Dji Mavic 3 User Manual User Manual v2.0 [sv]

Användarhandbok

v2.0

2022.12

Sök på nyckelord

Sök på nyckelord som ”batteri” och ”installera” för att hitta en rubrik. Om du använder Adobe Acrobat Reader för att läsa det här dokumentet ska du trycka på Ctrl+F (Windows) eller Command+F (Mac) för att söka.

Navigera till en rubrik

Visa en lista över samtliga rubriker i innehållsförteckningen. Klicka på en rubrik för att läsa innehållet.

Skriva ut det här dokumentet

Det här dokumentet kan skrivas ut med hög upplösning.

Revisionslogg

Version Datum Revisioner

v1.2 2021.12 Avsnittet Intelligent ygläge har lagts till.

v1.4 2022.1 Uppdaterade Smart RTH, lade till QuickShots, QuickTransfer och USB

Mode-funktioner.

v1.6 2022.5 Uppdaterade telekamerafunktioner osv.

v1.8 2022.11 Nya funktioner som farthållare, nattläge osv. har lagts till. Lagt till stöd för

EU C1-certiering och RID i USA.

v2.0 2022.12 Tillagd Waypoint-ygning.

2022 DJI Med ensamrätt.

Hur du använder den här handboken

Teckenförklaring

Viktigt Tips Referens

Läs före första ygningen

Läs följande dokument innan du använder DJITM MAVICTM 3:

1. Säkerhetsriktlinjer

2. Snabbstartsguide

3. Användarhandbok

Vi rekommenderar att du tittar på alla handledningsvideor på den ociella DJI-webbplatsen och läser säkerhetsinstruktionerna innan du sätter igång. Förbered dig för första ygningen genom att granska

snabbstartguiden och se den här bruksanvisningen för mer information.

Videodemonstrationer

Gå till adressen nedan eller skanna QR-koden för att se demonstrationsvideorna för DJI Mavic 3, som visar hur du använder enheten på ett säkert sätt:

MAVIC 3

MAVIC 3 CINE

https://s.dji.com/ZGppL5

https://s.dji.com/ZGppL4

Hämta DJI Fly-appen

Se till att använda DJI Fly under ygningen. Skanna QR-koden ovan för att hämta den senaste versionen.

DJI RC Pro-fjärrkontrollen har redan DJI Fly-appen installerad. Användare måste hämta DJI Fly till sin

mobila enhet när de använder DJI RC-N1-fjärrkontrollen.

Android-versionen av DJI Fly är kompatibel med Android v6.0 och senare. iOS-versionen av DJI Fly

är kompatibel med iOS v11.0 och senare.

* För ökad säkerhet är flyg begränsat till en höjd på 98,4 fot (30 m) och ett område på 164 fot (50 m) när

anslutning saknas eller du är inloggad i appen under ygningen. Detta gäller för DJI Fly och alla appar som är

kompatibla med DJI-drönaren.

Hämta DJI Assistant 2 (serien med konsumentdrönare)

Hämta DJI Assistant 2 (serien med konsumentdrönare) på http://www.dji.com/mavic-3/downloads.

Arbetstemperaturen för denna produkt är −10 °C till 40 °C. Den uppfyller inte

standardarbetstemperaturen för militärklassapplikationer (−55 °C till 125 °C), som krävs för att stå

emot större miljövarians. Använd produkten på rätt sätt och bara för applikationer som uppfyller kraven för arbetstemperaturområden för den klassen.

2022 DJI Med ensamrätt.

Innehåll

Revisionslogg 2

Hur du använder den här handboken 2

Teckenförklaring 2

Läs före första ygningen 2

Videodemonstrationer 2

Hämta DJI Fly-appen 2

Hämta DJI Assistant 2 (serien med konsumentdrönare) 2

Produktprol 6

Inledning 6

Första användningen 7

Diagram 9

Drönare 14

Flyglägen 14

Drönarstatusindikatorer 15

Return to Home (återvänd hem, RTH) 16

Vision Systems och Infrarött avkänningssystem 21

Intelligent Flight-läge 23

Advanced Pilot Assistance Systems (APAS 5.0) 35

Flygregistrerare 36

Snabböverföring 36

Propellrar 37

Intelligent Flight-batteri 38

Kardanupphängning och kamera 43

2022 DJI Med ensamrätt.

Fjärrkontroll 46

DJI RC Pro 46

RC-N1 54

Länka fjärrkontrollen 58

DJI Fly-app 60

Start 60

Kameravy 61

Flygning 67

Flygmiljökrav 67

Användning av drönaren på ett ansvarsfullt sätt 67

Flyggränser och GEO-zoner 68

Checklista före ygning 69

Autostart/landning 70

Starta/stoppa motorerna 70

Flygtest 71

Bilaga 73

Specikationer 73

Firmware-uppdatering 78

Felsökningsrutiner 79

Risker och varningar 79

Kassering 80

C1-certiering 80

Eftermarknadsinformation 84

2022 DJI Med ensamrätt.

Produktprol

I det här avsnittet introduceras DJI Mavic 3 och här listas även komponenterna för drönaren och fjärrkontrollen.

2022 DJI Med ensamrätt.

Produktprol

Inledning

DJI Mavic 3 har både ett infrarött avkänningssystem och visningssystem framåt, bakåt, uppåt, lateralt

och nedåt, vilket möjliggör hovring och ygning inomhus och utomhus samt automatisk återvändning hem samtidigt som hinder i alla riktningar undviks. Drönaren har en maximal yghastighet på 75,6 km/h och en maximal ygtid på 46 minuter.

DJI RC Pro-fjärrkontrollen har en inbyggd 5,5-tums skärm med hög ljusstyrka på 1 000 cd/m2 och en upplösning på 1920 x 1080 pixlar. Användare kan ansluta till internet via wifi medan Androidoperativsystemet inkluderar Bluetooth och GNSS. DJI RC Pro levereras med ett brett utbud av drönaroch kardanupphängningskontroller samt anpassningsbara knappar. Den har en maximal drifttid på 3 timmar. RC-N1-fjärrkontrollen visar videoöverföringen från drönaren till DJI Fly på en mobil enhet. Drönaren och kameran är enkla att styra med hjälp av panelknapparna, och fjärrkontrollen har en drifttid på 6 timmar.

Funktionshöjdpunkter

Kardanupphängning och kamera: DJI Mavic 3 använder en Hasselblad L2D-20c-kamera 4/3-tums

CMOS-sensor som kan ta foton på 20 MP och video med 5,1K 50 bps/DCI 4K 120 bps Apple ProRes 422 HQ* och H.264/H.265. Kameran har en justerbar bländare på f/2,8 till f/11, ett dynamiskt omfång på 12,8 steg samt stöd för 10-bitars D-Log-video. Telekameran ger upp till 28x zoom i läget Explore (utforska).

Videosändning: DJI Mavic 3 är utrustad med fyra inbyggda antenner och DJI:s 03+-teknik för långdistansöverföring. Den erbjuder en maximal överföringsräckvidd på 15 km och videokvalitet på upp till 1080p och 60 bps från drönare till DJI Fly-appen. Fjärrkontrollen fungerar vid både 2,4 och 5,8 GHz och kan välja bästa överföringskanal automatiskt.

Intelligent Flight-lägen: Användaren kan fokusera på att styra drönaren, och Advanced Pilot Assistance System 5.0 (APAS 5.0) hjälper drönaren att undvika hinder i alla riktningar.

* Endast DJI Mavic 3 Cine/DJI Mavic 3 V2.0 levereras med en inbyggd 1 TB SSD, som stöder inspelning och

lagring av Apple ProRes-video. Det nns vissa krav och begränsningar vid användning av Mavic 3 V2.0 och Mavic 3 Cine V2.0 i EU eftersom de uppfyller C1-certiering. I övrigt gäller de funktioner som beskrivs i denna

bruksanvisning både DJI Mavic 3/Mavic 3 V2.0 och DJI Mavic 3 Cine/Mavic 3 Cine V2.0.

Den maximala ygtiden har testats i vindstilla miljö med ygning i en jämn hastighet på 32,4 km/h.

Den maximala yghastigheten testades på havsnivå utan vind. Observera att maximal yghastighet är

begränsad till 68,4 km/h i Europeiska unionen (EU). Dessa värden är endast avsedda som referens.

Fjärrkontrollen når sin maximala överföringssträcka (FCC) i ett öppet område utan elektromagnetisk

störning, på cirka120 m höjd. Den maximala överföringssträckan avser den maximala sträckan som drönaren fortfarande kan sända och ta emot överföringar. Den avser inte den maximala sträckan som

drönaren kan yga i en enda ygning. Den maximala användningstiden har testats i en labbmiljö och

utan att den mobila enheten behöver laddas. Det här värdet är endast avsedda som referens.

5,8 GHz stöds inte i vissa regioner. Följ lokala lagar och förordningar.

DJI RC-N1, DJI RC Pro-fjärrkontroll och alla typer av ND-lter är helt kompatibla med Mavic 3.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Första användningen

DJI Mavic 3 fälls ihop innan den förpackas. Följ stegen nedan för att fälla ut drönare och fjärrkontroll.

Förbereda drönaren

1. Ta bort förvaringsskyddet.

2. Alla Intelligent Flight-batterier är i viloläge före leverans för att garantera säkerhet. Använd den medföljande laddaren för att ladda och aktivera Intelligent Flight-batterier för första gången. Det tar omkring 1 timme och 36 minuter att ladda ett Intelligent Flight-batteri helt. Laddningstiden testas när du använder laddarens fasta kabel. Vi rekommenderar att du använder denna kabel för att ladda Intelligent Flight-batteriet.

3. Fäll ut de främre armarna, följt av de bakre armarna och därefter propellerbladen.

Fäll ut de främre armarna innan du fäller ut de bakre. Se till att förvaringsskyddet tas bort och att alla armar fälls ut innan du startar drönaren. Annars kan

drönarens självdiagnostik påverkas.

Sätt på förvaringsskyddet när drönaren inte används.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

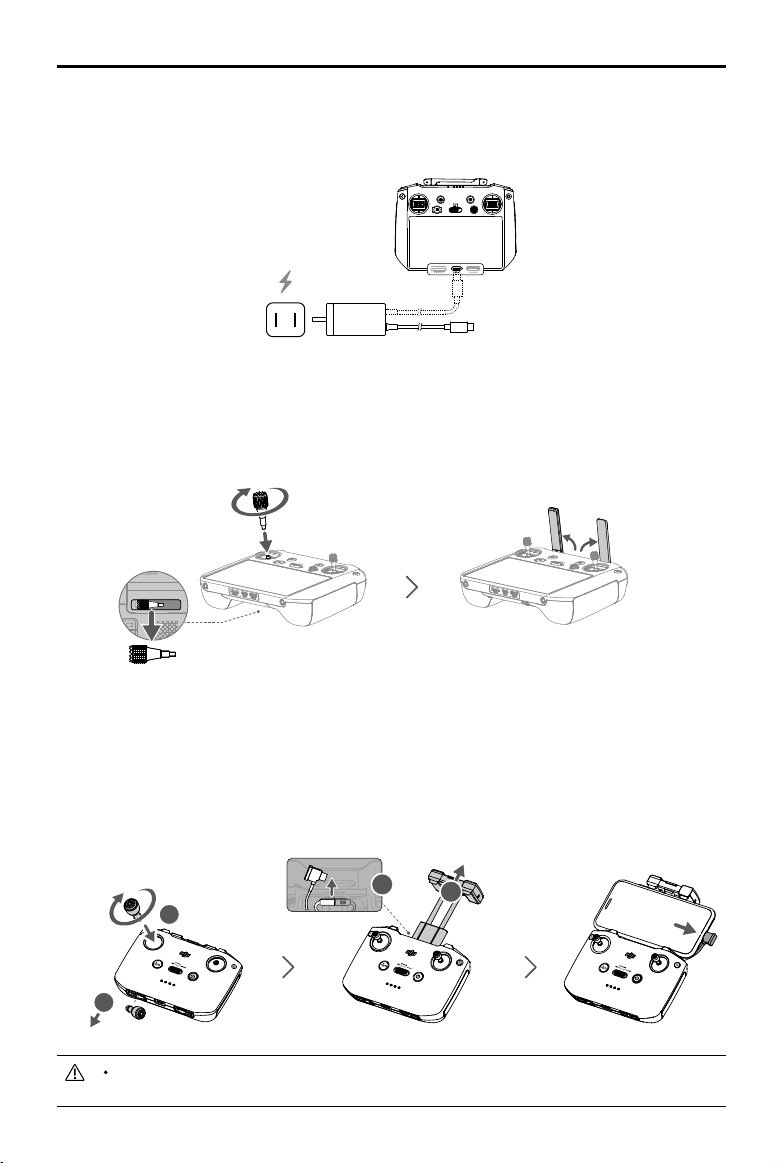

Förbereda fjärrkontrollen

Följ stegen nedan för att förbereda användning av DJI RC Pro-fjärrkontrollen.

1. Aktivera batteriet genom att ladda fjärrkontrollen via USB-C-porten med den medföljande laddaren.

2. Ta bort kontrollspakarna från deras förvaringsplatser på fjärrkontrollen och skruva fast dem på plats.

3. Fäll ut antennerna.

4. Fjärrkontrollen måste aktiveras innan den används för första gången, och en internetanslutning krävs för aktivering. Tryck en gång och sedan en gång till och håll strömknappen nedtryckt för att starta eller stänga av fjärrkontrollen. Följ anvisningarna på skärmen för att aktivera fjärrkontrollen.

Följ stegen nedan för att förbereda DJI RC N1-fjärrkontrollen.

1. Ta bort kontrollspakarna från deras förvaringsplatser på fjärrkontrollen och skruva fast dem på plats.

2. Dra ut hållaren för den mobila enheten. Välj en lämplig fjärrkontrollkabel baserat på typen av mobil enhet. En anslutningskabel för belysning, Micro USB-kabel och USB-C-kabel, ingår i förpackningen. Anslut kabeländen med telefonsymbolen till din mobila enhet. Se till att den mobila enheten är säkrad.

Om ett meddelande om USB-anslutning visas vid användning av en mobil Android-enhet väljer du

alternativet att endast ladda. Om det inte görs kan det hända att anslutningen misslyckas.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Aktivera DJI Mavic 3-drönaren

DJI Mavic 3 måste aktiveras före första användningen. När drönaren och fjärrkontrollen har startats, följ instruktionerna på skärmen för att aktivera DJI Mavic 3 med DJI Fly. En internet-anslutning krävs för aktivering.

Koppla samman drönaren och fjärrkontrollen

Vi rekommenderar att du kopplar drönaren och fjärrkontrollen till varandra för att säkerställa bästa möjliga service efter försäljning. Följ anvisningarna på skärmen efter aktiveringen för att koppla samman drönaren och fjärrkontrollen.

Uppdatera den inbyggda programvaran

En prompt visas i DJI Fly när inbyggd programvara blir tillgänglig. Vi rekommenderar att du uppdaterar den inbyggda programvaran när du uppmanas att göra det för att säkerställa bästa möjliga användarupplevelse.

Diagram

Drönare

1. Kardanupphängning och kamera A. Telekamera B. Hasselblad L2D-20c-kamera

2. Horisontellt rundstrålande visningssystem

3. Hjälpbelysning på undersidan

4. Nedåtvisningssystem

5. Infrarött avkänningssystem

6. Främre LED-lampor

7. Motorer

8. Propellrar

9. Drönarstatusindikatorer

10. Landningsväxlar (inbyggda antenner)

11. Uppåtvisningssystem

12. Intelligent Flight-batteri

13. LED-lampor för laddningsnivån

14. På/av-knapp

15. Batterispännen

16. USB-C-port

17. Kortplats för microSD

2022 DJI Med ensamrätt.

DJI Mavic 3

DJI RC Pro

Användarhandbok

14 19

16 17

1. Antenner

Trådlösa signaler för relädrönarkontroll och

video.

2. Bakåtknapp

Tryck en gång för att återgå till föregående

skärm. Tryck två gånger för att återgå till startskärmen.

3. Kontrollspakar

Använd kontrollspakarna för att styra

drönarrörelserna. Kongurera ygkontrolläget

i DJI Fly. Kontrollspakarna är löstagbara och lätta att förvara.

4. Knappen Return to Home (återvänd hem,

RTH)

Tryck och håll in knappen för att starta RTH-

proceduren. Tryck igen för att avbryta RTH.

5. Flight Pause (ygpaus)-knapp

Tryck en gång för att få drönaren att bromsa

och sväva på plats (endast när GNSS eller visningssystem är tillgängliga).

6. Flyglägesomkopplare

Omkopplare för inställning mellan lägena Cine

(bio), Normal och Sport.

7. 5D-knapp

Visa 5D-knappens funktioner i DJI Fly genom

att gå till Camera View (kameravy), Settings (inställningar) och sedan Control (kontroll).

8. På/av-knapp

Tryck en gång för att kontrollera den aktuella

batterinivån. Tryck en gång och sedan en gång till och håll nedtryckt för att starta eller stänga av fjärrkontrollen. När fjärrkontrollen

är påslagen, tryck en gång för att slå på eller stänga av pekskärmen.

9. Knappen Conform (bekräfta)

Tryck en gång för att bekräfta ett val. Knappen

har ingen funktion när du använder DJI Fly.

10. Pekskärm

Tryck på skärmen för att styra fjärrkontrollen.

Observera att pekskärmen inte är vattentät. Använd med försiktighet.

11. Kortplats för microSD

Används för att sätta in ett microSD-kort.

12. USB-C-port

För laddning.

13. Mini HDMI-port

För videoutgång.

14. Kardanupphängningsratt

Styr kamerans lutning.

15. Knappen Spela in

Tryck en gång för att ta en bild eller stoppa

inspelning.

16. Statusindikator

Indikerar fjärrkontrollens status.

17. LED-lampor för laddningsnivån

Visar fjärrkontrollens aktuella batterinivå.

18. Fokusering/slutarknapp

Tryck ned knappen halvvägs för autofokusering

och tryck ned den hela vägen för att ta en bild.

19. Kamerakontrollratt

För zoomkontroll.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

20. Luftventil

Används för värmeavledning. Blockera inte

luftventilen under användning.

RC-N1

21. Förvaringsplats för kontrollspakar

För lagring av kontrollspakar.

22. Anpassningsbar C1-knapp

Växla mellan att centrera om kardanupphäng-

ningen och att peka den nedåt. Funktionen

kan kongureras i DJI Fly.

23. Högtalare

Matar ut ljud.

24. Anpassningsbar C2-knapp

Tryck en gång för att slå på eller av

hjälpbelysningen undertill. Funktionen kan

kongureras i DJI Fly.

25. Luftintag

Används för värmeavledning. Täck INTE över

luftintaget under användning.

1. På/av-knapp

Tryck en gång för att kontrollera den aktuella

batterinivån. Tryck en gång och sedan en gång till och håll in för att starta eller stänga av fjärrkontrollen.

2. Flyglägesomkopplare

Omkopplare för inställning mellan Sport,

Normal och Fotografering.

3. Knappen Flight Pause (flygpaus)/Return to

Home (återvänd hem, RTH)

Tryck en gång för att få drönaren att bromsa

och sväva på plats (endast när GNSS eller visningssystem är tillgängliga). Håll in knappen

2022 DJI Med ensamrätt.

för att starta RTH. Tryck igen för att avbryta RTH.

4. LED-lampor för laddningsnivån

Visar fjärrkontrollens aktuella batterinivå.

5. Kontrollspakar

Använd kontrollspakarna för att styra

drönarrörelserna. Kongurera ygkontrolläget

i DJI Fly. Kontrollspakarna är löstagbara och lätta att förvara.

6. Anpassningsbar knapp

Tryck en gång för att slå på eller av

hjälpbelysningen undertill. Tryck två gånger

DJI Mavic 3

Användarhandbok

för att centrera om kardanupphängningen eller luta kardanupphängningen nedåt (standardinställningar). Knappen kan

kongureras i DJI Fly.

7. Bild-/videoväxling

Tryck en gång för att växla mellan bild- och

videoläge.

8. Fjärrkontrollkabel

Anslut till en mobil enhet för videolänk via

fjärrkontrollkabeln. Välj kabel efter den mobila enheten.

9. Mobil enhetshållare

Används för att säkert ansluta den mobila

enheten till fjärrkontrollen.

10. Antenner

Trådlösa signaler för relädrönarkontroll och

video.

11. USB-C-port

För laddning och anslutning av fjärrkontrollen

till datorn.

12. Förvaringsplats för kontrollspakar

För lagring av kontrollspakar.

13. Kardanupphängningsratt

Styr kamerans lutning. Tryck och håll ner den

anpassningsbara knappen för att använda kardanupphängningsratten till att justera zoomen in läget Explore (utforska).

14. Slutare/inspelningsknapp

Tryck för att ta en bild eller för att börja/sluta

lma.

15. Fack för mobil enhet

Används för att säkra den mobila enheten.

2022 DJI Med ensamrätt.

Drönare

DJI Mavic 3 innehåller ygkontroll,

videolänksystem, visningssystem, infrarött avkänningssystem, drivsystem och ett Intelligent Flight-batteri.

2022 DJI Med ensamrätt.

Drönare

DJI Mavic 3 innehåller flygkontroll, videolänksystem, visningssystem, infrarött avkänningssystem, drivsystem och ett Intelligent Flight-batteri.

Flyglägen

DJI Mavic 3 har tre yglägen, plus ett fjärde ygläge som drönaren växlar till i vissa situationer. Flyglägen kan växlas via yglägesomkopplaren på fjärrkontrollen.

Normal-läge: Drönaren använder GNSS och visningssystem framåt, bakåt, lateralt, uppåt och nedåt samt ett infrarött avkänningssystem för att orientera och stabilisera sig. När GNSS-signalen är stark använder drönaren GNSS för att orientera och stabilisera sig. När GNSS-signalen är svag men det råder tillfredsställande ljusförhållanden och andra miljömässiga förhållanden använder drönaren visningssystemen för att orientera och stabilisera sig. När visningssystemen framåt, bakåt, lateralt, uppåt och nedåt är aktiverade och ljusförhållandena och andra miljömässiga förhållanden är tillfredsställande,

är den maximala yghöjdvinkeln 30° och den maximala yghastigheten 15 m/s.

Sport-läge: I Sport-läget använder drönaren GNSS för positionering och drönarsvaren är optimerade för flexibilitet och hastighet, vilket gör den mer responsiv på kontrollspaksrörelser. Observera att

hinderavkänningen är inaktiverad och att den maximala yghastigheten är 21 m/s (19 m/s vid ygning

inom EU). Cine-läge (fotografering): Cine-läget är baserat på Normal-läget och flyghastigheten är begränsad,

vilket gör drönaren stabilare under fotograferingen. Drönaren ändras automatiskt till Attitude-läge (ATTI) när visningssystemen är otillgängliga eller

inaktiverade och när GNSS-signalen är svag eller medför störningar i upplevelserna. I ATTI-läget kan drönaren lättare påverkas av omgivningen. Miljöfaktorer, såsom vind, kan resultera i horisontella

förändringar, vilket kan innebära risker, speciellt vid ygning i trånga utrymmen.

Visningssystemen framåt, bakåt, lateralt och uppåt är inaktiverade i Sport-läget, vilket innebär att

drönaren inte automatiskt känner av hinder längs rutten.

Maximal hastighet och inbromsningssträcka för drönaren ökar avsevärt i Sport-läget. En minsta

inbromsningssträcka på 30 m krävs i vindfria förhållanden.

En minsta inbromsningssträcka på 10 m krävs under vindfria förhållanden när drönaren är på väg

uppåt eller nedåt.

Drönarens respons ökar avsevärt i Sport-läget, vilket innebär att en liten kontrollspaksrörelse

på fjärrkontrollen gör att drönaren förflyttar sig en längre sträcka. Se till att behålla tillräckligt

manövreringsutrymme under ygning.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Drönarstatusindikatorer

DJI Mavic 3 har LED-lampor och ygplatsstatusindikatorer framtill.

Främre LED-lampa

Drönarstatusindikator

När drönaren är på men motorerna inte är igång lyser LED-lamporna framtill med ett fast rött sken för att visa drönarens riktning.

När drönaren är på men motorerna inte är igång visar drönarstatusindikatorerna statusen för

ygkontrollsystemet. Se tabellen nedan för mer information om drönarstatusindikatorerna.

Drönarstatusindikator

Normal status

Alternerande röd, grön

×4

och gul Gult Blinkar fyra gånger Värmer upp Grön Blinkar långsamt GNSS aktiverat

Blinkar

Blinkar med jämna

×2

Grön

mellanrum två gånger i följd

Gult Blinkar långsamt

Varningstillstånd

——

Gult Blinkar snabbt Signalfel för fjärrkontroll

Röd Blinkar långsamt Låg batterinivå

Röd Blinkar snabbt Kritiskt låg batterinivå Röd Solid Kritiskt fel Alternerande röd och gul Blinkar snabbt Kompasskalibrering krävs

När motorn har startat blinkar LED-lamporna framtill växelvis rött och grönt och drönarstatusindikatorerna

blinkar grönt. De gröna ljusen indikerar att drönaren är en obemannad ygfarkost (UAV), och de röda

ljusen anger drönarens kurs och position.

Slå på och utföra självdiagnostiktester

Visningssystem aktiverat

INGEN GNSS och INGA visningssystem

För att få bättre lmsekvenser släcks de främre LED-lamporna automatiskt när du fotograferar om de

är inställda på auto i DJI Fly. Kraven på ljusförhållanden varierar beroende på region. Följ lokala lagar och förordningar.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Return to Home (återvänd hem, RTH)

Return to Home (återvänd hem, RTH) återför drönaren till den senast registrerade hempunkten när

positioneringssystemet fungerar som det ska. Det nns tre typer av RTH: Smart RTH, låg batterinivå för RTH och felsäker RTH. Drönaren yger automatiskt tillbaka till hempunkten och landar när Smart RTH har initierats, när drönaren går in i låg batterinivå för RTH eller när videolänksignalen försvinner under ygningen.

GNSS Beskrivning

Standardhempunkten är den första platsen där drönaren tagit emot en kraftfull till måttlig GNSS-signal och ikonen visar vitt. Hempunkten kan

Hempunkt

Smart RTH

Om GNSS-signalen är tillräckligt stark kan Smart RTH användas för att återföra drönaren tillbaka till hempunkten. Smart RTH initieras antingen genom att trycka på i DJI Fly eller genom att trycka på

och hålla inne RTH-knappen på fjärrkontrollen tills den avger en signal. Avsluta Smart RTH genom att trycka på i DJI Fly eller genom att trycka på och hålla in RTH-knappen på fjärrkontrollen.

Avancerad RTH

Avancerad RTH-procedur aktiveras om ljusförhållandena är tillräckliga och miljön är lämplig för visningssystem när Smart RTH utlöses. Drönaren planerar automatiskt den bästa RTH-banan, som kommer att visas i DJI Fly och anpassas efter miljön.

RTH-inställningar RTH-inställningar är tillgängliga för avancerad RTH. Gå till kameravyn i DJI Fly, tryck på System,

Säkerhet och sedan RTH.

1. Optimalt: Oavsett inställningar för RTH-altitud planerar drönaren automatiskt den optimala RTHbanan och justerar altituden efter miljöfaktorer som hinder och överföringssignaler. Den optimala RTH-banan innebär att drönaren kommer att färdas kortast möjliga avstånd, vilket sänker

strömförbrukningen och förlänger ygtiden.

2. Förinställning: När ygplanet är längre än 50 m från hempunkten när RTH börjar, planerar ygplanet RTH-banan, yger till ett öppet område och undviker hinder, stiger till RTH-altituden och återvänder hem längst den bästa vägen. När drönaren benner sig 5–50 m från hempunkten när RTH börjar

kommer den inte att stiga till RTH-altituden utan istället återvända hem längs den bästa vägen på

aktuell altitud. När drönaren är nära hempunkten kommer den att gå ned medan den yger framåt

om den aktuella altituden är högre än RTH-altituden.

uppdateras före start så länge drönaren får en stark till måttlig GNSS-signal. Om GNSS-signalen är svag kan hempunkten inte uppdateras.

Avancerad RTH-procedur

1. Hempunkten registreras.

2. Avancerad RTH utlöses.

3. Drönaren bromsar in och svävar på plats. a. Om drönaren är mindre än 5 m från hempunkten när RTH-proceduren startar landar den

omedelbart.

b. Om drönaren är längre än 5 m från hempunkten när RTH-proceduren börjar kommer den att

planera den bästa banan baserat på RTH-inställningarna och flyga till hempunkten samtidigt som den undviker hinder och GEO-zoner. Drönarens front pekar alltid i samma riktning som

ygriktningen.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

4. Drönaren flyger automatiskt i enlighet med RTH-inställningarna, omgivningarna och överföringssignalen under RTH.

5. När drönaren har nått hempunkten landar den och motorn stannar.

Rak RTH-linje

Drönaren kommer att påbörja rak RTH-linje när ljusförhållandena är otillräckliga och miljön inte är lämplig för avancerad RTH.

Rak linje för RTH-procedur:

1. Hempunkten registreras.

2. Rak RTH-linje utlöses.

3. Drönaren bromsar in och svävar på plats. a. Om drönaren är längre än 50 m från hempunkten när RTH-proceduren börjar justeras drönarens

riktning och den stiger till förinställd RTH-höjd och flyger till hempunkten. Om den aktuella

altituden är högre än RTH-altituden yger drönaren till hempunkten för den aktuella altituden.

b. Om drönaren är på ett avstånd på 5 till 50 m från hempunkten när RTF-proceduren börjar,

justeras drönarens riktning och den flyger till hempunkten vid innevarande höjd. Om den

aktuella höjden är lägre än 2 m när RTH-proceduren börjar stiger drönaren till 2 m och yger till

hempunkten.

c. Om drönaren är mindre än 5 m från hempunkten när RTH-proceduren startar landar den

omedelbart.

4. När drönaren har nått hempunkten landar den och motorn stannar.

Under avancerad RTH kommer drönaren automatiskt att justera yghastigheten efter miljöfaktorer

som vindhastighet och hinder.

Drönaren kan inte undvika små eller na föremål som trädgrenar eller kraftledningar. Flyg drönaren till

ett öppet område innan du använder Smart RTH.

Ställ in avancerad RTH som förinställning om det nns kraftledningar eller torn som drönaren inte kan

undvika på RTH-banan och se till att RTH-altituden är högre än alla hinder.

Drönaren kommer att bromsa in och återvända till hempunkten i enlighet med de senaste

inställningarna om RTH-inställningarna ändras under RTH.

Om inställd max altitud är lägre än aktuell altitud under RTH kommer drönaren att gå ner på

maxhöjden och återvända hem. RTH-altituden kan inte ändras under RTH. Om det är stor skillnad i aktuell altitud och RTH-altitud kan strömförbrukningen inte beräknas

exakt på grund av vindhastigheter på olika höjder. Var extra uppmärksam på batterinivån och

varningsmeddelanden i DJI Fly. Avancerad RTH är inte tillgänglig om ljusförhållandena och omgivningen inte var lämpliga för

visningssystem vid start eller RTH-procedur.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Under Avancerad RTH kommer drönaren att gå in i rak RTH-linje (Straight Line RTH) om

ljusförhållandena och miljön inte lämpar sig för visningssystem och drönaren inte kan undvika hinder.

En lämplig RTH-höjd måste ställas in innan du går in i RTH. När fjärrkontrollens signal är normal under Avancerad RTH kan lutningsspaken användas för att

styra yghastigheten, men orientering och höjd kan inte kontrolleras och drönaren kan inte ygas

åt vänster eller höger. Acceleration använder mer energi. Drönaren kan inte undvika hinder om

flyghastigheten överskrider den effektiva avkänningshastigheten. Drönaren bromsar in, svävar på

plats och avslutar RTH-proceduren om lutningsspaken dras ned helt. Drönaren kan styras efter att

gasspaken släppts. När drönaren stiger i rak RTH-linje slutar den att stiga och avslutar RTH-proceduren om du drar

gasreglaget hela vägen ner. Drönaren kan styras efter att gasspaken släppts. När drönaren yger

framåt i rak RTH-linje bromsar den in, svävar på plats och avslutar RTH-proceduren om du drar ner

lutningsspaken helt. Drönaren kan styras efter att gasspaken släppts. Om drönaren når maxhöjden medan den stiger under RTH-proceduren, stannar den och återgår till

hempunkten på innevarande höjd. Om drönaren når maxhöjd under stigning efter att ha upptäckt hinder framför sig svävar den på

plats. Under rak RTH-linje kan drönarens hastighet, höjd och riktning styras med fjärrkontrollen om

fjärrkontrollsignalen är normal. Riktningen för drönare och yg kan dock inte kontrolleras. Drönaren

kan inte undvika hinder om lutningsspaken används för att accelerera och yghastigheten överstiger

den eektiva avkänningshastigheten.

Låg batterinivå för RTH

Låg batterinivå för RTH utlöses när det Intelligent Flight-batteriet är tillräckligt urladdat för att en säker retur till hempunkten ska lyckas. Återgå hem eller landa med drönaren omedelbart när du ombeds göra det.

För att undvika onödig fara på grund av otillräcklig strömförsörjning beräknar drönaren automatiskt om

batterinivån är tillräcklig för att återgå till hempunkten baserat på aktuell position, miljö och yghastighet.

Ett varningsmeddelande visas i DJI Fly när batterinivån är låg och drönaren endast kan hantera RTHproceduren med svagt batteri.

Användaren kan avbryta RTH genom att trycka på RTH-knappen på fjärrkontrollen. Om RTH avbryts efter en varning om låg batterinivå kanske Intelligent Flight-batteriet inte har tillräckligt med kraft för att drönaren ska kunna landa säkert, vilket kan leda till att drönaren kraschar eller försvinner.

Drönaren landar automatiskt om aktuell batterinivå endast kan stödja drönaren tillräckligt länge för att landa från den aktuella altituden. Automatisk landning kan inte avbrytas, men fjärrkontrollen kan användas för att ändra drönarens riktning och landningshastighet under landningsprocessen.

Gasreglaget kan användas för att öka stigningshastigheten med 1 m/s om det nns tillräcklig ström. Gasreglaget kan inte användas för att öka stigningshastigheten och drönaren landar om det inte nns

någon ström kvar. Vid automatisk landning, sök upp en lämplig plats för att landa drönaren så snart som möjligt. Drönaren

faller ner om det inte nns någon ström kvar.

Felsäker RTH

Om hempunkten registrerades och kompassen fungerar normalt aktiveras felsäker RTH automatiskt om fjärrkontrollens signal förloras i mer än 6 sekunder. Observera att den åtgärd drönaren utför när fjärrkontrollen förloras måste ställas in på Return to Home (återvänd hem ) i DJI Fly.

När ljusförhållandena är tillfredsställande och visningssystemen fungerar normalt visar DJI Fly den RTHbana som genererades av drönaren innan fjärrkontrollens signal förlorades och återvänder hem med avancerad RTH i enlighet med RTH-inställningarna. Drönaren stannar kvar i RTH-proceduren även om fjärrkontrollens signal återställs.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

När ljusförhållandena inte är tillräckliga och visningssystemen inte är tillgängliga försätts drönaren i Ursprunglig RTH-rutt.

Procedur för ursprunglig RTH-rutt:

1. Drönaren bromsar in och svävar på plats.

2. a. Om drönaren är längre än 50 m från hempunkten justerar den sin orientering och yger bakåt i 50 m på sin ursprungliga ygrutt innan den går in i rak RTH-linje.

b. Om drönaren är längre än 5 m men mindre än 50 m från hempunkten går den in i rak RTH-linje-

läge.

c. Om drönaren är mindre än 5 m från hempunkten när RTH-proceduren startar landar den

omedelbart.

3. När drönaren har nått hempunkten landar den och motorn stannar.

Drönaren går in i eller stannar kvar i rak RTH–linjeläge även om fjärrkontrollens signal återställs under

ursprunglig RTH-rutt.

Om RTH-proceduren utlöses genom DJI Fly och drönaren befinner sig längre bort än 5 m från

hempunkten visas ett meddelande i appen om att användaren ska välja ett landningsalternativ.

Det kan hända att drönaren inte kan återgå till hempunkten om GNSS-signalen är svag eller

otillgänglig. Drönaren kan gå in i ATTI-läge om GNSS-signalen blir svag eller otillgänglig efter att ha gått in i felsäker RTH. Drönaren svävar på plats en stund före landning.

Det är viktigt att kongurera en lämplig RTH-altitud före varje ygning. Starta DJI Fly och kongurera

RTH-höjden. Standardaltituden för RTH är 100 m.

Drönaren kan inte undvika hinder under felsäker RTH om visningssystemen är otillgängliga.

GEO-zoner kan påverka RTH-proceduren. Undvik att yga nära GEO-zoner.

Det kan hända att drönaren inte kan återgå till hempunkten när vindhastigheten är för hög. Flyg med

försiktighet.

Var uppmärksam på små eller na föremål (t.ex. trädgrenar eller kraftledningar) eller transparenta

föremål (t.ex. vatten eller glas) i RTH-proceduren. Avsluta RTH-proceduren och kontrollera drönaren manuellt i en nödsituation.

RTH-proceduren är kanske inte tillgänglig i vissa miljöer även om visningssystemen fungerar. I sådana

situationer avslutar drönaren RTH-proceduren.

Landningsskydd

Landningsskydd aktiveras enligt Smart RTH. När drönaren går in för landning aktiveras landningsskyddet.

1. Med landningsskydd detekterar drönaren automatiskt underlaget och landar på lämplig mark.

2. Om marken bedöms som olämplig för landning kommer drönaren att sväva och vänta på

pilotbekräftelse.

3. Om landningsskyddet inte är igång visar DJI Fly ett landningsmeddelande när drönaren stigit ned

under 0,5 m. Dra ned gasspjällsreglaget eller använd autolandningsreglage för att landa.

Precisionslandning

Drönaren skannar och försöker automatiskt matcha terrängfunktionerna nedan under RTH. Drönaren landar när den aktuella terrängen matchar hempunktsterrängen. Ett meddelande visas i DJI Fly om terrängmatchningen misslyckas.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Landningsskydd aktiveras under precisionslandning. Precisionslandningsprestandan är föremål för följande:

a. Hempunkten måste registreras efter start och får inte ändras under flygningen. Annars får

drönaren inget register för hemtpunktens terrängfunktioner.

b. Under start måste drönaren stiga vertikalt 7 m innan den rör sig horisontellt.

c. Hempunktens terräng måste i stort sett vara oförändrad. d. Hempunktens terräng måste vara tydlig. Terräng som snötäckta områden är inte lämplig. e. Ljusförhållanden får inte vara för ljusa eller för mörka.

Följande åtgärder är tillgängliga under precisionslandning:

a. Tryck gasreglaget nedåt för att påskynda landningen. b. För kontrollspakarna i valfri riktning, med undantag för gasriktning, för att stoppa

precisionslandning. Drönaren landar vertikalt efter att kontrollspakarna har släppts.

2022 DJI Med ensamrätt.

DJI Mavic 3

0.5-20 m

Användarhandbok

Vision Systems och Infrarött avkänningssystem

DJI Mavic 3 är utrustad med både ett infrarött avkänningssystem och visningssystem framåt, bakåt, lateralt, uppåt och nedåt.

Uppåt- och nedåtvisningssystemen består av två kameror vardera, och framåt-, bakåt- och laterala visningssystem består av sammanlagt fyra kameror.

Det infraröda avkänningssystemet består av två infraröda 3D-moduler. Nedåtvisningssystemet och det infraröda avkänningssystemet hjälper drönaren att bevara sin aktuella position, sväva med större

exakthet och att yga inomhus eller i andra miljöer där GNSS är otillgängligt.

Dessutom förbättras siktmöjligheterna vid svag belysning med hjälpbelysningen på undersidan av drönaren för nedåtvisningssystemet.

Horisontellt rundstrålande visningssystem

Uppåtvisningssystem

Infrarött avkänningssystem

Hjälpbelysning på undersidan

Nedåtvisningssystem

Horisontellt rundstrålande

visningssystem

Detektionsområde

Framåtvisningssystem

Precisionsmätningsområde: 0,5-20 m; FOV: 90° (horisontellt), 103° (vertikalt)

Bakåtvisningssystem

Precisionsmätningsområde: 0,5-16 m; FOV: 90° (horisontellt), 103° (vertikalt)

Lateralt visningssystem

Precisionsmätningsområde: 0,5-25 m; FOV: 90° (horisontellt), 85° (vertikalt)

Uppåtvisningssystem

Precisionsmätningsområde: 0,2-10 m; FOV: 100° (framåt och bakåt), 90° (vänster och höger)

Nedåtvisningssystem

Precisionsmätningsområde: 0,3-18 m; FOV: 130° (framåt och bakåt), 160° (vänster och höger).

Nedåtvisningssystemet fungerar som bäst när drönaren har en altitud på 0.5 till 30 m.

90°

0.5-25 m

90° 90°

90°

90° 90°

0.5-16 m

90°

0.5-25 m

103°

100°

0.5-30 m

0.2-10 m

130°130°

103°

85°

90°

85°

160°

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Använda visningssystemet

När GNSS är otillgängligt är nedåtvisningssystemet aktiverat om ytan har en ren textur och tillräckligt ljus.

Visningssystemen framåt, bakåt, lateralt och uppåt aktiveras automatiskt när drönaren aktiveras, om den är i läge Normal eller Cine och Obstacle Avoidance (hinderavkänning) är inställd på Bypass (kringgå) eller Brake (bromsa) i DJI Fly. När visningssystemen framåt, bakåt, lateralt och uppåt används kan drönaren aktivt bromsa in vid detektering av hinder. Visningssystemen framåt, bakåt, lateralt och uppåt fungerar bäst i adekvata ljusförhållanden och med tydligt markerade hinder eller hinder med tydlig textur. På grund av tröghet måste användare bromsa drönaren inom rimligt avstånd.

Visningssystem har begränsad förmåga att känna av och undvika hinder, och prestandan kan

påverkas av den omgivande miljön. Se till att bibehålla den visuella siktlinjen med drönaren och var uppmärksam på uppmaningar i DJI Fly.

Nedåtvisningssystemet fungerar bäst när drönaren benner sig på 0,5–30 m höjd om ingen GNSS är

tillgänglig. Extra försiktighet krävs om altituden för drönaren är över 30 m, då visningssystemet kan påverkas.

Hjälpbelysningen på undersidan kan ställas in i DJI Fly. Om den är inställd på Auto aktiveras den

automatiskt när miljölampan är för svag. Observera att prestandan hos visningssystemets kamera kan påverkas när hjälpbelysningen på undersidan har aktiverats. Flyg försiktigt om GNSS-signalen är svag.

Vision Systems kanske inte fungerar korrekt när drönaren yger nära vatten eller snötäckta områden.

Därför kanske drönaren inte aktivt kan undvika vattnet under landningen. Se till att bibehålla den visuella siktlinjen med drönaren och var uppmärksam på uppmaningar i DJI Fly.

Visningssystemen kan inte fungera korrekt över ytor som inte har tydliga mönstervariationer.

Visningssystemen kan inte fungera korrekt i någon av följande situationer. Använd drönaren med försiktighet.

a. Flyga över monokroma ytor (t.ex. kolsvart, kritvitt, gräsgrönt).

b. Flyga över högreekterande ytor.

c. Flyga över vatten eller transparenta ytor. d. Flyga över rörliga ytor eller föremål. e. Flyga i ett område där belysningen ändras ofta eller drastiskt. f. Flyga över extremt mörka (< 10 lux) eller ljusa (> 40 000 lux) ytor.

g. Flyga över ytor som kraftfullt reekterar eller absorberar infraröda vågor (t.ex. speglar).

h. Flyga över ytor utan tydliga mönster eller texturer. i. Flyga över ytor med upprepade identiska mönster eller texturer (t.ex. plattor med samma design). j. Flyga över hinder med små ytområden (t.ex. trädgrenar).

Håll alltid sensorerna rena. GÖR INGEN åverkan på sensorerna. ANVÄND INTE drönaren i dammiga

eller fuktiga miljöer.

Visningssystemkamerorna kan behöva kalibreras efter en längre tids förvaring. Ett meddelande visas

i DJI Fly och kalibreringen utförs automatiskt. Flyg INTE på dagar när det regnar, är dimmigt, eller om sikten inte är klar. Kontrollera följande före start:

a. Se till att det inte finns några klistermärken eller andra hinder över det infraröda

avkänningssystemet och visningssystemen.

b. Om det bildas smuts, damm eller vatten på det infraröda avkänningssystemet och

visningssystemen, rengör du med en mjuk trasa. Använd inte rengöringsmedel som innehåller alkohol.

c. Kontakta DJI Support om det uppstått skada på glaset till det infraröda avkänningssystemet och

visningssystemen.

Utsätt INTE det infraröda sensorsystemet för hinder.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Intelligent Flight-läge

FocusTrack

FocusTrack inkluderar Spotlight 2.0, Point of Interest 3.0 och ActiveTrack 5.0.

Spotlight 2.0

Styr drönaren manuellt medan kameran förblir låst på motivet. Läget stöder både statiska och rörliga motiv som fordon, båtar och människor. För rullspaken för att cirkla runt motivet, för lutningsspaken för att ändra distansen från motivet, för gasspjället för att ändra altitud och för panoreringsspaken för att justera ramen.

I Spotlight-läget svävar drönaren på plats när ett hinder upptäcks när visningssystemen fungerar normalt, oavsett om beteendet är inställt på Bypass (kringgå) eller Brake (bromsa) i DJI Fly. Observera att visningssystemen är inaktiverade i Sport-läget.

Point of Interest 3.0 (POI 3.0)

Drönaren söker motivet i en cirkel baserat på radien och yghastigheten som är kongurerad. Läget stöder både statiska och rörliga motiv som fordon, båtar och människor. Den maximala yghastigheten

är 15 m/s och den kan justeras dynamiskt enligt den faktiska radien. Rör rullspaken för att ändra hastighet, lutningsspaken för att ändra avståndet till motivet, gasspaken för att ändra altitud och panoreringsspaken för att justera ramen.

Drönaren kommer att kringgå hinder i det här läget oavsett inställningarna i DJI Fly när visningssystemen fungerar normalt.

ActiveTrack 5.0

ActiveTrack 5.0 är indelad i Trace (spårning) och Parallel, vilket stöder spårning av både stillastående och rörliga motiv som fordon, båtar och människor. I Sport-, Normal- och Cine-läge är den maximala

yghastigheten 12 m/s vid ygning framåt och bakåt och 15 m/s vid ygning åt vänster och höger. Rör

rullspaken för att cirkla runt motivet, lutningsspaken för att ändra avståndet till motivet, gasspaken för att ändra altitud och panoreringsspaken för att justera ramen.

Drönaren kringgår hinder i ActiveTrack 5.0 oavsett inställningarna i DJI Fly. Spårning: Drönaren söker motivet på konstant avstånd och altitud med en konstant vinkel i förhållande

till motivets riktning. Drönaren kan söka motiv i åtta riktningar, inklusive framåt, bakåt, vänster, höger, diagonalt framåt vänster, framåt framåt höger, framåt bakåt vänster och framåt bakåt höger. Riktningen är inställd på bakåt som standard och den inställningen är endast tillgänglig när motivet rör sig i en stabil riktning. Sökningsriktningen kan justeras under sökningen.

Parallell: Drönaren söker motivet i en konstant vinkel och distans från sidan.

I ActiveTrack håller drönaren ett avstånd på 4–20 m vid sökning av personer med en altitud på 2–20 m (optimalt avstånd är 5–10 m och altitud är 2–10 m), och ett avstånd på 6–100 m vid sökning av fordon eller båtar med en altitud på 6–100 m (optimalt avstånd är 20–50 m och altitud 10–50 m). Drönaren yger till det avstånd och altitudintervall som stöds om avståndet och altituden är utom räckhåll när

ActiveTrack börjar. Flyg med drönaren på optimalt avstånd och altitud för bästa prestanda.

Använda FocusTrack

1. Starta.

2022 DJI Med ensamrätt.

DJI Mavic 3

4K 30

108 m

1.6m/s

164.0 m164.0 m

7.9m/s

POI

只能放置在控件右侧。在控件末尾或选中时消失。

Spotline

In Flight

06:21

4K 30

Storage

EVEVEV

RES&FPS

4K 60

+0.7

108 m

1.6m/s

164.0 m164.0 m

7.9m/s

POI

只能放置在控件右侧。在控件末尾或选中时消失。

Spotline

In Flight

06:21

4K 30

Storage

EVEVEV

RES&FPS

4K 60

+0.7

Användarhandbok

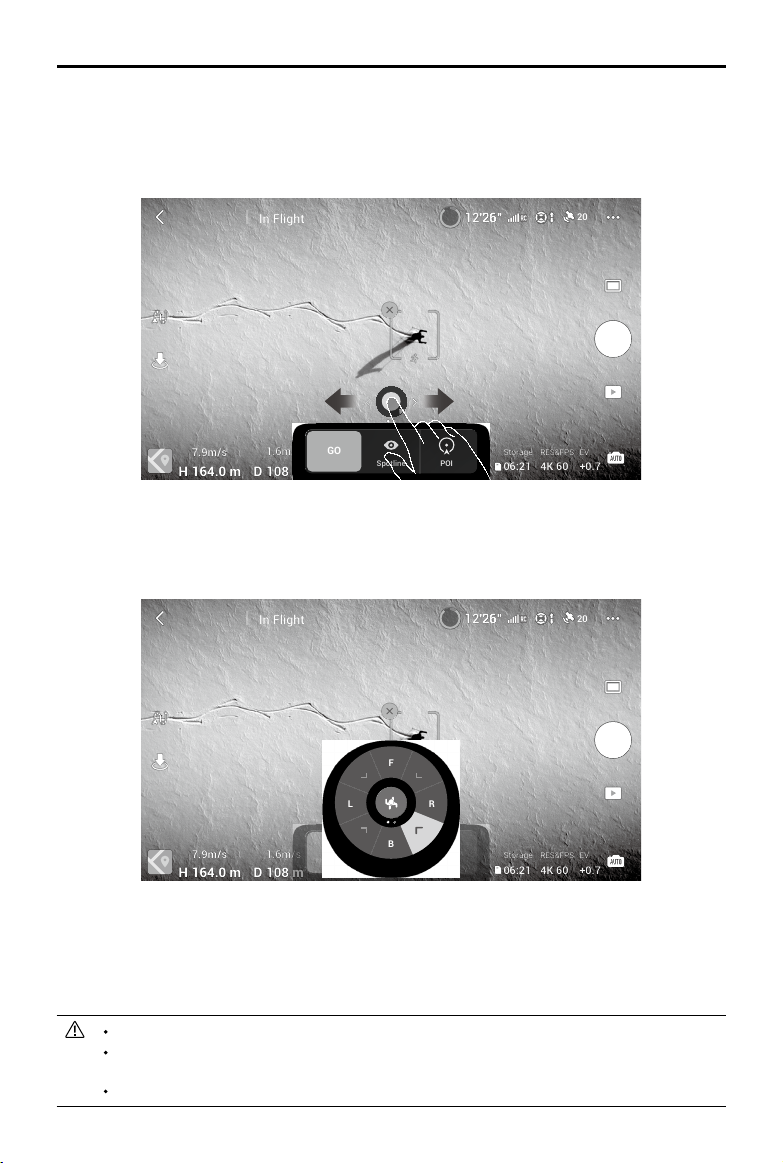

2. Dra en ruta runt motivet i kameravyn eller aktivera Motivsökning (Subject Scanning) under Kontrollinställningar (Control settings) i DJI Fly Control och tryck på det igenkända motivet för att aktivera FocusTrack. Standardläget är Spotlight. Tryck på ikonen för att växla mellan Spotlight, ActiveTrack och POI. FocusTrack stöder 2x zoom. Zoomförhållandet är begränsat om det är för stort för att känna igen ett motiv. Tryck på GO för att starta FocusTrack.

Mode N

12 26

3. I Trace of ActiveTrack (spårning av ActiveTrack) kan sökningsriktningen ändras med hjälp av riktningshjulet. Riktningshjulet minimeras om det inte används under en längre period eller om någon annan del av skärmen trycks ned. Track (spårning) eller Parallell kan väljas när riktningshjulet har minimerats. Sökningen återställs så snart Trace (spårning) väljs igen.

Mode N

12 26

4. Tryck på avtryckaren/inspelningsknappen för att ta bilder eller starta inspelning. Visa kollage i uppspelning.

Avsluta FocusTrack

Tryck på Stop i DJI Fly eller tryck på Flight Pause-knappen en gång på fjärrkontrollen för att avsluta FocusTrack.

Använd INTE FocusTrack i områden där människor, djur eller fordon rör sig. Använd INTE FocusTrack i områden med små eller na föremål (t.ex. trädgrenar eller kraftledningar),

eller transparenta objekt (t.ex. vatten eller glas).

Använda drönaren manuellt. Tryck på knappen Flight Pause eller tryck på Stopp i DJI Fly vid en olycka.

2022 DJI Med ensamrätt.

DJI Mavic 3

Start

Användarhandbok

Var extra vaksam vid användning av FocusTrack i någon av följande situationer:

a. Det spårade motivet rör sig inte på ett jämnt plan. b. Det spårade motivet ändrar form drastiskt i rörelse. c. Det spårade motivet är utom synhåll under en längre period. d. Det spårade motivet rör sig på en snötäckt yta. e. Det spårade motivet har en liknande färg eller ett liknande mönster som den omgivande miljön.

f. Belysningen är extremt svag (< 300 lux) eller stark (> 10 000 lux). Se till att följa lokala sekretesslagar och föreskrifter vid användning av FocusTrack. Vi rekommenderar att du endast spårar bilar, båtar och människor (men inte barn). Flyg med

försiktighet vid spårning av andra motiv. När det gäller motiv i rörelse avser fordon bilar och små till medelstora yachter. Spåra inte en radiostyrd bil eller båt. Motivet som spåras kan oavsiktligt växla till ett annat motiv om de passerar nära varandra.

FocusTrack är inaktiverat i utforskarläge när du använder ett ND-lter eller vid inspelning i 5,1K eller

högre eller 120 bps eller högre och Apple ProRes 422 HQ/422/422LT. ActiveTrack är inte tillgängligt när belysningen är otillräcklig och visningssystemen inte är tillgängliga.

POI kan fortfarande användas för statiska motiv och Spotlight, men hinderavkänning är inte tillgängligt. FocusTrack är inte tillgängligt när drönaren benner sig på marken. Det kan hända att FocusTrack inte fungerar korrekt när drönaren yger nära yggränserna eller i en

GEO-zon.

MasterShots

MasterShots håller motivet i mitten av bilden samtidigt som det utför olika manövrer i följd för att generera ett kort videoklipp.

Använda MasterShots

1. Starta och sväva minst 2 m ovan marken.

2 m

2. I DJI Fly trycker du på ikonen för fotograferingsläget, väljer MasterShots och följer anvisningarna. Se till att du förstår hur du använder fotograferingsläget och att det inte finns några hinder i det omgivande området.

3. Välj ditt målmotiv i kameravyn genom att trycka på cirkeln i motivet eller dra en ruta runt motivet. Tryck på Start för att påbörja inspelningen. Drönaren flyger tillbaka till sin ursprungsposition när fotograferingen är klar.

2022 DJI Med ensamrätt.

Mode N

In-Flight


Video

Super Shot

Timelapes

DJI Mavic 3

Användarhandbok

4. Tryck på för att öppna videon.

Avsluta MasterShots

Tryck på knappen Flight Pause en gång eller på i DJI Fly för att avsluta MasterShots. Drönaren svävar på plats.

Använd MasterShots på platser som är fria från byggnader och andra hinder. Se till att det inte nns

några människor, djur eller andra hinder i ygbanan. När belysningen är tillräcklig och omgivningarna är

lämpliga för visningssystem kommer drönaren att bromsa in och sväva på plats om ett hinder upptäcks.

Var uppmärksam på föremål runt drönaren och använd fjärrkontrollen för att undvika kollisioner med

drönaren.

Använd INTE MasterShots i någon av följande situationer:

a. När motivet har blockerats under en längre period eller är utanför siktlinjen. b. När motivet har en liknande färg eller ett liknande mönster som omgivningen. c. När motivet är i luften. d. När motivet rör sig snabbt. e. Belysningen är extremt svag (< 300 lux) eller stark (> 10 000 lux).

Använd INTE MasterShots på platser som är nära byggnader eller där GNSS-signalen är svag.

Annars blir ygbanan instabil.

Se till att följa lokala sekretesslagar och föreskrifter vid användning av MasterShots.

Hypervarv

Lägen för hypervarvsfotografering, inklusive Free (fritt), Circle (cirkel), Course Lock (kurslås) och Waypoint (vägpunkt).

Mode N

In-Flight

Free

Circle

Course

12400:10:20


Video

Super Shot

Timelapes

Fri

Drönaren tar automatiskt bilder och genererar en tidsförskjuten video. Free-läget kan användas när drönaren är på marken. Efter start styr du drönarens rörelser och kardanupphängnings vinkel med fjärrkontrollen. Följ stegen nedan för att använda Fri:

1. Ställ in intervalltid, videons längd och maxhastighet. Skärmen visar antalet bilder som tas och hur lång tid fotograferingen tar.

2. Tryck på avtryckaren/inspelningsknappen för att börja.

Farthållare: Ställ in funktionen för knappen Anpassningsbart (C1- eller C2-knappen på DJI RC Pro och Fn-knappen på DJI RC-N1-fjärrkontrollen) och tryck på knappen Anpassningsbart och kontrollspaken

samtidigt för att aktivera farthållaren. Drönaren fortsätter att yga i samma hastighet.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Cirkla

Drönaren tar automatiskt bilder vid ygning nära det valda motivet och skapar en intervallbildsserie. Följ

stegen nedan för att använda Cirkla:

1. Ställ in intervalltid, videons längd och maxhastighet. Cirkla kan användas för inflygning antingen medurs eller moturs. Skärmen visar antalet bilder som tas och hur lång tid fotograferingen tar.

2. Välj ett motiv på skärmen. Använd panoreringsspaken för att justera ramen.

3. Tryck på avtryckaren/inspelningsknappen för att börja.

Kurslås

Kurslås kan användas på två sätt. På första sättet är orienteringen för drönaren fast, men ett motiv kan

inte väljas. På det andra sättet är drönarens orientering fast och drönaren yger runt ett valt objekt. Följ

stegen nedan för att använda kurslås:

1. Ställ in intervalltid, videons längd och maxhastighet. Skärmen visar antalet bilder som tas och hur lång tid fotograferingen tar.

2. Kongurera ygriktning.

3. Om det går väljer du ett motiv. Använd kardanratten och panorera spaken för att justera ramen.

4. Tryck på avtryckaren/inspelningsknappen för att börja.

Vägpunkter

Drönaren tar automatiskt bilder på en yglinje för två till fem vägpunkter och genererar en tidsförskjuten

video. Drönaren kan flyga i en ordning från vägpunkt 1 till 5 eller 5 till 1. Följ stegen nedan för att använda vägpunkter.

1. Ställ in önskade vägpunkter.

2. Ställ in intervalltid, videons längd och maxhastighet. Skärmen visar antalet bilder som tas och hur lång tid fotograferingen tar.

3. Tryck på avtryckaren för att börja.

Drönaren genererar en tidsförskjuten video automatiskt, som är visningsbar under uppspelning.

Användare kan välja uteffektskvalitet och bildtyp på sidan Systeminställningar – Kamera i DJI Fly.

Mavic 3 stöder den snabba sammansättningsfunktionen i Hyperlapse. Välj ”Förhandsgranska” i

uteektskvaliteten. Mavic 3 utför inte stabilisering och utjämning av ljusstyrkan utan syntetiserar endast

effekten av förhandsgranskningsfilmen, vilket kan spara tid för sammansättningen. Användare kan

syntetisera originallmen till en högkvalitativ lm senare.

För optimal prestanda rekommenderas att du använder Hypervarv på en altitud som är högre än

50 m och att du kongurerar en skillnad på minst två sekunder mellan intervalltid och slutaren.

Vi rekommenderar att du väljer att statiskt motiv (t.ex. höga byggnader, kuperad terräng) på ett

säkert avstånd från drönaren (längre bort än 15 m). Välj inte ett motiv som är för nära drönaren.

När belysningen är tillfredsställande och omgivningarna är lämpliga för visningssystem kommer

drönaren att bromsa in och sväva på plats om ett hinder upptäcks under Hyperlapse. Om belysningen blir otillfredsställande eller omgivningarna inte är lämpliga för visningssystem under Hyperlapse kommer drönaren att fortsätta att fotografera utan hinderavkänning. Flyg med försiktighet.

Drönaren genererar endast en video om den har tagit minst 25 bilder, vilket är det antal som krävs för

att generera en video som är en sekund lång. Videon genereras när ett användarkommando ges från fjärrkontrollen eller om läget avslutas oväntat, såsom när låg batterinivå för RTH utlöses.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

QuickShots

QuickShots-fotograferingslägen inkluderar Dronie, Rocket, Circle, Helix, Boomerang och Asteroid. Mavic 3 spelar in enligt valt fotograferingsläge och genererar automatiskt en kort video. Den här videon kan visas, redigeras eller delas till sociala medier från uppspelning.

Dronie: Drönaren yger bakåt och stiger, med kameran låst på motivet.

Rocket: Drönaren startar med kameran riktad nedåt.

Circle: Drönaren cirklar runt motivet.

Helix: Drönaren stiger och i spiral runt motivet.

Boomerang: Drönaren flyger runt motivet i en oval bana, stiger när den flyger bort från

startpunkten och sjunker när den yger bakåt. Drönarens startpunkt bildar ena änden av den

ovala långa axeln, medan den andra änden av den långa axeln är på motsatt sida av motivet sett

från startpunkten. Se till att det nns tillräckligt med utrymme vid användning av Boomerang.

Tillåt en radie på minst 30 m runt drönaren och minst 10 m ovanför drönaren. Asteroid: Drönaren flyger bakåt och uppåt, tar flera bilder och flyger sedan tillbaka till

startpunkten. Den genererade videon startar med ett panorama i den högsta positionen och

visar sedan sänkningen. Se till att det nns tillräckligt med utrymme vid användning av Asteroid.

Tillåt minst 40 m bakom och 50 m ovanför drönaren.

Använda QuickShots

1. Starta och sväva minst 2 m ovan marken.

2 m

2. I DJI Fly trycker du på lägesikonen för fotografering för att välja QuickShots och följa anvisningarna.

Se till att du förstår hur du använder fotograferingsläget och att det inte nns några hinder i det

omgivande området.

3. Välj ditt målmotiv i kameravyn genom att trycka på cirkeln i motivet eller dra en ruta runt motivet. Välj

ett fotograferingsläge och tryck på Start för att starta inspelningen.

2022 DJI Med ensamrätt.

DJI Mavic 3

1014.4m

1.6m/s1.6m/s

126m126m

7.9m/s7.9m/s

Start

In-Flight

Mode N

06:21

4K 30

Storage

EVEVEV

RES&FPS

4K 60

+0.7

Användarhandbok

Rocket

Dronie

Circle


Video

QuickShots

Hyperlapse

1014.4m

4. Tryck på för att öppna videon.

Avsluta QuickShots

Tryck på knappen Flight Pause en gång eller på i DJI Fly för att avsluta QuickShots. Drönaren svävar på plats.

Använd QuickShots på platser som är fria från byggnader och andra hinder. Se till att det inte nns

några människor, djur eller andra hinder i ygbanan. Drönaren bromsar in och svävar på plats om ett

hinder upptäcks.

Var uppmärksam på föremål runt omkring drönaren och använd fjärrkontrollen för att undvika

kollisioner med drönaren.

ANVÄND INTE QuickShots i någon av följande situationer:

a. När motivet har blockerats under en längre period eller är utanför siktlinjen. b. När motivet är längre bort än 50 m från drönaren. c. När motivet har en liknande färg eller ett liknande mönster som omgivningen. d. När motivet är i luften. e. När motivet rör sig snabbt. f. Belysningen är extremt svag (< 300 lux) eller stark (> 10 000 lux).

Använd INTE QuickShots på platser nära byggnader eller där GNSS-signalen är svag. Annars blir

ygbanan instabil.

Se till att följa lokala sekretesslagar och förordningar vid användning av QuickShots.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Waypoint Flight

Waypoint Flight ger drönaren möjlighet att ta bilder under en flygning i enlighet med den

vägpunktsygrutt som genereras av de förinställda vägpunkterna. Points of Interest (POI) kan länkas till vägpunkterna. Kursen kommer att peka mot POI:n under ygningen. En vägpunktsygrutt kan sparas

och upprepas.

Användning av Waypoint Flight

1. Aktivera Waypoint Flight

Tryck på ikonen för Waypoint Flight till vänster om kameravyn i DJI Fly för att aktivera Waypoint Flight.

2. Vägpunktsinställningar

Fäst vägpunkt

Vägpunkter kan fästas på kartan innan du lyfter. Vägpunkter kan fästas via fjärrkontrollen, manöverpanelen och kartan efter flygplansstart. GNSS

krävs. a. Använda fjärrkontrollen: Tryck en gång på Fn-knappen (RC-N1) eller C1-knappen (DJI RC/DJI RC

Pro) för att fästa en vägpunkt. b. Använda manöverpanelen: Tryck på + på manöverpanelen för att fästa en vägpunkt. c. Använda kartan: Ange och tryck på kartan för att fästa en vägpunkt. Standardhöjden för en

vägpunkt via kartan är 50 m från startpunkten.

Tryck och håll kvar på en vägpunkt för att ytta dess position på kartan.

Vi rekommenderar att du sätter fast vägpunkter när du yger till platsen för att få ett mer exakt och jämnare bildresultat vid ygningar med Waypoint.

Drönarens horisontella GNSS-position, höjd från startpunkten, kurs, brännpunktslängd och kardanupphängningens lutning kommer att registreras om vägpunkten är fäst via fjärrkontrollen och manöverpanelen.

Anslut fjärrkontrollen till internet och ladda ner kartan innan du använder den för att ange en vägpunkt. När vägpunkten är fäst via kartan kan endast drönarens horisontella GNSS-position registreras.

Flygrutten kommer att svänga mellan vägpunkterna, och drönarens höjd kan minska under

ygrutten. Se till att undvika eventuella hinder nedanför när du anger en vägpunkt.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Inställningar

Tryck på vägpunktsnumret för inställningar som kameraåtgärd, höjd, hastighet, rubrik, gimballutning, zoom och hovringstid.

Kameraåtgärd Välj mellan Ingen, Ta foto och Starta eller Stoppa inspelning. Altitud Ställ in höjden från startpunkten. Se till att du startar på samma höjd för

att erhålla bättre prestanda när en Waypoint Flight upprepas.

Hastighet Flyghastigheten kan ställas in på Global Speed eller Custom.

När Global hastighet väljs: drönaren yger med samma hastighet under

vägpunktsflygrutten. När Anpassad väljs: drönaren accelererar eller bromsar upp i jämn hastighet när den flyger mellan vägpunkter. Den

förinställda hastigheten kommer att uppnås när drönaren benner sig vid

vägpunkten.

Kurs Välj mellan Följ kurs, POI, Anpassad och Manuell.

Anpassa: Dra stapeln för att justera kursen. Kursen kan förhandsgranskas i kartvyn.

Manuellt: Drönarens kurs kan justeras av användaren under en Waypoint Flight.

Kardanupphängningens lutning

Zoom Välj mellan Auto, Digital Zoom och Manuell.

Svävningstid Ställ in varaktigheten av drönarens svävningstid vid den aktuella

Välj mellan POI, Anpassad och Manuell.

POI: Tryck på POI-numret för att rikta kameran mot den specika POI:n.

Anpassa: Dra stapeln för att justera kardanupphängningens lutning. Manuellt: Kardanupphängningens lutning kan justeras av användaren

under en Waypoint Flight.

Auto: Zoomförhållandet anpassas av drönaren när den yger mellan två

vägpunkter. Digitalt: Dra stapeln för att justera zoomförhållandet. Manuellt: Zoomförhållandet kan justeras av användaren under en

Waypoint Flight.

vägpunkten.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Alla inställningar förutom kameraåtgärd kan tillämpas på alla vägpunkter när du väljer Tillämpa på alla. Tryck på ikonen ta bort för att ta bort en vägpunkt.

3. POI-inställningar Tryck på POI på manöverpanelen för att växla till POI-inställningar. Använd samma metod för att

fästa en POI som för en vägpunkt. Tryck på numret på POI:n för att ställa in dess höjd. POI kan länkas till en vägpunkt. Flera vägpunkter

kan länkas till samma POI och kameran pekar mot POI:n under Waypoint Flight.

4. Planera en Waypoint Flight Tryck på för att planera en Waypoint Flight. Tryck på Nästa för att ställa in Global hastighet, Slut

på ygning beteendet, Vid förlorad signal och Startpunkt. Inställningarna gäller för alla vägpunkter.

5. Utföra en Waypoint Flight

Kontrollera inställningarna för åtgärden för hinderseliminering på Säkerhetssidan i DJI Fly innan du utför Waypoint Flight. När drönaren är inställd på ByPass (kringgå) eller Brake (bromsa) bromsar den och hovrar på plats om ett hinder detekteras under Waypoint Flight. Drönaren kan inte

identiera hinder när Hinderavkänning är inaktiverad. Flyg med försiktighet. Undersök omgivningen och se till att det inte nns några hinder på rutten innan du utför Waypoint

Flight. Se till att drönaren hela tiden håller sig inom din siktlinje (VLOS). Tryck på knappen Flight Pause i

en nödsituation.

• Tryck på GO för att ladda upp yguppgiften för vägpunktsygturen Waypoint Flight. Tryck på

för att avbryta uppladdningen och återgå till redigeringsstatusen för vägpunktsygturen Waypoint

Flight.

• Uppgiften för vägpunktsygturen kommer att utföras efter uppladdning, och ygningens längd,

vägpunkter och avstånd kommer att visas i kameravyn. Kontrollspaksinmatningen ändrar

yghastigheten under en Waypoint Flight.

• Tryck på för att pausa Waypoint Flight efter att uppgiften har påbörjats. Tryck på för att

stoppa Waypoint Flight och återgå till redigeringsstatusen för Waypoint Flight. Tryck på för att fortsätta med Waypoint Flight.

När signalen försvinner under ygning kommer drönaren att utföra den åtgärd som anges i Vid

förlorad signal. När Waypoint Flight är avslutad kommer drönaren att utföra den åtgärd som anges i Slut på

ygning.

6. Bibliotek När en Waypoint Flight planeras genereras uppgiften automatiskt och sparas varje minut. Tryck på

listikonen till vänster för att öppna Bibliotek och spara uppgiften manuellt.

2022 DJI Med ensamrätt.

DJI Mavic 3

7. Avsluta Waypoint Flight

Användarhandbok

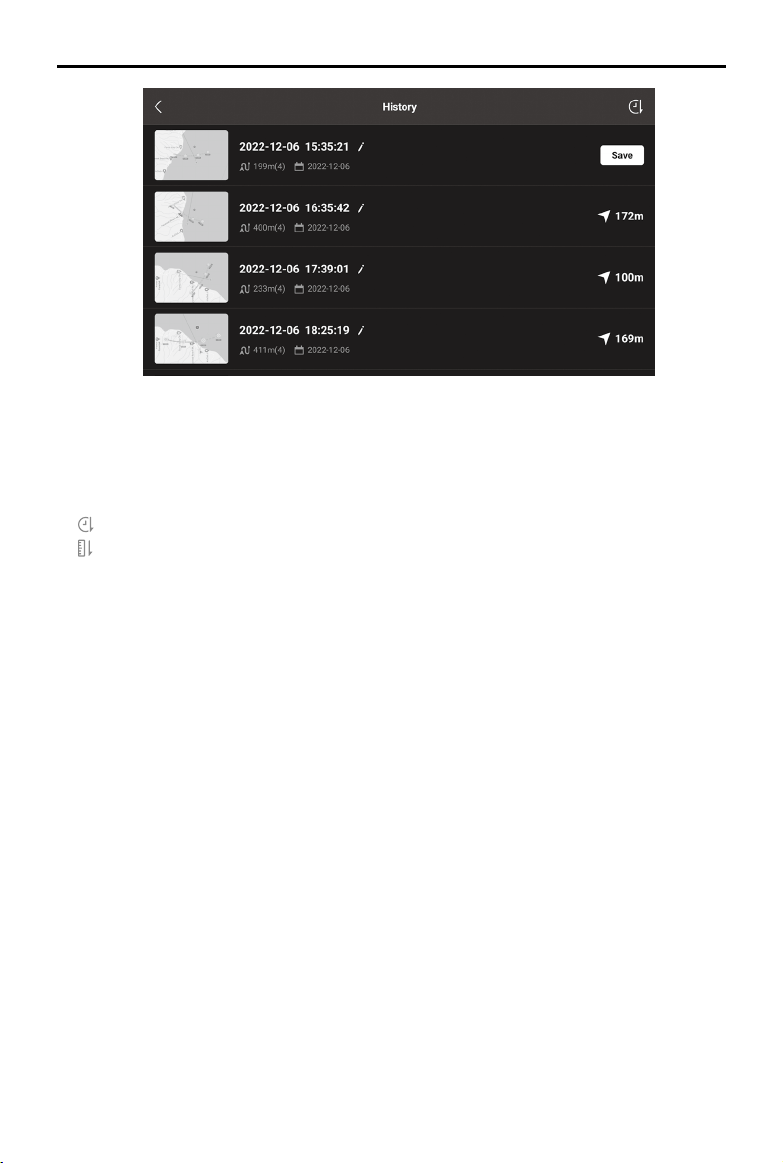

• Tryck på listikonen för att kontrollera de sparade uppgifterna och tryck på för att öppna en

uppgift.

• Tryck på ikonen för att redigera uppgiftens namn.

• Dra åt vänster för att radera en uppgift.

• Tryck på ikonen i övre högra hörnet för att ändra ordningen på uppgifterna.

:Uppgifter sparas efter tid.

:Uppgifterna kommer att sparas efter avståndet mellan startvägpunkten och drönarens aktuella

position, från det kortaste till det längsta avståndet.

Tryck på ikonen för att avsluta Waypoint Flight. Tryck på Spara och Avsluta för att spara uppgiften i biblioteket och avsluta.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Farthållare

Farthållarfunktionen gör det möjligt för drönaren att låsa fjärrkontrollens aktuella kontrollspaksinmatning när förutsättningarna tillåter det. Flyger i den hastighet som motsvarar den aktuella kontrollspaksinmatningen utan att ständigt använda kontrollspaksrörelser, och stöder även fler kamerarörelser, som t.ex. spiralformade rörelser uppåt, genom att utöka kontrollspaksinmatningen.

Användning av farthållare

1. Ställa in farthållarknappen

Gå till DJI Fly, välj Systeminställningar, Kontroll och ställ sedan in C1- eller C2-knappen på DJI RC-

fjärrkontrollen eller Fn-knappen på RC-N1-fjärrkontrollen till Farthållaren.

2. Aktivera farthållare

För kontrollspaken i valfri riktning och tryck samtidigt på farthållarknappen. Drönaren kommer att yga

med den aktuella hastigheten enligt kontrollspaksinmatningen. Kontrollspaken kan frigöras och återgår sedan automatiskt till mitten. Innan kontrollspaken återgår till mitten trycker du på farthållarknappen igen så att drönaren återställer flyghastigheten baserat på den aktuella kontrollspaksinmatningen.

Om du trycker på kontrollspaken när den har kommit tillbaka till mitten yger drönaren med en högre

hastighet som baseras på den tidigare hastigheten. I detta fall trycker du på farthållarknappen igen och

drönaren kommer att yga i den högre hastigheten.

3. Koppla ur farthållare

Tryck på farthållarknappen utan en kontrollspaksinmatning, Flight Pause-knappen på fjärrkontrollen

eller inaktivera farthållaren för att koppla ur den.

Farthållaren är tillgänglig i normal-, fotograferings- och sportläget eller i APAS, Free Hyperlapse och Spotlight.

Farthållaren kan inte startas utan att kontrollspaksinmatningen används. Farthållaren kan inte startas eller kommer att kopplas ur automatiskt när du närmar dig maximal

höjden eller det maximala avståndet. Farthållaren kan inte startas eller kommer att kopplas ur automatiskt när drönaren kopplas bort från

fjärrkontrollen eller DJI Fly. Farthållaren kan inte startas eller kommer att kopplas ur automatiskt när drönaren känner av ett

hinder och blir svävande på platsen. Under RTH eller automatisk landning kan drönaren inte aktivera farthållaren eller så kommer den

automatiskt att kopplas ur.

Farthållaren kopplas ur automatiskt när du växlar mellan yglägena. Hinderelimineringen hos farthållaren anpassar sig till det aktuella ygläget. Flyg med försiktighet.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Advanced Pilot Assistance Systems (APAS 5.0)

Funktionen Advanced Pilot Assistance Systems 5.0 (APAS 5.0) är tillgänglig i läge Normal och Cine. När APAS är aktiverat fortsätter drönaren att svara på användarens kommandon och planerar sin bana enligt

både kontrollspaksinmatningar och ygmiljö. APAS gör det enklare att undvika hinder, få snyggare bilder och ger en bättre ygupplevelse.

Fortsätt att ytta kontrollspakarna i valfri riktning. Drönaren undviker hinder genom att yga över, under

eller till vänster eller höger om hindret. Drönaren kan också reagera på kontrollspakens inmatning samtidigt som hinder undviks.

När APAS är aktiverat kan drönaren stoppas genom att trycka på knappen Flight Pause (ygpaus) på

fjärrkontrollen eller genom att trycka på skärmen i DJI Fly. Drönaren svävar i tre sekunder och väntar på ytterligare pilotkommandon.

För att aktivera APAS, öppna DJI Fly, gå till System Settings (Systeminställningar), sedan Safety (säkerhet) och aktivera Bypass (kringgå).

Välj normal- eller nifty-läge när du använder Bypass (kringgå). Med nifty-läget kan drönaren flyga snabbare, smidigare och närmare hinder för att få bättre filmsekvenser samtidigt som det undviker hinder. Å andra sidan ökar risken för kollisioner med hindren. Flyg med försiktighet.

Nifty fungerar inte normalt i följande situationer:

1. När drönarens orientering ändras snabbt vid flygning nära hinder medan du använder Bypass

(Kringgå).

2. När du yger förbi trånga hinder som t.ex. trädkronor eller buskar i hög hastighet.

3. När du yger nära hinder som är för små för att upptäckas.

4. När du yger med propellerskyddet.

Landningsskydd

Landningsskydd aktiveras om hinderavkänning är inställt på ByPass (kringgå) eller Brake (bromsa) och användaren drar gasspaken nedåt för att landa drönaren. Landningsskyddet aktiveras när drönaren går in för landning.

1. Med landningsskydd detekterar drönaren automatiskt underlaget och landar på lämplig mark.

2. Om marken bedöms vara olämplig för landning svävar drönaren när den går ner under 0,8 m. Dra gasspaken nedåt i mer än fem sekunder så landar drönaren utan hinderavkänning.

Se till att du använder APAS när visningssystemen är tillgängliga. Se till att det inte finns några

människor, djur, föremål med liten yta (t.ex. trädgrenar) eller transparenta föremål (t.ex. glas eller

vatten) längs ygbanan.

Se till att du använder APAS när nedåtvisningssystemet är tillgängligt eller GNSS-signalen är stark.

APAS kanske inte fungerar korrekt när drönaren yger över vatten eller snöbetäckta områden.

Var extra försiktig när du yger i extremt mörka (< 300 lux) eller ljusa (> 10 000 lux) miljöer.

Kontrollera DJI Fly och se till att APAS fungerar som det ska.

Det kan hända att APAS inte fungerar korrekt när drönaren yger nära yggränserna eller i en GEO-

zon.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Flygregistrerare

Flygdata, inklusive ygtelemetri, drönarstatusinformation och andra parametrar sparas automatiskt i den

interna dataregistreraren för drönaren. Uppgifterna kan nås med hjälp av DJI Assistant 2 (Serien med konsumentdrönare).

Snabböverföring

Mavic 3 kan ansluta direkt till en mobil enhet via Wi-Fi så att användare kan hämta fotografier och videor från drönaren till den mobila enheten via DJI Fly utan att behöva använda RC-N1-fjärrkontrollen. Användare kan åtnjuta snabbare och bekvämare nedladdningar med en överföringshastighet på upp till 80 MB/sek.

Användning

Metod 1: mobilenheten är inte ansluten till fjärrkontrollen

1. Sätt igång drönaren och vänta tills att drönarens självdiagnostiktest har slutförts

2. Kontrollera att Bluetooth och Wi-Fi är aktiverade i den mobila enheten. Starta DJI Fly och ett kommando kommer automatiskt att visas för anslutning till drönaren.

3. Klicka på anslut När anslutningen är klar kan filerna i drönaren nås och laddas ner med hög hastighet.

Metod 2: mobilenheten är ansluten till fjärrkontrollen

1. Kontrollera att drönaren är ansluten till den mobila enheten via fjärrkontrollen och att motorerna inte har startat.

2. Aktivera Bluetooth och Wi-Fi på den mobila enheten.

3. Starta DJI Fly, starta uppspelning och klicka på i den övre högra hörnan för att komma åt lerna i

drönaren för nerladdning med hög hastighet.

DJI RC Pro har inte stöd för QuickTransfer. Maximal nedladdningshastighet kan bara uppnås i länder och regioner där frekvensen 5,8 GHz är

tillåten enligt lagar och förordningar, när du använder enheter som stöder frekvensbandet 5,8 GHz

och Wi-Fi 6-anslutning, med lmklipp som lagras på drönarens interna lagringsutrymme och i en

miljö utan störningar och andra hinder. Om 5,8 GHz inte är tillåten enligt lokala förordningar (som tex. i Japan) kommer användarens mobilenhet inte att stödja frekvensen 5,8 GHz eller så kommer det att förekomma allvarliga störningar. Under dessa omständigheter kommer QuickTransfer att använda 2,4

GHz-bandet, och den maximala nedladdningshastigheten kommer att minska till 10 MB/sek. Se till att Bluetooth, WiFi och platstjänster är aktiverade på mobilen innan du använder QuickTransfer. När du använder QuickTransfer, så är det inte nödvändnigt att ange lösenord för Wi-Fi på

inställningssidan för mobilen för att ansluta. Starta DJI Fly så visas ett kommando för anslutning till

drönaren. Använd QuickTransfer i miljöer utan hinder eller störningar och håll dig på avstånd från störningskällor

som tex. trådlösa routers, Bluetooth-högtalare eller -hörlurar.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Propellrar

Det nns två typer av DJI Mavic 3-propellrar med låg ljudnivå och snabbfrikoppling som är avsedda att

rotera i olika riktningar. Markeringar används för att indikera vilka propellrar som ska användas till vilka motorer. Se till att matcha propellern och motorn i enlighet med instruktionerna.

Montera propellrarna

Montera propellrarna med markeringarna i motorernas markeringar och de omarkerade propellrarna i motorer som saknar markeringar. Tryck varje propeller nedåt i motorn tills den är säker.

B A

A B

Demontera propellrarna

Tryck propellrarna nedåt i motorerna och rotera dem i upplåsningsriktning.

Propellerbladen är vassa. Hanteras med försiktighet. Använd bara originalpropellrar från DJI. BLANDA INTE olika propellertyper. Köp propellrar separat vid behov.

Se till att propellrar installeras säkert före varje ygning. Se till att alla propellrar är i gott skick före varje ygning. ANVÄND INTE gamla, trasiga eller brutna

propellrar. Håll dig borta från roterande propellrar och motorer för att undvika personskador. Böj och tryck inte på propellrarna under transport eller förvaring. Se till att motorerna är säkert monterade och roterar jämnt. Landa omedelbart med drönaren om en

motor fastnar och inte kan rotera fritt.

Försök INTE modiera strukturen på motorerna. Rör INTE och låt inte händer eller kropp komma i kontakt med motorerna efter ygningen, eftersom

de kan vara mycket heta. Blockera INTE några ventilationshål på motorerna eller drönarhuset. Kontrollera att ESC-funktionen låter normalt när den är påslagen.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Intelligent Flight-batteri

DJI Mavic 3 Intelligent Flight Battery är ett batteri på 15,4 V, 5 000 mAh med smart laddning och urladdning.

Batterifunktioner

1. Batterinivådisplay: LED-indikatorer visar aktuell batterinivå.

2. Auto-urladdningsfunktion: För att förhindra svällning laddar batteriet automatiskt ur till 96 % av batterinivån när det är overksamt i tre dagar och till 60 % av batterinivån när det är overksamt i nio dagar. Det är normalt att måttlig värme alstras av batteriet under urladdningsprocessen.

3. Balanserad laddning: Under laddningen balanseras spänningen för battericellerna automatiskt.

4. Överladdningsskydd: Batteriet slutar automatiskt ladda när det är fulladdat.

5. Temperaturdetektering: Som säkerhetsåtgärd laddas batteriet bara om temperaturen ligger mellan

5 °C–40 °C.

6. Överströmsskydd: Batteriet slutar ladda om ett strömöverskott detekteras.

7. Kortslutningsskydd: Urladdningen upphör automatiskt för att förhindra överdriven urladdning när

batteriet inte används. Kortslutningsskydd är inte aktiverat när batteriet används.

8. Kortslutningsskydd: Strömkällan bryts automatiskt om en kortslutning upptäcks.

9. Skydd mot skada på battericell: DJI Fly visar ett varningsmeddelande när en skadad battericell upptäcks.

10. Viloläge: Batteriet stängs av efter 20 minuters inaktivitet för att spara ström. Om batterinivån är

mindre än 5 % övergår batteriet i viloläge för att förhindra hastig urladdning efter sex timmars overksamhet. I viloläge tänds inte batterinivåindikatorerna. Ladda batteriet för att väcka det från viloläge.

11. Kommunikation: Information om batteriets spänning, kapacitet och ström överförs till drönaren.

Läs igenom säkerhetsriktlinjerna och klistermärket på batteriet före användning. Användare tar fullt

ansvar för alla uppgifter och användning.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Användning av batteriet

Kontrollera laddningsnivån

Tryck på strömknappen en gång för att kontrollera laddningsnivån.

LED1

LED2

På/av-knapp

LED3

LED4

LED-lampor för laddningsnivån

: LED är på : LED blinkar : LED är av

LED1 LED2 LED3 LED4

Laddningsnivå

Batterinivå ≥ 88 % 75 % ≤ Batterinivå < 88 % 63 % ≤ Batterinivå < 75 % 50 % ≤ Batterinivå < 63 % 38 % ≤ Batterinivå < 50 % 25 % ≤ Batterinivå < 38 % 13 % ≤ Batterinivå < 25 %

0 % ≤ Batterinivå < 13 %

Starta/stänga av

Tryck på strömbrytaren en gång och sedan en gång till, och håll in i två sekunder för att starta eller stänga av batteriet. LED-displayen för laddningsnivå visar laddningsnivån när drönaren är igångsatt.

Meddelande om låg temperatur

1. Batterikapaciteten minskar avsevärt vid ygning i miljöer med låg temperatur på -10° till 5° C. Vi

rekommenderar att du svävar med drönaren en stund för att värma upp batteriet. Se till att ha ett fulladdat batteri före start.

2. Batterier kan inte användas i miljöer med mycket låg temperatur som understiger -10 °C.

3. I miljöer med låg temperatur avslutar du ygningen så fort DJI Fly visar varningsmeddelandet för låg

batterinivå.

4. För att säkerställa optimal prestanda för batteriet förvarar du det i en temperatur som överstiger 20° C.

5. Den minskade batterikapaciteten i miljöer med låg temperatur minskar vindhastighetsmotståndet för drönaren. Flyg med försiktighet.

6. Flyg med extra stor försiktighet på hög höjd över havsnivån.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Ladda batteriet

Ladda Intelligent Flight-batteriet helt före varje ygning med den medföljande Mavic 3-laddningshubben

och den bärbara DJI 65W-laddaren.

Användning av laddningshubben

När DJI Mavic 3 batteriladdningshubben används med den bärbara DJI 65W-laddaren kan den ladda

upp till tre Intelligent Flight-batterier i följd från hög till låg eektnivå. Laddningstiden för ett batteri är cirka

1 timme och 36 minuter.

1 2

1. Status-LED-lampa

2. Batteriport

3. Strömport

Användning

1. Sätt i Intelligent Flight-batteriet i drönarens batterifack. Anslut laddningshubben till ett eluttag (100240 V, 50-60 Hz) med hjälp av den bärbara DJI 65W-laddaren.

2. Intelligent Flight-batteriet med den högsta laddningsnivån laddas först och sedan laddas resten i följd enligt deras laddningsnivåer. Se avsnittet Beskrivning av status-LED-indikator för mer information om LED-lampans blinkmönster. Intelligent Flight-batteriet kan kopplas bort från laddningshubben när laddningen är klar.

Beskrivningar av status-LED-lampan

Blinksignalmönster Beskrivning

Fast gult sken Inget batteri isatt Pulserar grönt Laddning Fast grönt sken Alla batterier är fulladdade Blinkar gult Batteriernas temperatur är för låg eller för hög (ingen åtgärd behövs) Fast rött sken Strömförsörjning eller batterifel (ta ut och sätt i batterierna igen eller koppla ur och

koppla in laddaren)

Det rekommenderas att en bärbar DJI 65W-laddare eller DJI Mavic 3-billaddare används när du

använder Mavic 3 batteriladdningshubben för att ladda Mavic 3 Intelligent Flight-batterier.

Laddningshubben är endast kompatibel med BWX260-5000-15.4 Intelligent Flight-batterier. Försök

INTE använda laddningshubben med andra batterimodeller.

Placera laddningshubben på en plan och stabil yta när den används. Se till att enheten är ordentligt

isolerad för att förhindra brandrisk.

Vidrör INTE metallterminalerna på produkten.

Rengör metallterminalerna med en ren, torr trasa om det nns synliga avlagringar.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Använd den bärbara DJI 65W-laddaren

1. Anslut den bärbara DJI 65W-laddaren till ett el-eluttag (100–240 V, 50/60 Hz).

2. Anslut drönaren till laddaren med batteriladdningskabeln med batteriet avstängt.

3. LED-lampan för laddningsnivå visar aktuell batterinivå under laddning.

4. Intelligent Flight-batteriet är fulladdat när alla LED-lampor för batterinivå är släckta. Koppla bort

laddaren när batteriet är fulladdat.

Ladda INTE ett Intelligent Flight-batteriet omedelbart efter ygningen, eftersom temperaturen kan

vara för hög. Vänta tills det svalnat till rumstemperatur innan du laddar på nytt.

Laddaren stoppar laddningen av batteriet om battericellstemperaturen inte ligger inom driftområdet 5°

till 40° C. Den perfekta laddningstemperaturen är 22° till 28° C.

Ladda batteriet helt minst en gång var tredje månad för att bevara tillståndet hos batteriet. DJI tar inte på sig något ansvar för skador som orsakats av laddare från tredje part.

Det rekommenderas att man laddar ur Intelligent Flight-batteriet till 30 % eller lägre före transport.

Detta kan göras genom att yga drönaren utomhus tills det nns mindre än 30 % laddning kvar.

Tabellen nedan visar laddningsnivån under laddningen.

LED1 LED2 LED3 LED4

Laddningsnivå

0 % < Batterinivå ≤ 50 %

50 % < Batterinivå ≤ 75 %

75 % < Batterinivå < 100 %

Fulladdat

Batteriskyddsmekanismer

Batteriets LED-lampa kan visa batteriskyddsindikeringarna som utlöses genom onormala laddningsförhållanden.

Batteriskyddsmekanismer

LED1 LED2 LED3 LED4 Blinksignalmönster

LED2 blinkar två gånger per sekund För hög ström detekterad LED2 blinkar tre gånger per sekund Kortslutning detekterad LED3 blinkar två gånger per sekund För hög laddning detekterad LED3 blinkar tre gånger per sekund Överspänningsladdare detekterad LED4 blinkar två gånger per sekund Laddningstemperaturen är för låg LED4 blinkar tre gånger per sekund Laddningstemperaturen är för hög

2022 DJI Med ensamrätt.

Status

DJI Mavic 3

Om batteriskyddsmekanismerna aktiveras, koppla ur batteriet från laddaren och koppla sedan in det igen för att återuppta laddningen. Om laddningstemperaturen är onormal ska du vänta tills den återgår till normalläge så återupptas batteriladdningen automatiskt, utan att det krävs att du kopplar ur och kopplar in laddaren igen.

Användarhandbok

Mata in Intelligent Flight-batteriet

Mata in Intelligent Flight-batteriet i drönarens batterifack. Se till att det är säkert monterat och att batterispännena klickar fast på plats.

Klicka

Ta ut Intelligent Flight-batteriet

Tryck på den mönstrade delen av batterispännena på sidorna av Intelligent Flight-batteriet för att ta ut det ur facket.

Plocka INTE bort batteriet när drönaren slås på. Se till att batteriet är korrekt monterat.

2022 DJI Med ensamrätt.

DJI Mavic 3

-90°

0°

35°

Användarhandbok

Kardanupphängning och kamera

Kardanupphängningsprol

Den 3-axliga kardanupphängningen på DJI Mavic 3 stabiliserar kameran så att du kan ta klara och

tydliga bilder och video. Kontrollutningsområdet är -90° till +35°.

Använd kardanratten på fjärrkontrollen för att kontrollera kamerans lutning. Alternativt öppnar du kameravyn i DJI Fly. Tryck på skärmen tills ett inställningsfält visas och dra reglaget uppåt och nedåt för att kontrollera kamerans lutning.

Kardanfunktionslägen

Två kardanupphängningslägen är tillgängliga. Växla mellan olika funktionslägen i DJI Fly. Läget Följ: Vinkeln mellan kardanupphängningsriktningen och drönarens framparti förblir konstant hela tiden. FPV-läge: Kardanupphängningen synkroniseras med drönarrörelsen för att erbjuda en förstklassig

ygupplevelse.

När drönaren startas ska du inte trycka eller knacka på kardanupphängningen. För att skydda

kardanupphängningen under start ska du lyfta från öppen och plan mark.

Precisionselementen i kardanupphängningen kan vara skadade i en kollision eller vid slag, vilket kan

orsaka att kardanupphängningen fungerar onormalt. Undvik att få damm och smuts på kardanupphängningen, speciellt i kardanupphängningsmotorerna. En kardanmotor kan öppna skyddsläget i följande situationer:

a. Drönaren är på ojämn mark eller så nns ett hinder i kardanupphängningen.

b. Kardanupphängningen utsätts för omfattande externa krafter, exempelvis under en kollision.

Utsätt INTE kardanupphängningen för externa påfrestningar efter att den startats. LÄGG INTE TILL

någon extra nyttolast på kardanupphängningen, eftersom det kan orsaka att kardanupphängningen

fungerar onormalt eller kan detta till och med leda till permanent motorskada. Se till att ta bort förvaringsskyddet innan du slår på drönaren. Se också till att sätta på

förvaringsskyddet när drönaren inte används. Flygning i kraftig dimma eller moln kan få kardanupphängningen att bli våt, vilket leder till temporärt

fel. Kardanupphängningen återfår full funktion när den blivit torr.

Kardanupphängningsaxlarnas lås

För enklare förvaring låses kardanupphängningsaxlarna automatiskt när drönaren stängs av och låses upp när den sätts på igen. Ingen åtgärd krävs.

Kardanupphängningens låsfunktion fungerar normalt när drifttemperaturen är -10° till 40° C. Den

kanske inte fungerar utanför detta temperaturområde. Ett meddelande visas i DJI Fly om detta

inträar. Om kardanupphängningslåset inte fungerar när du försöker låsa upp kardanupphängningen

kan kardanupphängningen låsas upp genom manuell justering av kardanupphängningsaxlarna. Det

är inte rekommenderat att kardanupphängningsaxlarna justeras manuellt om det inte är nödvändigt.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Om kardanupphängningslåset inte fungerar kommer det att återgå till normal drift när

driftstemperaturen ligger mellan -10° och 40° C.

Det är normalt att kardanupphängningen låses upp om den utsätts för stötar. Starta om drönaren för

att låsa kardanupphängningen igen. Det är normalt att kardanupphängningen vibrerar något efter att den har låsts.

Kameraprol

DJI Mavic 3 använder en Hasselblad L2D-20c-kamera med 4/3-tums CMOS-sensor som kan ta foton på 20 MP och video med 5,1K 50 bps/DCI 4K 120 bps Apple ProRes 422 HQ* och H.264/H.265. Kameran stöder också 10-bitars D-Log-video, har en justerbar bländare på f/2,8 till f/11 och kan ta bilder från 1 m till oändlighet.

Telekameran har en 1/2-tums CMOS-sensor som kan ta bilder med 12 MP upplösning och bländare f/4,4 från 3 m till oändlighet. I läget Explore (utforska) kan telekameran zooma 28x.

Endast DJI Mavic 3 Cine har stöd för Apple ProRes-videoinspelning. Se till att temperatur och luftfuktighet är lämpliga för kameran under användning och förvaring. Använd ett linsrengöringsmedel för att rengöra linsen för att undvika skador. Blockera INGA ventilationshål på kameran, eftersom hettan som alstras kan skada enheten och

användaren. Kamerorna kanske inte fokuserar korrekt i följande situationer:

a. Fotograferar mörka föremål långt borta.

b. Fotograferar objekt med upprepade identiska mönster och texturer eller utan tydliga mönster och texturer.

c. Fotograferar blanka eller reekterande föremål (t.ex. gatubelysning och glas).

d. Fotografera blinkande objekt.

d. Fotograferar objekt som rör sig snabbt.

f. När ygplanet/gimbalen rör sig snabbt.

g. Fotograferar objekt med varierande avstånd i fokusområdet.

Lagra foton och videor

DJI Mavic 3 har 8 GB inbyggt lagringsutrymme och stöder användning av ett microSD-kort för lagring av foton och videor. Ett SDXC eller UHS-I microSD-kort krävs på grund av de snabba läs- och

skrivhastigheterna som krävs för högupplösta videodata. Se avsnittet Specikationer för mer information

om rekommenderade microSD-kort. Dessutom levereras DJI Mavic 3 Cine med en inbyggd 1TB SSD. Videon kan snabbt matas ut via DJI

10Gbps Lightspeed-datakabel.

Ta inte bort microSD-kortet från drönaren när den är påslagen. Annars kan microSD-kortet skadas. För att säkerställa stabiliteten i kamerasystemet är enstaka videoinspelningar begränsade till

30 minuter.

Kontrollera kamerainställningarna före användning för att säkerställa att de är kongurerade som du vill.

Före fotografering/filmande av viktiga bilder och videoklipp bör du ta några bilder för att testa att

kameran fungerar korrekt. Bilder och videoklipp kan inte överföras eller kopieras från kameran om drönaren stängs av. Se till att stänga av drönaren på rätt sätt. Annars sparas inte dina kameraparametrar och inspelade

videor kan skadas. DJI ansvarar inte för några fel i en bild eller video som ska spelas in eller spelas in

på ett sätt som inte är maskinläsningsbart.

2022 DJI Med ensamrätt.

Fjärrkontroll

Det här avsnittet beskriver funktionerna i fjärrkontrollen och inkluderar instruktioner för kontroll av drönare och kamera.

2022 DJI Med ensamrätt.

Fjärrkontroll

DJI RC Pro

DJI RC Pro-fjärrkontrollen har O3+, den senaste versionen av DJI:s OcuSync-teknik för bildöverföring. Den fungerar vid både 2,4 och 5,8 GHz, kan välja den bästa överföringskanalen automatiskt och kan överföra en live-HD-vy från drönarens kamera på ett avstånd av upp till 15 km. Den inbyggda 5,5-tums skärmen med hög ljusstyrka på 1 000 cd/m2 har en upplösning på 1920 x 1080 pixlar medan fjärrkontrollen levereras med ett brett utbud av drönar- och kardanupphängningskontroller samt

anpassningsbara knappar. Användare kan ansluta till internet via wi, och operativsystemet Android 10

har en mängd olika funktioner såsom Bluetooth och GNSS (GPS + GLONASS + Galileo). Med den inbyggda högtalaren har fjärrkontrollen videostöd för H.264, 4K/120 bps och H.265,

4K/120 bps, och stöder också videoutmatning via Mini HDMI-porten. Fjärrkontrollen har 32 GB intern lagring och stöder också användning av microSD-kort för lagring av foton och videor.

Batteriet på 5 000 mAh och 36 Wh ger RC Pro en maximal drifttid på 3 timmar.

Använda fjärrkontrollen

Starta/stänga av

Tryck på strömknappen en gång för att kontrollera den aktuella batterinivån.

Tryck en gång och sedan en gång till och håll nedtryckt för att starta eller stänga av fjärrkontrollen.

Ladda batteriet

Ansluta laddaren till USB-C-porten på fjärrkontrollen med en USB-C-kabel.

Kontrollera kardanupphängning och kamera

Fokusering/slutarknapp: Tryck ned knappen halvvägs för autofokusering och hela vägen för att ta en bild.

Knappen Spela in: Tryck en gång för att ta en bild eller stoppa inspelning.

Kamerakontrollratt: Använd för zoomjustering. Kardanratt: Använd för att kontrollera

kardanupphängningens lutning.

2022 DJI Med ensamrätt.

Kardanupph-

ängningsratt

Knappen

Spela in

Kamerakontrollratt

Fokusering/ slutarknapp

DJI Mavic 3

Användarhandbok

Kontrollera drönaren

Tre förprogrammerade lägen (Läge 1, Läge 2, och Läge 3) nns tillgängliga och anpassade lägen kan kongureras i DJI Fly. Standardläge är läge 2.

Läge 1

Forward

Left Stick

Vänster spak

Framåt

Backward

Bakåt

Höger spak

Right Stick

Upp

Down

Ned

Läge 2

Läge 3

Upp

Down

Ned

Framåt

Forward

Bakåt

Backward

Turn RightTurn Left

Sväng höger

Turn RightTurn Left

Sväng höger

Höger

RightLeft

Höger spak

Right StickLeft Stick

Höger spak

Sväng vänster

Vänster spak

Sväng vänster

Vänster spak

Left Stick Right Stick

Vänster

Vänster Höger

Framåt

Forward

Bakåt

Backward

Vänster

Upp

Ned

Down

Sväng vänster

RightLeft

Höger

Sväng höger

Turn RightTurn Left

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Fjärrkontroll

(Läge 2)

Drönare

( anger nosens riktning)

Anmärkningar

För den vänstra spaken uppåt eller nedåt för att ändra drönarens altitud. För spaken uppåt för att stiga och nedåt för att sjunka. Ju mer spaken

yttas bort från centerpositionen, desto snabbare

ändras drönarens altitud. För spaken försiktigt för att förhindra plötsliga och oväntade ändringar i altituden.

Genom att föra den vänstra spaken åt vänster eller höger styr du drönarens riktning. För spaken åt vänster för att rotera drönaren moturs och åt höger för att rotera drönaren medurs. Ju mer spaken förs bort från centerpositionen, desto snabbare roterar drönaren.

Genom att föra den högra spaken uppåt och nedåt ändras drönarens lutning. För spaken uppåt

för att yga framåt och nedåt för att yga bakåt.

Ju mer spaken förs bort från centerpositionen,

desto snabbare föryttar sig drönaren.

Genom att föra den högra spaken åt vänster eller höger ändras drönarens rullning. För spaken åt

vänster för att yga åt vänster och åt höger för att yga åt höger. Ju mer spaken förs bort från centerpositionen, desto snabbare föryttar sig

drönaren.

Flyglägesomkopplare

Använd omkopplaren för att välja ygläge.

Position Flygläge

S Sportläge N Normalläge C Fotograferingsläge

2022 DJI Med ensamrätt.

DJI Mavic 3

RTH-knapp

Tryck på och håll RTH-knappen nedtryckt tills fjärrkontrollen avger en signal för att starta RTH. Tryck på knappen igen för att avbryta RTH och återfå kontrollen över drönaren. Se avsnittet Återgå till startposition för mer information om RTH.

Anpassningsbara knappar

Inklusive C1, C2 och 5D-knappen. Gå till systeminställningarna i DJI Fly och välj Kontroll för att anpassa knappens funktion.

Kombinationsknappar

Bakre + kardanupphängningsratt: Justera ljusstyrka Bakre + kamerakontrollratt: Justera volym Bakre + inspelningsknapp: Skärminspelning Bakre + slutarknapp: Skärmdump

Bakre + 5D-knapp: Upp – hem, ned – genvägsinställningar, vänster – senaste

Beskrivning av status-LED och batterinivå-LED

Statusindikator

Användarhandbok

Blinksignalmönster Beskrivningar

Fast rött sken Frånkopplad från drönare Blinkar med rött sken Fjärrkontrollens temperatur är för hög eller drönarens batterinivå är låg Fast grönt sken Ansluten till drönare Blinkar blått Fjärrkontrollen länkar till en drönare Fast gult sken Uppdatering av den inbyggda programvaran misslyckades Blinkar gult Fjärrkontrollens batterinivå är låg Blinkar cyan Kontrollspakarna är inte centrerade

Laddningsnivåindikatorer

Blinksignalmönster Laddningsnivå

2022 DJI Med ensamrätt.

75 %–100 %

50 %–75 %

25 %–50 %

0 %–25 %

DJI Mavic 3

Användarhandbok

Fjärrkontrollsvarning

Fjärrkontrollen vibrerar eller piper när det uppstår ett fel eller en varning. Var uppmärksam när meddelanden visas på pekskärmen eller i DJI Fly. Dra nedåt uppifrån för att välja Do Not Disturb (stör ej) eller Mute (tyst läge) för att inaktivera vissa varningar.

Optimal sändningszon

Signalen mellan drönaren och fjärrkontrollen är mest tillförlitlig när antennerna är positionerade i förhållande till drönaren enligt bilden nedan.

Det optimala sändningsområdet är där antennerna är riktade mot drönaren och vinkeln mellan

antennerna och fjärrkontrollens baksida är 180° eller 270°.

Använd inte andra trådlösa enheter med samma frekvens som fjärrkontrollen. Det kan störa

fjärrkontrollen. Ett meddelande tas emot i DJI Fly om överföringssignalen är svag under flygningen. Justera

antennerna för att se till att drönaren är i det optimala överföringsintervallet.

Länka fjärrkontrollen

Drönaren och fjärrkontrollen måste sammanlänkas före användning. Följ stegen nedan för att länka en ny fjärrkontroll.

Metod 1:

1. Starta fjärrkontrollen och drönaren.

2. Tryck på C1, C2 och inspelningsknappen samtidigt tills statuslysdioden blinkar blått och fjärrkontrollen piper.

3. Tryck och håll strömbrytaren till drönaren nedtryckt i mer än fyra sekunder. Drönaren avger en signal en gång, vilket indikerar att den är klar att anslutas. Drönaren avger två signaler, vilket indikerar att länkningen är genomförd. LED-lamporna för laddningsnivå på fjärrkontrollen lyser med fast sken.

Metod 2:

1. Starta fjärrkontrollen och drönaren.

2. Starta DJI Fly.

3. I kameravyn, trycker du på och väljer Control (kontroll) och Pair to Aircraft (Link) (anslut till drönare (länka)).

4. Tryck och håll strömbrytaren till drönaren nedtryckt i mer än fyra sekunder. Drönaren avger en signal en gång, vilket indikerar att den är redo att anslutas. Drönaren avger två signaler, vilket indikerar att länkningen är genomförd. LED-lamporna för laddningsnivå på fjärrkontrollen lyser med fast sken.

2022 DJI Med ensamrätt.

DJI Mavic 3

4:53

DJI Fly

Firefox

Guide

Setting

Gallery

Files

Användarhandbok

Pekskärmanvändning

Start

Överst på pekskärmen visas tid, wifi-signal och fjärrkontrollens batterinivå. Vissa appar är redan installerade som standard, t.ex. DJI Fly, Gallery, Files, Firefox, Settings och Guide. Inställningarna inkluderar nätverks-, visnings-, röst- och Bluetooth-konfigurationer. Användare kan snabbt lära sig funktionerna under Guide.

Funktioner

Dra från vänster eller höger mot mitten av skärmen för att återgå till föregående skärm.

Dra uppåt och åt höger från startskärmens nedre del och håll kvar för att komma åt de senast öppnade apparna när du är på startskärmen.

2022 DJI Med ensamrätt.

Dra uppåt från skärmens nedre del och släpp för att återgå till startskärmen.

Dra uppåt från skärmens nedre del och håll kvar för att komma åt de senast öppnade apparna när du inte är på startskärmen.

DJI Mavic 3

Sat, Mar 30

10:12

Record Screen

Do not distube

DJI Fly

Expore skypixel.com

One billion colors captured by the 10-bit Dlog-

M color proﬁle.

11m ago

Användarhandbok

Snabbinställningar

3 4

Notifications

Wi-Fi

Bluetooth

Screenshot

Mobile

Airplane

1. Meddelanden

Tryck för att se systemmeddelanden.

2. Senaste

Tryck för att kontrollera de senast öppnade apparna.

3. Start

Tryck för att återgå till startskärmen.

4. Systeminställningar

Tryck för att komma åt systeminställningarna.

5. Genvägar

: Tryck för att aktivera eller inaktivera wi. Håll ned för att ange inställningar och ansluta till eller

lägga till ett wi-nätverk.

: Tryck för att aktivera eller inaktivera Bluetooth. Håll ned för att ange inställningar och ansluta till

närliggande Bluetooth-enheter.

: Tryck för att aktivera läget Do Not Disturb (stör ej). I det här läget inaktiveras

systemmeddelanden.

: Tryck för att börja spela in skärmen. Under inspelningen visar skärmen inspelningstiden. Tryck

på Stopp för att stoppa inspelningen.

: Tryck för att ta en skärmdump av skärmen. : Mobildata. : Tryck för att aktivera ygplansläge. Wi, Bluetooth och mobildata inaktiveras.

6. Justera ljusstyrkan

: Skärmen är i automatiskt ljusstyrkeläge när ikonen är markerad. Tryck på denna ikon eller dra i

stapeln så växlar ikonen till manuellt ljusstyrkeläge.

7. Justera volymen

Dra i stapeln för att justera volymen och tryck på för att stänga av ljudet.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Avancerade funktioner

Kalibrera kompassen

Kompassen kan behöva kalibreras när fjärrkontrollen har använts i områden med elektromagnetiska störningar. Ett varningsmeddelande visas om fjärrkontrollens kompass behöver kalibreras. Tryck på varningsmeddelandet för att börja kalibrera. I andra fall, följ stegen nedan för att kalibrera din fjärrkontroll.

1. Gå till startskärmen.

2. Välj Settings (inställningar), bläddra nedåt och tryck på Compass (kompass).

3. Följ diagrammet på skärmen för att kalibrera fjärrkontrollen.

4. Användaren får ett meddelande när kalibreringen är klar.

HDMI-inställningar

Pekskärmen kan delas med en skärm efter anslutning av fjärrkontrollens HDMI-port. Upplösningen kan ställas in genom att ange Settings (inställningar), Screen (skärm) och sedan Advanced HMDI (avancerad HDMI).

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

RC-N1

Inbyggt i fjärrkontrollen finns DJI:s teknik för överföring över långa avstånd, vilket ger ett maximalt överföringsområde på 15 km och visar video från drönaren till DJI Fly-appen på en mobil enhet i upp till 1080p med 60 bps (beroende på typ av telefon). Drönaren och kameran är lätta att styra med panelknapparna och de löstagbara kontrollspakarna gör det enkelt att förvara fjärrkontrollen.

I ett vidöppet område utan elektromagnetiska störningar använder drönaren O3+ för att skicka störningsfria videolänkar i upp till 1080p och 60 bps (beroende på typ av telefon). Fjärrkontrollen fungerar med både 2.4 GHz och 5.8 GHz, och den kan välja bästa sändningskanal automatiskt.

Det inbyggda batteriet har en kapacitet på 5 200 mAh och 18,72 Wh energi för maximal körtid på

6 timmar. Fjärrkontrollen laddar den mobila enheten med en laddningskapacitet på 500 mA vid 5 V. Fjärrkontrollen laddar Android-enheter automatiskt. För iOS-enheter ska du först se till att laddning är aktiverad i DJI Fly. Laddning av iOS-enheter är inaktiverad enligt standard och behöver aktiveras varje gång fjärrkontrollen är påslagen.

Kompatibilitetsversion: Fjärrkontrollen är kompatibel med lokala föreskrifter. Kontrollspaksläge: Kontrollspaksläget avgör funktionen hos varje kontrollspaksrörelse. Tre

förprogrammerade lägen (Läge 1, Läge 2, och Läge 3) nns tillgängliga och anpassade lägen kan kongureras i DJI Fly. Standardläge är läge 2.

Använda fjärrkontrollen Starta/stänga av

Tryck på strömknappen en gång för att kontrollera den aktuella batterinivån. Tryck en gång och sedan en gång till och håll in för att starta eller stänga av fjärrkontrollen. Om batterinivån är för låg laddar du om före användning.

Ladda batteriet

Anslut den medföljande laddaren till USBC-porten på fjärrkontrollen med en USB-Ckabel. Det tar omkring fyra timmar att ladda fjärrkontrollen helt.

Kontrollera kardanupphängning och

kamera

Slutare/inspelningsknapp: Tryck en gång för att ta

en bild eller för att börja och sluta lma.

Bild-/videoväxling: Tryck en gång för att växla mellan bild- och videoläge.

Kardanratt: Används för att kontrollera lutningen för kardanupphängningen.

Tryck och håll ner den anpassningsbara knappen nedtryckt för att kunna använda kardanupphängningsratten för att justera zoomen i läge Explore (utforska).

2022 DJI Med ensamrätt.

Kardanupphä-

ngningsratt

Anpassningsbar

knapp

Slutare/ inspelningsknapp

Bild/videoväxling

DJI Mavic 3

Användarhandbok

Kontrollera drönaren

Kontrollspakarna styr drönarens orientering (panorering), framåt/bakåt (lutning), altitud (gasreglage) och vänster/höger (rullning). Kontrollspaksläget avgör funktionen hos varje kontrollspaksrörelse. Tre förprogrammerade lägen (Läge 1, Läge 2, och Läge 3) finns tillgängliga och anpassade lägen kan

kongureras i DJI Fly. Standardläge är läge 2.

Läge 1

Forward

Left Stick

Vänster spak

Framåt

Backward

Bakåt

Höger spak

Right Stick

Upp

Down

Ned

Läge 2

Läge 3

Upp

Down

Ned

Framåt

Forward

Bakåt

Backward

Turn RightTurn Left

Sväng höger

Turn RightTurn Left

Sväng höger

Höger

RightLeft

Höger spak

Right StickLeft Stick

Höger spak

Sväng vänster

Vänster spak

Sväng vänster

Vänster spak

Left Stick Right Stick

Vänster

Vänster Höger

Framåt

Forward

Bakåt

Backward

Vänster

Upp

Ned

Down

Sväng vänster

RightLeft

Höger

Sväng höger

Turn RightTurn Left

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Fjärrkontroll

(Läge 2)

Drönare

( anger nosens riktning)

Anmärkningar

För den vänstra spaken uppåt eller nedåt för att ändra drönarens altitud. För spaken uppåt för att stiga och nedåt för att sjunka. Ju mer spaken

yttas bort från centerpositionen, desto snabbare

ändras drönarens altitud. För spaken försiktigt för att förhindra plötsliga och oväntade ändringar i altituden.

Genom att föra den högra spaken uppåt och nedåt ändras drönarens lutning. För spaken uppåt

för att yga framåt och nedåt för att yga bakåt.

Ju mer spaken förs bort från centerpositionen,

desto snabbare föryttar sig drönaren.

Genom att föra den högra spaken åt vänster eller höger ändras drönarens rullning. För spaken åt

vänster för att yga åt vänster och åt höger för att yga åt höger. Ju mer spaken förs bort från centerpositionen, desto snabbare föryttar sig

drönaren.

Flyglägesomkopplare

Använd omkopplaren för att välja ygläge.

Position Flygläge

S Sportläge N Normalläge C Fotograferingsläge

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Flight Pause-/RTH-knapp

Tryck en gång för att bromsa in drönaren och sväva på plats. Om drönaren utför Smart RTH eller automatisk landning, tryck en gång för att avsluta proceduren och sedan bromsa.

Anpassningsbar knapp

Gå till systeminställningarna i DJI Fly och välj Kontroll för att anpassa knappens funktion. Funktionerna inkluderar centrering av kardanupphängningen, växling av aux-LED och aktivering av farthållaren.

Fjärrkontrollsvarning

Fjärrkontrollen avger en ljudsignal under RTH eller när batterinivån är låg (6 till 15 %). Varningen för låg batterinivå kan avbrytas genom att trycka på strömknappen. Den kritiska batterinivåvarningen (mindre än 5 %), kan dock inte avbrytas.

Optimal sändningszon

Signalen mellan drönaren och fjärrkontrollen är mest tillförlitlig när antennerna är positionerade i förhållande till drönaren enligt bilden nedan.

Svag

2022 DJI Med ensamrätt.

Svag

Stark

DJI Fly

App

Optimal sändningszon

DJI Mavic 3

Användarhandbok

Länka fjärrkontrollen

Drönaren och fjärrkontrollen måste sammanlänkas före användning. Följ stegen nedan för att länka en ny fjärrkontroll:

1. Starta fjärrkontrollen och drönaren.

2. Starta DJI Fly.

3. I kameravyn trycker du på och väljer Control (kontroll) och Pair to Aircraft (Link) (anslut till drönare (länka)).

Se till att fjärrkontrollen är inom 0,5 m avstånd från drönaren under länkningen.

Fjärrkontrollen kommer automatiskt att avlänkas från en drönare om en ny fjärrkontroll länkats till samma drönare.

Ladda fjärrkontrollen helt före varje ygning. Fjärrkontrollen avger en varning när laddningsnivån är

låg. Om fjärrkontrollen slås på och inte används på fem minuter hörs en signal. Efter 6 minuter stängs

fjärrkontrollen automatiskt av. Flytta kontrollspakarna eller tryck på valfri knapp för att avbryta varningen.

Justera hållaren för den mobila enheten för att säkerställa att den mobila enheten är säker.

Ladda batteriet helt minst en gång var tredje månad för att bevara tillståndet hos batteriet.

2022 DJI Med ensamrätt.

DJI Fly-app

Det här avsnittet introducerar huvudfunktionerna för DJI Fly-appen.

2022 DJI Med ensamrätt.

DJI Fly-app

Academy

GO FLY

Skypixel

Album

Start

Starta DJI Fly och öppna startskärmen.

Altitude Zone (120m)

Fly Spots

Proﬁle

Fly Spots

Visa eller dela närliggande, lämpliga flyg- och inspelningsplatser, lär dig mer om GEO-zoner och

förhandsgranska ygfoton över olika platser som tagits av andra användare.

Akademi

Tryck på ikonen i övre högra hörnet för att öppna Academy. Produktdemonstrationer, flygtips,

ygsäkerhet och manuella dokument kan visas här.

Album

Gör att du kan visa fotografier och videoklipp från DJI Fly och din mobila enhet. ”Create” innehåller mallar och Pro. Templates erbjuder automatisk redigeringsfunktion för importerade bilder. Pro gör det möjligt för dig att redigera bilderna manuellt.

SkyPixel

Öppna SkyPixel för att visa videor och bilder som delats av användare.

Prol

Visa kontoinformation, flygregister, DJI forum, online-butik, funktionen Sök min drönare och övriga inställningar.

2022 DJI Med ensamrätt.

DJI Mavic 3

80 m

4.6m/s4.6m/sDD3m/s

3m/s

150 m

06:21EV4K 60

+0.7

Storage

RES&FPS

Kameravy

Användarhandbok

1 2 3 4 5 6 7

1. Flygläge

N : Visar aktuellt ygläge.

2. Systemstatusfält

Under ygning : Indikerar drönarstatus och visar olika varningsmeddelanden.

3. Batteriinformation

: Visar den aktuella laddningsnivån och återstående ygtid. Klicka för att visa mer information om

24'17"

batteriet.

4. Signalstyrka för nedåtriktad videolänk

: Visar signalstyrkan för video downlink mellan drönare och fjärrkontroll.

5. Visningssystemets status

: Den vänstra delen av ikonen anger status för framåt-, bakåt- och lateralvisningssystemen och den högra delen av ikonen indikerar status för uppåt- och nedåtvisningssystemen. Ikonen är vit när visningssystemet fungerar normalt och röd när visningssystemet är otillgängligt.

6. GNSS-status

: Visar aktuell GNSS-signalstyrka. Tryck för att kontrollera GNSS-signalens status. Hempunkten kan

uppdateras när ikonen är vit, vilket indikerar att GNSS-signalen är stark.

7. Systeminställningar

: Tryck för att visa information om säkerhet, kontroll och överföring.

Säkerhet

Flygassistans: Uppåt, framåt, bakåt och lateralvisionssystemen aktiveras när Obstacle Avoidance

(hinderavkänning) ställs om till Bypass (kringgå) eller Brake (bromsa). Drönaren kan inte identiera hinder när

Hindersavkänning är inaktiverad. Välj normal- eller nifty-läge när du använder Bypass (kringgå). Visning av radarkarta: När den är aktiverad visas en radarkarta för hinderdetektering i realtid. Return to Home (återvänd hem, RTH): Tryck för att konfigurera avancerad RTH, automatisk RTH-höjd

(standardhöjden är 100 m) och för att uppdatera hempunkten.

Flygskydd: Tryck för att kongurera maximal höjd och maximal distans, automatisk RTH-höjd (standardhöjden

är 100 m) och för att uppdatera hempunkten. Sensorer: Tryck för att visa IMU och kompasstatus och börja med att kalibrera vid behov.

2022 DJI Med ensamrätt.

N ModeN Mode

In-Flight

1.0x

12 13 14 15 16

DJI Mavic 3

Batteri: Tryck för att visa batteriinformation som battericellstatus, serienummer och antal laddningar. Extra LED-lampa: Tryck för att ställa in hjälpbelysningen på auto, på eller av. Starta inte hjälp-LED-lampan

före start. LED-lamporna på drönarens främre armar: I autoläge inaktiveras drönarens främre LED-lampor under

inspelning för att säkerställa att kvaliteten inte påverkas. Lås upp GEO-zon: Tryck för att visa information om upplåsning av GEO-zoner. Funktionen Sök min Drönare hjälper dig söka platsen för drönaren på marken. Avancerade säkerhetsinställningar inkluderar beteendeinställningar för drönaren när fjärrkontrollens signal

försvinner, när propellrarna kan stoppas under ygningen och AirSense-reglaget.

Drönarens beteende när fjärrkontrollens signal förloras kan ställas in på Återgå till hem, Nedstigning och Sväva.

”Emergency Only” (endast akut-läge) indikerar att motorerna endast kan stoppas mitt i flygningen i en nödsituation, exempelvis om det förekommer en kollision, en motor har stannat, drönaren rullar i luften, eller om drönaren är bortom kontroll och stiger eller sjunker snabbt. ”När som helst” indikerar att motorerna kan

stoppas mitt i ygningen när som helst när användaren utför ett CSC (Combination Stick Command). Om du stoppar motorerna mitt i ygningen gör det att drönaren kraschar.

En varning visas i DJI Fly när ett bemannat ygplan detekteras om AirSense är aktiverat. Läs ansvarsfriskrivningen

i DJI Fly-meddelandet innan du använder AirSense.

Kontroll

Drönarinställningar

Användarhandbok

Enhet Kan ställas in som metriskt eller imperial. Motivsökning När drönaren är aktiverad skannar och visar den automatiskt motiv i

kameravyn (endast tillgänglig för enkla bilder och normal videoinspelning).

Förstärkning och Expojustering

Stöder de förstärknings- och expo-inställningar som ska finjusteras på

drönaren och kardanupphängningen i olika yglägen, vilket inkluderar den

maximala horisontella hastigheten, maximala stigningshastigheten, maximala nedstigningshastigheten, maximala vinklade hastigheten, jämnheten hos girningen, bromskänsligheten och expos samt kardanupphängningens maximala lutningskontrollhastighet och lutningsjämnhet.

När du släpper kontrollspakarna minskar en ökad bromskänslighet drönarens bromssträcka, medan en minskad bromskänslighet ökar bromssträckan. Flyg med försiktighet.

Kardanupphängningsinställningar: Tryck för att ställa in kardanupphängningsläge, avancerade inställningar och kardanupphängningsvinkel och utföra kardanupphängningskalibrering.

Fjärrkontrollsinställningar: Tryck för att kongurera funktionen för den anpassningsbara knappen, kalibrera

fjärrkontrollen och växla spaklägen. Se till att du förstår åtgärderna för ett spakläge innan du ändrar spakläget.

Flygdemonstration för nybörjare: Visa ygdemonstration.

Anslut till Aircraft: Tryck för att starta länkning när drönaren inte är sammanlänkad med fjärrkontrollen.

Kamera

Parameterinställningar för kamera: Visar olika inställningar enligt fotograferingsläge.

Allmänna inställningar: Tryck för att visa och kongurera histogram, överexponeringsvarning, rutnätslinjer,

toppnivå, vitbalans, automatisk synkronisering av HD-bilder och cache vid inspelning. Lagringsplats: Bilder kan lagras i drönaren eller på ett microSD-kort. Intern lagring och microSD-kort kan

formateras. Inställningarna för maximal videocache-kapacitet och kameraåterställning kan också justeras.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

USB-läge: Mavic 3 Cine har stöd för USB-läge, vilket gör det möjligt för användare att kopiera video när drönarens batterinivå är låg. Aktivera USB-läge, slå på drönaren och anslut till en dator för att använda USBläge. Du kan då komma åt drönarens interna lagringsutrymme, men inte SD-kortet.

Starta om drönaren och inaktivera USB-läget i DJI Fly för att avsluta USB-läget. USB-läget aktiveras igen när drönaren startas om om det avaktiverades via DJI Assistant 2.

I USB-läge kopplas drönaren bort från fjärrkontrollen, lampan på ramarmen släcks och äkten inuti

drönaren stannar.

Överföring

Inställningar för liveströmningsplattform, HDMI-utgång, frekvens och kanalläge.

Visa enhetsinformation, hårdvaruinformation, app-version, batteriversion med mera. Tryck på Återställ alla inställningar för att återställa inställningar, inklusive inställningar för kamera, kardanupphängning och säkerhet, till standardinställningen. Tryck på Rensa alla data för att återställa alla inställningar till standardinställningen

och för att radera alla data som nns lagrade i det interna lagringsutrymmet och på microSD-kortet och SSD, inklusive ygloggen. Vi rekommenderar att du tillhandahåller dokumentation (yglogg) när du begär ersättning. Kontakta DJI-supporten innan du rensar ygloggen om en olycka inträar under ygningen.

8. Fotograferingslägen

Video: Normal, utforska, natt och slowmotion. Stöder digital zoom för normalt videoläge. I utforskarläget

visar ikonen 1x zoomförhållandet. Tryck för att justera zoomförhållandet. Ju större zoomförhållande, desto långsammare kommer drönaren att rotera. Nattläge ger bättre brusreducering och renare bilder, stöder upp till 12800 ISO.

Nattläge har för närvarande stöd för 4K 30 bps. Hindereliminering är inaktiverat i nattläge. Flyg med försiktighet. Nattläget avslutas automatiskt när RTH eller landning påbörjas. Under RTH eller automatisk landning är nattläge inte tillgängligt. FocusTrack stöds inte i nattläget.

Foto: Enkel, utforska, seriefotografering, AEB och tidsförskjuten fotografering. MasterShots: Välj ett ämne. Drönaren spelar in medan olika manövrer utförs i följd och motivet hålls i mitten

av ramen. Ett kort videoklipp genereras efteråt. QuickShots: Dronie, Rocket, Circle, Helix, Boomerang och Asteroid. Hypervarv: Välj mellan Free, Circle, Course Lock och Waypoints.

Pano: Välj bland Sfär, 180°, Vidvinkel och Vertikal.

9. Telekamera

Tryck

för att växla till telekamera i foto- eller videoläge. Enkel-, AEB-, Burst-, Time Shot-fotoläge och JPEG-, RAW- och J+R-format stöds, och ISO och slutartid kan ställas in manuellt i fotoläge. 4K 25/30/50 bps och 1080p 25/30/50 bps stöds och ISO och slutartid kan ställas in manuellt i videoläget. Spotlight och

POI kan användas vid användning av telekamera i 7x-förhållande, stöder statiskt motiv. Tryck på

1.0x

växla till vidvinkelkamera.

10. Slutare/inspelningsknapp

: Peka för att ta en bild eller för att börja och sluta lma.

11. Visa foto/video

: Tryck för att öppna uppspelning och förhandsgranska bilder och videor så fort de spelats in.

12. Kameralägesbrytare

: Välj mellan Auto- och Pro-läge när du är i fotoläge. Olika parametrar kan ställas in i olika lägen.

2022 DJI Med ensamrätt.

för att

DJI Mavic 3

RES&FPS

Storage

Stora

Användarhandbok

13. Fotograferingsparametrar

: Visar de aktuella fotograferingsparametrarna. Tryck för att komma till parameterinställningar.

K 6

14. Lagringsinformation

: Visar återstående antal bilder eller videoinspelningstid på nuvarande microSD-kort. Klicka för att se

6:2

tillgänglig kapacitet på microSD kortet.

15. Flygtelemetri

D 80 m H 150 m 4,6 m/s 3 m/s

: Visar avstånd mellan drönare och hempunkt, höjd från hempunkt,

drönarens horisontella hastighet och drönarens vertikala hastighet.

16. Karta

: Tryck för att växla till höljdindikator, som visar information såsom drönarens riktning och lutningsgrad,

fjärrkontrollens och hempunktens position.

Drönarorientering

Fjärrkontrollsposition

Hempunkt

Dölj

Drönarens lutningsgrad

Byt till minikarta

Byt till höjdmätare

17. Autostart/landning/RTH

/ :

Tryck på ikonen. När meddelandet visas håller du in knappen för att initiera automatisk start eller

landning.

Tryck för att initiera Smart RTH och låta drönaren återvända till senast registrerade hempunkt.

18. Waypoint Flight

Tryck för att aktivera/inaktivera vägpunktsygning.

19. Bakåt

Tryck för att återgå till startskärmen.

Tryck på och håll in skärmen för att visa kardanupphängningsjusterfältet för att justera kardanvinkeln. Tryck på skärmen för att aktivera fokusmätning eller spotmätning. Fokus- eller spotmätning visas olika

beroende på fokusläge, exponeringsläge och spotmätningsläge. När du har använt spotmätning trycker du på och håller inne på skärmen för att låsa exponeringen. För att låsa upp exponeringen trycker du och håller inne på skärmen igen.

Se till att din mobila enhet är fulladdad innan du startar DJI Fly. Mobildata krävs vid användning av DJI Fly. Kontakta din trådlösa operatör för datakostnader. Om du använder en mobiltelefon som din visningsenhet ska du INTE ta emot telefonsamtal eller

använda textningsfunktionen under ygningen.

Läs alla säkerhetstips, varningsmeddelanden och friskrivningar noggrant. Bekanta dig själv med tillhörande förordningar i ditt område. Du ansvarar själv för att vara uppmärksam på all relevant

lagstiftning och ygning på ett sätt som uppfyller kraven.

a. Läs och förstå varningsmeddelandena innan du använder automatisk start och landning. b. Läs och förstå varningsmeddelanden och friskrivningsklausul före inställning av altitud bortom

standardgränsen.

c. Läs och förstå varningsmeddelanden och friskrivningen innan du växlar mellan yginställningar. d. Läs och förstå varningsmeddelanden och friskrivningsmeddelanden nära eller i GEO-zoner. e. Läs och förstå varningsmeddelanden innan du använder Intelligent Flight-lägen.

Landa drönaren omedelbart på en säker plats om en uppmaning till landning visas i appen.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Granska alla varningsmeddelanden på checklistan som visas i appen före varje ygning. Använd appbeskrivningen för att praktisera dina ygkunskaper om du aldrig har använt drönaren,

eller om du inte har tillräcklig erfarenhet för att använda drönaren på ett säkert sätt.

Cacha kartdata för området där du har för avsikt att yga drönaren genom att ansluta till internet före varje ygning.

Appen är designad för att hjälpa dig i din användning. Använd ljudsekretess och FÖRLITA DIG INTE PÅ att appen ska styra drönaren. Din användning av appen omfattas av användarreglerna för DJI Fly och DJI-sekretesspolicyn. Läs dem noggrant i appen.

2022 DJI Med ensamrätt.

Flygning

Det här avsnittet beskriver säker ygpraxis och ygbegränsningar.

2022 DJI Med ensamrätt.

Flygning

När ygförberedelserna före ygning är slutförda rekommenderas att du nputsar dina ygkunskaper och praktiserar säker ygning. Se till att alla ygningar utförs i ett öppet område. Se avsnitten för Fjärrkontroll

och DJI Fly för information om användning av fjärrkontrollen och appen för att styra drönaren.

Flygmiljökrav

1. Använd inte drönaren när det råder dåliga väderförhållanden, inklusive vindhastigheter som överskrider 12 m/s, snö, regn och dimma.

2. Flyg bara i öppna områden. Höga strukturer och stora metallstrukturer kan påverka precisionen för drönarens kompass och GNSS-system. Vi rekommenderar att du håller drönaren på ett avstånd om minst 5 m från strukturer.

3. Undvik hinder, folksamlingar, högspänningsledningar, träd och vattensamlingar. Vi rekommenderar att du håller drönaren minst 3 meter ovanför vattenytan.

4. Minimera störningar genom att undvika områden med höga nivåer av elektromagnetism, såsom platser nära kraftledningar, basstationer, transformatorstationer och sändningstorn.

5. Drönare och batteriprestanda är utsatta för miljöfaktorer, såsom luftdensitet och temperatur. Var

försiktig vid ygning 6 000 m eller mer över havsytan, eftersom batteri och drönarprestanda kan

vara nedsatta.

6. Drönaren kan inte använda GNSS i polarregionerna. Använd nedåtvisningssystemet vid ygning på

sådana platser.

7. LYFT INTE från rörliga föremål såsom bilar, fartyg och ygplan.

8. Använd INTE drönaren, fjärrkontrollen, batteriet och batteriladdaren i närheten av olyckor, bränder, explosioner, översvämningar, tsunamier, laviner, jordskred, jordbävningar, damm eller sandstormar.

9. Använd batteriet i ett temperaturintervall på 5 °C till 40 °C (41 °F till 104 °F).

10. Använd drönaren, batteriet, fjärrkontrollen och batteriladdaren i torra miljöer.

11. Använd INTE batteriladdaren i fuktiga miljöer.

Användning av drönaren på ett ansvarsfullt sätt

För att undvika kollision, allvarlig personskada och materiella skador ska du observera följande regler:

1. Se till att du INTE är påverkad av bedövningsmedel, alkohol eller droger eller lider av yrsel, trötthet, illamående eller andra åkommor som kan försämra din förmåga att använda drönaren på ett säkert sätt.

2. Du ska först stänga av drönaren och sedan stänga av fjärrkontrollen vid landning.

3. Tappa inte, starta inte, avfyra inte eller på annat sätt projicera farliga nyttolaster på eller mot byggnader, personer eller djur, som skulle kunna orsaka personskador eller egendomsskador.

4. Använd INTE en drönare som har kraschat eller skadats av misstag eller som inte är i gott skick.

5. Se till att du har tillräckligt med utbildning och beredskapsplaner för nödsituationer och incidenter.

6. Se till att du har en färdplan. Flyg INTE drönaren på ett vårdslöst sätt.

7. Respektera andras personliga integritet när du använder kameran. Se till att följa lokala

sekretesslagar, förordningar och moraliska riktlinjer.

8. Använd INTE denna produkt i något annat syfte än för allmänt personligt bruk.

9. Använd den INTE för olagliga eller olämpliga ändamål, som t.ex. spionage, militära aktiviteter eller otillåtna undersökningar.

10. Använd INTE denna produkt för att förtala, missbruka, trakassera, förfölja, hota eller på annat sätt kränka juridiska rättigheter, som t.ex. andras rätt till personlig integritet och publicitet.

11. Du får INTE göra intrång på andras privata egendom.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Flyggränser och GEO-zoner

Operatörer av obemannade ygfarkoster (UAVs) ska följa de riktlinjer från självreglerande organisationer

som gäller, såsom International Civil Aviation Organization, Federal Aviation Administration och lokala

ygmyndigheter. Av säkerhetsskäl är yggränserna aktiverade enligt standard för att hjälpa användare att yga drönare på ett säkert och lagligt sätt. Användare kan kongurera yggränser för höjd och avstånd.

Altitudgränser, distansgränser och GEO-zonfunktioner hanterar flygningen säkert när GNSS är tillgängligt. Endast altitud kan begränsas när GNSS är otillgängligt.

Flyghöjd och distansgränser

Flyghöjd och distansgränser kan ändras i DJI Fly. Baserat på dessa inställningar yger drönaren i en

begränsad cylinder, så som visas nedan:

Maximal yghöjd

Maximal radie

Drönarens höjd vid start

Hempunkt

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

När GNSS är tillgängligt

Flyggränser DJI Fly-app

Maxhöjd

Maximal radie

Drönarens höjd kan inte överskrida det specicerade

värdet

Varning: Höjdgräns uppnådd

Flygdistansen måste ligga inom den maximala radien Varning: Distansgräns nådd

Endast nedåtvisningssystem är tillgängligt

Flyggränser DJI Fly-app

Höjden är begränsad till 30 m när GNSS-signalen är svag.

Maxhöjd

Höjden är begränsad till 3 m när GNSS-signalen är svag och ljusförhållandena inte är tillfredsställande.

Maximal radie

Radiebegränsningarna är inaktiverade och varningsmeddelanden kan inte tas emot i appen.

Höjdgränsen när GNSS är svag kommer inte att begränsas om det fanns en stark GNSS-signal när drönaren slogs på.

Om drönaren når en gräns kan du fortfarande styra drönaren, men du kan inte yga det längre. Om drönaren yger utanför maxradien yger den automatiskt tillbaka inom området när GNSS-signalen

är stark.

Av säkerhetsskäl får du inte yga nära ygplatser, motorvägar, tågstationer, järnvägar, kommunhus

och andra känsliga områden. Flyg bara drönaren inom ditt synfält.

Varning: Höjdgräns uppnådd.

GEO-zoner

Alla GEO-zoner är listade på den ociella DJI-webbplatsen på http://www.dji.com/ysafe. GEO-zoner är indelade i olika kategorier och inkluderar platser, såsom ygplatser, ygfält där bemannad ygpersonal

arbetar på låg höjd, gränser mellan länder och känsliga platser, såsom kraftanläggningar. Det kommer

att visas meddelanden i DJI Fly-appen för ygning i GEO-zoner.

Checklista före ygning

1. Se till att fjärrkontrollen, den mobila enheten och Intelligent Flight-batteriet är fulladdade.

2. Se till att Intelligent Flight-batteriet och propellrarna är säkert monterade.

3. Se till att drönararmarna är utfällda.

4. Kontrollera att kardanupphängning och kamera fungerar normalt.

5. Kontrollera att inget hindrar motorerna och att de fungerar normalt.

6. Kontrollera att DJI Fly är anslutet till drönaren.

7. Se till att kameralinsen och Vision Systems-sensorerna är rena.

8. Använd endast DJI-originaldelar eller delar som certierats av DJI. Icke auktoriserade komponenter eller komponenter från ej DJI-certierade tillverkare kan orsaka fel i systemfunktionerna och inverka

på säkerheten.

9. Kontrollera om fjärridentikationen är uppdaterad och om den fungerar.

10. Kontrollera att den maximala yghöjden är korrekt inställd i enlighet med lokala föreskrifter.

11. Flyg INTE över tätbefolkade områden.

12. Kontrollera att drönaren och fjärrkontrollen fungerar normalt.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Autostart/landning

Autostart

Använd automatisk start:

1. Starta DJI Fly och öppna kameravyn.

2. Slutför alla steg i checklistan före ygning.

3. Klicka på . Om villkoren är säkra för start ska du trycka på och hålla ner knappen för att bekräfta.

4. Drönaren lyfter och svävar 1,2 m över marken.

Autolandning

Använd automatisk landning:

1. Klicka på . Om villkoren är säkra för landning ska du trycka på och hålla ner knappen för att

bekräfta.

2. Autolandning kan avbrytas genom att trycka på .

3. Om Vision System fungerar som det ska kommer landningsskydd att aktiveras.

4. Motorerna stoppas efter landning.

Starta/stoppa motorerna

Starta motorerna

En CSC (Combination Stick Command) används för att starta motorerna. Tryck båda spakarna i nedre inre och yttre hörnen för att starta motorerna. När motorerna har börjat snurra frigör du båda spakarna samtidigt.

ELLER

Stoppa motorerna

Det nns två sätt att stoppa motorerna på.

Metod 1: När drönaren har landat trycker du på och håller ned vänstra spaken. Motorerna stannar

efter en sekund.

Metod 2: När drönaren har landat utför du samma CSC som du använde för att starta motorerna.

Motorerna stannar efter två sekunder. Frigör båda spakarna när motorerna har stoppats.

ELLER

Metod 1 Metod 2

Om motorn startas oväntat ska du använda CSC för att omedelbart stänga av motorn.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Stoppa motorerna under ygning

Om du stoppar motorerna under flygningen gör det att drönaren kraschar. Motorerna bör endast

stoppas under ygningen i en nödsituation, exempelvis om det förekommer en kollision, drönaren inte

går att kontrollera och stiger och sjunker mycket snabbt, spinner i luften eller om en motor har stannat. För att stoppa motorerna under flygningen använder du samma CSC som användes för att starta motorerna. Standardinställningen kan ändras i DJI Fly.

Flygtest

Start-/landningsprocedurer

1. Placera drönaren på ett öppet, plant område med drönarstatusindikatorn vänd mot dig.

2. Starta drönaren och fjärrkontrollen.

3. Starta DJI Fly och öppna kameravyn.

4. Vänta tills självkontrollen är klar. Det är säkert att yga om inga onormala varningar visas i DJI Fly.

5. Tryck försiktigt på gasreglagespaken för att lyfta eller använda automatisk start.

6. Dra i gasreglagespaken eller använd autolandningsreglaget för att landa drönaren.

7. Efter landning trycker du gasspjällsreglaget nedåt och håller in. Motorerna stannar efter en sekund.

8. Stäng av drönaren och fjärrkontrollen.

Videoförslag och tips

1. Checklistan före ygning är utformad för att hjälpa dig yga säkert och säkerställa att du kan lma

under ygningen. Gå igenom den fullständiga checklistan för ygning före varje ygning.

2. Välj önskat funktionsläge för kardanupphängningen i DJI Fly.

3. Använd normal- eller fotograferingsläget för att spela in videoklipp.

4. FLYG INTE i dåliga väderförhållanden, exempelvis när det regnar eller blåser.

5. Välj kamerainställningarna som bäst passar dina behov.

6. Utför ygtester för att upprätta ygrutter och förhandsgranska scener.

Se till att placera drönaren på en plan och stadig yta före start. Lyft INTE från din handata eller när

du håller drönaren i handen.

2022 DJI Med ensamrätt.

Bilaga

2022 DJI Med ensamrätt.

Bilaga

Specikationer

Drönare

Startvikt 895 g (Mavic 3)

Mått (L×V×H) Hopfälld: 221 x 96,3 x 90,3 mm

Diagonalt avstånd

Maximal stigningshastighet S-läge: 8 m/s

Max nedstigningshastighet S-läge: 6 m/s

Maxhastighet (nära havsytan, vindstilla)

Max yghöjd över havsytan

Maximal ygtid

Maximal svävningstid (utan vind)

Maximalt ygavstånd

Maximalt vindhastighetsmotstånd 12 m/s Maximal lutningsvinkel S-läge: 35°

Maximal vinklad hastighet 200°/s Drifttemperatur -10 °C till 40 °C GNSS GPS + Galileo + BeiDou Precisionsområde för svävning Vertikal: Vision-positionering: ±0,1 m

Intern lagring Mavic 3: 8 GB (7,9 GB tillgängligt lagringsutrymme)

Hasselblad-kamera

Sensor 4/3 CMOS Eektiva pixlar: 20 MP Lins FOV: 84°

ISO-intervall Video

2022 DJI Med ensamrätt.

899 g (Mavic 3 Cine)

Utfälld: 347,5 x 283 x 107,7 mm

380,1 mm

N-läge: 6 m/s C-läge: 1 m/s

S-läge: 21 m/s; S-läge (EU): 19 m/s N-läge: 15 m/s C-läge: 5 m/s

6000 m

46 min (uppmätt vid ygning i 32,4 km/h i vindfria förhållanden)

40 min 30 km

N-läge: 30° C-läge: 25°

GNSS-positionering: ±0,5 m Horisontell: Vision-positionering: ±0,3 m Högprecisionssystempositionering: ±0,5 m

Mavic 3 Cine: 1 TB (934,8 GB tillgängligt lagringsutrymme)

Motsvarande format: 24 mm Bländare: f/2,8-f/11

Fotograferingsintervall: 1 m till ∞ (med autofokus)

Normal och Slow Motion;

100–6400 (Normal) 400–1600 (D-Log) 100–1600 (HLG) Natt: 800–12800 (Normal) Foto: 100–6400

DJI Mavic 3

Elektronisk slutarhastighet 1/8 000–8 s Maximal bildstorlek 5280 x 3956 Stillbildsinställningar Enstaka: 20 MP

Videoupplösning

Max bithastighet för video Filsystem som stöds exFAT Bildformat JPEG/DNG (RAW) Videoformat

Användarhandbok

Automatic Exposure Bracketing (AEB): 20 MP, 3/5 bilder vid 0,7 EV-steg Tidsbearbetning: 20 MP 2/3/5/7/10/15/20/30/60 sekunder

Apple ProRes 422 HQ /422/422LT*

5,1K: 5120 x 2700 vid 24/25/30/48/50 bps

DCI 4K: 4096 × 2160 vid 24/25/30/48/50/60/120**bps 4K: 3840 × 2160 vid 24/25/30/48/50/60/120**bps

H.264/H.265

5,1K: 5120 x 2700 vid 24/25/30/48/50 bps

DCI 4K: 4096 × 2160 vid 24/25/30/48/50/60/120**bps 4K: 3840 × 2160 vid 24/25/30/48/50/60/120**bps FHD: 1920 × 1080 vid 24/25/30/48/50/60/120**/200**bps

* Endast DJI Mavic 3 Cine har stöd för Apple ProRes-videoinspelning. ** Inspelad bildhastighet, motsvarande video spelas upp som

slowmotion-video

H.264/H.265: 200 Mbps

Mavic 3:

MP4/MOV (MPEG-4 AVC/H.264, HEVC/H.265)

Mavic 3 Cine:

MP4/MOV (MPEG-4 AVC/H.264, HEVC/H.265) MOV (Apple ProRes 422 HQ)

Färgläge Normal/HLG/D-Log

Telekamera

Sensor 1/2-tums CMOS Lins FOV: 15°

ISO-intervall Video: 100–6400

Elektronisk slutarhastighet 1/8 000–2 s Maximal bildstorlek 4000 x 3000 Bildformat JPEG Videoformat MP4/MOV (MPEG-4 AVC/H.264, HEVC/H.265) Stillbildsinställningar En bild: 12 MP Videoupplösning H.264/H.265

Digital zoom 4x

Kardanupphängning

Stabilisering 3-axlig (lutning, rullning, panorering)

Motsvarande format: 162 mm Bländare: f/4,4

Fotograferingsräckvidd: 3 m till ∞

Foto: 100–6400

4K: 3840 × 2160 vid 25/30/50 bps FHD: 1920 × 1080 vid 25/30/50 bps

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Mekaniskt område Lutning: -135° till +100°

Kontrollerbart område Lutning: -90° till 35°

Maximal kontrollhastighet (lutning) 100°/s Vinklat vibrationsområde ±0,007°

Avkänningssystem

Typ Rundstrålande visningssystem och infrarött avkänningssystem Framåtvisningssystem Precisionsmätningsområde: 0,5–20 m

Bakåtvisningssystem Precisionsmätningsområde: 0,5–16 m

Lateralt visningssystem Precisionsmätningsområde: 0,5–25 m

Uppåtvisningssystem Precisionsmätningsområde: 0,2–10 m

Nedåtvisningssystem Precisionsmätningsområde: 0,3–18 m

Användarmiljö Framåt, lateralt, uppåt, bakåt: Urskiljningsbara ytor, tillräckliga

Överföring Videosändningssystem O3+ Live-visningskvalitet Fjärrkontroll: 1080p vid 30 bps/1080p vid 60 bps Driftsfrekvens 2,400–2,4835 GHz, 5,725–5,850 GHz Maximalt sändningsavstånd (fritt från

hinder, fritt från störningar) Max nedladdningshastighet SDR: 5,5 MB/s (med RC-N1)

Latens (beroende på miljöförhållanden och mobil enhet)

Antenner 4 antenner, 2T4R Sändareekt (EIRP) 2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)

Intelligent Flight-batteri

Kapacitet 5000 mAh Standardspänning 15,4 V Maximal laddningsspänning 17,6 V

Rullning: -45° till +45° Panorering: -27° till +27°

Panorering: -5° till 5°

Detektionsområde: 0,5–200 m Eektiv avkänningshastighet: ≤15 m/s FOV: 90° (horisontellt), 103° (vertikalt)

Eektiv avkänningshastighet: ≤12 m/s FOV: 90° (horisontellt), 103° (vertikalt)

Eektiv avkänningshastighet: ≤15 m/s FOV: 90° (horisontellt), 85° (vertikalt)

Eektiv avkänningshastighet: ≤6 m/s FOV: 100° (fram och bak), 90° (vänster och höger)

Eektiv avkänningshastighet: ≤6 m/s FOV: 130° (fram och bak), 160° (vänster och höger)

ljusförhållanden lux >15

Nedåt: Icke-reekterande, ej urskiljningsbara ytor med dius reektion

på >20 % såsom väggar, träd, människor. Tillräckliga ljusförhållanden lux >15, yta med tydligt mönster

15 km (FCC), 8 km (CE/SRRC/MIC)

15 MB/s (med DJI RC Pro) 130 ms (med RC-N1)

120 ms (med DJI RC Pro)

5,8 GHz: <33 dBm (FCC), <30 dBm (SRRC), <14 dBm (CE)

2022 DJI Med ensamrätt.

DJI Mavic 3

Batterityp LiPo 4S Energi 77 Wh Vikt 335,5 g Laddningstemperatur 5 °C till 40 °C (41 °F till 104 °F)

Batteriladdare

Ineekt 100–240 V AC (47–63 Hz) 2,0 A Uteekt USB-C: 5,0 V 5,0 A/9,0 V 5,0 A/12,0 V 5,0 A/15,0 V 4,3 A/

Märkström 65 W

Laddningshubb

Ineekt USB-C: 5 V-20 V 5,0 A max Uteekt Batteriport: 12 V – 17,6 V 5,0 A max

Märkström 65 W Laddningstyp Ladda tre Intelligent Flight-batterier i sekvens Laddningstemperatur 5 °C till 40 °C (41 °F till 104 °F)

Billaddare

Ineekt Bileluttag: 12,7 V–16 V 6,5 A, Spänning: 14 V likström Uteekt USB-C: 5,0 V 5,0 A/9,0 V 5,0 A/12,0 V 5,0 A/15,0 V 4,3 A/

Märkström 65 W Laddningstid Ca 96 min Laddningstemperatur 5 °C till 40 °C (41 °F till 104 °F)

Förvaring

SD-kort som stöds SDXC, UHS-I microSD-kort hastighetsklass 3 Rekommenderade microSD-kort Lexar 1066x 64 GB V30 A2 microSDXC

Användarhandbok

20,0 V 3,25 A/5,0 V~20,0 V 3,25 A USB-A: 5 V 2 A

Lexar 1066x 128 GB V30 A2 microSDXC Lexar 1066x 256 GB V30 A2 microSDXC Lexar 1066x 512 GB V30 A2 microSDXC SanDisk High Endurance 64 GB V30 microSDXC SanDisk High Endurance 128 GB V30 microSDXC SanDisk High Endurance 256 GB V30 microSDXC Kingston Canvas Go! Plus 64 GB V30 A2 microSDXC Kingston Canvas Go! Plus 128 GB V30 A2 microSDXC Kingston Canvas Go! Plus 256 GB V30 A2 microSDXC Kingston Canvas Go! Plus 512 GB V30 A2 microSDXC Samsung EVO Plus 512 GB V30 A2 microSDXC Samsung PRO Plus 256 GB V30 A2 microSDXC Samsung PRO Plus 512 GB V30 A2 microSDXC

microSD-kort kan inte spela in Apple ProRes 422 HQ codec.

SSD Kapacitet: 1 TB

2022 DJI Med ensamrätt.

Max läshastighet: 700 MB/s* Max skrivhastighet: 471 MB/s*

* Max läs- eller skrivhastighet för drönaren. Hastigheten kan variera vid

anslutning till en dator eller annan enhet.

DJI Mavic 3

DJI RC-N1 fjärrkontroll

Överföringssystem När DJI RC-N1-fjärrkontrollen används med olika drönarkongurationer

Användningstid 6 timmar (utan laddning av den mobila enheten)

USB-porttyper som stöds Lightning, Micro-USB (Typ-B), USB-C Max mobilenhetsstorlek som stöds

(H x B x T) Drifttemperatur 0 °C till 40 °C (32 °F till 104 °F) Sändareekt (EIRP) 2,4 GHz:

Användarhandbok

kommer den automatiskt att välja motsvarande firmwareversion för uppdatering och stöda följande överföringstekniker som aktiveras av maskinvaruprestandan för de länkade drönarmodellerna: a. DJI Mini 2/DJI Mavic Air 2: O2 b. DJI Air 2S: O3 c. DJI Mavic 3: O3+

4 timmar (med laddning av den mobila enheten)

180 mm x 86 mm x 10 mm

≤26 dBm (FCC), ≤20 dBm (CE/SRRC/MIC)

5,8 GHz:

≤26 dBm (FCC/SRRC), ≤14 dBm (CE)

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Firmware-uppdatering

Använd DJI Fly eller DJI Assistant 2 (serien med konsumentdrönare) för att uppdatera drönarens inbyggda programvara.

Använda DJI Fly

När du ansluter drönaren eller fjärrkontrollen till DJI Fly får du ett meddelande om att en ny hårdfvaruuppdatering är tillgänglig. För att starta uppdateringen, anslut fjärrkontrollen eller mobilenheten till internet och följ instruktionerna på skärmen. Observera att du inte kan uppdatera firmware om fjärrkontrollen inte är länkad till drönaren. Internet krävs.

Använda DJI Assistant 2 (serien med konsumentdrönare)

Uppdatera drönaren och fjärrkontrollens inbyggda programvara separat med DJI Assistant 2 (serien med konsumentdrönare).

Följ instruktionerna nedan för att uppdatera drönarens inbyggda programvara genom DJI Assistant 2 (serien med konsumentdrönare

1. Starta DJI Assistant 2 (serien med konsumentdrönare) och logga in med ditt DJI-konto.

2. Starta drönaren och anslut den till en dator via USB-C-porten.

3. Välj DJI Mavic 3 och klicka på Firmware Updates (uppdateringar av inbyggd programvara) i vänstra

panelen.

4. Välj den rmware-version som du vill uppdatera till.

5. Vänta på att rmware ska hämtas. Firmware-uppdateringen startar automatiskt.

6. Drönaren startar om automatiskt efter att rmware-uppdateringen är klar.

Följ instruktionerna nedan för att uppdatera fjärrkontrollens inbyggda programvara genom DJI Assistant 2 (serien med konsumentdrönare):

1. Starta DJI Assistant 2 (serien med konsumentdrönare) och logga in med ditt DJI-konto.

2. Starta fjärrkontrollen och anslut till en dator via USB-C-porten med en Micro USB-kabel.

3. Välj fjärrkontrollen för DJI Mavic 3 och klicka på uppdateringar för inbyggd programvara i vänstra

panelen.

4. Välj den rmware-version som du vill uppdatera till.

5. Vänta på att rmware ska hämtas. Firmware-uppdateringen startar automatiskt.

6. Vänta på att rmware-uppdateringen ska slutföras.

Se till att följa alla steg för att uppdatera den inbyggda programvaran. Annars kan uppdateringen misslyckas. Uppdateringen av den inbyggda programvaran tar omkring 10 minuter. Det är normalt att kardanupphängningen blir svag, drönarstatusindikatorerna blinkar och drönaren startar om. Vänta tills uppdateringen är klar. Se till att datorn har åtkomst till internet. Innan du utför en uppdatering, se till att Intelligent Flight-batteriet är laddat till minst 40 % och att fjärrkontrollen är laddad till minst 30 %. Koppla inte från drönaren från datorn under en uppdatering. Använd INTE maskinvara och programvara som inte specificeras av DJI. Se Mavic 3 versionsanteckningar för mer information om uppdatering av inbyggd programvara för spårbarhet.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Felsökningsrutiner

1. Varför kan batteriet inte användas innan den första ygningen?

Batteriet måste aktiveras genom laddning innan det används för första gången.

2. Hur löser man problemet med kardanupphängningsdriften under ygning?

Kalibrera IMU och kompass i DJI Fly. Kontakta DJI-support om problemet kvarstår.

3. Ingen funktion

Kontrollera om Intelligent Flight-batteriet och fjärrkontrollen är aktiverade genom laddning. Kontakta

DJI-support om problemen kvarstår.

4. Problem med igångsättning och uppstart

Kontrollera om batteriet fungerar. Om ja ska du kontakta DJI-supporten om det inte kan startas

normalt.

5. SW-uppdateringsproblem

Följ instruktionerna i bruksanvisningen för att uppdatera firmware. Om uppdateringen av den

inbyggda programvaran misslyckas ska du starta om alla enheter och försöka igen. Kontakta DJIsupport om problemet kvarstår.

6. Förfaranden för återställning till fabriksinställd standardkonguration eller senast kända fungerande

konguration

Använd DJI Fly-appen för att återställa till fabriksinställningen.

7. Avstängnings- och urkopplingsproblem

Kontakta DJI support.

8. Hur man upptäcker vårdslös hantering eller förvaring under osäkra förhållanden

Kontakta DJI support.

Risker och varningar

När drönaren upptäcker en fara efter att ha slagits på kommer ett varningsmeddelande att visas på DJI Fly. Var uppmärksam på listan med situationer nedan.

1. Om platsen inte är lämplig för start.

2. Om ett hinder upptäcks under ygning.

3. Om platsen inte är lämplig för landning.

4. Om kompassen och IMU upplever störningar och behöver kalibreras.

5. Följ instruktionerna på skärmen när du blir uppmanad.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Kassering

Följ de lokala föreskrifterna för elektroniska apparater när du gör dig av med drönaren och fjärrkontrollen.

Batteriåtervinning

Kassera batterierna i specika återvinningsbehållare efter en komplett urladdning. Kasta INTE batterierna

i vanliga avfallsbehållare. Följ de lokala reglerna strikt avseende kassering och återvinning av batterier. Kassera ett batteri omedelbart om det inte kan slås på efter fullständig urladdning. Om knappen Slå på/av på Intelligent Flight-batteriet är inaktiverad och batteriet inte kan laddas ur helt

ska du kontakta ett återvinningsställe för att få hjälp.

C1-certiering

Mavic 3 V2.0 uppfyller C1-certieringen, men det nns vissa krav och begränsningar när Mavic 3 V2.0

används inom det Europeiska ekonomiska samarbetsområdet (EEA, dvs. EU plus Norge, Island och Liechtenstein).

UAS-klass C1 Ljudeektnivå 83 dB Maximal propellerhastighet 7500 VARV PER MINUT

MTOM-meddelande

MTOM of Mavic 3 V2.0 (Model L2AA), inklusive SD-kortet, har MTOM på 895 g för att uppfylla C1kraven.

Användarna måste följa de nedanstående instruktionerna för att uppfylla MTOM C1-kraven. Annars kan

drönaren inte användas som en C1 obemannad ygfarkost (UAV):

1. Lägg INTE till någon nyttolast till drönaren, som t.ex. propellerskydden osv.

2. Använd INTE icke-kvalicerade ersättningsdelar, som t.ex. Intelligent Flight-batterier eller propellrar

osv.

3. Montera INTE om drönaren i efterhand.

Meddelandet ”Låg batterinivå för RTH” visas inte om det horisontella avståndet mellan piloten och drönaren är mindre än 5 meter.

FocusTrack avslutas automatiskt om det horisontella avståndet mellan motivet och drönaren är längre än 50 m (endast tillgängligt om FocusTrack används inom EU).

Hjälpbelysningen är inställd på auto när den används inom EU och kan inte ändras. LEDlamporna på drönarens främre armar är alltid på när de används inom EU och kan inte ändras.

Direkt fjärridentikation

1. Transportmetod: Wi-Fi-sändare

2. Metod för uppladdning av UAS-operatörens registreringsnummer till drönaren: Öppna DJI Fly >

Säkerhet > UAS-fjärridentiering och ladda sedan upp UAS-operatörens registreringsnummer.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

Lista över artiklar, inklusive kvalicerade tillbehör

1. DJI Mavic 3 V2.0 propellrar med låg ljudnivå (Modell: 9453F, 8,5 g)

2. DJI Mavic 3 V2.0 ND-lterset (ND 4/8/16/32/64/128/256/512) (2,3 g)

3. DJI Mavic 3 V2.0 Intelligent ight-batteri (Modell: BWX260-5000-15.4, 335,5 g)

Lista över reserv- och ersättningsdelar

1. DJI Mavic 3 V2.0 propellrar med låg ljudnivå (Modell: 9453F)

2. DJI Mavic 3 V2.0 Intelligent ight-batteri (Modell: BWX260-5000-15.4)

Fjärrkontroll varningar

Kontrollampan på fjärrkontrollen lyser rött efter att den har kopplats bort från drönaren i mer än två sekunder.

DJI Fly utfärdar en varning om drönaren kopplas bort i mer än 4,5 sekunder. Fjärrkontrollen piper och stängs av automatiskt när den kopplas bort från drönaren eller när den inte har

använts under en längre tid.

Undvik störningar mellan fjärrkontroll och annan trådlös utrustning. Se till att stänga av Wi-Fi på mobilenheter i närheten. Landa drönaren omedelbart om det uppstår störningar.

Använd INTE drönaren om ljusförhållandena är för ljusa eller mörka när du använder en mobiltelefon

för att övervaka ygningen. Användarna ansvarar för att justera visningens ljusstyrka på rätt sätt när monitorn används i direkt solljus under ygning.

Släpp kontrollspakarna eller tryck på knappen Flight Pause om en oväntad åtgärd inträar.

Geomedvetenhet

Geomedvetenhet innehåller de funktioner som anges nedan.

Uppdatering av UGZ-data (Unmanned Geographical Zone): Användaren kan uppdatera ygsäkerhetsdata

via GPS med hjälp av datauppdateringsfunktionen och förvara data i drönaren.

Kartritning av Geomedvetenhet: när de senaste UZG-datan har uppdaterats visas en ygkarta med en

begränsad zon i DJI Fly-appen. Namn, användningstid, höjdgräns etc. kan visas genom att trycka på området.

Förvarning om geomedvetenhet: appen kommer att ge användaren varningsinformation när drönaren

benner sig i närheten av eller i ett begränsat område, det horisontella avståndet är mindre än 160 m eller det vertikala avståndet är mindre än 40 m från zonen för att påminna användaren om att yga med

försiktighet.

AGL-meddelande (över marknivå)

Den vertikala delen av ”Geomedvetenhet” kan använda AMSL-höjden eller AGL-höjden. Valet mellan dessa två referenser specificeras individuellt för respektive UGZ. Varken AMSL-höjd eller AGL-höjd stöds av DJI Mavic 3 V2.0. Höjden H visas i kameravyn i DJI Fly-appen, vilket är höjden från drönarens startplats till drönaren. Höjden över startplatsen kan användas som en uppskattning men kan skilja

sig mer eller mindre från den angivna altituden/höjden för en specik UGZ. Fjärrpiloten är fortfarande

ansvarig för att inte överskrida de vertikala gränserna för UGZ.

2022 DJI Med ensamrätt.

DJI Mavic 3

Användarhandbok

AGL (stöds ej)

Lyft

Takeoff

Height error

Höjdfel

AGL (not supported)

Begränsade zoner

Visas som röd i DJI-appen. Användarna uppmanas med en varning, och ygningen förhindras. UA kan varken yga eller lyfta i dessa zoner. Begränsade zoner kan låsas upp, kontakta ysafe@dji.com för att låsa upp dem eller gå till Lås upp en zon på dji.com/ysafe.

Mottagande av en

varning

Begränsning av högsta hastighet

Begränsade zoner

När du närmar dig:

1. Mottagande av en varning

2. Kan inte yga in

3. Användaren kan ansöka på DJI:s ociella webbplats efter manuellt

Mark

Vid avfärd:

1.Mottagande av en varning

2.Kan inte lyfta

3.Användaren kan ansöka på DJI:s ociella webbplats efter manuellt

godkännande

Auktoriseringszoner

Visas som blå i DJI-appen. Användare kommer att få en varning och flygningen är begränsad som standard. UA kan varken flyga eller lyfta utan auktorisation. Auktoriseringszoner kan låsas upp av

auktoriserade användare som använder ett verierat DJI-konto.

Mottagande av en

varning

Begränsning av högsta hastighet

Auktoriseringszoner

När du närmar dig:

1. Mottagande av en varning

2. Kan inte yga in

3. Användaren kan ansöka i DJI-appen

Mark

2022 DJI Med ensamrätt.

med ett telefonnummer

DJI Mavic 3

Användarhandbok

Höjdzoner

Höjdzoner är zoner med begränsad höjd och visas i grått på kartan. När de närmar sig får användare varningar i DJI-appen.

Begränsad höjd

Mark

Höjdzon

Begränsning av högsta hastighet

1. UA, kan lyfta och yga in i dessa zoner på viss

höjd med ett varningsmeddelande

2. Användaren kan ansöka om tillstånd på DJI:s ociella webbplats efter manuellt godkännande

Mottagande av en

varning

Begränsning av högsta hastighet

Förstärkta varningszoner

Ett varningsmeddelande kommer att uppmana användaren när drönaren når zonens gräns.

Förstärkta

varningszoner

1. UA kan lyfta och yga in i dessa zoner med ett varningsmeddelande

som behöver bekräftas av användaren

Mark

Varningszoner

Ett varningsmeddelande kommer att uppmana användaren när drönaren når zonens gräns.

Varningszoner

1. UA kan lyfta och yga in i dessa zoner med ett

varningsmeddelande

Mark

När drönaren och DJI Fly-appen inte kan erhålla en GPS-signal kommer funktionen Geomedvetenhet att vara obrukbar. Om drönarantennen störs eller om GPS-auktoriseringen inaktiveras i DJI Fly kan GPS-signalen inte erhållas och den går inte att få fram.

2022 DJI Med ensamrätt.

DJI Mavic 3

Denna manual tillhandahålls av SZ DJI Technology, Inc. och innehållet kan löpande förändras. Adress: 14th Floor, West Wing, Skyworth Semiconductor Design Building, No 18 Gaoxin South 4th Ave, Nanshan District, Shenzhen,

China, 518057.

Användarhandbok

Eftermarknadsinformation

Besök https://www.dji.com/support för att läsa mer om servicepolicyer för reparation, reparationsservice och support.

2022 DJI Med ensamrätt.

DJI-support http://www.dji.com/support

Det här innehållet är föremål för ändringar.

Ladda ner den senaste versionen från

http://www.dji.com/mavic-3

Om du har frågor om DJI kan du skicka ett meddelande till

DocSupport@dji.com.

Dji Mavic 3 User Manual User Manual v2.0 [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Revisionslogg

Hur du använder den här handboken

Teckenförklaring

Videodemonstrationer

Hämta DJI Fly-appen

Hämta DJI Assistant 2 (serien med konsumentdrönare)

Inledning

Första användningen

Diagram

Drönare

Flyglägen

Drönarstatusindikatorer

Return to Home (återvänd hem, RTH)

Vision Systems och Infrarött avkänningssystem

Intelligent Flight-läge

Advanced Pilot Assistance Systems (APAS 5.0)

Flygregistrerare

Snabböverföring

Propellrar

Intelligent Flight-batteri

Kardanupphängning och kamera

Fjärrkontroll

DJI RC Pro

RC-N1

Länka fjärrkontrollen

DJI Fly-app

Start

Kameravy

Flygning

Flygmiljökrav

Användning av drönaren på ett ansvarsfullt sätt

Flyggränser och GEO-zoner

Autostart/landning

Starta/stoppa motorerna

Flygtest

Bilaga

Firmware-uppdatering

Felsökningsrutiner

Risker och varningar

Kassering

Eftermarknadsinformation
