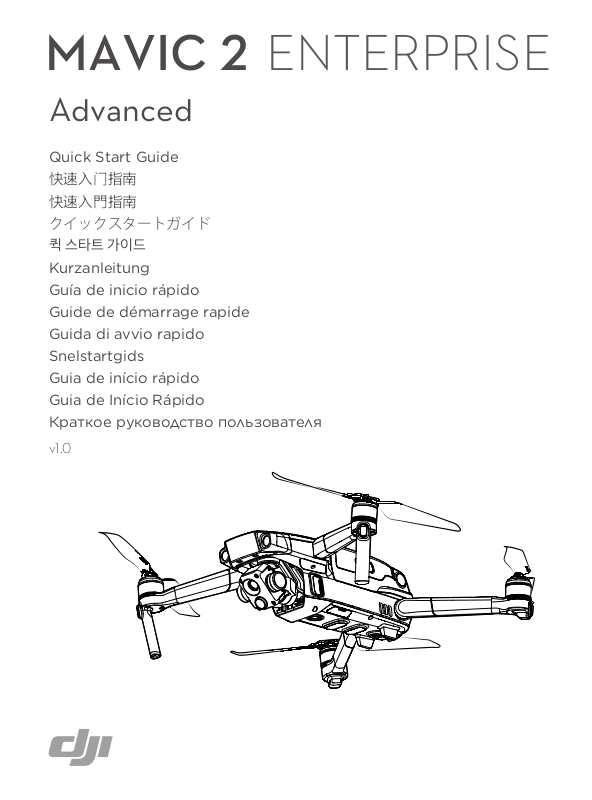

DJI Mavic 2 Enterprise Advanced Quick Start Guide

Download

MAVIC 2

ENTERPRISE

Advanced

Quick Start Guide

快速入门指南 快速入門指南

クイックスタートガイド

퀵 스타트 가이드

Kurzanleitung Guía de inicio rápido Guide de démarrage rapide Guida di avvio rapido Snelstartgids Guia de início rápido Guia de Início Rápido Краткое руководство пользователя

v1.0

Contents

Quick Start Guide

CHS

快速入门指南



CHT

快速入門指南

クイックスタートガイド

퀵 스타트 가이드

Kurzanleitung

Guía de inicio rápido

Guide de démarrage rapide

Guida di avvio rapido

Snelstartgids

PT-PT

Guia de início rápido

PT-BR

Guia de Início Rápido

Краткое руководство пользователя 110

101

Aircraft

The DJITM MAVICTM 2 Enterprise Advanced features omnidirectional Vision Systems

and Infrared Sensing Systems*, and comes with a fully stabilized 3-axis gimbal camera with a thermal camera and a visual camera, providing both infrared and visual images simultaneously. DJI’s Obstacle Sensing technology helps users to fly and capture complex shots while AirSense provides awareness of the surrounding airspace and password protection ensures access to the aircraft and all data is secure. The Mavic 2 Enterprise Advanced supports up to 32× digital zoom and has a smoother thermal

imaging sensor with a signicantly higher resolution as well as a higher pixel visual

sensor. The aircraft boasts a maximum flight speed of 44.7 mph (72 kph) and a

maximum ight time** of 31 minutes.

1. Gimbal and Camera A. Thermal Camera

B. Visual Camera

2. Forward Vision System

3. Downward Vision System

4. Lateral Vision System

5. Downward Infrared Sensing System

6. Auxiliary Bottom Light

7. MicroSD Card Slot

8. Front LEDs

* The Vision Systems and Infrared Sensing Systems are affected by surrounding conditions. Read the

Disclaimer and Safety Guidelines and User Manual to learn more. http://www.dji.com/mavic-2-enterpiseadvanced

** Maximum ight time was tested in an environment with no wind while ying at a consistent 15.5 mph (25 kph).

This value is for reference only.

9. Motors

10. Propellers

11. Antennas

12. Aircraft Status Indicator

13. Upward Infrared Sensing System

14. Backward Vision System

15. Intelligent Flight Battery

16. Battery Level LEDs

17. Power Button

18. Battery Buckles

19. USB-C Port

20. Link Button/Linking Status Indicator

21. Extended Port (to connect accessories)

22. Extended Port Cover

DJI Smart Controller

17 18

262725

The DJI Smart Controller is a remote controller built with DJI’s long-range transmission technology OCUSYNCTM 2.0, offering a maximum transmission range of 6.2 mi (10 km) and provides a live HD view from the aircraft’s camera. The Smart Controller comes with a number of aircraft and gimbal controls as well as customizable buttons and has a built-in 5.5 -inch high-brightness screen with multiple functions such as Bluetooth and GNSS. Connection to the Internet via Wi-Fi is also supported. The Smart Controller has a maximum working time of 2.5 hours*.

1. Antennas

2. Back Button / Function Button

3. Sticks

4. RTH Button

5. Flight Pause Button

6. Flight Mode Switch

7. Status LED

8. Battery Level LEDs

9. 5D Button

10. Power Button

11. Conrm Button / Customizable Button C3

12. Touch Screen

13. USB-C Port

14. Microphone

15. Gimbal Dial

* The Smart Controller is able to reach its maximum transmission distance (FCC) in a wide-open area

with no electromagnetic Interference at an altitude of about 400 ft (120 m).

The maximum runtime is tested in a laboratory environment. This value is for reference only.

1010101010101010101010101010

9999

17 18

16. Record Button

17. HDMI Port

18. MicroSD Card Slot

19. USB-A Port

20. Focus / Shutter Button

21. Aperture/Shutter Adjustment Dial

22. Air Vent

23. Sticks Storage Slot

24. Customizable Button C2

25. Speaker

26. Customizable Button C1

27. Air Intake

2627252324

1. Preparing the Aircraft

Remove the gimbal cover from the camera.

Unfold the front arms. Unfold the rear arms.

Marked Unmarked

Match the propellers to motors.

Unfold the front arms and the propellers before the rear ones. All arms and propellers must be unfolded before takeoff.

Press the propellers down and rotate until they click in place.

2. Charging the Batteries

Use the provided charger to fully charge the Intelligent Flight Battery

before rst use.

Power Outlet

100 - 240V

24W USB Charger

Please use the ofcial 24W USB charger to charge the Smart Controller. When a

standard 24W USB charger is not available, it is recommended to use an FCC/

CE certied USB charger rated 12V/2A.

Battery Charger

Remove the Intelligent Flight Battery

USB-C Cable

Unfolded

Charging Time: ~1 hour 30 minutes

Charging Time: ~2 hours

Checking the Battery Levels and Powering On/O

Low

High

Press once to check the battery level. Press, then press and hold to turn on/off.

Install the battery to the aircraft and power it on. Once the battery temperature is lower than 6° C, it will auto heat to maintain a temperature between 8-10° C. Refer to the User Manual for more details.

Low High

Press once to check the battery level on the LCD screen.

Press once, then press and hold to turn on/ off the remote controller.

3. Preparing the Remote Controller

Lift the antennas Rotate to attach

The optimal transmission range is shown above. Ensure the antennas are facing towards the aircraft. When the angle between the antennas and the back of the Smart Controller is 80° or 180°, the connection between the Smart Controller and the aircraft can reach its optimal performance.

Ensure the control sticks are rmly mounted.

In real operation, the DJI Pilot app will prompt to warn that the transmission signal is weak, and please adjust the antennas to ensure that the aircraft is back to the optimal transmission range.

Remove the sticks

80°

the sticks

4. Preparing for Takeoff

Power on the remote controller Power on the aircraft Launch DJI Pilot

Use a DJI account to activate the aircraft and the Smart Controller. Activation requires an internet connection. Before activating the aircraft in DJI Pilot, power on the Smart Controller and follow the prompts to activate.

Internet

Set a password for the aircraft in the DJI Pilot app to ensure secure access and protect your onboard data.

5. Flight

Before taking off, make sure the Aircraft Status Bar in DJI Pilot displays “Ready to Go”.

Manual Takeo / Landing

Combination stick command to start/stop the motors

Ready to Go (GPS)

DJI Pilot

App

Left stick up (slowly) to take off

Only stop motors mid-ight in emergency situations when doing so can reduce

the risk of damage or injury. The method to stop the motor can be set in DJI Pilot.

Left stick down (slowly) until you touch the ground Hold a few seconds to stop the motors

Left Stick

Remote Controller Operation

The default flight control is known as Mode 2. The left stick controls the aircraft's altitude and heading, while the right stick controls its forward, backward, left and right movements. The gimbal dial controls the camera's tilt.

Right Stick

Forward

Down

Turn Left

Always set an appropriate RTH altitude before takeoff. When the aircraft is returning to the Home Point, you should guide it with the control sticks.

Press the Flight Pause button for emergency braking during ight.

Modular Accessories

M2E Beacon

Turn Right

M2E Spotlight

M2E Speaker M2EA RTK Module

(not included)

Backward

Left

Right

and motors.

6. Fly Safe

120m

Fly in Open Areas

Avoid flying over or near obstacles, crowds, high voltage power lines, trees or bodies of water. DO NOT fly near strong electromagnetic sources such as power lines and base stations as it may affect the onboard compass.

DO NOT use the aircraft in adverse weather conditions such as rain, snow, fog and wind speeds exceeding 10 m/s or 22 mph.

Strong GPS Signal

Maintain Line of Sight

No Fly Zone

Stay away from the rotating propellers

It’s important to understand basic ight guidelines, for the safety of both you and

those around you. Don't forget to read the

Learn more at: http://www.dji.com/flysafe

Disclaimer and Safety Guidelines

Fly Below 400 Feet (120 m)

≥10 m/s

Specications

Aircraft

Takeo Weight 909 g Max Speed 72 km/h (S-mode) (near sea level, no wind) Max Service Ceiling Above Sea Level 6000 m Operating Temperature Range 14° to 104° F (-10° to 40° C) GNSS GPS+GLONASS Operating Frequency 2.4-2.4835 GHz; 5.725-5.850 GHz Transmission Power (EIRP) 2.4 GHz

Internal Storage 24 GB

Gimbal

Controllable Range Tilt: -90 to 30°

Thermal Camera

Sensor

Lens Focal Length

Sensor Resolution

Digital Zoom

Pixel Pitch

Spectral Band


Video

Temperature Measurement Method

FFC

Visual Camera

Sensor

Lens

ISO Range

Max Image Size

Still Photography Modes

Video Recording Modes


Video

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5.8 GHz

FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm

Uncooled VOx Microbolometer Approx. 9 mm

Equivalent: Approx. 38 mm 640×512 @30Hz 16×

12 μm

8-14 μm

R-JPEG MP4 Spot Meter, Area Measurement

Auto/Manual

1/2” CMOS, Eective pixels: 48 M

FOV: approx. 84° Equivalent: 24 mm Aperture: f/2.8

Focus: 1 m to ∞

Video: 100-12800 (auto) Photo: 100-1600 (auto)

8000×6000 Single shot

Interval (2/3/5/7/10/15/20/30/60 s) Pano: spherical panorama

3840×2160@30fps 1920×1080@30fps

JPEG MP4

Smart Controller

Operating Frequency 2.400-2.483 GHz; 5.725-5.850 GHz Max Transmission Distance

(unobstructed, free of interference) Transmitter Power (EIRP) 2.4 GHz

Storage Capacity ROM 16 GB + Scalable (microSD card) Battery 5000 mAh @ 7.2 V Operating Temperature Range -4° to 104° F (-20° to 40° C) Charging Time 2 hr (with a USB charger at 12V/2A)

Battery Life 2.5 hr 24W USB Charger Input: 100-240 V, 50-60 Hz, Max. 0.8 A

Intelligent Flight Battery

Capacity 3850 mAh Voltage 17.6 V (max)

Battery Type LiPo Energy 59.29 Wh Net Weight Approx. 297 g Charging Temperature Range 41° to 104° F (5° to 40° C) Heating Method Manual/Auto Heating Temperature Range -4° to 43° F (-20° to 6° C) Heating Time 500 s (max) Heating Power 55 W (max)

Intelligent Flight Battery Charger

Input 100-240 V, 50-60 Hz, 1.8 A Output Main: 17.6 V 3.41 A or 17.0 V 3.53 A

Rated Power 60 W

For more information, read the User Manual:

www.dji.com/mavic-2-enterprice-advanced

This content is subject to change without prior notice.

※

FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km

FCC: ≤25.5 dBm; CE/MIC: ≤18.5 dBm; SRRC: ≤19 dBm

5.8 GHz

FCC: ≤25.5 dBm; CE: ≤12.5 dBm; SRRC: ≤18.5 dBm

Output: 3.6-8 V 3.0 A/12 V 2.0 A

15.4 V (typical)

USB: 5 V 2 A

认识 Mavic 2 行业进阶版

MAVICTM 2 行业进阶版飞行器配备先进的全方位视觉系统及红外传感系统 *，可在室内外稳定悬停、飞行，具备自动返航以及障碍物感知功能。飞行器内置 DJI AirSense 可检测周围航空器情况，支持密码保护以保障设备及数据安全，并且可搭载指定配件以适应不同应用场景。进阶版飞行器拥有更高清、流畅的热成像传感器和更高像素的可见光传感器，最高支持 32 倍数码变焦。最大飞行速度为 72 km/h，最长飞行时间 ** 约为 31 分钟。

1. 一体式云台相机 A. 红外相机 B. 可见光相机

2. 前视视觉系统

3. 下视视觉系统

4. 侧视视觉系统

5. 底部红外传感系统

6. 下视补光灯

7. 相机 Micro SD 卡槽

8. 飞行器机头指示灯

* 视觉系统及红外传感系统有使用环境与条件要求，请阅读《免责声明与安全概要》及《用户手册》了解

安全注意事项和如何正确使用相关功能。

http://www.dji.com/mavic-2-enterpise-advanced

** 最长飞行时间为无风环境时以 25 km/h 匀速飞行时测得。

9. 电机

10. 螺旋桨

11. 天线

12. 飞行器状态指示灯

13. 顶部红外传感系统

14. 后视视觉系统

15. 智能飞行电池

16. 电池电量指示灯

17. 电池开关

18. 电池卡扣

19. 调参 / 数据接口（USB-C）

20. 对频按键 / 对频指示灯

21. 扩展接口（可连接配件）

22. 扩展接口保护盖

CHS

DJI 带屏遥控器

17 18

262725

DJI 带屏遥控器采用 OCUSYNCTM 2.0 高清图传技术，配合完备的功能按键可在最大 10 千米 * 通信距离内完成飞行器与相机的操作与设置。遥控器内置 5.5 英寸高亮触摸屏，具备蓝牙及卫星定位等功能，并支持通过 Wi-Fi 连接至互联网。可拆卸摇杆设计更便于遥控器

CHS

收纳。最长工作时间 * 约为 2.5 小时。

1. 天线

2. 退回按键 / 系统功能按键

3. 摇杆

4. 智能返航按键

5. 急停按键

6. 飞行模式切换开关

7. 状态指示灯

8. 电量指示灯

9. 五维按键

10. 电源按键

11. 确认按键 / 自定义功能按键 C3

12. 触摸显示屏

13. USB-C 接口

14. 麦克风

* 在开阔无遮挡、无电磁干扰的环境飞行，并且飞行高度为 120 米左右，在 FCC 标准下遥控器可以达到

最大通信距离。最长可工作时间为实验环境下测得，仅供参考。

1010101010101010101010101010

9999

17 18

15. 云台俯仰控制拨轮

16. 录影按键

17. HDMI 接口

18. MicroSD 卡槽

19. USB-A 接口

20. 对焦 / 拍照按键

21. 光圈 / 快门调节拨轮

22. 出风口

23. 摇杆收纳槽

24. 自定义功能按键 C2

25. 扬声器

26. 自定义功能按键 C1

27. 入风口

2627252324

1. 准备飞行器

移除云台保护罩展开前机臂展开后机臂

CHS

白色标记无标记

匹配标记安装螺旋桨

请确保按顺序展开机臂，在机臂与桨叶全部展开之后再开启飞行器。

嵌入桨座按压到底，沿锁紧方向旋转直至弹起锁定

2. 充电

首次使用需给智能飞行电池充满电以激活电池。

交流电源

100~240 V

24W USB 充电器

请使用官方 24W USB 充电器对带屏遥控器进行充电。如不使用官方充电器，推荐使用符合 FCC/CE 标准，规格为 12V/2A 的 USB 充电器。

充电器

USB-C 连接线

取出智能飞行电池

展开状态

完全充满约需 1 小时 30 分钟

完全充满约需 2 小时

检查电量与开启 / 关闭

CHS

低

高

短按一次检查电量。短按一次，再长按 2 秒可开启、关闭飞行器。

安装电池至飞行器后并开启电源后，一旦电池温度低于 6℃，电池将开启自动加热功能，保持电池温度在 8-10℃之间。详细内容请参考用户手册。

低高

短按一次电源按键查看电量。短按一次电源按键，再长按 2 秒以开启、关闭遥控器。

3. 准备遥控器

向上抬起天线安装摇杆取出摇杆

80°

获取最佳通信范围，遥控器与飞行器的相对位置如图所示，当天线与遥控器背面呈 80°或 180 °夹角时，且天线平面正对飞行器，可让遥控器与飞行器的信号质量达到最佳状态。

注意将摇杆拧紧，确保安装到位。实际操作中，DJI Pilot App 在图传信号不佳时将会进行提示，请根据提示调整天线位置，确保飞行器处于最佳通信范围。

4. 准备飞行

开启遥控器开启飞行器运行 DJI Pilot App

全新的设备需激活才能使用。请先开启遥控器并根据提示完成激活，再使用 DJI Pilot App 激活飞行器。激活时请确保设备可以接入互联网。

Internet

可在 DJI Pilot App 中对飞行器设置安全密码以保证飞行器的使用安全。

5. 飞行

起飞前请务必等待 DJI Pilot App 相机界面显示 “ 起飞准备完毕”。

手动起飞／降落

掰杆动作：电机启动／停止

起飞准备完毕（GPS）

或

DJI Pilot

App

CHS

起飞：缓慢向上推动油门杆（默认左摇杆）飞行器起飞。

飞行过程中若遇到紧急情况，可执行掰杆动作停止电机以减少伤害，电机紧急停机方式可在 DJI Pilot App 中进行设置。

降落：向下拉动油门杆至飞行器落地，在最低位置保持 2 秒，电机停止。

遥控器操作

遥控器出厂默认操控方式为“美国手”。左摇杆控制飞行高度与方向，右摇杆控制飞行器的前进、后退以及左右飞行方向。云台俯仰控制拨轮可控制相机的俯仰拍摄角度。

CHS

左摇杆右摇杆

上升

前

下降

右转左转

请预先在 DJI Pilot App 设置合适的自动返航高度。

飞行过程中遇到需要紧急刹车的情况，请按急停按键使飞行器悬停。

* 可扩展配件

M2E 夜航灯

M2E 喊话器 M2EA RTK 模块

后

右左

M2E 探照灯

( 需自行购买 )

6. 飞行安全

120米

在开阔无遮挡的环境中飞行

飞行时请远离人群、树木、电线、高大建筑物、机场和信号发射塔等。无线电发射塔、高压线、变电站以及具有磁性的大块金属可能会对遥控信号及指南针产生干扰，威胁飞行安全。

下雨、大雾、下雪、雷电、大风（风速每秒10米及以上）等天气请勿飞行。

GPS信号良好在目视范围内飞行

控制飞行高度低于120米

≥10米/秒

禁飞区

切勿接触旋转中的螺旋桨，否则可能受到严重人身财产损害。

禁飞区、飞行安全认识对于您、周围人群与环境的安全非常重要。请务必仔细阅读《免责声明和安全概要》。

详情请访问以下网址: http://www.dji.com/flysafe

CHS

规格参数

飞行器

起飞重量最大水平飞行速度 72 km/h（运动模式，海平面附近无风环境）

CHS

最大飞行海拔高度 6000 m 工作环境温度 -10℃至 40℃

GNSS GPS+GLONASS

工作频率 2.4-2.4835 GHz; 5.725-5.850 GHz 发射功率（EIRP） 2.4 GHz

机载内存 24 GB

云台

可控转动范围俯仰：-90°至 +30°

红外相机

传感器非制冷氧化钒微测辐射热计镜头焦距约9 mm

传感器分辨率 640×512 @30Hz 数字变焦 16 像元间距 12 μm 波长范围 8-14 μm 照片格式 R-JPEG 视频格式 MP4 测温方式点测温，区域测温

FFC 自动 / 手动

可见光相机

影像传感器 1/2英寸 CMOS；有效像素 4800 万镜头视角：约 84°

ISO 范围视频：100-12800（自动）

最大照片尺寸 8000×6000 照片拍摄模式单张拍摄

录像分辨率 3840×2160@30fps

图片格式 JPEG 视频格式 MP4

遥控器

工作频率 2.400-2.483 GHz; 5.725-5.850 GHz 最大信号有效距离（无干扰、无遮挡）等效全向辐射功率（EIRP） 2.4 GHz

909 g

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5.8 GHz

FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm

等效焦距：约 38 mm

等效焦距：24 mm 光圈：f/2.8 对焦点：1 m 至无穷远

照片：100-1600（自动）

定时拍摄：2/3/5/7/10/15/20/30/60 s 全景：球形拍摄

1920×1080@30fps

FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km

FCC: ≤25.5 dBm; CE/MIC: ≤18.5 dBm; SRRC: ≤19 dBm

5.8 GHz

FCC: ≤25.5 dBm; CE: ≤12.5 dBm; SRRC: ≤18.5 dBm

存储空间 ROM 16GB + microSD卡可扩展存储空间电池 5000 mAh @ 7.2 V 工作环境温度 -20℃至 40℃ 充电时间 2 小时（使用规格为12V/2A 的 USB 充电器）续航时间 2.5 小时

24W USB 充电器输入：100-240 V，50-60 Hz，最大 0.8 A

智能飞行电池

容量 3850 mAh 电压 17.6 V（满充电压）

电池类型 LiPo 能量 59.29 Wh 电池整体重量约 297 g 充电环境温度 5℃至 40℃ 加热方式手动加热，自动加热

加热温度 -20℃至6℃ 加热时间 500 s（最大）加热功率 55 W（最大）

智能飞行电池充电器

输入 100-240 V，50-60 Hz，1.8 A 输出主路：17.6 V 3.41 A 或 17.0 V 3.53 A

额定功率 60 W

了解产品详细信息，请访问以下网址下载《用户手册》

www.dji.com/mavic-2-enterprice-advanced

※ 内容如有更新，恕不另行通知。

输出：3.6-8 V 3.0 A/12 V 2.0 A

15.4 V（典型电压）

USB：5 V 2 A

CHS

Printed in China.

認識 MAVIC 2 企業進階版

MAVICTM2企業進階版航拍機配備先進的全方位視覺系統及紅外線感應系統 *，可在室內外穩定懸停、飛行，具備自動返航以及障礙物感應功能。航拍機內建DJI AirSense可檢測周圍航空器情況，支援密碼保護以保障設備及資料安全，並且可搭載指定配件以適應不同的應用場景。進階版航拍機擁有更高解析、流暢的熱成像感測器和更高畫素的可見光

CHT

感測器，最高支援32 倍數位變焦。最大飛行速度為每小時72 公里，最長飛行時間 ** 約 31分鐘。

1. 整合式雲台相機 A. 紅外線相機 B. 可見光相機

2. 前視視覺系統

3. 下視視覺系統

4. 側視視覺系統

5. 底部紅外線傳感系統

6. 補光燈

7. 相機 Micro SD 卡插槽

视視覺系統及紅外線傳感系統有使用環境與條件方面的要求，請閱讀《免責聲明與安全總覽》及《使用者手冊》以了解安全注意事項和如何正確使用相關功能。

http://www.dji.com/mavic-2-enterpise-advanced

最長飛行時間是在無風環境下，以 25 km/h 等速飛行測得。

8. 航拍機機頭指示燈

9. 馬達

10. 螺旋槳

11. 天線

12. 航拍機狀態指示燈

13. 頂部紅外線傳感系統

14. 後視視覺系統

15. 智能飛行電池

16. 電池電量指示燈

17. 電池開關

18. 電池卡扣

19. 調參 / 數據連接埠 (USB-C)

20. 配對按鈕 / 配對指示燈

21. 擴充接頭 ( 可連接配件 )

22. 擴充接頭保護蓋

DJI 附螢幕遙控器

17 18

262725

DJI 附螢幕遙控器採用 OCUSYNCTM 2.0 高解析圖像傳遞技術，配合完備的功能按鍵，可在最大 10 公里 * 通訊距離內完成空拍機與相機的操作與設置。遙控器內置 5.5 英寸高亮度觸控螢幕，具備藍牙及衛星定位等功能，並支援 Wi-Fi 連線至網際網路。可拆卸搖桿設計更有利於遙控器收納。最長運轉時間 * 約為 2.5 小時。

1010101010101010101010101010

9999

17 18

16. 錄影按鈕

17. HDMI 連接埠

18. MicroSD 卡插槽

19. USB-A 連接埠

20. 對焦 / 拍照按鈕

21. 光圈 / 快門調節撥輪

CHT

1. 天線

2. 退回按鍵／系統功能按鍵

3. 搖桿

4. 智慧返航按鈕

5. 急停按鈕

6. 飛行模式切換開關

7. 狀態指示燈

8. 電量指示燈

9. 五維按鈕

10. 電源按鈕

11. 確認按鍵／自訂功能按鍵 C3

12. 觸控螢幕

13. USB-C 連接埠

14. 麥克風

15. 雲台俯仰控制轉盤

* 若在開闊無遮擋、無電磁干擾的環境下，於高度 120 公尺左右飛行時，遙控器即可依據 FCC 標準達到

最大通訊距離。最長運作時間為實驗環境下測得，僅供參考。

22. 出風口

23. 搖桿收納槽

24. 自訂功能按鍵 C2

25. 喇叭

26. 自訂功能按鍵 C1

27. 入風口

2627252324

1. 準備航拍機

CHT

移除雲台保護罩展開前機臂展開後機臂

白色標記無標記

匹配标记安装螺旋桨

請確保按順序展開機臂，在機臂與槳葉全部展開之後再開啟航拍機。

嵌入槳座並按壓到底，沿鎖緊方向旋轉直到彈起鎖定

2. 充電

首次使用時，必須為智能飛行電池充電以啟動電池。

充電器

交流電源

100~240 V

24W USB 充電器

使用官方 24W USB 充電器連接附螢幕遙控器進行充電。如不使用官方充電器，推薦使用符合 FCC/CE 標準，規格為 12V/2A 的 USB 充電器。

USB-C 數據傳輸線

取出智能飛行電池

展開狀態

完全充飽電約需 1 小時 30 分鐘

完全充飽電約需 2 小時

檢查電量與開啓 / 關閉

CHT

低

高

低高

電量

短按一次檢查電量。短按一次，再長按 2 秒可開啟、關閉航拍機。

在航拍機上安裝電池並開啟電源後，一旦電池溫度低於 6℃，電池將開啟自動加熱功能，讓電池溫度保持在 8 - 10℃ 之間。詳細內容請參閱使用者手冊。

短按一次電源按鈕以查看電量。短按一次電源按鈕，再長按 2 秒以開啟、關閉遙控器。

3. 準備遙控器

向上抬起天線安裝搖桿取出搖桿

80°

取得最佳通訊範圍，遙控器與空拍機的相對位置如圖所示，當天線與遙控器背面呈 80°或 180°夾角時，且天線平面正對空拍機，可讓遙控器與空拍機的訊號品質達到

最佳狀態。

注意將搖桿鎖緊，以確保安裝到位。實際操作中，DJI Pilot App 在圖傳訊號不佳時將會進行提示，請根據提示調整天線位置，確保空拍機處於最佳通訊範圍。

4. 準備飛行

CHT

開啟遙控器開啟航拍機執行 DJI Pilot App

全新的設備需啟動才能使用。請先開啓遙控器並根據提示完成啟動，再使用 DJI Pilot App 啟動空拍機。啟動時請確認設備已連線至網際網路。

Internet

可在 DJI Pilot 應用程式中設定航拍機安全密碼以確保航拍機的使用安全。

5. 飛行

起飛前，請務必等待 DJI Pilot 應用程式相機介面顯示「起飛準備完畢」( 起飞准备完毕 )。

手動起飛 / 降落

綜合控制桿指令：馬達啟動 / 停止

起飛：緩慢向上推動油門桿 ( 預設左搖桿 ) 使航拍機起飛。

飛行過程中如遇緊急情況，可執行掰杆動作停止電機以減少損傷，可在 DJI Pilot App 中設定電機緊急停機方式。

降落：向下拉動油門桿至航拍機落地，在最低位置保持 2 秒，馬達接著停止。

DJI Pilot

App

應用程式

起飛準備完畢 (GPS)

或

遙控器操作

遙控器出廠預設操控方式為「美國手」。左搖桿控制飛行高度與方向，右搖桿控制航拍機的前進、後退以及左右飛行方向。雲台俯仰控制轉盤可控制相機的俯仰拍攝角度。

左搖桿右搖桿

上升

前

CHT

下降

右轉左轉

请预先在 DJI Pilot App 设置合适的自动返航高度。飞行过程中遇到需要紧急刹车的情况，请按急停按键使飞行器悬停。

* 擴充配件

M2E 夜航燈 M2E 探照燈

M2E 擴音器

M2EA RTK 模組

（需自行購買）

後

右左

6. 飛行安全

CHT

在開闊無遮蔽的環境中飛行

飛行時請遠離人群、樹木、電線、高大建築物、機場和訊號發射塔等。無線電發射塔、高壓線、變電站及具有磁性的大型金屬物體均可能對遙控訊號及指南針產生干擾，進而威脅飛行安全。

請勿在下雨、起大霧、下雪、打雷閃電、大風 (風速每秒 10 公尺以上) 等天氣下飛行。

請遠離旋轉中的螺旋槳，否則可能會嚴重危及人身及財產安全。

了解禁飛區及飛行安全知識，對於您、周圍人群與環境的安全非常重要。請務必詳讀《免責聲明與安全總覽》。

GPS 訊號良好在視線範圍內飛行將飛行高度控制

詳情請參閱以下網站： http://www.dji.com/flysafe

120 公尺

在 120 公尺以下

≥10 公尺/秒

禁航區

規格參數

航拍機

起飛重量 909g 最大水平飛行速度每小時72公里（運動模式，海平面附近無風環境）最大飛行海拔高度 6000m 運作環境溫度 -10℃至40℃ GNSS GPS+GLONASS 運作頻率 2.4-2.4835GHz；5.725-5.850GHz 發射功率（EIRP） 2.4GHz

機載儲存容量 24GB

雲台



可操控轉動範圍俯仰：-90°至+30°

紅外線相機

 感應器非製冷氧化釩微測輻射熱計鏡頭焦距約9mm

感測器解析度 640×512@30Hz 數位變焦 16× 像素間距 12µm 波長範圍 8-14µm 照片格式 R-JPEG 影片格式 MP4 測溫方式點測溫、區域測溫 FFC 自動 / 手動

可見光相機



影像感測器 1/2英寸CMOS；有效像素4800萬鏡頭視角：約84°

ISO範圍影片：100-12800（自動）

最大照片尺寸 8000×6000 照片拍攝模式單張拍攝

錄影解析度 3840×2160@30fps

圖片格式 JPEG 影片格式 MP4

遙控器



運作頻率 2.400-2.483GHz；5.725-5.850GHz 最大訊號有效距離（無干擾、無遮蔽）

FCC:≤ 26dBm;CE/MIC:≤ 20dBm;SRRC:≤ 20dBm

5.8GHz FCC:≤ 26dBm;CE:≤ 14dBm;SRRC:≤ 26dBm

等效焦距：約38mm

等效焦距：24mm 光圈：f/2.8 對焦點：1m至無窮遠

照片：100-1600（自動）

定時拍攝：2/3/5/7/10/15/20/30/60秒全景：球形拍攝

1920×1080@30fps

FCC：10公里；CE：6公里；SRRC：6公里；MIC：6公里

CHT

等效全向輻射功率（EIRP） 2.4GHz

儲存空間 ROM16GB+microSD可擴充儲存空間電池 5000mAh@7.2V 運作環境溫度 -20℃至40℃

CHT

充電時間 2小時（使用規格為12V/2A的USB充電器）續航時間 2.5小時 24WUSB充電器輸入：100-240V，50-60Hz，最大0.8A

智能飛行電池



容量 3850mAh 電壓 17.6V( 滿充電壓 )

電池類型 LiPo 能量 59.29Wh 電池整體重量約297g 充電環境溫度 5℃至40℃ 加熱方式手動加熱、自動加熱加熱溫度 -20℃至6℃ 加熱時間 500s（最大）加熱功率 55W（最大）

智能飛行電池充電器



輸入 100-240V，50-60Hz，1.8A 輸出主路：17.6V 3.41A或17.0V 3.53A

額定功率 60W

要了解產品詳細資訊，請造訪以下網址下載《使用者手冊》

www.dji.com/mavic-2-enterprice-advanced

※ 内容如有更新，恕不另行通知。

FCC:≤ 25.5dBm;CE/MIC：≤ 18.5dBm;SRRC:≤ 19dBm

5.8GHz FCC:≤ 25.5dBm;CE:≤ 12.5dBm;SRRC:≤ 18.5dBm

輸出：3.6-8V 3.0A/12V 2.0A

15.4V( 標準電壓 )

USB：5V 2A

Printed in China.

機体

DJITMMAVICTM2EnterpriseAdvancedは全方向性ビジョンシステムおよび赤外線検知システム * を備え、サーマルカメラとビジュアルカメラ搭載の高度安定化 3 軸ジンバルカメラを搭載しています。これにより赤外線画像と視覚画像を同時に撮影することが可能になります。DJI の障害物検知技術は複雑な飛行や写真撮影をサポートし、一方 AirSense による周辺空域の認識を実施し、パスワード保護により機体へのアクセスやすべてのデータの安全性を確保します。Mavic 2Enterprise Advanced は最大 32 倍のデジタルズームに対応し、超高解像度の滑らかなサーマルイメージセンサーと高画素ビジュアルセンサーを搭載しています。この機体の最大飛行速度は 72 km/h、最大飛行時間 ** は 31 分です。

1. ジンバルカメラ A. サーマルカメラ B. ビジュアルカメラ

2. 前方ビジョンシステム

3. 下方ビジョンシステム

4. 側面ビジョンシステム

5. 下方赤外線検知システム

6. 底部補助ライト

7. microSD カード用スロット

8. フロント LED

9. モーター

* ビジョンシステムおよび赤外線検知システムは、周辺環境の条件の影響を受けます。詳細に関しては、免

責事項、安全に関するガイドライン、ユーザーマニュアルをお読みください。http://www.dji.com/mavic-2enterpise-advanced

** 最長飛行時間は無風状態で、定速 25km/h でテストしたものです。この値は参考値です。

10. プロペラ

11. アンテナ

12. 機体ステータスインジ

ケーター

13. 上方赤外線検知システム

14. 後方ビジョンシステム

15. インテリジェント・

フライト・バッテリー

16. バッテリー残量 LED

17. 電源ボタン

18. バッテリーバックル

19. USB-C ポート

20. リンクボタン／リンク

ステータスインジケーター

21. 拡張ポート（アクセサリー接続用）

22. 拡張ポートカバー

DJI スマート送信機

17 18

262725

DJI スマート送信機は、DJI の長距離伝送技術OCUSYNCTM 2.0 を搭載する送信機で、最大伝送距離は 10 km（日本国内では 6 km）で、機体カメラからの HD ライブビューを実現します。DJI スマート送信機は、5.5 インチ高輝度スクリーンを内蔵しています。また、カスタム可能なボタンを備え、様々な機体とジンバル制御を実現します。さらに、 Bluetooth や GNSS といった多機能性も装備。Wi-Fi によるインターネット接続にも対応しています。DJI スマート送信機の最大動作時間は 2.5 時間です *。

1010101010101010101010101010

9999

17 18

16. 録画ボタン

17. HDMI ポート

18. microSD カード用スロット

19. USB-A ポート

20. フォーカス／シャッターボタン

21. 絞り／シャッター調節ダイヤル

1. アンテナ

2. 戻るボタン／ファンクションボタン

3. スティック

4. RTH ボタン

5. フライト一時停止ボタン

6. フライトモードスイッチ

7. ステータス LED

8. バッテリー残量 LED

9. 5D ボタン

10. 電源ボタン

11. 確認ボタン／カスタムボタン C3

12. タッチスクリーン

13. USB-C ポート

14. マイク

15. ジンバルダイヤル

* DJI スマート送信機は、高度約 120m で広くて開けた電磁干渉のない場所で、最大伝送距離 (FCC)を実現します。最大稼働時間は、ラボ環境でテストされています。この値は参考値です。

22. 通気口

23. スティック格納スロット

24. カスタムボタン C2

25. スピーカー

26. カスタムボタン C1

27. 吸気口

2627252324

1. 機体の準備

カメラからジンバルカバーを取り外します。

マークありマークなし

プロペラをモーターに合わせます。

前方のアームとプロペラを展開してから、後方のアームとプロペラを展開します。離陸前にすべてのアームとプロペラを展開しておく必要があります。

前方アームを展開します。

カチッという音がして固定されるまで、プロペラを押し下げて回転させます。

2. バッテリーの充電

初めて使用する場合は、付属の充電器を使用して、インテリジェント・フライト・バッテリーを完全に充電しておきます。

電源コンセント

100 - 240V

24W USB 充電器

DJI スマート送信機を充電する場合、24W USB 充電器（純正品）を使用してください。

標準の 24W USB 充電器がお手元にない場合、FCC/CE 認定の定格 12V/2A の USB 充電器のご使用を推奨します。

バッテリー充電器

USB-C ケーブル

インテリジェント・フライト・

バッテリーの取り外し

後方アームを展開します。

展開状態

充電時間：〜 1 時間 30 分

充電時間：〜 2 時間

バッテリー残量の確認と電源のオン／オフ

低

ボタンを 1 回押すと、バッテリー残量を確認できます。ボタンを押してから、次に長押しすると、電源がオンまたはオフになります。

高

バッテリーを機体に取り付け、電源を入れてください。バッテリー温度が 6℃以下になると、自動発熱機能により温度を 8 〜 10℃に維持します。詳しくはユーザーマニュアルをご覧ください。

低高

ボタンを 1 回押すと、液晶画面でバッテリー残量を確認できます。

ボタンを 1 回押し、次に長押しすると、送信機の電源がオンまたはオフになります。

3. 送信機の準備

アンテナを持ち上げる

最適な伝送範囲は上図に示されています。アンテナが機体の方に向いていることを確認してください。アンテナとスマート送信機の背面との間の角度が 80°または 180° である場合、スマート送信機と機体の間の接続は最適な性能に到達できます。

コントロールスティックをしっかり取り付けてください。

実際の操作では、な伝送範囲に戻るようにアンテナを調整してください。

スティックを取り外す

80°

DJI Pilot

アプリは伝送信号が弱いことを警告します。機体が最適

回転させてスティックを取り付ける

4. 離陸の準備

DJI Pilot

送信機の電源を入れる機体の電源を入れる DJI Pilot を起動する

DJI アカウントを使用して、機体と DJI スマート送信機をアクティベーションします。アクティベーションにはインターネット接続が必要です。DJI Pilot で機体をアクティベーションする前に、DJI スマート送信機の電源を入

インターネット

れ、指示に従ってアクティベーションしてください。

安全なアクセスと内蔵データの保護を確実にするため、DJI Pilot アプリで機体のパスワードを設定してください。

5. 飛行

離陸する前に、DJI Pilot の機体ステータスバーに「Ready to Go」が表示されていることを確認してください。

手動での離陸／着陸

コンビネーション・スティック・コマンドでモーター始動／停止

Ready to Go (GPS)

または

App

左スティックをゆっくり上に倒して離陸

飛行中のモーター停止は、人体や物体への損傷・負傷のリスクを低減させる目的で緊急時のみ行ってください。モーターの停止方法は、DJI Pilot で設定することができます。

地面に着くまで、左スティックを（ゆっくりと）下に倒します。数秒間そのまま保持してから、モーターを停止します。

左スティック

右スティック

前方

送信機操作

デフォルトのフライトコントロールはモード 2 です。左スティックで機体の高度と進行方向、右スティックで前進、後退、右回転、左回転をコントロールします。ジンバルダイヤルでカメラのチルト操作をコントロールします。

上昇

下降

左旋回

離陸前に、必ず適切な Return-to-Home（RTH）高度を設定してください。機体をホームポイントに戻す際は、コントロールスティックで誘導してください。

飛行中に緊急ブレーキをかけるときは、フライト一時停止ボタンを押します。

右旋回

* モジュラーアクセサリー

M2E ビーコン

M2E スピーカー

M2E スポットライト

M2EA RTK モジュール

( 別売 )

左

後方

右

6. 安全なフライトのために

120m

開けた場所での飛行

障害物、人混み、高電圧線、樹木、水域の近くで飛行させないでください。電線や基地局などの強い電磁波域の周辺では、機体のコンパスが性能を発揮できないことがあるため、飛行させないでください。

強いGPS信号視界の維持

120m未満の高度で飛行

10 m/s以上

雨、雪、霧、風速 10m/s超などの悪天候時に機体を使用しないでください。

飛行禁止区域

回転中のプロペラやモーターから離れてください。

ご自身の安全と周りの人々の安全のため、基本的なフライトガイドラインを理解することが重要です。免責事項および安全に関するガイドラインを必ずお読みください。

詳細については、以下でご確認ください。

http://www.dji.com/flysafe

仕様



機体

離陸重量 909g 最大速度 72km/h（S モード）（海抜 0m、無風）運用限界高度（海抜） 6000m 動作環境温度範囲 -10 ～ 40° C GNSS GPS+GLONASS

動作周波数 2.4 ～ 2.4835GHz、

伝送電力（EIRP） 2.4GHz

内部ストレージ 24GB



ジンバル

操作可能範囲チルト：-90°～ +30°

サーマルカメラ

センサー非冷却 VOx マイクロボロメータレンズ焦点距離約 9mm

センサー解像度 640 × 512@30Hz デジタルズーム 16 倍画素ピッチ 12µm スペクトル帯 8-14µm 静止画 R-JPEG 動画 MP4 温度測定方法スポット測定、エリア測定 FFC オート／マニュアル



ビジュアルカメラ

センサー 1/2 インチ CMOS、有効画素：48M レンズ FOV：約 84°

ISO 感度動画：100 ～ 12800（オート）

最大静止画サイズ 8000 × 6000 静止画モードシングルショット

動画撮影モード 3840 × 2160@30fps

静止画 JPEG 動画 MP4

5.725 ～ 5.850GHz（日本では 2.4 ～ 2.4835GHz のみ）

FCC：≤26dBm、 CE/MIC( 日本 )：≤20dBm、SRRC：≤20dBm

5.8GHz FCC：≤26dBm、CE：≤14dBm、SRRC：≤26dBm

35mm 判換算：約 38mm

35mm 判換算：24mm 絞り：F2.8 フォーカス：1m ～∞

写真：100 ～ 1600（オート）

インターバル（2/3/5/7/10/15/20/30/60 秒）パノラマ：スフィアパノラマ

1920 × 1080@30fps



スマート送信機

動作周波数 2.400 ～ 2.483GHz、5.725 ～ 5.850GHz（日本では 2.400 ～

最大伝送距離（障害物や干渉がない場合）

伝送電力（EIRP） 2.4GHz

ストレージ容量 ROM16GB+拡張性(microSD カード ) バッテリー 5000mAh@7.2V 動作環境温度範囲 -20℃～ 40℃ 充電時間 2 時間（12V/2A の USB 充電器使用時）バッテリー寿命 2時間30分 24WUSB 充電器入力：100 ～ 240V、50-60Hz、最大電流0.8A



インテリジェントフライトバッテリー

容量 3850mAh 電圧 17.6V（最大）

バッテリータイプ LiPo 電力量 59.29Wh 正味重量約 297g 充電温度範囲 5 ～ 40℃ 発熱方法マニュアル／オート発熱温度範囲 -20°～6℃ 発熱時間 500 秒（最大）発熱電力 55W（最大）



インテリジェントフライトバッテリー充電器

入力 100 ～ 240V、50-60Hz、1.8A 出力メイン：17.6V 3.41Aまたは17.0V 3.53A

定格出力 60W

詳細については、以下にあるユーザーマニュアルを参照してください。

www.dji.com/mavic-2-enterprice-advanced

※ このコンテンツは予告なく変更される場合があります。

2.4835GHz のみ） FCC：10km、CE：6km、SRRC:6km、MIC（日本）：6km

FCC：≤25.5dBm、CE/MIC( 日本 )：≤18.5dBm、SRRC：≤19dBm

5.8GHz FCC：≤25.5dBm、CE：≤12.5dBm、SRRC：≤18.5dBm

出力：3.6 ～ 8V 3.0A/12V 2.0A

15.4V（標準）

USB：5V 2A

Printed in China.

기체

DJITM MAVICTM 2 Enterprise Advanced의 특장점은 전방향 비전 시스템 및 적외선 감지 시스템*이 며, 완전히 안정화된 3축 짐벌에 열화상 카메라와 가시광선 카메라를 장착하여 적외선 및 가시광선 이 미지 둘 모두를 동시에 제공합니다. DJI의 장애물 감지 기술이 적용된 AirSense는 사용자가 주위 영 공을 인지하여 복잡한 환경에서 비행 및 촬영할 수 있도록 지원하며, 암호 보호 기능은 사용자가 기 체의 모든 데이터에 대해 안전하게 액세스하도록 보장합니다. Mavic 2 Enterprise Advanced는 최 대 32배의 디지털 줌을 지원하며 현저히 개선된 해상도로 더 부드러운 이미지를 제공하는 열화상 이 미지 센서와 함께 더 높은 픽셀을 제공하는 가시광 센서를 갖추고 있습니다. 기체의 최대 비행 속도는 72km/h이며, 최대 비행시간**은 31분입니다.

1. 짐벌 및 카메라 A. 열화상 카메라 B. 시각 카메라

2. 전방 비전 시스템

3. 하향 비전 시스템

4. 측방 비전 시스템

5. 하향 적외선 감지 시스템

6. 보조광

7. microSD 카드 슬롯

8. 전방 LED

* 비젼 시스템 및 적외선 감지 시스템은 주변 환경의 영향을 받습니다. 자세한 내용은 고지 사항 및 안전 가이드, 사용자 매뉴얼을

참조하십시오.. http://www.dji.com/mavic-2-enterpise-advanced

** 최대 비행시간은 지속적인 25km/h(15.5mph)의 무풍 환경에서 테스트했습니다. 이 값은 참조용으로만 사용해야 합니다.

9. 모터

10. 프로펠러

11. 안테나

12. 기체 상태 표시기

13. 상향 적외선 감지 시스템

14. 후방 비전 시스템

15. 인텔리전트 플라이트 배터리

16. 배터리 잔량 LED

17. 전원 버튼

18. 배터리 버클

19. USB-C 포트

20. 연동 버튼/연동 상태 표시기

21. 확장 포트(액세서리 연결용)

22. 확장 포트 커버

DJI 스마트 조종기

17 18

262725

DJI 스마트 조종기는 DJI의 원거리 전송 기술인 OCUSYNCTM 2.0으로 구축된 조종기로 10km의 최대 전송 거리를 갖추고 있으며 기체의 카메라로부터 실시간 HD 뷰를 제공합니다. 스마트 조종기에는 여러 기체 및 짐벌 제어 장치와 사용자 설정 버튼이 있으며 블루투스 및 GNSS와 같은 여러 기능을 갖춘 5.5인치 고휘도 스크린이 탑재되어 있습니다. Wi-Fi를 통한 인터넷 연결도 지원됩니다. 스마트 조종기의 최대 작동 시간은

2.5시간입니다*.

1. 안테나

2. 뒤로 버튼/기능 버튼

3. 스틱

4. RTH 버튼

5. 비행 일시 정지 버튼

6. 비행 모드 전환 스위치

7. 상태 LED

8. 배터리 잔량 LED

9. 5D 버튼

10. 전원 버튼

11. 확인 버튼/사용자 설정 버튼 C3

12. 터치 스크린

13. USB-C 포트

14. 마이크

15. 짐벌 다이얼

* 스마트 조종기는 트인 야외 공간에서 자기장 간섭이 없을 때, 약 120m의 고도로 비행 시 최대 전송 거리(FCC)까지 제어가 가능

합니다.

최대 지속 시간은 실험실 환경에서 테스트되었습니다. 이 값은 참조용으로만 사용해야 합니다.

1010101010101010101010101010

9999

17 18

16. 녹화 버튼

17. HDMI 포트

18. MicroSD 카드 슬롯

19. USB-A 포트

20. 포커스/셔터 버튼

21. 조리개/셔터 조정 다이얼

22. 통풍구

23. 스틱 보관 슬롯

24. 사용자 설정 버튼 C2

25. 스피커

26. 사용자 설정 버튼 C1

27. 흡기구

2627252324

1. 기체 준비

카메라에서 짐벌 커버를 분리합니다.

전방 암을 폅니다. 후방 암을 폅니다.

표시됨 표시되지 않음

모터에 프로펠러를 연결합 니다.

앞쪽 암과 프로펠러를 펴고 뒤쪽 암을 폅니다. 이륙 전에 모든 암과 프로펠러를 펴야 합니다.

프로펠러를 아래로 누르고 딸 깍하며 제자리에 고정될 때까지 돌립니다.

2. 배터리 충전

처음 사용하기 전에 제공된 충전기를 사용 하여 인텔리전트 플라이트 배터리를 완전히 충전합니다.

전기 콘센트 100~240V

24W USB 충전기

스마트 조종기를 충전하려면 공식 24W USB 충전기를 사용하십시오. 표준 24W USB 충전기를 사 용할 수 없는 경우 FCC/CE 인증 12V/2A USB 충전기를 사용하는 것을 권장합니다.

배터리 충전기

USB-C 케이블

인텔리전트 플라이트 배터리 제거

편 상태

충전 시간: 1시간30분 미만

충전 시간: 2시간 미만

배터리 잔량 확인 및 전원 켜기/끄기

낮음

높음

한 번 눌러 배터리 잔량을 확인합니다. 누른 다음 다시 길게 누르면 켜지거나 꺼집니다.

기체에 배터리를 장착하고 전원을 켭니다. 배터리 온도가 6°C보다 낮아지면 자동으로 발열하여 8~10°C 사이의 온도를 유지합니다. 자세한 내용은 사용자 매뉴얼을 참조하십시오.

낮음 높음

LCD 화면에서 한 번 눌러 배터리 수준을 확인 합니다.

한 번 누른 다음 길게 누르면 조종기가 켜지거 나 꺼집니다.

3. 조종기 준비

안테나를 들어 올리 십시오

최적의 전송 범위는 위에 나와 있습니다 . 안테나가 기체를 향하고 있는지 확인하 십시오 . 안 테나와 스마트 조 종기 후면의 각도가 80° 또는 180° 인 경우 스마트 조종기와 기체 간의 연결 이 최적의 성능에 도달할 수 있습니다 .

조종 스틱이 단단히 장착되었는지 확인하십시오. 실제 작동 시, DJI Pilot 앱이 송신 신호가 약하다는 경고를 보내면 기체가 최적의 전송 범위로 돌

아오도록 안테나를 조정하십시오.

스틱을 분리 하십시오

80°

스틱을 돌려 부착 하십시오

4. 이륙 준비

조종기 전원을 켭니다. 기체의 전원을 켭니다. DJI Pilot를 실행합니다.

DJI 계정을 사용하여 기체 및 스마트 조종기를 활성화합니다. 활성화하려면 인터넷 연결이 필요 합니다. DJI Pilot에서 기체를 활성화하기 전에 스마트 조종기의 전원을 켜고 지시사항에 따라 활 성화합니다.

인터넷

DJI Pilot 앱에서 기체 비밀번호를 설정하여 안전하게 액세스하고 내부 데이터를 보호하십시오.

5. 비행

이륙하기 전에 DJI Pilot의 기체 상태 표시줄에 'Ready to Go'가 표시되어 있는지 확인합니다.

수동 이륙/착륙

스틱 조합 명령으로 모터를 시동/중지합니다.

DJI Pilot

App

Ready to Go(GPS)

또는

왼쪽 스틱을 위로 움직여(느리게) 이륙합니다.

손상 또는 부상의 위험을 줄일 수 있도록 긴급 상황에서만 비행 중에 모터를 중지하십시오. DJI Pilot 앱에서 모터 중지 방법을 설정할 수 있습니다.

지면에 닿을 때까지 왼쪽 스틱을 천천히 아래로 내 립니다. 몇 초 동안 유지하면 모터가 중지됩니다.

조종기 조작

기본 비행 제어 방법은 모드 2입니다. 왼쪽 스틱은 기체의 고도 및 방향을 제어하고 오른쪽 스틱은 전진, 후진, 왼쪽 또는 오른쪽 이동을 제어합니다. 짐벌 다이얼은 카메라의 틸트를 제어합니다.

왼쪽 스틱

위로

오른쪽 스틱

전방

아래로

왼쪽으로

이륙하기 전에 항상 적절한 RTH 고도를 설정하십시오. 기체가 홈 포인트로 돌아올 때에는 조종 스 틱으로 유도해야 합니다.

비행 도중 긴급 제동해야 할 경우 Flight Pause 버튼을 누르십시오.

오른쪽으로

왼쪽

* 모듈식 액세서리

M2E 비콘 M2E 스포트라이트

M2E 스피커

M2EA RTK 모듈

(별매)

후방

오른쪽

7. 비행 안전

120m

시야가 확보된 넓은 지역에서 비행

장애물, 군중, 고압 전선, 나무 또는 수계 상공이나 근처에서 비행하지 마십시오. 전선 및 기지국에서 발생하는 강력한 전자기는 내장 콤파스에 영향을 줄 수 있으므로 이런 지역 근처에서 비행하지 마십시오.

비, 눈, 안개, 10m/초(22mph) 이상의 강풍이 부는 악천후에서는 기체를 사용하지 마십시오.

회전하는 프로펠러와 모터에서 멀리 떨어져 계십시오.

본인과 주변의 안전을 위해 기본 비행 지침을 반드시 숙지해야 합니다. 고지 사항 및 안전 가이드를 잊지 말고 읽어보십시오.

강력한 GPS 신호

시야 유지 120m(400피트) 고도

자세한 정보:

http://www.dji.com/flysafe

미만에서 비행

10m/초 이상

비행 금지 구역

사양

기체

이륙 무게 909 g 최대 속도 72 km/h (S 모드) (해수면 근처, 무풍 시) 최대 실용 상승 한계 고도 (해발) 6000 m 작동 온도 범위 -10~40 °C GNSS GPS+GLONASS 작동 주파수 2.4~2.4835 GHz, 5.725~5.850 GHz 전송 출력 (EIRP) 2.4 GHz

내부 저장 장치 24 GB

짐벌

제어 가능 범위 틸트: -90° ~ 30°

열화상 카메라

센서 비냉각식 산화바냐듐(VOx) 마이크로볼로미터 렌즈 초점 거리 약 9 mm

센서 해상도 640×512@30Hz 디지털 줌 16배 픽셀 피치 12 μm 스펙트럼 범위 8~14 μm 사진 R-JPEG 동영상 MP4 온도 측정 방식 스팟 미터, 지역 측정

FFC 자동/수동

가시광 카메라

센서 1/2” CMOS, 유효 픽셀: 48 MP 렌즈 FOV: 약 84°

ISO 범위 동영상: 100~12800 (자동)

최대 이미지 크기 8000×6000 스틸 사진 모드 단일 촬영

동영상 촬영 모드 3840×2160@30fps

사진 JPEG 동영상 MP4

FCC: ≤26 dBm, CE/MIC: ≤20 dBm, SRRC: ≤20 dBm

5.8 GHz FCC: ≤26 dBm, CE: ≤14 dBm, SRRC: ≤26 dBm

35 mm 환산: 약 38 mm

35 mm 환산: 24 mm 조리개: f/2.8 포커스: 1 m ~ ∞

사진: 100~1600 (자동)

인터벌: 2/3/5/7/10/15/20/30/60 초 파노라마: Sphere

1920×1080@30fps

스마트 조종기

작동 주파수 2.400~2.483 GHz, 5.725~5.850 GHz 최대 전송 거리 (장애물과 간섭이

없을 시)

송신기 출력 (EIRP) 2.4 GHz

저장 장치 용량 ROM 16 GB + microSD 외장 저장 장치 배터리 5000 mAh @7.2 V 작동 온도 범위 -20~40 °C

충전 시간 2시간 (12 V/2 A에서 USB 충전기) 배터리 사용 시간 2.5시간 24W USB 충전기 입력: 100~240 V, 50~60 Hz, 최대 0.8 A

인텔리전트 플라이트 배터리

용량 3850 mAh 전압 17.6 V (최대)

배터리 유형 LiPo 에너지 59.29 Wh 순 무게 약 297 g 충전 온도 범위 5~40 °C 발열 방식 수동/자동 발열 온도 범위 -20~6 °C 발열 시간 500초 (최대) 발열 전력 55 W (최대)

인텔리전트 플라이트 배터리 충전기

입력 100~240 V, 50~60 Hz, 1.8 A 출력

정격 출력 60 W

자세한 내용은 사용자 매뉴얼을 확인하십시오.

www.dji.com/mavic-2-enterprice-advanced

본 내용은 사전 고지 없이 변경될 수 있습니다.

※

FCC: 10 km, CE: 6 km, SRRC: 6 km, MIC: 6 km

FCC: ≤25.5 dBm, CE/MIC: ≤18.5 dBm, SRRC: ≤19 dBm

5.8 GHz FCC: ≤25.5 dBm, CE: ≤12.5 dBm, SRRC: ≤18.5 dBm

출력: 3.6~8 V 3.0 A/12 V 2.0 A

15.4 V (일반)

메인 포트: 17.6 V 3.41 A 또는 17.0 V 3.53 A USB: 5 V 2 A

Printed in China.

Fluggerät

Die DJITM MAVICTM 2 Enterprise Advanced ist mit Sicht- und Infrarotsensoren zur omnidirektionalen Hinderniserkennung* ausgestattet. Zudem verfügt sie über einen auf drei Achsen voll stabilisierten Gimbal. Dank integrierter Sicht- und Wärmebildkamera, können gleichzeitig langwellige unsichtbare Infrarotstrahlung und Bilder im sichtbaren Spektralbereich dargestellt werden. Die Technologie zur Erkennung von Hindernissen von DJI unterstützt Anwender beim Fliegen und dem gleichzeitigen Erfassen von komplizierten Aufnahmen, während der nähere Luftraum mithilfe von AirSense bewusst wahrgenommen wird. Der Passwortschutz gewährleistet den Zugang zum Fluggerät und die Sicherheit aller Daten. Die Mavic 2 Enterprise Advanced unterstützt einen bis zu 32-fachen Digitalzoom und ist mit einem deutlich verbesserten Wärmebildsensor ausgestattet. Sowohl der Wärmebildsensor als auch der RGB-Sichtsensor

weisen eine weitaus höhere Auösung im Vergleich zum Vorgängermodell auf. Das Fluggerät

besticht durch eine Höchstgeschwindigkeit von 72 km/h und eine maximale Flugzeit** von 31 Minuten.

1. Gimbal und Kamera A. Wärmebildkamera B. Sichtkamera

2. Vorwärts gerichtetes Sichtsystem

3. Abwärts gerichtetes Sichtsystem

4. Seitliches Sichtsystem

5. Nach unten gerichtetes Infrarotsensorsystem

6. Hilfsbeleuchtung

7. Einschub für die Micro-SDKarte

8. Vordere LEDs

* Die Sicht- und Infrarotsensorsysteme reagieren empndlich auf die Umgebungsbedingungen. Lesen Sie den

Haftungsausschluss und die Sicherheitsvorschriften sowie das Benutzerhandbuch, um mehr zu erfahren. http://www.dji.com/mavic-2-enterpise-advanced ** Die maximale Flugzeit wurde ohne Wind und bei einer konstanten Geschwindigkeit von 25 km/h getestet.

Dieser Wert dient nur als Referenz.

9. Motoren

10. Propeller

11. Antennen

12. Statusanzeige des Fluggeräts

13. Nach oben gerichtete Infraroterkennung

14. Rückwärts gerichtetes Sichtsystem

15. Intelligent Flight Battery

16. Akkuladezustands-LED

17. Ein/Aus-Taste

18. Batterieklammern

19. USB-C-Anschluss

20. Koppeltaste/KopplungsstatusLED

21. Erweiterungssteckplatz (Zur Anbindung von Zubehör)

22. Abdeckung des Erweiterungssteckplatzes

DJI Smart-Fernsteuerung

17 18

262725

Die DJI Smart-Fernsteuerung ist mit der Übertragungstechnologie OCUSYNCTM 2.0 ausgestattet, diese ermöglicht eine maximale Reichweite von 10 Kilometern und eine HD-Liveübertragung von der Hauptkamera. Sie bietet eine Vielzahl an Steuerungsmöglichkeiten für das Fluggerät und den Gimbal, mehrere frei belegbare Tasten, einen besonders hellen Bildschirm wie auch weitere Funktionalitäten wie Bluetooth oder GNSS. Die Verbindung zum Internet kann über Wi-Fi hergestellt werden. Die maximale Betriebszeit liegt bei 2.5 Stunden*.

1. Antennen

2. Zurück-Taste / Funktionstaste

3. Steuerknüppel

4. Rückkehrtaste

5. Taste zum Pausieren des Fluges

6. Flugmodusschalter

7. Status-LED

8. Akkuladezustands-LED

9. 5D-Taste

10. Ein/Aus-Taste

11. Bestätigen-Taste / Anpassbare Taste C3

12. Touchscreen

13. USB-C-Anschluss

14. Mikrofon

15. Gimbalrädchen

* Die Smart-Fernsteuerung erreicht ihre maximale Übertragungsdistanz (FCC konform) in einer Höhe von

etwa 120 m (offenes Gelände, ohne elektromagnetische Interferenzen).

Die maximale Laufzeit wurde unter Laborbedingungen getestet. Dieser Wert dient nur als Referenz.

1010101010101010101010101010

9999

17 18

16. Videoaufnahmetaste

17. HDMI-Anschluss

18. Einschub für die Micro-SD-Karte

19. USB-A-Anschluss

20. Fokus-/Fototaste

21. Einstellrädchen für Blende/Verschlusszeit

2627252324

22. Entlüftungsschlitz

23. Aufbewahrungsfach für Steuerknüppel

24. Taste C2 (frei belegbar)

25. Lautsprecher

26. Taste C1 (frei belegbar)

27. Lufteinlass

1. Fluggerät vorbereiten

Entfernen Sie die GimbalAbdeckung von der Kamera.

Markiert Nicht markiert

Ordnen Sie die Propeller den richtigen Motoren zu.

Klappen Sie die vorderen Arme und die Propeller aus, bevor Sie die hinteren Arme ausklappen.

Vor dem Losiegen müssen alle Arme und Propeller ausgeklappt sein.

Klappen Sie die vorderen Arme aus.

Drücken Sie die Propeller nach unten und drehen Sie solange, bis diese einrasten.

2. Die Akkus laden

Verwenden Sie das im Lieferumfang enthaltene Ladegerät, um die Intelligent Flight Battery vor der ersten Verwendung vollständig aufzuladen.

Intelligent Flight Battery entnehmen.

Steckdose

100 – 240 V

24 W USB-Ladegerät

Bitte Nutzen Sie zum Laden der Smart-Fernsteuerung das ofzielle 24W USB-Ladegerät. Sollte das ofzielle 24W USB-Ladegerät nicht verfügbar sein, empfehlen wir ihnen ein CEzertiziertes USB-Ladegerät mit 12V/2A.

Akkuladegerät

USB-C-Kabel

Klappen Sie die hinteren Arme aus.

Ausgeklappt

Ladezeit: ca. 1 Std. 30 Minuten

Ladezeit: ca. 2 Std.

Ladezustand prüfen und Ein/Ausschalten

Niedrig

Hoch

Drücken Sie die Taste einmal, um den AkkuLadezustand zu überprüfen. Drücken Sie die Taste einmal kurz und dann lang, um das Gerät ein-/auszuschalten.

Legen Sie den Akku in die Drohne und schalten Sie diese ein. Kühlt sich der Akku auf weniger als 6°C ab, erwärmt sich dieser automatisch, um seine Temperatur zwischen 8 und 10 °C zu halten. Für weitere Details schauen Sie bitte in der Bedienungsanleitung nach.

Drücken Sie die Taste einmal, um den Akkuladezustand auf dem LCD-Display zu überprüfen.

Drücken Sie die Taste noch einmal, und halten Sie sie gedrückt, um die Fernsteuerung ein-/auszuschalten.

3. Fernsteuerung vorbereiten

Klappen Sie die

Antennen aus

Der optimale Übertragungsbereich ist oben gezeigt. Stellen Sie sicher, dass die Antennenächen

auf das Fluggerät ausgerichtet sind. Wenn der Winkel zwischen den Antennen und der Rückseite der Smart-Fernsteuerung 80° oder 180° beträgt, kann die Verbindung zwischen der SmartFernsteuerung und dem Fluggerät ihre optimale Leistung erbringen.

Stellen Sie sicher, dass die Steuerknüppel fest montiert sind. Im realen Betrieb wird die DJI Pilot App eine Warnung ausgeben, dass das Übertragungssignal schwach ist. Richten Sie dann die Antennen so aus, dass das Fluggerät wieder im optimalen Übertragungsbereich ist.

Entnehmen Sie die

Steuerknüppel

80°

Drehen Sie die Knüppel

in die Fernsteuerung

Hoch

4. Vorbereitung für den Start

DJI Pilot

App

Fernsteuerung einschalten Fluggerät einschalten DJI Pilot starten

Verwenden Sie ein DJI Benutzerkonto zur Aktivierung des Fluggeräts und der SmartFernsteuerung. Die Aktivierung setzt eine Internetverbindung voraus. Schalten Sie vor der Aktivierung des Fluggeräts in DJI Pilot die Smart-Fernsteuerung ein und folgen Sie den

Internet

Anweisungen zur Aktivierung.

Legen Sie in der DJI Pilot App bitte ein Passwort für die Drohne fest und sichern somit den Zugriff auf den internen Speicher ab.

5. Flug

Vergewissern Sie sich vor dem Losiegen, dass die

Statusleiste in DJI Pilot„Bereit“ anzeigt.

Automatisches Starten/Landen

Knüppelkombination zum Ein-/ Ausschalten der Motoren

Linken Knüppel langsam nach oben bewegen, um zu starten

Schalten Sie die Motoren während des Fluges nur ab, wenn dadurch in einem Notfall Verletzungen oder Schäden vermieden werden können. Die Methode zum Stoppen der Motoren kann in DJI Pilot eingestellt werden.

Ready to Go (GPS)

ODER

Drücken Sie den linken Knüppel nach unten (langsam), bis das Fluggerät den Boden berührt. Einige Sekunden halten, um die Motoren auszuschalten

Linker Knüppel

Rechter Knüppel

Die Fernsteuerung verwenden

Die Standard-Flugsteuerung wird als Modus 2 bezeichnet. Mit dem linken Steuerknüppel steuern Sie die Höhe und Flugrichtung des Fluggeräts, und mit dem rechten Steuerknüppel steuern Sie ihre Vorwärts-, Rückwärts-, Links- oder Rechtsbewegung. Mit dem Gimbal-Rädchen wird die Neigung der Kamera verstellt.

Steigflug

Vorwärts

Stellen Sie vor jedem Start immer eine geeignete Höhe für die Rückkehrfunktion ein. Wenn das Fluggerät zum Startpunkt zurückkehrt, sollten Sie es mit den Steuerknüppeln korrigieren, falls nötig.

Drücken Sie die Taste „Flugpausentaste“ zur Notbremsung während des Fluges.

Modulares Zubehör

Sinkflug

Linksdrehung Rechtsdrehung

M2E Kollisionswarnlicht

M2E Lautsprecher

M2E Scheinwerfer

M2EA RTK-Modul

(nicht im Lieferumfang enthalten)

Links

Rückwärts

Rechts

gen, Basisstationen), da die Funktion des Bordkompasses dadurch gestört werden kann.

6. Sicher iegen

120 m

Nur in offenen Bereichen fliegen

Über- und umfliegen Sie Hindernisse, Menschenmengen, Hochspannungsleitungen, Bäume und Gewässer stets mit ausreichendem Sicherheitsabstand.

Fliegen Sie NICHT in die Nähe elektromagnetischer Quellen (z.B. Hochspannungsleitun-

Fliegen Sie NICHT bei widrigem Wetter (z.B. Regen, Schnee, Nebel oder Windgeschwin digkeiten über 10m/s).

Halten Sie ausreichend Abstand zu den drehenden Propellern und Motoren.

Um Ihre eigene Sicherheit und die Sicherheit der Menschen in Ihrer Umgebung zu gewährleisten, ist es wichtig, dass Sie die nötigen Grundregeln kennen. Lesen Sie sich den

Haftungsausschluss und die Sicherheitsvorschriften durch.

Starkes GPS-Signal

Sichtkontakt behalten

Flugverbotszonen (GEO-Zone)

Mehr Informationen:

http://www.dji.com/flysafe

Fliegen Sie unterhalb von 120 m.

≥10 m/s

Technische Daten

Fluggerät

Startgewicht 909 g Höchstgeschwindigkeit 72 km/h (S-Modus, auf Höhe des Meeresspiegels, bei Windstille) Max. Flughöhe über dem

Meeresspiegel Betriebstemperatur -10 °C bis +40 °C

GNSS GPS + GLONASS Betriebsfrequenz 2,4 – 2,4835 GHz; 5,725 – 5,850 GHz Strahlungsleistung (EIRP) 2,4 GHz

Interner Speicher 24 GB

Gimbal

Steuerbarer Bereich Neigen: -90° bis 30°

Wärmebildkamera

Sensor

Brennweite des Objektivs

Sensorauflösung

Digitalzoom

Pixelabstand

Spektralband

Foto

Video

Temperaturmessmethode

FFC

Sichtkamera

Sensor

Objektiv

ISO-Bereich

Maximale Auflösung

Fotomodi

Videomodi

Foto

Video

6.000 m

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5,8 GHz

FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm

Ungekühltes VOx-Mikrobolometer Ca. 9 mm

Äquivalent: Ca. 38 mm 640 × 512 mit 30 Hz 16×

12 μm

8 – 14 μm

R-JPEG MP4

Punktmessung, Bereichsmessung

Autom./Manuell

1/2-Zoll-CMOS, eektive Pixel: 48 MP

Sichtfeld (FOV): ca. 84° Äquivalent: 24 mm

Blende: f/2.8 Fokus: 1 m bis ∞

Video: 100 – 12800 (automatisch) Foto: 100 – 1600 (automatisch)

8.000 × 6.000 Einzelaufnahme

Intervall (2/3/5/7/10/15/20/30/60 s) Panorama: sphärisches Panorama

3840 × 2160 mit 30 fps 1920 × 1080 mit 30 fps

JPEG MP4

Smart-Fernsteuerung

Betriebsfrequenz 2,400 – 2,483 GHz; 5,725 – 5,850 GHz Max. Übertragungsreichweite

(ohne Hindernisse, störungsfrei) Strahlungsleistung (EIRP) 2,4 GHz

Speicherkapazität ROM 16 GB + skalierbar mit microSD-Karte Akku 5.000 mAh mit 7,2 V Betriebstemperatur -20 °C bis 40 °C Ladezeit 2 Stunden (mit einem USB-Ladegerät bei 12 V / 2 A) Akkulaufzeit 2,5 Stunden USB-Ladegerät, 24 W Eingang: Max. 100 – 240 V, 50 – 60 Hz 0,8 A

Intelligent Flight Battery

Speicherkapazität 3.850 mAh Spannung 17,6 V (max.)

Akkutyp LiPo Energie 59,29 Wh Eigengewicht Ca. 297 g Ladetemperaturbereich 5 °C bis 40 °C Erwärmungsmethode Autom./Manuell Erwärmungstemperaturbereich -20 °C bis 6 °C Erwärmungszeit 500 s (max.) Wärmeleistung 55 W (max.)

Ladegerät für Intelligent Flight Battery

Eingang 100 – 240 V, 50 – 60 Hz, 1,8 A Ausgang Hauptausgang: 17,6 V 3,41 A oder 17,0 V 3,53 A

Nennleistung 60 W

Nähere Informationen nden Sie in der Bedienungsanleitung:

www.dji.com/mavic-2-enterprice-advanced

Der Inhalt kann jederzeit unangekündigt geändert werden.

※

FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km

FCC: ≤25,5 dBm; CE/MIC: ≤18,5 dBm; SRRC: ≤19 dBm

5,8 GHz

FCC: ≤25,5 dBm; CE: ≤12,5 dBm; SRRC: ≤18,5 dBm

Ausgang: 3,6 – 8 V 3,0 A / 12 V 2,0 A

15,4 V (normal)

USB: 5 V 2 A

Aeronave

El MavicTM 2 Enterprise Advanced de DJITM cuenta con sistemas de visión omnidireccional y sistemas de detección por infrarrojos*. Además, incluye una cámara con estabilizador en tres ejes totalmente estabilizada con una cámara térmica y una cámara visual, para proporcionar imágenes tanto infrarrojas como visuales simultáneamente. La tecnología de detección de obstáculos de DJI ayuda a los usuarios a volar y capturar tomas complejas, mientras que AirSense proporciona información sobre el espacio aéreo circundante. Además, la protección con contraseña garantiza que el acceso a la aeronave y todos los datos sean seguros. El Mavic 2 Enterprise Advanced admite un zoom digital de hasta 32× y tiene un sensor de imagen térmica

más uido con una resolución signicativamente más alta, así como un sensor visual de píxeles

más alto. La aeronave alcanza una velocidad máxima de vuelo de 72 km/h (44,7 mph) y cuenta con un tiempo máximo de vuelo** de 31 minutos.

1. Estabilizador y cámara A. Cámara térmica

B. Cámara visual

2. Sistema de visión frontal

3. Sistema de visión inferior

4. Sistema de visión lateral

5. Sistema de detección inferior por infrarrojos

6. Luz inferior auxiliar

7. Ranura para tarjeta microSD

8. Indicadores LED delanteros

9. Motores

* El sistema de visión y el sistema de detección por infrarrojos se ven afectados por las condiciones del entorno.

Para obtener más información, lea la Renuncia de responsabilidad y directrices de seguridad y el Manual de usuario. http://www.dji.com/mavic-2-enterpise-advanced

** El tiempo máximo de vuelo se determinó en un entorno sin viento a una velocidad sostenida de 25 km/h

(15,5 mph). Este valor se proporciona sólo como referencia.

10. Hélices

11. Antenas

12. Indicador de estado de la aeronave

13. Sistema de detección superior por

14. Sistema de visión de retroceso

15. Batería de Vuelo Inteligente

16. Indicadores LED de nivel de batería

17. Botón de encendido

18. Bandas de sujeción de la batería

infrarrojos

19. Puerto USB-C

20. Botón de vinculación/ indicador de estado de vinculación

21. Puerto de accesorios

22. Tapa del puerto de accesorios

DJI Smart Controller

17 18

262725

El DJI Smart Controller es un control remoto que incorpora OCUSYNCTM 2.0, la tecnología de transmisión de largo alcance de DJI, gracias al cual permite tener una visión en HD de lo que ve la cámara de la aeronave a una distancia de 10 km (6.2 millas). El Smart Controller incluye controles

para varias aeronaves y cámaras, además de botones congurables. Tiene también una pantalla

de 5.5 pulgadas y de alto brillo con funciones como Bluetooth y GNSS. Puede conectarse a Internet mediante Wi-Fi. El Smart Controller tiene un tiempo máximo de funcionamiento de 2.5 horas*.

1. Antenas

2. Botón atrás y funciones

3. Palancas

4. Botón RTH

5. Botón de detener vuelo

6. Selector de modo de vuelo

7. Indicador LED de estado

8. Indicadores LED del nivel de la batería

9. Botón 5D

10. Botón de encendido

11. Botón de conrmación y botón C3 personalizable

12. Pantalla táctil

13. Puerto USB-C

14. Micrófono

15. Dial del estabilizador

* El Smart Controller alcanza su distancia máxima de transmisión (siguiendo las normas de la FCC) en un área

abierta y amplia sin interferencias electromagnéticas y a una altitud de unos 120 metros (400 pies).

El tiempo de funcionamiento máximo se ha probado en un entorno de laboratorio. Este valor se proporciona

sólo como referencia.

1010101010101010101010101010

9999

17 18

16. Botón de grabación

17. Puerto HDMI

18. Ranura para tarjeta microSD

19. Puerto USB-A

20. Botón del obturador y enfoque

21. Dial de ajuste de la apertura / del obturador

22. Salida de aire

23. Ranura de almacenamiento depalancas

24. Botón C2 personalizable

25. Altavoz

26. Botón C1 personalizable

27. Entrada de aire

2627252324

2. Preparación de la aeronave

Retire la cubierta del estabilizador de la cámara.

Con marca Sin marca

Empareje las hélices con los motores.

Despliegue los brazos y hélices frontales antes que los posteriores. Todos los brazos y hélices deben estar desplegados antes del despegue.

Despliegue los brazos delanteros.

Presione las hélices hacia abajo y gírelas hasta que encajen en su lugar.

3. Carga de las baterías

Utilice el cargador suministrado para cargar completamente la Batería de Vuelo Inteligente antes del primer uso.

Extraiga la Batería de Vuelo Inteligente

Toma de

alimentación

100 - 240 V

Cargador USB 24 W

Por favor utilice el cargador USB oficial de 24 W para cargar el Smart Controller. Si no dispone de un cargador USB estándar de 24 W, se recomienda utilizar un cargador USB

con certicación FCC/CE con una potencia nominal de 12 V/2 A

Cargador de batería

Cable USB-C

Despliegue los brazos traseros.

Desplegado

Tiempo de carga: ~1 hora y 30 minutos

Tiempo de carga: ~2 horas

Comprobar los niveles de batería y encendido/apagado

Bajo

Alto

Pulse una vez para comprobar el nivel de batería. Pulse una vez, después otra y mantenga pulsado para encender o apagar.

Instale la batería en la aeronave y enciéndala. Si la temperatura de la batería desciende por debajo de 6 ºC, se autocalentará para mantener una temperatura de entre 8 y 10 ºC. Consulte el Manual de usuario para más detalles.

Bajo

Pulse una vez para comprobar el nivel de batería en la pantalla LCD.

Pulse una vez, después otra y mantenga pulsado para encender o apagar el control remoto.

Alto

4. Preparación del controlador remoto

Levante las antenas Gire para unir las

El intervalo de transmisión óptimo se muestra arriba. Asegúrese de que las antenas estén orientadas hacia la aeronave. Cuando el ángulo entre las antenas y la parte posterior del Control Remoto Inteligente sea de 80° o 180°, la conexión entre el Control Remoto Inteligente y la aeronave podrá alcanzar su rendimiento óptimo.

Compruebe que las palancas de control estén bien montadas. Durante el funcionamiento real, la aplicación DJI Pilot le mostrará una advertencia cuando la

señal de transmisión sea débil. En ese caso, ajuste las antenas para asegurarse de que la aeronave vuelva al intervalo de transmisión óptimo.

Retire las palancas

80°

palancas

5. Preparación para el despegue

Encienda el controlador remoto. Encienda la aeronave. Inicie DJI Pilot.

Utiliza una cuenta DJI para activar la aeronave y el Smart Controller. Se requiere una conexión a Internet para la activación. Antes de activar la aeronave en DJI Pilot, encienda el Smart Controller y siga las indicaciones para activarlo.

Internet

Establezca una contraseña para la aeronave con la aplicación DJI Pilot para garantizar la seguridad de los datos de a bordo.

6. Vuelo

Antes de despegar, asegúrese de que la barra de estado de la aeronave en la aplicación DJI Pilot muestre "Ready to Go".

Despegue/aterrizaje manuales

Comando de combinación de palancas para arrancar/detener los motores

O bien

DJI Pilot

App

Ready to Go (GPS)

Palanca izquierda arriba (despacio) para despegar

Para reducir el riesgo de daños o lesiones, detenga los motores en pleno vuelo solo en

situaciones de emergencia. El método para detener los motores puede congurarse en

DJI Pilot.

Palanca izquierda abajo (despacio) hasta tocar suelo Mantenga unos segundos para detener los motores

Palanca izquierda

Palanca derecha

Adelante

Funcionamiento del control remoto

El control de vuelo predeterminado se conoce como Modo 2. La palanca izquierda controla la altitud y la dirección de la aeronave, mientras que la derecha controla los movimientos hacia delante, atrás, izquierda y derecha. El selector del estabilizador controla la inclinación de la cámara.

Arriba

Abajo

Girar

derecha

Establezca siempre una altitud de RTH (Regreso al punto de origen) adecuada antes del despegue. Cuando la aeronave esté volviendo al punto de origen, debe guiarla con las palancas de control.

Pulse el botón de pausa de vuelo para una frenada de emergencia durante el vuelo.

Módulos accesorios

izquierda

Baliza M2E Foco M2E

Altavoz M2E

Módulo RTK M2EA

(no incluida)

Izquierda

Atrás

Derecha

7. Vuele seguro

120 m

Vuele en espacios abiertos

Evite volar por encima o cerca de obstáculos, multitudes, líneas de alta tensión, árboles o masas de agua. NO vuele cerca de fuentes electromagnéticas, como tendidos eléctricos y estaciones base, ya que puede afectar a la brújula de a bordo.

NO utilice la aeronave en condiciones climáticas adversas como lluvia, nieve, niebla ni

con una velocidad del viento superior a 10m/s o 22mph.

Manténgase alejado de las hélices y los

motores en rotación.

Es importante conocer las directrices básicas de vuelo para su propia seguridad y la de quienes le rodean. No olvide leer la

de seguridad

Señal fuerte de GPS

Mantenga una línea de visión directa

Obtenga más información en:

http://www.dji.com/flysafe

Vuele por debajo de 120 m (400 pies)

Zona GEO

≥10 m/s

Renuncia de responsabilidad y las directrices

Especicaciones

Aeronave

Peso de despegue 909 g Velocidad máx. 72 km/h (modo S) (cerca del nivel del mar, sin viento) Altitud máx. de vuelo 6000 m Rango de temperatura de

funcionamiento GNSS GPS+GLONASS

Frecuencia de funcionamiento 2.4-2.4835 GHz; 5.725-5.850 GHz Transmisión de potencia (PIRE) 2.4 GHz

Almacenamiento interno 24 GB

Estabilizador

Intervalo controlable Inclinación: de −90° a 30°

Cámara térmica

Sensor

Distancia focal del objetivo

Resolución del sensor

Zoom digital

Distancia entre píxeles

Banda espectral

Foto

Vídeo

Método de medición de temperatura FFC

Cámara visual

Sensor

Objetivo

Rango ISO

Tamaño de imagen máx.

Modos de fotografía

Modos de grabación de vídeo

Foto

De −10 a 40 °C (de 14 a 104 °F)

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5.8 GHz

FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm

Microbolómetro VOx no refrigerado Aprox. 9 mm

Equivalente: Aprox. 38 mm 640×512 a 30 Hz 16×

12 μm

8-14 μm

R-JPEG MP4 Medidor puntual, medición de área

Auto/Manual

CMOS de 1/2”, píxeles efectivos: 48 M Campo de visión: aprox. 84°

Formato equivalente: 24 mm Apertura: f/2.8

Enfoque: 1 m a ∞

Vídeo: 100-12800 (auto) Fotografía: 100-1600 (automático)

8000 × 6000 Disparo único

Intervalo (2/3/5/7/10/15/20/30/60 s) Pano: panorámica esférica

3840×2160 a 30 fps 1920×1080 a 30 fps

JPEG

Vídeo

Smart Controller

Frecuencia de funcionamiento 2.400-2.483 GHz; 5.725-5.850 GHz Alcance de transmisión máx. (sin

obstáculos, libre de interferencias) Potencia del transmisor (PIRE) 2.4 GHz

Capacidad de almacenamiento ROM 16 GB + escalable (tarjeta microSD) Batería 5000 mAh a 7.2 V Rango de temperatura de

funcionamiento Tiempo de carga 2 h (con un cargador USB a 12 V/2 A)

Vida de la batería 2.5 h Cargador USB 24 W Entrada: 100-240 V, 50/60 Hz, Máx. 0.8 A

Batería de Vuelo Inteligente

Capacidad 3850 mAh Voltaje 17.6 V (máx.)

Tipo de batería LiPo Energía 59,29 Wh Peso neto Aprox. 297 g Rango de temperaturas de carga De 5 a 40 °C (de 41 a 104 °F) Método de calentamiento Manual/Auto Rango de temperatura de

calentamiento Tiempo de calentamiento 500 s (máx) Potencia de calentamiento 55 W (máx)

Cargador de Batería de Vuelo Inteligente

Entrada 100-240 V; 50/60 Hz; 1.8 A Salida Red eléctrica: 17.6 V 3.41 A o 17.0 V 3.53 A

Potencia nominal 60 W

Para obtener más información, lea el manual del usuario:

www.dji.com/mavic-2-enterprice-advanced

Este contenido puede modicarse sin noticación previa.

※

MP4

FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km

FCC: ≤25,5 dBm; CE/MIC: ≤18,5 dBm; SRRC: ≤19 dBm

5.8 GHz

FCC: ≤25.5 dBm; CE: ≤12.5 dBm; SRRC: ≤18.5 dBm

de −20 a 40 °C (de −4 a 104 ºF)

Salida: 3.6-8 V 3.0 A/12 V 2.0 A

15.4 V (típico)

de −20 a 6 °C (de −4 a 43 ºF)

USB: 5 V 2 A

Appareil

DJITM MAVICTM 2 Enterprise Advanced comprend des systèmes optiques et des systèmes de détection infrarouge* omnidirectionnels, et est équipé d'une caméra nacelle à 3 axes entièrement stabilisée avec une caméra thermique et d’une caméra visuelle, fournissant simultanément des images infrarouges et visuelles. La technologie de détection d’obstacles de DJI aide les utilisateurs à voler et à capturer des images complexes tandis qu'AirSense permet de connaître l'espace aérien environnant et que la protection par mot de passe garantit l'accès à l'appareil et la sécurité de toutes les données. Mavic 2 Enterprise Advanced prend en charge un zoom numérique atteignant jusqu'à 32× et dispose d'un capteur d'imagerie thermique plus fluide doté d’une résolution nettement supérieure, ainsi que d'un capteur visuel de pixels plus élevés. L’appareil possède une vitesse de vol maximale de 72 km/h et un temps de vol maximum** de 31 minutes.

1. Nacelle et caméra A. Caméra thermique

B. Caméra optique

2. Système optique avant

3. Système optique inférieur

4. Système optique latéral

5. Système de détection infrarouge vers le bas

6. Lampe inférieure

7. Logement de la carte microSD

8. LED avant

9. Moteurs

* Les systèmes infrarouge et de vision sont inuencés par les conditions environnantes. Pour plus d'informations,

veuillez lire la Clause d’exclusion de responsabilité et les consignes de sécurité ainsi que le guide d'utilisateurs. http://www.dji.com/mavic-2-enterpise-advanced

** Le temps de vol maximum a été testé en l'absence de vent, à une vitesse constante de 25 km/h (15,5 mph).

Cette valeur est fournie à titre indicatif uniquement.

10. Hélices

11. Antennes

12. Voyant d'état de l'appareil

13. Système de détection infrarouge vers le haut

14. Système optique arrière

15. Batterie de Vol Intelligente

16. Indicateurs de niveau de batterie

17. Bouton d'alimentation

18. Bouton pressoir de la batterie

19. Port USB-C

20. Bouton d'appairage/voyant d'état d'appairage

21. Port d’extension (pour connecter les accessoires)

22. Couvercle port d’extension

Radiocommande Smart Controller de DJI

17 18

262725

La DJI Smart Controller est une radiocommande conçue avec la technologie de transmission longue portée OCUSYNCTM 2.0 de DJI, offrant une portée de transmission maximale de 10 km et des images HD en direct depuis la caméra de l’appareil. La Smart Controller intègre un certain nombre de commandes de drone et de nacelle ainsi que des boutons personnalisables. La radiocommande intelligente possède également un écran intégré de 5,5 pouces à haute luminosité avec de multiples fonctions telles que Bluetooth et GNSS. Elle peut être connectée à Internet via Wi-Fi. La radiocommande dispose d’une autonomie de fonctionnement maximale de 2.5 heures*.

1010101010101010101010101010

9999

17 18

16. Bouton d’enregistrement

17. Port HDMI

18. Logement de la carte microSD

19. Port USB-A

20. Bouton de mise au point/de l’obturateur

21. Bouton de réglage de l’ouverture ou l’obturateur

2627252324

1. Antennes

2. Bouton Retour/Bouton Fonction

3. Joysticks

4. Bouton RTH

5. Bouton de mise en pause du vol

6. Bouton de mode de vol

7. Voyant LED

8. Indicateurs de niveau de batterie

9. Bouton 5D

10. Bouton d’alimentation

11. Bouton de conrmation/ Bouton personnalisable C3

12. Écran tactile

13. Port USB-C

14. Microphone

15. Molette pour nacelle

* La Smart Controller est capable d'atteindre sa distance de transmission maximale (FCC) dans un espace

dégagé sans interférence électromagnétique, à une altitude d'environ 120 m..

Le temps d'exécution maximum a été testé dans un environnement de laboratoire. Cette valeur est fournie à

titre indicatif uniquement.

22. Ventilation

23. Emplacement de rangement des joysticks

24. Bouton personnalisable C2

25. Haut-parleur

26. Bouton personnalisable C1

27. Entrée d’air

1. Préparation de l'appareil

Retirez le cache de la nacelle de la caméra.

Marqué Non marqué

Associez les hélices aux moteurs correspondants.

Dépliez les bras avant et les hélices avant ceux situés à l'arrière. Tous les bras et les hélices doivent être dépliés avant le décollage.

Dépliez les bras avant. Dépliez les bras arrière.

Appuyez sur les hélices vers le bas et faites-les tourner jusqu'à ce qu'elles se mettent en place.

2. Chargement des batteries

Chargez entièrement la Batterie de Vol Intelligente à l'aide du chargeur fourni avant la première utilisation.

Chargeur de batterie

Prise de courant

100 à 240 V

Adaptateur secteur USB 24 W

Veuillez utiliser l’adaptateur secteur USB ofciel de 24 W pour charger la Smart Controller. Si un

adaptateur secteur USB standard de 24 W n’est pas disponible, il est recommandé d’utiliser un

adaptateur secteur certié FCC/CE de 12V/2A.

Retirez la Batterie de Vol Intelligente

CâbleUSB-C

Déplié

Temps de charge : environ 1 heure et 30 minutes

Temps de charge : environ 2 heures

Vérication des niveaux de batterie et mise sous/hors tension

Faible

Élevé

Appuyez une fois pour vérier le niveau de

la batterie. Appuyez, puis maintenez enfoncé pour allumer/éteindre.

Installez la batterie dans l’appareil et mettez-le sous tension. Une fois que la température de la batterie est inférieure à 6°C, elle se réchauffe automatiquement pour maintenir une température entre 8 et 10°C. Reportez-vous au guide d’utilisateur pour plus de détails.

Faible Élevé

Appuyez une fois pour vérier le niveau de

batterie sur l'écran LCD. Appuyez une fois, puis maintenez enfoncé pour

allumer/éteindre la radiocommande.

3. Préparation de la radiocommande

Levez les antennes Tournez pour installer

La portée de transmission optimale est indiquée ci-dessus. Vérifiez que les antennes sont tournées vers l’appareil. Un angle de 80° ou 180° entre les antennes et l’arrière de la Smart Controller assure une connexion optimale entre l’appareil et la Smart Controller.

Assurez-vous que les manches de contrôle sont bien en place. En fonctionnement réel, l’application DJI Pilot vous avertira si le signal de transmission devient

faible. Dans ce cas, ajustez les antennes pour retrouver la portée de transmission optimale.

Retirez les joysticks

80°

les joysticks

4. Préparation au décollage

DJI Pilot

App

Mettez la radiocommande sous tension

Utilisez un compte DJI pour activer l’appareil et la Smart Controller. L'activation nécessite une connexion à Internet. Avant d'activer l’appareil sur DJI Pilot, allumez la Smart Controller et suivez les instructions d’activation.

Internet

Dénissez un mot de passe pour le drone dans l'application DJI Pilot an de sécuriser l'accès

et de protéger vos données embarquées.

Mettez l'appareil sous tension

5. Vol

Avant de procéder au décollage, vériez dans DJI Pilot que la mention « Ready to Go » s'afche dans la barre

d'état de l'appareil.

Décollage/atterrissage manuel

Commande de manche combinée pour démarrer/couper les moteurs

Relevez lentement le manche gauche pour décoller.

Coupez les moteurs en plein vol uniquement s'il s'agit d'un cas d'urgence dans lequel cette action peut réduire le risque de dommage ou de blessure. La méthode pour arrêter les

moteurs peut être dénies dans DJI Pilot.

Abaissez lentement le manche gauche jusqu'à ce que l'appareil touche le sol. Maintenez la position pendant quelques secondes pour couper les moteurs.

Ready to Go (GPS)

Lancez DJI Pilot

Manche gauche

Fonctionnement de la radiocommande

Le contrôle de vol par défaut est connu sous le nom de Mode 2. Le manche gauche agit sur l'altitude et l'orientation de l'appareil, tandis que le manche droit contrôle ses mouvements vers l'avant, l'arrière, la gauche et la droite. La molette de la nacelle contrôle l'inclinaison de la caméra.

Haut

Manche droit

Avant

Bas

Tourner à gauche

Dénissez toujours une altitude RTH appropriée avant le décollage. Lorsque l'appareil retourne

au point de départ, guidez-le avec les manches de contrôle. Appuyez sur le bouton Pause de la fonction Vol pour effectuer un freinage d'urgence en plein

vol.

Accessoires modulaires

Phare M2E

Tourner à droite

Projecteur M2E

Haut-parleur M2E

Module RTK pour M2EA

(non fournie)

Gauche

Arrière

Droite

6. Voler en toute sécurité

120 m

Faire voler l'appareil dans des espaces ouverts

Évitez de faire voler l'appareil au-dessus ou à proximité d'obstacles, de rassemblements de personnes, de lignes électriques à haute tension, d'arbres ou d'étendues d'eau. Ne faites PAS voler l'appareil à proximité de sources électromagnétiques puissantes, telles que des lignes électriques ou des antennes relais. Celles-ci risquent en effet d'affecter le compas intégré.

N'utilisez PAS l'appareil dans de mauvaises conditions météorologiques (pluie, neige,

brouillard, rafales dont la vitesse dépasse 10m/s ou 35km/h [22mph], etc.).

Tenez-vous à distance des hélices et des moteurs en rotation.

Il est important que vous compreniez les consignes de vol fondamentales afin d'assurer votre sécurité et celle de votre entourage. N'oubliez pas de lire la

responsabilité et les consignes de sécurité

Signal GPS fort Garder l'appareil

en vue

Pour en savoir plus,

rendez-vous sur le site: http://www.dji.com/flysafe

Voler à moins de 120 m d'altitude (400pieds)

Zone d'exclusion aérienne

Clause d'exclusion de

≥ 10m/s

Caractéristiques techniques

Appareil

Poids au décollage 909 g Vitesse max. 72 km/h (Mode S, proche du niveau de la mer, sans vent) Plafond pratique max. au-dessus

du niveau de la mer Plage de températures de fonctionnement GNSS GPS + GLONASS

Fréquence de fonctionnement 2,4 à 2,4835 GHz ; 5,725 à 5,850 GHz Puissance d’émission (EIRP) 2,4 GHz

Stockage interne 24 Go

Nacelle

Plage réglable Inclinaison : -90° à 30°

Caméra thermique

Capteur Microbolomètre VOx non refroidi Distance focale de l’objectif Env. 9 mm

Résolution du capteur 640 × 512 à 30 Hz Zoom numérique 16× Pas de pixel 12 μm

Bande spectrale 8 à 14 μm

Photo R-JPEG Vidéo MP4 Méthode de mesure de la

température FFC Auto/Manuel

Caméra visuelle

Capteur CMOS 1/2 po, Pixels eectifs : 48 millions Objectif FOV : env. 84°

Gamme ISO Vidéo : 100 à 12 800 (auto)

Taille d’image maximale 8 000 × 6 000 Modes de photographie xe Prise de vue unique

Modes d’enregistrement vidéo 3 840 × 2 160 à 30 ips

Photo JPEG

6 000 m

de -10° à 40 °C (14° à 104 °F)

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5,8 GHz

FCC : ≤26 dBm ; CE : ≤14 dBm ; SRRC : ≤26 dBm

Équivalent : Env. 38 mm

Mesure spot, mesure de zones

Équivalent : 24 mm Ouverture : f/2,8

Mise au point : 1 m à ∞

Photo : 100 à 1 600 (auto)

Intervalle (2/3/5/7/10/15/20/30/60 s) Pano : panorama sphérique

1 920 × 1 080 à 30 ips

Vidéo MP4

Smart Controller

Fréquence de fonctionnement 2,400 à 2,4833 GHz ; 5,725 à 5,850 GHz Distance de transmission max.

(sans obstacle ni interférence) Puissance de l’émetteur (EIRP) 2,4 GHz

Capacité de stockage ROM 16 Go + extensible (carte microSD) Batterie 5 000 mAh à 7,2 V Plage de températures de

fonctionnement Temps de charge 2 heures (avec un chargeur USB à 12V/2A)

Autonomie de la batterie 2,5 heures Chargeur USB de 24 W Entrée : 100 à 240 V, 50/60 Hz, Max 0,8 A

Batterie de Vol Intelligente

Capacité 3 850 mAh Tension 17,6 V (max)

Type de batterie LiPo Énergie 59,29 Wh Poids net env. 297 g Plage de températures de charge de 5 à 40 °C Méthodes de chauage Auto/Manuelle Plage de températures de

chauage Temps de chauage 500 s (max.) Puissance de chauage 55 W (max.)

Chargeur de Batterie de Vol Intelligente

Entrée 100 à 240 V, 50/60 Hz ; 1,8 A Sortie Principale : 17,6 V 3,41 A ou 17,0 V 3,53 A

Puissance nominale 60 W

Pour en savoir plus, consultez le guide de l'utilisateur :

www.dji.com/mavic-2-enterprice-advanced

Ce contenu peut être modié sans préavis.

※

FCC : 10 km ; CE : 6 km ; SRRC : 6 km ; MIC : 6 km

FCC : ≤25,5 dBm; CE/MIC : ≤18,5 dBm ; SRRC : ≤19 dBm

5,8 GHz

FCC : ≤25,5 dBm ; CE : ≤12,5 dBm ; SRRC : ≤18,5 dBm

-20 à 40 °C

Sortie : 3,6-8 V 3,0 A/12 V 2,0 A

15,4 V (standard)

-20 à 6 °C

USB : 5 V 2 A

Imprimé en Chine.

Aeromobile

DJITM MAVICTM 2 Enterprise Advanced è dotato di sistemi di visione omnidirezionale e di rilevamento a infrarossi*, oltre a una fotocamera completamente stabilizzata a 3 assi con termocamera e telecamera visiva, per l’acquisizione simultanea di immagini sia a infrarossi sia visive. La tecnologia di rilevamento ostacoli di DJI assiste i piloti nel volo e nell’acquisizione di immagini complesse, mentre il sistema AirSense offre consapevolezza dello spazio aereo circostante e la password di protezione garantisce un accesso sicuro all’aeromobile e ai suoi

dati. Mavic 2 Enterprise Advanced dispone di zoom digitale no a 32× e ospita un sensore di immagini termiche più sensibile dalla risoluzione signicativamente più elevata, così come più

elevato è il numero di pixel del sensore visivo. L’aeromobile può raggiungere una velocità di volo massima di 72 km/h e un’autonomia** di 31 minuti di volo.

1. Gimbal e telecamera

A. Termocamera B. Fotocamera ottica

2. Sistema visivo in avanti

3. Sistema visivo verso il basso

4. Sistema visivo laterale

5. Sistema di rilevamento a

infrarossi verso il basso

6. Luce ausiliaria sulla parte

inferiore

7. Slot per scheda micro-SD

8. LED anteriori

* I sistemi visivi e i sistemi di rilevamento a infrarossi vengono inuenzati dalle condizioni circostanti. Per ulteriori

informazioni, leggere la Dichiarazione di non responsabilità e le Linee guida sulla sicurezza e il Manuale utente. http://www.dji.com/mavic-2-enterpise-advanced

** Il tempo massimo di volo è stato testato in assenza di vento e a una velocità costante di 25 km/h (15,5 mph).

Questo valore viene fornito soltanto come riferimento.

9. Motori

10. Eliche

11. Antenne

12. Indicatore di stato del velivolo

13. Sistema di rilevamento a infrarossi verso l'alto

14. Sistema visivo all'indietro

15. Batteria di volo intelligente

16. LED di livello di carica della batteria

17. Pulsante di accensione

18. Fermi della batteria

19. Porta USB-C

20. Pulsante di collegamento/ Indicatore di stato del collegamento

21. Porta per gli accessori (per collegare gli accessori)

22. Coperchio della porta per gli accessori

Radiocomando DJI Smart

17 18

262725

Il radiocomando DJI Smart è stato integrato con OCUSYNCTM 2.0, la tecnologia di trasmissione a distanza che opera fino a un raggio di 10 km e trasmette immagini dal vivo in HD dalla fotocamera del velivolo. Il radiocomando DJI Smart offre l’utilizzo di diversi comandi per il velivolo e il gimbal, oltre a una serie di pulsanti personalizzabili, e presenta uno schermo 5,5’’ ad alta luminosità dotato di diverse funzionalità, come Bluetooth e GNSS. Supporta, inoltre, la connessione a internet tramite Wi-Fi. Il radiocomando DJI Smart ha un’autonomia operativa di 2.5 ore*.

1. Antenne

2. Tasto Indietro/Tasto Funzione

3. Stick di controllo

4. Tasto RTH

5. Tasto di pausa del volo

6. Tasto selezione della modalità di volo

7. LED di stato

8. LED di carica della batteria

9. Tasto 5D

10. Tasto di accensione

11. Tasto Conferma / Tasto personalizzabile C3

12. Schermo touch

13. Porta USB-C

14. Microfono

15. Tasto di controllo del gimbal

* Il radiocomando DJI Smart può raggiungere la sua massima distanza di trasmissione (a norma FCC) in aree

aperte senza interferenze elettromagnetiche e a un’altitudine di circa 120 metri.

Il runtime massimo è testato in ambiente di laboratorio. Questo valore viene fornito soltanto come riferimento.

1010101010101010101010101010

9999

17 18

16. Tasto di registrazione

17. Porta HDMI

18. Slot per scheda microSD

19. Porta USB-A

20. Tasto di messa a fuoco / otturatore

21. Rotella di regolazione dell’apertura/ otturatore

22. Bocchetta dell’aria

23. Comparto riponi-stick

24. Tasto personalizzabile C2

25. Altoparlante

26. Tasto personalizzabile C1

27. Presa d’aria

2627252324

2. Preparazione del velivolo

Rimuovere la protezione del gimbal dalla telecamera.

Contrassegnato

Far corrispondere le eliche

ai motori

Non contrassegnato

Dispiegare i bracci e le eliche anteriori prima di quelli posteriori. Tutti i bracci e le eliche devono essere dispiegati prima del decollo.

Dispiegare i bracci anteriori.

Premere le eliche verso il basso

e ruotarle no allo scatto.

3. Ricarica delle batterie

Utilizzare il caricabatterie in dotazione per caricare completamente la batteria di volo intelligente prima di utilizzarla per la prima volta.

alimentazione

Presa di

100 - 240 V

Caricatore USB 24W

Si raccomanda di usare il caricatore USB 24W ufciale per ricaricare il radiocomando DJI Smart.

Qualora un caricatore USB 24W non fosse disponibile, si consiglia di usare un caricabatterie

USB da 12V/2A certicato FCC/CE.

Rimuovere la batteria di volo intelligente

Caricabatterie

Cavo USB -C

Dispiegare i bracci posteriori.

Dispiegato

Tempo di carica: ~1 ora e 30 minuti

Tempo di carica: ~2 ore

Controllo dei livelli della batteria e accensione/spegnimento

Basso

Alto

Premere una volta per vericare il livello di

carica della batteria. Premere e tenere premuto per accendere/ spegnere.

Installa la batteria sul velivolo e accendila. Se la temperatura della batteria si abbassa sotto i 6°C, questa inizierà a riscaldarsi automaticamente per mantenere una temperatura tra 8 e 10°C. Consultare il manuale d’uso per maggiori informazioni.

Basso Alto

Premere una volta per vericare il livello di carica

della batteria sullo schermo LCD. Premere una volta, quindi premere e tenere

premuto per accendere/spegnere il dispositivo di controllo remoto.

4. Preparazione del dispositivo di controllo remoto

Sollevare le antenne Ruotare gli stick per

Accertarsi che le levette di comando siano montate saldamente. Durante il reale funzionamento, l'app DJI Pilot si attiverà per avvertire che il segnale di

trasmissione è debole, e sarà necessario regolare le antenne per garantire che il velivolo torni all'interno del campo di trasmissione ottimale.

Rimuovere gli stick

80°

ssarli

5. Preparazione al decollo

DJI Pilot

App

Accendere il dispositivo di controllo remoto

Internet

Usare un account DJI per attivare il velivolo e il radiocomando DJI Smart. L’attivazione richiede una connessione a internet. Prima di attivare il velivolo in DJI Pilot, accendere il radiocomando DJI Smart e seguire le istruzioni per l’attivazione.

Impostare una password per il velivolo nell’app DJI Pilot, per assicurare un accesso sicuro e proteggere i vostri dati durante il volo.

Accendere il velivolo Lanciare l'app DJI Pilot

6. Volo

Prima del decollo, assicurarsi che la barra di stato del velivolo nell'app DJI Pilot indichi "Ready to Go".

Decollo e atterraggio manuali

Combinazione di comandi da levette per avviare/arrestare i motori.

Portare la levetta sinistra (lentamente) verso l'alto per il decollo

Arrestare i motori durante il volo solo in situazioni di emergenza e allo scopo di ridurre il rischio di danni o lesioni. L’opzione di blocco dei motori è disponibile tra le impostazioni di DJI Pilot.

Portare la levetta sinistra (lentamente) verso il

basso nché non si tocca il suolo

Tenere premuto alcuni secondi per arrestare i motori

Ready to Go (GPS)

OPPURE

Levetta sinistra

Levetta destra

Funzionamento del dispositivo di controllo remoto

La modalità predenita di controllo di volo è "Mode 2". La levetta sinistra controlla l'altitudine e

la direzione del velivolo, mentre la levetta destra ne controlla i movimenti in avanti, all'indietro, a sinistra e a destra. Il quadrante del gimbal controlla l'inclinazione della telecamera.

In avanti

Giù

Rotazione a sinistra

Impostare sempre un'altitudine RTH adeguata prima del decollo. Quando il velivolo sta tornando al punto iniziale, è consigliabile guidarlo con le levette di comando.

Premere il volo il pulsante Flight Pause per la frenata di emergenza durante il volo.

Accessori modulari

Lampeggiante M2E

Altoparlante M2E

Rotazione a destra

Modulo RTK M2EA

(non inclusa nella confezione)

Riettore M2E

A sinistra

Indietro

A destra

7. Fly Safe

120m

Volare in zone aperte

Evitare di volare al di sopra o in prossimità di ostacoli, folle, linee elettriche ad alta

tensione, alberi e specchi d'acqua. NON utilizzare il velivolo in prossimità di intense sorgenti elettromagnetiche quali linee elettriche e stazioni di base, in quanto tali sorgenti possono influenzare la bussola di bordo.

NON utilizzare il velivolo in condizioni meteorologiche avverse come pioggia, neve, nebbia e venti con velocità superiore a 10 m/s (22 mph).

Mantenere la distanza dalle eliche rotanti e dai motori.

Per la sicurezza propria e delle altre persone presenti nelle vicinanze, è importante comprendere le linee guida di base del volo. Ricordare di leggere le

responsabilità e le direttive sulla sicurezza

Segnale GPS forte

Mantenere la linea di visione

Per saperne di più: http://www.dji.com/flysafe

Volare a un'altitudine inferiore a 120 m (400 piedi)

≥10 m/s

Zona interdetta al volo

Limitazioni di

Speciche tecniche

Aeromobile

Peso al decollo 909 g Velocità massima 72 km/h (modalità S) (vicino al livello del mare, senza vento) Quota massima di tangenza sopra

il livello del mare Intervallo di temperatura operativa Da -10°C a 40°C

GNSS GPS+GLONASS Frequenza operativa 2.400 - 2.4835 GHz; 5.725 - 5.850 GHz Potenza di trasmissione (EIRP) 2.4 GHz

Memoria interna 24 GB

Stabilizzatore

Distanza controllabile Inclinazione: da -90° a 30°

Termocamera

Sensore Microbolometro VOx non rareddato Lunghezza focale obiettivo ca. 9 mm

Risoluzione del sensore 640×512 a 30 Hz Zoom digitale 16× Interasse 12 μm

Banda spettrale 8 -14 μm

Foto R-JPEG Video MP4 Metodo di misurazione della

temperatura FFC Automatico/Manuale

Telecamera visiva

Sensore 1/2” CMOS, pixel eettivi: 48 M Obiettivo FOV: ca. 84°

Intervallo ISO Video: 100 - 12800 (automatico)

Dimensione massima dell’immagine

Modalità fotograche Scatto singolo

Modalità di registrazione video 3840×2160 a 30 fps

6.000 m

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5.8 GHz

FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm

Equivalente: ca. 38 mm

Misurazione parziale, misurazione area

Equivalente: 24 mm Apertura: f/2,8

Messa a fuoco: da 1 m a ∞

Foto: 100 - 1600 (automatico) 8000×6000

Intervallo (2/3/5/7/10/15/20/30/60 s) Pano: panorami sferici

1920×1080 a 30 fps

Foto JPEG Video MP4

Smart Controller

Frequenza operativa 2.400 - 2.4835 GHz; 5.725 - 5.850 GHz Massima distanza di trasmissione

(senza ostacoli né interferenze) Potenza del trasmettitore (EIRP) 2.4 GHz

Capacità di memoria ROM 16 GB + scalabile (scheda microSD) Batteria 5000 mAh a 7,2 V Intervallo di temperatura operativa tra -20°C e 40°C Tempo di ricarica 2 ore (con caricabatterie USB a 12V/2A) Durata della batteria 2,5 ore Caricabatterie USB 24W Ingresso: 100 - 240 V, 50 - 60 Hz, max. 0,8 A

Batteria di volo intelligente

Capacità 3850 mAh Tensione 17,6 V (max)

Modello di batteria LiPo Energia 59,29 Wh Peso netto ca. 297 g Temperatura di ricarica Da 5°C a 40°C Metodo di riscaldamento Automatico/Manuale Intervallo di temperatura di

riscaldamento Tempo di riscaldamento 500 s (max) Potenza riscaldante 55 W (max)

Caricatore della batteria di volo intelligente

Ingresso 100 - 240 V, 50 - 60 Hz, 1,8 A Uscita Primaria: 17,6 V 3,41 A o 17,0 V 3,53 A

Potenza nominale 60 W

Per ulteriori informazioni, consultare il Manuale utente:

www.dji.com/mavic-2-enterprice-advanced

Questi contenuti sono soggetti a modiche senza preavviso.

※

FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km

FCC: ≤25,5 dBm; CE/MIC: ≤18,5 dBm; SRRC: ≤19 dBm

5.8 GHz

FCC: ≤25,5 dBm; CE: ≤12,5 dBm; SRRC: ≤18,5 dBm

Uscita: 3,6 - 8 V 3,0A/12V 2,0 A

15,4 V (tipico)

Tra -20°C e 6°C

USB: 5 V 2 A

Stampato in Cina.

Drone

De DJITM MAVICTM 2 Enterprise Advanced beschikt over omnidirectionele zichtsystemen en infrarood detectiesystemen*, en wordt geleverd met een volledig gestabiliseerde 3-assige gimbalcamera met een thermische camera en een visuele camera, die zowel infrarood als visuele beelden tegelijkertijd levert. De Obstacle Sensing-technologie van DJI helpt gebruikers om te vliegen en complexe opnamen te maken, terwijl AirSense zorgt voor inzicht in het omringende luchtruim en wachtwoordbeveiliging zorgt voor toegang tot het vliegtuig en de veiligheid van alle gegevens. De Mavic 2 Enterprise Advanced ondersteunt tot 32× digitale zoom en heeft een soepeler warmtebeeldsensor met een aanzienlijk hogere resolutie en een visuele sensor met meer pixels. De drone heeft een maximale vliegsnelheid van maar liefst 72 km/u en een maximale vliegtijd** van 31 minuten.

1. Gimbal en camera A. Warmtebeeldcamera

B. Visuele beeldcamera

2. Vision System - naar voren

3. Vision System - naar beneden

4. Vision System - dwarsrichting

5. Naar beneden gericht infraroodsensorsysteem

6. Extra lampje onderaan

7. microSD-kaartsleuf

8. LED's voorzijde

* Het Vision System en infraroodsensorsysteem worden beïnvloed door omgevingsomstandigheden. Lees de

disclaimer, de veiligheidsrichtlijnen en de gebruikershandleiding voor meer informatie. http://www.dji.com/ mavic-2-enterpise-advanced

** De maximale vliegduur is getest bij omstandigheden zonder wind en met een constante snelheid van 25 km/u

(25,5 mph). Deze waarde geldt alleen ter referentie.

9. Motoren

10. Propellers

11. Antennes

12. Statusindicator drone

13. Infraroodsensorsysteem

14. Vision System naar achteren

15. Intelligent Flight Battery

16. Accuniveau-leds

17. Aan-/uitknop

18. Accuaansluitingen

19. USB-C-poort

20. Koppeltoets/ koppelingsstatusindicator

21. Uitbreidingspoort (voor het aansluiten van accessoires)

22. Afdekking uitbreidingspoort

DJI Smart Controller

17 18

262725

De DJI Smart Controller is een afstandsbediening gebouwd met de langeafstands-transmissietechnologie OCUSYNCTM 2.0 van DJI, die een maximaal zendbereik van 10 km biedt en een live HD-weergave geeft van de camera van het vliegtuig. De Smart Controller wordt geleverd met een aantal bedieningselementen voor vliegtuigen en gimbals en een aantal aanpasbare knoppen, en heeft een ingebouwd 5,5-inch scherm met hoge helderheid en meerdere functies zoals Bluetooth en GNSS. Verbinding met internet via

wi wordt ook ondersteund. De maximale gebruiksduur van de Smart Controller bedraagt 2.5 uur*.

17 18

1. Antennes

2. Terugknop / Functieknop

3. Bedieningssticks

4. RTH-knop

5. Vluchtpauzeknop

6. Vluchtmodusschakelaar

7. Status-LED

8. Accuniveau-LED’s

9. 5D-knop

10. Aan-/uitknop

11. Bevestigingsknop / Aanpasbare knop C3

12. Aanraakscherm

13. USB-C-poort

14. Microfoon

15. Gimbal

* De Smart Controller kan de maximale overdrachtsafstand (FCC) bereiken in een grote open ruimte zonder

elektromagnetische interferentie, en op een hoogte van circa 120 meter.

De maximale looptijd is getest in een laboratorium. Deze waarde geldt alleen ter referentie.

1010101010101010101010101010

9999

16. Opnameknop

17. HDMI-poort

18. MicroSD-kaartsleuf

19. USB-A-poort

20. Scherpstellings- / Ontspanknop

21. Draaiknop instellingen sluiter/ diafragma

22. Ventilatieopening

23. Opslagplaats voor Bedieningssticks

24. Aanpasbare Knop C2

25. Luidspreker

26. Aanpasbare Knop C1

27. Luchtinlaat

2627252324

1. Drone voorbereiden

Verwijder de gimbal-afdekking van de camera.

Gemarkeerd Ongemarkeerd

Combineer de juiste propellers met de motoren.

Klap de voorarmen en de propellers uit vóór de achterste. Alle armen en propellers moeten uitgeklapt zijn voordat mag worden opgestegen.

Klap de voorarmen uit. Klap de achterarmen uit.

Druk de propellers naar beneden en draai ze totdat ze op hun plaats klikken.

2. De accu's opladen

Gebruik de meegeleverde oplader om de Intelligent Battery volledig op te laden vóór het eerste gebruik.

De Intelligent Flight Battery verwijderen

Stopcontact

100 - 240 V

24W USB-oplader

Gebruik alstublieft de officiële 24W USB-oplader om de Smart Controller op te laden. Wanneer een standaard 24W USB-oplader niet beschikbaar is, raden wij aan om een FCC/

CE-gecerticeerde USB-oplader te gebruiken die geclassiceerd is als 12V/2A.

Acculader

USB-C-kabel

Uitgeklapt

Oplaadtijd: ~1 uur en 30 minuten

Oplaadtijd: ~2 uur

Controleer het laadniveau van de accu en de aan/uit-schakelaar

Laag

Hoog

Druk eenmaal op de knop om het accuniveau te controleren. Druk eenmaal en druk vervolgens opnieuw en houd vast om aan/uit te zetten.

Plaats de accu in de drone en schakel de drone in. Wanneer de accutemperatuur lager wordt

dan 6 °C, zal deze automatisch worden opgewarmd tot een temperatuur tussen 8-10 °C. Raadpleeg de gebruikershandleiding voor meer informatie.

Laag

Druk eenmaal om het accuniveau op het LCDscherm te controleren.

Druk eenmaal en druk vervolgens opnieuw en houd vast om de afstandsbediening aan/uit te zetten.

Hoog

3. Voorbereiding van de afstandsbediening

Til de antennes op Roteer om de

Zorg dat de joysticks stevig zijn aangebracht. In de praktijk zal de DJI Pilot-app waarschuwen dat het transmissiesignaal zwak is, en

dat de antennes aangepast dienen te worden om ervoor te zorgen dat het vliegtuig terugkeert naar het optimale transmissiebereik.

Verwijder de

bedieningssticks

80°

bedieningssticks

te bevestigen

4. Voorbereiding voor opstijgen

Schakel de afstandsbediening in Schakel het luchtvaartuig in Start DJI Pilot

Gebruik een DJI-account om het vliegtuig en de Smart Controller te activeren. Activering vereist een internetverbinding. Zet de Smart Controller aan en volg de aanwijzingen voor het activeren voordat u het vliegtuig daadwerkelijk activeert in DJI Pilot.

Internet

Stel een wachtwoord in voor de drone in de DJI Pilot-app om veilige toegang te waarborgen en je boordgegevens te beschermen.

5. Vlucht

Zorg er vóór het opstijgen voor dat de statusbalk van de drone in de DJI Pilot-app 'Ready to Go' aangeeft.

Handmatig opstijgen/landen

Combination Stick Command (CSC) voor het starten/stoppen van de motoren

Ready to Go (GPS)

DJI Pilot

App

Linkerstick omhoog (langzaam) om op te stijgen

Schakel tijdens de vlucht de motoren alleen uit in noodsituaties, wanneer dit de kans op schade of letsel verkleint. De manier om de motor te stoppen kan worden ingesteld in DJI Pilot.

Linkerjoystick omlaag (langzaam) totdat u de grond raakt Wacht enkele seconden om de motoren uit te schakelen

Linkerjoystick

Rechterjoystick

Besturing met de afstandsbediening

De standaard vluchtregeling staat bekend als modus 2. Met de linkerjoystick regel je de hoogte en koers, terwijl je met de rechterjoystick vooruit, achteruit, naar links en rechts kunt bewegen. Met de gimbal regel je de kanteling van de camera.

Omhoog

Vooruit

Omlaag

Linksaf

Stel altijd een passende RTH-hoogte in vóór het opstijgen. Als het luchtvaartuig terugkeert naar de basis, dien je het te begeleiden met de joysticks.

Druk op de Flight Pause-knop om tijdens de vlucht een noodstop uit te voeren.

Modulaire accessoires

Rechtsaf

M2E Baken M2E Spotlicht

M2E Luidspreker

M2EA RTK-module

(niet inbegrepen)

Links

Achteruit

Rechts

6. Vlieg veilig

120 m

Vlieg in open gebieden

Vermijd vliegen boven of nabij obstakels, drukte, hoogspanningsleidingen, bomen of water. Vlieg NIET in de buurt van sterke elektromagnetische bronnen zoals elektriciteitsleidingen en basisstations, daardoor kan het ingebouwde kompas ongunstig worden beïnvloed.

Gebruik de drone NIET bij ongunstige weersomstandigheden zoals regen, sneeuw, mist en bij windsnelheden van meer dan 10 m/s of 22 mph.

Blijf uit de buurt van de roterende propellers en motoren.

Het is belangrijk de basisvluchtrichtlijnen te begrijpen voor je veiligheid en die van je medemens. Vergeet niet de

Krachtig GPS-signaal

disclaimer en veiligheidsrichtlijnen te lezen

Houd je drone in het zicht

No-fly zone

Meer informatie vind je op: http://www.dji.com/flysafe

Vlieg lager dan 120 m (400 feet)

≥10 m/s

Technische gegevens

Drone

Startgewicht 909 g Max. snelheid 72 km/u (S-stand) (dicht bij zeeniveau, geen wind) Max. servicehoogte boven

zeeniveau Bedrijfstemperatuurbereik -10 tot 40 °C

GNSS GPS+GLONASS Bedieningsfrequentie 2,4-2,4835 GHz; 5,725-5,850 GHz Transmissievermogen (EIRP) 2,4 GHz

Interne opslag 24 GB

Gimbal

Bestuurbaar bereik Kantelen: -90 tot 30°

Thermische camera

Sensor Ongekoelde VOx-microbolometer

Brandpuntsafstand lens ong. 9 mm

Sensorresolutie 640×512 bij 30 Hz Digitale zoom 16× Pixelpitch 12 μm Spectrale band 8-14 μm Foto R-JPEG Video MP4 Methode voor temperatuurmeting Spotmeter, oppervlaktemeting

FFC Automatisch/handmatig

Beeldcamera

Sensor 1/2” CMOS, eectieve pixels: 48 M Lens Gezichtsveld: ca. 84°

ISO-bereik Video: 100–12800 (automatisch)

Maximale beeldgrootte 8000×6000 Fotografeerstanden Enkelvoudige opname

Video-opnamemodi 3840×2160 bij 30 fps

Foto JPEG

6000 m

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5,8 GHz

FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm

Gelijkwaardig: ong. 38 mm

Gelijkwaardig: 24 mm

Diafragma: f/2,8

Focus: 1 m tot ∞

Foto: 100–1600 (automatisch)

Interval (2/3/5/7/10/15/20/30/60 sec) Pano: sferisch panorama

1920×1080 bij 30 fps

Video MP4

Smart controller

Bedieningsfrequentie 2,400-2,483 GHz; 5,725-5,850 GHz

Max. zendbereik (vrij van obstakels

en interferentie) Zendervermogen (EIRP) 2,4 GHz

Opslagcapaciteit ROM 16 GB + uitbreidbaar (microSD-kaart) Accu 5000 mAh bij 7,2 V

Bedrijfstemperatuurbereik -20 tot 40 °C

Oplaadtijd 2 uur (met een USB-lader van 12 V / 2 A)

Accuduur 2,5 uur 24W USB-lader Ingang: 100-240 V, 50-60 Hz, max. 0,8 A

Intelligent Flight Battery

Capaciteit 3850 mAh Spanning 17,6 V (max)

Type accu LiPo Vermogen 59,29 Wh Nettogewicht Circa 297 g Bereik van oplaadtemperatuur 5 tot 40 °C Verwarmingsmethode Handmatig/automatisch

Bereik verwarmingstemperatuur -20 tot 6 °C Opwarmtijd 500 sec. (max.)

Verwarmingsvermogen 55 W (max.)

Lader Intelligent Flight Battery

Ingang 100-240 V, 50-60 Hz, 1,8 A Uitgang Voeding: 17,6 V 3,41 A or 17,0 V 3,53 A

Nominaal vermogen 60 W

Lees de gebruikershandleiding voor meer informatie:

www.dji.com/mavic-2-enterprice-advanced

Deze inhoud is onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

※

FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km

FCC: ≤25,5 dBm; CE/MIC: ≤18,5 dBm; SRRC: ≤19 dBm

5,8 GHz

FCC: ≤25.5 dBm; CE: ≤12.5 dBm; SRRC: ≤18.5 dBm

Uitgang: 3,6-8 V 3,0 A/12 V 2,0 A

15,4 V (normaal)

USB: 5 V 2 A

Aeronave

O DJITM MAVICTM 2 Enterprise Advanced inclui sistemas de visão omnidirecional e sistemas de deteção de infravermelhos*, e vem com uma câmara de suspensão cardã de 3 eixos totalmente estabilizada com uma câmara térmica e uma câmara visual, proporcionando simultaneamente imagens de infravermelhos e de luz visível. A tecnologia de deteção de obstáculos da DJI ajuda os utilizadores a efetuarem voos e captarem imagens complexas, enquanto o AirSense fornece conhecimentos do espaço aéreo circundante e a proteção por palavra-passe assegura o acesso à aeronave e que todos os dados estão seguros. A Mavic 2 Enterprise Advanced suporta zoom digital de até 32× e tem um sensor de imagem térmico mais suave, com uma

resolução signicativamente mais elevada, bem como um sensor visual com mais pixéis. A

aeronave conta com uma velocidade de voo máxima de 72 km/h (44,7 mi/h) e um tempo de voo máximo** de 31 minutos.

PT-PT

1. Suspensão cardã e câmara

A. Câmara termográca

B. Câmara visual

2. Sistema de visão para a frente

3. Sistema de visão para baixo

4. Sistema de visão lateral

5. Sistema de deteção de infravermelhos para baixo

6. Luz auxiliar inferior

7. Ranhura para cartão microSD

8. LED frontais

9. Motores

* Os Sistemas de visão e os Sistemas de deteção de infravermelhos são afetados pelas condições ambiente.

Leia a Declaração de exoneração de responsabilidade e diretrizes de segurança e o Manual do utilizador para saber mais. http://www.dji.com/mavic-2-enterpise-advanced

** O tempo máximo de voo foi testado num ambiente sem vento e a uma velocidade de voo constante de

25 km/h (15,5 mi/h). Este valor serve meramente como referência.

10. Hélices

11. Antenas

12. Indicador de estado da aeronave

13. Sistema de deteção de infravermelhos para cima

14. Sistema de visão para trás

15. Bateria de voo inteligente

16. LED de nível da bateria

17. Botão de alimentação

18. Fivelas da bateria

19. Porta USB-C

20. Botão de ligação/Indicador de estado da ligação

21. Porta alargada (para ligar acessórios)

22. Tampa da porta alargada

DJI Smart Controller

17 18

262725

O DJI Smart Controller é um controlador remoto construído com a tecnologia OCUSYNCTM 2.0 de transmissão de longo alcance da DJI, oferecendo um alcance máximo de transmissão de 6.2 milhas (10 km) e oferece uma visualização HD ao vivo da câmara da aeronave. O Smart Controller vem com vários controlos de aeronaves e cardã, assim como botões personalizáveis e possui um ecrã de alto brilho de 5,5 polegadas incorporado com múltiplas funções, como Bluetooth e GNSS. A ligação à Internet via Wi-Fi também é suportada. O Smart Controller tem uma autonomia máxima de 2.5 horas*.

1. Antenas

2. Botão Voltar / Botão de Função

3. Manípulos

4. Botão RTH

5. Botão de pausa do voo

6. Interruptor de modo de voo

7. LED de estado

8. LED de nível da bateria

9. Botão 5D

10. Botão de alimentação

11. Botão de Conrmação / Botão Personalizável C3

12. Ecrã tátil

13. Porta USB-C

14. Microfone

15. Botão da suspensão cardã

* O Smart Controller consegue alcançar a sua distância máxima de transmissão (FCC) numa área ampla e aberta,

sem interferência eletromagnética, a uma altitude de cerca de 120 metros (400 pés).

O tempo máximo de funcionamento é testado em ambiente de laboratório. Este valor serve meramente como

referência.

1010101010101010101010101010

9999

22. Saída de ar

23. Compartimento de armazenamento de manípulos

24. Botão C2 personalizável

25. Speaker

26. Botão C1 personalizável

27. Entrada de ar

17 18

16. Botão de gravação

17. Porta HDMI

18. Ranhura para cartão microSD

19. Porta USB-A

20. Botão de focagem / obturador

21. Seletor de ajuste de obturador/abertura

2627252324

PT-PT

1. Preparar a aeronave

Retire a cobertura da suspensão cardã da câmara.

Com marcas Sem marcas

Faça corresponder as hélices aos motores.

Desdobre os braços dianteiros e as hélices antes dos traseiros. Todos os braços e hélices

PT-PT

têm de ser desdobrados antes de descolar.

Desdobre os braços dianteiros.

Pressione as hélices para baixo e rode-as até ouvir um clique.

2. Carregamento das baterias

Utilize o carregador fornecido para carregar completamente a bateria de voo inteligente antes da primeira utilização.

Remova a bateria de voo inteligente

Tomada elétrica

100 - 240 V

Use o carregador USB 24W ocial para carregar o Smart Controller. Quando um carregador

USB 24W padrão não estiver disponível, recomenda-se usar um carregador USB com

certicação FCC/CE classicado como 12V/2A.

Carregador da bateria

Carregador USB 24W

Cabo USB-C

Desdobre os braços traseiros.

Desdobrados

Tempo de carregamento: ~1 hora e 30 minutos

Tempo de carregamento: ~2 horas

Vericar os níveis da bateria e ligar/desligar

Baixo

Prima uma vez para vericar o nível da bateria.

Prima e, em seguida, prima e mantenha premido para ligar/desligar.

Alto

Instale a bateria na aeronave e ligue-a. Quando a temperatura da bateria for inferior a 6 °C, a mesma vai aquecer automaticamente para manter uma temperatura entre 8 e 10 °C. Consulte o Manual do utilizador para obter mais informações.

Baixo

Prima uma vez para vericar o nível da bateria no

ecrã LCD. Prima uma vez e, em seguida, prima e mantenha

premido para ligar/desligar o telecomando.

Alto

3. Preparar o telecomando

Levante as antenas Rode para prender

A faixa ótima de transmissão é mostrada acima. Certique-se de que as antenas estão voltadas

para a aeronave. Quando o ângulo entre as antenas e a parte posterior do Comando inteligente é de 80° ou 180°, a conexão entre o Comando inteligente e a aeronave pode atingir o seu desempenho ideal.

Certique-se de que os manípulos de controlo estão rmemente montados.

Em operação real, a aplicação DJI Pilot avisa que o sinal de transmissão está fraco e ajuste as antenas para garantir que a aeronave esteja de volta à faixa ideal de transmissão.

Remova os manípulos

80°

os manípulos

PT-PT

4. Preparar a descolagem

Ligue o telecomando Ligue a aeronave Inicie a DJI Pilot

Use uma conta DJI para ativar a aeronave e o Smart Controller. A ativação requer uma ligação à Internet. Antes de ativar a aeronave no DJI Pilot, ligue o Smart Controller e siga as instruções para ativar.

Internet

Dena uma palavra-passe para a aeronave na aplicação DJI Pilot para garantir o acesso

PT-PT

seguro à mesma e para proteger os seus dados a bordo.

5. Voo

Antes de descolar, assegure-se de que a barra de estado da aeronave na aplicação DJI Pilot indica "Ready to Go".

Descolagem/Aterragem manual

Comando de manípulos combinados para ligar/desligar os motores

DJI Pilot

App

Ready to Go (GPS)

Desloque lentamente o manípulo esquerdo para cima para descolar

Pare os motores durante o voo apenas em situações de emergência, sempre que seja necessário fazê-lo para minimizar os riscos de danos ou ferimentos. O método para parar o

motor pode ser denido no DJI Pilot.

Desloque lentamente o manípulo esquerdo para baixo até que a aeronave toque no solo Mantenha premido durante alguns segundos para parar os motores

Manípulo esquerdo

Manípulo direito

Para a frente

Operação do telecomando

O controlo de voo predefinido é conhecido como Modo 2. O manípulo esquerdo controla a altitude e o rumo da aeronave e o manípulo direito controla os movimentos para a frente, para trás, para a esquerda e para a direita. O botão da suspensão cardã controla a inclinação da câmara.

Para cima

Dena sempre uma altitude RTH adequada antes da descolagem. Quando a aeronave está a

voltar ao ponto inicial, deverá dirigi-la com os manípulos de controlo. Prima o botão de pausa do voo para travagens de emergência durante o voo.

Acessórios modulares

Para baixo

Virar à esquerda

Virar à direita

Farol M2E Foco M2E

Altifalante M2E

Módulo M2EA RTK

(não incluído)

Esquerda

Para trás

Direita

PT-PT

6. Voar com segurança

120m

Voar em áreas abertas

Evite voar por cima ou perto de obstáculos, multidões, linhas elétricas de alta tensão, árvores e massas de água. NÃO voe próximo de fontes eletromagnéticas fortes, tais como linhas de alta tensão

PT-PT

e estações de rede móvel, pois estas podem afetar a bússola integrada.

NÃO utilize a aeronave em condições atmosféricas adversas, tais como chuva, neve, nevoeiro e ventos com velocidades superiores a 10 m/s ou 35,4 km/h.

Mantenha-se afastado das hélices e dos motores em rotação.

É importante compreender as diretrizes básicas de voo para a segurança do utilizador e dos que o rodeiam. Não se esqueça de ler a

responsabilidade e as diretrizes de segurança

Sinal de GPS forte

Manter a linha de visão

Saiba mais em: http://www.dji.com/flysafe

Voar abaixo dos 120 m (400 pés)

≥10 m/s

Zona de exclusão aérea

Declaração de exoneração de

Especicações

Aeronave

Peso de descolagem 909 g Velocidade máxima 72 km/h (modo S) (próximo do nível do mar, sem vento) Limite de funcionamento máximo

acima do nível do mar Intervalo de temperaturas de funcionamento GNSS GPS+GLONASS

Frequência de funcionamento 2,4-2,4835 GHz; 5,725-5,850 GHz Potência da transmissão (EIRP) 2,4 GHz

Armazenamento interno 24 GB

Suspensão cardã

Amplitude controlável Inclinação: -90° a 30°

Câmara térmica

Sensor Microbolómetro VOx não refrigerado Intervalo focal da lente Aprox. 9 mm

Resolução do sensor 640×512 @30Hz Zoom Digital 16× Distância entre pixéis 12 μm

Banda espectral 8-14 μm Fotograa R-JPEG

Vídeo MP4 Método de medição da

temperatura FFC Auto/Manual

Câmara visual

Sensor CMOS de 1/2", pixéis reais: 48 M Lente FOV: aprox. 84°

Gama de ISO Vídeo: 100-12800 (auto)

Tamanho máximo da imagem 8000×6000 Modos de fotograa Disparo único

Modos de gravação de vídeo 3840×2160@30fps

Fotograa JPEG

6000 m

14 °F a 104 °F (-10 °C a 40 °C)

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5,8 GHz

FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm

Equivalente: Aprox. 38 mm

Medidor de Ponto, Medição de área

Equivalente: 24 mm Abertura: f/2.8

Foco: 1 m a ∞

Foto: 100-1600 (auto)

Intervalo (2/3/5/7/10/15/20/30/60 s) Panorâmico: panorama esférico

1920×1080@30fps

PT-PT

DJI Mavic 2 Enterprise Advanced Quick Start Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
