DANSK

GERINGSSAV DW712

Tillykke!

Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data

DW712

Lydniveau (LpA) dB(A) 90 Akustisk styrke (LWA) dB(A) 103 Hånd/arm vægt vibration m/s2< 2,5 Spænding V 230 Afgiven effekt W 960 Klingediameter mm 216 Huldiameter mm 30 Maksimal klingetykkelse mm 1,8 Maks. klingehastighed omdr./min 4.600 Maks. tværsnitskapacitet ved 90° mm 300 Maks. geringskapacitet ved 45° mm 212 Maks. savedybde 90° mm 70 Maks. smigtværsavning 45° mm 50 Gering (maks.-positioner)

venstre 50° højre 60°

Smig (maks.-positioner)

venstre 48° højre 2°

0° gering

Maximal savbredde ved maks. højde 70 mm mm 300 Maximal savhøjde ved maks. bredde 300 mm mm 70

45° venstre gering

Maximal savbredde ved maks. højde 70 mm mm 212 Maximal savhøjde ved maks. bredde 212 mm mm 70

45° højre gering

Maximal savbredde ved maks. højde 70 mm mm 212 Maximal savhøjde ved maks. bredde 212 mm mm 70

45° venstre smigvinkel

Maximal savbredde ved maks. højde 50 mm mm 300 Maximal savhøjde ved maks. bredde 300 mm mm 50

31,62° gering, 33,85° smigvinkel

Maximal savhøjde ved maks. bredde 254 mm mm 65 Klingestandsningstid s < 10 Effektiv støvopsamling mg/m3< 2,0 Vægt kg 19,5

Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.

Angiver risiko for elektrisk stød.

EU-Overensstemmelseserklæring

DW712

DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen.

Produktudviklingsdirektør Horst Großmann

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland

Sikringer:

230 V maskiner 10 A

DANSK

Sikkerhedsanvisninger

Når man anvender faststående elværktøj skal de lokale sikkerhedsbestemmelser altid overholdes for at nedsætte riskoen for brand, elektrisk stød og personskader. Læs hele denne brugsanvisning omhyggeligt igennem, inden værktøjet tages i brug. Gem brugsanvisningen til senere opslag.

Generelt

1 Hold arbejdsområdet rent

Rodede områder og arbejdsbænke indbyder til skader.

2 Tænk på arbejdsmiljøets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet (250 – 300 Lux). Anvend ikke værktøjet, hvor der er risiko for, at der kan opstå brand eller forekomme eksplosioner. F. eks. aldrig i nærheden af let antændelige væsker eller gasser.

3 Hold børnene på afstand

Børn, besøgende eller dyr må ikke komme i nærheden af arbejdsområdet eller røre ved værktøjet eller netkablet.

4 Klæd dig rigtigt på

Bær ikke løsthængende tøj eller smykker. De kan sidde fast i bevægelige dele. Brug hårnet, hvis du har langt hår. Brug passende handsker og skridsikkert fodtøj, når du arbejder udendørs.

5 Personlig beskyttelse

Brug altid beskyttelsesbriller. Brug ansigts- eller støvmaske, når brug af værktøjet kan danne støv eller flyvende partikler. Bær også et varmeresistent forklæde, hvis disse partikler er meget varme. Brug altid høreværn.

6 Beskyttelse mod elektrisk stød

Undgå kropskontakt med jordede emner (f.eks. rør, radiatorer, komfurer og køleskabe). Når man bruger værktøjet under ekstreme forhold (f. eks. høj fugtighed, når der dannes metalspåner osv.) kan den elektriske sikkerhed forbedres ved at indsætte en isolerende transformer eller en (FI) fejlstrømsafbryder.

7 Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

8 Vær opmærksom

Se på det du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt.

9 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

10 Tilslut støvudsugningsudstyret

Hvis der findes enheder til at tilslutte støvudsugnings- og støvopsamlingsudstyret, skal man sørge for, at disse er tilsluttet og bruges korrekt.

11 Fjern justernøgler og skruenøgler

Kontroller altid at nøgler og justerværktøj er fjernet fra værktøjet, inden det startes.

12 Forlængerkabler

Før brugen skal forlængerkablet efterses og udskiftes, hvis det er skadet. Når man bruger værktøjet udendørs, må man kun benytte forlængerkabler, der er beregnet til udendørs brug og mærkede til dette.

13 Brug det rigtige værktøj

Det er beskrevet i denne brugsanvisning, hvilke formål værktøjet er beregnet til. Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Værktøjet gør arbejdet bedst ved den hastighed, som det er beregnet til. Værktøjet må ikke forceres. Advarsel! Anvendelse af alt andet tilbehør eller udstyr eller udførelse af andre opgaver med dette værktøj end de, der anbefales i dette manual, kan medføre risiko for personskader.

14 Kontrollér værktøjet for beskadigede dele

Kontrollér omhyggeligt værktøjet og netkablet for beskadigelser, før det tages i brug.

Check de bevægelige dele for skæv indstilling og sammenbrændinger, brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets funktion. Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis én af delene er beskadiget eller defekt. Brug ikke værktøjet, hvis det ikke kan tændes og slukkes ved afbryderen. Alle skadede eller defekte dele skal repareres eller udskiftes på et autoriseret D

EWALT-

værksted. Forsøg aldrig selv at reparere værktøjet.

15 Afbryde værktøjet

Sluk og vent til værktøjet er standset helt, før du forlader det. Afbryd altid værktøjet, når det ikke er i brug, og før du udskifter nogen som helst værktøjsdel, noget som helst tilbehør eller udstyr, og før der foretages service.

16 Undgå utilsigtet start af værktøjet

Sørg for, at værktøjet er slukket, når ledningen tilsluttes strømmen.

17 Ledningen må ikke misbruges

Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes på afstand af varme, olie og skarpe kanter.

18 Opbevar værktøjet sikkert, når det ikke bruges

Når værktøjet ikke er i brug, skal det opbevares på et tørt, sikkert aflåst sted eller uden for børns rækkevidde.

19 Vedligehold værktøjet omhyggeligt

Værktøjet skal holdes rent og i god stand, for at det kan fungere bedst og sikrest. Følg vejledningerne for vedligeholdelse og udskiftning af tilbehør. Hold alle håndtag og kontakter tørre, rene og fri for olie og fedt.

20 Reparationer

Dette værktøj opfylder de relevante sikkerhedsbestemmelser. Få dit værktøj repareret på et autoriseret D

EWALT-værksted. Reparationer

må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren.

Yderligere sikkerhedsregler for geringssave

• Sørg altid for, at alle låseknapper og klemmehåndtag er spændt, før du begynder at bruge værktøjet.

• Brug ikke maskinen, hvis ikke skærmen er anbragt, eller hvis skærmen ikke fungerer eller ikke er rigtigt vedligeholdt.

• Anvend aldrig saven uden savsporspladen.

• Stik aldrig en hånd ind i området omkring klingen, når saven er tilsluttet til den elektriske strøm.

• Prøv aldrig at standse en kørende maskine hurtigt ved at lade et redskab eller lignende blokere imod klingen; på den måde kan man komme til at forvolde alvorlige ulykker.

• Se altid i brugsanvisningen, før et stykke tilbehør tages i anvendelse. Forkert brug af tilbehør kan medføre skader.

• Vælg den korrekte klinge til det materiale, der skal saves.

• Overhold maksimumhastigheden (markeret på savklingen).

• Brug en holder eller bær handsker, når du håndterer en savklinge.

• Brug ikke klinger med større eller mindre diameter en den anbefalede. Vedrørende korrekte klingespecifikationer, se de tekniske data. Brug kun de klinger, der er angivet i denne håndbog, og som er i overensstemmelse med EN 847-1.

• Overvej at bruge specielt designede, støjreducerende klinger.

• Brug ikke HSS-klinger.

• Brug ikke knækkede eller beskadigede savklinger.

• Brug ikke nogen form for slibende skiver.

• Løft klingen fra savsporet i arbejdsemnet før kontakten frikobles.

• Kontroller at armen er sikkert fastspændt, før du udfører smigsnit.

• Kil ikke noget fast mod ventilatoren for at blokere motorakslen.

• Klingeafskærmningen på saven går automatisk op, når armen føres ned; den går ned over klingen, når armen løftes. Afskærmningen kan løftes med hånden, når savklingen skal monteres eller fjernes, eller når man vil inspicere saven. Løft aldrig klingeskærmen med hånden, uden at ledningen er taget ud at stikket.

• Skærmens forsektion har lameller for at sikre udsynet under savningen.

DANSK

Selv om lamellerne i høj grad mindsker mængden af flyvende genstande, er der åbninger i skærmen, og man bør altid bruge øjenværn, når man kigger gennem lamellerne.

• Hold området omkring maskinen godt vedligeholdt og frit for løse materialer, f.eks. spåner og afskårne stykker.

• Check med mellemrum, at luftsprækkerne i motoren er rene og fri for spåner.

• Udskift savsporspladen, når den er slidt.

• Tag stikket ud af stikkontakten, før du udfører vedligeholdelse, eller før du skifter klinge.

• Foretag aldrig nogen som helst rengøring eller vedligeholdelse, mens maskinen stadig kører, og hovedet ikke er i hvilepositionen.

• Monter altid maskinen på en bænk, når det er muligt.

Anden fare

Følgende risici er forbundet med anvendelsen af save:

- skader, der forårsages ved berøring af de bevægende dele Selvom man følger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse farer er:

- Høreskader.

- Risiko for uheld med de roterende savklingers uafdækkede dele.

- Risiko for skade under udskiftning af klinger.

- Risiko for at få fingrene i klemme under åbning af afskærmningen.

- Helbredsrisiko ved indånding af træstøv, der udvikles under savning,

især fra eg, bøg og MDF.

Etiketter på værktøjet

Følgende piktogrammer ses på maskinen:

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

Beskrivelse (fig. A1 - A5)

Din DW712 geringssav er beregnet til professionel savning i træ, træprodukter, aluminium og plastic. Den kan let, præcist og sikkert udføre følgende typer savning: tværsavning, smigsavning og geringssavning.

1 Afbryder 2 Flytbar nedre afskærmning 3 Venstre sideanlæg 4 Geringsstang 5 Geringslås 6 Geringsskala 7 Højre sideanlæg 8 Mellemliggende stop for smigpositionsjustering

9 Stop for smigpositionsjustering 10 Smigskala 11 Smiglås 12 Stop for fræsning 13 Skinnelåseknap 14 Transportlås 15 Knap til justering af fræsedybde 16 Spindellåseknap 17 Udløserarm 18 Aktiveringshåndtag 19 Hastighedskontrolhjul

Læs brugsanvisningen før brugen

Advarsel om sikker brug

Bærepunkt

El-sikkerhed

Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Dit værktøj er dobbeltisoleret i henhold til EN 61029; jordledning er derfor ikke påkrævet.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.

Anvendelse af forlængerkabel

Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm2. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

Kontroller emballagens indhold

Emballagen indeholder:

1 Monteret geringssav 1 Klingespænder 1 Klinge 1 Brugervejledning 1 Tegning

23 Øvre beskyttelsesskærm 24 Støvudsugningsadapter 25 Skinner 26 Klingespænder 27 Knap til tilsidesættelse af smigstop 28 Stop for justering af lodret position 29 Øverste anlægs venstre låseknap 30 Håndudskæring 31 Savsporsplade

Ekstraudstyr

35 Benstativ

36 Støvudsugningkit

37 Bærestrop

Installation

Udpakning (fig. B1 & B2)

• Tag forsigtigt saven ud af indpakningen.

• Løsn skinnelåseknappen (13), skub savhovedet tilbage og lås det i den bageste stilling.

• Tryk aktiveringshåndtaget (18) nedad og træk transportlåsen (14) ud som vist.

• Slip langsomt trykket nedad og lad hovedet komme helt op i dets fulde højde.

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

DANSK

Montering på arbejdsbænk (fig. C)

• Hullerne (40) på alle fire fødder er beregnet til montering på bænk. Der er huller af to forskellige størrelser, som passer til forskellige skruestørrelser. Brug et af hullerne, det er ikke nødvendigt at bruge begge. Spænd altid saven godt fast for at undgå at den bevæger sig. Værktøjet kan monteres på et stykke finer med en tykkelse på 12,5 mm eller mere, hvorved det er lettere at transportere den. Finerstykket kan derefter spændes fast til underlaget samt flyttes til et andet arbejdssted og spændes fast der.

• Ved montering af saven på et stykke finer skal man sikre sig, at monteringsskruerne ikke stikker ud på undersiden af finerpladen. Finerpladen skal være plan med underlaget. Ved fastspænding på et underlag skal man kun spænde klemmefremspringene der, hvor monteringsskruerne er placeret. Hvis man spænder andre steder, vil dette indvirke på savens funktion.

• For at forhindre blokering og upræcision skal man sørge for, at monteringsoverfladen ikke er skæv eller ujævn. Hvis saven rokker på overfladen, kan man lægge tyndt materiale under en af savens fødder, indtil saven står fast på overfladen.

Samling

Træk stikket ud af stikkontakten inden samling.

Montering af savklingen (fig. E1 - E5)

• Tryk udløserarmen (17) ned for at løsne den nedre beskyttelsesskærm (2), løft derefter den nedre beskyttelsesskærm så meget som muligt.

• Løs skruen på skærmbeslaget (43) så meget, at skærmbeslaget (44) kan løftes og give adgang til klingelåseskruen (45).

• Med den nedre skærm løftet oppe af skruen til skærmbeslaget (43) trykkes på spindellåseknappen (16) med den ene hånd. Tag derefter den vedlagte klingespænder (26) i den anden hånd for at løsne den venstrehåndede gevindskårne klingeskrue (45) ved at dreje denne med uret.

Spindellåsen anvendes ved at trykke knappen ind som vist og dreje spindelen med hånden, til man mærker at låsen aktiveres. Fortsæt med at holde låseknappen inde for at forhindre at spindelen drejer.

• Fjern klingens låseskrue (45) og den udvendige akselkrave (46).

• Monter savklingen (47) i ringen (48) på den indvendige akselkrave (49). Sørg for at tænderne på klingens underside peger mod savens bagende (væk fra brugeren).

• Udskift den udvendige akselkrave (46).

• Spænd klingens låseskrue (45) ved at dreje den mod uret, mens du holder spindellåsen aktiveret med den anden hånd.

• Før skærmbeslaget (44) ned, så det skærmer klingelåseskruen (45) helt.

• Spænd skruen på skærmbeslaget (43).

Tryk aldrig spindellåsetappen ind, mens klingen roterer. Sørg for at holde skærmbeslaget nede og spænd skruerne på skærmbeslaget godt til, når klingen er monteret.

Justering

Træk stikket ud af stikkontakten inden justering.

Din geringssav er grundigt justeret på fabrikken. Hvis det er nødvendigt at justere den på grund af ændringer under transport eller håndtering eller af anden årsag, skal nedenstående anvisninger følges. Når justeringerne er udført en gang, skulle det ikke være nødvendigt at justere dem igen.

Kontrol og justering af klingen i forhold til anlægget (fig. F1 - F4)

• Løs geringsstangen (4) og tryk geringslåsen (5) ned for at løsne geringsarmen (50).

• Drej geringsarmen, indtil låsen anbringer den i 0° geringsstilling. Stram ikke stangen.

• Træk hovedet nedad, indtil klingen netop går ind i savsporet (51).

• Sæt en vinkel (52) mod anlæggets venstre side (7) og mod klingen (47) (fig. F3).

Rør ikke ved klingens tænders spidser med vinklen.

• Indstil på følgende måde:

• Løsn skruerne (53) og flyt skalaen/geringsarm-enheden mod venstre eller højre, indtil klingen står i en vinkel på 90° mod anlægget, som målt ved vinklen.

• Spænd skruerne (53) igen. Geringsviserens værdi har ingen betydning på nuværende tidspunkt.

Justering af geringsindikatoren (fig. F1, F2 & G)

• Løs geringsstangen (4) og tryk geringslåsen (5) ned for at løsne geringsarmen (50).

• Flyt geringsarmen for at indstille geringsviseren (54) på nul som vist i fig. G.

• Lad geringslåsen ’snappe’ på plads, idet du drejer geringsarmen forbi nulpunktet med geringsstangen.

• Hold øje med viseren (54) og geringsskalaen (6). Hvis viseren ikke viser præcis nul, så løsn skruen (55), bevæg plasticlisten (52), til der står 0°, og spænd skruen.

Justering af geringslås/stopstang (fig. H)

Hvis savens basis kan bevæges, mens geringsstangen (4) er låst, skal geringslåsen/stopstangen (56) justeres.

• Lås geringsstangen (4) op.

• Stram geringslåsen/stopstangen (56) helt med en skruetrækker (57). Derefter løsnes stangen en kvart omgang.

• Check at bordet ikke bevæger sig, når stangen (4) er låst i en vilkårlig (ikke forudindstillet) vinkel.

Kontrol og justering af klingen i forhold til bordet (fig. I1 - I4)

• Løsn smiglåsen (11).

• Tryk savhovedet mod højre for at sikre, at det er helt lodret, og stram smiglåsen.

• Træk hovedet nedad, indtil klingen netop går ind i savsporet (51).

• Sæt en vinkel (52) på bordet og op mod klingen (47) (fig. I2).

Rør ikke ved klingens tænders spidser med vinklen.

• Indstil på følgende måde:

• Løsn smiglåsen (11) og drej skruen til stoppet for justering af lodret position (28) ind eller ud, indtil klingen står 90° i forhold til bordet, som målt med vinklen.

• Hvis smigviseren (58) ikke viser nul på smigskalaen (10), løsn da den skrue (59), der holder viseren og flyt viseren så meget, som det er nødvendigt.

Justering af anlægget (fig. J)

Den øverste venstre del af anlægget kan justeres til venstre for at skabe spillerum og give saven en smigvinkel på 48° til venstre. Det højre anlæg (3) justeres således:

• Løsn de to plastknapper (29) og skub anlægget til venstre.

• Foretag en prøvekørsel med saven frakoblet (OFF) og kontroller spillerummet. Juster anlægget så det sidder så tæt på klingen som formålstjenligt for at give maksimal støtte for arbejdsemnet uden at indvirke på armens op- og nedbevægelser.

• Stram knappen sikkert.

DANSK

Styresporet (60) kan blive tilstoppet med savsmuld. Brug en pind eller lavtryksluft til at rense styresporet med.

Tilsidesættelse af smigstoppene (fig. K)

Smigstoppene gør det nemt at sætte savklingen i den lodrette stilling og i 45° smigstilling. Ved at tilsidesætte smigstoppene kan man få smigvinkler fra 2° højre til 48° venstre.

• Smigstoppene tilsidesættes således: Løsn først savhovedet og skub det en smule til venstre, træk derefter tilsidesættelsesknappen ud (27) og drej den om i tilsidesættelsespositionen (62). Tilsidesættelsesknappen klikker automatisk på plads.

• Indstil den nødvendige smigvinkel og lås hovedet i denne stilling.

• Tilsidesættelsen afbrydes således: Drej tilsidesættelsesknappen (27) tilbage i smigstoppositionen (61).

Mellemliggende smigstop

Den mellemliggende smigvinkel er på forhånd indstillet til 33,85°, hvorved det er muligt hurtigt at indstille til savning af en topliste.

• Det mellemliggende smigstop aktiveres således: Drej tilsidesættelsesknappen (27) om i den mellemliggende smigstopposition (63).

Kontrol og justering af smigvinklen (fig. A1, A2 & I5)

• Sørg for at tilsidesættelsesknappen (27) befinder sig i smigstoppositionen.

• Løsn venstre anlægs lås (29) og skub venstre anlægs øverste del så langt mod venstre som muligt.

• Løsn smiglåsen (11) og før savhovedet til venstre. Dette er 45° smigposition.

• Indstil på følgende måde:

• Drej stopskruen (9) ind eller ud efter behov indtil viseren (58) viser 45°.

Kontrol og justering af den mellemliggende smigvinkel (fig. A1, A2 & I6)

• Sørg for at tilsidesættelsesknappen (27) befinder sig i den mellemliggende smigstopposition.

• Løsn venstre anlægs lås (29) og skub venstre anlægs øverste del så langt mod venstre som muligt.

• Løsn smiglåsen (11) og før savhovedet til venstre. Dette er 33,85° smigposition.

• Indstil på følgende måde:

• Drej stopskruen (8) ind eller ud efter behov indtil viseren (58) viser 33,85°.

• Brug savsporspladen. Brug ikke maskinen, hvis savsporet er bredere end 10 mm.

Tænd og sluk (fig. M)

Der er et hul (65) i afbryderen, hvor der kan anbringes hængelås til at låse maskinen med.

• Værktøjet startes ved at trykke på afbryderen.

• Værktøjet standses ved at slippe afbryderen.

Indstilling af den variable hastighed (fig. M)

Hastighedskontrolhjulet (19) kan indstilles på forhånd til den ønskede hastighed.

• Drej hastighedkontrolhjulet (19) hen på den ønskede værdi, der er angivet med et tal.

• Brug høje hastigheder til savning i bløde materialer som træ. Brug lave hastigheder til savning i metal.

Grundlæggende savning

Lodret tværsnit (fig. A1, A2 & N)

• Løsn geringsstangen (4) og tryk geringslåsen (5) ned.

• Sæt geringslåsen i 0° positionen og spænd geringsstangen.

• Placer det træstykke, som skal saves, mod anlægget (3 & 7).

• Grib fat om aktiveringshåndtaget (18) og tryk på udløserarmen (17) for at frigøre hovedet. Tryk på afbryderen (1) for at starte motoren.

• Tryk hovedet ned, så klingen kan save sig igennem træet og gå ind i plastsavsporspladen (31).

• Slip afbryderen, når savningen er gennemført, og vent til savklingen står helt stille, før du drejer hovedet tilbage til dets øverste hvileposition.

Glidende skæring (fig. O)

Med skinneføreren kan man save større arbejdsemner, fra 50 x 100 mm op til 500 x 1000 mm med en glidende bevægelse ud-ned-tilbage.

• Løsn skinnelåseknappen (13).

• Træk savhovedet ind imod dig og tænd for maskinen.

• Sænk savklingen ned i arbejdsemnet og skub hovedet tilbage for gøre snittet færdigt.

• Gå frem som beskrevet ovenfor.

Justering af skinnefører (fig. L)

• Check med regelmæssige mellemrum, at skinnerne har spillerum.

• Spillerummet reduceres ved gradvist at dreje stilleskruen (64) med uret, mens savhovedet skubbes tilbage og frem.

Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

Før værktøjet tages i brug:

• Monter en passende savklinge. Brug ikke for slidte savklinger. Den maksimale omdrejningshastighed for værktøjet må ikke overstige savklingens maksimale omdrejningshastighed.

• Forsøg ikke at save for små genstande.

• Lad klingen save frit. Pres ikke.

• Lad motoren nå op på fuld hastighed før savningen påbegyndes.

• Se til at alle låseknopper og klemmehåndtag er spændte.

• Spænd arbejdsemnet fast.

• Selv om denne sav kan save træ og mange andre ikke-jernholdige materialer, vedrører disse brugsanvisninger kun savning af træ. De samme retningslinier gælder for de andre materialer. Sav ikke jernholdige materialer (jern eller stål), fibercement eller murværk med denne sav!

• Lav ikke glidende snit på arbejdsemner, der er mindre end 50 x 100 mm.

• Husk at låse savhovedet i den bageste position, når de glidende snit er færdige.

Lodret geringstværsnit (fig. A1, A2 & P)

• Løsn geringsstangen (4) og tryk geringslåsen (5) ned. Før armen til venstre eller til højre til den står i den ønskede vinkel.

• Geringslåsen standser automatisk ved 10°, 15°, 22.5°, 31.62° og 45°, både højre og venstre, og ved 50° venstre og 60° højre. Hvis der ønskes en mellemliggende vinkel, så hold hovedet fast, og lås det ved at spænde geringsstangen.

• Sørg altid for at geringsstangen er stramt låst før savningen.

• Fortsæt som ved lodret lige tværsnit.

Når man geringssaver enden af et stykke træ og kun saver lidt af, skal træstykket placeres sådan, at afskæringen sker på den side af klingen, der har den største vinkel mod anlægget; dvs. venstre gering, afskæring til højre - højre gering, afskæring til venstre.

Smig (fig. A1, A2 & Q)

Smigvinklen kan indstilles fra 2° til venstre til 48° til højre og kan saves med geringsarmen indstillet på mellem nul og maksimalt 45° gering til højre eller venstre.

DANSK

• Løsn venstre anlægs lås (29) og skub venstre anlægs øverste del (3) så langt mod venstre som muligt. Løsn smiglåsen (11) og indstil smigvinklen efter ønske.

• Spænd smiglåsen (11) godt.

• Fortsæt som ved lodret lige tværsnit.

Snitkvalitet

Ethvert snits glathed afhænger af en række forskellige variable, f.eks. det anvendte materiale. Hvis man ønsker et så glat snit som muligt med henblik på støbning eller anden form for præcisionsarbejde, vil man opnå de ønskede resultater ved at anvende en skarp (60 tands karbid) klinge og en langsom, jævn savehastighed.

Sørg for at materialet ikke bevæger sig under savningen, spænd det godt fast. Lad altid klingen standse helt, før armen løsnes. Hvis der opstår små træfibre bagest på arbejdsemnet, kan man sætte et stykke tape på træemnet, der hvor snittet skal foretages. Sav igennem tapen og fjern tapen, når savningen er udført.

Krops- og håndstilling

Ved at holde en korrekt kropsholdning og håndstilling under arbejdet, vil arbejdet med geringssaven gå lettere, blive mere præcist og sikrere.

• Hold aldrig hænderne i nærheden af saveområdet.

• Lad ikke hænderne komme nærmere end 150 mm fra klingen.

• Hold arbejdsemnet godt fast mod bordet og mod anlægget under savningen. Hold hænderne i stilling, indtil afbryderen er sluppet og klingen er standset helt.

• Foretag altid prøvekørsler (uden strøm) før afsluttende snit, for at kontrollere klingens bane.

• Kryds ikke hænderne som vist.

• Hold begge fødder fast på gulvet og sørg for at være i balance.

• Når savearmen bevæges til venstre eller højre skal man følge med og stå lidt forskudt for savklingen.

• Kig gennem beskyttelsesskærmens lameller, når en blyantslinie skal følges.

Savning af billedrammer, skyggekasser og andre firesidede genstande (fig. R1 & R2)

Pyntelister og andre rammer

Lav nogle få prøvesnit med affaldstræ for at opnå føling med saven. Saven er et perfekt værktøj til geringssavning af hjørner som dem der vises på fig. R1. Den viste samling kan laves ved hjælp af enten smig- eller geringsindstilling.

Antal sider Gerings- eller smigvinkel

4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18°

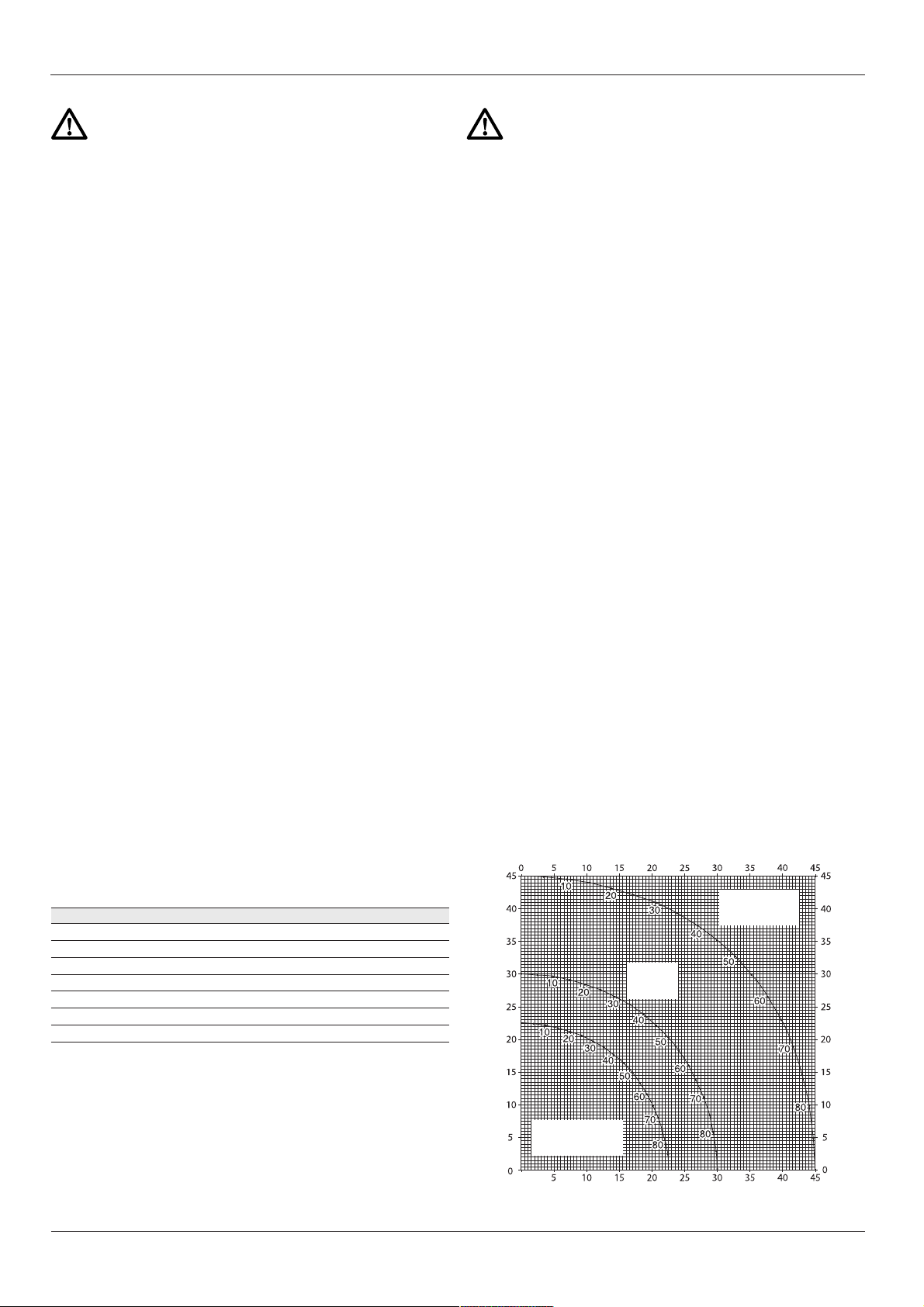

Dobbeltgering (fig. S1 & S2)

Et kombineret geringssnit er et snit med en geringsvinkel (fig. R2) og en smigvinkel (fig. R1) samtidig. Denne form for snit bruges til fremstilling af rammer eller kasser med skrå sider som dem, der vises i fig. S1.

Hvis snitvinklen varierer fra snit til snit, skal det kontrolleres, at smiglåseknappen og geringslåseknappen er ordentligt spændt. Disse knapper skal spændes efter enhver ændring af smigeller geringsvinklerne.

• Tabellen nedenfor kan hjælpe til med at finde frem til de rigtige smigog geringsindstillinger for almindelige kombinerede geringssnit. Tabellen bruges ved at vælge en ønsket vinkel “A” (fig. S2) for projektet og finde denne vinkel i tabellen. Derefter følges tabellen lodret ned for at finde den korrekte smigvinkel og derefter vandret for at finde den korrekte geringsvinkel.

• Indstil saven på de fundne vinkler og foretag nogle prøvesnit.

• Eksperimenter med at samle de savede stykker.

• Eksempel: For at lave en firesidet kasse med en 25° udvendig vinkel (angle “A”) (fig. S2) bruges den øverste højre bue. Find 25° på bueskalaen. Følg den vandrette tværlinie til en af siderne for at finde geringsvinkelindstillingen på saven (23°). Følg ligeledes den lodrette linie opad eller nedad for at finde smigvinkelindstillingen (40°). Foretag altid prøvesnit på affaldstræ for at kontrollere savens indstilling.

Skæring af fodlister

Skæring af fodlister foretages ved en smigvinkel på 45°.

• Foretag altid en prøvekørsel uden strøm, før der saves.

• Al savning foretages med listens bagside liggende fladt på saven.

Indvendigt hjørne

- Venstre side

• Placer listen med oversiden mod anlægget.

• Gem venstre side af snittet.

Brug af smigindstilling

Smigvinklen for de to plader er begge indstillet på 45° for at opnå et 90° hjørne. Geringsarmen er låst i nulposition. Træstykket er placeret med den brede, flade side mod bordet og den smalle kant mod anlægget.

Brug af geringsindstilling

Samme snit kan udføres ved geringssavning til højre og til venstre med den brede overflade mod anlægget.

De to skitser (fig. R1 & R2) gælder kun for firesidede genstande. Da antallet sider varierer, varierer gerings- og smigvinklerne også. Tabellen nedenfor angiver passende vinkler for en lang række former under antagelse af, at alle sider har samme længde. For at finde frem til gerings- eller smigvinklerne for en form, der ikke vises i tabellen, divideres 180° med antallet sider.

6-SIDET KASSE

INDSTIL DENNE GERINGSVINKEL PÅ SAVEN

8-SIDET KASSE

INDSTIL DENNE SMIGVINKEL PÅ SAVEN

KVADRATISK KASSE

VINKEL PÅ KASSENS SIDE (VINKEL “A”)

DANSK

- Højre side

• Placer listen med undersiden mod anlægget.

• Gem venstre side af snittet.

Udvendigt hjørne

- Venstre side

• Placer listen med undersiden mod anlægget.

• Gem højre side af snittet.

- Højre side

• Placer listen med oversiden mod anlægget.

• Gem højre side af snittet.

Savning af toplister

Savningen af toplister udføres i en kombineret gering. For at opnå den størst mulige præcision har din sav forhåndsindstillede vinkelpositioner på 31,62° gering og 33,85° smigvinkel. Disse indstillinger er beregnede på standard toplister med 52° vinkler foroven og 38° vinkler forneden.

• Lav prøvesnit med affaldsmateriale, før du foretager de endelige snit.

• Alle snit foretages i en venstre smigvinkel og med listens bagside mod basis.

Indvendigt hjørne

- Venstre side

• Listens top mod anlægget.

• Gering til højre.

• Gem venstre side af snittet.

- Højre side

• Listens bund mod anlægget.

• Gering til venstre,

• Gem venstre side af snittet.

• Indstil bakken, så den er så tæt ind til klingen som muligt.

• Stram knappen sikkert.

Støtte for lange stykker (fig. A4)

• Sørg altid for at støtte lange stykker.

• For at opnå det bedst mulige resultat bør forlægningsstøtten (35) bruges til forlængning af savens bordbredde (fås hos forhandleren som ekstraudstyr). Støt lange stykker ved anvendelse af passende midler såsom savbukke eller lignende for at forhindre, at enderne falder ned.

Savklinger

For at opnå den angivne savekapacitet skal der altid anvendes 216 mm savklinger med 30 mm akselhuller.

Nærmere oplysninger om tilbehør fås hos Deres forhandler.

Transport (fig. B2)

For at gøre det bekvemt at bære maskinen, kan man binde en bærestrop fast på dens basis. Bærestroppen (se fig. A6) fås som ekstraudstyr.

• Saven transporteres ved at sænke armen og trykke låsestiften (14) ned.

• Lås skinnelåseknappen med savhovedet i frontpositionen, lås geringsarmen i den yderste højre geringsvinkel, skyv anlægget (3) helt ind og lås smigstangen (11) med savhovedet i den lodrette stilling, og gør dermed maskinen så kompakt som muligt.

• Brug altid håndudskæringerne (30), se fig. B2, når du transporterer saven.

Vedligeholdelse

Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

Udvendigt hjørne

- Venstre side

• Listens bund mod anlægget.

• Gering til venstre,

• Gem højre side af snittet.

- Højre side

• Listens top mod anlægget.

• Gering til højre.

• Gem højre side af snittet.

Notfræsning (fig. T)

Din sav er forsynet med et notfræsningsstop (12) og en fingerskrue (15) til notfræsning.

• Bøj notfræsningsstoppet (12) i retning af savens forside.

• Drej på fingerskruen (15) for at indstille dybden af notfræsningen. Det kan være nødvendigt at løsne låsemøtrikken (66) først.

• Sæt et stykke affaldsmateriale på cirka 5 cm mellem anlæg og arbejdsemne for at udføre et lige notfræsningssnit.

Støvudsugning (fig. A2 & A5)

Maskinen er udstyret med et støvudsugningspunkt (24) som kan tilsluttes til et støvudsugningskit (36) (fås som ekstraudstyr).

• Når muligt brug en udsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning.

Save små stykker (fig. J)

Den øverste del af bakkens (3) venstre side kan indstilles til at give mest mulig støtte, når man saver små stykker.

• Stil savklingen lodret.

• Løsn plasticknappen (29) mindst 3 hele omgange.

Rengøring

Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.

• Gør bordoverfladen ren med jævne mellemrum.

• Gør støvudsugningssystemet rent med jævne mellemrum.

Undgå at bruge rense- eller smøremidler ved vedligeholdelsen af denne maskine. Især rensemidler i spray- og aerosoldåser kan angribe den nederste plastskærm kemisk.

Rengøring og vedligeholdelse af savsporspladen (fig. U)

Gør området nedenfor savsporspladen rent med regelmæssige mellemrum. Hvis savsporspladen er slidt, skal den udskiftes.

• Tag skruerne ud (67), mens du holder fast i savsporspladen (31).

• Fjern savsporspladen og gør området under den rent.

• Sæt savsporspladens dele og skruerne i igen.

• Spænd skruerne med hånden.

• Savsporspladen justeres som følger:

• Træk hovedet nedad, indtil klingen lige netop går ind i savsporet (46).

• Juster hver enkelt del af savsporspladen, så den passer nøjagtigt til klingens tænder.

• Stram skruerne.

Beskyttelse af miljøet

Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

DANSK

Når DEWALT-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling.

Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer.

Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, når du køber et nyt produkt.

DEWALT har en facilitet til indsamling og genbrug af DEWALT-produkter, når deres levetid er slut. Benyt dig af denne service og returner venligst dit produkt til et hvilket som helst af vore autoriserede serviceværksteder, som indsamler dem på vores vegne.

For information om nærmeste autoriserede værksted: kontakt det lokale DEWALT kontor på den adresse, som er opgivet i denne brugsanvisning. Desuden findes en liste over alle autoriserede DeWalt serviceværksteder og alle oplysninger om vores eftersalgsservice på Internettet på adressen:

www.2helpU.com

DEWALT service

Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DEWALT. På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.

GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI •

Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med din DEWALT-maskine, kan du returnere maskinen til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Maskinen skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •

Vedligeholdelsen eller service af din DEWALT-maskine inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI •

Hvis en DEWALT-maskine bliver defekt på grund af materiale- eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.

• At der ikke er udført uautoriserede reparationer.

• At dateret købsnota forevises.

Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.

Oplysninger om nærmeste D

EWALT-autoriserede serviceværksted, se

aktuelt katalog for videre information eller kontakt DEWALT. Alternativt kan De også finde en liste over DEWALT-autoriserede serviceværksteder og detaljer om vor eftersalgs-service på Internettet på følgende adresse: www.2helpU.com.

Importør i Danmark: Black & Decker

DEUTSCH

KAPP- UND GEHRUNGSSÄGE DW712

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender.

Technische Daten

DW712

Schalldruck (LpA) (dB(A)) 90 Schalleistung (LWA) (dB(A)) 103 Gewichteter Effektivwert der Beschleunigung (m/s2) < 2,5 Spannung (Volt) 230 Abgabeleistung (Watt) 960 Sägeblattdurchmesser (mm) 216 Sägeblattbohrung (mm) 30 Max. Blattstärke (mm) 1,8 Max. Sägeblattdrehzahl (min-1) 4.600 Max. Querschnitte bei 90° (mm) 300 Max. Gehrungsschnitte bei 45° (mm) 212 Max. Schnittiefe bei 90° (mm) 70 Max. Neigungsquerschnittiefe bei 45° (mm) 50 Gehrung (max. Einstellung)

links 50° rechts 60°

Neigung (max. Einstellung)

links 48° rechts 2°

0° Gehrung

Resultierende Breite bei max. Höhe 70 mm (mm) 300 Resultierende Höhe bei max. Breite 300 mm (mm) 70

Gehrung 45° links

Resultierende Breite bei max. Höhe 70 mm (mm) 212 Resultierende Höhe bei max. Breite 212 mm (mm) 70

Gehrung 45° rechts

Resultierende Breite bei max. Höhe 70 mm (mm) 212 Resultierende Höhe bei max. Breite 212 mm (mm) 70

45° Neigung links

Resultierende Breite bei max. Höhe 50 mm (mm) 300 Resultierende Höhe bei max. Breite 300 mm (mm) 50

31,62° Gehrung, 33,85° Neigung

Resultierende Höhe bei max. Breite 254 mm (mm) 65 Bremszeit der automatischen Sägeblatt-Auslaufzeit (s) < 10 Wirksamkeit der Staubabsaugung (mg/m3) < 2,0 Gewicht (kg) 19,5

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

EG-Konformitätserklärung

DW712

DEWALT erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 98/37/EWG, 89/336/EWG, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029 konzipiert wurden.

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

Direktor Produktentwicklung Horst Großmann

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland

Mindestabsicherung des Stromkreises:

230-V-Elektrowerkzeuge 10 A

DEUTSCH

Sicherheitshinweise

Beim Gebrauch von stationären Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. Bewahren Sie diese Anleitung auf.

Allgemeines

1 Halten Sie Ihren Arbeitsbereich in Ordnung!

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

2 Berücksichtigen Sie Umgebungseinflüsse!

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches (250 - 300 Lux). Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3 Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere vom Arbeitsbereich fern und sorgen Sie dafür, daß Sie das Gerät und das Netzkabel nicht berühren.

4 Tragen Sie geeignete Arbeitskleidung!

Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Tragen Sie bei langen Haaren ein Haarnetz. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert.

5 Schutzmaßnahmen

Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Falls diese Teilchen heiß sind, so müssen Sie auch eine hitzebeständige Schürze tragen. Tragen Sie stets einen Gehörschutz.

6 Schutz vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden.

7 Achten Sie auf einen sicheren Stand!

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

8 Seien Sie stets aufmerksam!

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind.

9 Sichern Sie das Werkstück!

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es wird damit sicherer gehalten und ermöglicht die Bedienung des Gerätes mit beiden Händen.

10 Schließen Sie Vorrichtungen zur Staubabsaugung an!

Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Gerät angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden.

11 Lassen Sie keine Werkzeugschlüssel stecken.

Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

12 Verlängerungskabel

Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen und entsprechend gekennzeichnet sind.

13 Benutzen Sie das richtige Gerät!

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Geräte oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Gerät erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Gerät nicht.

Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

14 Kontrollieren Sie Ihr Gerät auf Beschädigungen!

Überprüfen Sie das Gerät und das Netzkabel vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten. Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von unserem Zentral-Kundendienst oder von einer unserer autorisierten D

EWALT-Kundendienstwerkstätten

austauschen. Versuchen Sie nie, das Gerät selbst zu reparieren.

15 Ziehen Sie den Netzstecker.

Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen.

16 Vermeiden Sie ein unbeabsichtigtes Einschalten!

Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen.

17 Behandeln Sie das Kabel sorgfältig!

Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

18 Bewahren Sie Ihre Geräte sicher auf!

Unbenutzte Werkzeuge sollten in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden.

19 Pflegen Sie Ihre Geräte mit Sorgfalt!

Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie sämtliche Handgriffe und Schalter trocken, sauber und frei von Öl und Fett.

20 Reparaturen:

Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Lassen Sie Reparaturen nur von unserem Zentral-Kundendienst oder von einer unserer autorisierten D

EWALT-Kundendienstwerkstatt

ausführen. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitshinweise für Gehrungssägen

• Vergewissern Sie sich, daß alle Feststellknöpfe und -hebel angezogen sind, bevor Sie mit der Arbeit beginnen.

• Betreiben Sie die Maschine nur, wenn sich die Schutzvorrichtung an ihrem Platz befindet, funktioniert und sich in einem einwandfreien Zustand befindet.

• Verwenden Sie die Säge niemals ohne die Schlitzplatte.

• Halten Sie Ihre Hände nicht in der Nähe des Sägeblatts, wenn die Säge an der Stromversorgung angeschlossen ist.

• Versuchen Sie niemals, das sich bewegende Werkzeug schnell abzubremsen, indem Sie ein Werkzeug oder etwas anderes gegen das Sägeblatt drücken, da hierdurch schwere Verletzungen verursacht werden können.

• Vor der Verwendung von Zubehörteilen schlagen Sie in der Bedienungsanleitung nach. Die falsche Verwendung von Zubehör kann Sachschäden verursachen.

• Wählen Sie das richtige Sägeblatt für das zu schneidende Material.

• Beachten Sie die auf dem Sägeblatt angegebene Höchstgeschwindigkeit.

• Verwenden Sie beim Umgang mit einem Sägeblatt einen Halter oder tragen Sie Handschuhe.

DEUTSCH

• Verwenden Sie keine Blätter mit einem kleineren oder größeren Durchmesser als empfohlen. Verwenden Sie nur Sägeblätter, die den in den technischen Daten enthaltenen Anforderungen entsprechen. Verwenden Sie nur die in diesem Handbuch spezifizierten Sägeblätter im Einklang mit EN 847-1.

• Ziehen Sie den Einsatz von speziell konstruierten lärmmindernden Sägeblättern in Erwägung.

• Verwenden Sie keine HSS-Sägeblätter.

• Verwenden Sie keine gespaltenen oder beschädigten Sägeblätter.

• Verwenden Sie keine Schleifscheiben.

• Heben Sie das Sägeblatt aus dem Schnitt im Werkstück, bevor Sie den Schalter loslassen.

• Vergewissern Sie sich vor der Durchführung von Neigungsschnitten, daß der Arm sicher befestigt ist.

• Blockieren Sie nie den Ventilator, um die Antriebswelle zu stoppen.

• Der Blattschutz an Ihrer Säge wird automatisch hochgezogen, wenn der Arm gesenkt wird; er schwenkt wieder zurück, wenn die Säge in die Ausgangsposition zurückkehrt. Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter ausgewechselt werden und wenn der Zustand der Säge geprüft werden soll. Ziehen Sie den Blattschutz nie per Hand hoch, außer wenn die Säge ausgeschaltet ist und der Netzstecker gezogen wurde.

• Der vordere Teil des Blattschutzes ist mit kleinen Schlitzen versehen, die eine gute Sicht auf das Werkstück ermöglichen. Obwohl die Schlitze das Herumfliegen von Spänen erheblich reduzieren, sind doch Öffnungen im Blattschutz vorhanden; somit sollten Sie immer eine Schutzbrille tragen, wenn Sie durch die Schlitze schauen.

• Halten Sie den Bereich um die Maschine herum ordentlich und frei von losem Material wie beispielsweise Spänen und Schnittresten.

• Überprüfen Sie regelmäßig, ob die Belüftungsschlitze des Motors sauber und spanfrei sind.

• Tauschen Sie die Schlitzplatte aus, wenn sie verschlissen ist.

• Trennen Sie die Maschine vor der Durchführung von Wartungsarbeiten und vor dem Sägeblattwechsel vom Netz.

• Führen Sie niemals Reinigungs- oder Wartungsarbeiten durch, solange die Maschine noch läuft und sich der Kopf nicht in der Ruhestellung befindet.

• Sofern möglich, sollte sich die Maschine immer auf einer Werkbank befinden.

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr Elektrowerkzeug ist gemäß EN 61029 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des

Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien verwendet werden,

müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm2. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus.

Überprüfen der Lieferung

Die Verpackung enthält:

1 Montierte Kapp- und Gehrungssäge 1 Sägeblattschlüssel 1 Sägeblatt 1 Bedienungsanleitung 1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Restrisiken

Die größten Gefahren beim Einsatz von Sägen sind:

- die rotierenden Teile, z.B. Berühren des Sägeblatts Beim Betrieb von Sägen lassen sich bestimmte Restrisiken trotz der Verwendung von Schutzeinrichtungen und der Einhaltung der Sicherheitsvorschriften nicht vermeiden. Es handelt sich hierbei insbesondere um:

- Gehörschaden durch Lärmbelastung.

- Unfallgefahr am nicht abgedeckten Bereich des rotierenden Sägeblatts.

- Verletzungsgefahr beim Wechseln des Sägeblatts.

- Quetschen der Finger beim Öffnen der Schutzabdeckungen.

- Gesundheitsrisiko durch Einatmen des beim Arbeiten anfallenden

Holzstaubes, insbesondere bei Eichen- und Buchenstaub.

Aufkleber auf dem Werkzeug

Es befinden sich folgende Bildzeichen auf dem Werkzeug:

Lesen Sie vor Gebrauch sorgfältig die Bedienungsanleitung

Warnhinweis über den sicheren Gebrauch

Tragepunkt

Gerätebeschreibung (Abb. A1 - A5)

Ihre DW712 Gehrungssäge wurde für das professionelle Schneiden von Holz, Holzprodukten, Aluminium und Kunststoff entwickelt. Es lassen sich Querschnitte, Gehrungsschnitte und Neigungsschnitte einfach, genau und sicher durchführen.

1 Ein-/Aus-Schalter 2 Beweglicher Blattschutz unten 3 Anschlag links 4 Gehrungshebel 5 Gehrungsverriegelung 6 Gehrungsskala 7 Anschlag rechts 8 Justieranschlag für Zwischenwert-Neigestellung

9 Justieranschlag für Neigestellung 10 Neigungsskala 11 Neigungsfeststellhebel 12 Nutanschlag 13 Schienenfeststellknopf 14 Kopfverriegelungsstift 15 Einstellknopf für Nuttiefe 16 Spindelfeststellknopf 17 Kopfblockierungs-Freigabehebel 18 Schalthebel 19 Drehzahlvorwahl

DEUTSCH

23 Blattschutz oben 24 Spanabsauganschluß 25 Schienen 26 Sägeblattschlüssel 27 Umgehungsknopf für Neigungsanschlag 28 Einstellanschlag für senkrechte Stellung 29 Feststellknopf für oberen Anschlag links 30 Griffaussparung 31 Schlitzplatte

Lieferbares Zubehör

35 Untergestell

36 Staubabsaugungssatz

37 Tragriemen

Installation

Auspacken (Abb. B1 & B2)

• Nehmen Sie Ihre Säge vorsichtig aus der Transportverpackung.

• Lösen Sie den Schienenfeststellknopf (13) und drücken Sie den Sägekopf zurück, um ihn in der hinteren Stellung zu sichern.

• Drücken Sie den Schalthebel (1) ein und ziehen Sie den Kopfverriegelungsstift (18) wie angegeben heraus.

• Führen Sie den Sägekopf kontrolliert nach oben in die Ausgangsposition.

An der Werkbank befestigen (Abb. C)

• Alle vier Füße sind mit Löchern (40) versehen, die eine leichte Befestigung an der Werkbank ermöglichen. Es sind Löcher in zwei verschiedenen Größen vorhanden, so daß unterschiedliche Schraubengrößen verwendet werden können. Verwenden Sie eines der beiden Löcher; es ist nicht nötig, beide Löcher zu verwenden. Sichern Sie Ihre Säge vor dem Arbeiten ausreichend, damit sie sich nicht bewegen kann. Um die Mobilität Ihrer Säge zu verbessern, können Sie sie an einer mindestens 12,5 mm starken Sperrholzplatte befestigen. Sie können die Platte nun leicht an der Werkbank festklemmen und wieder abnehmen, um sie andererorts zu befestigen.

• Wenn Sie Ihre Säge an einer Sperrholzplatte befestigen, sollten Sie sicherstellen, daß die Befestigungsschrauben nicht aus dem Plattenboden hervorstehen. Die Sperrholzplatte muß mit der Auflageplatte der Werkbank bündig liegen. Bei der Befestigung der Säge an irgendeiner Fläche ist immer dafür zu sorgen, daß sie nur an den Klemmstellen, wo sich die Befestigungslöcher befinden, festgeklammert wird. Beim Festklemmen der Säge an irgendeiner anderen Stelle ist ein ordnungsgemäßer Betrieb nicht möglich.

• Um ein Blockieren der Säge und Ungenauigkeiten beim Arbeiten zu vermeiden, sollte das Werkzeug auf einer ebenen Fläche montiert werden. Um ein Kippeln auf dem Untergrund zu vermeiden, ist die Säge stabil aufzustellen. Gegebenenfalls schieben Sie dazu ein dünnes Stück Material unter einen der Füße, bis die Säge stabil unter der Montagefläche steht.

Montage des Sägeblatts (Abb. E1 - E5)

• Drücken Sie den Kopfblockierungs-Freigabehebel (17), um den unteren Blattschutz (2) freizugeben. Ziehen Sie nun den unteren Blattschutz so weit wie möglich hoch.

• Lösen Sie die Schutzvorrichtungsschraube (43) genügend, um die Schutzvorrichtung (44) anheben zu können, um Zugang zur Sägeblattschraube (45) zu erhalten.

• Während der untere Blattschutz mit der Blattschutzschraube (43) hochgehalten wird, drücken Sie mit einer Hand den Spindelfeststellknopf (16). Nehmen Sie nun den mitgelieferten Sägeblattschlüssel (26) in die andere Hand und lockern Sie die Sägeblattschraube (45) mit Linksgewinde, indem Sie sie im Uhrzeigersinn drehen.

Um die Spindelarretierung zu verwenden, drücken Sie den Knopf und drehen die Spindel von Hand, bis Sie fühlen, daß die Arretierung einrastet. Halten Sie den Arretierungsknopf eingedrückt, um die Spindel festzuhalten.

• Entfernen Sie die Sägeblattschraube (45) und den äußeren Sägeblattflansch (46).

• Montieren Sie das Sägeblatt (47) auf dem inneren Bund (48), der sich am inneren Sägeblattflansch (49) befindet. Sorgen Sie dafür, daß die Zähne am unteren Blattrand zur Rückseite der Säge zeigen (vom Benutzer weg).

• Bringen Sie den äußeren Sägeblattflansch (46) wieder an.

• Ziehen Sie die Sägeblattschraube (45) an, indem Sie sie gegen den Uhrzeigersinn drehen, während Sie mit der anderen Hand die Spindelsicherung gedrückt halten.

• Bewegen Sie die Schutzvorrichtung (44) nach unten, so daß sie die Sägeblattschraube (45) vollständig abschirmt.

• Ziehen Sie die Schutzvorrichtungsschraube (43) an.

Drücken Sie den Spindelarretierungsknopf nie ein, während das Sägeblatt sich dreht. Halten Sie die Schutzvorrichtung nach unten und ziehen Sie die Schutzvorrichtungsschrauben fest an, nachdem Sie das Sägeblatt angebracht haben.

Einstellen

Ziehen Sie vor dem Einstellen immer den Netzstecker.

Ihre Kapp- und Gehrungssäge wurde werksseitig genau eingestellt. Sollte wegen des Transports oder aus irgendeinem anderen Grunde eine erneute Einstellung erforderlich sein, gehen Sie folgendermaßen vor, um Ihre Säge einzustellen. Die Einstellungen sollten dann zuverlässig bestehen bleiben.

Prüfen und Justieren des Winkels zwischen Sägeblatt und Anschlag (Abb. F1 - F4)

• Lösen Sie den Gehrungshebel (4) und drücken Sie die Gehrungsverriegelung (5) herunter, um den Gehrungsarm (50) zu lösen.

• Schwenken Sie den Gehrungsarm, bis die Verriegelung ihn in der 0°-Gehrungsposition hält. Ziehen Sie den Hebel nicht an.

• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz (51) eintritt.

• Legen Sie ein Winkelmaß (52) gegen die linke Seite (7) des Anschlags und des Sägeblatts (47) (Abb. F3).

Zusammenbauen

Ziehen Sie vor dem Zusammenbauen immer den Netzstecker.

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkel.

DEUTSCH

• Zum Justieren gehen Sie folgendermaßen vor:

• Lockern Sie die Schrauben (53) und bewegen Sie die Skala-/ Gehrungsarmkonstruktion nach links oder rechts, bis der mit dem Winkelmaß gemessene Winkel zwischen dem Sägeblatt und dem Anschlag 90° beträgt.

• Ziehen Sie die Schrauben (53) wieder an. Die Anzeige des Gehrungszeigers ist an dieser Stelle nicht von Bedeutung.

Justierung des Gehrungszeigers (Abb. F1, F2 & G)

• Lösen Sie den Gehrungshebel (4) und drücken Sie die Gehrungsverriegelung (5) herunter, um den Gehrungsarm (50) zu lösen.

• Bewegen Sie den Gehrungsarm, um den Gehrungszeiger (54) auf die Nullstellung einzustellen, siehe hierzu Abb. G.

• Lassen Sie die Gehrungsverriegelung bei lockerem Gehrungshebel einschnappen, indem Sie den Gehrungsarm an der Nullstellung vorbeidrehen.

• Beobachten Sie den Zeiger (54) und die Gehrungsskala (6). Falls der Zeiger nicht genau Null anzeigt, lösen Sie die Schraube (55) und bewegen Sie den Zeiger, bis 0° angezeigt wird. Ziehen Sie die Schraube nun an.

Einstellung der Gehrungsverriegelung/Arretierungsstange (Abb. H)

Kann der Fuß der Säge bewegt werden, während der Gehrungshebel (4) verriegelt ist, so muß die Gehrungsverriegelung/Verriegelungsstange (56) eingestellt werden.

• Entriegeln Sie den Gehrungshebel (4).

• Ziehen Sie die Gehrungsverriegelung/Verriegelungsstange (56) mit einem Schraubendreher (57) ganz an. Lösen Sie die Stange anschließend eine Vierteldrehung.

• Stellen Sie sicher, daß sich der Tisch nicht bewegt, wenn der Hebel (4) in einem beliebigen (nicht vorgegebenen) Winkel gesichert wird.

Prüfen und Einstellen des Winkels zwischen Sägeblatt und Tisch (Abb. I1 - I4)

• Lockern Sie den Neigungsfeststellhebel (11).

• Drücken Sie den Sägekopf nach rechts, um sicherzustellen, daß er vollkommen senkrecht steht. Ziehen Sie den Neigungsfeststellhebel an.

• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz (51) eintritt.

• Setzen Sie einen rechten Winkel (52) auf den Tisch und gegen das Sägeblatt (47) (Abb. I2).

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkel.

• Zum Justieren gehen Sie folgendermaßen vor:

• Lösen Sie den Neigungsfeststellhebel (11), und drehen Sie die Anschlagschraube für die senkrechte Stellung (28) hinein bzw. heraus, bis sich das Blatt 90° zum Tisch befindet, wenn mit dem rechten Winkel gemessen wird.

• Falls der Neigungszeiger (58) nicht Null auf der Neigungsskala (10) anzeigt, lockern Sie die Feststellschraube (59) und justieren Sie den Zeiger auf Null.

Die Führungsnut (60) kann mit Sägemehl verstopfen. Verwenden Sie ein Stäbchen oder Druckluft, um die Führungsnut zu reinigen.

Umgehen der Neigungsanschläge (Abb. K)

Die Neigungsanschläge ermöglichen das Einstellen des Sägeblatts in senkrechter Stellung und in 45°-Neigungsstellung. Durch Umgehen der Neigungsanschläge können Neigungswinkel von 2° rechts bis 48° links erzielt werden.

• Um die Neigungsanschläge zu umgehen, lösen Sie zunächst den Sägekopf und drücken Sie ihn leicht nach links. Ziehen Sie anschließend den Umgehungsknopf (27) heraus und drehen Sie ihn in die Umgehungsstellung (62). Der Umgehungsknopf rastet automatisch in seiner Lage ein.

• Stellen Sie den erforderlichen Neigungswinkel ein und sichern Sie den Kopf in dieser Stellung.

• Um die Umgehung wieder rückgängig zu machen, drehen Sie den Umgehungsknopf (27) zurück in die Anschlagstellung (61).

Zwischenwert-Neigungsanschlag

Der Zwischenwert-Neigungswinkel ist auf 33,85° voreingestellt, wodurch ein schnelles Einstellen für das Schneiden von Zierleisten möglich ist.

• Um den Zwischenwert-Neigungsanschlag zu aktivieren, drehen Sie den Umgehungsknopf (27) in die Zwischenwert-Neigungsanschlag-Stellung (63).

Überprüfung und Einstellung des Neigungswinkels (Abb. A1, A2 & I5)

• Stellen Sie sicher, daß sich der Umgehungsknopf (27) in der Neigungsanschlag-Stellung befindet.

• Lockern Sie den Feststellknopf (29) für den linken Anschlag, und schieben Sie den oberen Teil des linken Anschlags so weit wie möglich nach links.

• Lockern Sie den Neigungsspannhebel (11) und bewegen Sie den Sägekopf nach links. Dies ist die Position, bei der die Neigung 45° beträgt.

• Zum Justieren gehen Sie folgendermaßen vor:

• Drehen Sie die Anschlagschraube (9) wie erforderlich herein oder heraus, bis der Zeiger (58) 45° anzeigt.

Überprüfung und Einstellung des Zwischenwert-Neigungswinkels (Abb. A1, A2 & I6)

• Stellen Sie sicher, daß sich der Umgehungsknopf (27) in der Zwischenwert-Neigungsanschlag-Stellung befindet.

• Lockern Sie den Feststellknopf (29) für den linken Anschlag, und schieben Sie den oberen Teil des linken Anschlags so weit wie möglich nach links.

• Lockern Sie den Neigungsspannhebel (11) und bewegen Sie den Sägekopf nach links. Dies ist die Position, bei der die Neigung 33,85° beträgt.

• Zum Justieren gehen Sie folgendermaßen vor:

• Drehen Sie die Anschlagschraube (8) wie erforderlich herein oder heraus, bis der Zeiger (58) 33,85° anzeigt.

Einstellen des Anschlags (Abb. J)

Der obere Teil der linken Seite des Anschlags kann nach links verschoben werden. Der Platz, der so entsteht, erlaubt einen maximalen Neigungswinkel der Säge von 48° nach links. Um den Anschlag (3) einzustellen:

• Lockern Sie den Kunststoffknopf (29), und schieben Sie den Anschlag nach links.

• Machen Sie einen Versuch mit AUSgeschalteter Säge und prüfen Sie den Zwischenraum zwischen Sägeblatt und Anschlag. Stellen Sie den Anschlag so ein, daß er so nahe wie möglich am Sägeblatt ist, ohne die vertikale Bewegung des Sägearms zu behindern.

• Ziehen Sie den Knopf sicher an.

Einstellung der Schienenführung (Abb. L)

• Überprüfen Sie die Schienen regelmäßig auf Spiel.

• Um das Spiel zu verringern, drehen Sie die Anschlagschraube (64) langsam im Uhrzeigersinn, während der Sägekopf nach hinten und vorne geschoben wird.

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.

DEUTSCH

Vor dem Betrieb:

• Montieren Sie das richtige Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die höchstzulässige Drehzahl der Säge darf nicht höher sein als die des Sägeblattes.

• Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.

• Üben Sie beim Schneiden keinen übermäßigen Druck auf das Sägeblatt aus. Erzwingen Sie den Arbeitsvorgang nicht.

• Lassen Sie den Motor vor Arbeitsbeginn stets auf volle Drehzahl beschleunigen.

• Stellen Sie sicher, daß alle Feststellknöpfe und Hebel angezogen sind.

• Sichern Sie das Werkstück.

• Obwohl diese Säge Holz und viele andere Nichteisen-Werkstoffe schneidet, bezieht sich diese Bedienungsanleitung nur auf das Schneiden von Holz. Die gleichen Richtlinien gelten auch für andere Werkstoffe. Schneiden Sie mit dieser Säge keine Eisenwerkstoffe (Eisen und Stahl), Faserzement oder Mauerwerk!

• Verwenden Sie immer die Schlitzplatte. Verwenden Sie die Säge nicht, wenn der Schlitz in der Schlitzplatte breiter ist als 10 mm.

Ein- und Ausschalten (Abb. M)

Im Betriebsschalter befindet sich ein Loch (65), in das ein Vorhängeschloß eingesetzt werden kann, um das Werkzeug zu sichern.

• Drücken Sie zum Einschalten den Ein-/Aus-Schalter.

• Lassen Sie zum Stoppen des Werkzeuges den Schalter los.

Einstellen der Drehzahl (Abb. M)

Die Drehzahlvorwahl (19) kann zur Voreinstellung der Höchstgeschwindigkeit verwendet werden.

• Drehen Sie den Drehzahlvorwahlknopf (19) in die gewünschte Position; je höher die angezeigte Zahl, desto höher die Drehzahl.

• Verwenden Sie für das Sägen von weichen Materialien wie beispielsweise Holz hohe Drehzhlen. Verwenden Sie für das Sägen von Metall niedrige Drehzahlen.

Grundschnitte

Gerader vertikaler Querschnitt (Abb. A1, A2 & N)

• Lösen Sie den Gehrungshebel (4) und drücken Sie die Gehrungsverriegelung (5) herunter.

• Stellen Sie die Gehrungsverrieglung auf die 0°-Position und ziehen Sie den Gehrungshebel an.

• Legen Sie das zu schneidende Holz an den Anschlag (3 & 7).

• Halten Sie den Schalthebel (18) und drücken Sie auf den Kopfblockierungs-Freigabehebel (17), um den Sägekopf freizugeben. Drücken Sie auf den Betriebsschalter (1), um den Motor zu starten.

• Drücken Sie den Sägekopf nach unten, um durch das Holz und die Kunststoff-Schlitzplatte (31) zu schneiden.

• Nach Beendigung des Schnittes lassen Sie die Taste los und warten Sie, bis das Sägeblatt vollkommen stillsteht, bevor Sie den Kopf in die obere Ruhelage zurückstellen.

Langschnitte (Abb. O)

Mit Hilfe der Führungsschiene können größere Werkstücke von 50 x 100 mm bis hin zu 500 x 1000 mm geschnitten werden.

• Lösen Sie den Schienenfeststellknopf (13).

• Ziehen Sie den Sägekopf in Ihre Richtung und schalten Sie das Werkzeug ein.

• Senken Sie das Sägeblatt in das Werkstück und schieben Sie den Sägekopf zurück, um den Schnitt zu vollenden.

• Gehen Sie wie oben beschrieben vor.

• Führen Sie keine Langschnitte bei kleineren Werkstücken als 50 x 100 mm durch.

• Denken Sie daran, den Sägekopf in der hinteren Position zu sichern, wenn die Langschnitte beendet sind.

Vertikaler Gehrungsquerschnitt (Abb. A1, A2 & P)

• Lösen Sie den Gehrungshebel (4) und drücken Sie die Gehrungsverriegelung (5) herunter. Bewegen Sie den Arm nach links oder nach rechts zum benötigten Winkel.

• Die Gehrungsverriegelung stellt sich automatisch auf die 10°, 15°, 22,5°, 31,62° und 45°-Stellung links und rechts sowie auf die 50° und 60°-Stellung links und rechts ein. Für Zwischenwerte halten Sie den Kopf gut fest und ziehen Sie den Gehrungshebel an.

• Ziehen Sie vor dem Schneiden den Gehrungshebel immer fest an.

• Gehen Sie wie bei einem geraden Querschnitt vor.

Wenn der Gehrungsquerschnitt bei einem Stück Holz mit einer unebenen Kante angewendet wird, legen Sie das Holz so in die Säge, daß die unebene Kante sich an der Seite des Sägeblattes befindet, wo der Winkel zum Anschlag am größten ist. Das heißt: Gehrung nach links, unebene Kante rechts Gehrung nach rechts, unebene Kante nach links.

Neigungsschnitte (Abb. A1, A2 & Q)

Der Neigungswinkel kann zwischen 2° nach links und 48° rechts eingestellt werden. Beim Neigungsquerschnitt kann der Gehrungsarm auf einen Winkel zwischen 0° und 45° Gehrung nach links oder rechts eingestellt werden.

• Lockern Sie den Feststellknopf (29) für den linken Anschlag und schieben Sie den oberen Teil des linken Anschlags (3) so weit wie möglich nach links. Lockern Sie den Neigungsfeststellhebel (11), und stellen Sie die Neigung auf den gewünschten Wert ein.

• Ziehen Sie den Neigungsfeststellhebel (11) fest an.

• Gehen Sie wie bei einem geraden Querschnitt vor.

Schnittqualität

Saubere Schnittkanten hängen von einer Reihe von Variablen ab, wie z.B. vom Werkstoff. Wenn für Form- und ähnliche Präzisionsarbeiten sehr glatte Schnitte verlangt werden, empfiehlt sich die Verwendung eines scharfen Sägeblatts (Hartmetall, 60 Zähne) bei einer niedrigen, gleichmäßigen Schnittgeschwindigkeit.

Sorgen Sie dafür, daß das Material während des Schneidens nicht kriecht; sichern Sie es sorgfältig. Lassen Sie das Sägeblatt immer zum Stillstand kommen, bevor Sie den Sägearm hochziehen. Falls dennoch an der Hinterseite des Werkstückes kleine Holzfasern abgespaltet werden, kleben Sie ein Stück Kreppband über das Holz, wo es geschnitten werden soll. Sägen Sie durch das Kreppband und entfernen Sie es nach dem Schneiden.

Haltung des Körpers und der Hände

Eine richtige Haltung des Körpers und der Hände beim Bedienen Ihrer Kapp- und Gehrungssäge macht das Sägen leichter, präziser und sicherer.

• Halten Sie Ihre Hände nie in der Nähe des Schnittbereiches.

• Halten Sie mit Ihren Händen immer einen Sicherheitsabstand zum Sägeblatt von mindestens 150 mm ein.

• Halten Sie beim Schneiden das Werkstück fest gegen die Werkbank und gegen den Anschlag. Behalten Sie Ihre Hände in sicherem Abstand zum Sägeblatt, bis Sie die Auslösetaste losgelassen haben und das Sägeblatt zum völligen Stillstand gekommen ist.

• Machen Sie immer einen Versuch (mit AUSgeschalteter Säge), bevor Sie mit eingeschalteter Maschine arbeiten, so daß Sie die Bahn des Sägeblatts überprüfen können.

• Kreuzen Sie Ihre Hände nicht.

• Wahren Sie mit beiden Füßen einen festen und balancierten Stand.

DEUTSCH

• Folgen Sie den Bewegungen des Sägearms nach links und rechts; stehen Sie hierbei ein wenig seitlich des Sägeblatts.

• Schauen Sie durch die Schlitze im Blattschutz, wenn Sie einer Bleistiftlinie folgen.

VIERSEITIGER KASTEN

WINKEL ZWISCHEN ZWEI KANTEN

Herstellen von Bilderrahmen, Setzkästen und anderen umfangreichen Projekten (Abb. R1 & R2)

Gehrungen schneiden und Rahmen herstellen

Versuchen Sie einige einfache Projekte mit Holzabfall, bis Sie die Handhabung Ihrer Säge sicher beherrschen. Ihre Säge ist das ideale Werkzeug für das Gehrungssägen von Eckverbindungen wie in Abb. R1. Die abgebildete Verbindung kann durch Neigungssägen oder durch Gehrungssägen hergestellt werden.

Neigungssägen im rechten Winkel

Die Neigung ist für beide Leisten auf 45° eingestellt, so daß sich ein Winkel von 90° ergibt. Der Gehrungsarm ist in der Nullposition verriegelt. Das Holz ist mit der breiten flachen Seite am Tisch und der schmalen Seite am Anschlag positioniert.

Gehrungssägen

Der gleiche Schnitt laßt sich herstellen, indem mit der breiten Seite am Anschlag rechts und links auf Gehrung gesägt wird.

Die beiden Skizzen (Abb. R1 & R2) sind nur für vierseitige Objekte. Wenn die Zahl der Seiten sich verändert, ändern sich auch die Gehrungsund Neigungswinkel. Die folgende Tabelle zeigt die richtigen Winkel für eine Vielzahl von Formen; es wird dabei angenommen, daß alle Seiten die gleiche Länge haben. Für Formen, die nicht in der Tabelle aufgeführt werden, teilen Sie 180° durch die Zahl der Seiten, um den Gehrungs- bzw. Neigungswinkel zu erhalten.

Zahl der Seiten Gehrungs- oder Neigungswinkel

4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18°

Doppelgehrungsschnitte (Abb. S1 & S2)

Doppelgehrungssägen ist eine Kombination von Gehrungssägen (Abb. R2) und Neigungssägen (Abb. R1). Diese Sägeweise ergibt einen Schnitt, der sich zum Herstellen von Rahmen oder Kästen mit schrägen Seiten, wie in Abb. S1, eignet.

Falls der Schnittwinkel für jeden Schnitt verschieden ist, vergewissern Sie sich, daß der Neigungfeststellknopf und der Gehrungsfeststellknopf fest angezogen sind. Diese Knöpfe müssen nach jeder Änderung der Neigung oder Gehrung angezogen werden.

SECHSSEITIGER KASTEN

ACHTSEITIGER KASTEN

DIESEN GEHRUNGSWINKEL AN DER SÄGE EINSTELLEN

DIESEN NEIGUNGSWINKEL AN DER SÄGE EINSTELLEN

• Beispiel: Um einen vierseitigen Kasten mit 25° Außenwinkeln herzustellen (Winkel „A“) (Abb. S2), verwenden Sie den Bogen oben rechts. Finden Sie 25° auf der Bogenskala. Folgen Sie der horizontalen Schnittlinie nach links oder rechts, um die Gehrungswinkeleinstellung (23°) der Säge zu finden. Folgen Sie ebenso der vertikalen Schnittlinie nach oben oder unten, um die Neigungswinkeleinstellung (40°) der Säge zu finden. Machen Sie immer zunächst Probeschnitte mit Holzabfall, um die Sägeeinstellungen zu überprüfen.

Sägen von Grund-Gehrungsschnitten

Das Schneiden von Fußleisten wird mit einem Neigungswinkel von 45° durchgeführt.

• Machen Sie immer einen Probeschwenk des Sägekopfes bei ausgeschalteter Säge, bevor Sie sägen.

• Alle Schnitte werden mit der Rückseite der Zierleiste flach auf der Säge aufliegend durchgeführt.

Innenwinkel

links

• Legen Sie die Oberseite des Werkstückes an den Anschlag.

• Sichern Sie die linke Schnittseite des Werkstückes.

rechts

• Legen Sie die Unterseite des Werkstückes an den Anschlag.

• Sichern Sie die linke Schnittseite des Werkstückes.

Außenwinkel

links

• Legen Sie die Unterseite des Werkstückes an den Anschlag.

• Sichern Sie die rechte Schnittseite des Werkstückes.

• Die hier gegebene Übersicht soll Ihnen helfen, die richtigen Neigungsund Gehrungseinstellungen für zusammengesetzte Schnitte zu wählen. Um die Übersicht zu verwenden, wählen Sie den gewünschten Winkel „A“ (Abb. S2) für Ihr Projekt. Sie finden diesen Winkel in dem betreffenden Bogen in der folgenden Übersicht. Von diesem Punkt aus gehen Sie in einer vertikalen Linie, um den korrekten Neigungswinkel zu finden und in einer horizontalen Linie, um den korrekten Gehrungswinkel zu finden.

• Stellen Sie Ihre Säge auf die vorgeschriebenen Winkel ein und machen Sie einige Probeschnitte.

• Üben Sie den Zusammenbau der gesägten Stücke.

rechts

• Legen Sie die Oberseite des Werkstückes an den Anschlag.

• Sichern Sie die rechte Schnittseite des Werkstückes.

Schneiden von Zierleisten

Das Schneiden von Zierleisten wird in einer Doppelgehrungssäge durchgeführt. Um eine äußerst hohe Genauigkeit zu erzielen, hat Ihre Säge voreingestellte Winkelstellungen bei 31,62° Gehrung und 33,85° Neigung. Diese Einstellungen sind für Standard-Zierleisten mit einem Winkel von 52° oben und 38° unten.

DEUTSCH

• Machen Sie vor den endgültigen Schnitten Probeschnitte mit Resten.

• Alle Schnitte werden mit einer Linksneigung und mit der Rückseite der Zierleiste auf dem Fußstück aufliegend durchgeführt.

Innenwinkel

links

• Oberseite der Zierleiste am Anschlag.

• Gehrung rechts.

• Sichern Sie die linke Schnittseite des Werkstückes.

rechts

• Unterseite der Zierleiste am Anschlag.

• Gehrung links.

• Sichern Sie die linke Schnittseite des Werkstückes.

Außenwinkel

links

• Unterseite der Zierleiste am Anschlag.

• Gehrung links.

• Sichern Sie die rechte Schnittseite des Werkstückes.

rechts

• Oberseite der Zierleiste am Anschlag.

• Gehrung rechts.

• Sichern Sie die rechte Schnittseite des Werkstückes.

Nutschnitte (Abb. T)

Ihre Säge ist mit einem Nutanschlag (12) und einer Flügelschraube (15) ausgestattet. Hiermit lassen sich Nutschnitte durchführen.

• Schwenken Sie den Nutanschlg (12) zur Vorderseite der Säge.

• Stellen Sie die Flügelschraube (15) auf die Tiefe der Nut ein. Eventuell ist es erforderlich, zuerst die Sicherungsmutter (66) zu lösen.

• Legen Sie einen Schnittrest von ca. 5 cm zwischen den Anschlag und das Werkstück, um einen geraden Nutschnitt durchzuführen.

Staubabsaugung (Abb. A2 & A5)

Diese Maschine verfügt über eine Saubabsaugungsstelle (24). Hieran läßt sich ein Staubabsaugungssatz (36) (Sonderzubehör) anschließen.

In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Schneiden von kleinen Stücken (Abb. J)

Der obere Teil der linken Seite des Anschlags (3) kann eingestellt werden, um für eine maximale Unterstützung beim Schneiden kleiner Stücke zu sorgen.

• Bringen Sie das Sägeblatt in die senkrechte Position.

• Lösen Sie den Kunststoffknopf (29) mindestens 3 volle Umdrehungen.

• Stellen Sie den Anschlag so nahe wie möglich am Sägeblatt ein.

• Ziehen Sie den Knopf sicher an.

Abstützung für lange Werkstücke (Abb. A4)

• Stützen Sie lange Werkstücke immer ab.

• Für beste Ergebnisse verwenden Sie die zusätzliche Werkstück-Auflage (Abb. A4), um die Tischweite Ihrer Säge zu vergrößern. Sie erhalten die zusätzliche Werkstück-Auflage als Zubehör bei Ihrem Händler. Stützen Sie lange Werkstücke mit geeigneten Mitteln sicher ab. Verwenden Sie z.B. Sägeböcke oder ähnliche Vorrichtungen, um überhängende Werkstücke zu stützen.

Sägeblätter

Um die angegebenen Schnittiefen zu erhalten, müssen Sie immer Sägeblätter mit einem Durchmesser von 216 mm und einer Bohrung von 30 mm verwenden.

Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler.

Transport der Maschine (Abb. B2)

Um das Gerät bequem zu tragen, kann ein Tragriemen am Gerätefuß angebracht werden. Der Tragriemen (siehe Abb. A6) ist als Sonderzubehör erhältlich.

• Um die Säge zu transportieren, senken Sie den Sägekopf und drücken Sie auf den Verriegelungsstift (14).

• Sichern Sie den Schienensicherungsknopf mit dem Sägekopf in der vorderen Stellung, sichern Sie den Gehrungsarm im ganz rechten Gehrungswinkel, schieben Sie den Anschlag (3) vollständig nach innen und sichern Sie den Neigungshebel (11) mit dem Sägekopf in senkrechter Stellung, um das Werkzeug so kompakt wie möglich zu machen.

• Verwenden Sie zum Tragen der Säge immer die in Abb. B2 dargestellten Griffaussparungen (30).

Wartung

Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Reinigung

Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

• Reinigen Sie regelmäßig die Tischoberfläche.

• Reinigen Sie regelmäßig das Staubabsaugsystem.

Vermeiden Sie zur Wartung des Geräts die Verwendung von Reinigungs- oder Schmiermitteln. Insbesondere SprayReinigungsmittel können den unteren Kunststoffschutz chemisch angreifen.

Reinigung und Wartung der Schlitzplatte (Abb. U)

Reinigen Sie den Bereich unterhalb der Schlitzplatte regelmäßig. Ist die Schlitzplatte verschlissen, so muß sie erneuert werden.

• Entfernen Sie die Schrauben (67), die die Schlitzplatte (31) halten.

• Entfernen Sie die Schlitzplatte und reinigen Sie den Bereich unter ihr.

• Bringen Sie die Teile der Schlitzplatte sowie die Schrauben wieder an.

• Ziehen Sie die Schrauben handfest an.

• Um die Schlitzplatte einzustellen, gehen Sie folgendermaßen vor:

• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz eintritt.

• Stellen Sie jedes Teil der Schlitzplatte so ein, daß es so nahe wie möglich an den Sägezähnen sitzt.

• Ziehen Sie die Schrauben an.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden.

Sollte Ihr DEWALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen.

DEUTSCH

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben.

DEWALT nimmt Ihre ausgedienten DEWALT-Produkte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, bitte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse des zuständigen Büros von DEWALT steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von DEWALT sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE •

Wenn Sie mit der Leistung Ihrer DEWALT-Maschine nicht völlig zufrieden sind, können Sie sie unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.

• 1 JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungsoder Kundendienstleistungen für Ihre DEWALT-Maschine unter Vorlage des Original-Kaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

• 1 JAHR GARANTIE •

Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Maschinen und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen

• Kostenlosen Ersatz aller schadhaften Teile

• Kostenlosen und fachmännischen Reparaturservice

• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALT-Maschinen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALTKundendienstwerkstätte und weitere Informationen finden Sie auch im Internet: www.2helpU.com.

Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.

MITRE SAW DW712

ENGLISH

Congratulations!

You have chosen a DEWALT tool. Years of experience, thorough product development and innovation make DEWALT one of the most reliable partners for professional power tool users.

Technical data

DW712

Sound pressure (LpA) dB(A) 90 Acoustic power (LWA) dB(A) 103 Hand/arm weighted vibration m/s2< 2.5 Voltage V 230 (U.K. & Ireland only) V 230/115 Power output W 960 Blade diameter mm 216 Blade bore mm 30 Max. blade thickness mm 1.8 Max. blade speed min-14,600 Max. crosscut capacity at 90° mm 300 Max. mitre cut capacity at 45° mm 212 Max. depth of cut 90° mm 70 Max. depth of bevel cross-cut 45° mm 50 Mitre (max. positions)

left 50° right 60°

Bevel (max. positions)

left 48° right 2°

0° mitre

Resulting width at max. height 70 mm mm 300 Resulting height at max. width 300 mm mm 70

45° mitre left

Resulting width at max. height 70 mm mm 212 Resulting height at max. width 212 mm mm 70

45° mitre right

Resulting width at max. height 70 mm mm 212 Resulting height at max. width 212 mm mm 70

45° bevel left

Resulting width at max. height 50 mm mm 300 Resulting height at max. width 300 mm mm 50

31.62° mitre, 33.85° bevel

Resulting height at max. width 254 mm mm 65 Blade stopping time s < 10 Dust collection efficiency mg/m3< 2.0 Weight kg 19.5

The following symbols are used throughout this manual:

Denotes risk of personal injury, loss of life or damage to the tool in case of non-observance of the instructions in this manual.

Denotes risk of electric shock.

EC-Declaration of conformity

DW712

DEWALT declares that these power tools have been designed in compliance with: 98/37/EEC, 89/336/EEC, EN 55014-2, EN 55014, EN 61000-3-2, EN 61000-3-3 & EN 61029.

For more information, please contact DEWALT at the address below or refer to the back of the manual.

Director Engineering and Product Development Horst Großmann

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germany

Fuses:

Europe 230 V tools 10 Amperes, mains U.K. & Ireland 230 V tools 13 Amperes, in plugs

ENGLISH

Safety instructions

When using stationary power tools, always observe the safety regulations applicable in your country to reduce the risk of fire, electric shock and personal injury. Read all of this manual carefully before operating the tool. Save this manual for future reference.

General

1 Keep work area clean

Cluttered areas and benches can cause accidents.

2 Consider work area environment

Do not expose the tool to rain. Do not use the tool in damp or wet conditions. Keep the work area well lit (250 - 300 Lux). Do not use the tool where there is a risk of causing fire or explosion, e.g. in the presence of flammable liquids and gases.

3 Keep children away

Do not allow children, visitors or animals to come near the work area or to touch the tool or the mains cable.

4 Dress properly

Do not wear loose clothing or jewellery, as these can be caught in moving parts. Wear protective hair covering to keep long hair out of the way. When working outdoors, preferably wear suitable gloves and non-slip footwear.

5 Personal protection

Always use safety glasses. Use a face or dust mask whenever the operations may produce dust or flying particles. If these particles might be considerably hot, also wear a heat-resistant apron. Wear ear protection at all times.

6 Guard against electric shock

Prevent body contact with earthed surfaces (e.g. pipes, radiators, cookers and refrigerators). When using the tool under extreme conditions (e.g. high humidity, when metal swarf is being produced, etc.), electric safety can be improved by inserting an isolating transformer or a (FI) earth-leakage circuit-breaker.

7 Do not overreach

Keep proper footing and balance at all times.

8 Stay alert

Watch what you are doing. Use common sense. Do not operate the tool when you are tired.

9 Secure workpiece

Use clamps or a vice to hold the workpiece. It is safer and it frees both hands to operate the tool.

10 Connect dust extraction equipment

If devices are provided for the connection of dust extraction and collection facilities, ensure that these are connected and properly used.

11 Remove adjusting keys and wrenches

Always check that adjusting keys and wrenches are removed from the tool before operating the tool.

12 Extension cables

Before use, inspect the extension cable and replace if damaged. When using the tool outdoors, only use extension cables intended for outdoor use and marked accordingly.

13 Use appropriate tool

The intended use is described in this instruction manual. Do not force small tools or attachments to do the job of a heavy-duty tool. The tool will do the job better and safer at the rate for which it was intended. Do not force the tool. Warning! The use of any accessory or attachment or performance of any operation with this tool other than those recommended in this instruction manual may present a risk of personal injury.

14 Check for damaged parts

Before use, carefully check the tool and mains cable for damage. Check for misalignment and seizure of moving parts, breakage of parts, damage to guards and switches and any other conditions that may affect its operation.

Ensure that the tool will operate properly and perform its intended function. Do not use the tool if any part is damaged or defective. Do not use the tool if the switch does not turn it on and off. Have any damaged or defective parts replaced by an authorised D

EWALT repair

agent. Never attempt any repairs yourself.

15 Unplug tool

Switch off and wait for the tool to come to a complete standstill before leaving it unattended. Unplug the tool when not in use, before changing any parts of the tools, accessories or attachments and before servicing.

16 Avoid unintentional starting

Be sure that the tool is switched off before plugging in.

17 Do not abuse cord

Never pull the cord to disconnect from the socket. Keep the cord away from heat, oil and sharp edges.

18 Store idle tools

When not in use, tools must be stored in a dry place and locked up securely, out of reach of children.

19 Maintain tools with care

Keep the tools in good condition and clean for better and safer performance. Follow the instructions for maintenance and changing accessories. Keep all handles and switches dry, clean and free from oil and grease.

20 Repairs

This tool is in accordance with the relevant safety regulations. Have your tool repaired by an authorised D

EWALT repair agent.

Repairs should only be carried out by qualified persons using original spare parts; otherwise this may result in considerable danger to the user.

Additional safety rules for mitre saws

• Make sure all locking knobs and clamp handles are tight before starting any operation.

• Do not operate the machine without the guard in position, or if the guard does not function or is not maintained properly.

• Never use your saw without the kerf plate.

• Never place either hand in the blade area when the saw is connected to the electrical power source.

• Never attempt to stop a machine in motion rapidly by jamming a tool or other means against the blade; serious accidents can be caused unintentionally in this way.

• Before using any accessory consult the instruction manual. The improper use of an accessory can cause damage.

• Select the correct blade for the material to be cut.

• Observe the maximum speed marked on the saw blade.

• Use a holder or wear gloves when handling a saw blade.

• Do not use blades of larger or smaller diameter than recommended. For the proper blade rating refer to the technical data. Use only the blades specified in this manual, complying with EN 847-1.

• Consider applying specially designed noise-reduction blades.

• Do not use HSS blades.

• Do not use cracked or damaged saw blades.

• Do not use any abrasive discs.

• Raise the blade from the kerf in the workpiece prior to releasing the switch.

• Ensure that the arm is securely fixed when performing bevel cuts.

• Do not wedge anything against the fan to hold the motor shaft.

• The blade guard on your saw will automatically raise when the arm is brought down; it will lower over the blade when the arm is raised. The guard can be raised by hand when installing or removing saw blades or for inspection of the saw. Never raise the blade guard manually unless the saw is switched off.

• The front section of the guard is louvred for visibility while cutting. Although the louvres dramatically reduce flying debris, there are openings in the guard and safety glasses should be worn at all times when viewing through the louvres.

• Keep the surrounding area of the machine well maintained and free of loose materials, e.g. chips and cut-offs.

ENGLISH

• Check periodically that the motor air slots are clean and free of chips.

• Replace the kerf plate when worn.

• Disconnect the machine from the mains before carrying out any maintenance work or when changing the blade.

• Never perform any cleaning or maintenance work when the machine is still running and the head is not in the rest position.

• When possible, always mount the machine to a bench.

Residual risks

The following risks are inherent to the use of saws:

- injuries caused by touching the rotating parts In spite of the application of the relevant safety regulations and the implementation of safety devices, certain residual risks cannot be avoided. These are:

- Impairment of hearing.

- Risk of accidents caused by the uncovered parts of the rotating saw blade.

- Risk of injury when changing the blade.

- Risk of squeezing fingers when opening the guards.

- Health hazards caused by breathing dust developed when sawing

wood, especially oak, beech and MDF.

Labels on tool

The following pictograms are shown on the tool:

Read the instruction manual before use

Safe use warning

Never use a light socket. Never connect the live (L) or neutral (N) wires to the earth pin marked E or .

For 115 V units with a power rating exceeding 1500 W, we recommend to fit a plug to BS4343 standard.

Using an extension cable

If an extension cable is required, use an approved extension cable suitable for the power input of this machine (see technical data). The minimum conductor size is 1.5 mm2. When using a cable reel, always unwind the cable completely. Also refer to the table below.

Conductor size (mm2) Cable rating (Amperes)

0.75 6

1.00 10

1.50 15

2.50 20

4.00 25

Cable length (m)

7.5 15 25 30 45 60

Voltage Amperes Cable rating (Amperes)

230 0 - 2.0 6 6 6 6 6 6

2.1 - 3.4 6 6 6 6 6 6

3.5 - 5.0 6 6 6 6 10 15

5.1 - 7.0 10 10 10 10 15 15

7.1 - 12.0 15 15 15 15 20 20

12.1 - 20.0 20 20 20 20 25 -

Carrying point

Electrical safety

The electric motor has been designed for one voltage only. Always check that the power supply corresponds to the voltage on the rating plate.

Your tool is double insulated in accordance with EN 61029; therefore no earth wire is required.

Mains plug replacement (U.K. & Ireland only)

• Should your mains plug need replacing and you are competent to do this, proceed as instructed below. If you are in doubt, contact an authorized DEWALT repair agent or a qualified electrician.

• Disconnect the plug from the supply.

• Cut off the plug and dispose of it safely; a plug with bared copper conductors is dangerous if engaged in a live socket outlet.

• Only fit 13 Amperes BS1363A approved plugs fitted with the correctly rated fuse (1).

• The cable wire colours, or a letter, will be marked at the connection points of most good quality plugs. Attach the wires to their respective points in the plug (see below). Brown is for Live (L) (2) and Blue is for Neutral (N) (4).

• Before replacing the top cover of the mains plug ensure that the cable restraint (3) is holding the outer sheath of the cable firmly and that the two leads are correctly fixed at the terminal screws.

Package contents

The package contains:

1 Assembled mitre saw 1 Blade spanner 1 Saw blade 1 Instruction manual 1 Exploded drawing

• Check for damage to the tool, parts or accessories which may have occurred during transport.

• Take the time to thoroughly read and understand this manual prior to operation.

Description (fig. A1 - A5)

Your DW712 mitre saw has been designed for professional cutting of wood, wood products, aluminium and plastics. It will perform the sawing operations of cross-cutting, bevelling and mitring easily, accurately and safely.

1 On/off switch 2 Moveable lower guard 3 Fence left-hand side 4 Mitre lever 5 Mitre latch 6 Mitre scale 7 Fence right-hand side 8 Intermediate bevel position adjustment stop

9 Bevel position adjustment stop 10 Bevel scale 11 Bevel clamp handle 12 Grooving stop 13 Rail lock knob 14 Head lock down pin 15 Grooving depth adjustment knob

ENGLISH

16 Spindle lock button 17 Head lock up release lever 18 Operating handle 19 Speed control dial

23 Upper guard 24 Dust spout 25 Rails 26 Blade spanner 27 Bevel stop override knob 28 Vertical position adjustment stop 29 Upper fence left-hand side clamping knob 30 Hand indentation 31 Kerf plate

Optional accessories A4

35 Legstand

36 Dust extraction kit

37 Carrying strap

Installation

• Loosen the guard bracket screw (43) sufficiently to allow the guard bracket (44) to be raised to permit access to the blade locking screw (45).

• With the lower guard held in the raised position by the guard bracket screw (43) depress the spindle lock button (16) with one hand, then use the supplied blade spanner (26) in the other hand to loosen the left-hand threaded blade screw (45) by turning clockwise.

To use the spindle lock, press the button as shown and rotate the spindle by hand until you feel the lock engage. Continue to hold the lock button in to keep the spindle from turning.

• Remove the blade locking screw (45) and the outside arbor collar (46).

• Install the saw blade (47) onto the shoulder (48) provided on the inside arbor collar (49), making sure that the teeth at the bottom edge of the blade are pointing toward the back of the saw (away from the operator).

• Replace the outer arbor collar (46).

• Tighten the blade locking screw (45) by turning counter-clockwise while holding the spindle lock engaged with your other hand.

• Move the guard bracket (44) down so that it fully screens the blade locking screw (45).

• Tighten the guard bracket screw (43).

• Never press the spindle lock while the blade is rotating.

• Be sure to hold the guard bracket down and firmly tighten the guard bracket screws after installing the blade.

Adjustment

Unpacking (fig. B1 & B2)

• Remove the saw from the packing material carefully.

• Release the rail lock knob (13), and push the saw head back to lock it in the rear position.

• Press down the operating handle (18) and pull out the lock down pin (14), as shown.

• Gently release the downward pressure and allow the head to rise to its full height.

Bench mounting (fig. C)

• Holes (40) are provided in all four feet to facilitate bench mounting. Two different sized holes are provided to accommodate different sizes of bolts. Use either hole; it is not necessary to use both. Always mount your saw firmly to prevent movement. To enhance the portability, the tool can be mounted to a piece of 12.5 mm or thicker plywood which can then be clamped to your work support or moved to other job sites and reclamped.

• When mounting your saw to a piece of plywood, make sure that the mounting screws do not protrude from the bottom of the wood. The plywood must sit flush on the work support. When clamping the saw to any work surface, clamp only on the clamping bosses where the mounting screw holes are located. Clamping at any other point will interfere with the proper operation of the saw.

• To prevent binding and inaccuracy, be sure the mounting surface is not warped or otherwise uneven. If the saw rocks on the surface, place a thin piece of material under one saw foot until the saw is firm on the mounting surface.

Assembly

Prior to assembly always unplug the tool.

Mounting the saw blade (fig. E1 - E5)

• Depress the head lock up release lever (17) to release the lower guard (2), then raise the lower guard as far as possible.

Prior to adjustment always unplug the tool.

Your mitre saw was accurately adjusted at the factory. If readjustment due to shipping and handling or any other reason is required, follow the steps below to adjust your saw. Once made, these adjustments should remain accurate.

Checking and adjusting the blade to the fence (fig. F1 - F4)

• Release the mitre lever (4) and depress the mitre latch (5) to release the mitre arm (50).

• Swing the mitre arm until the latch locates it at the 0° mitre position. Do not tighten the lever.

• Pull down the head until the blade just enters the saw kerf (51).

• Place a square (52) against the left side (7) of the fence and blade (47) (fig. F3).

Do not touch the tips of the blade teeth with the square.

• If adjustment is required, proceed as follows:

• Loosen the screws (53) and move the scale/mitre arm assembly left or right until the blade is at 90° to the fence as measured with the square.

• Retighten the screws (53). Pay no attention to the reading of the mitre pointer at this point.

Adjusting the mitre pointer (fig. F1, F2 & G)

• Release the mitre lever (4) and depress the mitre latch (5) to release the mitre arm (50).

• Move the mitre arm to set the mitre pointer (54) to the zero position, as shown in fig. G.

• With the mitre lever loose, allow the mitre latch to snap into place as you rotate the mitre arm past zero.

• Observe the pointer (54) and mitre scale (6). If the pointer does not indicate exactly zero, loosen the screw (55), move the pointer to read 0° and tighten the screw.

+ 94 hidden pages

DeWalt DW712 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
