SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 12 26 899 www.conrad.si
NAVODILA ZA UPORABO
Komplet za Powerline omrežje Devolo
dLAN 550 duo+
Kataloška št.: 12 26 899
2
Kazalo
1 Začetni napotki ..................................................................................................................... 2
1.1 O teh navodilih ............................................................................................................... 2
1.1.1 Predvidena uporaba .............................................................................................. 3
1.1.2 Izjava o skladnosti (CE) ........................................................................................ 3
1.1.3 Varnostni napotki .................................................................................................. 3
1.2 Devolo na spletu ............................................................................................................ 4
2 Uvod ..................................................................................................................................... 4
2.1 Kaj se skriva za dLAN-om? ............................................................................................ 5
2.2 Devolo je okolju prijazen ................................................................................................ 5
2.3 dLAN 550 duo+ .............................................................................................................. 6
2.3.1 Primeri uporabe .................................................................................................... 6
3 Priprava na uporabo ............................................................................................................ 7
3.1 Vsebina paketa .............................................................................................................. 7
3.2 Sistemske zahteve ......................................................................................................... 7
3.3 Funkcije .......................................................................................................................... 8
3.3.1 Kontrolna lučka ..................................................................................................... 8
3.3.2 Omrežna priključka ............................................................................................... 8
3.3.3 Tipka za kodiranje ................................................................................................. 8
3.3.4 Vgrajena električna vtičnica .................................................................................. 8
3.4 Priključitev adapterja dLAN 550 duo+ ............................................................................ 8
3.5 Namestitev programske opreme .................................................................................... 9
3.5.1 Programska oprema za Windows ......................................................................... 9
3.5.2 Programska oprema za Mac (OS X) ..................................................................... 9
3.5.3 Programska oprema za Linux (Ubuntu) ................................................................ 9
4 dLAN-omrežje .................................................................................................................... 10
4.1 Varnost v dLAN-u ......................................................................................................... 10

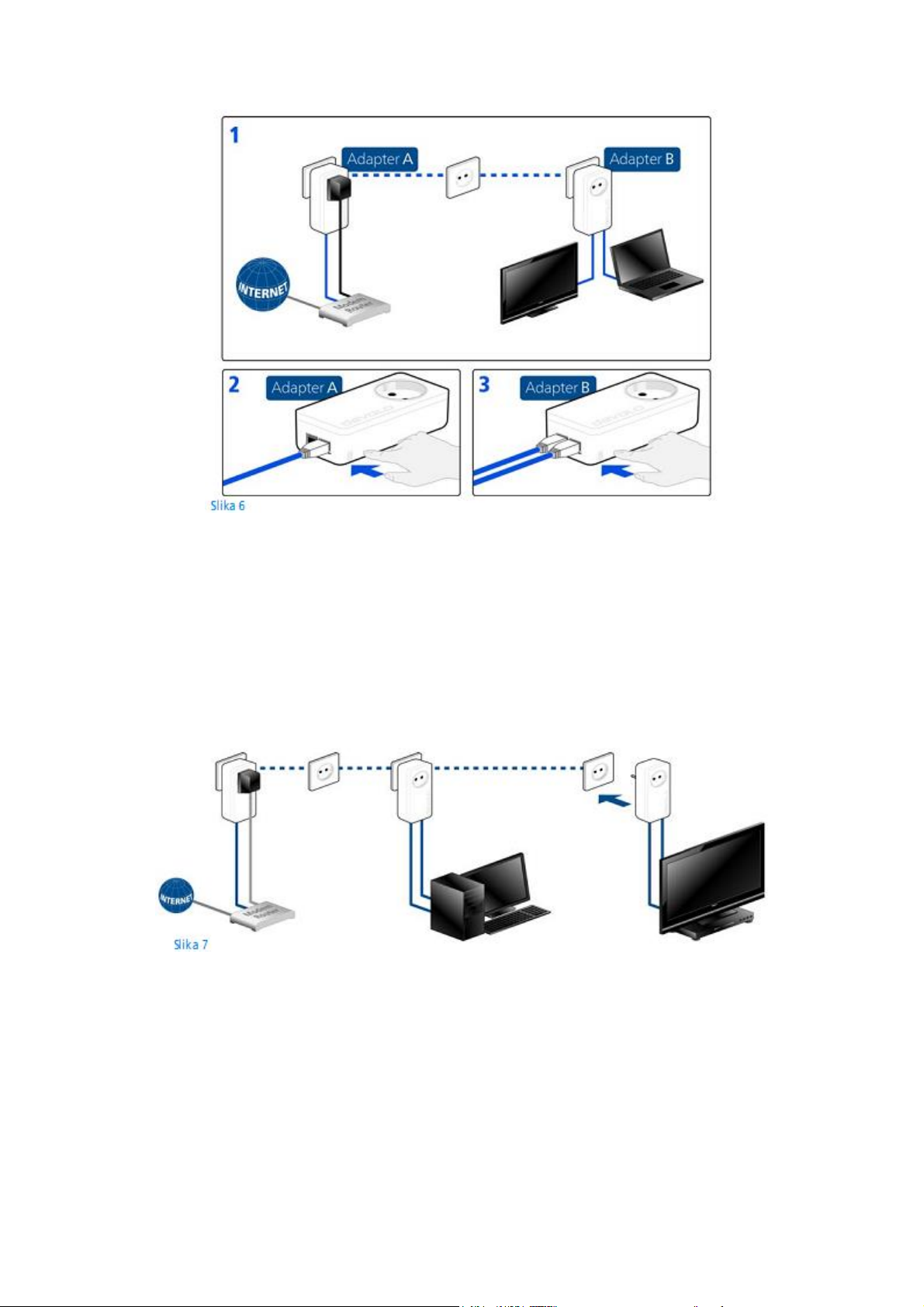

4.2 Kodiranje dLAN-omrežja s pritiskom tipke ................................................................... 10
4.3 Devolo Cockpit ............................................................................................................. 12
4.3.1 Kodiranje z Devolo Cockpit ................................................................................. 13
5 Dodatek .............................................................................................................................. 14
5.1 Optimizacija pasovne širine ......................................................................................... 14
5.2 Odstranjevanje odsluženih naprav ............................................................................... 15
Garancijski list ....................................................................................................................... 16
1 Začetni napotki
Zahvaljujemo se vam za izkazano zaupanje!
S tem izdelkom boste v nekaj korakih vzpostavili lastno omrežje. dLAN prenaša podatke po
električnih napeljavi vaše hiše, tako da vsaka električna vtičnica omogoča omrežni dostop.
1.1 O teh navodilih
Pred uporabo naprave pozorno preberite vse napotke in navodila za uporabo in/ali navodila
za namestitev shranite, če jih boste morda hoteli kasneje ponovno prebrati.
Poleg uvoda v temo „dLAN“ in „Green-IT“ ter predstavitve naprave dLAN 550 duo+ v 2.
poglavju boste v 3. poglavju izvedeli, kako lahko adapter uspešno pripravite na uporabo. V
4. poglavju je opisana konfiguracija dLAN-omrežja. Napotki glede optimizacije pasovne
širine in napotki glede ekološke sprejemljivosti naprave se nahajajo v 5. poglavju na koncu
teh navodil za uporabo.
3
Opis simbolov
Pod to točko je na kratko opisan pomen uporabljenih simbolov.
Zelo pomemben napotek. Neupoštevanje lahko vodi do škode.
Pomemben napotek. Priporočljivo je, da ga upoštevate.
Dodatne informacije in napotki glede ozadja in konfiguracije vaše naprave.
1.1.1 Predvidena uporaba
Uporabljajte adapter v skladu z opisom v teh navodilih za uporabo, da preprečite škodo in
telesne poškodbe.
1.1.2 Izjava o skladnosti (CE)
V primeru predvidene uporabe izdelek izpolnjuje temeljne zahteve Direktive o
elektromagnetni združljivosti (EMC) 2004/108/ES in ostalih veljavnih določil Pravilnika o
radijski in telekomunikacijski terminalski opremi ter je predviden za uporabo v državah
članicah EU in v Švici. Izdelek je naprava razreda B.
Izjava CE je priložena v tiskani obliki.
1.1.3 Varnostni napotki
Pred pripravo naprav Devolo na uporabo si morate prebrati vse varnostne napotke in
napotke za upravljanje ter jih shraniti, če jih boste morda hoteli kasneje ponovno prebrati.
NEVARNOST zaradi elektrike
Kot uporabnik ne smete odpirati naprav Devolo. V primeru odpiranja naprav obstaja
nevarnost električnega udara!
Kot uporabniku vam naprav Devolo ni treba vzdrževati. V primeru škode ločite napravo
Devolo od električnega omrežja, tako da samo napravo ali njen električni vtič izvlečete iz
električne vtičnice. Nato se obrnite izključno na usposobljenega strokovnjaka (servisno
službo). Do škode lahko pride v naslednjih primerih:
• ko je električni kabel ali električni vtič poškodovan,
• ko ste napravo Devolo polili s tekočino (npr. dež ali voda),
• ko naprava Devolo ne deluje,
• ko je ohišje naprave Devolo poškodovano.
Naprave Devolo lahko priključite izključno na elektroenergetsko omrežje, ki se sklada s
podatki na tipski tablici. Za napajanje uporabljajte samo priložen električni kabel oz.
napajalnik.
Za ločitev naprave Devolo od električnega omrežja izvlecite samo napravo oz. njen električni
vtič iz električne vtičnice. Električna vtičnica in vse priključene omrežne naprave morajo
biti enostavno dostopne, tako da lahko po potrebi hitro izvlečete električne vtiče.
4
Naprave Devolo uporabljajte izključno na suhem mestu.
Pred čiščenjem ločite naprave Devolo od električnega omrežja! Ne uporabljajte čistilnih
sredstev z vsebnostjo topil, saj lahko s tem povzročite poškodbe ohišja. Za čiščenje
uporabite samo suho krpo.
NEVARNOST zaradi pregrevanja
Baterije ne smejo biti nikoli izpostavljene hudi vročini kot je neposredna sončna svetloba,
ogenj ipd.
Več naprav Devolo ne smete priključiti neposredno eno na drugo.
Naprave Devolo lahko postavite samo na mestih, ki omogočajo zadostno prezračevanje.
Reže in odprtine na ohišju so namenjene prezračevanju.
• Naprav Devolo med delovanjem ne pokrivajte.
• Na naprave Devolo ne postavljajte predmetov.
• V odprtine naprav Devolo ne vstavljajte predmetov.
• Naprav Devolo ne smete uporabljati v neposredni bližini odprtega plamena (npr. ogenj,
..sveča).
• Naprave Devolo ne smejo biti izpostavljene neposrednemu toplotnemu sevanju (npr.
..radiatorji, sončna svetloba).
1.2 Devolo na spletu
Podrobnejše informacije glede naših izdelkov in glede teme „dLAN“ najdete tudi na naši
spletni strani www.devolo.de. S povezave Service Center si lahko prenesete ne samo
opise izdelkov in dokumentacijo, temveč tudi posodobljene različice programske opreme
Devolo in strojno-programske opreme naprave.
Če imate druge ideje ali predloge glede naših izdelkov, prosimo, da nas kontaktirate na
elektronskem naslovu support@devolo.de!
2 Uvod
dLAN je pametna in varna tehnologija, s katero lahko enostavno, hitro in cenovno ugodno
vzpostavite domače omrežje prek električnega omrežja, pri tem pa vam ni treba prej
poskrbeti za zamudno polaganje kablov.
5
2.1 Kaj se skriva za dLAN-om?
Pri dLAN-u (direct Local Area Network) se obstoječe električno omrežje uporablja za prenos
podatkov med različnimi računalniki in drugimi omrežnimi komponentami, ki so povezane
med seboj s pomočjo ustreznih adapterjev. Pri tem vsaka električna vtičnica postane tudi
''omrežna vtičnica''. Za prenos se podatki pretvorijo (''modulirajo'') in se pošiljajo po
električnih kablih v obliki signala. Najsodobnejša tehnologija pri tem zagotavlja, da se
električno in podatkovno omrežje medsebojno ne motita. Pri tem je povezava z omrežjem
prek dLAN-a hitra in varna. Prenesene informacije so kodirane z geslom, ki preprečuje
prisluškovanje s strani tretjih oseb.
2.2 Devolo je okolju prijazen
Vsi govorijo o zeleni informacijski tehnologiji (Green-IT), Devolo pa je preprosto nekaj naredil
za to: Z energijsko varčnim načinom, ki je del serijske opreme omrežnih adapterjev, podjetje
iz Aachna daleč prednjači pred številnimi konkurenti iz IT-panoge.
Bitkomova študija je ugotovila: 81 odstotkov Nemcev sedaj že pazi na energijsko porabo, ko
kupujejo novo strojno opremo. Tudi pri podjetju Devolo so razvijalci že dolgo pozorni na to,
koliko elektrike lahko porabijo dLAN-adapterji. Nenazadnje mora biti omrežje iz vtičnice
Devolo ne samo udobno, temveč mora porabiti tudi karseda malo energije – predvsem
takrat, ko ni v uporabi.
Da pri podjetju Devolo upoštevajo zahteve po energetski učinkovitosti, je razvidno iz
patentiranega energijsko varčnega načina, s katerim so opremljene naprave. Ta način
samodejno zmanjša energijsko porabo, ko so računalniki v dLAN-omrežju ali povezana
oprema izključeni.
Energijsko varčni način, ki ga nudijo adapterji, ni samo prispevek k varstvu okolja, temveč
je tudi strankam prijazna storitev. Večina ljudi pozabi redno pritiskati tipko za stanje
pripravljenosti na strojni opremi. S patentirano tehnologijo v adapterjih Devolo boste
varčevali z energijo, pri tem pa vam ne bo treba ničesar storiti. In ko energijska poraba
upade, se tudi števec počasneje vrti – in vsako minuto, ko se adapter nahaja v energijsko
varčnem načinu, vi varčujete.
6
dLAN-adapter, ki je priključen na računalnik, lahko preklopi v energijsko varčni
način samo takrat, ko je omrežna kartica izključenega računalnika prav tako
neaktivna. Če uporabljate omrežno kartico, ki ostane aktivna kljub temu, da je
.............računalnik izključen, vam priporočamo, da računalnik priključite na električno
.............omrežje z uporabo razdelilne letve s stikalom za vklop/izklop, tako da tako
.............računalnik kot tudi vgrajena omrežna kartica nimata na voljo napajanja.
2.3 dLAN 550 duo+
•.Vaše omrežje iz električne vtičnice: vzemite iz embalaže – priključite – gotovo.
..Enostavna povezava prek električne napeljave v hiši in vsaka želena električna vtičnica
..omogoča internetni dostop.
•.Z visoko hitrostjo prenosa podatkov do 500 Mb/s boste doživeli zabavo na najvišjem
..nivoju. Tehnologija range+ skrbi za še stabilnejšo internetno povezavo z bistveno večjim
..dometom.
• Integrirana funkcija Quality of Service (kakovost storitve) vas obvešča o potrebni pasovni
..širini, optimizira pretok podatkov in predvsem pri prenosih govora in videa zagotavlja
..odlično kakovost.
• Vgrajena električna vtičnica omogoča, da lahko na adapter priključite dodatno terminalsko
..opremo ali razdelilne letve – tako kot na običajno električno vtičnico na steni. Tako ne
..izgubite nobenega električnega priključka.
• Z dvema LAN-priključkoma za hitri Ethernet lahko dve napravi, ki sta združljivi z internetom,
..kadarkoli povežete s spletom prek omrežnega kabla (npr. igralna konzola, televizor ali
..medijski sprejemnik).
• Enostavno kodiranje podatkov (128-bitni standard AES (Advanced Encryption Standard)) s
..pritiskom tipke ali z aplikacijo Devolo Cockpit.
•.Inovativna tehnologija Devolo PowerSave popolnoma samodejno skrbi za minimalno
..energijsko porabo.
• Združljiv z vsemi dLAN-adapterji Devolo iz serij izdelkov z 200 Mb/s, 500 Mb/s, 600 Mb/s in
..1.000 Mb/s.
• Velik domet med adapterji do 300 metrov.
2.3.1 Primeri uporabe
7
3 Priprava na uporabo
V tem poglavju boste izvedeli vse potrebno za pripravo svojega adapterja dLAN 550 duo+ na
uporabo. Opisane so funkcije in priključitev adapterja dLAN 550 duo+. Poleg tega je na
kratko predstavljena programska oprema Devolo.
3.1 Vsebina paketa
Preden se lotite priprave adapterja dLAN 550 duo+ na uporabo, preverite, če je vsebina
vašega paketa popolna:
• Komplet z enim adapterjem:
• dLAN 550 duo+
• Omrežni kabel
• Navodila za namestitev
ali
• Osnovni komplet:
• 2 x dLAN 550 duo+
• 2 omrežna kabla
• Navodila za namestitev
Devolo si pridržuje pravico do sprememb vsebine paketa brez vnaprejšnje najave.
3.2 Sistemske zahteve
•.Operacijski sistemi: Windows 7 Home Premium (32-bitni/64-bitni), Windows 8 (32-
..bitni/64-bitni), Windows 8 Pro (32-bitni/64-bitni), Linux (Ubuntu 12.4), Mac (OS X 10.6) in
..vsi operacijski sistemi, ki so združljivi z omrežjem
• Omrežni priključek
Upoštevajte, da mora imeti vaš računalnik oz. posamezna naprava omrežno kartico oz.
omrežni adapter z omrežnim vmesnikom.
Za vzpostavitev dLAN-omrežja potrebujete dve dLAN-napravi (200 Mb/s, 500
Mb/s, 600 Mb/s oz. 1.000 Mb/s).
8
3.3 Funkcije
Adapter dLAN 550 duo+ ima kontrolno lučko (LED), dva omrežna priključka, tipko za
kodiranje in vgrajeno električno vtičnico.
3.3.1 Kontrolna lučka
Kontrolna lučka (LED) signalizira vsako stanje adapterja dLAN 550 duo+ z različnim
utripanjem in svetenjem:
• LED utripa v enakomernih časovnih presledkih (2 sekundi), ko je adapter dLAN 550
..duo+ povezan z električnim omrežjem, vendar dLAN-povezava ni vzpostavljena.
•.LED sveti belo, ko je adapter dLAN 550 duo+ pripravljen na uporabo in je dLAN-
..povezava vzpostavljena.
• LED hitro utripa, ko se izvaja postopek kodiranja (Pairing) v dLAN-omrežju.
• LED utripa v neenakomernih časovnih presledkih (1 sekunda/15 sekund), ko se adapter
..dLAN 550 duo+ nahaja v energijsko varčnem načinu.
• LED sveti rdeče, ko se hitrost prenosa podatkov adapterja dLAN 550 duo+ ne nahaja na
..optimalnem območju. Napotke za izboljšanje hitrosti prenosa podatkov najdete v
..podpoglavju 5.1 Optimizacija pasovne širine.
3.3.2 Omrežna priključka
Prek dveh omrežnih priključkov lahko z adapterjem dLAN 550 duo+ povežete računalnike ali
druge omrežne naprave s pomočjo običajnih omrežnih kablov.
3.3.3 Tipka za kodiranje
Kodiranje podatkov s pritiskom tipke. Za informacije glede načina delovanja tipke za
kodiranje si preberite podpoglavje 4.2 Kodiranje dLAN-omrežja s pritiskom tipke.
3.3.4 Vgrajena električna vtičnica
Ko želite priključiti več omrežnih naprav prek razdelilne letve, to razdelilno letev priključite na
električno vtičnico adapterja dLAN 550 duo+. Vgrajen omrežni filter odstrani morebitne
motnje priključenih naprav in odločilno izboljša prenos podatkov v omrežju.
Upoštevajte, da so vse dLAN-naprave, ki jih dodate k svojemu omrežju, prav
tako priključene na električno omrežje. dLAN-naprava čez kratek čas preklopi v
način pripravljenosti, če na omrežni vmesnik ni priključena nobena vključena
.............omrežna naprava (npr. računalnik). V načinu pripravljenosti dLAN-naprava
.............prek električnega omrežja ni dosegljiva. Takoj ko je omrežna naprava, ki je
.............priključena na omrežni vmesnik, spet vključena (npr. računalnik), je vaša
.............dLAN-naprava spet dosegljiva prek električnega omrežja.
3.4 Priključitev adapterja dLAN 550 duo+
V tem podpoglavju je opisano, kako adapter dLAN 550 duo+ priključite na računalnik ali
druge omrežne naprave.
Podatek o dovoljenem območju napetosti za napajanje naprave in porabi moči
najdete na nalepki na zadnji strani naprave. Ostale tehnične podatke o izdelku
najdete na naši spletne strani www.devolo.de pod povezavo Service Center.
9
1. Adapter dLAN 550 duo+ prek omrežnih kablov priključite na ustrezne omrežne priključke
....svojih računalnikov ali drugih omrežnih naprav.
Pri polaganju kablov poskrbite za to, da se nihče ne more spotakniti čeznje.
2. Priključite adapter dLAN 550 duo+ na razpoložljivo električno vtičnico.
Električna vtičnica in vse priključene omrežne naprave morajo biti enostavno
dostopne, tako da lahko po potrebi hitro izvlečete električne vtiče.
Za ločitev adapterja od električnega omrežja izvlecite samo napravo oz. njen
električni vtič iz električne vtičnice.
Ostale omrežne naprave, ki so priključene prek razdelilne letve, povežete z električnim
omrežjem, tako da to razdelilno letev priključite na vgrajeno električno vtičnico adapterja
......dLAN 550 duo+.
3. Potem ko priključite najmanj dva dLAN-adapterja v skladu z zgornjim opisom, je vaše
....dLAN-omrežje vzpostavljeno. Za zaščito svojega omrežja nadaljujte s konfiguracijo
....svojega omrežja. Podrobnejše informacije najdete v poglavju 4 dLAN-omrežje.
3.5 Namestitev programske opreme
3.5.1 Programska oprema za Windows
Programsko opremo Devolo si lahko prenesete z naslednje povezave
www.devolo.com/dLAN550duo+. Potem ko na svoj računalnik prenesete namestitveno
datoteko, jo zaženite z dvoklikom.
Nato s pomočjo čarovnika za namestitev namestite Devolo Cockpit za uporabo adapterja v
kombinaciji z operacijskim sistemom Windows. Devolo Cockpit najde vse dosegljive dLANadapterje v vašem dLAN-omrežju, prikazuje informacije o teh napravah in poskrbi za
individualno kodiranje vašega dLAN-omrežja.
Prek dodatne možnosti lahko določite, če se naj informacije o zmogljivosti prenosa, ki jih
dosegajo vaši dLAN-adapterji, posredujejo na Devolo. Podatki, ki se posredujejo na Devolo,
obsegajo vrednosti o zmogljivosti dLAN-naprav. Informacije so anonimne in se analizirajo
zgolj statistično. S posredovanjem svojih podatkov nam pomagate pri nadaljnjih izboljšavah
naših izdelkov. Nameščene komponente programske opreme najdete v skupini programov
Start → Vsi programi → Devolo.
3.5.2 Programska oprema za Mac (OS X)
Programsko opremo Devolo si lahko prenesete z naslednje povezave
www.devolo.com/dLAN550duo+. Potem ko na svoj računalnik prenesete namestitveno
datoteko, jo zaženite z dvoklikom.
3.5.3 Programska oprema za Linux (Ubuntu)
Programsko opremo Devolo si lahko prenesete z naslednje povezave
www.devolo.com/dLAN550duo+. Potem ko na svoj računalnik prenesete namestitveno
datoteko in jo namestite, jo zaženite.
10
4 dLAN-omrežje
4.1 Varnost v dLAN-u
Preden lahko adapter dLAN 550 duo+ uporabljate v svojem dLAN-omrežju, ga morate
najprej povezati z drugimi dLAN-napravami, s katerimi nato tvori omrežje. Pri tem sta
posebej pomembni dve specifični informaciji:
•.Skupna uporaba dLAN-gesla je namenjena kontroli dostopa. Nastane ločeno dLAN-
..omrežje.
•.Skupna uporaba dLAN-gesla je namenjena kodiranju omrežja in s tem zaščiti pred
..prisluškovanjem poslanih podatkov.
dLAN-geslo lahko nastavite na različen način:
•.samodejno s tipko za kodiranje (glejte podpoglavje 4.2 Kodiranje dLAN-omrežja s
..pritiskom tipke)
..ali
• ročno s pomočjo programa Devolo Cockpit (glejte podpoglavje 4.3 Devolo Cockpit).
4.2 Kodiranje dLAN-omrežja s pritiskom tipke
Za kodiranje dLAN-omrežja, v katerem so vse pripadajoče naprave opremljene s tipko za
kodiranje, lahko preprosto uporabite tipko za kodiranje, ki se nahaja na napravi. S pritiskom
te tipke je vaše dLAN-omrežje zavarovano s pomočjo naključnega gesla.
V načinu pripravljenosti konfiguracija ni možna.
V nadaljevanju je opisano natančno postopanje na podlagi možnih scenarijev omrežja:
Kodiranje novega dLAN-omrežja z dvema adapterjema
Potem ko uspešno priključite oba adapterja – v roku 2 minut – pritisnite in 1 sekundo držite
vsako tipko za kodiranje.
Gotovo! Vaše dLAN-omrežje je nato zaščiteno pred nepooblaščenim dostopom.
11
Razširitev obstoječega dLAN-omrežja z novim adapterjem dLAN 550 duo+
Če je vaše obstoječe dLAN-omrežje že zavarovano s pomočjo tipke za kodiranje, lahko za
vključitev dodatnih adapterjev nadaljujete na isti način. Potem ko uspešno priključite nov
adapter dLAN 550 duo+ – v roku 2 minut – najprej pritisnite in (1 sekundo) držite tipko za
kodiranje na enem izmed adapterjev iz vašega obstoječega omrežja, nato pa še pritisnite in
(1 sekundo) držite tipko za kodiranje na novem adapterju dLAN 550 duo+.
Gotovo! Novi adapter dLAN 550 duo+ je povezan z vašim omrežjem. Za vključitev dodatnih
adapterjev v vaše omrežje postopajte v skladu z zgornjim opisom.
Odstranjevanje adapterja dLAN 550 duo+ iz omrežja
Za odstranjevanje adapterja dLAN 550 duo+ iz obstoječega omrežja pritisnite in najmanj 10
sekund držite tipko za kodiranje na ustreznem adapterju. Ta naprava prejme novo naključno
geslo, s čimer je izključena iz vašega omrežja. Ko jo želite nato vključiti v drugo dLANomrežje, postopajte v skladu z zgornjim opisom, v odvisnosti od tega, če želite ustvariti novo
omrežje ali pa razširiti obstoječe omrežje.
12
4.3 Devolo Cockpit
Devolo Cockpit je program za nadzor in kodiranje, ki najde vse dosegljive dLAN-naprave v
vašem domačem omrežju in jih poveže v varno omrežje. Devolo Cockpit nudi enostavno in
intuitivno upravljanje. Po namestitvi programske opreme Devolo najdete program v skupini
programov Start → Vsi programi → Devolo.
Po zagonu programa Devolo Cockpit se pojavijo vse dLAN-naprave, ki so dosegljive v
vašem domačem omrežju. Ta postopek lahko malce traja.
Vsi adapterji, ki jih program najde v omrežju, se pojavijo pod simbolom adapterja z
ustreznim imenom izdelka. Adapter, ki je označen s simbolom levo in se nahaja na
sredini dLAN-omrežja, simbolizira vašo lokalno priključeno napravo. Če je lokalno
...........priključenih več dLAN-naprav, lahko preklapljate med njimi. S klikom miške na simbol
...........adapterja aktivirate ustrezno dLAN-napravo, ki je prikazana poudarjeno.
Barvne povezovalne linije med adapterji signalizirajo trenutno kakovost prenosa:
• Zelena: Omrežna povezava je primerna za pretočno predvajanje HD-videov.
•.Oranžna: Omrežna povezava je primerna za pretočno predvajanje SD-videov in spletne
..igre.
• Rdeča: Omrežna povezava je primerna za enostaven prenos podatkov in internetni dostop.
13
Ko dejansko poteka prenos podatkov iz ene na drugo napravo, je hitrost prenosa podatkov
prikazana na poudarjenem adapterju.
Nastavitve in funkcije
Nastavitve posamezne poudarjene naprave oz. omrežja lahko izvajate tako s pomočjo
upravljalnih polj, ki se nahajajo na spodnjem robu slike, kot tudi prek zavihkov, ki se nahajajo
na strani vsakega adapterja.
Z gumbom Aktualisieren (Posodobi) lahko vedno posodobite pregled najdenih naprav (v
kolikor se to ne zgodi samodejno).
Z gumbom Optionen (Možnosti) ali ustreznim zavihkom posameznega adapterja lahko
prikličete informacije o napravi kot sta npr. uporabljena različica strojno-programske opreme
in individualni MAC-naslov.
Poleg tega imate na voljo možnosti kot so dodelitev dodatnega imena, povrnitev
posamezne naprave v stanje tovarniških nastavitev ali odstranjevanje naprave iz
obstoječega dLAN-omrežja.
Zgoraj navedene možnosti nastavitev se razlikujejo v odvisnosti od funkcije in
opreme vaše naprave.
Prav tako lahko izberete, če se naj informacije o zmogljivosti prenosa vaših dLAN-adapterjev
posredujejo na Devolo.
Podatki, ki se posredujejo na Devolo, obsegajo vrednosti o zmogljivosti dLAN-naprav.
Informacije so anonimne in se analizirajo zgolj statistično. S posredovanjem svojih
......podatkov nam pomagate pri nadaljnjih izboljšavah naših izdelkov.
Optimierungshilfe (Pomoč za optimizacijo) vsebuje napotke za namestitev in informacije o
tem, kako lahko svoje naprave optimalno povežete med seboj.
Prek upravljalnega polja Updates (Posodobitve) si lahko z naše spletne strani
www.devolo.de prenesete samodejne posodobitve strojno-programske opreme. Pogoj za ta
postopek je aktivna internetna povezava.
4.3.1 Kodiranje z Devolo Cockpit
Če uporabljate dLAN-naprave brez tipke za kodiranje, lahko podatke kodirate samo s
pomočjo programa Devolo Cockpit.
Pred postopkom povezovanja si zabeležite vse varnostne ID-številke vseh
dLAN-adapterjev. To edinstveno oznako vsake dLAN-naprave najdete na
nalepki na ohišju. Sestavljena je iz 4 x 4 črk, ki so medsebojno ločene z vezaji
.............(npr. ANJR-KMOR-KSHT-QRUV).
Poskrbite tudi za to, da so vsi dLAN-adapterji povezani z električnim omrežjem
in po potrebi tudi z računalnikom oz. ustreznimi omrežnimi komponentami.
Iskanje lokalnega adapterja
Potem ko je program Devolo Cockpit zagnan, najprej poišče dLAN-adapter, ki je neposredno
povezan z vašim računalnikom.
14
Dodajanje adapterjev
Nato svojemu dLAN-omrežju dodajte vse želene dLAN-naprave, tako da kliknete na gumb
Hinzufügen (Dodaj). Pri tem potrebujete 16-mestno varnostno kodo (varnostno ID-
številko) adapterjev, ki jo najdete na nalepki na zadnji strani ohišja. Nato jo vnesite v polje
Security-ID (Varnostna ID-številka) in potrdite vnos s klikom na OK. Ko je varnostna ID-
številka pravilna in je naprava v dLAN-omrežju dosegljiva, se tako konfiguriran adapter dodeli
vašemu omrežju in je tudi prikazan v programu.
Spreminjanje gesla omrežja
Potem ko svojemu dLAN-omrežju dodate vse želene dLAN-naprave, kliknite na gumb
Kennwort ändern (Spremeni geslo), da dodelite skupno geslo omrežja, ki bo veljalo za vse
registrirane adapterje v vašem osebnem domačem omrežju.
Pri tem lahko izbirate med lastnim geslom, naključnim geslom in standardnim geslom. Za
vnos lastnega gesla, ki mora biti dolgo najmanj osem znakov, ga vnesite v besedilno polje
Netzwerkkennwort (Geslo omrežja) (min. 8 znakov). Druga možnost je, da s klikom na
gumb Sicheres Kennwort generieren (Ustvari varno geslo) samodejno določite in dodelite
naključno izbrano, zelo varno geslo. S klikom na gumb Auslieferungskennwort
(Tovarniško nastavljeno geslo) se dLAN-adapter ponastavi na standardno geslo. Ponavadi
je prikaz gesla iz varnostnih razlogov skrit. Z aktivacijo možnosti Zeichen anzeigen (Prikaži
znake) je trenutno geslo v besedilnem polju čitljivo prikazano.
Standardno geslo, ki ga ima naprava v stanju tovarniški nastavitev, je
''HomePlugAV''.
Ko po uspešni prvi namestitvi kasneje ponovno prikličete program Devolo Cockpit, na
primer za dodajanje novega adapterja v omrežje, se program spomni na naprave, ki ste jih
že vnesli. Novo napravo dodajte v skladu z opisom pod točko Dodajanje adapterjev.
Trenutno geslo omrežja se samodejno dodeli na novo dodani napravi.
5 Dodatek
5.1 Optimizacija pasovne širine
Za odločilno izboljšanje zmogljivosti prenosa v omrežju priporočamo, da upoštevajte
naslednja ''pravila priključitve'':
• Napravo priključite neposredno na stensko vtičnico in se izogibajte uporabi razdelilne letve.
15
•.Dodatne omrežne naprave, ki so povezane prek razdelilne letve, povežite z električnim
..omrežjem prek električne vtičnice na napravi.
•.Za optimalni izkoristek filtrirne funkcije naprave in za izboljšanje prenosa podatkov v
..omrežju, razdelilno letev vedno priključite na električno vtičnico naprave. Če morate
..napajati več naprav, potem uporabite električno vtičnico na steni, ki je bolj oddaljena.
5.2 Odstranjevanje odsluženih naprav
Velja v državah članicah Evropske unije in drugih evropskih državah z ločenim sistemom
zbiranja odpadkov:
Simbol prečrtanega smetnjaka na napravi pomeni, da gre pri tem adapterju za
električno oz. elektronsko napravo, za katero veljajo predpisi evropske direktive o
odpadni električni in elektronski opremi (OEEO). Tako označenih odsluženih
naprav ne smete metati med gospodinjske odpadke. Namesto tega jih je treba
brezplačno oddati na zbirališču odpadkov svoje občine. Za podrobnejše
.................informacije se obrnite na svojo mestno ali občinsko upravo.
devolo AG
Charlottenburger Allee 60
52068 Aachen
Nemčija
www.devolo.de
16
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Komplet za Powerline omrežje Devolo dLAN 550 duo+
Kat. št.: 12 26 899
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Datum izročitve blaga in žig prodajalca:
••••••••••••••••
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Loading...
