devolo dLAN 500 WiFi Service Manual

The Network Innovation

dLAN®

500 WiFi

devolo dLAN® 500 WiFi

Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften. devolo haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist.

Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Marken

TM

Android HomePlug Linux Ubuntu Mac iPhone

ist eine eingetragene Marke der Open Handset Alliance.

®

ist eine eingetragene Marke der HomePlug Powerline Alliance.

®

ist eine eingetragene Marke von Linus Torvalds.

®

ist eine eingetragene Marke von Canonical Ltd.

®

und Mac OS X® sind eingetragene Marken von Apple Computer, Inc.

®

, iPad® und iPod® sind eingetragene Marken von Apple Computer, Inc.

Windows® und Microsoft® sind eingetragene Marken von Microsoft, Corp.

®

, Wi-Fi Protected AccessTM, WPATM, WPA2TM und Wi-Fi Protected SetupTM sind eingetragene Marken der Wi-Fi Alliance®.

Wi-Fi devolo, dLAN

®

, Vianect® sowie das devolo-Logo sind eingetragene Marken der devolo AG.

Das Firmware-Paket von devolo enthält Dateien, die unter verschiedenen Lizenzen verbreitet werden, insbesondere unter devolo-proprietärer Lizenz bzw. unter einer Open Source Lizenz (GNU General Public License, GNU Lesser General Public License oder FreeBSD License). Der Source-Code, der als Open Source verbreiteten Dateien, kann schriftlich über gpl@devolo.de angefordert werden.

Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.

devolo AG

Charlottenburger Allee 60 52068 Aachen Deutschland

www.devolo.de

Aachen, September 2014

Inhalt

1 Ein Wort vorab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.1 Zu diesem Handbuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

1.1.1 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1.1.2 CE-Konformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1.1.3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1.2 devolo im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.1 Was steckt hinter dLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.2 Was ist ein WLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

2.2.1 Wi-Fi oder WLAN? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.3 dLAN 500 WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

2.3.1 dLAN Cockpit App . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.3.2 WiFi Move Technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.4 Anwendungsbeispiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3 Schnellstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

3.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.3 dLAN 500 WiFi anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.4 devolo-Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.1 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

4.2 Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4.3 Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.3.1 WLAN-Knopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.3.2 dLAN-Knopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

4.3.3 Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4.3.4 Netzwerkanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4.3.5 WLAN-Antennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

devolo dLAN 500 WiFi

Inhalt

4.4 dLAN 500 WiFi anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4.4.1 Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5 dLAN-Netzwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.1 dLAN-Netzwerk per Knopfdruck verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

5.2 dLAN Cockpit App . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

5.2.1 Übersichtsseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

5.2.2 Einstellungsmenü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

5.2.3 Menü am unteren Bildschirmrand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

5.3 dLAN Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

5.3.1 Mit dLAN Cockpit verschlüsseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

6 Netzwerkkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

6.1 Eingebaute Konfigurationsoberfläche aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

6.2 Menübeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

6.3 Statusübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

6.3.1 dLAN-Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

6.3.2 WLAN-Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

6.3.3 Ethernet-Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

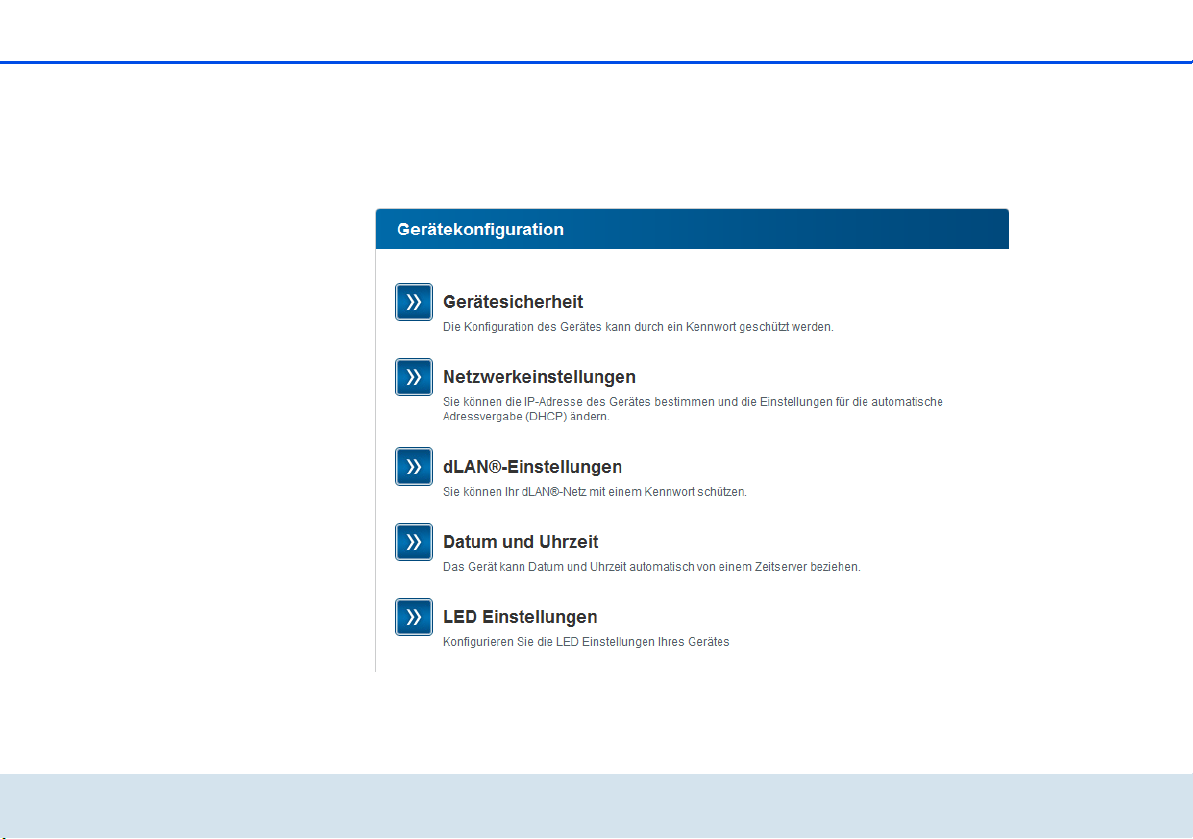

6.4 Gerätekonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

6.4.1 Gerätesicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

6.4.2 Netzwerkeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

6.4.3 dLAN-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

6.4.4 Zeitserver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

6.4.5 LED-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

6.5 WLAN-Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

6.5.1 Access-Point . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

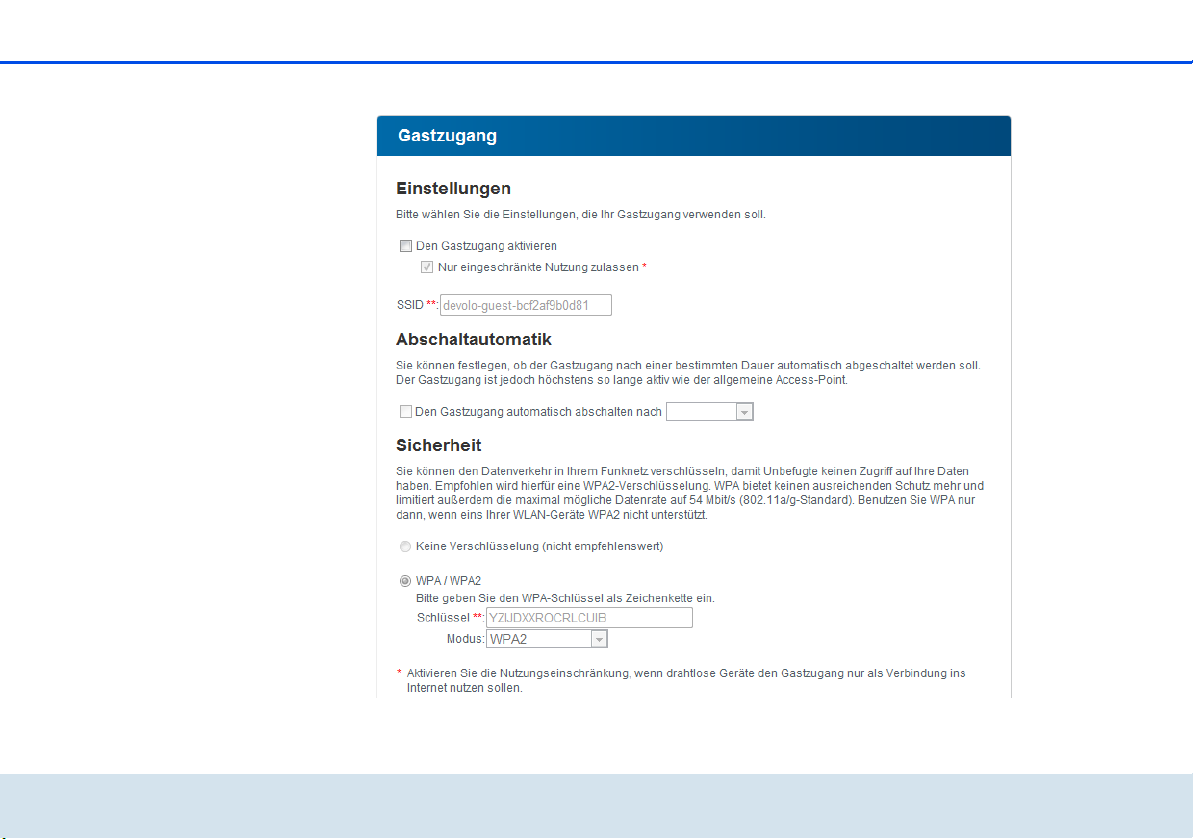

6.5.2 Gastzugang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

6.5.3 WLAN-Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

6.5.4 Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

6.5.5 WLAN-Zeitsteuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

6.5.6 Wi-Fi Protected Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

6.5.7 WiFi Move Technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

devolo dLAN 500 WiFi

Inhalt

6.6 Verwaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

6.6.1 Konfiguration zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

6.6.2 Konfigurationsdatei speichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

6.6.3 Konfiguration wiederherstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

6.6.4 Firmware aktualisieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

7 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

7.1 Bandbreitenoptimierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

7.2 Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

7.3 Allgemeine Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

devolo dLAN 500 WiFi

Inhalt

devolo dLAN 500 WiFi

Ein Wort vorab 7

1Ein Wort vorab

Vielen Dank!

Der dLAN 500 WiFi verbindet neueste Technologie und dezentes Design mit bester Internet-Verbindung. Als dLAN-Adapter nutzt der dLAN 500 WiFi die interne Stromleitung und bringt so das Internet in jeden Raum. Das integrierte Wireless LAN sichert eine zusätzliche Internetabdeckung.

Für noch mehr Freiheiten sorgt die WiFi Move Technology: Alle Endgeräte werden automatisch mit dem Netzwerk verbunden, d. h. in allen Räumen und Etagen ist automatisch bester WLAN-Empfang!

Mit Hilfe von dLAN Cockpit App für Smartphones und Tablets haben Sie alle dLAN- und WLAN-Geräte Ihres Heimnetzwerkes jederzeit und von überall im Blick.

1.1 Zu diesem Handbuch

Neben einer kleinen Einführung in die Grundlagen der Themen „dLAN“ und „WLAN“ sowie einer Vorstellung der devolo-Produkte dLAN 500 WiFi mit der WiFi Move Technology und dLAN Cockpit App in Ka-

pitel 2, beschreibt Kapitel 3 den Schnellstart. In Kapitel 4 erfahren Sie, wie Sie den dLAN 500 WiFi er-

folgreich in Betrieb nehmen und dLAN Cockpit App vom jeweiligen Store herunterladen können. Was Sie tun müssen, um Ihr dLAN 500 WiFi ins dLANNetz einzubinden und mit Hilfe der dLAN Cockpit App bzw. dLAN Cockpit Software verwalten zu können, erfahren Sie in Kapitel 5. Kapitel 6 beschreibt im Detail die Einstellungsmöglichkeiten der eingebauten Konfigurationsoberfläche und damit auch den Zugang zum WLAN. Bandbreitenoptimierung, Hinweise zur Umweltverträglichkeit des Gerätes und unsere Garantiebedingungen in Kapitel 7, bilden den Abschluss des Handbuches.

Beschreibung der Symbole

In diesem Abschnitt beschreiben wir kurz die Bedeutung der verwendeten Symbole.

Sehr wichtiger Hinweis, dessen Nichtbeachtung zu Schäden führen kann.

Wichtiger Hinweis, dessen Beachtung empfehlenswert ist.

Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.

devolo dLAN 500 WiFi

8 Ein Wort vorab

1.1.1 Bestimmungsgemäßer Gebrauch

Verwenden Sie den Adapter wie in dieser Anleitung beschrieben, um Schäden und Verletzungen zu vermeiden.

Das Gerät darf nur in geschlossenen Räumlichkeiten verwendet werden.

1.1.2 CE-Konformität

Das Produkt entspricht den grundlegenden Anforderungen der Richtlinie 1999/5/EC (R&TTE), der EMV- Richtlinie 2004/108/EC sowie den übrigen einschlägigen Bestimmungen des FTEG.

Das Produkt ist zum Betrieb in der EU, Schweiz und Norwegen vorgesehen.

Das Produkt ist eine Einrichtung der Klasse A. Diese Klasse kann im Wohnbereich Funkstörungen verursachen.

"99/05/EC" (R&TTE Directive) ist eine Richtlinie wie die EMV-Richtlinie. Sie gilt für Funksendeeinrichtungen (Radio equipment) und Telekommunikations-Endgeräte (telecommunication terminal equipment). Die Einhaltung dieser Richtlinien wird über die Anwendung harmonisierter EN Normen nachgewiesen.

Den zulässigen Spannungsbereich für den Betrieb des Gerätes sowie die Leistungsaufnahme entnehmen Sie bitte dem Etikett auf der Rückseite des Gerätes. Weitere technische Angaben stehen unter www.devolo.de

Die CE-Erklärung zu diesem Produkt finden Sie auf der beiliegenden Produkt-CD unter CE.

zur Verfügung.

devolo dLAN 500 WiFi

Ein Wort vorab 9

1.1.3 Sicherheitshinweise

Alle Sicherheits- und Bedienungsanweisungen sollen vor Inbetriebnahme von devolo Geräten gelesen und verstanden worden sein und für zukünftige Einsichtnahmen aufbewahrt werden.

GEFAHR durch Elektrizität

devolo Geräte dürfen vom Anwender nicht geöffnet werden. Beim Öffnen der Geräte besteht Strom- schlaggefahr!

devolo Geräte sind für den Anwender wartungsfrei. Im Schadensfall trennen Sie das devolo Gerät vom Stromnetz, indem Sie dieses selbst oder dessen Netzstecker aus der Steckdose ziehen. Wenden Sie sich dann ausschließlich an qualifiziertes Fachpersonal (Kundendienst). Ein Schadensfall liegt z. B. vor,

쎲 wenn das Stromkabel oder der Stecker beschädigt

ist.

쎲 wenn das devolo Gerät mit Flüssigkeit (z.B. Regen

oder Wasser) überschüttet wurde.

쎲 wenn das devolo Gerät funktionslos ist. 쎲 wenn das Gehäuse des devolo Gerätes beschädigt

ist.

devolo Geräte dürfen ausschließlich an einem Versor-

gungsnetz betrieben werden, wie auf dem Typen-

schild beschrieben. Zur Spannungsversorgung nutzen

Sie nur das beiliegende Stromkabel bzw. Netzteil.

Um das devolo Gerät vom Stromnetz zu trennen, ziehen Sie das Gerät selbst bzw. dessen Netzstecker aus der Steckdose. Die Steckdose sowie alle angeschlos-

senen Netzwerkgeräte sollen leicht zugänglich sein, damit Sie im Bedarfsfall die Netzstecker schnell ziehen können.

devolo Geräte dürfen nur in geschlossenen Räumlichkeiten verwendet werden.

Verwenden Sie devolo Geräte ausschließlich an einem trockenen Standort.

Zur Reinigung trennen Sie devolo Geräte vom Stromnetz! Vermeiden Sie lösungshaltige Reinigungs-

mittel, da dies zu Beschädigungen des Gehäuses führen kann. Verwenden Sie zur Reinigung nur ein trockenes Tuch.

GEFAHR durch Überhitzung

Batterien dürfen niemals großer Hitze wie direkte Sonneneinstrahlung, Feuer o. ä. ausgesetzt werden.

Mehrere devolo Geräte dürfen nicht direkt ineinan- der gesteckt werden.

devolo dLAN 500 WiFi

10 Ein Wort vorab

devolo Geräte sollen nur an Plätzen aufgestellt werden, welche eine ausreichende Belüftung gewähren. Schlitze und Öffnungen am Gehäuse dienen der Belüftung:

쎲 Decken Sie devolo Geräte bei Betrieb nicht ab. 쎲 Stellen Sie keine Gegenstände auf devolo

Geräte.

쎲 Stecken Sie keine Gegenstände in die Öffnun-

gen der devolo Geräte.

쎲 devolo Geräte dürfen nicht in direkter Nähe einer

offenen Flamme (z. B. Feuer, Kerze) eingesetzt werden.

쎲 devolo Geräte dürfen nicht direkter Wärme-

strahlung ausgesetzt sein (z. B. Heizkörper, Son-

neneinstrahlung).

1.2 devolo im Internet

Weitergehende Informationen zu unseren Produkten und zum Thema „dLAN“ finden Sie auch im Internet unter www.devolo.de lassen sich nicht nur Produktbeschreibungen und Dokumentationen, sondern auch aktualisierte Versionen der devolo-Software und der Firmware des Gerätes herunterladen.

. Im Bereich Service Center

Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben, nehmen Sie bitte unter der E-MailAdresse support@devolo.de

Kontakt mit uns auf!

devolo dLAN 500 WiFi

Einleitung 11

2 Einleitung

dLAN ist eine intelligente und sichere Technologie, mit der Sie einfach, schnell und preiswert ein Heimnetz über das Stromnetz aufbauen, ohne erst eine aufwendige Verkabelung durchführen zu müssen.

2.1 Was steckt hinter dLAN?

Beim dLAN (direct Local Area Network) wird das vorhandene Stromnetz zur Übertragung von Daten zwischen verschiedenen, über entsprechende Adapter miteinander verbundenen, Computern und anderen Netzwerkkomponenten genutzt. Jede Steckdose wird dadurch auch zur „Netzwerksteckdose“. Zur Übermittlung werden die Daten umgewandelt („moduliert“) und als Signal über die Stromleitungen geschickt. Modernste Technik gewährleistet dabei, dass sich Stromund Datennetz nicht gegenseitig stören. Dabei ist die Vernetzung über dLAN schnell und sicher. Die übertragenen Informationen werden mit einem Kennwort verschlüsselt, um das Abhören durch Dritte zu verhindern.

2.2 Was ist ein WLAN?

Der Begriff WLAN (Wireless Local Area Network) steht für die Vernetzung von Computern und anderen Geräten per Funk. Zwar lassen sich auch Computer paar-

weise („peer-to-peer”, p2p) drahtlos miteinander verbinden, in der Regel sorgt jedoch eine zentrale Sendestation (Access-Point) für die Vernetzung der verschiedenen Geräte. Häufig werden solche AccessPoints mittlerweile mit Modems für den Internetzugang und Routern als Vermittler in einem Netzwerk zu einer Einheit kombiniert.

Das durch einen bestimmten Sendekanal (von 1 bis 13) und Namen (SSID) von einer Sendestation etablierte Funknetzwerk hat nur eine beschränkte Reichweite. Der auch als „Funkzelle” bezeichnete Empfangsbereich eines Access-Points wird insbesondere durch Gebäudemauern stark eingeschränkt. Häufig ist nur im gleichen Raum eine stabile Funkverbindung zwischen verschiedenen WLAN-Geräten möglich.

Da der Netzwerkzugang im WLAN natürlich nicht, wie beispielsweise im LAN (per Netzwerkkabel) oder dLAN (per Stromnetz) kontrolliert werden kann, stellt die freie Übertragung von Daten durch den Raum natürlich besondere Anforderungen an die Absicherung des Netzwerks. Daher wurden eine ganze Reihe von Sicherheitsmaßnahmen vorgesehen, wie beispielsweise ein versteckter Funknetzname (SSID), die Verschlüsselung der übertragenen Daten und eine Zugangskontrolle über die Kennungen (MAC-Adressen) der Funknetzkarten.

devolo dLAN 500 WiFi

12 Einleitung

2.2.1 Wi-Fi oder WLAN?

Wi-Fi ist ein erfundener Markenbegriff der Wi-Fi-

Alliance, ein Konsortium, das Geräte mit Funkschnittstellen zertifiziert. In vielen Ländern wird Wi-Fi auch als Synonym für WLAN benutzt, was streng genommen nicht richtig ist, da Wi-Fi den Funkstandard und WLAN das Funknetzwerk bezeichnet.

2.3 dLAN 500 WiFi

Der dLAN 500 WiFi vereint die Technologien LAN, WLAN (Wireless) und dLAN in einem Gehäuse:

쎲 Ihr Heimnetz aus der Steckdose. Auspacken. Ein-

stecken. Loslegen. Die einfache Verbindung über die hausinterne Stromleitung. Und schon wird jede gewünschte Steckdose zum Internetzugang.

쎲 Highspeed-Datenübertragung mit bis zu

500 Mbit/s und einem Fast-Ethernet-Anschluss für den Anschluss eines weiteren Endgeräts (z. B. Computer, Smart-TV, Spielekonsole etc.)

쎲 Die Steckdose ist auch der neue WLAN-Zugang –

mit WiFi Move Technology haben Sie im gesamten Haus optimalen WLAN-Empfang für Smartphones, Notebooks und Tablets – ganz automatisch (mind. zwei dLAN 500 WiFi-Adapter erforderlich; siehe Network Kit:).

쎲 Automatische Verschlüsselung! Schutz vor unbe-

fugtem Zugriff per Knopfdruck für WiFi (WPS)

쎲 Automatischer Phasensprung: So kommt das

Internet in jeden Raum und wird zu Ihrem Heimnetzwerk.

쎲 Verwenden Sie Drucker und Festplatten gemein-

sam. Greifen Sie auf Ihre Musik, Fotos und Daten zu oder streamen Sie HD-Videos in bester Qualität.

쎲 Einfache Verwaltung des dLAN-Heimnetzwerks via

dLAN Cockpit App oder dLAN Cockpit-Software für die Heimnetz-Konfiguration am PC (Windows, Mac OS X und Linux)

쎲 Automatische Verschlüsselung! Schutz vor unbe-

fugtem Zugriff per Knopfdruck für dLAN (AES).

쎲 Minimaler Energieverbrauch intelligent und auto-

matisch.

쎲 Kompatibel mit allen dLAN-Adaptern (200 Mbit/s

bzw. 500 Mbit/s)

쎲 Handliches Design für komfortable Platzierung im

ganzen Haus, an jeder Steckdose.

2.3.1 dLAN Cockpit App

dLAN Cockpit App ist devolos kostenlose App, um

auch per Smartphone oder Tablet die WLAN-, dLANund LAN-Verbindungen des dLAN 500 WiFi kontrollieren und konfigurieren zu können. Das Smartphone

devolo dLAN 500 WiFi

Einleitung 13

Abb. 1

bzw. Tablet verbindet sich dabei über WLAN mit dem dLAN 500 WiFi zuhause.

2.3.2 WiFi Move Technology

WiFi Move Technology ist eine Funktion des

dLAN 500 WiFi zur automatischen Synchronisierung der gesamten WLAN-Einstellungen aller in Ihrem Heimnetzwerk angeschlossen dLAN 500 WiFi-Adapter. WiFi Move Technology wird einfach per Knopfdruck am Adapter aktiviert. Mehr Informationen dazu finden Sie im Kapitel 3 Schnellstart.

2.4 Anwendungsbeispiele

dLAN 500 WiFi rundet Ihr Heimnetzwerk ab

Einerseits verbinden Sie feststehende Netzwerkgeräte, (wie in Abbildung 1 dargestellt) z. B. Computer und Internetzugangsgerät per dLAN; andererseits schließen Sie Geräte wie Smartphone, Laptop und Tablet über WLAN mit in Ihr Heimnetzwerk ein. Jeder weitere dLAN 500 WiFi-Adapter (z. B. auf jeder Etage einen) macht es Ihnen leicht, überall im Haus über WLAN und/oder dLAN vollen Internetzugriff zu ermöglichen.

devolo dLAN 500 WiFi

14 Einleitung

Abb. 2

WiFi Move Technology

Dank WiFi Move Technology findet zwischen allen dLAN 500 WiFi-Adaptern eine automatische Synchronisation der WLAN-Einstellungen statt, so dass Ihnen lästiges Konfigurieren jedes einzelnen dLAN 500 WiFiAdapters erspart bleibt (siehe Abbildung 2).

devolo dLAN 500 WiFi

Schnellstart 15

3 Schnellstart

In diesem Kapitel erfahren Sie alles Wissenswerte zur schnellen Inbetriebnahme Ihres dLAN 500 WiFi im dLAN- und WLAN-Netz. Des Weiteren führen wir Sie durch die Installation devolo-Software.

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres dLAN 500 WiFi beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:

쎲 Single Kit:

쑗 dLAN 500 WiFi 쑗 gedruckte Installationsanleitung 쑗 CD mit Software und Online-Dokumentation

oder

쎲 Starter Kit:

쑗 dLAN 500 WiFi 쑗 dLAN 500 duo 쑗 Netzwerkkabel 쑗 gedruckte Installationsanleitung 쑗 CD mit Software und Online-Dokumentation

oder

쎲 Network Kit:

쑗 Zwei dLAN 500 WiFi 쑗 dLAN 500 duo 쑗 Netzwerkkabel 쑗 gedruckte Installationsanleitung 쑗 CD mit Software und Online-Dokumentation

devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.

3.2 Systemvoraussetzungen

쎲 Betriebssysteme: Windows XP (32 bit), Win-

dows Vista Home Premium (32 bit/64 bit), Windows 7 Home Premium (32 bit/64 bit), WIndows 8, Linux (Ubuntu), Mac OS X, Mac iOS, Android

쎲 Netzwerkanschluss

Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte bzw. einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.

Zum Aufbau eines dLAN (AV)-Netzwerkes benötigen Sie mindestens zwei dLAN (AV)-Geräte (200 Mbit/s bzw. 500 Mbit/s).

devolo dLAN 500 WiFi

16 Schnellstart

3.3 dLAN 500 WiFi anschließen

Das Gerät darf nur in geschlossenen Räumlichkeiten verwendet werden.

Bestehendes dLAN-Netzwerk erweitern durch einen neuen dLAN 500 WiFi (Single Kit)

Notieren Sie sich vor dem Vernetzungsvorgang den WiFi key des dLAN 500 WiFi. Sie finden den eindeutigen Schlüssel des Adapters auf dem Etikett auf der Rückseite des Gehäuses.

햲 Stecken Sie den dLAN 500 WiFi in eine Wand-

steckdose. Sobald die Kontrollleuchte des dLANKnopfes grün leuchtet (nach ca. 45 Sek.), ist der Adapter betriebsbereit.

Wenn Sie nur die WLAN-Funktion am dLAN 500 WiFi nutzen möchten, stekken Sie den Adapter in eine Steckdose, ohne jegliche Verkabelung. Sie können den dLAN 500 WiFi auch über ein handelsübliches Netzwerkkabel an den Netzwerkanschluss eines Netzwerkgerätes, z. B. Computer anschließen. (siehe 2.4 Anwendungsbei- spiele)

Die Steckdose sollte sich in Reichweite des angeschlossenen Netzwerkgerätes befinden. Der dLAN 500 WiFi mit dem kabelgebundenen Netzwerkgerät sollte leicht zugänglich sein. Um den dLAN 500 WiFi auszuschalten bzw. vom Stromnetz zu trennen, ziehen Sie das Gerät aus der Steckdose heraus.

햳 Ist Ihr bestehendes dLAN-Netzwerk bereits mit

Hilfe des Verschlüsselungsknopf gesichert, können Sie auch auf die gleiche Weise fortfahren, um weitere Adapter zu integrieren. Nachdem Sie den neuen dLAN 500 WiFi erfolgreich angeschlossen haben, drücken Sie – innerhalb von 2 Minuten – zuerst den Verschlüsselungsknopf (ca. 1 Sekunde) eines Adapters aus Ihrem bestehenden Netzwerk und anschließend den Verschlüsselungsknopf (ca. 1 Sekunde) des neuen dLAN 500 WiFi.

햴 Fertig! Der neue dLAN 500 WiFi ist in Ihr beste-

hendes dLAN-Netzwerk eingebunden.

햵 Um den dLAN 500 WiFi über WLAN mit Ihrem

Laptop, Tablet oder Smartphone zu verbinden,

devolo dLAN 500 WiFi

Schnellstart 17

geben Sie den zuvor notierten WiFi key als Netzwerksicherheitsschlüssel ein.

햶 Fahren Sie mit der Konfiguration Ihres Netzwerkes

fort, um Ihr WLAN-Netzwerk noch individuell zu sichern. Lesen Sie dazu in Kapitel 6 Netzwerk- konfiguration weiter.

Verschlüsseln eines neuen dLAN-Netzwerkes mit einem oder mehreren dLAN 500 WiFi und einem dLAN 500 duo (Starter Kit bzw. Network Kit)

Notieren Sie sich vor dem Vernetzungsvorgang den WiFi key eines dLAN 500 WiFi. Sie finden den eindeutigen Schlüssel des Adapters auf dem Etikett auf der Rückseite des Gehäuses.

햲 Schließen Sie den dLAN 500 duo an den Netzwer-

kanschlusses Ihres Internetzugangsgerätes an.

햳 Stecken Sie den dLAN 500 WiFi in eine Wand-

steckdose. Sobald die Kontrollleuchte des dLANKnopfes grün leuchtet (nach ca. 45 Sek.), ist der Adapter betriebsbereit.

Wenn Sie nur die WLAN-Funktion am dLAN 500 WiFi nutzen möchten, stekken Sie den Adapter in eine Steckdose, ohne jegliche Verkabelung. Sie können den dLAN 500 WiFi auch über ein handelsübliches Netzwerkkabel an den Netzwerkanschluss eines Netzwerkgerätes, z. B. Computer anschließen (siehe 2.4 Anwendungsbei- spiele).

Die Steckdose sollte sich in Reichweite des angeschlossenen Netzwerkgerätes befinden. Der dLAN 500 WiFi mit dem kabelgebundenen Netzwerkgerät sollte leicht zugänglich sein. Um den dLAN 500 WiFi auszuschalten bzw. vom Stromnetz zu trennen, ziehen Sie das Gerät aus der Steckdose heraus.

햴 Nachdem Sie beide Adapter erfolgreich ange-

schlossen haben, drücken Sie – innerhalb von 2 Minuten – zuerst den Verschlüsselungsknopf des dLAN 500 duo (ca. 1Sekunde) und anschließend den dLAN-Knopf des dLAN 500 WiFi (ca. 1Sekunde).

devolo dLAN 500 WiFi

18 Schnellstart

햵 Fertig! Ihr dLAN-Netzwerk ist nun vor unbefugtem

Zugriff geschützt.

햶 Um den dLAN 500 WiFi über WLAN mit Ihrem

Laptop, Tablet oder Smartphone zu verbinden, geben Sie den zuvor notierten WiFi key als Netzwerksicherheitsschlüssel ein.

햷 Fahren Sie mit der Konfiguration Ihres Netzwerkes

fort, um Ihr WLAN-Netzwerk noch individuell zu sichern. Lesen Sie dazu in Kapitel 6 Netzwerk- konfiguration weiter.

WiFi Move Technology

햸 Um weitere dLAN 500 WiFi in Ihr Heimnetzwerk

einzubinden, wiederholen Sie Schritt

햹 Drücken Sie – innerhalb von 2 Minuten –

.

zuerst den dLAN-Knopf des bereits vorhandenen dLAN 500 WiFi (ca. 1 Sekunde) und abschließend den dLAN-Knopf des neuen dLAN 500 WiFi (ca. 1 Sekunde).

햺 Der bereits vorhandene dLAN 500 WiFi überträgt

seine gesamte WLAN-Konfiguration auf den neuen dLAN 500 WiFi-Adapter. Bereits vorhandene sowie der neue dLAN 500 WiFi-Adapter sind nun dauerhaft miteinander verbunden und tauschen ab jetzt Änderungen an der WLAN- Konfiguration automatisch untereinander aus.

Mehr Informationen zur WiFi Move Technology finden Sie im Kapitel 2 Einleitung und 6.5.7 WiFi Move Technology.

3.4 devolo-Software installieren

dLAN Cockpit App herunterladen

햲 Laden Sie dLAN Cockpit App vom entsprechen-

den Store auf Ihr Smartphone bzw. Tablet herunter.

Am schnellsten finden Sie dLAN Cockpit App, indem Sie im Store auf die Lupe klicken und direkt nach dLAN Cockpit suchen.

햳 dLAN Cockpit wird wie gewohnt in die App-Liste

Ihres Smartphones bzw. Tablets abgelegt. Per Tipp auf das dLAN Cockpit-Symbol gelangen Sie in das Startmenü.

Weitere Informationen lesen Sie im Kapitel 5.2 dLAN Cockpit App.

Software für Windows

Mit Hilfe des Installationsassistenten wird sowohl die Konfigurationssoftware des Adapters als auch devolo dLAN Cockpit unter dem Windows-Betriebssystem installiert.

devolo dLAN 500 WiFi

Schnellstart 19

쎲 Die Software dLAN Cockpit findet alle erreichba-

ren dLAN-Adapter in Ihrem dLAN-Netzwerk, zeigt Informationen zu diesen Geräten an und verschlüsselt Ihr dLAN-Netzwerk individuell.

쎲 Über die Konfigurationsoberfläche des

dLAN 500 WiFi können Sie u. a. Ihr WLAN-Netzwerk konfigurieren.

Um die Software zu installieren, legen Sie die mitgelieferte CD-ROM in das CD-Laufwerk Ihres Computers.

Falls auf Ihrem Computer Autoplay aktiviert ist, startet die Installation automatisch. Öffnen Sie ansonsten das Verzeichnis mit dem Windows Explorer, indem Sie mit der rechten Maustaste auf Start (bzw. Windows-Logo) klicken und im Kontextmenü den Eintrag Windows Explo- rer auswählen. Starten Sie dann den Installationsassistenten manuell.

Über eine weitere Option lässt sich festlegen, ob Informationen über die bei Ihnen erzielten Übertragungsleistungen der dLAN-Adapter an devolo übermittelt werden dürfen. Die an devolo übermittelten Daten umfassen Performance-Werte der dLAN-Geräte. Die Informationen werden anonymisiert und ausschließlich statistisch ausgewertet. Sie helfen uns durch die Übermittlung, unsere Produkte weiter zu verbessern. Sie finden die installierten Software-

Anwendungen in der Programmgruppe Start  Alle Programme  devolo.

Software für Mac (OS X)

Im Verzeichnis software  mac finden Sie die dLANKonfigurationssoftware.

Software für Linux (Ubuntu)

Im Verzeichnis software  linux finden Sie die dLANKonfigurationssoftware.

devolo dLAN 500 WiFi

20 Schnellstart

devolo dLAN 500 WiFi

Inbetriebnahme 21

Abb. 3 ist länderspezifisch

4 Inbetriebnahme

In diesem Kapitel erfahren Sie alles Wissenswerte zur Inbetriebnahme Ihres dLAN 500 WiFi. Wir beschreiben Funktionen sowie den Anschluss des Gerätes. Des Wei-

teren stellen wir Ihnen die mitgelieferte devolo-Software kurz vor und führen Sie anschließend durch deren Installation.

devolo dLAN 500 WiFi

22 Inbetriebnahme

4.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres dLAN 500 WiFi beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:

쎲 Single Kit:

쑗 dLAN 500 WiFi 쑗 gedruckte Installationsanleitung 쑗 CD mit Software und Online-Dokumentation

oder

쎲 Starter Kit:

쑗 dLAN 500 WiFi 쑗 dLAN 500 duo 쑗 Netzwerkkabel 쑗 gedruckte Installationsanleitung 쑗 CD mit Software und Online-Dokumentation

oder

쎲 Network Kit:

쑗 Zwei dLAN 500 WiFi 쑗 dLAN 500 duo 쑗 Netzwerkkabel 쑗 gedruckte Installationsanleitung 쑗 CD mit Software und Online-Dokumentation

devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.

4.2 Systemvoraussetzungen

쎲 Betriebssysteme: Windows XP (32 bit), Win-

dows Vista Home Premium (32 bit/64 bit), Windows 7 Home Premium (32 bit/64 bit), WIndows 8, Linux (Ubuntu), Mac OS X, Mac iOS und Android

쎲 Netzwerkanschluss

Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte bzw. einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.

Zum Aufbau eines dLAN (AV)-Netzwerkes benötigen Sie mindestens zwei dLAN (AV)-Geräte (200 Mbit/s bzw. 500 Mbit/s).

devolo dLAN 500 WiFi

Inbetriebnahme 23

Abb. 4

4.3 Funktionen

Der dLAN 500 WiFi verfügt über einen WLAN- und einen dLAN-Knopf mit LED-Statusanzeige, einen Netzwerkanschluss und einen Reset-Taster.

Die LED-Statusanzeige kann auf der Konfigurationsoberfläche des dLAN 500 WiFi deaktiviert werden (siehe 6.4.5 LED-Einstellungen).

4.3.1 WLAN-Knopf

Der WLAN-Knopf steuert die folgenden WLANFunktionen:

쎲 WLAN ein/aus:

쑗 Im Auslieferungszustand ist WLAN bereits

eingeschaltet und die WLAN-Verschlüsselung WPA2 eingestellt. Der Standard-WLANSchlüssel für die Erstinstallation des dLAN 500 WiFi ist der WiFi key des Adapters.

Notieren Sie sich vor dem Vernetzungsvorgang den WiFi key des dLAN 500 WiFi, dessen gesamte WLAN-Konfiguration auf alle anderen dLAN 500 WiFi-Adapter übertragen werden soll. Sie finden den eindeutigen Schlüssel auf dem Etikett auf der Rückseite des Gehäuses.

devolo dLAN 500 WiFi

24 Inbetriebnahme

쑗 Um WLAN auszuschalten, halten Sie den

WLAN-Knopf länger als 3 Sekunden gedrückt.

쑗 Um WLAN wieder einzuschalten, drücken

Sie den WLAN-Knopf kurz.

쎲 WLAN-Netzwerk mit WPS verschlüsseln

쑗 Befindet sich das Gerät im Auslieferungszu-

stand, drücken Sie kurz den WLAN-Knopf, um WPS zu aktivieren.

쑗 War die WLAN-Verbindung ausgeschaltet

und Sie möchten WPS aktivieren, drücken Sie den WLAN-Knopf zweimal; einmal um WLAN einzuschalten, einmal um WPS zu aktivieren.

WPS ist ein von der Wi-Fi Alliance entwickelter Verschlüsselungsstandard zur Erhöhung der Sicherheit in einem WLAN-Heimnetzwerk. Das Ziel von WPS ist es, das Hinzufügen von Geräten in ein bestehendes Netzwerk zu vereinfachen. Ausführlichere Informationen dazu finden Sie im Kapitel 6.5.6 Wi-Fi Protected Setup.

쎲 Kontrollleuchten:

Die integrierten Kontrollleuchten (LEDs) zeigen alle WLAN-Status des dLAN 500 WiFi durch Blinkund Leuchtverhalten an:

쑗 Bei ausgeschalteter WLAN-Verbindung ist

auch die LED aus.

쑗 Bei eingeschalteter WLAN-Verbindung leuch-

tet die LED grün.

쑗 WPS-Pairing wird durch schnelles Blinken

dargestellt.

4.3.2 dLAN-Knopf

Der dLAN-Knopf steuert die folgenden dLANFunktionen:

쎲 dLAN-Netzwerk verschlüsseln

쑗 Um Ihr dLAN-Netzwerk individuell zu ver-

schlüsseln, drücken Sie an den angeschlossenen Geräten – innerhalb von 2 Minuten –

jeden dLAN-bzw. Verschlüsselungsknopf ca. 1 Sekunde (siehe 5.1 dLAN-Netzwerk per Knopfdruck verschlüsseln).

쑗 Um ein dLAN-Gerät aus Ihrem Netzwerk zu

entfernen, drücken Sie mindestens 10 Sekunden den dLAN- bzw. Verschlüsselungsknopf des entsprechenden Gerätes (siehe 5.1 dLAN-Netzwerk per Knopfdruck verschlüsseln).

쎲 Kontrollleuchten:

Die integrierten Kontrollleuchten (LEDs) zeigen

devolo dLAN 500 WiFi

Inbetriebnahme 25

alle dLAN-Status des dLAN 500 WiFi durch Blinkund Leuchtverhalten an:

쑗 Die LED blinkt langsam. Es besteht keine

Verbindung zum dLAN-Netzwerk.

Prüfen Sie, ob der Adapter vorschriftsmäßig an das Stromnetz angeschlossen ist und ob der Verschlüsselungsvorgang erfolgreich durchgeführt wurde. Mehr Informationen dazu finden Sie unter 4.4 dLAN 500 WiFi anschließen und 5 dLAN-Netzwerk.

쑗 Die LED leuchtet grün. Die Netzwerkverbin-

dung eignet sich für HD-Video-Streaming.

쑗 Die LED leuchtet orange. Die Netzwerkver-

bindung eignet sich für SD-Video-Streaming und Online-Gaming.

쑗 Die LED leuchtet rot. Die Netzwerkverbin-

dung eignet sich für einfachen Datentransfer sowie Internetzugang.

쎲 WiFi Move Technology

WiFi Move Technology ist eine Funktion zur Synchronisierung der WLAN-Einstellungen aller in Ihrem Heimnetzwerk angeschlossen dLAN 500 WiFi-Adapter.

쑗 Drücken Sie – innerhalb von 2 Minuten –

zuerst den dLAN-Knopf des bereits vorhan- denen dLAN 500 WiFi (ca. 1 Sekunde) und

abschließend den dLAN-Knopf des neuen dLAN 500 WiFi (ca. 1Sekunde).

쑗 Der bereits vorhandene dLAN 500 WiFi über-

trägt seine gesamte WLAN-Konfiguration auf den neuen dLAN 500 WiFi-Adapter. Bereits vorhandene sowie der neue dLAN 500 WiFi-Adapter sind nun dauerhaft miteinander verbunden und tauschen ab jetzt Änderungen an der WLAN-Konfiguration automatisch untereinander aus.

Mehr Informationen zur WiFi Move Technology finden Sie im Kapitel 6.5.7 WiFi Move Techno- logy.

4.3.3 Reset

Der Reset-Taster (neben dem Netzwerkanschluss) hat zwei verschiedene Funktionen:

쎲 Das Gerät startet neu, wenn Sie den Reset-

Taster kürzer als 10 Sekunden drücken.

쎲 Um die Konfiguration des dLAN 500 WiFi in den

Auslieferungszustand zurück zu versetzen, drücken Sie den Reset-Taster länger als 10 Sekunden. Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!

Der Reset-Taster kann mit Hilfe der Spitze eines Heftzwecks gedrückt werden.

devolo dLAN 500 WiFi

26 Inbetriebnahme

4.3.4 Netzwerkanschluss

Über den LAN-Anschluss kann ein Computer oder ein anderes Netzwerkgerät über ein handelsübliches Netzwerkkabel mit dem dLAN 500 WiFi verbunden werden.

4.3.5 WLAN-Antennen

Die innenliegenden WLAN-Antennen dienen der Verbindung mit anderen Netzwerkgeräten per Funk.

4.4 dLAN 500 WiFi anschließen

In diesem Abschnitt zeigen wir Ihnen, wie Sie den dLAN 500 WiFi an einen Computer oder an ein anderes Netzwerkgerät anschließen.

Das Gerät darf nur in geschlossenen Räumlichkeiten verwendet werden.

Notieren Sie sich vor dem Vernetzungsvorgang den WiFi key des dLAN 500 WiFi. Sie finden den eindeutigen Schlüssel des Adapters auf dem Etikett auf der Rückseite des Gehäuses.

햲 Schließen Sie den dLAN 500 WiFi über ein Netz-

werkkabel an einen Netzwerkanschluss Ihres Computers oder an ein anderes Netzwerkgerät an.

Wenn Sie nur die WLAN-Funktion am dLAN 500 WiFi nutzen möchten, stekken Sie den Adapter in eine Steckdose, ohne jegliche Verkabelung. (siehe

2.4 Anwendungsbeispiele)

햳 Stecken Sie den dLAN 500 WiFi in eine Wand-

steckdose. Sobald die Kontrollleuchte des dLANKnopfes grün leuchtet (nach ca. 45 Sek.), ist der Adapter betriebsbereit.

Die Steckdose sollte sich in Reichweite des angeschlossenen Netzwerkgerätes befinden. Der dLAN 500 WiFi mit dem kabelgebundenen Netzwerkgerät sollte leicht zugänglich sein. Um den dLAN 500 WiFi auszuschalten bzw. vom Stromnetz zu trennen, ziehen Sie das Gerät aus der Steckdose heraus.

햴 Sobald mindestens ein weiterer dLAN-Adapter

angeschlossen und mit dem Stromnetz verbunden ist, ist ein dLAN-Netz eingerichtet. Um Ihr dLANNetzwerk individuell zu sichern, fahren Sie mit der Konfiguration Ihres dLAN-Netzwerkes fort. Lesen Sie dazu im Kapitel 4 dLAN-Netzwerk weiter.

devolo dLAN 500 WiFi

Inbetriebnahme 27

햵 Um den dLAN 500 WiFi über WLAN mit Ihrem

Laptop, Tablet oder Smartphone zu verbinden, geben Sie den zuvor notierten WiFi key als Netzwerksicherheitsschlüssel ein.

햶 Wenn Sie weitere Adapter anschließen möchten,

verfahren Sie wie gerade beschrieben. Lesen Sie dazu auch Kapitel 3 Schnellstart.

햷 Um Ihr WLAN-Netzwerk individuell zu sichern,

fahren Sie mit der Konfiguration Ihres Netzwerkes fort. Lesen Sie dazu Kapitel 4 dLAN-Netzwerk und Kapitel 6 Netzwerkkonfiguration.

dLAN Cockpit App herunterladen

햸 Laden Sie dLAN Cockpit App vom entsprechen-

den Store auf Ihr Smartphone bzw. Tablet herunter.

Am schnellsten finden Sie dLAN Cockpit App, indem Sie im Store auf die Lupe klicken und direkt nach dLAN Cockpit suchen.

햹 dLAN Cockpit wird wie gewohnt in die App-Liste

Ihres Smartphones bzw. Tablets abgelegt. Per Tipp auf das dLAN Cockpit-Symbol gelangen Sie in das Startmenü.

Weitere Informationen lesen Sie im Kapitel 5.2 dLAN Cockpit App.

devolo-Software installieren

햺 Abschließend installieren Sie noch die Software

zum dLAN 500 WiFi, wie im folgenden Kapitel beschrieben.

4.4.1 Software installieren

Software für Windows

Mit Hilfe des Installationsassistenten wird sowohl die Konfigurationssoftware des Adapters als auch devolo dLAN Cockpit unter dem Windows-Betriebssystem installiert.

쎲 Die Software dLAN Cockpit findet alle erreichba-

ren dLAN-Adapter in Ihrem dLAN-Netzwerk, zeigt Informationen zu diesen Geräten an und verschlüsselt Ihr dLAN-Netzwerk individuell.

쎲 Über die Konfigurationsoberfläche des

dLAN 500 WiFi können Sie u. a. Ihr WLAN-Netzwerk konfigurieren.

Um die Software zu installieren, legen Sie die mitgelieferte CD-ROM in das CD-Laufwerk Ihres Computers.

devolo dLAN 500 WiFi

28 Inbetriebnahme

Falls auf Ihrem Computer Autoplay aktiviert ist, startet die Installation automatisch. Öffnen Sie ansonsten das Verzeichnis mit dem Windows Explorer, indem Sie mit der rechten Maustaste auf Start (bzw. Windows-Logo) klicken und im Kontextmenü den Eintrag Windows Explo- rer auswählen. Starten Sie dann den Installationsassistenten manuell.

Über eine weitere Option lässt sich festlegen, ob Informationen über die bei Ihnen erzielten Übertragungsleistungen der dLAN-Adapter an devolo übermittelt werden dürfen. Die an devolo übermittelten Daten umfassen Performance-Werte der dLAN-Geräte. Die Informationen werden anonymisiert und ausschließlich statistisch ausgewertet. Sie helfen uns durch die Übermittlung, unsere Produkte weiter zu verbessern. Sie finden die installierten SoftwareAnwendungen in der Programmgruppe Start  Alle Programme  devolo.

Software für Mac (OS X)

Im Verzeichnis software  mac finden Sie die dLANKonfigurationssoftware.

devolo dLAN 500 WiFi

Software für Linux (Ubuntu)

Im Verzeichnis software  linux finden Sie die dLANKonfigurationssoftware.

dLAN-Netzwerk 29

Abb. 5

5 dLAN-Netzwerk

Bevor Sie den dLAN 500 WiFi in Ihrem dLAN-Netzwerk einsetzen können, müssen Sie ihn zunächst mit anderen dLAN-Geräten zu einem Heimnetzwerk verbinden. Zwei spezifische Informationen sind dazu von besonderer Bedeutung:

쎲 Durch die gemeinsame Verwendung eines dLAN-

Kennwortes entsteht ein abgegrenztes dLANNetz.

쎲 Die gemeinsame Verwendung des dLAN-Kenn-

wortes dient der Zugangskontrolle zum dLANNetzwerk als auch der Verschlüsselung, und damit der Abhörsicherheit, der übermittelten Daten.

Das dLAN-Kennwort kann auf verschiedene Art und Weise gesetzt werden:

쎲 automatisch per dLAN- bzw. Verschlüsse-

lungsknopf (siehe 5.1 dLAN-Netzwerk per Knopfdruck verschlüsseln)

쎲 händisch mit Hilfe der Programme dLAN Cockpit

(siehe 5.3 dLAN Cockpit) bzw. dLAN Cockpit App (siehe 5.2 dLAN Cockpit App) festgelegt werden.

쎲 durch Eingabe des dLAN-Kennwortes auf der

Konfigurationsoberfläche des Adapters (siehe

6.4 Gerätekonfiguration).

5.1 dLAN-Netzwerk per Knopfdruck verschlüsseln

Zur Verschlüsselung eines dLAN-Netzwerkes, in dem alle zugehörigen Geräte mit dLAN- bzw. Verschlüsselungsknopf ausgestattet sind, bedienen Sie sich einfach des am Gerät befindlichen dLAN- bzw. Verschlüsselungsknopfes. Durch Drücken dieses Knopfes wird Ihr dLAN-Netzwerk mittels eines Zufallskennwortes gesichert.

Im Folgenden beschreiben wir anhand möglicher Netzwerkszenarien die genauen Vorgehensweisen:

Verschlüsseln eines neuen dLAN-Netzwerkes mit einem dLAN 500 WiFi und einem dLAN 500 duo

Nachdem Sie beide Adapter erfolgreich angeschlossen haben, drücken Sie – innerhalb von 2 Minuten –

zuerst den Verschlüsselungsknopf des dLAN 500 duo (ca. 1Sekunde) und anschließend den dLAN-Knopf des dLAN 500 WiFi (ca. 1Sekunde).

Fertig! Ihr dLAN-Netzwerk ist nun vor unbefugtem Zugriff geschützt.

devolo dLAN 500 WiFi

30 dLAN-Netzwerk

Abb. 6

devolo dLAN 500 WiFi

dLAN-Netzwerk 31

Abb. 7

Bestehendes dLAN-Netzwerk erweitern durch einen neuen dLAN 500 WiFi

Ist Ihr bestehendes dLAN-Netzwerk bereits mit Hilfe des Verschlüsselungsknopf gesichert, können Sie auch auf die gleiche Weise fortfahren, um weitere Adapter zu integrieren. Nachdem Sie den neuen dLAN 500 WiFi erfolgreich angeschlossen haben, drücken Sie – innerhalb von 2 Minuten – zuerst den Verschlüsselungsknopf (ca. 1 Sekunde) eines Adap-

ters aus Ihrem bestehenden Netzwerk und anschließend den Verschlüsselungsknopf (ca. 1 Sekunde) des neuen dLAN 500 WiFi.

Fertig! Der neue dLAN 500 WiFi ist in Ihr bestehendes Netzwerk eingebunden. Um weitere Adapter in Ihr Netzwerk einzubinden, verfahren Sie wie gerade beschrieben.

devolo dLAN 500 WiFi

32 dLAN-Netzwerk

Abb. 8

dLAN 500 WiFi aus einem Netzwerk entfernen

Um einen dLAN 500 WiFi aus einem bestehenden Netzwerk zu entfernen, drücken Sie mindestens 10 Sekunden den Verschlüsselungsknopf des entsprechenden Adapters. Dieses Gerät erhält ein neues Zu-

fallskennwort und ist damit aus Ihrem Netzwerk ausgeschlossen. Um es anschließend in ein anderes dLAN-Netzwerk einzubinden, verfahren Sie wie oben beschrieben, je nachdem ob Sie ein neues Netzwerk aufsetzen oder ein bestehendes erweitern möchten.

devolo dLAN 500 WiFi

dLAN-Netzwerk 33

5.2 dLAN Cockpit App

dLAN Cockpit App ist eine Überwachungs- und Verschlüsselungs-App, mit der Sie über den dLAN 500 WiFi alle anderen erreichbaren dLAN-Geräte in Ihrem Heimnetzwerk „aufspüren“ und diese zu einem sicheren Netzwerk zusammenfügen können – sozusagen das Gegenstück zur lokalen devolo-Software dLAN Cockpit (siehe 5.3 dLAN Cockpit).

Außerdem können Sie mit dLAN Cockpit App auch auf die Konfigurationsoberfläche des dLAN 500 WiFi zugreifen und Einstellungen im WLANund dLAN-Netzwerk vornehmen (siehe 6 Netzwerk- konfiguration).

햲 Nachdem Sie den dLAN 500 WiFi wie in Kapitel

4.4 dLAN 500 WiFi anschließen in Ihr Heimnetz eingebunden und dLAN Cockpit App heruntergeladen haben, gelangen Sie nun per Tipp auf das dLAN Cockpit-Symbol in das Startmenü.

햳 Um den dLAN 500 WiFi mit Ihrem Smartphone

bzw. Tablet zu verbinden, wählen Sie My dLAN.

햴 Sobald Ihr Smartphone bzw. Tablet mit dem

dLAN 500 WiFi verbunden ist, erscheinen alle im Netzwerk gefundenen Adapter mit Abbildung und entsprechendem Namen.

Das Menü im dLAN Cockpit App passt sich automatisch der Ausrichtung (horizontal/vertikal) des Smartphones bzw. Tablet an.

Wechselt Ihr Smartphone bzw. Tablet in den Stromsparmodus, wird bei erneutem Aktivieren des Bildschirms die zuvor angezeigte Ansicht wieder dargestellt.

5.2.1 Übersichtsseite

Mit Streichen über den Bildschirm (rechts/links bzw. oben/unten) blättern Sie durch die Adapterliste.

Das Haussymbol zeigt die Verbindung über dLAN an.

Das WLAN-Symbol zeigt die Verbindung über WLAN an.

Das Balkendiagramm gibt die Verbindungsqualität wieder. Die Anzeige der Datenrate erfolgt in Mbit/s. Per Tipp auf den jeweiligen Adapter können Sie die Übertragungsrate aus Sicht des gewählten Adapters zum anderen Gerät auslesen.

devolo dLAN 500 WiFi

34 dLAN-Netzwerk

Per Tipp auf das Zahnrad/Pfeil gelangen Sie auf die Konfigurationsoberfläche des dLAN 500 WiFi. Ausführliche Informationen dazu lesen Sie in Kapitel 6 Netzwerkkonfi- guration.

Per Tipp auf die Mülltonne löschen Sie verbundene Adapter.

5.2.2 Einstellungsmenü

Per Tipp auf die beiden Zahnräder gelangen Sie in das Einstellungsmenü des jeweiligen Adapters.

An dieser Stelle haben Sie die Möglichkeit, einen für Sie eindeutigen neuen Namen zu vergeben und das jeweilige Gerät auf die Einstellungen des Ausliefe- rungszustandes zurücksetzen. Außerdem erfahren Sie Geräte-Informationen wie z. B. die verwendetete Firmware-Version und die individuelle Mac-Adresse.

5.2.3 Menü am unteren Bildschirmrand

Die Funktionen des Menüs am unteren Bildschirmrand sind selbsterklärend und können intuitiv bedient werden. Je nachdem in welchem Untermenü Sie sich befinden, werden die folgenden Funktionen eingeblendet:

쎲 Mit der Option Aktualisieren bringen Sie die

Ansicht gefundener Geräte (falls nicht automatisch geschehen) immer auf den aktuellen Stand.

쎲 Bei der Erstinstallation des Adapters wählen Sie

die Option Adapter hinzufügen.

쎲 Der Trouble Shooting Guide enthält weitere

Installationshilfen.

쎲 Sicherheit: Per Tipp auf das Schloss-Symbol

können Sie das dLAN-Kennwort entweder für das gesamte dLAN-Netzwerk oder nur für den jeweiligen Adapter ändern bzw. in den Auslieferungszustand zurücksetzen.

Das Standardkennwort im Auslieferungszustand lautet HomePlugAV. Wir empfehlen aus Sicherheitsgründen ein individuelles dLAN-Kennwort zu setzen.

devolo dLAN 500 WiFi

쎲 Start: Startmenü dLAN Cockpit App

dLAN-Netzwerk 35

5.3 dLAN Cockpit

devolo dLAN Cockpit ist ein Überwachungs- und Verschlüsselungsprogramm, das alle erreichbaren dLAN-Geräte in Ihrem Heimnetzwerk aufspürt und diese zu einem sicheren Netzwerk zusammenfügt.

dLAN Cockpit ist einfach und intuitiv zu bedienen. Sie finden das Programm nach der Installation der devoloSoftware in der Programmgruppe Start  Alle Programme  devolo.

devolo dLAN 500 WiFi

36 dLAN-Netzwerk

Nach dem Start von dLAN Cockpit erscheinen alle in Ihrem Heimnetzwerk erreichbaren dLAN-Geräte. Dies kann einen Augenblick dauern.

Alle im Netzwerk gefundenen Adapter erscheinen per Adaptersymbol mit entsprechendem Produktnamen. Der mit nebenstehendem Symbol gekennzeichnete Adapter in der Mitte des dLAN-Netzwerkes symbolisiert Ihr lokal angeschlossenes Gerät. Haben Sie mehrere dLAN-Geräte lokal angeschlossen, können Sie zwischen diesen hin- und herspringen. Per Mausklick auf ein Adaptersymbol wird das entsprechende dLAN-Gerät aktiviert und hervorgehoben dargestellt.

Die farbigen Verbindungslinien der Adapter verdeutlichen die aktuelle Übertragungsqualität:

쎲 grün: Die Netzwerkverbindung eignet sich für

HD-Video-Streaming.

쎲 orange: Die Netzwerkverbindung eignet sich für

SD-Video-Streaming und Online-Gaming.

쎲 rot: Die Netzwerkverbindung eignet sich für ein-

fachen Datentransfer sowie Internetzugang.

Findet tatsächlich Datenübertragung von einem zum anderen Gerät statt, wird die Datenrate auf dem jeweils hervorgehobenen Adapter angezeigt.

Einstellungen und Funktionen

Einstellungen zum jeweiligen hervorgehobenen Gerät bzw. zum Netzwerk können Sie sowohl über die am unteren Bildrand liegenden Schaltflächen als auch über an jedem Adapter seitlich angeordneten Karteireiter vornehmen.

Mit der Schaltfläche Aktualisieren bringen Sie die Ansicht gefundener Geräte (falls nicht automatisch geschehen) immer auf den aktuellen Stand.

Über die Schaltfläche Optionen oder den entsprechenden Karteireiter des jeweiligen Adapters, erfahren Sie Geräte-Informationen wie z. B. die verwendete Firmware-Version und die individuelle MAC-Adresse.

Darüber hinaus stehen Optionen wie einen Zusatzna- men vergeben, das jeweilige Gerät auf die Einstellungen des Auslieferungszustandes zurücksetzen oder ein Gerät aus dem bestehenden dLAN-Netzwerk ent- fernen, zur Verfügung.

Die oben genannten Einstellungsoptionen variieren je nach Funktion und Ausstattung Ihres Gerätes.

Ob Informationen zu den Übertragungsleistungen Ihrer dLAN-Adapter an devolo übertragen werden sollen, können Sie ebenfalls auswählen.

devolo dLAN 500 WiFi

dLAN-Netzwerk 37

Die an devolo übermittelten Daten umfassen Performance-Werte der dLAN-Geräte. Die Informationen werden anonymisiert und ausschließlich statistisch ausgewertet. Sie helfen uns durch die Übermittlung, unsere Produkte weiter zu verbessern.

Die Optimierungshilfe enthält Installationshinweise sowie Informationen darüber, wie Sie Ihre Geräte optimal miteinander verbinden.

5.3.1 Mit dLAN Cockpit verschlüsseln

Wenn Sie dLAN-Geräte ohne Verschlüsselungsknopf einsetzen, kann die Datenverschlüsselung nur über dLAN Cockpit erfolgen.

Notieren Sie vor dem Vernetzungsvorgang die Security-IDs aller dLANAdapter. Diese eindeutige Kennung jedes dLAN-Gerätes finden Sie auf dem Etikett des Gehäuses. Sie besteht aus 4 x 4 Buchstaben, die durch Bindestriche voneinander abgetrennt sind (z. B. ANJR-KMOR-KSHT-QRUV). Sorgen Sie auch dafür, dass alle dLAN-Adapter mit dem Stromnetz und ggf. auch mit dem Computer bzw. den entsprechenden Netzwerkkomponenten verbunden sind.

Lokalen Adapter suchen

Nachdem dLAN Cockpit gestartet ist, wird zunächst der direkt mit Ihrem Computer verbundene dLANAdapter gesucht.

Adapter hinzufügen

Fügen Sie nun alle gewünschten dLAN-Geräte Ihrem dLAN-Netzwerk hinzu, indem Sie die Schaltfläche

Hinzufügen wählen. Dazu benötigen Sie den 16stelligen Sicherheitscode (Security-ID) der

Adapter, den Sie auf einem Etikett auf der Gehäuserückseite finden. Geben Sie diese nun in das Feld Security-ID ein und bestätigen mit OK. Ist eine Security-ID korrekt und das Gerät im dLAN-Netzwerk

devolo dLAN 500 WiFi

38 dLAN-Netzwerk

erreichbar, wird es Ihrem Netzwerk konfigurierter Adapter hinzugefügt und im Programm auch dargestellt.

Netzwerkkennwort ändern

Nachdem Sie nun alle gewünschten dLAN-Geräte Ihrem dLAN-Netzwerk hinzugefügt haben, wählen Sie die Schaltfläche Kennwort ändern, um ein gemeinsames Netzwerkkennwort zu vergeben, das für alle registrierten Adapter in Ihrem persönlichen Heimnetzwerk gelten soll.

Sie haben dabei die Wahl zwischen einem eigenen Kennwort, einem Zufallskennwort und dem Standardkennwort. Um ein eigenes Kennwort mit mindestens acht Zeichen Länge festzulegen, geben Sie dieses in das Textfeld Netzwerkkennwort (min. 8 Zeichen) ein. Alternativ können Sie mit der Schaltfläche Siche- res Kennwort generieren ein zufällig gewähltes, sehr sicheres Kennwort automatisch bestimmen und zuweisen lassen. Über die Schaltfläche Ausliefe- rungskennwort wird der dLAN-Adapter auf das Standardkennwort zurückgesetzt. Normalerweise wird die Darstellung des Kennwortes aus Sicherheitsgründen verborgen. Durch Aktivierung der Option Zeichen anzeigen wird das aktuelle Kennwort im Textfeld lesbar dargestellt.

Das Standardkennwort im Auslieferungszustand lautet HomePlugAV.

Wird dLAN Cockpit nach der erfolgreichen Erstinstallation später erneut aufgerufen, beispielsweise um einen neuen Adapter in das Netzwerk zu integrieren, erinnert sich die Anwendung an die bereits früher eingegebenen Geräte. Erfassen Sie das neue Gerät wie im Abschnitt Adapter hinzufügen beschrieben. Das aktuelle Netzwerkkennwort wird dem neu hinzugefügtem Gerät automatisch zugewiesen.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 39

6 Netzwerkkonfiguration

Der dLAN 500 WiFi verfügt über eine eingebaute Konfigurationsoberfläche, die mit einem Standard-Webbrowser aufgerufen werden kann. Hier lassen sich alle Einstellungen für den Betrieb des Gerätes anpassen.

6.1 Eingebaute Konfigurationsoberfläche aufrufen

Sie erreichen die eingebaute Konfigurationsoberfläche des dLAN 500 WiFi über verschiedene Wege:

쎲 Mittels dLAN Cockpit App von Ihrem Smart-

phone bzw. Tablet gelangen Sie auf die Konfigurationsoberfläche des Gerätes, indem Sie auf der

Übersichtsseite der dLAN Cockpit App auf das Zahnrad/Pfeil tippen.

Mehr Informationen zu dLAN Cockpit App erfahren Sie in Kapitel 5.2 dLAN Cockpit App.

쎲 Mittels der Software dLAN Cockpit unter Start 

Alle Programme  devolo  dLAN Cockpit

gelangen Sie auf die Konfigurationsoberfläche des

Gerätes, indem Sie mit dem Mauszeiger auf den entsprechenden Karteireiter klicken.

Das Programm ermittelt dann die aktuelle IP-Adresse und startet die Konfiguration im Webbrowser.

Standardmäßig gelangen Sie direkt auf die Konfigurationsoberfläche. Wurde jedoch über die Option Gerä- tekonfiguration  Sicherheit ein Login-Kennwort vereinbart, müssen Sie dieses vorher eingeben (siehe

6.4.1 Gerätesicherheit).

devolo dLAN 500 WiFi

40 Netzwerkkonfiguration

6.2 Menübeschreibung

Alle Menüfunktionen werden auf der entsprechenden Oberfläche als auch im dazugehörigen Kapitels des Handbuches beschrieben. Die Reihenfolge der Beschreibung im Handbuch richtet sich nach der Menüstruktur.

Klicken Sie Speichern, um die Einstellungen des jeweiligen Bereiches der Konfigurationsoberfläche zu speichern.

Klicken Sie Zurück, um den jeweiligen Bereich der Konfigurationsoberfläche zu verlassen.

Wählen Sie die gewünschte Sprache in der Sprachauswahlliste aus.

Die vier zentralen Bereiche der Konfigurationsoberfläche werden am linken Rand angezeigt. Klicken Sie auf

die Schaltfläche eines Bereiches, um direkt in diesen zu wechseln.

devolo dLAN 500 WiFi

쎲 Im Bereich Statusübersicht erhalten Sie allge-

meine Informationen über alle verbundenen dLAN-, WLAN- und LAN-Geräte.

Netzwerkkonfiguration 41

쎲 Die verschiedenen Geräteeinstellungen bzgl.

Sicherheit, Netzwerk, dLAN und Zeit können Sie unter Gerätekonfiguration ändern bzw. anpassen.

쎲 Im Bereich WLAN-Konfiguration können Sie

WLAN-Einstellungen ändern bzw. anpassen.

쎲 Der Abschnitt Verwaltung dient dem Zurückset-

zen, Sichern und Wiederherstellen Ihrer individuellen Konfigurationen. Außerdem können Sie hier die Firmware Ihres dLAN 500 WiFi aktualisieren.

devolo dLAN 500 WiFi

42 Netzwerkkonfiguration

6.3 Statusübersicht

Im Bereich Statusübersicht können Sie den Status Ihrer verbundenen dLAN-, WLAN- und LAN-Geräte verfolgen.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 43

6.3.1 dLAN-Status

Hier sehen Sie, ob Ihre Geräte zu einem dLAN-Netz verbunden sind. Um alle verbundenen dLAN-Geräte anzeigen zu lassen, klicken Sie entweder auf das Haus- Symbol oder auf den Pfeil dLAN-Geräte. Jedes verbundene dLAN-Gerät, egal ob lokal angeschlossen oder „remote“ im Netzwerk, wird mit seiner MAC-

Per Tipp bzw. Klick auf Gerät hinzufügen, können Sie Ihrem dLAN-Netzwerk weitere dLAN-Geräte hinzufügen. Geben Sie dazu in das Feld Security-ID die Security-ID des jeweiligen dLAN-Adapters ein und bestätigen mit Speichern.

Adresse, Name und Typ angezeigt. Per Klick bzw. Tipp auf das Schloss-Symbol gelangen Sie direkt zu den

dLAN-Einstellungen (siehe 6.4.3 dLAN-Einstellungen).

devolo dLAN 500 WiFi

44 Netzwerkkonfiguration

Notieren Sie vor dem Vernetzungsvorgang die Security-IDs aller dLANAdapter. Diese eindeutige Kennung jedes dLAN-Gerätes finden Sie auf dem Etikett des Gehäuses. Sie besteht aus 4 x 4 Buchstaben, die durch Bindestriche voneinander abgetrennt sind (z. B. ANJR-KMOR-KSHT-QRUV). Sorgen Sie auch dafür, dass alle dLAN-Adapter mit dem Stromnetz und ggf. auch mit dem Computer bzw. den entsprechenden Netzwerkkomponenten verbunden sind.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 45

6.3.2 WLAN-Status

Hier sehen Sie, ob die WLAN-Verbindung ein- oder ausgeschaltet ist, ob WiFi Move Technology aktiviert ist (siehe 6.5.7 WiFi Move Technology). Per Klick bzw. Tipp auf das WLAN-Symbol gelangen Sie direkt zum Bereich WLAN-Konfiguration (siehe

6.5 WLAN-Konfiguration). Um alle bekannten

WLAN-Geräte anzeigen zu lassen, klicken auf den Pfeil WLAN-Monitor. Jede seit dem letzten Systemstart bekannte WLAN-Station wird mit Namen, MAC- und

6.3.3 Ethernet-Status

In diesem Bereich wird der Status des Netzwerkanschlusses dargestellt.

IP-Adresse, evtl. Geschwindigkeit und dem letzen Anmeldedatum angezeigt, wenn eine Internetverbindung besteht und ein Zeitserver gefunden wurde.

Per Klick bzw. Tipp auf das Schloss-Symbol des Access-Points gelangen Sie direkt zu den WLAN- Einstellungen (siehe 6.5.1 Access-Point), in dem Sie Einstellungen zur WLAN-Netzwerksicherheit vornehmen können.

devolo dLAN 500 WiFi

46 Netzwerkkonfiguration

6.4 Gerätekonfiguration

Im Konfigurationsbereich zum Gerät können Sie Einstellungen zu den Themen Gerätesicherheit, Netzwerk, dLAN, Datum und Uhrzeit sowie LED vornehmen.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 47

6.4.1 Gerätesicherheit

In diesem Bereich können Sie sowohl den Zugriff auf die Konfigurationsoberfläche regeln als auch die Funktionen der Schnittstellen und Taster am dLAN 500 WiFi ein- bzw. ausschalten.

Kennwort

Sie können ein Login-Kennwort für den Zugriff auf die Konfigurationsoberfläche setzen.

Standardmäßig ist die eingebaute Konfigurationsoberfläche des dLAN 500 WiFi nicht mit einem Kenn-

wort geschützt. Sie sollten jedoch nach der Installation des dLAN 500 WiFi diesen Schutz durch Vergabe eines Kennwortes aktivieren, um den Zugriff durch Dritte auszuschließen.

햲 Geben Sie dazu zunächst (sofern vorhanden) das

aktuelle und anschließend zweimal das gewünschte neue Kennwort ein. Die Konfigurationsoberfläche ist nun durch Ihr individuelles Kennwort vor unbefugtem Zugriff geschützt!

devolo dLAN 500 WiFi

48 Netzwerkkonfiguration

햳 Rufen Sie später die Konfigurationsoberfläche

erneut auf, erscheint zuerst das folgende Fenster:

햴 Geben Sie admin in das Feld Benutzername

und Ihr individuelles Kennwort in das Feld Kennwort ein.

Der Benutzername admin ist unveränderbar.

6.4.2 Netzwerkeinstellungen

Als Komponente Ihres Heimnetzwerks kommuniziert auch der dLAN 500 WiFi über das TCP/IP-Protokoll. Die dazu benötigte IP-Adresse kann entweder manuell eingetragen oder automatisch von einem DHCP- Server bezogen werden.

Im Auslieferungszustand ist die Option Netzwerkein-

stellungen automatisch von einem DHCP-Server beziehen aktiviert.

Ist bereits ein DHCP-Server zur Vergabe von IP-Adressen im Netzwerk vorhanden, sollten Sie die Option

Netzwerkeinstellungen automatisch von einem DHCP-Server beziehen aktiviert lassen, damit der

dLAN 500 WiFi automatisch eine Adresse von diesem erhält.

Sie können auch eine statische IP-Adresse vergeben, indem Sie unter IP-Adresse (z. B. '192.168.0.249') und Netzmaske (z. B. 255.255.255.0) Einträge vornehmen.

Sollten Sie die IP-Adresse Ihres dLAN 500 WiFi einmal vergessen haben, verfahren Sie wie unter 6.1 Eingebaute Konfigurationsoberflä- che aufrufen beschrieben.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 49

devolo dLAN 500 WiFi

50 Netzwerkkonfiguration

6.4.3 dLAN-Einstellungen

In einem dLAN-Netzwerk müssen alle verbundenen Komponenten das gleiche Kennwort verwenden. Das dLAN-Kennwort kann im dLAN Cockpit App bzw. dLAN Cockpit, per dLAN-Verschlüsselungsknopf (siehe 5 dLAN-Netzwerk) oder an dieser Stelle der Konfigurationsoberfläche definiert werden. Die Konfiguration des Kennwortes erfolgt wahlweise lokal als auch für das gesamte Netzwerk.

6.4.4 Zeitserver

Ein Zeitserver ist ein Server im Internet, dessen Aufgabe darin besteht, die genaue Uhrzeit zu liefern. Die meisten Zeitserver sind an eine Funkuhr gekoppelt.

Die Option Datum und Uhrzeit automatisch bezie- hen ist standardmäßig aktiviert, damit der

Wenn Sie nur das Kennwort des lokalen Gerätes ändern, schließen Sie dieses aus Ihrem gesamten dLANNetzwerk aus.

Das dLAN-Standardkennwort lautet HomePlugAV.

dLAN 500 WiFi Datum und Uhrzeit automatisch synchronisieren kann.

Wählen Sie Ihre Zeitzone und den Zeitserver. Wenn Sie die Option Automatisch auf Sommerzeit um- stellen, aktiviert haben, stellt der dLAN 500 WiFi automatisch auf Sommerzeit um.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 51

Um z. B. die WLAN-Zeitsteuerung (siehe 6.5.5 WLAN-Zeitsteuerung) nutzen zu können, muss eine Synchronisation mit dem Zeitserver im Internet gewährleistet sein. Dazu muss der

Zeitserver aktiviert sein und eine aktive Internetverbindung ist außerdem erforderlich.

devolo dLAN 500 WiFi

52 Netzwerkkonfiguration

6.4.5 LED-Einstellungen

Die LED-Statusanzeige kann deaktiviert werden, indem Sie die Funktion Alle LEDs dauerhaft ausgeschal-

tet lassen aktivieren, um störendes Licht z. B. im Schlafzimmer zu vermeiden.

Im Auslieferungszustand ist die LEDStatusanzeige aktiviert.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 53

6.5 WLAN-Konfiguration

Im Bereich WLAN-Konfiguration können Sie Einstellungen zum WLAN-Netzwerk und dessen Sicherheit vornehmen.

devolo dLAN 500 WiFi

54 Netzwerkkonfiguration

Wenn Sie möchten, können Sie den WLAN-Teil Ihres dLAN 500 WiFi vollständig abschalten, z.B. wenn Sie ihn ausschließlich als einfaches dLAN-Gerät über die eingebauten Ethernet-Anschlüsse betreiben wollen. Es gibt drei verschiedene Methoden die WLAN-Funktion ein- bzw. auszuschalten:

쎲 Drücken Sie den ON/OFF-Taster auf der Vorder-

seite des Gerätes. Detaillierte Informationen zum Ein- und Ausschalten des Gerätes finden Sie im Kapitel 4.3.1 WLAN-Knopf.

쎲 Verwenden Sie auf der Konfigurationsoberfläche

unter WLAN-Konfiguration die Schaltfläche WLAN einschalten bzw. WLAN ausschalten.

쎲 Aktivieren Sie die WLAN-Zeitsteuerung. Lesen Sie

dazu im Kapitel 6.5.5 WLAN-Zeitsteuerung nach.

Der Betriebszustand des Gerätes wird unter 6.3 Statusübersicht angezeigt.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 55

6.5.1 Access-Point

Da das dLAN 500 WiFi als Access-Point fungiert, müssen Sie verschiedene Parameter für Ihr Funknetzwerk konfigurieren.

Denken Sie daran, dass Sie nach dem Speichern dieser Einstellung auch selbst von einer bestehenden WLANVerbindung zum dLAN 500 WiFi getrennt werden. Konfigurieren Sie das

Im Auslieferungszustand des dLAN 500 WiFi ist die WLAN-Funktion eingeschaltet und die WLAN-Verschlüsselung WPA2 eingestellt. Der Standard-WLAN-Schlüssel ist der WiFi key des dLAN 500 WiFi. Sie fin-

Gerät in diesem Fall über Ethernet oder dLAN.

Einstellungen

Beachten Sie bei der Aktivierung der Verschlüsselung, dass die WLAN-Einstellungen (SSID, Verschlüsselungsmodus und Verschlüsselungskennwort) des AccessPoints und die der Clients immer übereinstimmen, da Sie sonst Geräte aus Ihrem Netzwerk (ungewollt) ausschließen.

den den Schlüssel auf dem Etikett auf der Rückseite des Gehäuses.

Die SSID legt den Namen Ihres Funknetzwerks fest. Sie können diesen Namen beim Einwählen ins WLAN sehen und so das korrekte Teilnetzwerk identifizieren. Wenn Sie die Option SSID verstecken aktivieren,

devolo dLAN 500 WiFi

56 Netzwerkkonfiguration

bleibt Ihr Funknetzwerk unsichtbar. In diesem Fall müssen potentielle Netzwerkteilnehmer die exakte SSID kennen und manuell eingeben, um eine Verbindung aufbauen zu können.

Einige WLAN-Karten haben Schwierigkeiten, sich mit solchen unsichtbaren Funknetzwerken zu verbinden. Sollte das Verbinden mit einer versteckten SSID Probleme bereiten, sollten Sie zunächst versuchen, die Verbindung bei sichtbarer SSID aufzubauen und diese erst anschließend zu verstecken.

Für den Betrieb als Access-Point muss ein (Sende-)Kanal festgelegt sein. Es stehen 13 Kanäle zur Verfügung. Wir empfehlen, die Standardeinstellung Auto beizubehalten, da der dLAN 500 WiFi in dieser Einstellung regelmäßig und selbstständig die Kanalwahl durchführt. D. h., meldet sich die letzte verbundene Station ab, wird sofort ein geeigneter Kanal gesucht. Sind keine Stationen verbunden, führt das Gerät die automatische Kanalwahl alle 15 Minuten durch.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 57

Sicherheit

Ohne Verschlüsselung werden nicht nur alle Daten von den Client-Computern zum dLAN 500 WiFi in Ihrem Funknetzwerk ungeschützt übertragen, es wird auch kein Kennwort zur Verbindung verlangt. Wurden keine weiteren Sicherheitsmaßnahmen, wie beispielsweise ein WLAN-Filter (siehe Kapitel 6.5.3 WLAN-Filter), eingerichtet, können Dritte jederzeit Zugriff auf Ihr Netzwerk erhalten und beispielsweise Ihre Internetverbindung mitbenutzen. Jeder Zugriff ist im WLAN-Monitor für Sie sichtbar (siehe Kapitel 6.3.2 WLAN- Status).

Zur Sicherung der Datenübertragung in Ihrem Funknetzwerk stehen zwei Sicherheitsstandards zur Verfügung.

쎲 Der ältere und schwächere Standard WEP kann

die Kommunikation entweder mit Hilfe eines Schlüssels aus 10 Zeichen oder aus 26 Zeichen schützen. Geben Sie dazu eine Folge aus hexadezimalen Zeichen mit der entsprechenden Anzahl von Zeichen in das Feld Schlüssel ein.

Ein WEP-Schlüssel besteht aus einer Hexadezimalzahl, die sich wiederum aus max. 26 Ziffern (von 0 bis 9 und A bis F, z. B. "8AF34597FF5KK6LM4DF3OP2JK1") zusammensetzt. Es dürfen keine anderen Sonderzeichen, z. B. Doppelpunkte, eingegeben werden.

쎲 Die moderneren Verfahren WPA und WPA2 (Wi-

Fi Protected Access) erlauben individuelle Schlüssel aus Buchstaben und Zahlen mit einer Länge von bis zu 63 Zeichen. Dieser kann von

Ihnen einfach über die Tastatur eingegeben werden, ohne dass er vorher (wie bei WEP) ins Hexadezimal-Format umgerechnet werden muss. Unter Modus können Sie den Zugriff von Clients auf den dLAN 500 WiFi auf das von Ihnen gewählte Verfahren einschränken.

Speichern Sie alle geänderten Einstellungen, bevor Sie diesen Konfigurationsbereich wieder verlassen.

Sie sollten die Verbindungen in Ihrem WLAN immer verschlüsseln. Ansonsten könnte jeder in Funkreichweite in Ihr Heimnetzwerk eindringen und beispielsweise Ihre Internetverbindung mitbenutzen. Wählen Sie nach Möglichkeit immer die bessere WPA2-Verschlüsselungsmethode. Benutzen Sie WEP nur dann, wenn eins Ihrer drahtlosen Endgeräte keinen besseren Standard beherrscht.

devolo dLAN 500 WiFi

58 Netzwerkkonfiguration

devolo dLAN 500 WiFi

Netzwerkkonfiguration 59

6.5.2 Gastzugang

Wenn Sie Freunden und Bekannten, die bei Ihnen zu Besuch sind, einen Internetzugang bieten, aber nicht gleich das Kennwort für Ihr WLAN verraten möchten, dann können Sie neben dem Haupt-Internetzugang einen getrennten Gastzugang mit eigener SSID, Zeitlimit und WLAN-Kennwort einrichten. Über den kann Ihr Besuch dann im Internet surfen, ohne dass sie Zugang zu Ihrem lokalen Netzwerk haben.

Um einen Gastzugang einzurichten, aktivieren Sie die Option Gastzugang aktivieren. Im dLAN Cockpit App können Sie den Gastzugang ebenfalls über den Knopf Gastzugang aktivieren aktiviren bzw. deaktivieren.

Im Feld SSID (Service Set Identifier) legen Sie den Namen des Gastnetzwerks fest.

Abschaltautomatik

Wenn Sie den Gastzugang zeitlich limitieren möchten, aktivieren Sie die Option Den Gastzugang automa- tisch abschalten nach ... und tragen das gewünschte Zeitlimit ein.

Beachten Sie, dass der Gastzugang der eigentlichen WLAN-Konfiguration untergeordnet ist und damit den Einstellungen der WLAN-Zeitsteue-

rung unterliegt. D. h., der Gastzugang kann auch nur innerhalb der Zeiten genutzt werden, die für den dLAN 500 WiFi unter 6.5.5 WLAN-Zeitsteuerung festgelegt sind.

Sicherheit

Auch den Gastzugang sollten Sie verschlüsseln, um zu vermeiden, dass darüber jeder in Funkreichweite in Ihr Heimnetzwerk eindringen und beispielsweise Ihre Internetverbindung mitnutzen könnte. Zur Verfügung steht hier der Sicherheitsstandard WPA und WPA2

(Wi-Fi Protected Access).

WPA und WPA2 (Wi-Fi Protected Access) erlauben individuelle Schlüssel aus Buchstaben und Zahlen mit einer Länge von bis zu 63 Zeichen. Dieser kann

von Ihnen einfach über die Tastatur eingegeben werden, ohne dass er vorher ins Hexadezimal-Format umgerechnet werden muss. Unter Modus können Sie den Zugriff auf den dLAN 500 WiFi auf das von Ihnen gewählte Verfahren einschränken.

devolo dLAN 500 WiFi

60 Netzwerkkonfiguration

devolo dLAN 500 WiFi

Netzwerkkonfiguration 61

6.5.3 WLAN-Filter

Zusätzlich zur Verschlüsselung (siehe 6.5.1 AccessPoint) können Sie Ihr Funknetzwerk noch weiter absi-

chern, indem Sie mit Hilfe eines WLAN-Filters den Zu-

griff auf ausgewählte WLAN-Geräte einschränken. Selbst wenn die Verschlüsselung abgeschaltet wäre, würde das Gerät dann keine Verbindung herstellen.

devolo dLAN 500 WiFi

62 Netzwerkkonfiguration

Der WLAN-Filter sollte nur als zusätzliche Option genutzt werden. Mit seiner Hilfe könnten Sie zwar den Zugriff auf Ihr Funknetzwerk beschränken. Ohne Verschlüsselung könnten jedoch alle Datenübertragungen relativ einfach durch Dritte mitgelesen werden.

Um den WLAN-Filter zu verwenden, aktivieren Sie die Option Filter einschalten. Sie können nun verschiedene Netzwerkgeräte anhand ihrer sogenannten MACAdresse für den Zugriff auf Ihr dLAN 500 WiFi manuell eintragen oder aus der Liste der bekannten Geräte (siehe 6.3.2 WLAN-Status  WLAN-Monitor) über- nehmen. Jeden Eintrag bestätigen Sie mit Hinzufügen.

Freigegebene WLAN-Stationen

Mit Ihrem dLAN 500 WiFi verbundene Netzwerkgeräte bzw. Stationen werden automatisch gelistet, d. h., um eine bereits verbundene Station für das dLAN 500 WiFi freizugeben, wählen Sie einfach die MAC-Adresse des jeweiligen Gerätes aus und bestätigen mit Hinzufü-

gen. Diese erscheint dann unter Freigegebene WLAN-Stationen. Um eine freigegebene Station zu

entfernen, wählen Sie deren MAC-Adresse aus und bestätigen mit Ausgewählte löschen.

Der WLAN-Filter kann nur für Stationen gesetzt werden, die direkt mit dem Access-Point verbunden sind (nicht Gastzugang).

Die MAC-Adresse bezeichnet die HardwareSchnittstelle jedes einzelnen Netzwerkgerätes eindeutig (z. B. die WLAN-Karte eines Computers oder die Ethernet-Schnittstelle eines Drukkers). Sie besteht aus sechs zweistelligen Hexadezimalzahlen, die jeweils mit Doppelpunkten voneinander getrennt sind (z.B. 00:0B:3B:37:9D:C4).

Die MAC-Adresse eines Windows-PCs können Sie leicht ermitteln, indem Sie das Fenster mit der Eingabeaufforderung unter Start  Alle Programme  Zube- hör  Eingabeaufforderung öffnen. Geben Sie hier den Befehl IPCONFIG /ALL ein. Die MAC-Adresse wird unter der Bezeichnung Physikalische Adresse ange- zeigt.

Vergessen Sie nicht, nach der Eingabe der MAC-Adressen die Schaltfläche Speichern anzuklicken. Sollte die eingetragenen Werte fehlerhaft sein (z.B. weil die Doppelpunkte fehlen), wird eine entsprechende Fehlermeldung angezeigt.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 63

Denken Sie daran, dass Sie auch die MAC-Adresse Ihres eigenen Computers eingeben, falls Sie nicht über die Ethernet-Schnittstelle, sondern über WLAN mit dem dLAN 500 WiFi verbunden sind. Ansonsten sperren Sie sich durch die Aktivierung des WLANFilters selbst vom Zugriff auf das Gerät über WLAN aus!

6.5.4 Kindersicherung

Mit dieser Funktion können Sie den Internetzugang für bestimmte Stationen zeitlich reglementieren. Um z. B. Ihre Kinder vor übermäßigem Internetkonsum zu schützen, können Sie hier festlegen, wie lange Ihre Kinder pro Tag das Internet nutzen dürfen.

Um die Kindersicherung einsetzen zu können, ist eine Synchronisation mit dem Zeitserver im Internet notwendig. Dazu muss der Zeitserver (Gerätekonfigu-

ration  Datum und Uhrzeit  Datum und Uhrzeit automatisch beziehen) des dLAN 500 WiFi aktiviert

sein und eine aktive Internetverbindung ist außerdem erforderlich (siehe 6.4.4 Zeitserver). Der Zeitserver ist standardmäßig aktiviert.

Stationen ein, für die Sie ein Zeitkontingent einrichten möchten. Sie können die MAC-Adressen manuell eingeben oder aus der Liste der derzeit bekannten Stationen (siehe 6.3.2 WLAN-Status  WLAN-Monitor) übernehmen. Bestätigen Sie jede Eingabe mit Hinzu- fügen.

Wenn Sie ein Zeitkontingent pro Tag einrichten möchten, aktivieren Sie die Option Kindersicherung ein- schalten. Geben Sie nun die MAC-Adressen der

devolo dLAN 500 WiFi

64 Netzwerkkonfiguration

devolo dLAN 500 WiFi

WLAN-Stationen mit Zeitlimit

Hier finden Sie alle WLAN-Stationen aufgelistet, für die die Internetnutzung zeitlich begrenzt ist.

Jede Station wird mit MAC-Adresse, Name, verbleibende Zeit und dem festgelegten Zeitkontingent angezeigt.

Netzwerkkonfiguration 65

Wenn Sie eine Station aus dieser Liste löschen möchten, markieren Sie diese und bestätigen mit Ausge- wählte löschen.

Per Klick bzw. Tipp auf Bearbeiten gelangen Sie in das Einstellungsmenü des Zeitkontingents. Wenn Sie möchten, dass das Zeitkontingent überwacht wird, ak-

Das Zeitkontingent kann nur genutzt werden, wenn es auf die in der WLAN-Zeitsteuerung definierten

Zeiträume abgestimmt bzw. wenn der dLAN 500 WiFi eingeschaltet ist und eine Internet- verbindung besteht. (siehe 6.5.5 WLAN-Zeitsteuerung).

tivieren Sie die Option Das Zeitlimit wird überwacht.

Das tägliche Zeitkontingent kann in Stunden und Mi- nuten angegeben werden.

Die Zeitkontingente der Kindersicherung werden

pro Tag und die Zeiträume der WLAN-Zeitsteuerung pro Wochentag definiert.

devolo dLAN 500 WiFi

66 Netzwerkkonfiguration

Wenn Sie ein laufendes Zeitkontingent vergrößern, greift die Änderung sofort; wenn Sie ein laufendes Zeitkontigent reduzieren, greift die Änderung am Folgetag.

6.5.5 WLAN-Zeitsteuerung

Um die WLAN-Zeitsteuerung nutzen zu können, muss eine Synchronisation mit dem Zeitserver im Internet gewährleistet sein. Dazu muss der Zeitserver (Gerätekonfiguration 

Datum und Uhrzeit  Datum und Uhrzeit automatisch beziehen) des

dLAN 500 WiFi aktiviert sein und eine aktive Internetverbindung ist außerdem erforderlich (siehe 6.4.4 Zeitserver). Der Zeitserver ist standardmäßig aktiviert.

Um die WLAN-Zeitsteuerung nutzen zu können, aktivieren Sie die Option Zeitsteuerung aktivieren. Die Zeitsteuerung schaltet Ihr Funknetzwerk zu bestimmten Tageszeiten automatisch an bzw. ab.

steuerung schaltet das Funknetzwerk daraufhin automatisch an bzw. ab.

Beachten Sie, dass solange der dLAN 500 WiFi verbundene Stationen registriert, bleibt das Funknetzwerk eingeschaltet. Das Funknetzwerk wird erst abgeschaltet, wenn die letzte Station sich abgemeldet hat.

Manuelles Ein- bzw. Ausschalten (d. h. per Taster oder Schaltfläche) des Access-Points hat immer Vorrang vor der automatischen Zeitsteuerung. Die eingestellte Zeitsteuerung würde automatisch beim nächsten definierten Zeitraum wieder greifen.

devolo dLAN 500 WiFi

Pro Wochentag können Sie zwei Zeiträume definieren, in denen Ihr Funknetzwerk eingeschaltet ist. Die Zeit-

Netzwerkkonfiguration 67

devolo dLAN 500 WiFi

68 Netzwerkkonfiguration

6.5.6 Wi-Fi Protected Setup

Wi-Fi Protected Setup (WPS) ist ein von der internationalen Wi-Fi Alliance entwickelter Verschlüsselungsstandard zur einfachen und schnellen Einrichtung eines sicheren Funknetzwerks. Die Sicherheitsschlüssel

der jeweiligen WLAN-Station werden dabei automatisch und dauerhaft an die andere(n) WLAN-Station(en) des Funknetzwerks übermittelt. Der dLAN 500 WiFi bietet zwei verschiedene Varianten zur Übermittlung dieser Sicherheitsschlüssel:

devolo dLAN 500 WiFi

Netzwerkkonfiguration 69

WPS mittels PBC (Push Button Configuration):

햲 Starten Sie den Verschlüsselungsvorgang am

dLAN 500 WiFi, indem Sie

쑗 entweder kurz den WPS-Taster auf der Vor-

derseite des Gerätes oder

쑗 auf der Benutzeroberfläche unter WLAN-

Konfiguration  WiFi Protected Setup (WPS) die Schaltfläche Konfiguration starten drücken.

햳 Anschließend drücken Sie entweder die WPS-

Taste der hinzuzufügenden WLAN-Station oder die WPS-Schaltfläche auf der Konfigurationsoberfläche. Die Geräte tauschen nun die Sicherheitsschlüssel gegenseitig aus und bauen eine gesicherte WLAN-Verbindung auf. Die WLAN-LED auf der Vorderseite zeigt den Synchronisationsvorgang durch Blinken an.

WPS mittels PIN:

햲 Um WLAN-Stationen in Ihrem Funknetzwerk mit-

tels PIN-Variante sicher miteinander zu verbinden, geben Sie auf der Konfigurationsoberfläche unter

WLAN-Konfiguration  WiFi Protected Setup (WPS)  PIN einen individuellen Schlüssel ein

und starten den Verschlüsselungsvorgang, indem

Sie die Schaltfläche Konfiguration starten drücken.

햳 Öffnen Sie die Konfigurationsoberfläche der hin-

zuzufügenden WLAN-Station und übertragen die am dLAN 500 WiFi gewählte PIN. Bestätigen Sie den Verschlüsselungsvorgang wie dort beschrieben. Die Geräte tauschen nun die Sicherheitsschlüssel gegenseitig aus und bauen eine gesicherte WLAN-Verbindung auf. Die WLAN-LED auf der Vorderseite zeigt den Synchronisationsvorgang durch Blinken an.

Die Nutzung des WPS-Verfahrens impliziert entweder WPA oder WPA2. Beachten Sie daher die folgenden automatischen Einstellungen je nach Verschlüsselungsstandard (siehe auch 6.4.1 Gerätesicherheit), d. h.

쎲 ist vorab unter WLAN-Konfiguration  Access-

Point keine Verschlüsselung oder WEP ausge-

wählt, wird automatisch WPA2 gesetzt. Das neu generierte Kennwort wird unter WLAN-Konfigu- ration  Access-Point im Feld Schlüssel angezeigt.

쎲 ist vorab unter WLAN-Konfiguration  Access-

Point WEP ausgewählt, wird automatisch WPA2

gesetzt. Das neu generierte Kennwort wird unter

WLAN-Konfiguration  Access-Point im Feld Schlüssel angezeigt.

devolo dLAN 500 WiFi

70 Netzwerkkonfiguration

쎲 ist vorab unter WLAN-Konfiguration  Access-

Point WPA ausgewählt, bleibt diese Einstellung mit dem zuvor vergebenen Kennwort erhalten.

쎲 ist vorab unter WLAN-Konfiguration  Access-

Point WPA2 ausgewählt, bleibt diese Einstellung mit dem zuvor vergebenen Kennwort erhalten.

6.5.7 WiFi Move Technology

WiFi Move Technology ist eine Funktion zur Synchronisierung der WLAN-Einstellungen aller in Ihrem Heimnetzwerk angeschlossen dLAN 500 WiFi-Adapter.

WiFi Move Technology-Unterstützung aktiv

햲 Drücken Sie dazu den dLAN-Knopf des

dLAN 500 WiFi-Adapters, dessen gesamte WLAN-Konfiguration auf alle anderen

dLAN 500 WiFi-Adapter übertragen werden soll.

햳 Anschließend drücken Sie kurz jeden dLAN-Knopf

der anderen dLAN 500 WiFi-Adapter.

햴 Alle dLAN 500 WiFi-Adapter sind nun dauerhaft

miteinander verbunden und tauschen ab jetzt Änderungen an der WLAN-Konfiguration automatisch untereinander aus.

WLAN-Konfiguration im Auslieferungszustand: Im Auslieferungszustand des dLAN 500 WiFi ist die WLAN-Funk- tion eingeschaltet und die WLAN-Verschlüsselung WPA2 eingestellt. Der Standard-WLAN-Schlüssel ist der WiFi key des jeweiligen Gerätes. Sie finden den Schlüssel auf dem Etikett auf der Rückseite des Gehäuses.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 71

6.6 Verwaltung

Im Bereich Verwaltung können Sie die aktuelle Konfiguration auf den Auslieferungszustand zurücksetzen, als Datei auf Ihrem Computer abspeichern oder von

dort wiederherstellen und die Firmware des dLAN 500 WiFi aktualisieren.

devolo dLAN 500 WiFi

72 Netzwerkkonfiguration

6.6.1 Konfiguration zurücksetzen

Mit dem Befehl Verwaltung  Konfiguration zurücksetzen wird das dLAN 500 WiFi wieder in den ur-

sprünglichen Auslieferungszustand versetzt. Ihre persönlichen Einstellungen gehen dabei verloren.

Alle aktiven Konfigurationseinstellungen lassen sich zu Sicherungszwecken auf Ihren Computer übertragen, dort als Datei ablegen und wieder in das dLAN 500 WiFi laden. Auf diese Weise können Sie beispielsweise Konfigurationen für unterschiedliche Netzwerkumgebungen erzeugen, mit denen Sie das Gerät schnell und einfach einrichten können.

Das zuletzt vergebene dLAN-Kennwort für das dLAN 500 WiFi wird ebenfalls zurückgesetzt. Um Ihr dLAN-Netzwerk erneut individuell zu sichern, lesen Sie unter 6.4.3 dLAN-Einstellungen nach.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 73

6.6.2 Konfigurationsdatei speichern

Um die aktive Konfiguration als Datei auf Ihrem Computer zu speichern, wählen Sie die entsprechende Schaltfläche im Bereich Verwaltung  Konfigurati-

onsdatei speichern. Geben Sie dann einen Speicherort und einen Namen für die Einstellungsdatei an.

devolo dLAN 500 WiFi

74 Netzwerkkonfiguration

6.6.3 Konfiguration wiederherstellen

Eine bestehende Konfigurationsdatei kann im Bereich

Verwaltung  Gerätekonfiguration wiederherstellen an das dLAN 500 WiFi gesendet und dort ak-

tiviert werden. Wählen Sie eine geeignete Datei über

die Schaltfläche Durchsuchen… aus und starten Sie den Vorgang mit einem Klick auf die Schaltfläche Ge- rätekonfiguration wiederherstellen.

devolo dLAN 500 WiFi

Netzwerkkonfiguration 75

6.6.4 Firmware aktualisieren

Die Firmware des dLAN 500 WiFi enthält die Software zum Betrieb des Geräts. Bei Bedarf bietet devolo im Internet neue Versionen als Datei zum Download an, bei-

햲 Um die Firmware auf den neuesten Stand zu brin-

gen, laden Sie zunächst von der devolo-Internetseite unter www.devolo.de das dLAN 500 WiFi auf Ihren Computer herunter.

햳 Gehen Sie dann im Konfigurationsdialog in den

Bereich Verwaltung  Firmware aktualisieren. Klicken Sie auf Durchsuchen… und wählen

Sie die heruntergeladene Datei aus.

햴 Starten Sie den Aktualisierungsvorgang dann mit

der Schaltfläche Firmware aktualisieren. Nach der erfolgreichen Aktualisierung wird das dLAN 500 WiFi automatisch neugestartet.

die passende Datei für

spielsweise um bestehende Funktionen anzupassen bzw. den Funkionsumfang zu erweitern.

Stellen Sie sicher, dass der Aktualisierungsvorgang nicht unterbrochen wird. Verbinden Sie Ihren Computer dazu am besten über dLAN oder LAN mit dem dLAN 500 WiFi und nicht über WLAN.

devolo dLAN 500 WiFi

76 Netzwerkkonfiguration

devolo dLAN 500 WiFi

Anhang 77

Abb. 9

7Anhang

7.1 Bandbreitenoptimierung

Um die Übertragungsleistung im Netzwerk entscheidend zu verbessern, empfehlen wir die folgenden „Anschlussregeln” zu beachten:

쎲 Stecken Sie das Gerät direkt in eine Wandsteck-

dose, vermeiden Sie eine Mehrfachsteckdose. Die Übertragung der dLAN-Signale kann hier eingeschränkt sein.

쎲 Stecken Sie die Geräte jeweils in verschiedene

Steckdosen ein und vermeiden Sie, die gleiche Steckdosenleiste zu verwenden.

devolo dLAN 500 WiFi

78 Anhang

7.2 Entsorgung von Altgeräten

Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem:

Das Symbol des durchgestrichenen Mülleimers auf dem Gerät bedeutet, dass es sich bei diesem Adapter um ein elektrisches bzw. elektronisches Gerät im Anwendungsbereich des deutschen Elektrogesetzes (bzw. EU-WEEE-Richtlinie) handelt. Derartig gekennzeichnete Altgeräte dürfen nicht im Hausmüll entsorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre Stadt- oder Gemeindeverwaltung.

7.3 Allgemeine Garantiebedingungen

Diese Garantie gewährt die devolo AG den Erwerbern von devoloProdukten nach ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der folgenden Bedingungen:

1 Garantieumfang

a) Die Garantie erstreckt sich auf das gelieferte Gerät mit allen

Teilen. Sie wird in der Form geleistet, dass Teile, die nachweislich trotz sachgemäßer Behandlung und Beachtung der Gebrauchsanweisung aufgrund von Fabrikations- und/oder Materialfehlern defekt geworden sind, nach devolos Wahl kostenlos ausgetauscht oder repariert werden. Alternativ hierzu behält devolo sich vor, das defekte Gerät gegen ein Ersatzgerät mit gleichem Funktionsumfang und gleichen Leistungsmerkmalen auszutauschen. Handbücher und evtl. mitgelieferte Software sind von der Garantie ausgeschlossen.

b) Die Kosten für Material und Arbeitszeit werden von devolo

getragen, nicht aber die Kosten für den Versand vom Erwerber

zur Service-Werkstätte und/oder zu devolo. c) Ersetzte Teile gehen in devolos Eigentum über. d) devolo ist berechtigt, über die Instandsetzung und den Aus-

tausch hinaus technische Änderungen (z. B. Firmware-

Updates) vorzunehmen, um das Gerät dem aktuellen Stand der

Technik anzupassen. Hierfür entstehen dem Erwerber keine

zusätzlichen Kosten. Ein Rechtsanspruch hierauf besteht nicht.

2 Garantiezeit

Die Garantiezeit beträgt für dieses devolo-Produkt drei Jahre. Die Garantiezeit beginnt mit dem Tag der Lieferung des Gerätes durch den devolo-Fachhändler. Von devolo erbrachte Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

devolo dLAN 500 WiFi

Anhang 79

3Abwicklung

a) Zeigen sich innerhalb der Garantiezeit Fehler des Gerätes, so

sind Garantieansprüche unverzüglich, spätestens jedoch innerhalb von sieben Tagen geltend zu machen.

b) Transportschäden, die äußerlich erkennbar sind (z.B. Gehäuse

beschädigt), sind unverzüglich gegenüber der mit dem Transport beauftragten Person und dem Absender geltend zu machen. Äußerlich nicht erkennbare Schäden sind unverzüglich nach Entdeckung, spätestens jedoch innerhalb von drei Tagen nach Anlieferung, schriftlich gegenüber der Transportperson und dem Absender zu reklamieren.

c) Der Transport zu und von der Stelle, welche die Garantiean-

sprüche entgegennimmt und/oder das instandgesetzte Gerät austauscht, geschieht auf eigene Gefahr und Kosten des Erwerbers.

d) Garantieansprüche werden nur berücksichtigt, wenn mit dem

Gerät eine Kopie des Rechnungsoriginals vorgelegt wird. devolo behält sich in Einzelfällen vor, sich das Rechnungsoriginal vorlegen zu lassen.

4 Ausschluss der Garantie

Jegliche Garantieansprüche sind insbesondere ausgeschlossen,

a) wenn der Aufkleber mit der Seriennummer vom Gerät entfernt

worden ist,

b) wenn das Gerät durch den Einfluss höherer Gewalt oder durch

Umwelteinflüsse (Feuchtigkeit, Stromschlag, Staub u.ä.) beschädigt oder zerstört wurde,

c) wenn das Gerät unter Bedingungen gelagert oder betrieben

wurde, die außerhalb der technischen Spezifikationen liegen,

d) wenn die Schäden durch unsachgemäße Behandlung – insbe-

sondere durch Nichtbeachtung der Systembeschreibung und der Betriebsanleitung – aufgetreten sind,

e) wenn das Gerät durch hierfür nicht von devolo beauftragte

Personen geöffnet, repariert oder modifiziert wurde, f) wenn das Gerät mechanische Beschädigungen irgendwelcher

Art aufweist, g) wenn der Garantieanspruch nicht gemäß Ziffer 3a) oder 3b)

gemeldet worden ist.

5 Bedienungsfehler

Stellt sich heraus, dass die gemeldete Fehlfunktion des Gerätes durch fehlerhafte Fremd-Hardware, -Software, Installation oder Bedienung verursacht wurde, behält devolo sich vor, den entstandenen Prüfaufwand dem Erwerber zu berechnen.

6 Ergänzende Regelungen

Die vorstehenden Bestimmungen regeln das Rechtsverhältnis zu devolo abschließend.

a) Durch diese Garantie werden weitergehende Ansprüche, ins-

besondere solche auf Wandlung oder Minderung, nicht

begründet. Schadensersatzansprüche, gleich aus welchem

Rechtsgrund, sind ausgeschlossen. Dies gilt nicht, soweit z.B.

bei Personenschäden oder Schäden an privat genutzten

Sachen nach dem Produkthaftungsgesetz oder in Fällen des

Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet

wird. b) Ausgeschlossen sind insbesondere Ansprüche auf Ersatz von

entgangenem Gewinn, mittelbaren oder Folgeschäden. c) Für Datenverlust und/oder die Wiederbeschaffung von Daten

haftet devolo in Fällen von leichter und mittlerer Fahrlässigkeit

nicht. d) In Fällen, in denen devolo die Vernichtung von Daten vorsätz-

lich oder grob fahrlässig verursacht hat, haftet devolo für den

typischen Wiederherstellungsaufwand, der bei regelmäßiger

und gefahrentsprechender Anfertigung von Sicherheitskopien

eingetreten wäre.

devolo dLAN 500 WiFi

80 Anhang

e) Die Garantie bezieht sich lediglich auf den Erstkäufer und ist

nicht übertragbar.

f) Gerichtsstand ist Aachen, falls der Erwerber Vollkaufmann ist.

Hat der Erwerber keinen allgemeinen Gerichtsstand in der Bundesrepublik Deutschland oder verlegt er nach Vertragsabschluss seinen Wohnsitz oder gewöhnlichen Aufenthaltsort aus dem Geltungsbereich der Bundesrepublik Deutschland, ist devolos Geschäftssitz Gerichtsstand. Dies gilt auch, falls Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeitpunkt der Klageerhebung nicht bekannt ist.

g) Es findet das Recht der Bundesrepublik Deutschland Anwen-

dung. Das UN-Kaufrecht gilt im Verhältnis zwischen devolo und dem Erwerber nicht.

devolo dLAN 500 WiFi

Index

A

Auslieferungskennwort 38

B

Balkendiagramm 33

Bestimmungsgemäßer Gebrauch

C

CE 8

D

Datum und Uhrzeit 50

DHCP-Server dLAN dLAN Cockpit App dLAN-Haussymbol dLAN-Kennwort dLAN-Status dLAN-Verschlüsselung

E

Entsorgung 78

G

Garantie 78

I

IP-Adresse 48

K

Kindersicherung 63

48

11

33 33

50

43

50

L

LAN (Netzwerkanschluss) 26

LED-Statusanzeige Lieferumfang

19, 28

Linux

23, 52

15, 22

M

8

Mac (OS X) 19, 28

MAC-Adresse Mülltonne

62

34

N

Netzwerkkennwort 38

Neuen Adapter ins Netzwerk integrieren

38

R

Reset 25

S

Schloss-Symbol 34

Security-ID Sicheres Kennwort generieren Sicherheitshinweise Software installieren SSID Standard-WLAN-Schlüssel Systemvoraussetzungen

37, 44

38

9

18, 27

55

23, 55, 70

15, 22

T

Trouble Shooting Guide 34

W

WEP 57

devolo dLAN 500 WiFi

23, 55, 70

WiFi key WiFi Move Technology Wi-Fi Protected Setup (WPS)

11

WLAN WLAN-Antenne WLAN-Filter WLAN-Status WLAN-Symbol WLAN-Zeitsteuerung WPA WPA2

61

45

57, 59

70

68

26

33

66

Z

Zahnrad/Pfeil 34

Zeitserver

50

devolo dLAN 500 WiFi

devolo dLAN 500 WiFi Service Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

1Ein Wort vorab

1.1 Zu diesem Handbuch

1.1.1 Bestimmungsgemäßer Gebrauch

1.1.2 CE-Konformität

1.1.3 Sicherheitshinweise

1.2 devolo im Internet

2 Einleitung

2.1 Was steckt hinter dLAN?

2.2 Was ist ein WLAN?

2.2.1 Wi-Fi oder WLAN?

2.3 dLAN 500 WiFi

2.3.1 dLAN Cockpit App

2.3.2 WiFi Move Technology

2.4 Anwendungsbeispiele

3 Schnellstart

3.1 Lieferumfang

3.2 Systemvoraussetzungen

3.3 dLAN 500 WiFi anschließen

3.4 devolo-Software installieren

4 Inbetriebnahme

4.1 Lieferumfang

4.2 Systemvoraussetzungen

4.3 Funktionen

4.3.1 WLAN-Knopf

4.3.2 dLAN-Knopf

4.3.3 Reset

4.3.4 Netzwerkanschluss

4.3.5 WLAN-Antennen

4.4 dLAN 500 WiFi anschließen

4.4.1 Software installieren

5 dLAN-Netzwerk

5.1 dLAN-Netzwerk per Knopfdruck verschlüsseln

5.2 dLAN Cockpit App

5.2.1 Übersichtsseite

5.2.2 Einstellungsmenü

5.2.3 Menü am unteren Bildschirmrand

5.3 dLAN Cockpit

5.3.1 Mit dLAN Cockpit verschlüsseln

6 Netzwerkkonfiguration

6.2 Menübeschreibung

6.3 Statusübersicht

6.3.1 dLAN-Status

6.3.2 WLAN-Status

6.3.3 Ethernet-Status

6.4 Gerätekonfiguration

6.4.1 Gerätesicherheit

6.4.2 Netzwerkeinstellungen

6.4.3 dLAN-Einstellungen

6.4.4 Zeitserver

6.4.5 LED-Einstellungen

6.5 WLAN-Konfiguration

6.5.1 Access-Point

6.5.2 Gastzugang

6.5.3 WLAN-Filter

6.5.4 Kindersicherung

6.5.5 WLAN-Zeitsteuerung

6.5.6 Wi-Fi Protected Setup

6.5.7 WiFi Move Technology

6.6 Verwaltung

6.6.1 Konfiguration zurücksetzen

6.6.2 Konfigurationsdatei speichern

6.6.3 Konfiguration wiederherstellen

6.6.4 Firmware aktualisieren

7Anhang

7.1 Bandbreitenoptimierung

7.2 Entsorgung von Altgeräten

Index
