DEVOLO DLAN500 WIFI User Manual

The Network Innovation

dLAN®

500 WiFi

devolo dLAN® 500 WiFi

Toutes les informations de ce manuel ont été rédigées après une vérification soigneuse, mais ne peuvent néanmoins garantir les caractéristiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.

La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.

Marques

TM

Android HomePlug Linux Ubuntu Mac iPhone Windows Wi-Fi devolo, dLAN

est une marque déposée de Open Handset Alliance.

®

est une marque déposée de HomePlug Powerline Alliance.

®

est une marque déposée de Linus Torvalds.

®

est une marque déposée de Canonical Ltd.

®

et Mac OS X® sont des marques déposées de Apple Computer, Inc.

®

,iPad® et iPod®sont des marques déposées de Apple Computer, Inc

®

et Microsoft® sont des marques déposées de Microsoft, Corp.

®

, Wi-Fi Protected AccessTM, WPATM, WPA2TM et Wi-Fi Protected SetupTM sont des marques déposées de Wi-Fi Alliance®.

®

, Vianect® et le logo devolo sont des marques déposées de devolo AG.

Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications.

devolo AG

Charlottenburger Allee 60 52068 Aix-la-Chapelle Allemagne

www.devolo.com

Aix-la-Chapelle, September 2014

Contenu

1 Avant-propos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.1 Information sur cette documentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.1.1 Utilisation conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

1.1.2 Conformité CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

1.1.3 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1.2 devolo dans Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.1 Que signifie dLAN ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.2 Qu'est-ce que le WLAN ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2.2.1 Wi-Fi ou WLAN ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.3 dLAN 500 WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

2.3.1 dLAN Cockpit App . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.3.2 WiFi Move Technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

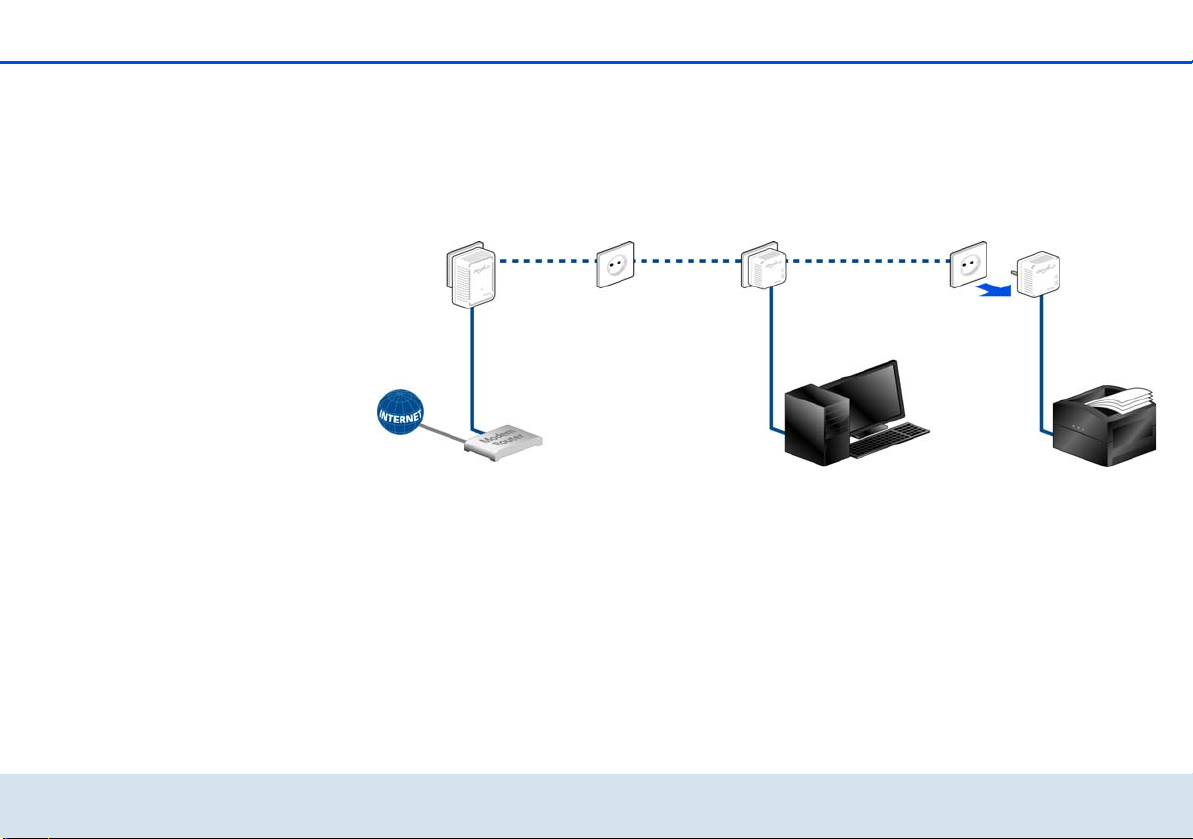

2.4 Exemples d'application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

3 Démarrage rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.1 Contenu du coffret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

3.2 Configuration système requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.3 Connecter dLAN 500 WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.4 Installer les logiciels devolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

4 Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.1 Contenu du coffret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

4.2 Configuration système requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4.3 Fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

4.3.1 Bouton Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.3.2 Bouton dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

4.3.3 Réinitialisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4.3.4 Connecteur Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4.3.5 Antennes Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

devolo dLAN 500 WiFi

Contenu

4.4 Connecter dLAN 500 WiFi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4.4.1 Installation des logiciels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5 Réseau dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.1 Crypter le réseau dLAN par simple pression de bouton . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.2 dLAN Cockpit App . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

5.2.1 Page d'aperçu général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

5.2.2 Menu de configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

5.2.3 Menu au bas de l'écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

5.3 dLAN Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

5.3.1 Cryptage du réseau dLAN avec dLAN Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

6 Configuration du réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

6.1 Ouvrir l'interface de configuration incorporée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

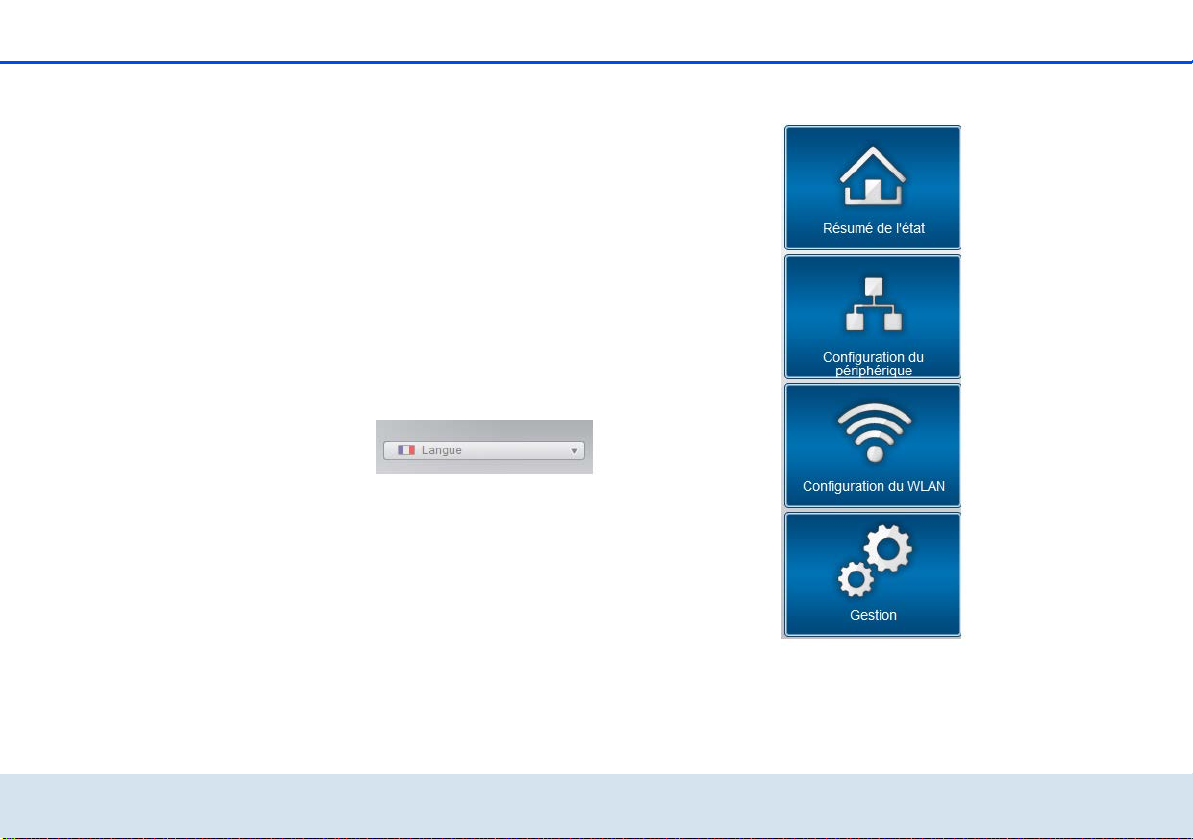

6.2 Description du menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

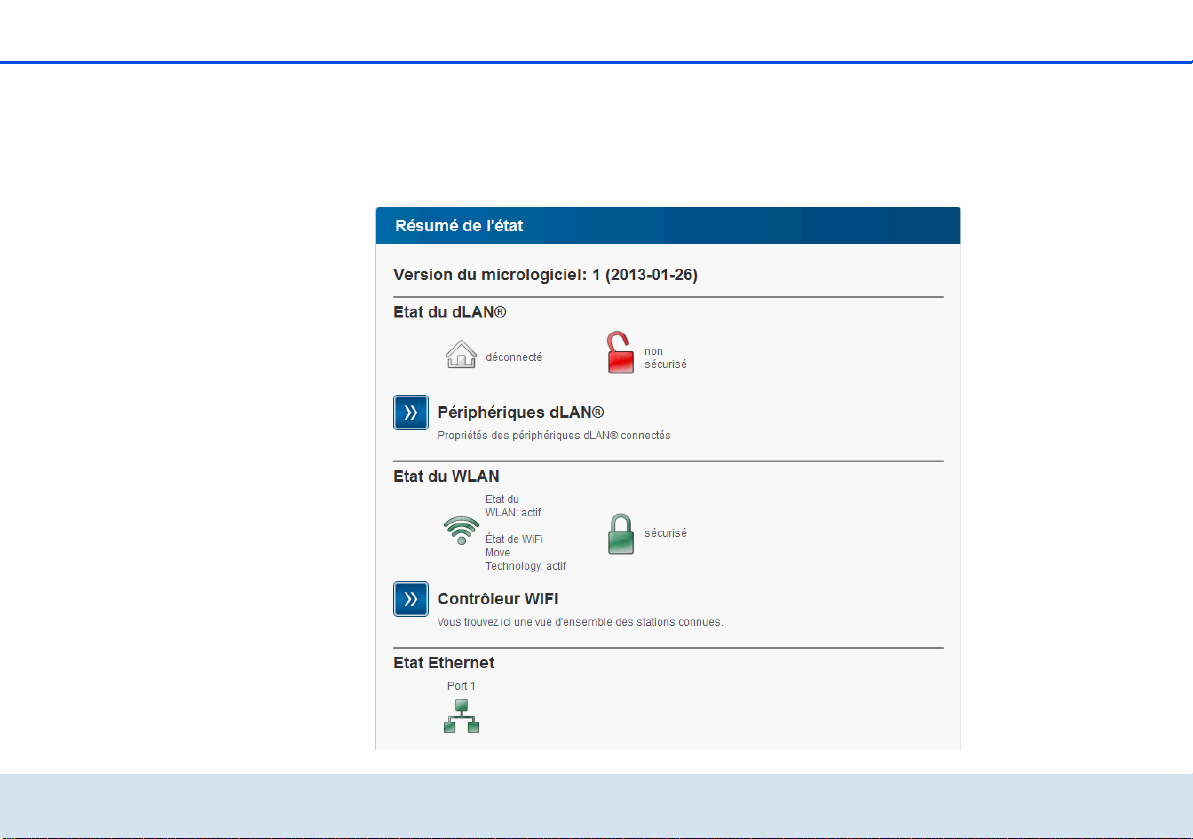

6.3 Résumé de l'état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

6.3.1 État du dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

6.3.2 État du WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

6.3.3 État Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

6.4 Configuration du périphérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

6.4.1 Sécurité du périphérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

6.4.2 Configuration réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

6.4.3 Paramètres dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

6.4.4 Serveur de temps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

6.4.5 Paramètres des DEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

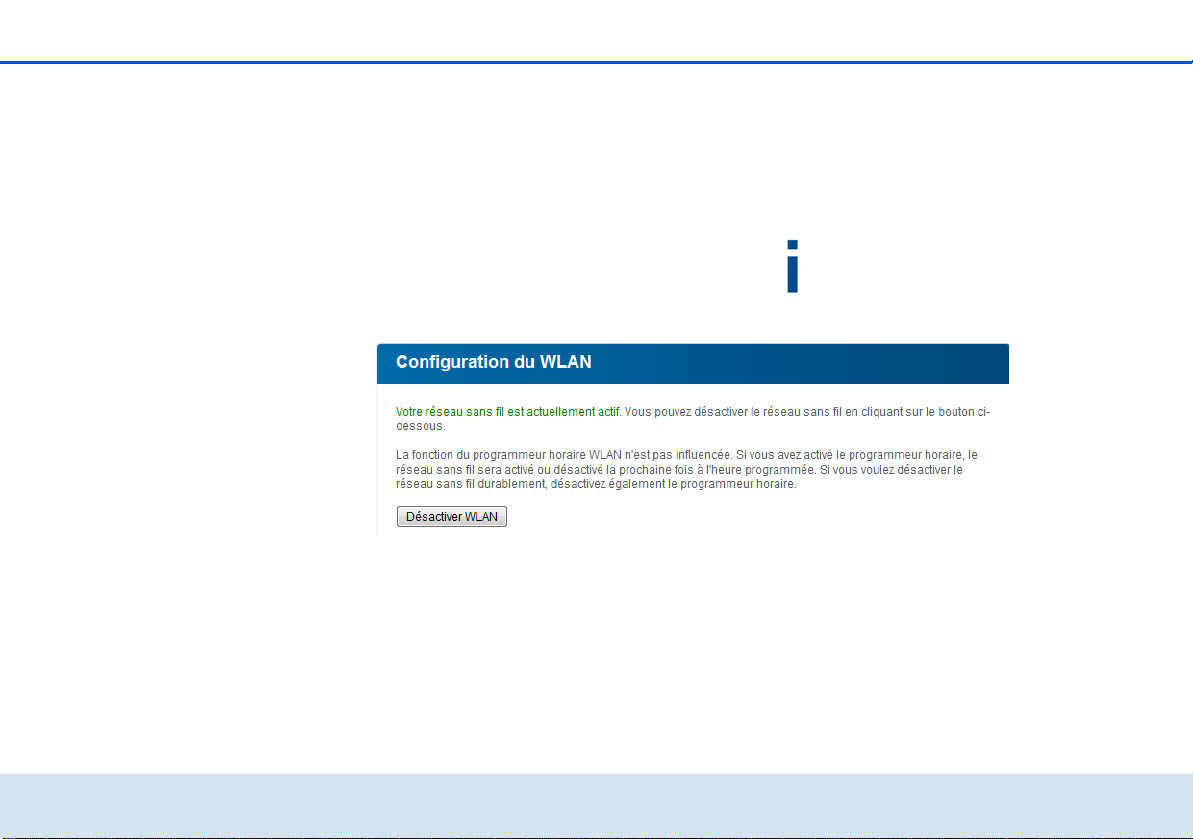

6.5 Configuration du WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

6.5.1 Point d'accès . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

6.5.2 Accès Invité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

6.5.3 Filtres WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

6.5.4 Contrôle parental . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

6.5.5 Programmeur horaire du WLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

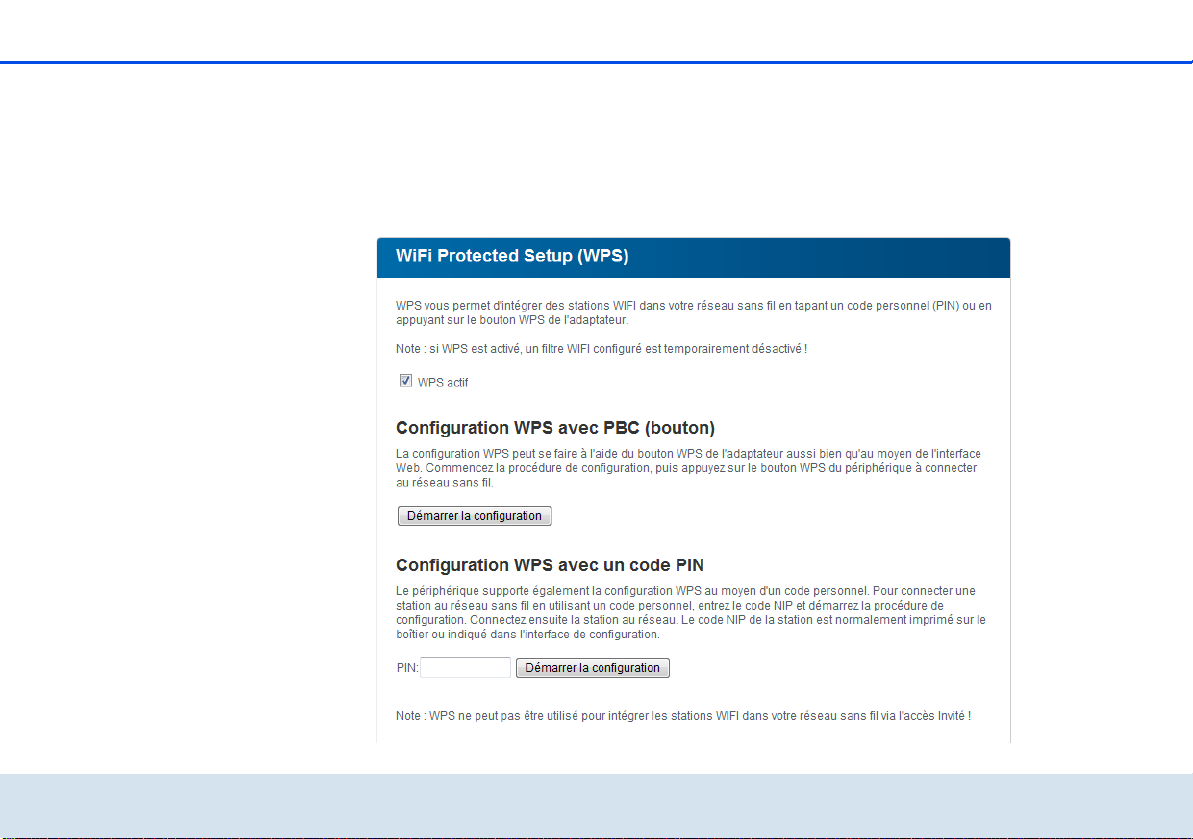

6.5.6 Wi-Fi Protected Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

6.5.7 WiFi Move Technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

devolo dLAN 500 WiFi

Contenu

6.6 Gestion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

6.6.1 Réinitialiser la configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

6.6.2 Enregistrer le fichier de configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

6.6.3 Restaurer la configuration du périphérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

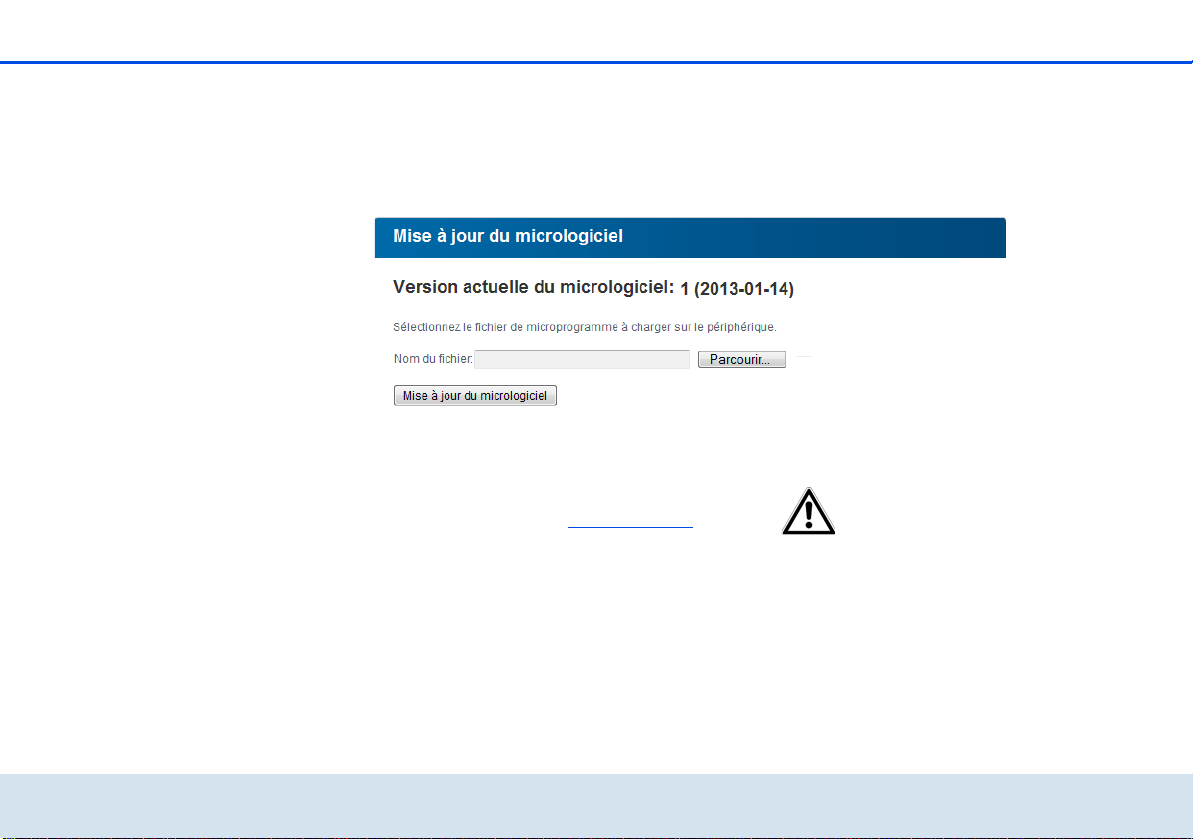

6.6.4 Mise à jour du micrologiciel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

7 Annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

7.1 Optimisation de la largeur de bande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

7.2 Élimination des anciens appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

7.3 Conditions générales de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

devolo dLAN 500 WiFi

Contenu

devolo dLAN 500 WiFi

Avant-propos 7

1Avant-propos

Merci beaucoup !

Le dLAN 500 WiFi combine une technologie ultramoderne et un design discret à une qualité irréprochable de la connexion Internet. Dans sa fonction d'adaptateur dLAN, le dLAN 500 WiFi utilise les câbles électriques de la maison pour prolonger l'accès Internet dans chaque pièce. Le module Wi-Fi intégré assure la couverture additionnelle de l'accès Internet par une liaison sans fil.

Le mécanisme WiFi Move Technology procure encore davantage de liberté : tous les terminaux se connectent au réseau automatiquement et bénéficient de la réception Wi-Fi en qualité maximale dans toutes les pièces et à chaque étage !

Avec l'application dLAN Cockpit App pour les smartphones et les tablettes, vous avez toujours le contrôle de tous les périphériques dLAN et Wi-Fi de votre réseau à domicile, à tout moment et en tout endroit.

1.1 Information sur cette documentation

Après une petite introduction aux principes de base de « dLAN » et du « Wi-Fi » ainsi qu'une présentation des produits devolo dLAN 500 WiFi avec le mécanisme WiFi Move Technology et l'appli dLAN Cockpit App au chapitre 2, le chapitre 3 décrit le démarrage rapide. Vous apprendrez au chapitre 4 comment vous pouvez mettre en service le dLAN 500 WiFi dans les règles de l'art et comment télécharger dLAN Cockpit App à partir de la boutique en ligne. L'intégration de votre dLAN 500 WiFi dans le réseau dLAN et la surveillance de celui-ci à l'aide de dLAN Cockpit App ou du logiciel dLAN Cockpit sont décrites au chapitre 5. Le chapitre 6 décrit en détail les possibilités de réglage avec l'interface de configuration intégrée et en même temps l'accès au Wi-Fi. Des indications sur l'optimisation de la largeur de bande, la sécurité et les facteurs écologiques du produit ainsi que nos conditions de garantie sont fournies au chapitre 7 à la fin de ce manuel.

devolo dLAN 500 WiFi

8 Avant-propos

Description des symboles

Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.

Remarque très importante dont le non-respect peut entraîner des dommages.

Remarque importante dont il est recommandé de tenir compte.

Informations supplémentaires et conseils sur les questions d'arrière-plan et sur la configuration de votre appareil.

1.1.1 Utilisation conforme

Utilisez l'adaptateur en suivant les instructions fournies dans ce manuel afin d'éviter d'endommager le matériel ou de vous blesser.

Cet appareil ne convient que pour une utilisation à l’intérieur.

1.1.2 Conformité CE

Le produit est conforme aux exigences techniques de la directive 1999/5/EC (R&TTE) et de la directive CEM

2004/108/EC ainsi qu'autres dispositions applicables du FTEG.

Il est conçu pour être utilisé au sein de la Communauté européenne, en Suisse et Norvège.

Le produit est un équipement de la classe A et peut causer des perturbations radio dans la zone d'habitation.

« 99/05/CE » (directive dite « R&TTE ») est une directive européenne comme par exemple la directive « CEM ». La directive R&TTE s’applique aux équipements hertziens (Radio) et aux équipements terminaux de télécommunication. L’application de normes EN harmonisées justifie du respect de ces directives.

La plage de tension autorisée pour l'exploitation de l'appareil et la consommation d'énergie sont indiquées sur l'étiquette au dos de l'appareil. Vous pouvez télécharger toute autre information technique depuis le site internet

www.devolo.com

La déclaration de conformité CE relative à ce produit est indiquée sur le CD produit fourni, sous CE.

.

devolo dLAN 500 WiFi

Avant-propos 9

1.1.3 Consignes de sécurité

Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre les appareils devolo en service et de conserver les manuels pour pouvoir les consulter ultérieurement.

ATTENTION – Risque d'électrocution

Les appareils devolo ne doivent en aucun cas être ouverts. L'utilisateur court un risque d'électrocution si le boîtier est ouvert !

Les appareils de devolo ne requièrent aucune maintenance de la part de l'utilisateur. En cas de dommage, coupez l'appareil devolo du réseau électrique en débranchant le boîtier ou en débranchant la fiche secteur. Adressez-vous ensuite exclusivement à des professionnels qualifiés (service après-vente). L'appareil a subi un dommage quand

쎲 le câble d'alimentation ou la prise sont endomma-

gés,

쎲 du liquide (pluie ou eau) a pénétré dans l'appareil

devolo,

쎲 l'appareil devolo ne répond plus, 쎲 le boîtier de l'appareil devolo est endommagé.

Les appareils devolo doivent uniquement être exploités sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette si- gnalétique. Utilisez uniquement le câble électrique ou le bloc d'alimentation fourni pour l'alimentation électrique.

Pour couper l'appareil devolo du secteur, débranchez le boîtier ou la fiche secteur de la prise de courant. La

prise de courant et tous les appareils réseau raccordés doivent être accessibles facilement pour que vous puissiez les débrancher rapidement en cas d'urgence.

Les appareils devolo ne conviennent que pour une utilisation à l’intérieur.

Utilisez les appareils devolo uniquement dans un local sec.

Débranchez les appareils avant de les nettoyer !

Évitez d'utiliser des produits de nettoyage à base de solvants risquant d'endommager le boîtier. Pour le nettoyage, utilisez uniquement un chiffon sec.

ATTENTION – Risque de surchauffe

N'exposez jamais les piles à une source de chaleur comme les rayons du soleil directs, un feu de cheminée etc.

devolo dLAN 500 WiFi

10 Avant-propos

Les appareils devolo ne doivent en aucun cas être branchés directement les uns dans les autres.

Installez les appareils devolo uniquement dans un endroit où une aération suffisante est garantie. Les fentes et les ouvertures du boîtier servent à la ventilation :

쎲 Ne jamais obstruer les fentes et les ouvertures

et ne jamais recouvrir les appareils devolo pendant le fonctionnement.

쎲 Ne déposez aucun objet sur les appareils devolo. 쎲 N'introduisez aucun objet dans les ouvertures

des appareils devolo.

쎲 N'exposez pas les appareils devolo à des

flammes nues (bougie, feu de cheminée, etc.).

쎲 N'exposez pas les appareils devolo à une source

de chaleur directe (radiateur, rayons du soleil,

etc.).

1.2 devolo dans Internet

Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse

www.devolo.com

non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.

Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à support@devolo.fr

support@devolo.be

. Dans l'Espace SAV, vous trouverez

ou bien

!

devolo dLAN 500 WiFi

Introduction 11

2Introduction

dLAN est une technologie intelligente et sûre avec la-

quelle vous pouvez facilement, rapidement et à un prix avantageux établir un réseau domestique via le secteur sans devoir effectuer un câblage cher et fastidieux auparavant.

2.1 Que signifie dLAN ?

Dans dLAN (direct Local Area Network), le réseau de câbles électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connecté par adapteurs correspandants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les câbles électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se gênent mutuellement. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passe pour éviter qu'elles soient interceptées et lues.

2.2 Qu'est-ce que le WLAN ?

Le terme WLAN (Wireless Local Area Network) dé- signe l'interconnexion d'ordinateurs et d'autres périphériques par ondes radio. Il est certes possible de former un réseau sans fil avec seulement deux ordinateurs (peer-to-peer, p2p), mais il faut en règle générale une station centrale (point d'accès) qui fait le pont entre les participants. Actuellement, ces points d'accès intègrent souvent un modem pour l'accès à Internet et un routeur qui sert d'intermédiaire dans le réseau.

Le réseau radio établi par un point d'accès sur un certain canal radio (de 1 à 13) avec un nom donné (SSID) n'a qu'une portée limitée. La zone d'émission d'un point d'accès, également appelée la cellule radio, est en particulier réduite par les murs en béton. Souvent, une liaison radio stable entre plusieurs périphériques WLAN n'est réalisable que dans la même pièce.

Comme l'accès au réseau sans fil ne peut pas être contrôlé comme dans un réseau filaire (par câble réseau) ou dans le réseau dLAN (par câble électrique), la transmission libre des données par voie aérienne réclame naturellement des techniques de sécurisation particulières. C'est pourquoi toute une série de mesures de sécurité ont été développées, par exemple le masquage du nom du réseau (SSID), le cryptage des

devolo dLAN 500 WiFi

12 Introduction

données envoyées et l'identification des adresses MAC des cartes de réseau sans fil.

2.2.1 Wi-Fi ou WLAN ?

Wi-Fi est une marque déposée inventée par la Wi-Fi-

Alliance, un consortium qui s'occupe de certifier les équipements possédant une interface répondant au groupe de normes IEEE 802.11. Par abus de langage dans de nombreux pays, on utilise Wi-Fi comme synonyme de WLAN, ce qui est incorrect stricto sensu puisque Wi-Fi désigne l'ensemble des protocoles de

radiocommunication et WLAN le réseau sans fil.

2.3 dLAN 500 WiFi

Le dLAN 500 WiFi réunit les technologies Ethernet, Wi-Fi et dLAN dans un seul boîtier :

쎲 Votre réseau à domicile venant de la prise de cou-

rant murale. Déballer. Brancher. À vous de jouer. La connexion facile via les câbles électriques déjà posés dans la maison. Chaque prise de courant murale se transforme en accès Internet.

쎲 Transmission de données à haut débit atteignant

500 Mbits/s, plus un port Fast Ethernet pour connecter un terminal supplémentaire (par exemple un ordinateur, une TV connectée, une console de jeux, etc.)

쎲 La prise de courant devient également le nouvel

accès au réseau sans fil – WiFi Move Technology permet la réception Wi-Fi optimale dans toute la maison pour les smartphones, les ordinateurs portables et les tablettes – tout est automatique (au moins deux adaptateurs dLAN 500 WiFi sont nécessaires ; voir Network Kit :).

쎲 Cryptage automatique ! Protection contre les

accès non autorisés par pression sur un bouton pour le Wi-Fi (WPS)

쎲 Déplacement de phase automatique : Internet

atteint chacune de vos pièces et devient votre réseau à domicile.

쎲 Utilisez les imprimantes et les disques durs en

commun. Partagez votre musique, vos photos et vos données ou streamez les vidéos en qualité HD parfaite.

쎲 Gestion conviviale du réseau à domicile dLAN

avec l'appli dLAN Cockpit App ou le logiciel dLAN Cockpit pour la configuration du réseau sur

le PC (Windows, Mac OS X et Linux)

쎲 Cryptage automatique ! Protection contre les

accès non autorisés par pression sur un bouton pour dLAN (AES)

쎲 Réduction maximale intelligente et automatique

de la consommation d'énergie.

devolo dLAN 500 WiFi

Fig. 1

Introduction 13

쎲 Compatible avec tous les adaptateurs dLAN (200

Mbits/s et 500 Mbits/s)

쎲 Design compact favorisant un positionnement

confortable dans toute la maison, dans chaque prise de courant murale.

2.3.1 dLAN Cockpit App

dLAN Cockpit App est l'application gratuite de de-

volo servant aussi à contrôler et à configurer les connexions Wi-Fi, dLAN et Ethernet du dLAN 500 WiFi avec le smartphone ou la tablette. Le smartphone ou la tablette se connecte alors au dLAN 500 WiFi du réseau à domicile via Wi-Fi.

2.3.2 WiFi Move Technology

WiFi Move Technology est une fonction du

dLAN 500 WiFi servant à synchroniser automatiquement l'ensemble des paramètres Wi-Fi de tous les adaptateurs dLAN 500 WiFi connectés à votre réseau à domicile. WiFi Move Technology est activé facilement en appuyant sur un bouton de l'adaptateur. Pour plus d'informations à ce sujet, veuillez consulter le chapitre 3 Démarrage rapide.

2.4 Exemples d'application

Le dLAN 500 WiFi complète votre réseau à domicile

D'une part, les adaptateurs connectent les appareils réseau fixes comme les ordinateurs et le routeur Internet via dLAN (voir la Fig. 1), d'autre part ils intègrent les terminaux comme les smartphones, l'ordinateur portable et la tablette dans votre réseau via Wi-Fi. Chaque adaptateur dLAN 500 WiFi additionnel (par exemple un à chaque étage) vous facilite l'accès intégral à Internet via Wi-Fi ou dLAN partout dans la maison.

devolo dLAN 500 WiFi

14 Introduction

Fig. 2

WiFi Move Technology

Grâce à WiFi Move Technology, les paramètres Wi-Fi de tous les adaptateurs dLAN 500 WiFi sont synchronisés automatiquement de sorte que vous pouvez vous passer de configurer chaque dLAN 500 WiFi séparément (voir la Fig. 2).

devolo dLAN 500 WiFi

Démarrage rapide 15

3 Démarrage rapide

Ce chapitre vous montre tout ce qu'il faut savoir sur la mise en service rapide de votre dLAN 500 WiFi dans le réseau dLAN ou Wi-Fi. Nous vous décrirons aussi l'installation des logiciels devolo.

3.1 Contenu du coffret

Avant d'installer votre dLAN 500 WiFi, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret :

쎲 Single Kit:

쑗 dLAN 500 WiFi 쑗 Instructions d'installation version papier 쑗 CD comportant les logiciels et la documenta-

tion en ligne

ou

쎲 Starter Kit:

쑗 dLAN 500 WiFi 쑗 dLAN 500 duo 쑗 Câble Ethernet 쑗 Instructions d'installation version papier 쑗 CD comportant les logiciels et la documenta-

tion en ligne

ou

쎲 NetworkKit :

쑗 Deux dLAN 500 WiFi 쑗 dLAN 500 duo 쑗 Câble Ethernet 쑗 Instructions d'installation version papier 쑗 CD comportant les logiciels et la documenta-

tion en ligne

devolo se réserve le droit de modifier le contenu du coffret sans préavis.

3.2 Configuration système requise

쎲 Système d'exploitation : Windows XP (32 bits),

Windows Vista Edition familiale Premium (32 bits/ 64 bits), Windows 7 Edition familiale Premium (32 bits/64 bits), WIndows 8, Linux (Ubuntu), Mac OS X, Mac iOS, Android

쎲 Raccordement au réseau

Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface réseau.

Pour mettre en place un réseau dLAN (AV), vous avez besoin d'au moins

devolo dLAN 500 WiFi

16 Démarrage rapide

deux adaptateurs dLAN (AV) (200 Mbits/s ou 500 Mbits/s).

3.3 Connecter dLAN 500 WiFi

Cet appareil ne convient que pour une utilisation à l’intérieur

Etendre un réseau dLAN existant avec un nouveau dLAN 500 WiFi (Single Kit)

Avant la mise en réseau, notez la clé Wi-Fi du dLAN 500 WiFi. Cette clé unique de l'adaptateur est imprimée sur l'étiquette au dos du boîtier.

햲 Branchez le dLAN 500 WiFi dans une prise

murale. Dès que le voyant de contrôle du bouton dLAN est vert (après env. 45 secondes), l'adaptateur est opérationnel.

Si vous ne voulez utiliser que la fonction Wi-Fi du dLAN 500 WiFi, branchez l'adaptateur dans une prise de courant murale sans rajouter aucun câble. Vous pouvez aussi relier le dLAN 500 WiFi au port Ethernet d'un appareil réseau (ordinateur, etc.) en utilisant un câble Ethernet classique. (voir 2.4 Exemples d'application)

La prise murale devrait se trouver à portée de l'appareil réseau connecté. L'accès au dLAN 500 WiFi relié à l'appareil réseau par câble ne devrait en aucun cas être obstrué. Pour éteindre le dLAN 500 WiFi ou pour le couper du secteur, débranchez-le de la prise murale.

햳 Si votre réseau dLAN existant est déjà sécurisé à

l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres adaptateurs. Après avoir connecté le nouveau dLAN 500 WiFi correctement, appuyez – en l´espace de 2 minutes – d'abord sur le bouton de cryptage (env. 1seconde) d'un adaptateur du réseau existant et ensuite sur le bouton de cryptage (env. 1 seconde) du nouveau dLAN 500 WiFi.

햴 Terminé ! Le nouveau dLAN 500 WiFi est intégré

dans votre réseau.

햵 Pour établir la connexion entre le dLAN 500 WiFi

et votre ordinateur portable, la tablette ou le smartphone via Wi-Fi, saisissez la clé Wi-Fi de l'adaptateur dans le champ de sécurité réseau.

devolo dLAN 500 WiFi

Démarrage rapide 17

Pour sécuriser maintenant votre réseau Wi-Fi, continuez par la configuration de votre réseau. Lisez à ce sujet le chapitre 6 Configuration du ré- seau.

Cryptage dans un nouveau réseau dLAN avec un ou plusieurs dLAN 500 WiFi et un dLAN 500 duo (Starter Kit ou Network Kit)

Avant la mise en réseau, notez la clé Wi-Fi d'un dLAN 500 WiFi. Cette clé unique de l'adaptateur est imprimée sur l'étiquette au dos du boîtier.

햲 Reliez le dLAN 500 duo au port réseau de votre

périphérique d'accès Internet.

햳 Branchez le dLAN 500 WiFi dans une prise

murale. Dès que le voyant de contrôle du bouton dLAN est vert (après env. 45 secondes), l'adaptateur est opérationnel.

Si vous ne voulez utiliser que la fonction Wi-Fi du dLAN 500 WiFi, branchez l'adaptateur dans une prise de courant murale sans rajouter aucun câble. Vous pouvez aussi relier le dLAN 500 WiFi au port Ethernet d'un appareil réseau (ordinateur, etc.) en

utilisant un câble Ethernet classique (voir 2.4 Exemples d'application).

La prise murale devrait se trouver à portée de l'appareil réseau connecté. L'accès au dLAN 500 WiFi relié à l'appareil réseau par câble ne devrait en aucun cas être obstrué. Pour éteindre le dLAN 500 WiFi ou pour le couper du secteur, débranchez-le de la prise murale.

햴 Après avoir connecté correctement les deux adap-

tateurs, appuyez – dans un délai de deux minutes – d'abord sur le bouton de cryptage du dLAN 500 duo (env. 1 seconde) et ensuite sur le bouton dLAN du dLAN 500 WiFi (env. 1 seconde).

햵 Terminé ! Votre réseau dLAN est maintenant pro-

tégé contre les accès non autorisés.

햶 Pour établir la connexion entre le dLAN 500 WiFi

et votre ordinateur portable, la tablette ou le smartphone via Wi-Fi, saisissez la clé Wi-Fi de l'adaptateur dans le champ de sécurité réseau.

Pour sécuriser maintenant votre réseau Wi-Fi, continuez par la configu-

devolo dLAN 500 WiFi

18 Démarrage rapide

ration de votre réseau. Lisez à ce sujet le chapitre 6 Configuration du réseau.

WiFi Move Technology

햷 Pour intégrer des dLAN 500 WiFi supplémentaires

dans votre réseau à domicile, répétez l'étape

햸 Appuyez – dans un délai de deux minutes –

.

d'abord sur le bouton dLAN du dLAN 500 WiFi déjà installé (env. 1 seconde) et ensuite sur le bouton dLAN du nouveau dLAN 500 WiFi (env. 1seconde).

햹 Le dLAN 500 WiFi déjà installé transmet sa confi-

guration Wi-Fi intégralement sur le nouvel adaptateur dLAN 500 WiFi. Les adaptateurs déjà installés et le nouvel adaptateur dLAN 500 WiFi sont à présent connectés entre eux durable- ment et échangeront toute modification de la configuration Wi-Fi entre eux automatique- ment.

Pour plus d'informations sur WiFi Move Technology, veuillez consulter les chapitres 2 Introduction et 6.5.7 WiFi Move Technology.

3.4 Installer les logiciels devolo

Télécharger dLAN Cockpit App

햲 Téléchargez dLAN Cockpit App sur votre smart-

phone ou votre tablette à partir du magasin en ligne.

La manière la plus rapide de trouver dLAN Cockpit App est de cliquer sur la loupe dans le magasin en ligne et de rechercher directement « dLAN Cockpit ».

햳 dLAN Cockpit est enregistré dans la liste des

applications de votre smartphone ou de votre tablette. Vous accédez au menu de démarrage en appuyant sur l'icône dLAN Cockpit.

Lisez les informations détaillées au chapitre 5.2 dLAN Cockpit App.

Logiciels pour Windows

L'assistant d'installation sert à installer le logiciel de configuration de l'adaptateur et devolo dLAN Cockpit sous Windows.

쎲 Le logiciel dLAN Cockpit détecte tous les adap-

tateurs dLAN à portée dans votre réseau dLAN, affiche les informations sur la connexion et crypte votre réseau dLAN individuellement.

devolo dLAN 500 WiFi

Démarrage rapide 19

쎲 Au moyen de l'interface de configuration du

dLAN 500 WiFi, vous pouvez configurer (entre autres) votre réseau Wi-Fi.

Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur.

Si la fonction Exécution automatique est active sur votre ordinateur, l'installation commence automatiquement. Sinon, ouvrez le répertoire dans l'explorateur Windows : cliquez sur Dé- marrer (ou le logo Windows) avec le bouton droit de la souris et sélectionnez Explorer dans le menu contextuel. Exécutez ensuite l'assistant d'installation manuellement.

Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les données de performances de votre adaptateur dLAN. Les données envoyées à devolo comprennent des données de performance des adaptateurs. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez exécuter les applications installées dans le menu Démarrer  Tous les programmes  devolo.

Logiciels pour Mac (OS X)

Dans le répertoire software  mac vous trouverez le logiciel de configuration dLAN.

Logiciels pour Linux (Ubuntu)

Dans le répertoire software  linux vous trouverez le logiciel de configuration dLAN.

devolo dLAN 500 WiFi

20 Démarrage rapide

devolo dLAN 500 WiFi

Fig. 3 en fonction de la version nationale

Mise en service 21

4 Mise en service

Ce chapitre vous montre tout ce qu'il faut savoir sur la mise en service de votre dLAN 500 WiFi. Nous décrivons les fonctions ainsi que le raccordement de l'appa-

reil. Nous vous présentons aussi brièvement le logiciel devolo fourni et vous guidons ensuite à travers son installation.

devolo dLAN 500 WiFi

22 Mise en service

4.1 Contenu du coffret

Avant d'installer votre dLAN 500 WiFi, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret :

쎲 Single Kit:

쑗 dLAN 500 WiFi 쑗 Instructions d'installation version papier 쑗 CD comportant les logiciels et la documenta-

tion en ligne

ou

쎲 Starter Kit:

쑗 dLAN 500 WiFi 쑗 dLAN 500 duo 쑗 Câble Ethernet 쑗 Instructions d'installation version papier 쑗 CD comportant les logiciels et la documenta-

tion en ligne

ou

쎲 Network Kit :

쑗 Deux dLAN 500 WiFi 쑗 dLAN 500 duo 쑗 Câble Ethernet 쑗 Instructions d'installation version papier

쑗 CD comportant les logiciels et la documenta-

tion en ligne

devolo se réserve le droit de modifier le contenu du coffret sans préavis.

4.2 Configuration système requise

쎲 Système d'exploitation : Windows XP (32 bits),

Windows Vista Edition familiale Premium (32 bits/ 64 bits), Windows 7 Edition familiale Premium (32 bits/64 bits), WIndows 8, Linux (Ubuntu), MacOSX, MaciOS et Android

쎲 Raccordement au réseau

Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface réseau.

Pour mettre en place un réseau dLAN (AV), vous avez besoin d'au moins deux adaptateurs dLAN (AV) (200 Mbits/s ou 500 Mbits/s).

devolo dLAN 500 WiFi

Fig. 4

Mise en service 23

4.3 Fonctions

Le dLAN 500 WiFi possède un bouton Wi-Fi et un bouton dLAN avec un voyant d'état DEL, une prise réseau et un bouton de réinitialisation.

Les DEL d'état peuvent être désactivées dans l'interface de configuration du dLAN 500 WiFi (voir 6.4.5 Paramètres des DEL).

4.3.1 Bouton Wi-Fi

Le bouton Wi-Fi contrôle les fonctions suivantes du réseau sans fil :

쎲 Wi-Fi Marche/Arrêt :

쑗 Par défaut, Wi-Fi est déjà actif et le cryp-

tage dans le réseau sans fil est WPA2. La clé Wi-Fi par défaut pour l'installation initiale du dLAN 500 WiFi est la clé Wi-Fi de l'adaptateur.

Avant la mise en réseau, notez la clé Wi-Fi de l'adaptateur dLAN 500 WiFi dont tous les paramètres de configuration du réseau sans fil doivent être reportés sur tous les autres adaptateurs dLAN 500 WiFi. Cette clé unique est imprimée sur l'étiquette au dos du boîtier.

devolo dLAN 500 WiFi

24 Mise en service

쑗 Pour désactiver le Wi-Fi, appuyez sur le

bouton Wi-Fi pendant plus de 3 secondes.

쑗 Pour ensuite activer une nouvelle fois le Wi-

Fi, faites une pression courte sur le bouton

Wi-Fi.

쎲 Activer le cryptage du réseau Wi-Fi avec WPS

쑗 Si l'adaptateur est dans l'état initial avec

toutes les valeurs par défaut, appuyez brièvement sur le bouton Wi-Fi pour activer WPS.

쑗 Si la connexion Wi-Fi est désactivée et vous

voulez activer WPS, appuyez deux fois sur le bouton Wi-Fi ; appuyez une fois pour

activer le Wi-Fi, une fois pour activer WPS.

WPS est une méthode de cryptage développée

par Wi-Fi Alliance destinée à augmenter la sé-

curité d'un réseau à domicile sans fil. WPS faci-

lite l'ajout de nouveaux périphériques dans un

réseau existant. Les informations détaillées à ce

sujet sont fournies au chapitre 6.5.6 Wi-Fi

Protected Setup.

쎲 Voyants lumineux :

les voyants lumineux intégrés (DEL) indiquent l'état du dLAN 500 WiFi par des clignotements différents ou un voyant stable :

쑗 La DEL est éteinte quand la connexion Wi-Fi

est inactive.

쑗 La DEL est verte quand la connexion Wi-Fi

est active.

쑗 Le pairing WPS est signalé par un clignote-

ment rapide.

4.3.2 Bouton dLAN

Le bouton dLAN contrôle les fonctions suivantes du réseau dLAN :

쎲 Cryptage du réseau dLAN

쑗 Pour crypter votre réseau dLAN individuelle-

ment, appuyez – en l'espace de 2 minutes – sur chaque bouton dLAN ou de cryptage de chaque adaptateur pendant env. 1

seconde (voir 5.1 Crypter le réseau dLAN par simple pression de bouton).

쑗 Pour supprimer un adaptateur dLAN du

réseau, appuyez sur le bouton dLAN ou de cryptage de l'adaptateur voulu pendant au moins 10 secondes (voir 5.1 Crypter le réseau dLAN par simple pression de bouton).

쎲 Voyants lumineux :

les voyants lumineux intégrés (DEL) indiquent

devolo dLAN 500 WiFi

Mise en service 25

l'état des fonctions dLAN du dLAN 500 WiFi par des clignotements différents ou un voyant stable :

쑗 La DEL clignote lentement. La connexion

avec le réseau dLAN est coupée.

Assurez-vous que l'adaptateur est relié correc-

tement au circuit électrique et que l'opération

de cryptage a été effectuée sans erreur. Pour

plus d'informations à ce sujet, veuillez consulter

les chapitres 4.4 Connecter dLAN 500 WiFi

et 5 Réseau dLAN.

쑗 La DEL est verte. La connexion réseau permet

le streaming HD vidéo.

쑗 La DEL est orange. La connexion réseau per-

met le streaming SD vidéo et les jeux en ligne.

쑗 La DEL est rouge. La connexion réseau per-

met le transfert de fichiers et l'accès à Internet.

쎲 WiFi Move Technology

WiFi Move Technology est une fonction servant à synchroniser l'ensemble des paramètres Wi-Fi de tous les adaptateurs dLAN 500 WiFi connectés à votre réseau à domicile.

쑗 Appuyez – dans un délai de deux minutes

– d'abord sur le bouton dLAN du dLAN 500 WiFi déjà installé (env. 1

seconde) et ensuite sur le bouton dLAN du nouveau dLAN 500 WiFi (env. 1 seconde).

쑗 Le dLAN 500 WiFi déjà installé transmet sa

configuration Wi-Fi intégralement sur le nouvel adaptateur dLAN 500 WiFi. Les adaptateurs déjà installés et le nouvel adaptateur dLAN 500 WiFi sont à présent connectés entre eux durablement et échangeront toute modification de la configuration Wi-Fi entre eux automatiquement.

Pour plus d'informations sur WiFi Move Technology, veuillez consulter le chapitre 6.5.7 WiFi Move Technology.

4.3.3 Réinitialisation

Le bouton de réinitialisation (à côté de la prise ré- seau) a deux fonctions différentes :

쎲 L'adaptateur effectue un redémarrage

quand vous appuyez sur le bouton de réinitialisation pendant moins de 10 secondes.

쎲 Pour réinitialiser le dLAN 500 WiFi et restaurer la

configuration par défaut, appuyez sur ce bouton pendant plus de 10 secondes. Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus !

devolo dLAN 500 WiFi

26 Mise en service

Pour actionner le bouton de réinitialisation, ser-

vez-vous de la pointe d'une agrafe.

4.3.4 Connecteur Ethernet

La prise réseau sert à relier un ordinateur ou tout autre appareil réseau au dLAN 500 WiFi au moyen d'un câble Ethernet courant.

4.3.5 Antennes Wi-Fi

Les antennes Wi-Fi à l'intérieur du boîtier servent à connecter d'autres périphériques réseau par Wi-Fi.

4.4 Connecter dLAN 500 WiFi

Dans ce paragraphe nous vous montrons comment vous pouvez connecter le dLAN 500 WiFi à un ordinateur ou à un autre appareil réseau.

Cet appareil ne convient que pour une utilisation à l’intérieur.

Avant la mise en réseau, notez la clé Wi-Fi du dLAN 500 WiFi. Cette clé unique de l'adaptateur est imprimée sur l'étiquette au dos du boîtier.

햲 Connectez le dLAN 500 WiFi à un connecteur

réseau de votre ordinateur ou à un autre appareil réseau en utilisant un câble Ethernet.

Si vous ne voulez utiliser que la fonction Wi-Fi du dLAN 500 WiFi, branchez l'adaptateur dans une prise de courant murale sans rajouter aucun câble. (voir 2.4 Exemples d'applica- tion)

햳 Branchez le dLAN 500 WiFi dans une prise

murale. Dès que le voyant de contrôle du bouton dLAN est vert (après env. 45 secondes), l'adaptateur est opérationnel.

La prise murale devrait se trouver à portée de l'appareil réseau connecté. L'accès au dLAN 500 WiFi relié à l'appareil réseau par câble ne devrait en aucun cas être obstrué. Pour éteindre le dLAN 500 WiFi ou pour le couper du secteur, débranchez-le de la prise murale.

햴 Un réseau dLAN est mis en place dès qu'au moins

un deuxième adaptateur dLAN supplémentaire est connecté et relié au réseau électrique. À présent, il vous reste à sécuriser votre réseau dLAN ; à cet

devolo dLAN 500 WiFi

Mise en service 27

effet, procédez à la configuration réseau. Lisez à ce sujet le chapitre 5 Réseau dLAN.

햵 Pour établir la connexion entre le dLAN 500 WiFi

et votre ordinateur portable, la tablette ou le smartphone via Wi-Fi, saisissez la clé Wi-Fi de l'adaptateur dans le champ de sécurité réseau.

햶 Pour connecter des adaptateurs supplémentaires,

procédez selon la description ci-dessus. Lisez à ce sujet le chapitre 3 Démarrage rapide.

햷 Pour sécuriser maintenant votre réseau Wi-Fi,

continuez par la configuration de votre réseau. Lisez à ce sujet les chapitres 5 Réseau dLAN et 6 Configuration du réseau.

Télécharger dLAN Cockpit App

햸 Téléchargez l'application dLAN Cockpit App sur

votre smartphone ou votre tablette à partir du magasin en ligne.

La manière la plus rapide de trouver

dLAN Cockpit App est de cliquer sur la loupe

dans le magasin en ligne et de rechercher direc-

tement « dLAN Cockpit ».

Lisez les informations détaillées au chapitre 5.2 dLAN Cockpit App.

Installer les logiciels devolo

햺 Pour terminer, procédez à l'installation des logi-

ciels du dLAN 500 WiFi comme décrit au chapitre suivant.

4.4.1 Installation des logiciels

Logiciels pour Windows

L'assistant d'installation sert à installer le logiciel de configuration de l'adaptateur et devolo dLAN Cockpit sous Windows.

쎲 Le logiciel dLAN Cockpit détecte tous les adap-

tateurs dLAN à portée dans votre réseau dLAN, affiche les informations sur la connexion et crypte votre réseau dLAN individuellement.

쎲 Au moyen de l'interface de configuration du

dLAN 500 WiFi, vous pouvez configurer (entre autres) votre réseau Wi-Fi.

Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur.

햹 dLAN Cockpit est enregistré dans la liste des

applications de votre smartphone ou de votre tablette. Vous accédez au menu de démarrage en appuyant sur l'icône dLAN Cockpit.

devolo dLAN 500 WiFi

28 Mise en service

Si la fonction Exécution automatique est active

sur votre ordinateur, l'installation commence

automatiquement. Sinon, ouvrez le répertoire

dans l'explorateur Windows : cliquez sur Dé-

marrer (ou le logo Windows) avec le bouton

droit de la souris et sélectionnez Explorer dans

le menu contextuel. Exécutez ensuite l'assistant

d'installation manuellement.

Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les données de performances de votre adaptateur dLAN. Les données envoyées à devolo comprennent des données de performance des adaptateurs. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez exécuter les applications installées dans le menu Démarrer  Tous les programmes  devolo.

Logiciels pour Mac (OS X)

Dans le répertoire software  mac vous trouverez le logiciel de configuration dLAN.

devolo dLAN 500 WiFi

Logiciels pour Linux (Ubuntu)

Dans le répertoire software  linux vous trouverez le logiciel de configuration dLAN.

Fig. 5

Réseau dLAN 29

5 Réseau dLAN

Avant de pouvoir utiliser le dLAN 500 WiFi dans votre réseau dLAN, vous devrez d'abord l'intégrer dans le réseau à domicile comprenant les autres adaptateurs dLAN. Deux informations spécifiques sont d'une importance particulière pour cette opération :

쎲 Grâce à cette utilisation commune d'un mot de

passe dLAN, on crée un réseau dLAN privé.

쎲 L'utilisation commune du mot de passe dLAN sert

aussi bien à contrôler l'accès au réseau dLAN qu'à crypter les données transmises et donc à sécuriser le réseau.

Le mot de passe dLAN peut être activé de plusieurs manières :

쎲 automatiquement, au moyen du bouton de

cryptage (voir 5.1 Crypter le réseau dLAN par simple pression de bouton)

쎲 manuellement, à l'aide des logiciels

dLAN Cockpit (voir 5.3 dLAN Cockpit) ou dLAN Cockpit App (voir 5.2 dLAN Cockpit App)

쎲 en entrant le mot de passe dLAN dans l'inter-

face de configuration de l'adaptateur (voir 6 Configuration du réseau).

5.1 Crypter le réseau dLAN par simple pression de bouton

Pour crypter un réseau dLAN dans lequel tous les appareils dLAN ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un mot de passe aléatoire.

Nous décrivons ci-dessous la façon exacte de procéder à l'aide des différents scénarios de réseau possibles :

Cryptage dans un nouveau réseau dLAN avec un dLAN 500 WiFi et un dLAN 500 duo

Après avoir connecté correctement les deux adaptateurs, appuyez – dans un délai de deux minutes – d'abord sur le bouton de cryptage du dLAN 500 duo (env. 1 seconde) et ensuite sur le bouton dLAN du dLAN 500 WiFi (env. 1seconde).

Terminé ! Votre réseau dLAN est maintenant protégé contre les accès non autorisés.

devolo dLAN 500 WiFi

30 Réseau dLAN

Fig. 6

devolo dLAN 500 WiFi

Fig. 7

Réseau dLAN 31

Etendre un réseau dLAN existant avec un nouveau dLAN 500 WiFi

Si votre réseau dLAN existant est déjà sécurisé à l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres adaptateurs. Après avoir connecté avec succès le nouveau dLAN 500 WiFi appuyez – en l´espace de 2 minutes – d'abord sur le bouton de cryptage (env. 1 seconde)

d'un adaptateur du réseau existant et puis sur le bouton de cryptage (env. 1seconde) du nouveau dLAN 500 WiFi.

Terminé ! Le nouveau dLAN 500 WiFi est intégré dans votre réseau. Pour intégrer d'autres adaptateurs dans votre réseau, procédez comme nous venons de le décrire.

devolo dLAN 500 WiFi

32 Réseau dLAN

Fig. 8

Supprimer un dLAN 500 WiFi dans un réseau

Pour supprimer un dLAN 500 WiFi d'un réseau existant, appuyez pendant au moins 10 secondes sur le bouton de cryptage de l'adaptateur correspondant. Cet appareil reçoit un nouveau mot de passe aléatoire

et est ainsi exclu de votre réseau. Pour l'intégrer ensuite à un autre réseau dLAN, procédez comme décrit plus haut, selon que vous voulez créer un nouveau réseau ou en élargir un déjà existant.

devolo dLAN 500 WiFi

Réseau dLAN 33

5.2 dLAN Cockpit App

dLAN Cockpit App est une application de surveillance et de cryptage servant à détecter via le dLAN 500 WiFi tous les autres adaptateurs dLAN adressables dans votre réseau à domicile, et à les réunir dans un réseau sécurisé commun – en quelque sorte le pendant du logiciel local de devolo dLAN Cockpit (voir 5.3 dLAN Cockpit).

En outre, dLAN Cockpit App permet aussi d'accéder à l'interface de configuration du dLAN 500 WiFi et de modifier les réglages des réseaux Wi-Fi et dLAN (voir 6 Configuration du réseau).

햲 Après avoir incorporé le dLAN 500 WiFi dans

votre réseau à domicile comme décrit au chapitre

4.4 Connecter dLAN 500 AV Wireless+ et téléchargé dLAN Cockpit App, appuyez sur l'icône dLAN Cockpit pour accéder au menu principal.

햳 Pour connecter le dLAN 500 WiFi à votre smart-

phone ou à votre tablette, sélectionnez My dLAN.

햴 Dès que votre smartphone ou votre tablette est

connecté(e) avec le dLAN 500 WiFi, tous les adaptateurs trouvés dans le réseau sont affichés avec leur nom et leur image.

Le menu de dLAN Cockpit s'adapte automatiquement à la position (horizontale/verticale) du smartphone ou de la tablette.

L'affichage actif au moment où le smartphone ou la tablette passe en mode d'économie d'énergie est rétabli quand l'écran est de nouveau activé.

5.2.1 Page d'aperçu général

Pour faire défiler la liste des adaptateurs, faites glisser votre doigt sur l'écran (droite/gauche ou haut/bas).

L'icône de la maison indique la connexion via dLAN.

L'icône WLAN indique la connexion via WiFi.

Le diagramme à barres indique la qualité de la connexion. Le taux de transfert est indiqué en Mbits/s. Pour consulter la vitesse de transmission d'un adaptateur vers un autre périphérique, appuyez sur l'adaptateur voulu.

devolo dLAN 500 WiFi

34 Réseau dLAN

Pour afficher l'interface de configuration du dLAN 500 WiFi, appuyez sur la roue den- tée/flèche. La description détaillée est fournie au chapitre 6 Configuration du réseau.

Pour supprimer les adaptateurs connectés, appuyez sur la corbeille.

5.2.2 Menu de configuration

Pour afficher le menu de configuration d'un adaptateur, appuyez sur l'icône de l'engrenage de l'adaptateur voulu.

Vous avez la possibilité d'attribuer un nom à l'adaptateur ou de le renommer, ou de réinitialiser l'adaptateur avec les valeurs par défaut usine. Vous pouvez aussi consulter les propriétés de l'adaptateur, par exemple la version du micrologiciel et l'adresse MAC individuelle.

5.2.3 Menu au bas de l'écran

L'utilisation des fonctions du menu au bord inférieur de l'écran est intuitive. Suivant le sous-menu, les fonctions affichées sont les suivantes :

쎲 Démarrer : menu Démarrer de

dLAN Cockpit App

쎲 Pour mettre à jour l'affichage des adaptateurs

détectés (si la mise à jour n'est pas automatique), cliquez sur l'option Actualiser.

쎲 Pour l'installation initiale de l'adaptateur, sélec-

tionnez l'option Ajouter un adaptateur.

쎲 L'Optimisation (Trouble Shooting Guide)

contient des outils supplémentaires pour l'installation.

쎲 Sécurité: Pour modifier le mot de passe dLAN du

réseau dLAN entier ou d'un adaptateur, ou pour remettre à zéro le mot de passe (valeur par défaut usine), appuyez sur l'icône du cadenas.

Pour des raisons de sécurité, nous recommandons de personnaliser le mot de passe après l'installation.

5.3 dLAN Cockpit

dLAN Cockpit est un logiciel de supervision et de cryptage qui détecte tous les adaptateurs dLAN à portée et les gère pour sécuriser le réseau à domicile. L'utilisation de dLAN Cockpit est conviviale et intuitive grâce à son interface graphique logique. Après l'installation des logiciels devolo, vous trouverez cette

devolo dLAN 500 WiFi

Réseau dLAN 35

application dans le menu Démarrer  Tous les programmes  devolo.

Après l'exécution de dLAN Cockpit, tous les périphé- riques dLAN sont affichés dans votre réseau. Ceci peut durer un instant.

Tous les adaptateurs détectés dans le réseau sont représentés par leur propre icône et le nom du produit. L'adaptateur mis en évidence au centre du réseau

devolo dLAN 500 WiFi

36 Réseau dLAN

dLAN par l'icône ci-contre symbolise le périphérique connecté localement. Si vous avez connecté localement plusieurs périphériques dLAN, vous pouvez basculer de l'un à l'autre. Cliquez sur l'icône de l'adaptateur voulu pour activer le périphérique dLAN correspondant et le mettre en évidence.

Les lignes de couleur entre les adaptateurs indiquent la qualité de la liaison entre deux périphériques :

쎲 vert : La connexion réseau permet le streaming

HD vidéo.

쎲 orange : La connexion réseau permet le strea-

ming SD vidéo et jeux en ligne.

쎲 rouge : La connexion réseau permet le transfert

de fichiers et l'accès à Internet.

Pendant qu'un adaptateur envoie des données à un autre, le débit binaire est affiché sur l'adaptateur mis en évidence.

Réglages et fonctions

Les réglages de l'adaptateur mis en évidence ou du réseau peuvent être modifiés

쎲 en utilisant les boutons au bas de la fenêtre ou 쎲 en cliquant sur les onglets visibles sur le côté de

chaque adaptateur affiché.

Pour mettre à jour l'affichage des périphériques détectés (si la mise à jour n'est pas automatique), cliquez sur le bouton Actualisation.

Le bouton Options ou l'onglet correspondant de l'adaptateur considéré permet de consulter les propriétés du périphérique, par exemple la version du micrologiciel et l'adresse MAC individuelle.

Les options disponibles sont l'attribution d'un nom

supplémentaire, la restauration des valeurs par défaut en usine de l'adaptateur, ou la suppression d'un périphérique du réseau dLAN existant.

Les options de réglage indiquées cidessus varient suivant les fonctions et l'équipement de votre adaptateur.

Vous pouvez aussi indiquer ici, si les données de performance de transfert des adaptateurs dLAN doivent être transmises à devolo.

Les données envoyées à devolo comprennent des données de performance des périphériques. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits.

devolo dLAN 500 WiFi

Réseau dLAN 37

L'aide d'optimisation contient des remarques concernant l'installation et des informations sur les réglages optimaux de la connexion entre les adaptateurs.

5.3.1 Cryptage du réseau dLAN avec dLAN Cockpit

Si vous utilisez des adaptateurs dLAN ne possédant pas de bouton de cryptage, le cryptage des données doit être configuré avec dLAN Cockpit.

Avant la mise en réseau, notez les numéros de sécurité de tous les adaptateurs dLAN. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boîtier. Il est formé par quatre groupes de quatre lettres séparés par un tiret (par exemple ANJR-KMOR-KSHT-QRUV). Assurezvous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et reliés à un ordinateur ou un périphérique réseau.

Chercher l'adaptateur local

Après l'exécution de dLAN Cockpit, le logiciel recherche l'adaptateur dLAN connecté directement à votre ordinateur.

Ajouter des adaptateurs

Ajoutez maintenant tous les adaptateurs dLAN voulus à votre réseau dLAN en sélectionnant le bouton Ajouter. Vous avez besoin à cet effet du code de sécurité à 16 caractères des adaptateurs, qui se trouve sur une étiquette du boîtier. Entrez ce code dans le champ Numéro de sécurité et confirmez en cliquant sur OK. Si le numéro de sécurité est correct et le périphérique peut être joint dans le réseau dLAN, l'adaptateur est ajouté dans le réseau configuré et affiché dans la fenêtre du logiciel.

Entrer le mot de passe réseau

Après avoir ajouté tous les périphériques dLAN voulus dans votre réseau dLAN, sélectionnez le bouton Mot de passe pour attribuer un mot de passe réseau commun valable pour tous les adaptateurs enregistrés dans le réseau.

Vous avez le choix entre votre mot de passe personnel, un mot de passe aléatoire et le mot de passe standard. Pour utiliser un mot de passe personnel avec au moins 8 caractères de longueur, entrez-le dans le champ de saisie Mot de passe réseau. Vous pouvez aussi appuyer sur le bouton Générer un mot de passe sûr pour attribuer automatiquement un mot de passe très sûr. Pour appliquer le mot de passe par défaut de l'adaptateur dLAN, appuyez sur le bouton Mot de

devolo dLAN 500 WiFi

38 Réseau dLAN

passe initial. Normalement, l'affichage du mot de passe est masqué pour des raisons de sécurité. Si vous voulez lire le mot de passe dans le champ de saisie, activez l'option Afficher les caractères.

Le mot de passe standard est HomePlugAV. En attribuant un mot de passe spécifique à un adaptateur choisi, vous excluez cet adaptateur du reste du réseau dLAN.

Quand dLAN Cockpit est exécuté une nouvelle fois après l'installation initiale, par exemple pour intégrer un nouvel adaptateur dans le réseau, l'application se rappelle des périphériques et des numéros de sécurité saisis plus tôt. Le nouvel adaptateur est ajouté conformément aux instructions fournies au chapitre

Ajouter des adaptateurs. Le mot de passe réseau actif est attribué automatiquement au nouvel adap-

tateur ajouté.

devolo dLAN 500 WiFi

Configuration du réseau 39

6 Configuration du réseau

Le dLAN 500 WiFi possède une interface de configuration intégrée pouvant être affichée avec un navigateur Web courant. Cette interface permet de régler tous les paramètres d'exploitation de l'adaptateur.

6.1 Ouvrir l'interface de configura-

tion incorporée

Vous accédez à l'interface de configuration du dLAN 500 WiFi de plusieurs manières :

쎲 En utilisant dLAN Cockpit App sur votre smart-

phone ou votre tablette : pour accéder à l'interface de configuration de l'adaptateur, appuyez sur la roue dentée/flèche sur la page d'aperçu général de dLAN Cockpit App.

Pour la description détaillée de dLAN Cockpit App, consultez le chapitre 5.2 dLAN Cockpit App.

쎲 En utilisant le logiciel dLAN Cockpit sur

l'ordinateur : pour accéder à l'interface de configuration de l'adaptateur, sélectionnez Démarrer

 Tous les programmes  devolo 

dLAN Cockpit, puis cliquez sur l'onglet corres-

pondant.

Le logiciel recherche l'adresse IP actuelle et commence la configuration dans l'explorateur Web.

Par défaut, vous accédez directement à l'interface de configuration. Si vous avez défini un mot de passe de connexion au moyen de l'option Configuration du

périphérique  Sécurité, tapez ce mot de passe (voir

6.4.1 Sécurité du périphérique).

devolo dLAN 500 WiFi

40 Configuration du réseau

6.2 Description du menu

Toutes les fonctions de menu sont décrites dans la fenêtre correspondante du menu et dans le chapitre correspondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus.

Cliquez sur Enregistrer pour sauvegarder les modifications effectuées dans une page de l'interface de configuration.

Cliquez sur Retour pour quitter une page de l'interface de configuration.

Sélectionnez la langue voulue dans la liste déroulante des langues.

Les quatre rubriques principales de l'interface de configuration apparaissent sur le côté gauche de la fenêtre.

Cliquez sur le bouton d'une rubrique pour y accéder directement.

devolo dLAN 500 WiFi

쎲 Le menu Résumé de l'état permet d'accéder aux

informations générales sur tous les périphériques dLAN, Wi-Fi et LAN connectés.

Configuration du réseau 41

쎲 Les réglages des périphériques concernant la

sécurité, le réseau, dLAN et l'heure sont modifiés et ajustés dans le menu Configuration du péri- phérique.

쎲 Le menu Configuration du WLAN sert à modi-

fier les réglages du réseau sans fil.

쎲 Le menu Gestion permet de restaurer les valeurs

par défaut, de sauvegarder et de charger vos configurations individuelles. Vous pouvez aussi mettre à jour le micrologiciel de votre dLAN 500 WiFi dans ce menu.

devolo dLAN 500 WiFi

42 Configuration du réseau

6.3 Résumé de l'état

Le menu Résumé de l'état permet de consulter et de suivre l'état de vos périphériques connectés dans les réseaux dLAN, Wi-Fi et LAN.

devolo dLAN 500 WiFi

Configuration du réseau 43

6.3.1 État du dLAN

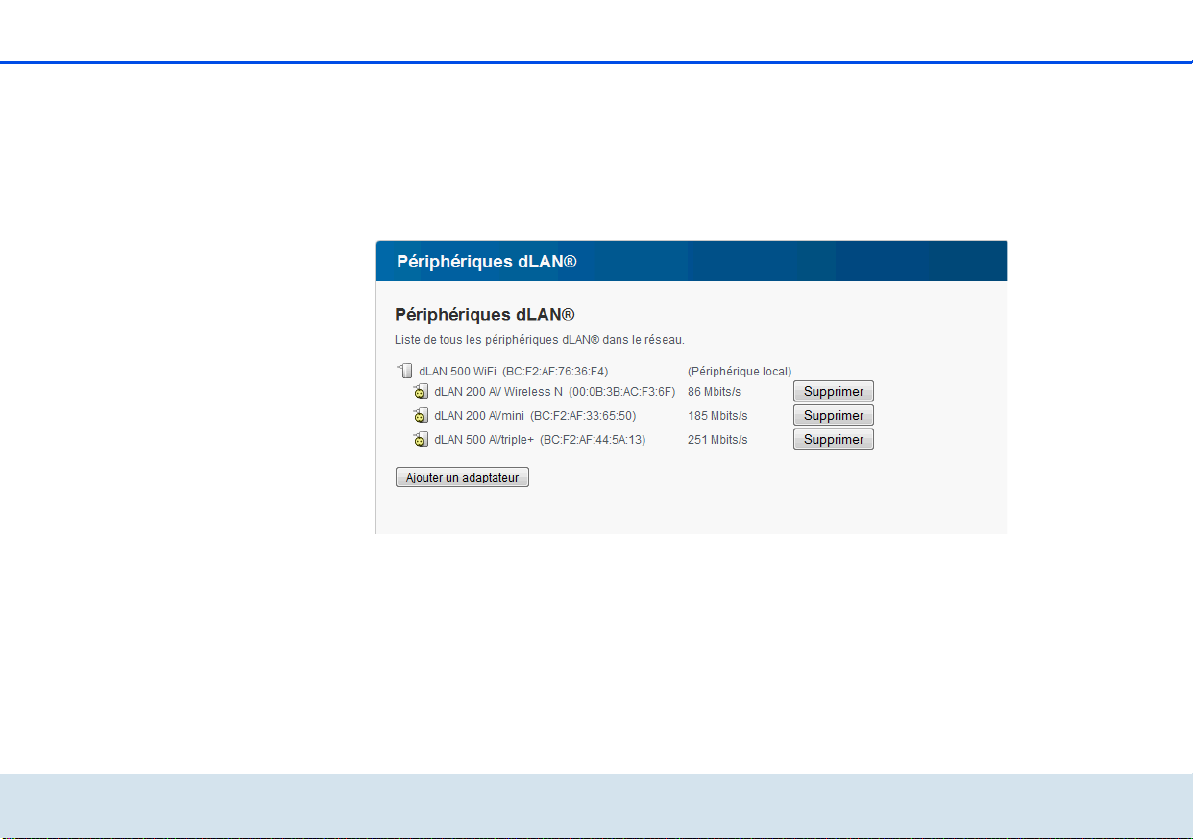

Vous voyez ici si vos adaptateurs sont connectés à un réseau dLAN. Pour afficher tous les adaptateurs dLAN connectés, cliquez sur l'icône de la maison ou sur la flèche Périphériques dLAN. Chaque périphérique dLAN connecté localement ou « remote » dans le ré-

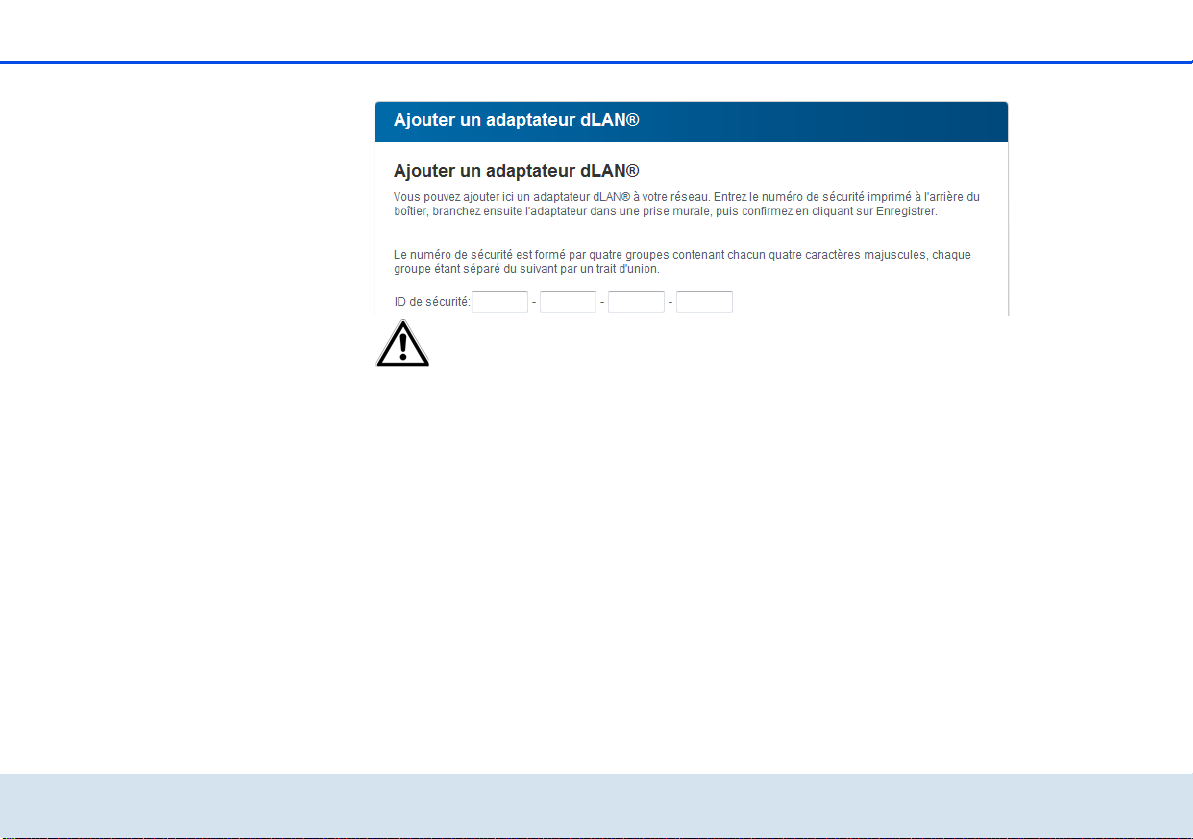

Pour ajouter des adaptateurs supplémentaires dans votre réseau dLAN, cliquez ou appuyez sur Ajouter un adaptateur. Entrez le numéro de sécurité de l'adaptateur dLAN dans le champ ID de sécurité et confirmez en appuyant sur Enregistrer.

seau est affiché avec son adresse MAC, son nom et son type. En cliquant ou appuyant sur l'icône du cadenas, vous accédez directement à la configuration du dLAN (voir 6.4.3 Paramètres dLAN).

devolo dLAN 500 WiFi

44 Configuration du réseau

Avant la mise en réseau, notez les numéros de sécurité de tous les adaptateurs dLAN. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boîtier. Il est formé par quatre groupes de quatre lettres séparés par un tiret (par exemple ANJR-KMOR-KSHT-QRUV). Assurezvous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et reliés à un ordinateur ou un périphérique réseau.

devolo dLAN 500 WiFi

Configuration du réseau 45

6.3.2 État du WLAN

Vous pouvez vérifier ici si la connexion Wi-Fi est active ou inactive et si WiFi Move Technology est actif (voir

6.5.7 WiFi Move Technology). En cliquant ou en

faisant un tap sur l'icône Wi-Fi, vous accédez directement à la configuration du réseau Wi-Fi (voir 6.5 Configuration du WLAN). Pour afficher tous les périphériques Wi-Fi connus, cliquez sur la flèche Contrôleur Wi-Fi. Chaque station Wi-Fi détectée depuis le dernier démarrage du système est

6.3.3 État Ethernet

Cette partie indique l'état de la connexion réseau.

affichée avec les informations suivantes : le nom, l'adresse MAC, l'adresse IP, la vitesse, la date de la dernière connexion, si une connexion Internet est active et qu'un serveur de temps a été trouvé.

En cliquant ou en appuyant sur l'icône du cadenas du point d'accès, vous accédez directement au menu Paramètres WLAN (voir 6.5.1 Point d'accès) dans lequel vous effectuez les réglages concernant la sécurité du réseau sans fil.

devolo dLAN 500 WiFi

46 Configuration du réseau

6.4 Configuration du périphérique

La zone de configuration du périphérique vous permet de régler les paramètres de sécurité, du réseau, du dLAN, de la date et de l'heure ainsi que des DEL.

devolo dLAN 500 WiFi

Configuration du réseau 47

6.4.1 Sécurité du périphérique

Dans cette zone, vous fixez les règles d'accès à l'interface de configuration et pouvez déverrouiller et verrouiller les fonctions des interfaces et des boutons du dLAN 500 WiFi.

Mot de passe

Cette zone sert à définir le mot de passe de connexion pour l'accès à l'interface de configuration.

Par défaut, l'interface de configuration incorporée du dLAN 500 WiFi n'est pas protégée par mot de passe.

Nous recommandons d'activer la protection contre les accès abusifs en créant un mot de passe immédiatement après l'installation du dLAN 500 WiFi.

햲 Entrez à cet effet le mot de passe actuel (s'il est

déjà défini) et ensuite deux fois le nouveau mot de passe. L'interface de configuration est à présent protégée contre les accès abusifs par votre mot de passe individuel !

devolo dLAN 500 WiFi

48 Configuration du réseau

햳 Quand vous voulez ouvrir l'interface de configura-

tion une nouvelle fois, la fenêtre suivante est d'abord affichée :

햴 Entrez admin dans le champ Nom d'utilisateur

et votre mot de passe individuel dans le champ Mot de passe.

Le nom d'utilisateur admin ne peut pas être modifié.

6.4.2 Configuration réseau

Puisqu'il est un composant de votre réseau à domicile, le dLAN 500 WiFi communique également sur la base du protocole TCP/IP. L'adresse IP requise peut être attribuée manuellement, ou être attribuée automati- quement par un serveur DHCP.

Par défaut, l'option Récupérer automatiquement les paramètres réseau sur un serveur DHCP est activée.

Si un serveur DHCP pour l'attribution des adresses IP est déjà installé dans le réseau, il est recommandé de laisser l'option Récupérer automatiquement les paramètres réseau sur un serveur DHCP activée pour que le dLAN 500 WiFi obtienne une adresse IP automatiquement.

Vous pouvez aussi attribuer une adresse IP invariable en saisissant une adresse IP dans le champ Adresse IP (p.ex. 192.168.0.249) et un masque de sous-réseau dans le champ Masque de réseau (p.ex.

255.255.255.0).

En cas d'oubli de l'adresse IP de votre dLAN 500 WiFi, suivez les instructions fournies au chapitre 6.1 Ouvrir l'interface de configu- ration incorporée.

devolo dLAN 500 WiFi

Configuration du réseau 49

devolo dLAN 500 WiFi

50 Configuration du réseau

6.4.3 Paramètres dLAN

Dans un réseau dLAN, tous les composants reliés entre eux doivent utiliser le même mot de passe. Le mot de passe dLAN peut être défini dans dLAN Cockpit App ou dans dLAN Cockpit, au moyen du bouton de cryptage dLAN (voir le chapitre 5 Réseau dLAN) ou dans l'interface de configuration à cet endroit. Au choix, la configuration du mot de passe s'applique au niveau local ou au niveau du réseau entier.

6.4.4 Serveur de temps

Un serveur de temps est un serveur dans Internet chargé de fournir l'heure exacte. La plupart des serveurs de temps sont réglés sur une horloge radio-pilotée.

L'option Synchroniser la date et l'heure automa- tiquement est active par défaut pour que le

Si vous modifiez uniquement le mot de passe de l'adaptateur local, excluez celui-ci de votre réseau dLAN entier.

Le mot de passe dLAN par défaut est

HomePlugAV.

dLAN 500 WiFi règle la date et l'heure automatiquement.

Précisez votre Fuseau horaire et le Serveur de

temps. Si vous activez l'option Ajuster l'horloge automatiquement à l'heure d'été, le dLAN 500 WiFi

règle l'heure d'été automatiquement.

devolo dLAN 500 WiFi

Configuration du réseau 51

Pour pouvoir utiliser le programmeur horaire du réseau sans fil (voir 6.5.5 Programmeur horaire du WLAN), la synchronisation avec le serveur de temps Internet doit être assurée. À

cet effet, le serveur de temps doit être actif et une connexion Internet active est requise.

devolo dLAN 500 WiFi

52 Configuration du réseau

6.4.5 Paramètres des DEL

Les voyants lumineux d'état peuvent être désactivés en sélectionnant la fonction Toutes les DEL sont éteintes en permanence, par exemple pour éviter

d'être dérangé par la lumière dans la chambre à coucher.

Par défaut, les voyants d'état DEL sont actifs.

devolo dLAN 500 WiFi

Configuration du réseau 53

6.5 Configuration du WLAN

Dans le menu Configuration du WLAN, vous effectuez tous les réglages concernant le réseau sans fil et sa sécurité.

devolo dLAN 500 WiFi

54 Configuration du réseau

Si vous le souhaitez, vous pouvez entièrement désactiver le groupe Wi-Fi de votre dLAN 500 WiFi, par exemple si vous l'utilisez exclusivement en tant qu'adaptateur dLAN avec les prises Ethernet intégrées. Trois méthodes différentes permettent d'activer ou de désactiver la fonction Wi-Fi :

쎲 Appuyez sur le bouton ON/OFF directement sur

l'adaptateur. Les informations détaillées sur l'activation/désactivation se trouvent au chapitre

4.3.1 Bouton Wi-Fi.

쎲 Dans l'interface de configuration, sélectionnez le

menu Configuration du WLAN et cliquez sur le bouton Activer WLAN ou Désactiver WLAN.

쎲 Activez le programmeur horaire du Wi-Fi. Lisez à

ce sujet le chapitre 6.5.5 Programmeur horaire du WLAN.

Le mode de fonctionnement de l'adaptateur est affiché dans 6.3 Résumé de l'état.

devolo dLAN 500 WiFi

Configuration du réseau 55

6.5.1 Point d'accès

Comme le dLAN 500 WiFi joue le rôle de point d'accès, vous devez configurer plusieurs paramètres concernant le réseau sans fil.

Notez que la connexion sans fil avec le dLAN 500 WiFi sera coupée dès que vous enregistrez ce réglage.

Dans les paramètres par défaut usine du dLAN 500 WiFi, la fonction Wi-Fi est ac- tive et le cryptage dans le réseau sans fil est WPA2. La clé Wi-Fi par défaut est la clé Wi-Fi du dLAN 500 WiFi.

Dans ce cas, configurez l'adaptateur via Ethernet ou dLAN.

Paramètres

Quand vous activez le cryptage, veillez à ce que les paramètres Wi-Fi (SSID, mode de cryptage et mot de passe de chiffrement) du point d'accès et ceux des clients soient toujours identiques, sinon des périphériques seraient exclus du réseau (sans le vouloir).

Cette clé est imprimée sur l'étiquette au dos du boîtier.

Le SSID décrit le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau voulu. Si vous cochez la case Cacher SSID, votre ré-

devolo dLAN 500 WiFi

56 Configuration du réseau

seau sans fil est invisible. Dans ce cas, les participants au réseau doivent connaître le numéro SSID exact et l'entrer manuellement pour pouvoir établir la liaison.

Certaines cartes Wi-Fi ont des difficultés à établir la liaison avec de tels réseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après.

Pour l'exploitation en tant que point d'accès, un canal (d'émission) doit être choisi. Treize canaux sont disponibles. Nous recommandons de conserver le réglage par défaut Auto, car ainsi le dLAN 500 WiFi choisit le canal automatiquement à intervalles réguliers. En d'autres termes, si la dernière station connectée se déconnecte, un canal approprié est recherché immédiatement. Si aucune station n'est connectée, l'adaptateur sélectionne le canal automatiquement toutes les 15 minutes.

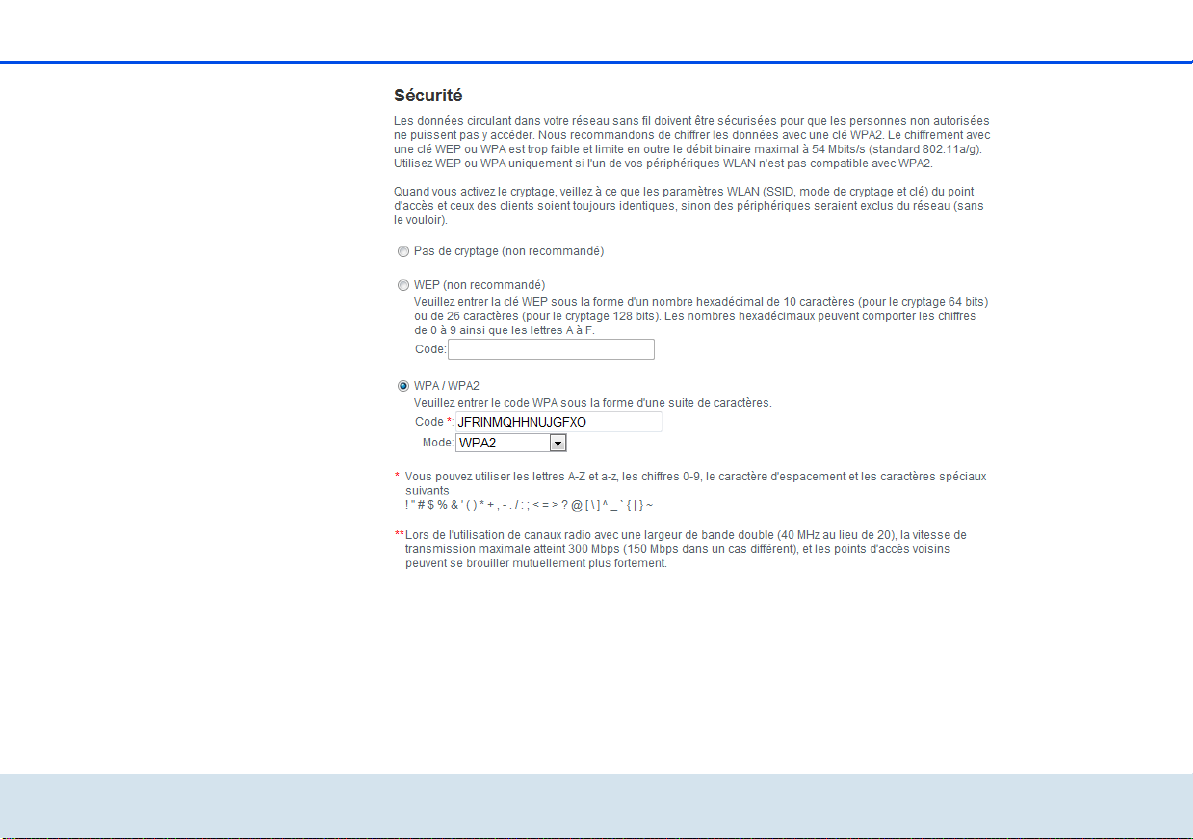

Sécurité d'exploitation

Si les données ne sont pas cryptées, elles sont transmises des clients au dLAN 500 WiFi sans protection dans votre réseau sans fil, et un mot de passe n'est pas demandé non plus pour la connexion. Si aucune mesure de sécurité supplémentaire n'est configurée, comme p.ex. un filtre Wi-Fi (voir le chapitre 6.5.3

Filtres WLAN), des tiers peuvent accéder à votre réseau à tout moment et utiliser votre accès Internet (parfois avec des mauvaises intentions). Chaque accès est visible dans le contrôleur WIFI (voir le chapitre

6.3.2 État du WLAN).

Pour sécuriser la transmission des données dans votre réseau sans fil, vous avez le choix entre deux méthodes de cryptage.

쎲 La norme WEP plus ancienne et moins perfor-

mante protège la communication avec une clé de 10 caractères ou de 26 caractères. Entrez une suite de caractères hexadécimaux de la longueur voulue dans le champ Code.

Une clé WEP est un numéro hexadécimal de 26 caractères au maximum (de 0 à 9 et de A à F, par exemple 8AF34597FF5KK6LM4DF3OP2JK1). Ce numéro ne doit contenir aucun autre caractère spécial, par exemple pas de double point.

쎲 Les méthodes WPA et WPA2 (Wi-Fi Protected

Access) plus modernes permettent d'utiliser une clé individuelle formée de lettres et de chiffres avec une longueur maximale de 63 signes.

Cette clé peut être saisie directement avec le clavier sans devoir la convertir en nombre hexadécimal au préalable (comme pour WEP). Le champ

devolo dLAN 500 WiFi

Configuration du réseau 57

Mode sert à restreindre l'accès des clients au dLAN 500 WiFi à la méthode choisie.

Enregistrez toutes les modifications effectuées avant de quitter cette page de configuration.

Il est recommandé de toujours activer le cryptage dans votre réseau sans fil. Sinon, toute personne à portée radio pourrait s'introduire dans votre réseau et utiliser votre accès Internet abusivement. Si possible, utilisez toujours le mécanisme de cryptage WPA2. Utilisez WEP uniquement si l'un de vos périphériques sans fil ne prend pas en charge un mécanisme plus moderne.

devolo dLAN 500 WiFi

58 Configuration du réseau

devolo dLAN 500 WiFi

Configuration du réseau 59

6.5.2 Accès Invité

Si vous proposez à vos amis et proches de passage chez vous d'utiliser l'accès Internet mais ne voulez pas leur communiquer le mot de passe de votre réseau sans fil, vous avez la possibilité de créer un accès invité fonctionnant parallèlement à l'accès Internet principal et possédant ses propres SSID, contingent de temps et mot de passe Wi-Fi. Vos amis pourront surfer sur Internet, mais ne pourront pas accéder au réseau local.

Pour créer un accès invité, activez l'option Activer l'accès Invité. Vous pouvez également activer et désactiver l'accès Invité dans dLAN Cockpit App au moyen du bouton Activer l'accès Invité.

Dans le champ SSID (Service Set Identifier), entrez le nom du réseau hôte.

Déconnexion automatique

Si vous souhaitez limiter la durée d'utilisation de l'accès Invité, activez l'option Désactiver l'accès Invité automatiquement après ... et sélectionnez la durée dans le menu déroulant.

Notez que l'accès Invité est un sousélément de la configuration Wi-Fi proprement dite et qu'il est subordonné aux paramètres du programmeur horaire du Wi-Fi. C'est-à-dire

que l'accès Invité ne peut être utilisé que pendant les périodes définies fixées pour le dLAN 500 WiFi sous 6.5.5 Programmeur ho- raire du WLAN.

Sécurité d'exploitation

Il est recommandé de crypter l'accès Invité pour éviter qu'un autre utilisateur à portée du point d'accès Wi-Fi s'introduise dans votre réseau et utilise votre accès Internet. Les mécanismes de sécurité disponibles sont WPA et WPA2 (Wi-Fi Protected Access).

Les méthodes WPA et WPA2 (Wi-Fi Protected Ac- cess) permettent d'utiliser une clé individuelle formée de lettres et de chiffres avec une longueur maxi- male de 63 signes. Cette clé peut être saisie directement avec le clavier sans devoir la convertir en nombre hexadécimal au préalable. Le champ Mode sert à restreindre l'accès au dLAN 500 WiFi à la méthode choisie.

devolo dLAN 500 WiFi

60 Configuration du réseau

devolo dLAN 500 WiFi

Configuration du réseau 61

6.5.3 Filtres WLAN

En plus du cryptage (voir 6.5.1 Point d'accès), votre réseau sans fil peut encore être sécurisé davantage au

moyen d'un filtre n'autorisant l'accès qu'aux périphériques sans fil choisis. Le périphérique ne pourrait pas établir de liaison même si le cryptage est désactivé.

devolo dLAN 500 WiFi

62 Configuration du réseau

Le filtre Wi-Fi ne devrait être appliqué que comme option additionnelle. Certes, il permet de restreindre l'accès au réseau sans fil, mais sans cryptage, toutes les données transmises pourraient être consultées relativement simplement par des tiers.

Pour utiliser le filtre Wi-Fi, sélectionnez l'option Activer le filtre. À présent, vous pouvez ajouter manuellement

des périphériques réseau autorisés à accéder à votre dLAN 500 WiFi en précisant leur adresse MAC, ou sélectionner les candidats voulus dans la liste des périphériques connus (voir 6.3.2 État du WLAN  Contrôleur WIFI). Cliquez sur Ajouter après chaque adresse MAC entrée.

Stations WLAN disponibles

Les composants réseau ou les stations connectées avec votre dLAN 500 WiFi sont indiquées automatiquement : pour autoriser l'accès au dLAN 500 WiFi à une station déjà connectée, sélectionnez simplement l'adresse MAC du composant dans la liste et cliquez sur Ajouter. Ce composant figure ensuite sous Stations Wi-Fi disponibles. Pour supprimer une station autorisée à accéder, sélectionnez son adresse MAC et cliquez sur Effacer la sélection.

Le filtre ne peut être activé que pour les stations connectées directement au point d'accès (à l'exclusion des accès Invité).

L'adresse MAC identifie de manière unique l'interface matérielle de chaque composant réseau (par exemple la carte Wi-Fi d'un ordinateur ou l'interface Ethernet d'une imprimante). Elle est formée par six groupes de deux nombres hexadécimaux séparés les uns des autres par un double point (p.ex. 00:0B:3B:37:9D:C4).

L'adresse MAC d'un ordinateur Windows peut être consultée de la manière suivante : ouvrez une fenêtre DOS en sélectionnant Démarrer  Tous les programmes  Accessoires  Invite de commandes. Entrez la commande IPCONFIG /ALL. L'adresse MAC est affichée dans la ligne Adresse physique.

N'oubliez pas de cliquer sur le bouton Enregistrer après avoir entré l'adresse MAC. Si les valeurs entrées sont incorrectes (p.ex. parce que les double points manquent), un message d'erreur est affiché.

devolo dLAN 500 WiFi

Configuration du réseau 63

Songez aussi à entrer l'adresse MAC de votre propre ordinateur si celui-ci se connecte au dLAN 500 WiFi par Wi-Fi. En cas d'oubli, votre ordinateur ne pourrait plus accéder au réseau sans fil dès que vous activez le filtre Wi-Fi !

6.5.4 Contrôle parental

Cette fonction vous permet de limiter le temps d'utilisation de l'accès Internet de certaines stations. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent surfer sur Internet.

L'utilisation du contrôle parental requiert au préalable la synchronisation avec le serveur de temps Internet. À cet effet, le serveur de temps (Configuration du

périphérique  Date et heure  Récupérer la date et l'heure automatiquement) du

dLAN 500 WiFi doit être activé et une connexion Internet active est requise (voir 6.4.4 Serveur de temps). Le serveur de temps est actif par défaut.

vez entrer les adresses MAC manuellement ou les sélectionner dans la liste des stations connues actuellement (voir 6.3.2 État du WLAN  Contrô- leur WIFI). Confirmez les informations entrées en appuyant sur Ajouter.

Si vous voulez définir un contingent de temps journalier, activez l'option Activer le contrôle parental. Entrez les adresses MAC des stations pour lesquelles vous voulez définir un contingent de temps. Vous pou-

devolo dLAN 500 WiFi

64 Configuration du réseau

devolo dLAN 500 WiFi

Stations Wi-Fi avec limite de temps

Cette partie contient la liste de toutes les stations concernées par une limitation de la durée d'utilisation d'Internet.

Chaque station est identifiée par son adresse MAC, son nom, le temps restant et le contingent de temps défini.

Pour effacer une station dans la liste, sélectionnez la ligne voulue et cliquez sur Effacer la sélection.

Configuration du réseau 65

En cliquant ou en appuyant sur Modifier, vous accédez au menu de configuration du contingent de temps. Si vous voulez que le contingent de temps soit surveillé, activez l'option La limite de temps configurée est surveillée.

Le contingent de temps ne peut être utilisé que s'il est adapté aux périodes définies dans le program- meur horaire, ou si le dLAN 500 WiFi est allumé et qu'une connexion Internet est active. (Voir 6.5.5 Programmeur horaire du WLAN.)

Le contingent de temps journalier peut être indiqué en heures et en minutes.

Les contingents de temps du contrôle parental sont définis par jour et les périodes du programmeur ho- raire par jour de semaine.

devolo dLAN 500 WiFi

66 Configuration du réseau

Si vous augmentez un contingent de temps en cours d'utilisation, la modification s'applique immédiatement. Si vous réduisez un contingent de temps en cours d'utilisation, la modification s'applique à compter du jour suivant.

6.5.5 Programmeur horaire du WLAN

Pour pouvoir utiliser le programmeur horaire , la synchronisation avec le serveur de temps Internet doit être assurée. À cet effet, le serveur de temps (Configuration du périphérique  Date et heure  Récupérer la date et l'heure automatiquement) du dLAN 500 WiFi doit être actif et une connexion Internet active est requise (voir 6.4.4 Serveur de temps). Le serveur de temps est actif par défaut.

Pour utiliser le programmeur horaire , cochez la case Activer le programmeur horaire. Le programmeur horaire permet d'activer ou de désactiver le réseau sans fil automatiquement à l'heure voulue.

sans fil est actif. Le programmeur horaire active ou désactive le réseau sans fil automatiquement.

Notez que le réseau sans fil reste actif tant que le dLAN 500 WiFi détecte des stations connectées. Le réseau sans fil n'est désactivé qu'au moment où la dernière station se déconnecte.

La désactivation ou l'activation manuelle (par bouton-poussoir ou en cliquant sur un bouton de l'interface utilisateur) du point d'accès est toujours prioritaire par rapport à la programmation automatique. La programmation horaire telle qu'elle est réglée est de nouveau valable automatiquement lors de la période suivante définie.

devolo dLAN 500 WiFi

Pour chaque jour de semaine, vous avez la possibilité de définir deux périodes pendant lesquelles le réseau

Configuration du réseau 67

devolo dLAN 500 WiFi

68 Configuration du réseau

6.5.6 Wi-Fi Protected Setup

Wi-Fi Protected Setup (WPS) est une norme de cryptage développée par Wi-Fi Alliance pour configurer un réseau sans fil sécurisé plus rapidement et plus simplement. La clé de sécurité de chaque station Wi-Fi est

communiquée automatiquement et durablement aux autres stations Wi-Fi du réseau sans fil. Le dLAN 500 WiFi propose deux variantes différentes pour transmettre ces clés de sécurité :

devolo dLAN 500 WiFi

Configuration du réseau 69

WPS avec PBC (bouton) :

햲 Démarrez la procédure de cryptage du

dLAN 500 WiFi

쑗 en appuyant brièvement sur la touche WPS

directement sur l'adaptateur ou

쑗 en sélectionnant Configuration du Wi-Fi 

WiFi Protected Setup (WPS) dans l'inter-

face de configuration, puis cliquez sur le bouton Démarrer la configuration.

햳 Appuyez ensuite sur le bouton WPS de la station

Wi-Fi à ajouter, ou sur le bouton WPS de l'interface de configuration. Les périphériques se communiquent maintenant leurs clés de sécurité et établissent une liaison Wi-Fi sécurisée. Le clignotement du voyant DEL Wi-Fi à l'avant du boîtier indique que la procédure de synchronisation est en cours.

WPS avec un code PIN :

햲 Pour relier les stations Wi-Fi entre elles dans votre

réseau sans fil en appliquant la variante avec un code PIN, entrez le code individuel dans le champ

Configuration du Wi-Fi  WiFi Protected Setup (WPS)  PIN de l'interface de configura-

tion et commencez la procédure de cryptage en

cliquant sur le bouton Démarrer la configura- tion.

햳 Ouvrez l'interface de configuration de la station

Wi-Fi à ajouter et entrez le code PIN sélectionnée pour le dLAN 500 WiFi. Confirmez la procédure de cryptage comme décrit. Les périphériques se communiquent maintenant leurs clés de sécurité et établissent une liaison Wi-Fi sécurisée. Le clignotement du voyant DEL Wi-Fi à l'avant du boîtier indique que la procédure de synchronisation est en cours.

L'application de la méthode WPS implique que WPA ou WPA2 est utilisé. Par conséquent, veillez aux réglages automatiques ci-dessous en fonction de la méthode de cryptage (voir aussi 6.4.1 Sécurité du périphérique):

쎲 si dans le menu Configuration du Wi-Fi 

Point d'accès, l'option Pas de cryptage ou WEP est sélectionnée, WPA2 est activé automati-

quement. Le nouveau mot de passe généré est affiché dans Configuration du Wi-Fi  Point d'accès dans le champ Code.

쎲 si dans le menu Configuration du Wi-Fi 

Point d'accès, l'option WEP est sélectionnée, WPA2 est activé automatiquement. Le nouveau mot de passe généré est affiché dans Configura-

devolo dLAN 500 WiFi

70 Configuration du réseau

tion du WLAN  Point d'accès dans le champ Code.

쎲 si dans le menu Configuration du WLAN 

Point d'accès, l'option WPA est sélectionnée,

cette option reste inchangée avec le mot de passe attribué précédemment.

쎲 si dans le menu Configuration du WLAN 

Point d'accès, l'option WPA2 est sélectionnée,

cette option reste inchangée avec le mot de passe attribué précédemment.

6.5.7 WiFi Move Technology

WiFi Move Technology est une fonction servant à synchroniser les paramètres Wi-Fi de tous les adaptateurs dLAN 500 WiFi connectés à votre réseau à domicile.

Prise en charge de WiFi Move Technology active

햲 Appuyez à cet effet sur le bouton dLAN de l'adap-

tateur dLAN 500 WiFi dont toute la configuration Wi-Fi doit être transmise à tous les autres

adaptateurs dLAN 500 WiFi.

햳 Ensuite, appuyez brièvement sur le bouton dLAN

de chacun des autres adaptateurs dLAN 500 WiFi.

échangeront toute modification de la configuration Wi-Fi entre eux automatiquement.

Configuration Wi-Fi par défaut : dans les paramètres par défaut du dLAN 500 WiFi, la fonction Wi-Fi est ac- tive et le mode de cryptage sélectionné pour le réseau sans fil est WPA2. La clé Wi-Fi par défaut est la clé Wi-Fi de l'adaptateur respectif. Cette clé est imprimée sur l'étiquette au dos du boîtier.

devolo dLAN 500 WiFi

햴 Tous les adaptateurs dLAN 500 WiFi sont à pré-

sent connectés entre eux durablement et

Configuration du réseau 71

devolo dLAN 500 WiFi

72 Configuration du réseau

6.6 Gestion

Le menu Gestion permet de restaurer les valeurs par défaut au départ usine de la configuration, de sauvegarder une configuration dans un fichier et de la char-

ger, et de mettre à jour le micrologiciel du dLAN 500 WiFi.

devolo dLAN 500 WiFi

Configuration du réseau 73

6.6.1 Réinitialiser la configuration

La commande Gestion  Réinitialiser la configuration restaure la configuration par défaut initiale du

dLAN 500 WiFi. Tous vos réglages personnels seront perdus.

Tous les paramètres de configuration actifs peuvent être sauvegardés dans un fichier sur votre ordinateur, et au besoin être chargés dans le dLAN 500 WiFi pour rétablir une configuration. Ceci vous permet de créer des configurations distinctes pour plusieurs environnements réseau différents, grâce auxquelles l'adaptateur est reconfiguré très rapidement et confortablement.

Le dernier mot de passe dLAN défini pour le dLAN 500 WiFi est également réinitialisé. Pour sécuriser votre réseau dLAN individuellement une nouvelle fois, lisez le chapitre 6.4.3 Paramètres dLAN.

devolo dLAN 500 WiFi

74 Configuration du réseau

6.6.2 Enregistrer le fichier de configuration

Pour sauvegarder la configuration active dans un fichier sur votre ordinateur, sélectionnez le bouton correspondant dans le menu Gestion  Enregistrer le

6.6.3 Restaurer la configuration du périphérique

Le menu Gestion  Restaurer la configuration du périphérique sert à charger un fichier de configura-

tion créé précédemment dans le dLAN 500 WiFi. Sélectionnez le fichier voulu en cliquant sur le bouton

fichier de configuration. Précisez le répertoire de stockage et entrez le nom du fichier de configuration.

Parcourir…, et lancez l'opération en cliquant sur le bouton Restaurer la configuration du périphé- rique.

devolo dLAN 500 WiFi

Configuration du réseau 75

6.6.4 Mise à jour du micrologiciel

Le micrologiciel du dLAN 500 WiFi contient le logiciel d'exploitation de l'adaptateur. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du micrologiciel téléchargeable à partir de son

햲 Pour mettre le micrologiciel à jour, commencez

par récupérer le fichier correspondant au dLAN 500 WiFi sur votre ordinateur à partir du site Internet de devolo (www.devolo.com

햳 Dans l'interface de configuration, sélectionnez

Gestion  Mise à jour du micrologiciel. Cliquez sur Parcourir… et sélectionnez le fichier téléchargé.

햴 Exécutez la mise à jour en cliquant sur le bouton

Mise à jour du micrologiciel. A la fin de la procédure, le dLAN 500 WiFi redémarre automatiquement.

).

site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions ou des nouvelles fonctions.

Assurez que la procédure de mise à jour n'est pas interrompue. A cet effet, reliez votre ordinateur au dLAN 500 WiFi via dLAN ou LAN, et évitez d'utiliser le réseau sans fil.

devolo dLAN 500 WiFi

76 Configuration du réseau

devolo dLAN 500 WiFi

fig. 9

Annexe 77

7 Annexe

7.1 Optimisation de la largeur de

bande

Pour exclure de prime abord d'éventuelles sources de parasitage, nous vous recommandons de respecter les «règles de connexion» suivantes :

쎲 Evitez dans la mesure du possible d'utiliser des

blocs multiprises pour la connexion. Les signaux dLAN passent mal dans les multiprises. Choisissez plutôt des prises murales.

쎲 Branchez les appareils dans des prises différentes

et évitez d'utiliser le même bloc multiprises.

devolo dLAN 500 WiFi

78 Annexe

7.2 Élimination des anciens appa-

reils

Applicable dans les pays de l’Union Européenne et les autres pays européens ayant un système de récupération séparé.

Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la directive European Community WEEE sur les appareils électriques. Ce type d'appareil ne peut plus être éliminé avec les ordures ménagères. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.

7.3 Conditions générales de garantie

Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes :

1 Objet de la garantie

a) La garantie s'applique au produit livré et à ses composants.

Les composants présentant des vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux par un appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuellement fournis avec le matériel sont exclus de la garantie.

b) Les coûts des pièces et de main d'œuvre sont à la charge de

devolo AG ; les frais de l'envoi du matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'ache-

teur. c) La propriété des pièces remplacées est transférée à devolo AG. d) Au-delà de la réparation et du remplacement des pièces défec-

tueuses, devolo AG est autorisé à effectuer des modifications

techniques (par exemple une mise à jour des logiciels micro-

programmes) pour mettre l'appareil au niveau technologique

actuel. Ceci n'entraîne pas de frais supplémentaires pour

l'acquéreur. La mise à niveau ne constitue pas pour autant un

droit légitime de l'acquéreur.

2 Durée de la garantie

La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisent aucunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une

devolo dLAN 500 WiFi

Annexe 79

nouvelle garantie. La durée de garantie des pièces de rechange utilisées expire en même temps que la garantie du produit entier.

3Modalités

a) Si des défauts surviennent pendant la période de garantie,

l'acheteur doit faire valoir son droit de garantie immédiatement, au plus tard 7 jours après l'apparition du défaut.

b) Tout endommagement reconnaissable de l'extérieur (par

exemple boîtier endommagé) survenu lors du transport doit être signalé immédiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endommagement non décelable de l'extérieur doit être signalé immédiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu' à l'expéditeur.

c) Le transport du produit défectueux vers le service qui traite les

droits de garantie, ainsi que son renvoi après la réparation se font aux frais et aux risques de l'acheteur.

d) Les revendications dans le cadre de la garantie ne sont accep-

tées que si l'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se réserve le droit de demander l'original de la preuve d'achat.

4 Exclusion de la garantie

La garantie est exclue en particulier dans les cas suivants :

a) si l'étiquette portant le numéro de série a été retiré, b) en cas d'endommagement ou de destruction dans le cas de

force majeure ou d'une autre influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influences extérieures),

c) en cas de stockage ou d'utilisation du produit non conforme

aux conditions indiquées dans la spécification technique,

d) si les défauts sont dus à une mauvaise utilisation, en particulier

si la description du système et le mode d'emploi n'ont pas été respectés,

e) si l'appareil a été ouvert, réparé ou modifié par une personne

qui n'en a pas été chargé par devolo,

f) si le produit présente des endommagements mécaniques, de

quelque nature qu'ils soient, g) si l'acheteur ne fait pas valoir son droit de garantie dans les

délais prévus par les articles 3a) ou 3b).

5 Erreurs de manipulation

S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le droit de facturer les frais de vérification à l'acquéreur.

6 Conditions complémentaires

En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.

a) Cette garantie n'établit aucun droit supplémentaire, en parti-

culier le droit à rédhibition ou la prétention à diminution.

Toute réclamation de dommages-intérêts, quelle qu'en soit la

raison, est exclue. Cette garantie ne limite pas les droits de

l'acquéreur conformément aux lois sur la responsabilité pro-

duit, par exemple dans les cas de dommages corporels ou

d'endommagement des objets personnels ou dans les cas de

préméditation ou de négligence grossière, dans lesquels

devolo AG engage impérativement sa responsabilité. b) En particulier, le remboursement d'un manque à gagner ou de

dommages directs ou indirects sont exclus. c) devolo n'engage aucune responsabilité pour la perte de don-

nées ou la récupération de ces données en cas de faute légère

ou moyenne. d) Dans les cas où devolo provoque la destruction de données

avec préméditation ou par négligence grossière, devolo

engage sa responsabilité pour le rétablissement typique tel

qu'il serait à réaliser en cas de création régulière de copies de

sauvegarde selon les mesures de sécurité adéquates. e) La garantie s'applique uniquement au premier acheteur et ne

peut être transférée à un tiers. f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle)

est seul compétent, si l'acheteur est une personne exerçant

devolo dLAN 500 WiFi

80 Annexe

une activité commerciale et en a tous les droits et obligation. Si l'acquéreur n'a pas d'attribution de juridiction en R.F.A. ou si son domicile ou son lieu de résidence habituel est transféré en dehors du champ d'application territorial de la R.F.A. après la conclusion du contrat, le tribunal du siège social de devolo est seul compétent. Ceci est valable également si le domicile ou le lieu de résidence habituel de l'acheteur n'est pas connu au moment de l'introduction d'une action.

g) La loi applicable est la loi de la République Fédérale d'Alle-

magne. Le droit de l'ONU en matière d'achat n'est pas applicable.

devolo dLAN 500 WiFi

Index

A

Adresse IP 48

Adresse MAC Antenne Wi-Fi

C

CE 8

Clé Wi-Fi Clé Wi-Fi par défaut Configuration système requise Consignes de sécurité Contenu du coffret Contrôle parental Cryptage dLAN

D

Date et heure 50

Diagramme à barres

E

Élimination des anciens appareils 78

Etat de la connexion réseau sans fil État du dLAN

F

Filtre 61

G

Garantie 78

Générer un mot de passe sûr

62

26

23, 55, 70

15, 22

9

15, 22

63

50

33

43

37

45

I

Icône de cadenas 34

Icône WLAN Installation des logiciels Intégrer un nouvel adaptateur dans le réseau

33

18, 27

L

LAN (prise réseau) 26

19, 28

Linux

M

Mac (OS X) 19, 28

Maison dLAN Mot de passe d'accès Mot de passe dLAN Mot de passe initial Mot de passe réseau

33

34 50 37

37

N

Numéro de sécurité 37, 44

O

Optimisation (Trouble Shooting Guide) 34

P

Poubelle 34

Programmeur horaire du Wi-Fi

66

R

Réinitialisation 25

Roue dentée/flèche

34

S

Serveur de temps 50

38

devolo dLAN 500 WiFi

Serveur DHCP

55

SSID

48

V

Voyants d'état DEL 23, 52

W

WEP 56

WiFi Move Technology Wi-Fi Protected Setup (WPS)

56, 59

WPA

56, 59

WPA2

70

68

devolo dLAN 500 WiFi

DEVOLO DLAN500 WIFI User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Contenu

1Avant-propos

1.1.1 Utilisation conforme

1.1.2 Conformité CE

1.1.3 Consignes de sécurité

1.2 devolo dans Internet

2Introduction

2.1 Que signifie dLAN ?

2.2 Qu'est-ce que le WLAN ?

2.2.1 Wi-Fi ou WLAN ?

2.3 dLAN 500 WiFi

2.3.1 dLAN Cockpit App

2.3.2 WiFi Move Technology

2.4 Exemples d'application

3 Démarrage rapide

3.1 Contenu du coffret

3.2 Configuration système requise

3.3 Connecter dLAN 500 WiFi

3.4 Installer les logiciels devolo

4 Mise en service

4.1 Contenu du coffret

4.2 Configuration système requise

4.3 Fonctions

4.3.1 Bouton Wi-Fi

4.3.2 Bouton dLAN

4.3.3 Réinitialisation

4.3.4 Connecteur Ethernet

4.3.5 Antennes Wi-Fi

4.4 Connecter dLAN 500 WiFi

4.4.1 Installation des logiciels

5 Réseau dLAN

5.1 Crypter le réseau dLAN par simple pression de bouton

5.2 dLAN Cockpit App

5.2.1 Page d'aperçu général

5.2.2 Menu de configuration

5.2.3 Menu au bas de l'écran

5.3 dLAN Cockpit

5.3.1 Cryptage du réseau dLAN avec dLAN Cockpit

6 Configuration du réseau

6.2 Description du menu

6.3 Résumé de l'état

6.3.1 État du dLAN

6.3.2 État du WLAN

6.3.3 État Ethernet

6.4 Configuration du périphérique

6.4.1 Sécurité du périphérique

6.4.2 Configuration réseau

6.4.3 Paramètres dLAN

6.4.4 Serveur de temps

6.4.5 Paramètres des DEL

6.5 Configuration du WLAN

6.5.1 Point d'accès

6.5.2 Accès Invité

6.5.3 Filtres WLAN

6.5.4 Contrôle parental

6.5.5 Programmeur horaire du WLAN

6.5.6 Wi-Fi Protected Setup

6.5.7 WiFi Move Technology

6.6 Gestion

6.6.1 Réinitialiser la configuration

6.6.4 Mise à jour du micrologiciel

7 Annexe

Index
