DEVILLE C07885.PT09 User Manual [fr]

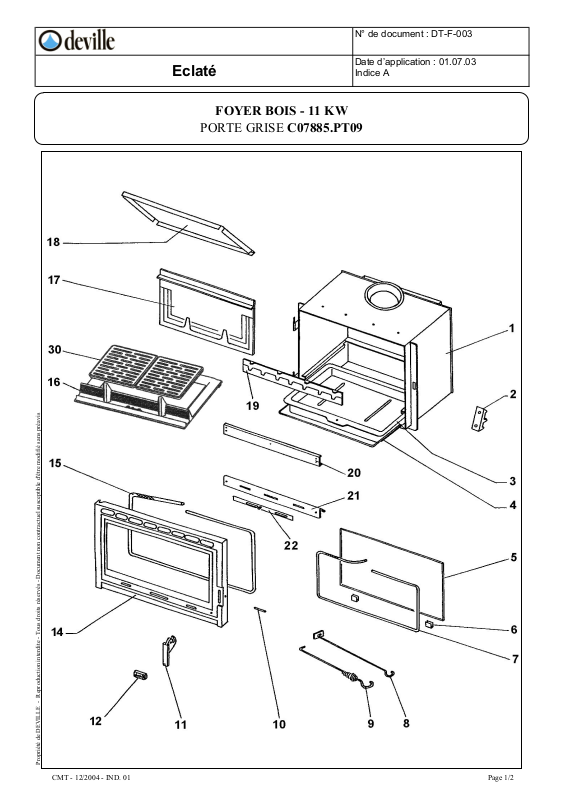

Eclaté

PORTE GRISE C07885.PT09

N° de document : DT-F-003

Date d’application : 01.07.03
Indice A

FOYER BOIS - 11 KW

Propriété de DEVILLE - Reproduction interdite - Tous droits réservés - Document non contractuel susceptible d'être modifié sans préavis

CMT - 12/2004 - IND. 01 Page 1/2

Eclaté

PORTE GRISE C07885.PT09

N° de document : DT-F-003

Date d’application : 01.07.03
Indice A

FOYER BOIS - 11 KW

REP. REF. PIECE

1 P0027629

2 P0T18055

3 P0020366

4 P0018715

5 P0027017 X

6 P0023047

7 D0045937

8 P0013447

9 P0045661

10 P0027091

11 P0T20337

12 P0T27596/P06B

14

15 D0045928

16 P0047512 X

DESIGNATION

Ens. corps soudé

Verrou de porte

Cendrier

Anse de cendrier

Verre de porte

Profilé entretoise - prof. 30/10 (0,02 m)

Tresse - ∅6 - noire

Raclette

Poignée tisonnier

Goupille cannelée - ISO 8745 - 8-24

Clenche

Marque "Deville"

Porte fonte

Tresse - ∅15 - noire

Corbeille de foyer

P0T27624/P06B

1ère

URG

REP. REF. PIECE

DESIGNATION

1ère

URG

Plaque arrière de foyer

17 P0022982

Déflecteur

18 P0022956

Avaloir usiné

19 P0U22957

Guide d’air supérieur

20

Support volet

21 P0027626

Ens. volet de réglage

22

Grille (2)

30 P0045915 X

P0027625/P09E

P0020120/P09E

CMT - 12/2004 - IND. 01 Page 2/2
