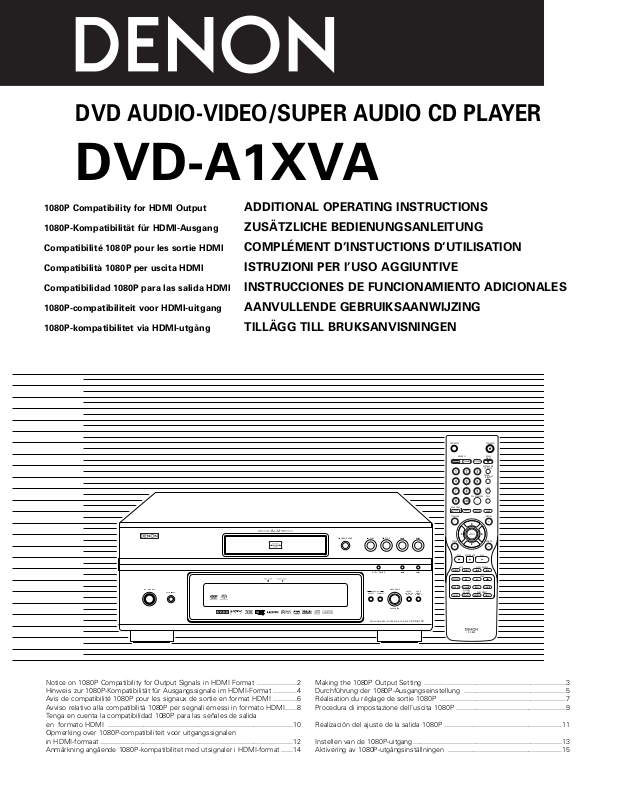

DENON DVD-A1XVA User Manual

DVD AUDIO-VIDEO/SUPER AUDIO CD PLAYER

DVD-A1XVA

1080P Compatibility for HDMI Output ADDITIONAL OPERATING INSTRUCTIONS

HDM

I/DVI

OPEN/

SUPER AUDIO

CD SETUP

PROGRAM

/DIRECT

CLEAR

CALL

SEARCH M

ODE

PAGE

PICTURE ADJUST

PURE DIRECT

DISPLAY

TOP MENU

RETURNM

ENU

SKIP

SLOW

/SEARCH

PLAY

STILL/PAUSE

STOP

BACK LIGHT

POW

ER OFF

POW

ER ON

AUDIOSUBTITLE

ANGLE

MARKERRANDOM DIMMERZOOM

PICT ADJ.SETUP MEMORY

A-BREPEAT

SELECT

SELECT FORMAT NTSC/PAL

RC-993

PLAY STOP

OPEN/CLOSE

DVD AUDIO-VIDEO / SUPER AUDIO CD PLAYER DVD-A1XV

STILL / PAUSE

PURE DIRECT SELECT

VIDEO MODE

PUSH ENTER

FORMATSELECT

HDMI / DVI SUPER

AUDIO CD

SET UP

ON / STANDBY

1080P-Kompatibilität für HDMI-Ausgang ZUSÄTZLICHE BEDIENUNGSANLEITUNG

Compatibilité 1080P pour les sortie HDMI

COMPLÉMENT D’INSTUCTIONS D’UTILISATION

Compatibilità 1080P per uscita HDMI ISTRUZIONI PER l’USO AGGIUNTIVE Compatibilidad 1080P para las salida HDMI INSTRUCCIONES DE FUNCIONAMIENTO ADICIONALES 1080P-compatibiliteit voor HDMI-uitgang AANVULLENDE GEBRUIKSAANWIJZING

1080P-kompatibilitet via HDMI-utgång

TILLÄGG TILL BRUKSANVISNINGEN

Notice on 1080P Compatibility for Output Signals in HDMI Format ....................2

Hinweis zur 1080P-Kompatibilität für Ausgangssignale im HDMI-Format ............4

Avis de compatibilité 1080P pour les signaux de sortie en format HDMI ............6

Avviso relativo alla compatibilità 1080P per segnali emessi in formato HDMI......8

Tenga en cuenta la compatibilidad 1080P para las señales de salida

en formato HDMI ..............................................................................................10

Opmerking over 1080P-compatibiliteit voor uitgangssignalen

in HDMI-formaat ..................................................................................................12

Anmärkning angående 1080P-kompatibilitet med utsignaler i HDMI-format ......14

Making the 1080P Output Setting ........................................................................3

Durchführung der 1080P-Ausgangseinstellung ....................................................5

Réalisation du réglage de sortie 1080P ................................................................7

Procedura di impostazione dell’uscita 1080P ........................................................9

Realización del ajuste de la salida 1080P ............................................................11

Instellen van de 1080P-uitgang............................................................................13

Aktivering av 1080P-utgångsinställningen ..........................................................15

ENGLISH

We greatly appreciate your purchase of this DENON product.

The DENON DVD-A1XV has now been made compatible with the 1080P HDMI output format, the top specifications ✽1for HDMI output, so that it can be used with high resolution compatible high picture quality displays.

With this, the model name has been changed to DVD-A1XVA. (“DVD-A1XVA“ is now displayed when the power is turned on.)

These Additional Operating Instructions only include explanations related to 1080P compatibility for HDMI output signals. For explanations of other operations, please refer to the DVD-A1XV Operating Instructions.

Notice on 1080P Compatibility for Output Signals in HDMI Format (DVD-A1XVA)

2 1080P

• 1080P is the highest resolution

✽ 1

format for digital signals, providing progressive display of high definition (HD) images with

1920 pixels in the horizontal direction, 1080 lines in the vertical direction (1125 scanning lines, 1080 effective scanning lines).

2 1080P connections to devices equipped with HDMI/DVI-D terminals

• The 1080P video/audio signals output from the DVD-A1XVA’s HDMI terminal are extremely high speed signals. Because of this, if the connected device is not compatible with 1080P inputs, the quality of the transferred signals attenuates, and noise may be generated in the picture or sound or no picture or sound may be output.

✽2

• After checking that the connected device is compatible with 1080P inputs, set the DVD-A1XVA’s HDMI output to 1080P. (When the DVD-A1XVA’s “HDMI/DVI FORMAT“ is set to “AUTO“, the performance of the connected device is detected automatically and the maximum resolution that can be input to the device is output. To do so, “HDMI AUTO FORMAT“ must be set to “MAX RES.“. For instructions on making this setting, etc., see pages 36 and 39 of the DVD-A1XV’s operating instructions.) (

✽

CD-ROM : See pages 38 and 41.)

• The DVD-A1XVA’s DVI-D terminal is not compatible with 1080P outputs. Note that no signal is output from the DVI-D terminal when the DVD-A1XVA’s HDMI output is set to 1080P.

✽3

2 Connections via a DENON AV amplifier

• As of November 2005, there are two DENON AV amplifiers compatible with 1080P inputs: the AVC-4306 and the AVC-3806.

2 Making the 1080P output setting

•Press the “HDMI/DVI FORMAT“ button and select the output in “1080P“ format. (For details on the setting procedure, see page 3 of these instructions.)

✽

With the DVD-A1XVA, 1080P signals are not output from the DVI-D terminal.

✽

: Specifications as of November 2005.

✽

: As of November 2005, DENON AV amplifiers equipped with HDMI terminals, the AVC-A1XV and AVC-A11XV are not

compatible with 1080P inputs.

✽

: When the HDMI output is set to 1080P, no video signals are output from the DVI-D terminal.

PLAY STOP

OPEN/CLOSE

DVD AUDIO-VIDEO / SUPER AUDIO CD PLAYER DVD-A1XV

STILL / PAUSE

VIDEO MODE

PUSH ENTER

FORMATSELECT

HDMI / DVI

ON / STANDBY

PURE DIRECT SELECT

SUPER

AUDIO CD

SETUP

ENGLISH

PLAY STOP

OPEN/CLOSE

DVD AUDIO-VIDEO / SUPER AUDIO CD PLAYER DVD-A1XV

STILL / PAUSE

PURE DIRECT

SELECT

VIDEO MODE

PUSH ENTER

FORMATSELECT

HDMI / DVI SUPER

AUDIO CD

SET UP

ON / STANDBY

1 2

Making the 1080P Output Setting (USING THE VIDEO SETUP)

2 The video output setting of the HDMI and the DVI-D connectors can be changed.

Press the HDMI/DVI SELECT button.

• The modes described below will appear on the display.

HDMI/DVI OFF (Factory default)

Not output via the HDMI and DVI-D connectors. Set to “HDMI/DVI OFF“ when not connecting to these connectors.

HDMI Y Cb Cr

The Y Cb Cr format video signals and audio signals are output via the HDMI connector. The RGB format video signals are output via the DVI-D connector.

HDMI RGB

The RGB format video signals and audio signals are output via the HDMI connector. The RGB format video signals are output via the DVI-D connector.

✽

When connecting to the DVI device via the HDMI connector, signals are output in RGB format regardless of whether “HDMI Y Cb Cr“ or “HDMI R G B“ is set.

Main unit

SELECT FORMAT

HDMI / DVI

HDMI/DVI OFF

HDMI Y Cb Cr

HDMI R G B

SELECT FORMAT NTSC/PAL

AUDIOSUBTITLE

ANGLE

I/DV

OPEN/

UPER AUDIO

CD SETUP

ROG

RAM

IRECT

CLEAR

CALL

SEARC

H M

ODE

DISPLAY

TOP M

BACK LIGHT

POW

ER OFF

1 2

Remote control unit

HDMI/DVI

SELECT FORMAT

Display the setting mode

Main unit

SELECT FORMAT

HDMI / DVI

480P/576P

720P

1080i

Remote control unit

HDMI/DVI

SELECT FORMAT

Press the HDMI/DVI FORMAT button.

• The modes described below will appear on the display. Select the item you wish to set and define it.

480P/576P (Factory default)

Outputs the image via the HDMI or DVI-D connector at 480P or 576P.

720P

Outputs the image via the HDMI or DVI-D connector at 720P.

1080i

Outputs the image via the HDMI or DVI-D connector at 1080i.

1080P

Outputs the image via the HDMI or DVI-D connector at 1080P. No picture is output from the DVI-D connector.

AUTO

The performance of the HDMI device connected to the HDMI/DVI-D connectors is detected automatically and the signals are output according to the HDMI device’s panel resolution or maximum resolution. The panel resolution or maximum resolution is selected according to the setting made at “HDMI AUTO FORMAT“ in the initial settings. (By factory default this is set to “PANEL RES.“. (See pages 36, 39.) ) When a DVI device is connected, the signals are output with a resolution of “480P/576P“ automatically, so set the resolution manually.

1080P

AUTO

DEUTSCH

Wir danken Ihnen herzlich für den Kauf dieses Produktes von DENON. Der DENON DVD-A1XV wurde nun mit dem 1080P HDMI-Ausgangsformat kompatibel gemacht, der Top-Spezifikation

✽1

für HDMI-Ausgang, so dass das Gerät mit hochauflösenden Displays mit hochwertiger Bildqualität verwendet werden kann.

Dem entsprechend wurde der Modellname in DVD-A1XVA geändert. (Beim Einschalten der Stromversorgung wird nun “DVD-A1XVA“angezeigt.)

Diese zusätzliche Bedienungsanleitung beinhaltet ausschließlich Erklärungen im Zusammenhang mit der 1080PKompatibilität für HDMI-Ausgangssignale. Hinsichtlich der Erklärung anderer Betriebe lesen Sie bitte die DVD-A1XVBedienungsanleitung.

Hinweis zur 1080P-Kompatibilität für Ausgangssignale im HDMI-Format (DVD-A1XVA)

2 1080P

• Bei 1080P handelt es sich um das Format mit der höchsten Auflösung

✽1

für Digitalsignale, das eine progressive Anzeige hochauflösender Bilder (High Definition oder HD) mit 1920 Pixeln in horizontaler Richtung und 1080 Zeilen in vertikaler Richtung (1125 Scan-Zeilen, 1080 effektive Scan-Zeilen) liefert.

2 1080P-Anschlüsse an mit HDMI/DVI-D-Anschlüssen ausgestattete Geräte

• Bei den 1080P-Video-/Audiosignalen, die vom HDMI-Anschluss des DVD-A1XVA ausgegeben werden, handelt es sich um extrem schnelle Signale. Aufgrund dessen kann die Qualität der übertragenen Signale abnehmen, wenn das angeschlossene Gerät nicht mit den 1080PEingängen kompatibel ist; zudem können Bild- oder Tonstörungen auftreten, oder es wird u. U. überhaupt kein Bild oder kein Ton ausgegeben.

✽2

• Stellen Sie den HDMI-Ausgang des DVD-A1XVA auf 1080P, nachdem Sie sich davon überzeugt haben, dass es sich beim angeschlossenen Gerät um ein mit 1080P-Eingängen kompatibles Gerät handelt. (Wenn das “HDMI/DVI FORMAT“ des DVD-A1XVA auf “AUTO“ gestellt wurde, wird die Leitung des angeschlossenen Gerätes automatisch erkannt und die am Gerät höchstmögliche einzugebende Auflösung wird ausgegeben. Dafür muss “HDMI AUTO FORMAT“ auf “MAX RES.“ eingestellt werden. Hinsichtlich der Anweisungen zum Durchführen dieser Einstellung o. Ä. lesen Sie bitte die Seiten 38 und 41 der Bedienungsanleitung des DVD-A1XV.)

• Der DVD-D-Anschluss des DVI-A1XVA ist nicht mit 1080P-Ausgängen kompatibel. Nehmen Sie bitte zur Kenntnis, dass kein Signal vom DVI-D-Anschluss ausgegeben wird, wenn der HDMI-Anschluss des DVD-A1XVA auf 1080P eingestellt wurde.

✽3

2 Anschlüsse über einen DENON AV-Verstärker

• Seit November 2005 gibt es zwei DENON AV -Verstärker, die mit 1080P-Eingängen kompatibel sind: den AVC-4306 und den AVC-3806.

2 Durchführung der 1080P-Ausgangseinstellung

• Drücken Sie die “HDMI/DVI FORMAT“-Taste und wählen Sie das Ausgangsformat “1080P“. (Hinsichtlich der Einzelheiten über das Einstellungsverfahren lesen Sie bitte Seite 5 dieser Bedienungsanleitung.)

✽

Beim DVD-A1XVA werden 1080P-Signale nicht vom DVI-D-Anschluss ausgegeben.

✽

:Technische Daten, Stand: November 2005.

✽

: Seit November 2005 sind von den mit HDMI-Anschlüssen ausgestatteten DENON AV-Verstärkern die Modelle AVC-A1XV

und AVC-A11XV nicht kompatibel mit 1080P-Eingängen.

✽

:Wenn der HDMI-Ausgang auf 1080P eingestellt wurde, werden keinerlei Videosignale vom DVI-D-Anschluss ausgegeben.

PLAY STOP

OPEN/CLOSE

DVD AUDIO-VIDEO / SUPER AUDIO CD PLAYER DVD-A1XV

STILL / PAUSE

VIDEO MODE

PUSH ENTER

FORMATSELECT

HDMI / DVI

ON / STANDBY

PURE DIRECT SELECT

SUPER

AUDIO CD

SETUP

DEUTSCH

PLAY STOP

OPEN/CLOSE

DVD AUDIO-VIDEO / SUPER AUDIO CD PLAYER DVD-A1XV

STILL / PAUSE

PURE DIRECT SELECT

VIDEO MODE

PUSH ENTER

FORMATSELECT

HDMI / DVI SUPER

AUDIO CD

SET UP

ON / STANDBY

1 2

Durchführung der 1080P-Ausgangseinstellung (VERWENDUNG DES VIDEO-SETUPS)

2 Die Video-Ausgabeeinstellung des HDMI- und des DVI-D-Anschlusses kann umgeschaltet werden.

Drücken Sie die HDMI/DVI SELECT-Taste.

• Die unten beschriebenen Modi werden auf dem Display angezeigt.

HDMI/DVI OFF (Standard-Einstellung)

Keine Ausgabe über den HDMI- und DVI-D-Anschluss. Wählen Sie “HDMI/DVI OFF“, wenn kein Anschluss an diese Anschlüsse erfolgt.

HDMI Y Cb Cr

Die Y Cb Cr-Format-Videosignale und Audiosignale werden über den HDMIAnschluss ausgegeben. RGB-Format-Videosignale werden über den DVI-D-Anschluss ausgegeben.

HDMI RGB

Die RGB-Format-Videosignale und Audiosignale werden vom HDMIAnschluss ausgegeben. RGB-Format-Videosignale werden vom DVI-D-Anschluss ausgegeben.

✽

Bei einem Anschluss an ein DVI-Gerät über den HDMI-Anschluss, werden die Signale im RGB-Format ausgegeben, egal, ob “HDMI Y Cb Cr“ oder “HDMI R G B“ eingestellt ist.

Hauptgerät

SELECT FORMAT

HDMI / DVI

HDMI/DVI OFF

HDMI Y Cb Cr

HDMI R G B

SELECT FORMAT NTSC/PAL

AUDIOSUBTITLE

ANGLE

HDM

I/D

OPEN

SUPER AUDIO

CD SETUP

PROGRAM

/DIRECT

CLEAR

ALLSEARCH M

ODE

DISP

LAY

TOP

ENU

BACK LIGH

POW

OFF

ER ON

1 2

Fernbedienung

HDMI/DVI

SELECT FORMAT

Anzeige des Einstellungsmodus

Hauptgerät

SELECT FORMAT

HDMI / DVI

480P/576P

720P

1080i

Fernbedienung

HDMI/DVI

SELECT FORMAT

Drücken Sie die HDMI/DVI FORMAT-Taste.

• Die unten beschriebenen Modi werden auf dem Display angezeigt. Wählen Sie die Option aus, die Sie einstellen möchten, und definieren Sie sie.

480P/576P (Standard-Einstellung)

Gibt das Bild vom HDMI- oder DVI-D-Anschluss mit 480P oder 576P aus.

720P

Gibt das Bild vom HDMI- oder DVI-D-Anschluss mit 720P aus.

1080i

Gibt das Bild vom HDMI- oder DVI-D-Anschluss mit 1080i aus.

1080P

Gibt das Bild vom HDMI- oder DVI-D-Anschluss mit 1080P aus. Vom DVI-D-Anschluss wird kein Bild ausgegeben.

AUTO

Die Leistung des HDMI-Gerätes, das an den HDMI/DVI-D-Anschlüssen angeschlossen ist, wird automatisch erkannt und die Signale werden gemäß der Bildschirmauflösung des Gerätes oder der maximalen Auflösung ausgegeben. Die Bildschirmauflösung oder die maximale Auflösung wird entsprechend der in den Anfangseinstellungen vorgenommenen “HDMI AUTO FORMAT“-Einstellung ausgewählt. (Ist werkseitig auf “PANEL RES.“ eingestellt. (Siehe Seiten 38, 41.) ) Wenn ein DVI-Gerät angeschlossen ist, werden die Signale mit einer Auflösung von “480P/576P“ ausgegeben, stellen Sie die Auflösung also manuell ein.

1080P

AUTO
