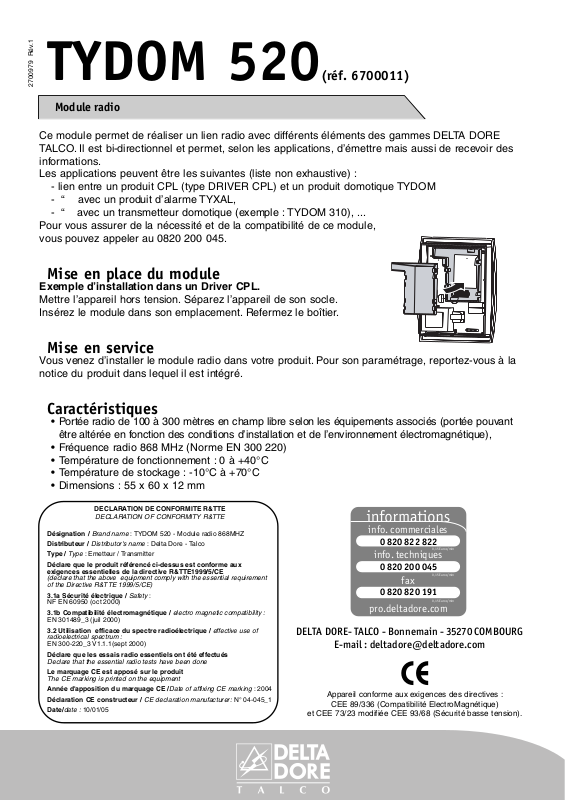

TYDOM 520(réf. 6700011)

Ce module permet de réaliser un lien radio avec différents éléments des gammes DELTA DORE
TALCO. Il est bi-directionnel et permet, selon les applications, d’émettre mais aussi de recevoir des
informations.
Les applications peuvent être les suivantes (liste non exhaustive) :

- lien entre un produit CPL (type DRIVER CPL) et un produit domotique TYDOM

- “ avec un produit d’alarme TYXAL,

- “ avec un transmetteur domotique (exemple : TYDOM 310), ...
Pour vous assurer de la nécessité et de la compatibilité de ce module,
vous pouvez appeler au 0820 200 045.

Mise en place du module

Exemple d’installation dans un Driver CPL.

Mettre l’appareil hors tension. Séparez l’appareil de son socle.
Insérez le module dans son emplacement. Refermez le boîtier.

Mise en service

Vous venez d’installer le module radio dans votre produit. Pour son paramétrage, reportez-vous à la
notice du produit dans lequel il est intégré.

Caractéristiques

• Portée radio de 100 à 300 mètres en champ libre selon les équipements associés (portée pouvant

être altérée en fonction des conditions d’installation et de l’environnement électromagnétique),

• Fréquence radio 868 MHz (Norme EN 300 220)

• Température de fonctionnement : 0 à +40°C

• Température de stockage : -10°C à +70°C

• Dimensions : 55 x 60 x 12 mm

2700979 Rév.1

DELTA DORE- TALCO - Bonnemain - 35270 COMBOURG

E-mail : [e-mail]

Appareil conforme aux exigences des directives :

CEE 89/336 (Compatibilité ElectroMagnétique)

et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).

DECLARATION DE CONFORMITE R&TTE

DECLARATION OF CONFORMITY R&TTE

Désignation /

Brand name

: TYDOM 520 - Module radio 868MHZ

Distributeur /

Distributor's name

: Delta Dore - Talco

Type /

Type

: Emetteur / Transmitter

Déclare que le produit référencé ci-dessus est conforme aux
exigences essentielles de la directive R&TTE1999/5/CE

(declare that the above equipment comply with the essential requirement
of the Directive R&TTE 1999/5/CE)

3.1a Sécurité électrique /

Safety

:

NF EN 60950 (oct 2000)

3.1b Compatibilité électromagnétique /

electro magnetic compatibility :

EN 301489_3 (juil 2000)

3.2 Utilisation efficace du spectre radioélectrique /

effective use of

radioelectrical spectrum :

EN 300-220_3 V1.1.1(sept 2000)

Déclare que les essais radio essentiels ont été effectués

Declare that the essential radio tests have been done

Le marquage CE est apposé sur le produit

The CE marking is printed on the equipment

Année d'apposition du marquage CE /

Date of affixing CE marking

: 2004

Déclaration CE constructeur /

CE declaration manufacturer:

N° 04-045_1

Date/

date :

10/01/05

Module radio

info. commerciales

0 820 822 822

info. techniques

0 820 200 045

0 820 820 191

pro.deltadore.com

fax

0,15 Euros/min

0,15 Euros/min

0,15 Euros/min
