DELTA DORE TYBOX PAC User Manual

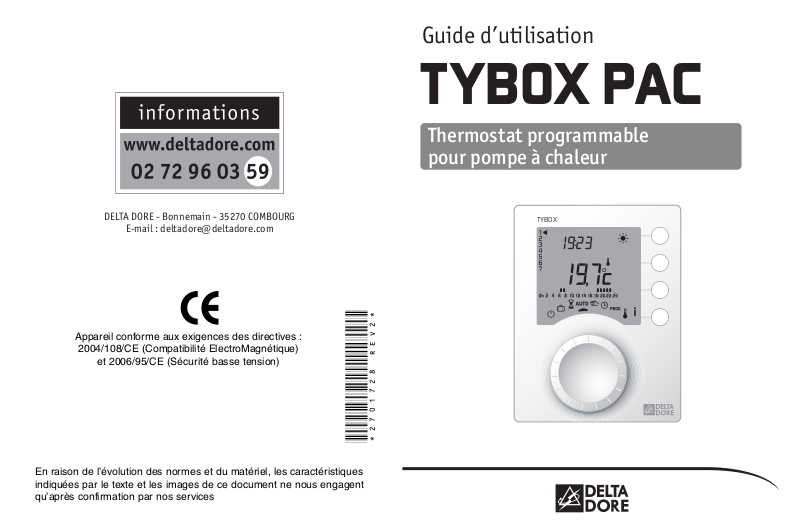

TYBOX PAC

Guide d’utilisation

TYBOX

Thermostat programmable
pour pompe à chaleur

En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services

Appareil conforme aux exigences des directives :

2004/108/CE (Compatibilité ElectroMagnétique)

et 2006/95/CE (Sécurité basse tension)

*2701728_rev2*

DELTA DORE - Bonnemain - 35270 COMBOURG

E-mail : [e-mail]

- 3 -

Sommaire

• Lire attentivement cette notice avant toute utilisation.

• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.

Avertissements

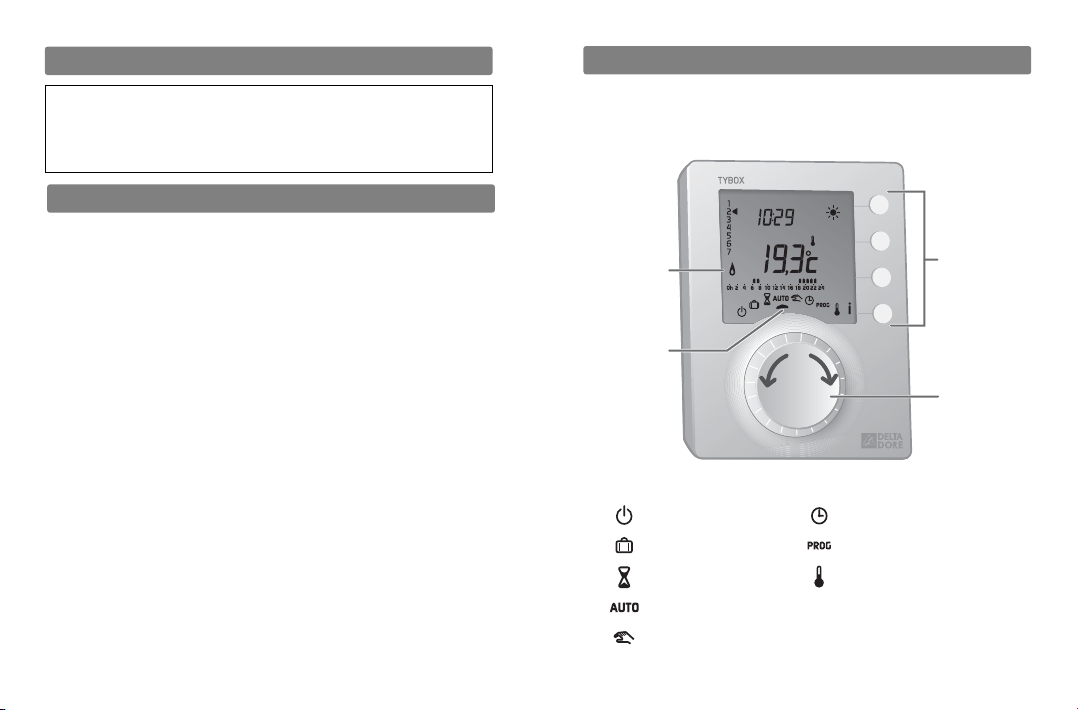

Présentation

Ce thermostat permet la programmation Confort ou
Economie de votre chauffage et climatisation.

Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Mode automatique . . . . . . . . . . . . . . . . . . . . . 4

Dérogation . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Mode sablier . . . . . . . . . . . . . . . . . . . . . . . . . 6

Mode permanent . . . . . . . . . . . . . . . . . . . . . . 7

Mode absence . . . . . . . . . . . . . . . . . . . . . . . . 8

Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Principe du mode HEAT/COOL . . . . . . . . . . . . . 9

Choix du mode HEAT/COOL et

réglage des températures de consigne . . . . . . 10

Réglage de l’heure . . . . . . . . . . . . . . . . . . . . 12

Programmation . . . . . . . . . . . . . . . . . . . . . . . . 13

Touche information . . . . . . . . . . . . . . . . . . . 17

Remplacement des piles . . . . . . . . . . . . . . . . .18

Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Demande

de chaud

ou de froid

Position

de la molette

de sélection

Mode arrêt

Mode absence

Mode sablier

Mode automatique

Mode permanent

Réglage de l'heure

Programmation

Choix du mode HEAT/COOL
(chaud/froid) et réglage des
températures de consignes

To uches de
modification

Molette
de sélection

Dérogation

- 5 -

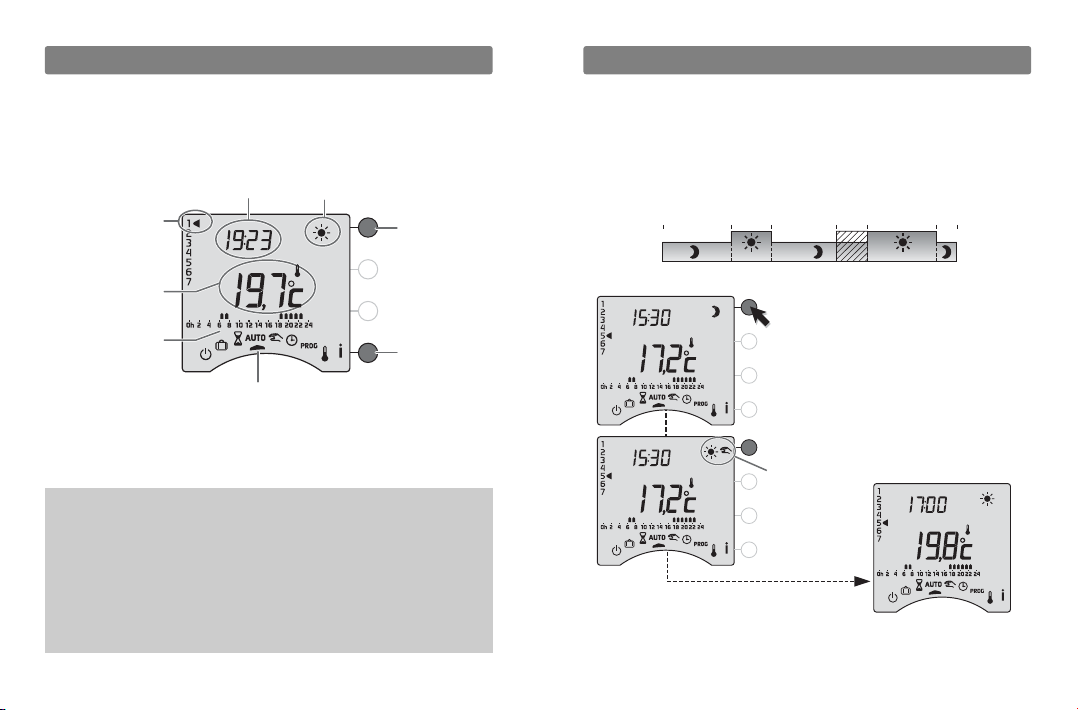

En mode automatique, la dérogation permet de passer
de Confort à Economie (ou inversement) jusqu’au
prochain changement du programme.

- 4 -

Tournez la molette sur AUTO.

Votre thermostat suit la programmation.

Mode automatique

REMARQUE :
Selon la configuration lors de l’installation, votre
appareil affiche de façon permanente la température
de consigne ou la température ambiante.
Si vous souhaitez modifier ces paramètres, reportez­vous à la “notice d’installation” ou contactez notre
service clients ou votre installateur.

Heure

Jour en cours

Allure en cours

Dérogation

Exemple : il est 15h30 et vous souhaitez du Confort
avant l'heure programmée (17h).

6h 8h

17h15h30 23h

0h0h

Température

ambiante

Programmation

du jour en cours

Affichage en

mode automatique

To uche
information

Programmation du jour en cours

Appuyez sur la touche
de dérogation

Dérogation
en cours

Si vous souhaitez annuler
la dérogation en cours,
appuyez de nouveau sur la touche

A 17h00, le programme

reprend son cours normal

- 7 -

Mode permanent

Ce mode permet de choisir une température
de consigne de façon permanente.
Tournez la molette sur .

- 6 -

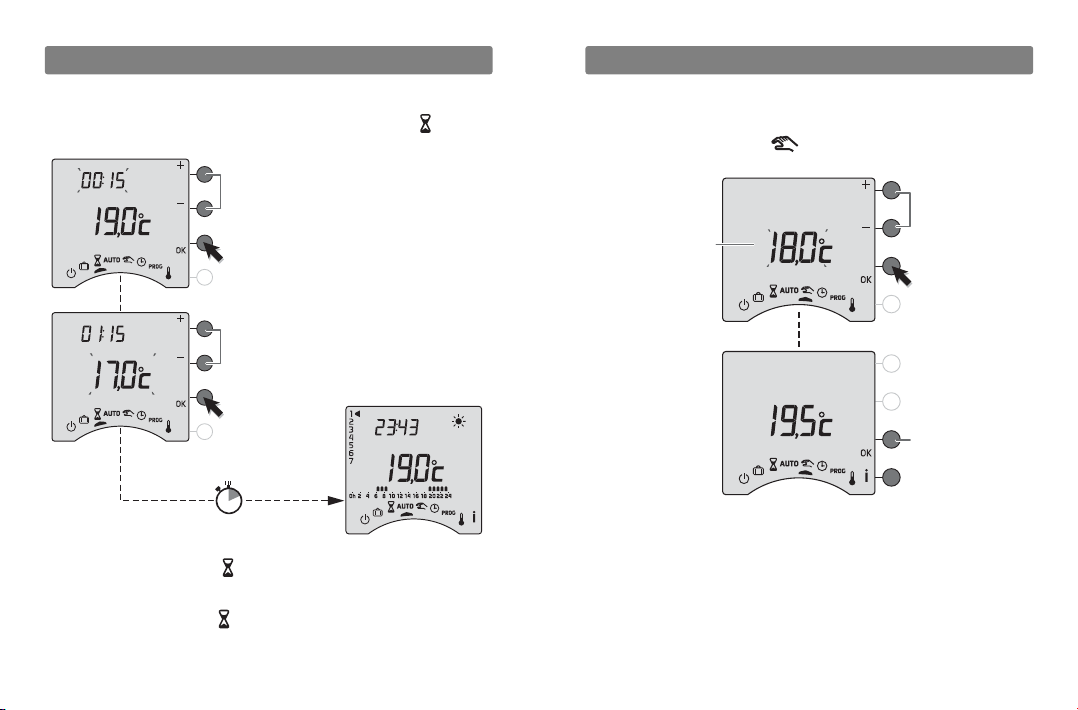

Mode sablier

Pour sortir du mode, tournez la molette.

Ce mode permet de choisir une température de consigne
pendant un temps donné. Tournez la molette sur .

Réglage de la durée de 15 minutes
à 72 heures (par pas de 15 minutes)

Validation

Réglage de la température
de consigne (de 5 à 30°C)

Validation

Retour au mode AUTO

Pour modifier le mode en cours,

à la fin du décompte

appuyez de nouveau sur la touche OK.

Pour annuler le mode en cours,
tournez la molette.

Choix de la
température
de consigne

Température

de consigne

(de 5 à 30°C)

Validation

Modification
de la température
de consigne

- 9 -

Ce mode permet de mettre votre installation en arrêt.
Tournez la molette sur .

Mode Arrêt

- 8 -

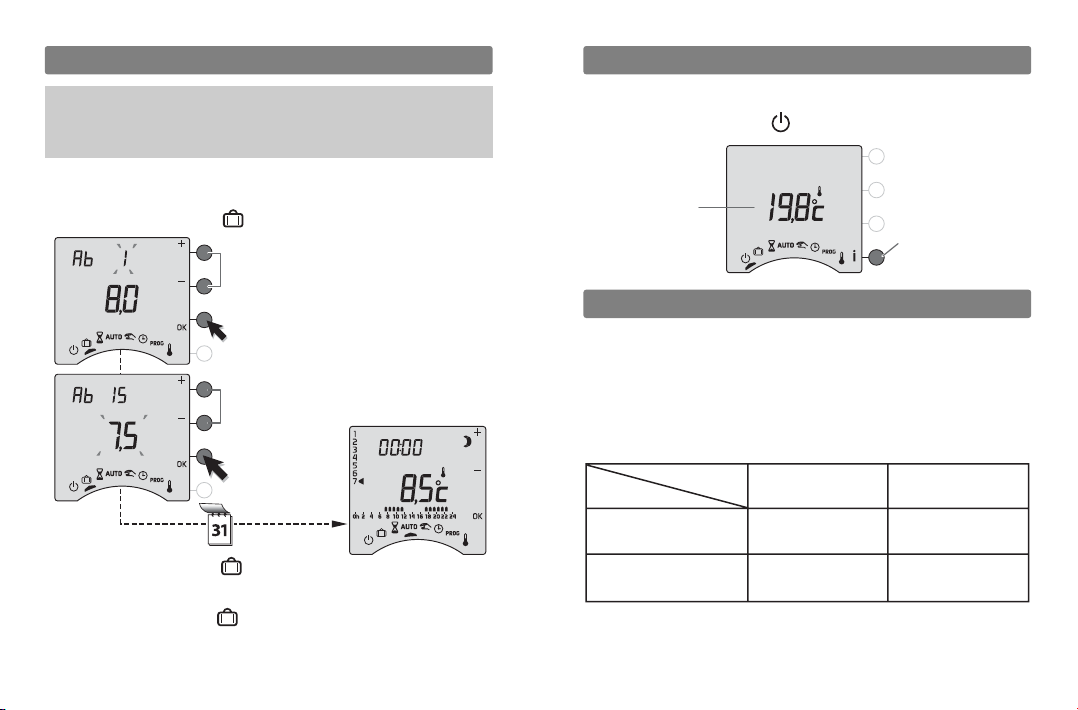

Mode absence

En mode Froid (COOL), il n’y a pas de réglage de
consigne Hors-Gel. L’installation sera en arrêt pendant
la durée programmée.

Principe du mode HEAT/COOL

(Uniquement dans le cas d’une PAC réversible :
mode chauffage / mode climatisation).
En hiver :
mettez l’installation en mode chauffage (HEAT).
En été :
mettez l’installation en mode climatisation (COOL).

En mi-saison (Printemps / Automne) :
mettez l’installation en mode arrêt.

Ce mode permet de mettre votre logement en Hors-Gel
si vous devez vous absenter pendant plusieurs jours.

To urnez la molette sur .

Réglage du nombre de jours (1 à 365)
Exemple : Départ le 1er mars, retour

le 16 mars, indiquez 15 jours d’absence.
Le fonctionnement automatique sera
repris le 16 mars à 0h00.

Validation

Réglage de la température
de consigne (de 5 à 15°C)

Validation et
démarrage
du décompte
des jours

Retour

Pour modifier le mode en cours,

appuyez de nouveau sur la touche OK.

au mode AUTO

à la fin du décompte

Pour annuler le mode en cours,
tournez la molette.

Température

ambiante

To uche d'accès
aux menus de
configuration
(appui maintenu
5 secondes)

Consignes

Economie
(En cas d'absence)

Confort
(En cas de présence)

Modes

Mode HEAT

(En hiver)

Ex. : 16°C

Ex. : 19°C

Mode COOL

(En été)

Ex. : 27°C

Ex. : 24°C

- 10 -

Selon la configuration de l’installation (menu 1-08),
“conf” peut être affiché pour la consigne . Cette
consigne ne peut être modifiée. Dans ce cas,
la consigne Confort se règle sur votre émetteur de
chaleur (radiateur avec robinet thermostatique, ...).

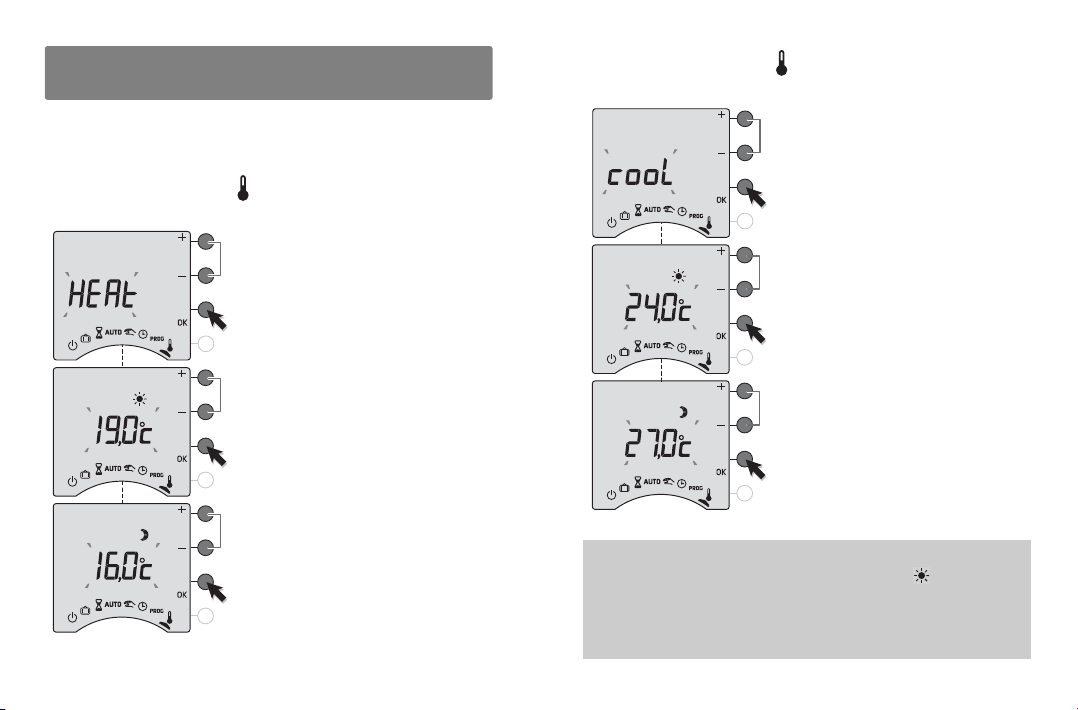

Choix du mode HEAT/COOL et réglage des
températures de consigne

Pour sortir du mode, tournez la molette.

- 11 -

Les consignes Confort et Economie du mode chaud
(HEAT) sont indépendantes des consignes Confort et
Economie du mode froid (COOL).

Tournez la molette sur .
Pour régler le mode chaud, sélectionnez le mode HEAT:

Tournez la molette sur .
Pour régler le mode froid, sélectionnez le mode COOL:

Pour sortir du mode, tournez la molette.

Sélection du mode de fonctionnement
de la régulation HEAT / COOL

Validation
Passage au réglage de la température
Confort

Réglage de la température
de consigne Confort
(de 5 à 30°C par pas de 0,5°C)

Validation
Passage au réglage de la température
Economie

Sélection du mode de fonctionnement
de la régulation HEAT / COOL

Validation
passage au réglage de la température
Confort

Réglage de la température
de consigne Confort
(de 5 à 30°C par pas de 0,5°C)

Validation
passage au réglage de la température
Economie

Réglage de la température
de consigne Economie
(de 5 à 30°C par pas de 0,5°C)

Validation

Réglage de la température
de consigne Economie
(de 5 à 30°C par pas de 0,5°C)

Validation

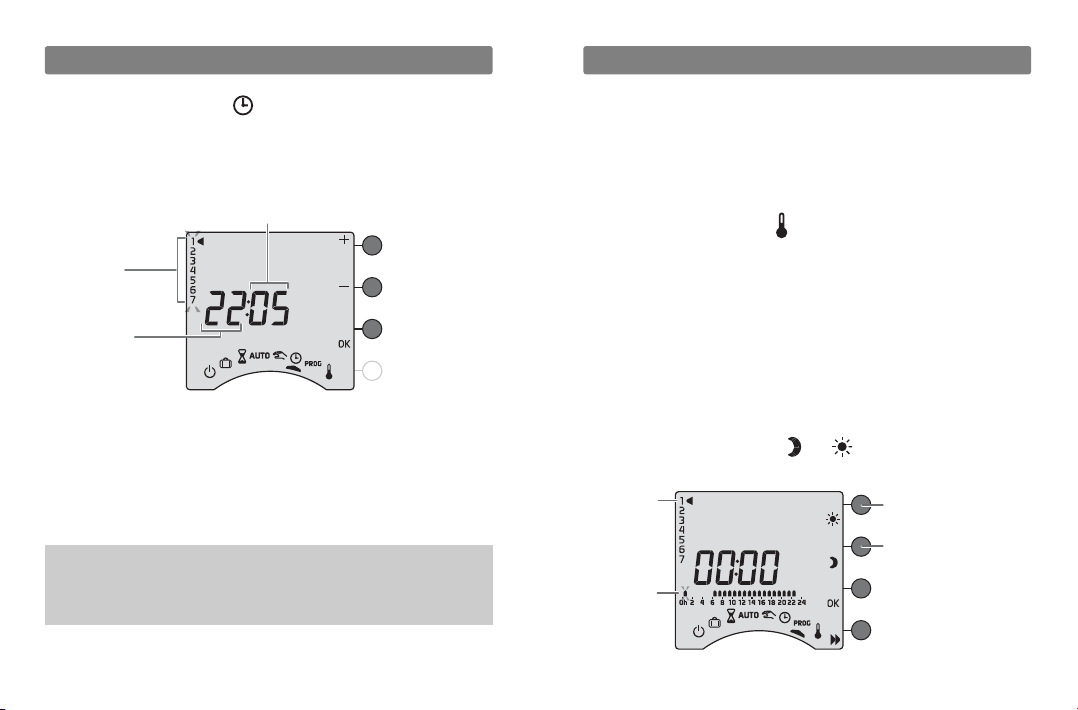

Programmation

- 13 -

1. Choix du mode HEAT/COOL

Tournez la molette sur .
Sélectionnez le mode par + ou -. Validez par OK.

2. Créer votre programme

Tournez la molette sur PROG.
Le programme par défaut est :

- en mode HEAT : confort de 6h à 23h.

- en mode COOL : confort de 11h à 19h.
La programmation commence au jour 1 et à 0h00.
Appuyez sur les touches ou pour créer vos

différentes périodes d’Economie ou de Confort.

Tournez la molette sur .

Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK
pour valider et passer au réglage suivant.

Recommencez les opérations pour régler les heures
et les minutes.

Pour sortir du mode “réglage de l’heure”,
tournez la molette.

Réglage de l’heure

- 12 -

REMARQUE :
si l’appareil est configuré en programmation
journalière, le réglage des jours n’est pas proposé.

Le mode chaud (HEAT) et le mode froid (COOL) sont
indépendants.
Créez un programme Confort et un programme
Economie pour chacun des deux modes.

Minutes

Jours
(1 : Lundi ...
7 : Dimanche)

Heures

Jour

1er

Créneau

horaire

Réglage d'une
période de Confort

Réglage d'une
période d'Economie

- 15 -- 14 -

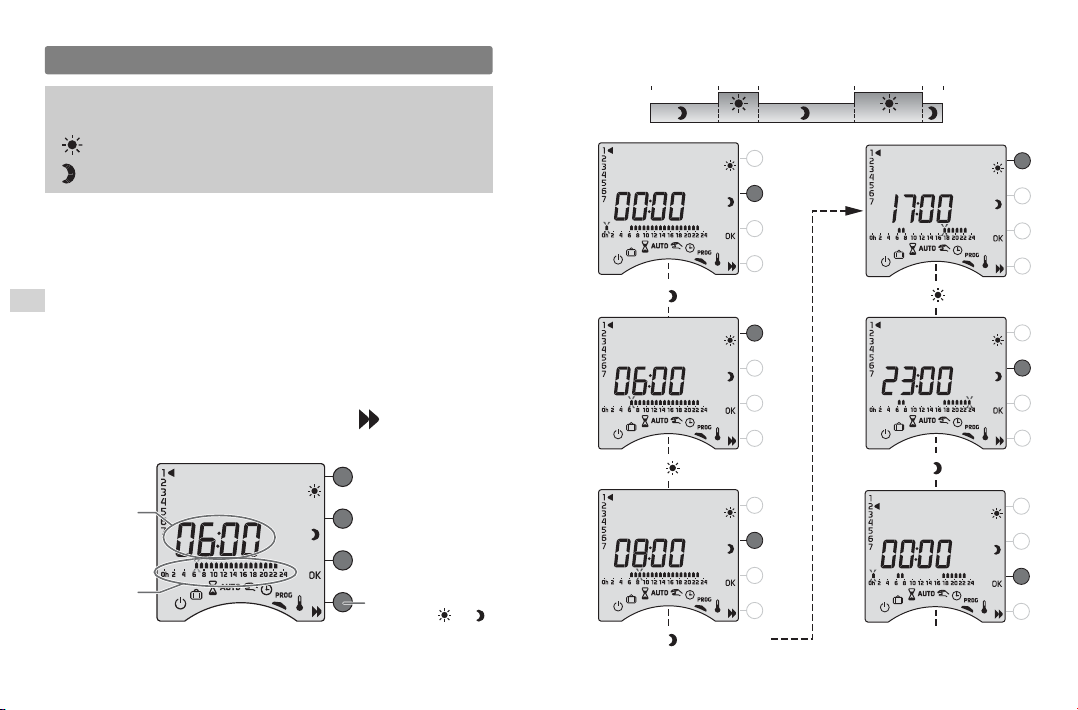

Programmation

3. Valider et copier le programme

Maintenez appuyée la touche OK pendant 3 secondes
pour valider et copier le programme que vous avez
créé, sur le jour suivant.

4. Valider le programme

Appuyez sur la touche OK pour valider et passer à la
programmation du jour suivant.

5. Vérifier votre programme

Appuyez successivement sur la touche pour vérifier
les périodes Confort et Economie que vous avez créées.

Appuyez sur

OK pour vérifier le jour suivant

OU

En mode HEAT comme en mode COOL, le principe
de programmation est le même.

- confort : période d’occupation du logement,

- économie : période d'inoccupation du logement.

Heure du

créneau
consulté

Exemple : Confort de 6h à 8h et de 17h à 23h

6h 8h 0h0h 17h 23h

Appuyez sur jusqu'à 06:00

Appuyez sur jusqu'à 08:00

Appuyez sur jusqu'à 23:00

Appuyez sur jusqu'à 00:00

Profil du

programme

Vérification
des différentes
périodes ou

Appuyez sur jusqu'à 17:00

Copiez et validez

ou validez

- 17 -

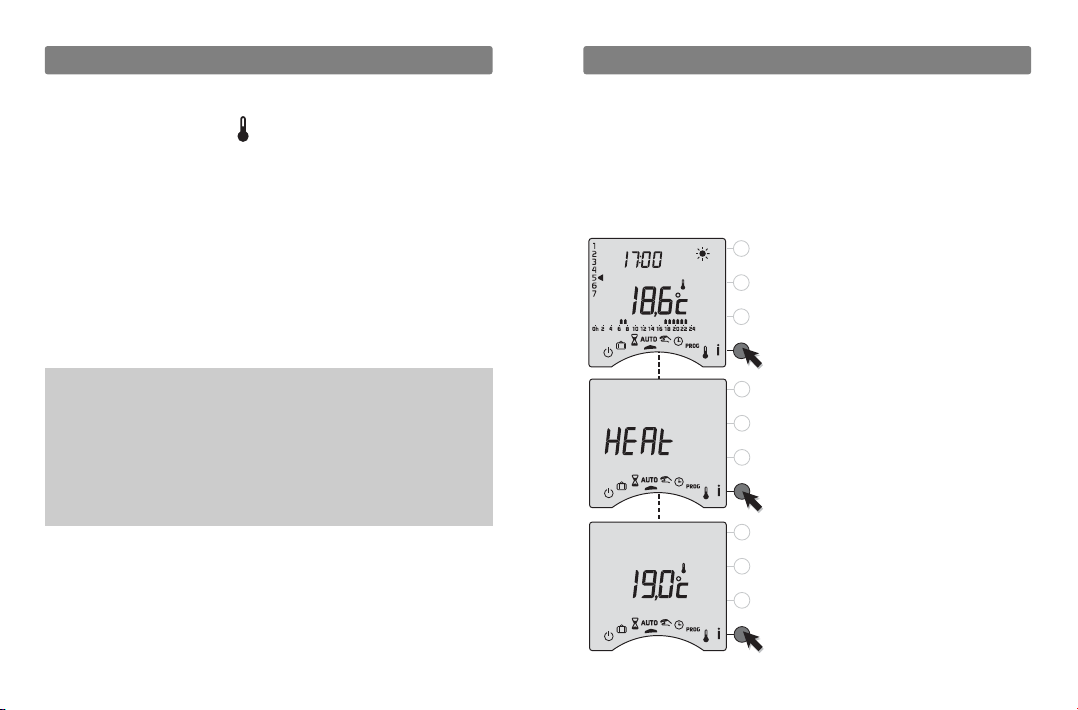

En mode AUTO, un appui sur la touche iipermet de
connaître le mode en cours (si la PAC est réversible).
Un second appui sur la touche

ii

permet de connaître la

température ambiante ou la température de consigne
selon la configuration lors de l’installation.

Touche information

- 16 -

Programmation

6. Pour programmer l’autre mode (HEAT/COOL)

Tournez la molette sur .
Changez de mode par un appui sur + ou -.
Validez par OK.
Tournez la molette sur PROG, puis recommencez les

opérations de 2 à 5.

7. Sortir du mode programmation

Tournez la molette sur un autre mode.

REMARQUES : selon la configuration lors de
l’installation, la programmation peut être hebdomadaire
ou journalière. De même cette programmation peut
s’effectuer par pas d’une heure, d’une demi-heure ou
d’un quart d’heure. Si vous souhaitez modifier ces
paramètres, reportez-vous à la “notice d’installation” ou
contactez notre service clients ou votre installateur.

Si votre thermostat affiche la température ambiante

Affichage du mode en cours
HEAT / COOL

Affichage de la température
de consigne

Retour à l'affichage normal
ou automatiquement
après 30 secondes

- 19 -

- 18 -

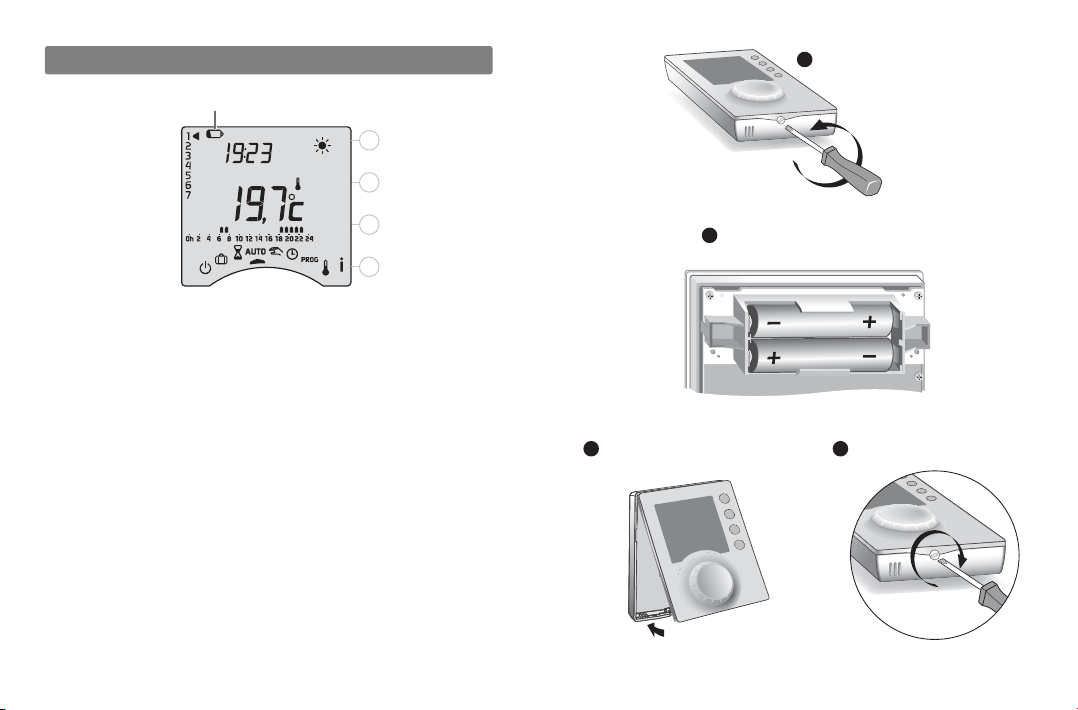

Remplacement des piles

Lorsque le symbole d’usure des piles apparaît,
vous disposez d’environ 1 mois pour changer celles-ci
(2 piles alcalines 1,5V de type LR03 ou AAA).

Des précautions sont à prendre :

- respecter les polarités +/- lors de la mise en place
dans l’appareil,

- ne pas jeter les piles usées n’importe où (dans un
souci de respect de l’environnement, vous devez
rapporter les piles usées dans un lieu de collecte),

- ne pas les recharger,

- vous avez environ 30 secondes pour changer les
piles avant que le réglage de l’heure ne soit remis
à zéro (dans ce cas, refaire le réglage du jour
et de l’heure).

Symbole d'usure des piles

Séparez le thermostat

1

de son socle

2

Remplacez les piles
en respectant les polarités

Positionnez le thermostat

3 4

sur son socle

Ver ro uillez le thermostat

La température affichée ne correspond pas à la
température mesurée dans la pièce (thermomètre).

Reportez-vous à la notice d’installation ou contactez votre
installateur ou notre service clients.

Les programmes ne peuvent pas être modifiés et le
réglage des consignes est limité
(Confort chaud : 16 à 22°C, Confort froid: 21 à 27°C
Economie chaud : 13 à 19°C, Economie froid : 24 à 30°C)

Reportez-vous à la notice d’installation ou contactez votre
installateur ou notre service clients.

Votre système de chauffage est en Hors-Gel.

Le thermostat est en position ,

,

PROG ou

L’indication apparaît.

Les piles sont usées.

Changez les piles en respectant leur sens.

Les relais ne commutent pas.

- Vérifiez que l’indication n’est pas allumée.

- Vérifiez que le produit est correctement vissé sur son
support.

Vous n’accédez pas au réglage des températures de
consigne Froid (COOL).

Le type de PAC configuré lors de l’installation n’est pas
réversible (voir notice d’installation, menu 1-06).

- 21 -

Rien n'apparaît sur l'écran du boîtier d'ambiance.

Il n'y a pas d'alimentation.

Vérifiez les piles.

L'appareil est sur le réglage de l’heure.

Il n’y a pas eu d’alimentation pendant plus de 30 secondes.

Réglez l’heure. Tous les autres réglages ont été conservés.

Lors du réglage de l’heure, le réglage des jours
n’est pas proposé.

Vous êtes en programmation journalière.

Si vous souhaitez passer à une programmation hebdomadaire,
reportez-vous à la notice d’installation ou contactez votre
installateur ou notre service clients.

Lors de la création d’un programme les symboles

et n’apparaissent pas sur l’écran.

La modification des programmes est non autorisée.

Reportez-vous à la notice d’installation ou contactez votre
installateur ou notre service clients.

Aide

- 20 -

L’objectif de ce chapitre est de vous aider à résoudre
rapidement les problèmes les plus courants que vous
pourriez rencontrer sur votre produit lors de l’utilisation.
En cas de doute, si le problème persiste ou s’il ne se
trouve pas dans cette liste, contactez notre service
clients.

- 22 - - 23 -
