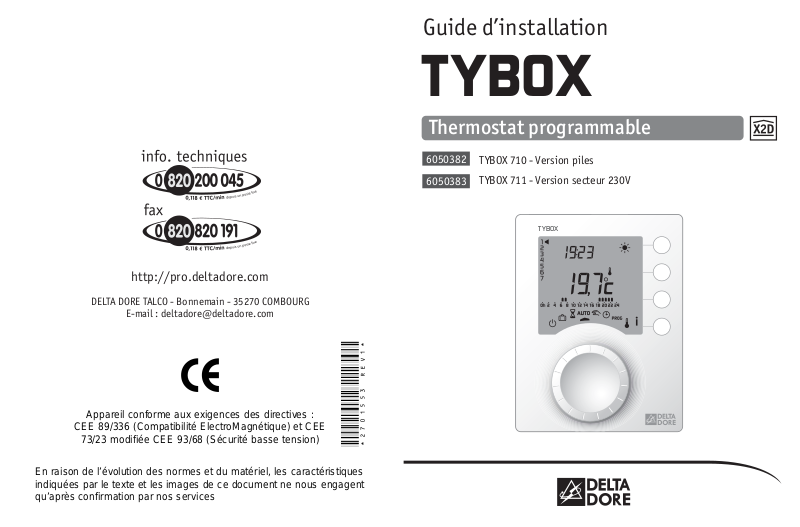

TYBOX
Guide d’installation
TYBOX
Thermostat programmable
TYBOX 711 - Version secteur 230V
TYBOX 710 - Version piles
6050382
6050383
Appareil conforme aux exigences des directives :
CEE 89/336 (Compatibilité ElectroMagnétique) et CEE
73/23 modifiée CEE 93/68 (Sécurité basse tension)
En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services
*2701553_rev1*
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
• Lire attentivement cette notice avant toute
installation.
• L’appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support
sur lequel l’appareil doit être fixé (plaque de plâtre,
brique...).
• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art doivent être respectées.Il est nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directives CEE 89/336).
Avertissements
Sommaire
Caractéristiques techniques
TYBOX 710
• Alimentation 2 piles LR03 fournies
• Sauvegarde horloge : 30 secondes
TYBOX 711
• Alimentation 230V, +/-10%, 50 Hz
• Consommation : 2 VA
• Sauvegarde de l’horloge en cas de coupure secteur :
1h (par condensateur)
- 5 -
• 1 sortie 2A / 230V
• Dimensions : LxHxP = 80 x 103 x 25 mm
• Indice de protection : IP 30
• Installation en milieu normalement pollué
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
• Microcoupure type 1C
• Isolement classe II
Caractéristiques techniques . . . . . . . . . . . . . . . 5
Fixation du boîtier d’ambiance . . . . . . . . . . . . . 6
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . 7
Chaudière avec entrée thermostat
ou remplacement d’un thermostat à 2 fils . . . . . . . . 7
Chaudière sans entrée thermostat . . . . . . . . . . . . . 8
Remplacement d’un thermostat à 3 fils . . . . . . . . . 8
Convecteurs électriques . . . . . . . . . . . . . . . . . . . . . 9
Mise en service . . . . . . . . . . . . . . . . . . . . . . . 10
Configuration . . . . . . . . . . . . . . . . . . . . . . . . 11
Configurations de base (menu 1) . . . . . . . . . . 12
Choix du type de programmation . . . . . . . . . . . . . .12
Choix du pas de programmation . . . . . . . . . . . . . . 12
Régulation de la température confort . . . . . . . . . . 13
Anti grippage du circulateur . . . . . . . . . . . . . . . . . 13
Configurations avancées (menu 2) . . . . . . . . . 14
Autorisation de modification pour l’utilisateur . . . . 14
Correction de la température mesurée . . . . . . . . . 15
Choix de l’affichage de la température
en mode automatique . . . . . . . . . . . . . . . . . . . . . . 16
Type de contact pour la commande . . . . . . . . . . . 16
Retour à la configuration usine . . . . . . . . . . . .17
Tableau récapitulatif des configurations . . . . . 18
Raccordement

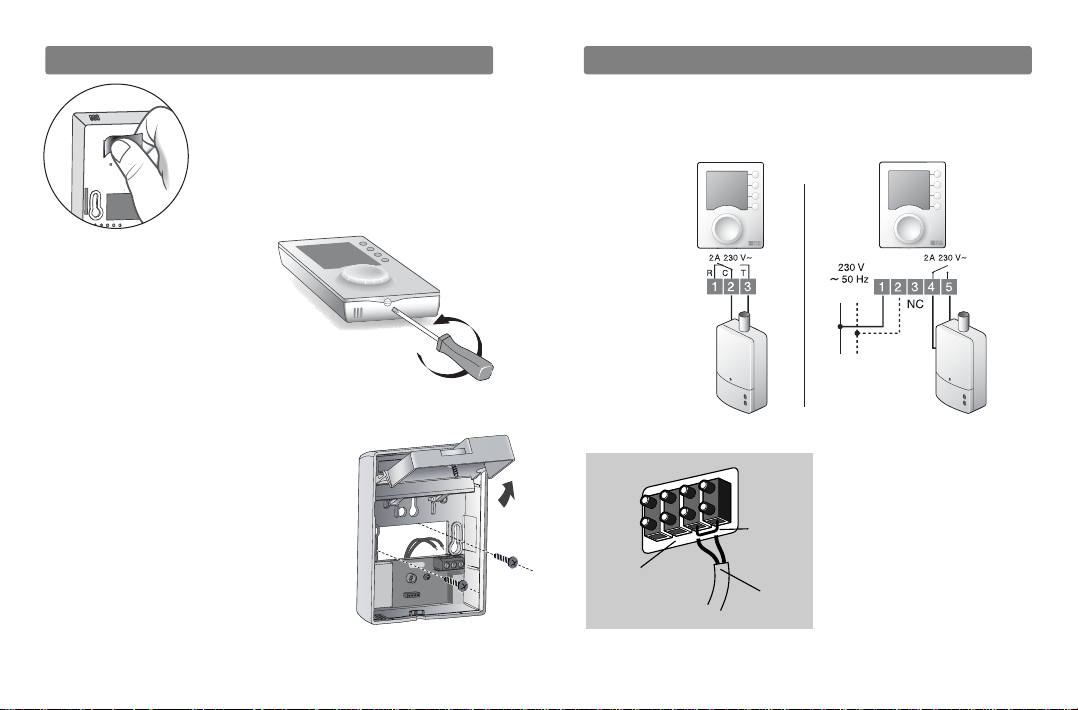

Le boîtier d’ambiance doît être
installé à environ 1,5 m de hauteur,
à portée de main, pour utiliser
l’appareil. Enlevez la languette de
protection des piles (uniquement
pour la version TYBOX 710).
Afin de fixer l'appareil sur le
mur, il est nécessaire de le
séparer de son socle.
Pour cela, déverrouillez le boîtier,
puis séparez le thermostat de son socle.
Dévissez et soulevez au maximum
le cache bornier de façon à le bloquer,
positionnez le socle sur le mur en faisant sortir les fils de raccordement
par le trou.
Fixez le socle à l’aide de vis et de
chevilles adaptées ou sur une boîte
d’encastrement (entraxe 60 mm).
Raccordez les fils de commande.
Refermez et revissez au maximum
la vis du cache bornier.
Fixation du boîtier d’ambiance
- 6 -

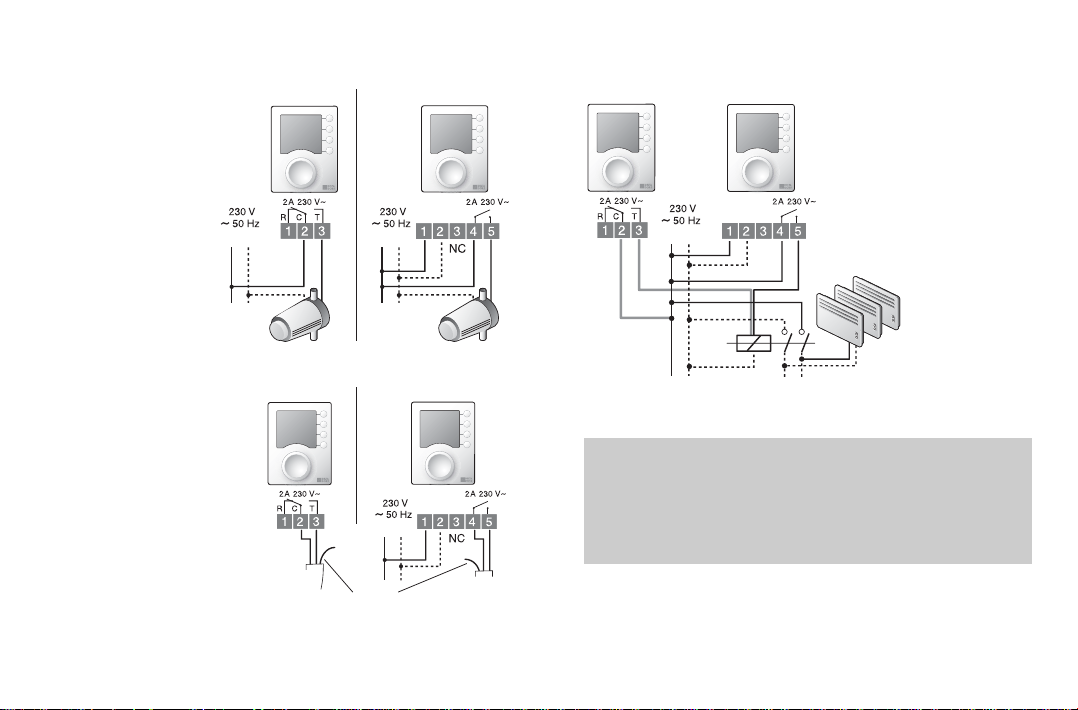

Système de chauffage eau chaude avec entrée
thermostat ou remplacement d’un thermostat à 2 fils
exemple :TYBOX 710
supprimer
le shunt
fils à raccorder
au thermostat
ne pas confondre
avec l'entrée horloge
(sur certains modèles
de chaudière)
Exemple de bornier
de chaudière
- 7 -
Si nécessaire, supprimez le
shunt (fil électrique) reliant
les deux bornes de l'entrée
thermostat.
Si le système de chauffage
possède une entrée horloge,
ne la confondez pas avec
l'entrée thermostat.
TYBOX 710
TYBOX 711
Entrée thermostat
ex : chaudière
NL
NL
Entrée thermostat
ex : chaudière
- 9 -- 8 -
Convecteurs électriquesSystème de chauffage sans entrée thermostat
Remplacement d’un
thermostat à 3 fils
Si l’ancien thermostat est
raccordé à la terre
(fil vert/jaune)
ou possède une résistance
anticipatrice, supprimez le
fil correspondant.
Attention :
certains contacteurs génèrent d’importants parasites qui
peuvent altérer le fonctionnement du thermostat.
Dans ce cas, il est recommandé de câbler aux bornes de la
bobine du contacteur un auxiliaire antiparasite 230V de type
RC (voir catalogue fabricants).
Si la chaudière ne possède
pas d'entrée thermostat,
vous pouvez commander
directement le circulateur
de la chaudière.
Pour la commande de
convecteurs électriques,
vous devez
IMPERATIVEMENT
utiliser un contacteur de
puissance à fermeture
adapté à la puissance
totale à commander.
TYBOX 710
NL
TYBOX 710
fils de l'ancien
thermostat
TYBOX 711
NL
TYBOX 711
NL
fil à supprimer :
- résistance anticipatrice
- raccordement à la
terre (fil vert/jaune)
NL
NL
fils de l'ancien
thermostat
TYBOX 710
NL
TYBOX 711
NL
A1
A2
Contacteur
Convecteurs
- 11 -

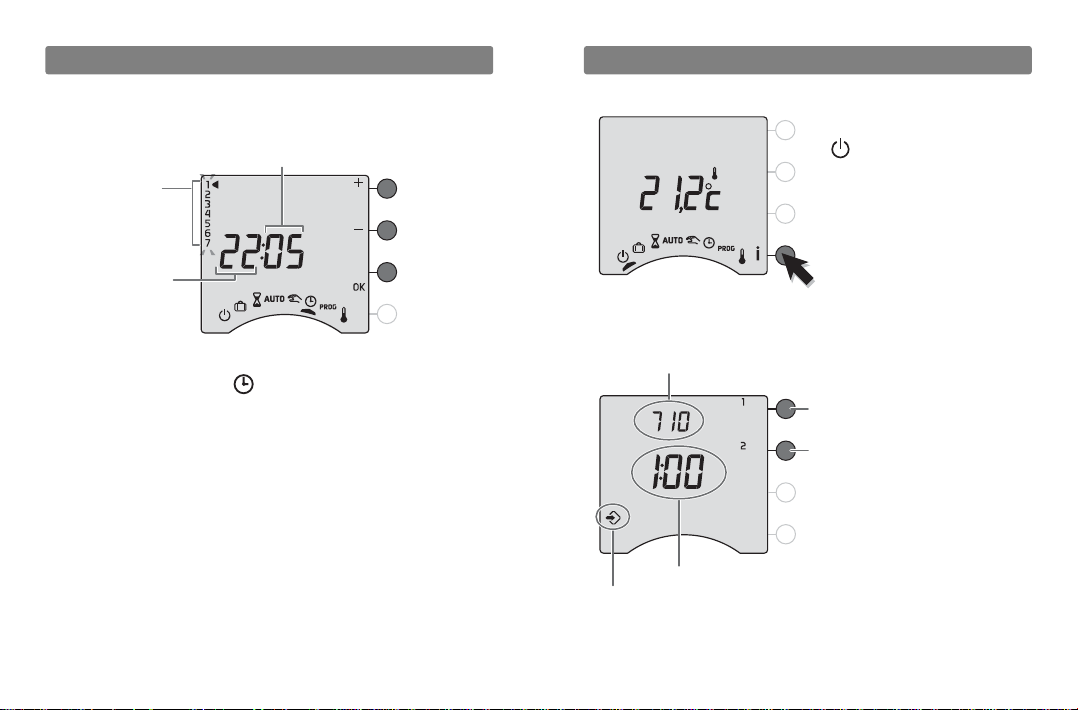

Pour accéder aux menus de configuration :
- tournez la molette sur
, puis appuyez sur la
touche
i pendant 5
secondes.
L’appareil vous propose 2 configurations au choix :
Configuration
A la fin des réglages de
chaque menu, l’appareil
revient au choix des menus.
Si vous souhaitez quitter la
configuration, tournez la
molette vers la droite.
A la première mise en service,
vous devez mettre l’appareil à l’heure.
Tournez la molette sur .
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK
pour valider et passer au réglage suivant.
Recommencez les opérations pour régler les heures
et les minutes.
Pour sortir du mode “réglage de l’heure”,
tournez la molette.
- 10 -
Mise en service
Minutes
Jours
(1 : Lundi ...
7 : Dimanche)
Heures
5 sec.
Référence de l'appareil (ex : TYBOX 710)
Configurations de base
Configurations avancées
Version de l'appareil
Mode
configuration
- 13 -- 12 -

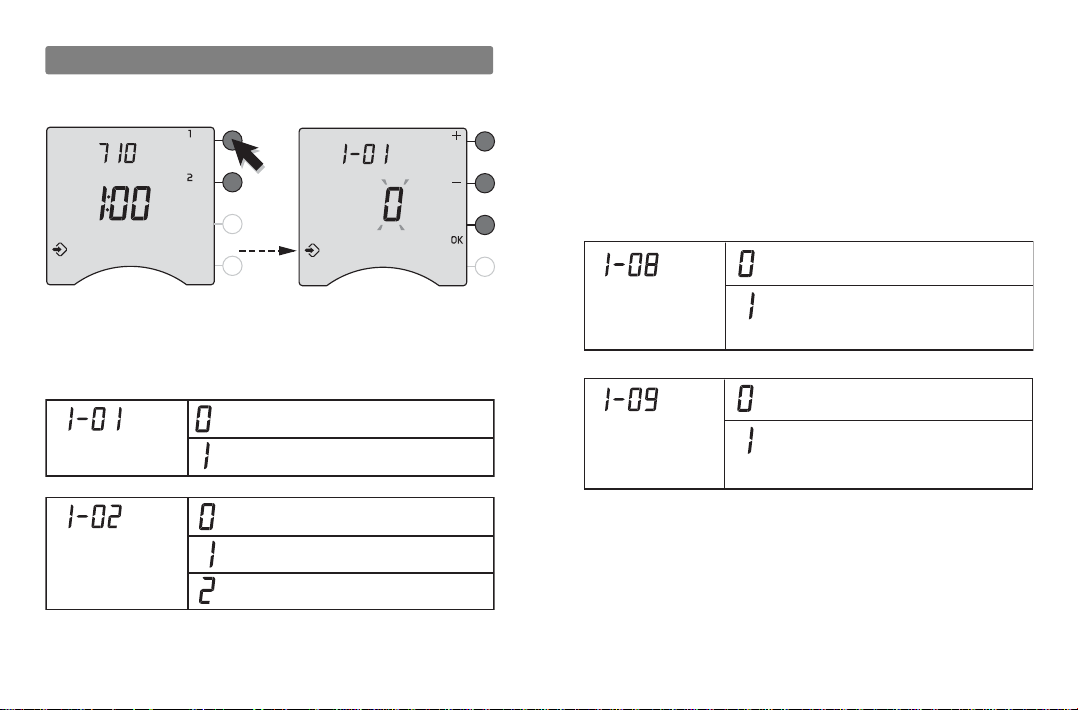

Configurations de base (menu 1)
Appuyez sur la touche 1,
Pour modifier les différents réglages, appuyez sur les
touches + ou -, puis appuyez sur la touche OK pour
valider et passer au réglage suivant.
En chauffage électrique ou eau chaude avec des
vannes thermostatiques, la température Confort peut
être assurée par le réglage du thermostat de chaque
radiateur.
Dans ce cas, seules les températures Economie et
Hors-Gel sont régulées par le TYBOX.
Hebdomadaire (par défaut)
Choix du type de
programmation
Choix du pas de
programmation
Journalière
pas d'1 heure (par défaut)
pas de 30 minutes
pas de 15 minutes
Température confort régulée par le
Régulation de la
température
Confort
Anti grippage
du circulateur
TYBOX (par défaut)
Température Confort régulée par
chaque radiateur ou convecteur.
Dans ce cas, l'écran affiche ConF.
Anti grippage inactif
(par défaut)
Anti grippage actif (mise en route
du circulateur pendant 1 minute
toutes les 24 heures)

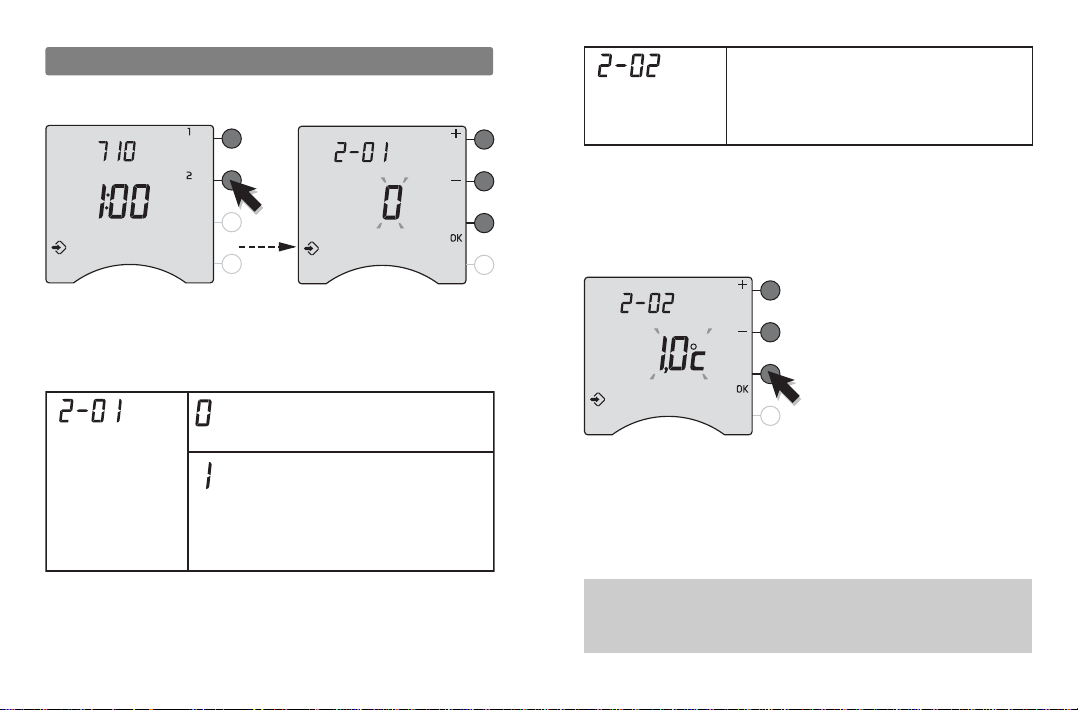

S’il existe un écart entre la température constatée
(thermomètre) et la température mesurée et affichée
par l’appareil, la fonction 2-02 permet d’agir sur la
mesure de la sonde de façon à compenser cet écart.
Exemple :
Si la température affichée
par l’appareil est de 19°C
et que la température
constatée est de 20°C,
réglez +1°C puis validez
par OK.
- 15 -- 14 -
Appuyez sur la touche 2.
Pour modifier les différents réglages,
appuyez sur les touches + ou - puis appuyez sur la
touche OK pour valider et passer au réglage suivant.
Configurations avancées (menu 2)
Attention :
Avant de modifier ce réglage, l’appareil doit être en
service depuis au moins 2 heures.
Correction possible de -5°C à + 5°C par
Correction de
la température
mesurée.
pas de 0,1°C.
Appuyez sur les touches + ou - pour
modifier et validez par la touche OK.
Modification autorisée du programme
Autorisation de
modification
pour l'utilisateur
et des consignes (de 5 à 30°C)
Modification non autorisée
du programme et limitation
des réglages des consignes
(Confort : 16 à 22°C,
Economie : 13 à 19°C
Hors-Gel : 5 à 11°C)
- 17 -- 16 -

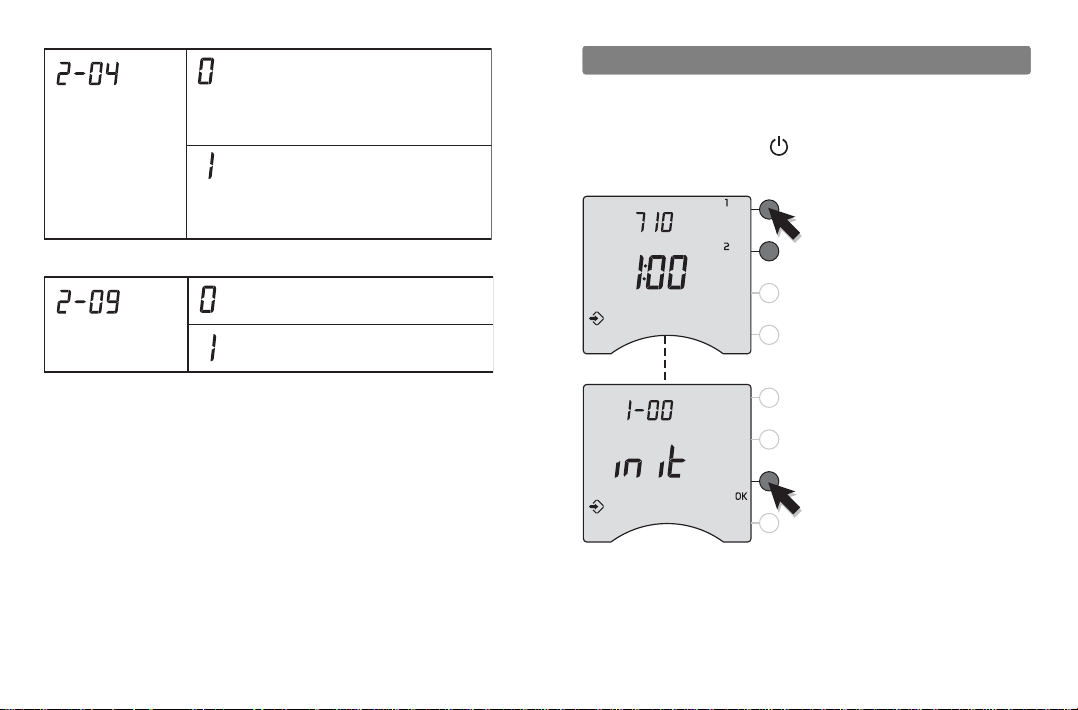

Un retour à la configuration usine est possible pour
chacun des menus.
Tournez la molette sur , puis appuyez sur la touche
i
pendant 5 secondes.
Recommencez les opérations pour les autres menus.
Pour sortir du mode, tournez la molette sur un autre
mode.
Retour à la configuration usine
Affichage permanent de la
.
Menu disponible uniquement sur TYBOX 711
température de consigne (par défaut)
Choix de
l'affichage
de la température
en mode
Automatique
Dans ce cas, appuyez sur la
i
pour afficher la
touche
température ambiante.
Affichage permanent de la
température ambiante.
Dans ce cas, appuyez sur la
i
touche
température de consigne.
pour afficher la
Contact travail (par défaut)
(fermé = marche chauffage)
Type de contact
pour la commande
Contact repos
(ouvert = marche chauffage)
Appuyez sur la touche
du menu que vous souhaitez
réinitialiser pendant 5 secondes
(exemple ici avec le menu 1).
Puis appuyez sur la touche OK
pour confirmer la réinitialisation.
- 19 -- 18 -
Tableau récapitulatif des configurations
1-01
Type de programmation
0 = hebdomadaire 1 = journalière
1-02
Pas de programmation
0 = 1 heure 1 = 30 minutes 2 = 15 minutes
1-08
Régulation de la température Confort
0 = régulée par le TYBOX
1 = par chaque radiateur ou convecteur.
1-09
Anti grippage du circulateur
0 = inactif
1 = actif
2-01
Autorisation de modification
0 = Programme et consignes modifiables
1 = Programme non modifiable et limitation des
réglages des consignes (Confort : 16 à 22°C,
Economie : 13 à 19°C, Hors-Gel : 5 à 11°C)
2-02
Correction de la température mesurée
de -5°C à +5°C par pas de 0,1°C.
2-04
Choix de l'affichage de la température
en mode Automatique
0 = Affichage de la température de consigne
1 = Affichage de la température ambiante
2-09
(Menu uniquement sur TYBOX 711)
Type de contact pour la commande
0 = Contact travail
1 = Contact repos
