DELTA DORE DTX User Manual [fr]

4. Associer votre détecteur au système

5. Test de l’installation

6. Caractéristiques techniques

5 secondes

BIP

BIP

5

secondes

➊ Appuyez simultanément sur les touches ON•et OFF (environ 5
secondes) d’une télécommande reconnue par la centrale, jusqu’à
ce que la centrale émette un bip et le voyant jaune clignote.
➋ ➌ Ouvrez la trappe de la centrale dans la minute.

Etape 2 : Passez la centrale en mode
AJOUT DE PRODUITS

Appuyez sur la touche ON de la télécommande jusqu’à ce que la
centrale émette un bip.

Le voyant jaune de la centrale s’allume en permanence.

Etape 3 : Valider sur le détecteur

Appuyez sur le bouton “Test” du détecteur jusqu’à ce que la centrale
émette un bip.

Etape 4 : Quittez le mode AJOUT DE PRODUITS

Appuyez sur la touche OFF de la télécommande.

La centrale émet un BIP et son voyant jaune
clignote.

Etape 5 : Refermez la trappe de la centrale

BIP

Etape 1 : Passez la centrale en mode MAINTENANCE

• Provoquer une détection
(voir notice constructeur du capteur associé)

• Vérifiez le bon déroulement du traitement de la
détection

Par la présente Delta Dore déclare que
l'équipement est conforme aux exigences

essentielles et aux autres dispositions pertinentes de la directive R&TTE 1999/5/CE

La déclaration de conformité CE de cet équipement

est disponible, sur demande,

auprès de : Service “Infos techniques”

DELTA DORE - Bonnemain - 35270 Combourg (France)

mail : [e-mail]

- Alimentation : 2 piles alcalines 1,5 Volts type
LR03 (ou AAA)

- Consommation moyenne en veille : 12 µA

- Consommation moyenne en émission : 15 mA

- Autonomie : 3 ans en utilisation normale

- Fréquences radio : 434 et 868 MHz

- Equipement Hertzien de Classe 1 (peut être mis
sur le marché et mis en service sans restrictions)

- Portée radio : De 100 à 300 mètres en champ libre
selon les équipements associés (portée pouvant
être altérée en fonction des conditions d'installa­tion et de l'environnement électromagnétique)

- Longueur maxi du câble entre émetteur et
capteur : 3 mètres

- Indice de protection : IP30

- Utilisation : intérieur sec exclusivement

- Dimensions : 102 x 32,5 x 31 mm

- Température de fonctionnement et de stockage :

-10°C / +55°C

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images

de ce document ne nous engagent qu'après confirmation par nos services.

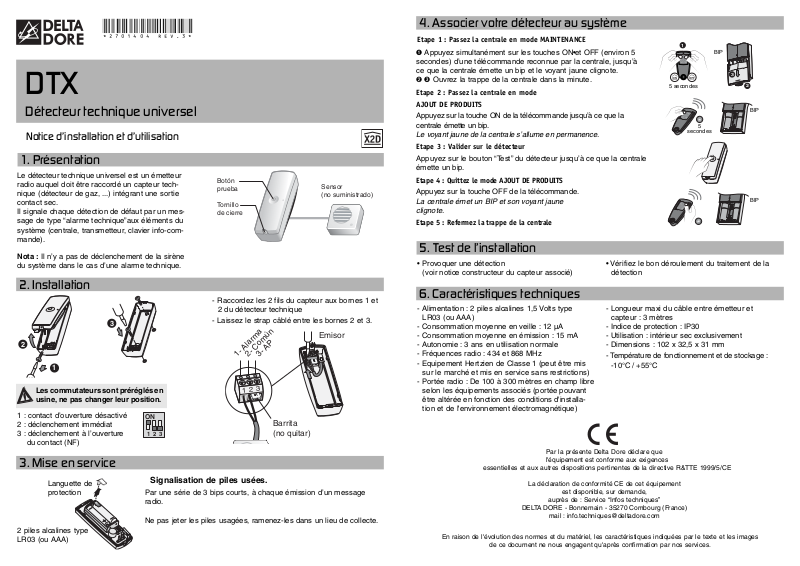

Notice d’installation et d’utilisation

DTX

Détecteur technique universel

1. Présentation

2. Installation

1

2

Le détecteur technique universel est un émetteur
radio auquel doit être raccordé un capteur tech­nique (détecteur de gaz, ...) intégrant une sortie
contact sec.
Il signale chaque détection de défaut par un mes­sage de type “alarme technique”aux éléments du
système (centrale, transmetteur, clavier info-com­mande).

Nota : Il n’y a pas de déclenchement de la sirène
du système dans le cas d’une alarme technique.

- Raccordez les 2 fils du capteur aux bornes 1 et
2 du détecteur technique

- Laissez le strap câblé entre les bornes 2 et 3.

Signalisation de piles usées.

Par une série de 3 bips courts, à chaque émission d’un message
radio.

Ne pas jeter les piles usagées, ramenez-les dans un lieu de collecte.

3. Mise en service

Languette de
protection

2 piles alcalines type
LR03 (ou AAA)

Les commutateurs sont préréglés en
usine, ne pas changer leur position.

1 : contact d’ouverture désactivé
2 : déclenchement immédiat
3 : déclenchement à l’ouverture

du contact (NF)

*2701404_rev.3*

3

ON

Botón
prueba

Tornillo
de cierre

3- AP

1- Alarma

2- Común

3

2

1

312

Barrita
(no quitar)

Sensor
(no suministrado)

Emisor

1

FF

3

3

2

1
2
3
4
5
6
7

1
2
3
4
5
6
7

4. Asociar el detector al sistema

5. Prueba de instalación

6. Características técnicas

5 segundos

BIP

BIP

5

segundos

Etapa 1: Ponga la central en modo MANTENIMIENTO

➊ Pulse simultáneamente las teclas ON y OFF (5 segundos
aproximadamente) de un telemando reconocido por la central,
hasta que esta emita un “bip” y el testigo parpadee.

➋ ➌ Abra el compartimento de la central en el minuto que sigue.

Etapa 2: Ponga la central en modo AÑADIR PRODUCTOS

Pulse el botón ON del telemando hasta que la central emita un “bip”.

El testigo amarillo de la central se enciende fijo.

Etapa 3: Validar en el detector

Pulse el botón prueba “Test” (prueba) del detector hasta que la
central emita un “bip”.

Etapa 4: Salir del modo AÑADIR PRODUCTOS

Pulse la tecla OFF del telemando.

La central emite un “bip” y su testigo parpadea.

Etapa 5: Cerrar el compartimento de la central

BIP

• Provoque una detección (ver manual del
fabricante del sensor asociado).

• Compruebe que el proceso de detección se lleve
a cabo correctamente.

Por la presente Delta Dore declara que el equipo cumple las exigencias esenciales y las demás

disposiciones pertinentes de la directiva R&TTE 1999/5/CE

La declaración de conformidad CE de este equipo está disponible, a petición, en :

Servicio “Información técnica”

DELTA DORE - Bonnemain - 35270 Combourg (Francia)

E-Mail: [e-mail]

- Alimentación: 2 pilas alcalinas 1,5 V tipo LR03
(o AAA).

- Consumo medio en modo en espera: 12 µA.

- Consumo medio en emisión: 15 mA.

- Autonomía: 3 años con un uso normal.

- Radiofrecuencias: 434 y 868 MHz.

- Equipo radioeléctrico de clase 1 (se puede
comercializar y poner en servicio sin
restricciones).

- Alcance radio: De 100 a 300 metros en campo
libre según los equipos asociados (el alcance
puede verse alterado en función de las
condiciones de instalación y del entorno
electromagnético).

- Longitud máxima del cable entre el emisor y el
sensor: 3 metros.

- Índice de protección: IP30.

- Utilización: interior seco exclusivamente.

- Dimensiones: 102 x 32,5 x 31 mm.

Debido a la evolución de las normas y del material, las características indicadas en el texto y las imágenes de este

documento sólo nos comprometen después de haber sido confirmados por nuestros servicios.

Manual de instalación y utilización

DTX

Detector técnico universal

1. Presentación

2. Instalación

1

2

El detector técnico universal es un emisor radio al
que debe conectarse un sensor técnico (detector
de gas, etc.) con una salida contacto seco.
Informa a los elementos del sistema (central,
transmisor, teclado info-mando) de los fallos
detectados mediante un mensaje de tipo “alarma
técnica”.

Nota : la sirena del sistema no se activa en caso de
alarma técnica

- Conecte los 2 cables del sensor a los bornes
1 y 2 del detector técnico.

- Deje la barrita cableada entre los bornes 2 y 3.

Señal de pilas usadas.

Mediante una serie de tres “bip” cortos, cada vez que se emite un
mensaje radio.

No tire las pilas usadas, deposítelas en un punto de recogida.

3. Puesta en servicio

Lengüeta de
protección

2 pilas alcalinas de
tipo LR03 (o AAA)

Los conmutadores están preajustados
de fábrica, no cambie su posición.

1: contacto de apertura desactivado
2: activación inmediata
3: activación al abrir el contacto (NF)

3

ON

312

Botón
prueba

Tornillo
de cierre

Sensor
(no suministrado)

Emisor

3- AP

1- Alarma

2- Común

3

2

1

Barrita
(no quitar)

1

3

3

2

1
2
3
4
5
6
7

1
2
3
4
5
6
7

FF
