Guide d’utilisation
Appareil conforme aux exigences des directives :
CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23
modifiée CEE 93/68 (Sécurité basse tension)
En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services
DRIVER
Programmateur Fil pilote
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
6050425
6050386
6050426
6050387
DRIVER 610 ou 620 - 1 ou 2 zones saillie
DRIVER 611 ou 621 - 1 ou 2 zones
avec boîtier modulaire
DRIVER
Présentation
Votre appareil permet la programmation Confort ou
Economie du chauffage sur 1 zone (DRIVER 610 ou
611) ou 2 zones (DRIVER 620 ou 621),
Pour commander les émetteurs de chaleur,
le programmateur utilise le Fil Pilote.
Indépendant de l’alimentation électrique de l’émetteur
de chaleur, le Fil Pilote permet de transmettre les ordres
Confort , Economie , Hors-Gel ou Arrêt
demandés par le programmateur.
Le réglage de la température désirée s’effectue sur le
thermostat de chaque émetteur de chaleur (convecteurs,
panneaux rayonnants, plancher ou plafond rayonnant
électrique, sèche-serviettes, radiateur à accumulation...).
IMPORTANT : pour recevoir les ordres du programmateur, l’émetteur de chaleur doit être en mode
automatique (PROG, AUTO, ... selon modèle).
Options
Les options suivantes ne sont possibles qu’avec les
DRIVER 611 ou 621.
TYPHONE 500 (réf. : 6201029)
Associé au DRIVER 611 ou 621, le TYPHONE 500 permet de commander son chauffage à distance par téléphone.
MINOR 500 (réf : 6151041)
Assure la régulation d’un plancher ou plafond rayonnant électrique, associé au DRIVER 611 ou 621, ce
dernier permet de régler les consignes et connaître la
température ambiante mesurée par chaque sonde.
- 3 -- 2 -
Emetteurs de chaleur
Programmateur
Ordres Fil Pilote
Fil Pilote
Ordre
Fil Pilote
(Allure)
Confort
Economie
Absence Hors-Gel fixe à 7°C ou 8°C
Arrêt Arrêt du chauffage
Réglage sur l’émetteur
de chaleur
Réglage Confort (molette thermostat)
exemple : 19°C
Réglage Economie (molette thermostat)
exemple : 16°C
ou Confort -X°C (selon modèle
d’émetteur de chaleur)
(selon modèle)
Température
de la pièce
19°C
16°C
7°C ou 8°C
Pas de
chauffage
- 5 -- 4 -
Description
Cette notice est commune au DRIVER 610, 611, 620
ou 621.
Sommaire
• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
Avertissements
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Mode automatique . . . . . . . . . . . . . . . . . . . . . 6
Dérogation . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Mode sablier . . . . . . . . . . . . . . . . . . . . . . . . . 8
Mode permanent . . . . . . . . . . . . . . . . . . . . . . 9
Mode absence . . . . . . . . . . . . . . . . . . . . . . . 10
Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Touche information . . . . . . . . . . . . . . . . . . . 12
Réglage de l’heure . . . . . . . . . . . . . . . . . . . . 13
Programmation . . . . . . . . . . . . . . . . . . . . . . . . 14
1. Créer votre programme . . . . . . . . . . . . . . . . . . 14
2. Copier le programme . . . . . . . . . . . . . . . . . . . . 14
3.Valider le programme . . . . . . . . . . . . . . . . . . . . 14
Option MINOR 500 . . . . . . . . . . . . . . . . . . . . 17
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
DRIVER
Position de
la molette de
sélection
Mode arrêt
Mode absence
Mode sablier
Mode automatique
Mode permanent
Réglage de l'heure
Programmation
Touches de
modification
Molette
de sélection
Dérogation
- 7 -
En mode automatique, la dérogation permet de passer
de Confort à Economie (ou inversement) jusqu’au prochain changement du programme.
- 6 -
Tournez la molette sur AUTO.
DRIVER 610 ou 611 suit la programmation.
DRIVER 620 ou 621 suit la programmation sur les 2
zones.

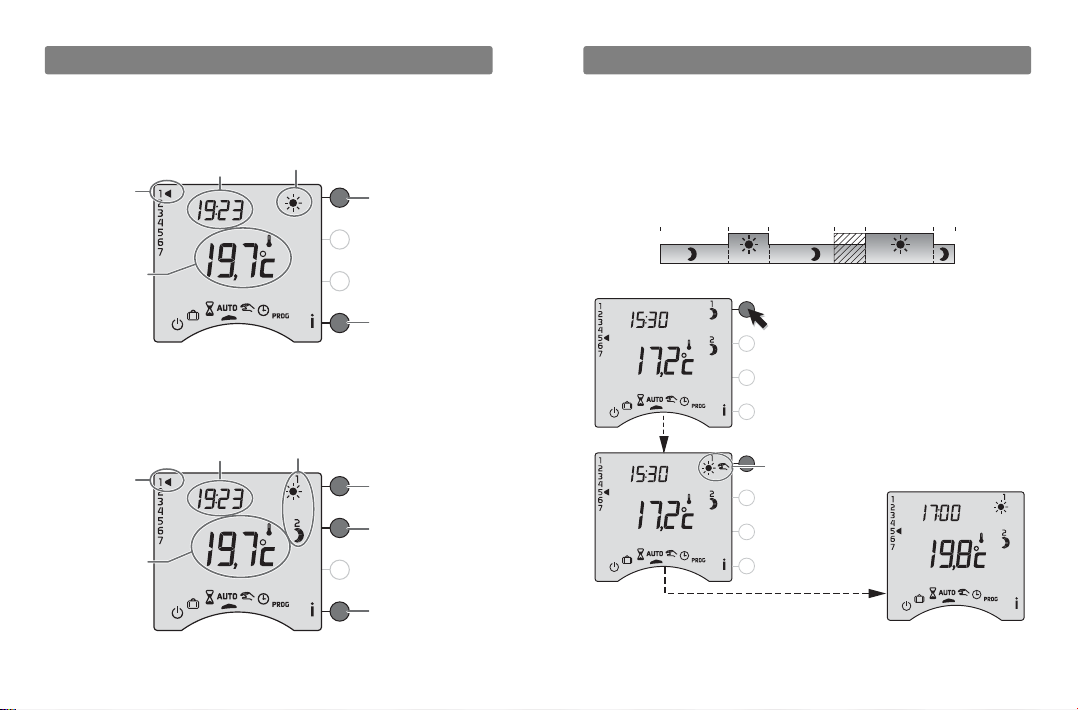

Mode automatique
Heure
Jour en cours
Température
ambiante
Affichage en mode automatique
Allure en cours
Dérogation
Touche information
Heure
Jour en cours
Température
ambiante
Affichage en mode automatique
Allure en cours
sur les zones 1 et 2
Dérogation
pour la zone 1
Dérogation
pour la zone 2
Touche information
Exemple : il est 15h30 et vous souhaitez du Confort
sur la zone 1 avant l'heure programmée (17h).
6h 8h
Programmation du jour en cours sur la zone 1
Appuyez sur la touche
de dérogation de la zone 1.
Dérogation en cours
sur la zone 1.
Si vous souhaitez annuler
la dérogation en cours,
appuyez de nouveau sur la touche.
17h15h30 23h
A 17h00, le programme
reprend son cours normal.
0h0h
- 9 -
Mode permanent
Ce mode permet de choisir une allure de façon
permanente sur chacune des zones.
Tournez la molette sur , puis appuyez sur la touche
de modification de la zone concernée pour sélectionner
l’allure Confort ou Economie .
DRIVER 610 ou 611
DRIVER 620 ou 621
Pour sortir du mode, tournez la molette.
- 8 -

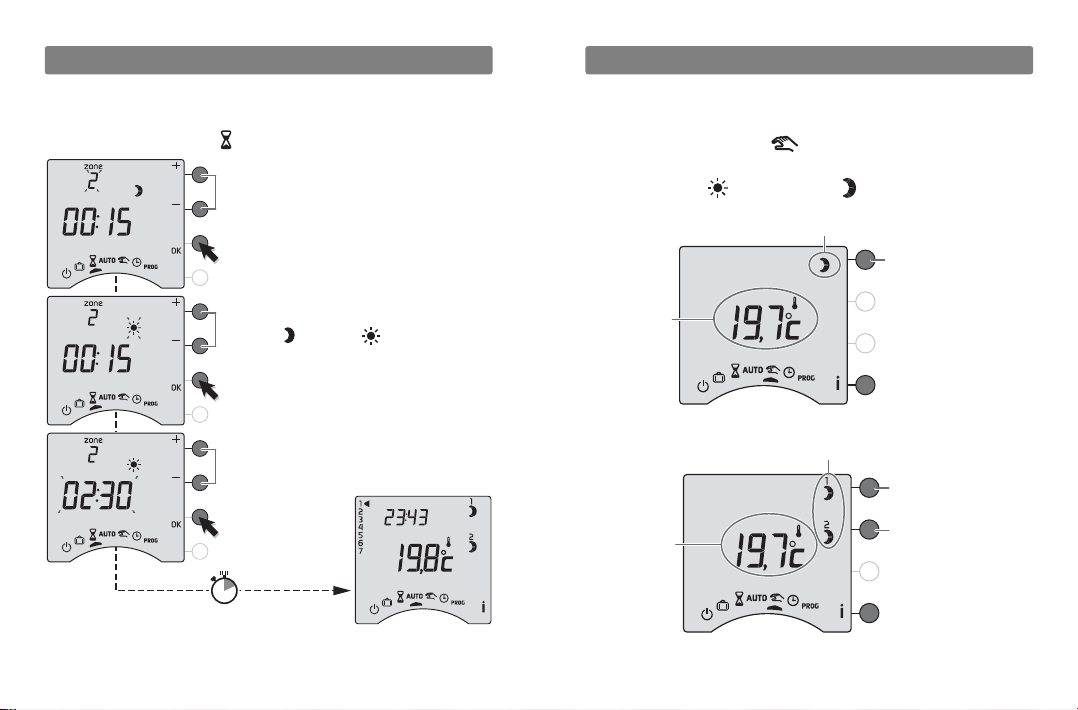

Mode sablier
p
Ce mode permet de choisir une allure pendant un
temps donné et sur une zone uniquement.
Tournez la molette sur
Choix de la zone proposé sur le DRIVER 620
ou 621 (l'autre zone suit le mode AUTO)
Validation
Choix de l'allure
Economie ou Confort
Validation
Réglage de la durée de 15 minutes
à 72 heures (par pas de 15 minutes)
Validation et
démarrage
du décompte
Pour annuler le mode sablier en cours,
tournez la molette.
Retour au mode AUTO
à la fin du décom
Température
ambiante
Température
ambiante
te
Allure en cours
Modification de
l'allure
Allures en cours
sur les zones 1 et 2
Modification de l'allure
sur la zone 1
Modification de l'allure
sur la zone 2
- 11 -
Ce mode permet de mettre votre installation chauffage
en arrêt.Tournez la molette sur .
Mode Arrêt
- 10 -

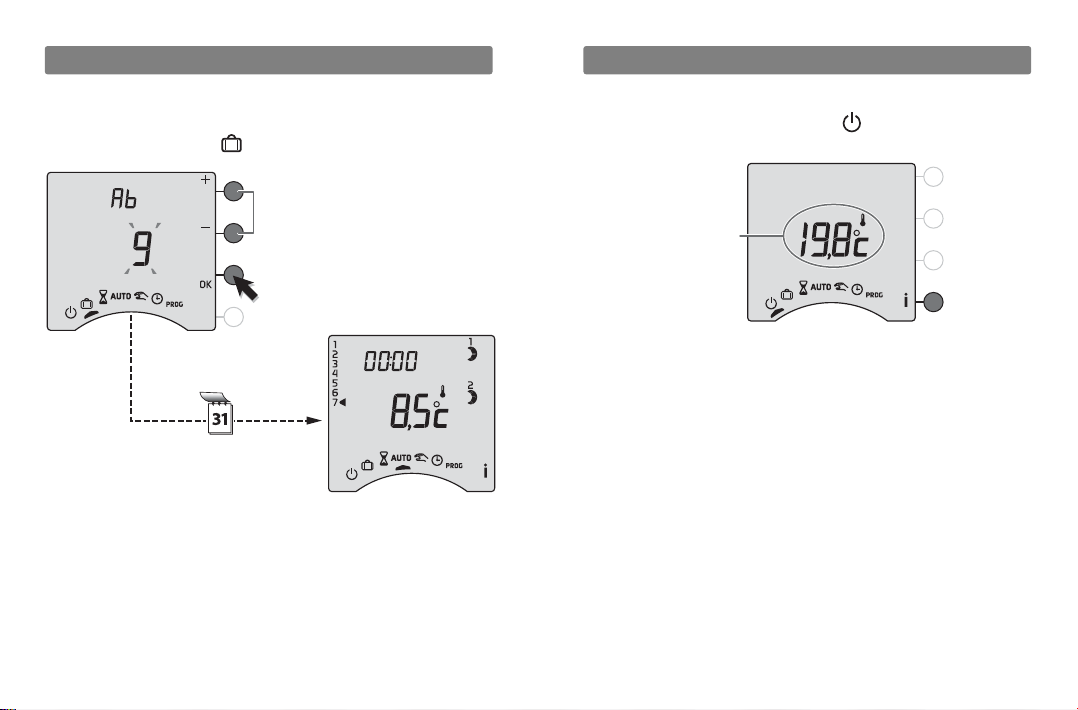

Mode absence
Ce mode permet de mettre votre logement en Hors-Gel
si vous devez vous absenter pendant plusieurs jours.
Tournez le molette sur .
Réglage du nombre de jours (1 à 365)
Exemple : Départ le 1er mars, retour
le 10 mars, indiquez 9 jours d’absence.
Le fonctionnement automatique sera
repris le 10 mars à 0h00.
Validation et démarrage
du décompte des jours
Retour au mode AUTO
à la fin du décompte
Pour annuler le mode absence en cours, tournez la molette.
Température
ambiante
Tournez la molette sur .
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK
pour valider et passer au réglage suivant.
Recommencez les opérations pour régler les heures et
les minutes.
Pour sortir du mode “réglage de l’heure”, tournez la
molette.
Réglage de l’heure
- 13 -
REMARQUE : si l’appareil est configuré en programmation journalière, le réglage des jours n’est pas
proposé.
- 12 -

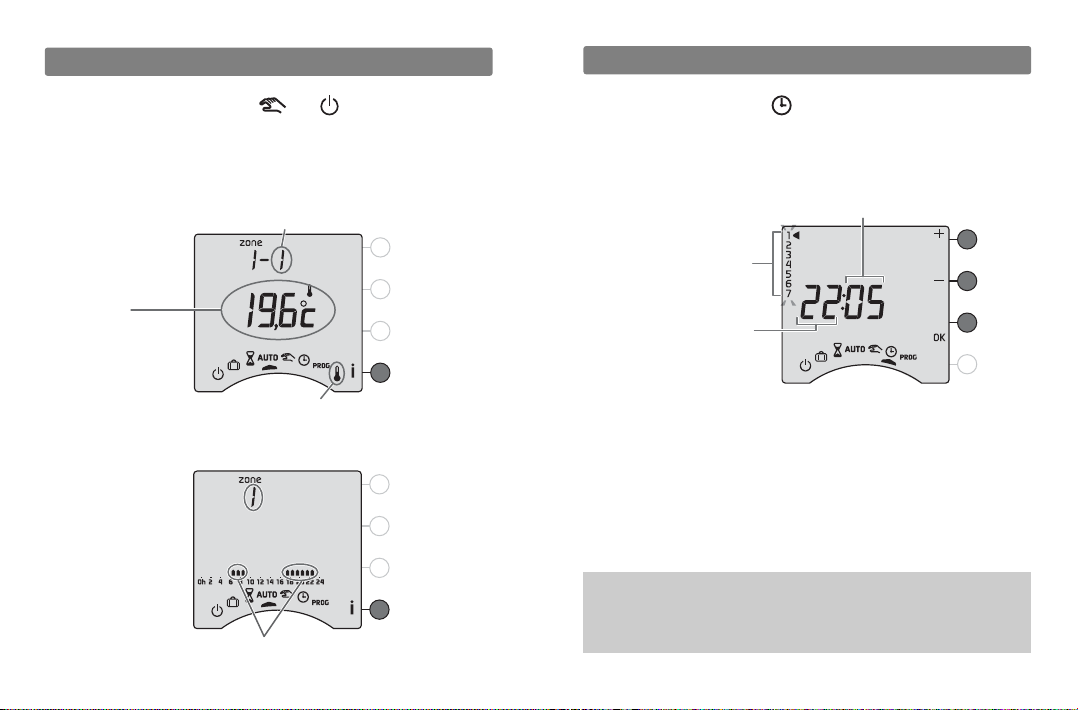

Pendant les modes AUTO, ou , appuyez successivement sur la touche
i pour connaître :
• si vous possédez l’option MINOR 500,
la température mesurée par chacune des sondes
déclarées lors de l’installation.
• le programme de la journée en cours par zone,
Touche information
n° de sonde
température mesurée
par la sonde
Indication de présence de
sonde(s) sur l'installation
Périodes de Confort
Minutes
Jours
(1 : Lundi ... 7 : Dimanche)
Heures
- 15 -
Programmation
Tournez la molette sur PROG.
La programmation par défaut est une période de
Confort de 6h00 à 23h00.

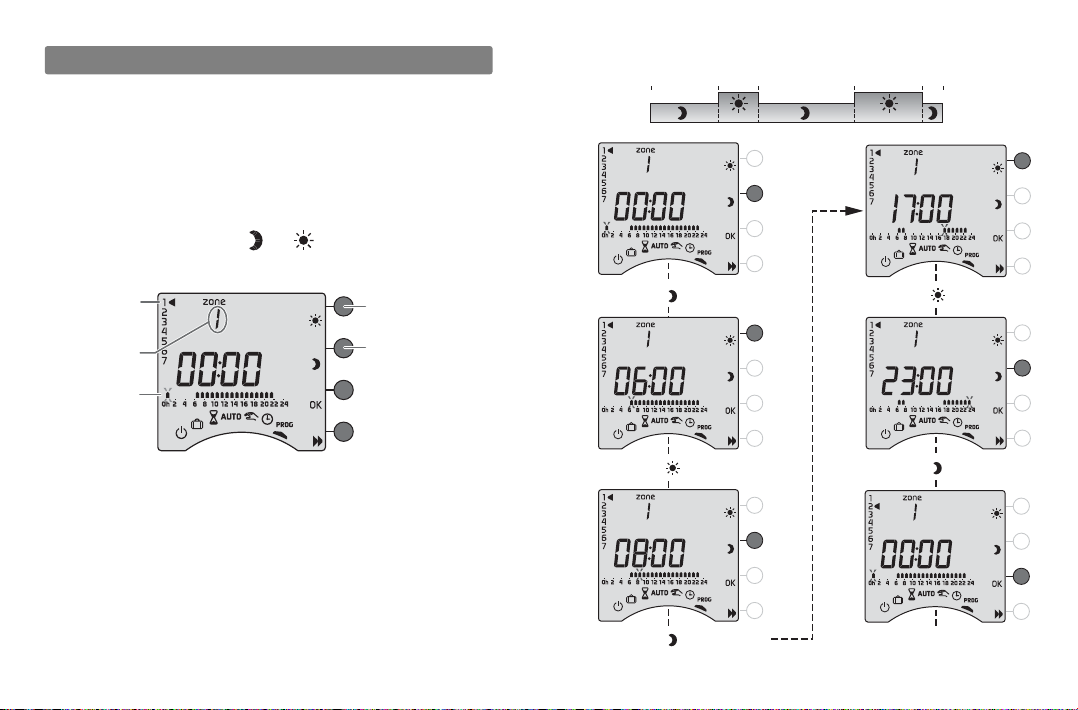

1. Créer votre programme
La programmation commence au jour 1 et à 0h00.
Appuyez sur les touches ou pour créer vos
différentes périodes d’Economie ou de Confort.
2. Valider et copier le programme
Maintenez appuyée la touche OK pendant 3 secondes
pour valider et copier le programme que vous avez
créé, sur le jour suivant.
3. Valider le programme
Appuyez sur la touche OK pour valider et passer à la
programmation du jour suivant.
- 14 -
Jour
Proposé sur le
DRIVER
620 ou 621
1er Créneau
horaire
Réglage d'une
période de Confort
Réglage d'une
période d'Economie
Exemple : Confort de 6h à 8h et de 17h à 23h
6h 8h 0h0h 17h 23h
Appuyez sur jusqu'à 06:00
Appuyez sur jusqu'à 23:00
Appuyez sur jusqu'à 08:00
Appuyez sur jusqu'à 17:00
Appuyez sur jusqu'à 00:00
Copiez et validez
ou validez

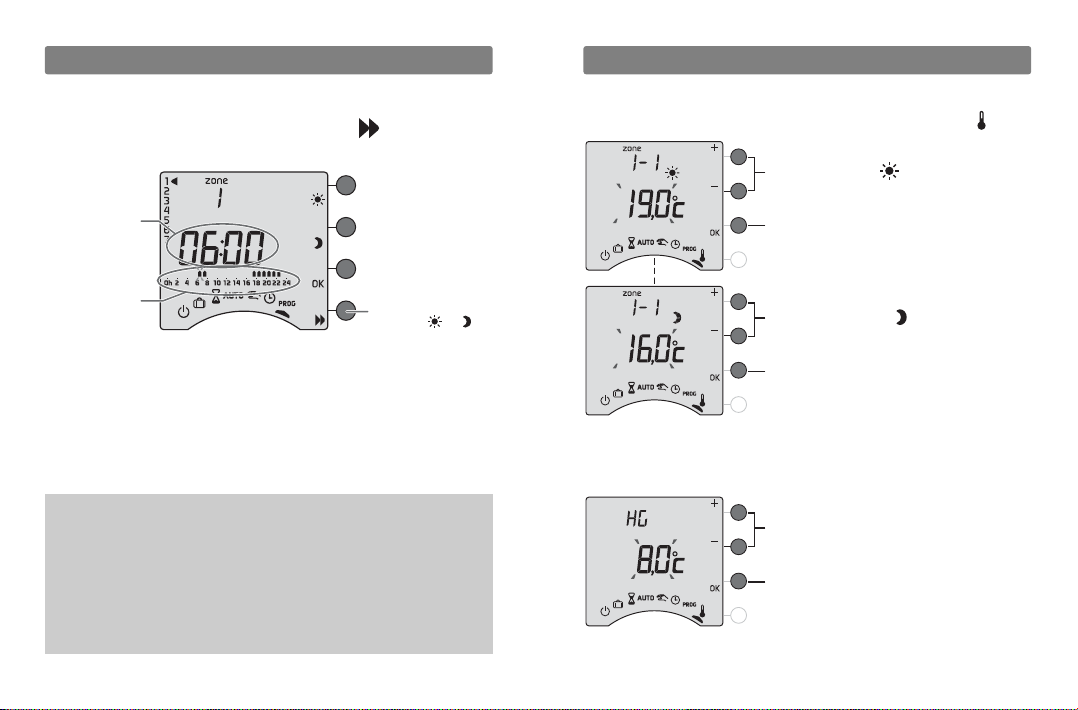

Option MINOR 500 : réglage des consignes
- 17 -- 16 -
Programmation
Vérifier votre programme
Appuyez successivement sur la touche pour vérifier
les périodes Confort et Economie que vous avez créées.
Programmer la zone 2 (sur le DRIVER 620 ou 621)
La programmation de la zone 2 est disponible après la
validation (
OK) du jour 7 de la zone 1.
Sortir du mode programmation
Tournez la molette sur un autre mode.
REMARQUES : selon la configuration lors de
l’installation, la programmation peut être hebdomadaire
ou journalière. De même cette programmation peut
s’effectuer par pas d’une heure, d’une demi-heure ou
d’un quart d’heure. Si vous souhaitez modifier ces paramètres, reportez-vous à la “notice d’installation” ou
contactez notre service clients ou votre installateur.
Heure du
créneau
consulté
Profil du
programme
Vérification
des différentes
périodes ou
Ce mode permet de modifier les consignes Confort et
Economie de chaque sonde. Tournez la molette sur .
Réglage (de 5 à 30°C) de la
consigne Confort (19°C par défaut)
pour la sonde 1 de la zone 1.
Validation et passage au réglage suivant.
Réglage (de 5 à 30°C) de la
consigne Economie (16°C par défaut)
pour la sonde 1 de la zone 1.
Validation et passage au réglage
des consignes de la sonde suivante.
Recommencez les opérations pour chaque sonde.
A l'issue du réglage de la dernière sonde, vous pouvez
régler la consigne Hors-Gel pour toutes les zones.
Réglage (de 5 à 15°C) de la
consigne Hors-Gel (8°C par défaut)
pour toutes les zones.
Validation de la modification
Pour sortir du mode, tournez la molette sur un autre mode.
Lors du réglage de l’heure, le réglage des jours n’est pas
proposé.
Vous êtes en programmation journalière.
Si vous souhaitez passer à une programmation hebdomadaire,
reportez-vous à la notice d’installation ou contactez votre installateur ou notre service clients.
La température affichée ne correspond pas à la
température mesurée dans la pièce (thermomètre).
Reportez-vous à la notice d’installation ou contactez votre
installateur ou notre service clients.
L’appareil affiche HEAT
Votre plancher ou plafond rayonnant électrique est en mode
“chauffage progressif”.
Si vous souhaitez connaître le nombre de jours restants,
appuyez sur la touche
i.
Les éléments de chauffe sont en Hors-Gel
Vous êtes sur le mode programmation, le mode absence ou
le réglage de l’heure.
Tournez la molette pour sélectionner un autre mode.
Pb ---- apparaît à l’écran.
Problème sur le raccordement d’un élément de chauffe.
Contactez votre installateur ou notre service clients.
- 19 -
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez votre disjoncteur.
Le symbole i clignote.
Un défaut est détecté sur l’installation.
Appuyez sur la touche pour consulter le ou les défauts.
L'appareil affiche : dEF et un numéro.
Il y a un défaut sur l’appareil ou l’installation.
Contactez votre installateur ou notre service clients.
L’appareil affiche ---- au lieu de la température mesurée par
chaque sonde MINOR 500.
Il y a un problème sur au moins une des sondes.
Contactez votre installateur ou notre service clients.
L'appareil est sur le réglage de l’heure.
Il y a eu une coupure secteur pendant plus de 2 heures.
Réglez l’heure.Tous les autres réglages ont été conservés.
Aide
- 18 -
L’objectif de ce chapitre est de vous aider à résoudre
rapidement les problèmes les plus courants que vous
pourriez rencontrer sur votre produit lors de l’utilisation.
En cas de doute, si le problème persiste ou s’il ne se
trouve pas dans cette liste, contactez notre service
clients.
Loading...
