Page 1
*2701546_Rev.2*

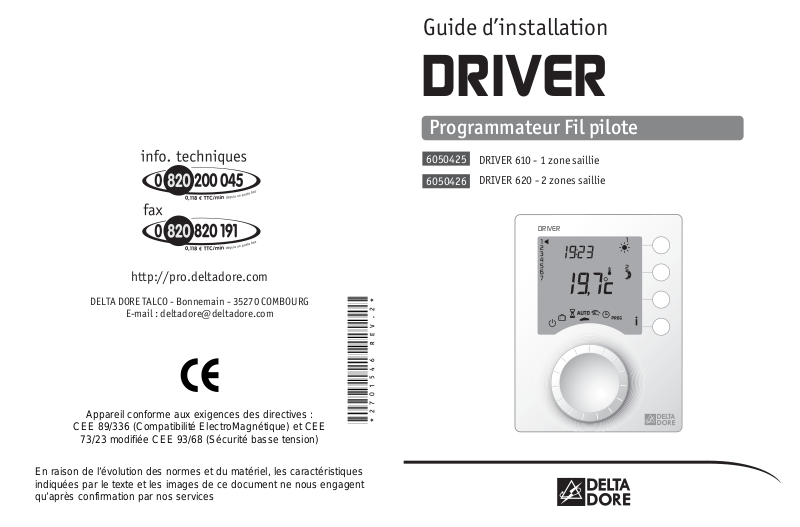

DRIVER
Guide d’installation
DRIVER 620 - 2 zones saillie
DRIVER 610 - 1 zone saillie
6050425
6050426
DRIVER
Appareil conforme aux exigences des directives :
CEE 89/336 (Compatibilité ElectroMagnétique) et CEE
73/23 modifiée CEE 93/68 (Sécurité basse tension)
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
Page 2
• Lire attentivement cette notice avant toute installation.
• L’appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support sur lequel l’appareil doit être fixé (plaque de plâtre, brique...).
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protec­tions et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doi­vent être respectées.Il est nécessaire que les appa­reils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).
Avertissements
- 3 -- 2 -
Page 3
Sommaire Caractéristiques techniques
• Alimentation 230V, +/-10%, 50 Hz
• Consommation : 2 VA
• Isolement classe II
• 1 ou 2 sorties Fil pilote 0,1A / 230V
• Sauvegarde de l’horloge en cas de coupure secteur : 2h (par condensateur)
• Dimensions : LxHxP = 80 x 103 x 16 mm
• Indice de protection : IP 30
• Installation en milieu normalement pollué
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
Caractéristiques techniques . . . . . . . . . . . . . . . 5
Fixation du boîtier d’ambiance . . . . . . . . . . . . . 6
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . 7
Mise en service . . . . . . . . . . . . . . . . . . . . . . . . 8
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . 9
Configurations de base (menu 1) . . . . . . . . . . 10
Choix du type de programmation . . . . . . . . . . . . . 10
Choix du pas de programmation . . . . . . . . . . . . . 10
Configurations avancées (menu 2) . . . . . . . . . 11
Autorisation de modification . . . . . . . . . . . . . . . . . 11
Correction de la température . . . . . . . . . . . . . . . . 12
Retour à la configuration usine . . . . . . . . . . . .13
Tableau récapitulatif des configurations . . . . . 14
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
- 5 -- 4 -
Page 4

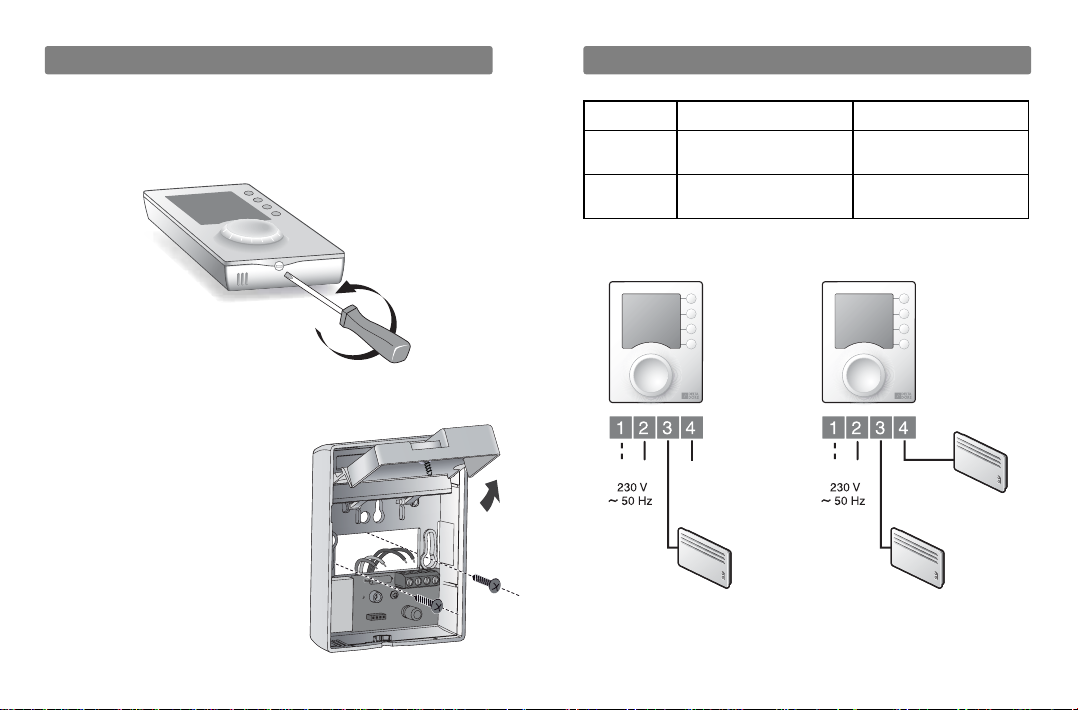

Raccordement
- 7 -
DRIVER 610 DRIVER 620
Borne 3
Convecteurs
zone 1
Convecteurs
zone 1
Borne 4 NC
Convecteurs
zone 2
DRIVER 610 DRIVER 620
Le boîtier d’ambiance doît être installé à environ 1,5 m de hauteur, à portée de main, pour utiliser l’appareil. Afin de fixer l'appareil sur le mur, il est nécessaire de le séparer de son socle. Pour cela, déverrouillez le boîtier.
Dévissez et soulevez au maximum le cache bornier de façon à le bloquer, positionnez le socle sur le mur en faisant sortir les fils de raccordement par le trou.
Fixez le socle à l’aide de vis et de chevilles adaptées ou sur une boîte d’encastrement (entraxe 60 mm).
Raccordez les fils de commande. Refermez et revissez le cache
bornier.
Fixation du boîtier d’ambiance
- 6 -
NCN L
Zone 1
Convecteurs Fil Pilote
N L
Zone 2
Convecteurs Fil Pilote
Zone 1
Convecteurs Fil Pilote
Page 5
- 9 -
Pour entrer dans les menus de configuration :
- tournez la molette sur , puis maintenez appuyée la touche
i pendant 5
secondes.
L’appareil vous propose 2 configurations au choix :
A la fin des réglages de chaque menu, l’appareil revient au choix des menus. Si vous souhaitez quitter la configuration, tournez la molette vers la droite.
Configuration

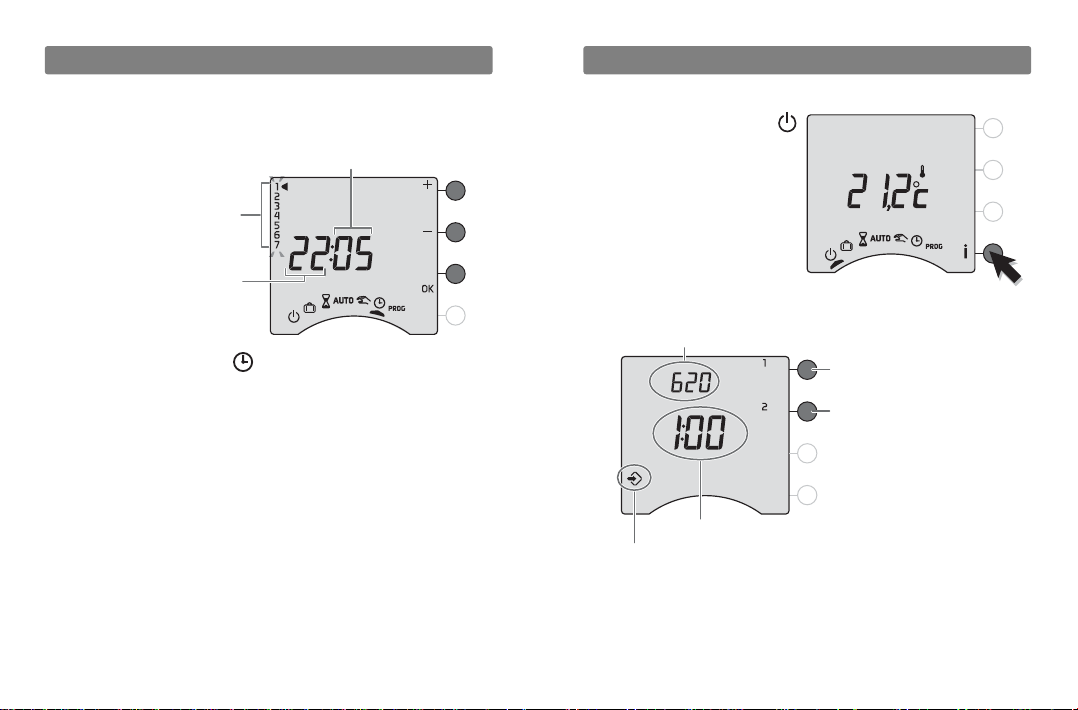

A la première mise en service, vous devez mettre l’appareil à l’heure.
Tournez la molette sur .
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant. Recommencez les opérations pour régler les heures et les minutes.
Pour sortir du mode “réglage de l’heure”, tournez la molette.
- 8 -
Mise en service
Minutes
Jours
(1 : Lundi ... 7 : Dimanche)
Heures
5 sec.
Référence de l'appareil (ex : DRIVER 620)
Configurations de base
Configurations avancées
Version de l'appareil
Mode configuration
Page 6
- 11 -
Appuyez sur la touche 2.
Pour modifier les différents réglages, appuyez sur les touches + ou - puis appuyez sur la touche OK pour valider et passer au réglage suivant.
Configurations avancées (menu 2)
- 10 -

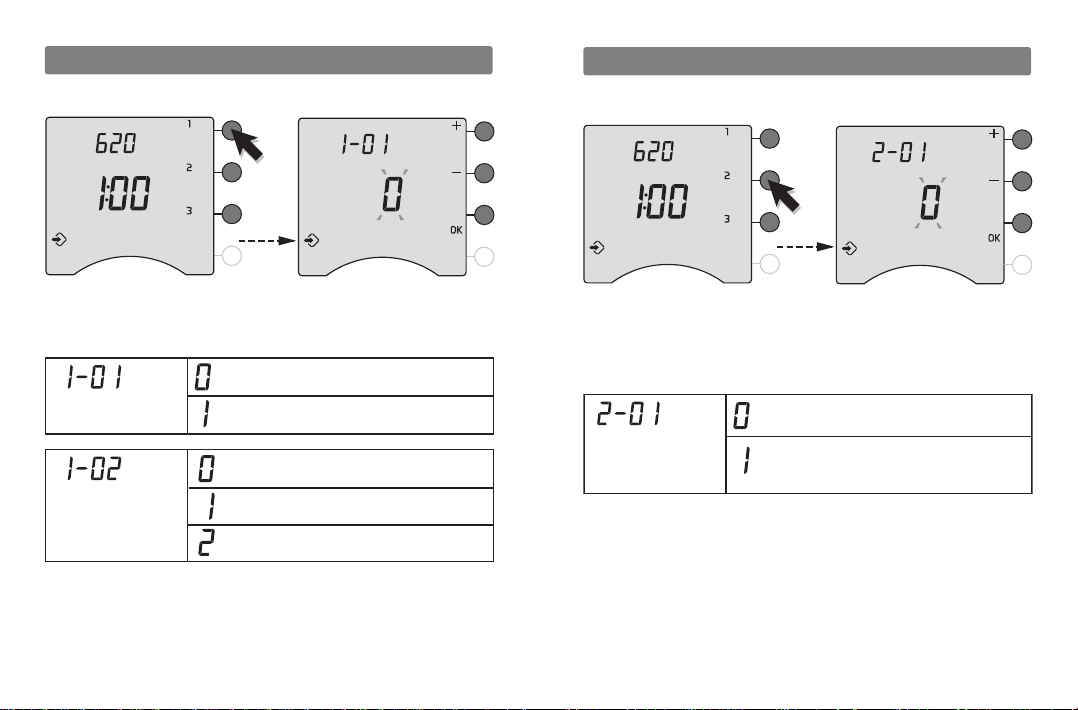

Configurations de base (menu 1)
Appuyez sur la touche 1,
Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant.
Hebdomadaire (par défaut)
Choix du type de programmation
Choix du pas de programmation
Journalière
pas d'1 heure (par défaut) pas de 30 minutes pas de 15 minutes
Modification autorisée du programme
Autorisation de modification pour l'utilisateur
Modification non autorisée du programme
Page 7
- 13 -
Un retour à la configuration usine est possible pour chacun des menus.
Tournez la molette sur , puis maintenez appuyée la touche
i pendant 5 secondes.
Recommencez les opérations pour les autres menus. Pour sortir du mode, tournez la molette sur un autre mode.
Retour à la configuration usine

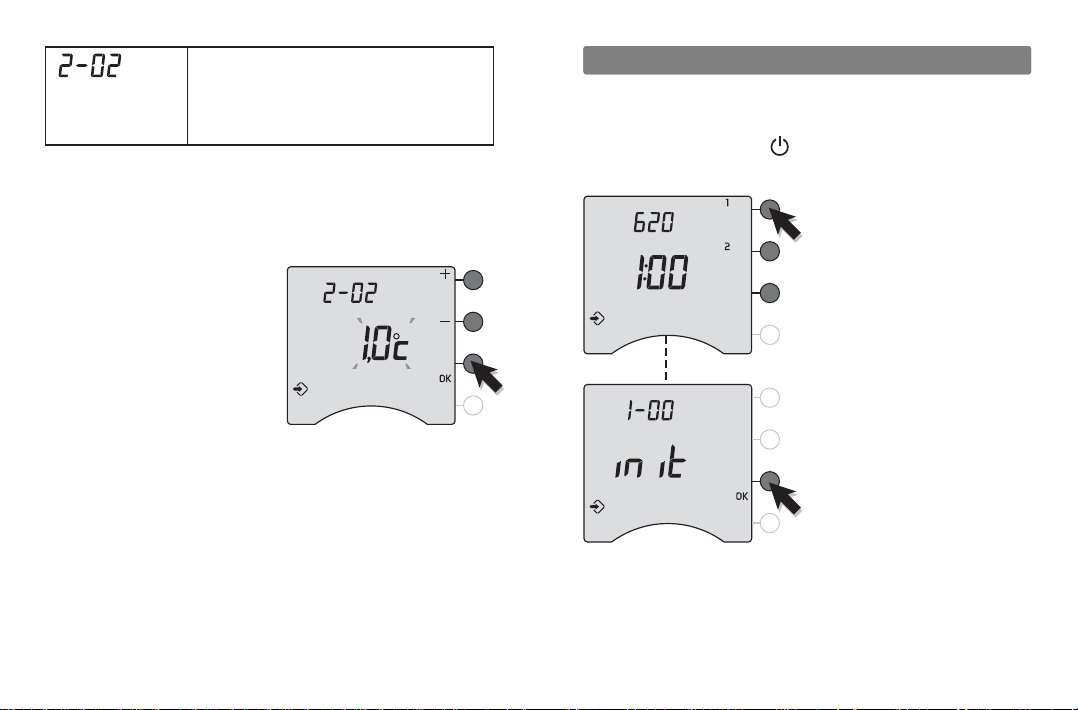

S’il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l’appareil, la fonction 2-02 permet d’agir sur la mesure de la sonde de façon à compenser cet écart.
Exemple : Si la température affichée par l’appareil est de 19°C et que la température constatée est de 20°C, réglez +1°C puis validez par OK.
Correction possible de -5°C à + 5°C par
- 12 -
Correction de la température mesurée.
pas de 0,1°C. Appuyez sur les touches + ou - pour modifier et validez par la touche OK.
Maintenez appuyée la touche du menu que vous souhaitez réinitialiser pendant 5 secondes (exemple ici avec le menu 1).
Puis appuyez sur la touche OK pour confirmer la réinitialisation.
Page 8
- 15 -
Tableau récapitulatif des configurations
1-01
Type de programmation
0 = hebdomadaire 1 = journalière
1-02
Pas de programmation
0 = 1 heure 1 = 30 minutes 2 = 15 minutes
2-01
Autorisation de modification
0 = Programme modifiable 1 = Programme non modifiable
2-02
Correction de la température mesurée
de -5°C à +5°C par pas de 0,1°C.
- 14 -
Aide
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez le disjoncteur.
Pb -- apparaît à l’écran.
Problème sur le raccordement d’une sortie Fil Pilote.
Contactez notre service technique.
Le symbole i clignote.
Un défaut est détecté sur l’installation.
Appuyez sur la touche pour consulter le ou les défauts.
L’appareil affiche : dEF et un numéro
Il y a un défaut sur l’appareil qui nécessite un retour auprès de notre service après-vente.
Contactez notre service technique.
