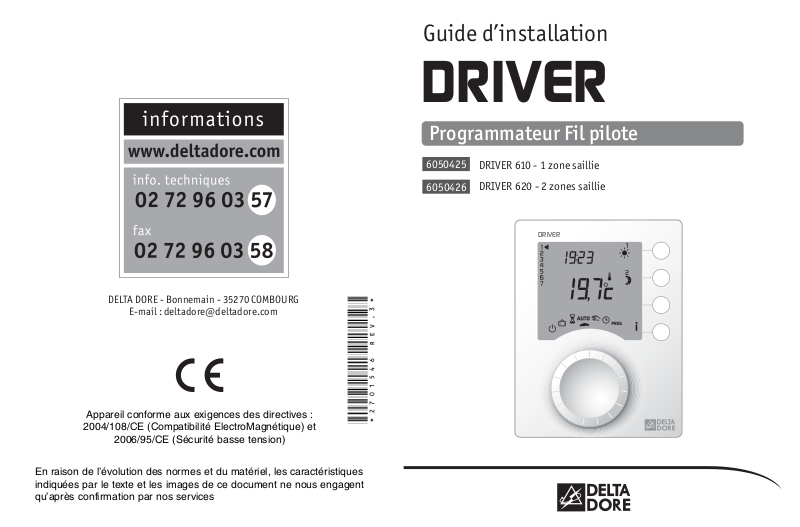

*2701546_Rev.3*
DRIVER
Guide d’installation
Programmateur Fil pilote
DRIVER 620 - 2 zones saillie
DRIVER 610 - 1 zone saillie
6050425
6050426
DRIVER
Appareil conforme aux exigences des directives :
2004/108/CE (Compatibilité ElectroMagnétique) et
2006/95/CE (Sécurité basse tension)
En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services
DELTA DORE - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
Sommaire
Fixation du boîtier d’ambiance . . . . . . . . . . . . . 4
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . 5
Vérification des raccordements Fil Pilote . . . . . . 6
Mise en service . . . . . . . . . . . . . . . . . . . . . . . . 8
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . 9
Configurations de base (menu 1) . . . . . . . . . . 10
Choix du type de programmation . . . . . . . . . . . . . 10
Choix du pas de programmation . . . . . . . . . . . . . 10
Configurations avancées (menu 2) . . . . . . . . . 11
Autorisation de modification . . . . . . . . . . . . . . . . . 11
Correction de la température . . . . . . . . . . . . . . . . 12
Retour à la configuration usine . . . . . . . . . . . .13
Caractéristiques techniques . . . . . . . . . . . . . . 14
Tableau récapitulatif des configurations . . . . . 15
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
- 3 -
• Lire attentivement cette notice avant toute
installation.
• L’appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support
sur lequel l’appareil doit être fixé (plaque de plâtre,
brique...).
• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directives 2004/108/CE).
Avertissements
- 2 -
Raccordement
- 5 -
DRIVER 610 DRIVER 620
Borne 3
Convecteurs
zone 1
Convecteurs
zone 1
Borne 4 NC
Convecteurs
zone 2
DRIVER 610 DRIVER 620
Le boîtier d’ambiance doît être installé à environ 1,5 m
de hauteur, à portée de main, pour utiliser l’appareil.
Afin de fixer l'appareil sur le mur, il est nécessaire de le
séparer de son socle. Pour cela, déverrouillez le boîtier.
Dévissez et soulevez au maximum le cache bornier
de façon à le bloquer, positionnez le socle sur le mur en
faisant sortir les fils de
raccordement par le trou.
Fixez le socle à l’aide de vis et
de chevilles adaptées ou sur
une boîte d’encastrement
(entraxe 60 mm).
Raccordez les fils de commande.
Refermez et revissez le cache
bornier.
Fixation du boîtier d’ambiance
- 4 -
NCN L
Zone 1
Convecteurs
Fil Pilote
N L
Zone 2
Convecteurs
Fil Pilote
Zone 1
Convecteurs
Fil Pilote
- 7 -- 6 -
Test de la sortie 2 en cours.
Recommencez les opérations pour la sortie 1.
Vérifiez les raccordements incorrects.
Pour sortir du mode test, appuyez sur la touche
init.
Vérification des raccordements Fil Pilote
Mettez tous les convecteurs de l’installation sur Confort
(leur réglage de consigne au maximum).
A la mise sous tension, un test d'environ 1 minute 30
vérifie le bon raccordement des sorties.
Si l’affichage reste “normal”, c’est qu’il n’y a pas de
problème.
Si un problème existe, le DRIVER affiche Pb - - .
Sortie et relance
du mode test
Lancement du test
sortie par sortie
Le numéro de la
sortie devient fixe
OU
Le numéro de la
sortie disparaît
Choix de la sortie à tester
Validation et démarrage
du test de la sortie choisie
Exemple : test de la sortie 2
Raccordement de la
sortie 2 incorrect
Raccordement de la
sortie 2 correct
- 9 -
Pour entrer dans les menus de configuration :
- tournez la molette sur ,
puis maintenez appuyée
la touche
i pendant 5
secondes.
L’appareil vous propose 2 configurations au choix :
A la fin des réglages de chaque menu, l’appareil revient
au choix des menus.
Si vous souhaitez quitter la configuration, tournez la
molette vers la droite.
Configuration
A la première mise en service, vous devez mettre
l’appareil à l’heure.
Tournez la molette sur .
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK
pour valider et passer au réglage suivant.
Recommencez les opérations pour régler les heures et
les minutes.
Pour sortir du mode “réglage de l’heure”, tournez la
molette.
- 8 -
Mise en service
Minutes
Jours
(1 : Lundi ... 7 : Dimanche)
Heures
5 sec.
Référence de l'appareil (ex : DRIVER 620)
Configurations de base
Configurations avancées
Ver sion de l'appareil
Mode configuration
- 11 -
Appuyez sur la touche 2.
Pour modifier les différents réglages, appuyez sur les
touches + ou - puis appuyez sur la touche OK pour
valider et passer au réglage suivant.
Configurations avancées (menu 2)
- 10 -
Configurations de base (menu 1)
Appuyez sur la touche 1,
Pour modifier les différents réglages, appuyez sur les
touches + ou -, puis appuyez sur la touche OK pour
valider et passer au réglage suivant.
Hebdomadaire (par défaut)
Choix du type de
programmation
Choix du pas de
programmation
Journalière
pas d'1 heure (par défaut)
pas de 30 minutes
pas de 15 minutes
Modification autorisée du programme
Autorisation de
modification
pour l'utilisateur
Modification non autorisée
du programme
- 13 -
Un retour à la configuration usine est possible pour
chacun des menus.
Tournez la molette sur , puis maintenez appuyée la
touche
i pendant 5 secondes.
Recommencez les opérations pour les autres menus.
Pour sortir du mode, tournez la molette sur un autre
mode.
Retour à la configuration usine
S’il existe un écart entre la température constatée
(thermomètre) et la température mesurée et affichée
par l’appareil, la fonction 2-02 permet d’agir sur la
mesure de la sonde de façon à compenser cet écart.
Exemple : Si la température
affichée par l’appareil est de
19°C et que la température
constatée est de 20°C,
réglez +1°C puis validez par
OK.
Correction possible de -5°C à + 5°C par
- 12 -
Correction de
la température
mesurée.
pas de 0,1°C.
Appuyez sur les touches + ou - pour
modifier et validez par la touche OK.
Maintenez appuyée la touche
du menu que vous souhaitez
réinitialiser pendant 5 secondes
(exemple ici avec le menu 1).
Puis appuyez sur la touche OK
pour confirmer la réinitialisation.
Tableau récapitulatif des configurations
1-01
Type de programmation
0 = hebdomadaire 1 = journalière
1-02
Pas de programmation
0 = 1 heure 1 = 30 minutes 2 = 15 minutes
2-01
Autorisation de modification
0 = Programme modifiable
1 = Programme non modifiable
2-02
Correction de la température mesurée
de -5°C à +5°C par pas de 0,1°C.
- 14 -
Aide
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez le disjoncteur.
Pb -- apparaît à l’écran.
Problème sur le raccordement d’une sortie Fil Pilote.
Contactez notre service technique.
Le symbole i clignote.
Un défaut est détecté sur l’installation.
Appuyez sur la touche pour consulter le ou les défauts.
L’appareil affiche : dEF et un numéro
Il y a un défaut sur l’appareil qui nécessite un retour auprès
de notre service après-vente.
Contactez notre service technique.
Caractéristiques techniques
• Alimentation 230V, +/-10%, 50 Hz
• Consommation : 2 VA
• Isolement classe II
• 1 ou 2 sorties Fil pilote 0,1A / 230V
• Sauvegarde de l’horloge en cas de coupure secteur :
2h (par condensateur)
• Dimensions : LxHxP = 80 x 103 x 16 mm
• Indice de protection : IP 30
• Installation en milieu normalement pollué
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
- 5 -
