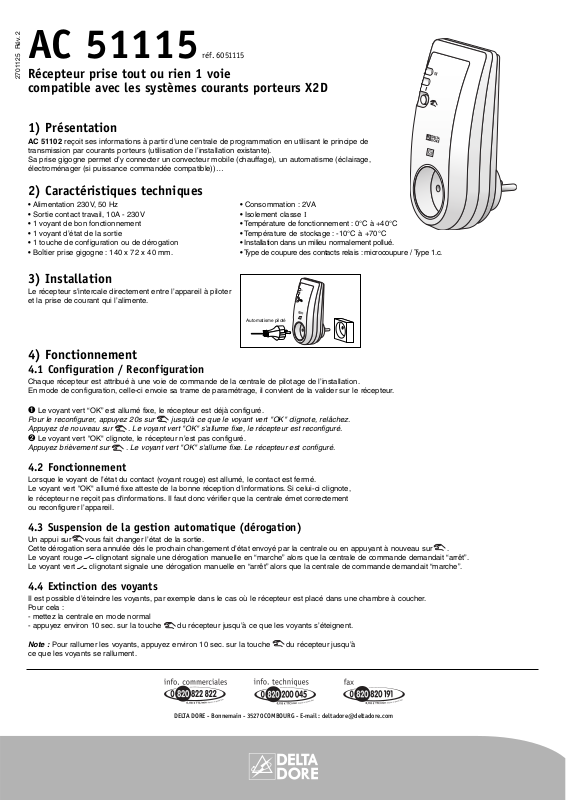

Récepteur prise tout ou rien 1 voie compatible avec les systèmes courants porteurs X2D
1) Présentation
AC 51102 reçoit ses informations à partir d’une centrale de programmation en utilisant le principe de transmission par courants porteurs (utilisation de l’installation existante). Sa prise gigogne permet d’y connecter un convecteur mobile (chauffage), un automatisme (éclairage, électroménager (si puissance commandée compatible))…
2) Caractéristiques techniques
3) Installation

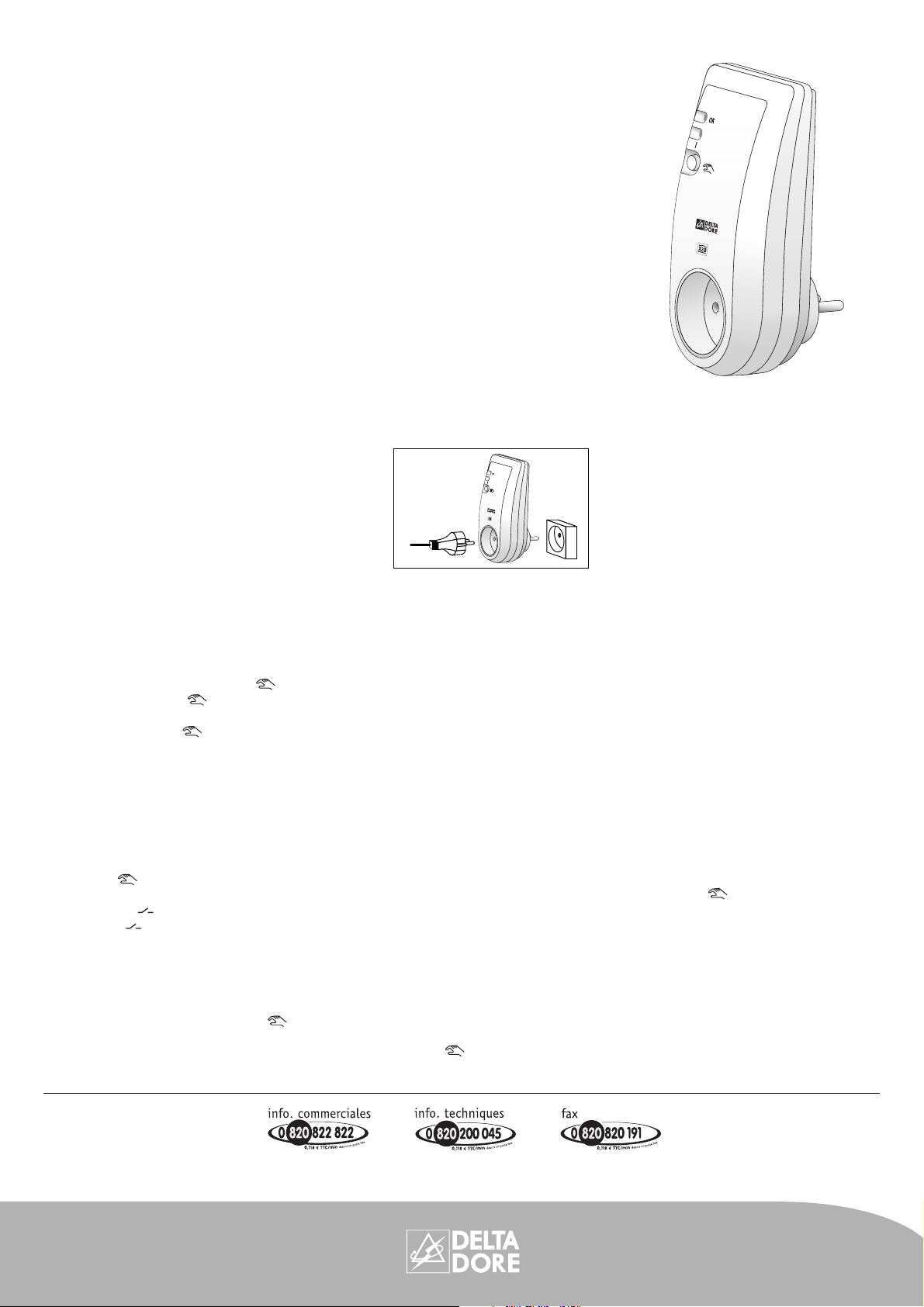

Le récepteur s’intercale directement entre l’appareil à piloter et la prise de courant qui l’alimente.
4) Fonctionnement
4.1 Configuration / Reconfiguration
Chaque récepteur est attribué à une voie de commande de la centrale de pilotage de l’installation. En mode de configuration, celle-ci envoie sa trame de paramétrage, il convient de la valider sur le récepteur.
Le voyant vert “OK” est allumé fixe, le récepteur est déjà configuré.
Pour le reconfigurer, appuyez 20s sur jusqu'à ce que le voyant vert "OK" clignote, relâchez. Appuyez de nouveau sur . Le voyant vert "OK" s'allume fixe, le récepteur est reconfiguré.
Le voyant vert "OK" clignote, le récepteur n’est pas configuré.
Appuyez brièvement sur . Le voyant vert "OK" s'allume fixe. Le récepteur est configuré.
4.2 Fonctionnement
Lorsque le voyant de l’état du contact (voyant rouge) est allumé, le contact est fermé. Le voyant vert "OK" allumé fixe atteste de la bonne réception d’informations. Si celui-ci clignote, le récepteur ne reçoit pas d'informations. Il faut donc vérifier que la centrale émet correctement ou reconfigurer l’appareil.
4.3 Suspension de la gestion automatique (dérogation)
Un appui sur vous fait changer l’état de la sortie. Cette dérogation sera annulée dés le prochain changement d’état envoyé par la centrale ou en appuyant à nouveau sur . Le voyant rouge clignotant signale une dérogation manuelle en “marche” alors que la centrale de commande demandait “arrêt”. Le voyant vert clignotant signale une dérogation manuelle en “arrêt” alors que la centrale de commande demandait “marche”.
4.4 Extinction des voyants
Il est possible d’éteindre les voyants, par exemple dans le cas où le récepteur est placé dans une chambre à coucher. Pour cela :
- mettez la centrale en mode normal
- appuyez environ 10 sec. sur la touche du récepteur jusqu’à ce que les voyants s’éteignent.
Note :
Pour rallumer les voyants, appuyez environ 10 sec. sur la touche du récepteur jusqu’à
ce que les voyants se rallument.
réf. 6051115
2701125 Rév. 2
Alimentation 230V, 50 Hz
Sortie contact travail, 10A - 230V
1 voyant de bon fonctionnement
1 voyant d’état de la sortie
1 touche de configuration ou de dérogation
Boîtier prise gigogne : 140 x 72 x 40 mm.
Consommation : 2VA
Isolement classe I
Température de fonctionnement : 0°C à +40°C
Température de stockage : -10°C à +70°C
Installation dans un milieu normalement pollué.
Type de coupure des contacts relais : microcoupure / Type 1.c.
