Delta VFD- C2000 User Manual



&6

使用之前

N

在操作本产品前，请先详细阅读并注意相关安全讯息，确保自身安全及产品安全。

; 在操作配线及安装交流马达驱动器时，请务必确认电源是否关闭。

DANGER

CAU TIO

; 切断交流电源后，交流马达驱动器 POWER指示灯（位于数字操作器下）未熄灭前，

表示交流马达驱动内部仍有高压十分危险，请勿触摸内部电路及零组件。

; 交流马达驱动器的内部电路板上各项电路组件易受静电的破坏，在未做好防静电措施

前，请勿用手触摸电路板。禁止自行改装交流马达驱动器内部的零件或线路。

; 交流马达驱动器端子 务必正确的接地。230V 系列采用第三种接地，460V 系列采用

特种接地。

; 交流马达驱动器及配件安装场合应远离火源发热体及易燃物。

; 请勿输入交流电源到交流马达驱动器输出端子 U/T1、V/T2、W/T3中。
; 驱动器所安装之电源系统额定电压 230 系列机种不可高于 240V（460 系列机种不可

高于 480V），电流不可超大于 5000A RMS（40HP(30kW)以上机种不可大于 10000A
RMS）。

; 只有合格的电机专业人员才可以安装、配线及修理保养交流马达驱动器。
; 即使三相交流马达是停止的，交流马达驱动器的主回路端子仍然可能带有危险的高压。
; 若为开封使用时并且超过 3 个月时，保存环境周围温度不得高于 30℃。这是因为考虑

到电解电容器不通电存放时，当环境温度过高，其特性易劣化。请勿在无通电的状态
下放置一年以上。

NOTE

 本说明书中为了详尽解说产品细部，会将外壳拿开或将安全遮盖物拆解后，以图文方式作为描述。至于本产品在运转中，
 说明书内文的图标，为了方便说明事例，会与实体机种稍有不同，但不会影响客户权益。

 产品文件有更新或修改内容时，可至台达电子工业自动化类产品下载最新版本。
 当内文叙述有提及驱动器或驱动器文字叙述，皆意指交流马达驱动器。

务必依照规定装好外壳及配线正确，参照说明书操作运行，确保安全。

( http://www.delta.c om .tw/industrialautomation/

)

I

目录

00 勘误表………………………………………………………………………………………………0-1
01 产品装置 …………………………………………………………………………………………...1-1
02 检查&建议 …………………………………………………………………………………..……2-1
03 搬运……………………………………………………………………………………….……..…3-1
04 接线方式 ……………………………………………………………………………………….…4-1
05 主回路端子 …………………………………………………………………………………….…5-1
06 控制回路端子 …………………………………………………………………………………….6-1
07 配件选购 ……………………………………………………………………………………….…7-1
08 配件卡 ………………………………………………………………………………………...…..8-1
09 规格表 ………………………… ………… ……………… …………… ………… ………….. ….9-1
10 数字操作器说明 ……………………………………………………………………………….…10-1
11 参数一览表 ……………………………………………………………………………………11-1
12 参数详细说明 …………………………………………………………………………………12-1
13 警告显示码说明 ………………………………………………………………………………13-1
14 故障显示码说明 ………………………………………………………………………………14-1
15 CANopen Slave ……………………………………………………………………………….15-1
16 PL 功能应用 ……………………………………………………………………………………...16-1
17 交流马达驱动器选择……………………………………………………………………………17-1
18 客户使用建议与排除方式………………………………………………………………………18-1

适用版本

Control BD V1.01;
Keypad V1.01;

II

00 勘误表

与 5011688502 差异处

章节 说明 备注

06 控制回路端子 更新 拆卸配线外盖 FRAME E~F 的图

07 配件选购 更新 制动单元

AC 电抗器
EMI 滤波器

风扇型号 『MKC-FFKB』
风扇型号 『MKC-GFKM』

08 配件卡 新增 配件卡 EMC-BPS01

09 规格表 新增 机种重量

10 数字操作器说明 新增 10-4 数字操作器 KPC-CC01错误码说明

11 参数一览表

12 参数详细说明

13 警告显示码说明 新增
14 故障显示码说明 删除

15 CAN Slave

16 PLC

18 客户使用建议与排除方法 新增 新增此章节

修改 剎车晶体、DC reactor、EMI Filter、EMC-COP01

修改

新增

00-04, 00-29, 00-40, 01-34, 01-43, 01-44, 02-10, 02- 12, 02-18~02-20,
02-34, 03-06, 03-15~03-17, 05-05~05-09, 05- 018~05-21, 06-48,
06-69, 06-70, 07-05, 08-00, 08-06, 09-04, 09-31, 09- 43, 10-31~10-42,
11-02, 11-13, 11-39, 11-42
02-55~02-58,

PLra

PWR, ccod, ocU, ovU,

修改
新增 ryF, PGF5,
修改 15-3 CANopen 通讯接口说明
修改

oH1, oH2, Uoc, Voc, Woc,

FStp, ictE

16-6 错误显示及处理
16-7 CANopen Master 控制应用

勘误表

0-1

产品装置

01 产品装置

当使用者拿到产品机种时，请参考下列步骤，以确保使用安全。
1） 打开包装后，先确认产品是否因运送途中有所损坏。检查并确定印在外箱及机身的铭牌标签，是否相符

合。

2） 确认配线是否适用符合该交流马达驱动器的电压范围。安装交流马达驱动器时，请参照安装手册内容说

明进行安装。
3） 连接电源前，请先确认连接电源、马达、控制板、操作面板等等，是否装置确定。
4） 交流马达驱动器在进行配线时，请留意输入端子『R/L1、S/L2、T/L3』与输出端子『U/T1、V/T2、W/T3』

接线位置，请勿接错端子以避免造成机器损坏。
5） 通电后，藉由数字操作器(KPC-CC01)可自由选择语言、设定各参数群。先以低频率试运转，慢慢调高

频率到达指定的速度。

铭牌说明

輸入端電壓/電流範圍

輸出端電壓/電流範圍

國際認證標示區

Enclosure (IPXX)型態說明區

型号说明

VFD007C43A

機種名稱

頻率範圍

韌體版本

序號

MODEL VFD007C43A:

INPUT :

Normal Duty: 3PH 380-480V 50/60Hz 4.3A
Heavy Duty: 3PH 380-480V 50/60Hz 4.1A

OUTPUT :

Normal Duty: 3PH 380-480V 3A 2.4KVA 1HP
Heavy Duty: 3PH 380-480V 2.9A 2.3KVA 1HP

FREQUENCY RANGE :

Normal Duty: 0-600Hz
Heavy Duty: 0-300Hz

Version:VX.XX

007C43A7T9300002

DALTA ELECTRONICS. INC.
MADE IN xxxxxxxx

序号说明

007C43A0 T 9 30 0002

版本

輸入電壓

製造序號

生產周次

生產年份

T:

C2000

最大適用馬達

007:1HP(0.75kW)~
3550:475HP(355kW)

詳細內容可參閱規格說明

交流馬達驅動器產品

系列

460V 3-PHASE 1HP(0.75kW)

桃園廠

W: S:

吳江廠 上海廠

製造工廠

生產機種

1-1

RFI 短路线说明

RFI：交流马达驱动器会产生电气噪声，堵载于交流电源在线之频率干扰现象(Radio Frequency

Interference)

框架A~C 螺丝扭力：8~10kg-cm(6.9-8.7 lb -in.)

将螺丝松开后，把MOV-PLATE取出(如下图所示)。取出MOV-PLATE后，务必锁回螺丝。

框架D~H

用手将MOV-PLATE取出(如下图所示)。

1-2

产品装置

主电源与接地隔离：
假设变频器由一非接地电源系统供电（IT 电源）或高阻抗接地电源系统，则必须切断RFI短路线。
在短路线切断的情况下，机器框号和中间电路间的内部RFI 电容（过滤电容）将被切断，以避免
损害中间电路并（根据IEC 61800-3 规定）减少对地漏电电流。

需特别注意：

; 当主电源接通后，不得在通电中切断RFI短路线。
; 确定切断RFI短路线之前，须确认主电源已经切断。
; 切断RFI短路线将切断电容器电气导通特性。一旦高于1000V 的瞬间电压将可能有间隙放电产

生。

如果切断RFI短路线，将无法保持可靠的电气隔离。换而言之，所有控制输入与输出只可视为具有
基本电气隔离的低压端子。此外，变频器的电磁兼容性能将会因RFI短路线被切断而降低。

; 当主电源为接地电源系统时，不得切断RFI短路线。
; 在进行高压测试时，不得切断RFI短路线。如果泄漏电流过高，在对整个设施进行高压测试时，

主电源和马达的连接必须断开。

; 为避免机器损坏，若驱动器是安装在一个非接地电源系统或一个高阻抗接地电源系统（超过

30Ω）或一个角接地的TN系统时，必须切断RFI短路线。

1-3

外观尺寸

框号 A

VFD007C23A; VFD007C43A/E; VFD015C23A; VFD015C43A/E; VFD022C23A; VFD022C43A/E;
VFD037C23A; VFD037C43A/E; VFD040C43A/E; VFD055C43A/E;

框号

A1

W H D W1 H1

130.0
[5.12]

250.0
[9.84]

170.0
[6.69]

116.0
[4.57]

236.0
[9.29]

1-4

单位：mm [inch]

D1* S1 Φ1 Φ2 Φ3

45.8

[1.80]

6.2

[0.24]

22.2

[0.87]

34.0

[1.34]

D1*：二阶固定面

28.0

[1.10]

框号 B
VFD055C23A; VFD075C23A; VFD075C43A/E; VFD110C23A; VFD110C43A/E; VFD150C43A/E;

See Detail A

产品装置

框号

B1

See Detail B

W H D W1 H1

190.0
[7.48]

320.0

[12.60]

190.0
[7.48]

173.0
[6.81]

303.0

[11.93]

Detail A (Mounting Hole)

Detail B (Mounting Hole)

单位：mm [inch]

D1* S1 Φ1 Φ2 Φ3

77.9

[3.07]

8.5

[0.33]

22.2

[0.87]

34.0

[1.34]

D1*：二阶固定面

28.0

[1.10]

1-5

框号 C
VFD150C23A; VFD185C23A; VFD185C43A/E; VFD220C23A; VFD220C43A/E; VFD300C43A/E;

See Detail A

See Detail B

框号 W H D W1 H1

C1

250.0

[9.84]

400.0

[15.75]

210.0

[8.27]

231.0

[9.09]

381.0

[15.00]

Detail A (Mounting Hole)

Detail B (Mounting Hole)

单位：mm [inch]

D1* S1 Φ1 Φ2 Φ3

92.9

[3.66]

8.5

[0.33]

22.2

[0.87]

34.0

[1.34]

50.0

[1.97]

D1*：二阶固定面

1-6

框号 D
D1: VFD300C23A; VFD370C23A; VFD370C43A; VFD450C43A; VFD550C43A; VFD750C43A;

D

W

W1

SEE DETAIL A

H1

H2

H3

D1

D2

产品装置

S2

SEE DETAIL B

S1S1

DETAIL A

(MOUNTING HOLE)

DETAIL B

(MOUNTING HOLE)

单位：mm[inch]

框号 W H D W1 H1 H2 H3 D1* D2 S1 S2 Φ1 Φ2 Φ3

330.0

D1

[12.99]

- 275.0

[10.83]

285.0

[11.22]

550.0

[21.65]

525.0

[20.67]

492.0

[19.37]

107.2

[4.22]

16.0

[0.63]

11.0

[0.43]

18.0

- - -

[0.71]

D1*：二阶固定面

1-7

框号 D
D2: VFD300C23E; VFD370C23E; VFD370C43E; VFD450C43E; VFD550C43E; VFD750C43E;

D

W

W1

SEE DETAIL A

H1

H2

H

H3

D1

D2

SEE DETAIL B

1

3

2

1

3

2

S1S1

DETAIL A

(MOUNTING HOLE)

DETAIL B

(MOUNTING HOLE)

S2

单位：mm[inch]

框号 W H D W1 H1 H2 H3 D1* D2 S1 S2 Φ1 Φ2 Φ3

330.0

688.3

275.0

285.0

550.0

525.0

492.0

107.2

16.0

11.0

18.0

76.2

34.0

D2

[12.99]

[27.10]

[10.83]

[11.22]

[21.65]

[20.67]

[19.37]

[4.22]

[0.63]

[0.43]

[0.71]

[3.00]

[1.34]

D1*：二阶固定面

[0.87]

22.0

1-8

框号 E
E1: VFD450C23A; VFD550C23A; VFD750C23A; VFD900C43A; VFD1100C43A;

产品装置

W

W1

H2

H1

D

D1

H3

单位：mm [inch]

框号 W H D W1 H1 H2 H3 D1* D2 S1, S2 S3 Φ1 Φ2 Φ3

370.0

E1

[14.57]

300.0

­[11.81]

335.0

[13.19

589

[23.19]

560.0

[22.05]

528.0

[20.80]

1-9

143.0

[5.63]

18.0

[0.71]

13.0

[0.51]

18.0

[0.71]

- - -

D1*：二阶固定面

框号 E
E2: VFD450C23E; VFD550C23E; VFD750C23E; VFD900C43E; VFD1100C43E;

W

W1

H1

H2

H

H3

D

D1

?

?

?

?

?

?

?

?

单位：mm [inch]

框号 W H D W1 H1 H2 H3 D1* D2 S1, S2 S3 Φ1 Φ2 Φ3

370.0

E2

[14.57]

715.8

[28.18]

300.0

[11.81]

335.0

[13.19

589

[23.19]

560.0

[22.05]

528.0

[20.80]

143.0

[5.63]

18.0

[0.71]

13.0

[0.51]

18.0

[0.71]

22.0

[0.87]

34.0

[1.34]

D1*：二阶固定面

92.0

[3.62]

1-10

框号 F
F1: VFD900C23A; VFD1320C43A; VFD1600C43A

产品装置

W

W1

See Detail A

H1

H2

D

D1

H3

See Detail B

S3

Detail A (Mounting Hole)

Detail B (Mounting Hole)

D2

S1

S2

S1

单位：mm [inch]

框号 W H D W1 H1 H2 H3 D1* D2 S1 S2 S3

F1

420.0

[16.54]

- 300.0
[11.81]

380.0

[14.96]

800.0

[31.50]

770.0

[30.32]

717.0

[28.23]

124.0

[4.88]

18.0

[0.71]

13.0

[0.51]

25.0

[0.98]

D1*：二阶固定面

18.0

[0.71]

1-11

框号 F
F2: VFD900C23E; VFD1320C43E; VFD1600C43E;

W

W1

H

See Detail A

H1

H2

H3

D

D1

See Detail B

2

1

2

2

3

3

1

2

S3

Detail A (Mounting Hole)

Detail B (Mounting Hole)

D2

S1

S2

S1

单位：mm [inch]

框号 W H D W1 H1 H2 H3 D1* D2 S1 S2 S3

F2

框号

F2

420.0

[16.54]

940.0

[37.00]

Φ1 Φ2 Φ3

92.0

[3.62]

35.0

[1.38]

300.0

[11.81]

22.0

[0.87]

380.0

[14.96]

800.0

[31.50]

770.0

[30.32]

717.0

[28.23]

124.0

[4.88]

18.0

[0.71]

13.0

[0.51]

25.0

[0.98]

D1*：二阶固定面

18.0

[0.71]

1-12

框号 G
G1: VFD1850C43A; VFD2200C43A;

产品装置

W

W1

H2

H1

D

H3

S3

单位：mm [inch]

框号 W H D W1 H1 H2 H3 S1 S2 S3 Φ1 Φ2 Φ3

G1

500.0

[19.69]

-

397.0

[15.63]

440.0

[217.32]

1000.0

[39.37]

963.0

[37.91]

913.6

[35.97]

13.0

[0.51]

26.5

[1.04]

27.0

[1.06]

- - -

1-13

框号 G
G2: VFD1850C43E; VFD2200C43E;

W

W1

D

H2

H1

H

H3

S3

单位：mm [inch]

框号 W H D W1 H1 H2 H3 S1 S2 S3 Φ1 Φ2 Φ3

G2

500.0

[19.69]

1240.2

[48.83]

397.0

[15.63]

440.0

[217.32]

1000.0

[39.37]

963.0

[37.91]

913.6

[35.97]

13.0

[0.51]

26.5

[1.04]

27.0

[1.06]

22.0

[0.87]

34.0

[1.34]

117.5

[4.63]

1-14

框号 H
H1: VFD2800C43A; VFD3150C43A; VFD3550C43A;

产品装置

单位：mm [inch]

框号 W H D W1 W2 W3 W4 W5 W6 H1 H2 H3 H4

700.0

H1

[27.56]

框号 H5 D1 D2 D3 D4 D5 D6 S1 S2 S3 Φ1 Φ2 Φ3

H1

1435.0
[56.5]

- 45.0
[1.77]

398.0

[15.67]

630.0
[24.8]

- - - - -

290.0

[11.42]

-

- - -

13.0

[0.51]

26.5

[1.04]

1403.0
[55.24]

25.0

[0.98]

1346.6
[53.02]

- - -

- -

1-15

框号 H
H2: VFD2800C43E-1; VFD3150C43E-1; VFD3550C43E-1;

单位：mm [inch]

框号 W H D W1 W2 W3 W4 W5 W6 H1 H2 H3 H4

700.0

H2

[27.56]

框号 H5 D1 D2 D3 D4 D5 D6 S1 S2 S3 Φ1 Φ2 Φ3

H2

1745.0
[68.70]

- 51.0
[2.01]

404.0

[15.91]

38.0

[1.50]

630.0
[24.8]

65.0

[2.56]

500.0

[19.69]

204.0
[8.03]

630.0
[24.8]

68.0

[2.68]

760.0

[29.92]

137.0
[5.39]

800.0
[31.5]

13.0

[0.51]

-

26.5

[1.04]

1729.0
[68.07]

25.0

[0.98]

1701.6
[66.99]

- - -

-

1-16

-

框号 H
H3: VFD2800C43E; VFD3150C43E; VFD3550C43E;

产品装置

单位：mm [inch]

框号 W H D W1 W2 W3 W4 W5 W6 H1 H2 H3 H4

700.0

H3

[27.56]

框号 H5 D1 D2 D3 D4 D5 D6 S1 S2 S3 Φ1 Φ2 Φ3

H3

-

1745.0
[68.70]

51.0

[2.01]

404.0

[15.91]

38.0

[1.50]

630.0
[24.8]

65.0

[2.56]

500.0

[19.69]

204.0
[8.03]

630.0
[24.8]

68.0

[2.68]

760.0

[29.92]

137.0
[5.39]

800.0
[31.5]

13.0

[0.51]

-

26.5

[1.04]

1729.0
[68.07]

25.0

[0.98]

1701.6
[66.99]

22.0

[0.87]

[1.34]

-

34.0

117.5
[4.63]

1-17

-

数字操作器

KPC-CC01

1-18

检查&建议

02 检查&建议

安装距离&配线说明

NOTE

; 请勿让各种纤维、纸片、木片(屑)或金属碎块等异物进入交流马达驱动器内或粘附于散热风扇上。
; 应安装于如金属等不会燃烧的控制盘中，否则容易发生火灾事故。
; 交流马达驱动器应该安装符合污染等级 2 之环境与干净循环空气。干净循环空气定义为无污染物质以

及具电子污染粉尘物质之气体

下列机种图仅作为说明之用途，如有所差异，请以实际机种为主

(蓝色箭头) 入风方向 (红色箭头) 出风方向

单台-独立安装 (框号 A-H)

多台-水平独立安装 （框号 A,B,C, G, H）

水平并排安装 (框号 A-C)

多台-水平独立安装 （框号 D, E, F） 需要另外安装隔板

2-1

多台-垂直并排安装 （框号 A,B,C,）
Ta: Frame A~G Ta*: Frame H

若欲垂直独立多台安装时，建议应在各层间安装隔板，隔板尺寸以使风扇入风处温度低于操作温度为原则。

(如下图所示) 操作温度定义为风扇入口前 50mm 处之温度。

各点的距离

框号

A (mm) B (mm) C (mm) D (mm)

A~C 60 30 10 0

D~F 100 50 - 0

G 200 100 - 0
H 350 0 0

框号 A

VFD007C2 3A ; VFD007C43A/E; VFD015C23A; VF D015C43A/E; VFD022C23A;

200 (100, Ta=40℃)

VFD022C4 3A /E; VF D 0 37C23A; VFD0 37C43A/E; VFD 04 0C 4 3A /E; VF D055C43A/E;

框号 B

VFD055C23A; VFD75C23A; VFD075C43A/E; VFD110C23A; VFD110C43A/E;
VFD150C43A/E;

框号 C

VFD150C23A; VFD185C23A; VFD185C43A/E; VFD220C23A; VFD220C43A/E;
VFD300C43A/E;

框号 D

VFD300C23A/E; VFD370C23A/E; VFD370C43A/E; VFD450C43A/E; VFD550C43A/E;
VFD750C43A/E;

框号 E

框号 F
框号 G
框号 H

VFD450C23A/E; VFD550C23A/E; VFD750C23A/E; VFD900C43A/E; VFD1100C43A/E;
VFD900C2 3A /E; VF D 1 32 0C 4 3A /E; VFD1600C4 3A/E;
VFD1850C 43A; VFD220 0C 4 3A; VFD1850C43E; VFD22 00C43E;
VFD2800C 43A; VFD315 0C 4 3A; VFD3550C43A; VFD28 00C43E-1; VFD3150C 4 3E-1;

VFD3550C43E-1;VFD2800C43E; VFD3150C43E; VFD3550C43E;

NOTE

以上 A~D 皆为最小所需距离，若低于此距离将会影响风扇性能。

2-2

检查&建议

NOT E

※ (如左图所示) 距离只适用于开放空间。若欲放置于密闭空间（如配盘

或机箱），除保持与开放空间相同距离外，请安装通风设备或空调以保

持环温低于操作温度，并搭配参数 00-16~00-17及 06-55 设定。

※ 表格中为各机型于密闭空间单机安装时所需通风量。若多机安装则所

需通风量依机台数目已倍数增加。

※ 通风设备选用及设计，请参考附表之散热风量 (Air flow rate for

cooling)。

※ 空调系统设计，请参考变频器散热功率 (Power Dissipation) 。

散热风量

(Air flow rate fo r c ooling)

变频器散热功率

(Power Dissipation)

Flow Rate (cfm) Flow Rate (m3/hr) Power Dissipation

Model No.

External Internal Total External Internal Total

Loss Exter n al

(Heat sink)

Internal Total

VFD007C23A - - - - - - 33 27 61
VFD015C23A 14 - 14 24 - 24 56 31 88
VFD022C23A 14 - 14 24 - 24 79 36 115
VFD037C23A 10 - 10 17 - 17 113 46 159
VFD055C23A 40 14 54 68 24 92 197 67 264
VFD075C23A 66 14 80 112 24 136 249 86 335
VFD110C23A 58 14 73 99 24 124 409 121 529
VFD150C23A 166 12 178 282 20 302 455 161 616
VFD185C23A 166 12 178 282 20 302 549 184 733
VFD220C23A 146 12 158 248 20 268 649 216 865
VFD300C23A/E 179 30 209 304 51 355 913 186 1099
VFD370C23A/E 179 30 209 304 51 355 1091 220 1311
VFD450C23A/E 228 73 301 387 124 511 1251 267 1518
VFD550C23A/E 228 73 301 387 124 511 1401 308 1709
VFD750C23A/E 246 73 319 418 124 542 1770 369 2139
VFD900C23A/E 224 112 336 381 190 571 2304 484 2788

VFD007C43A/E - - - - - - 33 25 59
VFD015C43A/E - - - - - - 45 29 74
VFD022C43A/E 14 - 14 24 - 24 71 33 104
VFD037C43A/E 10 - 10 17 - 17 103 38 141
VFD040C43A/E 10 - 10 17 - 17 116 42 158
VFD055C43A/E 10 - 10 17 - 17 134 46 180
VFD075C43A/E 40 14 54 68 24 92 216 76 292
VFD110C43A/E 66 14 80 112 24 136 287 93 380
VFD150C43A/E 58 14 73 99 24 124 396 122 518
VFD185C43A/E 99 21 120 168 36 204 369 138 507
VFD220C43A/E 99 21 120 168 36 204 476 158 635
VFD300C43A/E 126 21 147 214 36 250 655 211 866
VFD370C43A/E 179 30 209 304 51 355 809 184 993

2-3

散热风量

R

%

R

%

(Air flow rate fo r c ooling)

变频器散热功率

(Power Dissipation)

Flow Rate (cfm) Flow Rate (m3/hr) Power Dissipation

Model No.

External Internal Total External Internal Total

Loss Exter n al

(Heat sink)

Internal Total

VFD450C43A/E 179 30 209 304 51 355 929 218 1147
VFD550C43A/E 179 30 209 304 51 355 1156 257 1413
VFD750C43A/E 186 30 216 316 51 367 1408 334 1742
VFD900C43A/E 257 73 330 437 124 561 1693 399 2092
VFD1100C43A/E 223 73 296 379 124 503 2107 491 2599
VFD1320C43A/E 224 112 336 381 190 571 2502 579 3081
VFD1600C43A/E 289 112 401 491 190 681 3096 687 3783
VFD1850C43A/E 454 771 4589
VFD2200C43A/E 454 771 5772
VFD2800C43A/E 769 1307 6381
VFD3150C43A/E 769 1307 7156
VFD3550C43A/E

※ 表格中为各机种装置于密闭空间，单机安装时所需风量。
※ 若多机安装，则依机台数目乘以单机安装时所需风量。

769

1307

8007

※ 表格中为各机种装置于密闭

空间，单机安装时因损失所需
排放的热量。

※ 若多机安装，则依机台数目乘

以单机之排放热量。

※ 散热量数据为各机型在额定

Normal Duty 之降载曲线图 (参数 00-16=0)

参数 06-55=1
参数 06-55=0 或 2

(50℃: UL open-type)
(40℃:UL type1 or open type_size by size)

460V

VFD007 ~1 50 C4 3A/E
VFD185 ~5 50 C4 3A/E
VFD750 ~3 55 0C 43 A/ E

110

100

)

90

atio(

80

70
60

4 5 6 7 8 9 10 11 12 13 14 15

Fc (kHz)

参数 06-55=0 或 2

(40℃: UL open-type)
(30℃: UL type1 or open type_size by size)

460V

110

100

)

90

80

atio(

70
60

4 5 6 7 8 9 101112131415

电压、电流及预设载波下之计

算所得。

VFD007 ~1 50 C4 3A/E
VFD185 ~5 50 C4 3A/E
VFD750 ~3 55 0C 43 A/ E

Fc (kHz )

2-4

检查&建议

R

%

R

%

R

%

R

%

R

%

R

%

参数 06-55=1
参数 06-55=0 或 2

(50℃: UL open-type)
(40℃:UL type1 or open type_size by size)

230V

VFD007~ 110C23A
VFD150~ 37 0C2 3A ;
VFD300~ 37 0C2 3E

110

100

VFD450~ 90 0C2 3A / E

)

90
80

atio(

70
60

456789101112131415

Fc (kH z)

Heavy Duty 之降载曲线图 (参数 00-16=1)

参数 06-55=1
参数 06-55=0 或 2

(50℃: UL open-type)
(40℃: UL type1 or open type_size by size)

460V

VFD007 ~1 50 C4 3A/E
VFD185 ~5 50 C4 3A/E
VFD750 ~3 55 0C 43 A/ E

110
100

)

90
80

atio(

70
60
50

40

2 5 6 7 8 9 10 11 12 13 14 15

3

4

Fc (kHz)

230V

参数 06-55=0 或 2

(40℃: UL open-type)
(30℃: UL type1 or open type_size by size)

230V

VFD007 ~110C23A
VFD150 ~3 70 C2 3A ;
VFD300 ~3 70 C2 3E
VFD450 ~9 00 C2 3A /E

110

100

)

90

80

atio(

70
60

4 5 6 7 8 9 10 11 12 13 14 15

Fc (kHz)

参数 06-55=0 或 2

(40℃: UL open-type)
(30℃: UL type1 or open type_size by size)

460V

VFD007 ~1 50 C4 3A/E
VFD185 ~5 50 C4 3A/E
VFD750 ~3 55 0C 43 A/ E

110

100

)

90
80
70

atio(

60
50

40

2 5 6 7 8 9 10 11 12 13 14 15

3

4

Fc (kHz)

230V

VFD007 ~110C23A
VFD150 ~3 70 C2 3A;
VFD300 ~3 70 C2 3E
VFD450 ~9 00 C2 3A/E

110

100

)

90
80
70

atio(

60
50

40

2 56789101112131415

3

4

Fc (kHz )

110

100

)

90
80
70

atio(

60
50

40

2 56789101112131415

3

4

VFD007 ~110C23A
VFD150 ~3 70 C2 3A;
VFD300 ~3 70 C2 3E
VFD450 ~9 00 C2 3A/E

Fc (kHz)

2-5

搬运

03 搬运

为了交流马达驱动器在安装前功能正常无损毁之虞，搬运或储存时，应妥善放置在原有包装内，并确保周

遭的环境条件能符合此手册内提供之规格。

外包装为木箱包装，拆除方式如图：

框架 D
包装一 (VFDXXXCXXA) 包装二 (VFDXXXCXXE)

将木箱上盖的螺丝(共有 12 颗)松开拆下后，开启木箱
的上盖。

将木箱上四个角落的螺丝(共有 16 颗)松开拆下后，并
卸下木箱固定铁片。

将木箱内的泡棉及手册取出

将螺丝松开(共有 8 颗)，移除固定木板

移除木箱上盖，将木箱内的泡棉、橡胶套及手册取出

3-1

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

将螺丝松开(共有 10 颗)，移除固定木板

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

框架 E
包装一 (VFDXXXCXXA) 包装二 (VFDXXXCXXE)
将木箱上四个角落的螺丝(共有 16 颗)松开拆下后，并

卸下木箱固定铁片。

将木箱上四个角落的螺丝(共有 16 颗)松开拆下后，并
卸下木箱固定铁片。

3-2

搬运

移除木箱上盖，将木箱内的泡棉及手册取出

移除木箱上盖，将木箱内的泡棉、橡胶套及手册取出

将螺丝松开(共有 8 颗)，如下图所示

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

将螺丝松开(共有 10 颗)，移除固定木板

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

3-3

框架 F
包装一 (VFDXXXCXXA) 包装二 (VFDXXXCXXE)
使用一字起子将掀两侧的扣片(共有 6 片)撬开拆下后

(如下图所示)。

使用一字起子将掀两侧的扣片(共有 6 片)撬开拆下后

(如下图所示)。

6

5

4

1

2

3

移除木箱上盖，将木箱内的泡棉及手册取出

6

5

4

1

2

移除木箱上盖，将木箱内的泡棉、橡胶套及手册取出

3

将螺丝松开(共有 5 颗)，如下图所示

5

4

3

将螺丝松开(共有 9 颗)，移除固定木板

9

8

wood plate2

2

wood plate1

7

6

1

5

4

3

2

1

3-4

搬运

6

6

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。 用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

框架 G
包装一 (VFDXXXCXXA) 包装二 (VFDXXXCXXE)

使用一字起子将掀两侧的扣片(共有 6 片)撬开拆下后

(如下图所示)。

4

5

使用一字起子将掀两侧的扣片(共有 6 片)撬开拆下后

(如下图所示)。

4

5

1

2

3

移除木箱上盖，将木箱内的泡棉及手册取出

1

2

3

移除木箱上盖，将木箱内的泡棉、橡胶套及手册取出

3-5

将螺丝松开(共有 5 颗)，如下图所示

3

4

5

1

2

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机
台。

将螺丝松开(共有 9 颗)，移除固定木板

3

4

11

5

6

7

8

9

12

wood plate5
wood plate4

10

wood plate1
wood plate2
wood plate3

2

1

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

框架 H
包装一 (VFDXXXCXXA) 包装二 (VFDXXXCXXE-1)
使用一字起子将木箱两侧的扣片(共有 8 片)撬开拆下

后(如下图所示)。

使用一字起子将木箱两侧的扣片(共有 8 片)撬开拆下

后(如下图所示)。

3-6

搬运

移除木箱上盖，将木箱内的泡棉及手册取出

将螺丝(共有 6 颗)，金属华司*6及塑料华司*6 松开拆

除，如下图所示

移除木箱上盖，将木箱内的泡棉、橡胶套及手册取出

将螺丝(共有 6 颗)，金属华司*6及塑料华司*6 松开拆

除，如下图所示

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

拆下两侧 M6 螺丝*6，并移开两侧固定件*2。如下图

所示。
拆下的螺丝及固定件，可提供外侧固定变频器使用。

3-7

外侧固定变频器方式，如不需要可略过至下一个步骤。
先拆下两侧
利用

M8 螺丝锁在变频器两侧，如下图所示。

M8 螺丝*8，将上个步骤拆下的固定件*2，

扭力: 150~180kg-cm (130.20~156.24lb-in.)

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

框架 H
包装三 (VFDXXXCXXE)
使用一字起子将木箱两侧的扣片(共有 8 片)撬开拆下后(如下图所示)。

3-8

移除木箱上盖，将木箱内的泡棉、橡胶套及手册取出

将螺丝(共有 6 颗)，金属华司*6及塑料华司*6 松开拆除，如下图所示

搬运

拆下两侧 M6 螺丝*6，并移开两侧固定件*2。如下图所示。

拆下的螺丝及固定件，可提供外侧固定变频器使用。

3-9

内侧固定变频器方式
拆下M6螺丝*18,并移开盖板(如下图二所示),待变频

器固定好后(如下图一之
位置(如下图二所示)。

: 35~45kg-cm (30.38~39.06lb-in.)

扭力

安装盖板),再将盖板锁回原

图一 安装盖板(请使用 M12 螺丝)

外侧固定变频器方式
先拆下两侧

M8 螺丝锁在变频器两侧，如下图所示。

利用

扭力: 150~180kg-cm (130.20~156.24lb-in.)

M8 螺丝*8，将上个步骤拆下的固定件*2，

图二

把拆下来的两侧 M6 螺丝*6，再锁回原来的位置 (如下图所示)

3-10

用叉钩穿过驱动器上的吊孔后，吊起后即可装配机台。

框架 H 机身固定

(VFDXXXCXXA)

搬运

螺丝 M12*6

扭力: 340-420kg-cm [295.1-364.6lb-in.]

3-11

(VFDXXXCXXE) & (VFDXXXCXXE-1)

内侧固定安装

螺丝 M12*8
扭力: 340-420kg-cm [295.1-364.6lb-in.]

外侧固定安装
螺丝 M12*8
扭力: 340-420kg-cm [295.1-364.6lb-in.]

3-12

使用吊环装置

驱动器的装置吊孔位置，如下图一~五(框架 D~H)箭头标示。

搬运

D

图一

E

图二

F

图三

G

图四

图五

3-13

如下图所示，注意吊环装置方式，请避免因为装置不当
造成驱动器的吊孔变形。

适用于框号 D~ E 如下图所示

适用于框号 F~H 如下图所示

请留意当驱动器的吊孔与吊钩装置角度，如下图所
示。

适用于框号 D~ E 如下图所示

适用框号 F~H

3-14

吊装机种重量

搬运

VFDXXXXCXXA VFDXXXXCXXE

VFDXXXXCXXA VFDXXXXCXXE

VFDXXXXCXXA

37.6 kg(82.9 Ibs.)

D

E 63.6 kg(140.2 Ibs.)

85kg(187.2 Ibs.)

VFDXXXXCXXE

D

40 kg(88.2 Ibs.)

E 66 kg(145.5 Ibs.)

88kg(193.8 Ibs.)

VFDXXXXCXXA

130kg(286.5 Ibs. ) 138kg(303.9 lbs)

VFDXXXXCXXE

H1:

VFD2800C43A; VFD3150C43A; VFD3550C43A; 235kg (518.1lbs)

3-15

H2: VFD2800C43E-1; VFD3150C43E-1; VFD3550C43E-1; 257kg (566.6lbs)

H3: VFD2800C43E; VFD3150C43E; VFD3550C43E; 263kg (579.8lbs)

3-16

接线方式

04 接线方式

打开交流马达驱动器上盖后，露出各接线端子排，检查各主回路电路及控制回路电路之端子是否标示清楚

及接线时注意以下各项说明，千万不要接错线。

; 交流马达驱动器的主回路电源端子 R/L1、S/L2、T/L3 是输入电源端。如果将电源错误连接于其它端子，

则将损坏交流马达驱动器。另外应确认电源应在铭牌标示的允许电压/电流范围内(参考 1-1 产品外观之
铭牌说明)。

; 接地端子必须良好接地，一方面可以防止雷击或感电事故，另外能降低噪声干扰。

; 各连接端子与导线间的螺丝请确实锁紧，以防震动松脱产生火花。

; 若要改变接线，首先应关掉运转的变频器电源，因为内部回路直流部分滤波电容器完

成放电需要一定时间。为避免危险，客户可使用直流电压表作测试。确认电压值小

DANGER

于 25Vdc 安全电压值后，才能开始进行配线。若使用者未让变频器充分时间放电，

内部会有残留电压，此时进行配线会造成电路短路并发生火花现象，所以请使用者

最好在无电压条件下进行作业以确保自身安全。

; 配线作业应由专业人员进行。确认电源断开（OFF）后才可作业，否则可能发生感电

事故。

; 配线时，配线线径规格之选定，请依照电工法规之规定施行配线，以策安全。
; 完成电路配线后，请再次检查以下几点：

1. 所有连接是否都正确无误?

2. 有无遗漏接线?

3. 各端子和连接线之间是否有短路或对地短路?

4-1

適用框號

A~C

提供三相電源輸入

短路片

直流電抗器 選購

()

制動電阻 選購

()

無熔絲斷路器&保險絲

R( L 1)

NFB

S(L2)

T(L3)

NOTE

建議客戶在控制

RB-RC

端子 加裝
異常或電源瞬間
斷路保護線路。

此保護線路利用變頻器多功能輸出

,,

端子 當變頻器發生異常時接點導通
將電源斷開 以保護電源系統

出廠設定值

NPN (SINK ) Mode

請參考圖二 及 接線圖

NPN PNP

,

:

正轉 停止
反轉 停止
多段速指令

多段速指令
多段速指令

出廠設定值

多段速指令

NA
NA
NA
NA

NOTE

MI8 100kHZ

可脈波輸入

數位信號共同端子

OFF

/
/

/
/

/
/

MC

ON

MC

1
2
3
4

請勿直接輸入主迴路電壓至外部端子

SA

-

R(L1)
S(L 2 )
T(L3)

RB1
RC1

+24V
COM

FWD
REV
MI1
MI2
MI3
MI4
MI5
MI6
MI7
MI8
DCM

+2

+1

B2

U( T 1)
V(T 2)

W(T3)

RA1
RB1

RC1

RA2
RB2

RC2

馬達

IM
3~

多機能接點輸出端子

250Vac/5A (N.O.)
250Vac/3A (N.C.)

250V ac/2A (N.O.)
Estimate at COS (0.4)

250Vac/1.2A (N.C.)
Estimat e at COS (0.4 )

30Vdc/5A (N.O.)
30V dc/3A (N.C.)

多機能輸出頻率端子

DFM

30V/30mA 100kHz

DCM

5K

主回路端子

控制回路端子

隔離線

power remo val safety function fo r
EN954-1 and IEC/EN61508

數位信號共同端子

+10V/20mA

3

0~10V/0~20mA

2

1

4~20mA/0~10V

-10~+10V

類比信號共同端子

-10V/20mA

Modbus RS-485

Pin 1~2, 7, 8:
Pin 3, 6:GND
Pin 4:SG­Pin 5:SG+

保留

SG+

SG

－

S1

SCM

+10V

AVI
ACI
AUI

ACM

-10V

81

81

Option Slot 1

Option Slot 2

Option Slot 3

多機能輸出頻率端子

MO1

48V/50mA

多機能輸出頻率端子

MO2

48V/50mA

光偶合輸出共同端子

MCM

通訊擴充卡

PG

擴充卡

I/O&RELAY

擴充卡

4-2

接线方式

適用框號 以上D

提供三相電源輸入

無熔絲斷路器&保險絲

R(L1)

NFB

S(L2)

T(L3)

NOTE

建議客戶在控制
端子 加裝

RB-RC

異常或電源瞬間
斷路保護線路。

此保護線路利用變頻器多功能輸出
端子當變頻器發生異常時接點導通

,,

將電源斷開以保護電源系統

,

OFF

SA

MC

ON

MC

出廠設定值:
NPN (SINK) Mode

請參考圖二 及 接線圖 NPN PNP

正轉 停止/
反轉 停止/
多段速指令 1
多段速指令 2
多段速指令 3

出廠設定值

多段速指令 4

NA/
NA/
NA/
NA/

NOTE

數位信號共同端子

MI8 100kHZ可脈波輸入

請勿直接輸入主迴路電壓至外部端子

+1/DC+

R(L1)
S(L2)
T(L3)

RB1
RC1

+24V
COM

FWD
REV
MI1
MI2
MI3
MI4
MI5
MI6
MI7
MI8
DCM

請參考圖三說明

-/DC­U(T1)

V(T2)

W(T3)

RA1
RB1

RC1

RA2
RB2

RC2

馬達

IM
3~

多機能接點輸出端子

250Vac/5A (N.O.)
250Vac/3A (N.C .)

250Vac/2A (N.O.)
Estimate at COS (0.4)

250Vac/1.2A (N.C.)
Estimate at COS (0.4)

30Vdc/5A (N.O.)
30Vdc/3A (N.C.)

多機能輸出頻率端子

DFM

30V/ 30m A 100kHz

DCM

主回路端子

控制回路端子

隔離線

power removal safety function for
EN954-1 and IEC/EN61508

數位信號共同端子

+10V/20mA

3

5K

0~10V/0~20mA

2

1

4~20mA/ 0~10V

-10~+10V

類比信號共同端子

-10V/20mA

Modbus RS -485

Pin 1~2, 7, 8:
Pin 3, 6:GND

Pin 4:SG ­Pin 5:SG +

保留

SG+
SG

－

S1

SCM

+10V

AVI
ACI
AUI

ACM

-10V

81

81

AFM1

ACM

AFM2

Option Slot 1

Option Slot 2

Option Slot 3

多機能輸出頻率端子

MO1

48V/50mA

多機能輸出頻率端子

MO2

48V/50mA

光偶合輸出共同端子

MCM

多機能類比輸出端子

0~10VDC/-10~+10V

類比信號共同端子

多機能類比輸出端子

0~10VDC/4-20mA

通訊擴充卡

PG 擴充卡

I/O&RELAY 擴充卡

4-3

图一

框架 及 輸入電源端子

GH

提供三相電源輸入

保險絲或
無熔絲開關

R

S
T

R/L11
R/L21

S/L12
S/L22
T/L13
T/L23

提供十二橋電源輸入

R

S

T

图二
SINK（NPN）/SOURCE（PNP）模式切换端子说明

Y

R/L11
S/L12

T/L13

R/L21

S/L22

T/L23

1

Sink

模式

由內部提供電源

(+24Vdc)

MI1

MI2

~

MI8

+24V
COM

DCM

3

Sink

模式

客戶由外部接電源提供端子使用

MI1

MI2

~

MI8

+24V

COM

DCM

外接 電源

+24V

內部電路

內部電路

2

Source

由內部提供電源

模式

(+24Vdc)

MI1

MI2

~

MI8

DCM

COM

+24V

4

Source

客戶由外部接電源提供端子使用

模式

MI1

MI2

~

MI8

+24V

COM
DCM

外接 電源

+24V

內部電路

內部電路

4-4

图三
DC Link功能介绍

 适用框号 E~H
 操作说明

1. 当入力 RST 没供电时，需先将端子 r、s 连接线卸下。(如下图虚线范围所示，请将灰色两处皆务
必先拆除，并将拆除的端子 r、s连接线放置妥善，因为此端子 r、s 连接线不为选购配件，切勿随
意弃置。)

端子 r、s 连接线卸下后，可在端子 r、s 输入 220Vac(220V 机种)/440Vac(440V 机种)。
当驱动器直流通电后[端子 r、s 未输入 220Vac(220V 机种)/440Vac(440V 机种)]，数字操作器产生
错误码＂ryF＂。

2. 当作为共直流母线(入力 RST 电源持续供电)时，端子 r、s 无须卸下。

NOTE

共直流母线应用需要驱动器的功率数皆相同，如果不相同功率数的驱动器要共直流母线应用，请洽台达电子机电事业部。

接线方式

rs

4-5

主回路端子图一

主回路端子

05 主回路端子

適用框號

提供三相電源輸入

A~C

保險絲或無熔絲開關

R(L1)
S(L2)

T(L3)

適用框號

提供三相電源輸入

A~C

保險絲或無熔絲開關

R(L1)
S(L2)

T(L3)

Jumper

-

+2

+1

R(L1)
S(L2)
T(L3)

直流電抗器 (選購)

-

+2

+1

R(L1)
S(L2)
T(L3)

制動電阻 選購

()

B2

U(T1)
V(T2)

W(T3)

制動電阻(選購)

B2

U(T1)
V(T2)

W(T3)

馬達

IM

3~

馬達

IM

3~

主回路端子图二

適用框號 及 以上

提供三相電源輸入

DD

保險絲或無熔絲開關

R(L1)
S(L2)

T(L3)

+1/DC+

R(L1)
S(L2)
T(L3)

-/DC-

U(T1)
V(T2)

W(T3)

馬達

IM

3~

5-1

主回路端子图三

框架 及 輸入電源端子

GH

提供三相電源輸入

保險絲或
無熔絲開關

R

S
T

R/L11
R/L21

S/L12
S/L22
T/L13
T/L23

提供十二橋電源輸入

R

S

T

端子记号 内容说明

Y

R/L11
S/L12

T/L13

R/L21

S/L22

T/L23

R/L1, S/L2, T/L3

U/T1, V/T2, W/T3

+1, +2

+1/DC+, -/DC-

B1, B2

主回路电源输入端子部分：

; 三相电源机种请勿连接于单相电源。输入电源 R/L1、S/L2、T/L3 并无顺序分别，可

; 三相交流输入电源与主回路端子(R/L1、S/L2、T/L3)之间的联机一定要接一个无熔丝

商用电源输入端 (3相)
交流马达驱动器输出，连接3相感应马达
框号A~C适用
功率改善DC电抗器接续端，安装时请将短路片拆除
煞车制动模块连接端子（VFDB系列）

(230V系列：≦22kW机种已内建煞车模块)
(460V系列：≦30kW机种已内建煞车模块)

直流共母线使用
煞车电阻连接端子，请依选用表选购
接地端子，请依电工法规230V系列用第三种接地，460V系列用特种接地

任意连接使用。

开关。最好能另串接一电磁接触器 (MC) 以在交流马达驱动器保护功能动作时可同时
切断电源。（电磁接触器的两端需加装R-C 突波吸收器）。

; 主回路端子的螺丝请确实锁紧，以防止因震动松脱产生火花。
; 确定电源电压及可供应之最大电流。请参考规格表。
; 交流马达驱动器若有加装漏电断路器以作为漏电故障保护时，为防止漏电断路器误动

作，请选择感度电流在200mA以上，动作时间为0.1秒以上者。

; 电源配线请使用隔离线或线管，并将隔离层或线管两端接地。
; 不要采用主回路电源ON/OFF方法控制交流马达驱动器的运转和停止。应使用控制回

路端子FWD，REV或是键盘面板上的RUN和STOP键控制交流马达驱动器的运转和停
止。如一定要用主电源ON/OFF方法控制交流马达驱动器的运转，则每小时约只能进

行一次。

主回路输出端子部分：

5-2

主回路端子

; 若交流马达驱动器输出侧端子U/T1、V/T2、W/T3 有必要加装噪声滤波器时，必需使

用电感式L-滤波器，不可加装进相电容器或L-C、R-C式滤波器。

; 交流马达驱动器输出侧不能连接进相电容器和突波吸收器。
; 请使用强化绝缘的马达，以避免马达漏电。
; 记录马达线路上配线端子在75

℃

下额定数据与配线扭力。此信息提供配线端子的正确

配线方式(适用于马达缐路上与非马达线路上之端子)。

直流电抗器连接端子、外部制动电阻连接端子与直流测电路端子

; 这是功率因子改善用直流电抗器的连接端子。出厂时，其上连接有短路导体。连接直

流电抗器时，先取出此短路导体。

直流電抗器 選購

+1

+2

; 如应用于频繁减速煞车或须较短的减速时间的场所（高频度运转和重力负载运转等），

驱动器的制动能力不足时或为了提高制动力矩等，则必要外接制动电阻。

制動電阻 選購

()

BR

VFDB

B2

; 外部制动电阻连接于驱动器的(B1、B2)上。

()

-

煞車電阻 選購品

制動模組 選購品

()

()

; 对内部没有制动电阻器的驱动回路的机种。有时为了提高制动能力，请使用外部制动

单元和制动电阻（两者均为选配）。

; 驱动器端子+1, +2、-不使用时，应保持其原来开路状态。
; 绝对不能将[+1, -]、[+2, -]、[+1/DC+, -/DC-]短路或直接连接制动电阻于其上，将损坏

驱动器。

; 当DC+,DC- 是以共直流母线的方式接线时，请参阅下列 5-1 主回路端子规格 内容线

径说明。

; 当接上剎车单元时，请依照剎车单元(VFDB)手册说明中 配线线径说明。

5-3

5-1 主回路端子规格

框号 A

主回路端子：

R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , B1, B2, +1, +2,-

机种 最大线径 最小线径 扭力(±10%)

VFD007C23A 14 AWG (2.1mm2)
VFD015C23A 12 AWG (3.3mm2)
VFD022C23A 10 AWG (5.3mm2)
VFD037C23A 8 AWG (8.4mm2)
VFD007C43A 14 AWG (2.1mm2)
VFD007C43E 14 AWG (2.1mm2)
VFD015C43A 14 AWG (2.1mm2)
VFD015C43E 14 AWG (2.1mm2)
VFD022C43A 14 AWG (2.1mm2)
VFD022C43E 14 AWG (2.1mm2)
VFD037C43A 10 AWG (5.3mm2)
VFD037C43E 10 AWG (5.3mm2)
VFD040C43A 10 AWG (5.3mm2)
VFD040C43E 10 AWG (5.3mm2)
VFD055C43A 10 AWG (5.3mm2)

VFD055C43E
UL installations must use 600V, 75℃ or 90℃ wire. Use copper wire
only.

下列右图为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的规格。

8 A WG

(8.4mm

2

)

2

10 A WG (5.3m m

)

M4

20kg-cm

(17.4 lb-in.)

(1.96Nm)

5-4

主回路端子

框号 B

主回路端子：

R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , B1, B2, +1, +2,-

机种 最大线径 最小线径 扭力(±10%)

VFD055C23A 8 AWG (8.4mm2)

VFD075C23A 6 AWG (13.3mm2)

VFD110C23A 4 AWG (21.2mm2)

VFD075C43A 8 AWG (8.4mm2)

VFD075C43E 10 AWG (5.3mm2)

VFD110C43A 8 AWG (8.4mm2)

VFD110C43E 8 AWG (8.4mm2)

VFD150C43A 6 AWG (13.3mm2)

VFD150C43E
UL installa tions mu st use 600V, 75℃ or 90℃ wire. Use copper wire
only.

NOTE

端子 DC+[+2 & +1]：扭力 45 kg-cm [39.0 lb-in.] (4.415Nm) (±10%)
当环温超过 45℃时，VFD1 10C23A 必须使用 600V, 90℃规格的线材。

下列右图为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的规格。

4 A WG

(21.2mm

2

)

2

8 AWG (8.4mm

)

M5

35kg-cm

(30.4 lb-in.)

(3.434Nm)

5-5

框号 C

主回路端子：

R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , B1, B2, +1, +2,-

机种 最大线径 最小线径 扭力(±10%)

VFD150C23A 1 AWG (42.4mm2)

VFD185C23A 1/0 AWG (53.5mm2)

VFD220C23A 1/0 AWG (53.5mm2)

VFD185C43A 4 AWG (21.2mm2)

VFD185C43E 6 AWG (13.3mm2)

VFD220C43A 4 AWG (21.2mm2)

VFD220C43E 4 AWG (21.2mm2)

VFD300C43A 2 AWG (33.6mm2)

VFD300C43E
UL installations must use 600V, 75℃ or 90℃ wire. Use copper wire
only.

NOTE

端子 DC+[+2 & +1]：扭力 90 kg-cm [78.2 lb-in.] (8.83Nm) (±10%)
当环境温度超过 40℃时，VFD220C23A 必须使用 600V, 90℃线材。

下列右图为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的规格。

1/0 A WG

(53.5mm

2

)

3 A WG (26.7mm

2

)

M8

80kg-cm

(69.4 lb-in.)

(7.85Nm)

5-6

主回路端子

框号 D

主回路端子：

R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , +1/DC+, -/DC-

机种 最大线径 最小线径 扭力(±10%)

VFD300C23A 4/0 AWG (107mm2)
VFD370C23A 250MCM (127mm2)
VFD370C43A 1/0 AWG (53.5mm2)
VFD450C43A 2/0 AWG (67.4mm2)
VFD550C43A 3/0 AWG (85mm2)
VFD750C43A
VFD300C23E 3/0 AWG (85mm2)
VFD370C23E 4/0 AWG (107mm2)
VFD370C43E 1/0 AWG (53.5mm2)
VFD450C43E 1/0 AWG (53.5mm2)
VFD550C43E 2/0 AWG (67.4mm2)
VFD750C43E

UL installations must use 600V, 75℃ or 90℃ wire. Use copper wire only.
下列右图为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的规格。

300MCM

(152mm

4/0 A WG

(107mm

2

)

300MCM (152mm

2

)

4/0 A WG (107mm

2

)

2

)

M8

200kg-cm
(173 lb-in.)
(19.62Nm)

5-7

框号 E

Incorrect installation may
result in damage to option
or inverter.Please refer to
operation manual for
insta llation instruc tions.

錯誤的安裝將會導
致變頻器及選配品
損壞，安裝前請務
必參閱使用手冊後
才進行裝配。

警告

主回路端子：
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3,

机种 最大线径 最小线径 扭力(±10%)
VFD450C23A 1/0AWG*2 (53.5mm2*2)
VFD550C23A 3/0AWG*2 (85mm2*2)
VFD750C23A 4/0 AWG*2 (107mm2*2)
VFD900C43A 1/0AWG*2 (53.5mm2*2)

VFD1100C43A

VFD450C23E 1/0AWG*2 (53.5mm2*2)
VFD550C23E 2/0AWG*2 (67.4mm2*2)
VFD750C23E 3/0AWG*2 (85mm2*2)
VFD900C43E 1/0AWG*2 (53.5mm2*2)

VFD1100C43E

1. UL installations must use 600V, 75℃ or 90℃ wire. Use copper
wire only.

300MCM*2

(152mm

4/0 A WG*2

(107mm

2

2

*2)

*2)

3/0AWG*2 (85mm

2/0AWG*2 (67.4mm

, +1/DC+, -/DC-

2

*2)

2

*2)

M8

200kg-cm
(173 lb-in.)
(19.62Nm)

2.

接地线规格：300MCM*2 [152 mm2*2]

扭力: M8 180kg-cm (156 lb-in.) (17.64Nm)

(±10%)如下图二所示

3. 若使用者需要自行使用环状端子，端子规格如下图一所示：

4. 下图三为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的规

格。

图一

图二

-4

+0

16

70MAX.

图三

31MAX.

8

.

2

M

I

N

.

26.5MAX.

17.0MAX.

28.0MAX .

8

.

2

M

I

N

.

65.0MAX.

5-8

主回路端子

框号 F

主回路端子：

R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, +1/DC+, -/DC-

机种 最大线径 最小线径 扭力(±10%)

VFD900C23A 300MCM*2 (152mm2*2)
VFD1320C 43A 4/0 A WG*2 (107mm2*2)
VFD1600C43A

VFD900C23E 4/0 AWG*2 (107mm2*2)
VFD1320C43E 3/0AWG*2 (85mm2*2)
VFD1600C43E

1. VFD900C23A/E installations must use 90℃ wire.

其它机种 UL installations must use 600V, 75℃ or 90℃ wire.

2.
Use copper wire only.

3.

接地线规格：300MCM*2 [152 mm

扭力: M8 200kg-cm (173 lb-in.) (19.62Nm) (±10%)

4. 若使用者需要自行使用环状端子，端子规格如下图一所示：

规格。

下图二为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的

5.

图一

300MCM*2

(152mm

4/0 A WG*2

(107mm

2

2

*2)

*2)

300MCM*2 (152mm

4/0 A WG*2 (107mm

2

*2]

图二

2

*2)

2

)

M8

200kg-cm
(173 lb-in.)
(19.62Nm)

-4

+0

16

31MAX.

8

.

2

M

I

N

.

70MAX.

26.5MAX.

5-9

框号 G

主回路端子：

R/L11, R/L12, S/L21, S/L22, T/L31, T/L32

机种 最大线径 最小线径 扭力(±10%)

VFD1850C43A 2/0AWG*4 (67.4mm2*4)

M8

VFD2200C43A 3/0AWG*4 (85mm2*4)
VFD1850C43E 1/0AWG*4 (53.5mm2*4)
VFD2200C43E

300MCM*4

(152mm

2

*4)

2/0AWG*4 (67.4mm

2

200kg-cm

(173 lb-in.)

(19.62Nm)

*4)

主回路端子：

U/T1, V/T2, W/T3, +1/DC+, -/DC-

机种 最大线径 最小线径 扭力(±10%)

VFD1850C43A 400MCM*2 (203mm2*2)

M12

VFD2200C43A 500MCM*2 (253mm2*2)
VFD1850C43E 300MCM*2 (152mm2*2)
VFD2200C43E

1. UL ins talla tion s must use 60 0V, 75℃ or 90℃ wire. Use copper

500MCM*2

(253mm

2

*2)

400MCM*2 (203mm

2

*2)

408kg-cm

(354lb-in.)

( 40Nm)

wire only.

当使用的环境温度超过 45℃，VFD2200C43A机种必须使用 600V ,

2.

℃线材。

90

若使用者需要自行使用环状端子，端子规格如下图一&二所示：

3.

4.

接地线规格：300MCM*4 [152 mm

2

*4]

扭力: M8 180kg-cm (156 lb-in.) (17.64Nm) (±10%)，如下图一所示

5. 下图三&四为使用符合 UL 认证的绝缘热缩套管(可耐 600V,
YDPU2)

图一

R/L11, R/L12, S/L21, S/L22,
T/L31, T/ L3 2,

的规格。

图二

U/T1, V/T2, W/T3, +1/DC+, -/DC-

-4

+0

16

31MAX.

42.0(MAX.)

21.0(MAX.)

54MAX.

8

.

2

M

I

N

.

26.5MAX.

1

.

)

I

N

M

(

2

.

2

42.0(MAX.)

70.0(MAX.)

图三

图四

5-10

主回路端子

框号 H

主回路端子：

R/11,R12,S/21,S/22,T/31,T/32, U/T1, V/T2, W/T3, +1/DC+, -/DC-

机种 最大线径 最小线径 扭力(±10%)

VFD2800C 43A 4/0 A WG*4 (107mm2*4)
VFD3150C43A 300MCM*4 (152mm2*4)

VFD3550C43A 300MCM*4 (152mm2*4)
VFD2800C 43E-1 3/0 AWG*4 (85mm2*4)
VFD3150C 43E-1 4/0 AWG*4 (10 7mm2*4)

300MCM*4

(152mm

2

*4)

VFD3550C43E-1 250MCM*4 (127mm2*4)

M8

200kg-cm
(173 lb-in.)
(19.62Nm)

VFD2800C 43E 3/0 A WG*4 (85mm2*4)
VFD3150C 43E 4/0 A WG*4 (107mm2*4)
VFD3550C43E

250MCM*4 (127mm

2

*4)

1. UL installations must use 600V, 75℃ or 90℃ wire. Use copper
wire only.

2.

若使用者需要自行使用环状端子，端子规格如下图一所示：

2

3. 接地线线径规格: 300MCM*4 [152 mm

扭力: M8 180kg-cm (156 lb-in.) (17.64Nm) (±10%)，如下图一所

示

*4]，

4. 下图二为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的

规格。

图一

图二

5-11

06 控制回路端子

在使用多功能输入/输出端子前，需要先将外盖拆卸后，才能进行配线装置。

下列各框号图示仅作说明之用途，如有差异，请以实际拿到的机种实体为主。

拆卸配线外盖

框号 A&B
螺丝扭力: 12~15Kg-cm [10.4~13lb-in.]
松开螺丝后，压两侧卡勾旋转取出

框号 C&D
螺丝扭力: 12~15Kg-cm [10.4~13lb-in.]

控制回路端子

框号 E
螺丝扭力: 12~15Kg-cm [10.4~13lb-in.] 向上提之后在拿起上盖 (如下图所示)

框号 F
螺丝扭力: 12~15Kg-cm [10.4~13lb-in.] 向上提之后在拿起上盖 (如下图所示)

6-1

框号 G

A

螺丝扭力: 12~15Kg-cm [10.4~13lb-in.] 向上提之后在拿起上盖 (如下图所示)

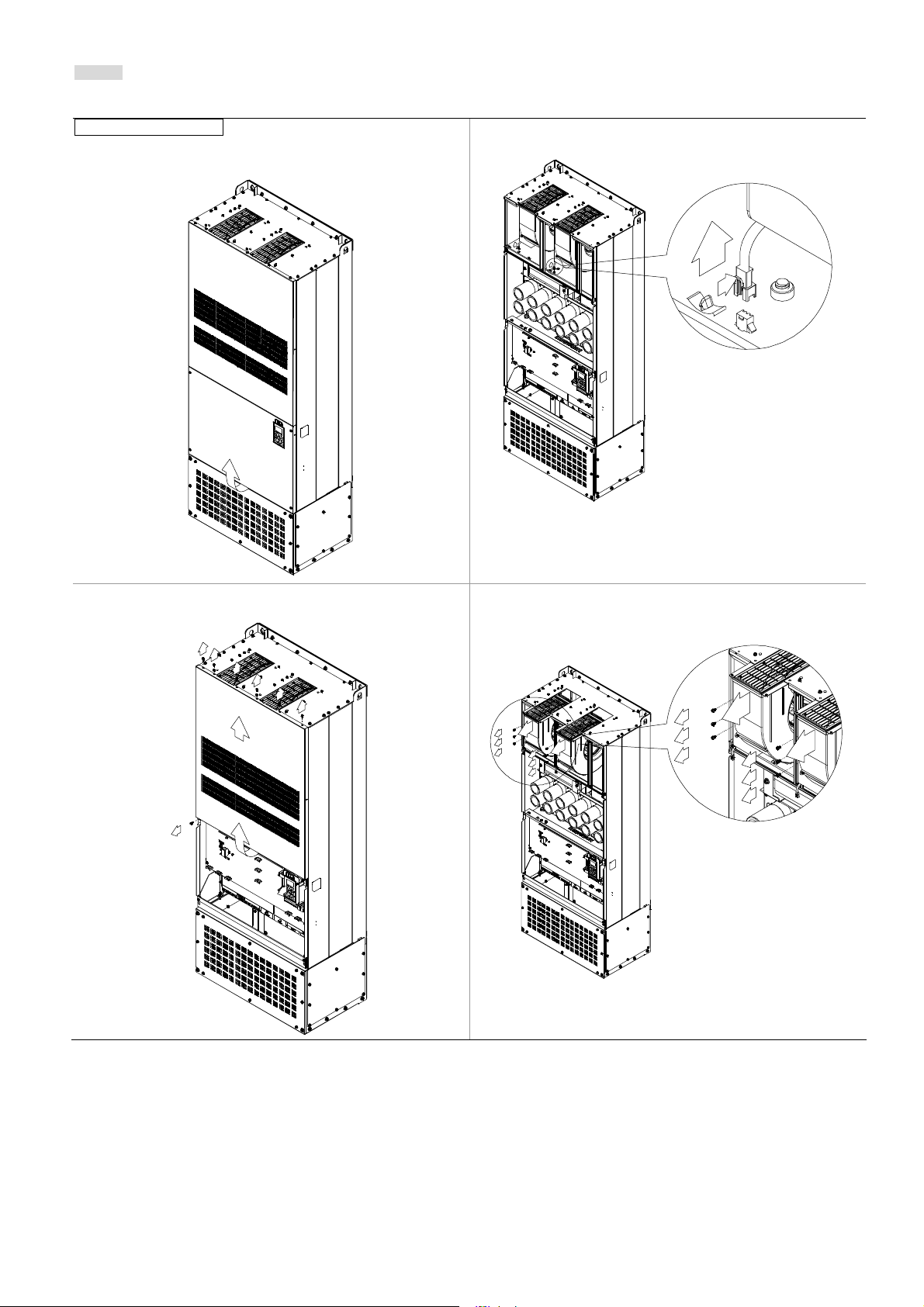

框号 H 螺丝扭力: 14~16Kg-cm [12.15~13.89lb-in.] 旋转之后在拿起上盖 (如下图所示)

AFM1

AFM1

0-10V

-10-10V

-10V AUIAFM2

AFM2

AVI

0-10V

0-20mA

ACI+10V

ACM

MO1

0-20mA Open

ACI

MCM MI7

DFM

0-10V

MI1+24V

COM

MI4

REV MI2

DCM

485

120

FWD

AVI

MO2

S1

0-10V

0-20mA

SCM

脫拔式配線板

MI3

MI5

RA2RC2 RB2 RB1RC1 RA1

B

MI8MI6

SG-SG+

控制端子规格

线径：26~16AWG（0.1281-1.318mm2）；
扭力：(A) 5kg-cm [4.31Ib-in.] (0.49Nm) (如上图所示)
(B) 8kg-cm [6.94Ib-in.] (0.78Nm) (如上图所示)

配线注意事项：

 将其配线放置好配线孔中，用使用一字起子锁紧配线，注意配线端要预留 5mm 为最佳配线置

6-2

控制回路端子

ACMA

A

A

到配线孔中。注意使用无端子座之配线并将配线整齐的放置在配线孔中。

 一字起子规格：头部为 3.5mm，厚度为 0.6mm)
 出厂时，S1-SCM 为短路（如上图所示）；+24V-COM 短路为 SINK 模式(NPN)，详细内容可参

考 04 接线方式之图四说明。

端子 功能说明 出厂设定(NPN 模式)

+24V

COM

FWD

REV

MI1

~

MI8

DFM

DCM

MO1

MO2

数字控制信号的共同端(Source)

+24V±5% 200mA

数字控制信号的共同端(Sink) 多功能输入端子的共同端子
正转运转-停止指令

反转运转-停止指令

端子FWD-DCM间：导通(ON)；正转运转：断路(OFF)，
减速停止
端子REV-DCM间：导通(ON)；反转运转：断路(OFF)，减
速停止

端子MI1~MI8的功能选择可参考参数02-01~02-08多功能
输入选择

多功能输入选择一~八

导通时(ON) 时，动作电流为6.5mA ≧ 11Vdc ；断路时
(OFF)，容许漏电流为10μA ≦11V dc

数字频率信号输出

数字频率信号的共同端

DFM

DCM

以脉冲电压作为输出监视信号; Duty-cycle: 50%
负载阻抗最小: 1kΩ/100pf
最大耐流: 30mA
最大电压: 30Vdc

交流马达驱动器以晶体管开集极方式输出各种监视讯号。

多功能输出端子一 (光耦合)

如运转中，频率到达，过载指示等等信号。

多功能输出端子二 (光耦合)

MO1

MO2

MCM

MCM

RA1

RB1

RC1

RA2

RB2

RC2

+10V

-10V

AVI

ACI

多功能输出端子共同端(光耦合)
多功能输出接点1(Relay常开a)

Max 48Vdc 50mA
电阻式负载

5A(N.O.)/3A(N.C.) 250VAC

多功能输出接点1(Relay常闭b)
多功能输出接点共同端(Relay)
多功能输出接点2(Relay常开a)
多功能输出接点2(Relay常闭b)
多功能输出接点共同端(Relay)
速度设定用电源

5A(N.O.)/3A(N.C.) 30VDC
电感性负载 (COS 0.4)

2.0A(N.O.)/1.2A(N.C.) 250VAC

2.0A(N.O.)/1.2A(N.C.) 30VDC

输出各种监视讯号，如运转中、频率到达、过载指示等信
号。

模拟频率设定用电源+10Vdc 20mA

速度设定用电源 模拟频率设定用电源-10Vdc 20mA
模拟电压频率指令

+10V

VI

線路

內部線路

阻抗：20kΩ
范围：4~20mA/0~10V=0~最大输出频率(Pr.01-00)

切

换插槽：AVI Switch 出厂设定为0~10V

AVI

模拟电流频率指令

CI

ACI

線路

阻抗：250Ω
范围：4 ~ 20mA/0~10V=0~最大输出频率(Pr.01-00)
切换插槽：ACI Switch 出厂设定为4~20mA

CM

內部線路

6-3

模拟电压频率指令

ACMA

A

AUI

+10~-10V

UI

AUI

線路

阻抗：20kΩ
范围：-10~+10VDC=0~最大输出频率(Pr.01-00)

AFM1

AFM2

ACM

S1

SCM

SG+

內部線路

0~10V 输出阻抗 100kΩ

-10~10V 输出阻抗100kΩ

输出电流：2mA max
分辨率：0~10V对应最大操作频率
范围：0~10V→-10~+10V
切换插槽：AFM Switch 出厂设定为0~10V

0~10V 输出阻抗 100kΩ
0~20mA 输出阻抗 100Ω

输出电流：20mA max
分辨率：0~10V对应最大操作频率
范围：0~10V→4~20mA

切换插槽：AFM Switch 出厂设定为0~10V
模拟控制信号共同端 模拟信号共同端子
出厂时为短路状态。

Power removal safety function for EN954-1 and IEC/EN61508

Modbus RS-485 CAN BUS
PIN 1,2,7,8 :保留 PIN 3, 6: GND

SG-

PIN 4: SG- PIN 5: SG+

* 模拟控制讯号线规格：18 AWG (0.75 mm2)，遮避隔离绞线

模拟输入端子（A VI, ACI, AUI, ACM）

; 连接微弱的模拟信号，特别容易受外部噪声干扰影响，所以配线尽可能短（小于 20m），并应使用

屏蔽线。此外屏蔽线的外围网线基本上应接地，但若诱导噪声大时，连接到 ACM 端子的效果会较
好。

; 如此在电路中使用接点，则应使用能处理弱信号的双叉接点。另外端子 ACM 不要使用接点控制。
; 连接外部的模拟信号输出器时，有时会由于模拟信号输出器或由于交流马达驱动器产生的干扰引起

误动作，发生这种情况时，可在外部模拟输出器侧连接电容器和铁氧体磁蕊，如下图所示：

同相穿過繞 或 圈以上

33

VI/ACI/AUI

C

ACM

鐵氧體磁環

接点输入端子(FWD, REV, MI1~MI8, COM)

; 接点输入控制时，为防止发生接触不良，应使用对弱信号接触可靠性高的接点。

晶体管输出端子(MO1, MO2, MCM)

; 应正确连接外部电源的极性。
; 连接控制继电器时，在激磁线圈两端应并联突波吸收器，请注意连接极性的正确性。

6-4

控制回路端子

拆卸控制端子台

1. 用螺丝起子分别将螺丝松开拿离开控制板。(如下图所示)

2. 如下图所示，螺丝脱离后，以平移方式拉开控制板如下图中(1)所示，拉离约 6~8 公分距离后才可以垂
直拉起控制如下图中(2)所示。

6-5

配件选购

07 配件选购

下列各项配件皆为选购品，使用者可自行依照需要选购或询问各地经销商选择适合的配件规格及型号，可
大幅提升驱动器使用效能。

配件的选购品

¾ 制动电阻

¾ 无熔丝开关

¾ 保险丝

¾ AC 电抗器

¾ 零相电抗器

¾ DC 电抗器

¾ EMI 滤波器

¾ 数字操作器

¾ 面板嵌入式安装 Panel Mounting

¾ 管线盒安装 Conduit Box

¾ 风扇安装 Fan Kit

¾ 穿墙式安装 Flange Mounting Kit

¾ USB/RS485 通讯转换模块 IFD6530

7-1

制动电阻选用一览表

230V

适用电机 ＊1 125%制动转矩 10%ED ＊2 最大制动转矩限制

HP kW

1 0.7 0.5 - BR080W200*1 80W200Ω 1.9 63.3 6 2.3
2 1.5 1.0 - BR200W091*1 200W91Ω 4.2 47.5 8 3.0
3 2.2 1.5 - BR300W070*1 300W70Ω 5.4 38.0 10 3.8
5 3.7 2.5 - BR400W040*1 400W40Ω 9.5 19.0 20 7.6

7.5 5.5 3.7 - BR1K0W020*1 1000W20Ω 19 14.6 26 9.9
10 7.5 5.1 - BR1K0W020*1 1000W20Ω 19 14.6 26 9.9
15 11 7.5 - BR1K5W013*1 1500W13Ω 29 13.6 28 10.6
20 15 10.2 - BR1K0W4P3*2 2 串联 2000W8.6Ω 44 8.3 46 17.5
25 18 12.2 - BR1K0W4P3*2 2 串联 2000W8.6Ω 44 8.3 46 17.5
30 22 14.9 - BR1K5W3P3*2 2 串联 3000W6.6Ω 58 5.8 66 25.1
40 30 20.3 2015*2 BR1K0W5P1*2 2 串联 4000W5.1Ω 75 4.8 80 30.4
50 37 25.1 2022*2 BR1K2W3P9*2 2 串联 4800W3.9Ω 97 3.2 120 45.6
60 45 30.5 2022*2 BR1K5W3P3*2 2 串联 6000W3.3Ω 118 3.2 120 45.6
75 55 37.2 2022*3 BR1K2W3P9*2 2 串联 7200W2.6Ω 145 2.1 180 68.4

100 75 50.8 2022*4 BR1K2W3P9*2 2 串联 9600W2Ω 190 1.6 240 91.2
125 90 60.9 2022*4 BR1K5W3P3*2 2 串联 12000W1.65Ω 230 1.6 240 91.2

制动转矩

(kg-m)

制动单元

VFDB

每一台制动单元对应之

制动电阻型号＊3

每台驱动器等效

煞车电阻规格

总煞车

电流(A)

最小电

阻限制(Ω)

最高总煞车

电流限制(A)

最大峰

值功率(kW)

460V

适用电机 ＊1 125%制动转矩 10%ED ＊2 最大制动转矩限制

2.7

3.7

制动单元
VFDB＊4

- BR1K0W075*1 1000W75Ω 10.2 54.3 14 10.6

HP kW

1 0.7 0.5 - BR080W750*1 80W750Ω 1 190.0 4 3.0
2 1.5 1.0 - BR200W360*1 200W360Ω 2.1 126.7 6 4.6
3 2.2 1.5 - BR300W250*1 300W250Ω 3 108.6 7 5.3
5 3.7 2.5 - BR400W150*1 400W150Ω 5.1 84.4 9 6.8

5.5

7.5

10 7.5 5.1 - BR1K0W075*1 1000W75Ω 10.2 47.5 16 12.2
15 11 7.5 - BR1K5W043*1 1500W43Ω 17.6 42.2 18 13.7
20 15 10.2 - BR1K0W016*2 2 串联 2000W32Ω 24 26.2 29 22.0
25 18 12.2 - BR1K0W016*2 2 串联 2000W32Ω 24 23.0 33 25.1
30 22 14.9 - BR1K5W013*2 2 串联 3000W26Ω 29 23.0 33 25.1
40 30 20.3 - BR1K0W016*4 2 并联 2 串联 4000W16Ω 47.5 14.1 54 41.0
50 37 25.1 4045*1 BR1K2W015*4 2 并联 2 串联 4800W15Ω 50 12.7 60 45.6
60 45 30.5 4045*1 BR1K5W013*4 2 并联 2 串联 6000W13Ω 59 12.7 60 45.6
75 55

100 75
125 90 60.9 4045*2 BR1K5W013*4 2 并联 2 串联 12000W6.5Ω 117 6.3 120 91.2
150 110 74.5 4110*1 BR1K2W015*10 5 并联 2 串联 12000W6Ω 126 6.0 126 95.8
175 132 89.4 4160*1 BR1K5W012*12 6 并联 2 串联 18000W4Ω 190 4.0 190 144.4
215 160 108.3 4160*1 BR1K5W012*12 6 并联 2 串联 18000W4Ω 190 4.0 190 144.4
250 185 125.3 4185*1 BR1K5W012*14 7 并联 2 串联 21000W3.4Ω 225 3.4 225 172.1
300 220 148.9 4110*2 BR1K2W015*10 5 并联 2 串联 24000W3Ω 252 3.0 252 190.5
375 280 189.6 4160*2 BR1K5W012*12 6 并联 2 串联 36000W2Ω 380 2.0 380 288.8
425 315 213.3 4160*2 BR1K5W012*12 6 并联 2 串联 36000W2Ω 380 2.0 380 288.8
475 355 240.3 4185*2 BR1K5W012*14 7 并联 2 串联 42000W1.7Ω 450 1.7 450 344.2

制动转矩

(kg-m)

4.0

5.5

37.2 4030*2

50.8 4045*2

＊1 125%制动转矩计算基于: (kw)*125%*0.8, 其中 0.8 为马达效率。

由于电阻消耗功率限制, 10%ED 的最长工作时间为 10sec(on: 10sec/ off: 90sec)。

2

＊

工作时间与 ED vs. 剎车电流之关系, 请参考煞车性能曲线图。

3

＊

400W 以下之电阻需锁附在机架上已供散热, 且表面温度需低于 250℃。1000W 以上之电阻,表面温度需低于 350℃。

4

＊

制动电阻使用方式说明：请参考 VFDB 制动单元手册。

NOTE

1. 请选择本公司所制定的电阻值瓦特数及煞车使用率(ED%)。
煞车使用率 ED%的定义

每一台制动单元对应之

制动电阻型号＊3

BR1K0W5P1*4 4 串联 8000W10.2Ω 76 9.5 80 60.8
BR1K2W015*4 2 并联 2 串联 9600W7.5Ω 100 6.3 120 91.2

每台驱动器等效

煞车电阻规格

总煞车

电流(A)

最小电

阻限制(Ω)

最高总煞车

电流限制(A)

最大峰

值功率(kW)

7-2

100%

T

n

e

使用率 ％＝ （％）

ED T1/T0x100

配件选购

制動時間

週期時間

T1

T0

說明：制定煞車使用率 ，主要是為了能讓制動單元

及煞車電阻有充分的時間來散除因制動而產生的
熱量。當煞車電阻發熱時，電阻值將會隨溫度的
上昇而變高，制動轉矩亦隨之減少。

ED%

在有安装煞车电阻的应用中为了安全的考虑，在变频器与煞车电阻之间或制动单元与煞车电阻之间加装一积热电驿
（O.L）；并与交流马达驱动器前端的电磁接触器（MC）作一连锁的异常保护。加装积热电驿的主要目的是为了保护
煞车电阻不因煞车频繁过热而烧毁，或是因输入电源电压异常过高导致制动单元连续导通烧毁煞车电阻。此时只有将
交流马达驱动器的电源关闭才可避免煞车电阻烧毁。

VFD

R/L1
S/L2
T/L3

U/T1

V/T2

W/T3

+(P)

- (N)

-

+

(N)

(P)

制動單元

VFDB
XXXX

MASTER

MOTOR

IM

B1

B2

M1 M2

積熱電驛

O.L.

溫度開關

煞車
電阻

-

+

(N)

(P)

制動單元

VFDB
XXXX

MASTER

B1

B2

M1 M2

積熱電驛

O.L.

22

煞車
電阻

並聯 串聯

溫度開關

R/L1

S/L2

T/L3

NFB

O.L.

積熱電驛
或溫度開關
跳脫接點

MC

MC

SA

突波吸收器

當交流馬達驅動器有加裝直流電抗器( 時
可參考交流馬達驅動器手冊

請勿將電源輸入迴路 （ ）端，接至電力系統之中性點。

。

-N

DC Reactor)

，其煞車模組之電源輸入迴路+( )端的配線方法，

P

2. 若使用非本公司所提供的煞车电阻及制动模块而导致驱动器或其它设备损坏，本公司则不负担保固期的责任。

3. 煞车电阻的安装务必考虑周围环境的安全性、易燃性。若要使用最小电阻值时，瓦特数的计算请与代理商洽谈。

4. 使用 2 台以上制动单元时，需注意并联制动单元后的等效电阻值，不能低于每台驱动器等效最小电阻值。使用制动单元

时，请详读并依循制动单元使用手册内说明配线。

5. 此一览表为一般应用场合的建议值。若为频繁煞车应用场合，建议使用者将瓦特数放大 2~3 倍。

6. 积热电驿选用:

积热电驿选用须基于其过载能力，C2000 标准的制动能力为 10%ED(Tripping time=10s)，故如下图所示的积热电驿,
其可承受 260%的过载 10s(Hot starting)，以 460V110kw 为例，其煞车电流为 126A，故可选用额定 50A 的积热电驿。
由于积热电驿的能力不同，故选用时请参考制造商所提供之性能表。

60

40

30

20

10

8

6

g tim

Second

4

3

rippi

2

1

0.8

0.6

0.4

0.3

0.8 1

1.5

2

3

Multiple of current setting

7-3

5

4

6 8 10 1579

xln (A)

无熔丝开关

依照 UL 认证：Per UL 508, paragraph 45.8.4, part a,
无熔丝开关的电流额定必须介于 2~4 倍的交流马达驱动器额定输入电流

三相 230V 三相 460V

机种 建议电流(A) 机种 建议电流(A)

VFD007C23A 15 VFD007C43A/E 5
VFD015C23A 20 VFD015C43A/E 10
VFD022C23A 30 VFD022C43A/E 15
VFD037C23A 40 VFD040C43A/E 20
VFD055C23A 50 VFD037C43A/E 20
VFD075C23A 60 VFD055C43A/E 30
VFD110C23A 100 VFD075C43A/E 40
VFD150C23A 125 VFD110C43A/E 50
VFD185C23A 150 VFD150C43A/E 60

VFD220C23A 200 VFD185C43A/E 75
VFD300C23A/E 225 VFD220C43A/E 100
VFD370C23A/E 250 VFD300C43A/E 125
VFD450C23A/E 300 VFD370C43A/E 150
VFD550C23A/E 400 VFD450C43A/E 175
VFD750C23A/E 450 VFD550C43A/E 250
VFD900C23A/E 600 VFD750C43A/E 300

VFD900C43A/E 300
VFD1100C43A/E 400
VFD1320C43A/E 500
VFD1600C43A/E 600
VFD1850C43A/E 600
VFD2200C43A/E 800
VFD2800C43A/E 1000
VFD3150C43A/E 1200
VFD3550C43A/E 1350

7-4

配件选购

保险丝规格一览表（小于下表的保险丝规格是被允许的）

; 输入短路保护适用 UL 认证保险丝。"在美国地区，分支电路须符合美国国家电工法规(NEC)以及其当地区域指令

"。请选用 UL 认证之保险丝以符合当地规定

; "在加拿大地区，分支电路须符合加拿大国家电工法规及其当地区域指令"。请选用 UL 认证之保险丝以符合当地

规定

230V 机种

VFD007C23A 6.1 6.4 15 JJN-15
VFD015C23A 11 12 20 JJN-20
VFD022C23A 15 16 30 JJN-30
VFD037C23A 18.5 20 80 JJN-80
VFD055C23A 26 28 50 JJN-50
VFD075C23A 34 36 60 JJN-60
VFD110C23A 50 52 175 JJN-175
VFD150C23A 68 72 125 JJN-125
VFD185C23A 78 83 150 JJN-150

VFD220C23A 95 99 350 JJN-350
VFD300C23A/E 118 124 225 JJN-225
VFD370C23A/E 136 143 500 DLS-R-500
VFD450C23A/E 162 171 300 JJN-300
VFD550C23A/E 196 206 400 JJN-400
VFD750C23A/E 233 245 1000 JJN-1000
VFD900C23A/E 315 331 600 JJN-600

460V 机种

VFD007C43A/E 4.1 4.3 10 JJS-10
VFD015C43A/E 5.6 5.9 10 JJS-10
VFD022C43A/E 8.3 8.7 15 JJS-15
VFD037C43A/E 13 14 20 JJS-20
VFD040C43A/E 14.5 15.5 20 JJS-20
VFD055C43A/E 16 17 45 JJS-45
VFD075C43A/E 19 20 40 JJS-40
VFD110C43A/E 25 26 50 JJS-50
VFD150C43A/E 33 35 125 JJS-125
VFD185C43A/E 38 40 75 JJS-75
VFD220C43A/E 45 47 100 JJS-100
VFD300C43A/E 60 63 200 JJS-200
VFD370C43A/E 70 74 150 JJS-150
VFD450C43A/E 96 101 175 JJS-175
VFD550C43A/E 108 114 250 JJS-250
VFD750C43A/E 149 157 600 DLS-R-600
VFD900C43A/E 159 167 300 JJS-300

VFD1100C43A/E 197 207 800 JJS-800
VFD1320C43A/E 228 240 500 JJS-500
VFD1600C43A/E 285 300 600 JJS-600
VFD1850C43A/E 361 380 600 JJS-600
VFD2200C43A/E 380 400 800 JJS-800
VFD2800C43A/E 469 494 1000 KTU-1000
VFD3150C43A/E 527 555 1200 KTU-1200
VFD3550C43A/E 594 625 1350 KTU-1350

输入电流 I (A)

重载 一般

输入电流 I (A)

重载 一般

Line Fuse

I (A) Bussmann P/N

Line Fuse

I (A) Bussmann P/N

7-5

AC 电抗器

230V, 50/60Hz, 三相

kW HP

0.75 1 4 6 3 6.5

1.5 2 8 12 1.5 3

2.2 3 12 18 1.25 2.5

3.7 5 18 27 0.8 1.5

5.5 7.5 25 37.5 0.5 1.2

7.5 10 35 52.5 0.4 0.8
11 15 45 67.5 0.3 0.7

15 20 55 82.5 0.25 0.5

18.5 25 80 120 0.2 0.4
22 30 100 150 0.15 0.3
30 40 130 195 0.1 0.2
37 50 160 240 0.075 0.15
45 60 200 300 0.055 0.110
55 75 250 375 0.090 0.150
75 100 320 480 0.040 0.075
90 125 400 600 0.03 0.006

电抗器额定电流 最大连续电流

电感（mh）3~5%阻抗

3%阻抗 5%阻抗

460V, 50/60Hz, 三相

kW HP

0.75 1 4 6 9 12

1.5 2 4 6 6.5 9

2.2 3 8 12 5 7.5

3.7 5 12 18 2.5 4.2
4 5 12 18 2.5 4.2

5.5 7.5 18 27 1.5 2.5

7.5 10 18 27 1.5 2.5

11 15 25 37.5 1.2 2
15 20 35 52.5 0.8 1.2

18.5 25 45 67.5 0.7 1.2
22 30 45 67.5 0.7 1.2
30 40 80 120 0.4 0.7
37 50 80 120 0.4 0.7
45 60 100 150 0.3 0.45
55 75 130 195 0.2 0.3
75 100 160 240 0.15 0.23
90 125 200 300 0.110 0.185

110 150 250 375 0.090 0.150
132 175 320 480 0.075 0.125
160 215 400 600 0.03 0.06
185 250 400 600 0.03 0.06
220 300 500 750 0.025 0.05
280 375 600 900 0.02 0.04
315 425 750 1125 0.029 0.048
355 475 750 1125 0.029 0.048

电抗器额定电流 最大连续电流

电感（mh）3~5%阻抗

3%阻抗 5%阻抗

7-6

零相电抗器

馬達

馬達

RF220X00A UNIT: mm(inch)

Cable

type

(Note)

Single-

core

Three-

core

NOTE

Recommended

Wire Size (mm

AWG mm2

≤10 ≤5.3 ≤5.5 1

≤2 ≤33.6 ≤38 4

≤12 ≤3.3 ≤3.5 1

≤1 ≤42.4 ≤50 4

600V 绝缘电力线。

1. 上述表格仅供参考，选用时请用合适之缆线种类

及直径大小；亦即缆线必须适于穿过零相电抗器
的中心。

2. 配线时，请勿穿过地线，只需穿过马逹线或电源

线。

3. 当使用长的马逹输出线时，可能需使用零相电抗

器以减低辐射。

2

)

Nominal

(mm2)

Qty.

Wiring

Method

图 A
图 B
图 A

图 B

图 A

每一条线在穿过零相电抗器处需绕四次。此电抗器需尽可

能的靠近驱动器端。

Zero Phase Reactor

U/T1

R/L1

電
源

S/L2
T/L3

V/T2

W/T3

图 B
请将线直接穿过并排的四个零相电抗器。

Zero Phase Reactor

R/L1

S/L2
T/L3

U/T1
V/T2

W/T3

電
源

配件选购

7-7

DC 电抗器

230V DC Choke

输入电压 kW HP DC Amps 电感（mh）

230Vac
50/60Hz
3-Phase

460V DC Choke

输入电压 kW HP DC Amps 电感（mh）

460Vac

50/60Hz

3-Phase

0.75 1 9.4 3.43

1.5 2 18 1.83

2.2 3 24 1.37

3.7 5 30 1.1

5.5 7.5 42 0.78

7.5 10 53 0.61
11 15 76 0.42

15 20 106 0.31

18.5 25 122 0.26
22 30 145 0.22

0.75 1 6 9.77

1.5 2 9 7.12

2.2 3 13 4.83

3.7 5 23 2.7

5.5 7.5 25 2.47

7.5 10 30 2.1
11 15 38 1.62

15 20 52 1.2

18.5 25 60 1.05
22 30 70 0.89
30 40 93 0.67

7-8

EMI 滤波器

配件选购

驱动器

VFD007C23A;
VFD015C23A;
VFD022C23A;
VFD037C23A;

VFD055C23A;
VFD075C23A;
VFD110C23A;

VFD150C23A;
VFD185C23A;
VFD220C23A;

VFD300C23A;
VFD370C23A;

VFD450C23A;
VFD550C23A;
VFD750C23A;
VFD900C23A;

VFD007C43A;
VFD015C43A;
VFD022C43A;
VFD037C43A;
VFD040C43A;
VFD055C43A;

VFD075C43A;
VFD110C43A;
VFD150C43A;

适用

滤波器型号

KMF325A

KMF370A

KMF3100A

MIF3150

MIF3400B

KMF318A

KMF350A

参考网址

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

mains_filters_high_performance/

KMF325A Three Phase Industrial Mains Filters - High Performance 25 Amps

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

mains_filters_high_performance/

KMF370A Three Phase Industrial Mains Filters - High Performance 70 Amps

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

mains_filters_high_performance/

KMF3100A Three Phase Industrial Mains Filters - High Performance 100 Amps

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

multi_stage_drive_filters/

MIF3150 Three Phase Industrial Multi Stage Drive Filters - Very High Performance 150

Amps

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

multi_stage_drive_filters/

MIF3400 Three Phase Industrial Drive Filters - Very High Performance 340 Amps

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

mains_filters_high_performance/

KMF318A Three Phase Industrial Mains Filters - High Performance 18 Amps

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

mains_filters_high_performance/

KMF350A Three Phase Industrial Mains Filters - High Performance 50 Amps

VFD185C43A;
VFD220C43A;
VFD300C43A;

VFD370C43A;
VFD450C43A;
VFD550C43A;
VFD750C43A;

VFD900C43A;
VFD1100C43A;
VFD1320C43A;
VFD1600C43A;

KMF370A

MIF3150

MIF3400B

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

mains_filters_high_performance/

KMF370A Three Phase Industrial Mains Filters - High Performance 70 Amps

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

multi_stage_drive_filters/

MIF3150 Three Phase Industrial Multi Stage Drive Filters - Very High Performance 150

Amps

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

multi_stage_drive_filters/

MIF3400B Three Phase Industrial Multi Stage Drive Filters - Very High Performance 400

Amps

7-9

驱动器

参考网址

滤波器型号

适用

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

VFD1850C43A;
VFD2200C43A;

VFD2800C43A;
VFD3150C43A;
VFD3550C43A;

MIF3800 &

Ring Cores *3

MIF3800 &

Ring Cores *2

drive_filters_very_high_performance/

MIF3800 Three Phase Industrial Drive Filters - Very High Performance 800 Amps

Ring Core Part No. : T102-15

http://www.dem-uk.com/roxburgh/products/industrial_emc_filters/three_phase_industrial_

drive_filters_very_high_performance/

MIF3800 Three Phase Industrial Drive Filters - Very High Performance 800 Amps

Ring Core Part No. : T102-15

EMI 滤波器安装注意事项

前言
所有的电子设备（包含驱动器）在正常运转时，都会产生一些高频或低频的噪声，并经由传导或辐射的方
式干扰外围设备。如果可以搭配适当的 EMI Filter 及正确的安装方式，将可以使干扰降至最低。建议搭配台
达 EMI Filter，以便发挥最大的抑制驱动器干扰效果。
在驱动器及 EMI FILTER 安装时，都能按照使用手册的内容安装及配线的前提下，我们可以确信它能符合
以下规范：

1. EN61000-6-4

2. EN61800-3: 1996

3. EN55011（1991） Class A Group 1

安装注意事项
为了确保 EMI Filter 能发挥最大的抑制驱动器干扰效果，除了驱动器需能按照使用手册的内容安装及配线之
外，还需注意以下几点：
; EMI FILTER 及驱动器都必须要安装在同一块金属板上。EMI FILTER 及驱动器安装时尽量将驱动器安

装在 FILTER 之上。

; 配线尽可能的缩短。金属板要有良好的接地。EMI FILTER 及驱动器的金属外壳或接地必须很确实的固

定在金属板上，而且两者间的接触面积要尽可能的大。

选用马达线及安装注意事项
马达线的选用及安装正确与否，关系着 EMI Filter 能否发挥最大的抑制驱动器干扰效果。请注意以下几点：
; 使用有隔离铜网的电缆线（如有双层隔离层者更佳）。在马达线两端的隔离铜网必须以最短距离及最大

接触面积去接地。

; U型金属配管支架与金属板固定处需将保护漆移除，确保接触良好，请见图 1 所示。
; 马达线的隔离铜网与金属板的连接方式需正确，应将马达线两端的隔离铜网使用 U 型金属配管支架与

金属板固定，正确连接方式请见图 2 正确的连接方式。

7-10

支架與金屬板固定處需將保護漆移除，確保接觸良好

U

型金屬配管支架

有良好接地的金屬板

图 1

配件选购

图 2

马达配线长度
当马达是由 PWM 型驱动器驱动时，马达的端子较易因驱动器组件转换而发生浪涌电压现象。若马达的线
特别的长时(尤其是 460V 系列的驱动器)，浪涌电压会降低絶缘能力。为了避免此现象发生，请依下表使用：
使用一个有加强絶缘的马达。连接一个输出电流滤波器(选购) 至驱动器的输出端子。使驱动器与马达之间
的配线长减至最短 (10 至 20 公尺或更少)
交流马达驱动器 ≧7.5HP

马达绝缘等级
输入电压 460VAC
输入电压 230VAC

1000V 1300V 1600V

66 ft (20m) 328 ft (100m) 1312 ft (400m)

1312 ft (400m) 1312 ft (400m) 1312 ft (400m)

交流马达驱动器 ≦5HP

马达绝缘等级
输入电压 460VAC
输入电压 230VAC

1000V 1300V 1600V

66 ft (20m) 165 ft (100m) 165 ft (400m)

328 ft (400m) 328 ft (400m) 328 ft (400m)

若马达是由 PWM 型驱动器驱动，由驱动器零件转换所产生的浪涌电压可能会迭加于输出电压上且可能会
于马达端子起作用。尤其是配线长度过长时，浪涌电压可能降低马达的絶缘保护能力。请考虑以下的采取
措施：
; 若配线长度很长的话，在电线间的杂散电容会增加而导致漏电流的产生。它将启动过电流保护，增加

漏电流或不保证电流显示的正确性。最坏的情况则是驱动器会损坏。

; 若一台变频器连接超过一台马达，配线长度应该是所有配线至马达的长度总和。
; 驱动 460V 系列的马达，若一个积热电驿被安装于驱动器与马达间以保护马达过热，积热电驿可能故

障即使线长短于 50 公尺。于此情形下，应加一个输出电流滤波器(选购)或降低载波频率(使用参数 00-17

7-11

“载波频率”)。

NOTE

 当一个马达保护的热 O/L 继电器被使用于驱动器与马达间时，热 O/L 继电器可能会发生故障(尤其是 460V 系列的驱动器)，

即使线长只有 165 呎(50 公尺)或以下。为了修正此情形，请于使用时加上滤波器或降低载波频率。(使用参数 00-17 “载波频

率”)

 请勿连接进相电容器或浪涌吸收器至驱动器输出端子。

7-12

数字操作器

KPC-CE01 面板介绍

:主顯示區

可顯示頻率 電流 電壓 異常等,, ,

:狀態指示燈

F

: 頻率命令

: 輸出頻率

H

: 使用者選擇顯示內容

U
ERR CANOPEN

: 使用 通訊之錯誤顯示燈

RUN CANOPEN

: 使用 通訊之運轉指示燈

: , 請參考下表 按鍵說明

配件选购

按键 说明

ESC

MENU

ENTER

HAND

AUTO

FWD/REV

RUN

STOP

返回键

在各有子目录的功能中担任”回上一个目录”功能。按此键便会跳回上一页。

选单键

在任何画面下按此键，都会直接回到主选单的画面。
选单内容:

1. 详细参数

2. 参数复制

3. 按键上锁

4. PLC 功能

确认键

按此键会进入反白选项的下一层，如果已经是最后一层，就是确认执行。

; 此键要依据参数设定中 Hand 的频率来源与运转来源的设定来执行，出厂设定为 Hand 的频率来源与运转来源

的设定皆为数字操作器

; 在停止状态下按下此键会马上切换为 Hand 的频率来源与运转来源的设定，在运转状态下按下此键，变频器先

停止之后切换为 Hand 的频率来源与运转来源的设定

; 切换成功”H/A”灯号亮。
; 此键要依据参数设定中 AUTO 的频率来源与运转来源的设定来执行，出厂设定为 AUTO 的频率来源为 4-20mA

运转来源设定外部端子

; 在停止状态下按下此键会马上切换为 Auto 的频率来源与运转来源的设定，在运转状态下按下此键，变频器先

停止之后切换为 Auto 的频率来源与运转来源的设定。

; 切换成功”H/A”灯号灭。

运转的方向命令键

; F/R 为驱动器方向命令键，但不带有运转命令。F 为 FWD 正转方向，R 为 REV 反转方向。
; 依照 LED 灯号显示驱动器运转方向的状态。

运转命令键

; 此键在驱动器运转命令来源是操作器时才有效。
; 此键可使驱动器依功能设定开始运转，命令执行时的状态 LED 显示依照灯号说明。
; 停机过程中允许重复操作”RUN”键。
; 启动 Hand 模式时，必须要在参数设定中 Hand 模式运转来源是设定为数字操作器材有效。

停止命令键

; 任何状况下此键有最高优先权。
; 当接受停止命令时，无论变频器目前处于输出或停止状态，变频器均须执行”STOP”命令。
; 当出现故障讯息时按下 Stop/Reset 键可以 RESET，如果是无法 RESET 的故障讯息，可以经由 MENU 键进

入故障纪录查询最近这次故障纪录明细。

7-13

外观尺寸

数字操作器 RJ45 延长线选购品

料号 说明

CBC-K3FT RJ45 通讯连接线 3 feet (约 0.9 公尺)

CBC-K5FT RJ45 通讯连接线 5 feet (约 1.5 公尺)

CBC-K7FT RJ45 通讯连接线 7 feet (约 2.1 公尺)

CBC-K10FT RJ45 通讯连接线 10 feet (约 3 公尺)

CBC-K16FT RJ45 通讯连接线 16 feet (约 4.9 公尺)

7-14

配件选购

面板嵌入式安装 (MKC-KPPK)

型号: MKC-KPPK，客户可自行做凸盘式安装或是平盘式安装，保护等级为 IP56。

适用于数字操作器(KPC-CC01 & KPC-CE01)

凸盘安装 平盘安装

accessories*1

螺丝*4 ~M4*p 0.7 *L8mm
扭力『10-12kg-cm (8.7-10.4lb-in.)』

开孔尺寸图 单位：mm [inch] 开孔尺寸图 单位：mm [inch]

accessories*2

螺丝*4 ~M4*p 0.7 *L8mm

扭力『10-12kg-cm (8.7-10.4lb-in.)』

一般开孔尺寸

面板厚度

A 66.4 [2.614]
B 110.2 [4.339] 111.3 [4.382] 112.5 [4.429]

1.2mm 1.6mm 2.0mm

*容许误差:±0.15mm /±0.0059inch

开孔尺寸【具有防水保护等级 IP56】

面板厚度

1.2mm

1.6mm 2.0mm

A 66.4 [2.614]

B 110.8 [4.362]

*容许误差:±0.15mm /±0.0059inch

7-15

7-16

管线盒安装 Conduit Box

 各框号管线盒外观

Frame D
适用机种
VFD300C23A/23E; VFD370C23A/23E; VFD370C43A/43E;
VFD450C43A/43E; VFD550C43A/43E; VFD750C43A/43E;

型号『MKC-DN1CB』

ITEM Description

1 Screw M5*0.8*10L 4
2 Rubber 28 2
3 Rubber 44 2
4 Rubber 88 2
5 Conduit box cover 1
6 Conduit box base 1

Qty.

Frame E
适用机种
VFD450C23A/23E; VFD550C23A/23E; VFD750C23A/23E;
VFD900C43A/43E; VFD1100C43A/43E;

型号『MKC-EN1CB』

ITEM D escription

1 Screw M5*0.8*10L 6
2 Bushing Rubber 28 2
3 Bushing Rubber 44 4
4 Bushing Rubber 100 2
5 Conduit box cover 1
6 Conduit box base 1

Qty.

配件选购

Frame F
适用机种
VFD900C23A/23E; VFD1320C43A/43E; VFD1600C43A/43E;

型号『MKC-FN1CB』

ITEM Description

1 Screw M5*0.8*10L 8
2 Bushing Rubber 28 2
3 Bushing Rubber 44 4
4 Bushing Rubber 100 2
5 Conduit box cover 1
6 Conduit box base 1

Qty.

Frame G
适用机种
VFD1850C23A/23E; VFD2200C43A/43E;

型号『MKC-GN1CB』

ITEM D escription

1 Screw M5*0.8*10L 12
2 Bushing Rubber 28 2
3 Bushing Rubber 44 2
4 Bushing Rubber 130 3
5 Conduit box base 1
6 Conduit box cover 1

Qty.

7-17

 管线盒安装

Frame D

1. 将上盖螺丝松开，按压两侧拆卸上盖(如下图所示); 『螺丝扭力值：10~12kg-cm (8.66~10.39Ib-in)』

2. 如下图所示将螺丝*5 卸下; 『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』

3. 安装管线盒，如图所示将所需螺丝*5 锁好; 『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』

4. 如图所示将所需螺丝*2 锁好; 『螺丝扭力值：10~12kg-cm (8.66~10.39Ib-in)』

7-18

Frame E

1. 松开上盖螺丝*4 『螺丝扭力值：12~15kg-cm (10.4~13Ib-in)』, 掀开上盖板

2. 如图所示将所需螺丝*6 锁好 『螺丝扭力值：25~30kg-cm (20.8~30Ib-in)』锁好上盖

配件选购

3. 如图所示将所需螺丝*4 锁好 『螺丝扭力值：12~15kg-cm (10.4~13Ib-in)』

7-19

Frame F

1. 将上盖四个螺丝松开，拆卸上盖(如下图所示); 『螺丝扭力值：14~16kg-cm (12.2~13.9Ib-in)』

4

1

3

2

2. 安装管线盒，如图所示将所需螺丝*4 锁好; 『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』

5

7

8

6

3. 安装管线盒，如图所示将所需螺丝全数锁好;

15

9

13

16

14

12

10

11

7-20

配件选购

Frame G

1. 管线盒,上盖 7 个螺丝松开.拆下上盖将上盖四个螺丝松开，拆卸上盖(如下图所示) 『螺丝扭力值：12~15kg-cm
(10.4~13Ib-in)』

4

1

3

掀开上盖后，松开螺丝。『螺丝扭力值：12~15kg-cm (10.4~13Ib-in)』

2

2. 安装管线盒，如图所示将所需螺丝全数锁好;

『螺丝扭力值：25~30kg-cm (20.8~30Ib-in)』; 『螺丝扭力值：12~15kg-cm (10.4~13Ib-in)』;

7-21

将所需螺丝全数锁好; 『螺丝扭力值：25~30kg-cm (20.8~30Ib-in)』;

将上盖平放后，锁紧螺丝(如图所示)。 『螺丝扭力值：12~15kg-cm (10.4~13Ib-in)』

5

7-22

风扇安装 Fan Kit

 各框号风扇外观

Frame A

适用机种

VFD015C23A; VFD022C23A; VFD037C23A;VFD022C43A/43E;

配件选购

风扇型号『MKC-AFKM』

VFD037C43A/43E;VFD040C43A/43E; VFD055C 43A/43E ;

Frame B

适用机种
VFD055C23A; VFD075C43A/43E

Frame B

适用机种
VFD075C23A; VFD110C23A; VFD110C43A/43E; VFD150C43A/43E;

风扇型号 『MKC-BFKM1』

风扇型号 『MKC-BFKM2』

Frame B

适用机种
VFD055C23A; VFD075C23A; VFD110C23A;VFD075C 43A/43E;
VFD110C43A/43E;VFD150C43A/43E;

Frame C

适用机种
VFD150C23A; VFD185C23A; VFD220C23A;

风扇型号 『MKC-BFKB』

风扇型号 『MKC-CFKB1』

7-23

Frame C

适用机种
VFD185C43A/43E; VFD220C43A/43E;VFD300C 43A/43E ;

Frame D

适用机种
VFD300C23A/23E; VFD370C23A/23E; VFD370C43A/43E;
VFD450C43A/43E; VFD550C43A/43E; VFD750C43A/43E;

Frame E

适用机种
VFD450C23A/23E; VFD550C23A/23E;

风扇型号 『MKC-CFKB2』

风扇型号 『MKC-DFKM』

风扇型号 『MKC-EFKM1』

风扇型号 『MKC-DFKB』

Frame E

适用机种
VFD750C23A/23E; VFD900C43A/43E; VFD1100C43A/43E;

Frame E

适用机种
VFD450C23A/23E; VFD550C23A/23E; VFD750C23A/23E;
VFD900C43A/43E; VFD1100C43A/43E;

风扇型号 『MKC-EFKM2』

风扇型号 『MKC-EFKB』

7-24

配件选购

Frame F

适用机种
VFD900C23A/23E; VFD1320C43A/43E; VFD1600C43A/43E;

Frame F

适用机种
VFD900C23A/23E; VFD1320C43A/43E; VFD1600C43A/43E;

风扇型号 『MKC-FFKM』

风扇型号 『MKC-FFKB』

Frame G

适用机种
VFD1850C43A/43E; VFD2200C43A/43E;

Frame H

适用机种
VFD2800C43A/43E; VFD3150C43A/43E; VFD3550C43A/43E;
VFD2800C43E-1; VFD3150C43E-1; VFD3550C43E-1

风扇型号 『MKC-GFKM』

风扇型号 『MKC-HFKM』

7-25

 风扇拆卸

Frame A
适用机种
VFD015C23A; VFD022C23A; VFD022C43A/43E ; VFD037C23A; VFD037C43A/43E; VFD040C43A/43E; VFD055C43A/43E;

1. 如下图箭头所示，用手压下在风扇的左右两侧，即可顺利取出风扇。

Frame B
适用机种
VFD055C23A; VFD075C43A/43E;VFD 075C23A; VFD110C23A; VFD110C43A/43E; VFD 150C43A/43E

1. 如下图箭头所示，用手压下在风扇的左右两侧，即可顺利取出风扇。

2. 拉开风扇时，须将风扇的电源端拔除(如下图中局部放大图所示)

2. 拉开风扇时，须将风扇的电源接头拔除(如下图中局部放大图所示)

Frame B&C
适用机种
VFD055C23A; VFD075C23A; VFD075C43A/43E ; VFD110C23A; VFD110C43A/43E;
VFD150C43A/43E; VFD150C23A; VFD185C23A ; VFD220C23A; VFD185C43A/43E;
VFD220C43A/43E; VFD300C43A/43E;

拆卸时，先将拔除风扇电源接头，再用一字起子撬开风扇盖 (如下图中局部放大图所示)

Frame D
适用机种
VFD300C23A/23E; VFD370C23A/23E; VFD370C43A/43E; VFD450C43A/43E; VFD550C43A/43E; VFD750C43A/43E;

7-26

配件选购

1. (如图 1)松开螺丝 1、2 后，再按压两侧(如图中 1 箭头指示)，移除

上盖。按压数字操作器上方，拆下数字操作器。螺丝 1、2『扭力值：

10~12kgf-cm (8.6~10.4in-lbf)』

1

2

3. 松开螺丝 5(如图 3)，并拆除风扇电源接头(如图 3 局部放大图所示)，

才可以取出风扇。螺丝 5『扭力值：10~12kgf-cm (8.6~10.4in-lbf)』

图 1

5

2. (如图 2)移除螺丝 3、4 后，再按压两侧移除上盖。螺丝 3、4『扭力
值：6~8kgf-cm (5.2~6.9in-lbf)』

4

3

图 2

4. 将螺丝卸下后，即可取出风扇。『螺丝扭力值：24~26kgf-cm
(20.8~22.6in-lbf)』

5. 拉开风扇时，须将风扇的电源接头拔除 (如图 4 中局部放大图所示)

1

2

图 3

Frame E
适用机种
VFD450C23A/23E; VFD550C23A/23E; VFD750C23A/23E; VFD900C43A/43E; VFD1100C43A/43E;

松开螺丝 1~4(如下图)，并拆除风扇电源接头(如下图局部放大图所示)，
才可以取出风扇。螺丝 1~4『扭力值：24~26kgf-cm (20.8~22.6in-lbf)』

1

2

3

4

松开螺丝 1~4(如下图)，并拆除风扇电源接头(如下图局部放大图所示)，
才可以取出风扇。螺丝 1~4『扭力值：24~26kgf-cm (20.8~22.6in-lbf)』

1

2

3

3

4

图 4

4

7-27

松开螺丝 1~2(如下图)，并拆除风扇电源接头(如下图局部放大图所示)，才可以取出风扇。螺丝 1~2『扭力值：24~26kgf-cm (20.8~22.6in-lbf)』

1

2

Frame F
适用机种
VFD900C23A/23E; VFD1320C43A/43E; VFD1600C43A/43E;

风扇型号 『MKC-FFKM』

将螺丝卸下后，即可取出风扇。(如下图所示) 『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』

风扇型号 『MKC-FFKB』

(1) 松开螺丝(如下图所示)，打开上盖

『螺丝扭力值：14~16kg-cm (12.2~13.9Ib-in)』

4

1

2

1

4

3

2

(2) 松开螺丝(如下图所示)，打开上盖

『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』

7

5

6

3

8

7-28

(3) 将螺丝卸下后，即可取出风扇。『螺丝扭力值：24~26kg-cm (20.8~22. 6Ib-in)』(如下图所示)

11

10

9

11

10

9

Frame G
适用机种
VFD1800C43A/43E; VFD2200C43A/43E;

风扇型号 『MKC-GFKM』

(1) 松开螺丝(如下图 1~4 所示)，打开上盖(如下图所示)

(3) 将螺丝(1~3)与护线环(4~5)卸下.(如下图所示)

『螺丝扭力值：15~20kg-cm (12.2~13.9Ib-in)』

『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』

配件选购

4

1

3

2

(2) 松开螺丝(如下图 1~8 所示所示)，『螺丝扭力值：35~40kg-cm (30.4~34.7 Ib-in)』

松开螺丝(如下图9~10所示)，取下盖子(如下图所示)

『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』

9

6

7

8

10

4

1

5

2

3

(4) 用双手食指勾护线孔(1~2)上提，取下风扇组(如下图所示)

1

1

2

4

3

5

2

7-29

Frame H
适用机种
VFD2800C43A/43E; VFD3150C43A/43E; VFD3550C43A/43E;

风扇型号 『MKC-HFKM』

(1) 松开螺丝(如下图所示)，移开上盖

『螺丝扭力值：14~16kg-cm (12.2~13.9Ib-in)』

4

(3)移开风扇接头(如下图及放大图)

1

3

2

(2) 松开螺丝(如下图所示)，移开上盖

『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』

7

8

9

10

11

12

5

(4) 将螺丝卸下后，即可取出风扇。注意取下：取出风扇时，请确定风扇

接头拔除。

『螺丝扭力值：24~26kg-cm (20.8~22.6Ib-in)』(如下图所示)

15

15

14
13

18
17
16

14
13

18
17
16

6

7-30

穿墙式安装 Flange Mounting Kit

适用框号 A~F 机种

Frame A

『MKC-AFM1』

适用机种

VFD015C23A; VFD022C23A; VFD022C43A/43E ;

配件选购

螺丝 1 *4

M3*P 0.5; L=6mm

螺丝 2*8
M6*P 1.0; L=16mm

Accessories 1*1

『MKC-AFM』

适用机种

VFD007C23A; VFD007C43A/43E; VFD015C43A /43E; VFD037C23A; VFD037C43A/43E; VFD040C43A/ 43E; VFD055C43A/43E;

Accessories 2*2

开孔尺寸图 单位:mm [inch]

Accessories 2*2

Accessories t 3*2

螺丝*8
M6*P 1.0; L=16mm

Accessories 3*2

7-31

『MKC-AFM1』安装方式

1. 将螺丝 1 *4 (M3) 与 Accessories 1 锁住(如下图所示)。 『螺丝扭力值：6~8kg-cm (5.21~6.94Ib-in)』

2. 将螺丝 2*2(M6)与 Accessories 2&3 锁住(如下图所示)。『螺丝扭力值：25~30kg-cm (5.21~6.94Ib-in)』

3. 将螺丝 2*2 (M6) 与 Accessories 2&3 锁住(如下图所示)。『螺丝扭力值：25~30kg-cm (5.21~6.94Ib-in)』

4. 将螺丝 2*4 (M6) 穿过 Accessories 2&3 与配盘锁住(如下图所示)。『扭力值：25~30kg-cm (5.21~6.94Ib-in)』

7-32

配件选购

『MKC-AFM』安装方式

1. 将螺丝 1 *2 (M3) 与 Accessories 1&2 锁住(如下图所示)。 『螺丝扭力值：25~30kg-cm (5.21~6.94Ib-in)』

2. 将螺丝 1 *2 (M3) 与 Accessories 1&2 锁住(如下图所示)。『螺丝扭力值：25~30kg-cm (5.21~6.94Ib-in)』

3. 将螺丝*4 (M6) 与 Accessories 1&2 锁住(如下图所示)。『螺丝扭力值：25~30kg-cm (5.21~6.94Ib-in)』

7-33

Frame B

『MKC-BFM』

适用机种

VFD055C23A; VFD075C23A; VFD110C23A; VFD075C 43A/43E; VFD110C43A/43E; VFD 150C43A /43E;

螺丝 1 *4 ~ M8*P 1.25;
螺丝 2*6 ~ M6*P 1.0;

开孔尺寸图 单位: mm [inch]

Accessories 1*2

Accessories 2*2

7-34

配件选购

『MKC-BFM』安装方式

1. 将螺丝 1 *4 (M8) 与 Accessories 1&2 锁住(如下图所示)。 『螺丝扭力值：40~45kg-cm (34.7~39.0Ib-in)』

2. 将螺丝 2 *6 (M6) 穿过 Accessories 1&2 与配盘锁住(如下图所示)。『螺丝扭力值：25~30kg-cm (5.21~6.94Ib-in)』

7-35

Frame C

『MKC-CFM』

适用机种

VFD150C23A; VFD185C23A; VFD220C23A; VFD185C43A/43E; VFD220C43A/43E; VFD300C43A/43E;

螺丝 1*4 ~ M8*P 1.25;
螺丝 2*8 ~ M6*P 1.0;

Accessories 1*2

开孔尺寸图 单位:mm [inch]

Accessories 2*2

7-36
