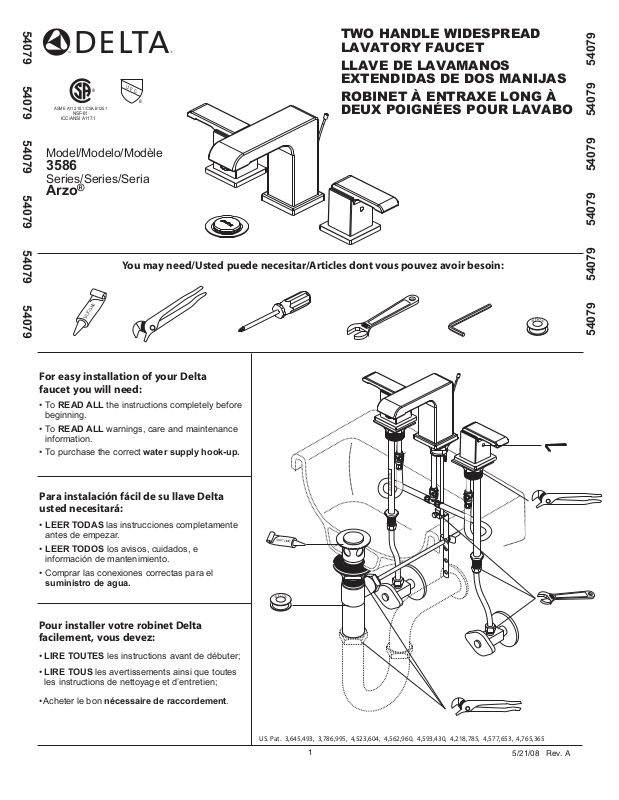

TWO HANDLE WIDESPREAD LAVATORY FAUCET

LLAVE DE LAVAMANOS EXTENDIDAS DE DOS MANIJAS

ROBINET À ENTRAXE LONG À DEUX POIGNÉES POUR LAVABO

Model/Modelo/Modèle

3586

Series/Series/Seria

Arzo

Para instalación fácil de su llave Delta usted necesitará:

• LEER TODAS las instrucciones completamente

antes de empezar.

• LEER TODOS los avisos, cuidados, e

información de mantenimiento.

• Comprar las conexiones correctas para el

suministro de agua.

For easy installation of your Delta faucet you will need:

• To READ ALL the instructions completely before

beginning.

• To READ ALL warnings, care and maintenance

information.

• To purchase the correct water supply hook-up.

SILICONE

Pour installer votre robinet Delta facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter;

• LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien;

• Acheter le bon nécessaire de raccordement.

US. Pat. 3,645,493, 3,786,995, 4,523,604, 4,562,960, 4,593,430, 4,218,785, 4,577,653, 4,765,365

5/21/08 Rev. A

54079 54079 54079 54079 54079 54079

SILICONE

ASME A112.18.1/CSA B125.1

NSF-61

ICC/ANSI A117.1

You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:

Page 2

54079 Rev. A

RP27575▲

Pop-Up Assemly less Lift Rod Ensamble del Desagüe Automático Menos la Barra de Alzar Renvoi Mécanique sans la Tige de Manoeuvre

RP5648▲

Stopper Tapón Bonde

RP6140

Nut & Washer Tuerca y Arandela/ Roldana Écrou et Rondelle

RP40847▲

Flange Reborde Collerette

RP6142

Gasket Empaque Joint

RP6128

Tailpiece Tubo de Cola Raccord de Vidange Droit

RP12516

Strap & Screw Barra Chata y Tornillo Feuillard et Vis

RP33038

Pivot Nut Pivote de Tuerca L’écrou du pivot

RP12517

Horizontal Rod & Clip Barra Horizontal y Gancho Tige Horizontale et Agrafe

RP6130

Pivot Seat & Gasket Asiento de Pivote y Empaque Joint et Siège du Pivot

Contact your distributor for handle and accent options/finishes. Comuníquese con su distribuidor para obtener opciones en el

tipo de manija y detalles (acentos)/acabados. Pour obtenir des renseignements sur les poignées, les garnitures

et les finis livrables, veuillez communiquer avec votre distributeur.

Specify Finish Especifíque el Acabado Précisez le Fini

RP9519

Nut & Washer Tuerca y Arandela/Roldana Ecrou et Rondelle

RP34352

Quick Connect Hose Assembly Pomo de la barra de alzar Tuyau souple a raccord rapide

RP47885▲

Spout Assembly Ensemble de Bec Tubo de Salida

RP19754▲

Aerator - 1.5 GPM (5.7 L/M) Aireador - 1.5 GPM (5.7 L/M) Aérateur - 1.5 gal/min (5.7 L/M)

RP13938

“O” Ring Anillo “O” Joint torique

RP47780▲

Lift Rod Varilla tirador Tirette de vidage

RP38368

End Valve Assembly Ensamble de la Valvula Final Embasse avec Joint Soupape

RP24096

Stem unit assembly Ensamble de la Unidad del Vastago Obturateurs

RP24097

1/4 Turn Stop Tope a un 1/4 de Giracion Butee 1/4 de Tour

RP6060

Bonnet Nuts Bonetes/Capuchones Chapeaux Filetes

RP47859

Button & set screw Boton y tornillo de presion Capuchon et vis de calage

H286▲

Handle with button & set screw Manija con boton y tornillo de presion Poignée avec capuchon et vis de calage

RP9519

Nuts and washers Tuercas y arandelas Ecrous et Rondelles

RP5861

Coupling nuts Tuercas e Acoplamiento Ecrous de Raccordement

RP4993

Seats & springs Asientos y Resortes Sieges et Ressorts

RP13938

“O” Ring Anillo “O” Joint torique

RP47858▲

Base & Gasket Base & Empaque Base et Joint

Page 3

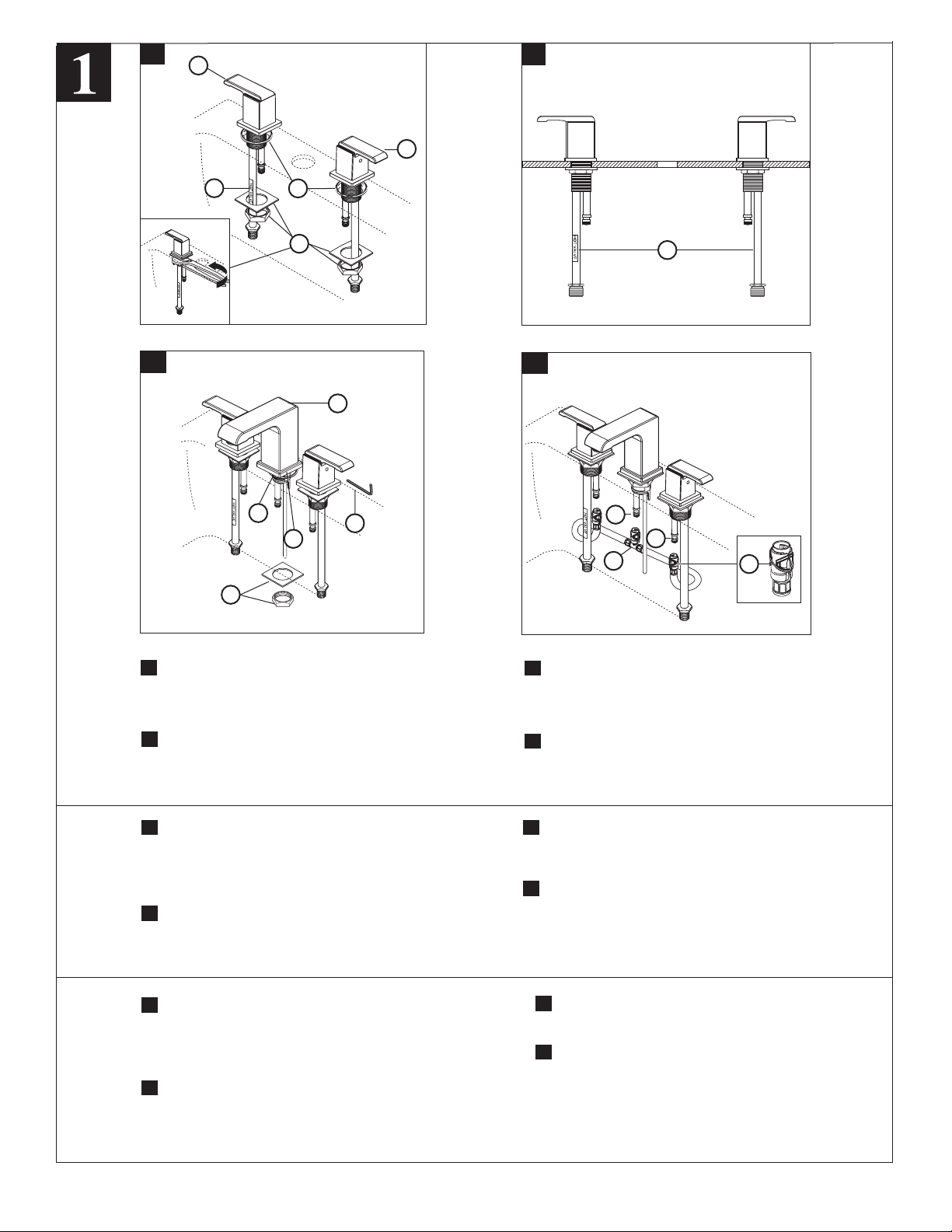

Slide hot handle assembly (1) and cold handle assembly (2) with gaskets (3) through sink. Note: hot handle assembly is labelled (4). Secure handle assemblies with nuts and washers (5).

Note proper end valve installation. Install copper tubes (1) away from spout.

Install flange (4) to spout (1) using wrench (8). Align as desired. Install spout (1) and gasket (2). Secure with washer & nut (3). Note: If sink is uneven, use silicone under the gasket. Install flange (4) to spout (1) using wrench (8). Aligned as desired.

Snap the quick connect hose assy. (1) onto the spout nipple (2) and end valve Nipples (3). Pull down moderately to insure each connection has been made. WARNING:DO NOT REMOVE the clips (4) from the hose assembly.

Deslice las ensamble de la manija, caliente (1) y fria (2) en los empaques (3) a través del lavamanos. Nota: ensamble de la manija (caliente) está marcada con etiqueta (4). Fije las ensambles de la manijas con las tuercas y las arandelas (5).

Fíjese en la instalación apropiada de la válvula final. Los tubos de cobre (1) se instalan en sentido opuesto del tubo de salida de agua.

Instale el tubo de salida (1) y el empaque (2). Fije la arandela y la tuerca (3). Nota: Si el lavamanos no está nivelado, use silicón debajo del empaque.

Coloque a presión el ensamble de conexión rápida (1) sobre de la entrerrosca del tubo de salida (2) y las entrerroscas de la válvula final (3). Hale hacia abajo moderadamente para asegurar que cada conexión se haya hecho! ADVERTENCIA: NO QUITE los clips (4) del ensamble de la manguera.

Passez la poignée d’eau chaude (1) et la poignée d’eau froide (2) avec leur joint (3) respectif dans les trous de l’évier. Note : La poignée d’eau chaude est identifiée par une étiquette (4). Immobilisez les poignées à l’aide des écrous et des rondelles (5).

Notez l’installation des soupapes! Les tubes de cuivre (1) s’écartent du bec.

Installez le bec (1) et le joint (2). Immobilisez-les avec la rondelle et l’écrou (3). Note Si l’évier est inégal, appliquez du composé à la silicone sous le joint.

Raccordez le tuyau flexible (1) à raccord rapide au mamelon (2) du bec et au mamelon (3) de chacune des soupapes. Tirez modérément sur le tuyau à chaque extrémité pour s’assurer qu’il est bien branché. MISE EN

GARDE: N’ENLEVEZ PAS les agrafes (4) du tuyau.

3 54079

Rev. A

Page 4

A. B. C.

D. E. F.

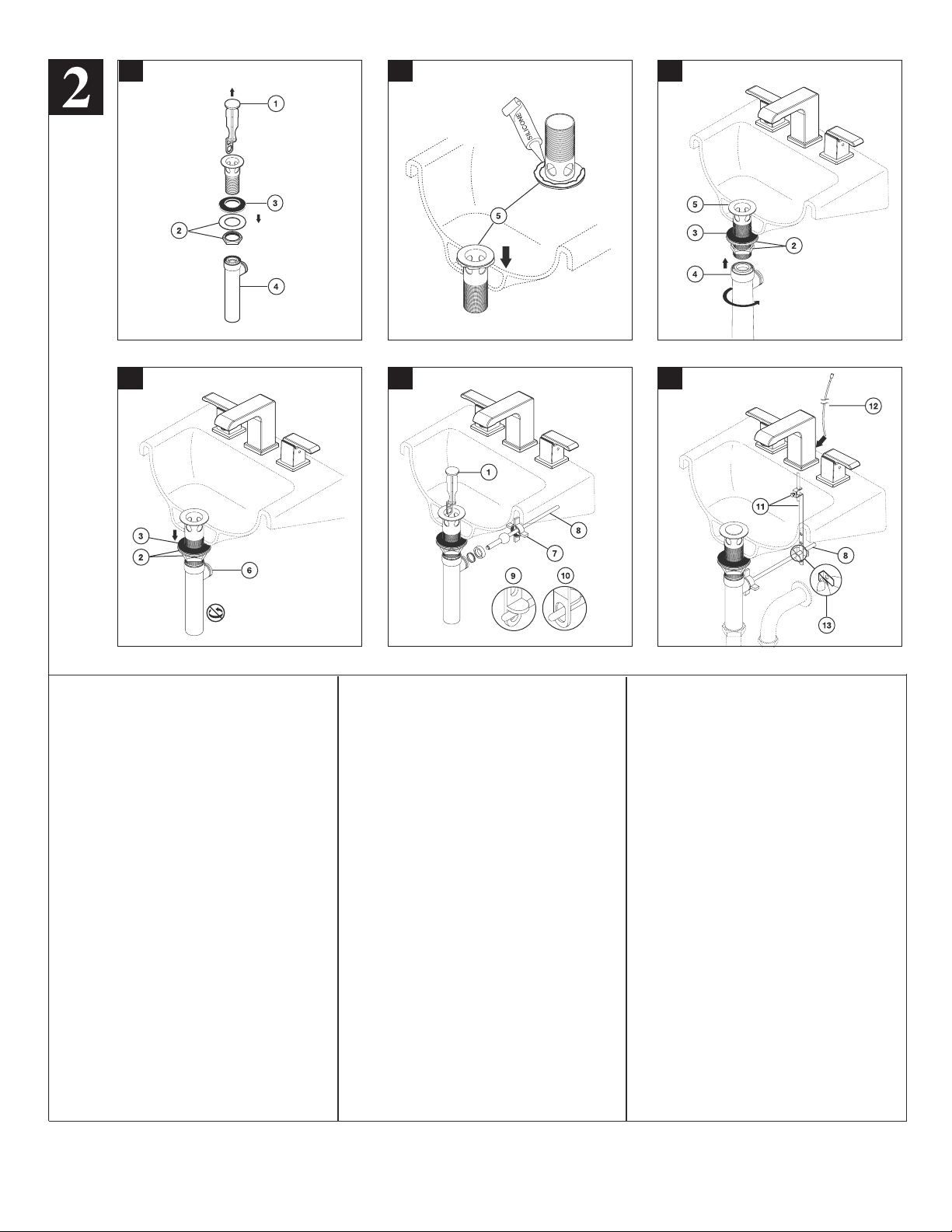

Remove stopper (1), brass nut & washer (2), black gasket (3) and tail piece (4). Apply silicone to underside of flange (5). Insert flange into sink. Install black gasket (3), washer and brass nut (2) onto flange (5) from below sink, but do not tighten brass nut (2). Screw on tail piece (4) and hand tighten. With pivot (6) facing toward faucet, pull pop-up straight down into drain hole and secure gasket (3), brass nut and washer (2). DO NOT TURN POP-UP WHILE TIGHTENING BRASS NUT OR SEALANT MAY NOT SEAL DRAIN. Remove excess sealant. Remove pivot nut (7). Install horizontal rod (8) and stopper (1) as removable (9) or non-removable (10). Hand tighten pivot nut (7). Attach horizontal rod (8) to strap (11) using clip (13). Install lift rod (12), tighten screw (11). Connect assembly to drain.

Pop-Ups with Metal Flange and Plastic Tail Piece

Quite el tapón (1), la tuerca de bronce y la arandela (2), el empaque negro (3) y la pieza de cola (4). Aplique silicón por debajo de la brida (5). Introduzca la brida dentro del lavamanos. Instale el empaque negro (3), la arandela y la tuerca de bronce (2) en la brida (5) desde la parte interior del lavamanos pero no apriete la tuerca de bronce (2). Atornille la pieza de cola (4) y apriete a mano. Con el pivote (6) de frente a la llave, hale el desagüe automático directamente hacia abajo dentro del drenaje y fije el empaque (3), la tuerca de bronce y la arandela (2). NO GIRE EL DRENAJE AUTOMÁTICO MIENTRAS APRIETE LA TUERCA DE BRONCE O EL SELLADOR PUEDA NO SELLAR EL DRENAJE. Quite el exceso de sellador. Quite la tuerca del pivote (7). Instale la barra horizontal (8) y el tapón (1) como desmontable (9) o fijo (10). Apriete a mano la tuerca del pivote (7). Una la barra horizontal (8) a la barra chata (11) utilizando el gancho (13). Instale la barra de alzar (12), apriete el tornillo (11). Conecte el ensamble al desagüe.

Drenajes automáticos con brida de metal y la pieza de cola plástica

Enlevez la bonde (1), l’écrou en laiton et la rondelle (2), le joint noir (3) et le raccord droit de vidange (4). Appliquez de composé à la silicone sous la collerette (5). Introduisez la collerette dans l’évier. Montez le joint noir (3), la rondelle et l’écrou en laiton (2) sur la collerette (5) par dessous l’évier sans serrer l’écrou en laiton (2). Vissez le raccord droit de vidange (4) et serrez-le à la main. Alors que le pivot (6) fait face au robinet, tirez le renvoi directement vers le bas dans l’orifice de l’évier, puis fixez le joint (3), l’écrou en laiton et la rondelle (2). NE TOURNEZ PAS LE RENVOI PENDANT QUE VOUS SERREZ L’ÉCROU EN LAITON CAR LE COMPOSÉ À LA SILICONE POURRA NE PAS ASSURER L’ÉTANCHÉITÉ DU RENVOI. Enlevez l’excès de composé d’étanchéité. Enlevez l’écrou du pivot (7). Installez la tige horizontale (8) et la bonde (1) de manière que la bonde soit amovible (9) ou non amovible (10). Serrez l’écrou (7) du pivot à la main. Fixez la tige horizontale (8) au feuillard (11) à l’aide de l’agrafe (13). Installez la tige de manoeuvre (12) et serrez la vis (11). Fixez l’ensemble au renvoi.

Renvoi mécanique avec collerette en métal et raccord droit de vidange en plastique

54079 Rev. A

Page 5

1/2" (13 mm) IPS

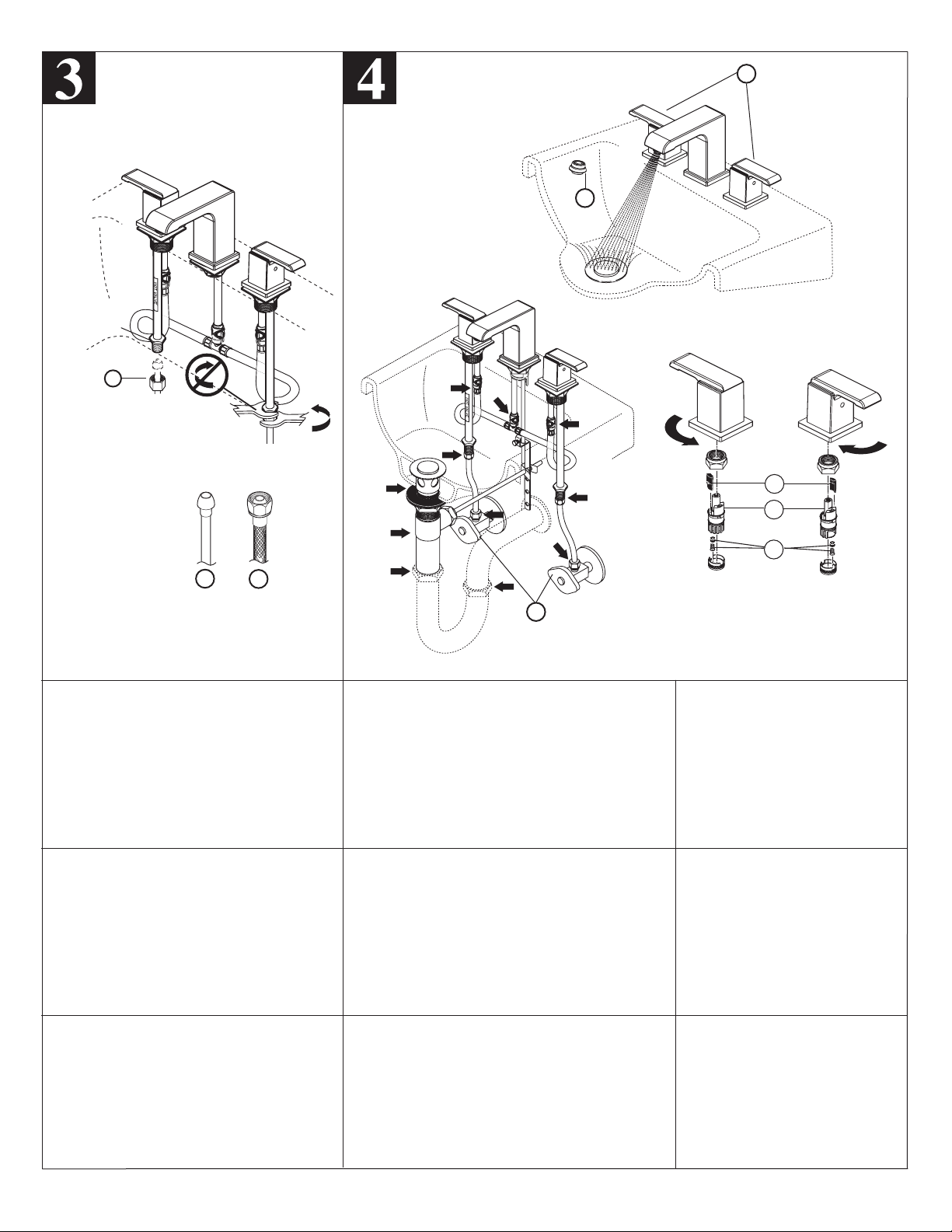

Quite el aireador (1) y gire las manijas de la llave (2) completamente a la posición abierta. Abra los suministros de agua caliente y fría (3) y deje que el agua corra por las líneas por un minuto.

Importante: Esto limpia cualquier escombro que pudiera causar daño a las partes internas.

Examine todas las conexiones donde señalan las flechas por si hay filtraciones de agua. Apriete de nuevo si es necesario, pero no apriete demasiado.

Remove aerator (1) and turn faucet handles (2) all the way on. Turn on hot and cold water supplies (3) and flush water lines for one minute.

Important: This flushes away any debris that could cause damage to internal parts.

Check all connections at arrows for leaks. Re-tighten if necessary, but do not overtighten.

Retirez l’aérateur (1) et tournez les poignées (2) du robinet pour ouvrir celui-ci complètement. Rétablissez l’alimentation en eau chaude et en eau froide (3), puis laissez s’écouler l’eau une minute.

Important: Il faut laisser s’écouler l’eau pour évacuer les saletés qui pourraient abîmer les éléments internes du robinet.

Vérifiez l’étanchéité de tous les raccords identifiés par une flèche. Resserrez les raccords au besoin, mais prenez garde de trop les serrer.

54079 Rev. A

Entretien

Si le robinet fuit par la sortie du bec - coupez l’eau - puis remplacez les sièges et les ressorts (1).*

Si le robinet fuit encore - coupez l’eau - puis remplacez l’obturateur (2).*

* Installer correctement les obturateurs (2) et les butées 1/4 de tour (3) pour que les manettes tourrent dans le bon sens.

Mantenimiento

Si la llave tiene filtraciones de la pico del tubo de salida - Cierre los suministros de agua Reemplace los Asientos y Resortes (1).*

Si la filtración persiste - Cierre los suministros de agua - Reemplace el ensamble de la Unidad de la Espiga (2).*

* Instale las espigas (2) y los pares (topes) a un 1/4 de giracíon (3) correctamente para obtener una rotación debida.

Maintenance

If faucet leaks from spout outlet - Shut off water supplies - Replace Seats & Springs (1).*

If leak persists - Shut off water supplies Replace Steam Unit Assembly (2).*

* Install stems (2) and 1/4 turn stops (3) correctly for proper handle rotation.

Make Connections to water lines:

Choose hook-ups for 1/2” I.P.S. connections: (1) Ball nose riser (3/8” O.D. copper tubing), or (2) 1/2” I.P.S. faucet connector Use the enclosed coupling nuts (3) with the ball nose risers (1). Use two wrenches when tightening. Do not overtighten.

Haga las conexiones a la líneas de agua:

Escoja las conexions I.P.S. de 1/2”: (1) Conexión Bola-nariz (Tubería de cobre de 3/8” D.E.), o (2) Conector de llave I.P.S. 1/2” Utilice las tuercas de acoplamiento incluidas (3) con la conexión bola-nariz (1). Utilice dos llaves de tuercas cuando apriete. No apriete demasiado.

Raccordez les tuyaux d’eau chaude et d’eau froide :

Choisissez des raccords compatibles 1/2 po IPS : (1) tubes-raccords à portée sphérique (tube en cuivre 3/8 po d.e.) ou (2) raccords de robinet 1/2 po IPS Si vous utilisez des tubes-raccords à portée sphérique (1), servez-vous des écrous de raccordement fournis (3). Utilisez deux clés pour serrer les raccords. Prenez garde de trop serrer.

Page 6

CLEANING AND CARE

All parts and finishes of the Delta® faucet are warranted to the original consumer purchaser to be free from defects in material & workmanship for as long as the original consumer purchaser owns their home. Delta Faucet Company recommends using a professional plumber for all installation and repair. Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves defective in material and/or workmanship under normal installation, use and service. Replacement parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:

LIFETIME FAUCET AND FINISH LIMITED WARRANTY

Toutes les pièces et les finis du robinet Delta® sont protégés contre les défectuosités de matériau et les vices de fabrication par une garantie que est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un plombier compétent pour l’installation et la réparation du robinet. Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou toute fini, présentant une défectuosité de matériau ou un vice de fabrication pour autant que l’appareil ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada) ou par écrit à l’une des adresses suivantes:

Aux États-Unis: Au Canada:

Delta Faucet Company Delta Faucet Canada

(a division of Masco Canada Limited)

Product Service Centre de services techniques 55 E. 111th Street 420 Burbrook Place Indianapolis, IN 46280 London, ON N6A 4L6

La présente garantie s’applique au remplacement de toutes les pièces défectueuses, y compris le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D’OEUVRE ET (OU) LES DOMMAGES PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENT D’UN

GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS

INSTRUCTIONS DE NETTOYAGE

54079 Rev. A

LIMPIEZA Y CUIDADA DE SU LLAVE

GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO

INCURRED IN INSTALLATION, REPAIR OR REPLACEMENT AS WELL AS ANY OTHER KIND OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from the original consumer purchaser must be made available to Delta for all warranty claims. THIS IS THE EXCLUSIVE WARRANT Y BY DELTA FAUCET COMPANY, WHICH DOES NOT MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended a five year limited warranty from the date of purchase, with all other terms of this warranty applying except the duration of the warranty. This warranty is applicable to Delta® faucets manufactured after January 1, 1995. Some states/provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as a result of misuse, abuse or neglect, or any use of other than genuine Delta® replacement parts WILL VOID THE WARRANTY. This warranty gives you specific legal rights, and you may also have other rights which vary from state/province to state/province. It applies only for Delta® faucets installed in the United States of America, Canada and Mexico.

Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel.

In the United States: In Canada:

Delta Faucet Company Delta Faucet Canada (a division of Masco Canada Limited) Product Service Technical Ser vice Centre 55 E. 111th Street 420 Burbrook Place Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even finish, but these are the only two things that are covered. LABOUR CHARGES AND/OR DAMAGE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.

Todas las piezas y acabados de la llave Delta® están garantizados al consumidor comprador original, de estar libres de defectos de material y fabricación, por el tiempo que el consumidor comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un plomero profesional para todas las instalaciones y reparaciones. Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: E

n Canada:

Delta Faucet Company Delta Faucet Canada

(a division of Masco Canada Limited)

Product Service Technical Service Centre 55 E. 111th Street 420 Burbrook Place Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y hasta el acabado, pero éstas son las únicas dos casas que están cubiertos. CARGOS DE LABOR Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN O REEMPLAZAMIENTO

COMO TAMBIEN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTAN EXCLUÍDOS. Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO, INCLUYENDO LA GARANTÍA IMPLICITA DE COMERCIALIZACIÓN. Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a las llaves de Delta® fabricadas después de Enero 1, 1995. Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted. Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido o cualquier otro uso de piezas de repuesto que no sean genuinas de Delta® ANULARÁN LA GARANTÍA. Esta garantía le da derechos legales especificos, y usted puede, también tener otros derechos que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta® instalades en los Estados Unidos de America, Canada y Mexico.

Il faut nettoyer ce product avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l’aide d’un chiffon doux.

ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de la présente garantie doit être adressée à Delta, accompagnée de la preuve d’achat (original de la facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET COMPANY, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE. Les robinets installés dans un établissement industriel ou commercial ou dans une place d’affaires sont protéges par une garantie étandue de cinq ans qui prend effet à compter de la date d’achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la présente garantie. La présente garantie s’applique à tous les robinets Delta® fabriqués après le 1er janvier 1995. Dans les États ou les provinces où il est interdit d’exclure ou de limiter les responsabilités à l’égard des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s’appliquent pas. Les dommages résultant d’une mauvaise utilisation, d’une utilisation abusive de la négligence ou de l’utilisation de pièces d’origine Delta® RENDENT LA GARANTIE NULLE ET SANS EFFET. La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence. Elle ne s’applique qu’aux robinets Delta® installés aux États-Unis, au Canada et au Mexique.
