Cher Client,

Nous vous remercions de la préférence accordée à un conditionneur d’air

, un produit innovateur

et de haute qualité qui vous garantira un bien-être absolu.

Ce livret d’instructions,

contient d’importantes

indications et suggestions que nous vous demandons de respecter an

d’obtenir les meilleurs résultats de votre conditionneur d’air.

Nous vous remercions à nouveau.

De’Longhi Group

Compte tenu de la politique de l’entreprise visant le perfectionnement continuel des produits, les caractéristiques esthétiques et

dimensionnelles, les données techniques et les accessoires de cet appareil peuvent être modiés sans préavis.

TABLE DES MATIÈRES

INFORMATIONS GÉNÉRALES ..........................Page

Conformité et gamme ..........................................................1

Normes de sécurité et avertissements .............................2

Règles de sécurité et interdictions ....................................3

Identication des parties ......................................................3

Données techniques ..............................................................4

UTILISATEUR

Fonctionnement et afcheur ECC

(Electronic Climate Control) ..............................................5

Télécommande ........................................................................5

Modes de fonctionnement ...................................................7

Mode REFROIDISSEMENT ..................................................8

Mode CHAUFFAGE .............................................................8

Mode SMART ..........................................................................8

ModeTIMER ............................................................................9

Mode DRY ...............................................................................9

Mode FAN ...............................................................................9

Mode SLEEP ...........................................................................10

Fonction TURBO POWER .................................................10

Fonction I COMFORT .........................................................10

Fonction LIGHT ...................................................................10

INFORMATIONS GÉNÉRALES

INSTALLATEUR

Manutention ...........................................................................11

Installation de l’unité interne ..............................................11

Installation de l’unité externe ............................................13

Entretien .................................................................................16

Erreurs possibles ...................................................................17

Analyse des éventuelles anomalies ....................................17

Élimination ..............................................................................18

Information environnementale...........................................18

Informations utiles ................................................................18

CONFORMITÉ ET GAMME

Le conditionneur d’air que vous avez acheté est conforme aux Directives Européennes suivantes :

• Basse tension 73/23/CEE

• Compatibilité électromagnétique 89/336/CEE

Code 5717310011, Rév. 00 (07/2007), pages: 19

SINGLE SPLIT

INFORMATIONS GÉNÉRALES

FRANÇAIS

NORMES DE SÉCURITÉ ET AVERTISSEMENTS

INFORMATIONS GÉNÉRALES

Lire le présent manuel avant d’installer et utiliser

l’appareil..

Vérifier que de l’air n’entre pas dans le système réfri-

gérant et qu’il n’y a pas de fuites de réfrigérant quand le conditionneur d’air est déplacé.

Exécuter un cycle d’essai après l’installation du con-

ditionneur d’air et enregistrer les données de fonctionnement.

Les valeurs nominales du fusible installé dans l’unité

interne de commande sont les suivantes : 2,5 A, T, 250V.

L’utilisateur doit s’assurer que l’unité dans son

ensemble est bien protégée par un fusible d’une capacité appropriée en fonction du courant maximal en entrée ou par un autre dispositif de protection contre les surintensités.

L’utilisateur est responsable et tenu de confier l’instal-

lation de l’appareil à un technicien qualifié, qui devra vérifier que la mise à la terre est exécutée conformément à la Législation en vigueur, et insérer un interrupteur magnétothermique omnipolaire de protection ayant une ouverture des contacts d’au moins 3,5 mm

Vérifier si la tension d’alimentation correspond bien à celle

indiquée sur la plaquette signalétique. Veiller à maintenir propre l’interrupteur ou la fiche d’alimentation. Connecter le câble d’alimentation correctement et fermement à la prise, afin d’éviter le danger de décharge électrique ou d’incendie dus à un contact insuffisant.

Vérifier si la prise est bien du type approprié à la fiche, dans

le cas contraire faire remplacer la prise.

S’assurer que la base de l’unité externe est installée

fermement.

Ne pas installer l’appareil à une distance inférieure

à 50 cm de toutes substances inflammables (alcool, etc.) ou de tous récipients sous pression (par ex. sprays).

Si l’appareil est utilisé dans des zones sans possibilité de

renouvellement d’air, il faut prendre toutes les précautions nécessaires afin d’éviter que des fuites éventuelles de gaz réfrigérant ne puissent stagner dans la pièce et créer un danger d’incendie.

Les matériaux utilisés pour l’emballage sont recyclables.

Il est conseillé, par conséquent, de les déposer dans les conteneurs spécifiques pour la collecte différenciée.

À la fin de sa vie utile, confier le conditionneur d’air aux

centres de collecte spécialisés.

Utilisez le conditionneur d’air uniquement comme

indiqué dans ce manuel. Ces instructions n’entendent pas couvrir toutes les conditions et situations possibles pouvant se présenter. Comme pour tout autre appareil électroménager électrique, il faut toujours avoir recours au bon sens et à la prudence pour exécuter l’installation, le fonctionnement et l’entretien.

L’appareil doit être installé conformément aux régle-

mentations nationales en vigueur en la matière.

Avant d’accéder aux bornes, tous les circuits d’ali-

mentation doivent être déconnectés de l’alimentation électrique.

Vérifier si la tension d’alimentation correspond bien à celle

Ne pas tirer sur la fiche pour éteindre l’appareil quand il

est en fonction. Ce comportement pourrait en effet provoquer une étincelle et causer un incendie, etc.

L’exposition prolongée à l’air froid est nuisible pour

la santé.

En cas de dégagement de fumée ou odeur de brûlé,

couper immédiatement le courant et contacter le Service Technique Après-Vente.

Pour toutes réparations, s’adresser exclusivement

aux Centres d’Assistance Technique agréés du Constructeur. Une réparation erronée pourrait provoquer une décharge électrique, etc.

S’assurer de débrancher l’alimentation électrique

quand on n’utilise pas l’appareil pendant une longue période de temps et avant d’exécuter toute opération de nettoyage ou d’entretien.

Cet appareil doit être utilisé exclusivement par des

adultes ; ne pas permettre son utilisation de la part d’enfants ou de personnes présentant des capacités psycho-physique-sensorielles réduites.

La sélection de la température la plus appropriée peut

prévenir des dommages à l’appareil.

La direction du flux d’air doit être réglée correctement.

Les ailettes doivent être orientées vers le bas dans le Mode Chauffage et vers le haut dans le Mode Refroidissement.

Cet appareil a été construit pour le conditionnement

d’air des locaux domestiques et ne doit pas être utilisé dans d’autres buts, tels que pour sécher des vêtements, refroidir des aliments, etc.

Les opérations de nettoyage ou d’entretien doivent

être exécutées par un personnel technique spécialisé. En tout cas, déconnecter la machine du réseau électrique d’alimentation avant d’exécuter le nettoyage ou l’entretien de l’appareil.

FRANÇAIS

SINGLE SPLIT

78-6

2-3-4

12:38

°C

RÈGLES DE SÉCURITÉ ET INTERDICTIONS

INFORMATIONS GÉNÉRALES

Ne pas plier, tirer ou presser le câble d’alimentation,

étant donné que cela pourrait l’endommager. Les éventuels cas de décharge électrique ou incendie sont probablement déterminés par un câble d’alimentation endommagé. En cas de détérioration, le câble d’alimentation doit être remplacé exclusivement par un personnel technique spécialisé.

Ne pas utiliser de rallonges, ni de prises multiples.

Ne pas toucher l’appareil quand on est pieds nus ou

avec des parties du corps mouillées.

Ne pas obstruer l’entrée ou la sortie de l’air de l’uni-

té interne et de l’unité externe.

Ne pas modifier ni altérer en aucune façon les carac-

téristiques de l’appareil.

Ne pas installer l’appareil dans des locaux où l’air

peut contenir gaz, huile, soufre ou près de sources de

IDENTIFICATION DES PARTIES

chaleur.

Ne pas monter sur l’appareil ni y déposer un objet lou-

rd ou chaud.

Ne pas laisser des portes et fenêtres ouvertes pendant

une longue période de temps quand le conditionneur d’air est en fonction.

Ne jamais diriger le flux d’air directement vers des

plantes ou des animaux.

Ne pas vaporiser de l’eau sur le conditionneur d’air.

Ne pas monter sur l’unité externe, ni y déposer

d’objets.

Ne jamais introduire un bâton ou tout instrument

similaire dans l’appareil. Cela pourrait provoquer des lésions.

Il est interdit de laisser utiliser l’appareil aux enfants et

aux personnes incapables sans surveillance.

INFORMATIONS GÉNÉRALES

UNITÉ INTERNE

N. Description

1 Panneau frontal 2 Filtre à air 3 Filtre ions d'argent antibactéries (si présent) 4 Filtre électrostatique biologique désodoriseur (si présent) 5 Panneau couvre-bornier 6 Touche Reset 7 Afficheur à DELs ECC

Récepteur de signal

8 9 Ailettes déflectrices flux d'air

10 Connecteur rapide électrique

Gaine flexible préchargée d’une longueur de 4 m

(3 m utilisables) 12 Connecteur rapide connexions frigorifiques 13 Télécommande intelligente 14 Niveau à bulle (fourni avec l’appareil)

UNITÉ EXTERNE

N. Descrizione

15 Grille de sortie de l'air 16 Poignée 17 Connecteur rapide mâle pour connexions frigorifiques 18 Couvre-raccords

SINGLE SPLIT

Remarque : Les figures illustrées ci-dessus constituent

uniquement une simple représentation de l’appareil et pourraient ne pas correspondre à l’aspect esthétique des unités que vous avez effectivement achetées.

FRANÇAIS

DONNÉES TECHNIQUES

Dimensions et espacements

Limites de fonctionnement (modèles ON-OFF 7K - 9K e 12K)

Refroidissement (Max ; Min) Chauffage (Max ; Min) Limites de fonctionnement (modèles DC INVERTER 9K e 12K)

Refroidissement (Max ; Min) Chauffage (Max ; Min)

INFORMATIONS GÉNÉRALES

L 1000 mm H 290 mm P 155 mm A 150 mm B 150 mm C 2500 mm D 150 mm E 300 mm L 763 mm P 258 mm H 515 mm C 500 mm D 300 mm F 300 mm

E 2000 mm

Partie interne bulbe sec °C Partie externe bulbe sec °C

36 ; 16 45 ; +18 30 ; 27 16 ; -10

Partie interne bulbe sec °C Partie externe bulbe sec °C

36 ; 16 45 ; -10 30 ; 16 27 ; -15

FRANÇAIS

SINGLE SPLIT

FONCTIONNEMENT ET AFFICHEUR ECC (electronic climate control)

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

MODE

OFF

MODE

OFF

MODE

OFF

MODE

OFF

MODE

OFF

MODE

OFF

MODE

Zone pour

Touche Reset

et Récepteur de

signal

UTILISATEUR

Voyant lumineux/ touche

Fonction

COOL Refroidissement DRY Déshumidication FAN Ventilation

HEAT Chauffage

Vitesse ventilateur élevée

FAN SPEED

Vitesse ventilateur moyenne Vitesse ventilateur basse

DISPLAY (temp) Indique la température en °C

Voyant lumineux/ touche

Fonction

I COMFORT Mode I COMFORT TURBO POWER Fonction TURBO

TIMER

Indique l’activation du temporisateur

SLEEP Fonction nocturne

ON (led)

Indique la mise en fonction de la machine

- Quand l’unité est éteinte, appuyer sur la touche

La forme et la position des interrupteurs et des indi-

cateurs peut varier en fonction du modèle, mais leur fonctionnement reste identique.

RESET présente sur l’unité pour mettre en marche le conditionneur d’air dans la modalité SMART. Le conditionneur d’air sélectionnera automatiquement le mode Refroidissement, Déshumidification

Présence de tension avec la grille ouverte.

ou Chauffage en fonction des conditions ambiantes, pour garantir un confort maximal.

En cas de perte de la télécommande, procéder comme

suit :

TÉLÉCOMMANDE

Pour éteindre l’unité, appuyer à nouveau sur la touche RESET.

UTILISATEUR

Pour régler l’heure actuelle, procéder de la manière suivante :

- Appuyer sur la touche CLOCK (

- Sélectionner l’heure en utilisant les touches (+) et ( Remarque : pour faire déler rapidement l’heure, appuyer

sur ces touches pendant plus de 2 secondes.

- Appuyer à nouveau sur la touche CLOCK pour conrmer.

Remarque : si cette touche n’est pas utilisée dans les 10

secondes successives, l’horloge reviendra au réglage original.

N. Touche Fonction

MODE

Sélection des modes de fonctionnement

I/O Mise en fonction/Arrêt

SMART

Temp/Time

TIMER ON

CLOCK Pour régler l’horloge TIMER OFF Pour dénir l’arrêt automatique

TURBO POWER I COMFORT

FAN Sélection de la vitesse du ventilateur

LIGHT

SLEEP

SWING Pour régler la position des ailettes

RESET

SINGLE SPLIT

Mise en marche de la fonction automatique Diminution de la température ou du temps d’1 unité Augmentation de la température ou du temps d’1 unité Pour dénir la mise en fonction automatique

Mise en marche de la fonction TURBO Mise en fonction de la modalité I COMFORT

Pour illuminer/obscurcir l’afcheur à DELs ECC de l’unité interne Mise en marche de la fonction nocturne

Pour rétablir les programmations initiales

FRANÇAIS

12:38

°C

AUTO

AFFICHEUR de la télécommande

INTELLIGENT REMOTE CONTROL

MODE

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

Symboles des indicateurs sur l’afficheur à cristaux liquides :

Indicateur fonctionnement mode automatique

Vitesse ventilateur basse Vitesse ventilateur moyenne Vitesse ventilateur élevée Indicateur Refroidissement Indicateur Déshumidification Indicateur fonctionnement seulement ventilateur Indicateur Chauffage Indicateur SLEEP Indicateur oscillation ailettes Indicateur TURBO Indicateur I COMFORT

L’afficheur de la télécommande reste actif même quand

l’unité n’est pas en fonction.

Comment introduire les piles

• Extraire le couvercle du compartiment des piles dans la

direction indiquée par la flèche.

• Introduire les nouvelles piles en veillant à associer correctement les signes (+) et (-) de la pile.

• Remettre en place le couvercle en le faisant glisser dans la bonne position.

Utiliser 2 piles R03 AAA (1,5 V). Ne pas utiliser de

piles rechargeables.

Remplacer les piles usées par des nouvelles piles du

même type quand l’affichage n’est plus lisible.

Les piles de la télécommande doivent être éliminées

de manière appropriée conformément aux lois en vigueur dans les différents pays.

Comment utiliser la télécommande

Pour mettre en fonction le conditionneur d’air, diriger la télécommande vers le récepteur de signal. La télécommande fonctionne jusqu’à une distance maximale de 8 mètres par rapport à l’unité interne.

Placer la télécommande à une distance d’au moins 1

m par rapport au téléviseur ou à d’autres appareils électriques.

Récepteur

de signal

FRANÇAIS

SINGLE SPLIT

MODE

OFF

MODE

OFF

MODE

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

MODES DE FONCTIONNEMENT

Mode de fonctionnement

UTILISATEUR

I/O

FAN

(Mode venti-

lateur)

SWING

MODE

Mise en fonction/Arrêt/Stand-By

Chaque fois que la touche FAN est utilisée, la vitesse change selon la séquence suivante : AUTO

- LOW - MEDIUM - HIGH. La télécommande, en outre, mémorise la vitesse congurée dans le mode de fonctionnement précédent.

Réglage du ux d’air. En appuyant sur la touche “SWING” les ailettes de réglage du ux d’air commencent à osciller automatiquement ; en appuyant à nouveau sur la touche “SWING” les ailettes s’arrêtent. Le démarrage de cette fonction, si activée dans le mode Chauffage HEAT, sera volontairement retardé de quelques secondes pour assurer le ux immédiat d’air chaud pour garantir tout de suite des conditions de température agréables (fonction Hot-Start)

Sélection du mode de fonctionnement. Chaque fois que la touche MODE est utilisée, le mode de fonctionnement change selon la séquence suivante : COOLING DRY - FAN - HEATING.

Touches

(+) et (-)

Sélection de la température. Appuyer une fois pour augmenter (+C°) ou diminuer (-C°) la température congurée d’1 °C. Gamme de réglages de température

disponibles :

CHAUFFAGE 16°C ~ 30°C REFROIDISSEMENT 16°C ~ 30°C DÉSHUMIDIFICATION 16°C ~ 30°C VENTILATEUR 16°C ~ 30°C

Remarque : Lors de la mise en fonction, l’appareil entrera

dans le dernier mode de fonctionnement sélectionné avant l’arrêt.

Ne pas tourner manuellement les ailettes pour

l’orientation verticale de l’air, étant donné que cela

Réglage du flux d’air horizontal (manuel)

Pour modifier l’orientation du flux d’air, tourner les curseurs de réglage des ailettes pour l’orientation horizontale

pourrait provoquer un mauvais fonctionnement. Si cela devait se produire, éteindre avant tout l’appareil, puis le déconnecter et le reconnecter à l’alimentation

électrique. de l’air comme illustré. Remarque : l’unité illustrée ici peut être différente du conditionneur d’air que vous avez acheté.

Cette opération doit être effectuée avec l’appareil

éteint.

Curseurs de réglage des ailettes pour l’orientation

horizontale de l’air.

SINGLE SPLIT

FRANÇAIS

MODE

INTELLIGENT REMOTE CONTROL

RESET

MODE

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

AUTO

MODE REFROIDISSEMENT

INTELLIGENT REMOTE CONTROL

RESET

MODE

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

RESET

MODE

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

MODE

La fonction Refroidissement permet la mise en marche et l’utilisation du conditionneur d’air comme producteur d’air froid.

Pour activer la fonction Refroidissement (COOL), appuyer sur la touche MODE de manière à visualiser le symbole ( sur l’afcheur. Pour modier la valeur de la température, agir sur les touches (

et +). À chaque pression des touches, la valeur de la

température congurée augmente ou diminue d’1°C.

UTILISATEUR

)

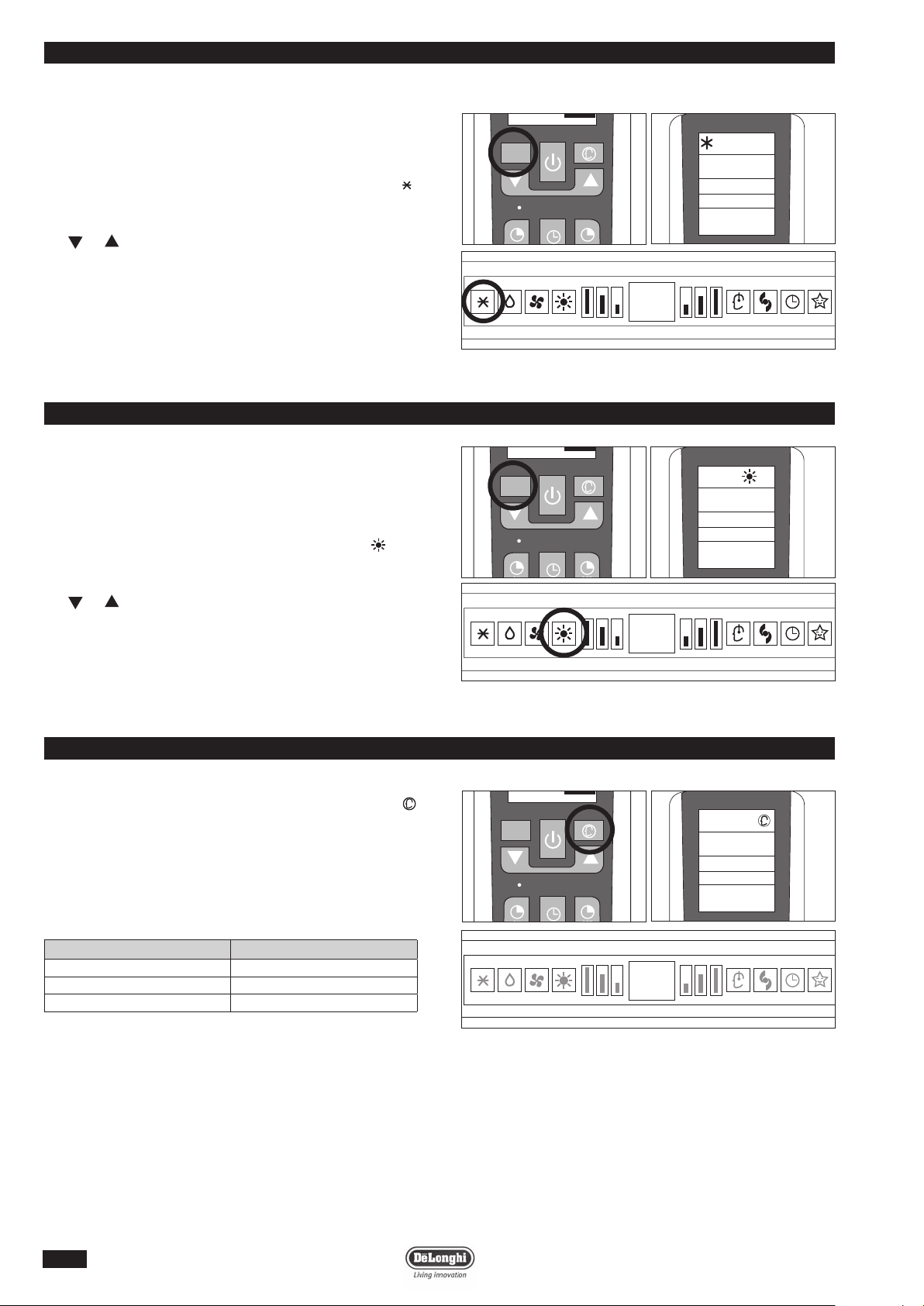

MODE CHAUFFAGE

La fonction Chauffage permet la mise en fonction et l’utilisation du conditionneur d’air comme producteur d’air chaud.

Pour activer la fonction Chauffage (HEAT), appuyer sur la touche MODE de manière à visualiser le symbole (

) sur l’afcheur. Pour modier la valeur de la température, agir sur les touches (

et +). À chaque pression des touches, la valeur de la

température congurée augmente ou diminue d’1°C.

La machine est munie de Fonction Hot Start. Cette fonction retarde de quelques secondes la mise en marche de l’appareil pour assurer une sortie immédiate d’air chaud.

MODE SMART

Mode automatique

Pour activer la fonction SMART, appuyer sur la touche ( ) sur la télécommande. Sur l’afficheur de l’unité apparaîtra l’inscription AU (AUTO). Dans le mode SMART, la vitesse du ventilateur et la température seront sélectionnées automatiquement en fonction de la température ambiante pour assurer des conditions de bien-être.

UTILISATEUR

Température ambiante Mode

23°C ~ 26°C SEULEMENT VENTILATEUR

Supérieure à 26°C REFROIDISSEMENT

Inférieure à 23°C CHAUFFAGE

Remarque : Après avoir désactivé la fonction SMART, le conditionneur d’air redémarrera avec les configurations des modes de fonctionnement précédemment sélectionnés.

FRANÇAIS

SINGLE SPLIT

MODE TIMER

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

ON TIMER

INTELLIGENT REMOTE CONTROL

MODE

OFF

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

OFF TIMER

Avant de régler le temporisateur, s’assurer que l’heure

sur la télécommande est correcte. Dans le cas contraire, se référer aux instructions indiquées à la page 5.

Mise en fonction automatique

Pour sélectionner la mise en fonction automatique du conditionneur d’air, procéder comme indiqué ci-après :

- Avec l’appareil éteint, appuyer sur la touche TIMER ON ).

(

- Sélectionner l’heure de mise en fonction automatique

par l’intermédiaire des touches (+) et (-).

- Appuyer dans les 10 secondes successives sur la touche

TIMER ON pour confirmer sinon la fonction quittera la

mise au point de l’heure. Remarque : Pour éliminer la fonction, appuyer à nouveau sur la touche TIMER ON.

Arrêt automatique

Pour sélectionner l’horaire d’arrêt automatique, procéder de la manière suivante :

- Appuyer sur la touche TIMER OFF (

- Régler l’heure d’arrêt automatique par l’intermédiaire des touches (+) et (-).

- Appuyer dans les 10 secondes successives sur la touche TIMER OFF pour confirmer sinon la fonction quittera la mise au point de l’heure.

Remarque : Pour éliminer la fonction, appuyer à nouveau sur la touche TIMER OFF.

UTILISATEUR

Remarque : Il est possible en outre de sélectionner l’heure de mise en fonction et d’arrêt de l’appareil de manière à définir une durée spécifique de fonctionnement.

Remarque : Lors de la mise en fonction, l’appareil entrera dans le dernier mode de fonctionnement sélectionné avant l’arrêt.

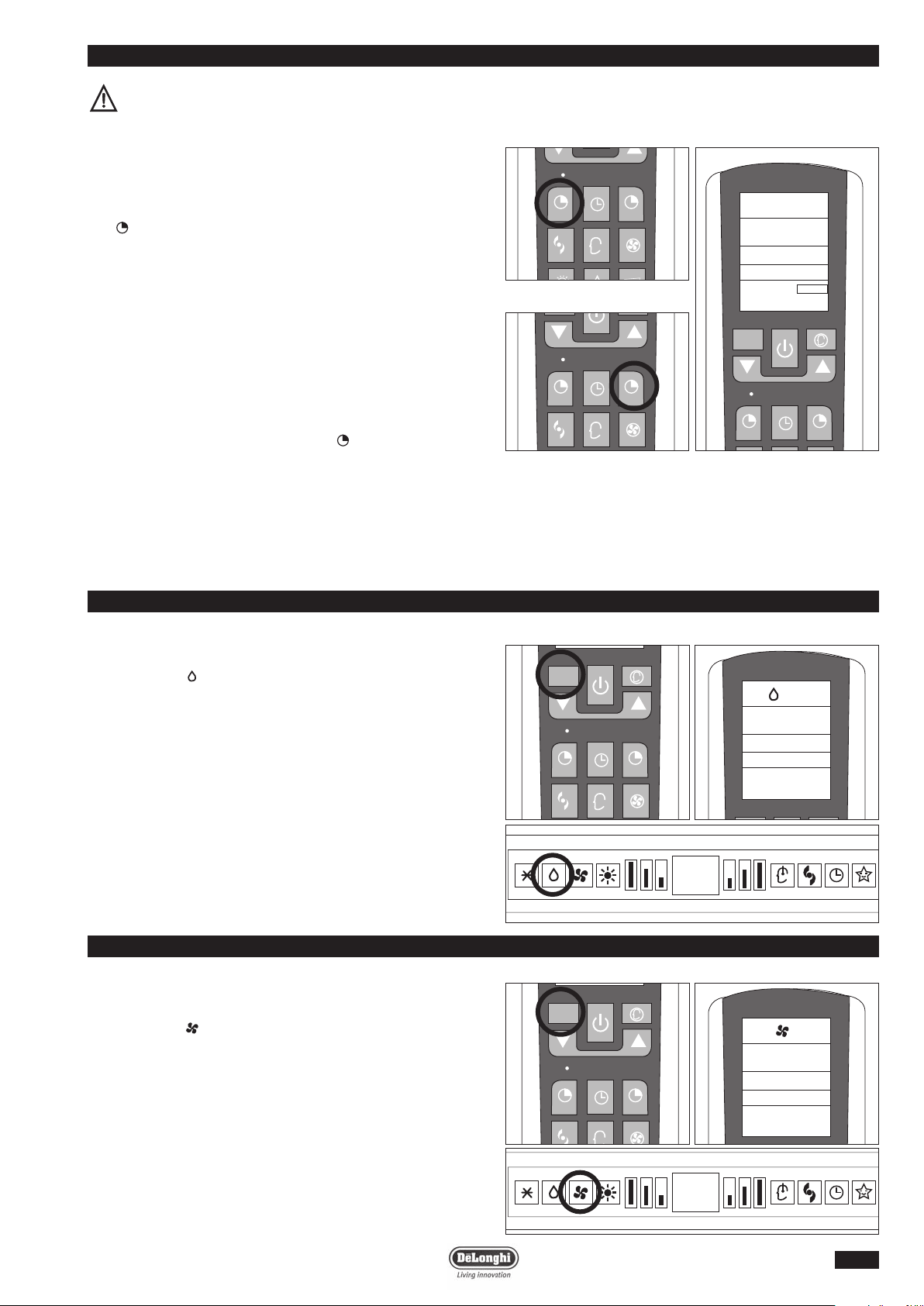

Mode Déshumidification

Appuyer sur la touche MODE de manière à visualiser le symbole DRY ( L’appareil se met en marche en fonction de la température

• Si la température ambiante est plus basse de 2 °C par

• Si la température ambiante est supérieure de 2 °C par

Mode ventilation

Appuyer sur la touche MODE de manière à visualiser le symbole FAN (

Chaque fois que la touche FAN est pressée, la vitesse est modiée dans l’ordre suivant : AUTO - LOW - MEDIUM - HIGH. La télécommande, en outre, mémorise la vitesse sélectionnée dans le mode de fonctionnement précédent. Dans la modalité AUTO, le conditionneur d’air choisira automatiquement la vitesse de ventilation et le mode de fonctionnement (REFROIDISSEMENT ou CHAUFFAGE).

SINGLE SPLIT

MODE DRY

ambiante et de celle configurée :

rapport à la température configurée, le compresseur et l’unité externe s’arrêtent, tandis que le ventilateur de l’unité interne fonctionne à la basse vitesse.

rapport à la température configurée, l’appareil entre automatiquement en fonction Déshumidification en actionnant le ventilateur à la basse vitesse.

MODE FAN

UTILISATEUR

FRANÇAIS

MODE SLEEP

MODE

OFF

MODE

OFF

MODE

OFF

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

MODE

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

RESET

MODE

OFF

12:38

°C

AUTO

PM AM

ON TIMER

OFF TIMER

INTELLIGENT REMOTE CONTROL

Fonction nocturne

Pour mettre en marche la fonction nocturne dans les modes de fonctionnement COOL, DRY et HEAT, appuyer sur la touche SLEEP (

). Sur l’afficheur apparaîtra l’icône

. Pour désactiver la fonction nocturne, appuyer à nouveau sur la touche SLEEP (

). Pendant le fonctionnement dans le mode nocturne, la température configurée augmente d’1 °C pendant la première heure de fonctionnement et d’1 autre °C pendant l’heure suivante, en maintenant cette augmentation de 2°C dans les heures successives. En sélectionnant la fonction nocturne en mode Chauffage, la température configurée diminue d’1 °C pendant la première heure de fonctionnement et d’1 autre °C pendant l’heure suivante, en maintenant cette diminution de 2°C dans les heures successives, avec le fonctionnement du ventilateur à la basse vitesse.

FONCTION TURBO POWER

Pour actionner la FONCTION TURBO POWER, appuyer sur la touche !, sur l’afficheur apparaîtra le symbole !. Dans le mode de fonctionnement COOL ou HEAT, le conditionneur d’air fonctionnera automatiquement à la puissance maximale. Pour désactiver cette fonction, il suffit de varier la vitesse de ventilation ou bien d’appuyer à nouveau sur la touche

UTILISATEUR

FONCTION I COMFORT

Appuyer sur la touche I COMFORT ( apparaîtra le symbole !. Cette fonction permet d’obtenir le climat souhaité au point exact où la télécommande est placée. La température de référence est celle mesurée par le capteur présent dans la télécommande, en by-passant la sonde de température à l’intérieur du conditionneur d’air.

La télécommande doit toujours être dirigée vers

l’unité.

Si aucun signal n’est reçu de la part de la

télécommande pendant 11 minutes, l’unité se référera de nouveau à sa sonde intérieure.

Appuyer sur la touche LIGHT (!), sur l’afficheur apparaîtra le symbole !. En activant cette fonction, les DELs de l’afficheur de l’unité interne s’éteignent tandis que le fonctionnement du conditionneur d’air reste inchangé. Grâce à cette fonction, l’éclairage de l’afficheur ne gêne pas pendant la nuit.

Remarque : toutes les fonctions indiquées ci-dessus ne sont pas présentes sur tous les modèles de conditionneur d’air.

FONCTION LIGHT

), sur l’afficheur

UTILISATEUR

FRANÇAIS

SINGLE SPLIT

MANUTENTION

150 mm

150 mm150 mm

4,1 x 32

4,1x32

(Ø 90 mm)

INSTALLATION

Enlever avec précaution les bandes autocollantes pré-

sentes sur l’appareil.

Après avoir enlevé l’emballage, s’assurer que tous les

composants sont bien intacts et complets.

INSTALLATION DE L’UNITÉ INTERNE

Avant de commencer l’installation, établir le point de

positionnement de l’unité interne et externe en prenant en considération les espacements requis des unités (voir tableau des données techniques).

Installer l’unité interne dans la pièce à climatiser en

évitant l’installation dans des couloirs ou zones communes.

S’assurer qu’une prise de courant est présente tout

près de l’unité interne pour son alimentation électrique.

Installer l’unité interne à une hauteur minimale de 2,5

m du sol.

POSITIONNEMENT DE L’UNITÉ INTERNE

L’unité externe doit être maintenue toujours en posi-

tion verticale.

La manutention doit être effectuée par un personnel

technique qualifié adéquatement équipé et disposant de moyens appropriés au poids de l’appareil.

INSTALLATION

Espacements minimaux requis

Ligne d’encombrement

de l’unité

L’unité interne doit être installée au mur.

Sa position doit permettre la circulation de l’air traité

dans toute la pièce.

Pour installer l’unité interne, procéder comme suit :

Installation de la plaque de fixation

- Dévisser les vis de la plaque située à l’arrière de l’unité;

- Décrocher la plaque;

- Placer la plaque à l’endroit de l’installation en s’assurant qu’elle est bien horizontale au moyen d’un niveau à bulle (fourni avec l’appareil) et en respectant les espacements minimaux nécessaires indiqués à la figure;

- Tracer sur le mur la position des orifices pour les chevilles à l’aide d’un crayon;

- Percer des orifices de 32 mm de profondeur dans le mur pour la fixation de la plaque;

- insérer les chevilles en plastique dans l’orifice;

- fixer la plaque de fixation avec les vis taraudeuses fournies;

- contrôler si la plaque de fixation est fixée correctement;

- Contrôler à nouveau la mise à niveau;

Percer un orifice dans le mur pour la tuyauterie.

- Décider où percer l’orifice dans le mur pour la tuyauterie en fonction de la position de la plaque de fixation (voir figure);

Remarque : La plaque de fixation, au moment de la réception du produit, se trouve accrochée à la partie arrière de l’unité interne. Elle peut avoir une forme différente de celle illustrée ci-dessus, mais la méthode d’installation est similaire.

Pl aq ue de fixation

Plaque (fixée au mur)

Cheville en plastique

- Tracer, à l’aide d’un compas, la circonférence (ø 90 mm) de l’orifice de passage des connexions.

L’orifice doit être pratiqué dans la partie gauche de

l’unité, en correspondance de la sortie des connexions frigorifiques.

SINGLE SPLIT

FRANÇAIS

Ne plier en aucune façon le tuyau flexible sur

2~5 cm

toute la longueur A de la machine.

Avant d’installer l’unité interne, monter les ltres aux ions d’argent et les ltres électrostatiques biologiques (si présents).

Pour l’installation des ltres:

- Extraire les ltres à treillis;

- Accrocher les ltres aux ions d’argent et les ltres électrostatiques biologiques (si présents) ;

- Remettre en place les ltres dans l’unité interne en procédant en sens inverse ;

- Pratiquer l’orifice pour le passage des connexions frigo-

rifiques au moyen d’une fraise carotteuse pour mur (non fournie avec l’appareil).

N.B. : Si l’on ne dispose pas d’une fraise carotteuse, il

est possible de pratiquer l’orifice en exécutant de nombreux orifices rapprochés avec une perceuse en suivant l’évolution de la circonférence tracée.

partie

prétranchée

INTÉRIEUR

EXTÉRIEUR

L’orifice doit être légèrement incliné vers le bas et

dirigé vers l’extérieur.

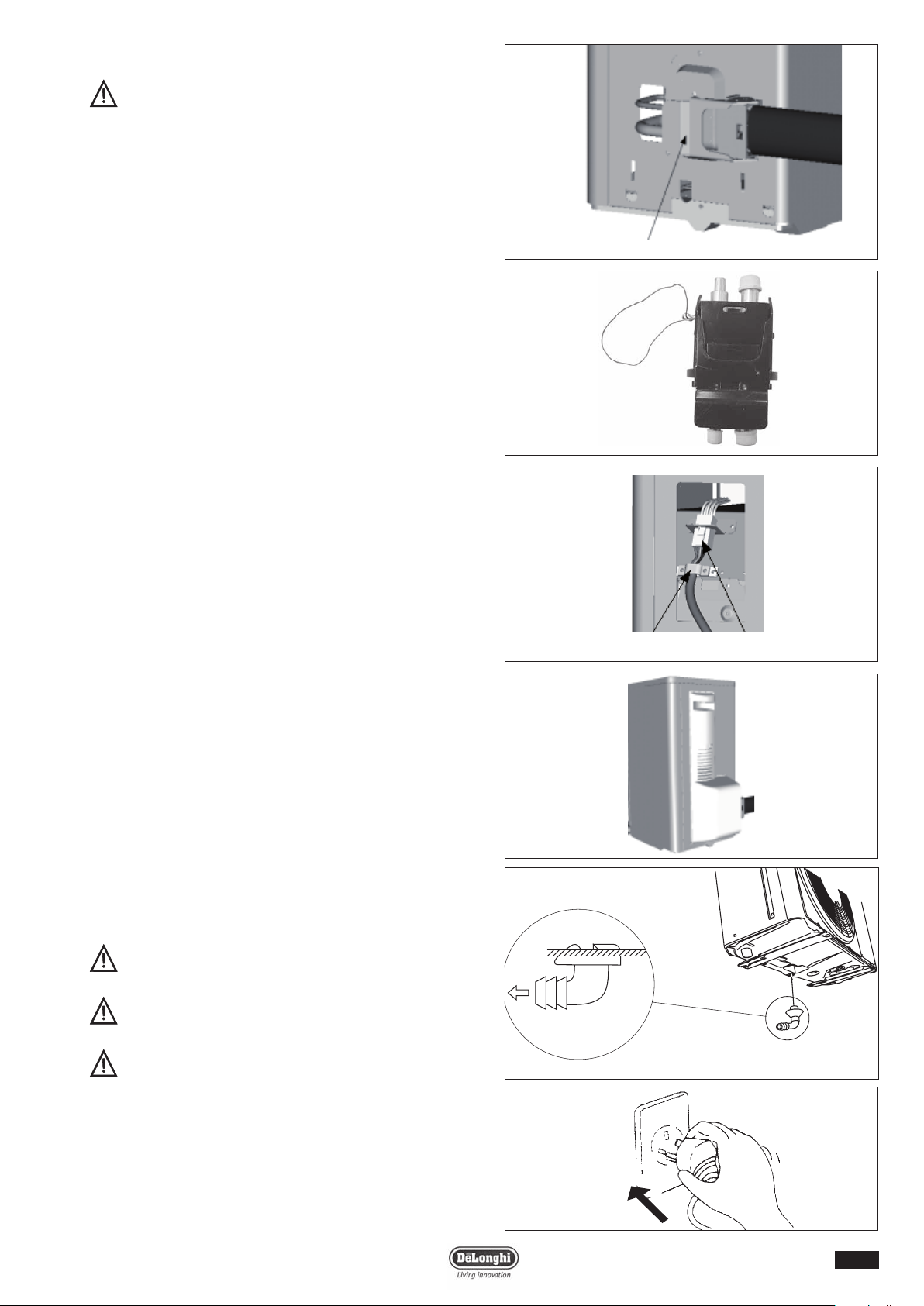

Raccordement du tuyau d’évacuation des condensats

L’unité interne est équipée d’un tuyau d’évacuation des condensats auquel doit être raccordé un conduit de drainage à diriger vers un lieu approprié à l’écoulement.

- Raccorder un conduit de drainage isolé (ø interne 16

mm) au raccord du tuyau d’évacuation avec un collier serre-tube ou du ruban adhésif.

- Vérifier le bon écoulement des condensats.

Le tuyau de drainage doit avoir une inclinaison mini-

male de 3% vers le lieu d’évacuation.

S’assurer de la bonne étanchéité de toutes les jon-

ctions afin d’éviter les fuites d’eau.

Appliquer de l’isolant thermique sur les points de

jonction.

Éviter les segments à contre-pente.

Passage des connexions

- Faire passer le tuyau d’évacuation des condensats et

la gaine flexible des connexions frigorifiques à travers l’orifice précédemment exécuté.

INTÉRIEUR

Mur

EXTÉRIEUR

- Positionner l’unité interne en l’accrochant à la plaque

de fixation et en faisant passer la tuyauterie à travers l’orifice précédemment exécuté.

Pour éviter d’endommager les raccords, avant de faire

passer la gaine à travers l’orice du mur, il est conseillé de protéger l’extrémité des raccords rapides avec les bouchons fournis à cet effet ou avec du ruban de papier autocollant.

FRANÇAIS

Matériau isolant

co nnexions frigorifiques

évacuation des condensats

SINGLE SPLIT

INSTALLATION DE L’UNITÉ EXTERNE

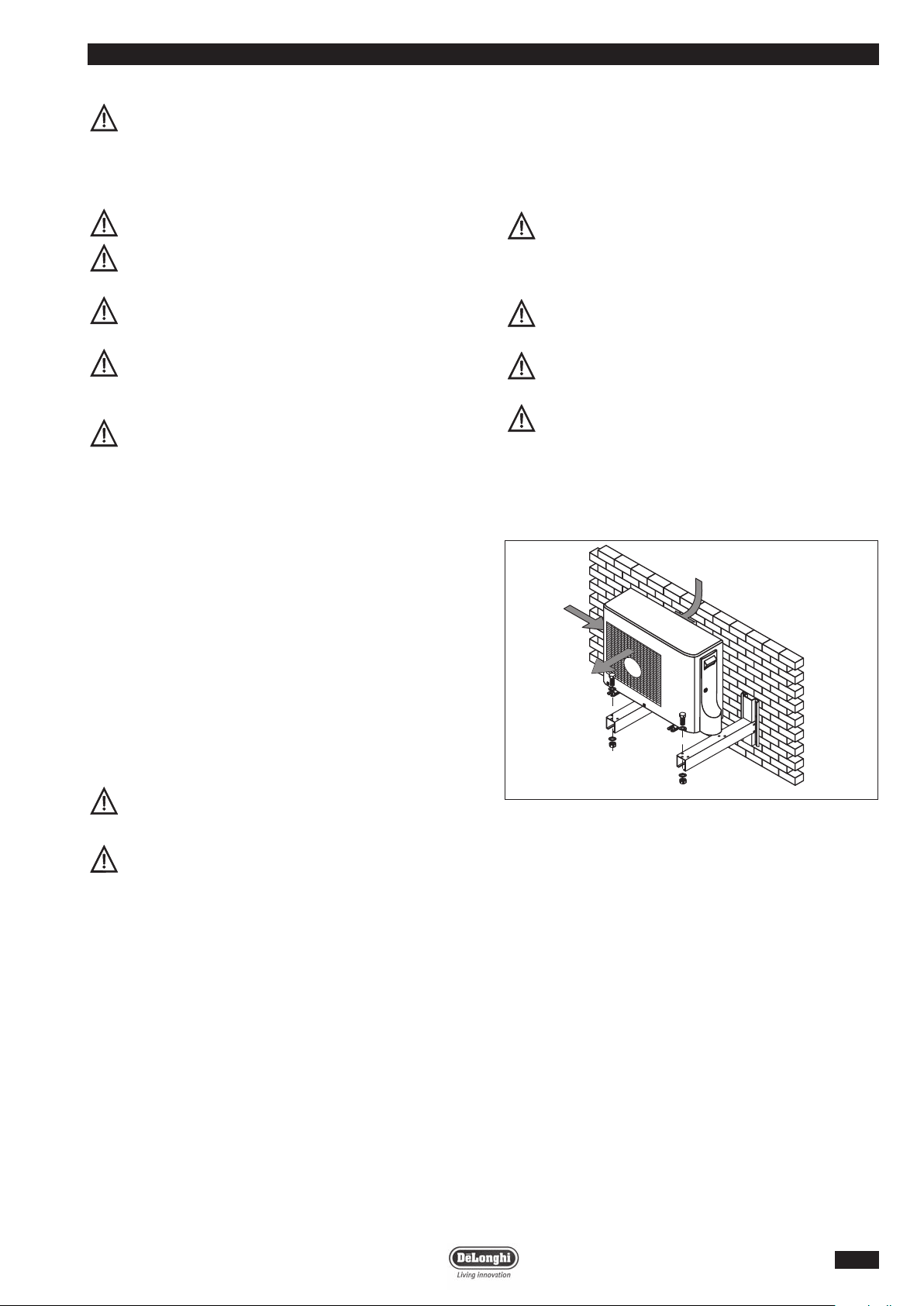

POSITIONNEMENT DE L’UNITÉ EXTERNE

L’unité externe peut être posée au sol ou bien fixée au

mur à condition que soit garanti le soutien et soit évitée la transmission de vibrations aux pièces adjacentes.

Il est conseillé d’éviter :

INSTALLATION

L’installation dans des cavités et/ou gueules de loup.

Que des obstacles ou barrières provoquent la recir-

culation de l’air d’expulsion.

L’installation dans des lieux avec présence d’atmos-

phères agressives

L’installation dans des endroits étroits où le niveau

sonore de l’appareil puisse être exalté par des réverbérations ou des résonances.

L’installation dans des coins où se déposent habituel-

lement les poussières, feuilles ou autres éléments pouvant réduire l’efficacité de l’appareil en obstruant le passage de l’air.

Installation au sol

L’installation au sol ou sur sole plate n’exige pas de fixation à terre des petits pieds, mais il faut prévoir des supports (~90÷100 mm) pour permettre l’application de l’évacuation des condensats. Positionner des supports antivibrations (non fournis avec l’appareil) entre les petits pieds et la base d’appui.

Que l’expulsion de l’air de l’appareil puisse pénétrer

dans les pièces habitées à travers les portes ou fenêtres, en provoquant des situations de gêne aux personnes.

Que l’expulsion de l’air de l’appareil soit contrastée

par le vent contraire.

Que le rayonnement solaire frappe directement l’ap-

pareil.

Avant de commencer l’installation, établir le posi-

tionnement de l’unité interne et de l’unité externe en considérant les espaces techniques minimaux, la longueur maximale des lignes frigorifiques et la dénivellation entre les appareils.

Fixation murale

La fixation murale doit respecter les espacements minimaux indiqués et un kit de support à commander séparément doit être utilisé. Vérifier soigneusement la structure et la capacité du mur de support.

Veiller à respecter les espacements minimaux néces-

saires indiqués dans le tableau “Données Techniques”.

Le fabricant décline toute responsabilité pour tous

dommages causés par l’absence de mise à la terre ou par le non-respect des indications contenues dans les avertissements.

SINGLE SPLIT

FRANÇAIS

- Dévisser la vis de fixation indiquée par la flèche.

- Pousser la poignée vers le bas et extraire le panneau de

protection des bornes pour la connexion électrique.

- Avant l’installation, l’utilisateur devra enlever les disposi-

tifs de sécurité indiqués à la figure.

vis

- Enlever la plaque de fixation sur le connecteur rapide

(mâle).

- Tirer la bague vers l’intérieur comme indiqué par la flèche.

Avant d’effectuer la connexion, enlever le cou-

vercle de protection des raccords en faisant glisser vers l’arrière le bloc coulissant.

- Insérer le connecteur rapide (mâle) dans le raccord

femelle et remettre en place le câble de fixation en même temps.

Fiche d’orientation Plaque de fixation

Bague

La fiche d’orientation doit être positionnée vers le

bas.

FRANÇAIS

SINGLE SPLIT

- Tourner la plaque de fixation et la pousser vers le fond.

Il est difficile de pousser la plaque de fixation vers le

fond si le câble de fixation n’est pas complètement remis en place.

- Après la fermeture du raccord rapide, insérer la fiche de sécurité dans l’orifice correspondant indiqué à la figure

- Raccorder le terminal du câble.

- Fixer le câble à la machine au moyen du dispositif de serrage présent.

- Monter la grande manette.

Raccordement du tuyau d’évacuation des condensats

- Raccorder un conduit de drainage isolé (ø interne 16

mm) au raccord du tuyau d’évacuation et le diriger vers un lieu approprié à l’écoulement.

- Vérifier le bon écoulement des condensats.

S’assurer de la bonne étanchéité de toutes les jon-

ctions afin d’éviter les fuites d’eau.

Appliquer de l’isolant thermique sur les points de

jonction.

Éviter les segments à contre-pente.

Dispositif de serrage câble

Terminal

Une fois terminée l’installation de tous les composants, fournir l’alimentation électrique à l’installation en branchant la fiche de l’unité interne à une prise de courant.

SINGLE SPLIT

FRANÇAIS

ENTRETIEN

L’entretien périodique est fondamental pour conserv-

er toute l’efcacité de votre conditionneur d’air.

Avant d’exécuter toute opération d’entretien, dé-

brancher l’alimentation électrique en positionnant l’interrupteur général du système sur la position “éteint”.

UNITÉ INTERNE

Enlèvement et nettoyage du ltre

• Ouvrir le panneau frontal en suivant la direction de la

èche (1);

• Faire glisser vers le haut le panneau frontal;

• Ouvrir le panneau en suivant le sens de la èche (2);

• En tenant avec une main le panneau frontal soulevé,

extraire le ltre à air avec l’autre main;

• Nettoyer le ltre avec de l’eau ; si le ltre est sale d’huile,

il peut être lavé avec de l’eau chaude (à une température ne dépassant pas 45°C). Le laisser ensuite sécher dans un lieu frais et sec.

INSTALLATION

Installation du ltre

• En tenant avec une main le panneau frontal soulevé,

remettre en place le ltre à air avec l’autre main (voir g.);

• Insérer le ltre à air;

• Faire glisser vers le bas le panneau frontal et s’assurer que

les trois crochets (A, B et C) sont bien insérés dans leur logement;

• Fermer;

Le ltre antibactéries aux ions d’argent et le ltre dé-

sodoriseur électrostatique biologique (si présents) ne peuvent pas être lavés ou régénérés. Ils doivent être remplacés par de nouveaux ltres tous les 6 mois. Pour le remplacement, se référer au chapitre “Installation”.

UNITÉ EXTERNE

Remarque : Les figures présentées ci-dessus pourraient ne

pas correspondre à l’aspect esthétique des unités que vous avez effectivement achetées.

Utiliser des instruments adaptés au réfrigérant

R410A.

Ne pas utiliser un réfrigérant différent du R410A.

Pour le nettoyage de l’unité, ne pas utiliser d’huiles

minérales.

FRANÇAIS

SINGLE SPLIT

ERREURS POSSIBLES

INSTALLATION

Code Erreur

E1 (*) E2 (*) E3 (*) E4 (*) E5 (*) E6 (*) E7 (*)

(*) Codes d’alarme valables seulement pour modèle DC INVERTER

Protection haute pression Protection dégivrage Protection basses pressions Protection échappement compresseur Protection surcharge courant Dysfonctionnement communication Conit MODE

Code Erreur

E8 (*) E9 (*)

F3 (*) F4 (*)

F5 (*)

Protection hautes températures Protection contre air froid Capteur ambiant unité interne débranché Capteur tuyau unité interne débranché Capteur ambiant unité externe débranché Capteur tuyau unité externe débranché Capteur refoulement de l'unité externe en

court-circuit ou débranché

ANALYSE DES ÉVENTUELLES ANOMALIES

Anomalie de fonctionnement Causes possibles

Absence d'alimentation électrique / Fiche débranchée Moteur ventilateur unité interne/externe endommagé Interrupteur magnétothermique compresseur défectueux Le dispositif de protection ou les fusibles sont en panne.

• L’appareil ne fonctionne pas

• Odeur étrange Le ltre à air est sale

• Bruit d’eau courante Reux du liquide dans le circuit frigorique

• Jets d’eau nébulisée provenant de la

sortie air

• Présence d’un bruit étrange

• Flux d’air insufsant, froid ou chaud

• L’appareil ne répond pas aux commandes

• L’afcheur du tableau de commande est

éteint

• Éteindre immédiatement le conditionneur d’air et débrancher l’alimentation en cas de :

Les connexions sont desserrées ou la che débranchée. Il arrête parfois de fonctionner pour protéger l'appareil. La tension est plus haute que 244V ou plus basse que 206V La fonction TIMER-ON est active Carte électronique de contrôle endommagée

Cela se produit quand l'air du local devient très froid rapidement, par exemple dans le mode “REFROIDISSEMENT” ou “DÉSHUMIDIFICATION”.

Ce bruit est produit par l'expansion ou contraction du panneau frontal dues aux variations thermiques et n'indique pas un problème.

La température n'est pas réglée adéquatement. Les entrées et les sorties du conditionneur d'air sont obstruées. Le ltre à air est sale. La vitesse du ventilateur est réglée au minimum. Il y a d'autres sources de chaleur dans la pièce. Absence de réfrigérant. La télécommande n'est pas assez près de l'unité interne. Les piles de la télécommande sont déchargées. Il y a des obstacles entre la télécommande et le récepteur de signal sur l'unité

interne. Fonction LIGHT activée. Absence d'alimentation électrique. Tableau de commande défectueux. Carte électronique de contrôle défectueuse. Bruits étranges pendant le fonctionnement. Fusibles ou interrupteurs en panne.

Jets d'eau ou objets à l'intérieur de l'appareil.

Câbles ou ches surchauffés. Odeurs très fortes provenant de l'appareil.

INSTALLATION

SINGLE SPLIT

FRANÇAIS

ÉLIMINATION

RECOMMANDATIONS POUR L’ÉLIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPÉENNE 2002/96/EC.

À la fin de sa vie utile, le produit ne doit pas éliminer avec les déchets urbains. Il peut être confié à des centres spécifiques de tri sélectif prédisposés par les administrations communales, ou bien à des revendeurs qui fournissent ce service. L’élimination séparée d’un appareil électroménager permet d’éviter les éventuelles conséquences négatives pour l’environnement et pour la santé dérivant d’une élimination inadéquate. Cela permet en outre de récupérer les matériaux dont il se compose afin d’obtenir un important gain d’énergie et de ressources. Pour mettre en évidence l’obligation d’éliminer séparément les appareils électroménagers, le produit porte le symbole de la poubelle à roulettes barrée.

INSTALLATION

Code 5717310011 Rév. 00

INFORMATION ENVIRONNEMENTALE

Cette unité contient des gaz fluorés à effet de serre couverts par le Protocole de Kyoto. Les opérations d’entretien et élimination doivent être exécutées exclusivement par un personnel qualifié.

Gaz réfrigérant R410A, GWP= 1975.

INSTALLATION

INFORMATIONS UTILES

Pour toutes informations relatives à l’assistance technique et à la fourniture des pièces de rechange, vous pouvez contacter :

UFFICIO ASSISTENZA TECNICA (BUREAU ASSISTANCE TECHNIQUE) GRUPPO DE’LONGHI

Via L. Seitz, 47 - 31100 Treviso (ITALY)

Compte tenu de la politique de l’entreprise visant le perfectionnement continuel des produits, les caractéristiques esthétiques et

dimensionnelles, les données techniques et les accessoires de cet appareil peuvent être modiés sans préavis.

FRANÇAIS

SINGLE SPLIT

DELONGHI PLS130 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
