DE’LONGHI
COTTURA
ISTRUZIONI PER L’USO e
ISTRUZIONI PER L’INSTALLATORE
DM.. 64
CUCINA A GAS CON FORNO
ELETTRICO STATICO VENTILATO
Page 2
Gentile Cliente
IT
La ringraziamo per la preferenza accordataci con l’acquisto di un
nostro prodotto.
Le avvertenze ed i consigli in seguito descritti, sono a tutela della
sicurezza Sua e degli altri, inoltre Le permetteranno di usufruire
delle possibilità offerteLe dall’apparecchio.
Conservi con cura questo libretto, Le sarà utile in futuro, qualora
Lei, o chi altri per Lei, avesse dubbi relativi al suo funzionamento.
Questo apparecchio dovrà essere destinato solo all’uso per
il quale è stato espressamente concepito, cioè per la cottura di
alimenti. Ogni altro uso è da considerarsi improprio e quindi
pericoloso.
Il costruttore declina ogni responsabilità nel caso di eventuali
danni derivanti da un uso improprio, erroneo od irragionevole
dell’apparecchio.
Dichiarazione di conformitá CE
• Questo apparecchio è stato progettato per essere utilizzato solamente come
apparecchio di cottura. Ogni altro uso (riscaldare locali) è da considerarsi improprio e
conseguentemente pericoloso.
• Questo apparecchio è stato concepito, costruito ed immesso sul mercato in conformità ai:
- Requisiti di sicurezza della Direttiva “Gas” 2009/142/CE;
- Requisiti di sicurezza della Direttiva “Bassa Tensione” 2014/35/UE;
- Requisiti di protezione della Direttiva “Compatibilità elettromagnetica” 2014/30/UE;
- Requisiti della Direttiva 93/68/CEE;
- Requisiti della Direttiva 2011/65/UE.
2
Page 3
AVVERTENZE E CONSIGLI IMPORTANTI PER LA SICUREZZA
IMPORTANTE: Questo apparecchio è stato progettato e
costruito solo per la cottura di alimenti in ambito domestico
e pertanto non deve essere utilizzato in un ambiente
commerciale.
La garanzia è da intendersi annullata nel caso in cui
l’apparecchio venga utilizzato in un ambiente comunale,
semi-commerciale o commerciale.
Leggere attentamente le istruzioni prima di installare ed
iniziare ad utilizzare l’apparecchio.
• Dopo aver tolto l’imballaggio assicurarsi dell’integrità
dell’apparecchio e che la porta forno si chiuda correttamente.
In caso di dubbio non utilizzarlo e rivolgersi al fornitore oppure a
personale professionalmente qualicato.
• Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo
espanso, chiodi, reggette, ecc.) non devono essere lasciati alla
portata dei bambini in quanto potenziali fonti di pericolo.
• Alcune apparecchiature sono fornite con lm protettivi applicati
sulle superci di alluminio e di acciaio inox. Tutti questi
lm protettivi devono essere tolti prima dell’utilizzo
dell’apparecchiatura.
• IMPORTANTE: L’uso di idonei indumenti/guanti protettivi
è raccomandato durante la movimentazione o pulizia
dell’apparecchio.
• Non tentare di modicare le caratteristiche tecniche del prodotto
in quanto l’apparecchio può diventare pericoloso. Il costruttore
declina ogni responsabilità per eventuali danni/inconvenienti
derivanti dal mancato rispetto di questa condizione.
• ATTENZIONE: questo apparecchio deve essere installato solo
in locali permanentemente ventilati nel rispetto delle normative
vigenti.
• Non far funzionare l’apparecchio tramite un programmatore
esterno o per mezzo di sistemi di controllo remoto.
3
Page 4
• Non effettuare alcuna operazione di pulizia o manutenzione
senza avere preventivamente staccato l’apparecchio dalla rete di
alimentazione elettrica.
• ATTENZIONE: Prima di sostituire la lampadina del forno assicurarsi
che l’apparecchio sia disconnesso dalla rete elettrica per evitare il
rischio di scosse elettriche.
• Non utilizzare pulitrici a getto di vapore perché dell’umidità potrebbe
inltrarsi nell’apparecchio e renderlo pericoloso.
• Non toccare l’apparecchio con mani o piedi bagnati oppure umidi.
• Non usare l’apparecchio a piedi nudi.
• Qualora dovesse decidere di non utilizzare più questo apparecchio
(o dovesse sostituire un vecchio modello), prima di gettarlo
al macero si raccomanda di renderlo inoperante nel modo
previsto dalle normative vigenti in materia di tutela della salute e
dell’inquinamento ambientale, rendendo inoltre innocue quelle parti
suscettibili di costituire un pericolo, specialmente per i bambini che
potrebbero servirsi dell’apparecchio fuori uso per i propri giochi.
• I vari componenti dell’apparecchio sono riciclabili; smaltirli in
conformità con le norme vigenti nel proprio paese. Se l’apparecchio
deve essere rottamato, rimuovere il cavo di alimentazione.
• Dopo aver utilizzato l’apparecchio, assicurarsi che l’indice delle
manopole sia in posizione di chiusura.
• I bambini con meno di 8 anni di età devono essere tenuti lontani a
meno che non siano continuamente sorvegliati.
• Questo apparecchio può essere utilizzato da bambini con un’età
minima di 8 anni, da persone con capacità siche, sensoriali o
mentali ridotte o da persone inesperte solo se sotto sorveglianza
durante l’uso, oppure se preventivamente istruite sull’utilizzo
in sicurezza e solamente se informate dei pericoli (che devono
aver ben compreso) legati al prodotto stesso. I bambini non
devono giocare con l’apparecchio. La pulizia e la manutenzione
dell’apparecchio non devono essere fatte da bambini senza la
supervisione di un adulto.
• Il costruttore declina ogni responsabilità per eventuali danni a
persone o cose derivanti da uso improprio, erroneo ed irragionevole
dell’apparecchio.
4
Page 5
• ATTE
NZIONE: Durante l’uso l’apparecchio e le sue parti accessibili
diventano calde e rimangono calde per un certo tempo dopo l’uso.
– Si deve prestare attenzione a non toccare gli elementi riscaldanti
(sul piano di cottura e all’interno del forno).
– La porta forno diventa calda, usare la maniglia.
– Al ne di evitare bruciature e scottature, i bambini devono
essere tenuti lontani.
• Assicurarsi che i cavi di alimentazione di altri prodotti in prossimità
dell’apparecchio non vengano in contatto con il piano di cottura
oppure intrappolati nella porta del forno.
• ATTENZIONE: Può essere pericoloso lasciare riscaldare del
grasso o dell’olio sul piano di cottura senza tenere sotto controllo
il processo in quanto questo potrebbe causare un incendio. NON
CERCARE MAI di spegnere il fuoco con dell’acqua. Spegnere
prima l’apparecchio e poi coprire le amme ad esempio con un
coperchio oppure con una coperta ignifuga antincendio.
• ATTENZIONE: Pericolo di incendio: non depositare oggetti sulle
superci di cottura.
• ATTENZIONE: Una volta installato correttamente, il vostro
prodotto soddisfa tutti gli standard di sicurezza previsti per questa
categoria di prodotto. Tuttavia fare attenzione ad alcune parti
dell’apparecchio (dietro e sotto), perchè queste parti, non essendo
progettate per essere toccate, potrebbero presentare dei bordi o
delle superci potenzialmente pericolosi che potrebbero causare
delle ferite.
• AL PRIMO UTILIZZO DEL FORNO - si consiglia di effettuare le
seguenti operazioni:
– Allestire l’interno del forno come descritto nel capitolo “PULIZIA
E MANUTENZIONE”.
– Accendere il forno vuoto alla massima temperatura per
eliminare tracce di grasso ed odori dagli elementi riscaldanti e
dai componenti.
– Sconnettere l’apparecchio dalla rete di alimentazione elettrica,
lasciare raffreddare il forno e pulire poi l’interno della cavità
forno con un panno imbevuto di acqua e detersivo neutro;
asciugare poi perfettamente.
5
Page 6
• ATTENZIONE: Non utilizzare detersivi molto abrasivi o raschietti
taglienti in metallo per pulire i vetri della porta del forno perché
potrebbero grafarne la supercie, e questo potrebbe provocare la
frantumazione del vetro.
• Non rivestire in nessun caso le pareti e/o il fondo del forno con fogli
di alluminio. Non posizionare teglie o la leccarda sul fondo del forno.
• RISCHIO DI INCENDIO! Non depositare materiale inammabile nel
forno o nel vano portaoggetti.
• Usare sempre guanti da forno per rimuovere griglie e leccarda (o
vassoi di cottura) dal forno mentre è caldo.
• Non appendere tovaglioli, panni o altro sull’apparecchio o sulla
maniglia del forno perchè potrebbero incendiarsi.
• Pulire regolarmente il forno. Evitare che olio e grasso si accumulino
nel fondo del forno e nella leccarda. Pulire subito le tracimazioni
appena si vericano.
• Non salire sull’apparecchio o sulla porta del forno aperta.
• Aprire sempre la porta del forno rimanendo lontani, attendere la
fuoriuscita di vapore e aria calda, poi estrarre o controllare i cibi in
cottura.
• TRATTAMENTO SICURO DEL CIBO: Lasciare il cibo nel forno per
un periodo di tempo il più breve possibile prima e dopo la cottura.
Questo è per evitare la contaminazione da organismi che potrebbero
provocare avvelenamento da cibo. Fare particolarmente attenzione
nella stagione calda.
• ATTENZIONE: Fare attenzione a NON sollevare l’apparecchio per
la maniglia della porta forno.
• ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un
processo di cottura breve deve essere supervisionato in modo
continuativo.
• L’apparecchio non deve essere installato dietro ad una porta
decorativa, per evitare un surriscaldamento.

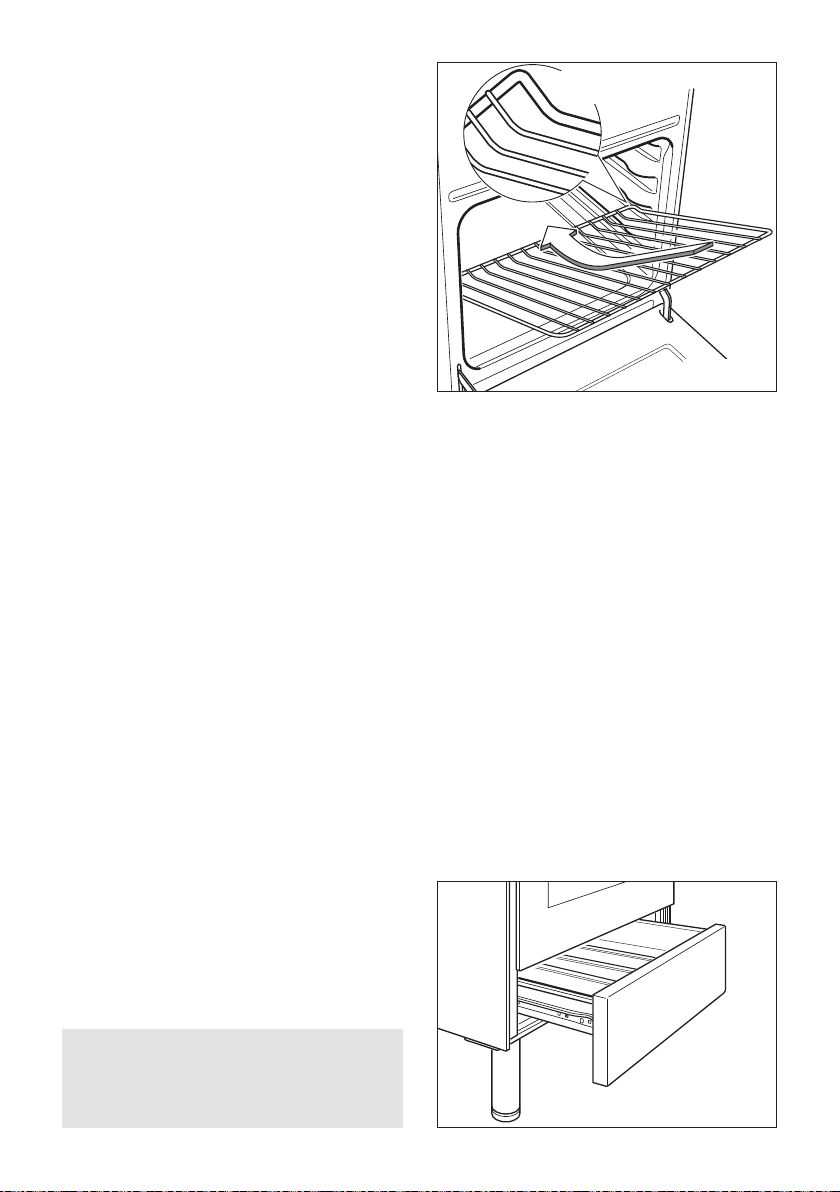

• Gli accessori del forno (es. griglia) devono essere installati
correttamente come indicato a pag. 21.
• Se il cavo di alimentazione è danneggiato deve essere sostituito da
un tecnico del servizio di assistenza autorizzato, per evitare pericoli.
6
Page 7
ETICHETTATURA ENERGETICA/PROGETTAZIONE ECOCOMPATIBILE
• Regolamento delegato (UE) No.65/2014 della commissione (che integra la direttiva
2010/30/UE del Parlamento europeo e del Consiglio).
• Regolamento (UE) No.66/2014 della commissione (recante misure di esecuzione
della direttiva 2009/125/CE del Parlamento europeo e del Consiglio).
Riferimento ai metodi di misurazione e di calcolo utilizzati per stabilire la conformità alle
speciche di cui sopra:
• Norma EN 60350-1 (forni elettrici).
• Norma EN30-2-1 (piani cottura: bruciatori a gas).
CONSIGLI PER UN RISPARMIO ENERGETICO DURANTE L’USO
DELL’APPARECCHIO
FORNO
• Controllare che la porta forno si chiuda sempre in modo corretto e che la guarnizione
sia pulita ed in ordine. Durante la cottura aprire la porta del forno solo quando
strettamente necessario per evitare dispersioni di calore (per certe funzioni potrebbe
essere necessario utilizzare il forno con la porta semiaperta, vericare le istruzioni per
il funzionamento del forno).
• Spegnere il forno 5-10 minuti prima del tempo teorico di cottura per recuperare il
calore immagazzinato.
• Si raccomanda di utilizzare tegami idonei per cotture al forno e di modicare
all’occorrenza la temperatura del forno durante la cottura.
PIANO DI COTTURA
BRUCIATORI A GAS
• É importante che il diametro della pentola sia adeguato alla potenzialità del bruciatore
per non compromettere l’alto rendimento dei bruciatori e di conseguenza avere uno
spreco di combustibile. Una pentola piccola su un grande bruciatore non consente di
ottenere l’ebollizione in un tempo più breve, in quanto la capacità di assorbimento di
calore della massa liquida dipende dal fondo e dalla supercie della pentola.
• Evitare assolutamente il funzionamento a vuoto (senza recipienti).
AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI
DELLA DIRETTIVA EUROPEA 2012/19/UE.
Alla ne della sua vita utile il prodotto non deve esser smaltito insieme
ai riuti urbani. Può essere consegnato presso gli appositi centri di
raccolta differenziata predisposti dalle amministrazioni comunali,
oppure presso i rivenditori che forniscono questo servizio. Smaltire
separatamente un elettrodomestico consente di evitare possibili
conseguenze negative per l’ambiente e per la salute derivanti da un
suo smaltimento inadeguato e permette di recuperare i materiali di
cui è composto al ne di ottenere un importante risparmio di energia
e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli
elettrodomestici, sul prodotto è riportato il marchio del contenitore di
spazzatura mobile barrato.
7
Page 8

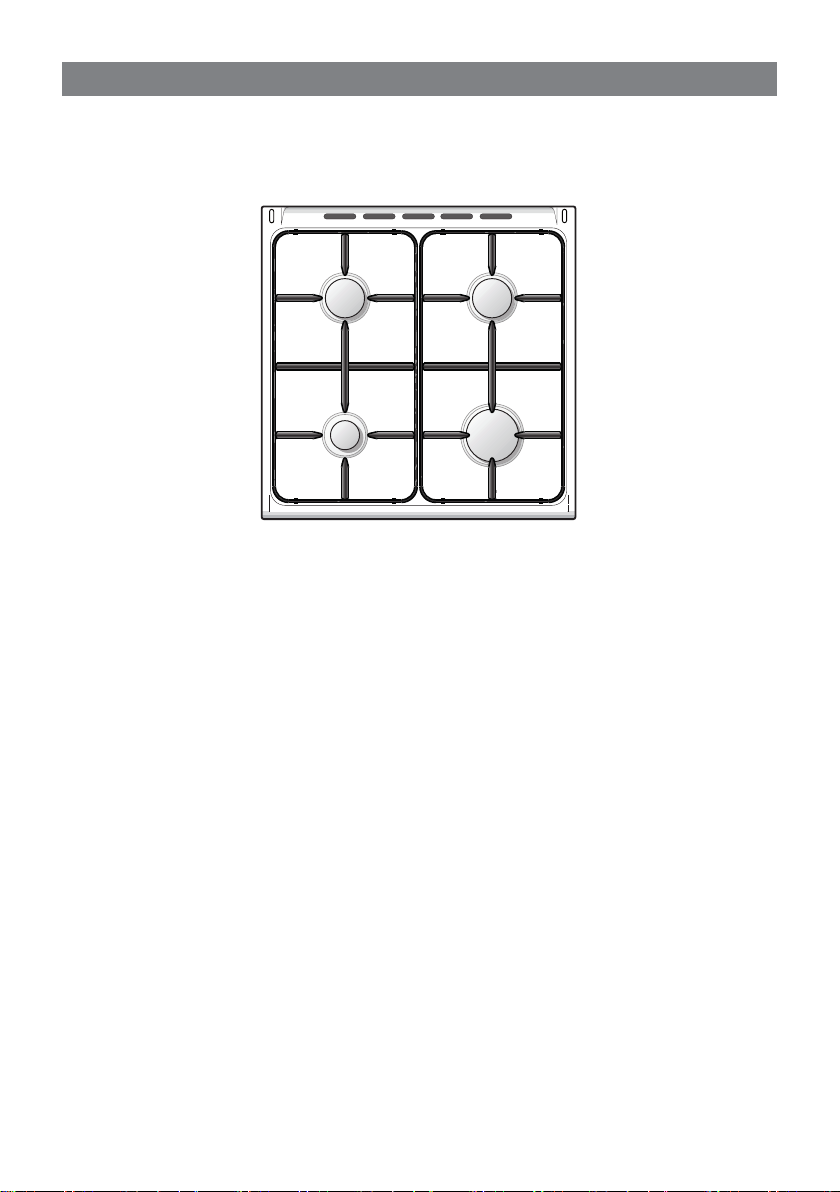

PIANO DI LAVORO
1
Fig. 1.1
1 3
DESCRIZIONE FUOCHI
1. Bruciatore ausiliario (A) 1,00 kW
2. Bruciatore semirapido (SR) 1,75 kW
3. Bruciatore rapido (R) 3,00 kW
22
Note:
• L’accensione elettrica è incorporata nelle manopole.
• La cucina è dotata di valvolatura di sicurezza, su ogni bruciatore, che chiude
l’erogazione del gas se la amma dovesse spegnersi accidentalmente.
IMPORTANTE:
Nel caso di una estinzione accidentale delle amme del bruciatore, chiudere la manopola
di comando e non ritentare l’accensione se non dopo almeno 1 minuto.
IMPORTANTE:

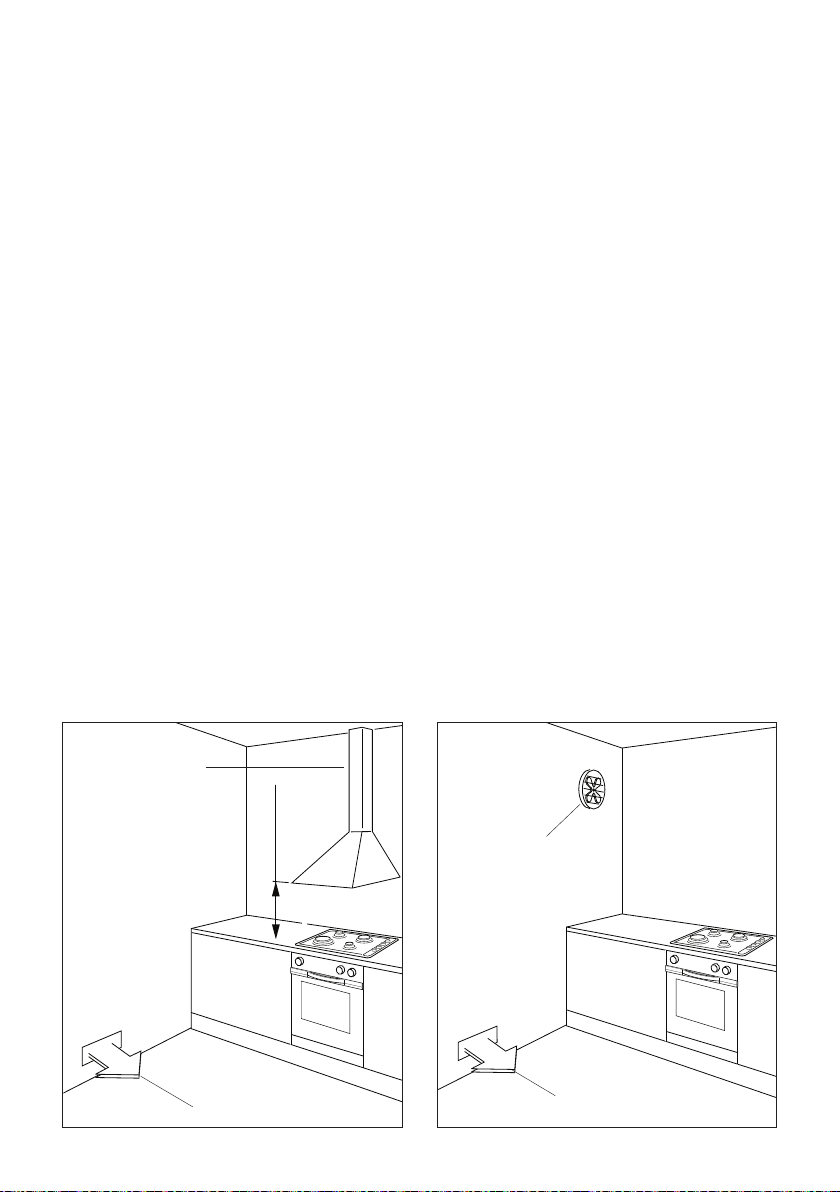

L’utilizzo di un apparecchio di cottura a gas produce calore e umidità nel locale in cui è
installato. Vogliate assicurare una buona aerazione del locale mantenendo aperti gli orizi
di ventilazione naturale o installando una cappa di aspirazione con condotto di scarico.
IMPORTANTE:
Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una aerazione
supplementare per esempio l’apertura di una nestra o un’ aerazione più efcace
aumentando la potenza di aspirazione meccanica se essa esiste.
8
Page 9
5
10
15
20
253035
40
45
50
55
50
75
100
125
150
175
200
225
250
1234567
8

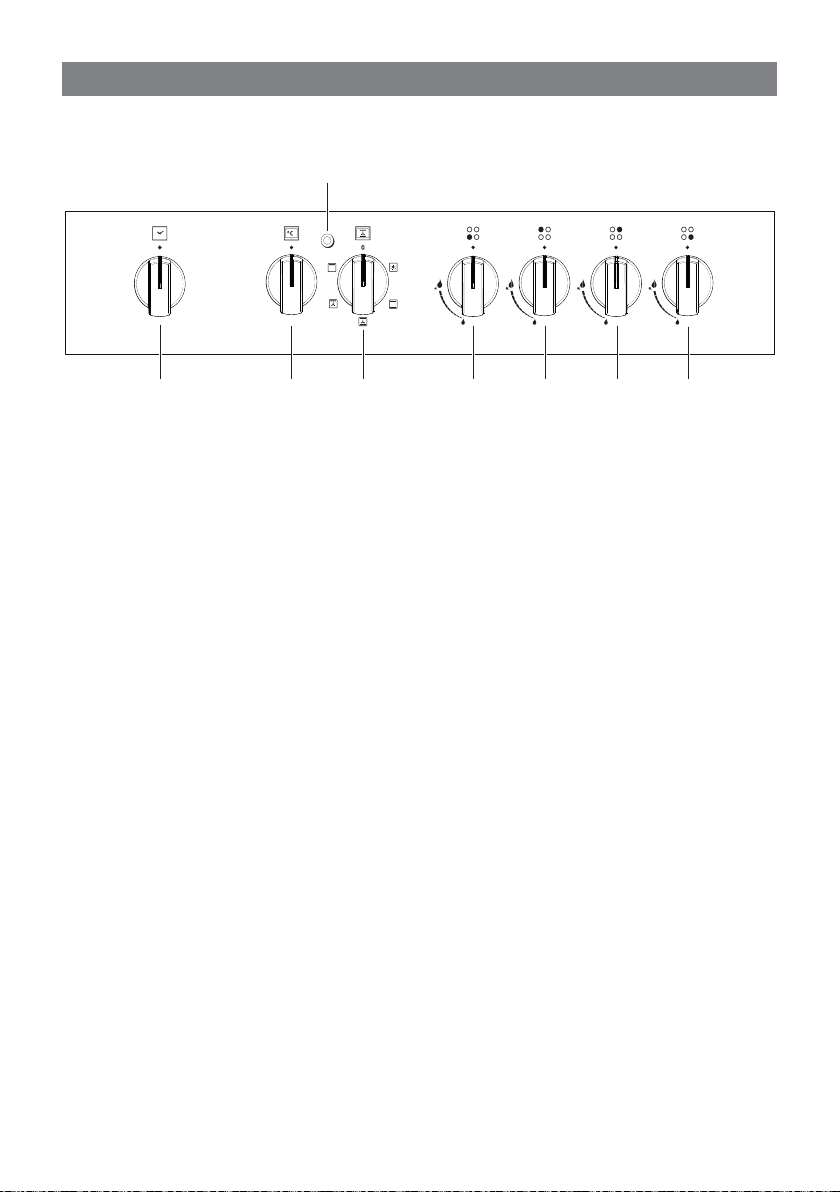

FRONTALE COMANDI
2
Fig. 2.1
DESCRIZIONE COMANDI
1. Manopola comando bruciatore anteriore destro
2. Manopola comando bruciatore posteriore destro
3. Manopola comando bruciatore posteriore sinistro
4. Manopola comando bruciatore anteriore sinistro
5. Manopola comando selettore funzioni forno
6. Manopola comando termostato forno

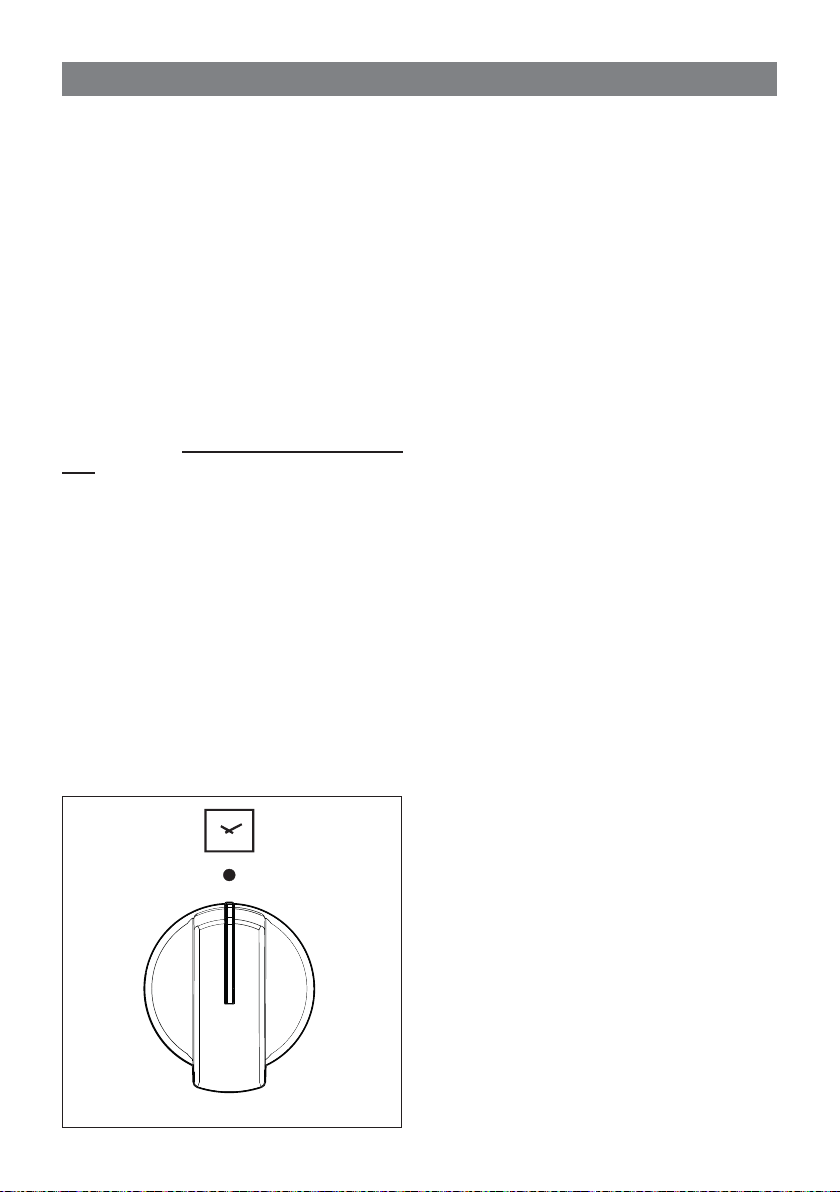

7. Manopola comando contaminuti meccanico 60’
Luci spia
8. Spia temperatura forno
Note: L’apparecchio è dotato di una ventola di raffreddamento per garantire che le
temperature superciali del forno siano mantenute basse.
Quando il forno è in funzione la ventola di raffreddamento può accendersi e spegnersi a
seconda della temperatura.
9
Page 10
USO DEL PIANO DI LAVORO
3

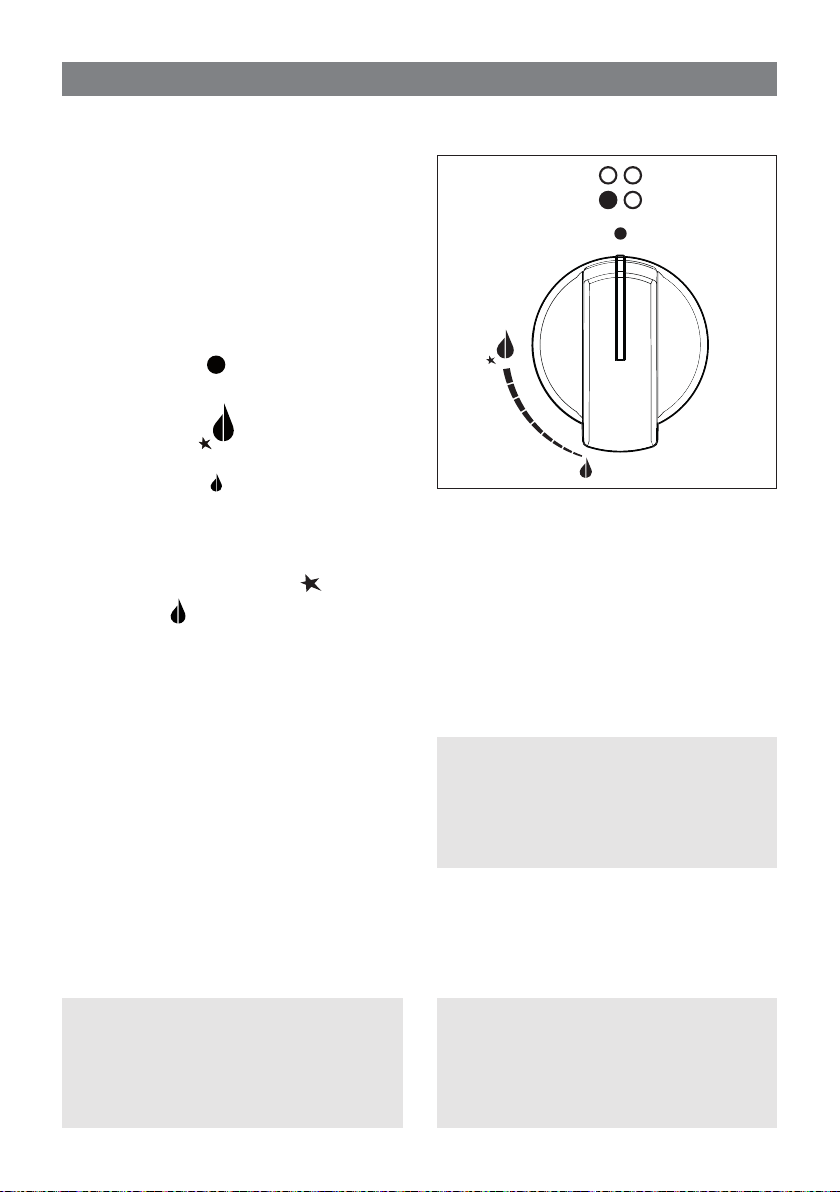

BRUCIATORI A GAS
L’afusso del gas ai bruciatori è regolato
da un rubinetto valvolato comandato dalla
manopola di g. 3.1.
Facendo coincidere l’indice della manopola
con i simboli stampati sul cruscotto si
ottiene:
- disco pieno
- simbolo
- simbolo
√ L’accensione elettrica è incorporata
nelle manopole dei bruciatori e si
identica per il simbolo
simbolo (g. 3.1).
√ La portata massima serve per portare
rapidamente all’ebollizione i liquidi,
mentre quella ridotta consente
il riscaldamento delle vivande in
maniera lenta o il mantenimento
dell’ebollizione.
√ Tutte le posizioni di funzionamento
devono essere scelte tra quella di
massimo e quella di minimo e mai
tra quella di massimo ed il punto di
chiusura.
rubinetto chiuso
apertura max o
portata max
apertura min. o
portata min.
vicino al
Fig. 3.1
Attenzione:
Non rivestire il piano cottura con fogli
di alluminio.
N.B. Quando la cucina non é in
funzione ruotare le manopole dei
rubinetti in posizione di chiuso e
chiudere anche il rubinetto della
condotta di alimentazione del gas.
10
Attenzione:
Durante il funzionamento il piano
lavoro diventa molto caldo sulle zone
di cottura.
Tenere a distanza i bambini.
Page 11

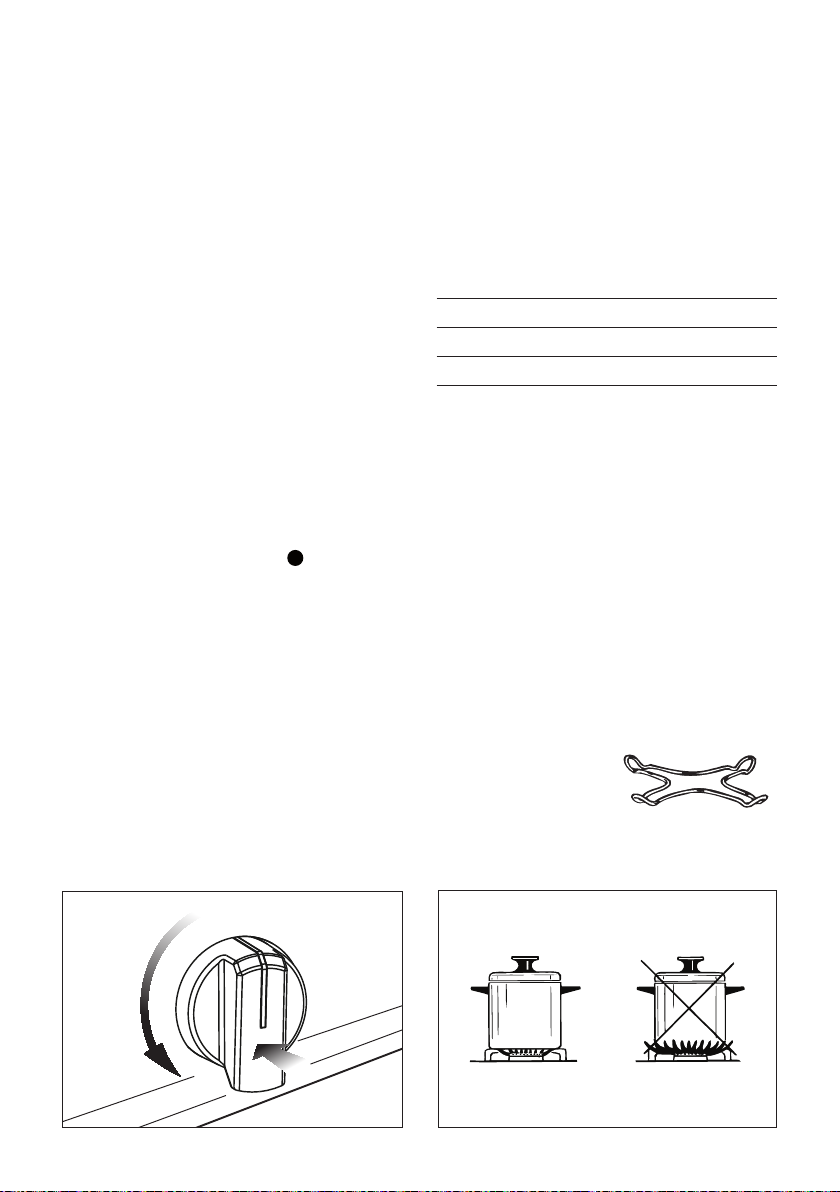

ACCENSIONE DEI BRUCIATORI
Per accendere uno dei bruciatori:
1. Ruotare la manopola del rubinetto
gas in senso antiorario (g. 3.2),
no alla portata massima, premerla
e mantenere la pressione, si otterrà
l’attivazione dell’accensione.
In caso di mancanza di corrente
elettrica avvicinare una amma al
bruciatore.
2. Attendere una decina di secondi dopo
l’accensione del bruciatore prima
di rilasciare la manopola (tempo di
innesco della valvola).
3. Regolare il rubinetto gas nella
posizione desiderata.
Se la amma del bruciatore dovesse
spegnersi per qualsiasi motivo, la valvola di
sicurezza interromperà automaticamente
l’erogazione del gas.
Per ripristinare il funzionamento, riportare
la manopola in posizione “
almeno 1 minuto e ripetere quindi le
operazioni di accensione.
Qualora particolari condizioni del gas
erogato localmente rendano difcoltosa
l’accensione del bruciatore con la manopola
in posizione portata massima, si consiglia
di ripetere l’operazione con la manopola in
posizione portata minima.
”, attendere
SCELTA DEL BRUCIATORE
La simbologia nel cruscotto indica la
corrispondenza fra manopola e bruciatore.
A seconda del diametro e della capacità
impiegate deve essere scelto anche il
bruciatore adatto.
A titolo indicativo i bruciatori e le pentole
devono essere utilizzati nel seguente
modo:
BRUCIATORI
Ausiliario 12 (*) - 14 cm
Semirapido 16 - 24 cm
Rapido 24 - 26 cm
non utilizzare pentole concave o convesse
(*) con griglia di riduzione, diametro minimo 6 cm
É importante che il diametro della pentola
sia adeguato alla potenzialità del bruciatore
per non compromettere l’alto rendimento
dei bruciatori e di conseguenza avere uno
spreco di combustibile.
Una pentola piccola su un grande bruciatore
non consente di ottenere l’ebollizione in un
tempo più breve, in quanto la capacità di
assorbimento di calore della massa liquida
dipende dal fondo e dalla supercie della
pentola.
MINIMO MASSIMO
GRIGLIETTA PER PICCOLI RECIPIENTI
Si appoggia sopra la
griglia del bruciatore
ausiliario (il più
piccolo) quando si
impiegano recipienti di piccolo diametro
per evitare il loro rovesciamento.
Fig. 3.2
Fig. 3.3
11
Page 12
FORNO ELETTRICO STATICO VENTILATO
4
MOLTO IMPORTANTE: Quando si utilizza il forno è indispensabile tenere aperto il
coperchio della cucina.
ATTENZIONE: La porta del forno diventa molto calda durante il funzionamento.
Tenere lontano i bambini.
ATTENZIONE: La porta del forno diventa molto calda, aprirla utilizzando la maniglia.
ATTENZIONE: Durante l’uso l’apparecchio diventa molto caldo. Fare attenzione a
non toccare gli elementi riscaldanti all’interno del forno.
Non rivestire in nessun caso le pareti del forno con fogli di alluminio.
Non posizionare teglie o la leccarda sul fondo del forno.
CARATTERISTICHE GENERALI
Si tratta di un forno che presenta delle
particolari caratteristiche dal punto di vista
funzionale.
È possibile scegliere tra 4 diversi tipi
di riscaldamento che permettono di
soddisfare ogni esigenza di cottura.
Il forno è provvisto di 3 resistenze elettriche:
• 2 resistenze (superiore ed inferiore)
per le normali cotture al forno;
• 1 resistenza grill, posta al centro del
cielo del forno, per le cotture al grill da
effettuare a porta chiusa.
La potenza delle resistenze elettriche è:
– Resistenza inferiore
– Resistenza superiore
– Resistenza grill
NOTA: Al primo utilizzo del forno, al ne di
eliminare eventuali tracce di grasso dalle
resistenze elettriche, si consiglia di farlo
funzionare per circa un’ora nella funzione
(con la manopola del termostato in
posizione 250°C) e per altri 15 minuti
nella funzione (con la manopola del
termostato in posizione 175°C).
12
PRINCIPI DI FUNZIONAMENTO
Il riscaldamento e la cottura nel forno
statico ventilato sono ottenuti nei seguenti
modi:
a. Per convezione naturale
Il calore è prodotto dagli elementi
riscaldanti superiore ed inferiore.
b. Per convezione forzata
Il calore prodotto dagli elementi
riscaldanti inferiore e superiore viene
distribuito nel forno dal ventilatore.
É possibile cuocere diversi piatti
contemporaneamente.
c. Per irraggiamento e ventilazione
Il calore irraggiato dalla resistenza grill
a raggi infrarossi viene distribuito nel
forno dal ventilatore.
d. Per irraggiamento
Il calore viene irraggiato dalla
resistenza grill a raggi infrarossi.
e. Per ventilazione
Il cibo viene scongelato utilizzando il
ventilatore senza riscaldamento.
Page 13
50
75
100
125
150
175
200
225
250
Fig. 4.1
Fig. 4.2

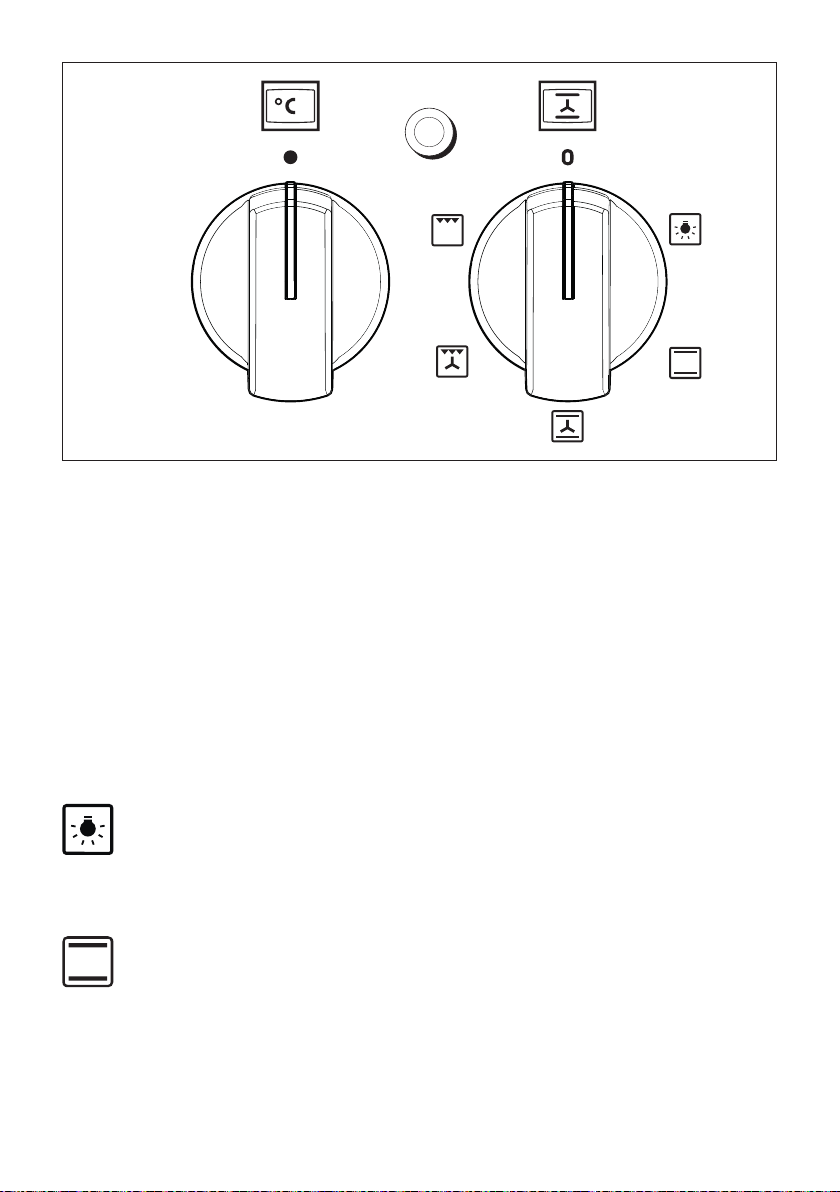

MANOPOLA DEL TERMOSTATO (g. 4.1)
Per attivare le resistenze del forno, impostare la manopola del selettore funzioni sulla
posizione desiderata e la manopola del termostato sulla temperatura desiderata.
Per selezionare la temperatura è necessario fare corrispondere l’indice della manopola
con il numero scelto.
Le resistenze si accenderanno o si spegneranno automaticamente secondo il bisogno di
energia determinato dal termostato.
Il funzionamento degli elementi riscaldanti viene segnalata da una luce posta sopra la
manopola.
MANOPOLA DEL SELETTORE FUNZIONI (g. 4.2)
Ruotare la manopola in senso orario per impostare il forno per una delle seguenti funzioni:
ILLUMINAZIONE DEL FORNO
Ruotando la manopola su questa posizione si accende soltanto la lampada del forno.
In tutte le funzioni di cottura la lampada rimane sempre accesa.
COTTURA TRADIZIONALE A CONVEZIONE
Si accendono gli elementi riscaldanti inferiore e superiore. Il calore si diffonde per convezione
naturale e la temperatura deve essere regolata tra 50°C e 250°C con la manopola del
termostato. È necessario preriscaldare il forno prima di inserire il cibo da cuocere.
Consigliata per:
Cibi che richiedono lo stesso grado di cottura interno ed esterno; per esempio: arrosti,
costine di maiale, meringhe, ecc.
13
Page 14
COTTURA A CONVEZIONE CON VENTILAZIONE
Si accendono gli elementi riscaldanti superiore, inferiore ed il ventilatore.
Il calore proveniente dall’alto e dal basso viene diffuso per convezione forzata. La
temperatura deve essere regolata tra 50°C e 250°C con la manopola del termostato.
Consigliata per:
Cibi di notevole volume e quantità che richiedono lo stesso grado di cottura interno ed
esterno; per esempio: arrosti arrotolati, tacchino, cosciotti, torte, ecc.
SCONGELAMENTO DI CIBI SURGELATI
Con la manopola del termostato in posizione “ ” si accende soltanto il ventilatore del
forno. Lo scongelamento avviene per semplice ventilazione senza riscaldamento.
Consigliata per:
Scongelamento rapido di cibi surgelati; un kg richiede circa un’ora.
I tempi dell’operazione variano in funzione della quantità e del genere degli alimenti da
scongelare.
COTTURA AL GRILL VENTILATO
Si accendono il grill a raggi infrarossi ed il ventilatore. Il calore si diffonde principalmente
per irraggiamento ed il ventilatore lo distribuisce poi su tutto il forno.
Il forno va utilizzato con la porta chiusa e la temperatura può essere regolata con la
manopola del termostato tra 50°C e 200°C.
Per consigli d’uso vedere il capitolo “COTTURA ALLA GRIGLIA E GRATINATURA”.
Utilizzare il grill ventilato per massimo 30 minuti.
Attenzione: Quando il grill ventilato è in funzione le parti accessibili possono
diventare calde. Tenere i bambini a distanza.
Consigliata per:
Cotture alla griglia dove è necessario una rapida rosolatura esterna per bloccare i sughi
all’interno. Per esempio: bistecche di vitello, braciole, hamburger, ecc.
COTTURA AL GRILL
Si accende la resistenza elettrica a raggi infrarossi.
Il calore si diffonde per irraggiamento.
Da usare con la manopola del termostato nella posizione tra 50°C e 220°C massimo e con
la porta del forno chiusa:
Per un corretto uso vedere il capitolo “COTTURA AL GRILL TRADIZIONALE”.
Utilizzare il grill per massimo 30 minuti.
Attenzione: Quando il grill è in funzione le parti accessibili possono diventare calde.
Tenere i bambini a distanza.
Consigliata per:
Azione grigliante intensa per cottura al grill; rosolatura, doratura, gratinatura, tostatura, ecc.
14
Page 15
CONSIGLI DI COTTURA
STERILIZZAZIONE
La sterilizzazione dei cibi da conservare in
vasi si effettua, a recipienti pieni e chiusi
ermeticamente, nel seguente modo:
a. Portare il commutatore nella posizione
.
b. Portare la manopola del termostato
nella posizione 175°C e preriscaldare
il forno .
c. Riempire la leccarda di acqua calda.
d. Disporre i vasi nella leccarda facendo
attenzione che non entrino in contatto
tra loro, e dopo aver bagnato con
acqua i coperchi, chiudere il forno e
portare la manopola del termostato
nella posizione 130°C.
A sterilizzazione iniziata, cioé quando
si incominciano ad intravvedere delle
bollicine nei vasi, spegnere il forno e
lasciare raffreddare.
COTTURA CONTEMPORANEA Dl
CIBI DIVERSI
Il forno statico ventilato alla posizione
del selettore funzioni permette di
cuocere contemporaneamente diversi
cibi eterogenei. Si possono cuocere
contemporaneamente cibi come del pesce,
una torta e della carne senza che gli aromi
e i sapori si mescolino.
Le uniche precauzioni da prendere sono le
seguenti:
• Le temperature di cottura devono
essere le più vicine possibili, con una
differenza massima di 20°C - 25°C tra
i diversi cibi.
• L’introduzione dei diversi piatti nel
forno dovrà essere fatta in momenti
diversi in funzione del tempo di cottura
di ogn’uno. Risulta evidente, con
questo tipo di cottura, il risparmio di
tempo e di energia che si ottengono.
RIGENERAZIONE
Portare il commutatore nella posizione
ed il termostato nella posizione 150°C.
Il pane ritornerà fragrante se inumidito
con qualche goccia d’acqua e messo nel
forno per circa 10 minuti alla massima
temperatura.
ARROSTO
Per ottenere un arrosto classico cotto a
puntino in tutte le sue parti, é necessario
ricordare:
• che é consigliabile mantenere una
temperatura tra 180° e 200° C
• che il tempo di cottura dipende dalla
quantità e dalla qualità dei cibi.
COTTURA AL GRILL TRADIZIONALE
Accendere il grill, come spiegato
nei paragra precedenti e lasciare
preriscaldare per circa 5 minuti con la porta
chiusa.
Introdurre i cibi da cuocere posizionando la
griglia il più vicino possibile al grill.
Per la raccolta dei sughi di cottura inserire
la leccarda sotto alla griglia.
Grigliare con la porta del forno chiusa
Utilizzare il grill per massimo 30 minuti.
Attenzione: Quando il grill è in funzione
le parti accessibili possono diventare
calde. Tenere i bambini a distanza.
15
Page 16
COTTURA ALLA GRIGLIA E
GRATINATURA
Alla posizione del selettore funzioni,
la grigliatura può essere effettuata senza
il girarrosto perché l’aria calda avvolge
completamente il cibo da cuocere.
Portare il termostato nella posizione
200°C e dopo avere preriscaldato il forno,
appoggiare semplicemente il cibo sulla
griglia. Chiudere la porta e lasciare
funzionare il forno con il termostato nella
posizione prescelta tra 100°C e 200°C no
a grigliatura avvenuta.
Aggiungendo qualche ricciolo di burro
prima della ne della cottura si ottiene
l’effetto dorato della gratinatura.
Utilizzare il grill ventilato per massimo
30 minuti.
Attenzione: Quando il grill è in funzione
le parti accessibili possono diventare
calde. Tenere i bambini a distanza.
COTTURA AL FORNO
Per la cottura, prima d’inserire i cibi,
preriscaldare il forno alla temperatura
desiderata.
Quando il forno ha raggiunto la temperatura,
introdurre i cibi, poi controllare il tempo di
cottura, e spegnere il forno 5 minuti prima
del tempo teorico per recuperare il calore
immagazzinato.
Per un corretto preriscaldamento si
consiglia di togliere griglia e leccarda
dall’interno del forno per inserirle
dopo circa 15 minuti.
ESEMPI DI COTTURA
Le temperature sono solo indicative,
perché variano in funzione della quantità e
del volume dei cibi.
Si raccomanda di utilizzare tegami
idonei per cotture al forno e di modicare
all’occorrenza la temperatura del forno
durante la cottura.
PIETANZE TEMPERATURA
Lasagne al forno 220°C
Pasta al forno 220°C
Pizza con acciughe 225°C
Riso alla creola 225°C
Patate al latte 200°C
Pomodori farciti 225°C
Soufé di formaggio 200°C
Soufé di patate 200°C
Arrosto di vitello 200°C
Nodini di vitello alla griglia 225°C
Petti di pollo al pomodoro 200°C
Pollo alla griglia - pollo arrosto 220°C
Polpettine di manzo 200°C
Polpettone di vitello 200°C
Spiedini alla turca 225°C
Roast-beef 220°C
Filetti di sogliola 200°C
Nasello aromatico 200°C
Ciambella 180°C
Crostata di prugne 200°C
Crostatine alla confettura 225°C
Pan di spagna 225°C
Sfogliatine dolci 200°C
Torta margherita 220°C
Gli accessori del forno possono
sopportarecarichinoa6kg.
Si raccomanda di distribuire i carichi
in modo uniforme.
16
Page 17
CONTAMINUTI
5
CONTAMINUTI 60’
Il contaminuti è un avvisatore acustico
a tempo che può essere regolato per un
periodo massimo di 60 minuti.
La manopola di regolazione (g. 5.1)
deve essere ruotata in senso orario no
alla posizione 60 minuti e poi posizionata
sul tempo desiderato ruotandola in senso
antiorario.
ATTENZIONE - MOLTO IMPORTANTE:
Il contaminuti è solo un avvisatore
acustico che NON spegne il forno o il
grill al termine del tempo impostato.
RICORDARSI DI SPEGNERE IL FORNO
O IL GRILL MANUALMENTE.
45
50
40
55
35
30
5
10
15
20
25
Fig. 5.1
17
Page 18
PULIZIA E MANUTENZIONE
6
COPERCHIO IN VETRO (SOLO PER I
MODELLI CON COPERCHIO IN VETRO)
PULIZIA DEL COPERCHIO IN VETRO
Per le operazioni di pulizia si può
facilmente smontare il coperchio
slandolo verso l’alto dopo averlo aperto
completamente.
Se le cerniere si dovessero slare, rimetterle
nella loro sede facendo attenzione che:
• nella sede destra deve essere montata
la cerniera con la stampigliatura “D”
mentre nella sede sinistra la cerniera
con la stampigliatura “S” (g. 6.1)
Regolazione della bilanciatura (solo per
coperchi forniti di cerniera con vite “R”
di regolazione)
Chiudere il coperchio e controllare la
corretta bilanciatura; aprendolo a 45°
dovrebbe rimanere sospeso.
Eventualmente registrare la taratura delle
molle delle cerniere ruotando le viti “R” in
senso orario (g. 6.1).
Modelli con coperchio in vetro
Non chiudere il coperchio
con il fornello acceso.
ATTENZIONE
Non chiudere il coperchio in vetro
quando i bruciatori sono ancora
caldi o quando il forno è in funzione
o ancora caldo.
Non appoggiare sul coperchio in
vetro pentole calde ed oggetti
pesanti.
Asciugare qualsiasi liquido rovesciato
sul coperchio prima di aprirlo.

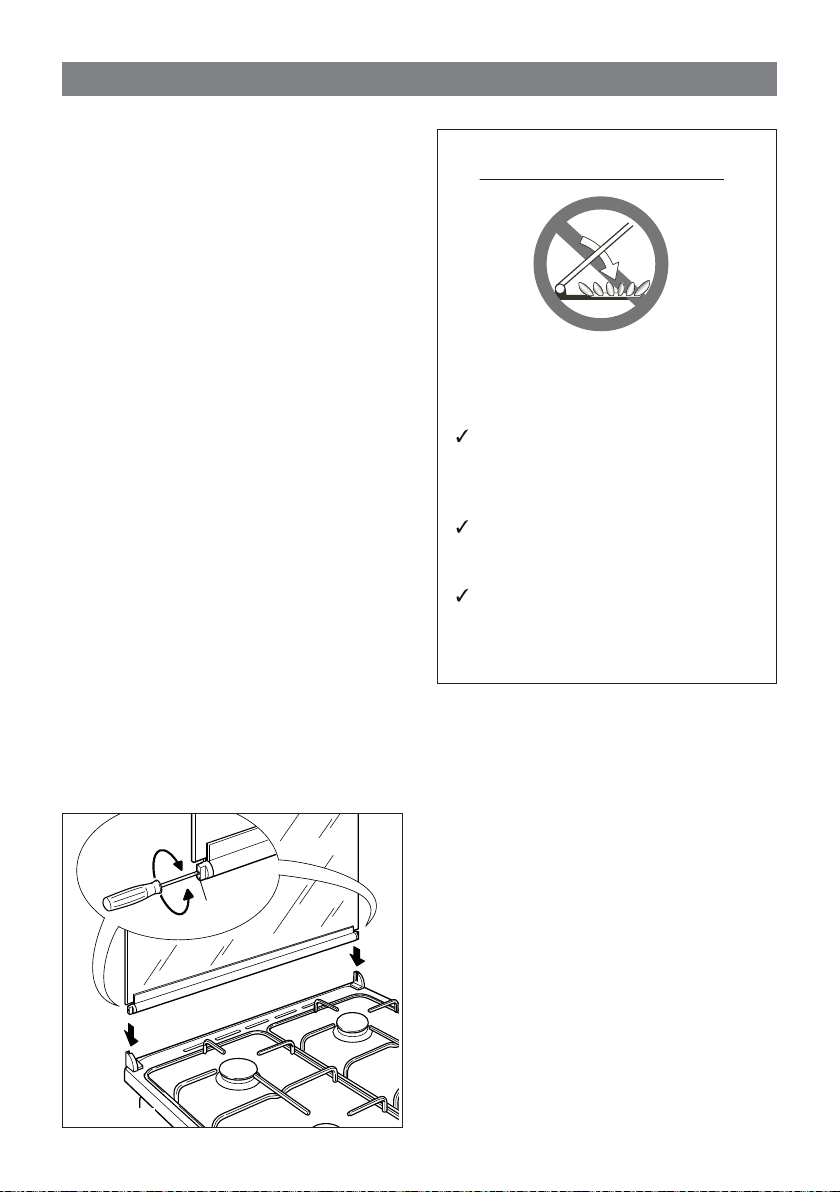

Fig. 6.1
18
R
D
S
Page 19
CONSIGLI PER L’UTILIZZATORE
• Prima di procedere alla pulizia
disinserire la cucina dalla rete
elettrica ed attendere che si sia
raffreddata.
• Quando non si usa la cucina è
prudente chiudere il rubinetto
erogatore della linea del gas o
quello della bombola. Controllare di
tanto in tanto che il tubo essibile che
collega la bombola o la linea del gas
con la cucina sia in perfette condizioni
ed eventualmente sostituirlo quando
presenti qualche anomalia.
• Se un rubinetto si bloccasse, non
forzare e chiedere l’intervento
dell’Assistenza Tecnica.
• È consigliabile effettuare le operazioni
di pulizia quando l’apparecchiatura è
raffreddata, specialmente per le parti
smaltate.
• Evitare di lasciare sulle superci
sostanze acide o alcaline (aceto, sale,
succo di limone ecc).
• Evitare l’uso di prodotti per la pulizia a
base di cloro o acidi.
• Importante: Si consiglia l’utilizzo di
guanti protettivi ed abbigliamento
idoneo quando si pulisce e si
maneggiano le parti dall’apparecchio.
ATTENZIONE. Una volta installato
correttamente, il vostro prodotto
soddisfa tutti gli standard di sicurezza
previsti per questa categoria di prodotto.
Tuttavia fare attenzione ad alcune
parti dell’apparecchio (dietro e sotto),
perchè queste parti, non essendo
progettate per essere toccate,
potrebbero presentare dei bordi o delle
supercipotenzialmentepericolosiche
potrebbero causare delle ferite.
PARTI SMALTATE
Tutte le parti smaltate, comprese le griglie
del piano, devono essere lavate con acqua
saponata o altri prodotti che non siano
abrasivi.
Asciugare preferibilmente con un panno
morbido ed asciutto.
Sostanze acide quali succo di limone,
conserva di pomodoro, aceto e simili,
se lasciati a lungo intaccano lo smalto
rendendolo opaco.
SUPERFICI IN ACCIAIO INOX,
PARTI IN ALLUMINIO, VERNICIATE
O SUPERFICI SERIGRAFATE
Pulire con prodotto idoneo. Asciugare
sempre accuratamente.
IMPORTANTE: La pulizia di queste parti
deve essere eseguita con molta cura per
evitare graf ed abrasioni. Si consiglia di
utilizzare un panno morbido e sapone neutro,
mai prodotti contenenti sostanze abrasive.
Nota: L’uso continuo potrebbe causare,
in corrispondenza dei bruciatori, una
colorazione diversa dall’originale
dovuta all’alta temperatura.
Attenzione: Durante il funzionamento l’apparecchio diventa molto caldo sulle zone
di cottura. Tenere a distanza i bambini.
Non utilizzare pulitrici a vapore perché dell’umidità potrebbe inltrarsi
nell’apparecchio rendendolo insicuro.
Non utilizzare detersivi molto abrasivi o raschietti taglienti in metallo per pulire il
vetro della porta del forno oppure il coperchio in vetro (modelli con coperchio in
vetro)perchépotrebberografarnelasupercieequestopotrebbeprovocarela
frantumazione del vetro.
19
Page 20
BRUCIATORI E GRIGLIE
Possono essere tolti e lavati soltanto con acqua saponata.
Resteranno sempre brillanti pulendoli con gli stessi prodotti usati per l’argenteria.
Dopo ogni pulitura o lavaggio, vericare che gli spartiamma dei bruciatori siano stati
asciugati unitamente ai bruciatori e riposti perfettamente nella loro sede.
È assolutamente indispensabile il controllo della perfetta posizione dello spartiamma in
quanto il suo spostamento dalla sede può causare dei gravi inconvenienti.

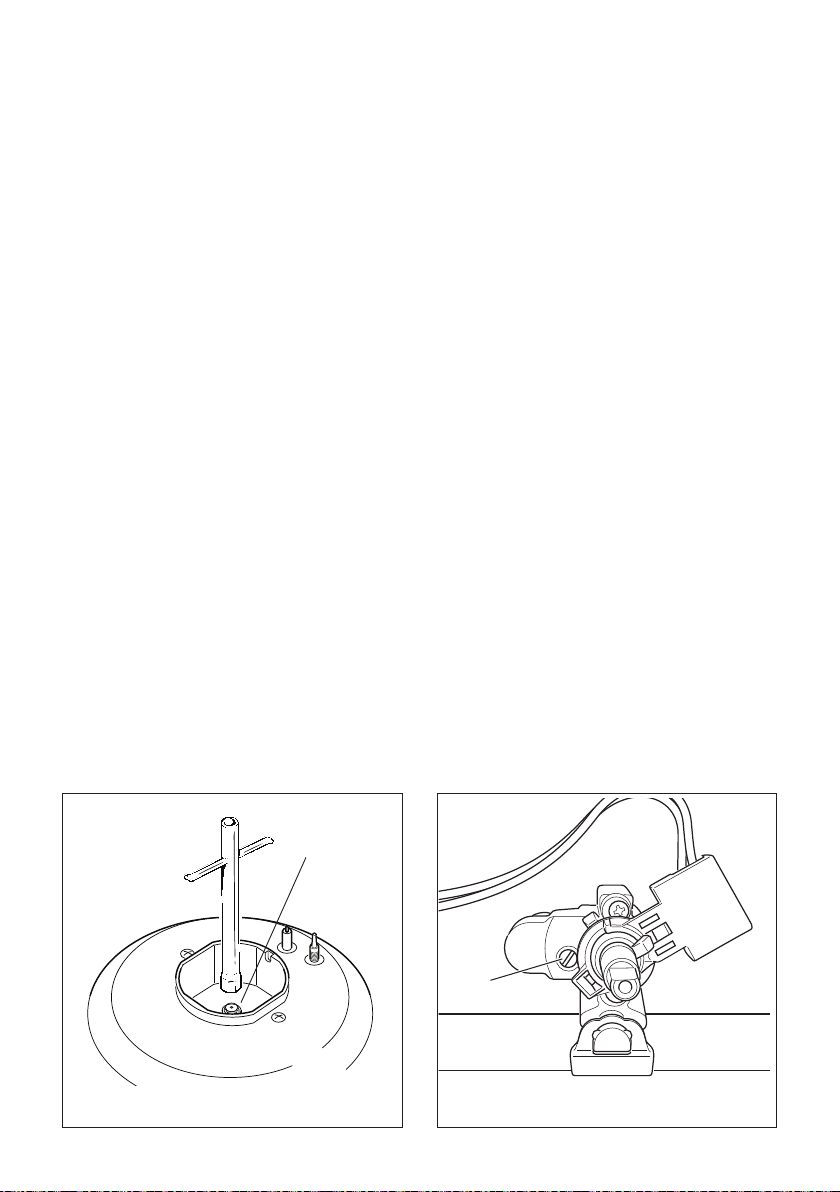

Vericare che l’elettrodo “S” (g. 6.2) sia sempre ben pulito in modo da permettere lo
scoccare regolare delle scintille.
Vericare che la sonda “T” (g. 6.2) vicino ad ogni bruciatore sia sempre ben pulita in modo
da permettere il regolare funzionamento della valvolatura di sicurezza.
Sia la sonda che la candela devono essere pulite con molta cautela.
Nota: Per evitare danni all’accensione elettrica, non utilizzarla quando i bruciatori
non sono nella loro sede.

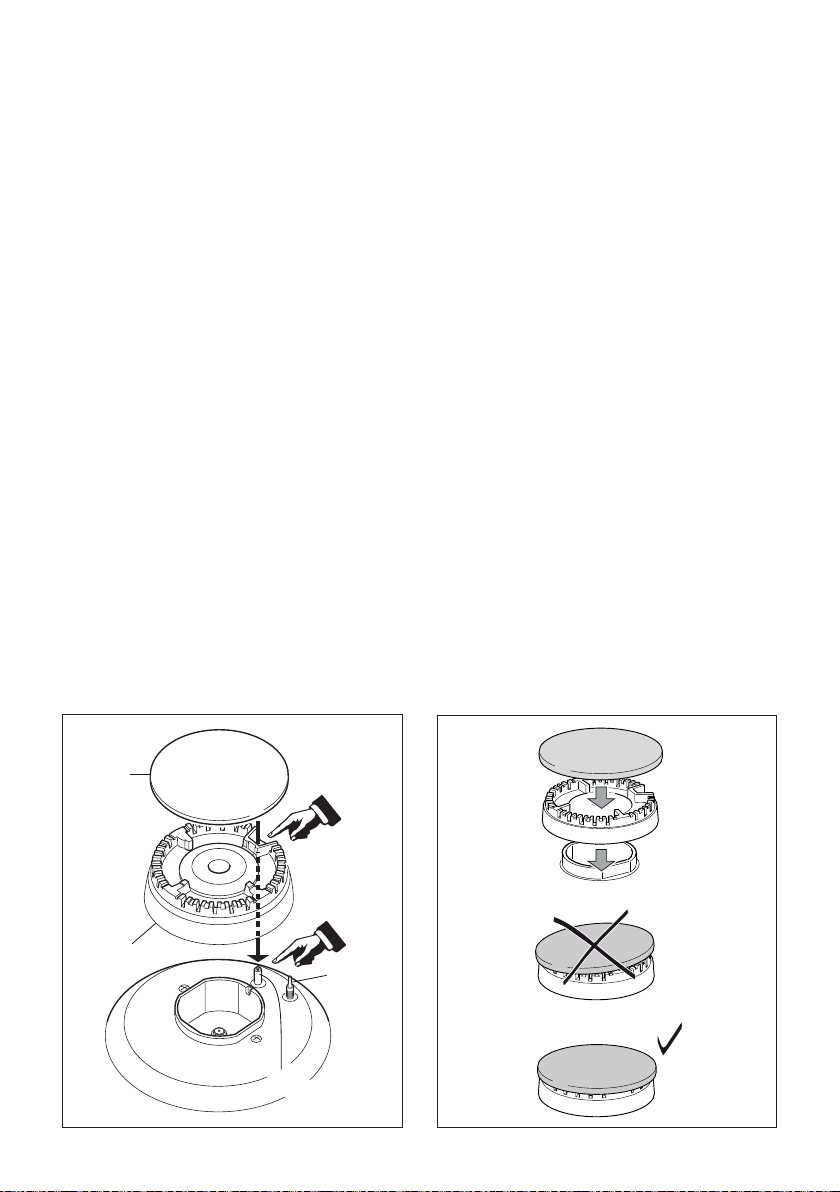

CORRETTO POSIZIONAMENTO DEI BRUCIATORI
É molto importante vericare il perfetto posizionamento dello spartiamma “F” e del
cappello “C” del bruciatore (vedere gure 6.2 - 6.3) perchè un loro spostamento dalla sede
può essere causa di gravi anomalie.
C
F
T
S
Fig. 6.2 Fig. 6.3
20
Page 21
MONTAGGIO DELLA GRIGLIA DEL
FORNO
• La griglia, che è provvista di blocco
di sicurezza contro l’estrazione
accidentale, deve essere inserita nelle
guide delle pareti laterali del forno
operando come illustrato in gura 6.4.
• Per l’estrazione operare a ritroso.
INTERNO FORNO
Il forno va sempre pulito dopo l’utilizzo,
quando si è raffreddato.
La cavità deve essere pulita usando un
detergente delicato e acqua calda.
Prodotti chimici specici per la pulizia
dell’interno del forno possono essere usati
soltanto dopo avere letto attentamente
le avvertenze e le raccomandazioni del
produttore e dopo avere effettuato una
prova su una piccola supercie della cavità
del forno.
Non utilizzare detersivi abrasivi, pagliette o
spugne abrasive.
NOTA: La ditta costruttrice declina ogni
responsabilità per eventuali danni causati
da prodotti chimici o abrasivi utilizzati per
la pulizia.
Attendere il raffreddamento del forno
e prestare particolare attenzione a
non toccare gli elementi riscaldanti
all’interno del forno.
Pericolo d’incendio! Non depositare
oggettiinammabilinelforno
Blocco di
sicurezza
Fig. 6.4
CASSETTO
Il cassetto si può togliere come un normale
cassetto (g. 6.5).
Non depositare oggetti facilmente
inammabili nel forno o nel cassetto
(carta sottile, cotone, seta, nylon e
materiali similari).
Fig. 6.5
21
Page 22

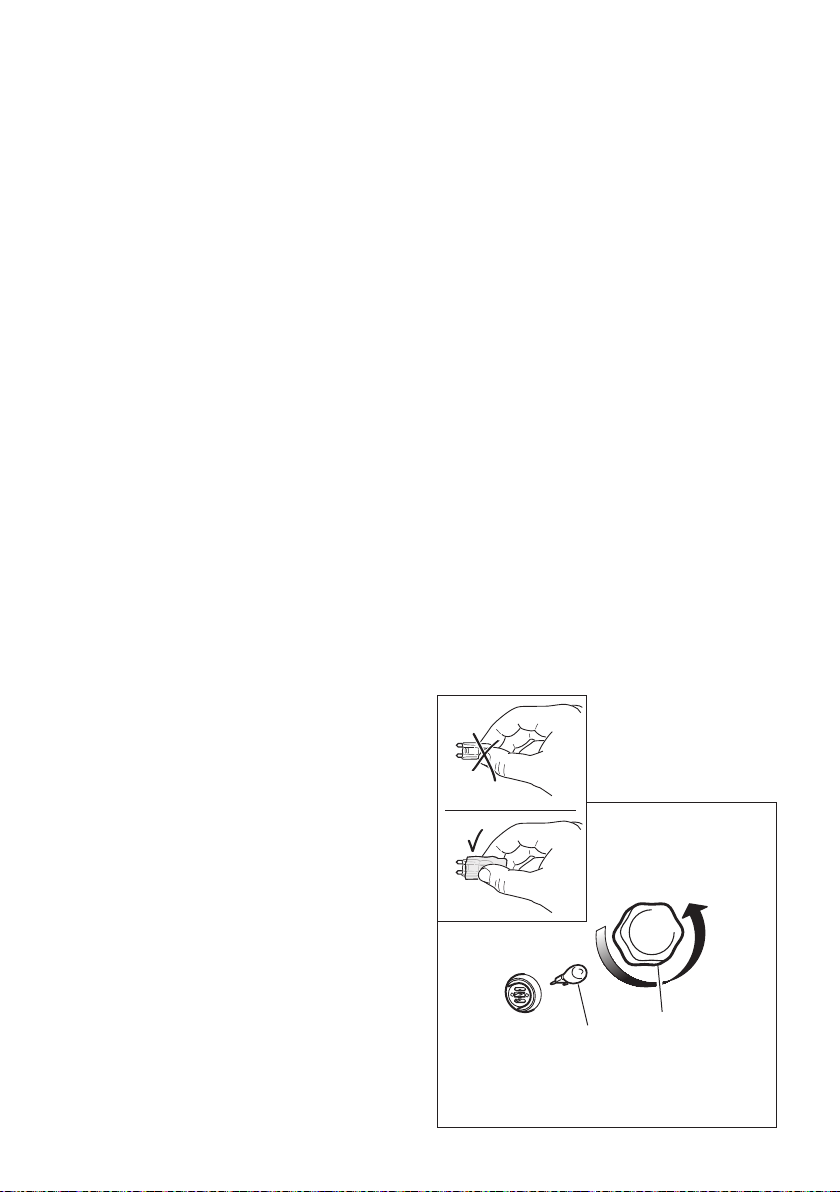

SOSTITUZIONE DELLA LAMPADA
DEL FORNO (MODELLI CON
LAMPADA ALOGENA)
ATTENZIONE: Prima di effettuare un
qualsiasi intervento sulla parte elettrica
dell’apparecchio, si deve assolutamente
scollegare l’allacciamento a rete.
• Lasciare raffreddare la cavità del forno
e gli elementi riscaldanti.
• Togliere l’alimentazione elettrica.
• Svitare la calotta protettiva “A” (g.
6.6).
• Sostituire la lampada alogena “C”
con un’altra di tipo resistente alle alte
temperature (300°C) e con le seguenti
caratteristiche: 220-240 V, 50/60 Hz e
con la stessa potenza della lampada
da sostituire (leggere la potenza in
watt stampigliata sulla stessa).
NOTA IMPORTANTE: non sostituire
la lampadina a mani nude; una
contaminazione potrebbe ridurne
la durata. Usare sempre un panno
pulito o indossare guanti.
• Rimontare la calotta di protezione “A”.
NOTA: La sostituzione della lampada non
è coperta dalla garanzia.
22
ERRATO
WRONG
CORRETTO
CORRECT
C
A
Fig. 6.6
Page 23
B
A
C
Fig. 6.7
Fig. 6.8
Fig. 6.9

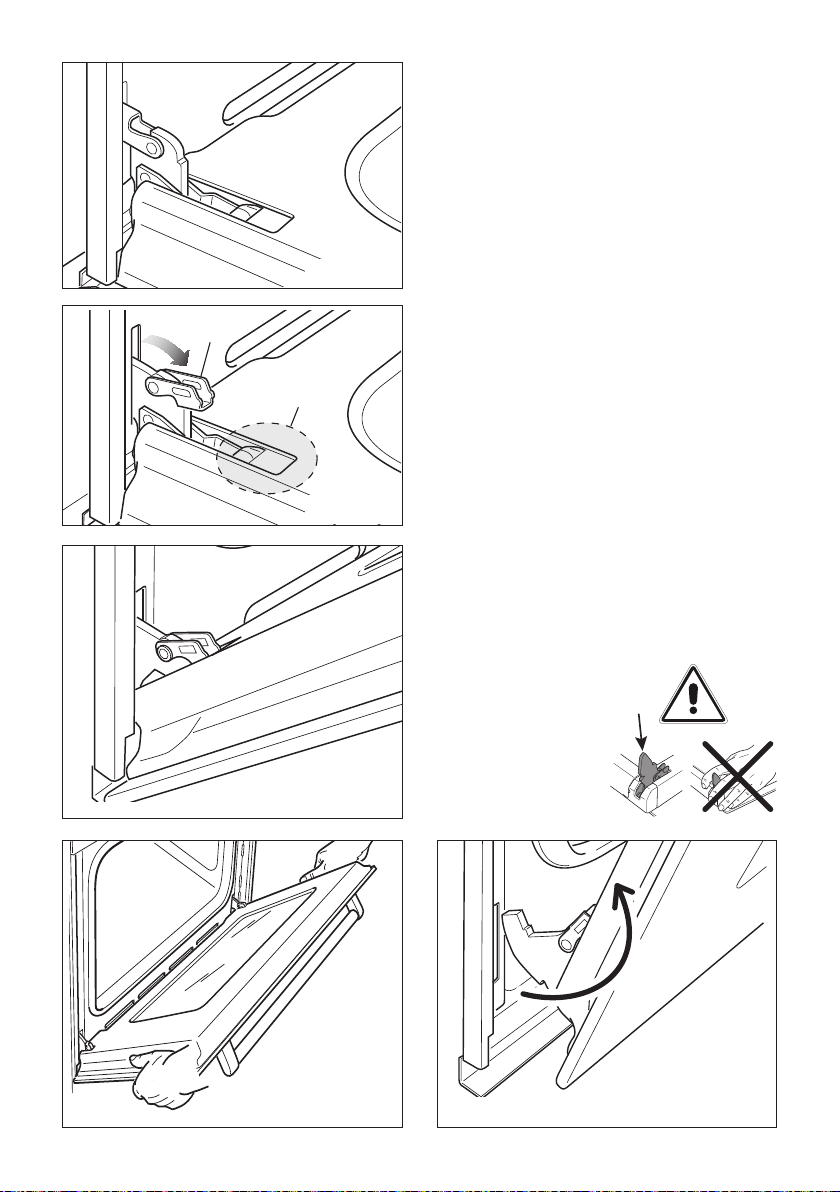

SMONTAGGIO DELLA PORTA DEL
FORNO
La porta del forno può essere facilmente
smontata operando come segue:
• Aprire completamente la porta del
forno (g. 6.7).
• Aprire completamente la leva “A” delle
cerniere destra e sinistra (g. 6.8).
• Impugnare la porta come illustrato in
g. 6.10.
• Socchiudere dolcemente la porta
(g. 6.9) no a quando le leve “A”
delle cerniere destra e sinistra si
agganciano alla parte “B” della porta
(g. 6.8).
• Estrarre i ganci delle cerniere (destra e
sinistra) dal loro alloggiamento (freccia
“C” - g. 6.11).
• Appoggiare la porta su una supercie
morbida.
• Per rimontare la porta operare a ritroso.
Importante!
Mantenere sempre una distanza di
sicurezza dalle leve delle cerniere, fare
particolare attenzione a dove mettete le
mani. Se le leve non
sono correttamente
agganciate,
queste potrebbero
sganciarsi e chiudersi
inaspettatamente
con il rischio di
lesioni.
Fig. 6.10
Fig. 6.11
23
Page 24
CONSIGLI
PER
L’INSTALLATORE
IMPORTANTE
• Per una perfetta installazione, regolazione o trasformazione della cucina all’uso di
altri gas, è necessario ricorrere ad un INSTALLATORE QUALIFICATO. La mancata
osservanza di questa norma provoca il decadere della garanzia.
• L’apparecchiatura deve essere installata correttamente, in conformità con le norme in
vigore e secondo le istruzioni del costruttore.
• Qualsiasi intervento deve essere effettuato con l’apparecchiatura disinserita
elettricamente.
• Le pareti dei mobili o dei muri adiacenti l’apparecchio devono sopportare aumenti di
temperatura di oltre 75°C.
Se la cucina viene accostata a mobili che superano in altezza il piano di lavoro, è
indispensabile lasciare uno spazio di almeno 20 cm fra mobile e anco dell’apparecchio.
• Alcuni apparecchi sono ricoperti da una speciale pellicola protettiva posta su parti in
acciaio o alluminio.
Prima di usare la cucina togliere accuratamente la pellicola protettiva.
24
Page 25
INSTALLAZIONE
7

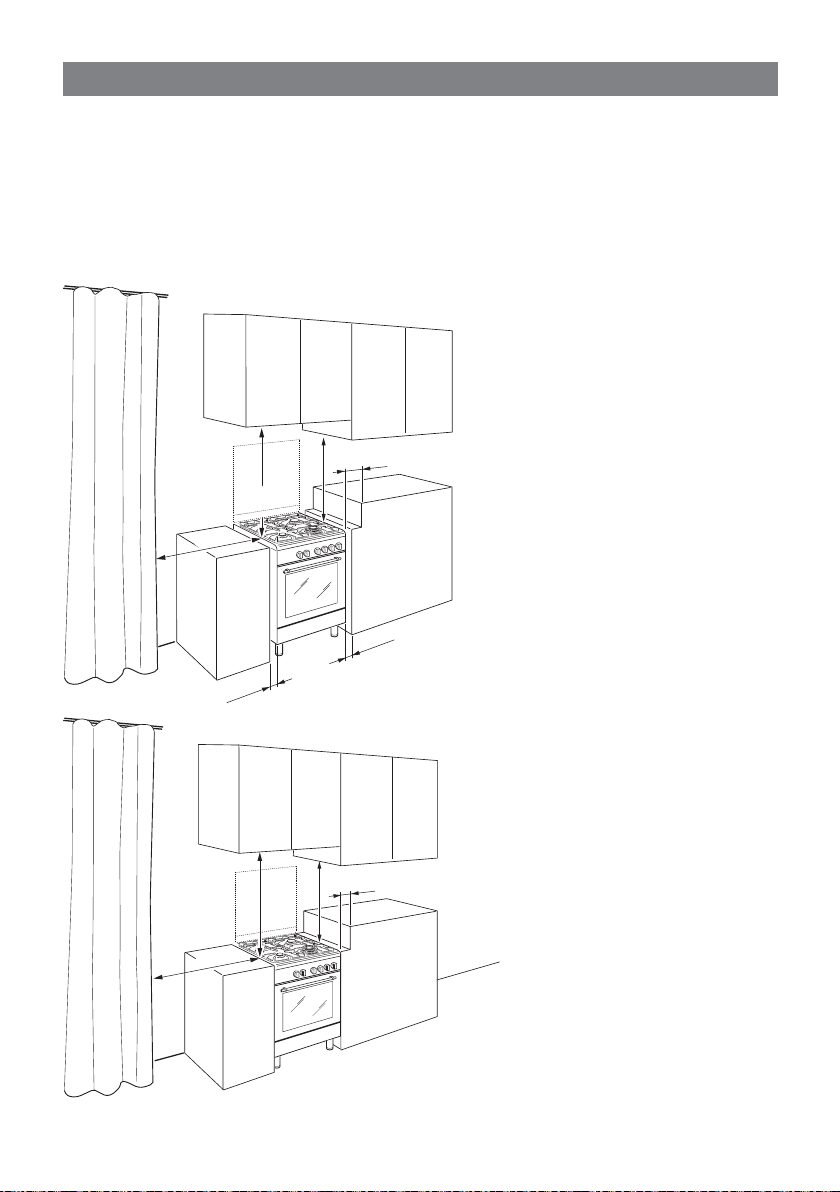

Le condizioni di installazione, per quanto riguarda la protezione contro il surriscaldamento
delle superci adiacenti alla cucina, devono essere conformi alle gure 7.1a oppure 7.1b.
Se la cucina viene accostata a mobili che superano in altezza il piano di lavoro, è indispensabile
lasciare uno spazio di almeno 20 cm fra mobile e anco dell’apparecchio.
I materiali sintetici/impiallacciati e le colle utilizzate devono essere resistenti ad una
temperatura di 90°C per evitare deformazioni o scollamento.
Non devono essere installate tende immediatamente dietro apparecchio oppure a meno di
500 mm dai lati.
Se la cucina è posta su un
piedistallo, si devono prendere
misure per evitare che
l’apparecchio scivoli dal piedistallo.
Questo apparecchio è stato
progettato e costruito per
essere installato in prossimità
di mobili resistenti al calore.
Le pareti dei mobili non devono
superare l’altezza del piano di
lavoro e devono resistere ad
una temperatura di 75°C oltre la
temperatura ambiente.
Evitare l’installazione in
prossimità di materiali
inammabili(es.tendaggi).
■ Classe 1
(g. 7.1a)
Allacciamento gas realizzato
utilizzando tubo in gomma che deve
essere visibile ed ispezionabile
oppure utilizzando tubo metallico
rigido o essibile.
L’installazione deve essere
effettuata mantenendo una
distanza di 2 cm dalle pareti laterali
dei mobili che non devono superare
in altezza il piano di lavoro.
500 mm
20 mm
650 mm
650 mm
450 mm
200 mm
450 mm
200 mm
20 mm
Fig. 7.1a
500 mm
Fig. 7.1b
■ Classe 2
■ Subclasse 1
(g. 7.1b)
Allacciamento gas realizzato
utilizzando tubo metallico rigido o
essibile.
25
Page 26
Fig. 7.2

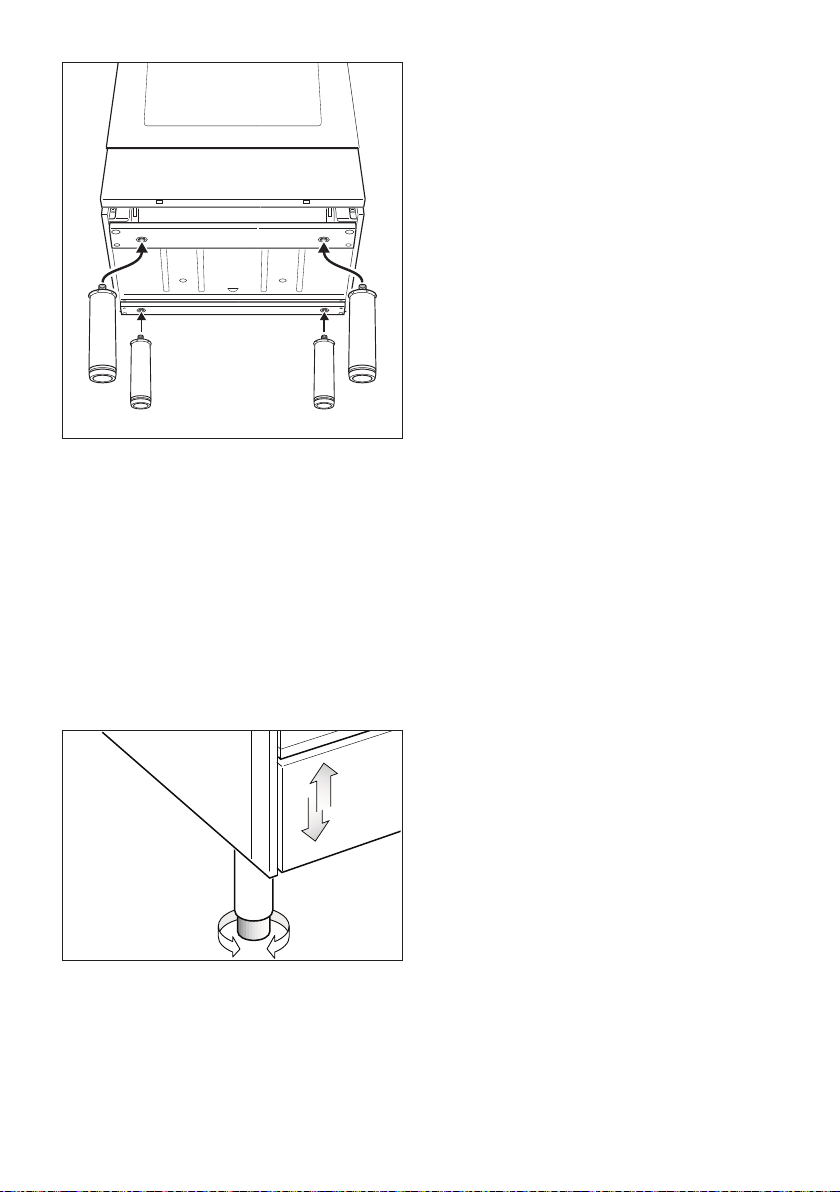

MONTAGGIO DEI PIEDI
REGOLABILI
I piedi regolabili devono essere montati
sulla base della cucina prima del suo
utilizzo.
Adagiare la cucina sul lato posteriore,
sopra un pezzo di polistirolo dell’imballo,
per accedere alla base e facilitare il
montaggio dei piedi.
Montare i 4 piedi avvitandoli nei traversi del
basamento come illustrato nella gura 7.2.
26
LIVELLAMENTO DELLA CUCINA
In caso di necessità la cucina può essere
livellata avvitando o svitando la parte
terminale dei piedi (g. 7.3)
Fig. 7.3
Page 27

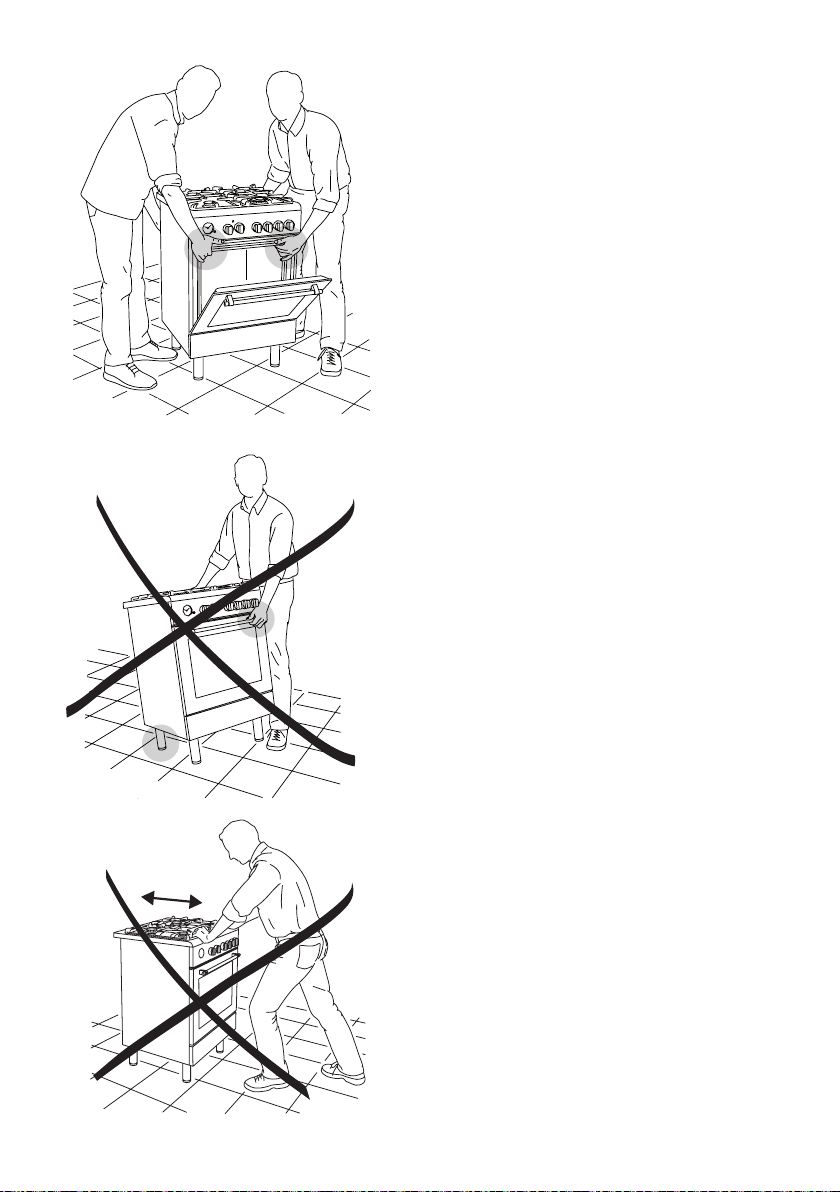

MOVIMENTAZIONE DELLA CUCINA
ATTENZIONE: La cucina deve essere
sempre raddrizzata da due persone per
evitaredidanneggiareipiedi(g.7.4).
ATTENZIONE: Non utilizzare la maniglia
del forno per movimentare la cucina
(g.7.5).
Fig. 7.4
Fig. 7.5
ATTENZIONE : Quando si sposta la
cucina nella sua posizione denitiva,
NON TRASCINARLA (g. 7.6), ma
sollevareipiedidalpavimento(g.7.4).
Fig. 7.6
27
Page 28

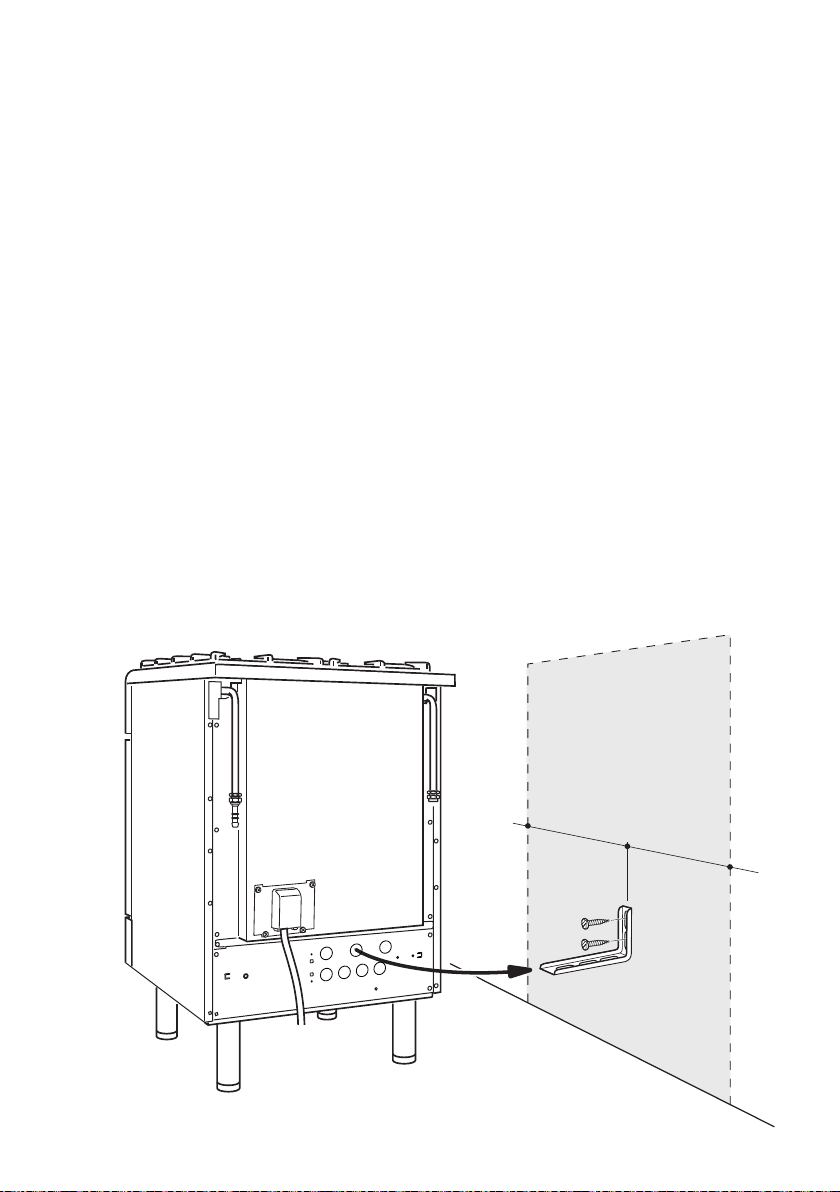

STAFFA ANTIRIBALTAMENTO
Attenzione: Questo apparecchio deve essere ancorato per evitare un ribaltamento
accidentaleinserendounastaffasulretrodellacucinaessandolaallaparete.
Per montare la staffa antiribaltamento:
1. Dopo aver individuato dove installare la cucina, segnare sulla parete dove devono
essere ssate le due viti per installare la staffa antiribaltamento. Si prega di seguire le
indicazioni riportate in gura 7.7.
2. Praticare due fori di 8 mm di diametro nella parete ed inserire i tasselli di plastica in
dotazione.
Importante! Prima di praticare i fori, vericare di non danneggiare tubi o li
elettrici che possono esserci all’interno della parete.
3. Fissare alla parete la staffa antiribaltamento con le due viti in dotazione.
4. Avvicinare la cucina alla parete e regolare l’altezza della staffa antiribaltamento in
modo che possa inserirsi nella fessura sul retro della cucina, come mostrato in g. 7.7.
5. Stringere le viti in modo da ssare saldamente la staffa antiribaltamento.
6. Spingere la cucina contro il muro in modo che la staffa antiribaltamento sia
completamente inserita nella fessura sul retro della cucina.
Attenzione!
Durantel’inserimentodellacucinanellasuaposizionenale,prestareparticolare
attenzione a non incastrare il cavo di alimentazione nella staffa antiribaltamento.
Prestare molta attenzione anche al tubo di allacciamento gas.
Fig. 7.7
28
Page 29
REQUISITI PER LA VENTILAZIONE
Questo apparecchio non è raccordato ad un dispositivo di evacuazione dei prodotti
della combustione. L’installatore deve fare riferimento alle norme locali in vigore per
quanto riguarda la ventilazione e l’evacuazione dei prodotti di combustione.
Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una aerazione
supplementareperesempio l’apertura di una nestra o un’aerazionepiùefcace
aumentando la potenza di aspirazione meccanica se essa esiste.
LOCALE DI INSTALLAZIONE
Il locale dove viene installata l’apparecchiatura a gas deve avere un naturale afusso di
aria necessaria alla combustione del gas (conformemente alle norme locali in vigore; per
l’Italia norme UNI-CIG 7129 e 7131).
L’afusso di aria deve avvenire direttamente da una o più aperture praticate su pareti
esterne aventi complessivamente una sezione libera di almeno 100 cm
2
(oppure fare
riferimento alle norme locali in vigore).
Le aperture dovrebbero essere posizionate vicino al pavimento e preferibilmente dal lato
opposto all’evacuazione dei prodotti di combustione e devono essere costruite in modo da
non poter essere ostruite sia dall’interno che dall’esterno.
Quando non è possibile praticare le necessarie aperture, l’aria necessaria può provenire da un
locale adiacente, ventilato come richiesto, purché non sia una camera da letto o un ambiente
pericoloso (conformemente alle norme locali in vigore; per l’Italia norme UNI-CIG 7129).
In questo caso la porta della cucina deve consentire il passaggio dell’aria.
Nel caso in cui sopra l’apparecchiatura vi sia un pensile o cappa mantenere fra il top ed il
suddetto pensile o cappa la distanza minima pari a 650 mm (vedi anche g. 7.8).
SCARICO DEI PRODOTTI DELLA COMBUSTIONE
I prodotti della combustione dell’apparecchiatura a gas devono essere scaricati attraverso
cappe collegate direttamente all’esterno (g. 7.8).
Quando ciò non è possibile si puo utilizzare un elettroventilatore, applicato alla parete
esterna o alla nestra, avente una portata tale da garantire un ricambio orario di aria pari a
3-5 volte il volume del locale cucina (g. 7.9).
Il ventilatore può essere installato soltanto se esistono le aperture per l’ingresso dell’aria
come descritto nel capitolo “Locale di installazione” (conformemente alle norme locali in
vigore; per l’Italia norme UNI-CIG 7129).
Cappa
evacuazione
prodotti della
combustione
Apertura
per entrata aria
H min 650 mm
Fig. 7.8
Elettroventilatore
evacuazione
prodotti della
combustione
Apertura
per entrata aria
Fig. 7.9
29
Page 30
PARTE GAS
8
REQUISITI PER L’ALLACCIAMENTO GAS
Importante!
• Le pareti adiacenti all’apparecchio devono essere obbligatoriamente di materiale
resistente al calore.
• Prima dell’installazione, assicurarsi che le condizioni locali di distribuzione
(natura del gas e sua pressione) e la regolazione di questo apparecchio siano
compatibili. Le condizioni di regolazione di questo apparecchio sono riportate
sulla targhetta o sull’etichetta.
• L’apparecchio deve essere installato, messo in servizio e sottoposto a
manutenzione solo da personale adeguatamente qualicato ed abilitato.
L’installatore deve fare riferimento alle norme locali vigenti.
• La mancata osservanza di queste condizioni provoca il decadere della garanzia.
L’apparecchio è tarato e predisposto per il funzionamento con GAS METANO (G20) oppure
GAS BUTANO-PROPANO (G30/G31)(controllare l’etichetta di regolazione applicata
sull’apparecchio).
• Apparecchi regolati per funzionare con GAS METANO: questi apparecchi sono
regolati per funzionare solo con questo tipo di gas e non possono essere utilizzati per
altri gas (GAS BUTANO-PROPANO) senza modiche. Gli apparecchi sono idonei per
la conversione per l’utilizzo con GAS BUTANO-PROPANO.
• Apparecchi regolati per funzionare con GAS BUTANO-PROPANO: questi apparecchi
sono regolati per funzionare solo con questo tipo di gas e non possono esse utilizzati
per altri gas (GAS METANO) senza modiche. Gli apparecchi sono idonei per la
conversione per l’utilizzo con GAS METANO.
Se il kit di conversione GAS METANO oppure GAS BUTANO-PROPANO non è fornito con
l’apparecchio è reperibile presso i Centri Assistenza.
30
Page 31
ALLACCIAMENTO ALL’ALIMENTAZIONE GAS
Il collegamento gas deve essere eseguito da un tecnico specializzato conformemente alle
norme locali in vigore (per l’Italia norme UNI-CIG 7129.. e 7131).
Assicurare una adeguata ventilazione all’ambiente in cui viene installato l’apparecchio, in
conformità alle norme locali vigenti.
• Collegare la cucine alla rete di alimentazione gas utilizzando tubi metallici rigidi oppure
essibili.

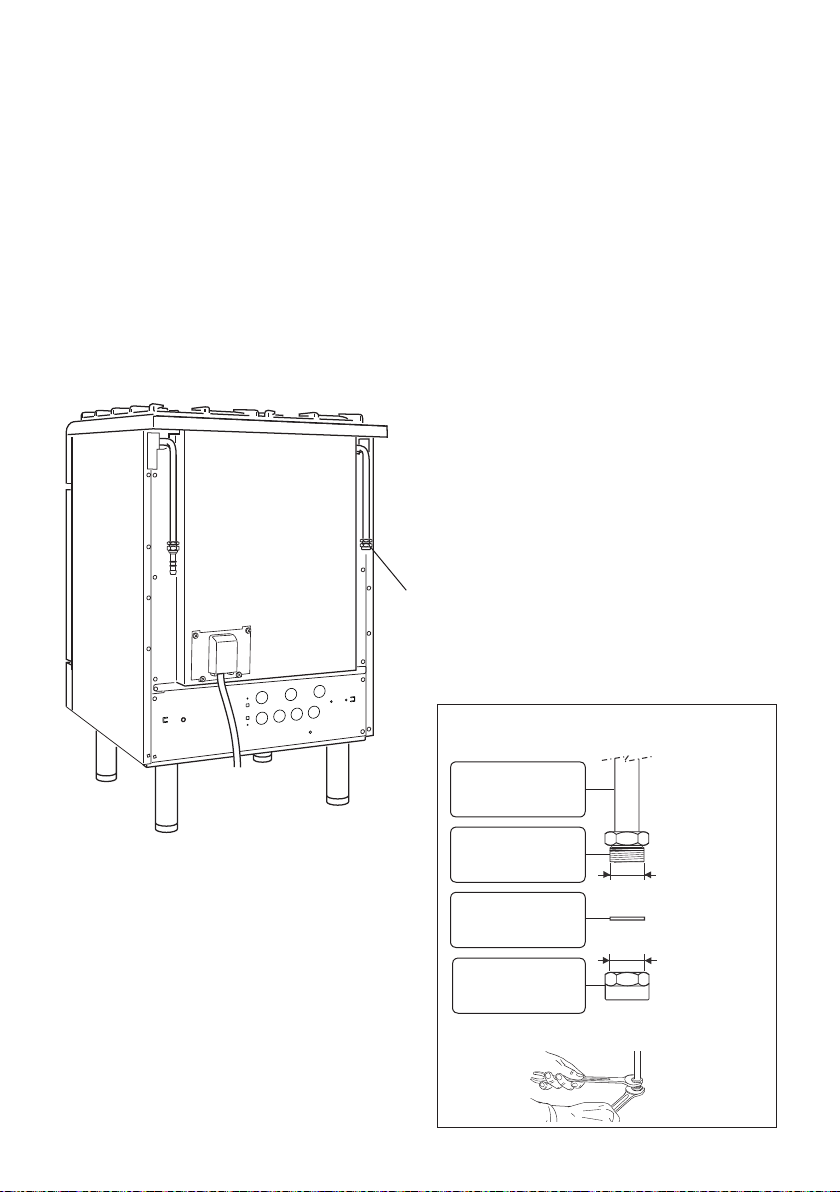

• Il collegamento va eseguito sul retro della cucina (g. 8.1a) utilizzando il terminale
destro o sinistro del condotto gas dell’apparecchio; il tubo non deve attraversare la
cucina.
• Il terminale non utilizzato del condotto gas dell’apparecchio deve essere chiuso con il
tappo interponendo la guarnizione di tenuta (g. 8.1b).
Tappo
Fig. 8.1a
Fissaggio del tappo nel raccordo
del tubo di entrata non usato
Terminale (destro o
sinistro) del condotto
gas dell’apparecchio
Raccordo maschio
del
condotto gas
dell’apparecchio
Guarnizione (#)
Tappo (#)
(#) Già ssato nel terminale del condotto gas
(destro o sinistro) dell’apparecchio
1/2” G cilindrico
(ISO 228-1) maschio
1/2” G cilindrico
(ISO 228-1) femmina
Fig. 8.1b
31
Page 32
COLLEGAMENTO GAS CON TUBO IN GOMMA
Importante!
L’allacciamento gas con tubo di gomma può essere effettuato solo se consentito
dalle norme locali applicabili.
Il gruppo di raccordo (g. 8.2) si compone di:
• il terminale del condotto gas dell’apparecchio (destro o sinistro);
• guarnizione/i di tenuta;
• il portagomma appropriato (per gas metano oppure gas butano/propano). Se non è
fornito con l’apparecchio può essere acquistato presso i Centri Assistenza.
Allacciamento della cucina per GAS METANO
1. Se non è già installato, montare il portagomma per gas metano sul terminale del condotto
gas dell’apparecchio interponendo la guarnizione di tenuta (come indicato in g. 8.2).
2. Allacciare la cucina alla rete gas utilizzando un tubo idoneo con diametro interno di 13
mm (per l’Italia conforme alle norme UNI-CIG 7140).
Il tubo deve essere conforme alle norme locali in vigore e deve essere del tipo
appropriato per il tipo di gas da utilizzare.
3. Assicurarsi che il tubo sia ssato saldamente alle due estremità.
4. Fissare il tubo con idonee fascette stringitubo (non fornite)(per l’Italia conformi alle
norme UNI-CIG 7141).
Allacciamento della cucina per GAS BUTANO/PROPANO
1. Se non è già installato, montare il portagomma per gas butano/propano sul terminale
del condotto gas dell’apparecchio interponendo la guarnizione di tenuta (come indicato
in g. 8.2).
Importante! Il portagomma per gas butano/propano è composto da portagomma
per gas metano con riduzione per gas butano/propano avvitata nella parte
terminale (interponendo l’esatta guarnizione di tenuta).
2. Allacciare la cucina alla rete gas utilizzando un tubo idoneo con diametro interno di 8
mm (per l’Italia conforme alle norme UNI-CIG 7140).
Il tubo deve essere conforme alle norme locali in vigore e deve essere del tipo
appropriato per il tipo di gas da utilizzare.
3. Assicurarsi che il tubo sia ssato saldamente alle due estremità.
4. Fissare il tubo con idonee fascette stringitubo (non fornite)(per l’Italia conformi alle
norme UNI-CIG 7141).
5. Installare un regolatore di pressione del gas.
Importante! Per garantire la conformità con le normative locali, un regolatore di
pressione del gas (conforme alle norme locali vigenti) deve essere installato quando
si collega la cucina ad una bombola di gas butano/propano.
Quando si collega la cucina all’alimentazione gas con tubo in gomma, assicurarsi che
• il tubo sia il più corto possibile, senza strozzature o pieghe.
• il tubo non sia più lungo di 750 mm (o fare riferimento alle norme locali in vigore) e non
possa entrare in contatto con spigoli vivi, angoli o parti mobili. Utilizzare un solo tubo
in gomma, non collegare mai l’apparecchio con più di un tubo di gomma.
• il tubo non deve essere sottoposto a tensione, schiacciato, attorcigliato o troppo curvato,
sia durante l’utilizzo dell’apparecchio che durante le operazioni di allacciamento o
scollegamento.
• il tubo non venga in contatto con qualsiasi supercie che superi la temperatura di 70°C
(o fare riferimento alle norme locali in vigore).
• il tubo non sia esposto ad un calore eccessivo (es. esposizione diretta a camini,
contatto con superci calde).
32
Page 33
• il tubo possa essere facilmente ispezionabile per tutta la sua lunghezza per vericare
lo stato di conservazione.
• il tubo sia sostituito alla data di scadenza (indicata sul tubo stesso) oppure se presenta
segni di usura o di danneggiamento; a prescindere dallo stato di conservazione deve
essere sostituito dopo un massimo di tre anni.
• l’utilizzatore sia stato informato che il rubinetto della bombola del gas oppure il
rubinetto di intercettazione del gas vicino all’apparecchio deve essere chiuso ogni
qualvolta l’apparecchio non è in uso.
• l’utilizzatore sia stato Informato che il tubo non deve essere esposto a prodotti per la
pulizia (per evitare possibili corrosioni).
Dopo aver collegato la cucina all’alimentazione gas, assicurarsi che
• vericare che le connessioni siano perfettamente sigillate con una soluzione saponosa,
ma mai una amma.
• vericare se gli iniettori sono corretti per il tipo di gas utilizzato. In caso contrario,
seguire le istruzioni nella sezione “MANUTENZIONE PARTE GAS”.
• sostituire la/le guarnizione/i di tenuta al minimo segno di deformazione o imperfezione.
Le guarnizioni sono gli elementi che garantiscono la tenuta delle connessioni gas (per
l’Italia le guarnizioni di tenuta deve essere conformi alle norme UNI-CIG 9264).
• utilizzare due chiavi per il ssaggio delle parti (g. 8.2).

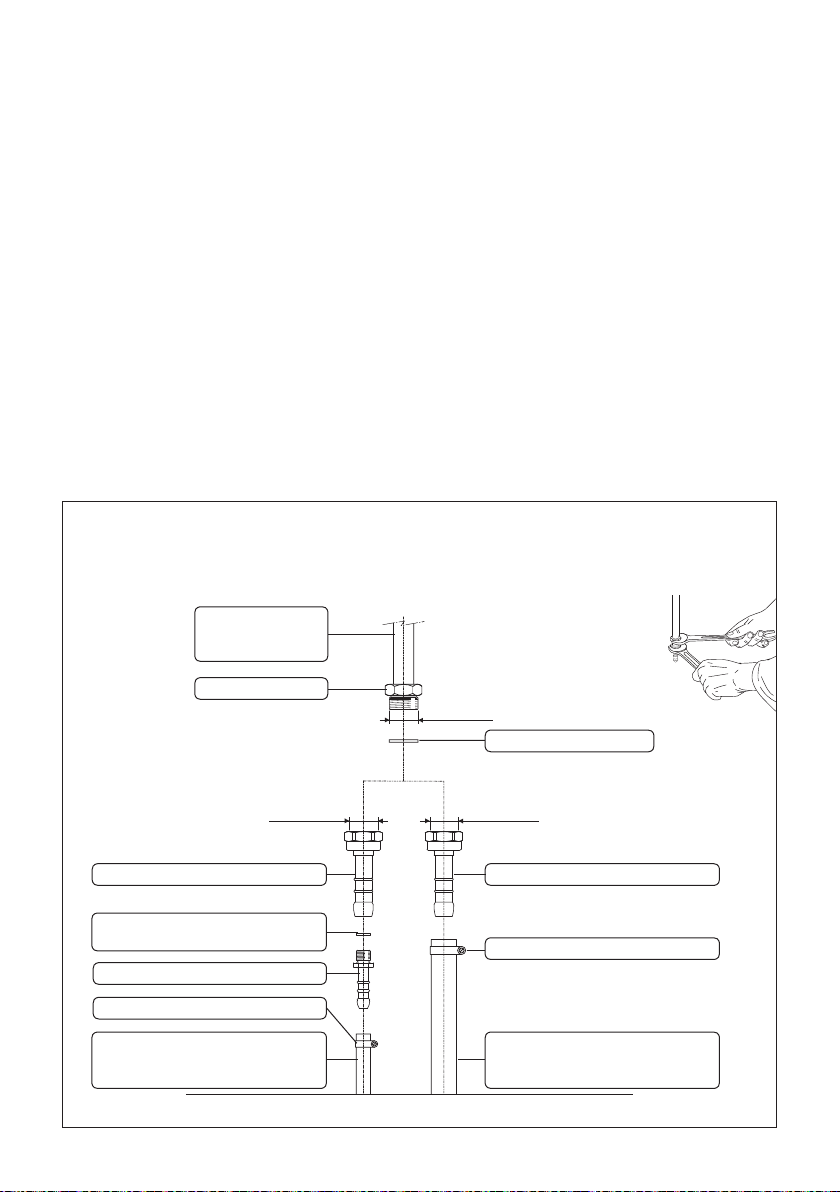

Collegamento gas con portagomma
Nota: se non è già montato sul terminale del condotto gas dell’apparecchio,
il portagomma viene fornito con il prodotto in un kit separato.
Se non è fornito con l’apparecchio può essere acquistato presso i Centri Assistenza.
Terminale del
condotto gas
dell’apparecchio
Nipplo maschio
1/2” G cilindrico
(ISO 228-1) femmina
Portagomma per gas metano Portagomma per gas metano
Guarnizione di tenuta per
riduzione per gas butano/propano
Riduzione per gas butano/propano
Fascetta stringitubo (non fornita)
Tubo in gomma (non fornito)
per gas butano/propano
(diametro interno 8 mm)
1/2” G cilindrico
(ISO 228-1) maschio
Guarnizione di tenuta(#)
(#) Se non è già montata sul terminale del
condotto gas dell’apparecchio, viene
fornita con il prodotto in un kit separato
1/2” G cilindrico
(ISO 228-1) femmina
Fascetta stringitubo (non fornita)
Tubo in gomma (non fornito)
per gas metano
(diametro interno 13 mm)
Gas Butano/Propano Gas Metano
Fig. 8.2
33
Page 34
COLLEGAMENTO GAS CON TUBO RIGIDO OPPURE FLESSIBILE
Il gruppo di raccordo (g. 8.3) si compone di:
• il terminale del condotto gas dell’apparecchio (destro o sinistro);
• guarnizione di tenuta.
Importante!
Togliere il portagomma nel caso in cui sia già montato sul terminale del condotto
gas dell’apparecchio.
Quandosicollegalacucinaall’alimentazionegascontuborigidooppureessibile,
assicurarsi che
• il tubo rigido o essibile sia conforme alle norme locali in vigore. Il tubo essibile deve
essere del tipo appropriato per il tipo di gas da utilizzare e le dimensioni devono essere
idonee per supportare la portata nominale complessiva dell’apparecchio.
• solo per l’Italia: i tubi essibili in acciaio inox a parete continua con attacchi lettati
devono essere conformi alla norma UNI-CIG 9891 con estensione massima pari a
2000 mm.
• utilizzare due chiavi per il ssaggio delle parti (g. 8.3).
• il collegamento con tubi metallici rigidi non deve provocare sollecitazioni al tubo gas
dell’apparecchio.
• il tubo essibile non deve essere sottoposto a tensione, schiacciato, attorcigliato o
troppo curvato, sia durante l’utilizzo dell’apparecchio che durante le operazioni di
allacciamento o scollegamento.
• il tubo essibile non deve superare la lunghezza di 2 metri (o fare riferimento alle
norme locali in vigore) e non deve venire in contatto con spigoli vivi, angoli o parti
mobili perchè questo potrebbe causare abrasioni o rotture. Utilizzare soltanto un
singolo tubo essibile; non collegare mai l’apparecchio con due o più tubi giuntati.
• il tubo essibile deve poter essere facilmente ispezionabile per tutta la sua lunghezza
per vericare lo stato di conservazione; se ha una data di scadenza (indicata sul tubo
stesso), deve essere sostituito prima di questa data.
• se si utilizza un tubo essibile non completamente di metallo, assicurarsi che non
venga in contatto con qualsiasi supercie che superi la temperatura di 70°C (o fare
riferimento alle norme locali in vigore).
• il tubo essibile non deve essere esposto ad un calore eccessivo (es. esposizione
diretta a camini, contatto con superci calde).
• il tubo rigido o essibile deve essere sostituito quando mostra segni di danneggiamento.
• il punto d’entrata del gas dove il tubo essibile è connesso deve essere ben sso
e deve essere posizionato in modo da garantire che il tubo essibile sia sospeso
liberamente verso il basso.
• il punto d’entrata del gas dove il tubo essibile è connesso deve essere facilmente
accessibile dopo l’installazione per permettere la sconnessione del tubo in caso di
eventuali operazioni di manutenzione o per la rimozione dell’apparecchio.
• un regolatore di pressione del gas, conforme alle norme locali vigenti, deve essere
installato quando si collega la cucina ad una bombola di gas butano/propano.
Importante! Per garantire la conformità con le normative locali, un regolatore
di pressione del gas (conforme alle norme locali vigenti) deve essere installato
quando si collega la cucina ad una bombola di gas butano/propano.
• l’utilizzatore sia stato Informato che il rubinetto della bombola del gas oppure il
rubinetto di intercettazione del gas vicino all’apparecchio deve essere chiuso ogni
qualvolta l’apparecchio non è in uso.
34
Page 35
• l’utilizzatore sia stato Informato che il tubo rigido oppure essibile non deve essere
esposto a prodotti per la pulizia (per evitare possibili corrosioni).
Dopo aver collegato la cucina all’alimentazione gas, assicurarsi che
• vericare che le connessioni siano perfettamente sigillate con una soluzione saponosa,
ma mai una amma.
• vericare se gli iniettori sono corretti per il tipo di gas utilizzato. In caso contrario,
seguire le istruzioni nella sezione “MANUTENZIONE PARTE GAS”.
• sostituire la/le guarnizione/i di tenuta al minimo segno di deformazione o imperfezione.
Le guarnizioni sono gli elementi che garantiscono la tenuta delle connessioni gas (per
l’Italia le guarnizioni di tenuta deve essere conformi alle norme UNI-CIG 9264).
• utilizzare due chiavi per il ssaggio del tubo rigido oppure essibile (g. 8.3)

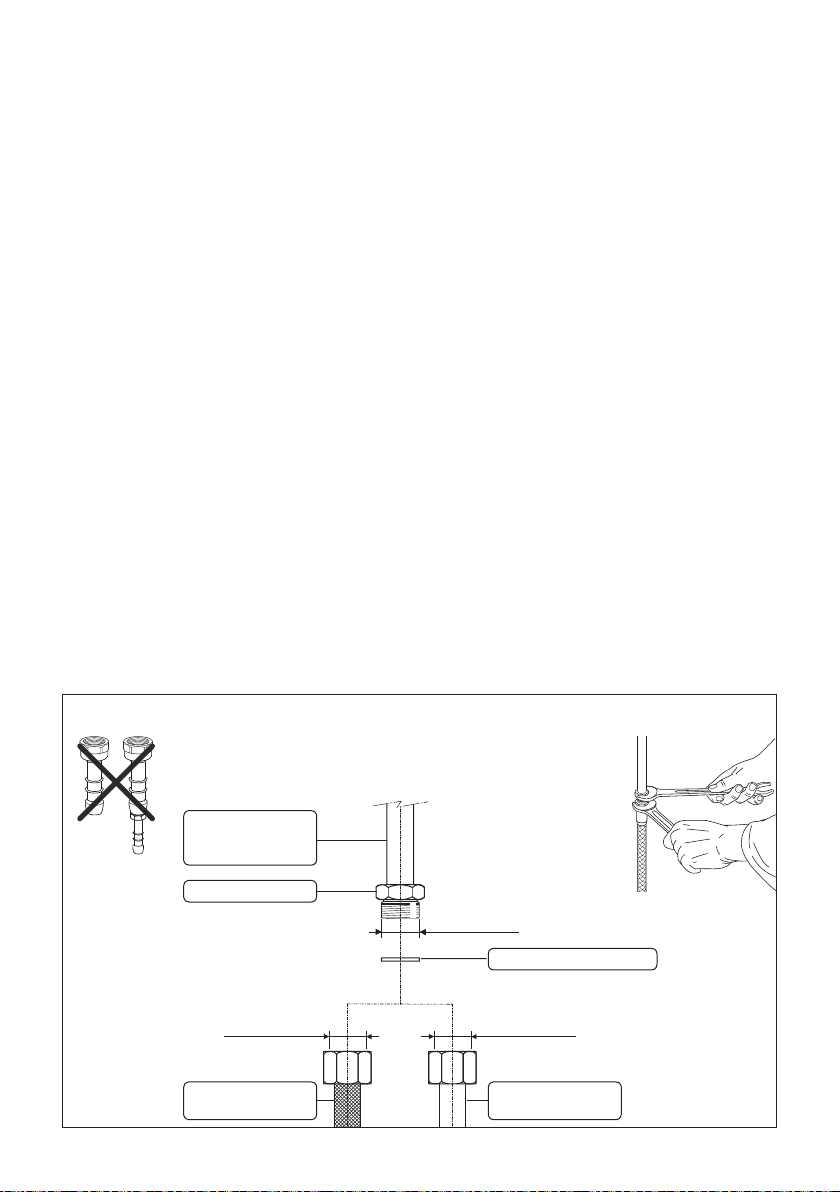

Collegamentogascontuborigidooppureessibile
Nota: togliere il portagomma se è già montato
sul terminale del condotto gas dell’apparecchio.
Terminale del
condotto gas
dell’apparecchio
Nipplo maschio
1/2” G cilindrico
(ISO 228-1) femmina
Tubo essibile
(non fornito)
1/2” G cilindrico
(ISO 228-1) maschio
Guarnizione di tenuta(#)
(#) Se non è già montata sul terminale del
condotto gas dell’apparecchio, viene
fornita con il prodotto in un kit separato
1/2” G cilindrico
(ISO 228-1) femmina
Tubo rigido
(non fornito)
Fig. 8.3
35
Page 36
TABELLA INIETTORI
IT
GPL
PO RTATA
BRUCIATORE
Ausiliario (A) 1,00 0,30 50 72 (X)
Semirapido (SR) 1,75 0,45 65 97 (Z)
Rapido (R) 3,00 0,75 85 115 (Y)
APPORTO D’ARIA NECESSARIA PER LA COMBUSTIONE GAS = (2 m3/hxkW)
BRUCIATORE Apporto d’aria necessaria [m
Ausiliario (A) 2,00
Semirapido (SR) 3,50
Rapido (R) 6,00
NOMINALE
[kW]
PO RTATA
RIDOTTA
[kW]
G30 28-30 mbar
G31 37 mbar
Ø iniettore
[1/100 mm]
Cat: II 2H3+
Metano
G20
20 mbar
Ø iniettore
[1/100 mm]
3
/h]
LUBRIFICAZIONE DEI RUBINETTI GAS
• Se un rubinetto si bloccasse, non forzare e chiedere l’intervento dell’Assistenza Tecnica.
IMPORTANTE
Per tutte le operazioni di installazione, manutenzione e trasformazione per passare
correttamente da un gas ad un altro usare esclusivamente i pezzi di ricambio originali
del costruttore.
La mancata osservanza di questa norma provoca il decadere della garanzia.
36
Page 37
SOSTITUZIONE DEGLI INIETTORI
DEI BRUCIATORI DEL PIANO A GAS
Ogni cucina ha in dotazione una serie di
iniettori per i vari tipi di gas.
Nel caso in cui non siano forniti a corredo
sono reperibili presso i Centri Assistenza.
La scelta degli iniettori da sostituire dovrà
essere fatta secondo la tabella iniettori.
Il diametro degli iniettori, espresso in
centesimi di millimetro, è marchiato sul
corpo di ciascuno di essi.
Per la sostituzione degli iniettori è
necessario procedere nel modo seguente:
• Togliere griglie, coperchietti e
spartiamma dei bruciatori.
• Con una chiave ssa sostituire gli
ugelli “J” (g. 8.4) con quelli idonei per
il gas da utilizzare.
I bruciatori sono concepiti in modo da
non richiedere la regolazione dell’aria
primaria.
REGOLAZIONE DEL MINIMO DEI
BRUCIATORI DEL PIANO A GAS
I rubinetti del piano di lavoro sono dotati di
valvolatura di sicurezza; in questi rubinetti
la vite di regolazione del minimo è situata
all’esterno del rubinetto (g. 8.5).
Nel passaggio da un tipo di gas ad un
altro, anche la portata minima del rubinetto
deve essere corretta, considerando che in
questa posizione la amma deve avere una
lunghezza di circa 4 mm e deve rimanere
accesa anche con un brusco passaggio
dalla posizione di massimo a quella di
minimo.
La correzione si effettua, a bruciatore
acceso, nella seguente maniera:
• Portare la manopola in posizione di
minimo.
• Slare la manopola del rubinetto e con
un cacciavite a taglio agire sulla vite
“F” (g. 8.5) no ad ottenere la amma
desiderata.
N.B. Per il gas G30/G31 (GPL) la vite
deve essere di norma avvitata a fondo.
Fig. 8.4
J
J
F
F
Fig. 8.5
37
Page 38
PARTE ELETTRICA
9
IMPORTANTE: L’installazione
deve essere effettuata secondo le
istruzioni del costruttore. Una errata
installazione può causare danni a
persone, animali o cose, nei confronti
dei quali il costruttore non può essere
considerato responsabile.
GENERALITÀ
• Il collegamento alla rete elettrica
deve essere eseguito da personale
qualicato e secondo le norme vigenti.
• L’apparecchio deve essere collegato
alla rete elettrica vericando
innanzitutto che la tensione
corrisponda al valore indicato nella
targhetta caratteristiche e che la
sezione dei cavi dell’impianto elettrico
possa sopportare, il carico indicato
anch’esso nella targhetta.
• La cucina viene fornita senza spina
di alimentazione; pertanto, se non
si effettua un collegamento diretto
alla rete, si dovrà montare una spina
normalizzata idonea al carico.
• La spina deve essere allacciata ad una
presa collegata all’impianto di terra in
conformità alle norme di sicurezza.
• È possibile effettuare il collegamento
diretto alla rete interponendo tra
l’apparecchio e la rete elettrica un
interruttore onnipolare con apertura
minima fra i contatti di 3 mm.
• Il cavo di alimentazione non deve
toccare parti calde e deve essere
posizionato in modo da non superare
in nessun punto la temperatura di 75
°C.
• Ad apparecchio installato, l’interruttore
o la presa devono essere sempre
accessibili.
38
N.B. Per il collegamento alla rete
non usare adattatori, riduzioni o
derivatori in quanto possono provocare
surriscaldamenti o bruciature.
Nel caso che l’installazione dovesse
richiedere delle modiche all’impianto
elettrico domestico o in caso di
incompatibilità tra la presa e la spina
dell’apparecchio, far intervenire per la
sostituzione personale professionalmente
qualicato.
Quest’ultimo, in particolare, dovrà anche
accertare che la sezione dei cavi della
presa sia idonea alla potenza assorbita
dall’apparecchio.
É obbligatorio il collegamento
dell’apparecchio all’impianto di terra.
La casa costruttrice declina
ogni responsabilità per qualsiasi
inconveniente derivante dalla mancata
osservanza di questa norma.
Page 39

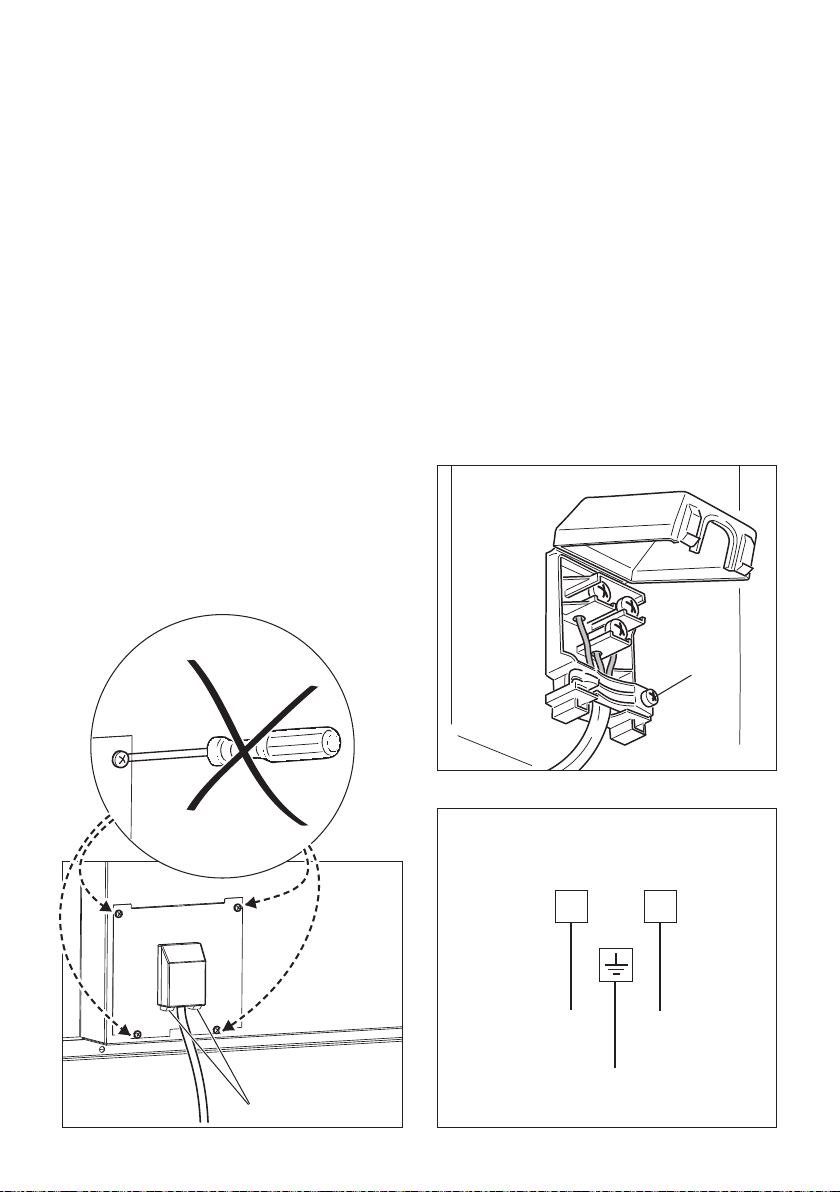

ALLACCIAMENTO DI UN NUOVO CAVO DI ALIMENTAZIONE
F
230 V
PE
N
L
A
ATTENTIONE: Se il cavo di alimentazione è danneggiato deve essere sostituito dal
Servizio Assistenza per evitare pericoli.
• Sganciare il coperchio della morsettiera inserendo un cacciavite nei due agganci “A”
(g. 9.1).
• Aprire il ssacavo svitando la vite “F” (g. 9.2), svitare le viti dei morsetti e togliere il
cavo.
• Inlare nel ssacavo il cavo di alimentazione di sezione adeguata come descritto nel
prossimo capitolo.
• Fissare i cavi di fase, neutro ed il cavo di terra ai morsetti della morsettiera secondo lo
schema elettrico di gura 9.3.
• Tendere il cavo di alimentazione e bloccarlo con il ssacavo.
• Chiudere il coperchio della morsettiera (vericare che i due agganci “A” siano
correttamente agganciati).
IMPORTANTE:PerallacciareilcavodialimentazioneNONsvitarelevitichessano
la piastra della morsettiera.
Nota:Ilconduttorediterradeveesserelasciatocirca3cmpiùlungodeglialtri.
SEZIONE DEL CAVO DI ALIMENTAZIONE
TIPO “H05RR-F” oppure “H05V2V2-F”
resistente alla temperatura di 90°C
220-240 V ac 3 x 1,5 mm
Allacciamento con spina oppure diretto alla rete.
(*)
2
(*)
F
Fig. 9.2
220-240 V ac
Fig. 9.1
Fig. 9.3
39
Page 40
La Casa Costruttrice non risponde delle possibili inesattezze, imputabili ad errori di stampa o
trascrizione, contenute nel presente libretto.
Si riserva il diritto, senza pregiudicare le caratteristiche essenziali di funzionalità e sicurezza, di
apportare ai propri prodotti, in qualunque momento e senza preavviso, le eventuali modiche
opportune per qualsiasi esigenza di carattere costruttivo o commerciale.
www.delonghi-cookers.it
Cod. 1105503 - ß0
