Dell XPS 15 User Guide

XPS 15

Service-Handbuch

Computer-Modell: XPS 15-9570 Vorschriftenmodell: P56F Vorschriftentyp: P56F002

Anmerkungen, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen

können.

VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung

der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können.

WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder

sogar den Tod von Personen zur Folge haben können.

Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

2018 - 07

Rev. A01

Inhaltsverzeichnis

1 Vor der Arbeit an Komponenten im Innern des Computers..............................................................................8

Bevor Sie beginnen:...........................................................................................................................................................8

Sicherheitshinweise........................................................................................................................................................... 8

Empfohlene Werkzeuge.................................................................................................................................................... 9

Schraubenliste....................................................................................................................................................................9

2 Nach der Arbeit an Komponenten im Inneren des Computers........................................................................11

3 Entfernen der Bodenabdeckung................................................................................................................... 12

Vorgehensweise................................................................................................................................................................12

4 Wiedereinbauen der Bodenabdeckung..........................................................................................................14

Vorgehensweise................................................................................................................................................................14

5 Entfernen des Akkus (halbe Baulänge).........................................................................................................15

Voraussetzungen.............................................................................................................................................................. 15

Vorgehensweise................................................................................................................................................................15

6 Wiedereinsetzen des Akkus (halbe Baulänge)...............................................................................................16

Vorgehensweise................................................................................................................................................................16

Voraussetzungen nach der Arbeit am Computer......................................................................................................... 16

7 Entfernen des Akkus (volle Baulänge)...........................................................................................................17

Voraussetzungen.............................................................................................................................................................. 17

Vorgehensweise................................................................................................................................................................ 17

8 Wiedereinsetzen des Akkus (volle Baulänge)................................................................................................19

Vorgehensweise................................................................................................................................................................19

Voraussetzungen nach der Arbeit am Computer......................................................................................................... 19

9 Entfernen der Speichermodule.................................................................................................................... 20

Voraussetzungen............................................................................................................................................................. 20

Vorgehensweise............................................................................................................................................................... 20

10 Wiedereinbauen der Speichermodule......................................................................................................... 22

Vorgehensweise............................................................................................................................................................... 22

Voraussetzungen nach der Arbeit am Computer.........................................................................................................23

11 Entfernen des Festplattenlaufwerks............................................................................................................24

Voraussetzungen..............................................................................................................................................................24

Vorgehensweise............................................................................................................................................................... 24

12 Wiedereinbauen der Festplatte................................................................................................................... 27

Vorgehensweise................................................................................................................................................................27

Inhaltsverzeichnis

3

Voraussetzungen nach der Arbeit am Computer.........................................................................................................27

13 Entfernen des SSD-Laufwerks (halbe Baulänge)........................................................................................28

Voraussetzungen..............................................................................................................................................................28

Vorgehensweise............................................................................................................................................................... 28

14 Wiedereinbauen des SSD-Laufwerks (halbe Baulänge).............................................................................. 30

Vorgehensweise............................................................................................................................................................... 30

Voraussetzungen nach der Arbeit am Computer.........................................................................................................30

15 Entfernen des SSD-Laufwerks (volle Baulänge)..........................................................................................31

Voraussetzungen.............................................................................................................................................................. 31

Vorgehensweise................................................................................................................................................................31

16 Wiedereinbauen des SSD-Laufwerks (volle Baulänge)................................................................................33

Vorgehensweise............................................................................................................................................................... 33

Voraussetzungen nach der Arbeit am Computer.........................................................................................................33

17 Entfernen der Lautsprecher........................................................................................................................34

Voraussetzungen..............................................................................................................................................................34

Vorgehensweise............................................................................................................................................................... 34

18 Wiedereinbauen der Lautsprecher.............................................................................................................. 36

Vorgehensweise............................................................................................................................................................... 36

Voraussetzungen nach der Arbeit am Computer.........................................................................................................36

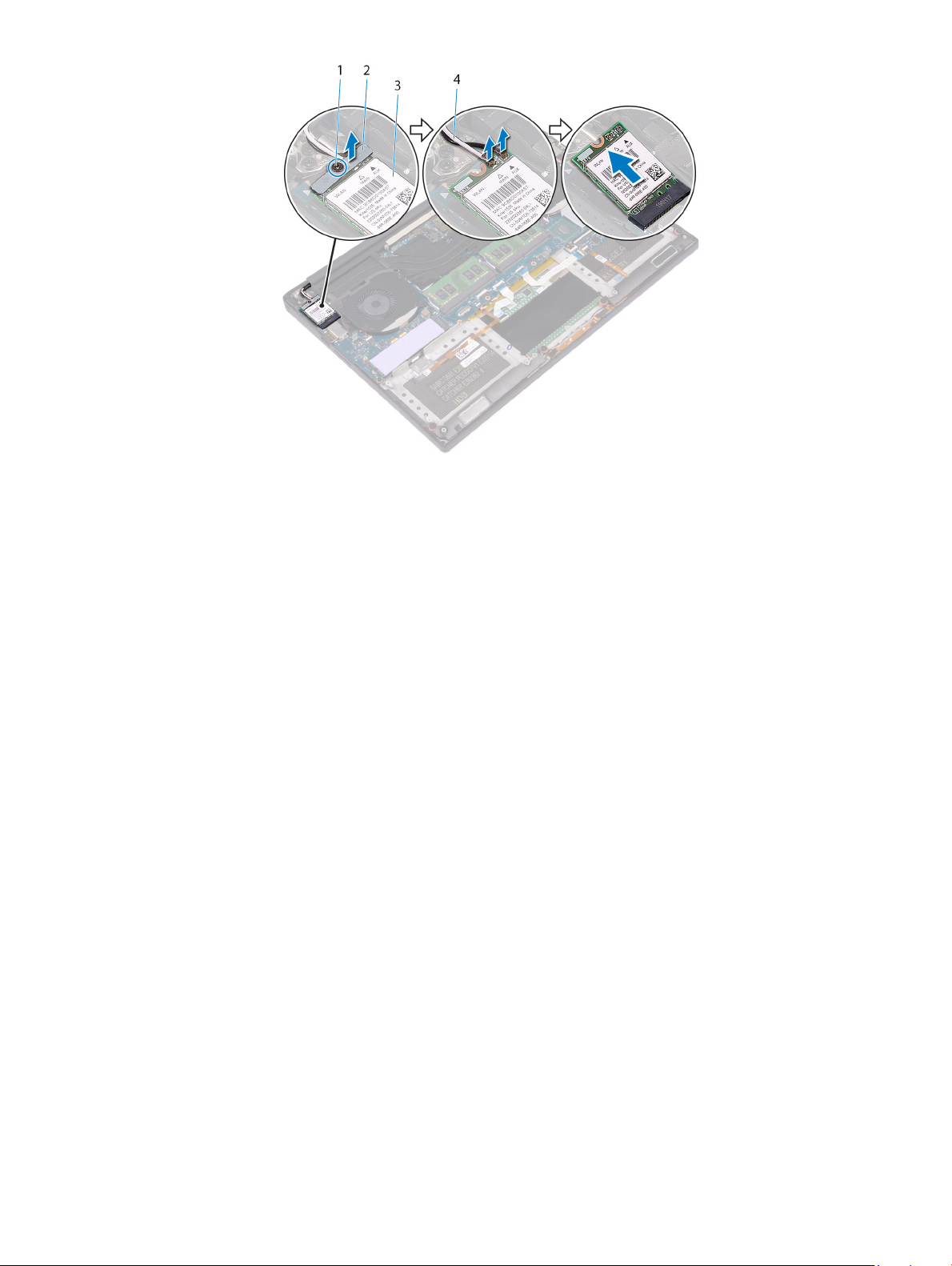

19 Entfernen der Wireless-Karte..................................................................................................................... 37

Voraussetzungen..............................................................................................................................................................37

Vorgehensweise................................................................................................................................................................37

20 Wiedereinbauen der Wireless-Karte...........................................................................................................39

Vorgehensweise............................................................................................................................................................... 39

Voraussetzungen nach der Arbeit am Computer.........................................................................................................40

21 Entfernen der Lüfter................................................................................................................................... 41

Voraussetzungen.............................................................................................................................................................. 41

Vorgehensweise................................................................................................................................................................41

22 Einbauen der Lüfter................................................................................................................................... 44

Vorgehensweise............................................................................................................................................................... 44

Voraussetzungen nach der Arbeit am Computer.........................................................................................................44

23 Entfernen des Kühlkörpers.........................................................................................................................45

Voraussetzungen............................................................................................................................................................. 45

Vorgehensweise............................................................................................................................................................... 45

24 Wiedereinbauen des Kühlkörpers............................................................................................................... 47

Vorgehensweise............................................................................................................................................................... 47

Inhaltsverzeichnis

4

Voraussetzungen nach der Arbeit am Computer.........................................................................................................47

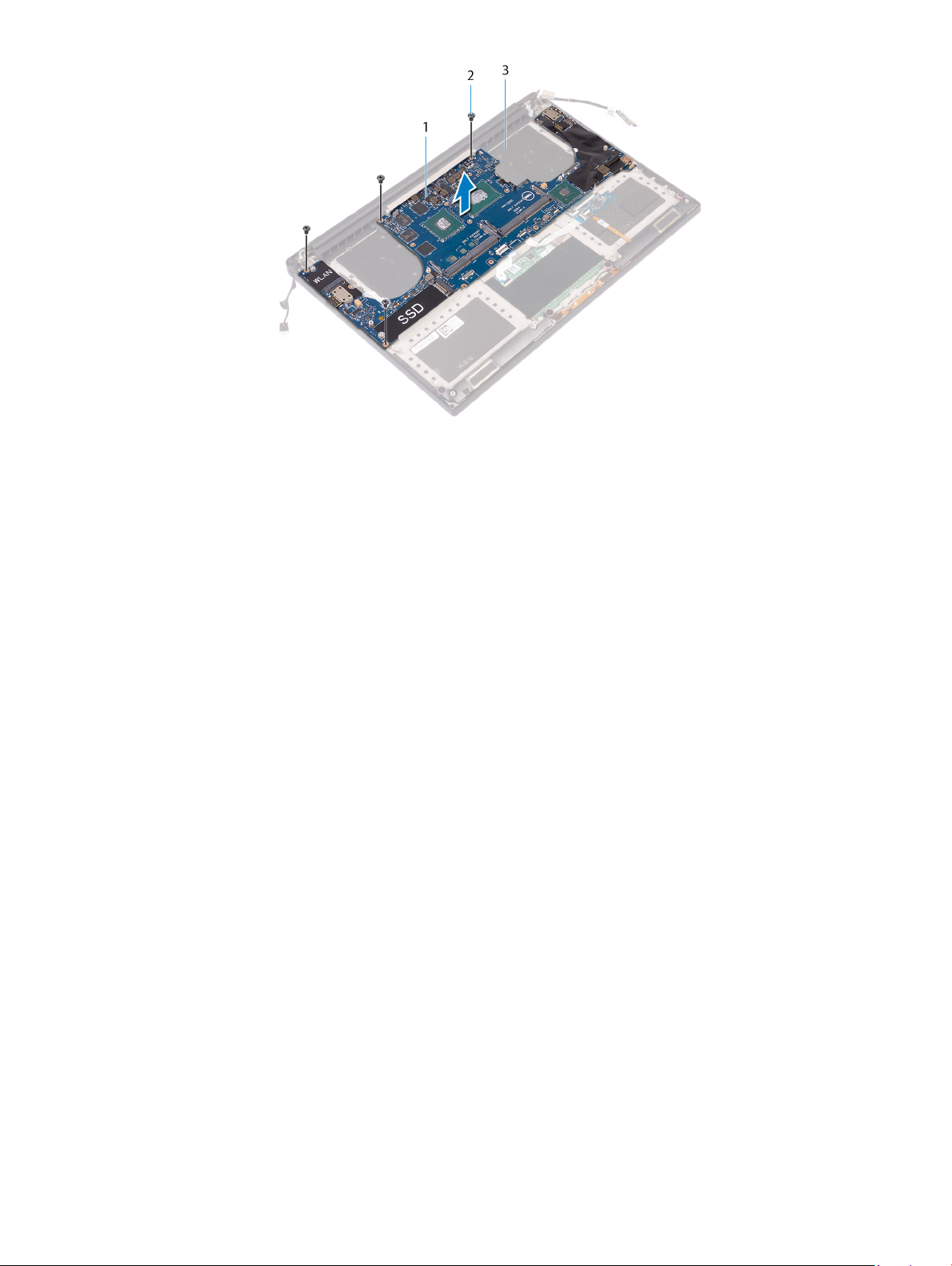

25 Entfernen der Systemplatinenbaugruppe...................................................................................................48

Voraussetzungen............................................................................................................................................................. 48

Vorgehensweise............................................................................................................................................................... 48

26 Austauschen der Systemplatinenbaugruppe............................................................................................... 51

Vorgehensweise................................................................................................................................................................51

Voraussetzungen nach der Arbeit am Computer......................................................................................................... 51

27 Wiedereinbauen der Audio-Tochterplatine.................................................................................................. 52

Voraussetzungen............................................................................................................................................................. 52

Vorgehensweise............................................................................................................................................................... 52

28 Austauschen der Audio-Tochterplatine.......................................................................................................54

Vorgehensweise............................................................................................................................................................... 54

Voraussetzungen nach der Arbeit am Computer.........................................................................................................54

29 Entfernen der Knopfzellenbatterie.............................................................................................................55

Voraussetzungen............................................................................................................................................................. 55

Vorgehensweise...............................................................................................................................................................55

30 Wiedereinbauen der Knopfzellenbatterie....................................................................................................57

Vorgehensweise............................................................................................................................................................... 57

Voraussetzungen nach der Arbeit am Computer.........................................................................................................57

31 Entfernen der Tastatur............................................................................................................................... 58

Voraussetzungen............................................................................................................................................................. 58

Vorgehensweise...............................................................................................................................................................58

32 Wiedereinbauen der Tastatur......................................................................................................................61

Vorgehensweise................................................................................................................................................................61

Voraussetzungen nach der Arbeit am Computer......................................................................................................... 61

33 Entfernen des Betriebsschaltermoduls.......................................................................................................62

Voraussetzungen............................................................................................................................................................. 62

Vorgehensweise............................................................................................................................................................... 62

34 Austauschen des Betriebsschaltermoduls..................................................................................................64

Vorgehensweise............................................................................................................................................................... 64

Voraussetzungen nach der Arbeit am Computer.........................................................................................................64

35 Entfernen der Fingerabdruckleser-Tochterplatine (optional)......................................................................65

Voraussetzungen............................................................................................................................................................. 65

Vorgehensweise...............................................................................................................................................................65

36 Einbauen der Fingerabdruckleser-Tochterplatine (optional)........................................................................67

Vorgehensweise............................................................................................................................................................... 67

Inhaltsverzeichnis

5

Voraussetzungen nach der Arbeit am Computer.........................................................................................................67

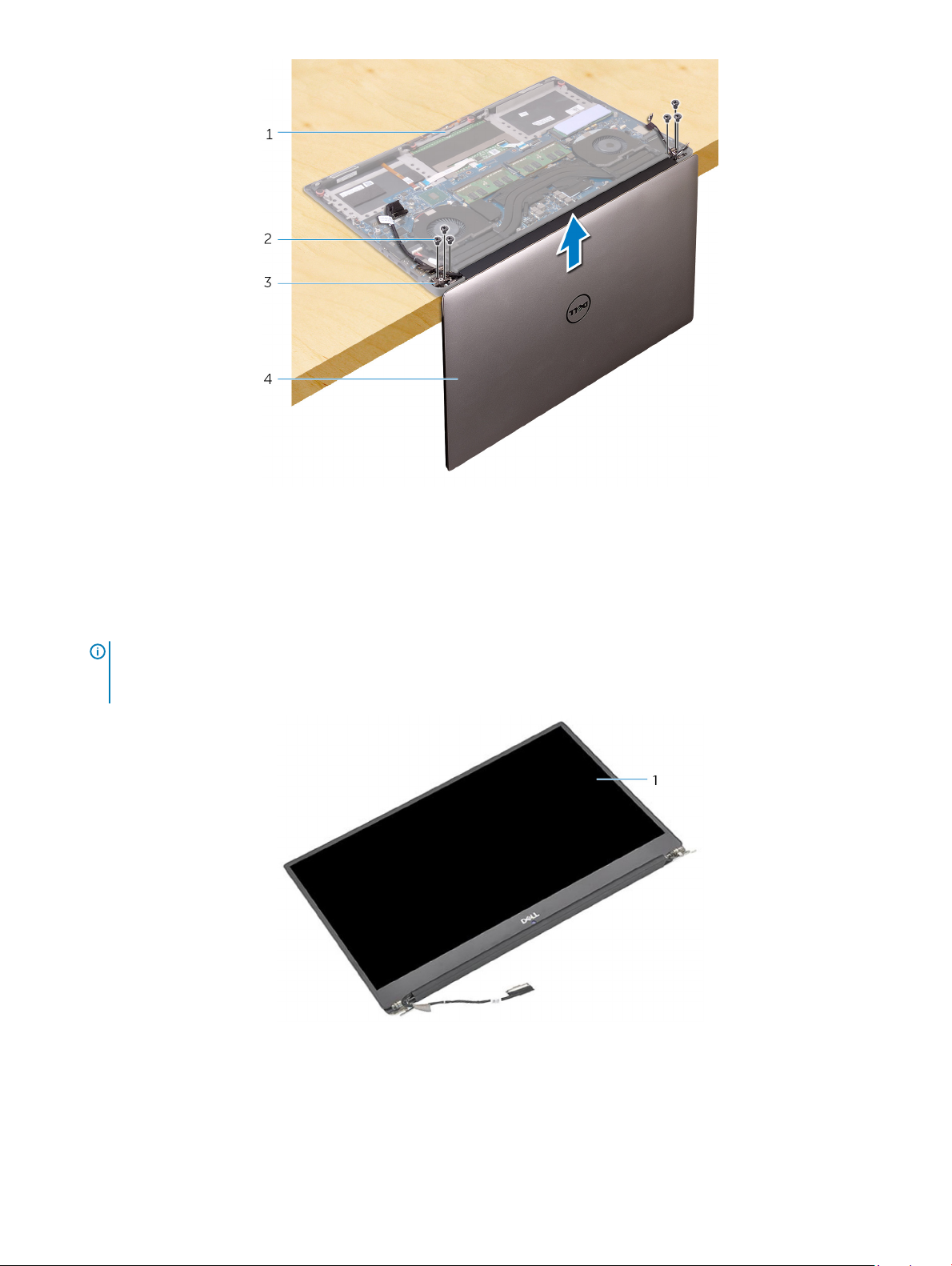

37 Entfernen der Bildschirmbaugruppe...........................................................................................................68

Voraussetzungen............................................................................................................................................................. 68

Vorgehensweise............................................................................................................................................................... 68

38 Wiedereinsetzen der Bildschirmbaugruppe.................................................................................................71

Vorgehensweise................................................................................................................................................................71

Voraussetzungen nach der Arbeit am Computer......................................................................................................... 71

39 Entfernen des Netzadapteranschlusses..................................................................................................... 72

Voraussetzungen..............................................................................................................................................................72

Vorgehensweise............................................................................................................................................................... 72

40 Wiedereinbauen des Netzadapteranschlusses............................................................................................74

Vorgehensweise................................................................................................................................................................74

Voraussetzungen nach der Arbeit am Computer.........................................................................................................74

41 Entfernen der Antennenabdeckung............................................................................................................ 75

Voraussetzungen..............................................................................................................................................................75

Vorgehensweise............................................................................................................................................................... 75

42 Einbauen der Antennenabdeckung............................................................................................................. 77

Vorgehensweise................................................................................................................................................................77

Voraussetzungen nach der Arbeit am Computer.........................................................................................................77

43 Entfernen des Antennenmoduls................................................................................................................. 78

Voraussetzungen..............................................................................................................................................................78

Vorgehensweise............................................................................................................................................................... 78

44 Wiedereinbauen des Antennenmoduls........................................................................................................80

Vorgehensweise...............................................................................................................................................................80

Voraussetzungen nach der Arbeit am Computer........................................................................................................ 80

45 Entfernen der Handballenstütze.................................................................................................................81

Voraussetzungen.............................................................................................................................................................. 81

Vorgehensweise................................................................................................................................................................81

46 Austauschen der Handballenstütze............................................................................................................83

Vorgehensweise............................................................................................................................................................... 83

Voraussetzungen nach der Arbeit am Computer.........................................................................................................83

47 Herunterladen von Treibern........................................................................................................................84

Herunterladen der Audiotreiber......................................................................................................................................84

Herunterladen des Grakkartentreibers........................................................................................................................84

Herunterladen des Chipsatz-Treibers............................................................................................................................ 85

Herunterladen des USB-Treibers....................................................................................................................................86

Herunterladen des Chipsatz-Treibers.............................................................................................................................87

Inhaltsverzeichnis

6

Herunterladen des Netzwerktreibers.............................................................................................................................87

Herunterladen der Treiber für den Fingerabdruckleser............................................................................................... 88

48 System-Setup........................................................................................................................................... 90

Startreihenfolge............................................................................................................................................................... 90

Navigationstasten............................................................................................................................................................90

BIOS-Übersicht.................................................................................................................................................................91

Aufrufen des BIOS-Setup-Programms.......................................................................................................................... 91

Aktivieren oder Deaktivieren des USB-Speichermediums im BIOS- Setup-Programm.....................................91

Identizieren der Festplatte im BIOS-Setup-Programm.......................................................................................92

Prüfen des Systemspeichers im BIOS-Setup-Programm.....................................................................................92

Optionen des System-Setup..........................................................................................................................................92

49 System- und Setup-Kennwort................................................................................................................... 98

Zuweisen eines System- oder Setup-Passworts.........................................................................................................98

Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............................................................. 99

Löschen vergessener Kennwörter................................................................................................................................. 99

Löschen von CMOS-Einstellungen................................................................................................................................99

Batterie der Echtzeituhr (RTC) zurücksetzen............................................................................................................. 99

Aktualisieren des BIOS (USB-Stick)..............................................................................................................................99

50 Fehlerbehebung........................................................................................................................................101

Aktualisieren des BIOS....................................................................................................................................................101

Neuinstallieren von Windows mithilfe eines USB-Wiederherstellungslaufwerks.....................................................101

Beheben des Problems eines fehlgeschlagenen Starts durch USB-Startunterstützung......................................102

Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)... 102

Ausführen der ePSA-Diagnose...............................................................................................................................102

Diagnose.......................................................................................................................................................................... 103

Reststromentladung.......................................................................................................................................................104

Ein- und Ausschalten des WLAN................................................................................................................................. 104

51 Hilfe erhalten und Kontaktaufnahme mit Dell............................................................................................ 105

Selbsthilfe-Ressourcen..................................................................................................................................................105

Kontaktaufnahme mit Dell.............................................................................................................................................105

Inhaltsverzeichnis

7

Vor der Arbeit an Komponenten im Innern des

Computers

ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten

Konguration.

Themen:

• Bevor Sie beginnen:

• Sicherheitshinweise

• Empfohlene Werkzeuge

• Schraubenliste

Bevor Sie beginnen:

1 Speichern und schließen Sie alle geöneten Dateien und beenden Sie alle geöneten Programme.

2 Fahren Sie den Computer herunter. Klicken Sie auf Start > Ein/Aus > Herunterfahren.

1

ANMERKUNG

Betriebssystemdokumentation nach, wie der Computer heruntergefahren wird.

3 Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. 4 Trennen Sie alle angeschlossenen Netzwerkgeräte und Peripheriegeräte wie z. B. Tastatur, Maus und Monitor vom Computer. 5 Entfernen Sie alle Medienkarten und optische Datenträger aus dem Computer, falls vorhanden.

: Wenn Sie ein anderes Betriebssystem benutzen, lesen Sie bitte in der entsprechenden

Sicherheitshinweise

Beachten Sie folgende Sicherheitsrichtlinien, damit Ihr Computer vor möglichen Schäden geschützt und Ihre eigene Sicherheit sichergestellt ist.

WARNUNG

enthaltenen Sicherheitshinweise. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.

WARNUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen.

Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie das Gerät erneut an das Stromnetz anschließen.

VORSICHT: Achten Sie auf eine ebene und saubere Arbeitsäche, um Schäden am Computer zu vermeiden.

VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte,

um Schäden an diesen zu vermeiden.

VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell

Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Weitere Informationen nden Sie in den Sicherheitshinweisen, die mit dem Produkt geliefert wurden, oder unter www.dell.com/regulatory_compliance.

: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

8 Vor der Arbeit an Komponenten im Innern des Computers

VORSICHT: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht

lackierte Metalloberäche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit am System regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte.

VORSICHT: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige Kabel

verfügen über Anschlussstecker mit Sperrzungen oder Fingerschrauben, die vor dem Trennen des Kabels gelöst werden müssen. Ziehen Sie die Kabel beim Trennen möglichst gerade ab, um die Anschlussstifte nicht zu beschädigen bzw. zu verbiegen. Stellen Sie beim Anschließen von Kabeln sicher, dass die Anschlüsse korrekt orientiert und ausgerichtet sind.

VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:

• Kreuzschlitzschraubenzieher Nr. 0

• Kreuzschlitzschraubenzieher Nr. 1

• Torxschraubenzieher Nr. 5 (T5)

• Kunststostift

Schraubenliste

Die folgende Tabelle enthält die Liste der Schrauben, die zur Befestigung verschiedener Komponenten mit dem Computer verwendet werden.

Tabelle 1. Schraubenliste

Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube

Bodenabdeckung Handballenstützen-

Baugruppe

Bodenabdeckung Handballenstützen-

Baugruppe

Akku (halbe Baulänge) Handballenstützen-

Baugruppe

Akku (volle Baulänge) Handballenstützen-

Baugruppe

Laufwerksgehäuse Festplattenbaugruppe M2x4 4

SSD-Laufwerk (halbe Baulänge).

SSD-Laufwerk SSD-Laufwerkshalterung M2 x 2 1

SSD-Laufwerk (volle Baulänge)

Systemplatine M2x3 1

M2x3 T5 10

M2x8 2

M2x4 4

M2x4 7

Lautsprecher Handballenstützen-

Baugruppe

Lüfter Systemplatine M2x4 4

M2 x 2 4

Vor der Arbeit an Komponenten im Innern des Computers 9

Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube

Kühlkörperbaugruppe Systemplatine M2x3 5, 4

Bildschirmkabelhalterung Systemplatine M2 x 2 1

Systemplatine Handballenstützen-

Baugruppe

Audio-Tochterplatine Systemplatine M2x3 2

Tastatur Handballenstützen-

Baugruppe

Betriebsschaltermodul Handballenstützen-

Baugruppe

Fingerabdruckleserplatine Handballenstützen-

Baugruppe

Bildschirmscharniere Handballenstützen-

Baugruppe

Netzadapteranschluss Handballenstützen-

Baugruppe

Antennenmodul Bildschirmbaugruppe M2x4 4

M2x4 5

M1.6x1.5 31

M1.6x3 2

M1.6x1.5 1

M2,5 x 5 6

M2x3 1

10 Vor der Arbeit an Komponenten im Innern des Computers

2

Nach der Arbeit an Komponenten im Inneren des

Computers

VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen.

1 Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr benden. 2 Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt

haben. 3 Setzen Sie alle Medienkarten, Laufwerke oder andere Teile wieder ein, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben. 4 Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. 5 Schalten Sie den Computer ein.

Nach der Arbeit an Komponenten im Inneren des Computers 11

3

Entfernen der Bodenabdeckung

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Vorgehensweise

1 Schließen Sie den Bildschirm und drehen Sie den Computer um. 2 Drehen Sie das System-Emblem um und entfernen Sie die zwei Schrauben (M2x8), mit denen die Abdeckung für die Unterseite an der

Handballenstützen-Baugruppe befestigt wird. 3 Entfernen Sie die 10 Schrauben (M2x3 T5), mit denen die Abdeckung für die Unterseite an der Handballenstützen-Baugruppe

befestigt wird.

www.dell.com/regulatory_compliance.

Abbildung 1. Entfernen der Bodenabdeckung

Bodenabdeckung 2 Systememblem

1 3 Schrauben (12)

4 Hebeln Sie mithilfe eines Kunststostifts die Bodenabdeckung von der Handballenstützen-Baugruppe ab.

12 Entfernen der Bodenabdeckung

Abbildung 2. Ziehen Sie die Bodenabdeckung vom Computersockel ab.

1 Bodenabdeckung

Entfernen der Bodenabdeckung 13

4

Wiedereinbauen der Bodenabdeckung

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Vorgehensweise

1 Setzen Sie die Bodenabdeckung wieder auf der Handballenstützen-Baugruppe, und lassen Sie sie einrasten. 2 Bringen Sie die 10 Schrauben (M2x3 T5) wieder an, mit denen die Abdeckung für die Unterseite an der Handballenstützen-Baugruppe

befestigt wird. 3 Bringen Sie die zwei Schrauben (M2x8) wieder an, mit denen die Abdeckung für die Unterseite an der Handballenstützen-Baugruppe

befestigt wird. 4 Drehen Sie das Systememblem um, und lassen Sie es einrasten. 5 Drehen Sie den Computer um.

www.dell.com/regulatory_compliance.

14 Wiedereinbauen der Bodenabdeckung

Entfernen des Akkus (halbe Baulänge)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

www.dell.com/regulatory_compliance.

5

1 Entfernen Sie die vier Schrauben (M2x4), mit denen der Akku an der Handballenstützen-Baugruppe befestigt ist. 2 Trennen Sie das Batteriekabel von der Systemplatine. 3 Heben Sie den Akku aus der Handballenstützenbaugruppe.

Abbildung 3. Entfernen des Akkus

Akkukabel 2 Schrauben (4)

1 3 Akku 4 Handballenstützen-Baugruppe

4 Drehen Sie den Computer um, önen Sie den Bildschirm und halten Sie den Betriebsschalter etwa fünf Sekunden lang gedrückt, um

die Systemplatine zu erden.

Entfernen des Akkus (halbe Baulänge) 15

Wiedereinsetzen des Akkus (halbe Baulänge)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie die Schraubenbohrungen des Akkus an den Schraubenbohrungen der Handballenstützenbaugruppe aus. 2 Bringen Sie die vier Schrauben (M2x4) wieder an, mit denen der Akku an der Handballenstützen-Baugruppe befestigt wird. 3 Verbinden Sie das Batteriekabel mit der Systemplatine.

www.dell.com/regulatory_compliance.

6

Voraussetzungen nach der Arbeit am Computer

Bringen Sie die Bodenabdeckung wieder an.

16 Wiedereinsetzen des Akkus (halbe Baulänge)

Entfernen des Akkus (volle Baulänge)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

Entfernen Sie die Abdeckung an der Unterseite.

Vorgehensweise

www.dell.com/regulatory_compliance.

7

ANMERKUNG

1 Entfernen Sie die sieben Schrauben (M2x4), mit denen der Akku an der Handballenstützen-Baugruppe befestigt ist. 2 Trennen Sie das Batteriekabel von der Systemplatine. 3 Heben Sie den Akku aus der Handballenstützenbaugruppe.

: Die Festplatte ist nicht auf Systemen mit 6-Zellen-Akku (gesamte Länge) verfügbar.

Abbildung 4. Entfernen des Akkus

Handballenstützen-Baugruppe 2 Akkukabel

1

Entfernen des Akkus (volle Baulänge) 17

3 Schrauben (7) 4 Akku

4 Drehen Sie den Computer um, önen Sie den Bildschirm und halten Sie den Betriebsschalter etwa fünf Sekunden lang gedrückt, um

die Systemplatine zu erden.

18 Entfernen des Akkus (volle Baulänge)

Wiedereinsetzen des Akkus (volle Baulänge)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

ANMERKUNG: Das Festplattenlaufwerk ist nicht auf Systemen mit 6-Zellen-Akku (gesamte Länge) verfügbar.

1 Richten Sie die Schraubenbohrungen des Akkus an den Schraubenbohrungen der Handballenstützenbaugruppe aus. 2 Bringen Sie die sieben Schrauben (M2x4) wieder an, mit denen der Akku an der Handballenstützen-Baugruppe befestigt wird. 3 Verbinden Sie das Batteriekabel mit der Systemplatine.

www.dell.com/regulatory_compliance.

8

Voraussetzungen nach der Arbeit am Computer

Bringen Sie die Bodenabdeckung wieder an.

Wiedereinsetzen des Akkus (volle Baulänge) 19

Entfernen der Speichermodule

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge).

www.dell.com/regulatory_compliance.

9

Vorgehensweise

1 Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander,

bis das Speichermodul herausspringt. 2 Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz.

20 Entfernen der Speichermodule

Abbildung 5. Entfernen der Speichermodule

1

Speichermodul 2 Sicherungsklammern (2)

3 Speichermodulsteckplatz

Entfernen der Speichermodule 21

10

Wiedereinbauen der Speichermodule

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2 Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet.

www.dell.com/regulatory_compliance.

ANMERKUNG

: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.

Abbildung 6. Wiedereinbauen der Speichermodule

Speichermodul 2 Kerbe

1 3 Lasche 4 Speichermodulsteckplatz

22 Wiedereinbauen der Speichermodule

5 Sicherungsklammern

Voraussetzungen nach der Arbeit am Computer

1 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 2 Bringen Sie die Bodenabdeckung wieder an.

Wiedereinbauen der Speichermodule 23

Entfernen des Festplattenlaufwerks

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

VORSICHT: Festplattenlaufwerke sind äußerst empndlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.

VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während sich der Computer im

Energiesparmodus bendet oder eingeschaltet ist.

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

www.dell.com/regulatory_compliance.

11

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge).

Vorgehensweise

ANMERKUNG

1 Entfernen Sie die vier Schrauben (M2x4), mit denen das Festplattengehäuse an der Handballenstützen-Baugruppe befestigt ist. 2 Heben Sie das Festplattenlaufwerksgehäuse von der Festplattenbaugruppe ab.

: Das Festplattenlaufwerk ist nicht auf Systemen mit 6-Zellen-Akku (gesamte Länge) verfügbar.

24 Entfernen des Festplattenlaufwerks

Abbildung 7. Entfernen des Laufwerksgehäuses

1 Schrauben (4) 2 Laufwerksgehäuse

3 Festplattenbaugruppe

3 Trennen Sie das Festplattenlaufwerkkabel mithilfe der Zuglasche von der Systemplatine. 4 Heben Sie die Festplattenbaugruppe von der Handballenstützen-Baugruppe ab.

Abbildung 8. Trennen Sie das Festplattenkabel von der Systemplatine.

Zuglasche 2 Festplattenlaufwerkkabel

1 3 Festplattenbaugruppe

5 Trennen Sie die Festplatten-Zwischenplatine von der Festplattenbaugruppe.

Entfernen des Festplattenlaufwerks

25

Abbildung 9. Trennen Sie die Festplatten-Zwischenplatine von der Festplattenbaugruppe.

1 Festplattenbaugruppe 2 Festplatten-Zwischenplatine

6 Entfernen Sie die Festplattenabdeckungen vom Festplattenlaufwerk.

Abbildung 10. Entfernen Sie die Festplattenabdeckung.

1

Festplattenabdeckungen (2) 2 Festplattenlaufwerk

26 Entfernen des Festplattenlaufwerks

Wiedereinbauen der Festplatte

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

VORSICHT: Festplattenlaufwerke sind äußerst empndlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

www.dell.com/regulatory_compliance.

12

ANMERKUNG

1 Bringen Sie die Festplattenlaufwerksabdeckungen wieder am Festplattenlaufwerk an. 2 Verbinden Sie die Festplatten-Zwischenplatine mit der Festplattenbaugruppe. 3 Setzen Sie die Festplattenbaugruppe auf die Handballenstützen-Baugruppe. 4 Verbinden Sie das Festplattenlaufwerkkabel mit der Systemplatine. 5 Richten Sie die Schraubenbohrungen des Festplattenlaufwerksgehäuses mit den Schraubenbohrungen in Festplattenbaugruppe aus. 6 Ersetzen Sie die vier Schrauben (M2x4), mit denen das Festplattengehäuse an der Handballenstützen-Baugruppe befestigt ist.

: Das Festplattenlaufwerk ist nicht auf Systemen mit 6-Zellen-Akku (gesamte Länge) verfügbar.

Voraussetzungen nach der Arbeit am Computer

1 Setzen Sie den Akku (halbe Baulänge) wieder ein. 2 Bringen Sie die Bodenabdeckung wieder an.

Wiedereinbauen der Festplatte 27

Entfernen des SSD-Laufwerks (halbe Baulänge)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge).

www.dell.com/regulatory_compliance.

13

Vorgehensweise

1 Drehen Sie die Schraube (M2x3) heraus, mit der die SSD-Laufwerksbaugruppe an der Systemplatine befestigt ist. 2 Heben Sie die SSD-Laufwerksbaugruppe an, und schieben Sie sie von der Systemplatine ab.

28 Entfernen des SSD-Laufwerks (halbe Baulänge)

Abbildung 11. Entfernen der SSD-Laufwerk-Baugruppe

1

Schraube 2 SSD-Laufwerksbaugruppe

3 SSD-Steckplatz 4 Systemplatine

3 Drehen Sie die SSD-Laufwerksbaugruppe um und entfernen Sie die Schraube (M2x2) zur Befestigung des SSD-Laufwerks an der

SSD-Laufwerkshalterung.

Abbildung 12. Entfernen der SSD-Laufwerkshalterung

1

SSD-Laufwerkshalterung 2 Schraube

3 SSD-Laufwerk

4 Heben Sie das SSD-Laufwerk von der SSD-Laufwerkshalterung ab.

Entfernen des SSD-Laufwerks (halbe Baulänge)

29

Wiedereinbauen des SSD-Laufwerks (halbe

Baulänge)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie die Schraubenbohrung in der SSD-Laufwerkshalterung mit der Schraubenbohrung im SSD-Laufwerk aus. 2 Drehen Sie die Schraube (M2x2) wieder ein, mit der das SSD-Laufwerk an der SSD-Laufwerkshalterung befestigt wird. 3 Richten Sie die Kerben in der SSD-Laufwerksbaugruppe zu den Halterungen im SSD-Steckplatz aus. 4 Schieben Sie die SSD-Laufwerksbaugruppe schräg in den SSD-Steckplatz ein. 5 Drücken Sie das andere Ende des SSD-Laufwerks herunter und bringen Sie die Schraube (M2x3) wieder an, mit der das SSD-

Laufwerk an der Systemplatine befestigt ist.

www.dell.com/regulatory_compliance.

14

Voraussetzungen nach der Arbeit am Computer

1 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 2 Bringen Sie die Bodenabdeckung wieder an.

30 Wiedereinbauen des SSD-Laufwerks (halbe Baulänge)

Entfernen des SSD-Laufwerks (volle Baulänge)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge).

www.dell.com/regulatory_compliance.

15

Vorgehensweise

1 Entfernen Sie die Schraube (M2x3), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2 Heben Sie die SSD-Laufwerksbaugruppe an, und schieben Sie sie von der Systemplatine ab.

Abbildung 13. Entfernen des SSD-Laufwerks

Schraube 2 Wärmeleitpad

1

Entfernen des SSD-Laufwerks (volle Baulänge) 31

3 SSD-Steckplatz 4 SSD-Laufwerk

3 Ziehen Sie das Wärmeleitpad vom SSD-Laufwerk ab.

Abbildung 14. Entfernen des Wärmeleitpads

1 Wärmeleitpad 2 SSD-Laufwerk

32 Entfernen des SSD-Laufwerks (volle Baulänge)

Wiedereinbauen des SSD-Laufwerks (volle

Baulänge)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Kleben Sie das Wärmeleitpad auf das SSD-Laufwerk auf. 2 Schieben Sie die SSD-Laufwerksbaugruppe schräg in den SSD-Steckplatz ein. 3 Drücken Sie das andere Ende des SSD-Laufwerks herunter und bringen Sie die Schraube (M2x3) wieder an, mit der das SSD-

Laufwerk an der Systemplatine befestigt ist.

www.dell.com/regulatory_compliance.

16

Voraussetzungen nach der Arbeit am Computer

1 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 2 Bringen Sie die Bodenabdeckung wieder an.

Wiedereinbauen des SSD-Laufwerks (volle Baulänge) 33

Entfernen der Lautsprecher

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge).

www.dell.com/regulatory_compliance.

17

Vorgehensweise

1 Trennen Sie das Lautsprecherkabel von der Tochterplatine. 2 Notieren Sie sich die Führung des Lautsprecherkabels, und nehmen Sie das Kabel aus den Kabelführungen. 3 Entfernen Sie die vier Schrauben (M2x2), mit denen die Lautsprecher an der Handballenstützen-Baugruppe befestigt sind. 4 Heben Sie die Lautsprecher zusammen mit dem Lautsprecherkabel aus der Handballenstützen-Baugruppe heraus.

34 Entfernen der Lautsprecher

Abbildung 15. Entfernen der Lautsprecher

1

Lautsprecherkabel 2 Schrauben (4)

3 Lautsprecher (2) 4 Handballenstützen-Baugruppe

Entfernen der Lautsprecher 35

Wiedereinbauen der Lautsprecher

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Platzieren Sie die Lautsprecher mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe. 2 Bringen Sie die beiden Schrauben (M2x2) wieder an, mit denen die Lautsprecher an der Handballenstützen-Baugruppe befestigt

werden. 3 Führen Sie das Lautsprecherkabel durch die Kabelführungen an der Handballenstützen-Baugruppe. 4 Schließen Sie das Lautsprecherkabel an die Tochterplatine an.

www.dell.com/regulatory_compliance.

18

Voraussetzungen nach der Arbeit am Computer

1 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 2 Bringen Sie die Bodenabdeckung wieder an.

36 Wiedereinbauen der Lautsprecher

Entfernen der Wireless-Karte

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge).

www.dell.com/regulatory_compliance.

19

Vorgehensweise

1 Lösen Sie die gefangene Schraube, mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt wird. 2 Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte. 3 Trennen Sie die Antennenkabel von der Wireless-Karte. 4 Entfernen Sie die Wireless-Karte, indem Sie sie aus dem Wireless-Kartensteckplatz schieben.

Entfernen der Wireless-Karte 37

Abbildung 16. Entfernen der Wireless-Karte

1

Unverlierbare Schraube 2 Wireless-Kartenhalterung

3 Wireless-Karte 4 Antennenkabel (2)

38 Entfernen der Wireless-Karte

20

Wiedereinbauen der Wireless-Karte

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter.

1 Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Karten-Steckplatz aus und schieben Sie die Karte auf den

Steckplatz. 2 Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgenden Tabellen enthalten die Farbcodierung der Antennenkabel für

alle vom Computer unterstützten Wireless-Karten.

www.dell.com/regulatory_compliance.

Tabelle 2. Farbcodierung des Antennenkabels

Anschlüsse auf der Wireless-Karte Antennenkabelfarbe

Netzkabel (weißes Dreieck) Weiß

Auxiliary-Kabel (schwarzes Dreieck) Schwarz

3 Richten Sie die Schraubenbohrung in der Halterung der Wireless-Karte mit der Schraubenbohrung in der Systemplatine aus. 4 Drehen Sie die gefangene Schraube wieder ein, mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt wird.

Wiedereinbauen der Wireless-Karte 39

Abbildung 17. Wiedereinbauen der Wireless-Karte

1

Wireless-Karte 2 Antennenkabel (2)

3 Unverlierbare Schraube 4 Wireless-Kartenhalterung

Voraussetzungen nach der Arbeit am Computer

1 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 2 Bringen Sie die Bodenabdeckung wieder an.

40

Wiedereinbauen der Wireless-Karte

Entfernen der Lüfter

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge).

www.dell.com/regulatory_compliance.

21

Vorgehensweise

1 Entfernen Sie die beiden Schrauben (M2x4), mit denen der rechte Lüfter an der Systemplatinenbaugruppe befestigt ist. 2 Ziehen Sie das Touchscreenkabel (optional) von der Systemplatinenbaugruppe ab.

ANMERKUNG

vorhanden.

3 Ziehen Sie das Klebeband ab, mit dem das Touchscreenkabel (optional) am rechten Lüfter befestigt ist. 4 Ziehen Sie das Klebeband ab, mit dem das Touchscreenkabel (optional) an der Systemplatine befestigt ist. 5 Trennen Sie das Kabel des rechten Lüfters (JFAN2) von der Systemplatinenbaugruppe. 6 Heben Sie den rechten Lüfter aus der Handballenstützen-Baugruppe.

: Das Touchscreenkabel ist nur bei Laptop-Kongurationen mit Touchscreen

Entfernen der Lüfter 41

Abbildung 18. Entfernen des rechten Lüfters

1

Klebeband 2 Touchscreenkabel (optional) 3 Lüfterkabel (JFAN2) 4 Rechter Lüfter 5 Schrauben (2)

7 Entfernen Sie die zwei Schrauben (M2x4), mit denen die Bildschirmkabelhalterung an der Systemplatinenbaugruppe befestigt ist.

Abbildung 19. Entfernen der Bildschirmkabelhalterung

Bildschirmkabelhalterung 2 Schrauben (2)

1

8 Trennen Sie das Bildschirmkabel von der Systemplatinenbaugruppe. 9 Notieren Sie sich die Führung des Bildschirmkabels und entfernen Sie das Kabel aus den Kabelführungen am linken Lüfter. 10 Ziehen Sie das Klebeband ab, mit dem das Bildschirmkabel an der Systemplatine befestigt ist. 11 Trennen Sie das Kabel des linken Lüfters (JFAN1) von der Systemplatinenbaugruppe.

Entfernen der Lüfter

42

12 Entfernen Sie die Schraube (M2x4), mit der der linke Lüfter an der Handballenstützen-Baugruppe befestigt ist. 13 Heben Sie den linken Lüfter aus der Handballenstützen-Baugruppe.

Abbildung 20. Entfernen des linken Lüfters

1

Kabelführungen 2 Bildschirmkabel 3 Lüfterkabel (JFAN1) 4 Linker Lüfter

Entfernen der Lüfter 43

Einbauen der Lüfter

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie den linken Lüfter auf der Handballenstützen-Baugruppe aus, und setzen Sie ihn ein. 2 Bringen Sie die Schraube (M2x4) wieder an, mit der der linke Lüfter an der Handballenstützen-Baugruppe befestigt wird. 3 Verbinden Sie das Kabel des linken Lüfters (JFAN1) mit der Systemplatinenbaugruppe. 4 Bringen Sie das Klebeband an, mit dem das Bildschirmkabel an der Systemplatinenbaugruppe befestigt wird. 5 Führen Sie das Bildschirmkabel durch die Kabelführungen am linken Lüfter.

www.dell.com/regulatory_compliance.

22

ANMERKUNG

linken Lüfter verlegt wird.

6 Schließen Sie das Bildschirmkabel an die Systemplatinenbaugruppe an. 7 Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen die Bildschirmkabelhalterung an der Systemplatinenbaugruppe befestigt

wird. 8 Richten Sie den rechten Lüfter auf der Handballenstützen-Baugruppe aus, und setzen Sie ihn ein. 9 Verbinden Sie das Kabel des rechten Lüfters (JFAN2) mit der Systemplatinenbaugruppe. 10 Führen Sie das Touchscreenkabel (optional) durch die Kabelführungen am rechten Lüfter.

ANMERKUNG

am rechten Lüfter verlegt wird.

11 Bringen Sie das Klebeband an, mit dem das Touchscreenkabel (optional) am rechten Lüfter befestigt wird. 12 Schließen Sie das Touchscreenkabel (optional) an die Systemplatinenbaugruppe an. 13 Bringen Sie die beiden Schrauben (M2x4) wieder an, mit denen der rechte Lüfter (JFAN2) an der Systemplatinenbaugruppe befestigt

wird.

: Stellen Sie beim Verlegen des Bildschirmkabels sicher, dass das Kabel nicht über der Schraubenbohrung am

: Stellen Sie beim Verlegen des Touchscreenkabels sicher, dass das Kabel nicht über der Schraubenbohrung

Voraussetzungen nach der Arbeit am Computer

1 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 2 Bringen Sie die Bodenabdeckung wieder an.

44 Einbauen der Lüfter

Entfernen des Kühlkörpers

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

WARNUNG: Der Kühlkörper kann im normalen Betrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie

ihn berühren.

VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der

Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

www.dell.com/regulatory_compliance.

23

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge).

Vorgehensweise

1 Entfernen Sie nacheinander (in der auf dem Kühlkörper angegebenen Reihenfolge) die sechs Schrauben (M2x3), mit denen der

Kühlkörper auf der Systemplatine befestigt ist.

ANMERKUNG

Kühlkörper von der Systemplatine heben.

ANMERKUNG: Je nach bestellter Konguration verfügen einige Kongurationen möglicherweise über vier Schrauben

(M2x3).

2 Heben Sie den Kühlkörper von der Systemplatine.

: Die fünfte Schraube ist durch Klebeband abgedeckt. Entfernen Sie diese Schraube, bevor Sie den

Entfernen des Kühlkörpers 45

Abbildung 21. Entfernen des Kühlkörpers

1 Kühlkörper 2 Schrauben (5)

46 Entfernen des Kühlkörpers

Wiedereinbauen des Kühlkörpers

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden.

ANMERKUNG: Wenn die Systemplatine oder der Kühlkörper ausgetauscht werden, dann verwenden Sie das im Kit enthaltene

Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen.

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

www.dell.com/regulatory_compliance.

24

1 Richten Sie die Schraubenbohrungen auf dem Kühlkörper an den Schraubenbohrungen auf der Systemplatine aus. 2 Bringen Sie nacheinander (in der auf dem Kühlkörper angegebenen Reihenfolge) die fünf Schrauben (M2x3) wieder an, mit denen der

Kühlkörper an der Systemplatine befestigt wird.

ANMERKUNG

(M2x3).

: Je nach bestellter Konguration verfügen einige Kongurationen möglicherweise über vier Schrauben

Voraussetzungen nach der Arbeit am Computer

1 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 2 Bringen Sie die Bodenabdeckung wieder an.

Wiedereinbauen des Kühlkörpers 47

Entfernen der Systemplatinenbaugruppe

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers bendet sich auf der Systemplatine. Sie müssen die Service-Tag-

Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben.

ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle Änderungen im BIOS, die Sie über das System-Setup

vorgenommen haben, entfernt. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine ausgetauscht haben.

ANMERKUNG: Bevor Sie die Kabel von der Systemplatine trennen, notieren Sie sich die Position der Anschlüsse, sodass Sie die

Kabel nach dem Wiedereinbau der Systemplatine wieder korrekt anschließen können.

Themen:

• Voraussetzungen

• Vorgehensweise

www.dell.com/regulatory_compliance.

25

Voraussetzungen

ANMERKUNG

vermeiden.

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Speichermodule. 4 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 4 im Abschnitt „Entfernen der Festplatte“. 5 Entfernen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge). 6 Entfernen Sie die Wireless-Karte. 7 Entfernen Sie die Lüfter. 8 Entfernen Sie den Kühlkörper.

: Entfernen Sie die SD-Karte, bevor Sie die Systemplatine entfernen, um eine Beschädigung der SD-Karte zu

Vorgehensweise

ANMERKUNG

1 Trennen Sie das Kabel des Netzadapter-Ports und das Lautsprecherkabel von der Systemplatinenbaugruppe. 2 Önen Sie den Riegel und trennen Sie das Kabel der Tastatursteuerungsplatine und das Touchpadkabel von der Systemplatine. 3 Ziehen Sie das Klebeband ab, um Zugang zum Kabel des Fingerabdrucklesers zu haben. 4 Önen Sie den Riegel und trennen Sie das Kabel des Fingerabdrucklesers (optional) von der Systemplatinenbaugruppe. 5 Ziehen Sie das Klebeband ab, mit dem das Touchscreenkabel an der Systemplatinenbaugruppe (falls zutreend) befestigt ist. 6 Ziehen Sie das Klebeband ab und trennen Sie das Kabel des Touchscreens von der Systemplatinenbaugruppe (falls zutreend).

: Das Touchscreenkabel ist nur bei Laptop-Kongurationen mit Touchscreen vorhanden.

48 Entfernen der Systemplatinenbaugruppe

Abbildung 22. Trennen der Kabel

1

Touchpad-Kabel 2 Kabel der Tastatursteuerungsplatine 3 Netzadapteranschlusskabel 4 Lautsprecherkabel 5 Kabel des Fingerabdrucklesers (optional) 6 Klebeband 7 Klebeband 8 Touchscreenkabel (optional) 9 Klebeband

7 Entfernen Sie die vier Schrauben (M2x4), mit denen die Systemplatinenbaugruppe an der Handballenstützen-Baugruppe befestigt ist. 8 Heben Sie die Systemplatinenbaugruppe aus der Handballenstützen-Baugruppe.

VORSICHT

: Halten Sie die Systemplatine nicht im Bereich des Wärmeübergangs und der Schaltkreise.

Entfernen der Systemplatinenbaugruppe 49

Abbildung 23. Entfernen der Systemplatine

1 Systemplatinenbaugruppe 2 Schrauben (4) 3 Handballenstützen-Baugruppe

50 Entfernen der Systemplatinenbaugruppe

Austauschen der Systemplatinenbaugruppe

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

ANMERKUNG: Die Service-Tag-Nummer Ihres Computers bendet sich auf der Systemplatine. Sie müssen die Service-Tag-

Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben.

ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle Änderungen im BIOS, die Sie über das System-Setup

vorgenommen haben, entfernt. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine ausgetauscht haben.

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

www.dell.com/regulatory_compliance.

26

Vorgehensweise

VORSICHT

1 Richten Sie die Schraubenbohrungen auf der Systemplatinenbaugruppe an den Schraubenbohrungen der Handballenstützen-

Baugruppe aus.

2 Bringen Sie die vier Schrauben (M2x4) wieder an, mit denen die Systemplatinenbaugruppe an der Handballenstützen-Baugruppe

befestigt wird. 3 Befestigen Sie das Klebeband und schließen Sie das Kabel des Touchscreens an der Systemplatinenbaugruppe (falls zutreend) an. 4 Bringen Sie das Klebeband an, mit dem das Kabel des Touchscreens an der Systemplatinenbaugruppe (falls zutreend) befestigt wird. 5 Schieben Sie das Fingerabdruckleserkabel (optional) in den Anschluss auf der Systemplatinenbaugruppe und schließen Sie die

Verriegelung, um das Kabel zu befestigen. 6 Bringen Sie das Klebeband an, mit dem das Fingerabdruckleserkabel (optional) befestigt wird. 7 Schieben Sie das Kabel der Tastatursteuerungsplatine und das Touchpad-Kabel in die entsprechenden Anschlüsse auf der

Systemplatinenbaugruppe und schließen Sie die Verriegelung, um die Kabel zu befestigen. 8 Verbinden Sie das Kabel des Netzadapter-Ports und das Lautsprecherkabel mit der Systemplatinenbaugruppe.

: Halten Sie die Systemplatine nicht im Bereich des Wärmeübergangs und der Schaltkreise.

Voraussetzungen nach der Arbeit am Computer

1 Setzen Sie die Speichermodule wieder ein. 2 Setzen Sie den Kühlkörper wieder ein. 3 Setzen Sie die Lüfter ein. 4 Setzen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge) wieder ein. 5 Befolgen Sie das Verfahren von Schritt 3 bis Schritt 6 im Abschnitt „Austauschen des Festplattenlaufwerks“. 6 Setzen Sie die Wireless-Karte wieder ein. 7 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 8 Bringen Sie die Bodenabdeckung wieder an.

Austauschen der Systemplatinenbaugruppe 51

Wiedereinbauen der Audio-Tochterplatine

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Speichermodule. 4 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 4 im Abschnitt „Entfernen der Festplatte“. 5 Entfernen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge). 6 Entfernen Sie die Wireless-Karte. 7 Entfernen Sie die Lüfter. 8 Entfernen Sie den Kühlkörper. 9 Entfernen Sie die Systemplatinenbaugruppe.

www.dell.com/regulatory_compliance.

27

Vorgehensweise

1 Entfernen Sie die zwei Schrauben (M2x3), mit denen die Audio-Tochterplatine an der Systemplatinenbaugruppe befestigt ist. 2 Heben Sie die Audio-Tochterplatine von der Systemplatine.

52 Wiedereinbauen der Audio-Tochterplatine

Abbildung 24. Wiedereinbauen der Audio-Tochterplatine

1

Schrauben (2) 2 Audio-Tochterplatine

Wiedereinbauen der Audio-Tochterplatine 53

28

Austauschen der Audio-Tochterplatine

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie den Anschluss auf der Audio-Tochterplatine an dem Anschluss auf der Systemplatine aus, und lassen Sie ihn einrasten. 2 Bringen Sie die beiden Schrauben (M2x3) wieder an, mit denen die Audio-Tochterplatine an der Systemplatine befestigt wird.

www.dell.com/regulatory_compliance.

Voraussetzungen nach der Arbeit am Computer

1 Setzen Sie die Systemplatinenbaugruppe wieder ein. 2 Setzen Sie die Speichermodule wieder ein. 3 Setzen Sie den Kühlkörper wieder ein. 4 Setzen Sie die Lüfter ein. 5 Setzen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge) wieder ein. 6 Befolgen Sie das Verfahren von Schritt 3 bis Schritt 6 im Abschnitt „Austauschen des Festplattenlaufwerks“. 7 Setzen Sie die Wireless-Karte wieder ein. 8 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 9 Bringen Sie die Bodenabdeckung wieder an.

54 Austauschen der Audio-Tochterplatine

Entfernen der Knopfzellenbatterie

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Daher

sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren.

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Speichermodule. 4 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 4 im Abschnitt „Entfernen der Festplatte“. 5 Entfernen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge). 6 Entfernen Sie die Wireless-Karte. 7 Entfernen Sie die Lüfter. 8 Entfernen Sie den Kühlkörper. 9 Entfernen Sie die Systemplatinenbaugruppe.

www.dell.com/regulatory_compliance.

29

Vorgehensweise

1 Drehen Sie die Systemplatinenbaugruppe um. 2 Trennen Sie das Kabel der Knopfzellenbatterie von der Systemplatine. 3 Notieren Sie sich die Position der Knopfzellenbatterie und lösen Sie sie aus der Systemplatine.

Entfernen der Knopfzellenbatterie 55

Abbildung 25. Entfernen der Knopfzellenbatterie

1 Knopfzellenbatterie 2 Kabel der Knopfzellenbatterie 3 Systemplatine

56 Entfernen der Knopfzellenbatterie

Wiedereinbauen der Knopfzellenbatterie

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Befestigen Sie die Knopfzellenbatterie an der Systemplatine. 2 Schließen Sie das Knopfzellenbatteriekabel auf der Systemplatine an. 3 Drehen Sie die Systemplatine um.

www.dell.com/regulatory_compliance.

30

Voraussetzungen nach der Arbeit am Computer

1 Setzen Sie die Systemplatinenbaugruppe wieder ein. 2 Setzen Sie die Speichermodule wieder ein. 3 Setzen Sie den Kühlkörper wieder ein. 4 Setzen Sie die Lüfter ein. 5 Setzen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge) wieder ein. 6 Befolgen Sie das Verfahren von Schritt 3 bis Schritt 6 im Abschnitt „Austauschen des Festplattenlaufwerks“. 7 Setzen Sie die Wireless-Karte wieder ein. 8 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 9 Bringen Sie die Bodenabdeckung wieder an.

Wiedereinbauen der Knopfzellenbatterie 57

Entfernen der Tastatur

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Speichermodule. 4 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 4 im Abschnitt „Entfernen der Festplatte“. 5 Entfernen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge). 6 Entfernen Sie die Wireless-Karte. 7 Entfernen Sie die Lüfter. 8 Entfernen Sie den Kühlkörper. 9 Entfernen Sie die Systemplatinenbaugruppe.

www.dell.com/regulatory_compliance.

31

Vorgehensweise

1 Lösen Sie das Kabel des Fingerabdrucklesers von der Handballenstützen-Baugruppe. 2 Ziehen Sie die Mylar-Folie ab, mit der die Tastatur an der Handballenstützen-Baugruppe befestigt ist.

58 Entfernen der Tastatur

Abbildung 26. Abziehen der Abdeckfolie

1 Kabel des Fingerabdrucklesers 2 Klebeband

3 Heben Sie die Riegel an und ziehen Sie die Kabel für die Tastatur und die Tastaturhintergrundbeleuchtung von der

Tastatursteuerungsplatine ab. 4 Ziehen Sie die Schutzhülle ab, so dass die Schrauben zugänglich sind, mit denen die Tastatur an der Handballenstützen-Baugruppe

befestigt ist.

ANMERKUNG

Abbildung 27. Abziehen der Kabel für die Tastatur und die Tastaturbeleuchtung.

Schutzhülle 2 Tastaturkabel

1 3 Verriegelungen (2) 4 Tastaturbeleuchtungskabel

: Alle neuen Tastaturen werden mit Schutzhülle ausgeliefert. Schutzhülle nicht entfernen.

5 Entfernen Sie die 31 Schrauben (M1,6x1,5), mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt ist. 6 Heben Sie die Tastatur aus der Handballenstütze.

Entfernen der Tastatur

59

Abbildung 28. Herausdrehen der Schrauben an der Tastatur

1 Schrauben (31) 2 Tastatur 3 Handballenstützen-Baugruppe

60 Entfernen der Tastatur

32

Wiedereinbauen der Tastatur

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Legen Sie die Tastatur auf die Handballenstützen-Baugruppe. 2 Richten Sie die Schraubenbohrungen der Tastatur an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. 3 Bringen Sie die 31 Schrauben (M1,6x1,5) wieder an, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt wird. 4 Befestigen Sie das Mylar-Klebeband, mit dem die Tastatur an der Handballenstützen-Baugruppe befestigt wird. 5 Schließen Sie das Tastaturkabel und das Kabel der Tastaturhintergrundbeleuchtung an die Tastatursteuerungsplatine an und schließen

Sie die Verriegelung, um das Kabel zu befestigen. 6 Befestigen Sie das Mylar-Klebeband, mit dem die Tastatur an der Handballenstützen-Baugruppe befestigt wird. 7 Bringen Sie das Klebeband an, mit dem das Kabel des Fingerabdrucklesers an der Handballenstützen-Baugruppe befestigt wird.

www.dell.com/regulatory_compliance.

Voraussetzungen nach der Arbeit am Computer

1 Setzen Sie die Systemplatinenbaugruppe wieder ein. 2 Setzen Sie die Speichermodule wieder ein. 3 Setzen Sie den Kühlkörper wieder ein. 4 Setzen Sie die Lüfter ein. 5 Setzen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge) wieder ein. 6 Befolgen Sie das Verfahren von Schritt 3 bis Schritt 6 im Abschnitt „Austauschen des Festplattenlaufwerks“. 7 Setzen Sie die Wireless-Karte wieder ein. 8 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 9 Bringen Sie die Bodenabdeckung wieder an.

Wiedereinbauen der Tastatur 61

Entfernen des Betriebsschaltermoduls

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

ANMERKUNG: Der Fingerabdruckleser ist je nach bestellter Konguration verfügbar.

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Speichermodule. 4 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 4 im Abschnitt „Entfernen der Festplatte“. 5 Entfernen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge). 6 Entfernen Sie die Wireless-Karte. 7 Entfernen Sie den Kühlkörper. 8 Entfernen Sie die Lüfter. 9 Entfernen Sie die Systemplatinenbaugruppe.

www.dell.com/regulatory_compliance.

33

Vorgehensweise

1 Entfernen Sie die beiden Schrauben (M1,6x3), mit denen das Netzschaltermodul an der Handballenstützen-Baugruppe befestigt ist. 2 Heben Sie das Netzschaltermodul aus der Handballenstützen-Baugruppe.

62 Entfernen des Betriebsschaltermoduls

Entfernen des Betriebsschaltermoduls 63

Austauschen des Betriebsschaltermoduls

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie das Netzschaltermodul auf der Handballenstützen-Baugruppe aus, und setzen Sie es ein. 2 Bringen Sie die beiden Schrauben (M1,6x3) wieder an, mit denen das Netzschaltermodul an der Handballenstützen-Baugruppe

befestigt wird.

www.dell.com/regulatory_compliance.

34

Voraussetzungen nach der Arbeit am Computer

ANMERKUNG

1 Setzen Sie die Systemplatinenbaugruppe wieder ein. 2 Setzen Sie die Lüfter ein. 3 Setzen Sie den Kühlkörper wieder ein. 4 Setzen Sie die Wireless-Karte wieder ein. 5 Setzen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge) wieder ein. 6 Befolgen Sie das Verfahren von Schritt 3 bis Schritt 6 im Abschnitt „Austauschen des Festplattenlaufwerks“. 7 Setzen Sie die Speichermodule wieder ein. 8 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 9 Bringen Sie die Bodenabdeckung wieder an.

: Der Fingerabdruckleser ist je nach bestellter Konguration verfügbar.

64 Austauschen des Betriebsschaltermoduls

35

Entfernen der Fingerabdruckleser-Tochterplatine

(optional)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

www.dell.com/regulatory_compliance.

ANMERKUNG

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Speichermodule. 4 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 4 im Abschnitt „Entfernen der Festplatte“. 5 Entfernen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge). 6 Entfernen Sie die Wireless-Karte. 7 Entfernen Sie den Kühlkörper. 8 Entfernen Sie die Lüfter. 9 Entfernen Sie die Systemplatinenbaugruppe.

: Der Fingerabdruckleser ist je nach bestellter Konguration verfügbar.

Vorgehensweise

1 Ziehen Sie das Kabel des Fingerabdrucklesers (optional) von der Handballenstützen-Baugruppe ab. 2 Ziehen Sie das Klebeband ab, mit dem das Netzschaltermodul an der Handballenstützen-Baugruppe befestigt ist. 3 Entfernen Sie die Schraube (M1,6x1,5), mit der der Fingerabdruckleser (optional) an der Handballenstützen-Baugruppe befestigt ist. 4 Entfernen Sie die beiden Schrauben (M1,6x3), mit denen das Netzschaltermodul an der Handballenstützen-Baugruppe befestigt ist. 5 Heben Sie das Netzschaltermodul und die Fingerabdruckleserplatine (optional) aus der Handballenstützen-Baugruppe.

Entfernen der Fingerabdruckleser-Tochterplatine (optional) 65

1 Schraube 2 Klebeband 3 Fingerabdruckleserplatine (optional) 4 Kabel des Fingerabdrucklesers (optional) 5 Betriebsschaltermodul

66 Entfernen der Fingerabdruckleser-Tochterplatine (optional)

36

Einbauen der Fingerabdruckleser-Tochterplatine

(optional)

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie das Netzschaltermodul und die Fingerabdruckleserplatine (optional) auf der Handballenstützen-Baugruppe aus. 2 Bringen Sie die beiden Schrauben (M1,6x3) wieder an, mit denen das Netzschaltermodul an der Handballenstützen-Baugruppe

befestigt wird. 3 Bringen Sie die Schraube (M1,6x1,5) wieder an, mit der die Fingerabdruckleserplatine (optional) an der Handballenstützen-Baugruppe

befestigt wird. 4 Bringen Sie das Klebeband an, mit dem das Netzschaltermodul an der Handballenstützen-Baugruppe befestigt wird. 5 Bringen Sie das Kabel der Fingerabdruckleser-Tochterplatine (optional= an der Handballenstützen-Baugruppe an.

www.dell.com/regulatory_compliance.

Voraussetzungen nach der Arbeit am Computer

ANMERKUNG

1 Setzen Sie die Systemplatinenbaugruppe wieder ein. 2 Setzen Sie die Lüfter ein. 3 Setzen Sie den Kühlkörper wieder ein. 4 Setzen Sie die Wireless-Karte wieder ein. 5 Setzen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge) wieder ein. 6 Befolgen Sie das Verfahren von Schritt 3 bis Schritt 6 im Abschnitt „Austauschen des Festplattenlaufwerks“. 7 Setzen Sie die Speichermodule wieder ein. 8 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 9 Bringen Sie die Bodenabdeckung wieder an.

: Der Fingerabdruckleser ist je nach bestellter Konguration verfügbar.

Einbauen der Fingerabdruckleser-Tochterplatine (optional) 67

Entfernen der Bildschirmbaugruppe

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Wireless-Karte.

www.dell.com/regulatory_compliance.

37

Vorgehensweise

ANMERKUNG

1 Entfernen Sie die zwei Schrauben (M2x2), mit denen die Bildschirmkabelhalterung an der Systemplatine befestigt ist. 2 Trennen Sie das Bildschirmkabel von der Systemplatine. 3 Notieren Sie die Kabelführung und entfernen Sie das Kabel aus den Kabelführungen des linken Lüfters. 4 Ziehen Sie das Klebeband ab, mit dem das Bildschirmkabel an der Systemplatine befestigt ist. 5 Ziehen Sie das Klebeband und das Touchscreen-Kabel von der Systemplatine (falls zutreend) ab. 6 Ziehen Sie das Klebeband ab, mit dem das Touchscreenkabel an der Systemplatine (falls zutreend) befestigt ist.

: Das Touchscreenkabel ist nur bei Laptop-Kongurationen mit Touchscreen vorhanden.

68 Entfernen der Bildschirmbaugruppe

Abbildung 29. Trennen der Kabel

1 Kabelführungen 2 Klebeband (Bildschirmkabel) 3 Klebebänder (Touchscreenkabel) 4 Touchscreenkabel (optional) 5 Klebeband 6 Schrauben (2) 7 Bildschirmkabelhalterung 8 Bildschirmkabel

7 Drehen Sie den Computer um, und önen Sie den Bildschirm in einem Winkel von 90 Grad. 8 Drehen Sie den Computer um und legen Sie ihn so auf einen Tisch, dass die Schrauben an den Bildschirmscharnieren zugänglich sind. 9 Entfernen Sie die sechs Schrauben (M2,5x5), mit denen die Bildschirmscharniere an der Handballenstützen-Baugruppe befestigt sind. 10 Lösen Sie die Bildschirmbaugruppe vorsichtig von der Handballenstützen-Baugruppe ab.

Entfernen der Bildschirmbaugruppe

69

Abbildung 30. Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere an der Handballenstützen-Baugruppe befestigt

sind.

1

Handballenstützen-Baugruppe 2 Schrauben (6)

3 Bildschirmscharniere (2) 4 Bildschirmbaugruppe

11 Legen Sie den Bildschirm vorsichtig auf eine saubere, ebene Oberäche.

ANMERKUNG

Kameramodul, Bildschirmkabel und Touchscreenkabel (optional) defekt sind und ersetzt werden müssen, müssen Sie die gesamte Bildschirmbaugruppe ersetzen.

Abbildung 31. Bildschirmbaugruppe

Bildschirmbaugruppe

1

: Die Bildschirmbaugruppe kann nicht weiter zerlegt werden. Wenn Bildschirmblende, Bildschirm,

70 Entfernen der Bildschirmbaugruppe

38

Wiedereinsetzen der Bildschirmbaugruppe

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Positionieren Sie die Handballenstütze so auf der Kante des Tisches, dass die Lautsprecher von der Kante weg zeigen. 2 Richten Sie die Schraubenbohrungen der Handballenstützen-Baugruppe an den Schraubenbohrungen der Bildschirmscharniere aus. 3 Bringen Sie die sechs Schrauben (M2.5x5) wieder an, mit denen die Bildschirmbaugruppe an der Handballenstützen-Baugruppe

befestigt ist. 4 Drehen Sie den Computer um, und önen Sie den Bildschirm in einem Winkel von 90 Grad. 5 Bringen Sie das Klebeband an, mit dem das Touchscreenkabel an der Systemplatine (falls zutreend) befestigt wird. 6 Befestigen Sie das Klebeband, und schließen Sie das Kabel des Touchscreens an der Systemplatine (falls zutreend) an. 7 Befestigen Sie das Klebeband, mit dem das Bildschirmkabel an der Systemplatine befestigt wird. 8 Führen Sie das Bildschirmkabel durch die Kabelführungen am linken Lüfter.

www.dell.com/regulatory_compliance.

ANMERKUNG

linken Lüfter verlegt wird.

9 Befestigen Sie die Schraube (M2x2) wieder, mit der die Bildschirmkabelhalterung an der Systemplatine befestigt wird.

: Stellen Sie beim Verlegen des Bildschirmkabels sicher, dass das Kabel nicht über der Schraubenbohrung am

Voraussetzungen nach der Arbeit am Computer

1 Setzen Sie die Wireless-Karte wieder ein. 2 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Bringen Sie die Bodenabdeckung wieder an.

Wiedereinsetzen der Bildschirmbaugruppe 71

Entfernen des Netzadapteranschlusses

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Bildschirmbaugruppe.

www.dell.com/regulatory_compliance.

39

Vorgehensweise

1 Trennen Sie das Netzadapteranschlusskabel von der Systemplatine. 2 Entfernen Sie die Schraube (M2x3), mit der der Netzadapteranschluss an der Handballenstützen-Baugruppe befestigt ist. 3 Heben Sie den Netzadapteranschluss zusammen mit dem Kabel von der Handballenstützen-Baugruppe ab.

72 Entfernen des Netzadapteranschlusses

Abbildung 32. Entfernen des Netzadapteranschlusses

1 Schraube 2 Netzadapteranschluss

3 Netzadapteranschlusskabel

Entfernen des Netzadapteranschlusses 73

Wiedereinbauen des Netzadapteranschlusses

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Setzen Sie den Netzadapteranschluss in den Schlitz auf der Handballenstütze. 2 Führen Sie das Netzadapteranschlusskabel durch die Kabelführungen an der Handballenstützen-Baugruppe. 3 Ersetzen Sie die Schraube (M2x3), mit der der Netzadapteranschluss an der Handballenstützen-Baugruppe befestigt ist. 4 Verbinden Sie das Netzadapteranschlusskabel mit der Systemplatine.

www.dell.com/regulatory_compliance.

40

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie die Bildschirmbaugruppe wieder ein. 2 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Bringen Sie die Bodenabdeckung wieder an.

74 Wiedereinbauen des Netzadapteranschlusses

Entfernen der Antennenabdeckung

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Wireless-Karte. 4 Entfernen Sie die Bildschirmbaugruppe.

www.dell.com/regulatory_compliance.

41

Vorgehensweise

1 Drehen Sie die Bildschirmscharniere vorsichtig schräg heraus.

Abbildung 33. Abbildung: Drehen der Bildschirmscharniere

Bildschirmbaugruppe 2 Bildschirmscharniere (2)

1

2 Schieben und heben Sie die Antennenabdeckung vom Antennenmodul.

Entfernen der Antennenabdeckung 75

Abbildung 34. Entfernen der Antennenabdeckung

1 Bildschirmbaugruppe 2 Antennenabdeckung

76 Entfernen der Antennenabdeckung

Einbauen der Antennenabdeckung

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie die Antennenabdeckung auf dem Antennenmodul so aus, dass die ache Oberäche der Abdeckung von der

Bildschirmbaugruppe weg zeigt. 2 Setzen Sie die Antennenabdeckung wieder ein und schieben Sie sie, bis sie einrastet. 3 Drehen Sie die Bildschirmscharniere in ihre normale Position.

www.dell.com/regulatory_compliance.

42

Voraussetzungen nach der Arbeit am Computer

1 Bauen Sie die Bildschirmbaugruppe wieder ein. 2 Setzen Sie die Wireless-Karte wieder ein. 3 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 4 Bringen Sie die Bodenabdeckung wieder an.

Einbauen der Antennenabdeckung 77

Entfernen des Antennenmoduls

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

ANMERKUNG: Diese Anweisungen gelten nur für Notebooks ohne Touchscreen.

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Wireless-Karte. 4 Entfernen Sie die Bildschirmbaugruppe. 5 Entfernen Sie die Antennenabdeckung.

www.dell.com/regulatory_compliance.

43

Vorgehensweise

1 Ziehen Sie das Klebeband ab, um auf die Antennenkabel zuzugreifen. 2 Drehen Sie die vier Schrauben (M2x4) heraus, mit denen das Antennenmodul an der Bildschirmbaugruppe xiert ist. 3 Heben Sie das Antennenmodul von der Bildschirmbaugruppe ab.

78 Entfernen des Antennenmoduls

Abbildung 35. Entfernen des Antennenmoduls

1 Klebeband 2 Antennenkabel 3 Schrauben (4) 4 Antennenmodul 5 Bildschirmbaugruppe

Entfernen des Antennenmoduls 79

Wiedereinbauen des Antennenmoduls

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

1 Richten Sie die Schraubenbohrungen im Antennenmodul mit den Schraubenbohrungen in der Bildschirmbaugruppe aus. 2 Drehen Sie die vier Schrauben (M2x4) wieder ein, mit denen das Antennenmodul an der Bildschirmbaugruppe befestigt wird. 3 Bringen Sie das Klebeband an, mit dem das Antennenkabel befestigt wird.

www.dell.com/regulatory_compliance.

44

Voraussetzungen nach der Arbeit am Computer

1 Bringen Sie die Antennenabdeckung an. 2 Bauen Sie die Bildschirmbaugruppe wieder ein. 3 Setzen Sie die Wireless-Karte wieder ein. 4 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 5 Bringen Sie die Bodenabdeckung wieder an.

80 Wiedereinbauen des Antennenmoduls

Entfernen der Handballenstütze

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Voraussetzungen

• Vorgehensweise

Voraussetzungen

ANMERKUNG: Entfernen Sie die SD-Karte, bevor Sie die Handballenstützen-Baugruppe entfernen, um eine Beschädigung der

SD-Karte zu vermeiden.

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Speichermodule. 4 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 4 im Abschnitt „Entfernen der Festplatte“. 5 Entfernen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge). 6 Entfernen Sie die Lautsprecher. 7 Entfernen Sie die Wireless-Karte. 8 Entfernen Sie die Lüfter. 9 Entfernen Sie den Kühlkörper. 10 Entfernen Sie die Systemplatinenbaugruppe. 11 Entfernen Sie die Tastatur. 12 Entfernen Sie die Fingerabdruckleser-Tochterplatine (optional). 13 Entfernen Sie die Bildschirmbaugruppe. 14 Entfernen Sie den Netzadapteranschluss.

www.dell.com/regulatory_compliance.

45

Vorgehensweise

Nachdem Sie die Schritte unter „Voraussetzungen“ ausgeführt wurden, fehlt nur noch die Handballenstützen-Baugruppe.

Entfernen der Handballenstütze 81

Abbildung 36. Entfernen der Handballenstütze

1 Handballenstützen-Baugruppe

82 Entfernen der Handballenstütze

Austauschen der Handballenstütze

WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers

enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. nach Abschluss der Arbeiten im Inneren Ihres

Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien nden Sie auf der Homepage zur

Richtlinienkonformität unter

Themen:

• Vorgehensweise

• Voraussetzungen nach der Arbeit am Computer

Vorgehensweise

Legen Sie die Handballenstützen-Baugruppe auf eine saubere und ebene Fläche.

Voraussetzungen nach der Arbeit am Computer

www.dell.com/regulatory_compliance.

46

1 Befestigen Sie den Netzadapteranschluss wieder. 2 Bauen Sie die Bildschirmbaugruppe wieder ein. 3 Bringen Sie die Fingerabdruckleser-Tochterplatine wieder an. 4 Bringen Sie die Tastatur wieder an. 5 Setzen Sie die Systemplatinenbaugruppe wieder ein. 6 Setzen Sie den Kühlkörper wieder ein. 7 Setzen Sie die Lüfter ein. 8 Setzen Sie die Wireless-Karte wieder ein. 9 Bauen Sie die Lautsprecher wieder ein. 10 Setzen Sie das SSD-Laufwerk (halbe Baulänge) oder das SSD-Laufwerk (volle Baulänge) wieder ein. 11 Befolgen Sie das Verfahren von Schritt 3 bis Schritt 6 im Abschnitt „Austauschen des Festplattenlaufwerks“. 12 Setzen Sie die Speichermodule wieder ein. 13 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 14 Bringen Sie die Bodenabdeckung wieder an.

Austauschen der Handballenstütze 83

47

Herunterladen von Treibern

Herunterladen der Audiotreiber

1 Schalten Sie den Computer ein. 2 Rufen Sie die Website www.dell.com/support auf. 3 Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder

suchen Sie manuell nach Ihrem Cpmputermodell.

4 Klicken Sie auf Drivers & Downloads (Treiber & Downloads). 5 Klicken Sie auf die Schaltäche Detect Drivers (Treiber erkennen). 6 Lesen und akzeptieren Sie die Geschäftsbedingungen für die Nutzung von SupportAssist und klicken Sie anschließend auf Continue

(Weiter). 7 Falls erforderlich startet der Computer nun den Download und die Installation von SupportAssist.

ANMERKUNG

Bildschirm.

8 Klicken Sie auf View Drivers for My System (Treiber für mein System anzeigen). 9 Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen

herunterzuladen und zu installieren. 10 Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 11 Falls Auorderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am

System vorgenommen werden. 12 Die Anwendung installiert alle Treiber und Aktualisierungen, die ermittelt wurden.

ANMERKUNG

durch, um herauszunden, ob eine manuelle Installation notwendig ist.

13 Wenn Download und Installation manuell durchgeführt werden müssen: Klicken Sie auf Category (Kategorie). 14 Klicken Sie in der Drop-down-Liste auf Audio. 15 Klicken Sie auf Download, um den Audiotreiber für Ihren Computer herunterzuladen. 16 Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Audiotreiber gespeichert haben. 17 Doppelklicken Sie auf das Dateisymbol des Audiotreibers und befolgen Sie die Anweisungen auf dem Bildschirm, um den Treiber zu

installieren.

Tabelle 3. Audiotreiber vor und nach der Installation

Vor der Installation Nach der Installation

: Anweisungen für Ihren spezischen Browser nden Sie in den Anweisungen auf dem

: Nicht alle Dateien können automatisch installiert werden. Lesen Sie sich die Installationszusammenfassung

Herunterladen des Grakkartentreibers

1 Schalten Sie den Computer ein. 2 Rufen Sie die Website www.dell.com/support auf.

84 Herunterladen von Treibern

3 Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder

suchen Sie manuell nach Ihrem Cpmputermodell.

4 Klicken Sie auf Drivers & Downloads (Treiber & Downloads). 5 Klicken Sie auf die Schaltäche Detect Drivers (Treiber erkennen). 6 Lesen und akzeptieren Sie die Geschäftsbedingungen für die Nutzung von SupportAssist und klicken Sie anschließend auf Continue

(Weiter). 7 Falls erforderlich startet der Computer nun den Download und die Installation von SupportAssist.

ANMERKUNG: Anweisungen für Ihren spezischen Browser nden Sie in den Anweisungen auf dem

Bildschirm.

8 Klicken Sie auf View Drivers for My System (Treiber für mein System anzeigen). 9 Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen

herunterzuladen und zu installieren. 10 Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 11 Falls Auorderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am

System vorgenommen werden. 12 Die Anwendung installiert alle Treiber und Aktualisierungen, die ermittelt wurden.

ANMERKUNG: Nicht alle Dateien können automatisch installiert werden. Lesen Sie sich die Installationszusammenfassung

durch, um herauszunden, ob eine manuelle Installation notwendig ist.

13 Wenn Download und Installation manuell durchgeführt werden müssen: Klicken Sie auf Category (Kategorie). 14 Klicken Sie in der Drop-down-Liste auf Video. 15 Klicken Sie auf Download (Herunterladen), um den Grakkartentreiber für Ihren Computer herunterzuladen. 16 Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Grakkartentreiber gespeichert

haben. 17 Doppelklicken Sie auf das Dateisymbol des Grakkartentreibers und befolgen Sie die Anweisungen auf dem Bildschirm, um den Treiber

zu installieren.

Tabelle 4. Bildschirmadapter vor und nach der Installation

Vor der Installation Nach der Installation

Herunterladen des Chipsatz-Treibers

1 Schalten Sie den Computer ein. 2 Rufen Sie die Website www.dell.com/support auf. 3 Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

ANMERKUNG

suchen Sie manuell nach Ihrem Cpmputermodell.

4 Klicken Sie auf Drivers & Downloads (Treiber & Downloads). 5 Klicken Sie auf die Schaltäche Detect Drivers (Treiber erkennen). 6 Lesen und akzeptieren Sie die Geschäftsbedingungen für die Nutzung von SupportAssist und klicken Sie anschließend auf Continue

(Weiter). 7 Falls erforderlich startet der Computer nun den Download und die Installation von SupportAssist.

ANMERKUNG

Bildschirm.

8 Klicken Sie auf View Drivers for My System (Treiber für mein System anzeigen).

: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder

: Anweisungen für Ihren spezischen Browser nden Sie in den Anweisungen auf dem

Herunterladen von Treibern

85

9 Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen

herunterzuladen und zu installieren. 10 Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 11 Falls Auorderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am

System vorgenommen werden. 12 Die Anwendung installiert alle Treiber und Aktualisierungen, die ermittelt wurden.

ANMERKUNG: Nicht alle Dateien können automatisch installiert werden. Lesen Sie sich die Installationszusammenfassung

durch, um herauszunden, ob eine manuelle Installation notwendig ist.

13 Wenn Download und Installation manuell durchgeführt werden müssen: Klicken Sie auf Category (Kategorie). 14 Klicken Sie in der Drop-down-Liste auf Chipset (Chipsatz). 15 Klicken Sie auf Download (Herunterladen), um den Chipsatz-Treiber für Ihren Computer herunterzuladen. 16 Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Chipsatz-Treiber gespeichert haben. 17 Doppelklicken Sie auf das Dateisymbol des Chipsatztreibers und befolgen Sie die Anweisungen auf dem Bildschirm, um den Treiber zu

installieren.

Herunterladen des USB-Treibers

1 Schalten Sie den Computer ein. 2 Rufen Sie die Website www.dell.com/support auf. 3 Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder

suchen Sie manuell nach Ihrem Cpmputermodell.

4 Klicken Sie auf Drivers & Downloads (Treiber & Downloads). 5 Klicken Sie auf die Schaltäche Detect Drivers (Treiber erkennen). 6 Lesen und akzeptieren Sie die Geschäftsbedingungen für die Nutzung von SupportAssist und klicken Sie anschließend auf Continue

(Weiter). 7 Falls erforderlich startet der Computer nun den Download und die Installation von SupportAssist.

ANMERKUNG

Bildschirm.

8 Klicken Sie auf View Drivers for My System (Treiber für mein System anzeigen). 9 Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen

herunterzuladen und zu installieren. 10 Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 11 Falls Auorderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am

System vorgenommen werden. 12 Die Anwendung installiert alle Treiber und Aktualisierungen, die ermittelt wurden.

ANMERKUNG

durch, um herauszunden, ob eine manuelle Installation notwendig ist.

13 Wenn Download und Installation manuell durchgeführt werden müssen: Klicken Sie auf Category (Kategorie). 14 Klicken Sie in der Drop-down-Liste auf Chipset (Chipsatz). 15 Klicken Sie auf Download (Herunterladen), um den USB-Treiber für Ihren Computer herunterzuladen. 16 Wechseln Sie nach Abschluss des Downloads in den Ordner, in den Sie die USB-Treiberdatei gespeichert haben. 17 Doppelklicken Sie auf das Symbol der USB-Treiberdatei und befolgen Sie die Anweisungen auf dem Bildschirm, um den Treiber zu

installieren.

: Anweisungen für Ihren spezischen Browser nden Sie in den Anweisungen auf dem

: Nicht alle Dateien können automatisch installiert werden. Lesen Sie sich die Installationszusammenfassung

Herunterladen von Treibern

86

Tabelle 5. USB-Treiber vor und nach der Installation

Vor der Installation Nach der Installation

Herunterladen des Chipsatz-Treibers

1 Schalten Sie den Computer ein. 2 Rufen Sie die Website www.dell.com/support auf. 3 Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder

suchen Sie manuell nach Ihrem Cpmputermodell.

4 Klicken Sie auf Drivers & Downloads (Treiber & Downloads). 5 Klicken Sie auf die Schaltäche Detect Drivers (Treiber erkennen). 6 Lesen und akzeptieren Sie die Geschäftsbedingungen für die Nutzung von SupportAssist und klicken Sie anschließend auf Continue

(Weiter). 7 Falls erforderlich startet der Computer nun den Download und die Installation von SupportAssist.

ANMERKUNG

Bildschirm.

8 Klicken Sie auf View Drivers for My System (Treiber für mein System anzeigen). 9 Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen

herunterzuladen und zu installieren. 10 Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 11 Falls Auorderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am

System vorgenommen werden. 12 Die Anwendung installiert alle Treiber und Aktualisierungen, die ermittelt wurden.

ANMERKUNG

durch, um herauszunden, ob eine manuelle Installation notwendig ist.

13 Wenn Download und Installation manuell durchgeführt werden müssen: Klicken Sie auf Category (Kategorie). 14 Klicken Sie in der Drop-down-Liste auf Chipset (Chipsatz). 15 Klicken Sie auf Download (Herunterladen), um den Chipsatz-Treiber für Ihren Computer herunterzuladen. 16 Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Chipsatz-Treiber gespeichert haben. 17 Doppelklicken Sie auf das Dateisymbol des Chipsatztreibers und befolgen Sie die Anweisungen auf dem Bildschirm, um den Treiber zu

installieren.

: Anweisungen für Ihren spezischen Browser nden Sie in den Anweisungen auf dem

: Nicht alle Dateien können automatisch installiert werden. Lesen Sie sich die Installationszusammenfassung

Herunterladen des Netzwerktreibers

1 Schalten Sie den Computer ein. 2 Rufen Sie die Website www.dell.com/support auf. 3 Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

ANMERKUNG

suchen Sie manuell nach Ihrem Cpmputermodell.

4 Klicken Sie auf Drivers & Downloads (Treiber & Downloads). 5 Klicken Sie auf die Schaltäche Detect Drivers (Treiber erkennen).

: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder

Herunterladen von Treibern

87

6 Lesen und akzeptieren Sie die Geschäftsbedingungen für die Nutzung von SupportAssist und klicken Sie anschließend auf Continue

(Weiter). 7 Falls erforderlich startet der Computer nun den Download und die Installation von SupportAssist.

ANMERKUNG: Anweisungen für Ihren spezischen Browser nden Sie in den Anweisungen auf dem

Bildschirm.

8 Klicken Sie auf View Drivers for My System (Treiber für mein System anzeigen). 9 Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen

herunterzuladen und zu installieren. 10 Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 11 Falls Auorderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am

System vorgenommen werden. 12 Die Anwendung installiert alle Treiber und Aktualisierungen, die ermittelt wurden.

ANMERKUNG: Nicht alle Dateien können automatisch installiert werden. Lesen Sie sich die Installationszusammenfassung

durch, um herauszunden, ob eine manuelle Installation notwendig ist.

13 Wenn Download und Installation manuell durchgeführt werden müssen: Klicken Sie auf Category (Kategorie). 14 Klicken Sie in der Drop-down-Liste auf Network (Netzwerk). 15 Klicken Sie auf Download, um den Netzwerktreiber für Ihren Computer herunterzuladen. 16 Speichern Sie die Datei und navigieren Sie nach Abschluss des Downloads zu dem Ordner, in dem Sie die Netzwerktreiberdatei

gespeichert haben. 17 Doppelklicken Sie auf das Dateisymbol des Netzwerktreibers und befolgen Sie die Anweisungen auf dem Bildschirm.

Tabelle 6. Netzwerktreiber vor und nach der Installation

Vor der Installation Nach der Installation

Herunterladen der Treiber für den Fingerabdruckleser

1 Schalten Sie den Computer ein. 2 Rufen Sie die Website www.dell.com/support auf. 3 Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

ANMERKUNG

suchen Sie manuell nach Ihrem Cpmputermodell.

4 Klicken Sie auf Drivers & Downloads (Treiber & Downloads). 5 Klicken Sie auf die Schaltäche Detect Drivers (Treiber erkennen). 6 Lesen und akzeptieren Sie die Geschäftsbedingungen für die Nutzung von SupportAssist und klicken Sie anschließend auf Continue

(Weiter). 7 Falls erforderlich startet der Computer nun den Download und die Installation von SupportAssist.

: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder

ANMERKUNG

Bildschirm.

8 Klicken Sie auf View Drivers for My System (Treiber für mein System anzeigen).

Herunterladen von Treibern

88

: Anweisungen für Ihren spezischen Browser nden Sie in den Anweisungen auf dem

9 Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen

herunterzuladen und zu installieren. 10 Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 11 Falls Auorderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am

System vorgenommen werden. 12 Die Anwendung installiert alle Treiber und Aktualisierungen, die ermittelt wurden.

ANMERKUNG: Nicht alle Dateien können automatisch installiert werden. Lesen Sie sich die Installationszusammenfassung

durch, um herauszunden, ob eine manuelle Installation notwendig ist.

13 Wenn Download und Installation manuell durchgeführt werden müssen: Klicken Sie auf Category (Kategorie). 14 Klicken Sie in der Drop-down-Liste auf Security (Sicherheit). 15 Klicken Sie auf Download (Herunterladen), um den Treiber für den Fingerabdruckleser Ihres Computers herunterzuladen. 16 Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Treiber des Fingerabdrucklesers

gespeichert haben. 17 Doppelklicken Sie auf das Dateisymbol des Treibers für den Fingerabdruckleser und befolgen Sie die Anweisungen auf dem Bildschirm,

um den Treiber zu installieren.

Herunterladen von Treibern 89

48

System-Setup

ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente

möglicherweise nicht angezeigt.

Themen:

• Startreihenfolge

• Navigationstasten

• BIOS-Übersicht

• Aufrufen des BIOS-Setup-Programms

• Optionen des System-Setup

Startreihenfolge

Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie:

• Das System-Setup mit der F2-Taste aufrufen

• Einmalig auf das Startmenü durch Drücken der F12-Taste zugreifen.

Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten:

• Wechseldatenträger (soweit verfügbar)

• STXXXX-Laufwerk

ANMERKUNG

• Optisches Laufwerk (soweit verfügbar)

• SATA-Festplattenlaufwerk (wenn vorhanden)

• Diagnose

ANMERKUNG

Der Startreihenfolgebildschirm zeigt auch die Optionen zum Zugri auf den System-Setup-Bildschirm an.

: XXX gibt die Nummer des SATA-Laufwerks an.

: Bei Auswahl von Diagnostics (Diagnose) wird der ePSA diagnostics (ePSA-Diagnose)-Bildschirm angezeigt.

Navigationstasten

ANMERKUNG

Neustart des Systems wirksam.

Tasten Navigation

Pfeil nach oben Zurück zum vorherigen Feld.

: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim

Pfeil nach unten Weiter zum nächsten Feld.

Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld.

Leertaste Önet oder schließt gegebenenfalls eine Dropdown-Liste.

90 System-Setup

Tasten Navigation

Tab Weiter zum nächsten Fokusbereich.

ANMERKUNG: Nur für den Standard-Grakbrowser.

Esc Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Drücken Sie auf Esc in die Standardanzeige

zeigt eine Meldung an, die Sie auordert alle nicht gespeicherten Änderungen zu speichern und startet das System neu.

BIOS-Übersicht

VORSICHT: Die Einstellungen im BIOS-Setup-Programm sollten nur von Computerexperten geändert werden. Bestimmte

Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß funktioniert.

ANMERKUNG: Bevor Sie Änderungen am BIOS-Setup-Programms vornehmen, sollten Sie die Informationen des BIOS-Setup-

Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können.

Verwenden Sie das BIOS-Setup-Programm für die folgenden Zwecke:

• Abrufen von Informationen über die auf Ihrem Computer installierte Hardware, beispielsweise die Größe des RAM-Speichers, der

Festplatte usw.

• Ändern von Informationen zur Systemkonguration.

• Einstellen oder Ändern von benutzerdenierbaren Optionen wie Benutzerkennwort oder Typ der installierten Festplatte sowie Aktivieren

oder Deaktivieren von Basisgeräten.

Aufrufen des BIOS-Setup-Programms

1 Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2 Während des POST-Vorgangs wird das DELL Logo sowie eine Auorderung zum Drücken der Taste F2 angezeigt. Drücken Sie dann

sofort die F2-Taste.

ANMERKUNG

Eingabeauorderung ist unter Umständen nur kurz zu sehen. Beobachten Sie daher aufmerksam den Bildschirm und drücken Sie dann die F2-Taste. Wenn Sie F2 vor der entsprechenden Auorderung drücken, hat dieser Tastendruck keine Auswirkung. Wenn Sie zu lange warten und das Betriebssystem-Logo angezeigt wird, warten Sie weiter, bis der Desktop des Betriebssystems angezeigt wird. Fahren Sie den Computer anschließend herunter und versuchen Sie es erneut.

Aktivieren oder Deaktivieren des USB-Speichermediums im BIOS- Setup-Programm

1 Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2 Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das BIOS-Setup-Programm aufzurufen.

Das BIOS-Setup-Programm wird angezeigt. 3 Wählen Sie im linken Fenster Einstellungen > Systemkonguration > USB-Konguration.

Die USB-Konguration wird im rechten Fenster angezeigt. 4 Aktivieren oder deaktivieren Sie das Kontrollkästchen Externen USB-Anschluss aktivieren, um diesen zu aktivieren oder zu

deaktivieren. 5 Speichern Sie die Einstellungen und schließen Sie das Programm.

: Die Auorderung zum Drücken der Taste F2 bedeutet, dass die Tastatur initialisiert ist. Diese

System-Setup

91

Identizieren der Festplatte im BIOS-Setup-Programm

1 Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2 Drücken Sie die Taste F2, sobald das DELL Logo auf dem Bildschirm angezeigt wird, um das BIOS-Setup-Programm aufzurufen.

Eine Liste der Festplatten wird unter Systeminformationen in der Gruppe Allgemein angezeigt.

Prüfen des Systemspeichers im BIOS-Setup-Programm

1 Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2 Drücken Sie die Taste F2, sobald das Dell Logo angezeigt wird, um das BIOS-Setup-Programm aufzurufen. 3 Wählen Sie im linken Fenster Einstellungen > Allgemein > Systeminformationen.

Die Informationen zum Arbeitsspeicher werden im rechten Fenster angezeigt.

Optionen des System-Setup

ANMERKUNG: Abhängig von diesem Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten

Elemente möglicherweise nicht angezeigt.

Tabelle 7. Optionen der Systemeinstellungen – Menü Systeminformationen

General-System Information (Allgemeine Systeminformationen)

System Information (Systeminformationen)

BIOS Version Zeigt die Versionsnummer des BIOS an.

Service Tag Zeigt die Service-Tag-Nummer des Computers an.

Asset Tag (Systemkennnummer) Zeigt die Systemkennnummer des Computers an.

Ownership Tag Zeigt den Ownership Tag des Computers an.

Manufacture Date Zeigt das Herstellungsdatum des Computers an.

Ownership Date Zeigt das Ownership Date des Computers an.

Express Service Code Zeigt den Express-Servicecode des Computers an.

Memory Information

(Speicherinformationen)

Memory Installed Zeigt den installierten Gesamtspeicher des Computers an.

Memory Available Zeigt den verfügbaren Gesamtspeicher des Computers an.

Memory Speed Zeigt die Speichertaktrate an.

Memory Channel Mode Zeigt Einzel- oder Dualkanalmodus an.

Memory Technology Zeigt die für den Speicher verwendete Technologie an.

DIMM A Size Zeigt die DIMM-A-Speichergröße an.

DIMM B Size Zeigt die DIMM-B-Speichergröße an.

Processor Information

(Prozessorinformationen)

Processor Type Zeigt den Prozessortyp an.

Anzahl Cores Zeigt die Anzahl der Prozessorkerne an.

Processor ID Zeigt den ID-Code des Prozessors an.

92 System-Setup

General-System Information (Allgemeine Systeminformationen)

Current Clock Speed Zeigt die aktuelle Prozessortaktrate an.

Minimum Clock Speed Zeigt die minimale Prozessortaktrate an.

Maximum Clock Speed Zeigt die maximale Prozessortaktrate an.

Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an.

Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an.

HT Capable Zeigt an, ob der Prozessor HyperThreading-fähig (HT) ist.

64-Bit Technology Zeigt an, ob 64- Bit-Technologie verwendet wird.

Device Information (Geräteinformationen)

M.2 SATA Zeigt die Geräteinformationen für M.2 SATA an.

Primäres Festplattenlaufwerk Zeigt das primäre Festplattenlaufwerk an.

M.2 PCIe SSD-0 Zeigt das M.2 PCIe-Solid-State-Laufwerk an.

Passthrough-MAC-Adresse Zeigt die Passthrough-MAC-Adresse an.

Video Controller Zeigt den Video-Controller an.

Video BIOS Version Zeigt die Video-BIOS-Version an.

Videospeicher Zeigt den Videospeicher an.

Panel Type Zeigt den Bildschirmtyp an.

Systemeigene Auösung Zeigt die Bildschirmauösung an.

Audio-Controller Zeigt den Audio-Controller an.

Wi-Fi Device Zeigt das Wireless-Gerät an.

Bluetooth Device Zeigt das Bluetooth-Gerät an.

Battery Information Zeigt Informationen zum Akkuzustand an.

Boot Sequence

Boot Sequence Zeigt die Startsequenz.

Boot List Option Zeigt die verfügbaren Startoptionen an.

Advanced Boot Options

Enable Legacy Option ROMs (Legacy-

Option-ROMs aktivieren)

Enable Attempt Legacy Boot (Legacy-

Startversuch aktivieren)

Enable UEFI Network Stack Zum Aktivieren oder Deaktivieren von UEFI Network Stack.

UEFI Boot Path Security (UEFI Startpfad-

Sicherung)

Date/Time Zeigt das aktuelle Datum im Format MM/TT/JJ und die aktuelle Uhrzeit im Format

Zum Aktivieren oder Deaktivieren der Legacy-Option-ROMs.

Zum Aktivieren oder Deaktivieren von Legacy-Startversuchen, wenn der Computer nicht im UEFI-Startmodus gestartet werden kann.

Zum Aktivieren oder Deaktivieren von Eingabeauorderungen für das Administratorkennwort beim Starten von UEFI.

SS:MM:SS AM/PM an.

Tabelle 8. Optionen des System-Setup – Menü „System Conguration“ (Systemkonguration)

System Conguration (Systemkonguration)

SATA Operation Kongurieren Sie den Betriebsmodus des integrierten SATA-Festplatten-Controllers.

Drives Verschiedene eingebaute Laufwerke aktivieren oder deaktivieren.

SMART Reporting SMART Reporting während des Systemstarts aktivieren oder deaktivieren.

System-Setup 93

System Conguration (Systemkonguration)

USB Conguration

Enable Boot Support (Startunterstützung aktivieren)

Enable External USB Port Aktivierung oder Deaktivierung der externen USB-Anschlüsse.

Enable Thunderbolt Ports (ThunderboltAnschlüsse aktivieren)

Enable Thunderbolt Boot Support (Thunderbolt-Start-Unterstützung aktivieren)

Always Allow Dell Docks (Dell Docks immer zulassen)

Enable Thunderbolt (and PCIe behind TBT) Pre-boot (Thunderbolt (und PCIe hinter TBT) vor dem Start aktivieren)

USB PowerShare Aktivieren oder Deaktivieren des Auadens externer Geräte über den USB-

Audio Aktivieren oder deaktivieren Sie den integrierten Audio-Controller.

Keyboard illumination Kongurieren des Betriebsmodus für die Tastaturbeleuchtung.

Touchscreen Aktiviert oder deaktiviert den Touchscreen.

Miscellaneous Devices Aktivierung oder Deaktivierung verschiedener Integrierter Geräte.

Enable Camera Aktiviert oder deaktiviert die Kamera.

Enable Secure Digital(SD) Card (Secure Digital (SD)-Karte aktivieren)

Enable Secure Digital (SD) Card Boot (Secure Digital (SD)-Karten-Start aktivieren)

Secure Digital (SD) Card Read-Only Mode (SD-Karte in schreibgeschütztem Modus)

Aktivierung oder Deaktivierung des Bootens von USB-Massenspeichergeräten wie externen Festplatten, optischen Laufwerken, und einem USB-Laufwerk.

Aktivierung oder Deaktivierung der Thunderbolt-Anschlüsse.

Aktivierung oder Deaktivierung des Bootens von USB-Massenspeichergeräten, die an die Thunderbolt-Anschlüsse angeschlossen sind.

Aktivierung oder Deaktivierung des Computers, Dell Docking-Stationen immer zuzulassen.

Aktivierung oder Deaktivierung des Thunderbold (und von PCIe hinter Thunderbolt)Preboots.

PowerShare-Anschluss.

SD-Karte aktivieren oder deaktivieren.

Aktiviert oder deaktiviert den Boot-Vorgang von der SD-Karte.

Aktiviert oder deaktiviert den schreibgeschützten Modus für die SD-Karte.

Tabelle 9. System setup options—Video menu

Video

LCD Brightness Stellen Sie die Helligkeit des Bedienfelds unabhängig voneinander für

Stromversorgung über Akku und Netzteil ein.

Tabelle 10. System setup options—Security menu

Sicherheit

Admin Password Festlegen, Ändern oder Löschen des Administratorkennworts.

System Password Festlegen, Ändern oder Löschen des Systemkennworts.

Strong Password Aktivieren oder Deaktivieren von sicheren Kennwörtern.

Password Conguration Steuert die für Administrator- und Systemkennwörter minimal und maximal zulässigen

Anzahl an Zeichen.

Password Bypass Umgeht das Systemkennwort (Startkennwort) und die Eingabeauorderungen für

das interne Festplattenkennwort während eines Systemneustarts.

Password Change Aktivieren oder Deaktivieren von Änderungen der System- und

Festplattenkennwörter, wenn ein Administratorkennwort festgelegt ist.

94 System-Setup

Sicherheit

Non-Admin Setup Changes Bestimmt, ob Änderungen an der Setup-Option zulässig sind, wenn ein

Administratorkennwort festgelegt ist.

UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-

Aktualisierungspakete.

TPM 1.2 Security Aktivieren oder Deaktivieren der Sichtbarkeit des Trusted Platform-Moduls (TPM) für

das Betriebssystem.

Computrace(R) Aktivieren oder Deaktivieren der BIOS-Modulschnittstelle des optionalen Computrace-

Services.

CPU XD Support Aktivieren oder Deaktivieren des Modus „Deaktivieren ausführen“ (Execute Disable)

des Prozessors.

OROM Keyboard Access Aktivieren oder Deaktivieren des Zugris auf die Option ROM (OROM)-

Kongurationsbildschirme während des Starts.

Admin Setup Lockout Legt fest, dass Benutzer das BIOS-Setup nicht aufrufen können, wenn ein

Administratorenkennwort festgelegt wurde.

Masterkennwort Sperrung Aktivieren oder Deaktivieren der Masterkennwort-Unterstützung.

Tabelle 11. Optionen des System-Setup – Menü „Secure Boot“ (Sicherer Start)

Sicherer Start

Secure Boot Enable Zum Aktivieren oder Deaktivieren der Funktion Secure Boot (Sicherer Start).

Expert Key Management

Expert Key Management Aktivieren oder Deaktivieren von Expert Key Management.

Custom Mode Key Management Auswählen von benutzerdenierten Werten für Expert Key Management.

Tabelle 12. System setup options—Intel Software Guard Extensions menu

Intel Software Guard Extensions

Intel SGX Enable Aktivieren oder Deaktivieren der Intel Software Guard Extensions (Intel Software

Guard-Erweiterungen).

Enclave Memory Size Festlegen der Intel SGX Enclave Reserve-Speichergröße.

Leistung

Multi Core Support Aktivieren mehrerer Kerne.

Standardeinstellung: Enabled (Aktiviert).

Intel SpeedStep Aktivieren oder Deaktivieren der Intel SpeedStep-Funktion.

Standardeinstellung: Enabled (Aktiviert).

ANMERKUNG: Bei Aktivierung dieser Option werden Taktrate und

Kernspannung des Prozessors dynamisch an die Prozessorauslastung angepasst.

C-States Control Aktivieren oder Deaktivieren der zusätzlichen Prozessor-Ruhezustände.

Standardeinstellung: Enabled (Aktiviert).

Intel TurboBoost Aktivieren oder Deaktivieren des Intel TurboBoost-Modus im Prozessor.

Standardeinstellung: Enabled (Aktiviert).

HyperThread control Aktivieren oder Deaktivieren von HyperThreading im Prozessor.

System-Setup 95

Intel Software Guard Extensions

Standardeinstellung: Enabled (Aktiviert).

Energieverwaltung

AC Behavior Ermöglicht dem System, sich automatisch einzuschalten, sobald das Netzteil

angeschlossen wird.

Auto On Time Ermöglicht das automatische Starten des Computers jeden Tag oder zu einem

vorgegebenen Datum und einer vorgegebenen Zeit. Diese Option kann nur konguriert werden, wenn der Modus „Auto on Time“ (automatisch zu bestimmter Zeit einschalten) auf „Everyday“ (Täglich), auf „Weekdays“ (Wochentage) oder auf „Selected Days“ (Ausgewählte Tage) gesetzt ist.

Standardeinstellung: Deaktiviert.

USB Wake Support Aktivieren des Computers aus dem Standby-Modus durch USB-Geräte.

Wake on LAN Aktivieren des Computers aus dem Standby-Modus durch ein LAN-Signal.

ANMERKUNG: Diese Funktion kann nur verwendet werden, wenn der

Computer an die Netzstromversorgung angeschlossen ist.

Block Sleep Aktivieren oder Deaktivieren des Ruhezustandes.

Peak Shift Kongurieren Sie die AC Stromverbrauch.

Advanced Battery Charge Conguration Aktivieren der erweiterten Akkuladekonguration vom Beginn des Tages bis zu einem

festgelegten Arbeitszeitraum.

Primary Battery Charge Conguration Einstellen der primären Akkuladeeinstellung mit einem im Voraus festgelegten

individuellen Start- und Stopppunkt. Standardeinstellung: Adaptiv.

POST-Funktionsweise

Adapter Warnings Aktivieren oder deaktivieren Sie die Adapterwarnungen.

Standardeinstellung: Enabled (Aktiviert).

Keypad (Embedded) Aktivieren oder Deaktivieren des numerischen Tastenblocks, der in die interne Tastatur

eingebettet ist.

Num lock Enable Aktivieren oder Deaktivieren der Num-Taste.

Standardeinstellung: Enabled (Aktiviert).

Fn Key Emulation Aktivieren oder Deaktivieren der Funktionstastenemulation (Fn-Taste).

Fn Lock Options Aktivieren oder Deaktivieren des Funktionstasten-Sperrmodus (Fn-Taste).

Fast-boot Aktivieren, um die Geschwindigkeit des Startprozesses einzustellen.

Standardeinstellung: Thorough (Gründlich).

Extend BIOS POST Time Kongurieren der zusätzlichen Preboot-Verzögerung.

Vollbildschirm Logo Aktivieren oder Deaktivieren des Vollbildschirm Logo.

Warnungen und Fehler Kongurieren des Startvorgangverhaltens, wenn Warnungen oder Fehler erkannt

werden.

Tabelle 13. Optionen des System-Setup – Handhabbarkeit

MEBx Hotkey Aktivieren oder Deaktivieren der Tastenkombination für die Intel Management Engine

BIOS Extension (Intel MEBX) beim Systemstart.

96 System-Setup

Tabelle 14. Optionen des System-Setup – Menü „Virtualization Support“ (Virtualisierungsunterstützung)

Unterstützung der Virtualisierung

Virtualization Angeben, ob ein Virtual Machine Monitor (VMM) die zusätzlichen

Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann.

VT for Direct I/O Festlegen, ob ein Virtual Machine Monitor (VMM) die zusätzlichen

Hardwarefunktionen der Intel Virtualization-Technologie für Direkt-E/A nutzen kann.

Tabelle 15. System setup options—Wireless menu

Funk

Wireless Switch Geben Sie an, welche Wireless-Geräte über den Wireless-Schalter gesteuert werden

können.

Wireless Device Enable Aktivieren oder Deaktivieren der internen Wireless-Geräte.

Tabelle 16. System setup options—Maintenance menu

Wartung

Service Tag Service-Tag des Systems anzeigen.

Asset Tag (Systemkennnummer) Erstellen einer Systemkennnummer.

BIOS Downgrade Steuert den Flash-Vorgang der Systemrmware auf frühere Versionen.

Data Wipe Aktivieren, um Daten von allen internen Speichergeräten sicher zu löschen.

BIOS Recovery Aktivieren der Wiederherstellung eines beschädigten BIOS mit einer

Wiederherstellungsdatei auf dem primären Festplattenlaufwerk oder von einem externen USB-Speichergerät.

Tabelle 17. System setup options—System Logs menu

Systemprotokolle

BIOS Events Anzeigen von BIOS-bezogenen Ereignissen in den Systemprotokollen.

Thermal Events Anzeigen von temperaturbezogenen Ereignissen in den Systemprotokollen.

Power Events Anzeigen von auf die Stromversorgung bezogenen Ereignisse in den

Systemprotokollen.

Tabelle 18. Optionen des System-Setup – Unterstützungsassistent Systemauösung

SupportAssist System Resolution (SupportAssist-Systemproblemlösung)

Auto OS Recovery Threshold Steuern des automatischen Startablaufs der Konsole für SupportAssist-

Systemproblemlösung und des Dell BS-Wiederherstellungstools.

SupportAssist OS Recovery Aktivieren oder Deaktivieren des Boot-Flow für SupportAssist OS Recovery Tool im

Fall von bestimmten Systemfehlern.

System-Setup 97

49

System- und Setup-Kennwort

Tabelle 19. System- und Setup-Kennwort

Kennworttyp Beschreibung

System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System

eingeben müssen.

Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugri auf und Änderungen

an den BIOS-Einstellungen des Computers eingeben müssen.

Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen.

VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten.

VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten

Daten zugreifen.

ANMERKUNG: System- und Setup-Kennwortfunktionen sind deaktiviert

Themen:

• Zuweisen eines System- oder Setup-Passworts

• Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts

• Löschen vergessener Kennwörter

• Löschen von CMOS-Einstellungen

• Batterie der Echtzeituhr (RTC) zurücksetzen

• Aktualisieren des BIOS (USB-Stick)

Zuweisen eines System- oder Setup-Passworts

Sie können ein neues System or Admin Password nur zuweisen, wenn der Zustand Not Set ist.

Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2.

1 Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus

und drücken Sie die Eingabetaste.

Der Bildschirm Security (Sicherheit) wird angezeigt. 2 Wählen Sie System/Admin Password und erstellen Sie ein Passwort im Feld Enter the new password.

Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien:

• Kennwörter dürfen aus maximal 32 Zeichen bestehen.

• Das Kennwort darf die Zahlen 0 bis 9 enthalten.

• Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig.

• Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

3 Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. 4 Drücken Sie die Taste „Esc“, und eine Meldung fordert Sie zum Speichern der Änderungen auf. 5 Drücken Sie auf „Y“, um die Änderungen zu speichern.

98 System- und Setup-Kennwort

Der Computer wird neu gestartet.

Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts

Stellen Sie sicher, dass die Option Password Status (Kennwortstatus) (im System-Setup ) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorsie versuchen zu löschen oder ändern Sie das vorhandene System- und/oder Setup-Kennwort zu. Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2.

1 Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option System Security

(Systemsicherheit) aus und drücken Sie die Eingabetaste.

Der Bildschirm System Security (Systemsicherheit) wird angezeigt. 2 Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked

(Nicht gesperrt) gesetzt ist. 3 Wählen Sie die Option System Password (Systemkennwort) aus, ändern oder löschen Sie das vorhandene Systemkennwort und

drücken Sie die Eingabetaste oder Tabulatortaste. 4 Wählen Sie die Option Setup Password (Setup-Kennwort) aus, ändern oder löschen Sie das vorhandene Setup-Kennwort und

drücken Sie die <Eingabetaste> oder die <Tabulatortaste>.

ANMERKUNG: Wenn Sie das System- und/oder Setup-Kennwort ändern, geben Sie das neue Kennwort erneut ein, wenn

Sie dazu aufgefordert werden. Wenn Sie das System- und/oder Setup-Kennwort löschen, bestätigen Sie den Löschvorgang, wenn Sie dazu aufgefordert werden.

5 Drücken Sie die Taste „Esc“, und eine Meldung fordert Sie zum Speichern der Änderungen auf. 6 Drücken Sie auf „Y“, um die Änderungen zu speichern und das System-Setup zu verlassen.

Der Computer wird neu gestartet.

Löschen vergessener Kennwörter

Um vergessene Kennwörter zu löschen, wenden Sie sich an den technischen Support von Dell unter www.dell.com/contactdell.

Löschen von CMOS-Einstellungen

1 Entfernen Sie die Abdeckung an der Unterseite. 2 Entfernen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 3 Entfernen Sie die Knopfzellenbatterie. 4 Warten Sie eine Minute. 5 Setzen Sie die Knopfzellenbatterie wieder ein. 6 Ersetzen Sie den Akku (halbe Baulänge) oder den Akku (volle Baulänge). 7 Bringen Sie die Bodenabdeckung wieder an.

Batterie der Echtzeituhr (RTC) zurücksetzen

Einschaltknopf drücken und für 25 Sekunden halten, um die Batterierücksetzung der Echtzeituhr (RTC) zu erzwingen.

Aktualisieren des BIOS (USB-Stick)

1 Befolgen Sie das Verfahren von Schritt 1 bis Schritt 7 unter Aktualisieren des BIOS zum Herunterladen der aktuellen BIOS-Setup-

Programmdatei. 2 Erstellen Sie ein startfähiges USB-Laufwerk. Weitere Informationen nden Sie im Knowledge-Base-Artikel SLN143196 unter

www.dell.com/support.

3 Kopieren Sie die BIOS-Setup-Programmdatei auf das startfähige USB-Laufwerk.

System- und Setup-Kennwort

99

4 Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. 5 Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 6 Starten Sie das USB-Laufwerk über das One Time Boot Menu (Systemstartmenü). 7 Geben Sie den Namen der BIOS-Setup-Programmdatei ein und drücken Sie Eingabe. 8 Die BIOS Update Utility (Dienstprogramm für die BIOS-Aktualisierung) wird angezeigt. Befolgen Sie die Anweisungen auf dem

Bildschirm, um die BIOS-Aktualisierung abzuschließen.
