Dell™ XPS™ M1330

Manuel du propriétaire

Modèle PP25L

www.dell.com | support.dell.com

Remarques, avis et précautions

REMARQUE : Une REMARQUE fournit des informations importantes qui vous

aident à mieux utiliser votre ordinateur.

AVIS : Un AVIS vous avertit d'un risque de dommage matériel ou de perte de

données et vous indique comment éviter le problème.

PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel d'endommagement

du matériel, de blessure corporelle ou de mort.

____________________

La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite.

Marques utilisées dans ce document : Dell, le logo DELL, XPS, Wi-Fi Catcher et Dell Media Direct sont des marques de Dell Inc. ; Intel est une marque déposée et Core est une marque de Intel Corporation aux Etats-Unis et dans d'autres pays ; Microsoft, Windows et Windows Vista sont des marques ou marques déposées de Microsoft Corporation aux Etats-Unis et dans d'autres pays ; Bluetooth est une marque déposée appartenant à Bluetooth SIG, Inc. et utilisée sous licence par Dell.

Les autres marques et noms de produits pouvant être utilisés dans ce document sont reconnus comme appartenant à leurs propriétaires respectifs. Dell Inc. rejette tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.

Modèle PP25L

Septembre 2008 N/P RW504 Rév. A03

Table des matières

Recherche d'informations . . . . . . . . . . . . . . . 13

1 A propos de votre ordinateur . . . . . . . . . 19

Détermination de la configuration de votre ordinateur

. . . . . . . . . . . . . . . . . . . . . 19

Vue frontale

Vue du côté gauche

Vue du côté droit

Vue arrière

Vue du dessous

. . . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . 29

2 Configuration de votre ordinateur . . . . . 31

Connexion à Internet . . . . . . . . . . . . . . . . . . 31

Configuration de votre connexion Internet

Transfert d'informations vers un nouvel ordinateur

Microsoft Windows Easy Transfer

Configuration d'une imprimante

Câble de l'imprimante

. . . . . . . . . . . . 34

. . . . . . . . . . . . . . . 34

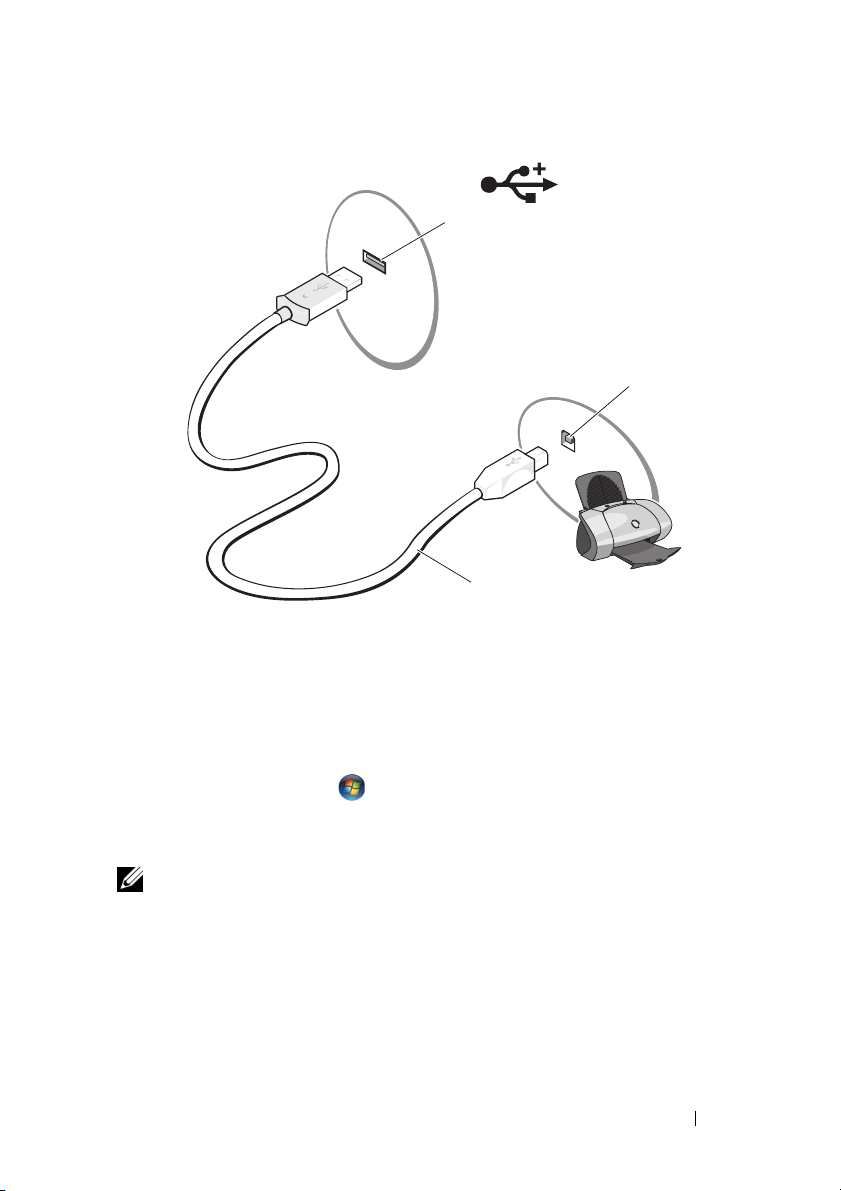

Connexion d'une imprimante USB

Périphériques de protection contre les surtensions électriques

Protecteurs de surtension Filtres de ligne Onduleurs

. . . . . . . . . . . . . . . . . 36

. . . . . . . . . . . . . 36

. . . . . . . . . . . . . . . . . . . 36

. . . . . . . . . . . . . . . . . . . . . 37

. . . . 32

. . 33

. . . . . . . . . 33

. . . . . . . . . 34

Table des matières 3

3 Utilisation du programme de

configuration du système . . . . . . . . . . . . . 39

Consultation des écrans de configuration du système

Ecran de configuration du système Options les plus utilisées

. . . . . . . . . . . . . . . . . . . . . 40

. . . . . . . . 40

. . . . . . . . . . . . . . 40

Nettoyage de votre ordinateur

Ordinateur, clavier et écran Tablette tactile Souris Média

. . . . . . . . . . . . . . . . . . . 43

. . . . . . . . . . . . . . . . . . . . . . . . 43

. . . . . . . . . . . . . . . . . . . . . . . . 44

. . . . . . . . . . . . . 42

. . . . . . . . . . . . 42

4 Utilisation du clavier et de la

tablette tactile . . . . . . . . . . . . . . . . . . . . . 45

Pavé numérique . . . . . . . . . . . . . . . . . . . . . 45

Combinaisons de touches

Fonctions système Fonctions d'affichage Batterie

. . . . . . . . . . . . . . . . . . . . . . . 45

Power Management (Gestion d'énergie) Fonctions de la touche du logo

Microsoft

Windows Combinaisons de touches Dell™ QuickSet Réglage des paramètres de clavier

Tablette tactile

. . . . . . . . . . . . . . . . . . . . . . 47

Personnalisation de la tablette tactile

. . . . . . . . . . . . . . . . 45

. . . . . . . . . . . . . . . . . 45

. . . . . . . . . . . . . . . 45

. . . . . 46

. . . . . . . . . . . . . . . 46

. . . . . . . . 46

. . . . . . . 48

. . . . 46

5 Utilisation de l'écran . . . . . . . . . . . . . . . . 49

Réglage de la luminosité . . . . . . . . . . . . . . . . 49

4 Table des matières

Basculement de l'image vidéo de l'écran de votre ordinateur à un projecteur

. . . . . . . . . . . . . . . 49

Réglage de la résolution d'affichage et fréquence d'affichage

. . . . . . . . . . . . . . . . . . . . . . . . 50

6 Utilisation d'une batterie . . . . . . . . . . . . 51

Performances de la batterie . . . . . . . . . . . . . . 51

Vérification de la charge de la batterie

Jauge de batterie Dell QuickSet Jauge de batterie Microsoft Indicateur de charge Alerte de batterie faible

. . . . . . . . . . . . . . . . 53

. . . . . . . . . . . . . . 54

Economie d'énergie sur batterie

Configuration des paramètres de gestion d'énergie Utilisation du mode de mise en veille prolongée

Charge de la batterie

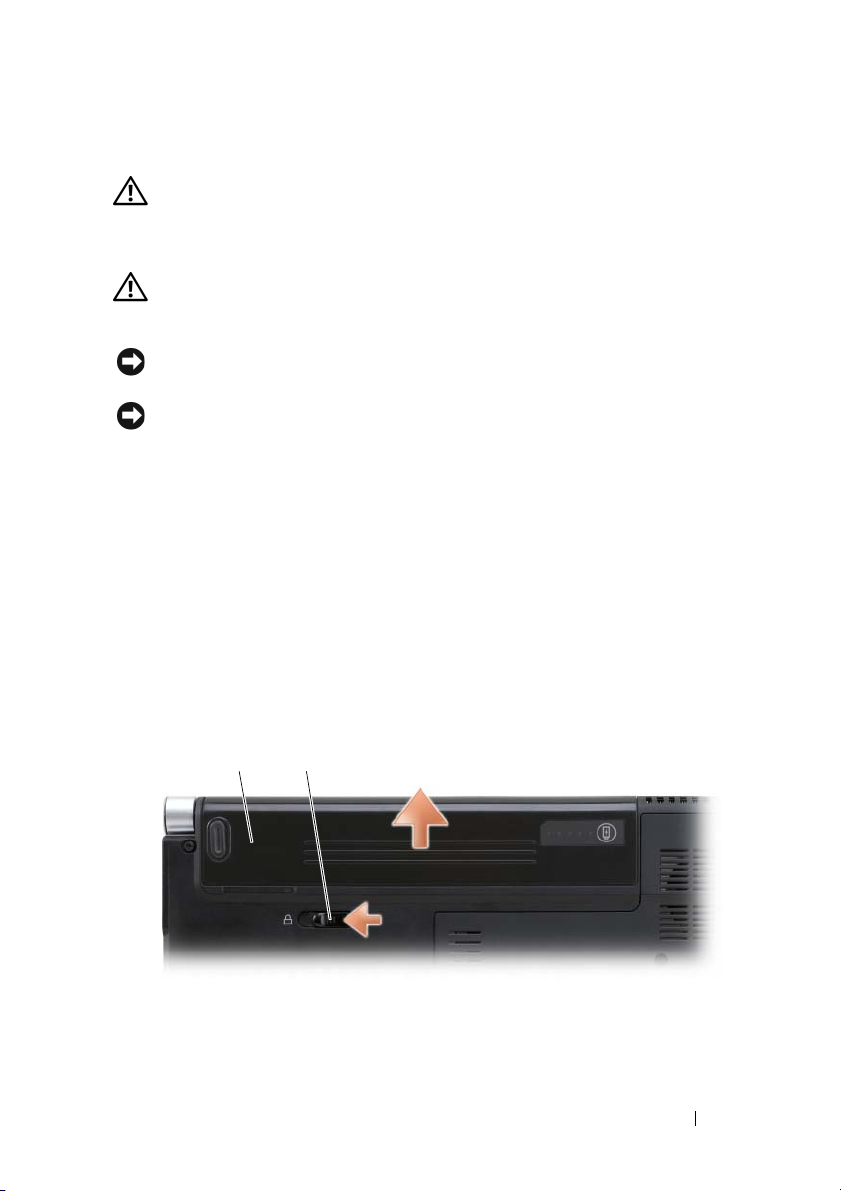

Remplacement de la batterie

Stockage de la batterie

. . . . . . . . . . . . . . . . . . 56

. . . . . . . . . . . . . . 57

. . . . . . . . . . . . . . . . . 58

. . . . . . . . 52

. . . . . . . . . . 53

Windows

. . . . . . . . . . . . 55

. . . . . 53

. . . 56

. 55

7 Utilisation des fonctions Multimédia . . . 59

Lecture de support . . . . . . . . . . . . . . . . . . . 59

Lecture multimédia à l'aide de la télécommande de voyage Dell (en option)

Copie de CD et de DVD

Comment copier un CD ou un DVD Utilisation de CD et de DVD vierges Conseils pratiques

. . . . . . . . . . . . . . . 60

. . . . . . . . . . . . . . . . . 62

. . . . . . . . 62

. . . . . . . . 63

. . . . . . . . . . . . . . . . . 64

Table des matières 5

Réglage du volume . . . . . . . . . . . . . . . . . . . 64

Réglage de l'image

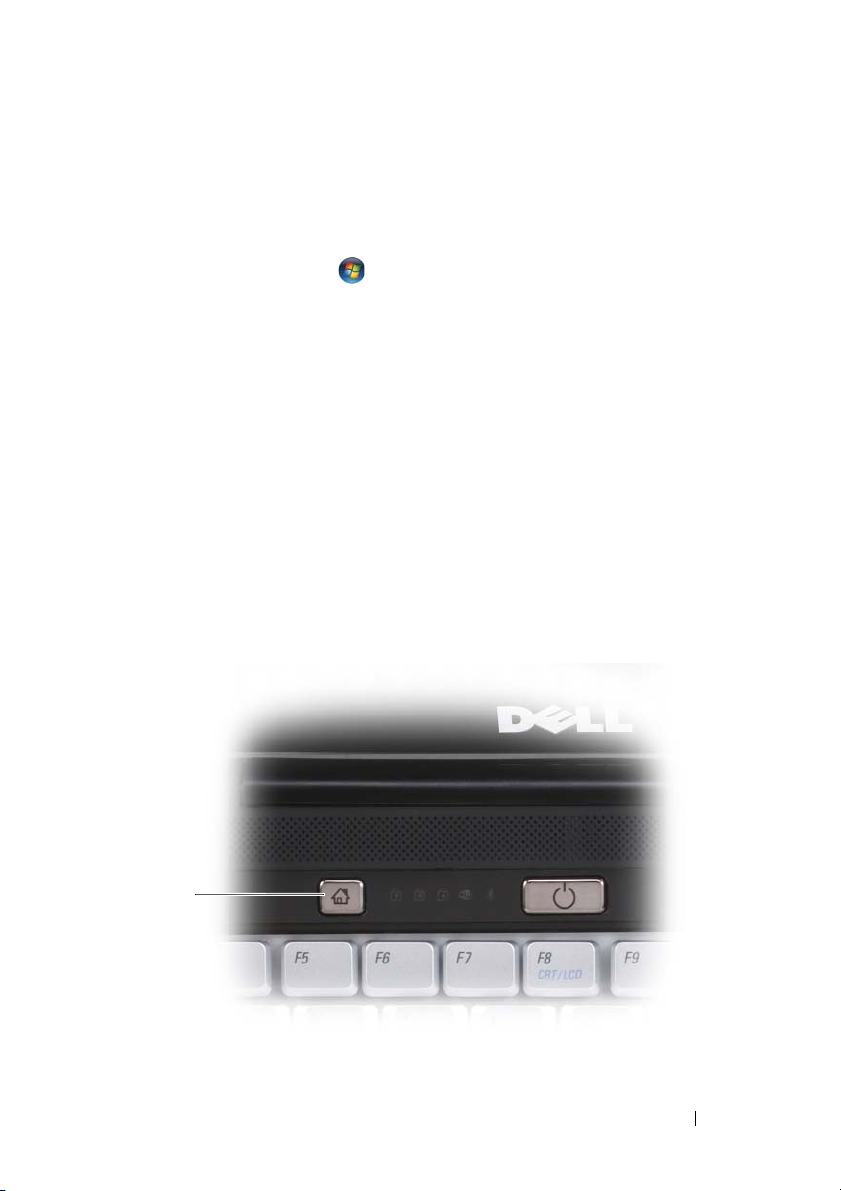

Utilisation de Dell MediaDirect™

. . . . . . . . . . . . . . . . . . . 65

. . . . . . . . . . . 65

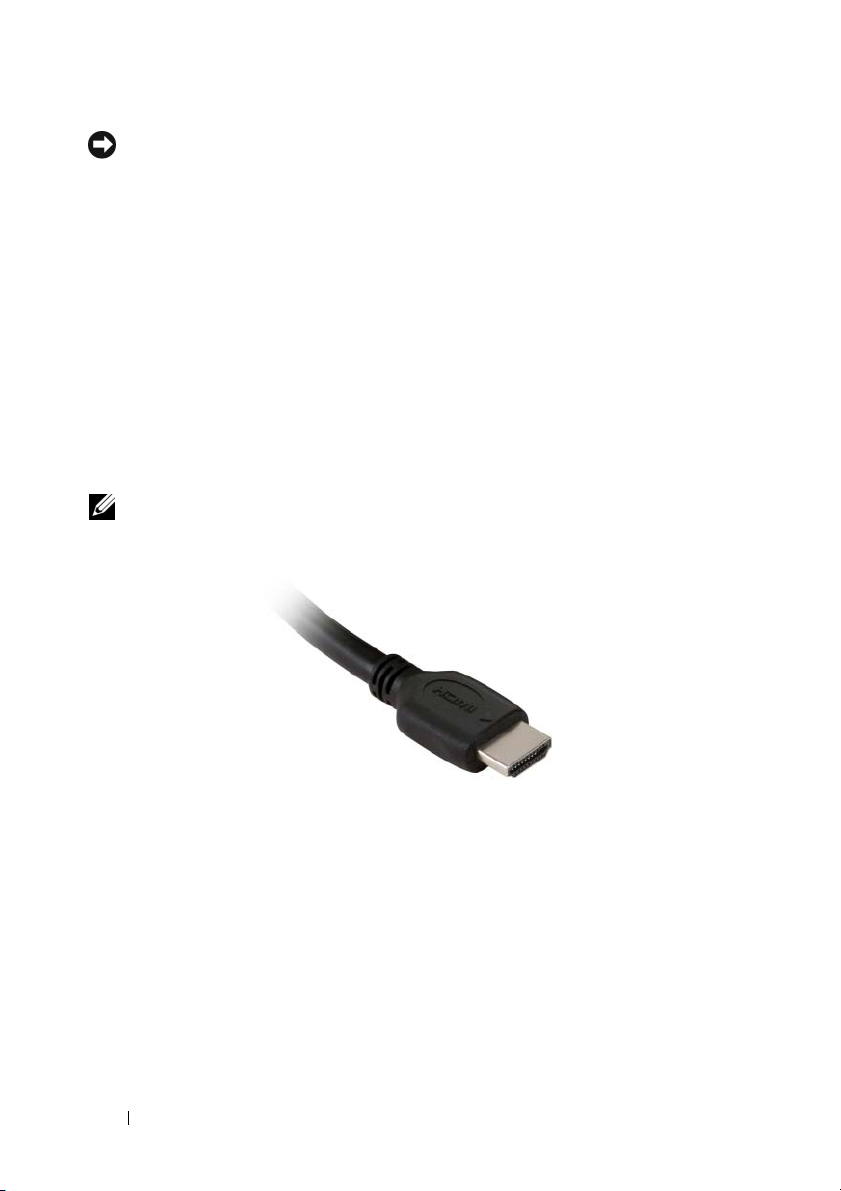

Branchement de votre ordinateur à un téléviseur par le connecteur HDMI

. . . . . . . . . . . . . . . . . 66

Activation des paramètres d'affichage pour un téléviseur

. . . . . . . . . . . . . . . . . 67

Activation des paramètres audio pour un téléviseur

. . . . . . . . . . . . . . . . . . . . 67

8 Utilisation des ExpressCard . . . . . . . . . . 69

Caches ExpressCard . . . . . . . . . . . . . . . . . . . 70

Installation d'une carte ExpressCard

Retrait d'une carte ExpressCard ou d'un cache

. . . . . . . . . . 70

. . . . 71

9 Utilisation du lecteur de carte mémoire . . . 73

Caches de carte mémoire . . . . . . . . . . . . . . . . 73

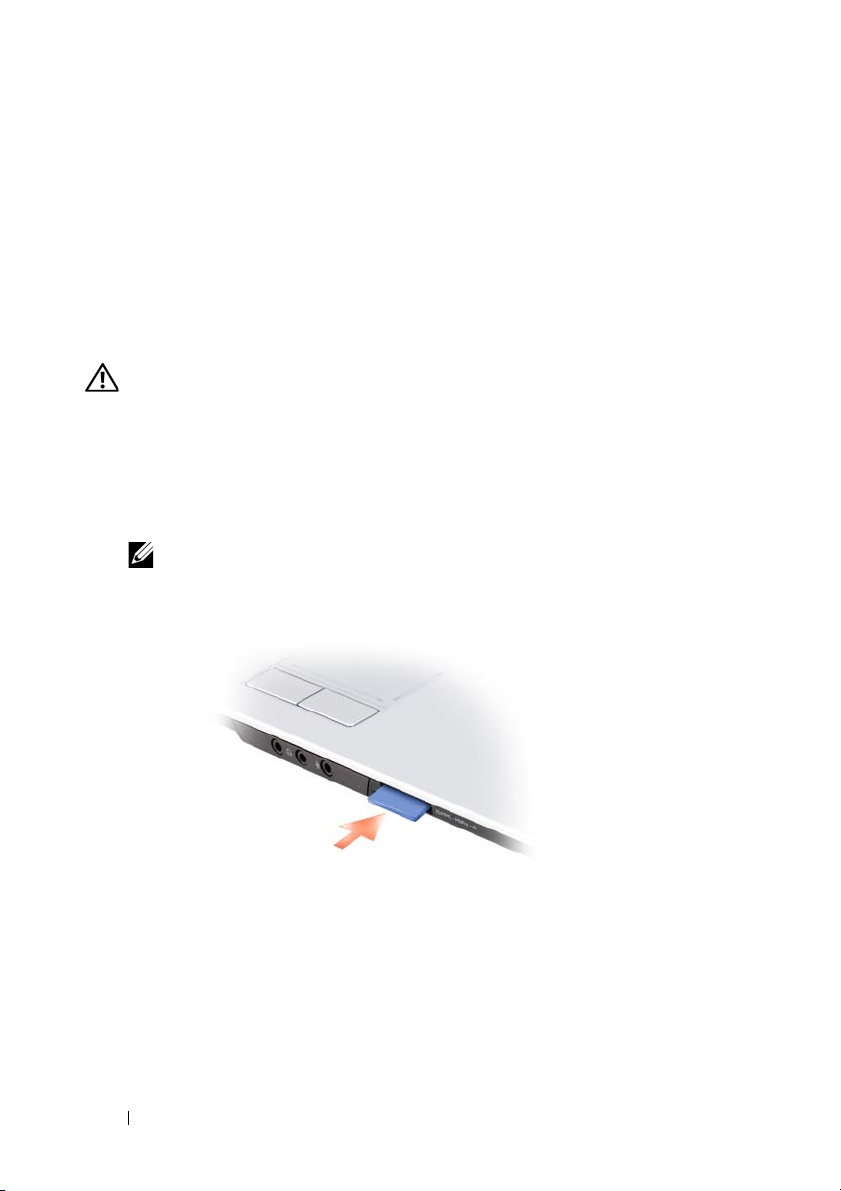

Installation d'une carte mémoire

Dépose d'une carte mémoire ou d'un cache

10 Configuration et utilisation des réseaux . . . . 77

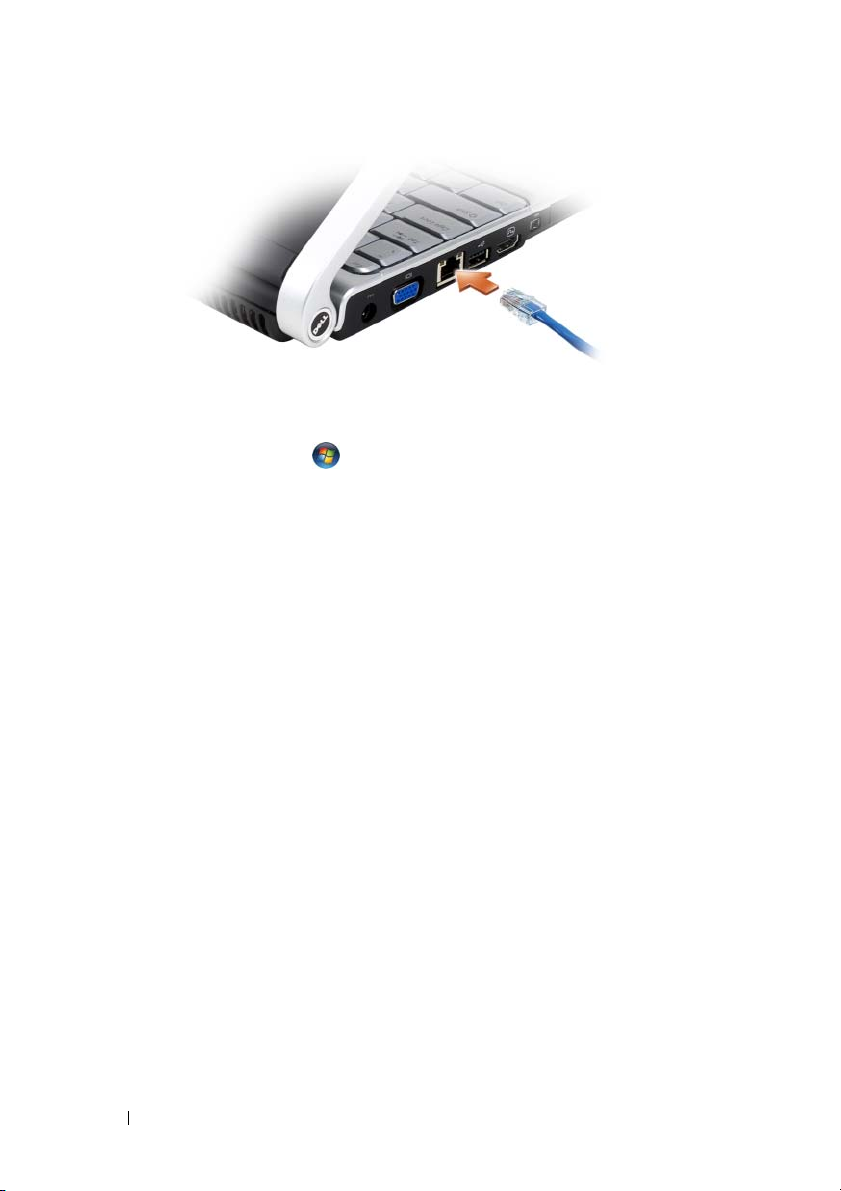

Connexion à un réseau ou à un modem câble à haut débit

Configuration d'un réseau

6 Table des matières

. . . . . . . . . . . . 74

. . . . . . 75

. . . . . . . . . . . . . . . . . . . . . . . 77

. . . . . . . . . . . . . . . . 78

Réseau local sans fil (WLAN) . . . . . . . . . . . . . . 78

Eléments nécessaires pour établir une connexion sans fil

Vérification de votre carte réseau sans fil

. . . . . . . . . . . . . . . . . 78

. . . . . 79

Configuration d'un nouveau réseau sans fil à l'aide d'un routeur sans fil et d'un modem haut débit . . 80

Connexion à un réseau sans fil

. . . . . . . . . . 81

Haut débit mobile ou réseau sans fil étendu

. . . . . . 83

Eléments nécessaires pour établir une connexion réseau haut débit mobile

Vérification de votre carte haut débit mobile Dell Connexion à un réseau haut débit mobile

. . . . . . . . . . . . . . 83

. . . 84

. . . . . 84

Activation/désactivation de la carte haut débit mobile

Détecteur de réseau Dell Wi-Fi Catcher™

. . . . . . . . . . . . . . . . . . . . 85

. . . . . . . 86

11 Sécurité de votre ordinateur . . . . . . . . . 87

Câble de sécurité antivol . . . . . . . . . . . . . . . . 87

Mots de passe

Lecteur d'empreintes digitales (en option)

Si votre ordinateur est perdu ou volé

. . . . . . . . . . . . . . . . . . . . . . 88

. . . . . . . 89

. . . . . . . . . . 89

12 Dépannage . . . . . . . . . . . . . . . . . . . . . . . 91

Service de mise à jour technique Dell . . . . . . . . . 91

Dell Diagnostics

. . . . . . . . . . . . . . . . . . . . . 91

Table des matières 7

Dell Support Center . . . . . . . . . . . . . . . . . . . 96

Dell Support 3 Dell PC Tune-Up Dell PC CheckUp Dell Network Assistant DellConnect

. . . . . . . . . . . . . . . . . . . . 96

. . . . . . . . . . . . . . . . . . 97

. . . . . . . . . . . . . . . . . . 98

. . . . . . . . . . . . . . . 98

. . . . . . . . . . . . . . . . . . . . . 98

Problèmes de lecteur

Problèmes de lecteur optique Problèmes de disque dur

. . . . . . . . . . . . . . . . . . 99

. . . . . . . . . . . 100

. . . . . . . . . . . . . . 100

Problèmes liés à la messagerie électronique,

au modem ou à Internet . . . . . . . . . . . . . . . . . 101

Messages d'erreur

Problèmes de carte ExpressCard

Problèmes de périphérique IEEE 1394

Problèmes de clavier

Problèmes liés au clavier externe Caractères imprévus

Problèmes de blocage et problèmes logiciels

L'ordinateur ne démarre pas L'ordinateur ne répond plus

. . . . . . . . . . . . . . . . . . . 103

. . . . . . . . . . . . 109

. . . . . . . . . 110

. . . . . . . . . . . . . . . . . . 110

. . . . . . . . . 110

. . . . . . . . . . . . . . . . 111

. . . . . 112

. . . . . . . . . . . . 112

Un programme ne répond plus ou se bloque plusieurs fois

. . . . . . . . . . . . . . . . 112

Un programme est conçu pour une version antérieure d'un système d'exploitation Microsoft Windows

Un écran bleu uni apparaît Problèmes Dell MediaDirect Autres problèmes logiciels

. . . . . . . . . . . . . . . . 113

. . . . . . . . . . . . . 113

. . . . . . . . . . . . 113

. . . . . . . . . . . . . 114

Problèmes de mémoire

8 Table des matières

. . . . . . . . . . . . . . . . . 115

Problèmes de réseau . . . . . . . . . . . . . . . . . . 115

Haut débit mobile (réseau sans fil étendu [WWAN])

. . . . . . . . . 116

Problèmes d'alimentation

Problèmes d'imprimante

Problèmes de scanner

Problèmes de son et de haut-parleurs

. . . . . . . . . . . . . . . . 117

. . . . . . . . . . . . . . . . 118

. . . . . . . . . . . . . . . . . 119

. . . . . . . . . 120

Aucun son ne sort des haut-parleurs intégrés Aucun son ne sort des haut-parleurs externes Aucun son émis par le casque

. . . . . . . . . . . 121

Problèmes liés à la tablette tactile ou à la souris

Problèmes de vidéo et d'affichage

Si l'écran est vide

. . . . . . . . . . . . . . . . . 122

Si l'écran est difficile à lire Si seule une partie de l'écran est lisible

. . . . . . . . . . . . . . . . . . . . . . . . . . 124

Pilotes

Qu'est-ce qu'un pilote ? Identification des pilotes Réinstallation des pilotes et utilitaires

. . . . . . . . . . . 122

. . . . . . . . . . . . . 123

. . . . . . 123

. . . . . . . . . . . . . . 124

. . . . . . . 125

Dépannage des problèmes matériels et logiciels sous le système d'exploitation Windows Vista

. . . . 120

. . . . 121

. . . . 127

Restauration de votre système d'exploitation Microsoft

Windows Vista

. . . . . . . . . . . . . . 128

Utilisation de la fonction de restauration Windows Vista

. . . . . . . . . . . . . . . . . . . 128

Utilisation du support Operating System

Table des matières 9

. . . . . . 132

13 Ajout et remplacement de pièces . . . . . 135

Avant de commencer . . . . . . . . . . . . . . . . . . 135

Outils recommandés Extinction de votre ordinateur Avant d'intervenir à l'intérieur de votre ordinateur

. . . . . . . . . . . . . . . . 135

. . . . . . . . . . . 135

. . 136

Disque dur

. . . . . . . . . . . . . . . . . . . . . . . . 138

Dépose du disque dur Repose du disque dur Retour d'un disque dur à Dell

. . . . . . . . . . . . . . . 138

. . . . . . . . . . . . . . . 139

. . . . . . . . . . . 140

Caches de charnière et capot de commandes central

Dépose des caches de charnière et du capot de commandes central

. . . . . . . . . . . . . . . 141

Repose des caches de charnière et du capot

de commandes central . . . . . . . . . . . . . . . 142

Clavier

Mémoire

Subscriber Identity Module

. . . . . . . . . . . . . . . . . . . . . . . . . . 143

Dépose du clavier Repose du clavier

. . . . . . . . . . . . . . . . . . . . . . . . . 145

Dépose du module de mémoire DIMM 1 Repose du module de mémoire DIMM 1 Dépose du module de mémoire DIMM 2 Repose du module de mémoire DIMM 2

. . . . . . . . . . . . . . . . . 143

. . . . . . . . . . . . . . . . . 144

. . . . . . 145

. . . . . . 147

. . . . . . 148

. . . . . . 150

. . . . . . . . . . . . . . . 152

. . . 140

Cartes Mini PCI sans fil

Dépose d'une carte réseau sans fil Repose d'une carte réseau sans fil Dépose d'une carte haut débit mobile

ou carte WWAN Repose d'une carte WWAN

10 Table des matières

. . . . . . . . . . . . . . . . . 153

. . . . . . . . 153

. . . . . . . . 155

. . . . . . . . . . . . . . . . . . 156

. . . . . . . . . . . . 158

Module de cache flash (FCM) . . . . . . . . . . . . . . 158

Dépose d'une carte FCM Repose de la carte FCM

. . . . . . . . . . . . . . 158

. . . . . . . . . . . . . . 159

Carte dotée de la technologie sans fil Bluetooth

Dépose de la carte Repose de la carte

Pile bouton

. . . . . . . . . . . . . . . . . . . . . . . 161

Dépose de la pile bouton Repose de la pile bouton

. . . . . . . . . . . . . . . . . 160

. . . . . . . . . . . . . . . . . 161

. . . . . . . . . . . . . . 161

. . . . . . . . . . . . . . 162

. . . . 160

14 Dell™ QuickSet . . . . . . . . . . . . . . . . . . . 163

15 Déplacement avec votre ordinateur

Identification de votre ordinateur . . . . . . . . . . . . 165

Emballage de l'ordinateur

Conseils de voyage

Voyage aérien

. . . . . . . . . . . . . . . 165

. . . . . . . . . . . . . . . . . . . 166

. . . . . . . . . . . . . . . . . . . 167

. . . 165

16 Obtention d'aide . . . . . . . . . . . . . . . . . . 169

Accès à l'assistance . . . . . . . . . . . . . . . . . . 169

Service clientèle et Support technique DellConnect Services en ligne Service AutoTech

. . . . . . . . . . . . . . . . . . . . 170

. . . . . . . . . . . . . . . . . . 170

. . . . . . . . . . . . . . . . . 171

Service automatisé d'état des commandes

Problèmes avec votre commande

. . . . . . . . . . . 172

. . . . . . 170

. . . . 171

Table des matières 11

Informations sur les produits . . . . . . . . . . . . . . 172

Retour d'articles pour réparation sous garantie ou à porter en crédit

. . . . . . . . . . . . . . . . . . . 172

Avant d'appeler

Pour prendre contact avec Dell

. . . . . . . . . . . . . . . . . . . . . 173

. . . . . . . . . . . . . 175

17 Caractéristiques . . . . . . . . . . . . . . . . . . 177

A Annexe

. . . . . . . . . . . . . . . . . . . . . . . . . . 185

Règle de support technique Dell (Etats-Unis seulement)

. . . . . . . . . . . . . . . . . 185

Définition des logiciels et périphériques installés par Dell

. . . . . . . . . . . . . . . . . . 186

Définition des logiciels et périphériques de sociétés tierces

. . . . . . . . . . . . . . . . . 186

Réglementations FCC (États-Unis uniquement)

FCC Class B

Caractéristiques Macrovision

. . . . . . . . . . . . . . . . . . . . . 186

. . . . . . . . . . . . . 187

. . . . . 186

Glossaire. . . . . . . . . . . . . . . . . . . . . . . . . . . . 189

Index

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207

12 Table des matières

Recherche d'informations

REMARQUE : Certaines fonctionnalités ou supports de données peuvent être en

option et ne pas être livrés avec votre ordinateur. Certaines fonctionnalités ou supports de données peuvent ne pas être disponibles dans certains pays.

REMARQUE : Il est possible que des informations supplémentaires soient livrées

avec votre ordinateur.

Que recherchez-vous ? Trouvez-le ici

• Un programme de diagnostics pour mon ordinateur

• Pilotes pour mon ordinateur

• Documentation du périphérique

• NSS (Notebook System Software)

Support Drivers and Utilities

La documentation et les pilotes sont déjà installés sur l'ordinateur. Vous pouvez utiliser le support Drivers and Utilities pour réinstaller les pilotes (voir «Réinstallation des pilotes et utilitaires» à la page 125) ou exécuter Dell Diagnostics (voir «Dell Diagnostics» à la page 91).

Des fichiers Lisez-moi peuvent être inclus sur votre support Drivers and Utilities afin de fournir des informations sur les modifications techniques apportées en dernière minute à votre système ou des informations de référence destinées aux techniciens ou aux utilisateurs expérimentés.

REMARQUE : Les dernières mises à jour

des pilotes et de la documentation se trouvent à l'adresse support.dell.com.

Recherche d'informations 13

Que recherchez-vous ? Trouvez-le ici

• Informations sur la garantie

• Termes et Conditions (États-Unis uniquement)

• Consignes de sécurité

• Informations sur les réglementations

• Informations sur l'ergonomie

• Contrat de licence pour utilisateur final

Guide d'information sur le produit Dell™

• Comment configurer mon ordinateur

Schéma de configuration

REMARQUE : La présentation de votre

diagramme de configuration peut être différente.

14 Recherche d'informations

Que recherchez-vous ? Trouvez-le ici

• Numéro de service et code de service express

• Etiquette de licence Microsoft Windows

Numéro de service et clé du produit Microsoft Windows

Ces étiquettes sont apposées sur votre ordinateur.

• Utilisez le numéro de service pour identifier votre ordinateur lorsque vous accédez au site Web ou lorsque vous appelez le support.

• Entrez le code de service express pour orienter votre appel lorsque vous contactez le service de support.

REMARQUE : Par mesure de sécurité

supplémentaire, la nouvelle étiquette de licence Microsoft Windows a une partie manquante ou «trou» pour dissuader le décollement de l'étiquette.

support.dell.com

Recherche d'informations 15

Que recherchez-vous ? Trouvez-le ici

• Solutions — Astuces de dépannage, articles de techniciens, cours en ligne et questions fréquemment posées

• Forum clients — Discussion en ligne avec d'autres clients Dell

Site web de Support Dell — support.dell.com

REMARQUE : Sélectionnez votre région

ou votre secteur d'activité pour voir le site de support qui vous concerne.

• Mises à niveau — Informations de mise à niveau pour les composants, tels que la mémoire, le disque dur et le système d'exploitation

• Service clientèle — Coordonnées, appels de service et état des commandes, garantie et informations sur les réparations

• Service et support — Etat des appels de service, historique du support, contrat de service, discussions en ligne avec le support technique

• Service de mise à jour technique Dell — Avertissement par e-mail des mises à jour logicielles et matérielles correspondant à votre ordinateur

• Référence — Documentation de l'ordinateur, détails sur la configuration de l'ordinateur, caractéristiques de produit et livres blancs

• Téléchargements — Pilotes, correctifs et mises à jour logicielles agréés

• Notebook System Software (NSS) — Si vous réinstallez le système d'exploitation de votre ordinateur, vous devez également réinstaller l'utilitaire NSS. NSS détecte automatiquement votre ordinateur et votre système d'exploitation et y installe les mises à jour correspondant à votre configuration, notamment les mises à niveau critiques pour votre système d'exploitation et la prise en charge des lecteurs de disquette USB 3,5 pouces Dell, des processeurs Intel

, lecteurs optiques et périphériques USB. NSS est requis pour le bon fonctionnement de votre ordinateur Dell.

Pour télécharger NSS :

Allez à l'adresse sélectionnez votre pays/région, puis cliquez sur (Pilotes et téléchargement).

Saisissez votre numéro de service ou le modèle de l'appareil, et cliquez sur

Sélectionnez le système d'exploitation et la langue, puis cliquez sur

Downloads

et lancez une recherche à l'aide du mot clé

Notebook System Software

REMARQUE : L'interface utilisateur

support.dell.com peut varier selon vos

sélections.

support.dell.com

Drivers & Downloads

Find

ou sous

Downloads Search

16 Recherche d'informations

Que recherchez-vous ? Trouvez-le ici

• Mises à niveau logicielles et astuces de dépannage — Questions fréquemment posées, sujets d'actualité et état général de votre environnement informatique

Utilitaire de support Dell

L'utilitaire de support Dell est un système d'avertissement et de mise à niveau automatisé installé sur votre ordinateur. Ce système effectue des contrôles en temps réel de bonne santé de votre environnement informatique ainsi que des mises à jour logicielles, et fournit des informations d'autodiagnostic correspondantes. Vous pouvez accéder à l'utilitaire de support Dell par l'icône

dans la barre des tâches. Pour plus

d'informations, voir «Dell Support 3» à la

page 96

• Comment utiliser Windows Vista™

• Comment utiliser des programmes et des fichiers

• Comment personnaliser mon bureau

Aide et support de Windows

Cliquez sur le bouton Démarrer Windows Vista puis sur

support

Dans

Rechercher dans l'aide

mot ou une expression décrivant votre problème, puis appuyez sur <Entrée> ou cliquez sur l'icône de loupe.

Cliquez sur la rubrique qui décrit votre problème.

Suivez les instructions qui s'affichent.

• Informations concernant l'activité réseau, l'Assistant de gestion d'énergie, les raccourcis clavier et autres fonctions commandées par Dell QuickSet.

Aide Dell QuickSet

Pour consulter l'aide de Dell QuickSet, cliquez avec le bouton droit sur l'icône Dell Quickset de la zone de notification Windows.

Pour en savoir plus sur Dell QuickSet, voir «Dell™ QuickSet» à la page 163.

Aide et

, tapez un

Recherche d'informations 17

Que recherchez-vous ? Trouvez-le ici

• Comment réinstaller mon système d'exploitation

Support Operating System

Le système d'exploitation est déjà installé sur votre ordinateur. Pour réinstaller le système d'exploitation, utilisez une des méthodes suivantes :

• Microsoft Windows Restauration système — Microsoft Windows Restauration système

ramène votre ordinateur à un état de fonctionnement antérieur, sans affecter les fichiers de données.

• Dell PC Restore — Dell PC Restore ramène votre ordinateur à son état de fonctionnement d'origine. Dell PC Restore peut ne pas être livré avec votre ordinateur.

• Support d'installation du système d'exploitation — Si vous avez reçu un support Operating System avec votre ordinateur, vous pouvez l'utiliser pour restaurer votre système d'exploitation.

Pour plus d'informations, voir «Restauration de votre système d'exploitation Microsoft® Windows Vista®» à la page 128.

Après avoir réinstallé votre système d'exploitation, utilisez le support Drivers and Utilities en option pour réinstaller les pilotes des périphériques livrés avec votre ordinateur.

18 Recherche d'informations

L'étiquette de la Product key (clé de produit) de votre système d'exploitation se trouve sur l'ordinateur.

REMARQUE : La couleur du CD varie selon

le système d'exploitation que vous avez commandé.

A propos de votre ordinateur

Détermination de la configuration de votre ordinateur

Selon les choix que vous avez faits lors de l'achat de votre ordinateur, celui-ci peut être équipé de diverses configurations de contrôleur vidéo. Pour déterminer la configuration de contrôleur vidéo de votre ordinateur :

liquez sur Démarrer

Dans la section

afficher les informations concernant votre ordinateur et diagnostiquer les problèmes

Sous

L'écran Informations sur le Poste de travail - Matériel permet de consulter le type de contrôleur vidéo installé sur votre ordinateur, ainsi que d'autres composants matériels.

Informations sur mon ordinateur

, puis sur Aide et support

Choisissez une tâche

, cliquez sur

Utiliser Outils pour

, sélectionnez

Matériel

A propos de votre ordinateur 19

Vue frontale

1 témoin de caméra 2 caméra (en option) 3 écran 4 boutons de commande multimédia 5 clavier 6 lecteur d'empreintes digitales (en option) 7 lecteur de carte mémoire 8 en 1 8 connecteur de microphone 9 connecteurs audio 10 boutons de la tablette tactile 11 tablette tactile 12 bouton MediaDirect 13 bouton d'alimentation 14 deux microphones numériques (en option)

8 7

20 A propos de votre ordinateur

TÉMOIN DE CAMÉRA — Signale que la caméra est allumée. En fonction des choix de

configuration effectués lors de la commande de votre ordinateur, celui-ci peut être équipé ou non d'une caméra.

CAMÉRA (EN OPTION)—Caméra intégrée pour capture vidéo, conférence et dialogue

en direct. En fonction des choix de configuration effectués lors de la commande de votre ordinateur, celui-ci peut être équipé ou non d'une caméra.

ÉCRAN — Pour plus d'informations sur votre écran, voir «Utilisation de l'écran» à la

page 49.

OUTONS DE COMMANDE MULTIMÉDIA — Contrôlent la lecture des CD, DVD et

lecteurs multimédia.

Ejecter. Lit la piste suivante.

Lit la piste précédente. Coupe le son.

Arrêt. Diminue le volume.

Lecture ou pause. Augmente le volume.

CLAVIER — Pour plus d'informations sur le clavier, voir «Utilisation du clavier et de la

tablette tactile» à la page 45.

A propos de votre ordinateur 21

LECTEUR D 'EMPREINTES DIGITALES (EN OPTION)—Permet d'assurer la sécurité de

votre ordinateur Dell™. En glissant votre doigt sur le lecteur, celui-ci utilise votre empreinte digitale unique pour authentifier votre identité d'utilisateur. Pour plus d'informations sur l'activation et l'utilisation du logiciel de gestion de sécurité régissant le lecteur d'empreintes digitales, voir «Lecteur d'empreintes digitales (en option)» à la page 89.

LECTEUR DE CARTE MÉMOIRE 8 EN 1—Méthode pratique et rapide pour consulter

et partager des photos numériques, de la musique ou des vidéos enregistrés sur une carte mémoire. Votre ordinateur est livré avec un cache en plastique dans le logement. Le lecteur de carte mémoire 8 en 1 lit les types de cartes numériques suivants :

• Carte mémoire Secure Digital (SD)

•Carte SDIO

• Carte MultiMediaCard (MMC)

•Memory Stick

•Memory Stick PRO

• xD-Picture Card

• Hi Speed-SD

• Hi Density-SD

CONNECTEURS DU MICROPHONE ET AUDIO

Permettent de relier un casque .

Branchez un microphone au connecteur .

22 A propos de votre ordinateur

BOUTONS DE LA TABLETTE TACTILE — Utilisez ces boutons comme ceux d'une souris

quand vous utilisez la tablette tactile pour déplacer le pointeur à l'écran. (Pour plus d'informations sur l'utilisation de la tablette tactile, voir «Tablette tactile» à la page 47).

TABLETTE TACTILE — Mêmes fonctions que la souris (voir «Tablette tactile» à la

page 47).

OUTON DELL™ MEDIADIRECT™ — Appuyez sur le bouton Dell MediaDirect pour

lancer Dell MediaDirect. Pour plus d'informations, voir «Utilisation de Dell MediaDirect™» à la page 65.

OUTON D 'ALIMENTATION — Appuyez sur le bouton d'alimentation pour mettre

l'ordinateur sous tension ou sortir du mode d'économie d'énergie (voir «Configuration des paramètres de gestion d'énergie» à la page 55).

AVIS : Afin d'éviter de perdre des données, éteignez l'ordinateur en procédant à un

arrêt du système d'exploitation Microsoft

Windows® plutôt qu'en appuyant sur le

bouton d'alimentation.

Si l'ordinateur ne répond plus, appuyez sur le bouton d'alimentation et maintenez-le enfoncé jusqu'à ce que l'ordinateur s'éteigne complètement (cela peut prendre plusieurs secondes).

DEUX MICROPHONES NUMÉRIQUES — Microphones intégrés pour les conférences et les dialogues en direct.

VOYANTS D 'ÉTAT DE L' APPAREIL

A propos de votre ordinateur 23

Les voyants bleus situés au-dessus du clavier indiquent ce qui suit :

S'allume lorsque le pavé numérique (Verr Num) est activé.

S'allume lorsque la fonction Majuscules (Caps Lock) est activée.

S'allume lorsque la fonction Arrêt défil est activée. S'allume lorsque le réseau sans fil est activé. Pour activer ou désactiver le

réseau sans fil, utilisez le commutateur sans fil. Pour plus de détails, voir «Vue du côté droit» à la page 27.

S'allume lorsque la technologie sans fil Bluetooth® est activée.

REMARQUE : Le voyant ne s'allume que si vous avez commandé la

technologie sans fil Bluetooth en même temps que votre ordinateur. Pour plus d'informations, consultez la documentation livrée avec l'appareil à technologie sans fil Bluetooth.

Pour n'éteindre que la fonctionnalité sans fil Bluetooth, cliquez avec le bouton droit sur l'icône de la zone de notification et cliquez sur Désactiver la radio Bluetooth.

Pour activer ou désactiver rapidement tous les périphériques sans fil, utilisez le commutateur sans fil (voir «Vue du côté droit» à la page 27).

Si l'ordinateur est branché à une prise secteur, le voyant fonctionne comme suit :

– Bleu fixe : la batterie est en cours de charge. – Bleu clignotant : la batterie est presque complètement chargée. – Eteint : la batterie est chargée correctement.

Si l'ordinateur fonctionne sur batterie, le voyant fonctionne comme suit :

– Eteint : la batterie est suffisamment chargée (ou l'ordinateur est éteint). – Orange clignotant : le niveau de charge de la batterie est faible. –

Orange

fixe : le niveau de charge de la batterie est critique.

24 A propos de votre ordinateur

Vue du côté gauche

1 62 3 4 5

1 connecteur d'adaptateur secteur 2 connecteur vidéo 3 connecteur réseau (RJ-45) 4 connecteur USB 5 connecteur HDMI 6 connecteur IEEE 1394 7 disque dur

CONNECTEUR D'ADAPTATEUR SECTEUR — Sert à relier l'adaptateur secteur à l'ordinateur.

Cet adaptateur convertit le courant alternatif en courant continu qui est utilisé par l'ordinateur. Vous pouvez brancher l'adaptateur secteur sur votre ordinateur, que ce dernier soit allumé ou éteint.

1 2

1 port de l'adaptateur secteur 2 connecteur d'adaptateur secteur

A propos de votre ordinateur 25

PRÉCAUTION : L'adaptateur secteur fonctionne avec les tensions secteur

disponibles dans le monde entier. Cependant, les connecteurs et les rampes d'alimentation varient selon les pays. L'utilisation d'un câble non compatible ou le branchement incorrect du câble sur la rampe d'alimentation ou la prise secteur peut provoquer un incendie ou endommager l'équipement.

AVIS : Pour débrancher le câble de l'adaptateur secteur de l'ordinateur, tirez sur le

connecteur, jamais sur le câble lui-même, et tirez fermement mais sans brutalité pour éviter d'endommager le câble.

CONNECTEUR VIDÉO

Permet de brancher des périphériques vidéo, par exemple un moniteur.

CONNECTEUR

RÉSEAU (RJ-45)

AVIS : Le connecteur réseau est légèrement plus grand que le connecteur modem.

Pour éviter d'endommager l'ordinateur, ne connectez pas de ligne téléphonique au connecteur réseau.

Permet de relier l'ordinateur à un réseau. Les deux témoins près du connecteur signalent l'état et l'activité sur une connexion réseau filaire.

Pour plus d'informations sur l'utilisation de la carte réseau, consultez le Guide d'utilisation de l'appareil fourni avec votre ordinateur.

CONNECTEUR USB

Permettent de connecter des périphériques USB, tels qu'une souris, un clavier ou une imprimante.

CONNECTEUR HDMI — Le connecteur HDMI (High-Definition Multimedia

Interface) transporte un signal totalement numérique sans compression pour des données vidéo et audio à haute définition.

CONNECTEUR IEEE 1394 — Permet de relier des périphériques qui prennent en

charge des vitesses de transfert ultra rapides IEEE 1394, par exemple des caméras vidéo numériques.

ISQUE DUR — Stocke les logiciels et les données.

26 A propos de votre ordinateur

Vue du côté droit

2 34

1 logement ExpressCard 2 lecteur optique 3 connecteur USB 4 emplacement pour câble de sécurité

LOGEMENT EXPRESSCARD — Peut accueillir une ExpressCard. Votre ordinateur est

livré avec un cache en plastique dans le logement. Pour plus d'informations, voir «Utilisation des ExpressCard» à la page 69.

LECTEUR OPTIQUE — Pour plus d'informations sur le lecteur optique, voir «Utilisation

des fonctions Multimédia» à la page 59.

CONNECTEUR USB

Permet de connecter des périphériques USB, tels qu'une souris, un clavier ou une imprimante.

EMPLACEMENT POUR CÂBLE DE SÉCURITÉ — Permet de rattacher à l'ordinateur un

dispositif antivol disponible dans le commerce (voir «Câble de sécurité antivol» à la page 87).

321

1 commutateur sans fil marche/arrêt 2 témoin LED 3 détecteur de réseau Dell™ Wi-Fi Catcher™

A propos de votre ordinateur 27

COMMUTATEUR SANS FIL MARCHE/ARRÊT — Quand il est activé par Dell QuickSet,

ce commutateur peut rechercher un réseau sans fil (WLAN) aux alentours. Vous pouvez aussi l'utiliser pour activer ou désactiver rapidement des périphériques sans fil tels que les cartes réseau sans fil et cartes internes avec technologie Bluetooth. Pour plus d'informations sur Dell QuickSet, voir «Dell™ QuickSet» à la page 163. Pour plus d'informations sur comment rechercher des réseaux sans fil dans votre voisinage, voir «Détecteur de réseau Dell Wi-Fi Catcher™» à la page 86.

TÉMOIN LED — S'allume quand vous êtes connectés à un réseau WLAN. COMMUTATEUR DU DÉTECTEUR DE RÉSEAU WI-FI CATCHER™—Quand il est

activé par Dell QuickSet, ce commutateur peut rechercher un réseau sans fil (WLAN) aux alentours. Pour plus d'informations, voir «Détecteur de réseau Dell Wi-Fi Catcher™» à la page 86.

Vue arrière

1 batterie 2 entrées d'air

ENTRÉES D 'AIR — Un ventilateur interne fait circuler de l'air à l'intérieur de

l'ordinateur, évitant ainsi la surchauffe des composants.

REMARQUE : Le ventilateur se met en marche lorsque l'ordinateur chauffe. Il se

peut que le ventilateur fasse du bruit ; cela est tout à fait normal et ne signifie en aucun cas que le ventilateur ou l'ordinateur est défectueux.

PRÉCAUTION : Ne bloquez pas les entrées d'air de l'ordinateur et n'insérez pas

d'objets dedans ; évitez également toute accumulation de poussière. Ne placez pas l'ordinateur dans un environnement peu aéré, tel qu'une mallette fermée, lorsque celui-ci fonctionne. Le manque de ventilation risquerait de causer un incendie ou d'endommager l'ordinateur.

28 A propos de votre ordinateur

Vue du dessous

1 batterie 2 loquet de fermeture de batterie 3 jauge de charge/usure de la batterie 4 logement de module mémoire/pile bouton 5 compartiment carte Mini sans fil

BATTERIE — Quand une batterie est installée, vous pouvez utiliser l'ordinateur sans le

brancher au secteur (voir «Utilisation d'une batterie» à la page 51).

LOQUET DE FERMETURE DE BATTERIE — Retirez la batterie (voir «Remplacement de

la batterie» à la page 57

JAUGE DE CHARGE/USURE DE LA BATTERIE — Fournit des informations sur le

niveau de charge de la batterie (voir «Vérification de la charge de la batterie» à la page 52).

pour des instructions).

A propos de votre ordinateur 29

COMPARTIMENT DE MODULE MÉMOIRE/ PILE BOUTON — Recouvre le compartiment

contenant les modules mémoire DIMM 1 et DIMM 2, et la pile bouton. Pour plus d'informations, voir «Ajout et remplacement de pièces» à la page 135.

COMPARTIMENT CARTE MINI SANS FIL — Compartiment pour cartes Mini WLAN,

WWAN ou FCM (voir «Cartes Mini PCI sans fil» à la page 153).

30 A propos de votre ordinateur
