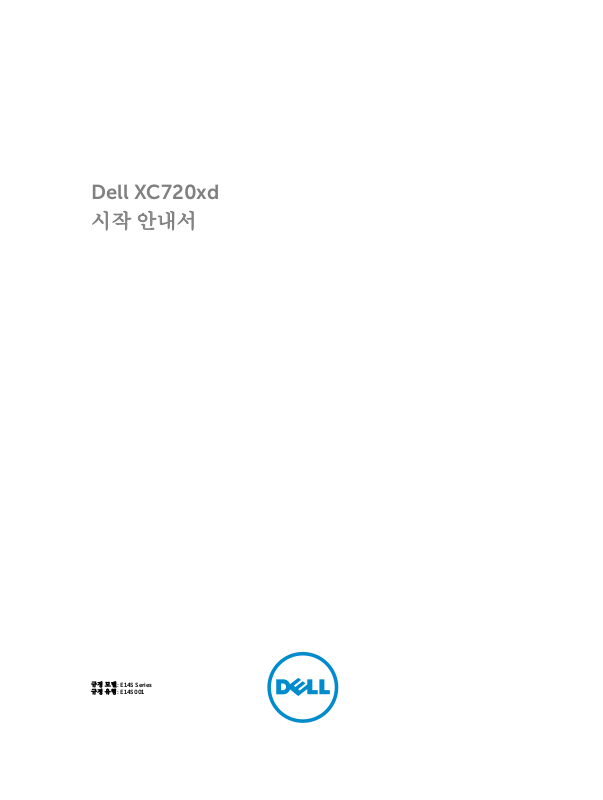

Page 1
Dell XC720xd
시작 안내서
규정 모델: E14S Series
규정 유형: E14S001
Page 2
주, 주의 및 경고
노트: "주"는 컴퓨터를 보다 효율적으로 사용하는 데 도움을 주는 중요 정보를 제공합니다.
주의: "주의"는 하드웨어 손상이나 데이터 손실의 가능성을 설명하며, 이러한 문제를 방지할 수 있는 방법
알려줍니다.
을
경고: "경고"는 재산상의 피해나 심각한 부상 또는 사망을 유발할 수 있는 위험이 있음을 알려줍니다.
Copyright © 2014 Dell Inc. 저작권 본사 소유. 이 제품은 미국, 국제 저작권법 및 지적 재산권법에 의해 보호됩니다. Dell
및 Dell 로고는 미국 및/또는 기타 관할지역에서 사용되는 Dell Inc.의 상표입니다. 이 문서에 언급된 기타 모든 표시 및 이름
은 각 회사의 상표일 수 있습니다.
2014–11
Rev. A00
™
Page 3
설치 및 구성
경고: 다음 절차를 수행하기 전에 시스템과 함께 제공되는 안전 지침을 검토하십시오.
랙 시스템 포장 풀기
시스템 포장을 풀고 각 항목을 확인합니다.
안전 지침 및 시스템과 함께 제공되는 랙 설치 지침에 따라 레일을 조립하고 시스템을 랙에 설치합니다.
그림 1 . 랙에 레일 및 시스템 설치
선택 사양 키보드, 마우스 및 모니터 연결
그림 2 . 키보드, 마우스 및 모니터 연결
키보드, 마우스 및 모니터(선택 사항)를 연결합니다.
시스템 후면에 있는 커넥터에는 각 커넥터에 연결할 케이블이 표시된 아이콘이 있습니다. 모니터의 케이블 커
넥터에 있는 나사(해당하는 경우)를 단단히 고정하십시오.
3
Page 4
전원 케이블 연결
그림 3 . 전원 케이블 연결
시스템의 전원 케이블을 시스템에 연결하고, 모니터를 사용하는 경우 모니터의 전원 케이블을 모니터에 연결
합니다
.
전원 케이블 고정
그림 4 . 전원 케이블 고정
그림과 같이 시스템 전원 케이블을 구부려서 케이블 스트랩에 연결합니다.
전원 케이블의 반대쪽 끝을 접지된 전원이나 UPS(Uninterruptible Power Supply) 또는 PDU(Power
Distribution Unit)
4
와 같은 별도의 전원에 연결합니다.
Page 5
시스템 켜기
그림 5 . 시스템 켜기
시스템의 전원 단추를 누르십시오. 전원 표시등 LED에 불이 들어와야 합니다.
베젤 설치
그림 6 . 베젤 설치
베젤을 설치합니다.
시스템 설정
시스템 설정에 대한 자세한 내용은 support.dell.com 에서 사용 가능한 XC720xd 솔루션 가이드를 참조하십
시오. 이 솔루션 가이드는 또한 Nutanix 계정 설정, 라이센스 활성화 및 관리, 시스템 배포 및 복구, 문서 액세스
및 XC720xd 관리에 관한 정보를 제공하고 있습니다.
Dell 소프트웨어 라이센스 계약서
시스템을 사용하기 전에 시스템과 함께 제공되는 Dell 소프트웨어 라이센스 계약서를 읽어 보십시오. Dell 설
치 소프트웨어의 모든 매체를 시스템의 하드 드라이브에 설치된 소프트웨어의 백업 복사본으로 간주해야 합
5
Page 6
니다. 계약 내용에 동의하지 않으면 고객 지원 전화 번호로 연락하십시오. 미국에 거주하는 고객은 800WWW-DELL(800-999-3355)
문하고 페이지 하단에서 해당 국가 또는 지역을 선택하십시오.
로 전화하십시오. 미국 이외의 지역에 거주하는 고객은 support.dell.com을 방
기타 필요한 정보
경고: 시스템과 함께 제공되는 안전 및 규정 정보를 참조하십시오. 보증 정보는 이 문서 안에 포함되어 있
거나 별도의 문서로 제공될 수 있습니다.
•
솔루션 가이드
리에 대한 절차를 제공합니다. 이 문서는 support.dell.com에서 찾아볼 수 있습니다.
•
소유자 매뉴얼
또는 교체하는 방법을 설명합니다. 이 문서는 support.dell.com/manuals에서 찾아볼 수 있습니다.
• 랙 솔루션과 함께 제공되는 랙 설명서에는 필요한 경우 시스템을 랙에 설치하는 방법이 설명되어 있습니
다.
• 운영 체제, 시스템 관리 소프트웨어, 시스템 업데이트 및 시스템과 함께 구입한 시스템 구성 요소와 관련된
설명서 및 도구를 비롯하여 시스템을 구성 및 관리하는 데 필요한 설명서 및 도구를 제공하는 모든 미디어
가 시스템과 함께 제공됩니다.
노트: 새로운 갱신본이 없는지 support.dell.com에서 항상 확인하십시오. 갱신본에는 최신 정보가 수록
되어 있으므로 다른 설명서를 읽기 전에 반드시 먼저 참조하시기 바랍니다.
노트: 시스템을 업그레이드할 때, 최신 BIOS, 드라이버 및 시스템 관리 펌웨어를 support.dell.com에서
다운로드하여 시스템에 설치하는 것이 좋습니다.
는 Nutanix 계정 설정, 라이센스 활성화 및 관리, 배포 및 복구, 문서 액세스 및 XC720xd 관
은 시스템 기능에 대한 정보를 제공하고 시스템 문제 해결 방법 및 시스템 구성 요소를 설치
기술 지원 얻기
이 안내서에 있는 절차를 이해하지 못하거나 시스템이 예상대로 작동하지 않는 경우 시스템 소유자 매뉴얼을
참조하십시오. Dell은 포괄적인 하드웨어 교육 및 인증을 제공합니다. 자세한 내용은 dell.com/training을 참
조하십시오. 지역에 따라 이 서비스가 제공되지 않을 수도 있습니다.
기술 사양
노트: 다음은 현지 법률에 따라 시스템과 함께 제공되어야 하는 사양입니다. 해당 시스템의 현재 사양 목
록 전체를 보려면 support.dell.com에서 제공되는 XC720xd 소유자 매뉴얼을 참조하십시오.
전원
AC 전원 공급 장치(각 전원 공급 장치당)
와트 750W 또는1100W
열 손실
노트: 열 손실은 전원 공급 장치 와트 정격을
사용하여 계산합니다.
전압
노트: 또한 이 시스템은 상간 전압이 230V를
초과하지 않는 IT 전원 시스템에 연결하도록
설계되어 있습니다.
최대 2891 BTU/hr (750W)
최대 4100 BTU/hr (1100W)
100 ~ 240V AC, 자동 범위 조정, 50/60Hz.
6
Page 7
전원
전지
코인 셀 배터리 3V CR2032 리튬 코인 셀
규격
높이 87.3mm(3.44인치)
폭
랙 래치 포함 482.4mm(18.98인치)
랙 래치 불포함 444mm(17.48인치)
깊이(배젤 포함) 755.8mm(29.75인치)
무게(최대)
3.5인치 하드 드라이브 시스템
32.5kg(71.5lbs)
무게(비어 있을 경우)
3.5인치 하드 드라이브 시스템
10.3kg(22.7lbs)
환경적 특성
노트: 특정 시스템 구성을 위한 환경 측정에 대한 추가 정보는 dell.com/environmental_datasheets를
참조하십시오.
온도
작동 시
연속 작동: 10% - 80% 상대 습도(RH)에서 10°C -
35°C,
최대 이슬점은 26°C입니다. 900m 이상인 경우
최대 허용 건구 온도는 1°C/300m(550ft당 1°F)로 감소
됩니다.
노트: 지원되는 확장 작동 온도 범위 및 구성에 대
한 자세한 내용은 support.dell.com을 참조하십
시오.
보관 시 –40°C ~ 65°C(–40°F ~ 149°F), 시간당 최고 20°C의
온도 변화 기준
상대 습도
작동 시 최고 습구 온도 29°C(84.2°F)에서 20%~80%(비응결)
보관 시 최고 습구 온도 38°C(100.4°F)에서 5% ~ 95%
최대 진동
작동 시 5Hz ~ 350Hz에서 0.26G
보관 시 10Hz ~ 500Hz에서 15분 간 1.87G
(모든 작동 방향)
rms
rms
테스트)
최대 충격
(6개 측면 모두
7
Page 8
환경적 특성
작동 시 작동 방향으로 2.6ms 동안 (+) z축으로 31G의 충격 펄
스
1회(시스템 각 면에 1회의 펄스)
보관 시 최대 2ms 동안 (+/-) x, y, z축으로 71G의 연속 충격 펄
스
6회(시스템 각 면에 1회의 펄스)
속도 변화가 685cm/초(270인치/초)인 32G 구형파의
(+/-) x, y, z축으로 연속 충격 펄스 6회(시스템 각 면에
1회의 펄스)
고도
작동 시
보관 시
공기 오염 수준
등급
–15.2m ~ 3048m(–50ft ~ 10,000ft)
노트: 2,950피트 이상의 고도에서 최대 작동 온도
는
1°F/550 ft로 감소됩니다.
–15.2 m ~ 10,668 m(–50피트 ~ 35,000피트)
ISA-S71.04-1985의 규정에 따른 G1
8
