Titik Akses Seri W-AP110 Dell Networking
PWR
ENET
5GHz
2.4GHz
ANT0
ANT2
ANT1
Port USB
Port Konsol
Serial
1
2
3
4
5
6
7
8
TxD
GND
RxD
Pin Keluar
RJ-45 Perempuan
GND
Port Ethernet
1000Base-T Gigabit
Pin Keluar
RJ-45 Perempuan
1
2
3
4
5
6
7
8
Pasangan Cadangan
Pasangan Cadangan
Pasangan Cadangan
Pasangan Cadangan
ETH Rx+
ETH RxETH Tx+
ETH Tx-
(POE positif)
(POE positif)
(POE negatif)
(POE negatif)
(POE negatif)
(POE negatif)
(POE positif)
(POE positif)

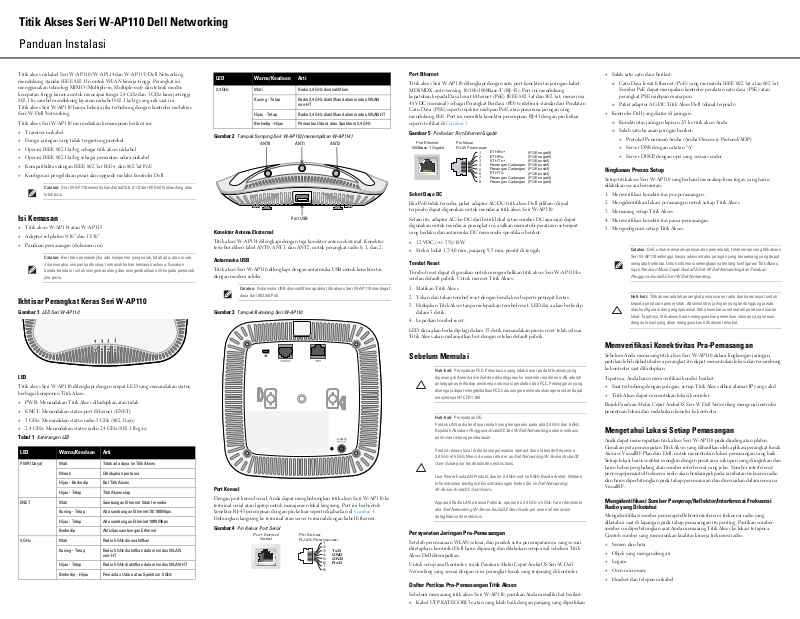

Panduan Instalasi
Titik akses nirkabel Seri W-AP110 (W-AP114 dan W-AP115) Dell Networking
mendukung standar IEEE 802.11n untuk WLAN kinerja-tinggi. Perangkat ini
menggunakan teknologi MIMO (Multiple-in, Multiple-out) dan teknik modus
kecepatan tinggi lainnya untuk mencapai fungsi 2,4 GHz dan 5 GHz kinerja-tinggi
802.11n, sambil mendukung layanan nirkabel 802.11a/b/g yang ada saat ini.
Titik akses Seri W-AP110 hanya bekerja jika terhubung dengan kontroler mobilitas
Seri-W Dell Networking.
Titik akses Seri W-AP110 menyediakan kemampuan berikut ini:
Transiver nirkabel
Fungsi jaringan yang tidak tergantung protokol
Operasi IEEE 802.11a/b/g sebagai titik akses nirkabel
Operasi IEEE 802.11a/b/g sebagai pemantau udara nirkabel
Kompatibilitas dengan IEEE 802.3at PoE+ dan 802.3af PoE
Konfigurasi pengelolaan pusat dan upgrade melalui kontroler Dell
Catatan: Seri W-AP110 memerlukan ArubaOS 6.3.1.0 Seri-W Dell Networking atau
lebih baru.
Isi Kemasan
Titik akses W-AP114 atau W-AP115
Adaptor rel plafon 9/16” dan 15/16”
Panduan pemasangan (dokumen ini)
Catatan: Beri tahu pemasok jika ada komponen yang salah, tidak ada, atau rusak.
Jika mungkin, simpan kardusnya, termasuk bahan kemasan aslinya. Gunakan
benda-benda ini untuk mengemas ulang dan mengembalikan unit kepada pemasok
jika perlu.
LED Warna/Keadaan Arti
2,4 GHz Mati Radio 2,4 GHz dinonaktifkan
Kuning - Tetap Radio 2,4 GHz diaktifkan dalam modus WLAN
non-HT
Hijau - Tetap Radio 2,4 GHz diaktifkan dalam modus WLAN HT
Berkedip - Hijau Pemantau Udara atau Spektrum 2,4 GHz
Gambar 2 Tampak Samping Seri W-AP110 (menampilkan W-AP114)
Konektor Antena Eksternal
Titik akses W-AP114 dilengkapi dengan tiga konektor antena eksternal. Konektor
tersebut diberi label ANT0, ANT1, dan ANT2, untuk perangkat radio 0, 1, dan 2.
Antarmuka USB
Titik akses Seri W-AP110 dilengkapi dengan antarmuka USB untuk konektivitas
dengan modem seluler.
Port Ethernet
Titik akses Seri W-AP110 dilengkapi dengan satu port konektivitas jaringan-kabel
MDI/MDX, auto-sensing 10/100/1000Base-T (RJ-45). Port ini mendukung
kepatuhan kepada Daya lewat Ethernet (PoE) IEEE 802.3af dan 802.3at, menerima
48 VDC (nominal) sebagai Perangkat Berdaya (PD) terdefinisi standar dari Peralatan
Catu Daya (PSE) seperti injektor midspan PoE, atau prasarana jaringan yang
mendukung PoE. Port ini memiliki konektor perempuan RJ-45 dengan pin keluar
seperti terlihat di Gambar 5.
Gambar 5 Pin Keluar Port Ethernet Gigabit
Soket Daya DC
Jika PoE tidak tersedia, paket adaptor AC-DC titik akses Dell pilihan (dijual
terpisah) dapat digunakan untuk mendayai titik akses Seri W-AP110.
Selain itu, adaptor AC-ke-DC dari listrik lokal (atau sumber DC apa saja) dapat
digunakan untuk mendayai perangkat ini, asalkan mematuhi peraturan setempat
yang berlaku dan antarmuka DC memenuhi spesifikasi berikut:
12 VDC (+/- 5%)/18W
Steker bulat 1,7/4,0 mm, panjang 9,5 mm, positif di tengah
Tombol Reset
Tombol reset dapat digunakan untuk mengembalikan titik akses Seri W-AP110 ke
setelan default pabrik. Untuk mereset Titik Akses:
Salah satu catu daya berikut:
Catu Daya lewat Ethernet (PoE) yang mematuhi IEEE 802.3at atau 802.3af.
Sumber PoE dapat merupakan kontroler peralatan catu daya (PSE) atau
perangkat PSE midspan mana pun.
Paket adaptor AC-DC Titik Akses Dell (dijual terpisah)
Kontroler Dell yang diatur di jaringan:
Konektivitas jaringan lapisan 2/3 ke titik akses Anda
Salah satu layanan jaringan berikut:
Protokol Penemuan Aruba (Aruba Discovery Protocol/ADP)
Server DNS dengan catatan “A”
Server DHCP dengan opsi yang sesuai vendor
Ringkasan Proses Setup
Setup titik akses Seri W-AP110 yang berhasil mencakup lima tugas, yang harus
dilakukan secara berurutan:
1. Memverifikasi konektivitas pra-pemasangan.
2. Mengidentifikasi lokasi pemasangan untuk setiap Titik Akses.
3. Memasang setiap Titik Akses.
4. Memverifikasi konektivitas pasca-pemasangan.
5. Mengonfigurasi setiap Titik Akses.
Catatan: Dell, untuk mematuhi persyaratan pemerintah, telah merancang titik akses
Seri W-AP110 sehingga hanya administrator jaringan yang berwenang yang dapat
mengubah setelan. Untuk informasi selengkapnya tentang konfigurasi Titik Akses,
rujuk Panduan Mulai Cepat ArubaOS Seri-W Dell Networking dan Panduan
Pengguna ArubaOS Seri-W Dell Networking.
Ikhtisar Perangkat Keras Seri W-AP110
Gambar 1 LED Seri W-AP110
LED
Titik akses Seri W-AP110 dilengkapi dengan empat LED yang menandakan status
berbagai komponen Titik Akses.
PWR: Menandakan Titik Akses dihidupkan atau tidak
ENET: Menandakan status port Ethernet (ENET)
5 GHz: Menandakan status radio 5 GHz (802.11a/n)
2,4 GHz: Menandakan status radio 2,4 GHz (802.11b/g/n)
Tabel 1 Keterangan LED
LED Warna/Keadaan Arti
PWR (Daya) Mati Tidak ada daya ke Titik Akses
ENET Mati Sambungan Ethernet tidak tersedia
5 GHz Mati Radio 5 GHz dinonaktifkan
Merah Dihidupkan pertama
Hijau - Berkedip But Titik Akses
Hijau - Tetap Titik Akses siap
Kuning - Tetap Ada sambungan Ethernet 10/100Mbps
Hijau - Tetap Ada sambungan Ethernet 1000Mbps
Berkedip Aktivitas sambungan Ethernet
Kuning - Tetap Radio 5 GHz diaktifkan dalam modus WLAN
Hijau - Tetap Radio 5 GHz diaktifkan dalam modus WLAN HT
Berkedip - Hijau Pemantau Udara atau Spektrum 5 GHz
non-HT
Catatan: Antarmuka USB dinonaktifkan apabila titik akses Seri W-AP110 mendapat
daya dari 802.3af PoE.
Gambar 3 Tampak Belakang Seri W-AP110
Port Konsol
Dengan port konsol serial, Anda dapat menghubungkan titik akses Seri W-AP110 ke
terminal serial atau laptop untuk manajemen lokal langsung. Port ini berbentuk
konektor RJ-45 perempuan dengan pin keluar seperti dijabarkan di Gambar 4.
Hubungkan langsung ke terminal atau server terminal dengan kabel Ethernet.
Gambar 4 Pin Keluar Port Serial
1. Matikan Titik Akses.
2. Tekan dan tahan tombol reset dengan benda kecil seperti penjepit kertas.
3. Hidupkan Titik Akses tanpa melepaskan tombol reset. LED daya akan berkedip
dalam 5 detik.
4. Lepaskan tombol reset.
LED daya akan berkedip lagi dalam 15 detik menandakan proses reset telah selesai.
Titik Akses akan melanjutkan but dengan setelan default pabrik.
Sebelum Memulai
Hati-hati: Pernyataan FCC: Pemutusan yang tidak benar pada titik akses yang
dipasang di Amerika Serikat dan dikonfigurasi ke kontroler model non-AS adalah
pelanggaran terhadap pemberian otorisasi peralatan dari FCC. Pelanggaran yang
disengaja dapat mengakibatkan FCC harus segera memutuskan operasi dan dapat
menyitanya (47 CFR 1.80).
Hati-hati: Pernyataan UE:
Produk LAN radio berdaya rendah yang beroperasi pada pita 2,4 GHz dan 5 GHz.
Rujuklah Panduan Pengguna ArubaOS Seri W Dell Networking untuk membaca
perincian tentang pembatasan.
Produit réseau local radio basse puissance operant dans la bande fréquence
2.4 GHz et 5 GHz. Merci de vous referrer au Dell Networking W-Series ArubaOS
User Guide pour les details des restrictions.
Low Power FunkLAN Produkt, das im 2.4 GHz und im 5 GHz Band arbeitet. Weitere
Informationen bezlüglich Einschränkungen finden Sie im Dell Networking
W-Series ArubaOS User Guide.
Apparati Radio LAN a bassa Potenza, operanti a 2.4 GHz e 5 GHz. Fare riferimento
alla Dell Networking W-Series ArubaOS User Guide per avere informazioni
detagliate sulle restrizioni.
Persyaratan Jaringan Pra-Pemasangan
Setelah perencanaan WLAN selesai, dan produk serta penempatannya yang sesuai
ditetapkan, kontroler Dell harus dipasang dan dilakukan setup awal sebelum Titik
Akses Dell ditempatkan.
Untuk setup awal kontroler, rujuk Panduan Mulai Cepat ArubaOS Seri-W Dell
Networking yang sesuai dengan versi perangkat lunak yang terpasang di kontroler.
Daftar Periksa Pra-Pemasangan Titik Akses
Sebelum memasang titik akses Seri W-AP110, pastikan Anda memiliki hal berikut:
Kabel UTP KATEGORI 5e atau yang lebih baik dengan panjang yang diperlukan
Hati-hati: Titik akses adalah perangkat pemancaran radio dan karenanya tunduk
kepada peraturan pemerintah. Administrator jaringan yang bertanggung jawab
atas konfigurasi dan pengoperasian titik akses harus mematuhi peraturan siaran
lokal. Tepatnya, titik akses harus menggunakan penentuan saluran yang sesuai
dengan lokasi yang akan menggunakan titik akses tersebut.
Memverifikasi Konektivitas Pra-Pemasangan
Sebelum Anda memasang titik akses Seri W-AP110 dalam lingkungan jaringan,
pastikan lebih dahulu bahwa perangkat itu dapat menentukan lokasi dan tersambung
ke kontroler saat dihidupkan.
Tepatnya, Anda harus memverifikasi kondisi berikut:
Saat terhubung dengan jaringan, setiap Titik Akses diberi alamat IP yang valid
Titik Akses dapat menentukan lokasi kontroler
Rujuk Panduan Mulai Cepat ArubaOS Seri-W Dell Networking mengenai instruksi
penentuan lokasi dan melakukan koneksi ke kontroler.
Mengetahui Lokasi Setiap Pemasangan
Anda dapat menempatkan titik akses Seri W-AP110 pada dinding atau plafon.
Gunakan peta penempatan Titik Akses yang dihasilkan oleh aplikasi perangkat lunak
Airwave VisualRF Plan dari Dell, untuk menentukan lokasi pemasangan yang baik.
Setiap lokasi harus sedekat mungkin dengan pusat area cakupan yang diinginkan dan
harus bebas penghalang atau sumber interferensi yang jelas. Sumber interferensi/
penyerap/pemantul frekuensi radio akan berdampak pada rambatan frekuensi radio
dan harus diperhitungkan pada tahap perencanaan dan disesuaikan dalam rencana
VisualRF.
Mengidentifikasi Sumber Penyerap/Reflektor/Interferensi Frekuensi Radio yang Diketahui
Mengidentifikasi sumber penyerap/reflektor/interferensi frekuensi radio yang
diketahui saat di lapangan pada tahap pemasangan itu penting. Pastikan sumbersumber ini diperhitungkan saat Anda memasang Titik Akses ke lokasi tetapnya.
Contoh sumber yang menurunkan kualitas kinerja frekuensi radio:
Semen dan bata
Objek yang mengandung air
Logam
Oven microwave
Headset dan telepon nirkabel
Memasang Titik Akses
AP-110_04
AP-110_005
10
᳝↦᳝ᆇ⠽䋼ໄᯢ
Hazardous Materials Declaration
᳝↦᳝ᆇ⠽䋼ܗ㋴(Hazardous Substance)
䚼ӊৡ⿄
(Parts)
䪙
3E∲+J䬝&G
݁Ӌ䫀
&U
⒈㘨㣃
3%%
⒈Ѡ㣃䝮
3%'(
⬉䏃ᵓ
(PCA Boards)
hƻ ƻ ƻ ƻ ƻ
ᴎẄ㒘ӊ
(Mechanical Sub-Assemblies)
hƻ ƻ ƻ ƻ ƻ
ƻ˖
㸼⼎䆹᳝↦᳝ᆇ⠽䋼䆹䚼ӊ᠔᳝ഛ䋼ᴤ᭭Ёⱘ䞣ഛ
SJ/T11363-2006 ޚ㾘ᅮⱘ䰤䞣㽕∖ҹϟDŽ
Indicates that the concentration of the hazardous substance in all homogeneous materials in the parts is
below the relevant threshold of the SJ/T11363-2006 standard.
h˖ 㸼⼎䆹᳝↦᳝ᆇ⠽䋼㟇ᇥ䆹䚼ӊⱘᶤϔഛ䋼ᴤ᭭Ёⱘ䞣䍙ߎ6-7ޚ㾘ᅮⱘ䰤䞣㽕∖DŽ
Indicates that the concentration of the hazardous substance of at least one of all homogeneous materials
in the parts is above the relevant threshold of the SJ/T11363-2006 standard.
ᇍ䫔ଂП᮹ⱘ᠔ଂѻકᴀ㸼ᰒ⼎կᑨ䫒ⱘ⬉ᄤֵᙃѻકৃ㛑ࣙ䖭ѯ⠽䋼DŽ
This table shows where these substances may be found in the supply chain of electronic information
products, as of the date of sale of the enclosed product.
ℸᖫЎ䩜ᇍ᠔⍝ঞѻકⱘ⦃ֱՓ⫼ᳳᖫᶤѯ䳊䚼ӊӮ᳝ϔϾϡৠⱘ⦃ֱՓ⫼ᳳ
՟བ⬉∴ܗഫ䌈݊ѻકϞ
ℸ⦃ֱՓ⫼ᳳ䰤া䗖⫼ѢѻકᰃѻકݠЁ᠔㾘ᅮⱘᴵӊϟᎹ
The Environment- Friendly Use Period (EFUP) for all enclosed products and their parts are
per the symbol shown here. The Environment- Friendly Use Period is valid only when the
product is operated under the conditions defined in the product manual.
Catatan: Servis semua produk Dell Networking harus dilaksanakan hanya oleh
personel terlatih.
Menggunakan Adaptor Rel Plafon
Titik akses Seri W-AP110 dikirimkan bersama dua adaptor rel plafon untuk rel plafon
9/16” dan 15/16”. Adaptor tambahan untuk pemasangan di dinding dan adaptor rel
plafon untuk jenis rel lain tersedia sebagai kit aksesori.
Hati-hati: Pastikan Titik Akses terpasang secara aman ke rel petak plafon
jika dipasang tergantung di plafon, karena instalasi yang buruk dapat
menyebabkan perangkat jatuh menimpa orang atau peralatan.
1. Tarik kabel yang diperlukan melalui lubang yang sudah disiapkan pada petak
plafon tempat Titik Akses akan dipasang.
2. Letakkan adaptor di bagian belakang Titik Akses dengan membentuk sudut
sekitar 30 derajat terhadap cantolan (lihat Gambar 6).
3. Putar adaptor searah jarum jam sampai terpasang kuat ke cantolan
(lihat Gambar 6).
Gambar 6 Memasangkan Adaptor Rel Plafon
Mengonfigurasi AP
Pengaturan/Pengaturan Kembali Titik Akses
Parameter pengaturan unik untuk setiap Titik Akses. Parameter Titik Akses lokal ini
awalnya dikonfigurasi di kontroler yang kemudian dikirim ke Titik Akses dan
disimpan dalam Titik Akses. Dell menganjurkan setelan pengaturan dikonfigurasi via
UI Web ArubaOS saja. Rujuk Panduan Pengguna ArubaOS Seri-W Dell Networking
untuk detail selengkapnya.
Konfigurasi Titik Akses
Parameter konfigurasi bersifat khusus jaringan atau kontroler dan dikonfigurasi dan
disimpan di kontroler. Setelan konfigurasi jaringan dikirim ke Titik Akses tetapi tetap
tersimpan di kontroler.
Setelan konfigurasi dapat diubah via CLI atau UI Web ArubaOS Seri-W Dell
Networking. Rujuk Panduan Pengguna ArubaOS Seri-W Dell Networking dan/atau
Panduan Rujukan Antarmuka Baris Perintah ArubaOS Seri-W Dell Networking untuk
detail selengkapnya.
Spesifikasi Produk
Listrik
Ethernet:
1 x Antarmuka RJ-45 Ethernet auto-sensing 10/100/1000Base-T
MDI/MDX
IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-T). IEEE 802.3ab (1000Base-T)
Daya lewat Ethernet (mematuhi IEEE 802.3at dan 802.3af), 48 V DC (nominal) dan 56V DC
(maksimum)/350mA (lihat Gambar 5 mengenai konfigurasi pin)
Daya:
Antarmuka daya 12 VDC, mendukung pemberian daya melalui adaptor listrik AC-DC
Dukungan PoE di port Ethernet: perangkat sumber PoE yang mematuhi 802.3at dan 802.3af
Kepatuhan Peraturan dan Keselamatan
Dell menyediakan dokumen multi-bahasa yang berisi pembatasan yang berbeda tiap negara
dan informasi keselamatan dan peraturan tambahan untuk semua produk perangkat keras Dell.
Dokumen Informasi Keselamatan, Lingkungan, dan Peraturan Seri W Dell Networking
disertakan bersama produk ini.
Nama Model Regulasi
Nama model regulasi berikut berlaku untuk titik akses Seri W-AP110:
W-AP114: APIN0114
W-AP115: APIN0115
FCC
Perangkat ini diberi label elektronik. Untuk melihat ID FCC:
1. Masuk ke WebUI kontroler.
2. Buka Maintenance > Kontroler > About.
Hati-hati: Pernyataan Keterpaparan Radiasi Frekuensi Radio: Peralatan ini
mematuhi batas keterpaparan radiasi gelombang radio FCC. Peralatan ini
sebaiknya dipasang dan dioperasikan dengan jarak minimum 7,9 inci (20 cm)
antara radiator dan tubuh Anda untuk operasi 2,4 GHz dan 5 GHz. Pemancar ini
tidak boleh diletakkan di samping atau beroperasi bersama antena atau pemancar
lain. Saat dioperasikan dalam kisaran frekuensi 5,15 sampai 5,25 GHz, perangkat
ini dibatasi penggunaannya di dalam ruangan untuk mengurangi potensi
terjadinya interferensi berbahaya dengan Sistem Satelit Seluler saluran bersama.
FCC Kelas B Bagian 15
Perangkat ini mematuhi Bagian 15 Peraturan Federal Communications Commission (FCC).
Pengoperasian harus memenuhi dua syarat berikut:
1. Perangkat ini tidak menyebabkan interferensi yang berbahaya.
2. Perangkat ini harus menerima semua interferensi yang terjadi, termasuk interferensi yang dapat
menyebabkan operasi yang tak diinginkan.
Titik Akses Seri W-AP110 Dell
Networking
Panduan Instalasi
Menghubungi Dell
Dukungan Situs Web
Situs Web Utama dell.com
Situs Web Dukungan dell.com /support
Situs Web Dokumentasi dell.com /support/manuals
4. Jika perlu, hubungkan kabel konsol ke port konsol di bagian belakang Titik Akses.
5. Tahan Titik Akses di sebelah rel petak plafon, dengan slot dudukan rel petak
plafon bersudut sekitar 30 derajat terhadap rel petak plafon (lihat Gambar 7).
Pastikan sisa kabel yang kendur berada di atas petak plafon.
6. Dorong ke arah petak plafon, putar Titik Akses searah jarum jam sampai
perangkat itu mengeluarkan bunyi klik di rel petak plafon.
Gambar 7 Memasang Titik Akses
Catatan: Jika adaptor listrik selain yang disediakan oleh Dell digunakan di AS atau
Kanada, maka harus Terdaftar di cULus (NRTL), dengan keluaran terukur 12 VDC,
minimum 1,25A, bertanda “LPS” atau “Class 2,” dan cocok untuk dicolokkan
dengan stopkontak standar di AS dan Kanada.
Untuk spesifikasi tambahan produk ini, rujuk lembar data produk di dell.com/support.
Cara Membuang Peralatan Dell yang Benar
Untuk membaca informasi terbaru tentang Kepatuhan Lingkungan Global dan produk Dell, buka dell.com.
Sampah Peralatan Listrik dan Elektronik
Produk Dell yang telah tidak terpakai harus dibuang dan diolah secara terpisah di
Negara Anggota Uni Eropa, Norwegia, dan Swiss dan karena itu ditandai dengan
simbol yang tergambar di sebelah kiri (tong sampah disilang). Pengolahan pada
akhir masa pakai produk ini di negara-negara tersebut harus mematuhi semua
peraturan nasional yang berlaku bagi negara yang menerapkan Arahan 2002/96EC
tentang Sampah Peralatan Listrik dan Elektronik (WEEE).
RoHS Uni Eropa
Aruba Networks Inc., sebagai pabrikan produk ini, dengan ini menyatakan
bahwa semua produk titik akses dan kontroler nirkabel Dell yang Bertanda CE
diproduksi sesuai dengan persyaratan yang ditetapkan dalam Arahan
Pembatasan Bahan Berbahaya 2011/65/EC.
Salinan Pernyataan Kesesuaian Aruba dapat diperoleh dengan mengajukan permohonan kepada:
Aruba Networks International Ltd.
Building 1000,
Citygate Mahon
Cork Ireland
Sertakan nomor model regulasi yang tercantum di pelat nama wajib produk bersama permohonan.
Hati-hati: Perubahan atau modifikasi pada unit ini yang tidak disetujui secara
eksplisit oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan
kewenangan pengguna untuk mengoperasikan peralatan ini.
Peralatan ini telah diuji dan didapati mematuhi batas untuk perangkat digital Kelas B, sesuai dengan
bagian 15 dalam Peraturan FCC. Peralatan ini menghasilkan, menggunakan, dan dapat meradiasikan
energi frekuensi radio dan, jika tidak diinstal dan digunakan sesuai dengan petunjuk pabrikan, dapat
menimbulkan interferensi yang berbahaya bagi komunikasi radio.
Jika peralatan ini memang menyebabkan interferensi, yang dapat diketahui dengan mematikan dan
menghidupkan peralatan, pengguna dianjurkan mencoba memperbaiki interferensi itu dengan satu atau
lebih tindakan berikut:
Mengubah arah atau letak antena penerima.
Menambah jarak antara peralatan dan penerima.
Menghubungkan peralatan ke outlet di rangkaian yang berbeda dengan yang terhubung ke penerima.
Minta tolong kepada dealer atau teknisi radio atau TV berpengalaman.
Mematuhi batas Kelas B untuk emisi derau radio sebagaimana ditetapkan dalam standar peralatan
penyebab interferensi yang berjudul “Peralatan Digital,” ICES-003 Industry Canada.
Cet apareil numerique de la classe B respecte toutes les exigencies du Reglement sur le materiel brouilleur
du Canada.
Kami ingatkan bahwa radar berkekuatan tinggi merupakan pengguna primer pita frekuensi 5250-5350
MHz dan 5650-5850 MHz, radar tersebut dapat menyebabkan interferensi dan/atau merusak perangkat
WLAN non-lisensi.
Kesesuaian dengan Peraturan Uni Eropa
Produk ini bertanda CE sesuai dengan ketentuan Arahan R & TTE (1999/5/EC) CE(!). Dell, dengan ini menyatakan bahwa model perangkat APIN0114 / APIN0115 ini
sesuai dengan persyaratan penting dan ketentuan terkait lainnya dalam Arahan 1999/5/EC -CE(!)
Pernyataan Kesesuaian yang dibuat sesuai Arahan 1999/5/EC dapat dilihat di dell.com
Hak cipta
© 2013 Aruba Networks, Inc. Merek dagang Aruba Networks termasuk , Aruba
®
Networks
Management System
Hak cipta dilindungi undang-undang. Spesifikasi dalam manual ini dapat berubah sewaktu-waktu tanpa
pemberitahuan.
Berasal dari AS. Semua merek dagang lain adalah hak milik pemiliknya masing-masing.
Kode Sumber Terbuka
Beberapa produk Aruba mengandung kode perangkat lunak Sumber Terbuka yang dikembangkan oleh pihak
ketiga, termasuk kode perangkat lunak yang tunduk pada GNU General Public License (GPL), GNU Lesser
General Public License (LGPL), atau Lisensi Sumber Terbuka lain. Kode Sumber Terbuka yang digunakan
tercantum di situs ini:
http://www.arubanetworks.com/open_source
Termasuk perangkat lunak dari Litech Systems Design. Hak cipta 2011 perpustakaan klien IF-MAP Infoblox, Inc.
Hak cipta dilindungi undang-undang. Produk ini menyertakan perangkat lunak yang dikembangkan oleh Lars
Fenneberg, dkk.
Pemberitahuan Hukum
Penggunaan perangkat lunak dan platform switch Aruba Networks, Inc, oleh semua individu atau perusahaan,
untuk menghentikan perangkat klien VPN milik vendor lain merupakan penerimaan tanggung jawab sepenuhnya
oleh individu atau perusahaan tersebut untuk tindakan ini dan melepaskan sepenuhnya tanggung jawab Aruba
Networks, Inc. dari setiap dan semua tindakan hukum yang mungkin ditujukan kepadanya yang berkaitan dengan
pelanggaran hak cipta atas nama vendor tersebut.
, Aruba Wireless Networks®, logo Mobile Edge Company Aruba yang terdaftar, dan Aruba Mobility
®
. Dell™, logo DELL™, dan PowerConnect™ adalah merek dagang Dell Inc.
7. Pada titik akses W-AP114, pasang antena eksternal sesuai instruksi pabrikan, lalu
hubungkan antena ke antarmuka antena di Titik Akses.
Menghubungkan Kabel yang Perlu
Pasang kabel sesuai peraturan dan praktik nasional dan daerah yang berlaku.
Memverifikasi Konektivitas Pasca-Pemasangan
LED terintegrasi pada titik akses Seri W-AP110 dapat digunakan untuk
memverifikasi bahwa Titik Akses berhasil menerima daya dan melakukan inisialisasi
(lihat Tabel 1). Rujuklah Panduan Mulai Cepat ArubaOS Seri-W Dell Networking
untuk perincian lebih lanjut tentang cara memverifikasi konektivitas jaringan
pasca-instalasi.
RoHS China
Produk Dell juga mematuhi persyaratan deklarasi lingkungan China dan ditandai
dengan label “EFUP 10” seperti terlihat di sebelah kiri.
www.dell.com
Titik Akses Seri W-AP110 Dell Networking | Panduan Instalasi
Nomor Komponen 0511492-ID-01 | September 2013
Loading...
