Dell™ Logiciel de gestion de l'onduleur
Manuel de l'utilisateur pour
l'installation et la configuration
www.dell.com | support.dell.com
Remarques
REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre
produit.
____________________
Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis.
© 2012 Dell Inc. Tous droits réservés.
Toute reproduction du présent document de quelque manière que ce soit est strictement interdite sans l'autorisation écrite
deDell Inc.
Marques commerciales utilisées dans le présent document : Dell et le logoDell sont des marques commerciales de Dell Inc.;
Hyper-V, Microsoft, Windows, Internet Explorer, Windows Server, Windows 7, Windows XP, et Windows Vista sont des marques
commerciales ou des marques commerciales déposées de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays ;
Internet Explorer est une marque commerciale déposée de Microsoft Corporation ; Firefox est une marque commerciale
déposée de Mozilla Foundation ; Linux est une marque commerciale déposée de Linus Torvalds ; Red Hat est une marque
commerciale déposée de Red Hat, Inc. ; Fedora est une marque commerciale déposée de Red Hat, Inc ; Safari est une marque
commerciale déposée d'Apple Inc. ; Ubuntu est une marque commerciale déposée de Canonical Ltd. ; VMware, ESX, et ESXi
sont des marques commerciales ou des marques commerciales déposées de VMware, Inc. ; Mandriva est une marque
commerciale déposée de Mandriva S.A. ; Novell est une marque commerciale déposée de Novell, Inc. ; openSUSE et SUSE
sont des marques commerciales déposées de Novell, Inc. ; Xen, XenServer, XenCenter, et XenMotion sont des marques
commerciales déposées ou des marques commerciales de Citrix Inc. ; Debian est une marque commerciale déposée de Software
in the Public Interest, Inc. (SPI) ; Google et Chrome sont des marques commerciales ou des marques commerciales déposées
de Google, Inc. ; GNOME est une marque commerciale de GNOME Foundation ; Opera est une marque d'Opera Software
ASA ; GNU est une marque commerciale déposée de The Free Software Foundation.
D'autres marques et appellations commerciales peuvent être utilisées dans le présent document en référence à des entités qui
revendiquent ces marques et appellations,ou leurs produits. Dell Inc.Dell Inc. dément tout intérêt de propriété industrielle
pour les marques déposées et les appellations commerciales autres que celles dont elle est propriétaire.
Septembre 2012 • P-164000159 1
Table des Matières
1 Introduction
2 Installation
Conditions préalables à l'installation . . . . . . . . . . . . . . . . . . . . . 13
Systèmes d'hébergement ULMN Dell
Système doté d'un accès GUI Web
Installation du démarrage rapide . . . . . . . . . . . . . . . . . . . . . . . . 16
Installation graphique
Configuration
Utilisation
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Installation Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Installation graphique
Installation du mode Silence
Résultat de l'installation
Désinstallation de l' ULMN Dell
. . . . . . . . . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . . . . 20
. . . . . . . . . . . . . . . . . . . . . . . . . . 23
. . . . . . . . . . . . . . . . . . . 13
. . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . . . . . . 22
. . . . . . . . . . . . . . . . . . . . . . 23
Installation pour Linux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Installation native sur un système Red Hat, Suse, Mandriva ou derivé
Installation native sur un système Debian ou Derivé
Installation générique pour Linux
. . . . . . . . . . . . . . . . . . . . . 26
. . . . . . . . . . . 24
Désinstallation de l' ULMN Dell . . . . . . . . . . . . . . . . . . . . . . . . 26
3 Configuration
Recherche des onduleurs branchés via un port USB/série . . . . . . . . . . 28
Recherche des nœuds branchés au réseau . . . . . . . . . . . . . . . . . . 29
. . 23
Table des matières 3
Arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Source d'alimentation
Modifier la configuration de l'arrêt
Modifier les critères d'arrêt avancés
Accès de test
Arrêt de test
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
. . . . . . . . . . . . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . . . 32
. . . . . . . . . . . . . . . . . . . 35
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Cas d'utilisation de l'arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Configurer les actions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Configurer les comptes de l'utilisateur. . . . . . . . . . . . . . . . . . . . . 52
Paramètres du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Commande d'arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Applications notifiées. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
4 Surveillance
Accès à l'interface de surveillance . . . . . . . . . . . . . . . . . . . . . . 59
Accès local
Accès distant
Source d'alimentation
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
. . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Aperçu des panneaux flexibles. . . . . . . . . . . . . . . . . . . . . . . . . 61
Liste des panneaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Panneau relatif aux informations et à l'état
Panneau relatif aux mesures
Panneau relatif à l'environnement
Panneau graphique
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Panneau synoptique
Panneau relatifs aux événements
Panneau relatif aux statistiques
. . . . . . . . . . . . . . . . . . . . . . . 63
. . . . . . . . . . . . . . . . . . . . . 64
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
. . . . . . . . . . . . . . . . . . . . . 69
. . . . . . . . . . . . . . . . . . . . . . 69
. . . . . . . . . . . . . . . . 62
Table des matières 4
Evénements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Liste des événements
Calendrier des événements
Liste des événements relatifs aux noeuds
Lancement de l'interface Web du dispositif
. . . . . . . . . . . . . . . . . . . . . . . . . . . 70
. . . . . . . . . . . . . . . . . . . . . . . . 71
. . . . . . . . . . . . . . . . . 73
. . . . . . . . . . . . . . . . 75
5 Redondance
Configuration de la redondance . . . . . . . . . . . . . . . . . . . . . . . . 77
Aperçus de la redondance . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Aperçu du dispositif composite dans la source d'alimentation
Sous-aperçu des composantes de l'alimentation
Cas d'utilisation relatifs à la redondance
. . . . . . . . . . . . . 79
. . . . . . . . . . . . . . . . . 80
. . . . . . 78
6 ULNM avec Microsoft Hyper-V ou Hyper-V Server
Conditions requises pour l'installation . . . . . . . . . . . . . . . . . . . . . 86
Conditions préalables à la configuration de
Hyper-V Manager/Hyper-V Server R1 et R2
ULMN DellConditions préalables requises pour l'installation
ULMN Dell Conditions préalables de la configuration du réseau
. . . . . . . . . . . . . . . . 87
. . . . . . . 92
. . . . . 92
ULMN DellInstallation (Hyper-V Server et Windows Server 2008) . . . . . . 92
Utilisation de l'ULMN Dell avec Hyper-V Server R1/R2 ou
Hyper-V Manager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Accès local (pour Hyper-V Manager sur Windows 2008)
. . . . . . . . . 92
Accès distant (pour Hyper-V Server ou Hyper-V Manager sur
Windows 2008)
Mode SSL
Configuration
Fonctionnement
Références
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Table des matières 5
7 ULNM avec VMware ESX Server 4,0 /4,1
Conditions préalables à l'installation . . . . . . . . . . . . . . . . . . . . . 100
Conditions préalables à la configuration de VMware ESX Server 4.0
ULMN DellConditions préalables à l'installation
ULMN Dell Conditions préalables à la configuration du réseau
. . . . . . . . . . . . . 101
. . . . . 102
ULMN Dell Installation (VMware ESX Server 4.0, 4.1) . . . . . . . . . . . . . 103
Installation en mode Silence
. . . . . . . . . . . . . . . . . . . . . . . . 103
Utilisation de ULNM avec VMware ESX Server 4.0 /4.1 . . . . . . . . . . . . 104
Accès distant (pour VMware ESX Server 4.0, 4.1)
Mode SSL
Configuration
Fonctionnement
Références
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
. . . . . . . . . . . . . 104
8 ULNM avec VMware ESXi Server 4.0 /4.1/5.0
Conditions préalables à l'installation . . . . . . . . . . . . . . . . . . . . . 110
Conditions préalables à l'installation de VMware ESXi
Server 4.0 /4.1/5.0
ULMN DellConditions préalables à l'installation
ULMN Dell Conditions préalables à la configuration du réseau
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
. . . . . . . . . . . . . 114
. . . . . 114
. . . 100
ULMN Dell Installation (VMware ESXi 4.0/ 4.1/5.0). . . . . . . . . . . . . . . 115
Installation en mode Silence
. . . . . . . . . . . . . . . . . . . . . . . . 115
Utilisation de l'ULNM Dell avec VMware pour ESXi Server 4.0/4.1/5.0 . . . . 116
Accès distant (pour VMware ESXi Server 4.0/4.1/5.0)
Mode SSL
Configuration
Fonctionnement
Références
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
. . . . . . . . . . . 116
Table des matières 6
9 ULNM avec architecture virtualisée Xen
Architecture Citrix XenServer . . . . . . . . . . . . . . . . . . . . . . . . . 124
Conditions préalables à l'installation . . . . . . . . . . . . . . . . . . . . . 125
Conditions préalables à la configuration de Citrix XenServer
ULMN DellConditions préalables à l'installation
. . . . . . . . . . . . . 126
ULMN Dell Conditions préalables à la configuration du réseau
ULMN Dell Installation (Citrix Xen). . . . . . . . . . . . . . . . . . . . . . . 127
Installation en mode Silence
Références
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
. . . . . . . . . . . . . . . . . . . . . . . . 128
Architecture RHEL 5 et Debian 5.0 (Lenny) . . . . . . . . . . . . . . . . . . . 129
Conditions préalables à l'installation . . . . . . . . . . . . . . . . . . . . . 130
Conditions préalables à la configuration de RHEL 5 et Debian 5.0
(Xen Domain0)
ULMN DellConditions préalables à l'installation
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
. . . . . . . . . . . . . 130
ULMN Dell Conditions préalables à la configuration du réseau
ULMN Dell Installation (RHEL 5 et Debian 5.0) . . . . . . . . . . . . . . . . . 131
Installation en mode Silence
Références
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
. . . . . . . . . . . . . . . . . . . . . . . . 131
. . . . . . . 125
. . . . . 126
. . . . . 130
10 ULNM avec architecture virtualisée KVM
Conditions préalables à l'installation . . . . . . . . . . . . . . . . . . . . . 136
Conditions préalables à la configuration de KVM
ULMN DellConditions préalables à l'installation
ULMN Dell Conditions préalables à la configuration du réseau
ULMN Dell Installation (KVM activé sur RHEL 6 et Debian 5.0) . . . . . . . . 138
Installation en mode Silence
Références
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
. . . . . . . . . . . . . . . . . . . . . . . . 139
. . . . . . . . . . . . . 136
. . . . . . . . . . . . . 137
. . . . . 137
Table des matières 7
11 Dépannage
Messages/Problèmes et solutions . . . . . . . . . . . . . . . . . . . . . . . 140
Pages HTML
Centre logiciel d'Ubuntu
Intégration du système graphique Linux
Intégration du système graphique Linux
Lors de l'activation de la commande d'arrêt avec Linux
Evénements et actions avec certains Windows x64 bits OS
Séquence d'hibernation de Windows Vista
Séquence d'arrêt
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
. . . . . . . . . . . . . . . . . . . . . . . . . . 140
. . . . . . . . . . . . . . . . . . 140
. . . . . . . . . . . . . . . . . . 141
. . . . . . . . . 142
. . . . . . . 142
. . . . . . . . . . . . . . . . 142
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Table des matières 8
1
Introduction
Dell™ Logiciel de gestion de l'onduleurest un logiciel de protection qui éteint progressivement les
ordinateurs et les serveurs équipés d'un onduleur Dell en cas de coupure de courant. Le ULMN Dell
obtient des informations à travers une communication locale ou en réseau à l'aide :
• Dell du port USB de l'onduleur ou des ports de communication RS-232
• de cartes Web/SNMP (Dell™ Carte de gestion du réseau H910P, également appelées NMC)
L' interface multilingue ULMN Dell est accessible à partir de n'importe quel ordinateur muni d'une
connexion à un navigateur Internet. Le logiciel de protection ULMN Dell peut être téléchargé
gratuitement.
Schéma 1 montre la page principale ULMN Dell.
Schéma 1. Dell™ Logiciel de gestion de l'onduleurPage principale
Introduction 9
Gestion avancée
Le ULMN Dell peut être géré, configuré et mis à jour à distance à l'aide d'un logiciel de surveillance
™
Dell
Console de gestion onduleurs® (MUMC) . Le MUMC Dell permet de procéder à des
configurations et des mises à jour massives d'applications ULMN Dell. Le MUMC Dell permet
également d'effectuer les opérations suivantes à distance :
• Afficher une configuration de relâchement 2 ULMN Dell
• Configurer un relâchement 2 simple ULMN Dell
• Synchroniser plusieurs configurations de relâchement 2 ULMN Dell
• Activer une mise à niveau des phases de relâchement 2 ULMN Dell
Le MUMC Dell peut être téléchargé gratuitement. Pour plus de détails, veuillez consulter le manuel de
l'utilisateur MUMC Dell .
Compatibilité
Dispositifs sur ligne série
Le ULMN Dell est compatible avec les dispositifs sur ligne série suivants (voir Tableau 1).
Tableau 1. Dispositifs sur ligne série
Dénomination des équipements Dell Type de connectivité
Rack/Tour de 500W, 1000W, 1920W, 2300W, 2700W Port USB ou RS-232
Faible profondeur, haut rendement en ligne 2700W Port USB ou RS-232
Haut rendement en ligne 3750W, 4200W, 5600W Port USB ou RS-232
Rack LI 5600W Port USB ou RS-232
Rack en ligne 10kW Port USB ou RS-232
Dispositifs réseau
Le ULMN Dell est compatible avec le dispositif réseau suivant (voir Tableau 2).
Tableau 2. Dispositif réseau
Dénomination des équipements Dell Type de dispositif réseau
Carte de gestion réseau SNMP/Web H910P Carte optionnelle de l'onduleur
Introduction 10
Applications Dell
Le ULMN Dell est compatible avec les applications suivantes (voir Tableau 3).
Tableau 3. Applications
Dénomination des équipements Dell Type d'application
Ordinateurs (Windows
d'arrêt ULMN Dell
Caractéristiques :
•Exploration rapide
• Surveillance
•Gestion
•Arrêt
®
- Linux®) qui hébergent la commande
Serveur mandataire de l'onduleur
(Commande d'arrêt)
Terminologie
Cette section contient la terminologie et les définitions spécifiques.
Adresse IP
Lorsque le protocole de contrôle de transmission/le protocole Internet (TCP/IP) est installé sur un
ordinateur, une adresse IP est attribuée au système. Chaque adresse, unique, est composée de quatre
chiffres compris entre 0 et 256, comme 168.8.156.210.
Système de gestion du réseau
Le système de gestion du réseau (NMS) surveille les dispositifs SNMP connectés au réseau TCP/IP.
Module d'arrêt du réseau
Le module d'arrêt du réseau est un module logiciel qui utilise les informations transférées par le Carte de
gestion réseau/serveur mandataire pour informer les utilisateurs de l'ordinateur de l'état actuel de
l'alimentation électrique de l'ordinateur.
Si l'alimentation électrique de l'onduleur est dans une situation de risque, le module d'arrêt du réseau
procède à un arrêt méthodique de l'ordinateur dans les meilleures conditions de sécurité possibles.
Algorithme RSA
Algorithme pour protocole de cryptage de système cryptographique à clé publique. Une clé RSA est le
résultat d'opérations qui comprennent des nombres premiers. Le terme RSA fait référence à Ron Rivest,
Adi Shamir et Leonard Adleman, responsable de la description des systèmes de cryptage à clé publique
en 1978.
Introduction 11
Protocole de sécurité SSL (Secure Socket Layer)
Le protocole de sécurité SSL (Secure Socket Layer), créé par Netscape, est une solution qui permet de
sécuriser les transactions réalisées sur Internet. Le SSL est un protocole de communication qui
authentifie les données qui ont été échangées tout en garantissant leur confidentialité et leur intégrité.
Le protocole fait appel à une méthode de cryptage reconnue : l'algorithme RSA à clé publique. Le SSL
est intégré aux navigateurs Internet. Le cadenas situé en bas de l'écran de votre navigateur s'affiche
automatiquement si le serveur qui envoie des informations utilise le SSL.
Protocole de contrôle de transmission/Protocole Internet
TCP/IP est une famille de protocoles de réseau et de communication utilisés pour le transfert et les
couches réseau. Il est également appelé suite de protocoles Internet des protocoles de communication
réseau.
Remerciements
L'équipe de développement de logiciels Dell tient à exprimer sa reconnaissance aux projets suivants :
•Spider Monkey
•JSMiniNSPR
•Ext JS
•SQLite
– Le projet SQLite (http://www.sqlite.org/) a généreusement fait don d'un code source au domaine
public qui nous a aidés dans le cadre du présent projet.
•Ouvrez le SSL
– Le produit de gestion de nœuds local de l'onduleur Dell
point dans le cadre du projet OpenSSL en vue d'être utilisé dans la boîte à outils d'OpenSSL
(http://www.openssl.org/).
– Ce produit ULNM de DELL comprend un logiciel cryptographique conçu par Eric Young
(eay@cryptsoft.com).
– Ce produit ULNM de DELL comprend un logiciel cryptographique conçu par Tim Hudson
(tjh@cryptsoft.com).
•USB Lib
•Net SNMP
La licence complète de chacun de ces projets est disponible dans l'ULNM de DELL via le chemin de
sélection
Paramètres >Système > A propos de.
(
ULNM) comprend un logiciel mis au
Introduction 12
2
Installation
Ce chapitre contient les conditions préalables à l'installation de ULNM, les procédures d'installation à
démarrage rapide et les procédures d'installation relatives aux systèmes d'exploitation
et
Linux.
Les procédures relatives à la désinstallation du produit ne sont pas incluses.
Conditions préalables à l'installation
Cette section contient les conditions préalables à l'installation relatives aux éléments suivants :
• Systèmes d'hébergement de ULMN Dell
• Systèmes qui affichent l'interface utilisateur graphique sur le Web (GUI)
Systèmes d'hébergement ULMN Dell
Tableau 4. Systèmes d'exploitation pris en charge
Système d'exploitation Ensemble de services Type de message Plateforme
Microsoft Windows
Windows Server
Windows Server 2011 Windows Server 2008 R2 Standard, Enterprise,
Windows Server 2003 Windows Server 2003 Standard, Enterprise,
Windows 7 Windows 7 (Enterprise, Premium, Professional,
Windows Vista
®
2011 Windows Small Business Server 2011 Standard Dernier — •
SP1 — •
Datacenter
Windows Server 2008 R1 Standard, Enterprise,
Datacenter
Windows Server 2008 Small Business Server R2 Dernier • •
Windows Server 2008 Small Business Server R2 Dernier • •
Datacenter R2
Windows Server 2003 Standard, Enterprise,
Datacenter R1
Windows Small Business Server 2003 Standard,
Enterprise, Premium R2
Ultimate, Basic)
®
Windows Vista (Enterprise, Ultimate, Business) SP2 • •
SP2 • •
SP2 • •
SP1 • •
Dernier •—
SP1 • •
Microsoft Windows
x86 x64
Installation 13
Système d'exploitation Ensemble de services Type de message Plateforme
Windows XP
®
Windows XP Professional SP3 •—
Linux
Red Hat® Enterprise Linux
®
Red Hat Enterprise Linux 6 U2 • •
Red Hat Enterprise Linux 6 U1 • •
Red Hat Enterprise Linux 5.8 • •
Red Hat Enterprise Linux 5.7 • •
Red Hat Enterprise Linux Advanced Platform 5.4
U7 • •
(dernière version)
Red Hat Enterprise Linux 5 U7 • •
Fedora c ore 15 U6 • •
Fedora c ore 14 •
SUSE®/Novell
®
SUSE Linux Enterprise Server 11 •
SUSE Linux Enterprise Server 11 SP2 • •
SUSE Linux Enterprise Server 10 SP1 • •
Linux (suite)
SUSE/Novell OpenSuse 11.4 SP4 • •
OpenSuse 11.2 • •
Debian® GNU® Linux
Ubuntu
Environnements virtuels
VMware
Microsoft HyperV™ Windows Hyper-V Server 2008 R2 —
®
®
Debian 6 (Squeeze) • •
Debian 5 (Lenny) •
®
12.04 LTS •
11.10 •
10.04 LTS •
ESXi 5.0 (version payante uniquement) —
ESX 4.0 (version payante uniquement) U4 —
ESXi 4.1 (version payante uniquement) U4 —
ESX 4.0 (version payante uniquement) U2 —
ESXi 4.1 (version payante uniquement) U2 —
Windows Hyper-V Server 2008 —
x86 x64
•
•
•
•
•
•
•
•
•
•
•
•
•
Installation 14
Système d'exploitation Ensemble de services Type de message Plateforme
x86 x64
®
Xen
KVM KVM 0.12.1.2 sur RHEL 6 et Debian 5 —
Citrix XenServer 5.6 •
OpenSource Xen 2.6 sur RHEL 5 —
OpenSource Xen 3.2 sur RHEL 5 —
Pour les architectures x86-64 du système Windows, le ULMN Dell fonctionnera en mode de
compatibilité 32-bits. Cela veut dire qu'aucun port natif relatif à ces architectures ne sera créé pour ces
systèmes à l'exception des composantes qui en ont réellement besoin, comme les pilotes du dispositif.
Sur toutes les plateformes prises en charge, le ULMN Dell fonctionnera en tant que service et s'activera
automatiquement lors du démarrage du système dès que les services du système requis (notamment le
réseau) seront en marche.
Pour l'installation de ces environnements virtuels spécifiques, veuillez consulter l'annexe du manuel de
l'utilisateur qui décrit les procédures à suivre en la matière.
Le pack de Linux repose sur des mécanismes Linux standard. Il peut donc être utilisé avec d'autres
éléments Linux. Les feedbacks/tests ou rapports de bogue seront pris en charge par Dell .
Attention : la liste du Tableau 5 n'est pas exhaustive. Le ULMN Dell doit être compatible avec les
éléments suivants :
Table 5.Architectures Linux x86-64 prises en charge
•
•
•
•
Linux (x86/x86_64)
Debian GNU Linux Etch, Tests
SUSE/Novell LES 10, OpenSUSE
®
10,3
Red Hat Enterprise Linux Fedora™ core 13
Ubuntu 8.04, 8.10, 9.04, 9.10, 10.10
Mandriva
®
2010, 2011
CentOS 5.4, 5.4, 6
Limitations de la compatibilité des logiciels
Pour éviter les conflits d'accès au réseau ou au port série, vous ne pouvez pas installer le ULMN Dell sur
une machine qui héberge également :
• Un logiciel de gestion d'onduleur Dell
REMARQUE : Il s'agit du modèle précédent du logiciel de gestion des onduleurs Dell. Si vous l'utilisiez auparavant,
veuillez le supprimer avant d'installer le nouveau logiciel ULMN Dell )
Installation 15
•Dell™ Console de gestion multi-onduleurs® (MUMC) (MUMC)
Configuration du mode Veille (Windows)
Dans les propriétés Panneau de configuration > Option d'alimentation, désélectionnez la configuration du
mode Veille de votre système d'exploitation pour être compatible avec l' ULMN Dell. Si la configuration
du mode Veille est cochée, votre système n'est pas protégé.
REMARQUE : Si vous souhaitez économiser de l'énergie, utilisez la fonction Hibernation.
Installation du pilote
LeULMN Dell installe tous les pilotes nécessaires (lors de la connexion à l'onduleur Dell via le port USB
ou série). Si le système d'exploitation de Windows veut installer un pilote de «Mise à jour de
Windows», vous pouvez annuler la procédure.
Système doté d'un accès GUI Web
ULMN DellL'interface graphique est accessible à distance à l'aide d'un simple navigateur Web. L'accès à
cette interface peut être sécurisé par une connexion SSL en plus du nom de l'utilisateur et du mot de
passe.
L'interface graphique ULMN Dell a été testée avec :
• Google® Chrome™ 17, 19
• Mozilla Firefox
• Microsoft Internet Explorer
optimales
• Opera™ 11
• Safari
®
5.1
®
3.0, 3.5, 12, 13
®
6(*), 7, 8, 9 (*) IE6 doit fonctionner, mais les performances ne sont pas
REMARQUE : Pour des performances optimales, il est recommandé d'utiliser Google Chrome 19 ou Firefox 12.
Pour de bonnes performances, il est conseillé d'utiliser Firefox 3.5 ou Internet Explorer 7, 8.
Installation du démarrage rapide
Cette section contient les instructions relatives à l'installation et la configuration du démarrage rapide.
Installation graphique
Pour installer le ULMN Dell :
1
Sur Windows 2000/XP/2003/Vista/2008/7 et Linux, exécutez le pack Logiciel de gestion de l'onduleur
Dell sur un compte d'administrateur. Un navigateur Web affiche l'écran d'accueil de l'installateur
Logiciel de gestion de l'onduleur Dell .
2
Observez l'invite et vérifiez que le dispositif de communication est branché. Cliquez sur
Schéma 2). L'écran de connexion apparaît.
Installation 16
Suivant
(voir
Schéma 2. Ecran de bienvenue
3
Lisez la description de l'application. Saisissez le nom de l'utilisateur et le mot de passe, puis cliquez sur
Connexion
REMARQUE : Le nom d'utilisateur et le mot de passe par défaut sont «admin».
Schéma 3. Ecran de connexion
(voir Schéma 3).
Configuration
Une fois démarrée, l'application effectue automatiquement une recherche à l'aide de l'option
«Exploration rapide» pour les onduleurs suivants :
• Ligne série branchée aux onduleurs (RS-232 ou USB)
L'onduleur trouvé connecté via un port RS-232 ou USB est automatiquement désigné en tant que
source d'alimentation. L'icône Etat est automatiquement verte sur la page Lliste des noeuds
Installation 17
(voir Schéma 4).
• Onduleurs interconnectés par diffusion dans quelques secondes. L'option «Exploration rapide»
est compatible avec les cartes Web/SNMP Cards comme la Carte de gestion réseau (H910P).
Les onduleurs interconnectés trouvés ne sont pas désignés en tant que source d'alimentation. Vous
devez sélectionner le noeud, puis cliquer sur
Définir en tant que source d'alimentation
. L'icône
Etat devient automatiquement verte sur la page Lliste de noeuds (voir Schéma 4).
La boîte de dialogue Modifier la configuration de l'arrêt s'affiche (voir Schéma 5). Vous pouvez
configurer votre source d'alimentation maintenant ou en utilisant la fonction Modifier la
configuration de l'arrêt, qui affichera la même boîte de dialogue de configuration.
• Les noeuds trouvés s'affichent à l'aide de
Paramètres > Recherche automatique
(voir Schéma 4).
Pour les autres noeuds, effectuez la recherche sur la base des plages d'adresses IP à l'aide de l'option
Elargir l'exploration. L'option Elargir l'exploration permet de trouver les noeuds qui sont à l'extérieur du
réseau (sous-réseau).
(Optionnel) Utilisez Paramètres > Arrêt pour afficher la boîte de dialogue Modifier la source
d'alimentation et définir :
• L'adresse IP de l'onduleur qui fait fonctionner l'ordinateur local (si elle n'a pas été définie lors de
l'étape précédente).
• Utilisez
Paramètres > Liste des utilisateurs
pour définir des droits d'accès aux utilisateurs via leur
nom d'utilisateur et leur mot de passe.
Schéma 4. Démarrage rapide - Page de recherche automatique
Installation 18
Schéma 5. Démarrage rapide - Modifier la configuration de l'arrêt
Utilisation
Utilisez Aperçus > Source d'alimentation (optionnel) pour surveiller l'état actuel de l'onduleur qui fait
fonctionner le serveur qui exécute l' ULMN Dell (voir Schéma 6).
Schéma 6. Démarrage rapide - Page principale de la source d'alimentation
Installation 19

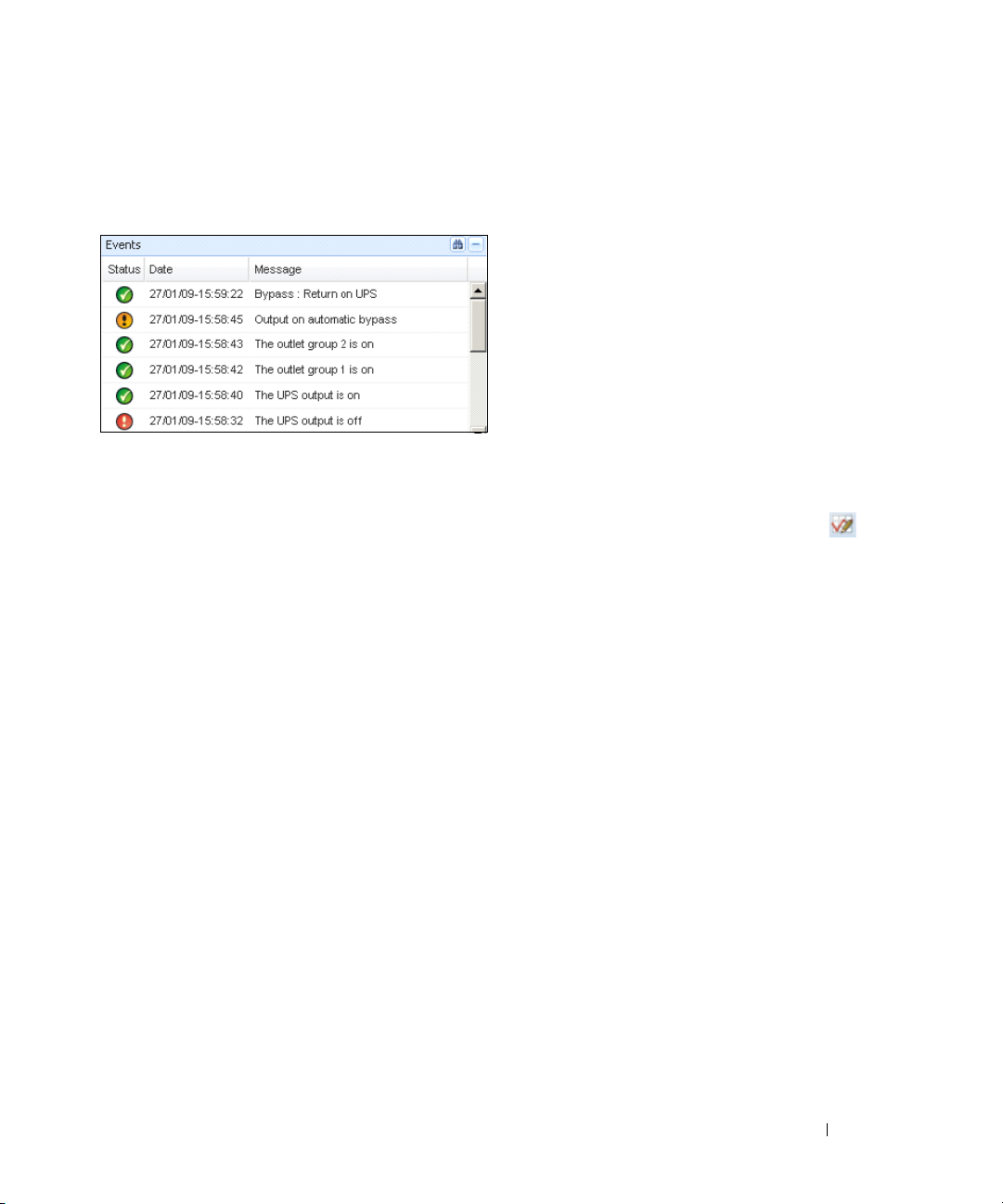

Evénements > Liste des événements vous permet de visualiser les événements survenus au niveau du
dispositif (voir Schéma 7).
Schéma 7. Démarrage rapide - Page de la liste des événements
Installation Windows
Installation graphique
Pour installer l' ULMN Dell :
1
Exécutez le pack Logiciel de gestion de l'onduleur Dell sur un compte d'administrateur. Un navigateur
Web affiche l'écran d'accueil de l'installateur Logiciel de gestion de l'onduleur Dell .
2
Observez l'invite et vérifiez que le dispositif de communication est branché. Cliquez sur
Schéma 8).
Installation 20
Suivant
(voir
Schéma 8. Ecran de bienvenue
3
Lisez la description de l'application. Saisissez le nom de l'utilisateur, puis cliquez sur
Connexion
(voir
Schéma 9).
REMARQUE : Le nom de l'utilisateur et le mot de passe par défaut est admin.
Schéma 9. Ecran de connexion
REMARQUE : Si le navigateur ne s'ouvre pas comme prévu, il faudra le redémarrer manuellement en le pointant vers
http://127,0.0,1:4679/.
Installation 21
Installation du mode Silence
L'installation du mode Silence se fait en mode ligne de commande (sans interaction de l'utilisateur).
Pour installer l' ULMN Dell :
1
A l'invite de la ligne de commande, saisissez :
<ULMN Dell package name> -install -silent
2
Une fois l'installation terminée, ouvrez un navigateur Web avec l'URL suivante :
http://<@IP>:4679/ (où <@IP> est l'adresse IP de la machine qui héberge l' ULMN Dell)
Consultez les notes de configurations suivantes :
• Pour configurer l'adresse IP de la source d'alimentation, vous pouvez utiliser la fonction de
configuration massive de la console de gestion multi-onduleurs Dell® (Dell MUMC).
• Vous pouvez également utiliser la ligne de commande pour configurer la source d'alimentation :
<DELL ULNM package name> -install -silent -sdn
<login>:<password>@<address>,<loadSegment>,<shutdownDuration>,
<shutdownTimer>,<shutoffControl>
• L'option Aide décrit les différentes options disponibles (voir Schéma 10).
Schéma 10. Options d'installation de la ligne de commande
Installation 22
Résultat de l'installation
Si vous installez une nouvelle version de l' ULMN Dell sans désinstaller la version précédente, vous
conserverez les paramètres de votre base de données et de votre produit.
• A la fin de l'installation, les raccourcis suivants seront créés dans le groupe
Dell > Gestionnaire de noeuds local de l'onduleur :
–
Ouvrir Logiciel de gestion de l'onduleur Dell :
noeuds local de l'onduleur Dell
–
Démarrer Logiciel de gestion de l'onduleur Dell
–
Arrêter Logiciel de gestion de l'onduleur Dell :
–
Désinstaller Logiciel de gestion de l'onduleur Dell
• Un service appelé «Logiciel de gestion de l'onduleur Dell » a également été créé pour le moteur
d'acquisition de la base de données.
– Le service démarre automatiquement lors du démarrage de la machine.
– Ce service fournit l'interface Web.
• Une boîte de notification d'alarme, accessible depuis l'icône de la zone de notification, affiche les
alarmes sur l'ordinateur local.
démarre l'interface graphique du gestionnaire de
: démarre le service
arrête le service
: désinstalle le programme
Démarrer > Programmes >
Désinstallation de l' ULMN Dell
Il existe deux modes de désinstallation de l' ULMN Dell :
• Sur l'élément Ajouter/Supprimer des programmes du panneau de configuration, sélectionnez le pack
Vx.xx Logiciel de gestion de l'onduleur Dell et supprimez-le.
• Vous pouvez également le désinstaller à partir des raccourcis pour supprimer le produit et les fichiers
personnalisés (si vous confirmez l'action) :
Démarrer > Programmes Dell > Gestionnaire de noeuds local de l'onduleur > Désinstaller le
gestionnaire de noeuds local de l'onduleur
Installation pour Linux
ULMN Dell pour Linux est disponible sous forme de pack natif (.deb ou .rpm) et en tant qu'installateur
générique pour l'interface de la ligne de commande (CLI).
Installation native sur un système Red Hat, Suse, Mandriva ou derivé
Installation graphique
Pour réaliser l'installation graphique :
Installation 23
1
Double-cliquez sur le pack .rpm Logiciel de gestion de l'onduleur Dell .
2
Le système demande le mot de passe racine. Saisissez le mot de passe racine. Le système lance une
extrémité graphique avant comme le pack d'installation de Red Hat (voir Schéma 11 ).
Schéma 11. Pack graphique RPM de Linux
Installation de la ligne de commande
Pour procéder à l'installation depuis la ligne de commande :
1
Lors de la demande de la ligne de commande, saisissez la commande (en tant que racine) :
$ rpm -i ulnm-linux_X.Y.Z.rpm
Exemple d'installation d'une ligne de commande :
$ rpm -ivh ulnm-linux-0,01.003-1.i386.rpm
En phase de préparation...
########################################### [100 %]
1:ulnm-linux ########################################### [100 %]
2
Une fois l'installation terminée, ouvrez un navigateur Web avec l'URL suivante :
http://<@IP>:4679/ (où <@IP> est l'adresse IP de la machine qui héberge l' ULMN Dell)
Installation native sur un système Debian ou Derivé
Conditions préalables
Le système Debian (Lenny) n'a pas d'installeur graphique par défaut.
Vous devez utiliser l'installation de la ligne de commande suivante ou installer les packs “gdeb”et “gdebi”
et redémarrer votre séance graphique afin de pouvoir achever la procédure.
REMARQUE :
http://bugs.debian.org/585183
Il s'agit d'un bogue Debian connu, enregistré dans le Système de suivi des bogues Debian :
Installation 24
Installation graphique
Pour réaliser l'installation graphique :
1
Double-cliquez sur le pack .deb du gestionnaire de noeuds local de l'onduleur Dell.
2
Le système demande le mot de passe racine, puis lance une extrémité graphique avant comme Gdebi
(voir Schéma 12) :
Schéma 12. ULMN DellInstallateur du pack graphique GDB de Linux
3
Cliquez sur
4
Une fois l'installation terminée, ouvrez le menu
l'onduleur> Ouvrir
Installer le pack
.
Application > Dell > Gestionnaire de noeuds local de
(dans Gnome™), puis suivez les instructions du chapitre Configuration du présent
manuel.
Installation depuis la ligne de commande
Pour procéder à l'installation depuis la ligne de commande :
1 Lors de la demande de la ligne de commande, saisissez la commande (en
tant que racine) :
$ dpkg -i ulnm-linux_X.Y.Z.deb
Exemple d'installation d'une ligne de commande :
$ dpkg -i ulnm-linux_0,01.003-1_i386.deb
Installation 25
(Lecture de la base de données ... 352 242 fichiers et répertoires
sont actuellement installés.)
En phase de préparation pour remplacer ulnm-linux 0.01.003 (à l'aide
de .../ulnm-linux_0,01.003-1_i386.deb)...
Eclatement de l'ulnm-linux de remplacement...
Installation de ulnm-linux (0,01.003)...
2
Une fois l'installation terminée, ouvrez un navigateur Web avec l'URL suivante :
http://<@IP>:4679/ (où <@IP> est l'adresse IP de la machine qui héberge l' ULMN Dell)
Installation générique pour Linux
Si votre système n'est pas dérivé de Red Hat (.rpm) ou Debian (.deb), vous pouvez installer ULMN Dell
à l'aide du pack générique.
REMARQUE :
Installation depuis une ligne de commande en mode interactif :
1
Utilisez la commande suivante où se trouve l'installateur générique (en tant que racine) :
$ ulnm-linux-0x_0x_000x-i386 -installer
2
Pour une installation en mode Silence, ajoutez le paramètre “Silence” (en tant que racine) :
$ ulnm-linux-0x_0x_000x-i386 -installer
3
Une fois l'installation terminée, ouvrez un navigateur Web avec l'URL suivante :
http://<@IP>:4679/ (où <@IP> est l'adresse IP de la machine qui héberge l' ULMN Dell)
Cette méthode n'est prise en charge que depuis la ligne de commande.
Désinstallation de l' ULMN Dell
Si vous avez choisi des packs natifs, vous pouvez choisir votre application de gestion des pack préférée
pour supprimer (désinstaller) le pack “ulnm-linux”.
Vous pouvez en faire de même depuis la ligne de commande.
Par exemple :
• Pour le système Red Hat et ses dérivés, utilisez :
$ rpm -e ulnm-linux
• Pour le système Debian et ses dérivés, utilisez :
$ dpkg -r ulnm-linux
REMARQUE : Pour des raisons techniques, après avoir désinstallé les packs natifs .deb ou .rpm, certaines
configurations et données de l'utilisateur seront conservées.
• Si vous souhaitez les supprimer intégralement, utilisez la commande suivante (en tant que racine) :
$ rm -rf /usr/local/Dell/UPSLocalNodeManager
Installation 26
• Si vous avez choisi d'utiliser l'installateur générique, utilisez la commande suivante pour procéder à
une désinstallation interactive (en tant que racine) :
$ /installation/path/mc2 -désinstaller
• Pour une désinstallation en mode Silence, ajoutez le paramètre “Silence” (en tant que racine) :
$ /installation/path/mc2 -désinstaller -silence
Installation 27
3
Configuration
Ce chapitre explique comment configurer le Logiciel de gestion de l'onduleur Dell (ULNM).
Recherche des onduleurs branchés via un port USB/série
1
Démarrer l'interface graphique principale du Logiciel de gestion de l'onduleur Dell depuis le raccourci
créé précédemment.
2
Cliquez sur l'élément de menu
3
Le premier onduleur détecté branché via un port RS-232 ou USB est automatiquement défini en tant
que source d'alimentation. Identifiez la source d'alimentation à l'aide de l'icône verte relative à l'état
(voir Schéma 13).
REMARQUE : Une fois la source d'alimentation configurée, l'icône devient verte si la configuration est
correcte ou grise si la communication a échoué.
Paramètres-> Recherche automatique
.
Schéma 13. ULMN Dell Recherche de l'onduleur
Configuration 28
Recherche des nœuds branchés au réseau
Paramètres > Recherche automatique permettent d'utiliser les modes de recherche suivants :
• Exploration rapide (exécution automatique lors du démarrage de l'application)
•Exploration des plages
•Exploration des adresses
Les notes de fonctionnement suivantes s'appliquent lors de la détection de nœuds :
• Chaque nœud du réseau (Carte de gestion réseau…) doit avoir une adresse IP (ou un nom DNS)
valide dans la plage que vous avez saisie pour la recherche automatique. Consultez la liste de
compatibilité dans “Compatibilité” à la page 10.
• L'ULMN Dell reçoit automatiquement les alarmes (via notification ou interrogation).
• La demande Exploration rapide est un cadre de diffusion du port réservé 4679 IANA et du port TFTP
standard 69. L'opération Exploration rapide vous permettra de détecter les cartes Web/SNMP
suivantes en quelques secondes.
• Pour les données étrangères au segment du réseau, exécutez la recherche sur la base des plages
d'adresses IP à l'aide de l'option Exploration des plages.
• L'option Exploration des adresses exécute une simple recherche d'adresses.
• Aucun des onduleurs détectés branchés (au réseau) n'est défini automatiquement en tant que source
d'alimentation. Sélectionnez le nœud, puis cliquez sur le bouton
d'alimentation
• La boîte de dialogue Modifier la configuration d'arrêt s'ouvre automatiquement lorsque la source
d'alimentation est définie.
.
Définir en tant que source
Arrêt
ULMN Dell procède à un arrêt progressif de l'ordinateur local avec acquisition via le port USB/série ou le
réseau (cartes Web/SNMP).
Pour accéder aux options de configuration de l'arrêt :
1
Connectez-vous à l'aide du profil d'utilisateur de l'administrateur.
2
Sélectionnez
Paramètres > Arrêt
. La page d'arrêt est affichée (voir Schéma 14).
Configuration 29
Schéma 14. Source d'alimentation USB/série sur la page d'arrêt
Les options de configuration suivantes apparaissent sur le panneau de droite de la page Arrêt :
• Modifier la source d'alimentation
• Modifier la configuration de l'arrêt
• Modifier les critères d'arrêt avancés
•Tester l'accès
• Tester l'arrêt
Source d'alimentation
Pour configurer la source d'alimentation :
1
Connectez-vous à l'aide du profil d'utilisateur de l'administrateur.
2
Sélectionnez
Paramètres > Arrêt
. La page d'arrêt est affichée (voir Schéma 15).
Configuration 30
Schéma 15. Source d'alimentation du réseau sur la page d'arrêt
3
Cliquez sur
Modifier la source d'alimentation
. La boîte de dialogue Modifier la source d'alimentation
s'affiche (voir Schéma 16).
Schéma 16. Boîte de dialogue Modifier la source d'alimentation
1
Dans le champ Source d'alimentation, sélectionnez l'onduleur qui fait fonctionner l'ordinateur qui
héberge l' ULMN Dell.
REMARQUE : Ce paramètre est également accessible via Paramètres > Recherche automatique > Définir en tant
que source d'alimentation
.
2
Modifiez les paramètres selon vos besoins :
3
Cliquez sur
Enregistrer
.
Configuration 31
Paramètre de la source
La valeur de la source d'alimentation est l'adresse IP de l'onduleur qui fait fonctionner l'ordinateur qui
héberge le ULMN Dell.
Paramètre d'arrêt
La valeur du segment de charge est le segment de charge qui fait fonctionner le serveur qui héberge le
Logiciel de gestion de l'onduleur Dell , s'il est disponible.
AVERTISSEMENT:
NON disponible via connexion USB et en mode commande d'arrêt
REMARQUE : Si vous sélectionnez Maître, tout l'onduleur s'éteindra.
Paramètres d'accès
Les paramètres relatifs à l'accès sont utilisés lorsque la source d'alimentation est gérée à travers le réseau.
Si la source d'alimentation est une carte Ethernet (Carte de gestion réseau H910P), un nom d'utilisateur
et un mot de passe seront requis pour synchroniser les paramètres entre l' ULMN Dell et la carte
Web/SNMP Dell ainsi que lors du changement de la valeur de la durée de l'arrêt.
REMARQUE :
concernant les événements liés à l'alimentation. Si la source d'alimentation est un autre ULMN Dell dont l'élément
de commande est activé, le nom d'utilisateur et le mot de passe sont obligatoires. Le nom d'utilisateur doit être le
compte administrateur.
Si cette synchronisation n'est pas réalisée, le système recevra des instructions contradictoires
Modifier la configuration de l'arrêt
Pour configurer les paramètres d'arrêt :
REMARQUE :
définie.
La fenêtre Modifier la configuration d'arrêt s'ouvre automatiquement lorsque la source d'alimentation est
1
Connectez-vous à l'aide du profil d'utilisateur de l'administrateur.
2
Sélectionnez
3
Cliquez sur
Paramètres > Arrêt
. La page d'arrêt s'affiche.
Modifier la configuration de l'arrêt.
La boîte de dialogue Modifier la configuration de
l'arrêt s'affiche (voir Schéma 17).
4
Modifiez les paramètres selon vos besoins.
5
Cliquez sur
Enregistrer
.
Configuration 32
Schéma 17. Boîte de dialogue Modifier la configuration de l'arrêt
Chronomètre d'arrêt [Optionnel]
Il s'agit du laps de temps qui s'écoule entre une coupure de l'alimentation générale et le lancement de la
séquence d'arrêt de l'onduleur.
Durée de l'arrêt
Il s'agit du laps de temps qui s'écoule entre le moment où l'on appuie sur Arrêter maintenant et le
moment où l'ordinateur est totalement arrêté.
Type d'arrêt
Si l'option Hibernation (option par défaut) est disponible sur votre système d'exploitation, il est
préférable de l'utiliser (disponible pour la première fois avec Windows 2000), car elle présente toute une
série d'avantages. Si le système est arrêté, tous les travaux en cours et les informations du système sont
automatiquement sauvegardées sur le disque. L'ordinateur est également éteint. Lors du retour de
l'alimentation principale, toutes les applications s'ouvrent de nouveau exactement au même point et
l'utilisateur retrouve son environnement de travail.
La fonction Hibernation doit d'abord être activée au sein du système d'exploitation. Parmi les options
d'alimentation qui figurent sur le panneau de configuration de Windows, vérifiez que l'option
Hibernation a été activée sur la feuille de tabulation correspondante.
REMARQUE :
protégera tout de même l'installation en exécutant l'arrêt normal (par défaut). Si les conditions de redémarrage
sont les mêmes, procédez à l'arrêt selon la configuration de l'ordinateur BIOS. Pour Windows Vista, consultez la
section Dépannage du présent manuel.
Si vous sélectionnez Hibernation mais que votre ordinateur ne dispose pas de cette fonction, ULMN Dell
Arrêt
Cette option arrête vos applications et le système, mais n'éteint pas l'ordinateur. Le système offre la
possibilité d'éteindre l'ordinateur. Dans ce cas, c'est l'onduleur qui fait généralement fonctionner
l'ordinateur. Cette configuration est nécessaire si vous souhaitez redémarrer le serveur dès le retour de
l'alimentation principale.
Configuration 33
Mise hors tension
Cette option ferme vos applications et le système, puis met l'ordinateur hors-tension. Cette
configuration est recommandée si vous voulez être disponible lors du redémarrage du système ou en cas
de délestage.
Script
Cette option permet d'arrêter la machine dans un script personnalisé que vous pouvez utiliser pour créer
votre propre séquence d'arrêt. Vous pouvez intégrer la commande d'arrêt standard de Windows
REMARQUE :
chemin absolu du script.
Prise d'arrêt active
Pour plus d'informations relatives à l'arrêt/? sur une ligne de commande de Windows. Script d'arrêt : le
En utilisant cette option, Logiciel de gestion de l'onduleur Dell enverra une commande d'arrêt différé à
la prise. Cette commande différée est envoyée à l'onduleur au début de la séquence d'arrêt. Il s'agit du
point de non-retour de la séquence d'arrêt. La prise de l'onduleur est éteinte à la fin de la séquence
d'arrêt.
Déclencheur de la séquence d'arrêt
En cas d'erreur de l'alimentation électrique, la séquence d'arrêt commence dès que la première des deux
conditions suivantes est remplie :
• Après que le délai du chronomètre d'arrêt a été atteint (s'il a été configuré).
• Lorsque Carte de gestion réseau ou les critères d'arrêt de l'onduleur sont respectés. Cette décision
dépend de nombreux critères (voir Schéma 18).
Configuration 34
Schéma 18. Séquence d'arrêt
Modifier les critères d'arrêt avancés
Pour modifier les critères d'arrêt avancés :
1
Connectez-vous à l'aide du profil d'utilisateur de l'administrateur.
2
Sélectionnez
3
Cliquez sur
avancés s'affiche (voir Schéma 19).
4
Modifiez les paramètres selon vos besoins :
5
Cliquez sur
Paramètres > Arrêt
Modifier
Enregistrer
les critères d'arrêt avancés. La boîte de dialogue Modifier les critères d'arrêt
.
. La page Arrêt s'affiche.
Configuration 35
Schéma 19. Boîte de dialogue Modifier les critères d'arrêt avancés
Définition des critères
Les critères d'arrêt sont respectés (activés par défaut) : il s'agit de la séquence d'arrêt standard qui tient
compte des «critères de temps» et des «critères du niveau de batterie faible de l'onduleur».
Alarmes d'erreurs
Vous pouvez également sélectionner un ou plusieurs événements de la liste suivante. Si ces événements
sont sélectionnés, ils entraîneront un arrêt immédiat dans l'ordre dans lequel ils sont survenus :
• Erreur de l'onduleur (erreur interne ou de batterie)
• Surcharge de l'onduleur
• Sortie sur la dérivation
• Erreur de communication
REMARQUE : En cas d'utilisation d'une source d'alimentation virtuelle (dans une configuration redondante), seuls les
critères suivants peuvent être utilisés : critères d''arrêt atteints, redondance perdue et protection perdue.
Modifier la configuration de l'onduleur
Pour modifier la configuration de l'onduleur :
1
Connectez-vous à l'aide du profil d'utilisateur de l'administrateur.
2
Sélectionnez
3
Cliquez sur
Paramètres > Arrêt
. La page Arrêt s'affiche.
Modifier la configuration de l'onduleur.
La boîte de dialogue Modifier la configuration de
l'onduleur s'affiche (voir Schéma 20).
4
Modifiez les paramètres selon vos besoins.
Configuration 36
5
Cliquez sur
Schéma 20. Boîte de dialogue Modifier la configuration de l'onduleur
Enregistrer
.
La boîte de dialogue Modifier la configuration de l'onduleur est disponible pour certains onduleurs
connectés via un port USB/série. Dans les autres cas, les paramètres s'affichent en «lecture seule» dans
le réseau ou si l'onduleur ne prend pas cette fonction en charge.
Vous pouvez configurer les paramètres de l'onduleur suivants :
• Alarme de batterie faible
• Temps de redémarrage du segment de charge
•Alarme sonore
Accès de test
La fonction Accès de test vérifie que le nom de l'utilisateur et le mot de passe ont été configurés
correctement afin que :
• ULMN Dell puisse mettre à jour sa configuration d'arrêt sur la carte
• ULMN Dellpuisse accéder à distance à la commande d'arrêt ULMN Dell
Arrêt de test
La fonction Arrêt de test lance une procédure d'arrêt en fonctions des paramètres de ULMN Dell.
AVERTISSEMENT:
Cette action déclenchera toute la séquence d'arrêt, y compris l'arrêt de l'onduleur.
Configuration 37
Cas d'utilisation de l'arrêt
Selon les différentes architectures, il existe différents cas d'utilisation types qui vous aideront à
configurer correctement la séquence d'arrêt en fonction de vos besoins.
Architecture #1
Cette section comprend des cas d'utilisation d'arrêt concernant un onduleur local relié à un port
USB/Série (voir Schéma 21).
Schéma 21. Schéma de l'architecture #1
Cas d'utilisation 1
Vous souhaitez que votre ordinateur héberge ULMN Dell#1 le plus longtemps possible.
• Ceci est la configuration #1 de ULMN Dell par défaut. Schéma 22 illustre cette configuration par
défaut de l' ULMN Dell disponible via
Paramètres > Arrêt > Modifier la configuration de l'arrêt
.
Schéma 22. Boîte de dialogue Modifier la configuration de l'arrêt
Configuration 38
Cas d'utilisation 2
Pour préserver l'autonomie de la batterie, vous souhaitez réaliser un délestage. Vous souhaitez que votre
ordinateur s'arrête après une période prédéfinie.
• Configurez une valeur du chronomètre d'arrêt de ULMN Dell#1. Ce paramètre de configuration est
disponible via
Paramètres > Arrêt > Modifier la configuration de l'arrêt
.
Architecture #2

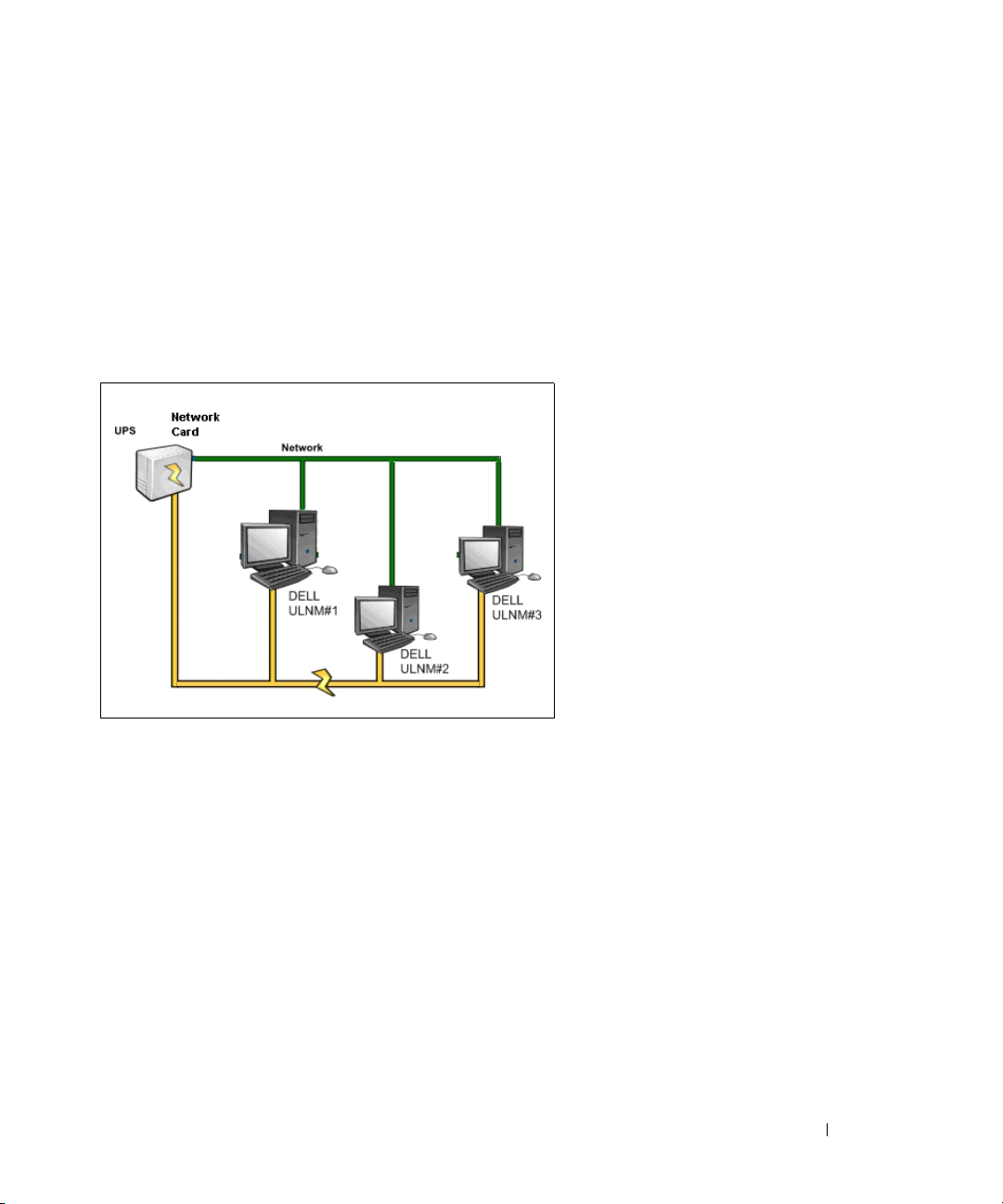

Cette section comprend des cas d'utilisation d'arrêt d'un onduleur relié à un réseau via une carte SNMP
Web (voir Schéma 23).
Schéma 23. Schéma de l'architecture #2
Cas d'utilisation 1
Vous souhaitez que tous les ordinateurs aient une durée de vie maximale.
• Ceci est la configuration par défaut de l' ULMN Dell et de l' Carte de gestion réseau.
– La configuration par défaut de l' ULMN Dell est disponible via
Paramètres > Arrêt > Modifier la configuration de l'arrêt
.
– La configuration de l'arrêt par défaut de l' Carte de gestion réseau est disponible via
Onduleur >Configuration de l'arrêt
(voir Schéma 24).
Configuration 39
Schéma 24. Interface Web de la carte de gestion de l'onduleur DelI
Cas d'utilisation 2
Pour préserver l'autonomie de la batterie, vous souhaitez que tous les ordinateurs s'arrêtent au bout d'une
période prédéfinie.
• Configurez des critères d'arrêt sur Carte de gestion réseau.
– Les configurations d'arrêt de Carte de gestion réseau sont disponibles via
Onduleur > Configuration de l'arrêt
.
REMARQUE : Dans ce cas, le redémarrage automatique de l'ordinateur est garanti.
Cas d'utilisation 3
Vous souhaitez procéder à un délestage sur un ordinateur spécifique qui héberge ULMN Dell#2. Vous
souhaitez que l'ordinateur qui héberge ULMN Dell#2 s'arrête au bout d'une période prédéfinie.
• Configurez une valeur pour le chronomètre d'arrêt sur
ULMN Dell
#2.
– Ce paramètre de configuration est disponible via
Paramètres > Arrêt > Modifier la configuration de l'arrêt
.
REMARQUE : Dans ce cas, le redémarrage automatique de l'ordinateur qui héberge ULMN Dell #2 n'est pas garanti.
REMARQUE : Le cas d'utilisation 3 peut être combiné avec le cas d'utilisation 1 ou 2.
Configuration 40
Architecture #3
Cette section comprend des cas d'utilisation d'arrêt d'un onduleur relié à un réseau via une commande
d'arrêt (voir Schéma 25).
Schéma 25. Cas d'utilisation d'arrêt - Schéma de l'architecture 3
Cas d'utilisation 1
Vous souhaitez que tous les ordinateurs aient une durée de vie maximale.
• Ceci est la configuration de l'arrêt par défaut de la commande d'arrêt ULMN Dell#1 et d'autres
ULMN Dell.
– La configuration par défaut de l' ULMN Dell est disponible via
Paramètres > Arrêt > Modifier la configuration de l'arrêt
.
Cas d'utilisation 2
Pour préserver l'autonomie de la batterie, vous souhaitez que tous les ordinateurs s'arrêtent au bout d'une
période prédéfinie.
• Configurez une valeur pour le chronomètre d'arrêt sur ULMN Dell#1 (commande d'arrêt).
– Ce paramètre de configuration est disponible via
Paramètres > Arrêt > Modifier la configuration de l'arrêt
.
REMARQUE : Dans ce cas, le redémarrage automatique de tous les ordinateurs est garanti.
Cas d'utilisation 3
Vous souhaitez procéder à un délestage de l'ordinateur spécifique qui héberge ULMN Dell#2 (arrêter
l'ordinateur qui héberge ULMN Dell#2 après une période prédéfinie).
• Configurez une valeur pour le chronomètre d'arrêt sur ULMN Dell#2.
• Ce paramètre de configuration est disponible via
Paramètres > Arrêt > Modifier la configuration de l'arrêt
.
REMARQUE : Dans ce cas, le redémarrage automatique de l'ordinateur qui héberge ULMN Dell #2 n'est pas garanti.
REMARQUE : Le cas d'utilisation 3 peut être combiné avec le cas d'utilisation 1 ou 2.
Configuration 41
Cas d'utilisation 4
Exemple typique avec quatre ordinateurs. En fonction des rôles des serveurs, il se peut que vous
souhaitiez éteindre les serveurs à différents moments :
•
L'ordinateur qui héberge
ULMN Dell#1 est directement relié à l'onduleur (port USB/Série). La
commande d'arrêt doit être installée sur le serveur qui sera éteint en dernier lieu.
REMARQUE : Pour la série Pulsar, cet ordinateur doit être alimenté par la prise principale.
•
L'ordinateur qui héberge
ULMN Dell#2 requiert une longue période pour se mettre à l'arrêt, de
même que l'hébergeur de la base de données ou de VMware.
•
L'ordinateur qui héberge
ULMN Dell#3 doit être le dernier à être mis à l'arrêt, car d'autres serveurs
en dépendent, comme le serveur de fichiers.
•
L'ordinateur qui héberge
ULMN Dell#4 est un autre serveur qui doit être mis à l'arrêt avant les
ordinateurs 2 ou 3 (serveur Web). Cet ordinateur peut également être mis à l'arrêt pour procéder à un
délestage (poste de travail).
Les configurations recommandées sont les suivantes :
•Pour
•Pour
•Pour
•Pour
ULMN Dell
ULMN Dell
ULMN Dell
ULMN Dell
#1 : configurez le chronomètre d'arrêt sur Aucun et la durée de l'arrêt sur 120s.
#2 : configurez le chronomètre d'arrêt sur 180s et la durée de l'arrêt sur 180s.
#3 : configurez le chronomètre d'arrêt sur Aucun et la durée de l'arrêt sur 120s.
#4 : configurez le chronomètre d'arrêt sur 120s et la durée de l'arrêt sur 120s.
Le diagramme de temps suivant résume cette configuration (voir Schéma 26) :
Configuration 42
Schéma 26. Diagramme de la commande d'arrêt
Configurer les actions
Vous pouvez définir comment les utilisateurs seront avisés en cas d'événements liés aux nœuds.
L'élément de menu Paramètres > Actions vous permet de configurer les actions suivantes (voir
Schéma 27) :
• E-mail
• Exécuter le script/programme
• Notification à la boîte de notification des alarmes locale, disponible depuis l'icône Plateau du système
Configuration 43

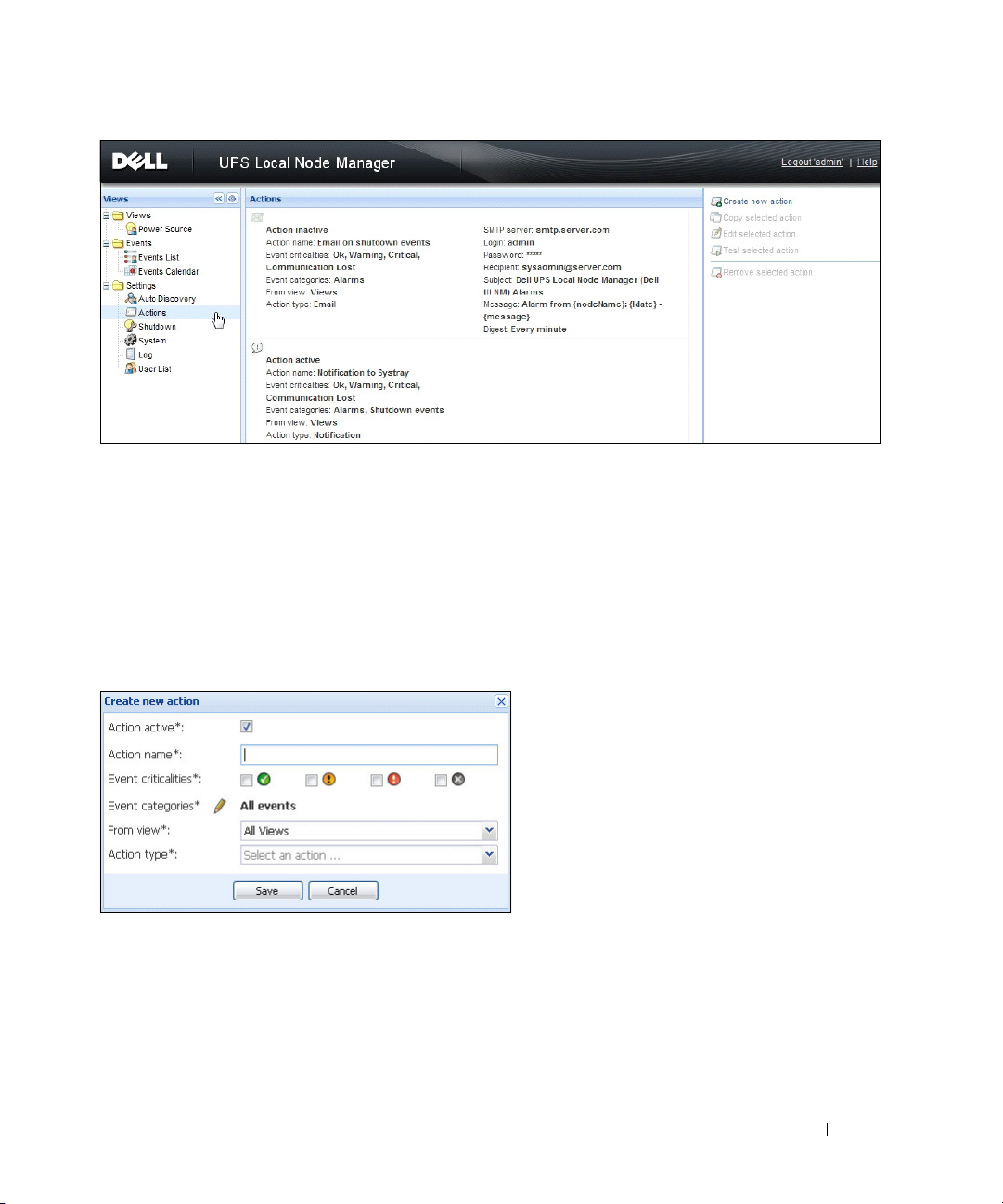

Schéma 27. Page relative aux actions
Créer une nouvelle action
Pour créer une nouvelle action :
1
Connectez-vous à l'aide du profil d'utilisateur de l'administrateur.
2
Sélectionnez
3
Cliquez sur
Schéma 28).
Schéma 28. Boîte de dialogue Créer une nouvelle action
REMARQUE : Les champs « *» sont obligatoires.
REMARQUE : Un clic sur l'icône du stylo active un assistant qui vous aidera à remplir le champ.
Paramètres > Actions.
La page relative aux actions s'affiche.
Créer une nouvelle action.
La boîte de dialogue
Créer une nouvelle action
s'affiche (voir
Configuration 44
Descriptions du champ Créer une nouvelle action
•
Action active :
•
Nom de l'action :
active/désactive l'action
nom convivial de l'action
• Filtre des événements
Vous pouvez filtrer les actions en fonction des éléments suivants :
•
Types d'événements :
Critique, Avertissement, Normal, Communication perdue
REMARQUE : Ce paramètre permet de filtrer la notification en fonction du niveau d'événement. Consultez la liste
des catégories d'événements. Si vous sélectionnez «Critique» en tant que filtre, vous ne recevrez pas
l'événement associé «Normal» vous informant que l'état du dispositif passe de «Critique» à «Normal».
•
Catégories d'événements
: Alarmes, Evénements relatifs à l'arrêt, Evénements relatifs à l'alimentation,
Mesures) :
• Catégorie d'événement d'alarme
• Panne de secteur
• Communication perdue
• Arrêt imminent
• Batterie faible
• Panne interne
•Surcharge
•Sortie On/Off
•Prises On/Off
• Batterie défectueuse
• En dérivation automatique
• En dérivation manuelle
•Redondance perdue
• Protection perdue
• Catégorie d'événements d'arrêt
• Panne de secteur
• Batterie faible
• Arrêt imminent
• Temps d'exécution local jusqu'à l'arrêt
• Catégorie d'événements d'alimentation
• Charge du pourcentage de sortie
• Puissance apparente de sortie
Configuration 45
• Puissance active de sortie
• Facteur de puissance de sortie
• Alarme de surcharge de la sortie définie par le système
• Catégorie d'événements de mesure
• Charge de pourcentage de sortie
• Capacité restante de la batterie
• Temps de fonctionnement de la batterie jusqu'à ce qu'elle soit déchargée
• Principal 1 : tension, courant et fréquence
• Principal 2 : tension, courant et fréquence
• Sortie : tension, courant et fréquence
• Puissance apparente de sortie
• Puissance active de sortie
• Facteur de puissance de sortie
•
Depuis l'aperçu :
•
Ty pe d ' ac t i on :
aperçu qui déclenche l'événement.
e-mail/commande/notification
• Selon vos priorités, il existe des paramètres spécifiques pour chaque action (voir détails dans les
sections suivantes).
Type d'action par e-mail
Cette action n'est pas active par défaut. Certains champs sont préconfigurés par défaut. Pour activer
cette action, sélectionnez E-mail dans la liste déroulante Typ e d ' ac ti o n (voir Schéma 29).
Configuration 46
Schéma 29. Paramètres du type d'action par e-mail
Serveur SMTP : pour recevoir un e-mail relatif aux événements de l'onduleur, vous devez indiquer
l'adresse IP du serveur SMTP
•
Nom de l'utilisateur
•
Destinataire :
et
mot de passe :
informations d'authentification du serveur SMTP
adresse électronique du destinataire
REMARQUE : Pour définir plusieurs destinataires, séparez-les par une virgule.
•
Expéditeur
(champ optionnel) : expéditeur de l'e-mail
REMARQUE : Il se peut que votre serveur SMTP ait besoin d'une adresse électronique valable.
•
Objet :
objet de l'e-mail (peut être personnalisé à l'aide de variables prédéfinies)
•
Message :
corps du message électronique (peut être personnalisé à l'aide de variables prédéfinies; voir
Modification des messages ci-après)
•
Résumé :
rapport électronique comprenant les alarmes survenues pendant une période déterminée
Si vous spécifiez Aucun, chaque alarme générera un e-mail. Les valeurs possibles sont les suivantes :
Aucun/Toutes les 10 secondes/Toutes les minutes/Toutes les heures/Tous les jours
Configuration 47
Modification des messages
Le système permet de répéter une action existante déjà configurée et d'en modifier certains paramètres.
• Pour une utilisation avancée, il est possible de personnaliser le sujet et le message. Vous pouvez par
exemple choisir d'envoyer un email sous forme de SMS (passerelle Short Message Service) en utilisant
un e-mail pour envoyer un SMS à un fournisseur externe.
• Cliquez sur l'icône du stylo pour démarrer l'assistant Modifier un message afin de remplir le champ
avec certaines variables.
• Cliquez sur le bouton plus pour ajouter une variable (voir Schéma 30).
Schéma 30. Boîte de dialogue Modifier un message
Type d'action de commande
Le type d'action de commande exécute un script ou un programme (voir Schéma 31). Pour exécuter un
programme relatif aux événements de l'onduleur, il est nécessaire de disposer d'un chemin de
programme.
Configuration 48
Schéma 31. Paramètres relatifs au type d'action de commande
Voici un exemple de procédure qui permet d'activer des alarmes sonores en cas d'événements :
1
Créez un fichier de commandes par lot comprenant la commande :
mplay32.exe /play /close C:/WINDOWS/Media/<sound>.wav
2
Créer une action de type commande en faisant appel à ce fichier par lots.
Windows
Pour Windows, le programme s'exécute sur le compte SYSTEM. Pour assurer l'exécution correcte de
certaines commandes privilégiées, il est possible que vous deviez appliquer la procédure suivante :
• Il se peut que vous deviez modifier le contexte avant de pouvoir exécuter certaines actions.
• Pour permettre à un utilisateur d'exécuter des outils et programmes spécifiques avec des autorisations
qui sont différentes de celles qui ont été accordées au compte de l'utilisateur, utilisez la commande
Windows «Exécuter en tant que», qui permet d'enregistrer le mot de passe (Windows XP Service
Pac 2 et versions plus récentes).
• Utilisez la commande de Microsoft suivante :
runas /profile /user:<my login> /savecred <my_program.exe>
• Lors de la première exécution, un mot de passe vous sera demandé. Celui-ci sera enregistré pour les
exécutions ultérieures.
Linux
Pour Linux, la procédure ULMN Dell s'exécute selon un privilège racine (la commande sudo n'est pas
requise pour exécuter un programme ou un script).
Type d'action de notification
L'action de notification (notification de la boîte des alarmes) est active par défaut (voir Schéma 32).
Configuration 49
Schéma 32. Paramètres du type d'action de notification
Les alarmes s'affichent dans la boîte des alarmes de l'ordinateur local. Cette boîte des alarmes affiche les
10dernières alarmes. L'attention se reporte sur elle quand une nouvelle alarme a lieu. La section
Evénements permet de visualiser plus de 10alarmes (voir Schéma 33).
Schéma 33. Boîte de notification des alarmes
Utilisez l'icône Plateau du système pour réaliser les actions suivantes :
• Double-cliquez sur l'icône Plateau du système pour ouvrir la fenêtre qui affiche les alarmes sur
l'ordinateur local.
• Cliquez avec le bouton droit de la souris sur l'icône Plateau du système pour permettre un accès rapide
aux fonctions indiquées dans Schéma 34.
Configuration 50
Schéma 34. Menu de la boîte Plateau du système
Si une source d'alimentation a été indiquée, les états de l''icône Plateau du système peuvent être décrits
dans Tableau 6.
Table 6.Icônes relatifs à l'état du Plateau du système
Icône Description de l'état
L'icône Plateau du système reçoit correctement les alarmes qui proviennent
du gestionnaire des nœuds local de l'onduleur Dell. AC est présent sur la
source d'alimentation.
L'icône Plateau du système reçoit correctement les alarmes qui proviennent
du gestionnaire des nœuds local de l'onduleur Dell. La source
d'alimentation fonctionne en mode batterie.
L'icône Plateau du système reçoit correctement les alarmes qui proviennent
du gestionnaire des nœuds local de l'onduleur Dell. Un événement
d'avertissement est survenu au niveau de la Source d'alimentation.
L'icône Plateau du système reçoit correctement les alarmes qui proviennent
du gestionnaire des nœuds local de l'onduleur Dell. Un événement critique
est survenu au niveau de la source d'alimentation.
Erreur de communication avec la source d'alimentation.
Configurer les comptes de l'utilisateur
Pour configurer plusieurs comptes d'utilisateur :
1
Connectez-vous à l'aide du profil d'utilisateur de l'administrateur.
2
Sélectionnez
Paramètres > Liste des utilisateurs.
La page Liste des utilisateurs s'affiche.
Configuration 51
3
Cliquez sur
4
Saisissez le nom de l'utilisateur et son mot de passe..
5
Sélectionnez le niveau du profil de l'utilisateur. Les niveaux disponibles sont les suivants :
Ajouter un utilisateur
.
• administrateur (l'utilisateur pourra accéder à toutes les fonctions
• utilisateur (l'utilisateur ne pourra accéder qu'à la visualisation et ne pourra pas procéder à des
changements du système ou des nœuds).
6
Cliquez sur
Créer un nouvel utilisateur
.
Schéma 35. Page Liste des utilisateurs
Profil de l'administrateur
L' ULMN Dell contient un profil d'administrateur par défaut qui comprend :
•«admin» en tant que nom de l'utilisateur
•«admin» en tant que mot de passe
AVERTISSEMENT: Pour des raisons de sécurité, il est vivement recommandé de changer le mot de passe donné par
défaut immédiatement après l'installation. Si le mot de passe contient moins de 8caractères, une fenêtre
intempestive propose un avertissement de sécurité.
REMARQUE : Le nom de l'utilisateur et le mot de passe sont sensibles à la casse.
REMARQUE : La valeur de la connexion au compte administrateur d'origine est fixe (admin) et son mot de passe doit
être modifié.
REMARQUE : Le nombre de comptes qui peuvent être créés est illimité.
Configuration 52
Paramètres du système
Vous pouvez modifier les paramètres du système. Avec l'élément de menu Paramètres > Système, vous
pouvez modifier les informations du système, la langue, les paramètres de recherche et les paramètres du
module (voir Schéma 36).
Schéma 36. Page Paramètres du système
Modifier les informations du système
La fonction Modifier les données du système permet de saisir des informations relatives au contact et à
l'endroit pour le logiciel ULMN Dell.
Modification de la langue
La fonction Modification de la langue permet de changer la langue qui s'affiche. Tchèque, anglais,
français, allemand, japonais, coréen, polonais, portugais, russe, chinois simplifié, chinois traditionnel et
espagnol sont les langues disponibles actuellement.
Modifier les paramètres de recherche
La fonction Modifier les paramètres de recherche permet de changer le nom par défaut de la
communauté SNMP pour effectuer une recherche et permet d'activer/désactiver la recherche périodique
de nouveaux nœuds (voir Schéma 37).
Configuration 53
Schéma 37. Boîte de dialogue Modifier les paramètres de recherche
Modifier les paramètres de mise à jour
La fonction Modifier les paramètres de mise à jour permet de personnaliser la fonction de mise à jour
automatique qui donne accès aux mises à jour des logiciels Dell.
REMARQUE :
nouvelle version d'un logiciel est détectée sur le site Web de Dell, suivez les instructions de l'assistant.
ULMN Dell sera toujours mis à jour si vous sélectionnez l'option «Vérification automatique». Lorsque la
• ULMN Dell les paramètres seront conservés avec cette opération.
• ULMN Dell peut procéder à des mises à jour sur un grand nombre d'ordinateurs.
Vérification des mises à jour
L'option Vérification des mises à jour permet de vérifier s'il existe une version plus récente du produit
disponible sur le site Web de Dell.
Modifier les paramètres du module
La fonction Modifier les paramètres du module active les modules optionnels, comme la commande
d'arrêt..
Commande d'arrêt
L' ULMN Dell peut recevoir des alarmes de l'onduleur provenant d'un onduleur (via port USB ou RS-
232), puis renvoyer les alarmes d'arrêt aux autres ULMN Dell. Cet ULMN Dell spécifique s'appelle
«Commande d'arrêt». La commande d'arrêt peut obtenir des informations via une Carte de gestion
réseau.
La commande d'arrêt s'active sur l' ULMN Dell, qui transmet les alarmes (branchées à l'onduleur via port
USB ou RS-232).
Pour activer la commande d'arrêt :
1
Connectez-vous à l'aide du profil d'utilisateur de l'administrateur.
2
Sélectionnez
3
Sur la page Système, double-cliquez sur
Paramètres > Système.
La page Systèmes s'affiche.
Paramètres du module
Modifier les paramètres du module s'affiche.
4
Cochez la case
Commande d'arrêt
(voir Schéma 39).
(voir Schéma 38). La boîte de dialogue
Configuration 54
Schéma 38. Sélection des paramètres du module
Schéma 39. Activez la commande d'arrêt
Lorsque la commande est activée sur un ULMN Dell, un nouvel aperçu appelé «Applications
notifiées» apparaît dans le menu de la Commande d'arrêt de l' ULMN Dell et la bannière supérieure est
mise à jour (voir Schéma 40).
Schéma 40. Changement de la bannière relative à la commande d'arrêt
Configuration 55
Configuration des paramètres d'autres ULMN Dell
D'autres ULMN Dell détecteront cet ULMN Dell à travers une recherche sur le réseau.
Ces autres ULMN Dell vous permettront de configurer les paramètres via Paramètres > Arrêt >
Configuration.
Les principaux paramètres sont les suivants :
• Source d'alimentation (indique l'adresse IP de ULMN Dell#1, c'est-à dire la commande d'arrêt)
•Segment de charge
• Nom de l'utilisateur et mot de passe (vous devez utiliser le compte «admin»)
Cliquez sur Enregistrer après avoir saisi tous les paramètres.
Cet ULMN Dell est désormais enregistré dans les «Applications notifiées» de la commande d'arrêt
(voir “Applications notifiées” à la page 57).
Exemple avec 3ordinateurs
REMARQUE : Voir Cas d'utilisation de l'arrêt pour l'architecture #3 à la page 41.
Un onduleur est branché localement (via port USB) à l'ordinateur 1 qui héberge ULMN Dell #1 (rôle de
commande d'arrêt) :
• L' ULMN Dell #1 détecte son onduleur automatiquement.
• Vous devez activer l'option Commande d'arrêt pour le ULMN Dell #1.
• Dans l'interface ULMN Dell #2, vous devez indiquer l'adresse IP de l'ordinateur ULMN Dell #1, le
segment de charge, ainsi que le nom d'utilisateur et le mot de passe de ULMN Dell #1.
• Dans l'interface ULMN Dell #3, vous devez indiquer l'adresse IP de l'ordinateur ULMN Dell #1, le
segment de charge, ainsi que le nom d'utilisateur et le mot de passe de ULMN Dell #1.
• ULMN Dell #1 renverra les alarmes relatives à l'arrêt à des instances ULMN Dell distantes (ULMN
Dell #2 et ULMN Dell #3).
• Les trois serveurs utilisés par l'onduleur sont protégés.
Schéma 41 montre un flux d'alimentation correspondant où un onduleur active trois serveurs à
alimentation simple :
Configuration 56
Schéma 41. Flux d'alimentation
Applications notifiées
Les applications notifiées apparaîtront sur la page Liste des nœuds lors que la fonction Commande
d'arrêt sera activée. Si vous sélectionnez une ligne, les panneaux de droite seront mis à jour en fonction
de la sélection (voir Schéma 42).
Schéma 42. Aperçu des applications notifiées
Les notes suivantes s'appliquent à l'aperçu Applications notifiées :
• La liste Applications notifiées est persistante.
• L'état de cet ULMN Dell distant passera de OK à Communication perdue si vous
désinstallez un ULMN Dell distant ou s'il y a un événement de perte de communication entre la
commande d'arrêt ULMN Dell et le ULMN Dell distant. Ce mécanisme permet à l'administrateur
informatique de surveiller tous les changements survenus au sein de l'architecture de distribution
informatique
Configuration 57
• Vous pouvez supprimer manuellement les produits ULMN Dell de la liste via
Recherche automatique
> Supprimer les nœuds.
Icônes relatives à l'état
• L'icône verte indique que la communication entre l' ULMN Dell local et distant est correcte.
• L'icône grise indique que la communication entre l' ULMN Dell local et distant est perdue.
Diagramme relatif à l'arrêt
Le diagramme relatif à l'arrêt indique le délai de la séquence d'arrêt de l'ordinateur sélectionné. Il
propose une représentation visuelle de la séquence d'arrêt entre les différents ordinateurs (voir
Schéma 43).
Schéma 43. Diagramme relatif à l'arrêt
• La largeur totale est le temps de fonctionnement qui reste pour que la source d'alimentation soit vide
(en cas de coupure ou de prévision de coupure).
• Le segment vert représente le temps pendant lequel l'ordinateur a travaillé sur la batterie de l'onduleur.
• Le segment orange représente la durée de l'arrêt de l'ordinateur.
• Le segment rouge représente la durée pendant laquelle l'ordinateur est éteint, mais l'onduleur est
toujours en marche.
Configuration 58
4
Surveillance
Ce chapitre contient les fonctions de surveillance du Logiciel de gestion de l'onduleur Dell (ULNM).
Accès à l'interface de surveillance
Pour surveiller la source d'alimentation, démarrez l'interface ULMN Dell principale. L'interface est
accessible localement ou à distance.
Accès local
Depuis le système où l'ULMN Dell est installé, vous pouvez utiliser le raccourci suivant :
Démarrez
1
2
Depuis une machine locale, vous pouvez saisir l'une des URL suivantes dans un navigateur Web :
http://127,0.0,1:4679/
ou
https://127,0.0,1:4680/
Accès distant
1
Depuis une machine locale, vous pouvez saisir l'une des URL suivantes dans un navigateur Web :
https://<nom ou adresse IP de l'ordinateur qui héberge ULMN Dell>:4680/
ou
https://<nom ou adresse IP de l'ordinateur qui héberge ULMN Dell>:4679/
2
En mode SSL, acceptez le certificat en cliquant sur
Programme > Dell > Gestionnaire de nœuds local de l'onduleur
Oui
(voir Schéma 44)
, puis ouvrez l' ULMN Dell.
.
Surveillance 59
Schéma 44. Acceptation du certificat SSL
3
Cliquez sur le bouton radio Placer tous les certificats dans la mémoire suivante, puis choisissez la
mémoire Autorités de certification racines sûres. Si vous ne le faites pas, le certificat ira dans votre
mémoire personnelle et ne sera pas sécurisé par IE.
REMARQUE : Pour installer le certificat sur IE7 pour Vista, effectuez les étapes suivantes :
A
Exécutez l'IE en tant qu'administrateur en cliquant avec le bouton droit de la souris sur l'icône du
bureau et en sélectionnant Exécuter en tant qu'administrateur.
B
Ouvrez l' ULMN Dell.
C
Cliquez sur l'erreur de certificat.
D
Cliquez sur le bouton
E
Cliquez sur
F
Cliquez sur
4
Saisissez le nom de l'utilisateur et le mot de passe.
Voir le certificat
Installer le certificat
Erreur de certificat
.
.
sur la barre des adresses.
Source d'alimentation
Avec l'élément de menu Aperçus > Source d'alimentation, vous pouvez
• Surveiller les données de l'onduleur qui fait fonctionner l'ordinateur de l' ULMN Dell
• Déplacer et déposer les panneaux
(voir Schéma 45)
:
Surveillance 60
Schéma 45. Déplacer et déposer
Aperçu des panneaux flexibles
Pour sélectionner les panneaux qui doivent être affichés dans l'aperçu, sélectionnez l'un des
dispositifs/applications de la liste et Panneaux détaillés apparaîtra à la droite de la fenêtre.
• Cliquez sur le titre de la barre pour réduire/élargir le panneau.
•
Vous pouvez également montrer ou masquer tout le menu des aperçus ou le menu de la
sélection des aperçus.
•
Cliquez sur le bouton de sélection pour choisir les panneaux que vous souhaitez ajouter dans la
sélection des aperçus (voir Schéma 46).
Surveillance 61
Schéma 46. Boîte de dialogue Sélection du panneau
REMARQUE : Certains panneaux ne sont disponibles que pour certains types de nœuds.
Liste des panneaux
Panneau relatif aux informations et à l'état
Ce panneau affiche les informations relatives au dispositif qui fait fonctionner le serveur qui exécute
l'ULMN Dell (voirSchéma 47).
Schéma 47. Panneau relatif aux informations et à l'état
Surveillance 62
Le panneau affiche les informations relatives aux nœuds suivantes :
•
166,99.224,121 :
•
Description :
•
Puissance apparente nominale :
•
Adresse IP (si acquisition en réseau) :
•
Adresse IP (si acquisition en réseau) :
•
Emplacement :
le nom du DNS (ou adresse IP) s'affiche près de l'icône Statut
nom commercial du produit
puissance apparente nominale de l'onduleur (en W)
adresse IP de la carte Web/SNMP
adresse IP de la carte Web/SNMP
l'emplacement du dispositif (valeur de l'objet de l'emplacement du système ou
possibilité de configuration sur la page Dispositif)
•
Contact :
contact du dispositif (valeur de l'objet du contact du système ou possibilité de configuration
sur la page Dispositif)
•
Numéro de série :
•
Lien :
lien vers le site Web du dispositif (si disponible)
•
Etat de la batterie :
•
Source d'alimentation :
•
Niveau de charge :
•
Capacité de la batterie :
•
Autonomie de la batterie :
•
Sortie principale :
numéro de série du dispositif (si disponible)
En charge / Déchargée / Par défaut / Flottante / Repos
Courant AC/Batterie
niveau de charge de sortie du dispositif
Capacité de la batterie du dispositif
temps de fonctionnement restant du dispositif
état de la sortie principale (ON/OFF/Erreur interne/En mode Dérivation
automatique/Dérivation manuelle/Surcharge)
•
Groupe #x :
état de la prise de sortie (ON/OFF)
REMARQUE : Les informations affichées sur ce panneau dépendent des capacités de l'onduleur.
Panneau relatif aux mesures
Ce panneau affiche les paramètres électriques du dispositif sélectionnés pour les dispositifs monophasés
ou triphasés, en fonction des noeuds (voir Schéma 48).
Surveillance 63
Schéma 48. Panneau relatif aux mesures
Panneau relatif à l'environnement
Ce panneau affiche les informations relatives au capteur du dispositif sélectionné (voir Schéma 49) :
•
Capteur de température :
•
Humidité :
•
Entrée #1 :
•
Entrée #2 :
Schéma 49. Panneau relatif à l'environnement
niveau d'humidité
état du premier contact (ouvert/fermé)
état du deuxième contact (ouvert/fermé)
Température (en °C)
Surveillance 64
Panneau graphique
Ce panneau affiche le graphique des mesures principales du dispositif sélectionné (voir Schéma 50).
Pour lire les valeurs, placez le curseur sur le graphique.
• La ligne verticale qui apparaît sur le curseur permet de lire les valeurs de la boîte pour la date
sélectionnée.
• Le bouton vous permet de zoomer sur le graphique.
• Le bouton vous permet de sélectionner les données que vous voulez afficher sur le graphique (voir
Schéma 51).
Schéma 50. Panneau graphique
REMARQUE : Cette fenêtre vous permet de sélectionner jusqu'à huit mesures simultanément. Les valeurs possibles de
l'échelle de temps sont 1heure/2heures/6 heures/12heures/24heures/2jours/1semaine.
Surveillance 65
Schéma 51. Boîte de dialogue Paramètres du graphique
Panneau synoptique
Ce panneau affiche les données synoptiques du dispositif sélectionné (voir Schéma 52) : Dans le coin
supérieur gauche, sous la bannière, figure le type d'onduleur électrique : onduleurs en ligne/ onduleurs
interactifs en ligne, etc.. Un conseil s'affiche lorsque vous déplacez le curseur sur l'un des blocs
fonctionnels.
Schéma 52. Panneau synoptique
Les icônes à code couleur synoptique colorés pour les éléments suivants : (voir Tableau 7) :
Surveillance 66
• Modules de l'onduleur
• Modules de la batterie
• Flux électriques
• Sources d'alimentation électrique à l'entrée de l'onduleur
• Charge à la sortie de l'onduleur, dont l'état est lié à celui de la sortie de l'onduleur
• Codes à plusieurs couleurs
Tableau 7. Icônes du panneau synoptique
Symbole Couleur Description
Modules de l'onduleur
Dérivation AC/DC DC/AC Vert Etat OK et Actif
Dérivation AC/DC DC/AC Rouge Erreur interne ou inactif
Dérivation AC/DC DC/AC Gris Etat OK et inactif ou inconnu
Modules de la batterie
Flux électriques
Vert Etat O K
Orange La charge de la batterie est inférieure à 50%
Rouge Erreur de batterie ou fin de l'autonomie
Gris Etat de la batterie inconnu
Jaune Flux actuel dans le câble
REMARQUE : L'animation de l'objet indique le
sens du flux actuel.
Surveillance 67
Tableau 7. Icônes du panneau synoptique
Symbole Couleur Description
Gris Pas de flux électrique dans le câble
AVERTISSEMENT: Il se peut que le câble soit
sous tension.
Source d'alimentation électrique à l'entrée de l'onduleur
Vert Source activée. Etat OK
Gris Source non activée ou état inconnu
Charge à la sortie de l'onduleur
Vert Charge activée et protégée. Etat OK
Rouge Charge non alimentée
Gris Etat de la charge inconnu
Code à plusieurs couleurs : état du flux et de la source d'alimentation
Vert/Jaune La source d'alimentation électrique est activée et
fournit un flux électrique
Vert/Gris La source d'alimentation électrique est activée et
Code à plusieurs couleurs : état du flux et de la charge
Jaune/Vert Charge activée et protégée.
Gris/Rouge Charge non alimentée
ne fournit pas de flux électrique
Surveillance 68
Panneau relatifs aux événements
Ce panneau affiche la liste des événements du nœud sélectionné (voir Schéma 53). Vous pouvez classer
les événements en fonction de l'état, de la date et du message en cliquant sur l'en-tête de la colonne.
Schéma 53. Panneau relatif aux événements
Panneau relatif aux statistiques
Ce panneau affiche la liste des événements du nœud sélectionné (voir Schéma 54). Le bouton
permet de sélectionner l'intervalle de temps relatif aux statistiques. Pour déterminer l'intervalle de
temps, cliquez sur les deux boutons De et A des dates.
Les données relatives aux statistiques sont les suivantes :
• Consommation apparente (ou consommation active lors du prochain communiqué, en W)
• Puissance apparente moyenne (ou puissance active moyenne lors du prochain communiqué, en W)
• Compte relatif aux erreurs d'alimentation
• Durée cumulée des erreurs d'alimentation
• Compte relatif aux erreurs de batterie
• Compte relatif aux erreurs internes
• Compte relatif à la surcharge
• Compte relatif aux alarmes et avertissements
• Compte relatif aux alarmes critiques de sortie
• Compte relatif à la Communication perdue
REMARQUE : Ces données dépendent des capacités du dispositif.
Surveillance 69
Schéma 54. Panneau relatif aux statistiques
Evénements
Liste des événements
Sélectionnez Evénements > Liste des événements à afficher sur la page Liste des événements (voir
Schéma 55). Toutes les nouvelles alarmes sont stockées dans ce journal. Les alarmes peuvent être
classées en fonction des champs Etat, Date, Nom, Message et Ack.
Schéma 55. Page Liste des événements
Surveillance 70
Les fonctions disponibles sont les suivantes :
•
Réceptionner les événements sélectionnés:
ajoute une case dans la colonne Ack pour les événements
sélectionnés.
•
Réceptionner tous les événements :
ajoute une case dans la colonne Ack pour tous les événements.
REMARQUE : Lorsqu'une alarme est réceptionnée, elle est marquée à l'aide d'une case, mais figure toujours dans
la Liste des événements. Les alarmes réceptionnées disparaissent du panneau du portail Source
d'alimentation > Evénement
•
Exportation de journaux :
.
crée un fichier de journaux .csv comprenant la syntaxe suivante :
Date,Nœud,Type,Niveau,Objet,Valeur,Message,
« 2009/01/2718:35:20,840 »,« 166,99.250,83 »,« Mesure »,« 0 »,« Onduleur.
Convertisseur d'alimentation. Fréquence », « 49 »,« »,
•
Sélectionner tout :
•
Désélectionner tout :
sélectionne tous les événements affichés
désélectionne tous les événements sélectionnés
REMARQUE : Pour sélectionner une alarme, cliquez dessus. Vous pouvez également sélectionner plusieurs alarmes en
tapant sur la touche Maj et en cliquant ou en tapant sur la touche Alt et en cliquant. Les lignes sélectionnées
apparaissent en bleu foncé.
Calendrier des événements
Sélectionnez Evénements > Calendrier des événements à afficher sur la page Calendrier des événements
(voir Schéma 56). Sur cette matrice, chaque ligne est une semaine et chaque colonne est un jour de la
semaine. En sélectionnant un jour ou un intervalle (avec l'agenda ou à l'aide de la commande Maj+clic),
les panneaux relatifs aux événements et aux statistiques fournissent toutes les informations relatives à
cette sélection et se mettent automatiquement à jour lorsque de nouvelles statistiques sont encodées.
Surveillance 71
Schéma 56. Page Calendrier des événements
Surveillance 72
Liste des événements relatifs aux noeuds
Les icônes des différents aperçus représentent la gravité de l'événement.
NORMAL Lorsque cet événement se produit, l'onduleur retrouve son état normal.
Liste des événements de l'onduleur :
• La communication avec le dispositif est rétablie
• La communication avec l'onduleur est rétablie
• Le système est alimenté par le secteur
• La sortie de l'onduleur est active
• La communication avec l'onduleur est rétablie
• Batterie OK
• L'onduleur reprend la charge normale
• Onduleur OK
• Dérivation : retour sur l'onduleur
• Fin de l'alarme de batterie faible
• Le groupe de prises 1 est activé
• Le groupe de prises 2 est activé
• Erreur de communication avec le capteur de l'environnement
• La communication avec le capteur de l'environnement est rétablie
• Le taux d'humidité est normal
• La température est normale
• Entrée #x on
• Entrée #x off
• Fin de l'alarme d'avertissement
• Fin de l'alarme critique
• La redondance est restaurée
• La protection est restaurée
Surveillance 73
AVERTISSEMENT Un problème est survenu sur l'onduleur. Votre application est encore protégée.
Liste des avertissements de l'onduleur :
• Le système est alimenté par la batterie de l'onduleur
• Sortie en mode Dérivation automatique
• Sortie en mode Dérivation manuelle
• Le taux d'humidité est en deçà du seuil minimal
• Le taux d'humidité est au-dessus du seuil maximal
• La température est en deçà du seuil minimal
• La température est au-dessus du seuil maximal
• Alarme d'avertissement (une alarme d'avertissement générique s'est déclenchée sur le dispositif)
• Le dispositif se trouve en dessous du seuil de l'alarme de charge
• Le dispositif se trouve en dessous du seuil de l'alarme de charge
• Protection perdue
•Redondance perdue
• Arrêt en <
temps
>
• Erreur de communication distante (un problème de communication distante ou de configuration a été
détecté)
CRITIQUE Un problème grave est survenu sur l'onduleur. Ce problème requiert une intervention
urgente. Il se peut que votre application NE SOIT PAS active.
• Liste des événements critiques de l'onduleur :
• La sortie de l'onduleur est inactive
• Le groupe de prises 1 est inactif
• Le groupe de prises 2 est inactif
• Batterie défectueuse
• Surcharge de l'onduleur
• Erreur au niveau de l'onduleur
• Alarme de batterie faible
• Les applications doivent être interrompues immédiatement ...
• Arrêt du système en cours ...
• Alarme critique (une alarme critique générique s'est déclenchée sur le dispositif)
Surveillance 74
COMMUNICATION PERDUE La communication est perdue.
Liste des événements relatifs à la communication de l'onduleur :
• Erreur de communication avec le dispositif ou avec l'application
Lancement de l'interface Web du dispositif
Avec le panneau Etat, vous pouvez accéder à la page Web des cartes Dell ainsi qu'au serveur Web intégré.
Cliquez sur le lien Web associé pour accéder au http (icône bleue
)
ou au https (icône jaune ).
Surveillance 75
5
Redondance
Ce chapitre contient les éléments relatifs à la redondance du Logiciel de gestion de l'onduleur Dell
(ULNM).
L' ULMN Dell gère des dispositifs composites. Les dispositifs composites sont des nœuds virtuels
composés de nœuds montés selon des schémas de redondance et un niveau de redondance dédié
spécifiques.
REMARQUE :
logiciel.
Cette fonction de redondance est activée via Paramètres > Système > Paramètres des modules (voir
Schéma 57).
Ensuite, l'ULMN Dell arrêtera un ordinateur local alimenté par plusieurs onduleurs (dispositif
composite).
Les alimentations redondantes sont les seules dispositions composites prises dans cette version du
Schéma 57. Boîte de dialogue Modifier les paramètres des modules
Schéma 58 illustre la redondance électrique de la topologie des alimentations redondantes. Dans ce cas,
les deux onduleurs alimentent un ou plusieurs serveurs à alimentation multiple.
Schéma 58. Schéma de la redondance des alimentations redondantes
Redondance 76
Configuration de la redondance
Pour configurer la redondance :
1
Connectez-vous avec un profil d'utilisateur d'administrateur.
2
Sélectionnez au moins deux nœuds.
3
Cliquez sur
Définir le dispositif composite
(voir Schéma 59
Schéma 59. Sélection de l'option Définir le dispositif composite pour les nœuds
4
Dans la boîte de dialogue, spécifiez un nom pour le dispositif, un mode de redondance et un niveau de
redondance (voir Schéma 60) :
•
Nom du dispositifl :
•
Niveau de redondance
La valeur par défaut est de 0. Si, par exemple, vous avez deux onduleurs qui fonctionnent en mode
N+1, saisissez le chiffre
REMARQUE : Si vous définissez ce paramètre à un niveau supérieur, vous recevrez l'alarme Redondance perdue
lorsque vous n'aurez plus assez d'onduleurs redondants.
nom d'utilisateur du dispositif composite
: le nombre minimal d'onduleurs redondants qui alimentent votre système.
1
.
Redondance 77
Schéma 60. Boîte de dialogue Définir le dispositif composite
Un nouveau nœud sera ensuite créé :
• Il apparaîtra dans la liste de nœuds Recherche automatique.
• Vous pouvez le sélectionner en tant que source d'alimentation.
• Pour modifier les propriétés du dispositif composite, sélectionnez-le dans l' aperçu de la recherche, puis
cliquez de nouveau sur l'élément de menu Définir le dispositif composite.
• Si vous sélectionnez les composantes d'un dispositif composite et que vous cliquez de nouveau sur
l'élément de menu Définir le dispositif composite, les propriétés du dispositif composite existant
apparaissent. Aucun nouveau dispositif composite n'est créé. Aucune reproduction du dispositif
composite n'est donc possible.
Aperçus de la redondance
Aperçu du dispositif composite dans la source d'alimentation
Lorsqu'un module de redondance est activé, il est possible de sélectionner un dispositif composite en
tant que source d'alimentation. L'utilisateur peut le montrer dans l'aperçu de la source d'alimentation.
Dans l'aperçu de la source d'alimentation, les panneaux sont affichés avec les données associées (voir
Schéma 61).
Redondance 78
Schéma 61. Aperçu de la source d'alimentation du dispositif composite
Sous-aperçu des composantes de l'alimentation
Lorsqu'un module de redondance est activé, un nouvel aperçu des composantes d'alimentation est
disponible en tant que sous-aperçu de la source d'alimentation. Cet aperçu propose une liste des nœuds
assortis de leurs propriétés (voir Schéma 62).
REMARQUE :
dispositif composite.
Cet aperçu ne montre les composantes de la source d'alimentation sélectionnée que s'il s'agit d'un
Redondance 79
Schéma 62. Sous-aperçu des composantes de l'alimentation
Cas d'utilisation relatifs à la redondance
Cette section décrit quelques cas d'utilisation typiques afin de vous aider à configurer correctement la
séquence d'arrêt redondant en fonction de vos besoins.
Cas d'utilisation #1
Vous souhaitez obtenir une autonomie maximale avec la configuration redondante.
• Schéma 63 illustre la configuration par défaut de l' ULMN Dell disponible via
Modifier la configuration de l'arrêt
.
• Schéma 64 illustre la configuration de l'arrêt par défaut de l' Carte de gestion réseau disponible via
Onduleur > Configuration de l'arrêt
Schéma 63. Boîte de dialogue Modifier la configuration de l'arrêt
.
Paramètres > Arrêt >
Redondance 80
Schéma 64. Carte de gestion réseauInterface Web
Cas d'utilisation #2
Vous souhaitez que la machine s'arrête après une période prédéfinie de 10min. L'arrêt doit avoir lieu,
même si un seul onduleur fonctionne sur batterie.
• Dans ce cas, chaque serveur peut avoir son propre chronomètre d'arrêt (10min, 8min, 6min…).
Pour définir une période de 10min, configurez le chronomètre d'arrêt sur 10min dans la boîte de
dialogue Modifier la configuration de l'arrêt.
– Schéma 65 illustre la configuration par défaut de l' ULMN Dell disponible via
> Modifier la configuration de l'arrêt
.
Paramètres > Arrêt
REMARQUE : Ceci est la configuration par défaut de la Carte de gestion réseau (voir cas d'utilisation précédent).
Redondance 81
Schéma 65. Boîte de dialogue Modifier la configuration de l'arrêt
Cas d'utilisation #3
Vous souhaitez lancer l'arrêt 10min après le dernier événement de type Problème de secteur qui a été
détecté. Dans ce cas, il y a deux onduleurs, dont un est redondant. Par ailleurs, tous les serveurs seront
mis à l'arrêt en même temps.
• Ceci est la configuration par défaut de l' ULMN Dell. Pour configurer cet arrêt, vous devez définir un
chronomètre d'arrêt de 10min sur toutes les cartes Web /SNMP de l'onduleur. Dans ce cas, le dernier
onduleur enverra l'ordre d'arrêt au bout de 10min s'il fonctionne sur batterie. Si le dernier onduleur ne
travaille jamais sur batterie, le premier onduleur s'arrêtera à la fin de l'autonomie et le dernier onduleur
assumera la charge, si possible. S'il ne peut pas l'assumer, l'arrêt aura lieu plus tôt.
– Schéma 66 illustre la configuration d'arrêt de la Carte de gestion réseau disponible via
Onduleur > Configuration d'arrêt
.
Schéma 66. Carte de gestion réseauParamètres d'arrêt
Redondance 82
Cas d'utilisation #4
Vous souhaitez procéder à l'arrêt quand le temps restant du dernier onduleur est de 10min. Dans ce cas,
chaque serveur peut avoir sa propre durée d'arrêt (10min, 8min, 3min…).
• Vous devez configurer une durée d'arrêt de 10min dans l' ULMN Dell.
– Schéma 67 illustre la configuration par défaut de la Logiciel de gestion de l'onduleur Dell
disponible via
Paramètres > Arrêt > Modifier la configuration de l'arrêt
.
REMARQUE : Ceci est la configuration par défaut de la carte Web/SNMP de l'onduleur (voir cas d'utilisation précédent).
Schéma 67. Boîte de dialogue Modifier la configuration de l'arrêt
Redondance 83
6
ULNM avec Microsoft Hyper-V ou Hyper-V Server
Dell est un fournisseur de matériel informatique et de logiciels de premier rang qui optimise la
continuité professionnelle de vos plateformes virtuelles Microsoft dans le monde entier, et la
réinitialisation et l'arrêt progressif des éléments suivants :
• Machines virtuelles (MV) hébergées sur la même machine physique
• Système d'exploitation principal qui héberge Microsoft Hyper-V R1 et R2 ou Hyper-V Server
Le Logiciel de gestion de l'onduleur Dell (ULNM) est la solution de Dell qui permet au système
d'exploitation de répondre aux événements relatifs à l'alimentation comme suit :
• Attend continuellement les informations provenant de la carte de gestion de l'onduleur branchée à
l'onduleur Dell
REMARQUE : L' ULMN Dell renforce les informations qui proviennent de l'onduleur qui alimente le système.
• Avertit les administrateurs et les utilisateurs en cas de problème d'alimentation
• Arrête le système avant que l'autonomie de la batterie de secours ne soit totalement épuisée.
• Redémarre les machines lorsque l'alimentation AC est relancée
REMARQUE : Microsoft Hyper-V (ou Hyper-V Server) surveille les fonctions d'arrêt et de redémarrage : l' ULMN
Dell n'exerce aucun contrôle sur l'état ou la migration de la MV.
Le logiciel de protection de l' ULNM doit être installé sur le système d'exploitation principal (qui
héberge Hyper-V) afin de fournir les avantages suivants :
• Pour gérer toutes les MV, il est conseillé de ne déployer que l'ULMN Dell sur une machine physique.
• Possibilité de procéder au déploiement en mode Silence
• Gestion dynamique de la configuration de la MV à l'aide d'un script personnalisé
Voir Schéma 68 pour un diagramme relatif à la configuration.
ULNM avec Microsoft Hyper-V ou Hyper-V Server 84
Gestionnaire Hyper-Vr
Hyper-V Server R1, R2
Logiciel de gestion de l'onduleur
Dell
Dell Ordinateur
Dell Onduleur
Système d'exploitation principal : 2008 Enterprise R2 x64 (qui héberge Hyper-V)
Schéma 68. Configuration de l'ULMN Dell pour le schéma Hyper-V
ULNM avec Microsoft Hyper-V ou Hyper-V Server 85
Dell a testé les fonctions d'arrêt du système, d'arrêt électrique et de réinitialisation pour évaluer la
gestion de l'alimentation de la virtualisation à l'aide d'une configuration redondante de l'onduleur.
Toutes les opérations on été testées sur un serveur VMware à l'aide de deux systèmes d'exploitation
invités [Windows Small Business Server (SBS)2003 et RedHat] lorsque certaines conditions sont
réunies, y compris les suivantes :
• La charge de la batterie de l'onduleur est faible
• La durée d'autonomie de la batterie est atteinte
• La durée de décharge de la batterie est atteinte
Les opérations testées comprennent :
• Arrêt de sécurité du serveur VMware
• Arrêt de sécurité du système d'exploitation invité
• Notifications des évènements relatifs à l'alimentation ou aux alertes de l'onduleur sur le serveur
VMware
Conditions requises pour l'installation
Cette section contient les conditions préalables à l'installation et à la configuration avant d'installer l'
ULMN Dell au sein d'une architecture Microsoft Hyper-V.
Cette procédure a été validée en utilisant Microsoft Windows 2008 Enterprise R1, R2 x64 en tant que
système d'exploitation principal (qui héberge Hyper-V). Microsoft Hyper-V a hébergé plusieurs MV avec
les applications suivantes :
• Windows 2000 Server SP4 et Advanced Server SP4
• Windows Server 2003 x86/x64 R2 SP2
• Windows Server 2008 x86/x64 SP1/SP2 SP2
• Windows XP Professional SP2/SP3 et x64 SP2
• Windows Vista SP1/SP2 (excepté Home editions)
• Windows Seven x86/x64 (excepté Home editions; uniquement sur Server 2008 R2)
• SUSE Linux Enterprise Server 10 SP2 & 11
• Red Hat Enterprise Linux 5,2/5,3/5,4 x86/x64
•
ULMN Dell
pour Windows
Cette procédure a été validée en utilisant Hyper-V Server sur une machine x64. Microsoft Hyper-V Server
a hébergé avec les applications suivantes :
• Windows Server SP4 et Advanced Server SP4
• Windows Server 2003 x86/x64 R2 SP2
• Windows Server 2008 x86/x64 SP1/SP2 SP2
• Windows XP Professional SP2/SP3 et x64 SP2
ULNM avec Microsoft Hyper-V ou Hyper-V Server 86
• Windows Vista SP1/SP2 (excepté Home editions)
• Windows 7 x86/x64 (excepté Home editions; uniquement sur Hyper-V Server R2)
• SUSE Linux Enterprise Server 10 SP2 & 11
• Red Hat Enterprise Linux 5.2/5.3/5.4 x86/x64
• ULMN Dell pour Windows
REMARQUE : Hyper-V Server ne prend pas en charge le port de communication RS-232. Connectez l'onduleur via le lien
USB ou le lien du réseau Carte de gestion réseau H901P optionnel).
Conditions préalables à la configuration de Hyper-V Manager/Hyper-V Server R1 et R2
Pour la réinitialisation automatique du système d'exploitation lors du démarrage après un événement
d'arrêt, vous devez configurez la machine physique. Cette opération s'effectue dans le BIOS de la
machine. Pour de plus amples renseignements, consultez les documents spécifiques du matériel
informatique physique.
REMARQUE :
machine) pour exécuter Hyper-V via Informations CPU > Technologie de virtualisation > Activée.
Installation du service de la composante invitée
Il faut installer le service supplémentaire de la composante invitée de Microsoft pour permettre au
Hyper-V d'exécuter correctement l'arrêt de la MV.
Pour installer le service de la composante invitée de Microsoft :
1
Ouvrez la console Hyper-V et démarrez votre MV.
Il se peut qu'il s'avère nécessaire d'activer la technologie de virtualisation (au sein du BIOS de la
2
Sélectionnez l'onglet Action et insérez les services d'intégration du disque.
3
Installez le service. Pour vérifier que l'installation a été effectuée correctement, assurez-vous que le
logiciel est disponible en le plaçant sur
Panneau de configuration > Ajouter/Supprimer des programmes
de la MV.
Configuration des services
Pour configurer les services :
1
Ouvrez la console Hyper-V et sélectionnez la MV où le service était installé.
2
Cliquez avec le bouton droit de la souris et sélectionnez
3
Cochez la case
Arrêt du système d'exploitation
ULNM avec Microsoft Hyper-V ou Hyper-V Server 87
(voir Schéma 69).
Paramètres > Services d'intégration
.
Schéma 69. Définissez l'arrêt du système d'exploitation
ULNM avec Microsoft Hyper-V ou Hyper-V Server 88
Pour activer une réinitialisation automatique de chaque MV lors du démarrage de Microsoft Hyper-V
(Schéma 70) :
1
Dans le gestionnaire Hyper-V, sélectionnez la liste des machines virtuelles (MV).
2
Sélectionnez la MV dans la liste.
3
Sélectionnez
4
Choisissez les paramètres adéquats pour la MV.
Paramètres > Gérer > Action de démarrage automatique
.
Schéma 70. Définissez la réinitialisation automatique
ULNM avec Microsoft Hyper-V ou Hyper-V Server 89
Pour garantir l'arrêt automatique progressif de chaque MV lors de l'arrêt de Microsoft Hyper-V
(Schéma 71) :
1
Dans le gestionnaire Hyper-V, sélectionnez la liste des machines virtuelles (MV).
2
Sélectionnez la MV dans la liste.
3
Sélectionnez
4
Choisissez les paramètres adéquats pour la MV.
Paramètres > Gestion > Actions d'arrêt automatique
.
Schéma 71. Définissez l'arrêt automatique progressif
REMARQUE : Windows Hyper-V Server permet de réaliser cette configuration distante.
ULNM avec Microsoft Hyper-V ou Hyper-V Server 90
La console MMC Microsoft est installée sur un ordinateur distant qui exécute Windows 2008 Server ou
Vista SP1 (Schéma 72).
Schéma 72. Gestionnaire Hyper-Vr
ULNM avec Microsoft Hyper-V ou Hyper-V Server 91
ULMN DellConditions préalables requises pour l'installation
Les conditions préalables requises pour l'installation de l' ULMN Dell sont décrites dans “Conditions
préalables à l'installation” à la page 13. Consultez également “Compatibilité” à la page 10.
ULMN Dell Conditions préalables de la configuration du réseau
Tous les éléments de matériel informatique doivent avoir une configuration du réseau opérationnelle qui
leur permet de dialoguer librement entre eux. Les connexions à travers les ports suivants doivent être
autorisées au sein du pare-feu du système d'exploitation principal :
• Les connexions aux ports TCP 4679 et 4680 afin de permettre l'accès distant destiné à la surveillance
et à la configuration le via navigateur Web. Ces ports sont réservés auprès de IANA
(http://www.iana.org/).
• Les connexions via le port TCP 80 doivent être ouvertes en tant que port de destination (sortie) sur la
machine qui héberge ULMN Dell. (L'idée est de permettre la communication entre l' ULMN Dell et la
Carte de gestion réseau)
Pour configurer les paramètres du réseau du système d'exploitation principal, veuillez consultez le
manuel de l'utilisateur du système d'exploitation.
ULMN DellInstallation (Hyper-V Server et Windows Server 2008)
Pour installer l'ULMN Dell sur Hyper-V Server et Windows Server 2008 :
1
Téléchargez la dernière version du pack Windows de
(http://www.dellups.com/) et choisissez la version Windows de l' ULNM Dell.
ULMN Dell
sur le site Web de Dell
2
Copiez le pack sur votre système.
3
Exécutez le pack depuis la commande Windows DOS, puis accédez au répertoire où vous avez placé
les fichiers du Server 2008
4
Suivez les instructions d'installation de l'
qui commence à la page page 13.
Logiciel de gestion de l'onduleur Dell
ULMN Dell du chapitre Installation du présent document,
.
Utilisation de l'ULMN Dell avec Hyper-V Server R1/R2 ou Hyper-V Manager
Cette section contient des références rapides concernant l'utilisation de l' ULMN Dell avec Hyper-V
Server R1 et R2 ou Hyper-V Manager une fois que l'installation est terminée. De plus amples
renseignements relatifs au fonctionnement sont disponibles à partir de la page 28 dans le chapitre
Configuration.
Accès local (pour Hyper-V Manager sur Windows 2008)
– Dans le système sur lequel l'
ULMN Dell
ULNM avec Microsoft Hyper-V ou Hyper-V Server 92
est installé, vous pouvez utiliser le raccourci suivant :
Démarrer > Programmes > Dell > Gestionnaire de nœuds local de l'onduleur >Ouvrir le gestionnaire de
nœuds local de l'onduleur Dell
Accès distant (pour Hyper-V Server ou Hyper-V Manager sur Windows 2008)
– Sur une machine distante, vous pouvez saisir l'une des URL suivantes dans un navigateur Web :
http://<nom ou adresse IP de l'ordinateur qui héberge ULMN Dell>:4679/
ou
http://<nom ou adresse IP de l'ordinateur qui héberge ULMN Dell>:4680/
Mode SSL
1
En mode SSL, cliquez sur
2
Le nom de l'utilisateur (admin)/Le mot de passe (admin) sont des entrées d'accès par défaut. Saisissez
le nom de l'utilisateur et le mot de passe, puis cliquez sur
Oui
pour accepter le certificat.
Nom de l'utilisateur
(voir Schéma 73).
Schéma 73. Page de connexion
Configuration
Une fois lancée, l'application réalise une recherche automatique à l'aide de l'option Exploration rapide
pour les onduleurs suivants :
• Les onduleurs branchés à la ligne série (RS-232 ou USB)
Les onduleurs détectés branchés via un port RS-232 ou une connexion USB sont
automatiquement définis en tant que source d'alimentation. L'icône relative à l'état est verte .
• Les onduleurs branchés au réseau par diffusion en quelques secondes ( Carte de gestion réseau
H910P optionnel).
ULNM avec Microsoft Hyper-V ou Hyper-V Server 93
Les onduleurs détectés branchés via une connexion au réseau ne sont pas automatiquement
définis en tant que source d'alimentation. Sélectionnez le nœud, puis cliquez sur
que source d'alimentation
. L'icône relative à l'état devient verte .
Définir en tant
• Les nœuds détectés par l'option Exploration rapide s'affichent dans
automatique
.
Paramètres > Recherche
Pour les autres nœuds, effectuez une recherche basée sur les plages d'adresses IP à l'aide de l'option
Exploration des plages. La fonction Exploration des plages permet de détecter les nœuds qui se trouvent
en dehors du segment du réseau et les nœuds qui ne sont pas compatibles avec la recherche effectuée
avec l'option Exploration rapide.
Autres opérations de configuration utiles :
• Utilisez
Paramètres > Arrêt
pour définir l'adresse IP de l'onduleur qui fait fonctionner l'ordinateur
local.
• Utilisez
Paramètres > Liste des utilisateurs
pour définir les droits d'accès des utilisateurs via les
entrées de nom d'utilisateur et de mot de passe.
Fonctionnement
Utilisez Aperçus > Source d'alimentation (optionnel) pour surveiller l'état actuel de l'onduleur qui fait
fonctionner le serveur qui exécute l' ULMN Dell (voir Schéma 74).
ULNM avec Microsoft Hyper-V ou Hyper-V Server 94
Schéma 74. Page principale de la source d'alimentation
L'aperçu Evénements > Liste des événements permet de visualiser les événements du dispositif (voir
Schéma 75).
ULNM avec Microsoft Hyper-V ou Hyper-V Server 95
Schéma 75. Page de la Liste des événements
Références
Liens utiles
• Page de téléchargement des logiciels Dell :
http://www.dellups.com
• Documents de référence de Microsoft Hyper-V :
http://www.microsoft.com/windowsserver2008/en/us/hyperv.aspx
Commandes utiles
Ces commandes s'avèrent utiles pour dresser une liste des services Windows qui sont activés :
•
C:\net stat
ULNM avec Microsoft Hyper-V ou Hyper-V Server 96
Schéma 76. Commande Net stat de Windows
ULNM avec Microsoft Hyper-V ou Hyper-V Server 97
7
ULNM avec VMware ESX Server 4,0 /4,1
Le Logiciel de gestion de l'onduleur Dell (ULNM) est la solution de DELL qui systématise les réponses
du système IT virtuel en vue d'activer les événements comme suit :
• Assure le suivi continu de l'état de l'alimentation AC à l'entrée
• Avertit les administrateurs et les utilisateurs en cas de coupure de l'alimentation AC
• Arrête le système avant que la batterie de ne soit épuisée
• Redémarre la machine lorsque l'alimentation AC est relancée
VMware surveille l'arrêt et le redémarrage des machines virtuelles (MV) directement depuis la console de
gestion ou depuis une application hébergée sur la couche ESX. L' ULMN Dell , installé sur la couche de
l'application vMA, fournit les avantages suivants :
• Déploiement d'un seul ULNM Dell par machine physique afin de gérer les MV
•
Déploiement personnalisé en mode Silence à l'aide de l'interface de la ligne de commande (CLI) de
l' ULMN Dell
• Gestion dynamique de la configuration des MV avec script personnalisé
REMARQUE : Si vous exécutez VMware vCenter, il n'est pas nécessaire d'installer l'ULMN Dell sur chaque hôte ESXi.
Dans ce cas, nous proposons une solution sans agent où la Dell™ Console de gestion multi-onduleurs® (MUMC)
peut gérer plusieurs hôtes ESXi via une connexion vCenter unique. Consultez le manuel de l'utilisateur de MUMC
Dell pour de plus amples renseignements au sujet de ce type d'installation.
Voir Schéma 77 pour un diagramme de configuration d'une architecture VMware.
ULNM avec VMware ESX Server 4,0 /4,1 98
Réseau
Le serveur a été arrêté
par le ULMN Dell
Le serveur et la MV
sont gérés par le client
vCenter ou vSphere
ESX et ULNM DELL
PUISSANC
ESXi et ULMN Dell
sur vMA
vCenter et
serveur
MUMC Dell
Le serveur et la MV
sont gérés par le client
vCenter ou vSphere
Le serveur et la MV
sont gérés par vCenter
Le serveur et la MV
sont gérés par vCenter
Le serveur a été arrêté
par le ULMN Dell
Le serveur a été arrêté
par le ULMN Dell
Gestion de l'alimentation,
arrêt distant et maintenance
distante DELL
ESXi ou ESX
Schéma 77. ULMN Dell Configurations du schéma VMware
Dell propose trois solutions VMware illustrées à la Schéma 77.
Solution 1
Ici, les hôtes ESX et ESXi sont surveillés par vCenter (version payante uniquement), qui propose les
éléments suivants :
• Gestion de l'hôte sans agent (ULMN Dell ne doit pas être installé sur chaque hôte)
• Pas de programmation CLI ni besoin de vMA
• Arrêt progressif distant des serveurs à ESX/ESXi multiples et des MV hébergées
• Possibilité de définir des hôtes en mode maintenance (pour utiliser vMotion)
• Une prise est créée dans vCenter pour la gestion de l'informatique et de l'alimentation centralisées
• Les événements de l'onduleur sont accessibles et configurables via vCenter
ULNM avec VMware ESX Server 4,0 /4,1 99
Solution 2
Ici, les hôtes ESX et ESXi ne sont pas surveillés par vCenter (version payante uniquement), qui propose
les éléments suivants :
• ULMN Dell L'application est installée sur VIMA/vMA pour chaque hôte
• ULMN Dell Les configurations et actions peuvent être centralisées à partir de la Dell
gestion multi-onduleurs
®
(MUMC) du client
™
Console de
• Certains programmes de la ligne de commande sont requis
• Arrêt progressif distant des serveurs à ESX/ESXi multiples et des MV hébergées
REMARQUE : Pour les versions payantes, VMware supprime la possibilité de surveiller les profils d'arrêt de la MV au
sein des installations qui n'ont pas la licence ESXi. Les autres méthodes qui permettent d'éviter cette restriction ne
sont pas mentionnées dans ce guide de l'utilisateur.
Solution 3
Cette solution s'adresse aux hôtes uniques d'ESX (versions payantes ou gratuites), qui disposent des
éléments suivants :
• ULMN Dell L'application est installée sur chaque hôte (MV Windows ou Linux)
• Arrêt progressif distant des serveurs à ESX multiples et des MV hébergées
• ULMN Dell Les configurations et actions peuvent être centralisées depuis la MUMC Dell du client
Conditions préalables à l'installation
Cette section aborde les conditions d'installation et de configuration préalables à l'installation de l'
ULMN Dell sur l'architecture VMware ESX.
Dell a validé cette procédure sur un ESX Server 4.0/4.1 avec un ULMN Dell et un bureau
d'administration distant avec VMware vSphere Client 4.0.
Les conditions préalables suivantes s'appliquent :
• ESX Server 3.5 n'est pas compatible avec ULMN Dell. Utilisez l'ancien logiciel de gestion de l'onduleur
(DUMS) de Dell .
• Sur le réseau, les onduleurs Dell sont compatibles avec l' ULMN Dell sur ESX.
• Via le port RS-232, les onduleurs Dell sont compatibles avec l' ULMN Dell sur ESX.
• Pour procéder à l'arrêt progressif des MV, vous devez installer des outils VMware sur chaque MV.
Conditions préalables à la configuration de VMware ESX Server 4.0
Pour réinitialiser automatiquement le système d'exploitation lors du démarrage, vous devez configurer la
machine physique. Ce paramètre est présent dans le BIOS de votre machine.
renseignements, consultez les documents techniques relatifs au matériel informatique.
ULNM avec VMware ESX Server 4,0 /4,1 100
Pour de plus amples
