Dell UltraSharp UP3017
Bedienungsanleitung

Modellnr.: UP3017
Richtlinienmodell: UP3017t

HINWEIS: Ein Hinweis zeigt wichtige Informationen an, die Ihnen helfen können,
ein besseres Verständnis von Ihrem Computer zu erlangen.

ACHTUNG: Achtung zeigt mögliche Hardwareschäden und Datenverluste an,
falls Anweisungen nicht befolgt werden.

WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und
(lebensgefährlichen) Personenschäden an.

Copyright © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-

amerikanische und internationale Urheberrechtsgesetze sowie Gesetze zum Schutz des
geistigen Eigentums geschützt.

Dell™ und das Dell-Logo sind Marken der Dell Inc. in den Vereingten Staaten und/
oder anderen Hoheitsbereichen. Alle anderen hier aufgeführten Kennzeichnungen und
Namen könnten Marken ihrer entsprechenden Firmen sein.

2016 – 06 Rev. A00

Inhalt

Über Ihren Monitor ..................................... 5

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Produktmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Teile und Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Technische Daten des Monitors . . . . . . . . . . . . . . . . . . . . . . . 10

Plug-and-Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Qualität des LCD-Monitors und Pixelrichtlinie . . . . . . . . . . . . . . 21

Ihren Monitor einrichten ................................22

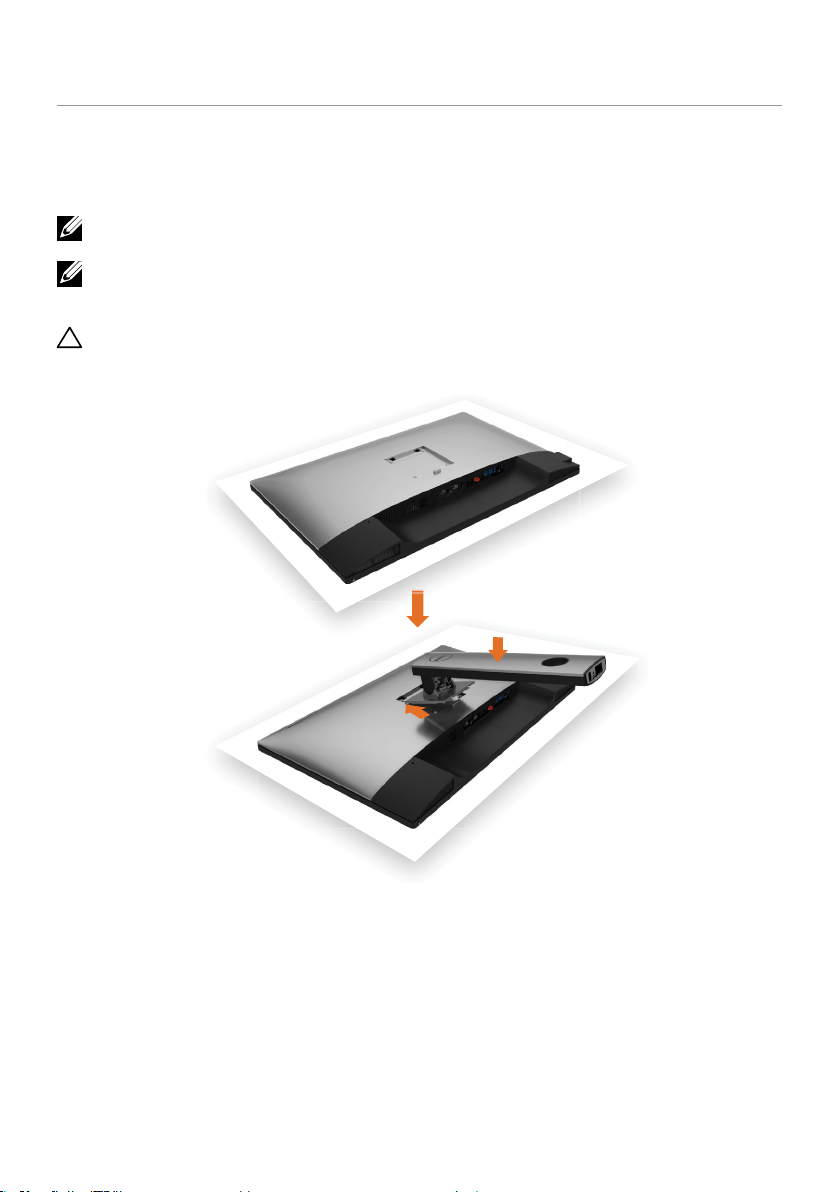

Ständer anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

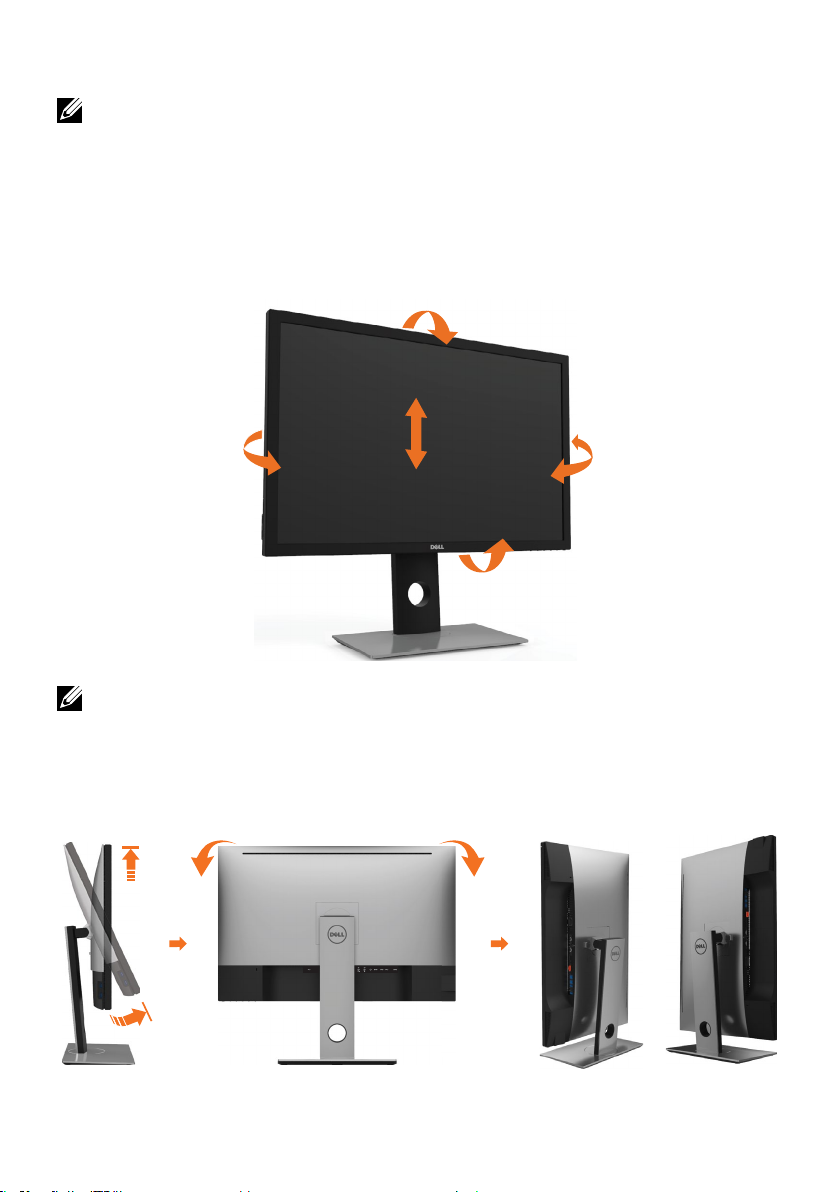

Kippen, Schwenken und Höhenverstellung. . . . . . . . . . . . . . . . 25

Anzeigerotation-Einstellungen Ihres Systems anpassen . . . . . . . . 26

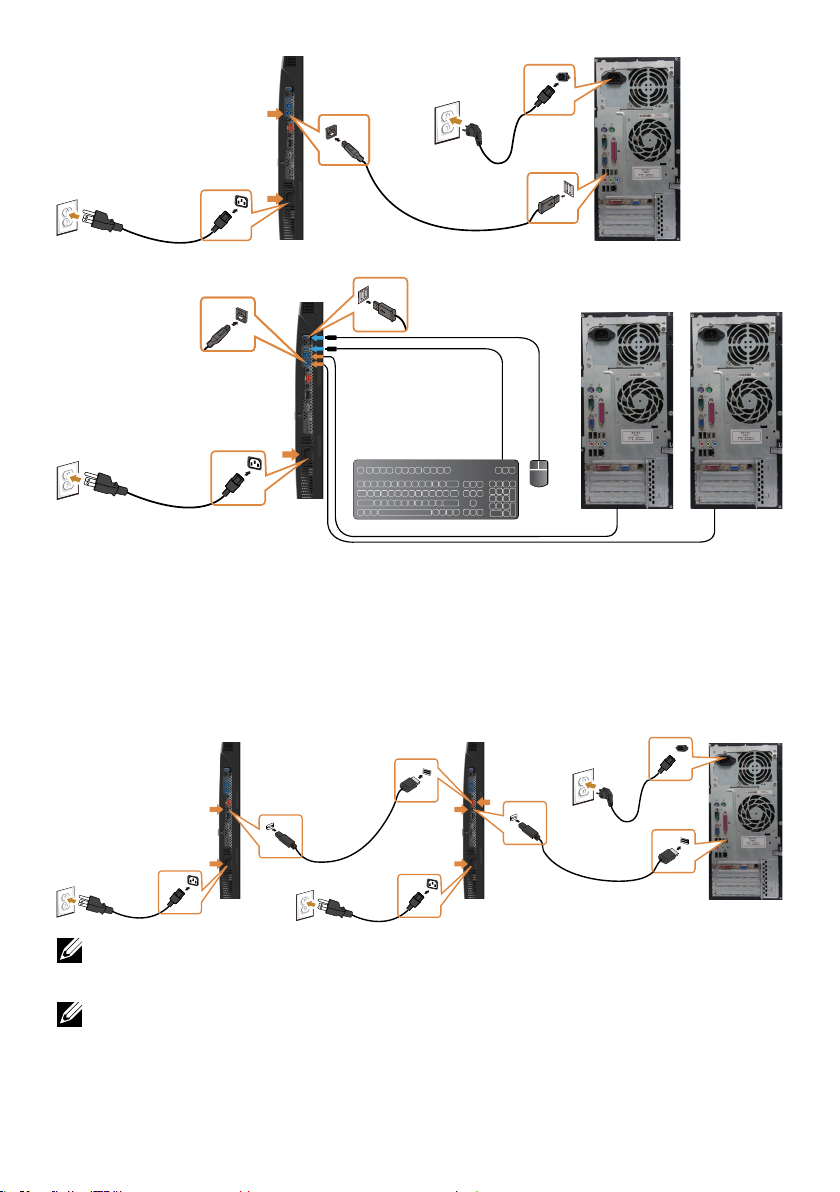

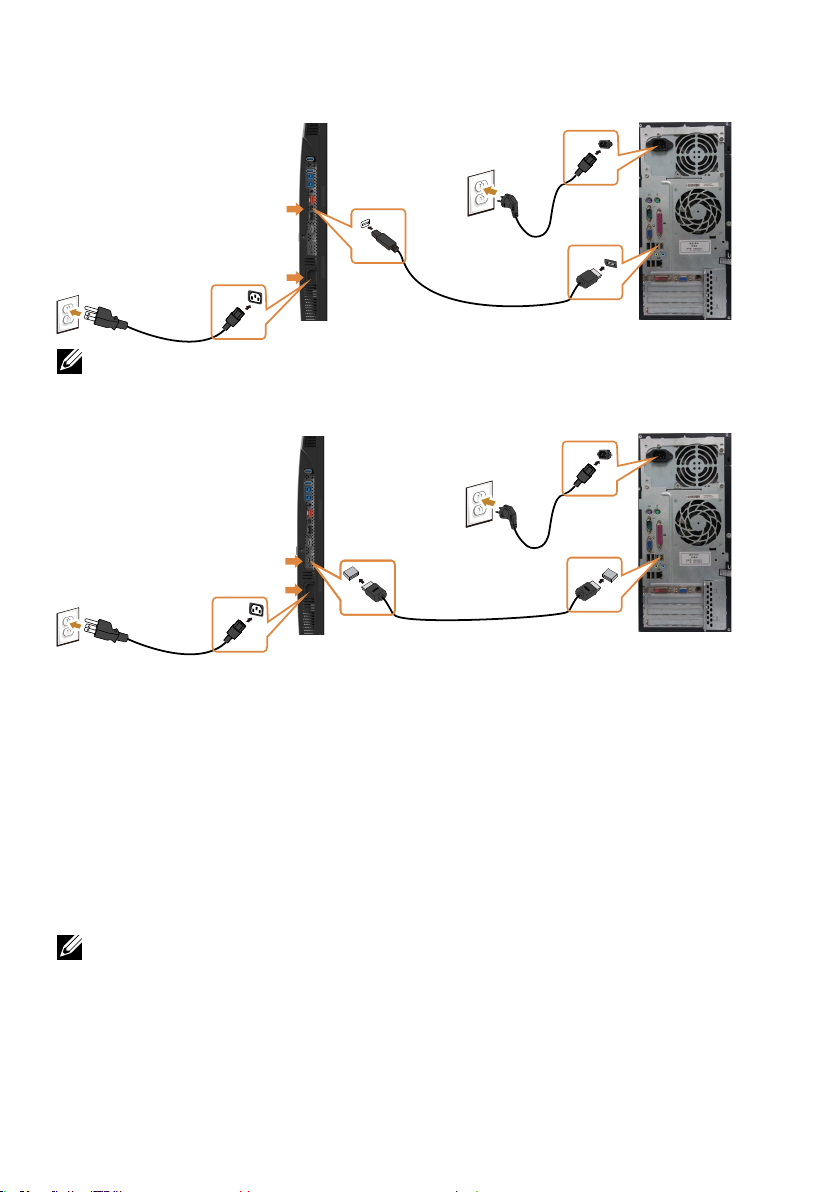

Ihren Monitor anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . 26

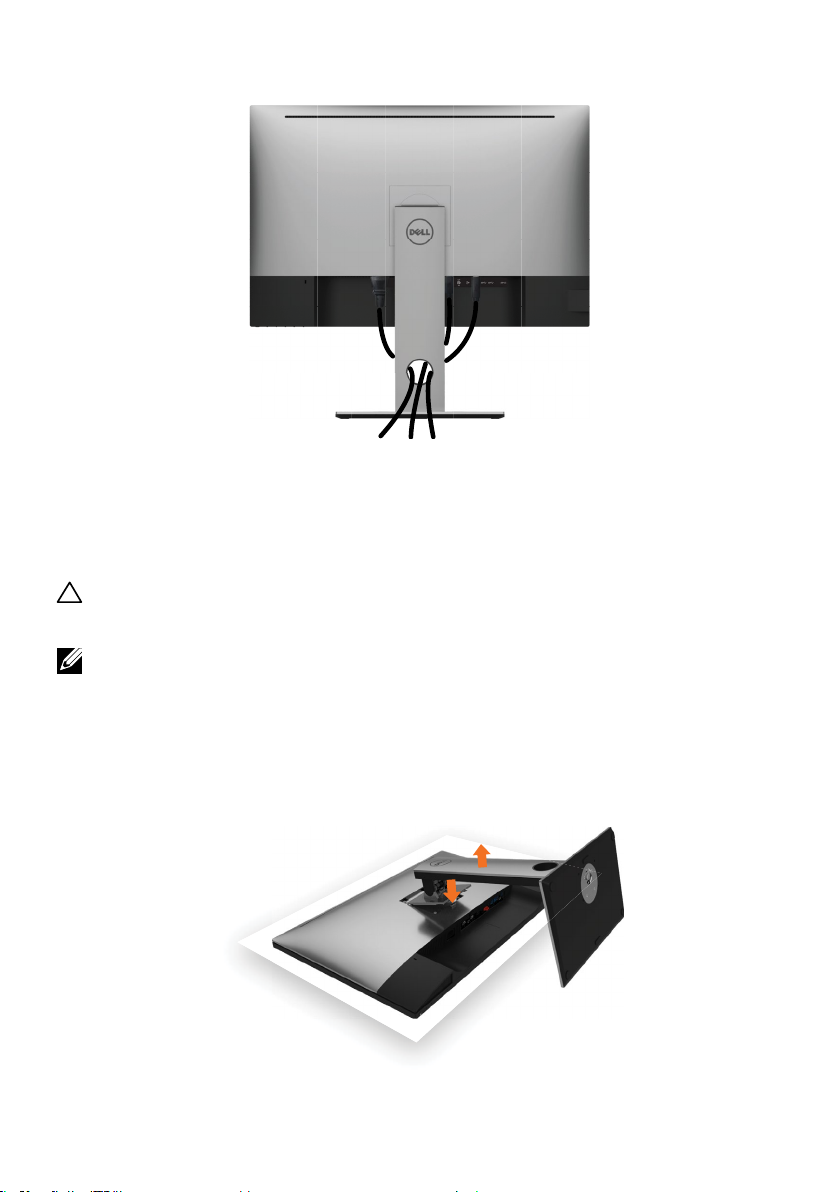

Kabel organisieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Abnehmen des Monitorständers . . . . . . . . . . . . . . . . . . . . . . 29

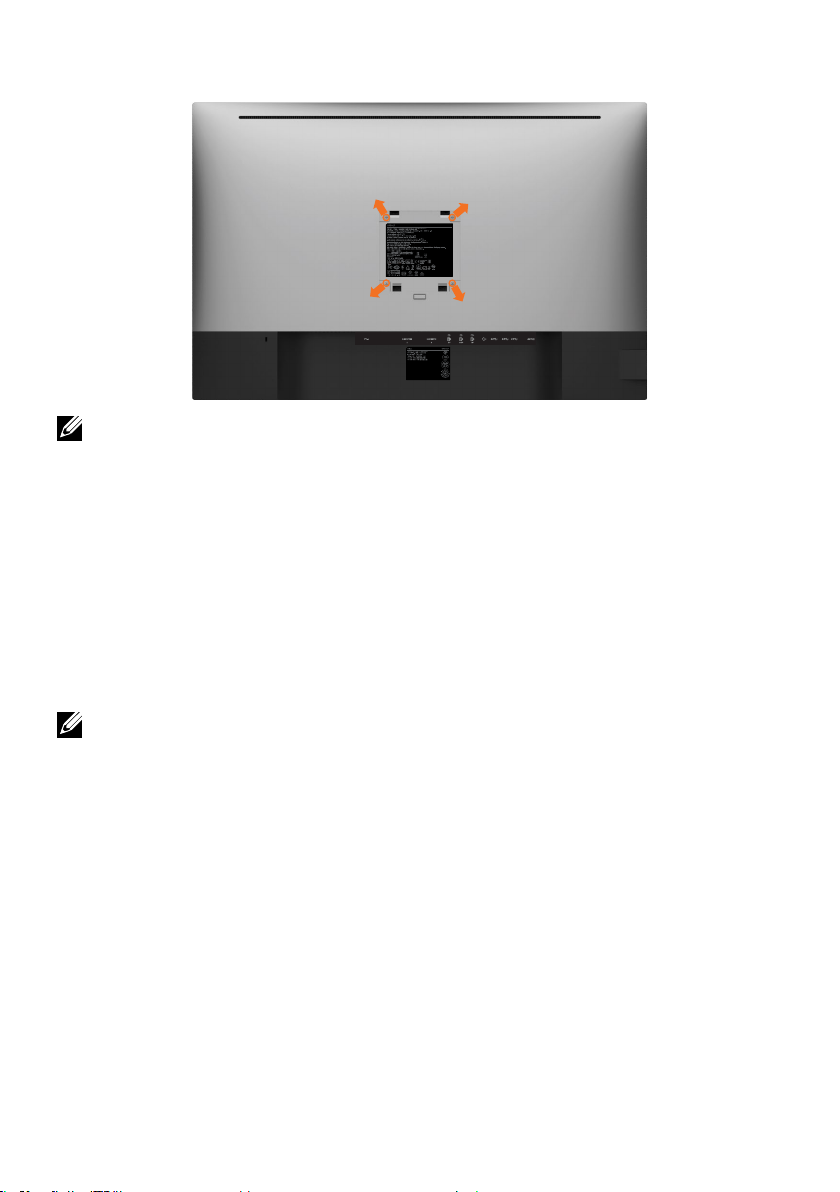

Wandmontage (optional) . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Monitor bedienen ...................................... 31

Einschalten des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

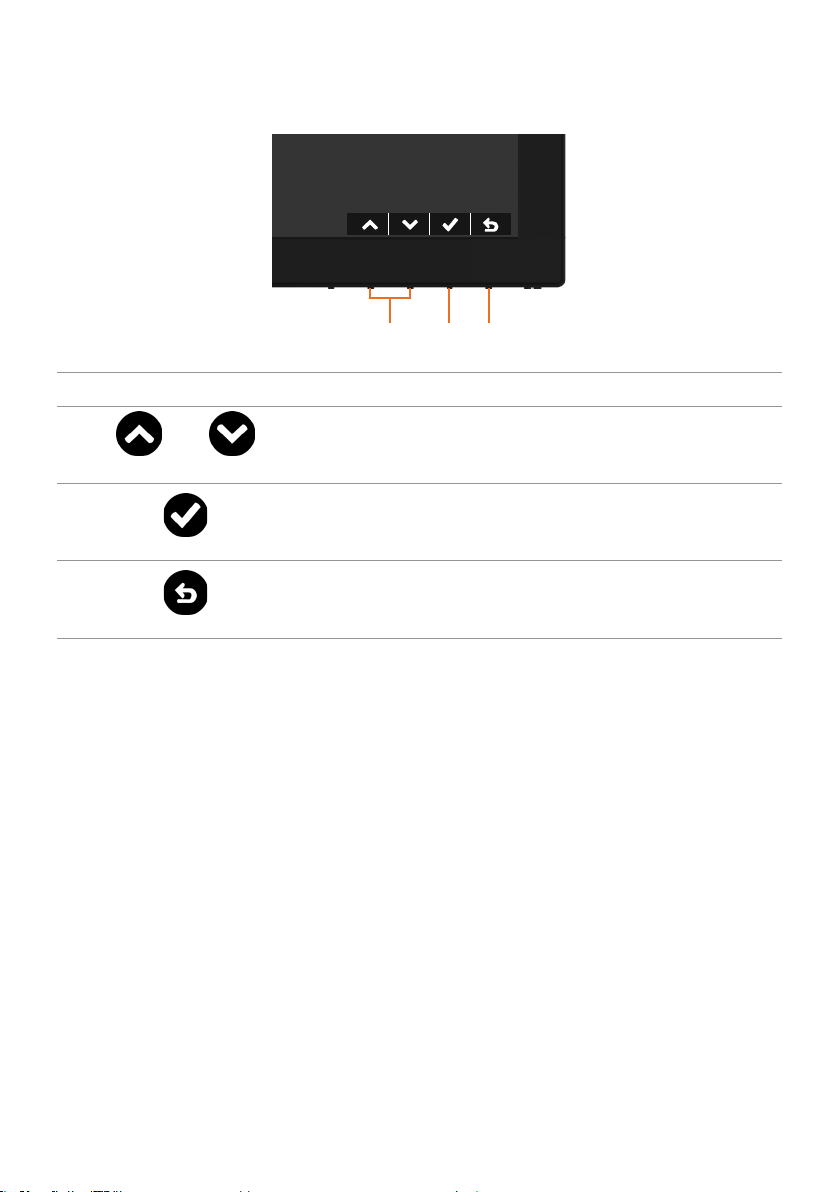

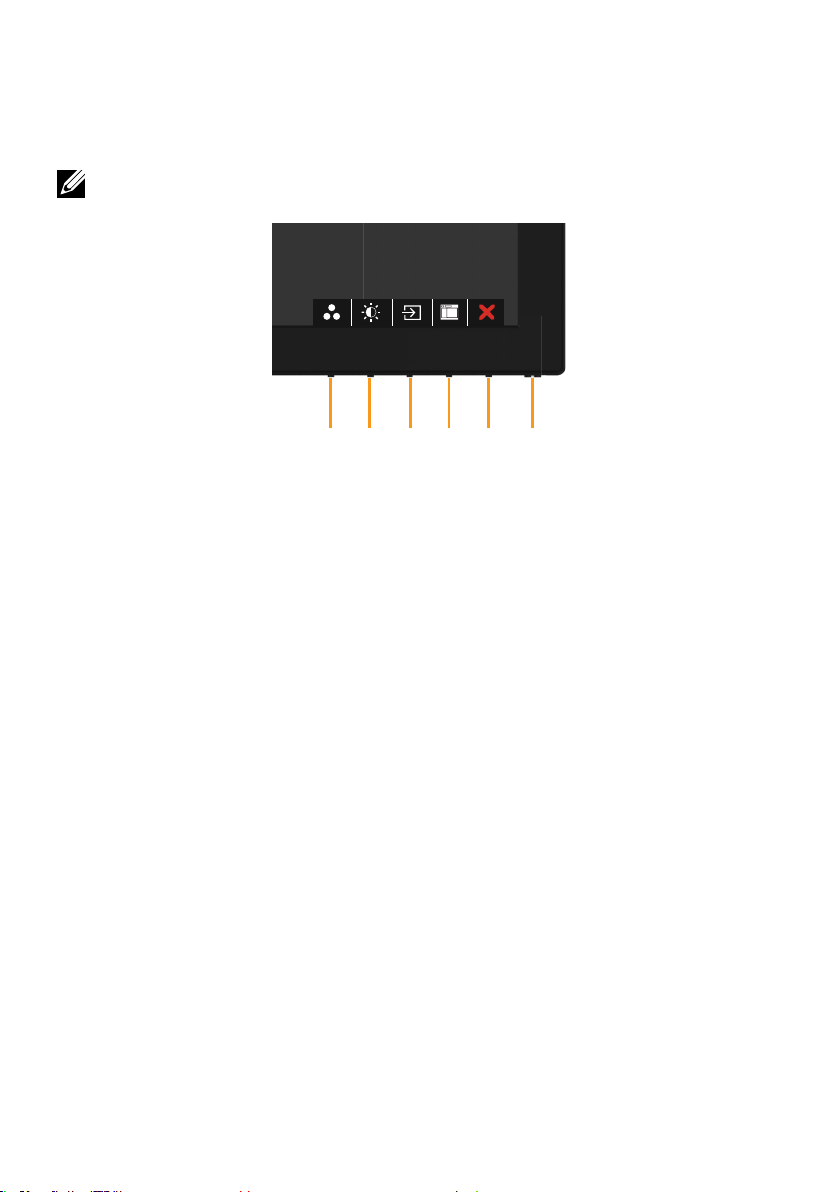

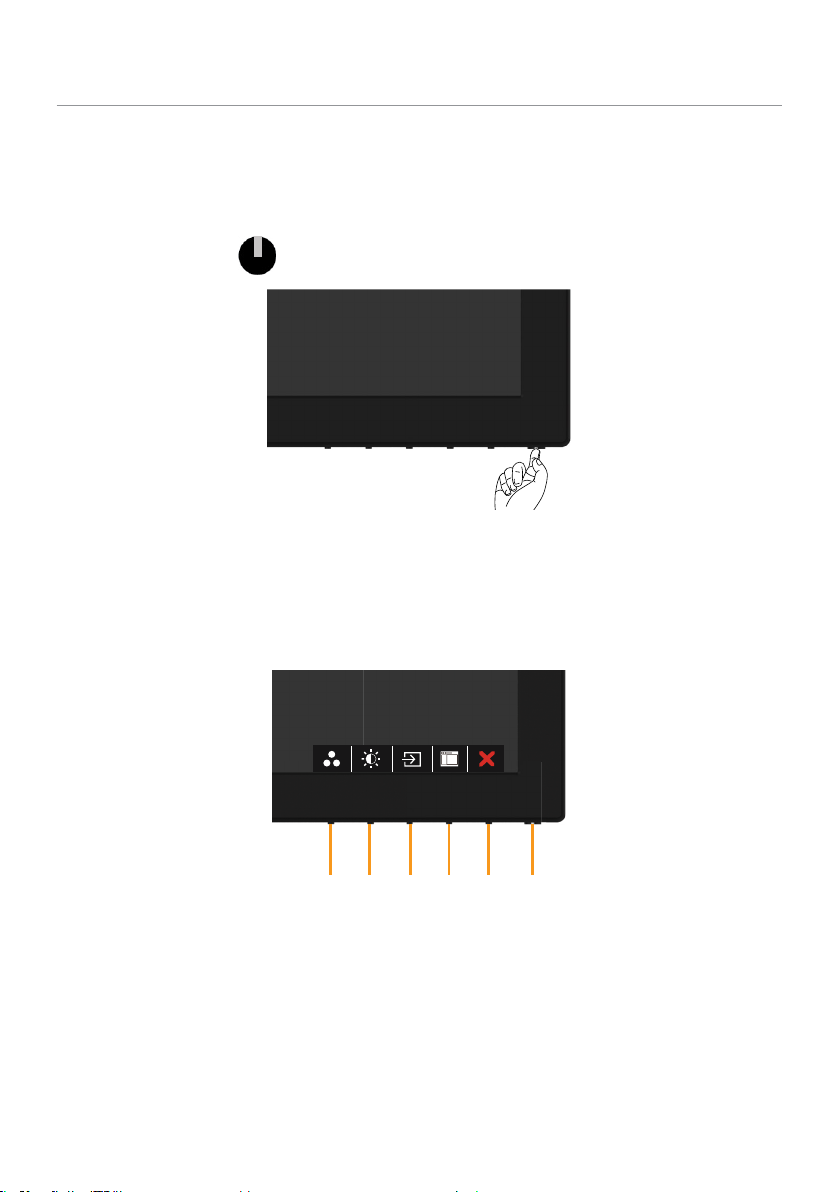

Bedienelemente an der Frontblende verwenden. . . . . . . . . . . . . 31

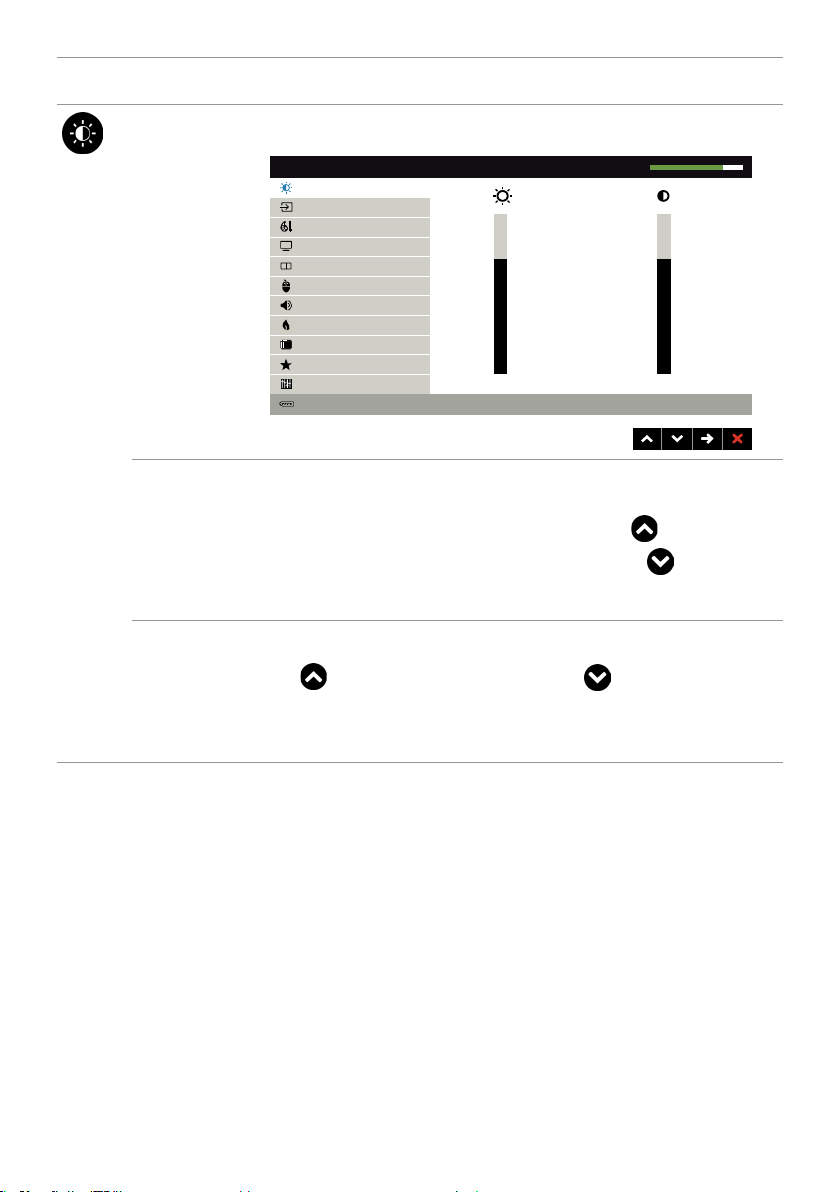

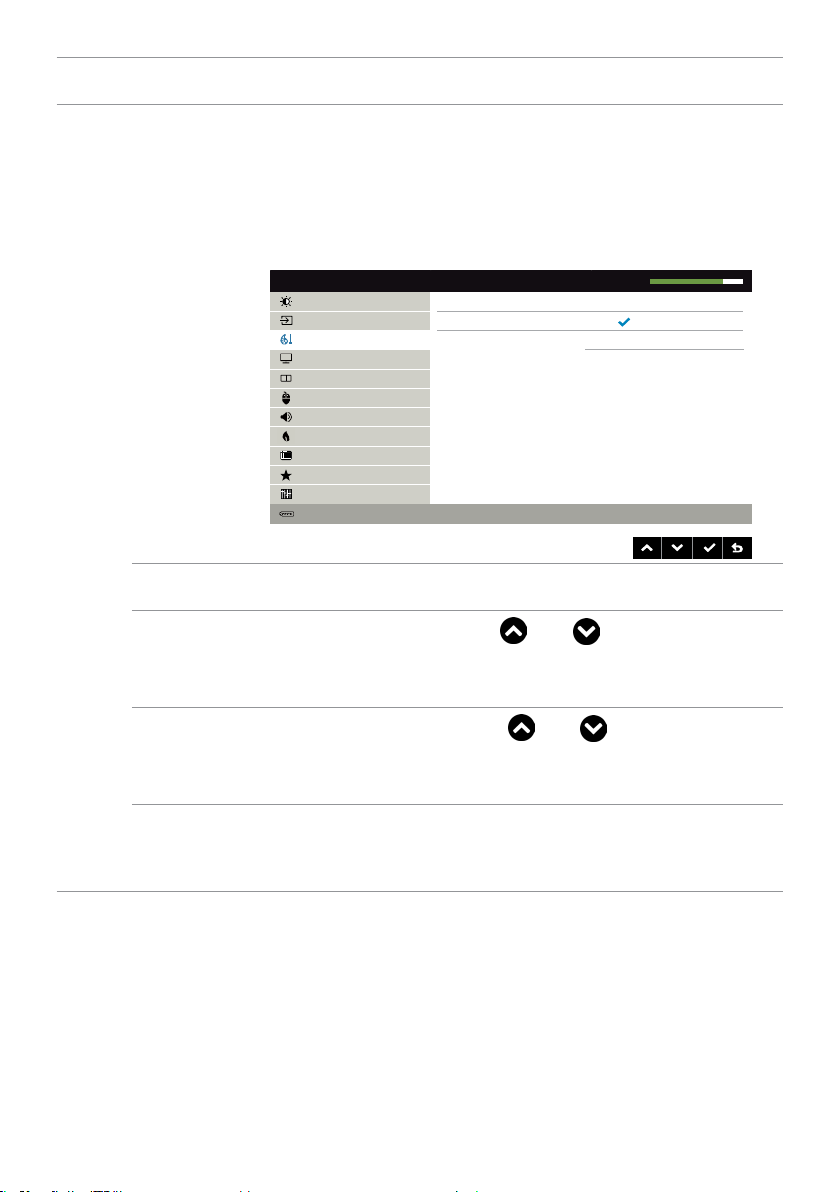

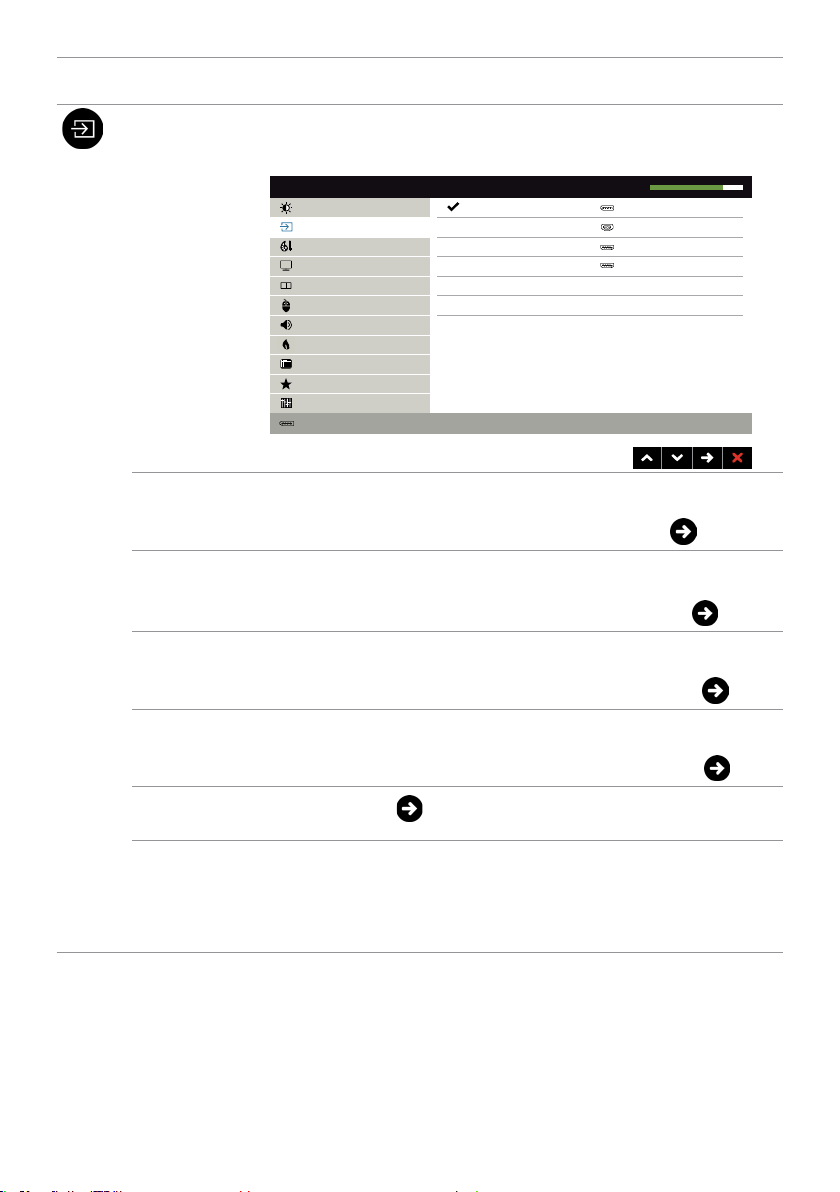

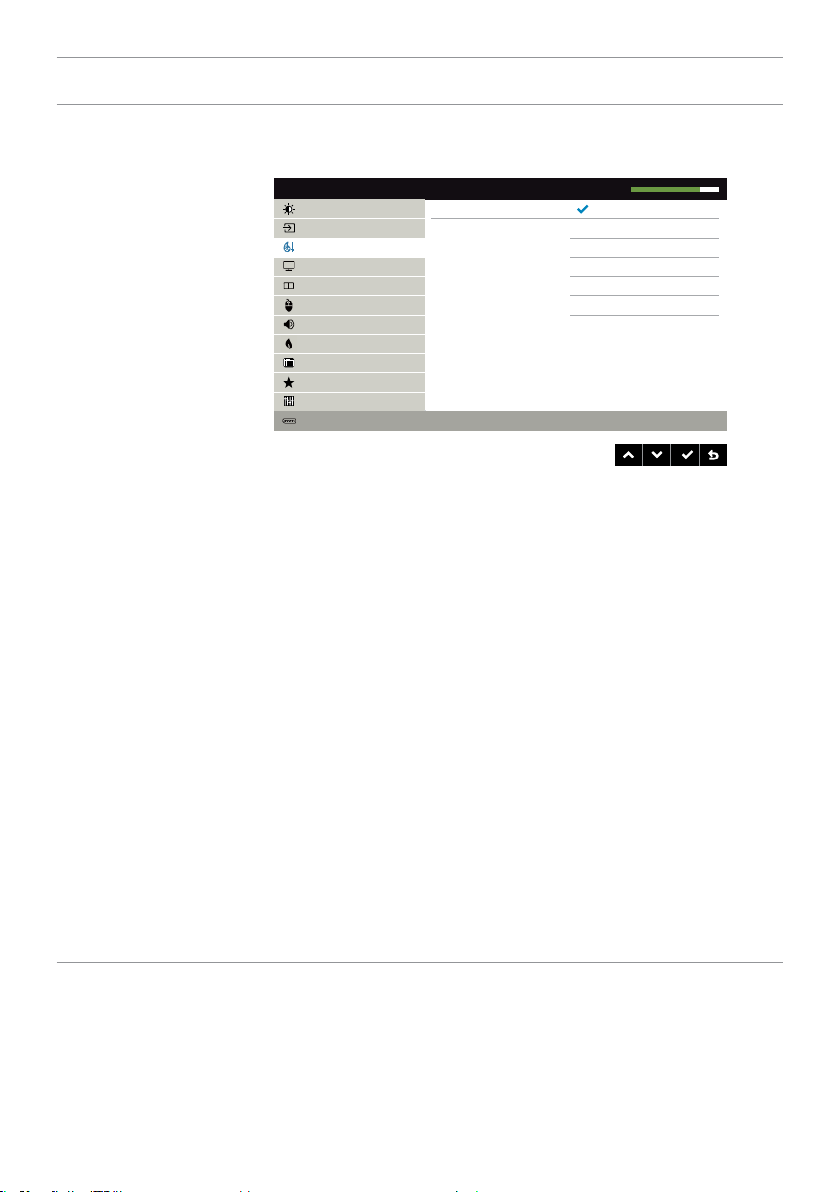

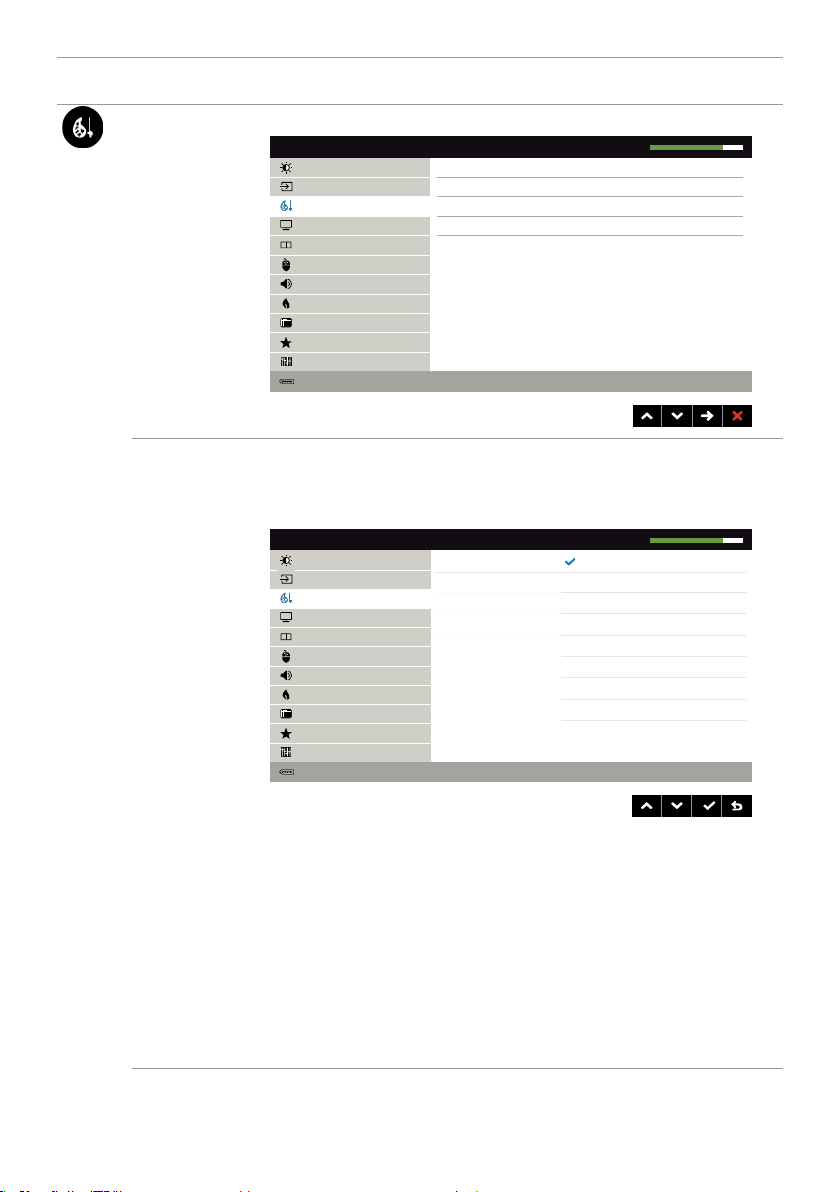

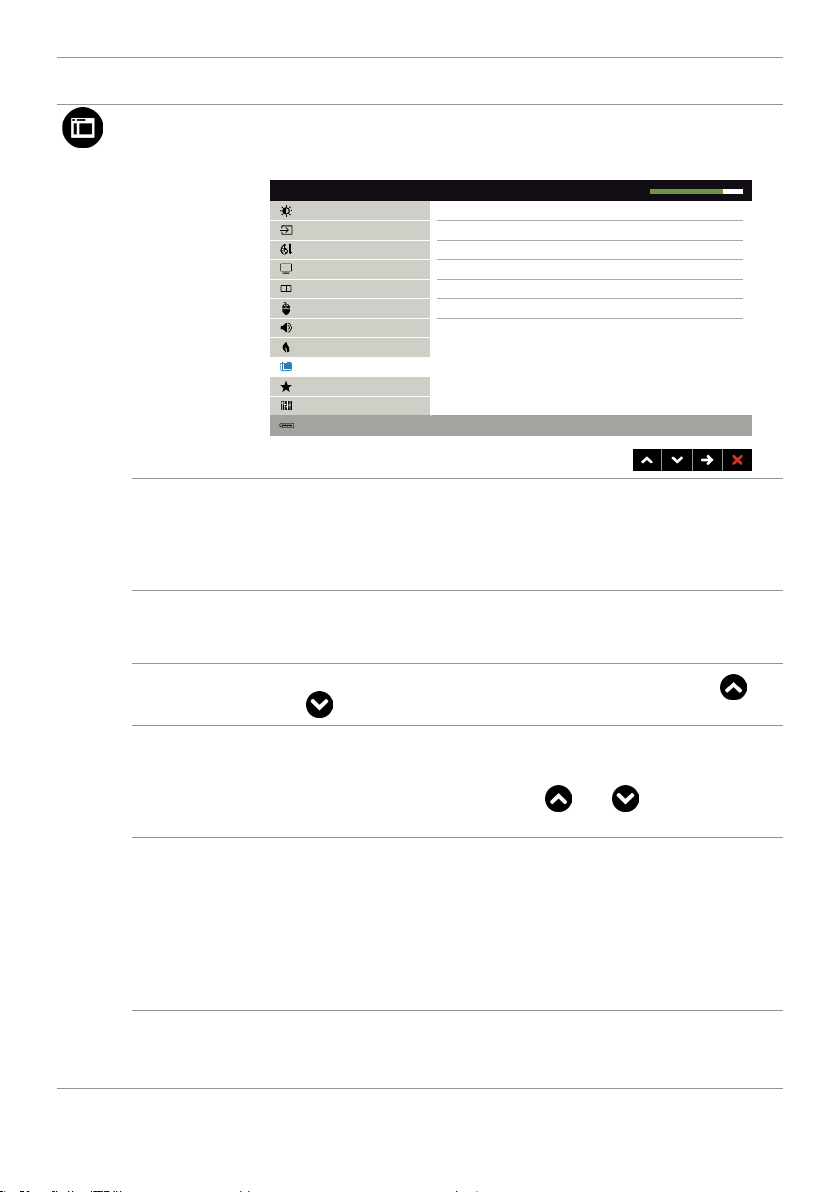

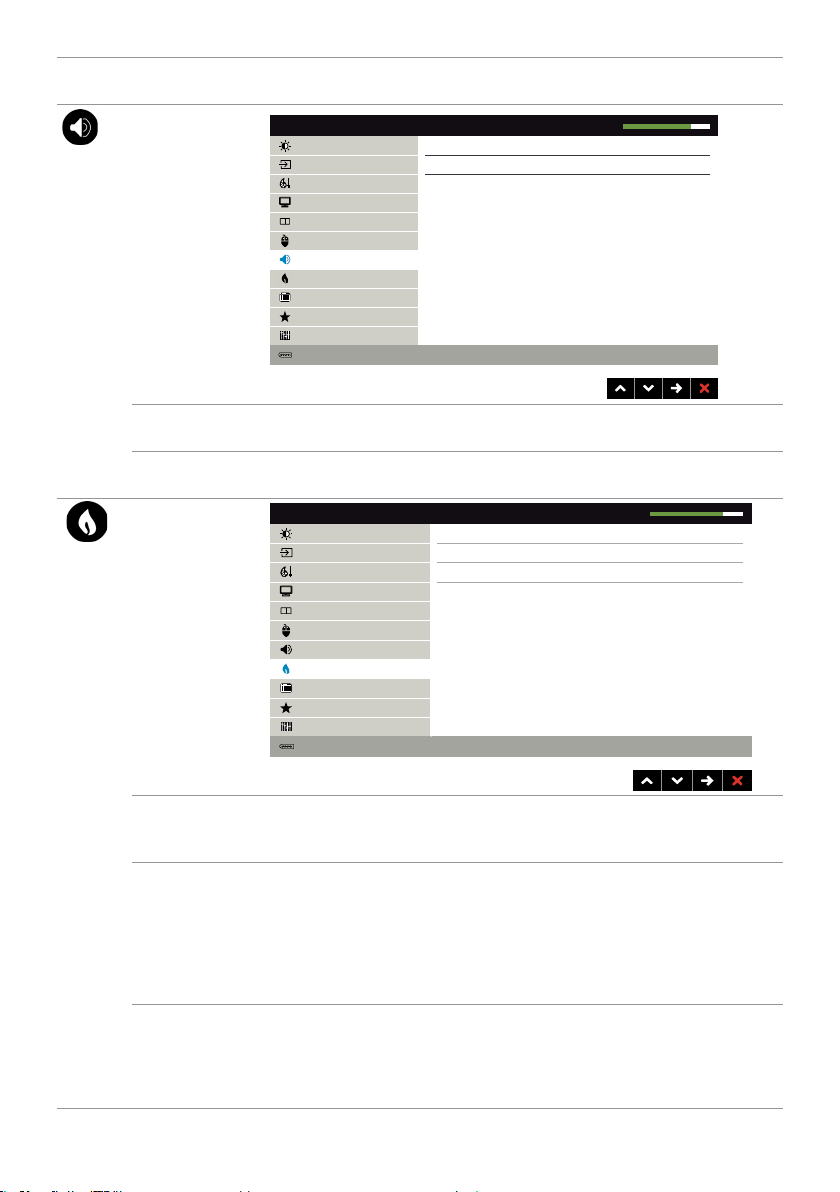

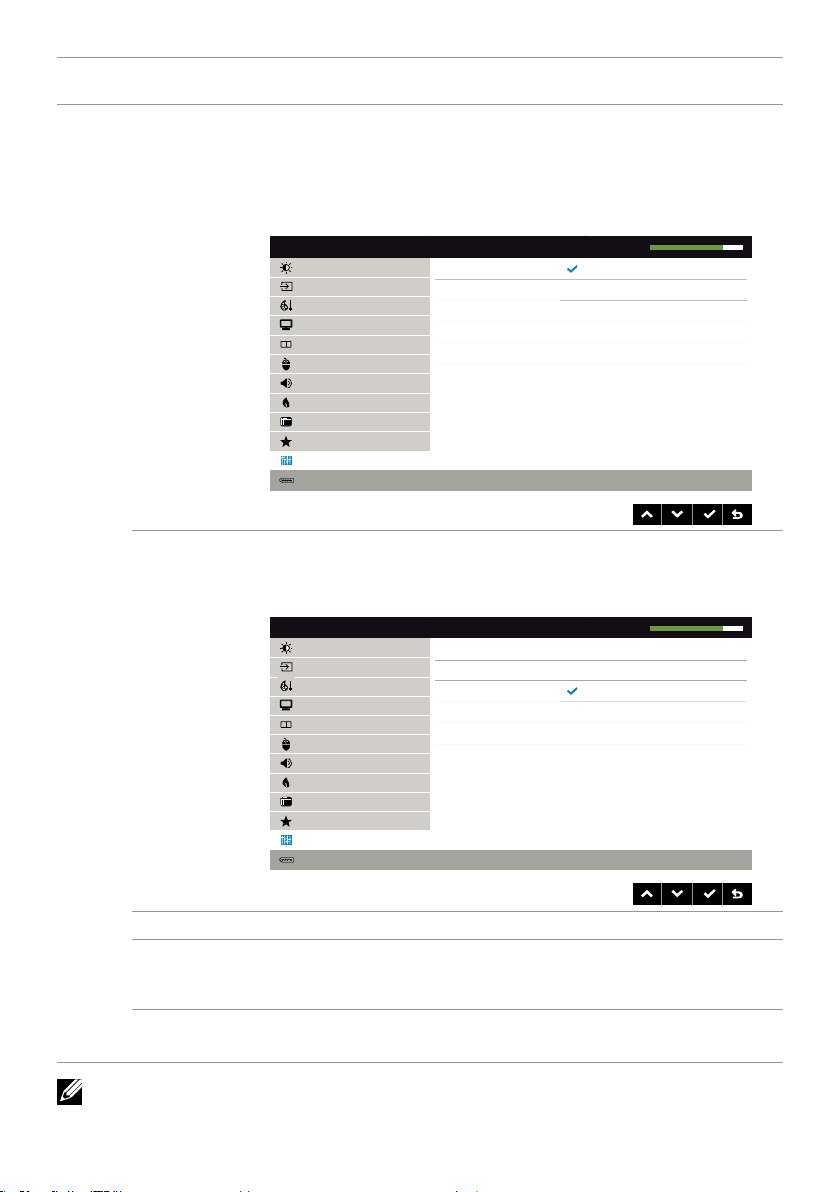

Bildschirmmenü (OSD) verwenden . . . . . . . . . . . . . . . . . . . . . 34

Inhalt | 3

Problemlösung.........................................50

Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Integrierte Diagnose. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Allgemeine Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Produktspezifisch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

USB-Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Anhang................................................ 57

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 57

Dell kontaktieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Einstellen des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Leitfaden für die Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . 60

4 | Inhalt

Über Ihren Monitor

Lieferumfang

Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Stellen
Sie sicher, dass Sie alle Komponenten erhalten haben; kontaktieren Sie Dell, falls etwas
fehlen sollte.

HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem

Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in
bestimmten Ländern möglicherweise nicht verfügbar.

Monitor

Ständer

Standfuß

Netzkabel (variiert je nach Land)

USB 3.0-Upstream-Kabel (zur
Nutzung der USB-Ports am
Monitor)

Über Ihren Monitor | 5

DP-Kabel (DP-zu-mDP)

•Datenträger mit Treibern und
Dokumentation

•Schnelleinrichtungsanleitung

•Informationen zu Sicherheit,

Umwelt und Richtlinien

•Werkseitiger Kalibrierbericht

Produktmerkmale

Der Dell-Bildschirm UltraSharp UP3017 verfügt über aktive Matrix,
Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED­Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

• 75,62 cm (30 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von
2560 x 1600 (16:10-Seitenverhältnis) plus Vollbildunterstützung bei niedrigeren
Auflösungen.

• Möglichkeit zum Neigen, Schwenken und vertikalen Erweitern.

• Abnehmbarer Ständer und 100 mm VESA- (Video Electronics Standards

Association) Montagelöcher für flexible Montagelösungen.

• Die umfassende digitale Anschlussfähigkeit mit DP, mDP, HDMI, USB 3.0 macht
Ihren Monitor zukunftssicher.

• Unterstützt wesentliche Farbraumstandards für Abode RGB, sRGB, REC 709 und
DCI-P3.

• Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.

• Optimieren Sie die Augenfreundlichkeit mit flimmerfreiem Bildschirm und der

ComfortView-Funktion zur Minimierung der Blaulichtemission.

• OSD- (On Screen Display) Einstellungen für problemlose Setup- und
Bildschirmoptimierung.

• Datenträger mit Software und Dokumentation, der eine Informationsdatei
(INF), eine Image Color Matching-Datei (ICM), die Dell Display Manager­Softwareapplikation sowie die Produktdokumentation enthält.

• Unterstützt DP 1.2 MST (auch als DP-Daisy-Chain bekannt) zur Einrichtung
mehrerer Monitore.

• Schlitz für Sicherheitsschloss.

• Unterstützt Asset-Management-Fähigkeit.

• Arsenfreies Glas und kein Einsatz von Quecksilber nur für den Bildschirm.

• Ein Energiemessgerät zeigt den Energieverbrauch des Monitors in Echtzeit an.

• Standby-Leistung von 0,3 W im Ruhemodus.

6 | Über Ihren Monitor

Teile und Bedienelemente

1 2

Vorderseite

Nummer Beschreibung
1 Funktionstasten (weitere Einzelheiten finden Sie unter Monitor bedienen)
2 Ein-/Austaste (mit LED-Anzeige)

Über Ihren Monitor | 7

Rückseite

7

1
2

3

5

4

ถ

ஂ

ཱྀ



ᑺ

ᒦ

E

n

n

e

o

i

r

t

g

a

y

c

i

C

f

i

o

t

r

n

e

s

e

r

C

n

v

a

t

i

o

6

Nummer Beschreibung Verwendung
1 100mmx100mm VESA-

Montagelöcher (unter VESA­Abdeckung)

2 Richtlinienetikett Listet die amtlichen Zulassungen auf.
3 Ständerfreigabetaste Löst den Ständer vom Monitor.
4 Schlitz für Sicherheitsschloss Sichert den Monitor mit einem

5 Barcode, Seriennummer und

Service-Kennungsetikett

6 Dell-Soundbar-

Montageschlitze

7 Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie

Wandmontage des Monitors mit VESA­kompatiblem Wandmontageset (100 mm x
100mm).

Sicherheitskabelschloss (wird separat
verkauft).

Beachten Sie dieses Etikett, wenn Sie
den technischen Kundendienst von Dell
kontaktieren müssen.

Zum Anbringen der Dell Soundbar .
HINWEIS: Bitte entfernen Sie den
Kunststoffstreifen, der die Montageschlitze
bedeckt, bevor Sie die Dell Soundbar
befestigen.

Dell-Soundbar wird separat verkauft.

durch den Schlitz verlegen.

8 | Über Ihren Monitor

Ansicht von der Seite

123 4 5

67 89

10

Unterseite

USB-Downstream-Port

Port mit -Akkusymbol unterstützt
BC 1.2.

Nummer Beschreibung Verwendung
1 AC-Netzanschluss Für den Anschluss der Monitornetzleitung.

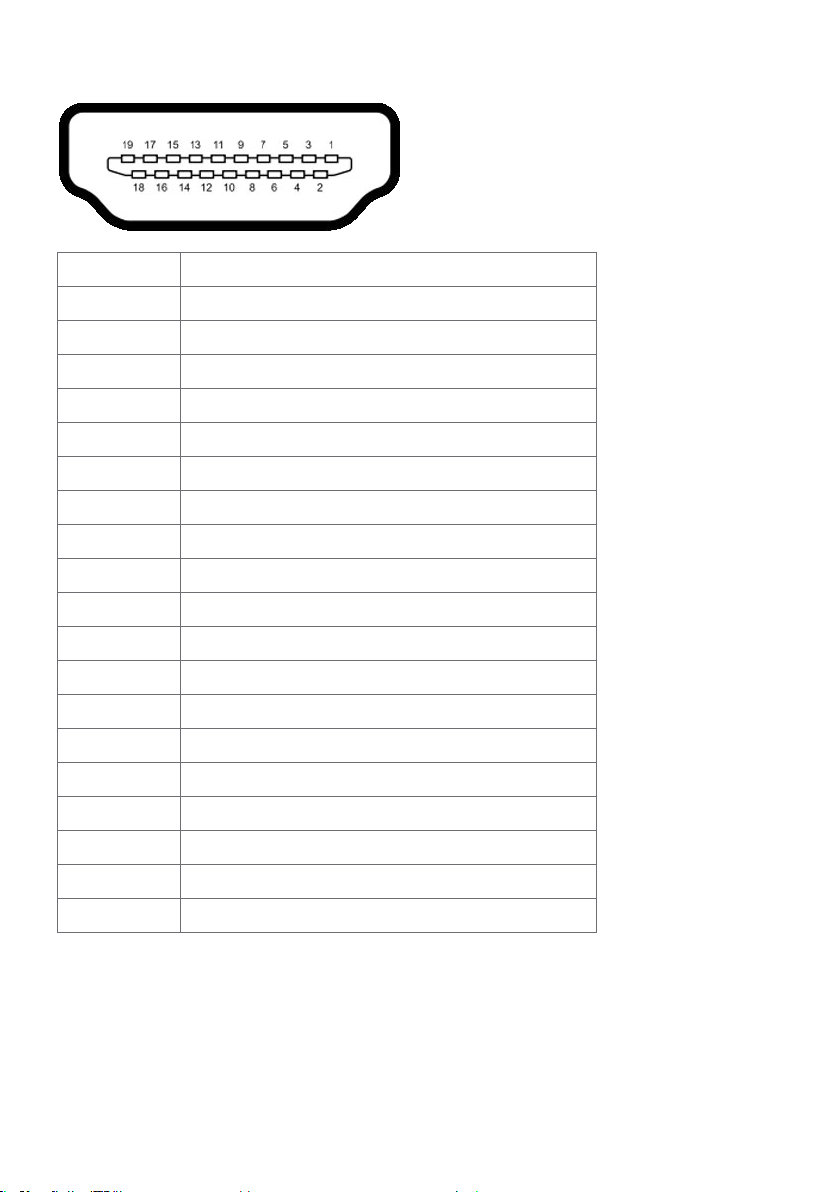

2 HDMI1 Anschluss

3 HDMI2 Anschluss
4 DP-Anschluss (Eingang) Zum Anschluss des Computer-DP-Kabels.
5 mDP-Anschluss (Eingang) Verbinden Sie Ihren Computer mit dem mDP-

6 DP-Anschluss (Ausgang)

Verbinden Sie Ihren Computer per HDMI-Kabel
(optional).

zu-DP-Kabel.
DP-Ausgang für MST- (Multi-Stream Transport)

fähige Monitore. Ein DP 1.1-Monitore kann nur
als letzter Monitor in der MST-Kette verbunden
werden. Beachten Sie zum Aktivieren von MST
die Anweisungen im Abschnitt „Monitor für DP

MST-Funktion verbinden“.

HINWEIS: Entfernen Sie bei Verwendung des
DP-Ausgangs den Gummistöpsel.

Über Ihren Monitor | 9

7 Audioanschluss, Line-out Schließen Sie Lautsprecher zur Wiedergabe

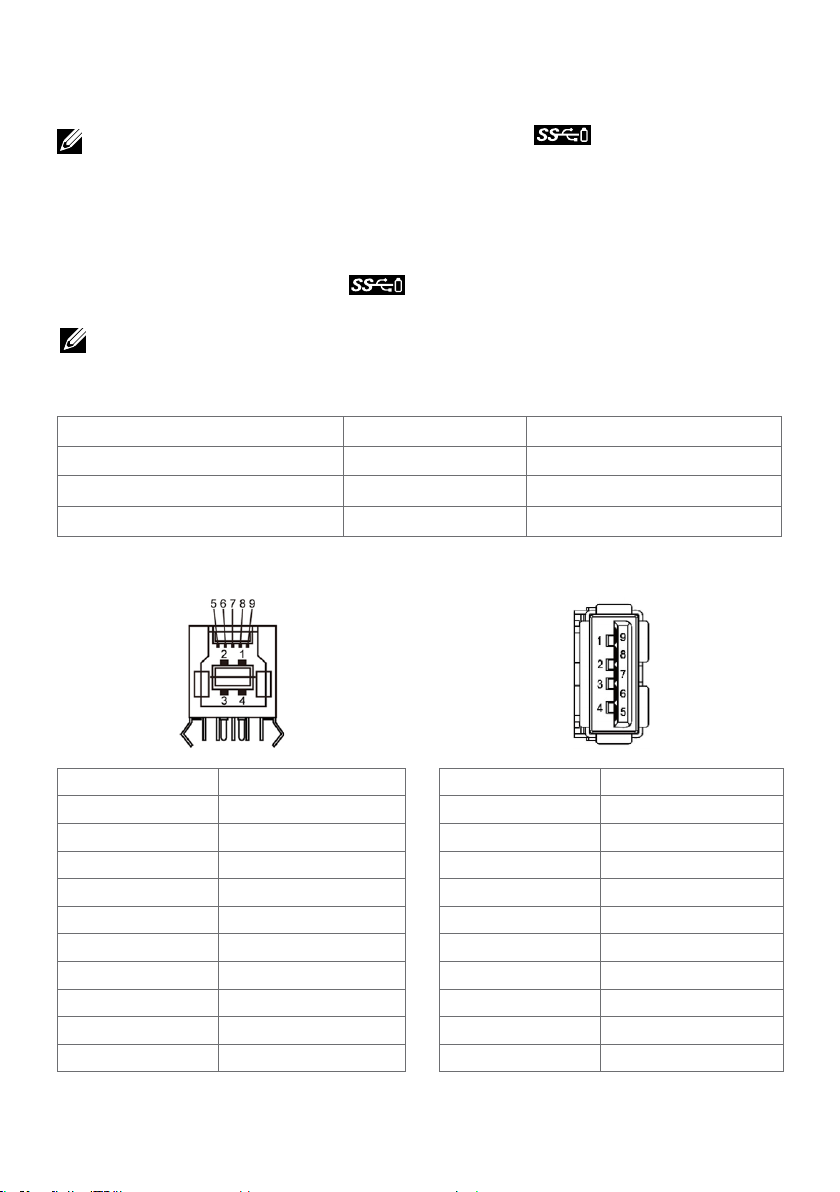

8 USB-Upstream-Ports Verbinden Sie das mit Ihrem Monitor gelieferte

9 USB-Downstream-Ports Zum Anschließen der USB-Geräte.

10 Ständerverriegelung Befestigen Sie den Ständer mit einer M3 x 6

des von HDMI- oder DP-Audiokanälen
eingehenden Tons an.
Unterstützt nur 2-Kanal-Ton.
HINWEIS: Der Audioanschluss (Line-out)
unterstützt keine Kopfhörer.

WARNUNG: Ein übermäßiger Schalldruck

vom Ohr- oder Kopfhörer kann zu
Gehörschäden oder zum Hörverlust führen.

USB-Kabel mit dem Computer. Sobald dieses
Kabel angeschlossen ist, können Sie die USB­Downstream-Anschlüsse am Monitor nutzen.

Sie können diese Anschlüsse erst nutzen,
nachdem Sie das USB-Kabel an Computer
und USB-Upstream-Anschluss des Monitors
angeschlossen haben. Port mit

-Akkusymbol unterstützt BC 1.2.

mm Schraube am Monitor. (Schraube wird
nicht mitgeliefert)

Technische Daten des Monitors

Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp In-Plane-Switching-Technologie
Seitenverhältnis 16:10

Darstellbare Bildabmessungen

Diagonal 75,62 cm (30 zall)
aktiver Bereich
Horizontal 641,3 mm (25,2 zall)
Vertikal 400,8 mm (15,8 zall)

2

Fläche 257025,0 mm
Pixelabstand 0,251 mm x 0,251 mm
Pixel pro Zoll (PPI) 101
Sichtwinkel

Horizontal 178 Grad (typisch)

Vertikal 178 Grad (typisch)
Helligkeit 350 cd/m² (typisch)
Kontrastverhältnis 1000:1 (typisch)
Bildschirmbeschichtung Blendfreie Behandlung der

Frontpolarisator- (3H) Hartbeschichtung

Hintergrundbeleuchtung Weiße LED, EDGELIGHT-System

(398,2 zall2)

10 | Über Ihren Monitor

Ansprechzeit (Grau zu Grau) 6 ms (Tempomodus)

8 ms (Normalmodus)
Farbtiefe 1,07B Farben
Farbskala* 99% Adobe RGB

Kalibrierungsgenauigkeit Delta E < 2 (Durchschnitt)
Konnektivität •1 x DP 1.2 (HDCP 1.4)

Randbreite (Rand des Monitors bis zum
aktiven Bereich)

Einstellbarkeit

Höhenverstellbarer Ständer 150 mm
Neigen -5 Grad bis 21 Grad
Schwenken -30 Grad bis 30 Grad

Drehpunkt -90 Grad bis 90 Grad
Kabelmanagement ja
Dell Display Manager- (DDM)

Kompatibilität

Sicherheit Steckplatz für Sicherheitsschloss

99% sRGB
99% REC709

99% DCI-P3

•1 x mDP 1.2 (HDCP 1.4)

•1 x DP 1.2 (Ausgang) mit MST (HDCP 1.4)

•2 x HDMI 1.4 (HDCP 1.4)

•2 x USB 3.0-Downstream-Port

•2 x USB 3.0 mit BC1.2-Ladefähigkeit bei 2

A (max.)

•2 x USB 3.0-Upstream-Port

•1 x Analog 2.0-Audio-Line-Ausgang

(3,5-mm-Anschluss)

22,71 mm (Oben/Links/rechts)
23,48 mm (Unten)

Einfache Anordnung
und andere wesentliche Funktionen und
Merkmale

(Kabelschloss separat erhältlich) Ständer­Steckplatz für Diebstahlschloss (an Blende)

HINWEIS * : nur bei systemeigenem Bildschirm in der Voreinstellung von

„Angepasster Modus“.

Auflösungsspezifikationen

Horizontaler Abtastbereich 30 kHz – 113 kHz (DP/HDMI)
Vertikaler Abtastbereich 50 Hz – 86 Hz (DP/HDMI)
Max. voreingestellte Auflösung 2560 x 1600 bei 60 Hz

Videoanzeigefunktionen (DP & HDMI

-Wiedergabe)

480i, 480p, 576i, 576p, 720p, 1080i,
1080p, QHD

Über Ihren Monitor | 11

Voreingestellte Anzeigemodi

Anzeigemodus

720 x 400 31.5 70.0 28.3 -/+
VESA, 640 x 480 31.5 60.0 25.2 -/­VESA, 640 x 480 37.5 75.0 31.5 -/­VESA, 800 x 600 37.9 60.0 40.0 +/+
VESA, 800 x 600 46.9 75.0 49.5 +/+
VESA, 1024 x 768 48.4 60.0 65.0 -/­VESA, 1024 x 768 60.0 75.0 78.8 +/+
VESA, 1152 x 864 67.5 75.0 108.0 +/+
VESA, 1280 x 1024 64.0 60.0 108.0 +/+
VESA, 1280 x 1024 80.0 75.0 135.0 +/+
VESA, 1600 x 1200 75.0 60.0 162.0 +/+
VESA, 1920 x 1200 74.04 59.95 154.0 +/-

VESA, 2048 x 1080 26.27 24 58.22 +/-

VESA, 2048 x 1280 - R 78.918 59.922 174.25 +/­VESA, 2560 x 1600 98.71 59.97 268.5 +/-

Horizontale
Frequenz
(kHz)

Vertikale
Frequenz (Hz)

Pixeltakt
(MHz)

Sync-Polarität
(horizontal/
vertikal)

MST Multi-Stream Transport-Modi (MST)

MST-Quellmonitor

2560 x 1600/60Hz 1 2

HINWEIS: Die unterstützte externe Monitorauflösung beträgt maximal nur 2560x1600,
60 Hz.

Maximale Anzahl an unterstützbaren externen Monitoren

2560 x 1600/60Hz 1920 x 1200/60Hz

Elektrische Spezifikationen

Videoeingangssignale • Digitales Videosignal für jede differentielle Leitung.

Je differentielle Leitung bei 100 Ohm Impedanz.

• Unterstützt DP/HDMI-Signaleingang

Eingangsspannung /
Frequenz / Strom

Einschaltstrom 120 V : 30 A (Maximum)

12 | Über Ihren Monitor

100 – 240 V AC / 50 Hz/60 Hz ± 3 Hz / 1.6 A (Maximum)

240 V : 60 A (Maximum)

Physikalische Eigenschaften

Anschlusstyp •DP Anschluss (einschließlich DP-Ein- und DP-Ausgang)

Signalkabeltyp(in Box) DP-zu-mDP-Kabel, 1,8 m.

Abmessungen (mit Ständer)
Höhe (ausgezogen) 632,3 mm (24,89 zall)
Höhe
(zusammengeschoben)
Breite 686,9 mm (27,04 zall)
Tiefe 217,0 mm (8,54 zall)
Abmessungen (ohne Ständer)
Höhe 447,1 mm (17,60 zall)
Breite 686,9 mm (27,04 zall)
Tiefe 58,0 mm (2,28 zall)
Ständerabmessungen
Höhe (ausgezogen) 478,2 mm (18,83 zall)
Höhe

(zusammengeschoben)

Breite 343,5 mm (13,52 zall)
Tiefe 217,0 mm (8,54 zall)
Gewicht

Mit Verpackung 13,10 kg (28,88 lb)

Mit Ständereinheit und

Kabeln

Ohne Ständereinheit (für

eventuelle Wand- oder

VESA Montage- ohne

Kabel)

Der Ständereinheit 2,81 kg (6,19 lb)
Frontrahmenglanz 2~4 GU

•mDP Anschluss

•HDMI Anschluss

•Audio-Line-Ausgang

•USB 3.0-Anschluss

(Port mit

USB 3.0-Kabel, 1,8 m.

482,3 mm (18,99 zall)

430,5 mm (16,95 zall)

9,59 kg (21,14 lb)

6,49 kg (14,31 lb)

-Akkusymbol unterstützt BC 1.2.)

Über Ihren Monitor | 13

Umweltbezogene Eigenschaften

Konformität mit Standards

ENERGY STAR-

zertifizierter Monitor

EPEAT

TCO-zertifizierte

Anzeigegeräte

RoHS-konform ja

BFR/PVC-freier Monitor

(mit Ausnahme externer

Kabel)
Temperatur

Betrieb 0 °C bis 35 °C (32°F bis 95°F)

Nicht im Betrieb -20 °C bis 60 °C (-4 °F bis 140°F)
Luftfeuchte

Betrieb 10% bis 80% (nicht kondensierend)

Nicht im Betrieb 5 % bis 90 % (nicht kondensierend)
Höhe
Betrieb 5000 m (16404 ft) max.
Nicht im Betrieb 12192 m (40000 ft) max.
Wärmeableitung 368,51 BTU/h (Maximum)

ja

EPEAT Gold-registriert in den Vereinigten Staaten. EPEAT­Registrierung variiert je nach Land.
Den Registrierungsstatus je nach Land entnehmen Sie bitte

www.epeat.net.

ja

ja

221,79 BTU/h (typisch)

14 | Über Ihren Monitor

Energieverwaltungsmodi

Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert,
reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet
wird. Dies wird als Energiesparmodus bezeichnet*. Wenn der Computer Eingaben von
einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor
automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den

Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion:

VESA-Modi Horizontale

Sync

Normaler Betrieb Aktiv Aktiv Aktiv Weiß 108 W (maximal)**

Energiesparmodus Inaktiv Inaktiv Aus Weiß

Ausgeschaltet - - - Aus <0,3 W

Emergy Star Stromverbrauch

ON

P

TEC

E

Das OSD-Menü funktioniert nur im Normalbetrieb. Falls Sie eine Taste im
Energiesparmodus-drücken, erscheint folgende Meldung:

Dell

UltraSharp UP3017

Kein DP Signal von Ihrem Gerät.

Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus,

um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut

auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.

Vertikale
Sync

Video Betriebsanzeige Stromverbrauch

54 W (typisch)
<0,3 W

(Leuchtet)

38,4

W ***

120,0 kWh****

*Ein Stromverbrauch von Null kann im abgeschalteten Modus nur erreicht werden,
wenn Sie das Netzkabel vom Monitor trennen.
** Maximale Leistungsaufnahme mit maximaler Luminanz.
***Energieverbrauch im eingeschalteten Zustand gemäß Definition in der Energy Star

7.0-Version.
****Gesamtenergieverbrauch in kWh gemäß Definition in der Energy Star 7.0-Version.
Dieses Dokument dient ausschließlich Informationszwecken und gibt die Laborleistung
wieder. Ihr Produkt kann je nach Software, Komponenten und Peripherie, die Sie
bestellt haben, abweichen und es gibt keine Verpflichtung zur Aktualisierung solcher
Informationen. Daher sollte sich der Kunde bei Entscheidungen bezüglich elektrischer
Toleranzen oder anderweitig nicht auf diese Informationen verlassen. Es werden weder
ausdrücklich noch impliziert Zusicherungen im Hinblick auf die Genauigkeit oder
Vollständigkeit gemacht.
Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugri auf das OSD.

HINWEIS: Dieser Monitor ist ENERGY STAR-konform.

Über Ihren Monitor | 15

Pinbelegungen

DP-Anschluss (Eingang)

Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels

1 ML3 (n)

2 Erde

3 ML3 (p)

4 ML2 (n)

5 Erde

6 ML2 (p)

7 ML1 (u)

8 Erde

9 ML1 (p)

10 ML0 (n)

11 Erde

12 ML0 (p)

13 Konfig 1

14 Konfig 2

15 AUX-Kanal (p)

16 DP_Cable Detect

17 AUX-Kanal (n)

18 Hot-Plug-Erkennung

19 GND

20 +3.3V DP_PWR

16 | Über Ihren Monitor

DP-Anschluss (Ausgang)

Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels

1 ML0 (p)

2 Erde

3 ML0 (n)

4 ML1 (p)

5 Erde

6 ML1 (n)

7 ML2 (p)

8 Erde

9 ML2 (n)

10 ML3 (p)

11 Erde

12 ML3 (n)

13 Konfig 1

14 Konfig 2

15 AUX-Kanal (p)

16 Erde

17 AUX-Kanal (n)

18 Hot-Plug-Erkennung

19 GND

20 DP-Strom

Über Ihren Monitor | 17

mDP-Anschluss

Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels

1 Erde

2 Hot-Plug-Erkennung

3 ML3 (n)

4 Konfig 1

5 ML3 (p)

6 Konfig 2

7 Erde

8 Erde

9 ML2 (n)

10 ML0 (p)

11 ML2 (p)

12 ML0 (p)

13 Erde

14 DP_Cable Detect

15 ML1 (n)

16 AUX (p)

17 ML1 (p)

18 AUX (n)

19 Erde

20 +3.3V DP_PWR

18 | Über Ihren Monitor
