Dell UltraSharp U2718Q Monitor
Benutzerhandbuch

Modell: U2718Q
Regulatory Modell: U2718Qb

Hinweis, Vorsicht und Achtung

HINWEIS: Ein HINWEIS kennzeichnet wichtige Informationen zur besseren

Nutzung Ihres Computers.

VORSICHT: Ein VORSICHT-Hinweis weist auf mögliche Schäden an der

Hardware oder auf einen Verlust von Daten hin, sollten die Anweisungen
nicht befolgt werden.

ACHTUNG: ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden,

Verletzungen oder Tod.

____________________

Copyright © 2017 Dell Inc. Alle Rechte vorbehalten.

Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und
geistiges Eigentum geschützt. Dell
Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und
Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.

2017 - 05 Rev. A00

TM

und das Dell-Logo sind Marken von Dell Inc. in den

Inhalt

Über Ihren Monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Produktmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Komponenten und Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Technische Daten des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Plug & Play-Unterstützung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

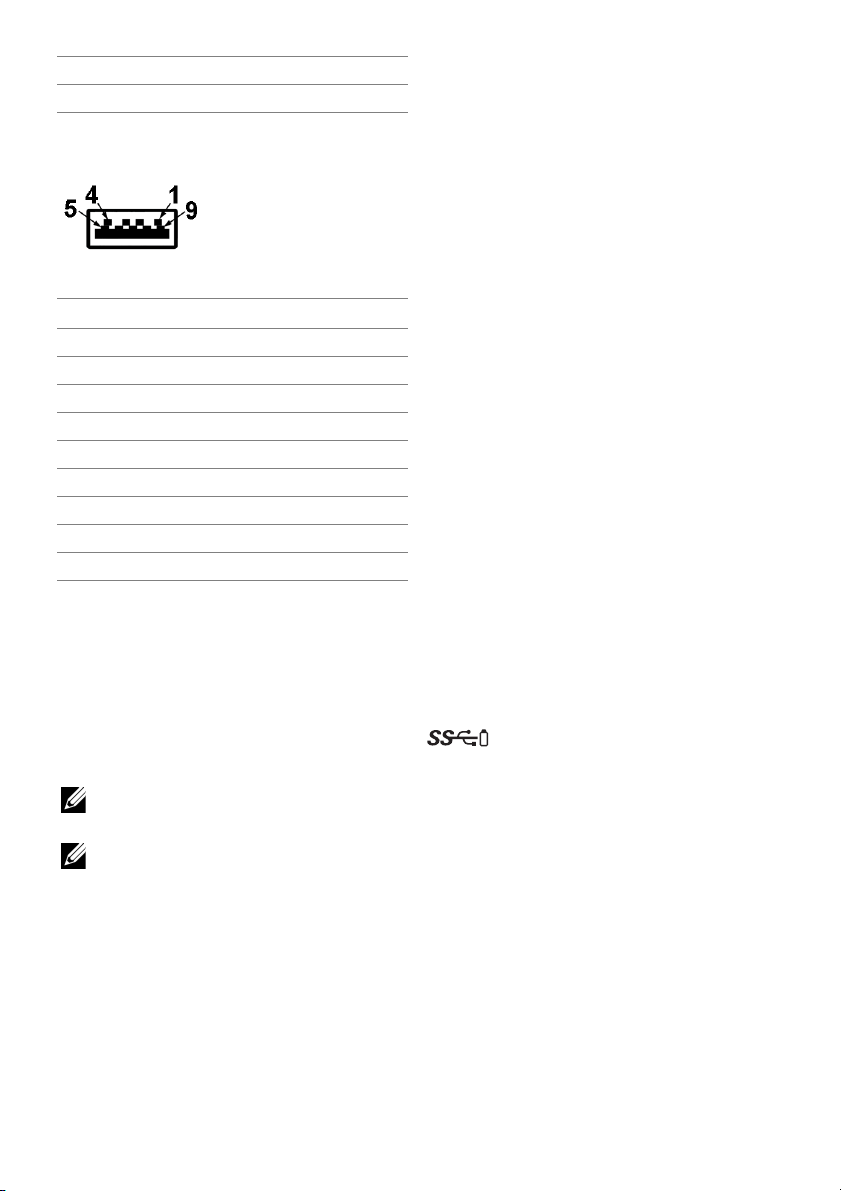

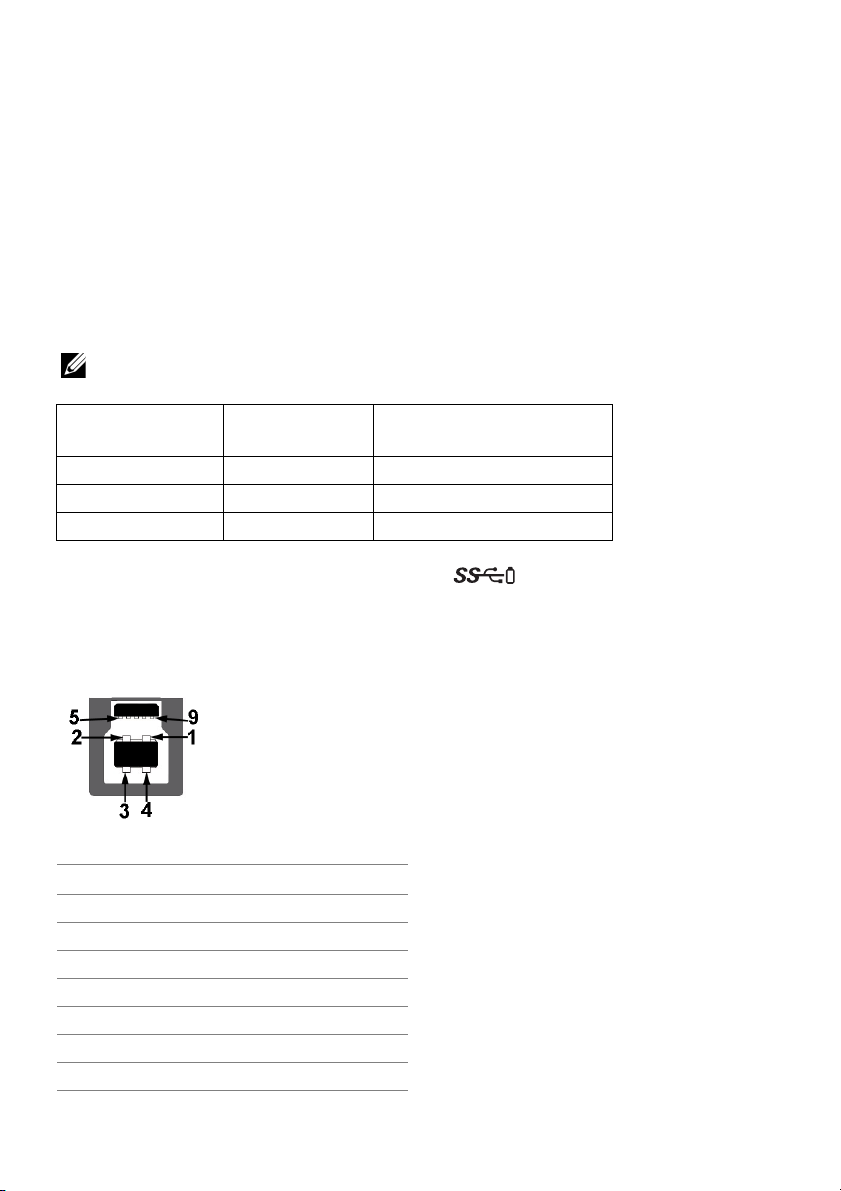

Universal Serial Bus (USB) Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . . .21

LCD-Monitorqualität und Hinweise zu Pixeln. . . . . . . . . . . . . . . . . . . 22

Hinweise zur Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Monitor einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

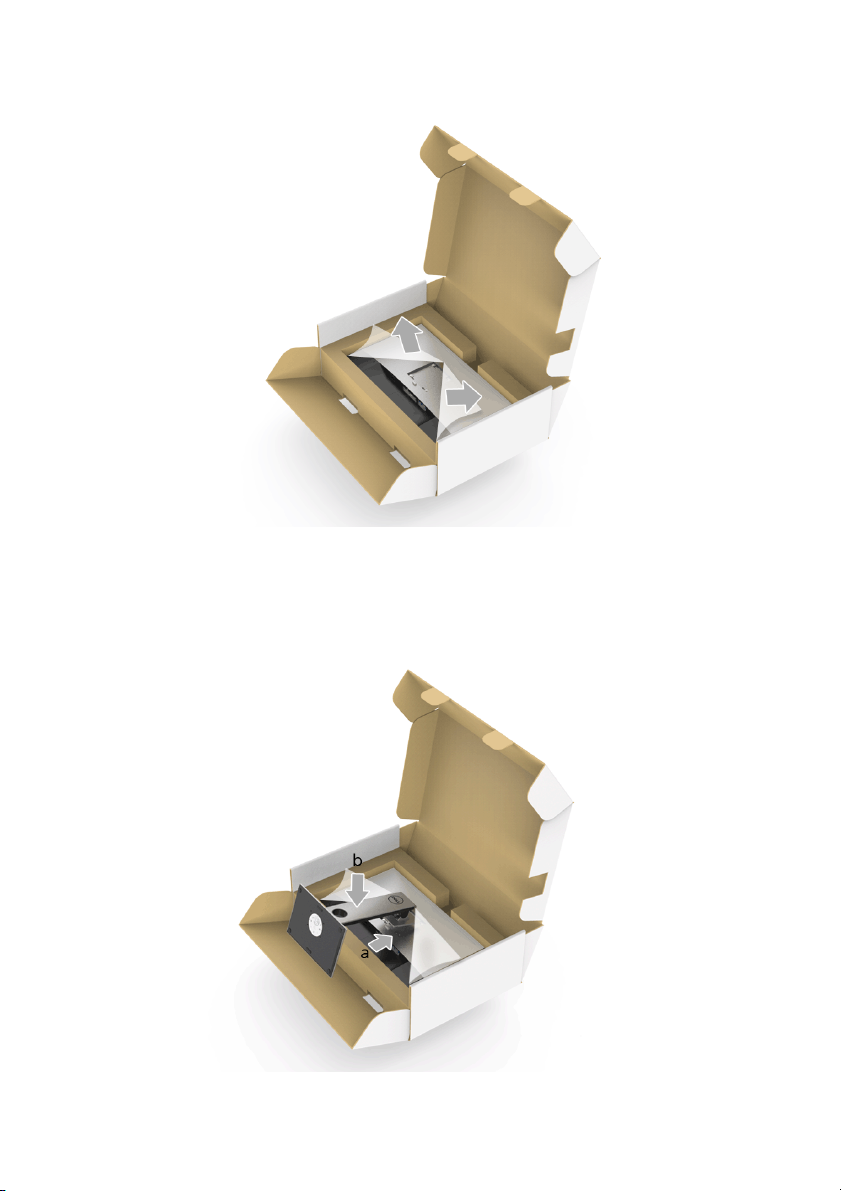

Ständer anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

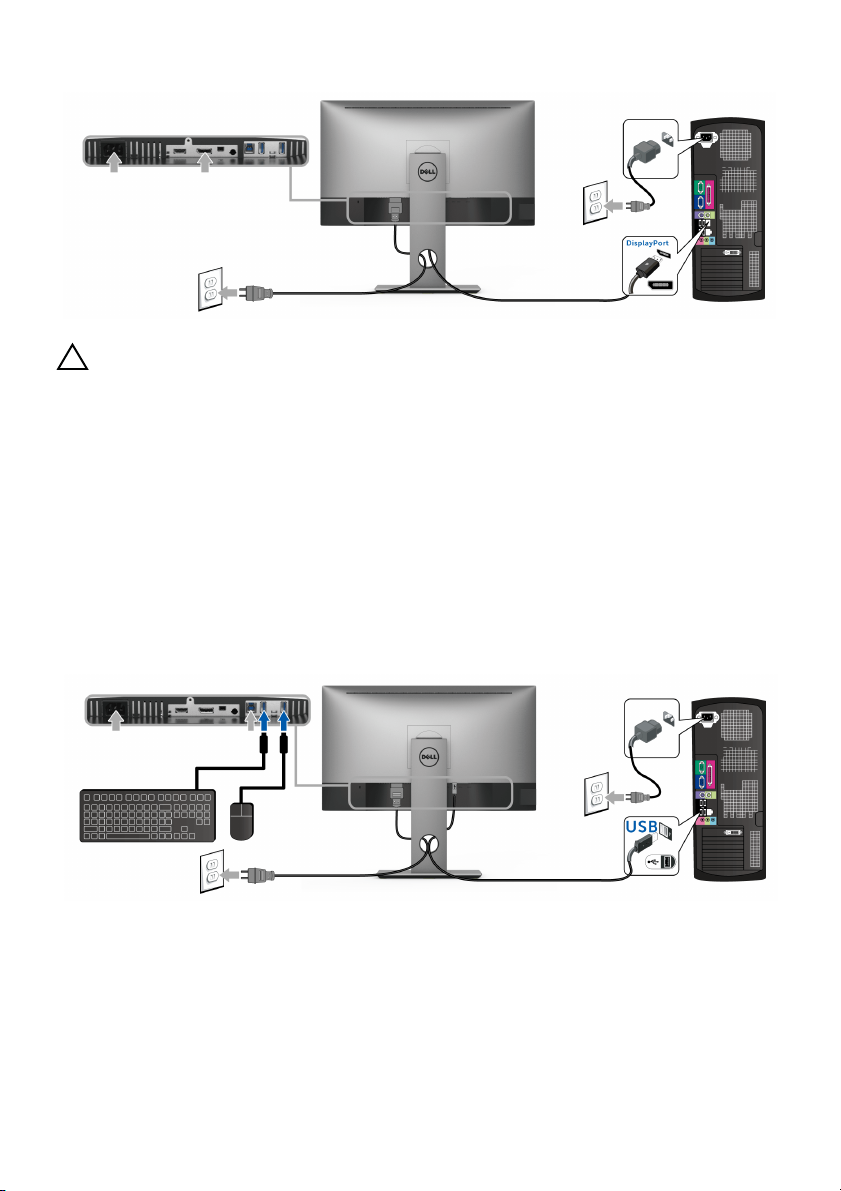

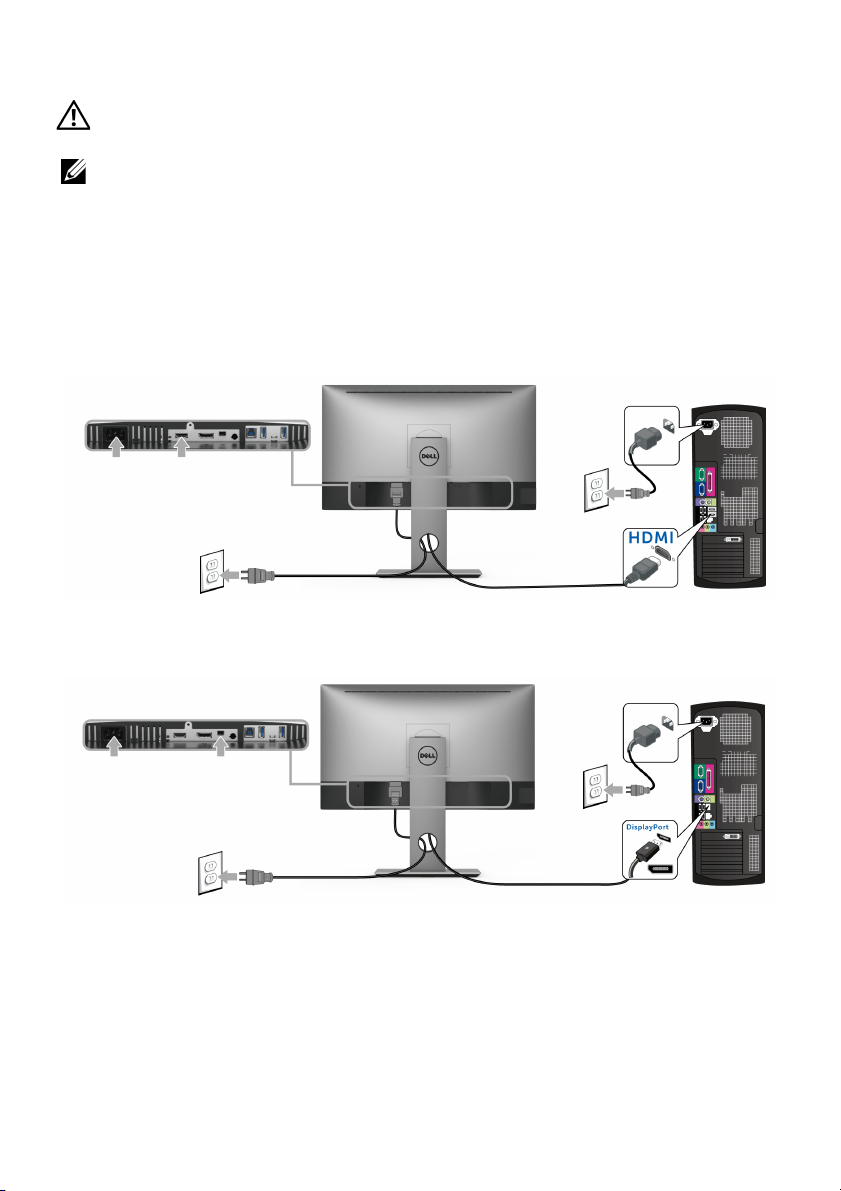

Monitor anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

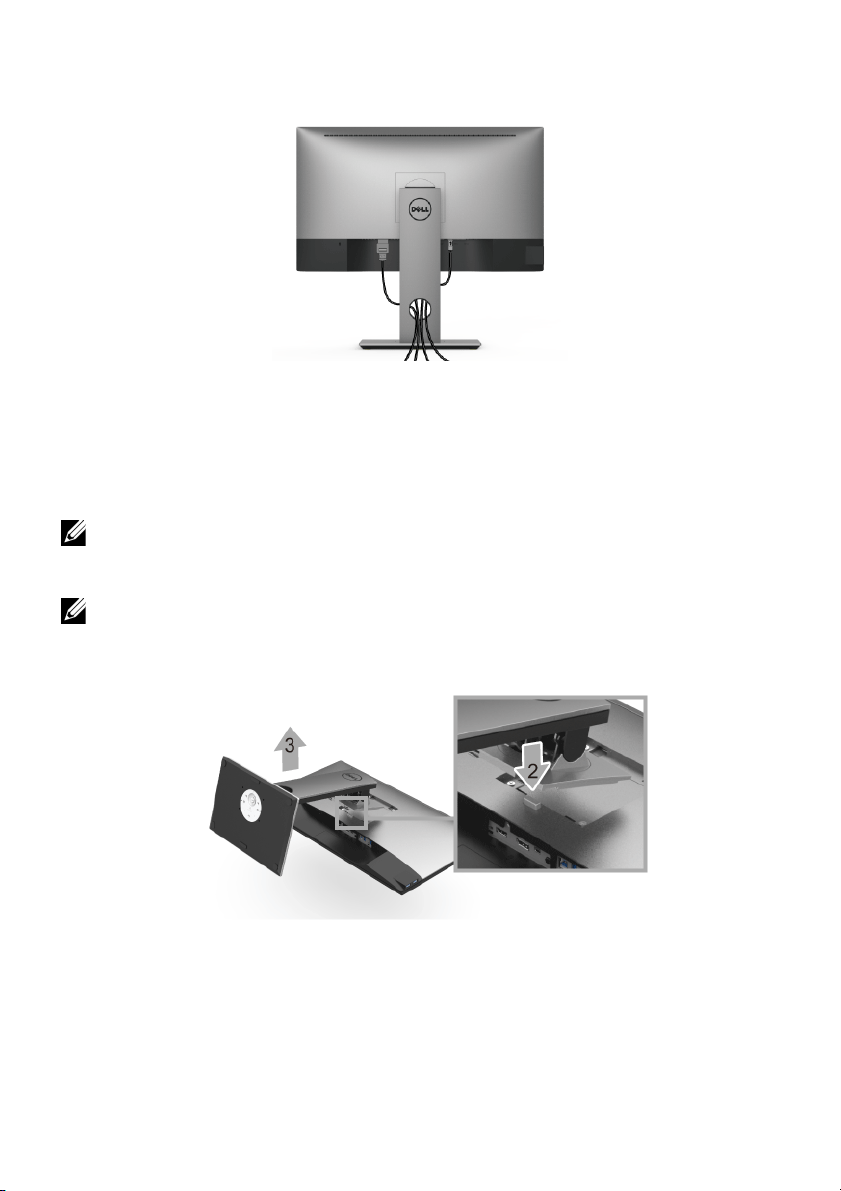

Kabel verlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Monitorständer abnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

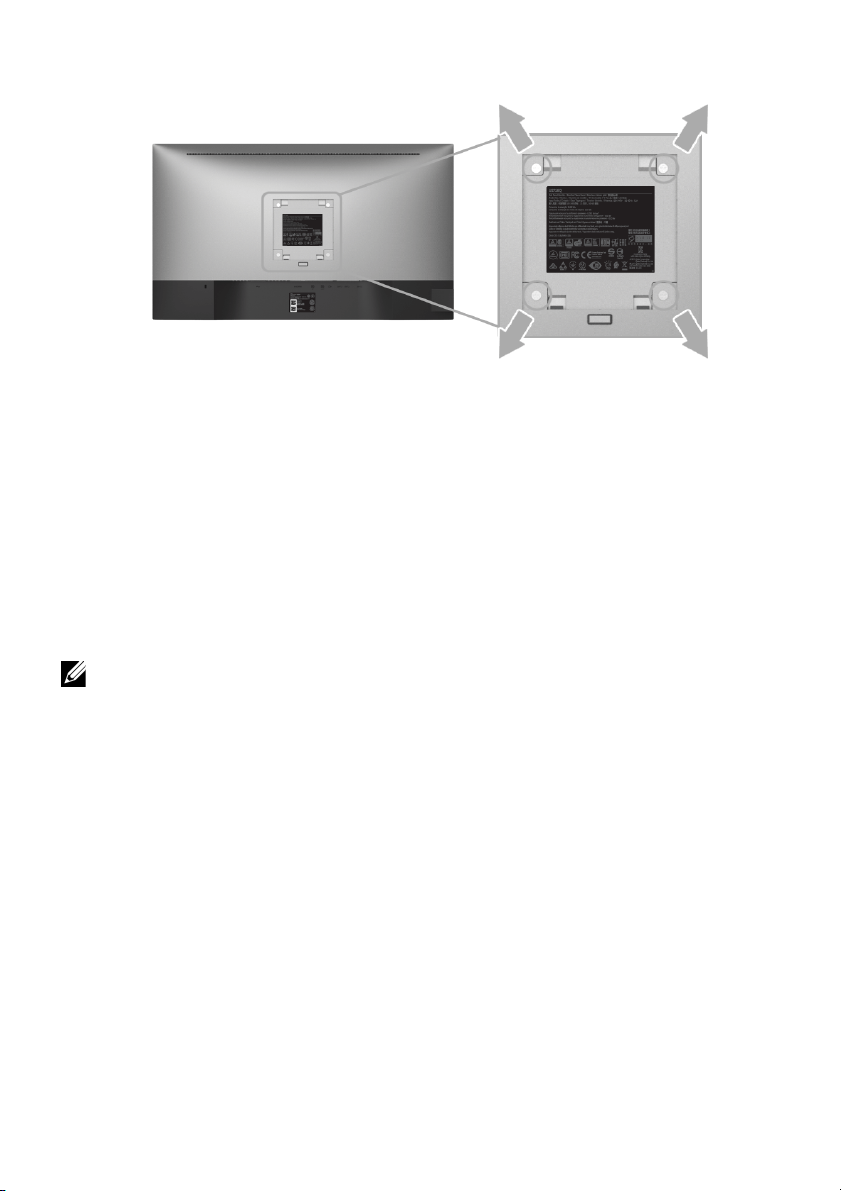

Wandbefestigung (optional) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Monitor bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

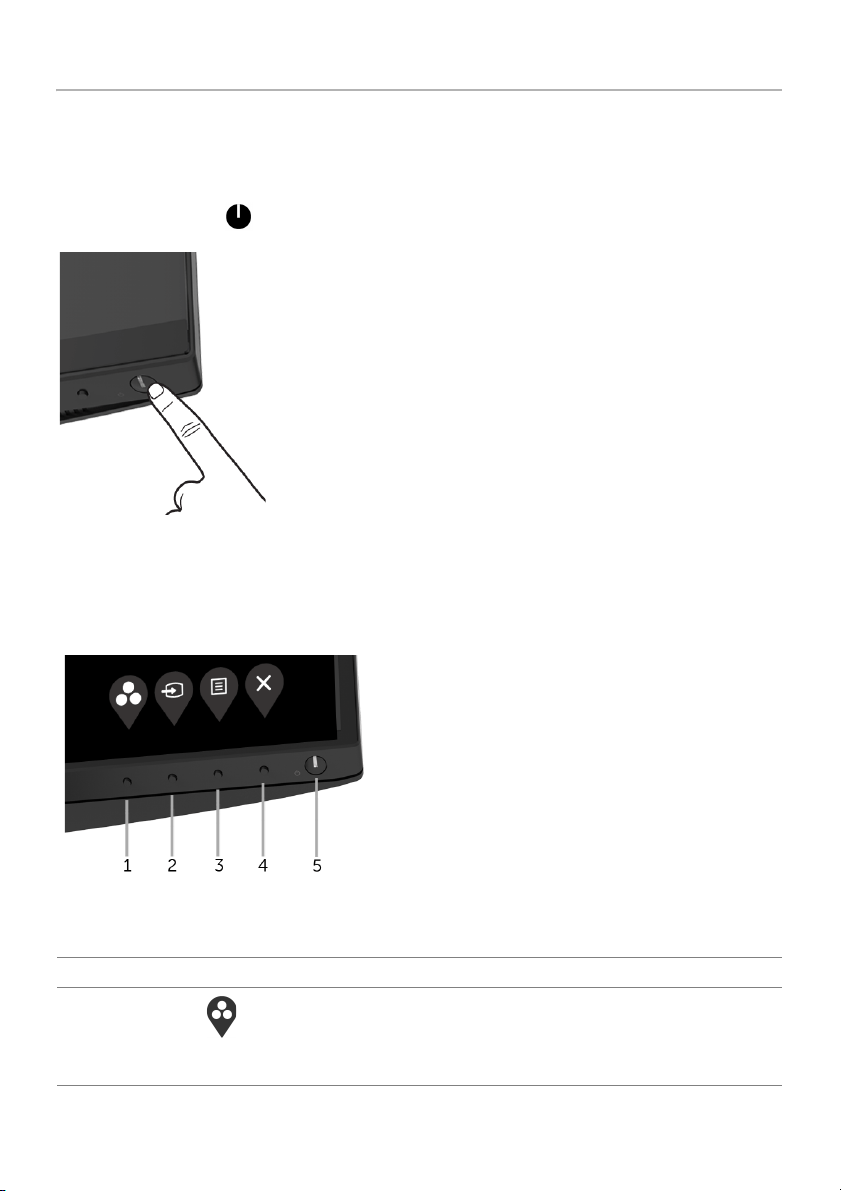

Monitor einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

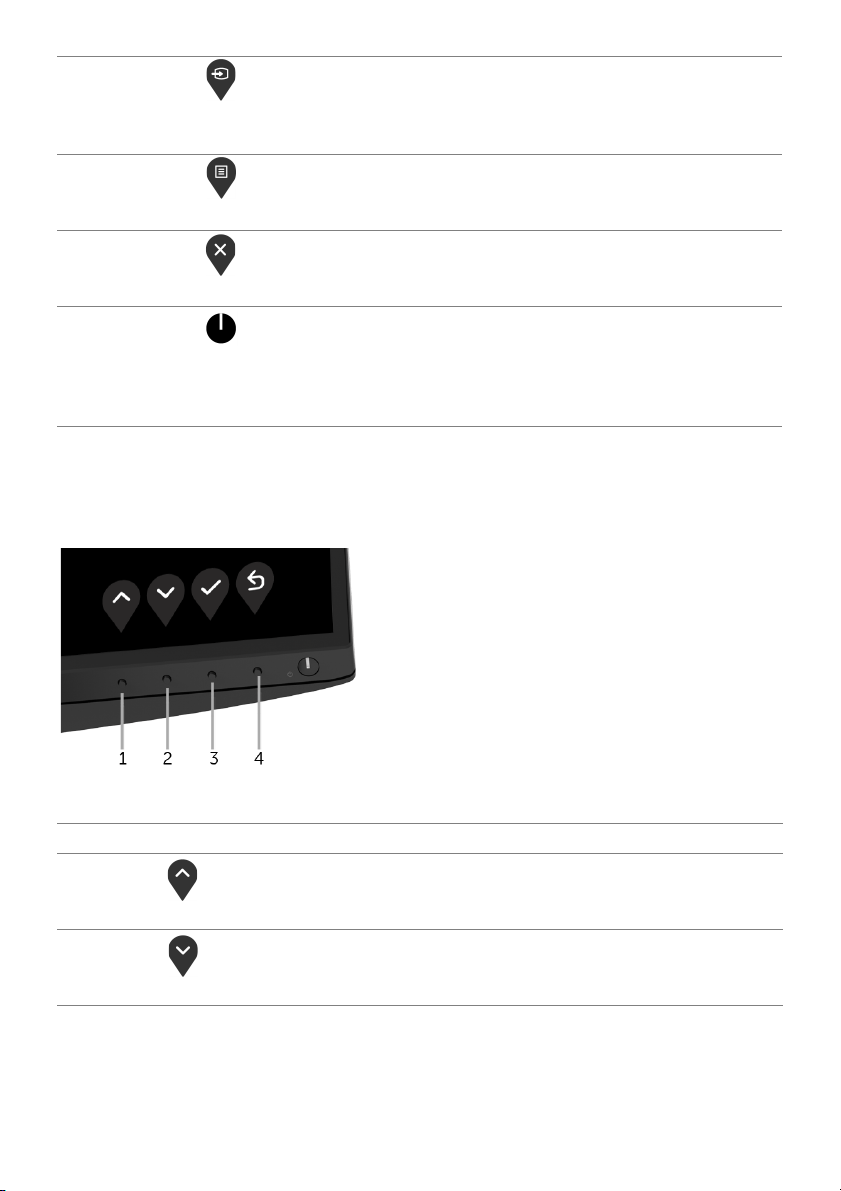

Bedienfeldtasten verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Inhalt | 3

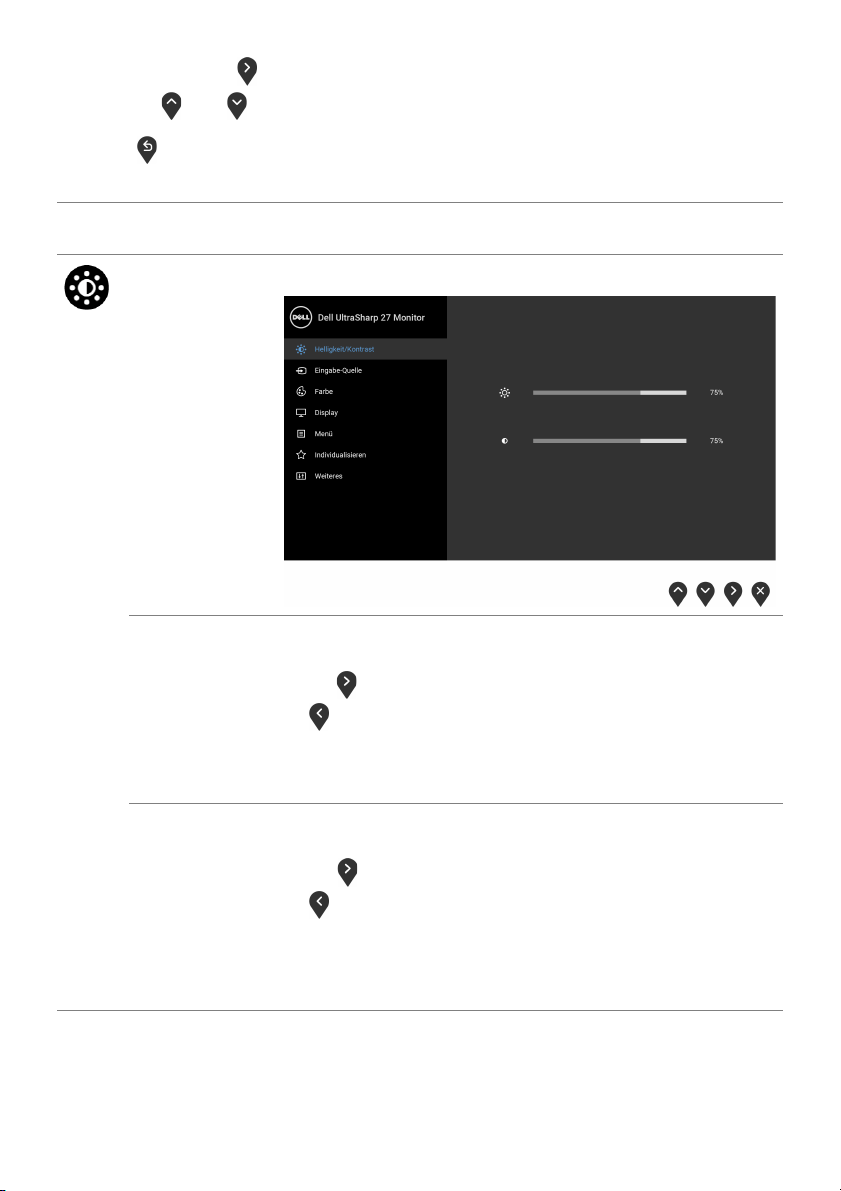

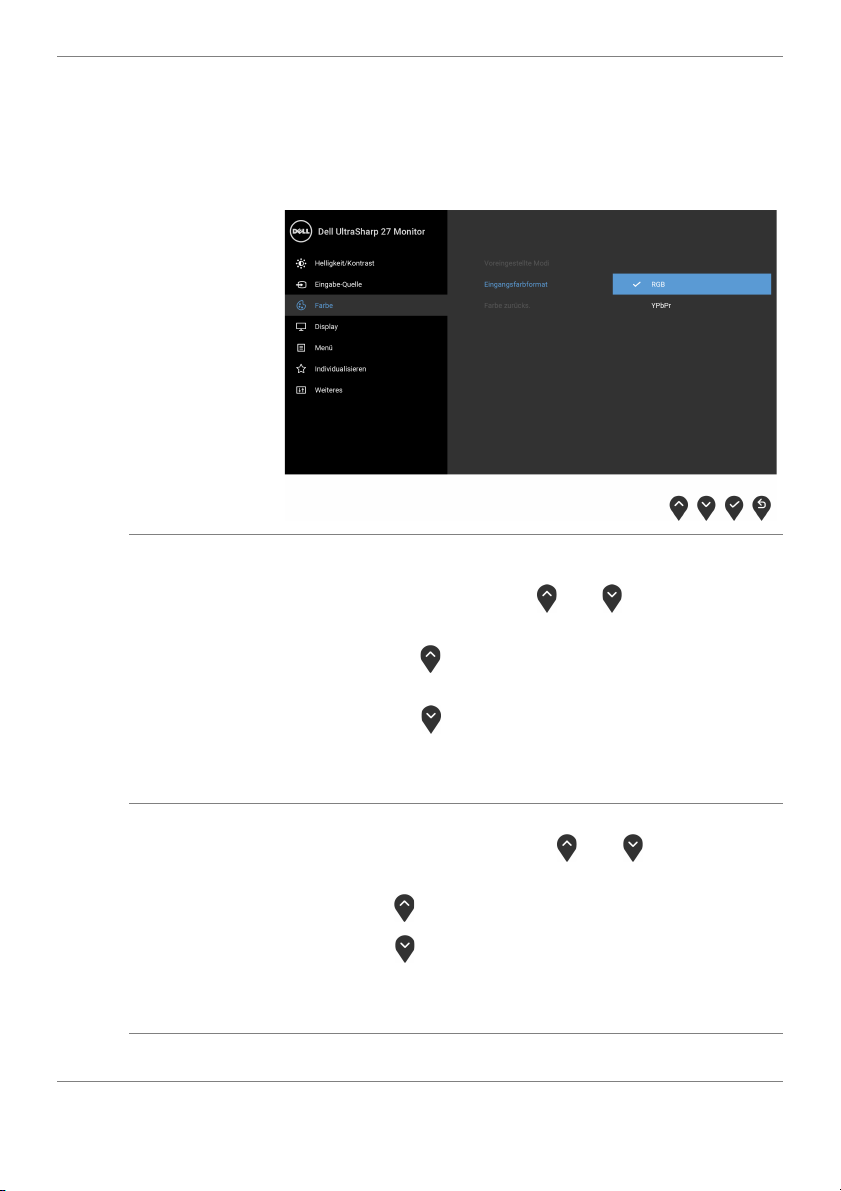

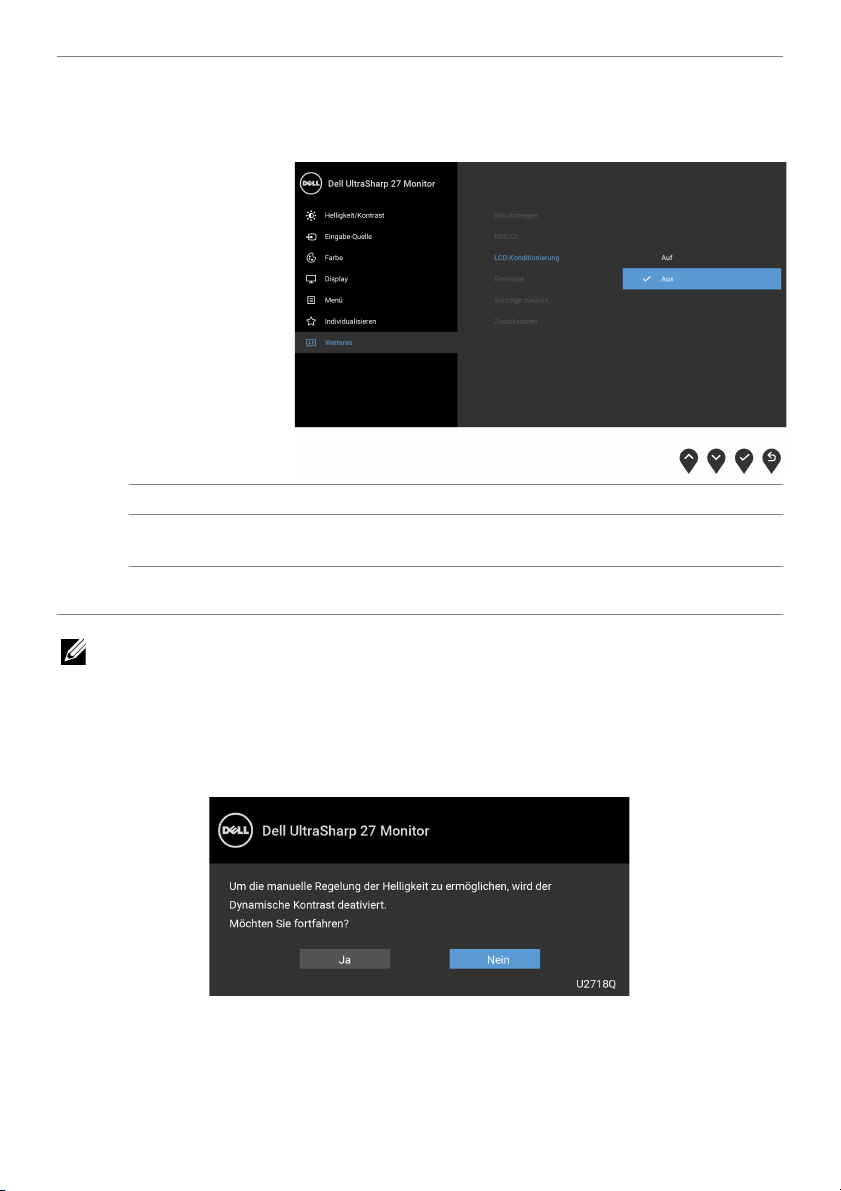

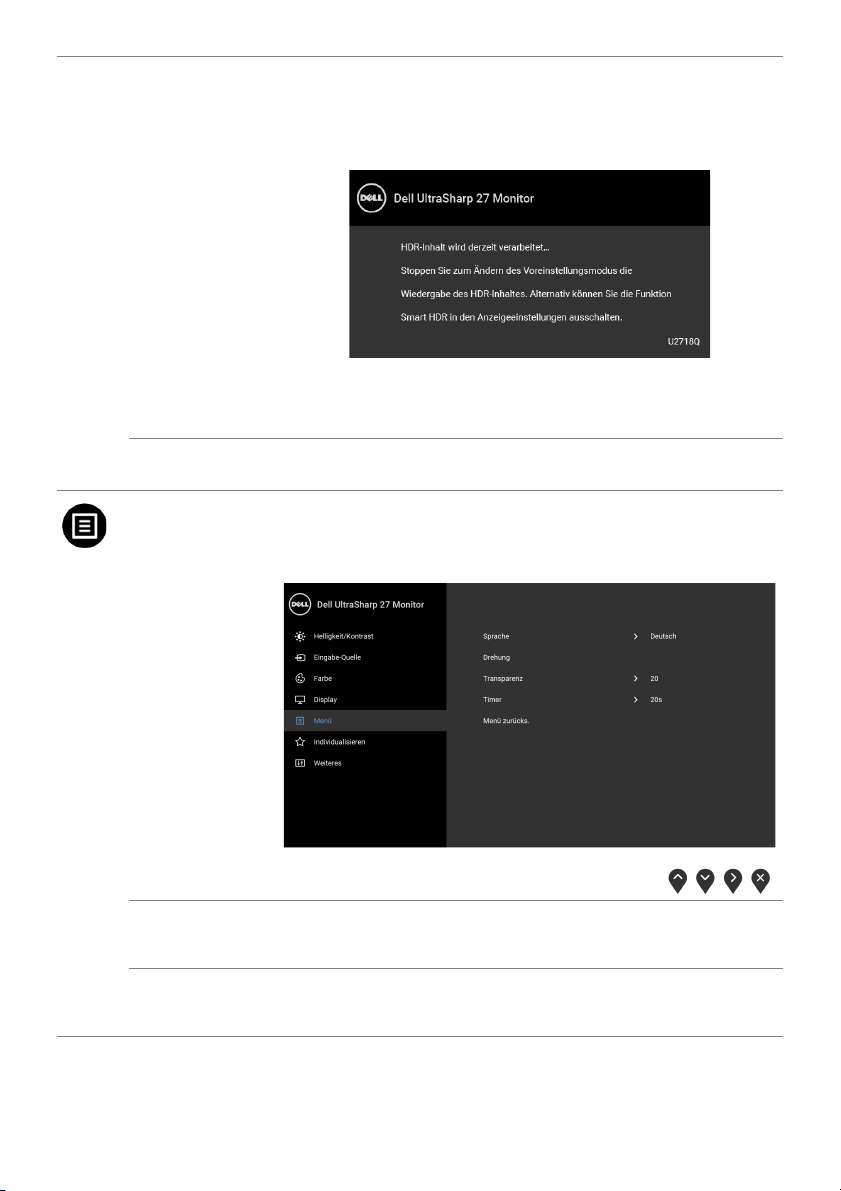

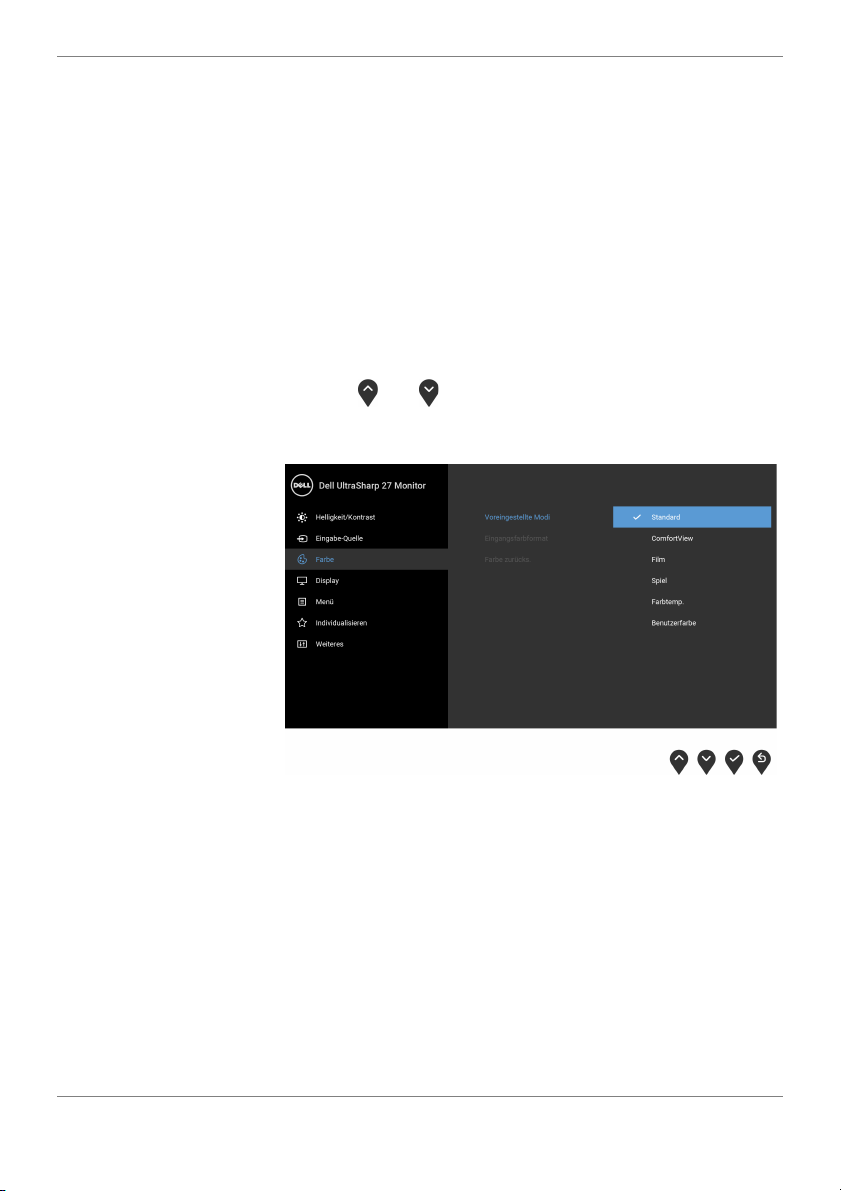

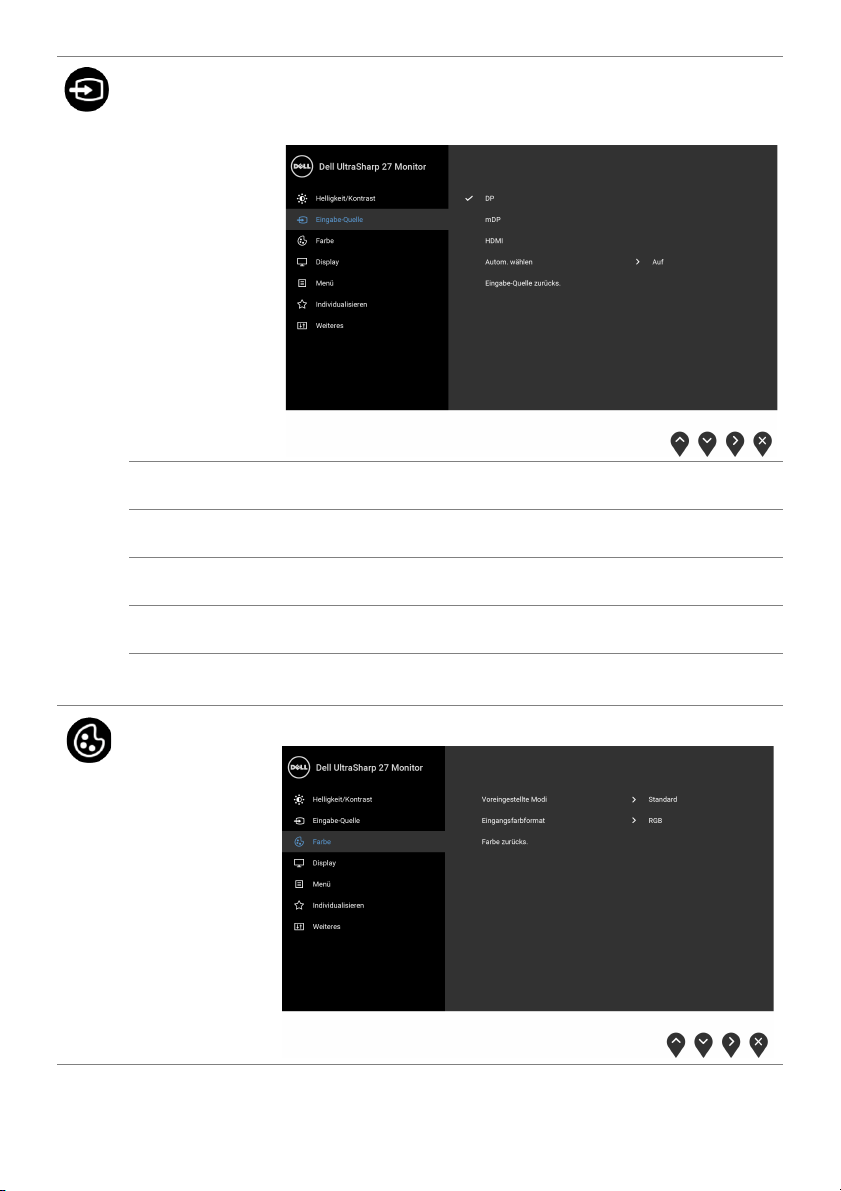

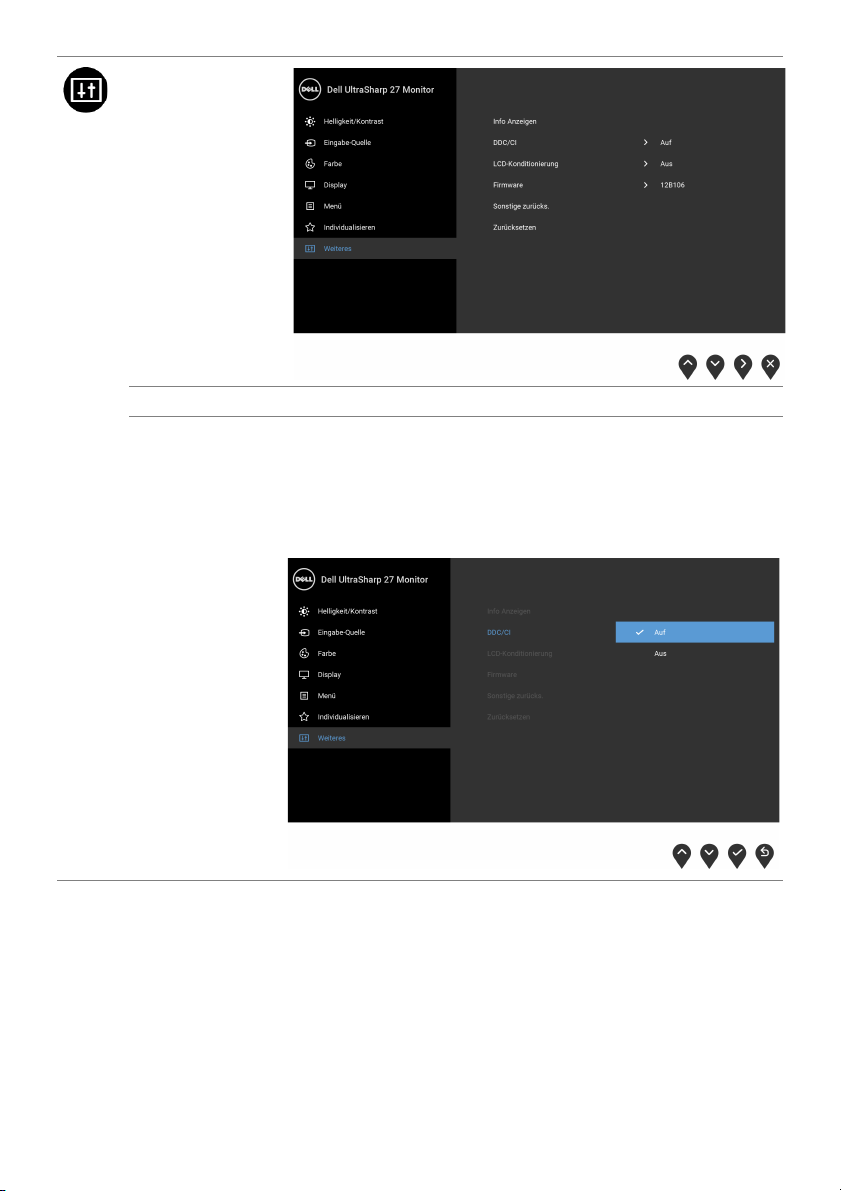

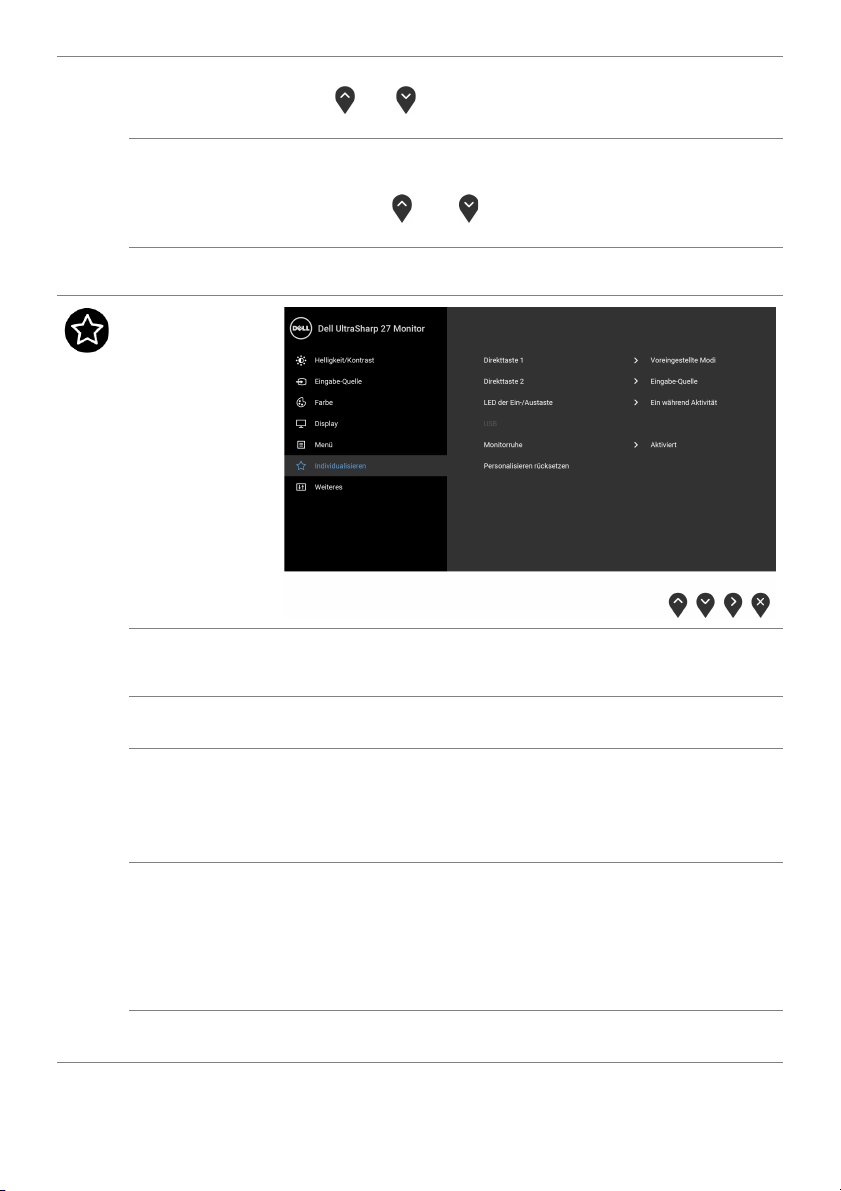

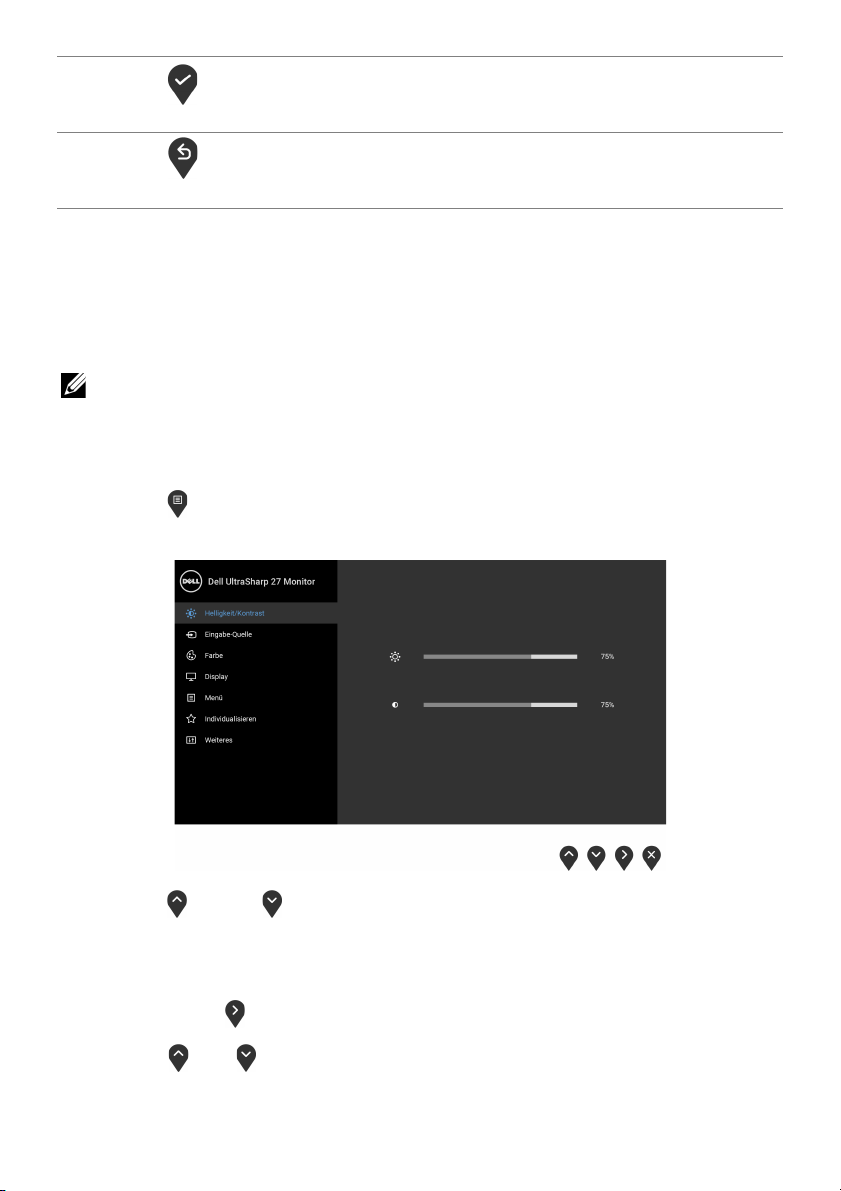

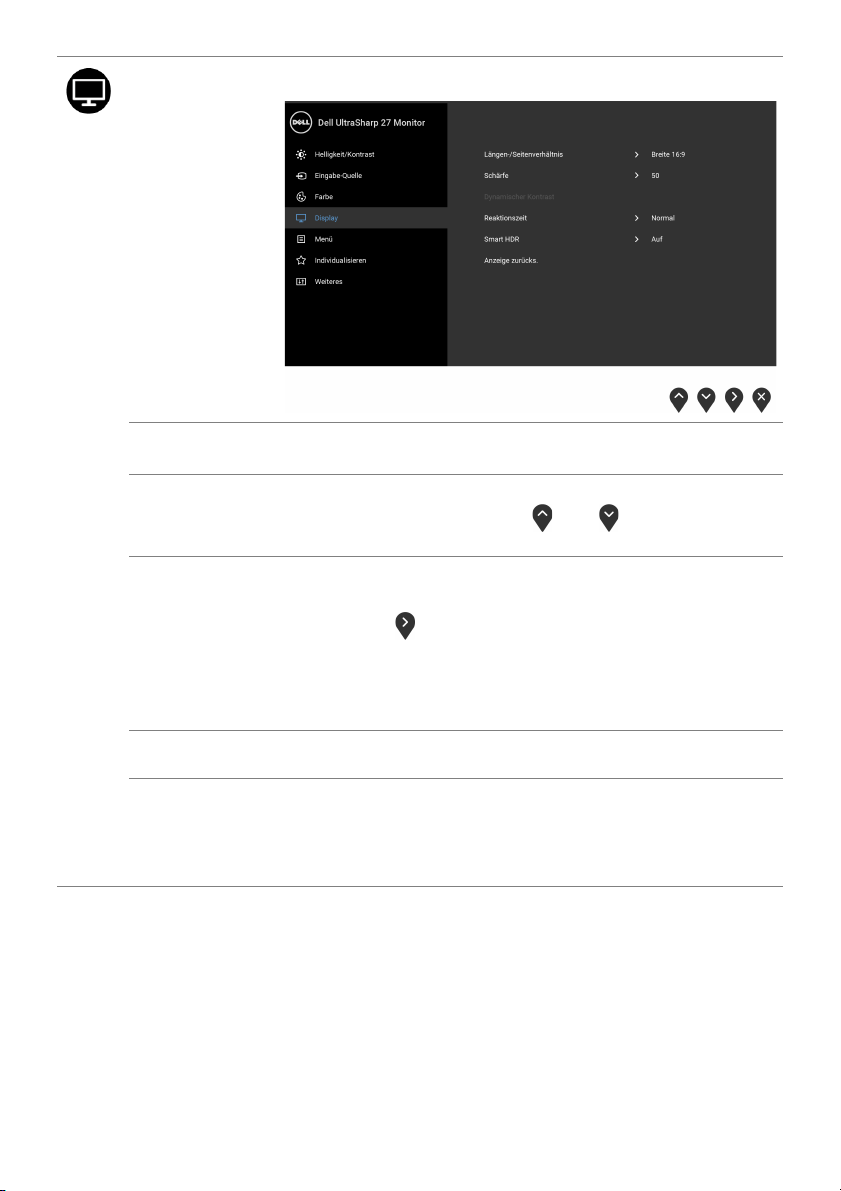

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü). . . . . . . 33

Maximale Auflösung einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

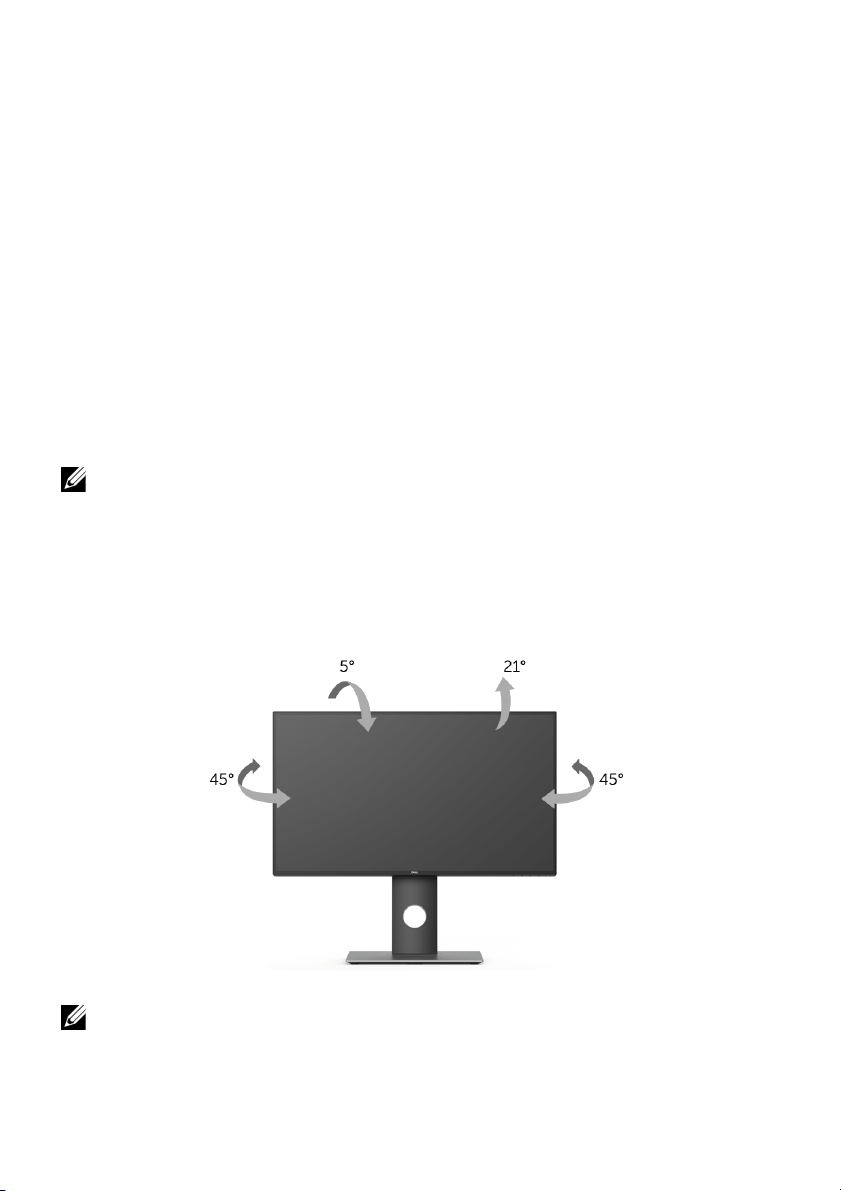

Kippen, Schwenken und Höhenverstellung . . . . . . . . . . . . . . . . . . . . 45

Monitor drehen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Anzeigerotation-Einstellungen Ihres Systems anpassen . . . . . . . . . 47

Problemlösung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Selbstdiagnose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Allgemeine Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Produktspezifische Probleme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Universal Serial Bus (USB) spezifische Probleme . . . . . . . . . . . . . . . . 54

Lautsprecherspezifische Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Anhang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

FCC-Erklärung (nur für die USA) und weitere rechtliche

Informationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Kontakt zu Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

4 | Inhalt

Über Ihren Monitor

Lieferumfang

Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie
sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte,

HINWEIS: Bei einigen Komponenten kann es sich um optionale Teile handeln, die

nicht im Lieferumfang Ihres Monitors enthalten sind. Einige Merkmale oder Medien
sind in bestimmten Ländern eventuell nicht erhältlich.

HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere

stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für
Einrichtung Anweisungen.

Kontakt zu Dell

Monitor

.

Ständer

Über Ihren Monitor | 5

Sockel

Netzkabel (Je nach Land
verschieden)

DP-Kabel (Mini-DP-zu-DP)

USB 3.0-Upstream-Kabel
(zur Nutzung der USB-Ports
am Monitor)

• Medien mit Treibern und

Dokumentation

• Schnellstartanleitung

• Werkskalibrierungsbericht

• Sicherheit, Umweltschutz

und Bestimmungen

6 | Über Ihren Monitor

Produktmerkmale

Der Dell U2718Q-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor­(TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Zu den
Eigenschaften des Monitors zählen:

• 68,47 cm (27 Zoll) große Anzeigediagonale.

3840 x 2160 (16:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren
Auflösungen.

• Weitwinkelanzeige für die Anzeige aus einer sitzenden oder stehenden Position.

• Einstellungsmöglichkeiten durch Neigen, Schwenken, senkrechtes Ausziehen und

Drehen.

• Ultra-dünner Rahmen verringert den Rahmenabstand bei der Verwendung

mehrerer Monitore, was eine einfache Einrichtung mit einem eleganten
Anzeigeerlebnis ermöglicht.

• Abnehmbarer Ständer, VESA-kompatible Montagebohrungen (100 mm

Lochabstand) zur flexiblen Anbringung. VESA™ steht für Video Electronics
Standards Association.

• Plug & play-fähig, sofort vom System unterstützt.

• Farbbereich von 99,9% sRGB mit einem durchschnittlichen Delta E <

• HDR kompatibel mit HDMI 2.0a.

• Umfangreiche digitale Konnektivität mit DP, mDP, HDMI und USB3.0 hilft bei der

Zukunftssicherheit Ihres Monitors.

• Bildschirmmenü (OSD) zur einfachen Einrichtung und Bildoptimierung.

• Medium mit Software und Dokumentation, einschließlich Systeminformationsdatei

(INF), Farbanpassungsdatei (ICM) und Produktdokumentation.

• Dell Display Manager-Software inklusive (auf der mitgelieferten CD enthalten).

• Schlitz für Sicherheitsschloss.

• Ständerbefestigung.

• 0,3 W Standby-Stromverbrauch im Ruhemodus.

• Optimiert Ihren Augenkomfort mit einem flimmerfreien Bildschirm.

HINWEIS: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten

die Augen schädigen, z.B. Übermüdung der Augen oder digitale Überanstrengung
der Augen. Die ComfortView Funktion verringert den Anteil des blauen Lichts des
Monitors, um den Augenkomfort zu optimieren.

2.

Über Ihren Monitor | 7

Komponenten und Bedienelemente

Vorderansicht

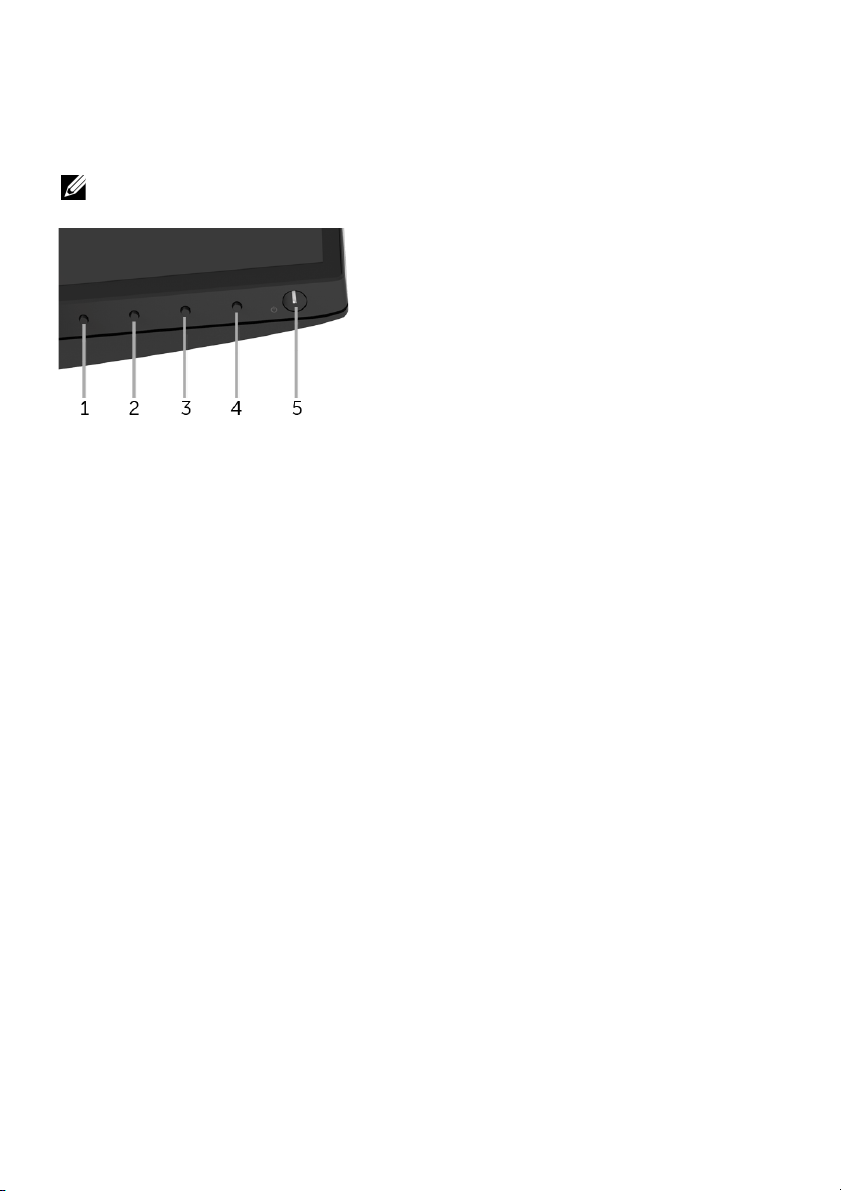

Bedienelemente an der Vorderseite

Bezeichnung Beschreibung

1 Funktionstasten (weitere Informationen finden Sie unter

bedienen

2 Ein/Aus-Taste (mit LED-Anzeige)

)

Monitor

8 | Über Ihren Monitor

Ansicht von hinten

Rückansicht mit Monitorständer

Bezeichnung Beschreibung Verwenden

1 VESA-Montagebohrungen

(100 mm x 100 mm- Hinter
der angebrachten VESA­Abdeckung)

2 Etikett mit behördlichen

Bestimmungen

3 Stand Entriegelungstaste Löst den Ständer vom Monitor.
4 Schlitz für Sicherheitsschloss Sichert den Monitor mit Schloss (nicht

5 Seriennummernetikett mit

Strichcode

6 Kabelführungsöffnung Bringt Ordnung durch Führung des

Monitor-Wandbefestigung per VESA­kompatibler Wandmontagehalterung
(100 mm x 100 mm).

Liste der behördlichen Zulassungen.

im Lieferumfang enthalten).
Nehmen Sie auf dieses Etikett Bezug,

wenn Sie Dell bezüglich technischer
Unterstützung kontaktieren.

Kabel durch die Öffnung.

Über Ihren Monitor | 9

Seitenansicht

Bezeichnung Beschreibung Verwenden

1 USB-Downstream-

Anschlüsse

2 USB-Downstream-

Anschlüsse mit
Aufladefunktion

Hier schließen Sie Ihre USB-Geräte an. Diesen
Anschluss können Sie erst verwenden,
nachdem Sie das USB-Kabel an den Computer
und an den USB-Upstream-Anschluss des
Monitors angeschlossen haben.*

Zum Aufladen Ihres Gerätes.

* Um Signalstörungen zu vermeiden wenn ein drahtloses USB-Gerät an einen USB­Downstream-Anschlüsse angeschlossen wurde, wird NICHT empfohlen, andere USB­Geräte an den oder die nebenstehenden Port(s) anzuschließen.

10 | Über Ihren Monitor

Ansicht von unten

Ansicht von unten ohne Monitor-Standfuß

Bezeichnung Beschreibung Verwenden

1 Netzkabelanschluss Zum Anschluss des Stromkabels.
2 HDMI Port Anschluss Schließen Sie Ihren Computer mit einem

HDMI-Kabel an.

3 DisplayPort-

Eingangsanschluss

4 Mini-DisplayPort-

Eingangsanschluss

5 Audio-Ausgang Zum Anschluss Ihrer Lautsprecher.*
6 USB-Upstream-

Anschlüsse

7-1 USB-Downstream-

Anschlüsse

7-2 USB-Downstream-

Anschlüsse mit
Aufladefunktion

8 Stand-Lock-Funktion Befestigen des Ständers am Monitor mit

Schließen Sie Ihren Computer mit einem
DP-Kabel an.

Schließen Sie Ihren Computer über das
Mini-DP-zu-DP-Kabel an.

Schließen Sie das mit dem Monitor
mitgelieferte USB-Kabel an den Monitor
und an den Computer an. Sobald dieses
Kabel angeschlossen ist, können Sie die
USB-Anschlüsse am Monitor verwenden.

Hier schließen Sie Ihre USB-Geräte an.
Diesen Anschluss können Sie erst
verwenden, nachdem Sie das USB-Kabel
an den Computer und an den USB­Upstream-Anschluss des Monitors
angeschlossen haben.**

Zum Aufladen Ihres Gerätes.

M3 x 6 mm Schrauben (nicht im
Lieferumfang enthalten).

Über Ihren Monitor | 11

* Die Nutzung von Kopfhörern wird für den Audio Line-Out Anschluss nicht unterstützt.
** Um Signalstörungen zu vermeiden wenn ein drahtloses USB-Gerät an einen USB

Downstream Port angeschlossen wurde, wird NICHT empfohlen, andere USB-Geräte an
den oder die nebenstehenden Port(s) anzuschließen.

Technische Daten des Monitors

Flachbildschirm – technische Daten

Modell U2718Q

Bildschirmtyp Aktiv-Matrix-TFT-LCD
Panel-Technologie In Plane Switching Typ
Seitenverhältnis 16:9
Sichtbares Bild
Diagonal
Horizontal, Aktiver Bereich
Vertikal, Aktiver Bereich
Bereich
Pixelabstand 0,1554 mm x 0,1554 mm
Pixel pro Zoll 163
Betrachtungswinkel 178° (vertikal) typisch

Luminanz 350 cd/m² (typisch)
Kontrastverhältnis 1300:1 (typisch)
Anzeigebeschichtung Anti-Reflex, mit Hartbeschichtung 3H
Hintergrundlicht LED Edgelight System
Reaktionszeit 8 ms (Normal)/5 ms (Schnell)
Farbtiefe 1,07 Milliarden Farben
Farbgamut* 99,9% sRGB, 99,9% Rec 709, 80,7% DCI-P3
Kalibrierungsgenauigkeit Delta E <
Integrierte Geräte • USB 3.0 Super-Speed Hub (mit 1 x USB 3.0 Upstream-

684,7 mm (27 Zoll)
596,74 mm (23,49 Zoll)
335,66 mm (13,21 Zoll)

2

200301,7 mm

178° (horizontal) typisch

Port)

• 4 x USB 3.0 Downstream Ports

(310,47 Zoll2)

2 (Durchschnitt)

12 | Über Ihren Monitor

Konnektivität • 1 x HDMI 2.0 (HDCP 2.2)

• 1 x DP 1.2 (HDCP 2.2)

• 1 x mDP (HDCP 2.2)

• 1 x Audio-Ausgangsanschluss

• 1 x USB 3.0 Upstream-Port

• 4 x USB 3.0 Downstream-Ports (2 x BC1.2 enthalten)

Rahmenbreite (Kante des
Monitors bis aktivem
Bereich)

Regulierbarkeit
Höhenverstellbarer Ständer
Kippen
Schwenken
Drehung
Dell Display Manager

Kompatibilität (DDM)
Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat

* Nur native Anzeige bei der Voreinstellung Benutzerdefinierter Modus.

7,3 mm (Oben/Links/Rechts)
9,0 mm (Unten)

0 bis 130 mm

-5° bis 21°

-45° bis 45°

-90° bis 90°
Bequeme Anordnung und andere wichtige Funktionen

erhältlich)

Angaben zur Auflösung

Modell U2718Q

Horizontalfrequenzen 10 kHz bis 137 kHz (automatisch)
Vertikalfrequenzen 49 Hz bis 86 Hz (automatisch)
Max. voreingestellte Auflösung 3840 x 2160 bei 60 Hz

Unterstützte Videomodi

Modell U2718Q

Videoanzeigefähigkeiten
(HDMI & DP-Wiedergabe)

480p, 480i, 576p, 576i, 720p, 1080i, 1080p,
QHD, UHD

Über Ihren Monitor | 13

Voreingestellte Anzeigemodi

Anzeigemodus Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-Polarität

(horizontal/

vertikal)

VESA, 640 x 400 31,5 70,1 25,2 +/-

VESA, 640 x 480 31,5 59,9 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

VESA, 720 x 400 31,5 70,1 28,3 -/+

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 800 - R 49,3 59,9 71,0 +/-

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1600 x 1200 75,0 60,0 162,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

VESA, 2048 x 1280- R 78,9 59,9 174,3 +/-

VESA, 2560 x 1440 88,8 60,0 241,5 +/-

VESA, 3840 x 2160- R* 133,3 60,0 533,3 +/-

* Erfordert eine Grafikkarte, die HDMI 2.0 unterstützt.

Elektrische Daten

Modell U2718Q

Videoeingangssignale • HDMI 2.0, 600 mV für jede differentielle Linie,

100 Ohm Eingangsimpedanz pro Differentialpaar

• DisplayPort & Mini DisplayPort 1.2, 600 mV für jede

differentielle Linie, 100 Ohm Eingangsimpedanz
pro Differentialpaar

Netzeingangsspannung /
Frequenz / Strom

100 VAC bis 240 VAC / 50 Hz oder 60 Hz +
1,5 A (typisch)

Einschaltstrom • 120 V: 30 A (Max) bei 0°C (Kaltstart)

• 220 V: 60 A (Max) bei 0°C (Kaltstart)

14 | Über Ihren Monitor

3 Hz /

Physische Eigenschaften

Modell U2718Q
Signalkabeltyp • Digital: trennbar, HDMI, 19-polig (Kabel

nicht enthalten)

• Digital: trennbar, Mini-DP-zu-DP, 20-polig

• Universal Serial Bus: trennbar, USB, 9-polig

Abmessungen (mit Ständer)

Höhe (verlängert) 540,2 mm (21,27 Zoll)
Höhe (zusammengeschoben) 410,2 mm (16,15 Zoll)
Breite 611,3 mm (24,07 Zoll)
Tiefe 200,3 mm (7,89 Zoll)

Abmessungen (ohne Ständer)

Höhe 356,2 mm (14,02 Zoll)
Breite 611,3 mm (24,07 Zoll)
Tiefe 49,1 mm (1,93 Zoll)

Ständerabmessungen

Höhe (verlängert) 433,4 mm (17,06 Zoll)
Höhe (zusammengeschoben) 387,2 mm (15,24 Zoll)
Breite 292,4 mm (11,51 Zoll)
Tiefe 200,3 mm (7,89 Zoll)

Gewicht

Gewicht mit Verpackung 9,40 kg (20,72 lb)
Gewicht mit montiertem Ständer und

Kabeln
Gewicht ohne montierten Ständer

(zur Wand- oder VESA-Befestigung ­ohne Kabel)

Gewicht des Ständers 2,53 kg (5,58 lb)

6,55 kg (14,44 lb)

3,70 kg (8,16 lb)

Über Ihren Monitor | 15

Umgebungsbedingungen

Modell U2718Q
Kompatible Standards

• ENERGY STAR zertifizierter Monitor

• EPEAT Gold registriert in den USA. EPEAT Registration variiert je nach Land. Siehe

www.epeat.net

• RoHS-konform

• TCO-zertifizierter Bildschirm

• Mit Ausnahme der externen Kabel sind keine bromierten Flammschutzmittel (BFR)

und kein Polyvinylchlorid (PVC) (enthält keine Halogene) enthalten.

• Entspricht NFPA 99 Kriechstrom Anforderungen.

• Bildschirm aus arsenfreiem Glas und frei von Quecksilber.

Temp erat ur

Im Betrieb 0°C bis 40°C (32°F bis 104°F)
Ausgeschaltet -20°C bis 60°C (-4°F bis 140°F)

Luftfeuchtigkeit

Im Betrieb 10% bis 80% (nicht kondensierend)
Ausgeschaltet 5% bis 90% (nicht kondensierend)

Höhe

Im Betrieb 5.000 m (16.404 ft) (max.)
Ausgeschaltet 12.192 m (40.000 ft) (max.)
Wärmeableitung • 337,79 BTU/Stunde (max.)

für Registrierungsstatus nach Land.

• 102,36 BTU/Stunde (typisch)

Energieverwaltungsmodi

Sofern Sie eine VESA DPM™-kompatible Grafikkarte oder Software in Ihrem PC installiert
haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht
verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Der Monitor nimmt den
Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder
andere Eingabegeräte erkennt. Aus der folgenden Tabelle gehen Stromverbrauch und
Signalisierung der automatischen Energiesparfunktion hervor.

VESA-Modi Horizontale

Sync

Normalbetrieb Aktiv Aktiv Aktiv Weiß 99 W (max.)**

Aktiv-aus­Modus

Ausgeschaltet - - - Aus Unter 0,3 W

Inaktiv Inaktiv keine

16 | Über Ihren Monitor

Vertikale

Sync

Video Betriebsanzeige Leistungsaufnahme

30 W (typisch)

Weiß (blinkend) Unter 0,3 W

Anzeige

Energy Star Stromverbrauch

P

on

E

TEC

24,32 W

76,39 kWh

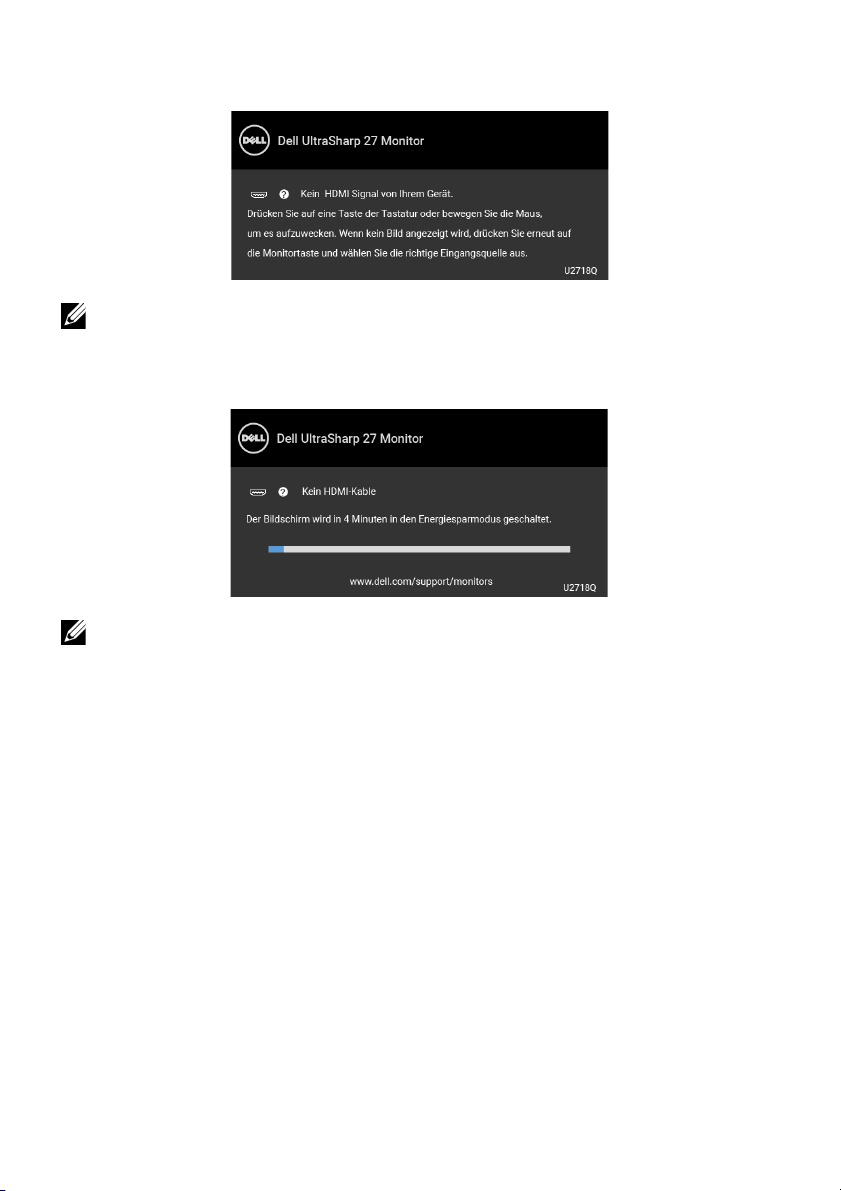

Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken auf eine
beliebige Taste im Aktiv-Aus-Modus wird die folgende Nachricht angezeigt:

Aktivieren Sie den Computer, damit der Monitor auf das OSD zugreifen kann.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht

unterschiedlich sein.

®

HINWEIS: Dieser Monitor erfüllt die ENERGY STAR

-Richtlinien.

HINWEIS:

P

: Stromverbrauch im eingeschalteten Modus wie in Energy Star 7.0 Version

on

definiert.

: Gesamtstromverbrauch in kWh wie in Energy Star 7.0 Version definiert.

E

TEC

* Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren,
wenn Sie den Monitor komplett vom Stromnetz trennen.

** Maximale Leistungsaufnahme bei max Leuchtdichte und USB aktiv.
Dieses Dokument dient lediglich Informationszwecken und gibt die Laborleistung

wieder. Ihr Produkt kann je nach den von Ihnen bestellten Softwareprogrammen,
Komponenten und Peripheriegeräten andere Werte aufweisen und wir verpflichten uns
nicht, solche Informationen zu aktualisieren. Daher sollte der Kunde bei Entscheidungen
bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen
vertrauen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der
Exaktheit oder Vollständigkeit gemacht.

Über Ihren Monitor | 17

Pinbelegung

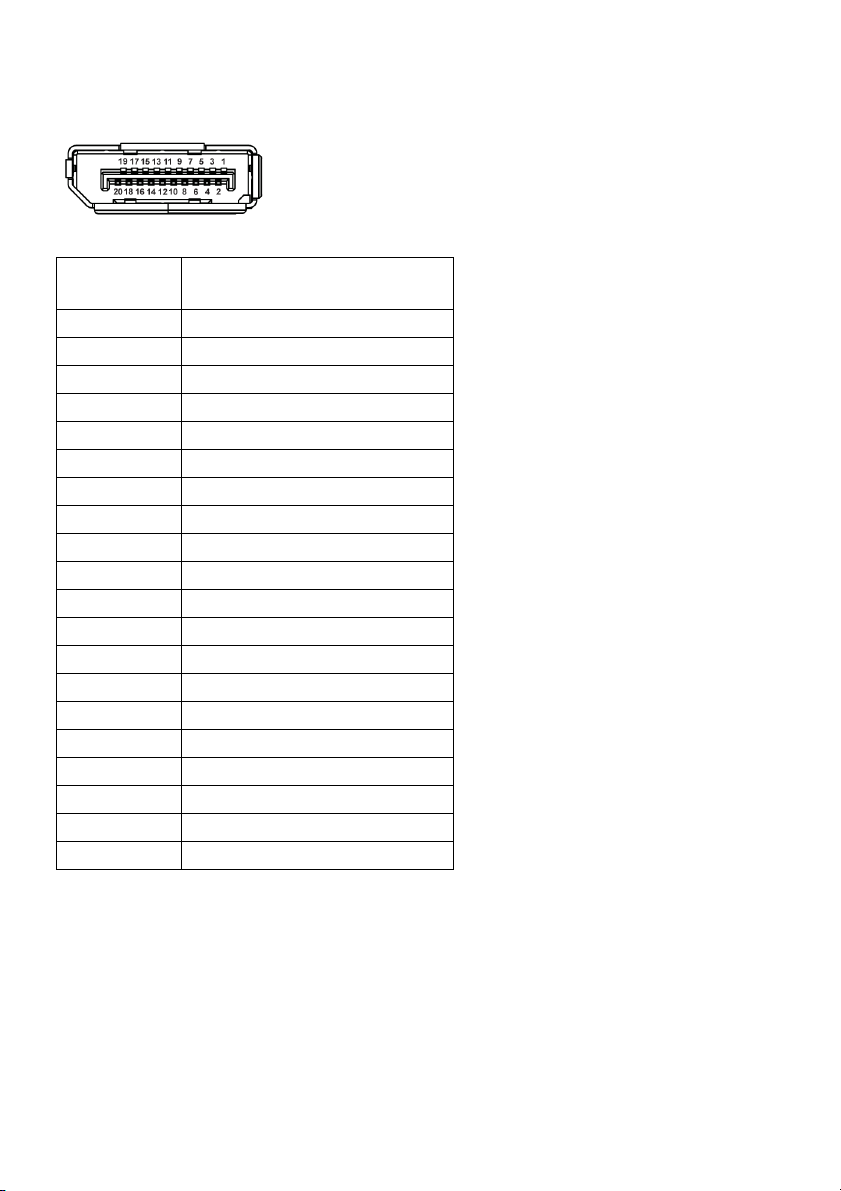

DisplayPort-Anschluss

Pinnummer Seite mit 20 Stiften des

angeschlossenen Signalkabels

1ML0(p)

2 Masse

3ML0(n)

4ML1(p)

5 Masse

6ML1(n)

7ML2(p)

8 Masse

9ML2(n)

10 ML3(p)

11 Masse

12 ML3(n)

13 Masse

14 EDID WP

15 AUX(p)

16 Masse

17 AUX(n)

18 Hot-Plug-Erkennung

19 Re-PWR

20 +3,3 V DP_PWR

18 | Über Ihren Monitor

Mini DisplayPort-Anschluss

Pinnummer Seite mit 20 Stiften des

angeschlossenen Signalkabels

1 Masse

2 Hot-Plug-Erkennung

3ML3(n)

4 Masse

5ML3(p)

6 Masse

7 Masse

8 Masse

9ML2(n)

10 ML0(n)

11 ML2(p)

12 ML0(p)

13 Masse

14 Masse

15 ML1(n)

16 AUX(p)

17 ML1(p)

18 AUX(n)

19 Masse

20 +3,3 V DP_PWR

Über Ihren Monitor | 19

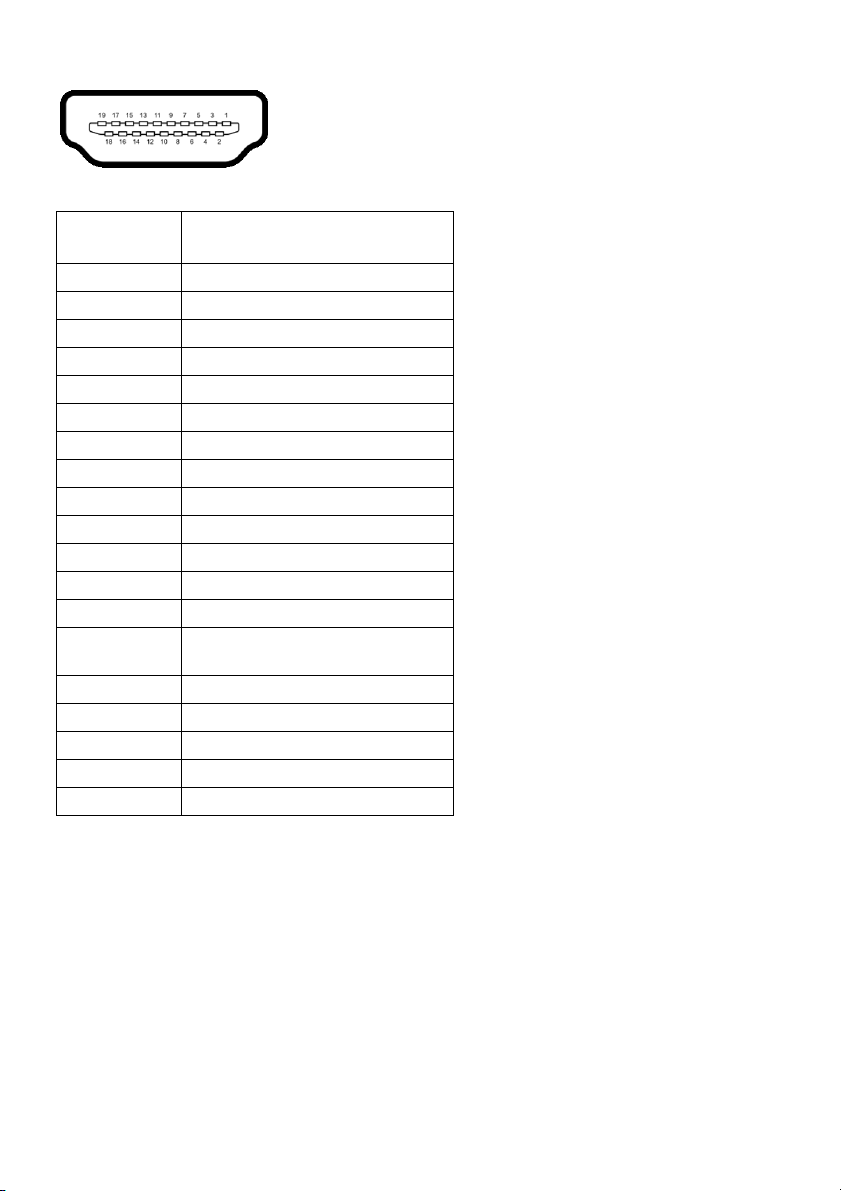

HDMI-Anschluss

Pinnummer Seite mit 19 Stiften des

angeschlossenen Signalkabels

1TMDS DATA 2+

2TMDS DATA 2, Abschirmung

3TMDS DATA 2-

4TMDS DATA 1+

5TMDS DATA 1, Abschirmung

6TMDS DATA 1-

7TMDS DATA 0+

8TMDS DATA 0, Abschirmung

9TMDS DATA 0-

10 TMDS CLOCK+

11 TMDS CLOCK, Abschirmung

12 TMDS CLOCK-

13 CEC

14 Reserviert (am Gerät nicht

angeschlossen)

15 DDC CLOCK (SCL)

16 DDC DATA (SDA)

17 DDC/CEC-Masse

18 +5 V-Stromversorgung

19 HOT-PLUG-ERKENNUNG

20 | Über Ihren Monitor

Plug & Play-Unterstützung

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der
Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display
Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass
sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die
meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie
unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der
Monitoreinstellungen finden Sie unter

Monitor bedienen

.

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt informiert Sie über die USB-Ports am Monitor.

HINWEIS: Dieser Monitor ist Super-Speed USB 3.0-kompatibel.

Übertragungsges

chwindigkeit

Super-Speed 5 Gbps 4,5 W (max., je Anschluss)

High-Speed 480 Mbps 4,5 W (max., je Anschluss)

Full Speed 12 Mbps 4,5 W (max., je Anschluss)

* Bis zu 2A am USB-Downstream-Port (Port mit Batteriesymbol) bei BC1.2­kompatiblen Geräten oder normalen USB-Geräten.

Datenübertrag

ungsrate

Leistungsaufnahme*

USB-Upstream-Anschluss

Pinnummer 9-poliger Verbinder

1VCC

2D-

3D+

4 Masse

5SSTX-

6SSTX+

7 Masse

Über Ihren Monitor | 21

8SSRX-

9SSRX+

USB-Downstream-Anschluss

Pin Number 9-poliger Verbinder

1VCC

2D-

3D+

4 Masse

5SSRX-

6SSRX+

7 Masse

8SSTX-

9SSTX+

USB-Ports

• 1 x USB 3.0 Upstream - Unten

• 2 x USB 3.0 Downstream - Unten

• 2 x USB 3.0 Downstream - Seite

• Ladeanschluss- der Anschluss mit dem Batteriesymbol; unterstützt

Schnellladung, wenn das Gerät BC1.2-kompatibel ist.

HINWEIS: Zur vollen Ausschöpfung der USB 3.0-Funktionalität benötigen Sie einen

USB 3.0-fähigen Computer.

HINWEIS: Die USB-Schnittstelle des Monitors arbeitet nur dann, wenn der Monitor

eingeschaltet ist oder sich im Energiesparmodus befindet. Wenn Sie den Monitor
aus- und wieder einschalten, kann es ein paar Minuten dauern, bis angeschlossene
Peripheriegeräte wieder normal funktionieren.

LCD-Monitorqualität und Hinweise zu Pixeln

Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte
(Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum
sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere
Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf
den Dell-Internetseiten: http://www.dell.com/support/monitors.

22 | Über Ihren Monitor

Hinweise zur Wartung

Monitor reinigen

VORSICHT: Lesen und befolgen Sie die

Monitor reinigen.

ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor

Sie den Monitor reinigen.

Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie
sich am besten an die nachstehenden Hinweise:

• Befeuchten Sie zur Reinigung Ihres antistatischen Monitors ein weiches,

sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für
die antistatische Beschichtung geeignete Bildschirmreinigungstücher
oder -lösungen. Verwenden Sie kein Benzin, keine Verdünnungsmittel, kein
Ammoniak, keine Scheuermittel und keine Druckluft.

• Verwenden Sie zur Reinigung des Monitors lediglich ein weiches, leicht

angefeuchtetes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige
Reinigungsmittel einen milchigen Schleier auf dem Monitor hinterlassen
können.

• Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte,

wischen Sie es einfach mit einem Tuch ab.

• Gehen Sie sorgfältig mit Ihrem Monitor um: Schwarze Monitore weisen

schneller weiße Kratzspuren als helle Monitore auf.

• Um die optimale Bildqualität Ihres Monitors zu erhalten, nutzen Sie einen

Bildschirmschoner mit bewegten Motiven und schalten Ihren Monitor aus,
wenn Sie ihn nicht gebrauchen.

Sicherheitshinweise

, bevor Sie den

Über Ihren Monitor | 23

Monitor einrichten

Ständer anbringen

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere

stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für
Einrichtung Anweisungen.

VORSICHT: Nehmen Sie den Monitor nicht aus dem Karton, bevor Sie den

Ständer angebracht haben.

So bringen Sie den Ständer an:

1 Folgen Sie den Anweisungen auf den Laschen des Kartons, um den Ständer von der

oberen Polsterung zu entfernen, durch die er gesichert wird.

2 Setzen Sie die Teile des Sockels vollständig in die Aussparungen am Ständer ein.
3 Heben Sie den Schraubring an und drehen Sie die Schraube im Uhrzeigersinn.

4 Setzen Sie den Schraubring nach dem Festziehen der Schraube flach in die

Aussparung ein.

24 | Monitor einrichten

5 Heben Sie die Abdeckung wie gezeigt hoch, um den VESA Bereich für das

Zusammensetzen des Ständers freizulegen.

6 Befestigen Sie den Ständer am Monitor.

a Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am

Oberteil des Ständers ein.

b Drücken Sie den Ständer an, bis er einrastet.

Monitor einrichten | 25

7 Stellen Sie den Monitor aufrecht.

a Schieben Sie eine Hand in den ausgeschnittenen Bereich der unteren

Polsterung und halten Sie mit der anderen Hand den Ständer.

b Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu

vermeiden.

VORSICHT: Drücken Sie nicht auf die Oberfläche des Bildschirms, wenn Sie den

Monitor anheben.

8 Entfernen Sie die Abdeckung vom Monitor.

26 | Monitor einrichten

Monitor anschließen

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen,

lesen und befolgen Sie bitte die

HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an.

So schließen Sie Ihren Monitor an einen Computer an:

1 Schalten Sie den Computer aus, trennen Sie das Netzkabel.

Schließen Sie das DP/Mini-DP-zu-DP/HDMI-Kabel des Monitores an Ihren
Computer an.

Sicherheitshinweise

HDMI-Kabel (optional erhältlich) anschließen

.

DisplayPort-Kabel (Mini-DP-zu-DP) anschließen

Monitor einrichten | 27

DisplayPort-Kabel (DP-zu-DP) (optional erhältlich) anschließen

VORSICHT: Die Abbildungen in dieser Anleitung dienen lediglich der

Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen.

USB 3.0-Kabel anschließen

Nachdem Sie das DP/Mini-DP-zu-DP/HDMI-Kabel angeschlossen haben, führen Sie zum
Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des
USB 3.0-Kabels an den Computer aus:

1 Schließen Sie das USB 3.0-Upstream-Kabel (mitgeliefert) an den Upstream-Port des

Monitors und an einen passenden USB 3.0-Port Ihres Computers an.

2 USB 3.0-Peripheriegeräte schließen Sie an die USB 3.0-Downstream-Anschlüsse

des Monitors an.

3 Schließen Sie die Netzkabel des Computers und Monitors an eine Steckdose in der

Nähe an.

4 Schalten Sie Monitor und Computer ein.

Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild
angezeigt wird, lesen Sie bitte unter

5 Zur Kabelführung nutzen Sie den Kabelhalter am Monitorfuß.

Universal Serial Bus (USB) spezifische Probleme

28 | Monitor einrichten

.

Kabel verlegen

Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer
hergestellt haben (siehe
ordentlich durch den Kabelschacht.

Monitor anschließen

), führen Sie die Kabel wie oben gezeigt

Monitorständer abnehmen

HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt

wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt
wird.

HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere

stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für
Einrichtung Anweisungen.

So nehmen Sie den Ständer ab:

1 Legen Sie den Monitor auf ein weiches Tuch oder Kissen.
2 Halten Sie die Ständerfreigabetaste gedrückt.
3 Heben Sie den Ständer vom Monitor ab.

Monitor einrichten | 29

Wandbefestigung (optional)

(Schraubenabmessung: M4 x 10 mm).
Siehe die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte

Anleitung.

1 Die Unterlage des Monitors auf ein weiches Tuch oder Kissen auf einem stabilen

und ebenen Arbeitstisch aufstellen.

2 Der Ständer entfernen.
3 Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem

Kreuzschlitzschraubenzieher entfernen.

4 Den Befestigungsbügel der Wandmontageausrüstung am Monitor befestigen.

5 Den Monitor an die Wand montieren. Folgen Sie dabei der mit der

Wandmontageausrüstung gelieferten Anleitung.

HINWEIS: Nur mit einem UL-gelisteten Befestigungsbügel mit einer Mindesttraglast

von 3,70 kg zu verwenden.

30 | Monitor einrichten

Monitor bedienen

Monitor einschalten

Drücken Sie auf die -Taste, um den Monitor einzuschalten.

Bedienfeldtasten verwenden

Die Steuerungstasten an der Vorderseite bieten einen schnellen Zugriff auf primäre
Software Funktionen für die Steuerung des Monitors.

Die folgende Tabelle beschreibt die Tasten an der Vorderseite:

Bedienfeldtaste Beschreibung

1

Schnellzugriffstasten/

Voreingestellte Modi

Wählen Sie diese Taste zur Auswahl aus einer Liste
voreingestellter Farbmodi.

Monitor bedienen | 31

2

Schnellzugriffstasten/

Verwenden Sie diese Taste zur Auswahl aus einer Liste von
Videosignalen, die mit Ihrem Monitor verbunden sein
könnten.

Eingabe-Quelle

3

Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige
(OSD) aufzurufen. Siehe Zugriff aufs Menüsystem.

Menü

4

Verwenden Sie diese Taste, um das OSD-Hauptmenü zu
verlassen.

Verlassen

5

Ein/Aus

(mit

Betriebsanzeigediode)

Schalten Sie den Monitor mit der Ein/Aus-Taste ein- bzw.
aus.

Die weiße LED-Anzeigediode zeigt an, dass der Monitor
eingeschaltet und voll funktionsfähig ist. Eine weiß glüßende
LED Anzeigediode zeigt den Energiesparmodus an.

Bedienfeldtaste

Mit den Tasten an der Vorderseite des Monitors können Sie die Bildeinstellungen
anpassen.

Bedienfeldtaste Beschreibung

1

Mit der Nach-oben-Taste stellen Sie Elemente im OSD-Menü ein
(erhöhen Werte).

Nach-oben

2

Mit der Nach-unten-Taste stellen Sie Elemente im OSD-Menü ein
(vermindern Werte).

Nach-unten

32 | Monitor bedienen

3

OK

4

Zurück

Mit der OK-Taste bestätigen Sie Ihre Auswahl.

Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück.

Anwendung der Anzeige auf dem Bildschirm (OSD­Menü)

Zugriff aufs Menüsystem

HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem

anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen
automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls
abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das
OSD-Menü ausgeblendet wird.

1 Auf die -Taste drücken, um das OSD-Menü zu starten und um das Hauptmenü

anzuzeigen.

2 Auf die und die Taste drücken, um zwischen den Einstelloptionen

auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol
zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren
Optionen ist in der nachstehenden Tabelle aufgeführt.

3 Einmal auf die Taste drücken, um die markierte Option zu aktivieren.

4 Auf die und Taste drücken, um den gewünschten Parameter auszuwählen.

Monitor bedienen | 33

5 Drücken Sie die , um zum Untermenü zu gelangen, und verwenden Sie die

Tasten und , um je nach Menüanzeige Ihre Änderungen vorzunehmen.

6 Die Option auswählen, um zum Hauptmenü zurückzukehren.

Symbol Menü und

Untermenüs

Helligkeit/

Kontrast

Helligkeit

Kontrast

Beschreibung

Mit diesem Menü die Einstellung das Helligkeit/Kontrast aktivieren.

Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung
eingestellt.

Auf die Taste drücken, um die Helligkeit zu verstärken, und auf

die Taste drücken, um die Helligkeit abzuschwächen (min. 0 /
max. 100).

HINWEIS: Die manuelle Einstellung der Helligkeit ist nicht möglich,

wenn Dynamischer Kontrast aktiviert sind.
Zuerst die Helligkeit einstellen und danach nur dann den Kontrast

einstellen, wenn weitere Einstellungen notwendig sind.

Auf die Taste drücken, um den Kontrast zu verstärken, und auf

die Taste drücken, um den Kontrast abzuschwächen (min. 0 /
max. 100).

Mit der Kontrast Funktion wird der Grad des Unterschiedes zwischen
der Dunkelheit und der Helligkeit auf dem Monitorbildschirm
eingestellt.

34 | Monitor bedienen

Eingabe-Quelle

Im Eingabe-Quelle-Menü wählen Sie zwischen verschiedenen
Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen
sind.

DP

mDP

HDMI

Autom. wählen

Eingabe-Quelle

zurücks.

Farbe

Den DP-Eingang wählen Sie, wenn Sie einen DisplayPort (DP)
Anschluss nutzen.

Den mDP-Eingang wählen Sie, wenn Sie einen Mini DisplayPort
(mDP) Anschluss nutzen.

Den HDMI-Eingang wählen Sie, wenn Sie einen HDMI-Anschluss
nutzen.

Die Aktivierung der Funktion ermöglicht Ihnen die Suche nach
verfügbaren Eingangsquellen.

Stellen Sie die Eingangseinstellungen des Monitors auf die
werkseitigen Voreinstellungen zurück.

Mit Farbe stellen Sie den Farbeneinstell-Modus ein.

Monitor bedienen | 35

Voreingestellte

Modi

Wenn Sie Voreingestellte Modi auswählen, können Sie Standard,
ComfortView, Film, Spiel, Farbtemp. oder Benutzerfarbe in der Liste

wählen.

•Standard: Zum Laden der Standard-Farbeinstellungen des

Monitors. Dies ist der voreingestellte Standardmodus.

•ComfortView: Verringert den Anteil des vom Bildschirm

abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre
Augen zu machen.

•Film: Zum Laden der idealen Farbeinstellungen für Filme.

•Spiel: Zum Laden der idealen Farbeinstellungen für die meisten

Gaming-Anwendungen.

• Farbtemp.: Benutzer können hiermit die Farbtemperatur

festlegen: 5000K, 5700K, 6500K, 7500K, 9300K und 10000K.

• Benutzerfarbe: Zum manuellen Einstellen der R, G, B

Farbeinstellungen.

Auf die und Tasten drücken, um die drei Farbwerte R, G, B
einzustellen und um Ihren eigenen Modus für die voreingestellte

Farbe zu erstellen.

HINWEIS: Um das Risiko einer Überanstrengung der Augen und

Hals/Arm/Rücken/Schulter Schmerzen wegen der Verwendung des
Monitors über einen längeren Zeitraum zu reduzieren, empfehlen wir
Ihnen:

36 | Monitor bedienen

• stellen Sie den Monitor ca. 20 bis 28 Zoll (50-70 cm) vor Ihren

Augen auf.

• blinzeln Sie häufig, um Ihre Augen zu befeuchten, wenn Sie am

Monitor arbeiten.

• machen Sie alle 2 Stunden regelmäßige und häufige Pausen von

20 Minuten.

• blicken Sie während der Pause vom Monitor weg und

mindestens 20 Sekunden lang auf einen mindestens 20 Fuß
weit entfernten Gegenstand..

• machen Sie während der Pausen Dehnübungen, um

Verspannungen an Hals/Arm/Rücken/Schultern zu lösen.

Eingangsfarb-

format

Hier können Sie einen der folgenden Videoeingabemodi wählen:
RGB: Wählen Sie diese Option, wenn der Monitor über das

HDMI-Kabel (oder DisplayPort-Kabel) mit einem Computer (oder
DVD-Player) verbunden ist.

YPbPr: Wählen Sie diese Option, wenn Ihr DVD Player nur den YPbPr
Ausgang unterstützt.

Farbton

Sättigung

Farbe zurücks.

Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw.
Violett ändern. Mit dieser Funktion können Sie den Hautfarbton

einstellen. Verwenden Sie die Taste oder , um den Wert von '0'
bis '100' einzustellen.

Verwenden Sie die Taste, um dem Videobild mehr violett zu
verleihen.

Verwenden Sie die Taste, um dem Videobild einen grünlicheren
Farbton zu verleihen.

HINWEIS: Die Farbtoneinstellung ist nur bei Auswahl des

voreingestellten Modus Film oder Spiel möglich.

Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes

einzustellen. Verwenden Sie die Taste oder , um den Wert der
Farbsättigung von '0' bis '100' einzustellen.

Verwenden Sie , um das Videobild farbiger erscheinen zu lassen.

Verwenden Sie , um das Videobild eher einfarbig erscheinen zu
lassen.

HINWEIS: Die Sättigungseinstellung ist nur bei Auswahl des

voreingestellten Modus Film oder Spiel möglich.

Setzt die Farbeinstellungen des Monitors auf die werkseitigen
Voreinstellungen zurück.

Monitor bedienen | 37

Display

Mit Display werden Bilder eingestellt.

Längen-/

Seitenverhältnis

Schärfe

Dynamischer

Kontrast

Reaktionszeit

Smart HDR

Stellen Sie das Seitenverhältnis auf Breite 16:9, 4:3 oder 5:4 ein.

Mit dieser Funktion können Sie die Bilddarstellung schärfer oder
weicher einstellen. Mit den Tasten oder passen Sie die
Bildschärfe im Bereich '0' bis '100' an.

Ermöglicht Ihnen die Anhebung des Kontrasts für eine schärfere und
detaillierte Bildqualität.

Verwenden Sie , um Dynamischer Kontrast auf "Auf" oder "Aus"
zu stellen.

HINWEIS: Dynamischer Kontrast bietet einen größeren Kontrast,

wenn Sie den voreingestellten Modus Spiel oder Film ausgewählt
haben.

Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal oder
Schnell.

HDR ist die Abkürzung von High Dynamic Range. Diese Technologie
simuliert das menschliche Sehvermögen, um einen breiteren Bereich
von Helligkeit zu verarbeiten, als es herkömmliche bildgebende
Technik tun kann. Sie eignet sich am besten für die Darstellung von
Bildern mit einer großen Menge an dunklen oder hellen Bereichen.

38 | Monitor bedienen

Anzeige

zurücks.

Menü

HINWEIS: Die Funktion ist nur verfügbar, wenn ein HDMI Signal

erkannt wird. Wenn der Monitor HDR Inhalte verarbeitet, werden
Voreingestellte Modi, Helligkeit und Dynamischer Kontrast
deaktiviert sein. Die folgende Meldung wird angezeigt, wenn Sie auf
die Voreingestellte Modi Direkttaste an der Vorderseite drücken.

HINWEIS: Die mögliche Spitzenleuchtdichte während des HDR-

Modus ist 550 Nit. Der tatsächliche Wert und die Dauer während der
HDR-Wiedergabe können je nach Videoinhalt variieren.

Diese Option auswählen, um die Standard-Anzeigeeinstellungen
zurückzusetzen.

Diese Option auswählen, um die Einstellungen der OSD, wie z. B.
Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem
Bildschirm usw., vorzunehmen.

Sprache

Drehung

Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren
Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches
Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).

Zum Rotieren der OSD um 90 Grad in Gegenuhrzeigerrichtung. Die
Menü-Rotierung kann je nach Ihrer
werden.

Anzeige-Rotierung

eingestellt

Monitor bedienen | 39

Transparenz

Time r

Menü zurücks.

Individuali-

sieren

Diese Option auswählen, um die Menü-Transparenz durch Drücken

auf die und Tasten abzuändern (Minimalwert: 0 bis
Maximalwert: 100).

Legt fest, wie lange das OSD-Menü nach dem letzten Tastendruck
angezeigt wird.

Mit den Tasten oder können Sie die gewünschte Zeit in
1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden einstellen.

Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig
voreingestellten Werte.

Direkttaste 1/

Direkttaste 2

LED der Ein-/

Austaste

USB

Sie können eine Funktion unter Voreingestellte Modi, Helligkeit/
Kontrast, Eingabe-Quelle, Längen-/Seitenverhältnis, Smart HDR,

oder Drehung auswählen und einer Direkttaste zuweisen.

Ermöglicht Ihnen die Einstellung der LED-Stromanzeige in ein oder
aus, wenn der Monitor aktiv ist, um Energie zu sparen.

Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB­Funktion während des Monitor Standbymodus.

HINWEIS: USB Ein/Aus im Standbymodus ist nur verfügbar, wenn

das USB Upstream-Kabel nicht angeschlossen ist. Diese Option wird
ausgegraut, wenn das USB Upstream-Kabel angeschlossen wird.

Monitorruhe

Personalisieren

rücksetzen

Ermöglicht Ihnen die automatische Abschaltung des Monitors oder
das Aktiv bleiben, wenn der Computer den Ruhemodus aufruft.
Wenn Aktiviert ausgewählt ist, wird der Monitor in den Ruhemodus
versetzt, wenn das System den Ruhemodus aufruft. Wenn
Deaktiviert ausgewählt ist, wird der Monitor aktiv bleiben, wenn das
System den Ruhemodus aufruft, damit beim Aufwachen des PC
sofort wieder ein Bild angezeigt werden kann.

Setzen Sie im Menü Individualisieren sämtliche Einstellungen auf die
Standardwerte zurück.

40 | Monitor bedienen

Weiteres

Info Anzeigen

DDC/CI

Zeigt die aktuellen Einstellungen des Monitors an.

DDC/CI (Anzeigedatenkanal/Kommando-Schnittstelle) ermöglicht
die Einstellbarkeit der Parameter Ihres Monitors (Helligkeit,
Farbausgleich usw.) über die Software in Ihrem Computer.
Diese Funktion kann durch Auswählen von Aus deaktiviert werden.
Für die besten Resultate sowie für die optimale Leistung Ihres
Monitors aktivieren Sie diese Funktion.

Monitor bedienen | 41

LCD-

Konditionierung

Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die
das Programm zum Durchführen benötigt, hängt vom Grad der
Bildaufbewahrung ab. Dieses Merkmal kann durch Auswählen von

Auf aktiviert werden.

Firmware

Sonstige
zurücks.

Zurücksetzen

Anzeige der aktuellen Firmwareversion.

Setzen Sie im Menü Weiteres sämtliche Einstellungen auf die
Standardwerte zurück.

Zum Rücksetzen aller Einstellungen auf die werkseitig
voreingestellten Werte.

HINWEIS: Dieser Monitor besitzt eine integrierte Funktion zur automatischen

Kalibrierung der Helligkeit, mit der die Alterung des LED kompensiert werden kann.

OSD-Warnmeldungen

Wenn Dynamischer Kontrast (in den voreingestellten Modi: Spiel oder Film) aktiviert ist,
ist die manuellen Helligkeitsanpassung deaktiviert.

42 | Monitor bedienen

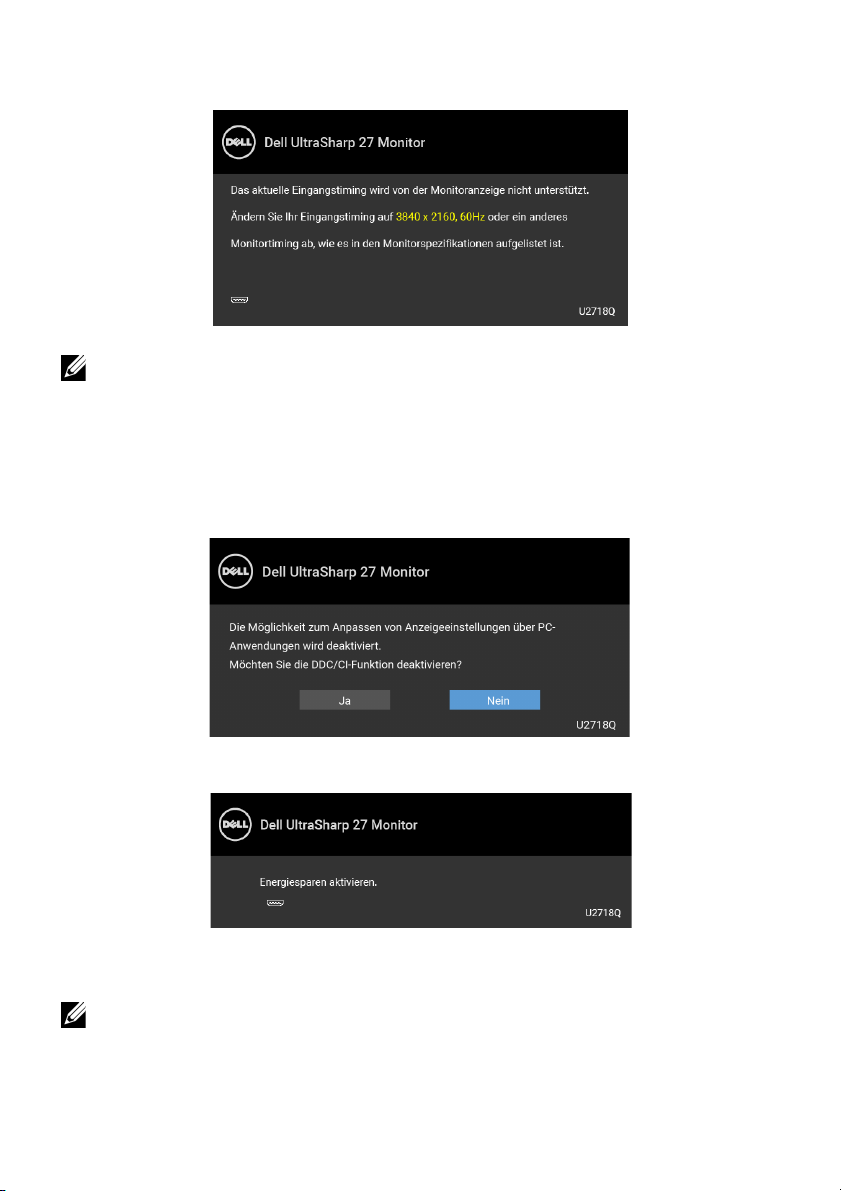

Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende
Meldung angezeigt:

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht

unterschiedlich sein.

Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er
vom Computer empfängt. In den
Monitor unterstützten Horizontal- und Vertikalfrequenzen. Die empfohlene Auflösung
beträgt 3840 x 2160.

Die folgende Meldung wird angezeigt, bevor Sie DDC/CI Funktion deaktiviert wird:

Technische Daten des Monitors

finden Sie die von Ihrem

Die folgende Meldung erscheint, wenn der Monitor in den Energiesparmodus wechselt:

Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder
Zugriff auf das

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht

unterschiedlich sein.

OSD

.

Monitor bedienen | 43

Wenn Sie eine andere Taste als die Ein/Aus-Taste drücken, wird je nach gewähltem
Eingang eine der folgenden Meldungen angezeigt:

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht

unterschiedlich sein.

Wenn der DP, mDP oder HDMI-Eingang ausgewählt ist, aber das entsprechende Kabel
nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht

unterschiedlich sein.

Unter

Problemlösung

finden Sie weitere Informationen.

Maximale Auflösung einstellen

So stellen Sie die maximale Monitorauflösung ein:
Unter Windows® 7, Windows® 8, und Windows® 8.1:

1 Wählen Sie unter Windows® 8 und Windows® 8.1 die Desktop Kachel zum Wechsel

auf den klassischen Desktop.

2 Rechtsklicken Sie auf den Desktop, wählen Sie dann Bildschirmauflösung.
3 Klicken Sie in der Dropdownliste auf die Bildschirmauflösung und wählen Sie

3840 x 2160 aus.

4 Klicken Sie auf OK.

Unter Windows

1 Klicken Sie mit der rechten Maustaste auf den Desktop und auf

Anzeigeeinstellungen.

2 Klicken Sie auf Erweiterte Anzeigeeinstellungen.

44 | Monitor bedienen

®

10:

3 Klicken Sie die Dropdown-Liste von Auflösung und wählen Sie 3840 x 2160.

4 Klicken Sie auf Anwenden.

Wenn 3840 x 2160 nicht als Option angezeigt wird, müssen Sie eventuell Ihren
Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach
Computermodell:

Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen:

• Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein

und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden:

• Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie

den aktuellsten Grafiktreiber herunter.

• Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den

aktuellsten Grafikkartentreiber herunter.

Kippen, Schwenken und Höhenverstellung

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Halten Sie sich

beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des
Handbuchs Ihres Alleskönner-Standfußes.

Kippen, Schwenken

Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den
bestmöglichen Ansichtwinkel einzustellen.

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

Monitor bedienen | 45

Höhenverstellung

HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die

nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.

Monitor drehen

Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen
(

Höhenverstellung

Aufstellfläche anschlägt.

) und geneigt sein, damit der untere Rand des Monitors nicht an der

46 | Monitor bedienen

Im Uhrzeigersinn drehen

Entgegen dem Uhrzeigersinn drehen

HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/Hochformat) mit

Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten
Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen
des Grafikkartentreibers besuchen Sie www.dell.com/support und schauen im
Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.

HINWEIS: Im Hochformat-Anzeigemodus kann die Leistung von Grafik-intensiven

Anwendungen (z.B. 3D-Spielen) nachlassen.

Anzeigerotation-Einstellungen Ihres Systems anpassen

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation­Einstellungen Ihres Systems mit den folgenden Schritten anpassen.

HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden,

müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers
besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen
Betriebssystems zu erhalten.

Monitor bedienen | 47

So stellen Sie die Anzeigerotation ein:

1 Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie

Eigenschaften.
2 Wählen Sie das Register Einstellungen und klicken Sie auf Erweitert.
3 Wenn Sie eine ATI-Grafikkarte verwenden, wählen Sie das Register Drehung und

stellen die gewünschte Ausrichtung ein.

4 Falls Sie eine nVidia-Grafikkarte verwenden, klicken Sie auf das Register nVidia,

wählen Sie in der linken Spalte NVRotate und anschließend die gewünschte

Ausrichtung.

5 Sofern Sie eine Intel

®

-Grafikkarte verwenden, wählen Sie das Grafikregister Intel,

klicken Sie auf Grafik Eigenschaften, wählen Sie das Register Drehung und stellen

Sie die gewünschte Ausrichtung ein.

HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert,

besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für

Ihre Grafikkarte herunter.

48 | Monitor bedienen

Problemlösung

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen,

lesen und befolgen Sie bitte die

Selbsttest

Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der
Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß
miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte
wie folgt den Monitor-Selbsttest aus:

1 Schalten Sie sowohl Computer als auch Monitor aus.
2 Trennen Sie das Videokabel von der Rückseite des Computers.
3 Schalten Sie den Monitor ein.

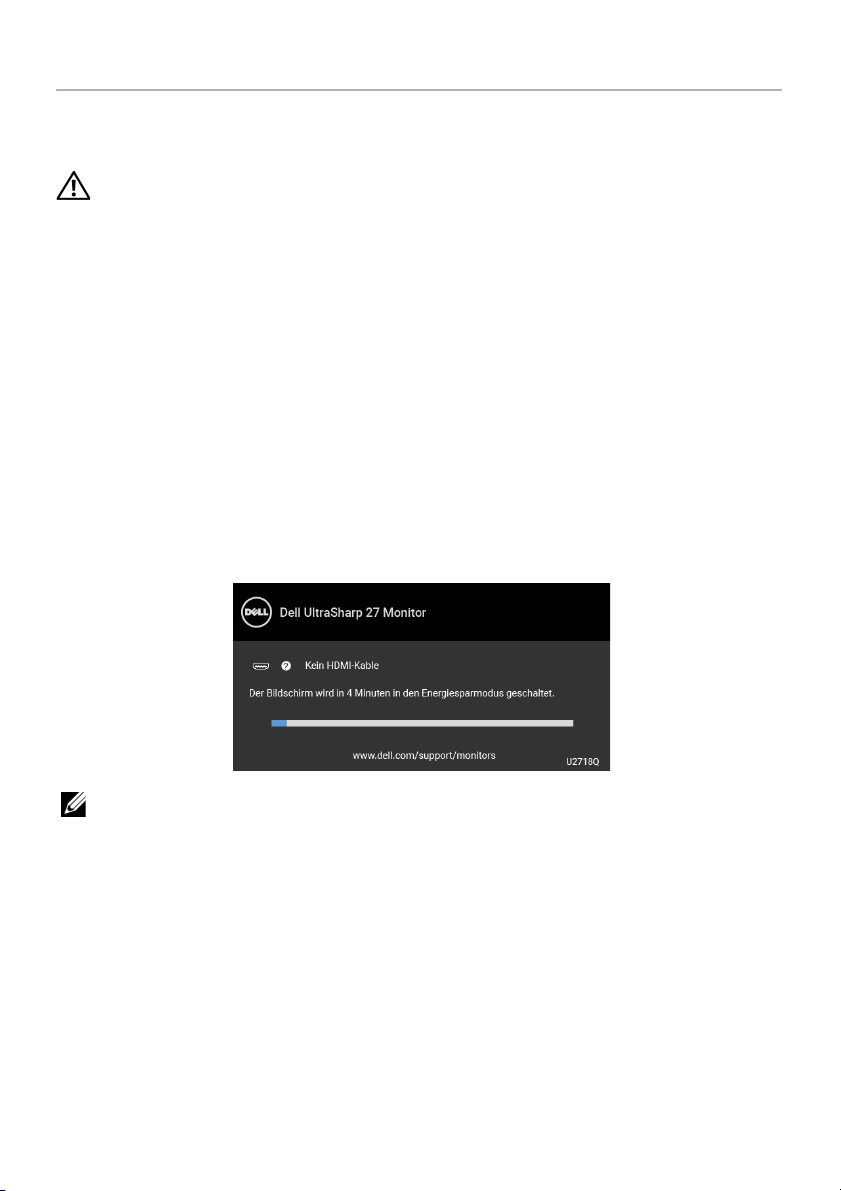

Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der
Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im
Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin weiß. Außerdem läuft je
nach gewählter Eingangsquelle der nachstehend dargestellte Dialog über den
Bildschirm.

Sicherheitshinweise

.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht

unterschiedlich sein.

4 Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt

oder beschädigt ist.
5 Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie

anschließend sowohl den Computer als auch den Monitor wieder ein.

Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt,
überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert
einwandfrei.

Problemlösung | 49

Selbstdiagnose

Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen
bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte
helfen kann.

HINWEIS: Die Selbstdiagnose kann nur ausgeführt werden, wenn kein Videokabel

angeschlossen ist und sich der Monitor im Selbsttestmodus befindet.

So starten Sie die Selbstdiagnose:

1 Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem

Bildschirm).
2 Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor

wechselt nun in den Selbsttestmodus.
3 Halten Sie Taste 1 an der Vorderseite 5 Sekunden lang gedrückt. Ein grauer

Bildschirm erscheint.

4 Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten.

5 Drücken Sie die Taste 1 am Bedienfeld noch einmal. Der Bildschirm wird nun in rot

angezeigt.

6 Untersuchen Sie das Bild auf Auffälligkeiten.

7 Wiederholen Sie die Schritte 5 und 6; das Bild wird der Reihe nach in grün, blau,

schwarz, weiß und mit Text angezeigt.

Nach der Anzeige des Bildschirms mit Text ist der Test abgeschlossen. Zum Verlassen
drücken Sie die Taste 1 noch einmal.

Falls bei diesem Selbsttest keine Auffälligkeiten auftreten sollten, funktioniert der Monitor
ordnungsgemäß. Überprüfen Sie Grafikkarte und Computer.

50 |Problemlösung

Allgemeine Probleme

In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen
Monitorproblemen und zu möglichen Lösungen.

Allgemeine

Beschreibung Mögliche Lösungen

Symptome

Kein Bild/
Betriebsanzeige­LED leuchtet nicht

Kein Bild/
Betriebsanzeige­LED leuchtet

Unscharfes Bild Bild ist unscharf,

Zittriges/
verwackeltes
Videobild

Fehlende Bildpunkte LCD-Bildschirm

Kein Bild • Achten Sie darauf, dass das Videosignalkabel richtig und

Kein Bild oder
keine Helligkeit

verschwommen
oder weist
Geistbilder auf

Unruhiges Bild
oder leichte
Bewegungen

weist Punkte
auf

fest an Monitor und Computer angeschlossen ist.

• Überzeugen Sie sich davon, dass die Steckdose

ausreichend Strom liefert, indem Sie einfach
vorübergehend ein anderes Gerät anschließen.

• Vergewissern Sie sich, dass die Ein-/Austaste komplett

eingedrückt ist.

• Stellen Sie über das Eingabequelle

sicher, dass die richtige Eingangsquelle ausgewählt ist.

• Erhöhen Sie die Werte für Helligkeit und Kontrast über

das OSD.

• Führen Sie den Monitorselbsttest aus.

• Überprüfen Sie die Stecker am Videokabel auf verbogene

oder abgebrochene Kontaktstifte.

• Starten Sie die Selbstdiagnose.

• Stellen Sie über das Eingabequelle

sicher, dass die richtige Eingangsquelle ausgewählt ist.

• Verzichten Sie auf Videoverlängerungskabel.

• Setzen Sie den Monitor auf die Werkseinstellungen

zurück.

• Die Bildauflösung auf das richtige Längen-/

Breitenverhältnis ändern.

• Setzen Sie den Monitor auf die Werkseinstellungen

zurück.

• überprüfen Sie die Umgebungsbedingungen.

• Bringen Sie den Monitor in einen anderen Raum und

testen Sie ihn dort.

• Schalten Sie den Monitor aus und wieder ein.

• Permanent nicht leuchtende Pixel zählen zu den

natürlichen Defekten, die bei der LCD-Technologie
auftreten können.

• Weitere Informationen zu Dell-Monitor Qualität und

Pixel. Weitere Informationen finden Sie auf den Dell­Internetseiten: http://www.dell.com/support/monitors.

Eingabe-Quelle

Eingabe-Quelle

-Menü

-Menü

Problemlösung | 51

Dauerhaft
leuchtende Pixel

Helligkeitsprobleme Bild zu dunkel

Geometrische
Verzerrungen

Horizontale/
vertikale Linien

Synchronisierung­sprobleme

Sicherheitsrelevante
Themen

Abschaltprobleme Monitor

Fehlende Farben Im Bild fehlen

LCD-Bildschirm
weist helle
Punkte auf

oder zu hell

Bild ist nicht
richtig zentriert

Bild weist eine
oder mehrere
Linien auf

Bildschirm ist
verzerrt oder
wirkt zerrissen

Sichtbare
Anzeichen von
Rauch oder
Funken

schaltet sich
aus und wieder
ein

Farben

• Schalten Sie den Monitor aus und wieder ein.

• Permanent nicht leuchtende Pixel zählen zu den

natürlichen Defekten, die bei der LCD-Technologie
auftreten können.

• Weitere Informationen zu Dell-Monitor Qualität und

Pixel. Weitere Informationen finden Sie auf den Dell­Internetseiten: http://www.dell.com/support/monitors.

• Setzen Sie den Monitor auf die Werkseinstellungen

zurück.

• Stellen Sie Helligkeit und Kontrast über das OSD ein.

• Setzen Sie den Monitor auf die Werkseinstellungen

zurück.

• Passen Sie die horizontale und vertikale position des

OSD.

• Setzen Sie den Monitor auf die Werkseinstellungen

zurück.

• Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob

die Linien auch im Selbsttestmodus vorhanden sind.

• Überprüfen Sie die Stecker am Videokabel auf verbogene

oder abgebrochene Kontaktstifte.

• Starten Sie die Selbstdiagnose.

• Setzen Sie den Monitor auf die Werkseinstellungen

zurück.

• Führen Sie den Monitor-Selbsttest durch und prüfen Sie,

ob die Anzeige auch im Selbsttestmodus verzerrt wirkt.

• Überprüfen Sie die Stecker am Videokabel auf verbogene

oder abgebrochene Kontaktstifte.

• Starten Sie den Computer im abgesicherten Modus neu.

• Verzichten Sie auf eigenmächtige Reparaturversuche.

• Wenden Sie sich unverzüglich an Dell.

• Achten Sie darauf, dass das Videosignalkabel richtig und

fest an Monitor und Computer angeschlossen ist.

• Setzen Sie den Monitor auf die Werkseinstellungen

zurück.

• Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob

das Ausschaltproblem auch im Selbsttestmodus auftritt.

• Führen Sie den Monitorselbsttest aus.

• Achten Sie darauf, dass das Videosignalkabel richtig und

fest an Monitor und Computer angeschlossen ist.

• Überprüfen Sie die Stecker am Videokabel auf verbogene

oder abgebrochene Kontaktstifte.

52 | Problemlösung

Falsche Farben Unzureichende

Nachbildeffekt
(Eingebranntes Bild),
verursacht durch
längere Darstellung
von Standbildern

Farbdarstellung

Ein schwaches
Nachbild eines
statischen
Bildes erscheint
auf dem
Bildschirm

• Ändern Sie die Einstellungen der Voreingestellte Modi
im Farb-Menü-OSD je nach Anwendung.

• R/G/B Wert unter Benutzerfarbe. in OSD-Menü Farbe
anpassen.

• Ändern Sie das Eingangsfarbformat im OSD-Menü
Farbe in RGB oder YPbPr.

• Starten Sie die Selbstdiagnose.

• Lassen Sie den Monitor grundsätzlich über die

Energieverwaltungsfunktion ausschalten, wenn er nicht
verwendet wird (Weitere Informationen zu diesem
Thema finden Sie im Abschnitt

• Alternativ können Sie einen Bildschirmschoner mit
dynamisch wechselnden Bildinhalten nutzen.

Produktspezifische Probleme

Energieverwaltungsmodi

).

Spezifische

Beschreibung Mögliche Lösungen

Symptome

Bild ist zu klein Das Bild ist auf dem

Bildschirm zentriert,
füllt aber nicht den
gesamten
Anzeigebereich aus

Monitor lässt sich
nicht mit den
Bedienfeldtasten
einstellen

Kein Eingangssignal
wenn Bedientasten
gedrückt werden

Das Bild füllt nicht
den gesamten
Bildschirm

OSD-Menü wird
nicht am Bildschirm
angezeigt

Kein Bild; die LED
leuchtet weiß auf

Der Bildschirm wird
horizontal oder
vertikal nicht
komplett vom Bild
gefüllt

• Prüfen Sie das Längen-/Seitenverhältnis
Einstellungen im OSD-Menü Display.

• Setzen Sie den Monitor auf die Werkseinstellungen
zurück.

• Schalten Sie den Monitor aus, trennen Sie das
Netzkabel, schließen Sie es wieder an und schalten
Sie den Monitor wieder ein.

• Überprüfen Sie die Signalquelle. Vergewissern Sie
sich, dass sich der Computer nicht im
Energiesparmodus befindet. Dazu bewegen Sie die
Maus oder drücken eine beliebige Taste an der
Ta st at ur.

• Überprüfen Sie, ob das Signalkabel richtig
eingesteckt ist. Ziehen Sie nötigenfalls das
Signalkabel und stecken Sie es wieder ein.

• Setzen Sie den Computer oder das
Videoabspielprogramm zurück.

• Je nach Videoformat (Bildseitenverhältnis) von DVDs
kann der Monitor ein Vollbild anzeigen.

• Starten Sie die Selbstdiagnose.

Problemlösung | 53

Universal Serial Bus (USB) spezifische Probleme

Spezifische

Symptome

USB-Schnittstelle
funktioniert nicht

Highspeed USB 3.0­Schnittstelle ist
langsam

WLAN Maus
funktioniert nicht
oder ist langsam

Beschreibung Mögliche Lösungen

USB­Peripheriegeräte
funktionieren nicht

Highspeed USB 3.0­Peripheriegeräte
sind zu langsam
oder funktionieren
überhaupt nicht

Reagiert nicht oder
reagiert langsam

• Vergewissern Sie sich, dass der Monitor
EINGESCHALTET ist.

• Trennen Sie das Upstream-Kabel zum Computer ab,
schließen Sie es anschließend wieder an.

• Trennen Sie USB-Peripheriegeräte (Downstream­Anschluss) ab, schließen Sie diese anschließend
wieder an.

• Schalten Sie den Monitor aus und wieder ein.

• Starten Sie den Computer neu.

• Manche USB-Geräte wie externe Festplatten

benötigen eine kräftigere Stromversorgung;
schließen Sie das entsprechende Gerät direkt an den
Computer an.

• Vergewissern Sie sich, dass Ihr Computer USB 3.0­kompatibel ist.

• Manche Computer verfügen sowohl über USB 3.0-,
USB 2.0- als auch über USB 1.1-Ports. Überzeugen
Sie sich davon, dass der richtige USB-Port genutzt
wird.

• Trennen Sie das Upstream-Kabel zum Computer ab,
schließen Sie es anschließend wieder an.

• Trennen Sie USB-Peripheriegeräte (Downstream­Anschluss) ab, schließen Sie diese anschließend
wieder an.

• Starten Sie den Computer neu.

• Vergrößern Sie den Abstand zwischen den USB 3.0

Peripheriegeräten und dem WLAN USB Empfänger.

• Stellen Sie Ihren WLAN USB Empfänger so nah wie
möglich an der WLAN Maus auf.

• Verwenden Sie ein USB-Verlängerungskabel, um den
WLAN USB Empfänger so weit wie möglich vom
USB 3.0 Port entfernt aufzustellen.

54 | Problemlösung

Lautsprecherspezifische Probleme

Spezifische

Symptome

Kein Ton aus
den
Lautsprechern

Beschreibung Mögliche Lösungen

Kein Ton hörbar • Schalten Sie den Monitor aus, trennen Sie das Monitorkabel

ab, schließen Sie es wieder an, und schalten Sie den Monitor
anschließend wieder ein.

• Überprüfen Sie, dass das Audiokabel richtig mit dem

Audioausgang des Computers verbunden ist.

• Trennen Sie das Audiokabel vom Audio-Ausgang.

• Setzen Sie den Monitor auf die Werkseinstellungen zurück.

Problemlösung | 55

Anhang

ACHTUNG: Sicherheitshinweise

ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation

angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-,
elektrischen und/oder mechanischen Gefahren führen.

Weitere Informationen über Sicherheitshinweise finden Sie unter Sicherheit,
Umweltschutz und Bestimmungen (SERI).

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen

Lesen Sie bitte die Webseite über rechtliche Konformität unter

www.dell.com/regulatory_compliance für die FCC-Erklärung und weitere rechtliche

Informationen.

Kontakt zu Dell

Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL
(800-999-3355).

HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie

Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung
oder im Dell-Produktkatalog finden.

Dell bietet mehrere Online und auf Telefon basierende Support- und Service­Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass
einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.

• Online technische Hilfe ─ www.dell.com/support/monitors

• Kontakt zu Dell ─ www.dell.com/contactdell

56 | Anhang
