Monitor U4919DW firmy Dell
UltraSharp

Przewodnik użytkownika

Model: U4919DW
Numer identyfikacyjny modelu: U4919DWb

Uwagi, Ostrzeżenia i Przestrogi

UWAGA: UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia
urządzenia lub utratę danych w przypadku postępowania niezgodnie z
instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość
uszkodzenia majątku, obrażeń osobistych lub śmierci.

Copyright © 2018-2021 Dell Inc. Wszelkie prawa zastrzeżone. Ten produkt jest chroniony przez

amerykańskie i międzynarodowe przepisy dotyczące ochrony praw autorskich i własności intelektualnej.
Dell™ i logo Del l to znaki towarowe firmy Dell Inc. w Stanach Zjednoczonych i/lub innych jurysdykcjach.
Inne znaki i nazwy wymienione w tym dokumencie mogą być znakami towarowymi ich właścicieli.

2021 - 09

Rev. A09

Spis treści

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . 6

Zawartość opakowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Cechy produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Identyfikacja części i elementów sterowania . . . . . . . . . . 10

Widok z przodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Widok z tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Widok z dołu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Specyfikacje panelu płaskiego . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Obsługiwane tryby video. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Wstępne ustawienia trybów wyświetlania . . . . . . . . . . . . . . . . . . .16

Specyfikacje elektryczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Charakterystyki fizyczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Charakterystyka fizyczna (c.d.) . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Przydział pinów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Możliwości Plug and Play. . . . . . . . . . . . . . . . . . . . . . . . . 22

Interfejs USB (Universal Serial Bus (Uniwersalna

magistrala szeregowa)) . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Złącze przesyłania danych USB . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Złącze pobierania danych USB . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Złącze USB typu C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Porty USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Jakość monitora LCD i zasady dotyczące pikseli . . . . . . . 25

Wskazówki dotyczące konserwacji. . . . . . . . . . . . . . . . . . 25

Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

  │  3

Ustawienia monitora. . . . . . . . . . . . . . . . . . . . . . . . 26

Podłączanie podstawy monitora. . . . . . . . . . . . . . . . . . . . 26

Mocowanie na ścianie/ramię innej firmy (opcjonalnie) . . 31

Podłączanie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Podłączanie przewodu HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Podłączenie kabla DisplayPort (DP do DP) . . . . . . . . . . . . . . . . . . 35

Podłączanie kabla USB typu C . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Podłączenie kabla USB 3.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Organizacja przebiegu kabli . . . . . . . . . . . . . . . . . . . . . . . 38

Odłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . 39

Obsługa monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Włączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Używanie elementów sterowania na panelu przednim . . . 41

Przycisk na panelu przednim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Używanie menu ekranowego (OSD). . . . . . . . . . . . . . . . . 43

Dostęp do systemu menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Komunikaty ostrzegawcze OSD. . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Ustawianie maksymalnie rozdzielczości. . . . . . . . . . . . . . 66

Konfiguracja przełącznika KVM USB . . . . . . . . . . . . . . . . 67

Ustawianie funkcji automatycznego KVM . . . . . . . . . . . . 72

Używanie nachylenia, obrotu w poziomie i pionowego

wydłużenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Nachylenie, obrót w poziomie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Wydłużenie w pionie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Konfiguracja dwóch monitorów . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . 76

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Wbudowana diagnostyka . . . . . . . . . . . . . . . . . . . . . . . . . 77

Ładowanie USB typu C zawsze wł.. . . . . . . . . . . . . . . . . . 78

4  │ 

Powszechne problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Problemy specyficzne dla produktu. . . . . . . . . . . . . . . . . 82

Problemy dotyczące USB (Universal Serial Bus

(Uniwersalna magistrala szeregowa)) . . . . . . . . . . . . . . . 84

Dodatek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Kontakt z firmą Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Baza danych produktów UE etykiet energetycznych i

kart informacyjnych produktów . . . . . . . . . . . . . . . . . . . . 86

  │  5

Informacje o monitorze

Zawartość opakowania

Monitor jest dostarczany z następującymi, pokazanymi poniżej komponentami.
Upewnij się, że otrzymane zostały wszystkie komponenty i Kontakt z firmą Dell,
jeśli czegokolwiek brakuje.

UWAGA: Niektóre elementy mogą być opcjonalne i mogą nie być
dostarczone z monitorem. Niektóre funkcje i nośniki mogą być
niedostępne w niektórych krajach.

UWAGA: Aby zainstalować inny stojak, prosimy zwrócić się do
odpowiedniej instrukcji konfiguracji stoiska instrukcje dotyczące
instalowania.

Monitor

6 │ Informacje o monitorze

Ramię podstawy

Podstawa

Pokrywa VESA

4 śruby do montażu VESA

Kabel zasilania (Różna
zależnie od kraju)

Kabel HDMI

Kabel DP (DP do DP)

Kabel przesyłania danych
USB 3.0 (udostępnia
porty USB monitora)

Informacje o monitorze │ 7

Kabel USB typu C

• Instrukcja szybkiej
instalacji

• Raport kalibracji
fabrycznej

• Informacje dotyczące
bezpieczeństwa,
środowiska i regulacji
prawnych

8 │ Informacje o monitorze

Cechy produktu

Monitor płaskoekranowy Dell U4919DW posiada wyświetlacz ciekłokrystaliczny
(LCD) na cienkowarstwowych tranzystorach (TFT) z aktywną matrycą i
podświetleniem diodami LED. Funkcje monitora obejmują:

• Wyświetlacz o 124,46 cm (49-calowym) obszarze wyświetlania (Przekątna).
Rozdzielczość 5120 x 1440 (32:9) oraz pełnoekranowa obsługa niższych
rozdzielczości.

• Szeroki kąt widzenia umożliwiający oglądanie obrazu w pozycji siedzącej lub
stojącej.

• Przestrzeń kolorów 99% sRGB ze średnią wartością Delta E <

• Obsługuje źródła sygnału HDMI, USB typu C, DP.

• Połączenie HDMI/DP obsługuje 10-bitowy kolor przy 60 Hz. Połączenie USB
typu C obsługuje 8-bitowy kolor przy 60 Hz.

• Pojedyncze gniazdo USB typu C, dostarczające zasilanie (do 90 W) zgodnym
notebookom przy jednoczesnym odbieraniu sygnału wideo i danych.

• Możliwość nachylenia, obrotu w poziomie oraz wydłużenia w pionie.

• Zastosowanie ultracienkiej ramki przedniej pozwala zminimalizować grubość
ramek w przypadku korzystania z wielu monitorów, ułatwiając konfigurację i
komfort oglądania obrazu.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards
Association (VESA™) 100 mm umożliwiające stosowanie elastycznych
rozwiązań mocowania.

• Funkcja Plug and Play, jeżeli obsługiwana jest przez posiadany system.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i
optymalizację ekranu.

• Blokada przycisku zasilania i przycisków menu.

• Gniazdo blokady zabezpieczenia.

•<

0,5 W w trybie gotowości.

• Obsługuje tryb wyboru Obrazu obok obrazu (PBP).

• Umożliwia użytkownikowi przełączenie funkcji KVM USB w trybie PBP.

• Obsługuje funkcję automatycznego KVM w konfiguracji z wieloma wejściami.

• Optymalna wygoda dla oczu dzięki ekranowi z funkcją zapobiegania migotaniu.

2.

Informacje o monitorze │ 9

UWAGA: W dłuższej perspektywie światło niebieskie emitowane przez
monitor może mieć niekorzystne skutki dla oczu, m.in. powodować
zmęczenie wzroku w wyniku kontaktu z urządzeniami cyfrowymi.
Funkcja ComfortView jest przeznaczona do zmniejszenia ilości
niebieskiego światła emitowanego przez monitor w celu
zapewnienia komfortu dla oczu.

Identyfikacja części i elementów sterowania

Widok z przodu

Elementy sterowania na

panelu przednim

Etykieta Opis

1 Przycisk włączania/wyłączania zasilania (z diodą LED)

2 Przyciski funkcyjne (więcej informacji, patrz rozdział Obsługa

monitora)

10 │ Informacje o monitorze

Widok z tyłu

Widok z tyłu z podstawą monitora i bez

Etykieta Opis Użyj

1, 2 Obsługiwany układ

otworów do montażu VESA
100 mm x 100 mm (1) i
200 mm x 100 mm (2).

3 Etykieta z oznaczeniami

prawnymi

4 Etykieta kodu paskowego z

numerem seryjnym

5 Szczelina prowadzenia

kabli

Przymocuj podstawę do monitora,
korzystając z otworów 200 mm x
100 mm i śrub M4 x 10 mm.

Do trzeciego montażu ściennego zaleca
się korzystanie z zestawu do montażu
ściennego pasującego do otworów VESA
200 mm x 100 mm i śrub M4 x 10 mm.

Zawiera certyfikaty.

Do kontaktowania się z firmą Dell w
sprawach pomocy technicznej.

Pomaga w uporządkowaniu przebiegu
kabli przez umieszczenie ich w szczelinie.

Informacje o monitorze │ 11

Widok z dołu

Widok od dołu monitora bez stojaka

Etykieta Opis Użyj

1 Złącze zasilania prądem

zmiennym

2 Gniazdo blokady

zabezpieczenia

3

(1, 2)

4 Złącze wejścia DisplayPort Podłącz kabel DP komputera.
5 Port USB typu C Podłącz dostarczony kabel USB typu C

Złącze portu HDMI Podłącz kabel HDMI komputera.

Podłącz kabel zasilający.

Zabezpiecza monitor z blokadą
zabezpieczającą (nie znajduje się w
zestawie).

do monitora i komputera lub urządzenia
przenośnego. Ten port obsługuje
dostarczanie zasilania przez USB, dane i
sygnał wideo DisplayPort.

Port USB typu C oferuje największe
prędkości przesyłu oraz alternatywny tryb
DP 1.4 obsługujący maksymalną
rozdzielczość 5120 x 1440 przy 60 Hz,
PD 20 V/4,5 A, 20 V/3,25 A, 15 V/3 A,
9 V/3 A i 5 V/3 A.

UWAGA: Interfejs USB typu C nie jest
obsługiwany w wersjach systemu
Windows wcześniejszych niż Windows 10.

12 │ Informacje o monitorze

6

(1, 2)

(1, 2, 3,

5)

7-4 Port pobierania danych

* Aby uniknąć interferencji sygnału w przypadku podłączenia urządzenia USB do
portu USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do
przylegających portów.

Port przesyłania danych
USB

Porty pobierania danych

7

USB

USB z funkcją ładowania
energii

Podłącz dostarczony kabel USB do
monitora i komputera. Po podłączeniu
tego kabla można używać złączy USB
monitora.

Podłącz urządzenia USB. Złącza tego
można używać tylko po podłączeniu kabla
USB do komputera i złącza przesyłania
danych USB monitora.*

Podłącz, aby naładować urządzenie.

Specyfikacje monitora

Specyfikacje panelu płaskiego

Model U4919DW

Typ ekranu Aktywna matryca - TFT LCD
Technologia panelu Matryca IPS (In Plane Switching)
Współczynnik proporcji 32:9
Widoczny obraz
Przekątna
Poziomo, obszar aktywny
Pionowo, obszar aktywny

Obszar
Podziałka pikseli 0,234 mm x 0,234 mm
Pikseli na cal 109
Kąt widzenia Typowy 178° (w pionie)

Wyjście luminancji 350 cd/m² (typowe)
Współczynnik kontrastu 1000 do 1 (typowe)

1244,6 mm (49 cala)
1198,08 mm (47,17 cala)
336,96 mm (13,27 cala)

403705 mm

Typowy 178° (w poziomie)

2

(625,74 cala2)

Informacje o monitorze │ 13

Powłoka płyty Typ przeciwodblaskowy z twardą powłoką 3H
Podświetlenie System oświetlenia krawędzi białymi diodami LED
Czas reakcji 8 ms dla trybu NORMALNY

5 ms dla trybu SZYBKI
Głębia kolorów 1,07 miliarda kolorów
Paleta kolorów* 99% sRGB
Dokładność kalibracji Delta E <

2 (średnio)

Wbudowane urządzenia • 2 x port przesyłania danych USB 3.0

• 5 x port pobierania danych USB 3.0

•1 x port USB typu C

Połączenie • 2 x HDMI 2.0 (HDCP 2.2) (10-bitowy kolor

przy 60 Hz)

• 1 x DP 1.4 (HDCP 2.2) (10-bitowy kolor przy
60 Hz)

• 5 x port pobierania danych USB 3.0

• 2 x port przesyłania danych USB 3.0

• 1 x USB typu C (alternatywne tryby dla DP1.4,
dostarczania zasilania iUSB 2.0) (8-bitowy
kolor przy 60 Hz)

Szerokość ramki (krawędź
monitora do obszaru
aktywnego)

12,2 mm (Góra)
11,0 mm (Lewo/Prawo)

17,4 mm (Spód)
Nastawność
Regulowana wysokość stojaka
Nachylenie
Obrót w poziomie
Obrót wyświetlacza

UWAGA: Monitora tego nie należy montować ani używać w pozycji pionowej ani
odwróconej (180°) pozycji poziomej, ponieważ mogłoby to doprowadzić do jego
uszkodzenia.

Od 0 do 90 mm

-5° do 21°

-170° do 170°

Nd.

14 │ Informacje o monitorze

Zgodność Dell Display
Manager (DDM)

Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada

* Paleta kolorów (typowa) została ustalona na podstawie standardowych testów
CIE1976 (90%) i CIE1931 (75%).

Specyfikacje rozdzielczości

Model U4919DW

Zakres skanowania poziomego
(Alternatywny tryb HDMI, DP i USB typu C)

Zakres skanowania pionowego
(Alternatywny tryb HDMI, DP i USB typu C)
Najwyższa wstępnie ustawiona rozdzielczość 5120 x 1440 przy 60 Hz

Obsługiwane tryby video

Model U4919DW

Możliwości wyświetlania video
(odtwarzanie HDMI)

Easy Arrange (Łatwa aranżacja), Input Manager
(Menedżer wejść), Auto Source (Automatyczne
źródło) itd.

kablowa sprzedawana oddzielnie)

25 kHz do 115 kHz
(automatyczny)

24 Hz do 86 Hz (automatyczny)

480p, 576p, 720p, 1080i, 1080p
(tryb przeplotu nie jest
obsługiwany w trybie PBP)

Informacje o monitorze │ 15

Wstępne ustawienia trybów wyświetlania

Tryb wyświetlania Częstotli-

wość

pozioma

(kHz)

Częstotli-

wość

pionowa

(Hz)

Zegar
pikseli
(MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

VESA, 720 x 400 31,5 70,0 28,3 -/+
VESA, 640 x 480 31,5 60,0 25,2 -/­VESA, 640 x 480 37,5 75,0 31,5 -/­VESA, 800 x 600 37,9 60,0 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/­VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1600 x 900 60,0 60,0 108,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+
VESA, 2560 x 1440 88,8 60,0 234,4 +/+
VESA, 3840 x 1080 66,6 60,0 261,0 +/-

VESA, 5120 x 1440

#

88,8 60,0 461,6 +/+

# Wymaga karty graficznej obsługującej specyfikację HDMI 2.0.
# Wymaga karty graficznej obsługującej specyfikację DP 1.2 lub wyższą.
* Zalecane, aby użytkownik wyłączył format koloru YPbPr.

16 │ Informacje o monitorze

Specyfikacje elektryczne

Model U4919DW

Sygnały wejścia video HDMI 2.0*/DP 1.4, 600 mV na przewód, opór

wejściowy 100 omów na parę przewodów.

Napięcie wejścia prądu
zmiennego/częstotliwość/

100 VAC do 240 VAC/50 Hz lub 60 Hz +
(typowe)

3 Hz/3 A

prąd
Prąd udarowy • 120 V: 40 A (maks.) przy 25°C

• 240 V: 80 A (maks.) przy 25°C

Zużycie energii • 0,2 W (tryb wyłączenia)

• 0,4 W (tryb gotowości)

•47 W (tryb włączenia)

•230 W (maksymalnie)

•38,8 W (Pon)

3

•123,2 kWh (TEC)

1

1

1

2

3

* Nie obsługuje opcjonalnej specyfikacji HDMI 2.0, włącznie z HDMI Ethernet
Channel (HEC), Audio Return Channel (ARC), standard dla formatu i rozdzielczości
3D i standardem dla rozdzielczości kina cyfrowego 4K.

1

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

2

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów

USB.

3

Pon: Zużycie energii w trybie włączenia zgodne z wytycznymi Energy Star w

wersji 8.0.
TEC: Całkowite zużycie energii w kWh zgodne z wytycznymi Energy Star w wersji

8.0.
Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i

zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt
może działać inaczej, w zależności od oprogramowania, komponentów i
zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich
informacji.

Stosownie, klient nie powinien polegać na tych informacjach podczas
podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie
udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

Informacje o monitorze │ 17

UWAGA: Ten monitor ma certyfikat ENERGY STAR.
Ten produkt spełnia wymagania ENERGY STAR w przypadku
domyślnych ustawień fabrycznych, które można przywrócić
za pomocą funkcji „Factory Reset” (Przywracanie ustawień
fabrycznych). Zmiana domyślnych ustawień fabrycznych lub
włączenie innych funkcji może powodować zwiększenie
zużycia energii ponad limity określone w ramach norm
ENERGY STAR.

Charakterystyki fizyczne

Model U4919DW
Typ złącza • DP1.4, złącze czarne

•HDMI 2.0

•USB 3.0

•USB typu C

Typ kabla sygnałowego • Cyfrowe: odłączany, HDMI, 19 pinów

• Cyfrowe: DisplayPort, 20 pinów

• Cyfrowe: Port typu C, 24 pinów

• Uniwersalna magistrala szeregowa:
USB, 9 pinów

Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 548,6 mm (21,60 cala)
Wysokość (obniżony) 458,6 mm (18,06 cala)
Szerokość 1215,1 mm (47,84 cala)
Głębokość 252,6 mm (9,94 cala)

Wymiary (bez stojaka)

Wysokość 371 mm (14,61 cala)
Szerokość 1215,1 mm (47,84 cala)
Głębokość 109,3 mm (4,30 cala)

18 │ Informacje o monitorze

Wymiary stojaka

Wysokość (po rozłożeniu) 433,5 mm (17,07 cala)
Wysokość (obniżony) 343,5 mm (13,52 cala)
Szerokość 380,3 mm (14,97 cala)
Głębokość 252,6 mm (9,94 cala)

Waga

Waga z opakowaniem 26,43 kg (58,27 funta)
Waga z zamontowanym stojakiem i

kablami
Waga bez stojaka (Do montażu

ściennego lub montażu VESA ­bez linek)

Waga stojaka 5,34 kg (11,77 funta)
Połysk przedniej ramy Czarna rama - 30 jednostek połysku

Charakterystyki środowiskowe

Model U4919DW
Zgodność ze standardami

• Monitor z certyfikatem ENERGY STAR

• Zarejestrowano z klasyfikacją EPEAT w stosownych przypadkach. Status
rejestracji EPEAT różni się w zależności od kraju. Odwiedź witrynę

www.epeat.net, aby sprawdzić status rejestracji w danym kraju.

• Zgodność z przepisami RoHS

• TCO Certified

• Nie zawiera bromowanego środka opóźniającego i polichlorku winylu
(bezhalogenowy) za wyjątkiem kabli zewnętrznych

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Te m p er at u r a

Działanie 0°C do 40°C (32°F do 104°F)
Bez działania -20°C do 60°C (-4°F do 140°F)

17,20 kg (37,92 funta)

11,40 kg (25,13 funta)

(maks.)

Informacje o monitorze │ 19

Wilgotność

Działanie 20% do 80% (bez kondensacji)
Bez działania 10% do 90% (bez kondensacji)

Wysokość n.p.m.

Działanie 3048 m (10000 stóp) (maksymalnie)
Bez działania 12192 m (40000 stóp) (maksymalnie)
Rozpraszanie ciepła • 784,3 BTU/godzinę (maksymalnie)

• 204,6 BTU/godzinę (typowe)

Przydział pinów

Złącze DisplayPort

Numer

pinu

1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)

10 ML0 (n)

11 GND
12 ML0 (p)
13 GND
14 GND

podłączonego kabla sygnałowego

20-pinowa końcówka

20 │ Informacje o monitorze

15 AUX (p)
16 GND
17 AUX (n)
18 Wykrywanie bez wyłączania
19 Re-PWR

20 +3,3 V DP_PWR

Złącze HDMI

Numer

pinu

1 TMDS DANE 2+
2 TMDS DANE 2 SHIELD
3 TMDS DANE 2-
4 TMDS DANE 1+
5 TMDS DANE 1 SHIELD
6 TMDS DANE 1-
7 TMDS DANE 0+
8 TMDS DANE 0 SHIELD
9 TMDS DANE 0-

10 TMDS ZEGAR+
11 TMDS CLOCK SHIELD
12 TMDS ZEGAR-
13 CEC
14 Zarezerwowane (N.C. w urządzeniu)
15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)
17 DDC/CEC uziemienie

19-pinowa końcówka

podłączonego kabla sygnałowego

Informacje o monitorze │ 21

18 ZASILANIE +5 V
19 WYKRYWANIE BEZ WYŁĄCZANIA

Możliwości Plug and Play

Ten monitor można instalować w dowolnym systemie zgodnym z Plug and Play.
Monitor automatycznie przekazuje do systemu komputera informacje Rozszerzone
dane identyfikacji monitora (EDID) za pomocą protokołów Kanał danych monitora
(DDC), dlatego system może konfigurować się automatycznie oraz zoptymalizować
ustawienia monitora. Większość instalacji monitorów jest automatyczna; jeśli to
wymagane, można wybrać inne ustawienia. Dalsze informacje o zmianie ustawień
monitora, znajdują się w części Obsługa monitora.

Interfejs USB (Universal Serial Bus (Uniwersalna magistrala szeregowa))

W tej części znajdują się informacje dotyczące portów USB znajdujących się w
monitorze.

UWAGA: Ten monitor jest zgodny z USB 3.0 Super-Speed.

Szybkość

transferu

Super-speed 5 Gb/s 4,5 W (maks., każdy port)
Wysoka szybkość 480 Mb/s 4,5 W (maks., każdy port)
Pełna szybkość 12 Mb/s 4,5 W (maks., każdy port)

* Do 2A w porcie USB pobierania danych (port z ikoną baterii ) z
urządzeniami zgodnymi z BC1.2 lub normalnymi urządzeniami USB.

USB typ C Opis

Wideo DP 1.2/DP 1.4
Dane USB 2.0
Dostarczanie zasilania (PD) Do 90 W (typowe)

UWAGA: Wideo USB typu C wymaga użycia komputera obsługującego
tryb alternatywny typu C.

22 │ Informacje o monitorze

Szybkość

przesyłania danych

Zużycie energii*

UWAGA: Aby zapewnić obsługę trybu alternatywnego USB typu C
DP 1.4, upewnij się, że komputer źródłowy posiada tryb alternatywny
DP 1.4.

UWAGA: Aby uzyskać informacje dotyczące zasilacza USB typu C do
DP, wejdź na stronę http://www.dell.com i wyszukaj P/N: H21XJ.

Złącze przesyłania danych USB

Numer pinu 9-pinowa część złącza

1 VCC
2 D-
3 D+
4 GND
5 SSTX-
6 SSTX+
7 GND
8 SSRX-
9 SSRX+

Złącze pobierania danych USB

Numer pinu 9-pinowa część złącza

1 VCC
2 D-
3 D+
4 GND

Informacje o monitorze │ 23

5 SSRX-
6 SSRX+
7 GND
8 SSTX-
9 SSTX+

Złącze USB typu C

Numer pinu Nazwa sygnału Numer pinu Nazwa sygnału

A1 GND B1 GND
A2 TX1+ B2 TX2+
A3 TX1- B3 TX2­A4 VBUS B4 VBUS
A5 CC B5 VCONN
A6 D+ B6
A7 D- B7
A8 SBU1 B8 SBU2
A9 VBUS B9 VBUS
A10 RX2- B10 RX1­A11 RX2+ B11 RX1+
A12 GND B12 GND

Porty USB

•1 x USB typu C - spód

• 2 x przesyłania danych USB 3.0 - spód

• 5 x odbierania danych USB 3.0 - spód

• Port ładowania – port oznaczony ikoną baterii , obsługuje funkcję
szybkiego ładowania, o ile urządzenie jest zgodne z BC1.2.

UWAGA: Działanie USB 3.0 wymaga komputera zgodnego z USB 3.0.

24 │ Informacje o monitorze

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor
jest włączony lub znajduje się w trybie gotowości. Po wyłączeniu i
włączeniu monitora, wznowienie normalnego działania dołączonych
urządzeń peryferyjnych może potrwać kilka sekund.

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w
niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie
wpływają na jakość lub stabilność obrazu. W celu uzyskania dalszych informacji na
temat jakości i zasad dotyczących pikseli monitora Dell, pod adresem:

http://www.dell.com/support/monitors.

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy
przeczytać i zastosować się do Instrukcje bezpieczeństwa.

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy
odłączyć kabel zasilający monitora od gniazda elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas
rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia antystatycznego ekranu należy używać lekko zwilżonej w
wodzie miękkiej, czystej szmatki. Jeśli to możliwe należy stosować specjalne
chusteczki do czyszczenia ekranu lub środki odpowiednie do powłok
antystatycznych. Nie należy używać benzyny, rozpuszczalnika, amoniaku,
środków czyszczących o własnościach ściernych lub sprężonego powietrza.

• Do czyszczenia monitora należy używać lekko zwilżonej w ciepłej wodzie
szmatki. Należy unikać stosowania jakichkolwiek detergentów, ponieważ mogą
one pozostawić na ekranie białe smugi.

• Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy
wytrzeć go szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po
zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na
monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć
dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest
używany.

Informacje o monitorze │ 25

Ustawienia monitora

Podłączanie podstawy monitora

UWAGA: Stojak jest odłączony od monitora po jego dostarczeniu z
fabryki.

UWAGA: Dotyczy to monitora ze stojakiem. Aby zainstalować inną
podstawę, prosimy zwrócić się do odpowiedniej instrukcji konfiguracji
stoiska, instrukcje dotyczące instalowania.

OSTRZEŻENIE: Przed zamontowaniem podstawy nie należy wyjmować
monitora z kartonu.

W celu zamontowania stojaka monitora:

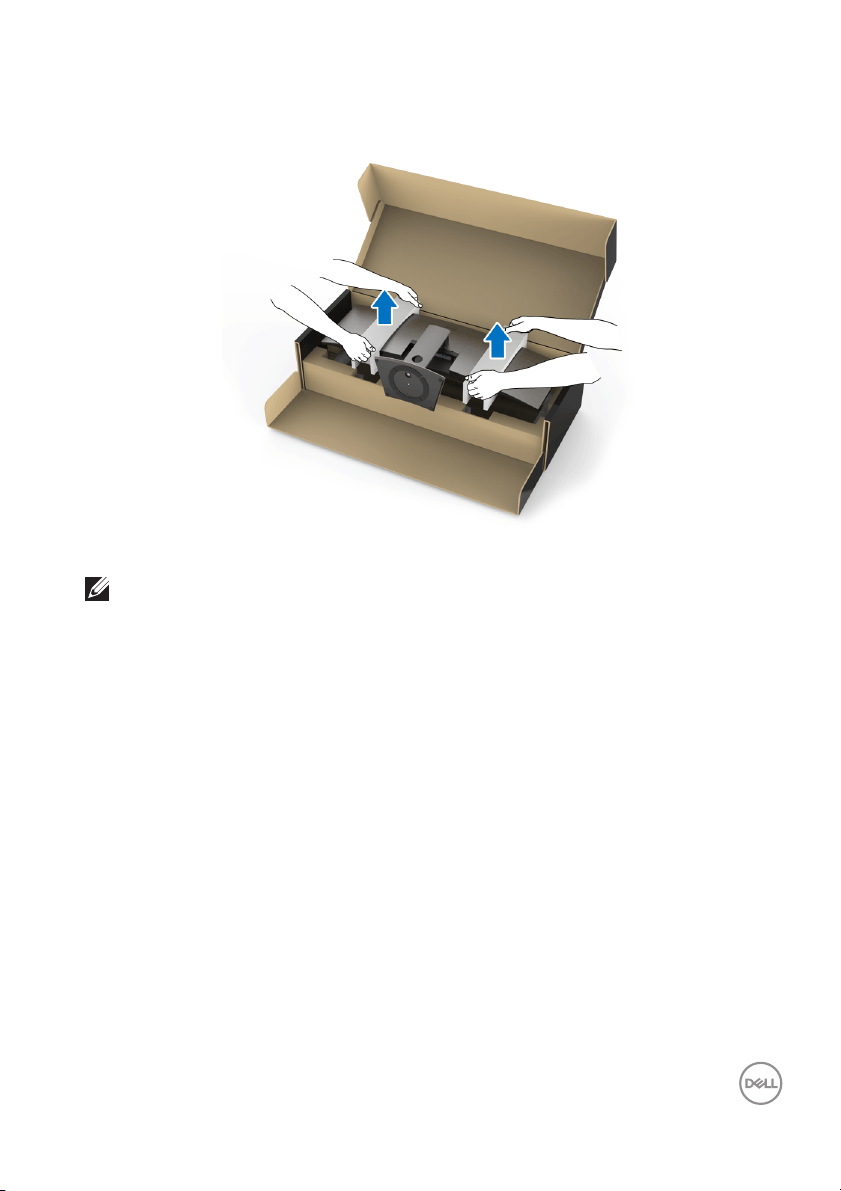

1. Postępując zgodnie z instrukcjami na klapach kartonu, wyjmij podstawę z

zabezpieczającej ją osłony.

2. Włóż wypustki podstawy stojaka całkowicie w gniazda w stojaku.

3. Podnieś uchwyt śruby i obróć śrubę w kierunku zgodnym z ruchem

wskazówek zegara.

4. Po dokręceniu śruby złóż uchwyt śruby na płasko, umieszczając go w

zagłębieniu.

26 │ Ustawienia monitora

5. Unieś osłonę zgodnie z ilustracją, aby odsłonić obszar VESA w celu montażu

stojaka.

6. Dołącz stojak do monitora.
a. Dopasuj rowek z tyłu monitora do dwóch zaczepów w górnej części

podstawy.

b. Użyj śrubokręta krzyżakowego do przykręcenia czterech śrub, aby

przymocować stojak do monitora.

UWAGA: Przymocowując stojak, pochylić podstawę do przodu tak, aby
nie uderzyła o podłogę.

Ustawienia monitora │ 27

7. Przymocuj pokrywę VESA do monitora.
a. Wstaw pokrywę, dolną częścią skierowaną w dół. NIE zamykaj jeszcze

zatrzasku.

b. Przechylając, dopasuj trzy zaczepy w górnej części pokrywy do rowka z

tyłu monitora.

c. Wciskaj podstawę, aż zaskoczy w swoje miejsce.

28 │ Ustawienia monitora

8. Przytrzymaj monitor mocno za uchwyty i unieś ostrożnie, aby nie dopuścić do

jego wyślizgnięcia lub upadku.

UWAGA: Monitor jest bardzo ciężki, należy obchodzić się nim bardzo
ostrożnie. W przypadku podnoszenia lub przenoszenia monitora
zalecany jest udział dwóch osób.

Ustawienia monitora │ 29

9. Ustaw monitor na miejscu i usuń uchwyty z monitora.

UWAGA: Monitor jest bardzo ciężki, należy obchodzić się nim bardzo
ostrożnie. W przypadku podnoszenia lub przenoszenia monitora
zalecany jest udział dwóch osób.

OSTRZEŻENIE: Podnosząc monitor nie naciskaj na panel ekranu.

30 │ Ustawienia monitora

Mocowanie na ścianie/ramię innej firmy (opcjonalnie)

UWAGA: Zestaw do montażu ściennego/ramię innej firmy NIE są
dołączone do monitora.

OSTRZEŻENIE: Nie należy wyjmować monitora z pudła przed
zamontowaniem uchwytu mocowania na ścianie z zestawu do montażu
ściennego/ramienia innej firmy.

Zapoznaj się z instrukcjami, które dołączone są do uchwytu mocowania na ścianie
zgodnego z VESA.

1. Dołącz uchwyt mocujący do monitora.

Ustawienia monitora │ 31

2. Przytrzymaj monitor mocno za uchwyty i unieś ostrożnie, aby nie dopuścić do

jego wyślizgnięcia lub upadku. Przymocuj monitor do uchwytu montażowego/
ramienia innej firmy montowanego na ścianie zgodnie z właściwymi
instrukcjami.

UWAGA: Monitor jest bardzo ciężki, należy obchodzić się nim bardzo
ostrożnie. W przypadku podnoszenia lub przenoszenia monitora
zalecany jest udział dwóch osób.

3. Po przymocowaniu monitora do mocowania na ścianie/ramienia innej firmy

należy odczepić uchwyt od monitora.

32 │ Ustawienia monitora

4. W przypadku stosowania monitora w konfiguracji podwójnej — z jednym

monitorem umieszczonym nad drugim — ich konfiguracja musi być zgodna z
zalecaną orientacją panelu i kątem pracy, jak pokazano na ilustracji.

UWAGA: W konfiguracji podwójnej z wykorzystaniem ramienia innej
firmy górny monitor nie powinien być obrócony o 180° (poziomo).
Monitor nie powinien też być odwrócony o 90° (pionowo).

Ustawienia monitora │ 33

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Podłącz kabel HDMI/DP/USB typu C do monitora i komputera lub urządzenie

USB typu C.

Podłączanie przewodu HDMI

UWAGA: Domyślne ustawienie fabryczne w U4919DW na HDMI 2.0.
Jeśli na monitorze nie jest nic wyświetlane po podłączeniu kabla HDMI,
należy wykonać procedury niżej w celu zmienienia ustawień HDMI 2.0
na HDMI 1.4:

• Naciśnij drugi przycisk obok przycisku , aby włączyć menu OSD.

• Za pomocą przycisków i podświetl opcję Input Source (Źródło

wejścia), a następnie naciśnij przycisk , aby przejść do podmenu.

• Za pomocą przycisków i podświetl opcję HDMI.

• Naciśnij i przytrzymaj przycisk przez około 10 sekund, a zostanie

wyświetlony komunikat konfiguracji HDMI.

34 │ Ustawienia monitora

• Za pomocą przycisku zaznacz Disable (Wyłącz) i zmień ustawienia.

Jeśli to wymagane, powtórz czynności powyżej w celu zmienienia
ustawień formatu HDMI.

Podłączenie kabla DisplayPort (DP do DP)

UWAGA: Domyślne ustawienie fabryczne w U4919DW na DP1.4.

Ustawienia monitora │ 35

Podłączanie kabla USB typu C

UWAGA: Należy używać wyłącznie kabla USB typu C dostarczonego
wraz z monitorem.

• Ten port obsługuje tryb alternatywny DisplayPort DP 1.4.

• Port zgodny ze standardem dostarczania zasilania USB typu C (PD
wersja 2.0) zapewnia do 90W mocy.

• Jeśli notebook wymaga więcej niż 90W do pracy i akumulator jest
wyczerpany, może się nie uruchomić lub ładować przez port USB PD
monitora U4919DW.

OSTRZEŻENIE: Ilustracje służą wyłącznie jako odniesienie. Wygląd
komputera może być inny.

36 │ Ustawienia monitora

Podłączenie kabla USB 3.0

UWAGA: Aby nie dopuścić do uszkodzenia lub utraty danych, przed
zmianą portów USB przesyłania danych, upewnij się, że w komputerze
podłączonym do portu monitora USB przesyłania danych nie są używane
ŻADNE urządzenia pamięci USB.

Po podłączeniu kabla HDMI/DP/USB typu C wykonaj poniższe procedury w celu
podłączenia kabla USB 3.0 do komputera i dokończenia konfiguracji monitora:

1. a. Podłącz jeden komputer: połącz port USB 3.0 przesyłania danych (kabel

dostarczony) z odpowiednim portem USB 3.0 komputera.
b. Podłącz dwa komputery*: połącz porty USB 3.0 przesyłania danych z
odpowiednimy portami USB 3.0 w dwóch komputerach. Następnie,
korzystając z menu OSD, wybierz jedno z dwóch źródeł przesyłania danych
USB oraz źródła wejściowe. Zobacz rozdział USB Select Switch

(Przełącznik wybierania USB).

2. Podłącz urządzenia peryferyjne USB 3.0 do portów pobierania danych USB 3.0

monitora.

3. Podłącz kable zasilające komputera/-ów i monitora do najbliższego gniazda

zasilania.

a. Podłącz jeden komputer

b. Podłącz dwa komputery

Ustawienia monitora │ 37

* W przypadku podłączania dwóch komputerów do monitora porty USB pobierania
danych monitora do podłączania klawiatury i myszy można przypisać do różnych
sygnałów wejściowych z dwóch komputerów, zmieniając ustawienia opcji USB

Selection (Wybór USB) w menu OSD. (Aby uzyskać więcej informacji, patrz USB

Selection (Wybór USB)).

4. Włącz monitor i komputer.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz
nie wyświetla się, patrz Powszechne problemy.

5. Użyj uchwytu kabli na stojaku monitora do uporządkowania przebiegu kabli.

Organizacja przebiegu kabli

Po podłączeniu do monitora i komputera wszystkich niezbędnych kabli (Patrz

Podłączanie monitora w celu uzyskania informacji o podłączaniu kabli), użyj

uchwytu kabli do uporządkowania wszystkich kabli, zgodnie z ilustracją powyżej.

38 │ Ustawienia monitora

Odłączanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu i uszkodzeniu monitora LCD z
wklęsłym ekranem w czasie zdejmowania podstawy, upewnij się, że
monitor został położony na miękkiej, czystej osłonie piankowej.
Bezpośredni kontakt z twardymi przedmiotami może spowodować
uszkodzenie wklęsłej powierzchni ekranu.

UWAGA: Monitor jest bardzo ciężki, należy obchodzić się nim bardzo
ostrożnie. W przypadku podnoszenia lub przenoszenia monitora
zalecany jest udział dwóch osób.

UWAGA: Dotyczy to monitora ze stojakiem. Aby zainstalować inne
podstawa, prosimy zwrócić się do odpowiedniej instrukcji konfiguracji
stoiska instrukcje dotyczące instalowania.

W celu zdjęcia podstawy:

1. Umieść monitor na miękkiej szmatce lub poduszce.

2. Naciśnij zatrzask pokrywy, podnosząc go, aby zwolnić i zdjąć pokrywę.

Ustawienia monitora │ 39

3. Użyj śrubokrętu krzyżakowego w celu odkręcenia czterech śrubek

zabezpieczających podstawę.

4. Podnieś podstawę i odsuń ją od monitora.

40 │ Ustawienia monitora

Obsługa monitora

Włączanie monitora

Naciśnij przycisk , aby włączyć monitor.

Używanie elementów sterowania na panelu przednim

W celu dostosowania ustawień użyj przycisków z przodu monitora.

W poniższej tabeli opisano przyciski na panelu przednim:

Przycisk na panelu

przednim

1

Zasilanie

(ze wskaźnikiem

zasilania)

Użyj przycisku Zasilanie, aby Włączyć lub
Wyłączyć monitor.

Ciągłe białe światło oznacza, że monitor jest
włączony i działa normalnie. Migające białe światło
oznacza, że monitor jest w trybie gotowości.

Opis

Obsługa monitora │ 41

2

Klawisz skrótu/

Preset Modes (Tryby

ustawień wstępnych)

3

Klawisz skrótu/

Brightness/Contrast

(Jasność/Kontrast)

4

Klawisz skrótu/

Input Source

(Źródło wejścia)

5

Menu

6

Wyjście

Przycisk na panelu przednim

Użyj przycisków z przodu monitora, aby wyregulować ustawienia obrazu.

Użyj tego przycisku, aby wyboru z listy wstępnie
ustawionych trybów koloru.

Przy użyciu tego przycisku można regulować
jasność i kontrast. Minimalna wartość to „0” (-).
Maksymalna wartość to „100” (+).

Przy użyciu tego przycisku można wybrać źródło
wejścia.

Za pomocą przycisku MENU można włączyć
menu ekranowe (OSD). Zobacz rozdział Dostęp

do systemu menu.

Ten przycisk służy do zamykania głównego menu
OSD.

42 │ Obsługa monitora

Przycisk na panelu

przednim

1 Brak funkcji Ten przycisk nie posiada żadnej funkcji.

2

Góra

3

Dół

4

Enter

5

Wyjście

Użyj przycisku W Górę, aby wyregulować (zwiększyć
zakres) elementy menu OSD.

Użyj przycisku W Dół, aby wyregulować (zmniejszyć
zakres) elementy menu OSD.

Przy użyciu przycisku Enter można otworzyć podmenu.

Ten przycisk służy do zamykania głównego menu OSD.

Opis

Używanie menu ekranowego (OSD)

Dostęp do systemu menu

UWAGA: Jeżeli zmienisz ustawienia, a następnie przejdziesz do
kolejnego menu lub wyjdziesz z menu ekranowego OSD, monitor
automatycznie zapisze wszystkie zmiany. Zmiany te są także
zapisywane, jeżeli zmienisz ustawienia i odczekasz aż menu ekranowe
OSD zniknie.

1. Naciśnij przycisk , aby uruchomić menu OSD i wyświetlić menu główne.

Obsługa monitora │ 43

2. Naciśnij przycisk i , aby przechodzić między opcjami ustawień. Przy

przechodzeniu z jednego symbolu do drugiego nazwa opcji jest podświetlana.
Zapoznaj się z poniższą tabelą, aby uzyskać pełną listę opcji dostępnych dla
tego monitora.

3. Naciśnij przycisk jednokrotnie, aby uaktywnić podświetloną opcję.

4. Naciśnij przycisk i , aby wybrać żądany parametr.

5. Naciśnij przycisk , aby wejść do podmenu, a następnie korzystając z

przycisków kierunkowych, zgodnie ze wskaźnikami w menu, dokonaj zmian.

6. Wybierz przycisk , aby powrócić do menu głównego.

Ikona Menu i

podmenu

Brightness/

Contrast

(Jasność/

Kontrast)

Brightness

(Jasność)

Opis

Użyj to menu, aby uaktywnić ustawianie poziomu

Brightness/Contrast (Jasność/Kontrast).

Brightness (Jasność) powoduje ustawienie

podświetlenia dla oświetlenia tylnego.

Naciśnij przycisk , aby zwiększyć poziom jasności oraz

naciśnij przycisk , aby zmniejszyć poziom jasności
(min. 0 / maks. 100).

44 │ Obsługa monitora

Contrast

(Kontrast)

Input Source

(Źródło

wejścia)

Ustaw najpierw poziom Brightness (Jasność), a
następnie ustaw Contrast (Kontrast), ale tylko wtedy,
gdy dalsze ustawienia są konieczne.

Naciśnij przycisk , aby zwiększyć kontrast i naciśnij

przycisk , aby zmniejszyć kontrast (min. 0 /
maks. 100).
Funkcja Contrast (Kontrast) powoduje ustawienie

stopnia różnicy między ciemnymi a jasnymi obszarami na
ekranie monitora.

Użyj menu Input Source (Źródło wejścia), aby wybrać
między różnymi sygnałami wideo, które mogą być
podłączone do monitora.

USB Type-C

(USB typu C)

DP Wybierz wejście DP, gdy używane jest złącze DisplayPort

HDMI 1 Wybierz wejście HDMI 1, gdy używane jest złącze

Wybierz wejście USB Type-C (USB typu C), gdy

używane jest złącze USB typu C. Naciśnij przycisk ,
aby wybrać źródło wejścia USB typu C.

(DP). Naciśnij przycisk , aby wybrać źródło wejścia
DisplayPort.

HDMI 1. Naciśnij przycisk , aby wybrać źródło wejścia
HDMI 1.

Obsługa monitora │ 45

HDMI 2 Wybierz wejście HDMI 2, gdy używane jest złącze

HDMI 2. Naciśnij przycisk , aby wybrać źródło wejścia
HDMI 2.

Auto Select

(Autom.

źródło)

Auto Select for

USB-C

(Automatyczne

wybieranie

USB-C)

Reset Input

Source

(Resetuj źródło

wejścia)

Włączenie tej funkcji umożliwi wyszukiwanie dostępnych
źródeł wejścia.

Umożliwia ustawienie opcji Auto Select for USB-C
(Automatyczne wybieranie USB-C) w celu uruchomienia
opcji:

• Prompt for Multiple Inputs (Monituj dla wielu

wejść): Zawsze wyświetlany jest komunikat „Switch
to USB-C Video Input” (Przełącz na wejście
wideo USB-C) w celu wybrania tej opcji lub jej

wyłączenia.

• Yes (Tak): Zawsze przełączaj na wejście wideo

USB-C (bez pytania) gdy podłączony jest przewód
USB typu C.

• No (Nie): Nigdy nie przełączaj automatycznie na

wejście wideo USB-C, gdy podłączony jest przewód
USB typu C.

UWAGA: Opcja Auto Select for USB-C
(Automatyczne wybieranie USB-C) jest dostępna

tylko wtedy, gdy funkcja Auto Select (Autom. źródło)
jest ustawiona w pozycji On (Wł.).

Umożliwia przywrócenie fabrycznych ustawień wejścia
monitora.

46 │ Obsługa monitora

Color (Kolor) Użyj opcji Color (Kolor), aby ustawić tryb ustawiania

kolorów.

Preset Modes

(Tryby

ustawień

wstępnych)

Po wybraniu pozycji Preset Modes (Tryby ustawień
wstępnych) można wybrać z listy opcję Standard
(Standardowy), ComfortView, Movie (Film),
Game (Gra), Color Temp. (Temp. barwowa) lub
Custom Color (Kolor dostosowany).

• Standard (Standardowy): Powoduje wczytanie

domyślnych ustawień kolorów monitora. Jest to
domyślny tryb ustawień wstępnych.

• ComfortView: Zmniejsza poziom emitowanego przez

ekran niebieskiego światła w celu zwiększenia
komfortu dla oczu.

PRZESTROGA: W dłuższej perspektywie światło niebieskie

emitowane przez monitor może mieć niekorzystne skutki
dla oczu, powodować zmęczenie wzroku w wyniku
kontaktu z urządzeniami cyfrowymi, zmęczenie oczu i
uszkodzenie wzroku. W przypadku używania monitora
przez dłuższe okresy mogą występować bóle niektórych
części ciała np. karku, ramion, pleców i barków.
Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz
wystąpienia bólu karku/ramion/pleców/barków w wyniku
korzystania z monitora przez długi czas, zalecamy:

1. Umieść ekran w odległości od 50 do 70 cm

(20-28 cali) od oczu.

Obsługa monitora │ 47

2. Mrugaj często, aby nawilżać oczy lub skraplaj je

wodą przy dłuższym użytkowaniu monitora.

3. Robienie regularnych i częstych przerw -

20-minutowa przerwa co dwie godziny.

4. Niepatrzenie na monitor i patrzenie na obiekt

oddalony o co najmniej 20 stóp przez co najmniej
20 sekund podczas przerw.

5. Podczas przerw należy wykonywać ćwiczenia

rozciągające w celu rozluźnienia napięcia karku,
ramion, pleców i barków.

• Movie (Film): Powoduje wczytanie ustawień kolorów

idealnie dopasowanych dla filmów.

• Game (Gra): Powoduje wczytanie ustawień kolorów

idealnie dopasowanych dla większości gier.

• Color Temp. (Temp. barwowa): Umożliwia

użytkownikom wybór temperatury barwowej: 5000K,
5700K, 6500K, 7500K, 9300K i 10000K. Naciśnij

przycisk , aby wybrać preferowaną temperaturę
koloru.

• Custom Color (Kolor dostosowany): Umożliwia

ręczne ustawienie kolorów. Naciśnij przycisk i ,
aby dostosować wartości opcji Gain (Wzmocnienie),

Offset (Przesunięcie),
Hue (Barwa) i Saturation (Nasycenie) i stworzyć

własny tryb wstępnych ustawień kolorów.

48 │ Obsługa monitora

Input Color

Format

(Format

wejścia

kolorów)

Hue (Barwa) Funkcja ta może powodować zmianę koloru obrazu wideo

Pozwala na ustawienie trybu wejściowego wideo na:
RGB: Wybierz tę opcję, jeśli monitor jest podłączony do

komputera (lub odtwarzacza DVD) za pomocą kabla DP,

HDMI lub USB typu C. Naciśnij przycisk , aby wybrać
tryb RGB.
YPbPr: Wybierz tę opcję, jeśli odtwarzacz DVD obsługuje

wyjście YPbPr. Naciśnij przycisk , aby wybrać tryb
YPbPr.

na zielony lub purpurowy. Jest to używane do ustawienia

odcieni kolorów. Użyj barwę lub ją ustaw w
zakresie od „0” do „100”.

Użyj przycisku , aby wzmocnić odcień zieleni obrazu
wideo.

Użyj przycisku , aby wzmocnić odcień purpury obrazu
wideo.

UWAGA: Hue (Barwa) można regulować tylko w
przypadku wyboru zaprogramowanego trybu Movie

(Film) lub Game (Gra).

Obsługa monitora │ 49

Saturation

(Nasycenie)

Reset Color
(Resetować

kolor)

Display

(Wyświetlacz)

Funkcja ta umożliwia ustawienie nasycenia koloru obrazu

wideo. Użyj nasycenia lub ją ustaw w zakresie od
„0” do „100”.

Użyj przycisku , aby wzmocnić kolory obrazu wideo.

Użyj przycisku , aby wzmocnić wygląd
monochromatyczny obrazu wideo.
UWAGA: Saturation (Nasycenie) można regulować

tylko w przypadku wyboru zaprogramowanego trybu
Movie (Film) lub Game (Gra).

Umożliwia przywrócenie fabrycznych ustawień kolorów
monitora.

Użyj opcji Display (Wyświetlacz), aby ustawić obraz.

Aspect Ratio

(Współczynnik

proporcji)

Sharpness

(Ostrość)

Response Time

(Czas reakcji)

50 │ Obsługa monitora

Ustaw współczynnik obrazu na Wide 32:9
(Panoramiczny 32:9), Auto Resize (Automatyczna
zmiana rozmiaru), 4:3 lub 1:1.

Funkcja ta powoduje, że obraz jest ostrzejszy lub miększy.

Użyj przycisku lub , aby ustawić ostrość w
zakresie od „0” do „100”.

Umożliwia wybór ustawienia Normal (Normalny) lub

Fast (Szybki) dla opcji Response Time (Czas reakcji).

Uniformity

Compensation

(Kompensacja

jednol)

Reset Display

(Resetuj

wyświetlacz)

PBP Ta funkcja powoduje otwarcie okna wyświetlającego

Wybierz ustawienia kompensacji jednolitości ekranu.
Wartości kalibracji Calibrated (Skalibrowane) są
ustawione fabrycznie. Uniformity Compensation
(Kompensacja jednol) reguluje różne obszary ekranu, w
odniesieniu do środka w celu osiągnięcia jednolitej
jasności i koloru na całym ekranie. Dla uzyskania
optymalnego działania ekranu, ustawienie Brightness
(Jasność) i Contrast (Kontrast) dla niektórych
wstępnie ustawionych trybów (Standard
(Standardowy), Color Temp. (Temp. barwowa))
zostanie wyłączone, po przestawieniu ustawienia

Uniformity Compensation (Kompensacja jednol) do
On (Wł.).

UWAGA: Po włączeniu funkcji Uniformity
Compensation (Kompensacja jednol) zaleca się, aby

użytkownik zastosował fabryczne, domyślne ustawienie
jasności. Przy innym ustawieniu poziomu jasności,
jednolitość może odbiegać od danych pokazanych w
raporcie kalibracji fabrycznej.

Wybierz tę opcję, aby przywrócić domyślne ustawienia
wyświetlania.

obraz pochodzący z innego źródła.

Obsługa monitora │ 51

PBP Mode

X X

X X

X X

X X

Okno główne

Okno podrzędne

USB typu C

DP

USB typu C

DP

HDMI 1

HDMI 1

HDMI 2

HDMI 2

(Tryb PBP)

UWAGA: Podczas korzystania z funkcji PBP obrazy będą

wyświetlane na środku ekranu, a nie w trybie
pełnoekranowym.

Dostosowuje tryb PBP (Obraz obok obrazu), ustawiając
PBP lub Off (Wył.).

Naciśnij przycisk , aby włączyć tryb PBP.

52 │ Obsługa monitora

PBP (Sub) Wybierz jeden z kilku różnych sygnałów wideo, który

można podłączyć do monitora, aby wyświetlić okno

podrzędne PBP. Naciśnij przycisk , aby wybrać sygnał
źródłowy okna podrzędnego PBP.

USB Select

Switch

(Przełącznik

wybierania

USB)

Służy do przełączania źródeł przesyłania danych USB w

trybie PBP. Naciśnij przycisk , aby przełączać
pomiędzy źródłami przesyłania danych USB w trybie PBP.

Obsługa monitora │ 53

Video Swap

(Zamień wideo)

Wybierz do zamiany obrazu wideo pomiędzy oknem
głównym i oknem podrzędnym w trybie PBP. Naciśnij

przycisk , aby przechodzić pomiędzy oknem głównym
a oknem podrzędnym.

Contrast (Sub)

(Kontrast

(Sub))

Dostosowuje poziom kontrastu obrazu w trybie PBP.

Naciśnij przycisk , aby zwiększyć kontrast, a przycisk

, aby zmniejszyć kontrast.

54 │ Obsługa monitora

USB Selection

(Wybór USB)

Umożliwia ustawienie portu przesyłania danych USB dla
sygnałów wejściowych (DP, HDMI 1 i HDMI 2), aby z
portu monitora pobierania danych USB (np. klawiatury i
myszy) mogły korzystać bieżące sygnały wejściowe po
podłączeniu komputera do jednego z portów przesyłania
danych.

W przypadku korzystania tyko z jednego portu
przesyłania danych aktywny jest podłączony port
przesyłania danych.

UWAGA: Aby nie dopuścić do uszkodzenia lub utraty
danych, przed zmianą portów USB przesyłania danych,
upewnij się, że w komputerze podłączonym do portu
monitora USB przesyłania danych nie są używane ŻADNE
urządzenia pamięci USB.

Obsługa monitora │ 55

Menu Wybierz tę opcję, aby dopasować ustawienia dla menu

OSD, np. język menu OSD, czas wyświetlania menu na
ekranie itd.

Language

(Język)

Transparency

(Przezroczy-

stość)

Tim er

(Czasomierz)

Opcja Language (Język) umożliwia ustawienie
wyświetlania menu OSD w jednym z ośmiu języków
(angielski, hiszpański, francuski, niemiecki, portugalski
brazylijski, rosyjski, chiński uproszczony lub japoński).

Wybierz tę opcję, aby zmienić przezroczystość menu,

naciskając przycisk lub przycisk (minimum: 0 ~
maksimum: 100).

OSD Hold Time (Czas wyświetlania menu OSD):
Ustaw czas, przez jaki menu OSD ma być aktywne od
ostatniego momentu, kiedy przycisk był naciśnięty.

Użyj przycisku lub , aby ustawić suwak w
odstępach 1-sekundowych - od 5 do 60 sekund.

56 │ Obsługa monitora

Lock (Blokada) Poprzez zablokowanie przycisków sterowania monitora

można zapobiec dostępowi do nich przez
nieupoważnione osoby. Zapobiega to również
przypadkowej aktywacji w konfiguracji wielu monitorów
obok siebie.

• Menu Buttons (Przyciski menu): Wszystkie

przyciski menu/funkcji (poza przyciskiem zasilania) są
zablokowane i niedostępne dla użytkowników.

• Power Button (Przycisk zasilania): Tylko przycisk

zasilania jest zablokowany i niedostępny dla
użytkowników.

• Menu + Power Buttons (Przyciski menu +
zasilania): Przyciski menu/funkcji i przycisk zasilania
są zablokowane i niedostępne dla użytkowników.

Ustawieniem domyślnym jest Disable (Wyłącz).
Alternatywna metoda blokowania [w przypadku

przycisków menu/funkcji]: Można również nacisnąć i
przytrzymać przycisk Menu/funkcji obok przycisku
zasilania przez 4 sekundy w celu ustawienia opcji blokady.

UWAGA: Aby odblokować przyciski, naciśnij i przytrzymaj
przycisk Menu/funkcji obok przycisku zasilania przez
4 sekundy.

Reset Menu

(Resetowanie

menu)

Umożliwia przywrócenie wszystkich ustawień menu OSD
do wartości fabrycznych.

Obsługa monitora │ 57

Personalize

(Personalizo-

wanie)

Shortcut Key 1

(Klawisz
skrótu 1)

Shortcut Key 2

(Klawisz

skrótu 2)

Shortcut Key 3

(Klawisz

skrótu 3)

Power Button

LED (Wskaźnik

LED przycisku

zasilania)

USB-A

Charging

(Ładowanie

USB-A)

Umożliwia wybranie funkcji Preset Modes (Tryby
ustawień wstępnych), Brightness/Contrast
(Jasność/Kontrast), Input Source (Źródło wejścia),
Aspect Ratio (Współczynnik proporcji), PBP Mode
(Tryb PBP), USB Select Switch (Przełącznik
wybierania USB) lub Video Swap (Zamień wideo) i

ustawienie jej jako klawisza skrótu.

Umożliwia włączenie lub wyłączenie wskaźnika LED
zasilania w celu zmniejszenia zużycia energii.

Umożliwia włączenie lub wyłączenie funkcji ładowania
USB typu A (porty pobierania danych) w trybie gotowości
monitora.

UWAGA: Opcja ta jest dostępna tylko po odłączeniu
przewodu USB typu C (portu przesyłania danych). Po
podłączeniu przewodu USB typu C funkcja Ładowanie
USB-A przejmuje stan zasilania hosta USB i opcja nie jest
dostępna.

UWAGA: W starszych wersjach oprogramowania
układowego monitora opcja ta była nazywana USB.

58 │ Obsługa monitora

USB-C

Charging

(Ładowanie

USB-C)

Monitor Sleep

(Uśpienie
monitora)

Reset

Personalization

(Zresetuj

personalizację)

Others

(Pozostałe)

Umożliwia włączenie lub wyłączenie funkcji Always On
USB Type-C Charging (Ładowanie USB typu C
zawsze wł.) w trybie Wyłączone zasilanie monitora.

UWAGA: Opcja ta jest dostępna tylko w nowszych

wersjach oprogramowania układowego monitora.
Umożliwia automatyczne wyłączanie monitora lub

pozostawienia w stanie włączonym, gdy komputer
przechodzi do trybu uśpienia. W przypadku wybrania opcji

On (Wł. ) monitor przechodzi do Trybu gotowości w
czasie uśpienia systemu. W przypadku wybrania opcji Off
(Wył.) ekran nie będzie wyłączony przy przejściu
systemu do uśpienia w celu szybkiego uruchomienia
wyświetlacza po wybudzeniu komputera.

Zresetowanie wszystkich ustawień menu Personalize

(Personalizowanie) do wartości fabrycznych.

Display Info

(Informacje o

monitorze)

Wyświetla informację o bieżących ustawieniach monitora.

Obsługa monitora │ 59

DDC/CI DDC/CI (Kanał wyświetlanych danych/interfejs poleceń)

umożliwia monitorowanie parametrów (jasność, balans
kolorów, itd.), aby można je było ustawiać programowo
przy użyciu komputera.
Możesz wyłączyć tę funkcję poprzez wybranie opcji
Off (Wył.).
Włącz tę funkcję w celu zapewnienia najlepszej
funkcjonalności użytkownikom oraz optymalnej
wydajności monitora.

LCD

Conditioning

(Dostosowywa-

nie monitora

LCD)

60 │ Obsługa monitora

Pomaga wyeliminować drobne przypadki zatrzymywania
się obrazu. W zależności od stopnia zatrzymywania się
obrazu, uruchomienie programu może zająć dłuższą
chwilę. Możesz włączyć tę funkcję poprzez wybranie
opcji On (Wł.).

Firmware

(Oprogramo-

wanie

sprzętowe)

Service Tag

(Etykieta

serwisowa)

Reset Others

(Resetuj inne)

Factory Reset

(Przywracanie

ustawień

fabrycznych)

Wyświetla wersję oprogramowania sprzętowego
monitora.

Wyświetla etykietę serwisową z numerem seryjnym
monitora.

Zresetowanie wszystkich ustawień menu Others
(Pozostałe) do wartości fabrycznych.

Przywróć wszystkie wartości ustawień wstępnych do
domyślnych ustawień fabrycznych. Są to również
ustawienia używane przy wykonywaniu testów zgodności

z normami ENERGY STAR

®

.

Obsługa monitora │ 61

Komunikaty ostrzegawcze OSD

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący
komunikat:

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z
komputera. Informacje dotyczące poziomych i pionowych zakresów adresowania
częstotliwości tego monitora znajdują się w części Specyfikacje monitora.
Zalecany tryb to 5120 x 1440.

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy zostanie
wyświetlony następujący komunikat:

62 │ Obsługa monitora

UWAGA: Jeśli wybierzesz opcję Yes (Tak), następnym razem, gdy
będziesz mieć zamiar zmiany ustawienia Brightness (Jasność),
komunikat nie zostanie wyświetlony.

Gdy będziesz zmieniać domyślne ustawienie funkcji oszczędzania energii po raz
pierwszy, np. Uniformity Compensation (Kompensacja jednol), USB-C

Charging (Ładowanie USB-C), USB-A Charging (Ładowanie USB-A) lub
Monitor Sleep (Uśpienie monitora), zostanie wyświetlony następujący

komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak) dla dowolnej funkcji ze
wspomnianych powyżej, następnym razem, gdy będziesz mieć zamiar
zmiany ustawień tych funkcji, komunikat nie zostanie wyświetlony. W
przypadku przywracania do ustawień fabrycznych komunikat zostanie
wyświetlony ponownie.

Przed aktywacją funkcji Lock (Blokada) pojawi się następujący komunikat:

UWAGA: Komunikat może się nieznacznie różnić w zależności od
wybranych ustawień.

Obsługa monitora │ 63

Gdy monitor przechodzi do trybu gotowości, zostanie wyświetlony następujący
komunikat:

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Po naciśnięciu dowolnego przycisku innego niż przycisk zasilania zostanie
wyświetlony się następujący komunikat w zależności od wybranego wejścia:

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

Jeśli wybrane zostanie wejście USB typu C, HDMI lub DP, ale odpowiedni kabel nie
będzie podłączony, wyświetlone zostanie poniższe okno dialogowe.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

64 │ Obsługa monitora

Jeśli monitor jest w trybie wejścia DP/HDMI i przewód USB typu C jest podłączony
do notebooka z obsługą Trybu alternatywnego DP, włączenie Auto Select for

USB-C (Automatyczne wybieranie USB-C) spowoduje wyświetlenie

następującego komunikatu.

Gdy wybrana jest funkcja Factory Reset (Przywracanie ustawień
fabrycznych), zostanie wyświetlony następujący komunikat:

W przypadku wybrania Yes (Tak), zostanie wyświetlony następujący komunikat:

Zapoznaj się z Wykrywanie i usuwanie usterek, aby uzyskać więcej informacji.

Obsługa monitora │ 65

Ustawianie maksymalnie rozdzielczości

Aby ustawić maksymalną rozdzielczość dla monitora:
W systemach Windows

1. W przypadku systemów Windows

aby przełączyć na klasyczny pulpit.

2. Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.

3. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz pozycję 5120 x 1440.

4. Kliknij OK.

W systemie Windows

1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia
wyświetlania.

2. Kliknij Zaawansowane ustawienia wyświetlania.

3. Kliknij listę rozwijaną Rozdzielczość i wybierz opcję 5120 x 1440.

4. Kliknij polecenie Zastosuj.

Przy braku wyświetlania jako opcji wartości 5120 x 1440, może być niezbędne
sprawdzenie, czy karta graficzna obsługuje rozdzielczość 4K przy 60 Hz. Jeśli
obsługuje rozdzielczość 4K przy 60 Hz, zaktualizuj sterownik graficzny. Jeśli nie
obsługuje rozdzielczości 4K przy 60 Hz, w zależności od komputera wykonaj jedną z
poniższych czynności:

Jeżeli masz komputer stacjonarny lub przenośny firmy Dell:

• Przejdź na stronę sieci web http://www.dell.com/support, wprowadź

znak serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (przenośny lub stacjonarny):

• Przejdź na stronę pomocy technicznej posiadanego komputera i pobierz

najnowsze sterowniki karty graficznej.

• Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze

sterowniki.

®

7, Windows® 8, Windows® 8.1:

®

8 i Windows® 8.1 wybierz kafelek Pulpit,

®

10:

66 │ Obsługa monitora

Konfiguracja przełącznika KVM USB

Aby ustawić przełącznik KVM USB jako klawisz skrótu monitora:

1. Naciśnij przycisk , aby uruchomić menu OSD i wyświetlić menu główne.

2. Naciśnij przyciski i , aby wybrać opcję „Personalize”

(Personalizowanie).

3. Naciśnij przycisk , aby uaktywnić podświetloną opcję.

4. Naciśnij przycisk jako Shortcut Key 1 (Klawisz skrótu 1), aby uaktywnić

podświetloną opcję.

5. Naciśnij przyciski i , aby wybrać opcję „USB Select Switch”

(Przełącznik wybierania USB).

Obsługa monitora │ 67

6. Naciśnij przycisk , aby potwierdzić wybór.

7. Naciśnij przycisk , aby powrócić do menu głównego.

UWAGA: Funkcja przełącznika KVM USB działa tylko w trybie PBP.

Poniżej znajdują się ilustrację kilku scenariuszy połączeń i ich ustawienia menu USB
Selection (Wybór USB) w odpowiednich kolorowych ramkach.

1. W przypadku podłączania HDMI 1 + USB 1 do komputera 1 i DP + USB
typu C do komputera 2:

UWAGA: Połączenie USB typu C obsługuje teraz tylko przesyłanie
danych.

68 │ Obsługa monitora

Upewnij się, że dla opcji USB Selection (Wybór USB) dla HDMI 1 ustawiono
USB 1, a dla DP ustawiono USB Type-C (USB typu C).

2. W przypadku podłączania HDMI 1 + USB 1 do komputera 1 i HDMI 2 + USB 2

do komputera 2:

Obsługa monitora │ 69

Upewnij się, że dla opcji USB Selection (Wybór USB) dla HDMI 1 ustawiono
USB 1, a dla HDMI 2 ustawiono USB 2.

3. W przypadku podłączania HDMI 1 + USB 1 do komputera 1 i USB typu C do

komputera 2:

UWAGA: Połączenie USB typu C obsługuje teraz sygnał wideo i
przesyłanie danych.

70 │ Obsługa monitora

Upewnij się, że dla opcji USB Selection (Wybór USB) dla HDMI 1 ustawiono
USB 1.

UWAGA: Port USB typu C obsługuje tryb alternatywny DisplayPort,
dlatego nie ma potrzeby ustawiania USB Selection (Wybór USB) dla
USB Type-C (USB typu C).

UWAGA: Podłączając urządzenie do innych, niewyświetlonych powyżej,
źródeł wejścia wideo, należy przy użyciu takiej samej metody
skonfigurować odpowiednie ustawienia dla USB Selection (Wybór
USB), aby sparować porty.

Obsługa monitora │ 71

Ustawianie funkcji automatycznego KVM

Aby skonfigurować funkcję automatycznego KVM dla monitora, postępuj wg
instrukcji:

1. Upewnij się, że opcja PBP Mode (Tryb PBP) ma wartość Off (Wył.).

2. Upewnij się, że opcja Auto Select (Autom. źródło) ma wartość On (Wł.) a
Auto Select for USB-C (Automatyczne wybieranie USB-C) — Yes
(Tak).

72 │ Obsługa monitora

3. Upewnij się, że porty USB i wejścia wideo są odpowiednio połączone.

UWAGA: W przypadku połączenia USB typu C nie są wymagane dalsze
ustawienia.

Obsługa monitora │ 73

Używanie nachylenia, obrotu w poziomie i pionowego wydłużenia

UWAGA: Dotyczy to monitora ze stojakiem. Aby zainstalować inne
podstawa, prosimy zwrócić się do odpowiedniej instrukcji konfiguracji
stoiska instrukcje dotyczące instalowania.

Nachylenie, obrót w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby
uzyskać najlepszy kąt wyświetlania.

UWAGA: Stojak jest odłączony od monitora po jego dostarczeniu z
fabryki.

74 │ Obsługa monitora

Wydłużenie w pionie

UWAGA: Podstawę można wydłużyć w pionie do 90 mm. Na poniższych
rysunkach przedstawiono sposób wydłużania podstawy w pionie.

Konfiguracja dwóch monitorów

Zalecana konfiguracja dwóch monitorów:

Poziomo (jeden nad drugim)

Ze względu na ograniczenia dotyczące długości kabla (1 m) w przypadku kabla USB
typu C Gen2, zaleca się następujące połączenia monitorów:

• Podłącz górny monitor przy użyciu kabla HDMI/DP.

• Podłącz dolny monitor przy użyciu kabla HDMI/DP/USB typu C Gen2.

Obsługa monitora │ 75

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

Autotest

Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej
sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i komputer są
prawidłowo podłączone ale ekran monitora pozostaje ciemny, należy uruchomić
automatyczny test monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel video od złącza z tyłu komputera.

3. Włącz monitor.

Na ekranie powinno zostać wyświetlone pływające okno dialogowe (na czarnym
tle), jeżeli monitor nie wykrywa sygnału video i działa prawidłowo. W czasie trybu
autotestu, dioda zasilania LED ma biały kolor. Również, w zależności od wybranego
wejścia, pokazane poniżej okno dialogowe będzie przewijane na ekranie w sposób
ciągły.

UWAGA: Komunikat może być nieznacznie inny w zależności od
podłączonego sygnału źródłowego.

4. To okno jest również wyświetlane podczas normalnego działania systemu,

jeżeli zostanie odłączony lub uszkodzony kabel video.

5. Wyłącz monitor i podłącz ponownie kabel video; następnie włącz komputer i
monitor.

Jeżeli po zastosowaniu poprzedniej procedury, na ekranie monitora nadal nie ma
obrazu, sprawdź kontroler video i komputer; monitor działa prawidłowo.

76 │ Wykrywanie i usuwanie usterek

Wbudowana diagnostyka

Monitor posiada wbudowane narzędzie diagnostyczne pomagające w określeniu,
czy występujący nietypowy wygląd ekranu jest wewnętrznym problemem monitora
lub komputera i karty graficznej.

UWAGA: Wbudowaną diagnostykę możesz uruchomić tylko, kiedy
przewód wideo jest odłączony i monitor jest w trybie samotestu.

Aby uruchomić wbudowaną diagnostykę:

1. Upewnij się, czy ekran jest czysty (brak drobinek kurzu na powierzchni

ekranu).

2. Naciśnij i przytrzymaj Przycisk 6 przez około 4 sekundy, aż zostanie

wyświetlone menu podręczne.

3. Przy użyciu przycisku Przycisk 3 lub Przycisk 4 wybierz narzędzie

diagnostyczne i potwierdź wybór, naciskając Przycisk 5. Na początku
programu diagnostycznego zostanie wyświetlony szary wzór testu.

4. Dokładnie sprawdź ekran pod kątem nieprawidłowości.

5. Naciśnij ponownie Przycisk 2, aby zmienić wzory testów.

6. Powtórz czynności 4 i 5 w celu sprawdzenia wyświetlania na ekranach:

czerwonym, zielonym, niebieskim, czarny, białym i tekstowym.

7. Naciśnij Przycisk 2, aby zakończyć program diagnostyczny.

Jeśli nie wykryto żadnych nieprawidłowości obrazu ekranowego z użyciem
wbudowanego narzędzia diagnostycznego oznacza to, że monitor działa normalnie.
Sprawdź kartę video i komputer.

Wykrywanie i usuwanie usterek │ 77

Ładowanie USB typu C zawsze wł.

Monitor umożliwia ładowanie notebooka lub urządzeń mobilnych za pośrednictwem
przewodu USB typu C, nawet po wyłączeniu monitora. Zapoznaj się z USB-C

Charging (Ładowanie USB-C), aby uzyskać więcej informacji. Funkcja ta jest

dostępna tylko w przypadku wersji oprogramowania układowego monitora M2B102
lub nowszych.

Posiadaną wersję oprogramowania układowego można sprawdzić w Firmware

(Oprogramowanie sprzętowe). Jeśli opcja ta nie jest dostępna, przejdź do strony

pobierania pomocy technicznej Dell, gdzie można pobrać najnowszy plik instalacyjny
aplikacji (Monitor Firmware Update Utility.exe) i zapoznać się z Przewodnikiem
użytkownika z instrukcjami w zakresie aktualizacji oprogramowania układowego:

www.dell.com/U4919DW

Powszechne problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych
problemów z monitorem, które mogą wystąpić i możliwe rozwiązania tych
problemów:

Powszechne

symptomy

Brak video/
Wyłączona dioda
LED zasilania

Co się dzieje Możliwe rozwiązania

Brak obrazu • Upewnij się, że kabel video łączący

monitor i komputer jest prawidłowo
podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo gniazdo
zasilania, używając dowolnego innego
urządzenia elektrycznego.

• Upewnij się, że został do końca naciśnięty
przycisk zasilania.

• Upewnij się, że w menu Input Source

(Źródło wejścia) wybrane zostało

prawidłowe źródło wejścia.

78 │ Wykrywanie i usuwanie usterek

Brak video/
Włączona dioda
LED zasilania

Słaba ostrość Obraz

Drżący/
niestabilny obraz
video

Brakujące piksele Na ekranie

Wypalone piksele Na ekranie

Brak obrazu
lub brak
jasności

niewyraźny
lub nieostry

Falujący obraz
lub
przerywanie
ruchu

LCD pojawiają
się plamy

LCD pojawiają
się jasne plamy

• Zwiększ elementy sterowania jasności i
kontrastu poprzez OSD.

• Wykonaj funkcję autotestu w celu
sprawdzenia działania monitora.

• Sprawdź, czy w złączu kabla video nie ma
wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

• Upewnij się, że w menu Input Source

(Źródło wejścia) wybrane zostało

prawidłowe źródło wejścia.

• Wyeliminuj przedłużacze wideo.

•Z resetuj monitor do ustawień
fabrycznych.

• Ustaw rozdzielczość wideo na prawidłowy
format obrazu.

•Z resetuj monitor do ustawień
fabrycznych.

• Sprawdź czynniki środowiskowe.

• Zmień usytuowanie monitora i wykonaj
test w innym pomieszczeniu.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna
wada technologii LCD.

• W celu uzyskania dalszych informacji na
temat jakości i zasad dotyczących pikseli
monitora Dell, pod adresem:

http://www.dell.com/support/
monitors.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna
wada technologii LCD.

• W celu uzyskania dalszych informacji na
temat jakości i zasad dotyczących pikseli
monitora Dell, pod adresem:

http://www.dell.com/support/
monitors.

Wykrywanie i usuwanie usterek │ 79

Problemy z
jasnością

Zniekształcenia
geometryczne

Poziome/pionowe
linie

Problemy
dotyczące
synchronizacji

Zagadnienia
związane z
bezpieczeństwem

Obraz za
ciemny lub za
jasny

Ekran nie jest
prawidłowo
wyśrodkowany

Na ekranie
wyświetla się
jedna lub
więcej linii

Obraz na
ekranie jest
pomieszany
lub pourywany

Widoczny dym
lub iskry

• Z resetuj monitor do ustawień
fabrycznych.

• Wyreguluj elementy sterowania jasności i
kontrastu poprzez OSD.

• Z resetuj monitor do ustawień
fabrycznych.

• Ustawienia poziomego i pionowego
kontroli poprzez OSD.

• Z resetuj monitor do ustawień
fabrycznych.

• Wykonaj automatyczny test funkcji
monitora i sprawdź, czy linie te występują
również w trybie automatycznego testu.

• Sprawdź, czy w złączu kabla video nie ma
wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

• Z resetuj monitor do ustawień
fabrycznych.

• Wykonaj autotest monitora i sprawdź, czy
również w trybie autotestu obraz jest
również pomieszany.

• Sprawdź, czy w złączu kabla video nie ma
wygiętych lub połamanych szpilek.

• Uruchom ponownie komputer w trybie
awaryjnym.

• Nie należy podejmować żadnych
czynności usuwania usterek.

• Natychmiast skontaktuj się z firma Dell.

80 │ Wykrywanie i usuwanie usterek

Okresowe
problemy

Brakujące kolory Brak kolorów

Nieprawidłowe
kolory

Utrzymywanie się
stałego obrazu na
monitorze po
pozostawieniu go
przez dłuższy
czas

Wadl iwe
działanie
monitora
pojawia się i
zanika

obrazu

Niewłaściwe
kolory obrazu

Na ekranie
pojawia się
słaby cień z
obrazu
statycznego

• Upewnij się, że kabel video służący do
podłączania monitora do komputera jest
prawidłowo podłączony i zamocowany.

•Z resetuj monitor do ustawień
fabrycznych.

• Wykonaj automatyczny test funkcji
monitora i sprawdź, czy również w trybie
automatycznego testu pojawiają się
okresowe problemy.

• Wykonaj funkcję autotestu w celu
sprawdzenia działania monitora.

• Upewnij się, że kabel video służący do
podłączania monitora do komputera jest
prawidłowo podłączony i zamocowany.

• Sprawdź, czy w złączu kabla video nie ma
wygiętych lub połamanych szpilek.

• Zmień ustawienia opcji Preset Modes
(Tryby ustawień wstępnych) w menu
OSD Color (Kolor) w zależności od
zastosowania.

• Wyreguluj wartość R/G/B w obszarze
Custom Color (Kolor dostosowany) w
menu OSD Color (Kolor).

• Zmień Input Color Format (Format
wejścia kolorów) na PC RGB lub YPbPr
w menu OSD Color (Kolor).

• Uruchom wbudowaną diagnostykę.

• Ustaw ekran tak, aby wyłączał się po kilku
minutach bezczynności. Można to
dostosować w Opcjach zasilania systemu
Windows lub w ustawieniach
oszczędzania energii komputera Mac.

• Alternatywnie, użyj dynamicznie
zmieniającego się wygaszacza ekranu.

Wykrywanie i usuwanie usterek │ 81

Nieostry obraz Szybko

poruszające
się obrazy
pozostawiają
ślad cieni.

• Zmień Response Time (Czas reakcji) w

menu Display (Wyświetlacz).

Problemy specyficzne dla produktu

Objawy

specyficzne

Za mały obraz
na ekranie

Nie można
wyregulować
monitora
przyciskami na
panelu
przednim

Brak sygnału
wejścia po
naciśnięciu
elementów
sterowania
użytkownika

Co się dzieje Możliwe rozwiązania

Obraz jest
wyśrodkowany
na ekranie ale
nie wypełnia
całego obszaru
widzenia

OSD nie
wyświetla się
na ekranie

Brak obrazu,
światło diody
LED jest białe

• Sprawdź ustawienie Aspect Ratio

(Współczynnik proporcji) w menu OSD
Display (Wyświetlacz).

• Z resetuj monitor do ustawień fabrycznych.

• Wyłącz monitor, odłącz przewód zasilający, a
następnie podłącz go z powrotem i włącz
monitor.

• Sprawdź, czy jest zablokowane menu OSD.
Jeśli tak, w celu odblokowania naciśnij i
przytrzymaj przez 4 sekund przycisk menu/
funkcji obok przycisku zasilania (aby
uzyskać więcej informacji, patrz Lock

(Blokada)).

• Sprawdź źródło sygnału. Upewnij się, że
komputer nie znajduje się w trybie
oszczędzania energii, poprzez przesunięcie
myszy lub naciśnięcie dowolnego przycisku
na klawiaturze.

• Sprawdź, czy kabel sygnałowy jest
prawidłowo podłączony. W razie potrzeby
podłącz go ponownie.

• Zresetuj komputer lub odtwarzacz video.

82 │ Wykrywanie i usuwanie usterek

Obraz nie
wypełnia
całego ekranu

Brak wideo,
brak
wyświetlania

Wyświetlany
obraz o
rozdzielczości
5120 x 1440
przy 30 Hz
przez port
HDMI

Monitor
wyświetla
obraz
3840 x 1080
przy 60 Hz

Obraz nie
wypełnia
wysokości lub
szerokości
ekranu

Brak obrazu
wideo w
przypadku
podłączenia
stacji dokującej,
klucza USB lub
odtwarzaczy
DVD/Blu-ray

Nie można
wybrać opcji
5120 x 1440
przy 60 Hz w
Panelu
sterowania
karty graficznej
przy porcie
HDMI

Nie można
wybrać opcji
5120 x 1440 w
Panelu
sterowania
karty graficznej

• Jest to spowodowane różnymi formatami
video (współczynnik proporcji) DVD, monitor
może wyświetlać na całym ekranie.

• Uruchom wbudowaną diagnostykę.

• Z powodu ograniczeń platformy nie
rozpoznającej lub nie umożliwiającej pracę w
rozdzielczości 5120 x 1440 sugerujemy
zmianę ustawień EDID w celu obniżenia
rozdzielczości w celu rozwiązania tego
problemu ze zgodnością.

1. Odłącz wszystkie przewody wejściowe, a

następnie naciskaj Przycisk 3 i 4 przez
5sekund. (Zobacz stronie 77, aby
sprawdzić numery przycisków)

2. Wybierz opcję „Enable” (Włącz) na

ekranie podręcznym, aby zmienić
maksymalną rozdzielczość z 5120 x 1440
do 3840 x 1080.

• Z powodu ograniczeń sprzętowych
szerokości pasma HDMI 1.4 obsługiwana jest
tylko rozdzielczość 5120 x 1440 przy 30 Hz.

• Z powodu ograniczeń sprzętowych nie jest
obsługiwana rozdzielczość 5120 x 1440.

• Aby obsłużyć rozdzielczość 5120 x 1440
przy 60 Hz, należy sprawdzić, czy platforma
spełnia jeden z następujących standardów:

1. DP 1.2 lub nowszy.

2. Tryb alternatywny DP 1.2 typu C lub

nowszy.

3. HDMI 2.0.

Wykrywanie i usuwanie usterek │ 83

Monitor
wyświetla
obraz o
rozdzielczości
3840 x 1080
przy 60 Hz,
gdy używana
jest karta
graficzna Intel

Nie można
wybrać
rozdzielczości
5120 x 1440
przy 60 Hz w
przypadku:
Procesorów
Intel CPU
Gen10 lub
starszych oraz
sterownika Intel
Graphic Driver
x.7584 lub
nowszych.

• Firma Intel wyłączyła obsługę trybu 5K w
sterownikach Graphic Driver x.7584,
użytkownicy powinni zainstalować
poprawkę Windows Registry Patch, która
umożliwia obsługę trybu 5K ze sterownikiem
Graphic Driver x.7584. Przejdź do strony

https://www.dell.com/support/home/
us/en/04/product-support/product/
dell-u4919dw-monitor/drivers, aby

pobrać poprawkę Registry Patch.

• Zainstaluj/Zainstaluj ponownie sterownik
karty graficznej sprzed wersji x.7584.

Problemy dotyczące USB (Universal Serial Bus (Uniwersalna magistrala szeregowa))

Objawy

specyficzne

Nie działa
interfejs USB

Co się
dzieje

Nie działają
urządzenia
peryferyjne
USB

Możliwe rozwiązania

• Sprawdź, czy monitor jest Włączony.

• Sprawdź, czy opcja USB Selection (Wybór USB)

jest prawidłowo ustawiona w menu USB

Selection (Wybór USB).

• Podłącz ponownie do komputera kabel
przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB
(złącze pobierania danych).

• Wyłącz, a następnie włącz ponownie monitor.

• Uruchom ponownie komputer.

• Niektóre urządzenia USB, takie jak zewnętrzny
przenośny dysk twardy, wymagają zasilania
prądem o wyższej mocy; podłącz urządzenie
bezpośrednio do systemu komputerowego.

• W przypadku korzystania z dwóch połączeń
przesyłania danych odłącz jeden z przewodów
przesyłania danych USB.

84 │ Wykrywanie i usuwanie usterek

Port USB
typu C nie
dostarcza
zasilania

Wolne
działanie
wysokiej
szybkości
interfejsu
USB 3.0

Mysz bez­przewodowa
nie działa lub
działa z opóź­nieniem

Urządzenia
peryferyjne
USB nie są
ładowane

Wolne
działanie lub
brak
działania
urządzeń
peryferyjnyc
h wysokiej
szybkości
interfejsu
USB 3.0

Nie działa
lub działa
wolno

• Sprawdź, czy podłączone urządzenie jest
zgodne ze specyfikacją USB-C. Port USB typu
C obsługuje urządzenia USB 2.0 oraz moc
wyjściową 90 W.

• Upewnij się, że używasz kabla USB typu C
dostarczonego wraz z monitorem.

• Sprawdź, czy komputer obsługuje USB 3.0.

• Niektóre komputery posiadają porty USB 3.0,
USB 2.0 i USB 1.1. Sprawdź, czy używany jest
prawidłowy port USB.

• Podłącz ponownie do komputera kabel
przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB
(złącze pobierania danych).

• Uruchom ponownie komputer.

• Zwiększ odległość pomiędzy urządzeniami
peryferyjnymi USB 3.0 a bezprzewodowym
odbiornikiem USB.

• Ustaw bezprzewodowy odbiornik USB możliwie
jak najbliżej bezprzewodowej myszy.

• Użyj przedłużacza kabla USB, aby ustawić
bezprzewodowy odbiornik USB jak najdalej od
portu USB 3.0.

Wykrywanie i usuwanie usterek │ 85

Dodatek

PRZESTROGA: Instrukcje bezpieczeństwa

PRZESTROGA: Używanie elementów sterowania, regulacji lub
procedur, innych niż określone w dokumentacji, może spowodować
narażenie na porażenie prądem elektrycznym, zagrożenia związane z
prądem elektrycznym i/lub zagrożenia mechaniczne.

Informacje dotyczące bezpieczeństwa można znaleźć w części Informacje
dotyczące bezpieczeństwa, środowiska i regulacji prawnych.

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwaga FCC i inne informacje dotyczące przepisów, można uzyskać na stronie sieci
web przepisów zgodności, pod adresem www.dell.com/regulatory_compliance

Kontakt z firmą Dell

Klienci w USA powinni dzwonić na numer 800-WWW-DELL (800-999-3355).

UWAGA: Jeżeli nie masz włączonego połączenia internetowego,
informacje kontaktowe możesz znaleźć na fakturze, dokumencie
zakupu, w liście przewozowym, na rachunku lub w katalogu produktów
Dell.

Dell oferuje kilka opcji wsparcia i serwisu on-linie lub telefonicznego.
Dostępność zależy od kraju i produktu, a niektóre z usług mogą być w
Twoim rejonie niedostępne.

• Pomoc techniczna online ─ www.del l.com/support/monitors

•Kontakt z firmą Dell ─ www.dell.com/contactdell

.

Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów

U4919DW: https://eprel.ec.europa.eu/qr/344200

86 │ Dodatek
