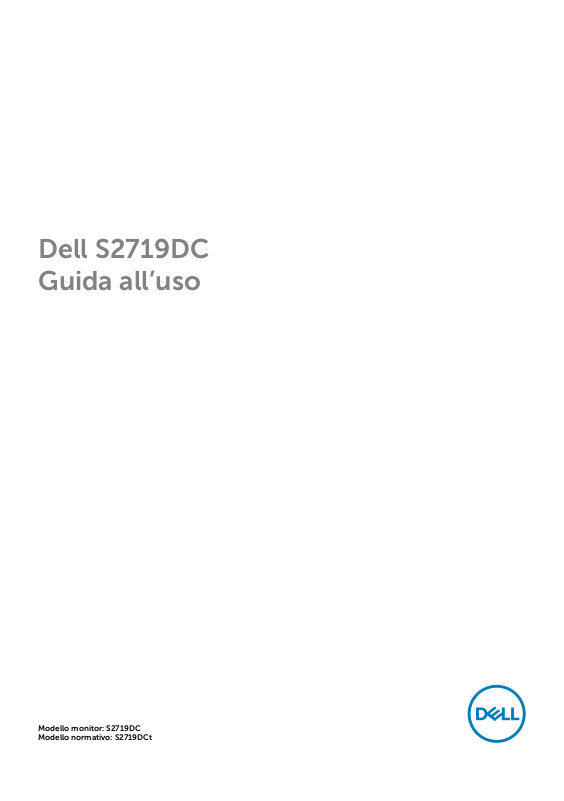

Dell S2719DC
Guida all’uso

Modello monitor: S2719DC
Modello normativo: S2719DCt

NOTA: UNA NOTA segnala informazioni importanti che aiutano a fare un migliore

utilizzo del proprio computer.

ATTENZIONE: Un richiamo all'ATTENZIONE indica potenziali danni all'hardware o
la perdita dei dati se non sono seguite le istruzioni.

AVVISO: Un avviso all'ATTENZIONE segnala il potenziale di danni alle proprietà, di
lesioni personali o di morte.

Copyright © 2018-2020 Dell Inc. o le sue consociate. Tutti i diritti riservati. Dell, EMC,

e gli altri marchi sono tutti marchi registrati di Dell Inc. o delle sue consociate. Gli altri
marchi possono essere marchi registrati dei rispettivi proprietari.

2020 – 11

Rev. A03

Indice

Informazioni sul Monitor ................................ 5

Contenuto della confezione . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Identificazione delle funzioni e dei controlli . . . . . . . . . . . . . . . . 7

Specifiche del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Plug-and-Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Qualità monitor LCD e Pixel Policy . . . . . . . . . . . . . . . . . . . . . 13

Installazione del monitor................................ 14

Collegamento del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Organizzazione dei cavi. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Uso della funzione di inclinazione . . . . . . . . . . . . . . . . . . . . . 17

Funzionamento del monitor............................. 18

Accensione del monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Uso dei controlli del pannello frontale. . . . . . . . . . . . . . . . . . . 18

Tasti del pannello frontale . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Uso del menu OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Risoluzione dei problemi................................ 37

Diagnostica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Diagnostica integrata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Modalità di ripristino per HDMI . . . . . . . . . . . . . . . . . . . . . . . 39

Indice | 3

Problemi comuni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Problemi specifici del prodotto . . . . . . . . . . . . . . . . . . . . . . . 42

Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Istruzioni per la sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Comunicazioni FCC (solo USA) ed altre informazioni sulla

regolamentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Contattare Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Database dei prodotti dell’UE per l’etichetta energetica e la scheda

informativa del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Impostazione del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Linee guida per la manutenzione . . . . . . . . . . . . . . . . . . . . . . 47

Assegnazione dei pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4 | Indice

Informazioni sul Monitor

Contenuto della confezione

Il monitor è inviato con i componenti indicati nella tabella. Assicurarsi di avere ricevuto
tutti i componenti e vedere Contattare Dell se manca qualcosa.

NOTA: Alcuni componenti potrebbero essere accessori optional e potrebbero non

essere inviati insieme al monitor. Alcune funzioni potrebbero non essere disponibili
in alcuni Paesi.

Monitor con supporto

Cavo d’alimentazione (varia in base
ai paesi)

Adattatore di corrente

Cavo USB (da tipo C a tipo C)

• Guida introduttiva

• Informazioni per la sicurezza,
ambientali e normative

Informazioni sul Monitor | 5

Caratteristiche

Il monitor Dell S2719DC è dotato di schermo LCD a matrice attiva TFT (Thin-Film
Transistor) con retroilluminazione a LED. Le caratteristiche del monitor includono:

• Area visibile dello schermo (misurata diagonalmente) 68,47 cm (27 pollici).

• Risoluzione 2560 x 1440 con supporto schermo intero per risoluzioni più basse.

• Rapporto di contrasto mega dinamico (8.000.000:1).

• Ampio angolo di visione con alta gamma di colori.

• Capacità di regolazione dell’inclinazione.

• Singola porta USB (tipo C) per fornire alimentazione a laptop compatibili mentre si
ricevono segnale video e dati USB.

• Capacità Plug and Play, se supportata dal sistema.

• Riduzione dei disturbi agli occhi con uno schermo antisfarfallio.

• I potenziali effetti a lungo termine dell’emissione di luce blu del monitor possono
danneggiare la vista, affaticamento gli occhi. La funzione ComfortView è progettata per
ridurre l’emissione di luce blu del monitor per aumentare al massimo il comfort visivo.

• Gamma dinamica elevata adattata e adeguata all’uso del monitor.

• Supporta tecnologia AMD FreeSync.

• Regolazioni video a schermo (OSD) per impostazioni semplici e ottimizzazione dello
schermo.

• Riduzione di BFR/PVC (i circuiti elettronici sono di laminati privi di CFR/BFR/PVC).

• Schermo certificato TCO.

• Conformità RoHS.

• Vetro privo di arsenico e pannello privo di mercurio.

• ≤ 0,3 W in Modalità Standby.

6 | Informazioni sul Monitor

Identificazione delle funzioni e dei controlli

Veduta frontale

Etichetta Descrizione Uso
1 Tasti funzione Usare il tasto funzione per regolare le voci del menu OSD.

(Per ulteriori informazioni, vedere Uso dei controlli del

pannello anteriore)

2 Tasto di

alimentazione

Tasto accensione/spegnimento (con indicatore LED)
Utilizzare il tasto di alimentazione per accendere e
spegnere il monitor.

Informazioni sul Monitor | 7

Vista dal retro e dal basso

Etichetta Descrizione Uso
1 Porta uscita linea

audio

2 USB tipo C/

DisplayPort

3 Porta HDMI Collegamento al computer tramite cavo HDMI.
4 Porta adattatore di

alimentazione

5 Porte downstream

USB 3.0(2)

6 Alloggio per la

gestione dei cavi

7 Etichetta di

conformità, Codice
a barre, numero
seriale ed etichetta
Service Tag

Collegare gli altoparlanti per la riproduzione audio che
arriva dai canali audio HDMI.
Supporta solo audio a 2 canali.

NOTA: La porta uscita linea audio non supporta le

cuffie.

AVVISO: Un’eccessiva pressione sonora dagli
auricolari o dalle cuffie può causare danni o perdita
dell’udito.

Collegare al computer con il cavo USB tipo C.
Fornisce anche alimentazione fino a 45 W.

NOTA: USB tipo C non è supportato su versioni
Windows precedenti a Windows 10.

Collegare l’alimentatore.

Permette di collegare i dispositivi USB. È possibile
utilizzare queste porte solo dopo avere collegato il
cavo USB (da tipo C a tipo C) dal computer al monitor.

La porta con l’icona batteria supporta carica
batteria Rev. 1.2.

Permette di organizzare i cavi facendoli passare
attraverso il foro.

Elenca le approvazioni delle autorità di
regolamentazione. Fare riferimento a questa etichetta
quando ci si mette in contatto con il Supporto tecnico
Dell.

NOTA: L’etichetta dei valori nominali si trova alla
base del supporto.

8 | Informazioni sul Monitor

Specifiche del monitor

Descrizione Valori

Tipo di schermo Matrice attiva - TFT LCD
Tipo di pannello PLS (Plane to Line Switching)
Proporzioni 16:9
Dimensioni di immagine visualizzabili:

Diagonale
Area attiva:

Orizzontale 596,74 mm (23,49 pollici)
Verticale 335,66 mm (13,21 pollici)

Area 200301,75 mm2 (310,47 pollici2)

Dimensioni pixel 0,233 mm x 0,233 mm
Pixel per pollice (PPI) 109
Angolo di visuale:

Orizzontale 178 gradi tipico
Verticale 178 gradi tipico

Luminosità 400 cd/m² (tipica)

Fattore di contrasto 1.000: 1 (tipico)

Rivestimento superficiale Trattamento antiriflesso del polarizzatore anteriore

Retroilluminazione LED bianco, sistema EDGELIGHT
Tempo di risposta

(Grigio a grigio)
Profondità colore 16,7 milioni di colori

Gamma di colori sRGB 1931 ≥99% di copertura

Connettività • 1 x HDMI 2.0 con HDCP 2.2 (combina HDMI 1.4

Larghezza bordo (dal bordo del monitor all’area attiva):
Superiore 7,10 mm (0,28 pollici)

684,70 mm (27 pollici)

600 cd/m² (picco)

8.000.000: 1 (Contrasto mega dinamico attivo)

(3H)

• 5 ms (modalità veloce)

• 8 ms (Modalità NORMALE)

DCI-P3 1976≥90% di copertura

con HDCP 1.4)

• 2 x Porta downstream USB 3.0

• 1 x Uscita audio line analogica 2.0 (jack 3,5 mm)

• 1x USB tipo C (modalità alternata con DP 1.2,
porta upstream USB 3.1, PD alimentazione fino
a 45 W)

Informazioni sul Monitor | 9

Sinistra/Destra 7,10 mm (0,28 pollici)
Inferiore 8,00 mm (0,31 pollici)
Regolabilità

Inclinazione -5 gradi a 21 gradi

Compatibilità Dell Display
Manager (DDM)

Gestione semplificata
e altre funzioni tasti

Specifiche sulla risoluzione

Descrizione Valori

Portata scansione
orizzontale

Portata scansione verticale Da 48 Hz – 75 Hz (HDMI1.4/HDMI2.0/USB tipo C)
Risoluzione massima

predefinita
Funzionalità di ingresso

video (riproduzione HDMI/
USB tipo C )

Da 30 kHz – 120 kHz (HDMI 1.4/USB tipo C)
Da 30 kHz – 140 kHz (HDMI 2.0)

2560 x 1440 a 60 Hz

480p, 576p, 720p, 1080p (HDMI1.4/HDMI2.0/USB tipo
C) 2160p(HDMI 2.0)

Modalità di visualizzazione preimpostate

Modalità di
visualizzazione

720 x 400 31,5 70,0 28,3 -/+
VESA, 640 x 480 31,5 60,0 25,2 -/­VESA, 640 x 480 37,5 75,0 31,5 -/­VESA, 800 x 600 37,9 60,3 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/­VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1152 x 864 67,5 75,0 108,0 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600x 1200 75,0 60,0 162,0 +/+
VESA, 1920 x 1080 67,5 60,0 148,5 +/+
CVT, 2560 x 1440 88,8 60,0 241,5 +/-

Frequenza
orizzontale
(kHz)

Frequenza
verticale (Hz)

Frequenza
pixel (MHz)

Polarità di
sincronia
(Orizzontale/
Verticale)

10 | Informazioni sul Monitor

Specifiche elettriche

Descrizione Valori

Segnali di ingresso video • Segnale video digitale per ogni linea dierenziale.

Per linea dierenziale con impedenza da 100 ohm.

• Supporto di ingresso segnale HDMI/USB tipo C

Adattatore AC/DC:

Tensione/frequenza/
corrente di ingresso

Voltaggio/corrente di uscita 19,50 VDC / 6,67 A

Corrente in ingresso Corrente di spunto iniziale: 140 A (picco)

Marchio Produttore Modello Polarità

Dell Delta DA130PM130

Dell Chicony HA130PM130

Da 100 a 240 V CA / 50 Hz o 60 Hz ± 3 Hz / 1,80 A
(max)

A 115 V CA/230 V CA, le specifiche mostrate sono solo
per la prima accensione (a freddo)

Consumo 0.3 W (Modalità Off)

0.3 W (Modalità Standby)

23.8 W (Modalità On)
130 W (max)

21.46 W (Pon)

2

3

68.59 kWh (TEC)

1

Come definito nelle norme UE 2019/2021 e UE 2019/2013.

2

Max. impostazione di luminosità e contrasto con la massima potenza di caricamento

1

1

1

3

su tutte le porte USB.

3

Pon: Consumo energia in modalità On misurato con riferimento al metodo di test

Energy Star.

TEC: Consumo energia totale in kWh misurato con riferimento al metodo di test

Energy Star.

Questo documento è solo informativo e rispecchia le prestazioni in laboratorio. Il
prodotto potrebbe avere prestazioni diverse a seconda del software, dei componenti
e delle periferiche ordinate e non vi sono obblighi di aggiornamento di tali informazioni.
Di conseguenza, il cliente non deve fare affidamento su tali informazioni per prendere
decisioni in merito alle tolleranze elettriche o altro. Nessuna garanzia espressa o
implicita in merito alla precisione o alla completezza.

Informazioni sul Monitor | 11

Caratteristiche fisiche

Tipo di connettore • HDMI

• Uscita audio

• USB tipo C

• downstream USB 3.0
Tipo di cavo segnale Cavo USB da tipo C a tipo C, 1,8 m
Dimensioni (con supporto):

Altezza 452,70 mm (17,82 pollici)
Larghezza 610,90 mm (24,05 pollici)
Profondità 157,60 mm (6,20 pollici)

Dimensioni (senza supporto):

Altezza 354,10 mm (13,94 pollici)
Larghezza 610,90 mm (24,05 pollici)
Profondità 29,00 mm (1,14 pollici)

Dimensioni del supporto:

Altezza(Compresso) 227,70 mm (8,96 pollici)
Larghezza 228,30 mm (8,99 pollici)
Profondità 157,60 mm (6,20 pollici)

Peso:

Con imballo 8,26 kg (18,21 lb)
Con supporto e cavi 5,16 kg (11,38 lb)

Caratteristiche ambientali

Temperatura:

Operativa Da 0°C a 40°C (da 32°F a 104°F)
Non operativa Da -20°C a 60°C (da -4°F a 140°F)

Umidità:

Operativa Da 20% a 80% (senza condensa)
Non operativa Da 10% a 90% (senza condensa)

Altitudine:

Operativa 5,000 m (16,404 ft) max
Non operativa 12,192 m (40,000 ft) max

Dissipazione termica 443,53 BTU all’ora (max)

81,21 BTU all’ora (Modalità On)

12 | Informazioni sul Monitor

Plug-and-Play

È possibile installare il monitor su qualsiasi computer compatibile Plug-and-Play. Il
monitor fornisce automaticamente al computer i suoi dati EDID (Extended Display
Identification Data) utilizzando i protocolli DDC (Display Data Channel) così che il
computer possa configurarsi ed ottimizzare le impostazioni del monitor. La maggior
parte delle installazioni del monitor è automatica; se voluto si possono selezionare
altre impostazioni. Fare riferimento alla sezione Funzionamento del monitor per altre
informazioni sulla modifica delle impostazioni del monitor.

Qualità monitor LCD e Pixel Policy

Durante la procedura di produzione dei monitor LCD, non è inconsueto che uno o
più pixel si blocchino in uno stato immutabile. Questi sono difficili da vedere e non
influenzano la qualità di visualizzazione o l’usabilità. Per altre informazioni sulla qualità
del monitor e sulla Pixel Policy Dell, consultare il sito Dell Support all'indirizzo:

https://www.dell.com/support/monitors.

Informazioni sul Monitor | 13

Installazione del monitor

Collegamento del monitor

AVVISO: Osservare le Istruzioni per la sicurezza prima di iniziare una qualsiasi delle

procedure di questa sezione.

Come si collega il monitor al computer:
1 Spegnere il computer.
2 Collegare il cavo HDMI/USB tipo C dal monitor al computer.
3 Accendere il monitor.
4 Selezionare la sorgente in ingresso corretta sull’OSD del monitor e accendere il
computer.

Collegamento il cavo HDMI (opzionale)

14 | Installazione del monitor

Collegamento il cavo USB (da tipo C a tipo C)

La porta USB tipo C sul monitor:

• Può essere utilizzata alternativamente come USB tipo C o DisplayPort 1.2.

• Supporta profili PD (Power Delivery) USB fino a 45 W.

NOTA: Indipendentemente dai requisiti di alimentazione/dal consumo energetico

effettivo del laptop o dall’autonomia residua della batteria, il monitor Dell S2719DC è
progettato per fornire alimentazione fino a 45 W al laptop.

Potenza nominale (su laptop
dotati di USB tipo C con
PowerDelivery)

45 W 45 W
60 W 45 W
90 W Non supportato
130 W Non supportato

Massima potenza
di carica

Installazione del monitor | 15
