Page 1
Dell Precision 5820 tårn
Brukerhåndbok
Forskriftsmessig modell: D02T
Forskriftmessig type: D02T002
Page 2
Merknader, forholdsregler og advarsler
MERK: En merknad inneholder viktig informasjon som hjelper deg med å bruke ditt produkt mer effektivt.
FORSIKTIG: Angir enten potensiell fare for maskinvaren eller tap av data, og forteller hvordan du kan unngå problemet.
ADVARSEL: ADVARSEL angir potensiell fare for skade på eiendom, personskade eller død.
© 2019 Dell Inc. eller deres datterselskaper. Med enerett. Dell og EMC og andre varemerker er varemerker for Dell Inc. eller dets
datterselskaper. Andre varemerker kan være varemerker for deres respektive eiere.
2020 - 01
Rev. A04
Page 3
Innholdsfortegnelse
1 Arbeide på datamaskinen...............................................................................................................7
Sikkerhetsanvisninger............................................................................................................................................................7
Slå av datamaskinen – Windows......................................................................................................................................... 7
Før du foretar arbeid inne i datamaskinen.......................................................................................................................... 8
Etter at du har arbeidet inne i datamaskinen..................................................................................................................... 8
2 Ta ut og installere komponenter.................................................................................................... 9
Liste med skruestørrelser..................................................................................................................................................... 9
Anbefalte verktøy.................................................................................................................................................................10
Sidedeksel............................................................................................................................................................................. 10
Ta av sidedekselet..........................................................................................................................................................10
Sette på sidedekselet.....................................................................................................................................................12
Strømforsyningsenhet (PSU).............................................................................................................................................12
Fjerne PSU-enheten (strømforsyningsenheten)........................................................................................................12
Installere PSU..................................................................................................................................................................13
Frontramme.......................................................................................................................................................................... 13
Ta ut frontrammen.........................................................................................................................................................13
Sette på frontrammen...................................................................................................................................................15
Harddiskramme.....................................................................................................................................................................15
Ta ut harddiskrammen...................................................................................................................................................15
Montere harddiskrammen............................................................................................................................................. 16
Hard disk drive assembly (Harddiskenhet)....................................................................................................................... 16
Removing the HDD carrier (Ta ut HDD-transportøren)............................................................................................16
Installing the HDD carrier (Sette inn HDD-transportøren)....................................................................................... 18
Ta ut HDD........................................................................................................................................................................18
Sette inn HDD................................................................................................................................................................ 20
NVMe FlexBay..................................................................................................................................................................... 20
Ta ut NVMe FlexBay.....................................................................................................................................................20
Sette inn NVMe FlexBay.............................................................................................................................................. 25
Tynn optisk platestasjon..................................................................................................................................................... 27
Fjerne den tynne ODD-enheten...................................................................................................................................27
Sette inn en tynn ODD..................................................................................................................................................29
Fremre inngangs- og utgangsramme................................................................................................................................29
Ta ut fremre inngangs- og utgangsrammen (I/U-rammen).................................................................................... 29
Montere fremre inngangs- og utgangsramme (I/U-ramme)................................................................................... 31
Optisk platestasjon...............................................................................................................................................................31
Ta ut ODD-enheten........................................................................................................................................................31
Installere ODD-enheten................................................................................................................................................ 33
5,25 tommers ODD-braketten...........................................................................................................................................33
Ta ut 5,25 ODD-braketten........................................................................................................................................... 33
Installere 5,25 ODD-brønn............................................................................................................................................35
Fremre inngangs- og utgangspanel...................................................................................................................................35
Ta ut fremre inngangs- og utgangspanelet................................................................................................................35
Montere fremre inngangs- og utgangspanelet (I/U-panelet)................................................................................. 37
Innholdsfortegnelse 3
Page 4
Inngangs- og utgangs-panelbraketten (I/U-panelbraketten)........................................................................................38
Ta ut inngangs- og utgangspanelbraketten............................................................................................................... 38
Montere inngangs- og utgangs-panelbraketten (I/U-panelbraketten)..................................................................39
innbruddsbryter................................................................................................................................................................... 39
Removing the Intrusion switch (Ta ut inntrengingsbryteren)................................................................................. 39
Sette inn innbruddsbryteren........................................................................................................................................ 40
Intern kabinetthøyttaler......................................................................................................................................................40
Ta ut den interne kabinetthøyttaleren......................................................................................................................... 41
Installere den interne kabinetthøyttaleren...................................................................................................................41
Luftdekselet......................................................................................................................................................................... 42
Ta av luftdekselet.......................................................................................................................................................... 42
Sette på luftdekselet.....................................................................................................................................................44
Minne.................................................................................................................................................................................... 44
Ta ut minnemodulen......................................................................................................................................................44
Sette inn minnemodulen............................................................................................................................................... 44
PCIe NVMe-kort..................................................................................................................................................................44
Ta ut PCIe NVMe-kortet.............................................................................................................................................. 44
Sette inn PCIe NVMe-kortet....................................................................................................................................... 45
Utvidelseskort......................................................................................................................................................................45
Ta ut utvidelseskortet................................................................................................................................................... 45
Sette inn utvidelseskortet.............................................................................................................................................46
Klokkebatteri........................................................................................................................................................................ 46
Ta ut klokkebatteriet..................................................................................................................................................... 46
Sette inn klokkebatteriet...............................................................................................................................................47
Systemvifte.......................................................................................................................................................................... 47
Removing the System fan (Ta ut systemviften)....................................................................................................... 47
Sette inn systemviften..................................................................................................................................................49
Viftebrakett..........................................................................................................................................................................49
Fjerne viften fra viftebraketten................................................................................................................................... 49
Sette viften inn i viftebraketten.................................................................................................................................. 50
PCIe-holder...........................................................................................................................................................................51
Ta ut PCIe-holderen.......................................................................................................................................................51
Sette inn PCIe-holderen................................................................................................................................................51
Varmeavlederen og prosessorviften................................................................................................................................. 52
Ta ut varmeavlederen og prosessorvifteenheten......................................................................................................52
Sette inn varmeavlederen og prosessorviften...........................................................................................................52
Ta ut prosessorviften....................................................................................................................................................53
Montere prosessorviften..............................................................................................................................................55
Prosessor..............................................................................................................................................................................55
Ta ut prosessoren..........................................................................................................................................................55
Sette inn prosessoren................................................................................................................................................... 56
Fremre systemvifte.............................................................................................................................................................56
Ta ut den fremre systemviften....................................................................................................................................56
Montere den fremre systemviften.............................................................................................................................. 57
VROC-modul........................................................................................................................................................................58
Ta ut VROC-modulen....................................................................................................................................................58
Sette inn VROC-modulen.............................................................................................................................................58
Hovedkort.............................................................................................................................................................................59
Ta ut hovedkortet..........................................................................................................................................................59
Sette inn hovedkortet...................................................................................................................................................64
4
Innholdsfortegnelse
Page 5
Hovedkortkomponenter............................................................................................................................................... 65
Batteri for RAID-kontroller................................................................................................................................................. 66
Ta ut batteriet for RAID-kontrolleren..........................................................................................................................66
Sette inn batteriet for RAID-kontrolleren...................................................................................................................69
Batteribrakett for RAID-kontroller.....................................................................................................................................69
Ta ut batteribraketten for RAID-kontrolleren............................................................................................................ 69
Sette inn batteribraketten for RAID-kontrolleren.......................................................................................................71
3 Teknologi og komponenter.......................................................................................................... 72
Memory Configuration (Minnekonfigurasjon)..................................................................................................................72
Technologies list (Teknologiliste).......................................................................................................................................72
MegaRAID 9440-8i- og 9460-16i-kontroller.................................................................................................................... 74
Teradici-PCoIP.....................................................................................................................................................................76
4 Systemspesifikasjoner................................................................................................................ 79
Systemspesifikasjoner.........................................................................................................................................................79
Minnespesifikasjoner........................................................................................................................................................... 79
Videospesifikasjoner............................................................................................................................................................80
Lydspesifikasjoner............................................................................................................................................................... 80
Nettverksspesifikasjoner..................................................................................................................................................... 81
Kortspor.................................................................................................................................................................................81
Lagringsspesifikasjoner........................................................................................................................................................81
Eksterne kontakter...............................................................................................................................................................81
Strømspesifikasjoner...........................................................................................................................................................82
Fysiske egenskaper............................................................................................................................................................. 82
Miljøspesifikasjoner..............................................................................................................................................................82
5 Systemkonfigurasjon.................................................................................................................. 84
Generelle alternativer..........................................................................................................................................................84
System Configuration (Systemkonfigurasjon).................................................................................................................85
Skjermkort............................................................................................................................................................................ 88
Security (Sikkerhet)............................................................................................................................................................88
Sikker oppstart.................................................................................................................................................................... 90
Ytelse.................................................................................................................................................................................... 90
Power management (Strømstyring).................................................................................................................................92
Post Behaviour (Post-virkemåte)..................................................................................................................................... 93
Styrbarhet............................................................................................................................................................................ 93
Virtualization Support (Visualiseringsstøtte)................................................................................................................... 94
Vedlikehold........................................................................................................................................................................... 94
System Logs (Systemlogger)............................................................................................................................................ 95
Avanserte konfigurasjoner..................................................................................................................................................95
SupportAssist System Resolution..................................................................................................................................... 95
Oppdatere BIOS i Windows............................................................................................................................................... 95
Oppdatere BIOS på systemer med BitLocker aktivert............................................................................................. 96
Du kan oppdatere systemet BIOS ved hjelp av en USB-flashstasjon.....................................................................96
Oppdatering av Dell BIOS i Linux- og Ubuntu-miljøer...............................................................................................97
Alternativer for MegaRAID-kontroller...............................................................................................................................97
System- og oppsettpassord...............................................................................................................................................97
Tildele et passord for systemkonfigurasjon................................................................................................................98
Innholdsfortegnelse
5
Page 6
Slette eller endre et eksisterende passord for systemkonfigurasjon...................................................................... 98
6 Programvare..............................................................................................................................99
Operativsystemer som støttes.......................................................................................................................................... 99
Laste ned drivere.................................................................................................................................................................99
Brikkesettdrivere................................................................................................................................................................. 99
Grafikkontroller-driver.......................................................................................................................................................100
Porter.................................................................................................................................................................................. 100
USB-drivere........................................................................................................................................................................100
Nettverksdriveren...............................................................................................................................................................101
Lyddrivere............................................................................................................................................................................101
Lagringskontroller-drivere..................................................................................................................................................101
Andre drivere.......................................................................................................................................................................101
7 Feilsøking................................................................................................................................. 103
Dell utvidet systemanalyse før oppstart – ePSA-diagnostikk 3.0............................................................................... 103
Kjøre ePSA-diagnostikk...............................................................................................................................................103
Koder for blinkende av/på-knapp før oppstart..............................................................................................................103
koder på harddiskindikatoren............................................................................................................................................106
PCIe-spor............................................................................................................................................................................ 107
8 Kontakte Dell............................................................................................................................ 109
6
Innholdsfortegnelse
Page 7
Arbeide på datamaskinen
Emner:
• Sikkerhetsanvisninger
• Slå av datamaskinen – Windows
• Før du foretar arbeid inne i datamaskinen
• Etter at du har arbeidet inne i datamaskinen
Sikkerhetsanvisninger
Følg disse retningslinjene for sikkerhet for å beskytte datamaskinen mot mulig skade og verne om din egen sikkerhet. Hvis ikke annet er
angitt, forutsetter hver av prosedyrene i dette dokumentet følgende:
• Du har lest sikkerhetsanvisningene som fulgte med datamaskinen.
• En komponent kan byttes ut eller, hvis enheten er kjøpt separat, settes inn ved å utføre fremgangsmåten for å ta ut komponenten i
motsatt rekkefølge.
MERK: Koble fra alle strømkilder før du åpner datamaskindekselet eller paneler. Når du er ferdig med arbeidet inne i
datamaskinen, setter du på plass alle deksler, paneler og skruer før du kobler til strømkilden.
ADVARSEL: Før du arbeider inne i datamaskinen, må du lese sikkerhetsinformasjonen som fulgte med datamaskinen.
Hvis du vil ha mer informasjon om beste praksis for sikkerhet, kan du se Hjemmesiden for overholdelse av forskrifter
1
FORSIKTIG: Mange reparasjoner kan bare utføres av en autorisert servicetekniker. Du bør bare utføre feilsøking og
enkle reparasjoner som tillates i produktdokumentasjonen eller angis på Internett eller av telefonservice- og
støtteteamet. Skade forårsaket av servicearbeid som ikke er godkjent av Dell, dekkes ikke av garantien. Les og følg
sikkerhetsanvisningene som følger med produktet.
FORSIKTIG: Unngå elektrostatisk utlading. Forbind deg selv til jord med en jordingsstropp rundt håndleddet eller ved å
berøre en umalt metallflate med jevne mellomrom, for eksempel en kontakt på baksiden av datamaskinen.
FORSIKTIG: Vær forsiktig når du håndterer komponenter og kort. Ikke berør komponentene eller kontaktene på et kort.
Hold kortene i kantene eller i festebraketten i metall. Komponenter som f.eks. prosessoren, må holdes i kantene, ikke
pinnene.
FORSIKTIG: Når du kobler fra en kabel, må du trekke i kontakten eller uttrekkstappen, ikke i selve kabelen. Enkelte
kabler har kontakter med sperretapper. Hvis du kobler fra denne typen kabel, må du presse inn sperretappene før du
kobler fra kabelen. Når du trekker kontakter fra hverandre, må du trekke dem rett og jevnt ut for å unngå å bøye
kontaktpinnene. Når du skal koble til en kabel, må du først kontrollere at begge kontaktene er riktig orientert og
innrettet.
MERK: Fargen på datamaskinen og enkelte komponenter kan se annerledes ut enn i dette dokumentet.
FORSIKTIG: Systemet slås av hvis sidedekslene er tatt av når systemet kjører. Du kan ikke slå på systemet hvis
sidedekselet er tatt av.
Slå av datamaskinen – Windows
FORSIKTIG
data, eller ta av sidedekslet.
1. Klikk eller trykk på .
: Lagre og lukk alle åpne filer og avslutt alle åpne applikasjoner før du slår av datamaskinen for å unngå tap av
Arbeide på datamaskinen 7
Page 8
2. Klikk eller trykk på , og klikk eller trykk på Slå av.
MERK: Kontroller at datamaskinen og alt tilkoblet utstyr er slått av. Hvis ikke datamaskinen og tilkoblet utstyr ble
automatisk slått av da du avsluttet operativsystemet, holder du inne strømknappen i ca. 6 sekunder for å slå dem av.
Før du foretar arbeid inne i datamaskinen
For å unngå å skade datamaskinen må du utføre trinnene nedenfor før du begynner å arbeide inne i datamaskinen.
1. Sørg for å overholde følgende sikkerhetsinstruksjoner.
2. Pass på at arbeidsunderlaget er plant og rent, slik at du unngår riper i datamaskindekselet.
3. Slå av datamaskinen.
4. Koble alle nettverkskabler fra datamaskinen.
FORSIKTIG: Når du skal koble fra en nettverkskabel, må du først koble kabelen fra datamaskinen og deretter fra
nettverksenheten.
5. Koble datamaskinen og alt tilkoblet utstyr fra strømuttakene.
6. Trykk og hold inne strømknappen mens datamaskinen er koblet fra, for å jorde hovedkortet.
MERK: Unngå elektrostatisk utlading. Forbind deg selv til jord med en jordingsstropp rundt håndleddet eller ved å
berøre en umalt metallflate med jevne mellomrom, for eksempel en kontakt på baksiden av datamaskinen.
Etter at du har arbeidet inne i datamaskinen
Når du er ferdig med å sette alt tilbake, må du passe på at du kobler til eventuelle eksterne enheter, kort og kabler før du slår på
datamaskinen.
1. Koble telefon- og nettverkskablene til datamaskinen.
FORSIKTIG
datamaskinen.
2. Koble til datamaskinen og alle tilkoblede enheter i strømuttakene.
3. Slå på datamaskinen.
4. Hvis nødvendig må du kontrollere at datamaskinen fungerer som den skal ved å kjøre ePSA-diagnostikk.
: Hvis du skal koble til en nettverkskabel, kobles først kabelen til nettverksenheten og deretter til
8
Arbeide på datamaskinen
Page 9
Ta ut og installere komponenter
Emner:
• Liste med skruestørrelser
• Anbefalte verktøy
• Sidedeksel
• Strømforsyningsenhet (PSU)
• Frontramme
• Harddiskramme
• Hard disk drive assembly (Harddiskenhet)
• NVMe FlexBay
• Tynn optisk platestasjon
• Fremre inngangs- og utgangsramme
• Optisk platestasjon
• 5,25 tommers ODD-braketten
• Fremre inngangs- og utgangspanel
• Inngangs- og utgangs-panelbraketten (I/U-panelbraketten)
• innbruddsbryter
• Intern kabinetthøyttaler
• Luftdekselet
• Minne
• PCIe NVMe-kort
• Utvidelseskort
• Klokkebatteri
• Systemvifte
• Viftebrakett
• PCIe-holder
• Varmeavlederen og prosessorviften
• Prosessor
• Fremre systemvifte
• VROC-modul
• Hovedkort
• Batteri for RAID-kontroller
• Batteribrakett for RAID-kontroller
2
Liste med skruestørrelser
Tabell 1. Skrueliste
Komponent Type skrue Antall
Tynn ODD-brakett #6-32 UNC X6,0 mm 1
FIO-kabelklemme #6-32X1/4 tommer 1
FIO-hovedkort M3X6,5 mm 2
FIO-brakett #6-32 UNC X6,0 mm 1
Fremre systemvifte-brakett #6-32 UNC X6,0 mm 1
Inntrengingsholder M3X6,5 mm 1
PDB-hovedkort #6-32X1/4 tommer 3
Ta ut og installere komponenter 9
Page 10
Komponent Type skrue Antall
PDB-brakett M3X6,5 mm 1
Tynn ODD-plugg M3X6,5 mm 2
Harddiskbrakett M3X6,5 mm 1
5,25 tommers ODD-brakett
Hovedkort #6-32X1/4 tommer 10
Fast midtvifte-brakett #6-32X1/4 tommer 1
Midtvifte-brakett #6-32X1/4 tommer 3
Bakviftebrakett #6-32X1/4 tommer 2
HSBP-hovedkort M3X6,5 mm 2
Fast tynn ODD-brakett M2X2,0 mm 2
Tynn ODD M3X6,5 mm 1
5,25” ODD M3X4,5 mm 4
3,5” HDD-brakett M3X4,5 mm 4
2,5” HDD-brakett M3X4,5 mm 4
2. prosessorstøttebrakett #6-32X1/4 tommer 2
2. prosessorkort #6-32X1/4 tommer 5
Fast UPI-brakett M3X5,0 mm 1
CPU-avkjølingsenhet T-30 Torx-bolt 4
Væskekjølermodul
• #6-32 UNC X6,0 mm
• M3X6,5 mm
• #6-32X1/4 tommer
• #6-32 UNC X3,5 mm
• T-30 Torx-bolt
• 2
• 2
• 4
• 6
• 4
M.2 holderdeksel
• M2X6 mm
• M2X3 mm
Anbefalte verktøy
Fremgangsmåtene i dette dokumentet krever følgende verktøy:
• Stjerneskrujern nr. 0
• Stjerneskrujern nr. 1
• Stjerneskrujern nr. 2
• Plastspiss
: #0-skrutrekker for 0–1 skruer og #1 skrutrekker for 2–4 skruer.
MERK
Sidedeksel
Ta av sidedekselet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
FORSIKTIG
sidedekselet blir fjernet mens systemet er på.
2. Slik tar du av sidedekselet:
: Systemet kan ikke slås på så lenge sidedekselet er av. Systemet vil dessuten bli slått av hvis
• 1
• 2
10
Ta ut og installere komponenter
Page 11
3. Trykk ned låsen
4. Trekk låsen [1] oppover og drei den for å løsne dekselet [2].
Ta ut og installere komponenter
11
Page 12
5. Løft dekselet oppover for å fjerne det fra systemet.
Sette på sidedekselet
1. Først holder du og justerer bunnen av sidedekselet til kabinettet.
2. Kontroller at kroken i bunnen av sidedekselet smekker inn i hakket på systemet.
3. Skyv systemdekselet til det klikker på plass.
FORSIKTIG
fjernet mens systemet er på.
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
: Systemet kan ikke slås på uten sidedekselet. Systemet vil dessuten bli slått av hvis sidedekselet blir
Strømforsyningsenhet (PSU)
Fjerne PSU-enheten (strømforsyningsenheten)
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Koble strømkabelen fra systemet.
3. Trykk på PSU-utløseren [1] og skyv strømforsyningen bort fra systemet [2].
12
Ta ut og installere komponenter
Page 13
Installere PSU
1. Skyv strømforsyningsenheten til PSU-sporet på systemet.
2. Koble strømkabelen til hovedkortet.
3. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.Etter at du har arbeidet inne i datamaskinen
Frontramme
Ta ut frontrammen
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet.
3. Slik tar du av frontrammen:
a) Trykk på låsen og lirk festetappene for å løsne frontrammen fra systemet.
Ta ut og installere komponenter
13
Page 14
b) Roter rammen forover og løft frontrammen bort fra systemet.
14
Ta ut og installere komponenter
Page 15
Sette på frontrammen
1. Hold rammen og kontroller at krokene på rammen knepper inn i hakkene på systemet.
2. Roter rammen fremover og trykk på frontrammen slik at tappene klikker på plass.
3. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Harddiskramme
Ta ut harddiskrammen
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet.
3. Slik fjerner du harddiskrammen:
a) Trykk på den blå utløserknappen [1] på kanten av ODD-brønnen.
b) Skyv låsen [2] til ulåst posisjon, på den fremre I/U-rammen.
c) Roter forover og løft harddiskrammen [3] bort fra systemet.
Ta ut og installere komponenter
15
Page 16
Montere harddiskrammen
1. Hold rammen og kontroller at krokene på rammen knepper inn i hakkene på systemet.
2. Trykk på den blå låseknappen på venstre kant av ODD-brønnen for å feste rammen til systemet.
3. Monter sidedekselet.
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Hard disk drive assembly (Harddiskenhet)
Removing the HDD carrier (Ta ut HDD-transportøren)
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
: Ikke ta av sidedekselet hvis den fremre I/U-rammen er ulåst.
MERK
b) HDD-ramme
3. Slik tar du ut HDD-transportøren:
a) Trykk på utløserknappen [1] for å låse opp låsen [2].
16
Ta ut og installere komponenter
Page 17
b) Trekk i låsen for å skyve transportøren ut av HDD-sporet.
Ta ut og installere komponenter
17
Page 18
Installing the HDD carrier (Sette inn HDD-transportøren)
1. Skyv batteriet inn i batterirommet til det klikker på plass.
FORSIKTIG
2. Lås låsen.
3. Installer følgende komponenter:
a) HDD-ramme
b) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
: Kontroller at låsen er åpen før du setter inn transportøren.
Ta ut HDD
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut følgende:
a) sidedeksel
b) HDD-ramme
c) HDD-transportør
3. Slik tar du ut 3,5-tommers HDD:
18
Ta ut og installere komponenter
Page 19
a) Utvid én side av transportøren.
b) Løft harddisken ut av transportøren.
4. Slik tar du ut 2,5-tommers HDD:
a) Utvid to sider av transportøren.
b) Løft harddisken ut av transportøren.
Ta ut og installere komponenter
19
Page 20
Sette inn HDD
1. Sett HDD i sporet på HDD-braketten med kontaktenden for harddisken mot baksiden av HDD-transportøren.
2. Skyv HDD-transportøren inn i harddiskskuffen.
3. Sett inn følgende:
a) HDD-transportør
b) HDD-ramme
c) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
NVMe FlexBay
Ta ut NVMe FlexBay
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta ut:
a) sidedeksel
: Ikke ta av sidedekslet hvis fremre I/O-ramme er låst opp.
MERK
b) HDD-ramme
3. Slik tar du ut NVMe FlexBay:
a) Trykk på utkøserknappen [1] for å låse opp låsen [2].
20
Ta ut og installere komponenter
Page 21
b) Trekk i låsen for å skyve trasportøren ut av HDD-sporet.
Ta ut og installere komponenter
21
Page 22
4. Slik tar du ut SSD-transportøren fra NVMe FlexBay:
a) Trykk på utløserknappen for å skyve M.2 SSD-transportøren ut av NVMe FlexBay.
b) Trekk M.2 SSD-transportøren ut av NVMe FlexBay.
22
Ta ut og installere komponenter
Page 23
5. Slik tar du ut SSD fra SSD-transportøren:
a) Fjern skruene på hver side av SSD.
b) Fjern skruene fra toppen av SSD-transportøren.
Ta ut og installere komponenter
23
Page 24
c) Skyv SSD-dekslet fra toppen av transportøren.
d) Skyv SSD ut av M.2-sporet på transportøren.
24
Ta ut og installere komponenter
Page 25
Sette inn NVMe FlexBay
1. Sette inn SSD i transportøren
a) Ta ut den midlertidige, tomme SSD-en fra SSD-transportøren.
b) Fjern tapen fra SSD-transportøren.
Ta ut og installere komponenter
25
Page 26
c) Fjern den selvklebende tapen fra dekslet til SSD-transportøren.
2. Sette inn SSD i transportøren
26
Ta ut og installere komponenter
Page 27
3. Fest de to skruene og hovedskruen.
4. For å sette inn SSD-transportøren, skyver du transportøren NVMe FlexBay til den klikker på plass.
5. Skyv transportøren inn i batteriskuffen til den klikker på plass.
FORSIKTIG
6. Lås låsen.
7. Installer følgende komponenter:
a) HDD-ramme
b) sidedeksel
8. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
: Kontroller at låsen er åpen før du setter inn transportøren.
Tynn optisk platestasjon
Fjerne den tynne ODD-enheten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet.
3. For å fjerne en tynn ODD:
a) Skru ut skruen [1] som fester den tynne ODD-enheten og skyv den tynne ODD-enheten [2] ut av kabinettet.
Ta ut og installere komponenter
27
Page 28
b) Skyv den tynne ODD-enheten ut av systemet.
28
Ta ut og installere komponenter
Page 29
Sette inn en tynn ODD
1. Skyv den tynne ODD-enheten inn i sporet på kabinettet.
2. Stram til skruen for å feste den tynne ODD-enheten til kabinettet.
3. Monter sidedekselet.
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Fremre inngangs- og utgangsramme
Ta ut fremre inngangs- og utgangsrammen (I/U-rammen)
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) frontramme
3. Slik fjerner du I/U-rammen:
a) Løsne de fire låsetappene[1] fra kabinettet og skyv rammen ut fra kabinettet[2].
Ta ut og installere komponenter
29
Page 30
b) Løft rammen fra kabinettet.
30
Ta ut og installere komponenter
Page 31
Montere fremre inngangs- og utgangsramme (I/U-ramme)
1. Hold I/U-rammen og kontroller at krokene på rammen knepper inn i hakkene på datamaskinen.
2. Trykk på låsetappene og fest dem til kabinettet.
3. Sett på plass:
a) frontramme
b) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Optisk platestasjon
Ta ut ODD-enheten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) frontramme
3. Slik tar du ut ODD-enheten:
a) Ta ut den optiske stasjonens datakabel og den optiske stasjonens strømkabel fra ODD-enheten.
Ta ut og installere komponenter
31
Page 32
b) Trykk på utløserknappen[1] på den optiske stasjonen, og skyv den optiske stasjonen ut av systemet.
c) Skyv ODD-enheten[2] fra ODD-braketten.
32
Ta ut og installere komponenter
Page 33
Installere ODD-enheten
1. Plasser ODD-enheten inn i 5,25” ODD-braketten.
2. Skyv ODD-enheten og lås låsen ved et klikk.
3. Koble datakabelen for den optiske stasjonen og strømkabelen for den optiske stasjonen til ODD-enheten.
4. Sett på plass:
a) frontramme
b) sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
5,25 tommers ODD-braketten
Ta ut 5,25 ODD-braketten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) frontramme
c) ODD
3. Slik fjerner du ODD-braketten:
a) Skru ut de fem skruene [1,2] som fester braketten til kabinettet.
Ta ut og installere komponenter
33
Page 34
b) Skyv ODD-braketten mot bakdelen av systemet og løft den ut av kabinettet.
34
Ta ut og installere komponenter
Page 35
Installere 5,25 ODD-brønn
1. Plasser ODD-braketten i systemsporet.
2. Sett på plass skruene (6-32 x 6,0 mm).
3. Sett på plass:
a) ODD
b) frontramme
c) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Fremre inngangs- og utgangspanel
Ta ut fremre inngangs- og utgangspanelet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) frontramme
c) fremre inngangs- og utgangsrammen
d) 5,25 tommers ODD-braketten
3. Slik fjerner du det fremre inngangs- og utgangspanelet (I/U):
a) Koble fra kabelen til inntrengingsbryteren [1], USB 3.1-kabelen [2], fremre I/O-strømkabel [3], USB 3.1-kabelen [4],
høyttalerkabelen [5] og lydkabelen [6]
Ta ut og installere komponenter
35
Page 36
MERK: Ikke trekk ut kontakten ved å dra i ledningene. I stedet kan du koble fra kabelen ved å dra i enden på
kontakten. Trekking i ledningene kan løsne dem fra kontakten.
b) Skru ut skruen[1] som fester det fremre I/U-panelet til kabinettet og skyv I/U-panelet ut av kabinettet[2].
36
Ta ut og installere komponenter
Page 37
Montere fremre inngangs- og utgangspanelet (I/Upanelet)
1. Sett I/U-panelet på sporet i systemet.
2. Skyv panelet for å feste krokene inn i kabinetthullet.
3. Stram til skruen som fester det fremre I/U-panelet til kabinettet.
4. Koble til følgende kabler:
• kabel for inntrengingsbryter
• USB 3.1-kabel
• strømledning for fremre I/U
• strømledning for fremre I/U
• USB 3.1-kabel
• høyttalerkabel
• lydkabel
5. Sett på plass:
a) fremre inngangs- og utgangsrammen
b) 5,25 tommers ODD-braketten
c) frontramme
Ta ut og installere komponenter
37
Page 38
d) sidedeksel
6. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Inngangs- og utgangs-panelbraketten (I/Upanelbraketten)
Ta ut inngangs- og utgangspanelbraketten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) frontramme
c) fremre inngangs- og utgangsrammen
d) 5,25 tommers ODD-braketten
e) fremre inngangs- og utgangspanelet
3. For å fjerne I/U-panelbraketten:
a) Skru ut de to skruene.
b) Skyv I/U-modulen ut av braketten.
38
Ta ut og installere komponenter
Page 39
Montere inngangs- og utgangs-panelbraketten (I/Upanelbraketten)
1. Sett I/U-panelet inn i metallbraketten.
2. Stram til skruene for å feste I/U-panelbraketten til I/U-panelet.
3. Sett på plass:
a) fremre I/U-panel
b) fremre I/U-ramme
c) 5,25 tommers ODD-braketten
d) frontramme
e) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
innbruddsbryter
Removing the Intrusion switch (Ta ut inntrengingsbryteren)
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) frontramme
c) 5,25 tommers ODD-braketten
3. Slik tar du ut innbruddsbryteren:
a) Koble inntrengingskabelen [1] fra I/O-modulen.
b) Fjern skruen [2] som fester inntrengingsbryteren til kabinettet.
c) Løft inntrengingssbryteren og ta den ut fra kabinettet.
Ta ut og installere komponenter
39
Page 40
MERK: Systemet slår seg ikke på uten at inntrengingsbryteren er satt inn.
Sette inn innbruddsbryteren
1. Sett inntrengingsbryteren inn i sporet på systemkabinettet.
2. Sett på plass skruen som fester bryteren til kabinettet.
3. Koble kabelen til hovedkortet.
4. Sett på plass:
a) 5,25 tommers ODD-braketten
b) frontramme
c) sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Intern kabinetthøyttaler
40
Ta ut og installere komponenter
Page 41
Ta ut den interne kabinetthøyttaleren
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Fjern:
a) sidedeksel
b) frontramme
c) 5,25 tommers ODD-braketten
3. For å ta ut den interne kabinetthøyttaleren:
a) Koble høyttalerkabelen [1] fra den fremre I/U-modulen.
b) Trykk på låsetappene på høyttaleren [2], og trekk for å løsne den fra systemet.
c) Skyv forsiktig høyttaleren [3] med kabelen ut av systemet.
Installere den interne kabinetthøyttaleren
1. Trykk på og hold nede tappene på hver side av innbruddshøyttaleren og skyv høyttalermodulen inn i sporet for å feste den til systemet.
2. Koble kabelen til den interne høyttaleren i kabinettet til kontakten på hovedkortet.
3. Sett på plass:
a) 5,25 tommers ODD-braketten
b) frontramme
Ta ut og installere komponenter
41
Page 42
c) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Luftdekselet

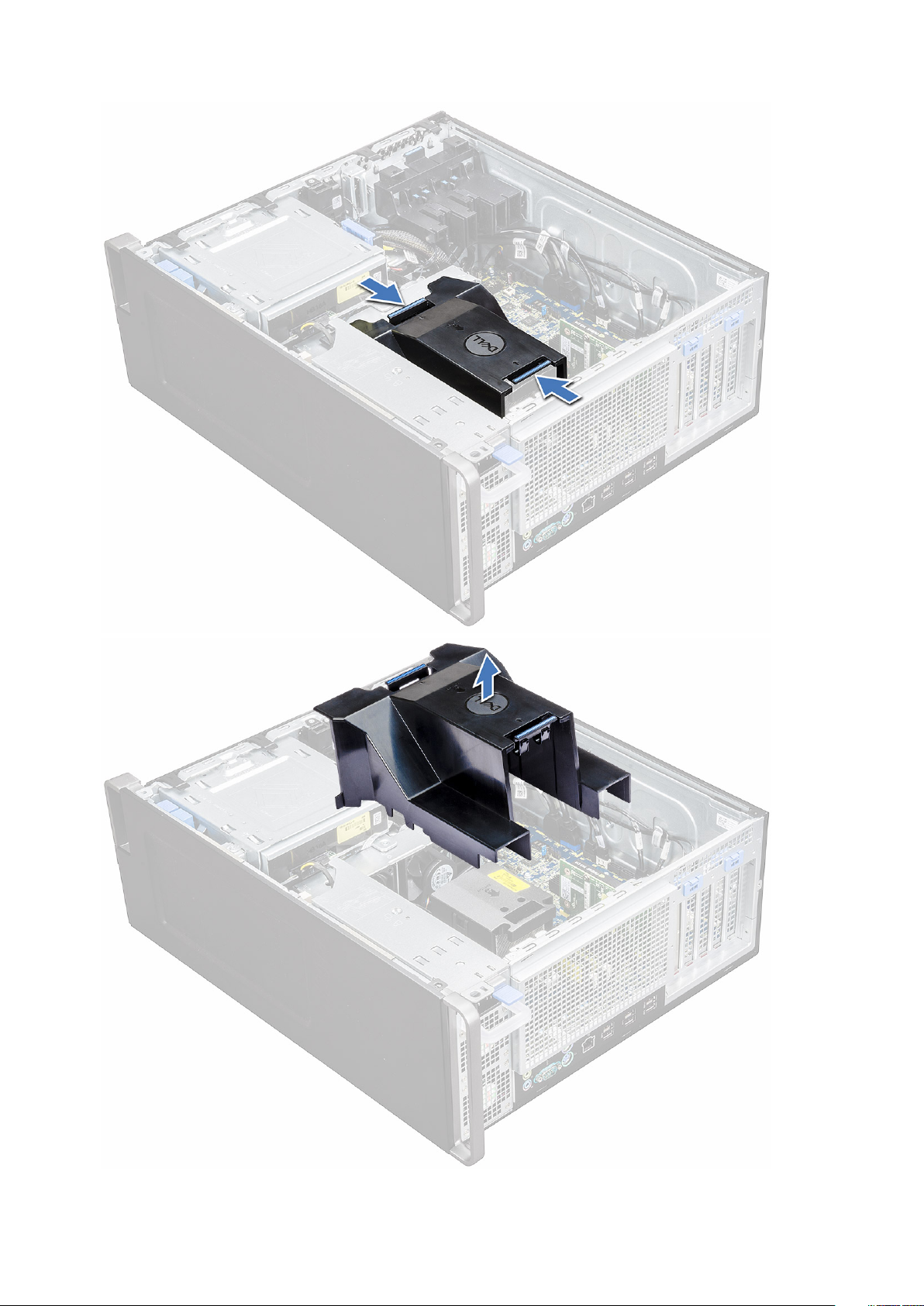

Ta av luftdekselet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet
3. Slik fjerner du luftdekselet:
a) Trykk inn festetappene ved å holde luftdekselet fra begge endene, og løft deretter luftdekselet fra systemet.
42 Ta ut og installere komponenter
Page 43
Ta ut og installere komponenter 43
Page 44
Sette på luftdekselet
1. Ordne prosessorens strømkabler før du installerer.
2. Sett dekslet på plass.
3. Kontroller at de to hullene på luftdekselet er satt helt inn i de to hullene på midtvifte-braketten og at den andre låsen er festet på
kjøleren.
4. Trykk ned dekselet til det låses med et klikk.
5. Monter sidedekselet.
6. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Minne
Ta ut minnemodulen
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Fjern følgende.
a) sidedeksel
b) luftdeksel
3. Trykk på holdetappene på minnemodulen på begge sider av minnemodulen.
4. Løft minnemodulen opp av minnesporet på hovedkortet.
ADVARSEL
ut av minnemodulsporet.
: Rotering av minnemodulen ut av sporet vil forårsake skade på minnemodulen. Sørg for å trekke den rett
Sette inn minnemodulen
1. Juster hakket på minnemodulen etter tappen på minnemodulkontakten.
2. Sett minnemodulen inn i minnemodulsporet.
3. Trykk godt på minnemodulen til festetappene klikker på plass.
: Ikke trekk låsespakene opp. Trykk alltid godt ned på modulen til spakene låses på plass uten hjelp.
MERK
4. Sett på plass:
a) luftdeksel
b) sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
PCIe NVMe-kort
Ta ut PCIe NVMe-kortet
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
44
Ta ut og installere komponenter
Page 45
2. Ta av sidedekslet.
3. Slik tar du du PCIe NVMe-kortet:
a) Trykk på og drei låserigelen bakover for å låse opp støttebraketten [1].
b) Løft PCIe NVMe-kortet fra PCIe-sporet på hovedkortet [2] .
Sette inn PCIe NVMe-kortet
1. Juster, og sett inn PCIe NVMe-kortet i PCIe-sporet på hovedkortet.
2. Trykk ned slik at det er sikkert festet i sporet.
3. Drei begge låseriglene fremover på støttebraketten for å feste utvidelseskortet til hovedkortet.
4. Sett inn sidedekslet.
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Utvidelseskort
Ta ut utvidelseskortet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av sidedekselet.
3. Slik fjerner du et utvidelseskort:
: For utvidelseskort med VGA-strøm kobler du fra datakabelen eller strømkabelen som er koblet til
MERK
utvidelseskortet.
a) Trykk på [1] og drei låsehaken på utvidelseskortet bakover [2] for å låse opp fyllbraketten.
b) Løft utvidelseskortet [3] fra PCIe-sporet på hovedkortet.
Ta ut og installere komponenter
45
Page 46
Sette inn utvidelseskortet
1. Juster og plasser utvidelseskortet til PCIe-sporet på hovedkortet.
2. Trykk det ned slik at det sitter godt på plass i sporet.
: For utvidelseskort med VGA-strøm, kobler du datakabelen eller strømkabelen til utvidelseskortet.
MERK
3. Drei utvidelseskortets låseenhet fremover, på fyllbraketten, for å feste utvidelseskortet til hovedkortet.
4. Monter sidedekselet.
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Klokkebatteri
Ta ut klokkebatteriet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
3. Slik tar du ut klokkebatteriet:
a) Trykk utløseren [1] vekk fra batteriet slik at det kan sprette opp fra sokkelen [2].
46
Ta ut og installere komponenter
Page 47
b) Løft klokkebatteriet ut av hovedkortet.
Sette inn klokkebatteriet
1. Plasser klokkebatteriet i sporet på hovedkortet.
2. Trykk klokkebatteriet med den (+) siden vendt oppover til låsen smetter tilbake på plass og fester det til hovedkortet.
3. Slik installeres:
a) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Systemvifte
Removing the System fan (Ta ut systemviften)
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) luftdeksel
Ta ut og installere komponenter
47
Page 48
c) frontramme
d) ODD
e) 5,25-tommers ODD-brakett
3. Slik tar du ut systemviften:
a) Trykk på kontakttappen, og koble de to viftekablene fra hovedkortet.
MERK: Ikke trekk kontakten etter kablene. Koble i stedet fra kabelen ved å trekke i kontaktenden. Hvis du trekker
i kablene, kan det føre til at kablene løsner fra kontakten.
b) Fjern skruene [1] som fester systemviften til hovedkortet, og løft opp systemviften [2].
48
Ta ut og installere komponenter
Page 49
Sette inn systemviften
1. Juster systemviften til sporet på hovedkortet og fest den med de 3 skruene.
2. Koble viftekabelen til sporet på hovedkortet.
3. Sett på plass:
a) 5,25 ODD-brakett
b) ODD
c) frontramme
d) luftdeksel
e) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Viftebrakett
Fjerne viften fra viftebraketten
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) systemvifte
3. Slik fjerner du viften fra viftebraketten:
a) Skyv de fire isoleringsringene for hver vifte bort fra viftekabinettet [1].
b) Løft opp viften og fjern den fra vifteenheten [2].
Ta ut og installere komponenter
49
Page 50
Sette viften inn i viftebraketten
1. Sett viften inn i viftebraketten.
2. Stram isoleringsringene som fester viften til viftebraketten.
3. Sett på plass:
a) systemvifte
b) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
50
Ta ut og installere komponenter
Page 51
PCIe-holder
Ta ut PCIe-holderen
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) utvidelseskort
3. Slik tar du ut PCIe-holderen:
a) Trykk på festeklemmen på PCIe-holderlåsen [1] og skyv holderen [2] ut av kabinettet.
Sette inn PCIe-holderen
1. Juster og plasser PCIe-holderen i systemkabinettet.
2. Trykk holderen bakover til den klikker på plass på systemet.
3. Sett på plass:
a) sidedeksel
4. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut og installere komponenter
51
Page 52
Varmeavlederen og prosessorviften
Ta ut varmeavlederen og prosessorvifteenheten.
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) Luftdeksel
3. Slik tar du ut varmeavlederen og prosessorvifteenheten:
a) Trekk kabelen [1] til prosessorens vifte ut av hovedkortet.
b) Løsne de fire festeskruer for varmeavleder [2] i diagonal rekkefølge (4, 3, 2, 1).
c) Løft forsiktig varmeavlederen og prosessorviften [3] fra systemet.
MERK
: Legg enheten med det termiske fettet vendt opp.
Sette inn varmeavlederen og prosessorviften
1. Sett varmeavlederen og prosessorviften på prosessorsporet.
52
Ta ut og installere komponenter
Page 53
2. Skru inn igjen de fire skruene i diagonal rekkefølge (1,2,3,4) for å feste varmeavlederen og prosessorviften til hovedkortet.
MERK: Når du setter på varmeavlederen og prosessorviften inn i systemet, må du sørge for at luftstrøm-pilen peker
mot baksiden av systemet.
3. Koble kabelen til prosessorviften til hovedkortet.
4. Sett på plass:
a) Luftdeksel
b) sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Ta ut prosessorviften
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) Luftdeksel
c) Varmeavlederen og prosessorviften
3. For å ta ut prosessorviften:
a) Løsne prosessorvifte-kabelen fra kabelholderen i braketten.
b) Legg enheten med det termiske fettet vendt opp.
c) Stram til de fire skruene [1] som fester varmeavlederen og prosessorviften.
d) Løft forsiktig varmeavlederen [2] bort fra prosessorviften.
Ta ut og installere komponenter
53
Page 54
e) Løsne de 4 isoleringsringene [1] fra prosessorviftens brakett og løft viften [2] bort fra braketten.
54
Ta ut og installere komponenter
Page 55
Montere prosessorviften
1. Fest de fire isoleringsringene på prosessorviften til viftebraketten.
2. Plasser prosessorviften i riktig posisjon på varmeavlederen.
3. Før viftekabelen til holderen på viftebraketten.
4. Sett inn de fire skruene som fester varmeavlederen og prosessorviften.
5. Sett på plass:
a) Varmeavlederen og prosessorviften
b) Luftdeksel
c) sidedeksel
6. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Prosessor
Ta ut prosessoren
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) Luftdeksel
c) Varmeavlederen og prosessorviften
3. Slik tar du ut prosessen:
a) Trykk utløserspaken [1] på venstre side ned og skyv den deretter innover for å sikre den med låsekroken.
b) Trykk utløserspaken [2] på høyre side ned og skyv den deretter innover for å sikre den med låsekroken.
c) Åpne utløserspaken [3, 4] for å låse opp prosessordekselet.
d) Løft opp prosessordekselet [5].
e) Løft opp prosessoren [6] for å ta den ut av sokkelen, og pakk den inn i emballasje som beskytter mot statisk elektrisitet.
Ta ut og installere komponenter
55
Page 56
Sette inn prosessoren
1. Skyv prosessoren inn i prosessorsokkelen. Kontroller at prosessoren er korrekt plassert.
2. Senk prosessordekslet forsiktig ned.
3. Trykk de to utløserspakene ned og skyv den deretter innover for å sikre den med låsekroken.
4. Sett på plass:
a) Varmeavlederen og prosessorviften
b) Luftdeksel
c) sidedeksel
5. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Fremre systemvifte
Ta ut den fremre systemviften
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) frontramme
c) PCIe-holder
3. Slik tar du ut den fremre systemviften:
a) Løsne følgende kabler fra kortholderen [3]:
• SATA 0,1, 2, 3, 4, 5-kabel og ODD 0, 1-kabel [1]
• USB 3.1-kabel [2]
: Ikke trekk ut kontakten ved å dra i ledningene. I stedet kan du koble fra kabelen ved å dra i enden på
MERK
kontakten. Trekking i ledningene kan løsne dem fra kontakten.
56 Ta ut og installere komponenter
Page 57
b) Løsne viftekabelen [1] fra hovedkortet.
c) Fjern skruen [2] som fester den bakre systemviften til kabinettet.
d) Løft viften for å løsne den fra sporet i systemkabinettet [3].
Montere den fremre systemviften
1. Juster den fremre systemviften til låsesporet i systemkabinettet.
2. Skru inn skruen som fester fremre systemvifte til kabinettet.
Ta ut og installere komponenter
57
Page 58
3. Koble viftekabelen til hovedkortet.
4. Før følgende kabler gjennom kabelføringen, og koble dem til hovedkortet.
• SATA- og ODD-kabler
• USB 3.1-kabel
5. Sett på plass:
a) PCIe-holder
b) frontramme
c) sidedeksel
6. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
VROC-modul
Ta ut VROC-modulen
Koble VROC-modulen fra hovedkortet i retning oppover.
Sette inn VROC-modulen
Koble VROC-modulen til hovedkortet.
58
Ta ut og installere komponenter
Page 59
Hovedkort
Ta ut hovedkortet
1. Følg prosedyren i Før du arbeider inne i datamaskinen.
2. Ta av:
a) sidedeksel
b) luftdeksel
c) utvidelseskort
d) minnemodul
e) varmeavleder og prosessorvifte
f) frontramme
g) ODD
h) 5,25 ODD-brakett
i) systemvifte
j) PCIe-kortholder
3. Slik tar du ut hovedkortet:
a) For å ta ut braketten som er festet til systemviften, skru ut skruen [1] som fester braketten til hovedkortet.
b) Løft den faste systemviftebraketten fra hovedkortet [2].
Ta ut og installere komponenter 59
Page 60
c) Koble følgende kabler fra hovedkortkontaktene:
• lydkabel [1]
• strømkabel [2]
• kabelholder [3]
• strømkontrollkabel [4]
• 24 pinner strømkabel [5]
• fremre I/U-panel [6]
d) Koble fra følgende kabler:
• SATA-kabler og ODD-kabler [1]
• USB 3.1-kabel [2]
• Fremre systemviftekabel
• Flex0- og Flex1-datakabel til harddisk
: Ikke trekk ut kontakten ved å dra i ledningene. I stedet kan du koble fra kabelen ved å dra i enden på
MERK
kontakten. Trekking i ledningene kan løsne dem fra kontakten.
60 Ta ut og installere komponenter
Page 61
e) Skru ut skruene som fester hovedkortet til kabinettet.
Ta ut og installere komponenter
61
Page 62
f) Skyv hovedkortet mot HDD-brakettmodulen for å løsne den fra systemet.
62
Ta ut og installere komponenter
Page 63
g) Løft hovedkortet og ta det ut av kabinettet.
Ta ut og installere komponenter
63
Page 64
Sette inn hovedkortet
1. Juster og sett hovedkortet forsiktig ned i kabinettet.
2. Skyv hovedkortet på plass.
3. Sett på plass skruene for å feste hovedkortet til kabinettet.
4. Sett på plass braketten som er festet på systemviften og sett inn den ene skruen på hovedkortet.
5. Koble til følgende kabler:
• lydkabel
• strømkabel
• strømkontrollkabel
• 24 Pin-strømkabel
• Fremre I/U-panel
• SATA-kabler
• ODD-kabler
• USB 3.1-kabler
• Fremre systemviftekabel
• Flex0 og Flex1-datakabel til harddisk
6. Sett på plass:
a) PCIe-holder
b) utvidelseskort
c) minnemodul
d) varmeavleder og prosessorvifte
e) systemvifte
f) luftdeksel
g) 5,25 ODD-brakett
64
Ta ut og installere komponenter
Page 65
h) ODD
i) frontramme
j) sidedeksel
7. Følg fremgangsmåten i Etter at du har arbeidet inne i datamaskinen.
Hovedkortkomponenter
Følgende bilde viser hovedkortkomponenter.
1. PCI-spor 6 2. PCIe-spor 5 x16 kablet som x4
3. PCIe-spor 4 x16 4. PCIe-spor 3 x16 kablet som x1
5. PCIe-spor 2 x16 6. PCIe-spor 1 x16 kablet som x8
7. Minnespor 8. CPU0
9. Minnespor 10. Lydport for frontpanel
11. CPU-strømport 12. Systemvifteport
13. Strømkontrollport 14. PCIE0
15. PCIE1 16. CPU-vifteport
17. Systemvifteport 18. Knappcellebatteri
19. FLEX0-varmesensor 20. FLEX1-varmesensor
21. 24-pinners strømkabel 22. Frontpanelporter
23. Ekstern strøm 24. USB 2_INT
Ta ut og installere komponenter 65
Page 66
25. Systemvifte 0 26. USB 2_flex
27. USB 3.2-port i frontpanel 28. USB 3.1-port i frontpanel
29. Porter for SATA 0, 1, 2, 3, 4, 5 og ULIK 0, 1 30. VROC_key
MERK: PCIE0 (bildeforklaring 10) er bare tilstede/støttes på tilleggskort som er utformet for prosessorer i Xeon W-
serien.
Batteri for RAID-kontroller
Ta ut batteriet for RAID-kontrolleren
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta av sidedekslet.
3. Slik tar du ut batteriet for RAID-kontrolleren:
a) Koble batterikabelen for RAID-kontrolleren fra kortet for RAID-kontrolleren.
b) Skyv festetappen ut for å løsne batteriet for RAID-kontrolleren.
66
Ta ut og installere komponenter
Page 67
c) Løft, og ta ut batteriet for RAID-kontrolleren.
Ta ut og installere komponenter
67
Page 68
68 Ta ut og installere komponenter
Page 69
Sette inn batteriet for RAID-kontrolleren
1. Skyv, og sett batteriet for RAID-kontrolleren inn i batteribraketten for RAID.
2. Trykk batteriet for RAID-kontrolleren inn i braketten ved hjelp av festeklemmene.
3. Koble til batterikabelen for RAID-kontrolleren.
Batteribrakett for RAID-kontroller
Ta ut batteribraketten for RAID-kontrolleren
1. Følg fremgangsmåten i Før du arbeider inne i datamaskinen.
2. Ta av sidedekslet.
3. Ta ut batteriet for RAID-kontrolleren
4. Slik tar du ut batteribraketten for RAID-kontrolleren:
a) Løft opp festetappen (1), og skyv ut batteribraketten for RAID-kontrolleren (2).
Ta ut og installere komponenter
69
Page 70
70 Ta ut og installere komponenter
Page 71
Sette inn batteribraketten for RAID-kontrolleren
1. Skyv, og sett inn batteribraketten for RAID-kontrolleren på motsatt måte i forhold til når den ble tatt ut.
2. Kontroller at tappene på braketten passer inn i holderne på kabinettet.
Ta ut og installere komponenter
71
Page 72
Teknologi og komponenter
I dette kapittelet får du informasjon om teknologien og komponentene som er tilgjengelig i systemet.
Emner:
• Memory Configuration (Minnekonfigurasjon)
• Technologies list (Teknologiliste)
• MegaRAID 9440-8i- og 9460-16i-kontroller
• Teradici-PCoIP
Memory Configuration (Minnekonfigurasjon)
Dette avsnittet inneholder informasjon om minnekonfigurasjon for Dell Precision Tower5820systemer.
Tabellen nedenfor illustrerer minnekonfigurasjon og regler for innfylling for Dell Precision Tower 5820:
3
MERK
: 32 GB DIMM-er støttes bare på systemer som bruker Xeon W-serie-prosessorer.
Technologies list (Teknologiliste)
Dette avsnittet inneholder informasjon om hvilke teknologier som leveres med Dell Precision 5820 tårn.
Tabellen nedenfor inneholder grunnleggende teknologier som er tilgjengelig for Dell Precision 5820 tårnsystemer kun for interne brukere av
Dell.
Tabell 2. Intel Xeon W Series CPUs (Intel Xeon W-serie CPU-er)
Nei Kategori Teknologi Nettleserbane
1 Brikkesett Intel C422 (Kaby Lake-W)
2 Prosessor
3 Minne DDR4 R-DIMM
4 Audio Integrert Realtek ALC3234 High
5 Nettverk NIC-integrert RJ45
6 Grafikk Radeon Pro WX
• Intel Xeon-prosessor Wfamilie
• Opp til 140 W, enkel CPU
Definition Audio Codec (to
kanaler)
• 9100
• 7100
72 Teknologi og komponenter
Page 73
Nei Kategori Teknologi Nettleserbane
• 5100
• 4100
• 3100
• 2100
• Radeon Pro SSG
NVIDIA
7 Oppbevaring SATA
SAS
Dell UltraSpeed Quad (PCIE M.2mellomstykke)
Dell UltraSpeed Duo (PCIE M.2mellomstykke)
9 Remote Solutions
(Eksterne
løsninger)
1-1 Teradici PCoIP
• Quadro GP100
• Quadro GV100
• Quadro P6000
• Quadro P5000
• Quadro P4000
• Quadro P2000
• Quadro P1000
• Quadro P600
• Quadro P620
• Quadro P400
• NVS 310
• NVS 315
• KLIENT: Dell eller andre Branded Zero Client (TERA Gen 2)
(Dell-Wyse P25) DOBBEL skjermstøtte
• VERT: PCIe x1 PCoIP dobbelt vertkort (TERA Gen 2)
• KLIENT: Dell eller andre Branded Zero Client (TERA Gen 2)
(Dell-Wyse P45) QUAD skjermstøtte
• VERT: PCIe x1 PCoIP Quad vertkort (TERA Gen 2)
• Støtter Dobbel Terra-kortkonfigurasjoner
MERK: Hvis du vil ha mer informasjon om installasjon
av Teradici PCoIP-vertsdriver, kan du se Teradici
PCoIP.
Tabell 3. Intel Core X Series CPUs (Intel Core X-serie CPU-er)
Nei Kategori Teknologi Nettleserbane
1 Brikkesett Intel X299 (Kaby lake-H
2 Prosessor
3 Minne DDR4 UDIMM
4 Audio Integrert Realtek ALC3234 High
5 Nettverk NIC-integrert RJ45
6 Grafikk Radeon Pro WX
• Intel Core X-prosessorfamilie
• Opp til 165 W, enkel CPU
Definition Audio Codec (to
kanaler)
• 7100
• 5100
• 4100
• 3100
• 2100
Teknologi og komponenter 73
Page 74
Nei Kategori Teknologi Nettleserbane
NVIDIA
7 Oppbevaring SATA
Dell UltraSpeed Quad (PCIE M.2mellomstykke)
Dell UltraSpeed Duo (PCIE M.2mellomstykke)
9 Remote Solutions
(Eksterne
løsninger)
Støttes ikke med disse CPU-er
• Quadro P6000
• Quadro P5000
• Quadro P4000
• Quadro P2000
• Quadro P1000
• Quadro P620
• Quadro P400
MegaRAID 9440-8i- og 9460-16i-kontroller
Små og mellomstore bedrifter som implementerer grunnleggende serverplattformer og arbeidsstasjoner, trenger rimelige og pålitelige
lagringsløsninger. MegaRAID-lagringsadapteren med tre moduser er et 12 Gb/s SAS/SATA/PCIe (NVMe)-kontrollerkort som retter seg
mot disse behovene ved å levere utprøvd ytelse og RAID-databeskyttelse for et utvalg av ikke-driftskritiske applikasjoner. MegaRAIDlagringsadaptere med tre moduser gir NVMe-ytelsesfordeler til lagringslaget ved å gi tilkoblings- og databeskyttelse for SAS/SATAgrensesnitt. Basert på tokjerners SAS3516 eller SAS3508 RAID-on-Chip (ROC) og 72-biters DDR4-2133 SDRAM gir disse kontrollerne økt
båndbredde og IOPS-ytelse og er ideelle for avanserte servere som bruker intern lagring eller kobler til store, eksterne lagringskabinetter.
: Kontrollerne for MegaRAID 9440 og 9460 støttes bare når du bruker Intel Xeon W-seriens prosessorer.
MERK
Tri-Mode SerDes-teknologi gjør det mulig å bruke NVMe-, SAS- eller SATA-lagringsenheter på én stasjonsplass. Alle de tre modusene som
samtidig tjener NVMe-, SAS- og SATA-disker, kan betjenes av én kontroller. Kontrolleren forhandler mellom hastigheter og protokoller for
å fungere sømløst med alle de tre typene lagringsenheter. Med støtte for tre moduser kan den eksisterende infrastrukturen i datasenteret
utvikles uten avbrudd. Ved å oppgradere til en kontroller med tre moduser kan brukere utvide utenfor SAS/SATA og bruke NVMe uten
store endringer i andre systemkonfigurasjoner. MegaRAID-lagringsadaptere med tre moduser støtter både REFCLK- og SRIS-basert
NVMe x1, x2 og x4 enheter.
74
Teknologi og komponenter
Page 75
Hovedfunksjoner:
• Tri-Mode SerDes-teknologi gjør det mulig å bruke NVMe, SAS- eller SATA-enheter på én stasjonsplass, noe som gir endeløs
designfleksibilitet
• Støtter 12, 6 og 3 Gb/s SAS- og 6 og 3 Gb/s SATA-dataoverføringshastigheter
• Opptil 8 PCIe-koblinger. Hver kobling støtter x4, x2 eller x1 koblingsbredder, støtter 8,0 GT/s (PCIe Gen 3) per bane
• Tilkoblingsgrensesnitt kompatibelt med SFF-9402
• SFF-8485-kompatibel, SGPIO
• Passer til rackmonterte servere med formfaktor med lav profil og sidemonterte SAS-kontakter
• Støtter kritiske applikasjoner med høy båndbredde med PCIe 3.1-tilkobling
• CacheVault Flash-sikkerhetskopiering ved strømfeil. Støtter administrering av defekt blokk
• Balanser beskyttelse og ytelse for kritiske applikasjoner med RAID-nivåer 0, 1, 5, 6, 10, 50 og 60
Tabell 4. Funksjoner til MegaRAID 9440-8i- og 9460-16i-kontroller
9440-8i 9460-16i
Porter 8 interne 16 interne
Kontakter 2 x SFF8643 4 x SFF8643 x4
Lagringsgrensesnittstøtte
SATA: Åtte x1
SAS: Én x8, to x4, fire x2, åtte x1
NVMe: To x4, fire x2, fire x1
SATA: 16 x1
SAS: To x8, fire x4, åtte x2, 16 x1
NVMe: Fire x4, åtte x2, åtte x1
Maks. enheter per kontroller
Bufferminne N/A 4 GB 2133 MHz DDR4 SDRAM
I/O-prosessor / SAS-kontroller SAS3408 SAS3516
Vertsbusstype PCIe 3.1 x8 PCIe 3.1 x8
Hurtigbufferbeskyttelse N/A
SAS/SATA: 64
NVMe: 4
SAS/SATA: 240
NVMe: 24
CacheVault
CVPM05
Teknologi og komponenter 75
Page 76
9440-8i 9460-16i
Fysiske mål 155,65 x 68,90 mm (6,127 x 2,712") 155,65 x 68,90 mm (6,127 x 2,712")
Maks. driftsforhold
MTBF (beregnet) > 3 000 000 timer ved 40 C > 3 000 000 timer ved 40 C
Driftsspenning +12 V +/– 8 %; 3,3 V +/– 9 % +12 V +/– 8 %; 3,3 V +/– 9 %
Maskinvaregaranti 3 år, med alternativ for avansert erstatning 3 år, med alternativ for avansert erstatning
MegaRAID Management Suite
Ved bruk:
10 til 55 °C
20 til 80 % uten kondens
Luftsirkulasjon: 300 LFM
Ved oppbevaring:
–45 til 105 °C
5 til 90 % uten kondens
LSI Storage Authority (LSA)
StorCLI (kommandolinjegrensesnitt), CTRLR (BIOS-konfigurasjonsverktøy), HII (UEFI
Human Interface Infrastructure)
Ved bruk:
10 til 55 °C
20 til 80 % uten kondens
Luftsirkulasjon: 300 LFM
Ved oppbevaring:
–45 til 105 °C
5 til 90 % uten kondens
LSI Storage Authority (LSA)
StorCLI (kommandolinjegrensesnitt), CTRLR (BIOS-konfigurasjonsverktøy), HII (UEFI
Human Interface Infrastructure)
Forskriftssertifisering
Støttede operativsystemer Microsoft Windows, VMware vSphere/
USA (FCC 47 CFR del 15 underdel B, klasse
B), Canada (ICES-003, klasse B), Taiwan
(CNS 13438); Japan (VCCI V-3)
Australia/New Zealand (AS/NZS CISPR
22), Korea (RRA nr. 2013-24 og 25), Europa
(EN55022/EN55024)
Sikkerhet: EN/IEC/UL 60950, RoHS, WEEE
ESXi, Red Hat Linux, SuSe Linux, Ubuntu
Linux, Oracle Linux, CentOS Linux, Debian
Linux, Fedora og FreeBSD. Kontakt Oraclekundestøtte for Oracle Solaris-driver eller programvarestøtte.
USA (FCC 47 CFR del 15 underdel B, klasse
B), Canada (ICES-003, klasse B), Taiwan
(CNS 13438); Japan (VCCI V-3)
Australia/New Zealand (AS/NZS CISPR
22), Korea (RRA nr. 2013-24 og 25), Europa
(EN55022/EN55024)
Sikkerhet: EN/IEC/UL 60950, RoHS, WEEE
Microsoft Windows, VMware vSphere/
ESXi, Red Hat Linux, SuSe Linux, Ubuntu
Linux, Oracle Linux, CentOS Linux, Debian
Linux, Fedora og FreeBSD. Kontakt Oraclekundestøtte for Oracle Solaris-driver eller programvarestøtte.
Teradici-PCoIP
Denne delen inneholder en oversikt over installasjonsprosessen for vertsdriveren.
Sette inn dobbelt/firedobbelt vertskort for Teradici-PCoIP
Installer vertsdriverprogramvaren for PCoIP fra dell.com/support.
: Du kan ikke oppgradere vertsdriverprogramvaren for PCoIP mens en PCoIP-økt for visningsmeglet VMware er
MERK
aktiv mellom en vertsarbeidsstasjon eller en verts-PC og visningsklienten for VMware. Dette vil føre til at du mister
tilgang til musen og tastaturet når driverprogramvaren er fjernet.
Gjør ett av følgende for å oppgradere vertsdriverprogramvaren for PCoIP i denne type implementering:
• Koble til verten fra en nullklient.
• Oppgrader programvaren når du kobler til verten via en annen protokoll for ekstern tilkobling, for eksempel RDP eller VNC.
Installer vertsdriverprogramvaren for PCoIP i en verts-PC:
1. Last ned vertsdriverprogramvaren for PCoIP fra Teradici-kundestøtteområdet (klikk på gjeldende produkt og utgivelser for PCoIP).
2. Logg på det administrative nettgrensesnittet for vertskortet.
3. Fra Konfigurasjon > Vertsdriverfunksjon-menyen aktiverer du Vertsdriverfunksjon.
4. Start verts-PC-en på nytt.
76
Teknologi og komponenter
Page 77
5. Installer vertsprogramvarepakken for PCoIP som passer for operativsystemet som er installert på verts-PC-en. Du kan starte
installasjonsprosessen ved å dobbeltklikke på installasjonsprogrammet:
a. 64-biters: PCoipHostSoftware_x64-v4.3.0.msi (or later)
6. Klikk på Neste når velkomstskjermen vises.
7. Godta vilkårene, og klikk deretter på Neste.
8. Kontroller at installasjonsplasseringen er riktig, og klikk på Neste.
9. Klikk på Installer.
MERK: For Windows 7, når driveren er installert, kan det hende at Windows sikkerhetsdialog vises. Klikk på Installer
for å fortsette installasjonen. Hvis du ikke vil at denne dialogboksen skal vises i fremtiden, velger du Stol alltid på
programvare fra Teradici Corporation.
10. Start operativsystemet på nytt hvis du blir bedt om det. Hvis ikke, hopper du over dette trinnet. Når datamaskinen startes på nytt,
fortsetter installasjonsprosessen for vertsdriverprogramvaren når operativsystemet starter opp. Klikk på Installer for å fortsette.
11. Klikk på Fullfør for å fullføre installasjonen.
Konfigurasjon av strømstyringskabel for Teradici PCoIPportal og vertskort
Hvis Dell Precision-arbeidsstasjonen leveres med valgfri Teradici PCoIP-portal og vertskort, må du kontrollere at strømstyringskabelen for
Teradici-kortet er riktig tilkoblet på hovedkortet. Strømstyringskabelen fra Teradici-kortet må være koblet til riktig eksterne strømtilkobling
på hovedkortet. Se bildet nedenfor for å finne et eksempel på en
ekstern strømtilkobling som er merket med 19 på
hovedkortdiagrammet:
Teknologi og komponenter
77
Page 78
Kontroller at strømstyringskabelen fra Teradici-kortet ikke er koblet inn i enten 2-pinners slette CMOS eller slette PSWD-krysskoblinger.
Når du kobler strømstyringskabelen til slette CMOS-krysskoblingen, fører dette til tilbakestilling av BIOS når du sender en forespørsel om
ekstern omstart til Teradici-kortet. Du må deretter tilbakestille innstillingene for klokkeslett og BIOS.
Hvis strømstyringskabelen fra Teradici-kortet er koblet til sletter PSWD-krysskoblingen, slettes BIOS-passordet, og du må konfigurere et
nytt passord.
78
Teknologi og komponenter
Page 79
Emner:
• Systemspesifikasjoner
• Minnespesifikasjoner
• Videospesifikasjoner
• Lydspesifikasjoner
• Nettverksspesifikasjoner
• Kortspor
• Lagringsspesifikasjoner
• Eksterne kontakter
• Strømspesifikasjoner
• Fysiske egenskaper
• Miljøspesifikasjoner
Systemspesifikasjoner
4
Systemspesifikasjoner
Funksjon
Prosessortype
Totalt hurtigminne Opptil 24,75 MB
Spesifikasjon
• Intel Xeon W 2100-prosessorserie
• Intel Core i7/i9 X-prosessorserie
• Intel Cascade Lake W- (CLX-W) og Cascade Lake X-prosessorer (CLX-X)
MERK: Intel Xeon W og Core X CPUer støttes ikke på samme tilleggskort.
Minnespesifikasjoner
Funksjoner
Type
Hastighet
kontakter 8 DIMM-spor
Kapasitet,
Spesifikasjoner
• DDR4 ECC RDIMM-er – støttes med prosessorer i Xeon W-serien
• DDR4 uten ECC UDIMM-er støttes med prosessorer i Core X-serien
• 2666 MHz
• 2933 MHz
MERK: 2933 MHz RDIMM-er tilbys ikke med prosessorer i Xenon W Skylake-serien.
MERK: Datamaskinkonfigurasjoner som tilbys med 2933 MHz RDIMM-er og fungerer ved hjelp av
dobbelt minne per kanal (2DPC), fungerer ved 2666 MHz.
• 4-kanals minne opptil 256 GB 2666 MHz DDR4 ECC-minne med enkel prosessor i Xeon W Sky Lakeprosessorserien
• 4-kanals minne opptil 128 GB 2666 MHz DDR4 uten ECC-minne med enkel prosessor i Core X Sky Lakeprosessorserien
• 4-kanals minne opptil 512 GB 2933 MHz DDR4 ECC-minne med enkel prosessor i Xeon W Cascade Lakeprosessorserien
• 4-kanals minne opptil 256 GB 2933 MHz DDR4 uten ECC-minne med enkel prosessor i Core X Cascade Lakeprosessorserien
Systemspesifikasjoner 79
Page 80
Funksjoner Spesifikasjoner
Maksimumsminne
MERK: Minnehastigheten avhenger av prosessorenen i systemet.
• 128 GB for Core X Sky Lake-prosessorserien
• 256 GB for Xeon W Sky Lake-prosessorserien
• 512 GB for Xeon W Cascade Lake-prosessorserien
• 256 GB for Core X Cascade Lake-prosessorserien
Videospesifikasjoner
Funksjoner Spesifikasjoner
Grafikkort
• Radeon Pro WX 9100*
• NVIDIA Quadro GP100*
• NVIDIA Quadro GV100*
• NVIDIA Quadro P6000
• NVIDIA Quadro P5000
• Radeon Pro WX 7100
• Radeon Pro WX 5100
• Radeon Pro WX 4100
• AMD Radeon Pro SSG*
• NVIDIA Quadro P4000
• NVIDIA Quadro P2000
• Radeon Pro WX 3100
• Radeon Pro WX 2100
• Radeon Pro WX 4100
• Radeon Pro WX 5100
• Radeon Pro WX 7100
• Radeon Pro WX 9100
• NVIDIA Quadro P1000
• NVIDIA Quadro P600*
• NVIDIA Quadro P620
• NVIDIA Quadro P400
• NVIDIA NVS 310*
• NVIDIA NVS 315*
• NVIDIA Turing RTX 4000
• NVIDIA Turing RTX 5000
• NVIDIA Turing RTX 6000
• NVIDIA Turing RTX 2080-B
: Stjerne (*): Støttes bare på systemer med prosessorer i Xeon W-serien.
MERK
Lydspesifikasjoner
Funksjoner
Type Kodek for høydefinisjonslyd (2. kanal)
Kontroller Innebygget Realtek ALC3234
Effektklassifiserin
g for intern
høyttaler
Støtte for intern
mikrofon
80 Systemspesifikasjoner
Spesifikasjoner
2 W
nei
Page 81
Nettverksspesifikasjoner
Funksjoner Spesifikasjoner
Integrert
Valgfritt
Intel i219 Gigabit Ethernet-kontrollere med Intel eksternt vekkesignal, PXE og støtte for Jumbo-rammer
• Intel i210 10/100/1000 enkelt PCIe-port (1 x 1 generasjons) Gigabit-nettverkskort.
• Intel X550-T2 10GbE dobbel PCIe-port (3 x 4 generasjons) nettverkskort
• Aquantia AQN-108 2.5 Gbit/5Gbe enkelt PCIe-port (3 x 4 generasjons) nettverkskort.
Kortspor
Funksjoner
Type 3. generasjons PCIe
Sporkonfigurasjon
for Xeon W og
Core i9X CPU-er
Sporkonfigurasjon
for Core i7X CPUer
Spesifikasjoner
• 2 PCIe x 16
• 1 PCIe x 16 kablet som x8
• 1 PCIe x 16 kablet som x4
• 1 PCIe x 16 kablet som x1
• 1 PCI 32/33
• 1 x PCIe x16
• 1 x PCIe x8
• 1 x PCIe x4
• 1 x PCIe x1
• Spor 1 er ikke aktiv i denne konfigurasjonen.
Lagringsspesifikasjoner
Funksjoner
Eksternt
tilgjengelig
Internt tilgjengelig
Spesifikasjoner
DVD-ROM, DVD +/-RW 5,25" skuffalternativer: BD, DVD +/-RW
• M.2 NVMe PCIe SSD – opptil 4 1 TB-disker på 1 Dell Precision ultra-Speed-Disk Quad x16-kort
• Fremre Flex Bay M.2 NVMe PCIe SSD-er
• Opptil 2 M.2-/U.2-disker når prosessorer i Xeon-W- og Core X Cascade Lake-serien er satt inn
MERK: U.2 Optane-minne er bare tilgjengelig med prosessorer i Xeon W Cascade Lake-
serien.
• Opptil 1 M.2-disk når prosessorer i Core X Sky Lake-serien er satt inn
• Opptil 6 2,5" SATA-disker
• Opptil 5 3,5" SATA-disker
• SAS-disker med valgfrie kontrollere og SED er bare tilgjengelige på systemer med Xeon-W-prosessorer.
Eksterne kontakter
Funksjoner
Audio
Spesifikasjoner
• Bak-1 x lydkabel inn / mikrofon
• Bak-1 x lydkabel ut
• Foran- 1 x universell lydplugg
Nettverk Bak-1 x RJ45-nettverk
Systemspesifikasjoner 81
Page 82
Funksjoner Spesifikasjoner
USB
Seriell port Bak-1 x seriell port
PS2
• Foran- 4 x USB 3.1 Gen1
• Bak-6 x USB 3.1 Gen1
• Bak-1 x tastatur
• Bak-1 x mus
Strømspesifikasjoner
Funksjoner Spesifikasjoner
Wattstyrke
Spenning Inngangsspenning 100 VAC-240 AC
• 425 W eller 950 W med Xeon W-seriens prosessorer
• 950 W med Core X seriens prosessorer
Fysiske egenskaper
Funksjoner
Høyde 417,9 mm
Bredde 176,5 mm
Dybde
Spesifikasjoner
• 518,3 mm
Valgfritt 19" railsett for rackmontering
Miljøspesifikasjoner
Temperatur
Ved bruk 5 °C til 35 °C (41 °F til 95 °F)
Oppbevaring -40 °C til 65 °C(-40 F til 149 F)
Relativ
fuktighet
(maks.)
Ved bruk 8 % til 85 % (ikke-kondenserende)
Oppbevaring 5 % til 95 % (ikke-kondenserende)
Maksimal
vibrasjon
Ved bruk 0,52 Grms, 5 til 350 Hz
Oppbevaring 2,0 Grms, 5 til 500 Hz
Spesifikasjoner
MERK: * Fra 5000 fot er maksimal omgivelsestemperatur redusert med 1 C (1,8 F) per 1000 fot
opp til 10 000 fot.
Spesifikasjoner
Spesifikasjoner
MaksimumsstøtSpesifikasjoner
Ved bruk 40 G halvsinuspuls 2,5 ms-puls
82 Systemspesifikasjoner
Page 83
MaksimumsstøtSpesifikasjoner
Oppbevaring
105 G halvsinuspuls 2,5 ms-puls
Systemspesifikasjoner 83
Page 84
Emner:
• Generelle alternativer
• System Configuration (Systemkonfigurasjon)
• Skjermkort
• Security (Sikkerhet)
• Sikker oppstart
• Ytelse
• Power management (Strømstyring)
• Post Behaviour (Post-virkemåte)
• Styrbarhet
• Virtualization Support (Visualiseringsstøtte)
• Vedlikehold
• System Logs (Systemlogger)
• Avanserte konfigurasjoner
• SupportAssist System Resolution
• Oppdatere BIOS i Windows
• Alternativer for MegaRAID-kontroller
• System- og oppsettpassord
5
Systemkonfigurasjon
Generelle alternativer
Tabell 5. Generelt
Alternativ Beskrivelse
System Information
Boot Sequence
Denne delen inneholder en oversikt over de viktigste
maskinvarefunksjonene på datamaskinen.
Alternativene er:
• System Information
• Memory Configuration (Minnekonfigurasjon)
• Prosessorinformasjon
• PCI Information
• Enhetsinformasjon
Brukes til å endre i hvilken rekkefølge datamaskinen skal søke etter
operativsystemer.
Alternativene er:
• Diskette Drive
• USB Storage Device (USB-lagringsenhet)
• CD/DVD/CD-RW Drive (CD/DVD/CD-RW-stasjon)
• Onboard NIC (integrert nettverkskort)
• Internal HDD
Boot List Option (oppstartsalternativer)
Brukes til å endre oppstartsalternativene.
Klikk på ett av følgende alternativer:
• Legacy (Eldre)
84 Systemkonfigurasjon
Page 85
Alternativ Beskrivelse
• UEFI- Standard
Advanced Boot Options
UEFI-oppstartsbanesikkerhet
Date/Time
Brukes til å aktivere alternativet Enable Legacy Option ROMs
(Aktiver støtte for eldre ROM).
Alternativene er:
• Enable Legacy Option ROMs- Standard
• Enable Attempt Legacy Boot (Tillat alternativet for eldre
oppstart)
Her kan du kontrollere om systemet ber brukeren om å angi
administratorpassordet ved oppstart til UEFI-banen.
Klikk på ett av følgende alternativer:
• Alltid, bortsett fra intern harddisk- Standard
• Always (Alltid)
• Never (Aldri)
Brukes til å angi dato og klokkeslett. Endringen av systemets dato
og klokkeslett finner sted umiddelbart.
System Configuration (Systemkonfigurasjon)
Tabell 6. System Configuration (Systemkonfigurasjon)
Alternativ Beskrivelse
Integrated NIC
Lar deg konfigurere den integrerte nettverkskontrolløren.
Klikk på ett av følgende alternativer:
• Disabled (Deaktivert)
• Enabled (Aktivert)
• Enabled w/PXE (Aktivert m/PXE)- Standard
UEFI Network Stack (UEFI-nettverksstabel)
Serial Port
SATA Operation
Tårn 5820
Tillater pre-OS- og tidlige OS-nettverksfunksjoner å bruke hvilket
som helst aktivert NIC.
• Enabled UEFI Network Stack
Dette alternativet er angitt som standard.
Identifiserer og definerer serieportinnstillingene. Du kan sette
serieporten til:
• Disabled (Deaktivert)
• COM1- Standard
• COM2
• COM3
• COM4
MERK: Operativsystemet kan tildele ressurser selv om
denne innstillingen er deaktivert.
Brukes til å konfigurere driftsmodusen til den integrerte
harddiskkontrolleren (SATA).
Klikk på ett av følgende alternativer:
• Disabled (Deaktivert)
• AHCI
Systemkonfigurasjon 85
Page 86
Alternativ Beskrivelse
• RAID On- Standard
MERK: SATA er konfigurert til å støtte RAID-modus.
Drives
Tårn 5820
Brukes til å aktivere eller deaktivere de ulike innebygde stasjonene.
Alternativene er:
• MiniSAS PCIe SSD-0
• SATA-0
• SATA-2
• SATA-4
• ODD–0
• MiniSAS PCIe SSD-1
• SATA–1
• SATA-3
• SATA-5
• ODD–1
Alle alternativene er angitt som standard.
SMART Reporting
USB Configuration
Front USB Configuration
Dette feltet kontrollerer om harddiskfeil på de integrerte stasjonene
skal rapporteres når systemet startes opp. Denne teknologien er en
del av SMART-spesifikasjonen (Self Monitoring Analysis and
Reporting Technology).
• Enable SMART Reporting (Aktiver SMART-rapportering)
Dette alternativet er ikke angitt som standard.
Brukes til å aktivere eller deaktivere den interne USBkonfigurasjonen.
Alternativene er:
• Enable USB Boot Support (Aktiver USB-oppstartsstøtte)
• Enable Front USB Ports (Aktiver fremre USB-porter)
• Enable Internal USB Ports (Aktiver interne USB-porter)
• Enable USB 3.0 Controller (Aktiver USB 3.0-kontroller)
• Enable Rear USB Ports (Aktiver bakre USB-porter)
Alle alternativene er angitt som standard.
Brukes til å aktivere eller deaktivere USB-portene foran.
Alternativene er:
• USB3 Type A *
• USB Type C-port 2 (høyre) *
• USB Type C-port 1 (høyre) *
Alle alternativene er angitt som standard.
Rear USB Configuration
86 Systemkonfigurasjon
Brukes til å aktivere eller deaktivere USB-portene bak.
Alternativene er:
• RearPort3 Topp *
• RearPort1 Topp *
• RearPort2 Topp *
• RearPort3 Bunn *
• RearPort1 Bunn *
• RearPort2 Bunn *
Alle alternativene er angitt som standard.
Page 87
Alternativ Beskrivelse
Intern USB-konfigurering
Brukes til å aktivere eller deaktivere interne USB-porter.
• Interne port 2
Dette alternativet er angitt som standard.
Dell Type-C dokking-konfigurering
Thunderbolt Adapter Configuration
USB PowerShare
Audio
Brukes til å koble til Dell WD- og TB-serier med dokkingstasjoner.
Always Allow Dell Dock (Tillat alltid Dell-dokking)
Dette alternativet er angitt som standard.
Brukes til å aktivere eller deaktivere støttekapasiteten til
Thunderbolt-enheten.
Alternativene er:
• Enable Thunderbolt Technology Support (Aktiver støtte
av Thunderbolt-teknologi)
• Enable Thunderbolt Adapter Pre-boot Modules (Aktiver
Thunderbolt-adapter før oppstart-moduler)
• Enable Thunderbolt Adapter Boot Support (Aktiver
støtte av Thunderbolt-adapteroppstart)- Standard
MERK: Sikkerhetsnivået konfigurerer Thunderbolt-
adapterens sikkerhetsinnstillinger i operativsystemet.
Lar deg konfigurere oppførselen til funksjonen USB PowerShare.
• Enable USB PowerShare (aktiver USB PowerShare)
Dette alternativet er ikke angitt som standard.
Her kan du aktivere eller deaktivere den integrerte lydkontrolleren.
• Enable Audio (Aktiver lyd)
Dette alternativet er angitt som standard.
Memory Map IO above 4GB
HDD Fans
Miscellaneous devices
Her kan du aktivere eller deaktivere med 64 biters PCI-enheter som
skal dekodes i over 4 GB adresserom (bare hvis systemet støtter
64-biters PCI-dekoding).
• Memory Map IO above 4GB
Dette alternativet er ikke angitt som standard.
Brukes til å styre harddiskviftene.
Alternativene er:
• HDD1 Aktivere viften
• HDD2 Aktivere viften
• HDD3 Aktivere viften
Alle alternativene er ikke angitt som standard.
Brukes til å aktivere eller deaktivere forskjellige innebygde enheter.
Alternativene er:
• Enable PCI Slot (Aktiver PCI-spor)- Standard
• Secure Digital (SD) Card Boot
• Enable Secure Digital (SD) Card (Aktiver Secure Digital
(SD)-kort)- Standard
• Secure Digital (SD) Card Read-Only Mode (SD-kort
skrivebeskyttet modus)
Systemkonfigurasjon 87
Page 88
Skjermkort
Tabell 7. Skjermkort
Alternativ Beskrivelse
Primary Video Slot
Brukes til å konfigurere det primære skjermkortet.
Velg ett av følgende alternativer:
• Auto- Standard
• SLOT 1 (Spor 1)
• SLOT 2: VGA Compatible (Spor 2: VGA-kompatibel)
• SLOT 2 (Spor 2)
• SLOT 3 (Spor 3)
• SLOT 5 (Spor 5)
• SLOT 6 (Spor 6)
Security (Sikkerhet)
Tabell 8. Security (Sikkerhet)
Alternativ Beskrivelse
Admin Password
Brukes til å angi, endre eller slette administratorpassordet.
Registreringene til å angi passord er:
• Enter the old password (Skriv inn det gamle passordet):
• Enter the new password (Skriv inn det nye passordet):
• Confirm new password (Bekreft nytt passord):
Klikk på OK når du har angitt passordet.
MERK: For pålogging for første gang er feltet "Legg inn det gamle passordet:" merket med
"Not Set” (Ikke angitt). Fra nå av har passordet blitt stilt for første gang du logger deg på,
og deretter kan du endre eller slette passordet.
System Password
Internal HDD-0 Password
Brukes til å angi, endre eller slette systempassordet.
Registreringene til å angi passord er:
• Enter the old password (Skriv inn det gamle passordet):
• Enter the new password (Skriv inn det nye passordet):
• Confirm new password (Bekreft nytt passord):
Klikk på OK når du har angitt passordet.
MERK: For pålogging for første gang er feltet "Legg inn det gamle passordet:" merket med
"Not Set” (Ikke angitt). Fra nå av har passordet blitt stilt for første gang du logger deg på,
og deretter kan du endre eller slette passordet.
Lar deg stille inn, endre eller slette passordet på systemets interne harddisk (HDD).
Registreringene til å angi passord er:
• Enter the old password (Skriv inn det gamle passordet):
• Enter the new password (Skriv inn det nye passordet):
• Confirm new password (Bekreft nytt passord):
Klikk på OK når du har angitt passordet.
MERK: For pålogging for første gang er feltet "Legg inn det gamle passordet:" merket med
"Not Set” (Ikke angitt). Fra nå av har passordet blitt stilt for første gang du logger deg på,
og deretter kan du endre eller slette passordet.
88 Systemkonfigurasjon
Page 89
Alternativ Beskrivelse
Strong Password
Brukes til å angi at sterke passord alltid må angis.
• Aktivere sterkt passord
Dette alternativet er ikke angitt som standard.
Password Configuration
Password Bypass
Password Change
UEFI Capsule Firmware
Updates
TPM 1.2 Security
Du kan selv definere lengden på passordet ditt. Min = 4, Maks = 32
Kan brukes til å forbikoble systempassordet og det interne harddiskpassordet når systemet startes på
nytt.
Klikk på ett av alternativene:
• Deaktivert- Standard
• Reboot bypass (Forbigåelse ved omstart)
Brukes til å endre systempassordet når administratorpassordet er angitt.
• Allow Non-Admin Password Changes (Tillat passordendringer fra andre enn
administratoren)
Dette alternativet er angitt som standard.
Lar deg oppdatere system-BIOS via oppdateringspakkene med UEFI-kapsel.
• Enable UEFI Capsule Firmware Updates (Aktivere fastvareoppdateringer med UEFI-kapsel)
Dette alternativet er angitt som standard.
Brukes til å aktivere eller deaktivere TPM (Trusted Platform Module) under POST.
Alternativene er:
• TPM On (TPM-på) (Standard)
• Clear (Tøm)
• PPI Bypass for aktiverte kommandoer
• PPI Bypass for Disable Commands (PPI Bypass for deaktiverte kommandoer)
Klikk på ett av følgende:
• Aktivert- Standard
• Disabled (Deaktivert)
Computrace (R)
Chassis Intrusion
CPU XD Support
OROM Keyboard Access
Brukes til å aktivere eller deaktivere programvaren Computrace (tilleggsutstyr).
Alternativene er:
• Deaktiver- Standard
• Disable (Deaktiver)
• Activate (Aktiver)
Gir deg muligheten til å kontrollere den innebygde innbruddsikringen.
Klikk på ett av følgende alternativer:
• Deaktivert- Standard
• Enabled (Aktivert)
• On-Silent (Lydløs)
Brukes til å aktivere modusen Execute Disable (Utfør deaktivering) for prosessoren.
• Enable CPU XD Support (Aktiver CPU XD-støtte)
Dette alternativet er angitt som standard.
Brukes til å angi om brukeren skal kunne få tilgang til alternativ ROM-konfigurasjon ved hjelp av
hurtigtaster under oppstart. Alternativene er:
Klikk på ett av følgende alternativer:
Systemkonfigurasjon 89
Page 90
Alternativ Beskrivelse
• Aktivert- Standard
• One Time Enable (Aktiver én gang)
• Disabled (Deaktivert)
Admin Setup Lockout
Master Password Lockout
Brukes til å hindre brukere i å komme inn i oppsettet når det er angitt et administratorpassord.
• Enable Admin Setup Lockout (Aktiver utlåsing fra admin.oppsettet)
Dette alternativet er ikke angitt som standard.
Brukes til å deaktivere støtte for hovedpassord.
• Enable Master Password Lockout
Dette alternativet er ikke angitt som standard.
MERK: Harddiskpassord må nullstilles før innstillingene kan endres.
Sikker oppstart
Tabell 9. Sikker oppstart
Alternativ Beskrivelse
Secure Boot Enable
Expert Key Management
Her kan du aktivere eller deaktivere sikker oppstart.
Klikk på ett av følgende alternativer:
• Deaktivert- Standard
• Enabled (Aktivert)
Brukes til å aktivere eller deaktivere Expert Key Management.
• Enable Custom Mode
Dette alternativet er ikke angitt som standard.
Alternativene for Custom Mode Key Management er:
• PK(Standard)
• KEK
• db
• dbx
Ytelse
Tabell 10. Ytelse
Alternativ Beskrivelse
Multi Core Support
Intel SpeedStep
90 Systemkonfigurasjon
Dette feltet angir om prosessoren har én eller samtlige kjerner
aktivert. Ytelsen til noen av programmene forbedres med de ekstra
kjernene.
• Aktive prosessorkjerner
Velg et antall fra 01-08:
MERK: Alle kjernene må være aktivert for å aktivere
modusen Trusted Execution (Pålitelig kjøring).
Lar deg aktivere eller deaktivere prosessormodusen Intel
SpeedStep.
Page 91
Alternativ Beskrivelse
• Enable Intel SpeedStep (Aktiver Intel SpeedStep)
Dette alternativet er angitt som standard.
C-States Control
Limit CPUID Value
Cache Prefetch
Intel TurboBoost
Brukes til å aktivere eller deaktivere ekstra hviletilstander
prosessoren.
• C States (C-tilstander)
Dette alternativet er angitt som standard.
Dette feltet begrenser maksimalverdien som prosessorens
standard CPUID-funksjon støtter.
• Enable CPUID Limit (Aktiver CPUID-grense)
Dette alternativet er ikke angitt som standard.
Brukes til å slå på en MLC streamer-forhåndsinnhenting og en
MLC spatial forhåndsinnhenting.
Alternativene er:
• Hardware Prefetcher
• Adjacent Cache Prefetch
Alle alternativene er angitt som standard.
Brukes til å aktivere eller deaktivere prosessormodusen Intel
TurboBoost.
• Enable Intel TurboBoost (Aktiver Intel SpeedStep)
Dette alternativet er angitt som standard.
Hyper-Thread Control
Dell Reliable Memory Technology (RMT)
Systemet Isokron-modus
RAS-støtte
Brukes til å aktivere eller deaktivere HyperThreading i prosessoren.
• Disabled (Deaktivert)
• Aktivert- Standard
Brukes til å identifisere og identifisere minnefeil i systemets minne.
• Aktiver Dell RMT- Standard
• Tøm Dell RMT
Her kan du aktivere eller deaktivere denne modusen for å redusere
ventetiden for minnetransaksjoner på bekostning av båndbredden. :
Klikk på ett av alternativene:
• Disable (Deaktivert)(standard)
• Enabled (Aktivert)
Her kan du rapportere eller logge feil forårsaket av minnefeil, PCIefeil, prosessorfeil. Alternativene er:
• Aktivere på minnemoduler
• Aktivere på PCIe-moduler
• Aktivere på prosessormoduler
Disse alternativene er ikke angitt som standard.
Systemkonfigurasjon 91
Page 92
Power management (Strømstyring)
Tabell 11. Strømadministrasjon
Alternativ Beskrivelse
AC Recovery
Angir hvordan datamaskinen skal reagere når strømmen gjenopprettes etter et strømbrudd.
Du kan sette AC Recovery til:
• Power Off (Slå av)- Standard
• Power On (Slå på)
• Last Power State (Siste strømtilstand)
Auto On Time
Deep Sleep Control
Fan Speed Control
USB Wake Support
Brukes til å angi når datamaskinen må slå seg på automatisk.
Klikk på ett av følgende alternativer:
• Deaktivert- Standard
• Every Day (Hver dag)
• Weekdays (Ukedager)
• Select Days (Utvalgte dager)
Brukes til å definere kontrollene når Deep Sleep (Dypsøvn) er aktivert.
Klikk på ett av alternativene:
• Deaktivert- Standard
• Enabled in S5 only (Aktivert bare i S5)
• Enabled in S4 and S5 (Aktivert i S4 og S5)
Brukes til å kontrollere hastigheten til systemviften.
Klikk på ett av alternativene:
• Low (Lav)
• Auto- Standard
MERK: Lav = Vifter kjører rolig og stille. Systemytelsen kan reduseres.
Auto = Viftene kjører på optimal hastighet basert på miljømessige data. Systemets ytelse
er maksimert.
Brukes til å aktivere at USB-enheter skal kunne vekke systemet fra ventemodus.
• Enable USB Wake Support
Dette alternativet er angitt som standard.
Wake on LAN
Block Sleep Brukes til å blokkere at maskinen kan gå til dvalemodus (S3) fra operativsystemet.
92 Systemkonfigurasjon
Dette alternativet gjør at datamaskinen slår seg på fra av-modus når den aktiveres av et spesielt LANsignal. Vekking fra ventemodus påvirkes ikke av denne innstillingen, og må aktiveres i operativsystemet.
Denne funksjonen virker bare når datamaskinen er koblet til vekselstrøm.
• Disabled (Deaktivert) – Hindrer systemet i å slås på av spesielle LAN-signaler når det mottar et
vekkesignal fra LAN eller trådløs LAN.
• LAN Only (Bare LAN) – Tillater at systemet slås på av spesielle LAN-signaler.
• LAN with PXE Boot (LAN med PXE-oppstart) - Tillater at system slås på og starter PXE
omgående når det mottar vekkepakken som ble sendt til systemet i S4- eller S5-tilstand.
Alle alternativene er ikke angitt som standard.
Dette alternativet er ikke angitt som standard.
Page 93
Post Behaviour (Post-virkemåte)
Tabell 12. POST-funksjoner
Alternativ Beskrivelse
Numlock LED
Angir om funksjonen NumLock skal kunne være aktivert under oppstart. Dette alternativet er angitt som
standard.
Keyboard Errors
Extend BIOS POST Time
Visning av
sikkerhetskontroll,
deaktivere
Full Screen Logo
Warnings and Errors
Angir om tastaturrelaterte feil skal rapporteres under oppstart. Dette alternativet er angitt som standard.
Her kan du opprette ekstra forsinkelse før oppstart og se POST-statusmeldinger.
Klikk på ett av følgende alternativer:
• 0 sekunder(standard)
• 5 seconds (5 sekunder)
• 10 seconds (10 sekunder)
Her kan du deaktivere visningen av sikkerhetskontroll-resultater under POST.
• Deaktivere visningen av sikkerhetskontroll-visning
Dette alternativet er ikke angitt som standard.
Lar deg vise fullskjermlogoen hvis imaget samsvarer med skjermoppløsningen.
• Enable Full Screen Logo (Aktivere fullskjermslogo)
Dette alternativet er ikke angitt som standard.
Her kan du velge ulike alternativer for å enten stoppe, be om og vente på brukerinndata, fortsette når
advarsler er registrert, men avbryte ved feil, eller fortsette når enten advarsler eller feil oppdages under
POST-prosessen.
Klikk på ett av følgende alternativer:
• Prompt on Warnings and Errors (Spør ved advarsler og feil)- Standard
• Continue on Warnings (Fortsett med advarsler)
• Continue on Warnings and Errors (Fortsett ved advarsler og feil)
Styrbarhet
Tabell 13. Styrbarhet
Alternativ Beskrivelse
USB Provision
MEBx Hotkey
Her kan du tilrettelegge for Intel AMT ved hjelp av den lokale
tilretteleggingsfilen via en USB-lagringsenhet.
• Enable USB Provision (aktiver USB-tilrettelegging)
MERK: Når alternativet er deaktivert, er tilrettelegging
for Intel AMT fra en USB-lagringsenhet blokkert.
Dette alternativet er ikke angitt som standard.
Dette alternativet spesifiserer om funksjonen MEBx Hotkey
(MEBx-snarveistast) skal være aktivert når systemet startes opp
Dette alternativet er angitt som standard.
Systemkonfigurasjon 93
Page 94
Virtualization Support (Visualiseringsstøtte)
Tabell 14. Virtualiseringsstøtte
Alternativ Beskrivelse
Virtualization
Dette alternativet angir om en VMM (Virtual Machine Monitor) kan bruke de ekstra
maskinvarefunksjonene i Intels virtualiseringsteknologi.
• Enable Intel Virtualization Technology (Aktiver Intels virtualiseringsteknologi)
Dette alternativet er angitt som standard.
VT for Direct I/O
Trusted Execution
Aktiverer eller deaktiverer VMM (Virtual Machine Monitor) gjennom bruk av ekstra maskinvare som
tilbys av Intels virtualiseringsteknologi for direkte I/U.
• Enable VT for Direct I/O (Aktivert VT for direkte I/U)
Dette alternativet er angitt som standard.
Brukes til å spesifisere om en MVMM (Measured Virtual Machine Monitor) skal kunne bruke de ekstra
maskinvarefunksjonene i Intel Trusted Execution Technology.
• Trusted Execution
Dette alternativet er ikke angitt som standard.
Vedlikehold
Tabell 15. Vedlikehold
Alternativ Beskrivelse
Service Tag
Asset Tag
SERR Messages
Viser datamaskinens servicekode.
Lar deg opprette et systemgjenstandsmerke hvis et gjenstandsmerke ikke er angitt allerede.
Dette alternativet er ikke angitt som standard.
Kontrollerer SERR-meldingsfunksjonen. Noen grafikkort krever at SERR-meldingsfunksjonen er
deaktivert.
Dette alternativet er ikke angitt som standard.
BIOS Downgrade
Data Wipe
Bios Recovery (BIOSgjenoppretting)
94 Systemkonfigurasjon
Brukes til å se tidligere revisjoner av systemets fastvare.
• Allow BIOS Downgrade (Tillat BIOS nedgradering)
Dette alternativet er angitt som standard.
Lar deg gjennomføre sikker sletting av data fra alle interne lagringsenheter.
• Wipe on Next Boot
Dette alternativet er ikke angitt som standard.
BIOS Recovery from Hard Drive (BIOS-gjenoppretting fra harddisken) - Dette alternativet er aktivert
som standard. Lar deg gjenopprette et skadet BIOS fra gjenopprettingsfiler på harddisken eller en ekstern
USB-basert lagringsenhet.
BIOS Auto-Recovery- Lar deg gjenopprette BIOS automatisk.
MERK: BIOS Recovery from Hard Drive (BIOS-gjenoppretting fra harddisken)-feltet bør
være aktivert.
Utfør alltid integritetskontroll
- Utfører integritetskontroll på hver oppstart.
Page 95
System Logs (Systemlogger)
Tabell 16. Systemlogger
Alternativ Beskrivelse
BIOS events
Viser systemhendelseslogger og gir deg mulighet til å tømme loggen.
• Slett logg
Dette alternativet er ikke angitt som standard.
Avanserte konfigurasjoner
Tabell 17. Avanserte konfigurasjoner
Alternativ Beskrivelse
Pcie LinkSpeed
Brukes til å velge Pcie LinkSpeed.
Klikk på ett av følgende alternativer:
• Auto- Standard
• Gen1
• Gen2
SupportAssist System Resolution
Tabell 18. SupportAssist System Resolution (systemoppløsningen for SupportAssist)
Alternativ Beskrivelse
Auto OS Recovery
Threshold
Installasjonsalternativet for den automatiske OS-gjenopprettingsterskelen styrer den automatiske
boot-flyten for SupportAssist-systemets oppløsningskonsoll og for Dell OS-gjenopprettingsverktøyet.
Klikk på ett av følgende alternativer:
• OFF (AV)
• 1
• 2- Standard
• 3
Oppdatere BIOS i Windows
Det anbefales å oppdatere BIOS (systemkonfigurasjon) når du setter inn hovedkortet eller hvis en oppdatering er tilgjengelig.
MERK
: Hvis BitLocker er aktivert, må den deaktiveres før oppdatering av system-BIOS, og deretter aktiveres på nytt
etter at BIOS-oppdateringen er fullført.
1. Start datamaskinen på nytt.
2. Gå til Dell.com/support.
• Angi Service-ID eller Ekspresservicekode, og klikk på Send inn.
• Klikk på Finn produkt, og følg instruksjonene på skjermen.
3. Hvis du ikke finner service-ID-en, klikker du på Velg fra alle produkter.
4. Velg kategorien Produkter fra listen.
: Velg riktig kategori for å komme til produktsiden
MERK
5. Velg datamaskinmodell, og siden med Produktstøtte for datamaskinen vises.
6. Klikk på Finn drivere, og klikk på Drivere og nedlastinger.
Avsnittet drivere og nedlastinger vises.
Systemkonfigurasjon
95
Page 96
7. Klikk på Finn det selv.
8. Klikk på BIOS for å se BIOS-versjonene.
9. Finn den siste BIOS-filen og klikk på Last ned.
10. Velg ønsket nedlastingsmetode i vinduet Velg nedlastingsmetode nedenfor og klikk på Last ned fil.
Vinduet Filnedlasting vises.
11. Klikk på Lagre for å lagre filen på datamaskinen.
12. Klikk på Kjør for å installere den oppdaterte BIOS-filen på datamaskinen.
Følg instruksjonene på skjermen.
Oppdatere BIOS på systemer med BitLocker aktivert
FORSIKTIG: Hvis BitLocker ikke er avbrutt før du oppdaterer BIOS, gjenkjennes BitLocker-nøkkelen neste gang du
starter systemet på nytt. Du blir bedt om å angi gjenopprettingsnøkkelen for å fortsette, og systemet ber om dette for
hver omstart. Hvis gjenopprettingsnøkkelen ikke er kjent, kan det føre til tap av data eller unødvendig installasjon av
operativsystemet på nytt. Hvis du vil ha mer informasjon om dette emnet, kan du se kunnskapsbasert artikkel: https://
www.dell.com/support/article/sln153694
Du kan oppdatere systemet BIOS ved hjelp av en USBflashstasjon
Hvis systemet ikke kan lastes til Windows, men at det fortsatt er behov for å oppdatere BIOS, kan du laste ned BIOS-filen ved hjelp av et
annet system, og lagre den på en oppstartbar USB-enhet.
MERK
: Du må bruke en oppstartbar USB-flash-enhet. Se følgende artikler for ytterligere detaljer: https://
www.dell.com/support/article/sln143196/
1. Last ned .EXE-filen for BIOS-oppdateringen på et annet system.
2. Kopier filen, for eksempel O9010A12.EXE, til den oppstartbare USB-flash-enheten.
3. Sett USB-flash-enheten inn i systemet som krever BIOS-oppdateringen.
4. Start systemet på nytt, og trykk på F12 når velkomstbildet for Dell-logoen vises, for å vise menyen for engangsoppstart.
5. Velg USB-lagringsenhet ved hjelp av piltastene, og klikk på Enter.
6. Systemet vil starte opp med en Diag C:\>-ledetekst.
7. Kjør filen ved å skrive inn fult filnavn, for eksempel O9010A12.exe, og trykk på Enter.
8. Verktøyet for BIOS-oppdatering lastes. Følg instruksjonene på skjermen.
Figur 1. BIOS-oppdateringsskjermbilde for DOS
96
Systemkonfigurasjon
Page 97
Oppdatering av Dell BIOS i Linux- og Ubuntu-miljøer
Hvis du vil oppdatere system-BIOS i et Linux-miljø som Ubuntu, kan du se https://www.dell.com/support/article/sln171755/.
Alternativer for MegaRAID-kontroller
Under oppstart, trykker du på <Ctrl> + <R> når du blir bedt om det av BIOS-skjermen for å få BIOS-konfigurasjonsverktøyet.
Tabell 19. MegaRAID-konfigurasjonsverktøy
Alternativ Beskrivelse
VD Mgmt (administrasjon av virtuell enhet)
Dette alternativet brukes til å importere eksisterende konfigurasjon
til RAID-kontrolleren eller slette eksisterende konfigurasjon. Panelet
til høyre på skjermen viser en liste over attributter for den virtuelle
stasjonen eller en annen enhet som er valgt i panelet til venstre.
• Virtuelle stasjoner
• Stasjoner
• Tilgjengelig størrelse
• Reservenhetsstasjon
PD Mgmt (administrasjon av fysisk stasjon)
CTRL Mgmt (Kontrolladministrasjon)
Properties (Egenskaper)
Denne skjermen viser grunnleggende informasjon om eksisterende
fysiske stasjoner som er koblet til den valgte kontrolleren, inkludert
stasjons-ID, leverandør, størrelse, type og tilstand, og brukes til å
administrere fysiske stasjoner.
Trykk på F2 for å vise kontekstmenyen:
• Gjenoppbyggingen
• Sikkerhetskopi
• Finne
• Sett stasjonen tilkoblet
• Sett stasjonen frakoblet
• Foreta Global HS
• Ta ut reservenhetsstasjonen
• Foreta JBOD
• Gjør ikke konfigurert bra
• Klargjør for å ta ut
Med denne skjermen kan du endre innstillingene for
kontrolleralternativeene, for eksempel aktivere kontroller-BIOS,
aktivere stopp av BIOS ved feil og annet. Du kan også velge en
oppstartbar, virtuell stasjon og gjenopprette innstillinger for
standard kontroller.
Egenskaper-skjermen viser kontrolleregenskaper, for eksempel
gjeldende versjoner av kontroller-BIOS, MegaRAID-fastvare,
konfigurasjonsverktøyet og oppstartsblokken.
MERK: Trykk på <Ctrl> + <N> for å gå til neste skjerm, og trykk på <Ctrl> + <P> for å gå tilbake til forrige skjerm.
System- og oppsettpassord
Tabell 20. System- og oppsettpassord
Passordtype Beskrivelse
System Password (Systempassord) Et passord som du må taste inn for å kunne logge deg på systemet.
Systemkonfigurasjon 97
Page 98
Passordtype Beskrivelse
Setup password (Installeringspassord) Et passord som du må taste inn for å få tilgang til datamaskinens
BIOS-innstillinger.
Du kan opprette et system- og et installeringspassord for å sikre datamaskinen.
FORSIKTIG: Passordfunksjonen gir deg et grunnleggende sikkerhetsnivå på datamaskinen din.
FORSIKTIG: Alle kan få tilgang til data som er lagret på datamaskinen din hvis den ikke er låst og ligger uovervåket.
MERK: Funksjonen for system- og installeringspassord er deaktivert.
Tildele et passord for systemkonfigurasjon
Du kan kun tilordne et nytt System- eller administrasjonspassord når status er satt til Ikke angitt.
Trykk på F2 umiddelbart etter at du har slått på eller startet datamaskinen på nytt for å angi systemkonfigurasjon.
1. På skjermen System-BIOS eller Systemkonfigurasjon velger du Sikkerhet, og trykker på Enter.
Skjermen Security (Sikkerhet) vises.
2. Velg System-/administrasjonspassord , og lag et passord i feltet Angi nytt passord.
Bruk følgende retningslinje når du skal tildele systempassordet:
• Et passord kan ha opp til 32 tegn.
• Passordet kan inneholde numrene 0 til 9.
• bare små bokstaver er tillatt, slik at du kan ikke bruke store bokstaver.
• Bare følgende spesialtegn er tillatt: mellomrom, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
3. Skriv inn systempassordet som du tastet inn tidligere i feltet Bekreft nytt passord, og klikk på OK.
4. Trykk på Esc, og du blir bedt om å lagre endringene.
5. Trykk på Y hvis du vil lagre endringene.
Datamaskinen starter opp på nytt.
Slette eller endre et eksisterende passord for systemkonfigurasjon
Kontroller at Passordstatus er låst opp (i systemkonfigurasjonen) før du prøver å slette eller endre eksisterende system- og
konfigurasjonspassord. Du kan ikke slette eller endre et eksisterende system- eller konfigurasjonspassord hvis Passordstatus er låst.
Trykk på F2 umiddelbart etter at du har slått på eller startet datamaskinen på nytt for å angi systemkonfigurasjon.
1. På skjermen System-BIOS eller Systemkonfigurasjon velger du Systemsikkerhet, og trykker på Enter.
Skjermen Systemsikkerhet vises.
2. På skjermen Systemsikkerhet må du kontrollere at feltet Passordstatus er Låst opp.
3. Velg Systempassord, endre eller slett eksisterende systempassord, og trykk på Enter eller Tab.
4. Velg Konfigurasjonspassord, endre eller slett eksisterende systempassord, og trykk på Enter eller Tab.
: Hvis du endrer system- og/eller konfigurasjonspassord, må du angi det nye passordet når du blir bedt om det.
MERK
Hvis du sletter system- og konfigurasjonspassordet, må du bekrefte slettingen når du blir bedt om det.
5. Trykk på Esc, og du blir bedt om å lagre endringene.
6. Trykk på Y hvis du vil lagre endringene før du går ut av systemoppsettet.
Datamaskinen starter på nytt.
98
Systemkonfigurasjon
Page 99
Programvare
Dette kapittelet inneholder operativsystemer som støttes sammen med instruksjoner om hvordan du setter inn driverne.
Emner:
• Operativsystemer som støttes
• Laste ned drivere
• Brikkesettdrivere
• Grafikkontroller-driver
• Porter
• USB-drivere
• Nettverksdriveren
• Lyddrivere
• Lagringskontroller-drivere
• Andre drivere
Operativsystemer som støttes
Tabell 21. Operativsystemer
6
Operativsystemer som støttes
Windows 10
Windows 7 Windows 7 Pro – 64-biters
Linux
MERK: Stjerne (*): Betyr at "Støttes bare på systemer med prosessorer i Xeon W-serien.
• Fabrikkinstallert Windows 10 Pro – 64-biters
• Fabrikkinstallert Windows 10 Enterprise – 64-biters*
• RHEL 7.3*
• Ubuntu 16.04
• NeoKylin v6.0*
Laste ned drivere
1. Slå på datamaskinen.
2. Gå til Dell.com/support.
3. Klikk på Produktstøtte, skriv inn service-ID-en til systemet og klikk på Send.
: Hvis du ikke har service-ID-en, kan du bruke den automatiske søkefunksjonen eller finne systemmodellen
MERK
manuelt.
4. Klikk på Drivere og nedlastinger.
5. Velg operativsystemet som er installert på systemet.
6. Bla nedover på siden og velg driveren som skal installeres.
7. Klikk på Last ned fil for å laste ned driveren på systemet.
8. Gå til mappen der du lagret driverfilen etter at nedlastingen er ferdig.
9. Dobbeltklikk på ikonet til driverfilen, og følg instruksjonene på skjermen.
Brikkesettdrivere
Kontroller om driverne for Intel brikkesett- og Intel Management Engine Interface allerede er installert på datamaskinen.
Programvare 99
Page 100
Grafikkontroller-driver
Kontroller om grafikkontroller-driveren allerede er installert på datamaskinen.
Porter
Kontroller om driverne for portene allerede er installert på datamaskinen.
USB-drivere
Kontroller om USB-driverne allerede er installert på datamaskinen.
100
Programvare
