Trabalhar no computador
Desligar o computador
AVISO: Para evitar a perda de dados, guarde e feche todos os ficheiros abertos e saia de todos os programas abertos
antes de desligar o computador.
Pode desligar o computador de duas maneiras:
1. Utilizando o botão de alimentação
2. Utilizar o menu de atalhos
Utilizando o botão de alimentação
1. Mantenha premido o botão para Ligar/Desligar para desligar o ecrã.
Utilizar atalhos
1. Percorra a partir da margem direita do ecrã para aceder ao menu Atalhos.
1
2. Toque em Definições —> Alimentação —> Desligar para desligar o computador.
Antes de efectuar qualquer procedimento no interior do computador
1. Certifique-se de que a superfície de trabalho é plana e que está limpa para evitar que a tampa do computador fique riscada.
2. Desligue o computador.
3. Desligue todos os cabos de rede do computador (se disponíveis).
AVISO:
computador.
4. Desligue o computador e todos os dispositivos a ele ligados das respectivas tomadas eléctricas.
5. Abra o ecrã.
6. Prima sem soltar o botão de alimentação durante alguns segundos, para ligar a placa de sistema à terra.
AVISO:
AVISO: Para evitar descargas eletrostáticas, ligue-se à terra utilizando uma faixa de terra para pulso ou tocando
periodicamente numa superfície metálica não pintada ao mesmo tempo que toca num conector na parte posterior do
computador.
7. Retire qualquer ExpressCard ou Smart Card instalada das respectivas ranhuras.
Se o seu computador possuir uma porta RJ45, desligue o cabo de rede retirando primeiro o cabo do seu
Para evitar choques elétricos, desligue o computador da tomada elétrica antes de realizar o passo n.º 8.
Após efectuar qualquer procedimento no interior do computador
Depois de ter concluído os procedimentos de substituição, certifique-se de que liga os dispositivos externos, placas e cabos antes de ligar
o computador.
Trabalhar no computador 5
AVISO: Para evitar danos no computador, utilize apenas a bateria concebida para este computador Dell. Não utilize
baterias concebidas para outros computadores Dell.
1. Ligue todos os dispositivos externos, tais como um replicador de portas, uma "slice" da bateria ou uma base de média e volte a colocar
todas as placas, como por exemplo, a ExpressCard.
2. Ligue quaisquer cabos de telefone ou de rede existentes ao computador.
AVISO: Para ligar um cabo de rede, ligue em primeiro lugar o cabo ao dispositivo de rede e, em seguida, ligue-o ao
computador.
Volte a colocar a bateria.
3.
4. Ligue o computador e todos os dispositivos anexados às respectivas tomadas eléctricas.
5. Ligue o computador.
6 Trabalhar no computador
Chassis
Este capítulo ilustra as várias vistas do chassis juntamente com as portas e conectores, bem como explica as combinações das teclas de
atalho FN.
Tópicos
• System Overview
• Hot key combinations
System Overview
2
Figure 1. Inside View — Back
power connector 2. system fan
1.
3. system board 4. hard drive
5. speakers 6. battery
7. I/O board cable 8. I/O board
9. WLAN card 10. video-card fan
11. memory modules 12. heatsink
Chassis 7
Figure 2. Front View
Power button 2. Keyboard
1.
3. Palmrest 4. Touchpad
Figure 3. Front Open View
1.
Camera 2. Camera-status light
3. Left speaker 4. Right speaker
8 Chassis
Figure 4. Left View
1. Power port 2. USB 3.0 port with PowerShare
3. HDMI port 4. Thunderbolt 3 port
5. Headset port
Figure 5. Right View
Memory card reader 2. USB 3.0 port with PowerShare
1.
3. Battery status lights 4. Battery status button
5. Kensington security slot
Hot key combinations
The table below details the hot key combinations.
Table 1. Hot key combination
Fn key combination Precision 5520
Fn+ESC Fn Toggle
Fn+ F1 Speaker Mute
Fn+ F2 Volume Down
Fn+ F3 Volume Up
Chassis 9
Fn key combination Precision 5520
Fn+ F4 Rewind
Fn+ F5 Play/Pause
Fn+ F6 Forward
Fn+ F8 Display Toggle (Win + P)
Fn+ F9 Search
Fn+ F10 Increase Keyboard Back light Brightness
Fn+ F11 Panel Brightness Down
Fn+ F12 Panel Brightness Up
Fn+ PrtScr Wireless
10 Chassis
3
Desmontagem e remontagem
Ferramentas recomendadas
Os procedimentos descritos neste documento podem requerer as seguintes ferramentas:
• Chave de parafusos de ponta chata pequena
• Chave de parafusos Phillips Nº 0
• Chave de parafusos Phillips Nº 1
• Chave de fendas T5 Torx
• Pequeno instrumento de plástico pontiagudo
Tampa da base
Retirar a tampa da base
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Feche o ecrã e volte o computador ao contrário.
3. Vire a aba do crachá do sistema ao contrário (1) e depois retire os dez parafusos M2x3 que fixam a tampa da base ao computador (2).
NOTA:
parafusos M2x8 dentro da aba do crachá.
Utilize uma chave de fendas Torx N.º 5 para os parafusos da base e uma chave de fendas Philips para os dois
4. Carregue na tampa da base das extremidades e levante-a para retirá-la do computador.
Desmontagem e remontagem 11
Instalar a tampa da base
1. Coloque a tampa da base no computador e encaixe-a no lugar.
2. Aperte os dez parafusos M2x3 para fixar a tampa da base ao computador.
NOTA:
parafusos M2x8 do crachá do sistema.
3. Vire o crachá do sistema ao contrário e fixe-o no lugar.
4. Siga os procedimentos indicados em Após efectuar qualquer procedimento no interior do computador.
Utilize uma chave de fendas Torx N.º 5 para os parafusos da base e uma chave de fendas Philips para os dois
Bateria
Precauções com a bateria de iões de lítio
AVISO:
• Tenha todo o cuidado quando manusear as baterias de iões de lítio.
• Descarregue a bateria o máximo possível antes de a remover do sistema. Isto pode ser realizado desligando o
adaptador de CA do sistema para permitir gastar a bateria.
• Não esmague, deixe cair, mutile nem penetre a bateria com objetos estranhos.
• Não exponha a bateria a temperaturas elevadas nem desmonte os conjuntos de baterias e células.
• Não aplique pressão na superfície da bateria.
• Não dobre a bateria.
• Não utilize ferramentas de nenhum tipo para forçar a bateria.
• Certifique-se de que não perde nem coloca no sítio errado nenhum parafuso durante a assistência a este produto,
para evitar a perfuração acidental ou danos na bateria e noutros componentes do sistema.
• Se a bateria inchar e ficar presa dentro do computador, não tente libertá-la perfurando-a, dobrando-a ou
esmagando-a. As bateria de iões de lítio podem ser perigosas. Neste caso, contacte o apoio técnico da Dell para obter
ajuda. Consulte www.dell.com/contactdell.
• Compre sempre baterias genuínas a partir de www.dell.com ou nos parceiros ou revendedores autorizados da Dell.
12 Desmontagem e remontagem
Removing the Battery
NOTE: Discharge the battery as much as possible before removing from the system. This can be done by disconnecting
the A/C adapter from the system (while the system is turned on) to allow the system to drain the battery.
1. Follow the procedures in Before Working Inside Your Computer.
2. Remove the Base cover
3. Perform the following steps to remove the battery:
a) Disconnect the battery cable from the system board [1].
b) Remove the seven M2x4 screws that secure the battery to the computer [2].
c) Lift the battery off the computer [3].
• Do not apply pressure to the surface of the battery
• Do not bend
• Do not use tools of any kind to pry on or against the battery
• If a battery cannot be removed within the constraints above, please contact Dell technical support
Installing the Battery
1. Place and align the battery in the battery bay.
2. Tighten the seven M2x4 screws that secure the battery to the computer.
3. Connect the battery cable to the system board.
4. Install the base cover.
5. Follow the procedures in After Working Inside Your Computer.
Unidade de estado sólido (SSD) PCIe
Remover a unidade de estado sólido (SSD)
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
Desmontagem e remontagem
13
2. Remover:
a) Tampa da base
b) bateria
3. Retire o parafuso que fixa a unidade de estado sólido (SSD) à placa de sistema [1]. Em seguida, retire a unidade de estado sólido do seu
conector na placa de sistema [2].
Instalação da unidade de estado sólido
1. Cole o adesivo térmico à unidade de estado sólido.
NOTA:
2. Faça deslizar a unidade de estado sólido para dentro da respetiva ranhura, fazendo um ângulo.
3. Pressione a parte oposta da unidade de estado sólido e volte a colocar o parafuso M2 x 3 que fixa a unidade de estado sólido à placa
de sistema.
4. Instalar:
a) bateria
b) tampa da base
5. Siga os procedimentos indicados em Após efetuar qualquer procedimento no interior do computador.
O painel térmico só é aplicável a um cartão PCIe SSD.
Disco rígido
Removing the Hard Drive
1. Follow the procedures in Before Working Inside Your Computer.
2. Remove the:
a) Base cover
b) battery
3. Perform the following steps to remove the hard-drive bracket from the computer:
a) Remove the four M2x4 screws securing the hard-drive bracket to the computer [1].
14
Desmontagem e remontagem
b) Lift the hard-drive cage [2] off the hard drive assembly [3].
4. Perform the following steps to remove the hard-drive:
a) Disconnect the hard-drive cable from the system board [1].
b) Lift the hard drive off the palm rest assembly [2].
5. Disconnect the hard drive interposer from the hard drive assembly and then remove the hard drive covers away from the hard drive.
Desmontagem e remontagem
15
Instalação da unidade de disco rígido
1. Volte a colocar as tampas da unidade de disco rígido na unidade.
2. Ligue o elemento de interposição da unidade de disco rígido ao conjunto da unidade.
3. Coloque o conjunto da unidade de disco rígido no conjunto do apoio para as mãos.
4. Ligue o cabo da unidade de disco rígido à placa de sistema.
5. Alinhe os orifícios dos parafusos do suporte da unidade de disco rígido com os orifícios dos parafusos no conjunto da unidade.
6. Volte a colocar os quatro parafusos M2x4 que fixam o compartimento da unidade de disco rígido ao conjunto do apoio para as mãos.
7. Instalar:
a) bateria
b) tampa da base
8. Siga os procedimentos indicados em Após efetuar qualquer procedimento no interior do computador.
Altifalante
Removing the Speakers
1. Follow the procedures in Before Working Inside Your Computer.
2. Remove the:
a) Base cover
b) battery
3. Perform the following steps to remove the speaker:
a) Disconnect the speaker cable from the audio board [1].
b) Remove the 4 M2x2 screws that secure the speakers to the computer [2].
c) Lift the speakers, along with the speaker cable, off the computer [3].
16
Desmontagem e remontagem
Instalar os altifalantes
1. Utilizando os suportes de alinhamento, coloque os altifalantes no conjunto do apoio para mãos.
2. Volte a colocar os quatro parafusos M2x2 que fixam os altifalantes ao conjunto do apoio para as mãos.
3. Encaminhe o cabo dos altifalantes ao longo das guias de encaminhamento no conjunto do apoio para as mãos.
4. Ligue o cabo do altifalante à placa de sistema.
5. Instalar:
a) bateria
b) tampa da base
6. Siga os procedimentos indicados em Após efectuar qualquer procedimento no interior do computador.
Bateria de célula tipo moeda
Remover a bateria de célula tipo moeda
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
AVISO:
as definições da BIOS antes de proceder à remoção da pilha tipo moeda.
2. Remover:
a) tampa da base
b) bateria
c) placa WLAN
d) unidade de disco rígido
e) ventoinhas
f) conjunto do dissipador de calor
g) módulos de memória
h) placa de sistema
3. Efectue os passos indicados a seguir para remover a bateria de célula tipo moeda:
A remoção da bateria de célula tipo moeda irá repor as definições originais da BIOS. Recomenda-se que anote
Desmontagem e remontagem
17
a) Volte a placa de sistema ao contrário.
b) Levante a bateria de célula tipo moeda [1]
c) Desligue o cabo da bateria de célula tipo moeda [2] da placa de sistema [3].
Instalar a bateria de célula tipo moeda
1. Coloque a bateria de célula tipo moeda no respectivo encaixe no computador.
2. Ligue o cabo da bateria de célula tipo moeda à placa de sistema.
3. Volte a placa de sistema ao contrário.
4. Instalar:
a) Placa de sistema
b) Memória
c) Conjunto do dissipador de calor
d) Ventoinhas
e) Disco rígido
f) placa WLAN
g) Bateria
h) Tampa da base
5. Siga os procedimentos indicados em Após efectuar qualquer procedimento no interior do computador.
Estrutura do teclado e teclado
Remover o teclado
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Remover:
a) tampa da base
b) bateria
c) ventoinhas
d) dissipador de calor
e) SSD
f) módulo de memória
g) placa de sistema

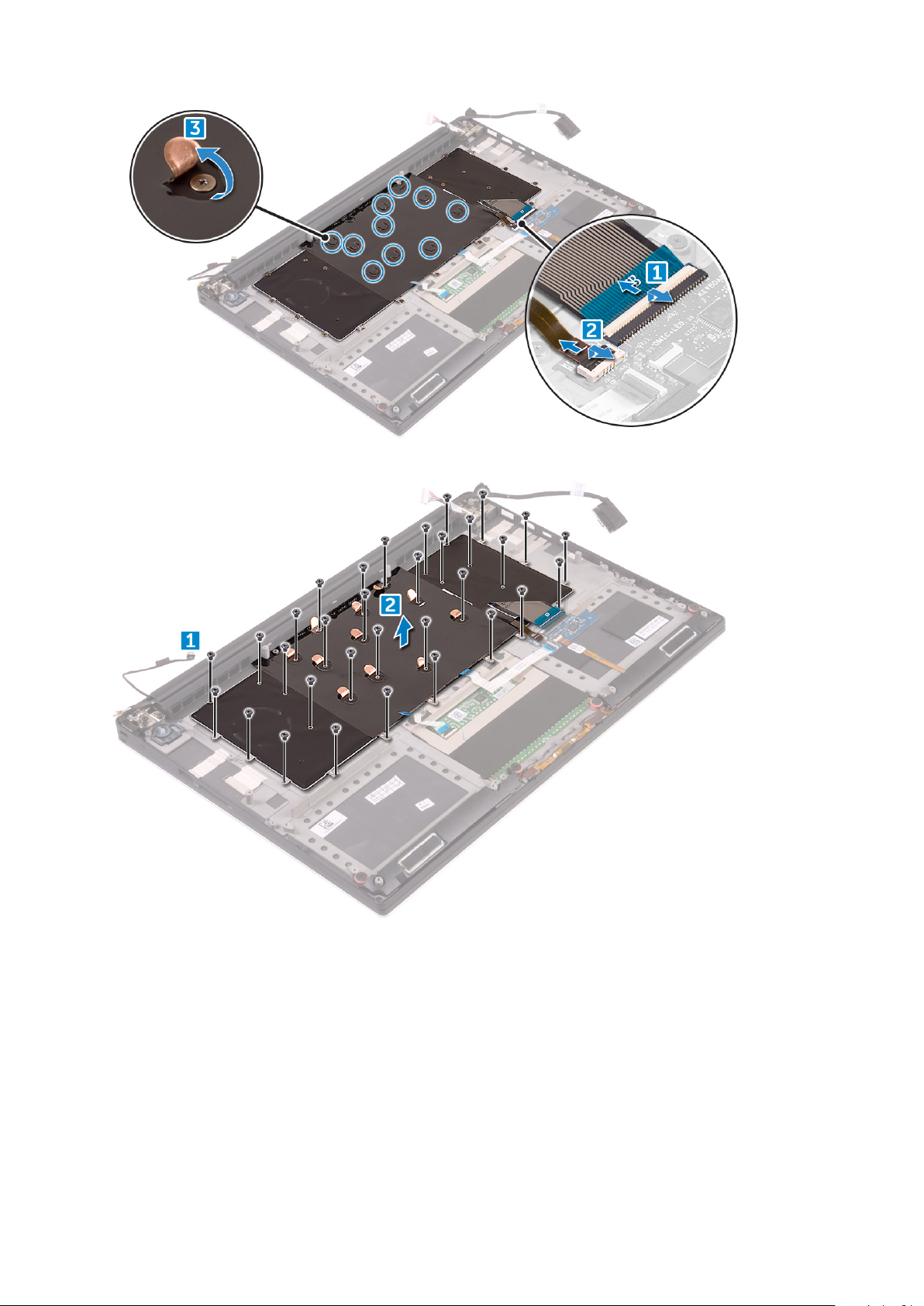

3. Efectue os seguintes passos para retirar os conectores do teclado e retroiluminação do computador:
a) Levante o fecho do conector [1] e desligue os cabos dos conectores [2].
b) Retire os escudos dos parafusos [3].
18
Desmontagem e remontagem
4. Retire o cabo de LVDS [1] e retire os 31 parafusos M1.6 x 1.5 que fixam o teclado ao computador [2].
5. Levante e remova o teclado do computador.
Desmontagem e remontagem
19
Instalar o teclado
1. Adira o Mylar ao teclado.
2. Alinhe os orifícios dos parafusos no teclado com os orifícios no conjunto do apoio para as mãos.
3. Volte a colocar os 31 parafusos M1.6 x 1.5 que fixam o teclado ao conjunto do apoio para as mãos.
4. Adira o Mylar aos parafusos que fixam o teclado ao conjunto do apoio para as mãos.
5. Ligue os cabos do teclado e da retroiluminação do teclado à placa de controlos do teclado.
6. Instalar:
a) placa de sistema
b) unidade de disco rígido
c) tampa da base
7. Siga os procedimentos indicados em Após efetuar qualquer procedimento no interior do computador.
Placa WLAN
Retirar a placa WLAN
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Remover:
a) Tampa da base
b) bateria
3. Efectue os passos seguintes para remover a placa WLAN:
a) Retire o parafuso para soltar o suporte que fixa a placa WLAN ao computador [1] e levante o suporte para fora do computador [2].
b) Desligue os cabos da antena da placa WLAN [3].
c) Retire a placa WLAN do seu conector na placa [4].
20
Desmontagem e remontagem
Instalar a placa WLAN
1. Alinhe o entalhe na placa WLAN com a patilha no respetivo conector na placa de sistema.
2. Alinhe o suporte que fixa a placa WLAN ao conjunto do apoio para as mãos.
3. Ligue os cabos de antena à placa WLAN.
AVISO:
NOTA: A cor dos cabos da antena é visível junto da ponta dos mesmos. O esquema de cores dos cabos da antena da a
placa ALAN suportada pelo computador é o seguinte:
Tabela 2. Esquema de cores dos cabos de antena para a placa WLAN
Conectores na placa WLAN Cor do cabo de antena
Principal (triângulo branco) branco
Auxiliar (triângulo preto) preto
Entrada múltipla, saída múltipla (triângulo cinzento) Cinzento (opcional)
4. Aperte o parafuso para fixar o suporte e a placa WLAN ao conjunto do apoio para as mãos.
5. Instalar:
a) bateria
b) tampa da base
6. Siga os procedimentos indicados em Após efetuar qualquer procedimento no interior do computador.
Para evitar causar danos à placa WLAN, não coloque cabos debaixo da mesma.
Módulos de memória
Remover o(s) módulo(s) de memória
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Remover:
Desmontagem e remontagem
21
a) Tampa da base
b) bateria

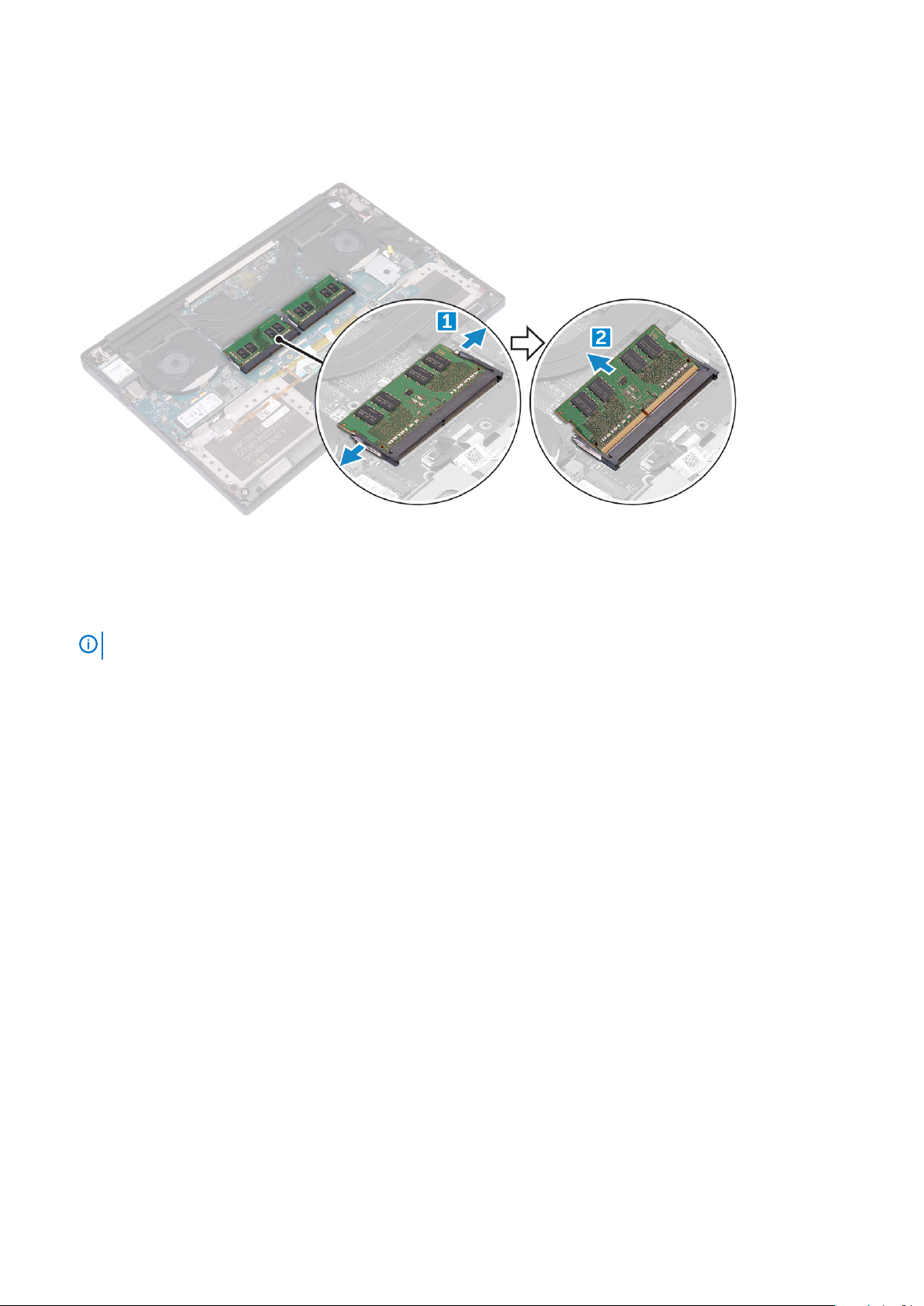

3. Carregue nos grampos de fixação do módulo de memória até este sair [1]. Em seguida, retire o módulo de memória do seu conector na
placa de sistema [2].
Instalação do módulo de memória
1. Introduza o módulo de memória no respectivo encaixe.
2. Pressione o módulo de memória até que encaixe no lugar.
NOTA:
3. Instalar:
a) bateria
b) tampa da base
4. Siga os procedimentos indicados em Após efectuar qualquer procedimento no interior do computador.
Se não ouvir um estalido, retire o módulo de memória e volte a instalá-la.
Ventoinha do sistema
Remoção das ventoinhas
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Remover:
a) Tampa da base
b) bateria
3. Efectue os seguintes passos para retirar a ventoinha esquerda da placa gráfica:
a) Desligue o cabo da ventoinha da placa de sistema [1].
b) Retire os dois parafusos M2x4 que fixam a ventoinha à placa de sistema [2].
c) Retire a ventoinha do computador [3]
22
Desmontagem e remontagem
4. Efectue os seguintes passos para retirar a ventoinha direita do sistema:
a) Retire o cabo de LVDS dos seus suportes [1].
b) Desligue o cabo da ventoinha da placa de sistema [2]
c) Retire os dois parafusos M2x4 que fixam a ventoinha ao computador [3].
d) Levante a ventoinha do processador, retirando-a do computador [4].
Instalação das ventoinhas
1. Efectue os seguintes passos para instalar a ventoinha do sistema:
a) Alinhe os orifícios dos parafusos na ventoinha esquerda com os orifícios dos parafusos no conjunto do apoio para as mãos.
b) Ligue o cabo da ventoinha esquerda à placa de sistema.
c) Encaminhe o cabo do ecrã ao longo das guias de encaminhamento na ventoinha esquerda.
d) Volte a colocar os quatro parafusos M2x4 que fixam a ventoinha esquerda à placa de sistema.
e) Ligue o cabo da ventoinha direita à placa de sistema.
f) Encaminhe o cabo do ecrã táctil através das guias de encaminhamento na ventoinha direita.
g) Cole a fita que fixa o cabo do ecrã táctil à ventoinha direita.
h) Ligue o cabo do ecrã à placa de sistema.
i) Volte a colocar os quatro parafusos M2x4 que fixam a ventoinha direita à placa de sistema.
2. Siga os procedimentos indicados em Após efectuar qualquer procedimento no interior do computador.
Desmontagem e remontagem
23
do dissipador de calor
Removing the Heatsink
1. Follow the procedures in Before Working Inside Your Computer.
2. Remove the:
a) Base cover
b) battery
3. Remove the four M2x3 screws that secure the heatsink to the system board.
Lift the heatsink off the computer.
4.
24
Desmontagem e remontagem
Instalação do dissipador de calor
1. Alinhe os orifícios dos parafusos no dissipador de calor com os orifícios dos parafusos na placa de sistema.
2. Volte a colocar os parafusos para fixar o dissipador de calor à placa de sistema.
3. Instalar:
a) bateria
b) tampa da base
4. Siga os procedimentos indicados em Após efetuar qualquer procedimento no interior do computador.
Porta do transformador
Remoção do conector DC-in
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Remover:
a) Tampa da base
b) bateria
3. Execute os passos seguintes para remover a placa de E/S:
a) Desligue o cabo DC-in da placa de sistema [1].
b) Retire o parafuso M2x3 que fixa o cabo DC-in ao computador.
c) Retire o conector DC-in do computador.
Desmontagem e remontagem
25
Instalação da porta de adaptador DC-in
1. Coloque a porta de adaptador DC-in na ranhura no conjunto do apoio para as mãos.
2. Encaminhe o cabo da porta do adaptador de alimentação através das guias de encaminhamento no apoio para mãos.
3. Volte a colocar o parafuso M2x3 que fixa a porta do adaptador de alimentação ao conjunto do apoio para as mãos.
4. Ligue o cabo da porta do adaptador de energia à placa de sistema.
5. Instalar:
a) bateria
b) tampa da base
6. Siga os procedimentos indicados em Após efectuar qualquer procedimento no interior do computador.
Antenna cover
Remover a cobertura da antena
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Remover:
a) tampa da base
b) bateria
c) Placa WLAN
d) conjunto do ecrã
3. Voloque as dobradiças do ecrã num ângulo com cuidado.
26
Desmontagem e remontagem
Figura6. Virar a dobradiça do ecrã
a. conjunto do ecrã
b. dobradiças do ecrã (2)
4. Retire a cobertura da antena do conjunto do ecrã.
Figura7. Remover a cobertura da antena
a. conjunto do ecrã
b. cobertura da antena
Instalação da cobertura da antena
1. Volte a colocar a cobertura da antena no conjunto do ecrã.
2. Volte a colocar as dobradiças do ecrã na posição normal.
3. Instalar:
a) conjunto do ecrã
b) placa de rede sem fios
c) bateria
d) tampa da base
4. Siga os procedimentos indicados em Após efectuar qualquer procedimento no interior do computador.
Desmontagem e remontagem
27
Conjunto do ecrã
Removing the Display Assembly
1. Follow the procedures in Before Working Inside Your Computer.
2. Remove the:
a) Base cover
b) battery
3. Perform the following steps:
a) Remove the screw securing the metal bracket [1].
b) Lift the metal bracket off the computer [2].
c) Disconnect the LVDS cable from the system board [3].
4. Place the computer at the edge of a table as shown and remove the six M2.5x5 screws [1] securing the display assembly to the
computer. Then, lift the display assembly off the computer [2].
28
Desmontagem e remontagem
Instalação do conjunto do ecrã
1. Coloque o conjunto do apoio para mãos na extremidade da mesa com os altifalantes voltados para o lado contrário à extremidade.
2. Alinhe os orifícios dos parafusos no conjunto do apoio para as mãos com os orifícios nas dobradiças do ecrã.
3. Volte a colocar os seis parafusos M2.5 x 5 que fixam as dobradiças do ecrã ao conjunto do apoio para as mãos.
4. cole a fita e encaminhe o cabo do ecrã táctil através das guias de encaminhamento na ventoinha.
5. Ligue o cabo do ecrã tátil e o cabo do ecrã à placa de sistema.
6. Volte a colocar o parafuso que fixa o suporte do cabo do ecrã à placa de sistema.
7. Siga os procedimentos indicados em Após efetuar qualquer procedimento no interior do computador.
Placa de sistema
Remover a placa de sistema
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Remover:
a) tampa da base
b) bateria
c) ventoinhas
d) dissipador de calor
e) SSD
f) módulo de memória
Desmontagem e remontagem
29
NOTA: A etiqueta de serviço do computador encontra-se debaixo da aba do crachá do sistema. Necessita de
introduzir as informações da Etiqueta de serviço no BIOS depois de voltar a colocar a placa de sistema.
NOTA: Antes de desligar os cabos da placa de sistema, observe a localização dos conectores para poder voltar a ligá-
los correctamente depois de voltar a colocar a placa de sistema.
3. Remova o parafuso M2x2 que fixa o suporte metálico do LVDS na placa do sistema [1] e remova o suporte do computador [2]. Em
seguida, desligue o cabo de LVDS da placa de sistema [3].
4. Deslize os trincos dos conectores para fora para desligar todos os cabos da placa de sistema.
5. Efectue os passos a seguir indicados para remover a placa de sistema do computador:
a) Retire os cinco parafusos M2x4 que fixam a placa de sistema ao computador [1].
b) Levante a placa de sistema para fora do computador [2].
30
Desmontagem e remontagem
Instalação da placa de sistema
1. Coloque a placa de sistema no computador.
2. Volte a colocar os cinco parafusos M2x4 que fixam a placa de sistema ao conjunto do apoio para as mãos.
3. Ligue os cabos da porta do transformador, dos altifalantes, da placa de controlo do teclado, do painel táctil e do ecrã táctil à placa de
sistema..
4. Ligue o cabo do ecrã à placa de sistema.
5. Alinhe o orifício do parafuso do suporte do cabo do ecrã com o orifício na placa de sistema.
6. Siga os procedimentos indicados em Após efetuar qualquer procedimento no interior do computador.
Apoio para as mãos
Retirar o conjunto do apoio para mãos
1. Siga os procedimentos indicados em Antes de efetuar qualquer procedimento no interior do computador.
2. Remover:
a) tampa da base
b) bateria
c) módulos de memória
d) unidade de disco rígido
e) placa WLAN
f) Altifalantes
g) conjunto do dissipador de calor
h) ventoinhas
i) conjunto do ecrã
j) porta do adaptador de alimentação
k) placa de sistema
l) teclado
Desmontagem e remontagem
31
3. Depois de efetuar os passos acima, resta o conjunto do apoio para as mãos [1].
Installing the Palm rest Assembly
1. Align the palm rest assembly on the display assembly.
2. Tighten the screws to secure the display hinges to the palm rest assembly.
3. Press down on the palm rest assembly to close the display.
4. Install the:
a) keyboard
b) system board
c) power connector port
d) display assembly
e) fans
f) heatsink assembly
g) speakers
h) WLAN card
i) hard drive(optional)
j) memory modules
k) battery
l) base cover
5. Follow the procedures in After Working Inside Your Computer
32
Desmontagem e remontagem
4
Diagnóstico
Se tiver algum problema com o computador, execute o diagnóstico ePSA antes de contactar a Dell para obter assistência técnica. A
finalidade de executar o diagnóstico é testar o hardware do computador sem necessitar de equipamento adicional ou correr o risco de
perder dados. Se não conseguir resolver o problema pessoalmente, o pessoal de assistência e suporte pode utilizar os resultados do
diagnóstico para ajudar a resolver o problema.
Tópicos
• Diagnóstico de avaliação otimizada do sistema pré-arranque - Diagnóstico ePSA
• Luzes de estado do dispositivo
Diagnóstico de avaliação otimizada do sistema préarranque - Diagnóstico ePSA
O diagnóstico ePSA (também conhecido como diagnóstico do sistema) efetua uma verificação completa do hardware. O ePSA está
integrado no BIOS e é iniciado internamente pelo BIOS. O diagnóstico de sistema integrado fornece um conjunto de opções para
dispositivos específicos ou grupos de dispositivos que permite:
O diagnóstico ePSA pode ser iniciado pelos botões FN+PWR enquanto liga o computador.
• Executar testes automaticamente ou num modo interativo
• Repetir testes
• Apresentar ou guardar os resultados do teste
• Executar testes completos para introduzir opções de teste adicionais para conceder informações adicionais sobre o(s) dispositivo(s)
com falha
• Ver mensagens de estado que informam se os testes foram concluídos com sucesso
• Ver mensagens de erro que informam sobre problemas encontrados durante o teste
NOTA:
presente no terminal do computador quando os testes de diagnóstico são realizados.
Alguns testes de dispositivos específicos requerem a interacção do utilizador. Certifique-se sempre de que está
Luzes de estado do dispositivo
Tabela 3.
Ícone Descrição
Acende quando se liga o computador.
Luzes de estado da bateria
Se o computador estiver ligado a uma tomada elétrica, a luz da bateria funciona do seguinte modo:
A luz de cor âmbar
e a luz de cor
branca piscam
alternadamente
A luz de cor âmbar
intermitente
alterna com a luz
de cor branca fixa
Está ligado ao seu computador portátil um adaptador de CA não autenticado ou não suportado de outro fabricante
que não a Dell. Volte a ligar o conector da bateria e substitua a bateria se o problema voltar a acontecer.
Falha temporária na bateria com o adaptador de CA ligado. Volte a ligar o conector da bateria e substitua a bateria
se o problema voltar a acontecer.
Diagnóstico 33
A luz de cor âmbar
está
constantemente a
piscar
Luz desligada Bateria no modo de carga completa com o adaptador de CA ligado.
Luz branca ligada Bateria no modo de carregamento com o adaptador de CA ligado.
Falha vital na bateria com o adaptador de CA ligado. Falha vital na bateria, substitua a bateria.
LED de diagnóstico
Ocasionalmente, o LED de carregamento da bateria pode apresentar um padrão intermitente bicolor. Este é constituído por um padrão
intermitente específico na cor âmbar, seguido pela cor branca, e depois o padrão repete-se.
NOTA: O padrão de diagnóstico consiste num número de dois dígitos, representado por um primeiro grupo de sinais
intermitentes do LED (1 até 9) na cor âmbar, seguido por uma pausa de 1,5 segundos com o LED desligado e depois um
segundo grupo de sinais intermitentes do LED (1 até 9) na cor branca. Segue-se depois uma pausa de três segundos,
com o LED desligado, antes de repetir tudo. Cada LED pisca durante 0,5 segundos.
O sistema não encerra quando forem mostrados os códigos do erro de diagnóstico. Os códigos do erro de diagnóstico substituem qualquer
outra utilização do LED. Por exemplo, nos computadores portáteis, os códigos da bateria para as situações de Bateria Fraca ou Falha de
Bateria não serão mostrados quando estiverem visíveis os códigos do erro de diagnóstico:
Tabela 4. Padrão dos LED
Padrão
intermitente
ÂmbarBranco
2 1 processador falha do processador
2 2 placa do sistema, BIOS ROM placa do sistema, inclui corrupção do BIOS ou erro da ROM
2 3 memória sem memória/nenhuma RAM detetada
2 4 memória falha da memória/RAM
2 5 memória memória inválida instalada
2 6 placa do sistema; chipset erro na placa de sistema/chipset
2 7 Ecrã falha do ecrã
3 1 falha de energia no RTC. falha na bateria de célula tipo moeda
3 2 PCI/Vídeo falha no PCI/placa de vídeo/chip
3 3 Recuperação do BIOS 1 imagem de recuperação não encontrada
3 4 Recuperação do BIOS 2 imagem de recuperação encontrada mas inválida
Descrição do problema Solução sugerida
34 Diagnóstico
Opções da configuração do sistema
NOTA: Dependendo do computador e dos dispositivos instalados, os itens listados nesta secção podem ou não aparecer.
Tabela 5. Principal
Opção Descrição
System Time/Date Permite acertar a data e a hora.
Versão da BIOS Mostra a versão do BIOS.
Nome do produto Mostra o nome do produto.
Dell Precision 5520 (predefinição)
Etiqueta de serviço Mostra a etiqueta de serviço.
Etiqueta do ativo Mostra a etiqueta de inventário.
None (Nenhum) (predefinição)
Tipo de CPU Mostra o tipo de CPU.
Velocidade da CPU Mostra a velocidade do CPU.
ID da CPU Mostra o ID do CPU.
CPU Cache Mostra os tamanhos das caches do CPU.
Fixed HDD Mostra o tipo e tamanho do HDD.
mSATA Device Mostra o tipo e tamanho do dispositivo mSata.
Tipo de adaptador CA Mostra o tipo do adaptador de CA.
None (Nenhum) (predefinição)
5
System Memory Mostra o tamanho da memória do sistema.
Extended Memory Mostra o tamanho da memória estendida.
Velocidade da memória Mostra a velocidade da memória.
Keyboard Type Mostra o tipo de teclado.
Backlite (predefinição)
Tabela 6. Avançado
Opção Descrição
Intel (R) Speedstep (TM) Permite activar ou desactivar a funcionalidade Intel (R) SpeedStep (TM).
Enabled (Activado) (predefinição)
Virtualização Especifica se um monitor de máquina virtual (VMM) pode utilizar as capacidades de hardware
adicionais fornecidas pela tecnologia virtualização da Intel. Permite-lhe ativar ou desativar a
funcionalidade de virtualização.
Enabled (Activado) (predefinição)
Multi Core Support Especifica se o processador terá um ou mais núcleos ativados. Todos (predefinição)
Intel TurboBoost Activa ou desactiva o modo Intel TurboBoost do processador. Enabled (Activado) (predefinição)
C-States Control Esta opção ativa ou desativa os estados adicionais de pausa do processador. Enabled (Activado)
(predefinição)
Opções da configuração do sistema 35
Opção Descrição
Áudio Ativa ou desativa o controlador de áudio incorporado. Enabled (Activado) (predefinição)
Keyboard Illumination Este campo permite-lhe escolher o modo de funcionamento da funcionalidade de iluminação do
teclado. Disabled (Desactivado) (predefinição)
Configuração USB
Ecrã tátil Este campo controla se o ecrã tátil está ativado ou desativado. Enabled (Activado) (predefinição)
AC Behavior Permite que o sistema (se estiver desligado ou suspenso) ligue automaticamente quando a CA está
Wake On LAN Permite ligar o computador a partir do estado de desligado quando acionado pela LAN especial.
Advanced Battery Charge
Configuration
Block Sleep Permite bloquear a ativação do modo de pausa (estado S3) no ambiente do SO. Disabled
Auto On Time Define a hora do dia em que pretende que o sistema seja ligado automaticamente. Disabled
Peak Shift Minimiza a utilização da alimentação CA nas horas de pico. Disabled (Desactivado) (predefinição)
USB Wake Support Permite activar os dispositivos USB para reactivar o sistema do modo de espera. Enabled
LCD Brightness Esta opção define a luminosidade do painel se estiver a utilizar a bateria ou a corrente.
USB Emulation Permite activar ou desactivar a funcionalidade de emulação USB.
Permite-lhe configurar o controlador USB integrado.
Predefinição ativada: ativar suporte de arranque, ativar portas Thunderbolt; permitir sempre
estações de ancoragem da Dell; ativar porta USB externa
ligada.
Disabled (Desactivado) (predefinição)
Maximiza o estado de funcionamento da bateria, suportando uma utilização intensa durante o dia de
trabalho. Disabled (Desactivado) (predefinição)
(Desactivado) (predefinição)
(Desactivado) (predefinição)
(Activado) (predefinição)
Enabled (Activado) (predefinição)
USB PowerShare Permite activar ou desactivar a funcionalidade de USB PowerShare.
Enabled (Activado) (predefinição)
USB Wake Support Esta opção permite activar os dispositivos USB para reactivarem o computador do modo espera.
Disable (Desactivado) (predefinição)
Operação SATA Mostra as informações de operação do SATA.
Avisos do adaptador Permite activar ou desactivar a funcionalidade de avisos do adaptador.
Comportamento da tecla de
multimédia
Battery Health Mostra as informações da integridade da bateria.
Battery Charge Configuration
Miscellaneous Devices Permite ativar ou desativar os vários dispositivos integrados. As opções são:
Tabela 7. Segurança
Opção Descrição
Desbloquear estado de configuração
Estado da palavra-passe de admin. Mostra o estado da palavra-passe de administrador.
Function Key (Tecla de Função) (predefinição)
Adaptive (Adaptável) (predefinição)
• External USB Ports (Portas USB Externas) - Enabled (Activado) (predefinição)
• USB Debug - Disabled (Desactivado) (predefinição)
Unlocked (Desbloqueado) (predefinição)
Predefinição: Not set (Não definido)
Estado da palavra-passe de sistema Mostra o estado da palavra-passe de sistema.
36 Opções da configuração do sistema
Opção Descrição
Predefinição: Not set (Não definido)
HDD Password Status Mostra o estado da palavra-passe de sistema.
Predefinição: Not set (Não definido)
Etiqueta do ativo Permite configurar a etiqueta de inventário.
Palavra-passe admin. Permite configurar, alterar ou eliminar a palavra-passe de administrador.
NOTA: Antes de definir a palavra-passe de sistema ou de disco rígido, deverá
definir a palavra-passe de administrador.
NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.
NOTA: Se eliminar a palavra-passe de administrador, as palavras-passe de
sistema e da unidade de disco rígido também serão automaticamente eliminadas.
NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.
Palavra-passe de sistema Permite configurar, alterar ou eliminar a palavra-passe de sistema.
NOTA: As alterações bem-sucedidas da palavra-passe têm efeito imediato.
HDD Password Permite definir, alterar ou eliminar a palavra-passe do administrador.
Strong Password Este campo reforça as palavras-passe fortes que contêm, pelo menos, um caráter maiúsculo,
um caráter minúsculo e, pelo menos, 8 carateres de comprimento.
Alterar a palavra-passe Permite activar ou desactivar permissões para definir uma palavra-passe de sistema e uma
palavra-passe da unidade de disco rígido quando a palavra-passe de administrador está
definida.
Predefinição: Permitted (Permitido)
Password Bypass Esta opção permite ignorar as solicitações da palavra-passe (de arranque) do sistema e da
palavra-passe da HDD interna ao reiniciar o sistema. Disabled (Desactivado) (predefinição)
Password configuration Estes campos controlam o número mínimo e máximo de caracteres permitidos para as
palavras-passe de Administrador e de Sistema.
Computrace Permite activar ou desactivar o software Computrace opcional. As opções são:
• Deactivate (Desactivar) (predefinição)
• Activar
NOTA: As opções Activar e Desactivar irão permanentemente activar ou
desactivar a funcionalidade e não serão permitidas mais alterações.
TPM Security Esta opção permite-lhe controlar se o TPM (Trusted Platform Module) no sistema está
activado e visível para o sistema operativo. Quando desativado, o BIOS não irá ativar o TPM
durante o POST. O TPM não será funcional e visível ao sistema operativo. Quando ativado, o
BIOS irá ativar o TPM durante o POST para que possa ser utilizado pelo sistema operativo.
Esta opção está
NOTA: A desativação desta opção não altera quaisquer configurações que tenha
feito ao TPM, nem elimina ou altera quaisquer informações ou chaves que tenha
armazenado no mesmo. Desliga simplesmente o TPM para que não possa ser
utilizado. Ao reativar esta opção, o TPM irá funcionar exatamente como
funcionava antes de ser desativado.
NOTA: As alterações a esta opção são aplicadas imediatamente.
UEFI Capsule Firmware Updates Esta opção controla se este sistema permite atualizações do BIOS através de pacotes de
atualização de cápsula UEFI. Enabled (Activado) (predefinição)
CPU XD Support Esta opção ativa ou desativa o modo Executar Desativação do processador. Enabled
(Activado) (predefinição)
Ativada por predefinição.
Opções da configuração do sistema 37
Opção Descrição
OROM Keyboard Access Esta opção permite determinar se os utilizadores podem aceder aos ecrãs Option ROM
configuration (Configuração da ROM opcional) através de teclas de atalho durante o arranque.
Tabela 8. Arranque
Opção Descrição
Opção da lista de arranque
Arranque em segurança Esta opção activa ou desactiva a funcionalidade de arranque seguro.
Load Legacy Option ROM Esta opção activa ou desactiva a funcionalidade Load Legacy Option ROM.
Expert Key Management Expert Key Management permite a manipulação das bases de dados de chaves de segurança
Intel Software Guard Extensions Intel SGX ativado: ativa o Intel Software Guard Extensions (SGX) para proporcionar um
Set Boot Priority Permite alterar a ordem pela qual o computador tenta encontrar um sistema operativo.
Predefinição: Legacy (Legado)
• Desativado (predefinição) - Windows 7 (processadores Intel Core Xeon E3–1505M v5 e
Intel Core i7–6820HQ)
• Ativado - Windows 8.1 e Windows 10 (processadores Intel Core Xeon E3–1505M; Intel Core
i7–7820HQ; Intel Core i7–7700HQ; Intel Core i5–7440HQ e Intel Core i5–7300HQ)
• Enabled (Activado) (predefinição) - Windows 7
• Desativado - Windows 8.1 e Windows 10
PK, KEK, db e dbx. Disabled (Desactivado) (predefinição)
ambiente seguro para executar informação sensível de código/armazenamento no contexto do
SO principal. Software Controlado (predefinição)
• 1.ª prioridade de arranque [Unidade de CD/DVD/CD-RW]
• 2ª prioridade de arranque [Rede]
• 3ª prioridade de arranque [mini SSD]
• 4ª prioridade de arranque [Dispositivo de Armazenamento USB]
• 5ª prioridade de arranque [Unidade de Disco Rígido]
• 6ª prioridade de arranque [Unidade de Disquete]
Avisos do adaptador Permite ativar ou desativar se o sistema apresenta mensagens de aviso quando utilizar
determinados adaptadores de corrente. Enabled (Activado) (predefinição)
SupportAssist OS Recovery Ativa ou desativa o fluxo do arranque para a ferramenta SupportAssist OS Recovery na
ocorrência de determinados erros. Enabled (Activado) (predefinição)
Keypad (embedded) Permite escolher um dos dois métodos de ativação do teclado numérico integrado no teclado
interno. Apenas tecla Fn ativada por predefinição.
Fastboot Esta opção pode acelerar o processo de arranque ignorando alguns passos de compatibilidade:
Minimal (Mínimo) (predefinição)
Extend BIOS POST Time Cria um atraso de pré-inicialização adicional para ver mensagens do POST.
Warnings and Errors Esta opção só permite que o processo de arranque seja interrompido quando são detetados
avisos ou erros. Enabled (Activado) (predefinição)
Wireless Switch Determina os dispositivos sem fios que podem ser controlados pelo interruptor sem fios. WLAN
e Bluetooth ativado (predefinição)
Resolução do sistema
SupportAssist
Tabela 9. Sair
Opção Descrição
Guardar alterações e reiniciar Permite guardar as alterações feitas.
Eliminar alterações e reiniciar Permite descartar as alterações feitas.
Restaurar predefinições Permite restaurar as predefinições.
Limiar de recuperação automática de SO: controla o fluxo do arranque automático para o
SupportAssist System Resolution Console e a Ferramenta Dell OS Recovery. Predefinição 2
38 Opções da configuração do sistema
Opção Descrição
Eliminar alterações Permite descartar as alterações feitas.
Guardar alterações Permite guardar as alterações feitas.
Opções da configuração do sistema 39
Technical Specifications
NOTE: Offerings may vary by region. For more information regarding the configuration of your computer, click Start
(Start icon) > Help and Support, and then select the option to view information about your computer.
Table 10. System Information
Feature Specification
System Chipset Mobile Intel HM175 Express Chipset / Intel CM238
DMA Channels two VT-d DMA remap engines
Interrupt Levels Intel 64 and IA-32 Architecture
BIOS Chip (NVRAM) 32 MB SPI ROM
Table 11. Processor
Feature Specification
Processor type 6th Generation:
• Intel Core Xeon E3–1505M v5
• Intel Core i7–6820HQ
7th Generation
• Intel Core Xeon E3–1505M v6
• Intel Core i7–7820HQ
• Intel Core i7–7700HQ
• Intel Core i5–7440HQ
• Intel Core i5–7300HQ
6
L1 cache up to 256 KB cache depending on processor type
L2 cache up to 1024 KB cache depending on processor type
L3 cache up to 6144 KB cache depending on processor type
Table 12. Memory
Feature Specification
Type DDR4
Speed 2400 MHz
NOTE: 2133 MHz with 6th Generation processors
Connectors 2 SoDIMM Sockets
Capacity 8 GB, 16 GB, and 32 GB
Minimum Memory 8 GB (2 x 4 GB)
Maximum memory 32 GB
Table 13. Video
Feature Specification
Type
Discrete NVIDIA Quadro M1200 / 4 GB GDDR5
40 Technical Specifications
Feature Specification
Integrated
Data bus PCIE x16, Gen3
Memory
Discrete Up to 4 GB GDDR5
Integrated Shared system memory
Table 14. Audio
Feature Specification
Integrated dual-channel High-Definition audio
Table 15. Communication
Feature Specification
Network adapter Ethernet via USB-to-Ethernet Dongle (Optional).
• Intel HD Graphics 630/P630 with 7th Generation processors
• Intel HD Graphics 530 with 6th Generation processors
NOTE: No RJ45 (10/100/1000Base-T, IPv6) provided.
Wireless
Table 16. Ports and Connectors
Feature Specification
Audio
USB 3.0
Video
Memory card reader SD 4.0
Table 17. Display
Feature Specification
Type 1920 x 1080 FHD
• Wi-Fi 802.11ac
• Wi-Fi 802.11a/g/n
• Bluetooth 4.2
• Miracast
• One headset port (headphone and microphone combo)
• two USB 3.0 ports with PowerShare
• One Thunderbolt 3 port (USB-C)
• one HDMI 1.4
3840 x 2160 UltraHD Touch
100% Adobe Color gamut minimum
Size 15.6 inches FHD
15.6 inches UltraHD
Dimensions:
Height 194.50 mm (7.66 in)
Width 345.60 mm (13.61 in)
Diagonal 396.52 mm (15.61 in)
Active area (X/Y) 194.50 mm (7.66 in) x 345.60 mm (13.61 in) x 396.52 mm (15.61 in)
Maximum resolution 1920 X 1080 pixels / 3840 X 2160 pixels
Maximum Brightness 400 nits
Technical Specifications 41
Feature Specification
Operating angle 0° (closed) to 135°
Refresh rate 60 Hz
Minimum viewing angles:
Horizontal 80/80
Vertical 80/80
Table 18. Keyboard
Feature Specification
Number of keys
Layout QWERTY/AZERTY/Kanji
Table 19. Touchpad
Feature Specification
Active Area:
X-axis 105 mm
Y-axis 80 mm
• United States: 80 keys
• United Kingdom: 81 keys
• Brazil: 80 keys
• Japan: 84 keys
Table 20. Camera
Feature Specification
Type HD Camera / Digital Array Microphone
Still Resolution 0.92 megapixels (Maximum)
Video Resolution 1280 x 720 pixels (HD) at 30 frames per second (Maximum)
Diagonal 74 degrees
Table 21. Storage
Feature Specification
Storage:
Storage Interface SATA 3 Gbps
SATA 6 Gbps
PCIe 8 Gbps
Drives configurations:
Hard Drives (optional) one internal 2.5 inch SATA HDD (supports Intel Smart Response Technology)
Solid State Drives (optional) one Solid State Drive (SSD), with Intel Cache support
Size: 512 GB / 1 TB/ 2 TB HDD
256 GB / 360 GB / 512 GB / 1 TB SSD
Table 22. Battery
Feature Specification
Type Li-polymer 3-cell (56 Whr) / 6-cell (97 Whr)
Dimensions :
56 Whr :
42 Technical Specifications
Feature Specification
Depth 223.20 mm (8.79 in)
Height 7.20 mm (0.28 in)
Width 71.80 mm (2.83 in)
Weight 0.54 lb (0.24 kg)
84 Whr :
Depth 330.50 mm (13.01 in)
Height 7.20 mm (0.28 in)
Width 71.80 mm (2.83 in)
Weight 0.76 lb (0.34 kg)
Voltage 11.4 V
Life span 300 discharge/charge cycles
Temperature range:
Operating (approximate)
Non-operating –40 °C to 65 °C (–40 °F to 149 °F)
Coin-cell battery ML1220
• Operating: 0 °C to 35 °C (32 °F to 95 °F)
• Charge : 0 °C to 50 °C (32 °F to 122 °F)
• Discharge: 0 °C to 70 °C (32 °F to 158 °F)
Table 23. AC Adapter
Feature Specification
Input voltage 100 VAC to 240 VAC
Input current (maximum) 1.80 A
Input frequency 50 Hz to 60 Hz
Output power 130 W
Output current 6.67 A
Rated output voltage 19.50 VDC
Dimensions:
Height 22 mm (0.86 inches)
Width 66 mm (2.59 inches)
Depth 143 mm (5.62 inches)
Temperature range:
Operating 0 °C to 40 °C (32 °F to 104 °F)
Non Operating –40 °C to 70 °C (–40 °F to 158 °F)
Table 24. Physical Dimensions
Physical Specification
Height: 17 mm (0.66 in)
Width 357 mm (14.06 in)
Depth 235 mm (9.27 in)
Weight (Minimum) 2 kg (4.41 lb)
Technical Specifications 43
Table 25. Environmental
Feature Specification
Temperature range:
Operating 0 °C to 40 °C (32 °F to 104°F)
Storage –40 °C to 70 °C (–40 °F to 158 °F)
Relative humidity (maximum):
Operating 10 % to 90 % (non-condensing)
Storage 10 % to 95 % (non-condensing)
Maximum vibration:
Operating 0.66 GRMS, 2 Hz - 600 Hz
Storage 1.3 GRMS, 2 Hz - 600 Hz
Maximum shock:
Operating 110 G, 2 ms
Non-operating 160 G, 2 ms
Altitude:
Operating
Storage 15.2 m to 10,668 m (–50 ft to 35,000 ft)
Airborne contaminant level G1 as defined by ISA-S71.04-1985
–15.2 m to 30482000 m (–50 to 10,0006560 ft)
44 Technical Specifications
7
Contactar a Dell
NOTA: Se não tiver uma ligação activa à Internet, poderá encontrar as informações de contacto na sua factura, na nota
de encomenda ou no catálogo de produtos Dell.
A Dell disponibiliza várias opções de serviço e assistência através da Internet e de telefone. A disponibilidade varia de acordo com o país e o
produto, e alguns serviços podem não estar disponíveis na sua área. Para contactar a Dell relativamente a vendas, assistência técnica ou
apoio ao cliente:
1. Visite Dell.com/support.
2. Seleccione a categoria de assistência desejada.
3. Seleccione o seu país ou região na lista pendente Escolha um país/região situada na fundo da página.
4. Seleccione a ligação apropriada do serviço ou assistência de acordo com as suas necessidades.
Contactar a Dell 45
Loading...
