Dell™ PowerEdge™ 840 Systems

Getting Started

With Your System

Začínáme se systémem

Guide de mise en route

Erste Schritte mit dem System

Τα πρώτα βήµατα Με το σύστηµά σας

Rozpoczęcie pracy z systemem

Начало работы с системой

Procedimientos iniciales con el sistema

Model MVT01

www.dell.com | support.dell.com

Dell™ PowerEdge™ 840 Systems

Getting Started

With Your System

www.dell.com | support.dell.com

Notes, Notices, and Cautions

NOTE: A NOTE indicates important information that helps you make better use of your computer.

NOTICE: A NOTICE indicates either potential damage to hardware or loss of data and tells you how to avoid

the problem.

CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.

____________________

Information in this document is subject to change without notice.
© 2006 Dell Inc. All rights reserved.

Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell, the DELL logo, PowerEdge, and OpenManage are trademarks of Dell Inc.; Intel, Pentium, and Celeron

are registered trademarks and Core is a trademark of Intel Corporation; Microsoft, Windows, and Windows Server are registered trademarks
of Microsoft Corporation; Red Hat is a registered trademark of Red Hat, Inc.; SUSE is a registered trademark of Novell, Inc.

Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.
Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.

Model MVT01

May 2006 P/N HJ031 Rev. A00

System Features

This section describes the major hardware and software features of your system. It also provides
information about other documents you may need when setting up your system and how to obtain
technical assistance.

Major hardware and software features of your system include:

• One of the following processors:

– One Intel

– One Intel Celeron

– One Intel Pentium

NOTE: Use the System Setup program to view processor information. See "Using the System Setup

Program" in your Hardware Owner’s Manual.

• A minimum of 512 MB of 533- or 667-MHz DDRII SDRAM memory, upgradable to a maximum
of 8 GB by installing combinations of 512-MB, 1-GB, or 2-GB unbuffered ECC memory modules
in four memory module sockets on the system board, single or dual rank.

• The following expansion slots:

– One PCIe x1 (3.3-V) slot

– One PCIe x8 (3.3-V) slot

– One 32-bit, 33-MHz PCI (5-V) slot

– Two 64-bit, 133-MHz PCI-X (3.3-V) slots

• An integrated Gigabit Ethernet NIC, capable of supporting 10-Mbps, 100-Mbps, or 1000-Mbps
data rates, with support for IPMI 1.5 and Wake-on-LAN.

• Four USB 2.0-compliant connectors (two on the front and two on the back) capable of supporting
a diskette drive, CD-ROM drive, keyboard, mouse, or USB flash drive.

• An integrated ATI ES1000 SVGA video controller supporting True-color graphics in the following
resolutions: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024, and 1600 x 1200.

• Systems management circuitry that monitors critical system voltages and fan speeds. The systems
management circuitry works in conjunction with the systems management software.

• Standard baseboard management controller with serial access.

• Back-panel connectors include PS/2 mouse and keyboard, serial, video, two USB connectors,
and one NIC connector.

®

Core™ 2 Duo

®

D, 300 sequence

®

4, 600 sequence

Getting Started With Your System 3

• One 3.5-inch CD, DVD, or combination CD-RW/DVD in a peripheral drive bay.

NOTE: DVD devices are data only.

• Support for the following internal hard-drive configurations:

– Up to four internal, 1-inch, SATA hard drives with integrated drive controllers.

– Up to four internal, 1-inch, Serial-Attached SCSI (SAS) hard drives with an optional SAS

controller card or backplane.

NOTE: Hot-plug capability is supported only when SATA or SAS drives are connected to the optional SAS

controller card or backplane.

• Optional remote access controller (DRAC 4) for remote systems management. This option requires
a dedicated PCI slot.

• One 420-W power supply.

For more information about specific features, see "Technical Specifications."

The following software is included with your system:

• A System Setup program for quickly viewing and changing system configuration information. For more
information on this program, see "Using the System Setup Program" in the

Hardware Owner’s Manual

• Enhanced security features, including a system password and a setup password, available through
the System Setup program.

• System diagnostics for evaluating system components and devices. For information about using
the system diagnostics, see "Running the System Diagnostics" in your

Hardware Owner’s Manual

.

• Video drivers for displaying many popular application programs in high-resolution modes.

• SATA or SAS device drivers that allow the operating system to communicate with devices attached
to the integrated SATA or SAS subsystem. For more information about these drivers, see "Installing
Drives" in your

Hardware Owner’s Manual

.

• Systems management software and documentation CDs.

.

Supported Operating Systems

Your system supports the following operating systems:

• Microsoft Windows Server™ 2003, Standard Edition and Web Edition

• Microsoft Windows Server 2003, Standard Edition 64-Bit

®

•Red Hat

• Red Hat Enterprise Linux ES (version 4) for Intel x86

• Red Hat Enterprise Linux ES (version 4) for Intel Extended Memory 64 Technology (Intel EM64T)

•SUSE

• SUSE Linux Enterprise Server 10 for Intel EM64T

4 Getting Started With Your System

Enterprise Linux ES (version 3) for Intel x86

®

Linux Enterprise Server 9 (Service Pack 2 or later) for Intel EM64T

Other Information You May Need

CAUTION: The Product Information Guide provides important safety and regulatory information. Warranty

information may be included within this document or as a separate document.

• The

• CDs included with your system provide documentation and tools for configuring and managing

• Systems management software documentation describes the features, requirements, installation,

• Operating system documentation describes how to install (if necessary), configure, and use

• Documentation for any components you purchased separately provides information necessary

• Updates are sometimes included with the system to describe changes to the system, software,

• Release notes or readme files may be included to provide last-minute updates to the system

Hardware Owner’s Manual

troubleshoot the system and install or replace system components. The
is available on the CDs that came with your system or on

your system.

and basic operation of the software.

the operating system software.

to configure and install these options.

and/or documentation.

NOTE: Always check for updates on support.dell.com and read the updates first because they often

supersede information in other documents.

or documentation or advanced technical reference material intended for experienced users or
technicians.

provides information about system features and describes how to

Hardware Owner’s Manual

support.dell.com

.

Obtaining Technical Assistance

If you do not understand a procedure in this guide or if the system does not perform as expected,
see your Hardware Owner’s Manual.

Dell Enterprise Training and Certification is available; see www.dell.com/training for more information.
This service may not be offered in all locations.

Getting Started With Your System 5

Installation and Configuration

CAUTION: Before performing the following procedure, read and follow the safety instructions and important

regulatory information in your Product Information Guide.

This section describes the steps to set up your system for the first time.

CAUTION: Installing the feet on a stand-alone tower system is necessary to provide a stable foundation for the

system. Failure to install the feet poses the risk of having the system tip over, possibly causing bodily injury or
damage to the system.

CAUTION: Whenever you need to lift the system, get others to assist you. To avoid injury, do not attempt to lift the

system by yourself.

Unpacking the System

Unpack your system and identify each item.

Keep all shipping materials in case you need them later.

See the documentation included with your system on installing the system stabilizer feet.

6 Getting Started With Your System

Connecting the Keyboard, Mouse, and Monitor

Connect the keyboard, mouse, and monitor (optional).

The connectors on the back of your system have icons indicating which cable to plug into each
connector. Be sure to tighten the screws (if any) on the monitor's cable connector.

Connecting the Power

Connect the system’s power cable(s) to the system.

Plug the other end of the cable into a grounded electrical outlet or a separate power source
such as an uninterrupted power supply (UPS) or a power distribution unit (PDU).

Getting Started With Your System 7

Turning on the System

Turn on the system and monitor (optional).

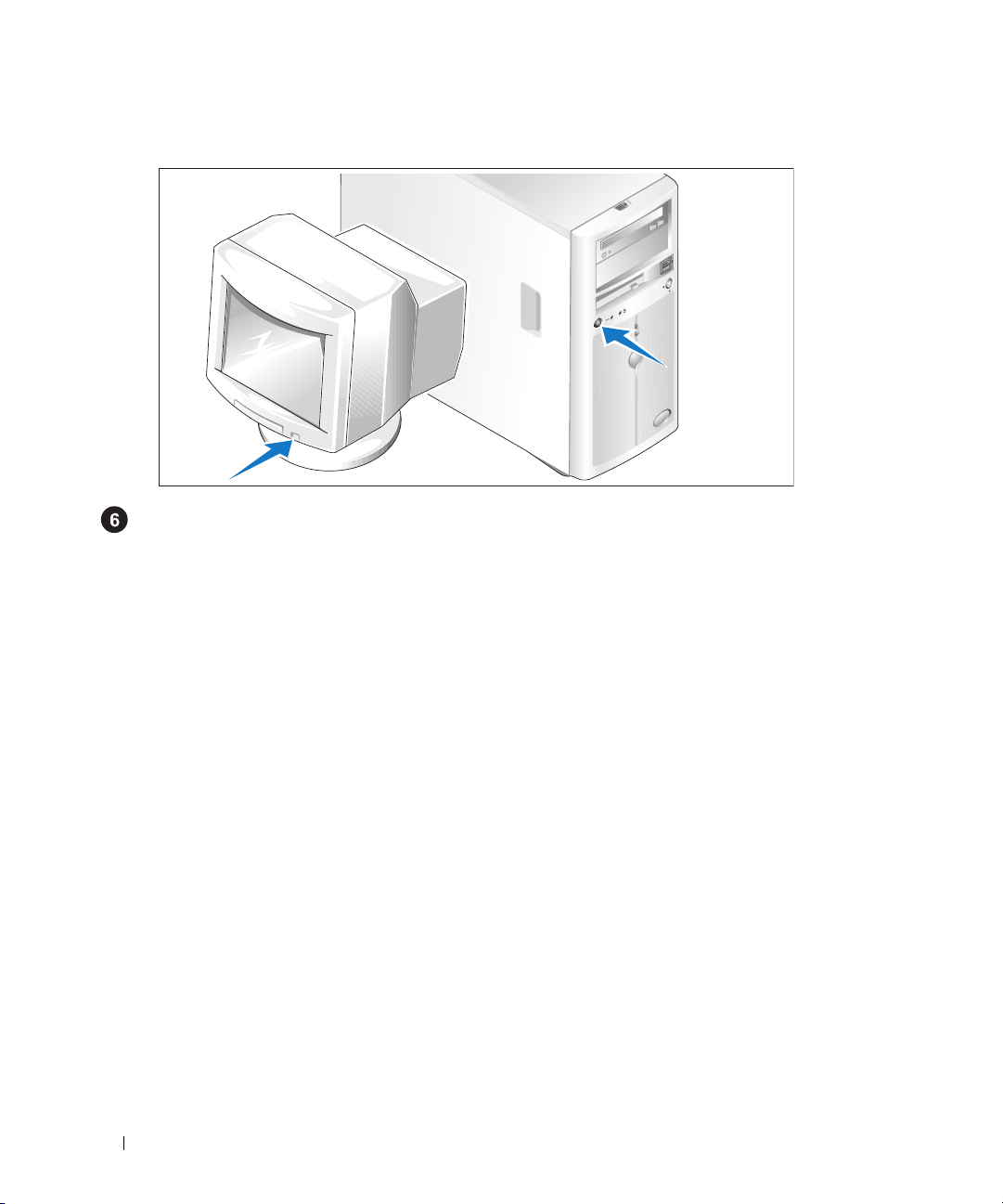

Press the power button on the system and the monitor. The power indicators should light.
Adjust the monitor’s controls until the displayed image is satisfactory.

Complete the 0perating System Setup

If you purchased a preinstalled operating system, see the operating system documentation that ships
with your system. To install an operating system for the first time, see the
Be sure the operating system is installed before installing hardware or software not purchased with the
system.

Quick Installation Guide

.

8 Getting Started With Your System

Technical Specifications

Processor

Processor type One Intel

or

One Intel Celeron® D, 300 sequence

or

One Intel Pentium® 4, 600 sequence

Expansion Buses

Bus type PCIe, PCI-X, PCI

Expansion slots

PCIe

PCI-X Two full-height, full-length, 3.3-V,

PCI One 5-V, 32-bit, 33-MHz

Memory

Architecture 72-bit ECC unbuffered DDR2 533/667 MHz

Memory module sockets Four 240-pin

Memory module capacities 512 MB, 1 GB, or 2 GB

Minimum RAM 512 MB (one 512-MB module)

Maximum RAM 8 GB

One 3.3-V, x1

One 3.3-V, x8

64-bit, 133-MHz

SDRAM DIMMs, single- or dual-channel

®

Core™ 2 Duo processor

Drives

Hard Drives

SATA Up to four internal, 1-inch-high (3.5-inch form

factor) drives connected to integrated drive
controller or RAID controller card (non-hot plug)
or SAS backplane (hot plug)

SAS Up to four internal, 1-inch-high (3.5-inch form

factor) drives connected to optional SAS backplane
(hot-plug) or SAS controller card (non-hot plug)

NOTE: Mixing of SATA and SAS drives is not

supported

Getting Started With Your System 9

Drives (continued)

Optical drive One IDE CD, DVD, or combination

CD-RW/DVD

NOTE: DVD devices are data only.

Diskette drive One optional 3.5-inch, 1.44-MB

Tape drive One optional IDE in optical drive bay

Connectors

Externally accessible

Back

NIC One RJ-45 (for integrated 1-Gigabit NIC)

PS/2-style keyboard 6-pin mini-DIN

PS/2-compatible mouse 6-pin mini-DIN

Serial 9-pin, DTE, 16550-compatible

USB Two 4-pin, USB 2.0-compliant

Video 15-pin VGA

Front

Video 15-pin VGA

USB Two 4-pin, USB 2.0-compliant

Internally accessible

IDE channel 40-pin

SATA channels Two 7-pin

Video

Video type

Video memory

Power

AC power supply

Wattage

Vo lt ag e

Heat dissipation

10 Getting Started With Your System

Integrated ATI ES1000 SVGA controller

16 MB

420 W

100–240 VAC, 50/60 Hz

2275 BTU/hr maximum

Power (continued)

Maximum inrush current Under typical line conditions and over the entire

system ambient operating range, the inrush current
may reach 55 A for 10 ms or less or 25 A at 150 ms
or less.

System battery

Physical

Height 43.9 cm (17.3 in)

Width

Depth

Weight 19.1 kg (42 lb)

Environmental

CR 2032 3.0-V lithium ion coin cell

19.8 cm (7.8 in)

50.0 cm (19.7 in)

NOTE: For additional information about environmental measurements for specific system configurations,

see www.dell.com/environmental_datasheets.

Temperature

Operating 10° to 35°C (50° to 95°F)

Storage –40° to 65°C (–40° to 149°F)

Relative humidity

Operating 20% to 80% (noncondensing)

Storage 5% to 95% (noncondensing)

Maximum vibration

Operating 0.26 G (half-sine wave) at a sweep of 3 to 200 MHz

for 15 minutes

Storage 0.5 G at 3–200 Hz for 15 min

Maximum shock

Operating Six consecutively executed shock pulses in the

positive and negative x, y, and z axes (one pulse on
each side of the system) of 36 G for up to 2.6 ms

Storage Six consecutively executed shock pulses in the

positive and negative x, y, and z axes (one pulse on
each side of the system) of 71 G for up to 2 ms

Altitude

Operating –16 to 3048 m (–50 to 10,000 ft)

Storage –16 to 10,668 m (–50 to 35,000 ft)

Getting Started With Your System 11

12 Getting Started With Your System

Dell™ PowerEdge™ 840 Systems

Začínáme se systémem

www.dell.com | support.dell.com

Poznámky, upozornění a výstrahí

POZNÁMKA: POZNÁMKA označuje důležitou informaci, s jejíž pomocí lépe využijete svůj počítač.

UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje

návod, jak se danému problému vyhnout.

POZOR: Výstraha („POZOR“) poukazuje na riziko poškození majetku, poranění nebo smrtelného

úrazu.

____________________

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění.
© 2006 Dell Inc. Všechna práva vyhrazena.

Reprodukce jakýmkoli způsobem bez písemného povolení společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, logo DELL, PowerEdge a OpenManage jsou ochranné známky společnosti Dell Inc.;
Intel, Pentium a Celeron jsou registrované ochranné známky a Core je ochranná známka společnosti Intel Corporation; Microsoft, Windows
a Windows Server jsou registrované ochranné známky společnosti Microsoft Corporation; Red Hat je registrovaná ochranná známka společnosti
Red Hat, Inc.; SUSE je registrovaná ochranná známka společnosti Novell, Inc.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy odkazující na subjekty, kterým tyto známky či názvy patří,
nebo na jejich výrobky. Společnost Dell Inc. se zříká jakýchkoli vlastnických zájmů o jiné než vlastní ochranné známky a obchodní názvy.

Model MVT01

Květen 2006 P/N HJ031 Rev. A00

Systémové funkce

V této části jsou popsány hlavní hardwarové a softwarové funkce vašeho systému. Jsou v ní obsaženy
i informace o doplňujících dokumentech, které příp. potřebujete při instalaci systému, a informace
k odborné pomoci.

Hlavní hardwarové a softwarové funkce systému jsou:

•

Jeden z následujících procesorů:

–

jeden Intel® Core™ 2 Duo

–

jeden Intel Celeron® D, řada 300

–

jeden Intel Pentium® 4, řada 600

POZNÁMKA: Použijte Program nastavení systému pro zobrazení informací o procesoru.

Více informací naleznete v „Používání programu nastavení systému“ v Uživatelské příručce
k hardwaru.

•

Minimálně 512 MB paměti DDRII SDRAM s frekvencí 533 nebo 667 MHz, s možností rozšíření
až na 8 GB instalací příslušných kombinací ECC unbuffered pamět’ových modulů o velikostech
512 MB, 1 GB nebo 2 GB do čtyř slotů na systémové desce, jednoduchá nebo duální řada.

•

Následující rozšiřovací sloty:

–

jeden slot PCIe x1 (3,3 V)

–

jeden slot PCIe x8 (3,3 V)

–

jeden slot 32 bit, 33 MHz PCI (5 V)

–

dva sloty 64 bit, 133 MHz PCI-X (3,3 V)

•

Integrovaná sít’ová karta Gigabit Ethernet podporující datový přenos rychlostí 10 Mbps,
100 Mbps nebo 1000-Mbps, s podporou IPMI 1.5 a Wake-on-LAN.

•

Čtyři konektory USB 2.0 (dva na přední a dva na zadní straně) podporující disketovou mechaniku,
CD-ROM mechaniku, klávesnici, myš nebo USB flash disk.

•

Integrovaný ATI ES1000 SVGA grafický adaptér podporující grafiky true color v následujících
rozlišeních: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024 a 1600 x 1200.

•

Okruhy systémové správy monitorující kritická napětí v systému a rychlost ventilátorů.
Okruhy systémové správy spolupracují se softwarem systémové správy.

•

Standardní BMC (baseboard managment controller) se sériovým přístupem.

•

Konektory na zadním panelu - PS/2 pro myš a klávesnici, jeden sériový port, jeden video,
dva USB konektory a jeden sít’ový konektor.

Začínáme se systémem 15

•

Jedna 3,5 palcová CD, DVD mechanika nebo CD-RW/DVD kombo v periferní přihrádce disku.

POZNÁMKA: DVD zařízení jsou určena pouze pro data.

•

Podpora pro následující interní konfigurace pevných disků:

–

až čtyři interní, 1 palec vysoké, SATA pevné disky s integrovanými diskovými ovladači

–

až čtyři interní, 1 palec vysoké, v sérii zapojené SCSI (SAS) pevné disky s volitelnou kartou SAS
řadiče nebo zadní plochou.

POZNÁMKA: Možnost výměny za provozu (hot-plug) je podporována pouze v případě, že

jsou SATA nebo SAS disky připojeny k volitelné kartě SAS řadiče nebo zadní ploše.

•

Volitelný ovladač pro vzdálený přístup (DRAC 4) umožňující vzdálenou správu systému. Tato opce
vyžaduje dedikovaný PCI slot.

•

Jeden napájecí zdroj 420 W.

Více informací o specifických funkcích naleznete v části „Technická specifikace“.

Váš systém obsahuje následující software:

•

Program nastavení systému pro rychlý přehled a změnu informací o konfiguraci systému. Více informací
o tomto programu naleznete v „Používání programu nastavení systému“ v

hardwaru

•

Zlepšené bezpečnostní funkce, včetně systémového hesla a hesla pro nastavení, dostupné prostřednictvím
Programu nastavení systému.

•

Diagnostika systému pro hodnocení součástí systému a zařízení. Informace o používání diagnostiky
systému naleznete v „Používání diagnostiky systému“ v

•

Ovladače videa pro zobrazování mnoha populárních aplikací v režimu vysokého rozlišení.

•

Ovaladače SATA nebo SAS zařízení, které umožňují komunikaci operačního systému se zařízeními
připojenými k integrovaným SATA nebo SAS subsystémům. Více informací o těchto zařízeních naleznete
v části „Instalace disků“ v

•

CD se softwarem a dokumentací pro správu systému.

.

Uživatelské příručce k hardwaru

Uživatelské příručce k hardwaru

.

Uživatelské příručce k

.

Podporované operační systémy

Váš systém podporuje následující operační systémy:

•

Microsoft Windows Server™ 2003, Standard Edition a Web Edition

•

Microsoft Windows Server 2003, Standard Edition 64 bit

•

Red Hat® Enterprise Linux ES (verze 3) pro Intel x86

•

Red Hat Enterprise Linux ES (verze 4) pro Intel x86

•

Red Hat Enterprise Linux ES (verze 4) pro Intel Extended Memory 64 Technology (Intel EM64T)

•

SUSE® Linux Enterprise Server 9 (Service Pack 2 nebo vyšší) pro Intel EM64T

•

SUSE Linux Enterprise Server 10 pro Intel EM64T

16 Začínáme se systémem

Další užitečné informace

POZOR: Informační příručka výrobku obsahuje důležité bezpečnostní a právní informace.

Informace o záruce je součástí tohoto dokumentu nebo je přiložena samostatně.

•

Uživatelská příručka k hardwaru

se systémem a instalaci nebo výměnu systémových komponent.
k dispozici na CD, která byla dodána s vaším systémem, nebo na adrese

•

CD dodaná se systémem obsahují dokumentaci a nástroje pro konfiguraci a správu vašeho systému.

•

Dokumentace k software pro správu systému popisuje funkce, požadavky, instalaci a základní provoz
software.

•

Dokumentace operačního systému popisuje proces instalace (v nezbytném případě), konfigurace
a používání softwaru operačního systému.

•

Dokumentace pro jakékoli komponenty zakoupené odděleně poskytuje informace pro konfiguraci
a instalaci těchto komponent.

•

S počítačem jsou případně dodány také aktualizace, které popisují změny v počítači, softwaru a/nebo
v dokumentaci.

POZNÁMKA: Vždy nejprve zkontrolujte a pročtěte aktualizace uvedené na adrese

support.dell.com, protože tyto aktualizace často nahrazují informace v ostatních dokumentech.

•

Poznámky a soubory „readme“ mohou být také součástí dodávky a obsahují poslední aktualizace k
systému nebo dokumentaci, příp. rozšířené technické materiály určené zkušeným uživatelům a technikům.

obsahuje informaci o funkcích systému a popisuje řešení problémů

Uživatelská příručka k hardwaru

support.dell.com

.

Odborná pomoc

je

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li systém podle očekávání,
nahlédněte do Uživatelské příručky k hardwaru.

Společnosti Dell rovněž nabízí trénink a certifikaci (Dell Enterprise Training and Certification); pro více
informací navštivte www.dell.com/training. Tato služba nemusí být nabízena ve všech regionech.

Začínáme se systémem 17

Instalace a konfigurace

POZOR: Před provedením následujícího postupu si pročtěte a postupujte podle

bezpečnostních pokynů a důležitých předpisů uvedených v Informační příručce výrobku.

V této části jsou popsány kroky, které je nutné provést při první instalaci vašeho systému.

POZOR: Instalace stabilizačních noh je u samostatně stojícího tower systému nutná, jen tak

lze zajistit stabilní základnu celého systému. Neprovedete-li instalaci stabilizačních noh,
hrozí nebezpečí převrácení systému a následného zranění osob nebo poškození systému.

POZOR: Při každém zvedání systému požádejte o asistenci. Systém nezvedejte sami,

vyvarujete se tak možného zranění.

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti.

Veškerý obalový materiál uschovejte pro případ pozdější potřeby.

Nahlédněte do dokumentace dodané s vaším systémem, ve které je popsán postup instalace

stabilizačních noh.

18 Začínáme se systémem

Připojení klávesnice, myši a monitoru

Připojte klávesnici, myš a monitor (volitelné).

Konektory na zadní straně systému mají ikony znázorňující, který kabel připojit ke kterému konektoru.
Zajistěte, aby šrouby na konektoru kabelu monitoru byly dobře dotaženy (je-li jimi konektor vybaven).

Připojení ke zdroji napětí

Připojte napájecí kabel(y) systému do systému.
Poté zasuňte druhý konec kabelu do uzemněné elektrické zásuvky nebo ho připojte k samostatnému

zdroji napájení, například k UPS (Uninterruptible Power Supply - zdroj nepřerušitelného napájení)
nebo jednotce rozvaděče (PDU).

Začínáme se systémem 19

Zapnutí systému

Zapněte systém a monitor (volitelný).

Stiskněte vypínač na systému a na monitoru. Kontrolky napájení by se měly rozsvítit. Upravte ovládací
prvky monitoru tak, aby byl obraz uspokojivý.

Dokončení nastavení operačního systému

Jestliže jste zakoupili systém s předinstalovaným operačním systémem, nahlédněte do dokumentace
k operačnímu systému, která byla se systémem dodána. Pokyny k první instalaci operačního systému
viz

Příručka rychlé instalace

společně se systémem, se ujistěte, že máte nainstalovaný operační systém.

. Dříve než začnete s instalací hardwaru či softwaru, který nebyl zakoupen

20 Začínáme se systémem

Technická specifikace

Procesor

Typ procesoru jeden procesor

nebo
jeden procesor Intel Celeron
nebo
jeden procesor Intel Pentium

Rozšiřovací sběrnice

Typ sběrnice PCIe, PCI-X, PCI

Rozšiřovací sloty

PCIe

PCI-X dva celovysoké, celodélkové, 3,3 V,

PCI jeden 5 V, 32 bit, 33 MHz

Pamět’

Architektura 72 bit ECC unbuffered pamět’ové moduly DDR2

Sloty pro pamět’ové moduly čtyři 240-pin

Kapacity pamět’ových modulů 512 MB, 1 GB nebo 2 GB

Min. RAM 512 MB (jeden modul 512 MB)
Max. RAM 8 GB

jeden 3,3 V, x1

jeden 3,3 V, x8

64 bit, 133 MHz

533/667 MHz SDRAM DIMM, jedno- nebo
dvoukanálové

Intel® Core™ 2 Duo

®

D, řada 300

®

4, řada 600

Disky

Pevné disky

SATA až čtyři interní, 1 palec vysoké, 3,5 palcové disky

připojené k integrovanému diskovému řadiči nebo
ke kartě RAID řadiče (bez možnosti výměny za
provozu) nebo SAS zadní ploše (s možností výměny
za provozu)

Začínáme se systémem 21

Disky (pokračování)

SAS až čtyři interní, 1 palec vysoké, 3,5 palcové disky

připojené k volitelné SAS zadní ploše (s možností
výměny za provozu) nebo kartě SAS řadiče (bez
možnosti výměny za provozu)

POZNÁMKA: Současné použití SATA a SAS

pevných disků není podporováno.

Optické mechaniky jedna IDE CD, DVD mechanika nebo CDRW/DVD

kombo

POZNÁMKA: DVD zařízení jsou určena

pouze pro data.

Disketová mechanika jedna volitelná 3,5 palce, 1,44 MB

Páskové zařízení jedno volitelné IDE zařízení v přihrádce pro

optickou mechaniku

Konektory

Externě přístupné

Vzadu

Sít’ové jeden RJ-45 (pro integrovanou sít’ovou kartu 1 GB)

PS/2 klávesnice 6-pin mini-DIN
PS/2 kompatibilní myš 6-pin mini-DIN

Sériové 9-pin, DTE, 16550 kompatibilní

USB dva 4-pin, USB 2.0 kompatibilní
Video 15-pin VGA

Vpředu

Video 15-pin VGA
USB dva 4-pin, USB 2.0 kompatibilní

Vnitřně přístupné

IDE kanál 40-pin
SATA kanály dva 7-pin

22 Začínáme se systémem

Grafika

Typ grafiky

Grafická pamět’

Napájení

Napájecí zdroj (střídavý proud)

Výkon

Napětí

Odvod tepla
Max. zapínací proud V typických podmínkách napájení a v celém

Systémová baterie

Rozměry

Výška 43,9 cm (17,3 palců)

Šířka

Hloubka

Hmotnost 19,1 kg (42 lb)

integrovaný ATI ES1000 SVGA adaptér

16 MB

420 W

100 - 240 VAC, 50/60 Hz

2275 BTU/hod. max.

provozním rozsahu systému může zapínací
(nárazový) proud dosáhnout 55 A po dobu 10 ms
nebo méně nebo 25 A při 150 ms nebo méně.

CR 2032 3,0 V lithium-iontová knoflíková baterie

19,8 cm (7,8 palců)

50,0 cm (19,7 palců)

Začínáme se systémem 23

Prostředí

POZNÁMKA: Další informace o měřených údajích prostředí najdete pro jednotlivé

systémové konfigurace na adrese www.dell.com/environmental_datasheets.

Te pl ot a

provozní 10 až 35 °C (50 až 95 °F)

skladovací –40 až 65 °C (–40 až 149 °F)

Relativní vlhkost

provozní 20% až 80% (bez kondenzace)

skladovací 5% až 95% (bez kondenzace)

Max. vibrace

provozní 0,26 G (půlsinusový tvar) při 3 - 200 MHz po

dobu 15 minut

skladovací 0,5 G při 3 - 200 Hz po dobu 15 minut

Max. ráz

provozní Šest po sobě jdoucích rázových impulsů v kladné i

záporné ose x, y, a z (jeden impuls na každé straně
systému) o síle 36 G v délce do 2,6 ms

skladovací Šest po sobě jdoucích rázových impulsů v kladné i

záporné ose x, y, a z (jeden impuls na každé straně
systému) o síle 71 G v délce do 2 ms

Nadmořská výška

provozní –16 až 3048 m (–50 až 10000 stop)

skladovací –16 až 10668 m (–50 až 35000 stop)

24 Začínáme se systémem

Systèmes Dell™ PowerEdge™ 840

Guide de mise

en route

www.dell.com | support.dell.com

Remarques, avis et précautions

REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre

ordinateur.

AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter

le problème.

PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle

ou de mort.

____________________

Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2006 Dell Inc. Tous droits réservés.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell, le logo DELL, PowerEdge et OpenManage sont des marques de Dell Inc. ; Intel, Pentium et Celeron

sont des marques déposées de Intel Corporation ; Core est une marque de Intel Corporation ; Microsoft, Windows et Windows Server sont des
marques déposées de Microsoft Corporation ; Red Hat est une marque déposée de Red Hat, Inc. ; SUSE est une marque déposée de Novell, Inc.

Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et
des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.

Modèle MVT01

Mai 2006 P/N HJ031 Rev. A00

Caractéristiques du système

Cette section décrit les principales caractéristiques du système sur le plan matériel et logiciel.
Elle contient également des informations sur les autres documents utiles à la configuration
du système et sur l'obtention d'assistance technique.

Les caractéristiques matérielles et logicielles principales du système sont les suivantes :

• L'un des processeurs suivants est installé :
–Intel
– Intel Celeron
– Intel Pentium

• Mémoire SDRAM DDRII à 533 ou 667 MHz. Minimum : 512 Mo, Maximum : 8 Go. L'extension
est effectuée via l'installation, dans les quatre emplacements de la carte système, de barrettes de
mémoire ECC sans tampon (à une ou deux rangées de connexions) de 512 Mo, 1 Go ou 2 Go.

• Logements d'extension :
– Un logement PCIe x1 (3,3 V)
– Un logement PCIe x8 (3,3 V)
– Un logement PCI 32 bits à 33 MHz (5 V)
– Deux logements PCI-X 64 bits à 133 MHz (3,3 V)

• Un NIC Ethernet Gigabit intégré prenant en charge des débits de 10, 100 ou 1000 Mbps
et les fonctions IPMI 1.5 et Wake-on-LAN.

• Quatre connecteurs USB 2.0 (deux à l'avant et deux à l'arrière) pour la connexion d'un lecteur
de disquette, un lecteur de CD, un clavier, une souris ou un lecteur flash USB.

• Un contrôleur vidéo SVGA ATI ES1000 intégré prenant en charge les graphiques True-color
dans les résolutions suivantes : 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024 et 1600 x 1200.

• Circuit de gestion des systèmes pour contrôler les tensions et les vitesses de ventilateurs critiques.
Ces circuits de surveillance fonctionnent de pair avec les logiciels de gestion de systèmes.

• Un contrôleur BMC standard avec accès série.

• Le panneau arrière contient le port série, les connecteurs PS/2 de la souris et du clavier,
ainsi qu'un connecteur vidéo, deux connecteurs USB et un connecteur de NIC.

®

Core™ 2 Duo

®

D, séquence 300

®

4, séquence 600

REMARQUE : utilisez le programme de configuration du système pour visualiser les informations

concernant le processeur. Voir “Utilisation du programme de configuration du système”, dans le
document Hardware Owner's Manual (Manuel du propriétaire).

Guide de mise en route 27

• Un lecteur 3,5 pouces de CD, DVD ou CD-RW/DVD dans une baie de périphérique

REMARQUE : les périphériques DVD sont uniquement des périphériques de données.

• Prise en charge des configurations suivantes pour disques durs internes :
– Jusqu'à quatre disques durs SATA internes de 1 pouce, avec contrôleurs de lecteur intégrés.
– Jusqu'à quatre disques durs SAS internes de 1 pouce, avec carte contrôleur ou fond de panier SAS

(tous deux en option).

REMARQUE : la fonction d'enfichage à chaud est prise en charge uniquement lorsque des lecteurs SATA

ou SAS sont connectés à une carte contrôleur ou à un fond de panier SAS (tous deux en option).

• Un contrôleur d'accès à distance (DRAC 4, en option) pour la gestion de systèmes à distance.
Cette option nécessite un logement PCI dédié.

• Une alimentation 420 W.

Pour plus d'informations sur certaines fonctions, voir “Spécifications techniques”.

Les logiciels suivants sont livrés avec le système :

• Programme de configuration du système permettant de consulter et de modifier rapidement
les informations sur la configuration du système. Pour plus d'informations, voir “Utilisation du
programme de configuration du système”, dans le document
(Manuel du propriétaire).

• Fonctions de sécurité améliorées, disponibles dans le programme de configuration du système,
permettant de définir un mot de passe système et un mot de passe de configuration.

• Diagnostics permettant de tester les composants et les périphériques du système. Pour plus
d'informations sur l'utilisation des diagnostics, voir “Exécution des diagnostics du système”,
dans le document

• Des pilotes vidéo permettant d'afficher les programmes d'application les plus courants en modes
haute résolution.

• Des pilotes de périphérique SATA ou SAS permettant au système d'exploitation de communiquer
avec les périphériques connectés au sous-système SATA ou SAS intégré. Pour plus d'informations
sur ces pilotes, voir “Installation de lecteurs”, dans le document
(Manuel du propriétaire).

• Les CD du logiciel de gestion de systèmes et de la documentation.

Hardware Owner's Manual

(Manuel du propriétaire).

Hardware Owner's Manual

Hardware Owner's Manual

Systèmes d'exploitation pris en charge

Le système prend en charge les systèmes d'exploitation suivants :

• Microsoft Windows Server™2003, Standard Edition et Web Edition

• Microsoft Windows Server 2003, Standard Edition 64 bits

®

•Red Hat

• Red Hat Enterprise Linux ES (version 4) pour Intel x86

28 Guide de mise en route

Enterprise Linux ES (version 3) pour Intel x86

• Red Hat Enterprise Linux ES (version 4) pour Intel EM64T

•SUSE

• SUSE Linux Enterprise Server 10 pour Intel EM64T

®

Linux Enterprise Server 9 avec Service Pack 2 ou suivant pour Intel EM64T

Autres informations utiles

PRÉCAUTION : le document Product Information Guide (Guide d'informations sur le produit) contient

d'importantes informations se rapportant à la sécurité et aux réglementations. Les informations sur la garantie
se trouvent soit dans ce document, soit à part.

• Le document
les caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation
ou au remplacement de composants. Il se trouve sur les CD fournis avec le système et sur le site

support.dell.com

• Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration
et à la gestion du système.

• La documentation du logiciel de gestion de systèmes comprend des renseignements sur les
fonctionnalités, les spécifications, l'installation et le fonctionnement de base du logiciel.

• La documentation du système d'exploitation indique comment installer (au besoin), configurer
et utiliser le système d'exploitation.

• La documentation fournie avec les composants achetés séparément contient des informations
nécessaires à la configuration et à l'installation de ces options.

• Des mises à jour sont parfois fournies avec le système. Elles décrivent les modifications apportées
au système, aux logiciels ou à la documentation.

Hardware Owner's Manual

.

(Manuel du propriétaire) contient des informations sur

REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com et lisez-les

en premier, car elles remplacent souvent les informations contenues dans les autres documents.

• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ; ils contiennent des mises
à jour de dernière minute apportées au système ou à la documentation, ou des documents de référence
technique avancés destinés aux utilisateurs expérimentés ou aux techniciens.

Obtention d'une assistance technique

Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme
prévu, consultez le document Hardware Owner's Manual (Manuel du propriétaire).

Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations, consultez
le site www.dell.com/training. Ce service n'est disponible que dans certains pays.

Guide de mise en route 29

Installation et configuration

PRÉCAUTION : avant d'exécuter la procédure suivante, lisez les consignes de sécurité et les informations

importantes sur les réglementations figurant dans le document Product Information Guide (Guide d'informations
sur le produit). Veillez à les respecter scrupuleusement.

Cette section décrit les étapes à exécuter lors de la configuration initiale du système.

PRÉCAUTION : l'installation des pieds stabilisateurs sur un système autonome configuré en tour est

indispensable. Sans ces pieds, l'ordinateur risque de basculer, ce qui pourrait l'endommager ou occasionner
des blessures corporelles.

PRÉCAUTION : demandez toujours de l'aide avant de soulever le système. N'essayez pas de le soulever seul

car vous risqueriez de vous blesser.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément fourni.

Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.

Consultez la documentation fournie avec le système pour obtenir les instructions d'installation

relatives aux pieds stabilisateurs.

30 Guide de mise en route

Connexion du clavier, de la souris et du moniteur

Connectez le clavier, la souris et le moniteur (facultatif).
À l'arrière du système, des icônes indiquent quel câble doit être inséré dans chaque connecteur.

N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.

Branchement des cordons d'alimentation

Branchez le(s) cordon(s) d'alimentation sur le système.
Branchez ensuite l'autre extrémité du cordon sur une prise de courant mise à la terre

ou sur une source d'alimentation autonome (onduleur ou unité de distribution de l'alimentation).

Guide de mise en route 31

Mise sous tension du système

Mettez le système sous tension, ainsi que le moniteur, si nécessaire.
Appuyez sur le bouton d'alimentation du système et sur celui du moniteur. Les voyants

d'alimentation doivent s'allumer. Réglez le moniteur jusqu'à ce que l'image soit correctement
affichée.

Finalisation de l'installation du système d'exploitation

Si vous avez acheté un système d'exploitation préinstallé, consultez tout d'abord la documentation
correspondante, qui vous a été fournie avec le système. Si vous installez un système d'exploitation
pour la première fois, consultez le document
Veillez à installer le système d'exploitation avant tout élément matériel ou logiciel acheté séparément.

32 Guide de mise en route

Quick Installation Guide

(Guide d'installation rapide).

Spécifications techniques

Processeur

Type de processeur

Bus d'extension

Type de bus PCIe, PCI-X, PCI

Logements d'extension

PCIe

PCI-X Pleine longueur/pleine hauteur à 3,3 V,

PCI 32 bits / 5 V / 33 MHz : un

Mémoire

Architecture Barrettes DIMM SDRAM DDR2 sans tampon

Supports de barrette de mémoire Quatre à 240 broches

Barrettes de mémoire compatibles 512 Mo, 1 Go ou 2 Go

RAM minimale 512 Mo (un module de 512 Mo)

RAM maximale 8 Go

Intel® Core™2 Duo

ou

Intel Celeron

ou

Intel Pentium

x1 / 3,3 V : un

x8 / 3,3 V : un

64 bits, 133 MHz : deux

avec ECC - 72 bits - 533/667 MHz - une ou
deux rangées de connexions

®

D, séquence 300

®

4, séquence 600

Lecteurs

Disques durs

SATA Jusqu'à quatre lecteurs internes de 1 pouce

de hauteur (format 3,5 pouces) connectés à
un contrôleur de lecteur intégré, à une carte
contrôleur RAID (non enfichable à chaud)
ou à un fond de panier SAS (enfichable à chaud)

Guide de mise en route 33

Lecteurs (suite)

SAS Jusqu'à quatre lecteurs internes de 1 pouce de

hauteur (format 3,5 pouces) connectés à une carte
contrôleur SAS (non enfichable à chaud) ou à un
fond de panier SAS (enfichable à chaud), tous deux
en option

REMARQUE : l'utilisation simultanée de lecteurs

SATA et SAS n'est pas prise en charge.

Lecteur optique Un lecteur IDE de CD, de DVD,

ou de CD-RW/DVD

REMARQUE : les périphériques DVD sont

uniquement des périphériques de données.

Lecteur de disquette En option, un lecteur 3,5 pouces, 1,44 Mo

Lecteur de bande Un lecteur IDE (en option) dans la baie

de lecteur optique

Connecteurs

Accessibles de l'extérieur

À l'arrière

NIC Un connecteur RJ-45 (pour NIC intégré 1 Gigabit)

Clavier PS/2 Mini-DIN à 6 broches

Souris compatible PS/2 Mini-DIN à 6 broches

Série Connecteur DTE à 9 broches, compatible 16550

USB Deux connecteurs à 4 broches, compatibles

USB 2.0

Vidéo VGA, 15 broches

À l'avant

Vidéo VGA, 15 broches

USB Deux connecteurs à 4 broches, compatibles

USB 2.0

Accessibles de l'intérieur

Canal IDE 40 broches

Canaux SATA Deux à 7 broches

34 Guide de mise en route

Vidéo

Type de vidéo

Mémoire vidéo

Alimentation

Bloc d'alimentation en CA

Puissance

Te ns i on

Dissipation thermique

Appel de courant maximal Dans des conditions de lignes typiques et dans

Pile du système

Caractéristiques physiques

Hauteur 43,9 cm (17,3 pouces)

Largeur

Profondeur

Poids 19,1 kg (42 livres)

Contrôleur SVGA ATI ES1000 intégré

16 Mo

420 W

100-240 VCA, 50/60 Hz

2275 BTU/h (573,29 kcal/h) maximum

toute la gamme ambiante de fonctionnement du
système, l'appel de courant peut atteindre 55 A
par bloc d'alimentation pendant un maximum de
10 ms, ou 25 A pendant un maximum de 150 ms.

Pile bouton au lithium-ion CR 2032 (3,0 V)

19,8 cm (7,8 pouces)

50 cm (19,7 pouces)

Guide de mise en route 35

Environnement

REMARQUE : pour plus d'informations concernant les mesures d'exploitation liées à différentes

configurations spécifiques, rendez-vous sur le site www.dell.com/environmental_datasheets.

Température

En fonctionnement De 10° à 35° C (50° à 95° F)

Stockage De -40° à 65° C (-40° à 149° F)

Humidité relative

En fonctionnement De 20 à 80 % (sans condensation)

Stockage De 5 % à 95 % (sans condensation)

Tolérance maximale aux vibrations

Fonctionnement 0,26 G (semi-sinusoïde) avec un balayage

de 3 à 200 MHz pendant 15 minutes

Stockage 0,5 G de 3 à 200 Hz pendant 15 mn

Tolérance maximale aux chocs

Fonctionnement Six chocs consécutifs de 36 G pendant un

maximum de 2,6 ms en positif et négatif sur
les axes x, y et z (une impulsion de chaque côté
du système)

Stockage Six chocs consécutifs de 71 G pendant un

maximum de 2 ms en positif et négatif sur les axes
x, y et z (une impulsion de chaque côté du
système)

Altitude

Fonctionnement De -16 à 3 048 m (-50 à 10 000 pieds)

Stockage De -16 à 10 668 m (-50 à 35 000 pieds)

36 Guide de mise en route

Dell™ PowerEdge™ 840-Systeme

Erste Schritte

mit dem System

www.dell.com | support.dell.com

Anmerkungen, Hinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, die die Arbeit mit dem Computer

erleichtern.

HINWEIS: Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt auf,

wie derartige Probleme vermieden werden können.

VORSICHT: Hiermit werden Sie auf eine potentiell gefährliche Situation hingewiesen, die zu Sachschäden,

Verletzungen oder zum Tod führen könnte.

____________________

Irrtümer und technische Änderungen vorbehalten.
© 2006 Dell Inc. Alle Rechte vorbehalten.

Die Reproduktion dieses Dokuments in jeglicher Form ist ohne schriftliche Genehmigung von Dell Inc. streng untersagt.
Marken in diesem Text: Dell, das DELL Logo, PowerEdge und OpenManage sind Marken von Dell Inc.; Intel, Pentium und Celeron sind

eingetragene Marken und Core ist eine Marke von Intel Corporation; Microsoft, Windows und Windows Server sind eingetragene Marken
von Microsoft Corporation;Red Hat ist eine eingetragene Marke von Red Hat, Inc.; SUSE ist eine eingetragene Marke von Novell, Inc.

Alle anderen in dieser Dokumentation genannten Marken und Handelsnamen sind Eigentum der jeweiligen Hersteller und Firmen.
Dell Inc. erhebt keinen Anspruch auf Marken und Handelsnamen mit Ausnahme der eigenen.

Modell MVT01

Mai 2006 P/N HJ031 Rev. A00

Systemmerkmale

In diesem Kapitel sind die wesentlichen Hardware- und Softwaremerkmale des Systems beschrieben.
Ferner erhalten Sie Informationen über weitere nützliche Dokumente, die zur Einrichtung des Systems
benötigt werden. Hier erfahren Sie auch, wie Sie technische Unterstützung erhalten können.

Dies sind die wesentlichen Hardware- und Softwaremerkmale des Systems:

• Einer der folgenden Prozessoren:
– Ein Intel
– Ein Intel Celeron
– Ein Intel Pentium

ANMERKUNG: Verwenden Sie das System-Setup-Programm, um Informationen zum Prozessor

anzuzeigen. Näheres erfahren Sie unter „Verwenden des System-Setup-Programms“ im Hardware
Owner’s Manual (Hardware-Benutzerhandbuch).

• Mindestens 512 MB SDRAM-Speicher (533 oder 667 MHz, DDRII), erweiterbar auf maximal
8 GB durch Installation von Kombinationen aus ungepufferten ECC-Speichermodulen mit
512 MB, 1 GB oder 2 GB in vier Speichermodulsockeln auf der Systemplatine, Einzel- oder
Dual-Module.

• Die folgenden Erweiterungssteckplätze:
– Ein PCIe-Steckplatz mit x1-Bandbreite (3,3 V)
– Ein PCIe-Steckplatz mit x8-Bandbreite (3,3 V)
– Ein PCI-Steckplatz (32 Bit, 33 MHz, 5 V)
– Zwei PCI-X-Steckplätze (64 Bit, 133 MHz, 3,3 V)

• Integrierter Gigabit-Ethernet-NIC mit unterstützten Datenübertragungsraten von 10 Mb/s,
100 Mb/s oder 1000 Mb/s und Unterstützung für IPMI 1.5 und Wake-on-LAN

• Vier USB-2.0-Anschlüsse (zwei auf der Vorder- und zwei auf der Rückseite) zum Anschließen
von Diskettenlaufwerk, CD-ROM-Laufwerk, Tastatur, Maus oder USB-Flash-Laufwerk.

• Integrierter ATI ES1000 SVGA-Grafikcontroller mit Unterstützung für Echtfarbengrafik in
den folgenden Auflösungen: 640 × 480, 800 × 600, 1024 × 768, 1152 × 864 und 1280 × 1024.

• Systemverwaltungselektronik, die kritische Systemspannungen und Lüfterdrehzahlen überwacht.
Die Systemverwaltungselektronik funktioniert im Verbund mit der Systemverwaltungssoftware.

• Standard-Baseboard-Management-Controller mit seriellem Zugang.

• Auf der Rückseite befinden sich Anschlüsse für PS/2-Maus, Tastatur und Bildschirm, eine serielle
Schnittstelle, zwei USB-Anschlüsse und ein Netzwerkanschluss.

®

Core™ 2 Duo

®

D, 300 Sequence

®

4, 600 Sequence

Erste Schritte mit dem System 39

• Ein 3,5-Zoll CD- oder DVD- Laufwerk oder eine CD-RW/DVD-Kombination in einem Peripherie­laufwerkschacht

ANMERKUNG: DVD-Geräte sind reine Datenlaufwerke.

• Folgende interne Festplattenkonfigurationen werden unterstützt:
– Bis zu vier interne 1 Zoll hohe SATA-Festplattenlaufwerke mit integriertem Laufwerkcontrollern
– Bis zu vier interne 1 Zoll hohe SAS-Festplattenlaufwerke (Serial-Attached SCSI) mit einer

optionalen SAS-Controllerkarte oder -Rückwandplatine

ANMERKUNG: Hot-Plugging wird nur unterstützt, wenn SATA- oder SAS-Laufwerke mit der optionalen

SAS-Controllerkarte oder -Rückwandplatine verbunden sind.

• Optionaler Remote-Access-Controller (DRAC 4) zur Fernverwaltung des Systems. Für diese Option
ist ein eigens vorgesehener PCI-Steckplatz erforderlich.

• Ein 420-W-Netzteil

Weitere Informationen über spezifische Merkmale erhalten Sie unter „Technische Daten“.
Die folgende Software gehört zum Lieferumfang des Systems:

• System-Setup-Programm zum Anzeigen und Ändern der Systemkonfigurationseinstellungen.
Weitere Informationen zu diesem Programm finden Sie im Abschnitt „Verwenden des System-Setup­Programms“ im

• Verbesserte Sicherheitsfunktionen, einschließlich eines Systemkennworts und eines Setup-Kennworts,
die im System-Setup-Programm festgelegt werden.

• Diagnose zum Testen der Systemkomponenten und Geräte. Informationen über den Einsatz der
Systemdiagnose erhalten Sie im Abschnitt „Ausführen der Systemdiagnose“ im

Manual

• Grafiktreiber zur Darstellung vieler gängiger Anwendungsprogramme in hoher Auflösung.

• SATA- oder SAS-Gerätetreiber zur Kommunikation des Betriebssystems mit Geräten, die mit dem
integrierten SATA- oder SAS-Subsystem verbunden sind. Nähere Informationen über diese Treiber
erhalten Sie unter „Installation von Treibern“ im
handbuch).

• Systemverwaltungssoftware und Dokumentations-CDs.

(Hardware-Benutzerhandbuch).

Hardware Owner’s Manual

(Hardware-Benutzerhandbuch).

Hardware Owner’s Manual

Hardware Owner’s

(Hardware-Benutzer-

Unterstützte Betriebssysteme

Das System unterstützt die folgenden Betriebssysteme:

• Microsoft Windows Server

• Microsoft Windows Server 2003 Standard Edition 64-Bit

®

•Red Hat

• Red Hat Enterprise Linux ES (Version 4) für Intel x86

40 Erste Schritte mit dem System

Enterprise Linux ES (Version 3) für Intel x86

™

2003 Standard Edition und Web Edition

• Red Hat Enterprise Linux ES (Version 4) für Intel Extended Memory 64 Technologie (Intel EM64T)

•SUSE

• SUSE Linux Enterprise Server 10 für Intel EM64T

®

Linux Enterprise Server 9 (Service Pack 2 oder höher) für Intel EM64T

Weitere nützliche Informationen

VORSICHT: Das Product Information Guide (Produktinformationshandbuch) enthält wichtige Informationen zu

Sicherheits- und Betriebsbestimmungen. Garantiebestimmungen können als separates Dokument beigelegt sein.

•Im

• Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme zur Konfiguration und

• In der Dokumentation zur Systemverwaltungssoftware sind die Merkmale, die Anforderungen,

• In der Dokumentation zum Betriebssystem ist beschrieben, wie das Betriebssystem installiert

• Die Dokumentation separat erworbener Komponenten enthält Informationen, die zur Konfiguration

• Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen Änderungen am System,

Hardware Owner’s Manual

Systemfunktionen, zur Fehlerbehebung am System und zum Installieren oder Austauschen von
Systemkomponenten. Das
auf den zusammen mit dem System gelieferten CDs oder kann von
werden.

Verwaltung des Systems.

die Installation und der grundlegende Einsatz der Software beschrieben.

(sofern erforderlich), konfiguriert und verwendet wird.

und Installation dieser Zusatzgeräte erforderlich sind.

an der Software oder an der Dokumentation beschrieben sind.

(Hardware-Benutzerhandbuch) erhalten Sie Informationen über

Hardware Owner’s Manual

(Hardware-Benutzerhandbuch) befindet sich

support.dell.com

heruntergeladen

ANMERKUNG: Wenn auf der Website support.dell.com aktualisierte Dokumente vorliegen, lesen Sie

diese immer zuerst, denn frühere Informationen werden damit gegebenenfalls ungültig.

• Möglicherweise sind Versionshinweise oder Infodateien vorhanden – diese enthalten Aktualisierungen
zum System oder zur Dokumentation bzw. detailliertes technisches Referenzmaterial für erfahrene
Benutzer oder Techniker.

Technische Unterstützung

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können oder das System sich nicht wie
erwartet verhält, nehmen Sie das

Dell bietet Schulungen und Zertifizierungen für Unternehmen an. Weitere Informationen finden Sie
unter

www.dell.com/training

Hardware Owner’s Manual

. Diese Dienstleistungen stehen unter Umständen nicht überall zur Verfügung.

(Hardware-Benutzerhandbuch) zur Hand.

Erste Schritte mit dem System 41

Installation und Konfiguration

VORSICHT: Bevor Sie mit dem folgenden Vorgang beginnen, lesen und befolgen Sie die Sicherheitshinweise

und die Betriebsbestimmungen im Product Information Guide (Produktinformationshandbuch).

In diesem Abschnitt ist die erstmalige Einrichtung des Systems beschrieben.

VORSICHT: Die Installation der Stabilisatoren bei einem frei stehenden Tower-System ist notwendig, um eine

sichere Standfläche für das System zu schaffen. Wenn die Stabilisatoren nicht installliert werden, besteht die
Gefahr, dass das System umkippt und möglicherweise Verletzungen oder Schäden verursacht.

VORSICHT: Zum Anheben des Systems sollten Sie sich stets von jemand anders helfen lassen. Um Verletzungen

zu vermeiden, sollten Sie nicht versuchen, das System allein zu bewegen.

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie die einzelnen Komponenten.

Bewahren Sie das Verpackungsmaterial für möglichen späteren Gebrauch auf.

Wie die Stabilisatoren angebracht werden, erfahren Sie in der Dokumentation zum System.

42 Erste Schritte mit dem System

Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.

Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen gekennzeichnet, mit denen sich
die entsprechenden Kabel zuordnen lassen. Denken Sie daran, gegebenenfalls die Schrauben am
Stecker des Bildschirmkabels festzuziehen.

Anschließen der Stromversorgung

Verbinden Sie das bzw. die Netzstromkabel mit dem System.
Verbinden Sie das andere Ende des Kabels mit einer geerdeten Steckdose oder mit einer

separaten Spannungsquelle, etwa einer unterbrechungsfreien Stromversorgung (USV)
oder einem Stromverteiler.

Erste Schritte mit dem System 43

Einschalten des Systems

Schalten Sie das System und den Bildschirm (optional) ein.

Drücken Sie den Netzschalter am System und am Bildschirm. Daraufhin sollten die Betriebs­anzeigen aufleuchten. Stellen Sie den Bildschirm ein, bis die Anzeige zufriedenstellend ist.

Einrichten des Betriebssystems

Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit dem System gelieferte
Dokumentation zum Betriebssystem. Wie Sie ein Betriebssystem erstmalig installieren, erfahren Sie
in der

Quick Installation Guide

bevor Sie andere, nicht zusammen mit dem System erworbene Hardware oder Software installieren.

(Kurz-Installationsanleitung). Das Betriebssystem muss installiert sein,

44 Erste Schritte mit dem System

Technische Daten

Prozessor

Prozessortyp Ein Prozessor

oder

Ein Prozessor Intel Celeron

oder

Ein Prozessor Intel Pentium

Erweiterungsbusse

Bustyp PCIe, PCI-X, PCI

Erweiterungssteckplätze

PCIe

PCI-X Zwei Steckplätze für volle Bauhöhe und volle

PCI Ein Steckplatz (32 Bit, 33 MHz, 5 V)

Speicher

Architektur Ungepufferte SDRAM-DIMMs (72 Bit, ECC,

Speichermodulsockel 4 × 240-polig

Speichermodulgrößen 512 MB, 1 GB oder 2 GB

RAM (Minimum) 512 MB (ein 512-MB-Modul)

RAM (Maximum) 8 GB

Ein Steckplatz mit x1-Bandbreite (3,3 V)

Ein Steckplatz mit x8-Bandbreite (3,3 V)

Baulänge (64 Bit, 133 MHz, 3,3 V)

DDR2) mit 533 oder 667 MHz, Einzel- oder
Dual-Module

Intel® Core™ 2 Duo

®

D, 300 Sequence

®

4, 600 Sequence

Laufwerke

Festplattenlaufwerke

SATA Bis zu vier interne 1 Zoll hohe Laufwerke

(3,5-Zoll-Formfaktor), die mit einem integrierten
Laufwerkcontroller oder einer RAID-Controller­karte (nicht hot-plug-fähig) oder SAS-Rückwand­platine (hot-plug-fähig) verbunden sind.

Erste Schritte mit dem System 45

Laufwerke (Fortsetzung)

SAS Bis zu vier interne 1 Zoll hohe Laufwerke

(3,5-Zoll-Formfaktor), die mit einer optionalen
SAS-Rückwandplatine (hot-plug-fähig) oder SAS­Controllerkarte (nicht hot-plug-fähig) verbunden
sind.

ANMERKUNG: Der kombinierte Einsatz von SATA-

mit SAS-Laufwerken wird nicht unterstützt.

Optisches Laufwerk Ein IDE CD-, DVD- oder kombiniertes

CD-RW/DVD-Laufwerk

ANMERKUNG: DVD-Geräte sind reine

Datenlaufwerke.

Diskettenlaufwerk 1 × 3,5 Zoll, 1,44 MB (optional)

Bandlaufwerk Ein optionales IDE-Laufwerk im optischen

Laufwerkschacht

Anschlüsse

Extern zugänglich

Rückseite

NSC Ein RJ-45-Anschluss (für integrierten 1-Gigabit-

NIC)

PS/2-Tastatur 6-poliger Mini-DIN-Anschluss

PS/2-Maus 6-poliger Mini-DIN-Anschluss

Seriell 9-polig, DTE, 16550-kompatibel

USB Zwei 4-polige Anschlüsse, USB-2.0-konform

Bildschirm VGA, 15-polig

Vorderseite

Bildschirm VGA, 15-polig

USB Zwei 4-polige Anschlüsse, USB-2.0-konform

Intern zugänglich

IDE-Kanal 40-polig

SATA-Kanäle 2 × 7-polig

46 Erste Schritte mit dem System

Grafik

Grafiktyp

Grafikspeicher

Stromversorgung

Netzteil (Wechselstrom)

Leistung

Spannung

Wärmeabgabe

Maximaler Einschaltstrom Unter typischen Leitungsbedingungen und über

Systembatterie

Abmessungen und Gewicht

Höhe 43,9 cm

Breite

Tiefe

Gewicht 19,1 kg

Integrierter ATI ES1000 SVGA-Controller

16 MB

420 W

100-240 VAC, 50/60 Hz

Maximal 2275 BTU/h

den gesamten Umgebungsbetriebsbereich kann
der Einschaltstrom 55 A (über einen Zeitraum
von 10 ms oder weniger) bzw. 25 A (über einen
Zeitraum von 150 ms oder weniger) erreichen.

CR 2032, 3,0-V-Lithium-Ionen-Knopfzelle

19,8 cm

50,0 cm

Erste Schritte mit dem System 47

Umgebungsbedingungen

ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen für verschiedene

Systemkonfigurationen finden Sie unter www.dell.com/environmental_datasheets.

Te mp e ra t ur

Betrieb 10 bis 35 °C

Lagerung -40° bis 65 °C

Relative Luftfeuchtigkeit

Betrieb 20% bis 80% (nicht kondensierend)

Lagerung 5 bis 95 % (nicht kondensierend)

Maximale Erschütterung

Betrieb 0,26 G (halbe Sinuswelle) bei 3 bis 200 MHz,

15 Minuten lang

Lagerung 0,5 G bei 3 bis 200 Hz, 15 min lang

Maximale Stoßeinwirkung

Betrieb Sechs nacheinander ausgeführte Stöße mit 36 G

von bis zu 2,6 ms Dauer in positiver und negativer
X-, Y- und Z-Richtung (ein Stoß auf jeder Seite des
Systems).

Lagerung Sechs nacheinander ausgeführte Stöße mit 71 G

von bis zu 2 ms Dauer in positiver und negativer
X-, Y- und Z-Richtung (ein Stoß auf jeder Seite
des Systems).

Höhe über NN

Betrieb -16 bis 3048 m

Lagerung -16 bis 10 668 m

48 Erste Schritte mit dem System

Συστήµατα

Dell™ PowerEdge™ 840

Τα πρώτα βήµατα

Με το σύστηµά σας

www.dell.com | support.dell.com

Σηµείωση, Ειδοποίηση και Προσοχή

ΣΗΜΕΙΩΣΗ: Η ένδειξη ΣΗΜΕΙΩΣΗ υποδεικνύει σηµαντικές πληροφορίες που σας βοηθούν να

χρησιµοποιήσετε πιο σωστά τον υπολογιστή σας.

ΕΙ∆ΟΠΟΙΗΣΗ: Η ένδειξη ΕΙ∆ΟΠΟΙΗΣΗ υποδεικνύει είτε πιθανή βλάβη του υλικού είτε απώλεια

δεδοµένων και σας πληροφορεί πώς να αποφύγετε το πρόβληµα.

ΠΡΟΣΟΧΗ: Η ένδειξη ΠΡΟΣΟΧΗ υποδεικνύει την πιθανότητα υλικής ζηµιάς, προσωπικού

τραυµατισµού ή θανάτου.

____________________

Οι πληροφορίες που περιέχονται στο παρόν έγγραφο ενδέχεται να αλλάξουν χωρίς προηγούµενη ειδοποίηση.
© 2006 Dell Inc. Με επιφύλαξη κάθε νόµιµου δικαιώµατος.

Απαγορεύεται αυστηρώς η αναπαραγωγή µε οποιονδήποτε τρόπο χωρίς την έγγραφη άδεια της Dell Inc. .

Εµπορικά σήµατα που χρησιµοποιούνται σε αυτό το κείµενο: Dell, το λογότυπο DELL, το PowerEdge, και το OpenManage είναι εµπορικά
σήµατα της Dell Inc. Intel, Pentium, και Celeron είναι σήµατα κατατεθέντα και Core είναι εµπορικό σήµα της Intel Corporation. Microsoft,
Windows και Windows Server είναι εµπορικά σήµατα της Microsoft Corporation. Red Hat είναι σήµα κατατεθέν της Red Hat, Inc. SUSE είναι
σήµα κατατεθέν της Novell, Inc.

Στο παρόν έγγραφο ενδέχεται να χρησιµοποιούνται άλλα εµπορικά σήµατα και εµπορικές ονοµασίες για αναφορά στις οντότητες που
διεκδικούν τα σήµατα και τις ονοµασίες ή για αναφορά στα προϊόντα τους. Η Dell Inc. αποποιείται οποιοδήποτε πιθανό συµφέρον ιδιοκτησίας
από εµπορικά σήµατα και εµπορικές ονοµασίες εκτός από αυτά που έχει στην κατοχή της.

Μοντέλο MVT01

Μάιος 2006 P/N HJ031 Rev. A00

Χαρακτηριστικά συστήµατος

Η ενότητα αυτή περιγράφει τα κύρια χαρακτηριστικά λογισµικού και υλικού του συστήµατός σας. Παρέχει
επίσης πληροφορίες σχετικά µε άλλα έγγραφα που ενδέχεται να χρειαστείτε για τη ρύθµιση του συστήµατός
σας και σχετικά µε τον τρόπο λήψης τεχνικής βοήθειας.

Τα κύρια χαρακτηριστικά λογισµικού και υλικού του συστήµατός σας περιλαµβάνουν:

•

Έναν από τους παρακάτω επεξεργαστές:

–

Εναν Intel® Core™ 2 Duo

–

Εναν Intel Celeron® D, της σειρας 300

–

Εναν Intel Pentium® 4, της σειρας 600

ΣΗΜΕΙΩΣΗ: Χρησιµοποιήστε το πρόγραµµα Εγκατάστασης Συστήµατος για να προβάλλετε

πληροφορίες για τον επεξεργαστή. Ανατρέξτε στη "Χρήση του Προγράµµατος εγκατάστασης
συστήµατος " στο Εγχειρίδιο κατόχου υλικού.

•

Κατ’ ελάχιστο, 512 MB στα 533 ή 667 MHz µνήµη DDR II SDRAM, µε δυνατότητα αναβάθµισης σε
8 GB το µέγιστο, µε εγκατάσταση µονάδων 512 MB, 1 GB ή 2 GB µνήµης ECC χωρίς περιοχή
προσωρινής αποθήκευσης στις τέσσερις υποδοχές µονάδων µνήµης επάνω στην πλακέτα του συστήµατος,
απλή ή διπλή σειρά.

•

Τις ακόλουθες υποδοχές επέκτασης:

–

Μία υποδοχή PCIe x1 (3,3 V)

–

Μία υποδοχή PCIe x8 (3,3 V)

–

Μία υποδοχή 32 bit, 33 MHz PCI (5 V)

–

∆ύο υποδοχές 64 bit, 133 MHz PCI-X (3,3 V)

•

Μία ενσωµατωµένη κάρτα NIC Gigabit Ethernet, µε δυνατότητα υποστήριξης τις ταχύτητες δεδοµένων
10 Mbps, 100 Mbps ή 1.000-Mbps, µε υποστήριξη IPMI 1.5 και Wake-on-LAN.

•

Τέσσερις συζευκτήρες συµβατούς µε USB 2.0 (δύο στο εµπρός και δύο στο πίσω µέρος) µε δυνατότητα
υποστήριξης µονάδας δισκέτας, µονάδας δίσκου CD-ROM, πληκτρολογίου, ποντικιού ή µονάδας µνήµης
flash USB.

•

Έναν ενσωµατωµένο ελεγκτή οθόνης ATI ES1000 SVGA µε υποστήριξη γραφικών µε πραγµατικά
χρώµατα για τις ακόλουθες αναλύσεις: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024 και 1600 x 1200.

•

∆ιάταξη κυκλωµάτων για τη διαχείριση συστηµάτων, η οποία παρακολουθεί τις κρίσιµες τάσεις του
συστήµατος και τις ταχύτητες των ανεµιστήρων. Η διάταξη κυκλωµάτων για τη διαχείριση συστηµάτων
λειτουργεί σε συνδυασµό µε το λογισµικό διαχείρισης συστηµάτων.

•

Τυπικό ελεγκτή διαχείρισης πλακέτας βάσης, σειριακής προσπέλασης.

•

Οι συζευκτήρες στο πίσω πλαισίο περιλαµβάνουν συζευκτήρα για ποντίκι PS/2, για πληκτρολόγιο,
σειριακό συζευκτήρα, συζευκτήρα οθόνης, δύο συζευκτήρες USB και ένα συζευκτήρα κάρτας NIC.

Τα πρώτα βήµατα µε το σύστηµά σας 51

•

Μια µονάδα CD, DVD 3,5 ιντσών ή µια µονάδα συνδυασµού CD-RW/DVD σε ένα περιφερειακό φατνίο
µονάδας.

ΣΗΜΕΙΩΣΗ: Οι µονάδες DVD είναι µόνο για δεδοµένα.

•

Υποστήριξη για τις ακόλουθες διαµορφώσεις εσωτερικών µονάδων σκληρού δίσκου:

–

Έως τέσσερις εσωτερικές µονάδες σκληρού δίσκου, 1 ίντσας, SATA µε ενσωµατωµένους ελεγκτές
µονάδας.

–

Έως τέσσερις εσωτερικές µονάδες σκληρού δίσκου, 1 ίντσας, σειριακής σύνδεσης SCSI (SAS) µε
προαιρετική κάρτα ελεγκτή SAS ή πλακέτα βάσης.

ΣΗΜΕΙΩΣΗ: Η δυνατότητα θερµής σύνδεσης υποστηρίζεται µόνο όταν συνδέονται µονάδες

SATA ή SAS στην προαιρετική κάρτα ελεγκτή SAS ή την πλακέτα βάσης.

•

Προαιρετικός ελεγκτής αποµακρυσµένης πρόσβασης (DRAC 4) για αποµακρυσµένη διαχείριση συστηµάτων.
Η επιλογή αυτή απαιτεί αποκλειστική υποδοχή PCI.

•

Μία παροχή τροφοδοσίας 420 W.

Για περισσότερες πληροφορίες σχετικά µε συγκεκριµένα χαρακτηριστικά, ανατρέξτε στην ενότητα
“Τεχνικές προδιαγραφές.”

Με το σύστηµά σας περιλαµβάνεται το παρακάτω λογισµικό:

•

Ένα πρόγραµµα Εγκατάστασης συστήµατος για γρήγορη προβολή και πληροφορίες για τη µεταβολή της
διαµόρφωσης του συστήµατος. Για περισσότερες πληροφορίες σχετικά µε αυτό το πρόγραµµα, ανατρέξτε
στην ενότητα "Χρήση του Προγράµµατος εγκατάστασης συστήµατος" στο

•

Βελτιωµένα χαρακτηριστικά ασφάλειας, συµπεριλαµβανοµένου ενός κωδικού πρόσβασης στο σύστηµα και
ενός κωδικού για την εγκατάσταση, τα οποία είναι διαθέσιµα µέσω του προγράµµατος Εγκατάστασης
συστήµατος.

•

∆ιαγνωστικά προγράµµατα συστήµατος για την αξιολόγηση συστατικών στοιχείων και συσκευών του
συστήµατος. Για περισσότερες πληροφορίες σχετικά µε τη χρήση των διαγνωστικών προγραµµάτων, ανατρέξτε
στην ενότητα "Εκτέλεση των διαγνωστικών προγραµµάτων του συστήµατος " στο

•

Προγράµµατα οδήγησης οθόνης για την εµφάνιση πολλών δηµοφιλών προγραµµάτων εφαρµογών σε
λειτουργίες υψηλής ανάλυσης.

•

Προγράµµατα οδήγησης συσκευών SATA ή SAS που επιτρέπουν στο λειτουργικό σύστηµα να επικοινωνεί µε
τις συσκευές που συνδέονται στο ενσωµατωµένο υποσύστηµα SATA ή SAS. Για περισσότερες πληροφορίες
σχετικά µε αυτά τα προγράµµατα οδήγησης, ανατρέξτε στην ενότητα "Εγκατάστασης προγραµµάτων
οδήγησης" στο

•

CD για το λογισµικό και την τεκµηρίωση για τη διαχείριση συστηµάτων.

Εγχειρίδιο κατόχου υλικού

.

Εγχειρίδιο κατόχου υλικού

Εγχειρίδιο κατόχου υλικού

.

.

Λειτουργικά συστήµατα που υποστηρίζονται

Το σύστηµά σας υποστηρίζει τα παρακάτω λειτουργικά συστήµατα:

•

Microsoft Windows Server™ 2003, Έκδοση Standard και έκδοση Web

•

Microsoft® Windows Server 2003, έκδοση Standard, 64 Bit

•

Red Hat® Enterprise Linux ES (έκδοση 3) για Intel x86

•

Red Hat Enterprise Linux ES (έκδοση 4) για Intel x86

52 Τα πρώτα βήµατα µε το σύστηµά σας

•

Red Hat Enterprise Linux ES (έκδοση 4) για την τεχνολογία Extended Memory 64 της Intel (Intel EM64T)

•

SUSE® Linux Enterprise Server 9 (Service Pack 2 ή νεότερο) για Intel EM64T

•

SUSE Linux Enterprise Server 10 για Intel EM64T

Άλλες πληροφορίες που ενδέχεται να χρειαστείτε

ΠΡΟΣΟΧΗ: Ο Οδηγός πληροφοριών προϊόντος παρέχει σηµαντικές πληροφορίες για την

ασφάλεια και τους ρυθµιστικούς κανόνες. Οι πληροφορίες για την εγγύηση ενδέχεται να
συµπεριλαµβάνονται µέσα σε αυτό το έγγραφο ή ως ξεχωριστό έγγραφο.

•

Το

Εγχειρίδιο κατόχου υλικού

περιγράφει την αντιµετώπιση προβληµάτων του συστήµατός σας και την εγκατάσταση ή την αντικατάσταση
συστατικών στοιχείων του συστήµατος. Το
το σύστηµά σας ή στη διεύθυνση

•

Τα CD που συνοδεύουν το σύστηµά σας παρέχουν τεκµηρίωση και εργαλεία για τη διαµόρφωση και τη
διαχείριση του συστήµατός σας.

•

Η τεκµηρίωση του λογισµικού διαχείρισης συστηµάτων περιγράφει τα χαρακτηριστικά, τις απαιτήσεις,
την εγκατάσταση και τη βασική λειτουργία του λογισµικού.

•

Η τεκµηρίωση του λειτουργικού συστήµατος περιγράφει τον τρόπο εγκατάστασης (εάν είναι απαραίτητο),
διαµόρφωσης και χρήσης του λογισµικού του λειτουργικού συστήµατος.

•

Η τεκµηρίωση για συστατικά στοιχεία που τυχόν αγοράσατε ξεχωριστά παρέχει πληροφορίες απαραίτητες
για τη ρύθµιση παραµέτρων και την εγκατάσταση αυτών των επιλογών.

•

Μερικές φορές παρέχονται ενηµερωµένες εκδόσεις µαζί µε το σύστηµα, για να περιγράψουν αλλαγές στο
σύστηµα, το λογισµικό ή/και την τεκµηρίωση.

ΣΗΜΕΙΩΣΗ: Να ελέγχετε πάντοτε για ενηµερωµένες εκδόσεις στην τοποθεσία support.dell.com

και να διαβάζετε πρώτα τις ενηµερωµένες εκδόσεις επειδή πολύ συχνά καθιστούν ξεπερασµένες
τις πληροφορίες άλλων εγγράφων.

•

Σηµειώσεις έκδοσης ή αρχεία Readme (πληροφοριών) ενδέχεται να περιλαµβάνονται για να παρέχουν τις
τελευταίες ενηµερώσεις για το σύστηµα, όπως επίσης τεκµηρίωση ή προχωρηµένο υλικό αναφοράς για τεχνικά
θέµατα που προορίζονται για έµπειρους χρήστες ή τεχνικούς.

παρέχει πληροφορίες σχετικά µε τα χαρακτηριστικά του συστήµατος και

Εγχειρίδιο κατόχου υλικού

support.dell.com

.

είναι διαθέσιµο στα CD που συνοδεύουν

Λήψη τεχνικής βοήθειας

Εάν δεν κατανοείτε µια διαδικασία του οδηγού αυτού ή αν το σύστηµα δεν λειτουργεί µε τον αναµενόµενο τρόπο,
ανατρέξτε στο

Είναι διαθέσιµη η Επιχειρηµατική εκπαίδευση και πιστοποίηση της Dell. Για περισσότερες πληροφορίες, ανατρέξτε
στη διεύθυνση

Εγχειρίδιο κατόχου υλικού

www.dell.com/training

.

. Η υπηρεσία αυτή ενδέχεται να µην προσφέρεται σε όλες τις τοποθεσίες.

Τα πρώτα βήµατα µε το σύστηµά σας 53

Εγκατάσταση και διαµόρφωση

ΠΡΟΣΟΧΗ: Προτού πραγµατοποιήσετε την παρακάτω διαδικασία, διαβάστε και ακολουθήστε

τις οδηγίες ασφαλείας και τους σηµαντικούς ρυθµιστικούς κανόνες στον Οδηγό πληροφοριών
προϊόντος.

Η ενότητα αυτή περιγράφει τα βήµατα για την αρχική ρύθµιση των παραµέτρων του συστήµατός σας.

ΠΡΟΣΟΧΗ: Η εγκατάσταση της βάσης σε ένα αυτόνοµο σύστηµα µε πύργο είναι απαραίτητη για

την παροχή σταθερής βάσης στήριξης στο σύστηµα. Η αποτυχία εγκατάστασης των ποδιών ενέχει
τον κίνδυνο ανατροπής του συστήµατος, µε πιθανότητα να προκληθεί σωµατικός τραυµατισµός
ή βλάβη στο σύστηµα.

ΠΡΟΣΟΧΗ: Όποτε παραστεί η ανάγκη να σηκώσετε το σύστηµα, ζητήστε από άλλους να σας

βοηθήσουν. Για να αποφύγετε πιθανό τραυµατισµό, µην επιχειρήσετε να σηκώσετε µόνος σας
το σύστηµα.

Άνοιγµα της συσκευασίας του συστήµατος

Ανοίξτε τη συσκευασία του συστήµατός σας και αναγνωρίστε κάθε αντικείµενο.

Φυλάξτε όλα τα υλικά που σας αποστάλθηκαν για την περίπτωση που θα τα χρειαστείτε αργότερα.

Ανατρέξτε στην τεκµηρίωση που περιλαµβάνεται µε το σύστηµά σας σχετικά µε την εγκατάσταση

των ποδιών σταθεροποίησης του συστήµατός σας.

54 Τα πρώτα βήµατα µε το σύστηµά σας

Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

Συνδέστε το πληκτρολόγιο, το ποντίκι και την οθόνη (προαιρετική).

Οι συζευκτήρες στο πίσω µέρος του συστήµατος έχουν εικονίδια τα οποία υποδεικνύουν το καλώδιο
που συνδέεται σε κάθε συζευκτήρα. Πρέπει να σφίξετε τις βίδες (εάν υπάρχουν) στο συζευκτήρα καλωδίου
της οθόνης.

Σύνδεση της τροφοδοσίας

Συνδέστε το καλώδιο(α) τροφοδοσίας στο σύστηµα.

Συνδέστε το άλλο άκρο του καλωδίου σε γειωµένη πρίζα ρεύµατος ή σε ξεχωριστή πηγή τροφοδοσίας,
όπως είναι ένα σύστηµα αδιάλειπτης τροφοδοσίας (UPS) ή µια µονάδα διανοµής ρεύµατος (PDU).

Τα πρώτα βήµατα µε το σύστηµά σας 55

Θέση του συστήµατος σε λειτουργία

Θέστε σε λειτουργία το σύστηµα και την οθόνη (προαιρετικά).

Πιέστε το κουµπί λειτουργίας στο σύστηµα και την οθόνη. Πρέπει να ανάψουν οι ενδείξεις λειτουργίας.
Ρυθµίστε τα κουµπιά ελέγχου της οθόνης ώσπου η εικόνα που εµφανίζεται να σας ικανοποιεί.

Ολοκλήρωση της εγκατάστασης του λειτουργικού συστήµατος

Εάν έχετε αγοράσει ένα προεγκατεστηµένο λειτουργικό σύστηµα, ανατρέξτε στην τεκµηρίωση του
λειτουργικού συστήµατος που συνοδεύει το σύστηµά σας. Για να εγκαταστήσετε ένα λειτουργικό σύστηµα
για πρώτη φορά, ανατρέξτε στον
είναι εγκατεστηµένο, πριν εγκαταστήσετε υλικό ή λογισµικό που δεν έχετε αγοράσει µαζί µε το σύστηµα.

56 Τα πρώτα βήµατα µε το σύστηµά σας

Οδηγό γρήγορης εγκατάστασης

. Βεβαιωθείτε ότι το λειτουργικό σύστηµα

Τεχνικές προδιαγραφές

Επεξεργαστής

Τύπος επεξεργαστή Ενας επεξεργαστης

η

Ενας επεξεργαστης Intel Celeron
της σειρας 300

η

Ενας επεξεργαστης Intel Pentium
της σειρας 600

∆ίαυλοι επέκτασης

Τύπος διαύλου PCIe, PCI-X, PCI

Υποδοχές επέκτασης

PCIe

PCI-X ∆ύο υποδοχές πλήρους ύψους, πλήρους µήκους,

PCI Μία υποδοχή 5 V, 32 bit, 33 MHz

Μία υποδοχή 3,3 V, x1

Μία υποδοχή 3,3 V, x8

3,3 V,
64 bit, 133 MHz

Intel® Core™ 2 Duo

®

D,

®

4,

Μνήµη

Αρχιτεκτονική 72 bit ECC, χωρίς περιοχή προσωρινής

αποθήκευσης, DDR2 533/667 MHz SDRAM
µονάδες DIMM, µε απλό ή διπλό κανάλι

Υποδοχές µονάδων µνήµης Τέσσερις µε 240 ακίδες

Χωρητικότητες µονάδων µνήµης 512 MB, 1 GB ή 2 GB

Ελάχιστη µνήµη RAM 512 MB (µία µονάδα των 512 MB)

Μέγιστη µνήµη RAM 8 GB

Μονάδες

Μονάδες σκληρού δίσκου

SATA Έως τέσσερις εσωτερικές µονάδες, 1 ίντσας

(παράγοντας διαµόρφωσης 3,5 ίντσες) συνδεδεµένες
στον ενσωµατωµένο ελεγκτή µονάδας ή στην κάρτα
ελεγκτή RAID (όχι θερµής σύνδεσης) ή στην
πλακέτα βάσης SAS (θερµής σύνδεσης).

Τα πρώτα βήµατα µε το σύστηµά σας 57

Μονάδες (συνεχίζεται)

SAS Έως τέσσερις εσωτερικές µονάδες, 1 ίντσας

(παράγοντας διαµόρφωσης 3,5 ίντσες) συνδεδεµένες
στην προαιρετική πλακέτα βάσης SAS (θερµής
σύνδεσης) ή στην κάρτα ελεγκτή SAS (µη θερµής
σύνδεσης).

ΣΗΜΕΙΩΣΗ: Η ανάµιξη µονάδων SATA

και SAS δεν υποστηρίζεται

Μονάδα οπτικού δίσκου Μία µονάδα IDE CD, DVD ή µια µονάδα

συνδυασµού CD-RW/DVD

ΣΗΜΕΙΩΣΗ: Οι µονάδες DVD είναι µόνο

για δεδοµένα.

Μονάδα δισκέτας Μία προαιρετική µονάδα 3,5 ιντσών, 1.44 MB

Μονάδα ταινίας Μία προαιρετική µονάδα IDE στο εσωτερικό φατνίο

οπτικής µονάδας

Συζευκτήρες

Εξωτερικής πρόσβασης

Πίσω µέρος

Κάρτα NIC Ένας RJ-45 (για ενσωµατωµένες κάρτες

διασύνδεσης δικτύου του 1 Gigabit)

Πληκτρολόγιο τύπου PS/2 Μίνι DIN 6 ακίδων

Ποντίκι συµβατό µε PS/2 Μίνι DIN 6 ακίδων

Σειριακή 9 ακίδων, DTE, συµβατή µε 16550

USB ∆ύο 4 ακίδων, συµβατή µε USB 2.0

Οθόνη VGA 15 ακίδων

Εµπρός µέρος

Οθόνη VGA 15 ακίδων

USB ∆ύο 4 ακίδων, συµβατή µε USB 2.0

Εσωτερικής πρόσβασης

Κανάλι IDE 40 ακίδων

Κανάλια SATA ∆ύο 7 ακίδων

58 Τα πρώτα βήµατα µε το σύστηµά σας

Οθόνη

Τύπος οθόνης

Μνήµη οθόνης

Τροφοδοσία

παροχή τροφοδοσίας AC

Ηλεκτρική ισχύς σε Watt

Τάση

Έκλυση θερµότητας

Μέγιστο ρεύµα εισροής Κάτω από τυπικές συνθήκες γραµµής και πάνω από

Μπαταρία συστήµατος

Φυσικά χαρακτηριστικά

Ύψος 43,9 εκ. (17,3 ίντσες)

Μήκος

Πλάτος

Βάρος 19,1 kg (42 lb)

Ενσωµατωµένος ελεγκτής ATI ES1000 SVGA

16 MB

420 W

100-240 V AC, 50/60 Hz

2275 BTU/ώρα το µέγιστο

την περιοχή λειτουργίας περιβάλλοντος ολόκληρου
του συστήµατος, το ρεύµα εισροής µπορεί να αγγίξει
τα 55 A ανά παροχή τροφοδοσίας για 10 ms ή
λιγότερο ή 25 A σε 150 ms ή λιγότερο.

CR 2032 3,0 V ιόντος λιθίου σε σχήµα νοµίσµατος

19,8 εκ. (7,8 ίντσες)

50,0 εκ. (19,7 ίντσες)

Τα πρώτα βήµατα µε το σύστηµά σας 59

Χαρακτηριστικά περιβάλλοντος

ΣΗΜΕΙΩΣΗ: Για επιπλέον πληροφορίες σχετικά µε τις περιβαλλοντικές µετρήσεις

για συγκεκριµένες διαµορφώσεις συστήµατος, επισκεφτείτε τη διεύθυνση
www.dell.com/environmental_datasheets.

Θερµοκρασία

Λειτουργίας 10° έως 35°C (50° έως 95°F)

Αποθήκευσης -40° έως 65°C (-40° έως 149°F)

Σχετική υγρασία

Λειτουργίας 20% έως 80% (χωρίς συµπύκνωση)

Αποθήκευσης 5% έως 95% (χωρίς συµπύκνωση)

Μέγιστη ταλάντευση

Λειτουργίας 0,26 G (µισό ηµιτονοειδές κύµα) σε καµπύλη κίνηση

από 3 έως 200 MHz για 15 λεπτά

Αποθήκευσης 0,5 G σε 3–200 Hz για 15 λεπτά

Μέγιστη δόνηση

Λειτουργίας Έξι διαδοχικά εκτελεσµένοι παλµοί δόνησης στο

θετικό και αρνητικό τµήµα των αξόνων x, y και z
(ένας παλµός στην κάθε πλευρά του συστήµατος)
των 36 G για έως και 2,6 ms

Αποθήκευσης Έξι διαδοχικά εκτελεσµένοι παλµοί δόνησης στο

θετικό και αρνητικό τµήµα των αξόνων x, y και z
(ένας παλµός στην κάθε πλευρά του συστήµατος)
των 71 G για έως και 2 ms

Υψόµετρο

Λειτουργίας -16 έως 3.048 µέτρα (–50 έως 10.000 πόδια)

Αποθήκευσης -16 έως 10.668 µέτρα (–50 έως 35.000 πόδια)

60 Τα πρώτα βήµατα µε το σύστηµά σας

Systemy Dell™ PowerEdge™ 840

Rozpoczęcie pracy

z systemem

www.dell.com | support.dell.com

Uwagi, pouczenia i ostrzeżenia

UWAGA: UWAGA oznacza ważną informację pozwalającą na lepsze wykorzystanie możliwości komputera.

POUCZENIE: POUCZENIE wskazuje na możliwość uszkodzenia sprzętu lub utraty danych i informuje

o sposobie uniknięcia problemu.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość wystąpienia szkody materialnej oraz

potencjalne niebezpieczeństwo obrażeń ciała lub śmierci.

____________________

Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedzenia.
© 2006 Dell Inc. Wszelkie prawa zastrzeżone.

Powielanie w jakikolwiek sposób bez pisemnego zezwolenia firmy Dell Inc. jest zabronione.

Znaki towarowe użyte w tekście: Dell, logo firmy Dell, PowerEdge oraz OpenManage są znakami towarowymi firmy Dell Inc.; Intel, Pentium,
Celeron i Core są zarejestrowanymi znakami towarowymi firmy Intel Corporation; Microsoft, Windows i Windows Server są zarejestrowanymi
znakami towarowymi firmy Microsoft Corporation; Red Hat jest zarejestrowanym znakiem towarowym firmy Red Hat, Inc.; SUSE jest
zarejestrowanym znakiem towarowym firmy Novell Inc.

W tym dokumencie mogą być także użyte inne znaki towarowe i nazwy handlowe w odniesieniu do podmiotów posiadających prawa do
znaków i nazw lub ich produktów. Firma Dell Inc. nie rości sobie praw majątkowych do jakichkolwiek znaków towarowych i nazw handlowych,
których nie jest właścicielem.

Model MVT01

Maj 2006 P/N HJ031 Rev. A00

Funkcje systemu

Ta sekcja opisuje najważniejsze cechy sprzętu i oprogramowania wchodzącego w skład systemu.
Dostarcza ona również informacji o innych dokumentach niezbędnych podczas konfiguracji systemu
oraz informuje o sposobie uzyskania pomocy technicznej.

Sprzęt i funkcje oprogramowania zainstalowane w zestawie komputerowym:

•

Jeden z procesorów:

–

Intel® Core™ 2 Duo,

–

Intel Celeron® D, 300 sequence,

–

Intel Pentium® 4, 600 sequence.

UWAGA: Informacje dotyczące procesora można znaleźć, używając programu konfiguracji

systemu. Patrz „Korzystanie z programu konfiguracji systemu” w Podręczniku użytkownika
sprzętu.

•

Pamięć DDRII SDRAM o minimalnej pojemności 512 MB i częstotliwości 533 lub 667 MHz z
możliwością rozszerzenia do maksymalnie 8 GB poprzez zainstalowanie kombinacji modułów
niebuforowanej pamięci ECC o pojemności 512 MB, 1 GB lub 2 GB w czterech gniazdach modułów
pamięci na płycie systemowej - jedno- lub dwuszeregowo.

•

Gniazda rozszerzeń:

–

jedno gniazdo PCIe x1 (o napięciu 3,3 V),

–

jedno gniazdo PCIe x8 (o napięciu 3,3 V),

–

jedno 32-bitowe gniazdo PCI o częstotliwości 33 MHz (i napięciu 5 V),

–

dwa 64-bitowe gniazda PCI-X o częstotliwości 133 MHz (i napięciu 3,3 V).

•

Zintegrowana karta sieciowa Gigabit Ethernet o prędkości transmisji danych 10 Mb/s, 100 Mb/s
lub 1000-Mb/s obsługująca sieć IPMI 1,5 oraz Wake-on-LAN.

•

Cztery złącza kompatybilne z USB 2.0 (dwa z przodu i dwa z tyłu), obsługujące napęd dyskietek,
napęd CD-ROM, klawiaturę, mysz lub dysk flash USB .

•

Zintegrowany kontroler grafiki ATI ES1000 SVGA obsługujący grafikę w kolorach rzeczywistych w
następujących rozdzielczościach: 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024 oraz 1600 x 1200.

•

Obwód zarządzania systemami monitorujący krytyczne napięcia w systemie i prędkości wentylatora.
Obwód zarządzania systemami pracuje w połączeniu z oprogramowaniem do zarządzania systemami.

•

Standardowy kontroler zarządzania zintegrowany z płytą systemową, z dostępem szeregowym.

•

Złącza na panelu tylnym obejmują złącze myszy i klawiatury PS/2, złącze szeregowe, złącze karty
grafiki, dwa złącza USB i jedno złącze karty sieciowej.

Rozpoczęcie pracy z systemem 63

•

Jeden 3,5 calowy napęd CD, DV lub napęd combo CD-RW/DVD we wnęce na napęd peryferyjny.

UWAGA: Urządzenia DVD są przeznaczone wyłącznie dla danych.

•

Obsługa następujących konfiguracji wewnętrznych dysków twardych:

–

maksymalnie cztery wewnętrzne 1 calowe dyski twarde SATA ze zintegrowanymi kontrolerami
napędu,

–

maksymalnie cztery wewnętrzne, 1 calowe, podłączane szeregowo dyski twarde SCSI (SAS)
z opcjonalną kartą kontrolera SAS lub płytą montażową.

UWAGA: Podłączanie w trakcie pracy systemu jest możliwe wyłącznie wtedy, gdy dyski SATA

lub SAS są podłączone do opcjonalnej karty kontrolera SAS lub płyty montażowej.

•

Opcjonalny kontroler zdalnego dostępu (DRAC 4) do zdalnego zarządzania systemami. Ta opcja wymaga
specjalistycznego gniazda PCI.

•

Zasilacz o mocy 420 W.

Więcej informacji o poszczególnych funkcjach można znaleźć w sekcji „Specyfikacja techniczna”.

Oprogramowanie zainstalowane w systemie:

•

Program konfiguracji systemu umożliwiający szybki przegląd oraz zmianę informacji o konfiguracji
systemu. Więcej informacji na ten temat można znaleźć w sekcji „Korzystanie z programu konfiguracji
systemu” w

•

Rozszerzone funkcje zabezpieczeń, włącznie z hasłem systemowym oraz hasłem konfiguracji,
dostępne za pomocą programu konfiguracji systemu.

•

Program diagnostyki systemu umożliwiający ocenę elementów i urządzeń systemowych. Więcej
informacji o korzystaniu z programu diagnostyki systemu można znaleźć w sekcji „Uruchamianie
programu diagnostyki systemu” w

•

Sterowniki kart graficznych do wyświetlania wielu powszechnie używanych programów w trybie
wysokiej rozdzielczości.

•

Sterowniki napędów SATA lub SAS pozwalające na komunikację systemu operacyjnego z urządzeniami
podłączonymi do zintegrowanego podsystemu SATA lub SAS. Więcej informacji na temat tych
sterowników można znaleźć w sekcji „Instalowanie napędów” w

•

Oprogramowanie do zarządzania systemem oraz płyty CD z dokumentacją.

Podręczniku użytkownika sprzętu

Podręczniku użytkownika sprzętu

.

.

Podręczniku użytkownika sprzętu

.

Obsługiwane systemy operacyjne

Na tym komputerze możliwe jest zainstalowanie następujących systemów operacyjnych:

•

Microsoft Windows Server™ 2003, Standard Edition oraz Web Edition

•

Microsoft Windows Server 2003, 64 bitowa wersja standardowa

•

Red Hat® Enterprise Linux ES (wersja 3) dla Intel x86

•

Red Hat® Enterprise Linux (wersja 4) dla Intel x86

64 Rozpoczęcie pracy z systemem

•

Red Hat® Enterprise Linux ES (wersja 4) dla technologii Intel Extended Memory 64 (Intel EM64T)

•

SUSE® Linux Enterprise Server 9 (Service Pack 2 lub wersja późniejsza) dla Intel EM64T

•

SUSE® Linux Enterprise Server 10 dla Intel EM64T

Inne przydatne informacje

OSTRZEŻENIE: Przewodnik z informacjami o produkcie zawiera ważne wskazówki dotyczące

bezpieczeństwa oraz przepisy prawne. Informacje dotyczące gwarancji mogą zostać
zamieszczone w tym dokumencie lub dostarczone jako oddzielny dokument.

•

Podręcznik użytkownika sprzętu

problemów zaistniałych podczas użytkowania systemu, a także instrukcje dotyczące instalacji lub
wymiany elementów systemu.
wraz z systemem lub na stronie internetowej

•

Płyta CD dołączona do systemu zawiera dokumentację i narzędzia do konfiguracji systemu oraz
zarządzania nim.

•

Dokumentacja oprogramowania do zarządzania systemem zawiera opis funkcji, wymagań, sposobu
instalacji oraz podstawowego działania oprogramowania.

•

Dokumentacja systemu operacyjnego zawiera instrukcje dotyczące instalacji (jeśli jest konieczna),
konfiguracji oraz przedstawia sposób korzystania z oprogramowania systemu operacyjnego.

•

Dokumentacja elementów sprzętu komputerowego zakupionych osobno zawiera niezbędne informacje
dotyczące konfiguracji i instalacji tych opcji.

•

Czasem wraz z systemem dostarczane są aktualizacje, opisujące zmiany w oprogramowaniu systemowym
i/lub dokumentacji.

zawiera informacje o funkcjach systemu i opis sposobów rozwiązywania

Podręcznik użytkownika sprzętu

support.dell.com

jest dostępny na płycie CD dostarczonej

.

UWAGA: Należy zawsze sprawdzać, czy pojawiły się nowe aktualizacje na stronie

support.dell.com i czytać informacje o aktualizacjach, ponieważ często pojawiają się
one tam wcześniej niż w innych dokumentach.

•

Dane o wersji lub pliki readme mogą być dołączone do systemu w celu dostarczenia informacji o
uaktualnieniach wprowadzonych w ostatniej chwili do systemu, dokumentacji lub zaawansowanych
technicznie materiałów referencyjnych, przeznaczonych dla doświadczonych użytkowników lub
personelu technicznego.

Uzyskiwanie pomocy technicznej

Jeżeli nie rozumiesz procedur opisanych w tym podręczniku lub jeśli system nie działa zgodnie
z oczekiwaniami, zapoznaj się z Podręcznikiem użytkownika sprzętu.

Dostępne są również szkolenia i certyfikaty firmy Dell; odwiedź stronę internetową www.dell.com/training
w celu uzyskania dalszych informacji. Ta usługa może nie być dostępna we wszystkich lokalizacjach.

Rozpoczęcie pracy z systemem 65

Instalacja i konfiguracja

OSTRZEŻENIE: Przed wykonaniem poniższej procedury należy przeczytać instrukcje

dotyczące bezpieczeństwa oraz ważne informacje prawne zamieszczone w Przewodniku
z informacjami o produkcie i zastosować się do nich.

Ta sekcja opisuje czynności, które należy wykonać podczas konfigurowania systemu po raz pierwszy.

OSTRZEŻENIE: Montaż podstawki jest niezbędny do zapewnienia stabilnego oparcia

dla zestawu komputerowego. Niezamontowanie podstawki stwarza ryzyko przewrócenia
się zestawu, co grozi obrażeniami ciała lub uszkodzeniem sprzętu.

OSTRZEŻENIE: Za każdym razem, gdy konieczne jest podniesienie systemu, należy

skorzystać z pomocy drugiej osoby. Aby uniknąć obrażeń, nie należy próbować podnosić
systemu samodzielnie.

Rozpakowanie zestawu komputerowego

Rozpakuj komputer i zidentyfikuj jego poszczególne elementy.

Zachowaj wszystkie opakowania na wypadek, gdyby były później potrzebne.

Przeczytaj instrukcje dotyczące montowania podstawki stabilizującej w dokumentacji dołączonej

do zestawu komputerowego.

66 Rozpoczęcie pracy z systemem

Podłączanie klawiatury, myszy i monitora

Podłącz klawiaturę, mysz i monitor (opcjonalnie).

Złącza w tylnej części komputera oznaczone są ikonami wskazującymi , który kabel należy
podłączyć do każdego złącza. Należy upewnić się, że dokręcone są śruby na złączu kabla monitora
(o ile występują).

Podłączanie do zasilania

Podłącz kable zasilania do systemu.

Teraz podłącz drugą końcówkę kabla do uziemionego gniazdka elektrycznego lub innego źródła
zasilania, np. do zasilacza bezprzerwowego (UPS) lub jednostki rozdziału zasilania (PDU).

Rozpoczęcie pracy z systemem 67

Włączanie komputera

Włącz komputer i monitor (opcjonalnie).

Naciśnij przyciski zasilania systemu i monitora. Powinny zaświecić się wskaźniki zasilania.
Wyreguluj ustawienia monitora aż do uzyskania odpowiedniego obrazu.

Skonfiguruj system operacyjny

W przypadku zakupienia systemu operacyjnego zainstalowanego fabrycznie, zapoznaj się z dokumentacją
systemu operacyjnego dostarczoną wraz z systemem. Jeśli system operacyjny jest instalowany po raz
pierwszy, należy zapoznać się z
oprogramowania, które nie zostały zakupione wraz z systemem, upewnij się, że system operacyjny jest
zainstalowany.

Podręcznikiem szybkiej instalacji

. Zanim zaczniesz instalację sprzętu i

68 Rozpoczęcie pracy z systemem

Specyfikacja techniczna

Procesor

Typ procesora procesor Intel® Core™ 2 Duo

lub

procesor Intel Celeron

lub

procesor Intel Pentium

Szyny rozszerzeń

Typ szyny PCIe, PCI-X, PCI

Gniazda rozszerzeń

PCIe Jedno gniazdo na kartę x1 o napięciu 3,3 V

Jedno gniazdo na kartę x8 o napięciu 3,3 V

PCI-X Dwa gniazda na karty o pełnej wysokości i

pełnej długości o napięciu 3,3 V,
64 bitowe o częstotliwości 133 MHz

PCI Jedno gniazdo o napięciu 5 V, 32 bitowe,

o częstotliwości 33 MHz

Pamięć

Architektura 72 bitowe moduły pamięci ECC, niebuforowane

moduły pamięci DDR2 SDRAM o częstotliwości
533 lub 667 MHz, DIMM, jedno- lub
dwukanałowe

Gniazda modułów pamięci Cztery gniazda 240 stykowe

Pojemność modułów pamięci 512 MB, 1 GB lub 2 GB

Minimalna pojemność pamięci RAM 512 MB (jeden moduł 512 MB)

Maksymalna pojemność pamięci RAM 8 GB

®

D, 300 sequence

®

4, 600 sequence.

Rozpoczęcie pracy z systemem 69

Napędy

Dyski twarde

SATA Maksymalnie cztery wewnętrzne napędy o

wysokości 1 cala (3,5 calowa obudowa)
podłączone do zintegrowanego kontrolera napędu
lub karty kontrolera RAID (bez możliwości
podłączania w trakcie pracy systemu) bądź płyty
montażowej SAS (możliwość podłączania w
trakcie pracy systemu).

SAS Maksymalnie cztery wewnętrzne napędy

o wysokości 1 cala (3,5 calowa obudowa)
podłączone do płyty montażowej SAS
(możliwość podłączania w trakcie pracy systemu)
lub karty kontrolera SAS (bez możliwości
podłączania w trakcie pracy systemu).

UWAGA: Kombinacja napędów SATA i SAS

nie jest obsługiwana.

Napęd optyczny jeden napęd IDE — CD, DVD lub combo

CDRW/DVD

UWAGA: Urządzenia DVD są przeznaczone

wyłącznie dla danych.

Napęd dyskietek Jeden opcjonalny 3,5 calowy napęd o pojemności

1,44 MB

Napęd taśmowy Jeden opcjonalny napęd IDE we wnęce na napęd

optyczny

Złącza

Dostępne z zewnątrz

Tylne

Kontroler NIC Jedno RJ-45 (dla zintegrowanej karty 1 Gigabit

Klawiatura o standardzie PS/2 Złącze 6-stykowe mini-DIN

Mysz kompatybilna z PS/2 Złącze 6-stykowe mini-DIN

Szeregowe 9-stykowe, DTE, kompatybilne z 16550

USB Dwa 4-stykowe, kompatybilne z USB 2.0

Grafika 15-stykowa karta VGA

70 Rozpoczęcie pracy z systemem

NIC)

Złącza (ciąg dalszy)

Przednie

Grafika 15-stykowa karta VGA

USB Dwa 4-stykowe, kompatybilne z USB 2.0

Dostępny od wewnątrz

Kanał IDE 40-stykowy

Kanały SATA Dwa kanały 7-stykowe

Grafika

Typ grafiki Zintegrowany kontroler

ATI ES1000 SVGA

Pamięć grafiki 16 MB

Zasilanie

Zasilacz prądu zmiennego

Moc 420 W

Napięcie 100–240 VAC, 50/60 Hz

Emisja ciepła maksymalnie 2275 BTU/godz.

Maksymalne natężenie prądu przy włączeniu Przy typowym zasilaniu i w całym dozwolonym

zakresie warunków pracy systemu natężenie
prądu przy włączeniu może osiągnąć 55 A przez
maksymalnie 10 ms lub 25 A przy maksymalnie
150 ms.

Bateria systemowa Litowo-jonowa bateria pastylkowa CR 2032

o napięciu 3,0 V

Rozpoczęcie pracy z systemem 71

Cechy fizyczne

Wysokość 43,9 cm (17,3 cala)

Szerokość 19,8 cm (7,8 cala)

Głębokość 50,0 cm (19,7 cala)

Waga 19,1 kg (42 funty)

Warunki otoczenia

UWAGA: W celu uzyskania dodatkowych informacji o warunkach otoczenia przewidzianych

dla poszczególnych konfiguracji systemu, proszę odwiedzić stronę internetową

www.dell.com/environmental_datasheets

Temperatura

W trakcie pracy Od 10° do 35°C (od 50° do 95°F)

Podczas przechowywania Od –40° do 65°C (od –40° do 149°F)

Wilgotność względna

W trakcie pracy Od 20% do 80% (przy braku kondensacji)

Podczas przechowywania Od 5% do 95% (przy braku kondensacji)

Maksymalne natężenie wibracji

W trakcie pracy 0,26 G (impuls o kształcie połowy sinusoidy) o

częstotliwości w zakresie od 3 do 200 MHz przez
15 minut

Przechowywanie 0,5 G przy 3–200 Hz przez 15 min

Maksymalny wstrząs

W trakcie pracy Sześć kolejnych wstrząsów na dodatniej i ujemnej

stronie osi X, Y, Z (jeden wstrząs po każdej
stronie systemu) o sile 36 G przez maksymalnie
2,6 ms

Przechowywanie Sześć kolejnych wstrząsów na dodatniej i ujemnej

stronie osi X, Y, Z (jeden wstrząs po każdej
stronie systemu) o sile 71 G przez maksymalnie
2ms

Wysokość n.p.m.

W trakcie pracy od -16 do 3048 m (od –50 do 10 000 stóp)

Przechowywanie Od -16 do 10 668 m (od –50 do 35 000 stóp)

72 Rozpoczęcie pracy z systemem

Системы Dell™ PowerEdge™ 840

Начало работы

с системой

www.dell.com | support.dell.com

Примечания, символы внимания и предупреждения

ПРИМЕЧАНИЕ: Подзаголовок ПРИМЕЧАНИЕ указывает на важную информацию, которая поможет

использовать компьютер более эффективно.

ВНИМАНИЕ: “ВНИМАНИЕ” указывает на возможность повреждения оборудования или потери

данных и объясняет, как этого избежать.

ПРЕДУПРЕЖДЕНИЕ: “ПРЕДУПРЕЖДЕНИЕ” указывает на потенциальную опасность

повреждения, получения легких травм или угрозу для жизни.

____________________

Информация в этом документе может быть изменена без предварительного уведомления.
© Корпорация Dell Inc. , 2006. Все права защищены.

Воспроизведение любой части данного документа любым способом без письменного разрешения корпорации Dell Inc. строго
воспрещается.

Ниже перечислены товарные знаки, использованные в этом документе. Dell, логотип DELL, PowerEdge и OpenManage являются
торговыми знаками Dell Inc.; Intel, Pentium и Celeron являются зарегистрированными товарными знаками, а Core – товарным знаком
корпорации Intel; Microsoft, Windows и Windows Server являются зарегистрированными товарными знаками корпорации Microsoft;
Red Hat является зарегистрированным товарным знаком Red Hat, Inc.; SUSE является зарегистрированным товарным знаком Novell,
Inc.

Остальные товарные знаки и торговые наименования могут использоваться в этом руководстве для обозначения компаний,
заявляющих права на товарные знаки и наименования, или продуктов этих компаний. Корпорация Dell Inc. не заявляет прав ни
на какие товарные знаки и названия, кроме собственных.

Модель MVT01

Май 2006 г. P/N HJ031 Rev. A00

Компоненты системы

В этом разделе описываются основные характеристики аппаратного и программного обеспечения системы.
Кроме того, в ней содержится информация о других документах, которые могут быть полезны при
настройке системы, и о порядке получения технической поддержки.

Ниже перечислены основные характеристики аппаратного и программного обеспечения системы.

•

Один из следующих процессоров:

–

Один процессор Intel® Core™ 2 Duo

–

Один процессор Intel Celeron® D серии 300

–

Один процессор Intel Pentium® 4 серии 600

ПРИМЕЧАНИЕ: Чтобы просмотреть информацию о процессоре, воспользуйтесь

программой настройки системы. См. раздел “Использование программы настройки
системы” Руководства по эксплуатации оборудования.

•

Память DDRII SDRAM с частотой 533 или 667 МГц объемом не менее 512 МБ с возможностью
наращивания до 8 ГБ путем установки комбинации небуферизированных модулей памяти с коррекцией
ошибок объемом 512 Мб, 1 Гб или 2 Гб в четыре гнезда для модулей памяти на системной плате
с односторонним или двусторонним расположением контактов.

•

Разъемы расширения:

–

Один разъем PCIe x1 (3,3 В)

–

Один разъем PCIe x8 (3,3 В)

–

Один 32-разрядный разъем PCI с тактовой частотой 33 МГц (5 В)

–

Два 64-разрядных разъема PCI с тактовой частотой 133 МГц (3,3 В)

•

Встроенная сетевая интерфейсная плата Gigabit Ethernet, поддерживающая передачу данных
со скоростью 10 Мбит/с, 100 Мбит/с или 1000-Мбит/с, а также стандарт IPMI 1.5 и технологию
Wake-on-LAN.

•

Четыре разъема, совместимых со стандартом USB 2.0 (два на передней и два на задней панели),
обеспечивающие поддержку дисковода гибких дисков, дисковода компакт-дисков, клавиатуры, мыши
или накопителя флэш-памяти с интерфейсом USB.

•

Встроенный видеоконтроллер ATI ES1000 SVGA, поддерживающий отображение графики при
разрешении 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024 и 1600 x 1200.

•

Схема управления системой, осуществляющая мониторинг критических значений напряжения и
скорости вентиляторов. Схема управления системой работает совместно с программным обеспечением
управления системой.

•

Стандартный контроллер управления материнской платой с последовательным доступом.

•

Разъемы на задней панели, в том числе разъем для мыши, клавиатуры, последовательного порта,
видеоадаптера, два USB-разъема и разъем сетевой интерфейсной платы.

Начало работы с системой 75

•

Один 3,5 дюймовый дисковод компакт-дисков, дисков DVD или комбинированное устройство CD-RW/DVD
в периферийном отсеке дисковода.

ПРИМЕЧАНИЕ: Дисководы DVD предназначены только для данных.

•

Поддержка следующих конфигураций внутренних жестких дисков:

–

до четырех 1-дюймовых внутренних жестких дисков SATA со встроенными дисковыми контроллерами;

–

До четырех 1-дюймовых внутренних жестких дисков Serial-Attached SCSI (SAS) с дополнительной
платой контроллера SAS или объединительной панелью.

ПРИМЕЧАНИЕ: Возможность замены в “горячем режиме” поддерживается только при

подключении жестких дисков SATA или SAS к дополнительной плате контроллера SAS или
объединительной панели.

•

Дополнительный контроллер удаленного доступа (DRAC 4) для удаленного управления системой.
Для этого компонента требуется разъем PCI.

•

Один блок питания мощностью 420 Вт.

Более подробную информацию об отдельных характеристиках см. в разделе “Технические характеристики”.

В комплект поставки системы входит следующее программное обеспечение:

•

Программа настройки системы для быстрого просмотра и изменения информации о конфигурации системы.
Дополнительную информацию об этой программе см. в разделе “Использование программы настройки
системы”

•

Расширенные функции обеспечения безопасности, в том числе системный пароль и пароль программы
настройки, которые можно использовать с помощью программы настройки системы.

•

Диагностика системы для оценки состояния компонентов системы и устройств. Информацию об
использовании средств диагностики системы можно найти в разделе “Запуск диагностики системы”

Руководства по эксплуатации оборудования

•

Видеодрайверы для отображения многих популярных прикладных программ в режимах с высоким
разрешением.

•

Драйверы устройств SATA или SAS, позволяющие операционной системе обмениваться данными с
устройствами, подключенными ко встроенной подсистеме SATA или SAS. Дополнительную информацию
об этих драйверах см. в разделе “Установка драйверов”

•

Компакт-диски с документацией и программным обеспечением для управления системой.

Руководства по эксплуатации оборудования

.

.

Руководства по эксплуатации оборудования

.

Поддерживаемые операционные системы

Система поддерживает следующие операционные системы:

•

Microsoft Windows Server™ 2003, Standard Edition и Web Edition

•

64-разрядная версия Microsoft Windows Server 2003, Standard Edition

•

Red Hat® Enterprise Linux ES (версия 3) для Intel x86

•

Red Hat Enterprise Linux ES (версия 4) для Intel x86

76 Начало работы с системой

•

Red Hat Enterprise Linux ES (версия 4) для технологии Extended Memory 64 компании Intel (Intel EM64T)

•

SUSE® Linux Enterprise Server 9 (Service Pack 2 или более поздней версии) для Intel EM64T

•

SUSE Linux Enterprise Server 10 для Intel EM64T

Дополнительная полезная информация

ПРЕДУПРЕЖДЕНИЕ: В документе Информационное руководство по продуктам приведены

важные сведения по технике безопасности, а также нормативная информация. Гарантийная
информация может включаться в состав данного документа или быть представлена в отдельном
документе.

•

В документе
системы и описан порядок поиска и устранения неисправностей системы и установки или замены ее
компонентов. Документ
поставляемых вместе с системой, или на веб-сайте

•

На компакт-дисках, поставляемых вместе с системой, содержатся программные средства для настройки
системы и управления ею, а также соответствующая документация.

•

В документации по программному обеспечению для управления системой описываются характеристики,
требования, процедура установки программного обеспечения и основные сведения по работе с ним.

•

В документации по операционной системе описывается процедура установки (если она необходима),
настройка и использование операционной системы.

•

В документации по другим приобретенным отдельно компонентам содержится информация, необходимая
для настройки и установки этих компонентов.

•

К системе иногда прилагаются обновления, в которых описываются изменения, внесенные в систему,
программное обеспечение и/или документацию.

Руководство по эксплуатации оборудования

Руководство по эксплуатации оборудования

support.dell.com

представлена информация о характеристиках

можно найти на компакт-дисках,
.

ПРИМЕЧАНИЕ: Рекомендуется регулярно проверять наличие обновлений на веб-сайте

support.dell.com и в первую очередь изучать содержащуюся в них информацию, поскольку
зачастую она обладает более высоким приоритетом по отношению к информации в других
документах.

•

В комплект поставки могут включаться заметки о выпуске или файлы Readme, содержащие описание
последних обновлений и изменений системы или документации, а также дополнительную справочную
техническую информацию, предназначенной для опытных пользователей и технических специалистов.

Порядок получения технической поддержки

В случае непонимания приведенной в настоящем руководстве процедуры или неправильной работы системы
см. документ Руководство по эксплуатации оборудования.

С программой обучения и сертификации Enterprise Training & Certification корпорации Dell можно ознакомиться
на сайте www.dell.com/training. Эта услуга, возможно, доступна не во всех регионах.

Начало работы с системой 77

Установка и настройка

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением описанных ниже процедур ознакомьтесь с

инструкциями по технике безопасности и важной нормативной информацией, содержащейся
в документе Информационное руководство по продуктам.

В данном разделе описываются действия по первоначальной установке системы.

ПРЕДУПРЕЖДЕНИЕ: Для обеспечения устойчивого основания систем с отдельным корпусом

необходимо устанавливать опоры. Отсутствие опор повышает риск опрокидывания системы,
что может повредить систему или вызывать телесные повреждения.

ПРЕДУПРЕЖДЕНИЕ: Для поднятия системы необходимо прибегнуть к помощи других лиц.

Во избежание телесных повреждений не пытайтесь поднимать систему самостоятельно.

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент.

Сохраните все упаковочные материалы, так как они могут понадобиться в дальнейшем.

Описание установки стабилизирующих опор системы см. в документации, предоставляемой вместе

ссистемой.

78 Начало работы с системой

Подключение клавиатуры, мыши и монитора

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на задней панели системы снабжены значками, позволяющими определить правильное
подключение кабелей. На разъеме кабеля монитора необходимо затянуть винты (если они имеются).

Подключение питания

Подсоедините шнуры питания к системе.

Подключите другой конец шнура к заземленной розетке или отдельному источнику питания, например
к источнику бесперебойного питания или блоку распределения питания.

Начало работы с системой 79

Включение системы

Включите систему и монитор (дополнительно).

Нажмите кнопку питания системы и монитора. Должны включиться индикаторы питания.
С помощью элементов управления монитора отрегулируйте качество изображения.

Завершение установки операционной системы

Если компьютер приобретен с предустановленной операционной системой, см. соответствующую
документацию, поставляемую вместе с компьютером. Описание первоначальной установки операционной
системы см. в документе
быть установлена до установки аппаратного или программного обеспечения, которое не было приобретено
вместе с системой.

Справочное руководство для быстрой установки

. Операционная система должна

80 Начало работы с системой

Технические характеристики

Процессор

Тип процессора Один процессор

или

один процессор Intel Celeron

или

Один процессор Intel Pentium

Шины расширения

Тип шины PCIe, PCI-X, PCI

Разъемы расширения

PCIe

PCI-X Два 64-разрядных разъема с полным форм-фактором,

PCI Один 32-разрядный разъем с питанием 5 В и тактовой

Один разъем x1 с питанием 3,3 В

Один разъем x8 с питанием 3,3 В

питанием 3,3 В
и тактовой частотой 133 МГц

частотой 33 МГц

Память

Архитектура 72-разрядные одноканальные или двухканальные

небуферизованные модули памяти DDR2 SDRAM
DIMM с коррекцией ошибок и тактовой частотой
533/667 МГц

Разъемы для модулей памяти Четыре 240-контактных

Емкость модулей памяти 512 Мб, 1 Гб или 2 Гб

Минимальный объем оперативной памяти 512 Мб (один модуль емкостью 512 Мб)

Максимальный объем оперативной памяти 8 Гб

Intel® Core™ 2 Duo

®

D серии 300

®

4 серии 600

Накопители

Жесткие диски

SATA До четырех внутренних жестких дисков высотой

1 дюйм (с 3,5-дюймовым форм-фактором),
подключенных к встроенному контроллеру диска
или плате контроллера RAID (без возможности
подключения в “горячем” режиме) или
объединительной панели SAS (c возможностью
подключения в “горячем” режиме)

Начало работы с системой 81

Накопители (продолжение)

SAS До четырех внутренних жестких дисков высотой

1 дюйм (с 3,5-дюймовым форм-фактором),
подключенных к объединительной панели SAS
(c возможностью подключения в “горячем” режиме)
или дополнительной плате контроллера SAS
(без возможности подключения в “горячем” режиме)

ПРИМЕЧАНИЕ: Одновременное

подключение дисков SATA и SAS
не поддерживается

Дисковод оптических дисков Один IDE-дисковод компакт-дисков, IDE-дисковод

DVD или комбинированное IDE-устройство CD­RW/DV D

ПРИМЕЧАНИЕ: Дисководы DVD

предназначены только для данных.

Дисковод гибких дисков Один дополнительный 3,5-дюймовый дисковод

гибких дисков емкостью 1,44 МБ

Ленточный накопитель Одно дополнительное IDE-устройство,

устанавливаемое в отсек дисковода оптических дисков

Разъемы

Доступные снаружи

Задняя панель

Сетевая интерфейсная плата Один разъем RJ-45 (для встроенной сетевой

интерфейсной платы, 1 гигабит)

Разъем для клавиатуры с интерфейсом PS/2 6-контактный разъем типа mini-DIN

Разъем для мыши с интерфейсом PS/2 6-контактный разъем типа mini-DIN

Последовательный порт 9-контактный, DTE, совместимый с 16550

USB Два 4-контактных, совместимых с USB 2.0

Видеоразъем 15-контактный VGA

Передняя панель

Видеоразъем 15-контактный VGA

USB Два 4-контактных, совместимых с USB 2.0

Внутренние

Канал IDE 40-контактный

Каналы SATA Два 7-контактных

82 Начало работы с системой

Видео

Тип видеоконтроллера

Видеопамять

Встроенный контроллер ATI ES1000 SVGA

16 Мб

Электропитание

Блок питания переменного тока

Мощно сть

Напряжение

Тепл оотдача

Максимальный бросок тока В условиях стандартной линии и нормальной

Системный аккумулятор

420 Вт

100–240 В переменного тока, 50/60 Гц

Не более 2275 BTU/ч

окружающей среды системы бросок тока может
достигать не более 55 A в течение 10 мс или 25 A
в течение 150 мс.

Круглый ионно-литиевый CR 2032, 3,0 В

Габаритные размеры

Высота 43,9 см

Ширина

Глубина

Вес 19,1 кг

19,8 см

50,0 см

Начало работы с системой 83

Требования к окружающей среде

ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах окружающей среды для

установки определенной конфигурации системы см. на веб-узле
www.dell.com/environmental_datasheets.

Температура

Эксплуатация От 10° до 35°C

Хранение от –40° до 65°C

Относительная влажность

Эксплуатация 20 – 80 % (без конденсации)

Хранение 5% – 95 % (без конденсации)

Максимальная вибрация

Эксплуатация 0,26 g (полусинусоидальное колебание) в диапазоне

частот от 3 до 200 МГц в течение 15 минут

Хранение 0,5 G при частоте от 3 до 200 Гц в течение 15 минут

Максимальная ударная нагрузка

Эксплуатация Шесть последовательных ударных импульсов 36 G

длительностью не более 2,6 мс в положительном и
отрицательном направлениях по осям x, y и z (по
одному импульсу с каждой стороны системы).

Хранение Шесть последовательных ударных импульсов 71 G

длительностью не более 2 мс в положительном и
отрицательном направлениях по осям x, y и z (по
одному импульсу с каждой стороны системы).

Высота над уровнем моря

Эксплуатация От -16 до 3 048 м.

Хранение от -16 до 10 668 м

84 Начало работы с системой

Sistemas Dell™ PowerEdge™ 840

Procedimientos iniciales

con el sistema

www.dell.com | support.dell.com

Notas, avisos y precauciones

NOTA: una NOTA proporciona información importante que le ayudará a utilizar mejor el ordenador.

AVISO: un AVISO indica la posibilidad de daños en el hardware o la pérdida de datos, e informa de cómo evitar

el problema.

PRECAUCIÓN: un mensaje de PRECAUCIÓN indica el riesgo de daños materiales, lesiones o incluso la muerte.

____________________

La información contenida en este documento puede modificarse sin previo aviso.
© 2006 Dell Inc. Reservados todos los derechos.

Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL, PowerEdge y OpenManage son marcas comerciales de Dell Inc.;

Intel, Pentium y Celeron son marcas comerciales registradas y Core es una marca comercial de Intel Corporation; Microsoft, Windows y
Windows Server son marcas comerciales registradas de Microsoft Corporation; Red Hat es una marca comercial registrada de Red Hat, Inc.;
SUSE es una marca comercial registrada de Novell, Inc.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen
o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo MVT01

Mayo de 2006 P/N HJ031 Rev. A00

Componentes del sistema

En esta sección se describen los principales componentes de hardware y software del sistema.
También se ofrece información sobre otros documentos que puede necesitar para instalar el sistema
y sobre cómo obtener asistencia técnica.

Los principales componentes de hardware y software del sistema son:

• Uno de los procesadores siguientes:

– Un procesador Intel

– Un procesador Intel Celeron

– Un procesador Intel Pentium

NOTA: utilice el programa de configuración del sistema para visualizar la información del procesador.

Consulte “Uso del programa de configuración del sistema” en el Manual del propietario del hardware.

• Un mínimo de 512 MB de memoria SDRAM DDRII a 533 o 667 MHz, ampliable a un máximo
de 8 GB mediante la instalación de combinaciones de módulos de memoria ECC sin búfer de
512 MB, 1 GB o 2 GB en cuatro zócalos de módulo de memoria de la placa base, duales o no
duales.

• Las ranuras de expansión siguientes:

– Una ranura PCIe x1 (3,3 V)

– Una ranura PCIe x8 (3,3 V)

– Una ranura PCI (5 V) de 32 bits a 33 MHz

– Dos ranuras PCI-X (3,3 V) de 64 bits a 133 MHz

• Una NIC Ethernet Gigabit integrada que admite velocidades de datos de 10 Mbps, 100 Mbps
o 1 000 Mbps con soporte para IPMI 1.5 y Wake-on-LAN.

• Cuatro conectores compatibles con USB 2.0 (dos en la parte frontal y dos en la parte posterior)
que admiten una unidad de disquete, una unidad de CD-ROM, un teclado, un ratón o una unidad
flash USB.

• Una controladora de vídeo SVGA ATI ES1000 integrada que admite gráficos de color verdadero
en las resoluciones siguientes: 640 x 480, 800 x 600, 1 024 x 768, 1 280 x 1 024 y 1 600 x 1 200.

• Circuitos de administración de sistemas que supervisan las velocidades del ventilador y los voltajes
del sistema críticos. Los circuitos de administración de sistemas funcionan conjuntamente con el
software de administración de sistemas.

• Controladora de administración de la placa base estándar con acceso serie.

®

Core™ 2 Duo

®

D, secuencia 300

®

4, secuencia 600

Procedimientos iniciales con el sistema 87

• En el panel posterior se incluyen el conector para ratón PS/2, el conector para teclado PS/2, el conector
serie, el conector de vídeo, dos conectores USB y un conector de NIC.

• Una unidad de CD, DVD o CD-RW/DVD combinada de 3,5 pulgadas en un compartimiento
para unidades periféricas.

NOTA: los dispositivos de DVD son sólo de datos.

• Soporte para las siguientes configuraciones de unidad de disco interna:

– Hasta cuatro unidades de disco duro SATA internas de 1 pulgada con controladoras de unidad

integradas.

– Hasta cuatro unidades de disco duro SCSI internas conectadas en serie (SAS) de 1 pulgada

con una tarjeta controladora SAS o un plano posterior opcionales.

NOTA: el acoplamiento activo sólo se admite cuando las unidades SATA o SAS están conectadas a la tarjeta

controladora SAS o el plano posterior opcionales.

• Controladora de acceso remoto (DRAC 4) opcional para la administración remota de sistemas.
Esta opción requiere una ranura PCI dedicada.

• Una fuente de alimentación de 420 W.

Para obtener más información sobre componentes específicos, consulte “Especificaciones técnicas”.

El software siguiente está incluido en el sistema:

• Un programa de configuración del sistema para ver y cambiar rápidamente información
de configuración del sistema. Para obtener más información sobre este programa, consulte
“Uso del programa de configuración del sistema” en el

Manual del propietario del hardware

.

• Funciones de seguridad mejoradas, entre las que se incluyen una contraseña del sistema y una
contraseña de configuración, disponibles mediante el programa de configuración del sistema.

• Diagnósticos del sistema para evaluar los componentes y los dispositivos del sistema. Para obtener
información sobre el uso de los diagnósticos del sistema, consulte “Ejecución de los diagnósticos
del sistema” en el

Manual del propietario del hardware

.

• Controladores de vídeo para visualizar los programas de aplicación más conocidos en modos de alta
resolución.

• Controladores de dispositivo SATA o SAS que permiten que el sistema operativo se comunique con
los dispositivos conectados al subsistema SATA o SAS integrado. Para obtener más información sobre
estos controladores, consulte “Instalación de unidades” en el

Manual del propietario del hardware

.

• Software de administración de sistemas y CD de documentación.

88 Procedimientos iniciales con el sistema

Sistemas operativos admitidos

El sistema admite los sistemas operativos siguientes:

• Microsoft Windows Server™ 2003, Standard Edition y Web Edition

• Microsoft Windows Server 2003, Standard Edition de 64 bits

®

•Red Hat

• Red Hat Enterprise Linux ES (versión 4) para Intel x86

• Red Hat Enterprise Linux ES (versión 4) para Intel Extended Memory 64 Technology (Intel EM64T)

•SUSE

• SUSE Linux Enterprise Server 10 para Intel EM64T

Enterprise Linux ES (versión 3) para Intel x86

®

Linux Enterprise Server 9 (Service Pack 2 o posterior) para Intel EM64T

Otra información útil

PRECAUCIÓN: la Guía de información del producto contiene información importante sobre seguridad y

normativas. La información de la garantía puede estar incluida en este documento o constar en un documento
aparte.

• En el

• Los CD que se facilitan con el sistema proporcionan documentación y herramientas para configurar

• En la documentación del software de administración de sistemas se describen las funciones,

• En la documentación del sistema operativo se describe cómo instalar (si es necesario), configurar

• En la documentación de los componentes adquiridos por separado se incluye información necesaria

• Algunas veces, con el sistema se incluyen actualizaciones que describen los cambios realizados

Manual del propietario del hardware

sistema y se describe cómo solucionar problemas del sistema e instalar o sustituir componentes del
sistema. El
oen

y administrar el sistema.

los requisitos, la instalación y el funcionamiento básico del software.

y utilizar el software del sistema operativo.

para configurar e instalar las opciones correspondientes.

en el sistema, en el software o en la documentación.

Manual del propietario del hardware

support.dell.com

.

se proporciona información sobre las características del

está disponible en los CD incluidos con el sistema

NOTA: compruebe si hay actualizaciones en support.dell.com y, si las hay, léalas antes de proceder

a la instalación, puesto que a menudo sustituyen la información contenida en otros documentos.

• Es posible que se incluyan notas de la versión o archivos Léame para proporcionar actualizaciones
de última hora relativas al sistema o a la documentación, o material de consulta técnica avanzada
destinado a técnicos o usuarios experimentados.

Procedimientos iniciales con el sistema 89

Obtención de asistencia técnica

Si no comprende algún procedimiento descrito en esta guía o si el sistema no funciona del modo
esperado, consulte el Manual del propietario del hardware.

Tiene a su disposición el servicio de formación y certificación Dell para empresas. Para obtener
más información, visite www.dell.com/training. Es posible que este servicio no se ofrezca en todas
las regiones.

Instalación y configuración

PRECAUCIÓN: antes de realizar el procedimiento siguiente, lea y siga las instrucciones de seguridad

y la información importante sobre normativas incluidas en la Guía de información del producto.

En esta sección se describen los pasos para configurar el sistema por primera vez.

PRECAUCIÓN: es necesario instalar los pies estabilizadores en un sistema de torre independiente para

proporcionar una base estable para el sistema. Si no se instalan los pies, el sistema puede volcarse, y ello
puede producir lesiones personales o daños en el sistema.

PRECAUCIÓN: siempre que necesite levantar el sistema, pida la ayuda de otros. Con el fin de evitar lesiones

personales, no intente mover el sistema usted solo.

Desembalaje del sistema

Desembale el sistema e identifique cada elemento.

Guarde el material de embalaje por si lo necesitara más adelante.

Consulte la documentación incluida con el sistema para obtener instrucciones

sobre la instalación de los pies estabilizadores del sistema.

90 Procedimientos iniciales con el sistema

Conexión del teclado, el ratón y el monitor

Conecte el teclado, el ratón y el monitor (opcional).

Los conectores de la parte posterior del sistema tienen iconos que indican qué cable
enchufar a cada conector. Asegúrese de apretar los tornillos (si los hubiera) del conector
del cable del monitor.

Conexión de la alimentación

Conecte los cables de alimentación al sistema.

Conecte el extremo opuesto del cable a una toma eléctrica con conexión a tierra o a otra fuente
de alimentación, como un sistema de alimentación ininterrumpida (SAI) o una unidad de distribución
de alimentación (PDU).

Procedimientos iniciales con el sistema 91

Encendido del sistema

Encienda el sistema y el monitor (opcional).

Presione el botón de encendido del sistema y del monitor. Deberán encenderse los indicadores
de alimentación. Ajuste los controles del monitor hasta que la imagen mostrada sea satisfactoria.

Finalización de la configuración del sistema operativo

Si ha adquirido un sistema operativo preinstalado, consulte la documentación del sistema operativo
que se suministra con el sistema. Para instalar un sistema operativo por primera vez, consulte la

de instalación rápida

o software no adquirido con el sistema.

. Asegúrese de que el sistema operativo está instalado antes de instalar hardware

Guía

92 Procedimientos iniciales con el sistema

Especificaciones técnicas

Procesador

Tipo de procesador Un procesador

O bien:

Un procesador Intel Celeron

O bien:

Un procesador Intel Pentium

Buses de expansión

Tipo de bus PCIe, PCI-X, PCI

Ranuras de expansión

PCIe

PCI-X Dos ranuras de 3,3 V, de altura y longitud

PCI Una ranura de 5 V y 32 bits a 33 MHz

Memoria

Arquitectura Módulos DIMM SDRAM DDR2 ECC de 72 bits

Zócalos de módulo de memoria Cuatro de 240 patas

Capacidades de módulo de memoria 512 MB, 1 GB o 2 GB

RAM mínima 512 MB (un módulo de 512 MB)

RAM máxima 8 GB

Una ranura x1 de 3,3 V

Una ranura x8 de 3,3 V

completas,
de 64 bits y a 133 MHz

sin búfer a 533/667 MHz (uno o dos canales)

Intel® Core™ 2 Duo

®

D, secuencia 300

®

4, secuencia 600

Unidades

Unidades de disco duro

SATA Hasta cuatro unidades internas de 1 pulgada de

alto (factor de forma de 3,5 pulgadas) conectadas a
una controladora de unidad integrada, una tarjeta
controladora RAID integrada (sin acoplamiento
activo) o un plano posterior SAS integrado
(con acoplamiento activo)

Procedimientos iniciales con el sistema 93

Unidades (continuación)

SAS Hasta cuatro unidades internas de 1 pulgada de

alto (factor de forma de 3,5 pulgadas) conectadas
a un plano posterior SAS opcional (con acopla­miento activo) o una tarjeta controladora SAS
opcional (sin acoplamiento activo)

NOTA: no se admite la combinación de unidades

SATA y SAS.

Unidad óptica Una unidad IDE de CD, de DVD

o de CD-RW/DVD combinada

NOTA: los dispositivos de DVD son sólo de datos.

Unidad de disquete Una unidad opcional de 3,5 pulgadas y 1,44 MB

Unidad de cinta Una unidad IDE opcional en el compartimiento

para unidades ópticas

Conectores

Acceso externo

Parte posterior

NIC Un RJ-45 (para NIC de 1 gigabit integrada)

Teclado de tipo PS/2 Miniconector DIN de 6 patas

Ratón compatible con PS/2 Miniconector DIN de 6 patas

Serie 9 patas, DTE, compatible con el estándar 16550

USB Dos de 4 patas compatibles con USB 2.0

Vídeo VGA de 15 patas

Parte frontal

Vídeo VGA de 15 patas

USB Dos de 4 patas compatibles con USB 2.0

Acceso interno

Canal IDE 40 patas

Canales SATA Dos de 7 patas

94 Procedimientos iniciales con el sistema

Vídeo

Tipo de vídeo

Memoria de vídeo

Alimentación

Fuente de alimentación de CA

Potencia

Vo lt aj e

Disipación de calor

Corriente de conexión máxima En condiciones normales de línea y en todo

Batería del sistema

Características físicas

Altura 43,9 cm

Anchura

Profundidad

Peso 19,1 kg

Controladora SVGA ATI ES1000 integrada

16 MB

420 W

100–240 V CA, 50/60 Hz

2 275 BTU/h (666 W) como máximo

el rango operativo del sistema, la corriente de
conexión puede alcanzar 55 A a 10 ms o menos,
o 25 A a 150 ms o menos.

Batería de tipo botón de ion-litio de 3,0 V CR2032

19,8 cm

50,0 cm

Procedimientos iniciales con el sistema 95

Especificaciones ambientales

NOTA: para obtener información adicional sobre medidas ambientales relativas a configuraciones

de sistema específicas, visite la página web www.dell.com/environmental_datasheets.

Temperatura

En funcionamiento De 10 a 35 °C

En almacenamiento De –40 a 65 °C

Humedad relativa

En funcionamiento Del 20 al 80% (sin condensación)

En almacenamiento Del 5 al 95% (sin condensación)

Vibración máxima

En funcionamiento 0,26 G (media onda sinusoidal) con un barrido

en frecuencia de 3 a 200 MHz durante 15 minutos

En almacenamiento 0,5 G a 3–200 Hz durante 15 minutos

Impacto máximo

En funcionamiento Seis choques ejecutados consecutivamente en

el sentido positivo y negativo de los ejes x, y y z
(un choque en cada lado del sistema) de 36 G
durante un máximo de 2,6 ms

En almacenamiento Seis choques ejecutados consecutivamente en

el sentido positivo y negativo de los ejes x, y y z
(un choque en cada lado del sistema) de 71 G
durante un máximo de 2 ms

Altitud

En funcionamiento De –16 a 3 048 m

En almacenamiento De –16 a 10 668 m

96 Procedimientos iniciales con el sistema

הביבס יאנת

www.dell.com/environmental_datasheets.

95%

דע

דע

דע

ע ד

10°

-40°

20%

5%

35°C

65°C

80%

) יוביע אלל(

) יוביע אלל(

דע

3

שמב 15קד '

שמב 15תוקד

3–200 Hz

0.26 G

) סוניס יצח לג ( לש תיקפוא היטהב

200 MHz

0.5 G

ב 

x ,y ,z

צב וז רחא וזב תולעפומה עוזעז תומיעפ שש ירי

יריצב וז רחא וזב תולעפומה עוזעז תומיעפ ששx ,y ,z

יילילשהו ייבויחה)תכרעמה לש דצ לכב תחא המיעפ (

ותמ36 G דע שמל 2.6מ "ש

יילילשהו ייבויחה)תכרעמה לש דצ לכב תחא המיעפ (

דע שמל 2מ "ש

71 G

ותמ

דע

-16

-16

דע

מ '

מ '

3,048

10,668

הצע: תויפיצפס תכרעמ תורוצת רובע תויתביבס תודימ לע ףסונ עדימל , תבותכב רקב

הרוטרפמט

הלעפה

וסחא

תיסחי תוחל

הלעפה

וסחא

יברמ טטר

הלעפה

וסחא

יברמ עוזעז

הלעפה

וסחא

הבוג

הלעפה

וסחא

108| תכרעמה םע הדובעה תליחת

ATI ES1000 SVGA

בלושמ

100–240 VAC, 50/60 Hz

רתויה לכל

לש הביבס יאנתב הלעפה חווטבו יליגר וק יאנתב

55 A

לכל

CR 2032 3.0-V

2275 BTU/hr

הלוכ תכרעמה ,ל עיגי סנכנה רזהש כתיי

שמל חוכ קפס10מ "תוחפ וא ש ,ל וא 25 A שמל

ותיל עבטמ תללוס

16 MB

420 W

ס "מ

רקב

43.9

ס"מ

19.8

ס"מ

50.0

19.1

ק"ג

ואדיו

ואדיו גוס

ואדיו ורכיז

חתמ

יטאווב ילמשח קפסה

ילמיסקמ סנכנ רז

150מ "תוחפ וא ש

ז חוכ קפס"ח

ילמשח חתמ

וח רוזיפ

תכרעמ תללוס

תויזיפ תודימ

הבוג

בחור

קמוע

לקשמ

תכרעמה םע הדובעה תליחת | 107
