Page 1
Dell OptiPlex 9020 AIO
Gebruiksaanwijzing
Regelgevingsmodel: W04C
Regelgevingstype: W04C002
Page 2
Opmerkingen, voorzorgsmaatregelen, en
waarschuwingen
OPMERKING: Een OPMERKING duidt belangrijke informatie aan voor een beter gebruik van de computer.
WAARSCHUWING: EEN WAARSCHUWING duidt potentiële schade aan hardware of potentieel gegevensverlies
aan en vertelt u hoe het probleem kan worden vermeden.
GEVAAR: EEN WAARSCHUWING duidt op een risico van schade aan eigendommen, lichamelijk letsel of overlijden.
© 2013 Dell Inc. Alle rechten voorbehouden.
Handelsmerken in deze tekst:
™
OptiPlex
en
Celeron
™
Venue
,
®
Vostro
,
zijn gedeponeerder handelsmerken of handelsmerken van Intel Corporation in de VS en andere landen.
gedeponeerd handelsmerk en
handelsmerken van Advanced Micro Devices, Inc.
Vista en
Office Outlook
andere landen.
schijven en spelers.
®
zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of
Blu-ray Disc
Bluetooth
geschiedt op basis van een licentie.
™
, het DELL-logo,
Dell
™
Wi-Fi Catcher
en
AMD Opteron
™
is een handelsmerk van Blu-ray Disc Association (BDA) en is in licentie gegeven voor gebruik op
®
is een gedeponeerd handelsmerk van
Wi-Fi
™
zijn handelsmerken van Dell Inc.
™
,
AMD Phenom
®
is een gedeponeerd handelsmerk van Wireless Ethernet Compatibility Alliance, Inc.
2013 - 11
Rev. A01
Dell Precision
™
Microsoft
®
™
,
Precision ON
,
AMD Sempron
,
Windows
Bluetooth
™
,
ExpressCharge
®
Intel
Pentium
,
™
,
AMD Athlon
®
,
®
MS-DOS
,
Windows Vista
®
SIG, Inc. en elk gebruik van dit merk door Dell Inc.
™
,
Latitude
®
®
Xeon
Core
,
,
™
,
ATI Radeon
™
en
®
, de startknop van Windows
™
™
,
Latitude ON
™
Atom
,
AMD
ATI FirePro
Centrino
,
®
is een
™
™
,
zijn
®
Page 3
Inhoudsopgave
1 Aan de computer werken.......................................................................................................... 5
Voordat u in de computer gaat werken.................................................................................................................... 5
Aanbevolen hulpmiddelen........................................................................................................................................ 6
Uw computer uitschakelen.......................................................................................................................................6
Nadat u aan de computer hebt gewerkt...................................................................................................................7
Belangrijke informatie.............................................................................................................................................. 7
2 Het verwijderen en installeren van onderdelen.....................................................................9
Overzicht van de systeemkast.................................................................................................................................. 9
De VESA-standaard verwijderen............................................................................................................................10
De VESA-standaard plaatsen................................................................................................................................. 11
De achterkap verwijderen...................................................................................................................................... 11
De achterkap plaatsen............................................................................................................................................12
Het geheugen verwijderen..................................................................................................................................... 12
Het geheugen plaatsen...........................................................................................................................................13
De VESA-bevestigingsbeugel verwijderen.............................................................................................................13
De VESA-bevestigingsbeugel plaatsen.................................................................................................................. 14
De kaart voor de aan-uitknop en OSD-knop verwijderen.......................................................................................14
De kaart voor de aan-uitknop en de OSD-knop plaatsen....................................................................................... 15
De afscherming van het moederbord verwijderen.................................................................................................15
De afscherming van het moederbord plaatsen...................................................................................................... 16
De converterkaart verwijderen.............................................................................................................................. 16
De converterkaart plaatsen....................................................................................................................................17
De knoopbatterij verwijderen................................................................................................................................. 17
De knoopbatterij installeren................................................................................................................................... 17
Het optische station verwijderen............................................................................................................................17
Het optische station plaatsen.................................................................................................................................19

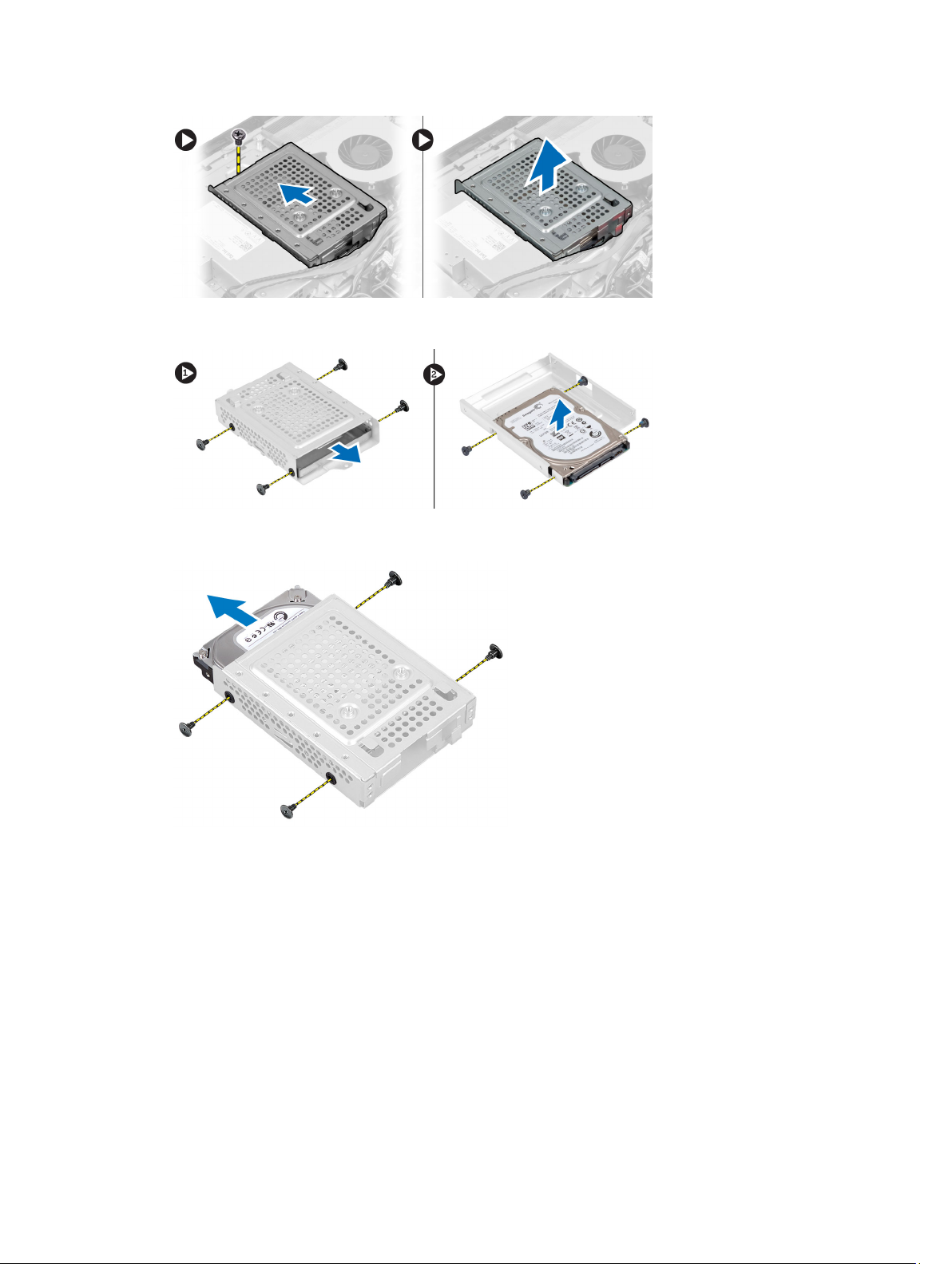

De vaste schijf verwijderen.................................................................................................................................... 19
De harde schijf plaatsen.........................................................................................................................................20
De intrusieschakelaar verwijderen........................................................................................................................ 21
De intrusieschakelaar plaatsen..............................................................................................................................22

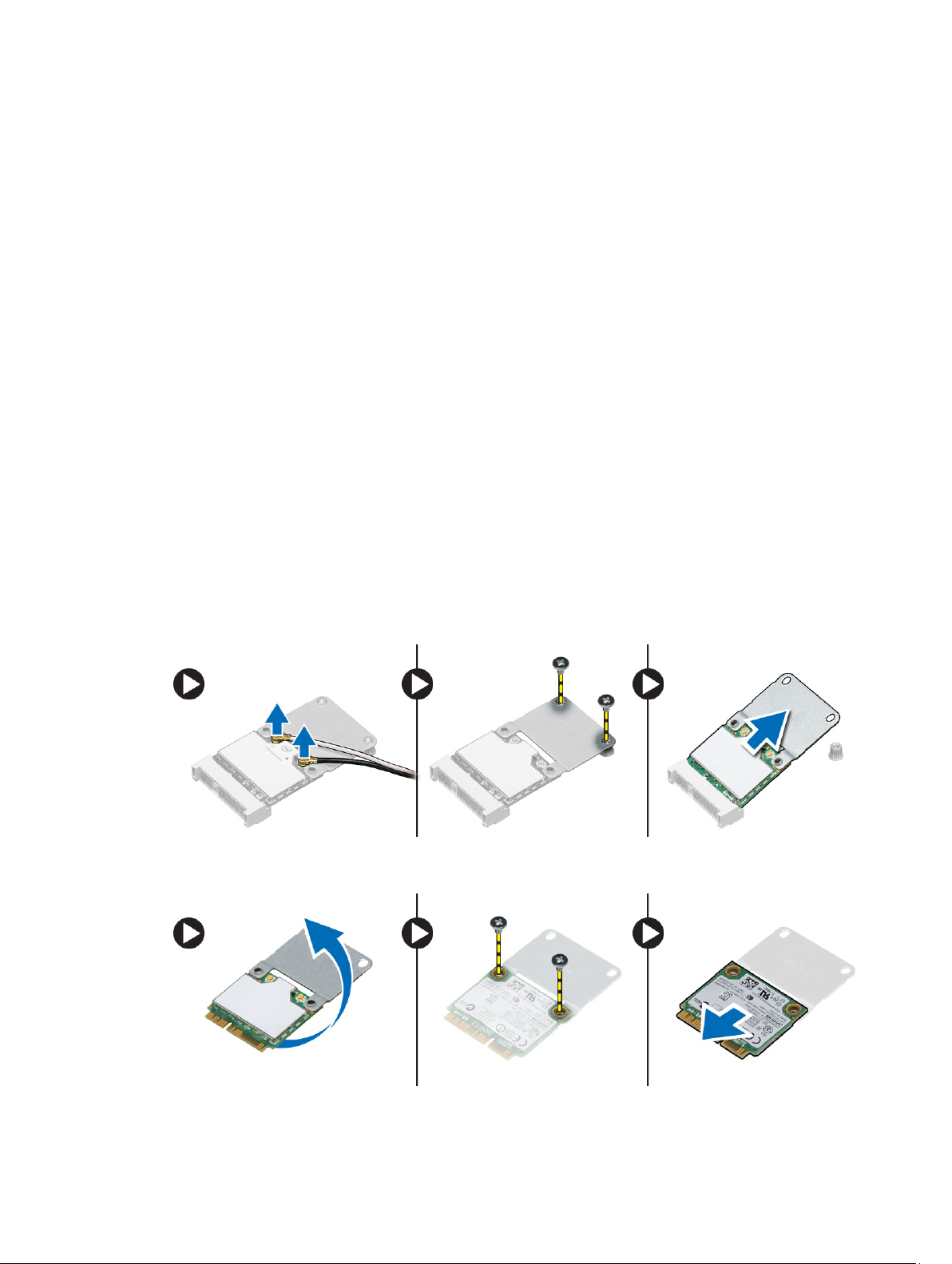

De WLAN-kaart (wireless local area network) verwijderen.................................................................................. 22
De WLAN-kaart plaatsen........................................................................................................................................23
De warmteafleider verwijderen..............................................................................................................................23
De warmteafleider installeren................................................................................................................................ 23

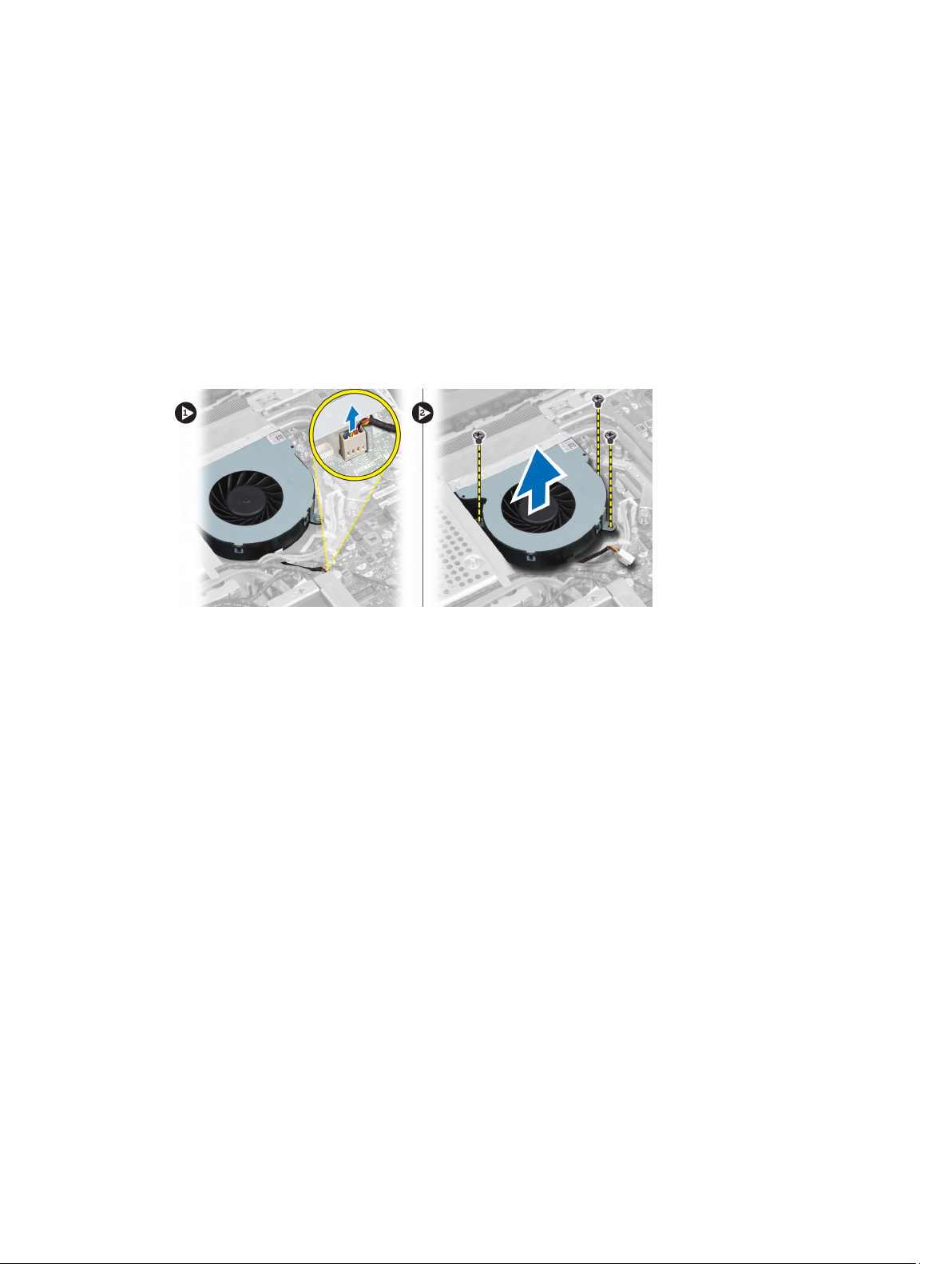

De processorventilator verwijderen.......................................................................................................................24
De processorventilator plaatsen............................................................................................................................ 24
De systeemventilator verwijderen..........................................................................................................................24
Page 4
De ventilator van de voeding plaatsen................................................................................................................... 25
De afscherming van de I/O-kaart verwijderen....................................................................................................... 26
De afscherming van de I/O-kaart plaatsen.............................................................................................................28
De voeding verwijderen..........................................................................................................................................28
De voeding plaatsen............................................................................................................................................... 29
De processor verwijderen...................................................................................................................................... 30
De processor plaatsen............................................................................................................................................30
De luidsprekers verwijderen...................................................................................................................................30
De luidsprekers plaatsen........................................................................................................................................31
Het moederbord verwijderen..................................................................................................................................32
Indeling van het moederbord..................................................................................................................................32
Het moederbord plaatsen....................................................................................................................................... 34
De warmteafleider (grafische kaart) verwijderen.................................................................................................. 34
De warmteafleider (grafische kaart) plaatsen........................................................................................................35
De antennemodule verwijderen............................................................................................................................. 36
De antennemodule plaatsen...................................................................................................................................37
Het beeldschermpaneel verwijderen..................................................................................................................... 37
Het beeldschermpaneel plaatsen...........................................................................................................................39
De camera verwijderen.......................................................................................................................................... 40
De camera plaatsen................................................................................................................................................41
3 Installatie van het systeem......................................................................................................43
Bootsequence (Opstartvolgorde)........................................................................................................................... 43
Navigation Keys......................................................................................................................................................43
Opties voor Systeeminstallatie............................................................................................................................... 44
Updating the BIOS ................................................................................................................................................. 54
System and Setup Password..................................................................................................................................55
Assigning a System Password and Setup Password...................................................................................... 55
Verwijderen of wijzigen van een bestaand wachtwoord voor het systeem en/of de installatie..................... 56
4 Technische specificaties.........................................................................................................57
5 Contact opnemen met Dell...................................................................................................... 63
Page 5
Aan de computer werken
Voordat u in de computer gaat werken
Volg de onderstaande veiligheidsrichtlijnen om uw eigen veiligheid te garanderen en de computer tegen mogelijke
schade te beschermen. Tenzij anders aangegeven, wordt er bij elke procedure in dit document van de volgende
veronderstellingen uitgegaan:
• U hebt de veiligheidsinformatie geraadpleegd die bij uw computer is geleverd.
• Een onderdeel kan worden vervangen of, indien afzonderlijk aangeschaft, worden geïnstalleerd door de
verwijderingsprocedure in omgekeerde volgorde uit te voeren.
GEVAAR: Lees de veiligheidsinstructies die bij de computer zijn geleverd alvorens u werkzaamheden binnen de
computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze webpagina over wet- en
regelgeving op www.dell.com/regulatory_compliance .
WAARSCHUWING: Een groot aantal reparaties mag alleen door een erkend servicemonteur worden uitgevoerd. U
mag alleen probleemoplossing en eenvoudige reparaties uitvoeren zoals toegestaan volgens de documentatie bij
uw product of zoals geïnstrueerd door het on line of telefonische team voor service en ondersteuning. Schade die
het gevolg is van onderhoud dat niet door Dell is geautoriseerd, wordt niet gedekt door uw garantie. Lees de
veiligheidsinstructies die bij het product zijn geleverd en leef deze na.
WAARSCHUWING: Voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door
regelmatig een ongeverfd metalen oppervlak aan te raken, zoals een connector aan de achterkant van de
computer.
1
WAARSCHUWING: Ga voorzichtig met componenten en kaarten om. Raak de componenten en de contacten op
kaarten niet aan. Pak kaarten vast bij de uiteinden of bij de metalen bevestigingsbeugel. Houd een component,
zoals een processor, vast aan de uiteinden, niet aan de pinnen.
WAARSCHUWING: Verwijder kabels door aan de stekker of aan de kabelontlastingslus te trekken en niet aan de
kabel zelf. Sommige kabels zijn voorzien van een connector met borglippen. Als u dit type kabel loskoppelt, moet u
de borglippen ingedrukt houden voordat u de kabel verwijdert. Trek connectors in een rechte lijn uit elkaar om te
voorkomen dat connectorpinnen verbuigen. Ook moet u voordat u een kabel verbindt, controleren of beide
connectors op juiste wijze zijn opgesteld en uitgelijnd.
OPMERKING: De kleur van uw computer en bepaalde onderdelen kunnen verschillen van de kleur die in dit
document is afgebeeld.
Om schade aan de computer te voorkomen, moet u de volgende instructies opvolgen voordat u in de computer gaat
werken.
1. Zorg ervoor dat het werkoppervlak vlak en schoon is, om te voorkomen dat de computerkap bekrast raakt.
2. Schakel uw computer uit (zie Uw computer uitschakelen).
WAARSCHUWING: Wanneer u een netwerkkabel wilt verwijderen, moet u eerst de connector van de
netwerkkabel uit de computer verwijderen en daarna de netwerkkabel loskoppelen van het netwerkapparaat.
5
Page 6
3. Verwijder alle stekkers van netwerkkabels uit de computer.
4. Haal de stekker van de computer en van alle aangesloten apparaten uit het stopcontact.
5. Houd de aan-uitknop ingedrukt terwijl de stekker van de computer uit het stopcontact is verwijderd om het
moederbord te aarden.
6. Verwijder de kap.
WAARSCHUWING: Raak onderdelen pas aan nadat u zich hebt geaard door een ongeverfd metalen oppervlak
van de behuizing aan te raken, zoals het metaal rondom de openingen voor de kaarten aan de achterkant van
de computer. Raak tijdens het werken aan uw computer af en toe een ongeverfd metalen oppervlak aan om
eventuele statische elektriciteit, die schadelijk kan zijn voor interne componenten, te ontladen.
Aanbevolen hulpmiddelen
Bij de procedures in dit document heeft u mogelijk de volgende hulpmiddelen nodig:
• Kleine sleufkopschroevendraaier
• Kruiskopschroevendraaier
• Klein plastic pennetje
Uw computer uitschakelen
WAARSCHUWING: U voorkomt gegevensverlies door alle gegevens in geopende bestanden op te slaan en de
bestanden te sluiten. Sluit vervolgens alle geopende programma's voordat u de computer uitzet.
1. Sluit het besturingssysteem af:
– In Windows 8:
* Het gebruik van een apparaat met aanraakfunctie:
a. Beweeg vanaf de rechterrand van het scherm om het Charms-menu te openen en selecteer
Settings (Instellingen).
b. Selecteer het en selecteer vervolgens Shut down (Afsluiten).
* Het gebruik van een muis:
a. Wijs naar de hoek rechtsboven in het scherm en klik op Settings.(Instellingen).
b. Klik op het en selecteer Shut down (Afsluiten).
– In Windows 7:
1. Klik op Start .
2. Klik op Shutdown (Afsluiten).
of
1.
Klik op Start .
6
Page 7
2. Klik op de pijl in de linkeronderhoek van het menu Start, zoals hieronder wordt getoond, en klik
vervolgens op Shutdown (Afsluiten).
2. Controleer of alle op de computer aangesloten apparaten uitgeschakeld zijn. Houd de aan-uitknop zes seconden
ingedrukt, indien uw computer en aangesloten apparaten niet automatisch worden uitgeschakeld wanneer u het
besturingssysteem afsluit.
Nadat u aan de computer hebt gewerkt
Nadat u onderdelen hebt vervangen of geplaatst, moet u controleren of u alle externe apparaten, kaarten, kabels etc.
hebt aangesloten voordat u de computer inschakelt.
1. Plaats de kap terug.
WAARSCHUWING: Als u een netwerkkabel wilt aansluiten, sluit u de kabel eerst aan op het netwerkapparaat
en sluit u de kabel vervolgens aan op de computer.
2. Sluit alle telefoon- of netwerkkabels aan op uw computer.
3. Sluit uw computer en alle aangesloten apparaten aan op het stopcontact.
4. Zet de computer aan.
5. Controleer of de computer goed functioneert door Dell Diagnostics (Dell-diagnostiek) uit te voeren.
Belangrijke informatie
OPMERKING: Gebruik het touchscreen niet in stoffige, warme of vochtige omgevingen.
OPMERKING: Plotselinge wijzigingen van de temperatuur kan leiden tot condensatie aan de binnenzijde van het
glazen scherm; de condensatie verdwijnt na korte tijd en is niet van invloed op normaal gebruik.
7
Page 8
8
Page 9
2
Het verwijderen en installeren van onderdelen
Deze paragraaf beschrijft gedetailleerd hoe de onderdelen moeten worden verwijderd uit, of worden geïnstalleerd in uw
computer.
Overzicht van de systeemkast
Afbeelding 1. Binnenaanzicht
voeding
1.
2. camera
3. harde schijf
4. processorventilator
5. knoopbatterij
6. warmteafleidereenheid
7. warmteafleider
8. geheugenmodule
9
Page 10
9. WLAN-kaart
10. luidsprekers
11. afscherming van de I/O-kaart
12. ventilator van de voeding
13. bracket voor de ventilator van de voeding
14. intrusieschakelaar
De VESA-standaard verwijderen
15. converterkaart
16. kaart voor aan-uitknop en OSD-knop (on-screen
display)
17. optisch station
1. Volg de procedures in
2. Plaats de computer op een vlak oppervlak met de kant van het scherm naar beneden.
3. Verwijder de kap met een klein plastic pennetje, te beginnen bij de inkepingen aan de onderkant.
OPMERKING: Doe dit met voorzichtigheid om de kap van de VESA-standaard niet te beschadigen.
4. Til de VESA-kap omhoog en schuif hem weg van de computer.
voordat u werkzaamheden in de computer verricht
.
10
Page 11
5. Verwijder de schroeven waarmee de VESA-standaard op de systeemkast vastzit en til de VESA-standaard weg van
de systeemkast.
De VESA-standaard plaatsen
1. Lijn de VESA-standaard uit en plaats hem op de achterzijde van de computer.
2. Draai de schroeven aan waarmee de VESA-standaard aan de computer is bevestigd.
3. Plaats en druk de VESA-kap op de computer totdat hij vastklikt.
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De achterkap verwijderen
1. Volg de procedures in
2. De VESA-standaard verwijderen
3. Verwijder de schroeven uit de onderkant van de systeemkast.
voordat u werkzaamheden in de computer verricht
.
11
Page 12
4. Til de kap omhoog en verwijder hem uit de computer met behulp van de inkepingen vlakbij het I/O-paneel.
De achterkap plaatsen
1. Lijn de achterkap uit met de oorspronkelijke positie op de computer en druk hem vast.
2. Draai de schroeven aan om de achterkap aan de computer te bevestigen.
3. Plaats de VESA-standaard.
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
Het geheugen verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
12
voordat u werkzaamheden in de computer verricht
.
Page 13
3. Til het geheugenschild naar buiten.
4. Wrik de borgklemmen weg van de geheugenmodule tot deze omhoog komt. Til de geheugenmodule omhoog en
verwijder hem uit de connector.
Het geheugen plaatsen
1. Lijn de inkeping op de geheugenkaart uit met het lipje in de connector van het moederbord.
2. Druk de geheugenmodule omlaag totdat de ontgrendelingslipjes terugspringen om ervoor zorgen dat de module
goed bevestigd is.
3. Breng het geheugenschild terug op zijn plaats.
4. Plaats:
a) achterplaat
b) VESA-standaard
5. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De VESA-bevestigingsbeugel verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
3. Verwijder de schroeven waarmee de VESA-bevestigingsbeugel aan de computer is bevestigd. Til de bracket weg
van de computer.
voordat u werkzaamheden in de computer verricht
.
13
Page 14
De VESA-bevestigingsbeugel plaatsen
1. Breng de bevestigingsbeugel op zijn plaats aan de achterkant in de systeemkast
2. Draai de schroeven aan waarmee de VESA-bevestigingsbeugel aan de computer wordt bevestigd.
3. Plaats:
a) achterplaat
b) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
De kaart voor de aan-uitknop en OSD-knop verwijderen
.
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
3. Koppel de kabel los van de kaart voor de aan-uitknop en OSD-knop. TIl de kaart voor de aan-uitknop en OSD-knop
uit het chassis.
14
voordat u werkzaamheden in de computer verricht
.
Page 15
De kaart voor de aan-uitknop en de OSD-knop plaatsen
1. Breng de kaart voor de aan-uitknop en OSD-knop in lijn op de computer.
2. Sluit de kabel aan op de kaart voor de aan-uitknop en de OSD-knop.
3. Plaats:
a) achterplaat
b) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
De afscherming van het moederbord verwijderen
.
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
3. Verwijder de schroeven waarmee de afscherming van het moederbord aan de computer is bevestigd en til de
afscherming van het moederbord weg uit de computer.
voordat u werkzaamheden in de computer verricht
.
15
Page 16
De afscherming van het moederbord plaatsen
1. Breng de afscherming van het moederbord in lijn op de achterzijde van de computer.
2. Draai de schroeven vast waarmee de afscherming van het moederbord aan de computer wordt bevestigd.
3. Plaats:
a) VESA-bevestigingsbeugel
b) achterplaat
c) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
De converterkaart verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
3. Koppel de kabels van de achterverlichting en van de convertorkaart los van de convertorkaart.
4. Verwijder de schroeven waarmee de convertorkaart aan de computer is bevestigd.
5. Til de convertorkaart van de computer weg.
voordat u werkzaamheden in de computer verricht
.
.
16
Page 17
De converterkaart plaatsen
1. Breng de converterkaart terug op zijn plaats.
2. Draai de schroeven aan waarmee de converterkaart aan de computer wordt bevestigd.
3. Sluit de kabels van de achterverlichting en de converterkaart aan op de converterkaart.
4. Plaats:
a) achterplaat
b) VESA-standaard
5. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
De knoopbatterij verwijderen
.
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) afscherming van het moederbord
3. Druk de vergrendeling van de knoopbatterij weg. De knoopbatterij schiet uit de houder; til de knoopbatterij uit de
computer.
Voordat u in de computer gaat werken
.
De knoopbatterij installeren
1. Plaats de knoopbatterij in de sleuf op het moederbord.
2. Druk de knoopbatterij omlaag totdat het ontgrendellipje terug op zijn plaats veert en de batterij vastzet.
3. Plaats:
a) afscherming van het moederbord
b) Afdekplaat onderkant
c) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
Het optische station verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
3. Verwijder de schroeven waarmee de beugel van de optische schijf aan de systeemkast vastzit.
voordat u werkzaamheden in de computer verricht
.
17
Page 18
4. Schuif het optische station naar buiten en koppel de kabel van het optische station los.
5. Schuif en til het optische station uit de computer.
6. Verwijder de schroeven waarmee de beugel van de optische schijf aan de systeemkast vastzit. Haal de beugel van
de optische schijf los van de optische schijf.
18
Page 19
Het optische station plaatsen
1. Plaats de bracket van het optische station op het optische station.
2. Draai de schroeven aan waarmee de bracket van het optische station op het optische station wordt bevestigd.
3. Breng het optische station in lijn en schuif het in de sleuf.
4. Sluit de kabel van het optische station aan.
5. Draai de schroeven aan waarmee het optische station aan de computer wordt bevestigd.
6. Plaats:
a) achterplaat
b) VESA-standaard
7. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De vaste schijf verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
3. Draai de kabels los van de inkepingen op de beugel van de vaste schijf. Ontkoppel de kabels van de vaste schijf.
4. Verwijder de schroef waarmee de beugel van de vaste schijf aan de systeemkast vastzit. Schuif en til de beugel
van de vaste schijf uit de systeemkast.
voordat u werkzaamheden in de computer verricht
.
19
Page 20
5. Verwijder voor de 2,5 inch vaste schijf de schroeven waarmee de vaste schijf in zijn beugel vastzit. Schuif de vaste
schijf uit de beugel. Verwijder de schroeven waarmee de behuizing van de vaste schijf aan de systeemkast vastzit.
6. Verwijder voor de 3,5 inch vaste schijf de schroeven waarmee de vaste schijf in zijn beugel vastzit. Schuif de vaste
schijf uit de beugel.
De harde schijf plaatsen
1. Voor een 3,5–inch harde schijf: schuif de harde schijf in de bracket van de harde schijf.
2. Voor een 2,5-inch harde schijf: draai de schroeven aan waarmee de behuizing van de harde schijf aan de harde
schijf wordt bevestigd. Schuif de harde schijf in de bracket.
3. Breng de bracket van de harde schijf in positie op de computer.
4. Draai de schroeven aan waarmee de harde schijf aan de bracket van de harde schijf is bevestigd.
5. Sluit de kabels van de harde schijf aan op de harde schijf. Leid de kabels door de inkepingen op de bracket van de
harde schijf.
6. Plaats:
a) VESA-bevestigingsbeugel
20
Page 21
b) achterplaat
c) VESA-standaard
7. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
De intrusieschakelaar verwijderen
.
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) moederbordschild
3. Koppel de kabel van de intrusieschakelaar los uit de connector op het moederbord. Draai de kabel los uit de
inkepingen in de computer.
voordat u werkzaamheden in de computer verricht
.
4. Verwijder de schroeven waarmee de intrusieschakelaar aan het chassis is bevestigd. Til de intrusieschakelaar
omhoog en verwijder hem uit de computer.
21
Page 22
De intrusieschakelaar plaatsen
1. Plaats de intrusieschakelaar op de systeemkast en draai de schroef aan waarmee de intrusieschakelaar aan de
systeemkast vastzit.
2. Leid de kabel langs de inkepingen in de chassis en sluit de kabel van de intrusieschakelaar aan op de connector op
het moederbord.
3. Plaats:
a) moederbordschild
b) VESA-bevestigingsbeugel
c) achterplaat
d) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De WLAN-kaart (wireless local area network) verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) moederbordschild
3. Koppel de WLAN-antenekabels los en verwijder de schroeven waarmee de WLAN-kaart aan het moederbord is
bevestigd. Verwijder de WLAN-kaart van de connector.
voordat u werkzaamheden in de computer verricht
.
4. Draai de WLAN-kaart om en verwijder de schroeven waarmee de WLAN-kaart op de WLAN-adapter is bevestigd.
Verwijder WLAN-kaart uit de adapter.
22
Page 23
De WLAN-kaart plaatsen
1. Breng de WLAN-kaart in positie op de WLAN-adapter. Draai de schroeven aan om de WLAN-kaart op de WLANadapter te bevestigen.
2. Plaats de WLAN-kaart samen met de WLAN-adapter op de connector en draai de schroeven aan om de WLANkaart aan het moederbord te bevestigen.
3. Sluit de WLAN-kabels aan.
4. Plaats:
a) afscherming van het moederbord
b) VESA-bevestigingsbeugel
c) achterplaat
d) VESA-standaard
5. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De warmteafleider verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) moederbordschild
3. Verwijder de schroeven waarmee de warmteafleidermodule aan het chassis is bevestigd. Til de warmteafleider
omhoog en verwijder deze uit de computer.
voordat u werkzaamheden in de computer verricht
.
De warmteafleider installeren
1. Breng de warmteafleider in positie in de systeemkast.
2. Draai de schroeven aan waarmee de warmteafleider aan het chassis is bevestigd.
3. Plaats:
a) afscherming van het moederbord
b) VESA-bevestigingsbeugel
c) achterplaat
23
Page 24
d) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
De processorventilator verwijderen
.
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) moederbordschild
3. Ontkoppel de kabel van de processorventilator van de aansluiting op het moederbord. Verwijder de schroeven
waarmee de processorventilator aan het moederbord vastzit en til deze uit de systeemkast.
voordat u werkzaamheden in de computer verricht
.
De processorventilator plaatsen
1. Plaats de processorventilator op de computer en draai de schroeven aan waarmee de processorventilator aan het
moederbord wordt bevestigd.
2. Sluit de kabel van de processorventilator aan op de connector op het moederbord.
3. Plaats:
a) afscherming van het moederbord
b) VESA-bevestigingsbeugel
c) achterplaat
d) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De systeemventilator verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) moederbordschild
3. Verwijder de schroef waarmee het ventilatorkanaal aan het chassis is bevestigd. Til de ventilatorbracket uit de
computer.
24
voordat u werkzaamheden in de computer verricht
.
Page 25
4. Verwijder de schroeven waarmee de ventilator van de voeding aan het chassis is bevestigd en til hem weg van de
computer.
De ventilator van de voeding plaatsen
1. Plaats de ventilator van de voeding op de computer en draai de schroef aan om hem aan het chassis te bevestigen.
2. Breng het ventilatorkanaal in positie in de computer.
3. Draai de schroef aan waarmee het ventilatorkanaal op het chassis is bevestigd.
4. Plaats:
a) moederbordschild
b) VESA-bevestigingsbeugel
c) achterplaat
d) VESA-standaard
5. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
25
Page 26
De afscherming van de I/O-kaart verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) ventilator van de voeding
e) afscherming van het moederbord
3. Til het I/O-paneel weg van de computer.
voordat u werkzaamheden in de computer verricht
.
4. Verwijder de schroeven waarmee de voedingsconnector aan de afscherming van de I/O-kaart is bevestigd.
5. Verwijder de schroeven waarmee de afscherming van de I/O-kaart aan het chassis is bevestigd. Maak de
stroomconnector los en druk deze in de houder.
26
Page 27
6. Kantel de afscherming van de I/O-kaart en verwijder deze van de computer.
7. Koppel de kabel van de stroomconnector los van het moederbord.
27
Page 28
De afscherming van de I/O-kaart plaatsen
1. Sluit de kabel van de stroomaansluiting aan op het moederbord.
2. Plaats de afscherming van de I/O-kaart op de computer.
3. Leid de stroomconnector en sluit deze aan op de socket. Draai de schroeven aan om de afscherming van de I/Okaart vast te zetten aan het chassis.
4. Draai de schroeven aan waarmee de stroomconnector aan de afscherming van de I/O-kaart wordt bevestigd.
5. Plaats het I/O-paneel in de computer.
6. Plaats:
a) ventilator van de voeding
b) afscherming van het moederbord
c) VESA-bevestigingsbeugel
d) achterplaat
e) VESA-standaard
7. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De voeding verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) afscherming van het moederbord
e) afscherming van de I/O-kaart
f) ventilator van de voeding
3. Koppel de kabels van de voeding los van het moederbord. Maak de kabel los uit de haakjes in de computer.
28
voordat u werkzaamheden in de computer verricht
.
Page 29
4. Verwijder de schroeven waarmee de voeding aan het chassis is bevestigd. Til de voeding omhoog en verwijder
hem uit de computer.
De voeding plaatsen
1. Plaats de voeding in de computer.
2. Draai de schroeven aan om de voeding aan het chassis te bevestigen.
3. Leid de kabel over de haakjes in de computer.
4. Sluit de kabels van de voeding aan op de connector op het moederbord.
5. Plaats:
a) ventilator van de voeding
b) afscherming van de I/O-kaart
c) afscherming van het moederbord
d) VESA-bevestigingsbeugel
e) achterplaat
29
Page 30
f) VESA-standaard
6. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De processor verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) moederbordschild
e) warmteafleider
3. Druk de ontgrendelingshendel omlaag en verplaats de warmteafleider naar buiten om deze uit de borghaak te
verwijderen waarmee de warmteafleider vastzit. Til de processorkap omhoog en haal de processor uit de houder.
voordat u werkzaamheden in de computer verricht
.
De processor plaatsen
1. Plaats de processor in de processorhouder. Zorg dat de processor goed geplaatst is.
2. Druk de ontgrendeling omlaag en vervolgens naar binnen om hem vast te zetten met het retentiehaakje.
3. Plaats:
a) warmteafleider
b) afscherming van het moederbord
c) VESA-bevestigingsbeugel
d) achterplaat
e) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De luidsprekers verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) moederbordschild
3. Koppel de luidsprekerkabels los uit de connector op het moederbord. Draai de kabels los uit de inkepingen.
voordat u werkzaamheden in de computer verricht
.
30
Page 31
4. Verwijder de schroeven waarmee de luidsprekers aan het chassis zijn bevestigd. Til de luidsprekers uit de
computer.
De luidsprekers plaatsen
1. Breng de luidsprekers in lijn op het chassis. Draai de schroeven aan waarmee de luidsprekers aan het chassis
worden bevestigd.
2. Leid de kabels door de inkepingen. Sluit de luidsprekerkabels aan op het moederbord.
3. Plaats:
a) afscherming van het moederbord
b) VESA-bevestigingsbeugel
c) achterplaat
d) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
31
Page 32
Het moederbord verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) afscherming van het moederbord
e) geheugen
f) optisch station
g) harde schijf
h) warmteafleider
i) voeding
j) afscherming van de I/O-kaart
k) converterkaart
l) ventilator van de voeding
3. Koppel alle kabels los die op het moederbord zijn aangesloten.
4. Verwijder de schroeven waarmee het moederbord aan de systeemkast vastzit.
voordat u werkzaamheden in de computer verricht
.
5. Til en verwijder de systeemkaart uit het chassis.
Indeling van het moederbord
In de volgende afbeelding wordt de indeling van het moederbord van de computer weergegeven.
32
Page 33
1. SATA ODD--stroomconnector
2. SATA HDD-connector
3. SATA HDD-stroomaansluiting
4. SATA ODD-connector
5. graphische warmteafleider ventilator connector
6. Connector voor inbraakschakelaar
7. processor warmteafleider ventilator connector
8. cameraconnector
9. connector voor de knoopbatterij
10. processorsocket
11. geheugenconnectoren (SODIMM-sockets)
12. luidsprekerconnector
13. mini-PCI Express socket
14. 12V CPU-stroomconnector
15. LVDS-connector
16. connector van de converterkaart
17. connector van het aanraakpaneel
18. connector op het voorpaneel
19. connector van de ventilator van de voeding
33
Page 34
20. 8–pins stroomconnector
Het moederbord plaatsen
1. Plaats het moederbord in de computer.
2. Sluit alle kabels aan op het moederbord.
3. Draai de schroeven aan om het moederbord aan het onderpaneel te bevestigen.
4. Plaats:
a) ventilator van de voeding
b) converterkaart
c) afscherming van de I/O-kaart
d) voeding
e) warmteafleider
f) harde schijf
g) optisch station
h) geheugen
i) afscherming van het moederbord
j) VESA-bevestigingsbeugel
k) achterplaat
l) VESA-standaard
5. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
De warmteafleider (grafische kaart) verwijderen
.
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) afscherming van het moederbord
e) geheugen
f) optisch station
g) harde schijf
h) warmteafleider
i) voeding
j) afscherming van de I/O-kaart
k) converterkaart
l) ventilator van de voeding
m) moederbord
3. Koppel de ventilatorkabel los die is aangesloten op het moederbord en til het moederbord naar de achterzijdeback.
voordat u werkzaamheden in de computer verricht
.
34
Page 35
4. Druk de schroeven omlaag die zijn gebruikt voor het moederbord.
5. Verwijder de warmteafleider uit het moederbord.
De warmteafleider (grafische kaart) plaatsen
1. Plaats de warmteafleider op het moederbord.
2. Druk de schroeven omlaag om de warmteafleider vast te zetten.
3. Sluit de ventilatorkabel aan.
4. Plaats:
a) moederbord
b) ventilator van de voeding
c) converterkaart
35
Page 36
d) afscherming van de I/O-kaart
e) voeding
f) warmteafleider
g) harde schijf
h) optisch station
i) geheugen
j) afscherming van het moederbord
k) VESA-bevestigingsbeugel
l) achterplaat
m) VESA-standaard
5. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
De antennemodule verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) afscherming van het moederbord
e) afscherming van de I/O-kaart
f) WLAN-kaart
g) optisch station
h) harde schijf
i) intrusieschakelaar
j) kaart voor de aan-uitknop en OSD-knop
k) converterkaart
l) processorventilator
m) voeding
n) warmteafleider
o) ventilator van de voeding
p) moederbord
3. Verwijder de schroeven waarmee de antennemodule aan het chassis vastzit. Draai de antennekabel los rondom de
randen van de computer. Til de antennemodule omhoog en verwijder deze.
voordat u werkzaamheden in de computer verricht
.
36
Page 37
De antennemodule plaatsen
1. Plaats antennemodule in de systeemkast.
2. Draai de antennekabel rond de randen van de systeemkast. Draai de schroeven vast waarmee de antennemodule
aan de systeemkast vastzit.
3. Plaats:
a) moederbord
b) ventilator van de voeding
c) warmteafleider
d) voedingseenheid
e) processorventilator
f) converterkaart
g) kaart voor de aan-uitknop en OSD-knop
h) intrusieschakelaar
i) vaste schijf
j) optisch station
k) WLAN-kaart
l) afscherming van de I/O-kaart
m) moederbordschild
n) VESA-bevestigingsbeugel
o) achterplaat
p) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
Het beeldschermpaneel verwijderen
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) moederbordschild
e) afscherming van de I/O-kaart
f) WLAN-kaart
g) optisch station
h) vaste schijf
i) intrusieschakelaar
j) kaart voor de aan-uitknop en OSD-knop
k) converterkaart
l) ventilator van de voeding
m) voedingseenheid
n) warmteafleider
o) processorventilator
p) luidsprekers
q) antennemodule
r) moederbord
voordat u werkzaamheden in de computer verricht
.
.
37
Page 38
OPMERKING: Deze instructies gelden alleen voor non-touch computers. Voor touch-computers moet het
beeldschermpaneel in een cleanroom worden gedemonteerd.
3. Koppel de LVDS-kabel lso van het beeldschermpaneel. Verwijder alle ander kabels of antennes rond de randen van
het onderpaneel.
4. Verwijder de schroeven waarmee het onderpaneel aan de systeemkast vastzit en til het onderpaneel weg van de
systeemkast.
5. Til het beeldschermpaneel weg van de systeemkast.
38
Page 39
6. Verwijder de schroeven waarmee de beugel van het beeldscherm aan het beeldscherm systeemkast vastzit. Haal
de beugel van het beeldscherm los van het beeldscherm.
Het beeldschermpaneel plaatsen
1. Draai de schroeven vast waarmee de beugel van het beeldscherm aan het beeldscherm vastzit.
2. Plaats het beeldschermpaneel in de systeemkast.
3. Plaats het onderpaneel in de systeemkast.
4. Draai de schroeven vast waarmee het onderpaneel aan de systeemkast vastzit.
5. Sluit de LVDS-kabel aan op het beeldschermpaneel.
6. Plaats:
a) moederbord
b) antennemodule
c) luidsprekers
d) processorventilator
e) warmteafleider
39
Page 40
f) voeding
g) ventilator van de voeding
h) converterkaart
i) kaart voor de aan-uitknop en OSD-knop
j) intrusieschakelaar
k) harde schijf
l) optisch station
m) WLAN-kaart
n) afscherming van de I/O-kaart
o) afscherming van het moederbord
p) VESA-bevestigingsbeugel
q) achterplaat
r) VESA-standaard
7. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
De camera verwijderen
.
1. Volg de procedures in
2. Verwijder de volgende onderdelen:
a) VESA-standaard
b) achterplaat
c) VESA-bevestigingsbeugel
d) afscherming van het moederbord
e) afscherming van de I/O-kaart
f) WLAN-kaart
g) optisch station
h) harde schijf
i) intrusieschakelaar
j) kaart voor de aan-uitknop en OSD-knop
k) converterkaart
l) processorventilator
m) voedingseenheid
n) warmteafleider
o) ventilator van de voeding
p) moederbord
q) beeldschermpaneel
3. Til de vergrendeling omhoog en ontkoppel de kabel van de camera. Verwijder de schroeven waarmee de camera
aan de systeemkast vastzit.
voordat u werkzaamheden in de computer verricht
.
40
Page 41
De camera plaatsen
1. Draai de schroeven vast waarmee de camera aan de systeemkast vastzit.
2. Sluit de kabel van de camera aan en zet de vergrendeling vast.
3. Plaats:
a) beeldschermpaneel
b) moederbord
c) ventilator van de voeding
d) warmteafleider
e) voedingseenheid
f) processorventilator
g) converterkaart
h) kaart voor de aan-uitknop en OSD-knop
i) intrusieschakelaar
j) vaste schijf
k) optisch station
l) WLAN-kaart
m) afscherming van de I/O-kaart
n) moederbordschild
o) VESA-bevestigingsbeugel
p) achterplaat
q) VESA-standaard
4. Volg de procedures in
nadat u werkzaamheden aan de binnenkant van uw computer heeft verricht
.
41
Page 42
42
Page 43
3
Installatie van het systeem
Met systeeminstallatie kunt u de hardware van uw computer beheren en de opties voor het BIOS‐niveau opgeven. Vanaf
de systeeminstallatie kunt u:
• de NVRAM-instellingen wijzigingen na het toevoegen of verwijderen van hardware
• de configuratie van de systeemhardware bekijken
• geïntegreerde apparaten in- of uitschakelen
• grenswaarden voor performance en stroombeheer instellen
• de computerbeveiliging beheren
Bootsequence (Opstartvolgorde)
Met Opstartvolgorde kunt u het opstartapparaat dat in de systeeminstallatie gespecificeerd staat, omzeilen en
rechtstreeks vanaf een specifiek apparaat opstarten (bijvoorbeeld: optische schijf of vaste schijf). Tijdens de Power-on
Self Test (POST), wanneer het logo van Dell verschijnt, kunt u:
• de systeeminstallatie openen door op <F2> te drukken
• het eenmalige opstartmenu openen door op <F12> te drukken
In het eenmalige opstartmenu staat het apparaat waar het systeem vanaf kan opstarten en de optie voor diagnostiek. De
opties van het opstartmenu zijn:
• Verwijderbare schijf (mits beschikbaar)
• STXXXX schijf
OPMERKING: XXX staat voor het nummer van de SATA-schijf.
• Optische schijf
• Diagnostiek
OPMERKING: Na het selecteren van Diagnostiek wordt het scherm ePSA-diagnostiek geopend.
In het scherm voor de opstartvolgorde wordt ook de optie weergegeven voor het openen van het scherm
systeeminstallatie.
Navigation Keys
The following table displays the system setup navigation keys.
OPMERKING: For most of the system setup options, changes that you make are recorded but do not take effect
until you re-start the system.
43
Page 44
Tabel 1. Navigation Keys
Keys Navigation
Up arrow Moves to the previous field.
Down arrow Moves to the next field.
<Enter> Allows you to select a value in the selected field (if applicable) or follow the link in the field.
Spacebar Expands or collapses a drop‐down list, if applicable.
<Tab> Moves to the next focus area.
OPMERKING: For the standard graphics browser only.
<Esc> Moves to the previous page till you view the main screen. Pressing <Esc> in the main screen
displays a message that prompts you to save any unsaved changes and restarts the system.
<F1> Displays the System Setup help file.
Opties voor Systeeminstallatie
OPMERKING: Afhankelijk van uw computer en de geïnstalleerde apparaten kunnen de onderdelen die in dit
gedeelte worden vermeld wel of niet worden weergegeven.
Tabel 2. General (Algemeen)
Optie Beschrijving
System Information De volgende informatie over het moederbord wordt weergegeven:
Boot Sequence
• Systeeminformatie - Geeft weer: BIOS-versie, servicetag, inventaristag,
eigendomstag, datum eigendom, productiedatum en code voor expressservice.
• Memory Information (Geheugengegevens): Geeft weer: Memory Installed
(Geïnstalleerd geheugen), Memory Available (Beschikbaar geheugen),
Memory Speed (Geheugensnelheid), Memory Channels Mode (Modus voor
geheugenkanalen), Memory Technology (Geheugentechnologie), DIMM A
Size (DIMM A-grootte) en DIMM B Size (DIMM B-grootte).
• PCI-gegevens: geeft SLOT1 (Sleuf 1) weer.
• Processor Information (Processorgegevens): toont Processor Type
(Processortype), Core Count (Aantal kernen), Processor ID (Processor-id),
Current Clock Speed (Huidige kloksnelheid), Minimum Clock Speed (Minimale
kloksnelheid), Maximum Clock Speed (Maximale kloksnelheid), Processor L2
Cache (L2-cachegeheugen processor), Processor L3 Cache (L3cachegeheugen processor), HT Capable (HT-capabel) en 64-Bit Technology
(64-bit-technologie).
• Device Information (Apparaatgegevens): toont SATA-0, SATA-1, SATA-4,
LOM MAC Address (MAC-adres LAN op moederbord) en Video Controller
(Videocontroller) Audio Controller (Audiocontroller), Wi-Fi Device (Wifiapparaat), Bluetooth Device (Bluetooth-apparaat).
Hiermee kunt u de volgorde instellen waarin de computer een besturingssysteem
probeert te vinden. Als u de opstartvolgorde wilt veranderen, selecteert u het
apparaat dat u wilt veranderen in de lijst aan de rechterzijde. Nadat u het apparaat
hebt geselecteerd, klikt u op de pijltoetsen omhoog/omlaag of gebruikt u toetsen
PgUp / PgDn op uw toetsenbord om de volgorde van de opstartopties te veranderen.
U kunt ook selecteren of deselecteren in de lijst met behulp van de selectievakjes aan
de linkerzijde. Hiermee kunt u de Legacy-optie ROM's inschakelen tijdens de UEFI-
44
Page 45
Optie Beschrijving
opstartmodus. Deze Legacy-opstartmodus is niet toegestaan wanneer u Secure Boot
(Veilig opstarten) hebt ingeschakeld. De opties zijn:
• Boot Sequence (Opstartvolgorde): het selectievakje Windows Boot Manager
(Windows-opstartbeheer) is standaard geselecteerd.
• Boot List Option (Optie opstartlijst): de lijstopties zijn Legacy en UEFI. De optie
UEFI wordt standaard geselecteerd.
• Add Boot Option (Opstartoptie toevoegen): hiermee kunt u een opstartoptie
toevoegen.
• Delete Boot Option (Opstartoptie verwijderen): hiermee kunt u een bestaande
opstartoptie verwijderen.
• View (Weergeven): hiermee kunt u de huidige opstartoptie van de computer
weergeven.
• Load Defaults (Standaardinstellingen laden): hiermee herstelt u de
standaardinstellingen van de computer.
• Apply (Toepassen): hiermee kunt u de instellingen toepassen.
• Exit (Afsluiten): afsluiten en de computer opstarten.
OPMERKING: De standaardoptie kan verschillen; deze is afhankelijk van
het besturingssysteem op uw computer.
OPMERKING: De standaardoptie kan verschillen; deze is afhankelijk van
het besturingssysteem op uw computer.
Geavanceerde opstartopties
Met de optie Enable Legacy Option ROMs (Legacy-optie ROM inschakelen) worden
de legacy-optie ROM's geladen in de UEFI-opstartmodus. Zonder deze optie worden
allen UEFI-optie ROM's geladen. Deze is optie is verplicht voor Legacy-opstartmodus.
Deze Legacy-opstartmodus is niet toegestaan wanneer u de optie Secure Boot (Veilig
opstarten) inschakelt. Standaard is het selectievakje
Enable Legacy Option ROMs
(Legacy-optie ROM inschakelen) niet geselecteerd. De andere opties zijn:
• Load Defaults (Standaardinstellingen laden): hiermee herstelt u de
standaardinstellingen van de computer.
• Apply (Toepassen): hiermee kunt u de instellingen toepassen.
• Exit (Afsluiten): afsluiten en de computer opstarten.
Date/Time Hiermee kunt u de datum en tijd instellen. Wijzigingen aan de systeemdatum- en tijd
worden direct van kracht.
Tabel 3. Systeemconfiguratie
Optie Beschrijving
Integrated NIC Hiermee kunt u de geïntegreerde netwerkkaart in- of uitschakelen. U kunt de
geïntegreerde NIC instellen op:
• Disabled (Uitgeschakeld)
• Enabled (Ingeschakeld)
• Enabled w/PXE (Ingeschakeld met PXE).
• Enabled w/Cloud Desktop (Ingeschakeld met Cloud Desktop)
45
Page 46
Optie Beschrijving
OPMERKING: Afhankelijk van uw computer en de geïnstalleerde apparaten
kunnen de onderdelen die in dit gedeelte worden vermeld wel of niet worden
weergegeven.
SATA Operation Hiermee kunt u de bewerkingsmodus van de geïntegreerde SATA harde schijf
controller configureren.
• Uitgeschakeld - De SATA-controllers zijn verborgen
• ATA - SATA is geconfigureerd voor ATA-modus.
• AHCI - SATA is geconfigureerd voor AHCI-modus.
• RAID ON - SATA is geconfigureerd om de RAID-modus te ondersteunen.
Drives Hiermee kunt u de diverse op de kaart ingebouwde stations in- of uitschakelen:
• SATA-0
• SATA-1
• SATA-4
SMART Reporting Met dit veld wordt bepaald of fouten met de vaste schijf voor de geïntegreerde
apparaten tijdens het opstarten worden gerapporteerd. Deze technologie is
onderdeel van de specificatie SMART (Self Monitoring Analysis en Reporting
Technology).
• Enable SMART Reporting (SMART-rapportage inschakelen): deze optie is
standaard uitgeschakeld.
USB Configuration Met dit veld wordt de geïntegreerde USB-controller geconfigureerd. Als
(Opstartondersteuning) staat ingeschakeld, mag het systeem vanaf elk type USBapparaat opstarten (HDD, geheugenstick, floppy).
Als de USB-poort is ingeschakeld, wordt het apparaat dat op deze poort is
aangesloten, ingeschakeld en beschikbaar gemaakt voor het besturingssysteem.
Als de USB-poort is uitgeschakeld, kan het besturingssysteem geen apparaten zien
die op deze poort zijn aangesloten.
OPMERKING: US-toetsenborden en -muizen werken altijd in de BIOS-setup,
ongeacht deze instellingen.
Audio Hiermee kunt u de geïntegreerde audiocontrollers in- of uitschakelen. De optie
Enable Audio (Audio inschakelen) is standaard geselecteerd.
Miscellaneous Devices Hiermee kunt u de diverse op de kaart ingebouwde apparaten in- of uitschakelen:
• Enable Microphone (Microfoon inschakelen): deze optie is standaard
geselecteerd.
• Enable Camera (Camera inschakelen): deze optie is standaard geselecteerd.
• Enable Media Card (Mediakaart inschakelen): deze optie is standaard
geselecteerd.
• Disable Media Card (Mediakaart uitschakelen)
Boot Support
46
Page 47
Tabel 4. Beveiliging
Optie Beschrijving
Admin Password Met dit veld kunt u het beheerderswachtwoord instellen, wijzigen, of verwijderen
(soms het installatiewachtwoord genoemd). Het admin-wachtwoord zorgt voor
enkele beveiligingsfuncties.
Voor de schijf hoeft niet standaard een wachtwoord te worden ingesteld.
• Vul het oude wachtwoord in.
• Vul het nieuwe wachtwoord in.
• Bevestig het nieuwe wachtwoord.
De met succes aangebrachte veranderingen van het wachtwoord worden
onmiddellijk actief.
OPMERKING: Als u het beheerderwachtwoord verwijdert, wordt het
systeemwachtwoord ook verwijderd. U kunt het beheerderwachtwoord ook
gebruiken om het wachtwoord van de harde schijf te verwijderen. U kunt geen
beheerderwachtwoord instellen als er al een systeemwachtwoord of een
wachtwoord voor de harde schijf is ingesteld. U moet eerst het
beheerderwachtwoord instellen als u het beheerderwachtwoord wilt gebruiken
met een systeemwachtwoord en/of wachtwoord voor de harde schijf.
System Password
Internal HDD-0 Password
Internal HDD-4 wachtwoord
Hiermee kunt u een wachtwoord voor de computer instellen, wijzigen of verwijderen
(voorheen het primaire wachtwoord genoemd)
Voor de schijf hoeft niet standaard een wachtwoord te worden ingesteld.
• Vul het oude wachtwoord in.
• Vul het nieuwe wachtwoord in.
• Bevestig het nieuwe wachtwoord.
De met succes aangebrachte veranderingen van het wachtwoord worden
onmiddellijk actief.
Hiermee kunt u het wachtwoord op de interne vaste schijf (HDD) van de computer
instellen, wijzigen of verwijderen. Wijzigingen op dit wachtwoord worden direct van
kracht.
Voor de schijf hoeft niet standaard een wachtwoord te worden ingesteld.
• Vul het oude wachtwoord in.
• Vul het nieuwe wachtwoord in.
• Bevestig het nieuwe wachtwoord.
Hiermee kunt u het wachtwoord op de interne vaste schijf (HDD) van de computer
instellen, wijzigen of verwijderen. Wijzigingen op dit wachtwoord worden direct van
kracht.
Voor de schijf hoeft niet standaard een wachtwoord te worden ingesteld.
• Vul het oude wachtwoord in.
• Vul het nieuwe wachtwoord in.
• Bevestig het nieuwe wachtwoord.
Strong Password
Enforce strong password (Sterk wachtwoord verplicht): deze optie is standaard
uitgeschakeld.
Password Configuration Met dit veld wordt het minimum en maximum aantal tekens bepaald voor de admin-
en systeemwachtwoorden.
47
Page 48
Optie Beschrijving
• Admin Password Min
• Admin Password Max
• System Password Min
• System Password Max
Password Bypass Met deze optie kunt u tijdens het opnieuw opstarten van het systeem het
Password
interne HDD omzeilen.
Password Change
TPM Security Met deze optie kunt u instellen of de TPM (Trusted Platform Module) in het systeem is
Hiermee kunt u bepalen of wijzigingen aan de wachtwoorden voor het systeem en de
vaste schijven toegestaan worden wanneer een beheerderswachtwoord is ingesteld.
ingeschakeld en zichtbaar is voor het besturingssysteem.
TPM Security (TPM-beveiliging): deze otie is standaard uitgeschakeld.
(Systeemwachtwoord (tijdens opstarten)) en het wachtwoord van de
• Disabled (Uitgeschakeld): vraag altijd op het wachtwoord van het systeem en
de interne vaste schijf wanneer deze zijn ingesteld. Deze optie is standaard
uitgeschakeld.
• Reboot Bypass (Overslaan bij hervatten): sla de wachtwoordprompts over bij
opnieuw opstarten (warm opstarten).
OPMERKING: Het systeem vraagt altijd om de wachtwoorden voor het systeem
en voor de interne HDD wanneer het systeem wordt ingeschakeld als deze uit
stond (koud opstarten). Bovendien vraagt het systeem altijd om de
wachtwoorden voor modulecompartimenten HDD's die aanwezig kunnen zijn.
• Allow Non-Admin Password Changes (Non-admin-wachtwoordwijzigingen
toestaan): deze optie is standaard ingeschakeld.
OPMERKING: Activatie-, deactivatie- en wisopties worden niet beïnvloed als u
de standaardwaarden van de setup-programma's laadt. Wijzigingen in deze
optie worden onmiddellijk van kracht.
System
Computrace Hiermee kunt u de BIOS-module-interface van de optionele
Absolute Software
• Deactivate (Deactiveren): deze optie is standaard ingeschakeld.
• Disable (Uitschakelen)
• Activate (Activeren)
Chassis Intrusion Met dit veld wordt de chassisintrusiefunctie beheerd. De opties zijn:
• Disable (Uitschakelen)
• Enable (Inschakelen):deze optie is standaard ingeschakeld.
• On-Silent
CPU XD Support Hiermee kunt u de modus uitvoeren uitschakelen voor de processor aan- of uitzetten
• Enable CPU XD Support (CPU XD-ondersteuning inschakelen) - Deze optie is
standaard ingeschakeld.
OROM Keyboard Access Hiermee kunt u bepalen of u tijdens het opstarten de Option Read Only Memory
(OROM)-configuratieschermen kunt opvragen. Deze instellingen blokkeren de
48
activeren of uitschakelen.
Computrace Service
van
Page 49
Optie Beschrijving
toegang tot de Intel RAID (CTRL+I) of Intel Management Engine BIOS Extension (CTRL
+P/F12).
• Enable (Inschakelen): gebruiker mag de OROM-configuratieschermen
openen via de sneltoets. Deze optie is standaard ingeschakeld.
• One-Time Enable - De gebruiker mag de OROM-configuratieschermen
openen via sneltoetsen wanneer de computer de volgende keer opstart. Na
het opstarten zal de instelling weer worden uitgeschakeld.
• Disable - De gebruiker kan de OROM-configuratieschermen niet openen via
de sneltoets.
Deze optie is standaard ingesteld op Enable (Inschakelen).
Admin Setup Lockout Hiermee kan de optie worden in- of uitgeschakeld om installatie in te vullen wanneer
een admin-wachtwoord is ingesteld.
• Enable Admin Setup Lockout (Blokkeren beheerder-setup inschakelen) Deze optie is standaard niet geactiveerd.
HDD Protection Support Hiermee kunt u de functie HDD Protection (Bescherming van de harde schijf) in- of
uitschakelen.
• HDD Protection Support: deze optie is standaard uitgeschakeld.
Tabel 5. Secure Boot
Optie Beschrijving
Secure Boot Enable Met deze optie kunt u de functie Secure Boot (Veilig opstarten) inschakelen of
uitschakelen. Als u Secure Boot wilt inschakelen, moet de computer in de UEFIopstartmodus staan en de optie Enable Legacy Option ROMs (Legacy-optie ROM
inschakelen) moet uitgeschakeld zijn.
• Disabled (Uitgeschakeld)
• Enabled (Ingeschakeld): de standaardwaarde is Enabled.
Expert Key Management Hiermee kunt u de beveiligingssleuteldatabases manipuleren alleen als het systeem
in de Aangepaste modus is. De optie Enable Custom Mode (Aangepaste modus
inschakelen) is standaard uitgeschakeld. De opties zijn:
• PK
• KEK
• db
• dbx
Als u de Aangepaste modus inschakelt, verschijnen de relevante opties voor PK, KEK,
db en dbx
. De opties zijn:
• Save to File (Opslaan naar bestand)- Hiermee wordt de sleutel opgeslagen in
een door de gebruiker geselecteerd bestand.
• Replace from File (Vervangen uit bestand)- Vervangt de huidige sleutel met
een sleutel uit een door de gebruiker geselecteerd bestand.
• Append from File (Toevoegen vanuit een bestand)- Voegt een sleutel toe aan
een huidige database uit een door de gebruiker geselecteerd bestand.
• Delete (Verwijderen)- Verwijdert de geselecteerde sleutel.
• Reset All Keys (Alle sleutels resetten)- Reset naar de standaardinstelling.
49
Page 50
Optie Beschrijving
• Delete All Keys (Alle sleutels verwijderen)- Verwijdert alle sleutels.
OPMERKING: Als u de Aangepaste modus uitschakelt, worden alle wijzigingen
gewist en de sleutels worden hersteld naar de standaardinstellingen.
Tabel 6. Performance
Optie Beschrijving
Multi Core Support Hiermee wordt gespecificeerd of er voor het proces één of alle kernen worden
ingeschakeld. De performance van sommige applicaties zal met de extra kernen
verbeteren.
• All (Alle) - Deze optie is standaard ingeschakeld.
• 1
• 2
Intel SpeedStep Hiermee kunt u de Intel SpeedStep-modus van de processor in- of uitschakelen. Deze
optie is standaard ingeschakeld.
C States Control Hiermee kunt u de aanvullende slaapstanden van de processor in- of uitschakelen.
Deze optie is standaard ingeschakeld.
Limited CPUID Value (Beperkte
CPUID-waarde)
Hiermee kunt u de maximale waarde begrenzen die de standaard CPUID-functie
ondersteunt. Sommige besturingssystemen voltooien de installatie niet wanneer de
maximale CPUID Function die wordt ondersteund, groter is dan 3.
• Enable CPUID Limit (CPUID-limiet inschakelen): deze optie is standaard
uitgeschakeld.
Intel TurboBoost Hiermee kunt u de Intel TurboBoost-modus van de processor in- of uitschakelen.
Deze optie is standaard ingeschakeld.
• Disabled (Uitgeschakeld): hiermee kan het TurboBoost-stuurprogramma de
prestatiestatus van de processor niet wijzigen tot boven de
standaardprestaties.
• Enabled (Ingeschakeld): hiermee kan het Intel Turbo-stuurprogramma de
prestaties van de CPU of grafische processor verhogen.
Hyper-Thread Control Hiermee kunt u de Hyper-Threading-technologie in- of uitschakelen. Deze optie is
standaard ingeschakeld.
Rapid Start Technology (Rapid
Start-technologie)
Hiermee kunt u de levensduur van de batterij verlengen door het systeem
automatisch op een lage energiestatus in te stellen na een door de gebruiker
ingestelde tijdsduur. Er kan enige toename van de hervattijd vanuit de slaapstand
optreden, maar de gemiddelde hervattijd zou sneller moeten zijn dan de hervattijd
vanuit Hibernate. De timer kan worden ingesteld om te starten bij de waarde “0”.
Deze optie is standaard uitgeschakeld.
Tabel 7. Energiebeheer
Optie Beschrijving
AC Recovery Hiermee wordt ingesteld op welke manier de computer zal reageren wanneer de
computer na een stroomstoring van wisselstroom wordt voorzien. U kunt het herstel
van wisselstroom instellen op:
50
Page 51
Optie Beschrijving
• Power Off (Uitgeschakeld) (standaard)
• Power On (Ingeschakeld)
• Last Power State (Laatste stroomtoestand)
Auto On Time Met deze optie stelt u de datum en tijd in waarop de computer automatisch wordt
aangezet. De tijd staat in standaard 12-uurs indeling (uur:minuten:seconden). De
opstarttijd kan worden gewijzigd door andere waarden in de tijdvelden in te vullen en
de velden A.M./P.M. te kiezen.
• Disabled (Uitgeschakeld) - De computer zal niet automatisch worden
ingeschakeld.
• Every Day (Elke dag) - De computer zal elke dag worden ingeschakeld op het
tijdstip dat u hierboven opgaf.
• Weekdays (Weekdagen) - De computer zal van maandag tot en met vrijdag
worden ingeschakeld op het tijdstip dat u hierboven opgaf.
• Select Days (Select aantal dagen) - De computer zal worden ingeschakeld op
de geselecteerde dagen, op het tijdstip dat u hierboven opgaf.
OPMERKING: Deze functie werkt niet als u uw computer uitschakelt met de
schakelaar op een stekkerdoos of een piekbeveiliger of als
(Automatisch inschakelen) is ingesteld op Disabled (Uitgeschakeld).
Auto Power
Deep Sleep Control
Fan Control Override Hiermee stelt u de snelheid van de systeemventilator in. Deze optie is standaard
USB Wake Support Met deze optie kunt u instellen of USB-apparaten de computer uit de stand-bystand
Wake on LAN / WLAN Met deze optie kan de computer opstarten vanuit de uit-stand wanneer hij door een
Block Sleep Met deze optie kunt u blokkeren dat de computer in slaapstand gaat (S3-stand) in het
Hiermee kunt u de besturingen definiëren wanneer Deep Sleep (Diepe slaap) is
ingeschakeld.
• Disabled (Uitgeschakeld)
• Enabled in S5 only (Alleen ingeschakeld in S5)
• Enabled in S4 and S5 (Ingeschakeld in S4 en S5)
Deze optie is standaard uitgeschakeld.
uitgeschakeld.
OPMERKING: Als deze optie is ingeschakeld, draait de ventilator op volle
snelheid.
mogen halen.
• Enable USB Wake Support (Ondersteuning voor USB-wekfunctie
inschakelen): deze optie is standaard ingeschakeld.
speciaal LAN-signaal wordt getriggerd. Inschakelen vanuit stand-by wordt niet
beïnvloed door deze instelling en moet worden ingeschakeld in het
besturingssysteem. Deze functie werkt alleen wanneer de computer is aangesloten
op netvoeding.
besturingssysteem.
• Block Sleep (S3 state) (Slaapstand/S3-staat blokkeren) - Deze optie is
standaard uitgeschakeld.
51
Page 52
Optie Beschrijving
Intel Smart Connecttechnologie
De optie is standaard uitgeschakeld. Als deze optie wordt ingeschakeld, wordt
regelmatig in de omgeving naar draadloze verbindingen gezocht terwijl het systeem
in de slaapstand staat. Smart Connect synchroniseert de applicaties voor e-mail of
sociale media die open waren toen het systeem naar de slaapstand ging.
Tabel 8. POST Behavior (POST-gedrag)
Optie Beschrijving
Numlock LED Geeft aan of de NumLock-functie mag worden ingeschakeld wanneer de computer
wordt opgestart. Deze optie is standaard ingeschakeld.
Keyboard Errors Geeft aan of toetsenbordgerelateerde fouten tijdens het opstarten van de computer
worden gerapporteerd. Deze optie is standaard geactiveerd.
POST Hotkeys Hiermee wordt aangegeven of er in het aanmeldscherm een melding wordt
weergegeven over de toetsencombinatie waarmee het opstartoptiemenu van het
BIOS kan worden geopend.
• Enable F12 Boot Option menu (Opstartoptiemenu met F12 inschakelen). Deze
optie is standaard ingeschakeld.
Fastboot Met deze optie kan het opstartproces worden versneld door enkele
compatibiliteitsstappen over te slaan. De opties zijn:
• Minimal (Minimaal)
• Thorough (Grondig): deze optie is standaard geselecteerd.
• Auto (Automatisch)
MEBx Hotkey (MEBxsneltoets)
Tabel 9. Virtualization Support
Geeft aan of de MEBx-sneltoets moet worden ingeschakeld wanneer de computer
wordt opgestart. Deze optie is standaard ingeschakeld.
Optie Beschrijving
Virtualization Hiermee bepaalt u of een VMM (Virtual Machine Monitor) gebruik kan maken van de
extra hardwaremogelijkheden van Intel Virtualization Technology.
• Enable Intel Virtualization Technology (Intel-virtualisatietechnologie
inschakelen) - Deze optie is standaard ingeschakeld.
VT for Direct I/O Hiermee schakelt u Virtual Machine Monitor (VMM) in of uit voor het gebruik van de
extra hardware-mogelijkheden van de Intel® Virtulization-techologie voor directe I/O.
• Enable Intel Virtualization Technology for Direct I/O (Intelvirtualisatietechnologie voor directe I/O inschakelen) - Deze optie is
standaard ingeschakeld.
Trusted Execution (Vertrouwde
uitvoering)
Deze optie geeft aan of een Measured Virtual Machine Monitor (MVMM) de extra
hardwaremogelijkheden kan gebruiken die worden geboden door Intel Trusted
Execution Technology. De TPM-virtualisatietechnologie en virtualisatietechnologie
voor directe I/O moet zijn ingeschakeld om deze functie te gebruiken.
• TPM Security (TPM-beveiliging): deze optie is standaard uitgeschakeld.
52
Page 53
Tabel 10. Draadloos
Optie Beschrijving
Wireless Device Enable Hiermee kunt u de interne draadloze apparaten in- of uitschakelen. De opties zijn:
• WLAN
• Bluetooth
Beide opties zijn standaard ingeschakeld.
Tabel 11. Maintenance
Optie Beschrijving
Service Tag Dit toont het serviceplaatje van uw computer.
Asset Tag Hier kunt u een inventaristag voor de computer maken als er nog geen inventaristag
is ingesteld. Deze optie is standaard niet ingesteld.
SERR Messages Hiermee wordt het SERR-meldingsmechanisme ingesteld. Deze optie is standaard
uitgeschakeld. Voor sommige grafische kaarten is vereist dat het SERRmeldingsmechanisme is uitgeschakeld.
Tabel 12. Cloud Desktop
Optie Beschrijving
Server Lookup Method
(Serveropzoekmethode)
Deze optie geeft aan hoe de Cloud Desktop software de serveradressen opzoekt. De
opties zijn:
• Static IP (Vast IP): gebruikt het vaste IP-adres
• DNS: verkrijgt verschillende IP-adressen met behulp van het Domain Name
System (DNS) protocol. Deze optie wordt standaard geselecteerd.
OPMERKING: Deze optie is alleen relevant wanneer de geïntegreerde
netwerkkaart in de groep Systeemconfiguratie is ingesteld op Enable with Cloud
Desktop (Inschakelen met Cloud Desktop).
Server IP Address (IP-adres
van server)
Deze optie geeft het primaire vaste IP-adres van de Cloud Desktop Server aan
waarmee de clientsoftware communiceert. Het standaard IP-adres van de server is
255.255.255.255
OPMERKING: Deze optie is alleen relevant wanneer de geïntegreerde
netwerkkaart in de groep Systeemconfiguratie is ingesteld op Enable with Cloud
Desktop (Inschakelen met Cloud Desktop).
Server Port (Serverpoort) Deze optie geeft de primaire IP-poort van de Cloud Desktop aan waarmee de
clientsoftware communiceert. De standaardwaarde van de serverpoort is 06910.
OPMERKING: Deze optie is alleen relevant wanneer de geïntegreerde
netwerkkaart in de groep Systeemconfiguratie is ingesteld op Enable with Cloud
Desktop (Inschakelen met Cloud Desktop).
Client Address Method
Deze optie geeft aan hoe de client het IP-adres verkrijgt. De opties zijn:
(Clientadresmethode)
• Static IP (Vast IP): gebruikt het vaste IP-adres
• DNS: verkrijgt verschillende IP-adressen met behulp van het Domain Name
System (DNS) protocol. Deze optie wordt standaard geselecteerd.
53
Page 54
Optie Beschrijving
OPMERKING: Deze optie is alleen relevant wanneer de geïntegreerde
netwerkkaart in de groep Systeemconfiguratie is ingesteld op Enable with Cloud
Desktop (Inschakelen met Cloud Desktop).
Client IP Address (IP-adres
client)
Client SubnetMask
(Subnetmasker client)
Client Gateway (Gateway van
client)
Geavanceerd Deze optie schakelt de Verbose-modus in voor geavanceerde foutopsporing. Deze
Tabel 13. System Logs
Deze optie geeft het vaste IP-adres van de client aan. Het standaard IP-adres is
255.255.255.255.
OPMERKING: Deze optie is alleen relevant wanneer de geïntegreerde
netwerkkaart in de groep Systeemconfiguratie is ingesteld op Enable with Cloud
Desktop (Inschakelen met Cloud Desktop).
Deze optie geeft het submasker IP-adres van de client aan. Het standaard IP-adres is
255.255.255.255.
OPMERKING: Deze optie is alleen relevant wanneer de geïntegreerde
netwerkkaart in de groep Systeemconfiguratie is ingesteld op Enable with Cloud
Desktop (Inschakelen met Cloud Desktop).
Deze optie geeft het gateway IP-adres van de client aan. Het standaard IP-adres is
255.255.255.255.
OPMERKING: Deze optie is alleen relevant wanneer de geïntegreerde
netwerkkaart in de groep Systeemconfiguratie is ingesteld op Enable with Cloud
Desktop (Inschakelen met Cloud Desktop).
optie is standaard niet ingeschakeld.
OPMERKING: Deze optie is alleen relevant wanneer de geïntegreerde
netwerkkaart in de groep Systeemconfiguratie is ingesteld op Enable with Cloud
Desktop (Inschakelen met Cloud Desktop).
Optie Beschrijving
BIOS events Dit laat de systeemlog zien en geeft u de mogelijkheid de log te wissen.
• Clear Log
Updating the BIOS
It is recommended to update your BIOS (system setup), on replacing the system board or if an update is available. For
laptops, ensure that your computer battery is fully charged and connected to a power outlet
1. Re-start the computer.
2. Go to dell.com/support.
3. Enter the Service Tag or Express Service Code and click Submit.
NOTE: To locate the Service Tag, click Where is my Service Tag?
NOTE: If you cannot find your Service Tag, click Detect My Product. Proceed with the instructions on screen.
4. If you are unable to locate or find the Service Tag, click the Product Category of your computer.
5. Choose the Product Type from the list.
54
Page 55
6. Select your computer model and the Product Support page of your computer appears.
7. Click Get drivers and click View All Drivers.
The Drivers and Downloads page opens.
8. On the Drivers and Downloads screen, under the Operating System drop-down list, select BIOS.
9. Identify the latest BIOS file and click Download File.
You can also analyze which drivers need an update. To do this for your product, click Analyze System for Updates
and follow the instructions on the screen.
10. Select your preferred download method in the Please select your download method below window; click Download
File.
The File Download window appears.
11. Click Save to save the file on your computer.
12. Click Run to install the updated BIOS settings on your computer.
Follow the instructions on the screen.
System and Setup Password
You can create a system password and a setup password to secure your computer.
Password Type Description
System password Password that you must enter to log on to your system.
Setup password Password that you must enter to access and make changes to the BIOS settings of your
computer.
WAARSCHUWING: The password features provide a basic level of security for the data on your computer.
WAARSCHUWING: Anyone can access the data stored on your computer if it is not locked and left unattended.
OPMERKING: Your computer is shipped with the system and setup password feature disabled.
Assigning a System Password and Setup Password
You can assign a new System Password and/or Setup Password or change an existing System Password and/or Setup
Password only when Password Status is Unlocked. If the Password Status is Locked, you cannot change the System
Password.
OPMERKING: If the password jumper is disabled, the existing System Password and Setup Password is deleted
and you need not provide the system password to log on to the computer.
To enter a system setup, press <F2> immediately after a power-on or re-boot.
1. In the System BIOS or System Setup screen, select System Security and press <Enter>.
The System Security screen appears.
2. In the System Security screen, verify that Password Status is Unlocked.
3. Select System Password , enter your system password, and press <Enter> or <Tab>.
Use the following guidelines to assign the system password:
– A password can have up to 32 characters.
– The password can contain the numbers 0 through 9.
– Only lower case letters are valid, upper case letters are not allowed.
55
Page 56
– Only the following special characters are allowed: space, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Re-enter the system password when prompted.
4. Type the system password that you entered earlier and click OK.
5. Select Setup Password, type your system password and press <Enter> or <Tab>.
A message prompts you to re-type the setup password.
6. Type the setup password that you entered earlier and click OK.
7. Press <Esc> and a message prompts you to save the changes.
8. Press <Y> to save the changes.
The computer reboots.
Verwijderen of wijzigen van een bestaand wachtwoord voor het systeem en/of de installatie
Zorg dat de Password Status (Wachtwoordstatus) in de systeeminstallatie ontgrendeld is voordat het wachtoord voor
het systeem en/of de installatie gewijzigd wordt. U kunt geen van beide wachtwoorden verwijderen of wijzigen als de
Password Status (Wachtwoordstatus) geblokkeerd is.
Druk na het aanzetten of opnieuw opstarten van de computer meteen op <F2>.
1. Selecteer in het scherm System BIOS (Systeem BIOS), of System Setup (Systeeminstallatie) System Security
(Systeembeveiliging) en druk op <Enter>.
Het scherm System Security (Systeembeveiliging) wordt geopend.
2. Controleer in het scherm System Security (Systeembeveiliging), of de Password Status ontgrendeld is.
3. Selecteer System Password (Systeemwachtwoord), wijzig of verwijder het huidige systeemwachtwoord en druk op
<Enter> of <Tab>.
4. Selecteer Setup Password (Installatiewachtwoord), wijzig of verwijder het huidige installatiewachtwoord en druk
op <Enter> of <Tab>.
OPMERKING: Vul bij het wijzigen van het systeem- en/of installatiewachtwoord het nieuwe wachtwoord in
wanneer de melding daarvoor verschijnt. Als een van beide of beide wachtwoorden wordt verwijderd, dient
de melding daarover ook te worden bevestigd.
5. Druk op <Esc> waarna een melding verschijnt om de wijzigingen op te slaan.
6. Druk op <Y> om de wijzigingen op te slaan en de systeeminstallatie te verlaten.
Hierna wordt de computer opnieuw opgestart.
56
Page 57
Technische specificaties
OPMERKING: Het aanbod kan per regio verschillen. Klik voor meer informatie over de configuratie van uw
computer op Start. (Start-pictogram) → Help en Ondersteuning en selecteer vervolgens de optie om
informatie over uw computer te bekijken.
Tabel 14. System Information
Functie Specificatie
4
Type processor
Cachetotaal Maximaal 8 MB cache, afhankelijk van processortype
Chipset Intel Q87 Express chipset
Tabel 15. Geheugen
Functie Specificatie
Type maximaal 1600 MHz, ongebufferde niet-ECC, dubbelkanaals
Connectoren twee intern toegankelijke DDR3L SODIMM-houders
Capaciteit 2 GB, 4 GB en 8 GB
Minimumgeheugen 2 GB
Maximum Memory 16 GB
Tabel 16. Video
Functie Specificatie
Videocontroller (geïntegreerd) Geïntegreerd Intel HD Graphics 4600 (4e generatie Core i3/i5/i7
• Intel Dual / Quad Core
• Intel Core i3 / i5 / i7 serie
DDR3L-configuratie
DC/QC CPUs), AMD Radeon HD8750A (optionele discrete videooplossing)
Video Memory gedeeld geheugen
Ondersteuning externe weergave VGA, HDMI, en Wi-Fi weergave
OPMERKING: Voor Wi-Fi weergave is een draadloze kaart nodig die afzonderlijk moet worden gekocht.
57
Page 58
Tabel 17. Audio
Functie Specificatie
Controller Intel High Definition Audio met Waves MaxxVoice Pro
Luidspreker enkele 8-ohms luidsprekers in de linker- en rechterluidspreker (5
W gemiddeld per kanaal)
ingebouwde luidsprekerversterker tot 15 W per kanaal
Ondersteuning ingebouwde microfoon dubbel digitale microfoon
Geluidsregelaars Knoppen voor geluid harder/zachter (alleen Windows 7),
programmamenu's en mediatoetsen op het toetsenbord
Tabel 18. Communicatie
Functie Specificatie
Netwerkadapter Intel 10/100/1000 Mbps Ethernet LAN op moederbord
Draadloos
• halve minikaart (Wi-Fi b/g/n met ondersteuning voor WiFi weergave)
• combo half mini-card (Bluetooth 4,0 and Wi-Fi b/g/n
supporting Wi-Fi display)
Tabel 19. Kaarten
Functie Specificatie
Mini PCI Express één
Tabel 20. Weergaven
Functie Specificatie
Type 23-inch vol-HD WLED
Maximale resolutie 1920 x 1080
Vernieuwingssnelheid 60 Hz
Helderheid Knoppen voor helderheid omhoog/omlaag
Werkingshoek 178 horizontaal / 178 verticaal
Pixel pitch 0,2652 mm
Bedieningen schermbediening
Tabel 21. Drives
Functie Specificatie
Harde schijf één 3,5-inch SATA schijf of één 2,5-inch SATA-schrijf met een
adapterbeugel
Optisch station (optioneel) één DVD-ROM, DVD+/- RW of combo Blu-ray-schrijver
58
Page 59
Tabel 22. Poorten en connectoren
Functie Specificatie
Audio:
• één line-out-connector
• één ingang voor audio/microfoon
• één poort voor hoofdtelefoon
Netwerkadapter één RJ45-connector
USB 2.0 vier
USB 3.0 vier
Video 15-pins VGA-aansluiting
HDMI één 19-pins uitgangspoort
Mediakaartlezer één 8-in-1 sleuf
Tabel 23. Voeding
Functie Specificatie
200 Watt voeding
Frequentie 50 Hz – 60 Hz
Spanning 100 V wisselstroom - 240 V wisselstroom
Ingangsstroom Maximaal 2,90 A
Maximaal 1,45 A
Knoopbatterij CR2032-lithiumknoopbatterij van 3 V
Tabel 24. Camera (optioneel)
Functie Specificatie
Beeldresolutie 2,0 megapixels
videoresolutie FHD (1080p)
Diagonale kijkhoek 66,2 graden
Tabel 25. Standaard
Functie Specificatie
Kantelen –5 graden tot 30 graden
Tabel 26. Fysieke afmetingen
Functie Zonder standaard Met standaard
Breedte 574,00 mm (22,60 inches) 574,00 mm (22,60 inches)
Hoogte 385,80 mm (15,19 inches) 441,86 mm (17,40 inches)
Diepte:
59
Page 60
Functie Zonder standaard Met standaard
niet-touch 70,50 mm (2,78 inch) 174,40 mm (6,87 inch)
met touch 72,80 mm (2,87 inches) 174,40 mm (6,87 inch)
Gewicht:
niet-touch 8,10 kg tot en met 8,76 kg
10,25 kg tot en met 10,91 kg (22,60 lb tot en met 24,05 lb)
(17,86 lb tot en met 19,31 lb)
met touch 9,19 kg tot en met 9,84 kg
11,34 kg tot en met 11,99 kg (25,00 lb tot en met 26,43 lb)
(20,26 lb tot en met 21,70 lb)
OPMERKING: Het gewicht van uw computer kan afwijken, afhankelijk van de bestelde configuratie en de
verschillende mogelijkheden van de fabrikant.
Tabel 27. Schakelaars en lampjes
Functie Specificatie
Lampje aan-uitknop Wit lampje: continu brandend wit lampje geeft aan dat de computer
aan staat; een knipperend wit lampje geeft aan dat de computer in de
slaapstand staat.
Lampje schijfactiviteit Wit lampje: een knipperend wit lampje geeft aan dat de computer
gegevens leest van de vast schijf of hier gegevens naartoe schrijft.
Camera LED Wit lampje — constant wit lampje geeft aan dat de camera aan
staat.
Achterpaneel:
Lampje voor de verbindingsintegriteit op de
geïntegreerde netwerkadapter:
Groen lampje: er is een goede 10 Mbps-verbinding tussen het
netwerk en de computer.
Groen lampje: er is een goede 100 Mbps-verbinding tussen het
netwerk en de computer.
Oranje lampje: er is een goede 1000 Mbps-verbinding tussen het
netwerk en de computer.
Uit (lampje brandt niet): de computer detecteert geen fysieke
verbinding met het netwerk.
Lampje voor netwerkactiviteit op de
ingebouwde netwerkadapter
Geel lampje: een geel knipperend lampje geeft aan dat er activiteit is
op het netwerk.
Diagnostisch lampje voeding Groen lampje: de voeding is ingeschakeld en werkt. De stroomkabel
moet in de aansluiting (op de achterzijde van de computer) en in het
stopcontact worden gestoken.
Tabel 28. Omgeving
Functie Specificatie
Temperatuurbereik:
In bedrijf 5 °C tot 35 °C (41 °F tot 95 °F)
60
Page 61
Functie Specificatie
Opslag -40 °C tot 65 °C (-40 °F tot 149 °F)
Relatieve vochtigheid (maximum):
In bedrijf 10% tot 90% (niet-condenserend)
Opslag 10% tot 95% (niet-condenserend)
Maximumvibratie:
In bedrijf 0,66 GRMS
Opslag 1,30 GRMS
Maximumimpact:
In bedrijf 110 G
Opslag 160 G
Hoogte:
In bedrijf –15,2 m tot 3048 m (–50 ft tot 10.000 ft)
Opslag –15,20 m tot 10.668 m (–50 ft tot 35.000 ft)
Mate van luchtvervuiling G2 of lager, zoals gedefinieerd door ANSI/ISA-S71.04-1985
61
Page 62
62
Page 63
Contact opnemen met Dell
OPMERKING: Als u geen actieve internetverbinding hebt, kunt u de contactgegevens vinden op de factuur, de
pakbon of in de productcatalogus van Dell.
Dell biedt diverse online en telefonische ondersteunings- en servicemogelijkheden. De beschikbaarheid verschilt per
land en product en sommige services zijn mogelijk niet beschikbaar in uw regio. Wanneer u met Dell contact wilt
opnemen voor vragen over de verkoop, technische ondersteuning of de klantenservice:
1. Ga naar dell.com/support
2. Selecteer uw ondersteuningscategorie.
3. Zoek naar uw land of regio in het vervolgkeuzemenu Choose a Country/Region (Kies een land/regio) bovenaan de
pagina.
4. Selecteer de gewenste service- of ondersteuningslink.
5
63
Loading...
