Dell OptiPlex 9010
Informace o instalaci a funkcích
O varováních
VAROVÁNÍ: VAROVÁNÍ upozorňuje na možné poškození majetku a riziko úrazu
nebo smrti.
Minitower – pohled zepředu a zezadu
Obrázek 1. Pohled zepředu a zezadu – minitower
1. tlačítko napájení, indikátor napájení
2. pozice optické jednotky (volitelná)
3. konektor pro sluchátka
4. konektor pro mikrofon
5. optická jednotka (volitelné)
6. tlačítko vysunutí optické jednotky
7. konektory USB 2.0 (2)
8. konektory USB 3.0 (2)
Regulační model: D05D, D09M, D03S, D01U
Regulační typ: D05D002, D09M003,
D03S002, D01U003
2011 - 12
Page 2
9. indikátor aktivity disku
10. diagnostický indikátor napájení
11. diagnostické tlačítko napájení
12. konektoru napájení
13. konektory na zadním panelu
14. sloty rozšiřujících karet (4)
15. slot bezpečnostního kabelu
16. kroužek zámku
Desktop
Obrázek 2. Pohled zepředu a zezadu – desktop
– pohled zepředu a zezadu
1. optická jednotka
2. tlačítko vysunutí optické jednotky
3. tlačítko napájení, indikátor napájení
4. konektory USB 2.0 (2)
5. konektory USB 3.0 (2)
6. konektor pro mikrofon
2
7. konektor pro sluchátka
8. indikátor aktivity disku
9. kroužek zámku
10. slot bezpečnostního kabelu
11. konektoru napájení
12. konektory na zadním panelu
Page 3
13. sloty rozšiřujících karet (4)
14. diagnostický indikátor napájení
15. diagnostické tlačítko napájení
Minitower a desktop – pohled na zadní panel
Obrázek 3. Pohled na zadní panel – minitower a desktop
1. konektor myši
2. indikátor integrity síťového spojení
3. síťový konektor
4. indikátor síťové aktivity
5. konektory USB 2.0 (2)
6. konektor sériového rozhraní
7. konektor linkového výstupu
8. konektor klávesnice
9. konektory USB 2.0 (2)
10. konektory DisplayPort (2)
11. konektory USB 3.0 (2)
12. konektor VGA
13. konektor pro linkový vstup / mikrofon
3
Page 4
Small Form Factor – pohled zepředu a zezadu
Obrázek 4. Pohled zepředu a zezadu – Small Form Factor
1. optická jednotka
2. tlačítko vysunutí optické jednotky
3. tlačítko napájení, indikátor napájení
4. konektory USB 2.0 (2)
5. konektory USB 3.0 (2)
6. konektor pro mikrofon
7. konektor pro sluchátka
8. indikátor aktivity disku
4
9. kroužek zámku
10. slot bezpečnostního kabelu
11. konektoru napájení
12. diagnostické tlačítko napájení
13. diagnostický indikátor napájení
14. konektory na zadním panelu
15. sloty rozšiřujících karet (2)
Page 5
Small Form Factor – pohled na zadní panel
Obrázek 5. Pohled na zadní panel – Small Form Factor
1. konektor myši
2. konektor sériového rozhraní
3. indikátor integrity spojení
4. síťový konektor
5. indikátor síťové aktivity
6. konektory USB 2.0 (2)
7. konektor linkového výstupu
8. konektor klávesnice
9. konektor VGA
10. konektory DisplayPort (2)
11. konektory USB 2.0 (2)
12. konektory USB 3.0 (2)
13. konektor pro linkový vstup / mikrofon
5
Page 6
Ultra Small Form Factor – pohled zepředu a zezadu

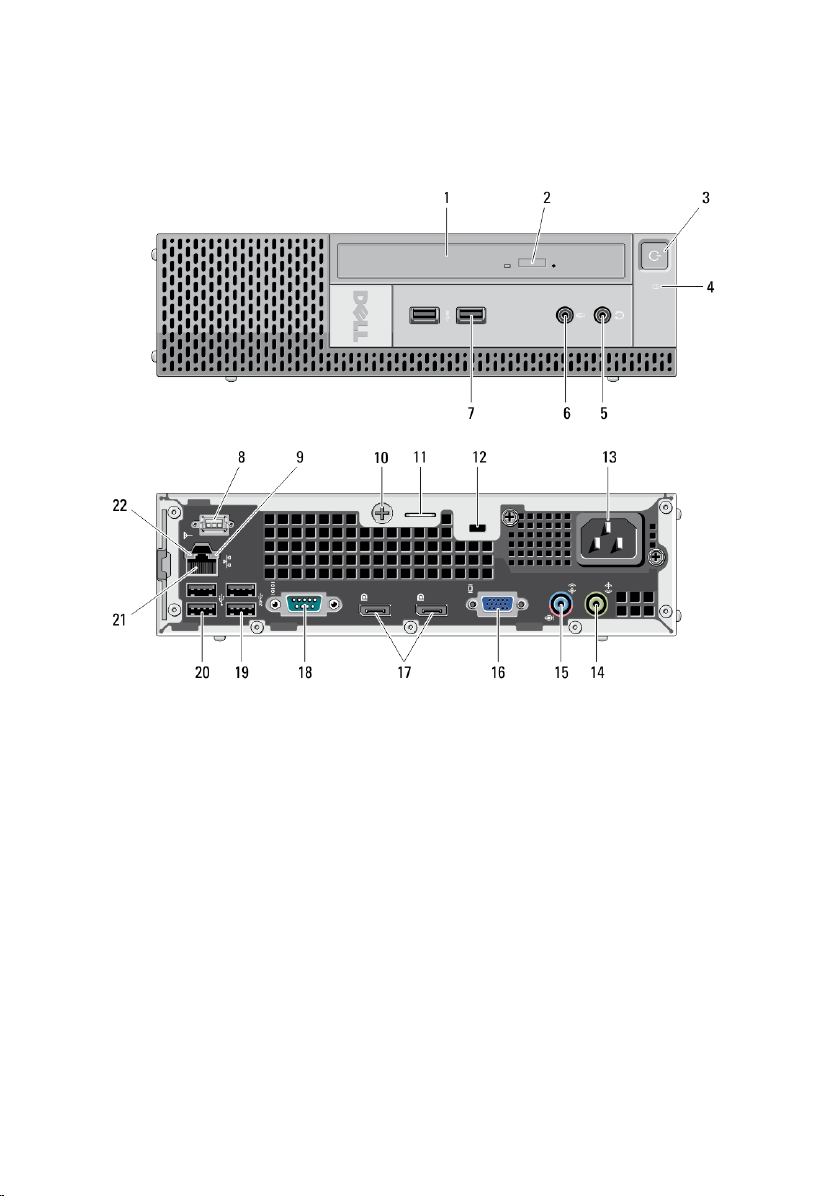

Obrázek 6. Pohled zepředu a zezadu – Ultra Small Form Factor
1. optická jednotka
2. tlačítko vysunutí optické jednotky
3. tlačítko napájení, indikátor napájení
4. indikátor aktivity disku
5. konektor pro sluchátka
6. konektor pro mikrofon
7. konektory USB 3.0 (2)
8. anténa Wi-Fi (volitelná)
9. indikátor síťové aktivity
10. upevňovací křídlový šroub
11. kroužek zámku
12. slot bezpečnostního kabelu
6
13. konektor napájení
14. konektor linkového výstupu
15. konektor pro linkový vstup / mikrofon
16. konektor VGA
17. konektory DisplayPort (2)
18. konektor sériového rozhraní
19. konektory USB 3.0 (2)
20. konektory USB 2.0 (2)
21. síťový konektor
22. indikátor integrity spojení
Page 7
Rychlé nastavení
VAROVÁNÍ: Než začnete provádět jakékoli operace popsané v této části, přečtěte
si bezpečnostní pokyny dodané s počítačem. Další informace o správných
postupech naleznete na adrese www.dell.com/regulatory_compliance.
POZNÁMKA: Jestliže jste si některá zařízení neobjednali, nebudou součástí dodávky.
1. Připojte monitor pomocí pouze jednoho z těchto kabelů:
Obrázek 7. Adaptér VGA
Obrázek 8. Kabel DisplayPort
Obrázek 9. Adaptér VGA-DisplayPort
2. Připojte klávesnici nebo myš USB (volitelné).
Obrázek 10. Připojení USB
7
Page 8
3. Připojte síťový kabel (volitelný).
Obrázek 11. Síťové připojení
4. Připojte napájecí kabely.
Obrázek 12. Připojení napájení
5. Stiskněte tlačítka napájení na monitoru a počítači.
Obrázek 13. Zapnutí
Technické údaje
POZNÁMKA: Nabízené možnosti se mohou lišit podle oblasti. Následující technické
údaje představují pouze zákonem vyžadované minimum dodávané s počítačem. Další
informace o konfiguraci počítače získáte kliknutím na tlačítko Start → Nápověda
a podpora.Výběrem příslušné možnosti zobrazíte informace o počítači.
8
Page 9
Napájení Minitower Desktop Small Form
Factor
Napětí 100 až 240 V stř.
Knoflíková baterie 3V lithiová knoflíková baterie CR2032
Výkon 275 W 250 W 240 W 200 W
Ultra Small
Form Factor
Maximální odvod
tepla
POZNÁMKA: Rozptyl tepla se vypočítává na základě výkonu zdroje.
Rozměry Minitower Stolní počítač Small Form
Výška 360 mm
Šířka 175 mm
Hloubka 417 mm
Hmotnost
(minimální)
Pracovní prostředí
Provozní teplota 10 až 35 °C (50 až 95 °F)
938,30 BTU/h 853,00 BTU/h 818,89 BTU/h 682,40 BTU/h
Ultra Small
Form Factor
237 mm
(9,33 palce)
65 mm
(2,56 palce)
240 mm
(9,44 palce)
(14,17 palce)
(6,89 palce)
(16,42 palce)
9,40 kg
(20,72 lb)
360 mm
(14,17 palce)
102 mm
(4,02 palce)
410 mm
(16,14 palce)
7,90 kg
(17,42 lb)
Factor
290 mm
(11,42 palce)
93 mm
(3,66 palce)
312 mm
(12,28 palce)
6,00 kg (13,22 lb) 3,30 kg (7,28 lb)
Vyhledání dalších informací a zdrojů informací
Přečtěte si bezpečnostní a regulační dokumenty dodané s počítačem a také webové stránky
o souladu s předpisy na adrese www.dell.com/regulatory_compliance, kde najdete další
informace o těchto tématech:
• doporučená bezpečnostní opatření,
• zákonná potvrzení,
• ergonomie,
Pokud chcete získat další informace o následujících tématech, přejděte na stránky
www.dell.com:
• Záruka
9
Page 10
• Podmínky (jen USA)
• Licenční smlouva s koncovým uživatelem
Další informace o vašem produktu naleznete na stránkách support.dell.com/manuals.
Informace v této publikaci mohou být bez předchozího upozornění změněny.
© 2012 Dell Inc. Všechna práva vyhrazena.
Jakákoli reprodukce těchto materiálů bez písemného souhlasu společnosti Dell Inc. je přísně zakázána.
