Wspornik montażowy Dell™ OptiPlex™ 780-USFF
Ścienny, z mocowaniem do
słupka drewnianego
Przewodnik
użytkownika
Uchwyt podbiurkowy
PO
Wspornik montażowy Dell OptiPlex 780-USFF umożliwia mocowanie system
w położeniu pionowym lub poziomym.
www.dell.com support.dell.com
1 z 14
Przegląd symboli zagrożenia
Symbole te ostrzegają użytkownika o problemach bezpieczeństwa
wymagających uwagi. Wszyscy użytkownicy produktu powinni być zdolni do
rozpoznania i zrozumienia znaczenia następujących zagrożeń bezpieczeństwa,
jeżeli napotkają je na produkcie lub w dokumentacji produktu.
Symbol
Słowo
znaczące
UWAGA
PRZESTROGA
OSTRZEŻENIE
ELEKTRYCZNE
Poziom zagrożenia
UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu uchwytu montażowego Dell.
PRZESTROGA ostrzega przed możliwym uszkodzeniem
sprzętu bądź utratą danych i informuje jak uniknąć tego
rodzaju problemów.
OSTRZEŻENIE oznacza potencjalną możliwość
zniszczenia własności, odniesienia obrażeń osobistych
lub śmierci.
Słowo ELEKTRYCZNE wskazuje niebezpieczeństwo
elektryczne, które jeżeli nie zostanie uniknięte, może
spowodować obrażenia, pożar i/lub śmierć.
Informacje zawarte w niniejszym dokumencie podlegają zmianom bez uprzedzenia.
© 2009 Dell Inc. Wszelkie prawa zastrzeżone. Wydrukowano w Chinach
Reprodukcja tego materiału, w jakikolwiek sposób, bez pisemnej zgody Dell Inc. jest surowo zabroniona.
Znaki towarowe użyte w niniejszym tekście: Dell i logo DELL są znakami handlowymi Dell Inc.
W dokumencie mogą być użyte inne znaki towarowe i nazwy handlowe, w odniesieniu do jednostek roszczących sobie prawo do marki i nazw lub produktów tych
jednostek. Dell Inc. nie rości sobie prawa do żadnych zastrzeżonych znaków towarowych i nazw handlowych, innych niż jej własne.
Model ARWAL
PaYdziernik 2009 Rev. A00
2 z 14
2 z 14
Spis treści
1 Informacje o wsporniku montażowym Dell OptiPlex 780-USFF.......................................4
2 Ustawienia wspornika montażowego Dell OptiPlex 780-USFF ........................................4
3 Dane techniczne ............................................................................................................14
4 Wyszukiwanie informacji .............................................................................................14
3 z 14
Informacje o wsporniku montażowym Dell OptiPlex 780-USFF
Uchwyt podbiurkowyMocowanie na ścianie
1
1
2
1
3
1 Uchwyt montażowy systemu
2 Osłona systemu
3 Obudowa systemu (należy zamawiać oddzielnie)
2
3
Ustawienia wspornika montażowego Dell OptiPlex 780-USFF
Podzespoły
Wspornik montażowy, osłona systemu, dwa wkręty do drewna
OSTRZEŻENIE: Ponieważ powierzchnie różnią się do siebie, a najlepszy sposób montażu nie podlega kontroli rmy DELL, konieczna
jest konsultacja z odpowiednim
profesjonalistą w zakresie inżynierii,
architektury lub budownictwa,
celem zapewnienia, że rozwiązanie
2x
M8 x 80 mm
montażowe rmy DELL będzie
w stanie przenieść obciążenie 50
funtów (23 kg) i zostało zamontowane poprawnie.
2
4 z 14
UWAGA: Patrz przewodniki dotyczące montażu monitora i systemu, zapakowane oddzielnie.
1 Upewnić się, że osłona systemu jest odblokowana
(widoczna pomarańczowa zakładka)
2 Wysunąć nośnik etykiety system.
5 z 14
3 Wsunąć system do osłony systemu w kierunku odpowiednim do
sposobu montażu, zgodnie z rysunkiem poniżej.
PRZESTROGA: Nie wolno zamieniać
kolejności wkładania. System musi
zostać włożony w odpowiednim kierunku celem zapewnienia poprawnego działania szu ady płyt CD!
Uchwyt ścienny, z
mocowaniem do słupka
Uchwyt
drewnianego
Wsunąć system do osłony systemu,
wkładając najpierw stronę z
czytnikiem płyt CD.
podbiurkowy
Wsunąć system do osłony sys-
temu, wkładając najpierw
stronę z czytnikiem
płyt CD.
UWAGA: W przypadku poprawnego
włożenia do montażu pod biurkiem,
strona systemu z odtwarzaczem
płyt CD nie
dosięgnie
końca
osłony systemu.
6 z 14
UWAGA: W przypadku poprawnego
włożenia do montażu pod biurkiem,
strona systemu z odtwarzaczem
płyt CD nie
dosięgnie
końca
osłony systemu.
4 Wsunąć prowadnicę etykiety systemu do osłony systemu, a następnie
przesunąć przełącznik celem zablokowania.
Mocowanie na
ścianie
Uchwyt
podbiurkowy
5 Określić sposób montażu (na ścianie lub pod biurkiem), a następnie
postępować zgodnie z odpowiednią instrukcją na dalszych stronach.
Uchwyt ścienny, z mocowaniem
do słupka drewnianego
PRZESTROGA: Dostarczone elementy
złączne przeznaczone są do montażu
do słupka o wymiarach co najmniej 2 x
4 cale. Skonsultować się ze specjalistą
celem określenia, jakie elementy złączne
będą odpowiednie dla danego materiału
powierzchniowego i występującego
obciążenia.
Uchwyt
podbiurkowy
PRZESTROGA: Elementy mocujące
nie są dostarczane wraz z uchwytem.
Skonsultować się ze specjalistą, celem
określenia odpowiedniego materiału
montażowego takiego jak wkręty lub
kotwy, które mogą przenieść obciążenie
50 funtów (23 kg) po przykręceniu do
stałej powierzchni o grubości większej lub
równej 1/2” (1,25 cm.)
Etapy mocowania
na ścianie
Etapy mocowania
pod biurkiem
128
7 z 14
Etapy mocowania uchwytu
Lokalizator
słupka
ściennego do słupka drewnianego
6 Przymocować wspornik montażowy do słupka.

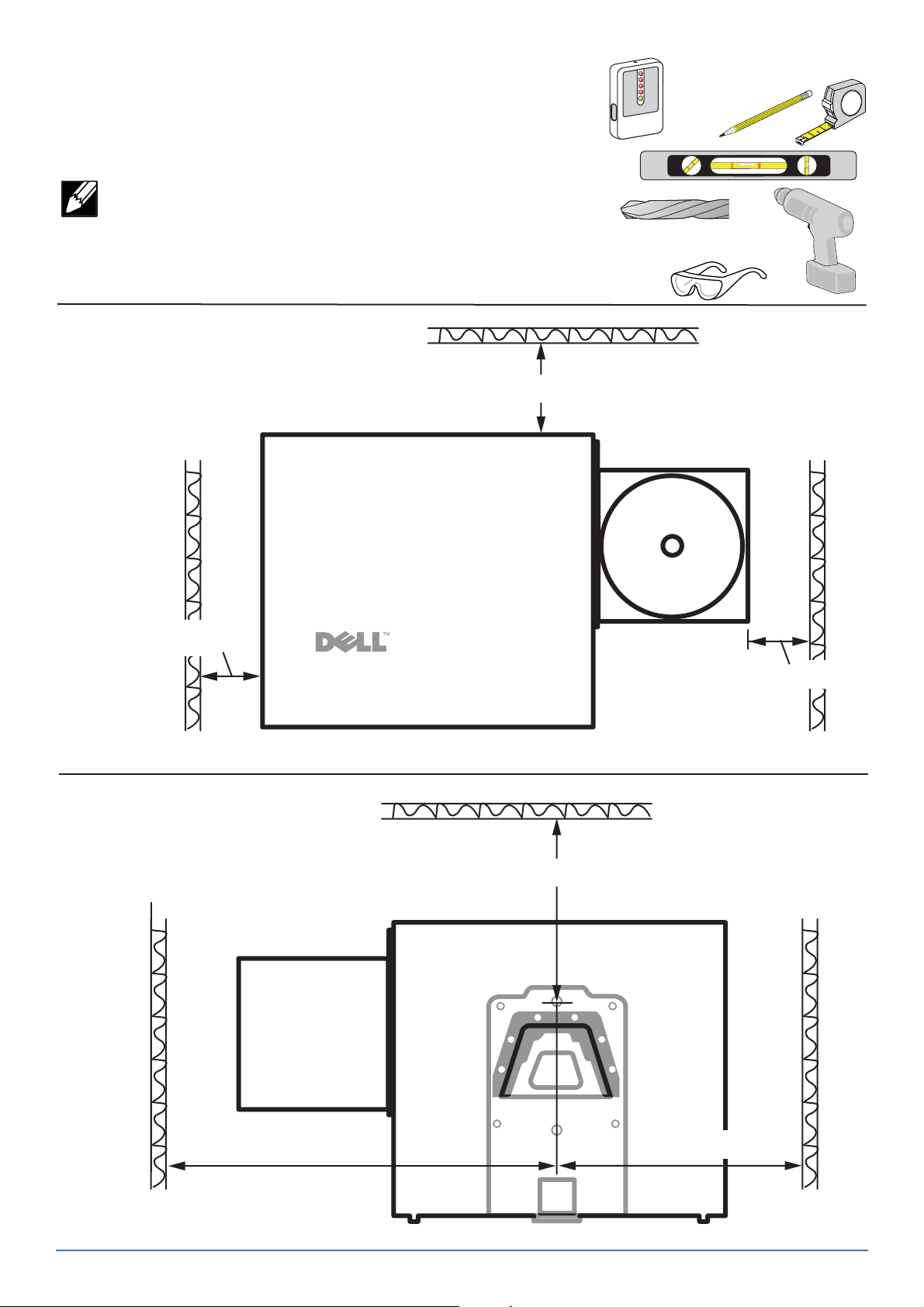

UWAGA: Do zamontowania do słupka ściennego
potrzebne są następujące narzędzia: lokalizator słupka, taśma
pomiarowa, ołówek, poziomnica, okulary ochronne, wiertarka
elektryczna z wiertłem 3/16” (5 mm) do drewna.
Odstępy przy mocowaniu do ściany –
widok z przodu
≥3.33” (85 mm)
Ř 3/16” (5 mm)
Su t
2
1
≥2.45” (62.2 mm)
Lewa ściana
Odstępy przy mocowaniu do
ściany – widok od tyłu
≥2.28” (58 mm)
Prawa ściana
Su t
≥6.0” (152.4 mm)
Prawa ściana
8 z 14
≥8.0” (203.2 mm)≥13” (330.2 mm)
Lewa ściana
a
Lokalizator
słupka
de
Ř 3/16” (5 mm)
b
c
M8 x 80 mm
2x
Nałożyć system na wspornik
f
przymocowany do ściany.
PRZESTROGA: Sprawdzić, czy uchwyt do mocowania do ściany jest ustawiony poziomo, w tej samej
płaszczyźnie, co powierzchnia otaczająca i dokładnie
dotyka do ściany.
9 z 14

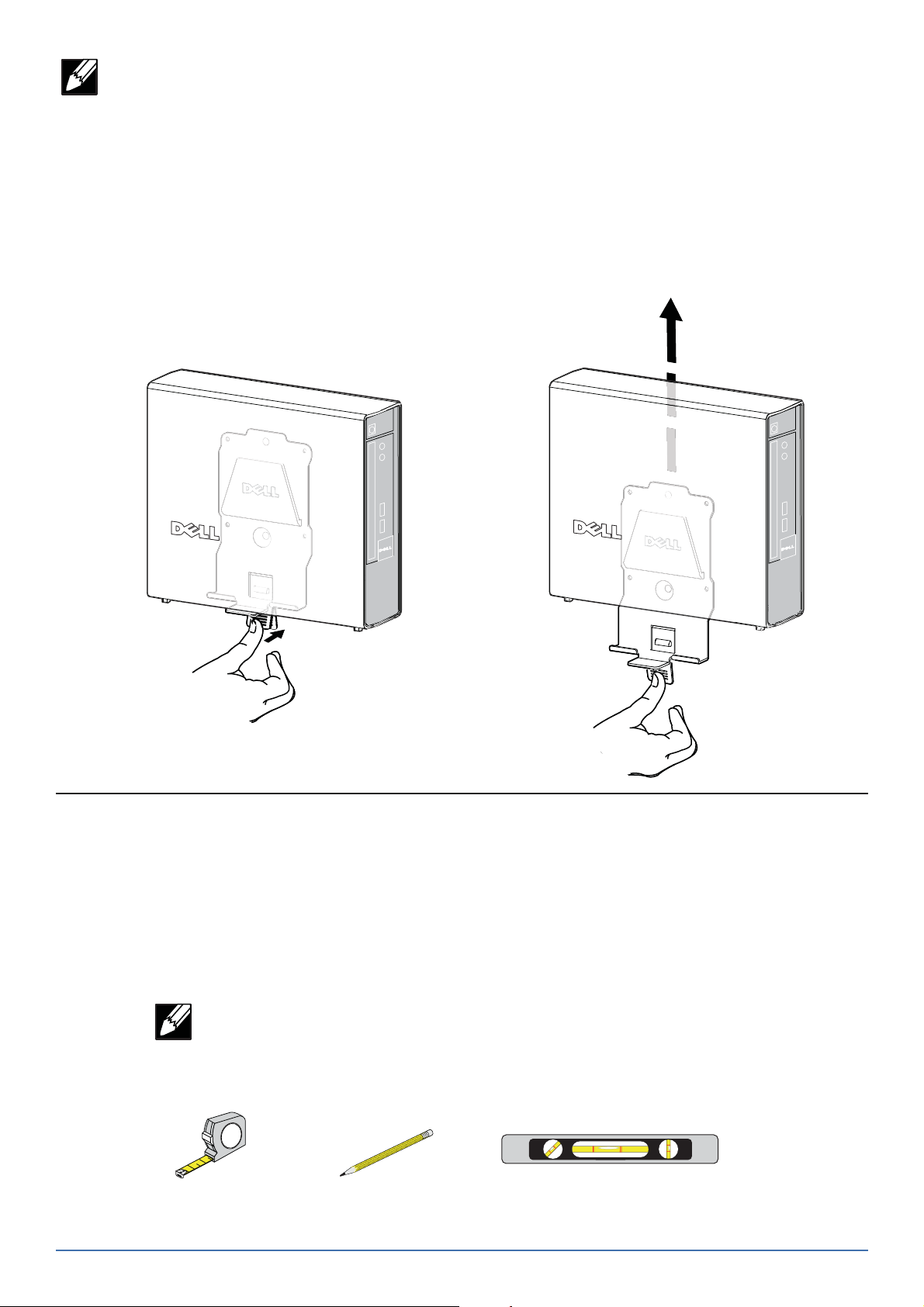

Demontaż systemu z uchwytu montażowego:
a Nacisnąć przycisk szybkiego zwalniania.
b Unieść system do góry, aż do zwolnienia z uchwytu.
ab
Etapy mocowania pod biurkiem
6 Zaznaczyć położenie otworów montażowych stosownie do
informacji wymiarowych podanych na następnych stronach.
UWAGA: Do zamontowania do biurka potrzebne są następujące
narzędzia: taśma pomiarowa, ołówek, poziomnica.
2
1
10 z 14
Odstępy pod biurkiem –
w czasie montażu
≥6.0” (152.4 mm)
Ściana/biurko
≤ .5” (12.7 mm)
≥6.0” (152.4 mm)
≤4.25” (108 mm)
Krawędź biurka
Ściana/biurko
Odstępy pod biurkiem –
po zamontowaniu
Ściana/biurko
≤ .5” (12.7 mm)
≥6.0” (152.4 mm)
≥6.0” (152.4 mm)
≤4.25” (108 mm)
Ściana/biurko
Krawędź biurka
11 z 14
Odstępy pod biurkiem
Ściana/biurko
Ściana/biurko
≥6.0” (152.4 mm)
≥6.0” (152.4 mm)
≤4.25” (108 mm)
Krawędź biurka

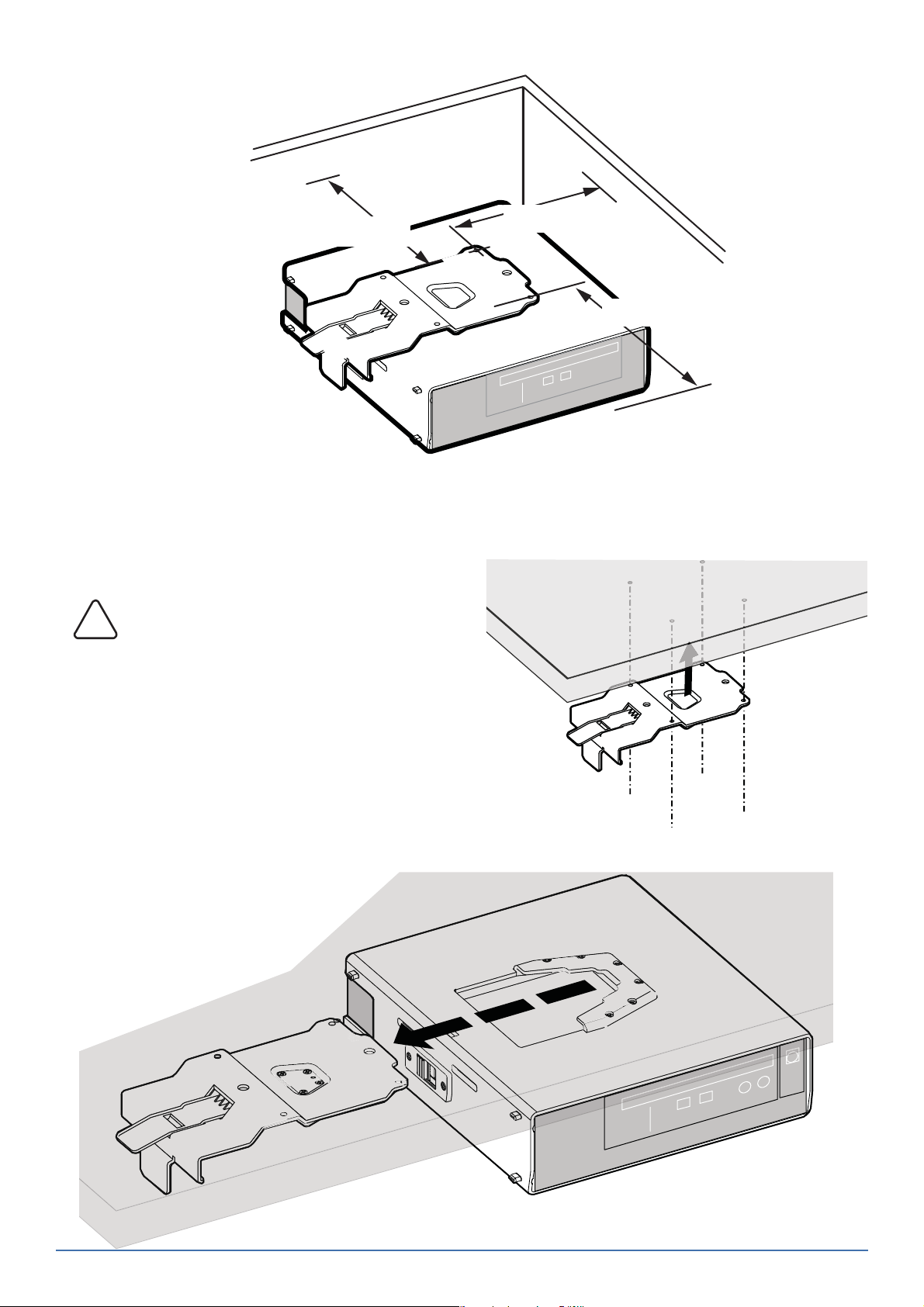

a Zamontować uchwyt pod biurkiem, upewniając się, że jest ustawiony poziomo,
w tej samej płaszczyźnie, co powierzchnia otaczająca i dokładnie
dotyka powierzchni.
PRZESTROGA: Elementy mocujące nie są
dostarczane wraz z uchwytem. Skonsultować
się ze specjalistą, celem określenia odpowiedniego materiału montażowego takiego
jak wkręty lub kotwy, które mogą przenieść
obciążenie 50 funtów (23 kg) po przykręceniu
do stałej powierzchni o grubości większej lub
równej 1/2” (1,25 cm).
b Nałożyć system na wspornik przymocowany do biurka.
12 z 14

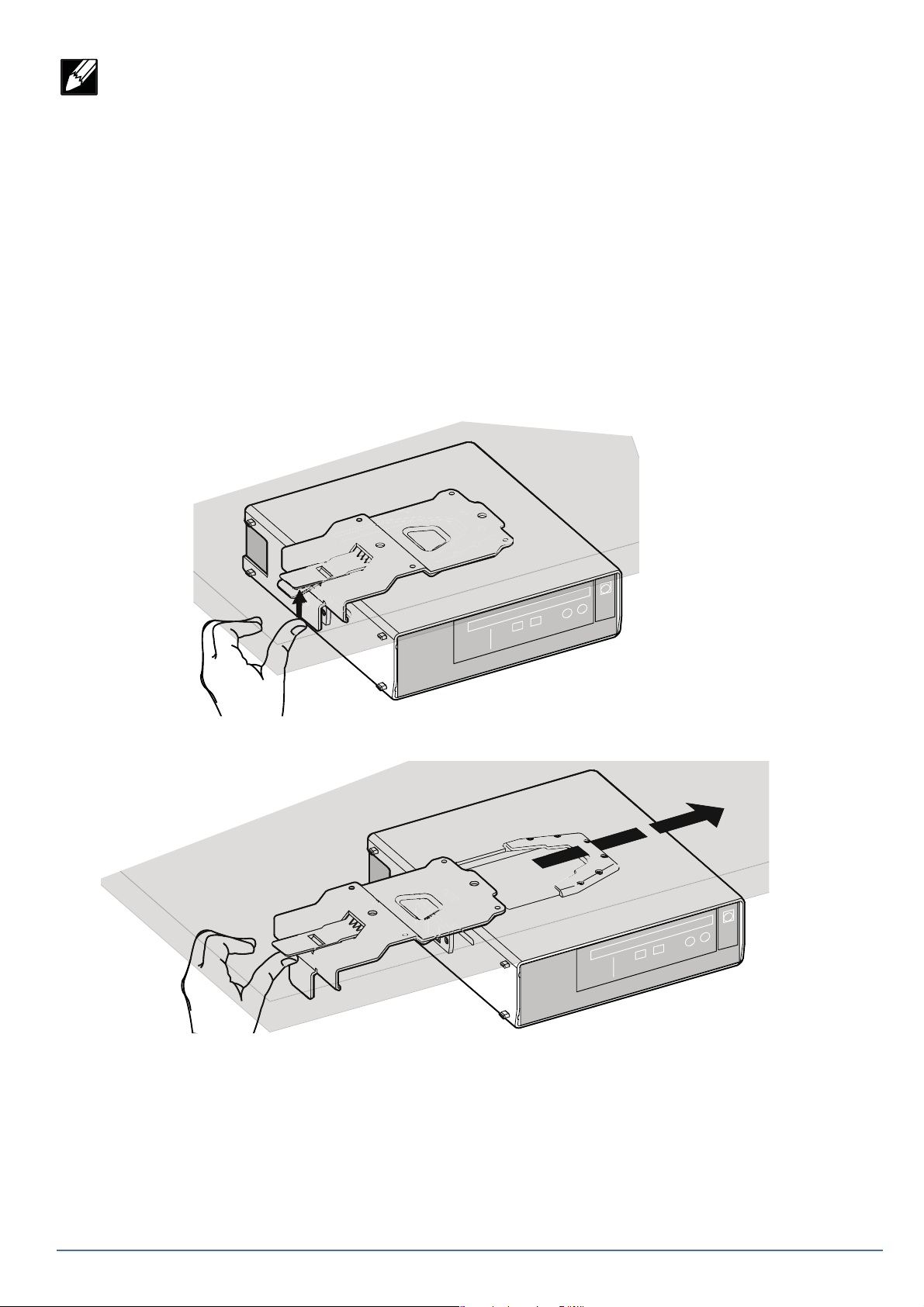

Demontaż systemu z uchwytu montażowego:
a a Pociągnąć do góry przycisk szybkiego zwalniania.
b Wysuwać system w prawo, aż do zwolnienia z uchwytu.
a
b
13 z 14
Dane techniczne
Nośność
System Dell OptiPlex 780-USFF ≤ 7 funtów (3,2 kg)
Temperatura
Praca 32°F do 95°F (0°C do 35°C)
Przechowywanie -40°F do 149°F (-40°C do +69°C)
Transportowanie -40°F do 149°F (-40°C do +69°C)
3
Wyszukiwanie informacji
Jeżeli chcesz Patrz
Znaleźć informacje dotyczące zasad bezpiecznego
postępowania z komputerem, przejrzeć informacje
gwarancyjne, warunki sprzedaży (tylko USA), instrukcje
bezpieczeństwa, informacje prawne, informacje dotyczące
ergonomii oraz umowę użytkownika końcowego
Dokumenty dotyczące bezpieczeństwa
i wymagań przepisów dostarczone wraz
z komputerem oraz strona zgodności z
przepisami pod adresem
www.dell.com/regulatory_compliance.
