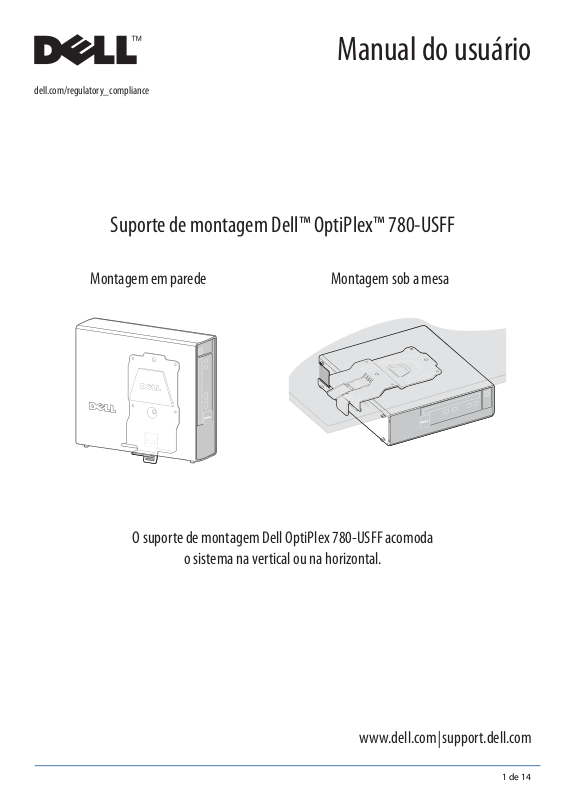

Suporte de montagem Dell™ OptiPlex™ 780-USFF
Manual do usuário
Montagem sob a mesaMontagem em parede
O suporte de montagem Dell OptiPlex 780-USFF acomoda
o sistema na vertical ou na horizontal.
www.dell.com support.dell.com
1 de 14
Revisão dos símbolos de perigo
Esses símbolos alertam o usuário sobre uma condição de segurança que exige atenção. Todos
os usuários do produto devem identi car e entender a importância dos seguintes riscos de
segurança, se encontrados no produto ou na documentação do produto.
Símbolo
Sinal
Palavra
OBSERVAÇÃO
CUIDADO
ATENÇÃO
ELETRICIDADE
Nível de perigo
Uma OBSERVAÇÃO indica informações importantes que
o ajudam a usar melhor o seu suporte Dell.
CUIDADO indica dano potencial ao hardware ou perda
de dados e informa como evitar o problema.
ATENÇÃO indica a possibilidade de dano à propriedade,
lesão pessoal ou morte.
ELETRICIDADE indica um perigo elétrico iminente que, se
não for evitado, pode resultar em lesão pessoal, incêndio
ou morte.
As informações contidas neste documento estão sujeitas a alteração sem aviso prévio.
© 2009 Dell Inc. Todos os direitos reservados. Impresso na China.
Fica estritamente proibida a reprodução destes materiais por qualquer meio, sem a permissão por escrito da Dell Inc.
Marcas registradas usadas neste texto: Dell e o logotipo DELL são marcas registradas da Dell Inc.
Outras marcas registradas e nomes comerciais poderão ser usados neste documento para fazer referência às entidades que reivindicam as marcas e nomes ou os
seus produtos. A Dell Inc. renuncia a qualquer interesse de direito exclusivo em marcas registradas e nomes comerciais de terceiros.
Modelol ARWAL
Outubro 2009 Rev. A00
2 de 14
2 de 14
Sumário
1 Sobre o suporte de montagem Dell OptiPlex 780-USFF .................................................4
2 Instalação do seu suporte de montagem Dell OptiPlex 780-USFF ..................................4
3 Especi cações .............................................................................................................. 14
4 Para localizar informações ...........................................................................................14
3 de 14
Sobre o suporte de montagem Dell OptiPlex 780-USFF
Montagem sob a mesaMontagem em parede
1
1
2
1
3
1 Suporte para montagem do sistema
2 Caixa do sistema
3 Chassi do sistema (encomendado separadamente)
2
3
Para instalar o seu suporte de montagem
Dell OptiPlex 780-USFF
Componentes
Suporte de montagem, caixa do sistema, dois parafusos sextavados para madeira
ATENÇÃO: em virtude da ampla
variação das superfícies e do método de montagem nal estar fora
do controle da DELL, é fundamental consultar um pro ssional da
área de engenharia, arquitetura ou
construção em geral para garantir
2x
M8 x 80 mm
que a sua solução de montagem
suporte 23 kg e esteja montada
corretamente.
2
4 de 14
OBSERVAÇÃO: consulte os manuais de instrução do sistema e do monitor,
embalados separadamente.
1 Veri que se a caixa do sistema está destravada (a lingueta laranja cará visível).
2 Puxe a guia do sistema.
5 de 14

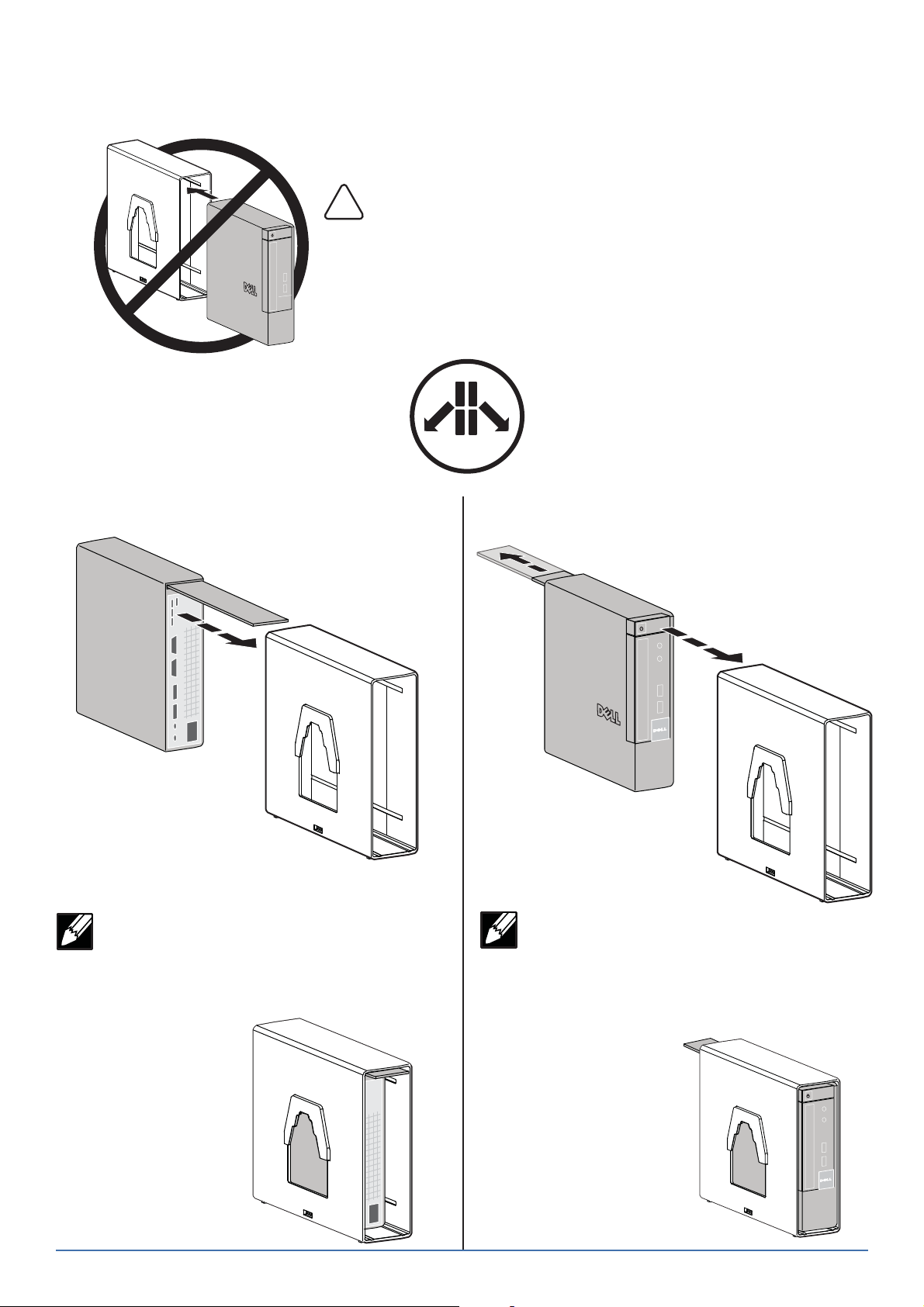

3 Insira o sistema na caixa na direção indicada para o método de montagem,
como ilustrado abaixo.
CUIDADO: Não inverta a ordem de inserção. O
sistema deve ser inserido na direção especi cada
para garantir o funcionamento correto da bandeja
de CD!
Montagem em parede
com vigas de madeira
Insira o sistema na caixa com o
lado no qual se encontram as
conexões primeiro.
Montagem sob
a mesa
Insira o sistema na caixa introduzindo primeiro o lado no qual se
encontra o dispositivo de CD.
6 de 14
OBSERVAÇÃO: no caso da montagem em parede com vigas de madeira, o lado no qual se encontram
as conexões
não chegará
à extremidade da
caixa caso
o sistema
tenha sido
inserido corretamente.
OBSERVAÇÃO: no caso da montagem sob a mesa, o lado no qual se
encontra o
dispositivo do
CD chegará à
extremidade
da caixa caso o
sistema tenha
sido inserido
corretamente.

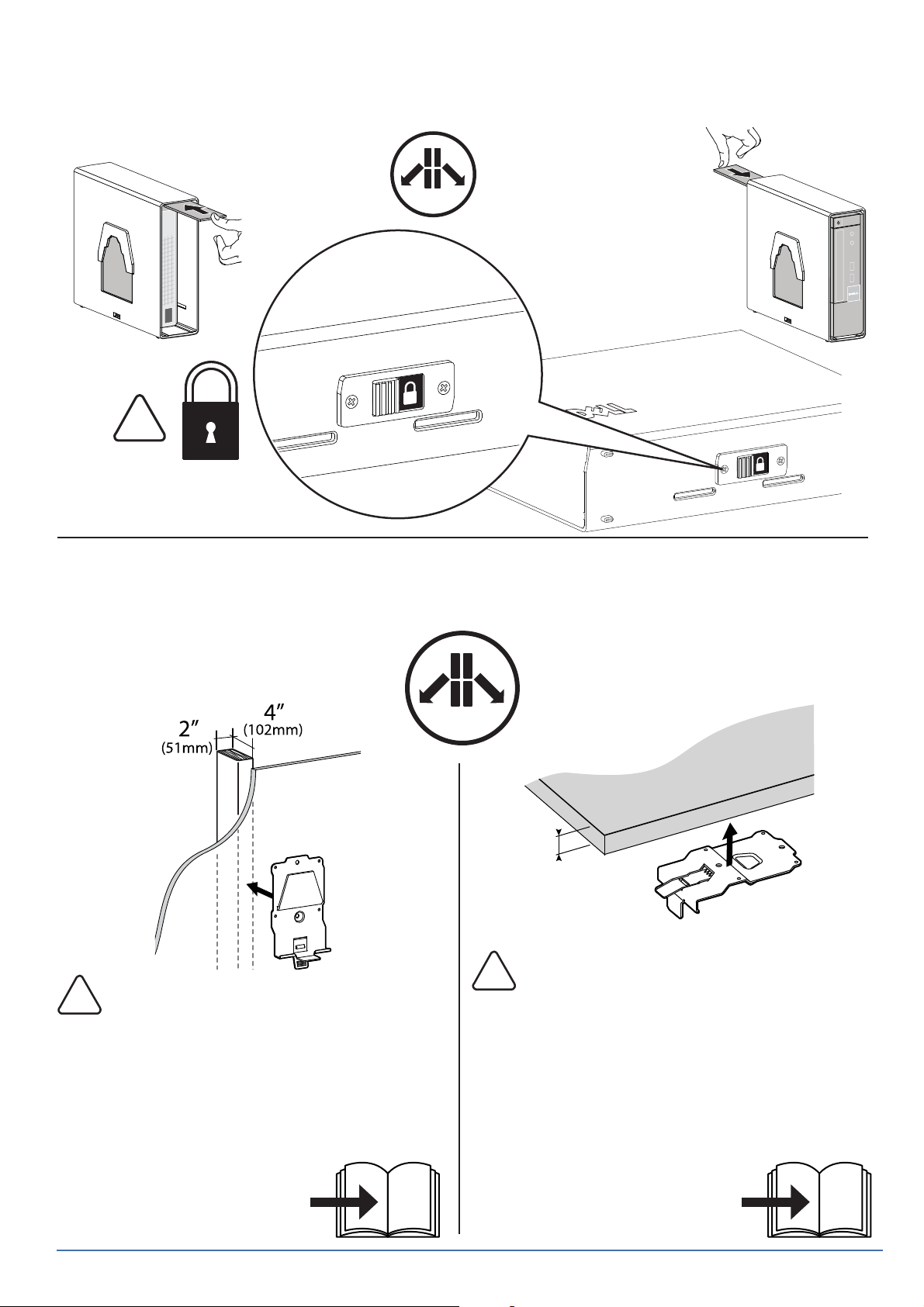

4 Empurre a guia do sistema para dentro da caixa e deslize a chave até travar.
Montagem
em parede
Montagem
sob a mesa
5 Determine o método de montagem (na parede ou sob a mesa)
e siga as instruções corretas nas páginas indicadas abaixo.
Montagem em parede
com vigas de madeira
CUIDADO: os xadores fornecidos são
indicados para uso com vigas de madeira
de no mínimo 51 mm x 102 mm. Consulte
um pro ssional da área de engenharia
para determinar os xadores adequados,
de acordo com o material da superfície e
a carga aplicada.
Montagem sob
a mesa
ATENÇÃO: xadores de montagem não são
incluídos com o colchete. Use xadores
apropriados para anexar uma superfície
sólida de montagem que pode suportar
50 lbs. (23 kg). No mínimo, a superfície de
montagem deve ser espessa madeira de
½ “(1.25cm) e montar usando 4 parafusos
para madeira metais (M4 x 12 mm).
Etapas para
montagem em
parede com vigas
de madeira
Etapas para
montagem sob a
mesa
128
7 de 14
Etapas para montagem
Localizador de
vigas
em parede com vigas de madeira
6 Fixe o suporte de montagem à viga de madeira.
OBSERVAÇÃO: são necessárias as seguintes ferramentas para
a instalação em viga de madeira: localizador de vigas, trena,
lápis, prumo, óculos de proteção, furadeira elétrica com broca
de 5mm, adequada para madeira.
Espaço livre entre o suporte e a parede –
vista frontal
≥ 85 mm
Ø 5 mm
Teto
2
1
≥ 62,2 mm
Parede esquerda
Espaço livre entre o suporte e a
parede – vista posterior
≥ 58 mm
Parede direita
Teto
≥ 152,4 mm
8 de 14
Parede direita
≥ 203,2 mm≥ 330,2 mm
Parede
esquerda
a
Localizador de
vigas
b
c
de
Ø 5 mm
M8 x 80 mm
2x
CUIDADO: veri que se o suporte está nivelado,
rente e rmemente encaixado à superfície da
parede.
f
Encaixe o sistema sobre o
suporte montado na parede.
9 de 14
Para remover o sistema do suporte de montagem:
a Empurre a lingueta de travamento para trás.
b Puxe o sistema para cima até liberá-lo do suporte.
ab
Etapas para montagem sob a mesa
6 Marque o posicionamento dos orifícios de montagem usando
as medidas fornecidas nas páginas seguintes.
OBSERVAÇÃO: são necessárias as seguintes ferramentas para
a instalação na mesa: trena, lápis, prumo.
2
1
10 de 14

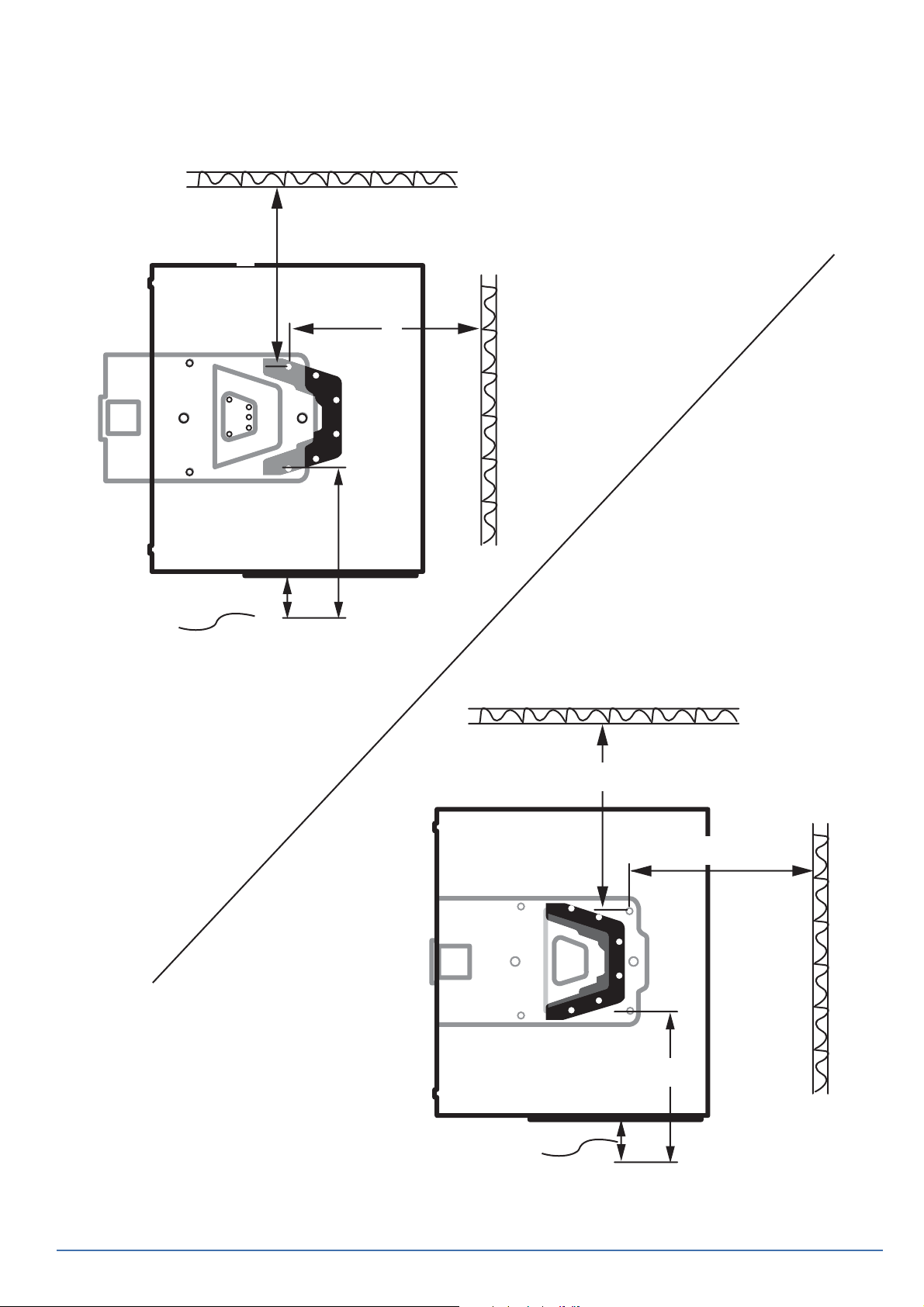

Espaço livre entre o suporte e a mesa –
durante a montagem
≥ 152,4 mm
≥ 152,4 mm
≤ 108 mm
Parede / mesa
Parede / mesa
≤ 12,7 mm
Borda da mesa
Espaço livre entre o suporte e a mesa –
depois da montagem
Parede / mesa
≥ 152,4 mm
≥ 152,4 mm
≤ 108 mm
≤ 12,7 mm
Parede / mesa
≤
Borda da mesa
11 de 14
Espaço livre entre o
suporte e a mesa
O sistema deve ter
pelo menos 152.4
mm (6 pol.) de apuramento em todos os
evacuados lados para
permitir o uxo de ar
necessário para ventilação adequada. Restringir o uxo de ar
pode dani car o equipamento ou causar
superaquecimento.
Parede / mesa Parede / mesa
≥6.0” (152.4 mm)
≥6.0” (152.4 mm)
≤4.25” (108 mm)
Borda da mesa
a Instale o suporte sob a mesa de forma que ele que nivelado,
rente e rmemente encaixado à superfície.
ATENÇÃO: xadores de montagem não são incluídos com o colchete. Use xadores apropriados
para anexar uma superfície sólida
de montagem que pode suportar 50 lbs. (23 kg). No mínimo, a
superfície de montagem deve ser
espessa madeira de ½ “(1.25cm) e
montar usando 4 parafusos para
madeira metais (M4 x 12 mm).
≥ 1/2”
(1.25 cm)
4x
≥ M4 x 12mm
b Encaixe o sistema no suporte de montagem na mesa.
12 de 14
Para remover o sistema do suporte de montagem:
a Empurre a lingueta de travamento para cima.
b Puxe o sistema para a direita até liberá-lo do suporte.
a
b
13 de 14
Especi cações
Capacidade de peso do sistema
Sistema Dell: OptiPlex 780-USFF ≤ 3,2 kg
Temperatura
de operação 0°C a 35°C
de armazenamento -40°C a +69°C
de transporte -40°C a +69°C
3
Para localizar informações
Se você precisar: Consulte:
de informações sobre melhores práticas de segurança para
o seu computador, leia as informações, termos e condições
de garantia (apenas nos EUA), instruções de segurança,
informações normativas, informações ergonômicas e
contrato do usuário nal
os documentos normativos e de
segurança enviados com o seu
computador e a página inicial sobre
conformidade normativa em
www.dell.com/regulatory_compliance.
4
