Page 1
Dell Latitude E7470
Ejerens manual
Forordningsmodel: P61G
Forordningstype: P61G001
December 2021
rev. A05
Page 2
Bemærk, forsigtig og advarsel
BEMÆRK: En NOTE angiver vigtige oplysninger, som hjælper dig med at bruge computeren bedre.
FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data, og oplyser dig om, hvordan
du kan undgå dette problem.
ADVARSEL: ADVARSEL angiver risiko for tingskade, legemsbeskadigelse eller død.
© 2018 - 2019 Dell Inc. eller dets associerede selskaber. Alle rettigheder forbeholdes. Dell, EMC, og andre varemærker er varemærker tilhørende
Dell Inc. eller deres associerede selskaber. Andre varemærker kan være varemærker for deres respektive ejere.
Page 3
Indholdsfortegnelse
Kapitel 1: Sådan arbejder du med computeren................................................................................... 6
Sikkerhedsinstruktioner.........................................................................................................................................................6
Før du udfører arbejde på computerens indvendige dele.................................................................................................6
Sådan slukker du for computeren........................................................................................................................................7
Efter du har udført arbejde på computerens indvendige dele......................................................................................... 7
Kapitel 2: Sådan fjernes og installeres komponenter.......................................................................... 8
Anbefalet værktøj.................................................................................................................................................................. 8
SIM-kort (Subscriber Identification Module)..................................................................................................................... 8
Sådan fjernes SIM-kortet................................................................................................................................................8
Montering af SIM-kort.................................................................................................................................................... 9
SD-kort....................................................................................................................................................................................9
Sådan afmonteres SD-kortet......................................................................................................................................... 9
Sådan monteres SD-kortet...........................................................................................................................................10
Bunddæksel.......................................................................................................................................................................... 10
Fjernelse af bunddækslet.............................................................................................................................................. 10
Sådan installeres bunddækslet..................................................................................................................................... 10
Batteri....................................................................................................................................................................................10
Forholdsregler for lithium-ion batteri........................................................................................................................... 10
Fjernelse af batteriet.......................................................................................................................................................11
Sådan installeres batteriet..............................................................................................................................................11
Solid-state-drev (SSD)........................................................................................................................................................12
Afmontering af SSD....................................................................................................................................................... 12
Montering af SSD...........................................................................................................................................................12
PCle Solid-state-drev (SSD).............................................................................................................................................. 12
Sådan fjernes det valgfri PCle SSD..............................................................................................................................12
Sådan installeres det valgfri PCle SSD........................................................................................................................ 13
Højttaler.................................................................................................................................................................................13
Sådan fjernes højttalerne...............................................................................................................................................13
Sådan installeres højttalerne......................................................................................................................................... 14
Møntcellebatteri................................................................................................................................................................... 14
Sådan fjernes møntcellebatteriet................................................................................................................................. 14
Sådan installeres møntcellebatteriet............................................................................................................................15
WWAN-kort.......................................................................................................................................................................... 15
Sådan fjernes WWAN-kortet........................................................................................................................................15
Sådan installeres WWAN-kortet...................................................................................................................................16
WLAN-kort............................................................................................................................................................................16
Sådan fjernes WLAN-kortet..........................................................................................................................................16
Sådan installeres WLAN-kortet.................................................................................................................................... 17
Hukommelsesmoduler..........................................................................................................................................................17
Sådan fjernes hukommelsesmodulet............................................................................................................................17
Sådan installeres hukommelsesmodulet...................................................................................................................... 18
Varme-sink............................................................................................................................................................................ 18
Sådan fjernes kølelegememodulet................................................................................................................................18
Indholdsfortegnelse 3
Page 4
Sådan installeres kølelegememodulet.......................................................................................................................... 19
Strømstikport.......................................................................................................................................................................20
Sådan fjernes strømstikporten.....................................................................................................................................20
Sådan installeres strømstikporten............................................................................................................................... 20
Dock-ramme......................................................................................................................................................................... 21
Sådan fjernes dock-rammen.........................................................................................................................................21
Sådan monteres dock-rammen.................................................................................................................................... 21
Systemkort............................................................................................................................................................................21
Sådan fjernes systemkortet.......................................................................................................................................... 21
Montering af systemkortet...........................................................................................................................................23
Tastatur................................................................................................................................................................................ 23
Afmontering af tastaturmodulet..................................................................................................................................23
Afmontering af tastaturet fra tastaturbakken........................................................................................................... 24
Montering af tastaturet på tastaturbakken............................................................................................................... 25
Montering af tastaturmodul......................................................................................................................................... 25
Skærmmodul........................................................................................................................................................................25
Sådan fjernes skærmmodulet...................................................................................................................................... 25
Sådan installeres skærmmodulet................................................................................................................................. 27
Skærmfacet......................................................................................................................................................................... 28
Sådan fjernes skærmfacetten......................................................................................................................................28
Sådan installeres skærmfacetten................................................................................................................................ 28
Skærmpanel......................................................................................................................................................................... 28
Sådan fjernes skærmpanelet........................................................................................................................................28
Sådan installeres skærmpanelet.................................................................................................................................. 32
Skærmhængsler...................................................................................................................................................................32
Sådan fjernes skærmhængslet.................................................................................................................................... 32
Sådan installeres skærmhængslet...............................................................................................................................33
eDP-kabel............................................................................................................................................................................. 34
Sådan fjernes eDP-kablet............................................................................................................................................. 34
Sådan monteres eDP-kablet........................................................................................................................................ 35
Camera (Kamera)................................................................................................................................................................35
Sådan fjernes kameraet................................................................................................................................................ 35
Sådan installeres kameraet...........................................................................................................................................37
Håndfladestøtte...................................................................................................................................................................37
Udskiftning af håndfladestøtten.................................................................................................................................. 37
Kapitel 3: System Setup (Systemopsætning).................................................................................. 39
Boot Sequence (Bootrækkefølge)....................................................................................................................................39
Navigationstaster................................................................................................................................................................ 39
Indstillinger i systeminstallationsmenuen.......................................................................................................................... 40
Indstillinger på den generelle skærm.................................................................................................................................40
Indstillinger på systemkonfigurationskærmen...................................................................................................................41
Indstillinger for videoskærm............................................................................................................................................... 42
Indstillinger på skærmen sikkerhed....................................................................................................................................42
Indstillinger på skærmen for sikker start...........................................................................................................................44
Indstillinger for Intel software sikkerhedsudvidelsesskærm...........................................................................................45
Indstillinger på skærmen for ydelse...................................................................................................................................45
Indstillinger på strømstyringsskærmen............................................................................................................................. 45
Indstillinger i POST-adfærdsskærmen.............................................................................................................................. 47
Indstillinger på skærmen til virtualiseringsunderstøttelse...............................................................................................48
4
Indholdsfortegnelse
Page 5
Indstillinger for trådløs skærm............................................................................................................................................48
Indstillinger på vedligeholdelsesskærmen.........................................................................................................................48
Indstillinger for systemlogskærm.......................................................................................................................................49
Sådan opdateres BIOS'en ................................................................................................................................................. 49
System and Setup Password (System- og installationsadgangskode)........................................................................49
Sådan tildeles systemadgangskode og installationsadgangskode...........................................................................50
Sådan slettes eller ændres en eksisterende system- og/eller installationsadgangskode.....................................50
Kapitel 4: Diagnosticering.............................................................................................................. 52
ePSA-diagnosticering (Enhanced Pre-Boot System Assessment).............................................................................. 52
Statusindikatorer for enhed............................................................................................................................................... 52
Batteristatusindikatorer......................................................................................................................................................53
Kapitel 5: Specifikationer...............................................................................................................54
Kapitel 6: Kontakt Dell................................................................................................................... 59
Indholdsfortegnelse 5
Page 6
Sådan arbejder du med computeren
Emner:
• Sikkerhedsinstruktioner
Før du udfører arbejde på computerens indvendige dele
•
• Sådan slukker du for computeren
• Efter du har udført arbejde på computerens indvendige dele
Sikkerhedsinstruktioner
Følg nedenstående sikkerhedsretningslinjer for at beskytte computeren mod potentielle skader og af hensyn til din egen sikkerhed. Hvis
intet andet er angivet bygger hver fremgangsmåde i dette dokument på følgende forudsætninger:
● Du har læst sikkerhedsoplysningerne, som fulgte med computeren.
● En komponent kan genmonteres eller – hvis købt separat – installeres ved at udføre fjernelsesproceduren i omvendt rækkefølge.
BEMÆRK: Alle strømkilder frakobles, inden computerens dæksel eller paneler åbnes. Når du er færdig med at arbejde med
computerens indre dele, skal du genmontere alle dæksler, paneler og skruer, inden der tilsluttes til en strømkilde.
BEMÆRK: Før du udfører arbejde på computerens indvendige dele, skal du læse de sikkerhedsoplysninger, der fulgte med
computeren. Du kan finde yderligere oplysninger om best practices for sikkerhed på webstedet Regulatory Compliance på
www.dell.com/regulatory_compliance
1
FORSIGTIG: Mange reparationer kan kun udføres af en certificeret servicetekniker. Du bør kun udføre fejlfinding
og enkle reparationer, hvis de er godkendt i produktdokumentationen eller som er anvist af vores online- eller
telefonbaserede service- og supportteam. Skader, der skyldes servicering, der ikke er godkendt af Dell, dækkes ikke
af garantien. Læs og følg sikkerhedsinstruktionerne, der blev leveret sammen med produktet.
FORSIGTIG: For at undgå elektrostatisk afladning bør du jorde dig selv ved hjælp af en jordingsrem eller ved jævnligt at
røre ved en umalet metaloverflade (f.eks. et stik på computerens bagside).
FORSIGTIG: Komponenter og kort skal behandles forsigtigt. Rør ikke ved kortenes komponenter eller kontaktområder.
Hold et kort i kanterne eller i dets metalbeslag. Hold en komponent som f.eks. en processor ved dens kanter og ikke ved
dens ben.
FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve kablet. Nogle kabler
har stik med låsetappe. Hvis du frakobler et sådant kabel, bør du trykke på låsetappene, før du frakobler kablet. Når du
trækker stik fra hinanden, skal du sikre at de flugter for at undgå at bøje stikkets ben. Du bør også sikre dig, at begge
stik sidder rigtigt og flugter med hinanden, inden du sætter et kabel i.
BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.
Før du udfører arbejde på computerens indvendige dele
Inden du udfører arbejde på computerens indvendige dele, skal du benytte følgende fremgangsmåde for at forebygge skader på
computeren.
1. Sørg for, at du følger Sikkerhedsinstruktioner på side 6.
2. Sørg for, at arbejdsoverfladen er jævn og ren for at forhindre, at computerdækslet bliver ridset.
3. Sluk for computeren, se Sådan slukker du for computeren på side 7.
6 Sådan arbejder du med computeren
Page 7
FORSIGTIG: Frakobl, for at frakoble et netværkskabel, først kablet fra computeren, og frakobl det derefter fra
netværksenheden.
4. Frakobl alle netværkskablerne fra computeren.
5. Frakobl computeren og alle tilsluttede enheder fra deres stikkontakter.
6. Tryk på og hold tænd/sluk-knappen nede, mens computeren er taget ud af stikkontakten, for at jordforbinde bundkortet.
7. Fjern dækslet.
FORSIGTIG: Inden du rører ved noget inde i computeren, skal du jorde dig selv ved at røre en umalet
metaloverflade som f.eks. metallet på bagsiden af computeren. Fjern statisk elektricitet, som kan beskadige de
interne komponenter, ved røre ved en umalet overflade løbende under arbejdet.
Sådan slukker du for computeren
FORSIGTIG: For at undgå datatab bør du gemme og lukke alle åbne filer og lukke alle åbne programmer, inden du slukker
computeren.
1. Sådan slukker du for computeren:
● I Windows 10 ( ved brug af en berøringsaktiveret enhed eller mus):
a. Klik eller tryk på .
b. Klik eller tryk på klik herefter på, eller berør Luk computeren.
● I Windows 8 ( ved brug af en berøringsaktiveret enhed):
a. Stryg ind fra skærmens højre kant, hvilket åbner menuen Amuletter, vælg her Indstillinger.
b. Tryk på og tryk derefter på Luk computeren
● I Windows 8 (ved brug af mus):
a. Peg på skærmens øverste hjørne og klik på Indstillinger.
b. Klik på
● I Windows 7:
a. Klik på Start.
b. Klik på Luk computeren.
2. Sørg for, at computeren og alle tilsluttede enheder er slukket. Hvis computeren og de tilsluttede enheder ikke blev slukket automatisk,
da du lukkede operativsystemet, skal du trykke på tænd/sluk-knappen i 6 sekunder for at slukke dem.
og klik derefter på Luk computeren.
Efter du har udført arbejde på computerens indvendige dele
Når du har udført udskiftningsprocedurer, skal du sørge for at tilslutte eksterne enheder, kort, kabler osv., før du tænder computeren.
FORSIGTIG:
Dell-computer. Anvend ikke batterier beregnet til andre Dell-computere.
1. Tilslut alle eksterne enheder så som en portreplikator eller mediebase og genmonter alle kort, fx ExpressCard.
2. Tilslut telefon- eller netværkskabler til computeren.
FORSIGTIG:
computeren.
For at undgå beskadigelse af computeren, må du kun bruge det batteri, der er beregnet til denne specifikke
For at tilslutte et netværkskabel skal du først sætte det i netværksenheden og derefter sætte det i
3. Genmonter batteriet.
4. Genmonter bunddækslet.
5. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.
6. Tænd computeren
Sådan arbejder du med computeren
7
Page 8
Sådan fjernes og installeres komponenter
Dette afsnit har detaljerede oplysninger om, hvordan computerens komponenter fjernes eller installeres.
Emner:
• Anbefalet værktøj
• SIM-kort (Subscriber Identification Module)
• SD-kort
• Bunddæksel
• Batteri
• Solid-state-drev (SSD)
• PCle Solid-state-drev (SSD)
• Højttaler
• Møntcellebatteri
• WWAN-kort
• WLAN-kort
• Hukommelsesmoduler
• Varme-sink
• Strømstikport
• Dock-ramme
• Systemkort
• Tastatur
• Skærmmodul
• Skærmfacet
• Skærmpanel
• Skærmhængsler
• eDP-kabel
• Camera (Kamera)
• Håndfladestøtte
2
Anbefalet værktøj
Procedurerne i dette dokument kræver følgende værktøj:
● Lille, almindelig skruetrækker
● Phillips # 1 skruetrækker
● En lille plastiksyl
● Sekskantet skruetrækker
SIM-kort (Subscriber Identification Module)
Sådan fjernes SIM-kortet
FORSIGTIG:
data eller beskadige kortet. Sørg for, at din computer er slukket eller netværksforbindelsen er frakoblet.
1. Indsæt en papirsklip eller SIM-kortets fjernelses-værktøj i hullet på SIM-kortbakken [1].
2. Træk i SIM-kortbakken for at fjerne det [2].
3. Fjern SIM-kortet fra SIM-kort-bakken.
8 Sådan fjernes og installeres komponenter
Afmontering af Subscriber Identification Module (SIM)-kortet når computeren er tændt kan føre til tab af
Page 9
4. Skub SIM-kortet ind i dets slot indtil det klikker på plads.
Montering af SIM-kort
1. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
2. Indsæt en papirklips eller et Subscriber Identification Module (SIM)-kort fjernelsesværktøj i hullet.
3. Træk i SIM-kortbakken for at fjerne det.
4. Placer SIM-kortet i SIM-kort-bakken.
5. Skub SIM-kortet ind i dets slot, indtil det klikker på plads.
SD-kort
Sådan afmonteres SD-kortet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Tryk på Secure Digital (SD)-kortet for at tage det ud af computeren.
3. Løft kortet ud af computeren.
Sådan fjernes og installeres komponenter
9
Page 10
Sådan monteres SD-kortet
1. Skub Secure Digital (SD)-kortet ind i dets slot, indtil det klikke på plads.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
Bunddæksel
Fjernelse af bunddækslet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Sådan fjernes bunddækslet:
a. Løsn skruerne, der fastgør bunddækslet til computeren [1].
b. Løft bunddækslet fra kanterne og fjern det fra computeren [2, 3].
BEMÆRK: Du skal måske bruge en plastikpen til at løfte bunddækslets kanter.
Sådan installeres bunddækslet
1. Ret tapperne på bunddækslet ind efter åbningerne i computeren.
2. Tryk langs dækslets sider, indtil det klikker på plads.
3. Spænd skruerne for at fastgøre bunddækslet til computeren.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
Batteri
Forholdsregler for lithium-ion batteri
FORSIGTIG:
● Vær forsigtig, når du håndterer lithium-ion-batterier.
● Aflad batteriet så meget som muligt, inden du fjerner det fra systemet. Dette kan gøres ved at koble
vekselstrømsadapteren fra systemet for derved at få opbrugt batteriet.
● Man må ikke knuse, smide, beskadige batteriet eller stikke fremmedlegemer ind i det.
10 Sådan fjernes og installeres komponenter
Page 11
● Udsæt ikke batteriet for høje temperaturer, og skil ikke batteripakker eller celler ad.
● Sæt ikke overfladen af batteriet under tryk.
● Bøj ikke batteriet.
● Brug ikke værktøj af nogen art til at lirke på batteriet.
● Sørg for, at alle skruer under serviceringen af dette produkt ikke forsvinder eller lægges det forkerte sted for at
undgå, at batteriet eller andre systemkomponenter får huller eller tager skade.
● Hvis et batteri sidder fast i en enhed på grund af opsvulmning, må du ikke forsøge at fjerne det, da punktering,
bøjning eller knusning af et lithium-ion batteri kan være farligt. I den type tilfælde skal du tage kontakt for at få
assistance og yderligere instruktioner.
● Hvis batteriet sidder fast i en enhed på grund af opsvulmning, må du ikke forsøge at frigøre det, da punktering,
bøjning eller knusning af et litium-ion-batteri kan være farligt. I den type tilfælde skal du kontakte Dells tekniske
support for at få assistance. Se https://www.dell.com/support.
● Køb altid originale batterier fra https://www.dell.com eller Dells autoriserede partnere og forhandlere.
Fjernelse af batteriet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjernelse af batteriet:
a. Frakobl batterikablet fra stikket på systemkortet [1].
b. Fjern skruern der fastgør batteriet til computeren [2].
c. Løft batteriet væk fra computeren [3].
Sådan installeres batteriet
1. Ret tapperne på batteriet ind efter åbningerne i håndfladestøtten.
BEMÆRK: Sørg for at batterikablet er ført igennem kabelklemmerne på batteriet.
2. Stram skruerne for at fastgøre batteriet til computeren.
BEMÆRK: Antallet af skruer vil være forskelligt afhængig af batteritypen.
3. Tilslut batterikablet til stikket på systemkortet.
4. Installer bunddækslet.
5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
Sådan fjernes og installeres komponenter
11
Page 12

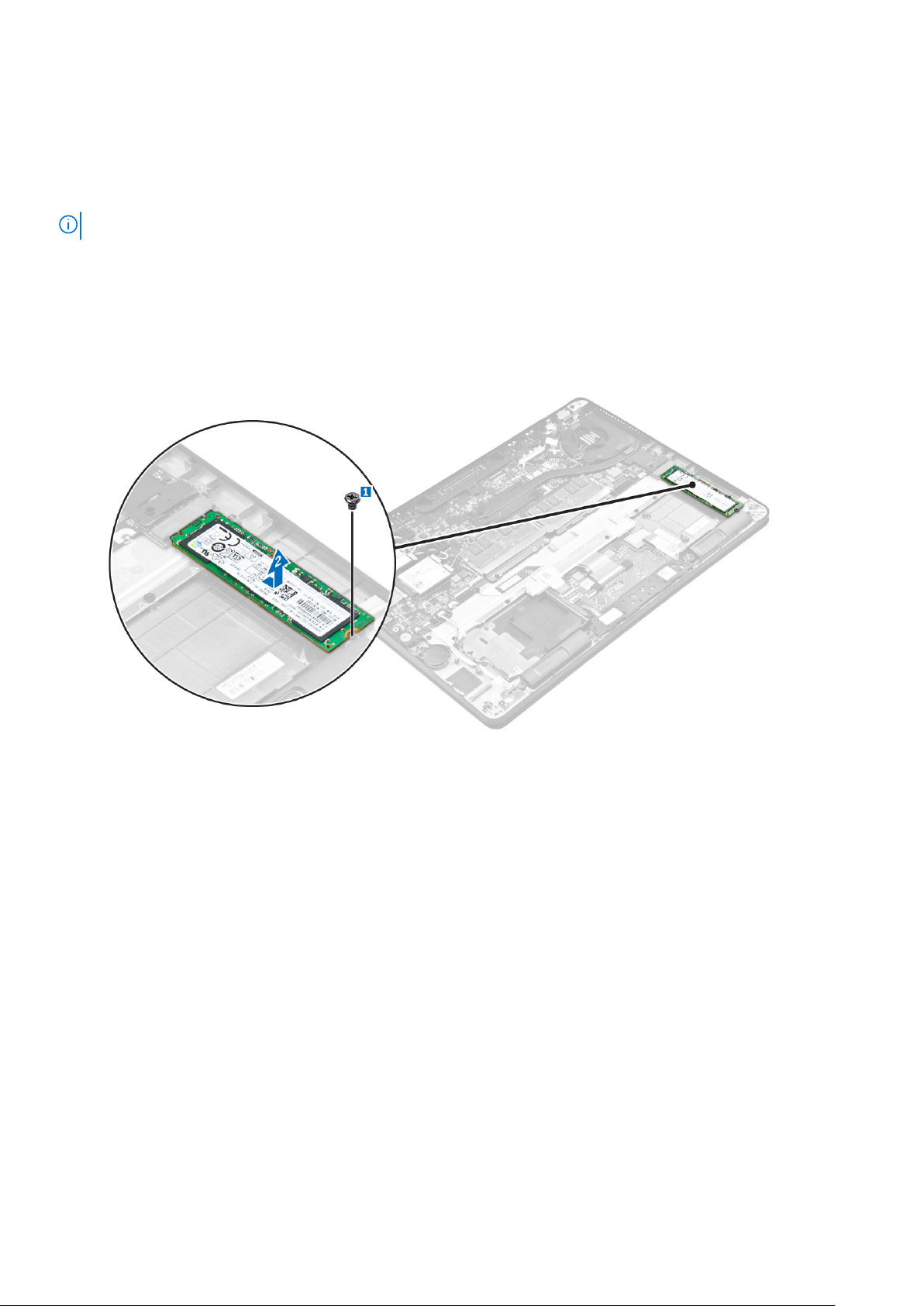

Solid-state-drev (SSD)
Afmontering af SSD
BEMÆRK: Din computer kan rumme enten et Solid-State-drev (SSD) eller PCIe SSD, men ikke begge.
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. For at fjerne SSD:
a. Fjern skruen, der fastgør SSD til computeren [1].
b. Fjern SSD fra computeren [2].
Montering af SSD
1. Indsæt Solid-State-drev (SSD) i stikket på systemkortet.
2. Stram skruen, der fastgør SSD til computeren.
3. Installer:
a. batteri
b. bunddæksel
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
PCle Solid-state-drev (SSD)
Sådan fjernes det valgfri PCle SSD
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. For at fjerne PCle SSD:
a. Fjern skruerne, der fastgør SSD-beslaget til computeren [1].
12
Sådan fjernes og installeres komponenter
Page 13
b. Fjern SSD-beslaget [2].
c. Fjern SSD'et fra computeren [3].
Sådan installeres det valgfri PCle SSD
1. Indsæt SSD'et i stikket i på systemkortet.
2. Placer SSD-beslaget over SSD'et og spænd skruerne for at fastgøre det til computeren.
3. Installer:
a. batteri
b. bunddæksel
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
Højttaler
Sådan fjernes højttalerne
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. For at fjerne højttaleren:
a. Frakobl højttalerkablet fra stikket på systemkortet [1].
b. Frigør højttalerkablet fra kabelklemmerne på berøringspladen og computeren [2].
c. Fjern højttaleren fra computeren [3].
Sådan fjernes og installeres komponenter
13
Page 14
Sådan installeres højttalerne
1. Placer højttalerne i åbningerne i computeren.
2. Fremfør højttalerkablet igennem fastgørelsesklemmerne på computeren.
3. Sæt højttalerkablet i stikket på systemkortet.
4. Installer:
a. batteri
b. bunddæksel
5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
Møntcellebatteri
Sådan fjernes møntcellebatteriet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. For at fjerne møntcellebatteriet:
a. Frakobl møntcellebatteriets kabel fra stikket på systemkortet [1].
b. Løft møntcellebatteriet fri af klæbestoffet og fjern det fra systemkortet [2].
14
Sådan fjernes og installeres komponenter
Page 15
Sådan installeres møntcellebatteriet
1. Indsæt møntcellebatteriet i åbningen i computeren.
2. Sæt møntcellebatteriets kabel i stikket på systemkortet.
3. Installer:
a. batteri
b. bunddæksel
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
WWAN-kort
Sådan fjernes WWAN-kortet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. For at fjerne WWAN-kortet:
a. Fjern skruen, der fastgør WWAN-kortet [1].
b. Fjern metalbeslaget [2].
c. Frakobl WWAN-kablerne fra stikkene på WWAN-kortet [3].
d. Fjern WWAN-kortet fra computeren [4].
Sådan fjernes og installeres komponenter
15
Page 16
Sådan installeres WWAN-kortet
1. Indsæt WWAN-kortet i dets stik i computeren.
2. Tilslut WWAN-kablerne til stikkene på WWAN-kortet.
3. Placer metalbeslaget, og spænd skruen for at fastgøre det til computeren.
4. Installer:
a. batteri
b. bunddæksel
5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
WLAN-kort
Sådan fjernes WLAN-kortet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. For at fjerne WLAN-kortet:
a. Fjern skruen, der fastgør metalbeslaget til WLAN-kortet [1].
b. Fjern metalbeslaget [2].
c. Frakobl WLAN-kablerne fra stikkene på WLAN-kortet [3].
d. Fjern WLAN-kortet fra computeren [4].
16
Sådan fjernes og installeres komponenter
Page 17
Sådan installeres WLAN-kortet
1. Indsæt WLAN-kortet i stikket på systemkortet.
2. Slut WLAN-kablerne til stikkene på WLAN-kortet.
3. Placer metalbeslaget, og spænd skruen for at fastgøre det til computeren.
4. Installer:
a. batteri
b. bunddæksel
5. Følg proceduren i Efter du har udført arbejde på systemets indvendige dele.
Hukommelsesmoduler
Sådan fjernes hukommelsesmodulet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. Træk i fastgørelsesklemmerne på hukommelsesmodulet indtil hukommelsesmodulet springer op [1].
4. Fjern hukommelsesmodulet fra systemkortet [2].
Sådan fjernes og installeres komponenter
17
Page 18
Sådan installeres hukommelsesmodulet
1. Indsæt hukommelsesmodulet i dets sokkel indtil klemmerne fastgør hukommelsesmodulet.
2. Installer:
a. batteri
b. bunddæksel
3. Følg procedurerne i Efter du har udført arbejde på computerens indvendige dele.
Varme-sink
Sådan fjernes kølelegememodulet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. Frakobl blæserkablet.
4. Fjern skruerne der fastgør kølelegememodulet til computeren og systemkortet [1, 2].
18
Sådan fjernes og installeres komponenter
Page 19
5. For at fjerne kølelegemet:
a. Fjern skruerne der fastgør kølelegememodulet til systemkortet [1, 2, 3, 4].
BEMÆRK: Fjern skruerne, der fastgør varme-sinket til systemkortet, i den rækkefølge som billedteksten viser [1, 2, 3, 4].
b. Løft kølelegememodulet væk fra systemkortet [5].
Sådan installeres kølelegememodulet
1. Ret kølelegememodulet ind med skrueholderne på systemkortet.
2. Spænd skruerne for af fastgøre kølelegememodulet til computeren og systemkortet.
BEMÆRK: Spænd skruerne i systemkortet i rækkefølgen som vist i billedteksten [1, 2, 3, 4].
3. Sæt blæserkablet i stikket på systemkortet.
Sådan fjernes og installeres komponenter
19
Page 20
4. Installer:
a. batteri
b. bunddæksel
5. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
Strømstikport
Sådan fjernes strømstikporten
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. For at fjerne strømstikporten:
a. Frakobl strømstikportens kabel fra systemkortet[1] .
b. Frigør strømstikportens kabel fra klemmen på varme-sinket.
c. Fjern skruerne for at frigøre metalbeslaget på strømstikporten [2].
d. Løft metalbeslaget ud af computeren [3].
e. Fjern strømstikporten fra computeren [4].
Sådan installeres strømstikporten
1. Indsæt strømstikporten i dens slot i computeren.
2. Placer metalbeslaget på strømstikporten og spænd skruen for at fastgøre strømstikporten til computeren.
3. Fremfør strømstikportens kabel igennem kabelklemmen på varme-sinket.
4. Tilslut strømstikportkablet til stikket på systemkortet.
5. Installer:
a. batteri
b. bunddæksel
6. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
20
Sådan fjernes og installeres komponenter
Page 21
Dock-ramme
Sådan fjernes dock-rammen
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
3. Fjern skruerne, der fastgør dock-rammen til computeren [1].
4. Løft dock-rammen op fra computeren [2].
Sådan monteres dock-rammen
1. Anbring dock-rammen på computeren.
2. Spænd skruerne, for at fastgøre dock-rammen til computeren.
3. Installer:
a. batteri
b. bunddæksel
4. Følg proceduren i Efter du har udført arbejde på systemets indvendige dele.
Systemkort
Sådan fjernes systemkortet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
c. hukommelsesmodul
d. SSD
e. docking-ramme
f. WLAN-kort
g. WWAN-kort
Sådan fjernes og installeres komponenter
21
Page 22
h. kølelegememodul
i. møntcellebatteri
3. For at fjerne skærmmodul-kablet:
a. Fjern WWAN- og WLAN-kablerne [1].
b. Fjern skruerne, der fastgør skærmmodul-kablet til beslaget på systemkortet [2].
c. Løft skærmmodul-kablets beslag væk fra computeren [3].
d. Afmonter skærmmodul-kablet fra computeren [4].
4. Frakobl højtalerkablet [1], møntcellebatteri-kablet [2], LED-korts-kablet, touchpad-kablet [3, 4], og strømports-kablet [5].
5. For at fjerne systemkortet:
a. Fjern de skruer, der fastgør metalfastgørelsesbøjlen til systemkortet [41.
b. Løft metalbeslaget [2].
c. Fjern de skruer, der fastgør systemkortet til computeren [3].
d. Løft systemkortet væk fra computeren [4].
22
Sådan fjernes og installeres komponenter
Page 23
Montering af systemkortet
1. Ret systemkortet ind efter skrueholderne i computeren.
2. Placer metalbeslaget over hukommelsesmodulet og spænd skruerne for at fastgøre det til computeren.
3. Stram skruerne, der fastgør systemkortet til computeren.
4. Tilslut højttaler-, strømforsynings-, LED-, touchpad- og systemkort-kablerne til stikkene på systemkortet:
5. Tilslut skærmmodul-kablet til stikket på systemkortet.
6. Placer metalbeslaget oven på skærmmodul-kablet og stram skruerne, for at fastgøre det.
7. Installer:
a. møntcellebatteri
b. kølelegememodul
c. WWAN-kort
d. WLAN-kort
e. docking-ramme
f. SSD
g. hukommelsesmodul
h. batteri
i. bunddæksel
8. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
Tastatur
Afmontering af tastaturmodulet
BEMÆRK: Tastaturet og tastaturbakken kaldes tilsammen for tastaturmodulet.
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
c. SSD
d. WLAN-kort
e. WWAN-kort
f. hukommelsesmodul
g. kølelegememodul
h. møntcellebatteri
i. docking-ramme
Sådan fjernes og installeres komponenter
23
Page 24
j. strømstikport
k. systemkort
3. Pil touchpad-kablet fra tastaturet [1].
4. Frakobl tastaturkablerne fra stikkene på touchpad-kortet [2, 3].
5. Fjern de skruer, der fastgør tastaturet til computeren [1].
6. Løft skærmmodulet væk fra computeren [2].
Afmontering af tastaturet fra tastaturbakken
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern tastaturmodulet.
3. Fjern skruerne, der fastgør tastaturet til tastaturmodulet [1].
4. Løft tastaturet væk fra tastaturbakken [2].
24
Sådan fjernes og installeres komponenter
Page 25
Montering af tastaturet på tastaturbakken
1. Ret tastaturet ind efter skrueholderne i computeren.
2. Stram skruerne, der fastgør tastaturet til tastaturbakken.
3. Monter tastaturmodulet.
Montering af tastaturmodul
BEMÆRK: Tastaturet og tastaturbakken kaldes tilsammen for tastaturmodulet.
1. Ret tastaturmodulet ind efter skrueholderne i computeren.
2. Stram skruerne, der fastgør tastaturet til computeren.
3. Forbind tastaturkablerne til stikkene på touchpad-kortet.
4. Installer:
a. systemkort
b. docking-ramme
c. WLAN-kort
d. WWAN-kort
e. hukommelsesmodul
f. kølelegememodul
g. strømstikport
h. møntcellebatteri
i. SSD
j. batteri
k. bunddæksel
5. Følg proceduren Efter du har udført arbejde på computerens indvendige dele.
Skærmmodul
Sådan fjernes skærmmodulet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
Sådan fjernes og installeres komponenter
25
Page 26
a. bunddæksel
b. batteri
c. WLAN-kort
d. WWAN-kort
3. For at fjerne skærmhængselbeslagene:
a. Fjern den skrue, som fastgør skærmhængselbeslaget til computeren [1].
b. Fjern skærmhængselbeslaget fra computeren [2].
4. For at frakoble skærmmodulkablet:
a. Frigør WLAN- og WWAN-kablerne fra kabelkanalen på systemkortet [1].
b. Fjern skruerne der fastgørskærmmodulkabelbeslaget til computeren [2].
c. Fjern skærmmodulkabelbeslaget for at få adgang til skærmmodulkablet [3].
d. Frakobl skærmmodulkablet fra systemkortet [4].
5. For at fjerne skærmmodulet:
a. Fjern skruerne, der fastgør skærmmodulet [1]
b. Frigør WWAN- og WLAN-kablerne og skærmmodulkablet fra åbningen i computeren [2].
26
Sådan fjernes og installeres komponenter
Page 27
6. Sådan fjernes skærmmodulet:
a. Fjern skruerne, der fastgør skærmmodulet til computeren [1].
b. Åbn skærmmodulet [2], og løft skærmmodulet for at få det ud af computeren [3].
Sådan installeres skærmmodulet
1. Indsæt skærmhængslerne i åbningerne i computeren.
BEMÆRK: Dette skal gøres med skærmmodulet i åben stilling. Sørg for, at kablerne er fri af hængselsåbningerne og computeren.
2. Luk skærmmodulet.
3. Før WLAN- og WWAN-kablerne igennem hullet i computeren.
4. Før skærmmodulkablet igennem hullet og kabelklemmerne i computeren.
5. Spænd skruerne for at fastgøre skærmmodulet til computeren.
6. Før WLAN- og WWAN-kablerne gennem kabelkanalen på systemkortet.
7. Tilslut WLAN- og WWAN-kablerne til stikkene på WLAN- og WWAN-kortene.
8. Tilslut skærmkablet til stikket på bundkortet.
9. Placer skærmkabelbeslaget over stikket og spænd skruerne for at fastgøre skærmkablet til systemkortet
10. Spænd skruerne for at fastgøre skærmmodulet til computeren.
11. Monter skærmhængselbeslagene, og spænd skruerne for at fastgøre dem til computeren.
12. Installer:
a. WLAN-kort
b. WWAN-kort
c. batteri
d. bunddæksel
13. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
Sådan fjernes og installeres komponenter
27
Page 28
Skærmfacet
Sådan fjernes skærmfacetten
BEMÆRK: Skærmfacetten findes kun til ikke-berøringssystemer.
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
c. skærmmodul
3. Brug en plastikpen til at lirke tapperne på skærmfacettens kanter fri for at frigøre skærmfacetten fra skærmmodulet [1, 2].
4. Fjern skærmfacetten fra skærmmodulet.
Sådan installeres skærmfacetten
1. Anbring skærmrammen på skærmmodulet.
2. Tryk på kanterne af skærmfacetten indtil den klikker fast på skærmmodulet.
3. Installer:
a. skærmmodul
b. batteri
c. bunddæksel
4. Følg proceduren i Efter du har udført arbejde på systemets indvendige dele.
Skærmpanel
Sådan fjernes skærmpanelet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
c. skærmmodul
28
Sådan fjernes og installeres komponenter
Page 29
d. skærmfacet
BEMÆRK: Dette er kun gældende for ikke-berøringssystemer.
3. For at fjerne skærmpanelet fra ikke-berøringssystemer:
a. Fjern skruerne, der fastgør skærmpanelet til skærmmodulet [1].
b. Løft, og drej skærmpanelet for at få adgang til eDP-kablet [2].
c. Pil klæbestoffet af [3] for at få adgang til eDP-kablet.
d. Frakobl eDP-kablet fra computeren [4, 5, 6].
e. Løft skærmpanelet.
4. For at fjerne skærmpanelet fra berøringssystemer:
a. Brug en plastikpen til at løfte skærmpanelets kanter for at frigøre det fra skærmmodulet.
b. Placer skærmpanelet med forsiden nedad.
c. Træk i skærmmodulet for at få adgang til eDP-kablet.
Sådan fjernes og installeres komponenter
29
Page 30
d. Pil klæbestoffet af for at få adgang til eDP-kablet [1].
e. Frakobl eDP-kablet fra stikket bag på skærmpanelet [2, 3].
f. Løft skærmmodulet ud af skærmpanelet [4].
30
Sådan fjernes og installeres komponenter
Page 31
Sådan fjernes og installeres komponenter 31
Page 32
Sådan installeres skærmpanelet
1. For at installere skærmpanelet på ikke-berøringssystemer:
a. Tilslut eDP-kablet til stikket bag på skærmpanelet og påsæt den selvklæbende tape.
b. Ret skærmpanelet ind så det passer med tapperne på skærmmodulet.
c. Spænd skruerne, der fastgør skærmpanelet til skærmmodulet.
2. For at installere skærmpanelet på berøringssystemer:
a. Placer skærmpanelet med forsiden nedad.
b. Placer skærmmodulet over skærmpanelet og skub det fremad.
c. Tilslut eDP-kablet til stikket bag på skærmpanelet og påsæt den selvklæbende tape.
d. Vend skærmmodulet om.
e. Ret skærmpanelet ind så det passer med tapperne på skærmmodulet.
f. Tryk på kanterne af skærmpanelet for at fastgøre det på skærmmodulet.
3. Installer:
a. skærmfacet
BEMÆRK: Dette er kun gældende for ikke-berøringssystemer.
b. skærmmodul
c. batteri
d. bunddæksel
4. Følg proceduren i Efter du har udført arbejde på systemets indvendige dele.
Skærmhængsler
Sådan fjernes skærmhængslet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
c. skærmmodul
d. skærmfacet
BEMÆRK: Dette er kun gældende for ikke-berøringssystemer.
e. skærmpanel
BEMÆRK: Dette er kun gældende for berøringssystemer.
3. For at fjerne hængslerne:
a. Fjern skruerne, der fastgør skærmhængslet til skærmmodulet [1, 3].
BEMÆRK: Antallet af skruer er forskelligt for berørings- og ikke-berøringssystemer.
b. Fjern skærmhængslet [2, 4].
32
Sådan fjernes og installeres komponenter
Page 33
Figur 1. Fjernelse af hængsler fra et ikke-berøringssystem
Figur 2. Fjernelse af hængsler fra et berøringssystem
Sådan installeres skærmhængslet
1. Ret skærmhængslerne ind med skrueholderne på skærmmodulet.
2. Spænd skruerne, for at fastgøre skærmhængslet til skærmmodulet.
3. Installer:
Sådan fjernes og installeres komponenter
33
Page 34
a. skærmfacet
BEMÆRK: Dette er kun gældende for ikke-berøringssystemer.
b. skærmpanel
BEMÆRK: Dette er kun gældende for berøringssystemer.
c. skærmmodul
d. batteri
e. bunddæksel
4. Følg proceduren i Efter du har udført arbejde på systemets indvendige dele.
eDP-kabel
Sådan fjernes eDP-kablet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
c. skærmmodul
d. skærmfacet
BEMÆRK: Dette er kun gældende for ikke-berøringssystemer.
e. skærmpanel
3. Frakobl kamerakablet fra kameraet [1].
4. Pil klæbestoffet på kameraets kabel af og frigør eDP- og skærmkablet fra kabelklemmerne på skærmmodulet [2, 3].
5. Fjern eDP-kablet fra skærmmodulet.
Figur 3. Sådan fjernes eDP-kablet fra ikke-berøringssystemer
34
Sådan fjernes og installeres komponenter
Page 35
Figur 4. Sådan fjernes eDP-kablet fra berøringssystemer
Sådan monteres eDP-kablet
1. Før skærmkablet igennem kabelklemmerne på skærmpanelmodulet.
2. Påsæt klæbestoffet på kamerakablet og tilslut kamerakablet.
3. Tilslut eDP-kablet til stikket på skærmmodulet.
4. Installer:
a. skærmpanel
b. skærmfacet
BEMÆRK: Dette er kun gældende for ikke-berøringssystemer.
c. skærmmodul
d. batteri
e. bunddæksel
5. Følg proceduren i Efter du har udført arbejde på systemets indvendige dele.
Camera (Kamera)
Sådan fjernes kameraet
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
c. skærmmodul
d. skærmfacet
Sådan fjernes og installeres komponenter
35
Page 36
BEMÆRK: Dette er kun gældende for ikke-berøringssystemer.
e. skærmpanel
3. Fjern klæbestoffet, der fastgør kameraet til skærmmodulet [1].
4. Frakobl kamerakablet fra stikket på skærmmodulet [2].
5. Løft kameraet af skærmmodulet [3].
Figur 5. Sådan fjernes kameraet fra et ikke-berøringssystem
Figur 6. Fjernelse af kameraet fra et berøringssystem.
36
Sådan fjernes og installeres komponenter
Page 37
Sådan installeres kameraet
1. Placer kameraet på skærmmodulet.
2. Tilslut kamerakablet til stikket på skærmmodulet.
3. Påsæt klæbestoffet for at fastgøre kameraet til skærmmodulet.
4. Installer:
a. skærmpanel
b. skærmfacet
BEMÆRK: Dette er kun gældende for ikke-berøringssystemer.
c. skærmmodul
d. batteri
e. bunddæksel
5. Følg proceduren i Efter du har udført arbejde på systemets indvendige dele.
Håndfladestøtte
Udskiftning af håndfladestøtten
1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern:
a. bunddæksel
b. batteri
c. hukommelsesmodul
d. SSD
e. docking-ramme
f. WLAN-kort
g. WWAN-kort
h. kølelegememodul
i. strømstikport
j. møntcellebatteri
k. skærmmodul
l. højttalere
m. tastatur
n. systemkort
BEMÆRK: Komponenten, som du har tilbage, er håndfladestøtten.
Sådan fjernes og installeres komponenter 37
Page 38
3. Monter de følgende komponenter på den nye håndfladestøtte.
a. tastatur-samling
b. systemkort
c. møntcellebatteri
d. WLAN-kort
e. WWAN-kort
f. hukommelsesmodul
g. kølelegememodul
h. strømstikport
i. docking-ramme
j. skærmmodul
k. SSD
l. højttalere
m. batteri
n. bunddæksel
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.
38
Sådan fjernes og installeres komponenter
Page 39
System Setup (Systemopsætning)
Emner:
• Boot Sequence (Bootrækkefølge)
Navigationstaster
•
• Indstillinger i systeminstallationsmenuen
• Indstillinger på den generelle skærm
• Indstillinger på systemkonfigurationskærmen
• Indstillinger for videoskærm
• Indstillinger på skærmen sikkerhed
• Indstillinger på skærmen for sikker start
• Indstillinger for Intel software sikkerhedsudvidelsesskærm
• Indstillinger på skærmen for ydelse
• Indstillinger på strømstyringsskærmen
• Indstillinger i POST-adfærdsskærmen
• Indstillinger på skærmen til virtualiseringsunderstøttelse
• Indstillinger for trådløs skærm
• Indstillinger på vedligeholdelsesskærmen
• Indstillinger for systemlogskærm
• Sådan opdateres BIOS'en
• System and Setup Password (System- og installationsadgangskode)
3
Boot Sequence (Bootrækkefølge)
Funktionen giver brugere en hurtig og bekvem mekanisme til at omgå den i Systeminstallationens definerede opstartssrækkefølge for
enheder og opstarte direkte fra en specifik enhed (f.eks.: diskette, cd-rom eller harddisk). Gør følgende under Power-on Self Test (POST),
når Dell-logoet vises:
● Åbn systeminstallationsmenuen ved at trykke på F2-tasten
● Åbn engangsstartmenuen ved at trykke på F12-tasten
Engangsstartmenuen viser enhederne, som du kan starte fra, herunder den diagnostiske indstilling. Startmenuens indstillinger er:
● Removable Drive (Flytbart drev) (hvis tilgængelig)
● STXXXX Drive (STXXXX-drev)
BEMÆRK: XXX angiver SATA-drevet nummer.
●
Optisk drev
● Diagnostics (Diagnosticering)
BEMÆRK: Vælges Diagnostics (Diagnosticering), vises skærmen ePSA diagnostics (ePSA diagnosticering).
Skærmen startrækkefølge viser også indstillingen til at få adgang til skærmbilledet System Setup (Systeminstallation).
Navigationstaster
Nedenstående tabel viser navigationstaster i System Setup (Systeminstallation).
BEMÆRK:
kraft, før systemet genstartes.
For de fleste af indstillingerne i systeminstallationsmenuen, registreres ændringerne, du foretager, men de træder ikke i
System Setup (Systemopsætning) 39
Page 40
Tabel 1. Navigationstaster
Taster Navigation
Op-pil Flytter til forrige felt.
Ned-pil Flytter til næste felt.
Enter Lader dig vælge en værdi i det valgte felt (hvis det er relevant) eller følge linket i feltet.
Mellemrumstast Udfolder eller sammenfolder en rulleliste, hvis relevant.
Tab Flytter til næste fokusområde.
BEMÆRK: Kun for standard grafisk browser.
Esc Flytter til forrige side, indtil du får vist hovedskærmen. Når du trykker på Escape-tasten på hovedskærmen
vises der en meddelelse, der beder dig om at gemme alle ændringer, som ikke er gemt, og som genstarter
systemet.
F1 Viser Hjælp-filen til System Setup (Systeminstallation).
Indstillinger i systeminstallationsmenuen
BEMÆRK: Afhængigt af computeren og de installerede enheder er det muligvis ikke alle elementer i dette afsnit, der vises.
Indstillinger på den generelle skærm
Afsnittet viser computerens primære hardwarefunktioner.
Indstilling
System
Information
(Systemoplysning
er)
Battery
Information
Boot Sequence Lader dig ændre rækkefølgen, i hvilken computeren forsøger at finde et operativsystem
Advanced Boot
Options
Date/Time Lader dig ændre computerens dato og klokkeslæt.
Beskrivelse
Afsnittet viser computerens primære hardwarefunktioner.
● System Information – Viser BIOS Version (BIOS-version), Service Tag (Servicemærke), Asset Tag
(Aktivkode), Ownership Tag (Ejerskabskode), Ownership Date (Dato for ejerskab), Manufacture Date
(Fremstillingsdato) og Express Service Code (Ekspresservicekode).
● Memory Information (Hukommelsesoplysninger) – Viser Installeret hukommelse, Tilgængelig hukommelse,
Hukommelseshastighed, Hukommelseskanaltilstand, Hukommelsesteknologi, DIMM A-størrelse og DIMM Bstørrelse.
● Processor Information (Processoroplysninger): Viser Processor Type (Processortype), Core Count (Antal
kerner) , Processor ID (Processor-id), Current Clock Speed (Aktuel klokfrekvens, Minimum Clock Speed
(Minimum klokfrekvens), Maximum Clock Speed (Maksimum klokfrekvens), Processor L2 Cache (Processor
L2 cache-lager), Processor L3 Cache (Processor L3 cache-lager), HT Capable (HT-duelig) og 64-Bit
Technology (64-Bit teknologi).
● Device Information (Enhedsoplysning): Viser Primary Hard Drive M.2 SSD-0 (Primær harddisk), Dock eSATA
Device (Dock eSATA-enhed), LOM MAC Address (LOM MAC-adresse), Video Controller (Skærmkort), Video
BIOS Version (Skærm-BIOS-version), Video Memory (Skærmhukommelse), Panel Type (Paneltype), Native
Resolution (Oprindelige opløsning), Audio Controller (Audiocontroller), Wi-Fi Device (Wi-Fi-enhed), WiGig
Device (WiGig-enhed), Celluar Device (mobilenhed), Bluetooth Device (Bluetooth-enhed).
Viser batteriets status og vekselstrømsadaptertypen, der er koblet til computeren.
● Diskette Drive (Diskettedrev)
● Internal HDD (Intern HDD)
● USB Storage Device (USB-lagerenhed)
● CD/DVD/CD-RW Drive (CD/DVD/CD-RW-drev)
● Onboard NIC (Indbygget NIC)
Denne indstilling gør det muligt at indlæse ældre ROM'er. Som standard er indstillingen Enable Legacy Option
ROMs (Aktiver ældre ROM'er) deaktiveret.
40 System Setup (Systemopsætning)
Page 41
Indstillinger på systemkonfigurationskærmen
Indstilling Beskrivelse
Integrated NIC
(Integreret NIC)
Parallel Port
(Parallelport)
Serial Port (Seriel
port)
SATA Operation
(SATA-drift)
Drives (Drev) Lader dig konfigurere indbyggede SATA-drev. Alle drev er som standard aktiveret. Indstillingerne er:
SMART Reporting
(SMARTrapportering)
USB Configuration
(USBkonfiguration)
Lader dig konfigurere den integrerede netværkscontroller. Indstillingerne er:
● Disabled (Deaktiveret)
● Enabled (Aktiveret)
● Enabled w/PXE (Aktiveret m/PXE): Denne indstilling er som standard aktiveret.
Lader dig konfigurere dockingstationens parallelport. Indstillingerne er:
● Disabled (Deaktiveret)
● AT: Denne indstilling er som standard enabled (aktiveret).
● PS2
● ECP
Lader dig konfigurere den indbyggede serielle port. Indstillingerne er:
● Disabled (Deaktiveret)
● COM1: Denne indstilling er som standard enabled (aktiveret).
● COM2
● COM3
● COM4
Lader dig konfigurere den interne SATA-harddiskcontroller. Indstillingerne er:
● Disabled (Deaktiveret)
● AHCI
● RAID On (RAID Til): Denne indstilling er som standard aktiveret.
● SATA-1
● M.2 PCI-e SSD-0
● SATA-2
Feltet styrer om harddiskfejl ved indbyggede drev rapporteres ved opstart. Teknologien er en del af
specifikationen for SMART (Self Monitoring Analysis and Reporting Technology). Denne indstilling er som
standard deaktiveret.
● Enable SMART Reporting (Aktiver SMART-rapportering)
Dette er en valgfri funktion.
Dette felt konfigurerer den indbyggede USB-controller. Hvis Boot Support (Boot-understøttelse) er aktiveret, kan
systemet starte fra alle typer USB-lagerenheder (harddisk, hukommelsesnøgle, diskette).
Hvis USB-porten er aktiveret, er enheder tilsluttet porten aktiveret og tilgængelig for OS.
Hvis USB-port er deaktiveret, kan OS ikke se nogen enhed tilsluttet porten.
Indstillingerne er:
● Enable USB Boot Support (Aktiver USB startunderstøttelse) (standard er aktiveret)
● Enable External USB Port (Aktiver ekstern USB-port) (standard er aktiveret)
BEMÆRK: USB-tastatur og -mus virker altid i BIOS-konfigurationen uanset disse indstillinger.
USB PowerShare Dette felt konfigurerer funktionen for USB PowerShare. Denne indstilling gør det muligt at oplade eksterne
enheder ved brug af den lagrede batterieffekt igennem USB PowerShare-porten.
Audio (Lyd) Dette felt aktiverer eller deaktiverer den integrerede audiocontroller. Som standard er indstillingen Enable Audio
(Aktiver audio) valgt. Indstillingerne er:
● Enable Microphone (Aktiver mikrofon (som standard aktiveret))
● Enable Internal Speaker (Aktiver intern højttaler (som standard aktiveret))
Keyboard
Illumination
(Tastaturbelysnin
g)
Med dette felt kan man vælge driftstilstand for tastaturbelysningsfunktionen. Tastaturets lysniveau kan indstilles
fra 0% til 100%. Indstillingerne er:
● Disabled (Deaktiveret)
● Dim (Svag)
● Bright (Lys) (aktiveret som standard)
System Setup (Systemopsætning) 41
Page 42
Indstilling Beskrivelse
Keyboard
Backlight with AC
(Tastaturbaggrun
dslys ved AC)
Keyboard
Backlight Timeout
with AC (Timeout
for
tastaturbaggrunds
lyset med AC)
Keyboard
Backlight Timeout
on Battery
(Tastaturbaggrun
dslys timeout ved
batteri)
Unobtrusive Mode
(Diskret tilstand)
Miscellaneous
Devices
(Forskellige
enheder)
Indstillingen, Keyboard Backlight with AC, påvirker ikke hovedindstillingen for tastaturbelysningen.
Tastaturbelysningen vil fortsætte med at understøtte de forskellige belysningsniveauer. Dette felt har en virkning,
når baggrundsbelysningen er aktiveret.
Timeout for tastaturbaggrundslyset med AC dæmpes ud ved AC-indstilling. Hovedindstillingen for
tastaturbelysningen påvirkes ikke. Tastaturbelysningen vil fortsat understøtte de forskellige lysniveauer. Dette
felt har en virkning, når baggrundsbelysningen er aktiveret.
Timeout for tastaturbaggrundslyset dæmpes ud ved batteriindstilling. Hovedindstillingen for tastaturbelysningen
påvirkes ikke. Tastaturbelysningen vil fortsat understøtte de forskellige lysniveauer. Dette felt har en virkning, når
baggrundsbelysningen er aktiveret.
Når denne indstilling er aktiveret, og når der trykkes på Fn+F7, vil alle lys og lyde slukkes i systemet. Tryk på Fn+F7
igen for at genoptage de normale funktioner. Denne indstilling er som standard deaktiveret.
Lader dig aktivere eller deaktivere følgende enheder:
● Enable Camera (Aktiver kamera) —aktiveret som standard
● SD Card Read Only (SD-kort læs kun) —aktiveret som standard
● Enable Media Card (Aktiver mediekort)
● Disable Midia Card (Deaktiver mediekort)
Indstillinger for videoskærm
Indstilling
LCD Brightness Lader dig indstille skærmens lysstyrke afhængigt af strømkilden (på batteri og på AC).
BEMÆRK: Videoindstillingen er kun synlig, når systemet har installeret et skærmkort.
Beskrivelse
Indstillinger på skærmen sikkerhed
Indstilling
Admin Password Lader dig indstille, ændre eller slette administratoradgangskode (admin).
System Password Lader dig indstille, ændre eller slette systemadgangskoden.
Beskrivelse
BEMÆRK: Du skal indstille administratoradgangskoden, før du indstiller system- eller harddiskadgangskoden.
Sletning af administratoradgangskoden sletter automatisk system- og harddiskadgangskoden.
BEMÆRK: Vellykkede adgangskodeændringer træder i kraft med det samme.
Standardindstilling: Not set (Ikke indstillet)
BEMÆRK: Vellykkede adgangskodeændringer træder i kraft med det samme.
Standardindstilling: Not set (Ikke indstillet)
Internal HDD-2
Password
Strong Password Lader dig gennemtvinge indstillingen altid at indstille stærke adgangskoder.
42 System Setup (Systemopsætning)
Lader dig indstille, ændre eller slette administratoradgangskoden.
BEMÆRK: Vellykkede adgangskodeændringer træder i kraft med det samme.
Standardindstilling: Not set (Ikke indstillet)
Page 43
Indstilling Beskrivelse
Standardindstilling: Enable Strong Password (Aktiver stærk adgangskode) er ikke valgt.
BEMÆRK: Hvis Strong Password (Stærk adgangskode) er aktiveret, skal administrator- og
systemadgangskoder indeholde mindste ét stort bogstav, ét lille bogstav og være på mindst 8 tegn.
Password
Configuration
Password Bypass Lader dig, når de er indstillet, aktivere eller deaktivere tilladelse til at omgå systemadgangskode og adgangskode til
Password Change Lader dig aktivere tilladelsen til at deaktivere system- og harddiskadgangskoderne, når administratoradgangskoden
Non-Admin Setup
Changes
TPM 1.2/2.0
Security
Lader dig bestemme minimum og maksimum længden af administrator- og systemadgangskoder.
intern harddisk. Indstillingerne er:
● Disabled (Deaktiveret)
● Reboot bypass (Omgåelse ved genstart)
Standardindstilling: Disabled (Deaktiveret)
er angivet.
Standardindstilling: Allow Non-Admin Password Changes (Tillad ændringer af ikke-
administratoradgangskoder) er valgt.
Lader dig bestemme om ændringer i indstillinger i system setup (systeminstallation) er tilladt, når der er
indstillet en administratoradgangskode. Hvis deaktiveret er indstillingen for installationsprogrammet låst af
administratoradgangskoden.
Lader dig aktivere TPM (Trusted Platform Module) under POST.
● TPM On (TPM Til) (aktiveret som standard)
● Clear (Ryd)
● PPI Bypass for Enabled Commands (PPI forbigå aktiverede kommandoer)
● PPI Bypass for Disabled Commands (PPI forbigå deaktiverede kommandoer)
● Disabled (Deaktiveret)
● Enabled (Aktiveret)
BEMÆRK: For at opgradere eller nedgradere TPM1.2/2.0, hent TPM wrapper-værktøjet (software).
Computrace Lader dig aktivere eller deaktivere den valgfrie computersporingssoftware. Indstillingerne er:
● Deactivate (Deaktiver)
● Disable (Deaktiver)
● Activate (Aktiver)
BEMÆRK: Indstillingerne Aktiver og Deaktiver aktiverer eller deaktiverer funktionen permanent, og der
tillades ikke yderligere ændringer
Standardindstilling: Deactivate (Deaktiver)
CPU XD Support Lader dig aktivere processorens tilstand Execute Disable (Udførelse af deaktivering).
Enable CPU XD Support (Aktiver CPU XD-understøttelse) (standardindstilling)
OROM Keyboard
Access
Admin Setup
Lockout
Lader dig indstille en indstilling til at åbne skærmene Option ROM Configuration (Option ROM-konfiguration) via
genvejstaster under opstart. Indstillingerne er:
● Enable (Aktiver)
● One Time Enable (Aktiver én gang)
● Disable (Deaktiver)
Standardindstilling: Enable (Aktiver)
Lader dig forhindre brugere i at åbne Setup (Installation), når der er indstillet en administratoradgangskode.
Standardindstilling: Disabled (Deaktiveret)
System Setup (Systemopsætning) 43
Page 44
Indstillinger på skærmen for sikker start
Indstilling Beskrivelse
Secure Boot
Enable (Aktiver
sikker start)
Intel Software
Guard Extensions
Enclave Memory
Size (Enklave
hukommelsesstørr
else):
Intel Software
Guard Extensions
Enclave Memory
Size (Enklave
hukommelsesstørr
else):
Expert Key
Management
Denne indstilling aktiverer eller deaktiverer funktionen Secure Boot (Sikker start).
● Disabled (Deaktiveret)
● Enabled (Aktiveret)
Standardindstilling: Enabled (Aktiveret)
Disse felter giver mulighed for at skabe et sikkert miljø ved kørsel af kode/lagring af følsomme oplysninger indenfor
det primære operativsystem. Indstillingerne er:
● Disabled (Deaktiveret) (Standardindstilling)
● Enabled (Aktiveret)
Denne indstilling indstiller SGX Enclave Reserve Memory Size (SGX Enclave reservehukommelsesstørrelse).
Indstillingen er:
● 32 MB
● 64 MB
● 128 MB
Disse felter giver mulighed for at skabe et sikkert miljø ved kørsel af kode/lagring af følsomme oplysninger indenfor
det primære operativsystem. Indstillingerne er:
● Disabled (Deaktiveret) (Standardindstilling)
● Enabled (Aktiveret)
Denne indstilling indstiller SGX Enclave Reserve Memory Size (SGX Enclave reservehukommelsesstørrelse).
Indstillingen er:
● 32 MB
● 64 MB
● 128 MB
Giver dig mulighed for at manipulere sikkerhedsnøgledatabaserne, men kun, hvis systemet er i Custom Mode
(Brugerdefineret tilstand). Indstillingen Enable Custom Mode (Aktiver brugerdefineret tilstand) er som
standard deaktiveret. Indstillingerne er:
● PK
● KEK
● db
● dbx
Hvis du aktiverer Custom Mode (Brugerdefineret tilstand), vises de relevante indstillinger forPK, KEK, db,
og dbx. Indstillingerne er:
● Save to File (Gem til fil)—Gemmer nøglen til en brugervalgt fil
Replace from File (Erstat fra fil)—Erstatter den aktuelle nøgle med en nøgle fra en brugervalgt fil
●
● Append from File (Tilføj fra fil)—Tilføjer en nøgle til den aktuelle database fra en brugervalgt fil
● Delete (Slet)—Sletter den valgte nøgle
● Reset All Keys (Nulstil alle nøgler)—Nulstiller til standardindstilling
● Delete All Keys (Slet alle nøgler)—Sletter alle nøglerne
BEMÆRK: Hvis du deaktiverer Custom Mode (Brugerdefineret tilstand), slettes alle ændringerne, og
nøglerne genoprettes til standardindstillinger.
Intel Software
Guard Extensions
Enclave Memory
Size (Enklave
hukommelsesstørr
else)
44 System Setup (Systemopsætning)
Disse felter giver mulighed for at skabe et sikkert miljø ved kørsel af kode/lagring af følsomme oplysninger indenfor
det primære operativsystem. Indstillingerne er:
● Disabled (Deaktiveret) (Standardindstilling)
● Enabled (Aktiveret)
Denne indstilling indstiller SGX Enclave Reserve Memory Size (SGX Enclave reservehukommelsesstørrelse).
Indstillingen er:
● 32 MB
● 64 MB
● 128 MB
Page 45
Indstillinger for Intel software sikkerhedsudvidelsesskærm
Indstilling Beskrivelse
Intel SGX Enable Dette felt giver mulighed for at skabe et sikkert miljø ved kørsel af kode/lagring af følsomme oplysninger indenfor
det primære operativsystem. Indstillingerne er:
● Disabled (Deaktiveret)
● Enabled (Aktiveret)
Standardindstilling: Disabled (Deaktiveret)
Enclave Memory
Size
Denne indstilling indstiller SGX Enclave Reserve Memory Size (SGX Enclave
reservehukommelsesstørrelse). Indstillingerne er:
● 32 MB
● 64 MB
● 128 MB
Indstillinger på skærmen for ydelse
Indstilling
Multi Core
Support
Intel SpeedStep Lader dig aktivere eller deaktivere Intel SpeedStep-funktionen.
C-States Control Lader dig aktivere eller deaktivere yderligere dvaletilstande for processoren.
Beskrivelse
Dette felt specificere om processen vil have en eller flere kerner aktiveret. Ydeevnen ved visse programmer
vil forbedres med ekstra kerner. Denne indstilling er som standard aktiveret. Gør det muligt at aktivere eller
deaktivere multi-kerneunderstøttelse for processoren. Den installerede processor understøtter to kerner. Hvis du
aktiverer multi-kerneunderstøttelse, vil to kerner aktiveres. Hvis deaktiveret, vil kun en kerne være aktiveret.
● Enable Multi Core Support (Aktiver multi-kerneunderstøttelse)
Standardindstilling: Indstillingen er enabled (aktiveret).
● Enable Intel SpeedStep (Aktiver Intel SpeedStep)
Standardindstilling: Indstillingen er enabled (aktiveret).
● C states (C-tilstande)
Standardindstilling: Indstillingen er enabled (aktiveret).
Intel TurboBoost Lader dig aktivere eller deaktivere processorens TurboBoost-tilstand.
● Enable Intel TurboBoost (Aktiver Intel TurboBoost)
Standardindstilling: Indstillingen er enabled (aktiveret).
Hyper-Thread
Control
Lader dig aktivere eller deaktivere processorens HyperThreading (Hypertrådning).
● Disabled (Deaktiveret)
● Enabled (Aktiveret)
Standardindstilling: Enabled (Aktiveret)
Indstillinger på strømstyringsskærmen
Indstilling
AC Behavior Lader dig aktivere eller deaktivere om computeren automatisk skal tænde, når en vekselstrømsadapter tilsluttes.
Auto On Time Lader dig indstille klokkeslæt hvor computeren skal tænde automatisk. Indstillingerne er:
Beskrivelse
Standardindstilling: Wake on AC (Vækning på vekselstrøm) er ikke valgt.
System Setup (Systemopsætning) 45
Page 46
Indstilling Beskrivelse
● Disabled (Deaktiveret)
● Every day (Hver dag)
● Weekdays (Hverdage)
● Select days (Udvalgte dage)
Standardindstilling: Disabled (Deaktiveret)
USB Wake
Support
Wireless Radio
Control
Wake on LAN/
WLAN
Block Sleep Med denne indstilling kan du i blokere at gå i Slumre (S3-tilstand) i operativsystemmiljø.
Lader dig aktivere at USB-enheder kan vække systemet fra Standby.
BEMÆRK: Denne funktion virker kun, når der er tilsluttet en vekselstrømsadapter. Hvis
vekselstrømsadapteren fjernes under standby, vil system setup (systeminstallation) fjerne strømmen til alle
USB-porte for at spare batteristrøm.
● Enable USB Wake Support (Aktiver understøtning af USB-vækning)
Standardindstilling: Indstillingen er disabled (deaktiveret).
Lader dig aktivere eller deaktivere funktionen der automatisk skifter fra kabelbaserede eller trådløse netværk uden
at afhænge af en fysisk forbindelse.
● Control WLAN Radio (Styring af WLAN-radio)
● Control WWAN Radio (Styring af WWAN-radio)
Standardindstilling: Indstillingen er disabled (deaktiveret).
Lader dig aktivere eller deaktivere funktionen der tænder computeren fra tilstanden Off (Slukket), når udløst af et
LAN-signal.
● Disabled (Deaktiveret)
● LAN Only (Kun LAN)
● WLAN Only (Kun WLAN)
● LAN or WLAN (LAN eller WLAN)
Standardindstilling: Disabled (Deaktiveret)
Block Sleep (S3 State) (Bloker slumretilstand (S3-tilstand))
Standardindstilling: Denne indstilling er deaktiveret.
Peak Shift Denne indstilling gør det muligt at minimere AC-strømforbruget under tider på dagen med spidsbelastning. Når
indstillingen er valgt, vil dit system kun køre på batteriet, også selv om AC-strømforsyningen er tilkoblet.
Dock Support on
Battery
Advanced
Battery Charge
Configuration
Primary
Battery Charge
Configuration
Med denne indstilling kan man bruge dockingstationen, når der ikke er AC-strøm, men kun hvis batteriet er opladet
over en bestemt procent. Procenten kan variere afhængigt af batteritype og platform.
● Dock Support on Battery (Dock-understøtning ved batteri)
Standardindstilling: Disabled (Deaktiveret)
Denne indstilling maksimerer batteriets levetid. Ved at aktivere denne indstilling, vil dit system anvende en
standard opladningsalgoritme og andre teknikker, uden for de normale arbejdstider, for at forbedre batteriets
levetid.
Disabled (Deaktiveret)
Standardindstilling: Disabled (Deaktiveret)
Lader dig vælge opladningstilstand for batteriet. Indstillingerne er:
● Adaptive (Tilpasset)
● Standard — Oplader batteriet helt ved standard hastighed.
● ExpressCharge — Batteriet oplades på kortere tid ved brug af Dells hurtigopladningsteknologi. Denne
indstilling er som standard aktiveret.
● Primarily AC use (Primært vekselstrømsbrug)
● Custom (Brugerdefineret)
Hvis Custom Charge (Tilpasset opladning) vælges, kan du også konfigurere Custom Charge Start (Start af
tilpasset opladning) og Custom Charge Stop (Stop af tilpasset opladning).
46 System Setup (Systemopsætning)
Page 47
Indstilling Beskrivelse
BEMÆRK: Alle opladningsfunktioner er muligvis ikke tilgængelige for alle batterier. For at
aktivere denne indstilling skal indstillingen Advanced Battery Charge Configuration (Avanceret
batteriopladningskonfiguration) deaktiveres.
Indstillinger i POST-adfærdsskærmen
Indstilling Beskrivelse
Adapter Warnings Lader dig aktivere eller deaktivere system setup (systeminstallationsmenuen) (BIOS)-meddelelserne, når du
bruger visse strømadaptere.
Standardindstilling: Enable Adapter Warning (Aktiver adapteradvarsler)
Keypad
(Embedded)
Mouse/Touchpad Lader dig definere hvordan systemet behandler input fra mus og berøringsplade. Indstillingerne er:
Numlock Enable Lader dig aktivere indstillingen Numlock, ved opstart af computeren.
Fn Key Emulation Lader dig indstille hvor Scroll Lock-tasten anvendes til at simulere Fn-tastens funktion.
Fn Lock Options
MEBx Hotkey Gør det muligt at specificere om MEBx-genvejsfunktionen skal aktiveres, under systemopstart.
Lader dig vælge en eller to metoder til at aktivere det tastatur, som er indbygget i det interne tastatur.
● Fn Key Only (Kun Fn-tast): Denne indstilling er som standard aktiveret.
● By Numlock (Med Num Lock)
BEMÆRK: Når en installation kører, har denne indstilling ingen virkning. Installation udføres i tilstanden, Kun
Fn-tast.
● Serial Mouse (Seriel mus)
● PS2 Mouse (PS2-mus)
● Touchpad/PS-2 Mouse (Berøringsplade/PS-2 mus): Denne indstilling er som standard aktiveret.
Enable Network (Aktiver netværk) Denne indstilling er som standard aktiveret.
Enable Fn Key Emulation (Aktiver emulering af Fn-tast) (standard)
Gør det muligt at lade genvejstasterne Fn + Esc skifte den primære funktion af F1–F12, mellem deres standard og
sekundære funktioner. Hvis du deaktiverer denne funktion, kan du ikke skifte dynamisk mellem funktionerne for
disse taster. De tilgængelige indstillinger er:
● Fn Lock (Fn-lås) Denne indstilling er som standard valgt.
● Lock Mode Disable/Standard (Låsefunktion Deaktiveret/Standard)
● Lock Mode Enable/Secondary (Låsefunktion Aktiver/Sekundær)
Standardindstilling: Enable MEBx Hotkey (Aktiver MEBx-genvejstast)
Fastboot Lader dig fremskynde opstartsprocessen ved at omgå nogle kompatibilitetstrin. Indstillingerne er:
● Minimal
● Thorough (Gennemgribende) (standard)
● Auto
Extended BIOS
POST Time
Lader dig oprette en yderligere forsinkelse ved pre-opstart. Indstillingerne er:
● 0 seconds (0 sekunder). Denne indstilling er som standard aktiveret.
● 5 seconds (5 sekunder)
● 10 seconds (10 sekunder)
System Setup (Systemopsætning) 47
Page 48
Indstillinger på skærmen til virtualiseringsunderstøttelse
Indstilling Beskrivelse
Virtualization Lader dig aktivere eller deaktivere Intels virtualiseringsteknologi.
Enable Intel Virtualization Technology (Aktiver Intel-virtualiseringsteknologi) (standard).
VT for Direct I/O Aktiverer eller deaktiverer VMM (Virtual Machine Monitor) til at udnytte de ekstra hardwarekapaciteter, der
leveres af Intel® Virtualization-teknologi til direkte I/O.
Enable VT for Direct I/O (Aktiver VT til direkte I/O) - er enabled (aktiveret) som standard.
Trusted Execution Denne indstilling specificerer, om en MVMM (Measured Virtual Machine Monitor) kan anvende de yderligere
hardwareydelser, som findes i Intel Trusted Execution Technology. TPM Virtualization Technology og Virtualization
Technology for Direct I/O skal aktiveres, før du kan anvende funktionen.
Trusted Execution (Betroet udførelse) - disabled (deaktiveret) som standard.
Indstillinger for trådløs skærm
Egenskab
Wireless
(Trådløst)
Wireless Device
Enable
Beskrivelse
Lader dig indstille trådløse enheder, der kan styres via trådløs teknologi. Indstillingerne er:
● Trådløst wide area network (Wireless Wide Area Network – WWAN)
● GPS (på WWAN-modul)
● WLAN/WiGig
● Bluetooth
Alle indstillingerne er som standard enabled (aktiveret).
BEMÆRK: Til WLAN- og WiGig aktivering- eller deaktiverings-kontroller, der er forbundet, og de kan ikke
aktiveres eller deaktiveres uafhængigt.
Lader dig aktivere eller deaktivere de interne trådløse enheder.
● WWAN/GPS
● WLAN/WiGig
● Bluetooth
Alle indstillingerne er som standard enabled (aktiveret).
Indstillinger på vedligeholdelsesskærmen
Indstilling
Service Tag Viser computerens servicemærke.
Asset Tag Giver dig mulighed for at oprette en system-aktivkode, hvis der ikke allerede er angivet en aktiv-kode. Indstillingen
BIOS Downgrade
(BIOSnedgradering)
Data Wipe Med dette felt kan man på en sikker måde slette alle data fra de interne lagerenheder. Det følgende er en liste
Beskrivelse
er som standard ikke aktiveret.
Dette felt styrer tilbageslag af systemets firmware til tidligere revisioner.
over de enheder, der påvirkes:
● Internal HDD (Intern HDD)
● Internal SDD (Intern SDD)
● Internal mSATA (Intern SATA)
48 System Setup (Systemopsætning)
Page 49
Indstilling Beskrivelse
● Internal eMMC (Intern eMMC)
BIOS Recovery Dette felt gør det muligt for brugerne at gendanne visse beskadigede BIOS-forhold fra en gendannelsesfil på
brugerens primære harddisk eller fra en ekstern USB-nøgle.
● BIOS Recovery from Hard Drive (BIOS-gendannelse fra harddisk) (er enabled (aktiveret) som standard)
Indstillinger for systemlogskærm
Indstilling Beskrivelse
BIOS Events Lader dig se og rydde System Setup (Systeminstallationsmenuen) (BIOS) POST-hændelser.
Thermal Events Lader dig se og rydde Systeminstallationsmenuen (termiske) hændelser.
Power Events Lader dig se og rydde Systeminstallationsmenuen (strøm) hændelser.
Sådan opdateres BIOS'en
Det anbefales at opdatere din BIOS (systeminstallationsmenu) ved udskiftning af systemkortet, eller hvis der findes en opdatering. Sørg
ved bærbare pc'er for, at computerens batteri er fuldt opladet og tilsluttet en stikkontakt.
1. Genstart computeren.
2. Gå til Dell.com/support.
3. Indtast Servicekoden eller Kode til ekspresservice og klik på Submit (Send).
BEMÆRK: Klik, for at finde Servicekoden, på Hvor er min Servicekode?
BEMÆRK: Hvis du ikke kan finde servicemærket, skal du klikke på Detect My Product (Registrer mit produkt). Fortsæt med
vejledningen på skærmen.
4. Klik, hvis du ikke kan finde Servicekoden, på computerens Product Category (Produktkategori).
5. Vælg Product Type (Produkttype) fra listen.
6. Vælg computermodel og computerens Produktsupportside vises.
7. Klik på Get drivers (Hent drivere) og klik på View All Drivers (Se alle drivere).
Siden Drivers and Downloads (Drivere og overførsler) åbnes.
8. Vælg, på skærmen Drivers and Downloads (Drivere og overførsler), under rullelisten Operativsystem, BIOS.
9. Identificer den seneste BIOS-fil og klik på Hent fil.
Du kan også analysere, hvilke drivere der skal opdateres. For at gøre dette for dit produkt skal du klikke på Analyze System for
Updates (Analyser systemet for opdateringer) og følge vejledningen på skærmen.
10. Vælg din foretrukne overførselsmetode i vinduet Vælg overførselsmetode nedenfor , klik på Hent fil.
Vinduet File Download (Filoverførsel) vises.
11. Klik på Gem for at gemme filen på computeren.
12. Klik påk Kør for at installere de opdaterede BIOS-indstillinger på computeren.
Følg vejledningen på skærmen.
BEMÆRK:
7.0, installer først version 4.0 og herefter version 7.0.
Det anbefales, at man ikke opdaterer BIOS-versionen for mere end 3 revisioner. Fx: Hvis du vil opdatere BIOS fra 1.0 til
System and Setup Password (System- og installationsadgangskode)
Du kan oprette en system password (systemadgangskode) og en setup password (installationsadgangskode) til at sikre computeren.
System Setup (Systemopsætning)
49
Page 50
Adgangskodet
ype
Beskrivelse
System Password
(Systemadgangsk
ode)
Setup password
(Installationsadga
ngskode)
FORSIGTIG: Adgangskodefunktionerne giver et grundlæggende sikkerhedsniveau for computerens data.
FORSIGTIG: Enhver kan få adgang til de data, der er gemt på computeren, hvis den ikke er låst og uden opsyn.
BEMÆRK: Computeren leveres med system- og installationsadgangskoder deaktiveret.
Adgangskode du skal indtaste for at logge på systemet.
Adgangskode, som du skal indtaste for at få adgang til at foretage ændringer i computerens BIOS-indstillingern.
Sådan tildeles systemadgangskode og installationsadgangskode
Du kan kun tildele en ny System Password (Systemadgangskode) og/eller Setup Password (Installationsadgangskode)
eller ændre en bestående System Password (Systemadgangskode) og/eller Setup Password (Installationsadgangskode), når
Password Status (Adgangskodestatus) er Unlocked (Ulåst). Hvis Password Status (Adgangskodestatus) Locked (Låst), kan du
ikke ændre System Password (Systemadgangskoden).
BEMÆRK:
Password (Installationsadgangskode) og du skal ikke angive systemadgangskoden for at logge på computeren.
Tryk på F2, straks efter en start eller genstart, for at gå til en systeminstallation.
1. Vælg i skærmen System BIOS eller System Setup (Systemets installationsskærm), System Security (Systemsikkerhed) og
tryk Enter.
Skærmen System Security (Systemsikkerhed) vises.
2. Bekræft i skærmen System Security (Systemsikkerhed), at Password Status (Adgangskodestatus) er Unlocked (Ulåst).
3. Vælg System Password (Systemadgangskode), indtast din systemadgangskode og tryk Enter eller Tab.
Anvend følgende retningslinjer til at tildele systemadgangskoden:
● En adgangskode kan have op til 32 tegn.
● En adgangskode kan indeholde tallene 0 til 9.
● Kun små bogstaver er gyldige, store bogstaver er ikke tilladt.
● Kun følgende specialtegn er tilladt: mellemrum, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
Indtast systemadgangskoden igen, når du bliver bedt om det.
4. Indtast systemadgangskoden som du indtastede tidligere og klik på OK.
5. Vælg Setup Password (Installationsadgangskode), indtast systemadgangskoden og tryk Enter eller Tab.
En meddelelse beder dig indtaste installationsadgangskoden igen.
6. Indtast installationsadgangskoden som du indtastede tidligere og klik på OK.
7. Tryk på Esc og en meddelelse beder dig gemme ændringerne.
8. Tryk på Y for at gemme ændringerne.
Computeren genstarter.
Hvis adgangskodejumperen er deaktiveret, slettes den bestående System Password (Systemadgangskode) og Setup
Sådan slettes eller ændres en eksisterende system- og/eller installationsadgangskode
Kontroller, at Password Status (Adgangskodestatus) er Unlocked (Ulåst) (i systeminstallationsmenuen), før du forsøger at slette
eller ændre den eksisterende system- og/eller installationsadgangskode. Du kan ikke slette eller ændre en eksisterende system- eller
installationsadgangskode. hvis Password Status (Adgangskodestatus) er Locked (Låst).
Tryk på F2 for at gå til systeminstallationsmenuen, straks efter en start eller genstart.
1. Vælg i skærmen System BIOS eller System Setup (Systeminstallationen), System Security (Systemsikkerhed) og tryk Enter.
Skærmen System Security (Systemsikkerheds) vises.
50
System Setup (Systemopsætning)
Page 51
2. Bekræft i skærmen System Security (Systemsikkerhed), at Password Status (Adgangskodestatus) er Unlocked (Ulåst).
3. Vælg System Password (Systemadgangskode), ændr eller slet eksisterende systemadgangskode og tryk på Enter eller Tab.
4. Vælg Setup Password, (Installationsadgangskode), ændr eller slet eksisterende installationsadgangskode og tryk på Enter eller
Tab.
BEMÆRK: Hvis du ændrer system- eller installationsadgangskoden, skal du indtaste den nye adgangskode igen, når du bliver
bedt om det. Hvis du sletter system- og/eller installationsadgangskoden, skal du bekræfte sletningen, når du bliver bedt om det.
5. Tryk på Esc og en meddelelse beder dig gemme ændringerne.
6. Tryk på Y for at gemme ændringer og afslutte systeminstallationsmenuen.
Computeren genstarter.
System Setup (Systemopsætning) 51
Page 52
4
Diagnosticering
Hvis du kommer ud for et problem med computeren, skal du køre ePSA-diagnosticering), før du kontakter Dell for at få teknisk assistance.
Formålet med at køre diagnosticering er at teste computerens hardware uden behov for ekstra udstyr eller risiko for tab af data. Hvis du
ikke er i stand til at løse problemet selv, kan service og support personale bruge de diagnostike resultater til at hjælpe dig med at løse
problemet.
Emner:
• ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)
• Statusindikatorer for enhed
• Batteristatusindikatorer
ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)
ePSA-diagnosticeringen (også kendt som systemdiagnosticering) udfører en komplet kontrol af din hardware. ePSA er integreret med
BIOS'en og startes internt af BIOS'en. Den integrerede systemdiagnosticering giver en række indstillinger for specielle enheder eller
enhedsgrupper, som gør det muligt at:
● Køre tests automatisk eller i en interaktiv tilstand
● Gentage tests
● Få vist eller gemme testresultater
● Gennemgå tests for at indføre yderligere testindstillinger til at give flere oplysninger om enheder med fejl
● Få vist statusmeddelelser, der oplyser om tests er fuldført
● Få vist fejlmeddelelser, der oplyser om problemer, som opstod under testning
FORSIGTIG:
computere kan medføre ugyldige resultater eller fejlmeddelelser.
Bruge systemdiagnosticeringen til kun at teste din computer. Brug af dette program samme med andre
BEMÆRK: Nogle tests af specifikke enheder kræver brugerhandling. Du skal altid sikre dig, at du er til stede på computerterminalen,
når der udføres diagnosticeringstests.
Statusindikatorer for enhed
Tabel 2. Statusindikatorer for enhed
ikon Name Beskrivelse
Statusindika
tor for
strømforsyni
ng
Statusindika
tor for
harddisk
Indikator for
batterioplad
ning
WiFiindikator
LED-indikatorer for enhedsstatus er normalt placeret enten øverst eller til venstre på tastaturet. De viser lageret, batteriet, tilslutning af
trådløse enheder og deres aktivitet. De kan desuden være praktiske som værktøj til diagnosticering, hvis der opstår en fejl i systemet.
Tændes, når du tænder computeren, og blinker, når computeren er i en strømstyringstilstand.
Lyser når computeren læser eller skriver data.
Lyser permanent eller blinker for at angive batteriets opladningsstatus.
BEMÆRK: Der henvises til følgende tabel for koderne for indikatoren for batteriopladning.
Lyser når trådløst netværk er aktiveret.
52 Diagnosticering
Page 53
BEMÆRK: Placeringen af strømstatusindikatoren kan være forskellig fra system til system.
Følgende tabel viser, hvordan LED-koderne skal aflæses, hvis der opstår en fejl.
Tabel 3. LED-indikator for batteriopladning
Ravgult blinkende mønster Problembeskrivelse Foreslået løsning
2,1 CPU CPU-fejl
2,2 Systemkort: BIOS ROM Systemkort, dækker BIOS-beskadigelse eller ROM-fejl
2,3 Hukommelse No memory/RAM detected (Der blev ikke fundet nogen
hukommelse/RAM)
2,4 Hukommelse Hukommelses-/RAM-fejl
2,5 Hukommelse Ugyldig hukommelse installeret
2,6 Systemkort: Chipsæt Systemkort: Chipsæt-fejl
2,7 LCD Udskift systemkortet
3,1 RTC-strømfejl. CMOS-batterisvigt
3,2 PCI/Video PCI- eller videokort/chip-fejl
Det blinkende mønster vil bestå af 2 sæt numre repræsenteret ved (første gruppe: ravgule blink, anden gruppe: hvide blink)
BEMÆRK:
1. Første gruppe: LED'en blinker 1 til 9 gange efterfulgt af en kort pause med slukket LED, med et interval på 1,5 sekunder. (Dette er
med ravgult lys)
2. Anden gruppe: LED'en blinker 1 til 9 gange efterfulgt af en længere pause, inden næste cyklus starter igen med et interval på 1,5
sekunder. (Dette er med hvidt lys)
Fx: Ingen hukommelse registreret (2,3), batteri-LED'en blinker to gange med ravgult lys efterfulgt af en pause, og blinker herefter tre
gange med hvidt lys. Batteri-LED'en vil slukke i 3 sekunder inden næste cyklus gentages.
Batteristatusindikatorer
Hvis computeren er tilsluttet en stikkontakt, virker batteriindikatoren på følgende måde:
Blinker skiftevist
mørkegult eller
hvidt lys
Blinker skiftevist
mørkegult med
konstant hvidt
Blinker konstant
mørkegult
Indikator slukket Batteri i fuld opladningstilstand med vekselstrømsadapter til stede.
Hvidt lys tændt Batteri i opladningstilstand med vekselstrømsadapter til stede.
Der er tilsluttet en ugyldig eller ikke-understøttet, ikke-Dell vekselstrømsadapter til den bærbare pc.
Midlertidig batterifejl med vekselstrømsadapter til stede.
Alvorlig batterifejl med vekselstrømsadapter til stede.
Diagnosticering 53
Page 54
Specifikationer
BEMÆRK: Udvalget kan variere alt afhængigt af regionen. Sådan får du flere oplysninger om computerens konfiguration:
● I Windows 10: Klik eller tryk på Start > Indstillinger > System > Om.
● I Windows 8.1 og Windows 8: Klik eller tryk på Start > PC-indstillinger > PC og enheder > PC-info.
● I Windows 7: Klik på Start , højreklik Min computer, og vælg derefter Egenskaber.
Tabel 4. Systemoplysninger
Funktion Specifikation
Chipset Skylake
DRAM-busbredde 64-bit
Flash EPROM SPI 32 Mbits, 64 Mbits
PCIe-bus 100 MHz
5
Ekstern busfrekvens DMI (5GT/s)
Tabel 5. Processor
Funktion Specifikation
Typer Intel Core i3 / i5 / i7
L3 cache-lager 3 MB, 4MB, 6 MB og 8 MB
Tabel 6. Hukommelse
Funktion Specifikation
Hukommelsesstik To SODIMM-slots
Hukommelseskapacitet 4GB og 8GB
Hukommelsestype DDR4 SDRAM (1600 MHz ~ 2400 MHz )
Hukommelse (minimum) 4 GB
Hukommelse (maksimum) 16 GB
Tabel 7. Lagerplads - 512 GB M.2 2280 PCIeSSD
Funktion Specifikation
Kapacitet (GB) 512
Dimensioner mm (B x D x H) 22 x 80 x 2,38
Interface-type og maksimal hastighed PCle Gen3 8Gb/s (op til 4 baner)
MTBF 800K timer
Logiske blokke 1.000.215.216
Strømkilde:
Strømforbrug (kun reference) Inaktiv 1,7 W, Aktiv 4,5 W
54 Specifikationer
Page 55
Tabel 7. Lagerplads - 512 GB M.2 2280 PCIeSSD (fortsat)
Funktion Specifikation
Miljømæssige driftsbetingelser (ikke-kondenserende):
Temperaturområde 0°C til 70°C
Relativ luftfugtighed 10 % til 90 %
Non-Op Shock (@0,5ms) 1500G
Miljømæssige ikke-driftsmæssige betingelser (ikkekondenserende):
Temperaturområde –40°C til 70°C
Relativ luftfugtighed 5 % til 95 %
Tabel 8. Lyd
Funktion Specifikation
Type Fire-kanals high definition-lyd
Controller Realtek ALC3235
Stereokonvertering 24-bit (analog-til-digital og digital-til-analog)
Grænseflade:
Intern HD-lyd
Ekstern Mikrofon-ind, stereohøretelefoner og headset-combo-stik
Højttalere To
Intern højtalerforstærker 2 W (RMS) pr. kanal
Volumenkontroller Genvejstaster
Tabel 9. Video
Funktion Specifikation
Type Integreret på systemkort
Controller:
UMA Intel HD Graphics 5500
Databus PCI-E Gen2 x4
Ekstern skærmunderstøttelse
● Et HDMI 2560x1440 @ 30 Hz
● en mDP 1920 x 1200 pixels
BEMÆRK: Understøtter et VGA, to DP/DVI-porte gennem
dockingstation.
Tabel 10. Kamera
Funktion Specifikation
HD kameraopløsning 1280 x 720 pixels (ikke-touch)
FHD kameraopløsning 1920 x 1080 pixels (Touch)
Videoopløsning (maksimum) 1280 x 720 pixel
Diagonal visningsvinkel 74°
Specifikationer 55
Page 56
Tabel 11. Kommunikation
Funktion Specifikation
Netværkskort 10/100/1000 Mb/s Ethernet (RJ-45)
Wireless (Trådløst) Internt trådløst lokalnetværk (WLAN) og trådløst brednetværk
(WWAN)
● Bluetooth 4.0
Tabel 12. Porte og stik
Funktion Specifikation
Lyd Et mikrofon-/stereohøretelefon-/højttalerstik
Video
Netværkskort RJ-45-stik
USB 3.0 To USB 3.0, en PowerShare
Hukommelseskortlæser Understøtter op til SD4.0
Micro Subscriber Identity Module (uSIM)-kort Et
Docking-port Et
Smart Card Et
● en HDMI
● en mDP
Tabel 13. Skærm
Funktion Specifikation
Model Latitude 7470 Latitude E7470
Type HD FHD m/touch
Mål:
Højde 181,4 mm (7,14 tommer) 194,9 mm (7,67 tommer)
Bredde 290,5 mm (11,4 tommer) 302,8 mm (11,9 tommer)
Diagonalt 3,0 mm (0,1 tommer) 5,95 mm (0,23 tommer)
Maksimal opløsning 1366 x 768 1920 x 1080
Opdateringshastighed 60 Hz/48 Hz 60 Hz/48 Hz
Mindste betragtningsvinkel:
Horisontalt +/-40° +/-80°
Lodret +10°/-30° +/-80°
Pixelafstand 0.2025 x 0.2025 0.144 x 0.144
Tabel 14. Tastatur
Funktion Specifikation
Type
Layout QWERTY
Antal taster:
USA 85
England 86
Japan 89
56 Specifikationer
● Single Point-tastatur uden baggrundsbelysning
● Dual Point-tastatur med baggrundsbelysning
Page 57
Tabel 14. Tastatur (fortsat)
Funktion Specifikation
Brasilien 87
Størrelse:
X (tastepitch) 19,05 mm
Y (tastepitch) 19,05 mm
Tabel 15. Pegefelt
Funktion Specifikation
Model Latitude 7470/E7470
Aktivt område:
X-akse 99,5 mm
Y-akse 53,0 mm
Tabel 16. Batteri
Funktion Specifikation
Type
Model Latitude 7470 Latitude E7470
Mål:
Dybde 105,9 mm (4,17 tommer)
Højde 6,1 mm (0,24 tommer)
Bredde 181,00 mm (7,13 tommer) 283,00 mm (11,14 tommer)
Vægt: 189,3 g (0,42 lb) 290,3 g (0,85 lb)
Spænding 11,10 VDC 7,40 VDC
Levetid 300 afladnings-/opladningscyklusser
Temperaturområde:
Drift
Ikke i drift -20 °C til 65 °C (4 °F til 149 °F)
Møntcellebatteri 3 V CR2032 litium knapcelle
● 3-cellet lithiumpolymerbatteri med ExpressCharge
● 4-cellet lithiumpolymerbatteri med ExpressCharge
3–cell 4–cell
Oplad: 0 °C til 50 °C (32 °F til 158 °F)
Afladning: 0 °C til 70 °C ( 32 °F til 122 °F)
Tabel 17. Vekselstrømsadapter
Funktion Specifikation
Type 65 watt og 90 watt
Indgangsspænding 90 VAC til 264 VAC
Indgangsstrøm (maksimum) 1,50 A
Indgangsfrekvens 47 Hz til 63 Hz
Udgangsspænding 65 watt og 90 watt
Udgangsstrøm 3,34 A og 4,62 A
Specifikationer 57
Page 58
Tabel 17. Vekselstrømsadapter (fortsat)
Funktion Specifikation
Nominel udgangsspænding 19,5 VDC
Vægt 230 g (65 W) og 285 g (90 W)
Mål 107x46x29,5 mm (65 W) / 130x66 x22 mm (90 W)
Temperaturområde:
Drift 0-40 °C (32-104 °F)
Ikke i drift –40 -+70 °C (–40-+158 °F)
Tabel 18. Mål
Funktion Latitude 7470/E7470 Ikke-touch Latitude 7470/E7470 Touch
Frontens højde 17,2 mm (0,68 tommer) 18,20 mm (0,72 tommer)
Bagsidens højde 19,4 mm (0,76 tommer) 21,8 mm (0,82 tommer)
Bredde 334,00 mm (13,14 tommer)
Dybde 232,0 mm (9,13 tommer)
Vægt (med 3-cellet batteri) 1,51 kg (3,33 lb) 1,65 kg (3,65 lb)
Tabel 19. Miljø
Funktion Specifikation
Temperatur:
Drift 0 °C til 60 °C (32 °F til 140 °F)
Opbevaring -51 °C til 71 °C (-59 °F til 159 °F)
Relativ luftfugtighed (maksimum):
Drift 10-90 % (ikke-kondenserende)
Opbevaring 5-95 % (ikke-kondenserende)
Højde over havet (maksimum):
Drift
Ikke i drift -15,24 m til 10.668 m (–50 ft til 35.000 ft)
Luftbåret forureningsniveau G2 eller lavere som defineret i ISA S71.04–1985
–15,2 m til 3.0482.000 m (–50 ft til 10.0006.560 ft)
0° til 35°C
58 Specifikationer
Page 59
Kontakt Dell
BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du finde kontaktoplysninger på købskvitteringen, pakkeslippen, fakturaen
eller i Dells produktkatalog.
Dell giver flere muligheder for online- og telefonbaseret support og service. Tilgængeligheden varierer for de enkelte lande og produkter,
og nogle tjenester findes muligvis ikke i dit område. Sådan kontakter du Dell omkring salg, teknisk support eller kundeservice:
1. Gå til Dell.com/support.
2. Vælg supportkategori.
3. Bekræft dit land eller område i rullemenuen Choose a Country/Region (Vælg land/område) fra listen nederst på siden.
4. Vælg det relevante service- eller supportlink alt afhængigt af, hvad du har brug for.
6
Kontakt Dell 59
Loading...
