Dell Latitude E7250

Brukerhåndbok

Forskriftsmessig modell: P22S
Forskriftmessig type: P22S002

Merknader, forholdsregler og advarsler

MERK: En MERKNAD angir viktig informasjon som hjelper deg med å bruke datamaskinen bedre.

FORSIKTIG: En FORHOLDSREGEL angir enten potensiell fare for maskinvaren eller for tap av data og forteller hvordan du kan

unngå problemet.

ADVARSEL: En ADVARSEL angir potensiell fare for skade på eiendom, personskade eller død.

© 2015 2018 Dell Inc. eller dets datterselskaper. Med enerett. Dell og EMC og andre varemerker er varemerker for Dell Inc. eller dets datterselskaper.

Andre varemerker kan være varemerker for deres respektive eiere.

2018 - 05

Rev. A01

Innholdsfortegnelse

1 Arbeide på datamaskinen................................................................................................................................5

Gjør følgende før du foretar arbeid inne i datamaskinen:..............................................................................................5

Slå av datamaskinen.......................................................................................................................................................... 6

Etter at du har arbeidet inne i datamaskinen..................................................................................................................6

2 Registrer datamaskinen din............................................................................................................................7

3 Demontering og montering............................................................................................................................ 8

Anbefalte verktøy...............................................................................................................................................................8

Systemoversikt...................................................................................................................................................................9

Ta ut batteriet....................................................................................................................................................................10

Sette inn batteriet..............................................................................................................................................................11

Ta av bunndekselet............................................................................................................................................................11

Sette på bunndekslet........................................................................................................................................................11

Ta ut mSATA SSD-kortet................................................................................................................................................. 12

Sette inn mSATA SSD-kortet..........................................................................................................................................12

Ta ut minnemodulen......................................................................................................................................................... 12

Sette inn minnemodulen.................................................................................................................................................. 13

Ta ut WWAN-kortet..........................................................................................................................................................13

Sette inn WWAN-kortet...................................................................................................................................................13

Ta ut WLAN-kortet...........................................................................................................................................................14

Sette inn WLAN-kortet....................................................................................................................................................14

Ta av tastaturrammen......................................................................................................................................................14

Sette på tastaturrammen................................................................................................................................................ 15

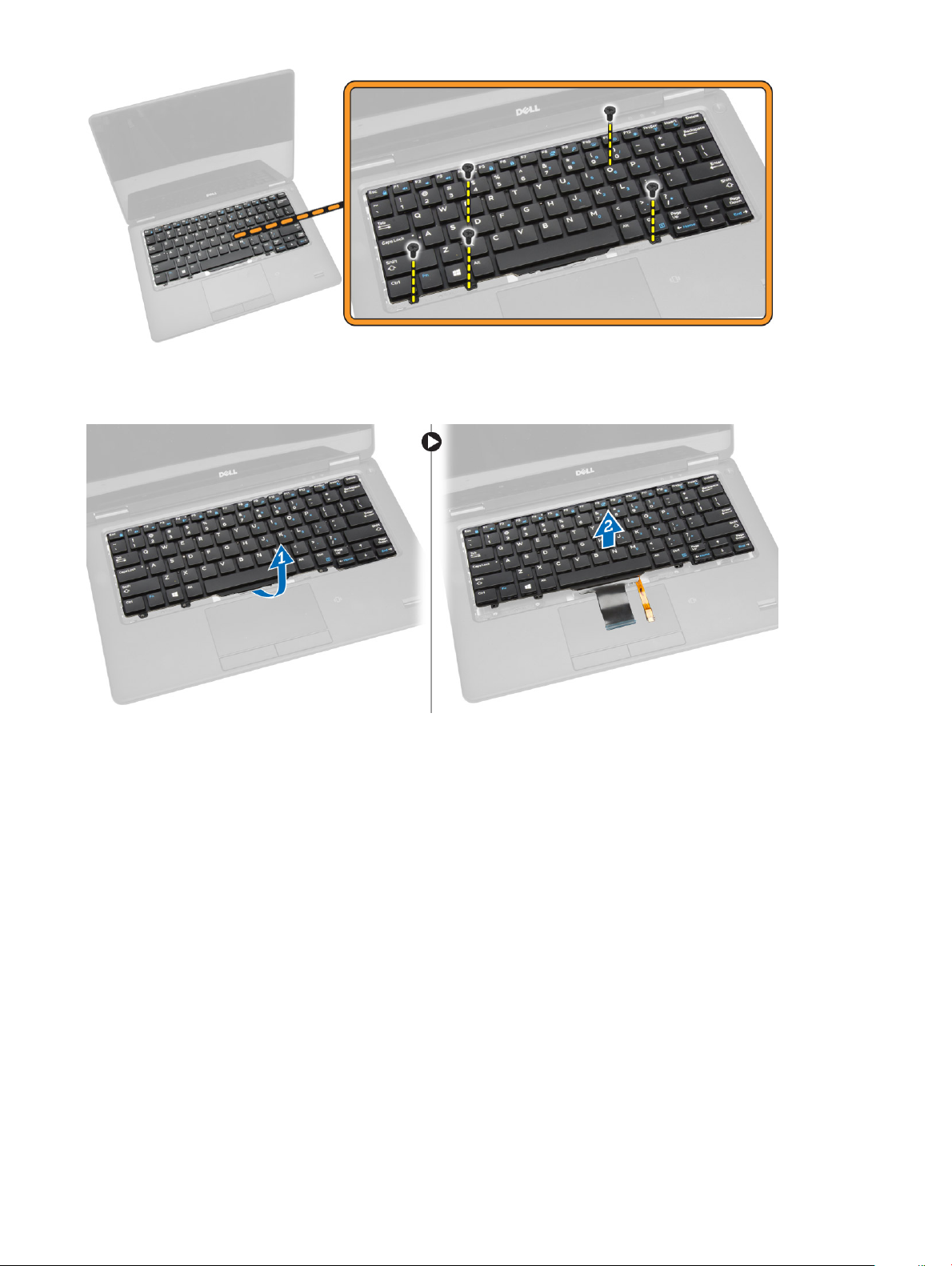

Ta av tastaturet.................................................................................................................................................................15

Montere tastaturet...........................................................................................................................................................16

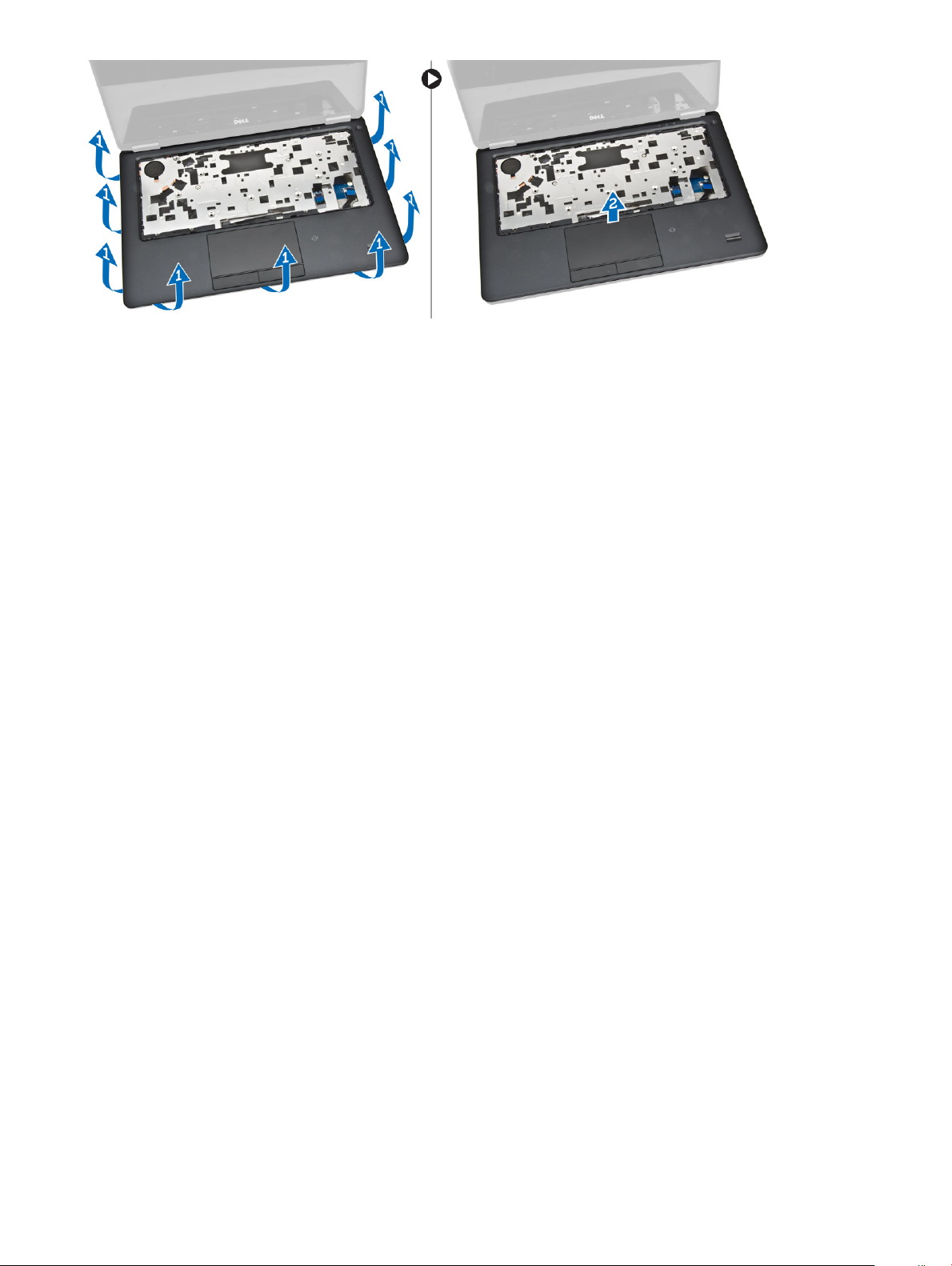

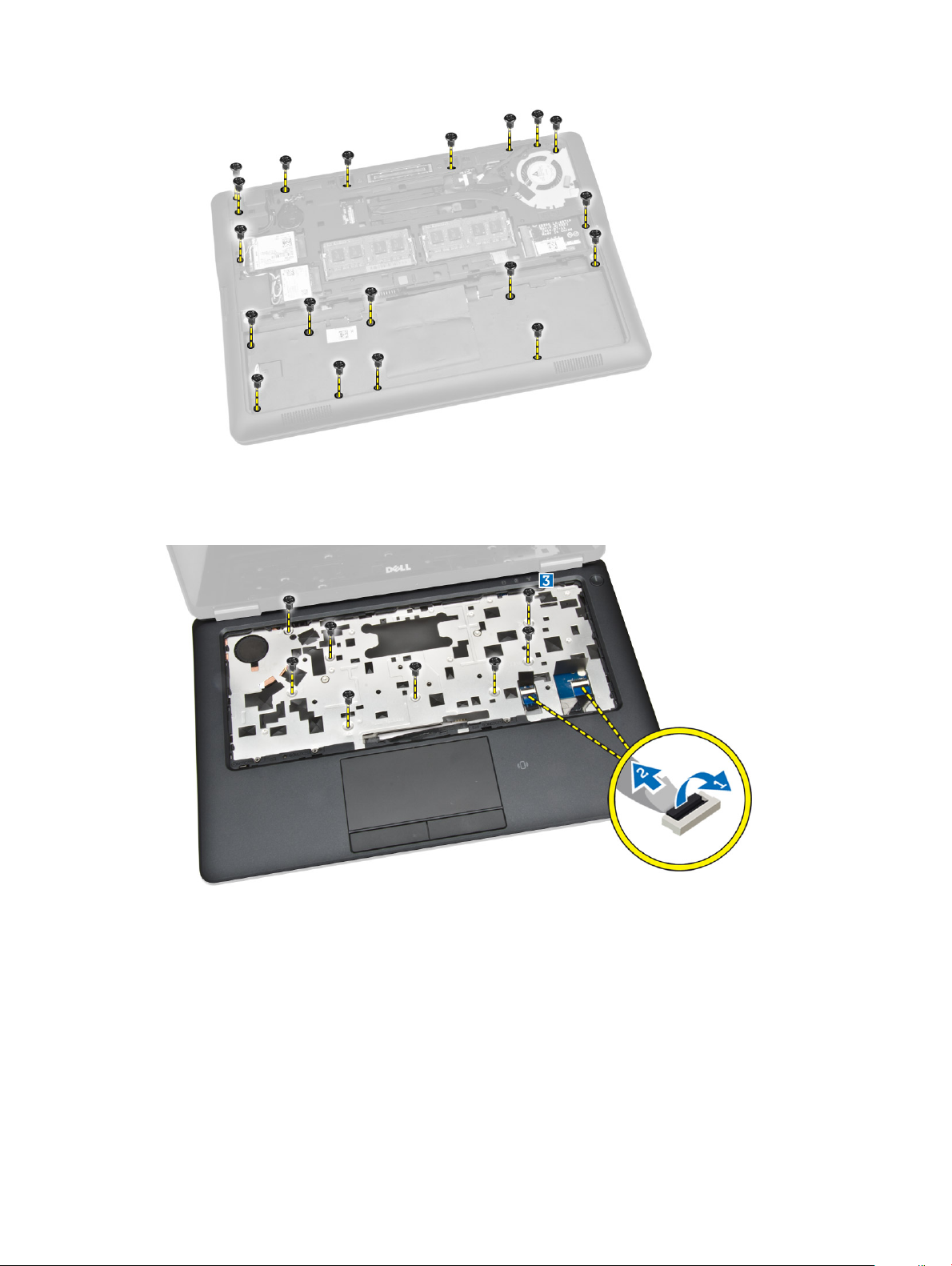

Ta av håndleddstøtten......................................................................................................................................................16

Montere håndleddstøtten................................................................................................................................................18

Fjerne SIM-kortet............................................................................................................................................................. 18

Sette inn SIM-kortet........................................................................................................................................................ 19

Ta av høyttalerne.............................................................................................................................................................. 19

Montere høyttalerne........................................................................................................................................................20

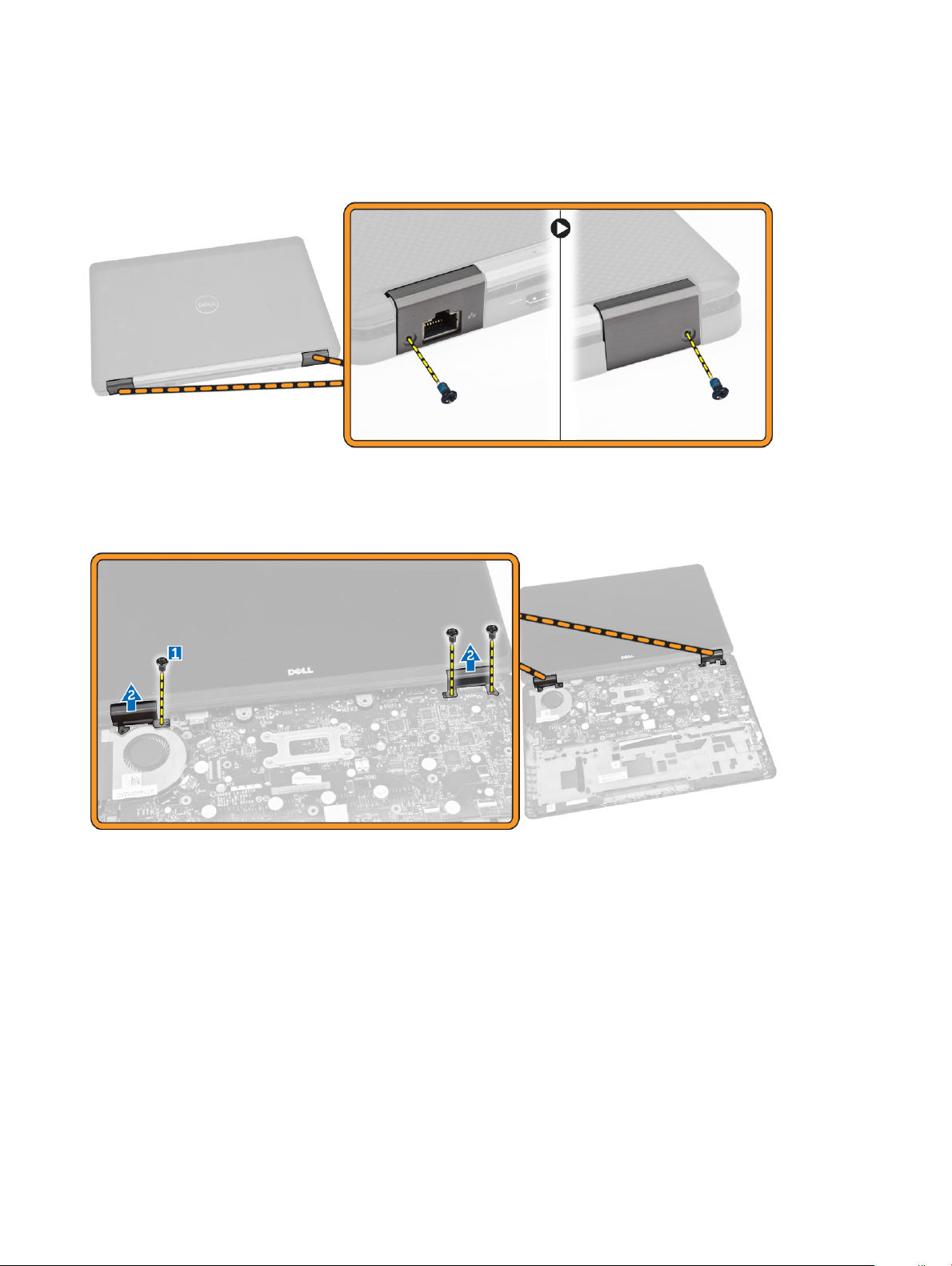

Ta av skjermens hengseldeksel.......................................................................................................................................20

Sette på skjermens hengseldeksel..................................................................................................................................21

Ta av skjermenheten........................................................................................................................................................22

Montere skjermenheten.................................................................................................................................................. 24

Ta ut hovedkortet.............................................................................................................................................................24

Sette inn hovedkortet......................................................................................................................................................25

Ta ut varmeavlederenheten............................................................................................................................................26

Sette inn varmeavlederenheten......................................................................................................................................27

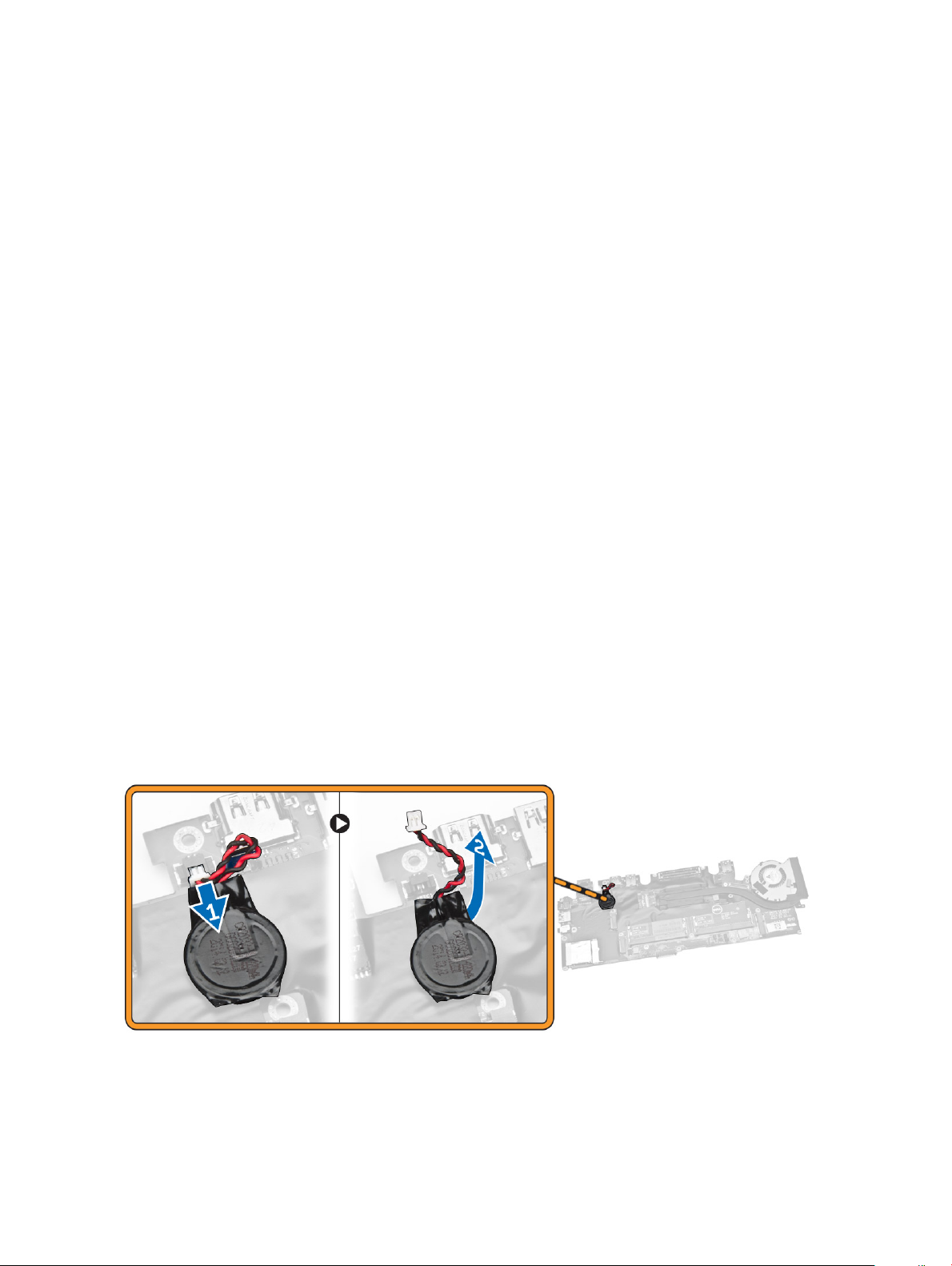

Ta ut klokkebatteriet........................................................................................................................................................ 27

Sette inn klokkebatteriet.................................................................................................................................................28

Innholdsfortegnelse

3

4 Systemoppsett............................................................................................................................................ 29

Oppstartsrekkefølge........................................................................................................................................................ 29

Navigerinsknapper........................................................................................................................................................... 29

Alternativer i systemoppsettet.......................................................................................................................................30

Oppdatere BIOS ..............................................................................................................................................................38

System- og oppsettpassord........................................................................................................................................... 39

Tilordne et system- og oppsettpassord.................................................................................................................. 39

Slette eller endre et eksisterende system og/eller kongurasjonspassord......................................................... 40

5 Diagnostikk.................................................................................................................................................. 41

Enhanced Pre-Boot System Assessment – ePSA-diagnostikk.................................................................................. 41

Enhetsstatuslamper..........................................................................................................................................................41

Batteristatuslamper......................................................................................................................................................... 42

6 Spesikasjoner............................................................................................................................................ 43

7 Kontakte Dell............................................................................................................................................... 48

4 Innholdsfortegnelse

Arbeide på datamaskinen

Gjør følgende før du foretar arbeid inne i datamaskinen:

Bruk følgende retningslinjer for sikkerhet for å ivareta din egen sikkerhet og beskytte datamaskinen mot potensiell skade. Med mindre noe
annet blir angitt, forutsetter hver av veiledningene i dette dokumentet følgende:

• Du har lest sikkerhetsanvisningene som fulgte med datamaskinen.

• En komponent kan byttes ut eller--hvis enheten er kjøpt separat--settes inn ved å utføre trinnene for demontering av komponenten i
motsatt rekkefølge.

ADVARSEL: Koble fra alle strømkilder før du åpner datamaskindekselet eller paneler. Når du er ferdig med arbeidet inni

datamaskinen, setter du plass alle deksler, paneler og skruer før du kobler til strømkilden.

ADVARSEL: Før du arbeider inne i datamaskinen, må du lese sikkerhetsinformasjonen som fulgte med datamaskinen. Hvis du vil

ha mer informasjon om sikkerhet, går du til hjemmesiden for overholdelse av forskrifter (Regulatory Compliance) på
www.dell.com/regulatory_compliance

FORSIKTIG: Mange reparasjoner kan bare utføres av en sertisert servicetekniker. Du bør bare utføre feilsøking og enkle

reparasjoner som beskrevet i produktdokumentasjonen, eller i henhold til instruksjoner fra service- og støtteteamet på Internett
eller telefon. Skade forårsaket av servicearbeid som ikke er godkjent av Dell, dekkes ikke av garantien. Les og følg
sikkerhetsinstruksjonene som ble levert sammen med produktet.

FORSIKTIG: Unngå elektrostatisk utlading. Forbind deg selv til jord med en jordingsstropp rundt håndleddet eller ved å berøre en

umalt metallate med jevne mellomrom, for eksempel en kontakt på baksiden av datamaskinen.

FORSIKTIG: Vær forsiktig ved håndtering av komponenter og kort. Berør ikke komponentene eller kontaktene på et kort. Hold

kortet i kantene eller monteringsbeslaget av metall. Hold komponenter ved å ta tak i kantene, ikke i pinnene.

FORSIKTIG: Når du kobler fra en kabel, må du trekke i kontakten eller i strekkavlastningsløkken og ikke i selve kabelen. Noen

kabler har kontakter med låsetapper. Hvis du skal koble fra en slik kabel, trykker du inn låsetappene før du kobler fra kabelen. Når
koblingene trekkes fra hverandre, skal de holdes på rett linje for å unngå at pinnene på koblingene blir bøyd. Før du kobler til en
kabel, må du også passe på at begge koblingene vender riktig vei og er på linje.

MERK: Fargen på datamaskinen og enkelte komponenter kan se annerledes ut enn i dette dokumentet.

1

For å unngå å skade datamaskinen må du utføre trinnene nedenfor før du begynner å arbeide inne i datamaskinen.

1 Pass på at arbeidsunderlaget er plant og rent, slik at du unngår riper i datamaskindekselet.
2 Slå av datamaskinen (se Slå av datamaskinen).
3 Hvis datamaskinen er koblet til en forankringsstasjon (Forankret), må du koble fra forankringsstasjonen.

FORSIKTIG

nettverksenheten.

4 Koble alle nettverkskabler fra datamaskinen.
5 Koble datamaskinen og alt tilkoblet utstyr fra strømuttakene.
6 Lukk skjermen og snu datamaskinen opp-ned på et plant arbeidsunderlag.

MERK

7 Ta ut hovedbatteriet.
8 Snu datamaskinen opp-ned.
9 Åpne skjermen.
10 Trykk på strømknappen for å jorde hovedkortet.

: Når du skal koble fra en nettverkskabel, må du først koble kabelen fra datamaskinen og deretter fra

: For å unngå skade på hovedkortet må du ta ut hovedbatteriet før du reparerer datamaskinen.

Arbeide på datamaskinen 5

FORSIKTIG: For å unngå elektriske støt må du alltid koble maskinen fra stikkontakten før du åpner dekselet.

FORSIKTIG: Sørg for at du er jordet ved å berøre en umalt metallate før du hånterer deler inne i datamaskinen. Under

arbeidet må du med jevne mellomrom berøre en umalt metallate for å lade ut statisk elektrisitet som kan skade de interne
komponentene.

11 Ta alle installerte ExpressCard- eller Smart-kort ut av de aktuelle sporene.

Slå av datamaskinen

FORSIKTIG: Lagre og lukk alle åpne ler og avslutt eventuelle åpne programmer før du slår av datamaskinen hvis du vil unngå å

miste data.

1 Slå av operativsystemet:

• I Windows 8 (berøringsskjerm):
1 Sveip med ngeren fra høyre skjermkant slik at du åpner amulettmenyen og velg Settings (innstillinger).

2 Velg deretter og velg så Shut down (slå av).

• Bruke en mus:
1 Pek i øvre høyre hjørne av skjermen og klikk Settings (innstillinger).

2

Klikk deretter på og velg så Shut down (slå av).

• I Windows 7:

1 Klikk Start .
2 Klikk Shut down (slå av).

Eller

1 Klikk Start .
2 Klikk på pilen nederst til høyre på Start-menyen som vist nedenfor, og deretter på Shut Down (Slå av).

2 Kontroller at datamaskinen og alt tilkoblet utstyr er slått av. Hvis ikke datamaskinen og tilkoblet utstyr ble automatisk slått av da du

avsluttet operativsystemet, holder du inne strømknappen i ca. 6 sekunder for å slå dem av.

Etter at du har arbeidet inne i datamaskinen

Når du er ferdig med å sette alt tilbake, må du passe på at du kobler til eventuelle eksterne enheter, kort og kabler før du slår på
datamaskinen.

FORSIKTIG

Ikke bruk batterier som er beregnet på andre Dell-datamaskiner.

1 Koble til eksternt utstyr, for eksempel portreplikator eller mediebase, og sett inn igjen eventuelle kort, som ExpressCard.
2 Koble telefon- og nettverkskablene til datamaskinen.

3 Sett inn batteriet.
4 Koble til datamaskinen og alle tilkoblede enheter i strømuttakene.
5 Slå på datamaskinen.

: Bruk bare batteriet som er beregnet på denne bestemte Dell-datamaskinen, for å unngå skade på datamaskinen.

FORSIKTIG

: Hvis du skal koble til en nettverkskabel, kobles først kabelen til nettverksenheten og deretter til datamaskinen.

Arbeide på datamaskinen

6

Registrer datamaskinen din

Følg trinnene for å dokke datamaskinen:

a Sett inn dokkeenheten til du hører at den klikker på plass i dokkestasjonen.
b Sett datamaskinen på dokkeenheten for å dokke datamaskinen.

2

MERK: Denne dokkeenheten kan kun brukes til å dokke Latitude E7250 / Latitude E7450. Du kan ikke dokke noen andre

Dell-maskiner med denne dokkestasjonen.

MERK: Dokkeenheten og dokken er valgfrie elementer og leveres ikke som standard med datamaskinen.

Registrer datamaskinen din 7

Demontering og montering

Anbefalte verktøy

Veiledningene i dette dokumentet kan kreve at du bruker følgende verktøy:

• En liten skrutrekker med vanlig blad

• En stjerneskrutrekker

• Liten plasspiss

3

8 Demontering og montering

Systemoversikt

1 Batteristatuslampe 2 Aktivitetslampe for harddisk
3 Strømstatuslampe 4 Mikrofoner
5 Kamera 6 Kamerastatuslys
7 Aktivitetslampe for harddisk 8 Batteristatuslampe

Demontering og montering 9

9 lampe for trådløsstatus 10 Spor til sikkerhetskabel
11 Av/på-knapp 12 Mini-DisplayPort-kontakt
13 USB 3.0-kontakt 14 Kontakt for hodetelefon
15 Minnekortleser 16 Kontaktløs samrtkortleser/NFC-leser (tilleggsutstyr)
17 Fingeravtrykksleser (tilleggsutstyr) 18 Pekeate
19 Smartkortleser (tilleggsutstyr) 20 Nettverkskontakt
21 HDMI-kontakt 22 USB 3.0-kontakt
23 USB 3.0-kontakt med PowerShare 24 Strømkontakt
25 Dokkingkontakt (tilleggsutstyr) 26 Servicemerke-etikett
27 Batteriutløser 28 Batteri
29 Høyttalere

Ta ut batteriet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Skyv på utløsersperren for å frigjøre batteriet.

3 Ta batteriet ut av datamaskinen.

10

Demontering og montering

Sette inn batteriet

1 Plasser batteriet i sporet til det klikker på plass.
2 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta av bunndekselet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Ta ut batteriet
3 Utfør følgende trinn, som vist på illustrasjonen:

a Fjern skruene som fester bunndekselset til datamaskinen [1].
b Skyv bunndekselet for å løsne det fra datamaskinen [ 2].

4 Ta bunndekslet ut av datamaskinen.

Sette på bunndekslet

1 Plasser bunndekslet justert etter skruehullene på datamaskinen.
2 Trekk til skruene for å feste bunndekslet til datamaskinen.
3 Sett inn batteriet.
4 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Demontering og montering

11

Ta ut mSATA SSD-kortet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri
b bunndeksel

3 Utfør følgende trinn, som vist på illustrasjonen:

a Fjern skruen som fester SATA SSD-kortet til datamaskinen [1].
b Løft opp mSATA SSD-kortet, og ta det ut av datamaskinen [2].

Sette inn mSATA SSD-kortet

1 Plasser mSATA SSD-kortet i sporet på datamaskinen.
2 Stram til skruen som fester mSATA SSD-kortet til datamaskinen.
3 Sett på plass:

a bunndeksel
b batteri

4 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta ut minnemodulen

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri
b bunndeksel

3 Lirk løs festeklemmene fra minnemodulen.

4 Ta minnemodulen ut av systemet.

Demontering og montering

12

Sette inn minnemodulen

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Sett på plass:

a batteri

b bunndeksel
3 Sett inn minnet i minnesokkelen.
4 Trykk på minnet til festeklemmene holder det på plass. Hvis det nnes et ekstra minnet som skal settes inn i DIMM B-sporet, gjentar

du trinn 1 og 2.

5 Sett inn delene som er tatt ut tidligere i synkende rekkefølge

Ta ut WWAN-kortet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri

b bunndeksel
3 Utfør følgende trinn, som vist på illustrasjonen:

a Koble WWAN-kablene fra kontaktene på WWAN-kortet [1].

b Fjern skruen som fester WWAN-kortet til datamaskinen [2].

c Fjern WWAN-kortet fra datamaskinen [3].

Sette inn WWAN-kortet

1 Sett WWAN-kortet inn i sporet på datamaskinen.
2 Stram til skruen som fester WWAN-kortet til datamaskinen.
3 Koble WWAN-kablene til de respektive kontaktene på WWAN-kortet.
4 Sett på plass:

a bunndeksel

b batteri
5 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Demontering og montering

13

Ta ut WLAN-kortet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri

b bunndeksel
3 Utfør følgende trinn, som vist på illustrasjonen:

a Koble WLAN-kablene fra kontaktene på WLAN-kortet [1].

b Fjern skruen som fester WLAN-kortet til datamaskinen [2].

c Fjern WLAN-kortet fra datamaskinen [3].

Sette inn WLAN-kortet

1 Sett WLAN-kortet inn i sporet på datamaskinen.
2 Stram til skruen som fester WLAN-kortet til datamaskinen.
3 Koble WLAN-kabelen til de respektive kontaktene på WLAN-kortet.
4 Sett på plass:

a bunndeksel

b batteri
5 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta av tastaturrammen

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Ta ut batteriet
3 Bruk en plastspiss til å lirke tastaturet langs kantene for å løsne den fra tastaturet.

14

Demontering og montering

4 Ta tastaturrammen ut av tastaturet.

Sette på tastaturrammen

1 Sett inn tastaturrammen på tastaturet.
2 Trykk langs kantene på tastaturrammen til den klikker på plass.
3 Sett inn batteriet.
4 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta av tastaturet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri

b bunndeksel

c tastaturramme
3 Utfør følgende trinn, som vist på illustrasjonen:

a Fjern klebeteipen for å få tilgang til tastaturkabelen [1].

b Koble tastaturkabelen og tastaturkablene fra kontaktene på hovedkortet [2] [3].

4 Snu datamaskinen og fjern skruene som fester tastaturet til datamaskinen.

Demontering og montering

15

5 Utfør følgende trinn, som vist på illustrasjonen:

a Lirk tastaturet for å løsne det fra datamaskinen [ 1].

b Fjern tastaturet fra datamaskinen [2].

Montere tastaturet

1 Plasser tastaturet justert etter skruehullene på datamaskinen.
2 Trekk til skruene for å feste tastaturet til datamaskinen.
3 Snu datamaskinen, og koble tastaturkabelen til de respektive kontaktene på hovedkortet.
4 Sett på plass:

a tastaturramme

b bunndeksel

c batteri
5 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta av håndleddstøtten

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri

b bunndeksel

c SSD-kort

d tastaturramme

Demontering og montering

16

e tastatur
3 Fjern skruene som holder håndleddstøtten, og vend datamaskinen .

4 Utfør følgende trinn, som vist på illustrasjonen:

a Snu datamaskinen.

b Koble fra berøringskablene fra kontaktene på hovedkortet [1] [2].

c Fjern skruene som fester håndleddstøtten til datamaskinen [3].

5 Utfør følgende trinn, som vist på illustrasjonen:

a Lirk langs kantene på håndleddstøtten [1].

b Fjern håndleddsstøtten fra datamaskinen [ 2].

Demontering og montering

17

Montere håndleddstøtten

1 Plasser håndleddstøtten i den opprinnelige posisjonen på datamaskinen til den klikker på plass.
2 Trekk til skruene som fester håndleddstøtten til fronten av datamaskinen.
3 Koble berøringskablene til kontaktene på hovedkortet.
4 Snu datamaskinen, og stram til skruene for å feste håndleddstøtten til datamaskinen.
5 Sett på plass:

a tastatur

b tastaturramme

c SSD-kort

d bunndeksel

e batteri
6 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Fjerne SIM-kortet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri

b bunndeksel

c SSD-kort

d tastaturramme

e tastatur

f håndleddstøtte
3 Utfør følgende trinn, som vist på illustrasjonen:

a Koble SIM-kortkabelen fra kontakten på hovedkortet [1] [2].

b Fjern skruen som fester SIM-kortkabelen til datamaskinen [3].

c Fjern SIM-kortet fra datamaskinen [ 4].

Demontering og montering

18

Sette inn SIM-kortet

1 Plasser SIM-kortet i datamaskinen.
2 Stram til skruen som fester SIM-kortet til datamaskinen.
3 Koble SIM-kortkabelen til kontakten på hovedkortet.
4 Sett på plass:

a håndleddstøtte

b tastatur

c tastaturramme

d SSD-kort

e bunndeksel

f batteri
5 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta av høyttalerne

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri

b bunndeksel

c tastaturramme

d tastatur

e SSD-kort

f håndleddstøtte

g SIM-kort
3 Utfør følgende trinn, som vist på illustrasjonen:

a Koble høyttalerkabelen fra kontakten på hovedkortet [1].

b Løsne høyttalerkabelen gjennom føringssporene [ 2].

Demontering og montering

19

4 Utfør følgende trinn, som vist på illustrasjonen:

a Ta ut skruene som fester høyttalerne til datamaskinen [1].

b Ta av høyttalerne fra datamaskinen [2].

Montere høyttalerne

1 Plasser høyttalerne på det stedet de sto opprinnelig, og trekk til skruene for å feste høyttalerne til datamaskinen.
2 Før høyttalerkabelen gjennom føringskanalen.
3 Koble høyttalerkabelen til kontakten på hovedkortet.
4 Sett på plass:

a SIM-kort

b håndleddstøtte

c tastatur

d tastaturramme

e SSD-kort

f bunndeksel

g batteri
5 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta av skjermens hengseldeksel

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

Demontering og montering

20

a batteri

b bunndeksel

c tastaturramme

d SSD-kort

e håndleddstøtte
3 Skru ut skruene som fester skjermens hengseldeksel til datamaskinen.

4 Utfør følgende trinn, som vist på illustrasjonen:

a Fjern skruene som fester skjermhengseldekslene til datamaskinen [1].

b Fjern skjermhengseldekslene fra datamaskinen [2].

Sette på skjermens hengseldeksel

1 Plasser skjermens hengseldeksel, og stram til skruene som holder skjermens hengseldeksel til datamaskinen.
2 Stram til skruene for å feste skjermens hengseldeksel til datamaskinen.
3 Sett på plass:

a håndleddstøtte

b tastaturramme

c SSD-kort

d bunndeksel

e batteri
4 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Demontering og montering

21

Ta av skjermenheten

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri

b bunndeksel

c tastaturramme

d tastatur

e SSD-kort

f håndleddstøtte
3 Koble strømkontakten til portkabelen fra kontakten på hovedkortet.

4 Utfør følgende trinn, som vist på illustrasjonen:

a Koble WWAN- og WLAN-kablene fra de respektive kontaktene på WWAN- og WLAN-kortene [ 1].

b Løsne WWAN- og WLAN-kablene fra føringssporene [ 2].

5 Utfør følgende trinn, som vist på illustrasjonen:

a Fjern skruen som fester skjermkabelen til datamaskinen [1].

b Løft iken for å få tilgang til skjermkabelen [ 2].

c Koble skjermkabelen fra kontakten på hovedkortet [3].

Demontering og montering

22

6 Utfør følgende trinn, som vist på illustrasjonen:

a Trekk antennekablene fra hullene i bunnrammen som holder skjermenheten til datamaskinen [1] [2].

7 Utfør følgende trinn, som vist på illustrasjonen:

a Fjern skruene som fester skjermenheten til datamaskinen [1].

b Løft skjermenheten for å ta ut datamaskinen [ 2].

Demontering og montering

23

Montere skjermenheten

1 Før WWAN-, WLAN- og skjermenhetskablene gjennom sine respektive føringssporene på bunnkabinettet, og koble til de respektive

kontaktene.
2 Plasser skjermenheten på de respektive kontaktene.
3 Trekk til skruene som fester skjermenheten til datamaskinen.
4 Plasser metallbraketten på skjermenhetskabelen, og stram til skruen som fester skjermenheten.
5 Sett på plass:

a håndleddstøtte
b tastatur
c tastaturramme
d SSD-kort
e bunndeksel
f batteri

6 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta ut hovedkortet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri
b bunndeksel
c tastaturramme
d tastatur
e SSD-kort
f håndleddstøtte
g WWAN-kort
h WLAN-kort
i høyttaler
j hengseldeksel
k skjermenhet

3 Koble strømkontaktkabelen på hovedkortet.

4 Koble høyttalerkabelen [ 1] og SIM-kortkabelen [ 2] [ 3] fra de respektive kontaktene på hovedkortet.

Demontering og montering

24

5 Utfør følgende trinn, som vist på illustrasjonen:

a Fjern skruene som fester hovedkortet til datamaskinkabinettet [1].
b Fjern hovedkortet fra datamaskinen [2].

Sette inn hovedkortet

1 Juster hovedkortet på plass på datamaskinkabinettet.
2 Stram til skruene som fester hovedkortet til datamaskinkabinettet.
3 Koble høyttaler- og SIM-kortkablene til de respektive kontaktene på hovedkortet.
4 Koble strømkontakten til portkabelen til kontakten på hovedkortet.
5 Sett på plass:

a skjermenhet
b hengseldeksel
c høyttaler
d WLAN-kort
e WWAN-kort
f håndleddstøtte
g SSD-kort
h tastaturramme
i tastatur
j bunndeksel
k batteri

6 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Demontering og montering

25

Ta ut varmeavlederenheten

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri
b bunndeksel
c tastaturramme
d tastatur
e SSD-kort
f håndleddstøtte
g WWAN-kort
h WLAN-kort
i hengseldeksel
j SIM-kort
k skjermenhet

3 Koble systemviftekabelen fra kontakten på hovedkortet.

4 Utfør følgende trinn, som vist på illustrasjonen:

a Fjern skruene som fester varmeavlederenheten til hovedkortet [1].
b Fjern varmeavlederenhet fra hovedkortet [2].

26

Demontering og montering

Sette inn varmeavlederenheten

1 Plasser varmeavlederen på plass i den opprinnelige posisjonen på hovedkortet.
2 Stram til skruene for å feste varmeavlederenheten til hovedkortet.
3 Koble systemviftekabelen til kontakten på hovedkortet.
4 Sett på plass:

a skjermenhet
b SIM-kort
c hengseldeksel
d WLAN-kort
e WWAN-kort
f håndleddstøtte
g SSD-kort
h tastatur
i tastaturramme
j bunndeksel
k batteri

5 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

Ta ut klokkebatteriet

1 Følg prosedyrene i Før du arbeider inne i datamaskinen.
2 Fjern:

a batteri
b bunndeksel
c tastaturramme
d tastatur
e SSD-kort
f håndleddstøtte
g hovedkort

3 Utfør følgende trinn, som vist på illustrasjonen:

a Koble klokkebatterikabelen fra kontakten på hovedkortet [1].
b Lirk i klokkebatteriet for å fjerne det fra hovedkortet [2].

Demontering og montering

27

Sette inn klokkebatteriet

1 Plasser klokkebatteriet på hovedkortet.
2 Koble kabelen til klokkebatteriet til hovedkortet.
3 Sett på plass:

a hovedkort
b håndleddstøtte
c SSD-kort
d tastaturramme
e tastatur
f bunndeksel
g batteri

4 Følg prosedyrene i Etter at du har arbeidet inne i datamaskinen.

28 Demontering og montering

4

Systemoppsett

Emner:

• Oppstartsrekkefølge

• Navigerinsknapper

• Alternativer i systemoppsettet

• Oppdatere BIOS

• System- og oppsettpassord

Oppstartsrekkefølge

Oppstartsrekkefølgen gir deg muligheten til å overstyre den systemdenerte oppstartsrekkefølgen, og starte på en angitt enhet (f.eks. en
optisk stasjon eller annen harddisk). Under POST, når Dell-logoen vises, kan du:

• Åpne systemkongurasjon ved å trykke <F2>

• Åpne en engangsoppstartsmeny ved å trykke <F12>

Oppstartsmenyen vises enhetene som du kan starte fra, inkludert et alternativ for diagnostisering. Alternativene på oppstartsmenyen er:

• Removable Drive (ekstern yttbar stasjon) (hvis tilgjengelig)

• STXXXX Drive (stasjon STXXXX)

MERK

: XXX angir SATA-nummeret.

• Optical Drive (optisk stasjon)

• Diagnostics (Diagnostikk)

MERK

: Hvis du velger Diagnostics, vil du bli presentert med ePSA diagnostics-skjermen.

Skjermen med oppstartseksvensen gir deg også muligheten til å gå inn på systemoppsettet.

Navigerinsknapper

Følgende tabell viser navigeringstastene for systemoppsettet.

MERK

: Når det gjelder de este av alternativene på systemoppsettet så blir de endringene du gjør registrert, men de vil ikke

gjelde før etter at du har startet systemet på nytt.

Tabell 1. Navigerinsknapper

Taster Navigasjon

Opp-pil Går til forrige felt

Ned-pil Går til neste felt

<Enter> Gir deg muligheten til å velge en verdi i det valgte feltet (hvis mulig), eller følge en kobling i et felt.

Mellomromstast Utvider eller slår sammen en nedtrekkslistem hvis tilgjengelig.

<Tab> Flytter markøren til neste fokusområde.

Systemoppsett 29

Taster Navigasjon

MERK: Gjelder bare standard grask visning.

<Esc> Går til forrige side helt fra til hovedmenyen. Hvis du trykker <Esc> på hovedmenyen, vil du blir presentert med

en meldingh som ber deg lagre ev. endringer og starte systemet på nytt.

<F1> Viser systemoppsettets hjelpel.

Alternativer i systemoppsettet

MERK: Avhengig av datamaskinen og enhetene som er installert, er det mulig at noen av elementene i denne listen ikke vises.

Tabell 2. General

Alternativ Beskrivelse

System Information Denne delen inneholder en oversikt over de viktigste

maskinvarefunksjonene på datamaskinen.

• System Information: Viser BIOS Version, Service Tag, Asset Tag,
Ownership Tag, Ownership Date, Manufacture Date og Express
Service Code.

• Memory Information: Viser Memory Installed, Memory Available,
Memory Speed, Memory Channels Mode, Memory Technology,
DIMM ASize, DIMM B Size.

• Processor Information: Viser Processor Type, Core Count,
Processor ID, Current Clock Speed, Minimum Clock Speed,
Maximum Clock Speed, Processor L2 Cache, Processor L3
Cache, HT Capable og 64-Bit Technology.

• Device Information: Viser Primary Hard Drive, System eSATA
Device, Dock eSATA Device, LOM MAC Address, Video
Controller, Video BIOS Version, Video Memory, Panel Type,
Native Resolution, Audio Controller, Modem Controller, Wi-Fi
Device, WiGig Device, Cellular Device, Bluetooth Device.

Battery Information Viser batteristatusen og hvilken type strømadapter som er koblet til

datamaskinen.

Boot Sequence Brukes til å endre i hvilken rekkefølge datamaskinen skal søke etter

operativsystemer.

• Diskette Drive

• Internal HDD

• USB Storage Device

• CD/DVD/CD-RW Drive

• Onboard NIC

Du kan også velge alternativet oppstartliste. Alternativene er:

• Legacy (eldre) (standardinnstilling)

• UEFI

Advance Boot Option Dette alternativet er påkrevd for Legacy-oppstartsmodus. Dette

alternativet er ikke tillatt hvis sikker oppstart er aktivert.

• Enable Legacy Option ROMs – Dette alternativet er deaktivert
som standard.

Date/Time Brukes til å stille inn dato og klokkeslett.

30 Systemoppsett

Tabell 3. Systemkongurasjon

Alternativ Beskrivelse

Integrated NIC Her kan du kongurere den integrerte nettverkskontrolleren.

Alternativene er:

• Disabled

• Enabled

• Enabled w/PXE (Aktivert med PXE): Dette alternativet er
aktivert som standard.

• Enable UEFI Network Stack: Dette alternativet gir deg
muligheten til å aktivere UEFI-nettverksprotokoller i eldre
operativsystemer.

Parallel Port Brukes til å denere og angi hvordan parallellporten på

forankringsstasjonen skal fungere. Du kan angi følgende innstillinger
for parallellporten:

• Disabled

• AT

• PS2

• ECP

Serial Port Identiserer og denerer serieportinnstillingene. Du kan angi

serieporten til:

• Disabled

• COM1 (standardinnstilling)

• COM2

• COM3

• COM4

MERK: Operativsystemet kan tildele ressurser selv om

denne innstillingen er deaktivert.

SATA Operation Her kan du kongurere den interne SATA-harddiskkontrolleren.

Alternativene er:

• Disabled

• AHCI

• RAID On (standardinnstilling)

MERK: SATA er kongurert til å støtte RAID-modus.

Drives Her kan du kongurere de innebygde SATA-diskene. Alternativene

er:

• SATA-0

• SATA-1

• SATA-2

• SATA-3

Standardinnstilling: Alle diskene er aktivert.

SMART Reporting Dette feltet kontrollerer om harddiskfeilene på de integrerte

stasjonene skal rapporteres når systemet startes opp. Denne
teknologien er en del av SMART-spesikasjonen (Self Monitoring
Analysis and Reporting Technology).

Systemoppsett 31

Alternativ Beskrivelse

• Enable SMART Reporting (Aktiver SMART-rapportering) –
Dette alternativet er deaktivert som standard.

USB Conguration Her kan du angi USB-kongurasjonen. Alternativene er:

• Enable Boot Support

• Enable External USB Port

• Enable USB3.0 Controller

Standardinnstilling: Alle alternativene er aktivert.

USB PowerShare Her kan du kongurere virkemåten til USB PowerShare-funksjonen.

Dette alternativet er deaktivert som standard.

• Enable USB PowerShare

Audio Her kan du aktivere eller deaktivere den integrerte lydkontrolleren.

• Enable Audio (Aktiver lyd) Dette alternativet er aktivert som
standard.

Keyboard Illumination Brukes til å velge driftsmodus for funksjonen tastaturlys.

Alternativene er:

• Disabled (standardinnstilling)

• Dim

• Bright (Sterkt)

Keyboard Backlight with AC Her kan du belyse og fortsette å støtte de ulike lysforholdene.

Unobtrusive Mode Her kan du angi modusen som vil slå av alt lys og all lyd fra

systemet. Dette alternativet er deaktivert som standard.

• Enable Unobtrusive Mode

Miscellaneous Devices Brukes til å aktivere eller deaktivere ulike integrerte enheter.

Alternativene er:

• Enable Microphone

• Enable Camera

• Enable Media Card

• Disable Media Card

Standardinnstilling: Alle enheter er aktivert

Tabell 4. Video

Alternativ Beskrivelse

LCD Brightness Brukes til å stille inn lysstyrken på skjermen, avhengig av strømkilde

(batteri eller nettstrøm).

Tabell 5. Sikkerhet

Alternativ Beskrivelse

Admin Password I dette feltet kan du angi, endre eller slette administratorpassordet

(noen ganger kalt oppsettpassordet). Administratorpassordet
aktiverer ere sikkerhetsfunksjoner.

32 Systemoppsett

Alternativ Beskrivelse

• Enter the old password

• Enter the new password

• Conrm the new password

Standardinnstilling: Not set

System Password Brukestil å angi, endre eller slette systempassordet.

• Enter the old password

• Enter the new password

• Conrm the new password

Standardinnstilling: Not set

Internal HDD-1 Password Brukes til å angi, endre eller slette administratorpassordet.

Som standard vil ikke harddisken ha et passord angitt

• Enter the old password

• Enter the new password

• Conrm the new password

Standardinnstilling: Not set

Strong Password Brukes til å angi at sterke passord alltid må angis.

Standardinnstilling: Enable Strong Password er ikke valgt.

Password Conguration Du kan selv denere lengden på passordet ditt. Min. = 4, maks. = 32

Password Bypass Brukes til å aktivere eller deaktivere tillatelse for å forbikoble

systemet og det interne HDD-passordet hvis de er angitt.
Alternativene er:

• Disabled (standardinnstilling)

• Reboot bypass

Password Change Her kan du aktivere eller deaktivere tillatelse til å endre system- og

harddiskpassordet når administratorpassordet er angitt.
Standardinnstilling: Allow Non-Admin Password Changes er ikke

valgt

Non-Admin Setup Changes Brukes til å bestemme om endringer i oppsettalternativet er tillatt

når et administratorpassord angis. Alternativet er deaktivert.

• Allows Wireless Switch Changes

TPM Security Brukes til å aktivere TPM (Trusted Platform Module) under POST.

Standardinnstilling: Alternativet er deaktivert.

Computrace Brukes til å aktivere eller deaktivere den valgfrie Computrace-

programvaren. Alternativene er:

• Deactivate (standardinnstilling)

• Disable

• Activate

MERK: Alternativene Activate (Aktiver) og Deactivate

(Deaktiver) aktiverer eller deaktiverer funksjonen
permanent slik at den ikke kan endres senere.

CPU XD Support Brukes til å aktivere Execute Disable-modusen for prosessoren.

Systemoppsett 33

Alternativ Beskrivelse

Standardinnstilling: Enable CPU XD Support

OROM Keyboard Access Brukes til å angi tilgang til alternativet for skjermbilder av ROM-

kongurering ved hjelp av hurtigtaster under oppstart. Alternativene
er:

• Enable (standardinnstilling)

• One-Time Enable

• Disable

Admin Setup Lockout Brukes til å hindre brukere i å gå til oppsettet når det er angitt et

administratorpassord.
Standardinnstilling: Disabled

Tabell 6. Sikker oppstart

Alternativ Beskrivelse

Secure Boot Enable Her kan du aktivere eller deaktivere sikker oppstart.

• Disabled

• Enabled (Aktivert) (standardinnstilling)

MERK: For å aktivere sikker oppstart må systemet være i

UEFI-oppstartsmodus, og alternativet Enable Legacy
Option ROMs må være slått av.

Expert key Management Her kan du manipulere sikkerhetsnøkkeldatabasene bare hvis

systemet er i Custom Mode. Alternativet Enable Custom Mode er
deaktivert som standard. Alternativene er:

• PK

• KEK

• db

• dbx

Hvis du aktiverer Custom Mode, vises de relevante alternativene for
PK, KEK, db og dbx. Alternativene er:

• Save to File – Lagrer nøkkelen i en brukervalgt l

• Replace from File – Erstatter den gjeldende nøklen med en
nøkkel fra en brukervalgt l

• Append from File – Legger til en nøkkel i den valgte databasen
fra en brukervalgt l

• Delete – Sletter den valgte nøkkelen

• Reset All Keys – Tilbakestiller til standardinnstillingen

• Delete All Keys – Sletter alle nøklene

MERK: Hvis du deaktiverer Custom Mode, slettes alle

endringene du har gjort, og alle nøkler blir tilbakestilt til
standardinnstillingen.

Tabell 7. Ytelsen

Alternativ Beskrivelse

Multi Core Support Dette feltet angir om prosessen vil ha én eller alle kjernene aktivert.

Ytelsen til noen av applikasjonene vil forbedres med ekstra kjerner.

34 Systemoppsett

Alternativ Beskrivelse

Dette alternativet er aktivert som standard. Du kan aktivere eller
deaktivere støtte for ere kjerner for prosessoren.

Intel SpeedStep Brukes til å aktivere eller deaktivere Intel SpeedStep-funksjonen.

Standardinnstilling: Enable Intel SpeedStep

C-States Control Brukes til å aktivere eller deaktivere ekstra hviletilstander

prosessoren.
Standardinnstilling: C-States-alternativet er aktivert.

Intel TurboBoost Brukes til å aktivere eller deaktivere Intel TurboBoost-modusen til

prosessoren.
Standardinnstilling: Enable Intel TurboBoost

Hyper-Thread Control Brukes til å aktivere eller deaktivere HyperThreading i prosessoren.

Standardinnstilling: Enabled

Tabell 8. Strømstyring

Alternativ Beskrivelse

AC Behavior Brukes til å angi at datamaskinen skal slås på automatisk når en

vekselstrømadapter kobles til. Alternativet er deaktivert.

• Wake on AC

Auto On Time Brukes til å angi et klokkeslett da datamaskinen skal slås på

automatisk. Alternativene er:

• Disabled (standardinnstilling)

• Every Day

• Weekdays

• Select Days

USB Wake Support Her kan du aktivere alternativet for at USB-enheter kan vekke

datamaskinen fra ventemodus. Alternativet er deaktivert

• Enable USB Wake Support

Wireless Radio Control Her kan du kontrollere WLAN- og WWAN-radio. Alternativene er:

• Control WLAN radio

• Control WWAN radio

Standardinnstilling: Begge alternativene er deaktivert.

Wake on LAN/WLAN Med dette alternativet kan datamaskinen slå seg på fra av-modus

når den aktiveres av et spesielt LAN-signal. Vekking fra
ventetilstand påvirkes ikke av denne innstillingen, og må aktiveres i
operativsystemet. Denne funksjonen virker bare når datamaskinen
er koblet til vekselstrøm.

• Disabled – Hindrer systemet i å slå på spesielle LAN-signaler når
det mottar et vekkesignal fra LAN eller trådløs LAN.
(Standardinnstilling)

• LAN Only – Tillater at systemet slås på av spesielle LAN­signaler.

• WLAN Only

• LAN or WLAN

Systemoppsett 35

Alternativ Beskrivelse

Block Sleep Brukes til å hindre datamaskinen i å gå i hvilemodus. Dette

alternativet er deaktivert som standard.

• Block Sleep (S3)

Peak Shift Peak Shift kan brukes for å minimere strømforbruk på tidspunkt

med størst belastning i løpet av dagen. Angi start- og sluttidspunkt
for når Peak Shift-modus skal kjøres.

• Enable Peak Shift (deaktivert)

Advanced Battery Charge Conguration Gjør at batteriene i systemet maksimerer batteriets levetid i

avansert batterilademodus. Denne bruker standard ladealgoritme og
andre teknikker når den ikke er virksom for å maksimere batteriets
levetid

• Enable Advanced Battery Charge Mode (deaktivert)

Primary Battery Conguration Brukes til å denere hvordan batteriet skal lades når datamaskinen

er koblet til vekselstrøm. Merk at "Advanced Battery Charge Mode
(Avansert batterilademodus)" må deaktiveres for å aktivere dette
alternativet. Alternativene er:

• Adaptive (aktivert)

• Standard Charge

• Express Charge

• Primary AC Use

• Custom Charge – Du kan angi hvor mange prosent batteriet må
lades opp til.

Intel Smart Connect Technology Dette alternativet er deaktivert som standard. Dersom alternativet

er aktivert vil nærliggende trådløse sendere registreres med jevne
mellomrom når systemet sover. Det synkroniserer e-postmeldinger
eller sosiale medieapplikasjoner som var åpne da systemet gikk inn i
dvaletilstand.

• Smart Connection (deaktivert)

Tabell 9. POST Behavior (Post-atferd)

Alternativ Beskrivelse

Adapter Warnings Brukes til å aktivere adaptervarselmeldingene når visse

strømadaptere brukes. Dette alternativet er aktivert som standard.

• Enable Adapter Warnings

Keypad (Embedded) Brukes for å velge én av to moduser. Aktivere tastaturet som er

innebygd i det interne tastaturet.

• Fn Key Only

• By Numlock

MERK: Når oppsettet kjøres, har dette alternativet ikke

noen eekt. Oppsett fungerer i Fn Key Only-modusen.

Mouse/Touchpad Brukes til å denere hvordan datamaskinen skal håndtere inndata

fra mus og styreplate. Alternativene er:

36 Systemoppsett

• Serial Mouse

• PS2 Mouse

Alternativ Beskrivelse

• Touchpad/PS-2 Mouse (standardinnstilling)

Numlock Enable Angir om funksjonen NumLock skal kunne være aktivert når

datamaskinen starter. Dette alternativet er aktivert som standard.

• Enable Numlock

Fn Key Emulation Her kan du tilordne <Scroll Lock> på PS2-tastaturer med

funksjonaliteten til <Fn> på et internt tastatur. Dette alternativet er
aktivert som standard.

• Enable Fn Key Emulation

Fn Lock Option Her kan du bruke hurtigtaster i kombinasjon for å veksle den

primære virkemåten. Alternativet er:

• Fn Lock

• Lock Mode Disable/Standard

• Lock Mode Enable/Secondary

MEBx Hotkey Dette alternativet spesiserer om MEBx Hotkey-funksjonen skal

være aktivert når systemet starter opp. Dette alternativet er
aktivert som standard.

Fastboot Dette alternativet kan påskynde oppstartsprosessen ved å

forbikoble noen kompatibilitetstrinn.

• Minimal

• Thorough

• Auto

Extended BIOS POST Time Her kan du opprette en ekstra forsinkelse før oppstart, og brukeren

kan se POST-statusmeldingen.

• 0 seconds

• 5 seconds

• 10 seconds

Tabell 10. Støtte for virtualisering

Alternativ Beskrivelse

Virtualization Brukes til å aktivere eller deaktivere Intel Virtualization Technology.

Standardinnstilling: Enable Intel Virtualization Technology

VT for Direct I/O Aktiverer eller deaktiverer Virtual Machine Monitor (VMM) (virtuell

maskinmonitor) fra å bruke de ekstra maskinvarefunksjonene som
leveres med Intel® virtualiseringsteknologi for direkte I/O. Aktiver
Intel virtualiseringsteknologi for direkte I/O – dette alternativet er
deaktivert som standard.

Trusted Execution Dette alternativet angir om en MVMM (Measured Virtual Machine

Monitor) kan bruke de ekstra maskinvarefunksjonene i Intel Trusted
Execution Technology. TPM-virtualiseringsteknologi og
Virtualization Technology for Direct I/O må være aktivert for at
denne funksjonen skal kunne brukes.

Trusted Execution – deaktivert som standard.

Systemoppsett 37

Tabell 11. Trådløs

Alternativ Beskrivelse

Wireless Switch Brukes til å angi hvilke trådløse enheter som skal styres av

trådløsbryteren. Alternativene er:

• WWAN

• WLAN

• Bluetooth

• GPS (på WWAN-modul)

Alle alternativene er aktivert som standard.

Wireless Device Enable Her kan du aktivere eller deaktivere de trådløse enhetene.

Alternativene er:

• WWAN

• Bluetooth

• WLAN/WiGig

Alle alternativene er aktivert som standard.

Tabell 12. Vedlikehold

Alternativ Beskrivelse

Service Tag Viser datamaskinens service-ID.

Asset Tag Brukes til å opprette en utstyrskode for systemet hvis det ikke

allerede er gjort. Dette alternativet er ikke angitt som standard.

Tabell 13. Systemlogg

Alternativ Beskrivelse

BIOS events Viser systemhendelseslogger og gir deg mulighet til å tømme

loggen.

• Clear Log

Thermal Events Viser loggen over termiske hendelser, og gir deg mulighet til å

tømme loggen.

• Clear Log

Power Events Viser loggen over strømhendelser, og gir deg mulighet til å tømme

loggen.

• Clear Log

Oppdatere BIOS

Det anbefales at BIOS (systemoppsett) oppdateres når hovedkortet byttes ut eller hvis det nnes en oppdatering tilgjengelig. For bærbare
datamaskiner må du sørge for at batteriet er fulladet og koblet til et strømuttak.

1 Start datamaskinen på nytt.
2 Gå til dell.com/support.
3 Tast inn servicekoden eller ekspresservicekoden, og klikk deretter Submit (send).

Systemoppsett

38

MERK: Du nner servicekoden ved å klikke på Where is my Service Tag? (Hvor er servicekoden min?).

MERK: Hvis du ikke kan nne servicekoden, klikk på Detect My Product (Finn produktet mitt). Følg deretter instruksjonene

på skjermen.

4 Hvis du ikke nner servicekoden, klikker du på produktkategorien til datamaskinen.
5 Velg Product Type (Produkttype) fra listen.
6 Velg datamaskinmodellen og siden Product Support (Produktstøtte) for datamaskinen vises.
7 Klikk Get drivers (Hent drivere) og klikk deretter View All Drivers (Vis alle drivere).

Siden Drivers and Downloads (Drivere og nedlastinger) vises.
8 På skjermen med drivere og nedlastinger, under listen Operating System (Operativsystem) må du velge BIOS.
9 Finn den siste BIOS-len og klikk deretter Download File (last ned l).

Du kan også analysere hvilke drivere som trenger en oppdatering. For å gjøre dette for produktet, klikker du Analyze System for

Updates (Analyser systemet for oppdateringer) og følger instruksjonene på skjermen.
10 Velg ønsket nedlastingsmetode i vinduet Please select your download method below (Velg nedlastingsmetode nedenfor). Klikk

deretter på Download File (Last ned l).

Vinduet File Download (Filnedlasting) vises.
11 Klikk Save (lagre) for å lagre len på datamaskinen din.
12 Klikk Run (kjør) for å installere den oppdaterte BIOS-len på datamaskinen din.

Følg anvisningene på skjermen.

System- og oppsettpassord

Du kan opprette et system- og et installeringspassord for å sikre datamaskinen.

Passordtype

System Password
(Systempassord)

Setup password
(Installeringspassord
)

FORSIKTIG: Passordfunksjonen gir deg et grunnleggende sikkerhetsnivå på datamaskinen din.

FORSIKTIG: Alle kan få tilgang til data som er lagret på datamaskinen din hvis den ikke er låst og ligger uovervåket.

MERK: Datamaskinen din blir levert med system- og installeringspassordet deaktivert.

Beskrivelse

Et passord som du må taste inn for å kunne logge deg på systemet.

Et passord som du må taste inn for å få tilgang til datamaskinens BIOS-innstillinger.

Tilordne et system- og oppsettpassord

Du kan tilordne et nytt systempassord og/eller et oppsettpassord, eller endre et eksisterende systempassord og/eller oppsettpassord
bare når Password Status (passordstatus) er Unlocked (ulåst). Hvis Password Status (passordstatus) er Locked (låst) kan du ikke endre
systempassordet.

MERK

: Hvis passordbryteren er deadktivert, vil det eksisterende system- og installeringspassordet bli slettet og du vil ikke trenge

systempassord for å kunne komme inn på datamaskinen.

Hvis du vil på systeminnstillingene må du trykke <F2> rett etter at du har slått på maskinen eller startet på nytt.

1 På skjermen System BIOS eller System Setup (systemoppsett) må du velge System Security (systemsikkerhet) og deretter trykke

<Enter>.

Skjermen System Security (systemsikkerhet) vises.
2 På skjermen System Security (systemsikkerhet) må du kontrollere at feltet Password Status (passordstatus) er Unlocked (ulåst).
3 Velg System Password (systempassord), tast inn systempassordet og trykk deretter <Enter> eller <Tab>.

Systemoppsett

39

Bruk følgende retningslinje når du skal tildele systempassordet:

• Et passord kan ha opp til 32 tegn.

• Passordet kan inneholde numrene 0 til 9.

• bare små bokstaver er tillatt, slik at du kan ikke bruke store bokstaver.

• Bare følgende spesialtegn er tillatt: mellomrom, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).

Tast inn systempassordet på nytt når du blir bedt om det.
4 Tast inn systempassordet som du tastet inn tidligere og klikk deretter OK.
5 Velg Setup Password (oppsettpassord), tast inn systempassordet og trykk deretter <Enter> eller <Tab>.

En melding ber deg taste inn installeringspassordet på nytt.
6 Tast inn installeringspassordet som du tastet inn tidligere og klikk deretter OK.
7 Trykk <Esc> og du blir bedt om å lagre endringene.
8 Trykk <Y> hvis du vil lagre endringene.

Datamaskinen starter på nytt.

Slette eller endre et eksisterende system og/eller

kongurasjonspassord.

Kontroller at Password Status (Passordstatus) er låst opp (i System Setup (Systemoppsett) før du prøver å slette eller endre eksisterende
system- og/eller installeringspassord. Du kan ikke slette eller endre et eksisterende system- eller installeringspassord hvis Password Status
er låst.
Hvis du vil på systeminnstillingene må du trykke F2 rett etter at du har slått på maskinen eller startet på nytt.

1 På skjermen System BIOS eller System Setup (systemoppsett) må du velge System Security (systemsikkerhet) og deretter trykke

på Enter.

Skjermen System Security (systemsikkerhet) vises.
2 På skjermen System Security (systemsikkerhet) må du kontrollere at feltet Password Status (passordstatus) er Unlocked (ulåst).
3 Velg System Password (systempassord), endre eller slett eksisterende systempassord, og trykk deretter på Enter eller Tab.
4 Velg Setup Password (installeringspassord), endre eller slett eksisterende installeringspassord, og trykk deretter på Enter eller Tab.

MERK

: Hvis du endrer system- og/eller installeringspassordet må du taste inn det nye passordet når du blir bedt. Hvis du

skal slette system- og/eller installeringspassordet må du bekrefte slettingen når.

5 Trykk på Esc, og du blir bedt om å lagre endringene.
6 Trykk på Y hvis du vil lagre endringene før du går ut av systemoppsettet.

Datamaskinen starter på nytt.

40

Systemoppsett

5

Diagnostikk

Hvis du har problemer med datamaskinen din må du kjøre ePSA-diagnostiseringen før du tar kontakt med Dell for teknisk assistanse. Målet
med denne diagnostiske kjøringen er å teste datamaskinens maskinvare uten behov for ekstern utstyr eller fare for tap av data. Hvis du ikke
kan løse problemet på egen hånd, kan vårt service- og supportpersonell bruke resultatet fra diagnostikken til å hjelpe deg med å løse
problemet.

Emner:

• Enhanced Pre-Boot System Assessment – ePSA-diagnostikk

• Enhetsstatuslamper

• Batteristatuslamper

Enhanced Pre-Boot System Assessment – ePSA­diagnostikk

EPSA-diagnostikk (også kjent som systemdiagnostikk) utfører en komplett kontroll av maskinvaren din. EPSA er en del av BIOS, og startes
internt av BIOS. Den innebygde systemdiagnostikken byr på et sett med valgmuligheter for spesielle enhetsgrupperinger eller enheter som
gjør at du kan:

• Kjøre testene automatisk eller i et interaktivt modus

• Repetere testene

• Vise eller lagre testresultatene

• Utføre grundige tester for å introdusere ere testalternativer, som kan gi mer informasjon om enheten(e) med problemer

• Se på statusmeldinger som informerer deg om testene blir utført vellykket

• Se på feilmeldinger som informerer deg om problemer som oppstod under testing

FORSIKTIG

datamaskiner kan dette føre til ugyldoge resultater eller feilmeldinger.

MERK: Noen av testene for spesielle enheter krever brukermedvirkning. Kontroller alltid at du er ved datamaskinen når du utfører

de diagnostiske testene er utført.

: Bruk systemdiagnostikk for å teste bare din datamaskin. Ved hjelp av dette programmet sammen med andre

Enhetsstatuslamper

Tabell 14. Enhetsstatuslamper

Slås på når du slår på datamaskinen, og blinker når datamaskinen er i en strømstyringsmodus.

Slås på når datamaskinen leser eller skriver data.

Slås på og lyser konstant eller blinker for å angi batteriets ladestatus.

Slås på når det trådløse nettverket er aktivert.

Statuslampene på enheten er vanligvis plassert enten på toppen eller på venstre side av tastaturet. De brukes til å vise tilkoblings- og
aktivitetsstatus for lager, batteri og trådløsenheter. De kan dessuten være nyttige som diagnoseverktøy når det foreligger en mulig feil i
systemet.

Diagnostikk 41

Tabellen nedenfor viser hvordan du kan lese LED-kodene når det oppstår mulige feil.

Tabell 15. Lamper

Lagringslampe Strømlampe Trådløslampe Feilbeskrivelse

Blinkende Jevnt lys Jevnt lys Det kan ha oppstått en prosessorfeil.

Jevnt lys Blinkende Jevnt lys Minnemoduler er registrert, men det har oppstått en feil.

Blinkende Blinkende Blinkende Det er oppstått en mulig feil på hovedkortet.

Blinkende Blinkende Jevnt lys Det kan ha oppstått en feil med skjerm-/grakkortet.

Blinkende Blinkende Av Systemfeil ved initialisering av harddisk ELLER systemfeil ved

initialisering av Option ROM.

Blinkende Av Blinkende Det oppstod et problem under initialiseringen av USB-kontrolleren.

Jevnt lys Blinkende Blinkende Ingen minnemoduler er installert eller registrert.

Blinkende Jevnt lys Blinkende Det oppstod et problem under initialiseringen av skjermen.

Av Blinkende Blinkende Modemet hindrer systemet i å fullføre POST

Av Blinkende Av Kunne ikke initialisere minnet, eller minnet støttes ikke.

Batteristatuslamper

Hvis datamaskinen er koblet til et strømuttak, fungerer batterilampen slik:

Gul og hvit lampe
blinker vekselvis

Vekselvis gul blinking
mens hvit lampe
lyser hele tiden

Gul lampe blinker
konstant

Lampe av Batteriet i full lademodus med strømadapteren til stede.

Hvit lampe på Batteriet i lademodus med strømadapteren til stede.

En ikke godkjent eller ustøttet strømadapter (ikke fra Dell) er koplet til den bærbare maskinen.

Midlertidig batterisvikt med strømadapteren til stede.

Kritisk batterisvikt med strømadapteren til stede.

42 Diagnostikk

Spesikasjoner

MERK: Tilbudene kan variere fra sted til sted. Følgende spesikasjoner er bare dem som loven krever skal følge med

datamaskinen. Hvis du vil ha mer informasjon om hvordan datamaskinen er kongurert, kan du klikke på Start Hjelp og støtte og
velge alternativet for å vise informasjon om datamaskinen.

Tabell 16. System Information

Funksjon Spesikasjon

Brikkesett Wildcat Point LP

DRAM-bussbredde 64-biters

Flash EPROM SPI 32 Mbits, 64 Mbits

PCIe bus 100 MHz

Ekstern busshastighet DMI (5GT/s)

Tabell 17. Prosessor

6

Funksjon Spesikasjon

Typer Intel Core i3/i5/i7

L3-buer 3 MB, 4MB, 6 MB og 8 MB

Tabell 18. Minne

Funksjon Spesikasjon

Minnekontakt To SODIMM-spor

Minnekapasitet 2GB, 4GB eller 8GB

Minnetype DDR3L SDRAM (1600 MHz)

Minimumsminne 2 GB

Maksimumsminne 16 GB

Tabell 19. Audio

Funksjon Spesikasjon

Type Firekanals høydenisjonslyd

Kontroller:

Latitude E7250 Realtek ALC3235

Latitude 7250 Realtek AL3234

Stereokonvertering 24 biter (analog-til-digital og digital-til-analog)

Grensesnitt:

Spesikasjoner 43

Funksjon Spesikasjon

Intern Høydenisjonslyd

Ekstern Mikrofoninngang, stereoutgang for hodetelefoner og kombinasjon hodesett

og kontakt

Høyttalere To

Intern høyttalerforsterker 2 W (RMS) per kanal

Volumkontroller Hurtigtaster

Tabell 20. Video

Funksjon Spesikasjon

Type Integrert på hovedkortet

Kontroller:

UMA Intel HD Graphics 5500

Databuss PCI-E Gen2 x4

Støtte for ekstern skjerm

Tabell 21. Kamera

Funksjoner Spesikasjon

HD-kameraoppløsning 1280 X 720 piksler (uten berøringsskjerm)

FHD-kameraoppløsning 1920 x 1080 piksler (berøringsskjerm)

Skjermoppløsning (maksimal) 1280 x 720 piksler

Diagonal visningsvinkel 74°

Tabell 22. Kommunikasjon

Funksjoner Spesikasjon

Nettverksadapter 10/100/1000 Mb/s Ethernet (RJ-45)

Trådløs Internt trådløst lokalnett (WLAN) og trådløst fjernnett (WWAN)

• én HDMI-port

• én mDP

MERK: Støtter én VGA-, to DP- /DVI-porter gjennom

dokkingstasjonen.

• Bluetooth 4.0

Tabell 23. Porter og tilkoblinger

Funksjoner Spesikasjon

Audio Én mikrofoninngang / stereoutgang for hodetelefon / høyttalerkobling

Video

44 Spesikasjoner

• én HDMI-port

• én mDP

Funksjoner Spesikasjon

Nettverksadapter RJ-45-kontakt

USB 3.0 Én USB 3.0, én PowerShare

Minnekortleser Støtter opp til SD4.0

Micro SIM-kort (Subscriber Identity Module (uSIM)) Ett

Forankringsport Ett

Tabell 24. Skjerm

Funksjon Spesikasjon

Latitude 7250

Type HD FHD med berøringsskjerm

Dimensjoner:

Høyde 181,4 mm (7,14 tommer) 194,9 mm (7,67 tommer)

Bredde 290,5 mm (11,4 tommer) 302,8 mm (11,9 tommer)

Diagonalt 3,0 mm (0,1 tommer) 5,95 mm (0,23 tommer)

Maksimal oppløsning 1366 x 768 1920 x 1080

Oppdateringsfrekvens 60 Hz/48 Hz 60 Hz/48 Hz

Minimums visningsvinkler:

Horisontalt +/- 40° +/- 80°

Vertikalt +10°/-30° +/- 80°

Pikselbredde 0,2025 x 0,2025 0,144 x 0,144

Tabell 25. Tastatur

Funksjon Spesikasjon

Antall taster USA: 82 taster, Storbritannia: 83 taster, Brasil: 84 taster, og Japan: 86 taster

Tabell 26. Pekeate

Funksjon Spesikasjon

Latitude 7250

Aktivt område:

X-akse 99,5 mm

Y-akse 53,0 mm

Tabell 27. Batteri

Funksjon Spesikasjon

Type

Dimensjoner: Latitude 7250

• 3-cellers litium-polymerbatterier med ExpressCharge

• 4-cellers litium-polymerbatterier med ExpressCharge

Spesikasjoner 45

Funksjon Spesikasjon

3–cellers/4–cellers

Dybde 80,75 mm (3,18 tommer)

Høyde 7,20 mm (0,28 tommer)

Bredde 282,00 mm (11,10 tommer)

Vekt:

3 celler 250,00 g (0,55 pund)

4–celler 300,00 g (0,66 lb)

Spenning

3 celler 11,10 VDC

4–celler 7,40 VDC

Levetid 300 utladinger/oppladinger

Temperaturområde:

Ved bruk

Ikke i bruk -20 °C til 65 °C (4 °F til 149 °F)

Lading 0 °C til 50 °C (32 °F til 158 °F)

Utlading 0 °C til 70 °C (32 °F til 122 °F)

Klokkebatteri 3 V CR2032 litium knappcelle

Tabell 28. Strømadapter

Funksjon Spesikasjon

Type 65 W og 90 W

Inngangsspenning 90 V vs til 264 V vs

Inngangsstrøm (maks.) 1,5 A

Inngangsfrekvens 47 Hz–63 Hz

Utgangseekt 65 W og 90 W

Utgangsstrøm 3,34 A og 4,62 A

Nominell utgangsspenning 19,5 VDC

Vekt 230 g (65 W) og 285 g (90 W)

Dimensjoner 107 x 46 x 29,5 mm (65 W) / 130 x 66 x 22 mm (90 W)

Temperaturområde:

Ved bruk 0 °C til 40 °C (32 °F til 104 °F)

Ikke i bruk –40 °C til 70 °C (–40 °F til 158 °F)

46 Spesikasjoner

Tabell 29. Fysiske dimensjoner

Funksjon Latitude 7250 ikke-berøringsskjerm Latitude 7250 berøringsskjerm

Fremre
høyde

Bakre
høyde

Bredde 310,5 mm (12,22 tommer)

Dybde 211,0 mm (8,3 tommer)

Vekt (med
3-cellers
batteri)

Lett vekt Kongurerbare elementer:

Vekt
bundet

Målvekten 1,32 kg (2,91 lb) 1,52 kg (3,37 lb)

Tabell 30. Omgivelser

Funksjon Spesikasjon

Temperatur:

17,8 mm (0,70 tommer) 17,8 mm (0,70 tommer)

19,4 mm (0,7 tommer) 21,0 mm (0,8 tommer)

1,26 kg (2,79 lb) 1,45 kg (3,21 lb)

1,42 kg (3,13 lb) 1,57 kg (3,47 lb)

Ved bruk 0 °C til 60 °C (32 °F til 140 °F)

Oppbevaring -51 °C til 71 °C (-59 °F til 159 °F)

Relativ luftfuktighet (maks.):

Ved bruk 10 til 90 % (ikke-kondenserende)

Oppbevaring 5 % til 95 % (ikke-kondenserende)

Høyde over havet (maks.):

Ved bruk

Ikke i bruk –15,24 m til 10 668 m (–50 fot til 35 000 fot)

Luftforurensningsnivå G2 eller lavere, som denert i henhold til ISA-S71.04-1985

-15,2 m til 3048 m (-50 fot til 10 000 fot)

0° til 35°C

Spesikasjoner

47

7

Kontakte Dell

MERK: Hvis du ikke har en aktiv Internett-tilkobling, kan du nne kontaktinformasjon på fakturaen, følgeseddelen, regningen eller

i Dells produktkatalog.

Dell tilbyr ere nettbaserte og telefonbaserte støtte- og servicealternativer. Tilgjengeligheten varierer etter land og produkt. Det kan hende
at enkelte tjenester ikke er tilgjengelige i ditt område. For å kontakte Dell for spørsmål om salg, teknisk støtte eller kundeservice:

Gå til Dell.com/contactdell.

48 Kontakte Dell
