Page 1
Dell Latitude E7250
Instrukcja użytkownika
Model regulacji: P22S
Typ regulacji: P22S002
Page 2
Uwagi, przestrogi i ostrzeżenia
UWAGA: Napis UWAGA wskazuje ważną informację, która pozwala lepiej wykorzystać posiadany komputer.
PRZESTROGA: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty
danych, i przedstawia sposoby uniknięcia problemu.
OSTRZEŻENIE: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała
lub śmierci.
© 2015 2018 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi rmy Dell Inc. lub jej
spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.
2018 - 05
Wer. A01
Page 3
Spis treści
1 Serwisowanie komputera................................................................................................................................5
Przed przystąpieniem do serwisowania komputera.......................................................................................................5
Wyłączanie komputera...................................................................................................................................................... 6
Po zakończeniu serwisowania komputera.......................................................................................................................6
2 Dokowanie komputera....................................................................................................................................8
3 Demontowanie i montowanie......................................................................................................................... 9
Zalecane narzędzia.............................................................................................................................................................9
Przegląd systemu............................................................................................................................................................. 10
Wyjmowanie akumulatora.................................................................................................................................................11
Instalowanie akumulatora.................................................................................................................................................12
Wymontowywanie pokrywy dolnej................................................................................................................................. 12
Instalowanie pokrywy dolnej............................................................................................................................................12
Wymontowywanie karty SSD mSATA............................................................................................................................13
Instalowanie karty SSD mSATA.......................................................................................................................................13
Wymontowywanie modułu pamięci................................................................................................................................ 13
Instalowanie modułu pamięci...........................................................................................................................................14
Wymontowywanie karty sieci WWAN............................................................................................................................14
Instalowanie karty sieci WWAN...................................................................................................................................... 14
Wymontowywanie karty sieci WLAN............................................................................................................................. 15
Instalowanie karty sieci WLAN........................................................................................................................................15

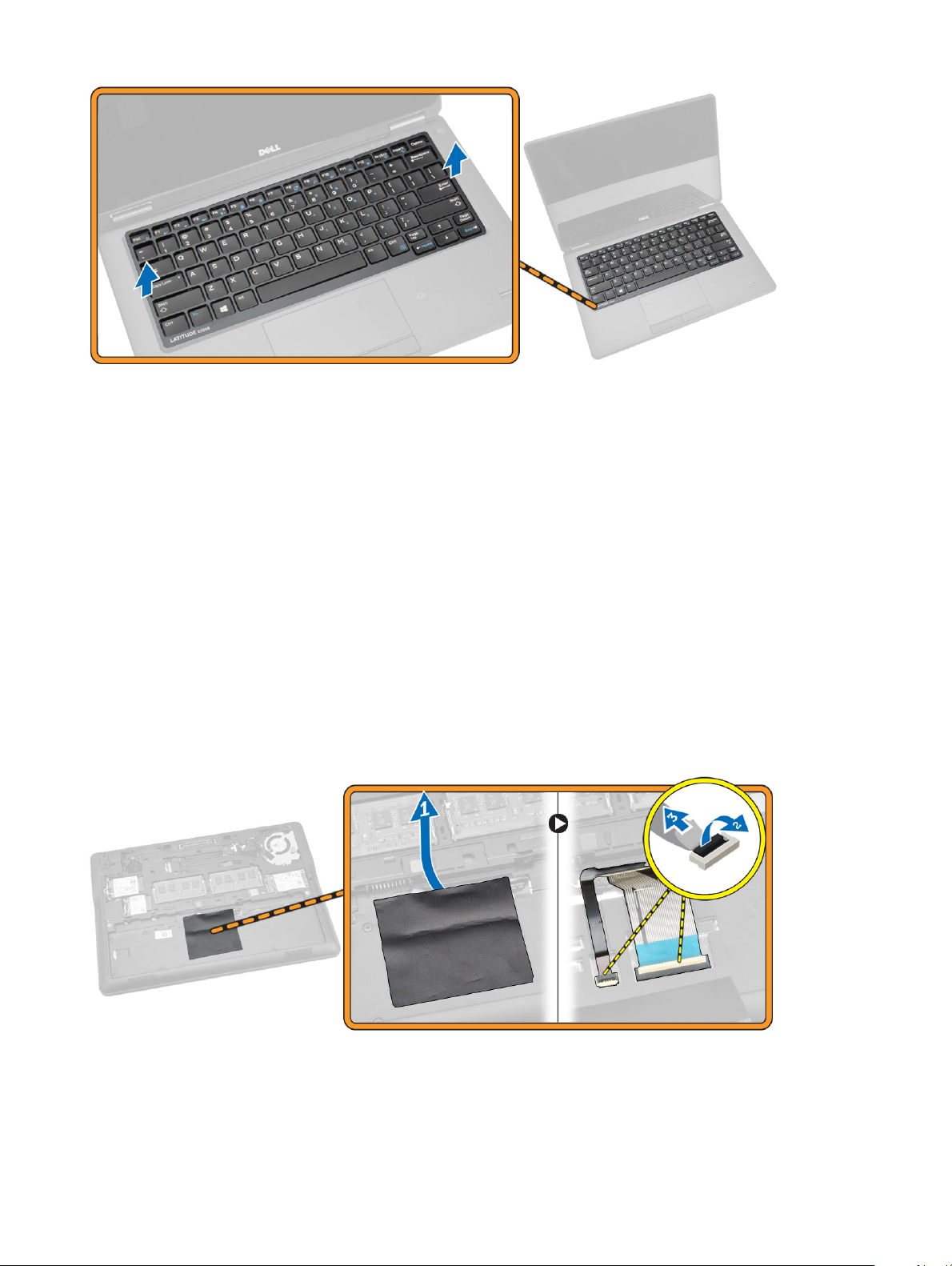

Wymontowywanie oprawy klawiatury............................................................................................................................15
Instalowanie oprawy klawiatury.......................................................................................................................................16
Wymontowywanie klawiatury..........................................................................................................................................16
Instalowanie klawiatury.....................................................................................................................................................17
Wymontowywanie podparcia dłoni................................................................................................................................. 17
Instalowanie podparcia dłoni............................................................................................................................................19

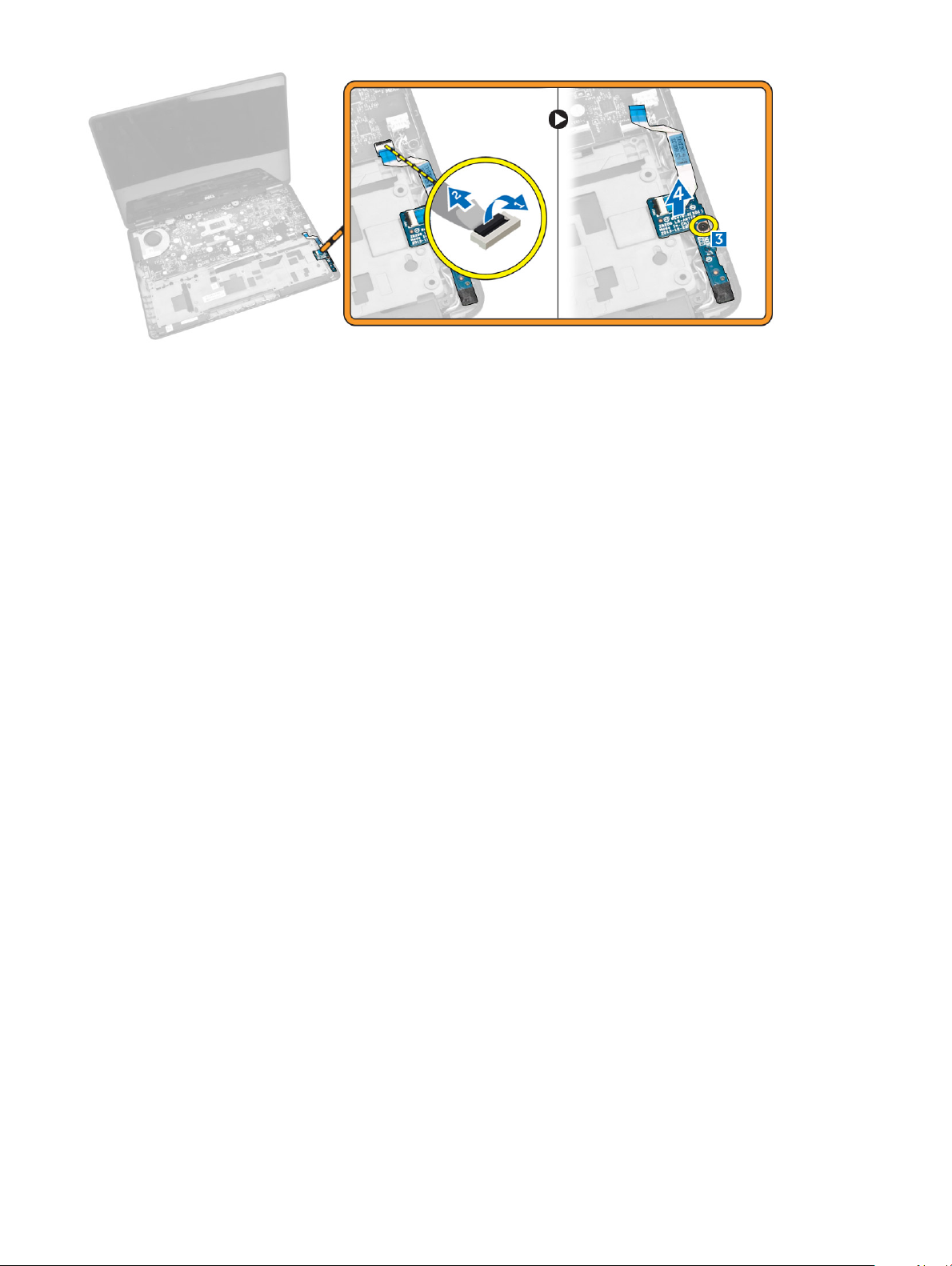

Wymontowywanie płyty SIM.......................................................................................................................................... 19
Instalowanie płyty SIM.................................................................................................................................................... 20
Wymontowywanie głośników......................................................................................................................................... 20
Instalowanie głośników.....................................................................................................................................................21
Wymontowywanie pokrywy zawiasów wyświetlacza.................................................................................................. 21
Instalowanie pokrywy zawiasów wyświetlacza............................................................................................................22
Wymontowywanie zestawu wyświetlacza....................................................................................................................23
Instalowanie zestawu wyświetlacza.............................................................................................................................. 25
Wymontowywanie płyty systemowej............................................................................................................................25
Instalowanie płyty systemowej.......................................................................................................................................26
Wymontowywanie zestawu radiatora............................................................................................................................27
Instalowanie zestawu radiatora...................................................................................................................................... 28

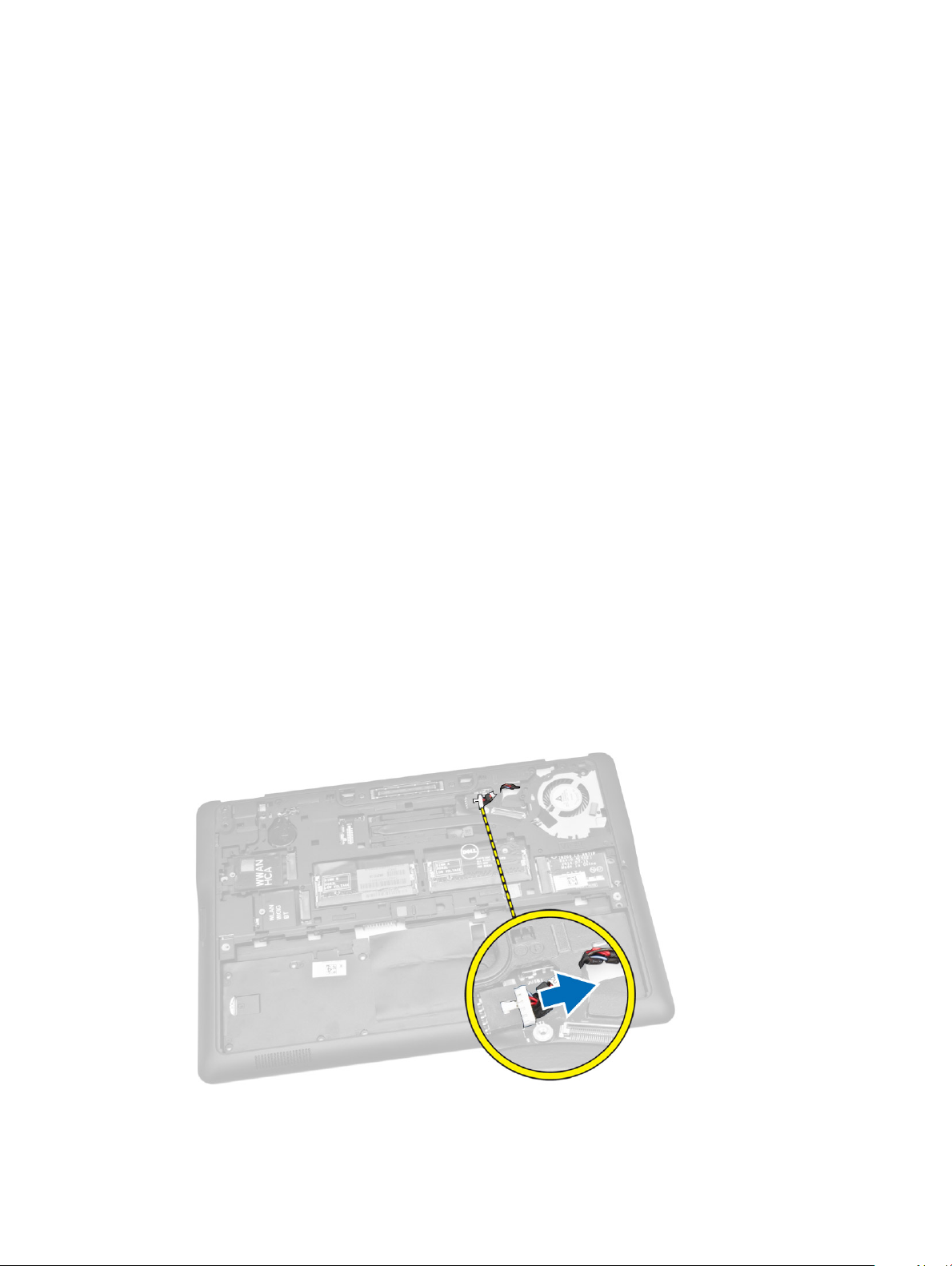

Wymontowywanie baterii pastylkowej...........................................................................................................................28
Instalowanie baterii pastylkowej..................................................................................................................................... 29
Spis treści
3
Page 4
4 Program konguracji systemu......................................................................................................................30
Sekwencja ładowania...................................................................................................................................................... 30
Klawisze nawigacji............................................................................................................................................................30
Opcje konguracji systemu..............................................................................................................................................31
Aktualizowanie systemu BIOS .......................................................................................................................................40
Hasło systemowe i hasło konguracji systemu.............................................................................................................41
Przypisywanie hasła systemowego i hasła konguracji systemu..........................................................................41
Usuwanie lub zmienianie hasła systemowego i/lub hasła konguracji systemu.................................................42
5 Diagnostyka.................................................................................................................................................43
Program diagnostyczny ePSA (Enhanced Pre-Boot System Assessment).............................................................43
Lampki stanu urządzeń....................................................................................................................................................43
Lampki stanu akumulatora.............................................................................................................................................. 44
6 Dane techniczne..........................................................................................................................................45
7 Kontakt z rmą Dell..................................................................................................................................... 50
4 Spis treści
Page 5
1
Serwisowanie komputera
Przed przystąpieniem do serwisowania komputera
Aby uniknąć uszkodzenia komputera i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. O ile nie wskazano inaczej, każda procedura opisana w tym dokumencie opiera się na założeniu, że są spełnione
następujące warunki:
• Użytkownik zapoznał się z informacjami dotyczącymi bezpieczeństwa, jakie zostały dostarczone z komputerem.
• Podzespół można wymienić lub, jeśli został zakupiony oddzielnie, zainstalować po wykonaniu procedury wymontowywania w odwrotnej
kolejności.
OSTRZEŻENIE: Przed otwarciem obudowy komputera lub zdjęciem paneli należy odłączyć wszystkie źródła zasilania. Po
zakończeniu pracy należy najpierw zainstalować wszystkie pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć
zasilanie.
OSTRZEŻENIE: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać
się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem. Dodatkowe zalecenia dotyczące bezpieczeństwa
można znaleźć na stronie Regulatory Compliance (Informacje o zgodności z przepisami prawnymi) pod adresem www.dell.com/
regulatory_compliance
PRZESTROGA: Wiele procedur naprawczych może wykonywać tylko przeszkolony technik serwisu. Użytkownik powinien
wykonać tylko czynności związane z rozwiązywaniem problemów oraz proste naprawy wymienione w dokumentacji produktu lub
zlecone przez zespół serwisu i pomocy technicznej przez telefon lub przez Internet. Uszkodzenia wynikające z serwisowania nie
autoryzowanego przez rmę Dell nie są objęte gwarancją na urządzenie. Należy przestrzegać instrukcji dotyczących
bezpieczeństwa dostarczonych z produktem.
PRZESTROGA: Aby uniknąć wyładowania elektrostatycznego, należy odprowadzać ładunki z ciała za pomocą opaski uziemiającej
zakładanej na nadgarstek lub dotykając co pewien czas niemalowanej metalowej powierzchni (np. złącza z tyłu komputera).
PRZESTROGA: Z komponentami i kartami należy obchodzić się ostrożnie. Nie należy dotykać elementów ani styków na kartach.
Kartę należy chwytać za krawędzie lub za metalowe wsporniki. Komponenty takie jak mikroprocesor należy trzymać za brzegi, a
nie za styki.
PRZESTROGA: Odłączając kabel, należy pociągnąć za wtyczkę lub umieszczony na niej uchwyt, a nie za sam kabel. Niektóre
kable mają złącza z zatrzaskami; przed odłączeniem kabla tego rodzaju należy nacisnąć zatrzaski złącza. Pociągając za złącza,
należy je trzymać w linii prostej, aby uniknąć wygięcia styków. Przed podłączeniem kabla należy także sprawdzić, czy oba złącza
są prawidłowo zorientowane i wyrównane.
UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.
Aby uniknąć uszkodzenia komputera, wykonaj następujące czynności przed rozpoczęciem pracy wewnątrz komputera.
1 Sprawdź, czy powierzchnia robocza jest płaska i czysta, aby uniknąć porysowania komputera.
2 Wyłącz komputer (zobacz Wyłączanie komputera).
3 Jeśli komputer jest podłączony do urządzenia dokującego (zadokowany), oddokuj go.
PRZESTROGA
4 Odłącz od komputera wszystkie kable sieciowe.
5 Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych.
6 Zamknij wyświetlacz i odwróć komputer górną częścią w dół, układając go na płaskiej powierzchni.
UWAGA
akumulator.
7 Wyjmij główny akumulator.
: Kabel sieciowy należy odłączyć najpierw od komputera, a następnie od urządzenia sieciowego.
: Aby uniknąć uszkodzenia płyty systemowej, przed rozpoczęciem serwisowania komputera należy wyjąć główny
Serwisowanie komputera 5
Page 6
8 Postaw komputer w normalnym położeniu.
9 Otwórz wyświetlacz.
10 Naciśnij przycisk zasilania, aby uziemić płytę systemową.
PRZESTROGA: W celu zabezpieczenia się przed porażeniem prądem elektrycznym przed otwarciem pokrywy zawsze należy
odłączyć komputer od gniazdka elektrycznego.
PRZESTROGA: Przed dotknięciem jakiegokolwiek elementu wewnątrz komputera należy pozbyć się ładunków
elektrostatycznych z ciała, dotykając dowolnej nielakierowanej metalowej powierzchni, np. metalowych elementów z tyłu
komputera. Podczas pracy należy okresowo dotykać nielakierowanej powierzchni metalowej w celu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych elementów.
11 Wyjmij wszelkie zainstalowane w komputerze karty ExpressCard lub karty inteligentne z odpowiednich gniazd.
Wyłączanie komputera
PRZESTROGA: Aby zapobiec utracie danych, należy zapisać i zamknąć wszystkie otwarte pliki i zakończyć wszystkie programy.
1 Zamknij system operacyjny:
• Windows 8 (urządzenie dotykowe):
1 Przesuń od prawej krawędzi ekranu, aby otworzyć menu, a następnie wybierz panel Ustawienia.
2 Wybierz a następnie wybierz polecenie Zamknij.
• Za pomocą myszy:
1 Wskaż prawy górny róg ekranu i kliknij panel Ustawienia.
2 Kliknij i wybierz polecenie Zamknij.
• Windows 7:
1 Kliknij przycisk Start .
2 Kliknij polecenie Zamknij.
lub
1 Kliknij przycisk Start .
2 Kliknij strzałkę w prawym dolnym rogu menu Start (jak pokazano poniżej), a następnie kliknij polecenie Zamknij .
2 Sprawdź, czy komputer i wszystkie podłączone do niego urządzenia są wyłączone. Jeśli komputer i podłączone do niego urządzenia
nie wyłączył y się automatycznie razem z systemem operacyjnym, naciśnij przycisk zasilania i przytrzymaj go przez około 6 sekund, aby
je wyłączyć.
Po zakończeniu serwisowania komputera
Po zainstalowaniu lub dokonaniu wymiany sprzętu a przed włączeniem komputera podłącz wszelkie urządzenia zewnętrzne, karty i kable.
PRZESTROGA
komputera Dell. Nie wolno używać akumulatorów przeznaczonych do innych modeli komputerów Dell.
: Aby uniknąć uszkodzenia komputera, należy używać tylko akumulatorów przeznaczonych dla danego modelu
1 Podłącz urządzenia zewnętrzne, takie jak replikator portów lub baza multimedialna, oraz zainstaluj wszelkie używane karty, na przykład
karty ExpressCard.
2 Podłącz do komputera kable telefoniczne lub sieciowe.
PRZESTROGA
komputera.
6 Serwisowanie komputera
: Aby podłączyć kabel sieciowy, należy najpierw podłączyć go do urządzenia sieciowego, a następnie do
Page 7
3 Zainstaluj akumulator.
4 Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.
5 Włącz komputer.
Serwisowanie komputera 7
Page 8
Dokowanie komputera
Wykonaj następującą procedurę, aby zadokować komputer:
a Umieść podkładkę dokowania w stacji dokującej (prawidłowe umocowanie podkładki jest sygnalizowane charakterystycznym
kliknięciem).
b Umieść komputer na podkładce dokowania.
2
UWAGA: Ta podkładka dokowania umożliwia dokowanie komputerów Latitude E7250 / Latitude E7450. Przy użyciu tej
podkładki nie można dokować żadnych innych modeli komputerów.
UWAGA: Podkładka dokowania i stacja dokująca są opcjonalne i nie są standardowo dostarczane z komputerem.
8 Dokowanie komputera
Page 9
Demontowanie i montowanie
Zalecane narzędzia
Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:
• Mały wkrętak z płaskim grotem
• Wkrętak krzyżakowy
• Mały rysik z tworzywa sztucznego
3
Demontowanie i montowanie 9
Page 10
Przegląd systemu
1 Lampka stanu akumulatora 2 Lampka aktywności dysku twardego
3 lampka stanu zasilania 4 Mikrofony
5 Kamera 6 Lampka stanu kamery
7 Lampka aktywności dysku twardego 8 Lampka stanu akumulatora
10 Demontowanie i montowanie
Page 11
9 Lampka stanu sieci bezprzewodowej 10 Gniazdo linki antykradzieżowej
11 Przycisk zasilania 12 Złącze Mini-DisplayPort
13 Złącze USB 3.0 14 Złącze zestawu słuchawkowego
15 Czytnik kart pamięci 16 Czytnik kart zbliżeniowych / czujnik komunikacji bliskiego
zasięgu (NFC) (opcjonalny)
17 Czytnik linii papilarnych (opcjonalny) 18 Tabliczka dotykowa
19 Czytnik kart inteligentnych (opcjonalny) 20 Złącze sieciowe
21 Złącze HDMI 22 Złącze USB 3.0
23 złącze USB 3.0 z funkcją PowerShare 24 Złącze zasilania
25 Złącze dokowania (opcjonalne) 26 Etykieta ze znacznikiem serwisowym
27 Zwalniacz zatrzasku akumulatora 28 Akumulator
29 Głośniki
Wyjmowanie akumulatora
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Przesuń zwalniacz zatrzasku, aby odblokować akumulator.
3 Wyjmij akumulator z komputera.
Demontowanie i montowanie
11
Page 12
Instalowanie akumulatora
1 Umieść i zablokuj akumulator we wnęce (charakterystyczne kliknięcie).
2 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie pokrywy dolnej
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj akumulator.
3 Wykonaj następujące czynności zgodnie z ilustracją:
a Wykręć śruby mocujące pokrywę dolną do podstawy komputera [1].
b Podważ pokrywę dolną, aby oddzielić ją od komputera [2].
4 Zdejmij pokrywę dolną z komputera.
Instalowanie pokrywy dolnej
1 Dopasuj otwory w pokrywie dolnej do otworów w komputerze.
2 Wkręć śruby mocujące pokrywę dolną do komputera.
3 Zainstaluj akumulator.
4 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Demontowanie i montowanie
12
Page 13
Wymontowywanie karty SSD mSATA
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
3 Wykonaj następujące czynności zgodnie z ilustracją:
a Wykręć śrubę mocującą kartę SSD mSATA do komputera [1].
b Unieś i wyjmij kartę SSD mSATA z komputera [2].
Instalowanie karty SSD mSATA
1 Umieść kartę SSD mSATA w gnieździe.
2 Wkręć śrubę mocującą kartę SSD mSATA do komputera.
3 Zainstaluj następujące elementy:
a pokrywa dolna
b akumulator
4 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie modułu pamięci
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
3 Odciągnij zaciski mocujące moduł pamięci.
4 Wyjmij moduł pamięci z systemu.
Demontowanie i montowanie
13
Page 14
Instalowanie modułu pamięci
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Zainstaluj następujące elementy:
a akumulator
b pokrywa dolna
3 Umieść moduł pamięci w gnieździe.
4 Dociśnij moduł pamięci, aby zabezpieczyły go zatrzaski mocujące. Aby zainstalować drugi moduł DIMM w gnieździe B, powtórz kroki 1 i
2.
5 Zainstaluj wcześniej wymontowane części w odwrotnej kolejności
Wymontowywanie karty sieci WWAN
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
3 Wykonaj następujące czynności zgodnie z ilustracją:
a Odłącz kable sieci WWAN od złączy na karcie sieci WWAN [1].
b Wykręć śrubę mocującą kartę sieci WWAN do komputera [2].
c Wyjmij kartę sieci WWAN z komputera [3].
Instalowanie karty sieci WWAN
1 Włóż kartę sieci WWAN do gniazda w komputerze.
2 Wkręć śrubę mocującą kartę sieci WWAN do komputera.
3 Podłącz kable sieci WWAN do złączy na karcie sieci WWAN.
4 Zainstaluj następujące elementy:
a pokrywa dolna
b akumulator
5 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Demontowanie i montowanie
14
Page 15
Wymontowywanie karty sieci WLAN
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
3 Wykonaj następujące czynności zgodnie z ilustracją:
a Odłącz kable sieci WLAN od złączy na karcie sieci WLAN [1].
b Wykręć śrubę mocującą kartę sieci WLAN do komputera [2].
c Wyjmij kartę sieci WLAN z komputera [3].
Instalowanie karty sieci WLAN
1 Włóż kartę sieci WLAN do gniazda w komputerze.
2 Wkręć śrubę mocującą kartę sieci WLAN do komputera.
3 Podłącz kable sieci WLAN do złączy na karcie sieci WLAN.
4 Zainstaluj następujące elementy:
a pokrywa dolna
b akumulator
5 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie oprawy klawiatury
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj akumulator.
3 Rysikiem z tworzywa sztucznego podważ oprawę klawiatury wzdłuż krawędzi, aby ją uwolnić z klawiatury.
Demontowanie i montowanie
15
Page 16
4 Zdejmij oprawę z klawiatury.
Instalowanie oprawy klawiatury
1 Umieść oprawę klawiatury na klawiaturze.
2 Dociśnij brzegi oprawy klawiatury, aby ją osadzić.
3 Zainstaluj akumulator.
4 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie klawiatury
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
c oprawa klawiatury
3 Wykonaj następujące czynności zgodnie z ilustracją:
a Odklej taśmę, aby odsłonić kabel klawiatury [1].
b Odłącz kable klawiatury od płyty systemowej [2] [3].
4 Odwróć komputer i wykręć śruby mocujące klawiaturę do komputera.
Demontowanie i montowanie
16
Page 17
5 Wykonaj następujące czynności zgodnie z ilustracją:
a Podważ klawiaturę, aby ją uwolnić z komputera [1].
b Wyjmij klawiaturę z komputera [2].
Instalowanie klawiatury
1 Dopasuj otwory na śruby w klawiaturze do otworów w komputerze.
2 Wkręć śruby mocujące klawiaturę do komputera.
3 Odwróć komputer i podłącz kabel klawiatury do płyty systemowej.
4 Zainstaluj następujące elementy:
a oprawa klawiatury
b pokrywa dolna
c akumulator
5 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie podparcia dłoni
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
c karta SSD
d oprawa klawiatury
Demontowanie i montowanie
17
Page 18
e klawiatura
3 Wykręć śruby mocujące podparcie dłoni i odwróć komputer.
4 Wykonaj następujące czynności zgodnie z ilustracją:
a Odwróć komputer.
b Odłącz kable tabliczki dotykowej od płyty systemowej [1] [2].
c Wykręć śruby mocujące podparcie dłoni do komputera [3].
5 Wykonaj następujące czynności zgodnie z ilustracją:
a Podważ krawędzie podparcia dłoni [1]
b Wyjmij podparcie dłoni z komputera [2].
Demontowanie i montowanie
18
Page 19
Instalowanie podparcia dłoni
1 Dopasuj podparcie dłoni do komputera i wciśnij je na miejsce.
2 Wkręć śruby mocujące podparcie dłoni z przodu komputera.
3 Podłącz kable urządzeń dotykowych do płyty systemowej.
4 Odwróć komputer i wkręć śruby, aby zamocować podparcie dłoni do komputera.
5 Zainstaluj następujące elementy:
a klawiatura
b oprawa klawiatury
c karta SSD
d pokrywa dolna
e akumulator
6 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie płyty SIM
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
c karta SSD
d oprawa klawiatury
e klawiatura
f podparcie dłoni
3 Wykonaj następujące czynności zgodnie z ilustracją:
a Odłącz kabel płyty SIM od płyty systemowej [1] [2].
b Wykręć śrubę mocującą kabel płyty SIM do komputera [3].
c Wyjmij płytę SIM z komputera [4].
Demontowanie i montowanie
19
Page 20
Instalowanie płyty SIM
1 Umieść płytę SIM w komputerze.
2 Wkręć śrubę mocującą płytę SIM do komputera.
3 Podłącz kabel płyty SIM do złącza na płycie systemowej.
4 Zainstaluj następujące elementy:
a podparcie dłoni
b klawiatura
c oprawa klawiatury
d karta SSD
e pokrywa dolna
f akumulator
5 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie głośników
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
c oprawa klawiatury
d klawiatura
e karta SSD
f podparcie dłoni
g płyta SIM
3 Wykonaj następujące czynności zgodnie z ilustracją:
a Odłącz kabel głośników od złącza na płycie systemowej [1].
b Wyjmij kabel głośników z prowadnicy [2].
Demontowanie i montowanie
20
Page 21
4 Wykonaj następujące czynności zgodnie z ilustracją:
a Wykręć śruby mocujące głośniki do komputera [1].
b Wyjmij głośniki z komputera [2].
Instalowanie głośników
1 Umieść głośniki w odpowiednim położeniu i dokręć śruby mocujące głośniki do komputera.
2 Umieść kabel głośników w prowadnicy.
3 Podłącz kabel głośników do złącza na płycie systemowej.
4 Zainstaluj następujące elementy:
a płyta SIM
b podparcie dłoni
c klawiatura
d oprawa klawiatury
e karta SSD
f pokrywa dolna
g akumulator
5 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie pokrywy zawiasów wyświetlacza
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
Demontowanie i montowanie
21
Page 22
a akumulator
b pokrywa dolna
c oprawa klawiatury
d karta SSD
e podparcie dłoni
3 Wykręć śruby mocujące pokrywę zawiasów wyświetlacza do komputera.
4 Wykonaj następujące czynności zgodnie z ilustracją:
a Wykręć śruby mocujące zawias wyświetlacza do komputera [1].
b Podważ pokrywy zawiasów wyświetlacza i wyjmij je z komputera [2].
Instalowanie pokrywy zawiasów wyświetlacza
1 Umieść pokrywę zawiasów wyświetlacza na miejscu i wkręć śruby, aby zamocować pokrywę do komputera.
2 Wkręć śruby mocujące pokrywę zawiasów wyświetlacza do komputera.
3 Zainstaluj następujące elementy:
a podparcie dłoni
b oprawa klawiatury
c karta SSD
d pokrywa dolna
e akumulator
4 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Demontowanie i montowanie
22
Page 23
Wymontowywanie zestawu wyświetlacza
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
c oprawa klawiatury
d klawiatura
e karta SSD
f podparcie dłoni
3 Odłącz kabel gniazda zasilacza od złącza na płycie systemowej.
4 Wykonaj następujące czynności zgodnie z ilustracją:
a Odłącz kable sieci WWAN i WLAN od złączy na kartach sieci WWAN i WLAN [1].
b Wyjmij kable sieci WWAN i WLAN z prowadnic [2].
5 Wykonaj następujące czynności zgodnie z ilustracją:
a Wykręć śrubę mocującą kabel wyświetlacza do komputera [1].
b Unieś zaczep, aby uzyskać dostęp do kabla wyświetlacza [2].
c Odłącz kabel wyświetlacza od płyty systemowej [3].
Demontowanie i montowanie
23
Page 24
6 Wykonaj następujące czynności zgodnie z ilustracją:
a Przez otwory w ramie dolnej przełóż kable antenowe mocujące zestaw wyświetlacza do komputera [1] [2].
7 Wykonaj następujące czynności zgodnie z ilustracją:
a Wykręć śruby mocujące zestaw wyświetlacza do komputera [1].
b Unieś zestaw wyświetlacza i zdejmij go z komputera [2].
24
Demontowanie i montowanie
Page 25
Instalowanie zestawu wyświetlacza
1 Umieść kable sieci WWAN, WLAN i kabel zestawu wyświetlacza w odpowiednich prowadnicach w ramie montażowej komputera i
podłącz kable do odpowiednich złączy.
2 Umieść zestaw wyświetlacza na komputerze.
3 Wkręć śruby mocujące zestaw wyświetlacza do komputera.
4 Umieść metalowy wspornik na kablu zestawu wyświetlacza i wkręć śrubę, aby zamocować zestaw wyświetlacza.
5 Zainstaluj następujące elementy:
a podparcie dłoni
b klawiatura
c oprawa klawiatury
d karta SSD
e pokrywa dolna
f akumulator
6 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie płyty systemowej
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
c oprawa klawiatury
d klawiatura
e karta SSD
f podparcie dłoni
g karta sieci WWAN
h karta sieci WLAN
i głośnik
j pokrywa zawiasów
k zestaw wyświetlacza
3 Odłącz kabel gniazda zasilacza od złącza na płycie systemowej.
4 Odłącz kabel głośników [1] i kabel płyty SIM [2] [3] od płyty systemowej.
Demontowanie i montowanie
25
Page 26
5 Wykonaj następujące czynności zgodnie z ilustracją:
a Wykręć śruby mocujące płytę systemową do ramy montażowej komputera [1].
b Wyjmij płytę systemową z komputera [2].
Instalowanie płyty systemowej
1 Umieść płytę systemową na miejscu w komputerze.
2 Wkręć śruby mocujące płytę systemową do ramy montażowej komputera.
3 Podłącz kable głośników i płyty SIM do odpowiednich złączy na płycie systemowej.
4 Podłącz kabel gniazda zasilacza do złącza na płycie systemowej.
5 Zainstaluj następujące elementy:
a zestaw wyświetlacza
b pokrywa zawiasów
c głośnik
d Karta sieci WLAN
e karta sieci WWAN
f podparcie dłoni
g karta SSD
h oprawa klawiatury
i klawiatura
j pokrywa dolna
k akumulator
6 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Demontowanie i montowanie
26
Page 27
Wymontowywanie zestawu radiatora
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
c oprawa klawiatury
d klawiatura
e karta SSD
f podparcie dłoni
g karta sieci WWAN
h karta sieci WLAN
i pokrywa zawiasów
j płyta SIM
k zestaw wyświetlacza
3 Odłącz kabel wentylatora systemowego od złącza na płycie systemowej.
4 Wykonaj następujące czynności zgodnie z ilustracją:
a Wykręć śruby mocujące zestaw radiatora do płyty systemowej [1].
b Zdejmij zestaw radiatora z płyty systemowej [2].
Demontowanie i montowanie
27
Page 28
Instalowanie zestawu radiatora
1 Umieść zestaw radiatora w pierwotnym położeniu na płycie systemowej.
2 Dokręć śruby mocujące zestaw radiatora do płyty systemowej.
3 Podłącz kabel wentylatora systemowego do złącza na płycie systemowej.
4 Zainstaluj następujące elementy:
a zestaw wyświetlacza
b płyta SIM
c pokrywa zawiasów
d Karta sieci WLAN
e karta sieci WWAN
f podparcie dłoni
g karta SSD
h klawiatura
i oprawa klawiatury
j pokrywa dolna
k akumulator
5 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Wymontowywanie baterii pastylkowej
1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera.
2 Wymontuj następujące elementy:
a akumulator
b pokrywa dolna
c oprawa klawiatury
d klawiatura
e karta SSD
f podparcie dłoni
g płyta systemowa
3 Wykonaj następujące czynności zgodnie z ilustracją:
a Odłącz kabel baterii pastylkowej od złącza na płycie systemowej [1].
b Podważ baterię pastylkową i wyjmij ją z płyty systemowej [2].
28
Demontowanie i montowanie
Page 29
Instalowanie baterii pastylkowej
1 Umieść baterię pastylkową na płycie systemowej.
2 Podłącz kabel baterii pastylkowej do płyty systemowej.
3 Zainstaluj następujące elementy:
a płyta systemowa
b podparcie dłoni
c karta SSD
d oprawa klawiatury
e klawiatura
f pokrywa dolna
g akumulator
4 Wykonaj procedury przedstawione w sekcji Po zakończeniu serwisowania komputera.
Demontowanie i montowanie 29
Page 30
Program konguracji systemu
Tematy:
• Sekwencja ładowania
• Klawisze nawigacji
• Opcje konguracji systemu
• Aktualizowanie systemu BIOS
• Hasło systemowe i hasło konguracji systemu
Sekwencja ładowania
Opcja Boot Sequence (Sekwencja ładowania) umożliwia pominięcie kolejności urządzeń startowych zdeniowanej w programie konguracji
systemu i uruchomienie komputera z określonego urządzenia (na przykład z napędu dysków optycznych lub z dysku twardego). Po
wyświetleniu logo Dell, kiedy komputer wykonuje automatyczny test diagnostyczny (POST), dostępne są następujące funkcje:
• Dostęp do konguracji systemu: naciśnij klawisz <F2>.
• Wyświetlenie menu jednorazowej opcji uruchamiania: naciśnij klawisz <F12>.
4
Menu jednorazowej opcji uruchamiania zawiera urządzenia, z których można uruchomić komputer oraz opcję diagnostyki. Opcje dostępne
w tym menu są następujące:
• Removable Drive (Dysk wymienny, jeśli jest dostępny)
• STXXXX Drive (Napęd STXXXX)
UWAGA
• Optical Drive (Napęd dysków optycznych)
• Diagnostics (Diagnostyka)
UWAGA
Ekran sekwencji ładowania zawiera także opcję umożliwiającą otwarcie programu konguracji systemu.
: XXX oznacza numer napędu SATA.
: Wybranie opcji Diagnostics (Diagnostyka) powoduje wyświetlenie ekranu ePSA diagnostics (Diagnostyka ePSA).
Klawisze nawigacji
Poniższa tabela przedstawia klawisze nawigacji w programie konguracji systemu.
UWAGA
komputera.
Tabela 1. Klawisze nawigacji
Klawisze Nawigacja
Strzałka w górę Przejście do poprzedniego pola.
Strzałka w dół Przejście do następnego pola.
<Enter> Umożliwia wybranie wartości w bieżącym polu (jeśli pole udostępnia wartości do wyboru) oraz korzystanie z
: Większość opcji konguracji systemu jest zapisywana, a zmiany ustawień są wprowadzane po ponownym uruchomieniu
łączy w polach.
30 Program konguracji systemu
Page 31
Klawisze Nawigacja
Spacja Rozwijanie lub zwijanie listy elementów.
<Tab> Przejście do następnego obszaru.
UWAGA: Tylko w standardowej przeglądarce gracznej.
<Esc> Powrót do poprzedniej strony, aż do wyświetlenia ekranu głównego. Naciśnięcie klawisza <Esc> na ekranie
głównym powoduje wyświetlenie komunikatu z monitem o zapisanie zmian i ponowne uruchomienie systemu.
<F1> Wyświetlenie informacji pomocy programu konguracji systemu.
Opcje konguracji systemu
UWAGA: W zależności od komputera oraz zainstalowanych urządzeń wymienione w tej sekcji pozycje mogą, ale nie muszą,
pojawiać się na ekranie.
Tabela 2. Ogólne
Opcja Opis
System Information W tej sekcji są wyświetlone najważniejsze informacje o sprzęcie
zainstalowanym w komputerze.
• System Information (Informacje o systemie): BIOS Version
(Wersja systemu BIOS), Service Tag (Kod Service Tag), Asset
Tag (Numer środka trwałego), Ownership Tag (Znak własności),
Ownership Date (Data przejęcia własności), Manufacture Date
(Data produkcji) i Express Service Code (Kod usług
ekspresowych).
• Memory Information (Informacje o pamięci): Memory Installed
(Pamięć zainstalowana), Memory Available (Pamięć dostępna),
Memory Speed (Szybkość pamięci), Memory Channels Mode
(Tryb kanałów pamięci), Memory Technology (Technologia
pamięci), DIMM A Size (Pojemność modułu w gnieździe DIMM
A) oraz DIMM B Size (Pojemność modułu w gnieździe DIMM
B).
• Processor Information (Informacje o procesorze): Processor
Type (Typ procesora), Core Count (Liczba rdzeni), Processor ID
(Identykator procesora), Current Clock Speed (Bieżąca
szybkość taktowania), Minimum Clock Speed (Minimalna
szybkość taktowania), Maximum Clock Speed (Maksymalna
szybkość taktowania), Processor L2 Cache (Pamięć podręczna
L2 procesora), Processor L3 Cache (Pamięć podręczna L3
procesora), HT Capable (Obsługa technologii hiperwątkowania)
oraz 64-Bit Technology (Technologia 64-bitowa).
• Device Information (Informacje o urządzeniach): Primary Hard
Drive (Podstawowy dysk twardy), System eSATA Device
(Systemowe urządzenie eSATA), Dock eSATA Device
(Urządzenie eSATA podłączone do portu dokowania), LOM
MAC Address (Adres MAC LOM), Video Controller (Kontroler
graki), Video BIOS Version (Wersja systemu Video BIOS),
Video Memory (Pamięć graki), Panel Type (Typ panelu), Native
Resolution (Naturalna rozdzielczość), Audio Controller
(Kontroler audio), Modem Controller (Kontroler modemu), Wi-Fi
Device (Urządzenie Wi-Fi), WiGig Device (Gigabitowe
urządzenie Wi-Fi), Cellular Device (Urządzenie komórkowe),
Bluetooth Device (Urządzenie Bluetooth).
Battery Information
Boot Sequence Umożliwia zmienianie kolejności urządzeń, na których komputer
Wyświetla stan akumulatora oraz typ zasilacza podłączonego do
komputera.
poszukuje systemu operacyjnego podczas uruchamiania.
• Diskette Drive (Napęd dyskietek)
• Internal HDD (Wewnętrzny dysk twardy)
Program konguracji systemu 31
Page 32
Opcja Opis
• USB Storage Device (Urządzenie magazynujące USB)
• CD/DVD/CD-RW Drive (Napęd CD/DVD/CD-RW)
• Onboard NIC (Zintegrowany kontroler NIC)
Można również wybrać ustawienie Boot List (Lista urządzeń
startowych). Dostępne opcje:
• Legacy (ustawienie domyślne)
• UEFI
Advance Boot Option Ta opcja jest wymagana do uruchamiania w trybie Legacy. Ta opcja
jest niedozwolona, jeśli funkcja Secure Boot jest włączona.
• Enable Legacy Option ROMs — ta opcja jest domyślnie
wyłączona.
Date/Time Umożliwia ustawienie daty i godziny.
Tabela 3. System Conguration (Konguracja systemu)
Opcja Opis
Integrated NIC Umożliwia kongurowanie zintegrowanej karty sieciowej. Dostępne
opcje:
• Wyłączone
• Enabled (Włączone)
• Enabled w/PXE (Włączone z PXE): ta opcja jest domyślnie
włączona.
• Enable UEFI Network Stack: ta opcja umożliwia włączenie
protokołów sieciowych UEFI w środowiskach sieciowych
starszych systemów operacyjnych.
Parallel Port Umożliwia określenie sposobu działania portu równoległego w stacji
dokującej. Możliwe ustawienia tego portu to:
• Wyłączone
• AT
• PS2
• ECP
Serial Port Rozpoznawanie i deniowanie ustawień portu szeregowego.
Możliwe ustawienia tego portu to:
• Wyłączone
• COM1 (ustawienie domyślne)
• COM2
• COM3
• COM4
UWAGA: System operacyjny może przydzielić zasoby do
tego urządzenia, nawet jeśli port jest wyłączony.
SATA Operation Opcja umożliwia skongurowanie kontrolera wewnętrznego dysku
twardego SATA. Dostępne opcje:
• Wyłączone
• AHCI
• RAID On (Macierz RAID włączona) (ustawienie domyślne)
32 Program konguracji systemu
Page 33
Opcja Opis
UWAGA: Kontroler SATA jest skongurowany do obsługi
trybu RAID
Napędy Umożliwia skongurowanie wbudowanych napędów SATA.
Dostępne opcje:
• SATA-0
• SATA-1
• SATA-2
• SATA-3
Ustawienie domyślne: wszystkie napędy włączone.
SMART Reporting To pole określa, czy w trakcie uruchamiania systemu są zgłaszane
błędy zintegrowanych dysków twardych. Ta technologia stanowi
część specykacji SMART (Self Monitoring Analysis and Reporting
Technology).
• Enable SMART Reporting (Włącz obsługę systemu SMART)
— ta opcja jest domyślnie włączona.
USB Conguration Umożliwia skongurowanie kontrolera USB. Dostępne opcje:
• Enable Boot Support (Włącz obsługę rozruchu)
• Enable External USB Port (Włącz rozruch z zewnętrznych
urządzeń USB)
• Enable USB3.0 Controller (Włącz kontroler USB 3.0)
Ustawienie domyślne: wszystkie opcje włączone.
USB PowerShare Umożliwia skongurowanie działania funkcji USB PowerShare. Ta
opcja jest domyślnie wyłączona.
• Enable USB PowerShare (Włącz funkcję USB PowerShare)
Audio Umożliwia włączanie i wyłączanie zintegrowanego kontrolera
dźwięku.
• Enable Audio (Włącz dźwięk) — ta opcja jest domyślnie
włączona.
Keyboard Illumination Umożliwia wybranie trybu podświetlenia klawiatury. Dostępne opcje:
• Disabled (Wyłączone) (ustawienie domyślne)
• Dim (Niska jasność)
• Bright (Wysoka jasność)
Keyboard Backlight with AC Umożliwia włączanie podświetlenia klawiatury i wybieranie poziomu
podświetlenia.
Unobtrusive Mode Umożliwia włączenie trybu dyskretnego, w którym wszystkie źródła
światła i dźwięku w komputerze są wyłączone. Ta opcja jest
domyślnie wyłączona.
• Enable Unobtrusive Mode (Włącz tryb dyskretny)
Miscellaneous Devices Umożliwia włączanie i wyłączanie różnych wbudowanych urządzeń.
Dostępne opcje:
• Enable Microphone (Włącz mikrofon)
• Enable Camera (Włącz kamerę)
• Enable Media Card (Włącz kartę pamięci)
Program konguracji systemu 33
Page 34
Opcja Opis
• Disable Media Card (Wyłącz czytnik kart pamięci).
Ustawienie domyślne: wszystkie urządzenia włączone.
Tabela 4. Video (Graka)
Opcja Opis
LCD Brightness Umożliwia ustawienie jasności ekranu wyświetlacza odpowiednio do
źródła zasilania: On Battery (Akumulator) i On AC (Zasilanie
sieciowe).
Tabela 5. Security (Zabezpieczenia)
Opcja Opis
Admin Password To pole umożliwia ustawianie, zmienianie i usuwanie hasła
administratora (nazywanego niekiedy „hasłem systemu BIOS”).
Ustawienie hasła administratora umożliwia włączenie szeregu
funkcji zabezpieczeń.
• Enter the old password (Wprowadź stare hasło)
• Enter the new password (Wprowadź nowe hasło)
• Conrm the new password (Potwierdź nowe hasło)
Ustawienie domyślne: Nieustawione
System Password Umożliwia ustawianie, zmienianie i usuwanie hasła systemowego.
• Enter the old password (Wprowadź stare hasło)
• Enter the new password (Wprowadź nowe hasło)
• Conrm the new password (Potwierdź nowe hasło)
Ustawienie domyślne: Nieustawione
Internal HDD-1 Password Umożliwia ustawianie, zmienianie i usuwanie hasła administratora.
Domyślnie hasło dysku nie jest ustawione.
• Enter the old password (Wprowadź stare hasło)
• Enter the new password (Wprowadź nowe hasło)
• Conrm the new password (Potwierdź nowe hasło)
Ustawienie domyślne: Nieustawione
Strong Password Umożliwia włączenie opcji wymuszania silnych haseł.
Ustawienie domyślne: opcja Enable Strong Password nie jest
zaznaczona.
Password Conguration Umożliwia określenie długości hasła. Minimalna długość: 4,
maksymalna długość: 32
Password Bypass Umożliwia włączanie i wyłączanie zezwolenia na pominięcie hasła
systemowego i hasła wewnętrznego dysku twardego, jeśli są
ustawione. Dostępne opcje:
34 Program konguracji systemu
• Disabled (Wyłączone) (ustawienie domyślne)
• Reboot bypass (Pomiń przy ponownym uruchamianiu)
Page 35
Opcja Opis
Password Change Umożliwia zezwolenie lub odebranie zezwolenia na zmiany hasła
systemowego i hasła wewnętrznego dysku twardego, kiedy jest
ustawione hasło administratora.
Umożliwia ustawianie: opcja Allow Non-Admin Password Changes
nie jest zaznaczona.
Non-Admin Setup Changes Umożliwia określenie, czy zmiany opcji konguracji systemu są
dozwolone, kiedy jest ustawione hasło administratora. Ta opcja jest
wyłączona.
• Allows Wireless Switch Changes (Zezwól na włączanie/
wyłączanie urządzeń bezprzewodowych)
TPM Security Umożliwia włączanie modułu zabezpieczeń Trusted Platform
Module (TPM) podczas testu POST.
Ustawienie domyślne: opcja wyłączona.
Computrace Umożliwia włączanie i wyłączanie opcjonalnego oprogramowania
Computrace. Dostępne są następujące opcje:
• Deactivate (Nieaktywne) (ustawienie domyślne)
• Disable (Wyłączone)
• Activate (Aktywne)
UWAGA: Opcje Activate i Disable powodują trwałe
aktywowanie lub dezaktywowanie tej funkcji, a po ich
ustawieniu nie są możliwe dalsze zmiany.
CPU XD Support Umożliwia włączanie funkcji Execute Disable (Wyłączanie
wykonania) w procesorze.
Ustawienie domyślne: Enable CPU XD Support
OROM Keyboard Access Umożliwia wyświetlanie ekranów konguracji pamięci Option ROM
przez naciśnięcie odpowiednich klawiszy podczas uruchamiania
komputera. Dostępne opcje:
• Enable (Włącz) (ustawienie domyślne)
• One-Time Enable (Włącz na jeden raz)
• Disable (Wyłączone)
Admin Setup Lockout Uniemożliwia użytkownikom otwieranie programu konguracji
systemu, kiedy jest ustawione hasło administratora.
Ustawienie domyślne: Disabled (Wyłączone)
Tabela 6. Secure Boot (Bezpieczny rozruch)
Opcja Opis
Secure Boot Enable Umożliwia włączanie i wyłączanie funkcji bezpiecznego rozruchu.
• Wyłączone
• Enabled (Włączone) (ustawienie domyślne)
UWAGA: Aby można było włączyć funkcję bezpiecznego
rozruchu, musi być włączony rozruch w trybie UEFI, a
opcja Enable Legacy Option ROMs musi być wyłączona.
Expert key Management Umożliwia modykowanie baz danych kluczy zabezpieczeń tylko
wtedy, gdy system znajduje się w trybie niestandardowym. Opcja
Program konguracji systemu 35
Page 36
Opcja Opis
Enable Custom Mode (Włącz tryb niestandardowy) jest domyślnie
wyłączona. Dostępne opcje:
• PK
• KEK
• db
• dbx
W przypadku włączenia trybu Custom Mode (niestandardowego)
wyświetlane są odpowiednie opcje dotyczące baz danych PK, KEK,
db i dbx. Dostępne opcje:
• Save to File (Zapisz w pliku) — zapisuje klucz w pliku wybranym
• Replace from File (Zastąp z pliku) — zastępuje bieżący klucz
• Append from File (Dodaj do pliku) — dodaje do bieżącej bazy
• Delete (Usuń) — usuwa wybrany klucz.
• Reset All Keys (Resetuj wszystkie klucze) — przywraca
• Delete All Keys (Usuń wszystkie klucze) — usuwa wszystkie
przez użytkownika.
kluczem z pliku wybranego przez użytkownika.
danych klucz z pliku wybranego przez użytkownika.
ustawienia domyślne.
klucze.
UWAGA: Wyłączenie trybu Custom Mode
(Niestandardowy) spowoduje wymazanie wszelkich zmian
i przywrócenie domyślnych ustawień kluczy.
Tabela 7. Wydajność
Opcja Opis
Multi-Core Support To pole określa, czy w procesorze będzie włączony jeden rdzeń, czy
wszystkie. Użycie dodatkowych rdzeni przyspiesza działanie
niektórych aplikacji. Ta opcja jest domyślnie włączona. Umożliwia
włączanie i wyłączanie obsługi więcej niż jednego rdzenia procesora.
Intel SpeedStep Umożliwia włączanie i wyłączanie funkcji Intel SpeedStep.
Ustawienie domyślne: Enable Intel SpeedStep
C-States Control Umożliwia włączanie i wyłączanie dodatkowych stanów uśpienia
procesora.
Ustawienie domyślne: opcja C-states Control jest włączona.
Intel TurboBoost Umożliwia włączanie i wyłączanie trybu Intel TurboBoost procesora.
Ustawienie domyślne: Enable Intel TurboBoost
Hyper-Thread Control Umożliwia włączanie i wyłączanie funkcji hiperwątkowania w
procesorze.
Ustawienie domyślne: Enabled (Włączone)
Tabela 8. Zarządzanie energią
Opcja Opis
AC Behavior Umożliwia automatyczne włączanie komputera, kiedy jest
podłączany zasilacz. Ta opcja jest wyłączona.
36 Program konguracji systemu
Page 37
Opcja Opis
• Wake on AC (Uaktywnianie po podłączeniu zasilacza)
Auto On Time Umożliwia ustawienie godziny, o której komputer będzie
automatycznie włączany. Dostępne opcje:
• Disabled (Wyłączone) (ustawienie domyślne)
• Every Day (Codziennie)
• Weekdays (Dni tygodnia)
• Select Days (Wybierz dni)
USB Wake Support Umożliwia włączenie funkcji wyprowadzenia komputera ze stanu
wstrzymania przez urządzenia USB. Ta opcja jest wyłączona
• Enable USB Wake Support (Włącz funkcję wznawiania przez
urządzenie USB)
Wireless Radio Control Umożliwia sterowanie radiem WLAN i WWAN. Dostępne opcje:
• Control WLAN Radio (Sterowanie radiem WLAN)
• Control WWAN Radio (Sterowanie radiem WWAN)
Ustawienie domyślne: obie opcje wyłączone.
Wake on LAN/WLAN Umożliwia włączanie wyłączonego komputera przez specjalny
sygnał z sieci LAN. To ustawienie nie wpływa na ustawienie
uaktywniania ze stanu gotowości (tę ostatnią opcję należy
skongurować w systemie operacyjnym). Funkcja ta działa tylko
wtedy, gdy komputer jest podłączony do zewnętrznego źródła
zasilania.
• Disabled (Wyłączone) — system nie będzie włączany po
otrzymaniu sygnału z przewodowej lub bezprzewodowej sieci
LAN. (Ustawienie domyślne)
• LAN Only (Tylko sieć LAN) — umożliwia włączanie systemu
przez specjalne sygnały z sieci LAN.
• WLAN Only (Tylko WLAN)
• LAN or WLAN (LAN lub WLAN)
Block Sleep Umożliwia blokowanie przechodzenia komputera do trybu uśpienia.
Ta opcja jest domyślnie wyłączona.
• Block Sleep (S3)
Peak Shift Funkcja Peak Shift umożliwia minimalizowanie zużycia prądu w
godzinach największego zapotrzebowania na energię elektryczną w
ciągu dnia. Aby użyć trybu Peak Shift, należy ustawić godzinę
początkową i końcową.
• Enable Peak Shift (Włącz tryb Peak Shift; wyłączone)
Advanced Battery Charge Conguration Umożliwia korzystanie z zaawansowanego trybu ładowania, który
wydłuża żywotność akumulatora. W tym trybie stosowane jest
ładowanie standardowe oraz inne algorytmy i techniki ładowania,
które pozwalają jak najdłużej zachować dobrą kondycję akumulatora
• Enable Advanced Battery Charge Mode (Włącz
zaawansowany tryb ładowania akumulatora; wyłączone)
Primary Battery Conguration Umożliwia określenie sposobu ładowania akumulatora, kiedy do
komputera jest podłączony zasilacz. Uwaga: aby włączyć tę opcję,
Program konguracji systemu 37
Page 38
Opcja Opis
należy wyłączyć tryb zaawansowanego ładowania akumulatora.
Dostępne opcje:
• Adaptive (Tryb adaptacyjny; włączone)
• Standard Charge (Ładowanie standardowe)
• Express Charge
• Primarily AC use (Komputer najczęściej zasilany z gniazdka)
• Custom Charge (Niestandardowy tryb ładowania) —
użytkownik może określić wartość procentową, do jakiej
akumulator ma być ładowany.
Intel Smart Connect Technology Ta opcja jest domyślnie wyłączona. Ta opcja, jeśli będzie włączona,
spowoduje okresowe wyszukiwanie pobliskich sieci
bezprzewodowych, gdy tablet będzie w trybie uśpienia. Powoduje
też synchronizowanie wiadomości e-mail i aplikacji
społecznościowych, które były uruchomione w chwili przejścia
systemu w tryb uśpienia.
• Smart Connection (wyłączone)
Tabela 9. POST Behavior (Zachowanie podczas testu POST)
Opcja Opis
Adapter Warnings Umożliwia aktywowanie komunikatów ostrzegawczych dotyczących
niektórych zasilaczy. Ta opcja jest domyślnie włączona.
• Enable Adapter Warnings (Włącz ostrzeżenia zasilacza)
Keypad (Embedded) Umożliwia wybranie jednego z dwóch trybów. Umożliwia włączenie
klawiatury numerycznej zintegrowanej z wbudowaną klawiaturą.
• Fn Key Only (Tylko klawisz Fn)
• By Numlock (Klawisz Num Lock)
UWAGA: Ta opcja nie ma znaczenia, kiedy jest aktywny
program konguracji systemu. Program konguracji
systemu działa zawsze w trybie Fn Key Only (Tylko klawisz
Fn).
Mouse/Touchpad Umożliwia skongurowanie myszy i tabliczki dotykowej w
komputerze. Dostępne opcje:
• Serial Mouse (Mysz szeregowa)
• PS2 Mouse (Mysz PS2)
• Touchpad/PS-2 Mouse (Tabliczka dotykowa i mysz PS-2
włączone) (ustawienie domyślne)
Numlock Enable Określa, czy funkcja klawisza NumLock ma być włączana podczas
uruchamiania systemu. Ta opcja jest domyślnie włączona.
• Enable Numlock (Włącz klawisz NumLock)
Fn Key Emulation Umożliwia emulację klawisza <Scroll Lock> na klawiaturze PS-2
przy użyciu klawisza <Fn> na klawiaturze wewnętrznej. Ta opcja
jest domyślnie włączona.
• Enable Fn Key Emulation (Włącz emulację klawisza Fn)
Fn Lock Option Umożliwia przełączanie zachowania klawiszy skrótów. Dostępne
opcje:
38 Program konguracji systemu
Page 39
Opcja Opis
• Fn Lock
• Lock Mode Disable/Standard
• Lock Mode Enable/Secondary
MEBx Hotkey Określa, czy funkcja klawisza MEBx ma być włączana podczas
uruchamiania systemu. Ta opcja jest domyślnie włączona.
Fastboot Umożliwia przyspieszenie uruchamiania komputera przez pominięcie
niektórych testów zgodności.
• Minimal (Ustawienie minimalne)
• Thorough (Diagnostyka szczegółowa)
• Auto
Extended BIOS POST Time Umożliwia skongurowanie dodatkowej zwłoki przed
uruchomieniem komputera, która daje czas na odczytanie
komunikatu testu POST.
• 0 seconds (0 sekund)
• 5 seconds (5 sekund)
• 10 seconds (10 sekund)
Tabela 10. Virtualization Support (Obsługa wirtualizacji)
Opcja Opis
Virtualization Umożliwia włączanie i wyłączanie technologii Intel Virtualization
Technology.
Ustawienie domyślne: Enable Intel Virtualization Technology
VT for Direct I/O Włącza lub wyłącza w monitorze maszyny wirtualnej (VMM)
korzystanie z dodatkowych funkcji sprzętu, jakie zapewnia
technologia wirtualizacji bezpośredniego wejścia/wyjścia rmy
Intel®. Opcja Enable VT for Direct I/O jest domyślnie włączona.
Trusted Execution (Wykonywanie zaufanego kodu) Ta opcja określa, czy moduł MVMM (Measured Virtual Machine
Monitor) może wykorzystywać dodatkowe funkcje sprzętowe
udostępniane przez technologię Intel Trusted Execution Technology.
Opcje TPM, Virtualization Technology (Technologia wirtualizacji) i
Virtualization Technology for Direct I/O (Technologia wirtualizacji
bezpośredniego we/wy) muszą być włączone, aby można było użyć
tej funkcji.
Trusted Execution: ta opcja jest domyślnie wyłączona.
Tabela 11. Wireless (Komunikacja bezprzewodowa)
Opcja Opis
Wireless Switch Umożliwia wybieranie urządzeń, których działaniem ma sterować
przełącznik urządzeń bezprzewodowych. Dostępne opcje:
• WWAN
• WLAN
• Bluetooth
• GPS (w module WWAN)
Program konguracji systemu 39
Page 40
Opcja Opis
Wszystkie opcje są domyślnie włączone.
Wireless Device Enable Umożliwia włączanie i wyłączanie urządzeń bezprzewodowych.
Dostępne opcje:
• WWAN
• Bluetooth
• WLAN/WiGig
Wszystkie opcje są domyślnie włączone.
Tabela 12. Maintenance (Konserwacja)
Opcja Opis
Service Tag Wyświetla znacznik serwisowy komputera.
Asset Tag Umożliwia oznaczenie systemu numerem środka trwałego, jeśli taki
numer nie został jeszcze ustawiony. Domyślnie ta opcja jest
nieustawiona.
Tabela 13. System logs (Systemowe rejestry zdarzeń)
Opcja Opis
BIOS events Wyświetla systemowy rejestr zdarzeń i umożliwia wyczyszczenie
rejestru.
• Wyczyść dziennik
Thermal Events Wyświetla rejestr zdarzeń związanych z temperaturą systemu i
umożliwia wyczyszczenie rejestru.
• Wyczyść dziennik
Power Events Wyświetla rejestr zdarzeń związanych z zasilaniem i umożliwia
wyczyszczenie rejestru.
• Wyczyść dziennik
Aktualizowanie systemu BIOS
Aktualizacje systemu BIOS (konguracji systemu) należy instalować po wymianie płyty systemowej oraz po opublikowaniu nowszych wersji
systemu BIOS. Przed zainstalowaniem aktualizacji w komputerze przenośnym należy się upewnić, że akumulator jest w pełni naładowany,
oraz podłączyć komputer do gniazdka elektrycznego.
1 Uruchom ponownie komputer.
2 Przejdź do strony internetowej dell.com/support.
3 Wpisz znacznik serwisowy lub kod usług ekspresowych, a następnie kliknij przycisk Submit (Wprowadź).
UWAGA
UWAGA: Jeśli nie możesz znaleźć znacznika serwisowego, kliknij pozycję Detect My Produkt (Wykryj mój produkt).
Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
4 Jeśli nie możesz znaleźć ani wykryć znacznika serwisowego, kliknij odpowiednią kategorię komputera na liście Product Category
(Kategoria produktu).
5 Z listy Product Type (Typ produktu) wybierz odpowiednią opcję.
6 Wybierz model komputera. Zostanie wyświetlona strona Product Support (Wsparcie dla produktu).
: Aby odszukać znacznik serwisowy, kliknij pozycję Where is my Service Tag? (Gdzie jest mój znacznik serwisowy?)
Program konguracji systemu
40
Page 41
7 Kliknij pozycję Get drivers (Pobierz sterowniki), a następnie kliknij pozycję View All Drivers (Wyświetl wszystkie sterowniki).
Zostanie otwarta strona Drivers and Downloads (Sterowniki i pliki do pobrania).
8 Na ekranie Drivers and Downloads (Sterowniki i pliki do pobrania) z listy rozwijanej Operating System (System operacyjny) wybierz
pozycję BIOS.
9 Znajdź plik z najnowszą aktualizacją systemu BIOS i kliknij przycisk Download File (Pobierz plik).
Możesz także sprawdzić, które sterowniki wymagają aktualizacji. W tym celu kliknij pozycję Analyze System for Updates (Znajdź
wymagane aktualizacje systemu) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
10 Wybierz preferowaną metodę pobierania w oknie Please select your download method below (Wybierz metodę pobierania poniżej), a
następnie kliknij przycisk
Zostanie wyświetlone okno File Download (Pobieranie pliku).
11 Kliknij przycisk Save (Zapisz), aby zapisać plik na komputerze.
12 Kliknij przycisk Run (Uruchom), aby zainstalować aktualizację systemu BIOS na komputerze.
Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
Download File (Pobierz plik).
Hasło systemowe i hasło konguracji systemu
W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konguracji systemu.
Typ hasła Opis
Hasło systemowe Hasło, które należy wprowadzić, aby zalogować się do systemu.
Hasło konguracji
systemu
PRZESTROGA: Hasła stanowią podstawowe zabezpieczenie danych w komputerze.
PRZESTROGA: Jeśli komputer jest niezablokowany i pozostawiony bez nadzoru, osoby postronne mogą uzyskać dostęp do
przechowywanych w nim danych.
UWAGA: W dostarczonym komputerze hasło systemowe i hasło konguracji systemu są fabrycznie wyłączone.
Hasło, które należy wprowadzić, aby wyświetlić i modykować ustawienia systemu BIOS w komputerze.
Przypisywanie hasła systemowego i hasła konguracji systemu
Przypisanie nowego hasła systemowego i/lub hasła konguracji systemu oraz usunięcie istniejącego hasła systemowego i/lub hasła
konguracji systemu jest możliwe tylko wtedy, gdy dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked
(Odblokowane). Jeśli dla tej opcji jest wybrane ustawienie Locked (Zablokowane), zmiana hasła systemowego nie jest możliwa.
UWAGA
do komputera będzie można się zalogować bez podawania hasła systemowego.
Aby uruchomić program konguracji systemu, naciśnij klawisz <F2> niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu
komputera.
1 Na ekranie System BIOS lub System Setup (Konguracja systemu) wybierz opcję System Security (Zabezpieczenia systemu) i
naciśnij klawisz <Enter>.
Zostanie wyświetlony ekran System Security (Zabezpieczenia systemu).
2 Na ekranie System Security (Zabezpieczenia systemu) upewnij się, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie
Unlocked (Odblokowane).
3 Wybierz opcję System Password (Hasło systemowe), wpisz hasło systemowe, a następnie naciśnij klawisz <Enter> lub <Tab>.
Hasło systemowe musi spełniać następujące warunki:
• Hasło może zawierać do 32 znaków.
• Hasło może zawierać cyfry od 0 do 9.
• W haśle można używać tylko małych liter. Wielkie litery są niedozwolone.
• W haśle można używać tylko następujących znaków specjalnych: spacja, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
: Jeśli zwornik hasła nie jest zainstalowany, istniejące hasło systemowe i hasło konguracji systemu zostanie usunięte, a
Po wyświetleniu monitu ponownie wpisz hasło systemowe.
Program
konguracji systemu 41
Page 42
4 Wpisz wprowadzone wcześniej hasło systemowe i kliknij przycisk OK.
5 Wybierz opcję Setup Password (Hasło konguracji systemu), wpisz hasło konguracji systemu, a następnie naciśnij klawisz <Enter>
lub <Tab>.
Zostanie wyświetlony monit o ponowne wpisanie hasła konguracji systemu.
6 Wpisz wprowadzone wcześniej hasło konguracji systemu i kliknij przycisk OK.
7 Naciśnij klawisz <Esc>. Zostanie wyświetlony monit o zapisanie zmian.
8 Naciśnij klawisz <Y>, aby zapisać zmiany.
Komputer zostanie uruchomiony ponownie.
Usuwanie lub zmienianie hasła systemowego i/lub hasła
konguracji systemu
Przed usunięciem lub zmianą istniejącego hasła systemowego lub hasła konguracji systemu należy się upewnić, że dla opcji Password
Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane) w programie konguracji systemu. Jeśli dla opcji Password Status
(Stan hasła) jest wybrane ustawienie Locked (Zablokowane), nie można zmienić ani usunąć tych haseł.
Aby uruchomić program konguracji systemu, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu
komputera.
1 Na ekranie System BIOS lub System Setup (Konguracja systemu) wybierz opcję System Security (Zabezpieczenia systemu) i
naciśnij klawisz Enter.
Zostanie wyświetlony ekran System Security (Zabezpieczenia systemu).
2 Na ekranie System Security (Zabezpieczenia systemu) upewnij się, że dla opcji Password Status (Stan hasła) jest wybrane
ustawienie Unlocked (Odblokowane).
3 Wybierz opcję System Password (Hasło systemowe), zmień lub usuń istniejące hasło systemowe, a następnie naciśnij klawisz Enter
lub Tab.
4 Wybierz opcję Setup Password (Hasło konguracji systemu), zmień lub usuń istniejące hasło konguracji systemu, a następnie
naciśnij klawisz Enter lub Tab.
UWAGA
wyświetleniu monitu. W przypadku usunięcia hasła systemowego i/lub hasła konguracji systemu należy potwierdzić
usunięcie po wyświetleniu monitu.
5 Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian.
6 Naciśnij klawisz Y, aby zapisać zmiany i zamknąć program konguracji systemu.
Komputer zostanie uruchomiony ponownie.
: W przypadku zmiany hasła systemowego i/lub hasła konguracji systemu należy ponownie wpisać nowe hasło po
42
Program konguracji systemu
Page 43
5
Diagnostyka
W przypadku wystąpienia problemów z funkcjonowaniem komputera, przed nawiązaniem kontaktu z rmą Dell w celu uzyskania pomocy
technicznej należy uruchomić program diagnostyczny ePSA. Program ten wykonuje testy diagnostyczne sprzętu, które nie wymagają
użycia dodatkowego wyposażenia i nie pociągają za sobą ryzyka utraty danych. Jeśli samodzielne rozwiązanie problemu okaże się
niemożliwe, wyniki testów diagnostycznych należy udostępnić personelowi pomocy technicznej.
Tematy:
• Program diagnostyczny ePSA (Enhanced Pre-Boot System Assessment)
• Lampki stanu urządzeń
• Lampki stanu akumulatora
Program diagnostyczny ePSA (Enhanced Pre-Boot System Assessment)
W ramach testu diagnostycznego ePSA (zwanego również diagnostyką systemu) wykonywana jest pełna kontrola sprzętu. Narzędzie ePSA
jest wbudowane w systemie BIOS i wewnętrznie przez niego uruchamiane. Wbudowana diagnostyka systemu zawiera szereg opcji
dotyczących określonych urządzeń i grup urządzeń, które umożliwiają:
• Uruchamianie testów automatycznie lub w trybie interaktywnym
• Powtarzanie testów
• Wyświetlanie i zapisywanie wyników testów
• Wykonywanie wyczerpujących testów z dodatkowymi opcjami oraz wyświetlanie dodatkowych informacji o wykrytych awariach
urządzeń
• Wyświetlanie komunikatów o stanie z informacjami o pomyślnym lub niepomyślnym zakończeniu testów
• Wyświetlanie komunikatów o błędach z informacjami o problemach wykrytych podczas testowania sprzętu
PRZESTROGA
dostarczony. Wyniki testowania innych komputerów mogą być nieprawidłowe, a program może wyświetlać komunikaty o błędach.
UWAGA: Testy niektórych urządzeń wymagają interwencji użytkownika. Podczas wykonywania testów diagnostycznych nie
należy odchodzić od terminala.
: Programu do diagnostyki systemu należy używać tylko do testowania komputera, z którym został on
Lampki stanu urządzeń
Tabela 14. Lampki stanu urządzeń
Świeci światłem ciągłym po włączeniu komputera; świeci światłem przerywanym, gdy komputer jest w trybie zarządzania
zasilaniem.
Świeci, gdy komputer odczytuje lub zapisuje dane.
Świeci światłem ciągłym lub przerywanym, wskazując stan naładowania akumulatora.
Świeci po włączeniu sieci bezprzewodowej.
Lampki stanu urządzeń zazwyczaj znajdują się u góry lub po lewej stronie klawiatury. Wskazują stan i aktywność dysków, akumulatora i
urządzeń bezprzewodowych. Ponadto mogą być przydatnym narzędziem diagnostycznym w przypadku możliwej usterki systemu.
Diagnostyka 43
Page 44
Poniższa tabela przedstawia kody lampek w przypadku wystąpienia możliwych usterek.
Tabela 15. Lampki (wskaźniki LED)
Lampka dysku
twardego
Światło przerywane Światło ciągłe Światło ciągłe Możliwa awaria procesora.
Światło ciągłe Światło
Światło przerywane Światło
Światło przerywane Światło
Światło przerywane Światło
Światło przerywane Nie świeci Światło przerywane Wystąpił błąd podczas inicjalizacji kontrolera USB.
Światło ciągłe Światło
Światło przerywane Światło ciągłe Światło przerywane Wystąpił błąd podczas inicjalizacji wyświetlacza.
Nie świeci Światło
Nie świeci Światło
Lampka zasilania Lampka sieci
bezprzewodowej
Światło ciągłe Wykryto moduły pamięci, ale wystąpił problem.
przerywane
Światło przerywane Awaria płyty systemowej.
przerywane
Światło ciągłe Możliwa awaria karty gracznej.
przerywane
Nie świeci Nie powiodła się inicjalizacja dysku twardego LUB nie powiodła się
przerywane
Światło przerywane Nie wykryto / nie zainstalowano modułów pamięci.
przerywane
Światło przerywane Błąd modemu uniemożliwia zakończenie testu POST.
przerywane
Nie świeci Nie powiodła się inicjalizacja pamięci lub pamięć nie jest obsługiwana.
przerywane
Opis usterki
inicjalizacja pamięci Option ROM.
Lampki stanu akumulatora
Jeśli komputer jest podłączony do gniazdka elektrycznego, lampka stanu akumulatora zachowuje się w następujący sposób:
Naprzemiennie
przerywane
pomarańczowe i
białe światło
Naprzemiennie
przerywane
pomarańczowe
światło i ciągłe białe
światło
Przerywane
pomarańczowe
światło
Nie świeci Akumulator jest w trybie pełnego ładowania przy podłączonym zasilaczu.
Włączone białe
światło
Do laptopa podłączono niezatwierdzony lub nieobsługiwany zasilacz, którego producentem nie jest rma Dell.
Przejściowy błąd akumulatora; zasilacz jest podłączony.
Krytyczny błąd akumulatora; zasilacz jest podłączony.
Akumulator jest w trybie ładowania przy podłączonym zasilaczu.
44 Diagnostyka
Page 45
Dane techniczne
UWAGA: Oferowane opcje mogą być różne w różnych krajach. Poniżej zamieszczono wyłącznie dane techniczne, które muszą
być dostarczone z komputerem dla zachowania zgodności z obowiązującym prawem. Aby uzyskać więcej informacji o
konguracji komputera, kliknij polecenie Pomoc i obsługa techniczna w systemie operacyjnym Windows i wybierz opcję
przeglądania informacji o komputerze.
Tabela 16. System Information
Cecha Dane techniczne
Mikroukład Wildcat Point LP
Przepustowość magistrali DRAM 64 bity
Pamięć Flash EPROM SPI 32 Mbit, 64 Mbit
Magistrala PCIe 100 MHz
Częstotliwość magistrali zewnętrznej DMI (5 GT/s)
6
Tabela 17. Procesor
Cecha Dane techniczne
Typy Intel Core i3 / i5 / i7
Pamięć podręczna L3 3 MB, 4 MB, 6 MB i 8 MB
Tabela 18. Pamięć
Cecha Dane techniczne
Gniazda modułów pamięci Dwa gniazda SODIMM
Pojemność modułów pamięci 2 GB, 4 GB lub 8 GB
Typ pamięci DDR3L SDRAM (1600 MHz)
Minimalna pojemność pamięci 2 GB
Maksymalna pojemność pamięci 16 GB
Tabela 19. Audio
Cecha Dane techniczne
Typ Czterokanałowy, High Denition Audio
Kontroler:
Latitude E7250 Realtek ALC3235
Latitude 7250 Realtek AL3234
Konwersja stereo 24-bitowa (analogowo-cyfrowa i cyfrowo-analogowa)
Dane techniczne 45
Page 46
Cecha Dane techniczne
Interfejs:
Wewnętrzne Dźwięk wysokiej rozdzielczości
Zewnętrzne Wejście mikrofonu, gniazdo słuchawek stereofonicznych i gniazdo zestawu
słuchawkowego
Głośniki Dwa
Wzmacniacz głośników wewnętrznych 2 W (RMS) na kanał
Regulacja głośności Klawisze skrótów
Tabela 20. Video (Graka)
Cecha Dane techniczne
Typ Zintegrowana na płycie systemowej
Kontroler:
UMA: Intel HD Graphics 5500
Magistrala danych PCI-E Gen2 x4
Obsługa wyświetlaczy zewnętrznych
Tabela 21. Kamera
Funkcje Dane techniczne
Rozdzielczość kamery HD 1280 x 720 pikseli (bez ekranu dotykowego)
Rozdzielczość kamery FHD 1920 x 1080 pikseli (z ekranem dotykowym)
Rozdzielczość wideo (maks.) 1280 x 720 pikseli
Kąt widzenia 74°
Tabela 22. Komunikacja
Funkcje Dane techniczne
Karta sieciowa Ethernet 10/100/1000 Mb/s (RJ-45)
Wireless (Komunikacja bezprzewodowa) Wewnętrzna karta bezprzewodowej sieci lokalnej (WLAN) i bezprzewodowej
• Jedno złącze HDMI
• Jedno złącze mDP
UWAGA: Obsługa jednego portu VGA, dwóch portów DP/DVI przez
stację dokującą.
sieci rozległej (WWAN)
• Bluetooth 4.0
Tabela 23. Porty i złącza
Funkcje Dane techniczne
Audio Jedno gniazdo mikrofonu/słuchawek stereofonicznych/głośników
Video (Graka)
46 Dane techniczne
• Jedno złącze HDMI
Page 47
Funkcje Dane techniczne
• Jedno złącze mDP
Karta sieciowa złącze RJ-45
USB 3.0 Jedno złącze USB 3.0 z funkcją PowerShare
Czytnik kart pamięci Obsługa kart do SD 4.0
Karta uSIM Jedna
Port dokowania Jedna
Tabela 24. Wyświetlacz
Cecha Dane techniczne
Latitude 7250
Typ HD FHD z ekranem dotykowym
Wymiary:
Wysokość 181,4 mm (7,14") 194,9 mm (7,67")
Szerokość 290,5 mm (11,4") 302,8 mm (11,9")
Przekątna 3,0 mm (0,1") 5,95 mm (0,23")
Maksymalna rozdzielczość 1366 x 768 1920 x 1080
Częstotliwość odświeżania 60 Hz/48 Hz 60 Hz/48 Hz
Minimalne kąty widzenia:
W poziomie +/-40° +/-80°
W pionie +10°/-30° +/-80°
Rozstaw pikseli 0,2025 x 0,2025 0,144 x 0,144
Tabela 25. Klawiatura
Cecha Dane techniczne
Liczba klawiszy USA: 82 klawisze, Wielka Brytania: 83 klawisze, Brazylia: 84 klawisze,
Japonia: 86 klawiszy
Tabela 26. Tabliczka dotykowa
Cecha Dane techniczne
Latitude 7250
Obszar aktywny:
Oś X 99,5 mm
Oś Y 53,0 mm
Tabela 27. Akumulator
Cecha Dane techniczne
Typ
• 3-ogniwowy akumulator litowo-polimerowy z funkcją ExpressCharge
Dane techniczne 47
Page 48
Cecha Dane techniczne
• 4-ogniwowy akumulator litowo-polimerowy z funkcją ExpressCharge
Wymiary: Latitude 7250
3–ogniwowy/4–ogniwowy
Głębokość 80,75 mm (3,18")
Wysokość 7,20 mm (0,28")
Szerokość 282,00 mm (11,10")
Masa:
3-ogniwowy 250,00 g (0,55 funta)
4–ogniwowy 300,00 g (0,66 funta)
Napięcie
3-ogniwowy Prąd stały 11,10 V
4–ogniwowy Prąd stały 7,40 V
Okres eksploatacji 300 cykli rozładowania/ładowania
Zakres temperatur:
Podczas pracy
Ładowanie: 0°C do 50°C (32°F do 158°F)
Rozładowanie: 0°C do 70°C (32°F do 122°F)
Podczas przechowywania –20°C do 65°C (4°F do 149°F)
Bateria pastylkowa litowa bateria pastylkowa 3 V CR2032
Tabela 28. Zasilacz sieciowy
Cecha Dane techniczne
Typ 65 W i 90 W
Napięcie wejściowe prąd przemienny 90 V do 264 V
Prąd wejściowy 1,50 A
Częstotliwość wejściowa 47 Hz do 63 Hz
Moc wyjściowa 65 W i 90 W
Prąd wyjściowy 3,34 A i 4,62 A
Znamionowe napięcie wyjściowe prąd stały 19,5 V
Masa 230 g (65 W) i 285 g (90 W)
Wymiary 107x46x29,5 mm (65 W) / 130x66 x22 mm (90 W)
Zakres temperatur:
Podczas pracy 0°C do 40°C (32°F do 104°F)
Podczas przechowywania –40°C do 70°C (–40°F do 158°F)
48 Dane techniczne
Page 49
Tabela 29. Wymiary i masa
Cecha Latitude 7250 (bez ekranu dotykowego) Latitude 7250 (z ekranem dotykowym)
Wysokość
z przodu
Wysokość
z tyłu
Szerokość 310,5 mm (12,22")
Głębokość 211,0 mm (8,3")
Masa (z
akumulato
rem 3ogniwowy
m):
Konguracje masy:
Masa
zwiększon
a
Masa
docelowa
Tabela 30. Środowisko pracy
Cecha Dane techniczne
17,8 mm (0,70") 17,8 mm (0,70")
19,4 mm (0,7") 21,0 mm (0,8")
1,26 kg (2,79 funta) 1,45 kg (3,21 funta)
1,42 kg (3,13 funta) 1,57 kg (3,47 funta)
1,32 kg (2,91 funta) 1,52 kg (3,37 funta)
Temperatura:
Podczas pracy 0°C do 60°C (32°F do 140°F)
Pamięć masowa –51°C do 71°C (–59°F do 159°F)
Wilgotność względna (maksymalna):
Podczas pracy 10% do 90% (bez kondensacji)
Pamięć masowa 5% do 95% (bez kondensacji)
Wysokość nad poziomem morza
(maksymalna):
Podczas pracy
Podczas przechowywania –15,24 do 10 668 m (–50 do 35 000 stóp)
Poziom zanieczyszczeń w powietrzu G2 lub niższy wg normy ISA-S71.04–1985
–15,2 m do 3048 m (–50 do 10 000 stóp)
0° do 35°C
Dane techniczne
49
Page 50
Kontakt z rmą Dell
UWAGA: W przypadku braku aktywnego połączenia z Internetem informacje kontaktowe można znaleźć na fakturze, w
dokumencie dostawy, na rachunku lub w katalogu produktów rmy Dell.
Firma Dell oferuje kilka różnych form obsługi technicznej i serwisu, online oraz telefonicznych. Ich dostępność różni się w zależności od
produktu i kraju, a niektóre z nich mogą być niedostępne w regionie użytkownika. Aby skontaktować się z działem sprzedaży, pomocy
technicznej lub obsługi klienta rmy Dell:
Przejdź do strony internetowej Dell.com/contactdell.
7
50 Kontakt z rmą Dell
Loading...
