DELL GX745 User Manual

Dell™ OptiPlex™ 745

Quick Reference Guide

Models DCTR, DCNE, DCSM, and DCCY

www.dell.com | support.dell.com

Notes, Notices, and Cautions

NOTE: A NOTE indicates important information that helps you make better use of your computer.

NOTICE: A NOTICE indicates potential damage to hardware or loss of data and tells you how to avoid the problem.
CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.

If you purchased a Dell™ n Series computer, any references in this document to Microsoft® Windows®
operating systems are not applicable.

____________________

Information in this document is subject to change without notice.
© 2006 Dell Inc. All rights reserved.

Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell, the DELL logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp,

and Dell OpenManage are trademarks of Dell Inc.; Intel, Pentium, and Celeron are registered trademarks of Intel Corporation; Microsoft and
Windows are registered trademarks of Microsoft Corporation.

Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.
Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.

Models DCTR, DCNE, DCSM, and DCCY

August 2006 P/N KH287 Rev. A00

Contents

Finding Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

System Views

Mini Tower Computer — Front View
Mini Tower Computer — Back View

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

. . . . . . . . . . . . . . . . . . . . . 8

. . . . . . . . . . . . . . . . . . . . 10

Mini Tower Computer — Back-Panel Connectors
Desktop Computer — Front View
Desktop Computer — Back View
Desktop Computer — Back-Panel Connectors
Small Form Factor Computer — Front View
Small Form Factor Computer — Back View

. . . . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . 14

. . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . 18

Small Form Factor Computer — Back-Panel Connectors
Ultra-Small Form Factor Computer — Front View
Ultra-Small Form Factor Computer — Side View
Ultra-Small Form Factor Computer — Back View

. . . . . . . . . . . . . 21

. . . . . . . . . . . . . . 22

. . . . . . . . . . . . . 23

Ultra-Small Form Factor Computer — Back-Panel Connectors

Removing the Computer Cover

Before You Begin
Mini Tower Computer
Desktop Computer
Small Form Factor Computer
Ultra-Small Form Factor Computer

Inside Your Computer

Mini Tower Computer
Desktop Computer
Small Form Factor Computer
Ultra-Small Form Factor Computer

. . . . . . . . . . . . . . . . . . . . . . . . . . 24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . 30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

. . . . . . . . . . . . . . . . . . . . . . . . 38

. . . . . . . . . . . . . . . . . . . . . 41

. . . . . . . . . . . . . 11

. . . . . . . . . 19

. . . . . . 23

Setting Up Your Computer

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Set Up Your Keyboard and Mouse
Set Up Your Monitor
Power Connections

Solving Problems

Dell Diagnostics
System Lights

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

. . . . . . . . . . . . . . . . . . . . . 45

Contents 3

Diagnostic Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Beep Codes
Resolving Software and Hardware Incompatibilities
Using Microsoft Windows XP System Restore
Reinstalling Microsoft Windows XP

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

. . . . . . . . . . . 53

. . . . . . . . . . . . . . . 54

. . . . . . . . . . . . . . . . . . . . 55

Using the Drivers and Utilities CD

Drivers for Your Computer

. . . . . . . . . . . . . . . . . . . . . . . . 58

. . . . . . . . . . . . . . . . . . . . . . . . . 58

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

4 Contents

Finding Information

NOTE: Some features or media may be optional and may not ship with your computer. Some features or

media may not be available in certain countries.

NOTE: Additional information may ship with your computer.

What Are You Looking For? Find It Here

• A diagnostic program for my computer

• Drivers for my computer

• My computer documentation

• My device documentation

• Desktop System Software (DSS)

• How to remove and replace parts

• Specifications

• How to configure system settings

• How to troubleshoot and solve problems

Drivers and Utilities CD (ResourceCD)

NOTE: The Drivers and Utilities CD may be optional

and may not ship with your computer.

Documentation and drivers are already installed on
your computer. You can use the CD to reinstall
drivers (see "Using the Drivers and Utilities CD" on
page 58), run the Dell Diagnostics (see "Dell
Diagnostics" on page 46), or access your
documentation.

Readme files may
be included on your
CD to provide last­minute updates
about technical
changes to your
computer or
advanced technical
reference material
for technicians or
experienced users.

NOTE: Drivers and documentation updates can be

found at support.dell.com.

Dell™ OptiPlex™ User’s Guide

Microsoft Windows XP Help and Support Center

1

Click

Start→

Help and Support→ Dell User and

→

System Guides

2

Click the

The User’s Guide is also available on the optional
Drivers and Utilities CD.

User’s Guide

System Guides

for your computer.

.

Quick Reference Guide 5

What Are You Looking For? Find It Here

• Warranty information

Dell™ Product Information Guide

• Terms and Conditions (U.S. only)

• Safety instructions

• Regulatory information

• Ergonomics information

• End User License Agreement

• How to reinstall my operating system

• How to use Windows XP

• How to work with programs and files

• How to personalize my desktop

Operating System CD

NOTE: The Operating System CD may be optional and

may not ship with your computer.

The operating system is already installed on your
computer. To reinstall your operating system, use
the Operating System CD (see "Reinstalling
Microsoft Windows XP" on page 55).

After you reinstall
your operating
system, use the
optional Drivers and
Utilities CD
(ResourceCD) to
reinstall drivers for
the devices that
came with your
computer. For more
information, see

"Drivers and Utilities CD (ResourceCD)" on page 5.

Your operating system product key label is located
on your computer (see "Service Tag and Microsoft®
Windows® Product Key" on page 7).

NOTE: The color of your Operating System CD varies

according to the operating system you ordered.

Windows Help and Support Center

1

Click

Start→

Help and Support

2

Type a word or phrase that describes your problem
and click the arrow icon.

3

Click the topic that describes your problem.

4

Follow the instructions on the screen.

.

6 Quick Reference Guide

What Are You Looking For? Find It Here

• Service Tag and Express Service Code

• Microsoft Windows Product Key Label

Service Tag and Microsoft® Windows® Product Key

These labels are located on your computer.

• Use the Service
Tag to identify
your computer
when you use

support.dell.co

or contact

m

support.

• Enter the Express Service Code to direct your call
when contacting support.

• Solutions — Troubleshooting hints and tips, articles
from technicians, online courses, and frequently asked
questions

Dell Support Website — support.dell.com

NOTE: Select your region or business segment to

view the appropriate support site.

• Community — Online discussion with other Dell
customers

• Upgrades — Upgrade information for components, such
as the memory, hard drive, and operating system

• Customer Care — Contact information, service call and
order status, and warranty and repair information

• Service and support — Service call status, support
history, service contract, and online discussions with
support

• Reference — Computer documentation, details on my
computer configuration, product specifications, and
white papers

• Downloads — Certified drivers, patches, and software
updates

• Desktop System Software (DSS)— If you reinstall the
operating system on your computer, you should also
reinstall the DSS utility. DSS automatically detects your
computer and operating system and installs the updates
appropriate for your configuration, providing critical
updates for your operating system and support for Dell™

3.5-inch USB floppy drives, Intel

®

processors, optical
drives, and USB devices. DSS is necessary for correct
operation of your Dell computer.

To download Desktop System Software:

1

Go to

support.dell.com

business segment, then enter your Service Tag.

2

Select

3

Click your operating system, and then search for
the keyword

NOTE: The support.dell.com user interface may vary

depending on your selections.

, select your region or

Drivers & Downloads

Desktop System Software

, then click Go.

.

Quick Reference Guide 7

System Views

Mini Tower Computer — Front View

1

2

3

11

10

9

4

5
6

7

8

8 Quick Reference Guide

1 5.25-inch drive bay Can contain an optical drive. Insert a CD or DVD (if supported) into this drive.
2 5.25-inch drive bay Can contain an optical drive. Insert a CD or DVD (if supported) into this drive.
3 3.5-inch drive bay Can contain an optional floppy drive or optional media card reader.
4 USB 2.0 connectors (2) Use the front USB connectors for devices that you connect occasionally, such as

joysticks or cameras, or for bootable USB devices (see your online User’s Guide for
more information on booting to a USB device).

It is recommended that you use the back USB connectors for devices that typically
remain connected, such as printers and keyboards.

5 LAN indicator light This light indicates that a LAN (local area network) connection is established.
6 diagnostic lights Use the lights to help you troubleshoot a computer problem based on the diagnostic

code. For more information, see "Diagnostic Lights" on page 50.

7 power button Press this button to turn on the computer.

NOTICE: To avoid losing data, do not turn off the computer by pressing the power

button. Instead, perform an operating system shutdown. See "Before You Begin" on
page 25 for more information.

NOTICE: If your operating system has ACPI enabled, when you press the power

button the computer will perform an operating system shutdown.

8 power light The power light illuminates and blinks or remains solid to indicate different operating

modes:

• No light — The computer is turned off.

• Steady green — The computer is in a normal operating state.

• Blinking green — The computer is in a power-saving mode.

• Blinking or solid amber — See

To exit from a power-saving mode, press the power button or use the keyboard or the
mouse if it is configured as a wake device in the Windows Device Manager. For more
information about sleep modes and exiting from a power-saving mode, see your online
User’s Guide.

See "System Lights" on page 49 for a description of light codes that can help you
troubleshoot problems with your computer.

9 hard-drive activity light This light flickers when the hard drive is being accessed.
10 headphone connector Use the headphone connector to attach headphones and most kinds of speakers.
11 microphone connector Use the microphone connector to attach a microphone.

your online User’s Guide

.

Quick Reference Guide 9

Mini Tower Computer — Back View

1

2
3

4

5

6

1 cover-release latch This latch allows you to open the computer cover.
2 padlock ring Insert a padlock to lock the computer cover.

10 Quick Reference Guide

3 voltage selection switch Your computer is equipped with a manual voltage-selection switch.

To help avoid damaging a computer with a manual voltage-selection switch, set the
switch for the voltage that most closely matches the AC power available in your
location.

NOTICE: The voltage selection switch must be set to the 115-V position even

though the AC power available in Japan is 100 V.

Also, ensure that your monitor and attached devices are electrically rated to operate
with the AC power available in your location.

4 power connector Insert the power cable.
5 back-panel connectors Plug serial, USB, and other devices into the appropriate connectors (see "Mini

Tower Computer — Back-Panel Connectors" on page 11).

6 card slots Access connectors for any installed PCI and PCI Express cards.

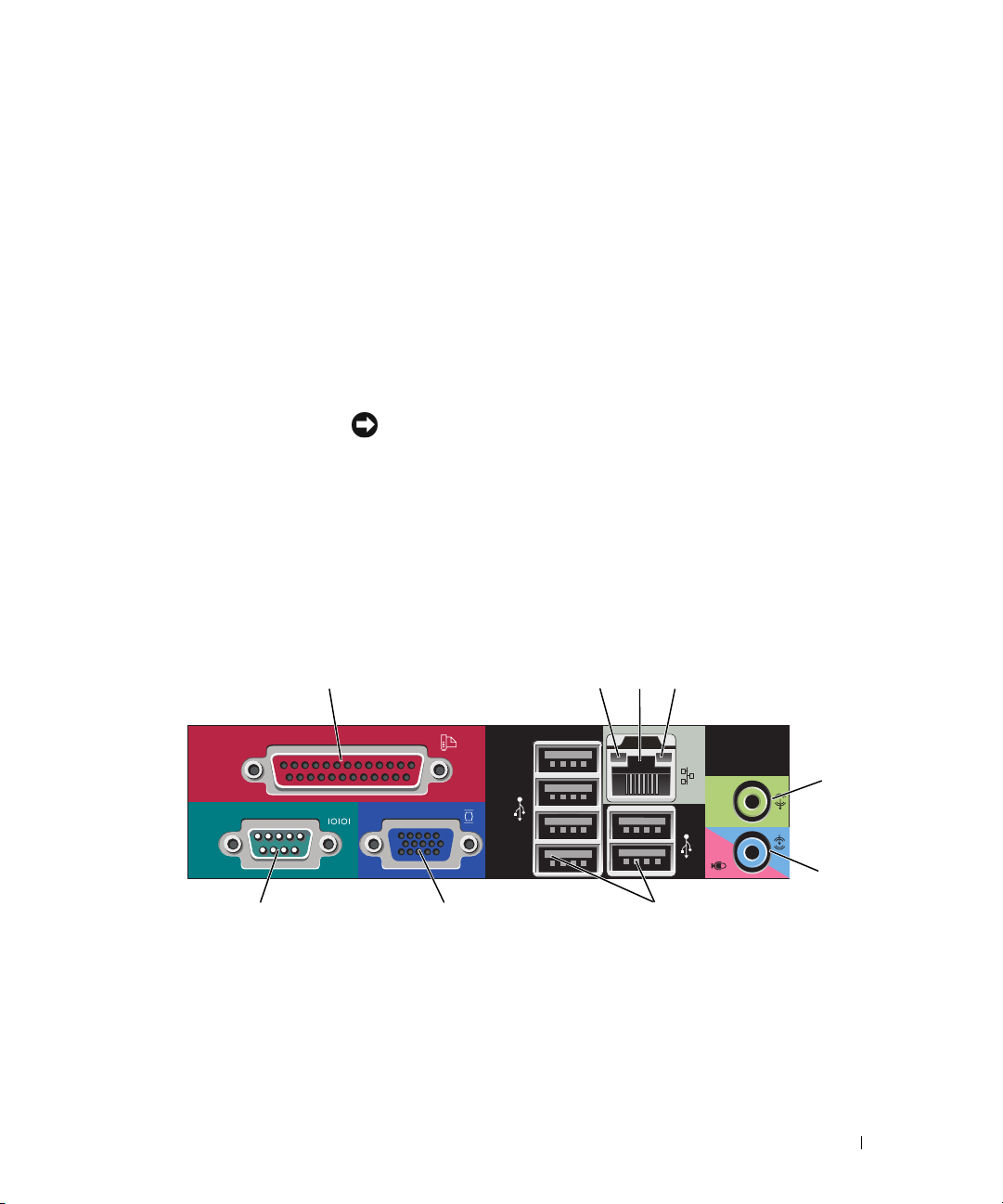

Mini Tower Computer — Back-Panel Connectors

13

98 7

1 parallel connector Connect a parallel device, such as a printer, to the parallel connector. If you have a

USB printer, plug it into a USB connector.

24

5

6

NOTE: The integrated parallel connector is automatically disabled if the computer

detects an installed card containing a parallel connector configured to the same
address. For more information, see your online User’s Guide.

2 link integrity light

• Green — A good connection exists between a 10-Mbps network and the
computer.

• Orange — A good connection exists between a 100-Mbps network and the
computer.

• Yellow — A good connection exists between a 1-Gbps (or 1000-Mbps) network
and the computer.

• Off — The computer is not detecting a physical connection to the network.

Quick Reference Guide 11

3 network adapter

connector

To attach your computer to a network or broadband device, connect one end of a
network cable to either a network jack or your network or broadband device.
Connect the other end of the network cable to the network adapter connector on
the back panel of your computer. A click indicates that the network cable has been
securely attached.

NOTE: Do not plug a telephone cable into the network connector.

On computers with a network connector card, use the connector on the card.

It is recommended that you use Category 5 wiring and connectors for your
network. If you must use Category 3 wiring, force the network speed to 10 Mbps to
ensure reliable operation.

4 network activity light Flashes a yellow light when the computer is transmitting or receiving network

data. A high volume of network traffic may make this light appear to be in a steady
"on" state.

5 line-out connector Use the green line-out connector to attach most speakers with integrated

amplifiers.

6 line-in/microphone

connector

7 USB 2.0 connectors (6) Use the back USB connectors for devices that typically remain connected, such as

8 video connector Plug the cable from your VGA-compatible monitor into the blue connector.

Use the blue and pink line-in/microphone connector to attach a record/playback
device such as a cassette player, CD player, or VCR.; or a personal computer
microphone for voice or musical input into a sound or telephony program.

printers and keyboards.

NOTE: If you purchased an optional graphics card, this connector will be covered by

a cap. Connect your monitor to the connector on the graphics card. Do not remove
the cap.

NOTE: If you are using a graphics card that supports dual monitors, use the y-cable

that came with your computer.

9 serial connector Connect a serial device, such as a handheld device, to the serial port. The default

designations are COM1 for serial connector 1 and COM2 for serial connector 2.

For more information, see your online User’s Guide.

12 Quick Reference Guide

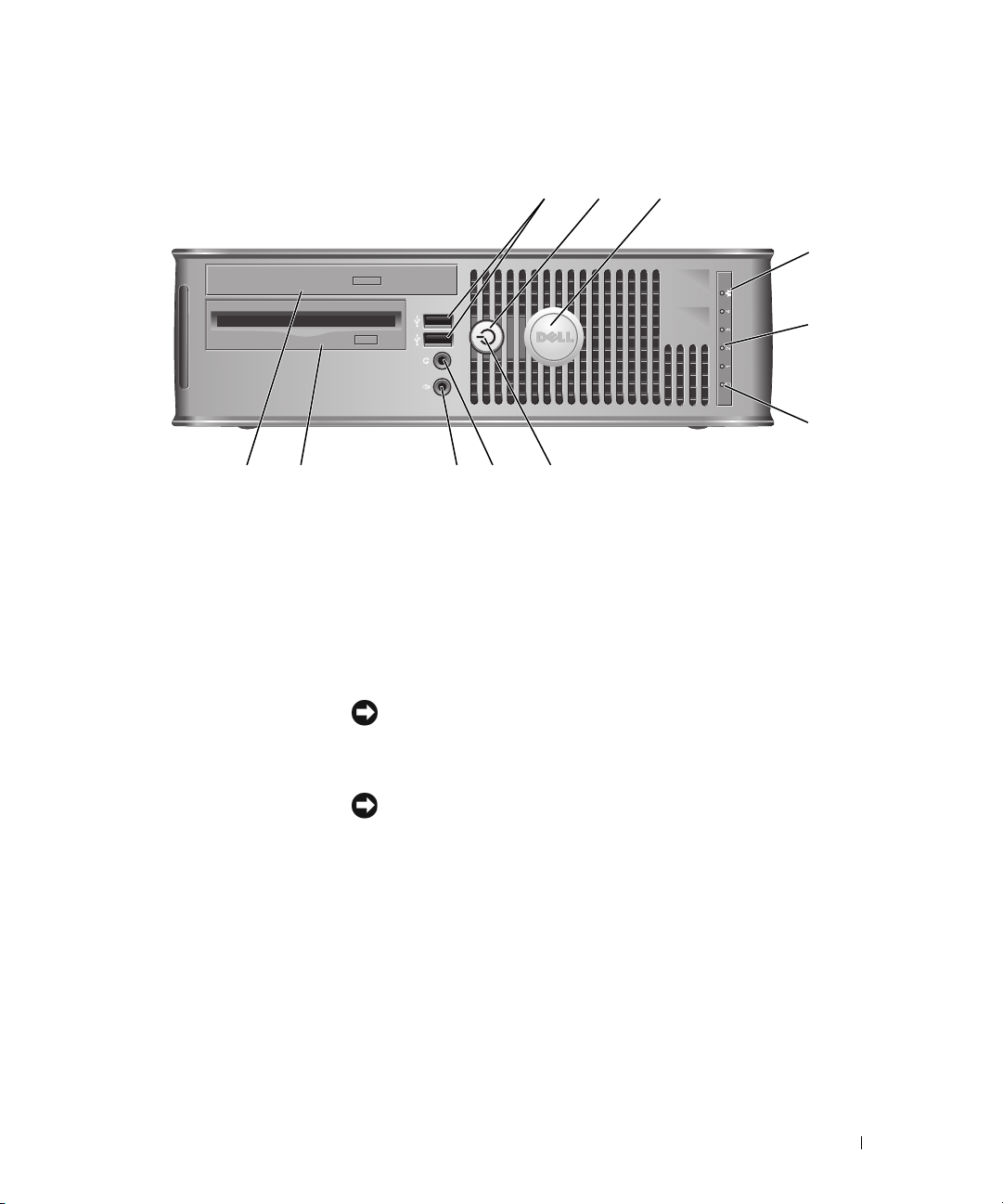

Desktop Computer — Front View

2

89

7

1 USB 2.0 connectors (2) Use the front USB connectors for devices that you connect occasionally, such as

joysticks or cameras, or for bootable USB devices (see your online User’s Guide for
more information about booting to a USB device).

It is recommended that you use the back USB connectors for devices that typically
remain connected, such as printers and keyboards.

2 LAN indicator light This light indicates that a LAN (local area network) connection is established.
3 power button Press this button to turn on the computer.

NOTICE: To avoid losing data, do not turn off the computer by pressing the

power button. Instead, perform an operating system shutdown. See "Before You
Begin" on page 25 for more information.

3

514611 10

NOTICE: If your operating system has ACPI enabled, when you press the

power button the computer will perform an operating system shutdown.

4 Dell badge This badge can be rotated to match the orientation of your computer. To rotate,

place fingers around the outside of the badge, press firmly, and turn the badge. You
can also rotate the badge using the slot provided near the bottom of the badge.

Quick Reference Guide 13

5 power light The power light illuminates and blinks or remains solid to indicate different

operating states:

• No light — The computer is turned off.

• Steady green — The computer is in a normal operating state.

• Blinking green — The computer is in a power-saving mode.

• Blinking or solid amber — See

To exit from a power-saving mode, press the power button or use the keyboard or
the mouse if it is configured as a wake device in the Windows Device Manager. For
more information about sleep modes and exiting from a power-saving mode, see
your online User’s Guide.

See "System Lights" on page 49 for a description of light codes that can help you
troubleshoot problems with your computer.

6 diagnostic lights Use the lights to help you troubleshoot a computer problem based on the

diagnostic code. For more information, see "Diagnostic Lights" on page 50.

7 hard-drive activity light This light flickers when the hard drive is being accessed.
8 headphone connector Use the headphone connector to attach headphones and most kinds of speakers.
9 microphone connector Use the microphone connector to attach a microphone.
10 3.5-inch drive bay Can contain an optional floppy drive or optional Media Card Reader.
11 5.25-inch drive bay Can contain an optical drive. Insert a CD or DVD (if supported) into this drive.

your online User’s Guide

.

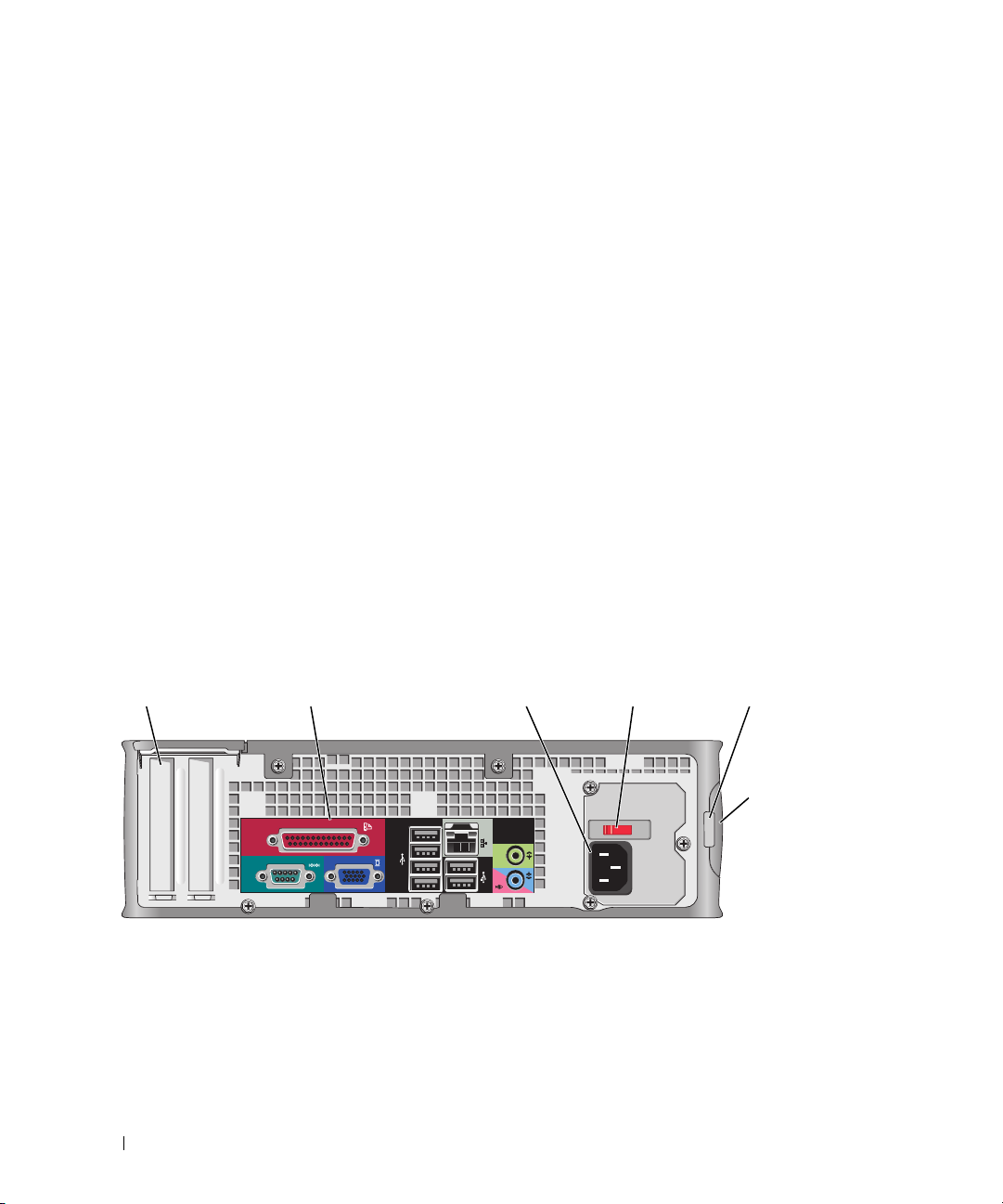

Desktop Computer — Back View

1

14 Quick Reference Guide

2 3 4 6

5

1 card slots Access connectors for any installed PCI and PCI Express cards.
2 back-panel connectors Plug serial, USB, and other devices into the appropriate connectors (see "Desktop

Computer — Back-Panel Connectors" on page 15).

3 power connector Insert the power cable.
4 voltage selection switch Your computer is equipped with a manual voltage selection switch.

To help avoid damaging a computer with a manual voltage selection switch, set
the switch for the voltage that most closely matches the AC power available in
your location.

NOTICE: The voltage selection switch must be set to the 115-V position even

though the AC power available in Japan is 100 V.

Also, ensure that your monitor and attached devices are electrically rated to
operate with the AC power available in your location.

5 padlock ring Insert a padlock to lock the computer cover.
6 cover-release latch Allows you to open the computer cover.

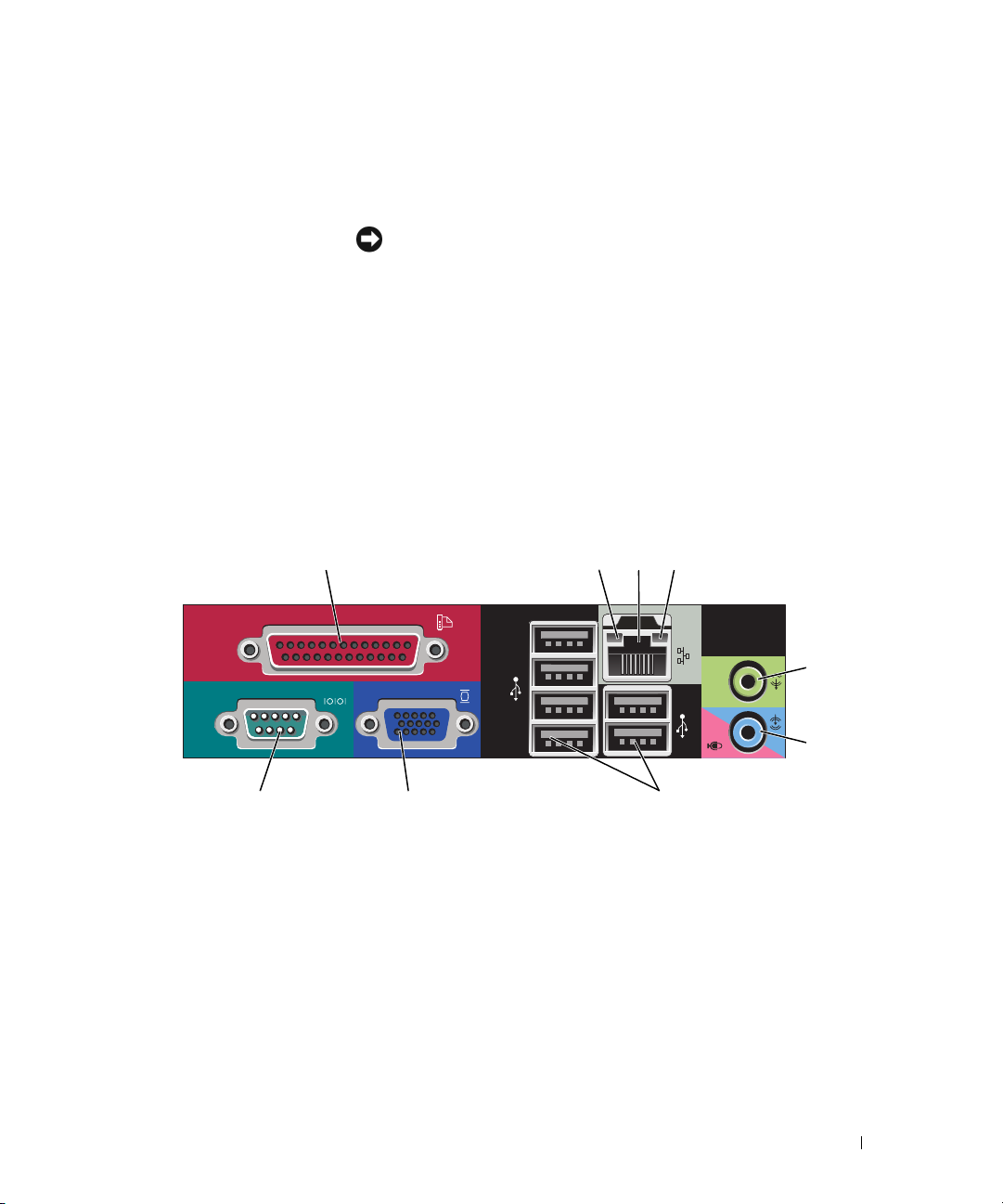

Desktop Computer — Back-Panel Connectors

13

98 7

24

5

6

Quick Reference Guide 15

1 parallel connector Connect a parallel device, such as a printer, to the parallel connector. If you have a

USB printer, plug it into a USB connector.

NOTE: The integrated parallel connector is automatically disabled if the computer

detects an installed card containing a parallel connector configured to the same
address. For more information, see your online User’s Guide.

2 link integrity light

3 network adapter

connector

• Green — A good connection exists between a 10-Mbps network and the
computer.

• Orange — A good connection exists between a 100-Mbps network and the
computer.

• Yellow — A good connection exists between a 1-Gbps (or 1000-Mbps) network
and the computer.

• Off — The computer is not detecting a physical connection to the network.

To attach your computer to a network or broadband device, connect one end of a
network cable to either a network jack or your network or broadband device.
Connect the other end of the network cable to the network adapter connector on
the back panel of your computer. A click indicates that the network cable has been
securely attached.

NOTE: Do not plug a telephone cable into the network connector.

On computers with a network connector card, use the connector on the card.

It is recommended that you use Category 5 wiring and connectors for your
network. If you must use Category 3 wiring, force the network speed to 10 Mbps to
ensure reliable operation.

4 network activity light Flashes a yellow light when the computer is transmitting or receiving network

data. A high volume of network traffic may make this light appear to be in a steady
"on" state.

5 line-out connector Use the green line-out connector to attach most speakers with integrated

amplifiers.

6 line-in/microphone

connector

7 USB 2.0 connectors (6) Use the back USB connectors for devices that typically remain connected, such as

8 video connector Plug the cable from your VGA-compatible monitor into the blue connector.

Use the blue and pink line-in/microphone connector to attach a record/playback
device such as a cassette player, CD player, or VCR.; or a personal computer
microphone for voice or musical input into a sound or telephony program.

printers and keyboards.

NOTE: If you purchased an optional graphics card, this connector will be covered by

a cap. Connect your monitor to the connector on the graphics card. Do not remove
the cap.

NOTE: If you are using a graphics card that supports dual monitors, use the y-cable

that came with your computer.

9 serial connector Connect a serial device, such as a handheld device, to the serial port. The default

designations are COM1 for serial connector 1 and COM2 for serial connector 2.

For more information, see your online User’s Guide.

16 Quick Reference Guide

Small Form Factor Computer — Front View

2

1

11 10

1 USB 2.0 connectors (2) Use the front USB connectors for devices that you connect occasionally, such as

joysticks or cameras, or for bootable USB devices (see your online User’s Guide for
more information about booting to a USB device).

It is recommended that you use the back USB connectors for devices that typically
remain connected, such as printers and keyboards.

2 power button Press to turn on the computer.

NOTICE: To avoid losing data, do not turn off the computer by pressing the

power button. Instead, perform an operating system shutdown. See "Before You
Begin" on page 25 for more information.

89

7

3

4

5

6

NOTICE: If your operating system has ACPI enabled, when you press the

power button the computer will perform an operating system shutdown.

3 Dell badge Can be rotated to match the orientation of your computer. To rotate, place fingers

around the outside of the badge, press firmly, and turn the badge. You can also
rotate the badge using the slot provided near the bottom of the badge.

4 LAN indicator light Indicates that a LAN (local area network) connection is established.
5 diagnostic lights Use the lights to help you troubleshoot a computer problem based on the

diagnostic code. For more information, see "Diagnostic Lights" on page 50.

6 hard drive activity light This light flickers when the hard drive is being accessed.

Quick Reference Guide 17

7 power light The power light illuminates and blinks or remains solid to indicate different

operating states:

• No light — The computer is turned off.

• Steady green — The computer is in a normal operating state.

• Blinking green — The computer is in a power-saving mode.

• Blinking or solid amber — See

To exit from a power-saving mode, press the power button or use the keyboard or
the mouse if it is configured as a wake device in the Windows Device Manager. For
more information about sleep modes and exiting from a power-saving mode, see
your online User’s Guide.

See "System Lights" on page 49 for a description of light codes that can help you
troubleshoot problems with your computer.

8 headphone connector Use the headphone connector to attach headphones and most kinds of speakers.
9 microphone connector Use the microphone connector to attach a microphone.
10 3.5-inch drive bay Can contain an optional floppy drive or optional media card reader.
11 5.25-inch drive bay Can contain an optical drive. Insert a CD or DVD (if supported) into this drive.

your online User’s Guide

.

Small Form Factor Computer — Back View

51 2 3 4

18 Quick Reference Guide

6

1 card slots Access connectors for any installed PCI and PCI Express cards.
2 back-panel connectors Plug serial, USB, and other devices into the appropriate connectors (see "Small

Form Factor Computer — Back-Panel Connectors" on page 19).

3 power connector Insert the power cable.
4 voltage selection switch Your computer is equipped with a manual voltage-selection switch.

To help avoid damaging a computer with a manual voltage selection switch, set
the switch for the voltage that most closely matches the AC power available in
your location.

NOTICE: The voltage selection switch must be set to the 115-V position even

though the AC power available in Japan is 100 V.

Also, ensure that your monitor and attached devices are electrically rated to
operate with the AC power available in your location.

5 padlock ring Insert a padlock to lock the computer cover.
6 cover release latch Allows you to open the computer cover.

Small Form Factor Computer — Back-Panel Connectors

13

98 7

24

5

6

Quick Reference Guide 19

1 parallel connector Connect a parallel device, such as a printer, to the parallel connector. If you have a

USB printer, plug it into a USB connector.

NOTE: The integrated parallel connector is automatically disabled if the computer

detects an installed card containing a parallel connector configured to the same
address. For more information, see your online User’s Guide.

2 link integrity light

3 network adapter

connector

• Green — A good connection exists between a 10-Mbps network and the
computer.

• Orange — A good connection exists between a 100-Mbps network and the
computer.

• Yellow — A good connection exists between a 1-Gbps (or 1000-Mbps) network
and the computer.

• Off — The computer is not detecting a physical connection to the network.

To attach your computer to a network or broadband device, connect one end of a
network cable to either a network jack or your network or broadband device.
Connect the other end of the network cable to the network adapter connector on
the back panel of your computer. A click indicates that the network cable has been
securely attached.

NOTE: Do not plug a telephone cable into the network connector.

On computers with a network connector card, use the connector on the card.

It is recommended that you use Category 5 wiring and connectors for your
network. If you must use Category 3 wiring, force the network speed to 10 Mbps to
ensure reliable operation.

4 network activity light Flashes a yellow light when the computer is transmitting or receiving network

data. A high volume of network traffic may make this light appear to be in a steady
"on" state.

5 line-out connector Use the green line-out connector (available on computers with integrated sound)

to attach most speakers with integrated amplifiers.

6 line-in/microphone

connector

7 USB 2.0 connectors (6) Use the back USB connectors for devices that typically remain connected, such as

Use the blue and pink line-in/microphone connector (available on computers with
integrated sound) to attach a record/playback device such as a cassette player, CD
player, or VCR; or a personal computer microphone for voice or musical input into
a sound or telephony program.

printers and keyboards.

20 Quick Reference Guide

8 video connector Plug the cable from your VGA-compatible monitor into the blue connector.

NOTE: If you purchased an optional graphics card, this connector will be covered by

a cap. Connect your monitor to the connector on the graphics card. Do not remove
the cap.

NOTE: If you are using a graphics card that supports dual monitors, use the y-cable

that came with your computer.

9 serial connector Connect a serial device, such as a handheld device, to the serial port. The default

designations are COM1 for serial connector 1 and COM2 for serial connector 2.

For more information, see your online User’s Guide.

Ultra-Small Form Factor Computer — Front View

12345

896

1 USB connectors (2) Use the front USB connectors for devices that you connect occasionally, such as

joysticks or cameras, or for bootable USB devices (see your online User’s Guide for
more information about booting to a USB device).

It is recommended that you use the back USB connectors for devices that typically
remain connected, such as printers and keyboards.

2 headphone connector Use the headphone connector to attach headphones and most kinds of speakers.
3 microphone connector Use the microphone connector to attach a microphone.

7

Quick Reference Guide 21

4 power light The power light illuminates and blinks or remains solid to indicate different states:

• No light — The computer is turned off.

• Steady green — The computer is in a normal operating state.

• Blinking green — The computer is in a power-saving mode.

• Blinking or solid yellow — See

To exit from a power-saving mode, press the power button or use the keyboard or
the mouse if it is configured as a wake device in the Windows Device Manager. For
more information about sleep modes and exiting from a power-saving mode, see
your online User’s Guide.

See "System Lights" on page 49 for a description of light codes that can help you
troubleshoot problems with your computer.

5 power button Press this button to turn on the computer.

NOTICE: To avoid losing data, do not turn off the computer by pressing the

power button. Instead, perform an operating system shutdown. See "Before You
Begin" on page 25 for more information.

6 vents The vents help prevent your computer from overheating. To ensure proper

ventilation, do not block these cooling vents.

7 module bay Install a D-module optical drive, second hard drive, or floppy drive in the module

bay.

8 hard-drive access light The hard-drive access light is on when the computer reads data from or writes data

to the hard drive. The light might also be on when devices such as your CD player
are operating.

9 vents The vents help prevent your computer from overheating. To ensure proper

ventilation, do not block these cooling vents.

your online User’s Guide

.

Ultra-Small Form Factor Computer — Side View

1

1 vents The vents located on each side of the computer help prevent your computer from

overheating. To ensure proper ventilation, do not block these cooling vents.

22 Quick Reference Guide

Ultra-Small Form Factor Computer — Back View

231

5

1 diagnostic lights See "Diagnostic Lights" on page 50 for a description of light codes

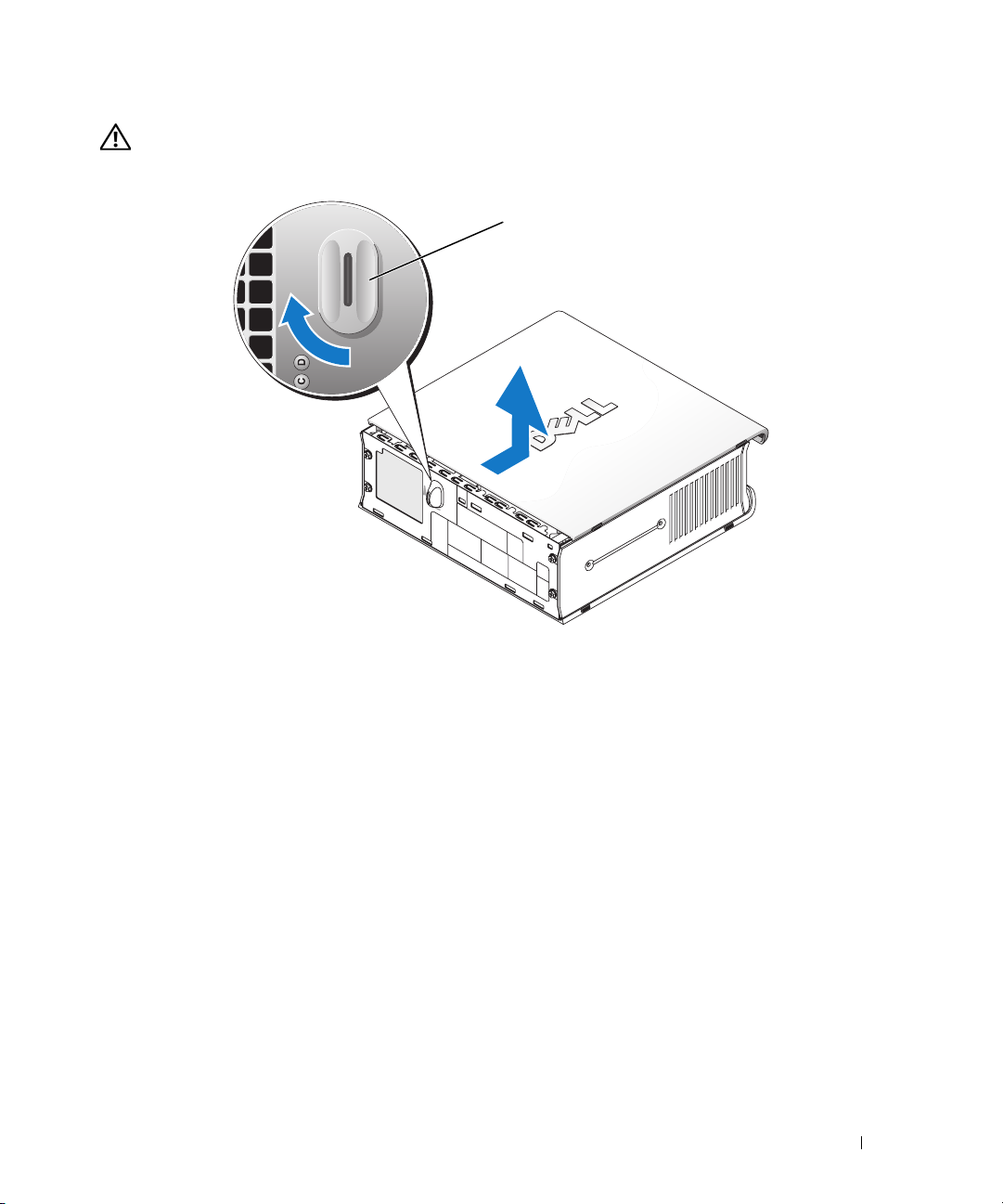

2 computer cover release knob Rotate this knob in a clockwise direction to remove the cover.
3 back-panel connectors The connectors for your computer (see "Ultra-Small Form Factor

4 power connector Insert the power cable.
5 vents The vents help prevent your computer from overheating. To ensure

4

that can help you troubleshoot problems with your computer.

Computer — Back-Panel Connectors" on page 23).

proper ventilation, do not block these cooling vents.

Ultra-Small Form Factor Computer — Back-Panel Connectors

2134

5

6

10 7811

1 parallel connector Connect a parallel device, such as a printer, to the parallel connector. If you have a USB

printer, plug it into a USB connector.

9

Quick Reference Guide 23

2 link integrity light

3 network adapter To attach your computer to a network or broadband device, connect one end of a

• Green — A good connection exists between a 10-Mbps network and the computer.

• Orange — A good connection exists between a 100-Mbps network and the computer.

• Yellow — A good connection exists between a 1000-Mbps (1-Gbps) network and the
computer.

• Off — The computer is not detecting a physical connection to the network or the
network controller is turned off in system setup.

network cable to either a network jack or your network or broadband device. Connect
the other end of the network cable to the network adapter connector on the back panel
of your computer. A click indicates that the network cable has been securely attached.

NOTE: Do not plug a telephone cable into the network connector.

On computers with a network connector card, use the connector on the card.

It is recommended that you use Category 5 wiring and connectors for your network. If
you must use Category 3 wiring, force the network speed to 10 Mbps to ensure reliable
operation.

4 network activity light The amber light flashes when the computer is transmitting or receiving network data. A

high volume of network traffic may make this light appear to be in a steady "on" state.

5 line-out connector Use the green line-out connector to attach an amplified speaker set.
6 line-in/ microphone

connector

7 USB connectors (5) Use the back USB connectors for devices that typically remain connected, such as

8 serial connector Connect a serial device, such as a handheld device, to the serial connector.
9 video connector If you have a DVI-compatible monitor, plug the cable from your monitor into the white

10 power connector The connector for the power adapter.
11 diagnostic lights See "Diagnostic Lights" on page 50 for a description of light codes that can help you

Use the blue and pink line-in/ microphone connector to attach a record/playback device
such as a cassette player, CD player, or VCR.; or a personal computer microphone for
voice or musical input into a sound or telephony program.

printers and keyboards.

connector on the back panel.

If you have a VGA monitor, see "Connecting a VGA Monitor" in your computer User’s
Guide.

troubleshoot problems with your computer.

Removing the Computer Cover

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

CAUTION: To guard against electrical shock, always unplug your computer from the electrical outlet before

removing the cover.

24 Quick Reference Guide

Before You Begin

NOTICE: To avoid losing data, save and close any open files and exit any open programs before you turn off your

computer.

1

Shut down the operating system:

a

Save and close any open files, exit any open programs, click the

Off Computer

b

In the

Turn off computer

.

window, click

Tur n o ff

.

The computer turns off after the operating system shutdown process finishes.

2

Ensure that the computer and any attached devices are turned off. If your computer and attached
devices did not automatically turn off when you shut down your operating system, turn them off now.

Before Working Inside Your Computer

Use the following safety guidelines to help protect your computer from potential damage and to help
ensure your own personal safety.

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

CAUTION: Handle components and cards with care. Do not touch the components or contacts on a card. Hold a

card by its edges or by its metal mounting bracket. Hold a component such as a processor by its edges, not by
its pins.

NOTICE: Only a certified service technician should perform repairs on your computer. Damage due to servicing

that is not authorized by Dell is not covered by your warranty.

Start

button, and then click

Tu r n

NOTICE: When you disconnect a cable, pull on its connector or on its strain-relief loop, not on the cable itself.

Some cables have a connector with locking tabs; if you are disconnecting this type of cable, press in on the locking
tabs before you disconnect the cable. As you pull connectors apart, keep them evenly aligned to avoid bending any
connector pins. Also, before you connect a cable, ensure that both connectors are correctly oriented and aligned.

To avoid damaging the computer, perform the following steps before you begin working inside the
computer.

1

Turn off your computer.

NOTICE: To disconnect a network cable, first unplug the cable from your computer and then unplug it from the

network wall jack.

2

Disconnect any telephone or telecommunication lines from the computer.

3

Disconnect your computer and all attached devices from their electrical outlets, and then press the
power button to ground the system board.

4

If applicable, remove the computer stand (for instructions, see the documentation that came with the
stand).

CAUTION: To guard against electrical shock, always unplug your computer from the electrical outlet before

removing the cover.

Quick Reference Guide 25

5

Remove the computer cover:

• Remove the mini tower computer cover (see "Mini Tower Computer" on page 26).

• Remove the desktop computer cover (see "Desktop Computer" on page 27).

• Remove the small form factor computer cover (see "Small Form Factor Computer" on page 28).

• Remove the ultra-small form factor computer cover (see "Ultra-Small Form Factor Computer" on
page 30).

NOTICE: Before touching anything inside your computer, ground yourself by touching an unpainted metal surface,

such as the metal at the back of the computer. While you work, periodically touch an unpainted metal surface to
dissipate any static electricity that could harm internal components.

Mini Tower Computer

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

CAUTION: To guard against electrical shock, always unplug your computer from the electrical outlet before

removing the computer cover.

1

Follow the procedures in "Before You Begin" on page 25.

2

Lay the computer on its side as shown in the illustration.

3

Locate the cover release latch shown in the illustration. Then, slide the release latch back as you lift the
cover.

4

Grip the sides of the computer cover and pivot the cover up using the hinge tabs as leverage points.

5

Remove the cover from the hinge tabs and set it aside on a soft nonabrasive surface.

CAUTION: Graphic card heatsinks may become very hot during normal operation. Ensure that a graphic card

heatsink has had sufficient time to cool before you touch it.

26 Quick Reference Guide

1

2

3

1 security cable slot 2 cover release latch 3 padlock ring

Desktop Computer

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

CAUTION: To guard against electrical shock, always unplug your computer from the electrical outlet before

removing the computer cover.

1

Follow the procedures in "Before You Begin" on page 25.

2

If you have installed a padlock through the padlock ring on the back panel, remove the padlock.

Quick Reference Guide 27

3

Locate the cover release latch shown in the illustration. Then, slide the release latch back as you lift the
cover.

4

Grip the sides of the computer cover and pivot the cover up using the hinge tabs as leverage points.

5

Remove the cover from the hinge tabs and set it aside on a soft nonabrasive surface.

CAUTION: Graphic card heatsinks may become very hot during normal operation. Ensure that a graphic card

heatsink has had sufficient time to cool before you touch it.

1

2

3

1 security cable slot 2 cover release latch 3 padlock ring

Small Form Factor Computer

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

CAUTION: To guard against electrical shock, always unplug your computer from the electrical outlet before

removing the computer cover.

28 Quick Reference Guide

1

Follow the procedures in "Before You Begin" on page 25.

2

If you have installed a padlock through the padlock ring on the back panel, remove the padlock.

3

Locate the cover release latch shown in the illustration. Then, slide the release latch back as you lift the
cover.

4

Grip the sides of the computer cover and pivot the cover up using the bottom hinges as leverage
points.

5

Remove the cover from the hinge tabs and set it aside on a soft nonabrasive surface.

CAUTION: Graphic card heatsinks may become very hot during normal operation. Ensure that a graphic card

heatsink has had sufficient time to cool before you touch it.

1

3

1 security cable slot 2 cover release latch 3 computer cover

2

Quick Reference Guide 29

Ultra-Small Form Factor Computer

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

CAUTION: To guard against electrical shock, always unplug your computer from the electrical outlet before

removing the computer cover.

1

Follow the procedures in "Before You Begin" on page 25.

NOTICE: Before touching anything inside your computer, ground yourself by touching an unpainted metal surface.

While you work, periodically touch an unpainted metal surface to dissipate any static electricity that could harm
internal components.

2

If applicable, remove the cable cover.

a

If a security device is installed in the security cable slot, remove the device.

b

Press on the release button, grasp the cable cover, and slide the cover to the left until it stops, and
then lift the cable cover up and away.

3

Remove the computer cover:

a

Rotate the cover release knob in a clockwise direction, as shown in the illustration.

b

Slide the computer cover forward by 1 cm (½ inch), or until it stops, and then raise the cover.

30 Quick Reference Guide

1

1 release button

CAUTION: Graphic card heatsinks may become very hot during normal operation. Ensure that a graphic card

heatsink has had sufficient time to cool before you touch it.

1

1 release knob

Quick Reference Guide 31

Inside Your Computer

Mini Tower Computer

2

1

3

4

5

6

7

1 optical drive 2 floppy drive or media card

reader

4 optional chassis-intrusion

switch

7 hard drive

5 system board 6 heat-sink assembly

32 Quick Reference Guide

3 power supply

System Board Components

21

20

19

18

17

16

15

14

12

3

4

5

6

7

8

13

12

11

10

9

Quick Reference Guide 33

1 fan connector (FAN) 12 battery socket (BATT)
2 processor connector (CPU) 13 PCI Express x16 connector (SLOT1)
3 processor power connector (12VPOWER) 14 PCI Express x1 connector (SLOT4)
4 memory module connectors (DIMM_1,

DIMM_2, DIMM_3, DIMM_4)

5 RTC reset jumper (RTCRST) 16 PCI connector (SLOT3)
6 password jumper (PSWD) 17 serial connector (SER2)
7 SATA drive connectors (SATA0, SATA1, SATA4,

SATA5)

8 front-panel connector (FNT_PANEL) 19 flea power
9 power connector (POWER) 20 system board speaker (BEEP)
10 intrusion switch connector (INTRUDER) 21 speaker connector (INT_SPKR)
11 internal USB (INTERNAL_USB)

15 PCI connector (SLOT2)

18 floppy drive connector (DSKT)

Jumper Settings

34 Quick Reference Guide

Jumper Setting Description

PSWD Password features are enabled

(default setting).

Password features are disabled.

RTCRST The real-time clock has not been

reset.

jumpered unjumpered

The real-time clock is being reset
(jumpered temporarily).

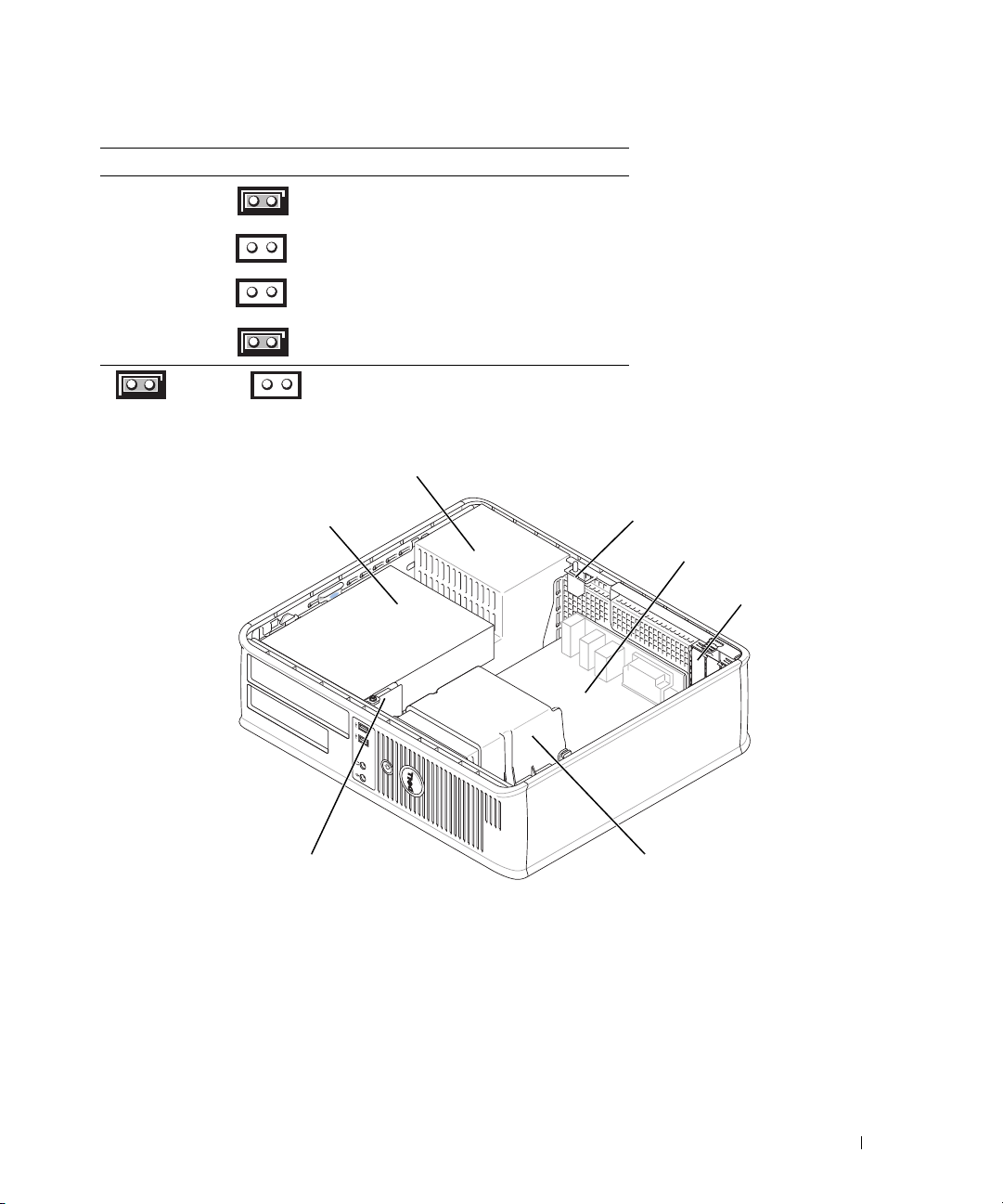

Desktop Computer

2

1

7

1 drive bays (media card reader

or floppy drive, optical drive
and hard drive)

4 system board 5 card slots 6 heat sink assembly
7 front I/O panel

2 power supply 3 optional chassis-intrusion

3

4

5

6

switch

Quick Reference Guide 35

System Board Components

12

20

19

18

17

16

15

14

3

4

5

6

7

8

13

36 Quick Reference Guide

12

91011

1 internal speaker (INT_SPKR) 11 intrusion switch connector (INTRUDER)
2 processor connector (CPU) 12 battery socket (BATT)
3 processor power connector (12VPOWER) 13 PCI Express x16 connector (SLOT1)
4 memory module connectors (DIMM_1,

14 PCI connector (SLOT3)

DIMM_2, DIMM_3, DIMM_4)

5 RTC reset jumper (RTCRST) 15 PCI connector (SLOT2)
6 password jumper (PSWD) 16 serial connector (SER2)
7 SATA connectors (SATA0, SATA1) 17 floppy drive connector (DSKT)
8 front-panel connector (FNT_PANEL) 18 flea power
9 power connector (POWER) 19 system board speaker (BEEP)
10 internal USB (INTERNAL_USB) 20 fan connector (FAN)

Jumper Settings

Jumper Setting Description

PSWD Password features are enabled

(default setting).

Password features are disabled.

RTCRST The real-time clock has not been

reset.

The real-time clock is being reset
(jumpered temporarily).

jumpered unjumpered

Quick Reference Guide 37

Small Form Factor Computer

3

2

1

1 drive-release latch 2 optical drive 3 power supply and fan
4 optional chassis-intrusion

switch

7 heat sink and blower

assembly

5 hard drive 6 system board

4

5

6

7

38 Quick Reference Guide

System Board Components

12

20

19

18

17

16

15

3

4

5

6

7

14

13

12

11

10

9

Quick Reference Guide 39

8

1 internal speaker connector (INT_SPKR) 11 intrusion switch connector (INTRUDER)
2 processor connector (CPU) 12 internal USB connector (USB)
3 processor power connector (12VPOWER) 13 battery socket (BATT)
4 memory module connectors (DIMM_1,

DIMM_2, DIMM_3, DIMM_4)

5 RTC reset jumper (RTCRST) 15 PCI connector (SLOT2)
6 password jumper (PSWD) 16 serial connector (SER2)
7 SATA connectors (SATA0, SATA1) 17 floppy drive connector (DSKT)
8 front-panel connector (FNT_PANEL) 18 flea power
9 power connector (POWER) 19 system board speaker (BEEP
10 fan connector (FAN2) 20 fan connector (FAN)

14 PCI Express x16 connector (SLOT1)

Jumper Settings

40 Quick Reference Guide

Jumper Setting Description

PSWD Password features are enabled

(default setting).

Password features are disabled.

RTCRST The real-time clock has not been

reset.

jumpered unjumpered

The real-time clock is being reset
(jumpered temporarily).

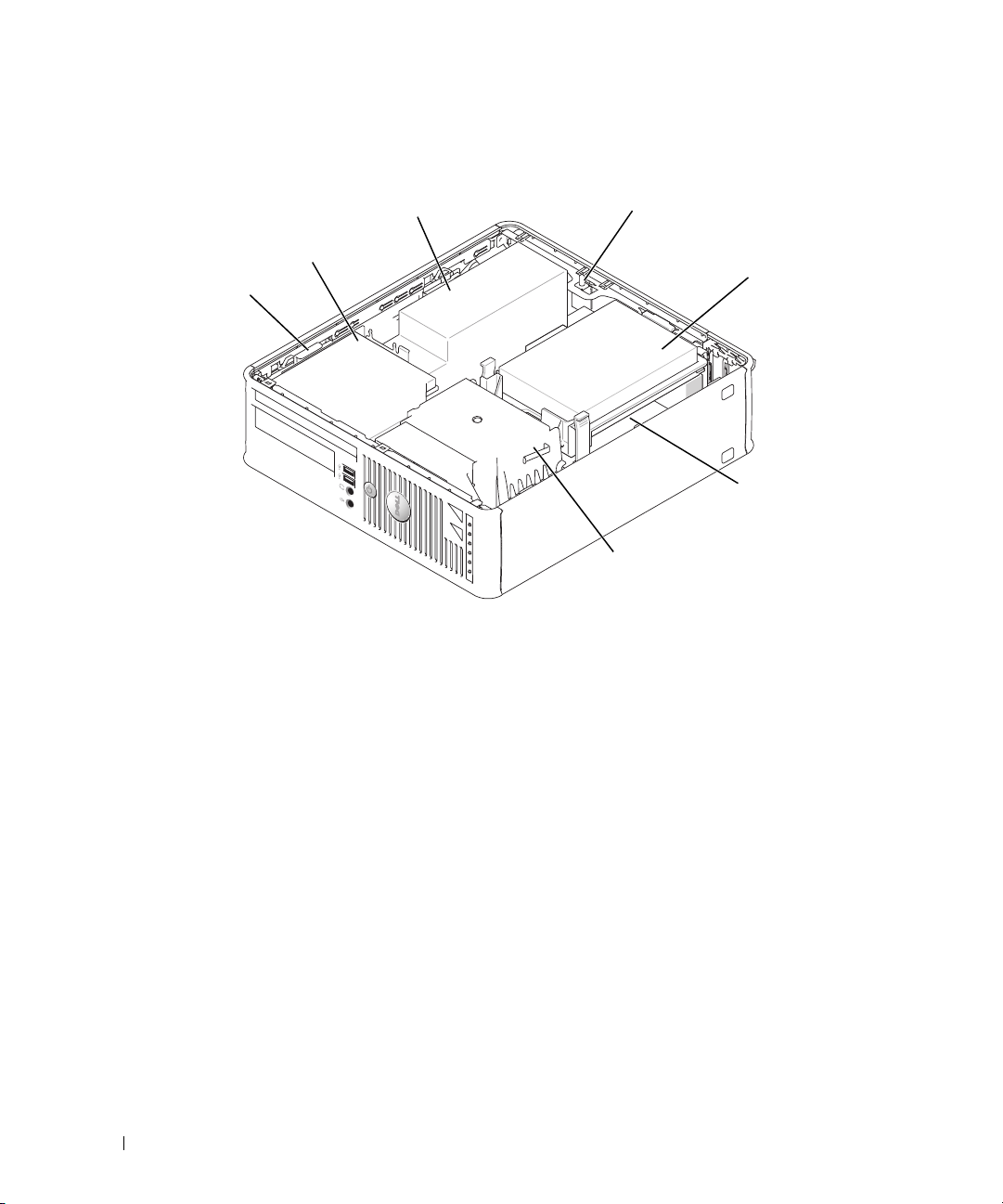

Ultra-Small Form Factor Computer

1

6

5

1 fan shroud/ heat sink

assembly

4 hard drive 5 security cable slot 6 chassis intrusion switch

2 speaker (optional) 3 memory modules (2)

2

3

4

Quick Reference Guide 41

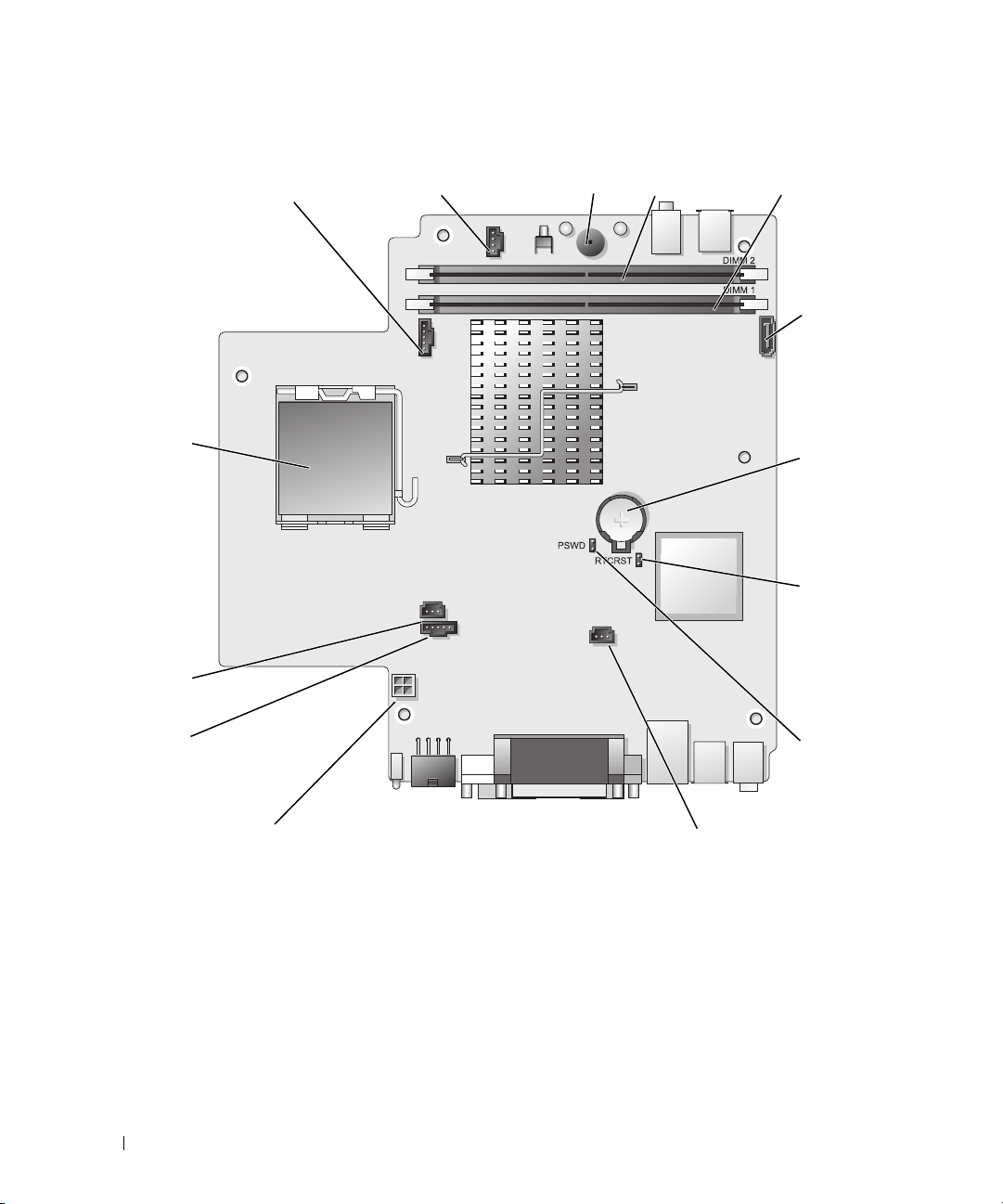

System Board Components

12 34

14

13

5

6

7

8

12

11

1 fan connector (FAN_FRONT) 8 clear CMOS jumper (RTCRST)
2 internal speaker connector (INT_SPKR) 9 password jumper (PSWD)
3 system board speaker (BEEP) 10 hard-drive fan connector (FAN_HDD)
4 channel B memory connector (DIMM_2) 11 hard-drive power connector (SATA_PWR)
5 channel A memory connector (DIMM_1) 12 fan connector (FAN_REAR)
6 SATA data cable connector(SATA0) 13 intrusion switch connector (INTRUDER)
7 battery (BATT) 14 processor (CPU)

10

42 Quick Reference Guide

9

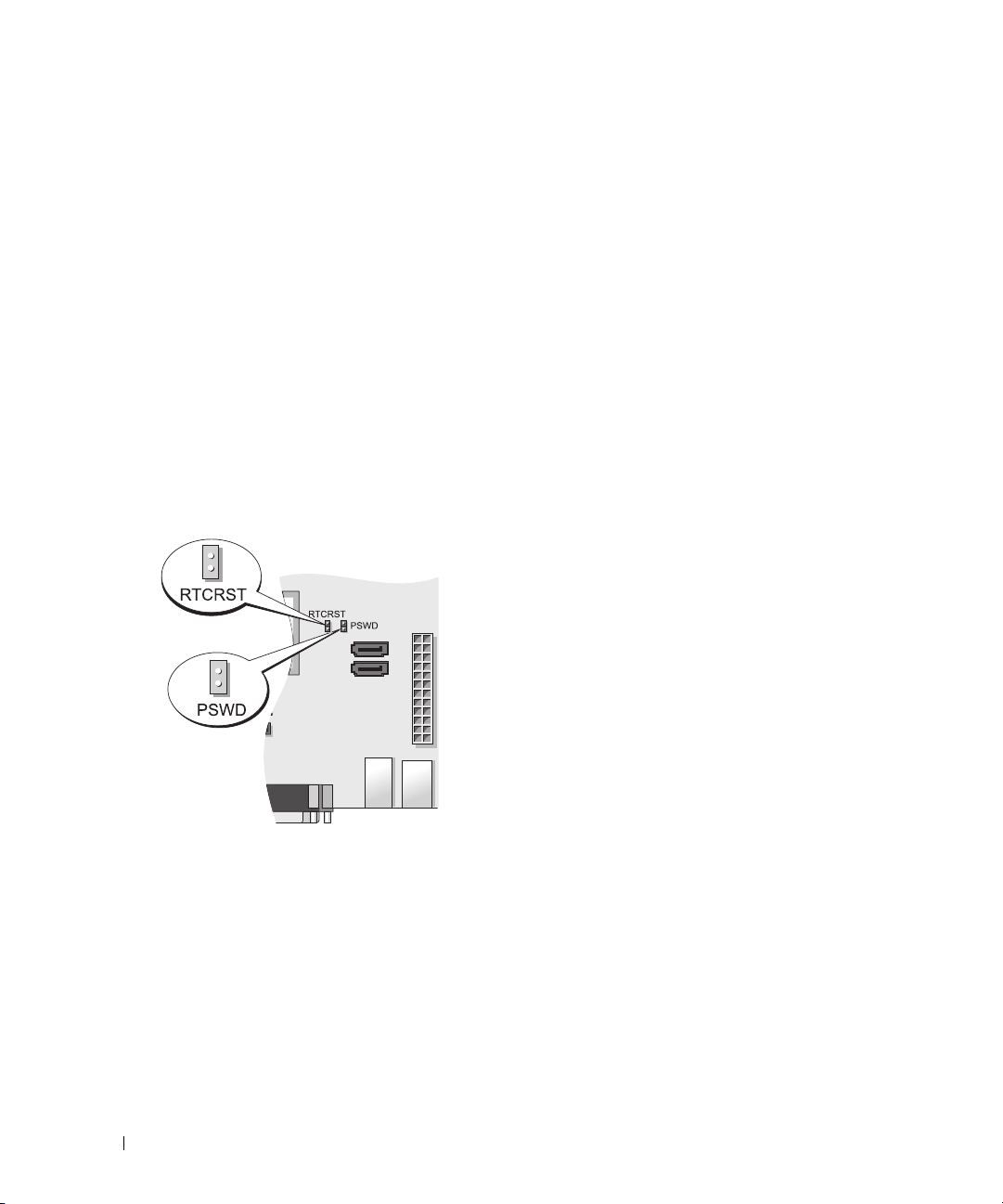

Jumper Settings

Jumper Setting Description

PSWD Password features are enabled

(default setting).

Password features are disabled.

RTCRST The real-time clock has not been

reset.

jumpered unjumpered

The real-time clock is being reset
(jumpered temporarily).

Setting Up Your Computer

CAUTION: Before performing any of the procedures in this section, follow the safety instructions in Product

Information Guide.

NOTICE: If your computer has an expansion card installed (such as a modem card), connect the appropriate cable

to the card, not to the connector on the back panel.

NOTICE: To help allow the computer to maintain proper operating temperature, ensure that you do not place the

computer too close to a wall or other storage compartment that might prevent air circulation around the chassis.
See your Product Information Guide for more information.

Quick Reference Guide 43

NOTE: Before you install any devices or software that did not ship with your computer, read the documentation

that came with the device or software, or contact the vendor to verify that the device or software is compatible
with your computer and operating system.

You must complete all the steps to properly set up your computer. See the appropriate figures that follow
the instructions.

NOTICE: Do not attempt to operate a PS/2 mouse and a USB mouse simultaneously.

1

Connect the keyboard and mouse.

NOTICE: Do not connect a modem cable to the network adapter connector. Voltage from telephone

communications can cause damage to the network adapter

2

Connect the modem or network cable.

Insert the network cable, not the telephone line, into the network connector. If you have an optional
modem, connect the telephone line to the modem.

3

Connect the monitor.

Align and gently insert the monitor cable to avoid bending connector pins. Tighten the thumbscrews
on the cable connectors.

NOTE: Some monitors have the video connector underneath the back of the screen. See the documentation

that came with your monitor for its connector locations.

4

Connect the speakers.

5

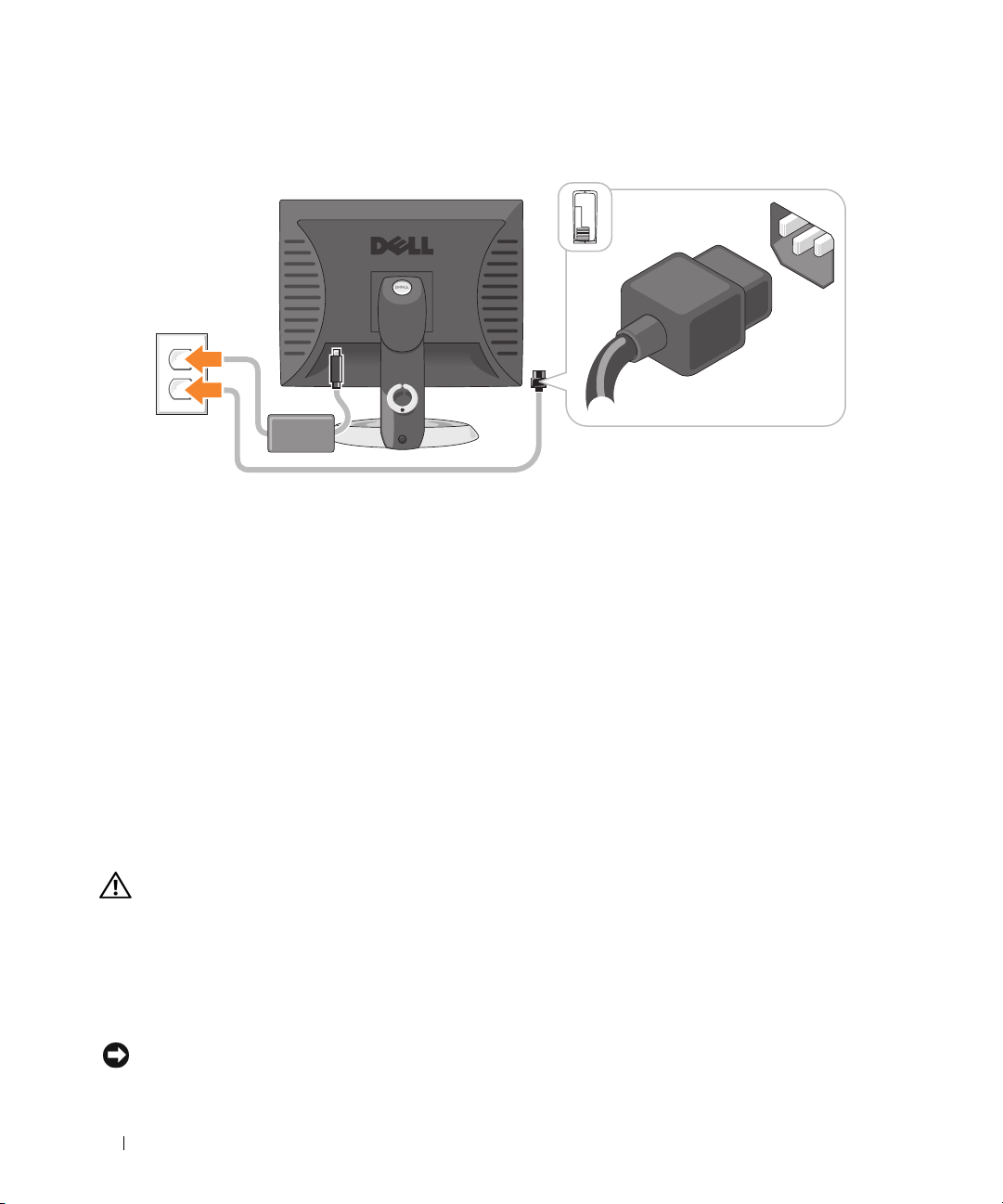

Connect power cables to the computer, monitor, and devices and connect the other ends of the power
cables to electrical outlets.

NOTICE: To avoid damaging a computer with a manual voltage-selection switch, set the switch for the voltage that

most closely matches the AC power available in your location.

NOTICE: In Japan, the voltage selection switch must be set to the 115-V position even though the AC power

available in Japan is 100 V.

6

Verify that the voltage selection switch is set correctly for your location.

Your computer has a manual voltage-selection switch. Computers with a voltage selection switch on
the back panel must be manually set to operate at the correct operating voltage.

44 Quick Reference Guide

Set Up Your Keyboard and Mouse

Set Up Your Monitor

Quick Reference Guide 45

Power Connections

Solving Problems

Dell provides a number of tools to help you if your computer does not perform as expected. For the latest
troubleshooting information available for your computer, see the Dell Support website at
support.dell.com.

If computer problems occur that require help from Dell, write a detailed description of the error, beep
codes, or diagnostics light patterns, record your Express Service Code and Service Tag below, and then
contact Dell from the same location as your computer. For information on contacting Dell, see your
online User’s Guide.

For an example of the Express Service Code and Service Tag, see "Finding Information" in your computer
User’s Guide.

Express Service Code: ___________________________

Service Tag: ___________________________

Dell Diagnostics

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

When to Use the Dell Diagnostics

If you experience a problem with your computer, perform the checks in "Solving Problems" in your online
User’s Guide and run the Dell Diagnostics before you contact Dell for technical assistance. For
information on contacting Dell, see your online User’s Guide.

NOTICE: The Dell Diagnostics works only on Dell™ computers.

46 Quick Reference Guide

Enter system setup (see "System Setup" in your online User’s Guide for instructions), review your
computer’s configuration information, and ensure that the device you want to test displays in system
setup and is active.

Start the Dell Diagnostics from either your hard drive or from the optional Drivers and Utilities CD
(ResourceCD).

Starting the Dell Diagnostics From Your Hard Drive

1

Turn on (or restart) your computer.

2

When the DELL logo appears, press <F12> immediately.

NOTE: If you see a message stating that no diagnostics utility partition has been found, run the Dell

Diagnostics from the optional Drivers and Utilities CD (see "Starting the Dell Diagnostics From the Drivers and
Utilities CD" on page 47).

If you wait too long and the operating system logo appears, continue to wait until you see the
Microsoft

®

Windows® desktop. Then shut down your computer and try again.

When the boot device list appears, highlight

3

When the Dell Diagnostics

Starting the Dell Diagnostics From the Drivers and Utilities CD

1

Insert the

2

Shut down and restart the computer.

Drivers and Utilities

Main Menu

CD.

Boot to Utility Partition

appears, select the test you want to run.

and press <Enter>.

When the DELL logo appears, press <F12> immediately.

If you wait too long and the operating system logo appears, continue to wait until you see the
Microsoft Windows desktop. Then shut down your computer and try again.

NOTE: The next steps change the boot sequence for one time only. On the next start-up, the computer boots

according to the devices specified in system setup.

3

When the boot device list appears, highlight the listing for the CD/DVD drive and press <Enter>.

4

Select the listing for the CD/DVD drive option from the CD boot menu.

5

Select the option to boot from the CD/DVD drive from the menu that appears.

6

Ty p e 1 to start the

7

Ty p e 2 to start the Dell Diagnostics.

8

Select

Run the 32 Bit Dell Diagnostics

Drivers and Utilities

CD menu.

from the numbered list. If multiple versions are listed, select

the version appropriate for your computer.

9

When the Dell Diagnostics

Main Menu

appears, select the test you want to run.

Quick Reference Guide 47

Dell Diagnostics Main Menu

1

After the Dell Diagnostics loads and the

Main Menu

screen appears, click the button for the option

you want.

Option Function

Express Test Performs a quick test of devices. This test typically takes 10 to 20 minutes and

requires no interaction on your part. Run Express Test first to increase the
possibility of tracing the problem quickly.

Extended Test Performs a thorough check of devices. This test typically takes an hour or more

and requires you to answer questions periodically.

Custom Test Tests a specific device. You can customize the tests you want to run.

Symptom Tree Lists the most common symptoms encountered and allows you to select a test

based on the symptom of the problem you are having.

2

If a problem is encountered during a test, a message appears with an error code and a description of the
problem. Write down the error code and problem description and follow the instructions on the
screen.

If you cannot resolve the error condition, contact Dell. For information on contacting Dell, see your
online

User’s Guide

NOTE: The Service Tag for your computer is located at the top of each test screen. If you contact Dell,

technical support will ask for your Service Tag.

3

If you run a test from the

.

Custom Test

or

Symptom Tree

option, click the applicable tab described in

the following table for more information.

Tab Function

Results Displays the results of the test and any error conditions encountered.

Errors Displays error conditions encountered, error codes, and the problem

description.

Help Describes the test and may indicate requirements for running the test.

Configuration Displays your hardware configuration for the selected device.

The Dell Diagnostics obtains configuration information for all devices from
system setup, memory, and various internal tests, and it displays the
information in the device list in the left pane of the screen. The device list may
not display the names of all the components installed on your computer or all
devices attached to your computer.

Parameters You can customize the test by changing the test settings.

48 Quick Reference Guide

4

When the tests are completed, if you are running the Dell Diagnostics from the
CD (optional), remove the CD.

5

Close the test screen to return to the
computer, close the

Main Menu

Main Menu

screen.

screen. To exit the Dell Diagnostics and restart the

System Lights

Your power light may indicate a computer problem.

Power Light Problem Description Suggested Resolution

Solid green Power is on, and the computer is

operating normally.

Blinking green The computer is in a power-saving

mode.

Blinks green several
times and then
turns off

Solid yellow A device on the system board may be

Blinking yellow A power supply or system board

Solid green and a
beep code during
POST

A configuration error exists. Check Diagnostic Lights to see if the specific

faulty or incorrectly installed or the
voltage selection switch on the power
supply may be set incorrectly.

failure has occurred.

A problem was detected while the
BIOS was executing.

No corrective action is required.

Press the power button, move the mouse, or
press a key on the keyboard to wake the
computer.

problem is identified (see "Diagnostic Lights"
on page 50).

Check Diagnostic Lights to see if the specific
problem is identified (see "Diagnostic Lights"
on page 50).

See "Power Problems" in your online User’s
Guide.

If the computer does not boot, contact Dell
for technical assistance.

contacting Dell, see your online

Check Diagnostic Lights to see if the specific
problem is identified (see "Diagnostic Lights"
on page 50).

See "Power Problems" in your online User’s
Guide.

If the computer does not boot, contact Dell
for technical assistance.

contacting Dell, see your online

For instructions on diagnosing the beep code
see "Beep Codes" on page 52. Also, check
Diagnostic Lights to see if the specific
problem is identified.

Drivers and Utilities

For information on

User’s Guide

For information on

User’s Guide

.

.

Quick Reference Guide 49

Power Light Problem Description Suggested Resolution

Solid green power
light, no beep code
and no video during
POST

Solid green power
light and no beep
code, but the
computer locks up
during POST

The monitor or the graphics card may
be faulty or incorrectly installed.

An integrated system board device
may be faulty.

Check Diagnostic Lights to see if the specific
problem is identified.

Check Diagnostic Lights to see if the specific
problem is identified. If the problem is not
identified, contact Dell for technical
assistance.

see your online

For information on contacting Dell,

User’s Guide

.

Diagnostic Lights

CAUTION: Before you begin any of the procedures in this section, follow the safety instructions in the Product

Information Guide.

To help you troubleshoot a problem, your computer has four lights labeled "1," "2," "3," and "4" on the
front or back panel. The lights can be "off" or green. When the computer starts normally, the patterns or
codes on the lights change as the boot process completes. If the POST portion of system boot completes
successfully, all four lights display solid green for a short time, and then turn off.

If the computer malfunctions during the POST process, the pattern displayed on the LEDs may help
identify where in the process the computer halted. If the computer malfunctions after a successful
POST, the diagnostic lights do not indicate the cause of the problem.

NOTE: The orientation of the diagnostic lights may vary depending on the system type. The diagnostic lights can be

either vertically or horizontally oriented.

Light Pattern Problem Description Suggested Resolution

The computer is in a normal "off"
condition, or a possible pre-BIOS failure
has occurred.

The diagnostic lights are not lit after the
computer successfully boots to the
operating system.

A possible BIOS failure has occurred; the
computer is in recovery mode.

A possible processor failure has occurred. Reinstall the processor and restart the

Plug the computer into a working
electrical outlet and press the power
button.

Run the BIOS Recovery utility, wait for
recovery completion, and then restart the
computer.

computer.

the processor, see your online

For information on reinstalling

50 Quick Reference Guide

User’s Guide

.

Light Pattern Problem Description Suggested Resolution

Memory modules are detected, but a
memory failure has occurred.

A possible graphics card failure has
occurred.

A possible floppy or hard drive failure has
occurred.

• If you have one memory module
installed, reinstall it and restart the
computer. For information on
reinstalling memory modules, see your

User’s Guide

online

• If you have two or more memory
modules installed, remove the modules,
reinstall one module, and then restart
the computer. If the computer starts
normally, reinstall an additional module.
Continue until you have identified a
faulty module or reinstalled all modules
without error.

• If available, install properly working
memory of the same type into your
computer.

• If the problem persists,
information on contacting Dell, see your
online

User’s Guide

• If the computer has a graphics card,
remove the card, reinstall it, and then
restart the computer.

• If the problem still exists, install a
graphics card that you know works and
restart the computer.

• If the problem persists or the computer
has integrated graphics,
For information on contacting Dell, see
your online

Reseat all power and data cables and
restart the computer.

User’s Guide

.

contact Dell

.

contact Dell

.

. For

.

A possible USB failure has occurred. Reinstall all USB devices, check cable

connections, and then restart the
computer.

Quick Reference Guide 51

Light Pattern Problem Description Suggested Resolution

No memory modules are detected.

Memory modules are detected, but a
memory configuration or compatibility
error exists.

A failure has occurred.

This pattern also displays when you enter
system setup and may not indicate a
problem.

• If you have one memory module
installed, reinstall it and restart the
computer. For information on
reinstalling memory modules, see your

User’s Guide

online

• If you have two or more memory
modules installed, remove the modules,
reinstall one module, and then restart
the computer. If the computer starts
normally, reinstall an additional module.
Continue until you have identified a
faulty module or reinstalled all modules
without error.

• If available, install properly working
memory of the same type into your
computer.

• If the problem persists,
information on contacting Dell, see your
online

User’s Guide

• Ensure that no

module/memory connector placement
requirements

• Verify that the
you are installing are compatible with
your computer.

• If the problem persists,
information on contacting Dell, see your

User’s Guide

online

• Ensure that the cables are properly
connected to the system board from the
hard drive, CD drive, and DVD drive.

• Check the computer message that
appears on your monitor screen.

• If the problem persists,
information on contacting Dell, see your

User’s Guide

online

special memory

exist.

memory modules

.

contact Dell

.

contact Dell

.

contact Dell

.

. For

that

. For

. For

Beep Codes

Your computer might emit a series of beeps during start-up if the monitor cannot display errors or
problems. This series of beeps, called a beep code, identifies a problem. One possible beep code
(code 1 3-1) consists of one beep, a burst of three beeps, and then one beep. This beep code tells you
that the computer encountered a memory problem.

52 Quick Reference Guide

If your computer beeps during start-up:

1

Write down the beep code.

2

See "Dell Diagnostics" on page 46 to identify a more serious cause.

3

Contact Dell for technical assistance. For information on contacting Dell, see your online

.

Guide

Code Cause Code Cause

1-1-2 Microprocessor register failure 3-1-4 Slave interrupt mask register failure

1-1-3 NVRAM read/write failure 3-2-2 Interrupt vector loading failure

1-1-4 ROM BIOS checksum failure 3-2-4 Keyboard Controller test failure

1-2-1 Programmable interval timer failure 3-3-1 NVRAM power loss

1-2-2 DMA initialization failure 3-3-2 Invalid NVRAM configuration

1-2-3 DMA page register read/write

failure

1-3 Video Memory test failure 3-4-1 Screen initialization failure

1-3-1 through 2-4-4 Memory not being properly

identified or used

3-1-1 Slave DMA register failure 3-4-3 Search for video ROM failure

3-1-2 Master DMA register failure 4-2-1 No timer tick

3-1-3 Master interrupt mask register

failure

4-2-3 Gate A20 failure 4-4-1 Serial or parallel port test failure

4-2-4 Unexpected interrupt in protected

mode

4-3-1 Memory failure above address

0FFFFh

4-3-3 Timer-chip counter 2 failure 4-4-4 Cache test failure

4-3-4 Time-of-day clock stopped

3-3-4 Video Memory test failure

3-4-2 Screen retrace failure

4-2-2 Shutdown failure

4-4-2 Failure to decompress code to

shadowed memory

4-4-3 Math-coprocessor test failure

User’s

Resolving Software and Hardware Incompatibilities

If a device is either not detected during the operating system setup or is detected but incorrectly
configured, you can use the Hardware Troubleshooter to resolve the incompatibility.

Click the

1
2

Ty p e

Start

button and click

Help and Support

hardware troubleshooter

in the

.

Search

field and click the arrow to start the search.

Quick Reference Guide 53

3

Click

4

Hardware Troubleshooter

In the

Hardware Troubleshooter

Next

click

.

in the

Search Results

list, click

list.

I need to resolve a hardware conflict on my computer

, and

Using Microsoft Windows XP System Restore

The Microsoft Windows XP operating system provides System Restore to allow you to return your
computer to an earlier operating state (without affecting data files) if changes to the hardware, software,
or other system settings have left the computer in an undesirable operating state. See the Windows Help
and Support Center for information on using System Restore. To access the Windows Help and Support
Center, see "Windows Help and Support Center" on page 6.

NOTICE: Make regular backups of your data files. System Restore does not monitor your data files or recover

them.

Creating a Restore Point

1

Click the

2

Click

3

Follow the instructions on the screen.

Restoring the Computer to an Earlier Operating State

NOTICE: Before you restore the computer to an earlier operating state, save and close any open files and exit any

open programs. Do not alter, open, or delete any files or programs until the system restoration is complete.

1

Click the

Restore

2

Ensure that

3

Click a calendar date to which you want to restore your computer.

The
All calendar dates with available restore points appear in boldface type.

Start

button and click

System Restore

Start

.

button, point to

.

Restore my computer to an earlier time

Select a Restore Point

Help and Support

All Programs→

.

Accessories→

System Tools

is selected, and click

, and then click

Next

.

System

screen provides a calendar that allows you to see and select restore points.

4

Select a restore point and click

Next

.

If a calendar date has only one restore point, then that restore point is automatically selected. If two or
more restore points are available, click the restore point that you prefer.

5

Click

Next

.

The

Restoration Complete

screen appears after System Restore finishes collecting data and then the

computer restarts.

6

After the computer restarts, click OK.

To change the restore point, you can either repeat the steps using a different restore point, or you can
undo the restoration.

54 Quick Reference Guide

Undoing the Last System Restore

NOTICE: Before you undo the last system restore, save and close all open files and exit any open programs. Do not

alter, open, or delete any files or programs until the system restoration is complete.

1

Click the

Restore

2

Click

3

Click

The

4

After the computer restarts, click OK.

Enabling System Restore

Start

button, point to

.

Undo my last restoration

Next

.

System Restore

screen appears and the computer restarts.

All Programs→ Accessories→ System Tools

and click

Next

.

, and then click

System

If you reinstall Windows XP with less than 200 MB of free hard-disk space available, System Restore is
automatically disabled. To verify that System Restore is enabled:

1

Click the

2

Click

3

Click

4

Click the

5

Ensure that

Start

button and click

Control Panel

Performance and Maintenance

System

.

System Restore

tab.

Turn off System Restore

.

.

is unchecked.

Reinstalling Microsoft Windows XP

Getting Started

NOTE: The procedures in this document were written for the Windows default view in Windows XP Home Edition,

so the steps will differ if you set your Dell computer to the Windows Classic view or are using Windows XP
Professional.

If you are considering reinstalling the Windows XP operating system to correct a problem with a newly
installed driver, first try using Windows XP Device Driver Rollback.

Click the

1
2

Under

3

Click

4

In the

5

Click

6

Right-click the device for which the new driver was installed and click

7

Click the

8

Click

Start

button and click

Pick a Category

System

.

System Properties

Device Manager

Drivers

tab.

Roll Back Driver

Control Pane

, click

Performance and Maintenance

window, click the

Hardware

.

.

l.

.

tab.

Properties

.

Quick Reference Guide 55

If Device Driver Rollback does not resolve the problem, then use System Restore to return your operating
system to the operating state it was in before you installed the new device driver (see "Using Microsoft
Windows XP System Restore" on page 54).

NOTE: The Drivers and Utilities CD contains drivers that were installed during assembly of the computer. Use the

Drivers and Utilities CD to load any required drivers, including the drivers required if your computer has a RAID

controller.

Reinstalling Windows XP

NOTICE: You must use Windows XP Service Pack 1 or later when you reinstall Windows XP.

NOTICE: Before performing the installation, back up all data files on your primary hard drive. For conventional

hard drive configurations, the primary hard drive is the first drive detected by the computer.

To reinstall Windows XP, you need the following items:

•Dell

•Dell

Operating System

CD

Drivers and Utilities

CD

To reinstall Windows XP, perform all the steps in the following sections in the order in which they are
listed.

The reinstallation process can take 1 to 2 hours to complete. After you reinstall the operating system, you
must also reinstall the device drivers, virus protection program, and other software.

NOTICE: The Operating System CD provides options for reinstalling Windows XP. The options can overwrite files

and possibly affect programs installed on your hard drive. Therefore, do not reinstall Windows XP unless a Dell
technical support representative instructs you to do so.

NOTICE: To prevent conflicts with Windows XP, disable any virus protection software installed on your computer

before you reinstall Windows XP. See the documentation that came with the software for instructions.

Booting From the Operating System CD

1

Save and close any open files and exit any open programs.

2

Insert the

3

Restart the computer.

4

Press <F12> immediately after the DELL logo appears.

Operating System

If the operating system logo appears, wait until you see the Windows desktop, and then shut down the
computer and try again.

5

Press the arrow keys to select

6

When the

Press any key to boot from CD

56 Quick Reference Guide

CD. Click

CD-ROM

Exit

if the

Install Windows XP

, and press <Enter>.

message appears, press any key.

message appears.

Windows XP Setup

1

When the

2

Read the information on the

Windows XP Setup

screen appears, press <Enter> to select

Microsoft Windows Licensing Agreement

To set up Windows now

screen, and press <F8> to

accept the license agreement.

3

If your computer already has Windows XP installed and you want to recover your current Windows XP
data, type

4

If you want to install a new copy of Windows XP, press <Esc> to select that option.

5

Press <Enter> to select the highlighted partition (recommended), and follow the instructions on the

r

to select the repair option, and remove the CD.

screen.

The

Windows XP Setup

screen appears, and the operating system begins to copy files and install the

devices. The computer automatically restarts multiple times.

NOTE: The time required to complete the setup depends on the size of the hard drive and the speed of your

computer.

NOTICE: Do not press any key when the following message appears: Press any key to boot from

the CD

6

When the
click

7

Enter your name and organization (optional) in the

8

At the
accept the one provided) and a password, and click

9

If the

10

Enter the date, time, and time zone in the

11

If the

12

If you are reinstalling Windows XP Professional and you are prompted to provide further information

.

Regional and Language Options

Next

.

screen appears, select the settings for your location and

Computer Name and Administrator Password

Modem Dialing Information

screen appears, enter the requested information and click

Date and Time Settings

Networking Settings

screen appears, click

Personalize Your Software

screen, and click

window, enter a name for your computer (or

Next

.

Typical

and click

window, and click

Next

.

Next

regarding your network configuration, enter your selections. If you are unsure of your settings, accept
the default selections.

Windows XP installs the operating system components and configures the computer. The computer
automatically restarts.

.

Next

.

Next

.

.

NOTICE: Do not press any key when the following message appears: Press any key to boot from

the CD.

13
14

15
16
17

When the

When the
click

When the

When the

Click

Welcome to Microsoft

screen appears, click

Next

.

How will this computer connect to the Internet?

Skip

.

Ready to register with Microsoft?

Who will use this computer?

Next

.

screen appears, select

No, not at this time

screen appears, you can enter up to five users.

message appears,

and click

Quick Reference Guide 57

Next

.

18

Click

Finish

to complete the setup, and remove the CD.

19

Reinstall the appropriate drivers with the

20

Reinstall your virus protection software.

21

Reinstall your programs.

NOTE: To reinstall and activate your Microsoft Office or Microsoft Works Suite programs, you need the Product

Key number located on the back of the Microsoft Office or Microsoft Works Suite CD sleeve.

Drivers and Utilities

CD.

Using the Drivers and Utilities CD

To use the Drivers and Utilities CD (ResourceCD) while you are running the Windows operating system.

NOTE: To access device drivers and user documentation, you must use the Drivers and Utilities CD while you are

running Windows.

1

Turn on the computer and allow it to boot to the Windows desktop.

2

Insert the

If you are using the

Installation

installation.

3

Click OK to continue.

To complete the installation, respond to the prompts offered by the installation program.

4

Click

Select the appropriate

Drivers and Utilities

Drivers and Utilities

window opens to inform you that the

Next

at the

Welcome Dell System Owner

System Model, Operating System, Device Type,

CD into the CD drive.

CD for the first time on this computer, the

Drivers and Utilities

screen.

CD is about to begin

and

To pi c

.

ResourceCD

Drivers for Your Computer

To display a list of device drivers for your computer:

1

Click

My Drivers

Drivers and Utilities

The
then a list of device drivers for your system configuration is displayed on the screen.

2

Click the appropriate driver and follow the instructions to download the driver to your computer.

To view all available drivers for your computer, click Drivers from the Topic drop-down menu.

58 Quick Reference Guide

in the

To pi c

drop-down menu.

CD (optional) scans your computer’s hardware and operating system, and

Index

B

beep codes, 52

C

CDs

operating system, 6

conflicts

software and hardware

incompatibilities, 53

cover

removing, 24

D

Dell Diagnostics, 46

Dell support site, 7

diagnostics

beep codes, 52
Dell Diagnostics, 46

documentation

End User License

Agreement, 6
ergonomics, 6
online, 7
Product Information Guide, 6
regulatory, 6
safety, 6
User’s Guide, 5
warranty, 6

drivers

list of, 58

Drivers and Utilities CD, 5

E

End User License

Agreement, 6

ergonomics information, 6

error messages

beep codes, 52
diagnostic lights, 50
system lights, 49

H

hardware

beep codes, 52
conflicts, 53
Dell Diagnostics, 46

Hardware Troubleshooter, 53

Help and Support Center, 6

help file

Windows Help and Support

Center, 6

I

installing parts

before you begin, 25

L

labels

Microsoft Windows, 7
Service Tag, 7

lights

diagnostic, 50
power, 14, 18
system, 49

M

motherboard. See system

board

O

operating system

reinstalling, 6
reinstalling Windows XP, 55

Operating System CD, 6

P

power

light, 14, 18

power light

diagnosing problems with, 49

problems. See troubleshooting

Product Information Guide, 6

IRQ conflicts, 53

Index 59

R

W

regulatory information, 6

reinstalling

Windows XP, 55

S

safety instructions, 6

Service Tag, 7

software

conflicts, 53

support website, 7

system board, 33, 36, 42

System Restore, 54

T

troubleshooting

beep codes, 52
conflicts, 53
Dell Diagnostics, 46
diagnostic lights, 50
Hardware Troubleshooter, 53
Help and Support Center, 6
restore computer to previous

operating state, 54

system lights, 49

warranty information, 6

Windows XP

Hardware Troubleshooter, 53
Help and Support Center, 6
reinstalling, 6, 55
setup, 57
System Restore, 54

U

User’s Guide, 5

60 Index

Dell™ OptiPlex™ 745

Guide de référence rapide

Modèles DCTR, DCNE, DCSM et DCCY

www.dell.com | support.dell.com

Remarques, avis et précautions

REMARQUE : Une REMARQUE fournit des informations importantes qui vous aident à mieux utiliser votre ordinateur.

AVIS : Un AVIS vous avertit d’un risque de dommage matériel ou de perte de données et vous indique comment éviter le

problème.

PRÉCAUTION : Une PRÉCAUTION indique un danger d'endommagement du matériel, de blessure personnelle, ou de

mort.

Si vous avez acheté un ordinateur Dell™ série n, les références du présent document concernant les systèmes
d'exploitation Microsoft

®

Windows® ne sont pas applicables.

____________________

Les informations de ce document sont sujettes à modifications sans préavis.
© 2006 Dell Inc. Tous droits réservés.

La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell, le logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault,

PowerApp et Dell OpenManage sont des marques de Dell Inc. ; Intel, Pentium, et Celeron sont des marques déposées d'Intel Corporation ;
Microsoft et Windows sont des marques déposées de Microsoft Corporation.

D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques
et de ces noms ou à leurs produits. Dell Inc. rejette tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.

Modèles DCTR, DCNE, DCSM et DCCY

Août 2006 Réf. KH287 Rév. A00

Table des matières

Recherche d'informations . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Vues du système

Ordinateur mini-tour — Vue frontale
Ordinateur mini-tour — Vue arrière

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

. . . . . . . . . . . . . . . . . . . . 68

. . . . . . . . . . . . . . . . . . . . 70

Ordinateur mini-tour — Connecteurs du panneau arrière
Ordinateur de bureau — Vue frontale
Ordinateur de bureau — Vue arrière

. . . . . . . . . . . . . . . . . . . 73

. . . . . . . . . . . . . . . . . . . . 74

Ordinateur de bureau — Connecteurs du panneau arrière
Ordinateur compact — Vue frontale
Ordinateur compact — Vue arrière

. . . . . . . . . . . . . . . . . . . . 77

. . . . . . . . . . . . . . . . . . . . 78

Ordinateur compact — Connecteurs du panneau arrière
Ordinateur ultra compact — Vue frontale
Ordinateur ultra compact — Vue latérale
Ordinateur ultra compact — Vue arrière

. . . . . . . . . . . . . . . . . 81

. . . . . . . . . . . . . . . . . 82

. . . . . . . . . . . . . . . . . . 83

Ordinateur ultra compact — Connecteurs du panneau arrière

Retrait du capot de l'ordinateur

Avant de commencer
Ordinateur mini-tour
Ordinateur de bureau
Ordinateur compact
Ordinateur ultra compact

L’intérieur de votre ordinateur

Ordinateur mini-tour
Ordinateur de bureau
Ordinateur compact
Ordinateur ultra compact

. . . . . . . . . . . . . . . . . . . . . . . . . 84

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

. . . . . . . . . . . . . . . . . . . . . . . . . . 90

. . . . . . . . . . . . . . . . . . . . . . . . . . 92

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

. . . . . . . . . . . . . . . . . . . . . . . . . 101

. . . . . . . . . 71

. . . . . . . . 75

. . . . . . . . . 79

. . . . . . 83

Configuration de votre ordinateur

Installation du clavier et de la souris
Installation du moniteur

. . . . . . . . . . . . . . . . . . . . . . . . . . 105

Connexions d'alimentation

Résolution des problèmes

Dell Diagnostics
Voyants du système

. . . . . . . . . . . . . . . . . . . . . . . . . . . 106

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

. . . . . . . . . . . . . . . . . . . . . . . 103

. . . . . . . . . . . . . . . . . . . 105

. . . . . . . . . . . . . . . . . . . . . . . . 106

Table des matières 63

Voyants de diagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Codes sonores
Résolution des incompatibilités logicielles et matérielles

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

. . . . . . . . 113

Utilisation de la fonction Restauration du système
Microsoft Windows XP

Réinstallation de Microsoft Windows XP

. . . . . . . . . . . . . . . . . . . . . . . . . . 114

. . . . . . . . . . . . . . . . 115

Utilisation du CD Drivers and Utilities

Pilotes pour votre ordinateur

. . . . . . . . . . . . . . . . . . . . . 118

. . . . . . . . . . . . . . . . . . . . . . . 118

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

64 Table des matières

Recherche d'informations

REMARQUE : Certaines fonctionnalités ou supports peuvent être optionnels et ne pas accompagner votre

ordinateur. Certaines fonctionnalités ou supports peuvent ne pas être disponibles dans certains pays.

REMARQUE : Il est possible que des informations supplémentaires soient fournies avec votre ordinateur.

Que recherchez-vous ? Cherchez ici

• Programme de diagnostic pour mon ordinateur

• Pilotes pour mon ordinateur

• Documentation de mon ordinateur

• Documentation concernant mon périphérique

• Logiciel DSS (Desktop System Software)

• Comment retirer et remplacer des pièces

• Caractéristiques

• Comment configurer les paramètres du système

• Comment déterminer et résoudre des
problèmes

CD Drivers and Utilities (CD ResourceCD)

REMARQUE : Il se peut que le CD Drivers and Utilities (Pilotes et

utilitaires) soit en option et qu'il ne soit pas fourni avec votre
ordinateur.

La documentation et les pilotes sont déjà installés sur
l'ordinateur. Vous pouvez utiliser le CD pour réinstaller les
pilotes (reportez-vous à la section « Utilisation du CD Drivers
and Utilities » à la page 118), exécuter Dell Diagnostics
(reportez-vous à la section « Dell Diagnostics » à la page 106)
ou accéder à votre documentation.

Des fichiers « Lisez-moi »
peuvent être inclus sur votre
CD afin de fournir des
informations de dernière
minute concernant des
modifications techniques
apportées à votre système ou
des informations de référence
destinées aux techniciens ou
aux utilisateurs expérimentés.

REMARQUE : Les dernières mises à jour des pilotes et de la

documentation se trouvent à l'adresse support.dell.com.

Guide d'utilisation du Dell™ OptiPlex™

Centre d'aide et de support Microsoft Windows XP

1

Cliquez sur

d'utilisation du système

2

Cliquez sur le

Le Guide d'utilisation est également disponible sur le CD
Drivers and Utilities en option.

Démarrer→

Guide d'utilisation

Aide et Support→ Guides

→ Guides du système

de votre ordinateur.

.

Guide de référence rapide 65

Que recherchez-vous ? Cherchez ici

• Informations sur les garanties

Guide d'information sur le produit Dell™

• Termes et Conditions (États-Unis uniquement)

• Consignes de sécurité

• Informations sur les réglementations

• Informations relatives à l'ergonomie

• Contrat de licence pour utilisateur final

• Comment réinstaller mon système
d'exploitation

• Comment utiliser Windows XP

• Comment utiliser des programmes et des
fichiers

• Comment personnaliser mon bureau

CD Operating System

REMARQUE : Il se peut que le CD Operating System soit en

option et qu'il ne soit pas livré avec tous les ordinateurs.

Le système d'exploitation est déjà installé sur votre ordinateur.
Pour réinstaller le système d'exploitation, utilisez le CD
Operating System (reportez-vous à la section « Réinstallation de
Microsoft Windows XP » à la page 115).

Après avoir réinstallé le système
d'exploitation, utilisez le CD
en option Drivers and Utilities
(CD ResourceCD) pour
réinstaller les pilotes des
périphériques fournis avec
votre ordinateur. Pour de plus
amples informations, reportez­vous à la section « CD Drivers
and Utilities (CD
ResourceCD) » à la page 65.

L'étiquette de la Product key (clé de produit) de votre système
d'exploitation se trouve sur l'ordinateur (reportez-vous à la
section « Numéro de service et Product Key (Clé de produit)
Microsoft® Windows® » à la page 67).

REMARQUE : La couleur de votre CD Operating System dépend

du système d'exploitation que vous avez commandé.

Centre d'aide et de support de Windows

1

Cliquez sur

2

Entrez un mot ou une expression qui décrit votre problème,
puis cliquez sur l'icône en forme de flèche.

3

Cliquez sur la rubrique qui décrit votre problème.

4

Suivez les instructions qui s'affichent.

Démarrer→

Aide et support

.

66 Guide de référence rapide

Que recherchez-vous ? Cherchez ici

• Numéro de service et code de service express

• Étiquette de la Product Key (Clé de produit)
Microsoft Windows

Numéro de service et Product Key (Clé de produit) Microsoft®
Windows

®

Ces étiquettes sont apposées à l'ordinateur.

• Utilisez le numéro de
service pour identifier votre
ordinateur lorsque vous
accédez au site Web

support.dell.com

vous contactez le service de
support.

• Entrez le code de service express pour orienter votre appel
lorsque vous contactez le service de support.

• Solutions — Conseils et astuces de dépannage,
articles de techniciens, cours en ligne et
questions fréquemment posées

Site Web du service de support de Dell — support.dell.com

REMARQUE : Sélectionnez votre région ou votre secteur

d'activité pour afficher le site de support approprié.

• Forum clients — Discussion en ligne avec
d'autres clients Dell

• Mises à niveau — Informations sur les mises à
niveau des composants, comme la mémoire,
l'unité de disque dur et le système d'exploitation

• Service clientèle — Coordonnées, appels de
service et état des commandes, garantie et
informations sur les réparations

• Service et support — État des appels de service,
historique du support, contrat de service et
discussions en ligne avec le support

• Référence — Documentation de l'ordinateur,
détails sur la configuration de l'ordinateur,
caractéristiques de produit et livres blancs

• Téléchargements — Pilotes, correctifs et mises à
jour logicielles agréés

• DSS (Desktop System Software - Logiciel
système de bureau) — Si vous réinstallez le
système d'exploitation de votre ordinateur, vous
devez également réinstaller l'utilitaire DSS. DSS
détecte automatiquement votre ordinateur et
son système d'exploitation, et installe les mises à
jour appropriées à votre configuration. Il fournit
également des mises à jour essentielles pour
votre système d'exploitation et la prise en charge
des lecteurs de disquette USB Dell™ de 3,5
pouces, des processeurs Intel

®

, des lecteurs
optiques et des périphériques USB. DSS est
requis pour le bon fonctionnement de votre
ordinateur Dell.

Pour télécharger DSS (Desktop System Software) :

1

Rendez-vous sur
ou votre secteur d'activité, puis entrez votre numéro de service.

2

Sélectionnez
téléchargements) et cliquez sur

3

Cliquez sur votre système d'exploitation, puis recherchez le
mot-clé

REMARQUE : L'interface utilisateur support.dell.com peut varier

selon vos sélections.

ou lorsque

support.dell.com

Drivers & Downloads

Desktop System Software

, sélectionnez votre région

(Pilotes et

Go/OK

.

.

Guide de référence rapide 67

Vues du système

Ordinateur mini-tour — Vue frontale

1

2

3

11

10

9

4

5
6

7

8

68 Guide de référence rapide

1 baie d'unité de 5,25

pouces

2 baie d'unité de 5,25

pouces

3 baie d'unité de 3,5

pouces

4 connecteurs USB 2.0 (2) Utilisez les connecteurs USB, situés à l'avant, pour connecter les périphériques dont

5 voyant LAN Ce voyant indique qu'une connexion LAN (réseau local) est établie.
6 voyants de diagnostic Ces voyants vous aident à résoudre les problèmes informatiques d'après le code de

7 bouton d'alimentation Appuyez sur ce bouton pour allumer l'ordinateur.

8 voyant d'alimentation Le voyant d'alimentation s'allume et clignote ou reste fixe, selon le mode de

9 voyant d'activité de

l'unité de disque dur

Peut contenir un lecteur optique. Permet d'insérer un CD ou un DVD (si cela est pris
en charge).

Peut contenir un lecteur optique. Permet d'insérer un CD ou un DVD (si cela est pris
en charge).

Peut contenir un lecteur de disquette optionnel ou un lecteur de carte multimédia
optionnel.

vous ne vous servez qu'occasionnellement, tels qu'une manette de jeu ou une caméra,
ou des périphériques USB amorçables (reportez-vous au Guide d'utilisation pour de
plus amples informations sur l'amorçage à partir d'un périphérique USB).

Il est recommandé d'utiliser les connecteurs USB situés à l'arrière pour les
périphériques connectés en permanence, comme l'imprimante et le clavier.

diagnostic. Pour de plus amples informations, reportez-vous à la section «Voyants de
diagnostic » à la page 110.

AVIS : Pour ne pas perdre de données, n'éteignez pas l'ordinateur en appuyant sur

le bouton d'alimentation. Procédez plutôt à un arrêt du système d'exploitation. Pour
de plus amples informations, reportez-vous à la section « Avant de commencer » à la
page 85.

AVIS : Si la fonctionnalité ACPI est activée sur votre système d'exploitation, lorsque

vous appuyez sur le bouton d'alimentation, l'ordinateur procède à un arrêt du
système d'exploitation.

fonctionnement :

• Éteint — L'ordinateur est éteint.

• Vert fixe — L'ordinateur fonctionne normalement.

• Vert clignotant — L'ordinateur est en mode d'économie d'énergie.

• Orange clignotant ou fixe — Reportez-vous

Pour quitter le mode d'économie d'énergie, appuyez sur le bouton d'alimentation ou
utilisez le clavier ou la souris si ce périphérique est configuré comme un périphérique
de réveil dans le Gestionnaire de périphériques Windows. Pour plus d'informations sur
les modes de mise en veille et sur la façon de quitter un mode d'économie d'énergie,
reportez-vous au Guide d'utilisation en ligne.

Pour obtenir une description des codes lumineux pouvant vous aider à résoudre les
problèmes rencontrés avec votre ordinateur, reportez-vous à la section « Voyants du
système » à la page 109.

Ce voyant clignote rapidement lors de l'accès au disque dur.

au Guide d'utilisation

en ligne.

Guide de référence rapide 69

10 connecteur de casque Permet de connecter le casque et les haut-parleurs.
11 connecteur microphone Utilisez le connecteur microphone pour brancher un microphone.

Ordinateur mini-tour — Vue arrière

1

2
3

4

5

6

1 loquet de fermeture du

capot

2 anneau pour cadenas Insérez un cadenas pour verrouiller le capot de l'ordinateur.

Ce loquet permet d'ouvrir le capot de l'ordinateur.

70 Guide de référence rapide

3 sélecteur de tension Votre ordinateur est équipé d'un sélecteur de tension manuel.

Si vous utilisez un sélecteur de tension manuel, réglez le sélecteur sur la tension la
plus proche de l'alimentation en CA de votre région afin d'éviter d'endommager
l'ordinateur.

AVIS : Au Japon, le sélecteur de tension doit être réglé sur 115 V bien que

l'alimentation en CA soit de 100 V.

Assurez-vous également que votre moniteur et tous ses périphériques sont
électriquement réglés pour fonctionner avec la puissance en CA disponible dans
votre zone géographique.

4 connecteur d'alimentation Insérez le câble d'alimentation.
5 connecteurs du panneau

arrière

6 logements de carte Permettent d'accéder aux connecteurs de toutes les cartes PCI et PCI Express

Branchez les périphériques série, USB et tout autre périphérique dans les
connecteurs appropriés (reportez-vous à la section « Ordinateur mini-tour —
Connecteurs du panneau arrière » à la page 71).

installées.

Ordinateur mini-tour — Connecteurs du panneau arrière

13

98 7

1 connecteur parallèle Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous avez

une imprimante USB, raccordez-la à un connecteur USB.

24

5

6

REMARQUE : Le connecteur parallèle intégré est automatiquement désactivé si

l'ordinateur détecte une carte installée contenant un connecteur parallèle configuré
sur la même adresse. Pour plus d'informations, reportez-vous au Guide d'utilisation en
ligne.

2 voyant d'intégrité de la

liaison

• Vert — Une bonne connexion est établie entre le réseau 10 Mb/s et l'ordinateur.

• Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et l'ordinateur.

• Jaune — Une bonne connexion est établie entre le réseau 1 Gb/s (ou 1000 Mb/s) et
l'ordinateur.

• Éteint — L'ordinateur ne détecte pas de connexion physique au réseau.

Guide de référence rapide 71

3 connecteur de carte

réseau

Pour connecter l'ordinateur à un périphérique réseau ou large bande, branchez l'une
des extrémités d'un câble réseau à une prise réseau, un périphérique réseau ou un
périphérique large bande. Connectez l'autre extrémité du câble au connecteur de
carte réseau situé sur le panneau arrière de votre ordinateur. Un déclic indique que
le câble de réseau a été correctement installé.

REMARQUE : Ne branchez pas un câble téléphonique au connecteur réseau.

Sur les ordinateurs équipés d'une carte réseau, utilisez le connecteur situé sur la
carte.

Il est recommandé d'utiliser un câblage et des connecteurs de catégorie 5 pour le
réseau. Si vous devez utiliser un câblage de catégorie 3, forcez la vitesse réseau à
10 Mb/s pour garantir un fonctionnement fiable.

4 voyant d'activité réseau Un voyant jaune clignote lorsque l'ordinateur transmet ou reçoit des données sur le

réseau. Un trafic réseau important peut donner l'impression que ce voyant est fixe.

5 connecteur ligne de

sortie

6 connecteur ligne

d'entrée/microphone

7 connecteurs USB 2.0 (6) Utilisez les connecteurs USB situés à l'arrière pour les périphériques connectés en

8 connecteur vidéo Branchez le câble du moniteur compatible VGA dans le connecteur bleu.

Utilisez le connecteur ligne de sortie vert pour raccorder la plupart des haut-parleurs
dotés d'amplificateurs intégrés.

Utilisez le connecteur ligne d'entrée/microphone rose pour raccorder un appareil
d'enregistrement/de lecture, tel qu'un lecteur de cassette, un lecteur de CD ou un
magnétoscope ; ou un microphone d'ordinateur personnel destiné à une entrée
vocale ou musicale dans un programme sonore ou de téléphonie.

permanence, comme l'imprimante et le clavier.

REMARQUE : Si vous avez acheté une carte graphique optionnelle, ce connecteur

sera recouvert d'un cache. Connectez votre moniteur au connecteur sur la carte
graphique. Ne retirez pas le cache.

REMARQUE : Si vous utilisez une carte graphique capable de gérer deux moniteurs,

utilisez le câble Y fourni avec l'ordinateur.

9 connecteur série Connectez un périphérique série, tel qu'un PDA, au port série. Les désignations par

défaut sont COM1 pour le connecteur série 1 et COM2 pour le connecteur série 2.
Pour plus d'informations, reportez-vous au Guide d'utilisation en ligne.

72 Guide de référence rapide

Ordinateur de bureau — Vue frontale

2

89

7

1 connecteurs USB 2.0 (2) Utilisez les connecteurs USB, situés à l'avant, pour connecter les périphériques

dont vous ne vous servez qu'occasionnellement, tels qu'une manette de jeu ou une
caméra, ou des périphériques USB amorçables (reportez-vous au Guide
d'utilisation pour de plus amples informations sur l'amorçage à partir d'un
périphérique USB).

Il est recommandé d'utiliser les connecteurs USB situés à l'arrière pour les
périphériques connectés en permanence, comme l'imprimante et le clavier.

2 voyant LAN Ce voyant indique qu'une connexion LAN (réseau local) est établie.
3 bouton d'alimentation Appuyez sur ce bouton pour allumer l'ordinateur.

3

514611 10

AVIS : Pour ne pas perdre de données, n'éteignez pas l'ordinateur en appuyant

sur le bouton d'alimentation. Procédez plutôt à un arrêt du système
d'exploitation. Pour de plus amples informations, reportez-vous à la section
« Avant de commencer » à la page 85.

AVIS : Si la fonctionnalité ACPI est activée sur votre système d'exploitation,

lorsque vous appuyez sur le bouton d'alimentation, l'ordinateur procède à un
arrêt du système d'exploitation.

4 badge Dell Vous pouvez faire pivoter ce badge pour l'aligner sur l'orientation de votre

ordinateur. Pour le faire tourner, placez vos doigts sur l'extérieur du badge, appuyez
fermement et faites tourner le badge. Vous pouvez également le faire pivoter à
l'aide de l'encoche située vers le bas du badge.

Guide de référence rapide 73

5 voyant d'alimentation Le voyant d'alimentation s'allume et clignote ou reste fixe, selon l'état de

fonctionnement :

• Éteint — L'ordinateur est éteint.

• Vert fixe — L'ordinateur fonctionne normalement.

• Vert clignotant — L'ordinateur est en mode d'économie d'énergie.

• Orange clignotant ou fixe — Reportez-vous à

Pour quitter le mode d'économie d'énergie, appuyez sur le bouton d'alimentation
ou utilisez le clavier ou la souris si ce périphérique est configuré comme un
périphérique de réveil dans le Gestionnaire de périphériques Windows. Pour plus
d'informations sur les modes de mise en veille et sur la façon de quitter un mode
d'économie d'énergie, reportez-vous au Guide d'utilisation en ligne.

Pour obtenir une description des codes lumineux pouvant vous aider à résoudre les
problèmes rencontrés avec votre ordinateur, reportez-vous à la section « Voyants
du système » à la page 109.

6 voyants de diagnostic Ces voyants vous aident à résoudre les problèmes informatiques d'après le code de

diagnostic. Pour plus d'informations, reportez-vous à la section «Voyants de
diagnostic » à la page 110.

7 voyant d'activité de

l'unité de disque dur

8 connecteur de casque Permet de connecter le casque et les haut-parleurs.
9 connecteur microphone Utilisez le connecteur microphone pour brancher un microphone.
10 baie d'unité de 3,5

pouces

11 baie d'unité de 5,25

pouces

Ce voyant clignote rapidement lors de l'accès au disque dur.

Peut contenir un lecteur de disquette optionnel ou un lecteur de carte multimédia
optionnel.

Peut contenir un lecteur optique. Permet d'insérer un CD ou un DVD (si cela est
pris en charge).

votre Guide d'utilisation

en ligne.

Ordinateur de bureau — Vue arrière

1

74 Guide de référence rapide

2 3 4 6

5

1 logements de carte Permettent d'accéder aux connecteurs de toutes les cartes PCI et PCI Express

installées.

2 connecteurs du panneau

arrière

3 connecteur

d'alimentation

4 sélecteur de tension Votre ordinateur est équipé d'un sélecteur de tension manuel.

5 anneau pour cadenas Insérez un cadenas pour verrouiller le capot de l'ordinateur.
6 loquet de fermeture du

capot

Branchez les périphériques série, USB et tout autre périphérique dans les
connecteurs appropriés (reportez-vous à la section « Ordinateur de bureau —
Connecteurs du panneau arrière » à la page 75).

Insérez le câble d'alimentation.

Pour ne pas endommager un ordinateur doté d'un sélecteur de tension manuel,
réglez le commutateur sur la tension qui correspond le mieux à l'alimentation en
CA de l'endroit où vous vous trouvez :

AVIS : Au Japon, le sélecteur de tension doit être réglé sur 115 V bien que

l'alimentation en CA soit de 100 V.

Assurez-vous également que votre moniteur et tous ses périphériques sont
électriquement réglés pour fonctionner avec la puissance en CA disponible dans
votre zone géographique.

Permet d'ouvrir le capot de l'ordinateur.

Ordinateur de bureau — Connecteurs du panneau arrière

13

98 7

24

5

6

Guide de référence rapide 75

1 connecteur parallèle Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous

avez une imprimante USB, raccordez-la à un connecteur USB.

REMARQUE : Le connecteur parallèle intégré est automatiquement désactivé si

l'ordinateur détecte une carte installée contenant un connecteur parallèle configuré
sur la même adresse. Pour plus d'informations, reportez-vous au Guide d'utilisation
en ligne.

2 voyant d'intégrité de la

liaison

3 connecteur de carte

réseau

• Vert — Une bonne connexion est établie entre le réseau 10 Mb/s et l'ordinateur.

• Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et
l'ordinateur.

• Jaune — Une bonne connexion est établie entre le réseau 1 Gb/s (ou 1000 Mb/s)
et l'ordinateur.

• Éteint — L'ordinateur ne détecte pas de connexion physique au réseau.

Pour connecter l'ordinateur à un périphérique réseau ou large bande, branchez
l'une des extrémités d'un câble réseau à une prise réseau, un périphérique réseau
ou un périphérique large bande. Connectez l'autre extrémité du câble au
connecteur de carte réseau situé sur le panneau arrière de votre ordinateur. Un
déclic indique que le câble de réseau a été correctement installé.

REMARQUE : Ne branchez pas un câble téléphonique au connecteur réseau.

Sur les ordinateurs équipés d'une carte réseau, utilisez le connecteur situé sur la
carte.

Il est recommandé d'utiliser un câblage et des connecteurs de catégorie 5 pour le
réseau. Si vous devez utiliser un câblage de catégorie 3, forcez la vitesse réseau à
10 Mb/s pour garantir un fonctionnement fiable.

4 voyant d'activité réseau Un voyant jaune clignote lorsque l'ordinateur transmet ou reçoit des données sur

le réseau. Un trafic réseau important peut donner l'impression que ce voyant est
fixe.

5 connecteur ligne de

sortie

6 connecteur ligne

d'entrée/microphone

7 connecteurs USB 2.0 (6) Utilisez les connecteurs USB situés à l'arrière pour les périphériques connectés en

8 connecteur vidéo Branchez le câble du moniteur compatible VGA dans le connecteur bleu.

Utilisez le connecteur ligne de sortie vert pour raccorder la plupart des haut­parleurs dotés d'amplificateurs intégrés.

Utilisez le connecteur ligne d'entrée/microphone rose pour raccorder un appareil
d'enregistrement/de lecture, tel qu'un lecteur de cassette, un lecteur de CD ou un
magnétoscope ; ou un microphone d'ordinateur personnel destiné à une entrée
vocale ou musicale dans un programme sonore ou de téléphonie.

permanence, comme l'imprimante et le clavier.

REMARQUE : Si vous avez acheté une carte graphique optionnelle, ce connecteur

sera recouvert d'un cache. Connectez votre moniteur au connecteur sur la carte
graphique. Ne retirez pas le cache.

REMARQUE : Si vous utilisez une carte graphique capable de gérer deux moniteurs,

utilisez le câble Y fourni avec l'ordinateur.

9 connecteur série Connectez un périphérique série, tel qu'un PDA, au port série. Les désignations

par défaut sont COM1 pour le connecteur série 1 et COM2 pour le connecteur
série 2.

Pour plus d'informations, reportez-vous au Guide d'utilisation en ligne.

76 Guide de référence rapide

Ordinateur compact — Vue frontale

2

1

11 10

1 connecteurs USB 2.0 (2) Utilisez les connecteurs USB, situés à l'avant, pour connecter les périphériques

dont vous ne vous servez qu'occasionnellement, tels qu'une manette de jeu ou une
caméra, ou des périphériques USB amorçables (reportez-vous au Guide
d'utilisation pour de plus amples informations sur l'amorçage à partir d'un
périphérique USB).

Il est recommandé d'utiliser les connecteurs USB situés à l'arrière pour les
périphériques connectés en permanence, comme l'imprimante et le clavier.

2 bouton d'alimentation Appuyez sur ce bouton pour allumer l'ordinateur.

AVIS : Pour ne pas perdre de données, n'éteignez pas l'ordinateur en appuyant

sur le bouton d'alimentation. Procédez plutôt à un arrêt du système
d'exploitation. Pour de plus amples informations, reportez-vous à la section
« Avant de commencer » à la page 85.

89

7

3

4

5

6

AVIS : Si la fonctionnalité ACPI est activée sur votre système d'exploitation,

lorsque vous appuyez sur le bouton d'alimentation, l'ordinateur procède à un
arrêt du système d'exploitation.

3 badge Dell Peut être tourné pour concorder avec l'orientation de votre ordinateur. Pour le faire

tourner, placez vos doigts sur l'extérieur du badge, appuyez fermement et faites
tourner le badge. Vous pouvez également le faire pivoter à l'aide de l'encoche
située vers le bas du badge.

4 voyant LAN Indique qu'une connexion LAN (réseau local) est établie.
5 voyants de diagnostic Ces voyants vous aident à résoudre les problèmes informatiques d'après le code de

diagnostic. Pour de plus amples informations, reportez-vous à la section «Voyants
de diagnostic » à la page 110.

6 voyant d'activité du

disque dur

Ce voyant clignote rapidement lors de l'accès au disque dur.

Guide de référence rapide 77

7 voyant d'alimentation Le voyant d'alimentation s'allume et clignote ou reste fixe, selon l'état de

fonctionnement :

• Éteint — L'ordinateur est éteint.

• Vert fixe — L'ordinateur fonctionne normalement.

• Vert clignotant — L'ordinateur est en mode d'économie d'énergie.

• Orange clignotant ou fixe — Reportez-vous

Pour quitter le mode d'économie d'énergie, appuyez sur le bouton d'alimentation
ou utilisez le clavier ou la souris si ce périphérique est configuré comme un
périphérique de réveil dans le Gestionnaire de périphériques Windows. Pour plus
d'informations sur les modes de mise en veille et sur la façon de quitter un mode
d'économie d'énergie, reportez-vous au Guide d'utilisation en ligne.

Reportez-vous à la section « Voyants du système » à la page 109 pour obtenir une
description des codes lumineux permettant de résoudre les problèmes rencontrés
sur votre ordinateur.

8 connecteur de casque Permet de connecter le casque et les haut-parleurs.
9 connecteur microphone Utilisez le connecteur microphone pour brancher un microphone.
10 baie d'unité de 3,5

pouces

11 baie d'unité de 5,25

pouces

Peut contenir un lecteur de disquette optionnel ou un lecteur de carte multimédia
optionnel.

Peut contenir un lecteur optique. Permet d'insérer un CD ou un DVD (si cela est
pris en charge).

au Guide d'utilisation

en ligne.

Ordinateur compact — Vue arrière

78 Guide de référence rapide

51 2 3 4

6

1 logements de carte Permettent d'accéder aux connecteurs de toutes les cartes PCI et PCI Express

installées.

2 connecteurs du panneau

arrière

3 connecteur

d'alimentation

4 sélecteur de tension Votre ordinateur est équipé d'un sélecteur de tension manuel.

5 anneau pour cadenas Insérez un cadenas pour verrouiller le capot de l'ordinateur.
6 loquet de fermeture du

capot

Branchez les périphériques série, USB et tout autre périphérique dans les
connecteurs appropriés (reportez-vous à la section « Ordinateur compact —
Connecteurs du panneau arrière » à la page 79).

Insérez le câble d'alimentation.

Pour ne pas endommager un ordinateur doté d'un sélecteur de tension manuel,
réglez le commutateur sur la tension qui correspond le mieux à l'alimentation en
CA de l'endroit où vous vous trouvez :

AVIS : Au Japon, le sélecteur de tension doit être réglé sur 115 V bien que

l'alimentation en CA soit de 100 V.

Assurez-vous également que votre moniteur et tous ses périphériques sont
électriquement réglés pour fonctionner avec la puissance en CA disponible dans
votre zone géographique.

Permet d'ouvrir le capot de l'ordinateur.

Ordinateur compact — Connecteurs du panneau arrière

13

98

24

5

6

7

Guide de référence rapide 79

1 connecteur parallèle Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous

avez une imprimante USB, raccordez-la à un connecteur USB.

REMARQUE : Le connecteur parallèle intégré est automatiquement désactivé si

l'ordinateur détecte une carte installée contenant un connecteur parallèle configuré
sur la même adresse. Pour plus d'informations, reportez-vous au Guide d'utilisation
en ligne.

2 voyant d'intégrité de la

liaison

3 connecteur de carte

réseau

• Vert — Une bonne connexion est établie entre le réseau 10 Mb/s et l'ordinateur.

• Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et
l'ordinateur.

• Jaune — Une bonne connexion est établie entre le réseau 1 Gb/s (ou 1000 Mb/s)
et l'ordinateur.

• Éteint — L'ordinateur ne détecte pas de connexion physique au réseau.

Pour connecter l'ordinateur à un périphérique réseau ou large bande, branchez
l'une des extrémités d'un câble réseau à une prise réseau, un périphérique réseau
ou un périphérique large bande. Connectez l'autre extrémité du câble au
connecteur de carte réseau situé sur le panneau arrière de votre ordinateur. Un
déclic indique que le câble de réseau a été correctement installé.

REMARQUE : Ne branchez pas un câble téléphonique au connecteur réseau.

Sur les ordinateurs équipés d'une carte réseau, utilisez le connecteur situé sur la
carte.

Il est recommandé d'utiliser un câblage et des connecteurs de catégorie 5 pour le
réseau. Si vous devez utiliser un câblage de catégorie 3, forcez la vitesse réseau à
10 Mb/s pour garantir un fonctionnement fiable.

4 voyant d'activité réseau Un voyant jaune clignote lorsque l'ordinateur transmet ou reçoit des données sur

le réseau. Un trafic réseau important peut donner l'impression que ce voyant est
fixe.

5 connecteur ligne de

sortie

6 connecteur ligne

d'entrée/microphone

7 connecteurs USB 2.0 (6) Utilisez les connecteurs USB situés à l'arrière pour les périphériques connectés en

Utilisez le connecteur ligne de sortie de couleur verte (disponible sur les
ordinateurs avec système audio intégré) pour connecter la plupart des haut­parleurs avec amplificateurs intégrés.

Utilisez le connecteur ligne d'entrée/microphone (disponible sur les ordinateurs
ayant une carte son intégrée) pour raccorder un appareil d'enregistrement/de
lecture, tel qu'un lecteur de cassette, un lecteur de CD ou un magnétoscope ; ou
un microphone d'ordinateur personnel destiné à une entrée vocale ou musicale
dans un programme sonore ou de téléphonie.

permanence, comme l'imprimante et le clavier.

80 Guide de référence rapide

8 connecteur vidéo Branchez le câble du moniteur compatible VGA dans le connecteur bleu.

REMARQUE : Si vous avez acheté une carte graphique optionnelle, ce connecteur

sera recouvert d'un cache. Connectez votre moniteur au connecteur sur la carte
graphique. Ne retirez pas le cache.

REMARQUE : Si vous utilisez une carte graphique capable de gérer deux moniteurs,

utilisez le câble Y fourni avec l'ordinateur.

9 connecteur série Connectez un périphérique série, tel qu'un PDA, au port série. Les désignations

par défaut sont COM1 pour le connecteur série 1 et COM2 pour le connecteur
série 2.

Pour plus d'informations, reportez-vous au Guide d'utilisation en ligne.

Ordinateur ultra compact — Vue frontale

12345

896

1 connecteurs USB (2) Utilisez les connecteurs USB, situés à l'avant, pour connecter les périphériques

dont vous ne vous servez qu'occasionnellement, tels qu'une manette de jeu ou une
caméra, ou des périphériques USB amorçables (reportez-vous au Guide d'utilisation
pour de plus amples informations sur l'amorçage à partir d'un périphérique USB).

Il est recommandé d'utiliser les connecteurs USB situés à l'arrière pour les
périphériques connectés en permanence, comme l'imprimante et le clavier.

2 connecteur de casque Permet de connecter le casque et les haut-parleurs.
3 connecteur microphone Utilisez le connecteur microphone pour brancher un microphone.

7

Guide de référence rapide 81

4 voyant d'alimentation Le voyant d'alimentation s'allume et clignote ou reste allumé, selon l'état :

• Éteint — L'ordinateur est éteint.

• Vert fixe — L'ordinateur fonctionne normalement.

• Vert clignotant — L'ordinateur est en mode d'économie d'énergie.

• Jaune clignotant ou fixe — Reportez-vous

Pour quitter le mode d'économie d'énergie, appuyez sur le bouton d'alimentation
ou utilisez le clavier ou la souris si ce périphérique est configuré comme un
périphérique de réveil dans le Gestionnaire de périphériques Windows. Pour plus
d'informations sur les modes de mise en veille et sur la façon de quitter un mode
d'économie d'énergie, reportez-vous au Guide d'utilisation en ligne.

Pour obtenir une description des codes lumineux pouvant vous aider à résoudre les
problèmes rencontrés avec votre ordinateur, reportez-vous à la section « Voyants du
système » à la page 109.

5 bouton d'alimentation Appuyez sur ce bouton pour allumer l'ordinateur.

AVIS : Pour ne pas perdre de données, n'éteignez pas l'ordinateur en appuyant

sur le bouton d'alimentation. Procédez plutôt à un arrêt du système
d'exploitation. Pour de plus amples informations, reportez-vous à la section
« Avant de commencer » à la page 85.

6 entrées d'air Les entrées d'air permettent d'éviter une surchauffe de l'ordinateur. Afin de garantir

une ventilation correcte, ne bloquez pas les grilles de refroidissement.

7 baie modulaire Permet d'installer un lecteur optique «D module», un deuxième disque dur ou un

lecteur de disquette.

8 voyant d'accès au

disque dur

9 entrées d'air Les entrées d'air permettent d'éviter une surchauffe de l'ordinateur. Afin de garantir

Le voyant d'accès au disque dur s'allume lorsque l'ordinateur lit ou écrit des
données sur l'unité de disque dur. Le voyant peut également être allumé lorsque
des périphériques, tels qu'un lecteur de CD, fonctionnent.

une ventilation correcte, ne bloquez pas les grilles de refroidissement.

au Guide d'utilisation

en ligne.

Ordinateur ultra compact — Vue latérale

1

1 entrées

d'air

82 Guide de référence rapide

Les entrées d'air, situées de chaque côté de l'ordinateur, permettent d'éviter une
surchauffe de l'ordinateur. Afin de garantir une ventilation correcte, ne bloquez pas les
grilles de refroidissement.

Ordinateur ultra compact — Vue arrière

231

5

1 voyants de diagnostic Pour obtenir une description des codes lumineux pouvant vous aider à

résoudre les problèmes rencontrés avec votre ordinateur, reportez-vous à
la section « Voyants de diagnostic » à la page 110.

2 bouton de fermeture du capot

de l'ordinateur

3 connecteurs du panneau

arrière

4 connecteur d'alimentation Insérez le câble d'alimentation.
5 entrées d'air Les entrées d'air permettent d'éviter une surchauffe de l'ordinateur. Afin

Tournez ce bouton dans le sens horaire pour retirer le capot.

Connecteurs de votre ordinateur (reportez-vous à la section « Ordinateur
ultra compact — Connecteurs du panneau arrière » à la page 83).

de garantir une ventilation correcte, ne bloquez pas les grilles de
refroidissement.

4

Ordinateur ultra compact — Connecteurs du panneau arrière

2134

5

6

10 7811

1 connecteur parallèle Permet de connecter un périphérique parallèle, tel qu'une imprimante. Si vous avez

9

une imprimante USB, raccordez-la à un connecteur USB.

Guide de référence rapide 83

2 voyant d'intégrité de la

liaison

3 carte réseau Pour connecter l'ordinateur à un périphérique réseau ou large bande, branchez l'une

• Vert — Une bonne connexion est établie entre le réseau 10 Mb/s et l'ordinateur.

• Orange — Une bonne connexion est établie entre le réseau 100 Mb/s et l'ordinateur.

• Jaune — Une bonne connexion est établie entre le réseau 1000 Mb/s (1 Gb/s) et
l'ordinateur.

• Éteint — L'ordinateur ne détecte pas de connexion physique au réseau ou le
contrôleur de réseau est désactivé dans le programme de configuration du système.

des extrémités d'un câble réseau à une prise réseau, un périphérique réseau ou un
périphérique large bande. Connectez l'autre extrémité du câble au connecteur de
carte réseau situé sur le panneau arrière de votre ordinateur. Un déclic indique que le
câble de réseau a été correctement installé.

REMARQUE : Ne branchez pas un câble téléphonique au connecteur réseau.

Sur les ordinateurs équipés d'une carte réseau, utilisez le connecteur situé sur la carte.
Il est recommandé d'utiliser un câblage et des connecteurs de catégorie 5 pour le

réseau. Si vous devez utiliser un câblage de catégorie 3, forcez la vitesse réseau à
10 Mb/s pour garantir un fonctionnement fiable.

4 voyant d'activité réseau Ce voyant clignote orange lorsque l'ordinateur transmet ou reçoit des données sur le

réseau. Un trafic réseau important peut donner l'impression que ce voyant est fixe.

5 connecteur ligne de sortie Utilisez le connecteur ligne de sortie de couleur verte pour connecter un ensemble de

haut-parleurs avec amplificateur intégré.

6 connecteur ligne

d'entrée/microphone

7 connecteurs USB (5) Utilisez les connecteurs USB situés à l'arrière pour les périphériques connectés en

8 connecteur série Vous pouvez connecter un périphérique série, par exemple un ordinateur de poche, au

9 connecteur vidéo Si vous disposez d'un moniteur compatibleDVI, connectez le câble de votre moniteur

10 connecteur d'alimentation Le connecteur du bloc d'alimentation.
11 voyants de diagnostic Pour obtenir une description des codes lumineux pouvant vous aider à résoudre les

Utilisez le connecteur ligne d'entrée/microphone rose pour raccorder un appareil
d'enregistrement/de lecture, tel qu'un lecteur de cassette, un lecteur de CD ou un
magnétoscope ; ou un microphone d'ordinateur personnel destiné à une entrée vocale
ou musicale dans un programme sonore ou de téléphonie.

permanence, comme l'imprimante et le clavier.

connecteur série.

au connecteur blanc situé sur le panneau arrière.
Si vous disposez d'un moniteur VGA, reportez-vous à la section «Raccordement d'un

moniteur VGA» du Guide d'utilisation de votre ordinateur.

problèmes rencontrés avec votre ordinateur, reportez-vous à la section « Voyants de
diagnostic » à la page 110.

Retrait du capot de l'ordinateur

PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de

sécurité du Guide d'information sur le produit.

PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise

électrique avant de retirer le capot.

84 Guide de référence rapide

Avant de commencer

AVIS : Pour éviter de perdre des données, enregistrez tous les fichiers ouverts, fermez-les et quittez toutes les

applications avant de procéder à l'arrêt du système.

1

Arrêtez le système d'exploitation :

a

Enregistrez et fermez tous les fichiers, quittez tous les programmes, cliquez sur le bouton

Démarrer

b

Dans la fenêtre
L'ordinateur s'éteint une fois le processus d'arrêt terminé.

2

Vérifiez que l'ordinateur et les périphériques reliés sont éteints. Si votre ordinateur et les périphériques
qui y sont connectés ne se sont pas éteints automatiquement lorsque vous avez éteint votre ordinateur,
éteignez-les maintenant.

Avant d'intervenir à l'intérieur de votre ordinateur

Respectez les consignes de sécurité suivantes pour vous aider à protéger votre ordinateur contre les
dommages éventuels et pour garantir votre sécurité personnelle.

PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de

sécurité du Guide d'information sur le produit.

PRÉCAUTION : Manipulez les composants et les cartes avec précaution. Ne touchez pas les composants ou les

contacts d'une carte. Tenez une carte par les bords ou par la languette de montage métallique. Tenez les
composants, tels qu'un processeur, par les bords et non par les broches.

AVIS : Seul un technicien d'entretien qualifié doit effectuer les réparations sur votre ordinateur. Les dommages

causés par une personne non agréée par Dell ne sont pas couverts par votre garantie.

, puis sur

Arrêter l'ordinateur

Arrêter l'ordinateur

.

, cliquez sur

Arrêter/Éteindre

.

AVIS : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la boucle prévue, mais jamais sur le câble

lui-même. Certains câbles sont munis d'un connecteur aux languettes de verrouillage ; si vous déconnectez ce
type de câble, appuyez sur les languettes de verrouillage vers l'intérieur avant de déconnecter le câble. Quand
vous séparez les connecteurs en tirant dessus, veillez à les maintenir alignés pour ne pas plier de broches de
connecteur. De même, lorsque vous connectez un câble, assurez-vous que les deux connecteurs sont bien
orientés et alignés.

Avant de commencer à travailler sur l'ordinateur, suivez les étapes suivantes pour éviter de l'endommager.

1

Éteignez l'ordinateur.

AVIS : Pour déconnecter un câble réseau, débranchez d'abord le câble de votre ordinateur, puis de la prise réseau

murale.

2

Débranchez tous les fils de téléphone ou de télécommunication de l'ordinateur.

3

Déconnectez l'ordinateur et tous ses périphériques de leurs prises secteur, puis appuyez sur le bouton
d'alimentation pour mettre la carte système à la terre.

4

Retirez, le cas échéant, le socle inclinable de l'ordinateur (pour les instructions, reportez-vous à la
documentation fournie avec le socle inclinable).

Guide de référence rapide 85

PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise

électrique avant de retirer le capot.

5

Retirez le capot de l'ordinateur :

• Retirez le capot de l'ordinateur mini-tour (reportez-vous à la section « Ordinateur mini-tour » à la
page 86).

• Retirez le capot de l'ordinateur de bureau (reportez-vous à la section « Ordinateur de bureau » à la
page 87).

• Retirez le capot de l'ordinateur compact (reportez-vous à la section « Ordinateur compact » à la
page 88).

• Retirez le capot de l'ordinateur ultra compact (reportez-vous à la section « Ordinateur ultra
compact » à la page 90).

AVIS : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, mettez-vous à la terre en touchant une

surface métallique non peinte, par exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre
intervention, touchez périodiquement une surface métallique non peinte de l'ordinateur pour dissiper toute
électricité statique qui pourrait endommager les composants internes.

Ordinateur mini-tour

PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de

sécurité du Guide d'information sur le produit.

PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant

de retirer le capot de l'ordinateur.

1

Suivez les procédures décrites dans la section « Avant de commencer » à la page 85.

2

Couchez l'ordinateur sur le côté, comme indiqué sur l'illustration.

3

Repérez le loquet de fermeture du capot illustré ci-dessous. Puis, faites glisser le loquet vers l'arrière
tout en levant le capot.

4

Prenez le capot de l'ordinateur par les côtés et faites-le pivoter vers le haut en utilisant les languettes de
charnière comme leviers.

5

Retirez le capot des languettes de charnière et mettez-le de côté sur une surface douce non abrasive.

PRÉCAUTION : Le dissipateur de chaleur de la carte graphique peut énormément chauffer au cours d'une

utilisation normale. Laissez-lui suffisamment de temps pour refroidir avant de le toucher.

86 Guide de référence rapide

1

2

3

1 emplacement pour câble de sécurité 2 loquet de fermeture du capot 3 anneau pour cadenas

Ordinateur de bureau

PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de

sécurité du Guide d'information sur le produit.

PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant

de retirer le capot de l'ordinateur.

1

Suivez les procédures décrites dans la section « Avant de commencer » à la page 85.

2

Si vous avez installé un cadenas dans l'anneau prévu à cet effet sur le panneau arrière, retirez-le.

Guide de référence rapide 87

3

Repérez le loquet de fermeture du capot illustré ci-dessous. Puis, faites glisser le loquet vers l'arrière
tout en levant le capot.

4

Prenez le capot de l'ordinateur par les côtés et faites-le pivoter vers le haut en utilisant les languettes de
charnière comme leviers.

5

Retirez le capot des languettes de charnière et mettez-le de côté sur une surface douce non abrasive.

PRÉCAUTION : Le dissipateur de chaleur de la carte graphique peut énormément chauffer au cours d'une

utilisation normale. Laissez-lui suffisamment de temps pour refroidir avant de le toucher.

1

2

3

1 emplacement pour câble de sécurité 2 loquet de fermeture du capot 3 anneau pour cadenas

Ordinateur compact

PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de

sécurité du Guide d'information sur le produit.

PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant

de retirer le capot de l'ordinateur.

88 Guide de référence rapide

1

Suivez les procédures décrites dans la section « Avant de commencer » à la page 85.

2

Si vous avez installé un cadenas dans l'anneau prévu à cet effet sur le panneau arrière, retirez-le.

3

Repérez le loquet de fermeture du capot illustré ci-dessous. Puis, faites glisser le loquet vers l'arrière
tout en levant le capot.

4

Prenez le capot de l'ordinateur par les côtés et faites-le pivoter vers le haut en utilisant les charnières
inférieures comme leviers.

5

Retirez le capot des languettes de charnière et mettez-le de côté sur une surface douce non abrasive.

PRÉCAUTION : Le dissipateur de chaleur de la carte graphique peut énormément chauffer au cours d'une

utilisation normale. Laissez-lui suffisamment de temps pour refroidir avant de le toucher.

1

3

1 emplacement pour câble de sécurité 2 loquet de fermeture du capot 3 capot de l'ordinateur

2

Guide de référence rapide 89

Ordinateur ultra compact

PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de

sécurité du Guide d'information sur le produit.

PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant

de retirer le capot de l'ordinateur.

1

Suivez les procédures décrites dans la section « Avant de commencer » à la page 85.

AVIS : Avant de toucher les composants situés à l'intérieur de votre ordinateur, mettez-vous à la terre en touchant

une surface métallique non peinte. Pendant votre intervention, touchez périodiquement une surface métallique non
peinte de l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes.

2

Retirez le cache-câble, le cas échéant.

a

Si un périphérique de sécurité est installé dans l'emplacement pour câble de sécurité, retirez-le.

b

Appuyez sur le bouton de dégagement, saisissez le cache-câble, faites glisser le cache à fond vers la
gauche, puis soulevez-le pour le retirer.

3

Retirez le capot de l'ordinateur :

a

Tournez le bouton de fermeture du capot dans le sens horaire, comme illustré ci-dessous.

b

Faites glisser le capot de l'ordinateur vers l'avant de 1 cm (½ pouce) ou jusqu'à ce qu'il s'arrête et
soulevez le capot.

90 Guide de référence rapide

1

1 bouton de dégagement

PRÉCAUTION : Le dissipateur de chaleur de la carte graphique peut énormément chauffer au cours d'une

utilisation normale. Laissez-lui suffisamment de temps pour refroidir avant de le toucher.

1

1 bouton de fermeture

Guide de référence rapide 91

L’intérieur de votre ordinateur

Ordinateur mini-tour

3

2

1

4

5

6

7

1 lecteur optique 2 lecteur de disquette ou

lecteur de carte multimédia

4 commutateur d'intrusion

dans le châssis optionnel

7 unité de disque dur

5 carte système 6 assemblage du dissipateur de

92 Guide de référence rapide

3 bloc d'alimentation

chaleur

Composants de la carte système

21

20

19

18

17

16

15

14

12

3

4

5

6

7

8

13

12

11

10

9

Guide de référence rapide 93

1 connecteur de ventilateur (FAN) 12 support de pile (BATT)
2 connecteur du processeur (UC) 13 connecteur PCI Express x16 (SLOT1)
3 connecteur d'alimentation du processeur

(12VPOWER)

4 connecteurs pour module de mémoire

(DIMM_1, DIMM_2, DIMM_3, DIMM_4)

5 cavalier de réinitialisation RTC (RTCRST) 16 connecteur PCI (SLOT3)
6 cavalier du mot de passe (PSWD) 17 connecteur série (SER2)
7 connecteurs de lecteur SATA (SATA0, SATA1,

SATA4, SATA5)

8 connecteur du panneau avant (FNT_PANEL) 19 courant auxiliaire
9 connecteur d'alimentation (POWER) 20 haut-parleur de la carte système (BEEP)
10 connecteur du commutateur d'intrusion

(INTRUDER)

11 USB interne (INTERNAL_USB)

14 connecteur PCI Express x1 (SLOT4)

15 connecteur PCI (SLOT2)

18 connecteur du lecteur de disquette (DSKT)

21 connecteur de haut-parleur (INT_SPKR)

Paramètres des cavaliers

94 Guide de référence rapide

Cavalier Paramètre Description

PSWD Les fonctions de mot de passe

sont activées (configuration par
défaut).

Les fonctions de mot de passe
sont désactivées.

RTCRST L'horloge en temps réel n'a pas été

réinitialisée.

fermé ouvert

L'horloge en temps réel est en
cours de réinitialisation (cavalier
fermé temporairement).

Ordinateur de bureau

2

1

7

1 baies d'unité (lecteur de carte

multimédia ou lecteur de disquette,
lecteur optique et disque dur)

4 carte système 5 logements de carte 6 assemblage du dissipateur de

7 panneau d'E/S avant

2 bloc d'alimentation 3 commutateur d'intrusion

3

4

5

6

dans le châssis optionnel

chaleur

Guide de référence rapide 95

Composants de la carte système

12

20

19

18

17

16

15

14

3

4

5

6

7

8

13

96 Guide de référence rapide

12

91011

1 haut-parleur interne (INT_SPKR) 11 connecteur du commutateur d'intrusion (INTRUDER)
2 connecteur du processeur (UC) 12 support de pile (BATT)
3 connecteur d'alimentation du processeur

13 connecteur PCI Express x16 (SLOT1)

(12VPOWER)

4 connecteurs pour module de mémoire

14 connecteur PCI (SLOT3)

(DIMM_1, DIMM_2, DIMM_3, DIMM_4)

5 cavalier de réinitialisation RTC (RTCRST) 15 connecteur PCI (SLOT2)
6 cavalier du mot de passe (PSWD) 16 connecteur série (SER2)
7 connecteurs SATA (SATA0, SATA1) 17 connecteur du lecteur de disquette (DSKT)
8 connecteur du panneau avant (FNT_PANEL) 18 courant auxiliaire
9 connecteur d'alimentation (POWER) 19 haut-parleur de la carte système (BEEP)
10 USB interne (INTERNAL_USB) 20 connecteur de ventilateur (FAN)

Paramètres des cavaliers

Cavalier Paramètre Description

PSWD Les fonctions de mot de passe

sont activées (configuration par
défaut).

Les fonctions de mot de passe
sont désactivées.

RTCRST L'horloge en temps réel n'a pas été

réinitialisée.
L'horloge en temps réel est en

cours de réinitialisation (cavalier
fermé temporairement).

fermé ouvert

Guide de référence rapide 97

Ordinateur compact

2

1

1 loquet de fermeture du

lecteur

4 commutateur d'intrusion

dans le châssis optionnel

7 assemblage dissipateur de

chaleur et ventilateur

3

2 lecteur optique 3 bloc d'alimentation et

5 unité de disque dur 6 carte système

4

5

6

7

ventilateur

98 Guide de référence rapide

Composants de la carte système

12

20

19

18

17

16

15

3

4

5

6

7

14

13

12

11

10

9

Guide de référence rapide 99

8

1 connecteur de haut-parleur interne

(INT_SPKR)

2 connecteur du processeur (UC) 12 connecteur USB interne (USB)
3 connecteur d'alimentation du processeur

(12VPOWER)

4 connecteurs pour module de mémoire

(DIMM_1, DIMM_2, DIMM_3, DIMM_4)

5 cavalier de réinitialisation RTC (RTCRST) 15 connecteur PCI (SLOT2)
6 cavalier du mot de passe (PSWD) 16 connecteur série (SER2)
7 connecteurs SATA (SATA0, SATA1) 17 connecteur du lecteur de disquette (DSKT)
8 connecteur du panneau avant (FNT_PANEL) 18 courant auxiliaire
9 connecteur d'alimentation (POWER) 19 haut-parleur de la carte système (BEEP
10 connecteur de ventilateur (FAN2) 20 connecteur de ventilateur (FAN)

11 connecteur du commutateur d'intrusion

(INTRUDER)

13 support de pile (BATT)

14 connecteur PCI Express x16 (SLOT1)

Paramètres des cavaliers

100 Guide de référence rapide
