Dell Embedded Box PC
5000
Instrukcja serwisowa
Model regulacji: N01PC
Typ regulacji: N01PC001
Uwagi, przestrogi i ostrzeżenia
UWAGA Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer.
OSTRZEŻENIE Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty
danych, i przedstawia sposoby uniknięcia problemu.
PRZESTROGA Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń
ciała lub śmierci.
Copyright © 2017 Dell Inc. lub jej spółki zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami
towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.
2019 - 10
Wer. A01
Spis treści
1 Przed rozpoczęciem serwisowania komputera Embedded Box PC..................................................... 9
Przed rozpoczęciem pracy...................................................................................................................................................9
Instrukcje dotyczące bezpieczeństwa................................................................................................................................9
Zalecane narzędzia.............................................................................................................................................................. 10
Wykaz śrub........................................................................................................................................................................... 10
2 Po zakończeniu serwisowania komputera Embedded Box PC.......................................................... 12
3 Opis techniczny.......................................................................................................................... 13
Elementy płyty systemowej.................................................................................................................................................13
4 Wymontowywanie pokrywy tylnej.................................................................................................14
Procedura..............................................................................................................................................................................14
5 Instalowanie pokrywy tylnej.........................................................................................................16
Procedura..............................................................................................................................................................................16
6 Wymontowywanie obudowy dysku twardego................................................................................. 17
Przed wykonaniem procedury............................................................................................................................................ 17
Procedura..............................................................................................................................................................................17
7 Instalowanie obudowy dysku twardego......................................................................................... 18
Procedura..............................................................................................................................................................................18
Po wykonaniu procedury.....................................................................................................................................................18
8 Wyjmowanie dysków z obudowy dysków....................................................................................... 19
Przed wykonaniem procedury............................................................................................................................................19
Procedura..............................................................................................................................................................................19
Procedura wymontowywania dolnego dysku.............................................................................................................20
9 Instalowanie dysków w ich obudowie............................................................................................ 21
Procedura..............................................................................................................................................................................21
Procedura wymiany dolnego dysku..............................................................................................................................21
Po wykonaniu procedury.....................................................................................................................................................21
10 Wymontowywanie dysku SSD ze wspornika.................................................................................22
Przed wykonaniem procedury........................................................................................................................................... 22
Procedura............................................................................................................................................................................. 22
11 Instalowanie dysku SSD we wsporniku.........................................................................................23
Procedura............................................................................................................................................................................. 23
Po wykonaniu procedury.................................................................................................................................................... 23
Spis treści 3
12 Wymontowywanie płyty przejściówki.......................................................................................... 24
Przed wykonaniem procedury........................................................................................................................................... 24
Procedura............................................................................................................................................................................. 24
13 Instalowanie płyty przejściówki.................................................................................................. 25
Procedura.............................................................................................................................................................................25
Po wykonaniu procedury.................................................................................................................................................... 25
14 Instalowanie karty PCI/PCIe...................................................................................................... 26
Przed wykonaniem procedury........................................................................................................................................... 26
Procedura.............................................................................................................................................................................26
Po wykonaniu procedury.................................................................................................................................................... 28
15 Wymontowywanie karty PCI/PCIe..............................................................................................29
Przed wykonaniem procedury........................................................................................................................................... 29
Procedura.............................................................................................................................................................................29
16 Instalowanie karty PCIe..............................................................................................................31
Procedura..............................................................................................................................................................................31
Po wykonaniu procedury.................................................................................................................................................... 32
17 Wymontowywanie modułu pamięci..............................................................................................33
Przed wykonaniem procedury........................................................................................................................................... 33
Procedura............................................................................................................................................................................. 33
18 Instalowanie modułu pamięci......................................................................................................35
Procedura.............................................................................................................................................................................35
Po wykonaniu procedury.................................................................................................................................................... 36
19 Wymontowywanie złączy antenowych WLAN...............................................................................37
Przed wykonaniem procedury............................................................................................................................................37
Procedura............................................................................................................................................................................. 37
20 Instalowanie złączy antenowych sieci WLAN............................................................................... 39
Procedura.............................................................................................................................................................................39
Po wykonaniu procedury.................................................................................................................................................... 39
21 Wymontowywanie karty sieci WLAN........................................................................................... 40
Przed wykonaniem procedury........................................................................................................................................... 40
Procedura.............................................................................................................................................................................40
22 Instalowanie karty sieci WLAN................................................................................................... 42
Procedura............................................................................................................................................................................. 42
Po wykonaniu procedury.................................................................................................................................................... 43
23 Wymontowywanie złączy antenowych WWAN............................................................................. 44
Przed wykonaniem procedury........................................................................................................................................... 44
4
Spis treści
Procedura............................................................................................................................................................................. 44
24 Instalowanie złączy antenowych WWAN..................................................................................... 46
Procedura.............................................................................................................................................................................46
Po wykonaniu procedury.................................................................................................................................................... 46
25 Wymontowywanie karty sieci WWAN..........................................................................................47
Przed wykonaniem procedury............................................................................................................................................47
Procedura............................................................................................................................................................................. 47
26 Instalowanie karty sieci WWAN..................................................................................................49
Procedura.............................................................................................................................................................................49
Po wykonaniu procedury....................................................................................................................................................50
27 Wymontowywanie karty SIM...................................................................................................... 51
Przed wykonaniem procedury............................................................................................................................................51
Procedura..............................................................................................................................................................................51
28 Instalowanie karty SIM..............................................................................................................53
Procedura.............................................................................................................................................................................53
Po wykonaniu procedury.................................................................................................................................................... 54
29 Wyjmowanie kabla CANbus....................................................................................................... 55
Przed wykonaniem procedury........................................................................................................................................... 55
Procedura.............................................................................................................................................................................55
30 Instalowanie kabla CANbus........................................................................................................57
Procedura............................................................................................................................................................................. 57
Po wykonaniu procedury.................................................................................................................................................... 57
31 Wymontowywanie karty CANbus................................................................................................ 58
Przed wykonaniem procedury........................................................................................................................................... 58
Procedura.............................................................................................................................................................................58
32 Instalowanie karty CANbus........................................................................................................60
Procedura.............................................................................................................................................................................60
Po wykonaniu procedury.....................................................................................................................................................61
33 Wymontowywanie baterii pastylkowej........................................................................................ 62
Przed wykonaniem procedury........................................................................................................................................... 62
Procedura.............................................................................................................................................................................62
34 Instalowanie baterii pastylkowej.................................................................................................64
Procedura.............................................................................................................................................................................64
Po wykonaniu procedury.................................................................................................................................................... 64
35 Wymontowywanie przełącznika czujnika naruszenia obudowy...................................................... 65
Przed wykonaniem procedury........................................................................................................................................... 65
Spis treści
5
Procedura.............................................................................................................................................................................65
36 Instalowanie przełącznika czujnika naruszenia obudowy...............................................................67
Procedura............................................................................................................................................................................. 67
Po wykonaniu procedury.................................................................................................................................................... 67
37 Wymontowywanie portów szeregowych..................................................................................... 68
Przed wykonaniem procedury........................................................................................................................................... 68
Procedura.............................................................................................................................................................................68
38 Instalowanie portów szeregowych..............................................................................................70
Procedura............................................................................................................................................................................. 70
Po wykonaniu procedury.................................................................................................................................................... 70
39 Wymontowywanie pokrywy dolnej.............................................................................................. 71
Przed wykonaniem procedury............................................................................................................................................ 71
Procedura..............................................................................................................................................................................71
40 Instalowanie pokrywy dolnej...................................................................................................... 72
Procedura............................................................................................................................................................................. 72
Po wykonaniu procedury.................................................................................................................................................... 72

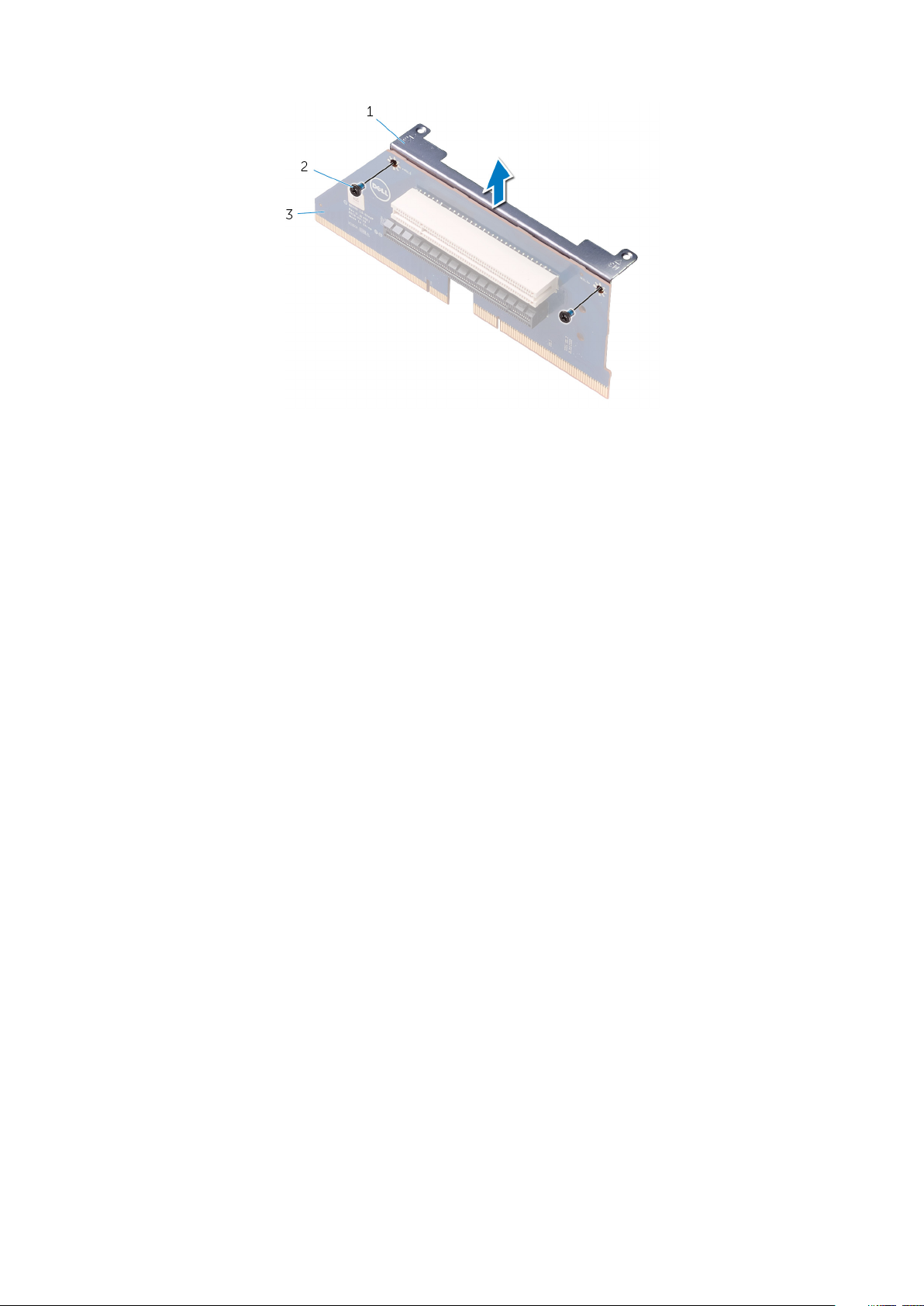

41 Wymontowywanie karty Riser.................................................................................................... 73
Przed wykonaniem procedury............................................................................................................................................73
Procedura............................................................................................................................................................................. 73
42 Instalowanie karty Riser............................................................................................................ 75
Procedura............................................................................................................................................................................. 75
Po wykonaniu procedury.....................................................................................................................................................77
43 Wymontowywanie radiatora.......................................................................................................78
Przed wykonaniem procedury............................................................................................................................................78
Procedura............................................................................................................................................................................. 78
44 Instalowanie radiatora...............................................................................................................79
Procedura............................................................................................................................................................................. 79
Po wykonaniu procedury.................................................................................................................................................... 79
45 Wymontowywanie gniazd zasilacza............................................................................................ 80
Przed wykonaniem procedury........................................................................................................................................... 80
Procedura.............................................................................................................................................................................80
46 Wymontowywanie złączy zasilacza.............................................................................................82
Procedura............................................................................................................................................................................. 82
Po wykonaniu procedury.................................................................................................................................................... 82
47 Wymontowywanie pokrywy górnej............................................................................................. 83
Przed wykonaniem procedury........................................................................................................................................... 83
6
Spis treści
Procedura............................................................................................................................................................................. 83
48 Instalowanie pokrywy górnej......................................................................................................85
Procedura.............................................................................................................................................................................85
Po wykonaniu procedury....................................................................................................................................................85
49 Wymontowywanie przełącznika zasilania.................................................................................... 86
Przed wykonaniem procedury........................................................................................................................................... 86
Procedura.............................................................................................................................................................................86
50 Instalowanie przełącznika zasilania.............................................................................................88
Procedura.............................................................................................................................................................................88
Po wykonaniu procedury.................................................................................................................................................... 88

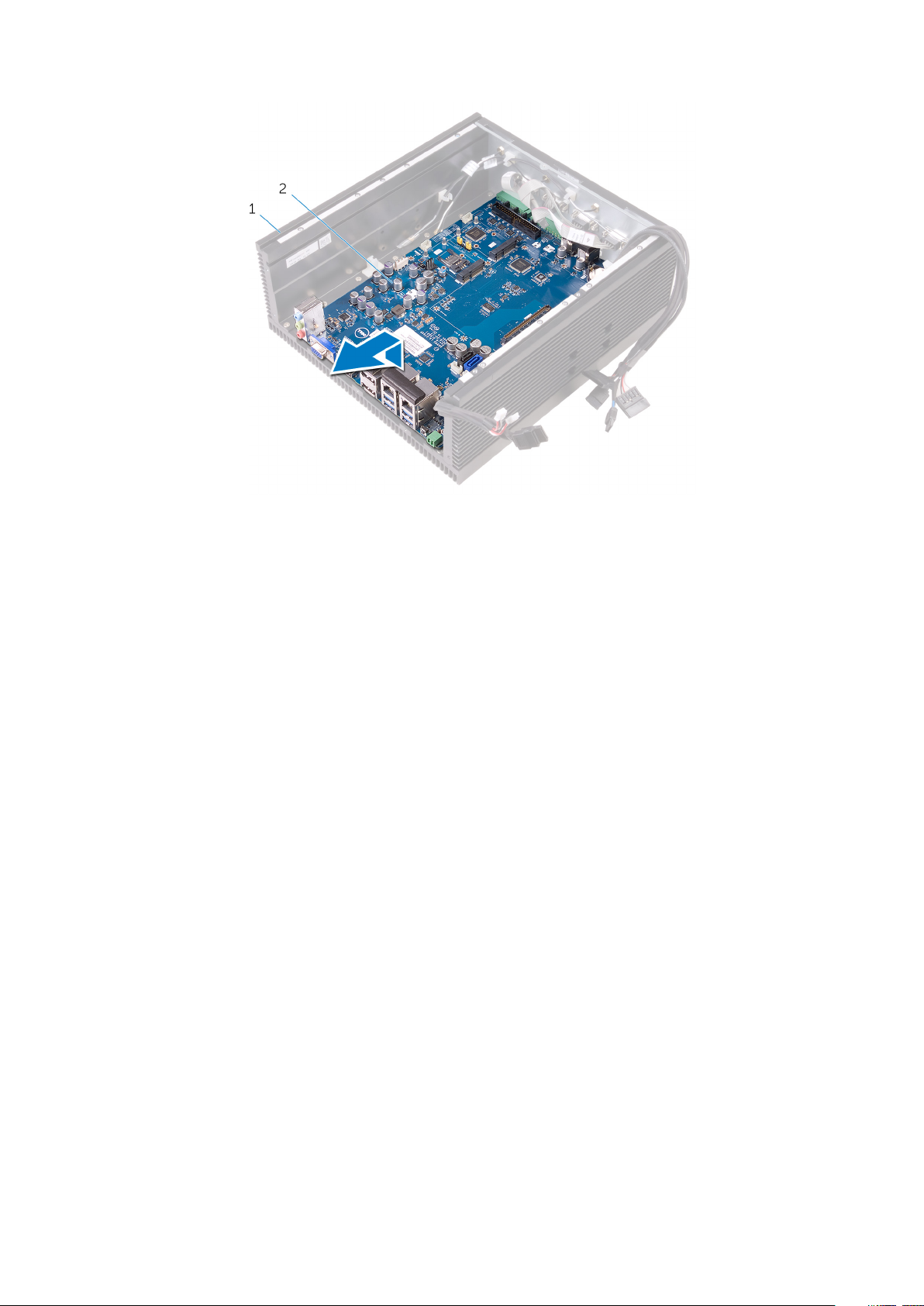

51 Wymontowywanie płyty procesora..............................................................................................89
Przed wykonaniem procedury........................................................................................................................................... 89
Procedura.............................................................................................................................................................................89
52 Instalowanie płyty procesora......................................................................................................91
Procedura..............................................................................................................................................................................91
Po wykonaniu procedury.....................................................................................................................................................91
53 Wymontowywanie płyty systemowej.......................................................................................... 92
Przed wykonaniem procedury........................................................................................................................................... 92
Procedura.............................................................................................................................................................................92
54 Instalowanie płyty systemowej.................................................................................................. 95
Procedura.............................................................................................................................................................................95
Po wykonaniu procedury....................................................................................................................................................95
Wprowadzanie kodu Service Tag w systemie BIOS.......................................................................................................95
55 Program konfiguracji systemu BIOS...........................................................................................97
Uruchamianie programu konfiguracji systemu BIOS.......................................................................................................97
Czyszczenie zapomnianych haseł..................................................................................................................................... 97
Czyszczenie ustawień CMOS............................................................................................................................................98
56 Wymontowywanie tabliczki z logo Dell...................................................................................... 100
Przed wykonaniem procedury..........................................................................................................................................100
Procedura........................................................................................................................................................................... 100
57 Instalowanie tabliczki z logo Dell...............................................................................................103
Procedura............................................................................................................................................................................103
Po wykonaniu procedury...................................................................................................................................................103
58 Technologia i podzespoły......................................................................................................... 104
Zasilanie...............................................................................................................................................................................104
Procesor..............................................................................................................................................................................104
Dane mechaniczne.............................................................................................................................................................104
Spis treści
7
Urządzenia peryferyjne..................................................................................................................................................... 105
Karty sieci WLAN/WWAN................................................................................................................................................105
ZigBee................................................................................................................................................................................. 105
CANbus...............................................................................................................................................................................105
8 Spis treści
Przed rozpoczęciem serwisowania komputera
Embedded Box PC
UWAGA W zależności od zamówionej konfiguracji komputer Embedded Box PC może wyglądać nieco inaczej niż na
ilustracjach w tym dokumencie.
Tematy:
• Przed rozpoczęciem pracy
• Instrukcje dotyczące bezpieczeństwa
• Zalecane narzędzia
• Wykaz śrub
Przed rozpoczęciem pracy
1. Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje.
2. Wyłącz komputer Embedded Box PC.
Procedura wyłączania zależy od systemu operacyjnego zainstalowanego na komputerze Embedded Box PC.
UWAGA
operacyjnego.
3. Odłącz komputer Embedded Box PC i wszystkie urządzenia peryferyjne od gniazdek elektrycznych.
4. Odłącz od komputera Embedded Box PC wszystkie przewody, takie jak kable sieciowe.
5. Odłącz od komputera Embedded Box PC wszystkie urządzenia peryferyjne, np. klawiaturę, mysz, monitor itd.
6. Po odłączeniu komputera Embedded Box PC od źródła zasilania naciśnij przycisk zasilania i przytrzymaj go przez ok. 5 sekund, aby
odprowadzić ładunki elektryczne z płyty systemowej.
Aby uzyskać więcej informacji, zapoznaj się z instrukcjami wyłączania w dokumentacji systemu
1
Instrukcje dotyczące bezpieczeństwa
Aby uchronić komputer Embedded Box PC przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących
zaleceń dotyczących bezpieczeństwa.
UWAGA
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
UWAGA Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł zasilania. Po
zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy i panele oraz wkręcić śruby, a dopiero potem
podłączyć komputer do gniazdka.
OSTRZEŻENIE Aby uniknąć uszkodzenia komputera Embedded Box PC, należy pracować na płaskiej i czystej
powierzchni.
OSTRZEŻENIE Karty i podzespoły należy trzymać za krawędzie i unikać dotykania wtyków i złączy.
OSTRZEŻENIE Użytkownik powinien wykonać tylko czynności rozwiązywania problemów i naprawy, które zespół
pomocy technicznej firmy Dell autoryzował, lub, o które poprosił. Uszkodzenia wynikające z napraw serwisowych
Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
Przed rozpoczęciem serwisowania komputera Embedded Box PC 9
nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami dotyczącymi
bezpieczeństwa dostarczonymi z produktem lub dostępnymi pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Przed dotknięciem jakiegokolwiek elementu wewnątrz komputera należy pozbyć się ładunków
elektrostatycznych z ciała, dotykając dowolnej nielakierowanej powierzchni metalowej, np. metalowych elementów z
tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać nielakierowanej powierzchni metalowej, aby
odprowadzić ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły.
OSTRZEŻENIE Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, a nie za sam kabel. Niektóre kable mają
złącza z zatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania
kabli, należy je trzymać prosto, aby uniknąć wygięcia styków w złączach. Podczas podłączania kabli należy zwrócić
uwagę na prawidłowe zorientowanie i wyrównanie złączy i portów.
OSTRZEŻENIE Jeśli w czytniku kart pamięci znajduje się karta, należy ją nacisnąć i wyjąć.
Zalecane narzędzia
Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:
• Wkrętak krzyżakowy
• Wkrętak z płaskim grotem
• Rysik z tworzywa sztucznego
• Wkrętak imbusowy
• Klucz nasadowy 8 mm
• Klucz nasadowy 10 mm
Wykaz śrub
W poniższej tabeli zamieszono wykaz śrub użytych do mocowania poszczególnych podzespołów komputera Embedded Box PC.
Element
Płyta logo Przednia obudowa M3x5 3.
Lewa obudowa Przednia obudowa M3x6 7
Prawa obudowa Przednia obudowa M3x6 7
Płyta systemowa Przednia obudowa M3x5 9
Płyta procesora Płyta systemowa STDF(L5) HEX, M2,5x4 3.
Radiator Płyta procesora M3x8 4
Karta Riser Wspornik karty Riser M3x5 2
Karta Riser Prawa obudowa Śruba z łbem stożkowym M3x5 2
Karta sieci WLAN Płyta nośna M2x3 2
karta WWAN Płyta nośna M2x3 2
Pokrywa PCI Górna płyta PCI Śruba z łbem stożkowym M3x5 1
Pokrywa PCI Górna płyta PCI Śruba z łbem stożkowym M3x5 1
Wspornik PCI Górna płyta PCI Śruba z łbem stożkowym M3x5 1
Złącze wejściowe zasilania Górna płyta PCI M2.5x6 2
do czego mocowany Typ śruby Ilość
Przednia obudowa STDF(L8) HEX, M3x4 5
Przednia obudowa STDF(L15) HEX, M3x4 1
Płyta systemowa M2.5x6 2
Lewa obudowa M3x16 4
Prawa obudowa M3x16 4
10 Przed rozpoczęciem serwisowania komputera Embedded Box PC
Element do czego mocowany Typ śruby Ilość
Przełącznik czujnika naruszenia
obudowy
Złącze VGA Górna płyta PCI D-sub HEX, #4–40UNCx6,3 2
Kabel CANbus Górna płyta PCI D-sub HEX, #4–40UNCx6,3 2
Górna płyta I/O Główna obudowa Śruba z łbem stożkowym M3x5 7
Kabel portu COM Dolna płyta I/O D-sub HEX, #4–40UNCx6,3 8
Dolna płyta I/O Główna obudowa Śruba z łbem stożkowym M3x5 7
Gumowa podkładka Pokrywa tylna M3x8 4
Pokrywa tylna Główna obudowa Śruba z łbem stożkowym M3x5 5
obudowa dysku twardego Pokrywa tylna M3x5 4
Górny dysk twardy/SSD obudowa dysku
Dolny dysk twardy/SSD obudowa dysku
Płyta przejściówki dysku SSD Klatka dysku SSD M2x3 3.
Dysk SSD Klatka dysku SSD M2x3 2
Uchwyt do montażu ściennego Pokrywa tylna M3x8 4
Wspornik przełącznika
czujnika naruszenia
obudowy
Górna płyta PCI Śruba z łbem stożkowym M3x5 1
twardego
twardego
M2x10 1
STDF(L5.1), M3x3 4
STDF(L5.1), M3x3 4
Przed rozpoczęciem serwisowania komputera Embedded Box PC 11
Po zakończeniu serwisowania komputera
Embedded Box PC
OSTRZEŻENIE Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera Embedded Box PC może
poważnie uszkodzić komputer.
1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera Embedded Box PC nie pozostały żadne nieużywane śruby.
2. Podłącz do komputera Embedded Box PC wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.
3. Podłącz komputer Embedded Box PC i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.
4. Włącz komputer Embedded Box PC.
2
12 Po zakończeniu serwisowania komputera Embedded Box PC
Opis techniczny
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Elementy płyty systemowej
Elementy płyty systemowej
3
1. gniazdo PCI 2. Złącze zasilania SATA 1 (SATAPWR1)
3. Złącze zasilania SATA 2 (SATAPWR2) 4. Złącze danych SATA 1 (SATA2)
5. Złącze kabla zasilającego (PWR IN) 6. Złącze mPCIE 1 (CAN BUS/WWAN)
7. Złącze przełącznika czujnika naruszenia obudowy (INTRUSION) 8. Gniazdo karty SIM (SIM SLOT)
9. Zwornik resetowania trybu serwisowego (SVC MODE) 10. Zwornik resetowania hasła (PWD)
11. Złącze mPCIE 2 (CAN BUS/WLAN/BT) 12. złącze kabla zdalnego przycisku zasilania (PWR BTN)
13. złącze kabla portu szeregowego 14. gniazdo baterii pastylkowej
15. Zwornik resetowania pamięci CMOS (CMOS) 16. gniazdo PCIe x16
17. Złącze płyty procesora (DB CN1 i DB CN2) 18. Złącze danych SATA 2 (SATA1)
Opis techniczny 13
Wymontowywanie pokrywy tylnej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
Procedura
1. Wykręć śruby mocujące pokrywę tylną do obudowy komputera.
4
1. Śruby M3x8 (4) 2. Śruby z łbem stożkowym M3x5 (5)
3. gumowe nóżki (4) 4. pokrywa tylna
5. Obudowa
2. Otwórz pokrywę tylną z obudowy komputera.
3. Odłącz kabel zasilania SATA i kabel danych SATA od zestawu dysku twardego lub dysku SSD.
UWAGA
4. Wyjmij kable z prowadnic w pokrywie górnej.
14 Wymontowywanie pokrywy tylnej
Odłącz kable od drugiego dysku, jeśli jest zainstalowany.
1. pokrywa tylna 2. Zestaw dysku twardego/SSD
3. prowadnica kabla 4. Kabel danych SATA
5. Kabel zasilania SATA
5. Zamknij częściowo tylną pokrywę i popchnij ją do przodu, aby zwolnić ją z zaczepów na obudowie.
6. Zdejmij tylną pokrywę z obudowy komputera.
a. pokrywa tylna
b. Obudowa
7. Wymontuj obudowę dysków.
Wymontowywanie pokrywy tylnej
15
Instalowanie pokrywy tylnej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
Procedura
1. Zainstaluj obudowę dysku twardego.
2. Włóż zaczepy w pokrywie tylnej do szczelin w obudowie komputera.
3. Otwórz pokrywę tylną.
4. Umieść kabel zasilania i kabel danych SATA w prowadnicach.
5. Podłącz kabel zasilania SATA i kabel danych SATA do zestawu dysku twardego lub dysku SSD.
5
UWAGA
6. Zamknij pokrywę tylną.
7. Dopasuj otwory na śruby w pokrywie tylnej do otworów w obudowie komputera.
8. Wkręć śruby mocujące pokrywę tylną do obudowy komputera.
Podłącz kable do drugiego dysku, jeśli jest zainstalowany.
16 Instalowanie pokrywy tylnej
Wymontowywanie obudowy dysku twardego
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Dyski twarde i dyski SSD są delikatne. Należy obchodzić się z nimi bardzo ostrożnie.
OSTRZEŻENIE Nie należy wyjmować dysku twardego/SSD, gdy komputer Embedded Box PC jest włączony lub w stanie
uśpienia, ponieważ może to spowodować utratę danych.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
6
Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
Procedura
1. Wykręć śruby mocujące obudowę dysków do pokrywy tylnej.
2. Wyjmij obudowę dysków z tylnej pokrywy.
a. obudowa dysku twardego
b. Śruby M3x5 (4)
c. pokrywa tylna
Wymontowywanie obudowy dysku twardego 17
Instalowanie obudowy dysku twardego
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Dyski twarde i dyski SSD są delikatne. Należy obchodzić się z nimi bardzo ostrożnie.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Dopasuj otwory na śruby w obudowie dysków do otworów w pokrywie tylnej.
2. Wkręć śruby mocujące obudowę dysków do tylnej pokrywy komputera.
7
Po wykonaniu procedury
Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
18 Instalowanie obudowy dysku twardego
Wyjmowanie dysków z obudowy dysków
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Dyski twarde i dyski SSD są delikatne. Należy obchodzić się z nimi bardzo ostrożnie.
OSTRZEŻENIE Nie należy wyjmować dysku twardego/SSD, gdy komputer Embedded Box PC jest włączony lub w stanie
uśpienia, ponieważ może to spowodować utratę danych.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
8
Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
Procedura
UWAGA
i/lub z dyskiem SSD.
1. Wykręć śruby mocujące górny dysk twardy do obudowy dysków.
2. Wyjmij górny dysk twardy z obudowy dysków.
W zależności od zamówionej konfiguracji komputer Embedded Box PC jest dostarczany z dyskiem twardym
pokrywa tylna 2. STDF (L5.1), śruby M3x3 (4)
1.
3. obudowa dysku twardego 4. Dysk twardy/dysk SSD
Wyjmowanie dysków z obudowy dysków 19
Procedura wymontowywania dolnego dysku
1. Wykręć śruby mocujące dolny dysk twardy do obudowy dysków.
2. Wyjmij dolny dysk twardy z obudowy dysków.
1. pokrywa tylna 2. STDF (L5.1), śruby M3x3 (4)
3. obudowa napędu 4. Dysk twardy/dysk SSD
20 Wyjmowanie dysków z obudowy dysków
Instalowanie dysków w ich obudowie
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Dyski twarde i dyski SSD są delikatne. Należy obchodzić się z nimi bardzo ostrożnie.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
9
UWAGA
uzyskać więcej informacji, zobacz sekcję „Procedura wymiany dolnego dysku”.
1. Wsuń dysk do obudowy dysków.
2. Dopasuj otwory na śruby w dysku do otworów w obudowie dysków.
3. Wkręć śruby mocujące dysk twardy do obudowy dysków.
Jeśli komputer Embedded Box PC jest wyposażony w dwa dyski, najpierw należy zainstalować dolny dysk. Aby
Procedura wymiany dolnego dysku
1. Umieść dolny dysk w dolnym gnieździe obudowy dysków i wciśnij go na miejsce.
2. Dopasuj otwory na śruby w dolnym dysku do otworów w obudowie dysków.
3. Wkręć śruby mocujące dolny dysk do obudowy dysków.
Po wykonaniu procedury
Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie dysków w ich obudowie 21
Wymontowywanie dysku SSD ze wspornika
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Napędy SSD są delikatne. Z napędami SSD należy obchodzić się bardzo ostrożnie.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wyjmij dyski z obudowy dysków.
10
Procedura
UWAGA
i/lub z dyskiem SSD.

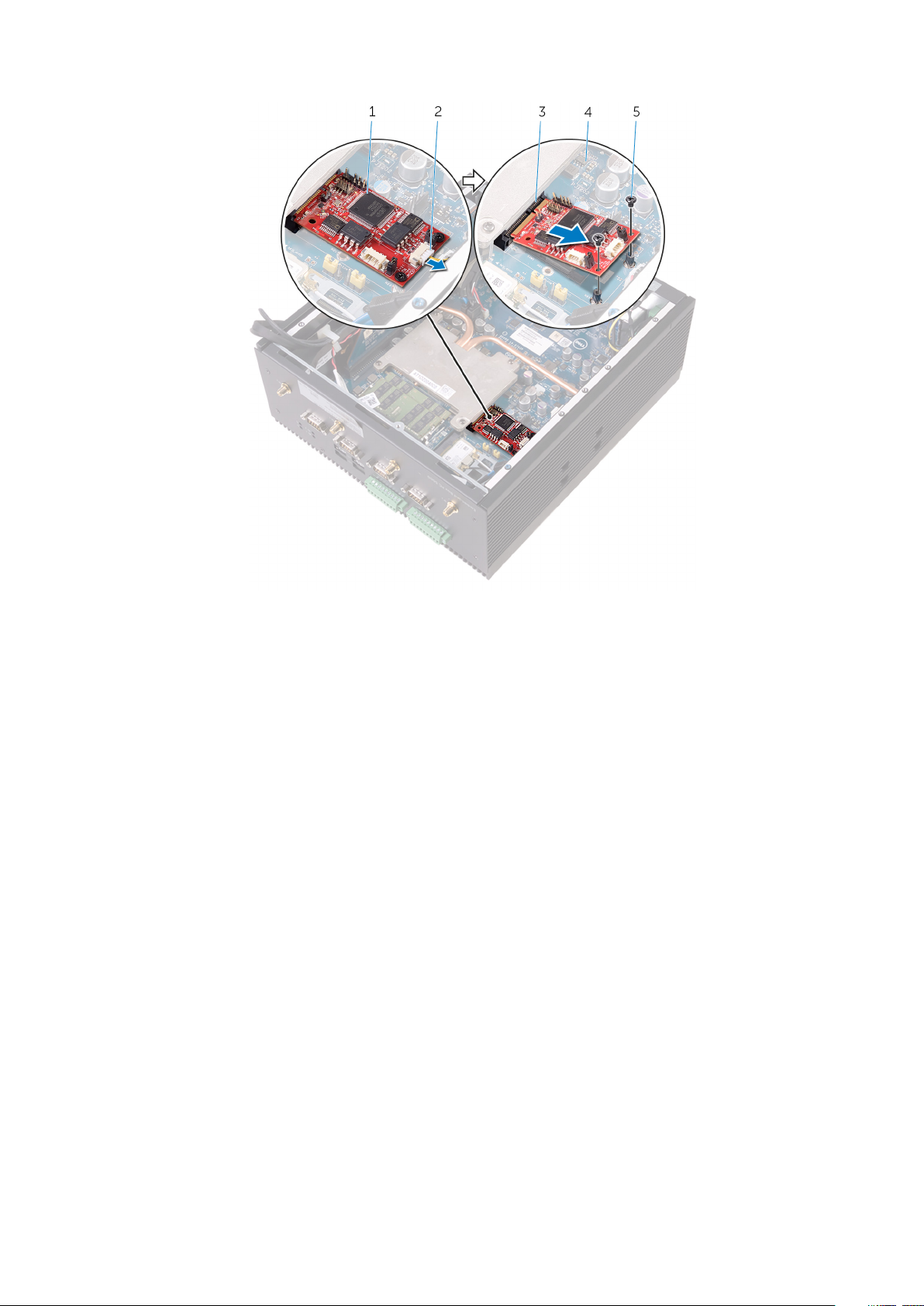

1. Wykręć śrubę mocującą dysk SSD do wspornika.
2. Wyjmij dysk SSD ze złącza dysku.
1.
3. wspornik dysku SSD 4. śruba M2x3
W zależności od zamówionej konfiguracji komputer Embedded Box PC jest dostarczany z dyskiem twardym
gniazdo dysku SSD 2. dysk SSD
22 Wymontowywanie dysku SSD ze wspornika
Instalowanie dysku SSD we wsporniku
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Napędy SSD są delikatne. Z napędami SSD należy obchodzić się bardzo ostrożnie.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Dopasuj wycięcie na dysku SSD do wypustki w gnieździe dysku SSD.
2. Mocno wsuń dysk SSD do gniazda pod kątem i wyrównaj otwór na śrubę w dysku SSD do otworu we wsporniku.
3. Wkręć śrubę mocującą dysk SSD do wspornika.
11
Po wykonaniu procedury
1. Zainstaluj dyski twarde w ich obudowie.
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie dysku SSD we wsporniku 23
Wymontowywanie płyty przejściówki
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wyjmij dyski z obudowy dysków.
3. Wymontuj dysk SSD ze wspornika.
12
Procedura
1. Wykręć śruby mocujące płytę przejściówki do wspornika karty SSD.
2. Zdejmij płytę przejściówki ze wspornika karty SSD.
a. śruby M2x3 (3)
b. płyta przejściówki
c. Wspornik dysku SSD.
24 Wymontowywanie płyty przejściówki
Instalowanie płyty przejściówki
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Dopasuj otwory na śruby w przejściówce do otworów na śruby we wsporniku karty SSD.
2. Wkręć śruby mocujące płytę przejściówki do wspornika karty SSD.
13
Po wykonaniu procedury
1. Zainstaluj dysk SSD we wsporniku.
2. Zainstaluj dyski twarde w ich obudowie.
3. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie płyty przejściówki 25
Instalowanie karty PCI/PCIe
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Karty PCI/PCIe są delikatne. Należy obchodzić się z nimi ostrożnie.
Tematy:
• Przed wykonaniem procedury
• Procedura
• Po wykonaniu procedury
Przed wykonaniem procedury
Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
14
Procedura
Wykonaj następujące czynności, aby zainstalować kartę PCI lub PCIe w pustym gnieździe karty PCI/PCIe.
1. Wykręć śruby mocujące wspornik zaślepki PCI/PCIe do pokrywy górnej.
a. Obudowa
b. Zaślepka PCI/PCIe
c. Śruby z łbem stożkowym M3x5 (2)
2. Wykręć śruby mocujące wspornik zaślepki PCI/PCIe do obudowy komputera.
3. Wyjmij wspornik z obudowy komputera.
4. Wyjmij zaślepkę z obudowy komputera.
26 Instalowanie karty PCI/PCIe
1. Śruba z łbem stożkowym M3x5 2. Wspornik zaślepki PCI/PCIe
3. zaślepka 4. Obudowa

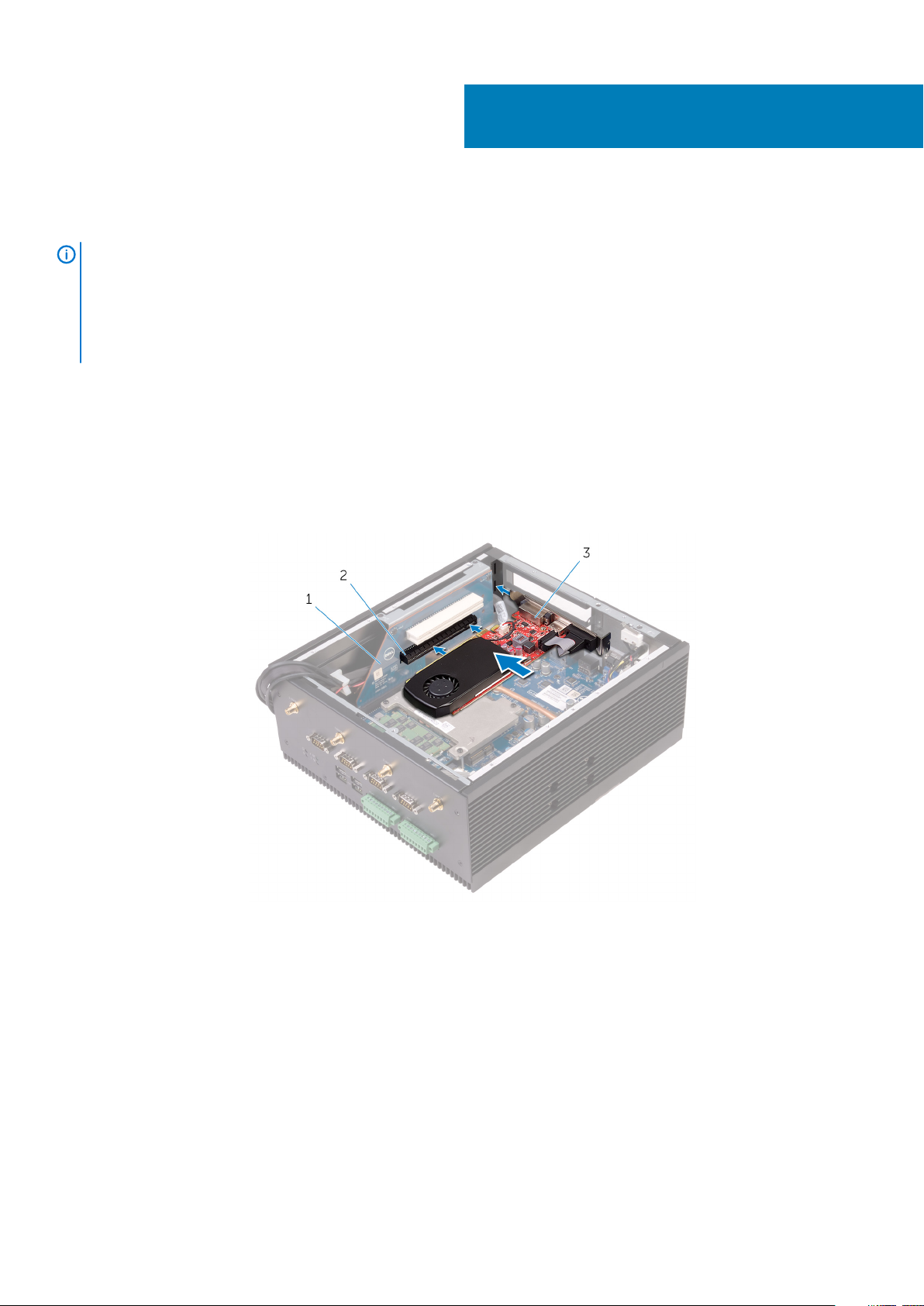

5. Zainstaluj karty PCIe lub PCI w odpowiednich gniazdach na karcie Riser.
a. Karta Riser
b. Gniazdo karty PCIe
c. Karta PCIe
6. Załóż zaślepkę na puste gniazdo karty.
7. Zamontuj wspornik zaślepki w obudowie komputera.
8. Wkręć śrubę mocującą wspornik do obudowy.
Instalowanie karty PCI/PCIe
27
1. zaślepka 2. wspornik
3. Obudowa 4. Śruba z łbem stożkowym M3x5
9. Wkręć śruby mocujące kartę PCIe i zaślepkę do obudowy komputera.
a. Obudowa
b. zaślepka
c. Śruby z łbem stożkowym M3x5 (2)
Po wykonaniu procedury
Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
28
Instalowanie karty PCI/PCIe
Wymontowywanie karty PCI/PCIe
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
Procedura
15
1. Wykręć śruby mocujące karty PCI/PCIe do obudowy komputera.
a. Obudowa
b. Karta PCIe
c. Śruby z łbem stożkowym M3x5 (2)
2. Wykręć śruby mocujące wspornik zaślepki PCI/PCIe do obudowy komputera.
3. Wyjmij wspornik z obudowy komputera.
4. Wyjmij zaślepkę z obudowy komputera.
Wymontowywanie karty PCI/PCIe 29
1. Śruba z łbem stożkowym M3x5 2. wspornik
3. zaślepka 4. Obudowa
5. Wyjmij kartę PCI/PCIe z gniazda PCI/PCIe na karcie Riser i wyjmij ją z obudowy komputera.
Karta PCIe 2. Gniazdo karty PCIe
1.
3. Karta Riser 4. Obudowa
30 Wymontowywanie karty PCI/PCIe
Instalowanie karty PCIe
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Zainstaluj karty PCI/PCIe w odpowiednich gniazdach na karcie Riser.
16
a. Karta Riser
b. Gniazdo karty PCIe
c. Karta PCIe
2. Załóż zaślepkę na puste gniazdo karty.
3. Załóż wspornik na obudowę.
4. Wkręć śrubę mocującą wspornik do obudowy.
Instalowanie karty PCIe 31
1. zaślepka 2. Wspornik zaślepki
3. Obudowa 4. Śruba z łbem stożkowym M3x5
5. Wkręć śruby mocujące kartę PCI/PCIe i zaślepkę do obudowy komputera.
a. Obudowa
b. zaślepka
c. Śruby z łbem stożkowym M3x5 (2)
Po wykonaniu procedury
Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
32
Instalowanie karty PCIe
Wymontowywanie modułu pamięci
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
17
Procedura
1. Ostrożnie rozciągnij palcami zatrzaski zabezpieczające znajdujące się na końcach każdego gniazda modułu pamięci, aż moduł
odskoczy.
2. Wyjmij moduł pamięci z gniazda.
Wymontowywanie modułu pamięci 33
a. Moduł pamięci
b. gniazdo modułu pamięci
c. zaciski mocujące (2)
34
Wymontowywanie modułu pamięci
Instalowanie modułu pamięci
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Dopasuj wycięcie w module pamięci do wypustki w gnieździe.
2. Włóż moduł pamięci do gniazda pod kątem i dociśnij, aż zostanie osadzony.
18
UWAGA
Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci i zainstaluj go ponownie.
1. gniazdo modułu pamięci 2. zaczep
3. wycięcie 4. Moduł pamięci
Instalowanie modułu pamięci 35
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
36 Instalowanie modułu pamięci
Wymontowywanie złączy antenowych WLAN
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
19
Procedura
1. Odkręć nakrętki i podkładki mocujące złącza anteny WLAN 1 i 2 do obudowy komputera.
2. Przepchnij złącza anteny WLAN przez obudowę.
a. Obudowa
b. Drugie złącze anteny WLAN
c. Pierwsze złącze anteny WLAN

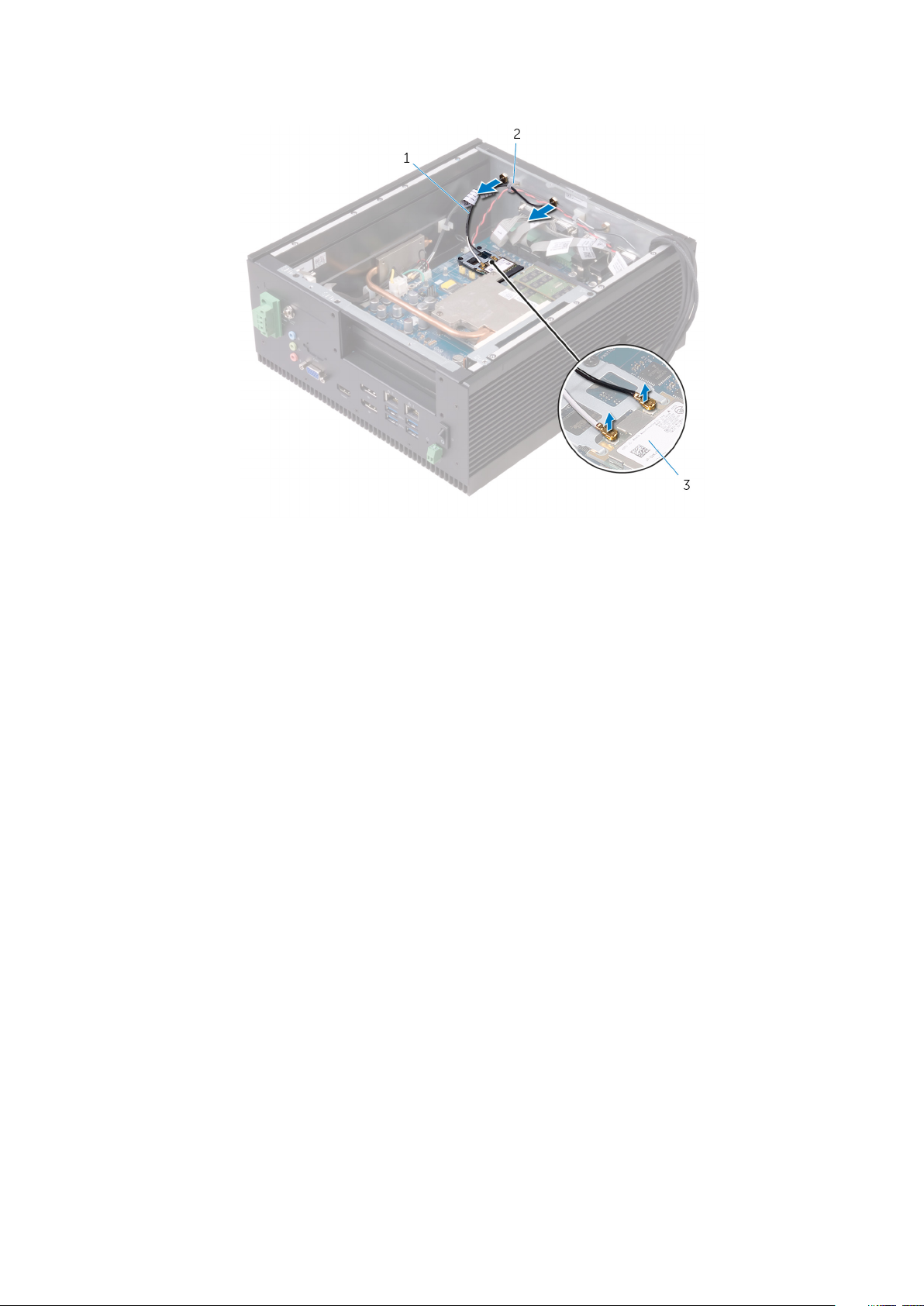

3. Odłącz kable antenowe od karty WLAN.
4. Wyjmij kable antenowe WLAN z prowadnic na obudowie.
Wymontowywanie złączy antenowych WLAN 37
5. Wyjmij kabel anteny WLAN z obudowy.
a. kable antenowe
b. prowadnica kabla
c. Karta sieci WLAN
38
Wymontowywanie złączy antenowych WLAN
Instalowanie złączy antenowych sieci WLAN
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Włóż złącza anteny WLAN do gniazd w pokrywie dolnej.
20
UWAGA
2. Dokręć nakrętki i podkładki mocujące złącza anteny WLAN do pokrywy dolnej
3. Umieść kable antenowe WLAN w prowadnicach na obudowie komputera.
4. Podłącz kable antenowe do karty sieci WLAN.
W poniższej tabeli przedstawiono schemat kolorów kabli antenowych karty sieci WLAN obsługiwanej w komputerze Embedded Box
PC.
Złącza na karcie sieci WLAN
Kabel główny (biały trójkąt) Biały
Kabel pomocniczy (czarny trójkąt) Czarny
Włóż złącza anteny WLAN zgodnie z kolorem wskazanym za pokrywą dolną.
Kolor kabla antenowego
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie złączy antenowych sieci WLAN 39
Wymontowywanie karty sieci WLAN
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
21

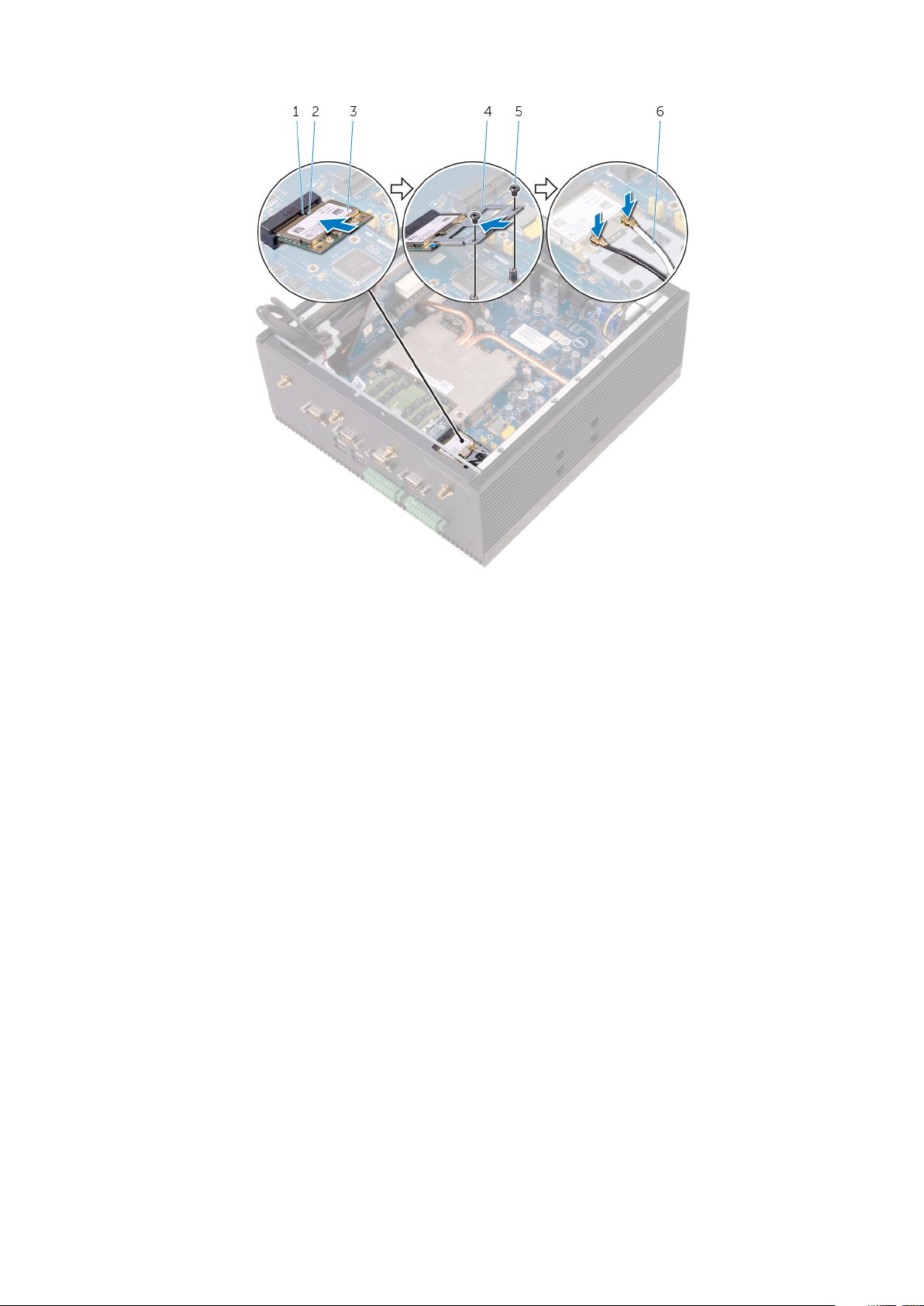

Procedura
1. Odłącz kable antenowe od karty sieci WLAN.
2. Wykręć śruby mocujące wspornik karty sieci WLAN do płyty systemowej.
3. Zdejmij wspornik karty WLAN z karty WLAN.
4. Przesuń i wyjmij kartę sieci WLAN z gniazda mPCIE2.
Kable antenowe WLAN (2) 2. Wspornik karty sieci WLAN
1.
40 Wymontowywanie karty sieci WLAN
3. śruby M2x3 (2) 4. Gniazdo mPCIE2
5. Karta sieci WLAN
Wymontowywanie karty sieci WLAN 41
Instalowanie karty sieci WLAN
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
22
UWAGA
1. Dopasuj wycięcie na karcie WLAN do wypustki w gnieździe mPCIE2.
2. Wsuń kartę WLAN pod kątem do gniazda mPCIE2.
3. Zdejmij wspornik karty sieci WLAN z karty.
4. Dopasuj otwory na śruby we wsporniku karty WLAN do otworów w płycie systemowej.
5. Wkręć śruby mocujące wspornik karty WLAN do płyty systemowej.
6. Podłącz kable antenowe do karty sieci WLAN.
W poniższej tabeli przedstawiono schemat kolorów kabli antenowych karty sieci WLAN obsługiwanej w komputerze Embedded Box
PC.
Złącza na karcie sieci WLAN
Kabel główny (biały trójkąt) Biały
Kabel pomocniczy (czarny trójkąt) Czarny
Aby uniknąć uszkodzenia kart sieci WLAN, nie należy umieszczać pod kartą żadnych kabli.
Kolor kabla antenowego
42 Instalowanie karty sieci WLAN
1. zaczep 2. wycięcie
3. Karta sieci WLAN 4. Wspornik karty sieci WLAN
5. śruby M2x3 (2) 6. Kable antenowe WLAN (2)
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie karty sieci WLAN
43
Wymontowywanie złączy antenowych WWAN
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
23
Procedura
1. Odkręć nakrętki i podkładki mocujące złącza anteny WWAN 1 i 2 do obudowy komputera.
2. Przepchnij złącza anteny WWAN przez obudowę.
a. Obudowa
b. Drugie złącze anteny WWAN
c. Pierwsze złącze anteny WWAN
3. Odłącz kable antenowe od karty sieci WWAN.
4. Wyjmij kable antenowe WWAN z prowadnic na obudowie.
44 Wymontowywanie złączy antenowych WWAN
5. Wyjmij kabel anteny WLAN z obudowy.
a. kable antenowe WWAN (2)
b. prowadnica kabla
c. karta WWAN
Wymontowywanie złączy antenowych WWAN
45
Instalowanie złączy antenowych WWAN
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Włóż złącza anteny WWAN do gniazd na pokrywie dolnej.
24
UWAGA
2. Dokręć nakrętki i podkładki mocujące złącza anteny WWAN do pokrywy dolnej.
3. Umieść kable antenowe WWAN w prowadnicach na obudowie komputera.
4. Podłącz kable antenowe WWAN do karty sieci WWAN.
W poniższej tabeli przedstawiono schemat kolorów kabli antenowych karty sieci WWAN obsługiwanej w komputerze Embedded Box
PC.
Złącza na karcie sieci WWAN
Kabel główny (biały trójkąt) Biały/szary
Kabel pomocniczy (czarny trójkąt) Czarny/szary
Włóż złącza anteny WWAN zgodnie z kolorem wskazanym za pokrywą dolną.
Kolor kabla antenowego
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
46 Instalowanie złączy antenowych WWAN
Wymontowywanie karty sieci WWAN
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
25
Procedura
1. Odłącz kable antenowe od karty sieci WWAN.
2. Wykręć śruby mocujące kartę sieci WWAN do płyty systemowej.
3. Przesuń i wyjmij kartę sieci WWAN z gniazda mPCIE1.
Wymontowywanie karty sieci WWAN 47
1. karta WWAN 2. kable antenowe WWAN (2)
3. Gniazdo mPCIE1 4. śruby M2x3 (2)
48 Wymontowywanie karty sieci WWAN
Instalowanie karty sieci WWAN
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
26
UWAGA
1. Dopasuj wycięcie na karcie WWAN do wypustki w gnieździe mPCIE1.
2. Wsuń kartę WWAN pod kątem do gniazda mPCIE1.
3. Dopasuj otwory na śruby w karcie WWAN do otworów w płycie systemowej.
4. Wkręć śruby mocujące kartę WWAN do płyty systemowej.
5. Podłącz kable antenowe do karty sieci WWAN.
W poniższej tabeli przedstawiono schemat kolorów kabli antenowych karty sieci WWAN obsługiwanej w komputerze Embedded Box
PC.
Złącza na karcie sieci WWAN
Kabel główny (biały trójkąt) Biały i szary
Kabel pomocniczy (czarny trójkąt) Czarny i szary
Aby uniknąć uszkodzenia karty sieci WWAN, nie należy umieszczać pod nią żadnych kabli.
Kolor kabla antenowego
Instalowanie karty sieci WWAN 49
1. zaczep 2. wycięcie
3. śruby M2x3 (2) 4. karta WWAN
5. kable antenowe WWAN (2)
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
50
Instalowanie karty sieci WWAN
Wymontowywanie karty SIM
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę sieci WWAN.
27
Procedura
1. Przesuń blokadę gniazda karty SIM w kierunku złącza mPCIE1, aby zwolnić gniazdo karty SIM.
2. Otwórz gniazdo karty SIM.
3. Wyjmij kartę SIM z gniazda karty SIM.
a. Blokada gniazda karty SIM
Wymontowywanie karty SIM 51
b. Gniazdo karty SIM
c. SIM, karta
52 Wymontowywanie karty SIM
Instalowanie karty SIM
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Włóż kartę SIM do gniazda karty SIM.
2. Zamknij gniazdo karty SIM.
3. Odsuń blokadę gniazda karty SIM od złącza mPCIE1, aby zabezpieczyć gniazdo karty SIM.
28
a. Gniazdo karty SIM
b. Blokada gniazda karty SIM
c. Karta SIM
Instalowanie karty SIM 53
Po wykonaniu procedury
1. Zainstaluj kartę sieci WWAN.
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
54 Instalowanie karty SIM
Wyjmowanie kabla CANbus
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
29
Procedura
1. Odłącz kabel CANbus od złącza na karcie CANbus.
2. Wyjmij kabel CANbus z prowadnic na obudowie komputera.
3. Wysuń kabel spod rurki radiatora.
4. Wykręć śruby sześciokątne mocujące gniazdo CANbus do pokrywy górnej.
5. Wyjmij kabel CANbus z komputera Embedded Box PC.
Wyjmowanie kabla CANbus 55
1. #4 40UNCx6,3 — śruby sześciokątne (2) 2. Port CANbus
3. prowadnice 4. Złącze kabla CANbus
56 Wyjmowanie kabla CANbus
Instalowanie kabla CANbus
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Umieść port CANbus w gnieździe CANbus w pokrywie górnej.
2. Wkręć śruby sześciokątne mocujące gniazdo CANbus do pokrywy górnej.
3. Poprowadź kabel CANbus w prowadnicach na obudowie i pod płytą radiatora.
4. Podłącz kabel CANbus do złącza na karcie CANbus.
30
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie kabla CANbus 57
Wymontowywanie karty CANbus
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
31
Procedura
UWAGA
zamówionej konfiguracji.
1. Odłącz kabel CANbus od złącza na karcie CANbus.
2. Wykręć śruby mocujące kartę CANbus do płyty systemowej.
3. Przesuń i wyjmij kartę CANbus z gniazda mPCIE1.
Komputer Embedded Box PC jest dostarczany wraz z kartą WWAN, WLAN lub CANbus, w zależności od
58 Wymontowywanie karty CANbus
1. Karta CANBus 2. Kabel CANbus
3. Gniazdo mPCIE1 4. Płyta systemowa
5. śruby M2x3 (2)
Wymontowywanie karty CANbus 59
Instalowanie karty CANbus
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Dopasuj wycięcie na karcie CANbus do wypustki w gnieździe mPCIE1.
2. Wsuń kartę CANbus pod kątem do gniazda mPCIE1.
3. Dopasuj otwory na śruby w karcie CANbus do otworów w płycie systemowej.
4. Wkręć śruby mocujące kartę CANbus do płyty systemowej.
5. Podłącz kabel CANbus do złącza na karcie CANbus.
32
Gniazdo mPCIE1 2. zaczep
1.
3. wycięcie 4. śruby M2x3 (2)
5. Płyta systemowa 6. Karta CANBus
60 Instalowanie karty CANbus
7. Kabel karty CANbus
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie karty CANbus 61
Wymontowywanie baterii pastylkowej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
OSTRZEŻENIE Wyjęcie baterii pastylkowej spowoduje przywrócenie domyślnych ustawień programu konfiguracyjnego
systemu BIOS. Zalecane jest zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS przed
wyjęciem baterii pastylkowej.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
33
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
Procedura
1. Przy użyciu rysika z tworzywa sztucznego odciągnij dźwignię zwalniającą od baterii pastylkowej. Bateria zostanie wysunięta.
2. Wyjmij baterię pastylkową z gniazda.
62 Wymontowywanie baterii pastylkowej
a. rysik z tworzywa sztucznego
b. dźwignia zwalniająca baterii
c. bateria pastylkowa
Wymontowywanie baterii pastylkowej
63
Instalowanie baterii pastylkowej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
Włóż baterię pastylkową do gniazda na płycie systemowej biegunem dodatnim skierowanym do góry.
Po wykonaniu procedury
34
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
64 Instalowanie baterii pastylkowej
Wymontowywanie przełącznika czujnika
naruszenia obudowy
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
35
Procedura
1. Odłącz kabel przełącznika czujnika naruszenia obudowy od czujnika na płycie systemowej.
2. Wyjmij kabel przełącznika czujnika naruszenia obudowy z prowadnic w obudowie komputera.
3. Wysuń kabel spod rurki radiatora.
4. Wykręć śrubę mocującą przełącznik czujnika naruszenia obudowy do obudowy komputera.
5. Wysuń przełącznik czujnika naruszenia obudowy z obudowy.

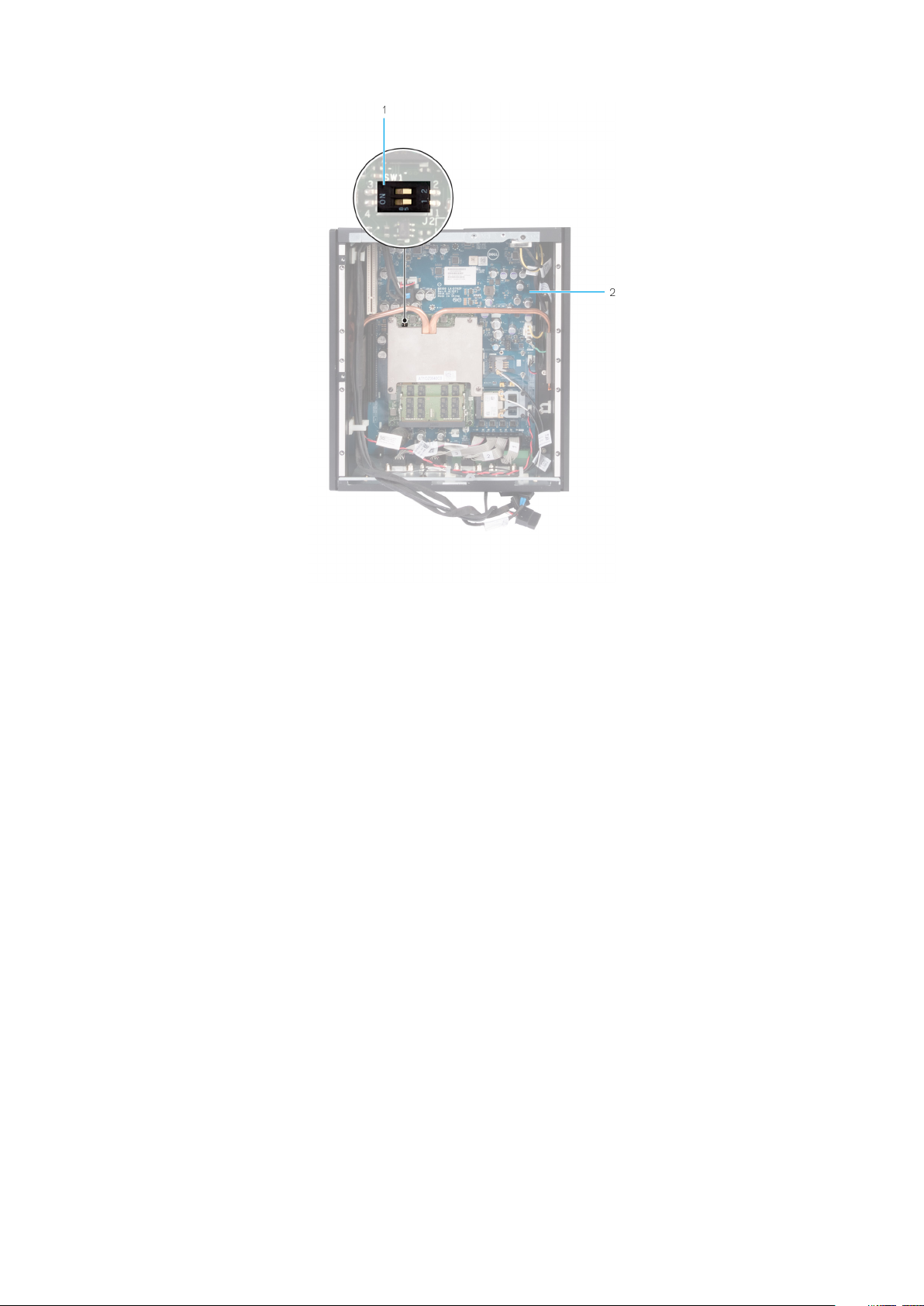

Wymontowywanie przełącznika czujnika naruszenia obudowy 65
1. przełącznik czujnika naruszenia obudowy 2. Śruba z łbem stożkowym M3x5
3. prowadnica kabla 4. Kabel przełącznika czujnika naruszenia obudowy
66 Wymontowywanie przełącznika czujnika naruszenia obudowy
36
Instalowanie przełącznika czujnika naruszenia
obudowy
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Wkręć śrubę mocującą przełącznik czujnika naruszenia obudowy do obudowy komputera.
2. Umieść kabel przełącznika czujnika naruszenia obudowy w prowadnicach w obudowie komputera i pod rurką radiatora.
3. Podłącz kabel przełącznika czujnika naruszenia obudowy do czujnika na płycie systemowej.
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie przełącznika czujnika naruszenia obudowy 67
Wymontowywanie portów szeregowych
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
37
Procedura
1. Wykręć śruby sześciokątne mocujące porty szeregowe do pokrywy dolnej.
a. Obudowa
b. Porty szeregowe (4)
c. #4 40UNCx6,3 — śruby sześciokątne (8)
2. Odłącz kabel portu szeregowego od złącza na płycie systemowej.
3. Wyjmij kable portu szeregowego z pokrywy dolnej i wyjmij je z obudowy komputera.
68 Wymontowywanie portów szeregowych
a. Obudowa
b. Złącze portu szeregowego
c. Płyta systemowa
Wymontowywanie portów szeregowych 69
Instalowanie portów szeregowych
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Podłącz kabel portów szeregowych do płyty systemowej.
2. Włóż porty szeregowe do odpowiednich szczelin w pokrywie dolnej.
38
UWAGA
3. Wkręć śruby sześciokątne mocujące porty szeregowe do pokrywy dolnej.
Dopasuj numer portu do numeru na kablu.
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
70 Instalowanie portów szeregowych
Wymontowywanie pokrywy dolnej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
3. Wyjmij złącza antenowe sieci WWAN.
4. Wyjmij złącza antenowe sieci WLAN.
5. Wymontuj porty szeregowe.
39
Procedura
1. Wykręć śruby mocujące pokrywę górną do obudowy komputera.
2. Zdejmij osłonę górną z obudowy.
a. Śruby z łbem stożkowym M3x5 (7)
b. pokrywa dolna
c. Obudowa
Wymontowywanie pokrywy dolnej 71
Instalowanie pokrywy dolnej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Zainstaluj obudowę dysku twardego.
2. Włóż zaczepy w pokrywie tylnej do szczelin w obudowie komputera.
3. Otwórz pokrywę tylną.
4. Umieść kabel zasilania i kabel danych SATA w prowadnicach.
5. Podłącz kabel zasilania SATA i kabel danych SATA do zestawu dysku twardego lub dysku SSD.
40
UWAGA
6. Zamknij pokrywę tylną.
7. Dopasuj otwory na śruby w pokrywie tylnej do otworów w obudowie komputera.
8. Wkręć śruby mocujące pokrywę tylną do obudowy komputera.
Podłącz kable do drugiego dysku, jeśli jest zainstalowany.
Po wykonaniu procedury
1. Zainstaluj port szeregowy.
2. Zainstaluj złącza anteny sieci WLAN.
3. Zainstaluj złącza anteny sieci WWAN.
4. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
5. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
72 Instalowanie pokrywy dolnej
Wymontowywanie karty Riser
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
41
Procedura
1. Wykręć śruby mocujące kartę Riser do obudowy komputera.
2. Zdejmij kartę Rise z płyty systemowej.
a. śruby (2)
b. Obudowa
c. Karta Riser
3. Wykręć śruby mocujące kartę Riser do jej wspornika.
4. Zdejmij wspornik karty Riser z samej karty.
Wymontowywanie karty Riser 73
a. wspornik karty Riser
b. śruby (2)
c. Karta Riser
74 Wymontowywanie karty Riser
Instalowanie karty Riser
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
UWAGA Należy wyjąć kartę Riser, aby zmienić ustawienia przełączników DIP na płycie procesora. Do zmiany ustawień
przełączników DIP można użyć plastikowego rysika, pęsety lub śrubokręta.
UWAGA W zależności od tego, czy wymieniasz kartę Riser PCIe (x8), czy inną kartę Riser, upewnij się, że ustawienia
przełączników DIP są zgodne z ustawieniami w poniższej tabeli.
42
Tabela 1. Ustawienia przełączników DIP
SW1 2 karty PCIe (x8) Inne karty Riser
1 WYŁ WYŁ
2 WŁ WYŁ
Instalowanie karty Riser 75
Rysunek 1. Ustawienia przełączników DIP w konfiguracji z dwiema kartami PCIe (x8)
1. Przełącznik DIP
2. Płyta procesora
76
Instalowanie karty Riser
Rysunek 2. Ustawienia przełączników DIP w konfiguracji z innymi kartami Riser
1. Przełącznik DIP
2. Płyta procesora
1. Dopasuj otwory na śruby we wsporniku do otworów w karcie Riser.
2. Wkręć śruby mocujące kartę Riser do jej wspornika.
3. Włóż zestaw karty Riser do jej gniazda.
4. Wkręć śruby mocujące zestaw karty Riser do obudowy komputera.
Po wykonaniu procedury
1. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
2. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie karty Riser
77
Wymontowywanie radiatora
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
43
Procedura
1. Wykręć śruby mocujące radiatory obudowy do boków obudowy.
2. Wykręć ponumerowane śruby mocujące radiator do płyty procesora w kolejności wskazanej na radiatorze.
3. Zdejmij radiator z płyty procesora.
Radiator 2. Śruby radiatora M3x8 (4)
1.
3. Obudowa 4. radiator obudowy (2)
5. Śruby radiatora obudowy M3x16 (8)
78 Wymontowywanie radiatora
Instalowanie radiatora
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Zainstaluj podkładki termoprzewodzące na radiatorze.
44
2. Umieść radiator na płycie procesora.
3. Dopasuj otwory na śruby w radiatorze do otworów w płycie procesora.
4. Wkręć ponumerowane śruby mocujące radiator do płyty procesora w kolejności wskazanej na radiatorze.
5. Wkręć śruby mocujące radiatory obudowy do boków obudowy.
Po wykonaniu procedury
1. Zainstaluj kartę Riser.
2. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
3. Wykonaj punkty od 2 do 9 procedury „Instalowanie pokrywy tylnej”.
Instalowanie radiatora 79
Wymontowywanie gniazd zasilacza
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
3. Wymontuj radiator.
45
Procedura
1. Zdejmij nakrętkę i podkładkę, które mocują wtyk okrągły do obudowy komputera.
2. Przepchnij wtyk okrągły przez otwór w obudowie komputera.
3. Wykręć śrubę mocującą kabel uziemienia do płyty systemowej.
4. Odłącz kabel zasilania od płyty systemowej.
5. Wyjmij kabel zasilania z prowadnicy na płycie systemowej.
80 Wymontowywanie gniazd zasilacza
1. Obudowa 2. Wtyk okrągły
3. prowadnica kabla 4. Śruba M2,5x2
5. kabel zasilania 6. kabel uziemiający
6. Wykręć śruby mocujące złącze zasilania do obudowy komputera.
7. Poprowadź kable zasilające oraz wtyk okrągły przez szczelinę w obudowie i wyjmij je z obudowy.
a. Obudowa
b. złącze zasilania
c. Śruby M2,5x6 (2)
Wymontowywanie gniazd zasilacza
81
Wymontowywanie złączy zasilacza
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Poprowadź kable zasilające oraz wtyk okrągły przez szczelinę w obudowie.
2. Wkręć śruby mocujące złącze zasilania do obudowy komputera.
3. Umieść kabel zasilania w prowadnicy na płycie systemowej.
4. Podłącz kabel zasilania do płyty systemowej.
5. Wkręć śrubę mocującą kabel uziemienia do płyty systemowej.
6. Przepchnij wtyk okrągły przez otwór w obudowie komputera.
7. Załóż nakrętkę i podkładkę, które mocują wtyk okrągły do obudowy komputera.
46
Po wykonaniu procedury
1. Zainstaluj radiator.
2. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
3. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
82 Wymontowywanie złączy zasilacza
Wymontowywanie pokrywy górnej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
3. Wyjmij kabel CANbus.
4. Wymontuj kartę Riser.
5. Wyjmij złącza zasilania.
47
Procedura
1. Odłącz kabel przełącznika zasilania i wyjmij go z prowadnic w obudowie komputera.
2. Wykręć śruby sześciokątne mocujące gniazdo VGA do pokrywy górnej.
#4 40UNCx6,3 — śruby sześciokątne (2) 2. Gniazdo VGA
1.
3. prowadnice (4) 4. kabel gniazda zasilania
5. Obudowa
Wymontowywanie pokrywy górnej 83
3. Wykręć śruby mocujące pokrywę górną do obudowy komputera.
4. Zdejmij osłonę górną z obudowy.
a. Śruby z łbem stożkowym M3x5 (7)
b. górny element pióra
c. Obudowa
5. Wymontuj przełącznik zasilania.
84
Wymontowywanie pokrywy górnej
Instalowanie pokrywy górnej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Zainstaluj przycisk zasilania.
2. Umieść pokrywę górną na obudowie komputera i dopasuj otwory na śruby w pokrywie górnej do otworów w obudowie.
3. Wkręć śruby mocujące pokrywę górną do obudowy.
4. Wkręć śruby sześciokątne mocujące gniazdo VGA do pokrywy górnej.
5. Umieść kabel przycisku zasilania w prowadnicach na obudowie komputera.
6. Podłącz kabel przełącznika zasilania do płyty systemowej.
48
Po wykonaniu procedury
1. Zainstaluj złącza zasilacza.
2. Zainstaluj kartę Riser.
3. Zainstaluj kabel CANbus.
4. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
5. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie pokrywy górnej 85
Wymontowywanie przełącznika zasilania
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
3. Wyjmij kabel CANbus.
4. Wymontuj kartę Riser.
5. Wyjmij złącza zasilania.
6. Zdejmij pokrywę górną.
49
Procedura
1. Aby uwolnić przełącznik zasilania z pokrywy górnej, naciśnij zaczepy w przełączniku zasilania.
2. Poprowadź przełącznik zasilania i kabel przełącznika zasilania przez gniazdo w pokrywie górnej.
86 Wymontowywanie przełącznika zasilania
1. górny element pióra 2. przełącznik zasilania
3. zaczepy (2) 4. kabel przełącznika zasilania
Wymontowywanie przełącznika zasilania 87
Instalowanie przełącznika zasilania
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
1. Poprowadź przełącznik zasilania i kabel przełącznika zasilania przez gniazdo w pokrywie górnej.
2. Wciśnij przełącznik zasilania do gniazda i zatrzaśnij go na miejscu.
50
Po wykonaniu procedury
1. Zainstaluj pokrywę górną.
2. Zainstaluj złącza zasilacza.
3. Zainstaluj kartę Riser.
4. Zainstaluj kabel CANbus.
5. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
6. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
88 Instalowanie przełącznika zasilania
Wymontowywanie płyty procesora
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
3. Wymontuj moduł pamięci.
4. Wymontuj radiator.
51
Procedura
UWAGA
te same ustawienia przełączników DIP zostaną zastosowane na nowej płycie procesora. Aby uzyskać więcej informacji,
zobacz sekcję Ustawienia przełączników DIP.
1. Wykręć wkręty mocujące płytę procesora do płyty systemowej.
2. Zdejmij płytę procesora z płyty systemowej.
Podczas wyjmowania płyty procesora zwróć uwagę na istniejące ustawienia przełączników DIP i upewnij się, że
a. Śruby M2,5x6 (2)
Wymontowywanie płyty procesora 89
b. STDF(L5) HEX, śruby M2,5x4 (3)
c. Płyta procesora
90 Wymontowywanie płyty procesora
Instalowanie płyty procesora
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Procedura
• Po wykonaniu procedury
Procedura
UWAGA Upewnij się, że na nowej płycie procesora zastosowano prawidłowe ustawienia przełączników DIP. Aby uzyskać
więcej informacji, zobacz sekcję Ustawienia przełączników DIP.
1. Umieść płytę procesora w złączu na płycie systemowej.
2. Ostrożnie dociśnij płytę procesora.
3. Dopasuj otwory na śruby w płycie procesora do otworów na śruby w płycie systemowej.
4. Wkręć śruby mocujące płytę procesora do płyty systemowej.
52
Po wykonaniu procedury
1. Zainstaluj radiator.
2. Zainstaluj moduł pamięci.
3. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
4. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Instalowanie płyty procesora 91
Wymontowywanie płyty systemowej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
UWAGA Znacznik serwisowy komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty
systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS.
UWAGA Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji
systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej.
UWAGA Przed odłączeniem kabli od płyty systemowej należy zanotować rozmieszczenie złączy, tak aby móc poprawnie
podłączyć kable po wymianie płyty systemowej.
Tematy:
• Przed wykonaniem procedury
• Procedura
53
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
3. Wyjmij złącza antenowe sieci WLAN.
4. Wymontuj kartę sieci WLAN.
5. Wyjmij złącza antenowe sieci WWAN.
6. Wyjmij kartę CANbus lub kartę sieci WWAN.
7. Wymontuj kartę SIM.
8. Wymontuj przełącznik czujnika naruszenia obudowy.
9. Wymontuj moduł pamięci.
10. Wymontuj radiator.
11. Wymontuj kartę Riser.
12. Wyjmij złącza zasilania.
13. Wykonaj punkty od 1 do 4 procedury „Zdejmowanie pokrywy górnej”.
14. Wyjmij płytę procesora.
Procedura
1. Odłącz kabel portu szeregowego, kabel danych SATA i kabel zasilania SATA od płyty systemowej.
92 Wymontowywanie płyty systemowej
1. kabel portu szeregowego 2. kabel danych SATA (2)
3. kabel zasilania SATA (2) 4. Płyta systemowa
2. Wykręć śruby mocujące płytę systemową do ramy montażowej komputera.
Obudowa 2. Płyta systemowa
1.
3. STDF(L8) HEX, śruby M3x4 (5) 4. STDF(L15) HEX, śruby M3x4 (1)
5. Śruby M3x5 (8)
3. Wyjmij płytę systemową z obudowy komputera.
Wymontowywanie płyty systemowej
93
a. Obudowa
b. Płyta systemowa
94
Wymontowywanie płyty systemowej
Instalowanie płyty systemowej
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
UWAGA Znacznik serwisowy komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty
systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS.
UWAGA Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji
systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej.
Tematy:
• Procedura
• Po wykonaniu procedury
• Wprowadzanie kodu Service Tag w systemie BIOS
54
Procedura
1. Umieść płytę systemową w komputerze.
2. Wyrównaj otwory na śruby w płycie systemowej z otworami w obudowie.
3. Wkręć śruby mocujące płytę systemową do ramy montażowej komputera.
4. Podłącz kabel portu szeregowego, kabel danych SATA i kabel zasilania SATA do płyty systemowej.
Po wykonaniu procedury
1. Zainstaluj płytę procesora.
2. Wykonaj punkty od 2 do 6 procedury „Instalowanie pokrywy górnej”.
3. Zainstaluj złącza zasilacza.
4. Zainstaluj kartę Riser.
5. Zainstaluj radiator.
6. Zainstaluj moduł pamięci.
7. Zainstaluj przełącznik czujnika naruszenia obudowy.
8. Zainstaluj kartę SIM.
9. Zainstaluj kartę CANbus lub kartę sieci WWAN.
10. Zainstaluj złącza anteny sieci WWAN.
11. Zainstaluj kartę sieci WLAN.
12. Zainstaluj złącza anteny sieci WLAN.
13. Zainstaluj kartę PCI/PCIe (w razie potrzeby).
14. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Wprowadzanie kodu Service Tag w systemie BIOS
1. Włącz lub uruchom ponownie komputer Embedded Box PC.
2. Po wyświetleniu logo DELL naciśnij klawisz F2, aby otworzyć program konfiguracji systemu BIOS.
Instalowanie płyty systemowej 95
3. Przejdź do karty Main (Ekran główny) i wpisz znacznik serwisowy w polu Service Tag Input (Wprowadź znacznik serwisowy).
96 Instalowanie płyty systemowej
55
Program konfiguracji systemu BIOS
Uruchamianie programu konfiguracji systemu BIOS
Przed włączeniem komputera Embedded Box PC podłącz klawiaturę, mysz i monitor albo nawiąż połączenie z komputerem Embedded Box
PC za pomocą sesji KVM bądź aplikacji Dell Wyse Cloud Client Manager (CCM) lub Dell Command | Monitor (DCM) w celu
zaktualizowania konfiguracji systemu BIOS.
1. Włącz (lub uruchom ponownie) komputer Embedded Box PC.
2. Podczas testu POST, po wyświetleniu logo DELL zaczekaj na wyświetlenie monitu o naciśnięcie klawisza F2, a następnie niezwłocznie
naciśnij klawisz F2.
UWAGA Monit o naciśnięcie klawisza F2 oznacza, że klawiatura została zainicjowana. Ponieważ monit może pojawić
się bardzo szybko, należy zwrócić uwagę na jego wyświetlenie i nacisnąć klawisz F2 niezwłocznie. Jeśli naciśniesz
klawisz F2 przed wyświetleniem monitu, klawisz nie zostanie rozpoznany. Jeśli nie zdążysz nacisnąć klawisza, zanim
zostanie wyświetlone logo systemu operacyjnego, poczekaj na pojawienie się pulpitu. Następnie uruchom ponownie
komputer Embedded Box PC i spróbuj jeszcze raz.
Czyszczenie zapomnianych haseł
UWAGA
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Odszukaj zwornik resetowania hasła (PWD) na płycie systemowej. Zobacz „Elementy płyty systemowej”.
3. Przełóż wtyk zwornika ze styków 1 i 2 na styki 2 i 3.
4. Wykonaj punkty od 2 do 9 procedury „Instalowanie pokrywy tylnej”.
5. Włącz komputer Embedded Box PC i poczekaj, aż pojawi się komunikat informujący o wyczyszczeniu hasła.
6. Wyłącz komputer Embedded Box PC.
7. Zdejmij wtyk zwornika ze styków 2 i 3 i załóż go na styki 1 i 2.
Przed wyczyszczeniem ustawień hasła komputer Embedded Box PC musi zostać odłączony od źródła zasilania.
Program konfiguracji systemu BIOS 97
a. wtyk zwornika
8. Wykonaj punkty od 2 do 9 procedury „Instalowanie pokrywy tylnej”.
Czyszczenie ustawień CMOS
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Odszukaj zwornik resetowania pamięci (CMOS) na płycie systemowej. Zobacz „Elementy płyty systemowej”.
3. Przełóż wtyk zwornika ze styków 1 i 2 na styki 2 i 3.
4. Wykonaj punkty od 2 do 9 procedury „Instalowanie pokrywy tylnej”.
5. Włącz komputer Embedded Box PC i poczekaj, aż pojawi się komunikat informujący o wyczyszczeniu pamięci CMOS.
6. Wyłącz komputer Embedded Box PC.
7. Przenieś zwornik ze styków 2 i 3 na styki 1 i 2.
98
Program konfiguracji systemu BIOS
a. wtyk zwornika
8. Wykonaj punkty od 2 do 8 procedury „Instalowanie pokrywy tylnej”.
Program konfiguracji systemu BIOS
99
Wymontowywanie tabliczki z logo Dell
UWAGA Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera Embedded Box
PC należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę
przedstawioną w sekcji Przed rozpoczęciem serwisowania komputera Embedded Box PC. Po zakończeniu pracy
wewnątrz komputera Embedded Box PC należy wykonać czynności opisane w sekcji Po zakończeniu serwisowania
komputera Embedded Box PC. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje
się na stronie dotyczącej przestrzegania przepisów pod adresem www.dell.com/regulatory_compliance.
Tematy:
• Przed wykonaniem procedury
• Procedura
Przed wykonaniem procedury
1. Wykonaj punkty od 1 do 6 procedury „Wymontowywanie pokrywy tylnej”.
2. Wymontuj kartę PCI/PCIe (jeśli jest zainstalowana).
3. Wyjmij złącza antenowe sieci WLAN.
4. Wymontuj kartę sieci WLAN.
5. Wyjmij złącza antenowe sieci WWAN.
6. Wyjmij kartę CANbus lub kartę sieci WWAN.
7. Wymontuj kartę SIM.
8. Wymontuj przełącznik czujnika naruszenia obudowy.
9. Wymontuj pokrywę dolną.
10. Wymontuj moduł pamięci.
11. Wymontuj radiator.
12. Wymontuj kartę Riser.
13. Wyjmij złącza zasilania.
14. Wykonaj punkty od 1 do 4 procedury „Zdejmowanie pokrywy górnej”.
15. Wyjmij płytę procesora.
56
Procedura
1. Wykręć śruby mocujące lewą obudowę do przedniej obudowy.
100 Wymontowywanie tabliczki z logo Dell
