Dell Tümleşik Kutu PC
5000
Kurulum ve Kullanım Kılavuzu
Resmi Model: N01PC
Resmi Tip: N01PC001
Notlar, dikkat edilecek noktalar ve uyarılar
NOT NOT, ürününüzü daha iyi kullanmanıza yardımcı olacak önemli bilgiler sağlar.
DİKKAT DİKKAT, donanım hasarı veya veri kaybı olasılığını gösterir ve sorunu nasıl önleyeceğinizi bildirir.
UYARI UYARI, mülk hasarı, kişisel yaralanma veya ölüm potansiyeline işaret eder.
© 2016-2019 Dell Inc. veya bağlı kuruluşları. Tüm hakları saklıdır. Dell, EMC ve diğer ticari markalar, Dell Inc. veya bağlı kuruluşlarının
ticari markalarıdır. Diğer ticari markalar ilgili sahiplerinin ticari markaları olabilir.
2019 - 09
Revizyon A04
İçindekiler
1 Genel Bakış.................................................................................................................................. 5
2 Özellikler..................................................................................................................................... 6
Üstten Görünüm.................................................................................................................................................................... 6
CANbus konektör eşlemesi.............................................................................................................................................7
VGA konektör eşlemesi................................................................................................................................................... 7
12-26 V DC güç bağlantı noktası (namlu tipi konektör).............................................................................................. 8
+12-26 V/DC güç konektörü..........................................................................................................................................8
Alttan görünüm...................................................................................................................................................................... 9
GPIO Girişi konektör eşlemesi.......................................................................................................................................10
GPIO Çıkışı konektör eşlemesi...................................................................................................................................... 10
RS232 konektör eşlemesi...............................................................................................................................................11
RS422 konektör eşlemesi...............................................................................................................................................11
RS485 konektör eşlemesi..............................................................................................................................................12
3 Tümleşik Kutu PC'nin kurulumu....................................................................................................13

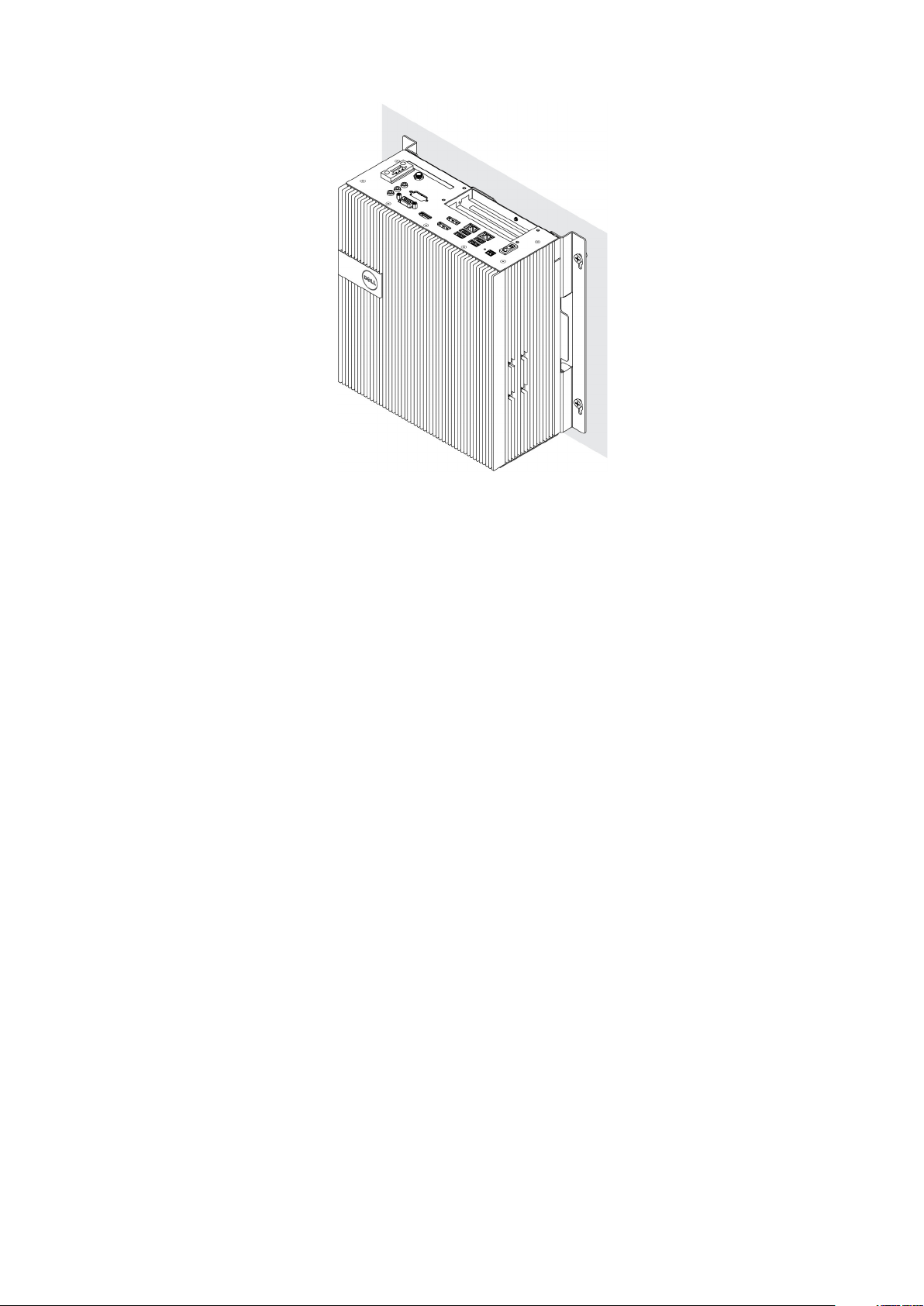

Tümleşik Kutu PC'yi duvara monte etme..........................................................................................................................16
4 İşletim sisteminizin kurulumu.......................................................................................................19
Ubuntu Masaüstü.................................................................................................................................................................19
Ubuntu Masaüstü'nü yeniden yükleme........................................................................................................................19
Ubuntu Masaüstünü Geri Yükleme..............................................................................................................................20
Embedded Box PC'de Ubuntu Desktop'u kurtarma USB flash sürücüsünden geri yükleme............................... 20
Önyüklenebilir USB flash sürücüsü oluşturma............................................................................................................20
Kurtarma USB flash sürücüsünü oluşturma............................................................................................................... 20
Ubuntu Masaüstü'nü yeniden yükleme....................................................................................................................... 20
Windows OS......................................................................................................................................................................... 21
Windows 7 Professional SP1......................................................................................................................................... 21
Windows 7 Professional for Embedded Systems SP1.............................................................................................. 24
Windows Embedded Standard 7 P/E......................................................................................................................... 26
Windows 10 Professional.............................................................................................................................................. 28
Windows 10 IoT Enterprise LTSB 2015.......................................................................................................................30
Tümleşik Kutu PC için önerilen sürücüler ve uygulamalar.........................................................................................33
5 Özellikler................................................................................................................................... 36
6 Mobil geniş bant servisinizi etkinleştirme..................................................................................... 39
7 ZigBee dongle'ını kurma.............................................................................................................. 40
8 Ekran seçenekleri........................................................................................................................41

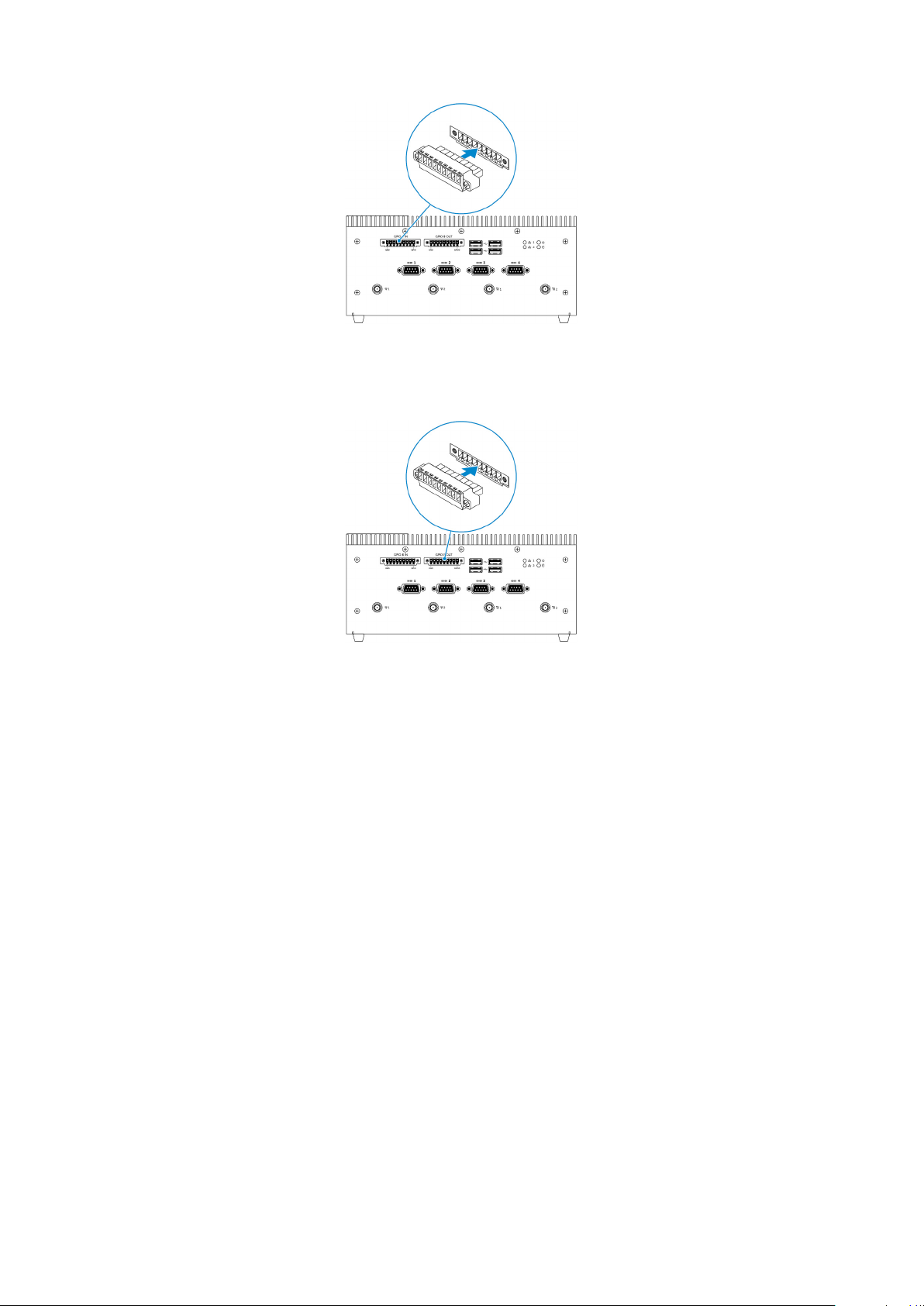

9 Konektör kitleri.......................................................................................................................... 42
İçindekiler 3
10 BIOS varsayılanları.................................................................................................................... 44
11 Dell'e Başvurma......................................................................................................................... 51
4 İçindekiler
Genel Bakış
Embedded Box PC 5000, aygıtlarınızı (kablolu veya kablosuz) ağ özelliği olan aygıtlara bağlamanızı ve bunları mevcut ağ ekosisteminizde
uzaktan yönetmenizi sağlar. İşleme ve bağımsız imalat, filo yönetimi, kiosk, dijital imzalama, gözetim ve otomatik perakende satış
çözümlerinde kullanılan aygıtlarla bağlantı kurmanıza olanak tanır. Dell onaylı duvar montaj kitleri kullanılarak duvara monte edilebileceği gibi,
düz bir yüzeye de yerleştirilebilir. Windows 7 Professional SP1 64 bit, Windows 7 Professional for Embedded Systems SP1 64 Bit, Windows
Embedded Standard 7 P/E 64 bit,Windows 10 Professional 64 bit, Windows 10 IoT Enterprise LTSB 2015 64 bit ve Ubuntu Desktop 16.04
işletim sistemlerini destekler.
1
Genel Bakış 5
Üstten Görünüm
Özellikler
1 PCI veya PCIe(x8) yuvası bir
2
Özellikler
PCI kartı veya PCIe(x8) kartı takın.
Desteklenen kart boyutu üst sınırı: Yükseklik 111,15 mm (4,38 inç),
uzunluk 167,65 mm (6,6 inç).
2 PCI veya PCIe(x8) veya PCIe(x16) yuvası iki
3 Güç anahtarı Tümleşik Kutu PC'yi açın veya kapatın.
4 Uzak güç anahtarı
5 Zorlu sıfırlama Bir pin kullanarak Tümleşik Kutu PC'yi yeniden başlatmak için pin deliği
6 Ağ bağlantı noktası bir Ağ erişimi için bir Ethernet (RJ-45) kablosu bağlayın. 10/100/1000
7 USB 3.0 bağlantı noktaları (4) USB özellikli aygıtları bağlayın. 5 Gb/sn'ye kadar veri aktarım hızları
8 Ağ bağlantı noktası iki Ağ erişimi için bir Ethernet (RJ-45) kablosu bağlayın. 10/100/1000
9 DisplayPort iki Monitör veya DisplayPort özellikli başka bir aygıt bağlayın. Video ve
10 DisplayPort bir Monitör veya DisplayPort özellikli başka bir aygıt bağlayın. Video ve
1
PCI kartı, PCIe(x8) kartı veya PCIe(x16) kartı takın.
Desteklenen kart boyutu üst sınırı: Yükseklik 111,15 mm (4,38 inç),
uzunluk 167,65 mm (6,6 inç).
Bir uzak güç anahtarı takın.
içinde bulunan düğmeye basın.
Mb/sn'ye kadar veri aktarım hızları sağlar.
sağlar.
Mb/sn'ye kadar veri aktarım hızları sağlar.
ses girişi / çıkışı sağlar.
NOT Ekran seçenekleri hakkında daha fazla bilgi için bkz.
Ekran seçenekleri.
ses girişi / çıkışı sağlar.
NOT Ekran seçenekleri hakkında daha fazla bilgi için bkz.
Ekran seçenekleri.
11 HDMI bağlantı noktası Monitör veya HDMI Girişi özellikli başka bir aygıt bağlayın. Video ve
ses girişi / çıkışı sağlar.
12 CANbus bağlantı noktası (isteğe bağlı) Bir CANBUS bağlantı noktası etkin aygıta veya dongle'lara bağlayın.
Daha fazla bilgi için bkz. CANbus konektör eşlemesi.
6 Özellikler
Özellikler
13 VGA bağlantı noktası Monitör veya VGA özellikli başka bir aygıt bağlayın. Video çıkışı sağlar.
Daha fazla bilgi için bkz. VGA konektör eşlemesi.
14 12-26 V DC güç bağlantı noktası (namlu tipi konektör) Tümleşik Kutu PC'ye güç sağlamak için bir 12-26 V DC güç kablosu
bağlayın. Daha fazla bilgi için bkz. 12-26 V DC güç bağlantı noktası
(namlu tipi konektör).
15 Ses bağlantı noktaları (3) Bir hoparlör, kulaklık, mikrofon veya bir mikrofonlu kulaklık (kulaklık ve
mikrofon birleşimi) bağlayın.
NOT Hat Çıkışı bağlantı noktasına bir mikrofonlu kulaklık
bağlayın.
16 +12-26 V DC güç konektörü Tümleşik Kutu PC'ye güç sağlamak için bir 12-26 V DC güç konektörü
bağlayın. Daha fazla bilgi için bkz. +12-26V DC güç konektörü.
1 Bu bağlantı noktalarına yapılan bağlantılarda SELV devreleri kullanılmalıdır ve kablonun (26 AWG-18 AWG) tüm tehlikeli voltajlardan korunmak için Çift Yalıtımı (DI) veya Güçlendirilmiş
Yalıtımı (RI) olmalıdır. Kabloyu konektöre sabitlemek için vidaları 2,88 kg-cm (2,5 lb-inç) torkla sıkın.
CANbus konektör eşlemesi
Pin Sinyal Pin Sinyal
1 NC 6 NC
2 CAN_L 7 CAN_H
3 GND 8 NC
4 NC 9 NC
5 NC
Üretici parça numarası ACES 59131-0093C-P01
https://acesna.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
VGA konektör eşlemesi
Özellikler
7
Pin Sinyal Pin Sinyal Pin Sinyal
1 KIRMIZI 6 GND 11 NC
2 YEŞİL 7 GND 12 DDCDAT
3 MAVİ 8 GND 13 HSYNC
4 NC 9 +5V 14 VSYNS
5 GND 10 GND 15 DDCCLK
Üretici parça numarası FoxConn DZ11627-H530P-4F
http://www.foxconn.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
12-26 V DC güç bağlantı noktası (namlu tipi konektör)
Pin Polarite
1 Toprak
2 DC-IN
Üretici parça numarası ACES 59130-0023C-P01
https://acesna.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
+12-26 V/DC güç konektörü
Pin
1 Negatif
2 Toprak
3 Pozitif
Üretici parça numarası ACES 59126-0023C-P01
Polarite
https://acesna.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
8 Özellikler
Alttan görünüm
Özellikler
1 GPIO giriş 8 pin bağlantı noktası
2 GPIO çıkış 8 pinli bağlantı noktası
3 USB 2.0 bağlantı noktaları (4) USB özellikli aygıtları bağlayın. 480 Mb/sn'ye kadar veri aktarım hızları
4 Ağ durum ışığı bir Ağ bağlantı noktası birin ağ etkinliği gösterir.
5 Güç durum ışığı Tümleşik Kutu PC'nin güç durumu gösterir.
6 Sabit sürücü etkinliği ışığı Tümleşik Kutu PC dahili depolama aygıtından okuduğunda ya da aygıta
7 Ağ durum ışığı iki Ağ bağlantı noktası ikinin ağ etkinliği gösterir.
8 Mobil geniş bant anten bağlantı noktası iki Mobil geniş bant aralığı sinyallerinin aralığını ve gücünü artırmak için bir
9 RS232/RS422/RS485 bağlantı noktası dört (BIOS'dan
yapılandırılabilir)
10 Mobil geniş bant anten bağlantı noktası bir Mobil geniş bant aralığı sinyallerinin aralığını ve gücünü artırmak için
11 RS232/RS422/RS485 bağlantı noktası üç (BIOS'dan
yapılandırılabilir)
12 RS232/RS422/RS485 bağlantı noktası iki (BIOS'dan
yapılandırılabilir)
13 Kablosuz anten bağlantı noktası iki Kablosuz sinyallerin aralığını ve gücünü artırmak için kablosuz bir anten
14 RS232/RS422/RS485 bağlantı noktası bir (BIOS'dan
yapılandırılabilir)
15 Kablosuz anten bağlantı noktası bir Kablosuz sinyallerin aralığını ve gücünü artırmak için kablosuz bir anten
1 GPIO giriş bağlantı noktası 9 pinlidir. Pin etiketleri GND ve GP10 ile GP17 arasıdır.
2 Bu bağlantı noktalarına yapılan bağlantılarda SELV devreleri kullanılmalıdır ve kablonun (26 AWG-18 AWG) tüm tehlikeli voltajlardan korunmak için Çift Yalıtımı (DI) veya Güçlendirilmiş
Yalıtımı (RI) olmalıdır. Kabloyu konektöre sabitlemek için vidaları 2,88 kg-cm (2,5 lb-inç) torkla sıkın.
3 GPIO giriş bağlantı noktası 9 pinlidir. Pin etiketleri GND ve GP00 ile GP07 arasıdır.
4 GPIO giriş/çıkış bağlantı noktası ile kurulan bağlantılar SELV devreleri (30 Vmax) kullanmalı ve tehlikeli gerilimlerden Çift/Güçlendirilmiş Yalıtım (DI) (RI) ile korunmalıdır.
5 Anten Edge Gateway ile birlikte ayrı bir aksesuar kutusunda gönderilir.
1, 2, 4
2, 3, 4
GPIO çıkışı etkin bir aygıta veya dongle'a bağlayın. Daha fazla bilgi için
bkz. GPIO giriş konektör eşlemesi.
GPIO girişi etkin bir aygıta veya dongle'a bağlayın. Daha fazla bilgi için
bkz. GPIO çıkış konektör eşlemesi.
sağlar.
yazdığında açılır.
mobil geniş bant anten bağlayın.
Tümleşik Kutu PC'ye bir RS232/RS422/RS485 kablosu bağlayın.
Daha fazla bilgi için RS232/RS422/RS485 konektör eşlemesine bakın.
mobil bir geniş bant anten bağlayın.
Tümleşik Kutu PC'ye bir RS232/RS422/RS485 kablosu bağlayın.
Daha fazla bilgi için RS232/RS422/RS485 konektör eşlemesine bakın.
Tümleşik Kutu PC'ye bir RS232/RS422/RS485 kablosu bağlayın.
Daha fazla bilgi için RS232/RS422/RS485 konektör eşlemesine bakın.
bağlayın.
Tümleşik Kutu PC'ye bir RS232/RS422/RS485 kablosu bağlayın.
Daha fazla bilgi için RS232/RS422/RS485 konektör eşlemesine bakın.
bağlayın.
Özellikler 9
GPIO Girişi konektör eşlemesi
Pin Sinyal Pin Sinyal
1 GPI0 6 GPI5
2 GPI1 7 GPI6
3 GPI2 8 GPI7
4 GPI3 9 GND
5 GPI4
Üretici parça numarası ACES 59128-0093C-P01
https://acesna.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
GPIO Çıkışı konektör eşlemesi
Pin
1 GPO0 6 GPO5
2 GPO1 7 GPO6
3 GPO2 8 GPO7
4 GPO3 9 GND
5 GPO4
Üretici parça numarası ACES 59128-0093C-P01
Sinyal Pin Sinyal
https://acesna.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
10 Özellikler
RS232 konektör eşlemesi
Pin Sinyal Pin Sinyal
1 DCD 6 DSR
2 RXD 7 RTS
3 TXD 8 CTS
4 DTR 9 RI
5 GND
Üretici parça numarası ACES 59131-0093C-P01
https://acesna.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
RS422 konektör eşlemesi
Pin
1 TX- 6 NC
2 TX+ 7 NC
3 RX+ 8 NC
4 RX- 9 NC
5 GND
Üretici parça numarası ACES 59131-0093C-P01
Sinyal Pin Sinyal
https://acesna.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
Özellikler 11
RS485 konektör eşlemesi
Pin Sinyal Pin Sinyal
1 VERİ- 6 NC
2 VERİ+ 7 NC
3 NC 8 NC
4 NC 9 NC
5 GND
Üretici parça numarası ACES 59131-0093C-P01
https://acesna.com/
NOT Bu parça numarası sadece referans içindir ve
değişebilir.
12 Özellikler
3
Tümleşik Kutu PC'nin kurulumu
UYARI Embedded Box PC'nin kurulumu sırasında, sorumlu tarafın veya tümleştiricinin Embedded Box PC'yle birlikte
sağlanan güç adaptörünü kullanması veya istemci kurulumu kapsamında zaten mevcut olan ayrı bir 12-26 VDC güç
kaynağına bağlaması gerekir. Sağlanan güç kaynağının Embedded Box PC'ye gereken giriş gücüyle eşleştiğinden her
zaman emin olun. Bağlantıları yapmadan önce, güç konektörlerinin yanındaki giriş gücü işaretlerini denetleyin.
UYARI Bu bölümdeki yordamları gerçekleştirmeye başlamadan önce, Embedded Box PC'nizle birlikte gelen güvenlik
bilgilerini okuyun. Güvenlikle ilgili diğer en iyi uygulama bilgileri için www.dell.com/regulatory_compliance adresine
gidin.
NOT Tümleşik Kutu PC tarafından sağlanan korumanın zarar görmediğinden emin olmak adına Tümleşik Kutu PC'yi bu
kılavuzda belirtilenden farklı bir şekilde kullanmayın veya kurmayın.
NOT Ana ağa ek güç bağlantıları sağlamak için, yük akımlarında IEC 60227 veya IEC 60245 ile uyumlu minimum 90°C
(194°F) sıcaklıkta 15 A nominal değere sahip 3 çekirdekli kablo gibi uygun kablolar kullanın. Embedded Box PC, 0,8 mm 2,5 mm (18 AWG - 14 AWG) kabloları kabul eder.
UYARI sembolü, sıcak yüzeyi ve sıcak yüzeyin yanında bulunan, normal çalışma sırasında ısıya maruz kalarak
yanıklara neden olabilecek yüzeyleri belirtir. Yanık riskini azaltmak için tutmadan önce ekipmanın soğumasını bekleyin
veya koruyucu eldivenler kullanın.
UYARI Bu ürün belirli uygulamalar için tasarlanmıştır; RF ve düzenlemelerle ilgili bilgilere sahip yetkili personel tarafından
kurulmalıdır. Genel kullanıcılar kurmayı veya ayarları değiştirmeyi denememelidir.
UYARI Kurulum öncesinde iki adet güç girişinin (Terminal Bloğu veya Güç Jakı) Tümleşik Kutu PC'nin önündeki aşırı akım
koruma aygıtları olan 20 A sigortalar veya devre kesiciler tarafından korunması gerekir.
UYARI Ürün, ışın yayan antenin yönetmelikteki RF maruziyeti gerekliliklerini karşılamak üzere normal çalışma koşulunda
yakındaki insanlardan 20 cm uzakta olduğu bir konuma kurulmalıdır.
UYARI Yalnızca Dell tarafından onaylanan anten(ler)i kullanın.
NOT Onaylı bir SELV güç kaynağını Phoenix konektörüne veya yalnızca Namlu tipi konektöre bağlayın. İki güç kaynağına
bağlantı, ekipmana zarar verebilir ve yangın riski doğurur.
UYARI Ekipmanınız veya aksesuarlarınız, çıkarılabilir bir ana güç kaynağı kablo seti ile sağlanmışsa ve değiştirilmesi
gerekiyorsa yedek kablo setinin, ekipmanın kurulacağı ülke için yeterli gerilim, akım ve sıcaklık değerine sahip
olduğundan emin olun. Kablo setinin yerel güvenlik kurallarına, yönetmeliklerine ve yasalarına uyması gerekir.
Profesyonel kurulum talimatları
Kurulum personeli
Bu ürün belirli uygulamalar için tasarlanmıştır; RF ve düzenlemelerle ilgili bilgilere sahip yetkili personel tarafından kurulmalıdır. Genel
kullanıcılar kurmayı veya ayarı değiştirmeyi denememelidir.
Kurulum konumu
Ürün, ışın yayan antenin yönetmelikteki RF maruziyeti gerekliliklerini karşılamak üzere normal çalışma koşulunda yakındaki insanlardan 20 cm
uzakta olduğu bir konuma kurulmalıdır.
Harici anten
Yalnızca uygulayan tarafından onaylanmış anten(ler)i kullanın. Onaylanmamış anten(ler) FCC/IC sınırları ihlaline neden olabilecek ve
yasaklanmış istenmeyen yapay veya aşırı RF verici gücü üretebilir.
Tümleşik Kutu PC'nin kurulumu 13
Bileşenler Frekans (MHz) Anten Türü Marka
WLAN 2412~2462 Çift Kutuplu Laird 2,9 2,9
5180~5240 4.0 4.0
5260~5320 4.0 4.0
5500~5700 4.0 4.0
5745~5825 3,9 3,9
Bluetooth 2402~2480 2,9 2,9
WLAN 2412~2462 Tek Kutuplu Taoglas Antenna
5180~5240 4,11 4,51
5260~5320 4,11 4,51
5500~5700 4,11 4,51
5745~5825 4,11 4,51
Bluetooth 2402~2480 2,82 2,79
Kurulum yordamı
Ayrıntılar için lütfen kullanım el kitabına bakın.
NOT
Lütfen kurulum konumunu dikkatle seçin ve son çıkış gücünün ilgili kurallarda belirtilen sınırları aşmadığından emin
olun. Bu kuralların ihlali, ciddi federal cezalar verilmesine yol açabilir.
Solution Ltd.
Kazanım (dBi)
Main (Ana) Aux
2,82 2,79
Federal İletişim Komisyonu Parazit Bildirimi
Bu aygıt FCC kurallarının 15. Bölümüne uyum sağlar. Çalışması şu iki koşula tabidir: (1) Bu aygıt zararlı parazitlere yol açamaz ve (2) bu aygıt
istenmeyen şekilde çalışmaya yol açabilecek parazitler dahil alınan bütün parazitleri kabul etmelidir.
Bu ekipman test edilmiş ve FCC Kuralları 15. Maddesine göre bir Sınıf B dijital aygıt için sınırlara uyduğu görülmüştür. Bu sınırlar bir konut
kurulumunda zararlı parazitlere karşı makul koruma sağlamak üzere tasarlanmıştır. Bu ekipman radyo frekans enerjisi üretir, kullanır ve
yayabilir; talimatlara göre kurulmaz ve kullanılmazsa radyo iletişimine zarar veren parazite neden olabilir. Ancak hususi bir kurulumda
parazitin ortaya çıkmayacağı garanti değildir. Bu ekipman radyo ve televizyon yayını alımında, ekipmanı açıp kapatarak saptanabilecek zararlı
parazitlere neden oluyorsa, kullanıcının aşağıdaki önlemlerden birini veya birkaçını uygulayarak paraziti düzeltmeye çalışması önerilir:
• Alıcı anteninin yönünü ya da yerini değiştirin.
• Ekipman ve alıcı arasındaki mesafeyi artırın.
• Ekipmanı alıcının bağlı olduğu devreden farklı bir devredeki prize takın.
• Yardım için satıcıya ya da deneyimli bir radyo/televizyon teknisyenine danışın.
FCC Uyarısı:
• Uyumluluktan sorumlu tarafça açıkça onaylanmamış tüm değişiklikler veya modifikasyonlar kullanıcının bu ekipmanı çalıştırma yetkisini
geçersiz kılabilir.
• Bu verici başka herhangi bir anten veya vericiyle eşkonumlandırılmamalıdır ya da birlikte çalıştırılmamalıdır.
Radyasyonuna Maruz Kalma Bildirimi:
Bu ekipman kontrolsüz bir ortam için belirtilen FCC radyasyona maruz kalma sınırlarıyla uyumludur. Bu ekipman, radyatörle gövdeniz
arasında en az 20 cm mesafe kalacak şekilde kurulmalı ve çalıştırılmalıdır.
Ülke kodu seçimi yalnızca ABD dışı model için geçerlidir ve tüm ABD modellerinde sağlanmaz. FCC düzenlemesi
NOT
uyarınca, ABD'de piyasaya sürülen tüm WiFi ürünlerinin yalnızca ABD çalışma kanallarına sabitlenmesi gerekir.
Industry Canada Bildirimi
Bu aygıt Industry Canada lisans muafiyeti RSS standardı/standartları ile uyumludur. Çalışma aşağıdaki iki koşula tabidir:
1. bu aygıt parazitlere yol açamaz ve
2. bu aygıt, aygıtın istenmeyen şekilde çalışmasına yol açabilecek parazitler dahil bütün parazitleri kabul etmelidir.
Tümleşik Kutu PC'nin kurulumu
1. Embedded Box PC'yi duvar montajı braketlerini kullanarak veya panel kutusunda duvar gibi dikey bir yüzeye kurun.
2. Ağınıza aşağıdaki yöntemlerden biri ile bağlanın:
14
Tümleşik Kutu PC'nin kurulumu
• Ağ kablosunu bağlayın.
• Kablosuz bağlantıyı etkinleştirmek için kablosuz anteni (WLAN 1 ve WLAN 2) takın.
• Mobil geniş bant bağlantısını etkinleştirmek için mobil geniş bant anteni (WWAN 1 ve WWAN 2) takın.
NOT
Kablosuz anteni Dell Embedded Box PC'ye bağlama hakkında daha fazla bilgi için kablosuz antenle birlikte gelen
belgelere bakın.
NOT WWAN kartını Embedded Box PC'ye takma hakkında daha fazla bilgi için www.dell.com/support adresinden
Embedded Box PC Servis Kılavuzu
NOT Kablosuz anten, klavye ve fare gibi çevre birimleri ayrı satılır.
3. Tümleşik Kutu PC'nizdeki G/Ç bağlantı noktalarını kullanarak aygıtları bağlayın.
4. Tümleşik Kutu PC'yi aşağıdaki yöntemlerden biriyle güç kaynağına bağlayın.
• Güç adaptörünü bağlayın ve adaptörü Tümleşik Kutu PC'ye sabitlemek için adaptör pinindeki kolları sıkın.
'na bakın.
Tümleşik
Kutu PC'nin kurulumu 15
• Güç terminal bloğunu adaptör bağlantı noktasına bağlayın ve Tümleşik Kutu PC'ye sabitlemek için vidaları 5,07 kilogram-santimetre
(4,4 pound-inç) torkla sıkın.
5. Embedded Box PC'yi açın ve işletim sistemi kurulumunu tamamlayın.
NOT
Embedded Box PC'nin kurulumu tamamlandıktan sonra, kullanılmayan tüm bağlantı noktalarına toz kapaklarını
yeniden takın.
Konular:
• Tümleşik Kutu PC'yi duvara monte etme
Tümleşik Kutu PC'yi duvara monte etme
Embedded Box PC'yi duvar montajı braketlerini kullanarak duvara monte edin.
NOT
Tümleşik Kutu PC yalnızca iki adet montaj braketini Tümleşik Kutu PC'nin arkasına sabitlemek için gerekli olan bu
vidalar ile birlikte gelir.
1. İki montaj braketini Tümleşik Kutu PC'nin arkasına sekiz adet M3x8 vidayı kullanarak sabitleyin.
Vidaları 3 ila 3,4 kilogram-santimetre (2,6 ila 3,0 pound-inç) torkla sıkın.
NOT
16 Tümleşik Kutu PC'nin kurulumu
Loading...
