Dell Embedded Box PC
5000
Servisní příručka
Regulační model: N01PC
Regulační typ: N01PC001
Poznámky, upozornění a varování
POZNÁMKA POZNÁMKA označuje důležité informace, které umožňují lepší využití produktu.
VÝSTRAHA UPOZORNĚNÍ varuje před možným poškozením hardwaru nebo ztrátou dat a obsahuje pokyny, jak těmto
problémům předejít.
VAROVÁNÍ VAROVÁNÍ upozorňuje na potenciální poškození majetku a riziko úrazu nebo smrti.
Copyright © 2017 Dell Inc. nebo dceřiné společnosti. Všechna práva vyhrazena.Dell, EMC a ostatní ochranné známky jsou
ochranné známky společnosti Dell Inc. nebo dceřiných společností. Ostatní ochranné známky mohou být ochranné známky svých vlastníků.
2019 - 10
Rev. A01
Obsah
1 Před prací uvnitř zařízení Embedded Box PC...................................................................................9
Než začnete........................................................................................................................................................................... 9
Bezpečnostní pokyny............................................................................................................................................................ 9
Doporučené nástroje............................................................................................................................................................10
Seznam šroubů.....................................................................................................................................................................10
2 Po práci uvnitř zařízení Embedded Box PC.................................................................................... 12
3 Technický přehled.......................................................................................................................13
Součásti základní desky.......................................................................................................................................................13
4 Demontáž zadního krytu.............................................................................................................. 14
Postup....................................................................................................................................................................................14
5 Montáž zadního krytu..................................................................................................................16
Postup................................................................................................................................................................................... 16
6 Vyjmutí ochranné skříně pevného disku.........................................................................................17
Přípravné kroky.....................................................................................................................................................................17
Postup....................................................................................................................................................................................17
7 Montáž ochranné klece pevného disku.......................................................................................... 18
Postup....................................................................................................................................................................................18
Následné kroky..................................................................................................................................................................... 18
8 Demontáž disků z klece pevného disku..........................................................................................19
Přípravné kroky.....................................................................................................................................................................19
Postup................................................................................................................................................................................... 19
Postup demontáže spodního disku.............................................................................................................................. 19
9 Montáž pevných disků do klece pevného disku.............................................................................. 21
Postup....................................................................................................................................................................................21
Postup montáže spodního disku...................................................................................................................................21
Následné kroky..................................................................................................................................................................... 21
10 Demontáž disku SSD z držáku.................................................................................................... 22
Přípravné kroky....................................................................................................................................................................22
Postup...................................................................................................................................................................................22
11 Montáž disku SSD do držáku...................................................................................................... 23
Postup...................................................................................................................................................................................23
Následné kroky.....................................................................................................................................................................23
Obsah 3
12 Demontáž desky mezikusu......................................................................................................... 24
Přípravné kroky....................................................................................................................................................................24
Postup...................................................................................................................................................................................24
13 Montáž desky mezikusu.............................................................................................................25
Postup...................................................................................................................................................................................25
Následné kroky.................................................................................................................................................................... 25
14 Montáž karty PCI/PCIe............................................................................................................. 26
Přípravné kroky....................................................................................................................................................................26
Postup...................................................................................................................................................................................26
Následné kroky.....................................................................................................................................................................28
15 Demontáž karty PCI/PCIe..........................................................................................................29
Přípravné kroky....................................................................................................................................................................29
Postup...................................................................................................................................................................................29
16 Montáž karty PCIe.....................................................................................................................31
Postup....................................................................................................................................................................................31
Následné kroky.....................................................................................................................................................................32
17 Vyjmutí paměťového modulu...................................................................................................... 33
Přípravné kroky....................................................................................................................................................................33
Postup...................................................................................................................................................................................33
18 Montáž paměťového modulu...................................................................................................... 35
Postup...................................................................................................................................................................................35
Následné kroky.....................................................................................................................................................................36
19 Demontáž anténních konektorů WLAN........................................................................................ 37
Přípravné kroky.................................................................................................................................................................... 37
Postup...................................................................................................................................................................................37
20 Montáž anténních konektorů WLAN........................................................................................... 39
Postup...................................................................................................................................................................................39
Následné kroky.....................................................................................................................................................................39
21 Vyjmutí karty WLAN.................................................................................................................. 40
Přípravné kroky....................................................................................................................................................................40
Postup...................................................................................................................................................................................40
22 Montáž karty WLAN..................................................................................................................42
Postup...................................................................................................................................................................................42
Následné kroky.....................................................................................................................................................................43
23 Demontáž anténních konektorů WWAN...................................................................................... 44
Přípravné kroky....................................................................................................................................................................44
4
Obsah
Postup...................................................................................................................................................................................44
24 Montáž anténních konektorů WWAN.......................................................................................... 46
Postup...................................................................................................................................................................................46
Následné kroky.....................................................................................................................................................................46
25 Vyjmutí karty WWAN................................................................................................................ 47
Přípravné kroky.................................................................................................................................................................... 47
Postup...................................................................................................................................................................................47
26 Montáž karty WWAN................................................................................................................ 49
Postup...................................................................................................................................................................................49
Následné kroky.................................................................................................................................................................... 50
27 Vyjmutí karty SIM..................................................................................................................... 51
Přípravné kroky.....................................................................................................................................................................51
Postup................................................................................................................................................................................... 51
28 Montáž karty SIM.....................................................................................................................53
Postup...................................................................................................................................................................................53
Následné kroky.................................................................................................................................................................... 53
29 Demontáž kabelu CANbus......................................................................................................... 55
Přípravné kroky....................................................................................................................................................................55
Postup...................................................................................................................................................................................55
30 Montáž kabelu CANbus............................................................................................................. 57
Postup...................................................................................................................................................................................57
Následné kroky.....................................................................................................................................................................57
31 Demontáž karty CANbus............................................................................................................58
Přípravné kroky....................................................................................................................................................................58
Postup...................................................................................................................................................................................58
32 Montáž karty CANbus............................................................................................................... 60
Postup...................................................................................................................................................................................60
Následné kroky..................................................................................................................................................................... 61
33 Vyjmutí knoflíkové baterie......................................................................................................... 62
Přípravné kroky....................................................................................................................................................................62
Postup...................................................................................................................................................................................62
34 Vložení knoflíkové baterie..........................................................................................................64
Postup...................................................................................................................................................................................64
Následné kroky.....................................................................................................................................................................64
35 Demontáž spínače detekce vniknutí do šasi.................................................................................65
Přípravné kroky....................................................................................................................................................................65
Obsah
5
Postup...................................................................................................................................................................................65
36 Montáž spínače detekce vniknutí do šasi.................................................................................... 66
Postup...................................................................................................................................................................................66
Následné kroky.................................................................................................................................................................... 66
37 Demontáž sériových portů......................................................................................................... 67
Přípravné kroky....................................................................................................................................................................67
Postup...................................................................................................................................................................................67
38 Montáž sériových portů............................................................................................................ 69
Postup...................................................................................................................................................................................69
Následné kroky.................................................................................................................................................................... 69
39 Sejmutí spodního krytu............................................................................................................. 70
Přípravné kroky....................................................................................................................................................................70
Postup...................................................................................................................................................................................70
40 Montáž spodního krytu.............................................................................................................. 71
Postup....................................................................................................................................................................................71
Následné kroky......................................................................................................................................................................71
41 Demontáž karty expandéru.........................................................................................................72
Přípravné kroky.................................................................................................................................................................... 72
Postup...................................................................................................................................................................................72
42 Montáž karty expandéru............................................................................................................74
Postup...................................................................................................................................................................................74
Následné kroky.....................................................................................................................................................................76
43 Demontáž chladiče....................................................................................................................77
Přípravné kroky.................................................................................................................................................................... 77
Postup................................................................................................................................................................................... 77
44 Montáž chladiče....................................................................................................................... 78
Postup...................................................................................................................................................................................78
Následné kroky.....................................................................................................................................................................78
45 Demontáž napájecích konektorů.................................................................................................79
Přípravné kroky....................................................................................................................................................................79
Postup...................................................................................................................................................................................79
46 Montáž napájecích konektorů.....................................................................................................81
Postup....................................................................................................................................................................................81
Následné kroky..................................................................................................................................................................... 81
47 Sejmutí horního krytu................................................................................................................82
Přípravné kroky....................................................................................................................................................................82
6
Obsah
Postup...................................................................................................................................................................................82
48 Nasazení horního krytu............................................................................................................. 84
Postup...................................................................................................................................................................................84
Následné kroky.....................................................................................................................................................................84
49 Vyjmutí síťového spínače...........................................................................................................85
Přípravné kroky....................................................................................................................................................................85
Postup...................................................................................................................................................................................85
50 Montáž vypínače...................................................................................................................... 87
Postup...................................................................................................................................................................................87
Následné kroky.....................................................................................................................................................................87
51 Demontáž desky CPU................................................................................................................ 88
Přípravné kroky....................................................................................................................................................................88
Postup...................................................................................................................................................................................88
52 Montáž desky CPU................................................................................................................... 89
Postup...................................................................................................................................................................................89
Následné kroky.................................................................................................................................................................... 89
53 Demontáž základní desky.......................................................................................................... 90
Přípravné kroky....................................................................................................................................................................90
Postup...................................................................................................................................................................................90
54 Montáž základní desky.............................................................................................................. 93
Postup...................................................................................................................................................................................93
Následné kroky.....................................................................................................................................................................93
Zadání výrobního čísla do programu pro nastavení systému BIOS............................................................................... 93
55 Program pro nastavení systému BIOS........................................................................................ 95
Spuštění programu pro nastavení systému BIOS............................................................................................................95
Vymazání zapomenutých hesel......................................................................................................................................... 95
Vymazání nastavení CMOS................................................................................................................................................96
56 Demontáž desky loga Dell..........................................................................................................98
Přípravné kroky....................................................................................................................................................................98
Postup...................................................................................................................................................................................98
57 Montáž desky loga Dell.............................................................................................................101
Postup..................................................................................................................................................................................101
Následné kroky....................................................................................................................................................................101
58 Technologie a součásti.............................................................................................................102
Napájení...............................................................................................................................................................................102
Procesor..............................................................................................................................................................................102
Mechanické vlastnosti.......................................................................................................................................................102
Obsah
7
Periferní zařízení.................................................................................................................................................................102
WLAN/WWAN...................................................................................................................................................................103
Zigbee..................................................................................................................................................................................103
CANbus............................................................................................................................................................................... 103
8 Obsah
Před prací uvnitř zařízení Embedded Box PC
POZNÁMKA Obrázky v tomto dokumentu se mohou lišit od vašeho zařízení Embedded Box PC v závislosti na
konfiguraci, kterou jste si objednali.
Témata:
• Než začnete
• Bezpečnostní pokyny
• Doporučené nástroje
• Seznam šroubů
Než začnete
1. Uložte a zavřete všechny otevřené soubory a ukončete všechny spuštěné aplikace.
2. Vypněte zařízení Embedded Box PC.
Pokyny k vypnutí se liší v závislosti na operačním systému nainstalovaném v zařízení Embedded Box PC.
POZNÁMKA
3. Odpojte zařízení Embedded Box PC a všechna připojená zařízení z elektrických zásuvek.
4. Odpojte od zařízení Embedded Box PC všechny kabely, například síťové kabely.
5. Odpojte od zařízení Embedded Box PC všechna připojená zařízení a periferní zařízení, například klávesnici, myš a monitor.
6. Po odpojení zařízení Embedded Box PC uzemněte základní desku stisknutím tlačítka napájení a jeho přidržením po dobu 5 sekund.
Další informace a pokyny k vypnutí najdete v dokumentaci k operačnímu systému.
1
Bezpečnostní pokyny
Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození zařízení Embedded Box PC a zajistíte vlastní bezpečnost.
POZNÁMKA
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
POZNÁMKA Než otevřete kryt počítače Embedded Box PC nebo jeho panely, odpojte veškeré zdroje napájení. Poté co
dokončíte práci uvnitř počítače Embedded Box PC, namontujte všechny kryty, panely a šrouby a teprve poté připojte
počítač k elektrické zásuvce.
VÝSTRAHA Chcete-li předejít poškození zařízení Embedded Box PC, ujistěte se, že je pracovní plocha rovná a čistá.
VÝSTRAHA Abyste předešli poškození komponent a karet, držte je vždy pouze za hrany a nedotýkejte se jejich kolíků
a kontaktů.
VÝSTRAHA Odstraňování problémů a opravy byste měli provádět pouze po autorizaci nebo výzvě tým technické pomoci
Dell. Na škody způsobené neoprávněným servisním zásahem se nevztahuje záruka. Více informací najdete
v bezpečnostních pokynech dodávaných s produktem nebo na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Dříve, než se dotknete některé části uvnitř počítače Embedded Box PC, odveďte elektrostatický náboj z
vašeho těla tím, že se dotknete kovového předmětu, například některé kovové části na zadní straně počítače Embedded
Box PC. Během manipulace se opakovaně dotýkejte nenatřeného kovového povrchu, abyste odvedli potenciální
elektrostatický náboj, který může poškodit vnitřní součásti.
Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
Před prací uvnitř zařízení Embedded Box PC 9
VÝSTRAHA Při odpojování kabelu tahejte za konektor nebo pásek pro vytahování, nikoli za samotný kabel. Některé
kabely mohou být opatřeny konektory se západkami nebo přítlačnými šrouby, které je třeba před odpojením kabelu
uvolnit. Při odpojování kabelů postupujte opatrně, aby nedošlo k ohnutí kolíků. Při připojování kabelů se ujistěte, že jsou
porty a konektory správně otočeny a vyrovnány.
VÝSTRAHA Stiskem vysuňte všechny karty vložené ve čtečce paměťových karet.
Doporučené nástroje
Postupy uvedené v tomto dokumentu mohou vyžadovat použití následujících nástrojů:
• křížový šroubovák
• plochý šroubovák
• plastová jehla
• imbus
• 8mm otevřený klíč
• 10 mm otevřený klíč
Seznam šroubů
V následující tabulce je uveden seznam šroubů, kterými se k počítači Embedded Box PC připevňují různé komponenty.
Součástka Připevněna k Typ šroubu Množství
Deska loga Přední část šasi M3x5 3
Levá část šasi Přední část šasi M3x6 7
Pravá část šasi Přední část šasi M3x6 7
Základní deska Přední část šasi M3x5 9
Přední část šasi STDF(L8) HEX, M3x4 5
Přední část šasi STDF(L15) HEX, M3x4 1
Deska CPU Základní deska STDF(L5) HEX, M2.5x4 3
Základní deska M2,5x6 2
Chladič Deska CPU M3x8 4
Levá část šasi M3x16 4
Pravá část šasi M3x16 4
Karta expandéru Držák karty expandéru M3x5 2
Karta expandéru Pravá část šasi Šroub M3x5 se zápustnou hlavou 2
Karta WLAN Deska nosiče M2x3 2
karta WWAN Deska nosiče M2x3 2
Kryt PCI Horní deska PCI Šroub M3x5 se zápustnou hlavou 1
Kryt PCI Horní deska PCI Šroub M3x5 se zápustnou hlavou 1
Držák PCI Horní deska PCI Šroub M3x5 se zápustnou hlavou 1
Vstupní konektor stejnosměrného
napájení
Spínač detekce vniknutí do šasi Držák spínače detekce
Konektor VGA Horní deska PCI D-sub HEX, #4–40UNCx6,3 2
Kabel CANbus Horní deska PCI D-sub HEX, #4–40UNCx6,3 2
Horní deska PCI M2,5x6 2
M2x10 1
vniknutí do šasi
Horní deska PCI Šroub M3x5 se zápustnou hlavou 1
10 Před prací uvnitř zařízení Embedded Box PC
Součástka Připevněna k Typ šroubu Množství
Horní deska I/O Hlavní šasi Šroub M3x5 se zápustnou hlavou 7
Kabel portu COM Dolní deska I/O D-sub HEX, #4–40UNCx6,3 8
Dolní deska I/O Hlavní šasi Šroub M3x5 se zápustnou hlavou 7
Gumová patka Zadní kryt M3x8 4
Zadní kryt Hlavní šasi Šroub M3x5 se zápustnou hlavou 5
Ochranná skříň pevného disku Zadní kryt M3x5 4
Horní pevný disk / disk SSD Ochranná skříň pevného
disku
Dolní pevný disk / disk SSD Ochranná skříň pevného
disku
Deska mezikusu disku SSD Nosič disku SSD M2x3 3
Disk SSD Nosič disku SSD M2x3 2
Držák pro upevnění na zeď Zadní kryt M3x8 4
STDF(L5.1), M3x3 4
STDF(L5.1), M3x3 4
Před prací uvnitř zařízení Embedded Box PC 11
Po práci uvnitř zařízení Embedded Box PC
VÝSTRAHA Neponechávejte v zařízení Embedded Box PC volně položené nebo neutažené šrouby, neboť by mohly
zařízení vážně poškodit.
1. Našroubujte všechny šrouby a ujistěte se, že žádné nezůstaly volně uvnitř zařízení Embedded Box PC.
2. Připojte všechna externí zařízení, periferní zařízení a kabely, které jste odpojili před prací uvnitř zařízení Embedded Box PC.
3. Připojte zařízení Embedded Box PC a všechna připojená zařízení do elektrických zásuvek.
4. Zapněte zařízení Embedded Box PC.
2
12 Po práci uvnitř zařízení Embedded Box PC
Technický přehled
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Součásti základní desky
Součásti základní desky
3
1. Slot PCI 2. napájecí konektor SATA 1 (SATAPWR1)
3. napájecí konektor SATA 2 (SATAPWR2) 4. datový konektor SATA 1 (SATA2)
5. konektor napájecího kabelu (PWR IN) 6. konektor mPCIE 1 (CAN BUS / WWAN)
7. konektor kabelu spínače detekce vniknutí do šasi (INTRUSION) 8. slot pro karty SIM (SIM SLOT)
9. resetovací propojka servisního režimu (SVC MODE) 10. zkratovací propojka vymazání hesla (PWD)
11. konektor mPCIE 2 (CAN BUS / WLAN / BT) 12. konektor kabelu vzdáleného vypínače (PWR BTN)
13. konektor kabelu sériového portu 14. patice knoflíkové baterie
15. zkratovací propojka vymazání paměti CMOS (CMOS) 16. slot PCIex16
17. konektor desky CPU (DB CN1 a DB CN2) 18. Datový konektor SATA 2 (SATA1)
Technický přehled 13
Demontáž zadního krytu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
Postup
1. Vyšroubujte šrouby, kterými je zadní kryt připevněn k šasi.
4
1. Šrouby M3x8 (4) 2. Šrouby M3x5 se zápustnou hlavou (5)
3. pryžové montážní nohy (4) 4. zadní kryt
5. šasi
2. Otevřete zadní kryt šasi.
3. Odpojte napájecí a datový kabel SATA od sestavy pevného disku nebo disku SSD.
POZNÁMKA
4. Vyjměte kabely z vodítek na horním krytu.
14 Demontáž zadního krytu
Odpojte kabely od druhého disku, je-li nainstalovaný.
1. zadní kryt 2. sestava pevného disku / disku SSD
3. vodítko 4. Datový kabel SATA
5. Napájecí kabel SATA
5. Zavřete trochu zadní kryt a posunutím dopředu jej uvolněte z výčnělků na šasi.
6. Zvedněte zadní kryt ze šasi.
a. zadní kryt
b. šasi
7. Vyjměte klec pevného disku.
Demontáž zadního krytu
15
Montáž zadního krytu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
Postup
1. Namontujte klec pevného disku.
2. Vložte výčnělky na zadním krytu zešikma do slotů na šasi.
3. Otevřete zadní kryt.
4. Protáhněte napájecí a datový kabel SATA skrze vodítka.
5. Připojte napájecí a datový kabel SATA k sestavě pevného disku nebo disku SSD.
5
POZNÁMKA
6. Zavřete zadní kryt.
7. Zarovnejte otvory pro šrouby na zadním krytu s otvory pro šrouby v šasi.
8. Zašroubujte šrouby, které upevňují zadní kryt k šasi.
Připojte kabely k druhému disku, je-li nainstalovaný.
16 Montáž zadního krytu
Vyjmutí ochranné skříně pevného disku
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Pevné disky a disky SSD jsou křehké. Při manipulaci s diskem SSD, resp. pevným diskem buďte opatrní.
VÝSTRAHA Chcete-li předejít ztrátě dat, nevyjímejte pevný disk / disk SSD, pokud je zařízení Embedded Box PC
v režimu spánku nebo zapnuté.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
6
Postup
1. Vyšroubujte šrouby, kterými je klec pevného disku připevněna k zadnímu krytu.
2. Zvedněte klec pevného disku ze zadního krytu.
a. ochranná skříň pevného disku
b. 4 šrouby M3x5
c. zadní kryt
Vyjmutí ochranné skříně pevného disku 17
Montáž ochranné klece pevného disku
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Pevné disky a disky SSD jsou křehké. Při manipulaci s diskem SSD, resp. pevným diskem buďte opatrní.
Témata:
• Postup
• Následné kroky
Postup
1. Zarovnejte otvory pro šrouby v držáku pevného disku s otvory pro šrouby na zadním krytu.
2. Zašroubujte šrouby, kterými je klec pevného disku připevněna k zadnímu krytu.
7
Následné kroky
Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
18 Montáž ochranné klece pevného disku
Demontáž disků z klece pevného disku
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Pevné disky a disky SSD jsou křehké. Při manipulaci s diskem SSD, resp. pevným diskem buďte opatrní.
VÝSTRAHA Chcete-li předejít ztrátě dat, nevyjímejte pevný disk / disk SSD, pokud je zařízení Embedded Box PC
v režimu spánku nebo zapnuté.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
8
Postup
POZNÁMKA
nebo oběma.
1. Vyšroubujte šrouby, které připevňují horní pevný disk ke kleci pevného disku.
2. Vysuňte horní pevný disk z klece pevného disku.
zadní kryt 2. 4 šrouby STDF (L5,1), M3x3
1.
3. ochranná skříň pevného disku 4. pevný disk / disk SSD
Zařízení Embedded Box PC se v závislosti na objednané konfiguraci dodává s pevným diskem, diskem SSD
Postup demontáže spodního disku
1. Vyšroubujte šrouby, které připevňují spodní disk ke kleci pevného disku.
Demontáž disků z klece pevného disku 19
2. Zvedněte a vysuňte spodní pevný disk z klece pevného disku.
1. zadní kryt 2. 4 šrouby STDF (L5,1), M3x3
3. klec disku 4. pevný disk / disk SSD
20 Demontáž disků z klece pevného disku
Montáž pevných disků do klece pevného disku
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Pevné disky a disky SSD jsou křehké. Při manipulaci s diskem SSD, resp. pevným diskem buďte opatrní.
Témata:
• Postup
• Následné kroky
Postup
POZNÁMKA Jestliže se počítač Embedded Box PC dodává se dvěma disky, je třeba nejprve namontovat spodní disk. Více
informací naleznete v části Postup při montáži spodního disku.
1. Vložte disk do držáku pevného disku.
2. Vyrovnejte otvory pro šrouby na disku s otvory v kleci pevného disku.
3. Zašroubujte šroubky, které připevňují pevný disk k držáku pevného disku.
9
Postup montáže spodního disku
1. Vložte spodní disk do spodního slotu v kleci pevného disku a zatlačte jej na místo.
2. Vyrovnejte otvory pro šrouby na spodním disku s otvory v kleci pevného disku.
3. Zašroubujte šrouby, které připevňují spodní disk ke kleci pevného disku.
Následné kroky
Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž pevných disků do klece pevného disku 21
Demontáž disku SSD z držáku
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Disky SSD jsou křehké. Při manipulaci s diskem SSD buďte opatrní.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte disky z klece pevného disku.
10
Postup
POZNÁMKA
nebo oběma.
1. Vyšroubujte šroub, kterým je disk SSD připevněn k držáku disku SSD.
2. Vyjměte disk SSD ze slotu disku SSD.
slot disku SSD 2. disk SSD
1.
3. držák disku SSD 4. šroub M2x3
Zařízení Embedded Box PC se v závislosti na objednané konfiguraci dodává s pevným diskem, diskem SSD
22 Demontáž disku SSD z držáku
Montáž disku SSD do držáku
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Disky SSD jsou křehké. Při manipulaci s diskem SSD buďte opatrní.
Témata:
• Postup
• Následné kroky
Postup
1. Zarovnejte drážky na disku SSD s výstupkem na slotu disku SSD.
2. Zasuňte disk SSD pevně do slotu a zarovnejte otvor pro šroub na disku SSD s otvorem pro šroub na držáku disku SSD.
3. Našroubujte šroub, kterým je disk SSD připevněn k držáku disku SSD.
11
Následné kroky
1. Namontujte disky do klece pevného disku.
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž disku SSD do držáku 23
Demontáž desky mezikusu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte disky z klece pevného disku.
3. Vyjměte disk SSD z držáku.
12
Postup
1. Vyšroubujte šrouby, kterými je deska mezikusu připevněna k držáku disku SSD.
2. Zvedněte desku mezikusu ven z držáku disku SSD.
a. 3 šrouby M2x3
b. deska mezikusu
c. držák disku SSD
24 Demontáž desky mezikusu
Montáž desky mezikusu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Zarovnejte otvory pro šrouby na desce mezikusu s otvory v držáku disku SSD.
2. Zašroubujte šrouby, kterými je deska mezikusu připevněna k držáku disku SSD.
Následné kroky
13
1. Namontujte disk SSD do držáku.
2. Namontujte disky do klece pevného disku.
3. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž desky mezikusu 25
Montáž karty PCI/PCIe
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Karty PCI/PCIe jsou křehké. Při manipulaci s kartami buďte opatrní.
Témata:
• Přípravné kroky
• Postup
• Následné kroky
Přípravné kroky
Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
14
Postup
Postupujte podle návodu na montáž karty PCI nebo PCIe do prázdného slotu na kartu PCI/PCIe.
1. Vyšroubujte šrouby, které připevňují výplň PCI/PCIe k hornímu krytu.
a. šasi
b. Výplň PCI/PCIe
c. Šrouby M3x5 se zápustnou hlavou (2)
2. Vyšroubujte šrouby, které připevňují držák výplně PCI/PCIe k šasi.
3. Vyjměte držák ze šasi.
4. Vyjměte výplň ze šasi.
26 Montáž karty PCI/PCIe
1. Šroub M3x5 se zápustnou hlavou 2. Držák výplně PCI/PCIe
3. výplň 4. šasi
5. Namontujte karty PCI nebo PCIe do příslušných slotů na desce expandéru.
a. karta expandéru
b. slot na kartu PCIe
c. karta PCIe
6. Vložte výplň do prázdného slotu na kartu.
7. Namontujte držák výplně na šasi.
8. Namontujte šroub, který upevňuje držák k šasi.
Montáž karty PCI/PCIe
27
1. držák výplně 2. držák
3. šasi 4. Šroub M3x5 se zápustnou hlavou
9. Zašroubujte šrouby, jimiž jsou karta PCIe a výplň připevněny k šasi.
a. šasi
b. výplň
c. Šrouby M3x5 se zápustnou hlavou (2)
Následné kroky
Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
28
Montáž karty PCI/PCIe
Demontáž karty PCI/PCIe
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
Postup
1. Vyjměte šrouby připevňující karty PCI/PCIe k šasi.
15
a. šasi
b. karta PCIe
c. 2 šrouby M3x5 se zápustnou hlavou
2. Vyšroubujte šrouby, které připevňují držák výplně PCI/PCIe k šasi.
3. Vyjměte držák ze šasi.
4. Vyjměte výplň ze šasi.
Demontáž karty PCI/PCIe 29
1. Šroub M3x5 se zápustnou hlavou 2. držák
3. výplň 4. šasi
5. Vyjměte kartu PCI/PCIe ze slotu na kartu PCI/PCIe na kartě expandéru a zvedněte ji ze šasi.
karta PCIe 2. slot na kartu PCIe
1.
3. karta expandéru 4. šasi
30 Demontáž karty PCI/PCIe
Montáž karty PCIe
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Namontujte karty PCI/PCIe do příslušných slotů na desce expandéru.
16
a. karta expandéru
b. Slot karty PCIe
c. karta PCIe
2. Vložte výplň do prázdného slotu na kartu.
3. Namontujte držák na šasi.
4. Namontujte šroub, který upevňuje držák k šasi.
Montáž karty PCIe 31
1. výplň 2. držák výplně
3. šasi 4. šroub M3x5 se zápustnou hlavou
5. Zašroubujte šrouby, jimiž je karta PCI/PCIe a výplň připevněna k šasi.
a. šasi
b. výplň
c. 2 šrouby M3x5 se zápustnou hlavou
Následné kroky
Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
32
Montáž karty PCIe
Vyjmutí paměťového modulu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
17
1. Prsty opatrně roztáhněte zajišťovací spony na každém konci slotu paměťového modulu tak, aby modul lehce vyskočil.
2. Vyjměte paměťový modul ze slotu paměťového modulu.
a. paměťový modul
b. slot paměťového modulu
Vyjmutí paměťového modulu 33
c. zajišťovací spony (2)
34 Vyjmutí paměťového modulu
Montáž paměťového modulu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Zarovnejte zářez na hraně paměťového modulu s výčnělkem na slotu paměťového modulu.
2. Modul pevně zasuňte pod úhlem do slotu a poté modul zatlačte směrem dolů, dokud nezapadne na místo.
18
POZNÁMKA
Jestliže neuslyšíte cvaknutí, modul vyjměte a postup vkládání zopakujte.
1. slot paměťového modulu 2. západka
3. zářez 4. paměťový modul
Montáž paměťového modulu 35
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
36 Montáž paměťového modulu
Demontáž anténních konektorů WLAN
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
19
1. Vyjměte matice a podložky, jimiž jsou anténní konektory WLAN 1 a 2 připevněny k šasi.
2. Prostrčte anténní konektory WLAN skrze šasi.
a. šasi
b. Anténní konektory WLAN 1
c. Anténní konektory WLAN 2

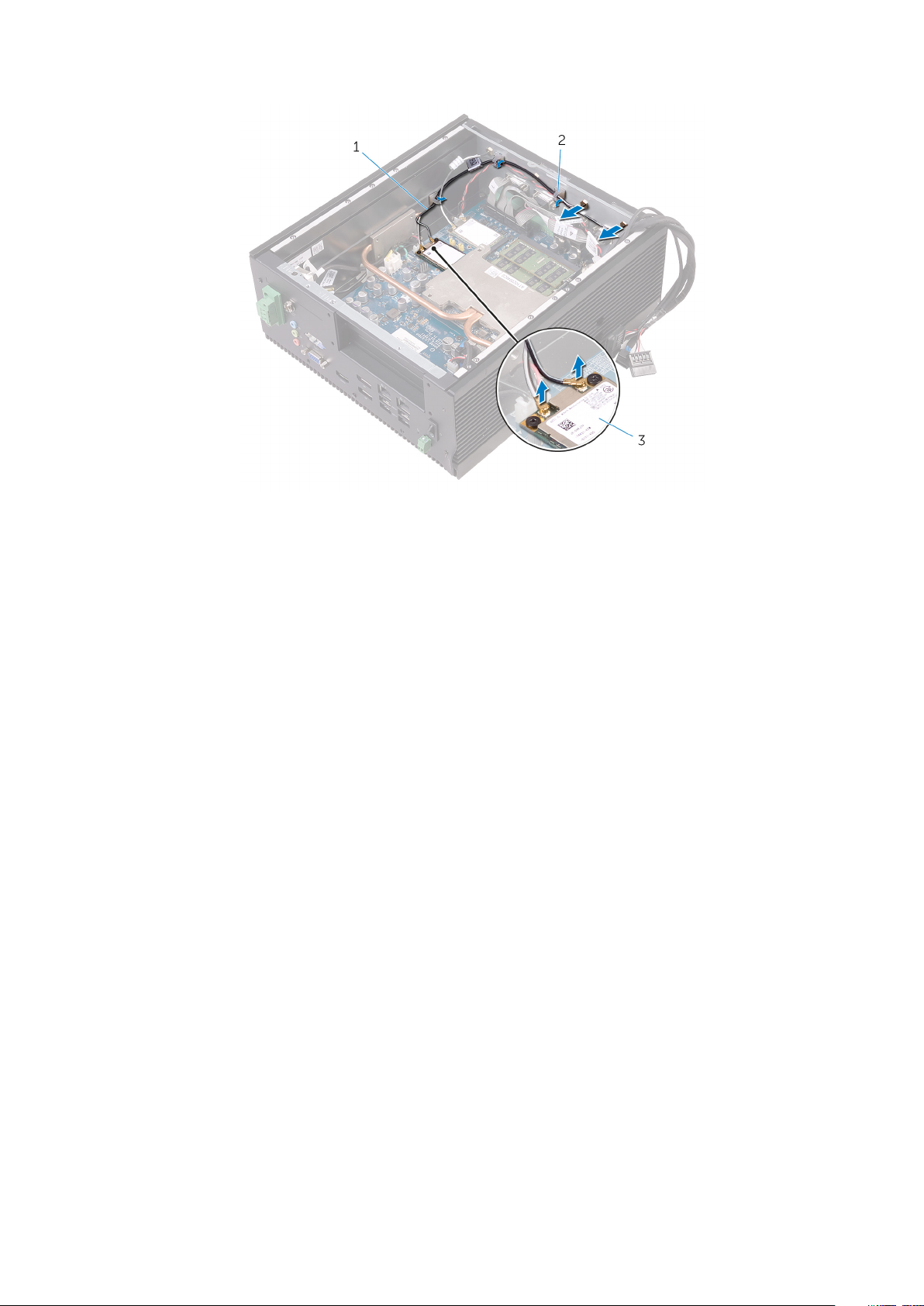

3. Odpojte kabely antény od karty WLAN.
4. Vyjměte anténní kabely WLAN z vodítek pro kabely WLAN na šasi.
5. Vyjměte anténní kabel WLAN ze šasi.
Demontáž anténních konektorů WLAN 37
a. kabely antény
b. vodítko
c. Karta WLAN
38
Demontáž anténních konektorů WLAN
Montáž anténních konektorů WLAN
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Vložte anténní konektory WLAN do slotů pro anténní konektory WLAN na spodním krytu.
20
POZNÁMKA
2. Namontujte matice a podložky, jimiž jsou anténní konektory WLAN připevněny ke spodnímu krytu.
3. Veďte anténní kabely WLAN vodítky na šasi počítače.
4. Připojte anténní kabely WLAN ke kartě WLAN.
Následující tabulka uvádí barevné schéma anténních kabelů pro karty WLAN podporované počítačem Embedded Box PC.
Konektory na kartě WLAN
Hlavní (bílý trojúhelník) Bílá
Pomocný (černý trojúhelník) Černá
Vložte anténní konektory WLAN podle barvy uvedené za spodním krytem.
Barva anténního kabelu
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž anténních konektorů WLAN 39
Vyjmutí karty WLAN
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
21
1. Odpojte anténní kabely připojené ke kartě WLAN.
2. Vyšroubujte šrouby, jimiž je držák karty WLAN připevněn k základní desce.
3. Sejměte držák karty WLAN z karty WLAN.
4. Vysuňte a vyjměte kartu WLAN ze slotu mPCIE2.
2 anténní kabely WLAN 2. Držák karty WLAN
1.
3. 2 šrouby M2x3 4. slot mPCIE2
40 Vyjmutí karty WLAN
5. Karta WLAN
Vyjmutí karty WLAN 41
Montáž karty WLAN
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
22
POZNÁMKA
1. Zarovnejte drážku na kartě WLAN s výstupkem na slotu mPCIE2.
2. Vložte pod úhlem kartu WLAN do slotu mPCIE2.
3. Umístěte držák karty WLAN na kartu WLAN.
4. Zarovnejte otvory pro šrouby na držáku karty WLAN s otvory pro šrouby na základní desce.
5. Zašroubujte šrouby, jimiž je držák karty WLAN připevněn k základní desce.
6. Připojte kabely antény ke kartě WLAN.
Následující tabulka uvádí barevné schéma anténních kabelů pro karty WLAN podporované počítačem Embedded Box PC.
Konektory na kartě WLAN
Hlavní (bílý trojúhelník) Bílá
Pomocný (černý trojúhelník) Černá
Abyste zamezili poškození karty WLAN, neumísťujte pod ni žádné kabely.
Barva anténního kabelu
42 Montáž karty WLAN

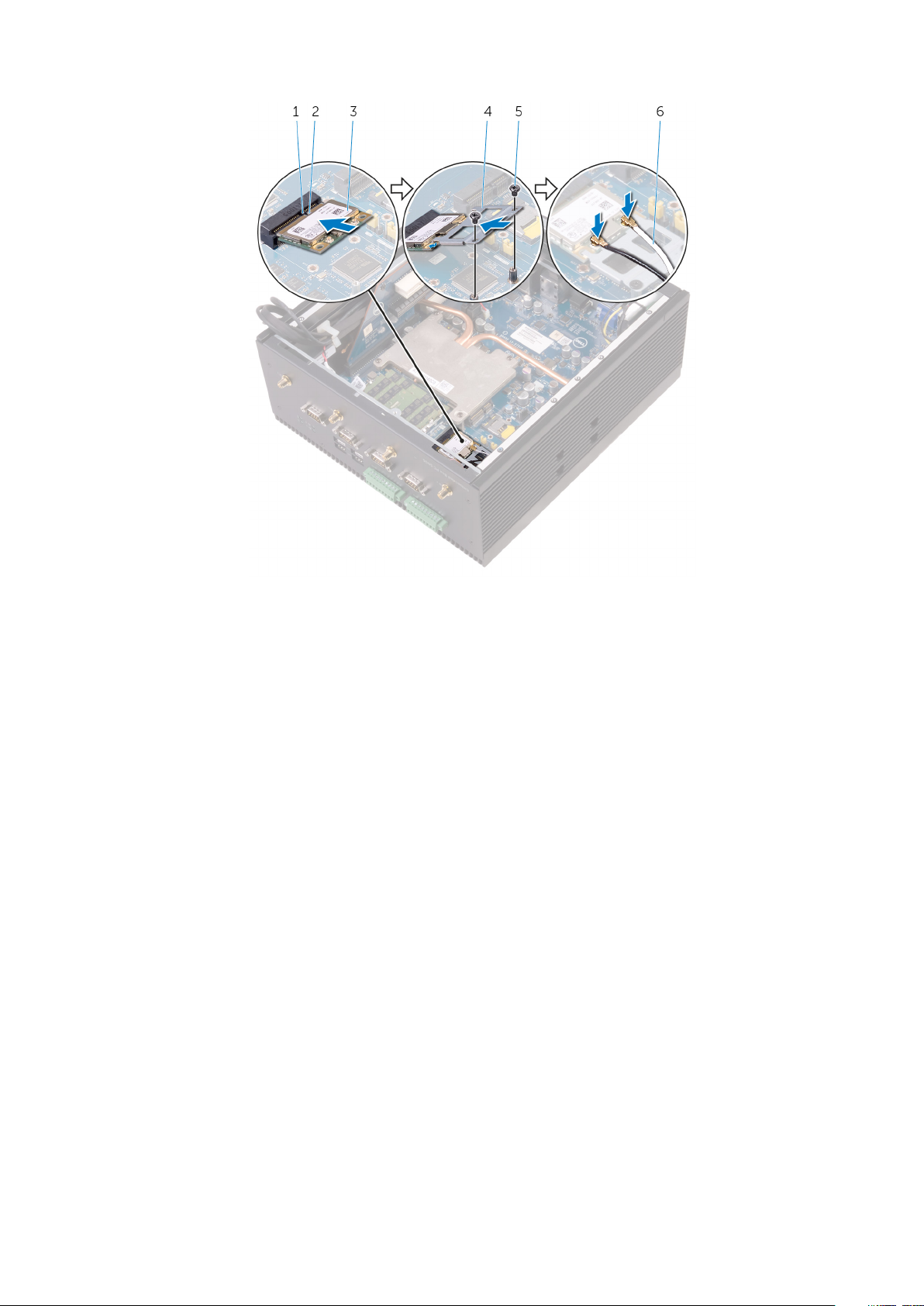

1. západka 2. zářez
3. Karta WLAN 4. Držák karty WLAN
5. 2 šrouby M2x3 6. 2 anténní kabely WLAN
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž karty WLAN
43
Demontáž anténních konektorů WWAN
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
23
1. Vyjměte matice a podložky, jimiž jsou anténní konektory WWAN 1 a 2 připevněny k šasi.
2. Prostrčte anténní konektory WWAN skrze šasi.
a. šasi
b. Anténní konektor WWAN 1
c. Anténní konektor WWAN 2
3. Odpojte kabely antény od karty WWAN.
4. Vyjměte anténní kabely WWAN z vodítek pro kabely WWAN na šasi.
5. Vyjměte anténní kabel WLAN ze šasi.
44 Demontáž anténních konektorů WWAN
a. 2 anténní kabely WWAN
b. vodítko
c. karta WWAN
Demontáž anténních konektorů WWAN
45
Montáž anténních konektorů WWAN
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Vložte anténní konektory WWAN do slotů pro anténní konektory WWAN na spodním krytu.
24
POZNÁMKA
2. Namontujte matice a podložky, jimiž jsou anténní konektory WWAN připevněny ke spodnímu krytu.
3. Veďte anténní kabely WWAN vodítky na šasi.
4. Připojte anténní kabely WWAN ke kartě WWAN.
Následující tabulka uvádí barevné schéma anténních kabelů pro karty WWAN podporované počítačem Embedded Box PC.
Konektory na kartě WWAN
Hlavní (bílý trojúhelník) Bílá/šedá
Pomocný (černý trojúhelník) Černá/šedá
Vložte anténní konektory WWAN podle barvy uvedené za spodním krytem.
Barva anténního kabelu
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
46 Montáž anténních konektorů WWAN
Vyjmutí karty WWAN
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
25
1. Odpojte anténní kabely připojené ke kartě WWAN.
2. Uvolněte šrouby upevňující kartu WWAN k základní desce.
3. Vysuňte a vyjměte kartu WWAN ze slotu mPCIE1.
Vyjmutí karty WWAN 47
1. karta WWAN 2. 2 anténní kabely WWAN
3. slot mPCIE1 4. 2 šrouby M2x3
48 Vyjmutí karty WWAN
Montáž karty WWAN
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
26
POZNÁMKA
1. Zarovnejte drážku na kartě WWAN s výstupkem na slotu mPCIE1.
2. Vložte pod úhlem kartu WWAN do slotu mPCIE1.
3. Otvory pro šrouby na kartě WWAN zarovnejte s otvory pro šrouby na základní desce.
4. Zašroubujte šrouby, jimiž je karta WWAN připevněna k základní desce.
5. Připojte kabely antény ke kartě WWAN.
Následující tabulka uvádí barevné schéma anténních kabelů pro karty WWAN podporované počítačem Embedded Box PC.
Konektory na kartě WWAN
Hlavní (bílý trojúhelník) Bílá a šedá
Pomocný (černý trojúhelník) Černá a šedá
Abyste zamezili poškození karty WWAN, neumísťujte pod ni žádné kabely.
Barva anténního kabelu
Montáž karty WWAN 49
1. západka 2. zářez
3. 2 šrouby M2x3 4. karta WWAN
5. anténní kabely WWAN (2)
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
50
Montáž karty WWAN
Vyjmutí karty SIM
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu WWAN.
Postup
27
1. Posuňte zámek slotu na kartu SIM směrem ke konektoru mPCIE1 a uvolněte slot na kartu SIM.
2. Otevřete slot na kartu SIM.
3. Vyjměte kartu SIM ze slotu na kartu SIM.
a. Zámek slotu na kartu SIM
b. Slot na kartu SIM
Vyjmutí karty SIM 51
c. karta SIM
52 Vyjmutí karty SIM
Montáž karty SIM
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Vložte kartu SIM do slotu na kartu SIM.
2. Zavřete slot na kartu SIM.
3. Posuňte zámek slotu na kartu SIM od konektoru mPCIE1 a zajistěte slot na kartu SIM.
28
a. Slot na kartu SIM
b. Zámek slotu na kartu SIM
c. Karta SIM
Následné kroky
1. Vložte kartu WWAN.
Montáž karty SIM 53
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
54 Montáž karty SIM
Demontáž kabelu CANbus
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
29
1. Odpojte kabel CANbus od konektoru na kartě CANbus.
2. Vyjměte kabel CANbus z vodítek na šasi.
3. Vysuňte kabel zpod chladicího vedení.
4. Vyšroubujte šestihranné šrouby připevňující port CANbus k hornímu krytu.
5. Zvedněte kabel CANbus z počítače Embedded Box PC.
Demontáž kabelu CANbus 55
1. 2 šestihranné šrouby #4 40UNCx6,3 2. Port CANbus
3. vodítka 4. konektor kabelu CANbus
56 Demontáž kabelu CANbus
Montáž kabelu CANbus
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Vložte port CANbus do slotu CANbus na horním krytu.
2. Zašroubujte šestihranné šrouby připevňující port CANbus k hornímu krytu.
3. Protáhněte kabel CANbus skrze vodítka na šasi a pod chladicí deskou.
4. Připojte kabel CANbus ke konektoru na kartě CANbus.
30
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž kabelu CANbus 57
Demontáž karty CANbus
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
31
POZNÁMKA
objednané konfiguraci.
1. Odpojte kabel CANbus od konektoru na kartě CANbus.
2. Uvolněte šrouby upevňující kartu CANbus k základní desce.
3. Vysuňte a vyjměte kartu CANbus ze slotu mPCIE1.
Počítač Embedded Box PC se dodává s kombinací karet WWAN, WLAN nebo CANbus, v závislosti na
58 Demontáž karty CANbus
1. Karta CANbus 2. Kabel CANbus
3. slot mPCIE1 4. základní deska
5. 2 šrouby M2x3
Demontáž karty CANbus 59
Montáž karty CANbus
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Zarovnejte drážku na kartě CANbus s výstupkem na slotu mPCIE1.
2. Vložte kartu CANbus zešikma do slotu mPCIE1.
3. Otvory pro šrouby na kartě CANbus zarovnejte s otvory pro šrouby na základní desce.
4. Zašroubujte šrouby upevňující kartu CANbus k základní desce.
5. Připojte kabel CANbus ke konektoru na kartě CANbus.
32
slot mPCIE1 2. západka
1.
3. zářez 4. 2 šrouby M2x3
5. základní deska 6. Karta CANbus
7. Kabel karty CANbus
60 Montáž karty CANbus
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž karty CANbus 61
Vyjmutí knoflíkové baterie
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
VÝSTRAHA Vyjmutím knoflíkové baterie dojde k obnovení nastavení systému BIOS na výchozí hodnoty. Doporučujeme,
abyste si před vyjmutím knoflíkové baterie poznačili nastavení systému BIOS.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
33
Postup
1. Pomocí plastové jehly stiskněte páčku k uvolnění baterie směrem od knoflíkové baterie, až baterie vyskočí ven.
2. Vyjměte knoflíkovou baterii z patice.
a. plastová jehla
62 Vyjmutí knoflíkové baterie
b. páčka pro uvolnění baterie
c. knoflíková baterie
Vyjmutí knoflíkové baterie 63
Vložení knoflíkové baterie
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
Vložte knoflíkovou baterii znakem + nahoru do patice na základní desce.
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
34
64 Vložení knoflíkové baterie
Demontáž spínače detekce vniknutí do šasi
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
35
1. Odpojte kabel spínače detekce vniknutí do šasi od konektoru na základní desce.
2. Vyjměte kabel spínače detekce vniknutí do šasi z vodítek na šasi.
3. Vysuňte kabel zpod chladicího vedení.
4. Demontujte šroub, jímž je spínač detekce vniknutí do šasi připevněn k šasi.
5. Vyjměte ze šasi spínač detekce proti vniknutí.
Spínač detekce vniknutí do šasi 2. šroub M3x5 se zápustnou hlavou
1.
3. vodítko 4. kabel spínače vniknutí do šasi
Demontáž spínače detekce vniknutí do šasi 65
Montáž spínače detekce vniknutí do šasi
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Zašroubujte šroub, jímž je spínač detekce vniknutí do šasi připevněn k šasi.
2. Protáhněte kabel spínače detekce vniknutí do šasi skrze vodítka na šasi a pod vedením chladiče.
3. Připojte kabel spínače detekce vniknutí do šasi k příslušnému konektoru na základní desce.
36
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
66 Montáž spínače detekce vniknutí do šasi
Demontáž sériových portů
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
37
1. Vyšroubujte šestihranné šrouby připevňující sériové porty ke spodnímu krytu.
a. šasi
b. 4 sériové porty
c. 8 šestihranné šrouby #4 40UNCx6,3
2. Odpojte kabel sériového portu od konektoru na základní desce.
3. Vyjměte kabely sériových portů ze spodního krytu a zvedněte je ze šasi.
Demontáž sériových portů 67
a. šasi
b. konektor sériového portu
c. základní deska
68 Demontáž sériových portů
Montáž sériových portů
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Připojte kabel sériového portu ke konektoru na základní desce.
2. Vložte sériové porty do příslušných slotů na spodním krytu.
38
POZNÁMKA
3. Zašroubujte šestihranné šrouby připevňující sériové porty ke spodnímu krytu.
Číslo portu musí odpovídat číslu na kabelu.
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž sériových portů 69
Sejmutí spodního krytu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
3. Vyjměte anténní konektory WWAN.
4. Vyjměte anténní konektory WLAN.
5. Vyjměte sériové porty.
39
Postup
1. Vyšroubujte šrouby, které upevňují horní kryt ke skříni počítače.
2. Vyjměte horní kryt ze šasi.
a. 7 šrouby M3x5 se zápustnou hlavou
b. dolní kryt,
c. šasi
70 Sejmutí spodního krytu
Montáž spodního krytu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Namontujte klec pevného disku.
2. Vložte výčnělky na zadním krytu zešikma do slotů na šasi.
3. Otevřete zadní kryt.
4. Protáhněte napájecí a datový kabel SATA skrze vodítka.
5. Připojte napájecí a datový kabel SATA k sestavě pevného disku nebo disku SSD.
40
POZNÁMKA
6. Zavřete zadní kryt.
7. Zarovnejte otvory pro šrouby na zadním krytu s otvory pro šrouby v šasi.
8. Zašroubujte šrouby, které upevňují zadní kryt k šasi.
Připojte kabely k druhému disku, je-li nainstalovaný.
Následné kroky
1. Namontujte sériový port.
2. Namontujte anténní konektory WLAN.
3. Namontujte anténní konektory WWAN.
4. Namontujte kartu PCI/PCIe (je-li třeba).
5. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž spodního krytu 71
Demontáž karty expandéru
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
41
1. Vyšroubujte šrouby zajišťující kartu expandéru k šasi.
2. Zvedněte kartu expandéru ze základní desky.
a. šrouby (2)
b. šasi
c. karta expandéru
3. Vyšroubujte šrouby zajišťující kartu expandéru k držáku karty expandéru.
4. Sejměte držák karty expandéru z karty expandéru.
72 Demontáž karty expandéru
a. držák karty expandéru
b. šrouby (2)
c. karta expandéru
Demontáž karty expandéru 73
Montáž karty expandéru
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
POZNÁMKA Vyjměte kartu expandéru, aby bylo možné upravit nastavení přepínače DIP na desce CPU. K úpravě
nastavení přepínače DIP je možné použít plastový nástroj, pinzetu nebo šroubovák.
POZNÁMKA Podle toho, jestli instalujete kartu expandéru PCIe(x8), nebo jiné karty expandéru, je třeba ověřit, že
nastavení přepínače DIP odpovídají následující tabulce.
42
Tabulka 1. Nastavení přepínače DIP
SW1 2× karta PCIe (x8) Ostatní karty expandéru
1 VYP VYP
2 ZAP VYP
74 Montáž karty expandéru
Obrázek 1. Nastavení přepínače DIP se dvěma kartami PCIe (x8)
1. Přepínač DIP
2. Deska CPU
Montáž karty expandéru
75
Obrázek 2. Nastavení přepínače DIP s ostatními kartami expandéru
1. Přepínač DIP
2. Deska CPU
1. Otvory pro šrouby na držáku zarovnejte s otvory pro šrouby na kartě expandéru.
2. Zašroubujte šrouby, jimiž je držák připevněn ke kartě expandéru.
3. Vložte sestavu karty expandéru do slotu na kartu expandéru.
4. Zašroubujte šrouby upevňující sestavu karty expandéru k šasi.
Následné kroky
1. Namontujte kartu PCI/PCIe (je-li třeba).
2. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
76
Montáž karty expandéru
Demontáž chladiče
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
Postup
43
1. Vyšroubujte šrouby, jimiž jsou chladiče šasi připevněny k bočním stranám šasi.
2. Postupně (podle pořadí vyznačeného na chladiči) vyšroubujte šrouby, jimiž je chladič připevněn k desce CPU.
3. Vyjměte chladič z desky CPU.
chladič 2. 4 šrouby M3x8 pro chladič
1.
3. šasi 4. 2 šrouby pro chladič šasi
5. 8 šroubů M3x16 pro chladič šasi
Demontáž chladiče 77
Montáž chladiče
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Namontujte tepelné podložky na chladič.
44
2. Umístěte chladič na desku CPU.
3. Zarovnejte otvory pro šrouby na chladiči s otvory pro šrouby na desce CPU.
4. Postupně (podle pořadí vyznačeného na chladiči) zašroubujte šrouby, jimiž je chladič připevněn k desce CPU.
5. Zašroubujte šrouby, jimiž jsou chladiče šasi připevněny k bočním stranám šasi.
Následné kroky
1. Namontujte kartu expandéru.
2. Namontujte kartu PCI/PCIe (je-li třeba).
3. Postupujte podle kroků 2 až 9 v části věnované montáži zadního krytu.
78 Montáž chladiče
Demontáž napájecích konektorů
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
3. Vyjměte chladič.
45
Postup
1. Vyšroubujte matici a podložku přidržující válcový konektor k šasi.
2. Protáhněte válcový konektor skrze slot v šasi.
3. Vyšroubujte šroub, kterým je připevněn zemnicí kabel k základní desce.
4. Odpojte napájecí kabel od základní desky.
5. Vyjměte napájecí kabel z vodítka na základní desce.
Demontáž napájecích konektorů 79
1. šasi 2. válcový konektor
3. vodítko 4. Šroub M2.5x2
5. napájecí kabel 6. zemnicí kabel
6. Vyšroubujte šrouby přidržující napájecí konektor k šasi.
7. Protáhněte napájecí kabely spolu s válcovým konektorem skrze slot na šasi a vyjměte je ze šasi.
a. šasi
b. napájecí konektor
c. 2 šrouby M2,5x6
80
Demontáž napájecích konektorů
Montáž napájecích konektorů
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Vložte napájecí kabely spolu s válcovým konektorem do slotu na šasi.
2. Zašroubujte šrouby přidržující napájecí konektor k šasi.
3. Veďte napájecí kabel vodítky na základní desce.
4. Připojte napájecí kabel k základní desce.
5. Zašroubujte šroub, kterým je připevněn zemnicí kabel k základní desce.
6. Vložte válcový konektor do šasi.
7. Zašroubujte matici a podložku přidržující válcový konektor k šasi.
46
Následné kroky
1. Namontujte chladič.
2. Namontujte kartu PCI/PCIe (je-li třeba).
3. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž napájecích konektorů 81
Sejmutí horního krytu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
3. Vyjměte kabel CANbus.
4. Vyjměte kartu expandéru.
5. Vyjměte napájecí konektory.
47
Postup
1. Odpojte kabel vypínače a vyjměte jej z vodítek na šasi.
2. Vyšroubujte šestihranné šrouby připevňující konektor VGA k hornímu krytu.
2 šestihranné šrouby #4 40UNCx6,3 2. Port VGA
1.
3. vodítka (4) 4. kabel napájecího konektoru
5. šasi
82 Sejmutí horního krytu
3. Vyšroubujte šrouby, které upevňují horní kryt ke skříni počítače.
4. Vyjměte horní kryt ze šasi.
a. 7 šrouby M3x5 se zápustnou hlavou
b. horní kryt
c. šasi
5. Vyjměte vypínač.
Sejmutí horního krytu
83
Nasazení horního krytu
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Namontujte vypínač.
2. Položte horní kryt na šasi a zarovnejte otvory pro šrouby na horním krytu s otvory pro šrouby na šasi.
3. Nasaďte zpět šrouby, které upevňují horní kryt ke skříni počítače.
4. Zašroubujte šestihranné šrouby připevňující port VGA k hornímu krytu.
5. Protáhněte kabel vypínače vodítky na šasi.
6. Připojte kabel vypínače ke konektoru na základní desce.
48
Následné kroky
1. Namontujte napájecí konektory.
2. Namontujte kartu expandéru.
3. Vložte kabel CANbus.
4. Namontujte kartu PCI/PCIe (je-li třeba).
5. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
84 Nasazení horního krytu
Vyjmutí síťového spínače
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
3. Vyjměte kabel CANbus.
4. Vyjměte kartu expandéru.
5. Vyjměte napájecí konektory.
6. Sejměte horní kryt.
49
Postup
1. Stisknutím výčnělků na vypínači uvolněte vypínač z horního krytu.
2. Protáhněte vypínač a jeho kabel skrze slot na horním krytu.
horní kryt 2. vypínač
1.
Vyjmutí síťového spínače 85
3. 2 západky 4. kabel vypínače
86 Vyjmutí síťového spínače
Montáž vypínače
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
1. Protáhněte vypínač a jeho kabel skrze slot na horním krytu.
2. Zatlačte vypínač do slotu a zacvakněte jej na místo.
Následné kroky
50
1. Nasaďte horní kryt.
2. Namontujte napájecí konektory.
3. Namontujte kartu expandéru.
4. Vložte kabel CANbus.
5. Namontujte kartu PCI/PCIe (je-li třeba).
6. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž vypínače 87
Demontáž desky CPU
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
3. Vyjměte paměťový modul.
4. Vyjměte chladič.
51
Postup
POZNÁMKA
novou desku CPU. Další informace naleznete v části Nastavení přepínače DIP.
1. Vyjměte šrouby, kterými je deska CPU připevněna k základní desce.
2. Zvedněte desku CPU ze základní desky.
Při demontáži desky CPU si poznačte aktuální nastavení přepínače DIP a nezapomeňte stejně nastavit
a. 2 šrouby M2,5x6
b. 3 šrouby STDF(L5) HEX, M2,5x4
c. Deska CPU
88 Demontáž desky CPU
Montáž desky CPU
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Postup
• Následné kroky
Postup
POZNÁMKA Ověřte, že nastavení přepínače DIP je na nové desce CPU provedeno správně. Další informace naleznete
v části Nastavení přepínače DIP.
1. Vložte desku CPU do konektoru pro desku CPU na základní desce.
2. Opatrně desku CPU zatlačte dolů.
3. Otvory pro šrouby na desce CPU zarovnejte s otvory pro šrouby na základní desce.
4. Zašroubujte šrouby, kterými je deska CPU připevněna k základní desce.
52
Následné kroky
1. Namontujte chladič.
2. Vložte paměťový modul.
3. Namontujte kartu PCI/PCIe (je-li třeba).
4. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Montáž desky CPU 89
Demontáž základní desky
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
POZNÁMKA Výrobní číslo počítače Embedded Box PC je součástí základní desky počítače. Po výměně základní desky je
třeba v nastavení systému BIOS zadat výrobní číslo.
POZNÁMKA Výměnou základní desky dojde k odstranění všech změn, které jste v systému BIOS pomocí programu pro
jeho nastavení provedli. Po výměně základní desky musíte příslušné změny provést znovu.
POZNÁMKA Před odpojením kabelů od systémové desky si zapamatujte jejich umístění, abyste je po výměně systémové
desky zapojili správně.
Témata:
• Přípravné kroky
• Postup
53
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
3. Vyjměte anténní konektory WLAN.
4. Vyjměte kartu WLAN.
5. Vyjměte anténní konektory WWAN.
6. Vyjměte kartu CANbus nebo kartu WWAN.
7. Vyjměte kartu SIM.
8. Vyjměte spínač detekce vniknutí do šasi.
9. Vyjměte paměťový modul.
10. Vyjměte chladič.
11. Vyjměte kartu expandéru.
12. Vyjměte napájecí konektory.
13. Proveďte kroky 1 až 4 popsané v části Demontáž horního krytu.
14. Vyjměte desku CPU.
Postup
1. Odpojte kabel sériového portu, datový kabel SATA a napájecí kabel SATA od základní desky.
90 Demontáž základní desky
1. kabel sériového portu 2. 2 datové kabely SATA
3. 2 napájecí kabely SATA 4. základní deska
2. Vyjměte šrouby, které upevňují základní desku k šasi.
šasi 2. základní deska
1.
3. 5 šroubů STDF(L8) HEX, M3x4 4. 1 šroub STDF(L15) HEX, M3x4
5. 8 šroubů M3x5
3. Vyjměte základní desku ze šasi.
Demontáž základní desky
91
a. šasi
b. základní deska
92
Demontáž základní desky
Montáž základní desky
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
POZNÁMKA Výrobní číslo počítače Embedded Box PC je součástí základní desky počítače. Po výměně základní desky je
třeba v nastavení systému BIOS zadat výrobní číslo.
POZNÁMKA Výměnou základní desky dojde k odstranění všech změn, které jste v systému BIOS pomocí programu pro
jeho nastavení provedli. Po výměně základní desky musíte příslušné změny provést znovu.
Témata:
• Postup
• Následné kroky
• Zadání výrobního čísla do programu pro nastavení systému BIOS
Postup
54
1. Umístěte základní desku do šasi.
2. Zarovnejte otvory pro šrouby v základní desce s otvory pro šrouby v šasi počítače.
3. Namontujte šrouby, které zajišťují základní desku k šasi.
4. Připojte kabel sériového portu, datový kabel SATA a napájecí kabel SATA ke konektorům na základní desce.
Následné kroky
1. Vložte desku CPU.
2. Proveďte kroky 2 až 6 popsané v části Montáž horního krytu.
3. Namontujte napájecí konektory.
4. Namontujte kartu expandéru.
5. Namontujte chladič.
6. Vložte paměťový modul.
7. Namontujte spínač detekce vniknutí do šasi.
8. Vložte kartu SIM.
9. Vložte kartu CANbus nebo kartu WWAN.
10. Namontujte anténní konektory WWAN.
11. Vložte kartu WLAN.
12. Namontujte anténní konektory WLAN.
13. Namontujte kartu PCI/PCIe (je-li třeba).
14. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Zadání výrobního čísla do programu pro nastavení systému BIOS
1. Slouží k zapnutí nebo restartu zařízení Embedded Box PC.
Montáž základní desky 93
2. Když se zobrazí logo Dell, stisknutím klávesy F2 přejdete do programu pro nastavení systému BIOS.
3. Přejděte na kartu Main a do pole Service Tag Input zadejte výrobní číslo.
94 Montáž základní desky
55
Program pro nastavení systému BIOS
Spuštění programu pro nastavení systému BIOS
Před zapnutím zařízení Embedded Box PC připojte klávesnici, myš a monitor, případně připojte zařízení Embedded Box PC prostřednictvím
relace KVM, případně použijte nástroj Dell Wyse Cloud Client Manager (CCM) nebo Dell Command | Monitor (DCM) a proveďte
aktualizaci konfigurace systému BIOS.
1. Slouží k zapnutí (nebo restartu) zařízení Embedded Box PC.
2. Během testu POST, při zobrazení loga DELL vyčkejte na zobrazení výzvy ke stisknutí klávesy F2 a poté ihned stiskněte klávesu F2.
POZNÁMKA Výzva F2 označuje, že se inicializovala klávesnice. Tato výzva se může zobrazit velmi rychle, proto
musíte obrazovku pečlivě sledovat a poté ihned stisknout klávesu F2. Jestliže stisknete klávesu F2 před zobrazením
výzvy o stisknutí F2, nebude mít stisknutí žádný účinek. Pokud čekáte příliš dlouho a objeví se logo operačního
systému, počkejte, dokud se nezobrazí plocha. Poté zařízení Embedded Box PC restartujte a opakujte uvedený
postup.
Vymazání zapomenutých hesel
POZNÁMKA
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyhledejte propojku vymazání hesla (PWD) na základní desce. Viz Součásti základní desky.
3. Přesuňte propojku z kolíků 1 a 2 na kolíky 2 a 3.
4. Proveďte kroky 2 až 9 popsané v části Montáž zadního krytu.
5. Zapněte počítač Embedded Box PC a vyčkejte, dokud se nezobrazí zpráva, že heslo bylo vymazáno.
6. Vypněte zařízení Embedded Box PC.
7. Přesuňte propojku z kolíků 2 a 3 a nasaďte ji na kolíky 1 a 2.
Počítač Embedded Box PC je nutné při mazání nastaveného hesla odpojit od napájení.
Program pro nastavení systému BIOS 95
a. propojovací zástrčka
8. Proveďte kroky 2 až 9 popsané v části Montáž zadního krytu.
Vymazání nastavení CMOS
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Najděte resetovací propojku paměti CMOS (CMOS) na základní desce. Viz Součásti základní desky.
3. Přesuňte propojku z kolíků 1 a 2 na kolíky 2 a 3.
4. Proveďte kroky 2 až 9 popsané v části Montáž zadního krytu.
5. Zapněte počítač Embedded Box PC a vyčkejte, dokud se nezobrazí zpráva, že paměť CMOS byla vymazána.
6. Vypněte zařízení Embedded Box PC.
7. Přesuňte propojku z kolíků 2 a 3 na kolíky 1 a 2.
96
Program pro nastavení systému BIOS
a. propojovací zástrčka
8. Proveďte kroky 2 až 8 popsané v části Montáž zadního krytu.
Program pro nastavení systému BIOS
97
Demontáž desky loga Dell
POZNÁMKA Před manipulací s vnitřními částmi zařízení Embedded Box PC si přečtěte bezpečnostní informace dodané
se zařízením Embedded Box PC a postupujte podle kroků popsaných v části Před manipulací uvnitř zařízení Embedded
Box PC. Po dokončení práce uvnitř zařízení Embedded Box PC postupujte podle pokynů v části Po manipulaci uvnitř
zařízení Embedded Box PC. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské
stránce Regulatory Compliance (Soulad s předpisy) na adrese www.dell.com/regulatory_compliance.
Témata:
• Přípravné kroky
• Postup
Přípravné kroky
1. Proveďte kroky 1 až 6 popsané v části Demontáž zadního krytu.
2. Vyjměte kartu PCI/PCIe (je-li nainstalována).
3. Vyjměte anténní konektory WLAN.
4. Vyjměte kartu WLAN.
5. Vyjměte anténní konektory WWAN.
6. Vyjměte kartu CANbus nebo kartu WWAN.
7. Vyjměte kartu SIM.
8. Vyjměte spínač detekce vniknutí do šasi.
9. Sejměte spodní kryt.
10. Vyjměte paměťový modul.
11. Vyjměte chladič.
12. Vyjměte kartu expandéru.
13. Vyjměte napájecí konektory.
14. Proveďte kroky 1 až 4 popsané v části Demontáž horního krytu.
15. Vyjměte desku CPU.
56
Postup
1. Vyšroubujte šrouby, které upevňují levé šasi k přednímu šasi.
98 Demontáž desky loga Dell
a. levá část šasi
b. 7 šrouby M3x6
c. přední část šasi
2. Vyšroubujte šrouby, které upevňují desku loga Dell k přednímu šasi.
a. 3 šrouby M3x5
b. přední část šasi
3. Vyjměte desku loga Dell z předního šasi.
Demontáž desky loga Dell
99
a. Deska loga Dell
b. přední část šasi
100
Demontáž desky loga Dell
