Dell E2417H Monitor
Benutzerhandbuch

Modell: E2417H
Behördliche Modellnummer: E2417Hb

Hinweise, Vorsichtsmaßregeln und
Warnungen

HINWEIS: EIN HINWEIS beschreibt wichtige Informationen, damit Sie Ihren

Computer besser nutzen können.

VORSICHT: EINE VORSICHTSMASSREGEL führt zu potentiellen Schäden

an der Hardware oder dem Verlust von Daten, wenn die Anweisungen
nicht befolgt werden.

ACHTUNG: EINE WARNUNG beschreibt die Möglichkeit von

Eigentumsschäden, Verletzungen oder Tod.

____________________

Copyright © 2016 Dell Inc. Alle Rechte vorbehalten.

Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und
geistiges Eigentum geschützt. Dell™ und das Dell-Logo sind Marken von Dell Inc. in den
Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und
Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.

2016 - 08 Rev. A00

Inhalt

Über Ihren Monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Produktmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Komponenten und Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Technische Daten des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Plug & Play-Unterstützung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

LCD-Monitorqualität und Hinweise zu Pixeln. . . . . . . . . . . . . . . . . . . 18

Hinweise zur Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Monitor einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

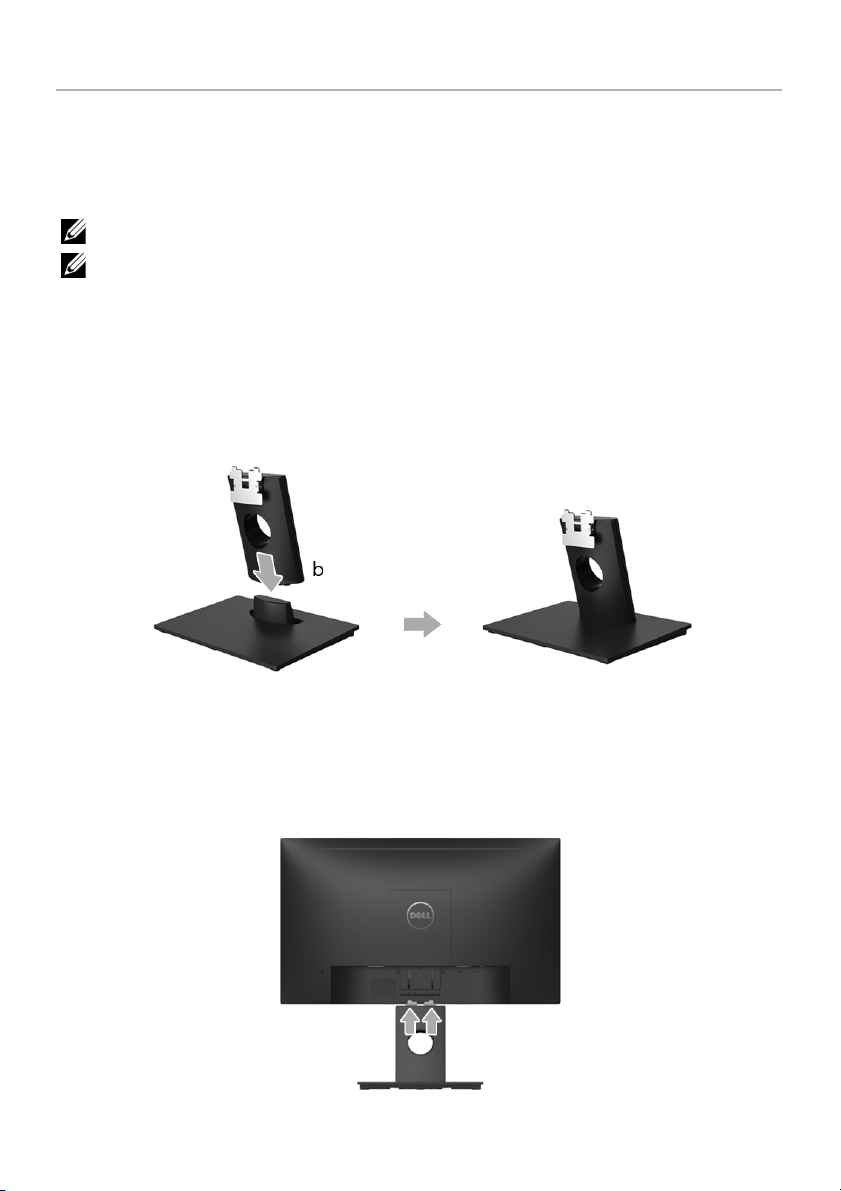

Ständer anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Monitor anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Kabel verlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Monitorständer abnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Wandbefestigung (optional) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Monitor bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Monitor einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Bedienfeldtasten verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

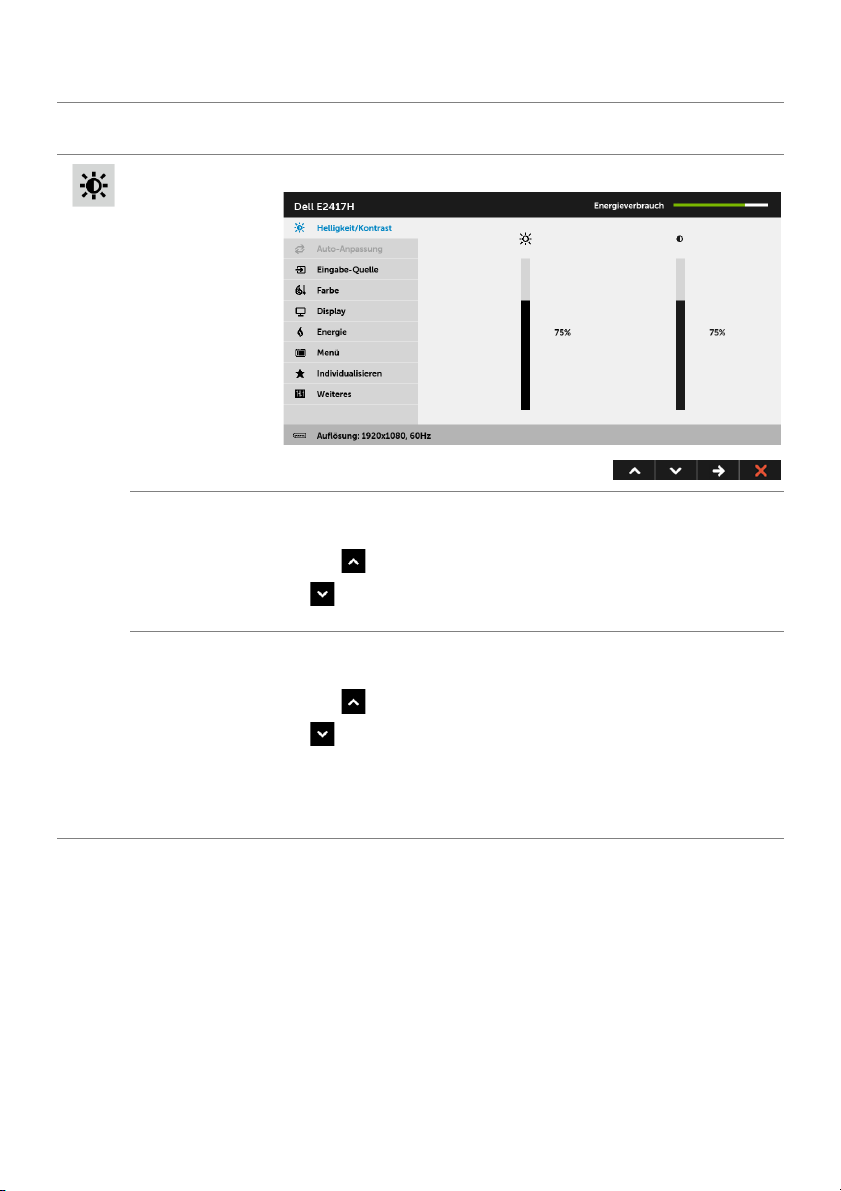

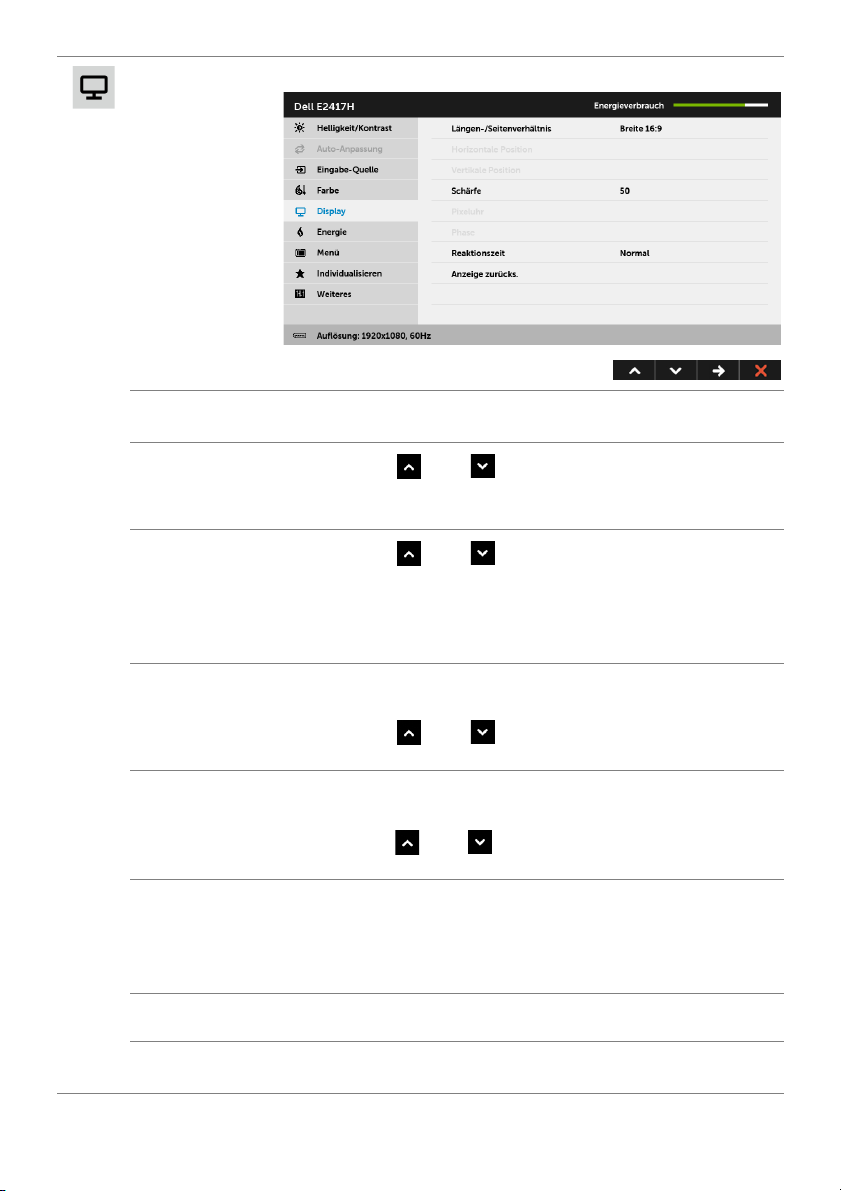

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü). . . . . . . 25

Maximale Auflösung einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Inhalt | 3

Kippen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Problemlösung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Selbstdiagnose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Allgemeine Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Produktspezifische Probleme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Anhang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

FCC-Erklärung (nur für die USA) und weitere rechtliche

Informationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Kontakt zu Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

4 | Inhalt

Über Ihren Monitor

Lieferumfang

Der Monitor wird mit den unten gezeigten Artikeln geliefert. Stellen Sie sicher, dass Sie
sämtliche Komponenten erhalten haben und

HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert

werden. Einige Funktionen oder Medien könnten in einigen Ländern nicht verfügbar
sein.

HINWEIS: Zum Einrichten mit einem anderen Ständer, lesen Sie bitte die Anleitung

des entsprechenden Ständers.

Kontakt zu Dell

, wenn etwas fehlt.

Monitor

Ständerarm

Sockel

Über Ihren Monitor | 5

VESA™
Schraubenabdeckung

Stromkabel (variiert je nach
Land)

DP-Kabel

VGA-Kabel (außer Nord- &
Südamerika)

• Treiber und

Dokumentationsmedien

• Kurzanleitung

• Sicherheit,

Umweltschutz und
Bestimmungen

6 | Über Ihren Monitor

Produktmerkmale

Der Dell E2417H Flachbildschirm hat eine Aktivmatrix, Dünnfilm-Transistor (TFT), Liquid
Crystal Display (LCD) und LED-Hintergrundbeleuchtung. Die Monitorfunktionen
umfassen:

• E2417H: 60,5 cm (23,8 Zoll) sichtbarer Bereich (diagonal gemessen).

Auflösung: Bis zu 1920 x 1080 über VGA und DisplayPort, mit Vollbildunterstützung
oder niedrigeren Auflösungen.

• Kippanpassungsbereich.

• Abnehmbarer Ständer und Video Electronics Standards Association (VESA™) 100

mm Befestigungslöcher für flexible Montagelösungen.

• Digitale Konnektivität mit DisplayPort.

• Plug-and-Play Fähigkeit, wenn von Ihrem System unterstützt.

• Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und

Bildschirmoptimierung.

• Software und Dokumentationsmedien mit Informationsdatei (INF), Image Color

Matching Datei (ICM) und Produktdokumentation.

• Anschluss für Sicherheitsschloss.

• Asset Verwaltungsbereich.

• Energieanzeige zeigt den Energieverbrauch des Monitors in Echtzeit an.

• Optimiert den Schutz Ihrer Augen mit einem flimmerfreien Bildschirm und der

ComfortView Funktion, welche die Abgabe von blauem Licht minimiert.

Über Ihren Monitor | 7

Komponenten und Bedienelemente

Vorderseite

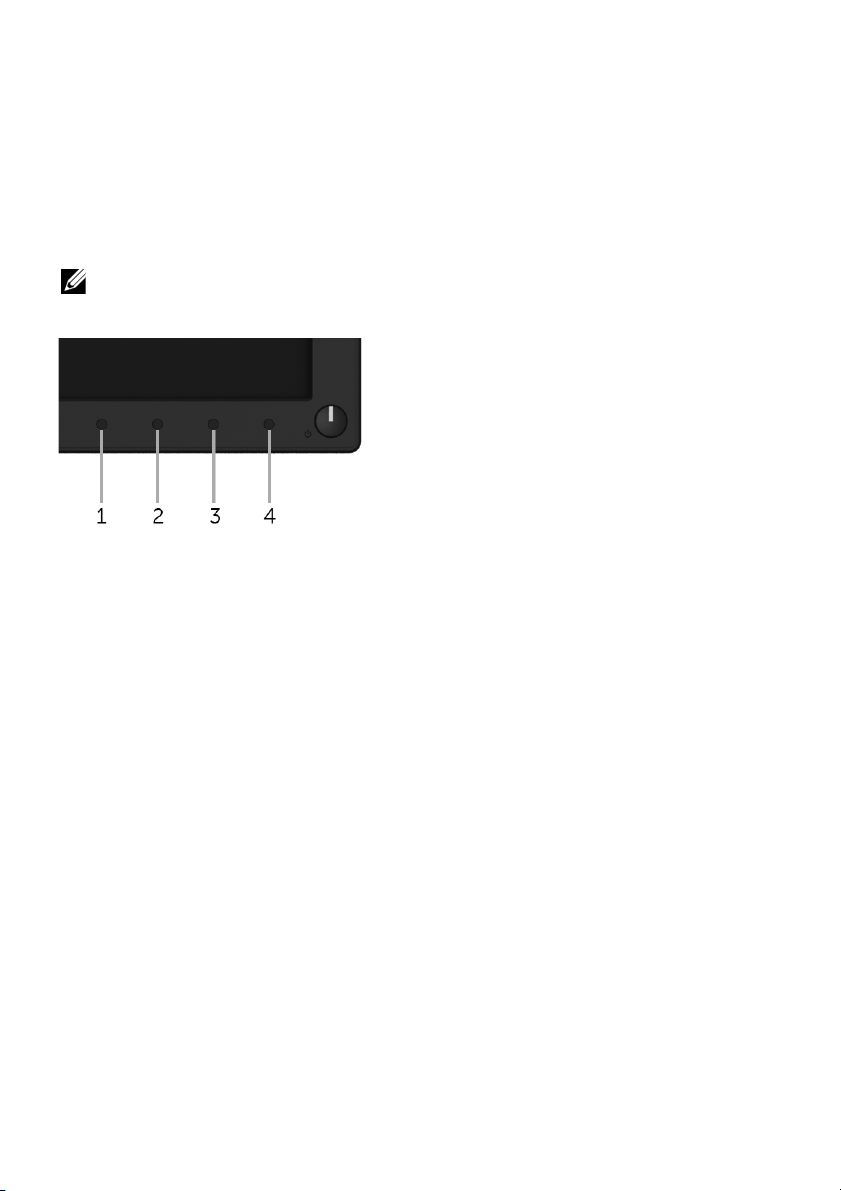

Bedienelemente an der Vorderseite

Bezeichnung Beschreibung

1 Funktionstasten (weitere Informationen finden Sie unter

bedienen

2 Ein/Aus-Taste (mit LED-Anzeige)

)

Monitor

8 | Über Ihren Monitor

Ansicht von hinten

Rückansicht mit Monitorständer

Bezeichnung Beschreibung Verwenden

1 VESA-Montagebohrungen

(100 mm x 100 mm­Hinter der angebrachten
VESA-Abdeckung)

2 Etikett mit behördlichen

Bestimmungen

3 Schlitz für

Sicherheitsschloss

4 Strichcode,

Seriennummer und
Service Tag Etikett

5 Kabelführungsöffnung Bringt Ordnung durch Führung des Kabel

Monitor-Wandbefestigung per VESA­kompatibler Wandmontagehalterung
(100 mm x 100 mm).

Liste der behördlichen Zulassungen.

Sichert den Monitor mit Schloss (nicht im
Lieferumfang enthalten).

Nehmen Sie auf dieses Etikett Bezug,
wenn Sie Dell bezüglich technischer
Unterstützung kontaktieren.

durch die Öffnung.

Über Ihren Monitor | 9

Seitenansicht

Ansicht von unten

Rechte Seite

Ansicht von unten ohne Monitor-Standfuß

Bezeichnung Beschreibung Verwenden

1 Stromkabelanschluss Zum Anschluss des Stromkabels.
2 DisplayPort Schließen Sie Ihren Computer mit einem

DP-Kabel an.

3 VGA-Anschluss Schließen Sie Ihren Computer mit einem

VGA-Kabel an (Kabel enthalten, außer
Nord- & Südamerika).

4 Dell Soundbar-

Befestigungshalterungen

Zum Anbringen der optionalen Dell
Soundbar.

HINWEIS: Bitte entfernen Sie den
Kunststoffstreifen, der die Montageschlitze
bedeckt, bevor Sie die Dell Soundbar
befestigen.

10 | Über Ihren Monitor

Technische Daten des Monitors

Modell E2417H

Bildschirmtyp Aktiv-Matrix-TFT-LCD
Panel-Technologie In Plane Switching Technologie
Längen-/Seitenverhältnis 16:9
Sichtbares Bild
Diagonal
Horizontal, Aktiver Bereich
Vertikal, Aktiver Bereich
Bereich
Pixelabstand 0,275 mm x 0,275 mm
Pixel pro Zoll (PPI) 93
Betrachtungswinkel 178° (vertikal) typisch

Helligkeit 250 cd/m² (typisch)
Kontrastverhältnis 1000:1 (typisch)
Displaybeschichtung Anti-Reflex mit 3H Härte
Hintergrundlicht Weiße LED Edgelight System
Reaktionszeit (typisch) 8 ms (Grau-zu-Grau)
Farbtiefe 16,7 Millionen Farben
Farbgamut CIE1976 (87%)*
Integrierte Geräte N/A
Konnektivität • 1 x DP 1.2

Rahmenbreite (Kante des
Monitors bis aktivem
Bereich)

Regulierbarkeit
Höhenverstellbarer Ständer
Kippen
Schwenken
Drehung

604,70 mm (23,8 Zoll)
527,04 mm (20,75 Zoll)
296,46 mm (11,67 Zoll)

2

156246,27 mm

178° (horizontal) typisch

• 1 x VGA

17 mm (Oben/Links/Rechts)
18 mm (Unten)

N/A

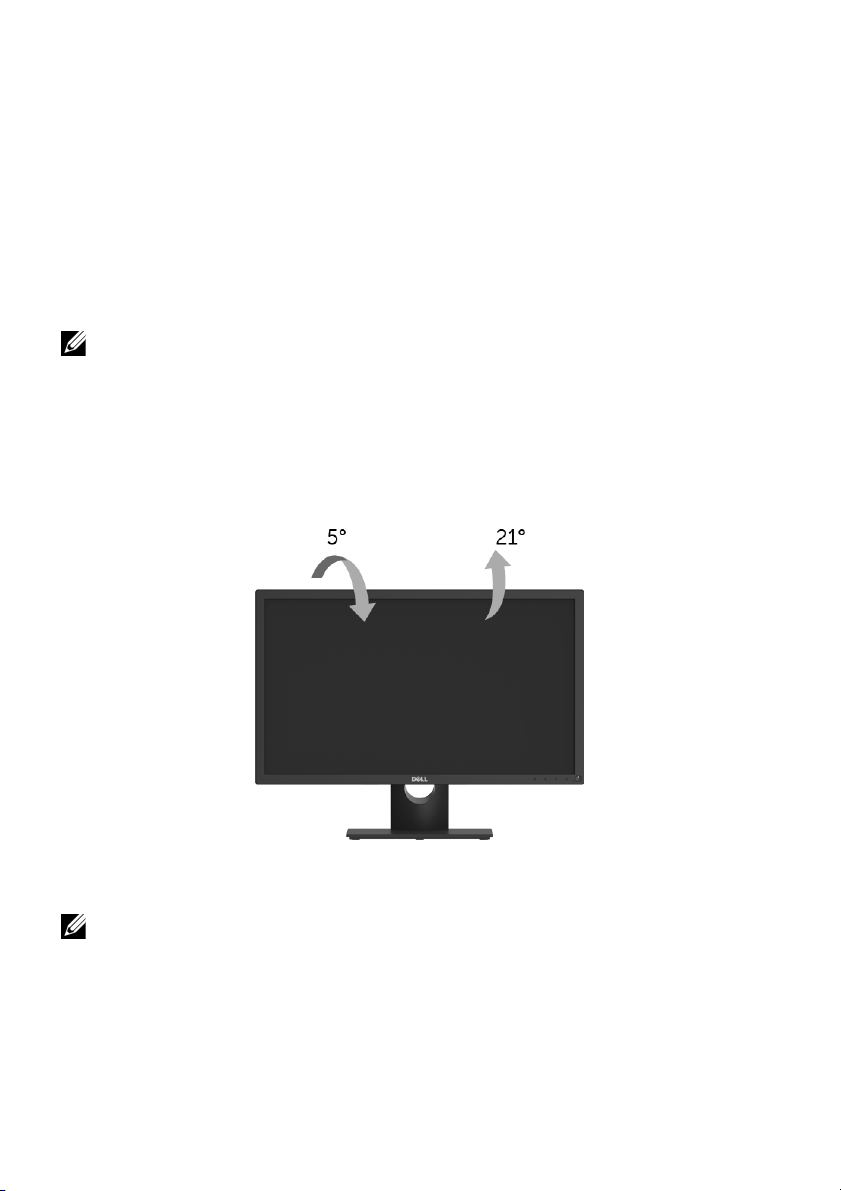

-5° bis 21°
N/A
N/A

(242,18 Zoll2)

Über Ihren Monitor | 11

Dell Display Manager

Ja

Kompatibilität
Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat

erhältlich)

* Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (87% NTSC) und CIE1931
(72% NTSC).

Angaben zur Auflösung

Modell E2417H

Horizontalfrequenzen 30 kHz bis 83 kHz (automatisch)
Vertikalfrequenzen 50 Hz bis 76 Hz (automatisch)
Max. voreingestellte Auflösung 1920 x 1080 bei 60 Hz

Unterstützte Videomodi

Modell E2417H

Videoanzeigefähigkeiten (VGA &

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

DP-Wiedergabe)

Voreingestellte Anzeigemodi

Anzeigemodus Horizontalfrequenz

(kHz)

Vertikale

Frequenz (Hz)

Pixeltakt

(MHz)

Sync-Polarität

(horizontal/

vertikal)

VESA, 640 x 480 31,5 60,0 25,2 -/-

VESA, 640 x 480 37,5 75,0 31,5 -/-

IBM, 720 x 400 31,5 70,0 28,3 -/+

VESA, 800 x 600 37,9 60,0 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

12 | Über Ihren Monitor

VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Elektrische Daten

Modell E2417H

Videoeingangssignale • Analog RGB, 0,7 Volt +/- 5 %, positive Polarität, bei

75 Ohm Eingangsimpedanz

• DisplayPort 1.2, 600 mV für jede Differentialleitung,

100 Ohm Eingangsimpedanz pro Differentialpaar

Sync-Eingangssignale Separate horizontale und vertikale Sync., TTL-Pegel

ungepolt, SOG (Composite SYNC für Grün)

Netzeingangsspannung /
Frequenz / Strom

Einschaltstrom • 120 V: 30 A (max.) bei 0°C (Kaltstart)

100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / 1 A
(typisch)

• 220 V: 60 A (max.) bei 0°C (Kaltstart)

Physische Eigenschaften

Modell E2417H

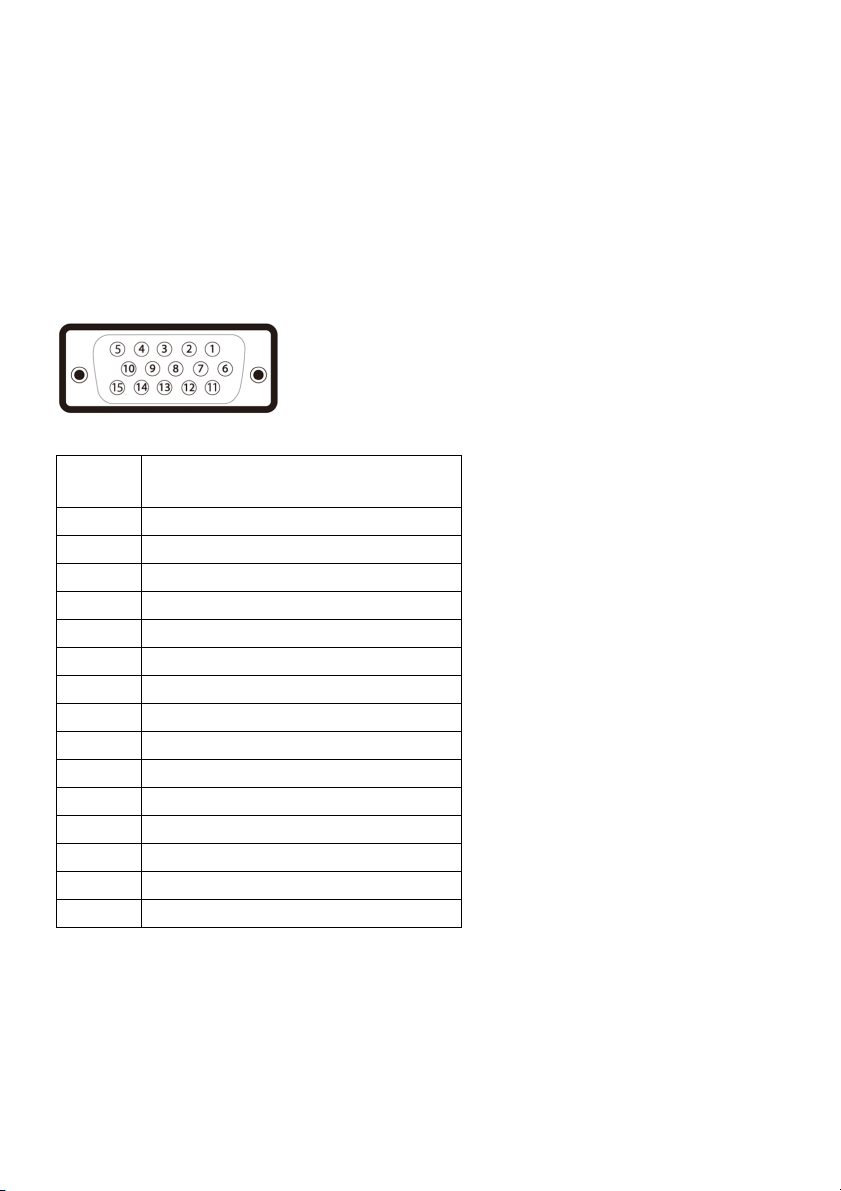

Signalkabeltyp • Analog: D-Sub, 15-polig (Kabel enthalten, außer

Nord- & Südamerika)

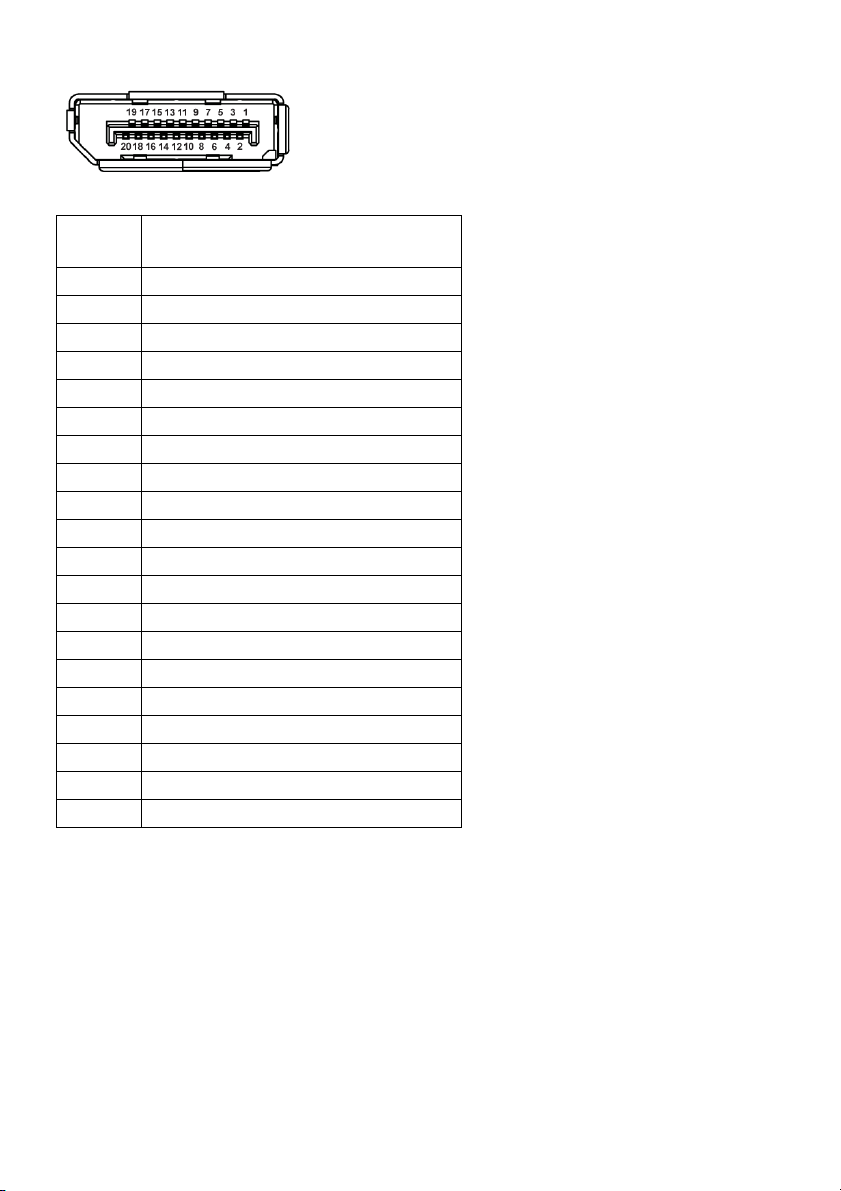

• Digital: DisplayPort, 20-polig

Abmessungen (mit Ständer)

Höhe 425,1 mm (16,73 Zoll)
Breite 562,6 mm (22,15 Zoll)
Tiefe 179,9 mm (7,83 Zoll)

Abmessungen (ohne Ständer)

Höhe 333,1 mm (13,11 Zoll)
Breite 562,6 mm (22,15 Zoll)
Tiefe 53,5 mm (2,11 Zoll)

Ständerabmessungen

Höhe 176,7 mm (6,95 Zoll)
Breite 250,0 mm (9,84 Zoll)
Tiefe 179,9 mm (7,83 Zoll)

Über Ihren Monitor | 13

Gewicht

Gewicht mit Verpackung 5,77 kg (12,72 lb)
Gewicht mit montiertem

Ständer und Kabeln
Gewicht ohne montierten

Ständer (zur Wand- oder
VESA-Befestigung - ohne
Kabel)

Gewicht des Ständers 0,69 kg (1,52 lb)
Glänzender Vorderrahmen Schwarzer Rahmen - 35 glänzende Einheit (max.)

4,23 kg (9,33 lb)

3,28 kg (7,23 lb)

Umgebungsbedingungen

Modell E2417H
Kompatible Standards

• ENERGY STAR zertifizierter Monitor

• EPEAT Gold registriert in den USA. EPEAT Registration variiert je nach Land. Siehe

www.epeat.net für Registrierungsstatus nach Land

• RoHS-konform

• TCO-zertifizierter Bildschirm

• BFR/PVC-Reduziert

• Bildschirm aus arsenfreiem Glas und frei von Quecksilber

Temperatur

Im Betrieb 0°C bis 40°C (32°F bis 104°F)
Ausgeschaltet • Lagerung: -20°C bis 60°C (-4°F bis 140°F)

• Versand: -20°C bis 60°C (-4°F bis 140°F)

Luftfeuchtigkeit

Im Betrieb 10% bis 80% (nicht kondensierend)
Ausgeschaltet • Lagerung: 5% bis 90% (nicht kondensierend)

• Versand: 5% bis 90% (nicht kondensierend)

Meereshöhe

Im Betrieb 5.000 m (16.404 ft) (max.)
Ausgeschaltet 12.192 m (40.000 ft) (max.)

Wärmeableitung • 85,3 BTU/Stunde (max.)

• 75,1 BTU/Stunde (typisch)

14 | Über Ihren Monitor
