Uživatelská příručka

ZÁKLADNÍ

IMAGINE THE POSSIBILITIES

Tato příručka obsahuje informace týkající se instalace, základních činností a řešení potíží v systému Windows.

Dell B1260dn

ROZŠÍŘENÁ

Tato příručka obsahuje informace o instalaci, pokročilé konfiguraci, provozu a řešení potíží v prostředí různých operačních systémů.

Některé funkce nemusí být u některých modelů nebo v některých zemích dostupné.

příslušenství 41

1. Úvod

Hlavní výhody 5 Funkce podle modelů 7 Užitečné informace 8 O této uživatelské příručce 9 Bezpečnostní informace 10 Přehled zařízení 16 Celkový pohled na ovládací panel 18 Zapnutí zařízení 19 Místní instalace ovladače 20 Reinstalace ovladače 22

2. Základní používání

Dostupný spotřební materiál 42 Skladování kazety s tonerem 43 Rozprostření toneru 45 Výměna kazety s tonerem 46 Čištění zařízení 47 Tipy pro přenášení a skladování zařízení 51

4. Řešení potíží

Rady, jak zabránit uvíznutí papíru 53 Odstranění uvíznutého papíru 54 Význam stavové kontrolky 59

Tisk zkušební stránky 24 Zásobník a tisková média 25 Základní funkce tisku 36

3. Údržba

Objednání spotřebního materiálu a

5. Příloha

Technické specifikace 62 Zásady technické podpory společnosti Dell 69 Kontaktování společnosti Dell 70 Záruka a zásady pro reklamace 71 Copyright 72

1. Úvod

Tato kapitola obsahuje informace, které potřebujete znát před použitím zařízení.

• Hlavní výhody 5

• Funkce podle modelů 7

•Užitečné informace 8

• O této uživatelské příručce 9

•Bezpečnostní informace 10

•Přehled zařízení 16

• Celkový pohled na ovládací panel 18

• Zapnutí zařízení 19

• Místní instalace ovladače20

• Reinstalace ovladače22

Hlavní výhody

Šetrnost k životnímu prostředí

• Toto zařízení podporuje ekologický režim, který šetří toner a papír.

• Tiskem více stránek dokumentu na jeden list lze ušetřit papír (viz „Použití pokročilých tiskových funkcí“ na straně 116).

• Tiskem na obě strany papíru lze dosáhnout jeho úspory (oboustranný tisk) (viz „Použití pokročilých tiskových funkcí“ na straně 116).

• Toto zařízení automaticky šetří elektrickou energii tím, že podstatně snižuje její spotřebu v době, kdy není používáno.

Rychlý tisk ve vysoké kvalitě

•Můžete tisknout s rozlišením až 1 200 x 1 200 dpi efektivního výstupu.

• Rychlý tisk na požádání.

- Pro jednostranný tisk 28 str./min. (A4) nebo 29 str./min. (Letter).

- Pro oboustranný tisk 14 str./min (A4) nebo 14 str./min (Letter).

Pohodlí

• Pomocí aplikací, které podporují službu Google Cloud Print™, můžete tisknout ze svého smartphonu nebo počítače i na cestách (viz „Google Cloud Print™“ na straně 95).

• Správce tiskárny Dell a Monitor stavu tiskárny jsou programy, které monitorují stav zařízení a o tomto stavu informují uživatele. Umožňují také upravit nastavení zařízení (viz „Používání Správce tiskárny Dell“ na straně 103).

• Podpora společnosti Dell je k dispozici na adrese

www.dell.com

nebo

support.dell.com

. Vyberte svoji oblast na stránce WELCOME TO DELL SUPPORT a vyplňte požadované údaje, abyste získali přístup k nástrojům a informacím.

Hlavní výhody

Široká škála funkcí a podporovaných aplikací

• Podporuje různé formáty papíru (viz „Specifikace tiskových médií“ na straně 63).

• Tisk vodoznaků: Dokumenty lze označit zadanými slovy, například „Důvěrné“ (viz „Použití pokročilých tiskových funkcí“ na straně 116).

• Tisk plakátů: Text a obrázky na každé stránce dokumentu lze zvětšit a vytisknout na více listů papíru, které po slepení vytvoří plakát (viz „Použití pokročilých tiskových funkcí“ na straně 116).

• Tisknout můžete v různých operačních systémech (viz „Požadavky na systém“ na straně 65).

•Zařízení je vybaveno rozhraním USB nebo síťovým rozhraním.

Funkce podle modelů

Některé funkce a volitelné doplňky nemusí být u některých modelů nebo v některých zemích dostupné.

Operační systém

(●: je k dispozici, prázdné: není k dispozici)

Software

(●: je k dispozici, prázdné: není k dispozici)

Funkce modelů

(●: je k dispozici, prázdné: není k dispozici)

Operační systém B1260dn

Windows ●

Macintosh ●

Linux ●

Unix ●

Software B1260dn

Ovladač tiskárny PCL6

a. Nainstalovaný ovladač tiskárny se může lišit v závislosti na používaném

operačním systému.

●

Ovladač tiskárny SPL

●

Ovladač tiskárny XPS ●

Správce tiskárny Dell ●

Embedded Web Service ●

Funkce B1260dn

Vysokorychlostní USB 2.0 ●

Rozhraní pevné sítě LAN Ethernet 10/100 Base TX ●

IPv6 ●

Google Cloud Print™

●

Tisk v ekologickém režimu ●

Oboustranný tisk ●

Užitečné informace

Kde lze stáhnout ovladač k zařízení?

• Navštivte stránky www.support.dell.com, kde stáhnete nejnovější ovladač k zařízení, a nainstalujte jej do svého systému.

Kde lze koupit příslušenství nebo spotřební materiál?

• Informujte se u distributora výrobků značky Dell nebo u místního prodejce.

•Přejděte na adresu www.support.dell.com. Vyberte svou zemi nebo region a zobrazí se informace o servisu výrobků.

Stavová kontrolka bliká nebo nepřetržitě svítí.

Došlo k vzpříčení papíru.

•Otevřete a zavřete přední kryt.

• Podívejte se na pokyny k odstranění uvíznutého papíru v této příručce a pokuste se podle návodu problém odstranit (viz „Odstranění uvíznutého papíru“ na straně 54).

Výtisky jsou rozmazané.

• Hladina toneru může být nízká nebo nerovnoměrná. Protřepejte kazetu s tonerem.

• Vyzkoušejte jiné nastavení rozlišení tisku.

•Vyměňte kazetu s tonerem.

Zařízení netiskne.

•Vypněte výrobek a znovu jej zapněte.

• Podívejte se na význam kontrolky v této příručce a pokuste se podle návodu problém odstranit (viz „Význam stavové kontrolky“ na straně 59).

•Otevřete tiskovou frontu a odeberte dokument ze seznamu (viz „Zrušení tiskové úlohy“ na straně 36).

• Odeberte ovladač a znovu ho nainstalujte (viz „Místní instalace ovladače“ na straně 20).

• Nastavte zařízení v systému Windows jako výchozí.

O této uživatelské příručce

Tato uživatelská příručka obsahuje informace pro základní seznámení se zařízením a také podrobný popis každého kroku při používání zařízení.

•Před použitím zařízení si přečtěte bezpečnostní pokyny.

• Pokud se při používání zařízení vyskytnou problémy, postupujte podle pokynů v kapitole o řešení potíží.

• Výrazy použité v této uživatelské příručce jsou vysvětleny ve slovníku pojmů.

• Ilustrace v této uživatelské příručce se mohou od zařízení, které jste zakoupili, lišit v závislosti na doplňcích a modelu.

• Kopie obrazovek v této uživatelské příručce se mohou od zařízení, které jste zakoupili, lišit v závislosti na verzi firmwaru nebo ovladače.

• Postupy uvedené v této uživatelské příručce vycházejí především ze systému Windows 7.

Obecné ikony

Ikona Textu Popis

Poskytuje uživatelům informace o ochraně

Pozor

Poznámka

zařízení před možným mechanickým poškozením nebo selháním.

Uvádí dodatečné informace nebo podrobné specifikace funkcí a vlastností zařízení.

Pojmy

Některé termíny v této příručce jsou vzájemně zaměnitelné:

• Dokument znamená totéž co originál či předloha.

• Papír znamená totéž co médium nebo tiskové médium.

•Zařízení označuje tiskárnu nebo multifunkční tiskárnu.

1. Úvod

Bezpečnostní informace

Tato varování a upozornění mohou vás nebo vaše okolí ochránit před poraněním a mohou také zabránit poškození zařízení. Před použitím tohoto zařízení si veškeré pokyny přečtěte a snažte se jim porozumět. Po přečtení této části tuto uložte na bezpečné místo pro budoucí použití.

Důležité bezpečnostní symboly

Vysvětlení všech ikon a znaků používaných v této kapitole

Varování

Pozor

Nezkoušejte.

Nebezpečné nebo riskantní postupy, které mohou vést k těžkým zraněním či k usmrcení.

Nebezpečné nebo riskantní postupy, které mohou vést k drobným poraněním nebo ke škodám na majetku.

Provozní prostředí

Varování

Nepoužívejte, pokud je napájecí kabel poškozen, nebo zásuvka není uzemněna.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru. Na horní stranu zařízení nic nepokládejte (vodu, malé kovové

nebo těžké předměty, svíčky, zapálené cigarety atd.). Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

• Dojde-li k přehřátí (ze zařízení vystupuje kouř, slyšíte nezvyklé zvuky nebo zařízení vydává zápach), okamžitě zařízení vypněte a vytáhněte ze zásuvky.

•Uživatel by měl mít přístup k elektrické zásuvce pro případy nouze, kdy může být nutné, aby uživatel ze zásuvky vytáhl zástrčku.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru. Na napájecí kabel nepokládejte těžké předměty, ani jej

neohýbejte. Stoupnete-li na napájecí kabel nebo dovolíte-li, aby byl

vystaven nárazu těžkých předmětů, může dojít k zasažení elektrickým proudem nebo k požáru.

1. Úvod

Bezpečnostní informace

Pozor

Zástrčku nevytahujte tahem za kabel. Se zástrčkou nemanipulujte mokrýma rukama.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

Při bouřce, nebo pokud zařízení dlouho nepoužíváte, vytáhněte napájecí kabel ze zásuvky.

Mohlo by dojít k zasažení elektric kým proudem nebo k požáru. Buďte opatrní, oblast výstupu papíru je horká.

Může dojít k popálení. Došlo-li k pádu zařízení, nebo jeho kryt vypadá poškozeně,

odpojte zařízení od všech vnějších zdrojů a požádejte o pomoc servisního technika.

V opačném případě by mohlo dojít k zasažení elektrickým proudem nebo k požáru.

Pokud kabel nejde snadno zasunout do zásuvky, nepokoušejte se jej tam zastrčit silou.

O výměnu elektrické zásuvky požádejte elektrikáře, jinak může dojít k zasažení elektrickým proudem.

Zajistěte, aby domácí zvířata nepřekousla napájecí kabel, telefonní kabel nebo kabely propojující zařízení s počítačem.

Mohlo by dojít k zasažení elektrickým proudem, k požáru nebo ke zranění domácích zvířat.

Způsob použití

Pozor

Během tisku nevytahujte papír násilím. Mohlo by dojít k poškození zařízení.

Pokud zařízení nepracuje správně, i když jste postupovali přesně podle návodu, odpojte zařízení od všech vnějších zdrojů a požádejte o pomoc servisního technika.

V opačném případě by mohlo dojít k zasažení elektrickým proudem nebo k požáru.

Nevkládejte ruku mezi zařízení a zásobník papíru. Můžete se zranit.

Při výměně papíru nebo odstraňování zaseknutého papíru postupujte opatrně.

Nový papír má ostré hrany, mohli byste se bolestivě pořezat.

1. Úvod

Bezpečnostní informace

Při velkém objemu tisku se může spodní část oblasti výstupu papíru zahřát. Nedovolte dětem, aby se jí dotýkaly.

Může dojít k popálení.

Umístění / stěhování

Při odstraňování zaseknutého papíru nepoužívejte pinzetu ani ostré kovové předměty.

Mohlo by dojít k poškození zařízení. Nedovolte, aby se papíry příliš hromadily v oblasti výstupu

papíru. Mohlo by dojít k poškození zařízení.

Neblokujte ventilátor žádnými předměty, ani je do něj nevkládejte.

Mohlo by to vést ke zvýšení teploty součástek a následné škodě nebo požáru.

Používání jiných ovládacích prvků nebo nastavení, nebo provádění jiných postupů než těch, které jsou uvedeny v této příručce, může způsobit vystavení nebezpečnému záření.

Toto zařízení je napájeno elektrickou energií prostřednictvím napájecího kabelu.

Chcete-li přerušit zásobení elektrickou energií, vyjměte napájecí kabel ze zásuvky.

Varování

Neumisťujte zařízení na místa, kde může přijít do kontaktu s prachem, vlhkostí nebo vodou.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

1. Úvod

Bezpečnostní informace

Pozor

Pokud zařízení chcete přemístit, nejdříve jej vypněte a odpojte všechny šňůry. Níže uvedené informace jsou p ouze návrhy na základě hmotnosti jednotek. Pokud máte zdravotní potíže, které vám neumožňují zvedání, zařízení nezvedejte. Požádejte o pomoc a vždy použijte odpovídající počet osob, abyste zařízení bezpečně zdvihli.

Poté zařízení zvedněte:

• Pokud zařízení váží méně než 20 kg, může jej zvedat 1 osoba.

• Pokud zařízení váží 20 – 40 kg, měly by jej zvedat 2 osoby.

• Pokud zařízení váží více než 40 kg, měly by jej zvedat 4 a více osob.

Zařízení by mohlo spadnout a způsobit poranění nebo by se mohlo poškodit.

Neumisťujte zařízení na nevhodný povrch.

Ujistěte se, že jste napájecí kabel zapojili do uzemněné elektrické zásuvky.

V opačném případě by mohlo dojít k zasažení elektrickým proudem nebo k požáru.

Pro bezpečný provoz použijte napájecí kabel dodávaný se zařízením. Používáte-li kabel delší než 2m se zařízením operujícím na napětí 110V, měla by být tloušťka kabelu 16 AWG nebo větší.

Jinak by mohlo dojít k poškození zařízení, úrazu elektrickým proudem nebo požáru.

Nezakrývejte zařízení, ani je neumisťujte do těsných prostor, jako jsou komory.

Pokud není zařízení správně odvětráváno, může dojít k požáru.

Nepřetěžujte elektrické zásuvky ani prodlužovací kabely. Mohlo by to způsobit horší funkci přístroje, úraz elektrickým

proudem nebo požár.

Zařízení by mohlo spadnout a způsobit poranění nebo by se mohlo poškodit.

Používejte pouze AWG č. 26 pokud je to nutné.

Jinak by mohlo dojít k poškození zařízení.

nebo silnější, telefonní kabel,

Zařízení by mělo být připojeno k elektrické síti o napětí uvedeném na štítku.

Pokud si nejste jisti, jaké napětí používáte, a chcete to zjistit, obraťte se na vašeho dodavatele elektrické energie.

a. AWG: Americký parametr tloušťky kabelu (American Wire Gauge)

1. Úvod

Bezpečnostní informace

Údržba / Kontrola

Pozor

Zabraňte znečištění napájecího kabelu a kontaktního povrchu zástrčky prachem nebo vodou.

V opačném případě by mohlo dojít k zasažení elektrickým proudem nebo k požáru.

• Neodstraňujte kryty ani ochranné prvky, které jsou upevněny šrouby.

Vypojte tento výrobek ze zásuvky, než začněte čistit jeho vnitřní části. Nečistěte zařízení benzínem, ředidlem nebo lihem; přímo do zařízení nestříkejte vodu.

Mohlo by dojít k zasažení elektrickým proudem nebo k požáru.

Pokud pracujete s vnitřní částí zařízení, např. při výměně spotřebního materiálu nebo při čištění, zařízení nesmí být v provozu.

Mohli byste se zranit. Čistící pomůcky udržujte mimo dosah dětí.

Mohlo by dojít k jejich úrazu.

Nerozebírejte, neopravujte ani nepřestavujte zařízení bez odborné pomoci.

Mohlo by dojít k poškození zařízení. Potřebuje-li zařízení opravu, obraťte se na certifikovaného servisního technika.

•Fixační jednotky by měli opravovat pouze certifikovaní servisní technici. Oprava necertifikovaným technikem by mohla mít za následek požár nebo úraz elektrickým proudem.

•Zařízení by měli opravovat pouze certifikovaní servisní technici společnosti Dell.

Při čištění a provozu zařízení přesně dbejte instrukcí v uživatelské příručce dodávané se zařízením.

V opačném případě by

mohlo dojít k poškození zařízení.

1. Úvod

Bezpečnostní informace

Spotřeba materiálu

Pozor

Kazetu s tonerem nerozebírejte. Toner může být nebezpečný, pokud dojde k vdechnutí nebo

požití. Spotřební materiál, jako jsou kazety s tonerem nebo fixační

jednotka, nepalte. Mohlo by dojít k explozi nebo nekontrolovatelnému požáru.

Když vyměňujete kazetu s tonerem nebo odstraňujete zaseknutý papír, dbejte na to, aby vaše tělo nebo oblečení nepřišlo do styku s prachem toneru.

Toner může být nebezpečný, pokud dojde k vdechnutí nebo požití.

Skladovaný spotřební materiál, jako jsou kazety s tonerem, uchovávejte mimo dosah dětí.

Toner může být nebezpečný, pokud dojde k vdechnutí nebo požití.

Použití recyklovaného spotřebního materiálu, jako jsou kazety s tonerem, může poškodit zařízení.

Dojde-li k poškození v důsledku použití recyklovaného spotřebního materiálu, bude účtován servisní poplatek.

Jestliže si tonerem znečistíte oděv, neperte jej v horké vodě. Horká voda by zafixovala toner do vlákna. Použijte studenou

vodu.

1. Úvod

Přehled zařízení

Příslušenství

Napájecí kabel

Různé příslušenství

a. Disk CD obsahuje ovladače tiskárny, uživatelskou příručku a softwarové aplikace. b. Různé příslušenství dodávané se zařízením se může lišit v závislosti na konkrétním modelu a zemi, kde bylo zařízení zakoupeno.

Disk CD se softwarem

Stručná instalační příručka

1. Úvod

Přehled zařízení

Pohled zepředu

4 Indikátor zásoby papíru 8 Výstupní opěra

• Tento obrázek se může lišit od vašeho zařízení v závislosti na

Pohled zezadu

modelu.

•Některé funkce a volitelné doplňky nemusí být u některých modelů nebo v některých zemích dostupné.

• Tento obrázek se může lišit od vašeho zařízení v závislosti na modelu.

•Některé funkce a volitelné doplňky nemusí být u některých modelů nebo v některých zemích dostupné.

1 Výstupní záso bník 5 Zásobník 1 2

Ovládací panel 6 Ruční podavač

Přední kryt

Vodítka šířky papíru v ručním

podavači

Síťový port 4 Napájecí zásuvka

Port USB 5 Zadní kryt

Vypínač

1. Úvod

Celkový pohled na ovládací panel

Tento ovládací panel se může lišit od vašeho zařízení v závislosti na

modelu. Existují různé typy ovládacích panelů.

Informace

Vytiskne stránku s informacemi.

• Vytiskne protokoly o konfiguraci /

protokoly o konfiguraci sítě

-Stiskněte a uvolněte.

• Vytiskne informační zprávu

o spotřebním materiálu / protokol chyb

-Stiskněte toto tlačítko, podržte ho asi 2 sekund a potom uvolněte.

• Vytiskne zkušební stránku

-Stiskněte a držte toto tlačítko asi 4 sekundy, dokud kontrolka stavu nezačne pomalu blikat, pak tlačítko uvolněte.

Kontrolka Toneru

(Kontrolka Stav)

Eco

Stornujte aktuální úlohu.

(Storno)

(Napájení)

Zobrazuje stav toneru (viz „Kontrolka Stav“ na straně 59).

Tímto tlačítkem můžete zařízení zapnout/ vypnout nebo probudit z úsporného režimu.

Zobrazuje stav zařízení (viz „Kontrolka Stav“ na straně 59).

Umožňuje přejít do ekologického režimu, který snižuje spotřebu toneru a používání papíru (viz „Možnosti ekologického režimu“ na straně 39).

1. Úvod

Zapnutí zařízení

Zařízení nejprve připojte k přívodu elektřiny.

Stiskněte tlačítko napájení nebo zapněte vypínač, pokud má zařízení síťový vypínač.

1. Úvod

Místní instalace ovladače

Místní zařízení je zařízení, které je přímo připojeno k vašemu počítači prostřednictvím kabelu. Pokud je zařízení připojeno k síti, přeskočte následující kroky a přejděte k instalaci ovladače síťově připojeného zařízení (viz „Instalace ovladače po síti“ na straně 86).

• Pokud používáte operační systém Macintosh, Linux nebo Unix, podívejte se do části „Instalace softwaru“ na straně 76.

•Instalační okno zobrazené v této Uživatelská příručka se může lišit v závislosti na zařízení a používaném rozhraní.

• Volba Vlastní instalace umožňuje výběr programů, které chcete nainstalovat.

• Používejte kabel USB s maximální délkou 3 m.

Windows

Do diskové jednotky CD-ROM vložte dodaný disk CD se softwarem.

Disk CD se softwarem by se měl automaticky spustit a mělo by se zobrazit okno instalace.

Pokud se instalační okno neobjeví, klepněte na položky Začátek > Všechny programy > Příslušenství > Spustit.

Zadejte X:\Setup.exe, písmeno X nahraďte písmenem vaší jednotky CD-ROM a potom klepněte na OK.

Vyberte tlačítko Další.

Zkontrolujte, zda je zařízení připojeno k počítači a zda je zapnuté.

Pokud se během instalace zobrazí okno Průvodce nově rozpoznaným hardwarem, klepnutím na tlačítko Storno okno zavřete.

1. Úvod

Místní instalace ovladače

Vyberte Připojeni k počítači pomocí kabelu USB. Klepněte na

tlačítko Další.

Postupujte podle pokynů v okně instalace.

1. Úvod

Reinstalace ovladače

Pokud ovladač tiskárny nepracuje správně, přeinstalujte ovladač podle následujících kroků.

Windows

Zkontrolujte, zda je zařízení připojeno k počítači a zda je zapnuté.

V nabídce Začátek vyberte Programy nebo Všechny programy >

Dell > Dell Printers > název ovladače vaší tiskárny > Údržba.

Vyberte možnost Opravit a klepněte na tlačítko Další.

Postupujte podle pokynů v okně instalace.

Vložte disk CD se softwarem do jednotky CD-ROM a znovu

nainstalujte ovladač (viz „Místní instalace ovladače“ na straně 20).

1. Úvod

2. Základní používání

Po dokončení instalace můžete nastavit výchozí nastavení zařízení. Informace o nastavení nebo změně hodnot naleznete v další části. Tato kapitola obsahuje informace o celkové struktuře nabídek a základních možnostech nastavení.

• Tisk zkušební stránky 24

• Zásobník a tisková média 25

• Základní funkce tisku 36

Tisk zkušební stránky

Abyste se ujistili, zda zařízení funguje správně, vytiskněte zkušební stránku.

Tisk zkušební stránky:

V pohotovostním režimu stiskněte a držte tlačítko (Informace) asi 4 sekundy, dokud stavová kontrolka nezačne blikat, pak tlačítko uvolněte.

2. Základní používání

Zásobník a tisková média

Tato kapitola vás seznámí s vkládáním tiskových médií.

• Používání tiskových médií, která nesplňují tyto specifikace, může způsobit problémy nebo nutnost oprav. Na takové opravy se nevztahuje záruka ani servisní smlouvy společnosti Dell.

•Ujistěte, že v tomto zařízení nepoužíváte fotografický papír pro inkoustové tiskárny. Mohlo by dojít k poškození zařízení.

• Používání hořlavých tiskových médií může způsobit požár.

• Používejte určená tisková média (viz „Specifikace tiskových médií“ na straně 63).

Používání hořlavých médií nebo zanechání cizích materiálů v tiskárně může vést k přehřátí jednotky a v ojedinělých případech způsobit požár.

Informace o zásobníku

1 Vodítko prodloužení

zásobníku

2 Vodítko délky papíru 3 Vodítko šířky papíru

Pokud vodítko papíru neupravíte, může docházet k registraci papíru, zkreslení obrazu nebo uvíznutí papíru.

Indikátor zásoby papíru ukazuje množství papíru v zásobníku.

Chcete-li změnit formát, je třeba nastavit vodítka papíru.

1 Plný 2 Prázdný

2. Základní používání

Zásobník a tisková média

Typ papíru, který lze použít pro oboustranný tisk

Typy papíru, které lze použít pro oboustranný tisk, se liší v závislosti na napájecím napětí zařízení. Viz následující tabulka.

Napájecí napětí Dostupný papír

110 V Letter, Legal, US Folio, Oficio 220 V A4

2. Základní používání

Zásobník a tisková média

Vložení papíru do zásobníku

Při tisku ze zásobníku nevkládejte papír do ručního podava če, jinak může dojít k uvíznutí papíru.

2. Základní používání

Zásobník a tisková média

Vkládání papíru do ruční podavač

Ruční podavač podporuje speciální formáty a typy tiskových materiálů, jako jsou například pohlednice, poznámkové karty a obálky.

Rady pro používání ručního podavače

•Do ručního podavače vkládejte vždy pouze jeden typ, formát a gramáž tiskového média.

• Pokud si zvolíte Ruční podávání jako zdroj papíru v softwarové aplikaci, musíte stisknout tlačítko (Informace) při každém tisku stránky a zároveň zavést pouze jeden typ, velikost a hmotnost tiskového média do ručního zásobníku.

• Aby nedošlo k uvíznutí papíru během tisku, nepřidávejte papír, dokud není ruční podavač prázdný.

• Tiskové materiály je nutné vkládat lícem nahoru tak, aby horní hrana směřovala do ručního podavače a aby byly umístěné ve středu zásobníku.

• Abyste zajistili co nejvyšší kvalitu tisku a předešli uvíznutí papíru, vkládejte pouze dostupný papír (viz „Specifikace tiskových médií“ na straně 63).

• Pokroucené pohlednice, obálky a štítky před vložením do ručního podavače narovnejte.

•Při tisku na zvláštní média postupujte podle pokynů pro vkládání (viz „Tisk na zvláštní média“ na straně 30).

• Pokud se při tisku z ručního podavače papíry překryjí, otevřete zásobník 1, odstraňte překrývající se papíry a tisk opakujte.

• Pokud se papír při tisku správně nepodává, posuňte jej ručně, dokud se nezačne podávat automaticky.

•Když je zařízení v úsporném režimu, ne po dá vá papí r z ručního podavače. Před použitím ručn napájení.

ího po

davače zařízení probuďte stisknutím tlačítka

2. Základní používání

Zásobník a tisková média

2. Základní používání

Zásobník a tisková média

Tisk na zvláštní média

Typy Zásobník Ruční podavač

Kancelářský ●●

Následující tabulka uvádí zvláštní média, která lze použít v každém zásobníku.

Typy médií jsou zobrazeny v okně Předvolby tisku. Abyste dosáhli co nejvyšší kvality tisku, vyberte správný typ média v okně Předvolby tisku > na kartě Papír > Typ papíru (viz „Otevření předvoleb tisku“ na straně 37).

Chcete-li například tisknout na štítky, vyberte Štítky v části Typ papíru.

•Při použití zvláštních médií doporučujeme vkládat listy po jednom (viz „Specifikace tiskových médií“ na straně 63).

• Tisk na zvláštní média (lícem nahoru)

Pokud se při tisku na zvláštní média objevují vlnky, vrásky, záhyby nebo tlusté černé čáry, otevřete zadní kryt a zkuste tisk zopakovat. Nechte zadní kryt při tisku otevřen.

Gramáže pro každý list viz „Specifikace tiskových médií“ na straně 63.

Barva ●

Kartičky ●●

Štítky ●

Transparentní fólie

Obálka ●

Silná obálka ●

Předtištěný ●

Bavlněný ●

Recyklovaný ●●

Archivní papír ●●

●

(●: Podporovaný)

Typy Zásobník Ruční podavač

Obyčejný ●●

Silný ●●

Silnější ●

Slabý ●●

2. Základní používání

Zásobník a tisková média

Obálka

Úspěch tisku na obálky závisí do značné míry na kvalitě obálek. Pokud tisknete na obálku, umístěte ji, jak je znázorněno na následujícím

obrázku.

Pokud se při tisku na obálky objevují vrásky, záhyby nebo tlusté černé čáry,

- Konstrukce: musí ležet rovně se zakřivením do 6 mm a nesmí obsahovat vzduch.

- Stav: neměla by být pomačkaná, odřená ani poškozená.

- Teplota: musí snést teplotu a tlak, kterým bude vystavena uvnitř zařízení.

• Používejte pouze správně sestavené obálky s ostrými přehyby.

• Nepoužívejte obálky se známkami.

• Nepoužívejte obálky se sponami, patentkami, okénky, samolepicím uzávěrem nebo s jinými syntetickými materiály.

• Nepoužívejte poškozené ani nesprávně sestavené obálky.

• Šev na obou koncích obálky musí zasahovat až do rohu obálky.

otevřete zadní kryt a zkuste tisk zopakovat. Nechte zadní kryt při tisku otevřen.

Pokud zvolíte Obálka v okně Předvolby tisku, ale vytištěné obrázky se snadno smazávají, vyberte Silná obálka a tisk opakujte. To může ovšem při tisku způsobit určitý hluk.

•Při výběru obálek zvažte následující faktory:

- Gramáž: by neměla překročit 90 g/m2, jinak může dojít k uvíznutí papíru.

1 Přijatelné 2 Nepřijatelné

• Obálky s odlepovacím lepicím páskem nebo s více než jednou klopou, která se překládá přes uzávěr, musejí používat lepidlo odolávající teplotě fixace po dobu 0,1 vteřiny (přibližně 170 °C). Další klopy a pásky mohou způsobit vrásnění, mačkání nebo uvíznutí a mohou dokonce poškodit fixační jednotku.

• Pro co nejlepší kvalitu tisku nastavte krajní zarážky minimálně 15 mm od okrajů obálky.

2. Základní používání

Zásobník a tisková média

• Vyhněte se tisku na oblasti, kde se dotýkají švy obálky.

Transparentní fólie

Chcete-li se vyhnout poškození zařízení, používejte pouze fólie doporučené pro laserové tiskárny.

• Zkontrolujte, zda nejsou fólie pomačkané, zkroucené a nemají poškozené okraje.

• Nepoužívejte fólie, které se oddělují od podkladového materiálu.

• Chcete-li předejít slepení fólií, zabraňte jejich vršení na sebe po vytištění.

• Doporučená média: Transparentní fólie pro barevné laserové tiskárny Xerox, jako je např. 3R 91331 (A4), 3R 2780 (Letter).

• Musí vydržet teplotu fixace v zařízení.

• Po vyjmutí ze zařízení položte transparentní fólie na rovný povrch.

• Neponechávejte transparentní fólie po dlouhou dobu v zásobníku papíru. Mohl by se na nich usadit prach a nečistoty, což by mohlo způsobit nerovnoměrný tisk.

•Při manipulaci s fóliemi dávejte pozor, abyste potisk nerozmazali prsty.

• Chcete-li zabránit vyblednutí, nevystavujte vytištěné transparentní fólie dlouhodobě slunečnímu světlu.

2. Základní používání

Zásobník a tisková média

Štítky

Aby nedošlo k poškození zařízení, používejte pouze štítky doporučené pro laserové tiskárny.

•Při výběru štítků zvažte následující faktory:

- Lepidlo: Mělo by být stabilní při fixační teplotě zařízení. Informace

o teplotě fixace naleznete mezi specifikacemi zařízení (přibližně 170 °C).

•Ujistěte se, zda mezi štítky není žádná odkrytá plocha s lepidlem. Odkryté oblasti by mohly při tisku způsobit odlepení štítků, což by vedlo k zaseknutí papíru. Odkryté lepidlo může také poškodit součásti zařízení.

• Nevkládejte do zařízení vícekrát stejný arch se štítky. Lepidlo je určeno pouze k jednomu průchodu zařízením.

• Nepoužívejte štítky, které se odlepují od podkladu, ani pomačkané štítky, štítky obsahující bubliny či jinak poškozené štítky.

Kartičky / vlastní formát papíru

- Uspořádání: Používejte pouze takové štítky, mezi kterými není žádná odkrytá plocha podkladu. Štítky se mohou z listů odlepit a vážně zablokovat zařízení.

- Pokroucení: Musí ležet rovně s max. zvlněním 13 mm v jakémkoli směru.

- Stav: Nepoužívejte štítky, které jsou pomačkané, odlepují se od podkladu nebo obsahují bubliny.

• V softwarové aplikaci nastavte okraje alespoň 6,4 mm od okraje tiskového materiálu.

2. Základní používání

Zásobník a tisková média

Předtištěný papír

Při tisku na předtištěný papír by měla být vytištěná strana lícem nahoru. Přední okraj

Nastavení formátu a typu papíru

papíru by neměl být pomačkaný. Dochází-li k problémům s podáváním papíru, zkuste papír obrátit. Mějte na paměti, že v tomto případě není zaručena kvalita tisku.

• Musí být potištěn tepelně odolným inkoustem, který se nerozpije nebo neodpaří a který neuvolňuje nebezpečné výpary, působí-li na něj fixační teplota zařízení po dobu 0,1 sekundy (přibližně 170 ?).

• Barva na předtištěném papíře musí být nehořlavá a neměla by mít nepříznivý vliv na válce zařízení.

Po vložení papíru do zásobníku nastavte formát a typ papíru. Otevřete

Papír

Předvolby tisku

(viz „Otevření předvoleb tisku“ na straně 37) a na kartě

nastavte formát a typ papíru.

Chcete-li použít papír zvláštního formátu, např. fakturu, zvolte

Papír

v nabídce

Předvolby tisku

(viz „Otevření předvoleb tisku“ na straně 37).

Vlastní

na kartě

•Před založením předtištěného papíru zkontrolujte, zda je barva na papíře suchá. Během procesu fixace může vlhký inkoust vystoupit z předtištěného papíru a tím snížit kvalitu tisku.

2. Základní používání

Zásobník a tisková média

Nastavení výstupní podpory

Při tisku velkého množství stran najednou může být povrch výstupního zásobníku horký. Zabraňte dětem v přístupu do jeho blízkosti.

Před tiskem otevřete výstupní podpěru. Vytištěné stránky se ukládají na výstupní podpěru a výstupní podpěra pomůže vytištěné stránky rovnat. Ve výchozím nastavení odesílá tiskárna výtisky do výstupního zásobníku.

2. Základní používání

Základní funkce tisku

Tisk

Pokud používáte operační systém Macintosh, Linux nebo Unix, další informace naleznete v částech „Tisk z počítače Macintosh“ na straně 122 nebo „Tisk v systému Linux“ na straně 124 nebo „Tisk v systému Unix“ na straně 126.

Toto okno Předvolby tisku platí pro Poznámkový blok v systému Windows

Otevřete dokument, který chcete vytisknout.

Vyberte příkaz Tisk v nabídce Soubor.

Vyberte své zařízení ze seznamu Výběr tiskámy.

Základní nastavení tisku, včetně počtu kopií a rozsahu tisku, zvolte

v okně Tisk.

Chcete-li využít pokročilých tiskových funkcí, klepněte na tlačítko Vlastnosti nebo Předvolby v okně Tisk (viz „Otevření předvoleb tisku“ na straně 37).

Chcete-li zahájit tiskovou úlohu, klepněte na tlačítko OK nebo Tisk

v okně Tisk.

Zrušení tiskové úlohy

Jestliže tisková úloha čeká v tiskové frontě nebo na tiskovém spooleru, zrušíte úlohu takto:

• Do tohoto okna můžete jednoduše vstoupit tak, že na hlavním panelu systému Windows poklepete na ikonu zařízení ( ).

• Aktuální úlohu můžete také zrušit stisknutím tlačítka (Storno) na ovládacím panelu.

2. Základní používání

Základní funkce tisku

Otevření předvoleb tisku

•Okno Předvolby tisku zobrazené v této uživatelské příručce se

může lišit v závislosti na typu používaného zařízení. Složení okna

Předvolby tisku však bude podobné.

•Po výběru možnosti v okně Předvolby tisku se může zobrazit

varovný symbol nebo . Symbol znamená, že určitou možnost můžete vybrat, ale nedoporučuje se to. Symbol

znamená, že možnost nelze vybrat kvůli nastavení nebo prostředí počítače.

Otevřete dokument, který chcete vytisknout.

V nabídce Soubor vyberte možnost Tisk.

Klepněte na Vlastnosti nebo Předvolby.

Vyberte své zařízení ze seznamu Výběr tiskámy.

Aktuální stav zařízení můžete zkontrolovat pomocí tlačítka Stav tiskárny (viz „Používání programu Stav tiskárny Dell“ na straně 106).

Použití oblíbeného nastavení

Volba Oblíbené, která je zobrazena na každé kartě s vlastnostmi kromě karty Dell, umožňuje uložit aktuální předvolby pro pozdější použití.

Chcete-li uložit položku do seznamu Oblíbené, postupujte takto:

2. Základní používání

Základní funkce tisku

Změňte nastavení na každé kartě podle potřeby.

Použití nápovědy

Zadejte název položky do pole Oblíbené.

V okně Předvolby tisku klepněte na volbu, o které se chcete dozvědět víc, a na klávesnici stiskněte klávesu F1.

Tisk v ekologickém režimu

Funkce Eco snižuje spotřebu toneru a používání papíru. Funkce Eco vám umožňuje šetřit tiskové zdroje a vede vás k ekologicky šetrnému tisku.

Klepněte na (Přidat). S uložením seznamu Oblíbené se uloží

všechna aktuální nastavení ovladače.

Vyberte další možnosti a klepněte na tlačítko (Aktualizovat), nastavení budou přidána do seznamu provedených Předvoleb. Chcete-li uložené nastavení použít, vyberte jej z rozevíracího seznamu Oblíbené. Zařízení je nyní nastaveno na tisk podle vybraného nastavení. Chcete-li uložené nastavení vymazat, vyberte jej z

Stisknutím tlačítka Eco na ovládacím panelu aktivujete ekologický režim. Výchozí nastavení režimu Eco je Oboustranný tisk (Dlouhý okraj), Několik stránek na list (2), Vynechat prázdné strany a Úspora toneru.

V závislosti na používaném ovladači tiskárny nemusí nastavení Vynechat prázdné strany fungovat správně.

rozevíracího seznamu Oblíbené a klepněte na (Smazat). Výchozí nastavení ovladače tiskárny můžete obnovit výběrem

možnosti Výchozí oblíbená položka v rozevíracím seznamu

Oblíbené.

2. Základní používání

Základní funkce tisku

Nastavení ekologického režimu na ovládacím panelu

• Nastavení provedená v ovladači zařízení mají přednost před nastaveními na ovládacím panelu.

• Pokud v programu Embedded Web Service (karta Settings >

Machine Settings > System > Eco > Settings) nastavíte ekologický režim s heslem, objeví se zpráva V pohotovosti.

Chcete-li změnit stav ekologického režimu, musíte zadat heslo.

Na ovládacím panelu stiskněte tlačítko (Eco).

Když se rozsvítí kontrolka na tlačítku, je režim Eco aktivován.

Nastavení ekologického režimu v ovladači

Otevřete kartu Ekologický režim a nastavte ekologický režim. Pokud je zobrazen symbol ekologického režimu ( ), znamená to, že ekologický

režim je momentálně aktivován.

• Tisk v ekologickém režimu: Zapne ekologický režim. Aktivujte různé položky ekologického režimu, které chcete používat.

Simulátor výsledků

Simulátor výsledků zobrazuje výsledky snížení emisí oxidu uhličitého,

spotřeby elektřiny a množství ušetřeného papíru na základě vybraných nastavení.

• Výsledky se vypočítávají na základě toho, že když je ekologický režim vypnutý, je celkový počet potištěných papírů bez prázdných stránek roven jednomu stu.

• Viz výpočetní koeficienty týkající se CO2, energie a papíru, které udává organizace IEA, index Ministerstva pro vnitřní záležitosti a komunikaci Japonska a stránky www.remanufacturing.org.uk. Každý model má jiný index.

• Spotřeba energie v tiskovém režimu označuje průměrnou spotřebu energie tohoto zařízení při tisku.

•Skutečně uspořené nebo omezené množství se může lišit v závislosti na použitém operačním systému, výkonu procesoru, používané aplikaci, způsobu připojení, typu a formátu média, složitosti tiskové úlohy atd.

Možnosti ekologického režimu

• Výchozí nastavení tiskárny: Řídí se nastavením na ovládacím panelu zařízení.

• Žádný: Vypne ekologický režim.

2. Základní používání

3. Údržba

Tato kapitola obsahuje informace o nákupu spotřebního materiálu, příslušenství a dílů pro údržbu pro vaše zařízení.

• Objednání spotřebního materiálu a příslušenství 41

• Dostupný spotřební materiál 42

• Skladování kazety s tonerem 43

• Rozprostření toneru 45

•Výměna kazety s tonerem 46

• Čištění zařízení 47

• Tipy pro přenášení a skladování zařízení 51

Objednání spotřebního materiálu a příslušenství

Dostupné příslušenství se může lišit v závislosti na zemi dodání. Chcete-li mít přehled o dostupném příslušenství a dílech pro údržbu, kontaktuj te obchodního zástupce.

Chcete-li si objednat autorizovaný spotřební materiál a příslušenství společnosti Dell, navštivte stránky www.dell.com/supplies nebo kontaktujte místního obchodního zástupce společnosti Dell nebo prodejce, u kterého jste zařízení zakoupili. Můžete také navštívit stránky www.dell.com nebo

support.dell.com, zvolit svou zemi/oblast a získat informace o servisu na zavolání.

3. Údržba

Dostupný spotřební materiál

Jakmile skončí životnost spotřebního materiálu, můžete k zařízení objednat následující typy spotřebního materiálu:

Typ

Průměrná životnost

Název dílu

Kazeta s tonerem se standardní životností Asi 1,500 stránek • G9W85 (Všechny země kromě Číny)

Asi 2,500 stránek • DRYXV (Všechny země kromě Číny)

Tonerová kazeta s vysokou životností

• 10G0D (Pouze Čína)

a. Deklarovaná životnost v souladu s ISO/IEC 19752.

Podle použitých voleb, procenta obrazové plochy a režimu použité úlohy se může životnost kazety s tonerem lišit.

Nové kazety s tonerem nebo jiný spotřební materiál je nutné nakupovat ve stejné zemi, ve které bylo zakoupeno vámi použ ívané zařízení. Jinak budou nové kazety s tonerem nebo jiný spotřební materiál nekompatibilní se zařízením z důvodu různých konfigurací kazet s tonerem a jiného spotřebního materiálu podle konkrétních podmínek zemí.

Společnost Dell nedoporučuje používat kazety s tonerem od jiných společností než Dell, jako jsou například opakovaně plněné nebo přepracované kazety. Společnost Dell nemůže zaručit kvalitu neoriginálních kazet s tonerem jiným než Dell. Na servis či opravy, jejichž provedení bude vyžadováno v důsledku použití jiných kazet s tonerem než originálních Dell, se nevztahuje záruka přístroje.

3. Údržba

Skladování kazety s tonerem

Kazety s tonerem obsahují složky, které jsou citlivé na světlo, teplotu a vlhkost. Společnost Dell radí uživatelům dodržovat tato doporučení, aby byl zajištěn optimální výkon, nejvyšší kvalita a co nejdelší životnost vaší nové kazety s tonerem Dell.

Skladujte kazetu ve stejném prostředí, jako se nachází tiskárna, ve které bude použita. Takovým prostředím by měla být místnost s řízenou teplotou a vlhkostí. Kazeta s tonerem by měla zůstat neotevřená ve svém originálním balení až do doby její instalace. Pokud není originální balení k dispozici, zakryjte horní otvor kazety papírem a uschovejte ji na tmavém místě.

Otevření obalu kazety před použitím výrazně zkracuje její životnost. Neskladujte na podlaze. Je-li kazeta s tonerem vyjmuta z tiskárny, postupujte podle níže uvedených pokynů k zajištění správného skladování kazety s tonerem.

• Skladujte kazetu uvnitř ochranného sáčku z původního obalu.

• Skladujte vleže naplocho (nepokládejte na jeden konec) stejnou stranou nahoru jako při instalování toneru do zařízení.

• Spotřební materiály nikdy nepřechovávejte za následujících podmínek:

-při teplotách vyšších než 40 °C.

-při vlhkosti nižší než 20 % a vyšší než 80 %.

- v prostředí s extrémními výkyvy vlhkosti nebo teploty.

-na přímém slunci nebo pod umělým osvětlením.

- v prostředí s korozivními plyny.

- v prostředí se slaným vzduchem.

Pokyny k manipulaci

• Nedotýkejte se povrchu fotokonduktivního válce v kazetě.

• Nevystavujte kazetu zbytečným vibracím nebo otřesům.

•Nikdy ručně neotáčejte válcem, zejména v opačném směru; mohlo by dojít k vnitřnímu poškození a úniku toneru.

Použití kazety s tonerem

Společnost Dell Inc. nedoporučuje ani neschvaluje, abyste v tiskárně používali kazety s tonerem, které nejsou od společnosti Dell, včetně obecných, maloobchodních, doplňovaných nebo přepracovaných kazet.

Záruka společnosti Dell na tiskárnu se nevztahuje na škody na zařízení způsobené použitím opakovaně plněné, přepracované nebo neoriginální kazety s tonerem.

- na prašných místech.

- v autě po delší dobu,

3. Údržba

Skladování kazety s tonerem

Předpokládaná životnost kazety

Předpokládaná životnost kazety (doba zásobování kazety nebo zobrazovací jednotky tonerem) závisí na množství toneru potřebném k tiskovým úlohám. Skutečný počet vytištěných stran se může lišit v závislosti na hustotě tisku na stránkách, provozním prostředí, procentu obrazové plochy, frekvenci tisku, typu používaných médií a/nebo jejich velikosti. Pokud například tisknete velké množství grafiky, bude spotřeba toneru vyšší a budete pravděpodobně muset kazetu měnit častěji.

3. Údržba

Rozprostření toneru

Když je kazeta s tonerem téměř prázdná:

• Objevují se pruhy nebo světlý tisk, případně rozdílná hustota na stranách.

• Kontrolka Toner bliká žlutě. V těchto případech můžete dočasně vylepšit kvalitu tisku opětovným rozprostřením toneru v kazetě. Někdy se bílé pruhy a světlý tisk objevují i po

rozprostření toneru.

•Před otevřením předního krytu nejprve zavřete výstupní opěru.

• Pokud se část toneru vysype na váš oděv, setřete jej suchou tkaninou a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.

3. Údržba

Výměna kazety s tonerem

•Před otevřením předního krytu nejprve zavřete výstupní opěru.

•Při otevírání obalů kazet s tonerem nepoužívejte ostré předměty, jako jsou nože nebo nůžky. Mohli byste poškrábat válec kazety.

• Pokud se část toneru vysype na váš oděv, setřete jej suchou tkaninou a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.

•Důkladně protřepejte tonerovou kazetu, aby se zvýšila počáteční kvalita tisku.

• Nedotýkejte se zelené spodní části kazety s tonerem. Použitím rukojeti na kazetě se vyhnete kontaktu s tímto místem.

Když kazeta s tonerem dosáhne konce životnosti, zařízení přestane tisknout.

3. Údržba

Čištění zařízení

Jestliže dojde k problémům s kvalitou tisku nebo jestliže používáte zařízení v prašném prostředí, musíte je pravidelně čistit, abyste zachovali nejlepší podmínky tisku a mohli zařízení používat déle.

•Při čištění skříně zařízení čisticími prostředky s velkým množstvím alkoholu, rozpouštědel nebo jiných účinných látek může dojít k odbarvení nebo mechanickému poškození skříně.

• Dojde-li ke znečištění zařízení nebo jeho okolí tonerem, doporučujeme použít k čištění hadřík nebo ubrousek namočený ve vodě. Použijete-li vysavač, toner se rozptýlí do vzduchu a mohl by vám uškodit.

•Během tisku se uvnitř zařízení mohou nahromadit zbytky papíru, toner a prachové částice. Tyto usazeniny mohou způsobit problémy s kvalitou tisku, například skvrny od toneru nebo jeho rozmazání. Vyčištěním vnitřních částí zařízení tyto problémy odstraníte nebo zmírníte.

Čištění vnějšího povrchu

Vyčistěte skříň zařízení měkkým hadříkem, který nepouští chlupy. Látku můžete lehce navlhčit, ale dávejte pozor, aby tekutina nestékala po zařízení nebo nenatekla dovnitř.

3. Údržba

Čištění zařízení

Čištění vnitřního prostoru

Během tisku se uvnitř zařízení mohou nahromadit zbytky papíru, toner a prachové částice. Tyto usazeniny mohou způsobit problémy s kvalitou tisku, například skvrny od toneru nebo jeho rozmazání. Vyčištěním vnitřních částí zařízení tyto problémy odstraníte nebo zmírníte.

•K čištění zařízení použijte suchý hadřík, který nepouští vlákna.

• Pokud má zařízení síťový vypínač, před čištěním ho vypněte.

•Před otevřením předního krytu nejprve zavřete výstupní opěru.

Při čištění vnitřku zařízení použijte suchý hadřík, který nepouští vlákna, a dávejte pozor, abyste nepoškodili přenosový válec nebo jiné vnitřní součásti. Nepoužívejte rozpouštědla, jako jsou benzen nebo ředidlo. Mohou se vyskytnout problémy s kvalitou tisku a způsobit poškození zařízení.

3. Údržba

Čištění zařízení

3. Údržba

Čištění zařízení

Čištění podávacího válce

•K čištění zařízení použijte suchý hadřík, který nepouští vlákna.

• Pokud má zařízení síťový vypínač, před čištěním ho vypněte.

3. Údržba

Tipy pro přenášení a skladování zařízení

• Když zařízení přenášíte, nenaklánějte je ani neotáčejte dnem vzhůru. Vnitřní část zařízení by se mohla znečistit tonerem, což může vést k poškození zařízení nebo způsobit špatnou kvalitu tisku.

•Při přesouvání zařízení by jej měly držet alespoň dvě osoby.

3. Údržba

4. Řešení potíží

Tato kapitola obsahuje užitečné informace a postupy pro případ, že by došlo k chybě.

• Rady, jak zabránit uvíznutí papíru 53

•Odstranění uvíznutého papíru 54

• Význam stavové kontrolky 59

Tato kapitola obsahuje užitečné informace a postupy pro případ, že by došlo k chybě. Pokud má vaše zařízení displej, nejprve se podívejte na zprávu na displeji a pokuste se chybu vyřešit. Pokud řešení problému nenajdete v této ka pi tol e, pod ív ejte se d o kapito ly Řešení potíži v Rozšířená Uživatelská příručka (viz „Řešení potíží“ na straně 128). Pokud nenajdete řešení v Uživatelská příručka nebo pokud problém přetrvává, obraťte se na odborný servis.

Rady, jak zabránit uvíznutí papíru

Když vyberete správné druhy médií, k uvíznutí papíru většinou nebude docházet. Aby se předešlo uvíznutí papíru, dodržujte následující pokyny:

• Ujistěte se, že jsou nastavitelné vodiče ve správné poloze (viz „Informace o zásobníku“ na straně 25).

•Nepřeplňujte zásobník papíru. Dbejte na to, aby byl zásobník naplněn pouze po značku maximálního množství papíru uvnitř zásobníku.

• Nevyjímejte papír ze zásobníku, pokud zařízení tiskne.

• Papír před vložením do zásobníku ohněte, prolistujte a srovnejte.

• Nepoužívejte zmačkaný, vlhký ani hodně pokroucený papír.

• Nevkládejte do zásobníku zároveň různé druhy papíru.

• Používejte pouze doporučená tisková média (viz „Specifikace tiskových médií“ na straně 63).

4. Řešení potíží

Odstranění uvíznutého papíru

Uvíznutý papír vytahujte ze zařízení pomalu a opatrně, abyste jej neroztrhli.

V zásobníku 1

4. Řešení potíží

Odstranění uvíznutého papíru

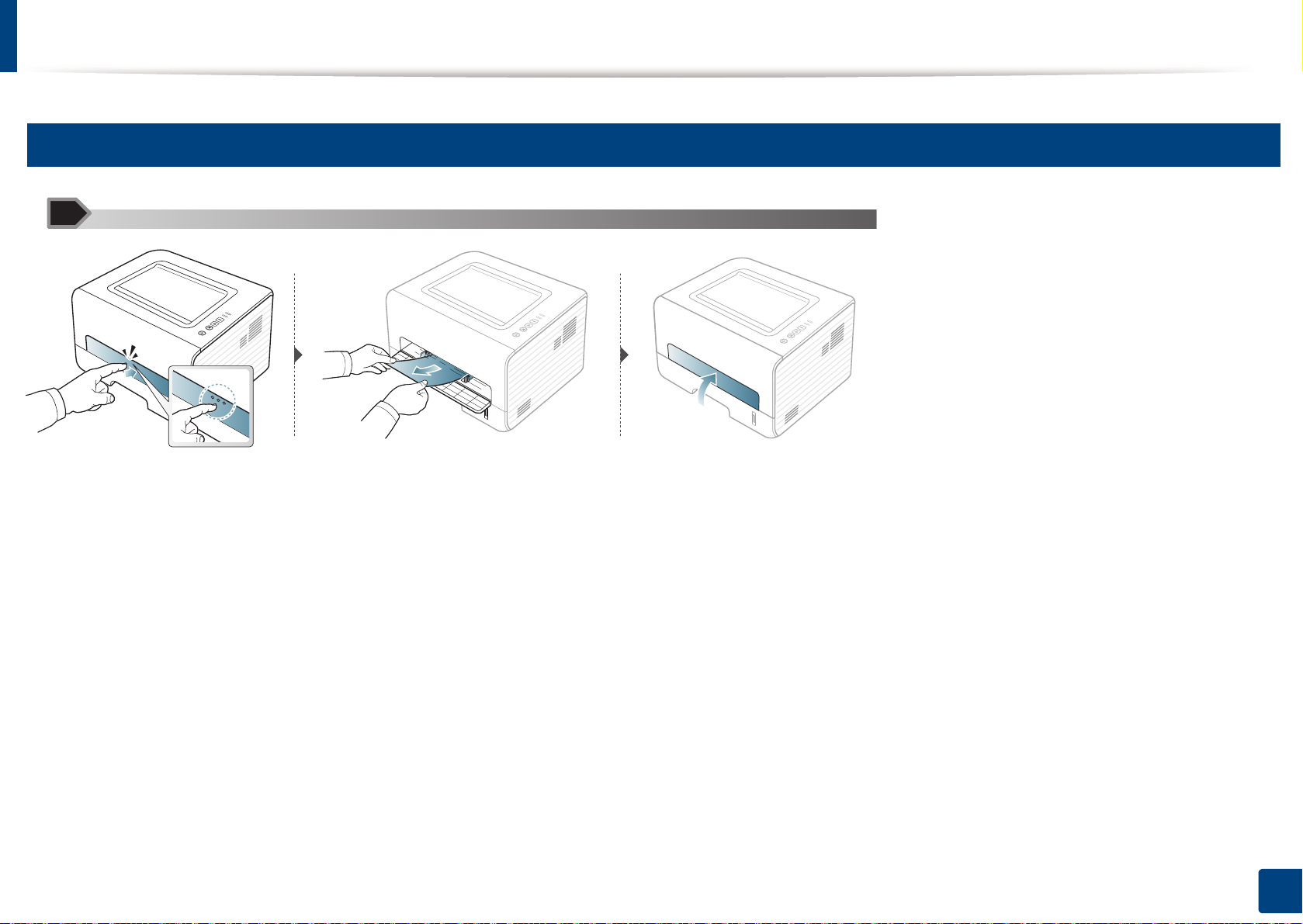

V ručním podavači

4. Řešení potíží

Odstranění uvíznutého papíru

Uvnitř zařízení

• Oblast fixace je horká. Při vytahování papíru ze zařízení buďte opatrní.

•Před otevřením předního krytu nejprve zavřete výstupní opěru.

4. Řešení potíží

Odstranění uvíznutého papíru

V oblasti výstupu

4. Řešení potíží

Odstranění uvíznutého papíru

V oblasti duplexní jednotky

4. Řešení potíží

Význam stavové kontrolky

Barva kontrolky oznamuje aktuální stav zařízení.

•Některé kontrolky nemusí být u některých modelů nebo v některých zemích dostupné.

• Abyste chybu vyřešili, podívejte se na chybovou zprávu a příslušné pokyny v části o odstraňování potíží.

• Chybu lze rovněž vyřešit pomocí pokynů uvedených v okně programu Monitor stavu tiskárny.

• Pokud potíže přetrvávají, zavolejte servisního zástupce.

Kontrolka Stav

Stav Popis

Nesvítí Zařízení je ve stavu offline.

• Když kontrolka bliká pomalu, zařízení přijímá data z počítače.

Bliká

Zelená

• Když kontrolka bliká rychle, tiskárna tiskne data.

Zap. •Zařízení je ve stavu online a lze jej použít.

Bliká

Došlo k méně závažné chybě a zařízení čeká na její odstranění. Po odstranění problému zařízení obnoví tisk.

(Kontrolka Stav)

Červená

Zap.

• Kryt je otevřený. Zavřete kryt.

• V zásobníku není papír. Vložte papír do zásobníku („Vložení papíru do zásobníku“ na straně 27).

•Zařízení přerušilo činnost v důsledku vážné poruchy.

Bliká Aktualizace firmwaru.

Oranžová

Zap. Došlo k uvíznutí papíru (viz „Odstranění uvíznutého papíru“ na straně 54).

4. Řešení potíží

Význam stavové kontrolky

Kontrolka Toneru / Kontrolka Napájení

Stav Popis

V kazetě zbývá pouze malé množství toneru. Předpokládaná životnost kazety se blíží ke konci.

(Kontrolka Toneru)

(Kontrolka Napájení)

Oranžo vá

Modrá

Bliká

Zap.

Nesvítí Všechny kazety s tonerem mají normální kapacitu. Zap. Zařízení je v režimu úspory energie. Nesvítí Zařízení je v pohotovostním režimu nebo je vypnuté.

Připravte si novou náhradní kazetu. Kvalitu tisku můžete dočasně zlepšit opětovným rozprostřením toneru (viz „Rozprostření toneru“ na straně 45).

Kazeta s tonerem téměř dosáhla konce odhadované životnosti vyměnit (viz „Výměna kazety s tonerem“ na straně 46).

. Doporučujeme kazetu s tonerem

Zap.

Tlačítko Eco Zelená

Nesvítí Režim Eco je vypnutý.

a. Odhadovaná životnost kazety znamená očekávanou nebo odhadovanou životnost kazety s tonerem, která udává průměrnou kapacitu počtu výtisků vycházející z ISO/IEC 19752.

Počet stránek může ovlivňovat provozní prostředí, frekvence tisku, grafika a typ a formát média. V kazetě může zbývat určité množství toneru, i když kontrolka svítí červeně a tiskárna přestane tisknout.

Režim Eco je zapnutý. Při tisku budou automaticky použity funkce duplex, 2 na 1, úspora toneru a vynechat prázdné strany (viz „Tisk v ekologickém režimu“ na straně 38).

4. Řešení potíží

5. Příloha

Tato kapitola obsahuje specifikace výrobku a informace týkající se platných předpisů.

• Technické specifikace 62

• Zásady technické podpory společnosti Dell 69

• Kontaktování společnosti Dell 70

• Záruka a zásady pro reklamace 71

• Copyright 72

Technické specifikace

Všeobecné specifikace

Níže uvedené technické údaje se mohou změnit bez předchozího upozornění. Případné změny informací najdete na stránkách

Položky Popis Rozměry Šířka x délka x výška 348 x 338 x 197 mm Gramáž Zařízení se spotřebními materiály 7,2 kg

Pohotovostní režim Méně než 30 dB(A)

Hladina hluku

Režim tisku Méně než 50 dB(A)

Teplota Provoz 10 až 32 °C

Skladování (v balení)

-20 až 40 °C

Vlhkost Provoz 20 až 80% RV

10 až 90 % RV

Střídavý proud 220-240 V

Napájení

Skladování (v balení)

110voltové modely Střídavý proud 110-127 V

220voltové modely

Průměrný provozní režim Méně než 400 W

Příkon

Pohotovostní režim Méně než 45 W

www.dell.com

nebo

support.dell.com

Úsporný režim Méně než 1,3 W Režim vypnutí Méně než 0,2 W Pohotovostní režim sítě (Aktivace všech portů) Méně než 1,3 W

a. Hladina akustického tlaku, ISO 7779. Testovaná konfigurace: základní instalace zařízení, papír formátu A4, jednostranný tisk. b. Správné napětí (V), frekvenci (Hz) a typ proudu (A) pro toto zařízení naleznete na typovém štítku.

5. Příloha

Technické specifikace

Specifikace tiskových médií

Typ Formát Rozměry

Gramáž tiskového média / Kapacita

Zásobník

Ruční podavač

Obyčejný papír

Obálka

Letter 216 x 279 mm Legal 216 x 356 mm

70 až 90 g/m

•250 listů 80 g/m

US Folio 216 x 330 mm A4 210 x 297 mm Oficio 216 x 343 mm JIS B5 182 x 257 mm ISO B5 176 x 250 mm Executive 184 x 267 mm A5 148 x 210 mm A6 105 x 148 mm Obálka Monarch 98 x 191 mm Není k dispozici u zásobníku. Obálka č. 10 105 x 241 mm Obálka DL 110 x 220 mm Obálka C5 162 x 229 m m Obálka C6 114 x 162 m m

70 až 90 g/m

• 1 list 80 g/m

60 až 220 g/m

• 1 list papíru, 80 g/m

Silný papír

Viz část Obyčejný papír

91 až 105 g/m

5. Příloha

Technické specifikace

Typ Formát Rozměry

Silnější papír

Slabý papír

Viz část Obyčejný papír

Transparentní fólie Letter, A4

Letter, Legal, US

Štítky

Folio, A4, JIS B5, ISO B5, Executive, A5

Letter, Legal, US

Kartičky

Folio, A4, JIS B5, ISO B5, Executive, A5, Postcard 4x6

Kancelářský papír

Viz část Obyčejný papír

Gramáž tiskového média / Kapacita

Zásobník

Viz část Obyčejný papír Není k dispozici u zásobníku.

Viz část Obyčejný papír

60 až 70 g/m

Viz část Obyčejný papír Není k dispozici u zásobníku. Viz část Obyčejný papír Není k dispozici u zásobníku.

Viz část Obyčejný papír

121 až 163 g/m

106 až 120 g/m

Ruční podavač

164 až 220 g/m

60 až 70 g/m

138 až 146 g/m 120 až 150 g/m

121 až 163 g/m

106 až 120 g/m

2d, e

Minimální rozměr (vlastní)

• Ruční podavač: 76.2 x 127 mm

60 až 163 g/m

• Zásobník 1: 105 x 148,5 mm

Maximální rozměr (vlastní) 216 x 356 mm

a. Maximální kapacita závisí na gramáži tiskového média, jeho tloušťce a na podmínkách okolního prostředí. b. 1 list pro ruční podavač. c. Hladkost štítků používaných v tomto zařízení je 100 až 250 (Sheffield). Jedná se o číselnou úroveň hladkosti. d. Typy papíru, které lze použít v ručním podavači: obyčejný, silný, silnější, slabý, bavlněný, barevný, předtištěný, recyklovaný, obálka, transparentní fólie, štítky, kartičky, kancelářský,

archivní.

e. Typy papíru, které lze použít v zásobníku: obyčejný, silný, slabý, recyklovaný, kartičky, kancelářský, archivní

5. Příloha

Technické specifikace

Požadavky na systém

Microsoft® Windows®

Operační systém

CPU RAM Volné místo na pevném disku

Požadavek (doporučeno)

Windows® 2000

Windows® XP

Windows Server® 2003

Windows Server® 2008

Windows Vista®

Windows® 7

Windows Server® 2008 R2

• Minimálním požadavkem pro všechny operační systémy Windows je aplikace Internet Explorer 6.0 nebo novější.

• Software mohou instalovat uživatelé s oprávněním správce.

• Služba

Windows Terminal Services

• Pro systém Windows 2000 je vyžadována aktualizace Service Pack 4 nebo vyšší.

Intel® Pentium® II 400 MHz (Pentium III 933 MHz) 64 MB (128 MB) 600 MB Intel® Pentium® III 933 MHz (Pentium IV 1 GHz) 128 MB (256 MB) 1,5 GB Intel® Pentium® III 933 MHz (Pentium IV 1 GHz) 128 MB (512 MB) 1,25 GB až 2 GB Intel® Pentium® IV 1 GHz (Pentium IV 2 GHz) 512 MB (2 GB) 10 GB Intel® Pentium® IV 3 GHz 512 MB (1 GB) 15 GB Intel® Pentium® IV 1 GHz 32bitový nebo 64bitový procesor nebo vyšší 1 GB (2 GB) 16 GB

• Podpora grafického rozhraní DirectX® 9 s pamětí 128 MB (pro povolení tématu Aero).

• Jednotka DVD-R/W Intel® Pentium® IV 1 GHz (x86) nebo 1,4 GHz (x64) (2 GHz nebo rychlejší) 512 MB (2 GB) 10 GB

je kompatibilní se zařízením.

5. Příloha

Technické specifikace

Macintosh

Požadavek (doporučeno)

Operační systém

CPU RAM

• Procesory Intel®

Mac OS X 10.4

Mac OS X 10.5

Mac OS X 10.6 • Procesory Intel® 1 GB (2 GB) 1 GB Mac OS X 10.7 • Procesory Intel® 2 GB 4 GB

• PowerPC G4 / G5

• Procesory Intel®

• 867 MHz nebo rychlejší Power PC G4/G5

• 128 MB pro počítače Ma c s pr oceso rem Po we rPC (512 MB)

• 512 MB pro počítače Mac s procesorem Intel (1 GB)

512 MB (1 GB) 1 GB

1 GB

Volné místo na

pevném disku

5. Příloha

Technické specifikace

Linux

Položky Požadavky

Fedora 5–13 (32/64bitový) OpenSuSE® 10.2, 10.3, 11.0, 11.1, 11.2 (32/64bitový) SuSE 10.0, 10.1 (32bitový) Ubuntu 6.06, 6.10, 7.04, 7.10, 8.04, 8.10, 9.04, 9.10, 10.04 (32/64bitový)

Operační systém

Mandriva 2007, 2008, 2009, 2009.1, 2010 (32/64bitový) Debian 4.0, 5.0 (32/64bitový) Redhat® Enterprise Linux WS 4, 5 (32/64bitový) SuSE Linux Enterprise Desktop 10, 11 (32/64bitový)

CPU Pentium IV 2.4 GHz (Intel Core™2) RAM 512 MB (1 GB) Volné místo na pevném disku 1 GB (2 GB)

Unix

Položky Požadavky

Sun Solaris 9, 10 (x86, SPARC)

Operační systém

Volné místo na pevném disku Až 100 MB

HP-UX 11.0, 11i v1, 11i v2, 11i v3 (PA-RISC, Itanium) IBM AIX 5.1, 5.2, 5.3, 5.4

5. Příloha

Technické specifikace

Síťové prostředí

Pouze síťové a bezdrátové modely (viz „Funkce podle modelů“ na straně 7).

Chcete-li zařízení používat jako síťové zařízení, bude nutné nastavit síťové protokoly. Následující tabulka obsahuje síťová prostředí podporovaná zařízením.

Položky Technické specifikace

Síťové rozhraní • Ethernet 10/100 Base-TX Wired Lan

• Windows 2000/Server 2003/Server 2008/XP/Vista/7/Server 2008 R2

Síťový operační systém

Síťové protokoly

•Různé operační systémy Linux

• Mac OS X 10.4 ~ 10.7

•Unix

• TCP/IPv4

• DHCP, BOOTP

• DNS, WINS, Bonjour, SLP, UPnP

• Standardní tisk TCP/IP (RAW), LPR, IPP, WSD

• SNMPv 1/2/3, HTTP

• TCP/IPv6 (DHCP, DNS, RAW, LPR, SNMPv 1/2/3, HTTP)

5. Příloha

Zásady technické podpory společnosti Dell

Technická podpora s využitím služeb technika vyžaduje spolupráci a účast zákazníka při řešení problémů. Pomocí této podpory lze obnovit původní stav operačního systému, aplikačního softwaru a hardwarových ovladačů a také ověřit funkčnost tiskárny a veškerého hardwaru nainstalovaného společností Dell. Vedle technické podpory s asistencí technika nabízí podpora Dell také online technickou podporu. Další možnosti technické podpory mohou být k dispozici za úhradu.

Dell poskytuje omezenou technickou podporu pro tiskárny a veškerý software a periferní zařízení nainstalované společností Dell. Podporu pro software a periferní zařízení od třetích stran nabízí původní výrobce – včetně těch zakoupených nebo nainstalovaných přes programy Software & Peripherals (DellWare), ReadyWare a Custom Factory Integration (CFI/DellPlus).

5. Příloha

Kontaktování společnosti Dell

Podpora společnosti Dell je k dispozici na adrese support.dell.com. Vyberte svoji oblast na stránce WELCOME TO DELL SUPPORT a vyplňte požadované údaje, abyste získali přístup k nástrojům a informacím.

Na následujících stránkách je možné kontaktovat společnost Dell elektronicky:

• World Wide Web

- www.dell.com/

- www.dell.com/ap/ (pouze asijské země a země z tichomořské oblasti)

- www.dell.com/jp/ (pouze Japonsko)

- www.euro.dell.com (pouze Evropa)

- www.dell.com/la/ (země z Latinské Ameriky a Karibiku)

- www.dell.ca (pouze Kanada)

• Anonymní FTP

- apsupport@dell.com (pouze asijské země a země z tichomořské oblasti)

- support.jp.dell.com (pouze Japonsko)

- support.euro.dell.com (pouze Evropa)

• Elektronická nabídka

- apmarketing@dell.com (pouze asijské země a země z tichomořské oblasti)

- sales_canada@dell.com (pouze Kanada)

- ftp.dell.com Přihlaste se jako anonymní uživatel a jako heslo použijte svou e-

mailovou adresu.

• Elektronická podpora

- mobile_support@us.dell.com

- support@us.dell.com

- la-techsupport@dell.com (pouze země z Latinské Ameriky a Karibiku)

5. Příloha

Záruka a zásady pro reklamace

Společnost Dell Inc. („Dell“) vyrábí hardwarové produkty z dílů a součástí, které jsou nové nebo odpovídají novým dle standardních postupů. Informace o záruce společnosti Dell na tiskárnu naleznete v Příručce s informacemi o produktu.

5. Příloha

Copyright

Informace v tomto dokumentu se mohou bez oznámení změnit.

Reprodukce těchto materiálů jakýmkoli způsobem bez písemného povolení společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, logo Dell a Dell Toner Management System jsou ochranné známky společnosti Dell Inc.; Microsoft, Windows,

Windows Vista a Windows Server jsou registrované ochranné známky společnosti Microsoft Corporation v USA a/nebo jiných zemích; Adobe a Acrobat Reader jsou registrované ochranné známky nebo ochranné známky společnosti Adobe Systems Incorporated v USA a/nebo jiných zemích.

iPad, iPhone, iPod touch, TrueType, Mac a Mac OS jsou ochranné známky společnosti Apple Inc. registrované v USA a dalších zemích. AirPrint a logo AirPrint jsou ochranné známky společnosti Apple Inc.

Google, Picasa, Google Docs, Android a Gmail jsou buď registrované ochranné známky, nebo ochranné známky společnosti Google Inc.

Google Cloud Print je ochranná známka společnosti Google Inc.

V tomto dokumentu mohou být použity další obchodní známky a obchodní názvy za účelem odkazování na subjekty nárokující známky nebo na názvy jejich výrobků.

Společnost Dell Inc. se vzdává jakéhokoli vlastnického zájmu o všechny ochranné známky a obchodní názvy, které nejsou její.

Informace o licenci otevřeného softwaru (Open Source) naleznete v souboru „LICENSE.txt“ na dodaném disku CD-ROM.

REV. 3.00

5. Příloha

Uživatelská příručka

ROZŠÍŘENÁ

IMAGINE THE POSSIBILITIES

Tato příručka obsahuje informace o instalaci, pokročilé konfiguraci, provozu a řešení potíží v prostředí různých operačních systémů.

Některé funkce nemusí být u některých modelů nebo v některých zemích dostupné.

Dell B1260dn

ZÁKLADNÍ

Tato příručka obsahuje informace týkající se instalace, základních činností a řešení potíží v systému Windows.

ROZŠÍŘENÁ

Používání služby Embedded Web Service 101

1. Instalace softwaru

Instalace pro systém Macintosh 77 Reinstalace pro systém Macintosh 78 Instalace pro systém Linux 79 Reinstalace pro systém Linux 80

2. Používání zařízení připojeného přes síť

Užitečné síťové programy 82 Nastavení pevné sítě 83 Instalace ovladače po síti 86 Konfigurace IPv6 92 AirPrint 94

Používání Správce tiskárny Dell 103 Používání programu Stav tiskárny Dell 106 Používání nástroje Unified Driver Configurator systému Linux 108

4. Zvláštní funkce

Nastavení nadmořské výšky 113 Změna výchozího nastavení tisku 114 Nastavení zařízení jako výchozího zařízení 115 Použití pokročilých tiskových funkcí 116 Tisk z počítače Macintosh 122 Tisk v systému Linux 124 Tisk v systému Unix 126

Google Cloud Print™ 95

3. Užitečné nástroje pro správu

Používání nástroje Firmware Update Utility 99 Používání Nástroje pro objednání spotřebního materiálu Dell 100

ROZŠÍŘENÁ

5. Řešení potíží

Potíže s podáváním papíru 129 Potíže s napájením a připojením kabelů 130 Potíže s tiskem 131 Potíže s kvalitou tisku 135 Potíže s operačním systémem 143

1. Instalace softwaru

Tato kapitola obsahuje pokyny k instalaci základního a užitečného softwaru, který lze použít v prostředí, kde je zařízení připojeno pomocí kabelu. Místní zařízení je zařízení, které je přímo připojeno k vašemu počítači prostřednictvím kabelu. Pokud je zařízení připojeno k síti, přeskočte následující kroky a přejděte k instalaci ovladače síťově připojeného zařízení (viz Instalace ovladače po síti86).

• Instalace pro systém Macintosh 77

• Reinstalace pro systém Macintosh 78

• Instalace pro systém Linux 79

• Reinstalace pro systém Linux 80

• Pokud používáte operační systém Windows, naleznete pokyny k instalaci ovladače zařízení v Základní příručce.

• Používejte kabel USB s maximální délkou 3 m.

Instalace pro systém Macintosh

Zkontrolujte, zda je zařízení připojeno k počítači a zda je zapnuté.

Do diskové jednotky CD-ROM vložte dodaný disk CD se softwarem.

Poklepejte na ikonu CD-ROM, která se zobrazí na ploše vašeho

počítače Macintosh.

Poklepejte na složku MAC_Installer > ikonu Installer OS X.

Klepněte na tlačítko Continue.

Přečtěte si licenční smlouvu a klepněte na tlačítko Continue.

Klepnutím na Agree potvrďte svůj souhlas s licenční smlouvou.

Jakmile se zobrazí upozornění, že budou ukončeny všechny

aplikace spuštěné v počítači, klepněte na Continue.

Klepněte na tlačítko Continue v podokně User Options Pane.

13 14

Po dokončení instalace klepněte na tlačítko Close.

Otevřete složku Applications > Utilities > Print Setup Utility.

• Pokud máte systém Mac OS X 10.5-10.7, otevřete složku

Applications > System Preferences a klepněte na položku Print & Fax.

Klepněte na tlačítko Add v seznamu Printer List.

• V systému Mac OS X 10.5-10.7 klepněte na ikonu složky „+“. Zobrazí se okno displeje.

Klepněte na Default Browser a najděte připojení USB.

• V systému Mac OS X 10.5-10.7 klepněte na Default a vyhledejte připojení USB.

Pokud v systému Mac OS X 10.4 nefunguje funkce Auto Select správně, vyberte položku Dell v seznamu Print Using a název vašeho zařízení v seznamu Model.

11 12

Klepněte na Install. Budou nainstalovány všechny součásti nezbytné pro práci se zařízením.

Pokud klepnete na Customize, můžete zvolit jednotlivé součásti k instalaci.

Zadejte heslo a klepněte na tlačítko OK.

Pro instalaci softwaru je nutno restartovat počítač. Klepněte na tlačítko Continue Installation.

• Pokud v systému Mac OS X 10.5-10.7 nefunguje funkce Auto Select správně, vyberte položku Select a driver to use... a název vašeho zařízení ze seznamu Print Using.

Zařízení se zobrazí v seznamu Printer List a bude nastaveno jako výchozí zařízení.

Klepněte na tlačítko Add.

1. Instalace softwaru

Reinstalace pro systém Macintosh

Pokud ovladač tiskárny nepracuje správně, odinstalujte jej a znovu nainstalujte.

Zkontrolujte, zda je zařízení připojeno k počítači a zda je zapnuté.

Do diskové jednotky CD-ROM vložte dodaný disk CD se softwarem.

Poklepejte na ikonu CD-ROM, která se zobrazí na ploše vašeho

počítače Macintosh.

Poklepejte na složku MAC_Installer > ikonu Uninstaller OS X.

Zadejte heslo a klepněte na tlačítko OK.

Po dokončení odinstalování klepněte na tlačítko OK.

Pokud bylo zařízení již přidáno, odstraňte jej z nástroje

Print Setup Utility nebo Print & Fax.

1. Instalace softwaru

Instalace pro systém Linux

Chcete-li nainstalovat software tiskárny, je třeba stáhnout softwarový balíček pro systém Linux z webových stránek společnosti Dell (http:// www.support.dell.com).

Instalace ovladače Unified Linux Driver

Zkontrolujte, zda je zařízení připojeno k počítači a zda je zapnuté.

Po zobrazení okna Administrator Login vepište „root“ do pole

K instalaci softwaru zařízení je nutné se přihlásit jako super user (root). Pokud nejste super user, požádejte správce systému.

Z webových stránek společnosti Dell stáhněte do počítače balíček

Unified Linux Driver.

Instalační program přidal ikonu nástroje Unified Driver Configurator na plochu a skupinu Unified Driver do systémové nabídky. Vyskytnou-li se nějaké potíže, další informace naleznete v nápovědě na obrazovce. Můžete ji zobrazit ze systémové nabídky nebo z balíčku ovladačů aplikací systému Windows, jako je například Unified Driver Configurator nebo Image Manager.

Klepněte pravým tlačítkem na balíček Unified Linux Driver a

rozbalte jej.

Poklepejte na položky cdroot > autorun.

Po zobrazení uvítací obrazovky klepněte na tlačítko Next.

Po dokončení instalace klepněte na tlačítko Finish.

1. Instalace softwaru

Reinstalace pro systém Linux

Pokud ovladač tiskárny nepracuje správně, odinstalujte jej a znovu nainstalujte.

Zkontrolujte, zda je zařízení připojeno k počítači a zda je zapnuté.

Po zobrazení okna Administrator Login vepište „root“ do pole

Aby bylo možné odinstalovat ovladač tiskárny, musíte být přihlášeni jako super user (root). Pokud nejste super user, požádejte správce systému.

Klepněte na ikonu ve spodní části pracovní plochy. Po zobrazení

okna Terminal zadejte následující příkazy. [root@localhost root]#cd /opt/Dell/mfp/uninstall/[root@localhost

uninstall]#./uninstall.sh

Klepněte na tlačítko Uninstall.

Klepněte na tlačítko Next.

Klepněte na tlačítko Finish.

1. Instalace softwaru

2. Používání zařízení připojeného přes síť

Tato kapitola obsahuje podrobné pokyny týkající se instalace zařízení připojenéh o přes síť a instalace softwaru.

•Užitečné síťové programy 82

• Nastavení pevné sítě 83

• Instalace ovladače po síti 86

• Konfigurace IPv6 92

• AirPrint 94

• Google Cloud Print™ 95

Užitečné síťové programy

Pro snadné nastavení sítě v síťovém prostředí je k dispozici několik programů. Zvláště správci sítě mohou spravovat několik zařízení v síti.

Než začnete používat následující programy, nastavte nejdříve adresu IP.

Embedded Web Service

Webový server zabudovaný do vaší síťové tiskárny, který umožňuje provádět následující úlohy (viz „Používání služby Embedded Web Service“ na straně 93):

• Zkontrolovat informace o spotřebním materiálu a jeho stavu.

• Upravit nastavení tiskárny.

SetIP

Softwarový nástroj, který umožňuje vybrat síťové rozhraní a ručně nakonfigurovat adresy IP, které se mají použít s protokolem TCP/IP.

• Viz „Konfigurace adresy IPv4 pomocí programu SetIP (Windows)“ na straně 83.

• Viz „Konfigurace adresy IPv4 pomocí programu SetIP (Macintosh)“ na straně 84.

• Viz „Konfigurace adresy IPv4 pomocí programu SetIP (Linux)“ na straně 85.

Tento program nepodporuje protokol TCP/IPv6.

• Nastavit možnost upozorňování e-mailem. Když nastavíte tuto možnost, bude stav zařízení (nedostatek toneru v kazetě nebo chyba zařízení) automaticky zasílán e-mailem určité osobě.

• Konfigurovat síťové parametry nezbytné pro připojení zařízení k různým síťovým prostředím.

2. Používání zařízení připojeného přes síť

Nastavení pevné sítě

Chcete-li zařízení používat jako síťovou tiskárnu, musíte nastavit síťové protokoly.

Síť můžete používat po připojení síťového kabelu k příslušnému portu na zařízení.

• U modelů, které na ovládacím panelu nemají displej, použijte program Embedded Web Service nebo SetIP.

- Viz „Používání služby Embedded Web Service“ na straně 101.

- Viz „Nastavení adresy IP“ na straně 83.

Tisk protokolu o síťové konfiguraci

Protokol o síťové konfiguraci můžete vytisknout z ovládacího panelu

zařízení, na kterém se zobrazí aktuální síťová nastavení zařízení. To vám pomůže nastavit síť.

Nastavení adresy IP

Nejdříve musíte nastavit adresu IP pro síťový tisk a správu. Ve většině případů přiřadí novou adresu IP automaticky server DHCP (Dynamic Host Configuration Protocol) umístěný v síti.

Konfigurace adresy IPv4 pomocí programu SetIP (Windows)

Před použitím programu SetIP zakažte bránu firewall v počítači v části

Ovládací panely > Centrum zabezpečení > Brána firewall systému Windows.

U jednotlivých modelů se následující pokyny mohou lišit.

Na ovládacím panelu stiskněte tlačítko (Informace). Pomocí této Zprávy o konfiguraci sítě můžete vyhledat adresu MAC a

adresu IP zařízení. Například:

• Adresa MAC: 00:15:99:41:A2:78

• Adresa IP: 169.254.192.192

Tento program nainstalujte z dodaného disku CD-ROM poklepáním

na soubor Application > SetIP > Setup.exe.

Postupujte podle pokynů v okně instalace.

Pomocí síťového kabelu připojte zařízení k síti.

Zapněte zařízení.

2. Používání zařízení připojeného přes síť

Nastavení pevné sítě

V nabídce Windows Začátek vyberte Všechny programy > Dell >

Dell Printers > SetIP > SetIP.

Klepnutím na ikonu (třetí zleva) v okně SetIP otevřete okno

konfigurace protokolu TCP/IP.

Zadejte nové údaje o zařízení do okna konfigurace podle

následujících pokynů. V podnikové síti intranet bude pravděpodobně nejprve nutné získat tyto informace od správce sítě.

Klepněte na tlačítko Apply a potom na tlačítko OK. Zařízení

automaticky vytiskne protokol o síťové konfiguraci. Zkontrolujte, zda jsou všechna nastavení správná.

Konfigurace adresy IPv4 pomocí programu SetIP (Macintosh)

Před použitím programu SetIP zakažte bránu firewall v počítači v části System Preferences > Security > Firewall.

Následující pokyny se mohou lišit v závislosti na vašem modelu.

Pomocí síťového kabelu připojte zařízení k síti.

Vložte instalační disk CD a otevřete okno disku. Vyberte

MAC_Installer > MAC_Printer > SetIP > SetIPapplet.html.

Poklepejte na soubor a automaticky se spustí prohlížeč Safari. Poté

Vyhledejte adresu MAC zařízení v protokolu o síťové konfiguraci (viz „Tisk protokolu o síťové konfiguraci“ na straně 83) a zadejte ji bez dvojteček. Například adresu 00:15:99:29:51:A8 zadejte ve tvaru 0015992951A8.

vyberte možnost Trust. Prohlížeč otevře stránku SetIPapplet.html, na které je zobrazen název tiskárny a adresa IP.

Klepnutím na ikonu (třetí zleva) v okně SetIP otevřete okno

konfigurace protokolu TCP/IP.

Do okna konfigurace zadejte nové informace o zařízeni. V

podnikové síti intranet bude pravděpodobně nejprve nutné získat tyto informace od správce sítě.

2. Používání zařízení připojeného přes síť

Nastavení pevné sítě

Klepněte na tlačítko Apply, poté na tlačítko OK a znovu na tlačítko

OK.

Ukončete prohlížeč Safari.

Konfigurace adresy IPv4 pomocí programu SetIP (Linux)

Před použitím programu SetIP zakažte bránu firewall v počítači v části System Preferences nebo Administrator.

Do okna konfigurace zadejte nové informace o zařízeni. V

podnikové síti intranet bude pravděpodobně nejprve nutné získat tyto informace od správce sítě.

Zařízení automaticky vytiskne protokol o síťové konfiguraci.

Následující pokyny se mohou lišit v závislosti na vašem modelu nebo operačním systému.

Otevřete složku /opt/Dell/mfp/share/utils/.

Poklepejte na soubor SetIPApplet.html.

Klepnutím otevřete okno konfigurace protokolu TCP/IP.

2. Používání zařízení připojeného přes síť

Instalace ovladače po síti

Windows

Zkontrolujte, zda je zařízení připojeno k síti a zda je zapnuto. Měla

by být také nastavena adresa IP zařízení.

Pokud se během instalace zobrazí okno Průvodce nově rozpoznaným hardwarem, klepnutím na tlačítko Storno okno zavřete.

Do diskové jednotky CD-ROM vložte dodaný disk CD se softwarem.

Disk CD se softwarem by se měl automaticky spustit a mělo by se zobrazit okno instalace.

Pokud se instalační okno neobjeví, klepněte na položky Začátek > Všechny programy > Příslušenství > Spustit.

Zadejte X:\Setup.exe, písmeno X nahraďte písmenem vaší jednotky CD-ROM a potom klepněte na OK.

Vyberte tlačítko Další.

Vyberte Připojte síťovou tiskárnu k počítači. Klepněte na tlačítko

Další.

2. Používání zařízení připojeného přes síť

Instalace ovladače po síti

• Vlastní instalace vám umožňuje zvolit připojení zařízení a vybírat jednotlivé součásti, které se mají nainstalovat. Postupujte podle pokynů v okně.

Na obrazovce se zobrazí vyhledaná zařízení. Zvolte to, které si

přejete použít, a klepněte na tlačítko Další.

Jestliže nemůžete zařízení v síti najít, vypněte nejprve firewall a poté klepněte na Aktualizovat. V operačním systému Windows klepněte na tlačítko Začátek > Ovládací panely a spusťte bránu firewall systému Windows a deaktivujte tuto volbu. V případě jiných operačních systémů postupujte podle pokynů v příslušné online příručce.

Postupujte podle pokynů v okně instalace.

Macintosh

5 6 7 8

Klepněte na tlačítko Continue.

Přečtěte si licenční smlouvu a klepněte na tlačítko Continue.

Klepnutím na Agree potvrďte svůj souhlas s licenční smlouvou.

Jakmile se zobrazí upozornění, že budou ukončeny všechny aplikace spuštěné v počítači, klepněte na tlačítko Continue.

Klepněte na tlačítko Continue v podokně User Options Pane.

Pokud jste ještě nenastavili IP adresu, klepněte na Set IP address a podívejte se do části „Konfigurace adresy IPv4 pomocí programu SetIP (Macintosh)“ na straně 84.

Klepněte na Install. Budou nainstalovány všechny součásti nezbytné pro práci se zařízením.

Pokud klepnete na Customize, můžete zvolit jednotlivé součásti k instalaci.

Zkontrolujte, zda je zařízení připojeno k síti a zda je zapnuté.

Do diskové jednotky CD-ROM vložte dodaný disk CD se softwarem.

Poklepejte na ikonu CD-ROM, která se zobrazí na ploše vašeho

počítače Macintosh.

Poklepejte na složku MAC_Installer > ikonu Installer OS X.

11 12

Zadejte heslo a klepněte na tlačítko OK.

Pro instalaci softwaru je nutno restartovat počítač. Klepněte na tlačítko Continue Installation.

Po dokončení instalace klepněte na tlačítko Close.

2. Používání zařízení připojeného přes síť

Instalace ovladače po síti

Otevřete složku Applications > Utilities > Print Setup Utility.

• Pokud máte systém Mac OS X 10.5-10.7, otevřete složku

Applications > System Preferences a klepněte na položku Print & Fax.

Klepněte na tlačítko Add v seznamu Printer List.

• V systému Mac OS X 10.5-10.7 klepněte na ikonu +. Na displeji

se zobrazí okno.

V systému OS MAC X 10.4 klepněte na možnost IP Printer.

• V systému Mac OS X 10.5-10.7 klepněte na IP.

Vyberte položku HP Jetdirect - Socket v seznamu Protocol.

Při tisku mnohostránkového dokumentu lze úlohu urychlit výběrem hodnoty Socket pro možnost Printer Type.

Do pole Address zadejte adresu IP zařízení.

Pokud v systému Mac OS X 10.4 nefunguje funkce Auto Select správně, vyberte položku Dell v seznamu Print Using a název vašeho zařízení v seznamu Model.

• Pokud v systému Mac OS X 10.5-10.7 nefunguje funkce Auto Select správně, vyberte položku Select Printer Software a název vašeho zařízení ze seznamu Print Using.

Klepněte na tlačítko Add. Zařízení se zobrazí v seznamu Printer List a bude nastaveno jako

výchozí zařízení.

Linux

Chcete-li nainstalovat software tiskárny, je třeba stáhnout softwarový balíček pro systém Linux z webových stránek společnosti Dell (www.dell.com nebo support.dell.com > najděte svůj produkt > Podpora nebo Ke stažení).

Do pole Queue zadejte název tiskové fronty. Pokud neznáte název tiskové fronty svého tiskového serveru, zkuste nejprve použít výchozí frontu.

Instalace dalšího softwaru:

• Viz „Instalace ovladače Unified Linux Driver“ na straně 79.

2. Používání zařízení připojeného přes síť

Instalace ovladače po síti

Instalace ovladače systému Linux a přidání síťové tiskárny

Zkontrolujte, zda je zařízení připojeno k síti a zda je zapnuté. Měla

by být také nastavena adresa IP zařízení.

Stáhněte balíček Unified Linux Driver z webové stránky společnosti

Dell.

Rozbalte soubor UnifiedLinuxDriver.tar.gz a otevřete nový adresář.

Poklepejte na složku Linux > ikonu install.sh.

Otevře se okno instalačního programu Dell. Klepněte na tlačítko

Continue.

Otevře se okno s průvodcem přidáním tiskárny. Klepněte na tlačítko

Next.

Přidání síťové tiskárny

Poklepejte na Unified Driver Configurator.

Klepněte na možnost Add Printer.

Otevře se okno Add printer wizard. Klepněte na tlačítko Next.

Vyberte Network printer a klepněte na tlačítko Search.

V políčku seznamu se objeví adresa IP a název modelu tiskárny.

Vyberte své zařízení a klepněte na tlačítko Next.

Zadejte popis tiskárny a klepněte na tlačítko Next.

Po přidání zařízení klepněte na tlačítko Finish.

7 8

9 10 11 12

Vyberte síťovou tiskárnu a klepněte na tlačítko Search.

V poli seznamu se objeví adresa IP a název modelu tiskárny.

Vyberte své zařízení a klepněte na tlačítko Next.

Zadejte popis tiskárny a klepněte na tlačítko Next.

Po přidání zařízení klepněte na tlačítko Finish.

Po dokončení instalace klepněte na tlačítko Finish.

UNIX

•Před instalací ovladače tiskárny pro systém UNIX se ujistěte, že vaše zařízení podporuje operační systém UNIX (viz „Unix“ na straně

67).

•Příkazy jsou označeny uvozovkami. Při psaní příkazů uvozovky nepište.

2. Používání zařízení připojeného přes síť

Instalace ovladače po síti

Chcete-li používat ovladač tiskárny pro systém UNIX, je třeba nejdříve nainstalovat balíček ovladače tiskárny pro systém UNIX a poté tiskárnu nastavit. Balíček ovladače tiskárny pro systém UNIX lze stáhnout z webových stránek společnosti Dell.

Instalace balíčku ovladače tiskárny pro systém UNIX

Postup instalace je pro všechny uvedené verze operačního systému UNIX stejný.

Z webových stránek společnosti Dell stáhněte a rozbalte balík

ovladačů UNIX Printer Driver v počítači.

Získejte kořenová oprávnění.

“su -”

Zkopírujte příslušný archiv ovladače do cílového počítače se

systémem UNIX.

Přejděte do rozbaleného adresáře.

Spusťte instalační skript.

“./install –i” Balíček ovladače tiskárny pro systém UNIX nainstalujte nebo

odinstalujte pomocí souboru skriptu install. Udělte oprávnění instalačnímu skriptu pomocí příkazu „chmod 755

install“.

Spusťte příkaz „. /install-c“ k ověření výsledků instalace.

Na příkazovém řádku spusťte příkaz „installprinter“. Tento příkaz

otevře okno Add Printer Wizard. Pomocí dále uvedeného postupu nastavte v tomto okně tiskárnu.

V některých operačních systémech UNIX (například v systému Solaris

10) nestačí tiskárnu pouze přidat – taková tiskárna nemusí být

povolena a nemusí přijímat úlohy. V takovém případě spusťte v kořenovém terminálu následující dva příkazy:

Podrobnosti najdete v příručce správce operačního systému UNIX.

Rozbalte balíček ovladače tiskárny pro systém UNIX.

Například v systému IBM AIX lze použít následující příkazy. “gzip -d < zadejte název balíčku | tar xf -”

“accept <printer_name>” “enable <printer_name>”

2. Používání zařízení připojeného přes síť

Instalace ovladače po síti

Odinstalování balíčku ovladače tiskárny

K odstranění tiskárny nainstalované do systému je třeba použít příslušný nástroj.

a V terminálu spusťte příkaz „uninstallprinter“.

Tím otevřete okno Uninstall Printer Wizard. V rozevíracím seznamu jsou uvedeny nainstalované tiskárny.

b Vyberte tiskárnu, kterou chcete odstranit. c Odstraňte tiskárnu ze systému klepnutím na tlačítko Delete. d Spusťte příkaz „. /install –d“ k odinstalování celého balíčku. e Chcete-li ověřit výsledky odebrání, spusťte příkaz „. /install –c“.

K reinstalaci použijte příkaz „. /install“ k opětovné instalaci složky „binaries“.

Zadejte popis odpovídající typu tiskárny v poli Type. Tato možnost

je volitelná.

V poli Description specifikujte popis tiskárny. Tato možnost je

volitelná.

V poli Location určete umístění tiskárny.

U síťových tiskáren zadejte do textového pole Device adresu IP

nebo název DNS tiskárny. V systému IBM AIX s jetdirect Queue type lze zadat pouze název DNS, protože numerické adresy IP

nejsou povoleny.

Queue type zobrazuje připojení v odpovídajících polích seznamu

jako lpd nebo jetdirect. Typ usb je navíc dostupný v OS Sun Solaris.

Nastavte počet kopií výběrem v možnosti Copies.

Nastavení tiskárny

Tiskárnu přidáte do systému UNIX spuštěním příkazu ‚installprinter‘ z příkazového řádku. Tento příkaz otevře okno průvodce přidáním tiskárny. Pomocí následujících kroků nastavte tiskárnu v tomto okně:

Zadejte název tiskárny.

Ze seznamu modelů vyberte příslušný model tiskárny.

Chcete-li získávat kopie již utříděné, zaškrtněte políčko Collate.

Chcete-li získávat kopie v obráceném pořadí, zaškrtněte políčko Reverse Order.

Chcete-li tuto tiskárnu nastavit jako výchozí, zaškrtněte políčko Make Default.

Tiskárnu přidáte klepnutím na tlačítko OK.

2. Používání zařízení připojeného přes síť

Konfigurace IPv6

Protokol IPv6 je plně podporován pouze v systému Windows Vista nebo vyšším.

Jestliže síťové prostředí IPv6 podle všeho nefung uje, nastavte veškerá síťová nastavení na výchozí tovární hodnoty pomocí příkazu Zrus. nastav. a zkuste to znovu.

V síťovém prostředí IPv6 použijte adresu IPv6 podle následujícího návodu.

Z ovládacího panelu

Pomocí síťového kabelu připojte zařízení k síti.

Zapněte zařízení.

Vytiskněte Protokol o síťové konfiguraci, který zkontroluje adresy

IPv6 (viz „Tisk protokolu o síťové konfiguraci“ na straně 83).

Vyberte Začátek > Ovládací panely > Tiskárny a faxy.

Zobrazí se okno Průvodce přidáním tiskárny. Postupujte podle

pokynů uvedených v okně.

Pokud zařízení v síťovém prostředí nefunguje, aktivujte IPv6. Informace najdete v následující části.

Ze služby Embedded Web Service

U modelů, které na ovládacím panelu nemají displej, musíte nejprve vstoupit do služby Embedded Web Service pomocí adresy IPv4 a potom provést níže uvedený postup, abyste mohli používat IPv6.

Spusťte internetový prohlížeč, např. Internet Explorer, v systému

Windows. Zadejte adresu IP zařízení (http://xxx.xxx.xxx.xxx) do pole adresy a stiskněte klávesu Enter nebo klepněte na tlačítko Přejít.

Pokud se přihlašujete ke službě Embedded Web Service poprvé,

musíte se přihlásit jako správce. Zadejte níže uvedené výchozí ID a heslo.

V levém podokně okna Tiskárny a faxy klepněte na položku Přidat

tiskárnu.

Klepněte na položku Přidat místní tiskárnu v okně Přidat

tiskárnu.

• ID: admin

• Password: dell00000

2. Používání zařízení připojeného přes síť

Konfigurace IPv6

Jakmile se otevře okno Embedded Web Service, přesuňte kurzor

myši na položku Settings horního panelu nabídky a poté klepněte na položku Network Settings.

V levém podokně webové stránky klepněte na položku TCP/IPv6.

Zaškrtnutím políčka IPv6 Protocol aktivujte IPv6.

Zaškrtněte políčko Manual Address. Poté se aktivuje textové pole

Address/Prefix.

Zadejte zbytek adresy (např.: 3FFE:10:88:194::AAAA. „A“ je

šestnáctková hodnota 0 až 9, A až F).

Vyberte konfiguraci DHCPv6.

Klepněte na tlačítko Apply.

Adresa musí být uzavřena v hranatých závorkách „[ ]“ .

Používání služby Embedded Web Service

Spusťte webový prohlížeč, například Internet Explorer, který

podporuje adresování IPv6 ve formě URL.

Vyberte některou z adres IPv6 (Link-local Address, Stateless

Address, Stateful Address, Manual Address) z protokolu o síťové konfiguraci (viz „Tisk protokolu o síťové konfiguraci“ na

straně 83).

Zadejte adresy IPv6 (např.: http://[FE80::215:99FF:FE66:7701]).

2. Používání zařízení připojeného přes síť

AirPrint

AirPrint umožňuje bezdrátový tisk přímo ze zařízení iPhone, iPad nebo iPod touch s operačním systémem iOS 4.2 nebo novějším.

Po otevření okna služby Embedded Web Service klepněte na

položky Settings > Network Settings.

Klepněte na Raw TCP/IP, LPR, IPP nebo mDNS .

Můžete povolit protokol IPP nebo protokol mDNS.

Nastavení funkce AirPrint

K používání funkce AirPrint je nutné, aby ve vašem zařízení byly protokoly Bonjour(mDNS) a IPP. Funkci AirPrint můžete aktivovat jedním z následujících způsobů.

Zkontrolujte, zda je zařízení připojeno k síti.

Spusťte webový prohlížeč, například Internet Explorer, Safari nebo

Firefox, a v okně prohlížeče zadejte novou adresu IP zařízení. Například:

V pravém horním rohu webové stránky služby Embedded Web

Service klepněte na tlačítko Login.

Zadejte položky ID a Password a klepněte na tlačítko Login. Pokud

se přihlašujete ke službě Embedded Web Service poprvé, zadejte níže uvedené výchozí ID a heslo.

• ID: admin

• Password: dell00000

Tisk pomocí funkce AirPrint

V příručce k iPadu jsou například uvedeny následující pokyny:

Otevřete e-mailovou zprávu, fotografii, webovou stránku nebo

dokument, které chcete vytisknout.

Dotkněte se akční ikony( ).

Vyberte název ovladače vaší tiskárny a nabídku možností pro

nastavení.

Stiskněte tlačítko Tisk button. Vytiskněte dokument.

Zrušení tiskové úlohy: Pokud chcete zrušit tiskovou úlohu nebo

zobrazit přehled tisku, klepněte na ikonu tiskového centra ( ) v oblasti multitaskingu. V tiskovém centru m ůžete klepnout na tlačítko pro

zrušení.

2. Používání zařízení připojeného přes síť

Google Cloud Print™

Google Cloud Print™ je služba, která vám umožní tisknout na tiskárně pomocí smartphonu, tabletu nebo jakéhokoli jiného zařízení připojeného k webu. Stačí zaregistrovat tiskárnu na vašem účtu Google a můžete začít využívat službu Google Cloud Print™. Dokument nebo e-mail lze vytisknout z operačního systému Chrome, prohlížeče Chrome nebo aplikace Gmail™/ Google Docs™ v mobilním zařízení, takže do mobilního zařízení není nutno instalovat ovladač tiskárny. Viz webové stránky společnosti Google (http://support.google.com/cloudprint), kde najdete další informace o službě Google Cloud Print™.

Registrace vaší tiskárny na účtu Google

•Ujistěte se, že je tiskárna zapnutá a připojená k pevné nebo bezdrátové síti s přístupem k internetu.

•Účet Google byste si měli vytvořit předem.

V pravém horním rohu webové stránky Embedded Web Service

klepněte na tlačítko Login.

Pokud se přihlašujete ke službě Embedded Web Service poprvé,

musíte se přihlásit jako správce. Zadejte níže uvedené výchozí hodnoty ID a Password. Z bezpečnostních důvodů vám doporučujeme výchozí heslo změnit.

• ID: admin

• Password: dell00000

Pokud se v síťovém prostředí používá server proxy, musíte nakonfigurovat IP adresu a číslo portu serveru proxy v části Settings > Network Settings > Google Cloud Print > Proxy Setting. Další informace vám podá poskytovatel síťových služeb nebo správce sítě.

Když se otevře okno Embedded Web Service, klepněte na

Settings > Network Settings > Google Cloud Print.

Spusťte prohlížeč Chrome.

Přejděte na stránku www.google.com.

Přihlaste se k webovým stránkám Google pomocí své adresy ve

službě Gmail™.

Do pole adresy zadejte IP adresu své tiskárny a stiskněte klávesu

Enter nebo klepněte na tlačítko Přejít.

Zadejte název a popis tiskárny.

Klepněte na Register.

Objeví se automaticky otevírané okno s potvrzením.

2. Používání zařízení připojeného přes síť

Google Cloud Print™

Pokud je váš prohlížeč nastaven na blokování automaticky otevíraných oken, okno s potvrzením se nezobrazí. Povolte otevírání automaticky otevíraných oken na tomto webu.

Klepněte na Finish printer registration.

Tisk z aplikace nebo mobilního zařízení

Následující kroky jsou příkladem používání aplikace Google Docs™ z mobilního telefonu se systémem Android.

Nainstalujte do mobilního zařízení aplikaci Cloud Print.

Klepněte na Manage your printers. Vaše tiskárna je nyní zaregistrována ve službě Google Cloud

Print™. V seznamu se objeví zařízení, která mohou používat službu Google

Cloud Print™.

Tisk se službou Google Cloud Print™

Postup tisku se liší v závislosti na tom, jakou aplikaci nebo zařízení používáte. Zobrazí se seznam aplikací, které podporují službu Google Cloud Print™.

Chcete-li tiskárnu sdílet s přáteli, podívejte se n a ná sled ující webovou stránku. http://support.google.com/chromeos/bin/answer.py?hl=en&answer=124106

Pokud aplikaci nemáte, stáhněte ji z nějakého obchodu s aplikacemi, jako je Android Market nebo App Store.

Otevřete ve svém mobilním zařízení aplikaci Google Docs™ a

klepnutím na ikonu vyberte dokument.

Klepněte na tlačítko možností v dokumentu, který chcete

vytisknout.

Klepněte na tlačítko odeslat .

Klepněte na tlačítko Cloud Print .

Pokud chcete, nastavte možnosti tisku.

Klepněte na Click here to Print.

Ujistěte se, že je tiskárna zapnutá a připojená k pevné nebo bezdrátové síti s přístupem k internetu.

2. Používání zařízení připojeného přes síť

Google Cloud Print™

Tisk z prohlížeče Chrome

Následující kroky jsou příkladem použití prohlížeče Chrome.

Spusťte prohlížeč Chrome.

Otevřete dokument nebo e-mail, který chcete vytisknout.

Klepněte na ikonu klíče v pravém horním rohu prohlížeče.

Klepněte na tlačítko Tisk. Objeví se nová karta pro tisk.

Vyberte Vytisknout pomocí služby Google Cloud Print.

Klepněte na tlačítko Tisk.

2. Používání zařízení připojeného přes síť

3. Užitečné nástroje pro správu

V této kapitole jsou popsány nástroje pro správu, které vám pomohou využít všechny funkce zařízení.

• Používání nástroje Firmware Update Utility 99

• Používání Nástroje pro objednání spotřebního

materiálu Dell 100

• Používání služby Embedded Web Service 101

• Používání Správce tiskárny Dell 103

• Používání programu Stav tiskárny Dell 106

• Používání nástroje Unified Driver Configurator

systému Linux 108

Používání nástroje Firmware Update Utility

Firmware Update Utility vám umožní udržovat zařízení pomocí upgradu firmwaru.

K dispozici pouze uživatelům operačního systému Windows.

V nabídce Začátek vyberte Programy nebo Všechny programy >

Dell > Dell Printers > název ovladače vaší tiskárny > Firmware Update Utility.

Stáhněte nejnovější firmware. Klepněte na odkaz http://

www.support.dell.com.

Pokud je tiskárna připojená kabelem USB, klepněte na tlačítko USB

Connected Printer nebo Network Connected Printer.

Klepněte na tlačítko Procházet a vyberte stažený soubor firmwaru.

Klepněte na Aktualizovat firmware.

3. Užitečné nástroje pro správu

Používání Nástroje pro objednání spotřebního materiálu Dell

Objednávání náhradních kazet s tonerem nebo spotřebního materiálu u společnosti Dell:

K dispozici pouze uživatelům operačních systémů Windows nebo Macintosh.

Poklepejte na ploše na ikonu programu Nástroj pro objednání

spotřebního materiálu Dell.

NEBO V nabídce Začátek vyberte Programy nebo Všechny programy >

Dell > Dell Printers > název ovladače vaší tiskárny > Nástroj pro objednání spotřebního materiálu Dell.

Zobrazí se okno Nástroj pro objednání spotřebního materiálu

Dell.

Pro systém Macintosh Otevřete složku Applications > složku Dell > Dell Supplies Ordering

Utility.

3. Užitečné nástroje pro správu

100

Dell B1260dn User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

ZÁKLADNÍ

1. Úvod

Hlavní výhody

Funkce podle modelů

Užitečné informace

O této uživatelské příručce

Bezpečnostní informace

Přehled zařízení

Celkový pohled na ovládací panel

Zapnutí zařízení

Místní instalace ovladače

Reinstalace ovladače

2. Základní používání

Tisk zkušební stránky

Zásobník a tisková média

Základní funkce tisku

3. Údržba

Objednání spotřebního materiálu a příslušenství

Dostupný spotřební materiál

Skladování kazety s tonerem

Rozprostření toneru

Výměna kazety s tonerem

Čištění zařízení

Tipy pro přenášení a skladování zařízení

4. Řešení potíží

Rady, jak zabránit uvíznutí papíru

Odstranění uvíznutého papíru

Význam stavové kontrolky

5. Příloha

Technické specifikace

Zásady technické podpory společnosti Dell

Kontaktování společnosti Dell

Záruka a zásady pro reklamace

Copyright

ROZŠÍŘENÁ

1. Instalace softwaru

Instalace pro systém Macintosh

Reinstalace pro systém Macintosh

Instalace pro systém Linux

Reinstalace pro systém Linux

2. Používání zařízení připojeného přes síť

Užitečné síťové programy

Nastavení pevné sítě

Instalace ovladače po síti

Konfigurace IPv6

AirPrint

Google Cloud Print™

3. Užitečné nástroje pro správu

Používání nástroje Firmware Update Utility

Používání Nástroje pro objednání spotřebního materiálu Dell
