ANMERKUNG: Eine ANMERKUNG macht auf wichtige
Informationen aufmerksam, mit denen Sie Ihr Produkt besser
einsetzen können.
VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam,
dass bei Nichtbefolgung von Anweisungen eine Beschädigung der
Hardware oder ein Verlust von Daten droht, und zeigt auf, wie
derartige Probleme vermieden werden können.
WARNUNG: Durch eine WARNUNG werden Sie auf
Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen
oder sogar den Tod von Personen zur Folge haben können.
ANMERKUNG: Wenn Sie den Alienware-Grafikverstärker mit Ihrem
Computer verwenden, schlagen Sie nach unter Alienware-
Grafikverstärker.
HTC Vive
1 Sie können die Setup-Extras für Ihr VR-Headset auf www.dell.com/
VRsupport herunterladen und ausführen.
2 Schließen Sie das HDMI-Kabel des HTCVive-Headsets an der Rückseite des
Computers an.
3 Verbinden Sie das USB-Kabel von der Vive Hub zum USB-3.0-Anschluss an
der rechten Seite des Computers.
4 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup
abzuschließen.
Oculus Rift
ANMERKUNG: Die USB-Dongles sind nur im Lieferumfang von
Computern enthalten, die Oculus-zertifiziert sind.
1 Sie können die Setup-Extras für Ihr VR-Headset auf www.dell.com/
VRsupport herunterladen und ausführen.
6
Page 7
2 Schließen Sie das HDMI-Kabel des Oculus Rift Headsets an der Rückseite
Ihres Computers an.
3 Schließen Sie das Oculus Rift Headset zum USB-Typ-A-Port an der rechten
Seite Ihres Computers an.
4 Schließen Sie den Oculus Rift Tracker zum USB-Typ-A-Port an der linken
Seite Ihres Computers an.
7
Page 8
5 Verbinden Sie einen USB-Typ-C bis Typ-A-Dongle zum Thunderbolt-3-Port
(USB Typ-C) an der Rückseite des Computers.
6 Verbinden Sie den XBOX-Controller zum USB-Typ-A-Port am USB-Dongle.
7 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup
abzuschließen.
Oculus Rift mit Touch-Funktion
ANMERKUNG: Die USB-Dongles sind nur im Lieferumfang von
Computern enthalten, die Oculus-zertifiziert sind.
1 Sie können die Setup-Extras für Ihr VR-Headset auf www.dell.com/
VRsupport herunterladen und ausführen.
8
Page 9
2 Schließen Sie das HDMI-Kabel des Oculus Rift Headsets an der Rückseite
Ihres Computers an.
3 Schließen Sie das Oculus Rift Headset zum USB-Typ-A-Port an der rechten
Seite Ihres Computers an.
4 Schließen Sie einen USB-Typ-C bis Typ-A-Dongle am Thunderbolt-3-Port
(USB Typ-C) auf der Rückseite Ihres Computers an.
9
Page 10
5 Schließen Sie den Oculus Rift Tracker zum USB-Typ-A-Port an der linken
Seite Ihres Computers an.
6 Schließen Sie einen USB-Typ-C bis Typ-A Dongle zum USB-3.0-Port (Typ-
C) an der linken Seite Ihres Computers an.
7 Verbinden Sie den XBOX-Controller zum USB-Typ-A-Port am USB-Dongle.
10
Page 11
8 Verbinden Sie den Oculus Rift Tracker für Touch-Funktion zum USB-Typ-A-
Port am Dongle.
9 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup
abzuschließen.
Alienware-Grafikverstärker
Alienware-Grafikverstärker ermöglicht das Anschließen einer externen
Grafikkarte an Ihren Computer.
Wenn Sie das Virtual Reality (VR) Headset verwenden, schließen Sie das HDMIKabel an der Grafikkarte an, die am Alienware-Grafikverstärker installiert ist. Das
USB-Kabel vom VR Headset kann entweder an Ihrem Computer oder Ihrem
Alienware-Grafikverstärker angeschlossen werden.
ANMERKUNG: Der USB-Dongle ist nicht erforderlich, wenn Sie das
USB-3.0-Kabel an Ihrem VR-Headset zum USB-3.0-Typ-A-Port auf
Ihrem Alienware-Grafikverstärker verbinden.
Weitere Informationen zum Alienware-Grafikverstärker finden Sie unter
Alienware-Grafikverstärker User's Guide
unter http://www.dell.com/support.
11
Page 12
Anzeigen
Basis
1Betriebsschalter (AlienHead)
Drücken Sie den Betriebsschalter, um den Computer einzuschalten, wenn er
ausgeschaltet, im Ruhezustand oder im Standby-Modus ist.
Drücken Sie den Betriebsschalter, um den Computer in den Standby-Modus
zu versetzen, wenn er eingeschaltet ist.
Drücken und 4 Sekunden lang halten, um ein Herunterfahren des Computers
zu erzwingen.
ANMERKUNG: Sie können das Verhalten des Betriebsschalters in
den Energieoptionen anpassen.
2Makrotasten
Vordefinierte Makros ausführen.
12
Page 13
Sie können die Makrotasten über das Alienware Command Center
definieren.
Anzeige
1Linkes Mikrofon
Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe.
2Infrarotsender
Strahlt Infrarotlicht aus, wodurch die Infrarot Kamera Tiefe erkennen und
Bewegungen verfolgen kann.
ANMERKUNG: Der Infrarotsender blinkt, um die Anwesenheit des
Benutzers zu erkennen. Um das Blinken des Senders zu stoppen,
schalten Sie Tobii Aware aus. Weitere Informationen zu Tobii Aware
finden Sie unter Tobii Aware.
3Infrarot-Kamera
Die Tiefenerkennungs-Funktion der Kamera erhöht in Kombination mit der
Windows Hello-Gesichtserkennung die Sicherheit.
13
Page 14
4Kamera
Ermöglicht Video-Chats, Fotoaufnahmen und Videoaufzeichnungen.
5Kamerastatusanzeige
Leuchtet, wenn die Kamera verwendet wird.
6Rechtes Mikrofon
Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe.
7Service-Tag-Etikett
Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit
der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer
identifizieren und auf die Garantieinformationen zugreifen können.

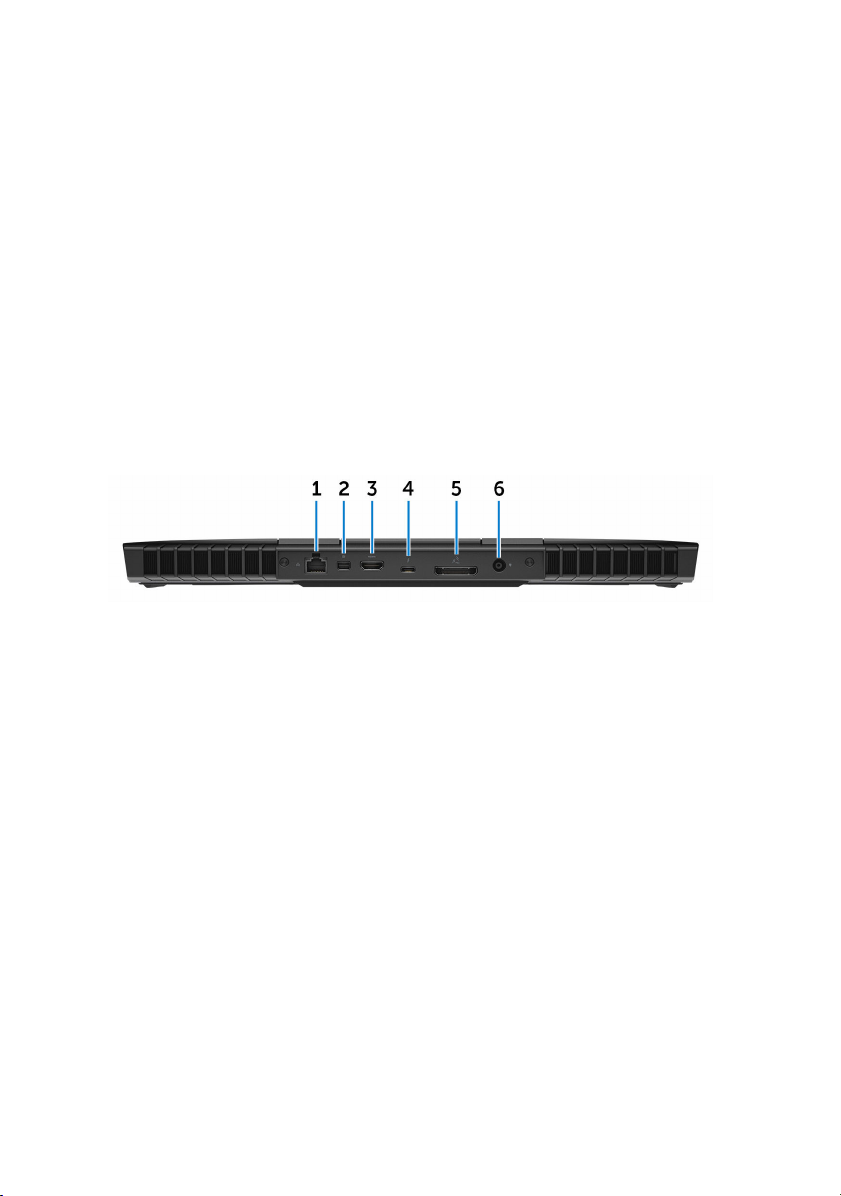

Rückseite
1Netzwerkanschluss (mit Anzeigen)
Zum Anschluss eines Ethernetkabels (RJ45) von einem Router oder
Breitbandmodem für den Netzwerk- oder Internetzugang.
Die beiden Leuchtanzeigen neben dem Anschluss zeigen
Konnektivitätsstatus und Netzwerkaktivität an.
2Mini-DisplayPort
Verbinden Sie ein Fernseh- oder ein anderes DisplayPort-in-fähiges Gerät.
Stellt Audio- und Videoausgang zur Verfügung.
3HDMI-Anschluss
Verbinden Sie ein TV- oder ein anderes HDMI-in-fähiges Gerät. Stellt
Audio- und Videoausgang zur Verfügung.
4Thunderbolt 3 (USB Typ-C)-Anschluss
Unterstützt USB 3.1 Gen. 2, DisplayPort 1.2, Thunderbolt 3 und ermöglicht
zudem das Anschließen an einen externen Bildschirm über einen
Bildschirmadapter.
14
Page 15
Bietet Datenübertragungsraten von bis zu 10 GBit/s für USB 3.1 Gen. 2 und
bis zu 40 GBit/s für Thunderbolt 3.
5Externer Grafikanschluss
Zum Anschluss eines Alienware-Grafikverstärkers, um die
Grafikkartenleistung zu steigern.
6Netzadapteranschluss
Schließen Sie einen Netzadapter an, um den Computer mit Strom zu
versorgen und den Akku zu laden.
Links
1Sicherheitskabeleinschub (für Noble Locks)
Anschluss eines Sicherheitskabels, um unbefugtes Bewegen des Computers
zu verhindern.
2USB 3.0-Anschluss (Typ C)
Zum Anschluss von Peripheriegeräten, wie z. B. externe Speichergeräte,
Drucker und externe Bildschirme.
Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbp/s.
Unterstützt Power Delivery, das Stromversorgung für Geräte ermöglicht.
Bietet bis zu 15 W Ausgangsleistung, was schnellere Aufladung ermöglicht.
ANMERKUNG: Zum Anschluss von Standard-USB- und
DisplayPort-Geräten sind entsprechende Adapter erforderlich
(separat erhältlich).
3USB 3.0-Anschluss mit PowerShare
Zum Anschluss von Peripheriegeräten, wie z. B. Speichergeräte und Drucker.
Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbp/s. Mit
PowerShare können Sie Ihr USB-Gerät sogar aufladen, wenn Ihr Computer
ausgeschaltet ist.
15
Page 16
ANMERKUNG: Wenn die Ladung des Akkus in Ihrem Computer
weniger als 10 Prozent beträgt, müssen Sie den Netzadapter zum
Laden des Computers anschließen und USB-Geräte mit dem
PowerShare-Anschluss verbinden.
ANMERKUNG: Wenn ein USB-Gerät mit dem PowerShareAnschluss verbunden wird, bevor der Computer ausgeschaltet ist
oder sich im Ruhezustand befindet, müssen Sie es trennen und
wieder anschließen, um den Ladevorgang zu ermöglichen.
4Mikrofon-/Kopfhörer-Anschluss (konfigurierbar)
Zum Anschluss eines externen Mikrofons für Tonaufnahmen oder eines
Kopfhörers zur Audioausgabe.
5Headset-Anschluss
Zum Anschluss eines Kopfhörers oder eines Headsets (Kopfhörer-MikrofonKombi).
Rechts
1USB 3.0-Anschluss
Zum Anschluss von Peripheriegeräten, wie z. B. Speichergeräte und Drucker.
Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbp/s.
16
Page 17
Technische Daten
Abmessungen und Gewicht
Tabelle 1. Abmessungen und Gewicht
Höhe25,40 mm (1 Zoll)
Breite389 mm (15,31 Zoll)
Tiefe305 mm (12 Zoll)
Gewicht3,49 kg (7,69 lb)
ANMERKUNG: Das Gewicht
des Computers variiert je nach
bestellter Konfiguration und
Fertigungsunterschieden.
Systeminformationen
Tabelle 2. Systeminformationen
ComputermodellAlienware 15 R3
Prozessor
•Intel Core i5 der 6. Generation
•Intel Core i7/i7k der 6. Generation
•Intel Core i5-i7k der 7. Generation
ANMERKUNG: Wenn Ihr
Computer mit einem Intel
Core i7k-Prozessor geliefert
wird, können Sie die
Verarbeitungsgeschwindigke
it über die
Standardspezifikationen
übertakten.
Chipsatz
•Intel CM236
•Intel CM238
17
Page 18
Speicher
Tabelle 3. Arbeitsspeicher
Steckplätzezwei SODIMM-Steckplätze
TypDDR4
Geschwindigkeit2133 MHz, 2400 MHz und 2667 MHz
Unterstützte Konfigurationen8 GB, 16 GB und 32 GB
MikrofonDigital-Array-Mikrofone
LautstärkereglerTasten zur Mediensteuerung
•Durchschnitt: 4 W
•Spitze: 5 W
Bei Lagerung
Tabelle 7. Speicherspezifikationen
Schnittstelle
FestplattenlaufwerkEin 2,5-Zoll-Laufwerk
SSD-Laufwerk (Solid State Drive)
•SATA 6 GBit/s
•PCIe bis zu 32 Gbit/s
•Zwei M.2-PCIe/SATA-Laufwerke
mit voller Baugröße
•Ein M.2-PCIe/SATA-Laufwerk mit
halber Baugröße
19
Page 20
Tastatur
Tabelle 8. Tastatur
TypTastatur mit Hintergrundbeleuchtung
TastaturbefehlEinige Tasten auf der Tastatur weisen
zwei Symbole auf. Diese Tasten können
verwendet werden, um alternative
Zeichen einzugeben oder sekundäre
Funktionen auszuführen. Um das
alternative Zeichen einzugeben,
drücken Sie die Umschalttaste und die
gewünschte Taste. Zur Durchführung
sekundärer Funktionen, drücken Sie Fn
und die gewünschte Taste.
ANMERKUNG: Sie können die
primäre Funktionsweise der
Funktionstasten (F1-F12) durch
Änderung der Funktionsweise
der Funktionstasten im BIOSSetup-Programm festlegen.
Tastenkombinationen
Kamera
Tabelle 9. Kamera
Auflösung1280 x 720 (HD)
Diagonaler Betrachtungswinkel75 Grad
Touchpad
Tabelle 10. Touchpad Technische Daten
Auflösung
20
•Horizontal: 1727 dpi
Page 21
•Vertikal: 1092 dpi
Abmessungen
•Höhe: 56 mm (2,20 Zoll)
•Breite: 100 mm (3,94 Zoll)
Akku
Tabelle 11. Akku
Typ„Intelligenter“ Lithium-
Ionen-Akku, 4 Zellen
(68 Wh)
Gewicht (maximal)0,32 kg (0,71 lb)0,42 kg (0,93 lb)
Spannung15,20 V Gleichspannung 11,40 V Gleichspannung
Lebensdauer (ca.)300 Entlade-/Ladezyklen
Temperaturbereich:
Betrieb
Temperaturbereich:
Lagerung
KnopfzellenbatterieCR-2032
Abmessungen:
Höhe13,50 mm (0,53 Zoll)
Breite89,20 mm (3,51 Zoll)
Tiefe259,60 mm (10,22 Zoll)
BetriebsdauerHängt von den vorherrschenden
Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den
technischen Support und den Kundendienst erhalten Sie unter
www.alienware.com.
ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt
unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region
eventuell nicht verfügbar.
ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung
verfügen, können Sie Kontaktinformationen auch auf Ihrer
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im DellProduktkatalog finden.
30
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
