Dell 7130cdn User Manual [fr]

7130cdn Professional Color Printer

www.support.dell.com

User Guide

Guide d'utilisation
Guida dell'utente
Benutzerhandbuch
Guía del usuario

La protection des droits de reproduction s'applique à l'ensemble des informations et documents prévus aux
termes de la loi, quels que soient leur forme et leur contenu, y compris aux données générées par les logiciels
et qui s'affichent à l'écran (profils, icônes, écrans, présentations, etc.).

Marques commerciales utilisées dans le texte : Adobe
Macromedia

®

, Photoshop® et PostScript® sont des marques commerciales d'Adobe Systems Incorporated

Reader®, Adobe Type Manager®, ATM™, Flash®,

aux États-Unis et/ou dans d'autres pays.

Walk-Up

Apple

®

est une marque commerciale de Xerox Corporation aux États-Unis et/ou dans d'autres pays.

®

, AppleTalk®, Bonjour®, EtherTalk®, Macintosh®, Mac OS® et TrueType® sont des marques

commerciales d'Apple Computer, Inc. aux États-Unis et/ou dans d'autres pays.

®

HP-GL

, HP-UX® et PCL® sont des marques commerciales de Hewlett-Packard Corporation aux États-Unis

et/ou dans d'autres pays.

®

IBM

et AIX® sont des marques commerciales de International Business Machines Corporation aux États-Unis

et/ou dans d'autres pays.

Microsoft

®

, Windows Vista®, Windows® et Windows Server® sont des marques commerciales de

Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

®

Novell

, NetWare®, NDPS®, NDS®, Novell Directory Services®, IPX™ et Novell Distributed Print Services™

sont des marques commerciales de Novell, Incorporated aux États-Unis et/ou dans d'autres pays.

®

SGI

IRIX® est une marque commerciale de Silicon Graphics, Inc.

SM

Sun

, Sun Microsystems™ et Solaris™ sont des marques commerciales de Sun Microsystems, Incorporated

aux États-Unis et/ou dans d'autres pays.

®

UNIX

est une marque commerciale aux États-Unis et dans d'autres pays, accordée sous licence

exclusivement par le biais de X/Open Company Limited.

Ce produit répond aux directives

STAR sont des marques déposées aux États-Unis.

ENERGY STAR

®

en matière d'efficacité énergétique. Le nom et le logo ENERGY

D'autres noms ou marques de commerce peuvent être utilisés dans ce document pour désigner les entités qui
revendiquent ces marques et noms ou leurs produits. Dell Inc. renonce à tout titre de propriété sur les marques
et noms de produits autres que les siens.

Sommaire

1 Caractéristiques

Éléments de l'imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Vue avant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Vue arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Composants internes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Configurations de l’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Caractéristiques standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Configurations disponibles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Options. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Panneau de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Disposition du panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Pages d'informations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Informations supplémentaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2 Notions fondamentales sur le réseau

Présentation de l'installation et de la configuration réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Choix d’une méthode de connexion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Connexion Ethernet (recommandée). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Connexion USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Configuration de l'adresse réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Adresses TCP/IP et IP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Définition automatique de l’adresse IP de l’imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Méthodes dynamiques de définition de l’adresse IP de l'imprimante . . . . . . . . . . . . . . . . . 20

Définition manuelle de l’adresse IP de l’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Logiciel de gestion d'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Embedded Web Server (EWS, Serveur Web intégré) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Pilotes d'imprimante disponibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Windows 2000 ou versions ultérieures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Étapes préliminaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Étapes d'installation rapide au moyen du CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Autres méthodes d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Installation d'un client 32 bits à partir d'un serveur 64 bits sous Windows. . . . . . . . . . . . . . 30

Dépannage sous Windows 2000 ou versions ultérieures . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Macintosh OS X, versions 10.3 et ultérieures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Macintosh OS X, version 10.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Macintosh OS X, versions 10.4 et ultérieures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Dépannage sous Macintosh (Mac OS X, versions 10.3 et ultérieures) . . . . . . . . . . . . . . . . 34

UNIX (Linux) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Étapes d'installation rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

3

Sommaire

IPv6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Activation de IPv6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Définition du numéro d'identification de l'interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Attribution d'adresse automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

DHCPv6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Attribution d'adresse manuelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Priorité des adresses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

3Impression

Présentation de l'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Supports pris en charge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Instructions générales pour le chargement des supports . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Supports pouvant endommager l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Instructions de stockage du papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Chargement des supports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Chargement du papier dans le bac 1 (MPT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Utilisation de l'alimentation manuelle dans le bac 1 (MPT) . . . . . . . . . . . . . . . . . . . . . . . . . 53

Chargement de papier dans les bacs 2 à 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Impression sur des supports spéciaux. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Impression sur des transparents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Impression sur des enveloppes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Impression sur des étiquettes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Impression sur du papier glacé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Utilisation de types de papier personnalisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Utilisation de papier de format personnalisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Sélection des options d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Options d'impression Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Définition des options d'impression par défaut sous Windows . . . . . . . . . . . . . . . . . . . . . . 69

Sélection des options d'impression pour un travail individuel sous Windows . . . . . . . . . . . 70

Enregistrement d'un ensemble d'options d'impression souvent utilisées sous Windows . . 70

Options d'impression Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Sélection des options pour un travail individuel sur Macintosh . . . . . . . . . . . . . . . . . . . . . . 71

Enregistrement d'un ensemble d'options d'impression souvent utilisées sur Macintosh. . . 72

Impression recto-verso (sur les deux faces des feuilles). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Instructions pour l'impression recto-verso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Impression d'un document recto-verso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Options de mise en page. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Sélection du type de papier à utiliser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Sélection du type de papier à utiliser pour un pilote pris en charge . . . . . . . . . . . . . . . . . . 76

Impression de plusieurs pages par feuille (N en 1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Impression de plusieurs pages par feuille avec un pilote pris en charge. . . . . . . . . . . . . . . 77

Impression de cahiers (brochures) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Sélection d'une impression en mode cahier dans un pilote pris en charge : . . . . . . . . . . . . 79

Imprimante couleur professionnelle Dell 7130cdn

4

Guide d'utilisation

Sommaire

Utilisation de la fonction de correction des couleurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Sélection d'une correction des couleurs dans un pilote pris en charge . . . . . . . . . . . . . . . . 80

Réglage des couleurs dans un pilote pris en charge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Réglages personnalisés des couleurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Réglage de la correction automatique des couleurs dans un pilote pris en charge. . . . . . . 82

Impression en noir et blanc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Impression en noir et blanc depuis un pilote pris en charge . . . . . . . . . . . . . . . . . . . . . . . . 83

Impression de séparateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Impression de pages d'insertion dans un pilote pris en charge . . . . . . . . . . . . . . . . . . . . . . 84

Impression de pages de couverture. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Impression de pages de couverture dans un pilote pris en charge . . . . . . . . . . . . . . . . . . . 86

Impression de filigranes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Sélection, création et modification de filigranes dans un pilote pris en charge . . . . . . . . . . 87

Impression d'images miroir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Sélection de l'option Image miroir dans un pilote pris en charge. . . . . . . . . . . . . . . . . . . . . 88

Impression de types de travaux spéciaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Envoi de travaux d'impression personnels, de travaux

enregistrés personnels, de travaux sécurisés,

de travaux d'impression enregistrés et de travaux d'impression d'épreuves. . . . . . . . 90

Envoi de travaux effectués via la fonction Imprimer avec . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Impression ou suppression de travaux d'impression sécurisés. . . . . . . . . . . . . . . . . . . . . . 91

Impression ou suppression de travaux personnels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Impression ou suppression de travaux d'épreuves et de travaux d'impression enregistrés 92

Impression ou suppression de travaux enregistrés personnels. . . . . . . . . . . . . . . . . . . . . . 93

4 Maintenance

Maintenance et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Précautions générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Emplacement du numéro de série et du Service Tag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Compteurs d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Nettoyage de l’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Nettoyage de l'extérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Nettoyage des voyants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Commande de consommables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Consommables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Éléments de maintenance courante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Éléments remplaçables par le client . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Quand faut-il commander des consommables ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Recyclage des consommables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Déplacement de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Symboles de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

5

Sommaire

5 Dépannage

Dépannage général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

L'imprimante ne s'allume pas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

L'impression est trop lente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

L'imprimante se réinitialise ou se met souvent hors tension . . . . . . . . . . . . . . . . . . . . . . . 107

L'imprimante émet des bruits inhabituels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

La date et l'heure ne sont pas correctes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Problèmes d'impression recto-verso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

La porte avant ne ferme pas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Problèmes d'alimentation papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

Elimination des bourrages papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

Réduction du nombre de bourrages de papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

Résolution des problèmes d'alimentation papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

Problèmes de qualité d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Utilisation des outils de dépannage intégrés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Dépannage des problèmes de qualité d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

Pour obtenir de l'aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Messages du panneau de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Online Diagnostics Technical Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

Sites Web utiles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

A Spécifications de l'imprimante

Spécifications physiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Elément de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Bacs 3, 4 et 5 (en option). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Dégagement requis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Spécifications environnementales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

Température . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

Humidité relative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

Spécifications relatives aux performances. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Résolution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Vitesse d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Spécifications du contrôleur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Interfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Index

Imprimante couleur professionnelle Dell 7130cdn

6

Guide d'utilisation

Caractéristiques

Ce chapitre contient les sections suivantes :

• Éléments de l'imprimante

• Configurations de l’imprimante

• Panneau de commande

• Informations supplémentaires

1

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

7

Caractéristiques

7130-028

12

3
4

5

6

7
8

9

10

Éléments de l'imprimante

Cette section aborde les points suivants :

• Vue avant

• Vue arrière

• Composants internes

Vue avant

1. Bac de sortie supérieur

2. Commutateur d’alimentation

3. Panneau de commande

4. Capot avant

5. Bac 2

6. Bac 3, 4 et 5 (option)

7. Capot A

8. Capot B

9. Bac 1 (MPT)

10. Capot C

Imprimante couleur professionnelle Dell 7130cdn

8

Guide d'utilisation

Caractéristiques

7130-026

3

2

1

4

7130-027

7

8

1

2

4
5

6

3

Vue arrière

1. Carte de configuration 3. Connexion Ethernet

2. Connexion USB 4. Connecteur du cordon d’alimentation

Composants internes

1. Levier du couvercle de protection de l'unité
imageur

2. Cartouches de toner 6. Unités imageur

3. Nettoyeur de ceinture 7. Rouleau de transfert

5. Couvercle de protection de l'unité imageur

4. Bac à déchets 8. Fuser

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

9

Caractéristiques

Configurations de l’imprimante

• Caractéristiques standard

• Configurations disponibles

• Options

Caractéristiques standard

L'Imprimante couleur professionnelle Dell 7130cdn comprend de nombreuses fonctions
destinées à satisfaire vos exigences d'impression :

• Vitesse d'impression maximum de 35 pages par minute (ppm) pour le monochrome et 35
ppm pour la couleur (sur papier normal A4)

• Processeur 1 GHz

• 1200 x 600 ppp (mode standard), 1200 x 1200 ppp (modes amélioré et photo)

• Bac 1 (bac multisupport / MPT) pouvant contenir jusqu'à 100 feuilles

• Bac 2 pouvant contenir jusqu'à 500 feuilles

• Mémoire RAM de 512 Mo, extensible jusqu'à 2 Go

• Polices PostScript et PCL

• Connexions USB et Ethernet 10/100/1000Base-TX

• Papier jusqu'au format 12 x 18 p. (SRA3)

• Grammage papier jusqu'à 280 g/m²

• Assemblage au niveau de la RAM

Configurations disponibles

L'Imprimante Dell 7130cdn existe en une seule configuration.

Caractéristiques Configuration

7130cdn

Unité recto-verso Oui

Chargeur 500 feuilles En option

Chargeur 1500 feuilles En option

Kit de productivité (disque
dur)

Support En option

Remarque : L'imprimante peut être équipée du chargeur 500 feuilles ou du chargeur 1500

feuilles en option mais pas des deux à la fois.

En option

Imprimante couleur professionnelle Dell 7130cdn

10

Guide d'utilisation

Caractéristiques

Options

Les options suivantes sont disponibles sur l'Imprimante Dell 7130cdn :

• Chargeur 500 feuilles : fournit un troisième bac pour une capacité d'alimentation papier
supplémentaire.

• Chargeur 1500 feuilles : composé des bacs 3, 4 et 5 pour une capacité d'alimentation
accrue.

• Kit de productivité : inclut un disque dur interne et prend en charge l'assemblage au niveau
du disque. Utilisez ce kit pour activer les fonctions suivantes :

• Travaux d'impression personnels

• Travaux d'impression enregistrés personnels

• Travaux d'impression sécurisés

• Travaux d'impression d'épreuves

• Travaux d'impression enregistrés

• Travaux effectués via la fonction 'Imprimer avec'

• Support : fournit un espace de rangement pour les fournitures et consommables. Doté de
roulettes et d'extensions permettant de placer le panneau de commande et l'imprimante à
une hauteur confortable.

Pour de plus amples informations sur les options, consultez le site www.dell.com/supplies.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

11

Caractéristiques

7130-029

OK

?

C

12

3

5

4

6

7 8

Panneau de commande

Cette section aborde les points suivants :

• Disposition du panneau de commande

• Pages d'informations

Disposition du panneau de commande

1. Voyant lumineux

Clignote lorsque l'imprimante reçoit un travail
d'impression.

2. Affichage graphique

Affiche les messages d'état et les menus.

3. Bouton Annuler

Annule le travail d'impression en cours.

4. Bouton Précédent

Revient à l’option de menu précédente.

5. Bouton Flèche haut

Permet de faire défiler les menus vers le haut.

6. Bouton Flèche bas

Permet de faire défiler les menus vers le bas.

7. Bouton OK

Permet de sélectionner le paramètre en
cours.

8. Bouton Aide (?)

Affiche un message d’aide contenant des
informations sur l’imprimante, telles que son
état, les messages d’erreur et les
informations de maintenance.

Imprimante couleur professionnelle Dell 7130cdn

12

Guide d'utilisation

Caractéristiques

Pages d'informations

Votre imprimante propose différentes pages d'informations à imprimer. Ces pages fournissent
des informations sur votre imprimante et sa configuration actuelle.

Pour imprimer une page d’informations :

1. Sur le panneau de commande, appuyez sur le bouton Flèche bas pour sélectionner
Informations > Pages d'informations.

2. Sélectionnez la page d'informations requise et appuyez sur le bouton OK.

Remarque : Il est également possible d'imprimer les pages d'informations via Embedded

Web Server (EWS, Serveur Web intégré).

Carte du menu

La carte du menu indique comment accéder à chacune des fonctions de l'imprimante. Elle est
particulièrement utile pour se familiariser avec les fonctions et les noms des paramètres de
l'imprimante.

Page de configuration

La page de configuration fournit des informations sur la configuration actuelle de l'imprimante ;
elle permet l'analyse du réseau et peut aider au dépannage.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

13

Caractéristiques

Informations supplémentaires

Les liens suivants fournissent des informations supplémentaires sur votre imprimante et ses
fonctions.

Informations Source

Guide d'installation Fourni avec l'imprimante

Petit guide d'utilisation Fourni avec l'imprimante

Guide d'utilisation (PDF) Fourni avec l'imprimante

Software and Documentation CD (Logiciel et

documentation)

Product Information Guide (Guide d'informations
produit)

Didacticiels vidéo www.support.dell.com

Online Diagnostics www.supportmyprinter.com/printerdiagnostics

Support technique www.support.dell.com

Informations sur les menus ou les messages
d'erreur

Pages d’informations Impression depuis le panneau de commande

System Administrator Guide (Guide de
l'administrateur système)

Fourni avec l'imprimante
Software and Documentation CD (Logiciel et

documentation)

Bouton Aide du panneau de commande

www.support.dell.com

Imprimante couleur professionnelle Dell 7130cdn

14

Guide d'utilisation

Notions fondamentales

2

sur le réseau

Ce chapitre contient les sections suivantes :

• Présentation de l'installation et de la configuration réseau

• Choix d’une méthode de connexion

• Configuration de l'adresse réseau

• Logiciel de gestion d'imprimante

• Pilotes d'imprimante disponibles

• Windows 2000 ou versions ultérieures

• Macintosh OS X, versions 10.3 et ultérieures

• UNIX (Linux)

• IPv6

Ce chapitre fournit des informations élémentaires sur l'installation et la mise en réseau de
l'imprimante.

Remarque : Pour plus de détails sur la configuration et la connexion de l'imprimante à un

réseau IPv6, voir IPv6 à la page 37.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

15

Notions fondamentales sur le réseau

Présentation de l'installation et de la configuration réseau

Pour installer et configurer le réseau :

1. Branchez l'imprimante au réseau au moyen de l'équipement matériel et des câbles
recommandés.

2. Mettez sous tension l'imprimante et l'ordinateur.

3. Imprimez la page de configuration et conservez-la pour référencer les paramètres réseau.

4. Installez le pilote sur l'ordinateur depuis le CD intitulé Software and Documentation CD
(Logiciel et documentation). Pour de plus amples informations sur l'installation du pilote,
consultez la section de ce chapitre correspondant au système d'exploitation utilisé.

5. Configurez l'adresse TCP/IP de l'imprimante. Cette étape est nécessaire pour identifier
l'imprimante sur le réseau.

• Systèmes d'exploitation Windows : exécutez le programme d'installation depuis le CD

intitulé Software and Documentation CD (Logiciel et documentation) afin de définir
automatiquement l'adresse IP de l'imprimante, si l'imprimante est connectée à un réseau
TCP/IP existant. Vous pouvez également définir manuellement l'adresse IP de
l'imprimante sur le panneau de commande, le cas échéant.

• Systèmes Macintosh : définissez manuellement l'adresse TCP/IP de l'imprimante sur le

panneau de commande.

6. Imprimez une page de configuration pour vérifier les nouveaux paramètres.

Remarque : Si le CD intitulé Software and Documentation CD (Logiciel et documentation)

n'est pas disponible, vous pouvez télécharger la dernière version du pilote depuis le site

www.support.dell.com.

Imprimante couleur professionnelle Dell 7130cdn

16

Guide d'utilisation

Notions fondamentales sur le réseau

Choix d’une méthode de connexion

Vous pouvez connecter l'imprimante via une connexion Ethernet ou USB. Le matériel et le
câblage requis dépendent de la méthode de connexion utilisée. Ces éléments ne sont
généralement pas fournis avec l'imprimante et doivent être acquis séparément. Cette section
aborde les points suivants :

• Connexion Ethernet (recommandée)

• Connexion USB

Connexion Ethernet (recommandée)

Une connexion Ethernet peut être utilisée pour un ou plusieurs ordinateurs. Cette méthode de
connexion prend en charge de nombreux systèmes et imprimantes sur un réseau Ethernet. Il est
recommandé d'opter pour une connexion Ethernet pour plusieurs raisons :

• Plusieurs ordinateurs peuvent utiliser l'imprimante simultanément.

• Cette connexion est généralement plus rapide qu'une connexion USB.

• Elle permet d'accéder directement à EWS pour gérer, configurer et contrôler l'imprimante.

Connexion réseau

Selon les particularités de votre configuration, le matériel et le câblage ci-après sont requis pour
une connexion Ethernet.

• Pour une connexion à un seul ordinateur, un câble Ethernet croisé RJ-45 est nécessaire.

• Pour la connexion à un ou plusieurs ordinateurs au moyen d'un hub Ethernet, d'un routeur
câble ou DSL, deux câbles Ethernet à paires torsadées (catégorie 5/RJ-45) sont
nécessaires. (Un câble par périphérique.)

Pour la connexion à un ou plusieurs ordinateurs au moyen d'un concentrateur, reliez l'ordinateur
à ce dernier au moyen d'un câble, puis reliez l'imprimante au concentrateur en utilisant le second
câble. Utilisez n’importe quel port du concentrateur, à l’exception du port de liaison ascendante.

Voir aussi :

Configuration de l'adresse réseau
Pilotes d'imprimante disponibles

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

17

Notions fondamentales sur le réseau

Connexion USB

En cas de connexion à un seul ordinateur, une connexion USB permet un transfert rapide des
données. Toutefois, une connexion USB peut ne pas être aussi rapide qu'une connexion
Ethernet. Pour utiliser une connexion USB, les ordinateurs de type PC doivent fonctionner sous
Windows 2000/XP/Server 2003 ou versions ultérieures. Les ordinateurs de type Macintosh
doivent quant à eux fonctionner sous Mac OS X, version 10.3 ou ultérieure.

Connexion USB

Une connexion USB nécessite un câble USB A/B standard. Ce câble n’est pas inclus avec
l’imprimante et doit être acheté séparément. Vérifiez que vous utilisez le câble USB (1.x ou 2.0)
adapté à votre connexion.

1. Branchez l'une des extrémités du câble USB à l'imprimante, puis mettez cette dernière sous
tension.

2. Reliez l'autre extrémité du câble à l'ordinateur.

Voir aussi :

Pilotes d'imprimante disponibles

Imprimante couleur professionnelle Dell 7130cdn

18

Guide d'utilisation

Notions fondamentales sur le réseau

Configuration de l'adresse réseau

Cette section aborde les points suivants :

• Adresses TCP/IP et IP

• Définition automatique de l’adresse IP de l’imprimante

• Méthodes dynamiques de définition de l’adresse IP de l'imprimante

• Définition manuelle de l’adresse IP de l’imprimante

Adresses TCP/IP et IP

Les ordinateurs de type PC et les imprimantes utilisent essentiellement la famille de protocoles
TCP/IP pour communiquer sur un réseau Ethernet. Avec les protocoles TCP/IP, chaque
imprimante et chaque ordinateur doit posséder sa propre adresse IP. Il est essentiel que les
adresses soient similaires, mais pas identiques ; seul le dernier chiffre doit être différent. Par
exemple, votre imprimante peut avoir l’adresse 192.168.1.2 tandis que l’ordinateur a
l’adresse 192.168.1.3. Un autre périphérique peut avoir l’adresse 192.168.1.4.

Généralement, les ordinateurs Macintosh utilisent le protocole TCP/IP ou EtherTalk pour
communiquer avec une imprimante réseau. Sur les systèmes Mac OS X, le choix se porte sur
TCP/IP. Néanmoins, à la différence du protocole TCP/IP, avec EtherTalk il n'est pas nécessaire
pour les imprimantes et les ordinateurs de posséder des adresses IP.

De nombreux réseaux comportent un serveur de protocole de configuration d'hôte dynamique
(DHCP). Un serveur DHCP affecte automatiquement une adresse IP à chaque ordinateur et à
chaque imprimante du réseau configurés pour utiliser le protocole DHCP. Ce type de serveur est
intégré à la plupart des routeurs câbles et DSL. Si vous utilisez un routeur câble ou DSL,
reportez-vous à la documentation de l'appareil pour de plus amples informations sur l'adressage
IP.

Si votre ordinateur se trouve sur un grand réseau, demandez à l’administrateur réseau les
adresses TCP/IP et autres paramètres de configuration requis.

Si vous créez votre propre réseau local ou connectez l’imprimante directement à l’ordinateur par
Ethernet, suivez la procédure de définition automatique de l’adresse IP (Internet Protocol) de
l’imprimante.

Voir aussi :

IPv6

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

19

Notions fondamentales sur le réseau

Définition automatique de l’adresse IP de l’imprimante

Si l'imprimante est connectée à un petit réseau TCP/IP n'utilisant pas de serveur DHCP, utilisez
le programme d'installation disponible sur le CD intitulé Software and Documentation CD
(Logiciel et documentation) pour détecter l'adresse IP de l'imprimante ou pour lui en affecter une.
Insérez le CD Software and Documentation CD (Logiciel et documentation) dans le lecteur de
CD de l'ordinateur. Après le démarrage du programme d'installation Dell, suivez les invites de la
procédure d'installation.

Remarque : Pour permettre le bon fonctionnement du programme d'installation automatique,

l'imprimante doit être connectée à un réseau TCP/IP existant.

Méthodes dynamiques de définition de l’adresse IP de l'imprimante

Deux protocoles sont disponibles pour procéder à la définition dynamique de l'adresse IP de
l'imprimante :

• DHCP (activé par défaut sur toutes les imprimantes Dell)

•AutoIP

Vous pouvez activer ou désactiver ces deux protocoles depuis le panneau de commande ;
s'agissant du protocole DHCP, vous pouvez également l'activer ou le désactiver EWS.

Remarque : L'adresse IP de l'imprimante peut être affichée à tout moment. Sélectionnez

Informations sur le panneau de commande, appuyez sur le bouton OK, sélectionnez
Identification de l'imprimante puis appuyez sur le bouton OK.

Utilisation du panneau de commande

Pour activer ou désactiver les protocoles DHCP ou AutoIP :

1. Sur le panneau de commande, sélectionnez Installation de l'imprimante > Configuration
de connexion > Configuration réseau > Configuration TCP/IPv4, puis appuyez sur le
bouton OK.

2. Sélectionnez DHCP/BOOTP ou AutoIP.

3. Appuyez sur le bouton OK pour activer ou désactiver la sélection.

Utilisation de EWS

Pour activer/désactiver le protocole DHCP :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Sélectionnez Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche.

5. Sélectionnez TCP/IP.

6. Cliquez sur le bouton TCP/IP (v4).

Imprimante couleur professionnelle Dell 7130cdn

20

Guide d'utilisation

Notions fondamentales sur le réseau

7. Dans la section Paramètres BOOTP/DHCP, réglez l’option BOOTP/DHCP sur Activé ou
Désactivé.

8. Dans la section Paramètres TCP/IP, entrez l'adresse IP statique qui peut différer de l'adresse
DHCP ou IP automatique indiquée. Vérifiez que les adresses de routeur/passerelle et le
masque de sous-réseau correspondent à ceux de votre réseau.

9. Cliquez sur le bouton Enregistrer les modifications.

Utilisation de noms d’hôte avec le service DNS (Domain Name Service)

L’imprimante prend en charge le protocole DNS grâce au résolveur DNS intégré. Le protocole du
résolveur DNS communique avec un ou plusieurs serveurs DNS pour demander l’adresse IP
d’un nom d’hôte donné ou le nom d'hôte d’une adresse IP donnée.

Pour utiliser un nom d’hôte IP pour l’imprimante, l’administrateur système doit avoir configuré un
ou plusieurs serveurs DNS et une base de données locale d’espace de noms de domaine DNS.
Pour configurer l’imprimante pour DNS, fournissez au maximum deux adresses IP de serveur de
noms DNS.

Service DDNS (Dynamic Domain Name Service)

L’imprimante prend en charge DDNS par l’intermédiaire de DHCP. DHCP doit être activé sur
l’imprimante pour permettre le fonctionnement de DDNS. Le serveur DHCP du réseau doit
également prendre en charge les mises à jour DNS dynamiques par l’intermédiaire de la prise en
charge de l’option 12 ou de l’option 81. Pour plus de détails, contactez votre administrateur
réseau.

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Sélectionnez Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche.

5. Sélectionnez TCP/IP, puis cliquez sur le bouton TCP/IP (v4).

6. Dans la section Paramètres BOOTP/DHCP, réglez l’option BOOTP/DHCP sur Activé.

7. Cliquez sur le bouton DNS/WINS.

8. Pour activer DDNS, définissez les options suivantes :

• Enregistrement DNS dynamique - Définissez sur Activé.

• Nom d'hôte - Utilisez le nom par défaut fourni par Dell ou entrez un autre nom.

• Serveur WINS principal (facultatif)

• Serveur WINS secondaire (facultatif)

9. Cliquez sur Enregistrer les modifications lorsque vous avez fini d’entrer les paramètres.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

21

Notions fondamentales sur le réseau

Définition manuelle de l’adresse IP de l’imprimante

Remarque : Vérifiez que votre ordinateur dispose d'une adresse IP correctement configurée

pour le réseau. Contactez votre administrateur réseau pour de plus amples détails sur ce
point.

Si vous utilisez un réseau ne possédant pas de serveur DHCP, ou dans le cas où les adresses IP
des imprimantes sont attribuées par l'administrateur réseau, vous pouvez utiliser la méthode ci­après pour définir les adresses IP. La configuration manuelle des adresses IP a priorité sur le
protocole DHCP et AutoIP. Si votre environnement est constitué d'un seul ordinateur de type PC
utilisant une connexion par modem, vous pouvez définir manuellement l'adresse IP.

Informations requises pour l’adressage IP manuel

Adresse IP (Internet Protocol) de l’imprimante Le format est xxx.xxx.xxx.xxx, où xxx représente

un nombre décimal compris entre 0 et 255.

Masque de réseau En cas de doute, laissez ce champ vide ;

l'imprimante choisira le masque approprié.

Adresse de routeur/passerelle par défaut L'adresse de routeur est nécessaire pour

communiquer avec le périphérique hôte depuis
un autre endroit que le segment réseau local.

Utilisation du panneau de commande

Pour définir manuellement l'adresse IP :

1. Sur le panneau de commande, sélectionnez Installation de l'imprimante > Configuration
de connexion > Configuration réseau > Configuration TCP/IPv4, puis appuyez sur le
bouton OK.

2. Sélectionnez DHCP/BOOTP et appuyez sur le bouton OK pour sélectionner Désactivé.

3. Sélectionnez Adresse IPv4 et appuyez sur le bouton OK.

4. Entrez l’adresse IP de votre imprimante et appuyez sur le bouton OK.

Changement ou modification de l'adresse IP à l'aide de EWS

EWS est une interface simple d'utilisation, qui vous permet de gérer, de configurer et de contrôler
les imprimantes réseau à partir de votre bureau via un serveur Web intégré. Pour plus
d'informations sur EWS, cliquez sur le bouton Aide dans EWS afin d'accéder à l'aide en ligne
correspondante.

Imprimante couleur professionnelle Dell 7130cdn

22

Guide d'utilisation

Notions fondamentales sur le réseau

Une fois l'adresse IP de l'imprimante définie, vous pouvez modifier la configuration TCP/IP via
EWS.

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Cliquez sur Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche.

5. Sélectionnez TCP/IP.

6. Entrez ou modifiez les paramètres puis cliquez sur Enregistrer les modifications en bas de
la page.

Voir aussi :

System Administrator Guide (Guide de l'administrateur système) à l'adresse

www.support.dell.com

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

23

Notions fondamentales sur le réseau

Logiciel de gestion d'imprimante

Embedded Web Server (EWS, Serveur Web intégré)

EWS permet d'accéder au serveur Web intégré de l'imprimante. Vous pouvez ainsi facilement
gérer, configurer et contrôler les imprimantes réseau via un navigateur Web à partir d'un
ordinateur en réseau. EWS peut être utilisé par les administrateurs pour vérifier l'état des
imprimantes, accéder aux paramètres de configuration et de sécurité ainsi qu'aux fonctions de
diagnostic. Il permet également d'accéder à certaines fonctions d'impression spéciale telle que
l'impression de travaux enregistrés.

Avec EWS, vous pouvez effectuer les opérations suivantes :

• Vérifier l'état des consommables à partir de votre bureau, évitant ainsi d'avoir à vous
déplacer jusqu'à l'imprimante. Accéder aux enregistrements de comptabilité des travaux pour
allouer les coûts d'impression et prévoir les achats de consommables.

• Définir une recherche d'imprimantes réseau et afficher la liste des imprimantes en utilisant le
voisinage imprimante. La liste fournit les informations d'état actuelles et vous permet de gérer
les imprimantes indépendamment des serveurs réseau et des systèmes d'exploitation.

• Configurer les imprimantes à partir de votre bureau. EWS facilite la copie des paramètres
d'une imprimante vers une autre.

• Configurer et utiliser un système d'impression simple, reposant sur l'utilisation d'un
navigateur Web. Des documents de marketing, des documents commerciaux, des
formulaires professionnels ou tout autre type de documents fréquemment utilisés peuvent
être enregistrés sous la forme d'un groupe, avec leurs paramètres de pilote d'origine, et
réimprimés instantanément et rapidement depuis n'importe quel navigateur. Une imprimante
dotée d'un disque dur est requise pour prendre en charge ces fonctions.

• Résoudre rapidement les problèmes de qualité d'impression en utilisant les diagnostics
intégrés.

• Définir un lien vers la page de support de votre serveur Web local.

• Accéder aux manuels en ligne et aux informations de support technique qui se trouvent sur le
site Web de Dell.

Remarque : EWS nécessite un navigateur Web et une connexion TCP/IP reliant l'imprimante

au réseau (dans des environnements Windows, Macintosh ou UNIX). Les protocoles TCP/IP
et HTTP doivent être activés sur l'imprimante. JavaScript est requis pour accéder aux pages
du voisinage imprimante. Si JavaScript est désactivé, un message d'avertissement s'affiche
et les pages ne fonctionneront pas correctement.

Pour plus d'informations sur EWS, cliquez sur le bouton Aide dans EWS afin d'accéder à l'aide
en ligne correspondante.

Imprimante couleur professionnelle Dell 7130cdn

24

Guide d'utilisation

Notions fondamentales sur le réseau

Pilotes d'imprimante disponibles

Remarque : Pour accéder aux options spéciales d'impression, utilisez un pilote d'imprimante

Dell.

Dell propose des pilotes pour divers langages de description de page et systèmes d'exploitation.
Les pilotes d'imprimante suivants sont disponibles :

Pilote d'imprimante Description

Pilote PostScript Windows Le pilote PostScript est recommandé pour tirer pleinement parti des

fonctions personnalisées du système et du véritable langage Adobe
PostScript (pilote d'imprimante par défaut).

Pilote PCL5c Windows Le pilote PCL (Printer Command Language) peut être utilisé pour les

applications nécessitant PCL.

Remarque : Pris en charge par tous les systèmes

d'exploitation Windows.

Pilote Mac OS X
(versions 10.3 et
ultérieures)

Pilote UNIX Ce pilote permet l’impression depuis un système d’exploitation UNIX.

Ce pilote permet l'impression depuis un système d'exploitation Mac
OS X (versions 10.3 et ultérieures).

* Rendez-vous sur le site Web www.support.dell.com pour obtenir les pilotes d'imprimante les
plus récents.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

25

Notions fondamentales sur le réseau

Windows 2000 ou versions ultérieures

Cette section aborde les points suivants :

• Étapes préliminaires

• Étapes d'installation rapide au moyen du CD

• Autres méthodes d'installation

• Installation d'un client 32 bits à partir d'un serveur 64 bits sous Windows

• Dépannage sous Windows 2000 ou versions ultérieures

Étapes préliminaires

Ces opérations préliminaires doivent être effectuées pour toutes les imprimantes :

1. Vérifiez que l’imprimante est branchée, mise sous tension et connectée à un réseau actif.

2. Vérifiez que l'imprimante reçoit les informations réseau en surveillant les voyants situés sur
son panneau arrière. Lorsque l'imprimante est connectée à un réseau en service et reçoit
des données, son voyant de liaison est vert et son voyant de trafic orange clignote
rapidement.

Étapes d'installation rapide au moyen du CD

Pour installer le pilote d'imprimante depuis le CD intitulé Software and Documentation CD
(Logiciel et documentation) :

1. Insérez le CD dans le lecteur de CD de l'ordinateur. Si le programme d'installation ne
démarre pas, procédez comme suit :

a. Dans le menu Démarrer, cliquez sur Exécuter.
b. Dans la fenêtre Exécuter, tapez <lettre du lecteur de CD>:\Setup.exe.

2. Sélectionnez Installer le pilote d’imprimante.

3. Sélectionnez la langue souhaitée dans la liste proposée.

4. Acceptez l'accord de licence.

5. Sélectionnez votre imprimante dans la liste des imprimantes détectées puis cliquez sur
Suivant.

Si votre imprimante n'apparaît pas dans la liste des imprimantes détectées :
a. Cliquez sur le bouton Adresse IP ou nom DNS situé dans la partie supérieure de la

fenêtre.

b. Entrez l'adresse ou le nom de l'imprimante puis cliquez sur Rechercher.
c. Une fois que l'imprimante est affichée dans la fenêtre, cliquez sur Suivant.

6. Sélectionnez les options d'installation à utiliser, puis cliquez sur Installer.

Imprimante couleur professionnelle Dell 7130cdn

26

Guide d'utilisation

Notions fondamentales sur le réseau

Autres méthodes d'installation

Votre imprimante peut également être installée sur un réseau via l'une des méthodes suivantes :

• Protocole TCP/IP Microsoft

• Port IPP Microsoft

Vous pouvez contrôler ou configurer l'imprimante avec EWS et un navigateur Web si votre
imprimante est connectée à un réseau sur lequel le protocole TCP/IP est activé.

Remarque : Les méthodes faisant appel à EWS ne sont pas décrites dans la présente

section. Voir Pilotes d'imprimante disponibles à la page 25.

Protocole TCP/IP Microsoft

Pour que les procédures Windows XP correspondent à celles présentées ci-dessous,
sélectionnez le style de menu classique. Pour ce faire, cliquez sur Démarrer > Panneau de
configuration > Barre des tâches et menu Démarrer. Sélectionnez l’onglet Menu Démarrer,
puis Menu Démarrer classique. Cliquez sur OK.

Pour vérifier que le protocole TCP/IP est installé :

1. Cliquez avec le bouton droit sur l’icône Favoris réseau présente sur le Bureau, puis cliquez
sur Propriétés.

2. Cliquez avec le bouton droit sur Connexion au réseau local, puis cliquez sur Propriétés.

3. Cliquez sur l’onglet Général et vérifiez que le Protocole Internet (TCP/IP) est installé.

• Si la case Protocole Internet (TCP/IP) est cochée, le logiciel est installé.

• Si cette case n’est pas cochée, le logiciel n’est pas installé. Installez le logiciel TCP/IP en

utilisant la documentation fournie par Microsoft, puis revenez au présent document.

Ajout de l'imprimante

Pour ajouter l'imprimante :

1. Sur le Bureau, cliquez sur Démarrer, puis sur Paramètres.

2. Sélectionnez l’une des options suivantes :

• Sous Windows 2000 : cliquez sur Imprimantes, cliquez deux fois sur Ajout

d'imprimante pour démarrer l'Assistant Ajout d'imprimante, puis cliquez sur Suivant.

• Sous Windows XP ou Windows Server 2003 : cliquez sur Imprimantes et

télécopieurs. Cliquez deux fois sur Ajouter une imprimante pour lancer l’Assistant
Ajout d’imprimante, puis cliquez sur Suivant.

3. Cliquez sur le bouton Imprimante locale, puis sur Suivant.

4. Cliquez sur le bouton Créer un nouveau port.

5. Sélectionnez Port TCP/IP standard dans le menu déroulant Ajouter un type de port, puis
cliquez sur Suivant.

6. Cliquez sur Suivant.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

27

Notions fondamentales sur le réseau

7. Entrez l'adresse IP de l'imprimante à utiliser dans la zone de texte Nom d’imprimante ou
Adresse IP. Cliquez sur Suivant.

8. Sélectionnez l’une des options suivantes :

• Cliquez sur Terminer dans la fenêtre Confirmation si les données sont correctes.

• Cliquez sur le bouton Précédent pour corriger les données si elles sont incorrectes, puis

sélectionnez Terminer dans la fenêtre Confirmation.

Configuration de l'imprimante

Pour configurer l'imprimante :

1. Insérez le CD intitulé Software and Documentation CD (Logiciel et documentation) dans le
lecteur de CD de l'ordinateur et cliquez sur Disque fourni.

2. Cliquez sur le bouton Parcourir, puis sélectionnez le répertoire contenant les pilotes
Windows 2000 ou Windows XP.

3. Sélectionnez le fichier *.INF, puis cliquez sur Ouvrir.

4. Vérifiez le chemin d'accès et le nom du fichier, puis cliquez sur OK.

5. Entrez le nom de l’imprimante et indiquez si cette imprimante doit être utilisée par défaut.
Cliquez sur Suivant.

6. Sélectionnez l’une des options suivantes :

• Si l’imprimante n’est pas partagée, cliquez sur Suivant.

• Si l’imprimante est partagée, entrez un nom de partage, cochez la case Partager, puis

cliquez sur Suivant.

Impression d'une page de test

Un message vous invite à imprimer une page de test.

1. Sélectionnez l’une des options suivantes :

• Cliquez sur Oui pour imprimer une page de test, puis cliquez sur Suivant.

• Cliquez sur Non si vous ne souhaitez pas imprimer une page de test, puis sélectionnez

Suivant.

2. Sélectionnez l'une de ces options dans l'écran Fin de l'Assistant Ajout d'imprimante :

• Cliquez sur le bouton Terminer si les données présentées sont correctes. Passez à

l’étape 3.

• Cliquez sur le bouton Précédent pour corriger les données si elles sont incorrectes, puis

sélectionnez Terminer dans l’Assistant Ajout d’imprimante si elles vous conviennent.
Passez à l’étape 3.

3. Si vous avez imprimé une page de test, un message vous demande de vérifier l’impression
de cette page :

• Cliquez sur Oui si la page de test s’est imprimée correctement.

• Cliquez sur Non si ce n'est pas le cas.

Voir aussi :

Dépannage sous Windows 2000 ou versions ultérieures

Imprimante couleur professionnelle Dell 7130cdn

28

Guide d'utilisation

Notions fondamentales sur le réseau

Port IPP Microsoft

Pour obtenir l’URL de l’imprimante et créer une imprimante IPP (Internet Printing Protocol),
procédez comme suit.

Obtention de l'URL (chemin d'accès réseau) de l'imprimante

Pour obtenir l'adresse URL de l'imprimante :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Sélectionnez Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche.

5. Sélectionnez IPP. Le champ Chemin d’accès réseau de la page Paramètres IPP indique
l’URL de l’imprimante.

Création d'une imprimante IPP

Pour créer une imprimante IPP :

1. Sur le Bureau, cliquez sur Démarrer > Paramètres > Imprimantes.

2. Cliquez deux fois sur Ajouter une imprimante pour lancer l’assistant Ajout d’imprimante
Microsoft.

3. Sélectionnez Imprimante réseau, puis cliquez sur Suivant.

4. Lorsque l'invite URL s'affiche (Windows 2000, Windows XP), entrez l'URL de l'imprimante
sous la forme suivante :

http://adresse-ip-imprimante/ipp

Remarque : Remplacez adresse-ip-imprimante par l’adresse IP ou le nom DNS de

l’imprimante.

5. Cliquez sur Suivant.

Configuration de l'imprimante

Pour configurer l'imprimante :

1. Insérez le CD intitulé Software and Documentation CD (Logiciel et documentation) dans le
lecteur de CD de l'ordinateur et cliquez sur Disque fourni.

2. Cliquez sur le bouton Parcourir, puis sélectionnez le répertoire contenant les pilotes
Windows 2000 ou Windows XP.

3. Sélectionnez le fichier *.INF, puis cliquez sur Ouvrir.

4. Vérifiez le chemin d'accès et le nom du fichier, puis cliquez sur OK.

5. Entrez le nom de l’imprimante et indiquez si cette imprimante doit être utilisée par défaut.
Cliquez sur Suivant.

6. Sélectionnez l’une des options suivantes :

• Si l’imprimante n’est pas partagée, cliquez sur Suivant.

• Si l’imprimante est partagée, entrez un nom de partage, cochez la case Partager, puis

cliquez sur Suivant.

7. Cliquez sur Suivant.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

29

Notions fondamentales sur le réseau

Installation d'un client 32 bits à partir d'un serveur 64 bits sous Windows

Pour effectuer une installation sous Windows XP et Windows Server 2003 à partir d'un serveur
64 bits :

1. Localisez et installez le pilote Windows 64 bits à partir du CD intitulé Software and
Documentation CD (Logiciel et documentation).

2. Cliquez avec le bouton droit sur Poste de travail, puis sélectionnez Gérer.

3. Développez Utilisateurs et groupes locaux et cliquez deux fois sur le dossier Groupes.

4. Double-cliquez sur Administrateurs et cliquez sur le bouton Ajouter.

5. Tapez le nom de connexion du client 32 bits et cliquez sur OK.

Pour effectuer une installation à partir d'un client 32 bits :

1. Insérez le CD intitulé Software and Documentation CD (Logiciel et documentation) et fermez
la fenêtre du programme d'installation.

2. Ouvrez Favoris réseau et recherchez le système 64 bits.

3. Cliquez deux fois sur Imprimantes et télécopieurs.

4. Sélectionnez Fichier, puis Propriétés du serveur dans la liste déroulante.

5. Dans l'onglet Pilotes, cliquez sur le bouton Ajouter.

6. Cliquez sur Suivant, sélectionnez Disque fourni, et cliquez sur OK.

7. Naviguez jusqu'au pilote 32 bits sur le CD intitulé Software and Documentation CD (Logiciel
et documentation), puis ouvrez le dossier Windows.

8. Ouvrez le dossier de langue approprié, sélectionnez le fichier .inf, puis cliquez sur OK.

9. Sélectionnez votre Imprimante, puis cliquez sur Suivant.

10. Sélectionnez Intel Box pour Windows XP, puis cliquez sur Suivant.

11. Cliquez sur Terminer.

12. Dans la boîte de dialogue Favoris réseau, cliquez deux fois sur le système 64 bits, puis
cliquez sur Oui.

Dépannage sous Windows 2000 ou versions ultérieures

Remarque : Pour que les procédures Windows XP correspondent à celles présentées

ci-dessous, sélectionnez le style de menu classique. Pour ce faire, cliquez sur Démarrer >
Panneau de configuration > Barre des tâches et menu Démarrer. Sélectionnez l’onglet
Menu Démarrer, puis Menu Démarrer classique. Cliquez sur OK.

Cette section de dépannage part du principe que vous avez exécuté les tâches suivantes :

• Vous avez chargé un pilote d'imprimante Dell PCL ou PostScript.

• Vous avez imprimé et conservé une copie à jour de la page de configuration.

Imprimante couleur professionnelle Dell 7130cdn

30

Guide d'utilisation

Notions fondamentales sur le réseau

Vérification des paramètres

Pour vérifier les paramètres :

1. Vérifiez les paramètres figurant sur la page de configuration.

•L'Origine de l’adresse IP est réglée sur : DHCP, Panneau de commande, BOOTP, ou

Auto IP (selon votre configuration réseau).

•L'adresse IP actuelle est correctement définie. (Notez cette adresse si elle est affectée

par Auto IP, DHCP ou BOOTP.)

•Le masque de sous-réseau est correctement défini (le cas échéant).

•La passerelle par défaut est correctement définie (le cas échéant).

• LPR est activé. Vérifiez que les paramètres LPR et AppSocket sont correctement définis.

• Interpréteur : Auto, PCL ou PostScript (selon votre pilote).

2. Vérifiez que le client est connecté au réseau et imprime dans la file d'attente d'impression
appropriée. L'utilisateur doit également avoir accès à la file d'attente de l'imprimante Dell.

Vérification de l'installation du pilote

Pour vérifier l'installation du pilote :

1. Cliquez avec le bouton droit sur l’icône Favoris réseau présente sur le Bureau, puis cliquez
sur Propriétés.

2. Cliquez avec le bouton droit sur Connexion au réseau local, puis cliquez sur Propriétés.

3. Sélectionnez l’onglet Général. Affichez la liste des protocoles réseau installés pour vérifier
que TCP/IP est installé. (Pour plus d’informations, contactez votre administrateur réseau.)

4. Cliquez sur Installer pour installer des composants non répertoriés, puis redémarrez
l’ordinateur.

5. Cliquez sur Démarrer > Paramètres > Imprimantes.

6. Cliquez avec le bouton droit sur l’icône de l’imprimante, puis cliquez sur Propriétés.

7. Sélectionnez l'onglet Options avancées. Vérifiez que le pilote d’imprimante approprié est
installé.

8. Sélectionnez l’onglet Ports. Vérifiez que l'adresse IP dans la liste Impression sur les ports
suivants est identique à celle indiquée sur la page de configuration. Vous devrez
éventuellement cliquer sur le bouton Configurer le port pour afficher l’adresse IP.
Si nécessaire, sélectionnez de nouveau le numéro TCP/IP utilisé pour votre imprimante.

Impression d'une page de test

Pour imprimer une page de test :

1. Sélectionnez l’onglet Général.

2. Cliquez sur Imprimer la page de test. Dans le cas où l'imprimante n'imprime pas,
sélectionnez Online Diagnostics Technical Support dans l'onglet Dépannage du pilote
d'imprimante Windows afin d'accéder au système de support technique correspondant.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

31

Notions fondamentales sur le réseau

Macintosh OS X, versions 10.3 et ultérieures

Cette section aborde les points suivants :

• Macintosh OS X, version 10.3

• Macintosh OS X, versions 10.4 et ultérieures

• Dépannage sous Macintosh (Mac OS X, versions 10.3 et ultérieures)

Macintosh OS X, version 10.3

Installez votre imprimante à l'aide de Bonjour (Rendezvous), créez une connexion USB sur votre
bureau, ou utilisez une connexion LPD/LPR pour Macintosh OS X, versions 10.3 et ultérieures.

Connexion Bonjour (Rendezvous)

Pour installer le pilote d'imprimante depuis le CD intitulé Software and Documentation CD
(Logiciel et documentation) :

1. Insérez le CD dans le lecteur prévu à cet effet, puis exécutez le programme d'installation
pour lancer l'installation du pilote.

2. Une fois l'installation terminée, ouvrez l'utilitaire Configuration d’imprimante.

Remarque : Pour rechercher l'utilitaire sur le disque du Macintosh, ouvrez le dossier

Applications, puis le dossier Utilitaires.

3. Vérifiez que Bonjour (Rendezvous) est sélectionné dans le premier menu déroulant.

4. Sélectionnez l'imprimante dans la fenêtre.

5. Sélectionnez Dell parmi les fabricants proposés dans le menu déroulant inférieur.

6. Sélectionnez le modèle d’imprimante approprié dans la liste des périphériques disponibles.

7. Cliquez sur le bouton Ajouter.

Connexion USB

Pour installer le pilote d'imprimante depuis le CD intitulé Software and Documentation CD
(Logiciel et documentation) :

1. Insérez le CD dans le lecteur correspondant.

• Ouvrez l'utilitaire Configuration d’imprimante.

Remarque : Pour rechercher l'utilitaire sur le disque du Macintosh, ouvrez le dossier

Applications, puis le dossier Utilitaires.

2. Cliquez sur le bouton Ajouter.

3. Sélectionnez USB dans le menu déroulant.

4. Sélectionnez l'imprimante dans la fenêtre.

5. Sélectionnez Dell parmi les constructeurs proposés dans le menu déroulant correspondant.

Imprimante couleur professionnelle Dell 7130cdn

32

Guide d'utilisation

Notions fondamentales sur le réseau

6. Sélectionnez la configuration imprimante appropriée dans la liste des imprimantes
disponibles.

7. Cliquez sur le bouton Ajouter.

Connexion LPD/LPR

Pour installer le pilote d'imprimante depuis le CD intitulé Software and Documentation CD
(Logiciel et documentation) :

1. Insérez le CD dans le lecteur prévu à cet effet, puis exécutez le programme d'installation
pour lancer l'installation du pilote.

2. Une fois l'installation terminée, ouvrez l'utilitaire Configuration d’imprimante.

Remarque : Pour rechercher l'utilitaire sur le disque du Macintosh, ouvrez le dossier

Applications, puis le dossier Utilitaires.

3. Cliquez sur le bouton Ajouter.

4. Sélectionnez Impression via IP dans le premier menu déroulant. Sélectionnez LPD/LPR
dans le deuxième menu déroulant. Entrez l'adresse IP de l'imprimante dans le champ

Adresse de l'imprimante. Vérifiez qu'aucun nom de file d'attente n'est défini dans le champ
Nom de la liste d'attente. Sélectionnez Dell dans le menu déroulant Modèle d'imprimante,

puis sélectionnez le fichier PPD voulu. Cliquez sur le bouton Ajouter. L'imprimante est
ajoutée à la liste.

Macintosh OS X, versions 10.4 et ultérieures

Pour installer le pilote d'imprimante depuis le CD intitulé Software and Documentation CD
(Logiciel et documentation) :

1. Insérez le CD dans le lecteur correspondant.

2. Exécutez le programme d'installation.

3. Suivez les invites dans la boîte de dialogue Installation de l'imprimante Dell.
Si votre imprimante n'apparaît pas dans la liste des imprimantes détectées :
a. Cliquez sur le bouton Adresse IP ou nom DNS situé dans la partie supérieure de la

fenêtre.

b. Entrez l'adresse ou le nom de l'imprimante puis cliquez sur Rechercher.
c. Une fois que l'imprimante est affichée dans la fenêtre, cliquez sur Continuer.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

33

Notions fondamentales sur le réseau

Dépannage sous Macintosh (Mac OS X, versions 10.3 et ultérieures)

La procédure suivante élimine les problèmes de câblage, de communication et de connexion.
Une fois ces opérations effectuées, imprimez une page de test à partir de votre application.

Dépannage sous Mac OS X, versions 10.3 et ultérieures

Effectuez ces opérations uniquement pour Mac OS X, versions 10.3 et ultérieures :

1. Ouvrez l'Utilitaire réseau, puis cliquez sur l’onglet Ping.

2. Entrez l’adresse IP de l’imprimante.

3. Cliquez sur Ping. Si vous n'obtenez pas de réponse, vérifiez que les paramètres TCP/IP
conviennent à l'imprimante et à l'ordinateur.

4. Pour AppleTalk, procédez comme suit. Pour TCP/IP passez à l’étape 5.
a. Dans le panneau de commande de l’imprimante, vérifiez que EtherTalk est activé. Sinon,

activez-le dans le panneau de commande et réinitialisez l’imprimante.

b. Imprimez la page de configuration et vérifiez que EtherTalk est activé.
c. Dans la page de configuration, vérifiez la Zone. Si votre réseau comporte plusieurs

zones, vérifiez que l’imprimante apparaît dans la zone désirée.

5. Si vous ne parvenez toujours pas à imprimer, accédez au système de support technique
Online Diagnostics Technical Support, via EWS :

a. Lancez votre navigateur Web.
b. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.
c. Sélectionnez Support.
d. Cliquez sur le lien Online Diagnostics Tool pour accéder au système de diagnostics en

ligne.

Imprimante couleur professionnelle Dell 7130cdn

34

Guide d'utilisation

Notions fondamentales sur le réseau

UNIX (Linux)

Votre imprimante prend en charge la connexion à diverses plates-formes UNIX par le biais de
l'interface réseau. Les stations de travail prises en charge par EWS pour UNIX/Linux avec une
imprimante connectée en réseau sont les suivantes :

• Sun Solaris

• IBM AIX

• Hewlett-Packard HP-UX

• Linux (i386)

Les procédures suivantes vous permettent de connecter l’imprimante en utilisant n’importe
laquelle des versions UNIX ou Linux prises en charge et indiquées ci-dessus.

Étapes d'installation rapide

Effectuez les opérations suivantes pour configurer l'imprimante et pour installer les pilotes
appropriés.

À partir de l’imprimante

Pour configurer l'imprimante :

1. Vérifiez que le protocole TCP/IP et le connecteur approprié sont tous les deux activés.

2. Sur le panneau de commande, sélectionnez l’une des options d’adresse IP suivantes :

• Laisser l’imprimante configurer une adresse DHCP.

• Entrer l’adresse IP manuellement.

3. Imprimez la page de configuration et conservez-la pour y faire référence ultérieurement.

À partir de l’ordinateur

Pour installer l'imprimante :

1. Rendez-vous sur le site www.support.dell.com.

2. Cliquez sur Pilotes et téléchargements.

3. Sélectionnez Entrez un Nº de série ou Choisissez un modèle pour accéder à
l'Imprimante Dell 7130cdn.

4. Sélectionnez Unix dans la liste déroulante Système d'exploitation et cliquez sur Lancer.

5. Cliquez sur le progiciel EWS pour Unix correspondant au système d'exploitation cible. Il s'agit
là du progiciel principal qui doit être installé avant le progiciel de l'imprimante.

6. Cliquez sur le bouton Démarrer pour lancer le téléchargement.

7. Répétez les étapes 1 et 2, puis cliquez sur le lien Printer Package for use with Services for
Unix (progiciel imprimante à utiliser avec Services for Unix).

8. Cliquez sur le bouton Démarrer pour lancer le téléchargement.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

35

Notions fondamentales sur le réseau

9. Dans le navigateur, cliquez sur le lien Guide d'installation et suivez les instructions
d'installation.

Remarque : En cas de problème de qualité d'impression ou si le travail n'est pas imprimé,

accédez au système de support technique Online Diagnostics Technical Support, via EWS.

Pour accéder au système de support technique Online Diagnostics Technical Support :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Sélectionnez Support.

4. Cliquez sur le lien Online Diagnostics Tool pour accéder au système de diagnostics en
ligne.

Installation de l'imprimante avec CUPS comme spouleur d'impression

Lorsque vous utilisez CUPS comme spouleur d'impression, vous devez ajouter le fichier .ppd de
l'imprimante au répertoire /usr/share/cups/model/Dell.

Pour installer le fichier .ppd :

1. Rendez-vous sur le site www.support.dell.com.

2. Cliquez sur Pilotes et téléchargements.

3. Sélectionnez Entrez un Nº de série ou Choisissez un modèle pour accéder à
l'Imprimante Dell 7130cdn.

4. Sélectionnez Unix dans la liste déroulante Système d'exploitation et cliquez sur Lancer.

5. Cliquez sur le lien PPD Files using CUPS Printing Services (fichiers PPD pour services
d'impression CUPS).

6. Cliquez sur le bouton Démarrer pour lancer le téléchargement.

7. Dans le navigateur, cliquez sur le lien README (Lisezmoi) et suivez les instructions
d'installation.

Imprimante couleur professionnelle Dell 7130cdn

36

Guide d'utilisation

Notions fondamentales sur le réseau

IPv6

Cette section aborde les points suivants :

• Activation de IPv6

• Définition du numéro d'identification de l'interface

• Attribution d'adresse automatique

• DHCPv6

• Attribution d'adresse manuelle

• Priorité des adresses

Activation de IPv6

IPv6 peut être activé ou désactivé indépendamment de IPv4.

Remarque : Si vous désactivez à la fois IPv4 et IPv6, vous perdez la connexion à

l'imprimante. Pour en savoir plus sur la restauration des paramètres TCP/IP par défaut, voir

Réinitialisation de la configuration TCP/IP à la page 38.

Pour activer/désactiver IPv6, utilisez l'une des méthodes suivantes :

• Le panneau de commande de l’imprimante

• Embedded Web Server (EWS, Serveur Web intégré)

Utilisation du panneau de commande

Pour activer/désactiver IPv6 à partir du panneau de commande :

1. Sélectionnez Installation de l'imprimante > Configuration de connexion > Configuration
réseau > Configuration TCP/IPv6, puis appuyez sur le bouton OK.

2. Sélectionnez IPv6 et appuyez sur le bouton OK pour activer ou désactiver l'option.

Utilisation de EWS

Pour activer/désactiver IPv6 à l'aide de EWS :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Cliquez sur Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche, puis cliquez sur
TCP/IP.

5. Cliquez sur le bouton TCP/IP (v6).

6. Cochez la case TCP/IP v6 activé pour activer TCP/IP v6.

7. Cliquez sur le bouton Enregistrer les modifications en bas de l'écran.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

37

Notions fondamentales sur le réseau

Réinitialisation de la configuration TCP/IP

Servez-vous de la procédure suivante sur le panneau de commande pour rétablir les paramètres
par défaut de la configuration TCP/IP :

Sélectionnez Installation de l'imprimante > Configuration de connexion > Réinitialiser la

configuration de connexion, puis appuyez sur le bouton OK.

Définition du numéro d'identification de l'interface

Votre imprimante IPv6 dispose d'une interface avec plusieurs adresses. Le numéro
d'identification de l'interface fait partie de l'adresse et figure après le préfixe. L'imprimante utilise
le numéro d'identification de l'interface lors de l'affectation de l'adresse Link-Local et des
adresses automatiques recourant au(x) préfixe(s) fournis par le routeur. Il n'est pas utilisé dans
les adresses fournies par DHCPv6. Les adresses Link-Local sont utilisées par les nœuds pour
communiquer avec les autres nœuds du même réseau local. Il existe deux possibilités pour
définir le numéro d'identification de l'interface :

• Par défaut, le numéro d'identification de l'interface est calculé automatiquement à partir de
l'adresse MAC associée à l'interface. Le numéro d'identification est différent pour chaque
périphérique. Il s'agit là de la méthode conseillée pour définir le numéro d'identification de
l'interface.

• L'autre possibilité consiste à le définir manuellement. La longueur du numéro d'identification
de l'interface doit être de 64 bits (8 octets). Le numéro d'identification ne doit contenir aucun
caractère spécial autre que deux-points ou des chiffres hexadécimaux valides (0 à 9, a à f, ou
A à F).

Remarque : Si vous modifiez le numéro d'identification de l'interface, vous serez invité à

réinitialiser l'imprimante pour que les modifications soient prises en compte.

Le numéro d'identification de l'interface ne peut être défini qu'à l'aide de EWS.

Utilisation de EWS

Pour définir le numéro d'identification de l'interface à l'aide de EWS :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Cliquez sur Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche, puis cliquez sur
TCP/IP.

5. Cliquez sur le bouton TCP/IP (v6).

6. Effectuez l'une des actions suivantes :

• Sélectionnez Utiliser le numéro d'identification d'interface dérivé de l'adresse MAC.

• Sélectionnez Utiliser ce numéro d'identification d'interface.

7. Cliquez sur le bouton Enregistrer les modifications en bas de l'écran.

Imprimante couleur professionnelle Dell 7130cdn

38

Guide d'utilisation

Notions fondamentales sur le réseau

Attribution d'adresse automatique

Les adresses peuvent être affectées automatiquement lorsqu'un routeur est détecté et qu'il
propose un ou plusieurs préfixes. Les adresses attribuées automatiquement peuvent être
routées. Chaque préfixe fourni par routeur est combiné au numéro d'identification de l'interface
pour créer une adresse. L'utilisation des préfixes fournis par routeur est activée par défaut.

Pour activer/désactiver l'attribution d'adresse automatique, utilisez l'une des méthodes
suivantes :

• Le panneau de commande de l’imprimante

• Embedded Web Server (EWS, Serveur Web intégré)

Activation/désactivation de l'attribution d'adresse automatique à partir du
panneau de commande

Pour définir le numéro d'identification de l'interface sur le panneau de commande :

1. Sélectionnez Installation de l'imprimante > Configuration de connexion > Configuration
réseau > Configuration TCP/IPv6, puis appuyez sur le bouton OK.

2. Sélectionnez Attribution auto et appuyez sur le bouton OK pour activer ou désactiver
l'option.

Activation/désactivation de l'attribution d'adresse automatique à l'aide de
EWS

Pour définir le numéro d'identification de l'interface à l'aide de EWS :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Cliquez sur Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche, puis cliquez sur
TCP/IP.

5. Cliquez sur le bouton TCP/IP (v6).

6. Sélectionnez ou désélectionnez Utiliser les préfixes fournis par le routeur.

7. Cliquez sur le bouton Enregistrer les modifications en bas de l'écran.

DHCPv6

DHCPv6 sert à acquérir les informations TCP/IP.

Les options DHCPv6 suivantes sont disponibles dans EWS :

• Comme indiqué par le routeur - DHCPv6 est exécuté selon les valeurs définies dans le
routeur. Ce paramètre est défini par défaut.

• Toujours, pour toutes les options de configuration (à état) - DHCPv6 à état est toujours
tenté et les indications de routeur liées à l'exécution de DHCP sont ignorées. Les options de
configuration et l'adresse IPv6 sont acceptées si DHCPv6 aboutit.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

39

Notions fondamentales sur le réseau

• Toujours, pour toutes les options de configuration sauf l'adresse (sans état) - DHCPv6
sans état est toujours tenté et les indications de routeur liées à l'exécution de DHCP sont
ignorées. Les options de configuration sont acceptées si DHCPv6 aboutit, mais aucune
adresse IPv6 n'est attribuée.

• Jamais - DHCPv6 n'est pas utilisé même si le routeur l'exige.

Pour activer/désactiver l'attribution d'adresse automatique, utilisez l'une des méthodes
suivantes :

• Le panneau de commande de l’imprimante

• Embedded Web Server (EWS, Serveur Web intégré)

Définition des options DHCPv6 à partir du panneau de commande

Pour modifier les options DHCPv6 à l'aide du panneau de commande :

1. Sélectionnez Installation de l'imprimante > Configuration de connexion > Configuration
réseau > Configuration TCP/IPv6 > Mode DHCPv6, puis appuyez sur le bouton OK.

2. Sélectionnez l'option DHCPv6 et appuyez sur le bouton OK.

Définition des options DHCPv6 à l'aide de EWS

Pour modifier les options DHCPv6 à l'aide de EWS :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Cliquez sur Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche, puis cliquez sur
TCP/IP.

5. Cliquez sur le bouton TCP/IP (v6).

6. Sélectionnez ou désélectionnez les options DHCPv6.

7. Cliquez sur le bouton Enregistrer les modifications en bas de l'écran.

Attribution d'adresse manuelle

Une adresse IPv6 entrée manuellement sert en plus des autres adresses IPv6. Pour créer une
adresse manuelle, entrez l'adresse IPv6 et la longueur de préfixe dans les champs fournis dans
EWS. La longueur de préfixe par défaut est 64.

Pour définir manuellement l'adresse IPv6, utilisez l'une des méthodes suivantes :

• Le panneau de commande de l’imprimante

• Embedded Web Server (EWS, Serveur Web intégré)

Imprimante couleur professionnelle Dell 7130cdn

40

Guide d'utilisation

Notions fondamentales sur le réseau

Définition de l'adresse IPv6 à partir du panneau de commande

Pour définir l'adresse IPv6 à partir du panneau de commande :

1. Sélectionnez Installation de l'imprimante > Configuration de connexion > Configuration
réseau > Configuration TCP/IPv6, puis appuyez sur le bouton OK.

2. Sélectionnez Adresse manuelle et appuyez sur le bouton OK pour activer l'adressage
manuel.

3. Sélectionnez Adresse manuelle et appuyez sur le bouton OK.

4. Pour définir l'adresse :
a. Utilisez les flèches Haut et Bas pour définir le premier nombre et appuyez sur le bouton

OK.

b. Continuez à définir les nombres individuels et à appuyer sur OK après chacun d'eux.

Lorsque vous avez terminé, appuyez sur OK pour revenir au menu.

Définition de l'adresse IPv6 à l'aide de EWS

Pour définir manuellement l'adresse IPv6 à l'aide de EWS :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Cliquez sur Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche, puis cliquez sur
TCP/IP.

5. Cliquez sur le bouton TCP/IP (v6).

6. Dans le champ Attribution d'adresse manuelle, sélectionnez Utiliser cette adresse et tapez
l'adresse.

7. Cliquez sur le bouton Enregistrer les modifications en bas de l'écran.

Priorité des adresses

La priorité des adresses peut être définie avec une préférence pour les adresses IPv6 ou IPv4
lorsque les deux sont disponibles. Le réglage par défaut consiste à privilégier les adresses IPv6.
La priorité des adresses ne peut être définie qu'au moyen de EWS.

Utilisation de EWS

Pour définir la priorité des adresses à l'aide de EWS :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Cliquez sur Propriétés.

4. Sélectionnez le dossier Protocoles dans le volet de navigation gauche, puis cliquez sur
TCP/IP.

5. Cliquez sur le bouton TCP/IP (v6).

6. Dans le champ Priorité des adresses, sélectionnez l'option voulue.

7. Cliquez sur le bouton Enregistrer les modifications en bas de l'écran.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

41

Notions fondamentales sur le réseau

Imprimante couleur professionnelle Dell 7130cdn

42

Guide d'utilisation

Impression

Ce chapitre contient les sections suivantes :

• Présentation de l'impression

• Supports pris en charge

• Chargement des supports

• Impression sur des supports spéciaux

• Sélection des options d'impression

• Impression recto-verso (sur les deux faces des feuilles)

• Sélection du type de papier à utiliser

• Impression de plusieurs pages par feuille (N en 1)

• Impression de cahiers (brochures)

• Utilisation de la fonction de correction des couleurs

• Impression en noir et blanc

• Impression de séparateurs

• Impression de pages de couverture

• Impression de filigranes

• Impression d'images miroir

• Impression de types de travaux spéciaux

3

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

43

Impression

Présentation de l'impression

1. Sélectionnez le support approprié.

2. Chargez-le dans le bac, puis indiquez le format et le type sur le panneau de commande.

3. Accédez aux paramètres d'impression de votre application logicielle (CTRL+P sous
Windows, CMD+P sur Macintosh pour la plupart des applications logicielles).

4. Sélectionnez votre imprimante dans la liste.

5. Accédez aux paramètres du pilote d'imprimante en sélectionnant Propriétés ou
Préférences (Windows). Le nom de ce bouton peut varier en fonction de l'application
utilisée.

6. Réglez les paramètres du pilote selon vos préférences, puis sélectionnez OK (Windows).

7. Sélectionnez Imprimer (dans la fenêtre d'impression de votre application) pour envoyer le
travail à l'imprimante.

Voir aussi :

Supports pris en charge
Chargement des supports
Sélection des options d'impression
Impression recto-verso (sur les deux faces des feuilles)
Impression sur des supports spéciaux

Imprimante couleur professionnelle Dell 7130cdn

44

Guide d'utilisation

Impression

Supports pris en charge

Cette section aborde les points suivants :

• Instructions générales pour le chargement des supports

• Supports pouvant endommager l'imprimante

• Instructions de stockage du papier

L’imprimante est conçue pour être utilisée avec divers types de support. Suivez les consignes de
cette section pour optimiser la qualité d'impression et éviter les bourrages.

Pour obtenir un résultat optimal, utilisez uniquement les supports d'impression Dell
recommandés pour l'Imprimante Dell 7130cdn.

Vous pouvez également imprimer une liste des supports pris en charge depuis l'imprimante
(la page d'informations Conseils papier).

Commande de supports

Pour commander du papier, des transparents ou d'autres supports spéciaux, contactez votre
revendeur local ou rendez-vous sur le site Web www.dell.com/supplies.

Attention : Les dommages résultant de l'utilisation de papier, de transparents ou d'autres

supports spéciaux non pris en charge ne sont pas couverts par la garantie ni le contrat de
maintenance Dell.

Instructions générales pour le chargement des supports

Suivez les instructions ci-après lors du chargement du papier ou du support dans les bacs
appropriés :

• Utilisez uniquement des transparents recommandés par Dell ; la qualité d'impression pourrait
être compromise avec d'autres transparents.

• N'imprimez pas sur des feuilles d'étiquettes incomplètes (étiquettes manquantes).

• Utilisez uniquement des enveloppes papier. Imprimez les enveloppes sur un côté seulement.

• Évitez de surcharger les bacs papier.

• Réglez les guides papier en fonction du format de papier.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

45

Impression

Supports pouvant endommager l'imprimante

L'imprimante a été conçue pour prendre en charge une large gamme de supports. Néanmoins,
certains supports peuvent altérer la qualité d'impression, augmenter la fréquence des bourrages
ou endommager l’imprimante.

N'utilisez pas les supports suivants :

• Supports rugueux ou poreux

• Papier jet d'encre

• Papier couché ou glacé non destiné au laser

• Papier ayant été photocopié

• Papier ayant été plié ou froissé

• Papier avec découpes ou perforations

• Papier agrafé

• Enveloppes à fenêtre, à fermoir métallique, à joints latéraux ou à bande autocollante

• Enveloppes matelassées

• Support en plastique autres que les transparents pris en charge

Instructions de stockage du papier

La mise en place de conditions de stockage appropriées du papier et d'autres supports contribue
à l'optimisation de la qualité d'impression.

• Stockez le papier dans des locaux sombres, frais et relativement secs. La plupart des papiers
sont susceptibles d'être endommagés par les rayons ultra-violets et la lumière.
Le rayonnement UV, émis par le soleil et les tubes fluorescents, nuit particulièrement au
papier. L'intensité et la durée de l'exposition du papier à la lumière doivent donc être réduites
au minimum.

• Maintenez une température et une humidité relative constantes.

• Évitez de stocker le papier dans des greniers, des cuisines, des garages et des sous-sols.
Ces endroits sont plus susceptibles d'être humides.

• Placez le papier à plat sur des palettes, dans des cartons, sur des étagères ou dans des
armoires.

• Évitez de conserver de la nourriture ou des boissons dans les locaux où le papier est stocké
ou manipulé.

• N’ouvrez pas les paquets de papier avant d’être prêt à procéder au chargement dans
l’imprimante. Laissez le papier dans son emballage d’origine. Pour la plupart des papiers
commerciaux, l'emballage des ramettes comporte un revêtement intérieur qui protège le
papier contre les variations d'humidité.

• Certains supports spéciaux sont emballés dans des sacs en plastique refermables.
Conservez les supports dans leur emballage jusqu'à ce que vous soyez prêt à les utiliser ;
réinsérez les supports inutilisés dans leur emballage et refermez ce dernier pour assurer leur
stockage dans de bonnes conditions.

Imprimante couleur professionnelle Dell 7130cdn

46

Guide d'utilisation

Impression

Chargement des supports

Cette section aborde les points suivants :

• Chargement du papier dans le bac 1 (MPT)

• Chargement de papier dans les bacs 2 à 5

La plupart des formats papier peuvent être chargés en mode Alimentation bord long (LEF) ou
Alimentation bord court (SEF) dans les bacs ; néanmoins, il est recommandé de choisir
l'alimentation bord long pour optimiser la vitesse d'impression ainsi que la durée de vie de
l'imprimante et des consommables.

Chargement du papier dans le bac 1 (MPT)

Le bac 1 (MPT) accepte les types de papier suivants :

• Papier ordinaire

• Papier ordinaire lourd

• Transparents

• Cartes minces

•Cartes

• Cartes épaisses

• Cartes très épaisses

• Enveloppes

• Etiquettes

• Papier à en-tête

• Papier glacé mince

• Papier glacé

• Papier glacé épais

• Papier préimprimé

• Papier pré-perforé

• Papier recyclé

• Supports spéciaux

• Types personnalisés

Les capacités maximum du bac 1 (MPT) sont les suivantes :

• 100 feuilles de papier normal (Commercial 20 livres)

• 50 transparents, cartes postales, feuilles de papier glacé ou feuilles d'étiquettes

• 10 enveloppes

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

47

Impression

7130-036

Alimentation bord long

Utilisez ce mode d'alimentation pour une impression plus rapide lorsque le support peut être
introduit dans ce sens.

Remarque : Ce mode doit toujours être utilisé pour toutes les enveloppes à l'exception des

enveloppes C4.

Pour charger du papier ou tout autre support pris en charge dans le bac 1 (MPT) :

1. Ouvrez le bac 1 (MTP).

2. Chargez le papier ou le support de sorte qu'il soit inséré bord long en premier dans
l'imprimante.

• Si vous imprimez en mode recto, placez le papier face à imprimer vers le bas, haut des

pages vers l'arrière de l'imprimante. Dans le cas de papier pré-perforé, le bord
comportant les perforations doit être inséré en premier dans l'imprimante.

Imprimante couleur professionnelle Dell 7130cdn

48

Guide d'utilisation

Impression

7130-042

MAX

7130-043

• Si vous imprimez en mode recto-verso automatique, placez le papier de sorte que le

recto soit tourné vers le haut et que le haut des pages soit vers l'arrière de l'imprimante.
Dans le cas de papier pré-perforé, le bord comportant les perforations doit être inséré en
dernier dans l'imprimante.

Attention : Veillez à ce que la pile de papier ou autres supports ne dépasse pas la ligne de

remplissage indiquée sur le bac. Une surcharge du bac risque d'entraîner des bourrages de
papier.

3. Réglez les guides papier en fonction du format du papier chargé dans le bac.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

49

Impression

7130-036

4. Lorsqu'un message sur le panneau de commande vous invite à confirmer le type et le format
du papier chargé dans le bac, appuyez sur le bouton OK pour utiliser la configuration de bac
actuelle. Si vous avez chargé un nouveau type ou format de papier dans le bac, procédez
comme suit :

a. Sélectionnez Modifier la configuration et appuyez sur le bouton OK.
b. Sélectionnez le type de papier approprié, puis appuyez sur le bouton OK.
c. Sélectionnez le format de papier approprié et appuyez sur le bouton OK. Dans le cas de

formats pouvant être chargés dans un sens ou dans l'autre, vous devez choisir le format
accompagné des lettres LEF (Alimentation bord long). Si vous avez chargé un format de
papier personnalisé, sélectionnez-le s'il est déjà défini. Sinon, sélectionnez Nouveau
format personnalisé et suivez les invites qui s'affichent ; reportez-vous à la section

Utilisation de papier de format personnalisé à la page 66 pour de plus amples détails sur

ce point.

Alimentation bord court

Utilisez ce mode d'alimentation pour les supports qui ne peuvent pas être introduits par le bord long
ou pour ceux qui risquent de s'enrouler ou de se décoller, tels que les étiquettes.

1. Ouvrez le bac 1 (MTP).

Imprimante couleur professionnelle Dell 7130cdn

50

Guide d'utilisation

Impression

7130-123

7130-117

2. Chargez le papier ou le support bord court contre l'imprimante.

• Si vous imprimez en mode recto, placez le papier de sorte que le recto soit tourné vers

le bas et que le haut des pages entre en premier dans l'imprimante. Dans le cas de
papier pré-perforé, faites en sorte que les perforations soient orientées vers l'avant de
l'imprimante.

• Si vous imprimez en mode recto-verso automatique, placez le papier de sorte que le

recto soit tourné vers le haut et que le haut des pages entre en dernier dans
l'imprimante. Dans le cas de papier pré-perforé, faites en sorte que les perforations soient
orientées vers l'avant de l'imprimante.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

51

Impression

7130-047

MAX

7130-048

12.6”

12”

A4 A3

11”

Attention : Veillez à ce que la pile de papier ou autres supports ne dépasse pas la ligne de

remplissage indiquée sur le bac. Une surcharge du bac risque d'entraîner des bourrages de
papier.

3. Réglez les guides en fonction du format de papier.

4. Lorsqu'un message sur le panneau de commande vous invite à confirmer le type et le format
du papier chargé dans le bac, appuyez sur le bouton OK pour utiliser la configuration de bac
actuelle. Si vous avez chargé un nouveau type ou format de papier dans le bac, procédez
comme suit :

a. Sélectionnez Modifier la configuration et appuyez sur le bouton OK.
b. Sélectionnez le type de papier approprié, puis appuyez sur le bouton OK.
c. Sélectionnez le format de papier approprié et appuyez sur le bouton OK. Dans le cas de

formats pouvant être chargés dans un sens ou dans l'autre, vous devez choisir le format
accompagné des lettres SEF (Alimentation bord court). Si vous avez chargé un format de
papier personnalisé, sélectionnez-le s'il est déjà défini. Sinon, sélectionnez Nouveau
format personnalisé et suivez les invites qui s'affichent ; reportez-vous à la section

Utilisation de papier de format personnalisé à la page 66 pour de plus amples détails sur

ce point.

Imprimante couleur professionnelle Dell 7130cdn

52

Guide d'utilisation

Impression

Utilisation de l'alimentation manuelle dans le bac 1 (MPT)

Vous avez la possibilité de configurer l'imprimante de sorte que vous puissiez charger
manuellement un support papier lorsque votre travail d'impression est sur le point d'être traité.
Cela vous permet d'utiliser un papier que vous ne voulez voir personne d'autre employer.

Sélection de l'alimentation manuelle avec Windows

Pour sélectionner l'alimentation manuelle sous Windows 2000, Windows XP ou
Windows Server 2003 :

1. Dans le pilote d'imprimante Windows, cliquez sur l'onglet Support/Réception.

2. Sélectionnez la flèche près de la section Papier et sélectionnez Sélection par magasin >
Alimentation manuelle (Magasin 1).

3. Lorsque le panneau de commande vous y invite, retirez le papier éventuellement présent
dans le bac 1 (MPT).

4. Chargez dans le bac le papier approprié pour votre travail.

Sélection de l'alimentation manuelle avec Macintosh

Pour sélectionner l'alimentation manuelle sous Macintosh :

1. Dans la boîte de dialogue Imprimer, sélectionnez Alimentation papier dans la liste
déroulante.

2. Sélectionnez Magasin 1 (MPT Alimentation manuelle) dans la liste déroulante Toutes les
pages depuis.

3. Envoyez votre travail d'impression.

4. Lorsque le panneau de commande vous y invite, retirez le papier éventuellement présent
dans le bac 1 (MPT).

5. Chargez dans le bac le papier approprié pour votre travail.

Chargement de papier dans les bacs 2 à 5

Utilisez les bacs 2 à 5 pour les types de papier suivants :

• Papier ordinaire

• Papier ordinaire lourd

• Transparents

• Cartes minces

•Cartes

• Cartes épaisses

• Papier à en-tête

• Papier glacé mince

• Papier glacé

• Papier glacé épais

• Papier préimprimé

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

53

Impression

7130-049

7130-050

• Papier pré-perforé

• Papier recyclé

• Supports spéciaux

Remarque : Les transparents ne peuvent pas être imprimés à partir des bacs 3, 4 ou 5.

Alimentation bord long

Utilisez ce mode d'alimentation pour une impression plus rapide lorsque le support peut être
introduit dans ce sens. Pour charger du papier ou tout autre support pris en charge dans les
bacs 2 à 5 :

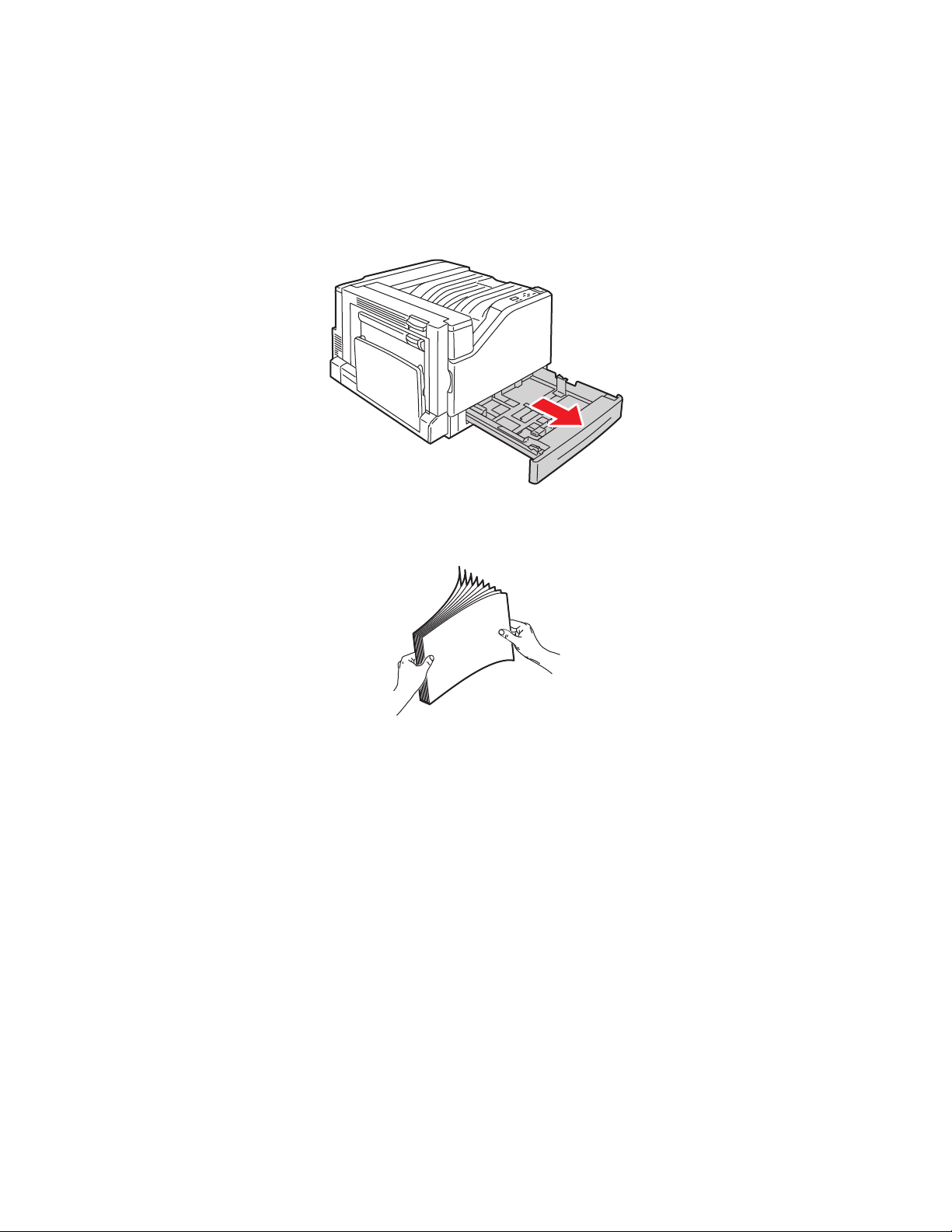

1. Ouvrez le bac.

2. Ventilez le papier afin de bien séparer les feuilles.

Imprimante couleur professionnelle Dell 7130cdn

54

Guide d'utilisation

Impression

7130-122

3. Chargez le papier de sorte que le bord long soit contre le côté gauche du bac.

• Si vous imprimez en mode recto, placez le papier de sorte que le recto soit tourné vers

le haut et que le haut des pages soit vers l'arrière du bac. Dans le cas de papier pré­perforé, faites en sorte que les perforations se trouvent sur le côté gauche du bac.

• Si vous imprimez en mode recto-verso automatique, placez le papier de sorte que le

recto soit tourné vers le bas et que le haut des pages soit vers l'arrière du bac. Dans le
cas de papier pré-perforé, faites en sorte que les perforations se trouvent sur le côté droit
du bac.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

55

Impression

7130-121

7130-054

MAX

7130-021

Attention : Veillez à ce que la pile de papier ou autres supports ne dépasse pas la ligne de

remplissage indiquée sur le bac. Une surcharge du bac risque d'entraîner des bourrages de
papier.

4. Réglez les guides en fonction du format de papier.

Imprimante couleur professionnelle Dell 7130cdn

56

Guide d'utilisation

Impression

7130-056

5. Insérez le bac à fond dans l’imprimante.

6. Lorsqu'un message sur le panneau de commande vous invite à confirmer le type et le format
du papier chargé dans le bac, appuyez sur le bouton OK pour utiliser la configuration de bac
actuelle. Si vous avez chargé un nouveau type de papier ou un papier de format
personnalisé dans le bac, effectuez les opérations suivantes :

a. Sélectionnez Modifier la configuration et appuyez sur le bouton OK.
b. Sélectionnez le type de papier approprié, puis appuyez sur le bouton OK.
c. Sélectionnez le format de papier, puis appuyez sur le bouton OK.

Remarque : Si vous avez chargé un format de papier personnalisé, sélectionnez-le s'il est

déjà défini. Sinon, sélectionnez Nouveau format personnalisé et suivez les invites qui
s'affichent ; reportez-vous à la section Utilisation de papier de format personnalisé à la
page 66 pour de plus amples détails sur ce point. Si vous avez chargé du papier de format
standard, sélectionnez Sélection automatique comme format ; l'imprimante détermine alors
le format papier chargé en fonction de la position des guides.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

57

Impression

7130-049

7130-050

Alimentation bord court

Utilisez ce mode d'alimentation pour les supports qui ne peuvent pas être introduits par le bord
long ou pour ceux qui risquent de s'enrouler ou de se décoller, tels que les étiquettes. Pour
charger du papier ou tout autre support pris en charge dans les bacs 2 à 5 :

1. Ouvrez le bac.

2. Ventilez le papier afin de bien séparer les feuilles.

Imprimante couleur professionnelle Dell 7130cdn

58

Guide d'utilisation

Impression

7130-057

7130-096

3. Chargez le papier de sorte que le bord long soit contre le bord avant du bac.

• Si vous imprimez en mode recto, placez le papier de sorte que le recto soit tourné vers

le haut et que le haut des pages soit vers la gauche du bac. Dans le cas de papier pré­perforé, faites en sorte que les perforations soient orientées vers l'avant du bac.

• Si vous imprimez en mode recto-verso automatique, placez le papier de sorte que le

recto soit tourné vers le bas et que le haut des pages soit orienté vers la droite du bac.
Dans le cas de papier pré-perforé, faites en sorte que les perforations soient orientées
vers l'avant du bac.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

59

Impression

7130-059

MAX

7130-021

7130-056

Attention : Veillez à ce que la pile de papier ou autres supports ne dépasse pas la ligne de

remplissage indiquée sur le bac. Une surcharge du bac risque d'entraîner des bourrages de
papier.

4. Réglez les guides en fonction du format de papier.

5. Insérez le bac à fond dans l’imprimante.

Imprimante couleur professionnelle Dell 7130cdn

60

Guide d'utilisation

Impression

6. Lorsqu'un message sur le panneau de commande vous invite à confirmer le type et le format
du papier chargé dans le bac, appuyez sur le bouton OK pour utiliser la configuration de bac
actuelle. Si vous avez chargé un nouveau type de papier ou un papier de format
personnalisé dans le bac, effectuez les opérations suivantes :

a. Sélectionnez Modifier la configuration et appuyez sur le bouton OK.
b. Sélectionnez le type de papier approprié, puis appuyez sur le bouton OK.
c. Sélectionnez le format de papier, puis appuyez sur le bouton OK.

Remarque : Si vous avez chargé un format de papier personnalisé, sélectionnez-le s'il est

déjà défini. Sinon, sélectionnez Nouveau format personnalisé et suivez les invites qui
s'affichent ; reportez-vous à la section Utilisation de papier de format personnalisé à la
page 66 pour de plus amples détails sur ce point. Si vous avez chargé du papier de format
standard, sélectionnez Sélection automatique comme format ; l'imprimante détermine alors
le format papier chargé en fonction de la position des guides.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

61

Impression

Impression sur des supports spéciaux

Cette section aborde les points suivants :

• Impression sur des transparents

• Impression sur des enveloppes

• Impression sur des étiquettes

• Impression sur du papier glacé

• Utilisation de types de papier personnalisés

• Utilisation de papier de format personnalisé

Impression sur des transparents

Les transparents peuvent être imprimés à partir du bac 1 (MPT) et du bac 2, mais sur une seule
face.

Pour commander du papier, des transparents ou d'autres supports spéciaux, rendez-vous sur le
site Web de Dell consacré aux consommables, à l'adresse www.dell.com/supplies.

Attention : Les dommages résultant de l'utilisation de papier, de transparents ou d'autres

supports spéciaux non pris en charge ne sont pas couverts par la garantie ni le contrat de
maintenance Dell.

Instructions

• Retirez tout le papier avant de charger les transparents dans le bac.

• Ne chargez pas plus de 50 transparents à la fois dans le bac 1 (MPT). Ne chargez pas plus
de 100 transparents dans le bac 2. Une surcharge du bac peut entraîner des bourrages.

• Manipulez les transparents des deux mains et par les bords pour éviter les traces de doigts et
les pliures pouvant nuire à la qualité de l’impression.

• Une fois les transparents placés dans le bac, utilisez le panneau de commande pour régler le
type de papier sur Transparents recommandés par Dell.

Imprimante couleur professionnelle Dell 7130cdn

62

Guide d'utilisation

Impression

Impression sur des enveloppes

Il est possible d'utiliser des enveloppes dans le bac 1 (MPT) uniquement.

Instructions

• Les résultats d’impression d’enveloppes sont largement tributaires de la qualité et de la
fabrication des enveloppes. Utilisez des enveloppes spécialement conçues pour les
imprimantes laser.

• Il est recommandé de stocker et d’utiliser les supports à des températures et à une humidité
relative constantes.

• Conservez les enveloppes non utilisées dans leur emballage afin d’éviter qu'une humidité
excessive ou insuffisante n'affecte la qualité d’impression ou n’entraîne un froissement du
support. Une humidité excessive pourrait provoquer la fermeture des enveloppes avant ou
pendant l’impression.

• Évitez l'utilisation d'enveloppes matelassées ; achetez des enveloppes parfaitement planes,
sans courbure.

• Éliminez les « bulles » d’air des enveloppes avant de les charger, en les plaçant sous un livre
lourd.

• Si les enveloppes se froissent ou se plissent, utilisez une autre marque d’enveloppes
destinée spécifiquement aux imprimantes laser.

Attention : N'utilisez jamais d'enveloppes à fenêtre ou à fermoir métallique ; elles risquent

d'endommager l'imprimante. Les dommages résultant de l'utilisation d'enveloppes non prises
en charge ne sont pas couverts par la garantie ni le contrat de maintenance Dell.

Impression sur des étiquettes

Les étiquettes peuvent être imprimées à partir du bac 1 (MPT) uniquement.

Pour commander du papier, des transparents ou d'autres supports spéciaux, rendez-vous sur le
site Web de Dell consacré aux consommables, à l'adresse www.dell.com/supplies.

Instructions

• N’utilisez pas d’étiquettes vinyle.

• Imprimez sur une seule face des feuilles d’étiquettes. Utilisez uniquement des feuilles
d'étiquettes complètes.

• N’utilisez pas de feuilles d’étiquettes incomplètes ; vous pourriez endommager l’imprimante.

• Conservez les étiquettes inutilisées à plat dans leur carton d’emballage. Conservez les
feuilles d’étiquettes dans l’emballage d’origine jusqu’à utilisation. Remettez les feuilles
d’étiquettes inutilisées dans l’emballage d’origine et refermez celui-ci.

• Évitez de stocker les étiquettes dans des conditions extrêmes de sécheresse, d’humidité ou
de température. Le stockage dans des conditions extrêmes peut provoquer un bourrage
dans l’imprimante ou entraîner des problèmes de qualité d’impression.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

63

Impression

• Évitez de stocker le papier trop longtemps. Un stockage prolongé dans des conditions
extrêmes peut provoquer la déformation des étiquettes et un bourrage dans l’imprimante.

• Dans le pilote d’imprimante, sélectionnez Etiquettes comme type de papier ou Bac 1 (MPT)
comme source de papier.

Impression sur du papier glacé

Il est possible d'imprimer sur du papier glacé à partir de n'importe quel bac, à condition que le
grammage de ce papier soit compris dans les plages suivantes :

• Papier glacé mince : 106–169 g/m²

• Papier glacé : 170 à 220 g/m²

• Papier glacé épais : 221 à 256 g/m²

Remarque : Le papier glacé ne peut être imprimé que sur une face (mode recto).

Pour commander du papier, des transparents ou d'autres supports spéciaux, rendez-vous sur le
site Web de Dell consacré aux consommables, à l'adresse www.dell.com/supplies.

Instructions

• N’ouvrez pas les paquets de papier glacé avant d’être prêt à procéder au chargement dans
l’imprimante.

• Laissez le papier glacé dans l’emballage d’origine et laissez les paquets fermés dans le
carton d’emballage jusqu’à utilisation.

• Retirez tout le papier du bac avant de charger du papier glacé.

• Chargez uniquement la quantité de papier glacé que vous souhaitez utiliser et retirez les
feuilles non utilisées du bac une fois l'impression terminée. Remettez les feuilles inutilisées
dans leur emballage et fermez l'emballage.

• Évitez de stocker le papier trop longtemps. Un stockage prolongé dans des conditions
extrêmes peut provoquer la déformation du papier glacé et un bourrage dans l’imprimante.

Remarque : Utilisez le menu Etalonner le papier pour régler l'imprimante en fonction des

divers types de papier glacé. Seul le bac 1 (MPT) est utilisé dans le cadre de l'étalonnage.
Placez au moins 9 feuilles du support à étalonner dans le bac 1 (MPT). Examinez chacune
des 9 pages de référence imprimées et réglez les paramètres de transfert du toner pour des
résultats optimaux. Pour plus d'informations, voir Etalonnage du type de papier à la
page 131.

Imprimante couleur professionnelle Dell 7130cdn

64

Guide d'utilisation

Impression

Utilisation de types de papier personnalisés

Utilisez cette fonction pour créer des types de papier personnalisés avec des paramètres
spécifiques à réutiliser pour l'impression de travaux courants, comme par exemple des rapports
mensuels. Les types de papier personnalisés sont créés dans Embedded Web Server (EWS,
Serveur Web intégré) et sont affichés dans le pilote d'imprimante, sur le panneau de commande
et dans EWS. Vous pouvez définir jusqu'à 5 papiers personnalisés et attribuer à chacun d'eux un
type de base. Le panneau de commande affiche toujours les cinq types, mais le pilote affiche
uniquement ceux qui ne sont pas masqués.

Remarque : Seuls les pilotes Windows ou Macintosh connectés en réseau peuvent afficher

les noms redéfinis et cacher les types. Les autres pilotes affichent les cinq noms par défaut.

Pour modifier des types de papier personnalisés :

1. Lancez votre navigateur Web.

2. Entrez l'adresse IP de l'imprimante dans le champ Adresse du navigateur.

3. Cliquez sur Propriétés.

4. Sélectionnez le dossier Général dans le volet de navigation gauche.

5. Sélectionnez Types de papier personnalisés.

6. Entrez ou modifiez les paramètres et cliquez sur Enregistrer les modifications en bas de la
page.

Remarques :

• Désactivez la case Masquer pour que le type de papier personnalisé s'affiche dans le

pilote d'imprimante Windows ou Macintosh connecté en réseau.

• Pour plus d’informations sur la création de types de papier personnalisés, cliquez sur le

bouton Aide de l'onglet Propriétés du pilote d'imprimante afin d'afficher l'aide en ligne.

Pour charger un type de papier personnalisé dans l'imprimante :

1. Chargez le papier dans le bac de votre choix.

2. Lorsqu'un message sur le panneau de commande vous invite à confirmer le type du papier
chargé dans le bac, sélectionnez Modifier la configuration, puis appuyez sur le bouton OK.

3. Sélectionnez le type de papier approprié, puis appuyez sur le bouton OK.

4. Sélectionnez le format de papier approprié et appuyez sur le bouton OK.

Pour sélectionner des types de papier personnalisés dans le pilote d'imprimante :

Windows 2000 ou versions ultérieures

1. Sélectionnez l'onglet Support/Réception.

2. Cliquez sur le bouton situé à droite du Récapitulatif support et sélectionnez Autre type.

3. Dans la liste déroulante, sélectionnez le type de papier personnalisé que vous voulez utiliser.

4. Cliquez sur le bouton OK.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

65

Impression

Mac OS X, version 10.5

1. Accédez au menu Imprimer.

2. Dans la liste déroulante, sélectionnez Fonctionnalités Dell.
La liste déroulante Support/Réception s'affiche.

3. Dans la liste Support, sélectionnez Autre type.
Dans la liste déroulante, sélectionnez le type de papier personnalisé que vous voulez utiliser.

4. Cliquez sur le bouton Imprimer.

Remarque : Dans les autres pilotes, sélectionnez l'un des cinq noms de type de papier

personnalisé par défaut que vous avez configurés dans Embedded Web Server.

Utilisation de papier de format personnalisé

Les papiers de format personnalisé peuvent être chargés dans tous les bacs à l'exception des
formats les plus petits ou les plus grands qui ne sont pris en charge que par un ou deux bacs.
Reportez-vous au tableau ci-dessous pour savoir dans quel bac charger les différents formats :

Bac 1 (MPT) Bac 2 Bacs 3 à 5

Bord court 89 à 320 mm

(3,5 à 12,6 po.)

Bord long 99 à 1200 mm

(3,9 à 47,25 po.)

140 à 297 mm
(5,5 à 11,7 po.)

182 à 432 mm
(7,2 à 17 po.)

140 à 330 mm
(5,5 à 13 po.)

182 à 457 mm
(7,2 à 18 po.)

Pour ne pas avoir de problème avec les formats personnalisés, procédez comme suit :

1. Définissez les paramètres dans le pilote d'imprimante ou l'application.

2. Définissez le format sur l'imprimante.

3. Chargez le papier dans l'imprimante

4. Envoyez le travail d'impression.

Pour définir un format personnalisé sur l'imprimante :

1. Chargez le papier dans le bac de votre choix.

2. Lorsqu'un message sur le panneau de commande vous invite à confirmer le type du papier
chargé dans le bac, appuyez sur le bouton OK pour utiliser la configuration de bac actuelle.
Si vous avez chargé un nouveau type de papier dans le bac, procédez comme suit :

a. Sélectionnez Modifier la configuration et appuyez sur le bouton OK.
b. Sélectionnez le type de papier approprié, puis appuyez sur le bouton OK.

3. Dans le menu Format du papier, sélectionnez Nouveau format personnalisé, puis
appuyez sur le bouton OK.

4. Dans le menu Bord court :
a. Appuyez sur le bouton OK si la dimension correcte est actuellement configurée pour le

bord court.

b. Sélectionnez Modifier, puis appuyez sur le bouton OK pour entrer une nouvelle

dimension pour le bord court. Lorsque vous avez terminé, appuyez sur le bouton OK.

Imprimante couleur professionnelle Dell 7130cdn

66

Guide d'utilisation

Impression

5. Dans le menu Bord long :
a. Appuyez sur le bouton OK si la dimension correcte est actuellement configurée pour le

bord long.

b. Sélectionnez Modifier, puis appuyez sur le bouton OK pour entrer une nouvelle

dimension pour le bord long. Lorsque vous avez terminé, appuyez sur le bouton OK.

6. Si le papier peut être chargé LEF ou SEF, le menu Orientation du papier s'affiche.
Sélectionnez Alimentation bord long pour une impression plus rapide. Sélectionnez

Alimentation bord court lorsque le support risque de s'enrouler ou se décoller.

Remarque : Lorsque vous remplacez le format personnalisé dans un bac par un format

standard :

• Dans la liste des formats Bac 1 (MPT), sélectionnez le format que vous avez chargé.

• Dans la liste des formats Bac 2 à 5, sélectionnez Détecté automatiquement,

l'imprimante détermine alors le format standard en place en fonction de la position des
guides.

Pour définir un format personnalisé dans le pilote d'imprimante :

Windows 2000 ou versions ultérieures

1. Sélectionnez l'onglet Support/Réception.

2. Cliquez sur le bouton situé à droite du Récapitulatif support et sélectionnez Autre format.

3. Dans la boîte de dialogue Format support, cliquez sur la liste déroulante Format support
de sortie et sélectionnez Nouveau.

4. Dans la boîte de dialogue Nouveau format personnalisé, entrez un nom suffisamment
descriptif dans la zone Nom, puis entrez les dimensions du nouveau format dans les zones
Largeur et Hauteur.

5. Cliquez sur le bouton OK.

Mac OS X, versions 10.4 ou ultérieures

1. Sélectionnez Format d'impression dans le menu Fichier.

2. Sélectionnez l'imprimante Dell 7130.

3. Dans la liste déroulante Taille du papier, sélectionnez Gérer les tailles personnalisées.

4. Cliquez sur le bouton + pour ajouter un nouveau format de page personnalisé.

5. Fournissez un nom descriptif pour le format de page personnalisé et entrez les informations
relatives au format de page et aux marges.

Configurez votre document avec le format personnalisé de manière à ce que le pilote le
sélectionne automatiquement. Si votre document est d'un autre format, procédez comme suit
pour sélectionner le format personnalisé :

1. Sélectionnez l'onglet Support/Réception.

2. Cliquez sur le bouton situé à droite du Récapitulatif support et sélectionnez Autre format.

3. Dans la boîte de dialogue Format support, sélectionnez le format personnalisé que vous
avez créé dans la liste déroulante

Format support de sortie.

4. Cliquez sur le bouton OK.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

67

Impression

Sélection des options d'impression

Les options d'impression, ou options de pilote d'imprimante, se trouvent sous Options
d'impression dans Windows et Fonctionnalités Dell sur Macintosh. Les options d'impression

incluent le mode d'impression, la mise en page et la qualité d'impression.

Options d'impression Windows

Le tableau suivant répertorie les options d'impression regroupées au sein d'onglets dans la fenêtre
Options d'impression.

Onglet Options d’impression

Support/Réception Type de travail

Sélection du type de papier, du format de papier et du bac
Mode d'impression
Qualité d'impression
Couvertures
Séparateurs

Options couleur Correction des couleurs

Noir et blanc (conversion)
Réglage des couleurs

Présentation/Filigrane Pages par feuille

Format cahier
Orientation
Mode d'impression
Filigrane

Imprimante couleur professionnelle Dell 7130cdn

68

Guide d'utilisation

Impression

Onglet Options d’impression

Options avancées Copies et Assemblage

Marges
Image miroir
Gris neutre RVB
Recouvrement du noir
Demi-teintes et couleurs d'accompagnement
Police True Type et Options de téléchargement des polices TrueType
Optimisation de l'impression
Configuration des couleurs
Réduction/Agrandissement de l'application
Options de sortie PostScript
Envoyer une balise d'erreur PostScript
Émulation PostScript
Fonctionnalités d'impression avancées
Amélioration des traits fins

Remarque : Pour plus d'informations sur les options de pilote d'imprimante Windows, cliquez

sur le bouton Aide dans le coin inférieur gauche de l'écran.

Définition des options d'impression par défaut sous Windows

Lorsque vous imprimez depuis une application logicielle, l'imprimante utilise les paramètres du
travail d'impression spécifiés dans la fenêtre Options d'impression. Vous pouvez spécifier et
enregistrer les options d'impression que vous utilisez le plus souvent afin de ne pas avoir à les
reprogrammer à chaque fois.

Par exemple, si vous souhaitez imprimer la plupart des travaux en recto-verso, activez
l'impression recto-verso dans les options d'impression.

Pour modifier les options d'impression :

1. Cliquez sur Démarrer, sélectionnez Paramètres, puis cliquez sur Imprimantes.

2. Dans le dossier Imprimantes et télécopieurs, cliquez avec le bouton droit de la souris sur
l'icône de votre imprimante et sélectionnez Options d'impression.

3. Sélectionnez un onglet dans la fenêtre Options d'impression, effectuez les sélections
requises puis cliquez sur OK pour enregistrer.

Remarque : Pour plus d'informations sur les options de pilote d'imprimante Windows, cliquez

sur le bouton Aide dans le coin inférieur gauche de l'écran.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

69

Impression

Sélection des options d'impression pour un travail individuel sous Windows

Si vous souhaitez appliquer des options d'impression spéciales à un travail particulier, changez
les options d'impression avant d'envoyer le travail à l'imprimante. Par exemple, si vous voulez
utiliser le mode de qualité d'impression Amélioré pour un document particulier, sélectionnez ce
paramètre dans Options d'impression avant d'imprimer ce travail.

1. Après avoir ouvert le document voulu dans votre application, accédez à la boîte de dialogue
Imprimer (CTRL+P pour la plupart des applications).

2. Sélectionnez l'Imprimante Dell 7130cdn et cliquez sur le bouton Propriétés correspondant
pour ouvrir la fenêtre Options d'impression. Ce bouton s'appelle Préférences dans
certaines applications. Sélectionnez un onglet dans la fenêtre Options d'impression et
effectuez les sélections requises.

3. Cliquez sur OK pour enregistrer et fermer la fenêtre Options d'impression.

4. Imprimez le travail.

Enregistrement d'un ensemble d'options d'impression souvent utilisées sous Windows

Vous pouvez enregistrer et attribuer un nom à un ensemble d'options d'impression afin de les
appliquer rapidement à vos travaux d'impression futurs.

Pour enregistrer un ensemble d'options d'impression :

1. Sélectionnez Paramètres enregistrés en bas de la fenêtre Options d'impression et
sélectionnez Enregistrer sous dans la liste.

2. Attribuez un nom à cet ensemble d'options puis cliquez sur OK. Cet ensemble d'options est
enregistré et apparaît dans la liste. La prochaine fois que vous souhaitez utiliser ces options,
il vous suffit de sélectionner le nom dans la liste et de cliquer sur OK.

Imprimante couleur professionnelle Dell 7130cdn

70

Guide d'utilisation

Impression

Options d'impression Macintosh

Pour les options d’impression spécifiques au pilote PostScript de Macintosh, reportez-vous au
tableau suivant.

Onglet Options d’impression

Support/Réception Type de travail

Format support et Type de support
Mode d'impression
Qualité d'impression
Couvertures
Séparateurs

Options couleur Couleur automatique

Noir et blanc
Réglage des couleurs
Couleur vive

Cahier/Filigrane Format cahier

Filigrane

Options avancées Ordre des images cahier

Recouvrement du noir
Image miroir
Optimisation de l'impression
Amélioration des traits fins

Sélection des options pour un travail individuel sur Macintosh

Pour sélectionner les paramètres d’impression d’un travail particulier, changez les paramètres du
pilote avant d’envoyer le travail à l’imprimante.

1. Le document étant ouvert dans votre application, sélectionnez Fichier > Imprimer.

2. Sélectionnez votre imprimante dans la liste Imprimante.

3. Sélectionnez les options d’impression désirées dans les listes déroulantes affichées.

4. Cliquez sur Imprimer pour imprimer le travail.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

71

Impression

Enregistrement d'un ensemble d'options d'impression souvent utilisées sur Macintosh

Vous pouvez enregistrer et attribuer un nom à un ensemble d'options d'impression afin de les
appliquer rapidement à vos travaux d'impression futurs.

Pour enregistrer un ensemble d'options d'impression :

1. Sélectionnez les options d’impression requises dans les listes déroulantes affichées sur
l'écran Imprimer.

2. Sélectionnez Enregistrer sous dans le menu Préréglages pour enregistrer et attribuer un
nom à l'ensemble des options d'impression.

3. Cet ensemble d'options est enregistré et apparaît dans la liste Préréglages. La prochaine
fois que vous souhaitez utiliser ces options, il vous suffit de sélectionner le nom dans la liste.

Imprimante couleur professionnelle Dell 7130cdn

72

Guide d'utilisation

Impression

Impression recto-verso (sur les deux faces des feuilles)

• Instructions pour l'impression recto-verso

• Impression d'un document recto-verso

• Options de mise en page

Instructions pour l'impression recto-verso

Pour utiliser la fonction d’impression recto-verso automatique de l’imprimante :

• La longueur du bord d'attaque du papier doit être comprise entre 128 et 322 mm
(5,0 et 12,65 po.).

• La longueur du côté du papier doit être comprise entre 140 et 457 mm (5,5 et 18 po.).

• Le grammage du papier doit être compris entre 67 et 169 g/m² (papier Bond de 20 à 40 lb.).

• Le type de papier doit être le suivant : Papier ordinaire, Papier ordinaire lourd,

Préimprimé, Pré-perforé, Papier à en-tête, Cartes minces, Cartes, Papier glacé mince,
Papier glacé, Papier recyclé ou autres supports spéciaux.

Les papiers et les supports suivants ne peuvent pas être utilisés en mode d'impression
recto-verso :

• Cartes épaisses et très épaisses

• Papier glacé épais

• Transparents

• Enveloppes

• Etiquettes

• Tout support spécial prédécoupé, tel que les cartes de visite

Voir aussi :

Supports pris en charge

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

73

Impression

Impression d'un document recto-verso

Pour imprimer automatiquement en mode recto-verso :

1. Placez du papier dans le bac :

Bac 1 (MPT)

• Alimentation bord long : placez le papier de sorte que le recto soit tourné vers le haut

et que le haut des pages soit vers l'arrière de l'imprimante. Dans le cas de papier pré­perforé, le bord comportant les perforations doit être inséré en dernier dans l'imprimante.

• Alimentation bord court : placez le papier de sorte que le recto soit tourné vers le haut

et que le haut des pages entre en premier dans l'imprimante. Dans le cas de papier pré­perforé, faites en sorte que les perforations soient orientées vers l'avant de l'imprimante.

Bacs 2 à 5

• Alimentation bord long : placez le papier de sorte que le recto soit tourné vers le bas et

que le haut des pages soit vers l'arrière du bac. Dans le cas de papier pré-perforé, faites
en sorte que les perforations se trouvent sur le côté droit du bac.

• Alimentation bord court : placez le papier de sorte que le recto soit tourné vers le bas

et que le haut des pages soit vers la gauche du bac. Dans le cas de papier pré-perforé,
faites en sorte que les perforations soient orientées vers l'avant du bac.

2. Dans le pilote d’imprimante, sélectionnez l’impression en mode recto-verso. L’emplacement
de la sélection dépend du système d’exploitation de l’ordinateur.

Système d'exploitation Étapes

Windows Vista, Windows 2000,
Windows XP ou Windows Server
2003

Mac OS X, version 10.5 1. Dans la boîte de dialogue Imprimer, sélectionnez

1. Sélectionnez l'onglet Support/Réception.

2. Sélectionnez une option sous Mode d'impression :

• Impression recto-verso

• Recto-verso, reliure petit côté

Fonctionnalités Dell, puis Support/Réception dans la liste
déroulante.

2. Sélectionnez une option sous Mode d'impression :

• Recto-verso

• Recto-verso, reliure petit côté

Imprimante couleur professionnelle Dell 7130cdn

74

Guide d'utilisation

Impression

Options de mise en page

Lorsque vous sélectionnez l'impression recto-verso sur l'onglet Support/Réception, vous
pouvez spécifier la mise en page afin de déterminer l'orientation des pages.

Windows et Macintosh

1. Sélectionnez l'onglet Présentation/Filigrane (Windows) ou la section Mise en page
(Macintosh).

2. Sélectionnez Portrait, Paysage ou Paysage inversé.

3. Sélectionnez Impression recto-verso ou Recto-verso, reliure petit côté.

Portrait Paysage

Portrait
Impression recto-verso

Voir aussi :

Chargement du papier dans le bac 1 (MPT)
Chargement de papier dans les bacs 2 à 5

Portrait
Recto-verso, reliure

petit côté

Paysage
Recto-verso, reliure

petit côté

Paysage
Impression recto-verso

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

75

Impression

Sélection du type de papier à utiliser

Lorsque vous envoyez un travail d'impression à l'imprimante, vous pouvez soit laisser le soin à
celle-ci de sélectionner automatiquement le papier à utiliser selon le format de document et le
type de papier définis, soit forcer l'imprimante à utiliser le papier qui est chargé dans un bac
particulier.

Sélection du type de papier à utiliser pour un pilote pris en charge

Windows 2000 ou versions ultérieures

1. Dans le pilote d'imprimante, sélectionnez l'onglet Support/Réception.

2. Pour changer le papier, sélectionnez la flèche en regard de la section Papier et sélectionnez
le type de papier dans la liste.

• Pour spécifier un bac, sélectionnez-le dans le menu Sélection par magasin.

• Pour spécifier un type de papier, sélectionnez-le dans le menu Autre type.

• Pour spécifier un format de papier, utilisez l'option de menu Autre format, puis Format

support de sortie dans la boîte de dialogue Format support.

• Pour spécifier le type de papier et le bac, sélectionnez Sélection avancée du support.

Macintosh OS X 10.3 et versions ultérieures

1. Dans la boîte de dialogue Imprimer, sélectionnez Alimentation.

2. Dans la liste déroulante Toutes les pages de, cliquez sur Sélection automatique pour que
l'imprimante sélectionne automatiquement le papier à utiliser selon vos paramètres
d'application, ou spécifiez le type de papier ou le bac désirés.

Imprimante couleur professionnelle Dell 7130cdn

76

Guide d'utilisation

Impression

1 2

43

Impression de plusieurs pages par feuille (N en 1)

Lors de l'impression d'un document de plusieurs pages, vous pouvez imprimer plusieurs pages
sur une même feuille de papier. Imprimez 1, 2, 4, 6, 9 ou 16 pages par feuille.

Impression de plusieurs pages par feuille avec un pilote pris en charge

Windows 2000 ou versions ultérieures

1. Sélectionnez l'onglet Présentation/Filigrane.

2. Sélectionnez l'option Pages par feuille (N en 1).

3. Cliquez sur le bouton correspondant au nombre de pages à imprimer sur chaque face de la
feuille.

Mac OS X, version 10.3 ou ultérieure

1. Dans la boîte de dialogue Imprimer, cliquez sur Mise en page.

2. Sélectionnez le nombre de Pages par feuille et l'Orientation.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

77

Impression

Impression de cahiers (brochures)

L’impression recto-verso permet d'imprimer un document sous la forme d’un cahier. Vous pouvez
créer des cahiers pour tout format de papier pris en charge par l'impression recto-verso.
L’imprimante réduit automatiquement chaque image de page et imprime quatre pages par feuille
(deux de chaque côté). Les pages sont imprimées dans l’ordre permettant de les plier et de les
agrafer pour créer un cahier.

Lors de l'impression de cahiers, vous pouvez également spécifier les options de glissement et de
petits fonds dans les pilotes pris en charge.

• Glissement : spécifie de combien les images de page sont décalées vers l'intérieur (en
10ièmes de point). Ceci compense l'épaisseur du papier plié. Sinon, les images de page se
décaleraient légèrement vers l'extérieur lors du pliage. Vous pouvez sélectionner une valeur
comprise entre 0 et 1,0 point.

• Petits fonds : permet de spécifier la distance horizontale (en points) entre les images de
page. Un point représente 0,35 mm (1/72e de pouce).

Glissement Petit fond

Les options d'impression de cahiers suivantes supplémentaires sont disponibles dans certains
pilotes :

• Imprimer les bordures : permet d'imprimer une bordure autour de chaque page.

• Format papier cible : spécifie le format du papier pour le mode cahier.

• De droite à gauche : inverse l'ordre des pages d'un cahier.

Imprimante couleur professionnelle Dell 7130cdn

78

Guide d'utilisation

Impression

Sélection d'une impression en mode cahier dans un pilote pris en charge :

Windows 2000 ou versions ultérieures et pilote PostScript

1. Sélectionnez l'onglet Présentation/Filigrane.

2. Sélectionnez l'onglet Format cahier.
Si vous utilisez un pilote PostScript, cliquez sur le bouton Options cahier pour spécifier les

valeurs de glissement et de petits fonds.

3. Si nécessaire, sélectionnez l'option Imprimer les bordures dans la liste déroulante.

Mac OS X 10.5

1. Dans la boîte de dialogue Imprimer, sélectionnez Fonctionnalités Dell, puis la liste
déroulante Cahier/Filigrane.

2. Sélectionnez Activer l'impression en mode cahier dans la liste déroulante.

3. Le bouton Options cahier vous permet de spécifier les valeurs de glissement et de petits
fonds, si nécessaire.

4. Au besoin, sélectionnez le format papier dans la liste déroulante Adapter au nouveau
format.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

79

Impression

Utilisation de la fonction de correction des couleurs

Cette section aborde les points suivants :

• Sélection d'une correction des couleurs dans un pilote pris en charge

• Réglage des couleurs dans un pilote pris en charge

• Réglages personnalisés des couleurs

Les options de la fonction Correction des couleurs fournissent des simulations de différents
périphériques couleur. La correction Automatique est utilisée par défaut pour le traitement
général des images. Reportez-vous au tableau suivant pour déterminer l’option à utiliser.

Correction des
couleurs

Couleur
automatique
(recommandée)

Couleur vive Produit des couleurs plus vives et plus saturées.

Noir et blanc Convertit les couleurs en noir et blanc ou en nuances de gris.

Paramètres
couleur

Description

Applique la meilleure correction des couleurs à chaque élément graphique : texte,
graphiques et images.

Permet d'effectuer des réglages mineurs ou d'accéder aux options

Personnalisé... pour la correspondance presse (PressMatch).

Sélection d'une correction des couleurs dans un pilote pris en charge

Windows 2000 ou versions ultérieures et pilote PostScript

1. Sélectionnez l'onglet Options couleur.

2. Sélectionnez la correction des couleurs requise : Automatique, Couleur vive, Noir et blanc
ou Paramètres couleur.

Mac OS X 10.5

1. Dans la boîte de dialogue Imprimer, sélectionnez Fonctionnalités Dell, puis la liste
déroulante Options couleur.

2. Sélectionnez la correction des couleurs voulue parmi les options disponibles.

Imprimante couleur professionnelle Dell 7130cdn

80

Guide d'utilisation

Impression

Réglage des couleurs dans un pilote pris en charge

Windows 2000 ou versions ultérieures

1. Sélectionnez l'onglet Options couleur.

2. Sélectionnez Paramètres couleur.

3. Cliquez sur le bouton Paramètres couleur.

4. Sélectionnez la flèche en regard de la section Correction des couleurs puis sélectionnez
Personnalisée.

5. Effectuez les réglages requis dans la boîte de dialogue Couleur automatique
personnalisée.

6. Cliquez sur le bouton OK pour enregistrer vos modifications.

Pour effectuer des réglages de couleurs supplémentaires via un pilote pris en charge, déplacez
les curseurs suivants :

• Luminosité : déplacez le curseur vers la droite ou la gauche pour éclaircir ou assombrir
respectivement les couleurs du travail d'impression. (Le blanc reste blanc et le noir, noir.)

• Saturation : déplacez le curseur vers la gauche ou la droite pour réduire ou augmenter
respectivement l'intensité des couleurs sans modifier la luminosité.

• Contraste : déplacez le curseur vers la gauche ou la droite pour réduire ou augmenter
respectivement le contraste. L'accentuation du contraste augmente la saturation des
couleurs, fonce les couleurs sombres et éclaircit les couleurs plus claires.

• Nuance :

• Cyan/Rouge : déplacez le curseur pour modifier la variation de couleur entre le cyan et le

rouge. L'augmentation du cyan diminue le rouge (sa couleur complémentaire) et
réciproquement.

• Magenta/Vert : déplacez le curseur pour modifier la variation de couleur entre le magenta

et le vert. L'augmentation du magenta diminue le vert (sa couleur complémentaire) et
réciproquement.

• Jaune/Bleu : déplacez le curseur pour modifier la variation de couleur entre le jaune et le

bleu. L'augmentation du jaune diminue le bleu (sa couleur complémentaire) et
réciproquement.

Les aperçus des images changent au fur et à mesure que vous déplacez les curseurs. Pour
effectuer un suivi des réglages, vous pouvez cocher la case Imprimer les paramètres sur la
page dans l'onglet Options couleur afin d'imprimer le nom du fichier, le mode de qualité
d'impression et les paramètres couleur du travail d'impression sur le bord de la page.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

81

Impression

Réglages personnalisés des couleurs

Pour la correction des couleurs, l'option Automatique permet d'appliquer le meilleur taux de
correction des couleurs à chaque élément (texte, graphiques et images). Si nécessaire, vous
pouvez sélectionner la table de couleurs utilisée pour ces éléments dans vos travaux.

Vous pouvez ajuster les couleurs RVB, les couleurs CMJN ou les couleurs d'accompagnement,
comme indiqué dans le tableau ci-après :

Couleur automatique
personnalisée

Couleur bureau Contrôle le réglage des couleurs RVB.

Correspondance presse
(PressMatch)

Couleur
d'accompagnement

Couleur CIE Contrôle la sortie couleur.

Gris Permet de spécifier les paramètres couleur qui seront imprimés en noir.

Remarque : l'onglet Couleur d'accompagnement contient une option qui permet à

l'imprimante de gérer les couleurs d'accompagnement.

Pour utiliser la table des couleurs par défaut associé à un élément en particulier dans l'onglet,
sélectionnez Automatique ou cliquez sur le bouton Réinitialiser.

Si les circonstances l'exigent, vous pouvez effectuer des réglages de couleurs supplémentaires
et modifier les valeurs de luminosité, saturation, contraste, variation de couleur (cyan/rouge,
magenta/vert ou jaune/bleu) utilisées pour un élément en particulier.

Description

Contrôle le réglage des couleurs CMJN.

Contrôle la correspondance des couleurs d'accompagnement.

Réglage de la correction automatique des couleurs dans un pilote pris en charge

Windows 2000 ou versions ultérieures et pilote PostScript

1. Sélectionnez l'onglet Options avancées.

2. Sélectionnez Options Image et sélectionnez Configuration des couleurs.

3. Sélectionnez Personnalisée dans le menu déroulant Configuration des couleurs.

4. Réglez les paramètres de correction de Couleur automatique personnalisée puis cliquez
sur OK pour enregistrer vos modifications.

Imprimante couleur professionnelle Dell 7130cdn

82

Guide d'utilisation

Impression

Impression en noir et blanc

Impression en noir et blanc depuis un pilote pris en charge

Windows 2000 ou versions ultérieures et pilote PostScript

1. Sélectionnez l'onglet Options couleur.

2. Sélectionnez Noir et blanc.

Mac OS X 10.5

1. Dans la boîte de dialogue Imprimer, sélectionnez Fonctionnalités Dell, puis la liste
déroulante Options couleur.

2. Sélectionnez Noir et blanc.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

83

Impression

Impression de séparateurs

Un séparateur (page de séparation ou feuille intercalaire) peut être inséré après un travail
d’impression, entre ses différents exemplaires ou entre ses différentes pages. Spécifiez le bac à
utiliser comme source pour les pages de séparation.

Impression de pages d'insertion dans un pilote pris en charge

Windows 2000 ou versions ultérieures

1. Sélectionnez l'onglet Support/Réception.

2. Cliquez sur le bouton situé à droite du Récapitulatif support et sélectionnez Séparateurs.

3. Sélectionnez les options requises et appuyez sur le bouton OK.

Mac OS X 10.5

1. Dans la boîte de dialogue Imprimer, sélectionnez Fonctionnalités Dell, puis
Support/Réception dans la liste déroulante.

2. Sélectionnez Séparateurs dans le menu Support.

3. Sélectionnez l'option voulue dans la boîte de dialogue relative aux séparateurs.

Imprimante couleur professionnelle Dell 7130cdn

84

Guide d'utilisation

Impression

Impression de pages de couverture

Une page de couverture est la première ou la dernière page d’un document. Vous pouvez choisir,
pour la couverture d’un document, une source de papier différente de celle du corps du
document. Par exemple, vous pouvez utiliser le papier à en-tête de votre société pour la
première page d’un document, ou du papier épais pour les première et dernière pages d’un
rapport.

• Tout bac papier peut être utilisé comme source pour l’impression des pages de couverture.

• Vérifiez que la page de couverture est du même format que le papier employé pour le reste
du document.

Si vous spécifiez dans le pilote un format différent de celui contenu dans le bac que vous
avez sélectionné comme source de pages de couverture, celles-ci s’imprimeront sur le même
papier que le reste du document.

Vous avez plusieurs choix pour les pages de couverture :

• Sans couverture : imprime les première et dernière pages de votre document en utilisant le
même bac que le reste du document.

• Début uniquement : imprime la première page sur du papier provenant du bac spécifié.

• Début et fin : les couvertures début et fin s'impriment depuis le même bac.

Page de
couverture

Première Impression

Dernière Impression

Option
d'impression

recto

Mode
d'impression

recto

Impression
recto-verso
(numéros de
page impairs)

Impression
recto-verso
(numéros de
page pairs)

Pages imprimées sur la couverture

Page 1

Pages 1 et 2

Dernière page

Dernière page

Deux dernières pages

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

85

Impression

Pour que la deuxième de couverture demeure vierge en mode d’impression recto-verso, la page
deux du document doit être vierge. Pour que la quatrième de couverture du document demeure
vierge, insérez des pages vierges comme indiqué dans le tableau suivant.

Option
d'impression

Impression recto Ajoutez une page vierge à la fin du document.

Mode d'impression Nombre impair Ajoutez deux pages vierges à la fin du document.

Dernière page
de texte

Nombre pair Ajoutez une page vierge à la fin du document.

Pages vierges

Impression de pages de couverture dans un pilote pris en charge

Windows 2000 ou versions ultérieures

1. Sélectionnez l'onglet Support/Réception.

2. Cliquez sur le bouton situé à droite du Récapitulatif support et sélectionnez Couvertures.

3. Sélectionnez les options requises et appuyez sur le bouton OK.

Mac OS X, versions 10.3 et ultérieures

1. Dans la boîte de dialogue Imprimer, sélectionnez Alimentation.

2. Sélectionnez Première page de et choisissez ensuite le bac à utiliser pour les couvertures.

3. Dans Options d'alimentation papier, sélectionnez le bac à utiliser pour les pages de
couverture dans la liste déroulante Source de la dernière page.

Remarque : Pour l'impression de cahiers, l'option Source de la dernière page doit être

sélectionnée pour la page de couverture.

Imprimante couleur professionnelle Dell 7130cdn

86

Guide d'utilisation

Impression

DELL

Impression de filigranes

Un filigrane est un texte complémentaire pouvant être imprimé sur une ou plusieurs pages. Par
exemple, des mots comme Brouillon ou Confidentiel, que vous pourriez apposer avec un tampon
sur une feuille avant distribution, peuvent être insérés dans un filigrane.

Certains pilotes d'imprimante Windows vous permettent de :

• créer un filigrane ;

• modifier le texte, la couleur, la position et l’angle d’un filigrane existant ;

• placer un filigrane sur la première page ou sur chaque page d’un document ;

• imprimer un filigrane au premier plan ou en arrière-plan, ou encore le fusionner avec le travail
d'impression ;

• utiliser un graphique pour le filigrane ;

• utiliser un horodatage pour le filigrane.

Remarque : Certaines applications ne prennent pas en charge l’impression de filigranes.

Sélection, création et modification de filigranes dans un pilote pris en charge

Windows 2000 ou versions ultérieures

1. Sélectionnez l'onglet Présentation/Filigrane.

• Pour utiliser un filigrane existant, sélectionnez-le dans la liste déroulante Filigrane.

• Pour modifier le filigrane, cliquez sur le bouton Modifier afin d'afficher la boîte de

dialogue Créer/Modifier filigrane.

• Pour créer un filigrane, cliquez sur Nouveau, puis utilisez la boîte de dialogue

Créer/Modifier filigrane.

2. Dans la liste déroulante Filigrane de la zone Options :

• Sélectionnez l'option appropriée pour imprimer le filigrane au premier plan, en arrière-

plan ou pour le fusionner avec le travail.

• Sélectionnez l'option appropriée pour imprimer le filigrane sur toutes les pages ou

seulement sur la première page.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

87

Impression

Impression d'images miroir

Vous pouvez imprimer des pages sous forme d'images miroir (retournement horizontal des
images sur les pages lors de l'impression).

Sélection de l'option Image miroir dans un pilote pris en charge

Windows 2000 ou versions ultérieures et pilote PostScript

1. Sélectionnez l'onglet Options avancées.

2. Pour activer l'option Image miroir située sous Options Image, sélectionnez Oui.

Imprimante couleur professionnelle Dell 7130cdn

88

Guide d'utilisation

Impression

Impression de types de travaux spéciaux

Les types de travaux spéciaux suivants peuvent être sélectionnés depuis l'onglet
Support/Réception :

• Envoi de travaux d'impression personnels, de travaux enregistrés personnels, de travaux

sécurisés, de travaux d'impression enregistrés et de travaux d'impression d'épreuves

• Envoi de travaux effectués via la fonction Imprimer avec

• Impression ou suppression de travaux d'impression sécurisés

• Impression ou suppression de travaux personnels

• Impression ou suppression de travaux d'épreuves et de travaux d'impression enregistrés

• Impression ou suppression de travaux enregistrés personnels

Remarque : Vous devez disposer d'un kit de productivité pour accéder à ces types de

travaux.

• Travaux d'impression personnels : imprime le travail lorsque vous sélectionnez votre nom
d'utilisateur à partir du panneau de commande ou dans EWS.

• Travaux d'impression enregistrés personnels : stocke le travail sur le disque dur, avec
votre mot de passe, pour que vous seul puissiez l'imprimer à partir du panneau de
commande. Le travail n'est pas supprimé après l'impression.

• Travaux d'impression sécurisés : imprime le travail seulement après la saisie du mot de
passe à quatre chiffres sur le panneau de commande.

• Travaux d'impression d'épreuves : imprime un seul exemplaire du travail pour permettre
de vérifier la copie. Pour imprimer des copies supplémentaires, sélectionnez le nom du
travail sur le panneau de commande.

• Travaux d'impression enregistrés : enregistre le travail sur le disque dur pour vous
permettre de l'imprimer à la demande depuis le panneau de commande. Le travail n'est pas
supprimé après l'impression.

• Travaux 'Imprimer avec' : imprime les travaux enregistrés personnels ou partagés existants
en même temps que le travail en cours.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

89

Impression

Envoi de travaux d'impression personnels, de travaux enregistrés personnels, de travaux sécurisés, de travaux d'impression enregistrés et de travaux d'impression d'épreuves

Utilisez un pilote pris en charge pour spécifier un travail comme travail d’impression personnel,
enregistré personnel, sécurisé, enregistré ou comme travail d’impression d'épreuve.

Système
d'exploitation

Windows 2000 ou
versions ultérieures

Mac OS X, version 10.5 1. Dans la boîte de dialogue Imprimer, sélectionnez Fonctionnalités Dell,

Étapes

1. Sélectionnez l'onglet Support/Réception.

2. Choisissez le type de travail requis sous Type de travail.

3. Dans la boîte de dialogue :

• Si le travail d'impression est sécurisé, entrez votre code d'accès à quatre
chiffres.

• Pour un travail d’impression d’épreuves ou d’impression enregistré,
entrez le nom à attribuer au travail.

• Pour un travail enregistré personnel, entrez votre code d'accès à quatre
chiffres et le nom à affecter au travail.

4. Cliquez sur le bouton OK.

puis Support/Réception dans la liste déroulante.

2. Sélectionnez le type de travail dans la liste déroulante Types de travail.

• Pour un travail sécurisé ou un travail enregistré personnel, entrez un
nombre à quatre chiffres, compris entre 0000 et 9999, dans le champ
Code d'accès.

• Pour un travail d'impression d'épreuves ou un travail d'impression
enregistré, entrez un nom de document (jusqu'à 20 caractères
alphabétiques) dans le champ Nom du document.

Imprimante couleur professionnelle Dell 7130cdn

90

Guide d'utilisation

Impression

Envoi de travaux effectués via la fonction Imprimer avec

Pour sélectionner les travaux à envoyer avec votre travail en cours dans un pilote pris en
charge :

Système
d'exploitation

Windows 2000 ou
versions ultérieures

Mac OS X,
version 10.5

Étapes

1. Sélectionnez l'onglet Support/Réception.

2. Sélectionnez Imprimer avec dans Type de travail.

3. Dans la boîte de dialogue Imprimer avec, sélectionnez un travail

enregistré personnel ou un travail enregistré partagé dans la liste de
gauche pour l'imprimer avec le travail en cours, puis cliquez sur le
bouton Ajouter pour l'ajouter dans la liste Travail final de droite.

4. Pour changer l'ordre des travaux à imprimer, sélectionnez le travail à

déplacer dans la liste située sur le côté droit de la boîte de dialogue,
puis cliquez sur le bouton Déplacer vers le haut ou Déplacer vers le
bas.

5. Cliquez sur le bouton OK.

1. Dans la boîte de dialogue Imprimer, sélectionnez Fonctionnalités Dell,

puis Support/Réception dans la liste déroulante.

2. Sélectionnez Imprimer avec dans la liste déroulante Types de travail.

3. Entrez un nombre à quatre chiffres, compris entre 0000 et 9999 dans le

champ Code d'accès, puis cliquez sur le bouton Définir.

4. Sélectionnez un travail enregistré personnel ou un travail enregistré

partagé dans la liste à gauche pour l'imprimer avec le travail en cours,
puis cliquez sur le bouton Déplacer vers la droite.

5. Pour changer l'ordre des travaux à imprimer, sélectionnez le travail à

déplacer dans la liste située sur le côté droit de la boîte de dialogue,
puis cliquez sur le bouton Déplacer vers le haut ou Déplacer vers le

bas.

Remarque : La fonction Imprimer avec n'est pas disponible pour les imprimantes utilisant

une connexion USB ou AppleTalk.

Impression ou suppression de travaux d'impression sécurisés

Pour imprimer ou supprimer un travail d’impression sécurisé, entrez le mot de passe à quatre
chiffres correspondant sur le panneau de commande :

1. Sélectionnez Fonctions Walk-Up

2. Sélectionnez Travaux d’impression sécurisés et appuyez sur le bouton OK.

3. Sélectionnez votre nom d’utilisateur et appuyez sur le bouton OK.

4. Sélectionnez le chiffre correspondant au premier chiffre du code d'accès et appuyez sur le

bouton OK pour le valider.

®

et appuyez sur le bouton OK.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

91

Impression

5. Recommencez l’étape 4 pour les trois chiffres suivants.

Remarque : Si vous entrez moins de quatre chiffres dans le champ Code d'accès du pilote,

ajoutez des zéros avant votre mot de passe afin d'obtenir une entrée de quatre chiffres sur le
panneau de commande. Par exemple, si votre code d'accès est 222, entrez 0222 dans le
pilote et sur le panneau de commande. Utilisez le bouton Précédent pour revenir à un chiffre
précédent.

6. Si vous avez envoyé plusieurs travaux d'impression sécurisés avec ce mot de passe,

sélectionnez le travail voulu ou sélectionnez Tous et appuyez sur le bouton OK.

7. Sélectionnez Imprimer et supprimer ou Supprimer et appuyez sur OK pour lancer

l’impression du travail ou le supprimer.

Impression ou suppression de travaux personnels

Pour imprimer ou supprimer un travail d'impression personnel, sélectionnez votre nom
d'utilisateur sur le panneau de commande :

1. Sélectionnez Fonctions Walk-Up et appuyez sur le bouton OK.

2. Sélectionnez Travaux d’impression personnels et appuyez sur le bouton OK.

3. Sélectionnez votre nom d'utilisateur et appuyez sur le bouton OK.

4. Sélectionnez Imprimer et supprimer ou Supprimer et appuyez sur le bouton OK pour

imprimer ou supprimer tous vos travaux d'impression personnels.

Impression ou suppression de travaux d'épreuves et de travaux d'impression enregistrés

Pour imprimer ou supprimer un travail d’impression enregistré ou le reste des copies d’un travail
d’impression d’épreuves, sélectionnez le nom du travail sur le panneau de commande :

1. Sélectionnez Fonctions Walk-Up et appuyez sur le bouton OK.

2. Sélectionnez Travaux d’impression d’épreuves ou Travaux d’impression enregistrés et
appuyez sur le bouton OK.

3. Sélectionnez le nom du travail et appuyez sur le bouton OK.

4. Sélectionnez Imprimer et supprimer (pour les impressions d’épreuves), Imprimer et
enregistrer (pour les travaux d'impression enregistrés) ou Supprimer et appuyez sur le
bouton OK.

5. Si vous décidez d'imprimer, définissez le nombre de copies souhaité et appuyez sur le
bouton OK pour lancer l'impression.

Imprimante couleur professionnelle Dell 7130cdn

92

Guide d'utilisation

Impression

Impression ou suppression de travaux enregistrés personnels

Pour imprimer ou supprimer un travail d'impression enregistré personnel, sélectionnez-le sur le
panneau de commande :

1. Sélectionnez Fonctions Walk-Up et appuyez sur le bouton OK.

2. Sélectionnez Travaux d'impression enregistrés personnels et appuyez sur le bouton OK.

3. Sélectionnez votre nom d'utilisateur et appuyez sur le bouton OK.

4. Sélectionnez le chiffre correspondant au premier chiffre du code d'accès et appuyez sur le
bouton OK pour le valider.

5. Recommencez l’étape 4 pour les trois chiffres suivants.

Remarque : Si vous entrez moins de quatre chiffres dans le champ Code d'accès du pilote,

ajoutez des zéros avant votre mot de passe afin d'obtenir une entrée de quatre chiffres sur le
panneau de commande. Par exemple, si votre code d'accès est 222, entrez 0222 dans le
pilote et sur le panneau de commande. Utilisez le bouton Précédent pour revenir à un chiffre
précédent.

6. Sélectionnez le nom du travail et appuyez sur le bouton OK.

7. Sélectionnez Imprimer et enregistrer ou Supprimer, puis appuyez sur le bouton OK.

8. Si vous décidez d'imprimer, définissez le nombre de copies souhaité et appuyez sur le
bouton OK pour lancer l'impression.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

93

Impression

Imprimante couleur professionnelle Dell 7130cdn

94

Guide d'utilisation

Maintenance

Ce chapitre contient les sections suivantes :

• Maintenance et nettoyage

• Commande de consommables

• Déplacement de l'imprimante

• Symboles de l'imprimante

4

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

95

Maintenance

Maintenance et nettoyage

Cette section aborde les points suivants :

• Précautions générales

• Emplacement du numéro de série et du Service Tag

• Compteurs d'impression

• Nettoyage de l’imprimante

• Déplacement de l'imprimante

Précautions générales

Avertissement : N'utilisez pas des produits de nettoyage en aérosol ou des solvants

chimiques puissants ou organiques pour nettoyer l'imprimante. Ne versez pas de liquides
directement dans la machine. Utilisez les accessoires et produits de nettoyage uniquement
de la façon indiquée dans cette documentation. Conservez tous les produits de nettoyage
hors de portée des enfants.

Avertissement : Les pièces internes de l'imprimante peuvent être brûlantes. Faites attention

lorsque les portes et les capots/panneaux sont ouverts.

Avertissement : N'utilisez pas des produits de nettoyage en aérosol sur ou dans

l'imprimante. Certains de ces produits contiennent des mélanges explosifs et ne doivent pas
être utilisés dans des applications électriques. L'utilisation de tels produits peut provoquer
une explosion et un incendie.

Attention : Ne retirez jamais les panneaux ou protections fixés par des vis. Vous n'êtes pas

supposé effectuer la maintenance ou la réparation des pièces situées derrière ces panneaux
et protections. Ne tentez pas d'interventions de maintenance autres que celles décrites dans
la documentation fournie avec l'imprimante.

Pour éviter d'endommager l'imprimante, suivez les consignes ci-dessous :

• Ne posez rien sur l'imprimante.

• Ne laissez pas les panneaux et portes du système ouverts pendant une période prolongée,
surtout dans des endroits très éclairés. Une exposition à la lumière peut endommager l'unité
imageur.

• N'ouvrez ni les panneaux ni les portes pendant l'impression.

• N'inclinez pas l'imprimante pendant son utilisation.

• Ne touchez pas aux contacts électriques ou aux engrenages, sous peine d'endommager
l'imprimante ou de nuire à la qualité de l'impression.

• Assurez-vous que les composants retirés lors du nettoyage sont réinstallés avant de
rebrancher l'imprimante.

Imprimante couleur professionnelle Dell 7130cdn

96

Guide d'utilisation

Maintenance

Emplacement du numéro de série et du Service Tag

Lors de la commande de consommables ou d'un appel au service d'assistance Dell, vous serez
invité à fournir le numéro de série et/ou le Service Tag de votre imprimante.

Le numéro de série se trouve derrière le capot gauche, sur le bâti de l'imprimante. L'étiquette
comportant le Service Tag est située derrière le capot avant, sous les cartouches de toner.

Vous pouvez également vérifier le numéro de série et le Service Tag via le panneau de
commande de l'imprimante.

Sur le panneau de commande de l'imprimante, appuyez sur Informations > Identification
de l'imprimante.

Le numéro de série et le Service Tag s'affichent.

Une autre méthode consiste à imprimer la page de démarrage.

Sur le panneau de commande de l'imprimante, appuyez sur Informations > Pages

d'informations > Page de démarrage.

Compteurs d'impression

Les compteurs d'impression permettent d'accéder aux informations d'utilisation et de facturation
de l'imprimante.

Sur le panneau de commande de l'imprimante, appuyez sur le bouton Flèche bas pour
sélectionner Informations > Compteurs d'impression.

La liste des impressions s'affiche.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

97

Maintenance

7130-080

Nettoyage de l’imprimante

• Nettoyage de l'extérieur

• Nettoyage des voyants

Nettoyage de l'extérieur

Pour éliminer les taches visibles sur la surface externe de l'imprimante, utilisez un chiffon doux
légèrement imprégné d’un détergent neutre. Évitez de pulvériser du détergent directement sur
l'imprimante.

Avertissement : Pour éviter tout risque d’électrocution, mettez l’imprimante hors tension et

débranchez le cordon d’alimentation de la prise électrique avant de procéder au nettoyage.

Lors du nettoyage de l'imprimante, il est vivement recommandé d'utiliser un aspirateur agréé,
spécialement conçu pour le toner. N'utilisez jamais d'huile pour lubrifier l'imprimante.

Nettoyage des voyants

Remarque : Chaque unité imageur est dotée d'une tige de nettoyage située dans sa fente.

1. Ouvrez le capot avant.

Imprimante couleur professionnelle Dell 7130cdn

98

Guide d'utilisation

2. Faites tourner le levier sur le côté avant gauche pour le déverrouiller.

7130-081

7130-074

7130-077

4X

3. Ouvrez le panneau de l'unité imageur.

Maintenance

4. Sortez la tige de nettoyage du coin inférieur droit de la fente de l'unité imageur.

5. Sortez la tige jusqu'à ce qu'elle bute puis repoussez-la jusqu'au bout et recommencez 2 ou 3
fois pour nettoyer les voyants. Reprenez cette procédure pour toutes les unités imageur.

Remarque : Veillez à bien tirer les tiges de nettoyage aussi loin que possible et à les pousser

aussi loin que possible. Ne forcez pas trop.

Imprimante couleur professionnelle Dell 7130cdn

Guide d'utilisation

99

Maintenance

7130-078

7130-083

7130-082

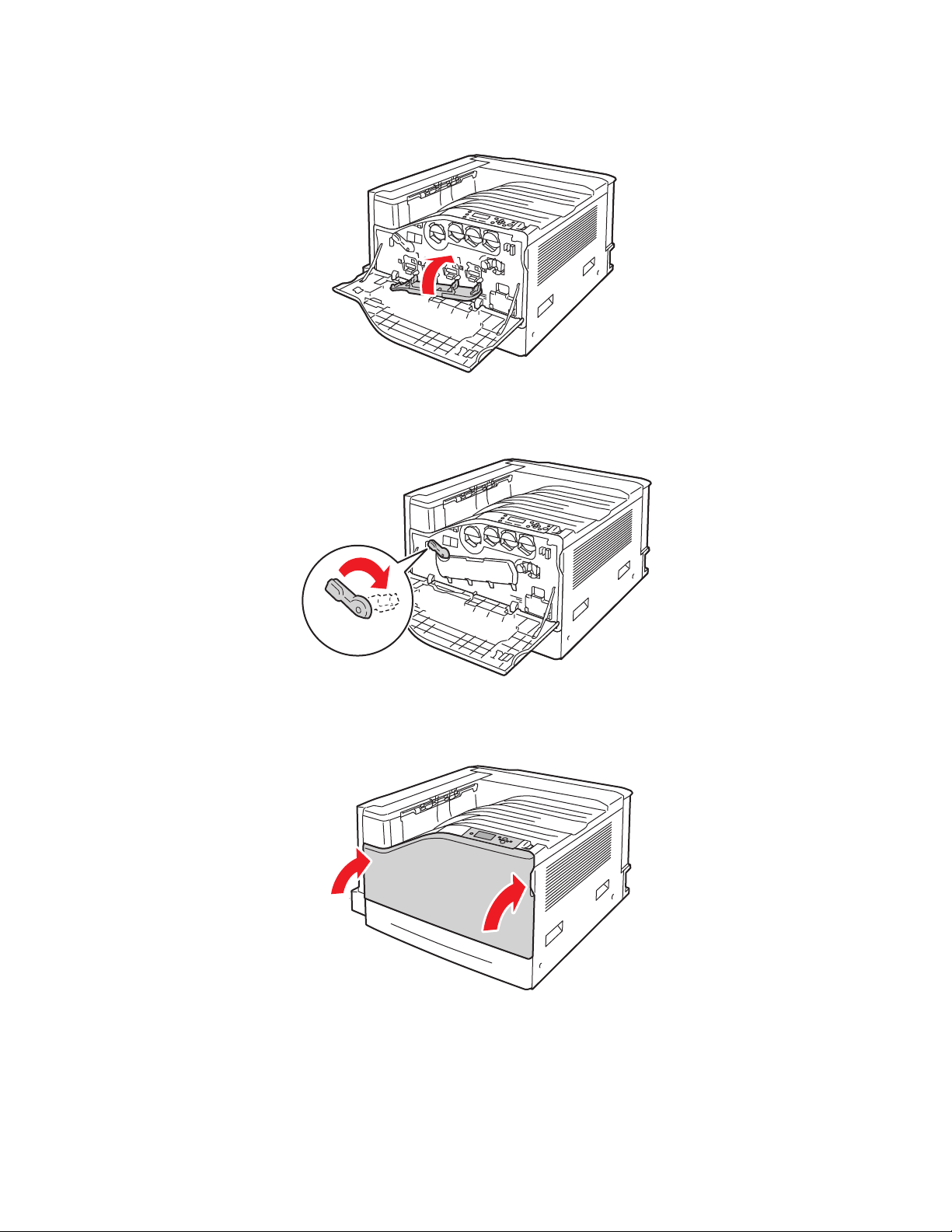

6. Fermez le panneau de l'unité imageur.

7. Faites tourner le levier vers la droite pour le verrouiller.

8. Fermez le capot avant.

Imprimante couleur professionnelle Dell 7130cdn

100

Guide d'utilisation
