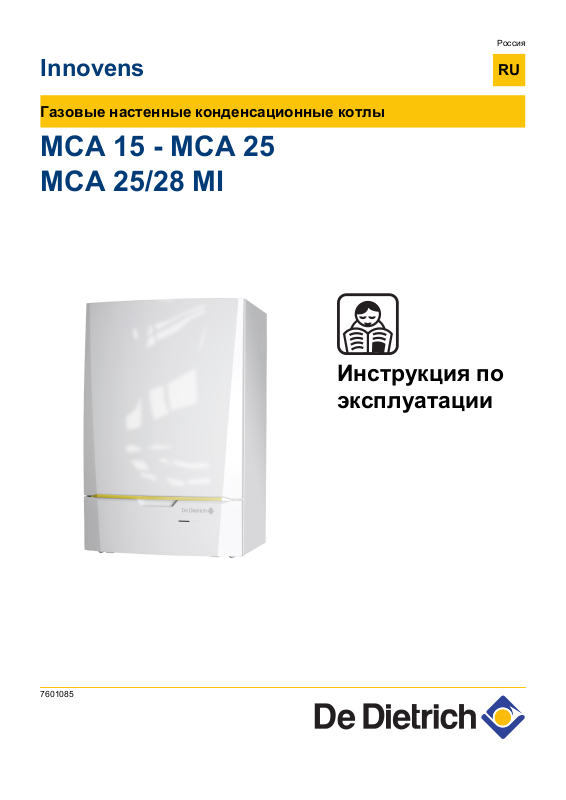

Россия

Innovens

Газовые настенные конденсационные котлы

MCA 15 - MCA 25 MCA 25/28 MI

Инструкция по эксплуатации

7601085

Содержание

1 Введение ....................................................................................................4

1.1 Используемые символы ...................................4

1.2 Сокращения .........................................................4

1.3 Общие сведения ..................................................5

1.3.1 Ответственность производителя .........................5

1.3.2 Ответственность монтажника ..............................5

1.3.3 Ответственность пользователя ...........................5

1.4 Сертификаты .......................................................6

2 Правила техники безопасности и рекомендации ...............................7

2.1 Правила техники безопасности .......................7

2.2 Рекомендации ......................................................8

3 Описание ....................................................................................................9

3.1 Принцип действия ..............................................9

3.1.1 Регулировка газ/воздух .........................................9

3.1.2 Горение ..................................................................9

3.1.3 Отопление и горячее водоснабжение .................9

3.2 Основные компоненты ....................................10

3.3 Панель управления ..........................................11

3.3.1 Описание клавиш ................................................11

3.3.2 Описание дисплея ...............................................12

3.3.3 Навигация по меню .............................................15

4 Использование котла ............................................................................16

4.1 Ввод котла в эксплуатацию ............................16

4.2 Отображение измеряемых параметров ........16

4.3 Изменение настроек .........................................18

4.3.1 Регулировка заданных значений

температур ...........................................................18

4.3.2 Выбор режима работы ........................................19

4.3.3 Принудительный нагрев горячей санитарно-

технической воды ................................................20

4.3.4 Настройка контраста и подсветки дисплея .......20

4.3.5 Установка времени и даты .................................21

4.3.6 Выбор суточной программы ...............................21

4.3.7 Изменение суточной программы в соответствии с

требованиями пользователя ..............................22

231012 - 7601085

Содержание

4.4 Выключение установки ...................................24

4.5 Защита от замораживания ..............................25

5 Проверка и техническое обслуживание .............................................26

5.1 Общие правила .................................................26

5.2 Периодические проверки ................................27

5.3 Заполнение установки .....................................27

5.4 Удаление воздуха из системы

отопления ...........................................................29

5.5 Слив установки .................................................31

6 В случае неисправности .......................................................................32

6.1 Защита от короткого цикла работы ...............32

6.2 Сообщения (Код вида Bxx или Mxx) ..............32

6.3 Неисправности (Код вида Lxx или Dxx) ........34

7 Технические характеристики ................................................................41

7.1 Технические характеристики ..........................41

8 Экономия энергии ..................................................................................42

8.1 Советы по экономии энергии .........................42

8.2 Рекомендации ....................................................42

9 ГАРАНТИИ ................................................................................................43

9.1 Общие сведения ................................................43

9.2 Гарантийные условия ......................................43

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI

1 Введение

1.1 Используемые символы

1. Введение

В этой инструкции обозначены различные уровни опасности для привлечения внимания на особые указания. Также мы желаем обеспечить безопасность пользователя, избежать любых проблем и гарантировать правильную работу оборудования.

ОПАСНОСТЬ

Обозначает риск опасной ситуации, способной повлечь тяжелые телесные повреждения.

ПРЕДУПРЕЖДЕНИЕ

Обозначает риск опасной ситуации, способной повлечь легкие телесные повреждения.

1.2 Сокращения

ВНИМАНИЕ

Обозначает риск поломки оборудования.

Обозначает важную информацию.

¼ Обозначает ссылку на другие инструкции или на другие страницы инструкции.

4 3CE : Коллективный дымоход для герметичного котла 4 ГВС : Горячая санитарно-техническая вода 4 Hi : Низшая теплота сгорания 4 Hs : Высшая теплота сгорания 4 PPS : Трудновоспламеняемый полипропилен 4 PCU : Primary Control Unit - Электронная плата управления

работой горелки

4 PSU : Parameter Storage Unit - Хранение параметров

электронных плат PCU и SU

4 SCU : Secondary Control Unit - Электронная плата панели

управления

4 SU : Safety Unit - Электронная плата безопасности 4 V3V : Трехходовой клапан

231012 - 7601085

1. Введение

1.3 Общие сведения

MCA 15 - MCA 25 MCA 25/28 MI

1.3.1. Ответственность производителя

Наше оборудование произведено с соблюдением основных требований различных применяемых директив. Оборудование

поставляется с маркировкой [ и со всеми необходимыми документами.

Заботясь о качестве нашей продукции, мы пытаемся постоянно её улучшать. Таким образом, мы оставляем за собой право в любой момент изменить характеристики, приведенные в этом документе.

Наша ответственность как производителя не действует в следующих случаях :

4 Несоблюдение инструкций по эксплуатации оборудования. 4 Неправильное или недостаточное техническое обслуживание

оборудования.

4 Несоблюдение инструкций по установке оборудования.

1.3.2. Ответственность монтажника

Монтажник ответственен за установку и за первый ввод в эксплуатацию оборудования. Монтажник должен соблюдать следующие правила :

4 Прочитать и соблюдать указания, приведенные в

поставляемых с Вашим оборудованием инструкциях.

4 Выполнение установки в соответствии с действующими

правилами и нормами.

4 Осуществить первый ввод в эксплуатацию и выполнить все

пункты необходимого контроля.

4 Объяснить установку пользователю. 4 Если необходимо техническое обслуживание, то

предупредить пользователя об обязательной проверке и техническом обслуживании оборудования.

4 Вернуть все инструкции пользователю.

1.3.3. Ответственность пользователя

Чтобы гарантировать оптимальную работу оборудования пользователь должен соблюдать следующие правила :

4 Прочитать и соблюдать указания, приведенные в

поставляемых с Вашим оборудованием инструкциях.

4 Пригласить квалифицированных специалистов для монтажа

системы и первого ввода в эксплуатацию.

4 Заставьте монтажника объяснить Вам Вашу установку.

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI 1. Введение

4 Заставить выполнить необходимые проверки и техническое

обслуживание.

4 Хранить инструкции в хорошем состоянии рядом с

оборудованием.

Это оборудование не предусмотрено для использования людьми с ограниченными физическими, чувствительными или умственными способностями, или людьми без опыта и знаний (в том числе детьми), кроме случаев, когда они имеют право воспользоваться при помощи человека, ответственного за их безопасность, за наблюдение или предварительные инструкции об использовании оборудования. Необходимо следить за детьми, чтобы быть уверенными, что они не играют с оборудованием.

Для предотвращения опасных ситуаций в случае повреждения электропроводки она должна заменяться производителем, дилером производителя или другим квалифицированным лицом.

1.4 Сертификаты

Идентификационный № ЕС Класс NOx Тип подключения

(1) IP20

PIN 0063BT3444 5 (EN 297 pr A3, EN 656)

Дымовая труба : B23 B

(1)

, B

23P

(1)

231012 - 7601085

2. Правила техники безопасности и рекомендации MCA 15 - MCA 25 MCA 25/28 MI

2 Правила техники безопасности и

рекомендации

2.1 Правила техники безопасности

ОПАСНОСТЬ

В случае запаха газа :

1. Не использовать открытое пламя, не курить, не воздействовать на контакты или электрические переключатели (дверной звонок, свет, двигатель, лифт и т.д.).

2. Отключить подачу газа.

3. Открыть окна.

4. Покинуть помещения.

5. Вызвать Вашего монтажника.

ОПАСНОСТЬ

В случае выделения дымовых газов :

1. Выключить оборудование.

2. Открыть окна.

3. Покинуть помещения.

4. Вызвать Вашего монтажника.

ПРЕДУПРЕЖДЕНИЕ

В соответствии с настройками оборудования :

4 Температура контура дымовых газов может

превышать 60 °С.

4 Температура радиаторов может достигать 85 °С. 4 Температура горячей санитарно-технической

воды может достигать 65 °С.

ВНИМАНИЕ

Не оставлять оборудование без технического обслуживания :

4 Для обеспечения оптимальной и безопасной

работы Ваш котел должен регулярно проверяться квалифицированным специалистом.

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI 2. Правила техники безопасности и рекомендации

2.2 Рекомендации

ПРЕДУПРЕЖДЕНИЕ

Только квалифицированному специалисту разрешено осуществлять действия на оборудовании и установке.

4 Регулярно проверять давление воды в отопительной

установке (минимальное давление 0,8 бар, рекомендуемое давление - от 1,5 до 2,0 бар).

4 Обеспечить доступ к оборудованию в любой момент. 4 Никогда не срывать и не заклеивать этикетки и

идентификационные таблички,наклеенные на оборудование. Этикетки и идентификационные таблички должны быть читаемыми в течение всего срока службы оборудования.

4 Выбрать летний режим работы или режим защиты от

замораживания вместо выключения оборудования для обеспечения следующих функций :

- Антиблокировка насосов

- Защита от замораживания

231012 - 7601085

3. Описание

3 Описание

3.1 Принцип действия

MCA 15 - MCA 25 MCA 25/28 MI

3.1.1. Регулировка газ/воздух

Обшивка котла также служит воздухозаборником. Воздух засасывается вентилятором, газ инжектируется в трубу Вентури на стороне всасывания вентилятора. Скорость вращения вентилятора регулируется в зависимости от установленных параметров, запроса на тепло и температур, измеренных датчиками. Газ и воздух смешиваются в трубе Вентури. Соотношение газ/воздух следит за тем, чтобы количество газа и воздуха было настроено относительно друг друга. Этим достигается оптимальное сгорание во всем диапазоне мощности. Смесь газ/воздух поступает в горелку, которая находится в верхней части теплообменника.

3.1.2. Горение

Горелка нагревает воду системы отопления, которая циркулирует в теплообменнике. При температурах продуктов сгорания ниже точки конденсации (около 55°) водяной пар, содержащийся в продуктах сгорания, конденсируется в нижней части теплообменника. Теплота, которая выделяется во время процесса конденсации (скрытая теплота или теплота конденсации) также передается воде системы отопления. Охлажденные продукты сгорания отводятся через трубопровод отвода уходящих газов. Конденсат отводится через сифон.

3.1.3. Отопление и горячее водоснабжение

На котлах для отопления и ГВС установлен пластинчатый теплообменник для нагрева санитарно-технической воды. Трехходовой клапан позволяет направить нагретую воду или в отопительную установку или в пластинчатый теплообменник. Датчик протока сигнализирует об открывании крана горячей воды. Этот сигнал передается в панель управления, которая переводит трехходовой клапан в положение ГВС и включает циркуляционный насос. Речь идет о пружинном трехходовом клапане, который не потребляет электроэнергию при переводе из одного положения в другое.

В пластинчатом теплообменнике вода контура отопления нагревает санитарно-техническую воду. В комфортном режиме, если нет разбора горячей воды, котел обеспечивает периодический подогрев воды в пластинчатом теплообменнике. Возможные частицы кальция улавливаются вне пластинчатого теплообменника - в водяном фильтре с

231012 - 7601085

T001867-C

1 22

MCA 15 - MCA 25 MCA 25/28 MI 3. Описание

автоматической промывкой (автоматическая промывка 1 раз через каждые 76 ч).

3.2 Основные компоненты

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Труба отвода продуктов сгорания

Обшивка/воздухозаборник

Отвод для измерения чистоты сгорания

Смесительная труба

Гибкий трубопровод подающей линии отопления

Шумоглушитель забора воздуха

Отсек для электронных плат управления

Комбинированный газовый блок

Гидроблок подающей линии

Отводящая труба предохранительного клапана

Сифон

Панель управления

Циркуляционный насос

Гидроблок обратной линии

Пластинчатый теплообменник (Контур ГВС) (Только для моделей с ГВС)

Трехходовой клапан

17 18 19 20 21 22

Бак-сборник конденсата

Вентилятор

Теплообменник (Контур отопления)

Расширительный бак

Запальный/ионизационный электрод

Подача воздуха

231012 - 7601085

A000866-A

bar

STD

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

(

3. Описание MCA 15 - MCA 25 MCA 25/28 MI

3.3 Панель управления

3.3.1. Описание клавиш

B C D E

Клавиша регулировки температуры (отопление, ГВС, бассейн)

Клавиша выбора режима работы

Клавиша изменения режима работы ГВС

Клавиша доступа к настройкам специалиста

Клавиши, функция которых изменяется в зависимости от индикации

Вращающаяся ручка регулировки :

4 Повернуть вращающуюся ручку для

пролистывания меню или для изменения значения

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения изменения значения

231012 - 7601085

C002705-A

C002704-A

C002703-A

C002702-A

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

C002696-A

AUTO

bar

STD

0 2 4 6 8 10 12 14 16 18 22 2420

C002701-B

AUTO

MCA 15 - MCA 25 MCA 25/28 MI 3. Описание

3.3.2. Описание дисплея

Функции клавиш

> ( '

STD

Доступ к различным меню

Позволяет пролистать меню

Позволяет пролистать параметры

Символ отображается, если доступна помощь

Отображение графика для выбранного параметра

Сброс всех часовых программ

Выбор комфортного режима или выбор дней для ввода программы

Выбор пониженного режима или отмена дней для ввода программы

ESC

Возврат на предыдущий уровень

Возврат на предыдущий уровень без сохранения в памяти выполненных изменений

Уровень мощности пламени

Ручной сброс блокировки

Мигает целый символ : Горелка запускается, но пламени пока еще нет

Мигает часть символа : Мощность увеличивается

Cимвол горит постоянно : Достигнута требуемая мощность

Мигает часть символа : Мощность уменьшается

231012 - 7601085

L000200-A

L000201-A

L000198-A

L000199-A

bar

STD

0 2 4 6 8 10 12 14 16 18 22 2420

L000197-A

AUTO

bar

STD

0 2 4 6 8 10 12 14 16 18 22 2420

C002697-B

AUTO

bar

STD

0 2 4 6 8 10 12 14 16 18 22 2420

C002698-B

AUTO

3. Описание MCA 15 - MCA 25 MCA 25/28 MI

Солнечная установка (Если подсоединена)

Работа загрузочного насоса солнечной установки

Верхняя часть водонагревателя нагрета до заданного значения температуры для водонагревателя

Весь водонагреватель нагрет до заданного значения температуры для водонагревателя

Весь водонагреватель нагрет до заданного значения температуры для водонагревателя солнечной установки

Водонагреватель не нагрет - Наличие системы регулирования солнечной установки

Режимы работы

Режим ЛЕТО : Отопление выключено. Горячее водоснабжение будет обеспечиваться

Режим ЗИМА : Отопление и ГВС работают

AUTO

Работа в автоматическом режиме согласно часовой программы

Комфортный режим : Символ обозначает принудительную работу в ДНЕВНОМ (комфортном) режиме работы

4 Мигающий символ : Временное изменение

режима работы

4 Cимвол горит постоянно : Постоянное изменение

режима работы

Пониженный режим : Символ обозначает принудительную работу в НОЧНОМ (пониженном) режиме работы

4 Мигающий символ : Временное изменение

режима работы

4 Cимвол горит постоянно : Постоянное изменение

режима работы

Режим Отпуск : Символ обозначает принудительную работу в режиме ОТПУСК (защита от замораживания)

4 Мигающий символ : Запрограммирован режим

работы Отпуск

4 Cимвол горит постоянно : Активен режим Отпуск

Ручной режим

231012 - 7601085

bar

STD

0 2 4 6 8 10 12 14 16 18 22 2420

C002708-A

AUTO

bar

STD

0 2 4 6 8 10 12 14 16 18 22 2420

C002707-A

AUTO

bar

STD

0 2 4 6 8 10 12 14 16 18 22 2420

C002699-B

AUTO

MCA 15 - MCA 25 MCA 25/28 MI 3. Описание

Давление в установке

bar

Индикатор давления : Символ отображается только с подключенным датчиком давления воды.

4 Мигающий символ : Низкое давление воды. 4 Cимвол горит постоянно : Нормальное давление

воды.

Уровень давления воды

4 R : 0,9 - 1,1 бар 4 E : 1,2 - 1,5 бар 4 Z : 1,6 - 1,9 бар 4 A : 2,0 - 2,3 бар 4 l : > 2,4 бар

Изменение режима работы ГВС

В случае принудительного изменения режима работы ГВС отображается графический индикатор :

4 Графический индикатор мигает : Временное

изменение режима работы

4 Графический индикатор горит постоянно :

Постоянное изменение режима работы

Прочая информация

Символ отображается во время нагрева воды для ГВС.

Индикатор смесительного клапана : Символ отображается в том случае, если подключен трехходовой смесительный клапан.

4 x : 3-ходовой смеситель открывается 4 c : 3-ходовой смеситель закрывается

Символ отображается, когда насос работает.

Имя контура, для которого отображаются параметры.

231012 - 7601085

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

#ИЗМЕРЕНИЯ

#ВЫБОР СУТОЧН. ПРОГ.

#СУТОЧНОЕ ПРОГРАММ. #РЕГУЛ. #ВРЕМЯ / ДЕНЬ

C002220-B-07

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

АКТИВ.ПРОГ.В

АКТИВ.ПРОГ.С

C002221-C-07

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

АКТИВ.ПРОГ.С

"Выбор суточной программы для контура C"

C002222-C-07

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

LUNDI 11:45

C002224-D-07

3. Описание MCA 15 - MCA 25 MCA 25/28 MI

3.3.3. Навигация по меню

1. Для выбора нужного меню повернуть вращающуюся ручку.

2. Для доступа к меню нажать на вращающуюся ручку. Для возврата к предыдущей индикации нажать на клавишу

3. Для выбора нужного параметра повернуть вращающуюся ручку.

4. Для изменения параметра нажать на вращающуюся ручку. Для возврата к предыдущей индикации нажать на клавишу

5. Для изменения параметра повернуть вращающуюся ручку.

6. Для подтверждения нажать на вращающуюся ручку.

Для отмены нажать на клавишу

7. Для возврата к нормальной индикации нажать 2 раза на клавишу j.

Можно использовать клавиши ( и ' вместо вращающейся ручки.

231012 - 7601085

C002366-B

Français - Deutsch - English Italiano - Espanol - Nederlands

- Pycck - Polski - Türk -

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

LANGUE FRANCAIS

C002286-C

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

BOCKP. 11:45

C002219-D-07

MCA 15 - MCA 25 MCA 25/28 MI 4. Использование котла

4 Использование котла

4.1 Ввод котла в эксплуатацию

1. Проверить давление воды в установке, которое отображается на дисплее панели управления.

Если давление ниже 0,8 бар, то необходимо добавить воды. В случае необходимости подпитать водой систему отопления (рекомендуется гидравлическое давление между 1,5 и 2,0 бар).

См. раздел : "Заполнение установки", Страница

2. Открыть газовый кран котла.

3. Включить котел при помощи переключателя котла Вкл./Выкл..

4. Во время первого включения отображается меню #ЯЗЫК. Выбрать нужный язык, поворачивая вращающуюся ручку.

5. Для подтверждения нажать на вращающуюся ручку. Котел начинает цикл автоматического удаления воздуха, который длится около 3 минут и который выполняется каждый раз после отключения электропитания. В случае проблемы на дисплее появится сообщение об ошибке.

4.2 Отображение измеряемых параметров

Различные измеренные оборудованием значения можно посмотреть в меню #ИЗМЕРЕНИЯ.

1. Доступ на уровень Пользователя : Нажать на клавишу >.

2. Выбрать меню #ИЗМЕРЕНИЯ.

4 Нажать на вращающуюся ручку для доступа к

231012 - 7601085

меню см. следующую главу : "Навигация по меню", Страница 15.

Повернуть вращающуюся ручку для пролистывания меню или для изменения значения.

выбранному меню или для подтверждения изменения значения.

Для более детального описания навигации по

4. Использование котла MCA 15 - MCA 25 MCA 25/28 MI

Уровень пользователя - Меню #ИЗМЕРЕНИЯ

Параметр Описание Единица НАРУЖН. ТЕМП.

ТЕМП. ПОМ. А ТЕМП. ПОМ. B ТЕМП. ПОМ. С

ТЕМП.КОТЛА ДАВЛЕНИЕ

ТЕМП.ГВС

(1)

ТЕМП.ГВС ТЕК. TEMП.БУФ.BHAГP

(1)

ТЕМПЕРАТУРА ХВ TEMП.БACCEЙH B

(1)

TEMП.БACCEЙH C

(1)

ТЕМП.ПОДАЧА В

(1)

ТЕМП.ПОДАЧА С

(1)

ТЕМП.СИСТЕМЫ

(1)

Т.ГВС НИЗ

(1)

ТЕМП.ГВС ВСП.

Наружная температура °C

(1)

Комнатная температура контура A °C

(1)

Комнатная температура контура B °C

(1)

Комнатная температура контура C °C Температуры воды в котле °C

Давление воды в установке бар Температура воды в водонагревателе ГВС °C

(1)

Текущая температура горячей воды °C Температура воды в буферном водонагревателе °C

Температура холодной санитарно-технической воды °C Температура воды в бассейне контура B °C

Температура воды в бассейне контура C °C

Температура воды в подающей линии контура B °C

Температура воды в подающей линии контура C °C

Температура воды в подающей линии системы из нескольких теплогенераторов °C

Температура воды в нижней части водонагревателя для ГВС °C

(1)

Температура воды во 2-ом водонагревателе для ГВС, подключенном на

°C

вспомогательный выход AUX

ТЕМП. ГВС

(1)

Температура воды во 2-ом водонагревателе для ГВС, подключенном на контур A °C

TEMП.OБPATKИ Температура воды в обратной линии котла °C СК-ТЬ ВЕНТ. Скорость вращения вентилятора об./мин МГН. МОЩН. Мгновенная относительная мощность котла (0 % : Горелка выключена или работает на

минимальной мощности)

ТОК (мкА) Ток ионизации мкА ЧИСЛО ЗАПУСКОВ Количество запусков горелки (нет возможности сброса)

Счетчик увеличивается на 8 после 8 запусков

РАБ. ГОР. Число часов работы горелки (нет возможности сброса)

Счетчик увеличивается на 2 после 2 ч работы

ВХОД 0-10В

(1)

ПОСЛЕД. КОНТР Контрольный номер программного обеспечения

(1) Параметр отображается только в том случае, если подключены соответствующие контуры, датчики и дополнительное оборудование.

Напряжение на входе 0-10 В В Последовательность системы регулирования

231012 - 7601085

MODE

C002266-A

MCA 15 - MCA 25 MCA 25/28 MI 4. Использование котла

4.3 Изменение настроек

4.3.1. Регулировка заданных значений

температур

Для регулировки заданных значений температур отопления, ГВС или бассейна выполнить следующие операции :

1. Нажать на клавишу C.

2. Для выбора нужного параметра повернуть вращающуюся ручку.

3. Для изменения параметра нажать на вращающуюся ручку. Для возврата к предыдущей индикации нажать на клавишу

4. Для изменения параметра повернуть вращающуюся ручку.

5. Для подтверждения нажать на вращающуюся ручку.

Для отмены нажать на клавишу

Меню C

Параметр Диапазон регулировки Описание

ТЕМП. ДЕНЬ А

ТЕМП. НОЧЬ А

ТЕМП. ДЕНЬ B

ТЕМП. НОЧЬ B

ТЕМП. ДЕНЬ C

ТЕМП. НОЧЬ С

ТЕМП.ГВС

(1)

ТЕМП.ГВС НОЧЬ

(1)

от 5 до 30 °С

(1)(2)

от 10 до 80 °С Заданное значение температуры

Желаемая комфортная комнатная температура контура A

Желаемая пониженная комнатная температура контура A

Желаемая комфортная комнатная температура контура B

Желаемая пониженная комнатная температура контура B

Желаемая комфортная комнатная температура контура C

Желаемая пониженная комнатная температура контура C

Желаемая температура для контура ГВС 55 °C

Заводская настройка

20 °C

16 °C

20 °C

16 °C

20 °C

16 °C

10 °C

водонагревателя для ночной программы

ТЕМП.ГВС ВСП.

(1)

ТЕМП.ГВС ВСП.НОЧЬ

ТЕМП. ГВС

(1)(2)

(1)

ТЕМП. ГВС А НОЧЬ

(2)

TEMП.БACCEЙH B TEMП.БACCEЙH C

(1) Параметр отображается только в том случае, если подключены соответствующие контуры, датчики и дополнительное оборудование. (2) Этот параметр отображается в том случае, если параметр УСТАНОВКА установлен на ВЕСЬ ДОСТУП

от 10 до 80 °С

от 10 до 80 °С Заданное значение температуры

от 10 до 80 °С Желаемая температура для ГВС контура A 55 °C

(1)

от 10 до 80 °С Заданное значение температуры

(1)

от 5 до 39 °С Желаемая температура для бассейна B 20 °C

(1)

от 5 до 39 °С Желаемая температура для бассейна C 20 °C

Желаемая температура для ГВС вспомогательного контура

водонагревателя для ночной программы

55 °C

10 °C

231012 - 7601085

MODE

C002267-A

4. Использование котла MCA 15 - MCA 25 MCA 25/28 MI

4.3.2. Выбор режима работы

Для выбора режима работы выполнить следующие операции :

1. Нажать на клавишу MODE.

2. Для выбора нужного параметра повернуть вращающуюся ручку.

3. Для изменения параметра нажать на вращающуюся ручку. Для возврата к предыдущей индикации нажать на клавишу

4. Для изменения параметра повернуть вращающуюся ручку.

5. Для подтверждения нажать на вращающуюся ручку.

Для отмены нажать на клавишу

Меню MODE Параметр Диапазон

регулировки

АВТОМАТИЧ.

ДЕНЬ

НОЧЬ

ОТПУСК

ЛЕТО

РУЧН.

ПРИНУД.АВТО

(1) Даты начала и окончания, а также количество дней : одни данные рассчитываются на основании других. (2) Параметр отображается в том случае, если подключен датчик комнатной температуры.

7/7, xx:xx Принудительная работа в комфортном режиме до

7/7, xx:xx Принудительная работа в пониженном режиме до

7/7, от 1 до 365 Активен режим защиты от замораживания для всех

(2)

ВКЛ / НЕТ Произведено изменение режима работы на

Описание Заводская

Периоды комфортной комнатной температуры определяются согласно суточной программы.

указанного часа или постоянно (7/7).

контуров котла. Количество дней отпуска : xx Отключение отопления : xx:xx Повторный запуск : xx:xx

Отопление выключено. Горячее водоснабжение будет обеспечиваться.

Теплогенератор работает по установленному заданному значению. Все насосы работают. Можно изменить заданное значение просто повернув вращающуюся ручку.

диалоговом модуле (дополнительное оборудование).

Выбрать ВКЛ для принудительного перевода всех контуров в режим АВТОМАТИЧ..

(1)

настройка

Текущий час + 1 час

Текущая дата + 1 день

231012 - 7601085

MODE

C002268-A

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

BOCKP. 11:45

C002219-D-07

MCA 15 - MCA 25 MCA 25/28 MI 4. Использование котла

4.3.3. Принудительный нагрев горячей

санитарно-технической воды

Для принудительного нагрева горячей санитарно-технической воды выполнить следующие операции :

1. Нажать на клавишу r.

2. Для выбора нужного параметра повернуть вращающуюся ручку.

3. Для изменения параметра нажать на вращающуюся ручку. Для возврата к предыдущей индикации нажать на клавишу

4. Для изменения параметра повернуть вращающуюся ручку.

5. Для подтверждения нажать на вращающуюся ручку.

Для отмены нажать на клавишу

Меню r Параметр Описание Заводская настройка АВТОМАТИЧ. КОМФОРТ

Периоды комфортного режима для ГВС заданы суточной программой. Принудительный комфортный режим для ГВС до указанного часа или постоянно

Текущий час + 1 час

(7/7).

4.3.4. Настройка контраста и подсветки

дисплея

1. Доступ на уровень Пользователя : Нажать на клавишу >.

2. Выбрать меню #РЕГУЛ.

Повернуть вращающуюся ручку для

пролистывания меню или для изменения значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения изменения значения.

Для более детального описания навигации по

меню см. следующую главу : "Навигация по меню", Страница 15.

Уровень пользователя - Меню

Параметр Диапазон

регулировки КОНТРАСТ ДИСПЛ ПОДСВЕТКА КОМФОРТ

231012 - 7601085

ЭКО

#РЕГУЛ

3. Установить следующие параметры :

Описание Заводская

настройка

Настройка контраста дисплея. Дисплей постоянно горит в

комфортном режиме. Дисплей подсвечивается в

течение 2 минут после нажатия на клавишу.

ЭКО

Настройка пользователя

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

BOCKP. 11:45

C002219-D-07

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

BOCKP. 11:45

C002219-D-07

4. Использование котла

MCA 15 - MCA 25 MCA 25/28 MI

4.3.5. Установка времени и даты

1. Доступ на уровень Пользователя : Нажать на клавишу >.

2. Выбрать меню #ВРЕМЯ/ДЕНЬ.

4 Повернуть вращающуюся ручку для

пролистывания меню или для изменения значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения изменения значения.

Для более детального описания навигации по

меню см. следующую главу : "Навигация по меню", Страница 15.

3. Установить следующие параметры :

Уровень пользователя - Меню #ВРЕМЯ/ДЕНЬ

(1)

Параметр Диапазон регулировки Описание Заводская

настройка ЧАС МИН. ДЕНЬ

от 0 до 23 Установка часа от 0 до 59 Установка минут Понедельник -

Установка дня недели

Воскресенье

ДАТА МЕСЯЦ ГОД ЛЕТН. ВР.: АВТО

от 1 до 31 Установка числа Январь - декабрь Установка месяца от 2008 до 2099 Установка года

автоматический переход на летнее

АВТО

время в последнее воскресенье марта, и на зимнее время - в последнее воскресенье октября.

РУЧН

для стран, где нет перехода на другое время или он происходит в другие дни.

(1) В зависимости от конфигурации

4.3.6. Выбор суточной программы

Настройка пользователя

1. Доступ на уровень Пользователя : Нажать на клавишу >.

2. Выбрать меню #ВЫБОР СУТОЧН. ПРОГ..

Повернуть вращающуюся ручку для пролистывания меню или для изменения значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения изменения значения.

Для более детального описания навигации по

меню см. следующую главу : "Навигация по меню", Страница 15.

3. Выбрать требуемый параметр.

231012 - 7601085

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

BOCKP. 11:45

C002219-D-07

MCA 15 - MCA 25 MCA 25/28 MI

4. Использование котла

4. При помощи вращающейся ручки сделать активной желаемую суточную программу (P1 - P4) для контура отопления.

Уровень пользователя - Меню #ВЫБОР СУТОЧН. ПРОГ.

Параметр Диапазон регулировки Описание АКТИВ.ПРОГ.А

P1 / P2 / P3 / P4 Активна комфортная

программа (Контур A)

АКТИВ.ПРОГ.В

P1 / P2 / P3 / P4 Активна комфортная

программа (Контур B)

АКТИВ.ПРОГ.С

P1 / P2 / P3 / P4 Активна комфортная

программа (Контур C)

4.3.7. Изменение суточной программы в

соответствии с требованиями пользователя

1. Доступ на уровень Пользователя : Нажать на клавишу >.

2. Выбрать меню #СУТОЧНОЕ ПРОГРАММ..

Повернуть вращающуюся ручку для пролистывания меню или для изменения значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения изменения значения.

Для более детального описания навигации по

меню см. следующую главу : "Навигация по меню", Страница 15.

3. Выбрать требуемый параметр.

Уровень пользователя - Меню #СУТОЧНОЕ ПРОГРАММ.

Параметр Часовая программа Описание СУТ. ПРОГР. А ПРОГР. Р2 А

ПРОГР. Р3 А ПРОГР. Р4 А

СУТ. ПРОГР. В ПРОГР. Р2 В

ПРОГР. Р3 В ПРОГР. Р4 В

СУТ. ПРОГР. С ПРОГР. Р2 С

ПРОГР. Р3 С ПРОГР. Р4 С

СУТ. ПРОГР. ГВС

СУТ. ПРОГР. ВСП. ВЫХ

Суточная программа контура A

Суточная программа контура B

Суточная программа контура C

Суточная программа контура ГВС

Суточная программа вспомогательного выхода

231012 - 7601085

4. Выбрать суточную программу, которую необходимо изменить.

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

ПРОГ P2 С Пн Вт Ср Чт Пт Сб Вс "Отображение суточных программ. Нажмите на ручку для продолжения"

C002228-B-07

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

ПРОГ P2 С Пн Вт

Ср Чт Пт Сб Вс

"Выбрать дни недели для ввода программы"

C002229-C-07

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

ПРОГ P2 С Пн Вт

Ср Чт Пт Сб Вс

Установить суточную программу.

C002230-E-07

06:00

4. Использование котла MCA 15 - MCA 25 MCA 25/28 MI

Выбрать дни недели, для которых нужно изменить

суточную программу : Повернуть вращающуюся ручку влево до требуемого дня недели. Для подтверждения нажать на вращающуюся ручку.

6.b : Выбор дней недели Нажать на клавишу b / v, пока не отобразится символ b. Повернуть вращающуюся ручку вправо для выбора

желаемого дня или дней недели.

: Отмена выбора дней недели

Нажать на клавишу b / v, пока не отобразится символ v. Повернуть вращающуюся ручку вправо для отмены выбора

желаемого дня или дней недели.

7. После того, как выбраны желаемые дни недели для изменения программы, нажать на вращающуюся ручку для подтверждения.

Уровень пользователя - Меню #СУТОЧНОЕ ПРОГРАММ.

День Периоды комфортной комнатной температуры / Нагрев разрешен :

P1 _______________

СУТ. ПРОГР. А

Понедельник от 6:00 до 22:00 Вторник от 6:00 до 22:00 Среда от 6:00 до 22:00 Четверг от 6:00 до 22:00 Пятница от 6:00 до 22:00 Суббота от 6:00 до 22:00 Воскресенье от 6:00 до 22:00

Задать часовые периоды для комфортного режима и для

8. пониженного режима : Поворачивать вращающуюся ручку влево, пока не отобразится 0:00. Мигает первый сегмент в графическом индикаторе суточной программы.

9.b : Выбор в комфортном режиме Нажать на клавишу b / v, пока не отобразится символ b. Повернуть вращающуюся ручку вправо для выбора

временного интервала комфортной температуры.

: Выбор в пониженном режиме

Нажать на клавишу b / v, пока не отобразится символ v. Повернуть вращающуюся ручку вправо для выбора

временного интервала пониженной температуры.

10.После выбора всех часовых периодов комфортного периода нажать на вращающуюся ручку для подтверждения.

P2 _______________ P3 _______________ P4 _______________

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI 4. Использование котла

Уровень пользователя - Меню #СУТОЧНОЕ ПРОГРАММ.

СУТ. ПРОГР. В

СУТ. ПРОГР. С

СУТ. ПРОГР. ГВС

СУТ. ПРОГР. ВСП. ВЫХ

День Периоды комфортной комнатной температуры / Нагрев разрешен :

P1 _______________

Понедельник от 6:00 до 22:00 Вторник от 6:00 до 22:00 Среда от 6:00 до 22:00 Четверг от 6:00 до 22:00 Пятница от 6:00 до 22:00 Суббота от 6:00 до 22:00 Воскресенье от 6:00 до 22:00 Понедельник от 6:00 до 22:00 Вторник от 6:00 до 22:00 Среда от 6:00 до 22:00 Четверг от 6:00 до 22:00 Пятница от 6:00 до 22:00 Суббота от 6:00 до 22:00 Воскресенье от 6:00 до 22:00 Понедельник Вторник Среда Четверг Пятница Суббота Воскресенье Понедельник Вторник Среда Четверг Пятница Суббота Воскресенье

P2 _______________ P3 _______________ P4 _______________

4.4 Выключение установки

231012 - 7601085

ВНИМАНИЕ

Не выключать оборудование. Если система центрального отопления не используется в течение длительного периода, то рекомендуется включить режим ОТПУСК (для использования функции антиблокировки насоса контура отопления).

4. Использование котла MCA 15 - MCA 25 MCA 25/28 MI

4.5 Защита от замораживания

Если температура воды в котле опускается слишком низко, то запускается встроенная система защиты от замораживания котла. Эта система защиты работает следующим образом :

4 Если температура воды ниже 7 °C, то включается

циркуляционный насос отопления.

4 Если температура воды ниже 4°C, то включается котел. 4 Если температура воды выше 10 °C, то котел выключается и

циркуляционный насос продолжает работать в течение небольшого периода времени.

ВНИМАНИЕ

4 Если оборудование выключено, то система

защиты от замораживания не работает.

4 Встроенная система защиты от замораживания

защищает только котел, но не отопительную установку. Для защиты установки перевести оборудование в режим ОТПУСК.

Режим ОТПУСК защищает :

4 Установку, если наружная температура ниже 3 °С (заводская

настройка).

4 Помещение, если подключено дистанционное управление и

если комнатная температура ниже 6 °С (заводская настройка).

4 Водонагреватель горячей санитарно-технической воды, если

температура водонагревателя ниже 4 °С (вода подогревается до 10 °С).

Для конфигурации режима Отпуск : ¼ См. раздел : "Выбор режима работы", Страница 19.

231012 - 7601085

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

BOCKP. 11:45

ТЕМП. : 68°

ОШ.CB. PCU D27

C002302-D-07

MCA 15 - MCA 25 MCA 25/28 MI

5. Проверка и техническое обслуживание

5 Проверка и техническое обслуживание

5.1 Общие правила

Для котла требуется небольшое техническое обслуживание. Тем не менее, рекомендуется осматривать и выполнять техническое обслуживание котла с определенной периодичностью.

4 Обслуживание и чистка котла должны обязательно

проводиться, по меньшей мере, один раз в год квалифицированным специалистом.

4 Выполнять чистку по крайне мере, 1 раз в год или даже

больше - в соответствии с действующими в стране правилами и нормами.

ВНИМАНИЕ

4 Операции по техническому обслуживанию котла

должны выполняться квалифицированным специалистом.

4 Рекомендуется заключить контракт на

техническое обслуживание.

4 Должны использоваться только заводские

запасные части.

4 Проверить, что каналы и дымоходы правильно

подсоединены, что они в хорошем состоянии, и что они не забиты.

4 Не модифицировать и не закрывать слив(ы)

конденсата.

4 Если установлена система нейтрализации

конденсата, то соблюдать для неё требования по чистке и техническому обслуживанию - см. инструкцию, поставляемую с этой системой.

В случае, когда необходимо техническое обслуживание, на дисплее отображается сообщение.

1. Если на дисплее отобразилось ОСМОТР, то нажать на ? для отображения телефонного номера монтажной организации (если монтажная организация ввела этот параметр).

2. Связаться с Вашей монтажной организацией.

3. Заставить выполнить необходимые проверки и техническое обслуживание.

231012 - 7601085

T001507-B

T000181-B

5. Проверка и техническое обслуживание

5.2 Периодические проверки

4 Проверить давление воды в установке.

4 Визуально проконтролировать наличие вероятных утечек

4 Открыть и закрыть краны радиаторов несколько раз в год (это

MCA 15 - MCA 25 MCA 25/28 MI

¼ См. раздел : "Заполнение установки", Страница

27.

воды.

позволит предотвратить заклинивание кранов).

5.3 Заполнение установки

4 Помыть наружную часть котла при помощи влажной тряпки и

мягкого моющего средства.

ВНИМАНИЕ

Только квалифицированный специалист имеет право чистить внутреннюю часть котла.

1. Проверить давление воды в установке, которое отображается на дисплее панели управления.

2. Открыть краны всех подключенных к системе отопления радиаторов.

3. Установить заданное значение для отопление на самую низкую температуру.

231012 - 7601085

T000185-A

T001620-A

T001618-A

T001619-A

2 bar

MCA 15 - MCA 25 MCA 25/28 MI 5. Проверка и техническое обслуживание

4. Перед заполнением установки центрального отопления подождать, пока температура упадет ниже 40 °С и радиаторы будут холодными.

5. Открыть краны на входе холодной воды и подающей линии отопления.

6. Открыть краны разделителя.

7. Закрыть разделитель, когда манометр покажет давление 2 бар.

При подпитке водой в отопительную установку попадает воздух. Удалить воздух из установки. После удаления воздуха давление воды снова может опуститься ниже требуемого значения. Проверить давление воды в отопительной установке. Если давление ниже 0,8 бар, то необходимо добавить воды.

8. После заполнения установки включить котел.

Заполнение установки и удаление воздуха из установки 2 раза в год должно быть достаточным для достижения отвечающего требованиям давления жидкости. Связаться с Вашим монтажником, если необходимо часто добавлять воду в установку.

231012 - 7601085

T000181-B

T000184-A

T000185-A

T000854-A

5. Проверка и техническое обслуживание MCA 15 - MCA 25 MCA 25/28 MI

5.4 Удаление воздуха из системы отопления

Необходимо удалить воздух, который возможно находится в водонагревателе, трубопроводах или водопроводной арматуре, чтобы предотвратить неприятные звуки, способные происходить при нагреве или разборе воды. Для этого выполнить следующие операции :

1. Открыть краны всех подключенных к системе отопления радиаторов.

2. Установить заданное значение для отопления на максимально возможную температуру.

3. Подождать, пока радиаторы будут горячими.

4. Выключить котел.

5. Подождать примерно 10 минут, пока радиаторы не станут холодными.

6. Удалить воздух из радиаторов. Начать с нижних этажей.

231012 - 7601085

T000217-A

T000218-A

MCA 15 - MCA 25 MCA 25/28 MI 5. Проверка и техническое обслуживание

7. Открыть заглушку для удаления воздуха при помощи поставляемого ключа, постоянно поддерживая тряпку напротив заглушки.

8. Подождать, пока не начнет выходить вода из крана для удаления воздуха, затем закрыть заглушку для удаления воздуха.

ВНИМАНИЕ

Вода может быть еще горячей.

9. Запустить котел. Автоматически выполняется цикл удаления воздуха продолжительностью около 3 минут.

10.После удаления воздуха проверить, что в установке еще достаточное давление.

См. раздел : "Заполнение установки", Страница

11.Установить заданное значение для отопления.

231012 - 7601085

T000181-B

T000185-A

T000858-A

5. Проверка и техническое обслуживание MCA 15 - MCA 25 MCA 25/28 MI

5.5 Слив установки

В случае замены радиаторов, в случае большой протечки или в случае угрозы замораживания может потребоваться слив воды из отопительной установки. Для этого выполнить следующие операции :

1. Открыть краны всех подключенных к системе отопления радиаторов.

2. Отключить электропитание котла.

3. Подождать примерно 10 минут, пока радиаторы не станут холодными.

4. Подключить гибкий шланг для слива к отводу в самой нижней точке. Расположить окончание гибкого шланга рядом с водосборным колодцем или с местом, где сливаемая вода не вызовет нежелательных последствий.

5. Открыть кран для заполнения/слива отопительной установки. Удалить воздух из установки.

ПРЕДУПРЕЖДЕНИЕ

Вода может быть еще горячей.

6. Если из гибкого шланга больше не вытекает вода, то закрыть сливной кран.

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI 6. В случае неисправности

6 В случае неисправности

6.1 Защита от короткого цикла работы

Если на дисплее мигает символ ?, то котел находится в режиме Защиты от короткого цикла работы.

1. Нажать на клавишу "?". Отобразится сообщение Включение произойдёт после достижения температуры перезапуска.

Это информационное сообщение, оно не является сообщением об ошибке.

6.2 Сообщения (Код вида Bxx или Mxx)

В случае неисправности на панели управления отображается сообщение и соответствующий код.

1. Записать отображаемый код. Код очень важен для быстрого и корректного выявления типа неисправности и для возможной технической поддержки.

2. Остановить и заново запустить котел. Котел автоматически начнет снова работать, как только причина блокировки будет устранена.

3. Если код отображается снова, то устранить проблему, следуя указаниям приведенной ниже таблицы :

Код

Сообщения Описание Проверка / решение

B00 БЛ.CRC.PSU

B01 БЛ.МАКС.Т.КОТЛ.

B02 БЛ.РОСТ Т.КОТЛ.

Неправильно сконфигурирована электронная плата PSU

Превышена максимальная температура подающей линии

Скорость увеличения температуры в подающей линии превысила свое максимальное значение

Ошибка параметров на электронной плате PSU

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Недостаточный расход воды в установке

4 Проверить циркуляцию (направление, насос,

клапаны)

Недостаточный расход воды в установке

4 Проверить циркуляцию (направление, насос,

клапаны)

4 Проверить давление воды

Ошибка датчика

B07 БЛ.ДТ ПОД.ОБР.

231012 - 7601085

Превышена максимальная разница температуры между подающей и обратной линией

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Недостаточный расход воды в установке

4 Проверить циркуляцию (направление, насос,

клапаны)

4 Проверить давление воды

Ошибка датчика

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

6. В случае неисправности MCA 15 - MCA 25 MCA 25/28 MI

Код Сообщения Описание Проверка / решение B08 БЛ.RL РАЗОМК

Разомкнут вход RL на клеммном разъеме электронной платы PCU

Ошибка параметра

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Неправильное подключение

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

B09 БЛ.ФАЗА/0

4 Связаться со специалистом, занимающимся техническим обслуживанием

оборудования

B10

БЛ. ВХ. BL РАЗОМК.

B11

Разомкнут вход BL на клеммном разъеме электронной платы PCU

Разомкнут контакт, подключенный на вход BL

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Ошибка параметра

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Неправильное подключение

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

B13 БЛ.СВ.PCU

БЛ.СВ. PCU-D4

Ошибка связи с электронной платой SCU

Неправильное подключение

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

В котел не установлена электронная плата SCU

B14 БЛ.ОТС.ВОДЫ

B15 БЛ.ДАВЛ.ГАЗ

B16

БЛ.НЕПР.SU

B17 БЛ.ОШИБ.PCU

B18 БЛ.НЕПР.PSU

B19 БЛ.НЕТ КОНФИГ.

B21 БЛ.СВЯЗЬ SU

B22 БЛ.ПРОП.ПЛАМ.

B25

БЛ.ОШИБ.SU

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Давление воды ниже 0,8 бар Недостаток воды в установке

4 Добавить воды в установку

Очень низкое давление газа Неправильная настройка реле давления газа на

электронной плате SCU

4 Проверить, что газовый кран открыт 4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Не распознана электронная платаSUНеправильная электронная плата SU для этого

котла

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Изменились параметры в памяти электронной платы PCU

Ошибка параметров на электронной плате PCU

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Не распознана электронная плата PSU

Неправильная электронная плата PSU для этого котла

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Котел не сконфигурирован Электронная плата PSU была заменена

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Ошибка связи между электронными платами PCU и SU

Неправильное подключение

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Пропадание пламени во время работы

Отсутствие тока ионизации

4 Проверить, что газовый кран открыт 4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Внутренняя ошибка электронной платы SU

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

231012 - 7601085

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

BOCKP. 11:45

ТЕМП. : 68°

ОШ.CB. PCU D27

C002604-A-07

MCA 15 - MCA 25 MCA 25/28 MI

Код Сообщения Описание Проверка / решение B26 БЛ.ДАТ.ГВС

Короткое замыкание или обрыв датчика ёмкостного

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

водонагревателя для ГВС

B27 БЛ.ГВС ПРОТ.

Короткое замыкание или обрыв датчика на выходе пластинчатого

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

теплообменника

M04 ОСМОТР

Необходимо техническое обслуживание

Наступила запрограммированная дата для технического обслуживания

4 Если мигает символ ?, то нажать на

клавишу ?. Отобразится контактная информация монтажной организации.

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

M05 ОСМОТР А M06 ОСМОТР B M07 ОСМОТР C

Требуется техническое обслуживание для А, В или С

Наступила запрограммированная дата для технического обслуживания

4 Если мигает символ ?, то нажать на

клавишу ?. Отобразится контактная информация монтажной организации.

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

M20 УДАЛ.ВОЗД,

СУШ.KOH.B ХХ ДНЕЙ СУШ.KOH.C ХХ ДНЕЙ СУШ.KOH.В+C ХХ

ДНЕЙ

M23 ЗАМЕНИТЬ ДАТ.НАР.Т

M30 БЛ.СВ.MODBUS

M31 БЛ.СЕТЬ СИСТЕМ

СТОП N XX

Выполняется цикл удаления воздуха из котла

Активен режим сушки стяжки XX ДНЕЙ = Количество оставшихся

дней для сушки стяжки.

Неисправен датчик наружной температуры.

Нет связи с ведущей системой регулирования по шине MODBUS.

Неправильная конфигурация сети MODBUS.

Активен период отключения XX = Номер активного периода отключения

Включение котла

4 Подождать 3 минут (минуты)

Выполняется сушка стяжки. Другие контуры отопления выключены.

4 Связаться со специалистом, занимающимся

техническим обслуживанием оборудования

Заменить беспроводный датчик наружной температуры.

Связаться со специалистом, занимающимся техническим обслуживанием оборудования.

Выполняется отключение. Выбранные контуры для этого отключения находятся в режиме защиты от замораживания в течение заданного периода.

6. В случае неисправности

6.3 Неисправности (Код вида Lxx или Dxx)

В случае неисправности во время работы на дисплее панели управления отображается и мигает сообщение об ошибке и соответствующий код.

2. Нажать на клавишу t. Если код отображается снова, то выключить и включить котел.

231012 - 7601085

bar

STD

(

0 2 4 6 8 10 12 14 16 18 22 2420

AUTO

BOCKP. 11:45

ТЕМП. : 68°

ОШ.CB. PCU D27

C002302-D-07

6. В случае неисправности MCA 15 - MCA 25 MCA 25/28 MI

3. Нажать на клавишу ?. Следовать указаниям, чтобы решить проблему.

4. В следующей таблице приведено значение кодов :

Код Неисправности Источник

неисправности

L00 ОШ. PSU

L01 ОШ.ПАРАМ.PSU

L02 ОШ.ДАТ.ПОД.

L03 ОШ.ДАТ.ПОД.

L04 ОШ.ДАТ.ПОД.

PCU Не подключена электронная

PCU Неправильные параметры

PCU Короткое замыкание датчика

PCU Обрыв датчика подающей

PCU Слишком низкая температура

Описание Проверка / решение

Неправильное подключение

плата PSU

Неисправна электронная плата PSU

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

безопасности

Неисправна электронная плата PSU

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

подающей линии котла

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

линии котла

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

котла

Неисправность датчика

L05 STB ПОДАЧ.

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

PCU Слишком высокая температура

котла

Неправильное подключение Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI 6. В случае неисправности

Код Неисправности Источник

неисправности

L06 OШИБ.ДATЧ.OБP

L07 OШИБ.ДATЧ.OБP

L08 OШИБ.ДATЧ.OБP

L09 STB ОБРАТ.

PCU Короткое замыкание датчика

PCU Обрыв датчика обратной линии Неправильное подключение

PCU Слишком низкая температура

PCU Слишком высокая температура

Описание Проверка / решение

Неправильное подключение

обратной линии

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

обратной линии

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

Неправильное подключение

обратной линии

Неисправность датчика

L10 ДТ.ПОД-ОБР>МАКС

L11 ДТ.ОБР-ПОД>МАКС

PCU Недостаточная разница между

температурой подающей линии и температурой обратной линии

PCU Слишком большая разница

между температурой подающей линии и температурой обратной линии

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

Неправильное подключение Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

Неправильное подключение Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Отсутствие циркуляции воды

231012 - 7601085

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

6. В случае неисправности MCA 15 - MCA 25 MCA 25/28 MI

Код Неисправности Источник

неисправности

L12 STB РАЗОМК.

L14 OШИБKA ГOPEЛKИ

PCU Превышена максимальная

PCU 5 неудачных попыток запуска

Описание Проверка / решение

Неправильное подключение температура котла (Ограничительный термостат STB)

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

Отсутствие искры зажигания горелки

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Наличие искр при розжиге, но без

образования пламени

4 Проверить, что газовый кран

открыт

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Наличие пламени, но недостаточный

ток ионизации (<3 мкА)

L16 ПАРАЗ.ПЛАМЯ

L17 OШ.ГАЗ.КЛАП.

L34 ОШ. ВЕНТ.

PCU Определение паразитного

пламени

PCU Проблема на электронной

плате SU

PCU Вентилятор не вращается с

правильной скоростью

4 Проверить, что газовый кран

открыт

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Наличие тока ионизации при

отсутствии пламени

Неисправен трансформатор розжига

Неисправен газовый блок

Горелка остается раскаленной :

Слишком высокое CO

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

Неисправна электронная плата SU

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

Неисправен вентилятор

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI 6. В случае неисправности

Код Неисправности Источник

неисправности

L35 ОШ.ОБР>КОТЛ

L36 ОШ. ИОНИЗАЦИИ

L37 ОШ.СВ.SU

L38 ОШ.CB.PCU-D4

PCU Подающая и обратная линия

PCU Пламя пропадало более 5 раз

PCU Обрыв связи с электронной

PCU Обрыв связи между

Описание Проверка / решение

Неправильное подключение перепутаны местами

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Перепутано направление циркуляции

воды

4 Проверить циркуляцию

(направление, насос, клапаны)

Отсутствие тока ионизации за 24 часа во время работы горелки

4 Проверить, что газовый кран

открыт

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение платой SU

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение электронными платами PCU и SCU

Неисправна или не подключена

электронная плата SCU

L39 ОШ.BL PAЗOMK

L40 ОШ.ТЕСТ.HRU

L250 ОШ.НЕТ ВОДЫ

L251 ОШ. МАНОМ.

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

PCU Вход BL кратковременно

разомкнулся

Неправильное подключение

Внешняя причина

Неправильно настроенный параметр

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

PCU Ошибка тестирования блока

HRU/URC

Неправильное подключение

Внешняя причина

Неправильно настроенный параметр

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

PCU Слишком низкое давление

воды

Воздух в отопительной установке

Утечка воды

Ошибка измерения

4 При необходимости добавить

воды

4 Разблокировать котел

PCU Ошибка датчика давления воды Проблема с кабелем

Неисправен манометр

Неисправна плата датчиков

231012 - 7601085

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

6. В случае неисправности MCA 15 - MCA 25 MCA 25/28 MI

Код Неисправности Источник

неисправности

D03

НЕИСПР.ДАТ.П.B

D04

НЕИСПР.ДАТ.П.С

D05 HEИCПP.ДAT.H.T

D07 ОШ.Д.СИСТ.

SCU Ошибка датчика подающей

SCU Неисправность датчика

Описание Проверка / решение

Неправильное подключение линии контура B Ошибка датчика подающей линии контура C

Примечания : Насос контура вращается.

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

На двигатель 3-ходового клапана контура не подается питание и его можно привести в действие вручную.

Неправильное подключение наружной температуры

Примечания : Котел обеспечивает управление по температуре ВОДОНАГР.МАКС..

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Управление трехходовыми смесителями больше не обеспечивается, но контроль за максимальной температурой в контуре после смесителя остается. Трехходовые смесители могут быть отрегулированы вручную. Нагрев горячей санитарнотехнической воды обеспечивается.

Неправильное подключение системы

Неисправность датчика

D09 HEИCПP.ДAT.ГBC

D11

НЕИСПР.ДАТ.К.А

D12

HEИCПP.ДAT.K.B

D13

HEИCПP.ДAT.K.C

D14 ОШ.СВ.МК

SCU Неисправность датчика ГВС

Примечания : Нагрев горячей санитарнотехнической воды больше не обеспечивается. Загрузочный насос вращается. Температура на входе теплообменника водонагревателя равна температуре котла.

SCU Ошибка датчика комнатной

температуры A Ошибка датчика комнатной температуры B Ошибка датчика комнатной температуры C

Примечание : Затрагиваемый контур работает без влияния датчика комнатной температуры.

SCU Обрыв связи между

электронной платой SCU и радиопередатчиком котла

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение

4 Проверить соединения и

клеммные разъемы

Неисправность радиопередатчика

котла

4 Заменить радиопередатчик котла

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI 6. В случае неисправности

Код Неисправности Источник

неисправности

D15 ОШ.ДТЧ.БУФ.ВНР

D16

ОШ.ДAT.БAC B

D16

ОШ.ДAT.БAC С

D17 НЕИСПР.ГBC 2

D27 ОШ.СВ. БПУ

D32 5 СБРОС: ВКЛ/

SCU Неисправность датчика

SCU Ошибка датчика бассейна

SCU Ошибка датчика

SCU Обрыв связи между электронными платами SCU и PCU

SCU Было выполнено, по меньшей мере, 5 разблокировок за час

ВЫКЛ

D37

HEИCПP.TA K.З

SCU Короткое замыкание Titan Active System®

Описание Проверка / решение

Неправильное подключение буферного водонагревателя

Примечание : Нагрев воды в буферном водонагревателе больше не обеспечивается.

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

Неправильное подключение контура B Ошибка датчика бассейна контура C

Примечание : Подогрев бассейна

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

осуществляется постоянно в течение периода комфортной температуры для контура.

Неправильное подключение водонагревателя 2

Неисправность датчика

4 Связаться со специалистом,

занимающимся техническим обслуживанием оборудования

4 Связаться со специалистом, занимающимся техническим

обслуживанием оборудования

4 Остановить и заново запустить котел 4 Если котел не запускается после нескольких ручных сбросов

блокировки (возможны 5 попыток), то связаться с Вашей монтажной организацией, сообщив ей отображаемое сообщение об ошибке

D38 HEИCПP.TA OБP.

D99 ОШ.HEИСПР.PCU

4 Связаться со специалистом, занимающимся техническим

обслуживанием оборудования

Примечания : Подогрев горячей санитарно-технической воды прекращён. Тем не менее, его можно возобновить, нажав на клавишу r. Водонагреватель больше не защищен. Если водонагреватель не оснащён Titan Active System®, то проверить, что на плату датчиков установлен разъём для симуляции TAS (поставляется с AD212).

SCU Обрыв в Titan Active System®

4 Связаться со специалистом, занимающимся техническим

обслуживанием оборудования

SCU Версия ПО SCU не распознает подключенный PCU

4 Связаться со специалистом, занимающимся техническим

обслуживанием оборудования

231012 - 7601085

7. Технические характеристики MCA 15 - MCA 25 MCA 25/28 MI

7 Технические характеристики

7.1 Технические характеристики

Тип котла Общие сведения

Регулировка расхода Изменяемое значение Диапазон мощности (Pn)

Режим работы - Отопление (80/60 °C)

Диапазон мощности (Pn) Режим ГВС

Данные о газе и продуктах сгорания

Расход газа - минимум-максимум

NOx-Ежегодные выбросы или (n =1)

Характеристики контура отопления

Водовместимость Рабочее давление воды (PMS) максимум кПа (бар) 300 (3,0) 300 (3,0) 300 (3,0) Температура воды максимум °C 110 110 110 Рабочая температура максимум °C 90 90 90

Характеристики контура ГВС

Удельная производительность по горячей воде D (60 °C)

Удельная производительность по горячей воде D (40 °C)

Пороговая величина расхода минимум л/мин - - 1,2 Рабочее давление (Pmw) максимум кПа (бар) - - 800 (8,0)

Электрические характеристики

Напряжение питания Потребляемая электрическая мощность -

Максимальная мощность Класс электрической защиты

Другие характеристики

Общий вес (без воды) Средний уровень шума на расстоянии 1 м от

котла для максимальной мощности

минимум-максимум кВт 3,0 - 14,5 5,0 - 24,1 5,0 - 24,1 Заводская настройка кВт 14,5 24,1 19,4 минимум-максимум кВт - - 5,0 - 28,6 Заводская настройка кВт - - 28,6

м3/ч

максимум Вт Заводская настройка Вт

мг/кВт•ч 33 38 38

л 1,7 1,7 1,7

л/мин - - 8,2

л/мин - - 13,7

VAC 230 230 230

кг 43 43 44 дБ(А) 35 42 44

MCA 15 MCA 25 MCA 25/28 MI

Модулирующий, Вкл/Выкл, 0 - 10 V

0,33 - 1,59 0,55 - 2,65 0,55 - 2,96

IPX4D IPX4D IPX4D

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI

8 Экономия энергии

8.1 Советы по экономии энергии

4 Хорошо проветривать помещение, в котором установлен

котел.

4 Не закрывать отверстия приточной вентиляции. 4 Не накрывать радиаторы. Не устанавливать занавески перед

радиаторами.

4 Установить за радиаторами отражающие экраны, чтобы

избежать потерь тепла.

4 Теплоизолировать трубопроводы в неотапливаемых

помещениях (подвалы и чердаки).

4 Закрыть радиаторы в неиспользуемых помещениях. 4 Закрывать горячую воду (и холодную) в случаях, когда ей не

пользуются.

4 Установить экономичную насадку для душа, чтобы экономить

до 40 % энергии.

4 Принимать душ вместо ванны. Ванна потребляет в 2 раза

больше энергии и воды.

8. Экономия энергии

8.2 Рекомендации

Диалоговый модуль доступен в следующих исполнениях :

4 Проводный 4 Беспроводный

Настройка панели управления и/или диалогового модуля имеют сильное влияние на потребление топлива.

Несколько советов :

4 В комнате, в которой установлен датчик комнатной

температуры, не рекомендуется устанавливать радиаторы с термостатической головкой. Если термостатическая головка установлена, то открыть ее полностью.

4 Полное открывание или закрывание термостатических

головок радиаторов приводит к нежелательным колебаниям температуры. Закрывать или открывать термостатические головки с маленьким шагом.

4 Уменьшить заданное значение примерно до 20°C. Это

позволит уменьшить затраты на отопление и потребление энергии.

4 Уменьшить заданное значение во время проветривания

помещения.

4 Во время настройки часовой программы учитывать дни

отсутствия и отпуск.

231012 - 7601085

9. ГАРАНТИИ

9 ГАРАНТИИ

9.1 Общие сведения

9.2 Гарантийные условия

MCA 15 - MCA 25 MCA 25/28 MI

Вы только что приобрели наше оборудование, и мы хотим поблагодарить Вас за проявленное доверие.

Мы обращаем Ваше внимание на то, что оборудование наилучшим образом сохранит свои первоначальные качества при условии проведения регулярной проверки и технического обслуживания.

Специалист, который установил оборудование, и вся наша сервисная сеть остаются в полном Вашем распоряжении.

Ваше оборудование имеет гарантию против любого производственного дефекта, которая вступает в действие с даты покупки, указанной в счете, предоставленном монтажной организацией.

Наша договорная гарантия не покрывает замену или ремонт компонентов оборудования, которые пришли в негодность вследствие нормального износа или неправильной эксплуатации, вмешательства неквалифицированных третьих лиц, вследствие ошибки или недостаточного наблюдения или технического обслуживания, использования несоответствующего электрического питания и использования несоответствующего или некачественного топлива.

Гарантия на внутренние узлы оборудования, такие как двигатели, насосы, электрические клапаны и т.д. распространяется только в том случае, если они не были демонтированы.

Все указанные выше положения не исключают прав покупателя, которые гарантированы законом Российской Федерации касательно скрытых дефектов.

Условия гарантии и условия применения гарантии указаны в гарантийном талоне.

Гарантия не применяется для замены или ремонта изношенных деталей, износ которых был связан с нормальной эксплуатацией. Такими деталями считаются термопары, форсунки, системы розжига и контроля за пламенем, плавкие предохранители, прокладки.

231012 - 7601085

MCA 15 - MCA 25 MCA 25/28 MI 9. ГАРАНТИИ

231012 - 7601085

DUEDI S.r.l.

www.duediclima.it

Distributore Ufficiale Esclusivo

De Dietrich-Thermique Italia

Via Passatore, 12 - 12010 San Defendente di Cervasca CUNEO

+39 0171 857170 +39 0171 687875 info@duediclima.it

DE DIETRICH THERMIQUE Iberia S.L.U.

DE DIETRICH THERMIQUE S.A.S

www.dedietrich-calefaccion.es

Av. Princep d’Astúries 43-45

08012 BARCELONA

+34 932 920 520 +34 932 184 709

AD001NU-AH

129164, Россия, г. Москва

Зубарев переулок, д. 15/1

Бизнес-центр «Чайка Плаза»,

офис 309

+7 (495) 221-31-51

7601084- 001- 017601085- 001- 01

DEDIETRICH THERMIQUE 57,ruedelaGareF-67580MERTZWILLER-BP 30

© Авторские права Вся техническая информация, которая содержится в данной инструкции, а также рисунки и электрические схемы являются нашей собственностью и не могут быть воспроизведены без нашего письменного предварительного разрешения.

231012

De dietrich MCA 15, MCA 35 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
