De dietrich MCA 115 User Manual [ru]

Россия

Innovens Pro

MCA 45 - 65 - 90 - 115

RU

Инструкция по
эксплуатации

300024766-001-A

Содержание

1 Введение ....................................................................................................4

1.1 Используемые символы ...................................4

1.2 Сокращения .........................................................4

1.3 Общие сведения ..................................................5

1.3.1 Ответственность производителя .........................5

1.3.2 Ответственность монтажника ..............................5

1.3.3 Ответственность пользователя ...........................5

1.4 Сертификаты .......................................................6

2 Правила техники безопасности и рекомендации ...............................7

2.1 Правила техники безопасности .......................7

2.2 Рекомендации ......................................................8

3 Описание ....................................................................................................9

3.1 Принцип действия ..............................................9

3.1.1 Регулировка газ/воздух .........................................9

3.1.2 Горение ..................................................................9

3.2 Основные компоненты ....................................10

3.3 Панель управления DIEMATIC iSystem .........10

3.3.1 Описание клавиш ................................................10

3.3.2 Описание дисплея ...............................................11

3.3.3 Навигация по меню .............................................13

3.4 Панель управления IniControl ........................15

3.4.1 Описание клавиш ................................................15

3.4.2 Описание дисплея ...............................................16

4 Использование оборудования - DIEMATIC iSystem .........................18

4.1 Ввод в эксплуатацию оборудования ............18

4.2 Отображение измеряемых параметров ........19

4.3 Изменение настроек .........................................20

4.3.1 Регулировка заданных значений

температур ...........................................................20

4.3.2 Выбор режима работы ........................................21

4.3.3 Принудительный нагрев горячей санитарно-

технической воды ................................................22

4.3.4 Настройка контраста и подсветки дисплея .......23

4.3.5 Установка времени и даты .................................23

4.3.6 Выбор суточной программы ...............................24

1

06/09/2010 - 300024766-001-A

Содержание

4.3.7 Изменение суточной программы в соответствии с

требованиями пользователя ..............................25

4.3.8 Настройка годовой программы ..........................27

4.4 Выключение установки ...................................30

4.5 Защита от замораживания ..............................31

5 Использование оборудования - IniControl ........................................32

5.1 Ввод в эксплуатацию оборудования ............32

5.2 Отображение измеряемых параметров ........32

5.3 Изменение настроек .........................................33

5.3.1 Описание параметров .........................................33

5.3.2 Изменение параметров на уровне

пользователя .......................................................34

5.3.3 Установка ручного режима работы ....................35

5.3.4 Изменение температуры отопления ..................35

5.3.5 Изменение заданного значения температуры

горячей санитарно-технической воды ...............36

5.4 Выключение установки ...................................36

5.5 Защита от замораживания ..............................36

6 Проверка и техническое обслуживание .............................................38

6.1 Общие правила .................................................38

6.1.1 Панель управления DIEMATIC iSystem .............38

6.2 Периодические проверки ................................38

6.3 Заполнение установки .....................................39

6.4 Удаление воздуха из системы

отопления ...........................................................42

6.5 Слив установки .................................................44

7 В случае неисправности .......................................................................45

7.1 Защита от короткого цикла работы ...............45

7.2 Сообщения (Код вида Bxx или Mxx) ..............45

7.3 Неисправности (Код вида Lxx или Dxx) ........47

7.3.1 Панель управления DIEMATIC iSystem .............48

7.3.2 Панель управления IniControl .............................48

7.3.3 Перечень неисправностей ..................................48

2

06/09/2010 - 300024766-001-A

8 Технические характеристики ................................................................55

8.1 Технические характеристики ..........................55

9 Экономия энергии ..................................................................................56

9.1 Советы по экономии энергии .........................56

9.2 Рекомендации ....................................................56

10 ГАРАНТИИ ................................................................................................57

10.1 Общие сведения ................................................57

10.2 Гарантийные условия ......................................57

3

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115

1 Введение

1.1 Используемые символы

1. Введение

В этой инструкции обозначены различные уровни опасности для
привлечения внимания на особые указания. Также мы желаем
обеспечить безопасность пользователя, избежать любых
проблем и гарантировать правильную работу оборудования.

ОПАСНОСТЬ

Обозначает риск опасной ситуации, способной
повлечь тяжелые телесные повреждения.

ПРЕДУПРЕЖДЕНИЕ

Обозначает риск опасной ситуации, способной
повлечь легкие телесные повреждения.

1.2 Сокращения

ВНИМАНИЕ

Обозначает риск поломки оборудования.

Обозначает важную информацию.

¼ Обозначает ссылку на другие инструкции или на другие
страницы инструкции.

4 3CE : Коллективный дымоход для герметичного котла
4 ГВС : Горячая санитарно-техническая вода
4 Выключатель Interscenario : Выключатель системы

домашней автоматизации, который позволяет
централизовать и управлять различными сценариями

4 Hi : Низшая теплота сгорания
4 Hs : Высшая теплота сгорания
4 IOBL : Шина системы домашней автоматизации с током

несущей частоты

4 PPS : Трудновоспламеняемый полипропилен
4 PCU : Primary Control Unit - Электронная плата управления

работой горелки

4 PSU : Parameter Storage Unit - Хранение параметров

электронных плат PCU и SU

4 SCU : Secondary Control Unit - Электронная плата панели

управления Diematic iSystem

4 SU : Safety Unit - Электронная плата безопасности

06/09/2010 - 300024766-001-A

4

1. Введение

1.3 Общие сведения

MCA 45 - 65 - 90 - 115

4 V3V : Трехходовой клапан

1.3.1. Ответственность производителя

Наше оборудование произведено с соблюдением основных
требований различных применяемых директив. Оборудование

поставляется с маркировкой [ и со всеми необходимыми
документами.

Заботясь о качестве нашей продукции, мы пытаемся постоянно
её улучшать. Таким образом, мы оставляем за собой право в
любой момент изменить характеристики, приведенные в этом
документе.

Наша ответственность как производителя не действует в
следующих случаях :

4 Несоблюдение инструкций по эксплуатации оборудования.
4 Неправильное или недостаточное техническое обслуживание

оборудования.

4 Несоблюдение инструкций по установке оборудования.

1.3.2. Ответственность монтажника

Монтажник ответственен за установку и за первый ввод в
эксплуатацию оборудования. Монтажник должен соблюдать
следующие правила :

4 Прочитать и соблюдать указания, приведенные в

поставляемых с Вашим оборудованием инструкциях.

4 Выполнение установки в соответствии с действующими

правилами и нормами.

4 Осуществить первый ввод в эксплуатацию и выполнить все

пункты необходимого контроля.

4 Объяснить установку пользователю.
4 Если необходимо техническое обслуживание, то

предупредить пользователя об обязательной проверке и
техническом обслуживании оборудования.

4 Вернуть все инструкции пользователю.

1.3.3. Ответственность пользователя

Чтобы гарантировать оптимальную работу оборудования
пользователь должен соблюдать следующие правила :

4 Прочитать и соблюдать указания, приведенные в инструкции

по эксплуатации.

5

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 1. Введение

4 Пригласить квалифицированных специалистов для монтажа

системы и первого ввода в эксплуатацию.

4 Заставьте монтажника объяснить Вам Вашу установку.
4 Заставить выполнить необходимые проверки и техническое

обслуживание.

4 Хранить инструкции в хорошем состоянии рядом с

оборудованием.

Это оборудование не предусмотрено для использования
людьми с ограниченными физическими, чувствительными или
умственными способностями, или людьми без опыта и знаний (в
том числе детьми), кроме случаев, когда они имеют право
воспользоваться при помощи человека, ответственного за их
безопасность, за наблюдение или предварительные инструкции
об использовании оборудования. Необходимо следить за
детьми, чтобы убедиться, что они не играют с оборудованием.

1.4 Сертификаты

Идентификационный № ЕС
Класс NOx
Тип подключения Дымовая труба : B23, B

PIN 0063CL3333
5 (EN 297 pr A3, EN 656)

Коаксиальный дымоход : C13, C33, C43,
C53, C63, C83, C

93

33

06/09/2010 - 300024766-001-A

6

2. Правила техники безопасности и рекомендации MCA 45 - 65 - 90 - 115

2 Правила техники безопасности и

рекомендации

2.1 Правила техники безопасности

ОПАСНОСТЬ

В случае запаха газа :

1. Не использовать открытое пламя, не курить, не
воздействовать на контакты или электрические
переключатели (дверной звонок, свет, двигатель,
лифт и т.д.).

2. Отключить подачу газа.

3. Открыть окна.

4. Покинуть помещения.

5. Вызвать Вашего монтажника.

ОПАСНОСТЬ

В случае выделения дымовых газов :

1. Выключить оборудование.

2. Открыть окна.

3. Покинуть помещения.

4. Вызвать Вашего монтажника.

ПРЕДУПРЕЖДЕНИЕ

В соответствии с настройками оборудования :

4 Температура контура дымовых газов может

превышать 60 °С.

4 Температура радиаторов может достигать 85 °С.
4 Температура горячей санитарно-технической

воды может достигать 65 °С.

ВНИМАНИЕ

Не оставлять оборудование без технического
обслуживания :

4 Для обеспечения оптимальной и безопасной

работы Ваш котел должен регулярно
проверяться квалифицированным
специалистом.

7

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 2. Правила техники безопасности и рекомендации

2.2 Рекомендации

ПРЕДУПРЕЖДЕНИЕ

Только квалифицированному специалисту разрешено
осуществлять действия на оборудовании и установке.

4 Регулярно проверять давление воды в отопительной

установке (минимальное давление 0,8 бар, рекомендуемое
давление - от 1,5 до 2 бар).

4 Обеспечить доступ к оборудованию в любой момент.
4 Никогда не срывать и не заклеивать этикетки и

идентификационные таблички,наклеенные на
оборудование. Этикетки и идентификационные таблички
должны быть читаемыми в течение всего срока службы
оборудования.

4 Выбрать летний режим работы или режим защиты от

замораживания вместо выключения оборудования для
обеспечения следующих функций :

- Антиблокировка насосов

- Защита от замораживания

06/09/2010 - 300024766-001-A

8

3. Описание MCA 45 - 65 - 90 - 115

3 Описание

3.1 Принцип действия

3.1.1. Регулировка газ/воздух

Обшивка котла также служит воздухозаборником. Воздух
засасывается вентилятором, газ инжектируется в трубу Вентури
на стороне всасывания вентилятора. Скорость вращения
вентилятора регулируется в зависимости от установленных
параметров, запроса на тепло и температур, измеренных
датчиками. Газ и воздух смешиваются в трубе Вентури.
Соотношение газ/воздух следит за тем, чтобы количество газа и
воздуха было настроено относительно друг друга. Этим
достигается оптимальное сгорание во всем диапазоне
мощности. Смесь газ/воздух поступает в горелку, которая
находится в верхней части теплообменника.

3.1.2. Горение

Горелка нагревает воду системы отопления, которая
циркулирует в теплообменнике. Если температура продуктов
сгорания ниже точки росы (около 55°C), то содержащийся в них
водяной пар конденсируется в задней части теплообменника.
Теплота, которая выделяется во время процесса конденсации
(скрытая теплота или теплота конденсации) также передается
воде системы отопления. Охлажденные продукты сгорания
отводятся через трубопровод отвода уходящих газов. Конденсат
отводится через сифон.

9

06/09/2010 - 300024766-001-A

T002036-B

8

7

4

55

6

2

3

9

11

10

12

13

1

A000866-A

bar

STD

t

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

A

B

C

D

E

F

(

'

MCA 45 - 65 - 90 - 115 3. Описание

3.2 Основные компоненты

1
2
3
4
5
6
7
8
9
10
11
12
13

Коаксиальный дымоход / Подача воздуха

Обшивка/воздухозаборник

Теплообменник (Центральное отопление)

Отвод для измерения чистоты сгорания

Запальный/ионизационный электрод

Смесительная труба

Комбинированный газовый блок

Шумоглушитель забора воздуха

Панель управления

Сифон

Отсек для электронных плат управления

Вентилятор

Труба подающей линии

3.3 Панель управления DIEMATIC iSystem

3.3.1. Описание клавиш

A

Клавиши регулировки температуру (отопление, ГВС,
бассейн)

06/09/2010 - 300024766-001-A

B
C

Клавиша выбора режима работы

Клавиша изменения режима работы ГВС

10

C002705-A

C002704-A

C002703-A

bar

r

STD

(

'

t

0 2 4 6 8 10 12 14 16 18 22 2420

C002696-A

p

b

AUTO

x

c

r

j

L

g

m

bar

STD

t

0 2 4 6 8 10 12 14 16 18 22 2420

C002701-B

p

b

AUTO

x

c

r

j

M

g

m

3. Описание MCA 45 - 65 - 90 - 115

D
E

Клавиша доступа к настройкам специалиста

Клавиши, функция которых изменяется в зависимости
от индикации

F

Вращающаяся ручка регулировки :

4 Повернуть вращающуюся ручку для

пролистывания меню или для изменения
значения

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения
изменения значения

3.3.2. Описание дисплея

Функции клавиш

n

>
(
'

?

Доступ к различным меню

Позволяет пролистать меню

Позволяет пролистать параметры

Символ отображается, если доступна помощь

f

STD

b

Отображение графика для выбранного параметра

Сброс всех часовых программ

Выбор комфортного режима или выбор дней для
ввода программы

v

Выбор пониженного режима или отмена дней для
ввода программы

j

ESC

Возврат на предыдущий уровень

Возврат на предыдущий уровень без сохранения в
памяти выполненных изменений

t

Уровень мощности пламени

n

Ручной сброс блокировки

Мигает целый символ : Горелка запускается, но
пламени пока еще нет

Мигает часть символа : Мощность увеличивается

11

Неподвижный символ : Достигнута требуемая
мощность

06/09/2010 - 300024766-001-A

C002702-A

bar

STD

t

0 2 4 6 8 10 12 14 16 18 22 2420

C002697-B

p

b

AUTO

x

c

r

j

M

g

m

bar

STD

t

0 2 4 6 8 10 12 14 16 18 22 2420

C002698-B

p

b

AUTO

x

c

r

j

M

g

m

bar

STD

t

0 2 4 6 8 10 12 14 16 18 22 2420

C002708-A

p

b

AUTO

x

c

r

j

M

g

m

MCA 45 - 65 - 90 - 115 3. Описание

Мигает часть символа : Мощность уменьшается

Режимы работы

n

p

b

AUTO

x

m

Режим ЛЕТО : Отопление выключено. Горячее
водоснабжение будет обеспечиваться

Режим ЗИМА : Отопление и ГВС работают

Работа в автоматическом режиме согласно часовой
программы

Комфортный режим : Символ обозначает
принудительную работу в ДНЕВНОМ (комфортном)
режиме работы

4 Мигающий символ : Временное изменение

режима работы

4 Неподвижный символ : Постоянное изменение

режима работы

Пониженный режим : Символ обозначает
принудительную работу в НОЧНОМ (пониженном)
режиме работы

4 Мигающий символ : Временное изменение

режима работы

4 Неподвижный символ : Постоянное изменение

режима работы

06/09/2010 - 300024766-001-A

g

Режим Отпуск : Символ обозначает принудительную
работу в режиме ОТПУСК (защита от замораживания)

4 Мигающий символ : Запрограммирован режим

работы Отпуск

4 Неподвижный символ : Активен режим Отпуск

m

Давление в установке

n

bar

Ручной режим

Индикатор давления : Символ отображается только с
подключенным датчиком давления воды

4 Мигающий символ : Недостаточное количество

воды в установке

4 Неподвижный символ : Достаточное количество

воды в установке

12

bar

STD

t

0 2 4 6 8 10 12 14 16 18 22 2420

C002707-A

p

b

AUTO

x

c

r

j

M

g

m

bar

STD

t

0 2 4 6 8 10 12 14 16 18 22 2420

C002699-B

p

b

AUTO

x

c

r

j

M

g

m

bar

1

1

2

2

r

c

STD

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

L

g

m

#ИЗМЕРЕНИЯ

#ВЫБОР СУТОЧН. ПРОГ.

#СУТОЧНОЕ ПРОГРАММ.
#РЕГУЛ.
#ВРЕМЯ/ДЕНЬ

ÿ

C002220-A-07

r

d

3. Описание

MCA 45 - 65 - 90 - 115

l

Уровень давления воды

4 R : 0,9 - 1,1 бар
4 E : 1,2 - 1,5 бар
4 Z : 1,6 - 1,9 бар
4 A : 2,0 - 2,3 бар
4 l : > 2,4 бар

Изменение режима работы ГВС

n

В случае принудительного изменения режима работы
ГВС отображается графический индикатор :

4 Графический индикатор мигает : Временное

изменение режима работы

4 Графический индикатор горит постоянно :

Постоянное изменение режима работы

Прочая инофрмация

n

r

Символ отображается во время нагрева воды для
ГВС

w

Индикатор смесительного клапана : Символ
отображается в том случае, если подключен
трехходовой смесительный клапан

4 x : 3-ходовой смесительный клапан

открывается

4 c : 3-ходовой смесительный клапан

закрывается

M

Символ отображается, когда насос работает

Имя контура, для которого отображаются параметры

3.3.3. Навигация по меню

1. Для выбора нужного меню повернуть вращающуюся ручку.

2. Для доступа к меню нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу

.

j

13

06/09/2010 - 300024766-001-A

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

L

g

m

АКТИВ.ПРОГ.B

АКТИВ.ПРОГ.C

P2

P3

ÿ

C002221-B-07

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

L

g

m

АКТИВ.ПРОГ.C

"Выбор суточнойпрограммы
для контура"C

P4

ÿ

C002222-B-07

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

LUNDI 11:45

C002224-D-07

2x

MCA 45 - 65 - 90 - 115 3. Описание

3. Для выбора нужного параметра повернуть вращающуюся
ручку.

4. Для изменения параметра нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу

.

j

5. Для изменения параметра повернуть вращающуюся ручку.

6. Для подтверждения нажать на вращающуюся ручку.

Для отмены нажать на клавишу

h

.

7. Для возврата к нормальной индикации нажать 2 раза на
клавишу j.

Можно использовать клавиши ( и ' вместо
вращающейся ручки.

06/09/2010 - 300024766-001-A

14

-

)

L

m

r

r

ddd

T

y

1
2

SERVICE

°C°Fh
barPsi
% rpm
kW uA
x10 l/min

°CSt:

C002968-D

t

h

j

A B

E F

C D

3. Описание MCA 45 - 65 - 90 - 115

3.4 Панель управления IniControl

3.4.1. Описание клавиш

A

B

C

D

E

F

Клавиша Возврата j, Выхода G или Ручной
разблокировки t

Клавиша температуры отопления d или [-]
Клавиша температуры ГВС r или [+]
Клавиша S [Ввод]
Клавиши ) [трубочист]

Нажать одновременно на клавиши A и B
Клавиши f [Меню]

Нажать одновременно на клавиши C и D

15

06/09/2010 - 300024766-001-A

-

)

L

m

r

r

ddd

T

y

1
2

SERVICE

°C°Fh
barPsi
% rpm
kW uA
x10 l/min

°CSt:

C003042-B

t

h

j

-

)

L

m

r

r

ddd

T

y

1
2

SERVICE

°C°Fh
barPsi
% rpm
kW uA
x10 l/min

°CSt:

C003043-B

t

h

j

-

)

L

m

r

r

ddd

T

y

1
2

SERVICE

°C°Fh
barPsi
% rpm
kW uA
x10 l/min

°CSt:

C003044-B

t

h

j

-

)

L

m

r

r

ddd

T

y

1
2

SERVICE

°C°Fh
barPsi
% rpm
kW uA
x10 l/min

°CSt:

C003046-B

t

h

j

MCA 45 - 65 - 90 - 115 3. Описание

3.4.2. Описание дисплея

Функции клавиш

n

G

t
d

[-]

r

[+]

®

Режимы работы

n

d

D

r

Возврат на предыдущий уровень без сохранения в
памяти выполненных изменений

Ручной сброс блокировки

Функция Центрального отопления :
Доступ к параметру Максимальная температура
отопления.

Для уменьшения значения

Функция ГВС :
Доступ к параметру Температура ГВС.

Для увеличения значения

Доступ к выбранному меню или подтверждение
изменения значения

Состояние циркуляционного насоса отопления А

Программа отопления неактивна :
Функция отопления выключена

Состояние насоса ГВС

06/09/2010 - 300024766-001-A

m

Уровень мощности пламени

n

e
r
t
y

Ручной режим

Низкий уровень мощности 0 - 25 %

Средний уровень мощности 25 - 50 %

Большой уровень мощности 50 - 75 %

Уровень мощности 75 - 100 %

16

-

)

L

m

r

r

ddd

T

y

1
2

SERVICE

°C°Fh

barPsi

% rpm
kW uA
x10 l/min

°CSt:

C003047-C

t

h

j

-

)

L

m

r

r

ddd

T

y

1
2

SERVICE

°C°Fh
barPsi
% rpm
kW uA
x10 l/min

°CSt:

C003048-B

t

h

j

3. Описание MCA 45 - 65 - 90 - 115

Давление в установке

n

bar

Прочая инофрмация

n

"

!

)

-

K

Индикатор давления :
Символ отображается рядом со значением давления
в установке. Если датчик давления воды не
подключен, то на дисплее отображается -.-

Меню Пользователя :
Изменение параметров меню Пользователя

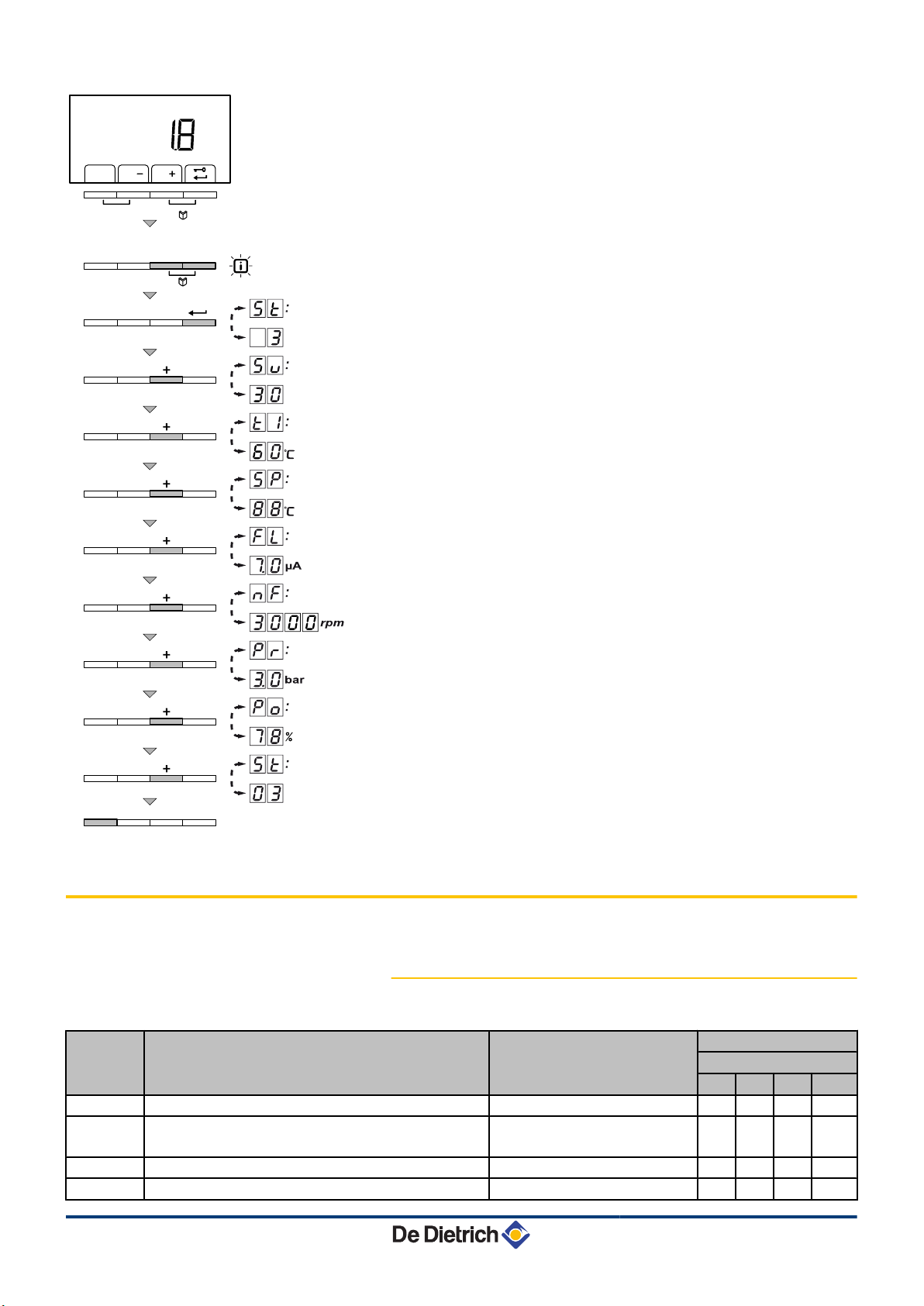

Меню Информация :
Просмотр различных текущих величин

Режим Трубочист :
Принудительная работа в режиме максимальной или
минимальной мощности для измерения CO

Меню Техническое обслуживание :
Изменение параметров меню Специалиста

На дисплее отображаются символы :
$ + K + Z (Сообщение о техническом

обслуживании)

2

\

a

I

M
a

Меню счетчиков часов работы :
Просмотр количества часов работы горелки,
количества успешных запусков и количество часов
работы после включения питания

Переключатель Вкл./Выкл. :
после 5 блокировок необходимо выключить и
включить оборудование

Наличие датчика наружной температуры

Символ отображается во время работы насоса котла

Неисправность :
Неисправность котла. Это обозначается кодом P или
X и мигающим дисплеем

17

06/09/2010 - 300024766-001-A

C002366-B

Français - Deutsch - English ­Italiano - Espanol - Nederlands

- Polski -

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

x

c

r

g

m

a

LANGUE FRANCAIS

C003079-A

MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem

4 Использование оборудования -

DIEMATIC iSystem

4.1 Ввод в эксплуатацию оборудования

1. Проверить давление воды в установке, которое отображается
на дисплее панели управления.

Если давление ниже 0,8 бар, то необходимо добавить
воды. В случае необходимости подпитать водой
систему отопления (рекомендуется гидравлическое
давление между 1,5 и 2,0 бар).

См. раздел : "Заполнение установки", Страница

¼

39

2. Открыть газовый кран котла.

3. Включить котел при помощи переключателя котла Вкл./Выкл..

06/09/2010 - 300024766-001-A

4. Во время первого включения отображается меню #ЯЗЫК.
Выбрать нужный язык, поворачивая вращающуюся ручку.

5. Для подтверждения нажать на вращающуюся ручку.
Котел начинает цикл автоматического удаления воздуха,
который длится около 3 минут и который выполняется каждый
раз после отключения электропитания. В случае проблемы на
дисплее появится сообщение об ошибке.

18

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

BOCKP. 11:45

C002219-D-07

4. Использование оборудования - DIEMATIC iSystem MCA 45 - 65 - 90 - 115

4.2 Отображение измеряемых параметров

Различные измеренные оборудованием значения можно
посмотреть в меню #ИЗМЕРЕНИЯ.

1. Доступ на уровень "Пользователя" : Нажать на клавишу >.

2. Выбрать меню #ИЗМЕРЕНИЯ.

4 Повернуть вращающуюся ручку для

пролистывания меню или для изменения
значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения
изменения значения.

Для более детального описания навигации по

¼

меню см. следующую главу : "Навигация по меню",
Страница 13.

Уровень "пользователя" - Меню #ИЗМЕРЕНИЯ

Параметр Описание Единица
НАРУЖН. ТЕМП.

ТЕМП. ПОМ. А
ТЕМП. ПОМ. B
ТЕМП. ПОМ. С

ТЕМП.КОТЛА
ДАВЛЕНИЕ

ТЕМП.ГВС

(1)

ТЕМП.ГВС ТЕК.
TEMП.БУФ.BHAГP

(1)

ТЕМПЕРАТУРА ХВ
TEMП.БACCEЙH B

(1)

TEMП.БACCEЙH C

(1)

ТЕМП.ПОДАЧА В

(1)

ТЕМП.ПОДАЧА С

(1)

ТЕМП.СИСТЕМЫ

(1)

Т.ГВС НИЗ
ТЕМП.ГВС ВСП.

Наружная температура °C

(1)

Комнатная температура контура A °C

(1)

Комнатная температура контура B °C

(1)

Комнатная температура контура C °C
Температуры воды в котле °C

Давление воды в установке бар
Температура воды в водонагревателе ГВС °C

(1)

Текущая температура горячей воды °C
Температура воды в буферном водонагревателе °C

Температура холодной санитарно-технической воды °C
Температура воды в бассейне контура B °C

Температура воды в бассейне контура C °C

Температура воды в подающей линии контура B °C

Температура воды в подающей линии контура C °C

Температура воды в подающей линии системы из нескольких теплогенераторов °C

Температура воды в нижней части водонагревателя для ГВС °C

(1)

Температура воды во 2-ом водонагревателе для ГВС, подключенном на

°C

вспомогательный выход AUX

ТЕМП. ГВС

(1)

TEMП.OБPATKИ
СК-ТЬ ВЕНТ.
МГН. МОЩН.

ТОК (мкА) Ток ионизации мкА

(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное
оборудование.

19

Температура воды во 2-ом водонагревателе для ГВС, подключенном на контур A °C
Температура воды в обратной линии котла °C

Скорость вращения вентилятора об./мин
Мгновенная относительная мощность котла (0 % : Горелка выключена или работает на

минимальной мощности)

06/09/2010 - 300024766-001-A

%

MODE

C002266-A

MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem

Уровень "пользователя" - Меню #ИЗМЕРЕНИЯ

Параметр Описание Единица
ЧИСЛО ЗАПУСКОВ

РАБ. ГОР.

ВХОД 0-10В
ПОСЛЕД.
КОНТР

(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное
оборудование.

(1)

Количество запусков горелки (нет возможности сброса)
Счетчик увеличивается на 8 после 8 запусков

Число часов работы горелки (нет возможности сброса)
Счетчик увеличивается на 2 после 2 ч работы

Напряжение на входе 0-10 В В
Последовательность системы регулирования

Контрольный номер программного обеспечения

ч

4.3 Изменение настроек

4.3.1. Регулировка заданных значений

температур

Для регулировки заданных значений температур отопления, ГВС
или бассейна выполнить следующие операции :

1. Нажать на клавишу C.

2. Для выбора нужного параметра повернуть вращающуюся
ручку.

3. Для изменения параметра нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу

.

j

4. Для изменения параметра повернуть вращающуюся ручку.

5. Для подтверждения нажать на вращающуюся ручку.

Для отмены нажать на клавишу

Режим C

Параметр Диапазон регулировки Описание

ТЕМП. ДЕНЬ А

ТЕМП. НОЧЬ А

ТЕМП. ДЕНЬ B

ТЕМП. НОЧЬ B

ТЕМП. ДЕНЬ C

ТЕМП. НОЧЬ С

ТЕМП.ГВС

(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное
оборудование.

(1)

от 5 до 30 °С

от 5 до 30 °С

(1)

от 5 до 30 °С

(1)

от 5 до 30 °С

(1)

от 5 до 30 °С

(1)

от 5 до 30 °С

от 10 до 80 °С Желаемая температура для контура ГВС 55 °C

Желаемая комфортная комнатная температура
контура A

Желаемая пониженная комнатная температура
контура A

Желаемая комфортная комнатная температура
контура B

Желаемая пониженная комнатная температура
контура B

Желаемая комфортная комнатная температура
контура C

Желаемая пониженная комнатная температура
контура C

.

h

Заводская
настройка

20 °C

16 °C

20 °C

16 °C

20 °C

16 °C

06/09/2010 - 300024766-001-A

20

MODE

C002267-A

4. Использование оборудования - DIEMATIC iSystem MCA 45 - 65 - 90 - 115

Режим C

Параметр Диапазон регулировки Описание

(1)

ТЕМП.ГВС ВСП.

ТЕМП. ГВС

(1)

TEMП.БACCEЙH B

(1)

TEMП.БACCEЙH C

(1)

(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное
оборудование.

от 10 до 80 °С

от 10 до 80 °С Желаемая температура для ГВС контура A 55 °C

от 5 до 39 °С Желаемая температура для бассейна B 20 °C

от 5 до 39 °С Желаемая температура для бассейна C 20 °C

Желаемая температура для ГВС
вспомогательного контура

Заводская
настройка

55 °C

4.3.2. Выбор режима работы

Для выбора режима работы выполнить следующие операции :

1. Нажать на клавишу MODE.

2. Для выбора нужного параметра повернуть вращающуюся
ручку.

3. Для изменения параметра нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу

.

j

4. Для изменения параметра повернуть вращающуюся ручку.

5. Для подтверждения нажать на вращающуюся ручку.

Для отмены нажать на клавишу

Режим MODE

Параметр Диапазон

регулировки

АВТОМАТИЧ.

ДЕНЬ

НОЧЬ

ОТПУСК

(1) Даты начала и окончания, а также количество дней : одни данные рассчитываются на основании других.

7/7, xx:xx Принудительная работа в комфортном режиме до

7/7, xx:xx Принудительная работа в пониженном режиме до

7/7, от 1 до 365 Активен режим защиты от замораживания для всех

Описание Заводская

Периоды комфортной комнатной температуры
определяются согласно суточной программы.

указанного часа или постоянно (7/7).

указанного часа или постоянно (7/7).

контуров котла.
Количество дней отпуска : xx

Отключение отопления : xx:xx
Повторный запуск : xx:xx

(1)

(1)

.

h

настройка

Текущий час + 1 час

Текущий час + 1 час

Текущая дата + 1
день

21

06/09/2010 - 300024766-001-A

MODE

C002268-A

MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem

Режим MODE

Параметр Диапазон

регулировки

ЛЕТО

РУЧН.

ПРИНУД.АВТО

(1) Даты начала и окончания, а также количество дней : одни данные рассчитываются на основании других.

ВКЛ/BЫK Произведено изменение режима работы на диалоговом

Описание Заводская

Отопление выключено.
Горячее водоснабжение будет обеспечиваться.

Теплогенератор работает по установленному заданному
значению. Все насосы работают. Можно изменить
заданное значение просто повернув вращающуюся
ручку.

модуле (дополнительное оборудование).
Выбрать ВКЛ для принудительного перевода всех

контуров в режим АВТОМАТИЧ..

4.3.3. Принудительный нагрев горячей

санитарно-технической воды

Для принудительного нагрева горячей санитарно-технической
воды выполнить следующие операции :

1. Нажать на клавишу r.

2. Для выбора нужного параметра повернуть вращающуюся
ручку.

3. Для изменения параметра нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу

.

j

4. Для изменения параметра повернуть вращающуюся ручку.

5. Для подтверждения нажать на вращающуюся ручку.

настройка

Для отмены нажать на клавишу

Режим r

Параметр Описание Заводская настройка
АВТОМАТИЧ.
КОМФОРТ

Периоды комфортного режима для ГВС заданы суточной программой.
Принудительный комфортный режим для ГВС до указанного часа или постоянно

(7/7).

.

h

Текущий час + 1 час

06/09/2010 - 300024766-001-A

22

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

BOCKP. 11:45

C002219-D-07

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

BOCKP. 11:45

C002219-D-07

4. Использование оборудования - DIEMATIC iSystem MCA 45 - 65 - 90 - 115

4.3.4. Настройка контраста и подсветки

дисплея

1. Доступ на уровень "Пользователя" : Нажать на клавишу >.

2. Выбрать меню #РЕГУЛ..

4 Повернуть вращающуюся ручку для

пролистывания меню или для изменения
значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения
изменения значения.

Для более детального описания навигации по

¼

меню см. следующую главу : "Навигация по меню",
Страница 13.

3. Установить следующие параметры :

Уровень "пользователя" - Меню #РЕГУЛ.

Параметр Диапазон

регулировки
КОНТРАСТ ДИСПЛ
ПОДСВЕТКА КОМФОРТ

ЭКО

Описание Заводская

настройка

Настройка контраста дисплея.
Дисплей постоянно горит в

ЭКО

Настройка
пользователя

комфортном режиме.
Дисплей подсвечивается в

течение 2 минут после нажатия
на клавишу.

4.3.5. Установка времени и даты

1. Доступ на уровень "Пользователя" : Нажать на клавишу >.

2. Выбрать меню #ВРЕМЯ/ДЕНЬ.

4

Повернуть вращающуюся ручку для
пролистывания меню или для изменения
значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения
изменения значения.

Для более детального описания навигации по

¼

меню см. следующую главу : "Навигация по меню",
Страница 13.

3. Установить следующие параметры :

Уровень "пользователя" - Меню

Параметр Диапазон регулировки Описание Заводская

ЧАС
МИН.
ДЕНЬ

23

от 0 до 23 Установка часа
от 0 до 59 Установка минут
Понедельник -

Воскресенье

#ВРЕМЯ/ДЕНЬ

Установка дня недели

настройка

Настройка
пользователя

06/09/2010 - 300024766-001-A

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

BOCKP. 11:45

C002219-D-07

MCA 45 - 65 - 90 - 115

Уровень "пользователя" - Меню #ВРЕМЯ/ДЕНЬ

4. Использование оборудования - DIEMATIC iSystem

Параметр Диапазон регулировки Описание Заводская

настройка
ДАТА
МЕСЯЦ
ГОД
ЛЕТН. ВР.: АВТО

от 1 до 31 Установка числа
Январь - декабрь Установка месяца
от 2008 до 2099 Установка года

автоматический переход на летнее

АВТО

время в последнее воскресенье
марта, и на зимнее время - в
последнее воскресенье октября.

РУЧН

для стран, где нет перехода на
другое время или он происходит в
другие дни.

4.3.6. Выбор суточной программы

1. Доступ на уровень "Пользователя" : Нажать на клавишу >.

2. Выбрать меню #ВЫБОР СУТОЧН. ПРОГ..

4 Повернуть вращающуюся ручку для

пролистывания меню или для изменения
значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения
изменения значения.

Для более детального описания навигации по

¼

меню см. следующую главу : "Навигация по меню",
Страница 13.

Настройка
пользователя

06/09/2010 - 300024766-001-A

3. Выбрать требуемый параметр.

Уровень "пользователя" - Меню #ВЫБОР СУТОЧН. ПРОГ.

Параметр Диапазон регулировки Описание
АКТИВ.ПРОГ.А

P1 / P2 / P3 / P4 Активна комфортная

программа (контур A)

АКТИВ.ПРОГ.В

P1 / P2 / P3 / P4 Активна комфортная

программа (контур B)

АКТИВ.ПРОГ.С

P1 / P2 / P3 / P4 Активна комфортная

программа (контур C)

4. При помощи вращающейся ручки сделать активной
желаемую суточную программу (P1 - P4) для контура
отопления.

24

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

BOCKP. 11:45

C002219-D-07

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

L

g

m

ПРОГ P2 C

ПO BT CP ЧE ПЯ СУ BO
"Отображение
суточныхпрограмм.
Нажмите наручку для продолжения"

ÿ

C002228-A-07

4. Использование оборудования - DIEMATIC iSystem

4.3.7. Изменение суточной программы в

1. Доступ на уровень "Пользователя" : Нажать на клавишу >.

2. Выбрать меню #СУТОЧНОЕ ПРОГРАММ..

3. Выбрать требуемый параметр.

Уровень "пользователя" - Меню #СУТОЧНОЕ ПРОГРАММ.

MCA 45 - 65 - 90 - 115

соответствии с требованиями
пользователя

4 Повернуть вращающуюся ручку для

пролистывания меню или для изменения
значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения
изменения значения.

Для более детального описания навигации по

¼

меню см. следующую главу : "Навигация по меню",
Страница 13.

Параметр Часовая программа Описание
СУТ. ПРОГР. А ПРОГР. Р2 А

ПРОГР. Р3 А

Суточная программа
контура A

ПРОГР. Р4 А

СУТ. ПРОГР. В ПРОГР. Р2 В

ПРОГР. Р3 В

Суточная программа
контура B

ПРОГР. Р4 В

СУТ. ПРОГР. С ПРОГР. Р2 С

ПРОГР. Р3 С

Суточная программа
контура C

ПРОГР. Р4 С

СУТ. ПРОГР.
ГВС

СУТ. ПРОГР.
ВСП. ВЫХ

Суточная программа
контура ГВС

Суточная программа
вспомогательного выхода

4. Выбрать суточную программу, которую необходимо
изменить.

Выбрать дни недели, для которых нужно изменить

5.
суточную программу :
Повернуть вращающуюся ручку влево до требуемого дня
недели.
Для подтверждения нажать на вращающуюся ручку.

25

06/09/2010 - 300024766-001-A

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

L

g

m

ПРОГ P2 C

ПO BT CP ЧE ПЯ СУ BO
"Отображение суточныхпрограмм.
Нажмите наручку для продолжения"

ÿ

C002229-A-07

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

L

g

m

ПРОГ P2 C

ПO BT CP ЧE ПЯ СУ BO
"Установить суточнуюпрограмму"

ÿ

C002230-D-07

06:00

06:00

MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem

6.b : Выбор дней недели
Нажать на клавишу b / v, пока не отобразится символ b.
Повернуть вращающуюся ручку вправо для выбора

желаемого дня или дней недели.

: Отмена выбора дней недели

v

Нажать на клавишу b / v, пока не отобразится символ v.
Повернуть вращающуюся ручку вправо для отмены выбора

желаемого дня или дней недели.

7. После того, как выбраны желаемые дни недели для
изменения программы, нажать на вращающуюся ручку для
подтверждения.

Задать часовые периоды для комфортного режима и для

8.
пониженного режима :
Поворачивать вращающуюся ручку влево, пока не
отобразится 0:00. Мигает первый сегмент в графическом
индикаторе суточной программы.

9.b : Выбор в комфортном режиме
Нажать на клавишу b / v, пока не отобразится символ b.
Повернуть вращающуюся ручку вправо для выбора часового

периода в комфортном режиме.

: Выбор в пониженном режиме

v

Нажать на клавишу b / v, пока не отобразится символ v.
Повернуть вращающуюся ручку вправо для выбора часового

периода в пониженном режиме.

10.После выбора всех часовых периодов комфортного периода
нажать на вращающуюся ручку для подтверждения.

Уровень "пользователя" - Меню #СУТОЧНОЕ ПРОГРАММ.

День Периоды комфортной комнатной температуры / Нагрев разрешен :

P1
_______________

СУТ. ПРОГР. А

Понедельник от 6:00 до 22:00
Вторник от 6:00 до 22:00
Среда от 6:00 до 22:00
Четверг от 6:00 до 22:00
Пятница от 6:00 до 22:00
Суббота от 6:00 до 22:00
Воскресенье от 6:00 до 22:00

СУТ. ПРОГР. В

Понедельник от 6:00 до 22:00
Вторник от 6:00 до 22:00
Среда от 6:00 до 22:00
Четверг от 6:00 до 22:00
Пятница от 6:00 до 22:00
Суббота от 6:00 до 22:00
Воскресенье от 6:00 до 22:00

СУТ. ПРОГР. С

Понедельник от 6:00 до 22:00
Вторник от 6:00 до 22:00
Среда от 6:00 до 22:00
Четверг от 6:00 до 22:00
Пятница от 6:00 до 22:00
Суббота от 6:00 до 22:00
Воскресенье от 6:00 до 22:00

P2 _______________ P3 _______________ P4 _______________

06/09/2010 - 300024766-001-A

26

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

BOCKP. 11:45

C002219-D-07

4. Использование оборудования - DIEMATIC iSystem MCA 45 - 65 - 90 - 115

Уровень "пользователя" - Меню #СУТОЧНОЕ ПРОГРАММ.

СУТ. ПРОГР.
ГВС

СУТ. ПРОГР.
ВСП. ВЫХ

День Периоды комфортной комнатной температуры / Нагрев разрешен :

P1

P2 _______________ P3 _______________ P4 _______________

_______________

Понедельник
Вторник
Среда
Четверг
Пятница
Суббота
Воскресенье
Понедельник
Вторник
Среда
Четверг
Пятница
Суббота
Воскресенье

4.3.8. Настройка годовой программы

27

Годовая программа позволяет запрограммировать на
протяжении одного года до 10 периодов отключения
отопления. Выбранные контуры для этого отключения находятся
в режиме защиты от замораживания в течение заданного
периода.

1. Доступ на уровень "Пользователя" : Нажать на клавишу >.

2. Выбрать меню #ПPOГ. ГOД.

4

Повернуть вращающуюся ручку для
пролистывания меню или для изменения
значения.

4 Нажать на вращающуюся ручку для доступа к

выбранному меню или для подтверждения
изменения значения.

Для более детального описания навигации по

¼

меню см. следующую главу : "Навигация по меню",
Страница 13.

3. Выбрать требуемый параметр.

BЫK
A
B
AB
C
AC
BC
ABC
E
A+ГВ
B+ГВ

нет отключения
контур A
контур B
контур A, B
контур C
контур A, C
контур B, C
контур A, B, C
Контур ГВС
контур A и ГВС
контур B и ГВС

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem

AB+ГВ
C+ГВ
AC+ГВ
BC+ГB
BCE

контур A, B и ГВС
контур C и ГВС
контур A, C и ГВС
контур B, C и ГВС
контур A, B, C и ГВС

4. Установить дату начала и дату окончания выбранного
периода отключения.

5. Чтобы сделать период отключения неактивным, выбрать его
и установить BЫK.

6. Для выбора другого периода отключения нажать на клавишу

.

'

Заводская программа (Заводская настройка)

Отключение № Отключаемый контур Дата начала Дата конца
1
2
3
4
5
6
7
8
9
10

BЫK
BЫK
BЫK
BЫK
BЫK
BЫK
BЫK
BЫK
BЫK
BЫK

01-01 01-01
01-01 01-01
01-01 01-01
01-01 01-01
01-01 01-01
01-01 01-01
01-01 01-01
01-01 01-01
01-01 01-01
01-01 01-01

Уровень "пользователя" - Меню #ПPOГ. ГOД

CTOП N.1:

HAЧ.CTOП N.1

HAЧ.MECЯЦ N1

KOHEЦ CTOП N.1

OCT.MECЯЦ N.1

Описание Заводская

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

Пример : Программы, изменяемые в соответствии с
требованиями пользователя

Отключение № Отключаемый

контур
1
2

AC

AC

Дата начала Дата конца

01-11 10-11
20-12 02-01

В случае установки СТОП : BЫK, отключение отменяется, и даты
начала и окончания не отображаются.

Диапазон регулировки

настройка
BЫK

01 1-31

01 1-12

01 1-31

01 1-12

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

06/09/2010 - 300024766-001-A

28

4. Использование оборудования - DIEMATIC iSystem MCA 45 - 65 - 90 - 115

Уровень "пользователя" - Меню #ПPOГ. ГOД

CTOП N.2:

CTOП N.3:

CTOП N 4:

CTOП N 5:

CTOП N.6:

HAЧ.CTOП N.2

HAЧ.MECЯЦ N2

KOHEЦ CTOП N.2

OCT.MECЯЦ N.2

HAЧ.CTOП N.3

HAЧ.MECЯЦ N3

KOHEЦ CTOП N.3

OCT.MECЯЦ N.3

HAЧ.CTOП N.4

HAЧ.MECЯЦ N4

KOHEЦ CTOП N.4

OCT.MECЯЦ N.4

HAЧ.CTOП N.5

HAЧ.MECЯЦ N5

KOHEЦ CTOП N.5

OCT.MECЯЦ N.5

HAЧ.CTOП N.6

HAЧ.MECЯЦ N6

KOHEЦ CTOП N.6

OCT.MECЯЦ N.6

Описание Заводская

настройка

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

Диапазон регулировки

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

29

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem

Уровень "пользователя" - Меню #ПPOГ. ГOД

CTOП N 7:

CTOП N 8:

CTOП N.9:

CTOП N.10:

HAЧ.CTOП N.7

HAЧ.MECЯЦ N7

KOHEЦ CTOП N.7

OCT.MECЯЦ N.7

HAЧ.CTOП N.8

HAЧ.MECЯЦ N8

KOHEЦ CTOП N.8

OCT.MECЯЦ N.8

HAЧ.CTOП N.9

HAЧ.MECЯЦ N9

KOHEЦ CTOП N.9

OCT.MECЯЦ N.9

HAЧ.CTOП N.10

HAЧ.MECЯЦ N10

KOHEЦ CTOП N.10

OCT.MECЯЦ N.10

Описание Заводская

настройка

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

Выбор отключаемого контура

Установка даты начала
отключения

Установка месяца начала
отключения

Установка даты окончания
отключения

Установка месяца окончания
отключения

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

BЫK

01 1-31

01 1-12

01 1-31

01 1-12

Диапазон регулировки

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

BЫK, A, B, AB, C, AC, BC, ABC, E,
A+ГВ, B+ГВ, AB+ГВ, C+ГВ, AC
+ГВ, BC+ГB, BCE

4.4 Выключение установки

06/09/2010 - 300024766-001-A

ВНИМАНИЕ

Не выключать котел. Если система центрального
отопления не используется в течение длительного
периода, то рекомендуется включить режим
ОТПУСК.

30

4. Использование оборудования - DIEMATIC iSystem MCA 45 - 65 - 90 - 115

4.5 Защита от замораживания

ВНИМАНИЕ

4 Защита от замораживания не работает, если

котел отключен.

4 Встроенная система защиты от замораживания

защищает только котел, но не отопительную
установку. Для защиты установки перевести
оборудование в режим ОТПУСК.

Режим ОТПУСК защищает :

4 Установку, если наружная температура ниже 3 °С (заводская

настройка).

4 Помещение, если подключено дистанционное управление и

если комнатная температура ниже 6 °С (заводская
настройка).

4 Водонагреватель горячей санитарно-технической воды, если

температура водонагревателя ниже 4 °С (вода подогревается
до 10 °С).

Для конфигурации режима Отпуск : ¼ См. раздел : "Выбор
режима работы", Страница 21.

31

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115

5. Использование оборудования - IniControl

5 Использование оборудования -

IniControl

5.1 Ввод в эксплуатацию оборудования

1. Проверить давление воды в установке, которое отображается
на дисплее панели управления.

Если давление ниже 0,8 бар, то необходимо добавить
воды. В случае необходимости подпитать водой
систему отопления (рекомендуется гидравлическое
давление между 1,5 и 2,0 бар).

См. раздел : "Заполнение установки", Страница

¼

39

2. Открыть газовый кран котла.

3. Запустить котел.

4. Начинается цикл запуска, которые не может быть прерван. Во
время цикла запуска на дисплее отображается следующая
информация :

fK[xx
pK[xx

Попеременно отображаются номера версий.

5. Автоматически выполняется цикл удаления воздуха
продолжительностью около 3 минут.

6. В режиме ожидания на дисплее нормально отображается 0,
а также давление воды в установке и символы d,

: Версия программного обеспечения
: Версия параметров

и r.

5tH

5.2 Отображение измеряемых параметров

В меню информации Q можно посмотреть следующие текущие
параметры :

4 5t = Состояние.
4 5v = Подрежим.
4 t1 = Температура подающей линии (°C).
4 t" = Температура обратной линии (°C).
4 t3 = Температура водонагревателя (°C).
4 t4 = Наружная температура (°C).
4 t5 = Температура водонагревателя солнечной установки

(°C).

4 5p = Заданное значение внутренней температуры (°C).
4 fl = Ток ионизации (µA).
4 Mf = Скорость вращения вентилятора, об/мин.
4 pr = Давление воды (бар).
4 p; = Текущая мощность (%).

06/09/2010 - 300024766-001-A

32

)

r

d

bar

C003049-A

t

h

j

h

j

4x

2x

5. Использование оборудования - IniControl MCA 45 - 65 - 90 - 115

Для просмотра текущих значений параметров выполнить
следующие операции :

1. Нажать одновременно на 2 клавиши f. Символ Q мигает.

2. Подтвердить клавишей S. Поочередное отображение

5t

и текущего состояния, например 3.

3. Нажать на клавишу [+]. Поочередное отображение
текущего подрежима, например

30

.

4. Нажать на клавишу [+]. Поочередное отображение
текущей температуры подающей линии, например

5v

t1

60

и

и

°C.

5. Последовательно нажать на клавишу [+] для того, чтобы
пролистать различные параметры.

t", t3, t4, t5

6. Нажать на клавишу [+]. Поочередное отображение

5p

.

и

заданного значения внутренней температуры, например

°C.

88

7. Нажать на клавишу [+]. Поочередное отображение
текущего тока ионизации, например

70

мкА.

8. Нажать на клавишу [+]. Поочередное отображение

fl

Mf

и

и

текущей скорости вращения вентилятора, например

3000

9. Нажать на клавишу [+]. Поочередное отображение
текущего давления воды, например

об/мин.

бар. Если датчик

#0

pr

и

давления воды не подключен, то на дисплее отображается
[-.-].

10.Нажать на клавишу [+]. Поочередное отображение
текущей модуляции мощности в процентах, например

p;

и

78

%.

11.Нажать на клавишу [+]. Заново начинается цикл просмотра с

.

5t

12.Нажать 2 раза на клавишу j для возврата к текущему режиму
работы.

5.3 Изменение настроек

Описание Диапазон регулировки Заводская настройка

Максимальная температура подающей линии от 20 до 90 °С 80 80 80 80
Температура горячей санитарно-технической

воды : T
Режим работы - отопление / ГВС Не изменять 1 1 1 1

Режим ECO Не изменять 2 2 2 2

SET

Параметр

p1
p2

p3
p4

33

5.3.1. Описание параметров

MCA
45 65 90 115

от 40 до 65 °С 60 60 60 60

06/09/2010 - 300024766-001-A

)

r

d

bar

C003050-A

t

h

j

h

j

1x

2x

MCA 45 - 65 - 90 - 115 5. Использование оборудования - IniControl

Параметр Описание Диапазон регулировки Заводская настройка

MCA
45 65 90 115

p5
p6
p7

p8

Резистор для упреждения Не изменять 0 0 0 0
Экран индикации Не изменять 2 2 2 2
Временная задержка выключения насоса котла,

подключенного на PCU
Яркость дисплея Не изменять 1 1 1 1

от 1 до 98 мин
99 минут = постоянная работа

3 3 3 3

5.3.2. Изменение параметров на уровне

пользователя

Параметры p1 и p8 могут быть изменены пользователем для
адаптации его потребностей в центральном отоплении и горячей
санитарно-технической воде (ГВС).

ВНИМАНИЕ

Изменение заводских параметров может вызвать
нарушение работы котла.

1. Нажать одновременно на две клавиши f, затем - на клавишу
[+], пока не отобразится мигающий символ W в графическом
индикаторе меню.

2. Выбрать меню пользователя при помощи клавиши S.
Отображается

с мигающим 1.

p[1

3. Нажать второй раз на клавишу S. Например, отображается
и мигает значение 80 °C.

4. Изменить значение при помощи клавиш [-] или [+]. Для этого
примера - изменить значение на

°C при помощи клавиши

60

[-].

5. Подтвердить значение клавишей S. Отображается

p[1

с

мигающим 1.

6. Нажать 2 раза на клавишу j для возврата к текущему режиму
работы.

Параметры

4

образом, что и
выбрать нужный параметр.

4 Параметры

воды для отопления) и

-

p2

p1

p1

можно изменить таким же

p8

. После этапа 2 клавишей [+]

(максимальная температура

(максимальная

p2

температура горячей санитарно-технической
воды) также можно изменить через меню
быстрого выбора.

06/09/2010 - 300024766-001-A

34

)

m

r

d

bar

C003051-A

t

h

j

h

j

2x

2x

bar

d

C003052-A

1x

5. Использование оборудования - IniControl MCA 45 - 65 - 90 - 115

5.3.3. Установка ручного режима работы

В некоторых случаях требуется перевести котел в ручной режим
работы, например, когда система регулирования еще не
подключена. Под символом E - котел может быть переведен в
автоматический или ручной режим работы. Для этого выполнить
следующие операции :

1. Нажать одновременно на две клавиши f, затем - на клавишу
[+], пока не отобразится мигающий символ E в графическом
индикаторе меню.

2. Нажать на клавишу S в появившемся окошке индикации :

или

Текстовое сообщение
(только при наличии подключенного датчика наружной

температуры). Температура подающей линии определяется
по наклону внутреннего отопительного графика.

или

Значение минимальной температуры подающей линии.

3. Нажать на клавиши [-] или [+], чтобы временно увеличить это
значение в ручном режиме работы.

4. Подтвердить значение клавишей S. Теперь котел находится
в ручном режиме работы.

5. Нажать 2 раза на клавишу j для возврата к текущему режиму
работы.

с текущим давлением воды

Zv

5.3.4. Изменение температуры отопления

При наличии датчика наружной температуры
температура подающей линии отопления
настраивается автоматически.

В летнем режиме работы можно уменьшить температуру в
подающей линии котла, тем не менее сохранив заданный
уровень комфорта. Для этого выполнить следующие операции :

1. Нажать 1 раз на клавишу d.

2. Отображаются символ d и текущая температура
(температура мигает), например

80

°C.

3. Изменить значение при помощи клавиш [-] или [+]. Для этого
примера - изменить значение на

°C при помощи клавиши

60

[-].

4. Для подтверждения нажать на клавишу S.

Также можно косвенно изменить эту настройку через
параметр

p1

.

35

06/09/2010 - 300024766-001-A

C003053-A

r

1x

MCA 45 - 65 - 90 - 115 5. Использование оборудования - IniControl

5.3.5. Изменение заданного значения

температуры горячей санитарно­технической воды

Может оказаться, что Вам нужна более низкая температура
горячей санитарно-технической воды. Уменьшите эту
температуру и сократите расход топлива. Для этого выполнить
следующие операции :

1. Нажать 1 раз на клавишу r.

2. Отображаются символ r и текущая температура
(температура мигает), например

60

°C.

3. Изменить значение при помощи клавиш [-] или [+]. Для этого
примера - изменить значение на

°C при помощи клавиши

55

[-].

4. Для подтверждения нажать на клавишу S.

5.4 Выключение установки

5.5 Защита от замораживания

Если температура воды в котле опускается слишком низко, то
запускается встроенная система защиты от замораживания
котла. Эта система защиты работает следующим образом :

4 Если температура воды ниже 7 °C, то включается

4 Если температура воды ниже 4 °C, то включается котел.
4 Если температура воды выше 10 °C, то котел выключается и

ВНИМАНИЕ

Не выключать котел. Если система центрального
отопления не используется в течение длительного
периода, то рекомендуется включить режим
ОТПУСК.

циркуляционный насос отопления.

циркуляционный насос продолжает работать в течение
небольшого периода времени.

ВНИМАНИЕ

4 Защита от замораживания не работает, если

котел отключен.

4 Встроенная система защиты от замораживания

защищает только котел, но не отопительную
установку. Для защиты установки перевести
оборудование в режим ОТПУСК.

06/09/2010 - 300024766-001-A

36

5. Использование оборудования - IniControl MCA 45 - 65 - 90 - 115

Для панели управления IniControl, режим работы
ОТПУСК доступен только при наличии подключенного
к котлу датчика комнатной температуры.

Режим ОТПУСК защищает :

4 Установку, если наружная температура ниже 3 °С (заводская

настройка).

4 Помещение, если подключено дистанционное управление и

если комнатная температура ниже 6 °С (заводская
настройка).

4 Водонагреватель горячей санитарно-технической воды, если

температура водонагревателя ниже 4 °С (вода подогревается
до 10 °С).

Для конфигурации режима Отпуск : ¼ См. раздел : "Выбор
режима работы", Страница 21.

37

06/09/2010 - 300024766-001-A

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

BOCKP. 11:45

TEMP. : 68°

БЛ.CB.БЛУ- D27

C002302-D-07

MCA 45 - 65 - 90 - 115

6. Проверка и техническое обслуживание

6 Проверка и техническое обслуживание

6.1 Общие правила

Для котла требуется небольшое техническое обслуживание. Тем
не менее, рекомендуется осматривать и выполнять техническое
обслуживание котла с определенной периодичностью.

4 Обслуживание и чистка котла должны обязательно

проводиться, по меньшей мере, один раз в год
квалифицированным специалистом.

4 Выполнять чистку по крайне мере, 1 раз в год или даже

больше - в соответствии с действующими в стране правилами
и нормами.

ВНИМАНИЕ

4 Операции по техническому обслуживанию котла

должны выполняться квалифицированным
специалистом.

4 Рекомендуется заключить контракт на

техническое обслуживание.

4 Должны использоваться только заводские

запасные части.

6.1.1. Панель управления DIEMATIC iSystem

В случае, когда необходимо техническое обслуживание, на
дисплее отображается сообщение.

1. Если на дисплее отобразилось ОСМОТР, то нажать на ? для
отображения телефонного номера монтажной организации.

2. Связаться с Вашей монтажной организацией.

3. Заставить выполнить необходимые проверки и техническое
обслуживание.

6.2 Периодические проверки

06/09/2010 - 300024766-001-A

4 Проверить давление воды в установке.

38

T001507-B

1

2

3

4

T000181-B

1

2

3

4

T000181-B

T000182-A

6. Проверка и техническое обслуживание

MCA 45 - 65 - 90 - 115

Если давление ниже 0,8 бар, то необходимо добавить
воды. В случае необходимости подпитать водой
систему отопления (рекомендуется гидравлическое
давление между 1,5 и 2,0 бар).

¼ См. раздел : "Заполнение установки", Страница

39.

4 Визуально проконтролировать наличие вероятных утечек

воды.

4 Открыть и закрыть краны радиаторов несколько раз в год (это

позволит предотвратить заклинивание кранов).

4 Помыть наружную часть котла при помощи влажной тряпки и

мягкого моющего средства.

ВНИМАНИЕ

6.3 Заполнение установки

Только квалифицированный специалист имеет право
чистить внутреннюю часть котла.

1. Проверить давление воды в установке, которое отображается
на дисплее панели управления.

Если давление ниже 0,8 бар, то необходимо добавить
воды. В случае необходимости подпитать водой
систему отопления (рекомендуется гидравлическое
давление между 1,5 и 2,0 бар).

2. Открыть краны всех подключенных к системе отопления
радиаторов.

39

3. Установить термостат комнатной температуры на
минимально возможное значение.

06/09/2010 - 300024766-001-A

T000185-A

T000845-A

T000846-A

T000847-A

MCA 45 - 65 - 90 - 115 6. Проверка и техническое обслуживание

4. Перед заполнением установки центрального отопления
подождать, пока температура упадет ниже 40 °С и радиаторы
будут холодными.

5. Для добавления воды использовать шланг для заполнения с
двумя фитингами, тряпку и ключ для воздухоотводчиков.

6. Подсоединить шланг для заполнения к водопроводному
крану (холодной воды).

7. Удалить воздух из шланга для заполнения. Медленно
заполнить шланг водой. Удерживать свободный конец шланга
вверх, над ведром. После того, как из шланга польется вода,
закрыть кран.

06/09/2010 - 300024766-001-A

40

T000848-A

T000849-A

T000850-A

T000853-A

6. Проверка и техническое обслуживание MCA 45 - 65 - 90 - 115

8. Отвернуть заглушку крана для заполнения/слива.

Крана для заполнения/слива может быть расположен
и не рядом с котлом.

9. Закрепить шланг для заполнения на кране для заполнения/
слива. Хорошо затянуть гайку шланга для заполнения.

10.Открыть кран для заполнения/слива отопительной установки.

11.Открыть водопроводный кран.

12.Проверить давление воды в установке, которое отображается
на дисплее панели управления.

13.Закрыть кран, когда давление воды будет 2 бар.

14.Закрыть кран для заполнения/слива отопительной
установки.Оставить шланг на кране для заполнения/слива до
тех пор, пока не будет удален весь воздух из отопительной
установки.

При подпитке водой в отопительную установку
попадает воздух. Удалить воздух из установки. После
удаления воздуха давление воды снова может
опуститься ниже требуемого значения. Проверить
давление воды в установке, которое отображается на
дисплее панели управления. Если давление ниже 0,8
бар, то необходимо добавить воды.

41

15.После заполнения установки включить котел.

Заполнение установки и удаление воздуха из
установки 2 раза в год должно быть достаточным для
достижения отвечающего требованиям давления
жидкости. Связаться с Вашим монтажником, если
необходимо часто добавлять воду в установку.

06/09/2010 - 300024766-001-A

1

2

3

4

T000181-B

T000184-A

T000185-A

T000854-A

3

1

4

5

2

MCA 45 - 65 - 90 - 115 6. Проверка и техническое обслуживание

6.4 Удаление воздуха из системы отопления

Необходимо удалить воздух, который возможно находится в
водонагревателе, трубопроводах или водопроводной арматуре,
чтобы предотвратить неприятные звуки, способные происходить
при нагреве или разборе воды. Для этого выполнить следующие
операции :

1. Открыть краны всех подключенных к системе отопления
радиаторов.

2. Установить заданное значение для отопления на
максимально возможную температуру.

3. Подождать, пока радиаторы будут горячими.

4. Остановить котел.

5. Подождать примерно 10 минут, пока радиаторы не станут
холодными.

6. Удалить воздух из радиаторов. Начать с нижних этажей.

06/09/2010 - 300024766-001-A

42

T000217-A

T000218-A

6. Проверка и техническое обслуживание MCA 45 - 65 - 90 - 115

7. Открыть заглушку для удаления воздуха при помощи
поставляемого ключа, постоянно поддерживая тряпку
напротив заглушки.

8. Подождать, пока не начнет выходить вода из крана для
удаления воздуха, затем закрыть заглушку для удаления
воздуха.

ВНИМАНИЕ

Вода может быть еще горячей.

9. Запустить котел. Автоматически выполняется цикл удаления
воздуха продолжительностью около 3 минут.

10.После удаления воздуха проверить, что в установке еще
достаточное давление.

Если давление ниже 0,8 бар, то необходимо добавить
воды. В случае необходимости подпитать водой
систему отопления (рекомендуется гидравлическое
давление между 1,5 и 2,0 бар).

См. раздел : "Заполнение установки", Страница

¼

39

11.Установить заданное значение для отопления.

43

06/09/2010 - 300024766-001-A

1

2

3

4

T000181-B

T000185-A

T000858-A

MCA 45 - 65 - 90 - 115 6. Проверка и техническое обслуживание

6.5 Слив установки

В случае замены радиаторов, в случае большой протечки или в
случае угрозы замораживания может потребоваться слив воды
из отопительной установки. Для этого выполнить следующие
операции :

1. Открыть краны всех подключенных к системе отопления
радиаторов.

2. Отключить электропитание котла.

3. Подождать примерно 10 минут, пока радиаторы не станут
холодными.

4. Подключить гибкий шланг для слива к отводу в самой нижней
точке. Расположить окончание гибкого шланга рядом с
водосборным колодцем или с местом, где сливаемая вода не
вызовет нежелательных последствий.

5. Открыть кран для заполнения/слива отопительной
установки. Удалить воздух из установки.

ПРЕДУПРЕЖДЕНИЕ

Вода может быть еще горячей.

6. Если из гибкого шланга больше не вытекает вода, то закрыть
сливной кран.

06/09/2010 - 300024766-001-A

44

7. В случае неисправности MCA 45 - 65 - 90 - 115

7 В случае неисправности

7.1 Защита от короткого цикла работы

Эта индикация касается только котлов с панелью
управления DIEMATIC iSystem.

Если на дисплее мигает символ ?, то котел находится в режиме
"Защиты от короткого цикла работы". Речь идет о нормальном
режиме работы. Работа будет происходить после достижения
температуры перезапуска.

7.2 Сообщения (Код вида Bxx или Mxx)

В случае неисправности на панели управления отображается
сообщение и соответствующий код.

1. Записать отображаемый код.
Код очень важен для быстрого и корректного выявления типа
неисправности и для возможной технической поддержки.

2. Остановить и заново запустить котел.
Котел автоматически начнет снова работать, как только
причина блокировки будет устранена.

3. Если код отображается снова, то устранить проблему, следуя
указаниям приведенной ниже таблицы :

В зависимости от панели управления, индикация
сообщений отличается :

4 Панель управления DIEMATIC iSystem :

Отображаются код и сообщение.

4 Панель управления IniControl : Отображается

только код.

Код Сообщения Описание Проверка / решение
B00 БЛ.ОШИБ. PSU

B01 БЛ.МАКС.Т.КОТЛ.

B02 БЛ.РОСТ Т.КОТЛ.

Неправильно сконфигурирована
электронная плата PSU

Превышена максимальная
температура подающей линии

Скорость увеличения температуры
в подающей линии превысила свое
максимальное значение

Ошибка параметров на электронной плате PSU

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Недостаточный расход воды в установке

4 Проверить циркуляцию (направление, насос,

клапаны)

Недостаточный расход воды в установке

4 Проверить циркуляцию (направление, насос,

клапаны)

4 Проверить давление воды

Ошибка датчика

45

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 7. В случае неисправности

Код Сообщения Описание Проверка / решение
B07 БЛ.ДТ ПОД.ОБР.

Превышена максимальная
разница температуры между
подающей и обратной линией

Недостаточный расход воды в установке

4 Проверить циркуляцию (направление, насос,

клапаны)

4 Проверить давление воды

Ошибка датчика

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

B08 БЛ.RL РАЗОМК

Разомкнут вход RL на клеммном
разъеме электронной платы PCU

Ошибка параметра

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Неправильное подключение

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

B09 БЛ.ФАЗА/0

4 Связаться со специалистом, обеспечивающим техническое обслуживание

оборудования

B10

БЛ. ВХ. BL РАЗОМК.

B11

Разомкнут вход BL на клеммном
разъеме электронной платы PCU

Разомкнут контакт, подключенный на вход BL

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Ошибка параметра

B13 БЛ.СВ.PCU

B14 БЛ.ОТС.ВОДЫ

B15 БЛ.ДАВЛ.ГАЗ

B16

БЛ.НЕПР.SU

B17 БЛ.ОШИБ.PCU

B18 БЛ.НЕПР.PSU

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Неправильное подключение

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Ошибка связи с электронной
платой SCU

Неправильное подключение

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

В котел не установлена электронная плата SCU

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Давление воды ниже 0,8 бар Недостаток воды в установке

4 Добавить воды в установку

Очень низкое давление газа Неправильная настройка реле давления газа на

электронной плате SCU

4 Проверить, что газовый кран открыт
4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Не распознана электронная платаSUНеправильная электронная плата SU для этого котла

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Изменились параметры в памяти
электронной платы PCU

Ошибка параметров на электронной плате PCU

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Не распознана электронная плата
PSU

Неправильная электронная плата PSU для этого
котла

B19 БЛ.НЕТ КОНФИГ.

B21 БЛ.СВЯЗЬ SU

06/09/2010 - 300024766-001-A

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Котел не сконфигурирован Электронная плата PSU была заменена

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Ошибка связи между
электронными платами PCU и SU

Неправильное подключение

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

46

7. В случае неисправности MCA 45 - 65 - 90 - 115

Код Сообщения Описание Проверка / решение
B22 БЛ.ПРОП.ПЛАМ.

B25

БЛ.ОШИБ.SU

M04 ОСМОТР

M05 ОСМОТР А
M06 ОСМОТР B
M07 ОСМОТР C

M20 УДАЛ.ВОЗД,

СУШ.KOH.B ХХ ДНЕЙ
СУШ.KOH.C ХХ ДНЕЙ
СУШ.KOH.В+C ХХ

ДНЕЙ

M23 ЗАМЕНИТЬ

ДАТ.НАР.Т

СТОП N XX

Пропадание пламени во время
работы

Внутренняя ошибка электронной
платы SU

Необходимо техническое
обслуживание

Требуется техническое
обслуживание для А, В или С

Выполняется цикл удаления
воздуха из котла

Активен режим сушки стяжки
XX ДНЕЙ = Количество оставшихся

дней для сушки стяжки.

Разрядилась батарея
беспроводного датчика наружной
температуры

Активен период отключения
XX = Номер активного периода
отключения

Отсутствие тока ионизации

4 Проверить, что газовый кран открыт
4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Наступила запрограммированная дата для
технического обслуживания

4 Если мигает символ ?, то нажать на клавишу ?.

Отобразится контактная информация
монтажной организации.

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Наступила запрограммированная дата для
технического обслуживания

4 Если мигает символ ?, то нажать на клавишу ?.

Отобразится контактная информация
монтажной организации.

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Включение котла

4 Подождать 3 минут (минуты)

Выполняется сушка стяжки. Другие контуры
отопления выключены.

4 Связаться со специалистом, обеспечивающим

техническое обслуживание оборудования

Заменить беспроводный датчик наружной
температуры

Выполняется отключение. Выбранные контуры для
этого отключения находятся в режиме защиты от
замораживания в течение заданного периода.

7.3 Неисправности (Код вида Lxx или Dxx)

В случае неисправности во время работы на дисплее панели
управления отображается и мигает сообщение об ошибке и
соответствующий код.

В зависимости от панели управления, индикация
сообщений отличается :

4 Панель управления DIEMATIC iSystem :

Отображаются код и сообщение.

4 Панель управления IniControl : Отображается

только код.

47

06/09/2010 - 300024766-001-A

bar

1

1

2

2

r

c

STD

(

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

SONNTAG 11:45

TEMP. : 68°

PCU. KOM. DEF D27

C002604-A-07

bar

1

1

2

2

r

c

STD

(

'

t

v

0 2 4 6 8 10 12 14 16 18 22 2420

p

b

AUTO

x

c

r

j

M

g

m

BOCKP. 11:45

TEMP. : 68°

БЛ.CB.БЛУ- D27

C002302-D-07

MCA 45 - 65 - 90 - 115 7. В случае неисправности

7.3.1. Панель управления DIEMATIC iSystem

1. Записать отображаемый код.
Код очень важен для быстрого и корректного выявления типа
неисправности и для возможной технической поддержки.

2. Нажать на клавишу t. Если код отображается снова, то
выключить и включить котел.

3. Нажать на клавишу ?. Следовать указаниям, чтобы решить
проблему.

4. В следующей таблице приведено значение кодов :

Код

Неисправности Источник

L00 ОШ. PSU

L01 ОШ.ПАРАМ.PSU

L02 ОШ.ДАТ.ПОД.

06/09/2010 - 300024766-001-A

7.3.2. Панель управления IniControl

1. Записать отображаемый код.
Код очень важен для быстрого и корректного выявления типа
неисправности и для возможной технической поддержки.

2. Нажать на клавишу t. Если код отображается снова, то
выключить и включить котел.

7.3.3. Перечень неисправностей

Описание Проверка / решение

неисправности

PCU Не подключена электронная

плата PSU

PCU Неправильные параметры

безопасности

PCU Короткое замыкание датчика

подающей линии котла

Неправильное подключение
Неисправна электронная плата PSU

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение
Неисправна электронная плата PSU

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение
Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

48

7. В случае неисправности MCA 45 - 65 - 90 - 115

Код Неисправности Источник

неисправности

L03 ОШ.ДАТ.ПОД.

L04 ОШ.ДАТ.ПОД.

L05 STB ПОДАЧ.

PCU Обрыв датчика подающей

PCU Слишком низкая температура

PCU Слишком высокая температура

Описание Проверка / решение

Неправильное подключение

линии котла

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение

котла

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

Неправильное подключение

котла

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Отсутствие циркуляции воды

L06 OШИБ.ДATЧ.OБP

L07 OШИБ.ДATЧ.OБP

L08 OШИБ.ДATЧ.OБP

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

PCU Короткое замыкание датчика

обратной линии

Неправильное подключение
Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

PCU Обрыв датчика обратной линии Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

PCU Слишком низкая температура

обратной линии

Неправильное подключение
Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

49

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 7. В случае неисправности

Код Неисправности Источник

неисправности

L09 STB ОБРАТ.

L10 ДТ.ПОД-ОБР<МИН

L11 ДТ.ПОД-ОБР>МАКС

PCU Слишком высокая температура

PCU Недостаточная разница между

PCU Слишком большая разница

Описание Проверка / решение

Неправильное подключение

обратной линии

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

Неправильное подключение
температурой подающей
линии и температурой
обратной линии

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

Неправильное подключение
между температурой
подающей линии и
температурой обратной линии

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Отсутствие циркуляции воды

L12 STB РАЗОМК.

PCU Превышена максимальная

температура котла
(Ограничительный термостат
STB)

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Отсутствие циркуляции воды

4 Удалить воздух из отопительной

установки

4 Проверить циркуляцию

(направление, насос, клапаны)

4 Проверить давление воды

06/09/2010 - 300024766-001-A

50

7. В случае неисправности MCA 45 - 65 - 90 - 115

Код Неисправности Источник

неисправности

L14 OШИБKA ГOPEЛKИ

L16 ПАРАЗ.ПЛАМЯ

PCU 5 неудачных попыток запуска

PCU Определение паразитного

Описание Проверка / решение

Отсутствие искры зажигания
горелки

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Наличие искр при розжиге, но без

образования пламени

4 Проверить, что газовый кран

открыт

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Наличие пламени, но недостаточный

ток ионизации (<3 мкА)

4 Проверить, что газовый кран

открыт

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Наличие тока ионизации при
пламени

отсутствии пламени

Неисправен трансформатор розжига

Неисправен газовый блок

Горелка остается раскаленной :

Слишком высокое CO

2

L17 OШ.ГАЗ.КЛАП.

L34 ОШ. ВЕНТ.

L35 ОШ.ОБР>КОТЛ

L36 ОШ. ИОНИЗАЦИИ

L37 ОШ.СВ.SU

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

PCU Проблема с газовым клапаном Неправильное подключение

Неисправна электронная плата SU

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

PCU Вентилятор не вращается с

правильной скоростью

Неправильное подключение

Неисправен вентилятор

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

PCU Подающая и обратная линия

перепутаны местами

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Перепутано направление циркуляции

воды

4 Проверить циркуляцию

(направление, насос, клапаны)

PCU Пламя пропадало более 5 раз

за 24 часа во время работы
горелки

Отсутствие тока ионизации

4 Проверить, что газовый кран

открыт

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

PCU Обрыв связи с электронной

платой SU

Неправильное подключение

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

51

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 7. В случае неисправности

Код Неисправности Источник

неисправности

L38 ОШ.CB.PCU-D4

L39 ОШ.BL PAЗOMK

L40 ОШ.ТЕСТ.HRU

L250 ОШ.НЕТ ВОДЫ

L251 ОШ. МАНОМ.

PCU Обрыв связи между

PCU Вход BL кратковременно

PCU Ошибка тестирования блока

PCU Слишком низкое давление

PCU Ошибка датчика давления

Описание Проверка / решение

Неправильное подключение
электронными платами PCU
и SCU

Неисправна или не подключена

электронная плата SCU

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение
разомкнулся

Внешняя причина

Неправильно настроенный параметр

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение
HRU/URC

Внешняя причина

Неправильно настроенный параметр

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Воздух в отопительной установке
воды

Утечка воды

Ошибка измерения

4 При необходимости добавить

воды

4 Разблокировать котел

Проблема с кабелем
воды

Неисправен манометр

Неисправна плата датчиков

D03

НЕИСПР.ДАТ.П.B

D04

НЕИСПР.ДАТ.П.С

D05 HEИCПP.ДAT.H.T

SCU Ошибка датчика подающей

линии контура B
Ошибка датчика подающей
линии контура C

Примечания :
Насос контура вращается.
На двигатель 3-ходового
клапана контура не подается
питание и его можно привести
в действие вручную.

SCU Неисправность датчика

наружной температуры
Примечания :

Котел обеспечивает
управление по температуре
КОТЕЛ МАКС..
Управление трехходовыми
смесителями больше не
обеспечивается, но контроль
за максимальной
температурой в контуре после
смесителя остается.
Трехходовые смесители могут
быть отрегулированы вручную.
Нагрев горячей санитарно­технической воды
обеспечивается.

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

06/09/2010 - 300024766-001-A

52

7. В случае неисправности MCA 45 - 65 - 90 - 115

Код Неисправности Источник

неисправности

D07 ОШ. ДОП. Д.

D09 HEИCПP.ДAT.ГBC

D11

НЕИСПР.ДАТ.К.А

D12

HEИCПP.ДAT.K.B

D13

HEИCПP.ДAT.K.C

D14 ОШ.СВ.МК

SCU Неисправность

SCU Неисправность датчика ГВС

SCU Ошибка датчика комнатной

SCU Обрыв связи между

Описание Проверка / решение

Неправильное подключение
дополнительного датчика

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение
Примечания :

Нагрев горячей санитарно­технической воды больше не
обеспечивается.
Загрузочный насос вращается.

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Температура на входе
теплообменника
водонагревателя равна
температуре котла.

Неправильное подключение
температуры A
Ошибка датчика комнатной
температуры B
Ошибка датчика комнатной
температуры C

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Примечание :
Затрагиваемый контур
работает без влияния датчика
комнатной температуры.

Неправильное подключение
электронной платой SCU и
радиопередатчиком котла

4 Проверить соединения и

клеммные разъемы

Неисправность радиопередатчика

котла

D15 ОШ.ДТЧ.БУФ.ВНР

D16

ОШ.ДAT.БAC B

D16

ОШ.ДAT.БAC С

D17 НЕИСПР.ГBC 2

D27 ОШ.СВ. БПУ

4 Заменить радиопередатчик котла

SCU Неисправность датчика

буферного водонагревателя
Примечание :

Нагрев воды в буферном
водонагревателе больше не
обеспечивается.

SCU Ошибка датчика бассейна

контура B
Ошибка датчика бассейна
контура C

Примечание :
Подогрев бассейна не зависит

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

от его температуры.

SCU Ошибка датчика

водонагревателя 2

Неправильное подключение

Неисправность датчика

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

SCU Обрыв связи между электронными платами SCU и PCU

4 Связаться со специалистом, обеспечивающим техническое

обслуживание оборудования

53

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 7. В случае неисправности

Код Неисправности Источник

неисправности

D29 ОШ.3ХКЛ.B.IOBL

D30 ОШ.3ХКЛ.C.IOBL

D31 ОШ.СВ.IOBL

D32 5 СБРОС: ВКЛ/

SCU Обрыв связи между

SCU Обрыв связи между

SCU Функция IOBL больше

SCU Было выполнено, по меньшей мере, 5 разблокировок за час

ВЫКЛ

D37

HEИCПP.TA K.З

SCU Короткое замыкание Titan Active System®

Описание Проверка / решение

Выключен модуль трехходового
электронной платой SCU и
модулем трехходового
смесителя

клапана

Модуль трехходового клапана и

электронная плата SCU не подключены

на одну и ту же фазу

Модуль трехходового клапана был

удален

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Выключен модуль трехходового
электронной платой SCU и
модулем трехходового
смесителя

клапана

Модуль трехходового клапана и

электронная плата SCU не подключены

на одну и ту же фазу

Модуль трехходового клапана был

удален

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

Проблема на электронной плате SCU
неактивна

4 Связаться со специалистом,

обеспечивающим техническое
обслуживание оборудования

4 Остановить и заново запустить котел
4 Если котел не запускается после нескольких ручных сбросов

блокировки (возможны 5 попыток), то связаться с Вашей монтажной
организацией, сообщив ей отображаемое сообщение об ошибке

D38 HEИCПP.TA OБP.

4 Связаться со специалистом, обеспечивающим техническое

обслуживание оборудования

Примечания :
Подогрев горячей санитарно-технической воды прекращён. Тем не
менее его можно возобновить, нажав на клавишу r.
Водонагреватель больше не защищен.
Если : Водонагреватель без Titan Active System® подключен к котлу :
Проверить, что разъем для симуляции Titan Active System®
(поставляется в ед. поставке AD212) установлен на плату датчиков.

SCU Обрыв в Titan Active System®

4 Связаться со специалистом, обеспечивающим техническое

обслуживание оборудования

Примечания :
Подогрев горячей санитарно-технической воды прекращён. Тем не
менее его можно возобновить, нажав на клавишу r.
Водонагреватель больше не защищен.
Если : Водонагреватель без Titan Active System® подключен к котлу :
Проверить, что разъем для симуляции Titan Active System®
(поставляется в ед. поставке AD212) установлен на плату датчиков.

06/09/2010 - 300024766-001-A

54

8. Технические характеристики MCA 45 - 65 - 90 - 115

8 Технические характеристики

8.1 Технические характеристики

Тип котла
Общие сведения

Регулировка расхода Изменяемое

Диапазон мощности (Pn)
Режим работы - Отопление (80/60 °C)

Диапазон мощности (Pn)
Режим работы - Отопление (50/30 °C)

Данные о газе и продуктах сгорания

Расход газа G20 (Природный газ H) минимум-максимум

Расход газа G31 (Пропан) минимум-максимум

NOx-Ежегодные выбросы или (EN 483)
Массовый расход продуктов сгорания минимум-максимум кг/ч 14 - 69 21 - 104 28 - 138 36 - 178

Температура дымовых газов минимум-максимум °C 30 - 67 30 - 68 30 - 68 30 - 72
Максимальное противодавление

Характеристики контура отопления

Водовместимость
Рабочее давление воды минимум кПа (бар) 80 (0,8) 80 (0,8) 80 (0,8) 80 (0,8)
Рабочее давление воды (PMS) максимум кПа (бар) 400 (4,0) 400 (4,0) 400 (4,0) 400 (4,0)
Температура воды максимум °C 110 110 110 110
Рабочая температура максимум °C 90 90 90 90

Электрические характеристики

Напряжение питания
Потребляемая электрическая

мощность - Большая скорость
Потребляемая электрическая

мощность - Малая скорость
Потребляемая электрическая

мощность - Режим ожидания
Класс электрической защиты

Другие характеристики

Вес (порожний) Общее кг 53 60 67 68
Средний уровень шума на расстоянии

1 м от котла

значение
минимум-максимум кВт 8,0 - 40,0 12,0 - 61,0 14,1 - 84,2 16,6 - 107,0
Заводская настройка кВт 40,0 61,0 84,2 107,0
минимум-максимум кВт 8,9 - 43,0 13,3 - 65,0 15,8 - 89,5 18,4 - 114,0
Заводская настройка кВт 43,0 65,0 89,5 114,0

м3/ч

м3/ч

максимум Вт 68 88 125 199

максимум Вт 18 23 20 45

максимум Вт 5 6 4 7

мг/кВт•ч 37 32 45 46

Па 150 100 160 220

л 5,5 6,5 7,5 7,5

В/Гц 230/50 230/50 230/50 230/50

IP X4D X4D X4D X4D

дБА 45 45 52 51

MCA 45 MCA 65 MCA 90 MCA 115

Модулирующий, Вкл/Выкл, 0 - 10 V

0,9 - 4,4 1,3 - 6,6 1,5 - 9,1 1,8 - 11,7

0,3 - 1,7 0,5 - 2,5 0,6 - 3,5 0,6 - 4,7

55

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115

9 Экономия энергии

9.1 Советы по экономии энергии

4 Хорошо проветривать помещение, в котором установлен

котел.

4 Не закрывать отверстия приточной вентиляции.
4 Не накрывать радиаторы. Не устанавливать занавески перед

радиаторами.

4 Установить за радиаторами отражающие экраны, чтобы

избежать потерь тепла.

4 Теплоизолировать трубопроводы в неотапливаемых

помещениях (подвалы и чердаки).

4 Закрыть радиаторы в неиспользуемых помещениях.
4 Закрывать горячую воду (и холодную) в случаях, когда ей не

пользуются.

4 Установить экономичную насадку для душа, чтобы экономить

до 40 % энергии.

4 Принимать душ вместо ванны. Ванна потребляет в 2 раза

больше энергии и воды.

9. Экономия энергии

9.2 Рекомендации

Диалоговый модуль доступен в следующих исполнениях :

4 Проводный
4 Беспроводный

Настройка панели управления и/или диалогового модуля имеют
сильное влияние на потребление топлива.

Несколько советов :

4 В комнате, в которой установлен датчик комнатной

температуры, не рекомендуется устанавливать радиаторы с
термостатической головкой. Если термостатическая головка
установлена, то открыть ее полностью.

4 Полное открывание или закрывание термостатических

головок радиаторов приводит к нежелательным колебаниям
температуры. Закрывать или открывать термостатические
головки с маленьким шагом.

4 Уменьшить заданное значение примерно до 20°C. Это

позволит уменьшить затраты на отопление и потребление
энергии.

4 Уменьшить заданное значение во время проветривания

помещения.

4 Во время настройки часовой программы учитывать дни

отсутствия и отпуск.

06/09/2010 - 300024766-001-A

56

10. ГАРАНТИИ

10 ГАРАНТИИ

10.1 Общие сведения

10.2 Гарантийные условия

MCA 45 - 65 - 90 - 115

Вы только что приобрели наше оборудование, и мы хотим
поблагодарить Вас за проявленное доверие.

Мы обращаем Ваше внимание на то, что оборудование
наилучшим образом сохранит свои первоначальные качества
при условии проведения регулярной проверки и технического
обслуживания.

Специалист, который установил оборудование, и вся наша
сервисная сеть остаются в полном Вашем распоряжении.

Ваше оборудование имеет гарантию против любого
производственного дефекта, которая вступает в действие с даты
покупки, указанной в счете, предоставленном монтажной
организацией.

Срок действия нашей гарантии указан в нашем прайс-листе.

Наша ответственность производителя не действует в случае
неправильного использования оборудования, его
неправильного или недостаточного технического обслуживания
или же неправильной установки оборудования (что касается
последнего, то Вы должны проследить, чтобы установка была
выполнена квалифицированными специалистами).

В частности, мы не несём ответственность за материальные
повреждения, моральный ущерб или травмы, возникшие
вследствие установки, не соответствующей :

4 Местным нормативам безопасности и правилам, а также

распоряжениям местных властей,

4 Всем государственным, местным и частным нормам,

касающихся установки подобного оборудования,

4 Нашим инструкциям и указаниям по установке, в особенности,

связанным с регулярным техническим обслуживанием
оборудования,

4 Действующим правилам и нормам.

57

Наша гарантия ограничивается заменой или ремонтом только
тех компонентов оборудования, которые были признаны
неисправными нашими техническими специалистами, не
включая расходы на оплату труда персонала, переезды и
транспортные расходы.

Наша договорная гарантия не покрывает замену или ремонт
компонентов оборудования, которые пришли в негодность
вследствие нормального износа или неправильной
эксплуатации, вмешательства неквалифицированных третьих
лиц, вследствие ошибки или недостаточного наблюдения или

06/09/2010 - 300024766-001-A

MCA 45 - 65 - 90 - 115 10. ГАРАНТИИ

технического обслуживания, использования
несоответствующего электрического питания и использования
несоответствующего или некачественного топлива.

Гарантия на внутренние узлы оборудования, такие как
двигатели, насосы, электрические клапаны и т.д.
распространяется только в том случае, если они не были
демонтированы.

Права, установленные Европейской Директивой 99/44/ЕЭС,
перемещенной Законодательным постановлением N°24 от 2
февраля 2002, опубликованной на J.O. N° 57 от 8 марта 2002,
остаются действительными.

Все указанные выше положения не исключают прав покупателя,
которые гарантированы законом Российской Федерации
касательно скрытых дефектов.

Условия гарантии и условия применения гарантии указаны в
гарантийном талоне.

Гарантия не применяется для замены или ремонта изношенных
деталей, износ которых был связан с нормальной
эксплуатацией. Такими деталями считаются термопары,
форсунки, системы розжига и контроля за пламенем, плавкие
предохранители, прокладки.

06/09/2010 - 300024766-001-A

58

DE DIETRICH THERMIQUE S.A.S.

www.dedietrich-thermique.fr

FR

Direction des Ventes France

57, rue de la Gare

F- 67580 MERTZWILLER

[phone]
[phone]

DE DIETRICH REMEHA GmbH

www.dedietrich-remeha.de

VAN MARCKE

www.vanmarcke.be

WALTER MEIER (Klima Schweiz) AG

www.waltermeier.com

DE

BE

CH

NEUBERG S.A.

www.dedietrich-heating.com

LU

DE DIETRICH

RU

Rheiner Strasse 151

D- 48282 EMSDETTEN

+49 (0)25 72 / 23-5

+49 (0)25 72 / 23-102

[e-mail]

Weggevoerdenlaan 5

B- 8500 KORTRIJK

+32 (0)56/23 75 11

Bahnstrasse 24

CH-8603 SCHWERZENBACH

[phone]

[phone]

39 rue Jacques Stas

L- 2010 LUXEMBOURG

[phone]

[e-mail]

DE DIETRICH

www.dedietrich-heating.com

CN

Room 512, Tower A, Kelun Building
12A Guanghua Rd, Chaoyang District

C-100020 BEIJING
+86 (0)106.581.4017
+86 (0)106.581.4018
+86 (0)106.581.7056
+86 (0)106.581.4019

[e-mail]

Serviceline [phone]

WALTER MEIER (Climat Suisse) SA

www.waltermeier.com

Z.I. de la Veyre B, St-Légier

CH-1800 VEVEY 1

[phone]

[phone]

[e-mail]

Serviceline [phone]

ÖAG AG

www.oeag.at

AT

Schemmerlstrasse 66-70

A-1110 WIEN

[phone] - 61624

[phone] - 61569

[e-mail]

AD001NU-AC

www.dedietrich-otoplenie.ru

ул. Гиляровского, д. 8

129090 г. Москва

[phone]
[phone]
[e-mail]

офис 52

T000249-B

DEDIETRICH THERMIQUE
57,ruedelaGareF-67580MERTZWILLER-BP 30

© Авторские права
Вся техническая информация, которая содержится в данной инструкции, а
также рисунки и электрические схемы являются нашей собственностью и не
могут быть воспроизведены без нашего письменного предварительного
разрешения.

06/09/2010
