RÉFRIGÉRATEUR-

CONGÉLATEUR

KÜHL-

GEFRIERSCHRANK

TWEEDEURS-

KOELKAST

FRIGORIFERO-

CONGELATORE

DRC728JE

2223 258-64

LES NOUVEAUX OBJETS DE VALEUR

Chère cliente, cher client,

Vous venez d'acquérir un réfrigérateur De Dietrich et nous vous en remercions.

Votre nouvel appareil a été conçu pour vous par nos équipes de recherche afin de conserver au mieux vos aliments et répondre à vos exigences les plus élevés en termes de performance et de respect de l'environnement.

Le design très actuel, des réfrigérateurs De Dietrich cache de très nombreuses innovations pertinentes. Performants, ils assurent une fraîcheur optimale à vos aliments grâce à un espace de conservation optimisé.

Vous trouverez également dans la gamme de produits De Dietrich, un choix étendu de produits en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur.

Découvrez-les dans le nouveau catalogue De Dietrich que pouvez vous procurer auprès de notre service Relations Consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

De Dietrich, spécialiste incontesté de l'électroménager encastrable depuis plusieurs décennies, vous offre des produits toujours plus performants, fiables et faciles à utiliser.

La Marque De Dietrich

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sécurité

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n’y touchent pas ou qu’ils ne l’utilisent pas comme un jouet.

• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les appareils qui en sont équipés).

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du déplacement.

• Faites très attention lorsque vous déplacez l’appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à la partie arrière de l’appareil et il faut éviter tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.

• Ne pas mettre d’instruments électriques à l’intérieur de l’appareil (sorbetière, par exemple).

Service/Réparation

• Une éventuelle modification à l’installation électrique de votre maison qui devait être nécessaire pour l’installation de l’appareil ne devra être effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; I’entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

• En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service AprèsVente le plus proche et n’exigez que des pièces détachées originales.

Installation

• Assurez-vous, après avoir installé l’appareil, que celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble d’alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du condenseur et du compresseur.Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraìnerait un mauvais fonctionnement et des dommages sur l’appareil. Suivez les instructions données pour l’installation.

• A cause du système de transport, l’huile contenue dans le compresseur pourrait s’écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l’appareil pour permettre à l’huile de refluer dans le compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d’appartenance est indiquée sur la plaque signalétique.

RENSEIGNEMENTS POUR L’ÉLIMINATION DES MATÉRIAUX D’EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer. Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériau.

• Mettez les piéces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n’existent pas encore à l’endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères.

Pour les emballages de matières plastiques recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD PP pour le polypropylène PS pour le polystyrène

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des matériaux, la plupart des pièces de l’appareil ont une contremarque qui en facilite l’indentification.

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d’appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.

• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irréparablement l’évaporateur. N’employez pour cela que une spatule en plastique.

• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d’ozone. L’appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d’endommager le circuit de réfrigérant, surtout à l’arrière de l’appareil, près de l’échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

Elimination des vieux appareils

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

02**

SAN

ABS

Nettoyage

L’appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l’eau tiède savonneuse, pour enlever l’odeur caractéristique de «neuf».

N’utilisez pas de produits abrasifs, de

poudre à récurer ni d’éponge métallique.

Mise en service

Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d’une montre au-delà de la position «O» (arrêt). L’appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés. En tout cas, l’exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;

• fréquence d’ouverture des portes;

• quantité d’aliments conservés;

• emplacement de l’appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l’indicateur du bouton en correspondance du symbole «O».

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur:

• n’introduisez pas d’aliments encore chauds ou de liquides en évaporation dans la cuve;

• couvrez les aliments, surtout s’ils sont aromatiques;

• placez les denrées de façon à ce que l'air puisse circuler tout autour.

UTILISATION

Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Utilisation - Nettoyage - Mise en service - Réglage de la température - Réfrigération . . . . . . . . . . . . . . . . . .5

Utilisation - Securité alimentaire - Congélation - Conservation des produits surgéles - Décongélation . . . . . .6

Utilisation - Glaçons - Accumulateurs thermiques - Tablettes amovibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Positionnement des balconnets de la contre-porte - Recyclage de l’air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Conseils - Conseils pour la réfrigération - Conseils pour la congélation - Conseils pour la surgélation . . . . . .8

Entretien - Arrêt prolongé - Nettoyage - Changement de l’ampoule - Dégivrage . . . . . . . . . . . . . . . . . . . . . . .9

Anomalie de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Informations techniques - Installation - Emplacement - Arrêts pour clayettes - Branchement électrique . .11

Installation - Réversibilité des portes - Instructions pour l’encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Installation - Instructions pour l’encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

SOMMAIRE

Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l’intérieur de l’appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Explication signalétique de la zone froide

Le symbole ci-contre indique l’emplacement de la zone la plus froide de votre réfrigérateur.

Zone la plus froide: inférieure ou égale à +4° C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

Indicateur de température

Thermostat à régler Température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur. L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale

à 4°C. Si la température est supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température

de son réfrigérateur en réglant son thermostat. ATTENTION: Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température

interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes.

SECURITÉ ALIMENTAIRE

Congélation

Le compartiment à 4 étoiles sert à congeler des aliments frais et à conserver des denrées congelées et surgelées pendant un certain temps. Pour congeler les aliments frais il n’est pas nécessaire de régler le thermostat sur une position différente de celle employée en état de fonctionnement habituel. Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur. Dans ce cas il faudra ramener le thermostat sur une position moins froide.

Conservation des produits surgelés

Le compartiment à 4 étoiles sert à conserver des denrées congelées et surgelées pendant un certain temps. A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l’appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.

Comment utiliser ce compartiment au mieux: si l’on doit ranger de grandes quantités d’aliments, on peut enlever de l’appareil tous les tiroirs ou les paniers et placer directement les aliments sur les clayettes refroidissantes en faisant attention à ne pas

dépasser la limite de charge se trouvant sur le côté du compartiment supérieur (là où il est prévu).

Attention En cas de coupure de courant abstenez-vous d’ouvrir la porte. Si l’interruption est de courte durée (jusqu’à 6-8 heures) et si le congélateur est rempli, il n’y a aucun risque d’altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduireremarquablement la durée de conservation des aliments).

Décongélation

Avant d’être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération. S’il s’agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur.

N’employez pas d’objet métallique pour décoller les bacs à glace.

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets. A cet effet procédez comme suit: Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

Accumulateurs thermiques

Dans le congelateur se trouvent deux accumulateurs de froid qui permettent d’augmenter la durée de conservation des aliments stockés en cas de coupure de courant ou d’anomalie de fonctionnement.

Pour des raisons de sécurité liées au transport de l’appareil, ces accumulateurs sont mis, à l’usine, dans le tiroir inférieur. Pour les utiliser correctement il faut les placer dans le tiroir supérieur, au-dessus des aliments.

Fig. 1

Recyclage de l’air

Un ventilateur (DAC), qui est mis en marche au moyen de l’interrupteur «A» (Fig. 1), se trouve à l’intérieur de l’appareil. Le voyant de fonctionnement s’allume. L’utilisation du ventilateur est conseillée quand la température ambiante est supérieure à 25 °C positionner le bouton sur le symbole (Fig. 2)

correspondant.

Cet dispositif permet un refroidissement plus vite des aliments.et une meilleure uniformité de la température à l’interieur de l’appareil .

Fig. 2

Tablettes amovibles

Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les tablettes à différentes hauteurs, selon vos besoins. Pour une meilleure utilisation de l’espace vous pouvez superposer les demi-tablettes antérieures aux demi-tablettes postérieures.

D338

PRXXX

CONSEILS

Conseils pour la réfrigération

Où placer les denrées? Viande (de toutes sortes): enveloppez-la dans des

sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc.: placez-les, bien

couverts, sur une clayette. Fruits et légumes: bac(s) à légumes (une fois nettoyés). Beurre et fromage: enveloppez-les soigneusement dans des feuilles d’aluminium ou de polyéthylène et mettez-les dans les casiers appropriés. Lait en bouteille: à placer dans l’un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doivent pas être placés dans le réfrigérateur, s’ils ne sont pas conditionnés.

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

• vérifiez que les aliments aient bien été conservés

en magasin;

• assurez-vous que le transport, du moment de

l'achat jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible;

• évitez d’ouvrir trop souvent la porte et ne la

laissez ouverte que le temps nécessaire.

• Il convient de faire très attention, car les aliments

dégelés, ne peuvent être recongelés.

• Ne dépassez jamais la date limite d’utilisation

généralement marquée sur les paquets.

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;

• le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps;

• les produits destinés à la congélation doivent être frais, bien nettoyés et d’excellente qualité;

• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;

• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;

• évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température;

• les aliments maigres se conservent mieux et plus longtemps que les gras; le sel réduit la durée de conservation;

• ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures:

• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d’entreposage;

• Les symboles correspondent à différents types de produits congelés.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou infé-rieure est valable en fonction de la qualité des aliments et du traitement qu’ils ont subi avant la congélation.

• ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater.

Dégivrage

Le dégivrage du compartiment réfrigérateur s’effectue automatiquement, à chaque arrêt du compresseur. L’eau de dégivrage est évacuée dans un bac situé à l’arrière de l’appareil où elle s’évapore.

Nous recommandons de nettoyer périodiquement l’orifice d’écoulement de l’eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d’éviter que l’eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l’orifice.

ENTRETIEN

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Nettoyage

N’utilisez jamais d’objets métalliques pour nettoyer l’appareil; vous risquez de l’endommager.

Nettoyez périodiquement l’intérieur de votre appareil avec de l’eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

Dépoussiérez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Changement de l’ampoule

L’ampoule d’éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations suivantes:

• dévissez la vis de fixation du plafonnier;

• décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l’ampoule ne s’allume pas, il faut contrôler qu’elle soit bien vissée; si cela n’élimine pas le problème, mettre une autre ampoule qui ait la même puissance.La puissance maximale est indiquée sur le diffuseur.

Débranchez l’appareil avant toute opération.

Attention: Cet appareil contient des hydrocarbures

dans son circuit de réfrigérant; I’entretien et la recharge ne doivent done être effectués que par du personnel autorisé.

D411

D037

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment. Pour effectuer un dégivrage complet procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position

«O» ou débranchez l’appareil;

2. enveloppez les denrées dans plusieurs feuilles

de papier journal et conservez-les dans un endroit frais;

3. maintenez la porte ouverte,utilisez la spatule

comme gouttière et placez-la dans la partie centrale, en bas, de l’appareil, placez au-dessous une cuvette pour recevoir l’eau de dégivrage.

4. épongez et séchez soigneusement les parois et

le fond; conservez la spatule pour toute utilisation ultérieure.

5. ramenez le bouton du thermostat sur la position

désirée ou rebranchez l’appareil.

6. Après 2-3 heures de fonctionnement l’appareil

est à nouveau prêt à la conservation des produits surgelés.

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant

et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne

position;

• s'il y a des traces d'eau au fond du compartiment

et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre “Dégivrage”).

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressezvous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

Important

Pour cette opération n’utilisez jamais d’objet métallique qui risquerait de détériorer l’appareil.

N’utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

L’élévation de température des denrées congelées peut diminuer leur durée de conservation.

D068

Branchement électrique

Contrôlez, avant de brancher l’appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: ±6%. Pour l’adaptation de l’appareil à des voltages différents, l’adjonction d’un autotransformateur d’une puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise de terre réglementaire.

C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

Cet appareil est conforme aux Directives

Communautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la

suppression des interférences radioélectriques

- 73/23 CEE 19/02/73 (Basse Tension) et

modifications successives;

- 89/336 CEE 03/05/89 (Compatibilité

Electromagnétique) et modifications successives.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Pour l’encastrement rapportez-vous aux instructions relatives ci-jointes.

Important

L’appareil doit

pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l’installation est terminée.

INFORMATIONS TECHNIQUES

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche de l’appareil.

Arrêts pour clayettes

Votre appareil est equipée d’arrêts pour clayettes qui permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante : soulevez à l’arrière la clayette et poussez-la vers

l’avant jusqu’à ce qu’elle se dégage. Retirez les arrêts.

Instructions pour l’encastrement

Réversibilité des portes

L’appareil est livré avec l’ouverture à droite ou à gauche. Pour changer le sens d’ouverture de la porte suivez les indications ci-dessous avant l’installation.

1. Dévissez le pivot supérieur et enlevez la charnière

2. Dégagez la porte supérieure

3. Dévissez la charnière intermédiaire et les équerres et remontez-les sur le côté opposé

4. Remontez la porte supérieure, le pivot supérieur et la charnière sur le côté opposé

5. Dévissez le pivot inférieur et enlevez la charnière et remontez-les sur le côté opposé

Instructions pour l’encastrement

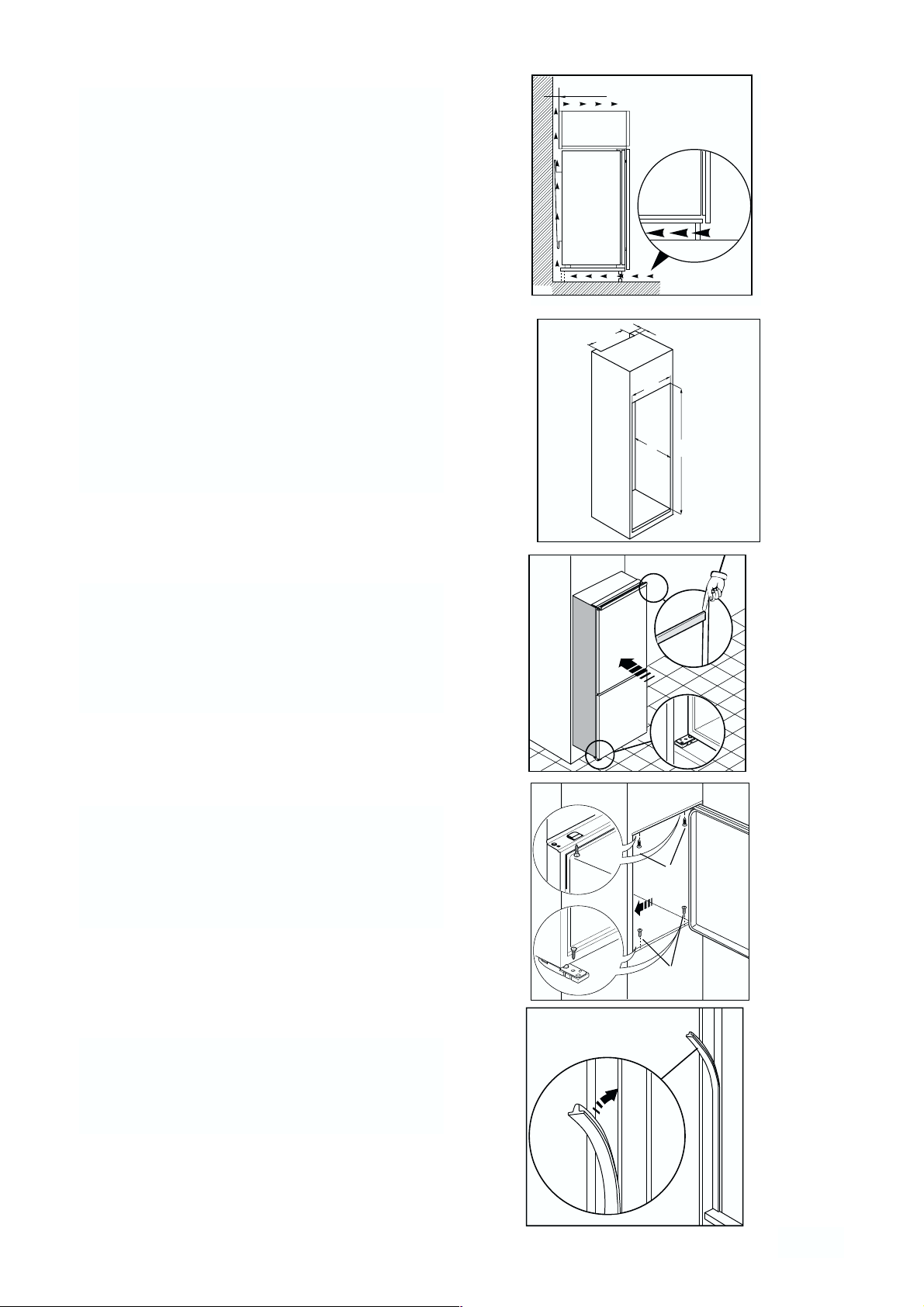

Dimensions de la niche

Hauteur (1) 1780 mm Profondeur (2) 550 mm Breite (3) 560 mm Pour des raisons de sécurité, la ventilation doit être

prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d’un conduit d’areation ayant les mesures suivantes:

Profondeur 50 mm Largeur 540 mm

Insérer l'appareil dans la niche en l'appuyant contre la paroi intérieure, correspondant au côté d'ouverture de la porte, jusqu'à ce que le cache supérieur soit à fleur (1) et veiller à ce que la charnière du bas soit alignée sur la paroi du meuble (2).

Fixez l’appareil à l’aide des 4 vis livrées à cet effet. (I = 3,5 x 13) (P = 3,5 x 22)

50 mm

min.

200 cm

min.

200 cm

D567

PR01

540

D023

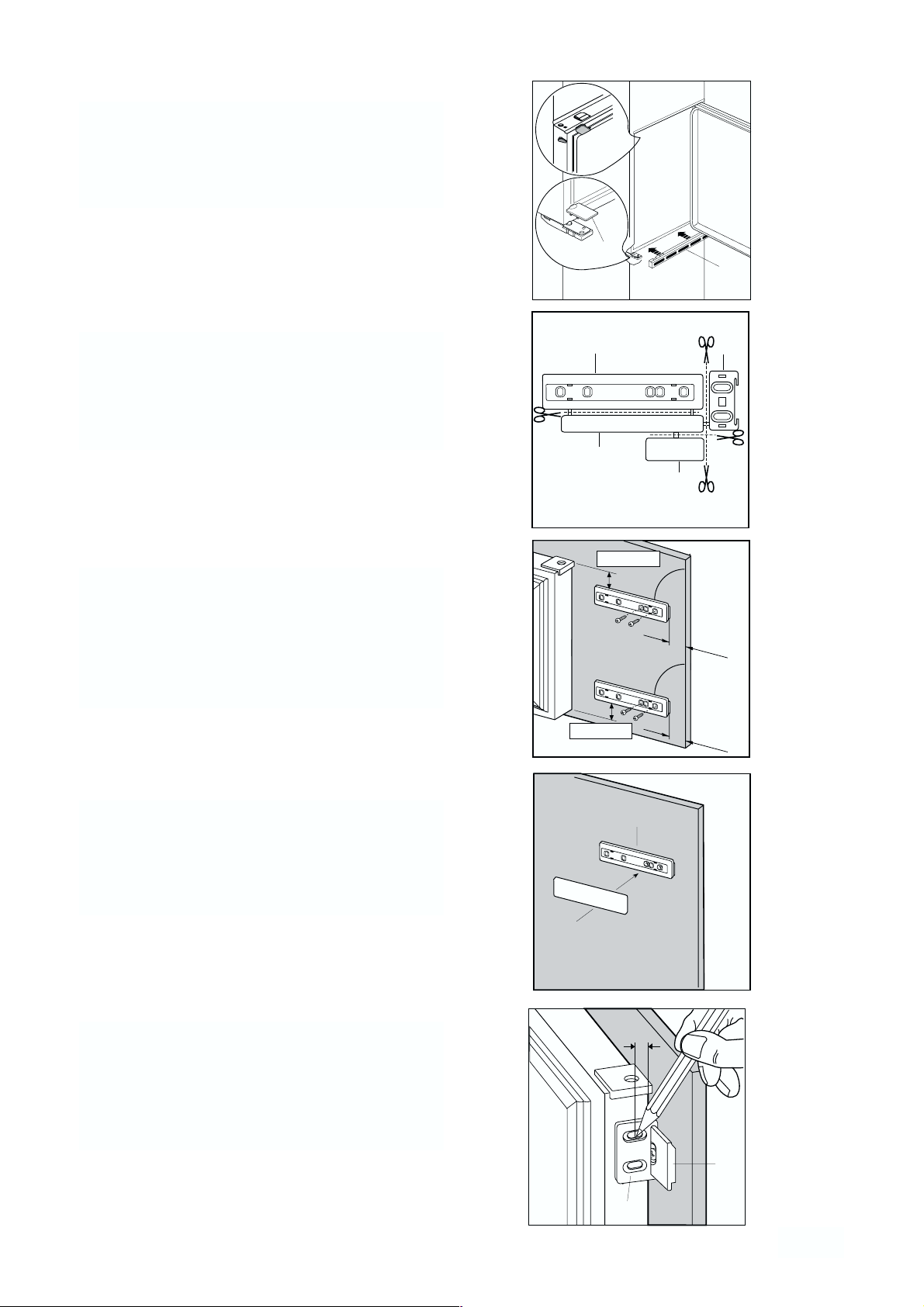

Appliquez le joint à pression, entre l’appareil et le meuble.

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Appliquez la grille d’aération (B) et le couvrecharnière (E).

Séparer les pièces Ha, Hb, Hc, Hd comme l’indique de la figure.

Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l’indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

D724

PR266

ca. 50 mm

90°

PR33

En cas de fixation latérale de l’appareil au meuble colonne, desserrez les vis des équerres (D) et déplacez celles-ci d’après la Fig. Fixez à nouveau. Appliquez le couvercle(E).

La réversibilité des portes une fois effectuée, contrôlez que les joints magnétiques adhèrent à la carrosserie. Si la température à l’intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n’adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reprennent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l’aide d’un sèche-cheveux.

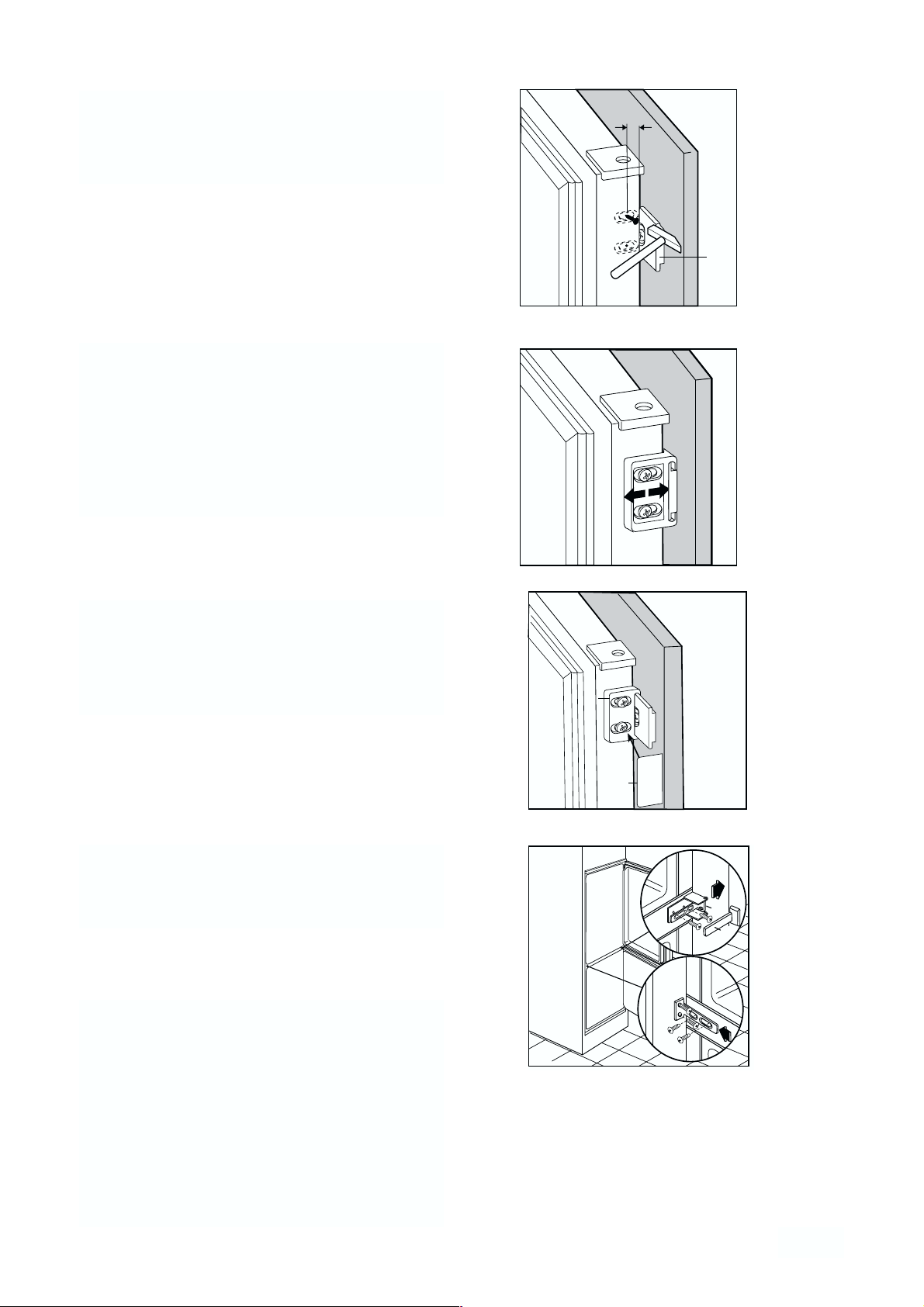

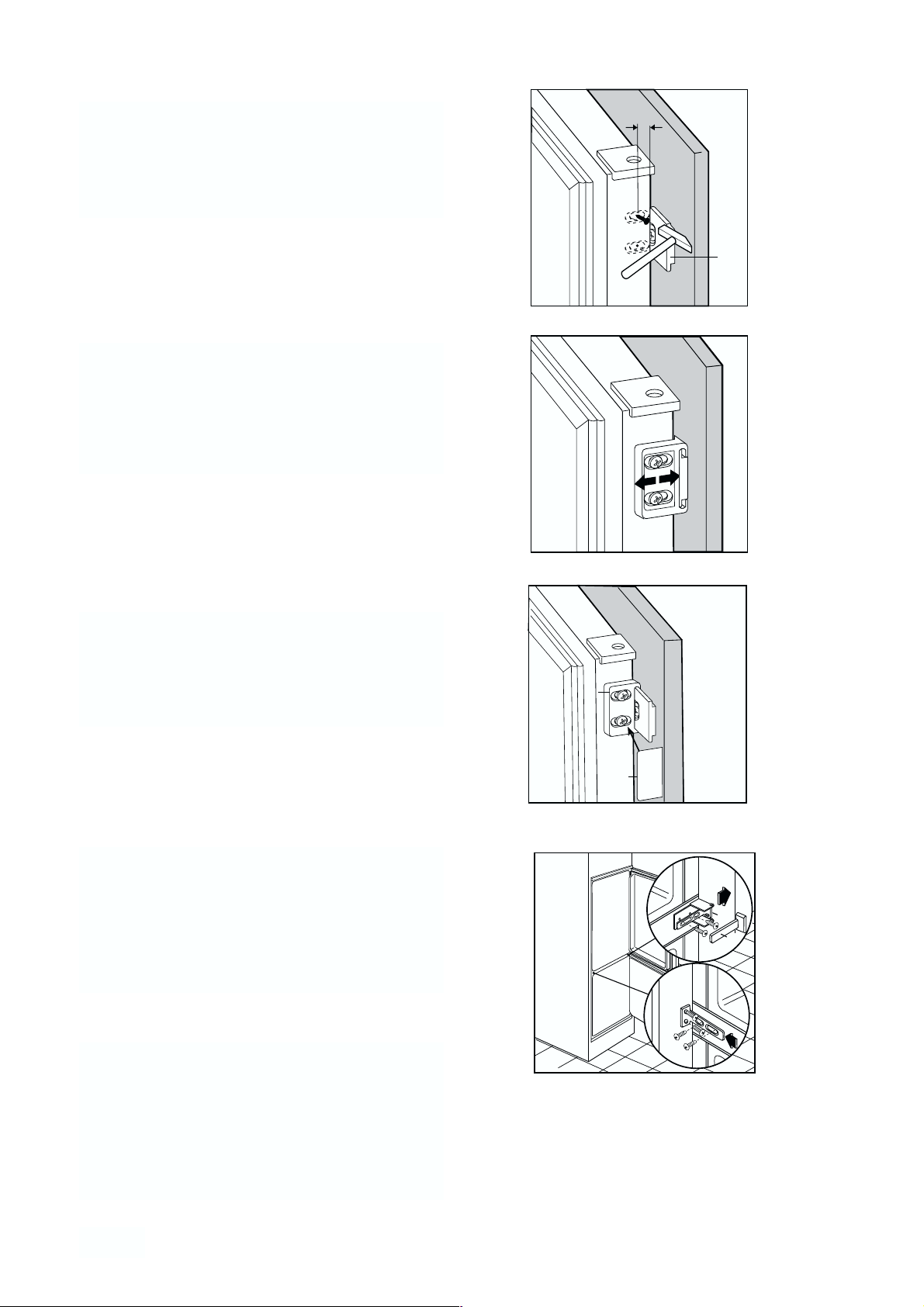

Ouvrir la porte de l’appareil et celle du meuble à 90° environ. Introduire l’équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l’appareil et celle du meuble et marquer la position des trous comme l’indique la figure.

Enlever les équerres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).

Remettre l’équerre en place sur la glissière et fixer avec les vis fournies.

Pour effectuer l’éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler que la porte de l’appareil se ferme parfaitement.

Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).

8mm

PR167

8mm

PR168

PR167/1

D734

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen. Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und damit in Lebensgefahr kommen. Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet.Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Dieses Gerät wurde hergestellt, um von Erwachsenen benutzt zu werden. Es ist unbedingt darauf zu achten, daß Kinder es nicht anfassen oder es als Spielzeug verwenden.

• Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.

• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.

• Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!

• Beachten Sie, dan während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.

• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder Gasherden aufgestellt werden.

• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.

• Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.

• NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.

• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.

• Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht.

Wichtig:Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienst erhältlich sind.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.

• Während des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben.

Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich

zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.

• Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur einen Plastikschaber verwenden.

• Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.

• Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.

Umweltnormen

Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an. Die in diesem Gerät verwendeten und mit dem Symbol gekennzeichneten Materialien,sind recyclingfähig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

INHALT

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer ElektroGroßgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.

• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD PP für Polypropylen PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien dieses Gerätes gekennzeichnet, um ihre Identifizierung zu ermöglichen.

Warnungen und wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Hinweise zur Verpackungsentsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Gebrauch - Reinigung der Innenteile - Inbetriebnahme - Temperaturregelung - Richtig kühlen . . . . . . . . . . .19

Gebrauch - Lebensmittelschutz - Einfrieren von frischen Lebensmittel - Aufbewahrung der Tiefkühlkost . . . . .

Auftauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Gebrauch - Eiswürfelbereitung - Kälteakkus - Höhenverstellbare Abstellregale . . . . . . . . . . . . . . . . . . . . . . . . .

Höhenverstellung der Abstellregale - Luftzirkulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Tips - Tips für das Kühlen - Tips für das Einfrieren - Tips für Tiefkühlkost . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Wartung - Regelmäßige Reinigung - Stillstandzeiten - Innenbeleuchtung - Abtauen . . . . . . . . . . . . . . . . . . .23

Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Technische Daten - Installation - Aufstellung - Transportsicherungen - Elektrischer Anschluß . . . . . . . . . .25

Installation - Türanschlagwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Installation - Montageanleitungen für den integrierten Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Allgemeine Garantiebestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

02**

SAN

ABS

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel

verwenden, die das Gerät beschädigen könnten.

Inbetriebnahme

Den Stecker in die Steckdose einsetzen. Kühlschranktür öffnen und Thermostatknopf von der Stellung «O» (STOP) aus im Uhrzeigersinn drehen. Das Gerät ist eingeschaltet. Den Stillstand des Gerätes erhält man durch Drehen des Thermostatknopfes auf das Symbol «O».

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen oder verringert (kälter) durch das Drehen auf höhere Zahlen. Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur,

• Häufigkeit des Türöffnens,

• Menge der eingelagerten Lebensmittel,

• Aufstellung des Gerätes.

Die mittlere Einstellung ist meistens die geeignetste.

Wichtig Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, dabei kann sich eine Reif- oder Eisschicht an der hinteren Innenwand bilden. In diesem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.

Hinweise zum richtigen Kühlen von Lebensmitteln und Getränken

Um die besten Leistungen des Kühlschrankes zu erreichen, beachten Sie bitte folgendes:

• Keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einstellen.

• Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden.

• Die Lebensmittel müssen so eingelagert werden, daß die Kälte um sie frei zirkulieren kann.

GEBRAUCH

Lebensmittel direkt auf den gekühlten Abstellflächen untergebracht werden. Darauf achten, das max.

Fassungsvermögen nicht zu überschreiten, das seitlich des Abteils angegeben ist (wo vorgesehen).

Wichtig

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gefrierfaches nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (bis 6-8 Std.) und das Gerät voll ist.Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkühlkost verkürzt die Aufbewahrungsdauer).

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel sollten vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selbstverständlich verlängert sich dabei die Kochzeit.

Einfrieren von frischen Lebensmitteln

Das 4 Sterne-Gefrierfach eignet sich zur langfristigen Einlagerung von Tiefkühlkost sowie zum Einfrieren frischer Kost. Für das Einfrieren von Lebensmitteln ist es nicht nötig, die Thermostateinstellung zu ändern. Wünscht man aber ein rasches Einfrieren, so muß der Thermostatknopf auf die höchste Stellung gedreht werden. Sollte jedoch bei dieser Einstellung die Temperatur im Kühlraum unter 0°C sinken, so muß eine niedrigere Reglerstellung gewählt werden.

Aufbewahrung der Tiefkühlkost

Das Gefrierfach eignet sich zur langfristigen Einlagerung von Tiefkühlkost. Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muß vor der Einlagerung der Tiefkühlkost die höchste Stellung des Thermostatknopfes gewählt werden. Nach ca. 2 Std. kann dieser auf eine mittlere Stellung zurückgedreht werden. Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern, sollen große Mengen an Lebensmitteln eingelagert werden, können alle Laden oder Körbe herausgenommen und die

Erklärung der Symbole des Kühlraums

Das nebenstehende Symbol gibt an, das in diesem Bereich des Kühlraums die niedrigste Temperatur

herrscht.

Kältester Bereich: weniger oder gleich +4°C

Fleisch, Geflügel, Fisch, Wurstwaren, Fertiggerichte, gemischte Salate, Gerichte und Süßspeisen auf der Grundlage von Eiern oder Sahne, frische Teigwaren, Kuchenteig, Pizzen/Quiches, frische Lebensmittel und Frischkäse, in Plastikbeuteln verpacktes Gemüse und im Allgemeineren sämtliche frische Lebensmittel, die bis zu deren Haltbarkeitsdatum bei +4°C oder weniger aufzubewahren sind.

Temperaturanzeig

Einzustellender Thermostat Korrekte Temperatur

Die Funktionsweise Ihres Kühlschranks kann über den Temperaturanzeiger überprüft werden. Sobald im kältesten Bereich des Kühlraums eine Temperatur von +4°C oder weniger herrscht, erscheint am

Temperaturanzeiger das Symbol "OK". Liegt die Temperatur über +4°C, bleibt der Temperaturanzeiger schwarz. Demzufolge ist die Temperatur durch

Einstellen des Thermostats auf einen niedrigeren Wert zu bringen. ACHTUNG: Die Türen des Kühlschranks sollten nie über längere Zeit offen gelassen werden, da dies zu einer

Erhöhung der Innentemperatur führt. Für eine korrekte Temperaturmessung ist der Temperaturanzeiger innerhalb von 30 Sekunden abzulesen.

LEBENSMITTELSCHUTZ

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!

Kälteakkus

Im Gefrierschrank befinden sich zwei kälteakkus, die die Aufbewahrungszeit der eingefrorenen Lebensmittel bei Stromausfall bzw. Störungsfall verlängern.

Aus Transportsicherungsgründen werden diese Akkus werkseitig in der unteren Schublade eingelegt.

Für ihren richtigen Gebrauch müssen sie in der oberen Schublade, auf dem Gefriergut, eingelegt werden.

Höhenverstellung der Abstellregale

Zur Einlagerung von Lebensmittel-Packungen verschiedener Größe, sind die Abstellregale der Innentür höhenverstellbar. Hierzu wie folgt vorgehen: das Abstellregal stufenweise in Pfeilrichtung drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

Höhenverstellbare Abstellregale

Der Abstand zwischen den verschiedenen Abstellregalen kann je nach Wunsch geändert werden. Dazu die Regale herausnehmen und auf das gewünschte Niveau einsetzen. Zur besseren Raumnutzung können die vorderen Halbteile der Ablagen auf die rückwärtigen hinaufgelegt werden.

Abb. 1

Abb. 2

Luftzirkulation

Im Gerät befindet sich ein Ventilator (DAC) , der durch Drücken des Schalter «A» (Abb. 1) eingeschaltet wird. Die nebende Kontrollampe leuchtet auf.

Der Einsatz des Ventilators wird empfohlen, wenn die Raumtemperatur höher ist als 25 °C, wobei der Drehknopf auf den Bereich, der durch das entsprechende Symbol ( Abb. 2) angezeit wird,

einzustellen ist Dies Funktion erlaubt eine schnelle Abkühlung des

Lebensmittels und eine bessere Gleichförmigkeit der innere Temperatur .

D338

PRXXX

Tips für Tiefkühlkost

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,

• daß die Tiefkühlkost beim Verkäufer gut aufbewahrt wurde

• daß der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.

• Tür so wenig wie möglich öffnen und nicht offen lassen.

• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten werden.

TIPS

Tips für das Kühlen

Nachstehend einige praktische Ratschläge: Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale (über den Gemüseschalen) befindet, legen.

In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden. Gekochte Nahrungsmittel, kalte Platten, usw.

zugedeckt aufbewahren. Sie können auf jeden beliebigen Rost gelegt werden. Obst und Gemüse: nach vorherigem Säubern und Waschen in der Gemüseschale (in den Gemüseschalen) aufbewahren. Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden. Milch in Flaschen: gut verschlossen auf die Konsol der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollen sie nicht in den Kühlschrank gegeben werden.

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschläge:

• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgelesen werden.

• Der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.

• Nur erstklassige, frische und gut gesäuberte Produkte einfrieren.

• Die Nahrungsmittel vor dem Einfrieren in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.

• Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken.

• Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommen, um eine Wärmeübertragung an diese zu verhindern.

• Es ist zu beachten, daß mageres Fleisch besser und länger haltbar ist. Fetthaltiges Fleisch hat eine geringere Lagerzeit. Ferner reduziert Salz die Haltbarkeitsdauer.

• Speiseeis, direkt aus dem Gefrierfach genommen, kann Kälte-Brandwunden verursachen.

• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.

• Die Symbole zeigen unterschiedliche Arten von Tiefkühlgut.

Die Zahlen geben für die jeweilige Art von Tiefkühlgut die Lagerzeit in Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.

• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.

WARTUNG

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen: den Stecker aus der Steckdose ziehen; alle Lebensmittel herausnehmen; Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen lassen, um im Innern eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Abtauen

Die sich auf dem Verdampfer des Kühlschrankes bildende Reifschicht taut jedesmal in den Stillstandzeiten des Motorkompressors von selbst ab. Das Tauwasser läuft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort.

Wir empfehlen, das in der Mitte der Abtauwasserrinne des Kühlraumes befindliche Ablaufloch für das Abtauwasser regelmäßig zu reinigen, um zu vermeiden, daß das Abtauwasser auf die eingelagerten Lebensmittel tropft.Verwenden Sie den dafür vorgesehenen Reiniger,der sich schon im Ablaufloch befindet.

Innenbeleuchtung

Die Innenbeleuchtungslampe im Kühlabteil ist durch folgende Arbeitsschritte zugänglich:

• Lösen Sie die Befestigungsschraube der Lampenabdeckung.

• Heben Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drücken.

Sollte sich die Beleuchtung beim Öffnen der Türe nicht einschalten, ist zu überprüfen, ob die Glühbirne fest eingeschraubt ist; wenn die Störung dennoch bestehen bleibt, die defekte Glühbirne durch eine neue Birne gleicher Leistung ersetzen.

Die maximale Leistung ist am Leuchtkörper angegeben.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte. Den Innenraum mit lauwarmem Wasser und Natron reinigen.

Gut nachwaschen und sorgfältig trocknen. Den Kondensator und den Motorkompressor mit

einer Bürste oder einem Staubsauger reinigen. Dies begünstigt den guten Betrieb mit folglicher Stromersparnis

Vor jeder Reinigungsarbeit immer den

Netzstecker aus der Steckdose ziehen. Achtung: Dieses Gerät enthält im Kältekreislauf

Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

D411

D037

Die sich im Gefrierfach bildende Reifschicht soll, sobald diese eine Stärke von 4 mm erreicht hat, mit dem Plastikschaber abgekratzt werden. Während dieses Vorganges ist es nicht nötig, das Gerät auszuschalten und die Nahrungsmittel herauszunehmen.

Wenn sich jedoch eine dicke Eisschicht bildet, muß man vollkommen abtauen. Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:

1. Den Thermostatknopf auf «O» einstellen oder

den Stecker aus der Steckdose herausziehen.

2. Die eventuell im Frosterfach liegenden

Lebensmittel herausnehmen, sie in Zeitungspapier einwickeln und sehr kühl aufbewahren.

3. Die Tür offen lassenund den Plastikschaber, der

als Rinne dient, am vorgesehenen Platz einsetzen, sodaß das Abtauwasser in ein geeignetes, darunter gestelltes Gefäß fließen kann.

4. Nach beendetem Abtauprozeß das Fach gut

trocknen. Plastikschaber für späteren Gebrauch aufbewahren.

5. Den Thermostatknopf wieder in die gewünschte

Stellung drehen bzw. den Stecker wieder einstecken.

6. Nachdem das Gerät für 2-3 Std. in Betrieb

genommen wurde, können tiefgefrorene Lebensmittel darin zurückgelegt

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen

Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Befindet sich der Thermostatknopf in richtiger

Stellung?

• Wasserpfütze auf dem Boden des Kühlfaches:

• Abtauwasserloch verstopft? (siehe Abschnitt

“Abtauen”)

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugeben, die Sie dem Garantieschein oder dem Typenschild (– linke Seite – unten) entnehmen können.

Achtung

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigungen des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Ein Temperaturanstieg der Tiefkühlkost während des Abtauens könnte die Aufbewahrungsdauer verkürzen.

D068

Wichtig

Es m

uß

möglich sein, das Gerät vom Netz zu trennenn; Nach der Installation muß die Steckdose daher zugänglich bleiben.

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Für den Einbau bitte den entsprechenden Abschnitt durchlesen.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden. Das Gerät muß unbedingt vorschriftsmäßig geerdet werden. Zu diesem Zweck ist der Stecker des Speisekabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

- 87/308 EWG vom 2.6.87 (DeutschlandAusführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

- 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;

- 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

TECHNISCHE DATEN

Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unten an der Seitewand.

Transportsicherungen

Ihr Gerät ist mit Transportsicherung versehen, die die Ablage während des Transportes sichern.

Entfernen Sie diese wie folgt:

Ablage hinten hochheben, in Pfeilrichtung ziehen bis sich die Ablage löst und die Sicherungen entfernen.

Anweisungen für den integrierten Einbau

Türanschlagwechsel

Das Gerät wird mit Türanschlag von rechts oder links geliefert. Falls einen gegenüberliegenden Türanschlag erfordert wird; gehen Sie wie folgt vor bevor Sie das Gerät einbauen.

1. Obere Scharnierstift abschrauben und Kunstoffteil entfernen.

2. Obere Tür abnehmen.

3. Mittlere Scharnier und die Winkeln abschrauben und auf gegenüberliegende Seite wieder anschrauben.

4. Obere Tür wieder einsetzen.Oberen Scharnierstift mit den Kunstoffteil und auf gegenüberliegende Seite wieder anmontieren.

5. Untere Scharnierstift abschrauben und Kunstoffteil entfernen und auf gegenüberliegende Seite wieder anmontieren.

Montageanleitung für den integrierten Einbau

Nischenmaße

Höhe (1) 1780 mm Tiefe (2) 550 mm Breite (3) 560 mm Aus Gründen der Sicherheit muß eine

Mindestbelüftung gesichert sein, wie aus der Abb.hervorgeht.

Achtung: Die Ventilations - Öffnungen müssenimmer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit filgenden Massen notwendig:

Tiefe 50 mm Breite 540 mm

Gerät in die Nische einschieben, bis die Anschlagleiste (1) oben am Möbel anliegt und die vordere Kante des Scharniers mit der Türöffnungsseite bündig an der Nischenseitenwand ansteht (2).

Gerät mit den 4 beiliegenden Schrauben befestigen. (I = 3,5 x 13) (P = 3,5 x 22)

Fugenabdeckprofiloben um die Winkeldicke ausschneiden und zwischen Gerät und Möbelseitenwand eindrücken.

50 mm

min.

200 cm

D567

PR01

540

min.

200 cm

D023

D724

In die Befestigungs- und Scharnierlöcher beiliegende Abdeckkappen (C-D) eindrücken.

Belüttungsgitter (B) und Scharnierabdeckung (E) aufstecken.

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb. gezeigt wird.

Die Schiene (Ha) auf der Innenseite der Möbeltür oben und unten auflegen (siehe Abb.) und die Position der äußeren Bohrlöcher anzeichnen. Nachdem die Löcher gebohrt wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken, bis sie einrastet.

Gerätetür und Möbeltür auf ca. 90° öffnen. Den Winkel (Hb) in der Schiene (Ha) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.).

PR266

ca. 50 mm

90°

PR33

ca. 50 mm

8mm

90°

PR167

Das Gerät ist mit 2 Winkeln (D) ausgestattet. Diese sind zur seitlichen Befestigung des Gerätes am Möbel zu verwenden (Siehe Abb.). Abdeckung (E) aufklipsen.

Vergewissern Sie sich nach Ausführung des Anschlagwechsels der Türen, daß alle Schrauben fest angezogen sind und überprüfen Sie auch, ob die Magnetdichtung am Möbel perfekt anliegt. Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit.Wollen Sie aber diesen Prozess beschleunige, so genögt es die Dichtung mit einem Fön zu erwärmen.

Die Winkeleisen entfernen und 8 mm vom äusseren Rand der Tür mit dem Nagel (K) kennzeichnen.

Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlöcher nutzen.

Nach Beendigung der Arbeiten den einwandfreien Verschluß der Gerätetür überprüfen.

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken, bis sie einrastet.

8mm

PR168

PR167/1

D734

ALLGEMEINE GARANTIEBESTIMMUNGEN

• Wir beheben unentgeltlich nach Maßgabe folgender Bedingungen Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, sofern diese Mängel uns unverzüglich nach Feststellung und innerhalb 24 Monate (bei gewerblicher Nutzung oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten) nach Lieferung an den Erstendabnehmer gemeldet wurden. Bei Mängel, die sich innerhalb von 6 Monaten ab Lieferung zeigen, wird ein Material- bzw. Herstellfehler vermutet.

• Teile, die einer betriebsbedingten Abnutzung unterliegen, sind ebenso von der Garantie ausgeschlossen wie leicht zerbrechliche Teile. Geringfügige Sollabweichungen in der Beschaffenheit des Gerätes, die für die Wert- und Gebrauchstauglichkeit unerheblich sind oder Schäden aus chemischen, elektrochemischen Einwirkungen von Wasser , anormale Umwelt- und sachfremde Betriebsbedingungen oder sonstige Einwirkungen/Berührungen von ungeeigneten Stoffen lösen keine Garantiepflicht aus. Nicht unter die Garantiepflicht fallen Schäden und Mängel, die durch eine nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- und Montagehinweisen zurückzuführen sind. Das Fehlen, die Veränderung oder Beschädigung des Typenschildes, Reparaturversuche oder Eingriffe seitens eines nicht autorisierten Kundendienstes oder nicht autorisierten Personen, sowie der Einbau von nicht Originalen Ersatz-, Zubehör- und Ergänzungsteilen, durch die, ein Defekt verursacht wurde, führen ebenfalls zu einem Verlust der Garantie.

• Mangelhafte Teile werden nach unserer Wahl unentgeltlich ersetzt oder Instand gesetzt. Ersetzte Teile gehen in unser Eigentum über. Instandsetzungen vor Ort können nur für stationär betriebene Geräte verlangt werden. Geräte, die zumutbar transportiert werden können und für die Garantieleistungen unter Bezugnahme dieser Garantie beansprucht wird, sind der nächstgelegenen Kundendienststelle zu übergeben oder einzusenden. Der Kaufbeleg mit Kauf oder Lieferdatum ist für die Inanspruchnahme dieser Garantie vorzulegen.

• Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsrechnung für die bisherige Nutzungszeit vor.

• Garantieleistungen setzen keine neue Garantiefrist in Lauf, noch bewirken sie eine Verlängerung der Garantie. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das komplette Gerät.

• Weitergehende Ansprüche, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen, sofern eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gewährleistungspflicht des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer bleibt von diesen Garantiebedingungen unberührt.

ANSCHRIFTEN

De Dietrich

Frankfurter Str. 168 D-63263 Neu-Isenburg Fax. 06102-372674 mailto: dedietrich@fagor-hausgeraete.de

Servicepartner in Deutschland Servicetelefon:

0800/3246726

Ersatzteilbestellungen:

01805/324673

Servicepartner in Österreich:

SEISER-SERVICE GmbH, Am Heumarkt 9 A-1030 Wien, Servicetel.: 01/7131250

WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

•

Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.

•

Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

•

Neem vóór u aan onderhouds- of schoonmaakwerkzaamheden begint altijd de stekker uit het stopcontact.

•

Dit apparaat is zwaar. Wees voorzichtig bij het tillen.

•

Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslolly’s en dergelijke, kan verbranding van de mondhuid tot gevolg hebben;

•

Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.

•

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

• Vermijd een installatieplaats met rechtstreekse zoninval.

• Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren.Vermijd schade aan de koelkringloop.

• Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

• Plaats elektrische apparaten (bijv. ijsmachines) nooit in het apparaat.

Onderhoud / Reparatie

•

Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.

•

Laat inspectie- en/of herstelwerkzaamheden uitvoeren door een erkend servicecentrum en laat geen andere dan originele reserveonderdelen plaatsen.

• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of een ernstigere storing leiden. Raadpleeg het plaatselijke servicecentrum en vraag altijd om originele reserveonderdelen.

•

Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door deskundig personeel uitgevoerd te worden.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.

• De beste resultaten worden bereikt bij een omgevingstemperatuur tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het typeplaatje vermeld.

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product, maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de bewaartemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Ontdooide diepvriesproducten mogen niet wederom ingevroren worden.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest.

• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo’n wand of vlak . Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt. SCHRAAP EVENMIN MET SCHERPE VOORWERPEN rijp of ijs af Rijp kan verwijderd

worden met een kunststof spatel. Verwijder ijs niet met geweld. IJs wordt alleen verwijderd bij het ontdooien van het apparaat.

• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer, omdat de blikjes of flessen onder druk komen te staan; Hierdoor kunnen deze exploderen, waardoor het apparaat beschadigd wordt. Gebruik geen andere mechanische toestellen of kunstmatige middelen om het ontdooiingsproces te versnellen dan die, die door de fabrikant aanbevolen worden. Gebruik geen metalen voorwerpen om uw apparaat schoon te maken, omdat het hierdoor beschadigd kan worden.

Installatie

• Tijdens de normale werking worden de condensator en de compressor aan de achterkant behoorlijk warm. Uit veiligheidsoverwegingen dient voor een minimum aan ventilatie te worden gezorgd, zoals aangeduid wordt in de instructies.

Let op: Zorg ervoor dat de ventilatieopeningen niet bedekt worden.

• Kijk uit dat het apparaat niet op het aansluitsnoer staat.

Belangrijk: Als het aansluitsnoer beschadigd raakt, moet het snoer, eventueel met stekkers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of onze serviceafdeling.

• Indien het apparaat horizontaal vervoerd wordt kan olie vanuit de compressor in het koelcircuit vloeien. Wacht, na het plaatsen van het apparaat, ten minste twee uur alvorens de stekker in het stopcontact te steken, zodat de olie terug kan vloeien naar de compressor.

• Er zijn werkende delen die warm worden. Zorg altijd voor een goede ventilatie, omdat anders onderdelen kapot kunnen gaan en de inhoud van de diepvriezer verloren kan gaan. Zie de installatie-instructies.

• Delen die heet worden mogen niet toegankelijk zijn. Plaats het apparaat waar mogelijk tegen een muur.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden.Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar. Informeer bij uw gemeente naar de dumpgebieden in uw woonplaats. De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

Weggooien van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekoch.

INHOUD

AANWIJZINGZN VOOR HET WEGWERPEN VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektische huishoudelijke apparaten kan met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet. Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.

• Plastik verpakkingsmateriaal in de speciaal daarvoor bestemde plastic-containers te gooien. Indien dit soort bakken in uw buurt nog niet voorkomen mag u hat materiaal aan de vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.: In de voorbeelden staatt

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD PP voor Polypropyleen PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en /of recycleren zijn er op verschillende punten herkenbare symbolen op aangebracht.

Waarschuwingen en Belangrijke adviezen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Aanwijzingzn voor het wegwerpen van verpakkingsmateriaal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Het gebruik - Reiniging van de binnenkant - Ingebruikname - Temperatuurinstelling - Koelen van . . . . . . . . . .

levensmiddelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Het gebruik - De bescherming van voedingsmiddelen - Het invriezen van verse levensmiddelen . . . . . . . . . . .

Bewaren van diepvriesprodukten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Het ontdooien van ingevroren produkten - Jslaatjes - Koude accu’s - Verplaatsbare platen . . . . . . . . . . . . . . . .

Het verplaatsen van deurvakken - Luchtcirculatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Tips - Tips het koelen - Tips het invriezen - Tips het diepvriesprodukten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Onderhoud - Schoonmaken - Geprolongeerd stilstand - Vervangen ven de lamp - Het ontdooien. . . . . . . . . 38

Storing - Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Installatie - Plaats van opstelling - Schapblokkering - Elektrische aansluiting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Installatie - Verander de draaizin van de deuren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Installatie - Aanwijzingen voor de geintegreerde inbouw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

02**

SAN

ABS

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Ingebruikname

Steek de steker in de wandkontaktdoos. Open de deur en draai de thermostaatknop, rechtsom uit de stand «O» (STOP-stand). De koelkast is nu in werking. De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frekwentie waarmee de deuren geopend

worden;

• de hoeveelheid levensmiddelen in de kast;

• de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de midden-stand te draaien.

Attentie Het kan voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooing kan plaatsvinden; hierdoor spaart u tevens energie.

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

• Plaats geen warme of dampende spijzen of dranken in de koelruimte;

• dek vooral sterk geurend voedsel af of verpak het;

• plaats de levensmiddelen zo, dat de lucht vrij eromheen kan cirkuleren.

HET GEBRUIK

Neem de volgende regels in acht: als u grote hoeveelheden voedsel moet invriezen,

kunt u alle laden en manden uit het apparaat verwijderen en het voedsel direct op de koelplaten

leggen. Let erop dat u de maximum belading niet overschrijdt, deze vindt u op de zijkant van het bovengedeelte (indien voorzien).

Belangrijk

Open de vriesvakdeur niet tijdens stroomuitval. Wij adviseren u om na een stroomuitval de diepvries-produkten in korte tijd te konsumeren (een temperatuurstijging verkort de houdbaarheidsduur van de produkten). De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (minder dan 6-8 uur) en het vriesvak vol is.

Het invriezen van verse levensmiddelen

In het -diepvriesvak kunt u verse levensmiddelen invriezen en diepvriesprodukten bewaren.

Voor het invriezen kunt u de thermostaatknop op de gebruikelijke stand laten staan. Wilt u sneller invriezen, dan dient u de thermostaatknop op de koudste stand te draaien. In deze stand kan de temperatuur in het koelvak echter beneden 0°C dalen.

In dat geval dient u de knop op een minder koude stand te draaien.

Bewaren van diepvriesprodukten

In het -diepvriesvak kunt diepvriesprodukten bewaren. Indien u de koelkast voor het eerst in gebruik neemt of haar weer gebruikt na een periode van stilstand, dient u de thermostaatknop op de koudste stand te draaien. Plaats vervolgens de diepvriesprodukten na twee uur in de kast en draai de thermostaat terug naar de gebruikelijke stand.

Uitleg van de symbolische tekens van het koude gebied

Het symbool hiernaast duidt de plaats aan van het koudste gedeelte van ijskast.

Koudste gebied: lager of gelijk aan +4°C

Vlees, pluimvee, vis, vleeswaren, kant en klare gerechten, gemengde salades, gerechten en gebak gemaakt van eieren of slagroom, verse pasta, taartdeeg, pizza/quiche, verse producten en kaas gemaakt van verse melk, groenten klaar voor gebruik verpakt in plastic zakjes en meer in het algemeen alle verse producten, waarvan de vervaldatum in verband staat met een conserveringtemperatuur die lager is dan of gelijk aan +4°C.

Temperatuuraanduiding

Thermostaat die afgesteld moet worden Goede temperatuur

De temperatuuraanduiding maakt het mogelijk de goede werking van uw ijskast te controleren. Op de aanduiding verschijnt het opschrift "OK", wanneer het koudste gebied een temperatuur bereikt die lager

is dan, of gelijk aan 4°C. Indien de temperatuur hoger is dan 4°C blijft de aanduiding zwart. De gebruiker dient de temperatuur van de

ijskast in dit geval dus te verlagen door de thermostaat af te stellen. LET OP: Als de deur van de ijskast lang open blijft staan, wordt de interne temperatuur verhoogd. Om de

temperatuur op de juiste manier te meten, dient de aanduiding binnen 30 seconden afgelezen te worden.

DE BESCHERMING VAN VOEDINGSMIDDELEN

Het ontdooien van ingevroren produkten

De diepvriesprodukten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien, al naar gelang de beschikbare tijd. Kleine of in stukken ingevroren produkten kunnen onmiddellijk gekookt of gebakken worden. De kookof baktijd zal dan natuurlijk iets langer zijn.

Het verplaatsen van deurvakken

De ruimte tussen deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk: Trek het vak geleidelijk naar de door de pijlen aangegeven richting totdat het loskomt. Daarna verplaats het vak naar de gewenste hoogte.

Verplaatsbare platen

De koelkastwanden zijn van richels voorzien, zodat u de platen naar wens op verschillende hoogten kunt plaatsen. U krijgt meer ruimte in de koeler, wanneer u het voorste deel van de rekjes omklapt.

Jslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd. Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken!

Koude accu’s

De vriezer is twee thermische accu’s (eutektische massa) voorzien,die de bewaartijd verlengt in geval van stroomuitval of storing. De accu’s bevindt zich in de bovenladen.

Fig. 1

Fig. 2

Luchtcirculatie

De binnenruimte van de koelkast is voorzien van een speciale D.A.C. (Dynamic Air Cooling) ventilator, die door middel van een schakelaar «A» (Fig. 1) wordt ingeschakeld. Wanneer het groene lampje brandt, betekent dit dat de ventilator loopt.

Aangeraden wordt de (D.A.C.) ventilator te gebruiken, wanneer de omgevingstemperatuur de 25°C overschrijdt.

Denk eraan dat de draaiknop van de thermostaat

van de ijskast zich binnenin de sector (fig. 2) dient te bevinden.

Deze inrichting staat een snelle koeling van de levensmiddelen toe en een betere gelijkvormigheid van de temperatuur binnenin de koelkast.

D338

PRXXX

Tips het diepvriesprodukten

Neem de volgende regels in acht:

• kontroleer dat de diepvrieprodukten in de winkel op de juiste wijze bewaard worden;

• breng de diepvriesprodukten na aankoop zo snel mogelijk over naar het vriesvak;

• open de deur altijd zo weinig en zo kort mogelijk.

• Wees heel voorzichtig bij aankoop van diepvriesprodukten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.

• Noteer de fabrikatiedatum en respekteer de vervaldatum van de fabrikant.

TIPS

Tips het koelen

Enkele praktische tips: Vlees (alle soorten): wordt in plastic zakjes op de glazen plaat boven de groentelade geplaatst.

Bewaar vlees niet langer dan één of twee dagen. Gekookt voedsel, koude schotels enz.: kunnen,

goed afgedekt, op elk rooster geplaatst worden. Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd. Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldozen bewaard of in plastic- of alluminiumfolie vepakt . Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

Bewaar niet-luchtdicht verpakte bananen, aardappelen, uien of knoflook niet in de koelkast.

Tips het invriezen

Enkele belangrijke tips:

• de max. hoeveelheid levensmiddelen die u kunt invriezen in 24 uur staat aangegeven op het “typeplaatje”;

• het invriezen duurt 24 uur.Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe;

• vries uitsluitend verse, goed schoongemaakte en eerste kwaliteit levensmiddelen in;

• verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien:

• verpak de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooie;

• zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren produkten; de temperatuur van deze laatste zou daardoor kunnen stijgen;

• mager voedsel is ingevroren langer houdbaar dan vet voedsel; ook zout verkort de houdbaarheid;

• vermijd rechtstreekse konsumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden;

• schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt kontroleren;

• De symbolen geven de diverse soorten diepvriesproducten aan.

De getallen geven voor iedere soort diepvriesproduct de opslagtijd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven opslagtijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

• plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.

Het ontdooien

Het ontdooien van de koelkast heeft automatisch plaats elke keer dat de kompressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparaat boven de kompressor bevindt. Hier verdampt het water.

Wij raden u aan het gaatje in het afvoerkanaal regelmatig schoon te maken, teneinde te voorkomen dat het dooiwater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.

Vervangen van de lamp

Het lampje van de koelkast is op de volgende wijze bereikbaar:

• Schroef het afschermkapje los;

• Verwijder het losse deel door er lichte druk op uit te oefenen (zie figuur).

Indien met open deur het lampje niet brandt, kijk dan eerst of het soms los in de fitting zit.

Als het lampje dan nog niet brandt, vervang het dan door een lampje met hetzelfde vermogen. Het maximale vermogen is op het afschermkapje aangegeven.

Schoonmaken

Gebruik nooit metalen voorwerpen voor het schoonmaken van het apparaat; dit zou beschadigingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met lauw sodawater. Lap de wanden na met schoon water en droog ze zorgvuldig.

Stop op de condensor verhoogt het energieverbruk. Daarom eenmaal per jaar de condensor aan de achterkant van het apparaat met een zachte borstel of met de stopzuiger voorzichtig schoonmaken.

Geprolongeerd stilstand

Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt de volgende handelingen uit te voeren:

• neem de steker uit de wandkontaktdoos;

• verwijder alle spijzen en dranken uit de kast;

• laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon;

• laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen.

Neem vóór iedere handeling altijd eerst de

steker uit de wandkontaktdoos. Belangrijk: Dit apparaat bevat koolwaterstoffen in de

koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

ONDERHOUD

D411

D037

STORING

Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

• of de steker goed in het stopkontakt zit;

• of de elektriciteit soms uitgevallen is;

• of de thermostaatknop op de juiste stand staat;

• en indien er water op de bodem van de koeler ligt, of het afvoerkanaaltje soms verstopt is (zie hoofdstuk “Het ontdooien”).

Kunt u de storing niet zelf lokaliseren en verhelpen,raadpleeg dan de dichtsbijzijnde servicedienst.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

In het vriesvak dient u echter de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt. Gebruik hiervoor de meegeleverde plastic spatel. Voor het uitvoeren van deze handeling hoeft u het apparaat niet uit te schakelen of het vriesvak leeg te maken. Wanneer zich een dikke laag ijs gevormd heeft, dient u het gehele apparaat te ontdooien. Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de steker uit het stopkontakt;

2. omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;

3. laat deur open staan;

4. steek de kunststof schraper in de opening onder het diepvriesvak en plaats daar een schaaltje onder;

5. Bewaar de schraper na het ontdooien om hem later te gebruiken; laat de deur open staan;

6. bedenk dat, in verband met uw vloerbedekking, mogelijk wat dooiwater van de deur kan lopen. Maak, na het ontdooien, de binnenwanden van het vriesvak schoon en zeem ze goed droog;

7. draai de thermostaatknop in de gewenste stand of steek de steker weer in het stopkontakt.

8. Na twee of drie uur kunt u de diepvriesprodukten weer terugplaatsen.

TECHNISCHE GEGEVENS

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje van het apparaat.

Belangrijk

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen. Geen voorwerpen of metodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven. Temperatuurstijging van diepvriesprodukten kan hun houdbaarheidsduur verkorten.

D068

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrekwentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrekwentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De steker mag alleen geplaatst worden in een geaard stopkontakt. De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopkontakt. Mocht het stopkontakt in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de volgende EGrichtlijnen:

- 87/308 EG-richtlijnvan 2.6.87 met betrekking tot de radio-ontstoring.

- 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;

- 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen.

INSTALLATIE

Plaats van opstelling

Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.

Zie voor inbouw de betreffende aanwijzingen.

Attentie

Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Schapblokkering

Uw apparatuur is voorzien van schapblokkeringen, zodat de schappen tijdens het transport op hun plaats blijven.

Handel als volgt om deze te verwijderen: Til het schap aan de achterkant op en duw het in de

richting van de pijl tot het los raakt en verwijder de blokkeringen.

Verander de draaizin van de deuren

De apparatuur wordt geleverd met deuren die naar rechts of naar links opengaan. Om de deur naar de tegenovergestelde kant te laten openen, dient men de volgende handelingen te verrichten alvorens de installatie uit te voeren.

1. Draai de bovenste stift uit en verwijder de afstandshouder.

2. Neem de bovenste deur los.

3. Draai het middelste scharnier en de pennen uit en bevestig ze aan de andere kant.

4. Bevestig de bovenste deur, de bovenste stift en de afstandhouder aan de andere kant.

5. Draai de onderste stift uit, verwijder de afstandhouder en bevestig ze aan de andere kant.

Aanwijzingen voor de geïntegreerde inbouw

Nismaten

Hoogte (1) 1780 mm Diepte (2) 550 mm Breedte (3) 560 mm Om veiligheidsredenen moet de ventilatie zodanig

zijn als aangegeven in Fig.

Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm breedte 540 mm

Zet de apparatuur in de ruimte en zet deze net zover in de richting van de binnenwand tot de bedekkende rand (1) tegen de ombouw aanstaat en verzeker u ervan dat de onderste scharnier in één lijn staat met de wand van het meubel (2).

Bevestig het apparaat met de vier rneegeleverde schrm even. (I = 3,5 x13) (P = 3,5 x 22)

Breng, onder lichte druk, de voegafdichting tussen apparaat en meubel aan.

50 mm

min.

200 cm

D567

PR01

540

min.

200 cm

D023

D724

Breng de afdichtstopsels (C-D) in de gaten in de deklijsten aan.

Bevestig het ventilatierooster (B). Breng, onder lichte druk, het dekseltje (E) aan.

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet.

Geleider (Ha) tegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboord heeft de geleider met de bijgeleverde schroeven vastzetten.

Afdekking Hc) op geleider (Ha) vastklikken.

De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (Hb) in geleider (Ha) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening.

PR266

ca. 50 mm

90°

PR33

PR167

8mm

Indien de kast lateraal bevestigd wordt aan het meubel, schroef de schroeven van het profiel(D) los en plaats dat volgens Figuur. Plaats het dekseltje (E).

Controleer na de richting van de deuren gewijzigd te hebben, dat alle schroeven goed vastgedraaid zitten en dat het deurrubber goed op de sponning sluit. In een koud vertrek (in de winter) kan het gebeuren dat dat niet het geval is. Na enkele dagen zal het rubber zich echter aangepast hebben. Wilt u dat bespoedi-gen, dan kunt u het rubber warm maken met een föhn.

Afdekking (Hd) op geleider (Hb) vastklikken.

Verwijder de haken en zet met de spijker (K) een teken op 8 mm van de buitenste rand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

8mm

PR168

PR167/1

D734

È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.

Sicurezza generale

•

Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest’ultima inservibile. Cio’ eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.

•

Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).

•

Quest’apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l’intento di giocarvi.

•

È pericoloso modificare o tentare di modificare

le caratteristiche di quest’ apparecchiatura.

•

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall’azienda.

•

Prestare la massima cura nella movimentazione per non dannegiare parti del circuito refrigerante onde evitare possibili fuoriuscite di fluido.

•

L’apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.

•

Evitate ogni esposizione prolungata dell’apparecchiatura ai raggi solari.

•

La parte posteriore dell’apparecchiatura deve ricevere una sufficiente circolazione d’aria e deve essere evitato qualsiasi danno al circuito refrigerante.

•

Solo per i congelatori (esclusi incassati): una collocazione ottimale è la cantina.

•

Non introdurre apparecchi elettrici all’interno dell’apparecchiatura (ad es. gelatiera).

Assistenza / Riparazioni

•

Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico domestico, per poter installare l’apparecchiatura, dovrà essere eseguita solo da personale abilitato.

•

Mai riparare l’apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali

Uso

•

I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.

•

Le migliori prestazioni si hanno con temperature dell’ambiente comprese tra +18°C e +43°C (Classe T); + 18°C e +38°C (Classe ST); +16°C e +32°C (Classe N); +10°C e +32°C (Classe SN); la classe di appartenenza é riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione: al di fuori delle temperature ambiente indicate dalla classe climatica di appartenenza di questo prodotto, si devono osservare le seguenti indicazioni: quando la temperatura ambiente scende al di sotto del valore minimo può non essere garantita la temperatura di conservazione nel vano congelatore; pertanto si consiglia di consumare al più presto gli alimenti in esso contenuti .

•

In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l’evaporatore. Utilizzare a tale scopo una paletta in plastica.

•

Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.

•

Non introdurre mai liquidi o alimenti caldi e non riempire fino all’orlo i recipienti muniti di coperchio.

AVVERTENZE E CONSIGLI IMPORTANTI

Protezione dell’ambiente

Questa apparecchiatura non contiene, nel circuito refrigerante e nell’isolamento, gas refrigeranti nocivi per l’ozono. L’apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall’autorità comunale. I materiali usati in questa apparecchiatura contrassegnati dal simbolo sono riciclabili.

Smaltimento di apparecchi vecchi

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

INDICE

Avvertenze e consigli importanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Uso - Pulizia - Funzionamento - Regolazione della temperatura - Refrigerazione dei cibi e delle bevande . .47

Uso - Sicurezza alimentare - Congelazione dei cibi freschi - Conservazione dei cibi surgelati . . . . . . . . . . . . . .

Scongelazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Uso - Cubetti di ghiaccio - Masse eutettiche - Ripiani mobili - Posizionamento delle mensole . . . . . . . . . . . . . .

Ricircolo dell’aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Consigli - Consigli per la refrigerazione - Consigli per la congelazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Consigli per la conservazione dei surgelati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Manutenzione - Pulizia periodica - Periodi di inattività - Lampada di illuminazione - Sbrinamento . . . . . . . . .51

Se qualcosa non va . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Dati tecnici - Installazione - Posizionamento - Collegamento elettrico - Fermi-ripiani . . . . . . . . . . . . . . . . . .53

Installazione - Reversibilità delle porte - Istruzioni per l’incasso integrale . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Centri Assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

•

Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

•

Non usare mai oggetti metallici per pulire l’apparecchiatura; essa potrebbe venir danneggiata.

Installazione

•

Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell’apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l’installazione venga eseguita come da istruzioni riportate sul libretto. Un’aerazione insufficiente comporterà sicuramente un cattivo funzionamento e dei danni all’apparecchiatura.

•

Assicurarsi, dopo aver installato l’apparecchiatura, che essa non appoggi sul cavo di alimentazione.

Importante: se il cavo di alimentazione si danneggiasse, dovrà essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza tecnica.

•

Se l’apparecchiatura viene trasportata in posizione orizzontale è possibile che l’olio contenuto nel compressore defluisca nel circuito refrigerante. Lasciare l’apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all’olio di refluire nel compressore.

•

L’apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.

•

Evitate ogni esposizione prolungata dell’apparecchiatura ai raggi solari.

•

La parte posteriore dell’apparecchiatura deve ricevere una sufficiente circolazione d’aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Pulizia delle parti interne

Prima dell’uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo indi asciugare accuratamente.

Non usare detersivi nè polveri abrasive che sono dannose alle finiture.

Funzionamento

Inserire la spina nella presa di corrente. Aprire la porta del frigorifero e ruotare in senso orario la manopola del termostato oltre la posizione «O» (arresto). L’apparecchiatura è in funzione.

Regolazione della temperatura

La temperatura è regolata automaticamente e può essere aumentata (meno freddo) ruotando la manopola verso i numeri più bassi oppure diminuita (più freddo) ruotandola verso i numeri più alti. La posizione corretta, comunque, va individuata tenendo conto che la temperatura interna dipende da questi fattori:

1. temperatura ambiente;

2. frequenza di apertura delle porte;

3. quantità di alimenti conservati;

4. collocazione dell’apparecchio.

La posizione intermedia è la più indicata.

Importante

Sulle posizioni di massimo freddo, con temperatura ambiente elevata, ed una notevole quantità di alimenti, il funzionamento può essere continuo, con formazione di brina o ghiaccio sulla parete posteriore della cella. In tal caso è necessario ruotare la manopola su una posizione di minor freddo, in modo da consentire lo sbrinamento automatico e, di conseguenza, un minor consumo di energia elettrica.

USO

Refrigerazione dei cibi e delle bevande

Per utilizzare nel modo migliore lo scomparto refrigerante è necessario:

non introdurre nella cella vivande calde o liquidi in evaporazione; coprire o avvolgere gli alimenti, specie se contengono aromi;

disporre gli alimenti in modo che l’aria possa circolare liberamente attorno ad essi.

Congelazione dei cibi freschi

Lo scomparto è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati. Per la congelazione non è necessario variare la posizione della manopola del termostato da quella di normale funzionamento. Tuttavia, volendo ottenere una congelazione più rapida, ruotare la manopola del termostato verso la posizione di massimo freddo; con la manopola in quest’ultima posizione, la temperatura nello scomparto refrigerante potrebbe scendere al di sotto di 0°C. Se ciò si verificasse riportare la manopola del termostato in corrispondenza di una posizione che consenta una temperatura meno fredda.

Conservazione dei cibi surgelati

Al momento della messa in funzione o dopo un periodo di inattività, introdurre gli alimenti nell’apparecchio dopo averlo fatto funzionare per almeno due ore con la manopola del termostato sulla posizione di massimo freddo, quindi ruotare la manopola sulla posizione di funzionamento normale.

SPIEGAZIONE DELLA SIMBOLOGIA NELLA ZONA PIU’ FREDDA

Il simbolo di fianco indica il posizionamento della zona piu’ fredda del vostro frigorifero.

Zona piu’ fredda: inferiore o uguale a +4° C

Carne, volatili, pesce, salumi, piatti pronti, insalate, preparazioni e pasticceria a base di uova o di creme, paste fresche, tartine, pizza, prodotti freschi e formaggi con latte appena munto, legumi pronti venduti in sacchetti di plastica e in generale, tutti i prodotti freschi la cui data di consumazione e’ associata ad una temparatura di conservazione inferiore o uguale a +4°C.

Indicatore di temperatura

Termostato da regolare Temperatura corretta

L'indicatore di temperatura permette di controllare il buon funzionamento del vostro frigorifero. L’indicatore presenta la scritta "OK" nel momento in cui nella zona piu’ fredda ci sia una temperatura inferiore o

uguale a 4°C. Se la temperatura e’ superiore a 4°C, l’indicatore resta nero. L’utente deve allora far abbassare la temperatura

del suo frigorifero regolando il termostato. ATTENZIONE: Una apertura prolungata della porta del frigorifero comporta un innalzamento della temperatura

interna. Al fine di misurare in modo corretto la temperatura, la lettura dell’indicatore deve essere effettuata entro 30 secondi.

SICUREZZA ALIMENTARE

Importante

In caso di scongelamento per cause accidentali, ad esempio per mancanza di corrente, se il periodo dell’interruzione é superiore al valore riportato nella tabella dei dati tecnici sotto la voce “tempo di risalita” sarà necessario consumare i cibi entro breve o cucinarli subito e ricongelarli (una volta raffreddati).

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati nel frigorifero o a temperatura ambiente, a seconda del tempo disponibile per l’operazione. I pezzi piccoli possono essere cucinati direttamente appena tolti dal congelatore; in questo caso, però, il tempo di cottura sarà più lungo.

Posizionamento delle mensole

Per permettere lo stoccaggio d’alimenti di diverse dimensioni, si possono posizionare le mensole ad altezze differenti. Operare come segue: Spingere la mensola nel senso della freccia fino a quando non si libera e posizionarla all’altezza desiderata.

Per una pulizia più accurata la mensola superiore può essere tolta agendo nel senso indicato dalle frecce e quindi ricollocata nella sua posizione.

Ripiani mobili

Sulle pareti della cella sono ricavate delle guide che consentono il posizionamento dei ripiani a diverse altezze, secondo la necessità.

Cubetti di ghiaccio

II frigorifero è equipaggiato con una o più vaschette per la formazione dei cubetti di ghiaccio. Dette vaschette vanno riempite di acqua potabile e riposte nello scomparto congelatore. Si raccomanda di non usare utensili metallici per staccare le vaschette.

Masse eutettiche

L’apparecchiatura é dotata di due masse eutettiche. In caso di interruzione di corrente le masse eutettiche aumenteranno di qualche ora la conservazione dei cibi congelati.

Fig. 1

Ricircolo dell’aria

Il vano frigorifero é dotato di una speciale ventola D.A.C. (Dynamic Air Cooling) che viene attivata agendo sull’interruttore «A» (vedi fig. 1), la spia verde accesa significa che la ventola é in funzione.

Si consiglia l’uso della ventola (D.A.C.) quando la temperatura ambiente supera i 25° C.

Ricordiamo che la manopola termostato del frigorifero deve essere posizionata (vedi fig. 2)

all’interno del settore Questo dispositivo consente un raffreddamento

veloce dei cibi e una migliore uniformità della temperatura all’interno del vano.

Fig. 2

D338

PRXXX

CONSIGLI

Consigli per la refrigerazione

Carne (di tutti i tipi): va avvolta in sacchetti di

plastica e posta sul vetro sopra il cassetto verdura.

In questa posizione si potrà conservare per uno o due giorni al massimo.

Cibi cotti piatti freddi, ecc. devono essere ben

coperti e possono essere disposti su qualsiasi griglia.

Frutta e verdura: saranno messe, previa pulitura, nel/ nei cassetto/i previsto/i a tale scopo.

Burro e formaggio devono essere conservati negli appositi contenitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l’aria.

Latte in bottiglia: ben chiuse poste nel portabottiglie.

Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.

Consigli per la congelazione

Per ottenere i massimi vantaggi dal processo di congelazione diamo alcuni consigli importanti:

• la quantità massima di alimenti che possono essere congelati in 24 h è riportata sulla «targhetta matricola»;

• il processo di congelamento dura 24 ore.In

questo lasso di tempo non si dovrebbe aggiungere altro cibo da congelare;

• congelare solo alimenti di ottima qualità, freschi e ben puliti;

• dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;

• avvolgere gli alimenti in fogli di alluminio o politene.Gli stessi devono essere bene aderenti ai cibi e ben chiusi;

• evitare di mettere i prodotti da congelare a contatto di quelli già congelati; ciò eviterà l’innalzamento della temperatura di questi ultimi;

• tenere presente che gli alimenti magri si conservano meglio e più a lungo di quelli grassi e che il sale riduce il tempo di conservazione;

• non consumare immediatamente i ghiaccioli prelevati dallo scomparto congelatore possono provocare scottature da freddo;

• è consigliabile indicare sulla confezione la data di inizio della congelazione al fine di poter controllare il tempo di conservazione;

Consigli per la conservazione dei surgelati

Per utilizzare nel modo migliore lo scomparto è necessario:

• assicurarsi che i surgelati siano stati ben conservati dal rivenditore;

• che il trasporto, dall’acquisto alla sistemazione nello scomparto, sia breve;

• non aprire troppo frequentemente la porta dello scomparto e non lasciarla aperta più del necessario.

• Una volta scongelati, gli alimenti si deteriorano in breve tempo e non possono venir ricongelati.

• Non superare il periodo di conservazione indicato sulle confezioni dal produttore dei cibi.

• i simboli sui cassetti indicano diversi tipi di prodotti da congelare. Le cifre indicano il periodo di immagazzinaggio in mesi per ciascun tipo di prodotto da congelare. Se é valido il valore superiore oppure quello inferiore del periodo di immagazzinaggio indicato, dipende dalla qualità dei prodotti alimentari e dal proprio pretrattamento prima del congelamento;

• non mettere nello scomparto congelatore

bevande gassate: possono esplodere

Lampada di illuminazione

La lampada di illuminazione dello scomparto refrigerante é accessibile tramite le seguenti operazioni.

• Svitare la vite di fissaggio della plafoniera.

• Sganciare la parte mobile esercitando una pressione (vedi figura).

Qualora, a porta aperta, la lampada non si accendesse, controllare che sia avvitata bene; se il difetto rimane sostituire la lampada con una di pari potenza ( la potenza massima é riportata sul diffusore luce).

MANUTENZIONE

Staccare la spina dalla presa di corrente prima di eseguire qualsiasi operazione.

Attenzione:

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica devono essere effettuate esclusivamente da personale autorizzato dall’azienda.

Pulizia periodica

Non usare mai oggetti metallici per pulire l’apparecchiatura; essa potrebbe venir danneggiata.

Pulire l’interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuratamente.

Pulire il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorerà il funzionamento con conseguente risparmio di energia.

Periodi di inattività

Durante i periodi in cui l’apparecchiatura non è in funzione osservare le seguenti precauzioni:

• staccare la spina dalla presa di corrente;

• togliere tutti gli alimenti;

• sbrinare e pulire l’interno e tutti gli accessori;

• lasciare le porte socchiuse per facilitare la circolazione di aria all’interno in modo da evitare la formazione di odori sgradevoli.

Sbrinamento

Sull’evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente ad ogni arresto del compressore. L’acqua derivante dallo sbrinamento, tramite un apposito convogliatore, viene raccolta in una bacinella, posta nella parte posteriore sopra il compressore, dove evapora.

Si raccomanda di pulire periodicamente il foro di scarico dell’acqua di sbrinamento, posto nella parte centrale dell’apposito convogliatore dello scomparto frigorifero, utilizzando l’apposito «pulitore» che si trova nel foro, per evitare che l’acqua di sbrinamento cada sui cibi.

D411

D037

Nello scomparto congelante la brina deve essere eliminata ogni qualvolta si è formato uno spessore di 4 mm circa, utilizzando l’apposita paletta raschiabrina fornita con l’apparecchiatura.

Qualora si formasse uno spesso strato di ghiaccio, sarà necessario effettuare un completo sbrinamento, procedendo come segue:

1. staccare la spina dalla presa di corrente o porre la manopola del termostato in posizione «O»;

2. avvolgere gli alimenti in parecchi fogli di giornale e riporli in un luogo molto fresco;

3. lasciare la porta aperta e inserire nell’apposita sede la paletta raschiabrina come grondaia di prolungamento: porre al di sotto una bacinella per la raccolta dell’acqua derivante dallo sbrinamento;

4. A sbrinamento avvenuto asciugare le pareti accuratamente.

5. conservare la paletta raschiabrina per utilizzi successivi;

6. reinserire la spina nella presa;

7. riportare la manopola del termostato nella posizione desiderata o reinserire la spina nella presa di corrente e inserire la congelazione rapida. Dopo due o tre ore di funzionamento l’apparecchio é di nuovo pronto per la conservazione dei cibi surgelati e la congelazione rapida può essere disinserita.

Attenzione

Si raccomanda di non impiegare utensili metallici per asportare la brina onde evitare gravi danni all’apparecchio.

Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui

raccomandati.

Un innalzamento della temperatura dei surgelati potrebbe ridurne il tempo di conservazione.

SE QUALCOSA NON VA

Qualora l’apparecchiatura presentasse qualche disfunzione, è bene controllare:

• che la spina sia ben inserita nella presa di corrente;

• che non manchi l’energia elettrica

• che la manopola del termostato si trovi in posizione intermedia.

Inoltre:

• se l’apparecchiatura è eccessivamente rumorosa verificare che i fianchi non siano a contatto con mobili o schienali che possono causare rumore o vibrazioni;

• se vi sono tracce di acqua sul fondo dello scomparto, verificare che il foro di deflusso dell’acqua derivante dallo sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino.

D068

Collegamento elettrico

Assicurarsi, prima di inserire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetta matricola corrispondano a quelle dell’impianto domestico.

È ammessa una oscillazione di ±6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

Importante

E’ indispensabile collegare l’apparecchio ad una efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione é dotata dell’apposito contatto. Qualora la presa di corrente dell’impianto domestico non sia collegata a terra, allacciare l’apparecchiatura ad un impianto di terra a parte conforme-mente alle norme in vigore consultando in proposito un tecnico specializzato.

La Casa Costruttrice declina ogni responsabilità qualora questa norma antinfortunistica non fosse rrispettata.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie

- 87/308/CEE del 2/6/87 relativa alla soppressione

dei disturbi radio.

- 73/23/CEE del 19/02/73 (Bassa Tensione) e

successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazione

INSTALLAZIONE

Posizionamento

Collocare l’apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.

DATI TECNICI

Attenzione

L’apparecchio deve poter essere scollegato dalla rete; é quindi necessario che la spina rimanga accessibile ad installazione avvenuta.

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell’apparecchiatura.

Fermi-Ripiani

La vostra apparecchiatura é dotata di fermi-ripiani che consentono di bloccare i ripiani durante il trasporto. Per rimuoverli operare come segue :

rialzare posteriormente il ripiano, spingerlo nel senso della freccia fino a quando non si libera e togliere i fermi.

Reversibilità delle porte

Istruzioni per l’incasso integrale

Dimensioni del vano

Altezza 1780 mm Profondità 550 mm Larghezza 560 mm Per motivi si sicurezza la ventilazione deve essere

come indicato in figura.

Attenzione: mantenere le aperture per la ventilazione libere da ogni ostruzione.

L’apparecchiatura viene fornita con apertura delle porte verso destra. Per avere l’apertura delle porte verso sinistra eseguire le seguenti operazioni prima di effettuare l’installazione

1. Svitare il perno superiore e togliere il distanziale

2. Togliere la porta superiore

3. Svitare la cerniera intermedia e le squadrette e rimontarli sulla parte opposta.

4. Reinserire la porta superiore e riavvitare il perno superiore e il distanziale nella parte opposta.

5. Svitare il perno inferiore e togliere il distanziale e rimontarli nella parte opposta.

noltre é necessario che la nicchia sia provvista di un camino d’areazione con le seguenti misure:

profondità: 50 mm larghezza: 540 mm

D567

50 mm

540

min.

200 cm

min.

200 cm

PR01

Inserire l’apparecchiatura nel vano appoggiandola alla parete interna corrispondente al lato di apertura della porta sino a quando il coprifuga superiore va in battuta (1) e assicurare che la cerniera inferiore sia in linea con la parete del mobile (2).

Fissare l’apparecchiatura con le 4 viti in dotazione. (I = corta) (P = lunga)

Applicare a pressione il coprifuga, tra apparecchiatura e mobile.

Applicare i coperchietti (C-D) sulle alette dei coprifuga e nei fori per le cerniere.

Applicare la griglia di aerazione (B) e il coperchio copricerniera (E) inserendoli a scatto.

Separare i pezzi Ha, Hb, Hc, Hd come da figura

D023

D724

PR266

Inserire a scatto il coperchietto (Hc) sulla guida (Ha)

Appoggiare la guida (Ha) sulla parte interna della porta del mobile sopra e sotto come indicato in figura e segnare la posizione dei fori esterni. Dopo aver preparato i fori fissare la guida con le viti in dotazione.

Aprire la porta dell’apparecchiatura e quella del mobile a 90° ca. Inserire la squadretta (Hb) nella guida (Ha). Tenere insieme la porta dell’apparecchiatura e quella del mobile e segnare i fori come indicato in figura.

Togliere le squadrette e segnare con il chiodo (K) a 8 mm dal bordo esterno della porta.

Posizionare nuovamente la squadretta sopra la guida e fissare con le viti in dotazione.

Per l’eventuale operazione di allineamento della porta del mobile, utilizzare il gioco dei fori asolati.

Al termine delle operazioni è necessario controllare l’esatta chiusura della porta dell’apparecchiatura.

ca. 50 mm

90°

PR33

ca. 50 mm

8mm

PR167

8mm

PR168

L’ apparecchiatura e’ corredata di 2 squadrette (D) per il fissaggio laterale al mobile colonna; per la loro applicazione vedere le indicazioni come da figura. Applicare quindi il coperchietto (E).

Inserire a scatto il coperchietto (Hd) sulla guida (Hb)

Per un sollecito intervento è importante, all’atto della chiamata, indicare il tipo di difetto, il modello di apparecchiatura (Mod.), il numero di prodotto (Prod. No.) e il numero di fabbricazione (Ser. No.), rilevati dal certificato di garanzia o dalla targhetta matricola posta all’interno dell’apparecchiatura.

CENTRI ASSISTENZA

PR167/1

D734

Brandt UK Ltd

Intec Four, Wade Road, Basingstoke, Hampshire RG24 8NE

Brochures and Stockist information : 08707 505 503

All other departments : 01256 308 000

Service fax : 01256 346 877

Sales Order Processing fax : 01256 843 024

Marketing and Home Economist fax : 01256 325 888

Distributor in Ireland :

Quality Electrical Distributors Ltd

143b Slaney Close, Dublin Industrial Estate , Glasnevin, Dublin 11

Sales telephone : 01 878 1996 ; Sales fax : 01 878 1473

Email : sales@qedltd.ie

ElcoBrandt Suisse SA

Service Après Vente

Route de Soleure 12

2072 St Blaise (NE)

Tél : 032-756-49-89

Fax : 032-756-49-99

Numéro vert : 0800 81 12 34

E-mail : serviceCH@elcobrandt.com

Service Consommateurs De Dietrich

BP 9526

95069 CERGY PONTOISE CEDEX

Tel : +33 (0) 892 02 88 04*

*0,34 Eur TTC / min à partir d'un poste fixe

Tarif en vigueur au 1 avril 2004

Service fourni par

Brandt Customer Services société par actions simplifiée au capital de 2.500.000 euros

5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône

RCS Pontoise 440 303 303

Brandt Appliances - S. A. S. au capital de 10 000 000 Euros - RCS Nanterre B 440 302 347

DE DIETRICH DRC728J User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
